Фонарик с регулировкой яркости своими руками

Разработанная схема светодиодного фонаря отличается простотой создания и использования и будет интересна для читателей начинающих осваивать микроконтроллеры AVR и импульсные источники питания.

Данный фонарь построен на мощном сверхъярком одноваттном белом светодиоде ARPL-1W (эквивалентен мощности 8 ватной лампы накаливания) и микроконтроллере AVR ATmega8 выполняющем функцию импульсного регулируемого преобразователя напряжения для регулировки яркости свечения светодиода, см. схему ниже.

В качестве источника питания для данной схемы используется три батарейки типа АА, либо соответствующие аккумуляторы, также возможно использовать другой источник питания на напряжение не менее 4 и не выше 5,5В. Конструктивно фонарь выполнен в корпусе от держателей батареек ZH-835. Данный держатель рассчитан на установку 3 батареек и имеет встроенный выключатель питания SB1 (на схеме не показан), также в нем имеется небольшое свободное место, в которое помещена плата преобразователя. Время работы зависит от яркости свечения светодиода и при максимальной яркости составляет порядка 8 часов, при использовании 3х аккумуляторов емкостью 2800мА/ч, при уменьшении яркости свечения на одну ступень, время работы от аккумуляторов увеличивается практически в 2 раза.

Короткое нажатие кнопки SB2 приводит к изменению переменной brightness, определяющей номер значения в массиве tabl_Uout[8]. Данный массив имеет 8 значений и задает скважность выходных импульсов рассчитывающихся по формуле x*k/Uin, где х заданная яркость (определяется из массива), k коэффициент, зависящий от разрядности ШИМ, АЦП и коэффициента делителя на резисторах R1, R2. Uin входное напряжение измеренное встроенным АЦП, по входу ADC0. Полученное значение задает содержимое регистра OCR1B таймера T1, определяющего скважность выходного ШИМ сигнала и как следствие яркость свечения светодиода. При нажатии и удерживании кнопки более секунды, фонарь переходит из режима регулировки яркости в режим включения/выключения при коротком нажатии, для возврата в режим регулировки яркости необходимо повторно произвести нажатие кнопки в течении 1 сек.

Как известно светодиод это токовый прибор, поэтому яркость его свечения напрямую зависит от силы протекающего через него тока. Сила тока, задаваемая контроллером, зависит от значения входного напряжения и скважности. При разряде батарей питания измеренное значение Uin уменьшается, рассчитанное значение ШИМ увеличивается, тем самым увеличивая время открытого состояния транзистора, что способствует стабилизации выходного тока и как следствие яркости свечения светодиода. Подробнее о принципах работы импульсных источников питания можно почитать здесь

В связи с тем, что схема в целях ее упрощения не имеет обратной связи по току светодиода, который также зависит от изменения напряжения на светодиоде, то стабилизация тока светодиода не является полноценной и яркость свечения все же зависит от уровня заряда батарей и разницы падения напряжения на светодиоде.
На рисунках 2 и 3 представлена трассировка печатной платы с указанием установки на нее радиоэлементов.

При программировании микроконтроллера, фьюзы должны соответствовать настройкам по умолчанию. Тактирование производится от встроенного RC генератора на частоте 1МГц.

Фото включенного фонаря на средней яркости:

Фото включенного фонаря на максимальной яркости:

Фото фонаря в открытом виде

Ден

Список радиоэлементов

^{Скачать список элементов (PDF)}

Теги:

Ден
Опубликована: 2011 г.

0

Сегодня поделюсь о своей покупке фонарика с АлиЭкспресс. Фонарик для меня очень нужная вещь, где то посветить или на велосипеде если куда поехал в темное время то обязательно его устанавливаю с помощью держателя на руль. Выбрал не дорогой вариант с двумя батарейками, с регулировкой фокуса. Были ещё два варианта немного дороже, они не понравились по отзывам покупателей.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулятор яркости светодиодов для фонарика,на основе ШИМ на таймере 555.

Mateminco T02: дальнобой с бесступенчатой регулировкой яркости на аккумуляторе формата 21700

Стильный и функциональный фонарик от компании HTC, который использует, что немало важно, вспышку, а не экран Android коммуникатора. Думаю, многим не хватало фонарика на Андроид коммуникаторе HTC Corp частично решила эту проблему добавив фонарик в прошивку для Wildfire, но у пользователей устройств выпущенных до этого так его и не стало. Тогда один умелец вытащил фонарик из будущей прошивки HTC Incredible и выложил его для общего пользования. Это, довольно красивое приложение не требует root прав и устанавливается как обычный.

На фонарике есть элементы управления: кнопка включения-выключения и регулировка яркости три вида. Есть еще функции SOS — подать знак о бедствии, и Autoflash моргание. Самый функциональный и стабильный плеер для google phones из тех, которыми я пользовался. До этого компания Opera Software предоставляла свою разработку только компаниям, выпускающим мобильные телефоны, для До рождества остается не так уж и много и в преддвериях этого праздника выходит разнообразный софт на эту тематику Еще один домашний экран для операционной системы Андроид.

Надо скачать, что работает этот альтернативный экран очень Имя обязательное. Подписаться на уведомления о новых комментариях. Лучшие игры за Август Back to Bed.

HTC Flashlight — фонарик с тремя типами яркости. Описание Думаю, многим не хватало фонарика на Андроид коммуникаторе Рекомендуем ознакомиться: Плеер Astro Player для Android устройств Самый функциональный и стабильный плеер для google phones из тех, которыми я пользовался. На экране фонарь, мигает кнопочка. Диод не светит.

Не заработало. Дорабатывайте, иногда очень важная вещь! Обновить список комментариев. Категории программ. Запомнить меня. Последние комментарии. Как устанавливать программы на Android? Therefore, people ingest more day time online. Новая порнуха видео скачать ххх бесплатно на мобильный Crew Combo — хороший файтинг для Андроид.

Фонарик с регулировкой яркости,18см., 97-44

Презентованная модель Nitecore EC22 является хорошей альтернативой ранее представленному фонарю из данной E-серии, а именно EC Линейка E фонарей, имеет значительные отличия с другими сериями, это их небольшой размер и высокая мощность. Но даже со всего серийного ряда модель Nitecore EC22 обладает просто отличительными как внешними параметрами, так и системными, например встроенным поворотным переключателем. Ранее в серии использовались комбинированные и одиночные кнопки, что в результате давало удобное управление, но изменение яркости происходило резко по нажатию определенной кнопки. В данной модели управление яркостью происходит плавно и с такой скоростью с какой вращает переключатель пользователь. Яркость имеет достаточно широкий диапазон мощности и варьируется от 0. Небольшой размер и вес фонаря с элементами питания преображают его сферу использования до невероятных размеров.

Фонарик с регулировкой фокуса TRLIFE. Назначение:Ударопрочный; Фокусное расстояние:Регулируемый; Регулировка яркости

Регулировка яркости фонарика iPhone

Каталог товаров. Товар добавлен в список избранных. Одежда детская,взрослая. Всё от 5р. Новое поступление Зимние товары. Летние товары. Надувные игрушки.

Как увеличить яркость фонарика в Samsung Galaxy S10, S9, S8, Note 9

Стильный и функциональный фонарик от компании HTC, который использует, что немало важно, вспышку, а не экран Android коммуникатора. Думаю, многим не хватало фонарика на Андроид коммуникаторе HTC Corp частично решила эту проблему добавив фонарик в прошивку для Wildfire, но у пользователей устройств выпущенных до этого так его и не стало. Тогда один умелец вытащил фонарик из будущей прошивки HTC Incredible и выложил его для общего пользования. Это, довольно красивое приложение не требует root прав и устанавливается как обычный.

Любительский фонарик — используется в повседневной жизни. По световой мощности и защищенности от неблагоприятных воздействий уступает профессиональным моделям, но выигрывает в цене.

Tiny Flashlight

MobiTop Games. Flag as inappropriate. Facebook Twitter YouTube. We use cookies and other technologies on this website to enhance your user experience. By clicking any link on this page you are giving your consent to our Privacy Policy and Cookies Policy. Ok I Agree Learn More.

HTC Flashlight — фонарик с тремя типами яркости

Находясь в плохо освещенном месте в темное время суток или оказавшись в помещении с отключенным светом, вы сможете использовать вспышку телефона в качестве фонарика. В нашем обзоре представлены лучшие программы — фонарики для Андроид ОС, позволяющие быстро компенсировать нехватку света в любых условиях. Фонарик Tiny Flashlight — популярное приложение на Android, отличающееся высокой скорость работы, а также поддержкой большинства современных смартфонов и планшетов. Содержит полезную функцию выключения по таймеру. Показывает уровень заряда и температуру батареи гаджета. Чтобы включить фонарь, нажмите кнопку Power. Есть удобный стробоскоп с опцией регулировки частоты импульсов.

Фонарики с плавной регулировкой яркости | Magazilla — все интернет- магазины Украины в Купить фонарик Led Lenser MH2: цена от грн. сравнить.

Xiaomi USB фонарик с регулировкой яркости, синий (1 светодиод)

Бумажная продукция Бумажная продукция Бумага для заметок Бумага для заметок Блок-кубики 14 Блоки с клеевым краем 25 Закладки клейкие 7. Бумага для офисной техники Бумага белая 21 Бумага писчая 4 Бумага цветная Бумага техническая Ватман 4 Калька 11 Копировальная бумага 5 Миллиметровая бумага 2.

Регулировка яркости фонарика андроид

ВИДЕО ПО ТЕМЕ: Мой ❤ LED 🔦 Sofirn SP32A V2.0 — карманный фонарик с индикатором, плавной регулировкой и защитой

Пункт управления впервые появился в iOS 7 и стал ответом Apple на конкуренцию со стороны Android и джейлбрейк-сообщества. Безусловно, изменения затронули не только внешний вид Пункта управления. Режим низкой интенсивности первое деление лучше всего подойдет в случаях, когда слишком яркий свет выбеливает все вокруг и очень сложно рассмотреть мелкие предметы на близком расстоянии. Кроме того, меньшая яркость фонарика позволит сэкономить заряд аккумулятора смартфона.

Главная Контакты Фонарик.

Mateminco — тот самый производитель, который клепает достаточно хорошо продающиеся фонарики Astrolux. Собственно, это те же самые матеминко, только с другим лого. Это к невысказанному вопросу » а что это вообще за контора? У меня есть шикарнейший, просто восхитительный поисковый фонарик Mateminco MT70 обзор которого можно посмотреть тут. Он настолько хорош, что я никак не найду силы продать его, хотя реальной нужды в нем на самом деле нет. А это к тому что если вам нужно ярко, далеко и с хорошей боковой засветкой, распространённое и фактически невыполнимое, в общем-то, требование, то этот тот самый фонарик. Так что делать фонарики этот производитель умеет.

Для многих пользователей фонарик является одной из самых важных функций в смартфоне. С одной стороны, здесь можно посмеяться, но с другой — ведь правда: какой источник света бывает при вас чаще всего? Верно, телефон с Android или iPhone!

Схема:

В отличие от светодиодного фонаря с регулируемой яркостью, где нижний предел напряжения питания равен 1,9…2 В, питание микросхемы — генератора с регулируемой скважностью (К561ЛЕ5 или 564ЛЕ5), которая управляет электронным ключом, в предлагаемом устройстве (рис. 1) осуществляется от повышающего преобразователя напряжения, что позволяет питать фонарь от одного гальванического элемента 1,5 В. Преобразователь выполнен на транзисторах VT1, VT2 по схеме трансформаторного автогенератора с положительной обратной связью по току.

Схема генератора с регулируемой скважностью на упомянутой выше микросхеме К561ЛЕ5 немного изменена с целью улучшения линейности регулирования тока. Минимальный потребляемый ток фонаря с шестью параллельно включенными суперъяркими светодиодами L-53MWC фирмы Kingbright белого свечения равен 2…3 мА. Зависимость потребляемого тока от числа светодиодов — прямо пропорциональная.

Режим «Маяк», когда светодиоды с невысокой частотой ярко вспыхивают и затем гаснут, реализуется при установке регулятора яркости на максимум и повторном включении фонаря. Желаемую частоту световых вспышек можно получить подбором конденсатора СЗ.

Поскольку номинальное напряжение источника питания 1,5 В, а не 3 В, в устройстве применимы не только суперъяркие, но и другие светодиоды, в зависимости от назначения фонаря. Те, которые хорошо светят при напряжении 1,5 В, например, АЛ307АМ, АЛ307БМ (красного свечения), в отличие от светодиодов АЛ307ВМ, АЛ307ГМ (зеленого свечения), необходимо включать последовательно по 2 шт. Работоспособность фонаря сохраняется при понижении напряжения до 1,1 В, хотя при этом значительно уменьшается яркость.

В качестве электронного ключа применен полевой транзистор с изолированным затвором КП501А (КР1014КТ1В). По цепи управления он хорошо согласуется с микросхемой К561ЛЕ5. Транзистор КП501А имеет следующие предельные параметры:
напряжение сток-исток — 240 В;
напряжение затвор-исток — 20 В;
ток стока — 0,18 А;
мощность — 0,5 Вт.
Допустимо параллельное включение транзисторов, желательно из одной партии Возможная замена — КП504 с любым буквенным индексом. Для полевых транзисторов IRF540 напряжение питания микросхемы DD1, вырабатываемое преобразователем, должно быть повышено до 10 В.
В фонаре с шестью параллельно включенными светодиодами L-53MWC потребляемый ток примерно равен 120 мА, при подключении параллельно VT3 второго транзистора — 140 мА.

Трансформатор Т1 намотан на ферритовом кольце 2000НМ К10х6х4,5. Обмотки намотаны в два провода, причем конец первой полуобмотки соединяют с началом второй полуобмотки. Первичная обмотка содержит 2×10 витков, вторичная — 2×20 витков. Диаметр провода — 0,37 мм, марка — ПЭВ-2. Дроссель намотан на таком же магнитопроводе без зазора тем же проводом в один слой, число витков — 38. Индуктивность дросселя — 860 мкГн. Перед намоткой острые кромки ферритовых колец следует притупить, обмотки дополнительно изолировать тонкой лентой. Не следует использовать дроссель с незамкнутым магнито-проводом — увеличится потребляемый ток. Кнопку SB1 желательно установить с фиксацией, остальные детали такие же, как в , каких-либо отличий не имеют.

При налаживании, если преобразователь не запускается, следует поменять местами крайние выводы первичной или вторичной обмотки трансформатора Т1. Допустимое напряжение база-эмиттер транзисторов VT1, VT2 должно превышать выходное напряжение преобразователя. В нашем случае подходит большинство маломощных низкочастотных транзисторов р-п-р структуры. Для стабилизации тока питания микросхемы DD1, когда DD1 — К176ЛЕ5 или 164ЛЕ5, можно установить в цепь питания микросхемы (показано на рис. 1 крестиком) стабилизатор тока. Стабилизатор тока можно выполнить по схеме рис. 2,а на полевом транзисторе КП103Е1 с р-каналом и низким напряжением отсечки. На рис. 2,6 приведен аналогичный вариант с полевым п-канальным транзистором КП364В. Со стабилизатором тока нагрузки преобразователь напряжения не переходит в низкочастотный автоколебательный режим — «Маяк». Режим «Маяк» можно также исключить, уменьшив номинал резистора R1 до 10 кОм, что несколько увеличит минимальный потребляемый ток.
Микросхему К561ЛЕ5 (импортный аналог CD4001B) можно заменить на К561ЛА7 (CD4011B). Печатная плата не разрабатывалась.

ЛИТЕРАТУРА
1. Нечаев И. Светодиодный фонарь с регулируемой яркостью. — Радио, 2005, № 2, с. 51. 52.
2. Кавыев А. Импульсный БП с акустическим выключателем для мульти-метра. — Радио, 2005, № 6, с. 23.

В статье «Регулятор яркости фонаря», опубликованной в «Радио», № 7 за 1986
г., рассказывалось об электронном устройстве для управления яркостью карманного
фонаря. Сегодня автор названной статьи предлагает усовершенствованный им вариант
устройства, позволяющий придать фонарю дополнительную функцию светового маяка.

Регулировать яркость лампы карманного фонаря можно, конечно, переменным
резистором, включенным последовательно с ней. Но, к сожалению, на резисторе при
этом бесполезно теряется значительная мощность и КПД такого регулятора окажется
невысоким. Более экономичным является ключевой регулятор, принцип его работы
основан на том, что нагрузка подключается к источнику питания (батарее) не
постоянно, а периодически — на промежутки времени, которые можно плавно
изменять. В результате будет изменяться средний ток через лампу накаливания, а
значит, и ее яркость.

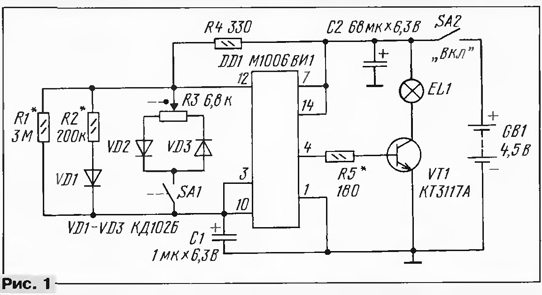

Предлагаемый регулятор (рис. 1), как и упомянутый выше, встраивается в корпус
фонаря и позволяет не только регулировать яр кость лампы накаливания от
максимальной до слабого свечения. С его помощью фонарь легко превратить в
световой маяк.

Основой такого регулятора является интегральный таймер DD1. На
нем собран генератор импульсов. Частоту их следования (от 200 до 400 Гц) и
скважность можно изменять. Транзистор VT1 выполняет роль электронного ключа —
его работой управляет генератор. Принцип действия регулятора поясняют
осциллограммы, приведенные на рис. 2.

В режиме регулирования яркости контакты переключателя SA1, совмещенного с
переменным резистором R3, замкнуты. Перемещением движка резистора изменяют
продолжительность зарядки и разрядки конденсатора С1, причем зарядка
осуществляется через диод VD2, а разрядка — через VD3. Резисторы R1 и R2
сравнительно высокого сопротивления на работу генератора влияния практически не
оказывают.

В одном из крайних положений движка резистора на выходе генератора (вывод 4)
формируются короткие импульсы напряжения, открывающие транзисторный ключ (рис.
2, а). При этом лампа подключается к батарее на короткое время, яркость ее
свечения минимальна.

В среднем положении движка резистора продолжительность времени, пока лампа
подключена к батарее, равна продолжительности паузы (рис. 2,б). В итоге на лампе
выделяется мощность, равная примерно половине максимальной, т.е. лампа станет
гореть вполнакала.

В другом крайнем положении движка большую часть времени лампа остается
подключенной к батарее и отключается только на короткое время (рис. 2, в).
Поэтому лампа будет светить практически с максимальной яркостью.

На транзисторном ключе в открытом состоянии падение напряжения составляет
примерно 0,2 В, что свидетельствует о достаточно высоком КПД такого регулятора.

В режиме светового маяка контакты выключателя SA1 разомкнуты, и зарядка
конденсатора С1 осуществляется в основном через резистор R2 и диод VD1, а
разрядка — через резистор R1. В таком режиме лампа подключается к батарее на
несколько десятых долей секунды с интервалом в несколько секунд.

Выключатель SA2 — собственный выключатель фонаря, конденсатор С2 выполняет роль
буферного накопителя энергии, облегчающего режим работы батареи GB1.

Испытания регулятора показали, что он нормально работает при снижении питающего
напряжения до 2,2…2,1 В, поэтому его можно использовать в фонарях даже с
батареями из двух гальванических элементов. Для указанного на схеме транзистора
лампа накаливания может быть с током до 400 мА.

В устройстве допустимо использовать таймер КР1006ВИ1, диоды КД103А, КД103Б,
КД104А, КД522Б, а также транзистор, специально предназначенный для работы в
ключевых или импульсных схемах — с напряжением кол лектор — эмиттер в режиме
насыщения 0,2…0,3 В, максимальным током коллектора не менее тока,
потребляемого лампой накаливания, и коэффициентом передачи тока не менее 40. Для
лампы накаливания с током до 300 мА подойдут, кроме указанного на схеме,
транзисторы КТ630А — КТ630Е, КТ815А — КТ815Г, КТ817А — КТ817Г. Оксидные
конденсаторы желательно использовать малогабаритные, например, серий К52, К53,
К50 — 16, переменный резистор — СПЗ — 3 с выключателем, постоянные — МЛТ, С2 —
33. Резистор R3 можно применить и с большим в несколько раз номиналом, например
10, 22, 33, 47 кОм, но при этом придется пропорционально уменьшить емкость
конденсатора С1, чтобы частота генератора практически осталась прежней.

Конструктивно регулятор проще установить в фонарь с так называемым «квадратным»
корпусом, предназначенный для использования батарей 3336, «Рубин» и их
зарубежных аналогов, а также — в «круглый», фонарь с разборными половинами
пластмассового корпуса. В этом случае вначале на корпусе укрепляют резистор R3,
а затем размещают остальные детали. Причем в любом варианте их удобнее
устанавливать методом навесного монтажа: диоды и резисторы R1, R2 допустимо
припаять к выводам резистора R3 и выключателя SA1. После монтажа и проверки
детали надо закрепить и изолировать, к примеру, эпоксидным клеем.

Если режима светового маяка не требуется, регулятор можно упростить, исключив
элементы R1, R2, VD1 и применив резистор R3 без выключателя SA1.

Налаживание устройства сводится к подбору резисторов R1, R2, R5. В режиме маяка
подбором резистора R1 устанавливают продолжительность паузы между вспышками, а
резистора R2 — длительность вспышки. Номинал резистора R5 зависит от типа и
параметров транзистора, а также напряжения источника питания. Чтобы его
подобрать, надо подать питающее напряжение примерно раза в два меньше
максимального или минимальное, при котором регулятор работает устойчиво. После
этого резистор R3 устанавливают в положение максимальной яркости и к выводам
коллектора и эмиттера транзистора подключают вольтметр. Между базой транзистора
и выводом 4 микросхемы временно устанавливают цепочку из последовательно
включенных постоянного резистора сопротивлением 30 Ом и переменного — на 2,2
кОм. Изменяя сопротивление переменного резистора от максимального до
минимального, контролируют напряжение на коллекторе транзистора. Отмечают
положение движка, при котором дальнейшее уменьшение сопротивления резистора не
приводит к заметному уменьшению напряжения на коллекторе. После этого измеряют
получившееся общее сопротивление цепочки, и устанавливают постоянный резистор
такого же номинала.

Чтобы регулятор мог работать с мощными лампами накаливания,
потребляющими ток 1 А и более при питающем напряжении до 10…15 В, достаточно
применить в качестве VT1 мощный составной транзистор с коэффициентом передачи
тока несколько сотен (из малогабаритных подойдут КТ829А — КТ829Г КТ973А,
КТ973Б). Необходимо только, чтобы напряжение питания не превысило максимально
допустимое для микросхемы. Придется, конечно, использовать оксидные конденсаторы
с соответствующим номинальным напряжением.

С микросхемой NE555 (аналог КР1006) знаком каждый радиолюбитель. Её универсальность позволяет конструировать самые разнообразные самоделки: от простого одновибратора импульсов с двумя элементами в обвязке до многокомпонентного модулятора. В данной статье будет рассмотрена схема включения таймера в режиме генератора прямоугольных импульсов с широтно-импульсной регулировкой.

Схема и принцип её работы

С развитием мощных светодиодов NE555 снова вышла на арену в роли регулятора яркости (диммера), напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно.

Известно, что управлять яркостью светодиода можно двумя способами: аналоговым и импульсным. Первый способ предполагает изменение амплитудного значения постоянного тока через светодиод. Такой способ имеет один существенный недостаток — низкий КПД. Второй способ подразумевает изменение ширины импульсов (скважности) тока с частотой от 200 Гц до нескольких килогерц. На таких частотах мерцание светодиодов незаметно для человеческого глаза. Схема ШИМ-регулятора с мощным выходным транзистором показана на рисунке. Она способна работать от 4,5 до 18 В, что свидетельствует о возможности управления яркостью как одного мощного светодиода, так и целой светодиодной лентой. Диапазон регулировки яркости колеблется от 5 до 95%. Устройство представляет собой доработанную версию генератора прямоугольных импульсов. Частота этих импульсов зависит от ёмкости C1 и сопротивлений R1, R2 и определяется по формуле: f=1/(ln2*(R1+2*R2)*C1), Гц

Принцип действия электронного регулятора яркости заключается в следующем. В момент подачи напряжения питания начинает заряжаться конденсатор по цепи: +Uпит – R2 – VD1 –R1 –C1 – -U пит. Как только напряжение на нём достигнет уровня 2/3U пит откроется внутренний транзистор таймера и начнется процесс разрядки. Разряд начинается с верхней обкладки C1 и далее по цепи: R1 – VD2 –7 вывод ИМС – -U пит. Достигнув отметки 1/3U пит транзистор таймера закроется и C1 вновь начнет набирать ёмкость. В дальнейшем процесс повторяется циклически, формируя на выводе 3 прямоугольные импульсы.

Изменение сопротивления подстроечного резистора приводит к уменьшению (увеличению) времени импульса на выходе таймера (вывод 3), и как следствие, уменьшается (увеличивается) среднее значение выходного сигнала. Сформированная последовательность импульсов через токоограничивающий резистор R3 поступает на затвор VT1, который включен по схеме с общим истоком. Нагрузка в виде светодиодной ленты или последовательно включенных мощных светодиодов включается в разрыв цепи стока VT1.

В данном случае установлен мощный MOSFET транзистор с максимальным током стока 13А. Это позволяет управлять свечением светодиодной ленты длиной в несколько метров. Но при этом транзистору может потребоваться теплоотвод.

Блокирующий конденсатор C2 исключает влияние помех, которые могут возникать по цепи питания в моменты переключения таймера. Величина его ёмкости может быть любой в пределах 0,01-0,1 мкФ.

Плата и детали сборки регулятора яркости

Односторонняя печатная плата имеет размер 22х24 мм. Как видно из рисунка на ней нет ничего лишнего, что могло бы вызвать вопросы.

После сборки схема ШИМ-регулятора яркости не требует наладки, а печатная плата легка в изготовке своими руками. В плате, кроме подстроечного резистора, используются SMD элементы.

• DA1 – ИМС NE555;
• VT1 – полевой транзистор IRF7413;
• VD1,VD2 – 1N4007;
• R1 – 50 кОм, подстроечный;
• R2, R3 – 1 кОм;
• C1 – 0,1 мкФ;
• C2 – 0,01 мкФ.

Транзистор VT1 должен подбираться в зависимости от мощности нагрузки. Например, для изменения яркости одноваттного светодиода достаточно будет биполярного транзистора с максимально допустимым током коллектора 500 мА.

Управление яркостью светодиодной ленты должно осуществляться от источника напряжения +12 В и совпадать с её напряжением питания. В идеале регулятор должен питаться от стабилизированного блока питания, специально предназначенного для ленты.

Нагрузка в виде отдельных мощных светодиодов запитывается иначе. В этом случае источником питания диммера служит стабилизатор тока (его еще называют драйвер для светодиода). Его номинальный выходной ток должен соответствовать току последовательно включенных светодиодов.

Читайте так же

Схема такого регулятора приведена на рис. 80,а. На элементах DD1.1, DD1.2 собран генератор прямоугольных импульсов с частотой следования 100… 200 Гц. Резистором R1 регулируют скважность импульсов примерно от 1,05 до 20. Импульсы генератора поступают на согласующий каскад, собранный на элементах DD1.3, DD1.4, а с его выхода — на электронный ключ VT1, в коллекторной цепи которого включена лампа накаливания ELI.

Включение электронного регулятора осуществляется выключателем SA1, совмещенным с резистором R1. Выключателем SA2 самого фонаря можно подавать напряжение батареи GB1 непосредственно на лампу накаливания, минуя регулятор.

Монтажную плату регулятора (рис. 81) закрепляют на боковой стенке фонаря рядом с отражателем. Под ручку переменного резистора в задней стенке фонаря пропилено прямоугольное отверстие. Конденсатор G2 размещают в любом свободном месте, желательно ближе к печатной плате.

Рис. 80. Схема регулятора яркости фонаря (а) и вариант его выходного каскада (б)

Регулятор рассчитан на совместную работу с лампой накаливания, потребляющей ток не более 160 мА. Для лампы, потребляющей ток до 400 мА, электронный ключ регулятора дополняют вторым транзистором, как показано на рис. 80,6.

Схема другого варианта регулятора яркости карманного фонаря (схема сенсорного светильника
) приведена на рис. 82. В нем функцию регулирующего элемента выполняет двухконтактный сенсорный элемент, который размещают на корпусе фонаря. На элементах DD1.1, DD1.2 собран генератор, вырабатывающий прямоугольные колебания со скважностью примерно 1,05, это означает, что почти постоянно на выходе элемента DD1.2 будет напряжение высокого уровня, и только в очень короткие промежутки времени напряжение низкого уровня. Эти импульсы через конденсатор С2 поступают на сенсорный элемент El, Е2, вход элемента DD1.3. Если сопротивление между контактами сенсорного элемента велико, то на входе элемента DD1.3 будут импульсы, аналогичные выходным генератора.

Рис. 81. Печатная плата (а) и размещение элементов регулятора яркости фонаря (б)

Рис. 82. Схема сенсорного регулятора яркости фонаря

Рис. 83. Монтажная плата (б) и конструкция сенсорного элемента

Поэтому большую часть времени на выходе элемента DD1.3 будет напряжение низкого уровня, т. е. транзисторы большую часть времени закрыты и лампа накаливания ELI не светится. Если теперь прикоснуться к сенсорному элементу, то сопротивление между его контактами уменьшится и конденсатор С 2 начнет заряжаться через это сопротивление. Чем меньше это сопротивление, тем быстрее осуществляется заряд и тем больший интервал времени на входе элемента DDil.3 будет напряжение низкого уровня, а на его выходе, наоборот, высокого, т. е. тем дольше будут открыты транзисторы VT1, VT2, а значит, больше яркость лампы накаливания. Прижимая пальцем контакты сенсорного элемента, можно изменять сопротивления между ними, т. е. регулировать яркость свечения лампы фонаря.

Литература: И. А. Нечаев, Массовая Радио Библиотека (МРБ), Выпуск 1172, 1992 год.

Предлагаю вашему вниманию простенькую схему LED фонарика с ШИМ регулятором яркости. На создание этой конструкции меня натолкнула необходимость регулирования яркости на налобном китайском фонарике. Так как светодиоды управляются не напряжением, а током, то просто включить в разрыв линии питания переменный резистор было нельзя, поэтому выбор пал на ШИМ. Вариант ШИМ регулятора на интегральном таймере мне не понравился, и я решил использовать КМОП логику. За основу схемы взят простейший генератор ШИМ на микросхеме К561ЛЕ5. От обычного генератора он отличается не сильно, лишь двумя диодами и переменным резистором. Именно эти три элемента и скважность следования импульсов. В качестве усилителя мощности я использовал эммитерный повторитель на транзисторе КТ315. Его с успехом хватает, так как он работает в импульсном режиме (в моем случае использованы маломощные светодиоды, при использовании мощных нужно брать транзистор помощнее, например полевой).

Вот схема моего регулятора:

Печатная плата разрабатывалась под SMD компоненты (кроме микросхемы, транзистора и переменного резистора). Вот рисунок печатной платы регулятора:

Что касается деталей, то они не критичны в подборе: транзистор можно использовать любой, структуры n-p-n(за исключением низкочастотных), диоды- любые кремниевые SMD, конденсатор в корпусе 0805, резистор тоже в 0805. Микросхему можно для экономии места взять в SMD варианте, но тогда придется переделывать печатную плату.

Список радиоэлементов

Доброго времени суток, дорогие мои! В этой статье я расскажу о том, как сделать самостоятельно обыкновенный (и не только) фонарик. Фонарик – это такая вещь, которая пригодится в любом хозяйстве. Сделать самостоятельно простой фонарик не составляет никакой сложности. Вот с изготовления простейшего фонарика я и начну свое повествовани

Самый простой фонарик можно запросто изготовить из обычной плоской батарейки (4.5 В), изоленты и лампочки, рассчитанной на напряжение 3,5 В.

Делается это следующим образом.

Лампочка, при помощи изоленты, приматывается к короткому контакту батарейки, а длинный остается свободным. Причем делается это так, чтобы конец длинного контакта оставался чуть выше лампочки и, при нажатии на него, касался контакта лампочки. Самый простой фонарик готов.

Думаю, что очень многие делали подобные фонарики в детстве. Такое устройство обладает одним минусом – большой размер. Однако, отчаиваться не нужно, ведь можно собрать фонарики и других размеров.

Одно из таких устройств можно выполнить, взяв в качестве исходных материалов лампу на 2,5 В, элемент 316 (АА) и обычный медицинский шприц (пластиковый). Шприц для этого изделия понадобится на 10 мл.

Вот, что надо сделать, чтобы получился фонарик.

При помощи ножа срезаем носик шприца. После этого, небольшим сверлом (или тем же ножом) расширяем оставшееся от носика отверстие так, чтобы в него потом ввернуть лампочку. Рядом с этим делаем второе отверстие, малого диаметра, под провод. Провод продевается изнутри в малое отверстие, затем, зачищается его конец, огибается за край большого, в которое потом ввинчивается лампочка. Длина провода должна быть чуть длинней шприца.

Затем надо кое-что проделать с поршеньком шприца. Очень аккуратным образом с него срезаем конусовидную его часть. После этого потребуется короткий отрезок гибкого изолированного провода. Из консервной жести вырезаем кружок диаметром около 1.5 см. К этому кружку надо припаять зачищенный конец короткого провода.

Теперь, при помощи обычного суперклея, закрепляем кружок на поршне. После вставки батарейки, остаток свободного хода поршня должен быть порядка 10 мм. Этого будет вполне достаточно, чтобы нормально включать-выключать полученный фонарик. Короткий проводок надо соединить с проводом от лампочки.

Вот и все, фонарик готов, осталось только закрыть каким-нибудь колпачком лампочку и все.

Можно, конечно, не пользоваться в качестве выключателя поршнем, задвинув его внутрь до полного контакта, а микровыключатель припаять к свободным концам проводов от лампы и поршня, прикрутив его снаружи к шприцу изолентой, либо приклеив его на эпоксидку.

Фонари с использованием светодиодов в качестве излучателей

В последнее время очень много говорят о том, насколько чудесны фонари на светодиодах, ведь они, якобы, способны работать на одном источнике аж по 700 часов. Однако, тут есть маленькое «но».

Состоит оно в том, что эта цифра показывает не число часов непрерывной работы, а рублевую стоимость подобного устройства. Работать же такие устройства от одного источника способны только 100 часов (тогда как фонарь с лампой накаливания – всего 5-6). Было проведено множество экспериментов, которые дали понять, что если взять лампу и светодиод, имеющие одинаковое потребление тока, то лампа проиграет по яркости светодиоду.

Так вот, фонарики подобного типа вовсе не сложны в изготовлении: изготовить его может даже начинающий.

Для того, чтобы сделать один из простейших вариантов такого фонаря, достаточно взять «ультраяркий» светодиод и впаять его в обычный заряжаемый от розетки фонарь вместо лампочки. Такое устройство способно работать очень долго без подзарядки батарей.

Другой вариант фонаря на светодиодах можно изготовить, взяв за основу использованные зажигалки, имеющие светодиоды (5 штук), фиксируемый кнопочный выключатель и корпус от использованного клей-карандаша.

Сначала нужно сделать тубу для элементов питания (их в пяти зажигалках 15 штук). Туба выполняется из бумаги с последующей пропиткой клеем. Теперь нужно, с помощью отрезка провода от интернет-кабеля, соединить анодные выводы пятерки диодов. Катодные выводы соединяются другим таким отрезком. Крышка от клей-карандаша прокалывается в пяти местах так, чтобы в полученные отверстия плотно встали пять светодиодов. Излучатели вставляем в крышку и закрепляем при помощи суперклея.

Положительный полюс питания соединяем напрямую с анодами диодов, а отрицательный – с катодами, через микровыключатель, под который предварительно выполнено отверстие для установки в корпусе.

Светодиодный фонарь с пальчиковой батарейкой

Схема такого устройства довольно проста. Для ее изготовления потребуется вот что: сверхъяркий светодиод, транзистор кт 315, маленький переменный резистор и самодельный кольцевой трансформатор. Вот схема такого устройства (рис 1).

Для кольцевого сердечника можно взять кольцо, например, выпаянное из ненужной «материнки». Технология намотки следующая: парой проводов из UTP-кабеля способом «виток к витку» наматывается обмотка. В итоге получаем четыре провода. Два конца из них (разных цветов), расположенных с разных сторон намотки, соединяются вместе. При помощи переменного сопротивления можно производить регулировку (в небольших пределах) яркости светодиода. Яркость свечения не поменяется, даже если в параллель к имеющемуся включить еще один светодиод. Схема, представленная для этого фонарика, представляет собой обычный блокинг-генератор.

Итак, имея совсем небольшой набор деталей и немного терпения и усидчивости в запасе, можно собрать практически любой фонарик, излучателем в котором работает светодиод большой яркости. Схемы же приходится «городить» для того, чтобы запитать такой светодиод от одной батарейки, ведь рабочее напряжение диодов большой яркости начинается с 2,5 вольт.

Зато, в результате получается фонарик, способный достаточно долго работать от одной пальчиковой батарейки, чего не скажешь о фонарях с обычными лампочками в качестве излучателя.

Я предоставил вам, дорогие читатели, информацию о вариантах изготовления различных фонарей с самыми разными типами излучателей. Надеюсь, что эта информация пошла вам на пользу.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Светодиодные «карманные» фонарики пользуются большим спросом среди потенциальных потребителей. Особую популярность завоевали диодные конструкции. Они имеют яркий свет и отличаются минимальным потреблением энергии. Приобрести данное устройство можно в специализированных магазинах или сделать самостоятельно в домашних условиях.

В нашей статье представлена подробная инструкция для фонарика своими руками. Здесь отображены все тонкости рабочего процесса. Советы опытных профессионалов помогут справиться с поставленной задачей.

Преимущества диодных фонариков

Светодиодные лампы является самым экономичным источником светового излучения. Они обеспечивают бесперебойный поток яркого излучения при самой минимальной мощности. Помимо этого, он имеет целый ряд технических преимуществ по отношению к другим лампам. К ним относят:

• экономичность;
• безопасность;
• надежность;
• разнообразие простых видов и идей для самодельных фонариков;
• длительная эксплуатация.

Так как готовая установка потребляет минимальное количество мощности, для этого было разработано множество микросхем, в которых основным источником питания выступает одна щелочная батарейка.

Что же касается цветового решения, то в продаже представлено несколько оттенков диодов: зеленый, голубой, красный, желтый, розовый. Для холодного оттенка необходимо выбирать белый цвет лампочек. Они имеют широкий угол освещения.

Где используют диодные светильники?

Переносная конструкция фонарика с диодной подсветкой имеет широкую область применения. Его используют там, где нет доступа к осветительному прибору. Его можно применить в гараже, погребе или при работе на садовом участке.

Устройство способно работать до 6 дней без замены элемента питания. Некоторые модели оснащены сменным блоком батарей, который можно постоянно заряжать от электрической сети. Для этого в комплектации идет специальное гнездо с фиксаторами.

В процессе изготовления самодельного фонарика можно сделать дополнительное крепление. В результате этого устройство крепится на любую поверхность при этом освобождая руки.

Перед тем как приступить к рабочему процессу, необходимо правильно подобрать схему, которая покажет как сделать фонарик своими руками. Технические изображения указывают подробные требования к электрическим деталям.

Мастер-класс по сборке фонарика с ярким диодом

Как сделать фонарик своими руками? Процесс сборки довольно простой, но интересный. Для изготовления этой конструкции, необходимо приобрести светодиод марки DFL- OSPW511Р. Эти лампы имеют мощный осветительный компонент, который дает мощное освещение в пределах 1 м.

Схема сборки устройства, рекомендует выбирать питание от батареек типа АА. Яркость свечение конструкции будет равна 40Кд, а потребление мощности составляет 70мА. Что нужно для изготовления фонарика?

Для этого понадобится:

• два источника питания. Для этого достаточно приобрести две плоских батарейки в виде таблеток;
• отдел для питания. Это позволит сократить потерю энергии в процессе эксплуатации;
• яркие диоды 5 шт.;
• кнопка включения и выключения устройства;
• термоклей. Он обеспечит плотную фиксацию микросхемы в корпусе конструкции;
• паяльник;
• смола для спаивания деталей.

Когда все составляющие подготовлены, переходим к рабочему процессу. Он включает в себя следующие пункты:

На старой материнской плате фиксируем при помощи паяльного инструмента отдел для батареек. Провода от кнопки включения припаиваем к плюсовому полюсу отдела питания. Другой конец к одной из ножек диода.

Второй отдел диодной ножки фиксируем к минусу отдела для батареек. В результате, получается простая электрическая цепь. При нажатии на кнопку будет замыкание всех отделов, которые обеспечат нужное свечение прибора.

Когда все элементы на своем месте, можно помещать схему в корпус устройства.

По окончанию сборки, устанавливаем батарейку и включаем готовую конструкцию для проверки работоспособности. Вставлять элементы питания, необходимо с соблюдением их полярности. Неправильная установка, приведет к преждевременной поломки светового прибора. На фото самодельного фонарика изображена готовая модель.

Фото фонариков своими руками

• Рассмотрим светодиодную продукцию, начиная от старых 5-мм, до сверхъярких мощных светодиодов мощность которых доходит до 10 Вт.
• Чтобы выбрать «правильный» фонарик для своих нужд, нужно разобраться в том какие бывают светодиоды для фонариков и их характеристики.
•

Какие диоды используются в фонариках?

Мощные светодиодные фонари начались с устройств с матрицей 5-мм.

LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.

5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.

Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.

Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.

В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.

Поисковый фонарь на 5мм светодиодах

Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.

В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

Какие светодиоды используют в мощных фонариках?

Под мощными фонарями подразумеваются современные фонари различных типов начиная от тех, что размером с палец, заканчивая огромными поисковыми фонарями.

В такой продукции в 2017 году актуальна марка Cree. Это название американской компании. Её продукция считается одной из наиболее передовых в области светодиодной техники. Альтернативой являются LED от производителя Luminus.

Такие вещи значительно превосходят светодиоды с китайских фонариков.

Какие светодиоды Cree в фонариках устанавливаются наиболее часто?

Модели носят название состоящие из трёх четырёх символов, разделённых дефисом. Так диоды Cree XR-E, XR-G, XM-L, XP-E. Модели XP-E2, G2 чаще всего используются для небольших фонариков, а XM-L и L2 – очень универсальные.

Их используют, начиная от т.н. EDC фонарей (для повседневного ношения) – это маленькие фонари размером меньше ладони, до серьёзных поисковых фонарей большого размера.

Давайте рассмотрим характеристики мощных светодиодов для фонариков.

Главная характеристика светодиодов для фонарей – это световой поток. От неё зависит яркость вашего фонаря и количество света, которое может дать источник. Разные светодиоды, потребляя одинаковое количество энергии, могут существенно отличаться по яркости.

Рассмотрим характеристики светодиодов в больших фонариках, прожекторного типа:

Продавцы часто указывают не полное название диода, его типа и характеристики, а сокращенную, несколько иную цифробуквенную маркировку:

• Для XM-L: T5; T6; U2;
• XP-G: R4; R5; S2;
• XP-E: Q5; R2; R;
• для XR-E: P4; Q3; Q5; R.

Фонарь может так и называться, «Фонарь EDC T6», информации в такой краткости более чем достаточно.

Ремонт фонариков

К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.

Для ремонта фонарика необходим минимальный набор инструментов:

• Паяльник;
• флюс;
• припой;
• отвёртка;
• мультиметр.

Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.

В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.

Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.

В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.

Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый. Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.

Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.

Драйвер – это устройства для питания светодиода стабилизированным током от разных источников. Промышленно изготавливаются драйвера для питания от сети 220 вольт, от автомобильной электросети – 12-14.7 вольт, от Li-ion аккумуляторов, например, типоразмера 18650. Драйвером оборудовано большинство мощных фонарей.

Увеличиваем мощность фонаря

Если вас не устраивает яркость вашего фонаря или вы разобрались как заменить светодиод в фонарике и захотели его модернизировать, прежде чем покупать сверхмощные модели изучите основные принципы работы LED и ограничения в их эксплуатации.

Диодные матрицы не любят перегрева – это главный постулат! А замена светодиода в фонарике на более мощный может привести к такой ситуации. Обратите внимание на модели, в которые устанавливаются более мощные диоды и сравните со своей, если они подобны по размерам и конструктиву – меняйте.

Если ваш фонарь меньше — потребуется дополнительное охлаждение. Подробнее о изготовлении радиаторов своими руками мы писали здесь.

Если вы попытаетесь установить в миниатюрный фонарик-брелок такой гигант, как Сree MK-R, он у вас быстро выйдет из строя от перегрева и это будут зря потраченные средства. Незначительное повышение мощности (на пару ватт) допустимо без модернизации самого фонарика.

В остальном процесс замены марки светодиода в фонарике на более мощную – описан выше.

Фонари Police

Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.

LED фонарик Police с шокером

Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.

Как заменить светодиод в фонарике Police

Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.

1. При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
2. Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
3. Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.

Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.

Какие светодиоды стоят в китайских фонариках?

Многие товары сейчас покупаются на aliexpress, где можно найти как оригинальную продукцию, так и китайские копии, которые не соответствуют заявленному описанию. Цена за такие приборы бывает сопоставимой с ценой на оригинал.

В фонарике, где заявлен светодиод Cree, его может на самом деле не быть, в лучшем случае будет стоять диод откровенно другого типа, в худшем такой, который внешне будет трудно отличим от оригинала.

Что это может за собой повлечь? Дешевые светодиоды выполняются в низкотехнологичных условиях и не выдают заявленной мощности. Имеют низкий КПД, от того у них усиленный нагрев корпуса и кристалла. Как уже было сказано, что перегрев – самый злой враг для Led приборов.

Так происходит потому, что при нагревании через полупроводник увеличивается ток, вследствие чего нагрев становится еще сильнее, мощности выделяется еще более, лавинообразно это приводит к пробою или обрыву светодиода.

Если постараться и потратить время на поиск информации, можно определить оригинальность продукции.

Сравните оригинал и подделку cree

LatticeBright – это китайский производитель светодиодов, который делает продукцию очень похожей на Cree, наверное это совпадение дизайнерской мысли (сарказм).

Сравнение китайской копии и оригинала Cree

На подложках эти клоны выглядят следующим образом. Можно заметить разнообразие форм подложек для светодиодов, производимое в китае.

Определение подделки по подложке для LED

Подделки изготавливаются довольно умело, многие продавцы не указывают об этом «бренде» в описании товара и о том, где произведены светодиоды для фонарей. Качество таких диодов не самое худшее среди китайского барахла, но и далеко от оригинала.

Установка светодиода вместо лампы накаливания

У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.

С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.

Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.

При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.

Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.

Как сделать из лампы накаливания светодиодную

Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.

Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!

Оцените, пожалуйста, статью. Мы старались:) (16

Источник: https://SvetodiodInfo.ru/texnicheskie-momenty/xarakteristiki-svetodiodov-dlya-fonarikov.html

Фонарик своими руками — как сделать новогодний регулируемый фонарик быстро и просто

Ночью не справиться без фонарика — главного электрического прибора, предназначенного для видения. Без данного предмета человеку увидеть что-либо в темноте вообще не представляется возможным. Причина этого кроется в том, что человек в темноте не способен отличать между собой цвета.

Сегодня существует несколько разновидностей фонариков. Можно найти не только классические варианты, известные всем, но также и фонари, предусматривающие самостоятельное регулирование в случае необходимости пучка света. В данной статье рассмотрим подробно как сделать фонарик своими руками, используя лишь приготовленные материалы и пошаговую инструкцию.

Фонарики из бумаги

Если смотреть различные схемы и инструкции как сделать фонарик самостоятельно, то легко заметить, что сделать его из бумаги проще, чем из любого другого материала. Более того, сделать красивый фонарик из цветной бумаги под силу даже ребёнку под присмотром взрослого.

В интернете можно увидеть бесчисленное множество образцов и глядя на них можно выполнить их достаточно быстро. Если хочется сделать красивый фонарик, то дополнительно можно украсить его таким аксессуаром, как бумажная лента.

1. Бумажный фонарик выступает достаточно милым символом, поэтому даже если некоторые самодельные помощники в освещении совершенно не светят, им прощается их не функциональность.

К тому же, они настолько красивые, что делать их очень интересно не только детям, но и взрослым. Сегодня простые и мощные фонарики своими руками созданные становятся предметом, который делают даже с малышами в детском саду.

Как украсить фонарик?

Классический бумажный фонарик можно интересно преобразить, например, при помощи различного декора. Особенно успешно это демонстрирует компания икеа. Ежегодно в их журналах появляется все больше различных вариантов использования гирлянд из фонариков на стенах и потолке. Благодаря такому интересному предмету интерьера можно быстро и бюджетно преобразить внешний вид любой комнаты.

Итак, что нужно для изготовления фонарика дома? Бумага, ножницы, клей и немного декора. В остальном настоящий простор для деятельности, который ничем не ограничен.

Больше дырок в фонариках

Сегодня в различных журналах можно найти множество различных фонариков из бумаги, которые под силу сделать с ребёнком любого возраста. Можно, например, попробовать сделать яркий горшочек с дырочками, который станет украшением даже классической модели фонарика. Что самое главное — это определенно заменит общее развивающее занятие с ребёнком старше трёх лет.

Фонарик-дом

Если вы хотите попробовать сделать популярные сегодня ультрафиолетовые и светодиодные фонарики, то можно попробовать для них выбрать форму домика.

Красивые фонари в виде домов или даже дворцов сделать достаточно просто. В интернете можно найти шаблон практически на любой вкус.

Если вы хотите провести больше времени с ребёнком, то можно попробовать даже нарисовать шаблон для будущей поделки самостоятельно.

Главное, что необходимо учесть при создании такого типа фонарика — это обязательное создание пазов. В таком случае вы даже скорее всего не испачкаетесь в клее.

Чтобы сохранить воспоминания о приятном путешествии можно сделать фонарик любой формы из фотографий с пейзажами. Смотреться такой предмет интерьера будет красиво и достаточно необычно.

Кроме того, вещь станет по-настоящему уникальной и нигде больше такую никто не встретит. Сделать такой фонарик можно буквально за пару часов. Основное отличие при создании будет заключаться лишь в используемом материале. В остальном же они делаются также, как и фонари в виде домиков из картона.

При создании таких фонарей имейте в виду, что аксессуар ни за что не сможет стать полноценным источником освещения. При этом фонарь можно использовать в качестве ночника в детской комнате или дополнительного источника освещения, например, на кухне, при условии, что основное освещение будет достаточно ярким.

Фото фонарик своими руками

• Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

Источник: http://sdelatlegko.ru/fonarik-svoimi-rukami/

Фонарик своими руками: из чего и как сделать стильный и удобный фонарь

Светодиодные «карманные» фонарики пользуются большим спросом среди потенциальных потребителей. Особую популярность завоевали диодные конструкции. Они имеют яркий свет и отличаются минимальным потреблением энергии. Приобрести данное устройство можно в специализированных магазинах или сделать самостоятельно в домашних условиях.

В нашей статье представлена подробная инструкция для фонарика своими руками. Здесь отображены все тонкости рабочего процесса. Советы опытных профессионалов помогут справиться с поставленной задачей.

Преимущества диодных фонариков

Светодиодные лампы является самым экономичным источником светового излучения. Они обеспечивают бесперебойный поток яркого излучения при самой минимальной мощности. Помимо этого, он имеет целый ряд технических преимуществ по отношению к другим лампам. К ним относят:

• экономичность;
• безопасность;
• надежность;
• разнообразие простых видов и идей для самодельных фонариков;
• длительная эксплуатация.

• Так как готовая установка потребляет минимальное количество мощности, для этого было разработано множество микросхем, в которых основным источником питания выступает одна щелочная батарейка.

Что же касается цветового решения, то в продаже представлено несколько оттенков диодов: зеленый, голубой, красный, желтый, розовый. Для холодного оттенка необходимо выбирать белый цвет лампочек. Они имеют широкий угол освещения.

Где используют диодные светильники?

Переносная конструкция фонарика с диодной подсветкой имеет широкую область применения. Его используют там, где нет доступа к осветительному прибору. Его можно применить в гараже, погребе или при работе на садовом участке.

Устройство способно работать до 6 дней без замены элемента питания. Некоторые модели оснащены сменным блоком батарей, который можно постоянно заряжать от электрической сети. Для этого в комплектации идет специальное гнездо с фиксаторами.

В процессе изготовления самодельного фонарика можно сделать дополнительное крепление. В результате этого устройство крепится на любую поверхность при этом освобождая руки.

Перед тем как приступить к рабочему процессу, необходимо правильно подобрать схему, которая покажет как сделать фонарик своими руками. Технические изображения указывают подробные требования к электрическим деталям.

Мастер-класс по сборке фонарика с ярким диодом

Как сделать фонарик своими руками? Процесс сборки довольно простой, но интересный. Для изготовления этой конструкции, необходимо приобрести светодиод марки DFL- OSPW511Р. Эти лампы имеют мощный осветительный компонент, который дает мощное освещение в пределах 1 м.

Схема сборки устройства, рекомендует выбирать питание от батареек типа АА. Яркость свечение конструкции будет равна 40Кд, а потребление мощности составляет 70мА. Что нужно для изготовления фонарика?

Для этого понадобится:

• два источника питания. Для этого достаточно приобрести две плоских батарейки в виде таблеток;
• отдел для питания. Это позволит сократить потерю энергии в процессе эксплуатации;
• яркие диоды 5 шт.;
• кнопка включения и выключения устройства;
• термоклей. Он обеспечит плотную фиксацию микросхемы в корпусе конструкции;
• паяльник;
• смола для спаивания деталей.

Когда все составляющие подготовлены, переходим к рабочему процессу. Он включает в себя следующие пункты:

На старой материнской плате фиксируем при помощи паяльного инструмента отдел для батареек. Провода от кнопки включения припаиваем к плюсовому полюсу отдела питания. Другой конец к одной из ножек диода.

Второй отдел диодной ножки фиксируем к минусу отдела для батареек. В результате, получается простая электрическая цепь. При нажатии на кнопку будет замыкание всех отделов, которые обеспечат нужное свечение прибора.

1. Когда все элементы на своем месте, можно помещать схему в корпус устройства.

По окончанию сборки, устанавливаем батарейку и включаем готовую конструкцию для проверки работоспособности. Вставлять элементы питания, необходимо с соблюдением их полярности. Неправильная установка, приведет к преждевременной поломки светового прибора. На фото самодельного фонарика изображена готовая модель.

Фото фонариков своими руками

Источник: http://tytmaster.ru/fonarik-svoimi-rukami/

Светодиодный фонарик (обзор + схема)

Светодиоды рвутся вперед быстрыми темпами. Не для кого, не секрет, что они уже оставили позади лампы накаливания и дневного освящения. Светодиодная продукция дешевеет на глазах, но пока она не доступна многим из нас.

Осветить дом светодиодным светом не только выгодно, но и достаточно просто, поскольку многие светодиодные лампы и светильники имеют стандартные цоколи. Но, к сожалению, на данный момент светодиоды являются самым дорогим способом для освещения.

Но каждый из нас может позволить себе купить небольшой светодиодный фонарик или сделать его своими руками. Как его сделать? Об этом узнаете чуть позже, сначала разберем «заводской» вариант.

Данный фонарь был куплен недавно, и я решил написать небольшой обзор для широкой публики. Должен заметить, что фонарик стоил 3$, что согласитесь немало для такого малыша.

Производитель и по сей день мне не известен, поскольку фонарик продавался без коробочки, а на корпусе нет никаких эмблем и надписей.

  Купил его по одной причине — больно дизайн понравился, хотя в наличии уже имелись несколько светодиодных фонарей.

Придя домой решил разобрать, но это мне не удалось, поскольку фонарь почти полностью герметичен, откручивалась только задняя часть с выключателем (и то для замены батарейки). Сразу понравилась компактность и эргономичный дизайн, корпус алюминиевый, но покрашен в черный цвет, возможно не слишком устойчив ко всяким царапинам. Выключатель прорезиненный, находится в задней части корпуса.

Фонарик антиударный и водостойкий — в этом я убедился на практике: несколько раз уронив фонарь с достаточно большой высоты, а затем погрузил в воду — все работало без косяков.

Несмотря на компактные размеры, этого мальца снабдили сверхярким светодиодом, мощность которого была выяснена опытным путем. Для начала подключил светодиод к аккумулятору мобильного телефона 3,6 Вольт 1000 мА.

Светодиод был подключен через ограничительный резистор 6,2 Ом, ток потребления светодиода составил 170мА. После этого стало ясно, что светодиод на 0,5 Ватт (плюс минус 0,1 ватт), немало для такого фонарика.

Схема светодиодного фонарика

Было очень интересно, что за зверь питает такой фонарик и просто ради интереса решил посмотреть на внутренности, после чего был приятно удивлен. Поскольку корпус антиударный и почти полностью герметичный, то нужно разломать, чтобы дойти до начинки — DC-DC преобразователя напряжения и на то у меня ушло минут 5.

Внутри я обнаружил простенькую схему драйвера на основе СХ2601. Архивов о преобразователе очень мало, можно сказать, что вообще нет. Выходной ток схемы доходит до 350 мА, это означает, что такой компактный преобразователь способен питать достаточно мощные светодиоды на 1Ватт.

1.
2.
3. Схема светодиодного фонарика

Схема заработала от пониженного напряжения (1,2 Вольт), что очень радует, поскольку можно питать ее от никелевых аккумуляторов. К драйверу был подключен светодиод на 1 ватт, работает драйвер отлично, без каких-либо перегревов.

Выходное напряжение было измерено только после добавления диода и конденсатора, выяснилось, что на выходе драйвера 4,2 Вольт (под нагрузкой 1 ватт снижается до 3,6 Вольт) Ток потребления от батарейки доходит до 1,5 Ампер, поэтому штатная пальчиковая батарейка выдыхается очень быстро.

Источник: https://all-he.ru/publ/svoimi_rukami/ehlektronika/svetodiodnyj_fonarik_obzor_skhema/2-1-0-453

Как устроен фонарик с аккумулятором?

Радиоэлектроника для начинающих

Как радиомеханику мне интересны самые простые электронные устройства. На этот раз речь пойдёт о фонарике с аккумулятором.

Вот схема фонарика с аккумулятором.

Фонарик состоит из двух частей. В одной части размещён аккумулятор и сетевое зарядное устройство, а в другой – выключатель и лампа накаливания. Для зарядки аккумулятора одна часть фонарика отсоединяется от головной (где лампа и выключатель) и подключается к сети 220V.

На фото виден разъём-переходник, который соединяет аккумулятор и выключатель с лампой накаливания.

Устройство такого фонарика предельно простое. Для зарядки свинцово-кислотного аккумулятора G1 ёмкостью 1 А/h (1 ампер-час) и напряжением 4V используется схема с гасящим конденсатором C1. На нём падает большая часть сетевого напряжения сети 220V. Затем переменное напряжение после гасящего конденсатора выпрямляется диодным мостом на диодах VD1 – VD4 (1N4001).

Для сглаживания пульсаций после диодного моста устанавливается электролитический конденсатор C2. Нагрузкой для всего этого выпрямителя является аккумулятор G1. Если его отключить, то на выходе выпрямителя будет напряжение около 300 вольт, хотя при подключенном аккумуляторе напряжение на его выходе составляет 4 — 4,5 вольта.

Стоит отметить, что схема с гасящим (балластным) конденсатором проста, но довольно опасна. Дело в том, что такая схема гальванически не развязана от сети 220 вольт. При использовании трансформатора схема становится более электробезопасной, но из-за дороговизны этой детали применяется схема с гасящим конденсатором.

Диод VD5 необходим для того, чтобы при отключении схемы от сети, аккумулятор не разряжался через схему выпрямителя и индикации на красном светодиоде HL1, и резисторе R2. А вот лампа накаливания EL1 (или схема из светодиодов) подключается к аккумулятору только через выключатель SA1.

Получается, что диод VD5 служит неким барьером, который пропускает ток к аккумулятору от сетевого выпрямителя, а обратно нет. Вот такая простая защита. Также стоит сказать, что на диоде VD5 теряется небольшая часть от выпрямленного напряжения – за счёт падения напряжения на диоде при прямом включении (VF).

Оно составляет где-то 0,5 — 0,7 вольт.

Отдельно хотелось бы сказать об аккумуляторе. Как уже было сказано, он герметичный свинцово-кислотный (Pb). Состоит из двух ячеек по 2 вольта, соединённых последовательно. Т.е аккумулятор, как говорят, состоит из 2 банок.

На аккумуляторе указано, что максимальный ток заряда – 0,5 ампера. Хотя для свинцовых Pb аккумуляторов рекомендуется ограничивать ток заряда на уровне 0,1 от его ёмкости. Т.е. для данного аккумулятора лучшим зарядным током будет – 100mA (0,1A).

Типовыми неисправностями фонариков с аккумулятором являются:

• Выход из строя элементов сетевого выпрямителя (диодов, электролитического конденсатора, резистора в цепи индикации);
• Неисправность кнопки-выключателя (легко чинится любой подходящей кнопкой с фиксацией или же рокерным выключателем);
• Деградация (старение) аккумулятора;
• Износ контактных разъёмов.

Главная » Радиоэлектроника для начинающих » Текущая страница

Также Вам будет интересно узнать:

• Переменные резисторы.

• Как устроена батарейка?

Источник: https://go-radio.ru/kak-ustroen-fonar-s-akkumulatorom.html

Простейший фонарик – своими руками

Изготовление простейшего фонарика своими руками на основе доступных элементов. Научиться сможет каждый, достаточно лишь лампочки, батарейки, проволоки и немного выдержки.

В школьном курсе физики одна из первых электросхем, которые изучают ученики – схема фонарика. Для того, чтобы своими руками собрать такой, казалось бы, сложный прибор, нужно не так много деталей и умений.

Не будем вдаваться в схемы сложных мощных фонарей, изготовить который под силу только опытному профессионалу. Остановимся на самой простой, но дешевой и надежной модели.

Для изготовления первого фонарика своими руками нам понадобятся источники питания (батарейка AA), лампочка на 1,5-2 В (можно взять из старого фонарика), проводник (кусок проволоки около 15 см).

Сперва берем проволоку и оборачиваем ее несколько раз по резьбе лампочки. Проволока должна быть подходящей толщины, чтобы хорошо ложилась в паз резьбы. После того, как пара оборотов намотаны, должно получится, будто лампочка вкручена в проволоку.

Аккуратно проверяем, можно ли лампочку выкрутить хотя бы на один оборот, а затем вкрутить обратно. Выкручивается? Значит все в порядке. Застряла? Следовательно, проволоку обернули слишком туго, либо ее толщина не подходят для резьбы, придется менять.

Когда лампочка и проволока прилажены друг к другу как нужно, можно приступать к следующему пункту.

Берем батарейку и совмещаем ее положительный выход с кончиком цоколя лампочки. Затем протягиваем проволоку вдоль элемента питания к его отрицательному выходу. Площадь соприкосновения проволоки с отрицательным выходом должна быть как можно больше, а лампочка на другом конце должна держаться точно, плотно и ровно. Когда контакты замкнуты правильно – лампочка загорится.

Затем оставшуюся часть проволоки оборачиваем вдоль поверхности батарейки, делая что-то вроде импровизированной ручки нашего мини-фонарика. Когда проволока полностью обмотана, фонарика практически готов.

Чтобы выключить получившейся фонарь, достаточно лишь немного выкрутить лампочку из проволочной резьбы (именно для этого мы так тщательно в самом начале наматывали проволоку на цоколь).

Для удобства получившуюся конструкцию можно обмотать изолентой, или в качестве футляра приспособить тюбик от губной помады.

Первый опыт в изготовлении фонарика своими руками вы получили. Но это только должно было разогреть ваш интерес к этой отрасли. Конструкторское бюро открывать, конечно, рановато, а вот немного переделать конструкцию и приспособить ее под две батарейки, либо под более сильный аккумулятор, вместо проволоки взять провод и использовать лампочку мощнее – вполне.

Источник:www.spezrezerv.ru

Источник: https://spezrezerv.ru/prostejshij-fonarik-svoimi-rukami

Самодельный фонарик на светодиодах. Переделываем галогеновую лампочку в светодиодную своими руками

Самодельный фонарик на светодиодах.

Переделываем галогеновую лампочку в светодиодную своими руками

На фото приведены примеры изготовленных держателей для светодиодов. По этой технологии можно изготовить держатель любой формы для светодиодов различного размера и с любым их количеством.

• Для работы потребуется:

 Порядок работы:

Сначала нужно составить схему подключения светодиодов и подобрать номиналы сопротивлений (резисторов). Для этого очень удобно пользоваться сервисом http://led.linear1.org/led.wiz Он на английском языке, поэтому ниже дан перевод названия полей, которые надо заполнить: Напряжение источника питания (Source voltage)  Напряжение питания светодиода (diode forward voltage) , ток, потребляемый светодиодом (diode forward current (mA)) , количество устанавливаемых светодиодов (number of LEDs in your array).  Ставим галочку на переключателе (wiring diagram)  Ставим галочку (help with resistor color codes)  Нажимаем на кнопку и получаем схему с готовыми номиналами резисторов. Пример —  Далее извлекаем из светоотражателя старую лампу. Возьмите маленькую отвертку и аккуратно расковыряйте белую смолу, которой фиксируется лампочка. Затем аккуратными ударами молотка по выводам выбиваем цоколь. Дальше изготовим пластину для крепления светодиодов. Удобно использовать алюминиевую пластину, так как материал мягкий и с ним легко работать. Для изготовления пластины с отверстиями можно подготовить сначала макет на бумаге, с использованием графических программ на компьютере. Потом распечатайте проект на бумагу и приклейте его на пластину из которой будет изготавливаться держатель. Просверлите отверстия в намеченных местах. Можно использовать дырокол.

Установите пластину на удобную подставку и начинайте размещать светодиды в просверленные отверствия, необходимо следить за размещением контактов светодиодов для правильной сборки электрической схемы. Лучше сразу фиксировать светодиоды суперклеем.

После установки всех светодиодов можно еще добавить клея, чтобы конструкция стала понадежнее. Приступаем к сборке электрической схемы.

Желательно сильно не перегревать светодиоды. Если какой-нибудь светодиод выйдет из строя его будет трудно заменить, придется отрывать от клея.  Когда все готово, припаиваем резисторы.

Будьте внимательны, чтобы не закоротить какие-либо контакты.   Припаиваем выводы лампы. Чтобы в дальнейшем не перепутать выводы (+ и -) сделайте вывод » — » более коротким.

Подключаем питание для проверки работоспособности нашей конструкции. Заливаем расплавленной пластмассой все контакты, чтобы исключить их соприкосновения.

Можно залить обычным парафином: расплавьте обыкновенную свечу, наберите расплавленный парафин одноразовым шприцем и залейте контакты.

Фиксируем контакты в светоотражателе. Заливаем контакты расплавленной пластмассой. Также можно использовать множество других материалов (эпоксидная смола и др.).

 Маркируем нашу лампу. Это нужно сделать обязательно. Не надейтесь на память.

Подключаем питание и радуемся. Лампу можно использовать для установки в карманный фонарик или в любой другой осветитель (фары для автомобиля, лампочки для мебели и т.п.).

Примечание: Аналогичным способом можно изготовить лампу, используя мощный светодиод на подложке star. В этом случае весь цоколь отражателя изнутри лучше залить теплопроводящей пастой. Сам светодиод можно зафиксировать парой капель суперклея по углам радиатора.

Источник: led22.ru

Источник: https://eurosamodelki.ru/katalog-samodelok/elektronnie-samodelki/samodelnyi-fonarik-na-svetodiodah-peredelka-galogenovoy-lampochki-svoimi-rukami

Как сделать фонарь своими руками?

Доброго времени суток, дорогие мои! В этой статье я расскажу о том, как сделать самостоятельно обыкновенный (и не только) фонарик. Фонарик – это такая вещь, которая пригодится в любом хозяйстве. Сделать самостоятельно простой фонарик не составляет никакой сложности. Вот с изготовления простейшего фонарика я и начну свое повествовани

Самый простой фонарик можно запросто изготовить из обычной плоской батарейки (4.5 В), изоленты и лампочки, рассчитанной на напряжение 3,5 В.

Делается это следующим образом.

Лампочка, при помощи изоленты, приматывается к короткому контакту батарейки, а длинный остается свободным. Причем делается это так, чтобы конец длинного контакта оставался чуть выше лампочки и, при нажатии на него, касался контакта лампочки. Самый простой фонарик готов.

Думаю, что очень многие делали подобные фонарики в детстве. Такое устройство обладает одним минусом – большой размер. Однако, отчаиваться не нужно, ведь можно собрать фонарики и других размеров.

Одно из таких устройств можно выполнить, взяв в качестве исходных материалов лампу на 2,5 В, элемент 316 (АА) и обычный медицинский шприц (пластиковый). Шприц для этого изделия понадобится на 10 мл.

Вот, что надо сделать, чтобы получился фонарик.

При помощи ножа срезаем носик шприца. После этого, небольшим сверлом (или тем же ножом) расширяем оставшееся от носика отверстие так, чтобы в него потом ввернуть лампочку.

Рядом с этим делаем второе отверстие, малого диаметра, под провод. Провод продевается изнутри в малое отверстие, затем, зачищается его конец, огибается за край большого, в которое потом ввинчивается лампочка.

Длина провода должна быть чуть длинней шприца.

Затем надо кое-что проделать с поршеньком шприца. Очень аккуратным образом с него срезаем конусовидную его часть. После этого потребуется короткий отрезок гибкого изолированного провода. Из консервной жести вырезаем кружок диаметром около 1.5 см. К этому кружку надо припаять зачищенный конец короткого провода.

Теперь, при помощи обычного суперклея, закрепляем кружок на поршне. После вставки батарейки, остаток свободного хода поршня должен быть порядка 10 мм. Этого будет вполне достаточно, чтобы нормально включать-выключать полученный фонарик. Короткий проводок надо соединить с проводом от лампочки.

Вот и все, фонарик готов, осталось только закрыть каким-нибудь колпачком лампочку и все.

Можно, конечно, не пользоваться в качестве выключателя поршнем, задвинув его внутрь до полного контакта, а микровыключатель припаять к свободным концам проводов от лампы и поршня, прикрутив его снаружи к шприцу изолентой, либо приклеив его на эпоксидку.

Фонари с использованием светодиодов в качестве излучателей

В последнее время очень много говорят о том, насколько чудесны фонари на светодиодах, ведь они, якобы, способны работать на одном источнике аж по 700 часов. Однако, тут есть маленькое «но».

Состоит оно в том, что эта цифра показывает не число часов непрерывной работы, а рублевую стоимость подобного устройства.

Работать же такие устройства от одного источника способны только 100 часов (тогда как фонарь с лампой накаливания – всего 5-6).

Было проведено множество экспериментов, которые дали понять, что если взять лампу и светодиод, имеющие одинаковое потребление тока, то лампа проиграет по яркости светодиоду.

Так вот, фонарики подобного типа вовсе не сложны в изготовлении: изготовить его может даже начинающий.

Для того, чтобы сделать один из простейших вариантов такого фонаря, достаточно взять «ультраяркий» светодиод и впаять его в обычный заряжаемый от розетки фонарь вместо лампочки. Такое устройство способно работать очень долго без подзарядки батарей.

Другой вариант фонаря на светодиодах можно изготовить, взяв за основу использованные зажигалки, имеющие светодиоды (5 штук), фиксируемый кнопочный выключатель и корпус от использованного клей-карандаша.

Сначала нужно сделать тубу для элементов питания (их в пяти зажигалках 15 штук). Туба выполняется из бумаги с последующей пропиткой клеем.

Теперь нужно, с помощью отрезка провода от интернет-кабеля, соединить анодные выводы пятерки диодов. Катодные выводы соединяются другим таким отрезком.

Крышка от клей-карандаша прокалывается в пяти местах так, чтобы в полученные отверстия плотно встали пять светодиодов. Излучатели вставляем в крышку и закрепляем при помощи суперклея.

Положительный полюс питания соединяем напрямую с анодами диодов, а отрицательный – с катодами, через микровыключатель, под который предварительно выполнено отверстие для установки в корпусе.

Светодиодный фонарь с пальчиковой батарейкой

Схема такого устройства довольно проста. Для ее изготовления потребуется вот что: сверхъяркий светодиод, транзистор кт 315, маленький переменный резистор и самодельный кольцевой трансформатор. Вот схема такого устройства (рис 1).

Для кольцевого сердечника можно взять кольцо, например, выпаянное из ненужной «материнки». Технология намотки следующая: парой проводов из UTP-кабеля способом «виток к витку» наматывается обмотка. В итоге получаем четыре провода.

Два конца из них (разных цветов), расположенных с разных сторон намотки, соединяются вместе. При помощи переменного сопротивления можно производить регулировку (в небольших пределах) яркости светодиода. Яркость свечения не поменяется, даже если в параллель к имеющемуся включить еще один светодиод.

Схема, представленная для этого фонарика, представляет собой обычный блокинг-генератор.

Итак, имея совсем небольшой набор деталей и немного терпения и усидчивости в запасе, можно собрать практически любой фонарик, излучателем в котором работает светодиод большой яркости. Схемы же приходится «городить» для того, чтобы запитать такой светодиод от одной батарейки, ведь рабочее напряжение диодов большой яркости начинается с 2,5 вольт.

Зато, в результате получается фонарик, способный достаточно долго работать от одной пальчиковой батарейки, чего не скажешь о фонарях с обычными лампочками в качестве излучателя.

Я предоставил вам, дорогие читатели, информацию о вариантах изготовления различных фонарей с самыми разными типами излучателей. Надеюсь, что эта информация пошла вам на пользу.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Источник: http://podvi.ru/svetotexnika/kak-samomu-sdelat-fonarik-mnogoobrazie-variantov.html
