В году компанией Philips была запатентована необычайно простая, но эффектная технология подсветки Ambilight. Производитель отметил сразу три главных преимущества этого аппаратного решения — снижение усталости органов зрения в процессе просмотра в тёмное время суток, расширение области отображения картинки, обеспечение полноценного погружения в изображение.
Пресс-служба компании Philips сообщила, что телевизоры с адаптивной подсветкой Amilight идеально подходят не только для просмотра фотографий и видеоконтента, но и для видеоигр. Необходимо отметить, что данный тип подсветки можно встретить исключительно на ТВ от компании Philips — это одна из главных фишек бренда. Конечно, некоторые производители пытались реализовать нечто похожее в рамках своей продукции. В основном этим занимались малоизвестные торговые марки.
Впрочем, судебные тяжбы всегда заканчивались в пользу компании, запатентовавшей эту технологию. Поэтому, в лучшем случае, телевизоры Ambilight от других компаний появятся после года. Однако это будет возможно только при условии, что Philips не продлит патент. Многие пользователи узнают о существовании адаптивной подсветки уже после приобретения телевизора.
Некоторых потребителей просто не устраивает продукция компании Philips. Впрочем, если вы тоже относитесь к одной из этих категорий, это ещё не означает, что нужно отказываться от идеи использования адаптивной подсветки. Можете не переживать, за ваш энтузиазм наказание со стороны Philips не последует. Стоимость реализации этого проекта относительно небольшая.
Например, на ТВ с диагональю 42 дюйма можно уложиться в символическую сумму в размере рублей. В среднем рабочий процесс занимает всего лишь несколько часов. Технология фоновой подсветки базируется на анализе цветовой картины кадра на экране ТВ. В результате обеспечивается воспроизведение рассеянного света по периметру телевизора. Визуальный эффект действительно удивляет. Стена за задней частью корпуса динамически освещается, дополняя ореолом интенсивность картинки.
Объём изображения визуально увеличивается. Вам понадобится:. Это набор комплектующих для создания максимально бюджетной подсветки. Если нет серьёзных ограничений в бюджете, тогда можно купить более дорогостоящие аппаратные элементы. Во многом стоимость подсветки Ambilight будет зависеть от процессора.
Не исключено, что у вас дома есть Raspberry Pi второго поколения от старой техники. Планируете создать медиасервер? Выбор светодиодной ленты — ещё очень важный аспект. У вас не так много вариантов. Понятное дело, что второй вариант является более экономичным. Многие эксперты рекомендуют приобрести Black IP67 30 — одного метра будет достаточно. Стандарт IP67 свидетельствует о наличии силиконовой защиты, соответственно, на поверхности не появится со временем налёт, желтизна, не будет скапливаться пыль и грязь.
Количество диодов — ещё один важный критерий выбора ленты. Что касается блока питания, то можно подобрать модуль, который изначально был предназначен для ноутбука. На дюймовый телевизор потребуется около 3 метров светодиодной ленты.
Откажитесь от идеи приобретения ленты ws Тщательно изучив отзывы пользователей на тематических форумах, можно прийти к выводу, что лента обладает несколькими существенными недостатками:. Выбор блока питания во многом зависит от конфигурации светодиодной ленты. Например, можно взять модуль 5V 8A. Чтобы было проще выбрать, рассмотрим наглядный пример расчёта мощности.
Светодиодная лента на 30 диодов потребляет 9 Вт. Если у вас трёхметровая лента, то с резервом ей потребуется адаптер на 33 Вт. Предложенный выше блок питания будет обеспечивать 40 Вт. Этого достаточно.
С целью экономии можно коннекторы паять. Если желания заниматься этим самостоятельно нет, тогда закажите детали в интернете. Не покупайте угловые коннекторы, поскольку к ним очень тяжело подсоединить светодиодную ленту. Оптимальный метод реализации динамической подсветки сводится к установке именно светодиодной ленты. Многие новички допускают одну распространённую ошибку. Чтобы избежать лишних хлопот, обязательно проверьте работоспособность ленты, не исключено, что она исправна, но один диод повреждён.
Припаяйте временные контакты для тестового подключения светодиодной ленты. Загрузите на микросхему необходимое программное обеспечение, а потом подключите диодную подсветку. Всё работает без сбоев и цвета меняются? Тогда можно переходить к процессу монтажа.
Система подключения будет во многом зависеть от используемой микросхемы. Впрочем, некоторые тонкости будут совпадать, невзирая на тип используемых комплектующих. Соберите все элементы, придерживаясь выбранной схемы.
Крайне важно обеспечить питание для начала и конца светодиодной ленты. Свечение должно быть равномерным. Это позволит избежать появления помех. Используйте ферритовые фильтры. Примерьте, потом обрежьте и соедините с помощью уголков.
Проклейте конструкцию для обеспечения надлежащей фиксации. Лента продаётся вместе со стандартной липучкой. Она не способна обеспечить хорошую фиксацию, со временем такая подсветка отпадёт. Если вы заинтересованы в долговечности подсветки, тогда купите вспененную клейкую ленту, которая зачастую применяется для крепления зеркал.
В обязательном порядке необходимо обезжирить поверхность телевизора. Если панель имеет округлую форму, тогда у вас есть возможность закрепить ленту под углом. Конечно, диоды будут светить по сторонам, но это только сначала кажется хорошим решением. Наклейка ленты должна осуществляться исключительно перпендикулярно стенке. Оптимальная дистанция от стены — не больше 20 см.
Что касается микросхемы, то она также может быть закреплена на задней панели. Это позволит при необходимости демонтировать микросхему. Рассмотрим несколько альтернативных способов фиксации ленты, о которых ещё не было сказано. Специалисты отмечают, что ни в коем случае нельзя использовать клей, поскольку он может негативно отразиться на работоспособности телевизора. К тому же, приклеенную ленту будет очень непросто снять в случае перегорания светодиодов.
Фиксировать самодельную подсветку можно даже с помощью обычного двустороннего скотча. Обязательно удостоверьтесь в том, что стрелки светодиодной ленты направлены вокруг монитора, в противном случае вам придётся всё переделывать.
Если вы используете контроллер Arduino Nano, то расположите его рядом c USB портом, поскольку он будет подключаться к ТВ через этот интерфейс. Это готовый аналог Ambilight. В процессе припайки ленты можно использовать скрепки.
Согните и подрежьте их до соответствующего размера. Припаяйте их к светодиодной полосе, чтобы объединить конструкцию. С целью предотвращения короткого замыкания, используйте изоляторы. Однако это не является обязательным условием. Если использовались скрепки белого или другого цвета, то лучше закрасить их маркером в тон корпусу телевизора.
Подключите светодиодную ленту к микросхеме, придерживаясь выбранной схемы. Проводка сделана. Осталось скачать программное обеспечение, а потом вставить блок питания в розетку. Сейчас детально проанализируем, по какому принципу осуществляется установка и настройка программного обеспечения для создания работоспособной подсветки. Нет смысла в подробностях рассматривать абсолютно все существующие способы реализации поставленной задачи. Для наглядности рассмотрим реальный пример. Можно использовать Raspberry в качестве медиасервера.
Такую возможность мы уже рассматривали ранее. Установите образ OSMC. Также подойдёт классическая сборка Raspbian. Сам процесс установки образа во многом напоминает запись ISO на флешку. Необходимо активировать SPI интерфейс микросхемы Raspberry. Инсталляция и настройка Hyperion осуществляется с помощью утилиты HyperCon.
webOS Forums — форум пользователей телевизоров LG на webOS
Люди, проводящие большое количество времени возле экрана телевизора или компьютера, хорошо знакомы с ощущением усталости глаз. Особенно сильно это выражается в темных комнатах, когда резкая граница между ярко освещенным монитором и чернотой вокруг него сильно напрягает органы зрения и вызывает утомление или даже головную боль. Однако, есть более эффектный и привлекательный вариант — динамическая подсветка монитора, которая не только устраняет раздражающий переход между ярким дисплеем и черным фоном вокруг, но создает декоративный эффект, визуально расширяющий картинку и продолжающий ее за пределами дисплея. Рассмотрим этот способ внимательнее. Динамическая подсветка — это управляемая система, направленная на поверхность стены позади монитора.
Светодиодная подсветка за телевизором: делаем своими руками. Как сделать фоновую подсветку для телевизора или монитора.
Стартап недели от АЛЛО. DreamScreen: фоновая LED-подсветка для любого телевизора с HDMI
Запомнить меня. Повторите пароль. Введите цифры и буквы. Ваш e-mail. Компания Philips в году запатентовала невероятно простую, но, без преувеличения, потрясающую технологию фоновой подсветки ТВ Ambilight. С такой адаптивной подсветкой меньше устают глаза при просмотре в темноте, увеличивается эффект присутствия, расширяется область отображения и пр. Ambilight применима не только к видео и фото контенту, но и играм.
Ambilight своими руками
Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квес HR-истории Путешествия гика. Войти Регистрация.
Полезные советы.
Фоновая подсветка для телевизора
Всем привет! Для начала измеряем размер телевизора и «прикидываем» как можно разместить ленту, отрезаем необходимое количество. Подключаться подсветка будет от USB разъёма телевизора, но там только 5V и этого нам недостаточно. Для работы LED ленты обычно нужно 12 или 24V. Поэтому используем повышающий напряжение модуль MT он повысит напряжение с 5 до 12V.
Фоновая подсветка для телевизора от usb. PaintPack: динамическая подсветка Ambilight своими руками
Вернуться в Аксессуары и внешние устройства. Где купить и как пользоваться приставками для смарт тв. Есть желание взять ленту WS 4 м 60шт IP65 вроде как тоже подходит 46 диагональ. У нее вроде как дублирующий провод управления есть, но у нее 4 провод некий DI. Зачем он, не в курсе?
Делаем адаптивную фоновую подсветку для ТВ или монитора по типу Philips Ambilight превратилась в визитную карточку телевизоров Philips. . Уверен, что у вас получится лучше, так что делитесь своими поделками .. То ли где-то светодиод фиговый попался, то ли руки у меня кривые.
Самодельная фоновая подсветка телевизора от USB
Александр Кузнецов 10 Августа, — Источник: Instructables. Будь в курсе всех последних новостей из мира гаджетов и технологий! Но статья полностью заточена только для компа.
PaintPack: динамическая подсветка Ambilight своими руками
ВИДЕО ПО ТЕМЕ: Делаю лучшую подсветку Телевизора
Многие люди сегодня используют светодиодную ленту для подсветки самых разнообразных элементов интерьера в дома. Причем нередко led подсветка располагается за телевизором. Такую подсветку достаточно легко организовать своими руками, если знать некоторые нюансы, о которых мы поговорим в этой статье. Самым простым способом организовать такой тип подсветки — воспользоваться обычной светодиодной лентой или PaintPack. О том, какие преимущества несет подсветка телевизора светодиодной лентой, а также для чего нужна система PaintPack, расскажет наша сегодняшняя статья. Известно, что просмотр телевизора в полной темноте очень вредит зрительной системе человека.
Технология Ambilight представляет собой фоновую динамическую подсветку стены позади телевизора.
Делаем адаптивную фоновую подсветку для ТВ или монитора по типу Philips Ambilight за 1000 рублей
Фоновая подсветка Ambilight — одна из главных фишек компании Philips. Благодаря ей достигается эффект присутствия. Сегодня мы расскажем, как сэкономить существенную сумму, модернизируя имеющийся или просто более дешёвый телевизор. И в отличие от многих других она работает. Для этого даже не придётся везти устройство в сервисный центр: потребуется только немного времени и усидчивости.
PaintPack: динамическая подсветка Ambilight своими руками
В этом посте хочу более подробно и понятно описать как сделать данную подсветку. И так, нам понадобится: — Светодиодные пиксели на микросхемах WS Количество — по желанию.
И поступления в продажу 6-го Лайтпака. Буквально на днях я получил заветную посылку с последней ревизией устройства. Если коротко, Лайтпак — это фоновая подсветка монитора или телевизора. В продаже есть 2 вида подсветки, это версия для монитора и версия для телевизора. В версии для телевизоров есть отдельный блок питания и вместо 10 отдельных светодиодов используются 30 светодиодов на лентах. В итоге получается по 3 диода на канал, и за счет этого площадь подсветки увеличивается. Подсветку я ставил на монитор диагональю 24″. В будущем планирую покупать ТВ для фильмов, поэтому взял версию для ТВ с запасом. Для Лайтпака обязательно наличие компьютера!
Устройство продается в небольшой коробке, чтобы ее открыть надо разрезать наклейку с описанием и комплектацией.
Весь комплект упакован в пупырчатую пленку. Плата лежит в отдельном антистатическом пакете.
В комплекте:
- Мастер-плата Лайтпак 6 в защитном стекле 70х70х17 мм
- 10 сегментов RGB-светоленты (каждый длиной 10 см и содержит 3 светодиода)
- Блок питания от сети 110-240В (длина шнура 1.8 м)
- USB-кабель Am/Bm mini 1.8 м
- Пара монтажных стоек и стяжек
Никакой документации в комплекте нет, все в электронном виде. На коробке есть ссылка на документацию. С одной стороны, это правильно, проект развивается, информация обновляется регулярно.
Новый контроллер имеет приятный внешний вид. Теперь это не просто открытая печатная плата, а симпатичная прозрачная коробочка из акрила. Разработчики не называют ее корпусом. По сути это защита, изогнутый акрил, а внутри на двух потайных болтах крепится плата. Отверстия везде подобраны таким образом, чтобы на сами гайки не приходилось никакого усилия. Они по большей части декоративные. Таким образом, остается доступ ко всем разъемам на плате: USB, питание, диоды и кнопка обновления прошивки. Очень оригинальный подход, стильно и функционально.
Mini USB и питание 12В.
Новые разъемы для диодов стали более удобными. Теперь не надо ничего зачищать и прикручивать.
Чтобы добиться подсветки вокруг всего монитора я решил повесить его на стену.
Изначально я хотел закрепить монитор на тонкое крепление. С одной стороны, это плюс — небольшое расстояние между стеной и монитором, но для Лайтпака это оказалось минусом. Для более плавного рассеивания света расстояние между монитором и стеной должно быть больше 10-15 см. Пришлось ставить крепление, которое позволяет менять это расстояние.
Прежде чем все крепить, предварительно высчитываем правильное расположение для размещения диодов. На сайте в разделе документации есть много вариантов размещения диодов.
Для теста я закрепил диоды наверху и в правой части. На тонком креплении расстояние до стены минимально, около 3-4 см. Свет плохо рассеивается и между диодами образуются темные пустоты.
Диодная лента имеет клейкую поверхность. Прежде чем клеить тщательно очищаем поверхность монитора.
Высчитав все по линейке у меня получается такая конфигурация.
USB разъемы на боку монитора немного все подпортили. Но на результате это не отразилось.
В нижней части монитора есть простенькие динамики. Хоть и диоды расположены по разному, освещение получается равномерным.
Укладываем все провода, чтобы ничего не висело и не было нагрузки на диоды. Проводов много, длина каждого 70 см, а в версии для мониторов 50 см. Данный комплект рассчитан на большие телевизоры. 2-х стяжек, идущих в комплекте, тут точно не хватит. Клейкая основа диодной ленты не очень крепко приклеилась к монитору, возможно из-за глянцевого пластика. Пришлось немного доработать конструкцию.
С помощью утилиты , тестирующей монитор, смотрим что получилось.
В итоге получается примерно такая картина. Конечно для полного счастья хотелось бы убрать кабель-канал с проводами, но штробить не свою стену как то не хочется.
Контроллер, подключенный к компьютеру, определяется как обычное HID устройство. Ставим программу с сайта и начинаем настройку.
При запуске программы появляется 10 цветных цифровых блоков. Каждый блок — зона захвата. Программа несколько десятков раз в секунду анализирует картинку, которая попадает в эту зону, высчитывает её средний цвет и отправляет в устройство, которое уже заставляет соответствующий блок из трёх светодиодов светиться нужным цветом. Блоки — это области захвата. Их можно перемещать по всему экрану и изменять размеры. Чем больше размер области захвата, тем выше нагрузка на процессор. Но для фильмов по факту проще устанавливать размеры в виде узких полосок вдоль граней монитора. Так что забивать зонами 100% рабочего стола почти всегда бесполезно. Для пущего эффекта в фильмах некоторые зоны стоит разместить внахлёст.
На самом деле все очень просто. По умолчанию стоят приемлемые настройки и лишний раз копаться в них не приходится.
У Лайтпака есть еще один режим работы, подобный лампам LivingColors от Philips, подсветка будет плавно менять цвета с настраиваемой скоростью или не менять выбранный цвет вовсе.
В играх подсветка тоже работает, но не во всех. В DirectX 9 все нормально, а в 10 и 11 есть проблемы . В любом случае над доработкой Лайтпкака ведется постоянная работа: уже есть сообщество пользователей и разработчиков, которые постоянно решают проблемы и добавляют новые функции. Существует API для разработчиков, например есть плагин для Winamp, который в конце я покажу на видео.
Получившийся результат оправдал мои надежды. Смотреть фильмы с таким эффектом действительно приятно. Погружение конечно не 3D, но тоже эффектное. Что говорить, смотрите все на видео.
Телевизоры с динамической подсветкой вокруг рамки дисплея — одна из фирменных фишек компании Philips. И в отличие от многих других она работает. Однако за всё приходится платить, и телевизоры с Ambilight и повышенным эффектом присутствия стоят дороже многих других моделей.
Российские разработчики предложили способ, который позволит оснастить динамической подсветкой и мониторы любого производителя. Для этого даже не придётся везти устройство в сервисный центр: потребуется только немного времени и усидчивости.
Вообще, подобную подсветку можно приобрести в виде радиодеталей и сконфигурировать самостоятельно. Но, как показывает практика, это практически сравнимо с готовыми вариантами от PaintPack.
Предлагается две основные модели: версия для монитора (30 светодиодов) и версия для телевизора (60 светодиодов). Есть и совсем простая — на 10 светодиодов, но она подходит только для самых маленьких мониторов.
Версия для телевизоров оборудована внешним блоком питания. Также в её пользу говорит большее количество светодиодов, что даёт большую площадь подсветки (будет светиться шире и выше, другими словами). Если подобные варианты не подходят по каким-либо соображениям, можно связаться с разработчиками: за небольшую доплату они предложат модифицированный вариант.
mindrunway.ru
PaintPack, по сути, представляет собой небольшой корпус, к которому с двух сторон подключаются съёмные светодиодные ленты. Коробочка с начинкой несёт на себе индикаторы и разъём питания, а также microUSB для соединения с ПК. Есть ещё мастер-разъём (проприетарный) для последовательного подключения двух устройств.
Корпус устройства размещается на задней панели телевизора или монитора. Затем прокладываются LED-ленты в соответствии с инструкцией, подключается питание и начинается колдовство. При соединении PaintPack с компьютером через USB-разъём необходимо установить драйверы и произвести настройку устройства в комплектной программе.
mysku.ru
Настройка производится при помощи пакета AmbiBox . Необходимо перейти в меню «Интеллектуальная подсветка», выбрать способ захвата экрана и один из предложенных в программе режимов работы:
- Статический фон — устанавливается любой цвет, регулируется свечение светодиодов.
- Цветомузыка — подсветка будет мигать в такт звучанию музыки. Цвет подсветки устанавливается на зелёно-жёлтый.
- Динамический фон — плавное перетекание одного цвета в другой.
- Захват экрана — основной режим работы.
В этом режиме возможен захват цвета из просматриваемых фильмов и игр. Цвет подсветки будет меняться в соответствии с изображением на экране, разделяясь на верхнюю, нижнюю и боковые зоны (каждая в отдельности).
Работает PaintPack немного медленнее, чем официальный аналог от Philips. Но с учётом разницы в стоимости и возможности модернизации любого устройства выбор очевиден.
С фоновой подсветкой.
Предложенный ниже вариант, отличается от уже рассмотренных тем, что подсветка включается автоматически, не требует внесения изменения в конструкцию телевизора и может работать в качестве дежурного освещения.
Из недостатков надо отметить то, что подсветка статична, требует времени на монтаж и настройку под конкретное оборудование.
Постановка задачи
Итак, нужна подсветка, которая включается, когда в комнате достаточно темно и включен телевизор, горит в вполнакала, когда телевизор не работает но в комнате очень темно и по ней кто-то ходит. Во всех остальных случаях подсветка должна быть выключена. Ограничения
: техника на гарантии — внутрь лезть нельзя.
Решение
Определять режим работы телевизора, будем с помощью вот такой штуки:
TAK12-02 High-frequency Pulse Current Transformer
Устройство позволяет, просунув один из проводов питания в отверстие снимать наведенный ток с контактов, и по его величине делать вывод о режиме работы телевизора. Предположим, что для телевизора в спящем режиме потребляемый ток будет значительно ниже чем в активном. Освещенность будем мерять фоторезистором он же LDR, передвижения по комнате фиксировать с помощью PIR , управлять всем будет ардуинка . Схема получилась такая:
Схема подключения подсветки
Реализация
Подсветка представляет собой светодиодную ленту, наклеенную на пластиковый уголок. Пока он просто лежит за телевизором, потом прикручу к стене.
Подсветка
Готовый девайс
После первых пробных запусков меня меня поджидало epic fail небольшое разочарование — оказалось, что плазменный телевизор очень тяжело засыпает — на это ему может потребоваться до получаса (см. график ниже). Кроме этого он очень тревожно спит, просыпаясь каждые 2-3 часа на 15-20 минут.

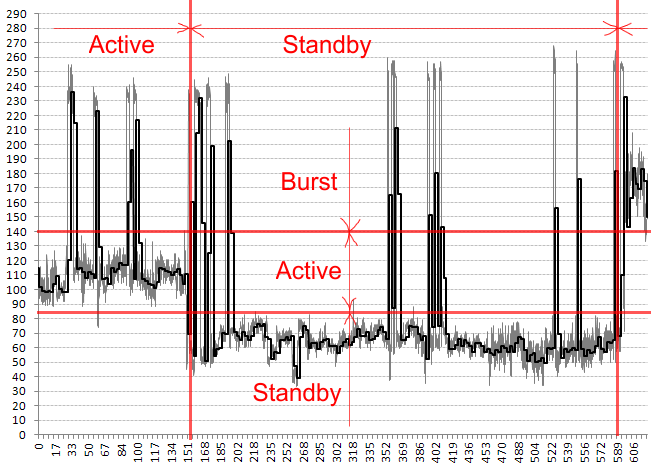

Panasonic TX-P50G30 отходит ко сну. Ось Y — ток в попугаях, ось X — время в секундах х2.
Все это, плюс кошак на которого срабатывал PIR, приводило к тому, что в гостиной всю ночь работала «светомузыка». Но учитывая, что телевизор используется только в паре с тюнером, а у него проблем со сном меньше, проблему удалось решить, хоть и не так красиво, как планировалось. Снизить влияние котэ на систему удалось заклеив нижнюю часть PIR.
Уточненная схема подключения подсветки
Потребление тока тюнером. Ось Y — ток в попугаях, ось X — время в минутах.
Как видно на картинке выше, тюнер, в отличие от телевизора, сразу уходит в спящий режим, что заметно по снижению тока. У тюнера так же присутствуют моменты экстремального энергопотребления, помеченные на графике «burst», при чем они могут происходить как в спящем так и активном режимах. Чтобы увеличить достоверность определения режима работы, поток измерений был поделен на серии по 3 минуты, для каждой серии считалось среднее значение(СЗ) и средне квадратическое отклонение(СКО). Брались во внимание только значения серий с небольшим СКО и СЗ не попадающим в зону «burst». Все это позволило, с задержкой, но достаточно точно определять режим работы тюнера.
Затраты:
В схемотехнике я не силен, детали брались по принципу «какие есть», буду благодарен за замечания и дополнения:
Схема электрическая, не принципиальная.
Скетч для ардуино можно найти .
Выводы
- Идея определять режим работы устройства по энергопотреблению, на практике оказалась не так уж и хороша. Громоздкий алгоритм, значительный лаг в работе, необходимость тонкой настройки, делают коммерческую реализацию Идеи невозможной, но в качестве хобби проекта она имеет право на жизнь.
- Статистика энергопотребления, собранная в ходе работы, дает повод задуматься о том, чем занимается бытовая техника с спящем режим, особенно если она подключена к интернету.
Девайс в сборе.
Подсветка в работе.
Update.
- Зоркий заметил ошибку в электрической схеме, спасибо, исправленно.
- Учел справедливое замечание и немножко изменил название топика.
- Добавил картинку телевизора с работающей подсветкой, просто как иллюстрацию того, что кинув за телевизор светодиодную ленту можно увличить комфортность просмотра. Видео делать не буду — на мой взгляд для статичной подсветки оно не информативно.
- Перенес в DIY, спасибо за карму.
предложил заменить TAK12-02 микросхемой ACS712. Устройства сходны по цене но, ACS712 работает точнее.
Поскольку идея контроля потребляемого тока не идеальный способ определения режима работы телевизора, в завершении темы представляю в соавторстве с , , и другими уважаемыми комментаторами следующую таблицу.
Альтернативы
| Способ | Достоинства | Недостатки |
|---|---|---|
| Подпаяться на светодиод состояния | надежно, достоверно | неспортивно, необходимо вскрывать телевизор |
| Поставить ФП, для контроля светодиода состояния | надежно, достоверно | изменяется передняя панель телевизора — не эстетично |
| Ловить наводки с развертки плазменного телевизора с помощью антенны размещенной за экраном | прикольно, не надо тянуть провода к телевизору | необходимо исследование, подходит только для плазмы |
| Контролировать температуру телевизора | простота, надежность | задержка в определении, дополнительные провода от датчика, возможно подходит только для плазмы |
| Анализировать наличие сигнала на одном из проводов входящих в SCART разъем | простота, надежность | необходимо исследование, один из разъемов будет занят, дополнительные провода |
| Поставить ФП напротив телевизора и определять свечение экрана | если поставить матрицу из ФП, можно организовать полноценный ambient light | дополнительные провода, сложность размещения, необходимость дополнительной оптической системы |
| Ловить ИК сигнал на включение-выключение телевизора | простота, минимум проводов | нет обратной связи — возможны сбои в работе |
| Контролировать наличие питания на USB порту | простота, надежность | подходит не для всех телевизоров, занимает USB порт, дополнительные провода |
| Анализировать ток потребляемый телевизором | минимум проводов | сложный алгоритм, задержка в определении, применим не для всех телевизоров |
Практика показала, что микросхема на эффекте Холла ACS712 измеряет ток гораздо точнее трансформатора TAK12-02. Поэтому ее использование предпочтительнее.
Сигнал с ACS712 при измерении потребления тока компьютером. 0 соответствует напряжению 2.5V
Предлагаю Вашему вниманию несложную поделку — фоновую подсветку телевизора.
Телевизор, как вы знаете, не рекомендуется смотреть в полной темноте для сохранности зрения. А при верхнем свете — не нравится мне — слишком ярко. Я при просмотре ТВ включаю торшер и вроде бы всё ничего, но хотелось организовать подсветку угла, где стоИт телевизор. И чтобы она не светила в глаза. Ну, как у одной известной фирмы — технология Ambilight.
Для этой цели приобрел светодиодную ленту теплого белого цвета с питанием от USB, т.к. не хотелось возиться с отдельным вкл-выкл этой самой подсветки. Ну а почему не взял RGB ленту — меня вполне устраивает белый моносвет и не нужен еще один пульт на диване. Ну тут уж, как говорится, кому что — выбирайте сами.
Лента пришла в пакетике, намотанная на катушку, общий вес — 45 грамм.
Заказал длину ленты — 2м. Я решил разместить ее на трех сторонах (кроме нижней) 46-ти дюймового телевизора. Думаю этого будет достаточно для нормальной подсветки.
Лента вполне ярко светит от USB разъема
Как видите лента состоит из основы с нанесенными на нее светодиодами и резисторами. С обратной стороны — двусторонний скотч.
На двух метрах разместилось 120 светодиодов.
Начал с примерки
Эти самые 120 диодов распределил так: верх — 60 штук, право и лево — по 30.
Так как загнуть ленту нормально и красиво под 90 градусов на углах ТВ ну никак не получится, я разрезал ее на эти самые 3 части. Благо места, где можно резать указаны (см. фото выше).
Наклеил ленту на выбранные и предварительно обезжиренные места. Затем с соблюдением мер предосторожности, спаял эти части
Осталось только подключить конструкцию в штатный USB порт телевизора
И — вот оно, чего и хотелось, вид сзади
А теперь — спереди
Ну и немного сверху, так, на всякий случай
Как и было задумано — подсветка включается при включении телевизора и выключается вместе с ним же. Никаких лишних телодвижений.
На всё про всё, не торопясь, ушло около часа, включая уборку рабочего места и инструмента.
Немного «погонял» самоделку — диоды практически не нагрелись, пальцем не ощутить. Есть сомнения насчет надежности комплектного скотча, не знаю как он? При необходимости, думаю несложно будет заменить на что-то покрепче (имею в виду хороший скотч).
Ну вот, как-то так. Всем удачи.
Планирую купить
+35
Добавить в избранное
Обзор понравился
+43
Технология «Ambilight»
Фирменная технология фоновой подсветки вышеупомянутой компании представляет собой встроенные в телевизор специальные лампы, которые позволяют определённым образом спроецировать на стену за ТВ мягкое свечение, которое как бы продолжает картинку с экрана для увеличения погружения в атмосферу происходящего на экране.
Сама технология родилась в прошлом веке благодаря тому, что, с одной стороны — яркость тогдашних ТВ-приёмников была недостаточной, и зрители выключали свет при их просмотре, с другой — просмотр телевизора в темноте давал резкую нагрузку на глаза, что приводило к быстрой утомляемости и общему дискомфорту. Решение было очевидным — наличие рядом источника рассеянного света (так называемых ТВ-ламп). Сегодня, по мнению исследовательского отдела компании «Philips», данную проблему призвана решать технология «Ambilight».
На текущий момент существует уже 5 поколений (и масса модификаций) данной технологии, из них наиболее распространены три последние:
- Технология фоновой трёхканальной подсветки «Ambilight Surround
» с дополнительными лампами сверху корпуса для расширения поля эффектов вверх и независимой привязкой левого, правого и верхнего блока фоновых ламп к соответствующей зоне экрана. - Технология полной подсветки «Ambilight Full Surround
», где экран уже окружён лампами со всех сторон. Соответственно, процессор, отвечающий за управление лампами, строит фоновое изображение на анализе не менее четырёх зон изображения на экране. Для лучшей передачи света, корпус телевизора снабжён задней экраном-панелью. - Технология «Ambilight Spectra
», позволяющая создавать «объёмное» изображение благодаря более чем 120-ти светодиодам нового поколения и усовершенствованным алгоритмам обработки изображения.
Все технологии в той или иной мере создают рассеянный свет сзади ТВ, который дополняет цвета и световую интенсивность изображения, выводимого на экран.
Что можно сказать в завершении обзора? Устройство, несомненно, интересное и стоит того, чтобы его опробовать, особенно с учётом того, что производитель предоставляет бесплатный тест-драйв в течении 30 дней, т. е. если устройство вам не понравится, вы можете его вернуть, получив обратно свои деньги. Ваши затраты в таком случае будут равны почтовой пересылке производителю. Главный недостаток — устройство работает только в связке с ПО, а значит необходим компьютер для получения эффекта динамической подсветки.
Итоги
Ну и в сухом остатке имеем:
Плюсы
- работа с любым типом мониторов и ТВ, подключенных к компьютеру;
- низкие системные требования к аппаратной части ПК;
- полностью реализованный функционал, не отличающийся от заявленного производителем;
- хорошая программная поддержка, в том числе сторонними производителями ПО;
- наличие возможности индивидуальной комплектации продукта и создания нестандартных решений;
- невысокая цена;
- широкие возможности по оплате и доставке товара;
- простота в установке и настройке;
- русскоязычная служба технической поддержки;
- подробные текстовые и видеоинструкции на сайте производителя;
- бесплатный тест-драйв.
Минусы
- необходим компьютер для получения эффекта динамической подсветки;
- отсутствие ПО в поставке, необходимость скачивать его из интернета;
- отсутствие в комплекте инструкции (даже электронной), необходимость читать её на сайте производителя;
- отсутствие ряда элементов крепления (двустороннего скотча) для светодиодов;
- необходимость определённого расположения экрана (15-30 см от стены) для получения максимально правильного эффекта;
- отсутствие гарантийного талона и реквизитов производителя как на упаковке, так и на самом изделии.
Ссылки на китайские запчасти:
Светодиодная лента http://ali.pub/lmi1t
Пульт и реле http://ali.pub/1gahq
Видео Фоновая подсветка телевизора своими руками канала Самоделкин
Показать
Многие люди сегодня используют светодиодную ленту для подсветки самых разнообразных элементов интерьера в дома. Причем нередко led подсветка располагается за телевизором. Такую подсветку достаточно легко организовать своими руками, если знать некоторые нюансы, о которых мы поговорим в этой статье.
Самым простым способом организовать такой тип подсветки – воспользоваться обычной светодиодной лентой или PaintPack. О том, какие преимущества несет подсветка телевизора светодиодной лентой, а также для чего нужна система PaintPack, расскажет наша сегодняшняя статья.
Зачем необходима подсветка телевизора
Известно, что просмотр телевизора в полной темноте очень вредит зрительной системе человека. Особенно сильно негативный эффект заметен у взрослых людей, тогда как у детей он сглаживается благодаря росту и развитию, а также сильным восстанавливающим способностям детского организма.
Обратите внимание! Вред в данной ситуации подтвержден как многими исследованиями, так и субъективными ощущениями людей.
Просмотр телевизора без хотя бы фоновой подсветки чреват рядом негативных явлений:
- быстрая утомляемость глаз;
- падение остроты зрения;
- появление головных болей и т.д.
Обратите внимание! Все это, особенно быстрая утомляемость глаз, обуславливается наличием слишком яркого и заметного контраста между экраном телевизора и затемненным помещением. Кроме этого сама яркость экрана способна динамически меняться, что заставляет зрительную систему человека функционировать в экстремальных для себя условиях.
Яркий экран телевизора и темная комната — плохое сочетание для глаз
Длительный или еще хуже — постоянный просмотр телевизора, когда фоновая подсветка отсутствует, а все помещение находиться во мраке, приводит к развитию стресса, а также общей усталости. В конечном итоге наблюдается общее снижение здоровья человека, ухудшение защитных и адаптационных механизмов в его организме.
Решение проблемы: внешнее освещение
На сегодняшний день проблема просмотра телевидения ночью имеет достаточно простое решение, которое воплощается в жизнь своими руками. Решение это кроется в установке дополнительной подсветки для тех моделей, у которых отсутствует контурное освещение экрана, оборудованное производителем.
Но здесь имеются свои «подводные камни», без знания которых вред организму будет продолжать наноситься. В данной ситуации необходимо учитывать следующие нюансы:
- потолочная общая подсветка здесь не подойдет, так как ее световой поток будет засвечивать экран. В результате этого у телевизора начнет снижаться контраст;
Потолочное освещение комнаты
- несколько лучшим решением будет использование настенных бра, напольных торшеров и настольных светильников. Но в такой ситуации мы сталкиваемся с проблемой оптимального размещения осветительных приборов, ведь они не должны мешать просмотру телепередач. Если такие светильники будут находиться сзади зрителя, то они создадут на экране блики. А если их разместить вблизи телевизора, то они будут притягивать внимание, отвлекая;
Светильник рядом с телевизором
- фоновая подсветка. Создание фоновой подсветки вокруг телевизора лишено всех недостатков ранее перечисленных способов размещения осветительных приборов. К плюсам данного метода относится и то, что такое освещение с помощью современных технологий (светодиодные ленты и PaintPack) можно легко организовать своими руками.
Как видим, фоновая подсветка в данной ситуации является лучшим вариантом.
Особенности фоновой подсветки: что нужно учитывать
Фоновая подсветка, которая организуется своими руками позади телевизора, должна отвечать ряду требований:
- быть ненавязчивой, чтобы не привлекать к себе излишнее внимание;
- давать оптимальный уровень светового потока, чтобы предотвращать утомление глаз от длительного просмотра телепередач в темное время суток;
Фоновое освещение
- легко и быстро монтироваться своими руками;
- источники света, с помощью которых она формируется, не должны нагреваться. Этот фактор может привести к риску развития пожароопасной ситуации, так как сам телевизор, даже современные модели, нагревается в процессе своей работы;
- светильники, применяемые для фоновой подсветки, должны быть экологически чистыми и не содержать вредных веществ. Такие требования связаны с тем, что размещаясь за техникой подобного рода, они подвержены риску механического повреждения. Особенно, если в доме имеются малые дети, постоянно снующие вблизи техники.
Из всего разнообразия осветительных приборов, активно используемых в системе наружного и внутреннего освещения, в данной ситуации максимально полно под перечисленные выше требования подходит светодиодная продукция, а именно – светодиодные ленты.
Преимущества светодиодного освещения телевизора в фоновом режиме
Использование светодиодной ленты в качестве фоновой подсветки любой техники в доме несет в себе следующие преимущества:
- возможность выбрать подсветку любого цвета. Светодиодная продукция отличается довольно обширным спектром всех возможных цветов и оттенков;
Светодиодная подсветка
- простой монтаж своими руками. Благодаря наличию самоклеящейся основы такую продукцию можно наклеить на любую поверхность, даже заднюю крышку техники;
- отличный световой поток, который в разы превосходит все остальные источники света;
- отсутствие значительного нагрева во время работы;
- полностью экологически чистая продукция, которая не может разбиться и поранить ребенка;
- низкое потребление электроэнергии;
- длительный период службы.
Отдельно стоит отметить, что как декоративная и фоновая подсветка телевизора, светодиодная лента способна придать любому помещению атмосферы праздника, романтики или сказочности.
С такими достоинствами неудивительно, что именно светодиодная лента стала наиболее широко применяться в качестве фоновой подсветки не только телевизоров, но и различных декоративных элементов интерьера.
Варианты установки светодиодной подсветки за телевизор
Как мы уже выяснили, самым простым и доступным способом сделать своими руками фоновую подсветку является установка на заднюю крышку телевизора светодиодной ленты. Эта процедура не займет у вас много времени и потребует следующих действий:
- кладем телевизор на заранее подготовленный стол, который накрыт тканью. Делать это нужно аккуратно, чтобы не повредить экран;
- по периметру задней крышки клеем светодиодную ленту. Помните, что она может иметь любой цвет свечения;
- поскольку телевизор в процессе своей работы будет нагреваться, то ленту дополнительно следует сажать на клей каждые 5-10 см;
Установка ленты
- далее в углу припаиваем полоски ленты. Здесь можно купить специальные угловые соединители;
- затем подключаем к ним блок питания с нужной мощностью для используемой в подсветке ленты. В схему нужно будет включить реле или преобразователь 5→12 вольт. Это необходимо, если у прибора имеются USB-выходы;
Схема соединения
- выключатель подсветки можно прикрепить в углу.
Обратите внимание! Лента должна прочно держаться, чтобы не провоцировать появление короткого замыкания.
Система PaintPack
Кроме этого можно использовать системы подсветки PaintPack.
Система PaintPack представляет собой корпус небольшого размера. К нему с двух сторон подключаются светодиодные ленты съемного типа. PaintPack также оснащен индикатором, разъемом для питания и microUSB, через который возможно подключение в компьютеру. Также в состав PaintPack входит мастер-разъем. С его помощью можно последовательно подключать два устройства.
Обратите внимание! Данное приспособление отлично подходит для фонового освещения и монитора компьютера.
Корпус системы следует установить на задней панели телевизора. Далее по вышеописанному алгоритму монтируем и подключаем светодиодные ленты,.
если планируется подключать PaintPack через USB-разъем к компьютеру, нужно будет установить требуемые драйверы, а также провести настройку прибора в комплектной программе. Для этого вам понадобится пакет AmbiBox.
Заключение
Решаясь на создание фоновой подсветки телевизора лучшего источника света, чем светодиодная лента вам не найти. В данной ситуации все манипуляции довольно легко проводятся своими руками, что является еще одним плюсом. Более того, используя PaintPack, вы добьетесь большей технологичности фоновой подсветки, созданной своими руками.
Главная » Статьи » Ambilight подсветка телевизора своими руками
Динамическая фоновая подсветка экрана своими руками
Динамическая фоновая подсветка экрана своими руками
- В данном видео показан полный и максимально подробный процесс разработки и изготовления устройства, а также обзор его возможностей и функций, всё это с приятным монтажиком, музычкой и комментариями. В общем, приятного просмотра!
-
Понятные схемы, OpenSource прошивки с комментариями и подробные инструкции это очень большая работа. Буду рад, если вы поддержите такой подход к созданию Ардуино проектов! Основная страница пожертвовать – здесь.
alexgyver.ru
Ambilight (Эмбилайт) или как сделать своими руками подсветку телевизора светодиодной лентой
В наши дни у каждого есть телевизор, а если быть точным то LED, LCD или плазма. Так для чего же нужна подсветка? Ответ прост — уменьшить нагрузку на глаза и добавить комнате интересный вид. Так что у эмбилайта есть как функциональное, так и эстетическое назначение.
По этим же причинам я хотел сделать ambilight подсветку для одного из моих телевизоров. В поисках подсветки я провёл кое-какие исследования и сделал выводы, исходя из которых решил сделать подсветку своими руками.
Вот мои выводы:
- Готовые решения доступны, но непопулярны из-за дороговизны.
- В большинстве руководств, светодиодная полоса просто клеится к телевизору сзади, но я хотел оставить свой телевизор чистым.
- Некоторые инструкции требуют много электроники и хороших знаний в этой области.
- Многие телевизоры крепятся на стену, и мне как раз нужно было такое решение, но я не мог найти ничего достаточно простого.
- Я хотел собрать портативную или съёмную систему, она не должна была как-либо воздействовать на мой телевизор.
- Я хотел использовать самые дешевые и доступные материалы.
- Система подсветки должна была быть очень лёгкой.
- Мне не хотелось сверлить еще больше дырок в стене.
Я думаю, этих пунктов достаточно и если вы согласны хотя бы с частью из них, то вы прочитаете мою инструкцию и не разочаруетесь.
Заметка: если до этого вы не работали с электроникой и светодиодами — чудесно, у вас появился шанс попрактиковаться.
Шаг 1: Список компонентов
Всё по списку легко найти в местных специализированных магазинах:
- Около 3 метров пластикового кабель-канала шириной примерно 2.5 см. Длина может меняться в зависимости от размера вашего ТВ.
- 4 соединителя кабель-канала формы «L» (угловые)
- Одноцветная светодиодная полоска. Я купил моток длиной 5 метров, выбрав зеленый цвет, так как он подходил к моей стене. На маркировке ленты написано «SMD 3528 Single Color»
- Адаптер питания, совместимый со светодиодной лентой
- Изолента для соединений
- Линейка
- Маленькая ножовка
- Провод с вилкой, длина зависит от ваших потребностей
- Прозрачная плёнка (её нет на фотографии)
- Большие зажимы для закрепления соединений (нет на фотографии)
- Клей или клейкая основа, способная соединить пластиковые элементы
Заметка: При покупке светодиодной ленты, попросите продавца подобрать вам подходящий адаптер питания
На этом этапе складывается четкая идея: из пластикового кабель-канала нам нужно собрать рамку, в которой будет закреплена светодиодная лента. Эта рамка должна свободно помещаться за ТВ и держаться на креплениях, оставляя поверхность ТВ нетронутой.
Почему нужно правильно всё замерить? Очевидная причина — для того, чтобы определить размер рамки, но главное — удостовериться, что рамка спрятана за ТВ.
- Определите длину и высоту вашего ТВ. В моём случае — это 90 * 50 см.
- Замерьте, как далеко от края ТВ располагается крепление.
С этими параметрами мы сможем спрятать за ТВ что угодно, главное, чтобы размеры предмета были чуть меньше, чем размеры ТВ.
Таким образом, я создам рамку, которая будет располагаться на креплении ТВ и её габариты будут на 8 см меньше, чем габариты ТВ.
Размеры ТВ (90*50 см) — 8 см = Размеры рамки (82*42 см)
Так как ширина самой рамки составляет около 2 см, то добавим их к упомянутым 8 см и получим следующие размеры рамки: 84*44 см.
L-образные коннекторы добавят еще около 3 см к ширине рамки с каждой стороны, поэтому учтём и этот параметр, тогда итоговые габариты рамки получатся 84*38 см.
При помощи ручной ножовки отрежьте от кабель-канала 2 куска по 84 и 2 куска по 38 см (замерьте по своему ТВ, если у него другие габариты).
Шаг 3: Сборка рамки для ambilight подсветки
При помощи L-образных коннекторов мы соберём прямоугольную рамку. Смотрите на приложенное изображение и следуйте списку:
- Сперва соберите рамку без использования клея
- Поместите рамку перед ТВ, чтобы проверить правильность расчётов и убедиться в том, что зазоры между рамкой и телевизором вас устраивают. Это важный шаг перед склеиванием.
Обычно кабель-каналы не очень прочны и расшатываются, если не закрепить их как следует. Поэтому нужно проклеить все соединения между сторонами и коннекторами. Я склеил всё согласно инструкции на клее:
- Нанёс клей на коннектор
- Нанёс клей на концы рамки
- Подождал 5-10 минут
- Соединил концы рамки с коннекторами и закрепил их зажимами.
- Оставил конструкцию на 30 минут
- После того, как клей высох, я снял зажимы
Шаг 4: Прикрепляем светодиодную ленту к рамке
Я не хотел обрезать ленту по длине рамки, но если вам так будет проще, то измерьте длину рамки и отрежьте светодиодную ленту по следующему по длине разделителю (обычно это 4 медные точки со значком ножниц, идущие через каждые 3 светодиода, нельзя резать ленту в местах, не предназначенных для разделения).
Пластиковый корпус по ширине подходил ровно для двух рядов светодиодной полоски, поэтому я решил клеить ленту, пока она не закончится. Я начал клеить ленту по одной стороне, оставляя достаточно места для второй параллельной дорожки.
Посмотрите приложенные изображения и следуйте инструкции:
- Начните снимать защитную плёнку и клеить ленту по наружной стороне рамки, начиная с середины длинной её стороны.
- Продолжайте понемногу снимать защитную плёнку и клеить ленту пока не дойдёте до начальной точки.
- Немного согните ленту и начните клеить второй ряд.
- Продолжайте понемногу снимать защитную плёнку и клейте ленту, пока она не закончится.
Шаг 5: Соединяем провода
Показать еще 3 изображения
При покупке светодиодная полоска, адаптер и провода для розетки продаются по отдельности. Для того чтобы всё заработало, нужно соединить все компоненты в единую цепь.
Посмотрите изображения и следуйте инструкции:
- Осмотрите адаптер, у него есть черный и красный провод с одной стороны, а также два красных провода с другой стороны. Также обратите внимание на то, что светодиодная полоска оснащена черным и красным проводом.
- Скрутите красные провода ленты и адаптера. То же самое сделайте с черными проводами.
- Обмотайте открытые соединения изолентой.
- Возьмите провод для розетки и соедините каждую его жилу с одним из двух оставшихся красных проводов, а затем изолируйте соединение.
Система подсветки готова. Подключите её и убедитесь, что светодиоды горят. В моём случае всё получилось превосходно. Теперь осталось самое лёгкое — установить подсветку на ТВ.
Шаг 6: Установка
После проверки самое время установить подсветку за телевизором.
Это очень просто:
- Снимите ТВ с настенного крепления и поставьте его в безопасное место.
- При необходимости, снимите проводку, находящуюся за ТВ.
- Повесьте рамку на настенное крепление, отрегулируйте ее посередине.
- Поместите адаптер светодиодной ленты поверх внутренней рамки. Если хотите, можете закрепить адаптер на рамке при помощи двустороннего скотча.
- Установите телевизор поверх рамки.
- Подключите подсветку в ближайшую розетку
Что еще?
Наполните бокал вина или чашу ароматного чая и смотрите ваши любимые передачи в красивой обстановке.
Возможные улучшения:
- Можно использовать многоцветную ленту с пультом управления
- Установите диммер, чтобы контролировать яркость ленты
masterclub.online
Ambilight своими руками
- Магазины Европы
- AMAZON.DE
- Сделано руками
- Светодиодные ленты
дабы немного разбавить обзоры купальников- расскажу о своем опыте постройки динамической подсветки для телевизора. хватит делать из муськи хабр Основной частью подсветки является все же светодиодная лента- так что именно её решил вынести в заголовок. хотя в постройке участвовало чуть более компонентов. Фоток нет. Зато есть ссылки..) Если вы давно хотели прикрутить подсветку к своему неPhilips телевизору, но боялись попробовать- пробуйте. это проще чем кажется. Для затравки небольшое видео результата.
В данный момент — подсветка работает еще прикльнее- в настройках выставил большую яркость и выше скорость обновления, теперь в боевиках или сценах в клубе (когда в кадре вспышки стробоскопа) — вся стена просто взрывается светом как делалось- достаточно просто:
Raspberry PI +
WS2801 + Hyperion + Немного отваги= Ambilight Более подробно по пунктам: 1 Малинка у меня на тот момент уже была. Покупал там же на амазоне, но думаю тут происхождение роли не играет- плата унифицирована и покупать можно совершенно в любом месте- главное не советую брать БУ. у меня после некоторого количества времени работы на максимальной частоте без дополнительных радиаторов начала подглючивать. списываю на перегрев, но может быть и тупо брак производства. Малина крайне чувствительна к источнику питания- так что сразу запасайтесь нормальным БП с невысоким уровнем пульсаций… (и чтоб не просаживался под нагрузкой) 2 Собственно лента. Как работает думаю достаточно неплохо видно на видео. в самой ленте ничего особенного нет- отрезал куски чтоб хватило ровно на 3 грани телевизора. подпаял кусочками провода места сгиба (изначально делал соединение коннекторами, но быстро взбесило что торчат куски провода длиннющие- все порезал и спаял маленькими отрезками) 3 Гениальная программа гиперион. Устанавливается на малину (у меня в качестве ОС стоит мультимедийный OpenElec) по инструкции для идиотов. получилось даже у меня с первого раза. В процессе работы — тупо захватывает цветовые данные краев экрана, усредняет и шлет управляющие сигналы на светодиодную ленту. Лента перемигивается всеми цветами радуги, зрители в восторге. В процессе работы при проигрывании fullHD весом гигов в 30 дополнительная нагрузка на проц составляет 5-10 %. НА скорость не влияет никак. Результат- превосходит самые смелые ожидания: при плотности светодиодов 30т на метр- все стенка за телевиззором (удаление около 10-15 сантиметров) расцвечена в цвета экрана. визуально сцена раздвигается… ну на столько сколько есть этой самой стены. задержки в передаче -нет. по крайней мере невозможно отследить глазом. все плавно и четко. Для смартфона есть прикольная программа с помощью которой можно перевести подсветку в лаундж режим- выставить желаемый цветяркость, либо запустить один из предлагаемых паттернов (типа бегающего красного огонька, или просто радуги, или например цветовые переходы). При отключении подсветки во время просмотра мультиков доча возмущается и требует вернуть все взад.))) ну и дабы соответствовать политике MySKU -отзыв собственно о детальках:
светодиодная лента — обозревалась много раз. мне досталась точно такая же. Очень хорошая. качество отличное. отображает если не изменяет память — 16 миллионов оттенков. точно не подсчитывал. требует дополнительного питания — повесил плюс минус на блок 5в 2А -на 2 метра хватает лихвой. думаю хватит и на 3 но гарантировать не буду. Управляющие контакты завел на GPIO малинки. по ИНСТРУКЦИИ
Малинка- одноплатный компьютер. Не обозревался только ленивым. Великолепная вещь как для освоения азов линукса, так и для постройки минималистичного и гибкого медиацентра. Для меня оказался идеальным вариантом: прокручивает любой доступный мне контент, работает в качестве приемника- показываетеля интернет ТВ, прикидывается получателем AirPlay сигнала когда хочется запустить что-то с телефона или ноутбука. Отличная вещь- 3 ватта и море удовольствия + поддержка HDMI CEC из коробки- управляется все с родного пульта телевизора. PS если вдруг кто-то решит повторить сей смелый эксперимент, то на сладкое- инструкция, как сделать включениеотключение подсветки с пульта телевизора. PPS долго думал, стоит ли публиковать статью или нет, но после обзора на разъем питания для ноутбука и непрогорающий контакт для лампочки ближнего света решил что пора change the tempo и поделиться хотя бы таким небольшим опытом. лично мне гораздо приятнее читать не просто обзоры китайского мусора, а как именно можно его применить для того чтобы создать что-то прикольное. Надеюсь вам было интересно. Вопросы пишите в комментариях постараюсь отвечать оперативно. (если администратор не удалит) Ну и напоследок еще видос вдогонку:
Пару дней назад решил поделать еще демовидосов- уже в новой квартире.
цвет стены- фисташковый, настройки не менял и не буду. так что цвета немного отдают в зеленый. мне нравится а на ваше мнение мне плевать )
Планирую купить +69 Добавить в избранное Обзор понравился +16 +48
mysku.ru
Динамическая подсветка «Paintpack» — наш ответ технологии «Ambilight»
Фирменная технология фоновой подсветки вышеупомянутой компании представляет собой встроенные в телевизор специальные лампы, которые позволяют определённым образом спроецировать на стену за ТВ мягкое свечение, которое как бы продолжает картинку с экрана для увеличения погружения в атмосферу происходящего на экране.
Сама технология родилась в прошлом веке благодаря тому, что, с одной стороны — яркость тогдашних ТВ-приёмников была недостаточной, и зрители выключали свет при их просмотре, с другой — просмотр телевизора в темноте давал резкую нагрузку на глаза, что приводило к быстрой утомляемости и общему дискомфорту. Решение было очевидным — наличие рядом источника рассеянного света (так называемых ТВ-ламп). Сегодня, по мнению исследовательского отдела компании «Philips», данную проблему призвана решать технология «Ambilight».
На текущий момент существует уже 5 поколений (и масса модификаций) данной технологии, из них наиболее распространены три последние:
- Технология фоновой трёхканальной подсветки «Ambilight Surround» с дополнительными лампами сверху корпуса для расширения поля эффектов вверх и независимой привязкой левого, правого и верхнего блока фоновых ламп к соответствующей зоне экрана.
- Технология полной подсветки «Ambilight Full Surround», где экран уже окружён лампами со всех сторон. Соответственно, процессор, отвечающий за управление лампами, строит фоновое изображение на анализе не менее четырёх зон изображения на экране. Для лучшей передачи света, корпус телевизора снабжён задней экраном-панелью.
- Технология «Ambilight Spectra», позволяющая создавать «объёмное» изображение благодаря более чем 120-ти светодиодам нового поколения и усовершенствованным алгоритмам обработки изображения.
Все технологии в той или иной мере создают рассеянный свет сзади ТВ, который дополняет цвета и световую интенсивность изображения, выводимого на экран.
Интерактивную демонстрацию технологии «Ambilight Spectra 2» можно посмотреть на официальном сайте голландской компании. Нужно отметить, что на момент написания статьи данная, Ambilight встраивается компанией исключительно в телевизоры начиная с 32 дюймов серии 6000. Мониторы же идут без данной технологии.
Что же делать тем, у кого уже есть ТВ от другого производителя или тому, кто привык проводить большую часть времени за экраном монитора? Выхода ровно два (если не считать за выход смену ТВ на продукт от фирмы «Philips») — создать подсветку самому (например, как в материале «Создание аналога„Philips Ambilight“ своими руками») или приобрести готовый гаджет «Paintpack».
Paintpack
«Paintpack» — это отечественный продукт от команды paзработчиков paintpack.ru, который представляет собой аппаратно-программный комплекс, состоящий из набора светодиодов, монтажного оборудования, соединительных кабелей и блока питания (в некоторых моделях), а также прикладного ПО для обеспечения работы железа. Рассмотрим подробней существующие варианты и остановимся более подробно на одном из них. Устройство поставляется в трёх различных модификациях (по количеству используемых светодиодов):
- «10 Led» — отлично подходит для небольших мониторов (до 22 дюймов) и ноутбуков. Соединяется через USB-кабель и не требует дополнительного питания. Цена изделия — 1750 рублей.
- «30 Led» — идеальный вариант для мониторов и небольших телевизоров от 19 до 32 дюймов. Соединяется через USB-кабель. Требует дополнительное питание через адаптер (блок питания) или кабелем через molex-разъём в системный блок. Цена комплекта — 1950 рублей.
- «60 Led», подходящая для всех телевизоров от 32 до 55 дюймов. Соединяется через USB-кабель. Требует дополнительное питание через адаптер (блок питания) или кабелем через molex-разъём в системный блок. Цена — 2350 рублей.
Рассмотрим самый простой комплект «10 Led (из 10 светодиодов). В комплекте идёт: набор светодиодов (или лент со светодиодами для старших моделей), сам блок управления подсветкой (модуль «Паинтпак», если пользоваться терминологией производителя), крепления с монтажными стяжками и USB-кабель длиной 1,8 метра:
К сожалению, в комплекте не было гарантийного талона, как заявлено на коробке. Также отсутствуют какие-либо сведения о производителе, включая его интернет-адрес. Это значит, что если вы собираетесь кому-то подарить данный набор, то вам необходимо либо самому скачать с сайта производителя ПО для управления подсветкой и записать на диск, приложив его к подарку. Либо указать адрес производителя, чтобы одариваемый мог сделать это самостоятельно. Иначе воспользоваться вашим подарком человек не сможет. По заявлению разработчиков устройства, программа для управления гаджетом постоянно совершенствуется и обновляется, и именно поэтому не идёт в комплекте поставки. Кстати, несмотря на простоту монтажа и дальнейшей настройки гаджета, инструкция в комплекте не помешала бы.
Установка
Перед установкой на монитор или ТВ необходимо проверить устройство — первое включение устройства нужно произвести на столе перед монитором и убедиться что оно светит правильно, после чего перейти собственно к процессу установки.
Установка гаджета предельна проста: на заднюю сторону монитора (или телевизора) крепится блок управления и светодиоды (в любом порядке, но, не создавая мешанины проводов). Если у вас оказался комплект без нанесённого двустороннего скотча, то вам придётся самостоятельно нарезать аккуратные куски для крепления светодиодов. Светодиоды лучше располагать согласно одной из схем:
Излишки проводов аккуратно убираем с помощью стяжек. Далее мы подключаем гаджет с помощью USB-кабеля к ПК и устанавливаем программное обеспечение — драйвер, который в последних версиях устанавливается автоматически, и программу «Ambibox».
После установки драйвера в разделе «Устройства и принтеры» Панели управления у вас появится новое устройство «Paintpack»:
Затем нужно скачать с сайта производителя нужную нам программу Ambibox (4,81 МБ) и установить её. Установка тривиальна и проблем вызвать не должна. После установки ПО, переходим к настройке зон подсветки. Для этого запускаем программу, в «Настройках программы» сразу устанавливаем русский язык интерфейса:
Переходим на закладку «Интеллектуальная подсветка монитора» и выбираем устройство «Paintpack DMX». Включаем подсветку соответствующим чекбоксом, после чего светодиоды должны зажечься:
Нажимаем кнопку «Показать зоны захвата». На экране появятся области захвата каждого светодиода:
Для удобства настройки выключим все их поочерёдно и будем по одному включать. После включения необходимо мышью переместить прямоугольник зоны подсветки к загоревшемуся светодиоду, настроив, таким образом, все зоны относительно реального расположения элементов подсветки. Прямоугольники, обозначающие зоны, можно — и нужно! — изменять, задавая правильный размер и расположение цветовой зоны на экране. После настройки необходимо сохранить установки и снять видимость цветовых зон.
Работа
Запускаем и проверяем, как функционирует устройство:
Обратите внимание, что устройство будет корректно создавать равномерное световое пятно при расстоянии монитора от стены примерно в 15–30 см. Т. е. если ваш монитор стоит вплотную к стене или вынесен в середину комнаты, то должного эффекта вы не получите.
Основные режимы работы программы регулируются выпадающим списком «Режим», где доступны следующие позиции:
- «Захват экрана». Собственно, режим работы динамической подсветки а-ля «Ambilight», когда на стене позади источника изображения будут отображаться цвета в зависимости от происходящего на экране.
- «Статический фон». Режим работы устройства в виде ТВ-лампы, цвет подсветки задаётся пользователем.
- «Динамический фон». Лампа, у которой происходит циклическое изменение цветов с заданной пользователем скоростью.
- «Цветомузыка». Режим говорит сам за себя, подсветка отлично будет работать в купе с вашим музыкальным проигрывателем. Производитель, кстати, рекомендует в данном режиме выбирать пресет № 3.
Каждый из режимов обладает дополнительными настройками, интуитивно понятные пользователю.
Для любителей игр предусмотрен режим «PlayClaw», связанный с одноименной программой (она должна быть установлена):
В данном режиме подсветка включается при запуске игры или медиапрогрывателя, настроенного соответствующим образом. Здесь вы также можете настроить любую горячую клавишу на включение подсветки, а также на сами режимы и профили.
Если при настройке всё же возникли сложности, необходимо обратиться к видеоинструкциям на сайте разработчика «Painpack».
Что можно сказать в завершении обзора? Устройство, несомненно, интересное и стоит того, чтобы его опробовать, особенно с учётом того, что производитель предоставляет бесплатный тест-драйв в течении 30 дней, т. е. если устройство вам не понравится, вы можете его вернуть, получив обратно свои деньги. Ваши затраты в таком случае будут равны почтовой пересылке производителю. Главный недостаток — устройство работает только в связке с ПО, а значит необходим компьютер для получения эффекта динамической подсветки.
Итоги
Ну и в сухом остатке имеем:
Плюсы
- работа с любым типом мониторов и ТВ, подключенных к компьютеру;
- низкие системные требования к аппаратной части ПК;
- полностью реализованный функционал, не отличающийся от заявленного производителем;
- хорошая программная поддержка, в том числе сторонними производителями ПО;
- наличие возможности индивидуальной комплектации продукта и создания нестандартных решений;
- невысокая цена;
- широкие возможности по оплате и доставке товара;
- простота в установке и настройке;
- русскоязычная служба технической поддержки;
- подробные текстовые и видеоинструкции на сайте производителя;
- бесплатный тест-драйв.
Минусы
- необходим компьютер для получения эффекта динамической подсветки;
- отсутствие ПО в поставке, необходимость скачивать его из интернета;
- отсутствие в комплекте инструкции (даже электронной), необходимость читать её на сайте производителя;
- отсутствие ряда элементов крепления (двустороннего скотча) для светодиодов;
- необходимость определённого расположения экрана (15–30 см от стены) для получения максимально правильного эффекта;
- отсутствие гарантийного талона и реквизитов производителя как на упаковке, так и на самом изделии.
nvworld.ru
Loading…
