Форма для бетонных колец своими руками

У того, кто строит дом в пределах города или недалеко от центрального водоснабжения, проблем нет – подключился к водопроводу и все в порядке. А вот если ваше жилье далеко от цивилизации, или просто хотите иметь экологически чистую воду для питья и приготовления пищи, то без колодца не обойтись. Прежде чем приступать к копке колодца, следует собрать сведения о водах под землей той местности, где будет вырыт источник воды.

Проще всего поинтересоваться у соседей, на какой глубине у них находится вода, и какая она по качеству. Если у них есть грунтовые воды, копайте смело — вода будет и вас! Имея минимальные строительные навыки, можно соорудить колодец из бетонных колец собственноручно.

Характерные черты устройства колодцев

Перед тем как возвести , важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

• Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами. Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
• Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
• Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

Схема устройства колодца.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

• Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
• Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
• Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Выбор материалов

Возведение питьевых бетонных колодцев требует выбора материалов высокого качества, а именно бетонного состава тяжелых марок. Чтобы соорудить бетонную конструкцию потребуются экологически чистые, плотные, обладающие высокой прочностью материалы, которые не пропустят никаких загрязнений. Колодцы делают из сруба, камня, кирпича или бетона. Можно сделать и своими руками, однако, важно соблюдать правильные пропорции при изготовлении раствора и придерживаться технологического процесса при работе с кольцами. Останавливая свой выбор на стеновых кольцах, выполненных по государственному стандарту, обращают внимание на маркировку изделий, буквы которой обозначают аббревиатуру слова, а числа – диаметр и высоту кольца.

Технология и этапы строительства

При работе с бетонными колодцами, чтобы правильно сделать конструкцию, монтаж начинают с определения удобного места для будущей скважины и рытья круглой ямы. Скважину роют на глубину полтора метра и с таким же диаметром. Дно скважины равняют, и убирают землю. Над ямой ставят подставку на трех ножках с подвесным грузоподъемным устройством. Бетонное кольцо доставляют на край скважины и крепят к крюку, после чего поднимают вверх и спускают ко дну колодезной ямы.

Выставляют правильно по уровню кольца и осуществляют заливку бетонным раствором, после чего опускают второе кольцо.
Далее нужно подкопать почву под нижним кольцом и убрать ее в емкость, после чего разработать грунт ломом, киркой или кайлом. После того как уровень колец стал ниже земли, устанавливают следующее.

Лишнюю воду откачивают насосом и продолжают рыть скважину, пока ее глубина не достигнет полутора метров. Далее засыпают водоупорную глину, тщательно утрамбовывают и приступают к заделыванию стыков бетонной смесью с добавлением герметизирующего вещества.

Придают кольцам фиксацию с помощью скоб и покрывают краской против коррозии. Как только швы затвердеют, приступают к выкапыванию глины, укладке на дно пористого деревянного щита, который в последующем обсыпают песком и гравием. По окончании работ с колодцем своими руками устанавливают навес и оголовок, монтируют механизм, поднимающий воду.

Для очищения питьевой воды в колодце устанавливают донный фильтр. Монтаж которого заключается в постоянном выкапывании скважины и не прекращении работ даже, когда появилась жидкость. Копают на глубину двадцать сантиметров, выравнивают и очищают дно. После чего высыпают тридцатисантиметровый слой очищенного песка и слой щебня мелкой фракции. После засыпки фильтра откачивают несколько раз воду. Пользуются колодцами первое время только для орошения цветов и огорода, разрешается пить и готовить на колодезной жидкости только после проверки качества.

Строительство с поочередной установкой колец

Строительство колодца по методу поочередной установки колец.

Своими руками колодезную шахту роют лопатой с короткой ручкой, что упрощает работу в малом пространстве. Копают до тех пор, пока глубина скважины не достигнет полутора метров, после чего выравнивают дно и фиксируют первое кольцо. Установку первого кольца важно сделать ровно посередине.
Далее продолжают убирать почву изнутри бетонной конструкции. В процессе рытья земли кольцо опускается вниз под собственным весом, как только оно сровняется с уровнем земли, крепят скобы к последующему кольцу.

Случается, что в процессе рытья скважины, кольца стоят на месте и не опускаются, тогда это свидетельствует о неправильном их расположении от вертикальной оси. Чтобы выровнять положение колец, их накрывают тяжелой плитой или камнями, под весом которых кольца начинают проседать.

Углубление по колодцу продолжается вниз, пока жидкость не начнет проступать через дно колодца, при этом откачивают насосом поступающую воду. Роют яму до тех пор, пока не достигнут грунта, насыщенного водой. Его заметить легко, жидкость пойдет с большой скоростью. Но откачку не останавливают, так как нужно еще уложить фильтр дна и выровнять его.

Особой сложностью технология самостоятельной отливки колец из бетона не отличается. Некоторые трудности у хозяина участка при изготовлении подобных изделий могут возникнуть, пожалуй, лишь со сборкой опалубки. Однако для того чтобы кольца в конечном итоге получились прочными и действительно долговечными, владельцу колодца нужно будет, конечно же, правильно подобрать материалы собственно для самой их заливки.

Из чего можно сделать форму

Заливаются железобетонные кольца обычно в опалубках, изготовленных из:

• стального листа;
• досок.

В обоих этих случаях готовая форма представляет собой сборную конструкцию, состоящую из нескольких частей. Сплошной опалубку для заливки железобетонных колец делать нельзя. Ведь из формы подобной конструкции по окончании застывания цементного раствора готовое изделие будет очень сложно достать.

Из листовой стали опалубку этого типа вырезают болгаркой с предварительным раскроем. Далее металлу придают соответствующую форму путем сгибания и закрепляют в таком положении.

Для изготовления деревянной формы:

1. Сваривают четыре узких металлических кольца. Диаметр этих элементов опалубки подбирают в соответствии с внутренним и внешним диаметром будущего железобетонного изделия.
2. Изготовленные таким образом кольца обшивают вертикально досками. Пиломатериалы для сборки такой опалубки следует брать не слишком широкие.
3. Разделяют внутреннюю и внешнюю части получившейся опалубки на отсеки.
4. Изготавливают замки для соединения дугообразных частей формы.

Какие размеры должно иметь железобетонное кольцо

При выборе габаритов подобного изделия стоит ориентироваться, конечно же, в первую очередь на существующие нормативы. Ведь в конечном итоге кольцо должно получиться максимально прочным. В противном случае при обустройстве колодца такое изделие может просто-напросто развалиться.

На рынке сегодня можно приобрести в основном стандартные кольца, имеющие высоту в 900 мм. Есть в продаже и другие варианты подобных изделий — на 500, 450 и 350 мм. Но готовые кольца этой разновидности считаются доборными и при укреплении стенок колодцев чаще всего используются только на самом верху. То есть в том случае, если стандартное кольцо не подходит по высоте.

В домашних условиях кольца также обычно отливают высотой в 900 мм. Но перемещать изделия таких габаритов до места установки, даже путем перекатывания, в одиночку может быть все же сложно. Поэтому при отсутствии помощников, возможно, имеет смысл и изготовить кольца меньшей высоты.

Стандартный диаметр бетонных изделий этого типа обычно составляет 1-2 м. При этом толщина стенки кольца может колебаться в пределах 70-140 мм. Такие нормы предусмотрены для изделий, вылитых из одного только бетона. Своими же руками кольца рекомендуется заливать все же с дополнительным армированием. При использовании металлического укрепляющего каркаса толщина таких изделий, изготовленных самостоятельно, может быть и меньшей — 60-80 мм.

Что понадобится для заливки

Для того чтобы сделать бетонное кольцо своими руками, нужно приготовить:

• цемент, песок, гравий;
• сетку для просеивания песка;
• бетономешалку;

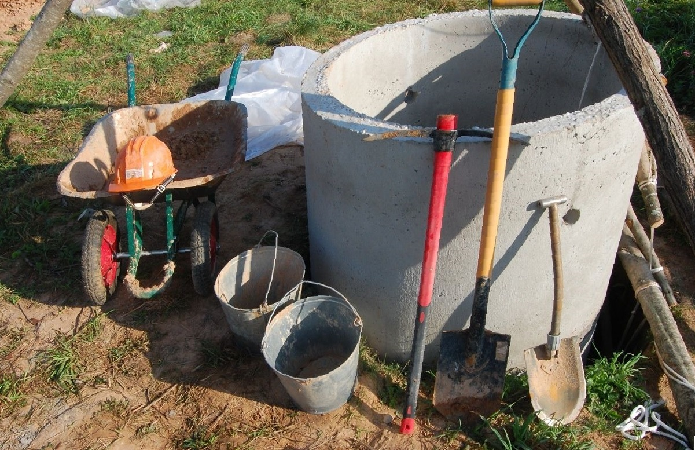

• лопату, тачку, ведра;
• полиэтиленовую пленку.

Также понадобится арматурный прут для укрепления стенок изделия.

Как правильно выбрать материалы для заливки

В процессе эксплуатации в колодце бетонные кольца будут подвергаться постоянному воздействию воды. А поэтому, чтобы они прослужили как можно дольше, для их изготовления следует, конечно же, использовать только самые качественные материалы. Цемент для заливки желательно взять гидрофобный. Но можно использовать и обычный, марки не ниже «400».

В качестве наполнителя при изготовлении бетонных колец своими руками обычно используется кварцевый песок. Наличие в этом материале каких-либо органических включений может очень негативно сказаться на качестве готового изделия. Поэтому перед замешиванием раствора кварцевый песок обязательно следует просеять и промыть водой.

Еще одним компонентом смеси для заливки колодезных колец является гравий. Считается, что для изготовления подобных железобетонных изделий подходит исключительно гранитный материал этого типа. Подбирать для заливки колец следует гравий кубической формы, не слишком сильно окатанный. Пластинчатый материал этой разновидности для подобных изделий не подходит.

Обратить внимание при выборе гравия, помимо всего прочего, следует и на его фракцию. Слишком мелким такой наполнитель быть не должен. Не допускается использовать для заливки и такой гравий, в котором присутствуют камни, размером больше ¼ толщины стенки будущего кольца.

Как сделать раствор

Приготавливать раствор для заливки колодезных колец лучше всего в бетономешалке. Ручной замес также допустим. Однако в бетономешалке готовый раствор в любом случае получится гораздо более качественным. Связано это с тем, что при использовании подобного оборудования смесь выходит гораздо более однородной по составу.

Слишком жидким раствор для изготовления колец, конечно же, делать не стоит. Иначе в конечном итоге изделие получится непрочным. Консистенция готового раствора должна быть такой, чтобы он не стекал с лопаты и при этом не налипал на нее комьями.

Изготавливают раствор для заливки колец обычно в пропорции цемент/гравий/песок как 1:2:4. Укрепляющий каркас для кольца вяжут с использованием стального прута толщиной не менее 8 мм. Ржавую арматуру для изготовления таких изделий использовать не допускается. Такие пруты перед применением в обязательном порядке следует очистить.

Укладка раствора в опалубку

Заливать кольца для колодца нужно в один прием. Изделия это сравнительно небольшие и сделать быструю укладку раствора своими руками, скорее всего, не составит особого труда. При выполнении заливки, помимо всего прочего, следует следить за тем, чтобы внутри цементно-песчаной смеси не оставалось воздушных пузырей. Для этого раствор в опалубке нужно время от времени протыкать стальным прутом.

Если кольца предполагается устанавливать в уже готовый колодец с помощью спецтехники, на этапе изготовления в них следует влить стальные петли для крепления троса. В последующем при сборке укрепляющего слоя в шахте эти элементы придется срезать болгаркой.

После укладки раствора верхнюю часть кольца нужно накрыть полиэтиленом. Снимать опалубку с готового застывшего изделия можно не ранее чем через двое суток. Сразу использовать кольца по назначению не стоит. Следует дождаться созревания бетона. Это процесс обычно занимает не менее 28 дней. В течение первых двух недель после заливки готовые кольца нужно хотя бы один раз в сутки увлажнять водой. Это предотвратит растрескивание верхнего слоя бетона.

Установка колец

Уже имеющиеся на участке колодцы бетонными кольцами укрепляются обычно с использованием спецтехники. В крайнем случае можно применить и какой-нибудь самодельный достаточно надежный подъемный механизм. Но в любом случае работы по установке колец в колодец следует производить максимально осторожно. Размещать их в шахте нужно исключительно с помощниками.

Новый бетонный колодец на участке можно обустроить и без использования спецтехники или дополнительных механизмов. В этом случае:

• кольцо перемещается путем перекатывания к месту будущего колодца;
• изделие переворачивается с ребра в обычное положение;
• из-под кольца порциями вынимается грунт до тех пор пока оно не заглубится в землю до верхней кромки;
• верхняя кромка изделия промазывается бетонной смесью, после чего него устанавливается следующее кольцо.

По такой схеме работы продолжают до тех пор, пока не достигнут необходимой глубины. Далее закрепляют кольца пластинами или скобами, чтобы они не сдвигались. Заканчивают работы изготовлением крышки для нового колодца, к примеру, из листового металла и установкой подъемника для ведер или же насосного оборудования.

Область применения железобетонных колец довольно обширна. Если есть необходимость сэкономить, их можно сделать своими руками. Но для этого требуются формы для бетонных колец. Покупка такого оборудования — дорогое удовольствие, для частного применения оно себя не оправдает. Но и формы тоже можно сделать самостоятельно.

Для чего нужны бетонные кольца

Чаще всего бетонные кольца нужны для устройства колодца, но также их используют при устройстве автономной канализации — делают септики или фильтрационные колодцы. Еще одна область применения — смотровые колодцы при устройстве ливневой и дренажной системы. Делают из бетонных колец даже погреба. Причем есть разные варианты — вертикальные, горизонтальные. В общем, область применения широка.

Бетонные кольца используются для строительства разных сооружений

Есть кольца разного размера под разные нужды, имеют они еще и разную толщину стенок, могут быть с армированием или без. Несмотря на такое обилие выбора, многие задумываются о том, чтобы сделать железобетонные кольца своими руками. Все дело в том, что при обустройстве участка может понадобиться не одно кольцо, и даже не десять. У некоторых только на колодец уходит больше десятка. Себестоимость изготовления железобетонных изделий намного ниже их розничной цены. Даже с учетом того что придется изготовить формы для бетонных колец. А если еще учесть еще стоимость доставки, то экономия получается очень даже солидной.

Разновидности и размеры бетонных колец для колодцев

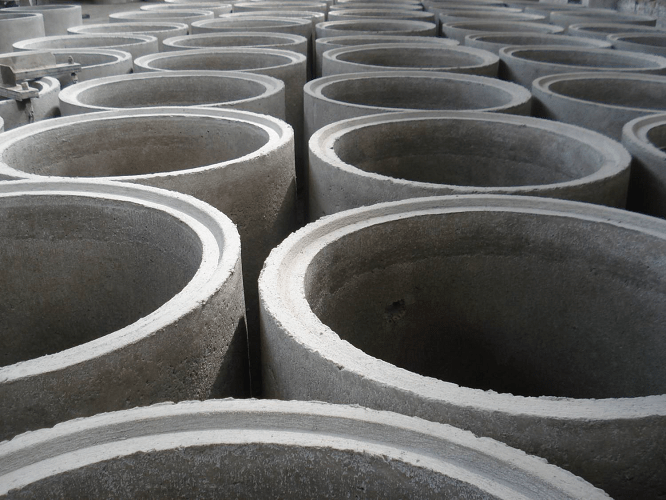

Промышленно изготовленные бетонные и железобетонные кольца должны отвечать нормам, прописанным в ГОСТу 8020-90. Их размеры можно взять из таблице, так же как и примерный вес и цену (указана с учетом доставки по Москве).

Для изготовления изделий каждого типа должно быть две части опалубки — наружная и внутренняя. Расстояние между ними прописано в ГОСТе, зависит от размеров кольца. Для армированных колец для колодца диаметром 70 см или 100 см это 7 см и 8 см соответственно, при изготовлении колец без закладки арматуры толщина стенок намного больше — 12 см и 14 см.

Для изготовления ж б колец требуются специальные формы

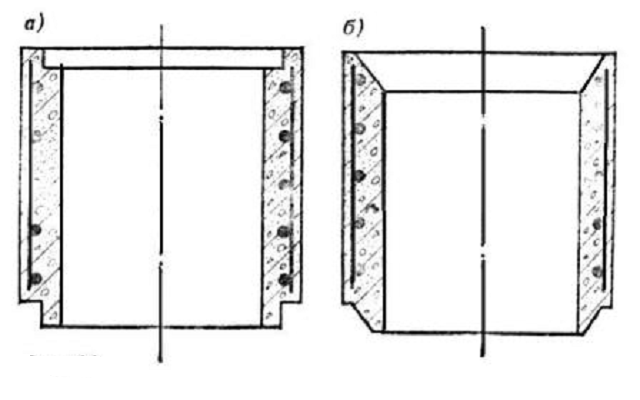

Кроме разных размеров есть еще разный профиль торцевой части колец — ровный и с замком. Замок — это выступ типа гребень-паз. Называют такие кольца пазогребневыми или замковыми. Поставленные друг на друга они хорошо сцепляются, их сложно сдвинуть при боковых нагрузках, что очень важно при устройстве колодцев любого назначения. Минус этого варианта — более сложные формы для бетонных колец — необходимо сформировать соответствующие ступеньки в торцах.

Технология изготовления бетонных и железобетонных колодезных колец

Для изготовления бетонных колец на производстве используют жесткий раствор с малым количеством воды, после заливки он обязательно подвергается вибрированию. Без этого процесса добиться однородности и высокой прочности невозможно. На производстве вибраторы встраиваются в стенки форм, при частном изготовлении можно воспользоваться погружными вибраторами для бетона. Это относительно небольшие устройства, корпус которых удерживают в руках, а вибробулава опускается в бетон. Длинна этой насадки должна быть достаточной чтобы достать практически до дна кольца.

Так выглядит погружной вибратор для бетона в работе

Какой бетон использовать

Бетон для колодезных колец по прочности на сажтие используют не ниже B15 (класс M200). Состав жесткого бетона, который используют на производстве:

• цемент ПЦ500Д0 — 230 кг:
• песок средней зернистости (модуль крупности 1,5-2,3) — 900 кг;
• щебень фракции 5-10 мм — 1100 кг;
• пластификатор С-3 — 1,6 кг;
• вода — 120 литров.

На выходе получается кубометр бетона. Количество воды указано для песка влажность 4%. Если песок влажный, количество воды значительно уменьшается.

Как может выглядеть форма для производства жби колец

Что надо сказать, что в обычной бытовой бетономешалке типа «груша» такой сухой бетон вы не перемешаете. Для замеса надо использовать смеситель принудительного типа. Если его нет, делать более текучий бетон. Недостаток такого решения — необходимо выдерживать бетон в опалубке некоторое время (от 4 до 7 дней в зависимости от температуры). При наличии одной формы для бетонных колец, изготовление десятка бетонных колец может растянуться на месяца. Выход — сделать раствор настолько жестким, насколько это возможно и иметь не одну пару опалубки.

Армирование бетонных колец

Можно по всем правилам связать армирующее кольцо из ребристого прутка толщиной 8-10 мм — окружности, соединенные между собой вертикальными отрезками арматуры. Количество колец арматуры зависит от высоты кольца. Оптимальное расстояние между ними — 20-30 см. При высоте колодезного кольца 90-100 см делают три-четыре пояса армирования. Вертикальные отрезки устанавливают с шагом в 30-40 см. Их привязывают специальной вязальной проволокой.

К верхнему поясу армирования можно привязать петли, за которые можно будет бетонное кольцо кантовать при помощи подъемного оборудования.

Пример армирования железобетонного кольца

При установке армирующего пояса помните одну деталь: арматура должна располагаться в толще бетона. От металла до края изделия должно быть не менее 3-4 см. Потому на рисунке выше показано, что пояса армирования находятся не на поверхности, а значительно ниже. Примерно так и надо располагать арматуру.

Арматуру можно и сварить, но лучше — связать — более прочная получается конструкция

Самодельные бетонные кольца чаще армируют готовой стальной сеткой — толщина прутка не менее 4 мм, шаг 20 см. Ее отрезают нудной высоты и длинны, загибают в кольцо, края связывают проволокой. Такое армирование несколько хуже стандартного, но вполне достаточно для придания большей прочности.

Что дает вибрирование

Процесс вибрирования повышает прочность бетона на несколько классов (без изменения рецептуры). При обработке бетона он на глазах «садиться» из него выходят пузыри воздуха, более равномерно распределяется заполнитель и цемент. Обойтись без этой процедуры не получится — стенки будут рыхлые, будут протекать и быстро разрушатся.

Гладкие и плотные стенки можно получить только если бетон вибрировать

Однако нельзя и переусердствовать — может произойти расслоение. Останавливают обработку тогда, когда усадка раствора прекратиться, поверхность станет гладкой и сверху появится цементное молочко.

Процесс изготовления

На ровную площадку или лист железа устанавливается наружная (внешняя) часть опалубки. Если изготавливается пазогребневое кольцо, вниз укладывается формирователь паза. На расстоянии 3-4 см от края опалубки выставляется армирующая сетка. Ставится внутренняя часть опалубки, фиксируется при помощи винтов к выступающим частям внешней опалубки (пальцам).

В установленную форму лопатами или каким-то приспособлением закидывается бетон. После того как кольцо заполнено, проводят вибрирование (в готовых формах это занимает 1-2 минуты). При необходимости (смотрят по усадке) бетон добавляют. После окончания вибрации поверхность кольца заглаживается мастерком. Если необходимо, устанавливают и вдавливают гребневое кольцо.

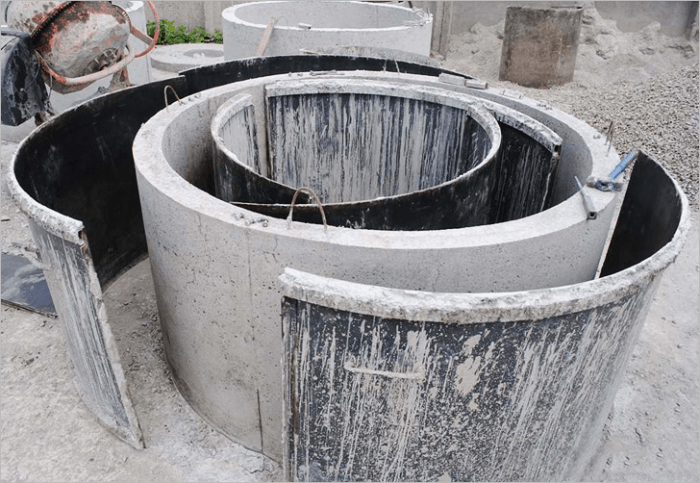

В промышленных условиях сразу же проводится разопалубка — для этого и используют жесткий бетон, чтобы можно было сразу же использовать комплект для изготовления следующего кольца. Для этого снимают пальцы, вынимают опалубку. Формирующий нижний паз пустотообразователь остается до схватывания бетона.

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

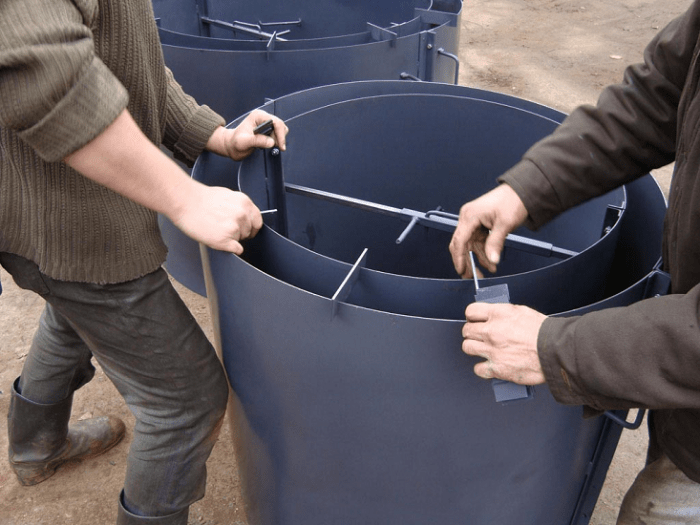

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

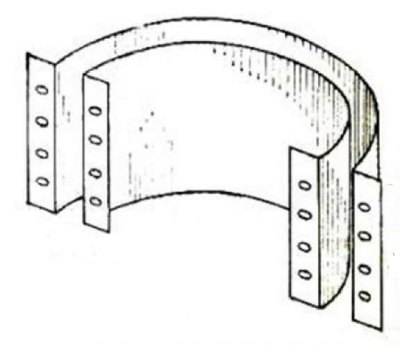

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы. Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей.

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

В процессе монтажа , канализации или других коммуникаций хозяева домов в частном секторе нередко сталкиваются с потребностью сооружать на своих участках. Железобетонные кольца для этих целей можно приобрести на заводе или у небольших компаний, занимающихся их изготовлением. А можно сделать и собственными руками – это дешевле и не так уж и сложно: достаточно ознакомиться с рекомендациями и советами на видео.

Изготовление опалубки для кольца

Форму для изготовления ж/б колец можно приобрести в специализированных магазинах. Выбор изделий широк: по диаметру, высоте и конфигурации. А можно и сделать самостоятельно. Для этого подойдут:

• пара металлических бочек разного диаметра, чтобы толщина стенки колодца была оптимальной;
• воздуховоды, трубы большого диаметра;
• стальные или пластиковые листы, свёрнутые в цилиндры и скрепленные дверными или оконными навесами с помощью сварки или заклёпок.

В качестве примера – изготовление формы для отлива колодезных колец из стальных листов толщиной 1,8 мм. Если всё сделать аккуратно, можно получить форму не хуже заводской. Нужно вырезать по два отрезка, чтобы после скатывания получилась пара колец (наружное и внутренне) с необходимым вам диаметром. Как правило, разница в этой величине должна составлять 60-100 мм. Получается форма, сделанная из двух половин.

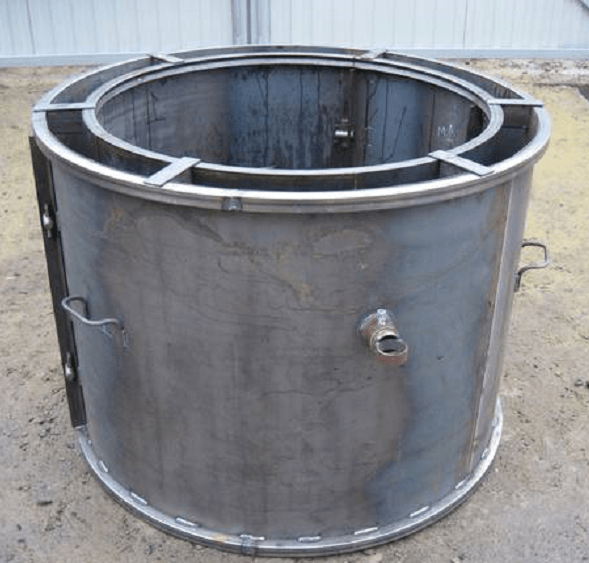

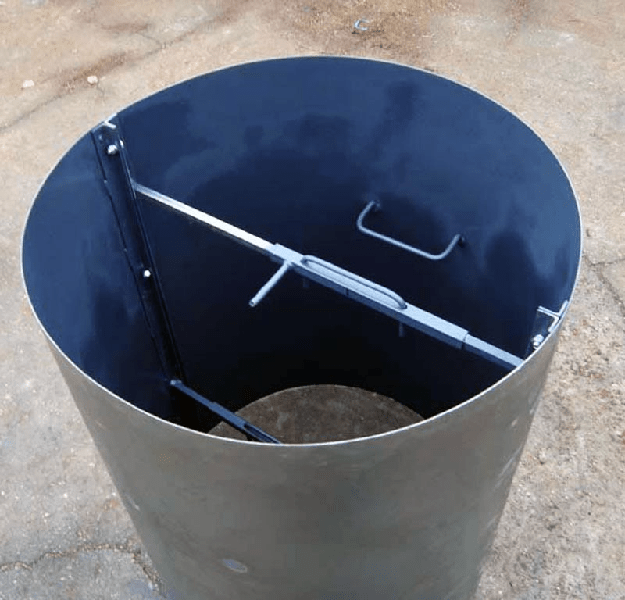

Опалубка для колец из стальных листов

Для наружного цилиндра на линиях отреза закрепите обычные дверные или оконные навесы: их створки должны размещаться по краям, в шарнир – поверх и вдоль отреза. На один край должно приходиться не меньше двух навесов. Их следует фиксировать заклепками или сваркой. Кольцо-форма должна свободно закрываться и раскрываться. На внутреннем кольце навесы должны открываться внутрь. В остальном он изготавливается по схожей схеме.

Внимание! В собранном состоянии внутренняя форма должна быть выше наружной на 5-10 см.

Внутренняя форма должна иметь конусовидную крышку, приваренную по верхнему контуру. На верхушке – петля, за которую после отлива ж/б кольца будет подниматься форма. Кроме того, это позволяет быстро кидать бетонный раствор: он будет стекать в промежуток между стенками опалубки. Иногда в заводских конструкциях форму не поднимают, а отбрасывают её части в стороны, открыв замки-крепления.

Изготовление бетонных колец: материалы и инструмент

Ж/б кольца для колодца можно сделать на просторной стройплощадке. Вам наверняка понадобятся:

• бетономешалка или другое приспособление для замешивания раствора;
• форма для отливки колец;
• деревянные распорки, которые будут поддерживать формы;
• вибрационная установка;
• подъёмное устройство;
• армированный каркас.

Для изготовления колец заготовьте:

• свежий цемент (М400 или выше);
• очищенный от примесей кварцевый песок;
• чистый, некрупный и не гладкий гравий (не более 1/4 от толщины будущей стенки кольца).

Совет. При отсутствии бетономешалки вы можете сделать бетонный раствор вручную: лопатами в старой ванне или на металлическом листе.

Как сделать деревянную опалубку и арматурный каркас

Для изготовления колодезных колец в домашних условиях проще и дешевле сделать съемные деревянные опалубки. Для этой цели подойдут доски толщиной 2-5 см. Для внутренней части формы необходимо предусмотреть зазор не менее 1,5 см, иначе вы попросту не сможете вытащить элемент из готового железобетонного кольца. Завершённые деревянные опалубки следует устанавливать на ровной поверхности. Те части, которые будут контактировать с бетоном, обшейте полиэтиленом и смажьте маслом.

Деревянная опалубка с арматурным каркасом

Арматуру можно купить или сплести из проволоки самостоятельно, не забывая сделать петли в верхней части. Проволока должна иметь сечение в пределах 6-8 мм, металлические стержни – 8-10 мм. Процесс изготовления:

1. Внутри опалубки равномерно вертикально разместите 10-12 металлических стержней.
2. Через каждые 15 см приварите к ним под углом 90° кольца из проволоки.
3. На проволочных кольцах закрепите 2-4 монтажные петли.

Арматуру следует поместить в полости, где в дальнейшем будет заливаться кольцо. Предварительно очистите её от ржавчины. Зафиксировать каркас в опалубке можно при помощи клиньев. По мере заливки бетона их следует извлечь.

Процесс изготовления железобетонных колец

Сначала нужно приготовить бетонный раствор, а затем переходить к формированию ж/б колец:

Совет. В случае, когда кольца формируются под открытым небом, важно защитить раствор от попадания осадков или сторонних предметов. Для этой цели подойдёт крышка.

Конечно, самостоятельно изготовление бетонного кольца – довольно кропотливое занятие, требующее строительных навыков, времени и тщательного соблюдения технологии. Купить готовое проще. Однако сделав кольцо своими руками, вы сэкономите деньги и сможете направить их на улучшение других составных частей будущей канализации или водопровода.

Изготовление бетонного кольца для колодца: видео

Кольца для колодца своими руками: фото

Возможно ли самому изготовить прочные железобетонные кольца или проще купить готовые у производителя? Мастер-класс по изготовлению прочного бетона для колец позволит ответить на этот вопрос.

Любая задача требует правильного подхода к её решению. Если возникла необходимость соорудить в доме на участке колодец, септик, выгребную яму, без железобетонных колец не обойтись. Перед тем как приступить к работе, надо тщательно изучить эту тему.

Во-первых, проанализируем стоимость. В среднем готовое кольцо стоит от 1500 руб. до 4500 руб., в зависимости от марки бетона, веса и размеров.

Для изготовления одного кольца диаметром 1,5 м нужно 0,3 куба бетона. Цена на куб цемента – от 2500 руб. до 4500 руб., в зависимости от марки. Себестоимость кольца в среднем получается 750 руб. Экономия налицо.

Во-вторых, проведем анализ трудозатрат. При покупке готовых ЖБИ все усилия будут направлены на поиск добросовестного производителя, у которого можно приобрести качественный продукт. Еще потребуется организовать доставку готовых изделий до участка.

Если принято решение изготавливать железобетонные кольца собственноручно, то возникает необходимость поиска и закупки качественного материала, инструментов и изготовления специальных форм для заливки ЖБИ. По прилагемым усилиям на первое место выходит вариант покупки готовых колец.

Материалы и оборудование

Для изготовления кольца своими руками понадобится следующее:

• Песок, щебень, цемент высокого качества М200-М500 (для изготовления бетонной смеси).
• Бетономешалка.
• Тачка садовая.
• Крупные емкости.
• Форма для заливки бетонной смеси.

Изготовление формы для заливки ЖБИ

Технологические условия для изготовления формы включают в себя следующие пункты:

• Опалубка должна быть ровной кольцеобразной формы, включающей в себя два разборных кольца, установленных друг в друга.
• Материал для изготовления опалубки – металл или дерево.

Самый лучший вариант для изготовления форм – использовать в качестве материала старые металлические бочки. Из них можно вырезать готовые цилиндры нужных размеров.

Внутренний цилиндр должен быть выше внешнего на десять сантиметров.

Технология изготовления формы для заливки колец

• С наружной стороны большого цилиндра провести две продольные линии. Таким образом цилиндр разделится по вертикали на две равные части.
• Вдоль линий разместить два дверных навеса, ровно совместив их с намеченной линией.
• Аналогичные линии нанести на внутреннюю сторону цилиндра.
• По внутренним линиям разрезать цилиндр болгаркой, стараясь не сдвинуть навесы.
• Разобрать шарнирные соединения навесов с одной стороны. Для этого нужно срезать у шпинделя шляпки-фиксаторы.
• Снова скрепить створки цилиндра фиксаторами.
• Обработать внутренний цилиндр: нанести две вертикальные разметки на расстоянии друг от друга 1/3 окружности.
• Установить навесы по размеченным линиям.
• Разрезать цилиндр по внешней стороне болгаркой.
• Разобрать конструкцию по одной из линий, заново скрепить.
• Проверить соединения: внутренний цилиндр должен легко открываться внутрь, а внешний цилиндр – наружу.

Этапы производства ЖБИ

Чтобы изготовить железобетонное кольцо, нужно следующее:

• Приготовить прочную бетонную смесь, учитывая пропорции: 1 часть цемента, 1,2 части песка, 2,7 части щебня. Из 10 л цемента получается 31 л готовой высокопрочной бетонной смеси. Количество воды – 50 % от веса цемента.
• Установить форму для заливки бетонной смеси на ровную чистую поверхность.
• Залить бетонную смесь в форму малыми порциями, постоянно трамбуя металлическим прутом.
• Разровнять торец будущего ЖБИ.
• Оставить застывать изделие на четыре дня.

Важно аккуратно снять опалубку. Сначала открыть внутренний цилиндр, затем внешний.

Полезные советы при изготовлении железобетонного кольца

• Заливку нужно осуществлять слоями по 20 см.
• Температура окружающей среды должна быть не выше 22 0С и не ниже 8 0С.
• Чем выше температура окружающей среды при заливке бетонной смеси, тем прочнее будет бетон.
• Для увеличения пластичности и водонепроницаемости железобетонного изделия в бетонную смесь можно добавить калийное стекло.
• Для увеличения текучести бетонной смеси в состав добавляют жидкое моющее средство – 2 % от объема смеси.
• Для крепости ЖБИ в бетонную смесь вносят клей ПВА.

Монтаж бетонных колец в колодец

Прежде всего необходимо определиться с местом будущего колодца и выкопать яму. Глубина ямы должна составлять 1 метр. Это важный параметр для налаживания нормального .

Технология установки колец

• Установить первое кольцо на глубину 1 метр.
• Продолжить выборку грунта из под кольца, пока ЖБИ не осядет естественным образом на метр.
• Установить сверху второе кольцо и продолжить выборку грунта из под нижнего ЖБИ до усадки колец еще на один метр.
• Продолжить установку колец друг на друга таким же образом, пока не появится водоносный слой почвы.
• Швы между кольцами проложить гидроизоляцией и обработать цементом.
• Вырыть яму в водоносном слое почвы. Для более комфортной работы можно использовать грязевой насос.
• Дно колодца засыпать щебнем слоем в 15 см.
• Железобетонные кольца скрепить между собой скобами из металла. Скобы покрасить.
• Возвышение колец над уровнем почвы должно составлять не менее метра.
• Снаружи колец можно установить гидроизоляцию: по периметру колодца убрать верхний слой грунта, углубление засыпать песком и накрыть гидроизоляционным материалом. Сверху засыпать гравием.

Таким образом, прочные железобетонные кольца можно изготовить своими руками.

Процесс хоть и трудоемкий, но достаточно экономичный. Освоив его, вы легко сможете сделать .

Для строительства колодезных шахт когда-то использовали только природные материалы: камни и бревна. С появлением железобетонных изделий технология возведения объектов автономного водоснабжения намного упростилась.

Сейчас для укрепления стенок шахты в ход идут железобетонные кольца для колодцев, которые выпускаются в заводских условиях. Однако изготовить такие элементы можно и самостоятельно – технология достаточно проста, не требует особых навыков и дорогостоящих материалов.

Мы подскажем вам, какой размер колец лучше выбрать для колодца, опишем методику изготовления бетонной смеси и способы сооружения разъемных форм для заливки конструкции. Пошаговую технологию мы дополнили наглядными фото-инструкциями, схемами и видео-роликами.

Если по каким-то причинам готовыми изделиями воспользоваться нельзя, то владельцу загородного или дачного участка стоит подумать о вариантах их самостоятельного изготовления.

Для этого необходимо из подручных материалов сделать форму, установить в нее арматурную сетку, а затем залить бетонный раствор, замешанный в строго определенных пропорциях.

На заводах, выпускающих и конструкции, используется специальная маркировка продукции. Типовые размеры колодезных колец:

• высота
  стандартна и составляет 900 мм;

• толщина
  – 70-140 мм;

• диаметр
  – 100-200 мм
  .

Толщина стенки цилиндра и его диаметр могут быть разными.

С увеличением диаметра кольца и толщины его стенок повышается расход бетона. Масса изделия также зависит от данных размеров. Для уменьшения массы готового изделия стараются снизить только высоту жб-кольца, а стенки делают как можно толще.

В продаже можно увидеть изделия высотою 350, 450 или 500 мм. Их называют еще доборными кольцами и устанавливают при завершении работ, когда изделие стандартных размеров уже не входит целиком во выкопанный колодец.

Еще один способ “законного” снижения массы колодезного кольца заключается в обязательном использовании армирующей сетки. При этом толщина стенок может быть 6-8 см, что не ухудшает прочностные характеристики изделия. Поэтому своими руками лучше делать жб кольца с армированием для строительства колодца на участке.

Снижать вес колодезного кольца приходится для того, чтобы не использовать грузоподъемную технику во время проведения монтажных работ.
Это важно для дачников и садоводов, решивших не только изготовить изделия своими руками, но и перемещать их по участку без привлечения спецтехники.

Самодельные кольца – практичное и доступное решение не только для , но и для решения других задач. Например: или .

Галерея изображений

Замешивание бетонной смеси

Для приготовления бетона, идущего в дальнейшем на изготовление колец, понадобится:

• цемент
  (вяжущий материал);
• песок
  (мелкий заполнитель);
• щебень
  (крупный заполнитель);
• вода
  .

Для получения качественного бетона покупают цемент марки «400», упакованный в бумажные мешки по 25 кг. Если сразу использовать строительный материал не предполагаете, то побеспокойтесь о его правильном хранении.

Мешки складируют в сухом месте. Еще лучше пересыпать цемент в закрытые железные емкости. При возможности используйте приобретенный цемент сразу же после покупки.

Использование треноги для опускания железобетонных колец в колодец, а также подъема грунта на поверхность из шахты

Для замеса бетона запаситесь кварцевым песком, который считается идеальным мелким наполнителем. Илистые, глинистые и иные виды примесей, содержащиеся в привезенном сыпучем материале, негативным образом скажутся на качестве бетонной смеси. Поэтому такой песок промывают водой, избавляя его от ненужных примесей.

Не всякий щебень подходит для замеса бетона, идущего на отливку колец. Выбирают гранитный щебень с зернами, имеющими кубическую форму, способствующую лучшей сцепке материала с другими ингредиентами бетонной смеси.

Не следует использовать щебень пластинчатой (игольчатой) формы. Щебень, загрязненный глиной, также до замеса промывают водой.

Для отливки железобетонных колец приобретается гранитный щебень с размером фракций, не превышающих четверти толщины изделия. Для кольца с 10-сантиметровой стенкой подойдет щебень, размер зерен которого не будет превышать 20 мм.

Виды щебня: крошка, мелкий, средний, крупный. Для изготовления бетона подходит щебень среднего размера с фракцией до от 5 до 20 мм

Соотношение ингредиентов в бетонном растворе

Свойства бетонного раствора напрямую зависят от количества компонентов, входящих в его состав, а также от их объема и массы. При составлении соотношения между тремя основными ингредиентами, необходимыми для получения качественного бетона, исходят из того, что количество цемента равно единице.

Для отливки колодезных колец затворяют бетонную смесь, взяв цемент, песок и гравий в пропорциональном соотношении по объему 1:2:3 или по массе 1:2,5:4.

Например, в емкость засыпают ведро цемента, два ведра песка и три ведра гравия. Добавляют полведра воды. Или берут 100 кг цемента (4 мешка), добавляют 250 кг песка и 400 кг щебня. Добавляют 50 литров воды.

На приготовление одного кубометра бетона уходит 300 кг цемента М-400, 750 кг песка и 1200 кг щебенки. Смесь разбавляется 150 литрами воды.

Как высчитывается количество воды?

Вода влияет на подвижность бетонной смеси и на прочность изделий после ее затвердевания. Соотношение воды и цемента в растворе называют водоцементным отношением и обозначают В/Ц.

Для железобетонных колец данное значение должно составлять не более 0,5-0,7. В рассмотренных выше примерах В/Ц равнялось 0,5. При этом массу или объем взятого цемента делят пополам и получают необходимый литраж воды.

Более жидкий раствор легче заливать в формы и трамбовать, но его придется дольше держать в заготовке. Увеличивается время на первичное затвердевание раствора.

Смесь, не расползающаяся после сжатия ее ладонью в комок, позволяет сразу же снимать заготовку и использовать ее для штамповки следующего изделия. Правда, трамбовать ее удобнее с помощью вибраторов.

Способы замеса бетонного раствора

Ручной способ перемешивания компонентов бетонной смеси сейчас используется редко. Бетономешалки заводского и кустарного производства лучше справляются с этим трудоемким занятием.

В бетономешалку засыпают песок и цемент, далее добавляют воду, а потом щебень, предварительно смоченный водой. Получив однородную массу, оборудование выключают и переливают раствор в емкость на колесах. Это позволяет довезти тяжелый бетон до места заливки кольца.

Изготовление разъемных форм

Перед тем как заняться изготовлением колец для строительства колодца своими руками, надо сначала смастерить металлическую разъемную форму для заливки бетона или деревянную опалубку из составных частей. И то, и другое делается из подручных материалов, имеющихся на участке или позаимствованных у друзей.

Готовые формы для изготовления ж/б колец предлагают многие компании. Приобретать их для одного раза нерентабельно, лучше взять в аренду.
Можно посмотреть, как они сконструированы, и позаимствовать некоторые элементы для сборки собственной формы.

Галерея изображений

Как сделать металлическую форму?

Самодельная разборная форма, состоящая из двух колец разного диаметра, изготавливается из металлических бочек, труб, воздуховодов и других металлоконструкций, подходящих для этой цели.

Два цилиндра, вставляют один в другой так, чтобы между ними оставалось одинаковое расстояние, равное толщине колодезного кольца. Чтобы внешнюю и внутреннюю часть формы можно было легко снимать после схватывания бетона, надо разрезать их на две части болгаркой.

Внутренний цилиндр удобнее снимать, если он будет состоять из трех отдельных частей. Хотя и с двумя можно управиться, только придется дольше повозиться внутри кольца.

На всех составных частях формы необходимо предусмотреть наличие крепежных элементов, не позволяющих форме раздвигаться во время заполнения межкольцевого пространства бетоном.

В качестве крепежа используют:

• дверные или оконные навесы;

• приваренные ушки, стягивающиеся болтовым соединением;

• другие приспособления, способные справиться с поставленной задачей.


На стенки цилиндров желательно приварить ручки, чтобы было удобнее отрывать форму от бетона. Чтобы максимально облегчить процесс съемки формы, надо поверхности цилиндров, соприкасающиеся с бетоном, выстилать полиэтиленовой пленкой. Можно смазывать их отработанным машинным маслом, но это не приветствуется экологами.

Самодельная форма для отливки бетонных колец для строительства колодцев, сделанная из листов железа, согнутых в виде цилиндров

Чтобы выдержать одинаковые расстояния между цилиндрами, используют деревянные или металлические распорки, надежно фиксирующие положение двух кольцеобразных частей формы.

Важно добиться того, чтобы наружная заготовка формы опалубки для железобетонных колец легко открывалась наружу, а внутренняя – также свободно отодвигалась в противоположную сторону.

Установка металлокаркаса внутрь формы, стенки которой обвернуты полиэтиленовой пленкой. Края пленки закреплены на опалубке прищепками

Как собрать деревянную опалубку?

Хорошему плотнику нетрудно сделать опалубку для отливки бетонных колец из обрезков пиломатериала. Две цилиндрические поверхности получают из деревянных колец, к одной стороне которых прибивают доски. Их толщина должна быть не менее 20 мм, но не более 40 мм.

С обеих сторон доски хорошо остругивают, делая поверхность максимально гладкой. Для удобства разборки деревянный цилиндр разрезают на четыре части. Для скрепления соседних заготовок используют деревянные планки, засовы, крючья, стальные скобы и другие приспособления.

Внутренняя стенка деревянной опалубки, имеющая меньший диаметр, собирается аналогичным образом. Только за основу берутся два деревянных кольца меньшего диаметра и такая же доска (20-40 мм) для обшивки. Если в первом случае доски прибивают по внутреннему кругу, то во втором – по внешнему.

В итоге получается два приставных цилиндра, образующие между своими поверхностями пространство, заполняющееся впоследствии бетоном. Меньший цилиндр распиливают на три части. Если распилить пополам, то необходимо предусмотреть наличие небольшого зазора (1,5-2 см), облегчающего съемку внутренней опалубки.

Деревянная опалубка для железобетонных колец, обитая изнутри тонким листовым железом, позволяющим сделать боковую поверхность изделий гладкой и ровной

Методика изготовления деревянных колец

Деревянные кольца для опалубки выпиливают из квадратного щита, сбитого из 20-миллиметровых досок, уложенных в два слоя перпендикулярно друг другу. Первый слой укладывается поперек, а второй – вдоль.

Сторона квадратного щита высчитывается с учетом:

• внутреннего диаметра бетонного кольца (1000 мм);

• толщины его стенки (80 мм);

• толщины доски опалубки (20 мм);

• ширины деревянного кольца опалубки (150 мм).


В скобках приведены примерные числа, позволяющие посчитать сторону квадратного щита. Итак, к 1000 мм прибавляем два раза по 20 мм, затем два раза по 80 мм и два раза по 150 мм. В итоге получаем: 1500 мм или 1,5 м.

Из одного щита выпиливают сразу большое кольцо для внешней опалубки и малое кольцо для внутренней опалубки. Кольца размечают на щите с помощью карандаша и веревки, заменяющей циркуль.

Гвоздь вбивают в точку пересечения диагоналей квадрата, которую находят путем пересечения двух натянутых бичевок, соединяющих противоположные углы щита.

Полезное видео по теме

В видео-ролике мастер самостоятельно собирает металлическую форму, обмазывает ее стенки отработанным маслом, готовит бетонный раствор и заполняет опалубку. С помощью специального оборудования смесь в форме тщательно уплотняют, чтобы не было в стенках колодца дефектов.

Как видите, сделать железобетонные кольца для колодца вполне под силу любому здоровому мужчине. Особых навыков в изготовлении форм и замешивании бетонного раствора не требуется.

Маленькие хитрости можно посмотреть в видео-сюжетах на эту тему. За месяц человек своими силами может отлить до десяти железобетонных колец, используя одну форму. Этого вполне хватит для обустройства шахты колодца. Его глубина зависит от уровня залегания водоносного слоя на вашем участке.

Имеете опыт изготовления бетонных колец? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях своего метода. Оставлять комментарии и задавать вопросы по теме статьи можно в форме, расположенной ниже.

Строительство колодца для забора питьевой воды позволяет решить на дачном участке львиную долю проблем, связанных с водообеспечением. Но обустройство даже самого обычного колодца шахтного типа под заказ обходится недешево, и главное — нет гарантии, что собранный колодезный ствол прослужит хотя бы половину обещанного срока. Поэтому большую часть работ дачники и люди с опытом строительных работ предпочитают выполнять своими силами. Кроме копки шахты колодца, можно попробовать сделать колодезные кольца своими руками, это не так сложно, как может показаться с первого взгляда.

Технология изготовления колодезных колец

Для строительства стандартного водозабора с ручным подъемом воды используют покупные или самодельные кольца из армированного железобетона марки М400. Более прочный бетон использовать бессмысленно, а легкие сорта для колодезных колец не годятся из-за большой нагрузки и посредственной стойкости бетона в условиях сильного обводнения.

Типовой технологический процесс производства колодезных колец состоит из следующих этапов:

• Подготовка и сборка формы под заливку бетона, установка армирующего каркаса из стального прутка и проволоки. На этом этапе форма под отливку колодезного кольца очищается от остатков цемента и обрабатывается разделительным составом;
• Приготовление бетонной смеси, заливка в форму и тщательное уплотнение массы виброинструментом. В промышленных условиях смесь уплотняется вмонтированным в форму вибратором, при кустарном производстве могут использоваться погружные вибраторы или ручные трамбовки;
• Через 7-8 часов форма удаляется, и колодезное кольцо выкладывается на поддоне для набора расчетной прочности в течение 29-30 дней при температуре воздуха не менее 20 о.

К сведению!
После снятия формы отливку накрывают пленкой и периодически увлажняют водой, чтобы при испарении влаги и наборе прочности бетонной массы не образовывались трещины.

Процесс изготовления колодезного кольца не сложнее заливки опалубки или выполнения бетонной стяжки, из дополнительного оборудования потребуется только бетономешалка, подъемник и тачка для перевозки стройматериалов.

Покупать или делать своими руками

Насколько выгодным окажется самостоятельное изготовление бетонной облицовки для колодцев, можно приблизительно оценить по следующим расчетам:

1. Стоимость комплекта из десяти бетонных колец КС7-10 составляет не менее 1500 рублей за штуку, итого цена покупки составляет 15 тыс. рублей;
2. Доставка и выгрузка 10 колец обойдется еще в 4-5 тыс. рублей. Вес колодезного кольца 7-10 составляет 457кг, общий вес с крышкой около пяти тонн;
3. Стоимость материалов для отливки кольца для колодца своими руками обойдется всего в 400 рублей, или 4 тыс. рублей для десяти штук.

К сведению!
Таким образом, изготовление колодезного кольца из бетона только по прямым затратам обойдется минимум втрое дешевле.

Наиболее затратная часть процесса изготовления бетонной облицовки для колодезных стен связана с формой для отливки. Очевидная экономическая выгода производства колодезных колец может быть легко перечеркнута дороговизной комплекта из металла для отливки.

Например, средняя стоимость одного комплекта металлической формы кольца для колодцев на сегодня составляет около 20 тыс. рублей. Покупать новую форму для постройки одного колодезного ствола из десяти колец бессмысленно, если только нет возможности реализовать ее со скидкой в 10-15%. После продажи формы затраты на изготовление десяти колодезных колец составят всего 7-8 тыс. руб., против стоимости 22 тысяч покупной партии бетонных элементов. Аккуратная отливка десятка колодезных колец практически не повлияет на внешний вид оборудования, а 10% скидка на товар поможет быстро его продать.

Не стоит рассчитывать на аренду подобного оборудования. Формы для колодезных колец — это довольно специфический вид оборудования, и придется сильно постараться, чтобы найти свободный комплект промышленного изготовления в хорошем состоянии.

Варианты отливки колодезных колец в самодельную форму

Если не получится арендовать форму или купить ее с перепродажей, остается изготовить комплект для отливки своими руками. Комплект из двух трубчатых обечаек можно сделать своими руками за два рабочих дня, с учетом наличия заранее закупленного материала.

Строим форму для отливки колодезных колец своими руками

Большинство специалистов рекомендует сделать самодельную форму по размерам модели КС7-10. Внутренний диаметр составляет 70 см, наружный диаметр и высота соответственно 78 см и 100 см. Колодезное кольцо меньшего размера будет неудобным при монтаже, а делать шахту колодца большего размера обойдется в круглую сумму.

Конструкция формы приведена на фото.

Чтобы сделать наружную обечайку, диаметром 78 см и высотой 100 см, потребуется стальной лист размерами 110х250 см. Для внутренней «трубы» используем лист 110х240 см. Чтобы сделать форму разборной, необходимо выгнуть каждый из листов по диаметру бетонного кольца. Проще всего это сделать на промышленной обкаточной машине, в условиях гаража процесс выгибания можно выполнить на швеллере № 12 с помощью кувалды и стальной 70 мм трубы.

После того как листы были согнуты в две трубы, необходимо установить замки, крепление и разрезать их на две части. Наружную трубу-обечайку режут на две половинки и соединяют их с одной стороны парой дверных навесов, с другой — двумя клиновидными замками.

Внутреннюю обечайку в процессе профилирования сгибают в трубу с перехлестом краев. На участке наложения двух краев на наружном листе устанавливают четыре штифта, высотой в 4 мм и диаметром 8 мм. Чтобы второй нахлестнутый край листа можно было зацепить за штифты, в нем сверлят отверстия, точно совпадающие по расположению со штифтовыми штырями. Для фиксации краев в замкнутом состоянии можно использовать деревянный клин, или сделать металлическую распорку из двух шпилек и резьбовой муфты, как на фото.

Стоимость материалов изготовления такой формы обойдется всего в 2-3 тыс. рублей. Возможно, это несколько дороже, чем постройка из деревянных реек, но бетонные кольца, изготовленные в стальной форме, будут на порядок более высокого качества, чем отливка в деревянные или пластиковые конструкции.

Особенности отливки колодезных колец своими руками

Для отливки колец потребуется приготовить бетонную смесь марки М400. Пропорции раствора цемент — песок составляют 1:2. На эквивалентное количество смеси добавляют три объемные меры гранитного отсева фракции 6-8 мм и 0,5 меры воды. Отсев и песок необходимо тщательно промыть, освободить от мусора и пыли.

Исходные компоненты перемешивают сухими в бетономешалке, воду добавляют двумя порциями, тщательно перемешивая до вязкой и густой консистенции. Загружать бетонный раствор в форму неудобно, ширина стенки колодезного кольца всего 8 см, поэтому из разрезанной вдоль 100 мм трубы делают «носик» для ведра или емкости под бетон.

Стальную форму собирают и устанавливают на деревянном щите, застеленном полиэтиленовой пленкой. Поверхность обтирают жидким мылом или разделительным раствором, чтобы бетон не прилипал к металлу. Перед заливкой бетона выставляют положение внутренней и внешней обечаек так, чтобы толщина стенки была везде одинакова.

На следующем этапе вовнутрь формы необходимо уложить арматурную решетку из прутка диаметром 8 мм и стальной проволоки. Специалисты рекомендуют закладывать арматурный каркас ближе к наружной поверхности, но так как колодезное кольцо испытывает нагрузку на сжатие, насколько арматура удалена от края, не имеет особого значения. Главное — чтобы расстояние от края до сетки было везде одинаковым. На верхнем торце колодезного кольца выводят монтажные петли, с помощью которых кольцо можно будет поднять и выровнять при установке в колодезную шахту.

Массу бетона равномерно забрасывают в форму, перемещаясь по кругу. Толщина слоя не должен превышать 7-10 см. После каждого круга уложенный бетон уплотняют тяжелым ручным трамбовщиком из стального лома, вес трамбовки не менее 12-15 кг. В процессе трамбовки нормально уплотненная смесь становиться более текучей, гравий полностью скрывается под слоем цементно-песчаной массы.

В процессе формовки колодезного кольца часть воды может вытекать через стыки. Этого нельзя допускать, поэтому внутреннюю обечайку можно усилить дополнительными распорками, наружный контур подгибают молотком.

Как получить колодезные кольца хорошего качества

Большое значение имеет качество бетонной смеси, поэтому, прежде чем приступать к отливке десяти колодезных колец, поэкспериментируйте с количеством воды в бетоне. Кроме того, в раствор можно добавить 100 мл поливинилацетатной эмульсии ПВА на 10 литров раствора. Такая добавка делает бетон гладким и плотным.

Нередко колодезные кольца из-за подвижки грунта смещаются и расходятся на стыках. Чтобы получить максимальную прочность стыковки, выбирайте металлическую форму для изготовления колодезных колец с пазом и шипом на торцах.

При сборке нижняя часть верхнего кольцевого элемента с пазом садится на кольцевой шип нижнего кольца. Такое соединение гарантирует максимальную устойчивость к поперечной нагрузке и отлично держит внешнюю гидроизоляцию.

Изготовление шипа или паза можно обеспечить с помощью специальной профилированной крышки, набиваемой на торец формы после ее заливки. Через 6-7 часов крышку необходимо снять, и подровнять шпателем профиль гребня или паза. В домашних условиях изготовить такую крышку довольно проблематично, поэтому большинство энтузиастов просто вырезают паз или гребень в бетонной массе по заготовленному лекалу.

Загородное хозяйство не может обойтись без гидротехнических сооружений: септиков, канализационных коллекторов и колодцев. Проще всего построить такие объекты с помощью колец из железобетона. Мы расскажем, как самому сделать бетонные кольца, как изготовить форму для них и правильно замешать бетонный раствор.

Нет ничего более родного, чем плоды собственного труда.

ОпалубкаОбщие сведения

На фото мы видим один из вариантов конструкции опалубки.

Железобетонные кольца – одно из лучших решений для сооружения бетонных колодцев и септиков. Технические характеристики бетонных колец позволяют не беспокоиться об их целостности в условиях промерзающего грунта, что стало определяющим критерием при выборе материалов для наших климатических условий.

Однако далеко не всегда имеется возможность приобрести и доставить ЖБИ к месту строительства, ведь цена доставки часто превышает стоимость самого изделия. Учитывая, сколько стоит закопать бетонное кольцо, проект может обойтись в круглую сумму. В некоторых регионах и вовсе отсутствуют строительные склады или магазины, поэтому все приходится делать самостоятельно.

ЖБ кольца – лучшее решение для септика.

Для этого необходимо решить три задачи:

Изготовить форму
– опалубку для изделия;

Замешать качественный бетонный раствор
;

Произвести укладку смеси в форму, а по завершении твердения освободить изделие от опалубки
, не повредив последнюю.

Важно обеспечить простой демонтаж опалубки.

Важно!
Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно.

Изготовление формы

Учимся делать форму для колец.

Кольцо из бетона представляет собой отрезок цилиндра с толщиной стенок от 80 до 160 мм. Таким образом, само изделие имеет внутренний и наружный диаметры, причем наружный больше внутреннего на 8 – 16 см. Значит, нам необходимо подобрать два стальных цилиндра с указанной разницей в размерах.

Совет!
Бетонные кольца с дном можно сделать, залив предварительно плиту на дне ямы, в которую будет произведена установка изделия.

Стандартное кольцо имеет высоту 90 см при внутреннем диаметре 1 м, при этом толщина стенки обычно составляет 160 мм. Однако мы можем отойти от принятых в ГОСТ размеров и исходить из имеющихся подручных средств. Единственное, что необходимо учитывать – это толщину стенок не менее 10 см и адекватные для последующего монтажа высоту и вес изделия.

Стандартные размеры изделия по ГОСТ.

Кольца бетонные с замком изготовить сложнее, поэтому мы будем делать изделия с ровной кромкой.

Важно!
Для наших целей подойдут металлические бочки, отрезки воздуховодов, труб и прочих подобных изделий.
Также это могут быть небольшие цистерны или баки, главное – цилиндрическая форма, разница в диаметрах в пределах 10 – 15 см и прочные металлические стенки.

Теперь к делу.

Изготовить форму самостоятельно вам поможет пошаговая инструкция:

Берем подготовленный больший цилиндр и наносим на его внешней и внутренней стенках вертикальные линии друг напротив друга, причем внутренняя линия должна быть проекцией внешней. Вдоль этих линий снаружи привариваем оконные или дверные петли, по две с каждой стороны.

Привариваем петли вдоль линии будущего разреза.

Изнутри разрезаем по линии цилиндр болгаркой так, чтобы не повредить петли. С одной стороны также срезаем фиксаторы со шпинделей в петлях.

Разрезаем цилиндр на две части и снимаем фиксаторы со шпинделей.

Вытаскиваем шпиндели из петель и открываем изделие, несколько раз разрабатываем его. Форма должна легко открываться наружу.

Открываем и разрабатываем цилиндр.

Берем отрезок внутреннего цилиндра и наносим такие же линии, только на этот раз они должны делить окружность на две неравные части, одна из которых в два раза больше другой. Вдоль этих линий привариваем такие же петли, только изнутри.

Привариваем петли изнутри вдоль линий.

Разрезаем цилиндр надвое снаружи болгаркой, стараемся не повредить приваренные петли. Срезаем фиксаторы шпинделей с одной стороны и открываем меньшую створку внутрь, разрабатываем ее ход.

Зеленым цветом обозначена подвижная створка, которая открывается внутрь.

Важно!
Высота внутреннего цилиндра должна превышать высоту наружного на 10 – 15 см для удобства укладки бетонной смеси.

Изготовление кольца

Сколько стоит вкопать бетонное кольцо — зависит от способа монтажа.

Для изготовления кольца цилиндры опалубки необходимо установить на ровный поддон. Это может быть металлический или деревянный щит или плотно утрамбованная земля.

Затем в пространство между цилиндрами необходимо установить арматурную сетку, которую можно приобрести или изготовить из стальной проволоки самостоятельно.

Так выглядит самодельная решетка из проволоки.

Для удобства транспортировки и установки изделия в решетку следует вставить стельные уши из толстой проволоки или арматуры диаметром 5 — 6 мм.

Между цилиндрами, примерно на половине их высоты, вставляем деревянные распорки, толщина которых равна толщине стенок будущего изделия. Это необходимо для того, чтобы при укладке детали опалубки не смещались относительно друг друга.

После этого замешиваем бетонный раствор. Для этого берем цемент марки М400 или выше и смешиваем с просеянным и промытым от глины песком в соотношении 1:2.5.

Затем добавляем воду в количестве 0.5 – 0.7 от цемента, чтобы смесь была не слишком жирной, но и не тощей.

Воду добавляем аккуратно, небольшими порциями.

Добавляем 5 частей щебня и тщательно перемешиваем смесь вручную или с помощью бетономешалки. Готовый раствор укладываем в форму на высоту около 30 см, после чего тщательно трамбуем его куском арматуры или держаком от лопаты. Можно прислонить к опалубке перфоратор в режиме удара и аккуратно произвести вибрацию бетона.

Затем аналогично укладываем слой за слоем, когда дойдем до половины, деревянные клинья можно вынимать. Постепенно заполняем форму и аккуратно разравниваем верхнюю кромку кольца, стараемся сделать ее максимально ровной и гладкой.

Не забываем вставить «уши».

Оставляем изделие на трое суток в тени под навесом. После их истечения вынимаем шпиндель внутренней опалубки и открываем ее вовнутрь. Затем аналогично снимаем внешнюю часть формы. Кольцо оставляем на месте на 10 – 15 суток, увлажняем его и предохраняем от прямых солнечных лучей и ветра.

При изготовлении бетонного септика важно решить, как загерметизировать бетонные кольца. Проще всего применить гидроизоляцию и герметик, однако есть и более надежный способ.

Полиэтиленовая вставка решает проблему герметичности септика.

Важно!
Пластиковые вставки в бетонные кольца позволяют избавиться от опасности протечек на 30 – 50 лет.

В случае необходимости изготовить железобетонное кольцо можно самостоятельно в домашних условиях. Видео в этой статье поможет лучше разобраться в технологии производства изделия.

Бетонные кольца – весьма востребованный продукт, используемый для строительства гидротехнических и канализационных сооружений. Причем спрос существует не только со стороны крупных строительных компаний, но и со стороны частников, индивидуальных застройщиков, желающих обеспечить себе комфортный быт.
Для изготовления этих изделий используются специальные формы для производства колодезных колец, выпускаемые промышленностью в соответствии со стандартами, которые регламентируют их размеры (ГОСТ 8020-90).

Фабричные формы

Для строительства разного вида колодцев используются кольца стеновые КС различных типоразмеров. Они изготавливаются путем заливки бетона в специальные формы , которые представляют собой двойную металлическую опалубку цилиндрической формы.
Их наружный и внутренний диаметры соответствуют величинам, регламентируемым Госстандартом, как и разница между ними, равная толщине готового кольца.

Металл опалубки имеет толщину от 3 до 8 мм. На неё устанавливаются вибраторы в количестве от одного до четырех, в зависимости от размеров кольца, предназначенные для утрамбовывания бетонной смеси.

Для справки. Процесс производства колец с использованием таких форм предельно прост.
Их устанавливают на металлический поддон, закладывают внутрь арматуру диаметром 6-10 мм, заливают бетонную смесь и включают вибрацию. По мере оседания раствора вследствие утрамбовывания его добавляют. После обретения изделием определенной прочности форму снимают.

При стандартных размерах формы все же могут несколько отличаться друг от друга, что необходимо учитывать при их приобретении.
Основное отличие состоит в возможности изготовления колец с разной формой торцов:

• Кольца с ровными торцами устанавливаются друг на друга с последующей герметизацией стыков и стягиванием металлическими скобами;
• Кольца с замками имеют гребень на верхнем торце и паз на нижнем. Они обеспечивают более плотное и надежное соединение, предотвращая смещение колец относительно друг друга в горизонтальной плоскости.
  Цена таких изделий при реализации всегда выше.

Для формирования такого замка опалубка снабжается пустообразователями – навариваемыми по кругу полосами металла. Они располагаются на внешней стороне внутреннего кольца опалубки и на внутренней стороне наружного кольца.
Кроме того, форма для колец колодезных может быть рассчитана на изготовление колец с металлическими транспортировочными петлями, которые жестко связываются с каркасом из арматуры. А может обеспечивать образование в стенках кольца сквозных отверстий-проушин для крепления строп.
Собираясь приобретать формы, обращайте внимание на эти моменты, а также на толщину металла, из которых они выполнены. Чем она больше, тем прочнее и долговечнее изделие, и тем точнее будут геометрические .

Самодельные формы

Иметь собственную форму для отливки колец выгодно во всех отношениях. Конечно, её можно приобрести, но высокая стоимость подобных изделий (от 40 до 80 тысяч рублей) не оправдает самостоятельного изготовления колец для личных нужд.
Другое дело, если вы собираетесь наладить их производство на продажу или приобретаете форму совместно с соседями по садовому кооперативу. Тогда это предприятие имеет смысл.
Но если вам нужно изготовить всего 3-4 кольца для строительства водяного колодца или выгребной ямы, лучше сделать опалубку для них своими руками.
Что вам это даст:

• Экономию средств на приобретении готовых изделий;
• Отсутствие затрат на доставку колец на участок – их можно делать непосредственно на месте строительства колодца;
• Уверенность в качестве используемого сырья;
• Возможность заработать, сдавая опалубку в аренду соседям или самостоятельно изготавливая для них колодезные кольца.

Как сделать опалубку

Самая лучшая форма для производства колодезных колец получается из металлических бочек или отрезков труб большого диаметра, пластиковых цилиндров. Эти изделия имеют правильную геометрическую форму, которую трудно получить из листового металла без специального оборудования – листогиба.

Обратите внимание! Разница диаметров двух используемых бочек должна быть не менее 7-8 см для изготовления армированных колец и не менее 15 см для изготовления изделий без армирующего каркаса.

Вам предстоит изготовить четыре детали примерно такой формы, которая изображена на чертеже:

Последовательность работ такова:

• У обеих бочек отрезается дно, внутренняя бочка делается выше наружной на несколько сантиметров;
• Делается разметка на большой бочке, делящая её двумя вертикальными продольными линиями на две равные части. Разметка должна быть как на внешней, так и на внутренней стороне;
• При помощи сварки или заклепок вдоль размеченных линий с обеих сторон крепится стальной уголок. Он может быть сплошным, на всю высоту цилиндра, либо к нему приваривается три пары отрезков точно напротив друг друга (вверху, внизу и по середине);

• Затем в уголках просверливаются отверстия для их последующего крепления болтами. Сверлить нужно сразу оба уголка за один прием, чтобы отверстия точно совпали;
• После этого бочка аккуратно разрезается с внутренней стороны по линии разметки болгаркой с тонким кругом, чтобы не повредить приваренные снаружи уголки. Внешний цилиндр опалубки готов.

Точно так же изготавливается внутренний цилиндр, с той лишь разницей, что уголки крепятся не на внешнюю, а на его внутреннюю стенку.

Обратите внимание! Меньшую бочку размечают иначе – так, чтобы одна её часть была вдвое больше другой. Это необходимо для того, чтобы при съеме опалубки она легко складывалась внутрь. Поэтому расстояние между линиями разметки должно составлять не половину окружности, а её треть.

Для удобства пользования можно приварить к элементам опалубки ручки – снаружи на большом цилиндре и внутри на малом.
Чтобы кольца во время строительства колодца было удобно перемещать, просверлите в стенках опалубки сквозные отверстия диаметром 4-5 см, в которые во время заливки раствора будут вставляться деревянные заглушки. После их удаления из готового кольца образуются проушины для строп.

Дополнительно можно изготовить металлические распорки из арматуры, надеваемые на верхние торцы опалубки для предотвращения смещения колец во время заливки раствора.

Как изготовить бетонное кольцо с помощью самодельной формы

Для изготовления колец потребуются стандартные материалы: цемент, песок, щебень или гравий, вода. Они получатся намного прочнее, если будут армированы металлической проволокой или прутьями.
Итак:

• Цемент желательно использовать высокой марки (не ниже М400) и созревший (произведенный не менее месяца назад);

• Массовая доля песка должна составлять 2-2,5 части на одну часть цемента;
• Доля гравия – 3-4 части;
• Доля воды – 0,5-0,7 части.

Именно такое соотношение компонентов обеспечивает максимальную плотность бетона.

Для приготовления раствора сначала смешивают цемент и песок, заливают водой, перемешивают, после чего засыпают предварительно замоченный в воде гравий.

Совет. Заниматься изготовлением любых бетонных изделий желательно при температуре не ниже +8 градусов. Производственную площадку нужно размещать под навесом или в защищенном от солнечных лучей месте, так как слишком быстрое испарение влаги приводит к уменьшению прочности бетона.

Дальнейшая инструкция такова:

• Установите форму на ровную твердую поверхность или в металлический поддон, выставив наружную и внутреннюю опалубку так, чтобы расстояние между ними по всей окружности было одинаковым. Стяните половинки каждого цилиндра болтами через отверстия в уголках;
• Разместите между стенками формы арматурный каркас, сваренный из металлических прутьев. Можно также использовать и проволоку толщиной 2-6 мм, укладывая её витками по мере заливки в форму бетонной смеси;

• При отсутствии металлических распорок изготовьте деревянные клинья, длина которых равна расстоянию между стенками, и установите их чуть выше среднего уровня между цилиндрами в трех-четырех местах;
• Начинайте равномерно закладывать раствор в форму, через каждые 15-20 см производя его уплотнение по кругу толстым деревянным или металлическим стержнем (например, рукояткой лопаты). Эта процедура заменит вибрацию, применяемую при заводском изготовлении колец;
• Когда уровень бетона достигнет распорок, их нужно убрать и продолжить заполнение формы до края наружного кольца;
• Последний этап – тщательное разравнивание раствора по верху. Чем ровнее получится торцевая часть колодезных колец, тем легче их будет стыковать и герметизировать во время строительства колодца.

Снимают опалубку, когда изделие наберет достаточную прочность. В зависимости от окружающей температуры и влажности воздуха это может произойти как через день, так и через 3-4 дня.

Для снятия раскручивают крепежные болты, затем сначала складывают внутрь меньший цилиндр, затем раскрывают больший.

После распалубки нельзя перемещать ещё в течение нескольких дней. Все это время его рекомендуется смачивать водой, чтобы обеспечить лучшую прочность бетона. К использованию оно будет готово через 10-14 дней от момента изготовления.

Заключение

Посмотрев видео в этой статье, вы сможете лучше понять, как изготавливать прочные и качественные бетонные кольца, из которых можно построить водяной или канализационный колодец. Конечно, на это с учетом самостоятельного выполнения опалубки уйдет довольно много времени, зато вы значительно выиграете в цене и сможете впоследствии использовать форму для отливки новых изделий для своих знакомых и друзей.

Можно ли сделать бетонные кольца своими руками, чтобы они отвечали всем требованиям прочности и надежности, или все же лучше купить данные изделия в магазине? Любая задача может быть решена, если к ней найти правильный подход. В случае возникновения необходимости сооружения на участке колодца, септика или выгребной ямы без железобетонных колец никак не обойтись. Чтобы правильно все сделать, необходимо тщательно изучить данную тему. В статье вы найдете подробную информацию относительно того, как делают бетонные кольца.

Сделать самому или купить готовые?

Множество людей, полагая, что выгоднее и надежнее купить готовое изделие в магазине, даже не задумываются над выгодами самостоятельного изготовления железобетонного кольца:

• Во-первых — это выгоднее финансово. На изготовление кольца с диаметром 1,5 м понадобится 0,3 куба бетона. Цена на бетон зависит от его марки, но даже так себестоимость самодельного изделия выходит вполовину дешевле, чем покупка готового.
• Во-вторых — проведя анализ трудозатрат, то покупка готовых колец также выходит на первое место. В таком случае все усилия будут направлены на поиск проверенного производителя, который изготавливает качественный продукт. Немаловажно организовать и доставку покупки до участка, а это — дополнительные хлопоты и финансовые затраты.

Важно! В случае самостоятельных работ необходимо закупить качественные материалы и инструменты для изготовления форм для заливки железобетонных изделий.

Оборудование и материалы

Для того чтобы сделать бетонные кольца своими руками в домашних условиях, вам понадобится следующее:

• Песок;
• Высококачественный цемент для изготовления бетонной смеси М400-М500;
• Щебень;
• Бетономешалка;
• Крупные емкости;
• Садовая тачка;
• Форма для заливки бетонной смеси.

Форма для бетонных колец своими руками

Для изготовления формы должны быть соблюдены следующие технологические условия:

• Опалубка должна иметь ровную кольцеобразную форму и включать в себя два разборных кольца, которые устанавливаются друг в друга.

Важно! Внутренний цилиндр должен быть на десять сантиметров выше внешнего.

• Оптимальным материалом для изготовления опалубки являются дерево или металл.

Важно! Для изготовления форм в качестве материала самым лучшим вариантом будет старая металлическая бочка. Из нее можно быстро вырезать нужных размеров готовые цилиндры.

Форма для бетонных колец своими руками. Технология изготовления:

1. Необходимо в большом цилиндре с наружной стороны провести две продольные вертикальные линии, которые поделят его на две одинаковые части.
2. На линии разметки с каждой стороны нужно установить, как минимум, два дверных или оконных навеса. Их створки должны находиться по краям линии, а шарнирное соединение располагаться строго на линии.

Важно! Створки можно прикрепить при помощи сварки или заклепок.

1. С одной стороны необходимо срезать нижние шляпки-фиксаторы шпинделей. Это даст возможность легко разбирать навесы.
2. Спроецируйте на наружную сторону цилиндра вертикальные линии.
3. Разрежьте цилиндр при помощи болгарки по намеченным линиям тонким диском.

Важно! Чтобы не испортить навесы, данную процедуру необходимо выполнять очень аккуратно.

1. После этого процесс изготовления наружной стенки опалубки считается завершенным. Вытащите шпиндели навеса и раскройте цилиндр.

Важно! В случае необходимости следует смазать навесы, чтобы форма легко открывалась.

1. Внутреннее кольцо изготавливается аналогичным способом. Только вертикальные линии следует наносить таким образом, чтобы они делили цилиндр не на равные части, как в случае с внешним кольцом, а находились на расстоянии друг от друга в ⅔ от длины всей окружности. Кроме того, линии должны располагаться с внутренней стороны.
2. Точно так нужно установить навесы и срезать шляпки шпинделей, только они должны находиться с внутренней стороны конструкции.
3. Спроецируйте на наружную сторону цилиндра линии и разрежьте аккуратно болгаркой.

Таким образом, обе формы готовы.

Важно! Внутреннее кольцо должно легко открываться вовнутрь, а внешнее – наружу.

Бетонные кольца своими руками. Этапы производства

После того, как форма для изготовления бетонных колец будет готова, можно приступать непосредственно к производству изделий.

Данный процесс состоит из нескольких этапов:

• Подготовка опалубки и армирования;
• Приготовление раствора;
• Заливка формы;
• Извлечение готового кольца.

Рассмотрим подробнее каждый этап, чтобы бетонные кольца своими руками были самого высокого качества.

Подготовка опалубки и армирования:

• Готовые кольца нужно установить на ровную площадку. Внутренний цилиндр должен быть расположен строго посередине наружного.

Важно! Если операция будет проводиться в летнее время года, то формы лучше поставить в тенистое место, чтобы смесь не высохла раньше времени, так как это в значительной мере снизит прочность бетона.

• Армирование можно выполнить с помощью специальной металлической сетки, которая устанавливается между цилиндрами посередине. Если такая сетка отсутствует, то для этих целей можно использовать проволоку, укладывая ее в процессе заливки бетона по спирали.

Важно! Без армирования изготовление колец также допускается, однако в таком случае толщина стенок должна быть, как минимум, 15 см.

• Чтобы предотвратить смещение цилиндров во время заливки, необходимо установить между ними несколько распорных клиньев.

Приготовление раствора

От правильности выполнения данного этапа работ зависит прочность и долговечность готового изделия.

На предприятиях для изготовления бетонных колец используют специальные виброформы. Однако в домашних условиях всяческие электрические вибраторы отсутствуют, поэтому для улучшения свойств бетона применяют пластификатор. Особенно актуально данное средство в случае, если кольцо будет контактировать с водой.

Важно! Как правильно использовать пластификатор, и в каких дозах, подробно указано на упаковке.

Процесс приготовления смеси:

1. Смешайте 1 часть цемента и 2-2,5 части песка.
2. Добавьте в сухую смесь 0,5-0,7 частей воды и пластификатор.
3. Следующий этап – добавление 3-4 частей гравия или щебня. Его предварительно необходимо смочить водой.
4. Полученную смесь требуется хорошенько перемешать в бетономешалке.

Заливка формы

Приступать к этому этапу работ можно только в том случае, если температура воздуха составляет не ниже +8 градусов по Цельсию.

Порядок действий:

1. Аккуратно залейте бетонный раствор по всей окружности на высоту 15-25 сантиметров.
2. После этого утрамбуйте смесь с помощью толстого металлического стержня.

Важно! Для этих целей подойдет также деревянная палка или рукоятка от лопаты.

1. Залейте раствор еще на 20 см и аналогичным способом уплотните.
2. Когда уровень раствора достигнет визуально выше среднего, нужно будет вытащить деревянные распорки.
3. Далее раствор заливается до самого верха формы и утрамбовывается. При необходимости — нужно долить бетон.
4. Тщательно разровняйте верхнюю часть. Желательно, чтобы торец кольца был без изъянов, так как он будет стыковочным.

Важно! Если заливка происходила при жаркой погоде, то форму необходимо накрыть влажной мешковиной и периодически смачивать.

Извлечение готового кольца:

• При оптимальных параметрах температуры воздуха и влажности спустя 3-4 дня можно будет разобрать опалубку, раскрыв сначала внутренний цилиндр, а затем — внешний. Однако бетон нельзя еще будет передвигать или перекатывать, так как он еще не набрал необходимой прочности для выдержки даже самой минимальной нагрузки.
• Еще на протяжении 7 дней бетон также нужно периодически увлажнять.
• Через 10 дней готовое изделие можно перемещать.

Важно! Использовать по назначению бетонное кольцо своими руками желательно только после полного набора раствором прочности, что происходит, как правило, не ранее, чем через 28 суток.

Опалубка

Общие сведения

На фото мы видим один из вариантов конструкции опалубки.

Железобетонные кольца – одно из лучших решений для сооружения бетонных колодцев и септиков. Технические характеристики бетонных колец позволяют не беспокоиться об их целостности в условиях промерзающего грунта, что стало определяющим критерием при выборе материалов для наших климатических условий.

Однако далеко не всегда имеется возможность приобрести и доставить ЖБИ к месту строительства, ведь цена доставки часто превышает стоимость самого изделия. Учитывая, сколько стоит закопать бетонное кольцо, проект может обойтись в круглую сумму. В некоторых регионах и вовсе отсутствуют строительные склады или магазины, поэтому все приходится делать самостоятельно.

ЖБ кольца – лучшее решение для септика.

Для этого необходимо решить три задачи:

1. Изготовить форму – опалубку для изделия;
2. Замешать качественный бетонный раствор;
3. Произвести укладку смеси в форму, а по завершении твердения освободить изделие от опалубки, не повредив последнюю.

Важно обеспечить простой демонтаж опалубки.

Важно!
Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно.

Изготовление формы

Учимся делать форму для колец.

Кольцо из бетона представляет собой отрезок цилиндра с толщиной стенок от 80 до 160 мм. Таким образом, само изделие имеет внутренний и наружный диаметры, причем наружный больше внутреннего на 8 – 16 см. Значит, нам необходимо подобрать два стальных цилиндра с указанной разницей в размерах.

Совет!
Бетонные кольца с дном можно сделать, залив предварительно плиту на дне ямы, в которую будет произведена установка изделия.

Стандартное кольцо имеет высоту 90 см при внутреннем диаметре 1 м, при этом толщина стенки обычно составляет 160 мм. Однако мы можем отойти от принятых в ГОСТ размеров и исходить из имеющихся подручных средств. Единственное, что необходимо учитывать – это толщину стенок не менее 10 см и адекватные для последующего монтажа высоту и вес изделия.

Стандартные размеры изделия по ГОСТ.

Кольца бетонные с замком изготовить сложнее, поэтому мы будем делать изделия с ровной кромкой.

Важно!
Для наших целей подойдут металлические бочки, отрезки воздуховодов, труб и прочих подобных изделий.
Также это могут быть небольшие цистерны или баки, главное – цилиндрическая форма, разница в диаметрах в пределах 10 – 15 см и прочные металлические стенки.

Теперь к делу.

Изготовить форму самостоятельно вам поможет пошаговая инструкция:

1. Берем подготовленный больший цилиндр и наносим на его внешней и внутренней стенках вертикальные линии друг напротив друга, причем внутренняя линия должна быть проекцией внешней. Вдоль этих линий снаружи привариваем оконные или дверные петли, по две с каждой стороны.

   Привариваем петли вдоль линии будущего разреза.

2. Изнутри разрезаем по линии цилиндр болгаркой так, чтобы не повредить петли. С одной стороны также срезаем фиксаторы со шпинделей в петлях.

   Разрезаем цилиндр на две части и снимаем фиксаторы со шпинделей.

3. Вытаскиваем шпиндели из петель и открываем изделие, несколько раз разрабатываем его. Форма должна легко открываться наружу.

   Открываем и разрабатываем цилиндр.

4. Берем отрезок внутреннего цилиндра и наносим такие же линии, только на этот раз они должны делить окружность на две неравные части, одна из которых в два раза больше другой. Вдоль этих линий привариваем такие же петли, только изнутри.

   Привариваем петли изнутри вдоль линий.

5. Разрезаем цилиндр надвое снаружи болгаркой, стараемся не повредить приваренные петли. Срезаем фиксаторы шпинделей с одной стороны и открываем меньшую створку внутрь, разрабатываем ее ход.

   Зеленым цветом обозначена подвижная створка, которая открывается внутрь.

Важно!
Высота внутреннего цилиндра должна превышать высоту наружного на 10 – 15 см для удобства укладки бетонной смеси.

Изготовление кольца

Сколько стоит вкопать бетонное кольцо — зависит от способа монтажа.

Для изготовления кольца цилиндры опалубки необходимо установить на ровный поддон. Это может быть металлический или деревянный щит или плотно утрамбованная земля.

Затем в пространство между цилиндрами необходимо установить арматурную сетку, которую можно приобрести или изготовить из стальной проволоки самостоятельно.

Так выглядит самодельная решетка из проволоки.

Для удобства транспортировки и установки изделия в решетку следует вставить стельные уши из толстой проволоки или арматуры диаметром 5 — 6 мм.

Между цилиндрами, примерно на половине их высоты, вставляем деревянные распорки, толщина которых равна толщине стенок будущего изделия. Это необходимо для того, чтобы при укладке детали опалубки не смещались относительно друг друга.

После этого замешиваем бетонный раствор. Для этого берем цемент марки М400 или выше и смешиваем с просеянным и промытым от глины песком в соотношении 1:2.5.

Затем добавляем воду в количестве 0.5 – 0.7 от цемента, чтобы смесь была не слишком жирной, но и не тощей.

Воду добавляем аккуратно, небольшими порциями.

Добавляем 5 частей щебня и тщательно перемешиваем смесь вручную или с помощью бетономешалки. Готовый раствор укладываем в форму на высоту около 30 см, после чего тщательно трамбуем его куском арматуры или держаком от лопаты. Можно прислонить к опалубке перфоратор в режиме удара и аккуратно произвести вибрацию бетона.

Затем аналогично укладываем слой за слоем, когда дойдем до половины, деревянные клинья можно вынимать. Постепенно заполняем форму и аккуратно разравниваем верхнюю кромку кольца, стараемся сделать ее максимально ровной и гладкой.

Не забываем вставить «уши».

Оставляем изделие на трое суток в тени под навесом. После их истечения вынимаем шпиндель внутренней опалубки и открываем ее вовнутрь. Затем аналогично снимаем внешнюю часть формы. Кольцо оставляем на месте на 10 – 15 суток, увлажняем его и предохраняем от прямых солнечных лучей и ветра.

При изготовлении бетонного септика важно решить, как загерметизировать бетонные кольца. Проще всего применить гидроизоляцию и герметик, однако есть и более надежный способ.

Полиэтиленовая вставка решает проблему герметичности септика.

Важно!
Пластиковые вставки в бетонные кольца позволяют избавиться от опасности протечек на 30 – 50 лет.

Реклама

Что нужно в первую очередь?

Мой товарищ, который занимается производством железобетонных колец уже 10 лет советует в первую очередь изучить рынок сбыта. И уже после того когда вы определите с какими организациями вам придется конкурировать приступать к реализации задуманного. Мой друг говорит, что большие заводы как правило не составят серьезной конкуренции индивидуальным предпринимателям по производству жби колец. Цены на заводах обычно существенно выше чем у ИП, из этого следует что именно грамотно организованное производство колодезных колец предпринимателем захватит большинство рынка сбыта. Конкуренцию вашему производству смогут составить только такие же ИП, как и вы, а также базы по продаже готового бетона на которых обычно после закрытия смены остается нераспроданный бетон, который в последствии применяют для изготовления колодезных колец, днище колодца и крышек к ним.

Если в вашем регионе после анализа рынка условия и конкуренция на низком уровне, то можно начинать организацию своего мини-завода.

Что для этого нужно? Самое основное это место, дальше закупка оборудования и расходные материалы, ну и конечно вам не справиться одному без рабочей силы.

Оборудование

Производство железобетонных колец, крышек и днищ не требует высокотехнологичного и дорогостоящего оборудования. Так что основное оборудование для производства жби колец это формы для жби колец извиняюсь за тавтологию, ну конечно нам не обойтись без бетоносмесителя, нескольких лопат мастерка и пары ведер.

Для начала можно поискать в интернете и купить оборудование бывшее в употреблении или вообще арендовать в дальнейшем конечно, когда вы выйдете в плюс желательно приобрести все новое.

Несомненно, одним из самых важных составляющих оборудования являются формы для изготовления колец, крышек и днищ. Их для начала можно попробовать заказать в кустарную мастерскую или сразу качественные заводские. Цена форм распространенных размеров 1×0,9м, 1,5×0,9м м 2×0,9м будет около 40, 60 и 80 тысяч рублей соответственно. Кроме этого вам будут нужны формы для производства крышек и днищ для колец каждого размера. Их цена будет варьироваться в пределах 10, 12 и 15 тысяч рублей соответственно. Таких форм для начала вам нужно будет по одной для каждого размера кольца.

Помимо форм вам нужно продумать чем вы будете поднимать готовые изделия по площадки и последующей погрузки их в автотранспорт, а также для съема форм. Самое распространенное в этом случае оборудование — это кран-балка или погрузчик, который может выполнять те же самые функции, ну а лучше этого всего будет кран-манипулятор. С помощью него вы еще и сможете организовать доставку и монтаж изделий. В плохую погоду, когда будут небольшие заморозки вам потребуется тепловая пушка для уменьшения времени ожидания схватывания бетона.

На рисунке вам демонстрируются все распространенные размеры колец крышек и днищ. В дальнейшем вам можно будет расширить ассортимент изготавливая доборы — это кольца высотой 0,3 м и 0,6 м.

Какие изделия пользуются повышенным спросом?

Самым ходовым изделием будет КС 15-9, но также не забывайте, что покупают не одни кольца, а также крышки и днища к ним. Но не забывайте, что для ассортимента вашей продукции у вас должны быть все типоразмеры изделий.

В этой последней главе я решил уместить несколько полезных советов.

При продвижении ваших железобетонных колец крышек и днищ не забывайте о сезонности самый пик продаж с весны по ноябрь—декабрь, когда активизируется стройка.

Рынок сбыта, потребителями жби колец являются в основном строительные организации, но не стоит сбрасывать со счетов и частных лиц, которые при постройке своего дома тоже строят себе септики. Рекламировать свою организацию нужно в строительных журналах, а также в интернете. В дальнейшем можно нанять менеджера по продажам.

ИП или ООО? На начальном этапе раскрутки вам будет достаточно ИП, но в дальнейшем дабы упростить работу и вызвать доверие к себе желательно открыть ООО.

Окупаемость бизнеса по производству ЖБИ колец может произойти уже после года работы. Ориентировочные затраты будут в районе 500 000 -1 000 000 руб., в зависимости от оборудования которое вы приобретёте.

Ну а в завершении хочу вам показать небольшое видео где вы можете наглядно посмотреть изготовление колодезного кольца:

>Весёлый Карандашик

Как самому сделать железобетонное кольцо.

У каждого домовладельца рождаются желания по благоустройству своего жилья и территории, на которой размещаются личные владения. Важное место среди общих планов занимает желание быть независимым от общих коммунальных систем регионального муниципалитета, или благоустроить всё по-своему, если общие коммунальные системы отсутствуют.

Кто откажется от личного водопровода, колодца, выкопанного своими руками или оборудованного септика, который не только принимает сточные канализационные воды, но и, к примеру, вырабатывает газ для кухонной плиты?

Основным участвующем элементом в перечисленных конструкциях является, привычное нам, железобетонное кольцо.

Хорошо, когда есть условия для приобретения колец и доставки их на дом. А как быть остальным, у которых нет возможности финансовой, так и возможности с доставкой?

Можно купить готовую опалубку для изготовления колец, а можно сделать опалубку для железобетонного кольца.

В начале необходимо определиться с размерами будущих колец: диаметр, высота. Толщина, рекомендуемая повсеместно, должны быть не менее 7-10 сантиметров. И это важная рекомендация.

Технология простая и сложностей не возникает, если всё делать аккуратно и не спеша. Удачный результат получается даже у того, кто занялся этим впервые.

Как сделать опалубку для железобетонного кольца.

Для изготовления подобной опалубки можно воспользоваться ‘Cоветами от Максимыча, а можно и применить смекалку. У кого не хватает на это времени, предлагаю свой проверенный вариант, который оказался наиболее удобным для меня. Подойдёт он Вам — решайте сами.

Согласно выбранному Вами диаметру будущего кольца, подберите две металлические бочки. Выдавленные рёбра жёсткости на стенках бочек влиять на процесс изготовления колец не будут.

Можно найти нужного диаметра воздуховоды или трубы. А можно собрать цилиндры опалубки, соединяя отдельные листы друг с другом. Неплохой результат показывают опалубки, изготовленные из пластиковых бочек.

На наружной поверхности большого цилиндра будущей опалубки делаем две продольные линии-разметки, которые разметят по вертикали цилиндр на две равные части.

Далее — самый интересный момент: используем самый обыкновенные оконные или дверные навесы.

На линиях-разметках размещаем не менее двух навесов таким образом, что бы их створки располагались по краям от линии, а шарнирное соединение(изгиб навеса) располагалось поверх и вдоль самой разметки.

• Прикрепляем к цилиндру(бочке) навесы заклёпками или берём их на сварку.
• На внутренней стороне цилиндра точно копируем(создаём проекцию) линии-разметки, размещённых снаружи.
• Самым тонким отрезным кругом, установленным на шлифмашинке(болгарке), изнутри разрезаем цилиндр на две равные половины по линиям, но так, что бы не разрезать и не повредить закреплённые снаружи навесы.
• Только с одной стороны, где установлены навесы, отрезаем нижние шляпки-фиксаторы шпинделей шарнирного соединения у каждого навеса. Обратите внимание: только с одной стороны цилиндра.
• Вытаскиваем срезанные шпиндели из навесов и раскрываем получившуюся форму. Разрабатываем подвижность и сопоставимость сторон при закрытии формы. Срезанные шпиндели можно использовать для фиксации закрытия створок формы или заменить другими, подобранными по диаметру.

Следующим этапом будет подготовка внутреннего цилиндра для будущей формы опалубки.

Для этого используем подобранную по диаметру металлическую бочку или заранее подготовленный цилиндр.

• С внутренней стороны цилиндра наносим по длине две линии-разметки, расположенные друг от друга на расстоянии 1/3 длины всей окружности цилиндра. То есть разметки не делят по вертикали на одинаковые части цилиндр, а одна часть должна получиться шире другой примерно в два раза.
• На внутренней стороне(со стороны нанесённых разметок) устанавливаем(заклёпки или сваркой) навесы таким же образом, как и на большом цилиндре формы.
• Копируем линии-разметки с внутренней стороны наружу(создаём их проекцию на наружной стороне).
• Аккуратно разрезаем цилиндр по этим линиям, но так, что бы не разрезать и не повредить установленные внутри навесы.
• У размещённых на одной линии навесов срезаем головки шпинделей с шарнирных соединений.
• Вынимаем шпиндели, разрабатываем получившуюся форму и подгоняем сопоставимость сторон при её закрытии.

Теперь об особенностях опалубки.

• В готовом , собранном виде внутренний цилиндр должен быть выше наружного на 5-10см.
• Наружная форма опалубки должна легко закрываться и фиксироваться шпинделями и легко открываться наружу.
• Внутренняя форма опалубки легко открываться во внутрь.
• При освобождении кольца первым снимают внутреннюю форму. Освобождают навесы от съёмных шпинделей, складывают во внутрь меньшую половину формы и свободно вытягивают её из свежего кольца.
• Наружную форму снимают так же легко, но открыванием наружу.

Сложного нет ничего. Главное всё делать не спеша и аккуратно. Форма послужит долго не только Вам, но и Вашим друзьям и знакомым.

Техника изготовления бетонного кольца в домашних условиях.

Температура окружающего воздуха должна быть от 8*С и выше. В жару необходимо замедлить испарение влаги из уложенной смеси, так как изделие не приобретёт нужной прочности при быстром высыхании, то есть укрыть от прямых солнечных лучей и обеспечить достаточную влажность. Весь процесс происходит без какого-либо электровибратора. Только своими руками.

Цемент желательно применять свежий и созревший(не менее 30 дней после изготовления), не ниже марки М400.

• Приготовьте не жидкий раствор, состоящий из цемента (1 часть), песка (2-3 части), гравия, доменного шлака или щебня(размером не более 20мм) (4-5 частей ).
• Установите опалубку на ровный пол, деревянный или металлический поддон. У кого как получается. Можно на чистую, плотную, выровненную поверхность земли.

• В пространстве между наружным и внутренним цилиндром опалубки разместите по середине арматурную сетку. Если таковой у Вас нет, то армирование можно производить проволокой(2-6mm), укладывая её витками постепенно, с добавлением бетонной смеси в пространство между цилиндрами опалубки.
• Встречались мне кольца изготовленные без армирования, но их толщина была не менее 15 см. Такие кольца в колодцах так же служат и не один год.
• Можно установить выступающие ушки из арматурной проволоки, если Вы изготавливаете отдельные железобетонные кольца.
• В пространство между цилиндрами, по уровню выше среднего, установите распорные ограничительные деревянные клинья(что бы не сместить цилиндры при укладке бетонной смеси).
• Уложите аккуратно раствор по всей окружности в пространство между цилиндрами на высоту не более 15-25 см.
• Толстым металлическим стержнем(12-20mm) уплотните раствор по всему диаметру. Можно использовать и деревянную трамбовку(обычная палка, рукоятка от лопаты, тяпки).
• Очередной раз заполните пространство, уплотняя(утрамбовывая) бетонную смесь по кругу. Распорные деревянные клинья можно будет снять, когда уровень уложенного бетона будет выше среднего.
• Заполните всю форму и разровняйте выступающую поверхность уложенного бетона. В дальнейшем эта поверхность(как и нижняя) будет стыковочной и желательно, что бы она получилась ровной и без изъянов.
• Через 3-4 дня опалубку можно разобрать. При оптимальных температуре и влажности освободить кольцо из опалубки можно аккуратно и на следующий день. Кольцо не стоит перемещать и, тем более, перекатывать. Смесь ещё не на столько окрепла, что бы выдержать даже малые нагрузки.
• Для достижения прочности бетона в течении последующих 7 дней увлажняйте водой полученное кольцо.
• Использовать кольца можно при достижении их возраста не менее 7-10 дней и то, выдержанные при оптимальных температурных условиях и при благоприятных условиях влажности.

Кольца получаются с ровной стыковочной поверхностью, без замка. Изготовление колец с замком немного сложнее и более трудоёмкая в домашних условиях.

На сколько Вы удовлетворены?

Поделись с другими. Возможно, они тоже ищут.

Бетонные кольца – весьма востребованный продукт, используемый для строительства гидротехнических и канализационных сооружений. Причем спрос существует не только со стороны крупных строительных компаний, но и со стороны частников, индивидуальных застройщиков, желающих обеспечить себе комфортный быт.
Для изготовления этих изделий используются специальные формы для производства колодезных колец, выпускаемые промышленностью в соответствии со стандартами, которые регламентируют их размеры (ГОСТ 8020-90).

Фабричные формы

Для строительства разного вида колодцев используются кольца стеновые КС различных типоразмеров. Они изготавливаются путем заливки бетона в специальные формы , которые представляют собой двойную металлическую опалубку цилиндрической формы.
Их наружный и внутренний диаметры соответствуют величинам, регламентируемым Госстандартом, как и разница между ними, равная толщине готового кольца.

Металл опалубки имеет толщину от 3 до 8 мм. На неё устанавливаются вибраторы в количестве от одного до четырех, в зависимости от размеров кольца, предназначенные для утрамбовывания бетонной смеси.

Для справки. Процесс производства колец с использованием таких форм предельно прост.
Их устанавливают на металлический поддон, закладывают внутрь арматуру диаметром 6-10 мм, заливают бетонную смесь и включают вибрацию. По мере оседания раствора вследствие утрамбовывания его добавляют. После обретения изделием определенной прочности форму снимают.

При стандартных размерах формы все же могут несколько отличаться друг от друга, что необходимо учитывать при их приобретении.
Основное отличие состоит в возможности изготовления колец с разной формой торцов:

• Кольца с ровными торцами устанавливаются друг на друга с последующей герметизацией стыков и стягиванием металлическими скобами;
• Кольца с замками имеют гребень на верхнем торце и паз на нижнем. Они обеспечивают более плотное и надежное соединение, предотвращая смещение колец относительно друг друга в горизонтальной плоскости.
  Цена таких изделий при реализации всегда выше.

Для формирования такого замка опалубка снабжается пустообразователями – навариваемыми по кругу полосами металла. Они располагаются на внешней стороне внутреннего кольца опалубки и на внутренней стороне наружного кольца.
Кроме того, форма для колец колодезных может быть рассчитана на изготовление колец с металлическими транспортировочными петлями, которые жестко связываются с каркасом из арматуры. А может обеспечивать образование в стенках кольца сквозных отверстий-проушин для крепления строп.
Собираясь приобретать формы, обращайте внимание на эти моменты, а также на толщину металла, из которых они выполнены. Чем она больше, тем прочнее и долговечнее изделие, и тем точнее будут геометрические .

Самодельные формы

Иметь собственную форму для отливки колец выгодно во всех отношениях. Конечно, её можно приобрести, но высокая стоимость подобных изделий (от 40 до 80 тысяч рублей) не оправдает самостоятельного изготовления колец для личных нужд.
Другое дело, если вы собираетесь наладить их производство на продажу или приобретаете форму совместно с соседями по садовому кооперативу. Тогда это предприятие имеет смысл.
Но если вам нужно изготовить всего 3-4 кольца для строительства водяного колодца или выгребной ямы, лучше сделать опалубку для них своими руками.
Что вам это даст:

• Экономию средств на приобретении готовых изделий;
• Отсутствие затрат на доставку колец на участок – их можно делать непосредственно на месте строительства колодца;
• Уверенность в качестве используемого сырья;
• Возможность заработать, сдавая опалубку в аренду соседям или самостоятельно изготавливая для них колодезные кольца.

Как сделать опалубку

Самая лучшая форма для производства колодезных колец получается из металлических бочек или отрезков труб большого диаметра, пластиковых цилиндров. Эти изделия имеют правильную геометрическую форму, которую трудно получить из листового металла без специального оборудования – листогиба.

Обратите внимание! Разница диаметров двух используемых бочек должна быть не менее 7-8 см для изготовления армированных колец и не менее 15 см для изготовления изделий без армирующего каркаса.

Вам предстоит изготовить четыре детали примерно такой формы, которая изображена на чертеже:

Последовательность работ такова:

• У обеих бочек отрезается дно, внутренняя бочка делается выше наружной на несколько сантиметров;
• Делается разметка на большой бочке, делящая её двумя вертикальными продольными линиями на две равные части. Разметка должна быть как на внешней, так и на внутренней стороне;
• При помощи сварки или заклепок вдоль размеченных линий с обеих сторон крепится стальной уголок. Он может быть сплошным, на всю высоту цилиндра, либо к нему приваривается три пары отрезков точно напротив друг друга (вверху, внизу и по середине);

• Затем в уголках просверливаются отверстия для их последующего крепления болтами. Сверлить нужно сразу оба уголка за один прием, чтобы отверстия точно совпали;
• После этого бочка аккуратно разрезается с внутренней стороны по линии разметки болгаркой с тонким кругом, чтобы не повредить приваренные снаружи уголки. Внешний цилиндр опалубки готов.

Точно так же изготавливается внутренний цилиндр, с той лишь разницей, что уголки крепятся не на внешнюю, а на его внутреннюю стенку.

Обратите внимание! Меньшую бочку размечают иначе – так, чтобы одна её часть была вдвое больше другой. Это необходимо для того, чтобы при съеме опалубки она легко складывалась внутрь. Поэтому расстояние между линиями разметки должно составлять не половину окружности, а её треть.

Для удобства пользования можно приварить к элементам опалубки ручки – снаружи на большом цилиндре и внутри на малом.
Чтобы кольца во время строительства колодца было удобно перемещать, просверлите в стенках опалубки сквозные отверстия диаметром 4-5 см, в которые во время заливки раствора будут вставляться деревянные заглушки. После их удаления из готового кольца образуются проушины для строп.

Дополнительно можно изготовить металлические распорки из арматуры, надеваемые на верхние торцы опалубки для предотвращения смещения колец во время заливки раствора.

Как изготовить бетонное кольцо с помощью самодельной формы

Для изготовления колец потребуются стандартные материалы: цемент, песок, щебень или гравий, вода. Они получатся намного прочнее, если будут армированы металлической проволокой или прутьями.
Итак:

• Цемент желательно использовать высокой марки (не ниже М400) и созревший (произведенный не менее месяца назад);

• Массовая доля песка должна составлять 2-2,5 части на одну часть цемента;
• Доля гравия – 3-4 части;
• Доля воды – 0,5-0,7 части.

Именно такое соотношение компонентов обеспечивает максимальную плотность бетона.

Для приготовления раствора сначала смешивают цемент и песок, заливают водой, перемешивают, после чего засыпают предварительно замоченный в воде гравий.

Совет. Заниматься изготовлением любых бетонных изделий желательно при температуре не ниже +8 градусов. Производственную площадку нужно размещать под навесом или в защищенном от солнечных лучей месте, так как слишком быстрое испарение влаги приводит к уменьшению прочности бетона.

Дальнейшая инструкция такова:

• Установите форму на ровную твердую поверхность или в металлический поддон, выставив наружную и внутреннюю опалубку так, чтобы расстояние между ними по всей окружности было одинаковым. Стяните половинки каждого цилиндра болтами через отверстия в уголках;
• Разместите между стенками формы арматурный каркас, сваренный из металлических прутьев. Можно также использовать и проволоку толщиной 2-6 мм, укладывая её витками по мере заливки в форму бетонной смеси;

• При отсутствии металлических распорок изготовьте деревянные клинья, длина которых равна расстоянию между стенками, и установите их чуть выше среднего уровня между цилиндрами в трех-четырех местах;
• Начинайте равномерно закладывать раствор в форму, через каждые 15-20 см производя его уплотнение по кругу толстым деревянным или металлическим стержнем (например, рукояткой лопаты). Эта процедура заменит вибрацию, применяемую при заводском изготовлении колец;
• Когда уровень бетона достигнет распорок, их нужно убрать и продолжить заполнение формы до края наружного кольца;
• Последний этап – тщательное разравнивание раствора по верху. Чем ровнее получится торцевая часть колодезных колец, тем легче их будет стыковать и герметизировать во время строительства колодца.

Снимают опалубку, когда изделие наберет достаточную прочность. В зависимости от окружающей температуры и влажности воздуха это может произойти как через день, так и через 3-4 дня.

Для снятия раскручивают крепежные болты, затем сначала складывают внутрь меньший цилиндр, затем раскрывают больший.

После распалубки нельзя перемещать ещё в течение нескольких дней. Все это время его рекомендуется смачивать водой, чтобы обеспечить лучшую прочность бетона. К использованию оно будет готово через 10-14 дней от момента изготовления.

Заключение

Посмотрев видео в этой статье, вы сможете лучше понять, как изготавливать прочные и качественные бетонные кольца, из которых можно построить водяной или канализационный колодец. Конечно, на это с учетом самостоятельного выполнения опалубки уйдет довольно много времени, зато вы значительно выиграете в цене и сможете впоследствии использовать форму для отливки новых изделий для своих знакомых и друзей.

Строительство колодца для забора питьевой воды позволяет решить на дачном участке львиную долю проблем, связанных с водообеспечением. Но обустройство даже самого обычного колодца шахтного типа под заказ обходится недешево, и главное — нет гарантии, что собранный колодезный ствол прослужит хотя бы половину обещанного срока. Поэтому большую часть работ дачники и люди с опытом строительных работ предпочитают выполнять своими силами. Кроме копки шахты колодца, можно попробовать сделать колодезные кольца своими руками, это не так сложно, как может показаться с первого взгляда.

Технология изготовления колодезных колец

Для строительства стандартного водозабора с ручным подъемом воды используют покупные или самодельные кольца из армированного железобетона марки М400. Более прочный бетон использовать бессмысленно, а легкие сорта для колодезных колец не годятся из-за большой нагрузки и посредственной стойкости бетона в условиях сильного обводнения.

Типовой технологический процесс производства колодезных колец состоит из следующих этапов:

• Подготовка и сборка формы под заливку бетона, установка армирующего каркаса из стального прутка и проволоки. На этом этапе форма под отливку колодезного кольца очищается от остатков цемента и обрабатывается разделительным составом;
• Приготовление бетонной смеси, заливка в форму и тщательное уплотнение массы виброинструментом. В промышленных условиях смесь уплотняется вмонтированным в форму вибратором, при кустарном производстве могут использоваться погружные вибраторы или ручные трамбовки;
• Через 7-8 часов форма удаляется, и колодезное кольцо выкладывается на поддоне для набора расчетной прочности в течение 29-30 дней при температуре воздуха не менее 20 о.

К сведению!
После снятия формы отливку накрывают пленкой и периодически увлажняют водой, чтобы при испарении влаги и наборе прочности бетонной массы не образовывались трещины.

Процесс изготовления колодезного кольца не сложнее заливки опалубки или выполнения бетонной стяжки, из дополнительного оборудования потребуется только бетономешалка, подъемник и тачка для перевозки стройматериалов.

Покупать или делать своими руками

Насколько выгодным окажется самостоятельное изготовление бетонной облицовки для колодцев, можно приблизительно оценить по следующим расчетам:

1. Стоимость комплекта из десяти бетонных колец КС7-10 составляет не менее 1500 рублей за штуку, итого цена покупки составляет 15 тыс. рублей;
2. Доставка и выгрузка 10 колец обойдется еще в 4-5 тыс. рублей. Вес колодезного кольца 7-10 составляет 457кг, общий вес с крышкой около пяти тонн;
3. Стоимость материалов для отливки кольца для колодца своими руками обойдется всего в 400 рублей, или 4 тыс. рублей для десяти штук.

К сведению!
Таким образом, изготовление колодезного кольца из бетона только по прямым затратам обойдется минимум втрое дешевле.

Наиболее затратная часть процесса изготовления бетонной облицовки для колодезных стен связана с формой для отливки. Очевидная экономическая выгода производства колодезных колец может быть легко перечеркнута дороговизной комплекта из металла для отливки.

Например, средняя стоимость одного комплекта металлической формы кольца для колодцев на сегодня составляет около 20 тыс. рублей. Покупать новую форму для постройки одного колодезного ствола из десяти колец бессмысленно, если только нет возможности реализовать ее со скидкой в 10-15%. После продажи формы затраты на изготовление десяти колодезных колец составят всего 7-8 тыс. руб., против стоимости 22 тысяч покупной партии бетонных элементов. Аккуратная отливка десятка колодезных колец практически не повлияет на внешний вид оборудования, а 10% скидка на товар поможет быстро его продать.

Не стоит рассчитывать на аренду подобного оборудования. Формы для колодезных колец — это довольно специфический вид оборудования, и придется сильно постараться, чтобы найти свободный комплект промышленного изготовления в хорошем состоянии.

Варианты отливки колодезных колец в самодельную форму

Если не получится арендовать форму или купить ее с перепродажей, остается изготовить комплект для отливки своими руками. Комплект из двух трубчатых обечаек можно сделать своими руками за два рабочих дня, с учетом наличия заранее закупленного материала.

Строим форму для отливки колодезных колец своими руками

Большинство специалистов рекомендует сделать самодельную форму по размерам модели КС7-10. Внутренний диаметр составляет 70 см, наружный диаметр и высота соответственно 78 см и 100 см. Колодезное кольцо меньшего размера будет неудобным при монтаже, а делать шахту колодца большего размера обойдется в круглую сумму.

Конструкция формы приведена на фото.

Чтобы сделать наружную обечайку, диаметром 78 см и высотой 100 см, потребуется стальной лист размерами 110х250 см. Для внутренней «трубы» используем лист 110х240 см. Чтобы сделать форму разборной, необходимо выгнуть каждый из листов по диаметру бетонного кольца. Проще всего это сделать на промышленной обкаточной машине, в условиях гаража процесс выгибания можно выполнить на швеллере № 12 с помощью кувалды и стальной 70 мм трубы.

После того как листы были согнуты в две трубы, необходимо установить замки, крепление и разрезать их на две части. Наружную трубу-обечайку режут на две половинки и соединяют их с одной стороны парой дверных навесов, с другой — двумя клиновидными замками.

Внутреннюю обечайку в процессе профилирования сгибают в трубу с перехлестом краев. На участке наложения двух краев на наружном листе устанавливают четыре штифта, высотой в 4 мм и диаметром 8 мм. Чтобы второй нахлестнутый край листа можно было зацепить за штифты, в нем сверлят отверстия, точно совпадающие по расположению со штифтовыми штырями. Для фиксации краев в замкнутом состоянии можно использовать деревянный клин, или сделать металлическую распорку из двух шпилек и резьбовой муфты, как на фото.

Стоимость материалов изготовления такой формы обойдется всего в 2-3 тыс. рублей. Возможно, это несколько дороже, чем постройка из деревянных реек, но бетонные кольца, изготовленные в стальной форме, будут на порядок более высокого качества, чем отливка в деревянные или пластиковые конструкции.

Особенности отливки колодезных колец своими руками

Для отливки колец потребуется приготовить бетонную смесь марки М400. Пропорции раствора цемент — песок составляют 1:2. На эквивалентное количество смеси добавляют три объемные меры гранитного отсева фракции 6-8 мм и 0,5 меры воды. Отсев и песок необходимо тщательно промыть, освободить от мусора и пыли.

Исходные компоненты перемешивают сухими в бетономешалке, воду добавляют двумя порциями, тщательно перемешивая до вязкой и густой консистенции. Загружать бетонный раствор в форму неудобно, ширина стенки колодезного кольца всего 8 см, поэтому из разрезанной вдоль 100 мм трубы делают «носик» для ведра или емкости под бетон.

Стальную форму собирают и устанавливают на деревянном щите, застеленном полиэтиленовой пленкой. Поверхность обтирают жидким мылом или разделительным раствором, чтобы бетон не прилипал к металлу. Перед заливкой бетона выставляют положение внутренней и внешней обечаек так, чтобы толщина стенки была везде одинакова.

На следующем этапе вовнутрь формы необходимо уложить арматурную решетку из прутка диаметром 8 мм и стальной проволоки. Специалисты рекомендуют закладывать арматурный каркас ближе к наружной поверхности, но так как колодезное кольцо испытывает нагрузку на сжатие, насколько арматура удалена от края, не имеет особого значения. Главное — чтобы расстояние от края до сетки было везде одинаковым. На верхнем торце колодезного кольца выводят монтажные петли, с помощью которых кольцо можно будет поднять и выровнять при установке в колодезную шахту.

Массу бетона равномерно забрасывают в форму, перемещаясь по кругу. Толщина слоя не должен превышать 7-10 см. После каждого круга уложенный бетон уплотняют тяжелым ручным трамбовщиком из стального лома, вес трамбовки не менее 12-15 кг. В процессе трамбовки нормально уплотненная смесь становиться более текучей, гравий полностью скрывается под слоем цементно-песчаной массы.

В процессе формовки колодезного кольца часть воды может вытекать через стыки. Этого нельзя допускать, поэтому внутреннюю обечайку можно усилить дополнительными распорками, наружный контур подгибают молотком.

Как получить колодезные кольца хорошего качества

Большое значение имеет качество бетонной смеси, поэтому, прежде чем приступать к отливке десяти колодезных колец, поэкспериментируйте с количеством воды в бетоне. Кроме того, в раствор можно добавить 100 мл поливинилацетатной эмульсии ПВА на 10 литров раствора. Такая добавка делает бетон гладким и плотным.

Нередко колодезные кольца из-за подвижки грунта смещаются и расходятся на стыках. Чтобы получить максимальную прочность стыковки, выбирайте металлическую форму для изготовления колодезных колец с пазом и шипом на торцах.

При сборке нижняя часть верхнего кольцевого элемента с пазом садится на кольцевой шип нижнего кольца. Такое соединение гарантирует максимальную устойчивость к поперечной нагрузке и отлично держит внешнюю гидроизоляцию.

Изготовление шипа или паза можно обеспечить с помощью специальной профилированной крышки, набиваемой на торец формы после ее заливки. Через 6-7 часов крышку необходимо снять, и подровнять шпателем профиль гребня или паза. В домашних условиях изготовить такую крышку довольно проблематично, поэтому большинство энтузиастов просто вырезают паз или гребень в бетонной массе по заготовленному лекалу.

Заключение

С помощью одной формы можно изготовить максимум два кольца в день. Нередко строительство колодца начинают с установки элемента, отлитого первым, на 20-22-й день после отливки. За рабочую смену можно смонтировать 2-3 элемента, все работы по сборке колодезного ствола завершаются на 25-й день. Такой способ возможен только для жаркого лета, когда набор бетоном расчетной прочности завершается значительно раньше положенного.

Большинство сооружений для бытовой автономной канализации монтируются с применением железобетонных колодезных колец. Данные конструктивные элементы отличаются высокой прочностью, могут выдерживать значительные нагрузки, возникающие при сдвижках грунта. Единственным относительным недостатком считается стоимость, которую нельзя назвать невысокой. Именно поэтому все популярней становится опалубка для колец, позволяющая выливать их самостоятельно в домашних условиях.

Данные конструктивные элементы применяются при монтаже колодцев различного назначения:

• Канализационные.
• Водопроводные.
• Для прокладки электрокоммуникаций.
• Для устройства колодцев питьевого водоснабжения.

Использование железобетона во всех этих условиях оправдано следующими качествами материала:

• Простая технология изготовления. Опалубка для бетонных колец позволяет вылить элементы стандартной высоты (обычно 0,9 метра) с диаметром до 2 метров.

Применение стального арматурного каркаса или специальной фибры обеспечивает повышенную прочность изделия.

• Для обеспечения минимального влагопоглощения может применяться бетон различных марок, с добавлением определенных пластификаторов и гидроизоляторов.

В некоторых случаях практикуется самостоятельное изготовление колец без предварительного армирования. Это позволяет существенно снизить массу изделия и упростить процедуру монтажа, но при этом несколько снижается эксплуатационный ресурс колодца из таких элементов. Поэтому данные кольца рекомендовано применять только для недолговечных сооружений.

Технология изготовления колец

Чтобы получить изделие высокого качества необходимо с особой тщательностью подходить к выбору используемых для приготовления бетонной смеси материалов. Даже, если будет приобретена высококачественная заводская опалубка для ЖБ колец, их качество и прочность будут сомнительными при условии использования залежавшегося цемента.

Для изготовления таких ЖБ изделий следует применять следующие материалы:

Изготовление колодезных ЖБ колец технологией вибропрессования

• Цемент марки не менее 400, при этом необходимо выбирать только свежий материал, который не подвергался длительному хранению.
• Песок лучше использовать кварцевый, с зерном средней фракции.
• Немаловажным считается и правильный выбор щебня. Предпочтение стоит отдавать более прочному гранитному или известняковому материалу. Применять для производства бетона кирпичный бой нельзя категорически.


Для того, чтобы обеспечить высокую скорость производства колец целесообразно применять бытовые бетоносмесители. Они не только существенно снижают трудозатраты, но и позволяют обеспечить практически непрерывную заливку отдельного кольца, что положительно сказывается на качестве изделия.

Следует сказать несколько слов и о технологии производства. Достаточно часто в домашнем производстве прибегают к ручной трамбовке помещенного в опалубку бетона. При этом ее качество во многих случаях оставляет желать лучшего. Самый оптимальный вариант — изготовление железобетонных изделий по технологии вибропрессования.

В этом случае опалубка для колодезных колец размещается на специальную виброплиту.

При работе привода (который может иметь различную конструкцию) обеспечиваются колебания плиты с высокой частотой и небольшой амплитудой. Благодаря этому осуществляется максимально возможное уплотнение бетонной смеси.

Демонтировать опалубку при качественном уплотнении бетона можно уже через небольшой промежуток времени, что существенно повышает производительность труда рабочих, занятых изготовлением ЖБ колец.

Как изготовить опалубку под кольца

Вопрос, как сделать опалубку для колец ЖБИ самостоятельно, волнует многих частных застройщиков. Основная трудность связано именно с криволинейностью поверхности, при этом обращенные вовнутрь стороны должны обладать высокой гладкостью, чтобы обеспечить простой демонтаж элементов опалубки.

Раньше изготовление таких элементов осуществлялось по технологии, сходной с изготовлением бочек:

• Для изготовления внешнего кольца готовили два щита, с вырезанной окружностью, диаметр которой соответствовал наружному размеру железобетонного кольца. После чего по всей окружности крепились неширокие деревянные клепки (планки со скошенными гранями).
• Для изготовления внутреннего кольца ряд клепок набивался на заготовку в форме круга.
• После этого внутренняя опалубка вставлялась в наружную. При этом поверхности, обращенные к бетону, обивались слоем рубероида, чтобы упростить демонтаж.

Изготовление такой опалубки было делом трудоемким, при этом использовать ее было не совсем удобно.

Более простой способ — применение металлических бочек, воздуховодов подходящего диаметра. Для облегчения монтажа опалубки, она разрезается на 2 части по прямым вертикальным линиям. При этом на один стык устанавливаются дверные петли, а на второй фиксаторы, способные удержать опалубку в закрытом состоянии. При изготовлении учитывайте то, что внешнее кольцо должно открываться наружу, а внутреннее внутрь. Такая конструкция будет достаточно просто сниматься с уже вылитого кольца.

Изготовление опалубки и самостоятельное изготовление ЖБ колец позволяет существенно сократить расходы на строительство системы автономной канализации или на прокладку других коммуникаций.

Добавить сайт в закладки

Процесс изготовления подобных бетонных изделий своими руками

Наружная (а) и внутренняя (б) стенки опалубки из досок: 1 – кольца; 2 – стенки.

Для того чтобы изготовить подобные кольца, понадобится установить на ровной площадке (деревянном щите) стенки изготовленных опалубок (должны быть одна в другой). При этом необходимо позаботиться о том, чтобы стенки были на ровном расстоянии друг от друга. Между стенками опалубки нужно будет расположить каркас из арматуры.

Арматура, которая будет использоваться, должна быть изготовлена следующим образом. Между стенками опалубки нужно вертикально равномерно расположить 10-12 стальных стержней, диаметр которых 8-10 мм. С помощью сварки необходимо закрепить кольца из стальной проволоки, диаметр которой должен быть 6-8 мм. Расположить их нужно по окружности через каждые 160-200 мм, после этого прикрутить с помощью тонкой проволоки монтажные петли к кольцам.

Перед тем как выполнять заливку, арматуру нужно будет очистить от ржавчины.

В итоге каркас, который был получен, необходимо зафиксировать между опалубками клиньями, которые нужно будет удалять по мере заполнения формы бетоном.

Для того чтобы избежать прилипания бетона к стенкам опалубки, нужно будет смазать их с помощью отработанного машинного масла либо обклеить полиэтиленовой пленкой.

Подобную массу, которая получилась в виде густого теста, необходимо уложить в форму слоем, толщина которого приблизительно 100 мм. После этого тщательно уплотнить материал стальным штырем, диаметр которого примерно 20 мм. Такой способ называется отбивка. С помощью него нужно заполнить всю опалубку, при этом последнюю сверху закрыть от солнца с помощью плотной ткани.

Заполнение опалубки может происходить с помощью сметанообразной массы (В/Ц = 0,7), которая уплотняется. Это называется отливкой. Изготовления, которые были выполнены с помощью отбивки, освобождать от опалубки можно через 3-4 дня, а при помощи отливки – через 5-7 дней.

Раковины, которые были образованы, нужно замазать цементным раствором. Стоит заметить, что в отлитых изделиях раковин намного меньше, чем в отбитых.

После того как была снята опалубка, изделие необходимо будет оставить на щите на 1-2 недели, при этом укрыв его от солнца. В течение 3-5 дней понадобится каждый день 4-5 раз увлажнять водой. Это способствует повышению прочности бетона. В конце нужно тщательно удалить машинное масло с полученных изделий.

Стоит заметить, что может возникнуть ситуация, когда верхняя часть ствола колодца может зажиматься с помощью осыпавшегося грунта, а нижняя часть продолжает опускаться без каких-либо препятствий. Чтобы этого избежать, стоящие рядом изделия нужно будет соединить между собой с помощью стальных скоб либо болтов. Следовательно, нужно будет дополнительно позаботиться о соответствующих отверстиях.

Также рекомендуется стыки между торцами в водоприемной части уплотнить с помощью просмоленной веревки, диаметр которой должен быть порядка 20 мм. Такую веревку нужно будет уложить в специальный желобок, который должен быть заранее сформирован в соответствующих кольцах. Уплотнитель будет зажат тяжестью верхних колец, потому обеспечит высокую плотность стыка.

Загородное хозяйство не может обойтись без гидротехнических сооружений: септиков, канализационных коллекторов и колодцев. Проще всего построить такие объекты с помощью колец из железобетона. Мы расскажем, как самому сделать бетонные кольца, как изготовить форму для них и правильно замешать бетонный раствор.

Нет ничего более родного, чем плоды собственного труда.

ОпалубкаОбщие сведения

На фото мы видим один из вариантов конструкции опалубки.

Железобетонные кольца – одно из лучших решений для сооружения бетонных колодцев и септиков. Технические характеристики бетонных колец позволяют не беспокоиться об их целостности в условиях промерзающего грунта, что стало определяющим критерием при выборе материалов для наших климатических условий.

Однако далеко не всегда имеется возможность приобрести и доставить ЖБИ к месту строительства, ведь цена доставки часто превышает стоимость самого изделия. Учитывая, сколько стоит закопать бетонное кольцо, проект может обойтись в круглую сумму. В некоторых регионах и вовсе отсутствуют строительные склады или магазины, поэтому все приходится делать самостоятельно.

ЖБ кольца – лучшее решение для септика.

Для этого необходимо решить три задачи:

Изготовить форму
– опалубку для изделия;

Замешать качественный бетонный раствор
;

Произвести укладку смеси в форму, а по завершении твердения освободить изделие от опалубки
, не повредив последнюю.

Важно обеспечить простой демонтаж опалубки.

Важно!
Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно.

Изготовление формы

Учимся делать форму для колец.

Кольцо из бетона представляет собой отрезок цилиндра с толщиной стенок от 80 до 160 мм. Таким образом, само изделие имеет внутренний и наружный диаметры, причем наружный больше внутреннего на 8 – 16 см. Значит, нам необходимо подобрать два стальных цилиндра с указанной разницей в размерах.

Совет!
Бетонные кольца с дном можно сделать, залив предварительно плиту на дне ямы, в которую будет произведена установка изделия.

Стандартное кольцо имеет высоту 90 см при внутреннем диаметре 1 м, при этом толщина стенки обычно составляет 160 мм. Однако мы можем отойти от принятых в ГОСТ размеров и исходить из имеющихся подручных средств. Единственное, что необходимо учитывать – это толщину стенок не менее 10 см и адекватные для последующего монтажа высоту и вес изделия.

Стандартные размеры изделия по ГОСТ.

Кольца бетонные с замком изготовить сложнее, поэтому мы будем делать изделия с ровной кромкой.

Важно!
Для наших целей подойдут металлические бочки, отрезки воздуховодов, труб и прочих подобных изделий.
Также это могут быть небольшие цистерны или баки, главное – цилиндрическая форма, разница в диаметрах в пределах 10 – 15 см и прочные металлические стенки.

Теперь к делу.

Изготовить форму самостоятельно вам поможет пошаговая инструкция:

Берем подготовленный больший цилиндр и наносим на его внешней и внутренней стенках вертикальные линии друг напротив друга, причем внутренняя линия должна быть проекцией внешней. Вдоль этих линий снаружи привариваем оконные или дверные петли, по две с каждой стороны.

Привариваем петли вдоль линии будущего разреза.

Изнутри разрезаем по линии цилиндр болгаркой так, чтобы не повредить петли. С одной стороны также срезаем фиксаторы со шпинделей в петлях.

Разрезаем цилиндр на две части и снимаем фиксаторы со шпинделей.

Вытаскиваем шпиндели из петель и открываем изделие, несколько раз разрабатываем его. Форма должна легко открываться наружу.

Открываем и разрабатываем цилиндр.

Берем отрезок внутреннего цилиндра и наносим такие же линии, только на этот раз они должны делить окружность на две неравные части, одна из которых в два раза больше другой. Вдоль этих линий привариваем такие же петли, только изнутри.

Привариваем петли изнутри вдоль линий.

Разрезаем цилиндр надвое снаружи болгаркой, стараемся не повредить приваренные петли. Срезаем фиксаторы шпинделей с одной стороны и открываем меньшую створку внутрь, разрабатываем ее ход.

Зеленым цветом обозначена подвижная створка, которая открывается внутрь.

Важно!
Высота внутреннего цилиндра должна превышать высоту наружного на 10 – 15 см для удобства укладки бетонной смеси.

Изготовление кольца

Сколько стоит вкопать бетонное кольцо — зависит от способа монтажа.

Для изготовления кольца цилиндры опалубки необходимо установить на ровный поддон. Это может быть металлический или деревянный щит или плотно утрамбованная земля.

Затем в пространство между цилиндрами необходимо установить арматурную сетку, которую можно приобрести или изготовить из стальной проволоки самостоятельно.

Так выглядит самодельная решетка из проволоки.

Для удобства транспортировки и установки изделия в решетку следует вставить стельные уши из толстой проволоки или арматуры диаметром 5 — 6 мм.

Между цилиндрами, примерно на половине их высоты, вставляем деревянные распорки, толщина которых равна толщине стенок будущего изделия. Это необходимо для того, чтобы при укладке детали опалубки не смещались относительно друг друга.

После этого замешиваем бетонный раствор. Для этого берем цемент марки М400 или выше и смешиваем с просеянным и промытым от глины песком в соотношении 1:2.5.

Затем добавляем воду в количестве 0.5 – 0.7 от цемента, чтобы смесь была не слишком жирной, но и не тощей.

Воду добавляем аккуратно, небольшими порциями.

Добавляем 5 частей щебня и тщательно перемешиваем смесь вручную или с помощью бетономешалки. Готовый раствор укладываем в форму на высоту около 30 см, после чего тщательно трамбуем его куском арматуры или держаком от лопаты. Можно прислонить к опалубке перфоратор в режиме удара и аккуратно произвести вибрацию бетона.

Затем аналогично укладываем слой за слоем, когда дойдем до половины, деревянные клинья можно вынимать. Постепенно заполняем форму и аккуратно разравниваем верхнюю кромку кольца, стараемся сделать ее максимально ровной и гладкой.

Не забываем вставить «уши».

Оставляем изделие на трое суток в тени под навесом. После их истечения вынимаем шпиндель внутренней опалубки и открываем ее вовнутрь. Затем аналогично снимаем внешнюю часть формы. Кольцо оставляем на месте на 10 – 15 суток, увлажняем его и предохраняем от прямых солнечных лучей и ветра.

При изготовлении бетонного септика важно решить, как загерметизировать бетонные кольца. Проще всего применить гидроизоляцию и герметик, однако есть и более надежный способ.

Полиэтиленовая вставка решает проблему герметичности септика.

Важно!
Пластиковые вставки в бетонные кольца позволяют избавиться от опасности протечек на 30 – 50 лет.

В случае необходимости изготовить железобетонное кольцо можно самостоятельно в домашних условиях. Видео в этой статье поможет лучше разобраться в технологии производства изделия.

просмотров

Бетонные кольца применяют в самых разных хозяйственных нуждах, в частности, с их помощью выполняется монтаж систем водоснабжения, дренажа, канализации, иногда кольца используют даже при строительстве погребов. Изготовлением бетонных колец занимаются специализированные фирмы, однако, в некоторых случаях выгодней их сделать самостоятельно. В этом нет ничего сложного, единственное, понадобятся некоторые знания и время для изготовления форм.

Далее мы подробней рассмотрим, как самостоятельно сделать формы для железобетонных колец и выполнить с их помощью сами кольца.

Изготовление форм

По сути, формы (опалубка) представляет собой два цилиндра разных диаметров, один из которых устанавливается ровно посередине другого. Пространство, образовавшееся между ними, заполняется бетоном. Соответственно, от разницы диаметров зависит толщина стенок будущих колец (читайте также статью «Бетонные кольца для канализации: строим простейший септик»).

Надо сказать, что можно не заниматься изготовлением форм, а купить готовые изделия. Однако, их цена может быть довольно высокой. Поэтому целесообразней сделать опалубку самостоятельно.

Для этого в первую очередь необходимо определиться с размерами колец, т.е. такими их параметрами, как:

• Диаметр;
• Высота;
• Толщина стенок.

Существует множество вариантов изготовления опалубки, в частности можно встретить рекомендации от специалистов об использовании для этих целей деревянных досок, которые набиваются на круги нужного диаметра.

Однако, проще всего использовать:

• Металлические бочки соответствующих размеров;
• Металлические трубы;
• Воздуховоды;
• Также подойдут пластиковые бочки.

Теперь подробней рассмотрим, как изготавливается форма для бетонных колец своими руками из металлической трубы или бочки.

Наружное кольцо

Для изготовления наружной опалубки надо выполнить следующие действия:

• В первую очередь нужно нанести на цилиндр две продольные вертикальные линии, которые будут делить его на две одинаковые части.
• Далее с каждой стороны на линии разметки следует установить не менее двух оконных или дверных навесов. Их створки должны располагаться по краям линии, а шарнирное соединение – строго на линии. Прикрепить створки можно при помощи заклепок либо сварки.
• Затем с одной стороны нужно срезать нижние шляпки-фиксаторы шпинделей, что позволит с легкостью разбирать навесы.
• После этого надо спроецировать вертикальные линии на наружную сторону цилиндра.
• Далее при помощи болгарки нужно разрезать цилиндр тонким диском по намеченным линиям. Выполнять эту процедуру следует очень аккуратно, чтобы не испортить навесы.

На этом изготовление наружной стенки опалубки завершено. Теперь надо вытащить шпиндели навеса и раскрыть цилиндр. При необходимости навесы нужно смазать, чтобы форма легко открывалась.

Внутреннее кольцо

Инструкция по изготовлению внутренней формы схожая с описанной выше:

• Вначале также наносятся вертикальные линии, только на этот раз они не делят цилиндр пополам, а находятся друг от друга на расстоянии 2/3 от длины окружности. Кроме того, располагаются с внутренней, а не наружной стороны.
• После этого точно также устанавливаются навесы и срезаются шляпки шпинделей, только располагаются они внутренней стороны конструкции.
• Затем следу спроецировать линии на наружную сторону цилиндра и разрезать его болгаркой.

Теперь обе формы готовы.

Особенности изготовления опалубки

При изготовлении опалубки необходимо учитывать следующие моменты:

Обратите внимание! При извлечении изделия из формы, в первую очередь складывается внутренняя стенка и затем вытягивается из свежего кольца. После этого разбирается наружный цилиндр.

Изготовление бетонных колец

После того, как формы будут готовы, можно приступать непосредственно к изготовлению бетонных колец.

Данная операция состоит из нескольких этапов:

• Подготовки опалубки и армирования;
• Приготовления раствора;
• Заливки формы;
• Извлечения готового изделия.

Теперь подробней рассмотрим каждый этап.

Подготовка опалубки

Итак, прежде чем приступать к заливке, необходимо подготовить формы.

Для этого нужно выполнить следующие действия:

• Кольца следует установить на ровную площадку. Внутренний цилиндр, как уже было сказано выше, должен располагаться строго посередине наружного. Если процедура выполняется в летнее время, то формы нужно поставить в тенистое место, чтобы бетон не высох раньше времени, так как это снизит его прочность.
• Далее выполняется армирование специальной металлической сеткой, которая устанавливается посередине между цилиндрами. Если армирующей сетки нет, то можно использовать для этих целей проволоку, которая укладывается по спирали во время заливки бетона. Надо сказать, что допускается изготовление колец и без армирования, но в таком случае толщина стенок должна быть не менее 15 см.
• После этого между цилиндрами необходимо установить несколько распорных клиньев, которые предотвратят их смещение во время заливки.

Приготовление раствора

Приготовление бетона является важным этапом, так как от него зависит прочность и долговечность изделия, а также многие другие его характеристики. Для этой процедуры понадобятся следующие материалы:

Надо сказать, что на предприятиях используют специальные виброформы для бетонных колец. Но, так как в нашем случае процесс будет происходить без каких-либо электрических вибраторов, нужно использовать пластификатор, который улучшит свойства бетона. Это особенно необходимо, если изделие будет контактировать с водой. Указания по использованию пластификатора и его дозировке имеются на упаковке.

Процесс приготовления бетона выглядит следующим образом:

• В первую очередь надо смешать песок и цемент.
• Затем в сухую смесь нужно добавить воду, при этом также в состав добавляется пластификатор.
• Далее добавляется гравий. Предварительно его нужно обязательно смочить водой.
• Полученный состав следует хорошо перемешать в бетономешалке.

Заливка

Приступать к работе можно только в том случае, если температура воздуха составляет не менее +8 градусов по Цельсию.

Процедура выглядит следующим образом:

• Бетонный раствор надо аккуратно уложить по всей окружности на высоту 15-25 сантиметров.
• Далее надо утрамбовать раствор толстым металлическим стержнем. Можно использовать для этих целей и деревянную палку, к примеру, рукоятку от лопаты.
• Затем раствор заливается еще на 20 сантиметров и также уплотняется.
• Когда его уровень будет выше среднего, деревянные распорки нужно вытащить.
• Затем раствор заливается доверху и утрамбовывается. При необходимости бетон надо долить.
• После этого верхнюю часть необходимо тщательно разравнять. Так как торец кольца будет стыковочным, желательно, чтобы он был без изъянов.
• Если заливка выполнялась при жаркой погоде, форму нужно накрыть влажной мешковиной и периодически смачивать.
• При оптимальной влажности и температуре воздуха, разобрать опалубку можно спустя 3-4 дня по схеме описанной выше. При этом кольцо нельзя передвигать и тем более перекатывать, так как бетон еще не набрал достаточной прочности, чтобы выдерживать даже минимальные нагрузки.
• На протяжении последующих 7 дней бетон также необходимо периодически увлажнять.
• Спустя 10 дней изделие можно перемещать. Эксплуатировать кольцо желательно после полного набора прочности, что происходит не ранее чем через 28 суток.

Совет! При обустройстве колодцев может потребоваться механическая обработка колец, в таком случае используют алмазный инструмент. К примеру, для подведения труб выполняется алмазное бурение отверстий в бетоне. Если же необходимо установить конструкцию вровень с поверхностью земли, осуществляется резка железобетона алмазными кругами.

На этом процесс изготовления бетонных колец завершен.

Вывод

Как мы видим, в изготовлении форм и самих бетонных колец нет ничего сверхсложного. Самое главное – выполнять работу не спеша и аккуратно. В таком случае вы получите существенную экономию при строительстве различных сооружений (см.также статью «Формы для бетонных изделий: советы специалистов, какую из них выбрать»).

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Можно ли сделать бетонные кольца своими руками, чтобы они отвечали всем требованиям прочности и надежности, или все же лучше купить данные изделия в магазине? Любая задача может быть решена, если к ней найти правильный подход. В случае возникновения необходимости сооружения на участке колодца, септика или выгребной ямы без железобетонных колец никак не обойтись. Чтобы правильно все сделать, необходимо тщательно изучить данную тему. В статье вы найдете подробную информацию относительно того, как делают бетонные кольца.

к содержанию ↑

Сделать самому или купить готовые?

Множество людей, полагая, что выгоднее и надежнее купить готовое изделие в магазине, даже не задумываются над выгодами самостоятельного изготовления железобетонного кольца:

• Во-первых — это выгоднее финансово. На изготовление кольца с диаметром 1,5 м понадобится 0,3 куба бетона. Цена на бетон зависит от его марки, но даже так себестоимость самодельного изделия выходит вполовину дешевле, чем покупка готового.
• Во-вторых — проведя анализ трудозатрат, то покупка готовых колец также выходит на первое место. В таком случае все усилия будут направлены на поиск проверенного производителя, который изготавливает качественный продукт. Немаловажно организовать и доставку покупки до участка, а это — дополнительные хлопоты и финансовые затраты.

Важно! В случае самостоятельных работ необходимо закупить качественные материалы и инструменты для изготовления форм для заливки железобетонных изделий.

к содержанию ↑

Оборудование и материалы

Для того чтобы сделать бетонные кольца своими руками в домашних условиях, вам понадобится следующее:

• Песок;
• Высококачественный цемент для изготовления бетонной смеси М400-М500;
• Щебень;
• Бетономешалка;
• Крупные емкости;
• Садовая тачка;
• Форма для заливки бетонной смеси.

к содержанию ↑

Форма для бетонных колец своими руками

Для изготовления формы должны быть соблюдены следующие технологические условия:

• Опалубка должна иметь ровную кольцеобразную форму и включать в себя два разборных кольца, которые устанавливаются друг в друга.

Важно! Внутренний цилиндр должен быть на десять сантиметров выше внешнего.

• Оптимальным материалом для изготовления опалубки являются дерево или металл.

Важно! Для изготовления форм в качестве материала самым лучшим вариантом будет старая металлическая бочка. Из нее можно быстро вырезать нужных размеров готовые цилиндры.

к содержанию ↑

Форма для бетонных колец своими руками. Технология изготовления:

1. Необходимо в большом цилиндре с наружной стороны провести две продольные вертикальные линии, которые поделят его на две одинаковые части.
2. На линии разметки с каждой стороны нужно установить, как минимум, два дверных или оконных навеса. Их створки должны находиться по краям линии, а шарнирное соединение располагаться строго на линии.

Важно! Створки можно прикрепить при помощи сварки или заклепок.

3. С одной стороны необходимо срезать нижние шляпки-фиксаторы шпинделей. Это даст возможность легко разбирать навесы.
4. Спроецируйте на наружную сторону цилиндра вертикальные линии.
5. Разрежьте цилиндр при помощи болгарки по намеченным линиям тонким диском.

Важно! Чтобы не испортить навесы, данную процедуру необходимо выполнять очень аккуратно.

6. После этого процесс изготовления наружной стенки опалубки считается завершенным. Вытащите шпиндели навеса и раскройте цилиндр.

Важно! В случае необходимости следует смазать навесы, чтобы форма легко открывалась.

7. Внутреннее кольцо изготавливается аналогичным способом. Только вертикальные линии следует наносить таким образом, чтобы они делили цилиндр не на равные части, как в случае с внешним кольцом, а находились на расстоянии друг от друга в ⅔ от длины всей окружности. Кроме того, линии должны располагаться с внутренней стороны.
8. Точно так нужно установить навесы и срезать шляпки шпинделей, только они должны находиться с внутренней стороны конструкции.
9. Спроецируйте на наружную сторону цилиндра линии и разрежьте аккуратно болгаркой.

Таким образом, обе формы готовы.

Важно! Внутреннее кольцо должно легко открываться вовнутрь, а внешнее – наружу.

к содержанию ↑

Бетонные кольца своими руками. Этапы производства

После того, как форма для изготовления бетонных колец будет готова, можно приступать непосредственно к производству изделий.

Данный процесс состоит из нескольких этапов:

• Подготовка опалубки и армирования;
• Приготовление раствора;
• Заливка формы;
• Извлечение готового кольца.

Рассмотрим подробнее каждый этап, чтобы бетонные кольца своими руками были самого высокого качества.

Подготовка опалубки и армирования:

• Готовые кольца нужно установить на ровную площадку. Внутренний цилиндр должен быть расположен строго посередине наружного.

Важно! Если операция будет проводиться в летнее время года, то формы лучше поставить в тенистое место, чтобы смесь не высохла раньше времени, так как это в значительной мере снизит прочность бетона.

• Армирование можно выполнить с помощью специальной металлической сетки, которая устанавливается между цилиндрами посередине. Если такая сетка отсутствует, то для этих целей можно использовать проволоку, укладывая ее в процессе заливки бетона по спирали.

Важно! Без армирования изготовление колец также допускается, однако в таком случае толщина стенок должна быть, как минимум, 15 см.

• Чтобы предотвратить смещение цилиндров во время заливки, необходимо установить между ними несколько распорных клиньев.

Приготовление раствора

От правильности выполнения данного этапа работ зависит прочность и долговечность готового изделия.

На предприятиях для изготовления бетонных колец используют специальные виброформы. Однако в домашних условиях всяческие электрические вибраторы отсутствуют, поэтому для улучшения свойств бетона применяют пластификатор. Особенно актуально данное средство в случае, если кольцо будет контактировать с водой.

Важно! Как правильно использовать пластификатор, и в каких дозах, подробно указано на упаковке.

Процесс приготовления смеси:

1. Смешайте 1 часть цемента и 2-2,5 части песка.
2. Добавьте в сухую смесь 0,5-0,7 частей воды и пластификатор.
3. Следующий этап – добавление 3-4 частей гравия или щебня. Его предварительно необходимо смочить водой.
4. Полученную смесь требуется хорошенько перемешать в бетономешалке.

Заливка формы

Приступать к этому этапу работ можно только в том случае, если температура воздуха составляет не ниже +8 градусов по Цельсию.

Порядок действий:

1. Аккуратно залейте бетонный раствор по всей окружности на высоту 15-25 сантиметров.
2. После этого утрамбуйте смесь с помощью толстого металлического стержня.

Важно! Для этих целей подойдет также деревянная палка или рукоятка от лопаты.

3. Залейте раствор еще на 20 см и аналогичным способом уплотните.
4. Когда уровень раствора достигнет визуально выше среднего, нужно будет вытащить деревянные распорки.
5. Далее раствор заливается до самого верха формы и утрамбовывается. При необходимости — нужно долить бетон.
6. Тщательно разровняйте верхнюю часть. Желательно, чтобы торец кольца был без изъянов, так как он будет стыковочным.

Важно! Если заливка происходила при жаркой погоде, то форму необходимо накрыть влажной мешковиной и периодически смачивать.

Извлечение готового кольца:

• При оптимальных параметрах температуры воздуха и влажности спустя 3-4 дня можно будет разобрать опалубку, раскрыв сначала внутренний цилиндр, а затем — внешний. Однако бетон нельзя еще будет передвигать или перекатывать, так как он еще не набрал необходимой прочности для выдержки даже самой минимальной нагрузки.
• Еще на протяжении 7 дней бетон также нужно периодически увлажнять.
• Через 10 дней готовое изделие можно перемещать.

Важно! Использовать по назначению бетонное кольцо своими руками желательно только после полного набора раствором прочности, что происходит, как правило, не ранее, чем через 28 суток.

к содержанию ↑

Полезные советы при изготовлении бетонных колец своими руками:

• Заливку раствора для бетонного кольца своими руками нужно осуществлять слоями толщиной не более 20 см.
• Чем выше при заливке температура окружающей среды, тем прочнее будет бетон в результате. Однако стоит учитывать и то, что температура не должна быть выше 22 градусов по Цельсию.
• Чтобы увеличить водонепроницаемость и пластичность железобетонного кольца, в смесь можно добавить калийное стекло.
• Увеличить текучесть бетонной смеси можно путем добавления в раствор жидкого моющего средства в соотношении 2% от всего объема.
• Чтобы увеличить крепость железобетонного изделия, в смесь добавляют клей ПВА.

к содержанию ↑

Видеоматериал

Изготовление канализационных колец своими руками осуществить вполне реально. Возможно, этот процесс у вас и займет больше времени, нежели его уйдет на покупку готового изделия, однако таким образом вы сможете существенно сэкономить, при этом проконтролировать качество железобетонного кольца. Соблюдая инструкцию, приведенную в статье, вы без проблем сделаете все самостоятельно и приблизите момент окончания монтажа системы водоснабжения, канализации или дренажа.
