Фрезер из дрели своими руками чертежи с размерами

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Комплектующие и алгоритм сборки

Изготовить фрезерный , которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

несколько кусков ДСП или толстой фанеры;
хомут, при помощи которого дрель будет фиксироваться на основании устройства;
болты, саморезы и другие крепежные элементы;
перьевое сверло или сверлильную коронку диаметром 40 мм;
стандартный набор слесарных инструментов.

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

две металлические штанги, которые будут выступать в роли направляющих элементов;
площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

При помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
патрон, в котором будет фиксироваться используемый режущий инструмент;
переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Из подручных средств. Для того чтобы изготовить задуманное необходимо определиться с конечной целью, а именно какие операции планируется выполнять и с какой точностью?

Нужно понимать, чем универсальней хочется сделать станок, тем сложнее осуществить задуманное, а если и удастся, то приведет к сильному удорожанию результата, что может оказаться не целесообразным, потому что сборка собственного станка окажется равной или даже дороже цены заводского.

Вот вам несколько примеров удачного изготовления станка исходя из поставленных задач.

Рукотворный фрезерный станок или помощник пасечника

Был приобретен отечественный фрезер мощностью 1,1 КВт и 30 000 оборотов.

Покупной фрезер и самодельный стол для фрезерования

Обратите внимание

Важно! При выборе обратите внимание на возможность извлечения снаружи подошвы, поскольку фрезер у вас будет находиться под столом, то для смены фрезы придется его снимать, что не очень удобно.

Крепление фрезера к столу

Стол изготовил самостоятельно, из восьми миллиметровой металлической плиты проделав автогеном, отверстие по центру, просверлил отверстия для крепления фрезера и поместил все это хозяйство на самостоятельно сколоченный из брусков стол. Что и требовалось доказать.

Получился фрезерный станок, вполне удовлетворяющий исходным данным для не больших и не супер точных поделок, например, выстругать рамку для сот, сделать паз или четверть в доске.

Брусок к столу закрепил струбцинами для осуществления упора при строгании и выдержке ширины снятия стружки, глубина фрезеровки выбирается на самом станке. Просто и со вкусом.

Универсальная стойка для фрезерного станка

Более интересный и скажем так «навороченный» фрезерный станок с удобными регулировками представлен ниже. В процессе создания получилась некая унификация, в результате которой стало возможным использовать стойку, как для дрели, так и для фрезера совместив сверлильный, токарный и фрезерные в одно целое.

Многие мастера сталкиваются с ситуацией, когда изготовление фрезера из дрели своими руками — насущная необходимость. Иногда бывает нужно сгладить конец неровно вырезанной детали или сделать паз под кант в ДСП. Для этого понадобится специальный инструмент. Найти его в продаже несложно, фразер можно купить в специализированных магазинах, но позволить себе такое приобретение может далеко не каждый из-за его высокой стоимости. Еще один вариант — поискать китайский аналог. Но гораздо быстрее можно сделать ручной фрезер из дрели.

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Фрезерный станок представляет собой инструмент для формирования кромки, соединений и фрезерования элементов из дерева, а также этот инструмент служит для выполнения других функций. Это достаточно универсальный инструмент, позволяющий с его помощью выполнять разные виды работ.

Механизм имеет достаточно простое строение. Основных составляющих всего три:

фреза;
двигатель;
шпиндель.

Принцип работы не отличается особой сложностью. На шпиндель надевается рабочая фреза. Вся конструкция приводится в движение с помощью двигателя.

Для изготовления фрезера обычно применяются трехфазные двигатели, реже встречаются модели, работающие от однофазной сети. Некоторые мастера могут сделать фрезер и из небольших двигателей постоянного тока. Но при создании механизма лучше следовать стандартному способу: это избавит от сложностей с электропитанием.

При выборе двигателя нужно учитывать два показателя: количество оборотов и мощность.

От количества оборотов зависит качество реза. Обычный двигатель на 220 В подключить будет несложно. Трехфазный асинхронный двигатель подключается по совершенно другой схеме: звезда-треугольник. Это может обеспечить наибольшую мощность устройства.

Мощность двигателя устройства для работы с деревянными заготовками может быть до 500 Ватт. Но такое устройство не оправдает ожиданий, к тому же работать будет нестабильно. Поэтому сбереженные средства не окупятся. Оптимальная мощность для ручного фрезера из дрели — более 1000 Ватт. Привод мощностью 1-2 кВт позволит использовать любые фрезы и работать в нормальном режиме.

Рабочие фрезы можно использовать разные: выбор зависит от того, с каким материалом предстоит работать, и вида операции. Простые фрезы подойдут для обработки дерева, которое не требует высокой скорости работы и прочности материала. Сложнее обрабатывать металл, особенно трудно поддается латунь. Для обработки материалов вроде стекла подойдут фрезы из различных сплавов.

Шпиндель должен быть сделан из жесткого и прочного металла. Требования по этим показателям предъявляются повышенные.

Вернуться к оглавлению

Изготовление основы для фрезера

При изготовлении фрезы своими руками нужно работы выполнить в несколько этапов. Для этого понадобится фреза, двигатель и патрон.

На первом этапе нужно определиться, от какой сети будет работать двигатель инструмента. Для бытовых работ нужно сделать инструмент, способный работать от электросети в 220 В. В этом случае можно взять двигатель практически от любого бытового прибора, который можно найти дома.

Если питание двигатель будет получать от сети с трехфазным напряжением, найти подходящий агрегат будет гораздо сложнее. Скорее всего, придется обратиться в специализированный магазин или мастерскую, спросить на заводе.

Прежде чем приступить к изготовлению самого инструмента, стоит подготовить основание, на которое он будет устанавливаться. Сборка стола позволит обрабатывать детали большего размера, затрачивая при этом гораздо меньше усилий. Для основания подойдет какой-нибудь простой материал, вроде листа ДСП, или прочный пластик. Толщина листа должна быть около 12 см.

При изготовлении стола или основы для фрезера, необходимо учитывать качества выбранного материала. Из ДСП стол делать удобнее и быстрее. При работе он будет отчасти поглощать вибрации, но при этом материал боится влаги. Лучше крышку изготавливать из более долговечного материала: фенольного пластика или плит-МДФ.

Направляющие для деталей можно также сделать из ДСП или фанеры так, чтобы оставалась возможность регулировать их положение.

При работе с ручным фрезером неиспользующееся пространство вокруг рабочей фрезы нужно закрывать. Для фиксации проталкиваемой детали не лишне установить прижимной механизм.

Из материала для основания вырезается небольшая панель. Для опоры необходимо подготовить 4 деревянных бруска.

На поверхности основания нужно вырезать с помощью электрической ножовки или лобзика отверстие полукруглой формы. Затем сделать отверстия для упорного листа и креплений.

Готовая панель прикрепляется к двигателю с помощью болтового соединения или специальных застежек.

Стол для фрезера — незаменимая деталь. Если нет возможности своими руками собрать основу, можно купить стол.

Приобрести его можно в крупных специализированных магазинах. Цена будет зависеть от функционала, но даже самый простой стол с хорошим покрытием обойдется недешево.

Вернуться к оглавлению

Изготовление ручного фрезера

При изготовлении фрезера из дрели своими руками, необходимо помнить некоторые правила. В первую очередь, важно помнить, что регулировочный лифт изготавливается из твердой древесины и устанавливается на поверхность стола. По этой причине сила оборотов должна быть достаточно большой.

Станок подобного вида изготавливают, не применяя в работе шкивы и ремешки.
При этом фрезы насаживаются на моторный вал. Для изготовления лифта понадобится основной корпус, каретки, скользящие полозья, ось с нанесенной резьбой и крепление для фиксации.

При вращении оси каретка передвигается по ней вверх или вниз. В роли направляющих выступают полозья. Затем выставляется высота, и при помощи крепежа устанавливается каретка. Всю конструкцию удерживает несущий корпус, его закрепляют снизу на крышке верстака.

Важно следить, чтобы каретка и мотор не шатались, иначе это скажется на работе фрезера: выборка будет неровной. Подобное устройство позволяет устанавливать вылет фрезы над поверхностью стола.

Некоторые мастера советуют дополнительно изготовить шестерни и оснастить ими самодельную конструкцию, а также поменять положение поворотного рычага, установив его сбоку, а не сверху.

Далее остается самое сложное — закрепить патрон и двигатель. Для этого можно использовать специальный переходник. Купить его можно в магазине. А вот с установкой будет сложнее: сделать эту работу самостоятельно очень сложно, это лучше доверить специалистам.

После установки переходника можно считать, что ручной фрезер готов к работе, можно провести первое испытание. Сначала устанавливается простая легкая фреза. Инструмент подключается к электросети. Если после этого фрезер работает правильно, можно переходить к его постоянной эксплуатации. Теперь с его помощью можно накручивать резьбу, сверлить отверстия на деревянных деталях или обрабатывать кромку.

Небольшие фрезерные машины сейчас в достаточно обширном ассортименте представлены на рынке практически всеми компаниями, производящими электроинструменты.

Стоит учесть:
готовая фрезерная машина стоит весьма ощутимых денег, так что подчас купить подобный аппарат хочется, а возможности подобной нет.

Однако эта не та проблема, которая действительно может остановить настоящих мастеров своего дела, поскольку фрезер можно несложным образом сделать своими руками.

Инструкций для осуществления подобного небольшого подвига в домашних условиях вместе с фото и видео материалами, приложенными чертежами и подробными рекомендациями в интернете достаточно.

Изготовление подобного инструмента доступно многим людям, которые будут готовы потратить несколько часов времени на изучение материалов, чертежей и самого процесса создания прибора.

Устройство и задачи

Упрощенно устройство фрезерного приспособления можно описать следующим образом: двигатель аппарата передает вращение на шпиндель, на который надета фреза (специальная насадка).

При устройстве ручного инструмента фреза вставляется в специализированный патрон, цанговый или кулачковый.

Знаете ли Вы что:
основная задача инструмента – обработка металла, дерева, стекла, керамики, оргстекла или пластиков.

Вполне известный пример – подготовка отверстий под дверные замки в деревянном полотне. Также это может быть нарезка резьбы или обработка кромок деталей, фрезеровка пазов и полостей.

Вращение обеспечивается двигателем, работающим от сети переменного тока. Насадки могут использоваться самые разные, в зависимости от материала, который необходимо фрезеровать.

Самый простой материал для фрезеровки – это дерево, поэтому, как правило, и фрезы для его обработки будут наиболее часто встречающимися и дешевыми.

Для металлов различной степени жесткости и вязкости должны использоваться насадки, отличающиеся по своим характеристикам в зависимости от свойств самого обрабатываемого материала.

Разумеется, фрезы для дерева или металлов не подойдут для обработки стекла или керамики, для подобных материалов необходимо подобрать фрезы с иными характеристиками.

Изготовление

Разумеется, основным элементом приспособления для фрезеровки будет двигатель. Самым простым решением будет подбор электромотора, работающего от обычной сети 220 Вольт.

Таким может послужить двигатель от бытовых приборов, имеющихся дома. Например, подходящий по мощности и оборотам электромотор от дрели, перфоратора или болгарки

Примите к сведению:
двигатели от небольших приборов вроде бормашинки, к примеру, для реализации задачи не подойдет.

Для начала необходимо определиться с основанием для крепления электромотора, которое можно изготовить из дерева, фанеры, ДСП или прочного пластика. Поскольку любой двигатель оснащен специальными креплениями под болты, использовать можно их или специальные застежки.

Совет специалиста:
крепление вряд ли получится сделать самостоятельно в силу сложности конструкции, поэтому есть смысл обратиться к мастерам, способным реализовать подобную задачу.

Преимущества и недостатки

В изготовлении самодельного фрезера есть вполне очевидные преимущества по сравнению с покупкой подобного инструмента в магазине:

затраты существенно ниже, чем при покупке готового инструмента;
простота сборки всей конструкции;
возможность превращения ручного фрезера в станок;
обработка различных типов поверхностей.

низкая скорость обработки;
меньшая прочность по сравнению с заводскими инструментами.

Так или иначе, решение о покупке инструмента в магазине или предпочтение в адрес самодельного приспособления остаётся за самим мастером.

Смотрите видео, в котором опытный мастер рассказывает как сделать фрезерный станок из дрели:

Книжная полка своими руками: виды, материалы, процесс изготовления

Как сделать пресс для винограда своими руками: устройство, выбор материала и пошаговый процесс изготовления

Как правильно сделать верстак в гараж своими руками: чертежи с размерами, этапы изготовления

Как изготовить ручной садовый бур своими руками: видеоинструкция и чертежи изготовления

Фрезер из дрели сделать можно, но нужно иметь саму фрезу (насадку фрезу которая будет резать или вырезать рисунки) если такова есть, то без проблем, нужно продумать каким образом закрепить дрель (нужно сделать это надёжно, желательно в нескольких точках, например за ручку и обод рукоятки) потому что при работе фрезы создаётся сильная вибрация и дрель может выскочить из одного крепления, затем подумать каким образом прикрыть струю воздуха от дрели, чтоб опилки не летели в глаза и последнее организовать рабочую плоскость для заготовок, это может быть и стол, и тумбочка, а возможно и просто направляющий из нескольких уголков, смотря что вы собираетесь делать, снимать к примеру кромки или вырезать рисунки. Дрель должна работать на максимальных оборотах, так как фактически является низкооборотным электроинструментом, понижать регулятором обороты нельзя — только на максимальных фреза будет резать чисто и без рваного края.

модератор выбрал этот ответ лучшим

Если руководствоваться поговоркой:»Голь на выдумки сильна» и это сильно надо, то использовать дрель в качестве ручного или стационарного фрезера вполне возможно.

Ведь эти два инструмента объединяет следующее:

есть зажим для фиксации сверла или фрезы;

принцип действия- вращение зафиксированного в головке-зажиме инструмента.

А теперь о различиях- у фрезера в отличие от электрической сдрели есть станина, которой регулируются различные операции.

Чтобы Ваша дрель стала фрезером, необходимо изготовить такую станину.

Сделать ее можно из различных материалов:

металлическая конструкция;
алюминиевая конструкция;
конструкция из кусков ДСП и водопроводных хомутов.

Посмотрев ниже приведенные фото, Вы поймете, какой вариант Вам больше подходит.

Если Вам фрезер нужен для частого и ответственного использования,то лучше все таки не изобретать велосипед и приобрести недорогой ручной фрезер. Ведь работать с конструкцией Дрель-фрезер
не совсем удобно- сложно делать перенастройку, кнопка расположена не удобно и т.д.

Можно, тем более в продаже есть такой «девайс9quot; как «приставка для столярных работ к дрели».

Можно и самостоятельно изготовить приспособление (нужна толстая фанера, или ДСП, бруски, хомут для крепления дрели, ну и плюс конечно нужен соответствующий стол), но надо отметить что даже с такой приставкой (заводского изготовления) точность выполнения работ будет гораздо хуже используя мы фрезер.

Так, для домашней работы (или разовой) ещё туда-сюда, но для профессиональных работ всё же лучше фрезер тут и сравнивать особо не чего.

Хотя конечно, покупка приставки (или её изготовление), это в разы дешевле покупки фрезера, даже самого не дорогого (даже китайского).

Приставка о которой писал выше, подойдёт практически для любой «стандартной9quot; дрели (дрель зажимается в «корзине9quot;), дрель должна быть с регулировкой оборотов.

Мощность дрели, важный момент, маломощные дрели (до 500-т Ватт, не подойдут), лучше не использовать с работой фрезами.

Всем привет! В этой статье пойдет речь о том, как из дрели сделать фрезер своими руками с помощью подручных материалов. Бывают такие ситуации, когда нужно сделать определенную специфическую работу, но для ее выполнения требуется инструмент, который стоит довольно дорого. Покупать его на один-два раза как-то неохота. Тогда задумываешься о том, как его заменить тем, что есть.

Такой инструмент, как дрель, есть у всех домашних мастеров. Поэтому ее пытаются приспособить под различные нужды, а не только для сверления. Люди используют ее с помощью разных приспособлений в качестве токарных, сверлильных, точильных станков, болгарок, миксеров и много другого. Вот и фрезер можно тоже из нее сделать. Причем понадобятся для этого совсем недорогие материалы.

Но стоит сказать про один момент. Полноценно никакая дрель не сможет заменить фрезер. Это связано, во-первых, с тем, что ее обороты составляют всего около 3 000 в минуту, тогда как фрезер развивает их и до 30 000. А значит обработать поверхность также чисто не получится. А, во-вторых, ее редуктор не рассчитан на такие нагрузки, что приведет к его скорому износу, если работать ей в таком режиме долго.

Что ж, когда мы выяснили все подводные камни, можно и рассказать, что понадобится. А нужно будет совсем немного:

Берем ЛДСП или фанеру и собираем с помощью саморезов вот такую конструкцию, как на рисунке ниже.

Отверстие в основании высверливается пером или коронкой на 40 мм. Размеры кусков фанеры или ЛДСП рассчитывайте, исходя из габаритов имеющейся электродрели.

Из хомута надо будет выкрутить саморез. На его место будет вкручен болт. В вертикальной стенке просверливаем отверстие под него, чтобы завести его с задней стороны и вкрутить в хомут, который располагается впереди. Высота его расположения должна быть такой, чтобы патрон дрели был в нескольких миллиметрах от основания.

Для фиксации электродрели сверху прикручивается небольшой прямоугольник из ЛДСП или фанеры. В итоге должна получиться вот такая конструкция:

Теперь остается зажать фрезу в патрон и работать. Высота расположения фрезы определяется тем, насколько глубоко она погружена в патрон. А для того, чтобы рез был прямой, можно сбоку от конструкции прикрепить доску с прямой гранью и упереться в нее.

Вот такая простейшая конструкция поможет вам выполнить фрезеровальные работы при наличии в арсенале только дрели. Ну а если вы все-таки хотите делать такую работу на постоянной основе, то лучше купите фрезер. Самые выгодные цены на них здесь. Можете зайти и сами убедиться.

А на этом у меня всё — до новых встреч!

В домашней мастерской, каждый вид инструмента будет, кстати, то же самое касается и самодельного фрезера из болгарки.

И если о том, как сделать полировальный станок. самодельный плиткорез и листогиб своими руками было рассказано ранее, то пришло время поговорить, как делается фрезер из болгарки своими руками.

На самом деле все достаточно просто, и если в гараже лежит старая ненужная дрель или болгарка, то фрезерный станок можно изготовить достаточно просто. Основными частями фрезерного станка из болгарки или дрели является фреза, шток, на котором она крепится и двигатель, который её вращает. Вот собственно и всё, о чём по порядку.

Фрезер из болгарки своими руками

Итак, чтобы сделать фрезер из болгарки своими руками, в первую очередь необходимо будет подготовить:

В принципе на этом всё, хотя в процессе работы над изготовлением фрезера из болгарки своими руками, возможно, потребуются дополнительно болты или саморезы, но это добро, как правило, изобилует в каждом гараже или в хозблоке домашнего мастера.

Сначала изготавливается из толстой фанеры или досок основание фрезера. Оно состоит из двух стенок расположенных друг напротив друга. Расстояние одной стенки до другой можно сделать фиксированным, а можно сделать так, чтобы одна из стенок, на которой не закреплена дрель, двигалась ближе или дальше в зависимости от длины обрабатываемых деталей.

На подвижной части самодельного фрезера закрепляется металлический конус, который острым своим концом будет удерживать обрабатываемую заготовку. Сбоку прямо на каркасе размещаются фрезы фрезера по дереву. Они могут иметь разную конфигурацию, длину и ширину обработки заготовок.

Фрезер из болгарки своими руками делается практически точно также, единственное отличие здесь в способе фиксации втулки для вращения заготовок. И если в дрели её можно закрепить прямо в патрон, то при использовании болгарки в качестве фрезерного станка придется делать дополнительный переходник.

Фрезер из болгарки или дрели своими руками можно сделать достаточно легко. В интернете существует масса видео роликов на эту тему. Можно что-то легко менять и добавлять в конструкции фрезера из болгарки своими руками от себя, главное чтобы за самодельным станком было бы удобно работать.

Любители мастерить что-то дома нередко задаются вопросом: «А можно ли собрать фрезер из дрели своими руками?». Такая мысль имеет под собой довольно прочную основу в виде высокой стоимости профессионального профильного инструмента. Цена современного фрезерного станка может серьезно ударить по домашнему бюджету, а пользоваться им придется не так уж и часто. Оказывается, сделать такой прибор самостоятельно вполне реально.

Использование фрезерного станка

Чаще всего такой инструмент очень полезен при ремонте дачного домика
или строительстве частного коттеджа. При наличии такого агрегата сложные работы по обработке древесины можно провести прямо в домашних условиях. Вам станет доступно:

фрезерование деревянных деталей;
формирование кромок;
создание специальных соединительных деталей;
прочие работы с деревом;

Большое число преимуществ не всегда перевешивает завышенную цену инструмента, который по окончанию ремонта будет пылиться в кладовке. Поэтому все большую популярность у домовладельцев набирает самодельный ручной фрезер.

Изготовление прибора

Перед тем, как приступить непосредственно к процедуре сборки, нужно позаботиться о специальной подставке – фрезерный стол
. Этот элемент можно собрать из толстой фанеры или ДСП панелей.

Раздобудьте подходящие детали:

листы фанеры или ДСП толщиной не менее двенадцати миллиметров;
четыре опорных бруска;
хомут для закрепления дрели на столе;.

Приступаем к процессу сборки. В основной вертикальной стенке проделайте отверстия для болтов и закрепите направляющий хомут.

После этого проделайте круглое отверстие в середине упорного листа. Профессионалы советуют использовать для этих целей электрический лобзик
. но подойдет и простая ножовка. Завершающим этапом становится соединение всех деталей в единую конструкцию при помощи саморезов или суперклея. Столик готов, осталось самое главное – изготовить сам фрезер.

Основные элементы устройства

В основе хорошего фрезерного станка лежит электрический привод
. Мощность его не должна быть ниже 500 Ватт. Рассчитывайте этот показатель в зависимости от толщины деревянных деталей, которые планируете обработать. Самым подходящим вариантом становятся дрель, перфоратор или болгарка мощностью от 500 до 1100 Ватт.
Оптимальным выбором, с точки зрения цены и надежности, считается дрель.

Покупая, следует обратить особое внимание на качественные характеристики дрели, ведь позже ее можно будет использовать по прямому назначению.

Для сборки всей системы вам пригодятся следующие комплектующие:

фреза – элемент который покупается отдельно в специализированном магазине;

особый патрон для закрепления.

Последняя деталь подключается к дрели посредством переходника
. который придется подбирать отдельно, в зависимости от типа фрезы. Устанавливать такой переходник проблематично, но вполне возможно в домашних условиях.

Последовательность сборки

Изготавливая фрезеровочный станок, необходимо придерживаться некоторых указаний, которые позволят избежать ошибок. Особое внимание стоит обратить на лифт для регулировки
— его закрепляют на крышке стола, для компенсации силы оборотов. Для изготовления этой детали используют плотную фанеру.

Очень важно добиться монолитности в конструкции, избегайте использования ремешков, тросиков, мелких гвоздей и реек.
Саму фрезу после этого устанавливают на моторном валу. В итоге лифт будет включать:

каретки;
корпус, на который будет приходится основная нагрузка;
резьбовую ось;
крепление для фиксирования;
полозья скользящего типа.

При вращении оси с резьбой происходит перемещение каретки вместе с двигателем. Она перемещает его вверх или вниз по линии оси. Полозья предназначены для ограничения и направления движения.

Ограничения по высоте необходимо выставить заранее, пока устройство неподвижно. Закрепив фиксирующие элементы в необходимом положении, вы обезопасите себя и свою работу.

Крайне важно следить за ровным перемещением каретки
. Добейтесь максимально устойчивого положения, чтобы исключить возникновения брака и неровностей при обработке древесины. Опытные мастера изготавливают особые шестерни и поворотные рычаги, которые потом включают в общую систему для управления.

Любители мастерить различные вещи дома по достоинству оценили появление на рынке такого инструмента, как ручной фрезер в качестве альтернативы фрезерному станку, несмотря на все возможности, которые дает последний.

Держать дома крупногабаритный аппарат зачастую неудобно — он занимает слишком много места.

Ручной

Устройство и задачи

При устройстве ручного инструмента фреза вставляется в специализированный патрон, цанговый или кулачковый.

Изготовление

Преимущества и недостатки

затраты существенно ниже, чем при покупке готового инструмента;
простота сборки всей конструкции;
возможность превращения ручного фрезера в станок;
обработка различных типов поверхностей.

Недостатки:

низкая скорость обработки;
меньшая прочность по сравнению с заводскими инструментами.

Смотрите видео, в котором опытный мастер рассказывает как сделать фрезерный станок из дрели:

Источник

Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

Для сравнения: фрезеровальная машина развивает скорость до 30000 об/мин.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления
, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП
, как показано на следующих рисунках.

К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео .

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу
для зажима фрез.

Поскольку закрепить ее на валу мотора без переходника не получится, то его придется заказать у токаря.

Также потребуется сделать подъемный механизм
для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Чтобы на мотор при работе станка не попадала пыль, можно уложить сверху двигателя небольшой кусок поролона.

Агрегат с числовым программным управлением (ЧПУ) применяется, в основном, для гравировки и фигурной резьбы по дереву.
Управляется он с помощью компьютера, благодаря чему на заготовках можно вырезать очень сложные узоры с высокой точностью. В Китае можно купить готовые мини-станки с ЧПУ для изготовления сувенирной продукции по цене около 10000 рублей.

Конечно же, можно приобрести все детали для станка и собрать ЧПУ-фрезер собственноручно. Но если посмотреть на стоимость всех комплектующих, то будет намного дешевле приобрести готовое изделие с уже настроенным программным обеспечением.

Рейсмус и фуганок из фрезера

Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.

На базе фрезера также можно сделать некое подобие данного агрегата.

Рейсмус из фрезера своими руками можно изготовить из пары направляющих, закрепленных на ровной поверхности, и площадки, на которой закрепляется фрезерная машина.
Деталь, которую нужно выровнять по толщине, закрепляется на столе, под площадкой с агрегатом. На фрезере сначала выставляется нужный вылет оснастки, после чего проводится обработка всей поверхности детали.

Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок
для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.

Также можно изготовить стационарный фуганок
из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео .

При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками. Принцип передачи крутящего момента на шпиндель у агрегатов идентичный. Достаточно сделать для дрели фрезерный стол, и можно использовать ее в качестве фрезера. Варианты фиксации корпуса инструмента могут быть различными. Главное, чтобы не было перекосов и люфтов.

Внимание! Нельзя использовать в качестве фрезера ударную дрель.

Материалы и инструменты

Обычно в любом гараже или домашней мастерской легко найти необходимые инструменты. Шуруповерт можно заменить крестовой отверткой, лобзик – ножовкой.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

подошва;
стойка;
косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

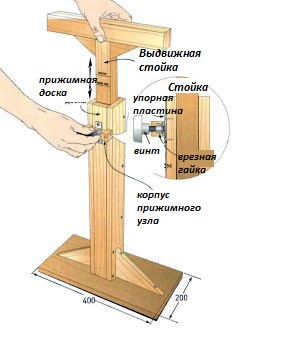

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Алгоритм сборки

Перед тем, как делать фрезер из дрели, следует подготовить все необходимые материалы и чертеж, с указанием размеров и как будет крепиться дрель, заменяющая ручной фрезер.

Отметить на столе или подошве центр оси шпинделя.
Вырезать отверстие под выход инструмента.
Положить электродрель на стойку и отметить положение хомута и упора, закрепить их.
Строго под прямым углом прикрутить стойку и косынку.
Зафиксировать корпус инструмента на основании.

Станок, сделанный своими руками, должен быть прочный, без люфтов и перекосов. Тогда на нем можно будет работать, как фрезером.

Преимущества и недостатки фрезера

Основное преимущество станка для фрезеровки электродрелью – не надо для выполнения единичных операций покупать дорогостоящий фрезер. На самодельном приспособлении легко сделать несколько пазов, обработать край полочки.

В электродрели сверло вставляется в патрон. При работе на самодельном фрезере надо пользоваться фрезой для дрели. В магазинах имеется большой выбор:

цилиндрические;
концевые;
торцевые;
угловые;
фигурные;
дисковые.

Все они имеют хвостовик и легко крепятся в патроне. Замена инструмента происходит быстро. Недостаток патрона в том, что он может открутиться во время работы, особенно при наличии вибрации инструмента. Надо постоянно проверять и затягивать крепление.

Перед тем, как сделать фрезер из дрели, следует определиться с объемом работы. Самодельный фрезер подходит для выполнения электродрелью домашних ремонтных работ, отдельных операций по обработке деревянных деталей. Фрезеровать дрелью длительное время и с большими нагрузками нельзя.

Основной недостаток фрезерного станка из дрели, малое число оборотов. При сверлении резание происходит по небольшой площади. Чистота при этом не нужна, древесина перерабатывается в стружку. На сверлильном инструменте максимальное вращение достигает 3000 об/мин. В то время как у самого легкого фрезера минимальное значение 4000 об/мин. Каждый специалист знает, что чистота обработки зависит от скорости вращения инструмента. Чем быстрее вращается фреза, тем красивее кромка и торец шпонки. После обработки на самодельном станке, обработанные места придется долго шкурить.

Двигатель на инструменте для сверловки значительно слабее фрезерного. Он рассчитан на непродолжительное включение. Долго работать на предельной мощности он не сможет. Во время фрезеровки дрелью ее надо постоянно выключать, давать ей остыть.

Самодельный станок подойдет для разовых работ. Для постоянной лучше приобрети фрезер.

Евгения Дробышева

Пенсионерка со стажем. Сторонник правильного питания и здорового образа жизни

Написано статей

Вконтакте

Одноклассники

фрезерование деревянных деталей;
формирование кромок;
создание специальных соединительных деталей;
прочие работы с деревом;

Изготовление прибора

Раздобудьте подходящие детали:

листы фанеры или ДСП толщиной не менее двенадцати миллиметров;
четыре опорных бруска;
хомут для закрепления дрели на столе;.

Консервируете помидоры на зиму?

Да

Нет

После этого проделайте круглое отверстие в середине упорного листа. Профессионалы советуют использовать для этих целей электрический лобзик
, но подойдет и простая ножовка. Завершающим этапом становится соединение всех деталей в единую конструкцию при помощи саморезов или суперклея. Столик готов, осталось самое главное – изготовить сам фрезер.

Основные элементы устройства

Покупая, следует обратить особое внимание на качественные характеристики дрели, ведь позже ее можно будет использовать по прямому назначению.

Для сборки всей системы вам пригодятся следующие комплектующие:

фреза – элемент который покупается отдельно в специализированном магазине;

особый патрон для закрепления.

Последняя деталь подключается к дрели посредством переходника
, который придется подбирать отдельно, в зависимости от типа фрезы. Устанавливать такой переходник проблематично, но вполне возможно в домашних условиях.

Последовательность сборки

каретки;
корпус, на который будет приходится основная нагрузка;
резьбовую ось;
крепление для фиксирования;
полозья скользящего типа.

Ограничения по высоте необходимо выставить заранее, пока устройство неподвижно. Закрепив фиксирующие элементы в необходимом положении, вы обезопасите себя и свою работу.

Вот так, соблюдая простые советы, можно собрать фрезер из обычной дрели. Тщательно подгоняйте детали и используйте только качественные материалы. Не пытайтесь сэкономить на дрели, помните, когда закончится стройка, вы сможете разобрать станок и использовать ее по прямому назначению. Не спешите выбрасывать столик и лифт после — их можно разобрать на отдельные элементы и компактно упаковать в коробку до следующего ремонта. Именно поэтому профессионалы используют для соединения только строительные саморезы.

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

ДСП или многослойную фанеру толщиной от 12 мм;

обрезки доски подходящей толщины;

деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм
. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о.

Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту.
У электродрели этот показатель находится в районе 3 000 .
Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт.
Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход — фрезер из дрели. Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Принцип работы фрезера

Фрезерное устройство работает так:

мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
на шпинделе надета насадка для работы по металлу или дереву — фреза;
она обрабатывает материал, который закреплён на рабочей плоскости.

Внимание! В ручном варианте фрезера насадка крепится в патрон.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера на основе дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить. Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм.

Установка регулировочного лифта:

Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
Выполните прорези для фиксаторов и упорного листа.
Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.

Фрезер должен фиксироваться на столе на подшипниковых узлах.

В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Совет. Любые отверстия в столешнице вырезают обычной ручной дрелью.

Изготовление мини-станка из дрели

Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья — направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.

Наиболее сложная манипуляция в сборке- зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

установите лёгкую насадку;
включите устройство в сеть;
попробуйте провести простейшие операции;
при положительном результате выполните более серьёзные работы;
если снова всё в порядке, приступайте к полноценной эксплуатации.

Совет. Есть варианты самодельных фрезеров из дрели, где поворотный рычаг перемещён сверху вбок.

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Особенности эксплуатации ручного фрезера

Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
Продумайте отдельно под себя расположение систем управления аппаратом.
Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.

Достоинств у самодельного устройства перед покупным немало:

доступность составных деталей для сборки;
низкая себестоимость;
возможность демонтажа мини-станка и использования фреза в ручном режиме.

Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из дрели необходимо собрать в строгом соответствии с технологией. Только аккуратность и точность в выполнении работ позволит вам получить прочный и надёжный агрегат.

Как сделать фрезер из дрели своими руками: видео

Несложную фрезеровку деревянных деталей можно выполнять на самодельной сверлильной стойке

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

несколько кусков ДСП или толстой фанеры;
хомут, при помощи которого дрель будет фиксироваться на основании устройства;
болты, саморезы и другие крепежные элементы;
перьевое сверло или сверлильную коронку диаметром 40 мм;
стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

две металлические штанги, которые будут выступать в роли направляющих элементов;
площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
патрон, в котором будет фиксироваться используемый режущий инструмент;
переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.

Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства. Если пренебречь этим требованием, можно столкнуться с тем, что обработка, выполняемая при помощи такого фрезера, не будет отличаться высокой точностью и качеством. Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.

Многих любителей мастерить различные изделия часто интересует то, как собрать фрезер из дрели своими руками.

Не у всех есть возможность держать в домашних условиях крупногабаритный фрезерный аппарат.

Но если в помещении проводится ремонт, то свой ручной фрезер часто может быть нужен.

Это устройство может фрезеровать элементы из древесины, производить формовку кромки и совершать другую работу.

Задачи и особенности изготовления фрезерного устройства

Бытовое фрезерное устройство работает следующим образом. Двигатель аппарата вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, работает от электросети.

Сделанный самостоятельно фрезерный прибор способен обрабатывать древесину, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать кромки деталей и полостей.

То, какая насадка будет использована для работы, зависит от фрезеруемого материала и может быть абсолютно разной.

Самое доступное для обрабатывания – дерево, поэтому и фрезы для него доступны по цене и часто встречаются в продаже.

Металлы обладают разной степенью вязкости и жесткости. Для их фрезерования применяют насадки, отличающиеся по своим качествам.

Подбирая их, следует учитывать свойства, присущие обрабатываемому металлу.

Прежде чем сделать фрезер для домашнего использования, нужно сконструировать стол, на который будет установлен аппарат.

Столешницу можно подготовить, используя обычный лист фанеры толщиной 1,2 см. В качестве опоры для нее подойдут четыре бруса из дерева.

На поверхности фанеры размечают отверстие, соответствующее размеру фрезера, после чего добавляют направляющую.

Пазовое отверстие для фрезера делают полукруглой формы и вырезают лобзиком с электрическим приводом или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер делают из дрели своими руками, используя электрический привод, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Наиболее подходящими вариантами являются дрель, болгарка или перфоратор.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Чтобы собрать устройство, понадобятся следующие инструменты, детали и материалы:

двигатель, работающий от электрической сети;
ручная ножовка или электролобзик;
сверло;
хомут, саморезы, контргайки, винты;
фреза;
патрон;
четыре деревянных бруска;
струбцины, которые можно быстро зажать;
ДСП – для основания аппарата.

Для работы с данным перечнем инструментов не обязательно быть профессионалом.

Заранее позаботьтесь проверить работоспособность электроинструментов и соблюдение правил техники безопасности.

Порядок сборки фрезера

Собирать фрезер намного проще, если использовать чертежи. Процесс конструирования аппарата для фрезеровки, использующего в качестве двигателя дрель, условно разделяют на этапы.

Этапы сборки конструкции:

изготовления основания-подставки;
подготовка хомута;
крепление хомута;
упор;
сборка.

Изготовление фрезерного аппарата на этом не заканчивается, но пользоваться им можно и в таком состоянии.

Достаточно надежно зафиксировать дрель при помощи хомута, затянуть фрезу в патрон подходящего параметра, закрепить всю конструкцию и начать фрезеровку.

Чтобы работа была более точной и безопасной, оборудование можно дополнить некоторыми элементами.

Для дополнительной точности и безопасности необходимо использовать направляющую.

В результате ее применения обработка материалов будет более качественной, так как не нужно зрительно оценивать расстояние.

Саморезами прикрепляют собранную конструкцию к рабочей поверхности. Если предстоит обработка стопки дощечек или планок, то нужно сделать крепеж максимально надежным.

Быстрозажимающиеся струбцины идеально подходят для фиксации направляющей, контролирующей движение материала.

Собранный собственноручно фрезер обладает несколькими плюсами. Изготовить его несложно, а затраты на работу небольшие.

Чтобы сделать устройство, достаточно воспользоваться инструментами и материалами, имеющимися у каждого любителя мастерить.

Купить нужно будет только хомут и фрезы.

Но серьезных минусов у ручного фрезера существенно больше. Все инструменты, собранные собственноручно и имеющие элементы, вращающиеся при больших скоростях, требуют строгого соблюдения правил техники безопасности.

Нельзя пренебрегать установкой специального щита на аппарат, потому что в процессе работы в домашней мастерской сложно предугадать возникновение опасных для здоровья ситуаций.

Необходимо знать, что дрель имеет малое число оборотов, чтобы фрезеровать. Поэтому обработка твердых материалов и выполнение объемной работы фрезером из дрели затруднительны.

Некорректное использование устройства постепенно приведет дрель в негодность.

Пользоваться аппаратом, собранным своими руками, следует только тогда, когда не нужно соблюдать большую точность.

Даже применение направляющей не может обеспечить максимально верное фрезерование.

Но если нужен аппарат для обработки небольшого количества нетвердого материала, то есть предъявляемые требования к фрезеру невысоки, то устройство можно соорудить собственными руками.

Во время сборки и использования фрезера нужно всегда соблюдать правила техники безопасности – осторожность позволит избежать получения травм.

На чтение
6 мин.
Опубликовано
04.12.2018

Во время строительства или ремонта дома иногда появляется необходимость красиво обточить край доски. Нецелесообразно покупать для этого дорогостоящий фрезер, ведь неплохую рабочую модель можно изготовить своими руками. Для создания конструкции подойдёт электрическая дрель, поскольку она имеет тот же принцип передачи крутящего момента на шпиндель.

Конструкция и алгоритм сборки

Из-за невысокой мощности и количества оборотов дрели получится сделать только лёгкий фрезер по дереву. Для эффективной работы следует надёжно закрепить инструмент на столе, а заготовку перемещать по нему. Если создать конструкцию, где фрезер расположен сверху, то получится изготовить предметы со сложной формой. Каждому мастеру удобнее работать с инструментом, имеющим свои конструкционные особенности, поэтому идеального варианта, изготовленного своими руками, для всех не существует. Все модели различаются креплениями, а также расположением электрической дрели.

Фрезерный стол

Обрабатывать торцы заготовки и создавать пазы для соединения деталей удобнее всего с использованием фрезерного стола, на котором выступает инструмент.

Он имеет простую форму, его легко собрать своими руками.

В качестве основания удобнее всего использовать верстак.

Для создания этой модели фрезера понадобятся следующие материалы и инструменты:

Верстачный стол;
Электролобзик;
Деревянная планка;
Хомуты;
Упоры;
Шуруповёрт;
Металлические уголки;
Дрель.

Собирать конструкцию необходимо по особой технологии. Чтобы сделать инструмент своими руками, следуют пошаговой инструкции:

Нужно перевернуть крышку верстака и прорезать в нём большое отверстие электролобзиком. Его размер должен быть на 5 мм больше, чем диаметр предполагаемой фрезы.
Теперь необходимо установить планку перпендикулярно столу. Её следует расположить в самом центре отверстия параллельно боковой стороне стола. При этом, ось шпинделя дрели, которая будет крепиться сверху, должна совпадать с центром отверстия. Закрепить её можно при помощи шуруповёрта и уголков.
При помощи хомутов и упоров корпус дрели прикрепляется к планке. В начальном положении патрон дрели должен находиться под крышкой, а фреза, которая закреплена в нём, выступает.

Во время работы древесные заготовки двигаются по столу, а при упоре в шаблон начинается фрезеровка. Дрель можно прикрепить любым другим удобным способом. Главное проследить, чтобы центр отверстия находился под осью фрезы, а патрон и выключатель располагались удобно. Также перед работой нужно проверить, чтобы все элементы конструкции были надёжно и ровно закреплены.

Простой фрезерный станок

Сделать фрезерный станок для работы по дереву не составит много труда. Конструкция включает в себя три основных детали — подошва, стойка, косынка. Их можно вырезать из фанеры своими руками. Кроме данных элементов для сборки потребуются следующие предметы:

Электролобзик;
Корончатое или перьевое сверло;
Хомуты;
Болты, саморезы, иные крепёжные элементы;
Дрель;
Кусок тонкой резины (линолеум).

Инструкция для сборки станка:

Для создания подошвы на фанере рисуется квадрат, стороны которого равны ширине дрели. Затем с двух прилегающих сторон добавляют к нему полоски, равные толщине фанеры. Отмечается центр расположения инструмента, а затем проделывается отверстие корончатым или перьевым сверлом.
По намеченной линии вырезается подошва. Затем скругляется угол, который противоположен месту соединения стойки и косынки. С обратной стороны фанеры под местом крепления стойки просверливаются отверстия (4 мм). Они нужны для углублений под головки саморезов при помощи 8 мм сверла. Это необходимо, чтобы шляпки винтов не выступали и не царапали стол, образовывая перекос.
Элементы из фанеры следует расположить ровно перпендикулярно друг другу и закрепить. Подошва устанавливается горизонтально, вертикально на ней крепится стойка при помощи винтов, а косынка прилегает одной стороной к подошве, а второй – к стойке. Она необходима для обеспечения жёсткости конструкции.
В подошве проделывается отверстие для выхода инструмента.
Стойка по ширине делается такой же, как и дрель, а её длину следует увеличить на 20 мм.
На стойку при помощи хомута крепится дрель (следует перетянуть её чуть выше патрона). Дополнительно её фиксируют упором с тыльной стороны устройства (или вторым хомутом, расположенным под ручкой).
Под подошву приклеивается кусок тонкой резины для плавного скольжения.
Отмечается положение дрели при инструменте, который опущен ниже подошвы.

Важно!
Для удобства применения подошву можно вырезать из оргстекла.

Вертикальный фрезерный станок

Пример

Этот простой инструмент, сделанный своими руками из подручных материалов успешно справится со многими задачами. Для его изготовления потребуются следующие материалы и инструменты:

Несколько листов плотной фанеры или ДСП;
Хомут для фиксации дрели;
Болты, саморезы;
Перьевое сверло или сверлильная коронка на 40 мм;
Металлические уголки;
Набор слесарных инструментов.

Для изготовления вертикального фрезера можно использовать любые обрезки фанеры, куски реек, тонкие доски. Процедура воссоздания фрезера выглядит следующим образом:

Из фанерных или ДСП листов собирают основу для фрезера, в состав которой входит основание (оно располагается горизонтально) и вертикальная часть. На неё и крепится сама дрель. Размеры основы следует рассчитывать индивидуально в каждом случае. Они зависят от габаритов электрической дрели.
В середине горизонтального основания следует просверлить отверстие, диаметр которого равен 40 мм. Оно будет использоваться для получения доступа инструмента к заготовкам.
На вертикальную стойку следует прикрепить хомут при помощи болта. После этого происходит закрепление дрели в хомуте. Делать это нужно так, чтобы кончик её патрона не доставал несколько мм до горизонтальной подошвы.
Для создания более устойчивого положения дрели её закрепляют сверху деревянным бруском. Он работает как дополнительный упор.

Важно!
В таком устройстве для изменения глубины реза используется регулировка положения дрели при помощи хомута.

Преимущества и недостатки самодельного инструмента

В качестве основного преимущества фрезера, сделанного своими руками, можно выделить отсутствие необходимости покупать дорогой профессиональный станок. Ведь даже при помощи простейшего устройства удастся прорезать пазы или обработать край деревянной заготовки.

Для использования дрели в качестве фрезера придётся приобрести в магазине специальные фрезы. Они бывают цилиндрические, торцевые, концевые, угловые, дисковые и фигурные. При помощи хвостовика их легко зафиксировать в патроне. Менять насадки также не составит труда, но от длительной работы и сильных вибраций патрон может открутиться. Поэтому при работе инструментом, сделанным своими руками, его придётся постоянно проверять и подтягивать.

В качестве основного недостатка самодельного фрезера можно выделить невозможность длительной работы при больших нагрузках. Также он не отличается большим количеством оборотов. Максимальное количество оборотов для дрели достигает 3000, в то время как для фрезера минимальными считаются 4000 оборотов в минуту. От этого сильно страдает чистота обработки. Ведь чем быстрее крутится фреза, тем красивее и аккуратнее получится кромка материала. Поэтому после фрезеровки самодельным станком заготовки придётся шкурить.

Двигатель у дрели также гораздо слабее, чем у фрезера. Он рассчитан на кратковременную работу, потому при сильных нагрузках начинает нагреваться. Каждый раз придётся дожидаться его полного остывания.

Изготовить своими руками фрезерный станок возможно, но в некоторых ситуациях куда удобнее будет приобрести профессиональную модель в магазине. Самодельный фрезер не будет достаточно мощным, придётся работать с перерывами. Но для одноразового использования это отличный вариант.

Источник

Как своими руками сделать ручной фрезер из дрели + инструкция, видео, чертежи

Во время проведения ремонтных работ и при обустройстве дома или квартиры иногда требуется вырезать паз или красиво заточить торец доски. Ради этого вовсе не стоит покупать дорогостоящий электрический инструмент. Вы можете сделать из дрели ручной фрезер своими руками.

Принцип действия и передачи крутящего момента на шпиндель у устройство будет идентичным. Будет достаточно сделать для дрели фрезеровочный стол, и можно будет использовать прибор в качестве ручного фрезера. Варианты для фиксации корпуса инструмента могут быть самыми разными, но главное, чтобы не было люфтов и перекосов.

Обратите внимание, в качестве ручного фрезера ни в коем случае нельзя применять ударную дрель.

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Кроме того, при изготовлении простейшей конструкции могут потребоваться следующие материалы:

Лист фанеры, толщина которого от 1.2 до 1.5 см.

Металлический хомут.

Саморезы.

Болты и гайки М6.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

Гаечный ключ.
Электрическая дрель.
Сверла на 0.4 и 0.8 см.
Перьевое или корончатое сверло.
Электрический лобзик.
Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Станочная конструкция для создания ручного фрезера на основе дрели своими руками будет состоять из основных трех деталей, которые вырезаны из фанеры:

Стойка.

Подошва.

Косынка.

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Ручной фрезер из дрели можно сделать иначе. Недостатком обычного станка является невозможность сделать глухие шпоночные пазы, а также выборки. Инструмент сможет входить в доску лишь со стороны торца. Небольшое по размеру дополнение даст возможность дрели в полной мере заменить вертикальный легкий фрезер. Тут потребуется сделать длиннее подошву, нежели обычно. К ней прикрутите массивную доску с закрепленным в вертикальном положении П-образным профилем – это пару штук, направляющие. На планке с одной стороны должны быть установлена дрель, а с другой будут прикручены пару реек, которые будут заведены в металлические профили. Внизу в подошве установите винт, который будет играть роль упора при перемещении корпуса электрической дрели вниз.

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

Отметьте на подошве или столе центр оси шпинделя.
Вырежьте отверстие под выход электрического инструмента.
Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
Строго под прямым углом следует прикрутить косынку и стойку.
Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

Достоинства и недостатки ручного фрезера

Основным преимуществом такого станка для фрезеровки электрической дрелью является то, что не требуется для выполнения единичных операций приобретать дорогостоящий фрезер. На сделанном своими руками приспособлении вы сможете с легкостью проделать несколько пазов, а еще обработать край полки. В электрической дрели сверло вставляют в патрон, а при работе на сделанном своими руками фрезере потребуется использовать фрезу для дрели.

В магазинах есть невероятно большой выбор:

Дисковые.
Цилиндрические.
Фигурные.
Концевые.
Угловые.
Торцевые.

Все они оснащены хвостовиком и легко прикрепляются к патрону. Заменить инструмент можно быстро. А вот недостатком патрона является то, что он способен открутиться при проведении работ, а особенно при наличии большой вибрации инструментов. Потребуется постоянно проверять и затягивать элементы крепления. Перед тем, как сделать ручной фрезер из дрели своими руками, потребуется определиться с объемом работ. Самодельные фрезеры подойдут для выполнения домашних работ по ремонту, а также отдельных операций по обработке деталей из древесины. Фрезеровать при помощи дрели на протяжении длительного времени с большими нагрузками не получится.

Основным недостатком такого устройства будет малое число оборотов. Во время сверления резание будет происходить по малой площади.

При этом чистота не так важна, потому что древесина будет перерабатываться в стружку. На сверлильном инструменте максимальное число вращение может быть 3 000 оборотов в 1 минуту. В то же время у самого легкого настоящего фрезера минимальное значение будет 4 000 оборотов в 1 минуту. Любой специалист знает, что чистота обработки будет зависеть от того, как быстро вращается инструмент. Чем больше вращений фрезы, тем красивее кромки и торцы шпонки. После обработки на станке, который сделан своими руками, обработанные места потребуется тщательно ошкуривать.

Электрический двигатель на инструменте для сверления куда слабее, чем фрезерный. Он рассчитан не на длительное использование, а долго работать на предельной скорости у него не выйдет. При фрезеровании дрелью ее постоянно потребуется отключать, чтобы она могла остыть.

( 1 оценка, среднее 1 из 5 )

Источник

Внимание! Нельзя использовать в качестве фрезера ударную дрель.

Фрезер из дрели своими руками

Материалы и инструменты

Вертикальный фрезер в отличие от дрели имеет плоское основание – подошву, на которой он стоит и перемещается по обрабатываемой детали или столу. Корпус зафиксирован и перемещается вертикально по направляющим. Для создания самодельного фрезера из дрели надо создать стойку и закрепить на ней дрель. При изготовления простой конструкции пригодятся материалы:

фанера толщиной 12 или 15 мм;
металлический хомут;
болты с гайками М6;
саморезы.

Фанеру можно заменить ДСП и ламинатом такой же толщины. Фрезер из дрели будет удобнее в работе, если подошву – базу сделать из оргстекла 10-12 мм толщиной. Тогда хорошо будет видна рабочая зона, разметка на доске.

Хомут с фитингами подойдет стандартный, для водопроводных труб. Размер подбирается по диаметру корпуса дрели выше патрона.

Скрепится фрезерный станок по дереву винтами диаметром 4,8 или 5 мм и длиной 19, 20 мм. Саморезы этих размеров часто используют при изготовлении поделок из древесины. Ими крепят кронштейны, крючки и полки. Винты часто остаются после ремонта. Заменить их можно саморезами диаметром 5,5 мм и длиной 18 и 22 мм.

Для того, чтобы сделать из электродрели фрезерный станок по дереву, нужны инструменты:

дрель;
корончатое или перьевое сверло;
электролобзик;
шуруповерт;
сверла 4 мм и 8 мм;
гаечный ключ.

Чертеж сверлильно-фрезерного станка из дрели

Конструкция фрезера из дрели

Стол с фрезером

Самодельный стол для ручного фрезера

Простой станок

подошва;
стойка;
косынка.

Фрезерный станок из дрели

Станок с вертикальным перемещением фрезы

Алгоритм сборки

Отметить на столе или подошве центр оси шпинделя.
Вырезать отверстие под выход инструмента.
Положить электродрель на стойку и отметить положение хомута и упора, закрепить их.
Строго под прямым углом прикрутить стойку и косынку.
Зафиксировать корпус инструмента на основании.

Преимущества и недостатки фрезера

Фрезерный станок своими руками

цилиндрические;
концевые;
торцевые;
угловые;
фигурные;
дисковые.

Самодельный станок подойдет для разовых работ. Для постоянной фрезеровки дерева лучше приобрети фрезер.

Источник

Изготовление фрезера из дрели

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.

Перед тем, как приступить непосредственно к процедуре сборки, нужно позаботиться о специальной подставке – фрезерный стол. Этот элемент можно собрать из толстой фанеры или ДСП панелей.

Раздобудьте подходящие детали:

листы фанеры или ДСП толщиной не менее двенадцати миллиметров;
четыре опорных бруска;
хомут для закрепления дрели на столе;.

После этого проделайте круглое отверстие в середине упорного листа. Профессионалы советуют использовать для этих целей электрический лобзик, но подойдет и простая ножовка. Завершающим этапом становится соединение всех деталей в единую конструкцию при помощи саморезов или суперклея. Столик готов, осталось самое главное – изготовить сам фрезер.

В основе хорошего фрезерного станка лежит электрический привод. Мощность его не должна быть ниже 500 Ватт. Рассчитывайте этот показатель в зависимости от толщины деревянных деталей, которые планируете обработать.

Для сборки всей системы вам пригодятся следующие комплектующие:

фреза – элемент который покупается отдельно в специализированном магазине;

особый патрон для закрепления.

Последняя деталь подключается к дрели посредством переходника, который придется подбирать отдельно, в зависимости от типа фрезы. Устанавливать такой переходник проблематично, но вполне возможно в домашних условиях.

Изготавливая фрезеровочный станок, необходимо придерживаться некоторых указаний, которые позволят избежать ошибок. Особое внимание стоит обратить на лифт для регулировки — его закрепляют на крышке стола, для компенсации силы оборотов. Для изготовления этой детали используют плотную фанеру.

Очень важно добиться монолитности в конструкции, избегайте использования ремешков, тросиков, мелких гвоздей и реек. Саму фрезу после этого устанавливают на моторном валу. В итоге лифт будет включать:

каретки;
корпус, на который будет приходится основная нагрузка;
резьбовую ось;
крепление для фиксирования;
полозья скользящего типа.

Крайне важно следить за ровным перемещением каретки. Добейтесь максимально устойчивого положения, чтобы исключить возникновения брака и неровностей при обработке древесины. Опытные мастера изготавливают особые шестерни и поворотные рычаги, которые потом включают в общую систему для управления.

Не спешите выбрасывать столик и лифт после — их можно разобрать на отдельные элементы и компактно упаковать в коробку до следующего ремонта. Именно поэтому профессионалы используют для соединения только строительные саморезы.

Технология самостоятельной сборки фрезера из дрели

Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход — фрезер из дрели.

Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Фрезерное устройство работает так:

мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
на шпинделе надета насадка для работы по металлу или дереву — фреза;
она обрабатывает материал, который закреплён на рабочей плоскости.

Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
Для стекла и подобных материалов — фрезы из специальных сплавов.

Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см.

Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Внимание! Есть и другие варианты: МДФ или же фенольный пластик.

Установка регулировочного лифта:

Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
Выполните прорези для фиксаторов и упорного листа.
Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.
Фрезер должен фиксироваться на столе на подшипниковых узлах.
В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх.

Внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.

Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

установите лёгкую насадку;
включите устройство в сеть;
попробуйте провести простейшие операции;
при положительном результате выполните более серьёзные работы;
если снова всё в порядке, приступайте к полноценной эксплуатации.

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Мастера дают несколько рекомендаций по использованию фрезерного мини-станка:

Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
Продумайте отдельно под себя расположение систем управления аппаратом.
Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.

Совет. Разобраться детальнее в технологии изготовления фрезера из дрели поможет видео.

Достоинств у самодельного устройства перед покупным немало:

доступность составных деталей для сборки;
низкая себестоимость;
возможность демонтажа мини-станка и использования фреза в ручном режиме.

Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из дрели необходимо собрать в строгом соответствии с технологией.

Все фото из статьи

Каждый хозяин, желающий достойно обустроить собственную домашнюю мастерскую стремится установить в ней небольшой, но многофункциональный станочек.

На современном рынке стоимость подобного оборудования достаточно высока, поэтому приходиться делать его самостоятельно.

Бывалые мастера утверждают, что сделать вертикальный фрезерный станок по дереву своими руками вполне реально, главное иметь желание.

Фото самодельного станка из дрели.

Самодельный фрезерный станок по дереву для домашней мастерской, как вы понимаете, то же делается не из воздуха, поэтому потратиться на материалы и основные рабочие узлы придется. Зачастую цена такой конструкции зависит от стоимости главного узла, в который входит электропривод и собственно сама режущая фреза.

Самый простой и доступный по стоимости фрезерный станок можно сделать из обычной электрической дрели или перфоратора. Если инструмент жестко зафиксировать на вертикальном кронштейне и зажать в патрон фрезу, то можно обрабатывать мелкие детали, удерживая их в руках или фиксируя в подвижных струбцинах.

Заводской копировально-фрезерный станок.

Ручной фрезер.

Еще одним распространенным направлением является использование в качестве основного узла ручного фрезера. Конечно цена такого инструмента зачастую выше, нежели у дрели, но его плюс в том, что он изначально приспособлен для качественного фрезерования, вы лишь делаете под него станину и расширяете его функциональные возможности.

Станина с подвижным резцом сверху.

Теоретически в качестве электропривода можно использовать любой электродвигатель. Но нормальная дрель или ручной фрезер имеют встроенный редуктор, соответственно могут безболезненно выдерживать горизонтальные и вертикальные нагрузки.

Принципы сборки

Чтобы грамотно выполнить чертежи фрезерного станка по дереву своими руками, нужно иметь инженерное образование, а оно, как известно не у всех есть. Но и станок — не космический корабль, здесь зачастую достаточно хорошего эскиза.

Подробный эскиз фрезерного стола.

Использование дрели

Для большинства домашних мастеров не требуется отдельная инструкция, чтобы жестко закрепить дрель в вертикальном положении на штоке. Кроме самого штока, здесь достаточно 2–3 металлических хомутов. Но называть такое приспособление станком можно, только если сделать подвижную платформу для обрабатываемой детали.

В принципе это не так сложно. На стол, непосредственно под дрелью нужно закрепить две параллельные направляющие, в самом простом варианте для этого подойдут деревянные бруски.

Между ними устанавливается деревянная платформа с жестко закрепленными на ней струбцинами, в них будет зажиматься деталь.

Платформу можно двигать вручную или приделать позади нее рычаг.

Жестко зафиксированная дрель.

Из электрической дрели можно сделать и более функциональный станок. Для этого используется несколько деревянных брусков и 4 гладких металлических трубки, желательно из алюминия. Идея заключается в том, чтобы обеспечить контролируемое движение дрели в 3 плоскостях. Вверх – вниз, влево – вправо и вперед – назад;
Для начала придется соорудить 2 прямоугольные рамки. За движение вперед–назад отвечает рамка, лежащая на столе. На ней устанавливаются 2 параллельные металлические трубки, по которым будет двигаться вторая рамка, находящаяся в вертикальном положении;
На вертикальной рамке, параллельно столу, между брусками врезается следующая металлическая трубка. Эта направляющая будет отвечать за движение механизма по сторонам;
Чтобы закрепить на такой раме саму дрель, нам понадобится пара планок. Дрель будет фиксироваться на бруске, который монтируется между концами этих планок;
С другой стороны этого импровизированного рычага, планки просверливаются и надеваются на трубку вертикальной рамки;
Еще одна трубка фиксируется параллельно столу на бруске с дрелью. На втором конце этой трубки, строго параллельно дрели монтируется ручка для контроля и управления;
Размеры всех этих узлов могут быть разными, а принцип соединения показан на фото.

Подвижная дрель.

В начале статьи мы говорили о самодельном вертикальном станке для фрезерных работ по дереву. Это значит, что рабочий инструмент устанавливается в вертикальное положение.

Если дрель удобнее вертикально устанавливать над столом, то ручной фрезер лучше стационарно вмонтировать в стол снизу столешницы.

Соответственно, перед тем как сделать фрезерный станок по дереву самому, нужно подобрать стол или хотя бы надежную столешницу.

Но просто вырезать отверстие и прикрутить снизу инструмент нельзя. Опорная пластина инструмента должна находиться на одном уровне с базовым столом и при этом быть надежно зафиксированной.

Как сделать фрезер из дрели своими руками?

Каждый, кто всерьез занимается обработкой дерева, знает, насколько важно наличие хорошего фрезера. Однако вовсе необязательно отдавать за этот инструмент заоблачные суммы — его вполне можно смастерить своими руками. О том, как это сделать, и пойдет речь в этой статье.

Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи.

Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении.

А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.

Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию.

А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым. Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см.

Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера. Общий вид элементов фрезерного стола можно увидеть ниже.

Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла.

Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм.

Из инструментов для работы понадобятся:

Электрическая дрель.
Стамеска.
Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
Рубанок.
Шуруповерт.
Лобзик.

Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть. Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия.

Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.

Сборка станины. Именно так называется стол, на котором будут монтироваться остальные детали фрезерного станка. Если в качестве основы берется уже готовый стол, то этот пункт можно опустить. Однако, как уже говорилось, будет удобнее, если станина будет делаться с нуля. К примеру, достаточно удачным можно считать такой вариант:
Установка монтажной пластины. На крышку стола необходимо установить не слишком толстую доску или текстолит. Толщина этой детали не должна превышать 8 мм. Опять же, можно взять для этой цели металлическую пластину — такая деталь прослужит долго. В ней делается отверстие, по размеру соответствующее фрезеру. Также делаются 4 отверстия по краям, с помощью которой монтажная пластина крепится к крышке стола. Важно, чтобы пластина не выступала за края столешницы, иначе за нее будут постоянно цепляться. То, как выглядит это приспособление, можно увидеть на картинке ниже.
Изготовление продольного упора. Он необходим для выполнения множества фрезерных работ. Пластина, используемая в качестве направляющей, должна быть идеально ровной и строго перпендикулярной к столешнице. Удобной в использовании будет направляющая с Т-образным пазом. К станине параллельный упор крепится при помощи зажимов определенного типа. Для того, чтобы пластина оставалась перпендикулярной к столешнице, используют специальные опорные ножки. Вот как выглядит направляющая шина:
Направляющая шина
Установка паза для подвижного упора. Обычно при помощи фрезера обрабатывают продольные кромки, но порой нужно работать с пазами, расположенными поперек досок. Именно для таких случаев предназначен параллельный упор.

Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол. Важно лишь внимательно отнестись к поставленной задаче.

Большинство людей предпочитает покупать готовые инструменты, но некоторые из них вполне можно сделать своими руками. Относится к таковым и ручной фрезер. Конечно, речь не идет о сборке с нуля — это отнимает уйму времени.

Также можно сделать этот инструмент из болгарки или перфоратора. Оптимально брать устройство мощностью от 600 до 1000 Вт ( это может быть «Фиолент» или что-то в таком духе). Вся конструкция будет состоять из мотора (то есть непосредственно дрели) и рамки, в которой он будет фиксироваться.

О том, как именно будет происходить процесс, речь пойдет ниже.

Первым делом изготавливается рамка, в которую потом надо будет установить дрель. Она вырезается из ДСП-плиты, затем сверху устанавливается специальный железный хомут для дополнительной фиксации. Части конструкции скрепляются между собой саморезами. В патрон дрели зажимается фреза.

Чтобы конструкция была достаточно устойчивой, рамка прикрепляется к столешнице при помощи саморезов. Конечно, даже при, казалось бы, хорошей фиксации, дрель может пошатываться в рамке, что приведет к тому, что деревянные детали, обработанные на таком фрезере, будут выглядеть неаккуратно.

Неплохим выходом станет размещение поворотного рычажка сбоку, а не сверху — мотор в таком случае будет меньше расшатываться при работе.

Конечно, есть у такого решения и определенные недостатки. К примеру, такое самодельное устройство не подходит для длительных работ: при постоянном использовании оно быстро выйдет из строя.

А из-за небольшой мощности с помощью такого инструмента сложно обрабатывать древесину твердых пород. Но фрезер, сделанный из дрели будет стоить недорого, он простой в использовании, да и собрать его сможет даже новичок.

Потому используется такая конструкция достаточно часто.

В заключение стоит отметить, что не стоит бояться делать инструменты для работы по дереву самостоятельно: дорогое заводское оборудование, несомненно, будет в чем-то лучше, но порой доступность и низкая цена играет куда большую роль.

В особенности если речь идет об изделиях, где не обязательно придерживаться высокой точности.

Многих любителей мастерить различные изделия часто интересует то, как собрать фрезер из дрели своими руками.

Не у всех есть возможность держать в домашних условиях крупногабаритный фрезерный аппарат.

Но если в помещении проводится ремонт, то свой ручной фрезер часто может быть нужен.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, работает от электросети.

Самое доступное для обрабатывания – дерево, поэтому и фрезы для него доступны по цене и часто встречаются в продаже.

Подбирая их, следует учитывать свойства, присущие обрабатываемому металлу.

Пазовое отверстие для фрезера делают полукруглой формы и вырезают лобзиком с электрическим приводом или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Наиболее подходящими вариантами являются дрель, болгарка или перфоратор.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Чтобы собрать устройство, понадобятся следующие инструменты, детали и материалы:

двигатель, работающий от электрической сети;
ручная ножовка или электролобзик;
сверло;
хомут, саморезы, контргайки, винты;
фреза;
патрон;
четыре деревянных бруска;
струбцины, которые можно быстро зажать;
ДСП – для основания аппарата.

Для работы с данным перечнем инструментов не обязательно быть профессионалом.

Этапы сборки конструкции:

изготовления основания-подставки;
подготовка хомута;
крепление хомута;
упор;
сборка.

Изготовление фрезерного аппарата на этом не заканчивается, но пользоваться им можно и в таком состоянии.

Фрезерный станок по дереву своими руками — основные варианты и принципы сборки

Все фото из статьи

Каждый хозяин, желающий достойно обустроить собственную домашнюю мастерскую стремится установить в ней небольшой, но многофункциональный станочек. На современном рынке стоимость подобного оборудования достаточно высока, поэтому приходиться делать его самостоятельно.

Любители мастерить различные вещи дома по достоинству оценили появление на рынке такого инструмента, как ручной фрезер в качестве альтернативы фрезерному станку, несмотря на все возможности, которые дает последний.

Держать дома крупногабаритный аппарат зачастую неудобно — он занимает слишком много места.

Ручной

Стоит учесть: готовая фрезерная машина стоит весьма ощутимых денег, так что подчас купить подобный аппарат хочется, а возможности подобной нет.

Инструкций для осуществления подобного небольшого подвига в домашних условиях вместе с фото и видео материалами, приложенными чертежами и подробными рекомендациями в интернете достаточно.

Устройство и задачи

При устройстве ручного инструмента фреза вставляется в специализированный патрон, цанговый или кулачковый.

Знаете ли Вы что: основная задача инструмента – обработка металла, дерева, стекла, керамики, оргстекла или пластиков.

Вполне известный пример – подготовка отверстий под дверные замки в деревянном полотне. Также это может быть нарезка резьбы или обработка кромок деталей, фрезеровка пазов и полостей.

Разумеется, основным элементом приспособления для фрезеровки будет двигатель. Самым простым решением будет подбор электромотора, работающего от обычной сети 220 Вольт.

Примите к сведению: двигатели от небольших приборов вроде бормашинки, к примеру, для реализации задачи не подойдет.

Для начала необходимо определиться с основанием для крепления электромотора, которое можно изготовить из дерева, фанеры, ДСП или прочного пластика. Поскольку любой двигатель оснащен специальными креплениями под болты, использовать можно их или специальные застежки.

Далее надо к двигателю прикрепить патрон, который можно взять от того же перфоратора или электродрели.

Совет специалиста: крепление вряд ли получится сделать самостоятельно в силу сложности конструкции, поэтому есть смысл обратиться к мастерам, способным реализовать подобную задачу.

затраты существенно ниже, чем при покупке готового инструмента;
простота сборки всей конструкции;
возможность превращения ручного фрезера в станок;
обработка различных типов поверхностей.

Недостатки:

низкая скорость обработки;
меньшая прочность по сравнению с заводскими инструментами.

Устройство и задачи

Многие мастера умельцы, которые дома занимаются изготовлением различных деревянных изделий, мечтают, чтобы у них в мастерской появился фрезерный станок.

Мечта эта дорогая, если говорить о заводском оборудовании (стационарном или ручном). Но выход есть, можно, к примеру, фрезерный станок по дереву для домашней мастерской сделать самостоятельно.

При кажущейся сложности станка, он на самом деле прост. Итак, давайте рассмотрим, как можно сделать фрезер своими руками.

Необходимо отметить, что все фрезерные станки (профессиональные, ученические и самодельные) имеют определенное количество приемов обработки древесины.

Причина – это положение деревянной заготовки относительно режущего инструмента. Она может быть неподвижной или совершать поступательно движение.

Именно, отталкиваясь от этого, можно изготавливать самодельные фрезеры из разных режущих электрических инструментов.

Фрезер из дрели

Наверное, это самый простой фрезерный станок по дереву, который можно собрать своими руками. Все дело в том, что в настоящее время в любом строительном магазине можно приобрести фрезы, которые изготовлены по типу обычного сверла.

То есть, в их конструкции присутствует хвостовик, точно подходящий под размеры внутреннего диаметра патрона дрели. Вставив в патрон режущий инструмент, можно использовать дрель в качестве ручного фрезера по дереву.

При этом необходимо будет учитывать, что, работая с ручным фрезером из дрели, необходимо прочно закрепить заготовку. Она не должна двигаться и колебаться. Именно от этого зависит качество производимых работ по фрезерованию.

Чаще всего заготовку закрепляют струбцинами, и, как показывает практика, чем больше струбцин было использовано, тем крепче закреплена заготовка. Можно использовать для крепежа и обычные тиски.

Этот вариант применяется лишь в том случае, если нужно провести обработку торца заготовки.

Все фото из статьи

Чаще всего такой инструмент очень полезен при ремонте дачного домика или строительстве частного коттеджа. При наличии такого агрегата сложные работы по обработке древесины можно провести прямо в домашних условиях. Вам станет доступно:

фрезерование деревянных деталей;
формирование кромок;
создание специальных соединительных деталей;
прочие работы с деревом;

Большое число преимуществ не всегда перевешивает завышенную цену инструмента, который по окончанию ремонта будет пылиться в кладовке. Поэтому все большую популярность у домовладельцев набирает самодельный ручной фрезер.

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Рейсмус и фуганок из фрезера

Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.

На базе фрезера также можно сделать некое подобие данного агрегата.

Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.

Также можно изготовить стационарный фуганок из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео.

Об авторе: admin4ik

Источник

Фрезер из дрели своими руками чертежи с размерами

Комплектующие и алгоритм сборки

Вертикальный фрезер из дрели

Станок из старого электродвигателя

Рукотворный фрезерный станок или помощник пасечника

Универсальная стойка для фрезерного станка

Изготовление основы для фрезера

Изготовление ручного фрезера

Устройство и задачи

Изготовление

Преимущества и недостатки

Фрезер из болгарки своими руками

Использование фрезерного станка

Изготовление прибора

Основные элементы устройства

Последовательность сборки

Ручной

Устройство и задачи

Изготовление

Преимущества и недостатки

Как сделать фрезер из болгарки

Фрезер из двигателя от стиральной машины

Рейсмус и фуганок из фрезера

Материалы и инструменты

Конструкция фрезера из дрели

Стол с фрезером

Простой станок

Станок с вертикальным перемещением фрезы

Алгоритм сборки

Преимущества и недостатки фрезера

Изготовление прибора

Основные элементы устройства

Последовательность сборки

Принцип работы фрезера

Сборка основы для самодельного фрезера на основе дрели

Изготовление мини-станка из дрели

Особенности эксплуатации ручного фрезера

Как сделать фрезер из дрели своими руками: видео

Комплектующие и алгоритм сборки

Вертикальный фрезер из дрели

Станок из старого электродвигателя

Задачи и особенности изготовления фрезерного устройства

Порядок сборки фрезера

Конструкция и алгоритм сборки

Фрезерный стол

Простой фрезерный станок

Вертикальный фрезерный станок

Преимущества и недостатки самодельного инструмента

Общие сведения

Инструменты и приспособления

Фрезерная конструкция на основе обычной дрели

Подробности

Столешница под фрезер

Простейший станок

Станок с вертикальным движением фрезы

Алгоритм сборки

Достоинства и недостатки ручного фрезера

Материалы и инструменты

Конструкция фрезера из дрели

Стол с фрезером

Простой станок

Станок с вертикальным перемещением фрезы

Алгоритм сборки

Преимущества и недостатки фрезера

Изготовление фрезера из дрели

Технология самостоятельной сборки фрезера из дрели

Принципы сборки

Использование дрели

Как сделать фрезер из дрели своими руками?

Фрезерный станок по дереву своими руками — основные варианты и принципы сборки

Ручной

Устройство и задачи

Устройство и задачи

Фрезер из дрели

Фрезер из двигателя от стиральной машины

Рейсмус и фуганок из фрезера

Добавить комментарий Отменить ответ
