Фрезер ручной по дереву из болгарки своими руками

Если нужно выполнить фрезеровальные работы и нет денег на приобретение промышленного прибора, можно в домашних условиях изготовить фрезер из болгарки. Станок не уступит промышленным аналогам — конечно, при условии навыков в области сварочных работ и резки по дереву. Для домашней мастерской фрезер из болгарки своими руками считается превосходным вариантом, требующим наименьших экономических расходов.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

1. Шлифмашина либо дрель с работающим мотором.
2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
4. Сварочный агрегат.
5. Крепёжные компоненты.
6. Обычный комплект слесарных инструментов.

Таким образом, для производства фрезера нужны материалы, доступные практически в любой домашней мастерской или в каждом гараже. Чтобы сделать такую технику и начать ее использовать, не понадобятся значительные финансовые затраты.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

1. Основа либо рама.
2. Рабочая стойка.
3. Электропривод.
4. Электрический мотор.
5. Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее. Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции.

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

1. Частота верчения электромотора.
2. Мощь электрического мотора.
3. Масштабы рабочего стола.
4. Максимальный вес заготовок.

Процесс изготовления

. Простейшая конструкция, которая не требует чертежей, собирается несколько часов.

Порядок работы:

1. Из металла сваривается поперечная балка, в которую устанавливается УШМ. Для ее фиксации пробурена пара отверстий.
2. Конец трубы приваривается к небольшому сегменту угла, который прикреплён к подвижному валу. Место крепко привинчивается к полу мастерской или верстака.
3. Возвратная пружина приваривается к заднему концу, что приведёт подвижную часть в исходное положение. Болт крепится к стержню с помощью болтов.

Важные правила резки дерева

Резка и обработка дерева может быть выполнена с использованием известного устройства — болгарки. Электростанок, сделанный из шлифовального устройства, поможет справиться с небольшими работами по древесине.

Фрезерование с помощью болгарки потребует соблюдения таких правил:

• использование насадки только для древесных изделий;
• работа проводится в перчатках;
• агрегат должен быть надежно закреплен;
• скорость работы минимальная;
• перед эксплуатацией следует удостовериться в том, что в материале нет гвоздей, саморезов и иных металлических компонентов;
• механизм необходимо держать в одной плоскости, не допуская перекосов;
• замена насадки производится при отключённом электропитании.

При наличии большого объёма работ лучше пользоваться циркулярной пилой или лобзиком.

Самодельный фрезер из дрели

Чтобы сделать фрезер из дрели своими руками, потребуются чертежи, угловая шлифовальная машина и подвижный стол. Он может быть изготовлен из фанеры и обычно состоит из двух стенок, обращённых друг к другу. Расстояние от одной до другой должно быть зафиксировано. На движущейся части самодельной машины закреплён металлический конус с заострённым концом. Резаки для древесины могут иметь различную форму, длину и ширину обработки.

Станок делается почти так же, как из болгарки. Разница заключается в принципе крепления втулки для верчения заготовок. При применении шлифовальной машины в качестве фрезерного станка необходимо сделать вспомогательный адаптер.

Фрезер по дереву из болгарки можно соорудить самостоятельно. В интернете есть много видеороликов по этой тематике. Всегда есть возможность что-то изменить и добавить к дизайну резака, главное — чтобы машина была удобна в работе.

Originally posted 2018-04-18 12:10:17.

Фрезер своими руками по дереву: как сделать самодельный ручной фрезер

Настоящим мастеровитым людям постоянно не хватает инструментов. Спецстанки дороги и не всегда нужны в хозяйстве. Можно ли адаптировать имеющиеся агрегаты для создания принципиально новых? Один такой пример и рассмотрим. Изготовим очередное полезное приспособление — фрезер своими руками из давно и успешно работающей болгарки, не нарушая ее функциональности.

Необходимые инструменты

Производство не требует чего-то особенного. Подготовим для работы необходимые материалы и инструмент:

• Небольшая болгарка с кругом 125 мм;
• Обрезок двутавра 180 мм длиной 20—25 см, либо лист железа толщиной 5 мм;
• Отрезной диск;
• Зачистной диск;
• Корд-щетка на УШМ с металлическим ворсом;
• Мел;
• Тиски;
• Круглая коронка диаметром 40 мм для высверливания отверстий;
• СОЖ эмульсия;
• 10 см квадратной трубы 25*25 мм и 50см профиля 20*20 мм;

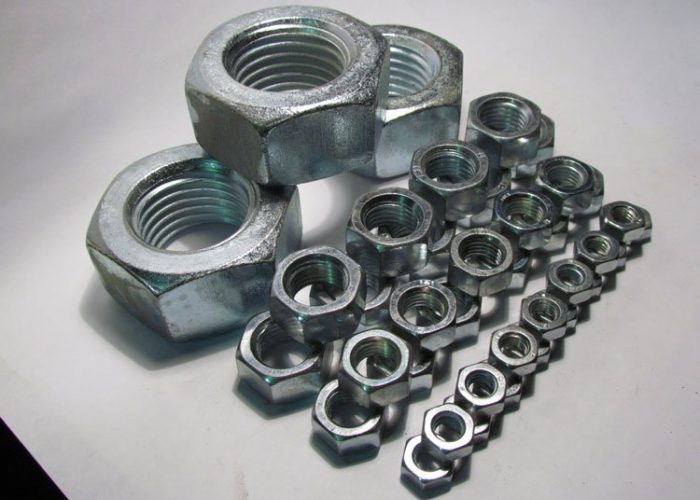

• 2 удлиненных гайки и 2 обычных диаметром 8 мм, 2 болта 8*40 мм;
• Кусок листового железа толщиной 1—1,5 мм;
• Патрон для дрели 1,5—13 мм с резьбовым соединением;
• Метчик М14;
• Зажимные болты с барашками 8*20 мм — 2 шт., 2 гайки на 8 мм.
• Сверла на 8 и 10 мм;
• 2 болта 8*10 мм.

Как сделать фрезер

Для изготовления переносного фрезерного станочка по дереву и фанере надо не так много запчастей и инструментов. За основу берем любимую болгарку, собираем для нее крепление с подошвой. На этом креплении она двигается вертикально вверх-вниз, регулируя глубину погружения оснастки.

Сделать подошву

Подошву под самодельный ручной фрезер изготавливаем из листа железа толщиной около 5 мм, чтобы обеспечить жесткость конструкции. Хороший металл идет на изготовление балки двутавра, поэтому можно вырезать их нее центральную часть. Отрезав кусок размером около 12*25 см, тщательно его шлифуем корд-щеткой, зажав в тиски. По заранее сделанному лекалу размечаем мелом пластину для получения симметричного рисунка.

Зажав в тиски, прицеливаемся и аккуратно вырезаем металл отрезным диском, не выходя за размеченные контуры фигуры. Для доведения по разметке пригодится зачистной диск — он с легкостью справляется с  5 мм металлом. Как результат — аккуратно вырезанная деталь. Она будет надежной основой нашего аппарата.

Сделать крепление для болгарки

С помощью коронки надо высверлить  отверстие диаметром 4 см в оставшейся части металлической пластины. Делается это перфоратором в режиме сверления. Металл достаточно толстый, поэтому, чтобы не «посадить» коронку, периодически подливаем СОЖ — смазывающе-охлаждающую жидкость. Это попросту эмульсия воды и масла. Деталь прижимаем струбциной. Работу проводим на деревянной подложке. Минута сверления и в руках  толстая шайба с широкими полями, а в изделии — ровная дырка.

Очередное лекало со сложным рисунком. Это основание для крепления УШМ к нашему основанию. Отрезаем все лишнее и получается причудливая деталь. После обработки абразивом она принимает законченные черты. Подгоняем отверстие под выступающую неподвижную часть мотор-редуктора болгарки. Теперь это является основанием крепления. Запчасть дорабатываем, обрезая выступающие ненужные выступы.

Обрезаем на отрезном станке 2 тонкие трубки 20*20 мм, длиной по 25-30 см, чтобы влез патрон с длинной фрезой и достаточным расстоянием для регулировки высоты инструмента. В качестве салазок будет пара отрезков трубы 25*25 мм длиной по 3-5 см. В них с одной стороны следует просверлить отверстие диаметром 10 мм и приварить гайку на 8 мм. Теперь при закручивании болта салазки станут жестко контриться болтом-барашком с направляющей трубой.

Собираем на прихватках основные части конструкции:

• 2 направляющие 20*20 мм;
• 2 салазок 25*25 мм;
• конструкция крепления к редуктору болгарки.

Аккуратно обвариваем направляющие кронштейны, присоединяя намертво к подошве агрегата. Здесь главное — не перегреть тонкий металл трубки, иначе его поведет, и салазки не станут свободно передвигаться по направляющим.

Теперь надежно привариваем зажим УШМ к двум отрезкам труб, служащими для вертикального передвижения. Но полностью этот зажим станет работать полноценно только после изготовления фиксатора. Изготавливаем его следующим способом:

1. Прорезаем посредине с образованием 5 мм промежутка;
2. С одной стороны образовавшейся дуги привариваем удлиненную гайку, с другой – обычную. Тонкую гайку предварительно рассверливаем большим сверлом для свободного хода болта, зажав конструкцию в тиски. Теперь закручиваемый болт станет надежно фиксировать УШМ за выступающую часть редуктора в вертикальном положении. У нас готов узел передвижения инструмента.

Следующая процедура — подготовка ушей крепления под отверстия корпуса редуктора. Изготавливаются из тонкого металла 1—1,5 мм. Маркером рисуется удлиненный овал, с одной стороны высверливается отверстие под болт. Детали сгибается по диагонали в тисках осторожным постукиванием молотка. Нижняя часть уха приваривается к изготовленной конструкции фиксатора, верхняя прикручивается к корпусу редуктора.

Основная часть всего фрезера готова. Осталось присоединить патрон, собрать и настроить изделие.

Патрон берется самый обычный. Диаметр зажимаемого сверла или фрезера зависит от мощности движка болгарки и поставленных задач. Подойдет с разбегом зажима 1,5-13 мм. Единственный нюанс — резьбовая посадка патрона.

Скорее всего, ни диаметр отверстия, ни шаг резьбы не совпадут с таковым на болгарке. Подбираем метчик М14. Сразу накручиваем прижимную шайбу и убеждаемся в отсутствии люфта — шаг совпадает.

Нарезаем резьбу и накручиваем патрон на шпиндель болгарки. Как результат — готовое изделие для крепления фрезы.

Собрать изделие

Окрашиваем и высушиваем все детали сборки. Готовые запчасти собираем на болгарку, прочно зажимая редуктор в крепления:

1. Надеваем крепеж на головку редуктора, прочно закручиваем. Соединяем дополнительно болтами с креплением для жесткости.
2. Вставляем фрезу в патрон, прочно закрепляем.
3. Устанавливаем основание и надеваем получившийся инструмент с салазками.
4. Регулируем высоту инструмента болтами салазок.

Получился ручной фрезер по дереву своими руками. Теперь — испытания агрегата. Для него возьмем широкую доску или дерево-стружечную плиту. Разметив рисунок, устанавливаем полученную самодельную конструкцию основанием в начало рисунка. Для работы включаем инструмент в сеть, регулируем глубину погружения фрезы и передвигаем конструкцию по полю, повторяя нарисованную схему изделия.

Для лучшего позиционирования инструмента желательно вернуть на место родную ручку. Удлиняем болт ручки шпилькой и длинной гайкой. Теперь инструмент двигается двумя руками и перемещение на плоскости становится точнее.

С помощью такого приспособления можно отремонтировать мебель из ДСП, заново расфрезеровав отверстия в плите или обрезав размахрившуюся кромку.

Основные компоненты стола:

1. Упорная доска (пластина) для ограничения сдвига перемещаемой детали. Смещается по вырезам, фиксируясь болтами к столу;
2. Коробка для подключения пылесоса, соединенная с отверстием под фрезу;
3. Передвижная рейка с упором для движения заготовки.

Лифт фрезера для станка можно модифицировать дополнительной установкой винтового домкрата.

Так, с помощью интернета и простейших материалов, изготавливается ручной фрезер. При необходимости можно сделать целый фрезерный станок для изготовления самодельных деталей из фанеры, дерева, ДСП и ремонта мебели.

Источник: https://TehnoPanorama.ru/instrumenty/frezer-svoimi-rukami.html

Фрезер из болгарки своими руками: порядок изготовления и видео

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Алгоритм изготовления фрезера из болгарки

Алгоритмы изготовления стационарной установки для фрезерования и его ручного аналога отличаются. Последний вариант реализовать проще: требуются меньшие затраты труда, а также материалов.

Стационарные станки

Фрезерный станок состоит из таких конструктивных элементов:

• прочной, устойчивой станины;
• привода;
• стола для выполнения работ с линейкой (рейкой).

Соответственно, при создании рабочей модели установки понадобится сделать эти части, а после соединить их вместе. В качестве электропривода будет использоваться болгарка. Ее понадобится надежно закрепить на крышке стола.

Стационарный станок можно сделать в двух вариантах: с зафиксированной на столе УШМ либо с подвижной установкой болгарки. Первый достаточно просто реализовать практически своими руками. При этом следует учитывать, что рабочий инструмент можно закрепить так, чтобы выполнять обработку в горизонтальной либо вертикальной плоскостях. От этого зависит порядок сборки установки.

Станок с обработкой заготовки в горизонтальной плоскости (с вертикальным положением фрезы) собирают в такой последовательности:

• делают раму из металлических уголков (их соединяют с помощью сварки) либо деревянных брусков (скрепляемых саморезами, шурупами);
• обшивают каркас ДСП либо фанерой, закрепляя листы болтами;
• в столешнице вырезают отверстие под вал болгарки (большего диаметра, чем сечение у него);
• используя перфоленту либо хомуты, с помощью болтов снизу к крышке стола закрепляют болгарку, примерно как изображено на фото ниже;

• на поверхности столешницы из деревянных реек (кусков ДСП либо фанеры) устанавливают планки, выполняющие роль направляющих, по которым будет двигаться обрабатываемая заготовка;
• деревянные и металлические части конструкции окрашивают (предварительно зачистив наждачной бумагой);
• для удобства работы закрепляют тумблер включения болгарки.

Шляпки болтов, расположенные сверху столешницы, должны быть заподлицо с ее поверхностью. Поэтому под них понадобиться высверливать выемки соответствующего размера. Направляющие являются съемными элементами конструкции. Под каждую заготовку их требуется переставлять. Часто их фиксируют с помощью саморезов.

Следует обеспечить такой доступ к болгарке, чтобы удобно было выполнять смену насадок.

Тумблером можно подавать питание на электроинструмент, предварительно просто заблокировав во включенном положении его кнопку. Более сложным вариантом будет переделывание электрической схемы УШМ.

Чтобы пользоваться станком, нужно установить фрезы. В продаже имеются их разновидности, напоминающие обычные отрезные диски, которые фиксируются на валу с помощью зажимной гайки. Для применения шпоночных насадок потребуется переходник. При этом с одной стороны у него имеется посадочное место с резьбой (для закручивания на вал болгарки вместо гайки), а с другой – для фиксации фрезы.

Ручной фрезер

При подвижном варианте фиксации угловой шлифовальной машины ее легче снять в случае необходимости, чтобы использовать по непосредственному назначению. Гораздо проще сделать ручной фрезер, чем создавать механизм, обеспечивающий его перемещения вперед-назад, а также вправо-влево. Работа с таким инструментом потребует надежного закрепления заготовки, чтобы она не вибрировала или не сдвигалась, например, в тисках либо с помощью струбцин. Это в значительной степени определит качество выполненных работ, а также удобство (быстроту) их проведения.

Вариантов изготовления ручных приспособлений из УШМ для фрезерования много. При этом в работе применяют разные материалы. Способ создания ручного фрезера по дереву из угловой шлифовальной машины продемонстрирован в видеоролике далее.

Ручные приспособления больше напоминают насадки под болгарку, позволяющие пользоваться ей так, как фрезером. Самые простые модели не предусматривают вертикального передвижения режущей насадки. Они предназначены для выполнения простейших операций.

Источник: https://hockey-samara.ru/dlya-avto/frezer-iz-bolgarki-video.html

Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Источник: https://VseOChpu.ru/frezernyj-stanok-po-derevu-svoimi-rukami/

Фрезер из болгарки своими руками: фрезерный станок по дереву как сделать, самодельный

Дисковый угловой шлифовщик или в просторечии «болгарка» – это обязательный инструмент в арсенале каждого мастера. Кроме ее функциональной универсальности бывалые мастера могут поделиться некоторыми «секретами» и рассказать, как на основе болгарки изготавливаются другие не менее полезные электроинструменты.

К таковым относится ручной фрезер – специализированный инструмент для работы по дереву. Если он понадобился для определенного вида работ, а покупать его нет ни времени, ни желания – мастера подскажут, как изготовить его аналог в условиях домашней мастерской.

Необходимые материалы

Для того, чтобы сделать фрезерную станину для болгарки своими руками, понадобятся следующие детали, которые наверняка есть в мастерской, в гараже или на даче у каждого мастера:

• два стальных профиля (один должен быть шире другого, чтобы тот свободно входил в него) квадратного или прямоугольного сечения для изготовления опорных конструкций станины;
• лист металла (сталь или нержавейка) 7-9 мм толщиной для подошвы и других узлов конструкции;
• болгарка или дрель со снятым шлифовальным кругом и полукожухом (а у дрели патроном соответственно, чтобы был открыт осевой вал);
• старый патрон от дрели (его придется доработать, после чего под сверла его использовать будет уже нельзя) – он будет «насадкой» по фрезу;
• крепежные элементы: болты, зажимы, гайки.

Важно. Для работы по металлу в мастерской должны быть тиски, пильный диск (с зубцами для распила металла), электродрель (ручная или станок), шлифовальный круг, электросварка, чертежные приборы для подготовки макетов (включая химический карандаш, мелки или маркеры).

Пошаговая инструкция

Перед тем как мастер начнет непосредственную сборку самодельного фрезера, придется потратить время, чтобы изготовить узлы и детали станины. Для этого мастер:

1. раскраивает стальной лист и из одной части выпиливает прямоугольную заготовку – из нее делается подошва. На ней намечается центральная ось между двумя боковыми (короткими) сторонами. Затем вычерчивается полукруглое отверстие диаметром в 1-3 от длины стороны с центром окружности расположенным на осевом перпендикуляре, на расстоянии 1,5 см. от торца боковой стороны. По линии параллельной боковой стороне от диаметрально удаленных от центра точек полуокружности в стороны проводятся два отрезка по 1-1,5 см. Затем от них еще по отрезку под углом примерно 60o к боковой стороне. В результате должна получиться фигура напоминающая купол, опирающийся на плоскую трапецию.
2. Заготовка зажимается в тисках и с помощью болгарки выпиливается по начерченным линиям. Затем острые края зашлифовываются для безопасности. Подошва готова.
3. Теперь конструируется подвесная «оплетка» для болгарки. С помощью дрели и специальной кольцевой насадки из металлической заготовки высвреливается окружность с расчетом по форме и размерам болгарки – на этой оплетке она будет лежать, фиксируясь снизу патроном с фрезой.
4. Затем, перед выкраиванием детали, рекомендуется приготовить трафарет из картона. По форме он напоминает «круг с треугольными ушками», которые затем стачиваются у круга и по краям. После этого трафарет накладывается на металл заготовки, так, чтобы отверстие под патрон болгарки располагалось по центру круга. После этого металл обрезается по трафарету.
5. Из одного профиля (меньшего по высоте сечения) выпиливаются опоры одинаковой высоты, которые привариваются параллельно друг другу на равном расстоянии от центральной оси подошвы.
6. Из второго профиля (высота сечения которого больше) вырезаются одинаковые по размеру «кубики-салазки», которые свободно «скользят» по приваренным к подошве «рельсам».
7. «Уши» заготовки подпиливаются и привариваются к скользящим кубикам, чтобы уже она могла на них скользить вниз и вверх по направляющим.
8. В верхней части круга заготовки пропиливается еще одно щелевое отверстие в 2-3 мм, после чего на него наваривается сваркой: с одной стороны получившейся дуги – гайка, а с другой – шуруп. Это делается с таким расчетом, чтобы при вкручивании круг уменьшался в диаметре, и болгарка с патроном плотно в нем фиксировалась по горизонтали.
9. Для фиксации болгарки на получившейся из заготовки «каретке», из металла вырезаются дополнительные овальные «ушки», в верхней части которых просверливаются дырки, по размеру совпадающие с боковыми болтами на болгарке. Нижняя часть загибается под углом в 90 градусов в тисках. После этого ушки привариваются к каретке. Для удобства эксплуатации в одно из «ушек» вместо болта можно вкрутить двухсторонний держатель, на который будет накручиваться рукоятка от болгарки.
10. В каждом из кубиков-салазок также просверливается по отверстию и на него наваривается по гайке, которая в сочетании с крепежом будет стопорить каретку на нужной высоте.
11. Изготовление цанги по фрезу. Берется старый патрон от дрели и в отверстии по вал, с помощью метчика, вырезается резьба под ось болгарки. Резьба метчика подбирается по образцу гайки, которая закрепляет на валу шлифовальный диск.
12. Детали получившейся конструкции шлифуются и продуваются. Станину для эстетики и для защиты узлов от пыли рекомендуется покрасить.

После того как сборка завершена, болгарка укладывается на каретку, фиксируется зажимом диска. Затем устанавливается патрон, в него монтируется фреза, и установка фиксируется по высоте зажимами на «салазках».

Таким образом, воспользовавшись этой моделью и изготовив фрезерную станину в условиях домашней мастерской, мастер получает в свое распоряжение специализированную насадку для болгарки, которая выполнит все необходимые работы по дереву и ничем не уступит промышленным, зачастую дорогостоящим образцам.

Вам также может понравиться

Источник: https://2lzz.ru/elektroinstrument/frezer/iz-bolgarki-svoimi-rukami-2

Фрезер из болгарки своими руками. Как сделать правильно?

Фрезер из болгарки своими руками

В домашней мастерской, каждый вид инструмента будет, кстати, то же самое касается и самодельного фрезера из болгарки.

И если о том, как сделать полировальный станок, самодельный плиткорез и листогиб своими руками было рассказано ранее, то пришло время поговорить, как делается фрезер из болгарки своими руками.

На самом деле все достаточно просто, и если в гараже лежит старая ненужная дрель или болгарка, то фрезерный станок можно изготовить достаточно просто. Основными частями фрезерного станка из болгарки или дрели является фреза, шток, на котором она крепится и двигатель, который её вращает. Вот собственно и всё, о чём по порядку.

Фрезер из болгарки своими руками

Итак, чтобы сделать фрезер из болгарки своими руками, в первую очередь необходимо будет подготовить:

1.  Основание, на котором будет закреплена болгарка или дрель. Это может быть стол или самодельный верстак для гаража, неважно. Главное, чтобы основание было надежное, не шаталось, и на нём можно удобно было бы работать за самодельным фрезером.
2.  Старая ненужная дрель или болгарка. Разбирать этот электроинструмент нет необходимости. В тоже время стоит понимать что элементы, за которые он будет фиксироваться накрепко к основанию, должны быть прочными и максимально надежными.
3.  Кусок 12 мм фанеры или тонкого металла. Работать с фанерой намного легче, если же для изготовления фрезерного станка из болгарки выбран металл, то возможно потребуется сварка для скрепления всех частей самодельного фрезера.

В принципе на этом всё, хотя в процессе работы над изготовлением фрезера из болгарки своими руками, возможно, потребуются дополнительно болты или саморезы, но это добро, как правило, изобилует в каждом гараже или в хозблоке домашнего мастера.

Фрезер из дрели своими руками

Сначала изготавливается из толстой фанеры или досок основание фрезера. Оно состоит из двух стенок расположенных друг напротив друга. Расстояние одной стенки до другой можно сделать фиксированным, а можно сделать так, чтобы одна из стенок, на которой не закреплена дрель, двигалась ближе или дальше в зависимости от длины обрабатываемых деталей.

На подвижной части самодельного фрезера закрепляется металлический конус, который острым своим концом будет удерживать обрабатываемую заготовку. Сбоку прямо на каркасе размещаются фрезы фрезера по дереву. Они могут иметь разную конфигурацию, длину и ширину обработки заготовок.

Фрезер из болгарки своими руками делается практически точно также, единственное отличие здесь в способе фиксации втулки для вращения заготовок. И если в дрели её можно закрепить прямо в патрон, то при использовании болгарки в качестве фрезерного станка придется делать дополнительный переходник.

Загрузка…

Источник: https://samastroyka.ru/frezer-iz-bolgarki-svoimi-rukami.html

Фрезер Из Болгарки Своими Руками

Приспособления для болгарки – можно купить, а лучше сделать самостоятельно

Угловая шлифовальная машина, просто – «болгарка», имеет три главных направления использования.

• Резка жестких материалов;
• Шлифовка абразивами;
• Зачистка поверхностей щетками.

Разработка предполагает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

Штатив для УШМ

Этот мини станок позволяет решить главную проблему при работе с болгаркой: если инструмент держать обеими руками, кто зафиксирует заготовку? В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности. причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в дереве, устранена. Но сам диск по-прежнему может травмировать.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

Ручной фрезер из болгарки за пять минут

Переделка болгарки в ручной фрезер. Вал от сгоревшего фрезера. Цанги 8 и 12 мм.

Фрезер,бор машинка из болгарки

При обработке литья или резьбе по дереву. Надеюсь кому нибудь облегчит жизнь моя идея.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Стусло из болгарки

Если столешницу под угловой шлифмашиной выполнить поворотной – получится отличное стусло. При помощи такого приспособления можно оперативно нарезать под фиксированным углом плинтус, багет, профиль из любого материала.

Стоит лишь установить соответствующий диск, зафиксировать столешницу под углом 45 градусов – и нарезка наличников для окон деревянного дома превращается в удовольствие.

Таким станком можно легко нарезать тротуарную плитку по диагонали, разнообразив способы ее укладки.

Нечто подобное выпускается и в промышленном варианте, но стоимость таких приспособлений отпугнет не только домашнего мастера – но и небольшую бригаду слесарей.

Штроборез

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего. Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Фрезер

Поскольку любая угловая шлифовальная машина оснащена мощным двигателем с редуктором – из нее можно изготовить стационарный фрезер. Опять же при условии, что в любой момент инструмент извлекается из самодельного приспособления, для использования по прямому назначению. Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. Ветрогенератор своими руками из стиральной машины: как. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск. Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Кулинария

Казалось бы, где болгарка, а где кухня? Разве что во время ремонта можно увидеть там этот инструмент. Однако в умелых руках для УШМ нет ничего невозможного.

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео.

Универсальный станок или приспособа для болгарки сделана своими руками — видео

Источник: http://ctln.ru/frezer-iz-bolgarki-svoimi-rukami/

Самодельный фрезерный станок из болгарки своими руками

Приспособления для болгарки – можно купить, а лучше сделать самостоятельно

Угловая шлифовальная машина, просто – «болгарка», имеет три главных направления использования.

• Резка жестких материалов;
• Шлифовка абразивами;
• Зачистка поверхностей щетками.

Разработка предполагает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

Отрезной станок из болгарки своими руками по металлу: видео

При работе с разного рода режущими инструментами, болгаркой в частности, многие понимают, что резку металла лучше сделать обычным отрезным станком.

Сам процесс будет более удобным, да и линия среда будет идеальной. При этом заводской отрезной станок по металлу, даже самый простой и старый, будет стоить недешево.

Именно поэтому многие интересуются тем, как сделать отрезной станок из болгарки своими руками. Чертежи этого приспособления, а также обучающие видео можно отыскать в интернете.

А сегодня мы тоже поделимся информацией на эту тему.

• Отрезные станки: зачем они нужны
• Особенности болгарки
• Методы сборки отрезных станков из болгарки
• Простейший способ сборки станка из болгарки
• Самодельный станок из болгарки для точечных работ
• Фрезерный станок из болгарки своими руками
• Меры безопасности

Отрезные станки: зачем они нужны

При работе с металлом мастер не может обойтись без разных видов его обработки, например:

• резки;
• сварки;
• шлифовки и многого другого.

Источник: https://steelfactoryrus.com/samodelnyy-frezernyy-stanok-iz-bolgarki-svoimi-rukami/

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер. Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

1. Подходящей электрической дрели или болгарки. Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы.
2. Уровень и угольник, которые требуются для повышения точности изделия.
3. Набор гаечных ключей.
4. Дрель с большим набором различных сверл. Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель.
5. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.
6. Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании.
7. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения.
8. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания.
9. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.
10. Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

1. Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
2. Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
3. Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Порядок изготовления

Изготовить ламельный фрезер из болгарки можно самостоятельно, для чего нужно лишь уделить внимание основных рекомендациям. Они выглядят следующим образом:

1. Из ранее подобранной фанеры или листового металла проводится создание основание. Оно представлено двумя стенками, которые расположены между собой. В некоторых случаях одна из стенок делается подвижной, за счет чего обеспечивается возможность регулировки основания в зависимости от длины заготовки. Соединение отдельных элементов проводится при применении различных крепежей. Рекомендуется применять варианты исполнения из нержавеющей стали, так как они служат намного дольше и не покрываются коррозией.
2. На подвижной части фиксируется конус, изготавливаемый из металла. Он требуется для фиксации заготовки на момент обработки. Сделать фрезерный станок из болгарки можно при применении уже готового конуса, который снимается с других устройств.
3. Инструмент, применяемый в качестве основания, размещается на боковой стороне корпуса. Подходит для этого инструмент любого размера и мощности.

Стоит учитывать, что при изготовлении фрезы из болгарки своими руками приходится создавать специальный переходник для фиксации втулки. Изготовить ее также можно в домашних условиях из подручных материалов.

В заключение отметим, что самодельный фрезер подходит для применения в случае мелкосерийного производства. Это связано с тем, что большинство вариантов исполнения машинок для резки не рассчитаны на длительное применение. Кроме этого, даже качественный вариант исполнения будет уступать по показателю функциональности покупным предложениям.

(: 2, в среднем: 4,00 из 5)
Загрузка…

Источник: https://stankiexpert.ru/ehlektroinstrument/frezer-iz-bolgarki-svoimi-rukami.html

Как сделать фрезер из болгарки — HandMade32.ru — сделай своими руками

Как и всякое профессиональное оборудование, фрезер стоит немалых денег. В основном он применяется при изготовлении мебели. Для использования в домашних условиях его можно сделать на основе болгарки (УШМ).

Понадобится

Наряду с болгаркой приготовим следующие материалы и детали:

• патрон от дрели;
• стержни из металла;
• пружины и втулки упорные;
• оргстекло;
• полосу из металла;
• ручку-упор из пластика;
• винты, болты, гайки-барашки;
• клей и ветошь.

Для работы над самоделкой не обойтись без следующих инструментов и приспособлений: штангенциркуля, угольника и рулетки; токарного и сверлильного станков; сварки; пил по металлу и дереву; метчиков с воротком; наждачной бумаги; задатчика высоты и др.

Порядок изготовления узлов и сборка фрезера

Начнем работу с привода – дооснащенной болгарки. Другие важные узлы фрезера – это вертикальные направляющие штанги и подошва. Обычный патрон для дрели невозможно закрепить на шпинделе УШМ, т. к. их резьбы не совпадают и равны соответственно М12 и М14. Используя насадку, закрепляем патрон дрели на токарном станке и сверлим отверстие под резьбу М14.

Нарезку резьбы можно производить не только на станке, но и в ручную.

Легко накручиваем патрон на резьбу шпинделя, но видим, что он упирается в центрирующий поясок. Рассверливаем вход в резьбовое отверстие патрона под диаметр и высоту центрирующего пояска.

Это позволяет прочно без биения закрепить патрон на резьбе шпинделя болгарки даже от руки. Наш привод будущего фрезера готов.

С помощью пилы по металлу нарезаем заготовки вертикальных направляющих штанг.

Из стержня потолще готовим два отрезка нужной длины и сверлим в них продольные отверстия под размер штанг.

Выверяем вертикальность установки штанг угольником, надеваем на них пружины и направляющие, и имитируем их работу.

Размечаем лист оргстекла и вырезаем с помощью циркулярной пилы по дереву две одинаковые пластины.

Удаляем с них защитную пленку, протираем ветошью, на одну из пластин по углам наносим по капле клея, и сверху прижимаем другую. В сдвоенной пластине сверлим четыре отверстия в углах, формируем гнезда под головки винтов, которые и вворачиваем заподлицо для прочности соединения пластин.

По разметкам в пластинах из оргстекла в два захода сверлим отверстия под штанги.

Торцуем на токарном станке штанги, сверлим отверстия под резьбу, которую нарезаем вручную метчиком.

В гнезда пластины устанавливаем штанги и сверху закрепляем металлической пластиной.

Прикручиваем болтами согнутые пластины с двух сторон к корпусу болгарки, используя штатные отверстия для ручки. Устанавливаем болгарку с патроном и зажатой фрезой в центр подошвы. Под другой конец УШМ подставляем задатчик высоты и выставляем болгарку в горизонтальное положение. Привариваем отогнутые концы пластин к трубкам, скользящим по штангам, в заранее намеченных местах.

В центре платины-подошвы высверливаем кольцевым сверлом отверстие, рассчитанное под наибольший диаметр используемой фрезы.

Из толстой полосы металла выгибаем скобу и привариваем к трубкам скольжения спереди горизонтально.

Вынув из трубок скольжения штанги, просверливаем сбоку отверстия, нарезаем резьбу и вворачиваем болты с головкой-барашком.

Снимаем подошву и с торца к отверстиям для штанг под прямым углом выполняем сверления, нарезаем резьбу и вкручиваем болты.

Возвращаем подошву назад и затягиваем болты, закрепляя штанги в отверстиях. К поперечной скобе в центре привариваем ушко, на которое закрепляем ручку-упор, состоящую из двух половинок.

Временную планку, стягивающую штанги, заменяем на скобу, но прежде, чем укрепить ее, поднимаем по штангам вверх и снимаем привод с трубками скольжения и пружины, чтобы поставить упорные втулки. Вновь собираем снятые узлы и детали в обратном порядке, затягиваем окончательно скобу и прикручиваем ручку.

Установив фрезу в рабочее положение, фиксируем ее затяжкой болтов с головками-барашками, ввернутыми в трубки скольжения, и проверяем работу фрезера в деле.

Смотрите видео

Источник: sdelaysam-svoimirukami.ru

Источник: https://handmade32.ru/masterskaya/kak-sdelat-frezer-iz-bolgarki/

Стойка для болгарки – как сделать самому отрезной станок? +

Массивную болгарку лучше закрепить в стойку. С помощью такого станка можно будет с большей точностью резать однотипные детали или детали с большой площадью поверхности. Покупать готовую станину не всегда есть смысл – зачастую они обладают недостаточной жесткостью, и надежно закрепить в них болгарку не получится. Гораздо проще собрать ее самому из прочных металлических уголков или обрезков водопроводных труб.

Особенности использования болгарки

Необходимо надевать защитные очки, жесткие перчатки, защитные сапоги и пылезащитную маску. Плиточные приспособления отлично подходят для резки прямо по поверхности керамической или каменной плитки. Однако, вам будет трудно, если не невозможно сделать точные порезы для заготовки вокруг препятствий. Приспособления для старой болгарки своими руками легко справляются с этими сложными задачами.

Распил бетона болгаркой

Если вы обрезаете болт заподлицо в бетон или другой материал. Плотно прикрепите длинную сторону стойки, убедившись, что она в недвижимости. Часть заготовки, которая будет выпадать после разреза, может повредить ноги.

С помощью правильного выбранного диска ваша болгарка может использоваться для восстановления грубых краев на многих бытовых приспособлениях, включая лезвия газонокосилки, лопаты, мотыги и даже оси. После этого вы всегда можете доработать финиш с файлом мельницы.

Если у вас есть много раствора для удаления, а молоток, и долото просто не убирает его, возможно использование болгарки. Использование углового приспособления для демонтажа старого раствора приведет к большому количеству пыли. Необходима маска для пыли.

Техника безопасности при работе болгаркой

Технология работ с приспособлением предназначена для работы с различными материалами для достижения множества отделок и эффектов. Выбирая правильное режущее колесо, вы можете выполнить еще большее разнообразие домашних задач, включая полировку, буферизацию, шлифование, округление и шейпинг. Приспособления для болгарки своими руками могут существенно расширить формы применения.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Материалы и приспособления чтобы изготовить насадки для болгарки

Колеса и диски углового шлифовального станка могут быть изготовлены из ряда материалов. Однако, в общем случае алмазный диск будет обеспечивать максимальную точность и полировку. Колеса доступны в диапазоне уровня истирания (или песка). Используйте аксессуар с более высоким истиранием для более шероховатых поверхностей полировки.

Однако, несмотря на все это, многие люди все еще решают создавать комплектующие к болгарам своими руками. Если вы решите самостоятельно создавать приспособы на рабочую болгарку для, то перед началом работы вам необходимо подготовить необходимые инструменты:

1. Электрическую дрель, желательно.
2. Набор сверл.
3. Диски должны быть выбраны с диаметром 125 мм.
4. Деревянные заготовки.
5. Металлический уголок.
6. Пластина из стали.
7. Самонарезающие винты.

Когда необходимо использовать болгарку для конкретных задач, в этом случае многие мастера делают выбор в пользу готовых приложений. Их можно купить без проблем в строительном супермаркете. Стоимость устройств не очень дорогостоящая.

Что может понадобиться для изготовления станины

Чертёж станины из металла

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

• болгарка;
• сверлильная машина;
• сварочный аппарат;
• шлифовальный круг;
• плоскогубцы;
• набор отверток;
• набор ключей;
• измерительные инструменты.

• уголок стальной 40×40;
• уголок стальной 50×50;
• швеллер 5У или 6.5У (для направляющих движущейся каретки);
• обрезки водопроводных труб;
• профильные трубы 15×15, 20×20, 25×25;
• подшипники;
• метизы;
• жестяная обрезь;
• текстолит.

Стойка для болгарки

Независимо от того, насколько квалифицирован мастер, ему нужны идеальные приспособления, чтобы выполнить свою работу. Стойка болгарки предоставляется как отличное приспособление для доведения до совершенства этих угловых изделий.

Стойка для болгарки своими руками

Стенд болгарки позволяет шлифовать на совершенных углах 115 мм-125 мм. Если стойка из алюминиевого сплава, это позволяет иметь приспособление, которое, несомненно, будет служить долго.

Источник: https://texnotoys.ru/drugoe/prisposoblenie-dlya-bolgarki.html

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки. При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

• болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
• основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
• толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
• сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
• крепежные элементы (хомуты, винты, болты и гайки);
• стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Источник: http://met-all.org/oborudovanie/prochee/frezer-iz-bolgarki-svoimi-rukami-po-derevu.html

Если нужно выполнить фрезеровальные работы и нет денег на приобретение промышленного прибора, можно в домашних условиях изготовить фрезер из болгарки. Станок не уступит промышленным аналогам — конечно, при условии навыков в области сварочных работ и резки по дереву. Для домашней мастерской фрезер из болгарки своими руками считается превосходным вариантом, требующим наименьших экономических расходов.

Используемые материалы

Болгарка считается многоцелевым прибором
, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

1. Шлифмашина либо дрель с работающим мотором.
2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
4. Сварочный агрегат.
5. Крепёжные компоненты.
6. Обычный комплект слесарных инструментов.

Таким образом, для производства фрезера нужны материалы, доступные практически в любой домашней мастерской или в каждом гараже. Чтобы сделать такую технику и начать ее использовать, не понадобятся значительные финансовые затраты.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее. Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции.

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

1. Частота верчения электромотора.
2. Мощь электрического мотора.
3. Масштабы рабочего стола.
4. Максимальный вес заготовок.

Процесс изготовления

Простейшая конструкция, которая не требует чертежей, собирается несколько часов.

Порядок работы:

Резка и обработка дерева может быть выполнена с использованием известного устройства — болгарки. Электростанок, сделанный из шлифовального устройства, поможет справиться с небольшими работами по древесине.

Фрезерование с помощью болгарки потребует соблюдения таких правил:

При наличии большого объёма работ лучше пользоваться циркулярной пилой или лобзиком.

Самодельный фрезер из дрели

Чтобы сделать фрезер из дрели своими руками, потребуются чертежи, угловая шлифовальная машина и подвижный стол. Он может быть изготовлен из фанеры и обычно состоит из двух стенок, обращённых друг к другу. Расстояние от одной до другой должно быть зафиксировано. На движущейся части самодельной машины закреплён металлический конус с заострённым концом. Резаки для древесины могут иметь различную форму, длину и ширину обработки.

Станок делается почти так же, как из болгарки. Разница заключается в принципе крепления втулки для верчения заготовок. При применении шлифовальной машины в качестве фрезерного станка необходимо сделать вспомогательный адаптер.

Фрезер по дереву из болгарки можно соорудить самостоятельно. В интернете есть много видеороликов по этой тематике. Всегда есть возможность что-то изменить и добавить к дизайну резака, главное — чтобы машина была удобна в работе.

Сегодня в интернете можно найти множество идей альтернативных вариантов применения угловой шлифовальной машины. Одной из таких интересных задумок, которую очень легко реализовать на практике, является «трансформация» обычной болгарки в ручной фрезерный станок.

Подготовительные работы

Для изготовления данного приспособления вам потребуется два отрезка квадратной профильной трубы длиной 7 см, а также один длинный отрезок — длиной 27-28 см. Затем нужно будет отрезать два куска стальной пластины шириной 30 мм и длиной по 7 см. В них необходимо просверлить отверстия с одной стороны.

После этого пластины нужно будет приварить перпендикулярно к отрезкам профильной трубы, длина которых составляет 7 см. В самих же трубах потребуется просверлить отверстия по центру, приварить потом к ним гайку и закрутить болт подходящего диаметра.

Далее из стального листа необходимо вырезать прямоугольный кусок с размерами 12х22 см. Это будет рабочая поверхность. По краям листа нужно приварить вертикальные стойки из профильной трубы, а сбоку — ручку из металлического прутка круглого сечения. Все места сварки зачистить при помощи болгарки.

Процесс сборки конструкции

Отрезки профильных труб с приваренными к ним пластинами нужно закрепить на корпусе болгарки. Затем необходимо установить эту конструкцию на вертикальные стойки, зафиксировав болтами. К патрону от электродрели устанавливается втулка-переходник, которая затем соединяется напрямую с валом угловой шлифовальной машины.

Многие задаются вопросом об изготовлении фрезерного станка своими руками из подручных средств. Для того чтобы изготовить задуманное необходимо определиться с конечной целью, а именно какие операции планируется выполнять и с какой точностью? Нужно понимать, чем универсальней хочется сделать станок, тем сложнее осуществить задуманное, а если и удастся, то приведет к сильному удорожанию результата, что может оказаться не целесообразным, потому что сборка собственного станка окажется равной или даже дороже цены заводского. Вот вам несколько примеров удачного изготовления станка исходя из поставленных задач.

Рукотворный фрезерный станок или помощник пасечника

Был приобретен отечественный фрезер мощностью 1,1 КВт и 30 000 оборотов.

ВАЖНО! При выборе обратите внимание на возможность извлечения фрез снаружи подошвы, поскольку фрезер у вас будет находиться под столом, то для смены фрезы придется его снимать, что не очень удобно. Стол изготовил самостоятельно, из восьми миллиметровой металлической плиты проделав автогеном, отверстие по центру, просверлил отверстия для крепления фрезера и поместил все это хозяйство на самостоятельно сколоченный из брусков стол. Что и требовалось доказать. Получился фрезерный станок, вполне удовлетворяющий исходным данным для не больших и не супер точных поделок, например, выстругать рамку для сот, сделать паз или четверть в доске. Брусок к столу закрепил струбцинами для осуществления упора при строгании и выдержке ширины снятия стружки, глубина фрезеровки выбирается на самом станке. Просто и со вкусом.

Универсальная стойка для фрезерного станка

Более интересный и скажем так «навороченный» фрезерный станок с удобными регулировками представлен ниже. В процессе создания получилась некая унификация, в результате которой стало возможным использовать стойку, как для дрели, так и для фрезера совместив сверлильный, токарный и фрезерные станки в одно целое. Изначально все задумывалось как стойка для крепления дрели. Конструкция простая, но очень интересная и достаточно надежная. Все видно из видео, поэтому не буду приводить какие-либо чертежи, смотрите и делайте.

После того как сделал стойку и поэкспериментировал с дрелью пришла идея изготовить новый крепежный кронштейн для крепления фрезера к этой же стойке.

Кронштейн для крепления фрезера к стойке Что нужно, чтобы сделать кронштейн:

1. Водопроводная труба 3/4″ длиной 100мм
2. Две профильные трубы 20Х20 длину подобрать по месту в зависимости от размеров вертикального лифта вашего фрезера
3. Кругляка диаметром 14 мм, длиной 200 мм
4. Два стопорящих винта М8

Ответная часть, которая крепится к стойке: ответная деталь крепления

Для этого понадобились следующие детали:

1. Шпилька М12
2. Две гайки М12
3. Одна гайка М12 удлиненная
4. Шарик от подшипника

Подшипник, какой найдете, лишь бы шпилька проходила по внутреннему диаметру и не сильно болталась.

• Уголок 40 мм
• Труба профильная 40х20

Все подробности в этом видео.

В итоге получился вполне компактный и достаточно точный фрезерный станок. Если у вас сейчас нет подходящего инструмента, то и из дрели вполне можно сделать фрезер. Правда возможности его будут гораздо скромнее, но какие-то детали можно будет сделать и на фрезерном станке из домашней дрели.

Есть в интернете варианты изготовления станка из болгарки, но это больше похоже на наждак с тонким диском, чем на полноценный фрезер как в нашем случае, поэтому описывать изготовление фрезера из болгарки в этой статье я не стану.

Обзор нескольких вариантов фрезерного станка сделаного своими руками Ссылка на основную публикацию

obinstrumente.ru

Фрезерные станки своими руками (видео, чертежи)

Собрать фрезерный станок своими руками решают многие домашние мастера. Приобрести специализированное устройство для изготовления печатных плат или других работ — достаточно дорогое удовольствие. Имея в распоряжении три принтера, дрели или болгарку, вы сумеете своими руками сделать полноценный фрезерный станок. Чертежи и инструкция помогут в достижении поставленной цели.

Фото фрезерного станка, сделанного своими руками

Не редко в условиях домашней мастерской требуется фрезерный станок. Его можно собрать из дрели, принтера или болгарки. Есть и ряд других вариантов, адаптированных под конкретные чертежи.

Прежде чем сделать устройство для печатных плат или производства небольших деталей, нужно ознакомиться с особенностями конструкции заводского настольного станка. Его делают не из дрели и точно не из принтера. Но вам придется соблюдать общий конструктивный принцип, собирая станок своими руками.

Стандартный настольный фрезер состоит из следующих элементов:

• Основание или станина;
• Рабочий стол;
• Привод;
• Электрический двигатель;
• Рабочий инструмент.

Если основание и рабочий стол можно сделать из подручных инструментов, то рабочая долбежная головка, электромотор и фрезы получить несколько сложнее.

Рассматривая вариант с использованием принтера, чтобы сделать станок с ЧПУ, тут стоит отметить наличие в их конструкции шаговых двигателей. Чертежи предусматривают, что для сборки фрезера вам нужно сделать разборку не одного принтера, а двух. Обусловлено это тем, что требуется наличие трех шаговых двигателей. Их же в одном принтере только два.

Вообще сделать станок с ЧПУ рекомендуется тем, кто обладает опытом в сборке более простых конструкций. Возможность изготовления печатных плат, координатный стол и долбежная головка — это вспомогательные компоненты фрезерного станка. Нужна ли вам долбежная головка или устройство для печатных плат? Это зависит от целей, которые вы перед собой ставите.

Создание печатных плат или работоспособная долбежная головка — это компоненты, функционирование которых напрямую зависит от технических характеристик. Данные параметры непосредственно влияют на то, какими возможностями будет обладать ваш фрезерный станок. А именно играют роль следующие характеристики:

• Частота вращения электромотора;
• Мощность электрического двигателя;
• Размеры рабочего стола;
• Предельный вес заготовок, которые может обрабатывать фрезерный станок.

Этапы сборки

Чертеж фрезерного станка, сделанного своими руками

Если вы решили сделать самодельный фрезерный агрегат, тогда вам предстоит пройти несколько главных этапов на пути к заветному станку.

Сможет ли он осуществлять печать плат и будет на нем долбежная головка, зависит от вас. Однако представленная инструкция изготовление плат не предусматривает. Ровно как и отсутствует здесь долбежная головка.

Представленный самодельный станок состоит из нескольких компонентов, об изготовлении которых мы вам расскажем отдельно:

• Рабочий стол;
• Станина;
• Электрический привод.

Рабочий стол

Данный рабочий стол не самый простой в сборке. Но у него надежная конструкция, что он важно для активно эксплуатируемого фрезерного станка.

Чтобы собрать стол, вам понадобится:

• Лист фанеры или ДСП;
• Прозрачный пластик №6;
• Деревянная доска;
• Пластина из алюминия;
• Клей;
• Крепежные элементы;
• Металлопрофиль с Т-образным пазом;
• Наждачка мелкозернистая;
• Электрический лобзик;
• Фрезер с копиром.

Сначала изготавливается крышка.

1. Из фанеры (желательно №19) вырежьте прямоугольник размером 500 на 600 мм. Для повышения надежности облицуйте его пластиком или текстолитом толщиной 2 мм. При резке с каждой стороны сделайте припуск на 3 см.
2. Нанесите на клей и фанеры клей, а затем плотно прижмите. Когда клей застынет, излишки можно отрезать.
3. Вырежьте из фанеры продольные и боковые накладки. Их нужно приклеить по кромкам листа. Ширина накладок — 4 мм.
4. Дисковой фрезой выполните в накладках кромок пазы. Приложите крышку к упору пластиковой частью (она является верхней). Пазы в кромках потребуются для того, чтобы закрепить Т-профиль.
5. Каретка. Для фрезерного станка каретка играет не последнюю роль. Каретка служит для перемещения обрабатываемой заготовки. Разные чертежи предлагают свои варианты, как может выглядеть каретка. Определите оптимальный для себя тип данного устройства. Если каретка будет отсутствовать, ничего страшного в условиях домашней мастерской не случится. Но все же каретка расширяет возможности работы на фрезерном станке.

После того, как вы собрали крышку, переходит к монтажной пластине.

1. Под пластину выполняется проем в изготовленной столешнице.
2. Из листа алюминия нужно сделать пластину. Это квадрат размером 300 на 300 мм.
3. От края крышки сделайте отступ на 125 мм и начертите прямую, которую следует разделить на 2 части.
4. Расположите пластину так, чтобы проведенные через нее диагонали могли пересекаться в центре прямой. Вычертите контур под пластину и вырезы.
5. Электролобзиком выполняется вырез, накладывается пластина и крепится с помощью двухстороннего скотча.
6. По периметру монтажной пластины установите вспомогательные рейки. Выставьте фрезер на 3 мм. При этом фреза должна проходить по кромкам реек. Выбирайте материал, который будет на 0,5 мм толще по сравнению с толщиной монтажной пластины.

Станина

• Чтобы изготовить станину, вы можете использовать фанеру под номером 19;
• Вам потребуется 4 стяжки и две опоры. Размеры первых — 520 на 80 мм, а опор — 520 на 290 мм. Зафиксируйте клеем и шурупами;
• Для электропроводки выпиливается рейка размером 51 на 42 на 19 мм и приклеивается;
• С нижней части крышки фиксируются опоры. В стяжке выполните отверстия для шурупов, которые будут входить в крышку.

Электрический привод

Если ваш самодельный координатный стол готов, рабочая головка ждет своего часа для изготовления печатных плат или других деталей, остается самое главное. Ваш самодельный станок нуждается в приводе, за счет которого и будет функционировать фрезерное оборудование.

Выбирать характеристики следует на основе того, какими параметрами должна обладать головка, фрезы и для каких целей будет использоваться фрезерный станок.

1. Если ваша задача — выборка на небольших и простых заготовках, выполненных не из самых прочных материалов, тогда достаточно двигателя с мощностью 500 Вт.
2. Если станок предназначен для сложных работ с металлическими изделиями, выбирайте привод мощностью от 1,1 кВт.
3. Сделать фрезерный станок из болгарки своими руками можно, ровно как и изготовить агрегат на основе дрели. В качестве дрели или болгарки подойдет ненужный электроинструмент. Убедитесь в исправности дрели, прежде чем ее использовать. Вместо дрели можно задействовать стационарный двигатель или позаимствовать его у другого электрооборудования.
4. Оптимальный вариант электромотора для фрезерного станка — это асинхронный двигатель, работающий от трехфазной сети. Но в условиях домашнего применения фрезерного станка это далеко не всегда возможно.

Последние шаги

К завершающим процессам сборки станка можно отнести следующие мероприятия:

• Обработайте деревянные элементы лакокрасочными материалами для их защиты;
• Пару отрезков металлопрофиля закрепите на стол и упоры;
• Установите тумблер для включения и отключения станка. Не забудьте про параллельный упор и предохранительный щиток;
• На внутреннюю поверхность упора устанавливается трубка, которая будет служить пылеудалителем;
• На подготовленную площадку установите монтажную пластину. Самодельный фрезер готов.

Из обычной дрели можно собрать неплохой фрезерный самодельный станок. Опираясь на видео инструкции и чертежи, у вашего станка может появиться каретка, долбежная головка и даже модуль ЧПУ.

tvoistanok.ru

Ламельный фрезер из болгарки (УШМ) своими руками

Ламельный фрезер из болгарки

Раньше для соединения различных деревянных деталей и не только, наибольше всего применялись шканты или как чаще всего их называют — чопики. Но вот прошло некоторое время и на смену шкантам для соединения различных частей мебели и других деревянных изделий пришли ламели, эдакие пластины, устанавливаемые на определённую глубину в соединяемых деталях.

Чтобы соединить две части какого-нибудь деревянного изделия, потребуется прорезать в них с торцов ровные прорези под толщину ламелей. Для этого используется ламельный фрезер, который легко сделать своими руками, например из болгарки, о чем и будет рассказано в этой статье.

Ламельный фрезер из болгарки

Чтобы сделать ламельный фрезер из болгарки, лучше всего, конечно, иметь электроинструмент с регулируемыми оборотами ротора. В таком случае, можно выставить наиболее удобную скорость вращения диска. Но если болгарки с регулируемыми оборотами диска нет, то не беда, можно использовать и обычную болгарку под 125 круг.

Также, для изготовления фрезера из болгарки потребуется ламельная фреза, такая как на картинках. Ну и подручные материалы, которые наверняка найдутся в подсобке у каждого уважающего себя мастера. В первую очередь понадобится сделать корпус для ламельного фрезера из болгарки.

Основным материалом для изготовления корпуса служит фанера, но если есть другой материал, например оргстекло, то его также можно приспособить для этих целей. О том, как отполировать оргстекло в домашних условиях, можно прочитать, кликнув по выделенной ссылке.

Чтобы регулировать высоту пропила ламелей фрезерным станком из болгарки, необходимо предусмотреть простое подъёмное приспособление. Если надобности в регулировке высоты пропила нет, то можно сделать фиксированную высоту на которой, и следует закрепить в деревянном корпусе болгарку с диском для резки ламелей.

Сборка ламельного фрезера своими руками

Как видно на картинках, конструкция ламельного фрезера из болгарки имеет несколько раздельных частей. Основной корпус с пропилами по бокам состоит из трёх стенок, двух боковых и задней стенки. Верха и низа у корпуса нет, а спереди устанавливается в боковые пропилы вторая часть, на которой зафиксирована болгарка с установленным ламельным диском.

Закрепить вторую часть корпуса к угловой шлифмашине, можно посредством болтов, используя для этого боковую резьбу под держатель УШМ. При этом не стоит забывать о мерах предосторожности в работе с инструментом. О технике безопасности при работе с болгаркой рассказывалось ранее в этом строительном журнале.

samastroyka.ru

Фрезер из дрели своими руками: как сделать?

Многих любителей мастерить различные изделия часто интересует то, как собрать фрезер из дрели своими руками.

Не у всех есть возможность держать в домашних условиях крупногабаритный фрезерный аппарат.

Но если в помещении проводится ремонт, то свой ручной фрезер часто может быть нужен.

Это устройство может фрезеровать элементы из древесины, производить формовку кромки и совершать другую работу.

Задачи и особенности изготовления фрезерного устройства

Бытовое фрезерное устройство работает следующим образом. Двигатель аппарата вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, работает от электросети.

Сделанный самостоятельно фрезерный прибор способен обрабатывать древесину, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать кромки деталей и полостей.

То, какая насадка будет использована для работы, зависит от фрезеруемого материала и может быть абсолютно разной.

Самое доступное для обрабатывания – дерево, поэтому и фрезы для него доступны по цене и часто встречаются в продаже.

Металлы обладают разной степенью вязкости и жесткости. Для их фрезерования применяют насадки, отличающиеся по своим качествам.

Подбирая их, следует учитывать свойства, присущие обрабатываемому металлу.

Прежде чем сделать фрезер для домашнего использования, нужно сконструировать стол, на который будет установлен аппарат.

Столешницу можно подготовить, используя обычный лист фанеры толщиной 1,2 см. В качестве опоры для нее подойдут четыре бруса из дерева.

На поверхности фанеры размечают отверстие, соответствующее размеру фрезера, после чего добавляют направляющую.

Пазовое отверстие для фрезера делают полукруглой формы и вырезают лобзиком с электрическим приводом или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер делают из дрели своими руками, используя электрический привод, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Наиболее подходящими вариантами являются дрель, болгарка или перфоратор.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Чтобы собрать устройство, понадобятся следующие инструменты, детали и материалы:

• двигатель, работающий от электрической сети;
• ручная ножовка или электролобзик;
• сверло;
• хомут, саморезы, контргайки, винты;
• фреза;
• патрон;
• четыре деревянных бруска;
• струбцины, которые можно быстро зажать;
• ДСП – для основания аппарата.

Для работы с данным перечнем инструментов не обязательно быть профессионалом.

Заранее позаботьтесь проверить работоспособность электроинструментов и соблюдение правил техники безопасности.

Порядок сборки фрезера

Собирать фрезер намного проще, если использовать чертежи. Процесс конструирования аппарата для фрезеровки, использующего в качестве двигателя дрель, условно разделяют на этапы.

Этапы сборки конструкции:

• изготовления основания-подставки;
• подготовка хомута;
• крепление хомута;
• упор;
• сборка.

Изготовление фрезерного аппарата на этом не заканчивается, но пользоваться им можно и в таком состоянии.

Достаточно надежно зафиксировать дрель при помощи хомута, затянуть фрезу в патрон подходящего параметра, закрепить всю конструкцию и начать фрезеровку.

Чтобы работа была более точной и безопасной, оборудование можно дополнить некоторыми элементами.

Для дополнительной точности и безопасности необходимо использовать направляющую.

В результате ее применения обработка материалов будет более качественной, так как не нужно зрительно оценивать расстояние.

Саморезами прикрепляют собранную конструкцию к рабочей поверхности. Если предстоит обработка стопки дощечек или планок, то нужно сделать крепеж максимально надежным.

Быстрозажимающиеся струбцины идеально подходят для фиксации направляющей, контролирующей движение материала.

Собранный собственноручно фрезер обладает несколькими плюсами. Изготовить его несложно, а затраты на работу небольшие.

Чтобы сделать устройство, достаточно воспользоваться инструментами и материалами, имеющимися у каждого любителя мастерить.

Купить нужно будет только хомут и фрезы.

Но серьезных минусов у ручного фрезера существенно больше. Все инструменты, собранные собственноручно и имеющие элементы, вращающиеся при больших скоростях, требуют строгого соблюдения правил техники безопасности.

Нельзя пренебрегать установкой специального щита на аппарат, потому что в процессе работы в домашней мастерской сложно предугадать возникновение опасных для здоровья ситуаций.

Необходимо знать, что дрель имеет малое число оборотов, чтобы фрезеровать. Поэтому обработка твердых материалов и выполнение объемной работы фрезером из дрели затруднительны.

Некорректное использование устройства постепенно приведет дрель в негодность.

Пользоваться аппаратом, собранным своими руками, следует только тогда, когда не нужно соблюдать большую точность.

Даже применение направляющей не может обеспечить максимально верное фрезерование.

Но если нужен аппарат для обработки небольшого количества нетвердого материала, то есть предъявляемые требования к фрезеру невысоки, то устройство можно соорудить собственными руками.

Во время сборки и использования фрезера нужно всегда соблюдать правила техники безопасности – осторожность позволит избежать получения травм.

Всем привет, если вам нужен фрезер, но не хочется тратить деньги на его покупку, это не проблема, ведь его можно сделать своими руками ! Материалов для этого понадобится очень мало, как и денежных затрат. Все собирается на основе малой болгарки и ее конструкция при этом не меняется. То есть, изготовленная самоделка является лишь насадкой для болгарки, и вы можете поставить ее, когда вам будет нужно. В целом использование болгарки в качестве силового агрегата для фрезера – это довольно интересное решение, ведь болгарки имеет немалый крутящий момент и высокие обороты.

Вся конструкция собирается из доступных материалов, это листовой металл, стальные квадратные трубы, болты с гайками и так далее. Единственное, что может понадобиться купить – это патрон для дрели, но он стоит недорого и продается практически во всех магазинах по продаже комплектующих для инструментов. В патроне нарезается резьба, и он прикручивается прямо к валу болгарки, это очень удобно. Итак, рассмотрим более подробно, как же собрать такой фрезер!

Материалы и инструменты, которые использовал

Список материалов:

— стальные трубы квадратного сечения;
— листовая сталь;
— болты и гайки;
— болгарка;
— патрон для дрели;
— краска.

Список инструментов:

— сварочный аппарат;
— дрель;
— болгарка;
— чертежные инструменты;
— маркер или кусок мела.

Процесс изготовления фрезера:

Шаг первый. Изготовление основы

Первым делом изготовим основу, то есть нижнюю часть устройства. Для этого нам будет нужна листовая сталь. Лучше выбирать металл потолще, чтобы внизу у нас был хороший вес, это позволит машине стоять устойчиво. Делаем необходимые замеры и приступаем к резке. Автор все вырезает болгаркой, а затем срезает лишнее при помощи шлифовального диска.

Шаг второй. Изготовление кронштейна для болгарки

Далее нам нужно сделать фиксатор, то есть кронштейн, который будет удерживать болгарку. Его тоже делаем из листового металла. Сначала сверлим отверстие под ту часть болгарки, где крепится ручка. Ну а далее вырезаем заготовку желаемой формы. К концам изделия привариваются кусочки квадратных труб, в итоге у нас эта вся конструкция будет «ездить» на направляющих в вертикальном направлении. В качестве направляющих автор использовал квадратные трубы меньшего диаметра, они привариваются к основе.
Для дополнительной фиксации болгарки изготавливаем и привариваем «уши» из листового металла.

Шаг третий. Фиксатор

Нам нужно будет фиксировать дрель на определенной высоте. Для этого автор приварил две гайки и завернул в них резьбовые стержни, к которым приварены гайки-барашки. Теперь вы сможете руками легко и быстро зафиксировать положение болгарки.

Шаг четвертый. Установка патрона дрели

Патрон дрели наворачивается прямо на вал болгарки. Для этого в нем нужно нарезать соответствующую резьбу. Вам понадобится подобрать правильный метчик, проверяем его на гайке от болгарки.

Шаг пятый. Собираем и тестируем машину

Для сборки устройства нам понадобится закрепить болгарку в кронштейне. Это делается быстро и просто. Еще нужно прикрутить патрон от дрели и зажать в нем нужную насадку. Вот и все, машина готова. Выставляем нужную глубину и приступаем к работе. У автора машина чудесно обрабатывает лист ДСП, а этот материал довольно крепкий, но при этом хрупкий. Машина справляется с задачей без проблем. Работать так можно довольно долго, ведь болгарка работает практически без нагрузки.

На этом все, проект окончен, надеюсь, он вам понравился. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами!

Для проведения разнообразных работ в домашних условиях не всегда стоит тратить денежные средства на дорогостоящие инструменты. Более оптимальным в подобных условиях является изготовление устройств из уже имеющихся. К таким механизмам относится фрезер из болгарки, позволяющий осуществлять фрезерование, формирование различных пазов и шипов, обработку кромочных поверхностей.

Что необходимо подготовить для изготовления фрезера

Изготовление фрезера из болгарки для домашнего использования требует обеспечения некоторых условий, в частности, надёжной фиксации инструмента на плоской поверхности в вертикальном положении. Для изготовления собственного фрезерного станка из пилы-болгарки понадобятся следующие материалы:

• электрическая дрель либо болгарка;
• устойчивая и надёжная конструкция, служащая основанием;
• фанера, на которой будет осуществляться фиксация прибора;
• сварочный аппарат, в случае наличия металлической основы;
• хомуты, болты, гайки и прочие фиксирующий детали;
• слесарные инструменты, а также шестигранные ключи.

Для сборки фрезера в домашних условиях необходимы материалы и детали, имеющиеся в каждом гараже или мастерской. А из этого следует вывод, что изготовление такого станка не потребует серьёзных денежных вливаний, чего нельзя сказать о покупке специального оборудования.

Процесс изготовления станка

Процесс сборки стационарной и ручной установки для выполнения фрезерования весьма отличается, так как создание ручного фрезера по дереву требует меньших затрат материалов, труда и прочих ресурсов.

Стационарные установки

В комплектацию фрезерного станка входят следующие конструктивные элементы:

• устойчивая станина;
• привод;
• поверхность для выполнения фрезерных работ, оборудованная линейкой.

При создании фрезера из болгарки необходимо осуществить соединение всех компонентов. Электроприводом в данном случае будет служить электроинструмент, закреплённый на крышке стола.

Стационарную установку можно выполнить в нескольких вариантах – с зафиксированной болгаркой или с подвижным устройством. Первую модификацию довольно просто реализовать в домашних условиях. Рабочее устройство можно закрепить для выполнения работы в горизонтальном либо вертикальном направлении. От плоскости планируемой обработки зависит порядок монтажа оборудования.

Станок, функционирующий в горизонтальной плоскости, изготавливается, соблюдая последовательность действий:

• сборка рамы из брусков или металлических уголков;
• обшивка каркаса листами фанеры;
• формирование в столешнице отверстия с диаметром, превышающим вал болгарки;
• крепление к нижней поверхности крышки стола инструмента. Крепеж выполняется с помощью саморезов, шурупов, хомутов;
• на поверхности столешницы формируются планки, выполняющие роль направляющих;
• конструкция подвергается чистке и последующему окрашиванию.

При сборе станка необходимо обеспечить доступ к болгарке без затруднения процесса смены насадок. Для комфортной деятельности можно закрепить тумблер электрооборудования. Предварительная блокировка кнопки во включенном положении позволяет осуществлять подачу питания к инструменту.

Горизонтальное расположение фрезы

Данное устройство изготавливается подобно вертикальному станку. Разница заключается в месте крепления болгарки – электроинструмент фиксируется на боковой поверхности конструкции и напоминает циркулярную пилу.

Для использования станка требуется установка фрезы. В специализированных магазинах имеются различные отрезные диски – фрезы, которые крепятся зажимной гайкой. В случае необходимости использования шпоночных насадок необходим переходник, укомплектованный резьбой для крепления механизма и местом для фиксации фрезы.

Ручной фрезерный инструмент

Данный фрезер существенно проще в изготовлении, по сравнению со стационарными устройствами. Для выполнения работ с помощью этого инструмента требуется надёжная фиксация заготовки, исключающая вибрацию, всевозможные смещения. В качестве такого крепления, как правило, выступают тиски либо струбцины. От качества фиксации зависит скорость и качество проведения работ.

Схема закрепления болгарки для фрезерного станка

Вариантов изготовления из болгарки ручных устройств для фрезерования довольно много, как и материалов, доступных для применения. В большинстве случаев ручные устройства представляют собой насадки, позволяющие использовать их для проведения фрезерных операций. Элементарные модели не позволяют перемещать режущую насадку в вертикальном направлении, так как они предназначены для осуществления простейших операций.

В случае сравнения самодельных фрезеров, изготовленных ручным способом либо в виде стационарной установки, по качеству обработки существенно выигрывают стационарные фрезы. А если речь идёт о простоте и универсальности использования, то лидирует ручной инструмент. Выполнение фрезерных работ с помощью ручного устройства либо стационарной установки требует неукоснительного соблюдения правил безопасности.

Прежде чем сделать фрезер своими руками, рекомендуется подготовить чертеж. На схеме указывают основные элементы инструмента.

Конструктивные особенности

Самодельный фрезер по дереву применяется для снятия фаски, оформления кромки, создания декоративной резьбы. Аналогичное устройство по металлу оснащено специальными фрезами и предназначено для работы с мягким металлом. При необходимости можно сделать фрезер для работы с пластиком, оргстеклом и прочими материалами.

Основными элементами инструмента являются шпиндель, мотор и фреза. Вращение от мотора передается на шпиндель с рабочей фрезой. Некоторые фрезеры по металлу и дереву работают от однофазной электросети переменного напряжения. Можно сделать ручные фрезеры своими руками на маленьком двигателе постоянного тока.

Для этого применяют различные фрезы. Выбор элемента зависит от предназначения будущего инструмента и обрабатываемого материала. Простые модели предназначены для обработки дерева. Для таких агрегатов характерна низкая скорость. Сложнее сделать своими руками фрезер по металлу, так как этот материал обладает высокой степенью жесткости и прочности.

Принцип действия и классификация

Для изготовления шпинделя применяют твердый металл, который должен соответствовать определенным требованиям по жесткости и твердости. Принцип работы любого фрезера заключается в следующем: ротор связан со шпинделем, на который фиксируется фреза. При включении инструмента в электросеть шпиндель начинает вращаться. Материал режется острыми ножами.

Точность выполняемой работы зависит от скорости вращения.

Так как число оборотов зависит от плотности сырья, то самодельный инструмент рекомендуется укомплектовать регулятором.

Прежде чем соорудить фрезер, рекомендуется определиться с его типом. По способу применения специалисты различают следующие виды ручного фрезера:

• ламельный – изготавливает пазы;
• верхний – применяется для выполнения любой работы по дереву;
• кромочный – изготавливает кромки и снимает фаску.

Верхний фрезер классифицируется на следующие виды:

• неподвижный – жесткое крепление мотора;
• погружной – мотор перемещается с фрезой.

Узкопрофильный инструмент подразделяют с учетом материала и деталей, к которым он применяется:

• шипорезный станок;
• для гипсокартона;
• для получения паза и др.

Самостоятельное изготовление

Ручной инструмент, представленный из мотора, который вращает фрезу, можно сделать своими руками. Для этого потребуется фреза, электрический мотор и патрон. Двигатель можно взять от любого рабочего электрического прибора. Патрон можно взять от перфоратора, так как эта деталь выдерживает большую мощность.

Основанием для мотора является ПВХ либо стандартные листы ДСП. Основание вырезают и фиксируют к мотору. Патрон соединяют с двигателем с помощью специального переходника. Для этого потребуется помощь специалиста. Для полученного материала подбираются соответствующие фрезеры. Инструмент готов к эксплуатации.

Полученное ручное устройство можно превратить в станок. Для этого потребуется обустроить станину подходящих размеров и сделать отверстия в соответствующих местах. Такой универсальный станок, изготовленный в домашних условиях, не сможет дать достаточную скорость для проведения высококачественной работы. Его можно использовать для «грубой» работы по дереву.

В домашних условиях можно сделать ЧПУ станок. Он предназначен для производства изделия, спроектированного на компьютере. Аппарат с числовым программным управлением позволяет выполнить следующие работы:

1. Фрезерование.
2. Лазерная резка.
3. Гравировка.
4. Сверление.

Самодельный станок должен быть многофункциональным. Для его изготовления потребуется МДФ плита размером 1,5х1,5 м и фурнитура. Детали вырезают электролобзиком и дрелью. Чтобы в процессе работы стружка не разлеталась, делают пылеотсос. Полученный инструмент не применяют для обработки металла. Его можно использовать для работы с алюминием, бронзой, пенопластом и пластиком.

ЧПУ станок изготавливают своими руками с помощью алюминиевого профиля с сечением в 80х40х4 мм. Из него нарезают балки:

• 2 шт. по 1300 мм;
• 4 шт. по 460 мм.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=kh-zKPA-vk4

В 2 швеллера с сечением в 50х30х4 мм вписывают направляющие. Ножки станка изготавливают из аналогичных элементов дивана. Каркас основания готов. В основе такого многофункционального инструмента находятся шаговые моторы.

Основными элементами ручного фрезера считаются мотор и фреза. Остальные детали устройства выполняют функции посредника, обеспечивая бесперебойную работу устройства. Поэтому при изготовлении ручного фрезера рекомендуется учитывать параметры мотора и фрезы.

Ручной самодельный инструмент обладает следующими преимуществами:

• низкая цена;
• обработка различной поверхности;
• простая сборка конструкции и обслуживание;
• легкая эксплуатация.

К недостаткам самодельных устройств специалисты относят низкую скорость обработки материала. Если аппарат оснащается стандартным мотором, которым укомплектовывают современные бытовые приборы, тогда для обработки сложных элементов и поверхностей не хватит оборотов. Чтобы устранить такой недостаток, применяют высокоскоростные двигатели. Их можно снять из современного перфоратора. Мощный агрегат позволит регулировать число оборотов для выполнения столярной работы любой сложности.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=hvn5k5OMd1g

Самодельный фрезерный инструмент обладает низкой жесткостью и прочностью, так как изготавливается из подручных материалов. Вышеперечисленные преимущества и недостатки следует учитывать при изготовлении и работе с ручным самодельным устройством.
