Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера

Уверен, что большинству людей приходилось хотя бы раз иметь в быту дело с древесиной. Для простейших работ у каждого хозяина имеется пила или ножовка по дереву, но этим инструментом можно лишь резать материал.

Однако собственнику частного дома часто приходится делать и более сложные работы, чем простой раскрой древесины ножовкой. Поэтому рачительному хозяину, который привык все делать самостоятельно, всегда пригодится устройство для выполнения фрезеровочных работ по дереву.

Сегодня рынок предлагает большое количество самых разнообразных инструментов и можно приобрести простейшее фрезеровочное оборудование примерно за 17 000-21 000 рублей. Однако недорогие модели имеют и свои недостатки, да и не всех устроят функциональные возможности такого оборудования.

Поэтому неплохим решением будет самодельный агрегат для фрезерования древесины, собрать который может любой мастер даже с минимальным опытом обращения со слесарным инструментом. К тому же в интернете имеется довольно много чертежей и инструкций.

Все ниже приведенные чертежи с размерами
необходимо рассматривать только в качестве рекомендации и ознакомления. Фрезерные станки, собранные в домашних условиях не могут иметь каких-либо стандартов. Независимо от того какое оборудование решено собрать своими руками главное чтобы оно решало поставленные задачи.

Пример: фрезер, прикрепленный снизу.

Существует несколько видов фрезера, поэтому прежде чем приступать к изготовлению станка, стоит определиться, для каких целей будет использоваться станок.

Поскольку для работы со сложными заготовками необходим мощный и высокооборотистый фрезер, большинство умельцев советует выбирать оборудование с автостабилизацией и ручной регулировкой шпинделя.

Большим удобством в работе отличаются устройства, оснащенные системой плавного пуска и быстрой остановки. Большим преимуществом считается, если можно заменять щетки электродвигателя не разбирая корпус оборудования.

Такому фрезеру будет рад любой умелец. В большинстве инструкций не рекомендуется использовать оборудование «вверх ногами». Как правило, подобное ограничение не имеет обоснований и его можно не соблюдать.

Подбор материалов и комплектующих

Фрезерный станок для домашней мастерской
, как и для производства, состоит из следующих основных элементов:

станина;
столешница;
устройство, приводящее фрезу в действие (дрель или электродвигатель).

Станина

Важной частью фрезерного станка является станина, поскольку именно на ней крепятся все остальные элементы оборудования. Рама должна быть очень надежной и в состоянии

Станина фрезерного станка.

выдерживать большие динамические нагрузки. Для изготовления станины лучше всего использовать металл. Оптимальнее всего использование квадратной или прямоугольной трубы или массивного уголка. Это обусловлено тем, что:

можно не задействовать сварку и использовать болтовое соединение. К тому же разборная модель удобна, особенно в случаях, если ее придется на время перемещать в другое место или просто выносить из мастерской на время ремонта помещения;
станок собирается не одноразового применения. Опоры стола можно сделать регулируемыми, что упростит настройку станка по горизонтали в любом месте с незначительным уклоном поверхности, что очень важно при работе с таким оборудованием.

Габариты особо не имеют значения, все зависит от того с насколько большими заготовками предполагается работать. Главное чтобы рама была прочной и устойчивой.

Столешница

Схема самодельной столешницы.

Если для изготовления рамы лучшим материалом считается металл, то для столешницы, как раз наоборот, необходимо использовать древесину или материалы на ее основе. Для столешницы можно использовать:

строганную доску;
многослойную фанеру;
плиты ДСП, ОСБ или МДФ.

При выборе материала следует ориентироваться на специфику дальнейшего использования станка. В соответствии с этим выбирается тип материала и его толщина.

Поверхность столешницы должна иметь гладкую поверхность, иначе не удастся добиться точности фрезерования. Также нужно исключить вероятность возникновения царапин на обрабатываемой детали. Получить ровную поверхность рабочей поверхности можно следующими способами:

облицовка пластиком;
тщательная подгонка строганных досок;
обшивка железом.

Важно! Создавая фрезерный станок в домашних условиях стоит помнить о технике безопасности. Необходимо обязательно сделать защитный кожух вокруг режущей части фрезера.

Электрооборудование

Как уже говорилось, существует много конструкций фрезерного станка. Соответственно для вращения фрезы можно использовать готовый фрезер заводского производства, электродвигатель или ручную дрель. При использовании в станке электромотора в первую очередь следует определиться с его типом:

Асинхронный

Неприхотлив в эксплуатации и дает возможность использовать большие фрезы. К недостаткам можно отнести шумную работу, но насколько это важно для деревообработки. решать каждому мастеру индивидуально.

Коллекторный

Является наиболее доступным вариантом, но сильно изнашиваются щетки электродвигателя. Степень изнашиваемости зависит непосредственно от интенсивности эксплуатации оборудования.

Не последнюю роль играет и мощность используемого электродвигателя:

до 500 Вт. Станок с маломощным электромотором пригоден для поверхностной обработки древесины. Можно также выполнять выборку пазов, но лишь небольшими фрезами и в мягких породах дерева;
до 1 200 Вт. Оборудование с электромотором такой мощности более универсально и на нем можно выполнять даже глубинную обработку древесины. Обычно для бытовых нужд электродвигателя на 1.2 кВт хватает;
до 2 000 Вт. В принципе это уже оборудование, на котором можно работать с любой древесиной и фрезами. На таком станке можно обрабатывать пластиковые детали и даже алюминий.

Также при подборе электродвигателя следует уделять внимание числу оборотов. Но здесь все просто — чем выше обороты, тем чище обработка древесины. К тому же высокооборотистый электродвигатель позволяет легко и без проблем справиться с такими дефектами древесины, как сучки.

Электропитание

Обычно для домашнего фрезерного станка используют электродвигатели, работающие отправлено обычной сети 220В. С монтажом и подключением данного оборудования проблем не возникает.

А, вот с трехфазными моделями дело обстоит иначе. Необходимо решить для себя, стоить проводить отдельную линию для станка или нет. Однако если к мастерской уже подведено трехфазное питание, то соответствующий асинхронный двигатель будет самым лучшим вариантом.

Высокая мощность, плавный пуск и мгновенная остановка — на таком станке можно эффективно работать практически с любыми видами древесины и выполнять самые различные операции.

Порядок сборки

Двигатель расположенный под столешницей.

Перед тем как сделать
оборудование для фрезеровки работ по древесине нужно определиться с расположением электродвигателя.

Многие считают, что лучше всего размещать его внизу под столешницей. На направленном вверх валу со специальным зажимным патроном и крепится та или иная фреза.

В этом случае с изнаночной стороны столешницы монтируется монтажная пластина с круглым вырезом, к которой крепится электродвигатель станка. Можно конечно использовать ременную передачу, но это только усложнит конструкцию.

Также можно расположить двигатель горизонтально. Вполне возможно, что кому-то такой вариант будет предпочтительнее.

Дополнительно

Не стоит забывать, перед тем как собрать станок, о грамотной схеме включения оборудования и защитных устройствах. Обязательно фрезеровочное оборудование должно быть оснащено следующими элементами:

тумблер аварийного торможения;
подсветка рабочей зоны;
защитный кожух;
пылесборник.

Во время работы с фрезеровочным оборудованием иногда возникает потребность в специальных зажимах, с помощью которых, например, можно закрепить на столешнице небольшую планку, выполняющая роль направляющей. Это довольно удобно, особенно когда нужно обработать тонкие или маленькие детали.

Установленные стационарно струбцины являются не самым лучшим вариантом. Согласитесь, что намного удобнее использовать съемные зажимы, которые легко переустановить в зависимости от выполняемой задачи.

В том случае, если вы предполагаете заниматься созданием небольших деревянных поделок, то можно сделать фрезерный станок из дрели
.

Она довольно легко может быть закреплена на специальном штативе (как на фото
).Такая установка довольно компактна и ее можно легко перенести в любое место, к тому же она может использоваться и как сверлильный станок.

А можно разместить электродрель горизонтально. Это неплохой вариант если нужно снять фаску или выбрать пазы. Фреза зажимается в патроне и готова к работе, но область применения таких устройств довольно мала.

Заключение

Сейчас довольно много информации чтобы самостоятельно собрать несложный фрезерный станок по дереву. Создание более сложных устройств, например, с ЧПУ
требует наличия знаний, опыта и проведения точных вычислений. Однако, на практике для выполнения бытовых задач такие конструкции практически не используются, поскольку это почти полупрофессиональное оборудование и поэтому оно даже не рассматривалось.

Видео

Показан самодельный фрезерный станок в действии и непосредственно процесс его создания.

В России широкомасштабное и профессиональное использование дерева и технологий деревообработки стало применяться при Петре Первом. Первый профессиональный станок по дереву был привезён им из Голландии. На сегодняшний день такие станки пользуются достаточной популярностью.

Чтобы самостоятельно сделать фрезерный стол, не нужно обладать какими-либо специальными знаниями. Такие столы в некоторых случаях своим удобством значительно превосходят заводские фирменные столы, используемые для фрезеровки.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками.

Большинство устройств являются многофункциональными
, они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество
приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

снятие четверти;
сверление;
выемка пазов;
создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины
. Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях.

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок
. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией.

Фрезер представляет собой стальной режущий инструмент цилиндрической формы
, очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

Столешница.
Параллельный упор.
Пылесос, который используется для удаления стружки.
Станина.
Шпиндель.
Подающая салазка.

Изготовление самодельного фрезерного станка

Материалы, которые требуются для изготовления агрегата своими руками, можно найти достаточно легко и стоят они совсем недорого. Именно поэтому самодельное фрезерное устройство стоит небольших денег. Использовать можно такой материал, как: ламинированная фанера, лист ДСП.

Размеры будущего стола зависят от того, сколько свободного места будет в мастерской. Изготовление станка своими руками начинается с того, что берётся лист фанеры и разрезается на детали
с помощью циркулярной пилы в соответствии с чертежом. Столешница и станина считаются неразъемными деталями, именно поэтому их изготавливают в первую очередь.

В качестве основного режущего инструмента фрезерного устройства своими руками применяется ручной фрезер
. Для этих целей замечательно подойдут устройства, бывшие в употреблении, у которых по разным причинам сломаны направляющие упоры.

Ручной фрезер закрепляют строго перпендикулярно по отношению к столешнице. Лист фрезера организовывается с помощью штатного устройства. Можно также изготовить специальные приспособления, которые способствуют минимизированию времени и усилий по изменению угла наклона и глубины агрегата.

Завершающим этапом изготовления самодельного станка является устройство параллельного упора
. Это устройство способствует направлению детали к режущей кромке под строго заданным углом.

Самодельный фрезерный станок изготовить довольно просто, достаточно только обладать минимальными навыками, чтобы с лёгкостью справиться с этой работой. Материал для этого агрегата является общедоступным и довольно дешёвым. Полученное устройство используется в основном для небольших мебельных мастерских.

Из этой статьи можно узнать, как в домашних условиях изготовить фрезерный станок по дереву своими руками для выполнения основных операций с заготовками. В тексте изложена пошаговая технология создания инструмента: анализ конструкционных особенностей прибора и всех составляющих, необходимых для его установки, чертежи с размерами и подробные описания, которые помогут создать каждый из этих элементов и собрать их воедино.

Фрезерные станки по дереву могут иметь различное назначение. Некоторые приборы рассчитаны на выполнение всего одной операции, другие – многофункциональны. Покупка профессионального инструмента – дорогое удовольствие, поэтому многие мастера прибегают к изготовлению станка по дереву своими руками. Чаще всего такой фрезер используется в небольших мебельных мастерских.

Фрезеры обычно применяются для обработки древесины по прямому или кривому контуру. В качестве рабочего элемента в конструкции выступает ножевая головка, которая осуществляет вращательные движения. В большинстве случаев эта деталь располагается вертикально. Существует много разновидностей фрезеров, каждая из которых обладает собственными конструкционными особенностями.

Самые популярные виды приборов:

стандартные одношпиндельные (шпиндель расположен вертикально);
одношпиндельные конструкции, где шпиндель или самодельный фрезерный стол наклоняется;
копировальные фрезеры со шпинделем, имеющим верхнее размещение;
копировальные конструкции со шпинделем, имеющим горизонтальное размещение (инструмент предназначен для обработки воздушных винтов из дерева).

Обратите внимание!

Во всех перечисленных конструкциях, кроме последней, материал подается вручную.

Устройство фрезерного станка: одношпиндельные конструкции

Конструкция одношпиндельного станка включает горизонтальный стол с парой шпунтовых гнезд, предназначенных для фиксации направляющих линеек. Он установлен на станине из чугуна. Под столом находятся салазки, которые передвигаются по направляющим. На них установлен шпиндель на подпятнике и паре подшипников. В верхней части этого элемента находится еще один шпиндель – вставной. Он предназначен для монтажа режущих деталей.

Салазки со шпинделем при необходимости можно поднять. Для этого используется коническая зубчатая передача с маховичком или винт. Ременная передача позволяет привести в движение шпиндель. Причем для этого может использоваться контрпривод, мотор или вал двигателя.

Чтобы изготовить такой фрезер по дереву своими руками, нужно учесть некоторые нюансы. В некоторых случаях не обойтись без дополнительного усиления шпинделя. Такая необходимость возникает, если требуется обработать заготовки большой высоты или же на деталь воздействуют серьезные нагрузки. Для этого на столе станка нужно установить и закрепить верхний упор. Этот элемент фиксируется на кронштейне. Чтобы контролировать перемещение заготовки в процессе фрезеровки желательно использовать направляющее кольцо или линейку.

Станки, в которых шпиндель или стол наклоняется, позволяют выполнять более широкий спектр работ по дереву своими руками. Кроме стандартных операций, такие конструкции позволяют получить более высокое качество обработки, получая чистую и равномерную поверхность. Такого результата можно добиться за счет обработки древесины под углом, используя фрезы с очень маленьким диаметром. Прибор с наклоняющимся шпинделем гораздо безопаснее и удобнее.

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Эти приборы используются для выполнения копировальных работ. При этом не требуется наличия высокой мощности. Такие конструкции позволяют выполнять фрезеровку и сверлильные работы для создания ажурных изделий.

Копировальный прибор способен заменить собой сразу три инструмента:

Фрезер.
Сверлильный станок.
Лобзик.

Обработка древесины выполняется с помощью режущих фрез. Шпиндель развивает большое количество оборотов, благодаря чему обработанная поверхность получается очень чистой.

Самодельный деревообрабатывающий станок может использоваться для различных целей:

калибровка бобышек;
изготовление ажурных рам;
проработка стенок нервюр и т. п.

В качестве основы для такой конструкции используется станина, изготовленная из чугуна. Ее верхняя часть изогнута в форме серпа. Эта зона используется для монтажа электрического мотора.

Обратите внимание!

Станина выполняет функцию связующего звена, на которое устанавливаются все элементы самодельного фрезерного станка по дереву. Чем прочнее и надежнее ее конструкция, тем лучше.

Двигатель устанавливается на направляющих. За счет системы рычагов он может перемещаться по этим элементам вниз и вверх. Данный участок приводится в движение нажатием на педаль, которая укомплектована специальным стопором. Роторный вал двигателя соединяется со шпинделем, где закрепляется патрон с инструментом. Этот патрон может быть самоцентрирующимся или американским.

В нижней зоне станины монтируется стол на подвижном кронштейне. Такая конструкция может передвигаться по направляющим вертикально с помощью маховичка. Существуют и другие варианты изготовления самодельного фрезерного станка по дереву своими руками, чертеж такой конструкции предполагает вертикальное перемещение стола еще и в процессе работы за счет нажатия на педаль. В таких моделях электрический двигатель и шпиндель остаются неподвижными.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Для строительства станка необходимы следующие элементы:

металлическая станина;
электромотор;
подручник;
задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Обратите внимание!

Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

дверные ручки;
конструкционные детали лестницы;
декоративные изделия и т. п.

Обратите внимание!

Станок с деревянной струбциной подходит исключительно для обработки заготовок из древесины. Не допускается использование такого инструмента для работы с металлом.

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

выполнение намотки на трансформаторах;
нанесение красящего состава поверх вращающейся детали для создания узоров;
нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Определиться с типом конструкции, и какие задачи будет выполнять инструмент.
Определиться с материалами, которые будут использоваться для строительства каждого элемента, и способами фиксации.
Рассчитать необходимые для полноценного функционирования технические и эксплуатационные параметры.
Подобрать для изготавливаемого своими руками фрезерного станка с ЧПУ по дереву чертежи с размерами всех деталей.

Для работы со сложными элементами потребуется фрезер с высоким уровнем мощности и большим количество оборотов. Специалисты рекомендуют отдавать предпочтение приборам, имеющим ручную настройку шпинделя и автоматическую стабилизацию. Нелишними будут такие функции, как быстрая остановка и плавный пуск. В идеальных конструкциях для замены щеток электромотора не требуется разборка корпусной части инструмента.

Конструкция фрезера состоит из следующих элементов:

столешницы;
станины;
шпинделя;
параллельного упора;
подающей салазки;
пылесоса.

Полезный совет!

Рекомендуемая мощность двигателя для станка – 2 кВт и более. Инструмент с меньшими показателями не сможет обработать заготовки из твердых пород древесины.

Подбор материалов для изготовления деревообрабатывающего станка своими руками

Чтобы станина смогла выдерживать высокие динамические нагрузки, желательно в качестве материала для ее изготовления использовать металл. Самым подходящим вариантом является труба с квадратным или прямоугольным сечением. Допускается использование массивного металлического уголка.

Выбор таких материалов позволяет создать конструкцию, не применяя сварочного аппарата. Все элементы соединяются за счет болтов. Конструкция получается разборной, что облегчает ее перенос и транспортировку. Кроме этого, используя соответствующий чертеж фрезерного стола, своими руками можно создать регулируемые ножки. Подвижные опоры позволят настраивать станок по горизонтали.

Для изготовления столешницы подойдут такие материалы:

многослойные фанерные листы;
строганная доска;
МДФ, ОСБ или ДСП.

Столешница обязательно должна иметь гладкую поверхность. Любые неровности скажутся на качестве работы. Кроме этого, необходимо исключить все факторы, которые могут стать причиной появления царапин во время обработки заготовок.

При изготовлении стола для фрезера своими руками ровной поверхности можно добиться несколькими способами:

отделка с помощью пластика;
тщательная подгонка и шлифовка строганных досок;
отделка металлом.

Для изготовления фрезера своими руками можно использовать асинхронный или коллекторный двигатель. Первый вариант достаточно неприхотлив в эксплуатации и не налагает ограничений на размер используемых фрез. Среди недостатков – высокий уровень шума. Коллекторный двигатель более доступен, однако его щетки изнашиваются быстрее.

Как изготовить приспособления для фрезера своими руками

Самодельные фрезы по дереву способны эффективно обрабатывать древесину, однако при контакте с твердыми материалами режущие элементы быстро затупляются. Поэтому спектр применения таких деталей существенно ограничен.

Чтобы изготовить фрезу по дереву своими руками, необходимо взять цилиндрическую заготовку и срезать половину ее диаметра на том участке, где будет располагаться режущая зона. После этого необходимо сгладить образовавшийся переход. Со срезанной части заготовки нужно убрать еще 1/4 диаметра и выполнить аналогичную операцию. Затем следует придать обработанному участку фрезы прямоугольную форму. Для этого нужно срезать ее нижнюю часть. Толщина полученной рабочей зоны должна составлять 2-5 мм.

Полезный совет!

Чтобы срезать металлическую заготовку под фрезу можно использовать дрель или болгарку, приспособив этот инструмент для выполнения данной задачи. Режущую кромку можно изготовить с помощью заточного станка.

Заточку режущей части желательно выполнять под углом в 7-10°. Более острая кромка будет резать гораздо хуже и быстро потеряет заточку.
С помощью шлифовальной машинки углового типа, укомплектованной дисками по металлу, можно придать режущей части фрезы необходимую конфигурацию. Для этих целей подойдут и надфили, покрытые алмазным напылением.
Если у фрезы будет сложная конфигурация, можно ее расплющить или загнуть.

Как изготовить фрезерный станок своими руками

Простейший фрезерный станок можно изготовить по тому же принципу, что и токарный инструмент, описанный ранее. Существует несколько способов оформить ведущий центр конструкции.

В первом случае на вал насаживается стальная трубка с тонкими стенками. Этот метод считается самым простым, однако он не лишен недостатков. Оператор не сможет обрабатывать заготовки, диаметр которых меньше внутреннего сечения трубы. К тому же такую конструкцию не получится быстро демонтировать, если в этом возникнет необходимость.

Во втором случае заготовка будет крепиться к планшайбе. Для этого можно использовать шурупы, для которых предварительно нужно сделать отверстия. Этот метод также имеет недостатки. Диаметр обрабатываемых заготовок ограничивается размером планшайбы. Чтобы упростить этот процесс можно изготовить специальный патрон, хотя и в этом случае не удастся избежать некоторых ограничений.

Задний центр, который будет использоваться для фиксации длинных заготовок, нужно установить на задней бабке. Монтаж электрического двигателя осуществляется на раму. В целом, простейшие конструкции токарного и фрезерного инструмента во многом похожи. При желании получить более функциональный прибор можно изготовить фрезерный станок с ЧПУ своими руками, но для этого потребуются дополнительные технические знания.

Технология изготовления стола для фрезера своими руками с чертежами

Существует несколько вариантов конструкций, которые можно использовать для установки настольного фрезерного станка с ЧПУ. Столы могут быть стационарными или портативными. Кроме этого, существует еще и агрегатная разновидность. Такая конструкция позволяет расширить поверхность стола для использования фрезера.

Чаще всего мастера отдают предпочтение стационарным конструкциям, имеющим металлический каркас. В качестве материала для столешницы подойдет голландская фанера.

Обратите внимание!

Изготавливая стол для ручного фрезера своими руками, обязательно нужно учитывать рост человека, который будет за ним работать.

Список необходимых инструментов и материалов включает:

металлические детали для каркаса (труба или уголок);
направляющие из алюминия;
оси для фиксации фрезера;
шпаклевка, а также грунтующий и красящий составы;
саморезы;
мебельные болты (60х6 мм);
шестигранные регулировочные болты с гайками (4 шт.);
финская ламинированная фанера с влагостойкими свойствами (толщина листа 1,8 см);
материал для изготовления параллельного упора (фанера или доски);
дрель и набор сверл;
шуруповерт и электрический лобзик;
сварочный аппарат;
вспомогательные приспособления (кисти, тряпки, шпатель).

Имея все необходимое можно без труда изготовить конструкцию фрезерного стола своими руками, видео-обзоры технологии, которых немало в сети, помогут наглядно ознакомиться с этим процессом.

Технология изготовления станка ЧПУ своими руками: чертежи и сборка

Фрезер с ЧПУ отличается от обычного инструмента наличием программы, которая контролирует его работу. На многих видео самодельные станки изготавливаются на основе балки с прямоугольным сечением, которая закрепляется на направляющих. Фрезер с ЧПУ не является исключением. В процессе монтажа несущей конструкции желательно не использовать сварных соединений, фиксацию лучше выполнять с помощью болтов.

Дело в том, что сварные швы уязвимы перед вибрационным воздействием, из-за чего со временем рама будет подвергаться постепенному разрушению. В результате смены геометрических размеров оборудование потеряет свою точность и качество обработки. Желательно, чтобы чертеж стола предусматривал возможность перемещения инструмента по вертикали. Для этих целей подойдет винтовая передача. Вращательное движение будет передаваться с помощью зубчатого ремня.

Вертикальная ось является важнейшим элементом конструкции. Для ее изготовления можно воспользоваться алюминиевой плитой. При этом очень важно, чтобы размерные параметры оси соответствовали габаритам будущего станка.

Полезный совет!

Используя муфельную печь, можно отлить вертикальную ось из алюминия с учетом размеров, указанных в чертеже.

Сборку станка следует начать с монтажа двух электромоторов шагового типа. Они устанавливаются за вертикальной осью прямо на корпус. Один двигатель будет контролировать движения фрезерной головки по горизонтали, другой – по вертикали. Затем нужно перейти к монтажу остальных узлов конструкции.

Вращательное движение будет передаваться на узловые элементы инструмента с помощью ременных передач. Перед тем как подключить к готовому фрезеру программное управление, обязательно нужно проверить его работоспособность и при наличии недостатков устранить их. Многие мастера используют для сборки станка своими руками видео-обзоры, где подробно рассматривается этот процесс.

Оборудование для создания фрезерного станка с ЧПУ по дереву своими руками

Для создания фрезерного станка с ЧПУ в домашних условиях обязательно использовать шаговые двигатели. Они обеспечивают возможность перемещения инструмента в 3-х плоскостях. Для создания самодельного станка идеально подойдут электрические двигатели, присутствующие в матричном принтере. Нужно проследить, чтобы моторы имели достаточную мощность. Кроме двигателей, потребуются стальные стержни.

В матричном принтере имеется всего пара двигателей, а для создания фрезера потребуется три. Поэтому потребуется несколько старых печатных устройств. Желательно, чтобы двигатели имели 5 проводов управления. Благодаря этому функциональность инструмента возрастает.

Немаловажное значение имеют и другие параметры двигателей:

градус поворота за один шаг;
сопротивление обмотки;
уровень напряжения.

Для сборки привода потребуется шпилька и гайка. Размер этих деталей подбирается с учетом чертежа. Чтобы закрепить вал мотора и шпильку можно использовать толстую обмотку из резины от электрического кабеля. Нейлоновая втулка подойдет в качестве фиксатора, в нее следует вставить винт. В качестве вспомогательного инструмента можно использовать дрель и напильник.

Управление инструментом будет осуществляться программным обеспечением. Обязательный элемент станка — порт LPT, обеспечивающий подключение системы управления к фрезеру через электрические двигатели. От качества комплектующих, используемых для сборки станка, зависят его сроки службы и качество выполняемых технологических операций. Поэтому к выбору деталей следует подходить основательно. Когда все электронные компоненты станка будут установлены и подключены, останется лишь загрузить драйвера и программное обеспечение.

Во сколько обойдется покупка фрезерного станка с ЧПУ: цены на инструмент

Если с изготовлением ручного фрезера и стационарного стола может справиться практически любой мастер, то сборка станка с ЧПУ для многих покажется невыполнимой задачей. Причем самодельные конструкции не обладают такими возможностями, которые может предложить инструмент заводского производства.

Полезный совет!

Если предполагается использование фрезера для выполнения сложных работ по дереву, лучше отдать предпочтение именно заводским конструкциям, которые точно откалиброваны и имеют множество функций.

Расценки на них варьируются в зависимости от функционала, размера стола, мощности, производителя и других параметров.

Средние расценки на фрезерные станки с ЧПУ заводского производства:

Наименование станка	Длина стола, мм	Цена, руб.
LTT-K0609 (LTT-K6090A)	900	228970
WoodTec MH-6090		246780
LTT-P6090		329120
RJ 1212	1300	317000
WoodTec MH-1212		347350
RUIJIE RJ 1200		399200
WoodTec MH 1325	2500	496350
WoodTec MH-1625		540115
WoodTec VH-1625		669275
RJ 2040	3000	1056750
WoodTec VH-2030		1020935
WoodTec VH-2040		1136000

Сборка станка с программным обеспечением довольно сложный процесс, требующий наличия определенных навыков и знаний. Эту работу невозможно выполнить без подходящего чертежа и необходимых деталей. Такие элементы, как шлейфы, предназначенные для передачи сигналов, шаговые двигатели и микропроцессорные платы можно снять с устаревшего оборудования или приобрести в сети. Многие интернет-магазины предлагают готовые наборы для сборки фрезерных станков для домашних мастерских.

Изготовление фрезерного станка по дереву своими руками: видео инструкция

В поисках достойного ответа на тот дискомфорт, который возникает при работе с ручным фрезерным инструментом, владельцы домашней столярки со временем приходят к необходимости в покупке удобного фрезерного стола.

ВовроКсю
Пользователь FORUMHOUSE

Про стол задумывалась уже давно. Особенно после того, как вручную выполнила ф
резерование 22 м забора.

Вариант с покупкой может оказаться дорогостоящим, габариты станка, собранного в производственных условиях, не соответствуют размерам небольшой домашней мастерской. Оптимальным решением в данном случае будет самостоятельная сборка фрезерного стола.

Желающие сделать самодельный фрезерный станок найдут в соответствующем разделе FORUMHOUSE.

Как сделать фрезерный стол

Самодельный фрезерный стол представляет собой простейший . Основной рабочий узел в нем – это ручная фрезерная машина. Работа с ручным электроинструментом подразумевает перемещение рабочей фрезы по поверхности неподвижной заготовки (что далеко не всегда удобно). Фрезерный стол для ручного инструмента позволяет изменить способ обработки и фрезеровать облегченным способом: ручной инструмент закрепляется на рабочем столе неподвижно, а обрабатываемая заготовка легко подается на фрезу руками.

Самодельный фрезерный стол представляет собой простейший обработки древесины. Основной рабочий узел в нем – это ручная фрезерная машина. Работа с ручным электроинструментом подразумевает перемещение рабочей фрезы по поверхности неподвижной заготовки (что далеко не всегда удобно). Фрезерный стол для ручного инструмента позволяет изменить способ обработки и фрезеровать облегченным способом: ручной инструмент закрепляется на рабочем столе неподвижно, а обрабатываемая заготовка легко подается на фрезу руками.

фрезерный стол для ручного фрезера состоит из основных и дополнительных элементов. Дополнительные элементы не обязательны, но их использование позволяет максимально облегчить большой труд мастера, сделать конструкцию устройства более безопасной, а функционал – приближенным к возможностям серийных установок.

Универсальный фрезерный стол:
основные элементы конструкции

Основные элементы фрезерного стола обозначены на рисунке.

Aib
Пользователь FORUMHOUSE, Москва.

Очень нужен был мобильный фрезерный стол. Сварил каркас, покрасил и собрал конструкцию.

Размеры фрезерного стола зависят от габаритов обрабатываемых деталей, а также от роста самого мастера. Длина и ширина должны быть немного меньше столешницы, а высота станины составляет 850…900 мм, что соответствует наиболее комфортным условиям для работы стоя. Ножки самоделки можно сделать регулируемыми, что позволит компенсировать неровности пола или изменять высоту станины.

Столешница для фрезера

Размеры столешницы зависят от размеров обрабатываемых деталей.

dautov
Пользователь FORUMHOUSE

В домашней мастерской достаточно небольшого столика 500х500 мм.

Для обработки сравнительно длинных деталей (для профилирования кромок на дверных наличниках) понадобится столешница соответствующих размеров. Смотрим чертеж:

Для изготовления станины чаще всего используются материалы на основе древесины, способные эффективно гасить возникающие вибрации. Это может быть столешница из ДСП, которую используют при изготовлении кухонной мебели или лист толстой фанеры. Вот, к примеру, столешница из обрезка ДСП, образовавшегося после установки кухонной мойки.

Krott64
Пользователь FORUMHOUSE

На этом обрезке столешницы, после несложной доработки, можно делать вполне приличные вещи.

Кто-то делает столешницу из металла, кто-то – из обрезной доски, но, как показывает практика, ДСП и фанера – всегда в приоритете.

Orfo74
Пользователь FORUMHOUSE

Если буду делать, то из ламинированной фанеры (у меня на прицепе такая). Прошла уже сотни тысяч километров под зноем и под «минусом». Ее не испортили ни соли, ни дожди. И до сих пор можно использовать, но собирать нужно либо в 2 слоя, либо низ делать из простой фанеры.

Для изготовления столешницы нельзя использовать материал, на поверхности которого имеются дефекты (сучковатые доски и т.д.).

Монтажная пластина под ручной фрезер

К монтажной пластине с помощью резьбовых соединений крепится ручной фрезер. Поэтому к ее изготовлению необходимо отнестись со всей ответственностью. Материал, из которого будет изготовлена пластина, должен быть достаточно прочным, чтобы фрезер не вырвало во время работы (последствия можно себе представить). Это может быть прямоугольник из металлического или фанерного листа (но металл надежнее).

AlekX
Пользователь FORUMHOUSE

У мощной машины дури много. И если ее вывернет из стола во время работы
– мало не покажется.

Dgusepe
Пользователь FORUMHOUSE

Ножки могут быть и деревянными, но столешницу желательно делать из металла 3 мм. Для максимального поднятия фрезы.

Длина и ширина монтажной пластины должны соответствовать размерам подошвы ручного фрезера, с помощью которой электроинструмент будет крепиться к столу.

Продольный упор для заготовки

Продольный упор можно изготовить из обычного листа ДСП или из обрезной доски. Упор необходимо делать подвижным, чтобы обеспечить возможность регулировки горизонтального вылета фрезы. Для более точной регулировки по бокам столешницы можно прикрепить измерительные линейки.

Конструкция фиксирующего механизма, позволяющего закрепить продольный упор в требуемом положении, предельно проста. Она может состоять из двух реек со сквозными продольными пазами и из двух резьбовых фиксаторов с барашками.

Вместо реек можно использовать два металлических уголка, которые прослужат дольше и не будут деформироваться под действием зажимов.

Чтобы пыль и стружка не мешали работе, продольный упор желательно оснастить пылесборником, к которому подключается стружкоотсос или небольшой столярный пылесос.

Продольный упор может делаться двойным, что заметно расширяет функционал фрезерного стола.

Superkuzen
Пользователь FORUMHOUSE

Монолитный упор лишает возможности проведения массы операций, выполняемых на фрезерном столе, то есть делает стол малофункциональным.

Фрезерный стол может выполнять функции небольшого фуговального станка, если между двумя половинами продольного упора организовать регулируемый перепад рабочих плоскостей. Данная конструкция позволяет смещать одну половину упора относительно другой, выставляя один упор заподлицо с фрезой при помощи тонких деревянных пластин. Регулировочные пластины подкладываются под нерабочую поверхность упора.

Ручная фрезерная машина

От технических характеристик ручного инструмента (мощность, количество оборотов в минуту и т. д.) будет напрямую зависеть производительность фрезерного стола. Выбирать фрезер для фрезерного стола следует, исходя из предполагаемой нагрузки. Добавочный функционал машины станет для мастера дополнительным плюсом. Если у вас еще нет ручного фрезера, то выбирайте инструмент с регулируемой скоростью вращения фрезы и с возможностью выставления глубины обработки (погружные фрезеры). Очень удобны в обращении машины с блокировкой шпинделя (для легкой замены режущего инструмента), а также устройства с плавным пуском и быстрой остановкой шпинделя.

Мы рассмотрели основные элементы фрезерного стола, который позволит владельцу выполнять самые простые фрезерные операции. Для того чтобы расширить функционал устройства, сделать его универсальным и увеличить эксплуатационную безопасность, необходимо позаботиться о наличии дополнительных приспособлений. Рассмотрим самые распространенные из них.

Продольная направляющая для подвижной фрезерной каретки

С помощью продольной направляющей, встроенной в поверхность столешницы, к фрезерному столу можно крепить разнообразные приспособления: угловой упор с транспортиром, перпендикулярный упор и т. д.

Продольная направляющая может иметь разную конструкцию, но чаще всего она представляет собой алюминиевый С-образный профиль, в который вставляются болты с гайками-барашками. Такая конструкция позволяет быстро установить на фрезерный стол нужное в данный момент приспособление.

Кстати, с помощью С-образного профиля можно закрепить на столешнице и продольный регулируемый упор.

Вертикальный прижим

Верхний прижим повышает безопасность при работе на самодельном фрезере и увеличивает точность обработки. Его крепление может быть реализовано по типу фиксаторов для подвижной каретки.

Если вы планируете сделать фрезерный стол своими руками , видео об устройстве универсальной столярной мастерской для личного пользования поможет вам в этом.

Лифт для фрезера

Вертикальный вылет фрезы очень часто приходится регулировать. Для выполнения этой регулировки предусмотрен фрезерный лифт – регулируемый упор, позволяющий поддерживать фрезерную машину на заданной высоте и при необходимости быстро изменять эту высоту.

Фрезерный лифт целесообразно использовать в комплекте с фрезерными машинами погружного типа. Их конструкция изначально имеет направляющие для регулировки вылета фрезы (в отличие от машин с неподвижно закрепленным двигателем).

Подъемный лифт для самодельного фрезера может иметь различные исполнения.

Лифт из автомобильного домкрата

Для создания подъемного механизма можно использовать старый автомобильный домкрат.

leon42
Пользователь FORUMHOUSE

Лифт можно сделать из автомобильного домкрата: под фрезером полочка, на полочку крепим домкрат. Крутим домкрат – фрезер поднимается или опускается.

Для удобства ручку домкрата можно вывести за боковую стенку станины. Это значительно облегчит регулировку.

Лифт на основе резьбовой шпильки

Blackk
Пользователь FORUMHOUSE

Уголок с резьбовой шпилькой прикручен к выступу на фрезере, на который в штатном режиме крепится измерительный штырь. В уголке для резьбовой шпильки нарезана резьба. Вращая шпильку, мы как бы ввинчиваемся в уголок и тянем весь фрезер вверх по направляющим. Соответственно, при вращении назад – фрезер опускаем.

Механизм состоит из деревянного клина (поз. 1), в котором просверлено сквозное отверстие под винт (поз. 2). Благодаря металлическим платикам (поз. 3), прикрепленным по бокам клина и имеющим резьбовые отверстия, клин двигается в горизонтальной плоскости, поднимая или опуская фрезерную машину. Ручка подъемного механизма выведена на боковую поверхность станины. Для уменьшения нагрузки во время подъема, фрезер оснащен самодельным роликом (поз. 4).

Включение и выключение фрезерного стола

Все необходимое оборудование для электрической части фрезерного стола уже предусмотрено в конструкции фрезерной машины. Единственное, что можно добавить в уже имеющуюся электрическую схему – это выносной выключатель и кнопку аварийного отключения (ведь правила безопасности во время работы еще никто не отменял).

Выключатель для фрезера можно использовать самый обыкновенный. Что же касается возможности быстрого отключения: ее можно реализовать, установив на стол аварийную кнопку с механизмом фиксации (в которой разблокировка осуществляется поворотом).

Сборка стола

Основные и вспомогательные элементы фрезерного стола мы перечислили. Порядок сборки устройства каждый мастер может определить для себя сам. Единственный момент, на который следует обратить внимание – это изготовление и установка монтажной пластины.

После того как из стального (или фанерного) листа будет вырезана пластина подходящего размера, в ней необходимо просверлить отверстия для крепления фрезерной машины, отверстие под фрезу (его диаметр должен соответствовать диаметру отверстия в подошве фрезера) и монтажные отверстия (для крепления пластины к столешнице).

Какие инструменты необходимо иметь в своей столярной или мебельной мастерской . А видео о конструкции самодельного фрезерного стола и об особенностях столярного электроинструмента поможет вам найти ответы на вопросы, касающиеся оборудования, которое крайне редко используется в небольшой домашней мастерской.

Дерево – это самый древний с точки зрения его обработки и внедрения в человеческую жизнь материал. Именно из дерева люди собирали свои первые жилища, инструменты и т.д.

Такое внимание к дереву еще из древних времен совершенно оправдано, ведь оно сочетает в себе отличные прочностные качества, а также неплохую долговечность и способность к обработке без наличия мощных инструментов.

Однако сейчас все же деревообработка ведется с помощью специализированного оборудования, так как оно позволяет существенно сократить сроки рабочих процессов. Мы же сейчас рассмотрим едва ли не самый популярный агрегат, что выполняет деревообрабатывающие функции – фрезерный станок.

1
Общая информация

Деревообрабатывающие станки не обязательно должны быть фрезеровочными. Это могут быть также мини-станки, станки вертикально-сверлильные и т.д.

1.1
Фрезерные станки с ЧПУ

Отдельно отметим фрезерные станки с ЧПУ по дереву. ЧПУ – это модуль числового программного управления.

Он специально задумывался для обустройства на станках. Причем в первую очередь его устанавливают не на деревообрабатывающие машины, а на станки для работы по металлу.

ЧПУ являет собой небольшой мини-агрегат, в котором установлен простейший считывающий процессор или вычислительная машина.

Человеку в работе со станком ЧПУ нужно просто ввести нужные координаты в устройство. Сделать это можно путем измерения стола и монтажа
обрабатываемого элемента в правильном положении. Координаты могут быть введены последовательно.

Устанавливать и настраивать ЧПУ конечно можно, причем и своими руками с этой задачей справиться человеку вполне по силам. Вот только на работу уйдет намного больше времени, сил, денег, да и опыт взаимодействия со станочными вычислительными механизмами вам тоже потребуется.

2
Самостоятельная сборка фрезерного станка

Как мы уже отмечали выше, сделать мини фрезерный станок по дереву своими руками можно. Причем процесс это очень занимательный, интересный и может доставить вам массу удовольствия.

К тому же, чтобы создать самодельный фрезерный станок по дереву займет не так много времени и сил. Хотя тут все зависит от конкретных решений.

Как правило, в работе используются две схемы создания станков:

схема с применением готового ручного фрезера;

схема со сборкой фрезерного агрегата из отдельных элементов.

И та и другая схема предусматривает использование стола, как основы для фрезерного станка.
На столе его монтируют, подключают и стабилизируют. Это позволяет использовать в работе довольно дешевые ручные фрезы.

Отметим, что первая разновидность сборки самодельного агрегата более предпочтительна для новичков. Ведь по сути, от вас требуется только собрать специальный стол-подставку для механизма, а также оборудовать его несколькими дополнительными элементами.

Сборка же фрезерного агрегата из подручных средств – это уже куда более сложный процесс. Тут вам потребуется отдельно доставать мощный асинхронный двигатель, комбинировать его вал с переходниками и создавать что-то типа самодельного шпинделя.

Сам движок необходимо будет собрать в отдельной конструкции, подключить к блоку питания, стабилизаторам и т.д. Причем большинство этих деталей все равно придется покупать, хотя их стоимость в любом случае будет ниже стоимости готовой фрезы.

Но тут уж решать вам. Отметим только, что полная сборка фрезерного агрегата из подручных средств требует наличия не только элементарных столярных навыков (которые полностью удовлетворят вас в первом случае), но и понимания электротехники, умения работать с механизмами и оборудованием.

2.1
Общие принципы конструкции самодельного станка

Описывать общую конструкцию самодельного фрезерного агрегата на самом деле очень легко.

Состоит он из нескольких простейших элементов:

стола;

подставок;

креплений;

рабочего механизма (в нашем случае ручной вертикальный дешевый мини фрезерный станок);

планки для регуляции рабочего движения;

элемента для манипуляций с фрезой;

дополнительных частей, расходников и т.д.

Стол делают из дерева. Можно использовать готовые решения, только приспособить их к работе, а можно собрать самостоятельно из фанеры, ДВП и досок. Аналогичным образом собирают подставки, крепления и т.д.

Источник

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
Просверлить сквозные и не сквозные отверстия.
Обработать торцы и кромки любой конфигурации.
Вырезать сложные по форме детали.
Осуществить нанесение рисунков или узоров на поверхность деталей.
Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
Шаблон крепко монтируется к столу или другой поверхности.
Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
Фреза устанавливается в рабочее положение и зажимается.
После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Чтобы изготовить фрезер своими руками, потребуется сделать чертежи.
На схемах указывают ключевые детали конструкции и их параметры.

Точность выполняемой работы зависит от мощности фрезера.

Особенности конструкции

Фрезерная машина используется для обработки кромок, снятия фаски и декоративной резьбы. Фрезер, который используется для работы с мягким металлом, оснащен специальными ножами. Рассматриваемый агрегат состоит из следующих деталей:

мотор;
шпиндель;
фреза.

Схема устройства станка для фрезеровки.

Рабочая фреза располагается на шпинделе, на который подается вращение от мотора. Некоторые инструменты этого типа работают от 1-фазной электросети с переменным напряжением. Изготовить ручной самодельный фрезер можно с небольшим двигателем постоянного тока.

Выбор фрезы зависит от материала, который будет обрабатываться, и назначения инструмента. Для работы по дереву используют простые конструкции с небольшой скоростью. Агрегат для работы по металлу сконструировать сложнее, потому что этот материал обладает более высокой прочностью и жесткостью.

При подключении аппарата к электросети шпиндель вращается, а острые ножи режут материал (дерево, металл). Шпиндель должен быть изготовлен из прочного материала, соответствующего определенным стандартам твердости и жесткости. Скорость вращения оказывает влияние на точность работы. Количество оборотов зависит от плотности сырья. Специалисты рекомендуют изготавливать самодельный аппарат с регулятором.

Классификация агрегатов

По способу применения ручные фрезеры классифицируются как верхний, ламельный и кромочный агрегаты. Верхние фрезеры бывают погружные (с подвижным мотором) и неподвижные (с мотором, зафиксированным в одном положении). Классификация узкопрофильных агрегатов зависит от обрабатываемого материала и деталей:

для работы с ГКЛ;
шипорезные станки;
для создания пазов.

Собрать своими руками вертикальный фрезер для работы по дереву можно из электромотора, фрезы и патрона. Двигатель снимают с любого электроприбора, а патрон с перфоратора. Основание (листы ДСП или ПВХ) крепят к мотору. Двигатель и патрон соединяют специальным переходником. При необходимости эту работу доверяют специалистам. Затем подбирают и устанавливают ножи. Аппарат готов к использованию. Самостоятельное ЧПУ устройство используется для создания изделий, спроектированных на компьютере (лазерная резка, сверление, фрезерование и гравировка).

Универсальное устройство

На основе полученного аппарата можно изготовить универсальный станок. Для этого применяется станина. Станок подойдет для грубой работы по дереву, но выполнять точную качественную работу с его помощью не получится из-за того, что он не работает на высокой скорости.

Для создания многофункционального станка потребуется:

плита МДФ (1, 5х1, 5 м);
фурнитура.

Для вырезания деталей используют дрель и электролобзик. Готовый станок не подойдет для работы с твердым металлом. При изготовлении ЧПУ станка потребуется алюминиевый профиль сечением 80х40х4 мм, который нарезают на балки (4 – по 460 мм, 2 – по 1300 мм).

К преимуществам ручного фрезера своими руками специалисты относят:

подходит для обработки большинства поверхностей;
доступная стоимость;
простота в использовании;
простота сборки;
недорогое обслуживание.

Оборотов стандартного мотора от бытового прибора недостаточно для обеспечения высококачественной обработки. Устранить этот недостаток помогает оснащение конструкции мощным двигателем. Для этого используют мотор от современного перфоратора.

Для неглубокой выборки заготовок из древесины используют мотор мощностью до 500 Вт, но он будет глохнуть. Специалисты рекомендуют устанавливать мотор мощностью от 1100 Вт. Обрабатывать дерево в обычном режиме с любым типом фрез позволяет привод 1 – 2 кВт.

Затем необходимо определиться с оборотистостью. Рез будет более точным, если оборотов больше. С моторами, рассчитанными на сеть 220 В, подключение не вызовет трудностей. Трехфазный асинхронный двигатель подключают по особой схеме «звезда – треугольник». Схема подключения обеспечивает плавный запуск аппарата и работу с высокой мощностью.

Заключение по теме

Прежде чем сделать самодельное устройство, рекомендуется выяснить его принцип работы. Когда ось начинает вращаться, каретка с двигателем движется по ней вверх или вниз. Полозья выполняют функцию направляющих ограничителей. Винт необходим для неподвижной фиксации каретки после ее регулирования по высоте. Несущий корпус прикрепляется снизу к крышке верстака, удерживая конструкцию.

Каретка с мотором должна быть надежно зафиксирована и обездвижена, чтобы обеспечить равномерную выборку. Вынос поворотного рычага сбоку и оснащение самодельными шестернями сделает конструкцию удобной в использовании.

Если готовый стол отсутствует, тогда при его изготовлении учитывают тот факт, что разные материалы в процессе эксплуатации ведут себя по-разному. Деревянный стол не устойчив к воздействию влаги, но хорошо поглощает вибрации.

Направляющие для упора можно изготовить из фанеры или ДСП. Это позволит регулировать положение по горизонтали. При изготовлении и использовании инструмента необходимо соблюдать меры безопасности.

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный следующих исполнений:

Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.

Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

Вам также могут быть интересны статьи:

Фрезерные станки с ЧПУ своими руками по дереву
Долбежный станок по дереву своими руками

Самодельный фрезерный станок по металлу может стать прекрасным помощником домашнему мастеру. Сделать небольшой агрегат для фрезерования совсем не сложно. О технологии его сборки своими руками мы и поговорим.

1

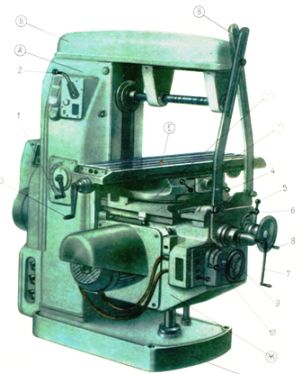

Фрезерные установки профессионального уровня состоят из набора специальных узлов и разнообразных механизмов. Их конструкция является по-настоящему сложной. Воссоздать в домашних условиях такой агрегат, конечно же, нереально. Зато можно без особых проблем собрать своими руками небольшой станок, который позволит выполнять все основные операции фрезерования.

Такая установка по металлу в обязательном порядке оснащается следующими рабочими частями:

Двигатель для станка по металлу, собираемого своими руками, должен иметь мощность минимум 500 Вт. Такой привод обеспечит вам возможность обрабатывать на самодельной установке заготовки из мягких металлов. Если вы хотите работать с более твердыми металлами, понадобится движок на 1,2–2 кВт. Он позволит фрезеровать детали из обычной стали.

Важна не только мощность электропривода, но и число оборотов, которые он способен выдавать. Фрезерование будет тем качественнее, чем большую «оборотистость» будет иметь движок.

2

Сначала изучите чертежи, которые достаточно активно выкладывают на специализированные интернет-сайты любители самостоятельного домашнего творчества. Затем выберите оптимальный вариант , подготовьте требуемые материалы и приступайте к сборке агрегата.

Чертеж фрезерного станка

Если вы впервые взялись за такую работу, советуем обращать внимание на самые простые чертежи. Не пытайтесь создать полупромышленный агрегат в своем гараже. Вряд ли у вас получится что-то путное. Начинающим конструкторам рекомендуется использовать в качестве привода обычную ручную дрель, подключаемую к сети 220 В.
Также запаситесь такими материалами:

автомобильным ромбовым домкратом;
фанерными листами (берите толстые изделия, маркируемые цифрой 10);
конусом Морзе (маркировка – 2);
цанговым патроном;
штырями из металла для осей;
металлическими уголками (25-й номер) и квадратной трубой (20-й номер).

Этих материалов будет достаточно для того, чтобы собрать вполне эффективный фрезер для выполнения несложных металлообрабатывающих операций. Сама же сборка агрегата будет производиться при помощи напильника, электродрели, шлифовальной угловой машинки, сварочного аппарата и стандартного набора инструментов любого домашнего умельца.

3

Сначала нужно изготовить колонну и станину. Эти элементы делаются из металлического швеллера. Вам требуется создать конструкцию, которая будет похожа на букву П. Нижняя поперечина в данном случае будет выполнять функцию основания фрезера.

Дальнейшая последовательность ваших действий такова:

Из стального уголка делаете направляющие элементы. По ним консоль собираемого своими руками станка будет передвигаться в вертикальном направлении. Уголок желательно хорошо отшлифовать. К колонне он крепится подходящими по размеру болтами.
Из профильного квадратного трубного изделия сооружаете направляющие для рабочего стола самодельного станка. Вам потребуется просверлить отверстия в трубе и вставить в них металлические штыри. Обратите внимание! На них нужно сразу же сделать резьбу.
За передвижение рабочего стола будет отвечать автодомкрат. Он позволит перемещать консоль на 10–12 см. Для обработки не очень крупных деталей этого вполне достаточно.
Из фанерных листов делаете столешницу. Созданную конструкцию закрепляете метизами. Специалисты советуют использовать нержавеющие винты (приобретайте крепеж с утопленными головками).

Сборка оборудования для фрезерования металла

Теперь из квадратной трубы и металлического уголка свариваете тиски (чертежи этих элементарных приспособлений доступны в интернете). Полученное зажимное приспособление посредством саморезов необходимо прикрепить к столешнице. Через тиски также потребуется пропустить стальной штырь с нанесенной на него резьбой. Далее все просто:

Устанавливаете дрель в станину (шпиндель электроинструмента должен смотреть вниз), крепите ее гайками и винтами. Желательно, кроме того, приварить к станине небольшие перемычки, а затем присоединить к ним метизными изделиями дрель. В этом случае устойчивость приводного приспособления будет намного выше.
Монтируете конус Морзе на шпиндель, а затем цанговый (можно использовать и сверлильный) патрон.

Вот, в принципе, и все. Вы получили в свое распоряжение неплохую самодельную конструкцию. В ней при работе передвигается консоль, на которой фиксируется фрезеруемая деталь. А сам фрезер остается неподвижным.

4

При желании можно дополнительно сделать специальный лифт, который упростит процесс использования станка, собранного своими руками по описанной технологии. Тогда передвигаться будет каретка с инструментом, а рабочая поверхность останется неподвижной.

Лифт позволяет оперативно заменять режущий инструмент на самодельном станке, а также максимально точно выверять геометрические параметры фрезеруемых изделий. Кроме того, лифт повышает безопасность эксплуатации агрегата. Он дает возможность мастеру не контактировать с рабочим инструментом. Вы просто-напросто установите рычаг либо небольшой вороток и будете с их помощью передвигать лифт вдоль самодельной фрезерной установки.

Лифт самодельной фрезерной установки

Своими руками этот полезный элемент станка делается так:

Из текстолита вырезаете опорную пластинку. Монтируете ее на столешницу.
Присоединяете две стойки к пластине. Важно! Стойки по отношению друг к другу ставятся строго параллельно.
Ставите каретку на станок. Монтируете на нее фрезер.

Перемещение каретки обеспечивается толкающим механизмом. Все, как видите, действительно просто. Но нужно понимать, что лифт обязан быть устойчивым и максимально жестким. Если он будет некачественно смонтирован и закреплен, при фрезеровании может возникнуть люфт. А это гарантированно приведет к порче обрабатываемого на станке изделия.

Вопросом о том, как самостоятельно изготовить фрезерный стол, задаются многие домашние мастера. Это объяснимо: оборудование, на котором фрезер зафиксирован неподвижно, а заготовка движется по специально оборудованному для этого рабочему столу, во многих случаях намного удобнее в использовании. Зачастую при работе с ручным фрезером заготовку закрепляют на обычном столе, а все манипуляции проводят самим инструментом, что не позволяет соблюсти точность обработки.

Фрезерный стол значительно повышает производительность труда и эффективность работы с ручным фрезером. Приобретать серийную модель такого стола для своего домашнего зачастую невыгодно. Намного экономичнее изготовить фрезерный стол своими руками. Это не займет много времени и потребует очень незначительных финансовых затрат. Справиться с такой задачей при желании может любой домашний мастер.

Используя самодельный стол для ручного фрезера при обработке изделий из древесины, можно добиться результатов, которые позволяют получить профессиональные фрезерные станки. С помощью такого несложного приспособления качественно выполняют целый перечень технологических операций: вырезание фигурных отверстий и проделывание различных прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок.

С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.

Самодельный фрезерный стол, которым вы оснастите свой домашний станок, даст вам возможность выполнять обработку не только деревянных заготовок, но и изделий, которые выполнены из ДСП, МДФ, пластика и др. С помощью такого самодельного фрезерного стола вы сможете делать пазы и шлицы, обрабатывать элементы шпунтовых соединений и соединений «шип-паз», снимать фаски и создавать декоративные профили.

Самодельный стол для фрезера, изготовление которого не потребует больших финансовых затрат, позволит вам оснастить свою домашнюю мастерскую настоящим деревообрабатывающим станком. Необходимо будет только закрепить сам инструмент – ручной фрезер, для чего можно использовать стойку сверлильного станка или верстак. Не случайно, многие производственные компании занялись изготовлением именно фрезерных столов и аксессуаров к ним, но за такое приспособление придется отдать приличную сумму денег. Самодельный стол для оснащения фрезерного станка, если его сделать в соответствии с чертежами, которые мы разберем в данной статье, по своей функциональности ничем не уступает моделям, выпущенным в производственных условиях, а обойдется он значительно дешевле.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)

Размеры деталей
Стол в разрезе
Двуслойная крышка стола
Вырез в первом слое стола

Разметка выреза второго слоя стола
Склеивание обоих слоев
Выпиливание выреза по разметке второго слоя
Чертеж параллельного упора

Торцевая пластина упора
Патрубок пылеотвода

Предохранительный щиток из оргстекла
Гребенчатый прижим и стопорный блок

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Изготовление станины и столешницы

Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.

Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).

Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, — 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.

Сборка примерно такого стола рассмотрена в варианте №2

Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.

Чертежи фрезерного стола: вариант №2

Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.

Таблица деталей стола и их размеров
Каркас
Верхний угол каркаса
Нижний угол каркаса

Направляющая для скольжения ящиков
Схема расположения направляющих
Столешница
Чертеж упора

Большой выдвижной ящик
Маленький выдвижной ящик
Передняя часть малого ящика
Боковые панели стола

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.

Сборка фрезерного стола

Универсальный фрезерный стол или начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Чертежи фрезерного стола: вариант №3

Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.

Компьютерная модель
Внешний вид в сборе
Вид сзади
Вид спереди

Фреза поднята, створки раздвинуты
Фреза опущена, створки сдвинуты
Ручной фрезер
Шланг от пылесоса для отвода пыли и стружки

Крепление фрезера и отвод стружки
Регулировка подъема фрезы
Подъем фрезы осуществляется вращением винта
Настройка подъема фрезы

Настройка вылета фрезы
Площадка из оргстекла до установки фрезера
Стекло точно подогнано к столешнице
Фрезер прикручен с опорной площадке

Изготовление верхнего прижима

Задаваясь вопросом о том, как сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, также необходимо подготовить чертежи.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Привод для самодельного фрезерного станка

Для того чтобы сделанный вами самодельный фрезер по дереву отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.

Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).

Источник

Сейчас можно купить все. В принципе, простейший фрезерный станок обойдется примерно в 17 000 – 21 000 рублей («Калибр» и ряд других). Но дешевые модели имеют ряд недостатков (например, двигатель коллекторного типа, требующий регулярного обслуживания), да и не каждого хозяина устраивают возможности промышленного оборудования.

Не секрет, что каких-то опций будет не хватать, а иные вообще останутся невостребованными, но платить за них все-таки придется. Собрать своими руками небольшой фрезерный станок по дереву под собственные запросы – неплохое решение, тем более что его конструкция не настолько сложна, чтобы самостоятельно с этой работой не справиться. Было бы желание и примеры чертежей. Как все грамотно сделать и что учесть – тема данной статьи-инструкции.

Вся привлекательность изготовления своими руками заключается в том, что выбор размеров, материалов, типа соединений и иные нюансы сборки – целиком на усмотрение мастера. Подойдет многое из того, что есть под рукой у хозяина, поэтому и приобретать практически ничего не придется.

Исходя из этого, все приведенные ниже чертежи следует рассматривать лишь как рекомендательные, ознакомительные. Какого-то стандарта на самодельные фрезерные станки нет и быть не может. Главное, чтобы он позволил решать те задачи, «под» которые и собирается.

Электродвигатель

Целесообразность использования для фрезерного станка определяется по нескольким критериям.

Тип двигателя

Асинхронный – не требует обслуживания, позволяет работать с более крупными фрезами. Как минус отмечается создаваемый шум, но насколько это важно в процессе деревообработки, каждый хозяин решит сам.
Коллекторный – более дешевый вариант. Недостаток – в постепенной выработке щеток. Износ зависит от интенсивности работы фрезерного станка.

Мощность

До 1,2 кВт. Более универсальная модель фрезерного станка. На таком оборудовании можно делать и глубинную обработку дерева. Как правило, для бытового применения этой мощности оказывается вполне достаточно.
До 2 кВт. По сути, речь идет уже о полупрофессиональном станке, который позволит работать с любыми типами фрез и материалами различной плотности. Кроме дерева, его можно использовать для обработки заготовок из пластиков и некоторых мягких металлов. Чаще всего – алюминия.

Число оборотов

Здесь инструкция простая. Чем больше данная характеристика, тем чище будет обработанная часть дерева. Но это не все. Высокоскоростному двигателю «не страшны» такие дефекты древесины, как сучки. Эти участки фреза проходит без проблем.

Питание

В большинстве случаев выбираются двигатели 220/50. С их установкой и подключением особых проблем нет. Сложнее с моделями трехфазными. Есть ли смысл тянуть отдельную линию для присоединения фрезерного станка – это и следует оценить. Но если, к примеру, в гараж уже заведены 3 ф/380, и питающий кабель проложен с запасом по нагрузке, то асинхронный «трехфазник» предпочтительнее. Плавный пуск и остановка, повышенная мощность – такой станок позволит работать практически со всеми образцами из дерева и выполнять любые операции.

Верстак

Его линейные параметры выбираются в соответствии с теми размерами заготовок из дерева, с которыми придется в дальнейшем работать. Габариты самого стола принципиального значения не имеют. Тем более если в домашней мастерской достаточно свободного места, где можно установить фрезерный станок.

Рама станка

Она должна быть не просто прочной, но и выдерживать значительные динамические нагрузки. Отличия станка от ручного фрезера в том, что инструмент находится в фиксированном положении, а дерево в процессе обработки придется постоянно перемещать. С точки зрения практичности использовать для станины древесину нецелесообразно. Она постепенно усыхает, покрывается трещинами, нарушается геометрия. Такой станок придется регулярно настраивать. А вот металл – оптимальный вариант. Труба (желательно квадратного или прямоугольного) профиля или массивный уголок. Почему?

Во-первых, можно обойтись без сварки, болтовыми соединениями. Да и сборно/разборная модель значительно удобнее, если периодически придется менять рабочее место или выносить ее на время проведения ремонта в помещении.

Во-вторых, если уж решено собрать фрезерный станок, то понятно, что не для одноразового использования. Металлические опоры можно сделать регулируемыми. Это упростит горизонтирование стола при установке в любом помещении или вне его, даже если полы (грунт) имеют некоторый уклон (что чаще всего и бывает).

Столешница

А вот здесь металл – не лучшее решение. И дорого, и станок получится достаточно массивным. Да и без сварочного аппарата не обойтись.

Что использовать

Строганые доски.
Плиты (ДСП, МДФ, ОСВ).
Фанера многослойная.

Необходимо ориентироваться на достаточную прочность столешницы применительно к специфике дальнейшей эксплуатации фрезерного станка. Исходя из этого, подбирается и ее толщина, и материалы.

Поверхность стола должна быть гладкой. В противном случае точное фрезерование материала сделать не получится. Одновременно необходимо исключить возможность появления царапин, иначе постоянное перемещение заготовок приведет к постепенному разрушению столешницы. Как результат – плохое качество обработки из-за перекосов образцов на столе.

Идеальная ровность поверхности обеспечивается несколькими способами:

ламинированием (покрытие толстым пластиком);
обивкой листовым железом;
точной подгонкой строганых досок.

На тематических сайтах встречаются рекомендации использовать столешницу от кухонного гарнитура. Отличный вариант, и по толщине, и по надежности, если бы не один вопрос – где ее взять? Такие «запчасти» на улице не валяются. Те материалы, которые обозначил автор, вполне подходят для фрезерного станка даже с достаточно мощным двигателем.

Порядок сборки фрезерного станка

Главный вопрос – расположение двигателя. Оптимальное – нижнее, под столом. На его валу, направленном вертикально вверх, устанавливается та или иная фреза. Для этого с обратной стороны столешницы крепится монтажная пластина с вырезом круглой формы. На ней двигатель и фиксируется. Или используется передача (ременная), но это несколько усложнит конструкцию.

Другой вариант – с горизонтальным расположением двигателя. Может быть, такой фрезерный станок покажется удобнее?

Дополнительно

Необходимо продумать схему включения станка и элементы защиты. Что рекомендуется в обязательном порядке:

кнопка экстренной остановки;
система пылеудаления;
подсветка рабочей зоны:
ограждающий экран.

В процессе фрезерования могут пригодиться прижимы. С их помощью, к примеру, небольшая панель крепится на доске, которая выполняет функцию направляющей. Это удобно, когда приходится подвергать обработке мелкие (или тонкие) заготовки из дерева. Например, такие.

Стационарные (приваренные к раме) струбцины – не лучшее решение. Гораздо удобнее работать со съемными приспособлениями, которые несложно переустановить, в зависимости от специфики фрезерования.

Тем, кто предполагает заняться изготовлением мелких художественных поделок из древесины, можно посоветовать сделать фрезерный станок на основе эл/дрели. Закрепить ее на штативе несложно.

Или так. Для выборки пазов, снятия фасок – хорошее решение.

Инструмент будет зажиматься, как и сверло, в патроне. Но сфера применения таких мини-станков сильно ограничена. И по мощности двигателя, и по выбору фрез. То же касается моделей на основе «болгарки».

Информации достаточно, чтобы своими руками сделать простейшую модель фрезерного станка. Сборка более сложных модификаций – например, с регулировочным люфтом – требует определенных знаний и расчетов. Практика показывает, что для решения задач, с которыми приходится сталкиваться в быту, все их возможности редко используются. По сути, это уже полупрофессиональное оборудование, поэтому автор не считает целесообразным рассматривать особенности его конструирования в данной статье.

С появлением опыты в обработке древесины не составит труда что-то переделать, усовершенствовать, видоизменить. Можно своими руками собирать различные приспособления для работы с самодельными фрезами. Но все это – уже несколько иные темы, требующие предметного рассмотрения.

1
Общая информация

1.1
Фрезерные станки с ЧПУ

Отдельно отметим фрезерные станки с ЧПУ по дереву. ЧПУ – это модуль числового программного управления.

Он специально задумывался для обустройства на станках. Причем в первую очередь его устанавливают не на деревообрабатывающие машины, а на станки для работы по металлу.

ЧПУ являет собой небольшой мини-агрегат, в котором установлен простейший считывающий процессор или вычислительная машина.

Человеку в работе со станком ЧПУ нужно просто ввести нужные координаты в устройство. Сделать это можно путем измерения стола и монтажа
обрабатываемого элемента в правильном положении. Координаты могут быть введены последовательно.

Устанавливать и настраивать ЧПУ конечно можно, причем и своими руками с этой задачей справиться человеку вполне по силам. Вот только на работу уйдет намного больше времени, сил, денег, да и опыт взаимодействия со станочными вычислительными механизмами вам тоже потребуется.

2
Самостоятельная сборка фрезерного станка

Как мы уже отмечали выше, сделать мини фрезерный станок по дереву своими руками можно. Причем процесс это очень занимательный, интересный и может доставить вам массу удовольствия.

К тому же, чтобы создать самодельный фрезерный станок по дереву займет не так много времени и сил. Хотя тут все зависит от конкретных решений.

Как правило, в работе используются две схемы создания станков:

схема с применением готового ручного фрезера;

схема со сборкой фрезерного агрегата из отдельных элементов.

И та и другая схема предусматривает использование стола, как основы для фрезерного станка.
На столе его монтируют, подключают и стабилизируют. Это позволяет использовать в работе довольно дешевые ручные фрезы.

Отметим, что первая разновидность сборки самодельного агрегата более предпочтительна для новичков. Ведь по сути, от вас требуется только собрать специальный стол-подставку для механизма, а также оборудовать его несколькими дополнительными элементами.

Сборка же фрезерного агрегата из подручных средств – это уже куда более сложный процесс. Тут вам потребуется отдельно доставать мощный асинхронный двигатель, комбинировать его вал с переходниками и создавать что-то типа самодельного шпинделя.

Сам движок необходимо будет собрать в отдельной конструкции, подключить к блоку питания, стабилизаторам и т.д. Причем большинство этих деталей все равно придется покупать, хотя их стоимость в любом случае будет ниже стоимости готовой фрезы.

Но тут уж решать вам. Отметим только, что полная сборка фрезерного агрегата из подручных средств требует наличия не только элементарных столярных навыков (которые полностью удовлетворят вас в первом случае), но и понимания электротехники, умения работать с механизмами и оборудованием.

2.1
Общие принципы конструкции самодельного станка

Описывать общую конструкцию самодельного фрезерного агрегата на самом деле очень легко.

Состоит он из нескольких простейших элементов:

стола;

подставок;

креплений;

рабочего механизма (в нашем случае ручной вертикальный дешевый мини фрезерный станок);

планки для регуляции рабочего движения;

элемента для манипуляций с фрезой;

дополнительных частей, расходников и т.д.

Стол делают из дерева. Можно использовать готовые решения, только приспособить их к работе, а можно собрать самостоятельно из фанеры, ДВП и досок. Аналогичным образом собирают подставки, крепления и т.д.

Самые популярные виды приборов:

стандартные одношпиндельные (шпиндель расположен вертикально);
одношпиндельные конструкции, где шпиндель или самодельный фрезерный стол наклоняется;
копировальные фрезеры со шпинделем, имеющим верхнее размещение;
копировальные конструкции со шпинделем, имеющим горизонтальное размещение (инструмент предназначен для обработки воздушных винтов из дерева).

Обратите внимание!

Во всех перечисленных конструкциях, кроме последней, материал подается вручную.

Устройство фрезерного станка: одношпиндельные конструкции

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Копировальный прибор способен заменить собой сразу три инструмента:

Фрезер.
Сверлильный станок.
Лобзик.

Самодельный деревообрабатывающий станок может использоваться для различных целей:

калибровка бобышек;
изготовление ажурных рам;
проработка стенок нервюр и т. п.

Обратите внимание!

Станина выполняет функцию связующего звена, на которое устанавливаются все элементы самодельного фрезерного станка по дереву. Чем прочнее и надежнее ее конструкция, тем лучше.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Для строительства станка необходимы следующие элементы:

металлическая станина;
электромотор;
подручник;
задняя бабка.

Как изготовить самодельный сверлильный станок своими руками с мотором

Обратите внимание!

Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

Как изготовить своими руками из дрели токарный станок по дереву

Инструкция к эксплуатации. Комплектующие детали. Рекомендации по выбору конструкций и обзор лучших моделей.

Конструкция фрезера состоит из следующих элементов:

столешницы;
станины;
шпинделя;
параллельного упора;
подающей салазки;
пылесоса.

Полезный совет!

Рекомендуемая мощность двигателя для станка – 2 кВт и более. Инструмент с меньшими показателями не сможет обработать заготовки из твердых пород древесины.

Подбор материалов для изготовления деревообрабатывающего станка своими руками

Для изготовления столешницы подойдут такие материалы:

многослойные фанерные листы;
строганная доска;
МДФ, ОСБ или ДСП.

При изготовлении стола для фрезера своими руками ровной поверхности можно добиться несколькими способами:

отделка с помощью пластика;
тщательная подгонка и шлифовка строганных досок;
отделка металлом.

Как изготовить приспособления для фрезера своими руками

Полезный совет!

Чтобы срезать металлическую заготовку под фрезу можно использовать дрель или болгарку, приспособив этот инструмент для выполнения данной задачи. Режущую кромку можно изготовить с помощью .

Заточку режущей части желательно выполнять под углом в 7-10°. Более острая кромка будет резать гораздо хуже и быстро потеряет заточку.
С помощью шлифовальной машинки углового типа, укомплектованной дисками по металлу, можно придать режущей части фрезы необходимую конфигурацию. Для этих целей подойдут и надфили, покрытые алмазным напылением.
Если у фрезы будет сложная конфигурация, можно ее расплющить или загнуть.

Как изготовить фрезерный станок своими руками

Технология изготовления стола для фрезера своими руками с чертежами

Обратите внимание!

Изготавливая стол для ручного фрезера своими руками, обязательно нужно учитывать рост человека, который будет за ним работать.

Список необходимых инструментов и материалов включает:

металлические детали для каркаса (труба или уголок);
направляющие из алюминия;
оси для фиксации фрезера;
шпаклевка, а также грунтующий и красящий составы;
саморезы;
мебельные болты (60х6 мм);
шестигранные регулировочные болты с гайками (4 шт.);
финская ламинированная фанера с влагостойкими свойствами (толщина листа 1,8 см);
материал для изготовления параллельного упора (фанера или доски);
дрель и набор сверл;
шуруповерт и электрический лобзик;
сварочный аппарат;
вспомогательные приспособления (кисти, тряпки, шпатель).

Технология изготовления станка ЧПУ своими руками: чертежи и сборка

Полезный совет!

Используя муфельную печь, можно отлить вертикальную ось из алюминия с учетом размеров, указанных в чертеже.

Оборудование для создания фрезерного станка с ЧПУ по дереву своими руками

Немаловажное значение имеют и другие параметры двигателей:

градус поворота за один шаг;
сопротивление обмотки;
уровень напряжения.

Во сколько обойдется покупка фрезерного станка с ЧПУ: цены на инструмент

Полезный совет!

Если предполагается использование фрезера для выполнения сложных работ по дереву, лучше отдать предпочтение именно заводским конструкциям, которые точно откалиброваны и имеют множество функций.

Средние расценки на фрезерные станки с ЧПУ заводского производства:

Наименование станка	Длина стола, мм	Цена, руб.
LTT-K0609 (LTT-K6090A)	900	228970
WoodTec MH-6090		246780
LTT-P6090		329120
RJ 1212	1300	317000
WoodTec MH-1212		347350
RUIJIE RJ 1200		399200
WoodTec MH 1325	2500	496350
WoodTec MH-1625		540115
WoodTec VH-1625		669275
RJ 2040	3000	1056750
WoodTec VH-2030		1020935
WoodTec VH-2040		1136000

Изготовление фрезерного станка по дереву своими руками: видео инструкция

Если задаться целью и собрать фрезерный станок своими руками, то можно получить в свое распоряжение эффективное устройство, позволяющее выполнять множество технологических операций по металлу и другим материалам. Серийные модели такого оборудования давно и хорошо известны, они активно используются на большинстве производственных предприятий, работающих в различных отраслях промышленности. Отличает такие станки широкий функционал, позволяющий обрабатывать с их помощью заготовки из металла, древесины и ряда других материалов.

Зная обо всех преимуществах подобного устройства, многие домашние мастера задаются вопросом, как , используя доступные и недорогие комплектующие. Следует сразу сказать, что изготовить такой станок возможно, более того, можно дополнительно наделить его функциями, которые присущи не только фрезерному, но и токарному оборудованию.

Наиболее простым в исполнении является фрезерный станок вертикального типа. Собрать его можно на основе ручной дрели, затратив на это совсем немного времени и сил. Для того чтобы своими руками сделать более функциональный фрезерный мини-станок для своей домашней мастерской, вы должны найти другие комплектующие и располагать большим количеством времени, но и такая задача вполне решаема.

Собираясь своими руками изготовить фрезерный станок по металлу и дереву, очень важно обратить внимание на то, что работать устройство должно по такому же принципу, что и серийное оборудование. Чтобы соблюсти это важное требование, можно ознакомиться с чертежами серийного оборудования и посмотреть видео процесса работы заводского станка.

Фрезерные столы нередко называют фрезерными станками, однако их конструкции принципиально разнятся

Часто фрезерным станком называют фрезерный стол. Его устройство мы рассмотрим в конце данной статьи. Но изготовлению самодельного фрезерного стола посвящена отдельная подробная статья, найти которую можно, перейдя по ссылке ниже.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

Самодельный фрезерный станок: вариант №1

Основание
Детали стойки и держатель шпинделя
Вертикальная направляющая (салазки )
Вертикальная направляющая (вид сзади)

Соединение основания со стойкой
Соединение основания со стойкой (вид сзади)
Крепим вертикальную направляющую к стойке
Координатный стол G5757 «Прома» установлен на основании

Ходовой винт координатного стола
Площадка для крепления шпинделя (выбрана фрезером)
Основание со стойкой, направляющей и столиком
Пара гирь от рычажных весов обеспечила вылет шпинделя

Тиски
Крепление двигателя
Крепление двигателя (вид сбоку)
Приводной ремень

Самодельный фрезерный станок: вариант №2

Самодельный или ручной фрезер с самостоятельно изготовленными механизмами подачи фрезы и перемещения рабочего стола. Ниже на видео этапы изготовления с разбором ключевых элементов. А именно: сборка стойки, конструкция каретки вертикальной стойки, привод рабочего стола станка.

Автор объясняет процесс изготовления , которая впоследствии станет фрезерным станком.

Разбор создания системы подачи фрезы, а также крепления фрезера (или дрели) к стойке станка с возможностью смены инструмента.

Разбор привода координатного стола для обеспечения возможности перемещения заготовки относительно фрезы.

Конструкция и принцип действия оборудования

Если посмотреть на чертеж профессионального , то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.

Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины

Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.

Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.

При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.

Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров. К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.

Еще один вариант самодельного фрезерного станка

Процесс сборки фрезерного стола

Приступать к сборке самодельного станка для дома следует с изготовления рабочего стола – важнейшей конструктивной части фрезерного оборудования. Рабочий стол домашнего станка можно своими руками изготовить из листа фанеры, оргстекла или листового металла.

Из расходных материалов вам понадобятся качественный контактный клей, двухсторонний скотч и много наждачной бумаги. Кроме того, необходимо будет приобрести несколько струбцин, метизы и качественный копировальный фрезер, который должен отличаться максимальной точностью, иметь острую режущую поверхность. Именно от того, насколько качественный фрезер вы приобретете, во многом будут зависеть технические возможности вашего настольного станка.

Чертеж фрезерного станка, сделанного по типу фрезерного стола (нажмите, чтобы увеличить)

Для изготовления фрезерного оборудования своими руками воспользуйтесь следующей инструкцией.

Первым этапом сборки самодельного станка является изготовление крышки. В качестве материала для нее можно использовать фанеру. Несложный процесс изготовления данного элемента выглядит следующим образом: из фанеры вырезаются заготовки определенных размеров, затем они соединяются между собой.
Следующий этап сборки домашнего мини-станка — это монтаж крепежных элементов, установка фрезера и остальных конструктивных частей. Поскольку вы занимаетесь изготовлением фрезерного оборудования, то все работы следует выполнять с повышенной аккуратностью и точностью.
После сборки рабочего стола на него необходимо установить монтажную пластину. С этой целью в поверхности рабочего стола делается углубление, контуры которого полностью повторяют форму монтажной пластины. В таком углублении монтажная пластина фиксируется при помощи двухстороннего скотча. Далее по всему контуру пластины с определенным шагом укладываются прокладки, которые прижимаются к ней при помощи струбцин.
Сам рабочий орган станка — копировальный фрезер — устанавливается в подшипниковые узлы, сборке которых следует уделить особое внимание.
Все технологические отверстия, необходимые на поверхности рабочего стола, можно получить при помощи обычной ручной дрели.
В вашем настольном мини-станке будет ряд деревянных поверхностей, которые необходимо тщательно отшлифовать при помощи наждачной бумаги.
Следующий этап изготовления самодельного станка — это сборка основания, которую необходимо осуществлять в строгом соответствии с предварительно подготовленным чертежом.
Особое внимание при сборке станка следует уделить процессу монтажа упора и прижимной гребенки.

Отправим материал вам на e-mail

При хорошем оснащении становятся доступными сложные технологические процессы. Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи. Здесь рассказано о том, как самому создать функциональные станки по дереву для домашней мастерской.

Некоторые образцы самодельного оборудования по своим потребительским характеристикам ничем не хуже заводских изделий

Прежде чем приступить непосредственно к техническому оборудованию, следует сделать несколько общих замечаний по соответствующему специализированному помещению:

Удобно, когда мастерская размещена в отдельном здании. Это подразумевает достаточный простор, отсутствие лишних беспокойств, возможность полноценного оснащения и другими инженерными системами.
Если комната находится в , или цокольном этаже, ее надо хорошо изолировать от жилой зоны.
Площадь стандартной мастерской не должна быть менее 6-7 м. кв. Высота – достаточная для свободного прохода и максимального уровня поднятого инструмента (от 2, 5 м и более).
Здесь пригодятся качественные системы вентиляции, отопления, освещения. Каждую инженерную систему следует рассмотреть отдельно, чтобы исключить чрезмерные затраты в период эксплуатации.
Необходимо убедиться в том, что электрической мощности достаточно для всех станков по дереву для домашней мастерской.

К сведению!
Если в оборудовании есть электронные блоки, пригодятся специальные автоматы в цепи, предотвращающие повреждение бросками напряжения, защитное заземление. Надо обеспечить соответствие параметров сети характеристикам силовых агрегатов (220 V, одна фаза; 380 V, три фазы).

Применение такого источника снизит утомляемость, поможет сохранить хорошее зрение. Предпочтительно установить светодиодный прибор . Он не нагревает окружающее пространство, как обычная лампа накаливания. В отличие от газоразрядного аналога, его трудно повредить механическим воздействием.

Станки по дереву для домашней мастерской и специальные приспособления: основные определения, технологии изготовления

Каждый станок предназначен для выполнения ограниченного набора рабочих операций с заготовками определенных размеров.
Как правило, специализированная техника удобнее для работы по сравнению с универсальными моделями.
Станок деревообрабатывающий своими руками будет сделать проще, если вначале составить точный список требований к его характеристикам. Чрезмерная мощность не обязательна. Необходимый крутящий момент можно обеспечить с применением редуктора.
Аналогичным образом, установив соответствующий передаточный механизм, изменяют скорость вращения рабочего вала. Для более точной обработки пригодится плавная регулировка данного параметра в широком диапазоне.
Чтобы сократить затраты, можно использовать в конструкции электромотор дрели с разбитым корпусом, иные рабочие части вышедшего из строя оборудования.
Самые сложные механические и электронные узлы придется приобретать отдельно. Затраты на воспроизведение некоторых технологий в домашних условиях превосходят стоимость готовых изделий.
Срок службы техники с электроприводом будет увеличен, если защитить ее от избыточных нагрузок. В частности, пригодится оснащение автоматикой, отключающей питание при перегреве двигателя.

Важно!
Не следует пренебрегать вопросами техники безопасности. Приводные шкивы закрывают кожухами. Перед рабочими инструментами устанавливают листы из прозрачного пластика.

Для рационального использования свободного пространства пригодятся настенные и потолочные полки, стеллажи , крючки и специальные держатели. Точное место установки соответствующих выбирают с учетом особенностей технологических процессов, размещения станков и верстаков.

Статья по теме:

Наш обзор поможет вам подобрать и смастерить самодельные станки и приспособления для домашней мастерской, а также разобраться в технологии их изготовления.

Создание токарного станка по дереву для домашней мастерской

Технические параметры соответствующих изделий вместе с описаниями можно найти в сети Интернет.

Основной деталью является станина (1). К ней прикрепляют другие части изделия. Она обеспечивает не только целостность силового каркаса, но и хорошую устойчивость на поверхности. Столярный станок предназначен для обработки сравнительно легких заготовок, поэтому данную деталь вполне можно изготовить из древесины твердых пород.

В центральной части установлен суппорт с подставкой под ручной резец (2). Вместо нее может быть установлен держатель для жесткой фиксации инструмента. Заготовка закрепляется между передней (3) и задней (4) бабкой. Она вращается с помощью электромотора (6). Для изменения крутящего момента на оси в данной конструкции применяют ременную передачу и шкив (5). Суппорт и задняя бабка перемещаются по горизонтали по специальному валу (7), который установлен внутри станины.

Важно!
Данные чертежи можно использовать для изготовления действующего станка. Следует только учитывать, что все размеры тут приведены в дюймах.

Этот проект вполне можно использовать для изготовления токарно-копировального станка по дереву своими руками. Следует только дополнить его специальным приспособлением, которое предназначено для последовательного создания одинаковых изделий.

Для его закрепления в нужном месте надо изготовить специальную подставку. В данном примере использована фанера 10 мм, из которой вырезана площадка с размерами 480×180 мм. Приведенные размеры можно изменять, с учетом реальных параметров . Отверстия в фанерке вырезают так, чтобы в них прошли крепежные болты, инструмент. Для жесткой фиксации по контуру площадки закрепляют шурупами деревянные бруски.

Такая конструкция привлекает простотой, доступностью составных частей, разумной стоимостью. Но надо отметить некоторые недостатки:

Для перемещения фрезы придется использовать две руки. Это необходимо для создания достаточного усилия и предотвращения заклинивания.
Минимальный радиус, по которому будут созданы изгибы деталей ограничен диаметром инструмента (фрезы).
Чтобы обрабатывать заготовки из разных пород дерева необходима точная регулировка скорости вращения вала, а в данном примере такая возможность не предусмотрена.

Этот пример объясняет, что даже проверенную временем и практическим опытом конструкцию при внимательном изучении оборудования и технологического процесса получится усовершенствовать.

Самодельный токарный станок по дереву своими руками: видео с инструкцией и комментариями автора проекта

Как сделать недорогой самодельный токарный станок по дереву своими руками

С помощью этого комплекта по дереву своими руками сделать будет не сложно. Такую станину можно закрепить на деревянном, или металлическом основании. Точные параметры передней бабки подбирают с учетом габаритов и посадочных мест креплений двигателя. Более чем достаточно будет силовых параметров электромотора от . Для столярного оборудования такого типа хватит мощности от 250-300 кВт, если обеспечить ее передачу на вал с применением редуктора (шкива).

Последний пример надо изучить подробнее. Выбрав подходящий инструмент с электроприводом, можно получить необходимую мощность, скорость вращения. Стандартный патрон пригодится для надежного и быстрого закрепления заготовки. В современной технике такого вида предусмотрена защита от перегрева, попадания пыли внутрь корпуса. Тут установлены качественные переключатели, эффективная изоляция. Одного этого рисунка достаточно чтобы понять, как самому сделать токарный станок.

Изготовление резцов для токарного станка по дереву из подручных материалов

Подойдут напильники, пилы, гаечные ключи, другие изделия, созданные из инструментальной стали. Проще обрабатывать заготовки квадратной формы (в разрезе сечения). Следует убедиться в отсутствии трещин, иных дефектов, уменьшающих прочность. Для жесткой фиксации проходных резцов станок надо оснастить специальным держателем.

Важные компоненты для стационарной циркулярной пилы своими руками

В этом оборудовании важнейшие функции выполняет стол, поэтому его параметрам надо изучить с особым вниманием. В нем устанавливают с приводными механизмами, элементы цепи питания и управления. Он должен быть рассчитан на вес встроенных компонентов и деревянных заготовок. Надо не забывать, что в процессе эксплуатации возникнут статические и динамические нагрузки, вибрации.

При уточнении параметров станка надо учесть следующие факторы:

Для этого оборудования мощность силового агрегата должна быть не менее 0,85 кВт.
При расчете конструкции надо проверить высоту выступающей кромки диска. Она будет определять максимальную глубину пропила.
Минимальная скорость вращения рабочего вала ограничена 1,5 тыс. оборотов в минуту. Желательно ее увеличить, чтобы в ходе выполнения рабочих операций не изменялся цвет деревянной заготовки.

Описание недорогой циркулярной пилы из болгарки своими руками

Как и в предыдущем примере, при создании такого станка можно упростить решение задачи с помощью стандартных электроинструментов.

Привод с режущим диском закрепляют на поворотном коромысле. Для облегчения физических усилий – устанавливают пружину, или противовес. Перемещение инструмента допустимо только в вертикальном направлении по дуге.
Эта конструкция является мобильной. Ее можно устанавливать внутри помещений и на открытом воздухе на подходящем основании. При необходимости, болгарку можно демонтировать. Она закреплена винтовыми соединительными элементами на демпфирующей деревянной (резиновой) прокладке.

Станина для болгарки своими руками: чертежи, видео, алгоритм изготовления отдельных частей и сборка:

Преимущества и процесс создания простейшего фрезерного станка по дереву для домашней мастерской

Это оборудование используют для выемки пазов по заданным размерам и аккуратного сверления под разными углами. С его помощью можно быстро снять четверть, создать углубление заготовке определенной формы. Даже без подробного объяснения понятно, что такие возможности пригодятся хозяину частного дома. Остается разобраться с тем, как изготовить фрезерный самодельный станок по дереву. Будет ли такое решение экономически целесообразным, или выгоднее приобрести технику фабричного производства?

Ответ на поднятые вопросы можно дать после подробного изучения соответствующих конструкций.

В центральной части стола устанавливают силовой агрегат, который вращает фрезу. С помощью прижимов и других приспособлений обеспечивают фиксацию заготовки в нужном положении и перемещение ее по заданной траектории. Такое рабочее место оснащают системой оперативного пылеудаления.

Чтобы исключить ошибки в ходе реализации проекта, обратите внимание на отдельные параметры элементов конструкции:

Стол для выполнения рабочих операций создают в стационарном исполнении. Его размеры и нагрузочные способности определят с учетом характеристик обрабатываемых образцов.
Специалисты рекомендуют в нижние части опор установить винтовые регуляторы. С их помощью можно установить точное горизонтальное положение конструкции даже на поверхности с неровностями.
Силовой каркас можно собрать из стальных труб (прямоугольных профилей). Для изготовления столешницы подойдет качественная и достаточно толстая древесно-стружечная плита. Тонкий лист металла будет вибрировать, что ухудшит точность обработки.
Если выбрать двигатель мощностью 500-900 Вт, возможностей фрезы будет достаточно только для снятия тонких слоев, создания относительно небольших углублений.
При установке силового агрегата 900-1900 Вт допустимо выполнение более сложных операций. Однако допустимы некоторые затруднения при обработке заготовок из древесины твердых пород.
В мощные станки (более 2000 Вт) можно устанавливать фрезы любых типов. Такое оборудование относится к профессиональному уровню. Оно рассчитано на длительную эксплуатацию без перегрева мотора.
Для изготовления монтажной пластины через которую двигатель прикреплен к столешнице, можно использовать лист из стеклотекстолита, металла.
Чтобы обеспечить хорошую видимость в рабочей зоне, над столом монтируют подсветку.

В следующей таблице представлена информация о том, сколько стоит ручной фрезерный станок по дереву на отечественном рынке.

Целесообразность реализации проекта фрезерного станка с ЧПУ своими руками

Применение программного управления позволяет с высокой точностью создавать крупные серии деталей, выполнять уникальную и особо тщательную обработку. Для начала нового технологического процесса – достаточно загрузить новую программу и нажать копку «Пуск». Простое и сложное задание будет выполнено станком фрезеровочным по дереву автоматически, без вмешательства и контроля со стороны пользователя.
Эта методика исключает ошибки оператора, обеспечивает высочайшее качество.

Преимущества оборудования этого класса очевидны. Остается выяснить, возможно ли создать станок ЧПУ по дереву своими руками. Ниже отмечены особенности оборудования данного класса:

Придется обеспечить возможность перемещения фрезы по горизонтали во всех направлениях. Для этого понадобится не только соответствующая конструкция креплений, но и дополнительные электромоторы.
Точное позиционирование инструмента обеспечивают с помощью датчиков, шаговых двигателей.
Понадобится программное обеспечение, которое будет управлять движением фрезы, выполнять контрольные функции.

Важно!
Даже при наличии подробного описания и чертежей фрезерный станок с ЧПУ по дереву своими руками будет сделать очень сложно.

Как самостоятельно сделать фрезы для станков по дереву

Для создания тих изделий понадобятся заготовки из прочной, устойчивой к высокой температуре и сильным механическим воздействиям инструментальной стали. Подойдут испорченные сверла, арматура, прутки. Необходимую форму можно создать с помощью алмазного диска, который установлен в точильном станке. Заточку кромки выполняют под углом от 7 до 10 градусов. Слишком узкая рабочая часть быстро будет испорчена даже при обработке мягкой древесины.

Чертежи и рекомендации для создания рейсмусового станка своими руками

Качественное воспроизведение этого вида обработки требует применения значительных усилий. Потому рекомендуется использовать трехфазный электродвигатель мощностью от 5 кВт и более с максимальной скоростью вращения ротора от 4,5 тыс. об/ мин.

Вал (1) с одним или несколькими ножами вращается с помощью электродвигателя (4), двух шкивов и ремня. Для прижима и перемещения заготовки здесь установлены ролики (2, 3) и ручной привод с цепным механизмом. Конструкция собрана на прочной раме из стальных уголков.

С учетом личных предпочтений не сложно подготовить чертежи рейсмуса своими руками. Для коррекции технических характеристик учитывают объем будущих работ, параметры заготовок, размеры помещения.

Изготовление функционального рейсмуса из электрорубанка своими руками

Быстро и недорого можно сделать станок на основе стандартного инструмента с электрическим приводом.

На снимке видно, что электроинструмент закрепляют над заготовкой в специальной раме. Обеспечивают возможность перемещения его в продольном и поперечном направлении со строгим сохранением между ними угла 90°. Современный рубанок оснащают специальным выводом для подключения пылесоса. Поэтому не возникнет проблем с удалением отходов.

Технология создания шлифовального станка по дереву своими руками

Это оборудование выполняет свои функции с применением жестких валов и гибких полотен с нанесенным на поверхность абразивом, щеток и других специальных инструментов.

Для изготовления техники бытового уровня рекомендуется выбрать относительно простую .
Ее можно создать самостоятельно после определения необходимой длины с учетом точного расположения поддерживающих роликов. Применяют следующий алгоритм:

Ширину ленты устанавливают от 15 до 25 см.
Из подходящего по зернистости полотна наждачной бумаги нарезают полосы.
Их наклеивают на гибкую основу из плотного материала встык, без больших швов.
Предотвращают соскальзывание ленты с помощью увеличения диаметра опорных роликов в центральной части на несколько миллиметров. Также пригодится установка на них слоя из резины.

Статья

Устройство фрезерного станка: одношпиндельные конструкции

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Копировальный прибор способен заменить собой сразу три инструмента:

Фрезер.
Сверлильный станок.
Лобзик.

Самодельный деревообрабатывающий станок может использоваться для различных целей:

калибровка бобышек;
изготовление ажурных рам;
проработка стенок нервюр и т. п.

Обратите внимание!

Станина выполняет функцию связующего звена, на которое устанавливаются все элементы самодельного фрезерного станка по дереву. Чем прочнее и надежнее ее конструкция, тем лучше.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Для строительства станка необходимы следующие элементы:

металлическая станина;
электромотор;
подручник;
задняя бабка.

Как изготовить самодельный сверлильный станок своими руками с мотором

Обратите внимание!

Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

Как изготовить своими руками из дрели токарный станок по дереву

дверные ручки;
конструкционные детали лестницы;
декоративные изделия и т. п.

Обратите внимание!

Станок с деревянной струбциной подходит исключительно для обработки заготовок из древесины. Не допускается использование такого инструмента для работы с металлом.

К таким усовершенствованиям можно отнести:

выполнение намотки на трансформаторах;
нанесение красящего состава поверх вращающейся детали для создания узоров;
нанесение спиральных насечек на заготовку и т. п.

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Определиться с типом конструкции, и какие задачи будет выполнять инструмент.
Определиться с материалами, которые будут использоваться для строительства каждого элемента, и способами фиксации.
Рассчитать необходимые для полноценного функционирования технические и эксплуатационные параметры.
Подобрать для изготавливаемого своими руками фрезерного станка с ЧПУ по дереву чертежи с размерами всех деталей.

Конструкция фрезера состоит из следующих элементов:

столешницы;
станины;
шпинделя;
параллельного упора;
подающей салазки;
пылесоса.

Полезный совет!

Рекомендуемая мощность двигателя для станка – 2 кВт и более. Инструмент с меньшими показателями не сможет обработать заготовки из твердых пород древесины.

Подбор материалов для изготовления деревообрабатывающего станка своими руками

Для изготовления столешницы подойдут такие материалы:

многослойные фанерные листы;
строганная доска;
МДФ, ОСБ или ДСП.

При изготовлении стола для фрезера своими руками ровной поверхности можно добиться несколькими способами:

отделка с помощью пластика;
тщательная подгонка и шлифовка строганных досок;
отделка металлом.

Как изготовить приспособления для фрезера своими руками

Полезный совет!

Чтобы срезать металлическую заготовку под фрезу можно использовать дрель или болгарку, приспособив этот инструмент для выполнения данной задачи. Режущую кромку можно изготовить с помощью заточного станка.

Заточку режущей части желательно выполнять под углом в 7-10°. Более острая кромка будет резать гораздо хуже и быстро потеряет заточку.
С помощью шлифовальной машинки углового типа, укомплектованной дисками по металлу, можно придать режущей части фрезы необходимую конфигурацию. Для этих целей подойдут и надфили, покрытые алмазным напылением.
Если у фрезы будет сложная конфигурация, можно ее расплющить или загнуть.

Как изготовить фрезерный станок своими руками

Технология изготовления стола для фрезера своими руками с чертежами

Обратите внимание!

Изготавливая стол для ручного фрезера своими руками, обязательно нужно учитывать рост человека, который будет за ним работать.

Список необходимых инструментов и материалов включает:

металлические детали для каркаса (труба или уголок);
направляющие из алюминия;
оси для фиксации фрезера;
шпаклевка, а также грунтующий и красящий составы;
саморезы;
мебельные болты (60х6 мм);
шестигранные регулировочные болты с гайками (4 шт.);
финская ламинированная фанера с влагостойкими свойствами (толщина листа 1,8 см);
материал для изготовления параллельного упора (фанера или доски);
дрель и набор сверл;
шуруповерт и электрический лобзик;
сварочный аппарат;
вспомогательные приспособления (кисти, тряпки, шпатель).

Технология изготовления станка ЧПУ своими руками: чертежи и сборка

Полезный совет!

Используя муфельную печь, можно отлить вертикальную ось из алюминия с учетом размеров, указанных в чертеже.

Оборудование для создания фрезерного станка с ЧПУ по дереву своими руками

Немаловажное значение имеют и другие параметры двигателей:

градус поворота за один шаг;
сопротивление обмотки;
уровень напряжения.

Во сколько обойдется покупка фрезерного станка с ЧПУ: цены на инструмент

Полезный совет!

Если предполагается использование фрезера для выполнения сложных работ по дереву, лучше отдать предпочтение именно заводским конструкциям, которые точно откалиброваны и имеют множество функций.

Средние расценки на фрезерные станки с ЧПУ заводского производства:

Наименование станка	Длина стола, мм	Цена, руб.
LTT-K0609 (LTT-K6090A)	900	228970
WoodTec MH-6090		246780
LTT-P6090		329120
RJ 1212	1300	317000
WoodTec MH-1212		347350
RUIJIE RJ 1200		399200
WoodTec MH 1325	2500	496350
WoodTec MH-1625		540115
WoodTec VH-1625		669275
RJ 2040	3000	1056750
WoodTec VH-2030		1020935
WoodTec VH-2040		1136000

Изготовление фрезерного станка по дереву своими руками: видео инструкция

Пример: фрезер, прикрепленный снизу.

Подбор материалов и комплектующих

станина;
столешница;
устройство, приводящее фрезу в действие (дрель или электродвигатель).

Станина

Станина фрезерного станка.

можно не задействовать сварку и использовать болтовое соединение. К тому же разборная модель удобна, особенно в случаях, если ее придется на время перемещать в другое место или просто выносить из мастерской на время ремонта помещения;
станок собирается не одноразового применения. Опоры стола можно сделать регулируемыми, что упростит настройку станка по горизонтали в любом месте с незначительным уклоном поверхности, что очень важно при работе с таким оборудованием.

Столешница

Схема самодельной столешницы.

строганную доску;
многослойную фанеру;
плиты ДСП, ОСБ или МДФ.

облицовка пластиком;
тщательная подгонка строганных досок;
обшивка железом.

Электрооборудование

Асинхронный

Коллекторный

Не последнюю роль играет и мощность используемого электродвигателя:

до 500 Вт. Станок с маломощным электромотором пригоден для поверхностной обработки древесины. Можно также выполнять выборку пазов, но лишь небольшими фрезами и в мягких породах дерева;
до 1 200 Вт. Оборудование с электромотором такой мощности более универсально и на нем можно выполнять даже глубинную обработку древесины. Обычно для бытовых нужд электродвигателя на 1.2 кВт хватает;
до 2 000 Вт. В принципе это уже оборудование, на котором можно работать с любой древесиной и фрезами. На таком станке можно обрабатывать пластиковые детали и даже алюминий.

Электропитание

Порядок сборки

Двигатель расположенный под столешницей.

Дополнительно

тумблер аварийного торможения;
подсветка рабочей зоны;
защитный кожух;
пылесборник.

Заключение

Видео

Показан самодельный фрезерный станок в действии и непосредственно процесс его создания.

Что такое фрезерный станок, для чего он предназначен и какие его главные особенности?
Фрезерный станок — это металлорежущий и деревообрабатывающий станок.

Фрезерный станок по дереву служит для переработки при помощи металлообрабатывающего инструмента (фрезы) тонких, усложнённых плоскостей, зубчатых колёс и подобных объектов.
Также этот станок за небольшой период времени может очень быстро обработать любой пиломатериал в очень больших объёмах.

Деревообрабатывающий станок довольно дорогое удовольствие, если приобретать его прямо с завода, поэтому мало кто мог бы его себе купить. Но если посмотреть на другую «сторону медали», то иметь фрезерный станок дома довольно рентабельно. По этой причине зачастую многие обычные люди, работающие на данных станках и мастера, с большим стажем работы приходят к пониманию того что: «Нужно сделать фрезерный станок самому, своими руками!» и они правильно мыслят, ведь это вполне возможно и не так уж сложно.

Какими знаниями нужно владеть для того, чтобы соорудить фрезерный станок по дереву своими руками?

Фрезерный станок характеристики

Существует множество разных установок. Начиная от самых простых до самых сложных. Для домашних условий хватит обычной установки с зафиксированным положением, имеющая возможность ручной разборки, регулировки и переустановки металлообрабатывающего инструмента (фрезы).

Для того чтобы соорудить обычную установку, обязательно надо узнать из чего она состоит, её основные компоненты и приниматься за работу, основываясь на схемах строения домашнего фрезерного станка.

Устройство фрезерного станка:

Столешница

Станина

Мотор

Фреза

Станина – это фундаментальная часть всей системы. Станина не должна расшатываться, она должна быть крепкой, иметь хорошую подпорку.

Куда крепится станина?

Зачастую станина крепится на пол помещения при помощи металлического крепления.
Не так часто можно встретить, когда станину устанавливают, не закрепляя её. В данном случае фиксирование появляется из-за собственного веса аппарата. Если нужен станок, на котором будет выполняться лёгкая работа по дереву, то в таком случае можно обойтись без крепления. Получится своего рода ручной фрезерный станок.

Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер.

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении. Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте. Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

Расположить под столешницей
Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.
2-й способ. В этом случае станину нужно закрепить выше столешницы, также нужно расположить на ней крепления для мотора.

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки.

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Самодельный фрезерный станок видео

Когда самодельный фрезерный станок для дома будет изготовлен и установлен, то при аккуратном его использовании у любого специалиста на все 100% будут любые необходимые материалы, которые точно сделают работу как минимум удобной.

Все фото из статьи

Фрезерование древесины представляет собой технологичный процесс обработки посредством вращающихся резцов, которые позволяют отделять часть стружки. При этом данная операция может быть применена как к профильным, так и плоским поверхностям различных деталей. На концах элементов можно формировать всевозможные соединительные отверстия и гнезда.

Начальная информация о процессе

Прежде чем сооружать самодельные фрезерные станки по дереву, рекомендуется ознакомиться с данным способом обработки более подробно. В качестве основного элемента в данном случае выступает специальная насадка с большим количеством зубчиков.

В зависимости от ее типа можно произвести тот либо иной способ фрезерования:

Концевая обработка направлена в первую очередь на то, чтобы сделать в детали канавку или паз определенного размера.
Фасонная технология подразумевает проведение работ с профильными элементами вроде багетов, шестерней, а также оконных рам.
Торцевая методика фрезерования, как правило, применима к максимально большим поверхностям.

Дополнение! Достаточно часто используются специализированные фрезы, позволяющие делать фигурный срез. При таком варианте можно легко осуществить раскрой материала с дополнительной обработкой крайней части.

Составные части устройства

Чтобы сделать своими руками непосредственно самодельный стационарный фрезерный станок по дереву, необходимо ознакомиться с основными компонентами данного механизма. Самостоятельное изготовление подобного приспособления для обработки поможет сэкономить, так как цена готовой продукции относительно высока.

Приводящий механизм

На этапе проектирования начинающий мастер должен решить, какой мощности двигатель будет использоваться. Если при эксплуатации не предполагается осуществлять глубокую выборку древесины, то можно обойтись мотором с мощностью не более 500 Вт. Однако на практике такие станки очень часто глохнут.

Оптимальный вариант заключается в применении двигателя, мощность которого колеблется в пределах 1-2 кВт. При наличии такого агрегата можно использовать практически любые типы фрез, осуществляя обработку древесины в стандартном режиме.

Для проведения работ может подойти как , так и ручные инструменты, вроде дрели или болгарки.

При выборе двигателя немалую роль играет количество оборотов, производимое за одну минуту. Чем выше показатель, тем равномернее и чище будет срез. Лучше всего, если мотор рассчитан на подключение к бытовой сети с напряжением 220 вольт.

Регулировочный лифт

Когда изготавливается самодельный фрезер по дереву, определенное внимание следует уделить данному приспособлению. Лифт обычно состоит из корпуса, скользящих полозьев, каретки, резьбовой оси и винта для фиксации.

При включении устройства каретка должна двигаться вниз или вверх. Полозья выполняют функцию защитных ограничителей. Фиксирующий винт позволяет закрепить каретку в одном положении после выбора конкретной высоты. Что касается корпуса, то он удерживает полностью всю конструкцию.

Подобное приспособление обеспечивает регулирование выхода сменной насадки непосредственно над поверхностью стола. Для удобства лифт снабжается специальными шестернями.

Опорная конструкция

Если нет готового стола, то его можно легко сделать из древесины. Хотя данный материал боится влаги, из него получаются достаточно долговечные и надежные конструкции. В ходе работ для создания основной плоскости могут использоваться древесные плиты различного типа.

Перед основными работами должны быть составлены чертежи самодельного фрезерного стола по дереву, на которых следует выделить наиболее важные места. При планировании нельзя забывать о технике безопасности. Требуется в обязательном порядке закрыть пространство вокруг вращающейся фрезы.

Изготовление насадки

При необходимости может использоваться самодельная фреза по дереву, позволяющая осуществлять несложные работы.

Детальная инструкция по изготовлению подобной насадки приведена ниже. Деталь будет изготавливаться непосредственно из полотнища резака поэтапно.

Сначала делается отверстие точно в центральной части.
Для этого используется сверло из твердых сплавов. Заусенцы и другие дефекты устраняются при помощи алмазного надфиля.
Следом производится центрирование диска.
Простым карандашом четко обрисовывается контур. Внешние края подравниваются на станке с установленным шлифовальным кругом.
Далее проделываются зубчики с помощью отрезного круга.
Их количество обычно составляет около 20 штук. Угол наклон прорезей должен соответствовать 30 градусам.
На завершающей стадии подготовленная насадка устанавливается непосредственно на станок.
Для тестирования можно использовать ненужную заготовку из дерева. Выборка древесины должна происходить равномерно.

1
Общая информация

1.1
Фрезерные станки с ЧПУ

Отдельно отметим фрезерные станки с ЧПУ по дереву. ЧПУ – это модуль числового программного управления.

Он специально задумывался для обустройства на станках. Причем в первую очередь его устанавливают не на деревообрабатывающие машины, а на станки для работы по металлу.

ЧПУ являет собой небольшой мини-агрегат, в котором установлен простейший считывающий процессор или вычислительная машина.

Человеку в работе со станком ЧПУ нужно просто ввести нужные координаты в устройство. Сделать это можно путем измерения стола и монтажа
обрабатываемого элемента в правильном положении. Координаты могут быть введены последовательно.

Устанавливать и настраивать ЧПУ конечно можно, причем и своими руками с этой задачей справиться человеку вполне по силам. Вот только на работу уйдет намного больше времени, сил, денег, да и опыт взаимодействия со станочными вычислительными механизмами вам тоже потребуется.

2
Самостоятельная сборка фрезерного станка

Как мы уже отмечали выше, сделать мини фрезерный станок по дереву своими руками можно. Причем процесс это очень занимательный, интересный и может доставить вам массу удовольствия.

К тому же, чтобы создать самодельный фрезерный станок по дереву займет не так много времени и сил. Хотя тут все зависит от конкретных решений.

Как правило, в работе используются две схемы создания станков:

схема с применением готового ручного фрезера;

схема со сборкой фрезерного агрегата из отдельных элементов.

И та и другая схема предусматривает использование стола, как основы для фрезерного станка.
На столе его монтируют, подключают и стабилизируют. Это позволяет использовать в работе довольно дешевые ручные фрезы.

Отметим, что первая разновидность сборки самодельного агрегата более предпочтительна для новичков. Ведь по сути, от вас требуется только собрать специальный стол-подставку для механизма, а также оборудовать его несколькими дополнительными элементами.

Сборка же фрезерного агрегата из подручных средств – это уже куда более сложный процесс. Тут вам потребуется отдельно доставать мощный асинхронный двигатель, комбинировать его вал с переходниками и создавать что-то типа самодельного шпинделя.

Сам движок необходимо будет собрать в отдельной конструкции, подключить к блоку питания, стабилизаторам и т.д. Причем большинство этих деталей все равно придется покупать, хотя их стоимость в любом случае будет ниже стоимости готовой фрезы.

Но тут уж решать вам. Отметим только, что полная сборка фрезерного агрегата из подручных средств требует наличия не только элементарных столярных навыков (которые полностью удовлетворят вас в первом случае), но и понимания электротехники, умения работать с механизмами и оборудованием.

2.1
Общие принципы конструкции самодельного станка

Описывать общую конструкцию самодельного фрезерного агрегата на самом деле очень легко.

Состоит он из нескольких простейших элементов:

стола;

подставок;

креплений;

рабочего механизма (в нашем случае ручной вертикальный дешевый мини фрезерный станок);

планки для регуляции рабочего движения;

элемента для манипуляций с фрезой;

дополнительных частей, расходников и т.д.

Стол делают из дерева. Можно использовать готовые решения, только приспособить их к работе, а можно собрать самостоятельно из фанеры, ДВП и досок. Аналогичным образом собирают подставки, крепления и т.д.

Источник

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

штанги, которые вставляются в специальные отверстия в корпусе фрезера;
стопорный винт, посредством которого штанги фиксируются в требуемом положении;
винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Основание
Уголок
Направляющие

Центрирующий штифт
Циркуль в сборе. Вид снизу
Циркуль в сборе. Вид сверху

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
два башмака, которые перемещаются по пересекающимся направляющим;
две монтажные штанги;
кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Фрезе и рамка в сборе
Каретка для фрезера
Делительный диск

Конструкцию данного приспособления составляют:

корпус;
передвижная фрезерная каретка;
диск, при помощи которого выполняется установка угла поворота;
винты, обеспечивающие фиксацию обрабатываемой заготовки;
стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и ), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Работа любого современного оборудования, в том числе и , невозможна без электрического тока.

Поэтому, помимо механической части устройств, обязательно наличие и электрической. Она выстраивается по определенной схеме.

Виды

Различают такие виды электросхем:

структурная, которая определяет взаимосвязь частей электрооборудования;
функциональная, определяющая электрические процессы в отдельном узле, полностью для чпу станка;
принципиальная, в которой отражены все элементы, дается представление относительно принципа работы;
соединения монтажного плана для подключений к электросети;
расположения частей электроустройств, проводниковой и кабельной продукции.

Техническая документация устройства обычно содержит принципиальную электросхему и схемы расположения электрооборудования. Ее выполняют, не придерживаясь масштаба и не указывая, как в действительности расположены отдельные элементы.

Общие требования к составлению электросхем

На электрических схемах станка с ЧПУ (речь идет про принципиальные) обычно изображают каждый элемент электрооборудования, участвующий в технологическом процессе или контролирующего его течение. Принято слева размещать силовые цепи, обозначая жирной линией, а для цепей управления место на схеме – с правой стороны они изображены в виде тонкой линии. Составляя схему, условно считают, что все элементы цепей в отключенном состоянии.

У элементов – схематическое представление, им даны позиционные обозначения в виде букв. В случае одного электродвигателя – М, а если их несколько – М1, М2, М3 (в буквенном и числовом выражении). Если строят схемы расположения, на них (в масштабном изображении) фиксируют все, что относится к электрооборудованию. Там, где место для элементов соединения – проводов и кабелей, – тонкая линия. Такие схемы строятся, изображая фрезера, их имеет электрошкаф и пульт управления станком.

Как пример схемы силового оборудования устройства с числовым управлением, можно представить такую:

Современное электрооборудование имеет весьма сложные схемы, и читать их не всегда просто. А объясняется ситуация тем, что помимо электродвигателей, реле, пускателей и контакторов, станок включает немало автоматических средств, вычислительную технику, блоки микроэлектронной аппаратуры. Разные станки, в совокупности, имеют общий электрический компонент и, в то же время, отличаются особенностями функционала блоков.

Особенности электросхемы фрезерного станка 6Р82

Попробуем разобраться с электросхемой горизонтального консольно-фрезерного cтанка 6Р82. Она представлена следующими блоками:

питающей сетью с напряжением 380 В, переменным током с частотой 50 Гц;
цепями управления с напряжением 110 В (переменный ток); 65 В (постоянный ток);
местным освещением с напряжением 24 В;
номинальным суммарным током одновременно работающих электродвигателей 20 А и номинальным током устройств защиты 63 А.

В технической документации сформулированы пределы использования оборудования на станке относительно мощности и силовых нагрузок. Если совершает больше 63 об/мин, то пределы использования главного привода ограничивает лишь номинальная мощность электродвигателя.

Нужно назвать и основные компоненты электросхемы фрезерных станков: ШД с драйверами, платы интерфейса, компьютеры или ноутбуки, блоки питания и кнопка для аварийной остановки станка.

Вариант самостоятельной сборки

Для того, кто выполняет сборку чпу станка своими руками, есть другой вариант установить электрику на станках. Можно приобрести готовый набор, в котором есть три двигателя Nema и столько же драйверов, которые подходят к ним; трансформатор понижения для питания цепи управления и платы коммутации для блока питания (36 В). Можно использовать и другие наборы, собирая станок самостоятельно.

Электронику станка следует выполнить на одной плате. Туда же подключают, применяя разъемы и клеммники, всю совокупность внешних элементов:

ШД, концевые выключатели по каждой оси;
розетка для включения главного привода (можно DREMEL 300);
вентилятор, взятый от мини-пылесоса, трансформатор для блока питания;
разъем, обеспечивающий соединение с ПК посредством LPT порта.

Почти все комплектующие несложно извлечь из старых компьютерных плат, Спектрумов – первых ПК, а также вышедших из употребления сетевых коммутаторов.

Схема предусматривает блок управления ЧПУ (программное включение шпинделя), изобилует дополнительными подключениями инструментов и датчиков. К компьютерному порту LPT подключают посредством стандартного кабеля. Для электроники станка не требуется принудительное охлаждение, она не нагревается.

Вся электроника для ЧПУ располагается в нише на задней стороне станка и закрывается панелью от пыли и грязи.

Занимаясь электроникой при сборке ЧПУ своими руками, нужно правильно выбрать источники электропитания. Например, для ШД можно использовать блок на 12 В и ток 3А. Блок с напряжением 5 В с током 0.3А нужен, чтобы запитать микросхемы контроллера. Как выполнить расчеты блока питания? Есть простая формула – 3х2х1=6А, где 3 – количество задействованных ШД (по осям Х, Y и Z); 2 – число запитанных обмоток, 1 А – сила тока.

Конструкцию управляющего контроллера, по весьма простой принципиальной схеме, можно собрать из трёх микросхем, и он не нуждается в прошивке. Поэтому, хороший фрезерный станок ЧПУ способен сам создать человек, слабо разбирающийся в электрике и электронике.

Управляет ШД драйвер, – усилитель на 4 канала. Он сделан из 4-х транзисторов.

Применяют и варианты серийных микросхем, типа ULN 2004 (на 9 ключей), сила тока 0,5 – 0,6А.

Посредством программы vri-cnc драйверами можно управлять. Нужно только на официальном сайте найти инструкцию, как ее используют. Для общего управления станком используют программы Kcam и Mach3, которые различают разные форматы файлов фрезерного процесса и сверловки.

Новые подходы к комплектации станков

Только надежное оборудование с простым управлением обеспечит высококачественное фрезерование или гравирование поверхностей деталей и заготовок.

Например, строгальный станок по дереву ЧПУ winner pro строгает любые породы по всем четырем плоскостям заготовки, производит разнообразные виды профиля. Что в нем особенно хорошо, так это принцип построения по модулям. Это значит, что есть возможность менять характеристику оборудования, максимально адаптируя к нуждам заказчиков.

В каждой серии станочного оборудования реально внедрять модификации, которые отличаются количеством шпинделей, имеют различную мощность электродвигателей, а значит и скорость подачи заготовок. Заказчик имеет возможность заказать компоновку станка, в соответствии с потребностями, с новой электрической схемой.

Поэтому перед подключением станка к системе питания, лучше проверить, точно ли соответствуют ли параметры характеристикам сети. Это прямая обязанность электрика. Требуется трехфазная сеть с напряжением 380 В и частотой 50 Гц, обязательно заземление. Кабели питания (с сечением не меньшим 16 мм) подводятся к оборудованию в трубе или металлорукаве, чтобы при работе его не повредить.

Такой станок с ЧПУ – лучшее из того, что создано сегодня. Он обеспечивает качественное фрезерование и гравировку поверхностей деталей, высокую точность обработки заданных программой элементов (команда G601 для активации шага имеет место только при точном позиционировании).

Заключение

Хорошее знание электросхем, чтение чертежей – эти задатки должны быть у всех, для кого числовое и программное управление не броское словосочетание, но ежедневная работа по электрообеспечению программируемого оборудования и роботизированной техники.

Фрезерные станки предназначены для обработки наружных и внутренних плоских и фасонных поверхностей, прорезки канавок, нарезки наружной и внутренней резьбы, зубчатых колес и т.п. Особенностью этих станков является рабочий инструмент — фреза, имеющая множество режущих лезвий. Главное движение — вращение фрезы, а подача — перемещение изделия вместе со столом, на котором оно закреплено. В процессе обработки каждое лезвие фрезы снимает стружку в течение доли оборота фрезы, а сечение стружки изменяется непрерывно от наименьшего до наибольшего. Выделяются две группы фрезерных станков: общего назначения (например, горизонтальные, вертикальные и продольно-фрезерные) и специализированные (например, копировально-фрезерные, зубофрезерные).

В зависимости от числа степеней свободы перемещений стола различают консольно-фрезерные (три движения — продольное, поперечное и вертикальное), бесконсольно-фрезерные (два движения — продольное и поперечное), продольно-фрезерные (одно движение — продольное) и карусельно-фрезерные (одно движение — круговая рабочая подача) станки. Все эти станки имеют одинаковый главный привод, обеспечивающий вращательное движение шпинделя, и различные приводы подачи.

Копировально-фрезерные применяются для обработки пространственно сложных плоскостей методом копирования по шаблонам. В качестве примера можно назвать поверхности штампов, прессовых форм, рабочих колес гидротурбин и др. На универсальных станках обработка таких поверхностей слишком сложна или вообще невозможна. Разновидностью этих наиболее распространенных станков являются электрокопировальные, имеющие электрическое следящее управление.

Устройство универсально-фрезерного станка модели 6Н81 показано на рисунке 1. Станок предназначен для фрезерования различных деталей сравнительно небольших размеров.

Рис. 1 Устройство универсально-фрезерного станка модели 6Н81

В корпусе шпиндельной бабки находится двигатель шпинделя, коробка скоростей и шпиндель для фрезы. Шпиндельная бабка перемещается по направляющим траверсы вдоль своей оси, а траверса, в свою очередь, — по неподвижной стойке, имеющей вертикальные направляющие.

Таким образом, станок имеет три взаимно перпендикулярных движения: горизонтальное перемещение стола, вертикальное перемещение шпиндельной бабки вместе с траверсой, поперечное перемещение шпиндельной бабки вдоль своей оси. Объемная обработка производится горизонтальными или вертикальными строчками. Рабочий инструмент: пальцевые цилиндрические и конусные или торцевые фрезы.

В состав электрооборудования фрезерных станков входят привод главного движения, привод подачи, приводы вспомогательных движений, различные электрические аппараты управления, контроля и защиты, системы сигнализации и местное освещение станка.

Электропривод фрезерных станков

Привод главного движения фрезерного станка: асинхронный короткозамкнутый двигатель; асинхронный двигатель с переключением полюсов. Торможение: противовключением с помощью электромагнита. Общий диапазон регулирования (20 — 30) : 1.

Привод подачи: механический от цепи главного движения, асинхронный короткозамкнутый двигатель, двигатель с переключением полюсов (движение стола продольно-фрезерных станков), система Г-Д (движение стола и подача головок продольно-фрезерных станков), система Г-Д с ЭМУ (движение стола продольно-фрезерных станков); тристорный привод, регулируемый гидропривод. Общий диапазон регулирования 1: (5 — 60).

Вспомогательные приводы используют для: быстрого перемещения фрезерных головок, перемещения поперечины (у продольно-фрезерных станков); зажима поперечин; насоса охлаждения; насоса смазки, насоса гидросистемы.

У горизонтально-фрезерных станков фланцевые электродвигатели обычно устанавливают на задней стенке станины, а у вертикально-фрезерных — чаще всего вертикально на верху станины. Применение отдельного электродвигателя для привода подачи значительно упрощает конструкции фрезерных станков. Это допустимо, когда на станке не производят зуборезных работ. На фрезерных станках распространены цикловые системы программного управления. Их применяют для прямоугольного формообразования. Широко применяют числовые системы программного управления для обработки криволинейных контуров.

У продольно-фрезерных станков для привода каждого из шпинделей обычно применяют отдельные асинхронные короткозамкнутые двигатели и многоступенчатую коробку скоростей. Диапазоны регулирования скорости приводов шпинделей доходят до 20: 1. Цепи управления двигателями шпинделей, не участвующих в обработке детали, отключают переключателями управления. Останов работающего привода шпинделя производится только после полного прекращения подачи. Для этого в схеме устанавливают реле времени. Пуск двигателя подачи возможен только после включения двигателя шпинделя.

Привод стола тяжелых продольно-фрезерных станков должен обеспечить подачи от 50 до 1000 мм/мин. Кроме того, необходимо быстрое перемещение стола со скоростью 2 — 4 м/мин и медленное перемещение при настройке станка со скоростью 5 — 6 мм/мин. Общий диапазон регулирования скорости привода стола доходит до 1: 600.

На тяжелых продольно-фрезерных станках распространен электропривод по системе Г-Д с ЭМУ. Электроприводы вертикальных и горизонтальных (боковых) бабок сходны с приводом стола, но имеют значительно меньшую мощность. Если не требуется одновременного перемещения бабок, то применяют общий преобразовательный агрегат для приводов всех бабок. Такое управление является более простым и связано с меньшими затратами средств. Осевое перемещение шпинделей производят тем же приводом подачи. Для этого соответственно переключают кинематическую цепь. У тяжелых продольно-фрезерных станков с подвижным порталом для его перемещения также применяют отдельный электродвигатель.

Для повышения плавности работы некоторых фрезерных станков применяют маховики. Их обычно насаживают на приводной вал фрезы. У зубофрезерных станков необходимое соответствие главного движения и движения подачи обеспечивается путем механической связи цепи подачи с цепью главного движения.

Электрооборудование зуборезных станков.
Привод главного движения: асинхронный короткозамкнутый двигатель. Привод подачи: механический от цепи главного движения. Вспомогательные приводы используют для: быстрого перемещения кронштейна и задней стойки, перемещения фрезерной головки, единичного деления, поворота стола, насоса охлаждения, насоса смазки, насоса гидроразгрузки (у тяжелых станков).

Специальные электромеханические устройства и блокировки: устройство для счета числа циклов, автоматические устройства для компенсации размерного износа инструмента.

У ряда зубообрабатывающих станков применяют счетные устройства. Их используют на шевинговальных станках для счета проходов, на станках для предварительной прорезки зубчатых колес, для счета числа делений и для счета числа обработанных деталей.

У зубодолбежных станков главное возвратно-поступательное движение осуществляется посредством кривошипов и эксцентриковых передач. Электрооборудование зубодолбежных станков несложно. Применяют магнитные пускатели с дополнительным управлением «толчками» (для наладки). Торможение привода осуществляют чаще всего электромагнитом.

На рис. 2. показана электрическая принципиальная схема фрезерного станка модели 6Р82Ш

Рис. 2. Схема электрическая принципиальная фрезерного станка (для увеличения нажмите на изображение)

Освещение рабочего места производится светильником местного освещения, смонтированным слева на станине станка. В консоли расположен электромагнит для быстрых перемещений. смонтированы на пультах на консоли и левой стороне станины. Все аппараты управления размещены на четырех панелях, на лицевую сторону которых выведены рукоятки следующих органов управления: S1 — вводный выключатель; S2 (S4) — реверсивный переключатель шпинделя; S6 — переключатель режимов; S
3 — выключатель охлаждения. Станки 6Р82Ш и 6Р83Ш в отличие от других станков имеют два электродвигателя для привода горизонтального и поворотного шпи
ндел
ей.

Электрическая схема позволяет производить работу на станке в следующих режимах: управление от рукояток и кнопок управления, автоматическое управление продольными перемещениями стола, круглый стол. Выбор режима работы производится переключателем S6. Включение и отключение электродвигателя подачи осуществляется от рукояток, воздействующих на конечные выключатели продольной подачи (S17, S19), вертикальной и поперечной подач (S16, S15).

Включение и отключение шпинделя производится соответственно кнопками «Пуск» и «Стоп». При нажатии на кнопку «Стоп» одновременно с отключением электродвигателя шпинделя отключается и электродвигатель подачи. Быстрый ход стола происходит при нажатии кнопки S12 (S13) «Быстро». Торможение электродвигателя шпинделя — электродинамическое. При нажатии кнопок S7 или S8 включается контактор К2, который подключает обмотку электродвигателя к источнику постоянного тока, выполненному на выпрямителях. Кнопки S7 или S8 должны быть нажаты до полного останова электродвигателя.

Автоматическое управление фрезерным станком осуществляется при помощи кулачков, устанавливаемых на столе. При движении стола кулачки, воздействуя на рукоятку включения продольной подачи и верхнюю звездочку, производят необходимые переключения в электросхеме конечными выключателями. Работа электросхемы в автоматическом цикле — быстрый подвод — рабочая подача — быстрый отвод. Вращение круглого стола осуществляется от электродвигателя подач, пуск которого производится контактором К6 одновременно с электродвигателем шпинделя. Быстрый ход круглого стола происходит при нажатии кнопки «Быстро», включающей контактор К3 электромагнита быстрого хода.

И так, в рамках этой статьи-инструкции я хочу, что бы вы вместе с автором проекта, 21 летним механиком и дизайнером, изготовили свой собственный . Повествование будет вестись от первого лица, но знайте, что к большому своему сожалению, я делюсь не своим опытом, а лишь вольно пересказываю автора сего проекта.

В этой статье будет достаточно много чертежей
, примечания к ним сделаны на английском языке, но я уверен, что настоящий технарь все поймет без лишних слов. Для удобства восприятия, я разобью повествование на «шаги».

Предисловие от автора

Уже в 12 лет я мечтал построить машину, которая будет способна создавать различные вещи. Машину, которая даст мне возможность изготовить любой предмет домашнего обихода. Спустя два года я наткнулся на словосочетание ЧПУ
или если говорить точнее, то на фразу «Фрезерный станок с ЧПУ»
. После того как я узнал, что есть люди способные сделать такой станок самостоятельно для своих нужд, в своем собственном гараже, я понял, что тоже смогу это сделать. Я должен это сделать
! В течение трех месяцев я пытался собрать подходящие детали, но не сдвинулся с места. Поэтому моя одержимость постепенно угасла.

В августе 2013 идея построить фрезерный станок с ЧПУ вновь захватила меня. Я только что окончил бакалавриат университета промышленного дизайна, так что я был вполне уверен в своих возможностях. Теперь я четко понимал разницу между мной сегодняшним и мной пятилетней давности. Я научился работать с металлом, освоил техники работы на ручных металлообрабатывающих станках, но самое главное я научился применять инструменты для разработки. Я надеюсь, что эта инструкция вдохновит вас на создание своего станка с ЧПУ!

Шаг 1: Дизайн и CAD модель

Все начинается с продуманного дизайна. Я сделал несколько эскизов, чтобы лучше прочувствовать размеры и форму будущего станка. После этого я создал CAD модель используя SolidWorks. После того, как я смоделировал все детали и узлы станка, я подготовил технические чертежи. Эти чертежи я использовал для изготовления деталей на ручных металлообрабатывающих станках: и .

Признаюсь честно, я люблю хорошие удобные инструменты. Именно поэтому я постарался сделать так, чтобы операции по техническому обслуживанию и регулировке станка осуществлялись как можно проще. Подшипники я поместил в специальные блоки для того, чтобы иметь возможность быстрой замены. Направляющие доступны для обслуживания, поэтому моя машина всегда будет чистой по окончанию работ.

Файлы для скачивания «Шаг 1»

Габаритные размеры

Шаг 2: Станина

Станина обеспечивает станку необходимую жесткость. На нее будет установлен подвижной портал, шаговые двигатели, ось Z и шпиндель, а позднее и рабочая поверхность. Для создания несущей рамы я использовал два алюминиевых профиля Maytec сечением 40х80 мм и две торцевые пластины из алюминия толщиной 10 мм. Все элементы я соединил между собой на алюминиевые уголки. Для усиления конструкции внутри основной рамы я сделал дополнительную квадратную рамку из профилей меньшего сечения.

Для того, чтобы в дальнейшем избежать попадания пыли на направляющие, я установил защитные уголки из алюминия. Уголок смонтирован с использованием Т-образных гаек, которые установлены в один из пазов профиля.

На обоих торцевых пластинах установлены блоки подшипников для установки приводного винта.

Несущая рама в сборе

Уголки для защиты направляющих

Файлы для скачивания «Шаг 2»

Чертежи основных элементов станины

Шаг 3: Портал

Подвижной портал — исполнительный орган вашего станка, он перемещается по оси X и несет на себе фрезерный шпиндель и суппорт оси Z. Чем выше портал, тем толще заготовка, которую вы можете обработать. Однако, высокий портал менее устойчив к нагрузкам которые возникают в процессе обработки. Высокие боковые стойки портала выполняют роль рычагов относительно линейных подшипников качения.

Основная задача, которую я планировал решать на своем фрезерном станке с ЧПУ — это обработка алюминиевых деталей. Поскольку максимальная толщина подходящих мне алюминиевых заготовок 60 мм, я решил сделать просвет портала (расстояние от рабочей поверхности до верхней поперечной балки) равным 125 мм. В SolidWorks все свои измерения я преобразовал в модель и технические чертежи. В связи со сложностью деталей, я обработал их на промышленном обрабатывающем центре с ЧПУ, это дополнительно мне позволило обработать фаски, что было бы весьма затруднительно сделать на ручном фрезерном станке по металлу.

Файлы для скачивания «Шаг 3»

Шаг 4: Суппорт оси Z

В конструкции оси Z я использовал переднюю панель, которая крепится к подшипникам перемещения по оси Y, две пластины для усиления узла, пластину для крепления шагового двигателя и панель для установки фрезерного шпинделя. На передней панели я установил две профильные направляющие по которым будет происходить перемещение шпинделя по оси Z. Обратите внимание на то, что винт оси Z не имеет контропоры внизу.

Файлы для скачивания «Шаг 4»

Шаг 5: Направляющие

Направляющие обеспечивают возможность перемещения во всех направлениях, обеспечивают плавность и точность движений. Любой люфт в одном из направлений может стать причиной неточности в обработке ваших изделий.
Я выбрал самый дорогой вариант — профилированные закаленные стальные рельсы. Это позволит конструкции выдерживать высокие нагрузки и обеспечит необходимую мне точность позиционирования. Чтобы обеспечить параллельность направляющих, я использовал специальный индикатор во время их установки. Максимальное отклонение относительно друг друга составило не более 0,01 мм.

Шаг 6: Винты и шкивы

Винты преобразуют вращательное движение от шаговых двигателей в линейное. При проектировании своего станка вы можете выбрать несколько вариантов этого узла: Пара винт-гайка или шарико-винтовая пара (ШВП). Винт-гайка, как правило, больше подвергается силам трения при работе, а также менее точна относительно ШВП. Если вам необходима повышенная точность, то однозначно необходимо остановить свой выбор на ШВП. Но вы должны знать, что ШВП достаточно дорогое удовольствие.

ЭЛЕКТРОСПЕЦ

Принципиальная электрическая схема управления ЭП
вертикально-фрезерного
станка (рис. 4.5-4)

Назначение
. Для управления режимами работы и ЭО фрезерного
станка модели 654.
Примечания:
1. Шпиндель станка приводится во вращательное движение от АД мощностью 13 кВт
при угловой скорости 141 рад/с через коробку скоростей с 18 ступенями и
изменением скорости от 2,5 до 125 рад/с. Переключение скоростей — вручную.
2. Продольное и поперечное перемещение стола в диапазоне регулирования скоростей
подачи от 10 до 1000 мм/мин и вертикальное перемещение шпиндельной бабки в
диапазоне регулирования от 4 до 400 мм/мин — от двигателя постоянного тока (ДП)
через коробку подач при бесступенчатом электрическом регулировании угловой
скорости в диапазоне 10:1. Электромеханическое регулирование скорости
обеспечивают рабочие подачи и быстрые перемещения стола и шпиндельной бабки
станка.
3. Изменение направления движения осуществляется электромагнитными муфтами,
встроенными внутри корпуса коробки подач. Электромагнитные муфты обеспечивают
как независимое включение всех трех перемещений, так и их одновременное
действие.
Основные элементы схемы.

ДЩ, ДС, ДО
— приводные АД с короткозамкнутым ротором шпинделя,
насоса смазки, насоса охлаждения.
ДП
— двигатель постоянного тока для движений подач.
МУ
— магнитный усилитель для питания и регулирования ДП.
Примечания:
1. Трехфазный магнитный усилитель имеет обмотки:
— рабочие (w р), включенные через диоды (Д1… Дб);
— управления (w y), включенные на регулятор скорости (PC).
2. Обратная связь выполнена в двух вериантах:
— отрицательная обратная связь по напряжению (Uон) на зажимах якоря;
— положительная обратная связь по току (Uпт), получаемому от выпрямителя (ВП2),
подключенного к трансформатору тока (ТТ)
КШ, КП и КТ
— контакторы шпинделя, пусковой и торможения.
РОП и РН
— реле отсутствия питания в обмотке возбуждения
двигателя
постоянного тока (ОВДП) и реле напряжения на якоре ДП.
РМ
— реле максимальное, для ограничения тока якоря до значения
Iя=2Iном
РП1
— реле промежуточное, для размножения контактов цепей
наладки.
РП2
— реле промежуточное, для коммутации цепей быстрого
установочного перемещения стола или шпиндельной бабки станка.
ВШ, ВП2, ВПЗ
— выпрямители для цепей торможения, управления,
возбуждения.
Тр.
-трансформатор цепи торможения.
Органы управления.
ВШ
— выключатель шпинделя, для выбора направления вращения
(«левое» — «откл.» — «правое»).
Кн.П1 и Кн.П2
— кнопки «пуск» ДШ и ДП.
Кн.Б и Кн.Т
— кнопки «быстро» и «толчок», для управления
быстрым перемещением стола (шпиндельной бабки) и в толчковом режиме.
Kн.CI и Кн.С2
— кнопки «стоп» ДШ и ДП.
Режимы управления.
Рабочий (полуавтоматический) — от Кн.П1, Кн.ГО и ВШ.
Наладочный — от Кн.Т.

Источник

Любой фрезерный станок по металлу и дереву с ЧПУ оборудован шпинделем (в переводе с немецкого слова «Spindel», то есть «веретено»), специальным устройством, представляющим собой вращающий вал, который передает вращательное движение фрезе, главному рабочему механизму станка.

Именно за счет шпинделя приводится в работу вся система станка с ЧПУ по металлу и дереву, и именно поэтому знать особенности данного устройства, а также правила его эксплуатации и как проводить его ремонт своими руками, предельно важно и попросту необходимо.

1
Общие сведения о шпинделях

Шпиндель, по сути, это обыкновенный вращающийся вал, который прикреплен к элементу фрезерного станка по металлу и дереву с ЧПУ. Этот механизм для фрезерного станка является двигателем передачи так называемого вращательного движения от прибора скоростей на станочную фрезу, являющуюся главным режущим инструментом.

В свою очередь прибор скоростей является механизмом передачи количества оборотов на вал фрезерного станка.

Именно от точности вращения вала, а также от виброустойчивости его бесколлекторного двигателя, зависит то, насколько точной и аккуратной будет происходить обработка
деталей и запчастей станком с ЧПУ по металлу и дереву.

На самодельный или заводской фрезерный станок по металлу и дереву с системой ЧПУ шпиндель устанавливают на специальном подвижном портале, который в процессе работы перемещает шпиндель вместе с закрепленной в нем по трем осям: в плоскости станочного стола и по оси «Z» (то есть, в глубину).

Проще говоря, движение передает станочной фрезе через узел, без возможных дополнительных искажений от передаточных станочных механизмов.

1.1
Технические параметры

Шпинделя различаются как по техническим параметрам,
так и по предназначению, существует:

двухшпиндельный фрезерный станок с ЧПУ (для фрезерного станка с ЧПУ по дереву и металлу);
с вертикально-поворотным действием (для произведения сложных работ своими руками по дереву и металлу на фрезерных установках с системой ЧПУ);
электрошпиндель (в том числе и самодельный, изготовленный своими руками);
самодельный, сделанный своими руками электрошпиндель или шпиндель с вертикально-поворотным механизмом работы. Как правило, данные детали, сделанные своими руками, имеют достаточно малый эксплуатационный срок и им нужен постоянный ремонт;
шпиндель для обработки торца. В такой модели головка шпинделя соединена двумя твердосплавными кассетами, а также головка оснащена двумя кассетами для обработки фаски с заданным углом.

Кроме того, валы для фрезерного станка различаются еще по затрачиваемой мощности и предельно возможному количеству совершаемых оборотов.

Предельно возможное количество совершаемых оборотов определяется имеющимся де-факто режимом эксплуатации и работы станка и его сферы применения:

гравирование;
раскрой;
фрезеровка.

Более того, имеются дополнительные режимы, где попросту неизбежно привлечение дополнительного инструментария.
В целом же, для гравировальных работ чаще всего пользуются вертикально-поворотным шпинделем.

Для скоростной фрезеровки вертикально, наиболее предпочтителен электрошпиндель (в том числе самодельный электрошпиндель, произведенный своими руками).

Для работы со специфическими материалами каждый из возможных перечисленных режимов определяет необходимые требования, и именно поэтому станочные шпинделя следует приобретать с хорошим запасом вращающей скорости (наиболее предпочтителен в таком случае двухшпиндельный вариант, который можно изготовить своими руками).

Затрачиваемая мощность шпинделя полностью зависит от типа расходного материала. Например, мощности в 800 Вт будет более чем достаточно для точной и скоростной обработки картона и фанеры, тогда как шпиндель имеющий мощность в 1,5 кВт (двухшпиндельный вариант) идеально подойдет для фрезерной обработки пластика, древесины и различных тонких металлов.

Модель с мощностью 3-4 кВт и вертикально-поворотным механизмом работы будет наиболее предпочтительна для скоростной и точной обработки каменных элементов.

Узел частотного преобразователя станка (инвертор) без вала работать не может, и именно поэтому, дабы не допустить перебоев и различных поломок, требующих затем дорогостоящий и долгий ремонт, мощности двух этих механизмов всегда должны быть абсолютно идентичными.

Важно понимать, что в случае необходимости замены шпинделя (например, если производится ремонт) с небольшими рабочими оборотами на куда более мощный, обязательно следует убедиться в том, что был заменен и узел частотного преобразователя (инвертор).

1.2
Преимущества применения

Основные и наиболее значимые преимущества шпинделей следующие:

предельно высокий коэффициент полезного действия (так называемый КПД), который достигает отметки в 80-95%;
прочные элементы конструкции. Шпиндель весьма износоустойчив и прочен. Головка шпинделей новейших моделей и их внешняя оболочка сделана из бронзы и ей редко нужен ремонт;
высокий эксплуатационный срок работы механических элементов шпинделя (головка, механизм крепежа и так далее), не требующих частый ремонт.

И все это благодаря тому, что как обычные шпиндели, так и шпиндели вертикально с двумя головками не имеют трущихся или же истирающихся элементов и у них почти полностью отсутствует эффект размагничивания магнитных элементов (головка, ротор и так далее).

2
Устройство и охлаждение

Ротор-магнит, который, как правило, изготавливается из редкоземельных прочных металлов, совершает вращательные движения внутри станочного статора имеющего обмотки.

Для бесперебойного и стабильного выполнения работы шпиндель фрезера оснащен трехфазными двигателями и специальным частотным преобразователем, который передает трехфазный сигнал на обмотку статора.

В процессе работы станочный шпиндель постоянно нуждается в хорошем охлаждении (что особенно применимо к вертикально-поворотным моделям), которое можно обеспечить лишь двумя известными способами: с помощью использования воды и с помощью использования воздуха.

Схема водной системы охлаждения представляет собой замкнутый контур,
по которому циркулирует вода и попадает в специально предназначенные для охладительной системы полости шпинделя.

И хотя такая схема работы охладительной системы не всегда работает идеально (что особенно часто бывает на вертикально-поворотных моделях), но, как правило, такое охлаждение обычно справляется со своей обязанностью.

Схема же воздушной системы охлаждения несколько более сложная. Здесь прогон воздуха осуществляется через предназначенные для охлаждения так называемые «воздухозаборники» и специальные полости вала.

И, несмотря на то, что данный способ более предпочтителен и чаще всего используется для охлаждения валов, он имеет существенный минус.

Дело в том, что постепенно система воздушного охлаждения засоряется и требуется ее ремонт (особенно фильтры бесколлекторного двигателя и головка шпинделя). И случается это, как правило, чаще всего с пыльными материалами вроде древесины
и на вертикально-поворотных видах шпинделей.

Поэтому, хотя и данный метод весьма эффективен, требуется постоянный ремонт и чистка, как фильтров воздушной системы охлаждения, так и ремонт всей конструкции в целом.

2.1
Полезная информация о фрезерных шпинделях (видео)

Многие люди предпочитают изготавливать различные предметы, используя для этого дерево, в домашних условиях. Им нравится творчество, поиск. Для самостоятельных работ по дереву очень важно иметь дома нужные приспособления. Одним из таких устройств является самодельный фрезер.

Фрезер необходим для обработки деревянных изделий.

Для чего нужен именно фрезер? Это прежде всего экономия средств. Кроме того, спроектировать и изготовить своими руками фрезер — значит эффективно решить вопрос его размеров, согласуя их со свободной площадью в доме, и конкретного назначения.

Простой фрезер по дереву

Самый простой фрезерный станок для дерева состоит из следующих элементов: станины, стола, электродвигателя с закрепленной фрезой, продольного упора. Станина (каркас) представляет собой металлическую раму, на которую крепится вертикально электродвигатель и фрезерный стол. Конструкция рамы может быть любая (можно использовать ранее изготовленную для других целей конструкцию).

Основной рабочий узел включает электродвигатель и инструмент для крепления фрезы. В качестве инструмента для крепления фрезы используется стандартный патрон цангового типа. Соединение патрона с валом электродвигателя осуществляется через тонкостенную стальную трубу. Фреза закрепляется в патроне. Электродвигатель должен быть скоростной (3000 об./мин) и достаточно мощный (не менее 1,1 кВт).
Фрезерный стол (столешница) крепится сверху на раму станины. Изготовить его можно из текстолитового листа. Возможно применение толстой (многослойной) фанеры, дерева или ДСП. Главное условие — прочность. Наиболее надежный и долговечный вариант — стальной или дюралевый лист. Размер определяется местом размещения станка и не играет существенной роли.

В столешнице строго напротив оси электродвигателя просверливается отверстие. Диаметр отверстия выбирается на 10-15 мм больше диаметра фрезы. Отверстие должно соответствовать максимальному диаметру фрезы. При закреплении всего рабочего узла на раму каркаса фреза должна пройти через отверстие и выступать над поверхностью стола на высоту, равную размеру фрезеруемого профиля.

На поверхности стола размещается продольный упор. Упор изготавливается из доски или деревянного бруска толщиной (высотой) не менее 30 мм. Ширина не имеет значения. Длина равна длине стола. На середине боковой поверхности доски (бруска) формируется канал в виде полукруга радиусом на 10-20 мм больше радиуса отверстия в столе. С помощью струбцин упор крепится к столешнице справа от фрезы так, чтобы его расположение было перпендикулярно боковой кромке стола. Крепление производится с двух сторон. Канал на упоре должен расположиться напротив отверстия в столешнице.

Простейший фрезер готов. Заготовка вручную плавно подается к фрезе с прижатием к поверхности стола. Боковая грань заготовки направляется вдоль продольного упора, который выполняет роль направляющей рейки. Крепление упора струбцинами позволяет сдвигать его на нужное расстояние.
Перемещение производится параллельно первоначальному расположению. Если надо фрезеровать боковую кромку заготовки, скользящую по упору, его передвигают так, чтобы фреза оказалась в канале на поверхности упора.

Вернуться к оглавлению

Простой фрезер с двумя упорами

Немного усложняется конструкция простого фрезера, если надо обработать торец длинной заготовки. В этом случае необходимо ввести в конструкцию еще один упор — поперечный. Для его размещения в продольный упор вносится изменение. Он выполняется из доски, которая устанавливается на стол боковой кромкой перпендикулярно столешнице. Вместо полукруглого канала в доске выполняется прямоугольный вырез. Длина выреза составляет 50-100 мм, а высота — 25-35 мм.

Поперечный упор изготавливается из деревянного бруска высотой 20-30 мм, шириной 30-40 мм. Длина этого упора равна ширине стола. Поперечный упор пропускается через вырез в продольном упоре и закрепляется струбцинами по краям к столу. Его перемещение возможно в пределах длины выреза в продольном упоре. Таким образом обеспечивается продольное и поперечное направление заготовки.

Вернуться к оглавлению

Универсализация фрезера

Простые фрезеры имеют множество недостатков, связанных со сложностью замены фрезы, отсутствием нужного регулирования и функциональными ограничениями. Своими руками можно сделать более сложный по конструкции универсальный фрезер. Универсальность достигается изменением системы крепления рабочего узла и конструкции стола и продольного упора.

Вернуться к оглавлению

Изготовление универсального фрезерного стола

Универсальный фрезерный стол представляет собой столешницу с квадратным окном по центру и полозьями на трех ее кромках. Столешница изготавливается в виде плиты с гладкой поверхностью толщиной не менее 20 мм. Она может выполняться из монолитной плиты или наборной из досок, но с последующей облицовкой листом. Габариты плиты выбираются по усмотрению хозяина.

Крепление рабочего узла осуществляется не к станине, а к столешнице.

На рабочем узле закрепляется квадратная металлическая пластина с центральным отверстием для вала двигателя, четырьмя отверстиями по углам для крепления к столу и четырьмя отверстиями для крепления к двигателю. Толщина пластины — 6-10 мм. Размеры сторон соответствуют размерам (диаметр) двигателя.

В центре столешницы прорезается квадратное окно с размерами сторон, на 2-5 мм превышающими размеры металлической пластины. Снизу столешницы по углам окна закрепляются металлические полосы с отверстиями, имеющими резьбу, для крепления пластины рабочего узла. Рабочий узел сверху опускается в окно стола и закрепляется винтами. Крепежные винты должны быть регулировочными, т.е. позволять регулировать зазор между пластиной и планками стола.

На двух противоположных кромках столешницы закрепляются полозья в виде алюминиевого профиля с Т-образным вырезом. Полозья предназначены для обеспечения перемещения каретки упора.

Вернуться к оглавлению

Универсальный продольный упор

Продольный упор изготавливается из хорошо обработанной доски толщиной не менее 25 мм и шириной не менее 150 мм. Длина доски равна ширине стола. На доске в центре боковой кромки делается прямоугольный вырез для вхождения в него фрезы при крайнем перемещении упора по столу. Размеры выреза соответствуют размерам фрезы с припуском. На доску устанавливаются торцевые планки с роликом, прижим (гребенка) со стопорным блоком и торцевая пластина, выполняющая роль поперечного упора.

Фрезерный станок с ручной подачей: а — общий вид, б — кинематическая схема, 1, 5 — направляющие линейки, 2 — зубчатый сектор, 3 — фреза, 4 — ограждение, 6 — пульт управления, 7- дополнительная опора шпинделя, 8 — кронштейн, 9 — маховичок подъема кронштейна, 10 — маховичок натяжения ремня, 11 — электродвигатель, 12 — шпиндель, 13 — маховичок настройки шпинделя по высоте, 14 — станина, 15 — переключатель частоты вращения шпинделя, 16 — выключатель, 17 — стол.

Продольный упор выполнен в виде каретки, поэтому на торцах доски закрепляются металлические планки с роликами. Ролики устанавливаются внизу планки с таким учетом, чтобы это позволяло поместить их в «Т-образные вырезы полозьев столешницы. Нижний край планки загибается, и на загнутой части просверливается отверстие с резьбой для установки стопора. Стопор представляет собой винт с «барашком» диаметром не менее 10 мм, после монтажа он должен попадать на нижнюю поверхность столешницы.

Прижим со стопорным блоком предназначен для прижатия заготовки в вертикальной плоскости. Устанавливается он на доске в правой части. Прижим и блок изготавливаются из деревянного бруска толщиной не менее 20 мм и шириной не менее 40 мм. Прижим имеет длину не менее 100 мм. Нижний его конец спиливается под углом 30 градусов. На скошенном конце бруска изготавливается «гребенка» путем продольных пропилов длиной 10-15 мм.

Гребенку можно заменить резиной. По центру бруска в продольном направлении, отступив на 30-40 мм от гребенки, делается пропил длиной 20-30 мм для крепления к доске упора с возможностью перемещения прижима. Ширина пропила должна соответствовать размеру крепежного винта (8-10 мм). Стопорный блок выполняется из того же бруска и имеет длину не менее 60 мм. В бруске стопора просверливается два отверстия для крепления.

Торцевая пластина изготавливается в виде полки из металлической полосы толщиной 3-5 мм или дерева. Ширина полосы 40-60 мм. Длина горизонтальной части — не менее 40 мм, вертикальной — не менее 50 мм. В вертикальной плоскости делаются две продольные прорези, параллельные боковым кромкам пластины. Длина прорези — 20-30 мм, ширина — под размер крепежного винта (7-10 мм).

Сборка продольного упора начинается с закрепления в левой части алюминиевого профиля с Т-образным вырезом для установки и перемещения торцевой пластины. Длина профиля — 20-40 см. Высота от нижней кромки доски упора до профиля выбирается на 20-30 мм больше высоты фрезеруемой заготовки. В прорези профиля устанавливаются шляпки болтов для крепления торцевой пластины. На болты укрепляется пластина. Крепление производится с помощью «барашков». В правой части доски устанавливается прижим и стопорный блок. Блок закрепляется неподвижно двумя болтами или шурупами. Прижим закрепляется болтом с «барашком». Оба элемента устанавливаются параллельно друг другу и под углом 30 градусов к вертикали. Между блоком и прижимом создается зазор до 10 мм для регулирования угла размещения прижима.

Электродвигатель

Целесообразность использования для фрезерного станка определяется по нескольким критериям.

Тип двигателя

Асинхронный – не требует обслуживания, позволяет работать с более крупными фрезами. Как минус отмечается создаваемый шум, но насколько это важно в процессе деревообработки, каждый хозяин решит сам.
Коллекторный – более дешевый вариант. Недостаток – в постепенной выработке щеток. Износ зависит от интенсивности работы фрезерного станка.

Мощность

До 1,2 кВт. Более универсальная модель фрезерного станка. На таком оборудовании можно делать и глубинную обработку дерева. Как правило, для бытового применения этой мощности оказывается вполне достаточно.
До 2 кВт. По сути, речь идет уже о полупрофессиональном станке, который позволит работать с любыми типами фрез и материалами различной плотности. Кроме дерева, его можно использовать для обработки заготовок из пластиков и некоторых мягких металлов. Чаще всего – алюминия.

Число оборотов

Питание

Верстак

Рама станка

Столешница

Что использовать

Строганые доски.
Плиты (ДСП, МДФ, ОСВ).
Фанера многослойная.

Идеальная ровность поверхности обеспечивается несколькими способами:

ламинированием (покрытие толстым пластиком);
обивкой листовым железом;
точной подгонкой строганых досок.

Порядок сборки фрезерного станка

Дополнительно

Необходимо продумать схему включения станка и элементы защиты. Что рекомендуется в обязательном порядке:

кнопка экстренной остановки;
система пылеудаления;
подсветка рабочей зоны:
ограждающий экран.

Или так. Для выборки пазов, снятия фасок – хорошее решение.

Для полноценной работы с ручным фрезером кроме самого инструмента, материала и соответствующего набора фрез необходимо иметь еще один компонент — приспособления. Чтобы фреза могла формировать заготовку в соответствии с замыслом мастера, — срезая материал именно там, где требуется, — она в каждый момент времени должна находиться в строго определенном положении относительно заготовки. Для обеспечения этого и служат многочисленные приспособления для ручного фрезера. Некоторые из них — самые необходимые — входят в комплект поставки инструмента. Другие приспособления для фрезерования, приобретаются или изготавливаются своими руками. При этом самодельные приспособления так просты, что для их изготовления можно обойтись и без чертежей, используя только их рисунки.

Параллельный упор

Наиболее используемым приспособлением, идущим к комплекте практически к каждому фрезеру, является параллельный упор, обеспечивающий прямолинейное движение фрезы относительно базовой поверхности. В качестве последней может выступать прямая кромка детали, стола или направляющей рейки. Параллельный упор может применяться как для фрезерования различных пазов, находящихся на пласти заготовки, так и для обработки кромок.

Параллельный упор для ручного фрезера: 1 — упор, 2 — штанга, 3 — основание фрезера, 4 — винт стопорения штанги, 5 — винт точной настройки, 6 — подвижная каретка, 7 — винт стопорения подвижной каретки, 8 — накладки, 9 — винт стопорения упора.

Чтобы установить приспособление в рабочее положение, необходимо штанги 2 вдвинуть в отверстия станины 3, обеспечивая необходимое расстояние между опорной поверхностью упора и осью фрезы, и зафиксировать их стопорным винтом 4. Для точного позиционирования фрезы, нужно отпустить стопорный винт 9 и вращением винта точной настройки 5 установить фрезу в нужное положение. У некоторых моделей упора, размеры опорной поверхности можно менять, сдвигая или раздвигая опорные накладки 8.

Если к параллельному упору добавить одну простую деталь, то с его помощью можно фрезеровать не только прямолинейные, но и криволинейные пазы, например, обрабатывать круглую заготовку. Причем внутренняя поверхность бруска, расположенного между упором и заготовкой, не обязательно должна иметь округлую форму, повторяющую кромку обрабатываемой детали. Ей можно придать и более простую форму (рисунок «а»). При этом траектория движения фрезы не изменится.

Конечно, и обычный параллельный упор, благодаря выемке в центре, позволит ориентировать фрезер вдоль округлой кромки, однако положение фрезера может быть недостаточно устойчивым.

Направляющая шина по своим функциям схожа с параллельным упором. Как и последний, она обеспечивает строго прямолинейное движение фрезера. Основная разница между ними состоит в том, что шину можно установить под любым углом к кромке детали или стола, обеспечивая тем самым любое направление движения фрезера в горизонтальной плоскости. Кроме этого, шина может иметь элементы, упрощающие выполнение некоторых операций, например, фрезерование отверстий, расположенных на одинаковом расстоянии друг от друга (с определенным шагом) и т.п.

К столу или детали направляющая шина крепится струбцинами или специальными зажимами. Шина может быть укомплектована адаптером (башмаком), который соединен с основанием фрезера двумя штангами. Скользя по профилю шины, адаптер задает прямолинейное движение фрезы.

Иногда (при слишком близком расстоянии шины от фрезера) опорные поверхности шины и фрезера могут оказываться в разных плоскостях по высоте. Для их выравнивания некоторые фрезеры оснащают выдвижными опорными ножками, которые изменяют положение фрезера по высоте.

Подобное приспособление легко сделать своими руками. Самый простой вариант — это длинный брусок закрепленный на обрабатываемой детали струбцинами. Конструкцию можно дополнить боковыми упорами.

Положив брусок сразу на две, и более, выровненные заготовки, у них можно сделать пазы за один проход.

При использовании в качестве упора бруска, неудобно располагать брусок на определенном расстоянии от линии будущего паза. Этого неудобства лишены два следующих приспособления. Первое сделано из скрепленных вместе доски и фанеры. При этом расстояние от края упора (доски) до края основы (фанеры) равно расстоянию от фрезы до края базы фрезера. Но это условие соблюдается только для фрезы одного диаметра
. Благодаря этому приспособление быстро выравнивается по линии края будущего паза.

Следующее приспособление можно использовать с фрезами разного диаметра, плюс при фрезеровании фрезер упирается всей своей подошвой, а не половиной, как в предыдущем приспособлении.

Выравнивание упора происходит по краю откидываемой на петлях доски и центральной линии паза. После фиксации упора, откидываемая доска откидывается, освобождая место для фрезера. Ширина откидываемой доски вместе с зазором между ней и упором (если он есть) должна быть равна расстоянию от центра фрезы до края базы фрезера. Если ориентироваться на край фрезы и край будущего паза, то приспособление будет работать только с одним диаметром фрезы.

При фрезеровании пазов поперек волокон, на выходе из заготовки, при фрезеровании открытого паза, нередки случаи задира древесины. Минимизировать задиры помогут следующие приспособления, которые прижимаю волокна в месте выхода фрезы, не давая им отщепиться от заготовки.

Две доски, строго перпендикулярно, соединяются шурупами. С разных сторон упора используются разные фрезы, чтобы ширина паза в приспособлении совпадала с шириной паза фрезеруемой детали.

Другое приспособление для фрезерования открытых пазов, можно сильнее прижать к заготовке, что еще больше минимизирует задиры, но оно подходит для фрезы только одного диаметра. Состоит оно из двух L-образных частей соединяемых на заготовке струбцинами.

Копировальные кольца и шаблоны

Копировальное кольцо — круглая пластина с выступающим буртиком, скользящим вдоль шаблона и обеспечивающим необходимую траекторию движения фрезы. Копировальное кольцо крепят к подошве фрезера различными способами: вворачивают его в отверстие с резьбой (такие кольца на фото ниже), вставляют усики кольца в специальные отверстия на подошве или прикручивают винтами.

Диаметр копировального кольца должен быть как можно ближе к диаметру фрезы, насколько это возможно, но при этом кольцо не должно касаться её режущих частей. Если диаметр кольца больше диаметра фрезы, то шаблон должен быть меньше чем готовые детали, чтобы компенсировать разницу между диаметром фрезы и диаметром копировального кольца.

Шаблон закрепляется на заготовке двухсторонним скотчем, затем обе части прижимаются струбцинами к верстаку. Закончив фрезерование, проверьте, что кольцо прижималось к краю шаблона в течение всей операции.

Можно сделать шаблон для обработки не всей кромки, а только для закругления углов. При этом, используя шаблон изображенный ниже, можно сделать закругления четырех разных радиусов.

На рисунке выше используется фреза с подшипником, но шаблон можно использовать и с кольцом, только либо кольцо должно точно соответствовать диаметру фрезы, либо упоры должны давать возможность отодвинуть шаблон от края на разницу радиуса фрезы и кольца. Это касается и более простого варианта изображенного ниже.

Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.

Шаблон может быть регулируемым.

Фрезерование по шаблону — отличный метод для того, чтобы вырезать пазы для петель.

Приспособления для фрезерования округлых и эллиптических пазов

Циркули предназначены для движения фрезера по окружности. Простейшим устройством этого вида является циркуль, состоящий из одной штанги, один конец которой соединен с основанием фрезера, а второй — имеет винт со штифтом на конце, вставляющимся в отверстие, служащее центром окружности, по которой движется фреза. Радиус окружности устанавливается смещением штанги относительно основания фрезера.

Лучше конечно, чтобы циркуль был из двух штанг.

Вообще, циркули являются очень распространенным приспособлением. Существует большое количество фирменных и самодельных приспособлений для фрезерования по окружности, различающихся размерами и удобством пользования. Как правило, циркули имеют механизм, обеспечивающий изменение радиуса окружности. Обычно он выполняется в виде винта со штифтом на конце, перемещающегося по пазу устройства. Штифт вставляется в центральное отверстие детали.

Когда нужно фрезеровать окружность маленького диаметра, штифт должен находиться под базой фрезера, и для таких случаев используют другие приспособления, прикрепляемые к низу базы фрезера.

Обеспечивать движение фрезы по кругу с помощью циркуля довольно просто. Однако нередко приходится сталкиваться с необходимостью выполнения эллиптических контуров — при врезке зеркал или стекол овальной формы, устройстве окон или дверей арочного типа и т.п. Приспособление PE60 WEGOMA (Германия) предназначено для фрезерования эллипсов и окружностей.

Оно представляет собой основание в виде плиты, крепящейся к поверхности с помощью вакуумных присосок 1 или винтами, если характер поверхности не позволяет закрепиться с помощью присосок. Два башмака 2, движущиеся по пересекающимся направляющим, обеспечивают движение фрезера по эллиптической траектории. При фрезеровании окружности используется только один башмак. В комплект приспособления входят две монтажные штанги и кронштейн 3, с помощью которых производится соединение фрезера с плитой. Пазы на кронштейне позволяют установить фрезер таким образом, чтобы его опорная поверхность и основание плиты находились в одной плоскости.

Как видно из фотографий выше, фрезер использовался вместо лобзика или ленточной пилы, при этом, за счет высоких оборотов фрезы, качество обработанной поверхности получается гораздо выше. Так же при отсутствии ручной циркулярной пилы, фрезер может заменить и её.

Приспособления для фрезерования пазов на узких поверхностях

Пазы под замки и дверные петли, при отсутствии фрезера, выполняют с помощью долота и электродрели. Эта операция — особенно при изготовлении паза под внутренний замок — занимает немало времени. Имея фрезер и специальное приспособление, ее можно выполнить в несколько раз быстрее. Удобно иметь такое приспособление, которое обеспечивает фрезерование пазов широкого диапазона размеров.

Для выполнения пазов в торце, можно изготовить простое приспособление в виде плоского основания, крепящегося к подошве фрезера. Его форма может быть не только круглой (по форме основания фрезера), но и прямоугольной. С двух его сторон нужно закрепить направляющие штыри, которые будут обеспечивать прямолинейное движение фрезера. Главное условие при их устройстве заключается в том, чтобы их оси находились на одной линии с центром фрезы. При обеспечении этого условия, паз будет располагаться точно по центру заготовки, независимо от ее толщины. Если потребуется сместить паз в ту или иную сторону от центра, на один из штырей нужно надеть втулку с определенной толщиной стенки, в результате чего паз сместится в ту сторону, с которой расположен штырь с втулкой. При использовании фрезера с таким приспособлением, его нужно вести таким образом, чтобы штыри прижимались с двух сторон к боковым поверхностям детали.

Если к фрезеру прикрепить второй параллельный упор, тоже получится приспособление для фрезерования пазов в кромке.

Но можно обойтись и без специальных приспособления. Для устойчивости фрезера на узкой поверхности, с двух сторон детали закрепляют доски, поверхность которых должна образовывать с обрабатываемой поверхностью единую плоскость. При фрезеровании фрезер позиционируется с помощью параллельного упора.

Можно сделать усовершенствованный вариант, увеличивающий площадь опоры для фрезера.

Устройство для обработки балясин, столбов и прочих тел вращения

Многообразие работ, которые выполняются ручным фрезером, диктует иногда необходимость самостоятельного изготовления устройств, облегчающих выполнение тех или иных операций. Фирменные приспособления не в состоянии охватить весь комплекс работ, да и стоят они довольно дорого. Поэтому самодельные приспособления для фрезера очень распространены среди пользователей, увлекающихся работой с деревом, а порой приспособления сделанные своими руками либо превосходят фирменные аналоги, либо вовсе не имеют фирменных аналогов.

Иногда возникает необходимость во фрезеровании различных пазов в телах вращения. В этом случае полезным может оказаться приспособление, изображенное ниже.

Устройство служит для фрезерования продольных канавок (каннелюр) на балясинах, столбах и т.п. Оно состоит из корпуса 2, передвижной каретки с установленным фрезером 1, диска установки угла поворота 3. Работает приспособление следующим образом. Балясина помещается в корпус и закрепляется там с помощью винтов 4. Поворот на нужный угол и фиксация заготовки в строго определенном положении обеспечивается диском 3 и стопорным винтом 5. После фиксации детали, приводится в движение каретка с фрезером (по направляющим планкам корпуса), и осуществляется фрезерование паза по длине заготовки. Затем производится расстопорение изделия, поворот его на требуемый угол, стопорение и выполнение следующего паза.

Подобное приспособление можно использовать вместо токарного станка. Заготовка должна медленно вращаться помощником или простеньким приводом, например, из дрели или шуруповерта, а лишний материал снимается движущимся по направляющим работающим фрезером.

Приспособления для фрезерования шипов

Шипорезные приспособления используются для фрезерования профиля шиповых соединений. При изготовлении последних требуется большая точность, обеспечить которую вручную практически невозможно. Шипорезные приспособления позволяют быстро и легко выполнить профиль даже таких сложных соединений, как «ласточкин хвост».

На рисунке ниже представлен промышленный образец шипорезного устройства для изготовления трех видов соединений — «ласточкин хвост» (глухой и сквозной вариант) и сквозное соединение прямым шипом. Две сопрягаемые детали устанавливаются в приспособление с определенным сдвигом друг по отношению к другу, контролируемым штифтами 1 и 2, затем производится их обработка. Точная траектория фрезы задается формой паза в шаблоне и копировальным кольцом фрезера, которое скользит по кромке шаблона, повторяя его форму.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)

Конструкция фрезерного стола

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Изготовление станины и столешницы

Сборка примерно такого стола рассмотрена в варианте №2

Чертежи фрезерного стола: вариант №2

Как сделать монтажную пластину

Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.

Сборка фрезерного стола

Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Чертежи фрезерного стола: вариант №3

Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.

Изготовление верхнего прижима

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Привод для самодельного фрезерного станка

Источник

Примеры использования

Что касается наиболее известной работы для фрезера — по кромке — здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических).

А что еще умеет фрезер?

Следующая группа типовых задач — врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

Достаточно дорогое, но оправдывающее свою цену приспособление — шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной стороны за счет небольшого бортика.

Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо.

При точной настройке несложно добиться «нулевого» зазора — после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

Несложно получить соединения и под прямой шип — потребуются другие шаблон и насадка.

В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной — перьевой — фрезой).

Важно понимать, что этот инструмент, за редким исключением, — вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей

Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему

Электрические бочковые устройства.

Приборы имеют разную производительность. Рекомендуют приобретать устройство имеющее двухступенчатый механизм с большой мощностью, длительным сроком службы. Такая модель перекачивает в час жидкость большего объема, чем агрегат с малой мощностью. Если надо поливать обычную дачу, то стоит купить простой насос со средней производительностью.

К плюсам устройства относят:

1.низкий уровень шума во время работы.

2.насос автоматически выключается, если в бочке нет воды.

3.перекачивает много воды за короткое время.

4.удобен и надежен в применении.

К минусам относят: следует проверять фильтры, чтобы прибор не сломался.

Что можно изготовить

Что можно сделать в домашних условиях ручным инструментом. Фрезер универсальный и способен помочь в изготовлении мебели и при строительстве дома. При массовом производстве применяется пооперационное изготовление на фрезерном станке узкой специализации. Ручной инструмент универсальный, легко переналаживается и заменяет целый конвейер станков.

Ручной фрезер используется при установке дверей. Используя шаблон, в полотне вырезаются пазы под замки, и делаются занижения устанавливать петли.

Мебель невозможно изготовить без пазов под шпонки или шипы на соответствующих деталях. Этой операции предшествует раскрой доски. Чтобы полочка и большой шкаф выглядели красиво, следует края обработать калевочной или фигурной фрезой.

У любителей мастерить дома популярны поделки из дерева в виде резной мебели, наличников, рамок. При строительстве и ремонте можно самостоятельно сделать филенку и плинтуса. В последнее время популярными стали столы и подоконники из слэбов. Мастера изготавливают приспособления с направляющими вдоль стола. По ним ходит поперечная каретка. В результате маленьким ручным оборудованием выравниваются и шлифуются огромные по площади плоскости деревянных спилов.

Фрезерный станок по дереву: общая информация об инструменте

Фрезерные станки – популярная категория столярного оборудования. Они применяются для фрезерования рельефных деталей и профилей, резки и обработки заготовок с целью придания им необходимой конфигурации. С помощью этих станков для дерева очень удобно делать выборку пазов и обрабатывать кромочную часть изделий, осуществлять резку шипов и даже изготавливать небольшие элементы интерьера, например, плинтуса.

Основные элементы деревообрабатывающего фрезерного станка

Используя дополнительные приспособления, можно значительно расширить функциональные возможности фрезерного станка, чтобы изготавливать детали со сложной конфигурацией. В большинстве случаев подобное оборудование устанавливается в частных мастерских, а также на небольших производствах. Настольные варианты инструмента применяются мастерами, которые работают на дому.

Устройство фрезерного станка по дереву для домашней мастерской

Большинство фрезерных станков имеет одинаковое строение. Стандартная конструкция деревообрабатывающего инструмента состоит из:

фрезерного стола;
суппорта;

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера

С помощью фрезера удобно выбирать пазы и обрабатывать кромки изделий, а также производить интерьерные элементы вроде плинтусов

станины;
шпинделя для фрезерного станка с ЧПУ;
режущего элемента.

В дополнительную комплектацию некоторых моделей включена каретка. Этот элемент позволяет выполнять обработку заготовок под различными углами.

Станина фрезеровочного станка по дереву представляет собой монолитную деталь, которая отличается устойчивостью. Она не подвержена влиянию вибраций и колебаний, возникающих в процессе эксплуатации инструмента. Вал крепится на суппорт, верхняя часть которого выводится через отверстие в столе. Если в том возникнет необходимость, всегда можно отрегулировать высоту этого элемента, подстроив его под запросы мастера. Сверху на деталь устанавливается шпиндель со вставной конструкцией и режущая часть. Тип режущего элемента подбирается с учетом поставленной задачи.

В качестве режущей детали могут использоваться:

фрезы;
диски;

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера

Согласно государственным требованиям, все фрезеровочные устройства для деревообработки обязаны сертифицироваться, что гарантирует их безопасность в процессе работы

ножи;
сверлильно-режущие элементы для фрезерования по дереву.

Чем больше вращательная скорость шпинделя, тем выше качество обработки материала. Этот нюанс следует учитывать, выполняя операции, которые нуждаются в точности. Инструмент имеет особое строение, обеспечивающее возможность безопасной и быстрой смены режущего элемента.

Если фрезеровку нужно выполнить по прямой линии, не обойтись без использования направляющей планки с подвижной конструкцией. Для фиксации упоров инструмента предусмотрены специальные пазы. Многие современные модели устройств, независимо от того присутствует ли в комплектации каретка, дополнены промышленным пылесосом. Он эффективно и быстро убирает стружку и пыль с рабочей зоны.

Советы по выбору фрезерного станка

Выбирая бытовой фрезерный станок для своей домашней мастерской, следует воспользоваться логикой, здравым смыслом, а также следующим перечнем критериев:

определиться с назначением приобретаемого оборудования (какие виды работ по древу планируется выполнять);
степенью его загрузки (как часто такой агрегат будет использоваться: ежедневно, один раз в месяц, в летний период или реже);
какое оснащение может понадобиться (это необходимо при выборе системы крепления);
наличие возможности крепления дополнительного оборудования;
способы установки (какая необходима площадь, технические средства для транспортировки и монтажа);
ремонтопригодность;
известность компании производителя;
цена на выбранный агрегат;
наличие дополнительных услуг у продавца (помощь в установке, настройке, гарантийные обязательства).

В небольших мастерских, загородных домах, дачах выбирают фрезерные станки по дереву облегчённого варианта. Несмотря на свои размеры. маленькие станки обладают достаточно широкими возможностями. Они имеют вполне приемлемые массогабаритные характеристики, легко транспортируются и устанавливаются, не требуют дополнительной настройки и регулировки.

Правильный выбор поможет сделать знание технических характеристик всего класса таких станков и изучение отзывов владельцев таких аппаратов. Не лишней будет консультация с профессионалами, давно работающими на подобном оборудовании. К основным характеристикам относятся:

максимально разрешённые габариты заготовок, которые способен обрабатывать агрегат;
максимально возможная частота вращения шпинделя;
скорость, с которой производится охлаждение шпинделя (характеристика указывается при наличии системы искусственного охлаждения);
тип и технические возможности ЧПУ;
количество используемых режущих приспособлений.

Если выбор пал на многофункциональный станок следует обратить внимание на станину. Она должна оснащается надёжными креплениями, механизмом точной регулировки

Станок профессионального уровня обязательно должен быть укомплектован аппаратом по удалению пыли. Подобные станки необходимы для проведения деревообрабатывающих работ на стройке, изготовлении элементов интерьера, декоративных деталей, производстве мебели.

Вариантов конструкции подобных агрегатов достаточно много. Для придания устойчивости, обеспечения надёжности при обработке заготовок, имеющих крупные габариты, применяют дополнительное усиление шпинделя. Копировальные станки выполняются вертикальными. Наиболее доступным способом реализации самодельного фрезера является применение обыкновенной электрической дрели. Используют её двигатель, а в качестве шпинделя патрон. Закрепив её на станине можно получить простой, но достаточно эффективный инструмент для производства не сложных фрезерных работ по дереву.

При выборе такого режущего инструмента всегда стоит помнить о его надёжности и безопасности. Современные производители стараются применять различные устройства для обеспечения безопасной работы. Например, на выключатель питания монтируют специальный блокиратор. Он предотвращает непроизвольное включение двигателя

Отсутствие подобной системы требует повышенного внимания и осторожности

Сегодня выбрать фрезерный станок по дереву достаточно сложная задача. Многообразие конструкций, большое количество производителей (в том числе и мало известных), широкий ассортимент возможностей – всё это затрудняет выбор необходимого агрегата. Предлагаемые изделия отличаются не только своими параметрами, но и ценой. Поэтому прежде чем остановить свой выбор на конкретной конструкции известного производителя необходимо тщательно всё проверить и только после этого приступать к приобретению.

Виды фрезеров для дома

Основным его предназначением является выполнение различных видов обработки дерева, таких как черновая, чистовая и получистовая обработка (для примера: изготовление простейших деталей, художественная резка). Чтобы выполнять эти работы, понадобится исполнительный инструмент — различные фрезы, среди которых:

дисковая;
угловая;
торцевая;
фасонная;
цилиндрическая;
концевая.

Разнообразие исполнительных инструментов достаточно велико, поэтому каждый может использовать домашний фрезер во множестве видов обработки разных материалов.

Как настроить инструмент?

Как упоминалось выше, для начала необходимо определиться с глубиной среза, для этого предназначен подъемный механизм, которым можно соединить основание и электропривод. Чтобы настроить параметры, необходимо выставить нужное расстояние от шайбы до штифта, они находятся возле мотора.

У станка есть прямолинейная направляющая, которая обеспечивает выдержку во время перемещения заготовок. На рынке предлагаются модели с комплектацией круговой направляющей для работы с окружностями. Если речь идет о небольших габаритах, оборудование оснащено технологическими отверстиями, куда устанавливается штифт на нужном расстоянии.

С каким бы оборудованием ни работал мастер, он знает, что первым делом необходимо наладить установку, чтобы потом начать процесс. В случае с фрезой необходимо снять предохранительную гайку с зажимной цангой, чтобы осуществить контрольную нарезку, запустив оснащение. Винты должны быть хорошо зажатыми, то же касается резьбовых деталей. Убедитесь, что на инструменте нет излишков защитной смазки, это может помешать обработке заготовок.

Частой ошибкой новичков является неумение крепко держать аппарат в руках, либо они делают это слишком усердно. Необходимо надежно, но не сильно направлять фрезер в нужном направлении и делать это плавно, чтобы получить желаемый результат. На поворотах нельзя замедляться, так как станок нагревается во время процесса и может оставить на древесине прожиг.

Виды фрезерных станков

Аппараты этого направления разделяют на три категории:

профессиональные (служат для массовой обработки заготовок с применением широкого ассортимента режущего инструмента);
бытовые (предназначенные для бытовой мастерской);
ручные аппараты.

В первую категорию включают агрегаты, применяемые на различных промышленных предприятиях. Они обладают повышенной производительностью, многофункциональностью. Имеют большие габариты и массу. На этих станках проводят обработку заготовок, имеющие крупные размеры.

Из всего многообразия наиболее популярными считаются:

стандартный токарно-фрезерный аппарат, имеющий классическое устройство;
копировальный аппарат;
станок для проведения обработки заготовок в вертикальной плоскости;
аппарат горизонтальный профессиональный фрезерный;
для двухсторонней обработки широкого круга заготовок;
оснащённый современными системами ЧПУ.

Фрезерный станок по дереву для домашней мастерской имеет небольшие массогабаритные характеристики. Он способен качественно выполнять основные обрабатывающие функции. К таким станкам относятся:

настольный бытовой аппарат;
ручной фрезерный агрегат.

Простой токарно-фрезеровочный станок используется для проведения стандартных обрабатывающих операций. Благодаря его оснащению можно производить широкий перечень операций. Он позволяет придавать детали необходимую конфигурацию. В зависимости от решаемых задач используются различные режущие инструменты. К ним относятся фрезы, свёрла различного диаметра, специальные токарные ножи.

Для обеспечения идентичности даже мелких деталей применяют заранее заготовленные шаблоны. Их изготавливают из древесных плит, фанеры, тонкого металла или пластмассы. Осуществление точного нанесения рисунка производится благодаря фиксации заготовки методом вакуумного крепления.

Для обработки заготовки сверху вниз, то есть в вертикальной плоскости, применяются специальные фрезерные станки по дереву, которые называются вертикальными. На них вырезают пазы необходимой ширины и глубины, готовят элементы крепления, обрезают заготовки по необходимой длине.

Горизонтальный станок отличается способом обработки. Это происходит благодаря особому размещению шпинделя. Для решения требуемых задач его ось располагается горизонтально относительно плоскости пола. Такой станок комплектуется торцевыми и цилиндрическими фрезами. Дополнительно можно расширить ассортимент оснастки.

Двухсторонний фрезерный станок по дереву — это универсальный агрегат для выполнения большого количества операций. На нём производят обработку профилей различной конфигурации. Такой стационарный станок применятся на промышленных предприятиях для производства различных элементов мебели. Например, ножек стульев, декоративных опор, подставок и многого другого. Преимуществом станка является способность проведения обработки с обеих сторон одновременно.

Всё большую популярность на современном производстве получают фрезерные устройства оснащённые ЧПУ. В его состав введён электронный блок на базе специального микропроцессора. Заложенная в него программа устанавливает последовательность операций. Это позволяет повысить точность и качество обработки. Благодаря этому удаётся сократить время обработки, существенно повысить производительность труда.

https://youtube.com/watch?v=SrjCu2i7wRw

Обработка небольших заготовок производиться ручным инструментом. С его помощью подготавливают миниатюрные пазы, необходимые для сочленения отдельных элементов. Широкое распространение они получили для создания декоративных изделий мебельных гарнитуров, стяжек, различных элементов крепления. Оснащение ручного фрезерного агрегата соответствующим инструментом превращает данный агрегат в электрическое устройство для распила. Пильными инструментами могут быть специальные фрезы.

Настольный фрезерный станок по дереву конструктивно выполнен, так же как и профессиональный аппарат. Он более прост в эксплуатации и обслуживании. При хорошей подготовке удаётся изготавливать не только простые деревянные детали, но и самые сложные элементы декора.

Любой фрезерный аппарат бытового назначения используют в личных столярных мастерских для выполнения небольших объёмов работ. Его выбирают для выполнения основных фрезерных операций. К ним относятся: строгание досок, сверление различных отверстий, шлифование поверхностей, различные виды распиловки.

https://youtube.com/watch?v=GX2L5OaA0U4

Как пользоваться ручным инструментом

Принцип работы заключается в сверлении определенных отверстий подобранными для этих целей фрезами, погружаемыми на глубину, определенную пользователем.

Выбирается подобранная по диаметру насадка.
Хвостовик защелкивается в патрон не более, чем на 2 см.
Фрезер устанавливается на нужную глубину.
Рукоятку настройки переводят в среднею позицию (между минусом и плюсом).

Далее настраивается регулятор по скорости вращения. Этот показатель необходимо выбрать, исходя из характеристик материала. Сначала лучше потренироваться на образце.

Обычно требования оговариваются в прилагаемом мануале. Работая, инструмент можно как держать в руках, так и закрепленным на столе — последний вариант следует применять при обработке мелких деталей. При фиксации на столе фрезер должен смотреть шпинделем вверх.

Фрезер зафиксирован на станине

После включения инструмента важно придерживаться следующих правил. На рабочей поверхности рекомендуется устанавливать линейку-направляющую (или дугообразное лекало, если идет работа над полукругом)

Это поможет создать ровные линии. Если речь идет о работе на фрезере с различными деталями в переменном профиле, пригодятся узкоторцовые линейки. Их можно прикрепить перпендикулярно заготовке.

Пользоваться фрезером следует, не пренебрегая техникой безопасности, чтобы исключить риск травмирования.

По изделию аппарат нужно перемещать в обратном направлении от движения фрезы

Иначе можно не удержать аппарат.
Важно занять устойчивую позицию – это поможет не потерять равновесие. Все детали также следует прочно закрепить.
Инструмент надо очень крепко держать – соприкосновение с материалом «дарит» небольшой удар

Иначе аппарат может вылететь из рук и создать травмоопасную ситуацию.
Пользователю стоит одеться в специальный защитный костюм, заправленный без возможности намотаться на фанеру. Для защиты органов дыхания (может идти мелкая пыль) рекомендуется надеть респиратор.
После завершения работы или во время перерыва надо выключать аппарат из сети.

Техника безопасности при работе с ручным фрезером

Теперь у вас, мы надеемся, сформировалось представление о том, как выбрать ручной фрезер по дереву

Позвольте задержать ваше внимание еще на несколько мгновений…. Какой бы фрезер вы ни выбрали, чтобы радость от его приобретения не была ничем омрачена, запомните главное правило при работе с электроинструментом: тише едешь – дальше будешь

Какой бы фрезер вы ни выбрали, чтобы радость от его приобретения не была ничем омрачена, запомните главное правило при работе с электроинструментом: тише едешь – дальше будешь.

Спешка чревата травмами, поломкой инструмента или, в лучшем случае, порчей заготовки. Перед заменой оснастки отключайте фрезер от электросети. Крепите обрабатываемую заготовку с помощью струбцин. Эти операции занимают считанные секунды, и настоятельно рекомендуем вам не экономить на этом время.

Не следует пытаться за один проход снять толстый слой материала: качество обработки вам вряд ли понравится, да и фреза может не выдержать повышенных нагрузок.

Ну и, конечно же, не пожалейте полчаса-час на то, чтобы перед началом работы внимательно ознакомиться с инструкцией. Даже если у вас имеется опыт общения с подобным инструментом и вы чувствуете себя крутым профи, чтением инструкции пренебрегать не стоит, ведь, во-первых, вы могли кое-что и подзабыть, а во-вторых, у каждой модели могут быть свои специфические особенности.

Разновидности фрезера

Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера
Разновидности насадокИсточник perego-shop.ru

Штанговый

Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.

После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера
Инструмент с погружным механизмомИсточник i.allo.ua

Окантовочный

Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.

Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.

С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера
Окантовочный фрезерИсточник www.rucne-naradie.sk

Ламельный

Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).

Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера
Ламельный фрезерИсточник laukar.com

Присадочный

Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.

Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера
Присадочный фрезерИсточник harrer.at

Ротационный

Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.

Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера
Ротационный фрезерИсточник allegroimg.com

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Характеристика петунии лайм биколор

Петуния софистика лайм биколор фото, которой можно увидеть на этой странице, является многолетним растением, но чаще всего выращивается как однолетник. В процессе роста формирует мощный шарообразный куст в диаметре до 30 см и высотой до 40 см.

Особую ценность представляет ее уникальная расцветка цветов. С июня по октябрь куст обильно покрывается двухцветными желто-розовыми воронкообразными цветами размером до 10-ти см в диаметре. В зависимости от погодных условий, степени освещенности и возраста петуния может менять оттенки и насыщенность окраски цветов.

Прекрасный рост показывает на хорошо освещенных клумбах. Также может выдерживать и небольшую затененность. К грунту петуния серии софистика лайм биколор не требовательна, хорошо переносит кратковременные дожди, засуху и небольшие заморозки. Но при длительной засушливой погоде требует дополнительного орошения.

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Источник

Фрезерный станок по дереву для домашней мастерской своими руками чертежи из ручного фрезера

Подбор материалов и комплектующих

Станина

Столешница

Электрооборудование

Асинхронный

Коллекторный

Электропитание

Порядок сборки

Дополнительно

Заключение

Видео

Назначение деревообрабатывающих станков

Применение фрезерных станков по дереву

Конструкция фрезерного станка

Изготовление самодельного фрезерного станка

Устройство фрезерного станка: одношпиндельные конструкции

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Как изготовить самодельный сверлильный станок своими руками с мотором

Как изготовить своими руками из дрели токарный станок по дереву

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Подбор материалов для изготовления деревообрабатывающего станка своими руками

Как изготовить приспособления для фрезера своими руками

Как изготовить фрезерный станок своими руками

Технология изготовления стола для фрезера своими руками с чертежами

Технология изготовления станка ЧПУ своими руками: чертежи и сборка

Оборудование для создания фрезерного станка с ЧПУ по дереву своими руками

Во сколько обойдется покупка фрезерного станка с ЧПУ: цены на инструмент

Изготовление фрезерного станка по дереву своими руками: видео инструкция

1 Общая информация

1.1 Фрезерные станки с ЧПУ

2 Самостоятельная сборка фрезерного станка

2.1 Общие принципы конструкции самодельного станка

Начало работы и уход за инструментом

Состав и назначение основных узлов

Уход за ручным фрезерным устройством

Регулировка скорости вращения

Фиксация фрезы

Регулировка глубины фрезерования

Фрезы для ручного фрезерного инструмента

Самые ходовые фрезы

Правила работы с ручным фрезерным инструментом

Общие требования

Обработка кромок: использование шаблонов

Ширина детали меньше длины режущей части

Ширина детали больше длины режущей части

Получение различных фигурных кромок

Особенности конструкции

Классификация агрегатов

Универсальное устройство

Заключение по теме

Конструкция фрезерного станка по дереву

Материалы и инструменты

Процесс изготовления

Вам также могут быть интересны статьи:

1

2

3

4

Чертежи фрезерного стола: вариант №1

Конструкция фрезерного стола

Изготовление станины и столешницы

Чертежи фрезерного стола: вариант №2

Как сделать монтажную пластину

Сборка фрезерного стола

Чертежи фрезерного стола: вариант №3

Изготовление верхнего прижима

Привод для самодельного фрезерного станка

Электродвигатель

Тип двигателя

Мощность

Число оборотов

Питание

Верстак

Рама станка

Столешница

Что использовать

Порядок сборки фрезерного станка

Дополнительно

1
Общая информация

1.1
Фрезерные станки с ЧПУ

2
Самостоятельная сборка фрезерного станка

2.1
Общие принципы конструкции самодельного станка

1
Общая информация

1.1
Фрезерные станки с ЧПУ

2
Самостоятельная сборка фрезерного станка

2.1
Общие принципы конструкции самодельного станка
