Фрезерный станок по дереву для домашней мастерской своими руками из дрели

Сейчас можно купить все. В принципе, простейший фрезерный станок обойдется примерно в 17 000 – 21 000 рублей («Калибр» и ряд других). Но дешевые модели имеют ряд недостатков (например, двигатель коллекторного типа, требующий регулярного обслуживания), да и не каждого хозяина устраивают возможности промышленного оборудования.

Не секрет, что каких-то опций будет не хватать, а иные вообще останутся невостребованными, но платить за них все-таки придется. Собрать своими руками небольшой фрезерный станок по дереву под собственные запросы – неплохое решение, тем более что его конструкция не настолько сложна, чтобы самостоятельно с этой работой не справиться. Было бы желание и примеры чертежей. Как все грамотно сделать и что учесть – тема данной статьи-инструкции.

Вся привлекательность изготовления своими руками заключается в том, что выбор размеров, материалов, типа соединений и иные нюансы сборки – целиком на усмотрение мастера. Подойдет многое из того, что есть под рукой у хозяина, поэтому и приобретать практически ничего не придется.

Исходя из этого, все приведенные ниже чертежи следует рассматривать лишь как рекомендательные, ознакомительные. Какого-то стандарта на самодельные фрезерные станки нет и быть не может. Главное, чтобы он позволил решать те задачи, «под» которые и собирается.

Электродвигатель

Целесообразность использования для фрезерного станка определяется по нескольким критериям.

Тип двигателя

• Асинхронный – не требует обслуживания, позволяет работать с более крупными фрезами. Как минус отмечается создаваемый шум, но насколько это важно в процессе деревообработки, каждый хозяин решит сам.
• Коллекторный – более дешевый вариант. Недостаток – в постепенной выработке щеток. Износ зависит от интенсивности работы фрезерного станка.

Мощность

• До 1,2 кВт. Более универсальная модель фрезерного станка. На таком оборудовании можно делать и глубинную обработку дерева. Как правило, для бытового применения этой мощности оказывается вполне достаточно.
• До 2 кВт. По сути, речь идет уже о полупрофессиональном станке, который позволит работать с любыми типами фрез и материалами различной плотности. Кроме дерева, его можно использовать для обработки заготовок из пластиков и некоторых мягких металлов. Чаще всего – алюминия.

Число оборотов

Здесь инструкция простая. Чем больше данная характеристика, тем чище будет обработанная часть дерева. Но это не все. Высокоскоростному двигателю «не страшны» такие дефекты древесины, как сучки. Эти участки фреза проходит без проблем.

Питание

В большинстве случаев выбираются двигатели 220/50. С их установкой и подключением особых проблем нет. Сложнее с моделями трехфазными. Есть ли смысл тянуть отдельную линию для присоединения фрезерного станка – это и следует оценить. Но если, к примеру, в гараж уже заведены 3 ф/380, и питающий кабель проложен с запасом по нагрузке, то асинхронный «трехфазник» предпочтительнее. Плавный пуск и остановка, повышенная мощность – такой станок позволит работать практически со всеми образцами из дерева и выполнять любые операции.

Верстак

Его линейные параметры выбираются в соответствии с теми размерами заготовок из дерева, с которыми придется в дальнейшем работать. Габариты самого стола принципиального значения не имеют. Тем более если в домашней мастерской достаточно свободного места, где можно установить фрезерный станок.

Рама станка

Она должна быть не просто прочной, но и выдерживать значительные динамические нагрузки. Отличия станка от ручного фрезера в том, что инструмент находится в фиксированном положении, а дерево в процессе обработки придется постоянно перемещать. С точки зрения практичности использовать для станины древесину нецелесообразно. Она постепенно усыхает, покрывается трещинами, нарушается геометрия. Такой станок придется регулярно настраивать. А вот металл – оптимальный вариант. Труба (желательно квадратного или прямоугольного) профиля или массивный уголок. Почему?

Во-первых, можно обойтись без сварки, болтовыми соединениями. Да и сборно/разборная модель значительно удобнее, если периодически придется менять рабочее место или выносить ее на время проведения ремонта в помещении.

Во-вторых, если уж решено собрать фрезерный станок, то понятно, что не для одноразового использования. Металлические опоры можно сделать регулируемыми. Это упростит горизонтирование стола при установке в любом помещении или вне его, даже если полы (грунт) имеют некоторый уклон (что чаще всего и бывает).

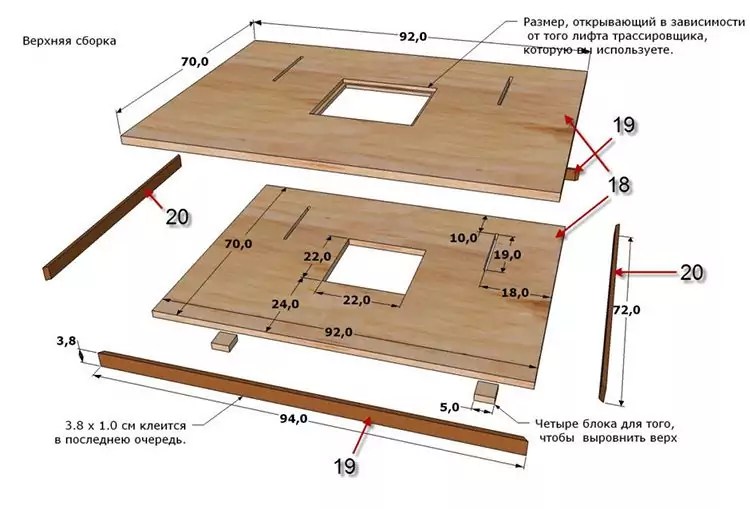

Столешница

А вот здесь металл – не лучшее решение. И дорого, и станок получится достаточно массивным. Да и без сварочного аппарата не обойтись.

Что использовать

• Строганые доски.
• Плиты (ДСП, МДФ, ОСВ).
• Фанера многослойная.

Необходимо ориентироваться на достаточную прочность столешницы применительно к специфике дальнейшей эксплуатации фрезерного станка. Исходя из этого, подбирается и ее толщина, и материалы.

Поверхность стола должна быть гладкой. В противном случае точное фрезерование материала сделать не получится. Одновременно необходимо исключить возможность появления царапин, иначе постоянное перемещение заготовок приведет к постепенному разрушению столешницы. Как результат – плохое качество обработки из-за перекосов образцов на столе.

Идеальная ровность поверхности обеспечивается несколькими способами:

• ламинированием (покрытие толстым пластиком);
• обивкой листовым железом;
• точной подгонкой строганых досок.

На тематических сайтах встречаются рекомендации использовать столешницу от кухонного гарнитура. Отличный вариант, и по толщине, и по надежности, если бы не один вопрос – где ее взять? Такие «запчасти» на улице не валяются. Те материалы, которые обозначил автор, вполне подходят для фрезерного станка даже с достаточно мощным двигателем.

Порядок сборки фрезерного станка

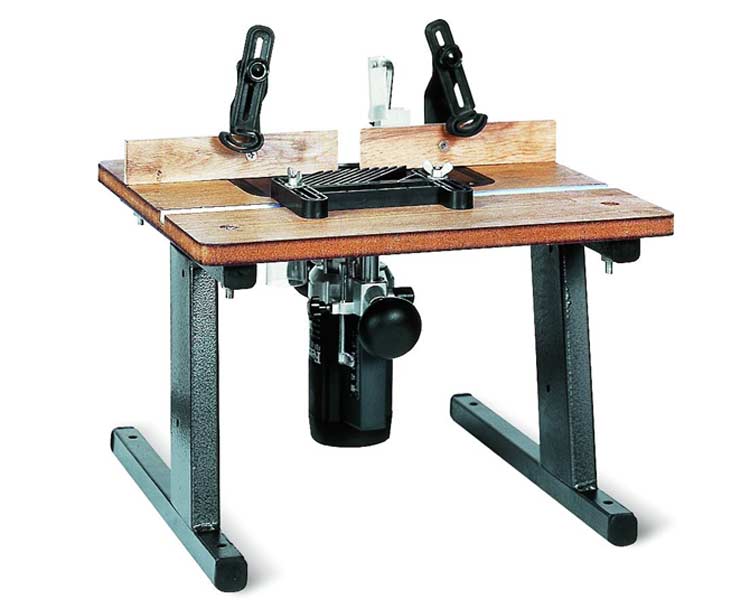

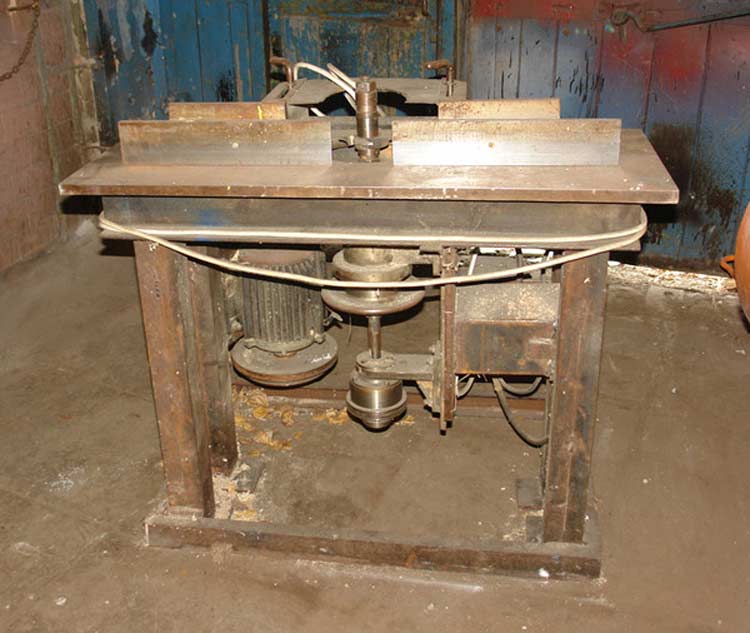

Главный вопрос – расположение двигателя. Оптимальное – нижнее, под столом. На его валу, направленном вертикально вверх, устанавливается та или иная фреза. Для этого с обратной стороны столешницы крепится монтажная пластина с вырезом круглой формы. На ней двигатель и фиксируется. Или используется передача (ременная), но это несколько усложнит конструкцию.

Другой вариант – с горизонтальным расположением двигателя. Может быть, такой фрезерный станок покажется удобнее?

Дополнительно

Необходимо продумать схему включения станка и элементы защиты. Что рекомендуется в обязательном порядке:

• кнопка экстренной остановки;
• система пылеудаления;
• подсветка рабочей зоны:
• ограждающий экран.

В процессе фрезерования могут пригодиться прижимы. С их помощью, к примеру, небольшая панель крепится на доске, которая выполняет функцию направляющей. Это удобно, когда приходится подвергать обработке мелкие (или тонкие) заготовки из дерева. Например, такие.

Стационарные (приваренные к раме) струбцины – не лучшее решение. Гораздо удобнее работать со съемными приспособлениями, которые несложно переустановить, в зависимости от специфики фрезерования.

Тем, кто предполагает заняться изготовлением мелких художественных поделок из древесины, можно посоветовать сделать фрезерный станок на основе эл/дрели. Закрепить ее на штативе несложно.

Или так. Для выборки пазов, снятия фасок – хорошее решение.

Инструмент будет зажиматься, как и сверло, в патроне. Но сфера применения таких мини-станков сильно ограничена. И по мощности двигателя, и по выбору фрез. То же касается моделей на основе «болгарки».

Информации достаточно, чтобы своими руками сделать простейшую модель фрезерного станка. Сборка более сложных модификаций – например, с регулировочным люфтом – требует определенных знаний и расчетов. Практика показывает, что для решения задач, с которыми приходится сталкиваться в быту, все их возможности редко используются. По сути, это уже полупрофессиональное оборудование, поэтому автор не считает целесообразным рассматривать особенности его конструирования в данной статье.

С появлением опыты в обработке древесины не составит труда что-то переделать, усовершенствовать, видоизменить. Можно своими руками собирать различные приспособления для работы с самодельными фрезами. Но все это – уже несколько иные темы, требующие предметного рассмотрения.

Дерево – это самый древний с точки зрения его обработки и внедрения в человеческую жизнь материал. Именно из дерева люди собирали свои первые жилища, инструменты и т.д.

Такое внимание к дереву еще из древних времен совершенно оправдано, ведь оно сочетает в себе отличные прочностные качества, а также неплохую долговечность и способность к обработке без наличия мощных инструментов.

Однако сейчас все же деревообработка ведется с помощью специализированного оборудования, так как оно позволяет существенно сократить сроки рабочих процессов. Мы же сейчас рассмотрим едва ли не самый популярный агрегат, что выполняет деревообрабатывающие функции – фрезерный станок.

1
Общая информация

Деревообрабатывающие станки не обязательно должны быть фрезеровочными. Это могут быть также мини-станки, станки вертикально-сверлильные и т.д.

1.1
Фрезерные станки с ЧПУ

Отдельно отметим фрезерные станки с ЧПУ по дереву. ЧПУ – это модуль числового программного управления.

Он специально задумывался для обустройства на станках. Причем в первую очередь его устанавливают не на деревообрабатывающие машины, а на станки для работы по металлу.

ЧПУ являет собой небольшой мини-агрегат, в котором установлен простейший считывающий процессор или вычислительная машина.

Человеку в работе со станком ЧПУ нужно просто ввести нужные координаты в устройство. Сделать это можно путем измерения стола и монтажа
обрабатываемого элемента в правильном положении. Координаты могут быть введены последовательно.

Устанавливать и настраивать ЧПУ конечно можно, причем и своими руками с этой задачей справиться человеку вполне по силам. Вот только на работу уйдет намного больше времени, сил, денег, да и опыт взаимодействия со станочными вычислительными механизмами вам тоже потребуется.

2
Самостоятельная сборка фрезерного станка

Как мы уже отмечали выше, сделать мини фрезерный станок по дереву своими руками можно. Причем процесс это очень занимательный, интересный и может доставить вам массу удовольствия.

К тому же, чтобы создать самодельный фрезерный станок по дереву займет не так много времени и сил. Хотя тут все зависит от конкретных решений.

Как правило, в работе используются две схемы создания станков:

• схема с применением готового ручного фрезера;
• схема со сборкой фрезерного агрегата из отдельных элементов.

И та и другая схема предусматривает использование стола, как основы для фрезерного станка.
На столе его монтируют, подключают и стабилизируют. Это позволяет использовать в работе довольно дешевые ручные фрезы.

Отметим, что первая разновидность сборки самодельного агрегата более предпочтительна для новичков. Ведь по сути, от вас требуется только собрать специальный стол-подставку для механизма, а также оборудовать его несколькими дополнительными элементами.

Сборка же фрезерного агрегата из подручных средств – это уже куда более сложный процесс. Тут вам потребуется отдельно доставать мощный асинхронный двигатель, комбинировать его вал с переходниками и создавать что-то типа самодельного шпинделя.

Сам движок необходимо будет собрать в отдельной конструкции, подключить к блоку питания, стабилизаторам и т.д. Причем большинство этих деталей все равно придется покупать, хотя их стоимость в любом случае будет ниже стоимости готовой фрезы.

Но тут уж решать вам. Отметим только, что полная сборка фрезерного агрегата из подручных средств требует наличия не только элементарных столярных навыков (которые полностью удовлетворят вас в первом случае), но и понимания электротехники, умения работать с механизмами и оборудованием.

2.1
Общие принципы конструкции самодельного станка

Описывать общую конструкцию самодельного фрезерного агрегата на самом деле очень легко.

Состоит он из нескольких простейших элементов:

• стола;
• подставок;
• креплений;
• рабочего механизма (в нашем случае ручной вертикальный дешевый мини фрезерный станок);
• планки для регуляции рабочего движения;
• элемента для манипуляций с фрезой;
• дополнительных частей, расходников и т.д.

Стол делают из дерева. Можно использовать готовые решения, только приспособить их к работе, а можно собрать самостоятельно из фанеры, ДВП и досок. Аналогичным образом собирают подставки, крепления и т.д.

Из этой статьи можно узнать, как в домашних условиях изготовить фрезерный станок по дереву своими руками для выполнения основных операций с заготовками. В тексте изложена пошаговая технология создания инструмента: анализ конструкционных особенностей прибора и всех составляющих, необходимых для его установки, чертежи с размерами и подробные описания, которые помогут создать каждый из этих элементов и собрать их воедино.

Фрезерные станки по дереву могут иметь различное назначение. Некоторые приборы рассчитаны на выполнение всего одной операции, другие – многофункциональны. Покупка профессионального инструмента – дорогое удовольствие, поэтому многие мастера прибегают к изготовлению станка по дереву своими руками. Чаще всего такой фрезер используется в небольших мебельных мастерских.

Фрезеры обычно применяются для обработки древесины по прямому или кривому контуру. В качестве рабочего элемента в конструкции выступает ножевая головка, которая осуществляет вращательные движения. В большинстве случаев эта деталь располагается вертикально. Существует много разновидностей фрезеров, каждая из которых обладает собственными конструкционными особенностями.

Самые популярные виды приборов:

• стандартные одношпиндельные (шпиндель расположен вертикально);
• одношпиндельные конструкции, где шпиндель или самодельный фрезерный стол наклоняется;
• копировальные фрезеры со шпинделем, имеющим верхнее размещение;
• копировальные конструкции со шпинделем, имеющим горизонтальное размещение (инструмент предназначен для обработки воздушных винтов из дерева).

Обратите внимание!


Во всех перечисленных конструкциях, кроме последней, материал подается вручную.

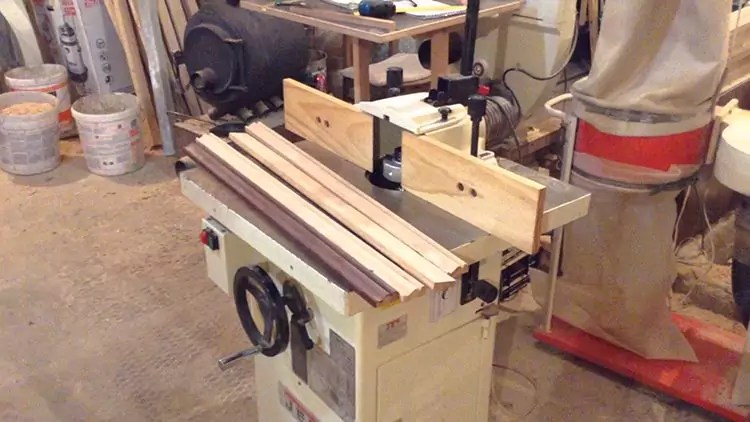

Устройство фрезерного станка: одношпиндельные конструкции

Конструкция одношпиндельного станка включает горизонтальный стол с парой шпунтовых гнезд, предназначенных для фиксации направляющих линеек. Он установлен на станине из чугуна. Под столом находятся салазки, которые передвигаются по направляющим. На них установлен шпиндель на подпятнике и паре подшипников. В верхней части этого элемента находится еще один шпиндель – вставной. Он предназначен для монтажа режущих деталей.

Салазки со шпинделем при необходимости можно поднять. Для этого используется коническая зубчатая передача с маховичком или винт. Ременная передача позволяет привести в движение шпиндель. Причем для этого может использоваться контрпривод, мотор или вал двигателя.

Чтобы изготовить такой фрезер по дереву своими руками, нужно учесть некоторые нюансы. В некоторых случаях не обойтись без дополнительного усиления шпинделя. Такая необходимость возникает, если требуется обработать заготовки большой высоты или же на деталь воздействуют серьезные нагрузки. Для этого на столе станка нужно установить и закрепить верхний упор. Этот элемент фиксируется на кронштейне. Чтобы контролировать перемещение заготовки в процессе фрезеровки желательно использовать направляющее кольцо или линейку.

Станки, в которых шпиндель или стол наклоняется, позволяют выполнять более широкий спектр работ по дереву своими руками. Кроме стандартных операций, такие конструкции позволяют получить более высокое качество обработки, получая чистую и равномерную поверхность. Такого результата можно добиться за счет обработки древесины под углом, используя фрезы с очень маленьким диаметром. Прибор с наклоняющимся шпинделем гораздо безопаснее и удобнее.

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Эти приборы используются для выполнения копировальных работ. При этом не требуется наличия высокой мощности. Такие конструкции позволяют выполнять фрезеровку и сверлильные работы для создания ажурных изделий.

Копировальный прибор способен заменить собой сразу три инструмента:

1. Фрезер.
2. Сверлильный станок.
3. Лобзик.

Обработка древесины выполняется с помощью режущих фрез. Шпиндель развивает большое количество оборотов, благодаря чему обработанная поверхность получается очень чистой.

Самодельный деревообрабатывающий станок может использоваться для различных целей:

• калибровка бобышек;
• изготовление ажурных рам;
• проработка стенок нервюр и т. п.

В качестве основы для такой конструкции используется станина, изготовленная из чугуна. Ее верхняя часть изогнута в форме серпа. Эта зона используется для монтажа электрического мотора.

Обратите внимание!


Станина выполняет функцию связующего звена, на которое устанавливаются все элементы самодельного фрезерного станка по дереву. Чем прочнее и надежнее ее конструкция, тем лучше.

Двигатель устанавливается на направляющих. За счет системы рычагов он может перемещаться по этим элементам вниз и вверх. Данный участок приводится в движение нажатием на педаль, которая укомплектована специальным стопором. Роторный вал двигателя соединяется со шпинделем, где закрепляется патрон с инструментом. Этот патрон может быть самоцентрирующимся или американским.

В нижней зоне станины монтируется стол на подвижном кронштейне. Такая конструкция может передвигаться по направляющим вертикально с помощью маховичка. Существуют и другие варианты изготовления самодельного фрезерного станка по дереву своими руками, чертеж такой конструкции предполагает вертикальное перемещение стола еще и в процессе работы за счет нажатия на педаль. В таких моделях электрический двигатель и шпиндель остаются неподвижными.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Обратите внимание!


Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Как изготовить своими руками из дрели токарный станок по дереву

Инструкция к эксплуатации. Комплектующие детали. Рекомендации по выбору конструкций и обзор лучших моделей.

Конструкция фрезера состоит из следующих элементов:

• столешницы;
• станины;
• шпинделя;
• параллельного упора;
• подающей салазки;
• пылесоса.

Полезный совет!


Рекомендуемая мощность двигателя для станка – 2 кВт и более. Инструмент с меньшими показателями не сможет обработать заготовки из твердых пород древесины.

Подбор материалов для изготовления деревообрабатывающего станка своими руками

Чтобы станина смогла выдерживать высокие динамические нагрузки, желательно в качестве материала для ее изготовления использовать металл. Самым подходящим вариантом является труба с квадратным или прямоугольным сечением. Допускается использование массивного металлического уголка.

Выбор таких материалов позволяет создать конструкцию, не применяя сварочного аппарата. Все элементы соединяются за счет болтов. Конструкция получается разборной, что облегчает ее перенос и транспортировку. Кроме этого, используя соответствующий чертеж фрезерного стола, своими руками можно создать регулируемые ножки. Подвижные опоры позволят настраивать станок по горизонтали.

Для изготовления столешницы подойдут такие материалы:

• многослойные фанерные листы;
• строганная доска;
• МДФ, ОСБ или ДСП.

Столешница обязательно должна иметь гладкую поверхность. Любые неровности скажутся на качестве работы. Кроме этого, необходимо исключить все факторы, которые могут стать причиной появления царапин во время обработки заготовок.

При изготовлении стола для фрезера своими руками ровной поверхности можно добиться несколькими способами:

• отделка с помощью пластика;
• тщательная подгонка и шлифовка строганных досок;
• отделка металлом.

Для изготовления фрезера своими руками можно использовать асинхронный или коллекторный двигатель. Первый вариант достаточно неприхотлив в эксплуатации и не налагает ограничений на размер используемых фрез. Среди недостатков – высокий уровень шума. Коллекторный двигатель более доступен, однако его щетки изнашиваются быстрее.

Как изготовить приспособления для фрезера своими руками

Самодельные фрезы по дереву способны эффективно обрабатывать древесину, однако при контакте с твердыми материалами режущие элементы быстро затупляются. Поэтому спектр применения таких деталей существенно ограничен.

Чтобы изготовить фрезу по дереву своими руками, необходимо взять цилиндрическую заготовку и срезать половину ее диаметра на том участке, где будет располагаться режущая зона. После этого необходимо сгладить образовавшийся переход. Со срезанной части заготовки нужно убрать еще 1/4 диаметра и выполнить аналогичную операцию. Затем следует придать обработанному участку фрезы прямоугольную форму. Для этого нужно срезать ее нижнюю часть. Толщина полученной рабочей зоны должна составлять 2-5 мм.

Полезный совет!

Чтобы срезать металлическую заготовку под фрезу можно использовать дрель или болгарку, приспособив этот инструмент для выполнения данной задачи. Режущую кромку можно изготовить с помощью .

1. Заточку режущей части желательно выполнять под углом в 7-10°. Более острая кромка будет резать гораздо хуже и быстро потеряет заточку.
2. С помощью шлифовальной машинки углового типа, укомплектованной дисками по металлу, можно придать режущей части фрезы необходимую конфигурацию. Для этих целей подойдут и надфили, покрытые алмазным напылением.
3. Если у фрезы будет сложная конфигурация, можно ее расплющить или загнуть.

Как изготовить фрезерный станок своими руками

Простейший фрезерный станок можно изготовить по тому же принципу, что и токарный инструмент, описанный ранее. Существует несколько способов оформить ведущий центр конструкции.

В первом случае на вал насаживается стальная трубка с тонкими стенками. Этот метод считается самым простым, однако он не лишен недостатков. Оператор не сможет обрабатывать заготовки, диаметр которых меньше внутреннего сечения трубы. К тому же такую конструкцию не получится быстро демонтировать, если в этом возникнет необходимость.

Во втором случае заготовка будет крепиться к планшайбе. Для этого можно использовать шурупы, для которых предварительно нужно сделать отверстия. Этот метод также имеет недостатки. Диаметр обрабатываемых заготовок ограничивается размером планшайбы. Чтобы упростить этот процесс можно изготовить специальный патрон, хотя и в этом случае не удастся избежать некоторых ограничений.

Задний центр, который будет использоваться для фиксации длинных заготовок, нужно установить на задней бабке. Монтаж электрического двигателя осуществляется на раму. В целом, простейшие конструкции токарного и фрезерного инструмента во многом похожи. При желании получить более функциональный прибор можно изготовить фрезерный станок с ЧПУ своими руками, но для этого потребуются дополнительные технические знания.

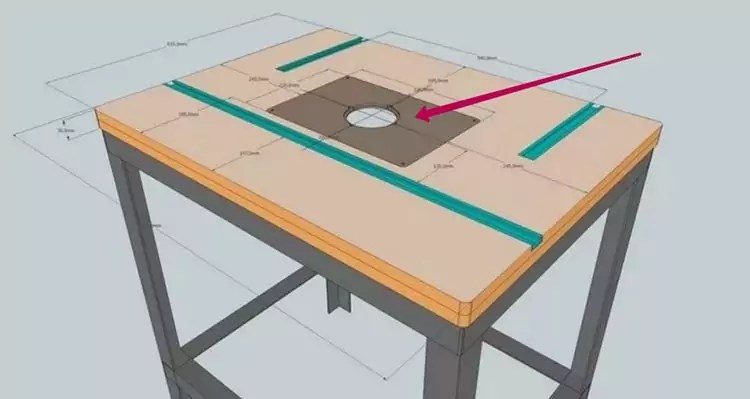

Технология изготовления стола для фрезера своими руками с чертежами

Существует несколько вариантов конструкций, которые можно использовать для установки настольного фрезерного станка с ЧПУ. Столы могут быть стационарными или портативными. Кроме этого, существует еще и агрегатная разновидность. Такая конструкция позволяет расширить поверхность стола для использования фрезера.

Чаще всего мастера отдают предпочтение стационарным конструкциям, имеющим металлический каркас. В качестве материала для столешницы подойдет голландская фанера.

Обратите внимание!


Изготавливая стол для ручного фрезера своими руками, обязательно нужно учитывать рост человека, который будет за ним работать.

Список необходимых инструментов и материалов включает:

• металлические детали для каркаса (труба или уголок);
• направляющие из алюминия;
• оси для фиксации фрезера;
• шпаклевка, а также грунтующий и красящий составы;
• саморезы;
• мебельные болты (60х6 мм);
• шестигранные регулировочные болты с гайками (4 шт.);
• финская ламинированная фанера с влагостойкими свойствами (толщина листа 1,8 см);
• материал для изготовления параллельного упора (фанера или доски);
• дрель и набор сверл;
• шуруповерт и электрический лобзик;
• сварочный аппарат;
• вспомогательные приспособления (кисти, тряпки, шпатель).

Имея все необходимое можно без труда изготовить конструкцию фрезерного стола своими руками, видео-обзоры технологии, которых немало в сети, помогут наглядно ознакомиться с этим процессом.

Технология изготовления станка ЧПУ своими руками: чертежи и сборка

Фрезер с ЧПУ отличается от обычного инструмента наличием программы, которая контролирует его работу. На многих видео самодельные станки изготавливаются на основе балки с прямоугольным сечением, которая закрепляется на направляющих. Фрезер с ЧПУ не является исключением. В процессе монтажа несущей конструкции желательно не использовать сварных соединений, фиксацию лучше выполнять с помощью болтов.

Дело в том, что сварные швы уязвимы перед вибрационным воздействием, из-за чего со временем рама будет подвергаться постепенному разрушению. В результате смены геометрических размеров оборудование потеряет свою точность и качество обработки. Желательно, чтобы чертеж стола предусматривал возможность перемещения инструмента по вертикали. Для этих целей подойдет винтовая передача. Вращательное движение будет передаваться с помощью зубчатого ремня.

Вертикальная ось является важнейшим элементом конструкции. Для ее изготовления можно воспользоваться алюминиевой плитой. При этом очень важно, чтобы размерные параметры оси соответствовали габаритам будущего станка.

Полезный совет!

Используя муфельную печь, можно отлить вертикальную ось из алюминия с учетом размеров, указанных в чертеже.

Сборку станка следует начать с монтажа двух электромоторов шагового типа. Они устанавливаются за вертикальной осью прямо на корпус. Один двигатель будет контролировать движения фрезерной головки по горизонтали, другой – по вертикали. Затем нужно перейти к монтажу остальных узлов конструкции.

Вращательное движение будет передаваться на узловые элементы инструмента с помощью ременных передач. Перед тем как подключить к готовому фрезеру программное управление, обязательно нужно проверить его работоспособность и при наличии недостатков устранить их. Многие мастера используют для сборки станка своими руками видео-обзоры, где подробно рассматривается этот процесс.

Оборудование для создания фрезерного станка с ЧПУ по дереву своими руками

Для создания фрезерного станка с ЧПУ в домашних условиях обязательно использовать шаговые двигатели. Они обеспечивают возможность перемещения инструмента в 3-х плоскостях. Для создания самодельного станка идеально подойдут электрические двигатели, присутствующие в матричном принтере. Нужно проследить, чтобы моторы имели достаточную мощность. Кроме двигателей, потребуются стальные стержни.

В матричном принтере имеется всего пара двигателей, а для создания фрезера потребуется три. Поэтому потребуется несколько старых печатных устройств. Желательно, чтобы двигатели имели 5 проводов управления. Благодаря этому функциональность инструмента возрастает.

Немаловажное значение имеют и другие параметры двигателей:

• градус поворота за один шаг;
• сопротивление обмотки;
• уровень напряжения.

Для сборки привода потребуется шпилька и гайка. Размер этих деталей подбирается с учетом чертежа. Чтобы закрепить вал мотора и шпильку можно использовать толстую обмотку из резины от электрического кабеля. Нейлоновая втулка подойдет в качестве фиксатора, в нее следует вставить винт. В качестве вспомогательного инструмента можно использовать дрель и напильник.

Управление инструментом будет осуществляться программным обеспечением. Обязательный элемент станка — порт LPT, обеспечивающий подключение системы управления к фрезеру через электрические двигатели. От качества комплектующих, используемых для сборки станка, зависят его сроки службы и качество выполняемых технологических операций. Поэтому к выбору деталей следует подходить основательно. Когда все электронные компоненты станка будут установлены и подключены, останется лишь загрузить драйвера и программное обеспечение.

Во сколько обойдется покупка фрезерного станка с ЧПУ: цены на инструмент

Если с изготовлением ручного фрезера и стационарного стола может справиться практически любой мастер, то сборка станка с ЧПУ для многих покажется невыполнимой задачей. Причем самодельные конструкции не обладают такими возможностями, которые может предложить инструмент заводского производства.

Полезный совет!


Если предполагается использование фрезера для выполнения сложных работ по дереву, лучше отдать предпочтение именно заводским конструкциям, которые точно откалиброваны и имеют множество функций.

Расценки на них варьируются в зависимости от функционала, размера стола, мощности, производителя и других параметров.

Средние расценки на фрезерные станки с ЧПУ заводского производства:

Сборка станка с программным обеспечением довольно сложный процесс, требующий наличия определенных навыков и знаний. Эту работу невозможно выполнить без подходящего чертежа и необходимых деталей. Такие элементы, как шлейфы, предназначенные для передачи сигналов, шаговые двигатели и микропроцессорные платы можно снять с устаревшего оборудования или приобрести в сети. Многие интернет-магазины предлагают готовые наборы для сборки фрезерных станков для домашних мастерских.

Изготовление фрезерного станка по дереву своими руками: видео инструкция

Если задаться целью и собрать фрезерный станок своими руками, то можно получить в свое распоряжение эффективное устройство, позволяющее выполнять множество технологических операций по металлу и другим материалам. Серийные модели такого оборудования давно и хорошо известны, они активно используются на большинстве производственных предприятий, работающих в различных отраслях промышленности. Отличает такие станки широкий функционал, позволяющий обрабатывать с их помощью заготовки из металла, древесины и ряда других материалов.

Зная обо всех преимуществах подобного устройства, многие домашние мастера задаются вопросом, как , используя доступные и недорогие комплектующие. Следует сразу сказать, что изготовить такой станок возможно, более того, можно дополнительно наделить его функциями, которые присущи не только фрезерному, но и токарному оборудованию.

Наиболее простым в исполнении является фрезерный станок вертикального типа. Собрать его можно на основе ручной дрели, затратив на это совсем немного времени и сил. Для того чтобы своими руками сделать более функциональный фрезерный мини-станок для своей домашней мастерской, вы должны найти другие комплектующие и располагать большим количеством времени, но и такая задача вполне решаема.

Собираясь своими руками изготовить фрезерный станок по металлу и дереву, очень важно обратить внимание на то, что работать устройство должно по такому же принципу, что и серийное оборудование. Чтобы соблюсти это важное требование, можно ознакомиться с чертежами серийного оборудования и посмотреть видео процесса работы заводского станка.

Фрезерные столы нередко называют фрезерными станками, однако их конструкции принципиально разнятся

Часто фрезерным станком называют фрезерный стол. Его устройство мы рассмотрим в конце данной статьи. Но изготовлению самодельного фрезерного стола посвящена отдельная подробная статья, найти которую можно, перейдя по ссылке ниже.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

Самодельный фрезерный станок: вариант №1

Основание
Детали стойки и держатель шпинделя
Вертикальная направляющая (салазки )
Вертикальная направляющая (вид сзади)

Соединение основания со стойкой
Соединение основания со стойкой (вид сзади)
Крепим вертикальную направляющую к стойке
Координатный стол G5757 «Прома» установлен на основании

Ходовой винт координатного стола
Площадка для крепления шпинделя (выбрана фрезером)
Основание со стойкой, направляющей и столиком
Пара гирь от рычажных весов обеспечила вылет шпинделя

Тиски
Крепление двигателя
Крепление двигателя (вид сбоку)
Приводной ремень

Самодельный фрезерный станок: вариант №2

Самодельный или ручной фрезер с самостоятельно изготовленными механизмами подачи фрезы и перемещения рабочего стола. Ниже на видео этапы изготовления с разбором ключевых элементов. А именно: сборка стойки, конструкция каретки вертикальной стойки, привод рабочего стола станка.

Автор объясняет процесс изготовления , которая впоследствии станет фрезерным станком.

Разбор создания системы подачи фрезы, а также крепления фрезера (или дрели) к стойке станка с возможностью смены инструмента.

Разбор привода координатного стола для обеспечения возможности перемещения заготовки относительно фрезы.

Конструкция и принцип действия оборудования

Если посмотреть на чертеж профессионального , то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.

Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины

Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.

Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.

При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.

Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров. К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.

Еще один вариант самодельного фрезерного станка

Процесс сборки фрезерного стола

Приступать к сборке самодельного станка для дома следует с изготовления рабочего стола – важнейшей конструктивной части фрезерного оборудования. Рабочий стол домашнего станка можно своими руками изготовить из листа фанеры, оргстекла или листового металла.

Из расходных материалов вам понадобятся качественный контактный клей, двухсторонний скотч и много наждачной бумаги. Кроме того, необходимо будет приобрести несколько струбцин, метизы и качественный копировальный фрезер, который должен отличаться максимальной точностью, иметь острую режущую поверхность. Именно от того, насколько качественный фрезер вы приобретете, во многом будут зависеть технические возможности вашего настольного станка.

Чертеж фрезерного станка, сделанного по типу фрезерного стола (нажмите, чтобы увеличить)

Для изготовления фрезерного оборудования своими руками воспользуйтесь следующей инструкцией.

1. Первым этапом сборки самодельного станка является изготовление крышки. В качестве материала для нее можно использовать фанеру. Несложный процесс изготовления данного элемента выглядит следующим образом: из фанеры вырезаются заготовки определенных размеров, затем они соединяются между собой.
2. Следующий этап сборки домашнего мини-станка — это монтаж крепежных элементов, установка фрезера и остальных конструктивных частей. Поскольку вы занимаетесь изготовлением фрезерного оборудования, то все работы следует выполнять с повышенной аккуратностью и точностью.
3. После сборки рабочего стола на него необходимо установить монтажную пластину. С этой целью в поверхности рабочего стола делается углубление, контуры которого полностью повторяют форму монтажной пластины. В таком углублении монтажная пластина фиксируется при помощи двухстороннего скотча. Далее по всему контуру пластины с определенным шагом укладываются прокладки, которые прижимаются к ней при помощи струбцин.
4. Сам рабочий орган станка — копировальный фрезер — устанавливается в подшипниковые узлы, сборке которых следует уделить особое внимание.
5. Все технологические отверстия, необходимые на поверхности рабочего стола, можно получить при помощи обычной ручной дрели.
6. В вашем настольном мини-станке будет ряд деревянных поверхностей, которые необходимо тщательно отшлифовать при помощи наждачной бумаги.
7. Следующий этап изготовления самодельного станка — это сборка основания, которую необходимо осуществлять в строгом соответствии с предварительно подготовленным чертежом.
8. Особое внимание при сборке станка следует уделить процессу монтажа упора и прижимной гребенки.

Отправим материал вам на e-mail

При хорошем оснащении становятся доступными сложные технологические процессы. Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи. Здесь рассказано о том, как самому создать функциональные станки по дереву для домашней мастерской.

Некоторые образцы самодельного оборудования по своим потребительским характеристикам ничем не хуже заводских изделий

Прежде чем приступить непосредственно к техническому оборудованию, следует сделать несколько общих замечаний по соответствующему специализированному помещению:

• Удобно, когда мастерская размещена в отдельном здании. Это подразумевает достаточный простор, отсутствие лишних беспокойств, возможность полноценного оснащения и другими инженерными системами.

• Если комната находится в , или цокольном этаже, ее надо хорошо изолировать от жилой зоны.

• Площадь стандартной мастерской не должна быть менее 6-7 м. кв. Высота – достаточная для свободного прохода и максимального уровня поднятого инструмента (от 2, 5 м и более).

• Здесь пригодятся качественные системы вентиляции, отопления, освещения. Каждую инженерную систему следует рассмотреть отдельно, чтобы исключить чрезмерные затраты в период эксплуатации.

• Необходимо убедиться в том, что электрической мощности достаточно для всех станков по дереву для домашней мастерской.


К сведению!
Если в оборудовании есть электронные блоки, пригодятся специальные автоматы в цепи, предотвращающие повреждение бросками напряжения, защитное заземление. Надо обеспечить соответствие параметров сети характеристикам силовых агрегатов (220 V, одна фаза; 380 V, три фазы).

Применение такого источника снизит утомляемость, поможет сохранить хорошее зрение. Предпочтительно установить светодиодный прибор . Он не нагревает окружающее пространство, как обычная лампа накаливания. В отличие от газоразрядного аналога, его трудно повредить механическим воздействием.

Станки по дереву для домашней мастерской и специальные приспособления: основные определения, технологии изготовления

• Каждый станок предназначен для выполнения ограниченного набора рабочих операций с заготовками определенных размеров.

• Как правило, специализированная техника удобнее для работы по сравнению с универсальными моделями.

• Станок деревообрабатывающий своими руками будет сделать проще, если вначале составить точный список требований к его характеристикам. Чрезмерная мощность не обязательна. Необходимый крутящий момент можно обеспечить с применением редуктора.

• Аналогичным образом, установив соответствующий передаточный механизм, изменяют скорость вращения рабочего вала. Для более точной обработки пригодится плавная регулировка данного параметра в широком диапазоне.

• Чтобы сократить затраты, можно использовать в конструкции электромотор дрели с разбитым корпусом, иные рабочие части вышедшего из строя оборудования.

• Самые сложные механические и электронные узлы придется приобретать отдельно. Затраты на воспроизведение некоторых технологий в домашних условиях превосходят стоимость готовых изделий.

• Срок службы техники с электроприводом будет увеличен, если защитить ее от избыточных нагрузок. В частности, пригодится оснащение автоматикой, отключающей питание при перегреве двигателя.


Важно!
Не следует пренебрегать вопросами техники безопасности. Приводные шкивы закрывают кожухами. Перед рабочими инструментами устанавливают листы из прозрачного пластика.

Для рационального использования свободного пространства пригодятся настенные и потолочные полки, стеллажи , крючки и специальные держатели. Точное место установки соответствующих выбирают с учетом особенностей технологических процессов, размещения станков и верстаков.

Статья по теме:

Наш обзор поможет вам подобрать и смастерить самодельные станки и приспособления для домашней мастерской, а также разобраться в технологии их изготовления.

Создание токарного станка по дереву для домашней мастерской

Технические параметры соответствующих изделий вместе с описаниями можно найти в сети Интернет.

Основной деталью является станина (1). К ней прикрепляют другие части изделия. Она обеспечивает не только целостность силового каркаса, но и хорошую устойчивость на поверхности. Столярный станок предназначен для обработки сравнительно легких заготовок, поэтому данную деталь вполне можно изготовить из древесины твердых пород.

В центральной части установлен суппорт с подставкой под ручной резец (2). Вместо нее может быть установлен держатель для жесткой фиксации инструмента. Заготовка закрепляется между передней (3) и задней (4) бабкой. Она вращается с помощью электромотора (6). Для изменения крутящего момента на оси в данной конструкции применяют ременную передачу и шкив (5). Суппорт и задняя бабка перемещаются по горизонтали по специальному валу (7), который установлен внутри станины.

Важно!
Данные чертежи можно использовать для изготовления действующего станка. Следует только учитывать, что все размеры тут приведены в дюймах.

Этот проект вполне можно использовать для изготовления токарно-копировального станка по дереву своими руками. Следует только дополнить его специальным приспособлением, которое предназначено для последовательного создания одинаковых изделий.

Для его закрепления в нужном месте надо изготовить специальную подставку. В данном примере использована фанера 10 мм, из которой вырезана площадка с размерами 480×180 мм. Приведенные размеры можно изменять, с учетом реальных параметров . Отверстия в фанерке вырезают так, чтобы в них прошли крепежные болты, инструмент. Для жесткой фиксации по контуру площадки закрепляют шурупами деревянные бруски.

Такая конструкция привлекает простотой, доступностью составных частей, разумной стоимостью. Но надо отметить некоторые недостатки:

• Для перемещения фрезы придется использовать две руки. Это необходимо для создания достаточного усилия и предотвращения заклинивания.

• Минимальный радиус, по которому будут созданы изгибы деталей ограничен диаметром инструмента (фрезы).

• Чтобы обрабатывать заготовки из разных пород дерева необходима точная регулировка скорости вращения вала, а в данном примере такая возможность не предусмотрена.


Этот пример объясняет, что даже проверенную временем и практическим опытом конструкцию при внимательном изучении оборудования и технологического процесса получится усовершенствовать.

Самодельный токарный станок по дереву своими руками: видео с инструкцией и комментариями автора проекта

Как сделать недорогой самодельный токарный станок по дереву своими руками

С помощью этого комплекта по дереву своими руками сделать будет не сложно. Такую станину можно закрепить на деревянном, или металлическом основании. Точные параметры передней бабки подбирают с учетом габаритов и посадочных мест креплений двигателя. Более чем достаточно будет силовых параметров электромотора от . Для столярного оборудования такого типа хватит мощности от 250-300 кВт, если обеспечить ее передачу на вал с применением редуктора (шкива).

Последний пример надо изучить подробнее. Выбрав подходящий инструмент с электроприводом, можно получить необходимую мощность, скорость вращения. Стандартный патрон пригодится для надежного и быстрого закрепления заготовки. В современной технике такого вида предусмотрена защита от перегрева, попадания пыли внутрь корпуса. Тут установлены качественные переключатели, эффективная изоляция. Одного этого рисунка достаточно чтобы понять, как самому сделать токарный станок.

Изготовление резцов для токарного станка по дереву из подручных материалов

Подойдут напильники, пилы, гаечные ключи, другие изделия, созданные из инструментальной стали. Проще обрабатывать заготовки квадратной формы (в разрезе сечения). Следует убедиться в отсутствии трещин, иных дефектов, уменьшающих прочность. Для жесткой фиксации проходных резцов станок надо оснастить специальным держателем.

Важные компоненты для стационарной циркулярной пилы своими руками

В этом оборудовании важнейшие функции выполняет стол, поэтому его параметрам надо изучить с особым вниманием. В нем устанавливают с приводными механизмами, элементы цепи питания и управления. Он должен быть рассчитан на вес встроенных компонентов и деревянных заготовок. Надо не забывать, что в процессе эксплуатации возникнут статические и динамические нагрузки, вибрации.

При уточнении параметров станка надо учесть следующие факторы:

• Для этого оборудования мощность силового агрегата должна быть не менее 0,85 кВт.

• При расчете конструкции надо проверить высоту выступающей кромки диска. Она будет определять максимальную глубину пропила.

• Минимальная скорость вращения рабочего вала ограничена 1,5 тыс. оборотов в минуту. Желательно ее увеличить, чтобы в ходе выполнения рабочих операций не изменялся цвет деревянной заготовки.


Описание недорогой циркулярной пилы из болгарки своими руками

Как и в предыдущем примере, при создании такого станка можно упростить решение задачи с помощью стандартных электроинструментов.

Привод с режущим диском закрепляют на поворотном коромысле. Для облегчения физических усилий – устанавливают пружину, или противовес. Перемещение инструмента допустимо только в вертикальном направлении по дуге.
Эта конструкция является мобильной. Ее можно устанавливать внутри помещений и на открытом воздухе на подходящем основании. При необходимости, болгарку можно демонтировать. Она закреплена винтовыми соединительными элементами на демпфирующей деревянной (резиновой) прокладке.

Станина для болгарки своими руками: чертежи, видео, алгоритм изготовления отдельных частей и сборка:

Преимущества и процесс создания простейшего фрезерного станка по дереву для домашней мастерской

Это оборудование используют для выемки пазов по заданным размерам и аккуратного сверления под разными углами. С его помощью можно быстро снять четверть, создать углубление заготовке определенной формы. Даже без подробного объяснения понятно, что такие возможности пригодятся хозяину частного дома. Остается разобраться с тем, как изготовить фрезерный самодельный станок по дереву. Будет ли такое решение экономически целесообразным, или выгоднее приобрести технику фабричного производства?

Ответ на поднятые вопросы можно дать после подробного изучения соответствующих конструкций.

В центральной части стола устанавливают силовой агрегат, который вращает фрезу. С помощью прижимов и других приспособлений обеспечивают фиксацию заготовки в нужном положении и перемещение ее по заданной траектории. Такое рабочее место оснащают системой оперативного пылеудаления.

Чтобы исключить ошибки в ходе реализации проекта, обратите внимание на отдельные параметры элементов конструкции:

• Стол для выполнения рабочих операций создают в стационарном исполнении. Его размеры и нагрузочные способности определят с учетом характеристик обрабатываемых образцов.

• Специалисты рекомендуют в нижние части опор установить винтовые регуляторы. С их помощью можно установить точное горизонтальное положение конструкции даже на поверхности с неровностями.

• Силовой каркас можно собрать из стальных труб (прямоугольных профилей). Для изготовления столешницы подойдет качественная и достаточно толстая древесно-стружечная плита. Тонкий лист металла будет вибрировать, что ухудшит точность обработки.

• Если выбрать двигатель мощностью 500-900 Вт, возможностей фрезы будет достаточно только для снятия тонких слоев, создания относительно небольших углублений.

• При установке силового агрегата 900-1900 Вт допустимо выполнение более сложных операций. Однако допустимы некоторые затруднения при обработке заготовок из древесины твердых пород.

• В мощные станки (более 2000 Вт) можно устанавливать фрезы любых типов. Такое оборудование относится к профессиональному уровню. Оно рассчитано на длительную эксплуатацию без перегрева мотора.

• Для изготовления монтажной пластины через которую двигатель прикреплен к столешнице, можно использовать лист из стеклотекстолита, металла.

• Чтобы обеспечить хорошую видимость в рабочей зоне, над столом монтируют подсветку.


В следующей таблице представлена информация о том, сколько стоит ручной фрезерный станок по дереву на отечественном рынке.

Целесообразность реализации проекта фрезерного станка с ЧПУ своими руками

Применение программного управления позволяет с высокой точностью создавать крупные серии деталей, выполнять уникальную и особо тщательную обработку. Для начала нового технологического процесса – достаточно загрузить новую программу и нажать копку «Пуск». Простое и сложное задание будет выполнено станком фрезеровочным по дереву автоматически, без вмешательства и контроля со стороны пользователя.
Эта методика исключает ошибки оператора, обеспечивает высочайшее качество.

Преимущества оборудования этого класса очевидны. Остается выяснить, возможно ли создать станок ЧПУ по дереву своими руками. Ниже отмечены особенности оборудования данного класса:

• Придется обеспечить возможность перемещения фрезы по горизонтали во всех направлениях. Для этого понадобится не только соответствующая конструкция креплений, но и дополнительные электромоторы.

• Точное позиционирование инструмента обеспечивают с помощью датчиков, шаговых двигателей.

• Понадобится программное обеспечение, которое будет управлять движением фрезы, выполнять контрольные функции.


Важно!
Даже при наличии подробного описания и чертежей фрезерный станок с ЧПУ по дереву своими руками будет сделать очень сложно.

Как самостоятельно сделать фрезы для станков по дереву

Для создания тих изделий понадобятся заготовки из прочной, устойчивой к высокой температуре и сильным механическим воздействиям инструментальной стали. Подойдут испорченные сверла, арматура, прутки. Необходимую форму можно создать с помощью алмазного диска, который установлен в точильном станке. Заточку кромки выполняют под углом от 7 до 10 градусов. Слишком узкая рабочая часть быстро будет испорчена даже при обработке мягкой древесины.

Чертежи и рекомендации для создания рейсмусового станка своими руками

Качественное воспроизведение этого вида обработки требует применения значительных усилий. Потому рекомендуется использовать трехфазный электродвигатель мощностью от 5 кВт и более с максимальной скоростью вращения ротора от 4,5 тыс. об/ мин.

Вал (1) с одним или несколькими ножами вращается с помощью электродвигателя (4), двух шкивов и ремня. Для прижима и перемещения заготовки здесь установлены ролики (2, 3) и ручной привод с цепным механизмом. Конструкция собрана на прочной раме из стальных уголков.

С учетом личных предпочтений не сложно подготовить чертежи рейсмуса своими руками. Для коррекции технических характеристик учитывают объем будущих работ, параметры заготовок, размеры помещения.

Изготовление функционального рейсмуса из электрорубанка своими руками

Быстро и недорого можно сделать станок на основе стандартного инструмента с электрическим приводом.

На снимке видно, что электроинструмент закрепляют над заготовкой в специальной раме. Обеспечивают возможность перемещения его в продольном и поперечном направлении со строгим сохранением между ними угла 90°. Современный рубанок оснащают специальным выводом для подключения пылесоса. Поэтому не возникнет проблем с удалением отходов.

Технология создания шлифовального станка по дереву своими руками

Это оборудование выполняет свои функции с применением жестких валов и гибких полотен с нанесенным на поверхность абразивом, щеток и других специальных инструментов.

Для изготовления техники бытового уровня рекомендуется выбрать относительно простую .
Ее можно создать самостоятельно после определения необходимой длины с учетом точного расположения поддерживающих роликов. Применяют следующий алгоритм:

• Ширину ленты устанавливают от 15 до 25 см.

• Из подходящего по зернистости полотна наждачной бумаги нарезают полосы.

• Их наклеивают на гибкую основу из плотного материала встык, без больших швов.

• Предотвращают соскальзывание ленты с помощью увеличения диаметра опорных роликов в центральной части на несколько миллиметров. Также пригодится установка на них слоя из резины.


Статья

Похожие статьи

Фрезер своими руками из дрели: подробное руководство

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• ДСП или многослойную фанеру толщиной от 12 мм;

• обрезки доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

• Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

• Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

• Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90^о.

• Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

• В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту. У электродрели этот показатель находится в районе 3 000. Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт. Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

prosto-instrumenty.ru

фрезерный станок по дереву, как сделать

На чтение 6 мин. Опубликовано 04.12.2018

Во время строительства или ремонта дома иногда появляется необходимость красиво обточить край доски. Нецелесообразно покупать для этого дорогостоящий фрезер, ведь неплохую рабочую модель можно изготовить своими руками. Для создания конструкции подойдёт электрическая дрель, поскольку она имеет тот же принцип передачи крутящего момента на шпиндель.

Конструкция и алгоритм сборки

Из-за невысокой мощности и количества оборотов дрели получится сделать только лёгкий фрезер по дереву. Для эффективной работы следует надёжно закрепить инструмент на столе, а заготовку перемещать по нему. Если создать конструкцию, где фрезер расположен сверху, то получится изготовить предметы со сложной формой. Каждому мастеру удобнее работать с инструментом, имеющим свои конструкционные особенности, поэтому идеального варианта, изготовленного своими руками, для всех не существует. Все модели различаются креплениями, а также расположением электрической дрели.

Фрезерный стол

Фрезерный стол

Обрабатывать торцы заготовки и создавать пазы для соединения деталей удобнее всего с использованием фрезерного стола, на котором выступает инструмент.

Он имеет простую форму, его легко собрать своими руками.

В качестве основания удобнее всего использовать верстак.

Для создания этой модели фрезера понадобятся следующие материалы и инструменты:

• Верстачный стол;
• Электролобзик;
• Деревянная планка;
• Хомуты;
• Упоры;
• Шуруповёрт;
• Металлические уголки;
• Дрель.

Собирать конструкцию необходимо по особой технологии. Чтобы сделать инструмент своими руками, следуют пошаговой инструкции:

1. Нужно перевернуть крышку верстака и прорезать в нём большое отверстие электролобзиком. Его размер должен быть на 5 мм больше, чем диаметр предполагаемой фрезы.
2. Теперь необходимо установить планку перпендикулярно столу. Её следует расположить в самом центре отверстия параллельно боковой стороне стола. При этом, ось шпинделя дрели, которая будет крепиться сверху, должна совпадать с центром отверстия. Закрепить её можно при помощи шуруповёрта и уголков.
3. При помощи хомутов и упоров корпус дрели прикрепляется к планке. В начальном положении патрон дрели должен находиться под крышкой, а фреза, которая закреплена в нём, выступает.

Во время работы древесные заготовки двигаются по столу, а при упоре в шаблон начинается фрезеровка. Дрель можно прикрепить любым другим удобным способом. Главное проследить, чтобы центр отверстия находился под осью фрезы, а патрон и выключатель располагались удобно. Также перед работой нужно проверить, чтобы все элементы конструкции были надёжно и ровно закреплены.

Простой фрезерный станок

Сделать фрезерный станок для работы по дереву не составит много труда. Конструкция включает в себя три основных детали — подошва, стойка, косынка. Их можно вырезать из фанеры своими руками. Кроме данных элементов для сборки потребуются следующие предметы:

• Электролобзик;
• Корончатое или перьевое сверло;
• Хомуты;
• Болты, саморезы, иные крепёжные элементы;
• Дрель;
• Кусок тонкой резины (линолеум).

Инструкция для сборки станка:

1. Для создания подошвы на фанере рисуется квадрат, стороны которого равны ширине дрели. Затем с двух прилегающих сторон добавляют к нему полоски, равные толщине фанеры. Отмечается центр расположения инструмента, а затем проделывается отверстие корончатым или перьевым сверлом.
2. По намеченной линии вырезается подошва. Затем скругляется угол, который противоположен месту соединения стойки и косынки. С обратной стороны фанеры под местом крепления стойки просверливаются отверстия (4 мм). Они нужны для углублений под головки саморезов при помощи 8 мм сверла. Это необходимо, чтобы шляпки винтов не выступали и не царапали стол, образовывая перекос.
3. Элементы из фанеры следует расположить ровно перпендикулярно друг другу и закрепить. Подошва устанавливается горизонтально, вертикально на ней крепится стойка при помощи винтов, а косынка прилегает одной стороной к подошве, а второй – к стойке. Она необходима для обеспечения жёсткости конструкции.
4. В подошве проделывается отверстие для выхода инструмента.
5. Стойка по ширине делается такой же, как и дрель, а её длину следует увеличить на 20 мм.
6. На стойку при помощи хомута крепится дрель (следует перетянуть её чуть выше патрона). Дополнительно её фиксируют упором с тыльной стороны устройства (или вторым хомутом, расположенным под ручкой).
7. Под подошву приклеивается кусок тонкой резины для плавного скольжения.
8. Отмечается положение дрели при инструменте, который опущен ниже подошвы.

Важно! Для удобства применения подошву можно вырезать из оргстекла.

Вертикальный фрезерный станок

Пример

Этот простой инструмент, сделанный своими руками из подручных материалов успешно справится со многими задачами. Для его изготовления потребуются следующие материалы и инструменты:

• Несколько листов плотной фанеры или ДСП;
• Хомут для фиксации дрели;
• Болты, саморезы;
• Перьевое сверло или сверлильная коронка на 40 мм;
• Металлические уголки;
• Набор слесарных инструментов.

Для изготовления вертикального фрезера можно использовать любые обрезки фанеры, куски реек, тонкие доски. Процедура воссоздания фрезера выглядит следующим образом:

1. Из фанерных или ДСП листов собирают основу для фрезера, в состав которой входит основание (оно располагается горизонтально) и вертикальная часть. На неё и крепится сама дрель. Размеры основы следует рассчитывать индивидуально в каждом случае. Они зависят от габаритов электрической дрели.
2. В середине горизонтального основания следует просверлить отверстие, диаметр которого равен 40 мм. Оно будет использоваться для получения доступа инструмента к заготовкам.
3. На вертикальную стойку следует прикрепить хомут при помощи болта. После этого происходит закрепление дрели в хомуте. Делать это нужно так, чтобы кончик её патрона не доставал несколько мм до горизонтальной подошвы.
4. Для создания более устойчивого положения дрели её закрепляют сверху деревянным бруском. Он работает как дополнительный упор.

Важно! В таком устройстве для изменения глубины реза используется регулировка положения дрели при помощи хомута.

Преимущества и недостатки самодельного инструмента

В качестве основного преимущества фрезера, сделанного своими руками, можно выделить отсутствие необходимости покупать дорогой профессиональный станок. Ведь даже при помощи простейшего устройства удастся прорезать пазы или обработать край деревянной заготовки.

Для использования дрели в качестве фрезера придётся приобрести в магазине специальные фрезы. Они бывают цилиндрические, торцевые, концевые, угловые, дисковые и фигурные. При помощи хвостовика их легко зафиксировать в патроне. Менять насадки также не составит труда, но от длительной работы и сильных вибраций патрон может открутиться. Поэтому при работе инструментом, сделанным своими руками, его придётся постоянно проверять и подтягивать.

В качестве основного недостатка самодельного фрезера можно выделить невозможность длительной работы при больших нагрузках. Также он не отличается большим количеством оборотов. Максимальное количество оборотов для дрели достигает 3000, в то время как для фрезера минимальными считаются 4000 оборотов в минуту. От этого сильно страдает чистота обработки. Ведь чем быстрее крутится фреза, тем красивее и аккуратнее получится кромка материала. Поэтому после фрезеровки самодельным станком заготовки придётся шкурить.

Двигатель у дрели также гораздо слабее, чем у фрезера. Он рассчитан на кратковременную работу, потому при сильных нагрузках начинает нагреваться. Каждый раз придётся дожидаться его полного остывания.

Изготовить своими руками фрезерный станок возможно, но в некоторых ситуациях куда удобнее будет приобрести профессиональную модель в магазине. Самодельный фрезер не будет достаточно мощным, придётся работать с перерывами. Но для одноразового использования это отличный вариант.

2lzz.ru

Фрезер из дрели своими руками: комплектующие и варианты сборки

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Несложную фрезеровку деревянных деталей можно выполнять на самодельной сверлильной стойке

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

• приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
• патрон, в котором будет фиксироваться используемый режущий инструмент;
• переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
• листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.

Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства. Если пренебречь этим требованием, можно столкнуться с тем, что обработка, выполняемая при помощи такого фрезера, не будет отличаться высокой точностью и качеством. Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Фрезер из дрели своими руками: чертежи, как сделать (фото)

Многие мастера сталкиваются с ситуацией, когда изготовление фрезера из дрели своими руками — насущная необходимость. Иногда бывает нужно сгладить конец неровно вырезанной детали или сделать паз под кант в ДСП. Для этого понадобится специальный инструмент. Найти его в продаже несложно, фразер можно купить в специализированных магазинах, но позволить себе такое приобретение может далеко не каждый из-за его высокой стоимости. Еще один вариант — поискать китайский аналог. Но гораздо быстрее можно сделать ручной фрезер из дрели.

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Конструкция фрезерного станка

Фрезерный станок представляет собой инструмент для формирования кромки, соединений и фрезерования элементов из дерева, а также этот инструмент служит для выполнения других функций. Это достаточно универсальный инструмент, позволяющий с его помощью выполнять разные виды работ.

Механизм имеет достаточно простое строение. Основных составляющих всего три:

• фреза;
• двигатель;
• шпиндель.

Конструкция фрезерного станка.

Принцип работы не отличается особой сложностью. На шпиндель надевается рабочая фреза. Вся конструкция приводится в движение с помощью двигателя.

Для изготовления фрезера обычно применяются трехфазные двигатели, реже встречаются модели, работающие от однофазной сети. Некоторые мастера могут сделать фрезер и из небольших двигателей постоянного тока. Но при создании механизма лучше следовать стандартному способу: это избавит от сложностей с электропитанием.

При выборе двигателя нужно учитывать два показателя: количество оборотов и мощность.

От количества оборотов зависит качество реза. Обычный двигатель на 220 В подключить будет несложно. Трехфазный асинхронный двигатель подключается по совершенно другой схеме: звезда-треугольник. Это может обеспечить наибольшую мощность устройства.

Мощность двигателя устройства для работы с деревянными заготовками может быть до 500 Ватт. Но такое устройство не оправдает ожиданий, к тому же работать будет нестабильно. Поэтому сбереженные средства не окупятся. Оптимальная мощность для ручного фрезера из дрели — более 1000 Ватт. Привод мощностью 1-2 кВт позволит использовать любые фрезы и работать в нормальном режиме.

Рабочие фрезы можно использовать разные: выбор зависит от того, с каким материалом предстоит работать, и вида операции. Простые фрезы подойдут для обработки дерева, которое не требует высокой скорости работы и прочности материала. Сложнее обрабатывать металл, особенно трудно поддается латунь. Для обработки материалов вроде стекла подойдут фрезы из различных сплавов.

Шпиндель должен быть сделан из жесткого и прочного металла. Требования по этим показателям предъявляются повышенные.

Вернуться к оглавлению

Изготовление основы для фрезера

Схема монтажа фрезера к столешнице.

При изготовлении фрезы своими руками нужно работы выполнить в несколько этапов. Для этого понадобится фреза, двигатель и патрон.

На первом этапе нужно определиться, от какой сети будет работать двигатель инструмента. Для бытовых работ нужно сделать инструмент, способный работать от электросети в 220 В. В этом случае можно взять двигатель практически от любого бытового прибора, который можно найти дома.

Если питание двигатель будет получать от сети с трехфазным напряжением, найти подходящий агрегат будет гораздо сложнее. Скорее всего, придется обратиться в специализированный магазин или мастерскую, спросить на заводе.

Прежде чем приступить к изготовлению самого инструмента, стоит подготовить основание, на которое он будет устанавливаться. Сборка стола позволит обрабатывать детали большего размера, затрачивая при этом гораздо меньше усилий. Для основания подойдет какой-нибудь простой материал, вроде листа ДСП, или прочный пластик. Толщина листа должна быть около 12 см.

При изготовлении стола или основы для фрезера, необходимо учитывать качества выбранного материала. Из ДСП стол делать удобнее и быстрее. При работе он будет отчасти поглощать вибрации, но при этом материал боится влаги. Лучше крышку изготавливать из более долговечного материала: фенольного пластика или плит-МДФ.

Направляющие для деталей можно также сделать из ДСП или фанеры так, чтобы оставалась возможность регулировать их положение.

При работе с ручным фрезером неиспользующееся пространство вокруг рабочей фрезы нужно закрывать. Для фиксации проталкиваемой детали не лишне установить прижимной механизм.

Схема лифта для фрезера.

Из материала для основания вырезается небольшая панель. Для опоры необходимо подготовить 4 деревянных бруска.

На поверхности основания нужно вырезать с помощью электрической ножовки или лобзика отверстие полукруглой формы. Затем сделать отверстия для упорного листа и креплений.

Готовая панель прикрепляется к двигателю с помощью болтового соединения или специальных застежек.

Стол для фрезера — незаменимая деталь. Если нет возможности своими руками собрать основу, можно купить стол.

Приобрести его можно в крупных специализированных магазинах. Цена будет зависеть от функционала, но даже самый простой стол с хорошим покрытием обойдется недешево.

Вернуться к оглавлению

Изготовление ручного фрезера

При изготовлении фрезера из дрели своими руками, необходимо помнить некоторые правила. В первую очередь, важно помнить, что регулировочный лифт изготавливается из твердой древесины и устанавливается на поверхность стола. По этой причине сила оборотов должна быть достаточно большой.

Станок подобного вида изготавливают, не применяя в работе шкивы и ремешки. При этом фрезы насаживаются на моторный вал. Для изготовления лифта понадобится основной корпус, каретки, скользящие полозья, ось с нанесенной резьбой и крепление для фиксации.

Схема направляющей шины.

При вращении оси каретка передвигается по ней вверх или вниз. В роли направляющих выступают полозья. Затем выставляется высота, и при помощи крепежа устанавливается каретка. Всю конструкцию удерживает несущий корпус, его закрепляют снизу на крышке верстака.

Важно следить, чтобы каретка и мотор не шатались, иначе это скажется на работе фрезера: выборка будет неровной. Подобное устройство позволяет устанавливать вылет фрезы над поверхностью стола.

Некоторые мастера советуют дополнительно изготовить шестерни и оснастить ими самодельную конструкцию, а также поменять положение поворотного рычага, установив его сбоку, а не сверху.

Далее остается самое сложное — закрепить патрон и двигатель. Для этого можно использовать специальный переходник. Купить его можно в магазине. А вот с установкой будет сложнее: сделать эту работу самостоятельно очень сложно, это лучше доверить специалистам.

После установки переходника можно считать, что ручной фрезер готов к работе, можно провести первое испытание. Сначала устанавливается простая легкая фреза. Инструмент подключается к электросети. Если после этого фрезер работает правильно, можно переходить к его постоянной эксплуатации. Теперь с его помощью можно накручивать резьбу, сверлить отверстия на деревянных деталях или обрабатывать кромку.

Вернуться к оглавлению

Преимущества и недостатки фрезера из дрели

Изготовленная самостоятельно конструкция имеет неоспоримые преимущества. Основными среди них являются следующие:

• самодельный станок обойдется намного дешевле, чем магазинный;
• фрезер из дрели позволяет работать с поверхностями разного типа;
• работа по сборке инструмента выполняется достаточно просто, за исключением этапа с закреплением проводника;
• легкость в эксплуатации;
• простота обслуживания.

Существенных недостатков у самодельного инструмента не так много. Основными недостатками можно считать следующие:

1. Ручной фрезер, сделанный из подручных материалов, не отличается прочностью.
2. Скорость обработки деталей недостаточно высока. Мощности двигателя, взятого со старого бытового прибора, недостаточно для работы со сложными материалами и поверхностями, например, с железом. Этот недостаток возможно устранить. Для этого лучше брать высокоскоростной двигатель от перфоратора. Это даст возможность изменять число оборотов для разных видов материалов.

От покупных инструментов ручной фрезер отличается в первую очередь гораздо меньшей стоимостью. Сделать самостоятельно этот инструмент вполне возможно при наличии некоторых умений и опыта.

Такой инструмент будет работать достаточно стабильно и обрабатывать заготовки из различных материалов.

www.parnikiteplicy.ru

Как сделать фрезер из дрели своими руками

Любители мастерить что-то дома нередко задаются вопросом: «А можно ли собрать фрезер из дрели своими руками?». Такая мысль имеет под собой довольно прочную основу в виде высокой стоимости профессионального профильного инструмента. Цена современного фрезерного станка может серьезно ударить по домашнему бюджету, а пользоваться им придется не так уж и часто. Оказывается, сделать такой прибор самостоятельно вполне реально.

Использование фрезерного станка

Чаще всего такой инструмент очень полезен при ремонте дачного домика или строительстве частного коттеджа. При наличии такого агрегата сложные работы по обработке древесины можно провести прямо в домашних условиях. Вам станет доступно:

• фрезерование деревянных деталей;
• формирование кромок;
• создание специальных соединительных деталей;
• прочие работы с деревом;

Большое число преимуществ не всегда перевешивает завышенную цену инструмента, который по окончанию ремонта будет пылиться в кладовке. Поэтому все большую популярность у домовладельцев набирает самодельный ручной фрезер.

Изготовление прибора

Перед тем, как приступить непосредственно к процедуре сборки, нужно позаботиться о специальной подставке – фрезерный стол. Этот элемент можно собрать из толстой фанеры или ДСП панелей.

Раздобудьте подходящие детали:

• листы фанеры или ДСП толщиной не менее двенадцати миллиметров;
• четыре опорных бруска;
• хомут для закрепления дрели на столе;.

Приступаем к процессу сборки. В основной вертикальной стенке проделайте отверстия для болтов и закрепите направляющий хомут.

После этого проделайте круглое отверстие в середине упорного листа. Профессионалы советуют использовать для этих целей электрический лобзик, но подойдет и простая ножовка. Завершающим этапом становится соединение всех деталей в единую конструкцию при помощи саморезов или суперклея. Столик готов, осталось самое главное – изготовить сам фрезер.

Основные элементы устройства

В основе хорошего фрезерного станка лежит электрический привод. Мощность его не должна быть ниже 500 Ватт. Рассчитывайте этот показатель в зависимости от толщины деревянных деталей, которые планируете обработать. Самым подходящим вариантом становятся дрель, перфоратор или болгарка мощностью от 500 до 1100 Ватт. Оптимальным выбором, с точки зрения цены и надежности, считается дрель.

Покупая, следует обратить особое внимание на качественные характеристики дрели, ведь позже ее можно будет использовать по прямому назначению.

Для сборки всей системы вам пригодятся следующие комплектующие:

• хорошая электродрель;

• фреза – элемент который покупается отдельно в специализированном магазине;

• особый патрон для закрепления.

Последняя деталь подключается к дрели посредством переходника, который придется подбирать отдельно, в зависимости от типа фрезы. Устанавливать такой переходник проблематично, но вполне возможно в домашних условиях.

Последовательность сборки

Изготавливая фрезеровочный станок, необходимо придерживаться некоторых указаний, которые позволят избежать ошибок. Особое внимание стоит обратить на лифт для регулировки — его закрепляют на крышке стола, для компенсации силы оборотов. Для изготовления этой детали используют плотную фанеру.

Очень важно добиться монолитности в конструкции, избегайте использования ремешков, тросиков, мелких гвоздей и реек. Саму фрезу после этого устанавливают на моторном валу. В итоге лифт будет включать:

• каретки;
• корпус, на который будет приходится основная нагрузка;
• резьбовую ось;
• крепление для фиксирования;
• полозья скользящего типа.

При вращении оси с резьбой происходит перемещение каретки вместе с двигателем. Она перемещает его вверх или вниз по линии оси. Полозья предназначены для ограничения и направления движения.

Ограничения по высоте необходимо выставить заранее, пока устройство неподвижно. Закрепив фиксирующие элементы в необходимом положении, вы обезопасите себя и свою работу.

Крайне важно следить за ровным перемещением каретки. Добейтесь максимально устойчивого положения, чтобы исключить возникновения брака и неровностей при обработке древесины. Опытные мастера изготавливают особые шестерни и поворотные рычаги, которые потом включают в общую систему для управления.

Вот так, соблюдая простые советы, можно собрать фрезер из обычной дрели. Тщательно подгоняйте детали и используйте только качественные материалы. Не пытайтесь сэкономить на дрели, помните, когда закончится стройка, вы сможете разобрать станок и использовать ее по прямому назначению. Не спешите выбрасывать столик и лифт после — их можно разобрать на отдельные элементы и компактно упаковать в коробку до следующего ремонта. Именно поэтому профессионалы используют для соединения только строительные саморезы.

tehnika.expert

Как Сделать Фрезер Из Дрели Своими Руками

Как из дрели сделать фрезер своими руками?

Всем привет! В этой статье пойдет речь о том, как из дрели сделать фрезер своими руками с помощью подручных материалов. Бывают такие ситуации, когда нужно сделать определенную специфическую работу, но для ее выполнения требуется инструмент, который стоит довольно дорого. Покупать его на один-два раза как-то неохота. Разбираемся как правильно сделать ветрогенератор своими руками. Принцип работы ветрогенератора и виды ветряков. Тогда задумываешься о том, как его заменить тем, что есть.

Такой инструмент, как дрель, есть у всех домашних мастеров. Как сделать и подключить своими руками регулятор. Поэтому ее пытаются приспособить под различные нужды, а не только для сверления. Люди используют ее с помощью разных приспособлений в качестве токарных, сверлильных, точильных станков, болгарок, миксеров и много другого. Вот и фрезер можно тоже из нее сделать. как сделать самому как сделать что-то самому, своими руками Причем понадобятся для этого совсем недорогие материалы.

Но стоит сказать про один момент. Как сделать триммер своими руками из болгарки. Полноценно никакая дрель не сможет заменить фрезер. Это связано, во-первых, с тем, что ее обороты составляют всего около 3 000 в минуту, тогда как фрезер развивает их и до 30 000. А значит обработать поверхность также чисто не получится. А, во-вторых, ее редуктор не рассчитан на такие нагрузки, что приведет к его скорому износу, если работать ей в таком режиме долго.

Что ж, когда мы выяснили все подводные камни, можно и рассказать, что понадобится. А нужно будет совсем немного:

Читайте так же

Фрезерная насадка на дрель.

Как сделать фрезерную насадку на дрель своими руками.

Фреза из дрели Bosh своими руками. 2017 (мастертак)

моя группа медиатворцов:.

• 4 куска ЛДСП или толстой фанеры
• Хомут для крепления труб к стене
• Болт с резьбой на 8 мм
• Перьевое сверло или коронка на 40 мм
• Саморезы

Берем ЛДСП или фанеру и собираем с помощью саморезов вот такую конструкцию, как на рисунке ниже.

Читайте так же

Отверстие в основании высверливается пером или коронкой на 40 мм. Размеры кусков фанеры или ЛДСП рассчитывайте, исходя из габаритов имеющейся электродрели.

Из хомута надо будет выкрутить саморез. Как изготовить верстак слесарный своими руками – чертежи, принцип построения конструкции. Как сделать мебель из поддонов своими руками:. На его место будет вкручен болт. В вертикальной стенке просверливаем отверстие под него, чтобы завести его с задней стороны и вкрутить в хомут, который располагается впереди. Высота его расположения должна быть такой, чтобы патрон дрели был в нескольких миллиметрах от основания.

Для фиксации электродрели сверху прикручивается небольшой прямоугольник из ЛДСП или фанеры. В итоге должна получиться вот такая конструкция:

Теперь остается зажать фрезу в патрон и работать. Клумбы из покрышек: как сделать своими руками на. Ремонт дрели своими руками и схема ее устройства. Высота расположения фрезы определяется тем, насколько глубоко она погружена в патрон. А для того, чтобы рез был прямой, можно сбоку от конструкции прикрепить доску с прямой гранью и упереться в нее.

Вот такая простейшая конструкция поможет вам выполнить фрезеровальные работы при наличии в арсенале только дрели. Ну а если вы все-таки хотите делать такую работу на постоянной основе, то лучше купите фрезер. Самые выгодные цены на них здесь. Можете зайти и сами убедиться.

Читайте так же

ctln.ru

Фрезерный станок своими руками из дрели и болгарки: видео, чертежи, фото

Собрать фрезерный станок своими руками решают многие домашние мастера. Приобрести специализированное устройство для изготовления печатных плат или других работ — достаточно дорогое удовольствие. Имея в распоряжении три принтера, дрели или болгарку, вы сумеете своими руками сделать полноценный фрезерный станок. Чертежи и инструкция помогут в достижении поставленной цели.

Содержание статьи

Особенности конструкции

Фото фрезерного станка, сделанного своими руками

Не редко в условиях домашней мастерской требуется фрезерный станок. Его можно собрать из дрели, принтера или болгарки. Есть и ряд других вариантов, адаптированных под конкретные чертежи.

Прежде чем сделать устройство для печатных плат или производства небольших деталей, нужно ознакомиться с особенностями конструкции заводского настольного станка. Его делают не из дрели и точно не из принтера. Но вам придется соблюдать общий конструктивный принцип, собирая станок своими руками.

Стандартный настольный фрезер состоит из следующих элементов:

• Основание или станина;
• Рабочий стол;
• Привод;
• Электрический двигатель;
• Рабочий инструмент.

Если основание и рабочий стол можно сделать из подручных инструментов, то рабочая долбежная головка, электромотор и фрезы получить несколько сложнее.

Рассматривая вариант с использованием принтера, чтобы сделать станок с ЧПУ, тут стоит отметить наличие в их конструкции шаговых двигателей. Чертежи предусматривают, что для сборки фрезера вам нужно сделать разборку не одного принтера, а двух. Обусловлено это тем, что требуется наличие трех шаговых двигателей. Их же в одном принтере только два.

Вообще сделать станок с ЧПУ рекомендуется тем, кто обладает опытом в сборке более простых конструкций. Возможность изготовления печатных плат, координатный стол и долбежная головка — это вспомогательные компоненты фрезерного станка. Нужна ли вам долбежная головка или устройство для печатных плат? Это зависит от целей, которые вы перед собой ставите.

Создание печатных плат или работоспособная долбежная головка — это компоненты, функционирование которых напрямую зависит от технических характеристик. Данные параметры непосредственно влияют на то, какими возможностями будет обладать ваш фрезерный станок. А именно играют роль следующие характеристики:

• Частота вращения электромотора;
• Мощность электрического двигателя;
• Размеры рабочего стола;
• Предельный вес заготовок, которые может обрабатывать фрезерный станок.

Этапы сборки

Чертеж фрезерного станка, сделанного своими руками

Если вы решили сделать самодельный фрезерный агрегат, тогда вам предстоит пройти несколько главных этапов на пути к заветному станку.

Сможет ли он осуществлять печать плат и будет на нем долбежная головка, зависит от вас. Однако представленная инструкция изготовление плат не предусматривает. Ровно как и отсутствует здесь долбежная головка.

Представленный самодельный станок состоит из нескольких компонентов, об изготовлении которых мы вам расскажем отдельно:

• Рабочий стол;
• Станина;
• Электрический привод.

Рабочий стол

Данный рабочий стол не самый простой в сборке. Но у него надежная конструкция, что он важно для активно эксплуатируемого фрезерного станка.

Чтобы собрать стол, вам понадобится:

• Лист фанеры или ДСП;
• Прозрачный пластик №6;
• Деревянная доска;
• Пластина из алюминия;
• Клей;
• Крепежные элементы;
• Металлопрофиль с Т-образным пазом;
• Наждачка мелкозернистая;
• Электрический лобзик;
• Фрезер с копиром.

Сначала изготавливается крышка.

1. Из фанеры (желательно №19) вырежьте прямоугольник размером 500 на 600 мм. Для повышения надежности облицуйте его пластиком или текстолитом толщиной 2 мм. При резке с каждой стороны сделайте припуск на 3 см.
2. Нанесите на клей и фанеры клей, а затем плотно прижмите. Когда клей застынет, излишки можно отрезать.
3. Вырежьте из фанеры продольные и боковые накладки. Их нужно приклеить по кромкам листа. Ширина накладок — 4 мм.
4. Дисковой фрезой выполните в накладках кромок пазы. Приложите крышку к упору пластиковой частью (она является верхней). Пазы в кромках потребуются для того, чтобы закрепить Т-профиль.
5. Каретка. Для фрезерного станка каретка играет не последнюю роль. Каретка служит для перемещения обрабатываемой заготовки. Разные чертежи предлагают свои варианты, как может выглядеть каретка. Определите оптимальный для себя тип данного устройства. Если каретка будет отсутствовать, ничего страшного в условиях домашней мастерской не случится. Но все же каретка расширяет возможности работы на фрезерном станке.

После того, как вы собрали крышку, переходит к монтажной пластине.

1. Под пластину выполняется проем в изготовленной столешнице.
2. Из листа алюминия нужно сделать пластину. Это квадрат размером 300 на 300 мм.
3. От края крышки сделайте отступ на 125 мм и начертите прямую, которую следует разделить на 2 части.
4. Расположите пластину так, чтобы проведенные через нее диагонали могли пересекаться в центре прямой. Вычертите контур под пластину и вырезы.
5. Электролобзиком выполняется вырез, накладывается пластина и крепится с помощью двухстороннего скотча.
6. По периметру монтажной пластины установите вспомогательные рейки. Выставьте фрезер на 3 мм. При этом фреза должна проходить по кромкам реек. Выбирайте материал, который будет на 0,5 мм толще по сравнению с толщиной монтажной пластины.

Станина

• Чтобы изготовить станину, вы можете использовать фанеру под номером 19;
• Вам потребуется 4 стяжки и две опоры. Размеры первых — 520 на 80 мм, а опор — 520 на 290 мм. Зафиксируйте клеем и шурупами;
• Для электропроводки выпиливается рейка размером 51 на 42 на 19 мм и приклеивается;
• С нижней части крышки фиксируются опоры. В стяжке выполните отверстия для шурупов, которые будут входить в крышку.

Электрический привод

Если ваш самодельный координатный стол готов, рабочая головка ждет своего часа для изготовления печатных плат или других деталей, остается самое главное. Ваш самодельный станок нуждается в приводе, за счет которого и будет функционировать фрезерное оборудование.

Выбирать характеристики следует на основе того, какими параметрами должна обладать головка, фрезы и для каких целей будет использоваться фрезерный станок.

1. Если ваша задача — выборка на небольших и простых заготовках, выполненных не из самых прочных материалов, тогда достаточно двигателя с мощностью 500 Вт.
2. Если станок предназначен для сложных работ с металлическими изделиями, выбирайте привод мощностью от 1,1 кВт.
3. Сделать фрезерный станок из болгарки своими руками можно, ровно как и изготовить агрегат на основе дрели. В качестве дрели или болгарки подойдет ненужный электроинструмент. Убедитесь в исправности дрели, прежде чем ее использовать. Вместо дрели можно задействовать стационарный двигатель или позаимствовать его у другого электрооборудования.
4. Оптимальный вариант электромотора для фрезерного станка — это асинхронный двигатель, работающий от трехфазной сети. Но в условиях домашнего применения фрезерного станка это далеко не всегда возможно.

Последние шаги

К завершающим процессам сборки станка можно отнести следующие мероприятия:

• Обработайте деревянные элементы лакокрасочными материалами для их защиты;
• Пару отрезков металлопрофиля закрепите на стол и упоры;
• Установите тумблер для включения и отключения станка. Не забудьте про параллельный упор и предохранительный щиток;
• На внутреннюю поверхность упора устанавливается трубка, которая будет служить пылеудалителем;
• На подготовленную площадку установите монтажную пластину. Самодельный фрезер готов.

Из обычной дрели можно собрать неплохой фрезерный самодельный станок. Опираясь на видео инструкции и чертежи, у вашего станка может появиться каретка, долбежная головка и даже модуль ЧПУ.

tvoistanok.ru
