Фрезерный станок по дереву своими руками из двигателя 220в

Уверен, что большинству людей приходилось хотя бы раз иметь в быту дело с древесиной. Для простейших работ у каждого хозяина имеется пила или ножовка по дереву, но этим инструментом можно лишь резать материал.

Однако собственнику частного дома часто приходится делать и более сложные работы, чем простой раскрой древесины ножовкой. Поэтому рачительному хозяину, который привык все делать самостоятельно, всегда пригодится устройство для выполнения фрезеровочных работ по дереву.

Сегодня рынок предлагает большое количество самых разнообразных инструментов и можно приобрести простейшее фрезеровочное оборудование примерно за 17 000-21 000 рублей. Однако недорогие модели имеют и свои недостатки, да и не всех устроят функциональные возможности такого оборудования.

Поэтому неплохим решением будет самодельный агрегат для фрезерования древесины, собрать который может любой мастер даже с минимальным опытом обращения со слесарным инструментом. К тому же в интернете имеется довольно много чертежей и инструкций.

Выбор фрезера

Существует несколько видов фрезера, поэтому прежде чем приступать к изготовлению станка, стоит определиться, для каких целей будет использоваться станок.

Поскольку для работы со сложными заготовками необходим мощный и высокооборотистый фрезер, большинство умельцев советует выбирать оборудование с автостабилизацией и ручной регулировкой шпинделя.

Большим удобством в работе отличаются устройства, оснащенные системой плавного пуска и быстрой остановки. Большим преимуществом считается, если можно заменять щетки электродвигателя не разбирая корпус оборудования.

Такому фрезеру будет рад любой умелец. В большинстве инструкций не рекомендуется использовать оборудование «вверх ногами». Как правило, подобное ограничение не имеет обоснований и его можно не соблюдать.

Рекомендация! Для самодельного оборудования стоит выбирать двигатель мощностью не менее 2 000 Вт, чтобы была возможность работать практически со всеми породами древесины.

Подбор материалов и комплектующих

Фрезерный станок для домашней мастерской, как и для производства, состоит из следующих основных элементов:

• станина;
• столешница;
• устройство, приводящее фрезу в действие (дрель или электродвигатель).

Станина

Важной частью фрезерного станка является станина, поскольку именно на ней крепятся все остальные элементы оборудования. Рама должна быть очень надежной и в состоянии

выдерживать большие динамические нагрузки. Для изготовления станины лучше всего использовать металл. Оптимальнее всего использование квадратной или прямоугольной трубы или массивного уголка. Это обусловлено тем, что:

1. можно не задействовать сварку и использовать болтовое соединение. К тому же разборная модель удобна, особенно в случаях, если ее придется на время перемещать в другое место или просто выносить из мастерской на время ремонта помещения;
2. станок собирается не одноразового применения. Опоры стола можно сделать регулируемыми, что упростит настройку станка по горизонтали в любом месте с незначительным уклоном поверхности, что очень важно при работе с таким оборудованием.

Габариты особо не имеют значения, все зависит от того с насколько большими заготовками предполагается работать. Главное чтобы рама была прочной и устойчивой.

Столешница

Если для изготовления рамы лучшим материалом считается металл, то для столешницы, как раз наоборот, необходимо использовать древесину или материалы на ее основе. Для столешницы можно использовать:

• строганную доску;
• многослойную фанеру;
• плиты ДСП, ОСБ или МДФ.

При выборе материала следует ориентироваться на специфику дальнейшего использования станка. В соответствии с этим выбирается тип материала и его толщина.

Поверхность столешницы должна иметь гладкую поверхность, иначе не удастся добиться точности фрезерования. Также нужно исключить вероятность возникновения царапин на обрабатываемой детали. Получить ровную поверхность рабочей поверхности можно следующими способами:

• облицовка пластиком;
• тщательная подгонка строганных досок;
• обшивка железом.

Электрооборудование

Как уже говорилось, существует много конструкций фрезерного станка. Соответственно для вращения фрезы можно использовать готовый фрезер заводского производства, электродвигатель или ручную дрель. При использовании в станке электромотора в первую очередь следует определиться с его типом:

Асинхронный

Неприхотлив в эксплуатации и дает возможность использовать большие фрезы. К недостаткам можно отнести шумную работу, но насколько это важно для деревообработки. решать каждому мастеру индивидуально.

Коллекторный

Является наиболее доступным вариантом, но сильно изнашиваются щетки электродвигателя. Степень изнашиваемости зависит непосредственно от интенсивности эксплуатации оборудования.

Не последнюю роль играет и мощность используемого электродвигателя:

1. до 500 Вт. Станок с маломощным электромотором пригоден для поверхностной обработки древесины. Можно также выполнять выборку пазов, но лишь небольшими фрезами и в мягких породах дерева;
2. до 1 200 Вт. Оборудование с электромотором такой мощности более универсально и на нем можно выполнять даже глубинную обработку древесины. Обычно для бытовых нужд электродвигателя на 1.2 кВт хватает;
3. до 2 000 Вт. В принципе это уже оборудование, на котором можно работать с любой древесиной и фрезами. На таком станке можно обрабатывать пластиковые детали и даже алюминий.

Электропитание

Обычно для домашнего фрезерного станка используют электродвигатели, работающие отправлено обычной сети 220В. С монтажом и подключением данного оборудования проблем не возникает.

А, вот с трехфазными моделями дело обстоит иначе. Необходимо решить для себя, стоить проводить отдельную линию для станка или нет. Однако если к мастерской уже подведено трехфазное питание, то соответствующий асинхронный двигатель будет самым лучшим вариантом.

Высокая мощность, плавный пуск и мгновенная остановка — на таком станке можно эффективно работать практически с любыми видами древесины и выполнять самые различные операции.

Порядок сборки

Перед тем как сделать оборудование для фрезеровки работ по древесине нужно определиться с расположением электродвигателя.

Многие считают, что лучше всего размещать его внизу под столешницей. На направленном вверх валу со специальным зажимным патроном и крепится та или иная фреза.

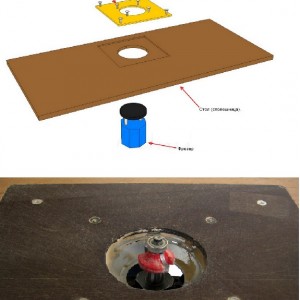

В этом случае с изнаночной стороны столешницы монтируется монтажная пластина с круглым вырезом, к которой крепится электродвигатель станка. Можно конечно использовать ременную передачу, но это только усложнит конструкцию.

Также можно расположить двигатель горизонтально. Вполне возможно, что кому-то такой вариант будет предпочтительнее.

Дополнительно

Не стоит забывать, перед тем как собрать станок, о грамотной схеме включения оборудования и защитных устройствах. Обязательно фрезеровочное оборудование должно быть оснащено следующими элементами:

• тумблер аварийного торможения;
• подсветка рабочей зоны;
• защитный кожух;
• пылесборник.

Во время работы с фрезеровочным оборудованием иногда возникает потребность в специальных зажимах, с помощью которых, например, можно закрепить на столешнице небольшую планку, выполняющая роль направляющей. Это довольно удобно, особенно когда нужно обработать тонкие или маленькие детали.

Установленные стационарно струбцины являются не самым лучшим вариантом. Согласитесь, что намного удобнее использовать съемные зажимы, которые легко переустановить в зависимости от выполняемой задачи.

В том случае, если вы предполагаете заниматься созданием небольших деревянных поделок, то можно сделать фрезерный станок из дрели.

Она довольно легко может быть закреплена на специальном штативе (как на фото).Такая установка довольно компактна и ее можно легко перенести в любое место, к тому же она может использоваться и как сверлильный станок.

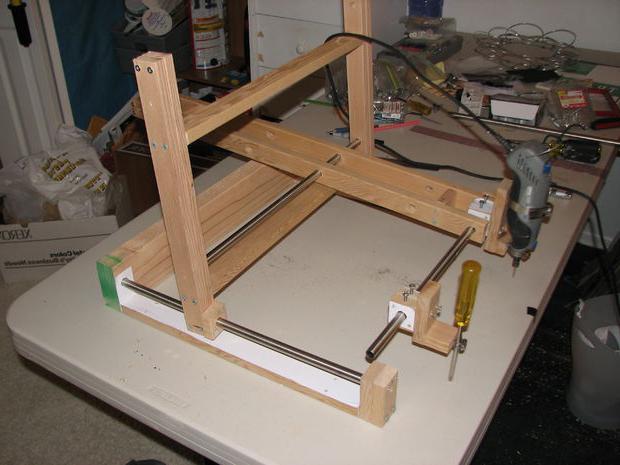

А можно разместить электродрель горизонтально. Это неплохой вариант если нужно снять фаску или выбрать пазы. Фреза зажимается в патроне и готова к работе, но область применения таких устройств довольно мала.

Заключение

Сейчас довольно много информации чтобы самостоятельно собрать несложный фрезерный станок по дереву. Создание более сложных устройств, например, с ЧПУ требует наличия знаний, опыта и проведения точных вычислений. Однако, на практике для выполнения бытовых задач такие конструкции практически не используются, поскольку это почти полупрофессиональное оборудование и поэтому оно даже не рассматривалось.

Видео

Показан самодельный фрезерный станок в действии и непосредственно процесс его создания.

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

• Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
• Просверлить сквозные и не сквозные отверстия.
• Обработать торцы и кромки любой конфигурации.
• Вырезать сложные по форме детали.
• Осуществить нанесение рисунков или узоров на поверхность деталей.
• Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

• За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
• За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

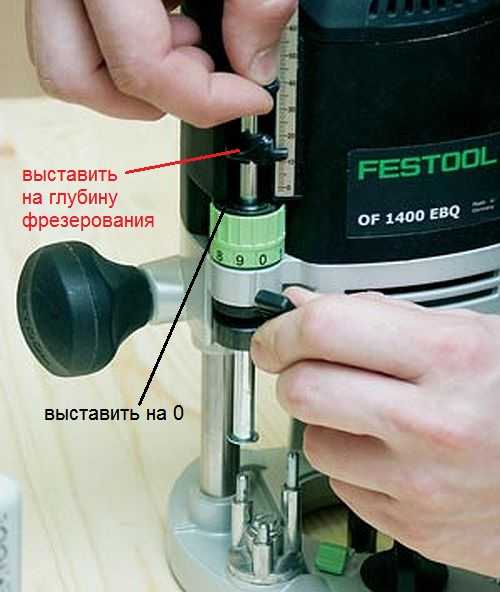

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

• Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
• Шаблон крепко монтируется к столу или другой поверхности.
• Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
• Фреза устанавливается в рабочее положение и зажимается.
• После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
• Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

• После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
• Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Чтобы изготовить фрезер своими руками, потребуется сделать чертежи.
На схемах указывают ключевые детали конструкции и их параметры.

Точность выполняемой работы зависит от мощности фрезера.

Особенности конструкции

Фрезерная машина используется для обработки кромок, снятия фаски и декоративной резьбы. Фрезер, который используется для работы с мягким металлом, оснащен специальными ножами. Рассматриваемый агрегат состоит из следующих деталей:

• мотор;
• шпиндель;
• фреза.

Схема устройства станка для фрезеровки.

Рабочая фреза располагается на шпинделе, на который подается вращение от мотора. Некоторые инструменты этого типа работают от 1-фазной электросети с переменным напряжением. Изготовить ручной самодельный фрезер можно с небольшим двигателем постоянного тока.

Выбор фрезы зависит от материала, который будет обрабатываться, и назначения инструмента. Для работы по дереву используют простые конструкции с небольшой скоростью. Агрегат для работы по металлу сконструировать сложнее, потому что этот материал обладает более высокой прочностью и жесткостью.

При подключении аппарата к электросети шпиндель вращается, а острые ножи режут материал (дерево, металл). Шпиндель должен быть изготовлен из прочного материала, соответствующего определенным стандартам твердости и жесткости. Скорость вращения оказывает влияние на точность работы. Количество оборотов зависит от плотности сырья. Специалисты рекомендуют изготавливать самодельный аппарат с регулятором.

Классификация агрегатов

По способу применения ручные фрезеры классифицируются как верхний, ламельный и кромочный агрегаты. Верхние фрезеры бывают погружные (с подвижным мотором) и неподвижные (с мотором, зафиксированным в одном положении). Классификация узкопрофильных агрегатов зависит от обрабатываемого материала и деталей:

• для работы с ГКЛ;
• шипорезные станки;
• для создания пазов.

Собрать своими руками вертикальный фрезер для работы по дереву можно из электромотора, фрезы и патрона. Двигатель снимают с любого электроприбора, а патрон с перфоратора. Основание (листы ДСП или ПВХ) крепят к мотору. Двигатель и патрон соединяют специальным переходником. При необходимости эту работу доверяют специалистам. Затем подбирают и устанавливают ножи. Аппарат готов к использованию. Самостоятельное ЧПУ устройство используется для создания изделий, спроектированных на компьютере (лазерная резка, сверление, фрезерование и гравировка).

Универсальное устройство

На основе полученного аппарата можно изготовить универсальный станок. Для этого применяется станина. Станок подойдет для грубой работы по дереву, но выполнять точную качественную работу с его помощью не получится из-за того, что он не работает на высокой скорости.

Для создания многофункционального станка потребуется:

• плита МДФ (1, 5х1, 5 м);
• фурнитура.

Для вырезания деталей используют дрель и электролобзик. Готовый станок не подойдет для работы с твердым металлом. При изготовлении ЧПУ станка потребуется алюминиевый профиль сечением 80х40х4 мм, который нарезают на балки (4 – по 460 мм, 2 – по 1300 мм).

К преимуществам ручного фрезера своими руками специалисты относят:

• подходит для обработки большинства поверхностей;
• доступная стоимость;
• простота в использовании;
• простота сборки;
• недорогое обслуживание.

Оборотов стандартного мотора от бытового прибора недостаточно для обеспечения высококачественной обработки. Устранить этот недостаток помогает оснащение конструкции мощным двигателем. Для этого используют мотор от современного перфоратора.

Для неглубокой выборки заготовок из древесины используют мотор мощностью до 500 Вт, но он будет глохнуть. Специалисты рекомендуют устанавливать мотор мощностью от 1100 Вт. Обрабатывать дерево в обычном режиме с любым типом фрез позволяет привод 1 – 2 кВт.

Затем необходимо определиться с оборотистостью. Рез будет более точным, если оборотов больше. С моторами, рассчитанными на сеть 220 В, подключение не вызовет трудностей. Трехфазный асинхронный двигатель подключают по особой схеме «звезда – треугольник». Схема подключения обеспечивает плавный запуск аппарата и работу с высокой мощностью.

Заключение по теме

Прежде чем сделать самодельное устройство, рекомендуется выяснить его принцип работы. Когда ось начинает вращаться, каретка с двигателем движется по ней вверх или вниз. Полозья выполняют функцию направляющих ограничителей. Винт необходим для неподвижной фиксации каретки после ее регулирования по высоте. Несущий корпус прикрепляется снизу к крышке верстака, удерживая конструкцию.

Каретка с мотором должна быть надежно зафиксирована и обездвижена, чтобы обеспечить равномерную выборку. Вынос поворотного рычага сбоку и оснащение самодельными шестернями сделает конструкцию удобной в использовании.

Если готовый стол отсутствует, тогда при его изготовлении учитывают тот факт, что разные материалы в процессе эксплуатации ведут себя по-разному. Деревянный стол не устойчив к воздействию влаги, но хорошо поглощает вибрации.

Направляющие для упора можно изготовить из фанеры или ДСП. Это позволит регулировать положение по горизонтали. При изготовлении и использовании инструмента необходимо соблюдать меры безопасности.

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный следующих исполнений:

1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.

Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

Вам также могут быть интересны статьи:

Фрезерные станки с ЧПУ своими руками по дереву
Долбежный станок по дереву своими руками

Самодельный фрезерный станок по металлу может стать прекрасным помощником домашнему мастеру. Сделать небольшой агрегат для фрезерования совсем не сложно. О технологии его сборки своими руками мы и поговорим.

1

Фрезерные установки профессионального уровня состоят из набора специальных узлов и разнообразных механизмов. Их конструкция является по-настоящему сложной. Воссоздать в домашних условиях такой агрегат, конечно же, нереально. Зато можно без особых проблем собрать своими руками небольшой станок, который позволит выполнять все основные операции фрезерования.

Такая установка по металлу в обязательном порядке оснащается следующими рабочими частями:

Двигатель для станка по металлу, собираемого своими руками, должен иметь мощность минимум 500 Вт. Такой привод обеспечит вам возможность обрабатывать на самодельной установке заготовки из мягких металлов. Если вы хотите работать с более твердыми металлами, понадобится движок на 1,2–2 кВт. Он позволит фрезеровать детали из обычной стали.

Важна не только мощность электропривода, но и число оборотов, которые он способен выдавать. Фрезерование будет тем качественнее, чем большую «оборотистость» будет иметь движок.

2

Сначала изучите чертежи, которые достаточно активно выкладывают на специализированные интернет-сайты любители самостоятельного домашнего творчества. Затем выберите оптимальный вариант , подготовьте требуемые материалы и приступайте к сборке агрегата.

Чертеж фрезерного станка

Если вы впервые взялись за такую работу, советуем обращать внимание на самые простые чертежи. Не пытайтесь создать полупромышленный агрегат в своем гараже. Вряд ли у вас получится что-то путное. Начинающим конструкторам рекомендуется использовать в качестве привода обычную ручную дрель, подключаемую к сети 220 В.
Также запаситесь такими материалами:

• автомобильным ромбовым домкратом;
• фанерными листами (берите толстые изделия, маркируемые цифрой 10);
• конусом Морзе (маркировка – 2);
• цанговым патроном;
• штырями из металла для осей;
• металлическими уголками (25-й номер) и квадратной трубой (20-й номер).

Этих материалов будет достаточно для того, чтобы собрать вполне эффективный фрезер для выполнения несложных металлообрабатывающих операций. Сама же сборка агрегата будет производиться при помощи напильника, электродрели, шлифовальной угловой машинки, сварочного аппарата и стандартного набора инструментов любого домашнего умельца.

3

Сначала нужно изготовить колонну и станину. Эти элементы делаются из металлического швеллера. Вам требуется создать конструкцию, которая будет похожа на букву П. Нижняя поперечина в данном случае будет выполнять функцию основания фрезера.

Дальнейшая последовательность ваших действий такова:

1. Из стального уголка делаете направляющие элементы. По ним консоль собираемого своими руками станка будет передвигаться в вертикальном направлении. Уголок желательно хорошо отшлифовать. К колонне он крепится подходящими по размеру болтами.
2. Из профильного квадратного трубного изделия сооружаете направляющие для рабочего стола самодельного станка. Вам потребуется просверлить отверстия в трубе и вставить в них металлические штыри. Обратите внимание! На них нужно сразу же сделать резьбу.
3. За передвижение рабочего стола будет отвечать автодомкрат. Он позволит перемещать консоль на 10–12 см. Для обработки не очень крупных деталей этого вполне достаточно.
4. Из фанерных листов делаете столешницу. Созданную конструкцию закрепляете метизами. Специалисты советуют использовать нержавеющие винты (приобретайте крепеж с утопленными головками).


Сборка оборудования для фрезерования металла

Теперь из квадратной трубы и металлического уголка свариваете тиски (чертежи этих элементарных приспособлений доступны в интернете). Полученное зажимное приспособление посредством саморезов необходимо прикрепить к столешнице. Через тиски также потребуется пропустить стальной штырь с нанесенной на него резьбой. Далее все просто:

1. Устанавливаете дрель в станину (шпиндель электроинструмента должен смотреть вниз), крепите ее гайками и винтами. Желательно, кроме того, приварить к станине небольшие перемычки, а затем присоединить к ним метизными изделиями дрель. В этом случае устойчивость приводного приспособления будет намного выше.
2. Монтируете конус Морзе на шпиндель, а затем цанговый (можно использовать и сверлильный) патрон.

Вот, в принципе, и все. Вы получили в свое распоряжение неплохую самодельную конструкцию. В ней при работе передвигается консоль, на которой фиксируется фрезеруемая деталь. А сам фрезер остается неподвижным.

4

При желании можно дополнительно сделать специальный лифт, который упростит процесс использования станка, собранного своими руками по описанной технологии. Тогда передвигаться будет каретка с инструментом, а рабочая поверхность останется неподвижной.

Лифт позволяет оперативно заменять режущий инструмент на самодельном станке, а также максимально точно выверять геометрические параметры фрезеруемых изделий. Кроме того, лифт повышает безопасность эксплуатации агрегата. Он дает возможность мастеру не контактировать с рабочим инструментом. Вы просто-напросто установите рычаг либо небольшой вороток и будете с их помощью передвигать лифт вдоль самодельной фрезерной установки.

Лифт самодельной фрезерной установки

Своими руками этот полезный элемент станка делается так:

1. Из текстолита вырезаете опорную пластинку. Монтируете ее на столешницу.
2. Присоединяете две стойки к пластине. Важно! Стойки по отношению друг к другу ставятся строго параллельно.
3. Ставите каретку на станок. Монтируете на нее фрезер.

Перемещение каретки обеспечивается толкающим механизмом. Все, как видите, действительно просто. Но нужно понимать, что лифт обязан быть устойчивым и максимально жестким. Если он будет некачественно смонтирован и закреплен, при фрезеровании может возникнуть люфт. А это гарантированно приведет к порче обрабатываемого на станке изделия.

Вопросом о том, как самостоятельно изготовить фрезерный стол, задаются многие домашние мастера. Это объяснимо: оборудование, на котором фрезер зафиксирован неподвижно, а заготовка движется по специально оборудованному для этого рабочему столу, во многих случаях намного удобнее в использовании. Зачастую при работе с ручным фрезером заготовку закрепляют на обычном столе, а все манипуляции проводят самим инструментом, что не позволяет соблюсти точность обработки.

Фрезерный стол значительно повышает производительность труда и эффективность работы с ручным фрезером. Приобретать серийную модель такого стола для своего домашнего зачастую невыгодно. Намного экономичнее изготовить фрезерный стол своими руками. Это не займет много времени и потребует очень незначительных финансовых затрат. Справиться с такой задачей при желании может любой домашний мастер.

Используя самодельный стол для ручного фрезера при обработке изделий из древесины, можно добиться результатов, которые позволяют получить профессиональные фрезерные станки. С помощью такого несложного приспособления качественно выполняют целый перечень технологических операций: вырезание фигурных отверстий и проделывание различных прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок.

С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.

Самодельный фрезерный стол, которым вы оснастите свой домашний станок, даст вам возможность выполнять обработку не только деревянных заготовок, но и изделий, которые выполнены из ДСП, МДФ, пластика и др. С помощью такого самодельного фрезерного стола вы сможете делать пазы и шлицы, обрабатывать элементы шпунтовых соединений и соединений «шип-паз», снимать фаски и создавать декоративные профили.

Самодельный стол для фрезера, изготовление которого не потребует больших финансовых затрат, позволит вам оснастить свою домашнюю мастерскую настоящим деревообрабатывающим станком. Необходимо будет только закрепить сам инструмент – ручной фрезер, для чего можно использовать стойку сверлильного станка или верстак. Не случайно, многие производственные компании занялись изготовлением именно фрезерных столов и аксессуаров к ним, но за такое приспособление придется отдать приличную сумму денег. Самодельный стол для оснащения фрезерного станка, если его сделать в соответствии с чертежами, которые мы разберем в данной статье, по своей функциональности ничем не уступает моделям, выпущенным в производственных условиях, а обойдется он значительно дешевле.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)

Размеры деталей
Стол в разрезе
Двуслойная крышка стола
Вырез в первом слое стола

Разметка выреза второго слоя стола
Склеивание обоих слоев
Выпиливание выреза по разметке второго слоя
Чертеж параллельного упора

Торцевая пластина упора
Патрубок пылеотвода

Предохранительный щиток из оргстекла
Гребенчатый прижим и стопорный блок

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Изготовление станины и столешницы

Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.

Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).

Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, — 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.

Сборка примерно такого стола рассмотрена в варианте №2

Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.

Чертежи фрезерного стола: вариант №2

Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.

Таблица деталей стола и их размеров
Каркас
Верхний угол каркаса
Нижний угол каркаса

Направляющая для скольжения ящиков
Схема расположения направляющих
Столешница
Чертеж упора

Большой выдвижной ящик
Маленький выдвижной ящик
Передняя часть малого ящика
Боковые панели стола

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.

Сборка фрезерного стола

Универсальный фрезерный стол или начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Чертежи фрезерного стола: вариант №3

Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.

Компьютерная модель
Внешний вид в сборе
Вид сзади
Вид спереди

Фреза поднята, створки раздвинуты
Фреза опущена, створки сдвинуты
Ручной фрезер
Шланг от пылесоса для отвода пыли и стружки

Крепление фрезера и отвод стружки
Регулировка подъема фрезы
Подъем фрезы осуществляется вращением винта
Настройка подъема фрезы

Настройка вылета фрезы
Площадка из оргстекла до установки фрезера
Стекло точно подогнано к столешнице
Фрезер прикручен с опорной площадке

Изготовление верхнего прижима

Задаваясь вопросом о том, как сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, также необходимо подготовить чертежи.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Привод для самодельного фрезерного станка

Для того чтобы сделанный вами самодельный фрезер по дереву отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.

Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).

Из этой статьи можно узнать, как в домашних условиях изготовить фрезерный станок по дереву своими руками для выполнения основных операций с заготовками. В тексте изложена пошаговая технология создания инструмента: анализ конструкционных особенностей прибора и всех составляющих, необходимых для его установки, чертежи с размерами и подробные описания, которые помогут создать каждый из этих элементов и собрать их воедино.

Фрезерный станок по дереву своими руками: специфичность конструкции

Фрезерные станки по дереву могут иметь различное назначение. Некоторые приборы рассчитаны на выполнение всего одной операции, другие – многофункциональны. Покупка профессионального инструмента – дорогое удовольствие, поэтому многие мастера прибегают к изготовлению станка по дереву своими руками. Чаще всего такой фрезер используется в небольших мебельных мастерских.

Фрезеры обычно применяются для обработки древесины по прямому или кривому контуру. В качестве рабочего элемента в конструкции выступает ножевая головка, которая осуществляет вращательные движения. В большинстве случаев эта деталь располагается вертикально. Существует много разновидностей фрезеров, каждая из которых обладает собственными конструкционными особенностями.

Самые популярные виды приборов:

• стандартные одношпиндельные (шпиндель расположен вертикально);
• одношпиндельные конструкции, где шпиндель или самодельный фрезерный стол наклоняется;
• копировальные фрезеры со шпинделем, имеющим верхнее размещение;
• копировальные конструкции со шпинделем, имеющим горизонтальное размещение (инструмент предназначен для обработки воздушных винтов из дерева).

Обратите внимание! Во всех перечисленных конструкциях, кроме последней, материал подается вручную.

Устройство фрезерного станка: одношпиндельные конструкции

Конструкция одношпиндельного станка включает горизонтальный стол с парой шпунтовых гнезд, предназначенных для фиксации направляющих линеек. Он установлен на станине из чугуна. Под столом находятся салазки, которые передвигаются по направляющим. На них установлен шпиндель на подпятнике и паре подшипников. В верхней части этого элемента находится еще один шпиндель – вставной. Он предназначен для монтажа режущих деталей.

Салазки со шпинделем при необходимости можно поднять. Для этого используется коническая зубчатая передача с маховичком или винт. Ременная передача позволяет привести в движение шпиндель. Причем для этого может использоваться контрпривод, мотор или вал двигателя.

Чтобы изготовить такой фрезер по дереву своими руками, нужно учесть некоторые нюансы. В некоторых случаях не обойтись без дополнительного усиления шпинделя. Такая необходимость возникает, если требуется обработать заготовки большой высоты или же на деталь воздействуют серьезные нагрузки. Для этого на столе станка нужно установить и закрепить верхний упор. Этот элемент фиксируется на кронштейне. Чтобы контролировать перемещение заготовки в процессе фрезеровки желательно использовать направляющее кольцо или линейку.

Станки, в которых шпиндель или стол наклоняется, позволяют выполнять более широкий спектр работ по дереву своими руками. Кроме стандартных операций, такие конструкции позволяют получить более высокое качество обработки, получая чистую и равномерную поверхность. Такого результата можно добиться за счет обработки древесины под углом, используя фрезы с очень маленьким диаметром. Прибор с наклоняющимся шпинделем гораздо безопаснее и удобнее.

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Эти приборы используются для выполнения копировальных работ. При этом не требуется наличия высокой мощности. Такие конструкции позволяют выполнять фрезеровку и сверлильные работы для создания ажурных изделий.

Копировальный прибор способен заменить собой сразу три инструмента:

1. Фрезер.
2. Сверлильный станок.
3. Лобзик.

Обработка древесины выполняется с помощью режущих фрез. Шпиндель развивает большое количество оборотов, благодаря чему обработанная поверхность получается очень чистой.

Самодельный деревообрабатывающий станок может использоваться для различных целей:

• калибровка бобышек;
• изготовление ажурных рам;
• проработка стенок нервюр и т. п.

В качестве основы для такой конструкции используется станина, изготовленная из чугуна. Ее верхняя часть изогнута в форме серпа. Эта зона используется для монтажа электрического мотора.

Обратите внимание! Станина выполняет функцию связующего звена, на которое устанавливаются все элементы самодельного фрезерного станка по дереву. Чем прочнее и надежнее ее конструкция, тем лучше.

Двигатель устанавливается на направляющих. За счет системы рычагов он может перемещаться по этим элементам вниз и вверх. Данный участок приводится в движение нажатием на педаль, которая укомплектована специальным стопором. Роторный вал двигателя соединяется со шпинделем, где закрепляется патрон с инструментом. Этот патрон может быть самоцентрирующимся или американским.

В нижней зоне станины монтируется стол на подвижном кронштейне. Такая конструкция может передвигаться по направляющим вертикально с помощью маховичка. Существуют и другие варианты изготовления самодельного фрезерного станка по дереву своими руками, чертеж такой конструкции предполагает вертикальное перемещение стола еще и в процессе работы за счет нажатия на педаль. В таких моделях электрический двигатель и шпиндель остаются неподвижными.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Обратите внимание! Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

Обратите внимание! Станок с деревянной струбциной подходит исключительно для обработки заготовок из древесины. Не допускается использование такого инструмента для работы с металлом.

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Данная категория инструмента включает несколько разновидностей. Перед тем как сделать фрезерный станок, нужно заранее продумать все детали:

1. Определиться с типом конструкции, и какие задачи будет выполнять инструмент.
2. Определиться с материалами, которые будут использоваться для строительства каждого элемента, и способами фиксации.
3. Рассчитать необходимые для полноценного функционирования технические и эксплуатационные параметры.
4. Подобрать для изготавливаемого своими руками фрезерного станка с ЧПУ по дереву чертежи с размерами всех деталей.

Для работы со сложными элементами потребуется фрезер с высоким уровнем мощности и большим количество оборотов. Специалисты рекомендуют отдавать предпочтение приборам, имеющим ручную настройку шпинделя и автоматическую стабилизацию. Нелишними будут такие функции, как быстрая остановка и плавный пуск. В идеальных конструкциях для замены щеток электромотора не требуется разборка корпусной части инструмента.

Статья по теме:

Ручной фрезер по дереву: особенности инструмента и область его применения

Инструкция к эксплуатации. Комплектующие детали. Рекомендации по выбору конструкций и обзор лучших моделей.

Конструкция фрезера состоит из следующих элементов:

• столешницы;
• станины;
• шпинделя;
• параллельного упора;
• подающей салазки;
• пылесоса.

Полезный совет! Рекомендуемая мощность двигателя для станка – 2 кВт и более. Инструмент с меньшими показателями не сможет обработать заготовки из твердых пород древесины.

Подбор материалов для изготовления деревообрабатывающего станка своими руками

Чтобы станина смогла выдерживать высокие динамические нагрузки, желательно в качестве материала для ее изготовления использовать металл. Самым подходящим вариантом является труба с квадратным или прямоугольным сечением. Допускается использование массивного металлического уголка.

Выбор таких материалов позволяет создать конструкцию, не применяя сварочного аппарата. Все элементы соединяются за счет болтов. Конструкция получается разборной, что облегчает ее перенос и транспортировку. Кроме этого, используя соответствующий чертеж фрезерного стола, своими руками можно создать регулируемые ножки. Подвижные опоры позволят настраивать станок по горизонтали.

Для изготовления столешницы подойдут такие материалы:

• многослойные фанерные листы;
• строганная доска;
• МДФ, ОСБ или ДСП.

Столешница обязательно должна иметь гладкую поверхность. Любые неровности скажутся на качестве работы. Кроме этого, необходимо исключить все факторы, которые могут стать причиной появления царапин во время обработки заготовок.

При изготовлении стола для фрезера своими руками ровной поверхности можно добиться несколькими способами:

• отделка с помощью пластика;
• тщательная подгонка и шлифовка строганных досок;
• отделка металлом.

Для изготовления фрезера своими руками можно использовать асинхронный или коллекторный двигатель. Первый вариант достаточно неприхотлив в эксплуатации и не налагает ограничений на размер используемых фрез. Среди недостатков – высокий уровень шума. Коллекторный двигатель более доступен, однако его щетки изнашиваются быстрее.

Как изготовить приспособления для фрезера своими руками

Самодельные фрезы по дереву способны эффективно обрабатывать древесину, однако при контакте с твердыми материалами режущие элементы быстро затупляются. Поэтому спектр применения таких деталей существенно ограничен.

Чтобы изготовить фрезу по дереву своими руками, необходимо взять цилиндрическую заготовку и срезать половину ее диаметра на том участке, где будет располагаться режущая зона. После этого необходимо сгладить образовавшийся переход. Со срезанной части заготовки нужно убрать еще 1/4 диаметра и выполнить аналогичную операцию. Затем следует придать обработанному участку фрезы прямоугольную форму. Для этого нужно срезать ее нижнюю часть. Толщина полученной рабочей зоны должна составлять 2-5 мм.

Полезный совет! Чтобы срезать металлическую заготовку под фрезу можно использовать дрель или болгарку, приспособив этот инструмент для выполнения данной задачи. Режущую кромку можно изготовить с помощью заточного станка.

Рекомендации по изготовлению самодельных фрез по дереву:

1. Заточку режущей части желательно выполнять под углом в 7-10°. Более острая кромка будет резать гораздо хуже и быстро потеряет заточку.
2. С помощью шлифовальной машинки углового типа, укомплектованной дисками по металлу, можно придать режущей части фрезы необходимую конфигурацию. Для этих целей подойдут и надфили, покрытые алмазным напылением.
3. Если у фрезы будет сложная конфигурация, можно ее расплющить или загнуть.

Как изготовить фрезерный станок своими руками

Простейший фрезерный станок можно изготовить по тому же принципу, что и токарный инструмент, описанный ранее. Существует несколько способов оформить ведущий центр конструкции.

В первом случае на вал насаживается стальная трубка с тонкими стенками. Этот метод считается самым простым, однако он не лишен недостатков. Оператор не сможет обрабатывать заготовки, диаметр которых меньше внутреннего сечения трубы. К тому же такую конструкцию не получится быстро демонтировать, если в этом возникнет необходимость.

Во втором случае заготовка будет крепиться к планшайбе. Для этого можно использовать шурупы, для которых предварительно нужно сделать отверстия. Этот метод также имеет недостатки. Диаметр обрабатываемых заготовок ограничивается размером планшайбы. Чтобы упростить этот процесс можно изготовить специальный патрон, хотя и в этом случае не удастся избежать некоторых ограничений.

Задний центр, который будет использоваться для фиксации длинных заготовок, нужно установить на задней бабке. Монтаж электрического двигателя осуществляется на раму. В целом, простейшие конструкции токарного и фрезерного инструмента во многом похожи. При желании получить более функциональный прибор можно изготовить фрезерный станок с ЧПУ своими руками, но для этого потребуются дополнительные технические знания.

Технология изготовления стола для фрезера своими руками с чертежами

Существует несколько вариантов конструкций, которые можно использовать для установки настольного фрезерного станка с ЧПУ. Столы могут быть стационарными или портативными. Кроме этого, существует еще и агрегатная разновидность. Такая конструкция позволяет расширить поверхность стола для использования фрезера.

Чаще всего мастера отдают предпочтение стационарным конструкциям, имеющим металлический каркас. В качестве материала для столешницы подойдет голландская фанера.

Обратите внимание! Изготавливая стол для ручного фрезера своими руками, обязательно нужно учитывать рост человека, который будет за ним работать.

Список необходимых инструментов и материалов включает:

• металлические детали для каркаса (труба или уголок);
• направляющие из алюминия;
• оси для фиксации фрезера;
• шпаклевка, а также грунтующий и красящий составы;
• саморезы;
• мебельные болты (60х6 мм);
• шестигранные регулировочные болты с гайками (4 шт.);
• финская ламинированная фанера с влагостойкими свойствами (толщина листа 1,8 см);
• материал для изготовления параллельного упора (фанера или доски);
• дрель и набор сверл;
• шуруповерт и электрический лобзик;
• сварочный аппарат;
• вспомогательные приспособления (кисти, тряпки, шпатель).

Имея все необходимое можно без труда изготовить конструкцию фрезерного стола своими руками, видео-обзоры технологии, которых немало в сети, помогут наглядно ознакомиться с этим процессом.

Технология изготовления станка ЧПУ своими руками: чертежи и сборка

Фрезер с ЧПУ отличается от обычного инструмента наличием программы, которая контролирует его работу. На многих видео самодельные станки изготавливаются на основе балки с прямоугольным сечением, которая закрепляется на направляющих. Фрезер с ЧПУ не является исключением. В процессе монтажа несущей конструкции желательно не использовать сварных соединений, фиксацию лучше выполнять с помощью болтов.

Дело в том, что сварные швы уязвимы перед вибрационным воздействием, из-за чего со временем рама будет подвергаться постепенному разрушению. В результате смены геометрических размеров оборудование потеряет свою точность и качество обработки. Желательно, чтобы чертеж стола предусматривал возможность перемещения инструмента по вертикали. Для этих целей подойдет винтовая передача. Вращательное движение будет передаваться с помощью зубчатого ремня.

Вертикальная ось является важнейшим элементом конструкции. Для ее изготовления можно воспользоваться алюминиевой плитой. При этом очень важно, чтобы размерные параметры оси соответствовали габаритам будущего станка.

Полезный совет! Используя муфельную печь, можно отлить вертикальную ось из алюминия с учетом размеров, указанных в чертеже.

Сборку станка следует начать с монтажа двух электромоторов шагового типа. Они устанавливаются за вертикальной осью прямо на корпус. Один двигатель будет контролировать движения фрезерной головки по горизонтали, другой – по вертикали. Затем нужно перейти к монтажу остальных узлов конструкции.

Вращательное движение будет передаваться на узловые элементы инструмента с помощью ременных передач. Перед тем как подключить к готовому фрезеру программное управление, обязательно нужно проверить его работоспособность и при наличии недостатков устранить их. Многие мастера используют для сборки станка своими руками видео-обзоры, где подробно рассматривается этот процесс.

Оборудование для создания фрезерного станка с ЧПУ по дереву своими руками

Для создания фрезерного станка с ЧПУ в домашних условиях обязательно использовать шаговые двигатели. Они обеспечивают возможность перемещения инструмента в 3-х плоскостях. Для создания самодельного станка идеально подойдут электрические двигатели, присутствующие в матричном принтере. Нужно проследить, чтобы моторы имели достаточную мощность. Кроме двигателей, потребуются стальные стержни.

В матричном принтере имеется всего пара двигателей, а для создания фрезера потребуется три. Поэтому потребуется несколько старых печатных устройств. Желательно, чтобы двигатели имели 5 проводов управления. Благодаря этому функциональность инструмента возрастает.

Немаловажное значение имеют и другие параметры двигателей:

• градус поворота за один шаг;
• сопротивление обмотки;
• уровень напряжения.

Для сборки привода потребуется шпилька и гайка. Размер этих деталей подбирается с учетом чертежа. Чтобы закрепить вал мотора и шпильку можно использовать толстую обмотку из резины от электрического кабеля. Нейлоновая втулка подойдет в качестве фиксатора, в нее следует вставить винт. В качестве вспомогательного инструмента можно использовать дрель и напильник.

Управление инструментом будет осуществляться программным обеспечением. Обязательный элемент станка — порт LPT, обеспечивающий подключение системы управления к фрезеру через электрические двигатели. От качества комплектующих, используемых для сборки станка, зависят его сроки службы и качество выполняемых технологических операций. Поэтому к выбору деталей следует подходить основательно. Когда все электронные компоненты станка будут установлены и подключены, останется лишь загрузить драйвера и программное обеспечение.

Во сколько обойдется покупка фрезерного станка с ЧПУ: цены на инструмент

Если с изготовлением ручного фрезера и стационарного стола может справиться практически любой мастер, то сборка станка с ЧПУ для многих покажется невыполнимой задачей. Причем самодельные конструкции не обладают такими возможностями, которые может предложить инструмент заводского производства.

Полезный совет! Если предполагается использование фрезера для выполнения сложных работ по дереву, лучше отдать предпочтение именно заводским конструкциям, которые точно откалиброваны и имеют множество функций.

Расценки на них варьируются в зависимости от функционала, размера стола, мощности, производителя и других параметров.

Средние расценки на фрезерные станки с ЧПУ заводского производства:

Сборка станка с программным обеспечением довольно сложный процесс, требующий наличия определенных навыков и знаний. Эту работу невозможно выполнить без подходящего чертежа и необходимых деталей. Такие элементы, как шлейфы, предназначенные для передачи сигналов, шаговые двигатели и микропроцессорные платы можно снять с устаревшего оборудования или приобрести в сети. Многие интернет-магазины предлагают готовые наборы для сборки фрезерных станков для домашних мастерских.

Изготовление фрезерного станка по дереву своими руками: видео инструкция

Фрезерный станок: характеристики

Существует множество разных установок. Начиная от самых простых до самых сложных. Для домашних условий хватит обычной установки с зафиксированным положением, имеющая возможность ручной разборки, регулировки и переустановки металлообрабатывающего инструмента (фрезы).

Детали фрезерного станка

Для того чтобы соорудить обычную установку, обязательно надо узнать из чего она состоит, её основные компоненты и приниматься за работу, основываясь на схемах строения домашнего фрезерного станка.

Принцип работы фрезерных станков по дереву

Оборудование этой категории предназначено для создания изделий из дерева. Технология напоминает работу скульптора, отсекающего лишние части бесформенной заготовки. В данном случае основные функции выполняет фреза. Этот инструмент с острыми гранями вращается на большой скорости, что ускоряет выполнение рабочих операций. Его приводят в действие электрическим двигателем. Для обеспечения необходимой точности движения применяют специализированные механические устройства.

Принципиальная схема и кинематика

На чертеже изображена конструкция станка профессиональной категории. Этот пример подойдёт для изучения типовых функциональных компонентов:

1. Чтобы ручное перемещение заготовок было точным, применяют специальные линейки (1, 5) и многопозиционный сектор (2) с зубцами. Эти детали закреплены на столе (17).
2. Ограничитель (4) предотвращает попадание в рабочую зону посторонних предметов.
3. На расстоянии удобного доступа помещают пульт (6). Сюда выносят аварийный выключатель питания, другие элементы управления.
4. Фреза (3) установлена на шпинделе (12). Он укреплён дополнительной верхней опорой (7), которая вставлена в кронштейн (8). Для подъёма этого узла есть специальный маховик (9).
5. Рукояткой (10) с винтовым приводом регулируют натяжение ременной передачи.
6. Электромотор (11) размещён в нижней части. Массивная станина обеспечивает устойчивость во всех рабочих режимах.
7. Отдельным маховиком (13) изменяют высоту шпинделя. Переключателем (15) устанавливают его частоту вращения.
8. На боковой стенке установлен главный выключатель (16).

Такая конструкция рассчитана на сильные нагрузки. Она подходит для создания металлообрабатывающего оборудования. В данной публикации речь идёт о фрезерных станках по дереву, поэтому допустимо применение менее прочного силового каркаса, электроприводов сравнительно небольшой мощности.

Фреза установлена в шпиндель по направлению вверх, привод – в нижней части корпуса

Такая конструкция с широким и прочным столом хорошо подойдёт для торцевой обработки крупных заготовок. Рабочие операции выполняются вручную, поэтому пригодятся линейки и другие ограничители.

Фрезерный станок вертикальный по дереву (фабричная модель)

В этом варианте обеспечивается более высокая точность обработки с помощью жёсткой фиксации заготовки и встроенных механизмов плавного перемещения.

Фрезеровальный станок по дереву с числовым программным управлением (ЧПУ)

Это наиболее дорогостоящее оборудование с улучшенными техническими характеристиками. Здесь шпиндель для фрезерного станка по дереву перемещается вместе с инструментом по заданной траектории очень точно с применением шаговых двигателей без вмешательства и тщательного контроля со стороны пользователя. Обеспечивается высокая скорость обработки без ущерба качеству. Дополнительным преимуществом является возможность многократного повторения одинаковых технологических процессов.

Копировальный горизонтальный фрезерный станок по дереву

В этой конструкции рабочий узел жёстко соединён с контрольным щупом, который ограничивает его перемещения с учётом формы образца. С применением этого неслишком сложного приспособления можно создавать качественные копии в домашней мастерской.

К сведению! При необходимости можно найти инструкции по созданию токарно-фрезерных самодельных станков по дереву, других модификаций. В любом случае необходимо заранее определить характеристики будущих технологических операций для уточнения параметров подходящего оборудования.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Куда крепится станина?

Зачастую станина крепится на пол помещения при помощи металлического крепления.
Не так часто можно встретить, когда станину устанавливают, не закрепляя её. В данном случае фиксирование появляется из-за собственного веса аппарата. Если нужен станок, на котором будет выполняться лёгкая работа по дереву, то в таком случае можно обойтись без крепления. Получится своего рода ручной фрезерный станок.

Ручной фрезерный станок

Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер.

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

Чертеж столешницы для фрезерного станка

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

1. Расположить под столешницей
2. Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.
2-й способ. В этом случае станину нужно закрепить выше столешницы, также нужно расположить на ней крепления для мотора.

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки.

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении. Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте. Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Схема

Схема устройства оборудования приведена ниже:

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Необходимые инструменты

Производство не требует чего-то особенного. Подготовим для работы необходимые материалы и инструмент:

• Небольшая болгарка с кругом 125 мм;
• Обрезок двутавра 180 мм длиной 20—25 см, либо лист железа толщиной 5 мм;
• Отрезной диск;
• Зачистной диск;
• Корд-щетка на УШМ с металлическим ворсом;
• Мел;
• Тиски;
• Круглая коронка диаметром 40 мм для высверливания отверстий;
• СОЖ эмульсия;
• 10 см квадратной трубы 25*25 мм и 50см профиля 20*20 мм;
• 2 удлиненных гайки и 2 обычных диаметром 8 мм, 2 болта 8*40 мм;
• Кусок листового железа толщиной 1—1,5 мм;
• Патрон для дрели 1,5—13 мм с резьбовым соединением;
• Метчик М14;
• Зажимные болты с барашками 8*20 мм — 2 шт., 2 гайки на 8 мм.
• Сверла на 8 и 10 мм;
• 2 болта 8*10 мм.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильные специалисты рекомендуют выбирать силовой агрегат для оборудования этой категории мощностью не менее 1,4−1,6 кВт. Если предполагается постоянное выполнение больших объёмов работ, данный параметр увеличивают на 20−25%. Достаточно мощная техника выполняет свои функции без перегрузок, что снижает риск поломок, продлевает реальный срок службы. Цена такого фрезерного станка значительно не увеличится. Зато появится возможность устанавливать крупные фрезы.

Для правильной оценки следует одновременно учитывать частоту вращения (диапазон – 10 000−35 000 об/мин). Необходимо помнить о том, что при увеличении диаметра фрезы соответствующим образом возрастает угловая скорость. Если превысить определённый порог, сила трения повысит температуру до потемнения деревянной заготовки (возникновения пламени).

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Изготовление фрезера из дрели

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

Для сравнения: фрезеровальная машина развивает скорость до 30000 об/мин.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.

К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Поскольку закрепить ее на валу мотора без переходника не получится, то его придется заказать у токаря.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Чтобы на мотор при работе станка не попадала пыль, можно уложить сверху двигателя небольшой кусок поролона.

ЧПУ фрезер

Агрегат с числовым программным управлением (ЧПУ) применяется, в основном, для гравировки и фигурной резьбы по дереву. Управляется он с помощью компьютера, благодаря чему на заготовках можно вырезать очень сложные узоры с высокой точностью. В Китае можно купить готовые мини-станки с ЧПУ для изготовления сувенирной продукции по цене около 10000 рублей.

Конечно же, можно приобрести все детали для станка и собрать ЧПУ-фрезер собственноручно. Но если посмотреть на стоимость всех комплектующих, то будет намного дешевле приобрести готовое изделие с уже настроенным программным обеспечением.

Расширение функциональности фрезера

Дополнения для фрезера должны решать одну задачу — удерживать инструмент в нужном положении при обработке материала. При покупке дорого аппарата часто применяемые приспособления для фрезерования идут в комплекте. Но для более дешёвых или узкоспециализированных вариантов приходится их отдельно покупать. Конструкция таких дополнений довольно проста и не потребует чертежа для самостоятельного изготовления.

Параллельный упор

Это дополнение позволяет делать прямолинейные резы и его часто применяют при работе с деревом. Оно позволяет работать на любой поверхности, а не только на рабочем столе. Пазы вырезаются с его помощью.

Конструкция дополнения состоит из:

• Стержней, которые крепятся к корпусу инструмента.
• Винта точной настойки, используется для регулировки промежутка между фрезой и поверхностью.
• Стопорного винта, с его помощью стержни крепятся в нужном положении.
• Накладок, на них ставится инструмент.

Конструкция основы довольно проста и её можно изготовить самостоятельно.

Для подготовки дополнения к работе нужно:

• Установить стержни в отверстия корпуса инструмента и зафиксировать их винтом.
• Выставить нужное расстояние между поверхностью и фрезой.

Дополнительно поставив специально обработанный брусок (с одной закруглённой гранью), можно значительно повысить функциональность и делать рез по кривой. Эту деталь устанавливают между инструментом и поверхностью. Из-за неустойчивого положения с ним нужно работать очень аккуратно.

Направляющая шина

Дополнение применяют для перемещения инструмента над рабочей поверхностью под любым углом, чем и отличается от параллельного упора. Конструкция облегчает фрезеровку отверстий, находящихся на расстоянии друг от друга. Специальные зажимы держат приспособление на обрабатываемой поверхности. Если их не было в комплекте поставки, то используются струбцины. Некоторые варианты оснащаются адаптером для регулировки направления движения инструмента.

Конструкцию лучше применять вместе с электроинструментом, у которого регулируется опорная площадка. Это поможет устранить проблему, когда шина и фреза расположены в разных плоскостях, что происходит при близком нахождении инструмента и обрабатываемой детали.

Конструкция довольно простая, но отличается большой эффективностью. Если присутствуют минимальные навыки работы с инструментом, её легко сделать в домашних условиях. Для этого достаточно взять брусок, который крепят к обрабатываемой поверхности с помощью струбцины. Если зафиксировать конструкцию на двух и более брусках одновременно, то можно сделать паз за один раз. Основной недостаток — трудность точной фиксации конструкции по отношению к будущему резу. Но нижеперечисленные дополнения лишены этого.

Первое приспособление состоит из листа фанеры и направляющей, соединённых вместе. Оно используется для работы с лезвиями одного размера.

Когда нужно использовать фрезы разного диаметра, то подойдёт другое приспособление. Главным его плюсом является то, что инструмент контактирует всей нижней частью с материалом. В направляющей предусмотрена доска (откидная), которая держит электроинструмент в нужном положении к материалу.

Очень часто при работе с деревом фрезеруют материал против волокон, в результате чего появляются сколы. Для уменьшения этого явления используют дополнение, которое прижимает дерево в месте входа фрезы, что не даёт ей отщепиться. Приспособление состоит из двух направляющих, соединённых под углом в 90°. А другая разновидность собирается из двух деталей в форме буквы L, которые крепятся к материалу с помощью фиксаторов. Его часто используют для вырезания пазов.

Копировальные шаблоны и кольца

Копировальная втулка ходит по краю шаблона и тем самым задаёт лезвию нужное направление. Дополнение крепится к нижней части инструмента с помощью винтов или специальных усиков. Пользоваться копировальной втулкой для фрезера довольно просто, но нужно чтобы размер режущего лезвия и кольца был одинаковым, а во время работы они не должны соприкасаться.

Шаблон фиксируется на материале с помощью скотча или струбцин. Кольца должны плотно лежать на заготовке. С помощью этого приспособления округляют углы деталей и вырезают кромку. Для повышения удобства на шаблоны устанавливают подшипники или кольца. Но существует несколько условий: их диаметр должен совпадать или дополнительно нужно установить ограничитель, который будет держать шаблон на расстоянии от заготовки. А для фигурного фрезерования применяют гибкие шаблоны.

Перед тем как сделать шаблон для фрезера, нужно определиться с пазами, которые он будет вырезать. Для его изготовления лучше всего применять оргалит толщиной не менее 6 мм. А чтобы увеличить долговечность, используют берёзу: она обладает лучшими характеристиками.

Фрезерование с помощью шаблонов часто используется установщиками мебели, когда требуется вырезка большого количества отверстий и пазов. Это позволяет значительно сократить время монтажа, а также увеличить качество работы.

Для получения хорошего результата от использования шаблона нужно учитывать несколько моментов:

• Перед работой фрезер выставляется на полную глубину.
• Максимально точное смещение деталей может быть достигнуто с помощью двух дополнительных стержней.
• Шиповые детали, выполненные с помощью шаблона, не требуют дополнительной фиксации клеем.

Пазы эллиптической и округлой формы

Для вырезания пазов в форме эллипса или круга ручным фрезером применяют циркулярные приспособления. Простой циркуль для фрезера можно сделать из штанги, конец которой соединяется с основанием инструмента, а второй оснащается штифтом или винтом. Для получения круга штангу вставляют в отверстие, которое служит центром, а потом по контуру формируется паз. Чтобы изменить диаметр круга, необходимо подвинуть инструмент ближе к другому концу. В более удобном варианте такого циркуля применяется две штанги вместо одной.

Такая оснастка достаточно распространена и часто идёт в комплекте с фрезером. С её помощью удобно вырезать фигурные пазы с разными радиусами. А когда требуется получить отверстия небольшого диаметра, применяют другую оснастку. Её особенностью является то, что штифт, который устанавливает в центр заготовки, располагается под инструментом.

Конструкция такого циркуля включает в себя:

• Основание, которое фиксируется на обрабатываемом материале с помощью винтов или вакуумных присосок.
• Две штанги.
• Два башмака, которые одеваются на направляющие.
• Кронштейн, соединяющий фрезер и приспособление.

С помощью отверстий в кронштейне опорная плита оснастки легко выставляется на одном уровне с инструментом. Если фрезеруется круг, то используют только один башмак, а для овала применяют оба. Вырезы, сделанные с помощью такого дополнения, отличаются более высоким качеством, чем если бы были выполнены ленточной пилой или лобзиком. Это происходит из-за особенностей инструмента, который вращается на очень большой скорости.

Вырезание пазов на узких поверхностях

Домашний мастер часто сталкивался с необходимостью вырезания пазов для дверного замка или петель. Как правило, для этого использовалось долото и дрель. Но эту процедуру можно осуществить значительно быстрее и легче, если применять фрезер со специальной оснасткой. Такая конструкция позволяет легко создавать пазы на узких поверхностях и представляет собой плоскую основу, крепящуюся на инструмент. А также дополнительно устанавливаются два штыря, которые обеспечивают движение фрезы по прямой.

Основное требование к данной конструкции: штыри должны находится по центру обрабатываемого материала. Если это условие было соблюдено, то паз будет находиться строго посередине. Чтобы сместить направление обработки, достаточно одеть втулку необходимого размера на один из штырей. При использовании такой насадки необходимо следить, чтобы её края плотно прижимались к бокам в процессе обработки.

Если нужно вырезать паз на узкой поверхности, а необходимой оснастки нет, то эта проблема решается при помощи двух досок. Они крепятся с обеих сторон изделия в одну плоскость. А сам электроинструмент фиксируется параллельным упором.

Применение такой насадки для фрезера под дверные петли позволяет:

• Сделать максимально точную выемку не затратив много усилий.
• Минимизировать возможность появления ошибки, вероятность которой очень высока без использования шаблона.

Дополнения для обработки тел вращения

Многие мастера изготавливают оснастки для фрезера исходя из своих потребностей, так как ассортимент серийных аналогов довольно ограничен. Одним из таких устройств является дополнение для вырезания на вращающихся телах. При помощи такого дополнения можно сделать вырез на столбах и других изделиях похожей формы.

Конструкция такой оснастки состоит из:

• Корпуса.
• Диска, которым выставляется угол поворота.
• Подвижной фрезерной каретки.
• Винтов, с помощью которых фиксируется материал.
• Стопорных винтов.

Если дополнительно установить привод, то можно не использовать токарный станок для обработки.

Шипорезное приспособление

Шипорезка предназначена для вырезания на деталях соединения «шип-паз». Существует специальные оснастки, которые вырезают большинство типов шипов. В своей работе дополнение использует кольцо, которое перемещается по шаблону, тем самым обеспечивает движение инструмента в нужном направлении.

Перед изготовлением шаблона нужно определиться с пазами, для выреза которых он будет использоваться. При его изготовлении следует применять прочные материалы, стойкие к износу, так как со временем они стачиваются и точность деталей снижается. Хорошо зарекомендовало себя использование текстолита и многослойной фанеры.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Рама станка

 Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

 На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

• ламинированная плотная фанера толщиной 1 см;
• плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Пылесборник

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

• Создание каркаса.
• Установка столешницы и навесных деталей.
• Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
• Станок располагается в рабочей позиции и подключается к сети.
• Тестирование его работы.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

• Сосредотачивают всё внимание на том, как идет фреза.
• Не двигают заготовку руками – применяют специальные механизмы.
• Защита рук и глаз перчатками и очками.
• Не пускают детей к станку.
• Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

В России широкомасштабное и профессиональное использование дерева и технологий деревообработки стало применяться при Петре Первом. Первый профессиональный станок по дереву был привезён им из Голландии. На сегодняшний день такие станки пользуются достаточной популярностью.

Чтобы самостоятельно сделать фрезерный стол, не нужно обладать какими-либо специальными знаниями. Такие столы в некоторых случаях своим удобством значительно превосходят заводские фирменные столы, используемые для фрезеровки.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками.

Большинство устройств являются многофункциональными. они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

• снятие четверти;
• сверление;
• выемка пазов;
• создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины. Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях.

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией.

Фрезер представляет собой стальной режущий инструмент цилиндрической формы. очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

1. Столешница.
2. Параллельный упор.
3. Пылесос, который используется для удаления стружки.
4. Станина.
5. Шпиндель.
6. Подающая салазка.

Изготовление самодельного фрезерного станка

Материалы, которые требуются для изготовления агрегата своими руками, можно найти достаточно легко и стоят они совсем недорого. Именно поэтому самодельное фрезерное устройство стоит небольших денег. Использовать можно такой материал, как: ламинированная фанера, лист ДСП.

Размеры будущего стола зависят от того, сколько свободного места будет в мастерской. Изготовление станка своими руками начинается с того, что берётся лист фанеры и разрезается на детали с помощью циркулярной пилы в соответствии с чертежом. Столешница и станина считаются неразъемными деталями, именно поэтому их изготавливают в первую очередь.

В качестве основного режущего инструмента фрезерного устройства своими руками применяется ручной фрезер. Для этих целей замечательно подойдут устройства, бывшие в употреблении, у которых по разным причинам сломаны направляющие упоры.

Ручной фрезер закрепляют строго перпендикулярно по отношению к столешнице. Лист фрезера организовывается с помощью штатного устройства. Можно также изготовить специальные приспособления, которые способствуют минимизированию времени и усилий по изменению угла наклона и глубины агрегата.

Завершающим этапом изготовления самодельного станка является устройство параллельного упора. Это устройство способствует направлению детали к режущей кромке под строго заданным углом.

Самодельный фрезерный станок изготовить довольно просто, достаточно только обладать минимальными навыками, чтобы с лёгкостью справиться с этой работой. Материал для этого агрегата является общедоступным и довольно дешёвым. Полученное устройство используется в основном для небольших мебельных мастерских.

Источник: http://legkoe-delo.ru/remont-doma/dom-dacha/13547-kak-sdelat-frezernyj-stanok-po-derevu-svoimi-rukami-konstruktsiya-i-primenenie-sposob-ustrojstva

Фрезер по дереву своими руками: видео, фото, инструкции, советы по изготавлению. Работа на фрезерном станоке по дереву

При изготовлении большого числа фигурных деталей часто приходится заниматься нудной работой по перенастройке фрезерной головки. Приобрести для таких работ специальный станок? Эту роскошь может позволить себе не каждый.

Но есть возможность спроектировать и простроить его своими руками.

Причем, если фрезу с приводом сделать подвижными, а стол станка – наклонным, то для изготовления различных профилей можно обходиться минимальным числом сменных фрез.

Фрезерный станок по дереву своими руками

Ниже предлагается инструкция по созданию фрезерного станка, управляемого ПК. С помощью описанного ниже способа обработка поверхности станком, контролируемым компьютером, может стать доступной любому смертному. Это слишком маленький станок, чтобы определить его на отдельный стол, однако, можно с легкостью увеличить размеры конструкции.

Чтобы собрать такой станок много денег не потребуется, вся конструкция обойдется не дороже 200 долларов США. Абсолютно все детали можно купить в любом магазине.

С помощью станка можно делать гравировки на плоскости и печатной плате, а также фрезеровать в объеме и вырезать различные фигуры из пенопласта, дерева, пластика и других мягких материалов.

шаг 1 — Рама

В качестве рамы должна быть использована плоская поверхность, на которой все оборудование будет установлено горизонтально. Кроме этого рама должна иметь U-образное колено, чтобы крепко удержать ось Z (верхнюю и нижнюю часть с двигателем). Ради хохмы я взял трубу толщиной около 2,5 см, оказалось, это очень удобный вариант.

Когда требовалось что-то отрегулировать, я просто ударял по ней молотком. Как вы видите, свая, которая держит ось Z, необязательно должна располагаться в центре, однако, она должна быть прочной, и водопроводная труба для этого отлично подходит.

Затем, когда вы удостоверитесь, что стыки труб находятся там, где нужно, воспользуйтесь герметиком, тогда конструкция станет еще прочнее.

шаг 2 — Направляющие и двигатель оси Х

Сейчас самое время добавить направляющие к платформе оси Х. Эти направляющие из алюминия с U-образной выемкой имеют ширину 1,9 см. Купить их можно в любом магазине, где продаются металлические изделия. Под каждую направляющую на стыке с осью подложите шайбу, чтобы они не располагались вплотную друг другу.

Ничего страшного, если направляющие не будут идеально параллельными. Почему — узнаете позже. Теперь установите шаговый двигатель с держателем как на фото. Присоедините его на ¼ длины шпильками c резьбой к валу электродвигателя с небольшим кусочком резинового шланга (1 см термоусадочной трубки).

Теперь все готово для установки подвижной части оси Х (платформа).

шаг 3 — Основа конструкции — ось X

возьмите кусок пластика (я использовал оргстекло) или металла, нужно что-то прочное и плоское, и прикрепите его к U-образной раме. А теперь коварная часть. Круглая штука называется подшипником. Можете достать ее из двигателя или купить в специализированном магазине.

Закрепите ее на куске алюминия. Возьмите стяжную гайку 0,5 см и вкрутите ее в алюминий, как показано на фото. Подшипник служит креплением для платформы Х с направляющей Х, а стяжная гайка позволит двигателю ходить взад и вперед по платформе.

Не помешает смазать направляющие и стяжную гайку.

шаг 4 — Платформа Y

Платформа Y — это то же самое, что и платформа X, только повернутая на 90 градусов. Устанавливаем две направляющие и двигатель на платформе Х (в горизонтальной плоскости), берем кусок плоского материала и U-образный профиль и собираем подвижную платформу Y. Не забудьте о подшипнике и стяжной гайке. Когда все сделаете, должно получиться нечто подобное.

шаг 5 — Собираем ось Z

И снова мы повторяем схему создания платформ Х и Y для сборки платформы Z. Возьмите плоский материал, здесь я использовал белое оргстекло. Прикрепите направляющие и двигатель, и снова U-образный профиль и подшипник дополняют конструкцию.

История со стяжной гайкой немного изменится . Четыре стойки, располагающиеся на платформе, будут держать двигатель. Поскольку платформа будет двигаться вверх и вниз, под весом двигателя она может соскочить с направляющих.

Чтобы это предотвратить, добавим по роликовому подшипнику к каждому концу направляющей.

шаг 6 — Продолжаем сборку

Теперь закрепляем двигатель в платформе Z, затем инсталлируем платформу в раму. Вот, собственно, и оно. Пока что это чисто механическая конструкция. Далее мы подключим электродвигатели к контроллеру и запустим программу на ПК.

Если вы заинтересовались этой статьей, похоже, вы уже имеете представление, что можно делать с помощью трехкоординатного фрезерного станка, управляемого компьютером. Удивительно, какой точности можно добиться, если немного над ним поколдовать.

Убедитесь, что направляющие держатся крепко и располагаются ровно. Хорошо закрепите роликовый подшипник, чтобы платформа не двигалась.

Я использовал станок для создания печатных плат. Он отлично подойдет и для гравирования именных жетонов и значков, моддинга во всех его начинаниях и проявлениях. Здорово наблюдать, как станок вырезает объемную деталь из пенопласта или пластмассы.

ПРЕДУПРЕЖДЕНИЕ необходимо иметь соответствующую программу. Некоторые производители предлагают готовые комплекты из двигателей, драйверов и программ. Так процедура облегчается, но денег придется заплатить больше.

Какие операции позволяет выполнять фрезерный станок по дереву?

Во всем многообразии деревообрабатывающего оборудования фрезерный станок по дереву является одним из наиболее многофункциональных и универсальных. Лучшие образцы подобного оборудования позволяют выполнять целый ряд операций:

1. Строгание в поперечной плоскости;
2. Выборку криволинейных поверхностей, в том числе и неправильных геометрических форм;
3. Изготовление пазов, гребней, шпунтов, канавок, шлицев, калевок;
4. Распиловку и грубую калибровку заготовок.

Ключевыми факторами, влияющими на цену фрезерного станка по дереву и его качественно-эксплуатационные характеристики, являются такие параметры:

1. Диапазон регулировок частоты вращения шпинделя;
2. Диаметр шпинделя (30 или 32 мм);
3. Мощность силового агрегата;
4. Угол наклона шпинделя;
5. Ход шпинделя;
6. Максимально возможный диаметр используемого режущего инструмента;
7. Общие размеры стола;
8. Размеры подвижной каретки.

Общей особенностью фрезерных станков является значительная максимальная скорость вращения шпинделя, необходимая для получения высокого качества обрабатываемых поверхностей и точности геометрических параметров. Это требует применения массивной конструкции основания, позволяющей исключить вибрацию станка и повысить уровень безопасности.

Отдельные конструкции фрезерных станков позволяют осуществлять обработку заготовки в трех плоскостях и создавать копии оригинального элемента.

Наличие передвижной каретки и специальных зажимов позволяет использовать станок для нарезки сложных шипов.

Фрезерные станки с относительно небольшой минимальной скоростью вращения шпинделя (до 1700 об/мин) могут быть использованы в качестве шлифмашины для кромок.

Использование  фрезерных станков с ЧПУ (числовым программным управлением)

Фрезерная технология давно вошла в нашу жизнь и используется в достаточном количестве сфер деятельности человека, а именно:

• в мебельном производстве — для изготовления фасадов различных сложностей, включая художественную резьбу, накладки для  мебели и другие детали;
• в отделке интерьеров — для построения элементов каминов и бильярдных столов;
• такому же способу обработки подвержены лестницы и плинтуса, когда необходимо получить оригинальный рисунок резьбы;
• в отделке экстерьеров — при изготовлении индивидуальных наличников на окна и двери, когда сама резьба проходит насквозь;
• декоративных элементов для домов из дерева и многое другое;
• в эксклюзивных изделиях, а именно в рамах для зеркал и картин, барельефах, сувенирной продукции с изображением людей и зверей, на поверхности шкатулок и т.п.;
• в производстве дверей, когда необходимо фрезерование криволинейных вырезов под стекло, филенок с художественной резьбой и другое.

Технология обработки на станках с ЧПУ предназначена для упрощения способов получения резных изделий  при механической обработке дерева.

Устройство считывает программу, после чего подает команды механизму, осуществляющему перемещение исполнительных элементов станка. Системы с ЧПУ в большинстве случаев позволяют обеспечить высокую точность, скорость и повторяемость при механической обработке материалов, исключить механические погрешности.

При работе на станке с ЧПУ гарантировано и прогнозируемо время изготовления изделия из дерева, точность  механической обработки, повторяемость геометрии детали.

Станок с ЧПУ — это современный инструмент для резьбы по дереву, который позволяет очень быстро, качественно и точно изготовить изделие, которое предварительно создано при помощи компьютера.
Таким образом, можно получить изделие из дерева значительно быстрее, качественнее и выгоднее с материальной точки зрения, чем такое же изделие ручной работы.

Источник: http://saw-wood.ru/sawmill/219

Как сделать фрезерный станок по дереву своими руками

Уверен, что большинству людей приходилось хотя бы раз иметь в быту дело с древесиной. Для простейших работ у каждого хозяина имеется пила или ножовка по дереву, но этим инструментом можно лишь резать материал.

Однако собственнику частного дома часто приходится делать и более сложные работы, чем простой раскрой древесины ножовкой. Поэтому рачительному хозяину, который привык все делать самостоятельно, всегда пригодится устройство для выполнения фрезеровочных работ по дереву.

Сегодня рынок предлагает большое количество самых разнообразных инструментов и можно приобрести простейшее фрезеровочное оборудование примерно за 17 000-21 000 рублей. Однако недорогие модели имеют и свои недостатки, да и не всех устроят функциональные возможности такого оборудования.

Поэтому неплохим решением будет самодельный агрегат для фрезерования древесины, собрать который может любой мастер даже с минимальным опытом обращения со слесарным инструментом. К тому же в интернете имеется довольно много чертежей и инструкций.

Все ниже приведенные чертежи с размерами необходимо рассматривать только в качестве рекомендации и ознакомления. Фрезерные станки, собранные в домашних условиях не могут иметь каких-либо стандартов. Независимо от того какое оборудование решено собрать своими руками главное чтобы оно решало поставленные задачи.

Выбор фрезера

Существует несколько видов фрезера, поэтому прежде чем приступать к изготовлению станка, стоит определиться, для каких целей будет использоваться станок.

Поскольку для работы со сложными заготовками необходим мощный и высокооборотистый фрезер, большинство умельцев советует выбирать оборудование с автостабилизацией и ручной регулировкой шпинделя.

Большим удобством в работе отличаются устройства, оснащенные системой плавного пуска и быстрой остановки. Большим преимуществом считается, если можно заменять щетки электродвигателя не разбирая корпус оборудования.

Такому фрезеру будет рад любой умелец. В большинстве инструкций не рекомендуется использовать оборудование «вверх ногами». Как правило, подобное ограничение не имеет обоснований и его можно не соблюдать.

Рекомендация! Для самодельного оборудования стоит выбирать двигатель мощностью не менее 2 000 Вт, чтобы была возможность работать практически со всеми породами древесины.

Подбор материалов и комплектующих

Фрезерный станок для домашней мастерской, как и для производства, состоит из следующих основных элементов:

• станина;
• столешница;
• устройство, приводящее фрезу в действие (дрель или электродвигатель).

Станина

Важной частью фрезерного станка является станина, поскольку именно на ней крепятся все остальные элементы оборудования.

Она должна выдерживать большие динамические нагрузки. Для изготовления станины лучше всего использовать металл. Оптимальнее всего использование квадратной или прямоугольной трубы или массивного уголка. Это обусловлено тем, что:

1. можно не задействовать сварку и использовать болтовое соединение. К тому же разборная модель удобна, особенно в случаях, если ее придется на время перемещать в другое место или просто выносить из мастерской на время ремонта помещения;
2. станок собирается не одноразового применения. Опоры стола можно сделать регулируемыми, что упростит настройку станка по горизонтали в любом месте с незначительным уклоном поверхности, что очень важно при работе с таким оборудованием.

Габариты особо не имеют значения, все зависит от того с насколько большими заготовками предполагается работать. Главное чтобы рама была прочной и устойчивой.

Столешница

Если для изготовления рамы лучшим материалом считается металл, то для столешницы, как раз наоборот, необходимо использовать древесину или материалы на ее основе. Для столешницы можно использовать:

• строганную доску;
• многослойную фанеру;
• плиты ДСП, ОСБ или МДФ.

При выборе материала следует ориентироваться на специфику дальнейшего использования станка. В соответствии с этим выбирается тип материала и его толщина.

Поверхность столешницы должна иметь гладкую поверхность, иначе не удастся добиться точности фрезерования. Также нужно исключить вероятность возникновения царапин на обрабатываемой детали. Получить ровную поверхность рабочей поверхности можно следующими способами:

• облицовка пластиком;
• тщательная подгонка строганных досок;
• обшивка железом.

Важно! Создавая фрезерный станок в домашних условиях стоит помнить о технике безопасности. Необходимо обязательно сделать защитный кожух вокруг режущей части фрезера.

Электрооборудование

Как уже говорилось, существует много конструкций фрезерного станка. Соответственно для вращения фрезы можно использовать готовый фрезер заводского производства, электродвигатель или ручную дрель. При использовании в станке электромотора в первую очередь следует определиться с его типом:

Асинхронный

Неприхотлив в эксплуатации и дает возможность использовать большие фрезы. К недостаткам можно отнести шумную работу, но насколько это важно для деревообработки. решать каждому мастеру индивидуально.

Коллекторный

Является наиболее доступным вариантом, но сильно изнашиваются щетки электродвигателя. Степень изнашиваемости зависит непосредственно от интенсивности эксплуатации оборудования.

Не последнюю роль играет и мощность используемого электродвигателя:

1. до 500 Вт. Станок с маломощным электромотором пригоден для поверхностной обработки древесины. Можно также выполнять выборку пазов, но лишь небольшими фрезами и в мягких породах дерева;
2. до 1 200 Вт. Оборудование с электромотором такой мощности более универсально и на нем можно выполнять даже глубинную обработку древесины. Обычно для бытовых нужд электродвигателя на 1.2 кВт хватает;
3. до 2 000 Вт. В принципе это уже оборудование, на котором можно работать с любой древесиной и фрезами. На таком станке можно обрабатывать пластиковые детали и даже алюминий.

Также при подборе электродвигателя следует уделять внимание числу оборотов. Но здесь все просто — чем выше обороты, тем чище обработка древесины. К тому же высокооборотистый электродвигатель позволяет легко и без проблем справиться с такими дефектами древесины, как сучки.

Электропитание

Обычно для домашнего фрезерного станка используют электродвигатели, работающие отправлено обычной сети 220В. С монтажом и подключением данного оборудования проблем не возникает.

А, вот с трехфазными моделями дело обстоит иначе. Необходимо решить для себя, стоить проводить отдельную линию для станка или нет. Однако если к мастерской уже подведено трехфазное питание, то соответствующий асинхронный двигатель будет самым лучшим вариантом.

Высокая мощность, плавный пуск и мгновенная остановка — на таком станке можно эффективно работать практически с любыми видами древесины и выполнять самые различные операции.

Порядок сборки

Перед тем как сделать оборудование для фрезеровки работ по древесине нужно определиться с расположением электродвигателя.

Многие считают, что лучше всего размещать его внизу под столешницей. На направленном вверх валу со специальным зажимным патроном и крепится та или иная фреза.

В этом случае с изнаночной стороны столешницы монтируется монтажная пластина с круглым вырезом, к которой крепится электродвигатель станка. Можно конечно использовать ременную передачу, но это только усложнит конструкцию.

Также можно расположить двигатель горизонтально. Вполне возможно, что кому-то такой вариант будет предпочтительнее.

Дополнительно

Не стоит забывать, перед тем как собрать станок, о грамотной схеме включения оборудования и защитных устройствах. Обязательно фрезеровочное оборудование должно быть оснащено следующими элементами:

• тумблер аварийного торможения;
• подсветка рабочей зоны;
• защитный кожух;
• пылесборник.

Во время работы с фрезеровочным оборудованием иногда возникает потребность в специальных зажимах, с помощью которых, например, можно закрепить на столешнице небольшую планку, выполняющая роль направляющей. Это довольно удобно, особенно когда нужно обработать тонкие или маленькие детали.

Установленные стационарно струбцины являются не самым лучшим вариантом. Согласитесь, что намного удобнее использовать съемные зажимы, которые легко переустановить в зависимости от выполняемой задачи.

Источник: http://stanki-info.ru/frezernyj-po-derevu-svoimi-rukami.html

Как сделать фрезерный станок

Для самостоятельной сборки фрезерного станка по дереву в домашних условиях от вас, как минимум, потребуется знание основ организации столярных и электрических работ. Кроме того, перед тем, как сделать фрезерный станок, обязательно следует ознакомиться с его устройством и тщательно изучить все детали конструкции.

При внимательном изучении схемы будущего механизма обратите внимание на то, что она должна содержать следующие узлы:

• рабочий стол, являющийся основой конструкции;
• монтажную пластину, монтируемую в зоне резки;
• приводной механизм.

Рассмотрим порядок подготовки отдельных составляющих фрезерного станка более подробно.

Столешница с монтажной пластиной

Простой самодельный фрезерный стол может быть изготовлен из листа ДСП, в котором предварительно проделывается небольшое отверстие для вывода рабочей части фрезы и установки направляющей, закрепляемой на его плоскости специальными струбцинами. Вся эта конструкция может быть смонтирована на старой, но ещё достаточно прочной столешнице с крепкими ножками.

Для изготовления крышки стола лучше всего подойдёт лист многослойной фанеры с наклеенным на него пластиком требуемого размера и формы. По краям получившейся столешницы рекомендуется установить специальные кромочные накладки, после чего можно будет перейти к обустройству так называемой монтажной пластины.

Для этого в ней проделывается овальное отверстие по размеру фрезы, а затем в этом месте удаляется участок покрытия, повторяющий по контуру монтажную пластину, которая (после настилки и приклейки в подготовленном для неё месте) должна расположиться заподлицо с поверхностью.

Привод

При выборе подходящего для фрезерного стола электропривода в первую очередь следует определиться с его рабочей мощностью, достаточной для проведения планируемых вами работ по дереву. Для неглубокой выборки деревянных заготовок вполне подойдёт электродвигатель мощностью 500 Ватт.

Но этой мощности не будет хватать для обработки крупных изделий из древесины. Вот почему лучше всего обзавестись приводом мощностью порядка 1‒2 киловатта, что позволит вам использовать любой тип фрез для обработки заготовок в «щадящем» режиме.

Заметьте, что для наших целей могут применяться не только стационарные электромоторы, но и приводы некоторых ручных электрических инструментов, таких, например, как болгарка, перфоратор или фрезер ручного типа.

Ещё одним важным показателем электропривода, определяющим чистоту реза фрезы, является оборотистость установленного в нём двигателя. При выборе этого параметра исходят из того, что чем большее количество оборотов обеспечивает мотор, тем лучше. Отметим также, что схема подключения электропривода к электросети определяется типом выбранного вами двигателя (однофазный или трёхфазный).

Простейший фрезерный механизм лифтового типа

Для фрезерной обработки древесных заготовок иногда используется упрощённая конструкция в виде подающего механизма со встроенной в него фрезой. Перед началом работ вам следует подготовить небольшой эскиз (чертёж) такого подающего узла, что заметно упростит его последующую сборку.

В состав конструкции узла подачи должны входить следующие элементы:

• корпус, используемый как несущее основание;
• каретка со скользящими полозьями и встроенной фрезой;
• резьбовая ось;
• винт фиксирующий.

Управление работой такого механизма осуществляется довольно просто. При вращении резьбовой оси каретка с фрезой перемещается вдоль направляющих полозьев, плавно приближаясь к зоне обработки. По достижении требуемого положения она стопорится на полозьях при помощи специального фиксирующего винта.

Таким образом, фрезерный механизм простейшей конструкции, изготовленный своими руками, обеспечит вам точное позиционирование сменной фрезы в зоне резки.

Источник: https://www.stroitelstvosovety.ru/kak-sdelat-frezernyy-stanok

Как сделать фрезерный станок

Пожалуй, каждый мастер знает, насколько быстрее и качественнее может быть выполнена работа, если используются приспособленные для этого инструменты. Конечно, некоторые виды работ можно выполнить и при помощи подручных средств, но зачастую этот процесс сопряжён с немалым риском, да и удобным его назвать бывает трудно.

Так, например, при проведении некоторых видов столярных работ (выборка пазов, канавок, шлифование, торцевание) не обойтись без фрезерного станка. Конечно, современный рынок не испытывает дефицита в чем-либо, и купить такое приспособление проще простого, но стоит отметить, что цена на подобные механизмы далеко не маленькая.

Выход из ситуации есть, но для этого нужно знать, как сделать фрезерный станок самостоятельно.

С чего начать?

Если принято решение об изготовлении фрезерного станка своими руками, знайте, что эта работа потребует определенных базовых навыков, а также точности и аккуратности.

Как и в большинстве подобных случаев, прежде чем приступать к непосредственному изготовлению станка, нужно составить его подробный чертеж. Если знаний хватает, то его можно сделать самостоятельно, если нет — то заказать.

Можно воспользоваться и готовыми чертежами. Все последующие работы нужно проводить в точном соответствии с чертежом.

Каркас

Если говорить в общих чертах, то фрезерный станок, как самодельный, так и заводского изготовления, состоит из металлического каркаса, который выполняет несущие функции, деревянной или металлической столешницы и электромотора, приводящего весь механизм в действие. В качестве материала изготовления можно использовать металлический уголок или профильную трубу. Хотя вполне можно выполнить станину и из дерева.

Крышка

Еще одной составной частью фрезерного станка является верхняя крышка. Для ее изготовления можно использовать толстую фанеру или обрезную доску, которую необходимо дополнительно обработать, чтобы поверхность была гладкой. В центральной части столешницы должно быть выполнено технологическое отверстие, через которое и будет проходить вал электромотора.

Электромотор и подвес

Следующим этапом работ по изготовлению фрезерного станка является его оборудование электромотором. Здесь одним из основных моментов, на которые стоит обратить внимание, является мощность мотора.

Опытным путем установлено, что для большинства работ по дереву в бытовых масштабах подойдет мотор, мощностью от 1200 Вт. В принципе может хватить и меньшей мощности, но лучше иметь запас, да и работать с мощным двигателем более комфортно.

Что касается установки мотора, то лучшим будет вариант, при котором он будет крепиться на специальном подвесе, регулируемом по высоте.

Дополнительные элементы

Для того чтобы сделать работу за станком еще более удобной, его можно оснастить некоторыми дополнительными элементами. Так, например, можно выполнить верхний зажим, который позволит фиксировать обрабатываемую деталь. А также не лишним будет оборудовать систему для сбора пыли, в качестве которой можно приспособить старый пылесос.

Заключая сказанное, можно добавить, что самодельный фрезерный станок, если его правильно и качественно изготовить, способен выполнять все возложенные на него функции не хуже заводского. При этом средства экономятся достаточно существенные.

Источник: http://KakPravilnoSdelat.ru/kak-sdelat-frezernyy-stanok/

Как сделать фрезерный станок

Для хозяйственного человека фрезерный станок необходим, и найти ему применение не составит труда. Купить такое оборудование несложно, но оно стоит денег и, кстати, немалых.

При желании, владея некоторыми знаниями, фрезерный станок можно сделать собственными силами. Для этого понадобятся электродвигатель определенной мощности, рабочий стол и конструкция с направляющими элементами.

О том, как сделать фрезерный станок своими руками, пойдет речь дальше.

Подбор электрического привода

Занимаясь разработкой самодельного фрезерного агрегата сначала нужно подобрать электрический двигатель, мощность которого должна обеспечивать бесперебойную работу станка при обработке заготовок.

• Для поверхностной выборки заготовок из дерева вполне подойдет электропривод мощностью 500 Вт.
• При более глубокой обработке деталей такой мотор будет не будет развивать необходимую мощность, поэтому окажется малопригоден и не оправдает своего предназначения. Для более полноценной работы станка необходимо установить электродвигатель мощностью от 1,1 кВт и больше.
• При установленном электродвигателе от 1,1 до 2 кВт можно применять фрезы любой конфигурации и обрабатывать древесину в бесперебойном режиме.

В качестве двигателя в самодельный фрезерный станок можно вставить как стационарный привод, так и мотор от ручных электроинструментов большой мощности – дрели или болгарки.

Кроме мощности необходимо обращать внимание на количество оборотов, которое выдает двигатель. С увеличением количества оборотов рез будет равномернее и поверхность обрабатываемой заготовки чище.

Если для мотора используется бытовая сеть, то сложностей возникнуть не должно – подключение к розетке, которая выдает 220 В, не составит труда. Иначе предстоит дело с трехфазным асинхронным двигателем. Для него предвидится схема звезда-треугольник, при которой запуск происходит плавно, а мощность выдается максимальная.

Если для включения такого двигателя будет задействована сеть на одну фазу, то КПД мотора может упасть на треть или в 2 раза.

Изготовление для фрезера лифта

Чтобы легко выставлять по высоте резец фрезы в конструкции станка нужно предусмотреть лифт. Представленный чертеж хорошо демонстрирует, как собирается лифт, которым легко управлять.

Он изготавливается из толстой фанеры и фиксируется к крышке стола. Так как фрезы насаживаются на вал самого привода, в конструкции станка отсутствуют ремни и шкивы.

В связи с этим обороты должны быть большими.

• В состав лифта для фрезерного агрегата входят корпус, каретка, полозья скольжения, ось с резьбой и закрепляющий винт.
• При вращении рабочей части привод с кареткой двигается по вертикальной оси вниз или вверх.
• Скользящие полозья ограничивают направление движения фрезы.
• После выставления рабочей части по вертикали закрепляющий винт неподвижно фиксирует каретку.
• Удерживающий корпус несет на себе всю конструкцию с лифтом и фиксируется к крышке станка в нижней части.

Если отсутствует стол, его можно изготовить самостоятельно. Для его производства можно использовать разные материалы. Можно, например, соорудить стол из дерева, который хотя и боится влаги, но зато хорошо поглощает вибрации. Так как обработка по дереву предполагает выход достаточного количества стружки, то к конструкции фрезерного станка можно приспособить старый пылесос.

Источник: http://StroySvoimiRukami.ru/kak-sdelat-frezernyy-stanok/

Самодельный фрезерный станок по дереву: составные части устройства, примерный процесс изготовления

Фрезерование древесины представляет собой технологичный процесс обработки посредством вращающихся резцов, которые позволяют отделять часть стружки. При этом данная операция может быть применена как к профильным, так и плоским поверхностям различных деталей. На концах элементов можно формировать всевозможные соединительные отверстия и гнезда.

Начальная информация о процессе

Прежде чем сооружать самодельные фрезерные станки по дереву, рекомендуется ознакомиться с данным способом обработки более подробно. В качестве основного элемента в данном случае выступает специальная насадка с большим количеством зубчиков.

В зависимости от ее типа можно произвести тот либо иной способ фрезерования:

• Концевая обработка направлена в первую очередь на то, чтобы сделать в детали канавку или паз определенного размера.
• Фасонная технология подразумевает проведение работ с профильными элементами вроде багетов, шестерней, а также оконных рам.
• Торцевая методика фрезерования, как правило, применима к максимально большим поверхностям.

Составные части устройства

Чтобы сделать своими руками непосредственно самодельный стационарный фрезерный станок по дереву, необходимо ознакомиться с основными компонентами данного механизма. Самостоятельное изготовление подобного приспособления для обработки поможет сэкономить, так как цена готовой продукции относительно высока.

Приводящий механизм

На этапе проектирования начинающий мастер должен решить, какой мощности двигатель будет использоваться. Если при эксплуатации не предполагается осуществлять глубокую выборку древесины, то можно обойтись мотором с мощностью не более 500 Вт. Однако на практике такие станки очень часто глохнут.

Оптимальный вариант заключается в применении двигателя, мощность которого колеблется в пределах 1-2 кВт. При наличии такого агрегата можно использовать практически любые типы фрез, осуществляя обработку древесины в стандартном режиме.

Для проведения работ может подойти как электрический лобзик по дереву, так и ручные инструменты, вроде дрели или болгарки.

При выборе двигателя немалую роль играет количество оборотов, производимое за одну минуту. Чем выше показатель, тем равномернее и чище будет срез. Лучше всего, если мотор рассчитан на подключение к бытовой сети с напряжением 220 вольт.

Регулировочный лифт

Когда изготавливается самодельный фрезер по дереву, определенное внимание следует уделить данному приспособлению.

Лифт обычно состоит из корпуса, скользящих полозьев, каретки, резьбовой оси и винта для фиксации.

При включении устройства каретка должна двигаться вниз или вверх. Полозья выполняют функцию защитных ограничителей. Фиксирующий винт позволяет закрепить каретку в одном положении после выбора конкретной высоты. Что касается корпуса, то он удерживает полностью всю конструкцию.

Подобное приспособление обеспечивает регулирование выхода сменной насадки непосредственно над поверхностью стола. Для удобства лифт снабжается специальными шестернями.

Опорная конструкция

Если нет готового стола, то его можно легко сделать из древесины. Хотя данный материал боится влаги, из него получаются достаточно долговечные и надежные конструкции. В ходе работ для создания основной плоскости могут использоваться древесные плиты различного типа.

Перед основными работами должны быть составлены чертежи самодельного фрезерного стола по дереву, на которых следует выделить наиболее важные места. При планировании нельзя забывать о технике безопасности. Требуется в обязательном порядке закрыть пространство вокруг вращающейся фрезы.

Изготовление насадки

При необходимости может использоваться самодельная фреза по дереву, позволяющая осуществлять несложные работы.

Детальная инструкция по изготовлению подобной насадки приведена ниже. Деталь будет изготавливаться непосредственно из полотнища резака поэтапно.

1. Сначала делается отверстие точно в центральной части. Для этого используется сверло из твердых сплавов. Заусенцы и другие дефекты устраняются при помощи алмазного надфиля.
2. Следом производится центрирование диска. Простым карандашом четко обрисовывается контур. Внешние края подравниваются на станке с установленным шлифовальным кругом.
3. Далее проделываются зубчики с помощью отрезного круга. Их количество обычно составляет около 20 штук. Угол наклон прорезей должен соответствовать 30 градусам.
4. На завершающей стадии подготовленная насадка устанавливается непосредственно на станок. Для тестирования можно использовать ненужную заготовку из дерева. Выборка древесины должна происходить равномерно.

В качестве заключения

Отталкиваясь от вышеизложенной информации, многие начинающие мастера смогут самостоятельно соорудить незамысловатый деревообрабатывающий станок, который может применяться для осуществления несложных работ.

Конечно же, сравниться с готовым оборудованием, например, качественной дисковой пилой по дереву, он не сможет, но производить нехитрые операции будет способен.

Источник: https://rubankom.com/obrabotka/mehan/406-samodelnyj-frezernyj-stanok-po-derevu

Как самостоятельно сделать фрезерный (копировальный) станок по дереву или металлу?

Очень часто возникает потребность сделать точную копию определенной детали из различных материалов. В производственных условиях для этого применяется особый копировальный станок по дереву и металлу.

Устройство данного типа очень легко изготовить самостоятельно, используя простые материалы. Преимуществом такого копировально-фрезерного станка считается высокая производительность.

Если сделать все правильно за короткий промежуток времени можно получить много качественных деталей, которые ничем не будут отличаться от исходного образца.

Предназначение копировально-фрезерных станков по дереву – обработка различных деталей как по объему, так и в плоскости. Их принцип работы в чем-то схож с агрегатами с ЧПУ. Если обработке подвергаются образцы из дерева, тогда при помощи фрезерования станками данного типа можно достигнуть следующего:

• воспроизвести любые орнаменты;
• нанести на поверхность заготовки нужную надпись;
• произвести гравировку фасонных профилей;
• получить сложные объемные заготовки с множественными мелкими деталями, которые размещены в разных плоскостях.

Фрезерно-копировальный агрегат, которые работает с деревянными деталями, чаще всего применяется для производства мебели. Он помогает создать все необходимые декоративные элементы, чего сложно добиться другим способом.

Особенности работы агрегата

Фрезерный станок по металлу или по дереву работает с применением следующих правил:

• в качестве режущего элемента в оборудовании данного типа выступает фреза. Она создает нужный контур или объемные элементы в соответствии с установленным программным заданием;
• между режущим элементом и устройством слежения находится еще один связующий элемент. Это система подачи и управления, которая может быть механической (применяется в самых простых агрегатах, которые обрабатывают дерево), гидравлической или пневматической;
• в качестве копира в основном используется специально созданный шаблон, контурный чертеж или уже готовая деталь. Копировально-фрезерные станки с ЧПУ не нуждаются в таких образцах, поэтому они считаются универсальными. Данные агрегаты работают благодаря числовым командам, которые задаются пользователем через специальный интерфейс.
• в качестве шаблона могут выступать заготовки, которые изготовлены из любых материалов – дерева, металла, пластика и т. д.

Разновидности фрезерных установок с функцией копирования

Копировальные установки могут иметь различные приводы. На этом основании данное оборудование разделают:

• агрегаты, где присутствует пантограф. Позволяет осуществить копирование в нужном масштабе. Оборудование, где установлен пантограф, может обеспечить обработку деталей в нескольких направлениях. В состав конструкции данного агрегата входит палец-шпиндель и ось вращения. Пантограф обеспечивает нужным масштабом обработки благодаря определенному соотношению расстояний между данными элементами;
• копиры, которые оснащены рабочим механизмом, закрепляемым на поворотной рейке;
• устройства с одним или множественными шпинделями, которые имеют поворотные столы различного размера и формы;
• агрегаты с разной схемой подачи – механической, гидравлической, электрической;
• установки фотокопировального типа.

В зависимости от степени автоматизации всех операций и способу фиксации данное оборудование может быть:

• настольными, где закрепление заготовки происходит механически;
• стационарными, где фиксация деталей осуществляется при помощи пневматических прижимов;
• стационарными с пневматическими прижимами и трехшпиндельной головкой.

Конструкция самодельного станка

Фрезерный станок по дереву своими руками будет состоять из следующих конструкционных элементов:

• рабочая поверхность, которая подойдет по размерам;
• несущая рама, которая обеспечит стойкость агрегата во время работы;
• узел, необходимый для установки фрез.

При изготовлении данной самоделки нужно учитывать, что используемую фрезерную головку необходимо оснастить передаточным механизмом, который должен иметь электродвигатель. Это обеспечит агрегат несколькими режимами работы на разных скоростях.

Некоторые советы при изготовлении станка своими руками

Самодельный копировальный станок не отличается точным управлением, что приводит к снижению качества изготовленных с его помощью деталей.

Особенно ярко проявляются все недочеты при смене направления фрезы или во время активной работы агрегата, что сопровождается вибрацией во всей плоскости конструкции. Устранить данные дефекты практически нереально.

Поэтому рекомендуется создавать узкопрофильные агрегаты, которые направлены на обработку только каких-то одних деталей.

Также во время изготовления самодельного копировального станка следует обращать внимание на вес и габариты обрабатываемых деталей. Чем они больше, тем массивнее должна быть несущая рама оборудования. Это позволит поглотить все образовавшиеся вибрации и обеспечит достаточный запас прочности, что сделает созданный станок своими руками долговечным и надежным.

Также необходимо не забывать, что узел, который соединяет фрезу с копирующим щупом, должен быть прочным и надежным. Очень важно, чтобы их плоскость и поверхность рабочего стола полностью совпадали. В результате созданная конструкция жестко устанавливается на несущей раме. Также она должна свободно перемещаться по рабочей поверхности во всех нужных направлениях.

Используя такие советы очень легко собственноручно создать копировальный станок. Но следует не забывать, что его область применения ограничена. Если требуется обработка деталей разного типа и размера, лучше приобрести универсальное оборудование, которое изготовлено в заводских условиях.

Источник: https://promzn.ru/stanki-i-oborudovanie/kopirovalno-frezernyj-stanok.html
