Фрезерный станок своими руками из болгарки самодельный по дереву

Если нужно выполнить фрезеровальные работы и нет денег на приобретение промышленного прибора, можно в домашних условиях изготовить фрезер из болгарки. Станок не уступит промышленным аналогам — конечно, при условии навыков в области сварочных работ и резки по дереву. Для домашней мастерской фрезер из болгарки своими руками считается превосходным вариантом, требующим наименьших экономических расходов.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

1. Шлифмашина либо дрель с работающим мотором.
2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
4. Сварочный агрегат.
5. Крепёжные компоненты.
6. Обычный комплект слесарных инструментов.

Таким образом, для производства фрезера нужны материалы, доступные практически в любой домашней мастерской или в каждом гараже. Чтобы сделать такую технику и начать ее использовать, не понадобятся значительные финансовые затраты.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

1. Основа либо рама.
2. Рабочая стойка.
3. Электропривод.
4. Электрический мотор.
5. Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее. Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции.

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

1. Частота верчения электромотора.
2. Мощь электрического мотора.
3. Масштабы рабочего стола.
4. Максимальный вес заготовок.

Процесс изготовления

. Простейшая конструкция, которая не требует чертежей, собирается несколько часов.

Порядок работы:

1. Из металла сваривается поперечная балка, в которую устанавливается УШМ. Для ее фиксации пробурена пара отверстий.
2. Конец трубы приваривается к небольшому сегменту угла, который прикреплён к подвижному валу. Место крепко привинчивается к полу мастерской или верстака.
3. Возвратная пружина приваривается к заднему концу, что приведёт подвижную часть в исходное положение. Болт крепится к стержню с помощью болтов.

Важные правила резки дерева

Резка и обработка дерева может быть выполнена с использованием известного устройства — болгарки. Электростанок, сделанный из шлифовального устройства, поможет справиться с небольшими работами по древесине.

Фрезерование с помощью болгарки потребует соблюдения таких правил:

• использование насадки только для древесных изделий;
• работа проводится в перчатках;
• агрегат должен быть надежно закреплен;
• скорость работы минимальная;
• перед эксплуатацией следует удостовериться в том, что в материале нет гвоздей, саморезов и иных металлических компонентов;
• механизм необходимо держать в одной плоскости, не допуская перекосов;
• замена насадки производится при отключённом электропитании.

При наличии большого объёма работ лучше пользоваться циркулярной пилой или лобзиком.

Самодельный фрезер из дрели

Чтобы сделать фрезер из дрели своими руками, потребуются чертежи, угловая шлифовальная машина и подвижный стол. Он может быть изготовлен из фанеры и обычно состоит из двух стенок, обращённых друг к другу. Расстояние от одной до другой должно быть зафиксировано. На движущейся части самодельной машины закреплён металлический конус с заострённым концом. Резаки для древесины могут иметь различную форму, длину и ширину обработки.

Станок делается почти так же, как из болгарки. Разница заключается в принципе крепления втулки для верчения заготовок. При применении шлифовальной машины в качестве фрезерного станка необходимо сделать вспомогательный адаптер.

Фрезер по дереву из болгарки можно соорудить самостоятельно. В интернете есть много видеороликов по этой тематике. Всегда есть возможность что-то изменить и добавить к дизайну резака, главное — чтобы машина была удобна в работе.

Originally posted 2018-04-18 12:10:17.

Фрезер своими руками по дереву: как сделать самодельный ручной фрезер

Настоящим мастеровитым людям постоянно не хватает инструментов. Спецстанки дороги и не всегда нужны в хозяйстве. Можно ли адаптировать имеющиеся агрегаты для создания принципиально новых? Один такой пример и рассмотрим. Изготовим очередное полезное приспособление — фрезер своими руками из давно и успешно работающей болгарки, не нарушая ее функциональности.

Необходимые инструменты

Производство не требует чего-то особенного. Подготовим для работы необходимые материалы и инструмент:

• Небольшая болгарка с кругом 125 мм;
• Обрезок двутавра 180 мм длиной 20—25 см, либо лист железа толщиной 5 мм;
• Отрезной диск;
• Зачистной диск;
• Корд-щетка на УШМ с металлическим ворсом;
• Мел;
• Тиски;
• Круглая коронка диаметром 40 мм для высверливания отверстий;
• СОЖ эмульсия;
• 10 см квадратной трубы 25*25 мм и 50см профиля 20*20 мм;
• 2 удлиненных гайки и 2 обычных диаметром 8 мм, 2 болта 8*40 мм;
• Кусок листового железа толщиной 1—1,5 мм;
• Патрон для дрели 1,5—13 мм с резьбовым соединением;
• Метчик М14;
• Зажимные болты с барашками 8*20 мм — 2 шт., 2 гайки на 8 мм.
• Сверла на 8 и 10 мм;
• 2 болта 8*10 мм.

Как сделать фрезер

Для изготовления переносного фрезерного станочка по дереву и фанере надо не так много запчастей и инструментов. За основу берем любимую болгарку, собираем для нее крепление с подошвой. На этом креплении она двигается вертикально вверх-вниз, регулируя глубину погружения оснастки.

Сделать подошву

Подошву под самодельный ручной фрезер изготавливаем из листа железа толщиной около 5 мм, чтобы обеспечить жесткость конструкции. Хороший металл идет на изготовление балки двутавра, поэтому можно вырезать их нее центральную часть. Отрезав кусок размером около 12*25 см, тщательно его шлифуем корд-щеткой, зажав в тиски. По заранее сделанному лекалу размечаем мелом пластину для получения симметричного рисунка.

Зажав в тиски, прицеливаемся и аккуратно вырезаем металл отрезным диском, не выходя за размеченные контуры фигуры. Для доведения по разметке пригодится зачистной диск — он с легкостью справляется с  5 мм металлом. Как результат — аккуратно вырезанная деталь. Она будет надежной основой нашего аппарата.

Сделать крепление для болгарки

С помощью коронки надо высверлить  отверстие диаметром 4 см в оставшейся части металлической пластины. Делается это перфоратором в режиме сверления. Металл достаточно толстый, поэтому, чтобы не «посадить» коронку, периодически подливаем СОЖ — смазывающе-охлаждающую жидкость. Это попросту эмульсия воды и масла. Деталь прижимаем струбциной. Работу проводим на деревянной подложке. Минута сверления и в руках  толстая шайба с широкими полями, а в изделии — ровная дырка.

Очередное лекало со сложным рисунком. Это основание для крепления УШМ к нашему основанию. Отрезаем все лишнее и получается причудливая деталь. После обработки абразивом она принимает законченные черты. Подгоняем отверстие под выступающую неподвижную часть мотор-редуктора болгарки. Теперь это является основанием крепления. Запчасть дорабатываем, обрезая выступающие ненужные выступы.

Обрезаем на отрезном станке 2 тонкие трубки 20*20 мм, длиной по 25-30 см, чтобы влез патрон с длинной фрезой и достаточным расстоянием для регулировки высоты инструмента. В качестве салазок будет пара отрезков трубы 25*25 мм длиной по 3-5 см. В них с одной стороны следует просверлить отверстие диаметром 10 мм и приварить гайку на 8 мм. Теперь при закручивании болта салазки станут жестко контриться болтом-барашком с направляющей трубой.

Собираем на прихватках основные части конструкции:

• 2 направляющие 20*20 мм;
• 2 салазок 25*25 мм;
• конструкция крепления к редуктору болгарки.

Аккуратно обвариваем направляющие кронштейны, присоединяя намертво к подошве агрегата. Здесь главное — не перегреть тонкий металл трубки, иначе его поведет, и салазки не станут свободно передвигаться по направляющим.

Теперь надежно привариваем зажим УШМ к двум отрезкам труб, служащими для вертикального передвижения. Но полностью этот зажим станет работать полноценно только после изготовления фиксатора. Изготавливаем его следующим способом:

1. Прорезаем посредине с образованием 5 мм промежутка;
2. С одной стороны образовавшейся дуги привариваем удлиненную гайку, с другой – обычную. Тонкую гайку предварительно рассверливаем большим сверлом для свободного хода болта, зажав конструкцию в тиски. Теперь закручиваемый болт станет надежно фиксировать УШМ за выступающую часть редуктора в вертикальном положении. У нас готов узел передвижения инструмента.

Следующая процедура — подготовка ушей крепления под отверстия корпуса редуктора. Изготавливаются из тонкого металла 1—1,5 мм. Маркером рисуется удлиненный овал, с одной стороны высверливается отверстие под болт. Детали сгибается по диагонали в тисках осторожным постукиванием молотка. Нижняя часть уха приваривается к изготовленной конструкции фиксатора, верхняя прикручивается к корпусу редуктора.

Основная часть всего фрезера готова. Осталось присоединить патрон, собрать и настроить изделие.

Патрон берется самый обычный. Диаметр зажимаемого сверла или фрезера зависит от мощности движка болгарки и поставленных задач. Подойдет с разбегом зажима 1,5-13 мм. Единственный нюанс — резьбовая посадка патрона.

Скорее всего, ни диаметр отверстия, ни шаг резьбы не совпадут с таковым на болгарке. Подбираем метчик М14. Сразу накручиваем прижимную шайбу и убеждаемся в отсутствии люфта — шаг совпадает.

Нарезаем резьбу и накручиваем патрон на шпиндель болгарки. Как результат — готовое изделие для крепления фрезы.

Собрать изделие

Окрашиваем и высушиваем все детали сборки. Готовые запчасти собираем на болгарку, прочно зажимая редуктор в крепления:

1. Надеваем крепеж на головку редуктора, прочно закручиваем. Соединяем дополнительно болтами с креплением для жесткости.
2. Вставляем фрезу в патрон, прочно закрепляем.
3. Устанавливаем основание и надеваем получившийся инструмент с салазками.
4. Регулируем высоту инструмента болтами салазок.

Получился ручной фрезер по дереву своими руками. Теперь — испытания агрегата. Для него возьмем широкую доску или дерево-стружечную плиту. Разметив рисунок, устанавливаем полученную самодельную конструкцию основанием в начало рисунка. Для работы включаем инструмент в сеть, регулируем глубину погружения фрезы и передвигаем конструкцию по полю, повторяя нарисованную схему изделия.

Для лучшего позиционирования инструмента желательно вернуть на место родную ручку. Удлиняем болт ручки шпилькой и длинной гайкой. Теперь инструмент двигается двумя руками и перемещение на плоскости становится точнее.

С помощью такого приспособления можно отремонтировать мебель из ДСП, заново расфрезеровав отверстия в плите или обрезав размахрившуюся кромку.

Основные компоненты стола:

1. Упорная доска (пластина) для ограничения сдвига перемещаемой детали. Смещается по вырезам, фиксируясь болтами к столу;
2. Коробка для подключения пылесоса, соединенная с отверстием под фрезу;
3. Передвижная рейка с упором для движения заготовки.

Лифт фрезера для станка можно модифицировать дополнительной установкой винтового домкрата.

Так, с помощью интернета и простейших материалов, изготавливается ручной фрезер. При необходимости можно сделать целый фрезерный станок для изготовления самодельных деталей из фанеры, дерева, ДСП и ремонта мебели.

Источник: https://TehnoPanorama.ru/instrumenty/frezer-svoimi-rukami.html

Фрезер из болгарки своими руками: порядок изготовления и видео

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Алгоритм изготовления фрезера из болгарки

Алгоритмы изготовления стационарной установки для фрезерования и его ручного аналога отличаются. Последний вариант реализовать проще: требуются меньшие затраты труда, а также материалов.

Стационарные станки

Фрезерный станок состоит из таких конструктивных элементов:

• прочной, устойчивой станины;
• привода;
• стола для выполнения работ с линейкой (рейкой).

Соответственно, при создании рабочей модели установки понадобится сделать эти части, а после соединить их вместе. В качестве электропривода будет использоваться болгарка. Ее понадобится надежно закрепить на крышке стола.

Стационарный станок можно сделать в двух вариантах: с зафиксированной на столе УШМ либо с подвижной установкой болгарки. Первый достаточно просто реализовать практически своими руками. При этом следует учитывать, что рабочий инструмент можно закрепить так, чтобы выполнять обработку в горизонтальной либо вертикальной плоскостях. От этого зависит порядок сборки установки.

Станок с обработкой заготовки в горизонтальной плоскости (с вертикальным положением фрезы) собирают в такой последовательности:

• делают раму из металлических уголков (их соединяют с помощью сварки) либо деревянных брусков (скрепляемых саморезами, шурупами);
• обшивают каркас ДСП либо фанерой, закрепляя листы болтами;
• в столешнице вырезают отверстие под вал болгарки (большего диаметра, чем сечение у него);
• используя перфоленту либо хомуты, с помощью болтов снизу к крышке стола закрепляют болгарку, примерно как изображено на фото ниже;

• на поверхности столешницы из деревянных реек (кусков ДСП либо фанеры) устанавливают планки, выполняющие роль направляющих, по которым будет двигаться обрабатываемая заготовка;
• деревянные и металлические части конструкции окрашивают (предварительно зачистив наждачной бумагой);
• для удобства работы закрепляют тумблер включения болгарки.

Шляпки болтов, расположенные сверху столешницы, должны быть заподлицо с ее поверхностью. Поэтому под них понадобиться высверливать выемки соответствующего размера. Направляющие являются съемными элементами конструкции. Под каждую заготовку их требуется переставлять. Часто их фиксируют с помощью саморезов.

Следует обеспечить такой доступ к болгарке, чтобы удобно было выполнять смену насадок.

Тумблером можно подавать питание на электроинструмент, предварительно просто заблокировав во включенном положении его кнопку. Более сложным вариантом будет переделывание электрической схемы УШМ.

Чтобы пользоваться станком, нужно установить фрезы. В продаже имеются их разновидности, напоминающие обычные отрезные диски, которые фиксируются на валу с помощью зажимной гайки. Для применения шпоночных насадок потребуется переходник. При этом с одной стороны у него имеется посадочное место с резьбой (для закручивания на вал болгарки вместо гайки), а с другой – для фиксации фрезы.

Ручной фрезер

При подвижном варианте фиксации угловой шлифовальной машины ее легче снять в случае необходимости, чтобы использовать по непосредственному назначению. Гораздо проще сделать ручной фрезер, чем создавать механизм, обеспечивающий его перемещения вперед-назад, а также вправо-влево. Работа с таким инструментом потребует надежного закрепления заготовки, чтобы она не вибрировала или не сдвигалась, например, в тисках либо с помощью струбцин. Это в значительной степени определит качество выполненных работ, а также удобство (быстроту) их проведения.

Вариантов изготовления ручных приспособлений из УШМ для фрезерования много. При этом в работе применяют разные материалы. Способ создания ручного фрезера по дереву из угловой шлифовальной машины продемонстрирован в видеоролике далее.

Ручные приспособления больше напоминают насадки под болгарку, позволяющие пользоваться ей так, как фрезером. Самые простые модели не предусматривают вертикального передвижения режущей насадки. Они предназначены для выполнения простейших операций.

Источник: https://hockey-samara.ru/dlya-avto/frezer-iz-bolgarki-video.html

Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Источник: https://VseOChpu.ru/frezernyj-stanok-po-derevu-svoimi-rukami/

Фрезер из болгарки своими руками: фрезерный станок по дереву как сделать, самодельный

Дисковый угловой шлифовщик или в просторечии «болгарка» – это обязательный инструмент в арсенале каждого мастера. Кроме ее функциональной универсальности бывалые мастера могут поделиться некоторыми «секретами» и рассказать, как на основе болгарки изготавливаются другие не менее полезные электроинструменты.

К таковым относится ручной фрезер – специализированный инструмент для работы по дереву. Если он понадобился для определенного вида работ, а покупать его нет ни времени, ни желания – мастера подскажут, как изготовить его аналог в условиях домашней мастерской.

Необходимые материалы

Для того, чтобы сделать фрезерную станину для болгарки своими руками, понадобятся следующие детали, которые наверняка есть в мастерской, в гараже или на даче у каждого мастера:

• два стальных профиля (один должен быть шире другого, чтобы тот свободно входил в него) квадратного или прямоугольного сечения для изготовления опорных конструкций станины;
• лист металла (сталь или нержавейка) 7-9 мм толщиной для подошвы и других узлов конструкции;
• болгарка или дрель со снятым шлифовальным кругом и полукожухом (а у дрели патроном соответственно, чтобы был открыт осевой вал);
• старый патрон от дрели (его придется доработать, после чего под сверла его использовать будет уже нельзя) – он будет «насадкой» по фрезу;
• крепежные элементы: болты, зажимы, гайки.

Важно. Для работы по металлу в мастерской должны быть тиски, пильный диск (с зубцами для распила металла), электродрель (ручная или станок), шлифовальный круг, электросварка, чертежные приборы для подготовки макетов (включая химический карандаш, мелки или маркеры).

Пошаговая инструкция

Перед тем как мастер начнет непосредственную сборку самодельного фрезера, придется потратить время, чтобы изготовить узлы и детали станины. Для этого мастер:

1. раскраивает стальной лист и из одной части выпиливает прямоугольную заготовку – из нее делается подошва. На ней намечается центральная ось между двумя боковыми (короткими) сторонами. Затем вычерчивается полукруглое отверстие диаметром в 1-3 от длины стороны с центром окружности расположенным на осевом перпендикуляре, на расстоянии 1,5 см. от торца боковой стороны. По линии параллельной боковой стороне от диаметрально удаленных от центра точек полуокружности в стороны проводятся два отрезка по 1-1,5 см. Затем от них еще по отрезку под углом примерно 60o к боковой стороне. В результате должна получиться фигура напоминающая купол, опирающийся на плоскую трапецию.
2. Заготовка зажимается в тисках и с помощью болгарки выпиливается по начерченным линиям. Затем острые края зашлифовываются для безопасности. Подошва готова.
3. Теперь конструируется подвесная «оплетка» для болгарки. С помощью дрели и специальной кольцевой насадки из металлической заготовки высвреливается окружность с расчетом по форме и размерам болгарки – на этой оплетке она будет лежать, фиксируясь снизу патроном с фрезой.
4. Затем, перед выкраиванием детали, рекомендуется приготовить трафарет из картона. По форме он напоминает «круг с треугольными ушками», которые затем стачиваются у круга и по краям. После этого трафарет накладывается на металл заготовки, так, чтобы отверстие под патрон болгарки располагалось по центру круга. После этого металл обрезается по трафарету.
5. Из одного профиля (меньшего по высоте сечения) выпиливаются опоры одинаковой высоты, которые привариваются параллельно друг другу на равном расстоянии от центральной оси подошвы.
6. Из второго профиля (высота сечения которого больше) вырезаются одинаковые по размеру «кубики-салазки», которые свободно «скользят» по приваренным к подошве «рельсам».
7. «Уши» заготовки подпиливаются и привариваются к скользящим кубикам, чтобы уже она могла на них скользить вниз и вверх по направляющим.
8. В верхней части круга заготовки пропиливается еще одно щелевое отверстие в 2-3 мм, после чего на него наваривается сваркой: с одной стороны получившейся дуги – гайка, а с другой – шуруп. Это делается с таким расчетом, чтобы при вкручивании круг уменьшался в диаметре, и болгарка с патроном плотно в нем фиксировалась по горизонтали.
9. Для фиксации болгарки на получившейся из заготовки «каретке», из металла вырезаются дополнительные овальные «ушки», в верхней части которых просверливаются дырки, по размеру совпадающие с боковыми болтами на болгарке. Нижняя часть загибается под углом в 90 градусов в тисках. После этого ушки привариваются к каретке. Для удобства эксплуатации в одно из «ушек» вместо болта можно вкрутить двухсторонний держатель, на который будет накручиваться рукоятка от болгарки.
10. В каждом из кубиков-салазок также просверливается по отверстию и на него наваривается по гайке, которая в сочетании с крепежом будет стопорить каретку на нужной высоте.
11. Изготовление цанги по фрезу. Берется старый патрон от дрели и в отверстии по вал, с помощью метчика, вырезается резьба под ось болгарки. Резьба метчика подбирается по образцу гайки, которая закрепляет на валу шлифовальный диск.
12. Детали получившейся конструкции шлифуются и продуваются. Станину для эстетики и для защиты узлов от пыли рекомендуется покрасить.

После того как сборка завершена, болгарка укладывается на каретку, фиксируется зажимом диска. Затем устанавливается патрон, в него монтируется фреза, и установка фиксируется по высоте зажимами на «салазках».

Таким образом, воспользовавшись этой моделью и изготовив фрезерную станину в условиях домашней мастерской, мастер получает в свое распоряжение специализированную насадку для болгарки, которая выполнит все необходимые работы по дереву и ничем не уступит промышленным, зачастую дорогостоящим образцам.

Вам также может понравиться

Источник: https://2lzz.ru/elektroinstrument/frezer/iz-bolgarki-svoimi-rukami-2

Фрезер из болгарки своими руками. Как сделать правильно?

Фрезер из болгарки своими руками

В домашней мастерской, каждый вид инструмента будет, кстати, то же самое касается и самодельного фрезера из болгарки.

И если о том, как сделать полировальный станок, самодельный плиткорез и листогиб своими руками было рассказано ранее, то пришло время поговорить, как делается фрезер из болгарки своими руками.

На самом деле все достаточно просто, и если в гараже лежит старая ненужная дрель или болгарка, то фрезерный станок можно изготовить достаточно просто. Основными частями фрезерного станка из болгарки или дрели является фреза, шток, на котором она крепится и двигатель, который её вращает. Вот собственно и всё, о чём по порядку.

Фрезер из болгарки своими руками

Итак, чтобы сделать фрезер из болгарки своими руками, в первую очередь необходимо будет подготовить:

1.  Основание, на котором будет закреплена болгарка или дрель. Это может быть стол или самодельный верстак для гаража, неважно. Главное, чтобы основание было надежное, не шаталось, и на нём можно удобно было бы работать за самодельным фрезером.
2.  Старая ненужная дрель или болгарка. Разбирать этот электроинструмент нет необходимости. В тоже время стоит понимать что элементы, за которые он будет фиксироваться накрепко к основанию, должны быть прочными и максимально надежными.
3.  Кусок 12 мм фанеры или тонкого металла. Работать с фанерой намного легче, если же для изготовления фрезерного станка из болгарки выбран металл, то возможно потребуется сварка для скрепления всех частей самодельного фрезера.

В принципе на этом всё, хотя в процессе работы над изготовлением фрезера из болгарки своими руками, возможно, потребуются дополнительно болты или саморезы, но это добро, как правило, изобилует в каждом гараже или в хозблоке домашнего мастера.

Фрезер из дрели своими руками

Сначала изготавливается из толстой фанеры или досок основание фрезера. Оно состоит из двух стенок расположенных друг напротив друга. Расстояние одной стенки до другой можно сделать фиксированным, а можно сделать так, чтобы одна из стенок, на которой не закреплена дрель, двигалась ближе или дальше в зависимости от длины обрабатываемых деталей.

На подвижной части самодельного фрезера закрепляется металлический конус, который острым своим концом будет удерживать обрабатываемую заготовку. Сбоку прямо на каркасе размещаются фрезы фрезера по дереву. Они могут иметь разную конфигурацию, длину и ширину обработки заготовок.

Фрезер из болгарки своими руками делается практически точно также, единственное отличие здесь в способе фиксации втулки для вращения заготовок. И если в дрели её можно закрепить прямо в патрон, то при использовании болгарки в качестве фрезерного станка придется делать дополнительный переходник.

Загрузка…

Источник: https://samastroyka.ru/frezer-iz-bolgarki-svoimi-rukami.html

Фрезер Из Болгарки Своими Руками

Приспособления для болгарки – можно купить, а лучше сделать самостоятельно

Угловая шлифовальная машина, просто – «болгарка», имеет три главных направления использования.

• Резка жестких материалов;
• Шлифовка абразивами;
• Зачистка поверхностей щетками.

Разработка предполагает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

Штатив для УШМ

Этот мини станок позволяет решить главную проблему при работе с болгаркой: если инструмент держать обеими руками, кто зафиксирует заготовку? В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности. причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в дереве, устранена. Но сам диск по-прежнему может травмировать.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

Ручной фрезер из болгарки за пять минут

Переделка болгарки в ручной фрезер. Вал от сгоревшего фрезера. Цанги 8 и 12 мм.

Фрезер,бор машинка из болгарки

При обработке литья или резьбе по дереву. Надеюсь кому нибудь облегчит жизнь моя идея.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Стусло из болгарки

Если столешницу под угловой шлифмашиной выполнить поворотной – получится отличное стусло. При помощи такого приспособления можно оперативно нарезать под фиксированным углом плинтус, багет, профиль из любого материала.

Стоит лишь установить соответствующий диск, зафиксировать столешницу под углом 45 градусов – и нарезка наличников для окон деревянного дома превращается в удовольствие.

Таким станком можно легко нарезать тротуарную плитку по диагонали, разнообразив способы ее укладки.

Нечто подобное выпускается и в промышленном варианте, но стоимость таких приспособлений отпугнет не только домашнего мастера – но и небольшую бригаду слесарей.

Штроборез

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего. Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Фрезер

Поскольку любая угловая шлифовальная машина оснащена мощным двигателем с редуктором – из нее можно изготовить стационарный фрезер. Опять же при условии, что в любой момент инструмент извлекается из самодельного приспособления, для использования по прямому назначению. Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. Ветрогенератор своими руками из стиральной машины: как. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск. Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Кулинария

Казалось бы, где болгарка, а где кухня? Разве что во время ремонта можно увидеть там этот инструмент. Однако в умелых руках для УШМ нет ничего невозможного.

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео.

Универсальный станок или приспособа для болгарки сделана своими руками — видео

Источник: http://ctln.ru/frezer-iz-bolgarki-svoimi-rukami/

Самодельный фрезерный станок из болгарки своими руками

Приспособления для болгарки – можно купить, а лучше сделать самостоятельно

Угловая шлифовальная машина, просто – «болгарка», имеет три главных направления использования.

• Резка жестких материалов;
• Шлифовка абразивами;
• Зачистка поверхностей щетками.

Разработка предполагает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

Отрезной станок из болгарки своими руками по металлу: видео

При работе с разного рода режущими инструментами, болгаркой в частности, многие понимают, что резку металла лучше сделать обычным отрезным станком.

Сам процесс будет более удобным, да и линия среда будет идеальной. При этом заводской отрезной станок по металлу, даже самый простой и старый, будет стоить недешево.

Именно поэтому многие интересуются тем, как сделать отрезной станок из болгарки своими руками. Чертежи этого приспособления, а также обучающие видео можно отыскать в интернете.

А сегодня мы тоже поделимся информацией на эту тему.

• Отрезные станки: зачем они нужны
• Особенности болгарки
• Методы сборки отрезных станков из болгарки
• Простейший способ сборки станка из болгарки
• Самодельный станок из болгарки для точечных работ
• Фрезерный станок из болгарки своими руками
• Меры безопасности

Отрезные станки: зачем они нужны

При работе с металлом мастер не может обойтись без разных видов его обработки, например:

• резки;
• сварки;
• шлифовки и многого другого.

Источник: https://steelfactoryrus.com/samodelnyy-frezernyy-stanok-iz-bolgarki-svoimi-rukami/

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер. Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

1. Подходящей электрической дрели или болгарки. Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы.
2. Уровень и угольник, которые требуются для повышения точности изделия.
3. Набор гаечных ключей.
4. Дрель с большим набором различных сверл. Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель.
5. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.
6. Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании.
7. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения.
8. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания.
9. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.
10. Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

1. Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
2. Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
3. Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Порядок изготовления

Изготовить ламельный фрезер из болгарки можно самостоятельно, для чего нужно лишь уделить внимание основных рекомендациям. Они выглядят следующим образом:

1. Из ранее подобранной фанеры или листового металла проводится создание основание. Оно представлено двумя стенками, которые расположены между собой. В некоторых случаях одна из стенок делается подвижной, за счет чего обеспечивается возможность регулировки основания в зависимости от длины заготовки. Соединение отдельных элементов проводится при применении различных крепежей. Рекомендуется применять варианты исполнения из нержавеющей стали, так как они служат намного дольше и не покрываются коррозией.
2. На подвижной части фиксируется конус, изготавливаемый из металла. Он требуется для фиксации заготовки на момент обработки. Сделать фрезерный станок из болгарки можно при применении уже готового конуса, который снимается с других устройств.
3. Инструмент, применяемый в качестве основания, размещается на боковой стороне корпуса. Подходит для этого инструмент любого размера и мощности.

Стоит учитывать, что при изготовлении фрезы из болгарки своими руками приходится создавать специальный переходник для фиксации втулки. Изготовить ее также можно в домашних условиях из подручных материалов.

В заключение отметим, что самодельный фрезер подходит для применения в случае мелкосерийного производства. Это связано с тем, что большинство вариантов исполнения машинок для резки не рассчитаны на длительное применение. Кроме этого, даже качественный вариант исполнения будет уступать по показателю функциональности покупным предложениям.

(: 2, в среднем: 4,00 из 5)
Загрузка…

Источник: https://stankiexpert.ru/ehlektroinstrument/frezer-iz-bolgarki-svoimi-rukami.html

Как сделать фрезер из болгарки — HandMade32.ru — сделай своими руками

Как и всякое профессиональное оборудование, фрезер стоит немалых денег. В основном он применяется при изготовлении мебели. Для использования в домашних условиях его можно сделать на основе болгарки (УШМ).

Понадобится

Наряду с болгаркой приготовим следующие материалы и детали:

• патрон от дрели;
• стержни из металла;
• пружины и втулки упорные;
• оргстекло;
• полосу из металла;
• ручку-упор из пластика;
• винты, болты, гайки-барашки;
• клей и ветошь.

Для работы над самоделкой не обойтись без следующих инструментов и приспособлений: штангенциркуля, угольника и рулетки; токарного и сверлильного станков; сварки; пил по металлу и дереву; метчиков с воротком; наждачной бумаги; задатчика высоты и др.

Порядок изготовления узлов и сборка фрезера

Начнем работу с привода – дооснащенной болгарки. Другие важные узлы фрезера – это вертикальные направляющие штанги и подошва. Обычный патрон для дрели невозможно закрепить на шпинделе УШМ, т. к. их резьбы не совпадают и равны соответственно М12 и М14. Используя насадку, закрепляем патрон дрели на токарном станке и сверлим отверстие под резьбу М14.

Нарезку резьбы можно производить не только на станке, но и в ручную.

Легко накручиваем патрон на резьбу шпинделя, но видим, что он упирается в центрирующий поясок. Рассверливаем вход в резьбовое отверстие патрона под диаметр и высоту центрирующего пояска.

Это позволяет прочно без биения закрепить патрон на резьбе шпинделя болгарки даже от руки. Наш привод будущего фрезера готов.

С помощью пилы по металлу нарезаем заготовки вертикальных направляющих штанг.

Из стержня потолще готовим два отрезка нужной длины и сверлим в них продольные отверстия под размер штанг.

Выверяем вертикальность установки штанг угольником, надеваем на них пружины и направляющие, и имитируем их работу.

Размечаем лист оргстекла и вырезаем с помощью циркулярной пилы по дереву две одинаковые пластины.

Удаляем с них защитную пленку, протираем ветошью, на одну из пластин по углам наносим по капле клея, и сверху прижимаем другую. В сдвоенной пластине сверлим четыре отверстия в углах, формируем гнезда под головки винтов, которые и вворачиваем заподлицо для прочности соединения пластин.

По разметкам в пластинах из оргстекла в два захода сверлим отверстия под штанги.

Торцуем на токарном станке штанги, сверлим отверстия под резьбу, которую нарезаем вручную метчиком.

В гнезда пластины устанавливаем штанги и сверху закрепляем металлической пластиной.

Прикручиваем болтами согнутые пластины с двух сторон к корпусу болгарки, используя штатные отверстия для ручки. Устанавливаем болгарку с патроном и зажатой фрезой в центр подошвы. Под другой конец УШМ подставляем задатчик высоты и выставляем болгарку в горизонтальное положение. Привариваем отогнутые концы пластин к трубкам, скользящим по штангам, в заранее намеченных местах.

В центре платины-подошвы высверливаем кольцевым сверлом отверстие, рассчитанное под наибольший диаметр используемой фрезы.

Из толстой полосы металла выгибаем скобу и привариваем к трубкам скольжения спереди горизонтально.

Вынув из трубок скольжения штанги, просверливаем сбоку отверстия, нарезаем резьбу и вворачиваем болты с головкой-барашком.

Снимаем подошву и с торца к отверстиям для штанг под прямым углом выполняем сверления, нарезаем резьбу и вкручиваем болты.

Возвращаем подошву назад и затягиваем болты, закрепляя штанги в отверстиях. К поперечной скобе в центре привариваем ушко, на которое закрепляем ручку-упор, состоящую из двух половинок.

Временную планку, стягивающую штанги, заменяем на скобу, но прежде, чем укрепить ее, поднимаем по штангам вверх и снимаем привод с трубками скольжения и пружины, чтобы поставить упорные втулки. Вновь собираем снятые узлы и детали в обратном порядке, затягиваем окончательно скобу и прикручиваем ручку.

Установив фрезу в рабочее положение, фиксируем ее затяжкой болтов с головками-барашками, ввернутыми в трубки скольжения, и проверяем работу фрезера в деле.

Смотрите видео

Источник: sdelaysam-svoimirukami.ru

Источник: https://handmade32.ru/masterskaya/kak-sdelat-frezer-iz-bolgarki/

Стойка для болгарки – как сделать самому отрезной станок? +

Массивную болгарку лучше закрепить в стойку. С помощью такого станка можно будет с большей точностью резать однотипные детали или детали с большой площадью поверхности. Покупать готовую станину не всегда есть смысл – зачастую они обладают недостаточной жесткостью, и надежно закрепить в них болгарку не получится. Гораздо проще собрать ее самому из прочных металлических уголков или обрезков водопроводных труб.

Особенности использования болгарки

Необходимо надевать защитные очки, жесткие перчатки, защитные сапоги и пылезащитную маску. Плиточные приспособления отлично подходят для резки прямо по поверхности керамической или каменной плитки. Однако, вам будет трудно, если не невозможно сделать точные порезы для заготовки вокруг препятствий. Приспособления для старой болгарки своими руками легко справляются с этими сложными задачами.

Распил бетона болгаркой

Если вы обрезаете болт заподлицо в бетон или другой материал. Плотно прикрепите длинную сторону стойки, убедившись, что она в недвижимости. Часть заготовки, которая будет выпадать после разреза, может повредить ноги.

С помощью правильного выбранного диска ваша болгарка может использоваться для восстановления грубых краев на многих бытовых приспособлениях, включая лезвия газонокосилки, лопаты, мотыги и даже оси. После этого вы всегда можете доработать финиш с файлом мельницы.

Если у вас есть много раствора для удаления, а молоток, и долото просто не убирает его, возможно использование болгарки. Использование углового приспособления для демонтажа старого раствора приведет к большому количеству пыли. Необходима маска для пыли.

Техника безопасности при работе болгаркой

Технология работ с приспособлением предназначена для работы с различными материалами для достижения множества отделок и эффектов. Выбирая правильное режущее колесо, вы можете выполнить еще большее разнообразие домашних задач, включая полировку, буферизацию, шлифование, округление и шейпинг. Приспособления для болгарки своими руками могут существенно расширить формы применения.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Материалы и приспособления чтобы изготовить насадки для болгарки

Колеса и диски углового шлифовального станка могут быть изготовлены из ряда материалов. Однако, в общем случае алмазный диск будет обеспечивать максимальную точность и полировку. Колеса доступны в диапазоне уровня истирания (или песка). Используйте аксессуар с более высоким истиранием для более шероховатых поверхностей полировки.

Однако, несмотря на все это, многие люди все еще решают создавать комплектующие к болгарам своими руками. Если вы решите самостоятельно создавать приспособы на рабочую болгарку для, то перед началом работы вам необходимо подготовить необходимые инструменты:

1. Электрическую дрель, желательно.
2. Набор сверл.
3. Диски должны быть выбраны с диаметром 125 мм.
4. Деревянные заготовки.
5. Металлический уголок.
6. Пластина из стали.
7. Самонарезающие винты.

Когда необходимо использовать болгарку для конкретных задач, в этом случае многие мастера делают выбор в пользу готовых приложений. Их можно купить без проблем в строительном супермаркете. Стоимость устройств не очень дорогостоящая.

Что может понадобиться для изготовления станины

Чертёж станины из металла

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

• болгарка;
• сверлильная машина;
• сварочный аппарат;
• шлифовальный круг;
• плоскогубцы;
• набор отверток;
• набор ключей;
• измерительные инструменты.

• уголок стальной 40×40;
• уголок стальной 50×50;
• швеллер 5У или 6.5У (для направляющих движущейся каретки);
• обрезки водопроводных труб;
• профильные трубы 15×15, 20×20, 25×25;
• подшипники;
• метизы;
• жестяная обрезь;
• текстолит.

Стойка для болгарки

Независимо от того, насколько квалифицирован мастер, ему нужны идеальные приспособления, чтобы выполнить свою работу. Стойка болгарки предоставляется как отличное приспособление для доведения до совершенства этих угловых изделий.

Стойка для болгарки своими руками

Стенд болгарки позволяет шлифовать на совершенных углах 115 мм-125 мм. Если стойка из алюминиевого сплава, это позволяет иметь приспособление, которое, несомненно, будет служить долго.

Источник: https://texnotoys.ru/drugoe/prisposoblenie-dlya-bolgarki.html

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки. При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

• болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
• основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
• толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
• сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
• крепежные элементы (хомуты, винты, болты и гайки);
• стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Источник: http://met-all.org/oborudovanie/prochee/frezer-iz-bolgarki-svoimi-rukami-po-derevu.html

Как сделать фрезер из болгарки своими руками?

Угловая шлифовальная машинка – незаменимый инструмент для проведения строительных работ с различными материалами. Она хороша еще и тем, что к ней можно прикрепить дополнительные приспособления (насадки, диски) и/или переделать при небольших усилиях в другой узкоспециализированный инструмент – например, во фрезер. Конечно, оригинальный промышленно изготовленный инструмент во многом будет превосходить такую самоделку, но для бытовых нужд ее вполне хватит.

Материалы и инструменты

Для того чтобы на базе болгарки изготовить фрезер, вам понадобятся следующие инструменты и материалы:

• УШМ в рабочем состоянии, отсутствие каких-либо дефектов либо неисправностей обязательно;
• аппарат для сварки (если вы собираетесь использовать металл);
• крепежные элементы;
• отвертка/шуруповерт;
• электродрель;
• строительный уровень;
• линейка (рулетка) и карандаш;
• угольник;
• лист фанеры или ДСП толщиной 1 см либо лист металла толщиной примерно 3 мм;
• гаечные ключи;
• лобзик либо пилы для работы с деревом/металлом;
• металлические уголки или бруски плотной древесины (5х5см);
• пробойник;
• набор шестигранных ключей;
• напильник, крупно- и мелкозернистая наждачная бумага.

Порядок действий

Для начала определитесь, какой фрезерный инструмент вам нужен – стационарный или ручной. И у того, и у другого варианта есть свои особенности при сборке и эксплуатации.

Стационарные

Если вам нужен неподвижный фрезерный станок, учитывайте при его конструировании, что его возможности будут зависеть от мощности и скорости вращения (количества оборотов) мотора болгарки, а также площади стола для работы (верстака). Для обработки деталей из древесины непрочных пород небольшого размера хватит маленькой болгарки, мощность мотора которой равна 500 Вт. Если же фрезеру предстоит работать с заготовками из металла, мощность двигателя УШМ должна быть не меньше 1100 Вт.

Конструкция фрезера состоит из таких элементов, как:

• устойчивое основание;
• подвижная/неподвижная столешница с разлинованной рейкой;
• привод.

Ламельные фрезерные станки отличаются не вертикальным, а горизонтальным расположением рабочей фрезы. Возможно 2 варианта конструирования самодельного фрезерного станка:

• неподвижный стол – подвижный инструмент;
• подвижная рабочая столешница – неподвижный инструмент.

В первом случае для горизонтальной обработки детали порядок действий следующий:

• зафиксируйте угловую шлифовальную машинку к пластине вертикально (насадка-фреза располагается горизонтально);
• вокруг стола устанавливаются направляющие для передвижения пластины с инструментом;
• обрабатываемая деталь закрепляется на рабочей поверхности.

Таким образом, обработка зафиксированной детали осуществляется подвижным инструментом. Во втором случае вам требуется обеспечить неподвижность болгарки и мобильность рабочей поверхности. Для перемещения столешницы под ней сооружается конструкция из направляющих с возможностью фиксации положения рабочей поверхности. УШМ, в свою очередь, закрепляется на вертикальной станине сбоку от верстака. Когда требуется станок с вертикально расположенной рабочей насадкой, порядок действий таков:

• соберите раму из брусков древесины либо уголков, обеспечив жесткое крепление их друг с другом (с помощью сварки либо крепежных элементов);
• к каркасу прикрепите лист ДСП или фанеры;
• сделайте отверстие под вал УШМ – диаметр выемки должен превышать соответствующий показатель поперечного сечения вала;
• внутри каркаса закрепите инструмент – с помощью хомутов либо перфоленты на болтах;
• на рабочей поверхности стола соорудите направляющие (из реек, планок и т. п.) для передвижения детали;
• все поверхности ошкурьте и покрасьте;
• тумблер включения инструмента для комфортного использования можно закрепить.

Все шляпки саморезов (болтов, винтов) должны быть утоплены и не выступать над поверхностью рабочей области. Учитывайте, что направляющие рейки должны быть съемными, разные заготовки требуют различного их расположения. Удобнее всего их фиксацию производить с помощью саморезов. Инструмент должен располагаться удобно и доступно для быстрой замены рабочей насадки (фрезы, диска и т. д.).

Для полноценного использования любого самодельного фрезеровочного станка вам необходимо приобрести фрезы – дополнительные насадки на болгарку в виде отрезных дисков или шпоночных насадок. Если первые без проблем заменяют шлифовальный диск болгарки и спокойно закрепляются на валу зажимной гаечкой, то для второго вида насадок вам потребуется переходник.

Ручные

Самый легкий вариант – переделать болгарку в ручную фрезеровочную машинку. Учтите, в этом случае необходима надежное закрепление обрабатываемой детали – с помощью тисков или зажимов, дабы исключить вероятность вибрации или сдвига заготовки. Переделать болгарку в ручной фрезер можно несколькими способами. Здесь приведен один из них.

Сначала изготовьте по чертежам базовое основание инструмента. Идеальным вариантом будет база из металлического листа достаточной толщины и веса, ведь масса основы прямо влияет на устойчивость устройства. Затем сделайте фиксирующую пластину – кронштейн для удержания УШМ. Материал тот же, что и у основания. Нужно сделать отверстие под заднюю часть инструмента, ту, где находится рукоятка. Вырежьте заготовки той формы, которой желаете.

К концам изделия приварите отрезки труб квадратного сечения – для перемещения по вертикально расположенным направляющим. Направляющими послужат более длинные отрезки труб квадратного сечения, но с меньшим диаметром. Их нужно приварить к основанию. Для повышения надежности фиксации инструмента можно изготовить и приварить своеобразные «уши» из металлического листа. Для фиксации инструмента на нужной высоте необходимо сделать крепление. Можно приварить 2 гайки, завернуть в них стержни с резьбой, на которые насажены с помощью сварки гайки-барашки. С помощью такого приспособления вы легко и быстро сможете менять и закреплять требуемое положение инструмента.

Теперь нужно установить дрельный патрон как переходник для рабочей насадки-фрезы. Предварительно нарежьте внутри него резьбу, соответствующую валу УШМ. Затем накрутите его на вал и зафиксируйте в нем необходимую фрезу. Соберите машинку. Зафиксируйте ее в кронштейне.

Протестируйте ее работу. Если нет лишней вибрации или неконтролируемых сдвигов при эксплуатации, все в порядке. В противном случае вам необходимо проверить, откуда взялась неточность, и устранить ее.

Правила эксплуатации

При выполнении фрезеровочных работ по дереву не забывайте соблюдать нехитрые правила:

• соответствие насадки на УШМ обрабатываемому материалу;
• не допускается снятие защитного корпуса;
• установите скорость угловой шлифовальной машинки на минимум;
• реально оцените свои силы – большую болгарку может запросто вырвать у вас из рук;
• работайте в защитных перчатках или жестко закрепите инструмент;
• предварительно проверьте однородность заготовки – нет ли посторонних металлических деталей;
• работа должна производиться в одной плоскости, перекосы недопустимы;
• не блокируйте кнопку в режиме работы;
• перед заменой насадки/диска обязательно отключите питание электроинструмента.

О том, как сделать фрезер из болгарки, смотрите далее.

Все права защищены, 14+

Запрещено использование любых материалов без нашего предварительного письменного согласия.

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки. При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

• болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
• основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
• толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
• сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
• крепежные элементы (хомуты, винты, болты и гайки);
• стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Фрезер по дереву из болгарки своими руками

Если нужно выполнить фрезеровальные работы и нет денег на приобретение промышленного прибора, можно в домашних условиях изготовить фрезер из болгарки. Станок не уступит промышленным аналогам — конечно, при условии навыков в области сварочных работ и резки по дереву. Для домашней мастерской фрезер из болгарки своими руками считается превосходным вариантом, требующим наименьших экономических расходов.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

1. Шлифмашина либо дрель с работающим мотором.
2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
4. Сварочный агрегат.
5. Крепёжные компоненты.
6. Обычный комплект слесарных инструментов.

Таким образом, для производства фрезера нужны материалы, доступные практически в любой домашней мастерской или в каждом гараже. Чтобы сделать такую технику и начать ее использовать, не понадобятся значительные финансовые затраты.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

1. Основа либо рама.
2. Рабочая стойка.
3. Электропривод.
4. Электрический мотор.
5. Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее. Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции.

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

1. Частота верчения электромотора.
2. Мощь электрического мотора.
3. Масштабы рабочего стола.
4. Максимальный вес заготовок.

Процесс изготовления

. Простейшая конструкция, которая не требует чертежей, собирается несколько часов.

Порядок работы:

1. Из металла сваривается поперечная балка, в которую устанавливается УШМ. Для ее фиксации пробурена пара отверстий.
2. Конец трубы приваривается к небольшому сегменту угла, который прикреплён к подвижному валу. Место крепко привинчивается к полу мастерской или верстака.
3. Возвратная пружина приваривается к заднему концу, что приведёт подвижную часть в исходное положение. Болт крепится к стержню с помощью болтов.

Важные правила резки дерева

Резка и обработка дерева может быть выполнена с использованием известного устройства — болгарки. Электростанок, сделанный из шлифовального устройства, поможет справиться с небольшими работами по древесине.

Фрезерование с помощью болгарки потребует соблюдения таких правил:

• использование насадки только для древесных изделий;
• работа проводится в перчатках;
• агрегат должен быть надежно закреплен;
• скорость работы минимальная;
• перед эксплуатацией следует удостовериться в том, что в материале нет гвоздей, саморезов и иных металлических компонентов;
• механизм необходимо держать в одной плоскости, не допуская перекосов;
• замена насадки производится при отключённом электропитании.

При наличии большого объёма работ лучше пользоваться циркулярной пилой или лобзиком.

Самодельный фрезер из дрели

Чтобы сделать фрезер из дрели своими руками, потребуются чертежи, угловая шлифовальная машина и подвижный стол. Он может быть изготовлен из фанеры и обычно состоит из двух стенок, обращённых друг к другу. Расстояние от одной до другой должно быть зафиксировано. На движущейся части самодельной машины закреплён металлический конус с заострённым концом. Резаки для древесины могут иметь различную форму, длину и ширину обработки.

Станок делается почти так же, как из болгарки. Разница заключается в принципе крепления втулки для верчения заготовок. При применении шлифовальной машины в качестве фрезерного станка необходимо сделать вспомогательный адаптер.

Фрезер по дереву из болгарки можно соорудить самостоятельно. В интернете есть много видеороликов по этой тематике. Всегда есть возможность что-то изменить и добавить к дизайну резака, главное — чтобы машина была удобна в работе.

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки. При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

• болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
• основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
• толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
• сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
• крепежные элементы (хомуты, винты, болты и гайки);
• стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Дисковый угловой шлифовщик или в просторечии «болгарка» – это обязательный инструмент в арсенале каждого мастера. Кроме ее функциональной универсальности бывалые мастера могут поделиться некоторыми «секретами» и рассказать, как на основе болгарки изготавливаются другие не менее полезные электроинструменты.

К таковым относится ручной фрезер – специализированный инструмент для работы по дереву. Если он понадобился для определенного вида работ, а покупать его нет ни времени, ни желания – мастера подскажут, как изготовить его аналог в условиях домашней мастерской.

Конструкция

Ручной фрезер – это устройство с вращающейся в патроне фрезой, укрепленной вертикально на опорах специальной станинной платформы. Высота подъема фрезы относительно подошвы платформы регулируется фиксаторными блоками и позволяет рабочей поверхности входить в деревянную заготовку на установленную мастером глубину. Это позволяет как распиливать дерево, так и наносить декоративные углубления, и делать пазы и отверстия различной конфигурации.

Изготовление фрезера своими руками из болгарки потребует от мастера времени и определенных усилий, но полученный в результате фрезерный станок по дереву по своим характеристикам не будет отличаться от промышленных моделей и, при необходимости проведения столярных работ, справится с поставленными задачами.

При конструировании фрезера вместо болгарки можно использовать электродрель – отличие будет только в конфигурации крепежного механизма, так как вращающийся вал шливовалки располагается перпендикулярно относительно ее корпуса, а валовая ось дрели установлена вдоль него.

За исключением, этой конструктивной особенности, в обоих случаях, главное, что предстоит сделать мастеру – это изготовить станинную платформу, на которую будет крепиться выбранный электроинструмент, и смастерить из старого патрона от дрели цангу,  удерживающую фрезу.

Необходимые материалы

Для того, чтобы сделать фрезерную станину для болгарки своими руками, понадобятся следующие детали, которые наверняка есть в мастерской, в гараже или на даче у каждого мастера:

• два стальных профиля (один должен быть шире другого, чтобы тот свободно входил в него) квадратного или прямоугольного сечения для изготовления опорных конструкций станины;
• лист металла (сталь или нержавейка) 7-9 мм толщиной для подошвы и других узлов конструкции;
• болгарка или дрель со снятым шлифовальным кругом и полукожухом (а у дрели патроном соответственно, чтобы был открыт осевой вал);
• старый патрон от дрели (его придется доработать, после чего под сверла его использовать будет уже нельзя) – он будет «насадкой» по фрезу;

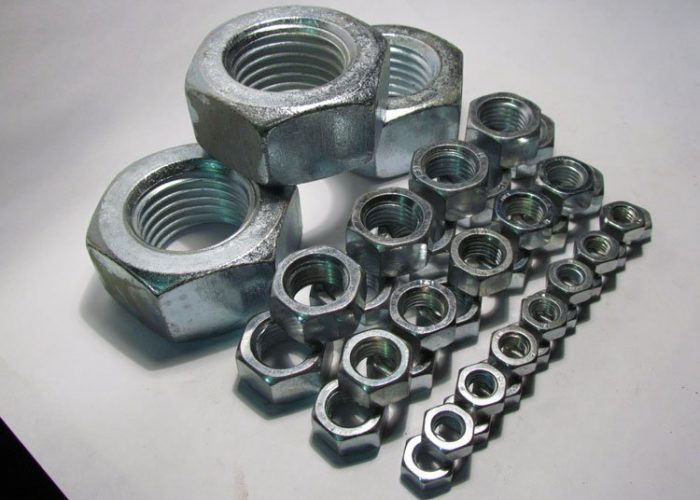

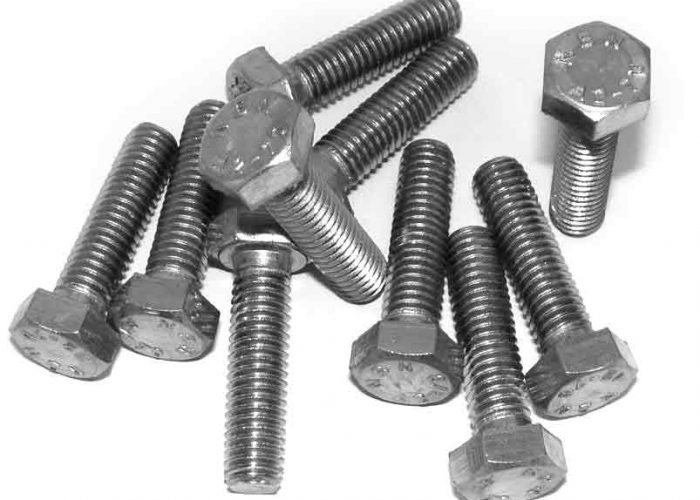

• крепежные элементы: болты, зажимы, гайки.

Важно. Для работы по металлу в мастерской должны быть тиски, пильный диск (с зубцами для распила металла), электродрель (ручная или станок), шлифовальный круг, электросварка, чертежные приборы для подготовки макетов (включая химический карандаш, мелки или маркеры).

Пошаговая инструкция

Перед тем как мастер начнет непосредственную сборку самодельного фрезера, придется потратить время, чтобы изготовить узлы и детали станины. Для этого мастер:

1. раскраивает стальной лист и из одной части выпиливает прямоугольную заготовку – из нее делается подошва. На ней намечается центральная ось между двумя боковыми (короткими) сторонами. Затем вычерчивается полукруглое отверстие диаметром в 1-3 от длины стороны с центром окружности расположенным на осевом перпендикуляре, на расстоянии 1,5 см. от торца боковой стороны. По линии параллельной боковой стороне от диаметрально удаленных от центра точек полуокружности в стороны проводятся два отрезка по 1-1,5 см. Затем от них еще по отрезку под углом примерно 60^o к боковой стороне. В результате должна получиться фигура напоминающая купол, опирающийся на плоскую трапецию.
2. Заготовка зажимается в тисках и с помощью болгарки выпиливается по начерченным линиям. Затем острые края зашлифовываются для безопасности. Подошва готова.
3. Теперь конструируется подвесная «оплетка» для болгарки. С помощью дрели и специальной кольцевой насадки из металлической заготовки высвреливается окружность с расчетом по форме и размерам болгарки – на этой оплетке она будет лежать, фиксируясь снизу патроном с фрезой.
4. Затем, перед выкраиванием детали, рекомендуется приготовить трафарет из картона. По форме он напоминает «круг с треугольными ушками», которые затем стачиваются у круга и по краям. После этого трафарет накладывается на металл заготовки, так, чтобы отверстие под патрон болгарки располагалось по центру круга. После этого металл обрезается по трафарету.
5. Из одного профиля (меньшего по высоте сечения) выпиливаются опоры одинаковой высоты, которые привариваются параллельно друг другу на равном расстоянии от центральной оси подошвы.
6. Из второго профиля (высота сечения которого больше) вырезаются одинаковые по размеру «кубики-салазки», которые свободно «скользят» по приваренным к подошве «рельсам».
7. «Уши» заготовки подпиливаются и привариваются к скользящим кубикам, чтобы уже она могла на них скользить вниз и вверх по направляющим.
8. В верхней части круга заготовки пропиливается еще одно щелевое отверстие в 2-3 мм, после чего на него наваривается сваркой: с одной стороны получившейся дуги – гайка, а с другой – шуруп. Это делается с таким расчетом, чтобы при вкручивании круг уменьшался в диаметре, и болгарка с патроном плотно в нем фиксировалась по горизонтали.
9. Для фиксации болгарки на получившейся из заготовки «каретке», из металла вырезаются дополнительные овальные «ушки», в верхней части которых просверливаются дырки, по размеру совпадающие с боковыми болтами на болгарке. Нижняя часть загибается под углом в 90 градусов в тисках. После этого ушки привариваются к каретке. Для удобства эксплуатации в одно из «ушек» вместо болта можно вкрутить двухсторонний держатель, на который будет накручиваться рукоятка от болгарки.
10. В каждом из кубиков-салазок также просверливается по отверстию и на него наваривается по гайке, которая в сочетании с крепежом будет стопорить каретку на нужной высоте.
11. Изготовление цанги по фрезу. Берется старый патрон от дрели и в отверстии по вал, с помощью метчика, вырезается резьба под ось болгарки. Резьба метчика подбирается по образцу гайки, которая закрепляет на валу шлифовальный диск.
12. Детали получившейся конструкции шлифуются и продуваются. Станину для эстетики и для защиты узлов от пыли рекомендуется покрасить.

После того как сборка завершена, болгарка укладывается на каретку, фиксируется зажимом диска. Затем устанавливается патрон, в него монтируется фреза, и установка фиксируется по высоте зажимами на «салазках».

Таким образом, воспользовавшись этой моделью и изготовив фрезерную станину в условиях домашней мастерской, мастер получает в свое распоряжение специализированную насадку для болгарки, которая выполнит все необходимые работы по дереву и ничем не уступит промышленным, зачастую дорогостоящим образцам.
