С помощью фрезерного стола можно выполнять профессиональную обработку дерева. Соединения, профилирование торцов, дверные и оконные рамы, плинтусы, рамочки для фотографий и картин делаются на столе аккуратно и удобно. Стол заводского изготовления может влететь в хорошенькую копеечку при сомнительном качестве. Почему бы не сделать его самостоятельно? Тем более что конструкция совсем не сложна, далее чертежи будут детально разобраны.

Главные детали фрезерного стола

Вариантов фрезерных столов множество. Как правило, мастера создают уникальные чертежи под свои нужды. Но основа конструкции одинакова независимо от размеров станка. Вот стол 90 х 48 х 30 см, столешница и опоры из фанеры №27, ножки верстака сварены из стального уголка.

Основные элементы стола для ручного фрезера, от качества и конструкции которых будет зависеть удобство работы и функционал.

Тип стола

Сначала следует определиться с типом будущего станка:

• стационарный;
• портативный;
• агрегатный.

Если планируется работа на выезде, подойдет чертеж небольшой переносной конструкции. При постоянной работе в мастерской удобен будет надежный и мощный стационарный стол. Его можно установить на колесики и перемещать по помещению. А для маленькой мастерской хорош агрегатный вариант, он представляет собой расширение столешницы пильного станка или его поворотный вариант.

Материал крышки

Наиболее практичны столешницы из ДСП, оклеенного тонким пластиком или МДФ с меламиновым слоем. Такой материал очень легко поддается резке электролобзиком, а прослужит он долго.

Прессованные столешницы не годятся для работы в сырых помещениях и на улице! Чтобы они не разбухали, все кромки придется тщательно обработать и уплотнить.

Очень хороши самодельные столешницы из пластиковых листов. Они гладкие, ровные, легко обрабатываются. Такой станок можно будет использовать в любых условиях.

Металлические столешницы сложнее сделать, они тяжелы. А алюминиевые листы необходимо дополнительно плакировать — покрывать слоем, предотвращающим загрязнение деталей.

Паз для упора

Обычно фрезерный стол используют для обработок продольных краев. Чтобы можно было обработать поперечные торцы, при создании самодельного станка нужно предусмотреть подвижный упор, который перемещается в пазу. Встроенный паз используется и для крепления прижимных устройств.

Фиксация фрезера

Существует два варианта крепления ручного фрезера к столу:

• напрямую к нижней поверхности столешницы;
• к съемной монтажной площадке.

Делая , чаще используют первый способ, как более простой. Но оборудование монтажной пластины обладает рядом преимуществ в эксплуатации:

• освобождается до 1 см глубины обработки детали;
• фрезер легче снять для замены резаков.

Поэтому рекомендуем повозиться немного дольше и оборудовать монтажную пластину. Она должна располагаться заподлицо с поверхностью столешницы, иначе заготовка будет задевать за выступы. Еще больше удобств обеспечивает лифт для фрезы, конструкция которого будет подробно рассмотрена далее.

Продольный упор

Он служит направляющей для детали, поэтому должен быть ровным. Можно сделать упор с Т-пазом, в который вставляются прижимные устройства и другие приспособления, облегчающие работу.

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

• Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
• Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
• Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
• Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
• К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
• Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
• Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
• Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Можно сделать несколько монтажных площадок одинакового размера с отверстиями под различные поперечники фрез.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

Примеры конструкций фрезерных столов и их чертежи

Конструкция 1

Профессиональные столяры относятся к своему фрезерному столу с большим уважением. И не случайно. Ведь удобный и правильно устроенный верстак — залог высокой производительности и повышения эффективности рабочего процесса. В продаже можно найти модели столов на любой вкус, но зачастую стоимость их настолько велика, что позволить себе такую покупку может далеко не каждый умелец.

Однако каждому под силу изготовить подходящий фрезерный стол самостоятельно, подстроив его под свои личные потребности и привычки. И не обязательно покупать дорогостоящие фирменные изделия или их китайские аналоги. Потрудившись немного, вы не только значительно сэкономите, но главное — в итоге вы получите свой собственный стол, работая за которым, сможете быстрее и намного качественней изготавливать именно те столярные изделия, которые вам требуются.

Производитель не может предугадать нужды каждого потенциального покупателя и закладывает в свои изделия базовые возможности. Многие из них могут просто никогда вам не потребоваться, а некоторых, нужных именно вам, может не оказаться в конструкции стола.

Для самостоятельного изготовления фрезерного стола не потребуется ничего сверхъестественного и слишком дорогого. Все, что нужно — электромотор, направляющая конструкция и непосредственно сам стол, устойчивая станина, на которой будет закреплено оборудование и дополнительные приспособления. И, конечно, свой собственный чертеж фрезерного стола.

Для чего нужен фрезерный станок и каково его предназначение

Принцип работы с ручным фрезерным инструментом заключается в том, что фрезер передвигается по поверхности надежно закрепленной заготовки, которую требуется определенным образом обработать. Проблема в том, что это часто бывает не совсем удобно. Поэтому прибегают к хитрости: крепят сам фрезер, а перемещают деталь. Получаемая конструкция и называется «фрезерный стол».

При помощи фрезерных столов можно без особого труда выполнять фигурные отверстия, прорезать пазы, надежно соединять детали, например, стенки ящиков и прочее, выполнять профилирование кромок и многие другие операции, которые доступны только в специализированных столярных мастерских, где есть фрезерные станки.

Используя фрезерные столы для ручного фрезера, вы получаете возможность обрабатывать не только деревянные изделия, но и ДСП, пластмассу, МДФ, выполнять соединения на шипах и шпунтах, делать пазы и шлицы, снимать фаски и декорировать профили.

Помимо того, фрезерные столы могут быть использованы как деревообрабатывающие станки. Для этого в стойке дрели или на верстаке закрепляется инструмент — и станок готов. Поэтому многие фирмы начали выпускать фрезерные столы в широком ассортименте с массой дополнительных аксессуаров к ним. Однако грамотно изготовленный своими руками стол для фрезера ничем не уступает фирменным, а порой даже превосходит их.

Как устроены фрезерные столы

Для работы с ручным фрезером на столе можно использовать обычный верстак или соорудить специальный стол. Отличает такой стол жесткая конструкция с хорошей устойчивостью. Это необходимо, учитывая сильные вибрации, вызываемые работающим фрезером. Поскольку инструмент крепится снизу, то под столешницей не должно быть ничего мешающего работе. Только сам фрезер для фрезерного стола и при необходимости — устройство лифта, обеспечивающего точную и плавную регулировку подъема фрезы.

Фрезер крепится к столу при помощи монтажной пластины. Материал для нее должен быть качественным и прочным. Лучше всего использовать текстолит, металл или фанеру. На крепления пластиковой накладки на подошве фрезера обычно присутствуют резьбовые соединения, которые можно использовать для крепления фрезера к столешнице фрезерного стола. На поверхности будущего стола следует выбрать паз под монтажную пластину таким образом, чтобы подошва фрезера оказалась заподлицо. Крепить пластину нужно саморезами с потайными головками, чтобы они не мешали в будущем движению обрабатываемых заготовок.

Сам фрезер крепят к столу также при помощи винтов с потайными головками, присоединяя его к монтажной пластине. Если в подошве инструмента такие отверстия отсутствуют, их необходимо просверлить самостоятельно. В качестве альтернативы возможно использование прижимных устройств, если нет желания сверлить подошву фрезера.

На фрезерном столе обязательно следует установить кнопку включения и выключения фрезера. Крайне желательно также обустроить стол аварийной кнопкой-грибком для безопасности работающего за ним человека. Чтобы крепление обрабатываемых деталей было надежным, устраивают прижимные устройства. Удобно использовать фрезерный поворотный стол. Для измерения обычно в поверхность стола встраивают линейку.

Типы фрезерных столов

Приступая к изготовлению фрезерного стола следует, прежде всего, определиться с местом для него в вашей мастерской. Это зависит от того, какие функции вы планируете использовать. Это может быть боковое расширение пильного станка, то есть агрегатный стол.

Если вы планируете лишь изредка работать на фрезерном столе и использовать его за пределами мастерской, сооружайте портативный стол. Его всегда можно будет убрать или повесить на стену, сэкономив этим место.

Если в мастерской места достаточно, то максимально удобным будет стациоонарный стол для фрезерного станка. Его можно оснастить колесами и передвигать по мере необходимости.

Как портативный, так и стационарный стол можно убирать на время, но при этом держать их постоянно готовыми для выполнения определенных операций. Для этого их заранее настраивают.

Простая конструкция стола

При желании устройства простой конструкции можно сделать ее небольшой высоты, закрепив потом на обыкновенном столе. Для этого возьмите лист ДСП и простую доску, которую следует закрепить на листе в качестве направляющей. Доска должна быть небольшой толщины и крепиться на болтах.

После этого нужно сделать отверстие для фрезы. В простом исполнении на этом можно и закончить — полученная конструкция позволит выполнять несложные фрезерные операции. Однако, если вы хотите изготовить фрезерный стол для более основательной работы, то придется потратить еще немного времени и сил.

Изготовление станины

Для любого фрезерного станка станина является его каркасом, на который сверху крепится столешница. Основание можно выполнить из любого материала, главное, чтобы оно получилось прочным и устойчивым. Размер станины выбирается индивидуально, исходя из габаритов деталей, которые планируется обрабатывать на станке.

При изготовлении станка желательно выполнить его нижнюю часть таким образом, чтобы стоящий перед ним человек не упирался ногами в каркас. Для этого самую нижнюю часть станины углубляют (как у обычной мебели) примерно на 10-20 сантиметров.

Если вы планируете обрабатывать дверные накладки, то будет уместно изготовление стола высотой 85-90 см, глубиной 50-55 см и шириной 150 см.

Для удобства при работе стоя высота стола принимается около 85-90 см. При этом желательно использовать в конструкции стола регулируемые опоры, которые позволяют выровнять фрезерные столы для ручного фрезера при наличии неровностей пола или при необходимости изменить высоту.

Столешница для самодельного стола

Поскольку заготовки хорошо скользят по пластику, удачным вариантом будет использование в качестве столешницы для фрезерного стола кухонной панели из ДСП толщиной 26-26 см. Ее глубина 60 см также будет удобна при эксплуатации, а сам материал ДСП прекрасно погасит вибрации, производимые фрезером в процессе работы.

В крайнем случае, изготавливая столы фрезерных станков, можно использовать плиты ЛДСП или МДФ толщиной от 1,6 см.

Монтажная пластина

Так как кухонная столешница имеет довольно большую толщину, для сохранения амплитуды вылета фрезы крепление фрезера к столу следует производить при помощи монтажной пластины. При своей небольшой толщине она отличается высокой прочностью и надежно удержит инструмент без потери рабочего хода фрезы.

Применяя монтажную пластину из текстолита (стеклотекстолита), следует вырезать прямоугольную заготовку 5-8 мм толщиной и сторонами от 15 до 30 см. В центре пластины вырезать отверстие, соответствующее отверстию в подошве фрезерного инструмента. Пластина крепится к поверхности стола, а уже на нее устанавливается фрезер.

Собираем стол для фрезера

После того как станина будет изготовлена, к ней временно крепится столешница. На заранее подготовленное место устанавливают монтажную пластину и обводят ее контур карандашом. Затем при помощи ручного фрезера с фрезой диаметром 5-9 мм в столешнице следует выбрать посадочное место для нее. Пластина должна лечь в него заподлицо и без перекосов.

Углы посадочного места необходимо скруглить напильником. Такую же операцию нужно провести и с монтажной пластиной — обработать ее углы таким же радиусом, как и в посадочном месте.

После этого следует произвести сквозное фрезерование столешницы по контурам подошвы фрезера. При этом не требуется особой точности, однако наверняка еще потребуется выбрать дополнительно материал снизу столешницы для пылеуловителя и каких-то других дополнительных приспособлений.

Осталось соединить все детали вместе. Заведя фрезер снизу, закрепляем его на монтажной пластине, затем крепим пластину к столешнице. Прикручиваем столешницу к станине уже окончательно.

Устраиваем верхний прижим

В качестве дополнительной меры безопасности и для удобства фрезерный стол оснащают верхним прижимом — устройством на основе ролика, изготовленным по чертежам. При работе с дверными накладками это особенно актуально, как и при выделке габаритных деталей. Конструкция верхнего прижима проста.

Подходящих размеров шариковый подшипник и выполнит задачу ролика. Подшипник нужно жестко зафиксировать на определенном расстоянии от столешницы, чтобы он обеспечивал надежный прижим обрабатываемой детали сверху.

Привод фрезерного станка

Если ваш выбор остановился на изготовлении простого станка, обратите внимание на электромотор для него. Мощность — основной фактор выбора. Если выборка дерева планируется неглубокая, то мощности в 500 Вт вам вполне хватит. Чтобы станок постоянно не останавливался и оправдал ваши надежды, выбирайте мотор с мощностью от 1100 Вт. Такой привод позволит не только спокойно обрабатывать любую древесину, но и использовать различные фрезы.

Самодельный фрезерный стол можно совершенствовать до бесконечности, в зависимости от ваших требований и желаний. Но самое главное при этом — не забывать о безопасности и обязательно оснастить свой станок средствами ее обеспечения.

Ручные фрезеры, благодаря доступной цене, популярны среди домашних мастеров столярного дела. Однако работать на простом верстаке по принципу: закрепленная заготовка, подвижный инструмент, неудобно и опасно.

Промышленность выпускает столы для столярных работ, на которых можно установить рубанок, дисковую пилу, или фрезер.

Приспособление надежно и удобно, однако его стоимость сравнима с электроинструментом. Поэтому многие мастера изготавливают подобные верстаки своими руками. Поскольку наличие инструмента дает возможность изготовить стол для фрезера с высоким качеством, подобные самоделки выглядят и функционируют не хуже заводских.

Общий принцип конструкции следующий: изготавливается гладкая столешница из твердого материала (чтобы не так быстро изнашивалась), на которой крепится опорная плита фрезера. Сам инструмент размещается вверх ногами. На рабочей поверхности закрепляется направляющая для обрабатываемой заготовки.

Настольный верстак типа «скамейка»

Самая простая конструкция, не требующая наличия свободного пространства. Может храниться дома в разобранном виде, и устанавливаться на любой стол при необходимости выполнить работу. Преимущество – компактность. Недостатки: невысокая устойчивость, и ограничения по размеру обрабатываемых деталей.

Это полноценный верстак без ножек. Размеры позволяют выполнять обработку любых заготовок с высокой точностью. При этом, стол удобно хранить в вертикальном положении. Однако для приведения в рабочее состояние требуется площадка для установки. На обычный стол приспособление установить нельзя – будет мешать подвешенный снизу фрезер. Обычно верстак временно ставят на раздвижной стол, или снимают столешницу, и устанавливают панель на рамку с ножками.

Для экономии места подойдет еще один вариант: верстак крепится одной стороной на стену, под ним организуются складные опоры.

Отдельный стол для фрезера

Конструкция может объединить в себе несколько функций: верстак, комод для хранения инструментов и материалов, и собственно фрезерный стол.

Преимущества очевидны: универсальность, устойчивость, безопасность работы. Недостаток один: требуется постоянно выделенное место. Поэтому такой вариант подходит лишь для мастерской, на лоджии верстак не разместишь.

Как сделать стол для фрезера своими руками?

Для примера рассмотрим полноценный верстак с комодом для размещения оснастки. Разумеется, перед началом работы необходимо набросать чертеж (в соответствии с размерами вашего ручного фрезера), и составить список материалов:

• Доски или деревянные бруски для изготовления рамы.
• Листы ДСП или панели из массива для боковых панелей и ящиков.
• Лист оргалита (ДВП), или тонкая фанера для перегородок.
• Два листа фанеры толщиной 18-25 мм, или готовая кухонная столешница.
• Шурупы, болты, конфирмат, стальные уголки для сборки.
• Измерительный инструмент: рулетка, линейка, угол.
• Клей ПВА.

Инструмент для обработки дерева: дисковая пила, дрель, рубанок, ключи, отвертки.

Готовим несущую конструкцию станины. Все соединения перед затяжкой шурупов промазываем клеем.

Собираем станину на ровной поверхности. Проверяем геометрию: все должно быть параллельно и перпендикулярно.

Устанавливаем перегородки (они будут выполнять роль ребер жесткости), и собираем короб для фрезера. Короб нужен того, чтобы стружка и опилки не разбрасывались по помещению. В дальнейшем, к нему можно приспособить раструб строительного пылесоса, для отвода мусора.

Устанавливаем основной элемент – рабочую плоскость. Ее можно изготовить из двух листов фанеры, склеив их между собой. Для предотвращения вибраций, толщина стола должна быть не менее 5 см.

Можно использовать готовую поверхность для кухни (имеются в продаже в мебельных магазинах). Главное, чтобы верхний слой был прочным и гладким.

На столешницу, вровень с поверхностью устанавливается стальная пластина для крепления опорной плиты фрезера. Также, в стол желательно врезать профили для фиксации направляющих.

Все свободные ниши целесообразно заполнить ящиками, в которых будет храниться оснастка и приспособления для фиксации заготовок. Некоторые ящики заменяются подставками для фрез: в толстом днище из доски сверлятся отверстия по диаметру хвостовиков, и фрезы не будут касаться друг друга.

Для обеспечения безопасности, желательно установить в рабочей зоне предохранительный кожух, как на промышленных моделях.

Торчащая из стола фреза представляет собой нешуточную опасность. Если рука соскользнет с заготовки – можно получить травму. Еще один способ обеспечить безопасность работ – ножной включатель-педаль. Собирается несложная схема: между питающим шнуром электро-фрезера и общим сетевым кабелем устанавливается розетка, которая выключается педалью. Подойдя к верстаку, вы нажимаете на педаль – мотор включается. После окончания работ, или в аварийной ситуации – нога убирается с педали, и фрезер останавливается.

Законченный стол выглядит эстетично, и позволяет грамотно организовать рабочую зону, даже в ограниченном пространстве.

Лифт для ручного фрезера

В обычном режиме эксплуатации, оператор ручного фрезерного станка опускает вал с фрезой с помощью рукояток инструмента. Речь идет об использовании устройства без станка. Когда фрезер подвешен к столешнице вверх ногами, фреза находится в так называемом парковочном режиме. Необходим механизм, приподнимающий станок в рабочее положение.

Если несколько вариантов:

• Фиксирующая винтовая тяга. С помощью резьбовой шпильки, устанавливается необходимая глубина проникновения фрезы. При необходимости ее можно менять.

• Рычажный механизм. Позволяет более оперативно менять высоту инструмента, даже во время работы. Расширяет возможности станка: в некотором смысле фрезер становится трехмерным.

• Винтовая трапеция. Многие мастера используют в качестве лифта обычный автомобильный домкрат. Вы поднимаете фрезу строго на необходимую высоту. Это удобно, и фиксация положения довольно точная.

Рассмотренный вариант включает в себя все нюансы изготовления стола для фрезера. Вы можете воспользоваться методикой на все 100%, или принять на вооружение только необходимые технологии.

Наличие фрезерного намного упростит процесс и точность обработки изделий. Его можно приобрести в готовом виде в специализированном магазине, а можно сэкономить собственные сбережения, и сделать стол своими руками.

С таким приспособлением можно резать не только разные породы деревьев, но и пластик, древесные плиты. Также с ним можно самостоятельно сделать фигурную выборку профиля, пазы, шип и прорезы.

С помощью фрезерного стола, изготовленного своими руками, вы сможете оснастить свою мастерскую практичным деревообрабатывающим станком. Все что потребуется для эффективной работы – это закрепить на изделии сам ручной фрезер.

По типу конструкции
, фрезерный стол может быть:

• навесным
  . Данный вариант довольно практичный и удобный в использовании. Для этого, отдельный блок агрегата крепится к пильному станку на струбцины сбоку. Такая конструкция позволяет экономить свободное пространство. При необходимости, она легко и быстро снимается и оставляется в сторону;
• переносным
  . Данный вариант пользуется большим спросом, особенно, если мастерская небольших размеров. Также такой тип конструкции подходит для тех, кто часто меняет место жительства или берет с собой фрезер на стройплощадки;
• стационарным
  . Данный вариант подойдет для просторной мастерской. Это очень удобная модель. Так как со стационарным изделием можно оборудовать грамотно продуманное рабочее место.

Материал

Для изготовления фрезерного стола можно использовать различные материалы
:

Каждый отдельный вариант имеет свои преимущества. Дерево отличается высокой прочностью, надежностью и долговечностью. Но с этим материалом надо уметь работать. Оно сложнее поддается ручной обработке, в отличие от ДПП или МДФ. Да и стоит натуральный массив намного дороже.

Что касается ДСП и МДФ, то данные материалы более доступны в ценовом плане. Они легко поддаются обработке ручными и электрическими инструментами и имеют неплохие технические характеристики.

Чертеж самодельного фрезерного стола по дереву

Прежде чем приступить к изготовлению фрезерного стола, необходимо сделать чертеж. На нем указываются точные размеры каждого отдельного элемента и материалы изготовления. Что касается изготовления чертежа, его можно сделать самим, можно воспользоваться специальными программами на компьютере
или же, заказать в мебельной компании
. Последний вариант самый надежный. Так как специалисты сделают грамотный расчет всех деталей, с точностью до одного миллиметра.

Инструменты

Для изготовления самодельной конструкции фрезерного стола вам потребуются следующие инструменты
:

• ножовка;
• электрический лобзик;
• шлифмашинка или наждачная бумага;
• дрель;
• стамеска;
• шуруповерт или отвертка.

Совет
: использование электрических инструментов значительно ускорит процесс изготовления и сборки изделия.

Из материалов
вам понадобятся:

• ЛДСП или МДФ. Чтобы не прогибалась при работе, стоит выбирать пиломатериалы сечением 3,6 см. Для боковых частей подойдет ДСП, толщиной 1,6 см;
• фанера, текстолит, металл (изготовление монтажной плиты);
• фрезер приобретается в специализированном магазине.

Простой способ изготовить стол для ручного фрезера

Изготовление столешницы

Сначала необходимо заготовить детали для стола. Они выпиливаются лобзиком из выбранных пиломатериалов, согласно чертежу.

Совет
: деталировку можно заказать в специализированной мебельной компании. Здесь же вам помогут сразу создать грамотный чертеж и подобрать пиломатериалы. Стоимость услуг мебельной компании вполне оправдывается качеством и точностью работы. Все что вам потребуется далее, это просто собрать изделие согласно схеме в своей мастерской.

Процесс изготовления фрезерного стола проводится в следующей последовательности:

Важно
: делать ли для конструкции стола или нет – личное дело каждого. Столешницу с установленным фрезером можно просто закрепить между двумя столами.

Как самому сделать и установить пластину

Так как столешница самодельного фрезерного стола имеет приличную толщину, то монтажная пластина должна иметь небольшую толщину. Тогда вы сможете максимально задействовать вылет режущего инструмента.

Внимание:
пластина с минимальной толщиной должна быть максимально прочной и жесткой.

Ее можно сделать из металла или из материала, который нечем не уступает по прочности, например, из текстолита. Толщина текстолита должна варьироваться в пределах 4-8 мм
.

Процесс изготовления пластины выглядит следующим образом:

1. Сверившись с чертежом, вырезаем из листа текстолита деталь прямоугольной формы
   .
2. В центре прямоугольной детали делаем отверстие
   . Его размеры должны соответствовать диаметру отверстия подошвы фрезера.
3. Соединяем пластину с подошвой фрезера и столом
   .
4. Для фиксации пластин к столешнице делаем прижимы для станка
   , которые располагаются по четырем углам. Эти размеры должны строго соответствовать отверстиям, расположенным на самом инструменте

Оборудование рабочей зоны

После изготовления и сборки фрезерного стола рекомендуется продумать грамотную рабочую зону. Чтобы выдерживать точность фрезерной обработки, на столешнице стоит установить:

• направляющие
  . Их можно сделать из ДСП или из тех же материалов, что и столешница. Направляющие устанавливаются под прямым углом и скрепляются четырьмя косыми упорами.
• прижимы
  . Их можно сделать в виде деревянной гребенки или из шарикового подшипника нужных размеров и веса.

Финишная обработка

После сооружения фрезерного стола своими руками, для придания изделию эстетичного вида и для продления срока его эксплуатации, необходимо все рабочие поверхности:

• зашлифовать;
• отполировать;
• низ и бока – покрасить;
• вскрыть лаком.

Электрическую часть изделия необходимо закрыть металлическим рукавом
.

Фото

Результатом трудов может стать стол, который похож на один из следующих

Полезное видео

Подробное описание процесса изготовления можно посмотреть на следующем видео:

Заключение

В заключение стоит отметить, что процесс изготовления фрезерного стола – процесс довольно ответственный. Если вы уверенны, что справитесь с такой задачей, можно сэкономить собственные сбережения и сделать изделие самостоятельно. Для этого потребуется: запастись грамотно составленным чертежом, необходимыми материалами и инструментами и свободным временем.

Вконтакте

Современный ассортимент обрабатывающего электроинструмента удовлетворит потребности любого мастера. При этом всегда можно превратить ручной инструмент в стационарный станок.

Самый востребованный инструмент мастера по дереву – безусловно, фрезер. Ручным фрезером можно проделать большинство работ, но когда обрабатываются заготовки большого размера – возникают технические сложности.

Покупка фрезерного станка для домашнего использования слишком затратное мероприятие, поэтому мастера стараются сделать стол для фрезера своими руками.

Самодельный стол позволяет манипулировать обрабатываемой заготовкой, в то время, когда сам фрезер жестко зафиксирован на столешнице. Электроинструмент крепится снизу, выступает над уровнем стола.

Самодельный фрезерный стол своими руками из деревянных брусков

Как правильно сделать стол для ручного фрезера

Главное условие – массивная конструкция, которая будет надежной при вибрациях и выдержит вес заготовки любого размера.

ВАЖНО! Поскольку работа с фрезером представляет собой повышенную опасность, падение стола может привести к травмам. Для придания устойчивости конструкции, желательно оснастить ножки стола регуляторами высоты. Тогда можно устанавливать станок на неровную поверхность.

Столешница должна быть выполнена из гладкого износоустойчивого материала, например – покрытие для кухонных рабочих поверхностей. Ножки и раму стола можно выполнить из бруса толщиной не менее 40 мм, или из фанеры 10-12 мм. Пространство под столешницей должно обеспечивать легкий доступ к фрезеру для обслуживания и смены фрезы. Либо верхняя часть делается откидной, как рояльная крышка.

Поскольку самодельный фрезерный стол является ответственным оборудованием – перед началом работ необходимо нарисовать подробный чертеж.

Обеспечение безопасности:

1. Кнопка пуска фрезера делается выносной. Желательно закрыть ее крышкой, для предотвращения самопроизвольного включения. А вот кнопка экстренного обесточивания напротив, должна быть легкодоступной;
2. Фрезу желательно закрыть автоматическим откидным щитком, как на циркулярных пилах;
3. Вокруг стола не должно быть никаких предметов, выступающих частей интерьера, ступеней и проводов. Во время работы можно споткнуться и получить травму;
4. Электропроводка укладывается в гофру, и надежно крепится на внутренней поверхности стола;

ВАЖНО! Никаких провисающих проводов питания внутри конструкции быть не должно.


5. Замена фрез производится только на обесточенном электроприборе, с полным отсоединением от сети;
6. Желательно предусмотреть возможность удаления стружки из рабочей зоны.

Помимо засорения рабочего места, опилки могут попасть в вентиляцию фрезера (поскольку он находится под столом) или между столешницей и заготовкой. Это может привести к проскальзыванию обрабатываемой детали.

Как установить в стол пластину для фрезера

Самой ответственной частью конструкции, влияющей на качество работ – является пластина (или подошва) ручного фрезера. Поскольку при установке в стол, она больше не является опорным узлом, необходимо продумать надежное крепление и управляемое перемещение фрезы по вертикали.

Пластина для крепления фрезера

Крепление электроинструмента к пластине вместо стола позволяет легко демонтировать его для обслуживания или смены насадок.

Фрезерный станок предназначен для выполнения различных работ по обработке поверхности материалов и деталей. При работе с большими станками, которые крепятся на рабочей поверхности, необходимо использовать специальные столы. В этом случае получается достигнуть лучшего результата, сама работа будет более безопасной, так как перемещается не станок в виде простого ручного фрезера, а заготовка.

Именно фрезерный стол, на котором оборудование будет крепиться стационарно, позволяет получить качественный результат. Стол можно собрать своими руками, на нем будет удобно выполнять фигурные отверстия, пазовые соединения с предварительной прорезкой, профилирование кромок разного типа. Работа становится простой, безопасной и точной, время на нее требуется намного меньше. Станок надежно можно закрепить на рабочей поверхности, передвигаться будет только заготовка.

Как сделать стол для фрезера своими руками?

Для изготовления фрезерного стола необходимо приготовить инструменты и материалы:

• каркас, т.е. станина, ее можно собирать из деревянной доски или стальных труб;
• сварочный аппарат для сварки труб по станине;
• столешницу можно использовать от кухонного стола, подойдет и плита ДСП;
• накладки для торцевых частей столешницы;
• саморезы;
• специальная монтажная пластина металлическая либо текстолитовая;
• ручной фрезерный станок;
• привод для станка (мощность его определяется согласно планируемым работам).

Фрезерный стол имеет две важные части — станину и столешницу. Станина представляет собой стационарно укрепленный элемент, т. е. каркас на специальных опорах. Наверху этого каркаса и крепится основная рабочая поверхность — столешница. Основу лучше всего делать из ДСП, стальных труб, деревянных брусьев. При использовании стальных труб отдельные элементы конструкции требуется сваривать, так что в домашних условиях многие предпочитают работать с деревом.

Столешница при креплении должна устанавливаться надежно и прочно, так как при обработке деталей на нее будут оказываться различные нагрузки. Для торцевой части используются накладки, они позволяют придать конструкции дополнительную жесткость и прочность. Высота получившегося стола должна составить примерно 850-900 мм, именно это значение является оптимальным, удобным для работы
. Для столешницы можно предусмотреть специальный механизм, который позволит поднимать либо опускать рабочую поверхность до необходимого уровня. Сама столешница может быть изготовлена из плиты ДСП или старой кухонной основы, обладающей требуемыми размерами.

Вернуться к оглавлению

Монтаж конструкции

При установке внимание надо уделить специальной монтажной пластине. Толщина столешницы будет составлять примерно 26 мм. Пластина используется для того, чтобы избежать вылета фрезы во время работы. Крепится она к тому месту, где после окончательной сборки будет установлена подошва фрезерного станка. Толщина пластины не слишком большая, но при этом прочность ее находится на должном уровне.

Делать монтажную пластину лучше всего из металла или текстолита. Толщина ее должна быть 4-8 мм. В центре монтажной пластины выполняется отверстие, диаметр которого равен отверстию в подошве станка. Чтобы станок укрепить на поверхности пластины, надо предусмотреть специальные резьбовые соединения на обратной стороне подошвы. Если таких отверстий нет, то их необходимо сделать своими руками. Общее количество — 4.

Фрезерный стол собирается таким образом:

1. Сначала надо прикрепить столешницу к станине, причем сделать это временно, чтобы определить положение.
2. На заранее рассчитанное место надо уложить монтажную пластину, после чего карандашом обозначить контур.
3. Используя обычный ручной фрезерный станок, необходимо выбрать отверстие по размеченному контуру. После этого пластина будет уложена заподлицо ровно и четко.
4. Углы у посадочного места должны быть скругленными, это достигается при помощи напильника. После посадки приготовленной пластины необходимо прямой фрезой (толщина ее должна быть больше, чем у будущей рабочей поверхности) выполнить сквозное отверстие по форме подошвы станка.

Во время работы требуется соблюдать аккуратность и точность, чтобы стол после сборки стал удобным и прочным, а крепление станка — надежным. Сразу надо предусмотреть, что фрезерный стол будет иметь защитные кожухи, пылеуловители. Если все подготовительные работы выполнены, необходимо соединить отдельные детали вместе. Фрезерный станок заводится при монтаже снизу, саморезами к столешнице укрепляется монтажная пластина. Шляпки саморезов необходимо в материале утапливать, в противном случае они будут мешать во время обработки заготовок, цепляясь за их поверхность.

Вернуться к оглавлению

Установка верхнего прижима и привода

Когда своими руками собирается фрезерный стол, необходимо для обеспечения дополнительной безопасности смонтировать конструкцию с прижимными верхними устройствами. Такие меры безопасности применяются, когда работа проводится с большими заготовками, например, при изготовлении разнообразных дверных накладок.

Сам прижим имеет простое устройство. Это шариковый подшипник, он выступает в качестве ролика, который монтируется в специальное удерживающее устройство. После этого ролик жестко фиксируется на поверхности рабочего фрезерного стола на необходимом расстоянии. В итоге гарантируется достаточно плотный прижим заготовки к рабочей поверхности во время обработки.

Если делается самодельный фрезерный станок, то предельное внимание уделяется устройству электропривода. Важным критерием является мощность привода, который будет гарантировать выполнение определенных типов обработки. Например, если необходимо выполнить неглубокую выемку в деревянной заготовке, то можно использовать мотор, мощность которого равна 500 В. Но такой станок не подойдет для выполнения более сложных работ. Поэтому брать маломощный мотор, если работы планируются интенсивные, не стоит, он будет постоянно глохнуть.

Лучше всего ставить привод на 1100 В, он является оптимальным для любого станка, не только бытового

Разница в стоимости полностью оправдана, так как при помощи этого фрезера можно будет выполнять различные работы. Привод с мощностью до 2 кВ дает возможность работать с любым типом древесины, используя различные фрезы. Приводы могут быть стационарными или ручными, на столе должна быть предусмотрена специальная система крепежа.

При выборе привода для фрезерного стола надо внимание обратить на количество оборотов. Для трехфазного двигателя следует предусмотреть специальную схему подключения, чтобы обеспечить плавный запуск и четкую работу. Если для такого мотора будет применяться однофазная сеть, то КПД упадет примерно на 40-50%.

Точно и по размерам вырезать пазы бывает очень трудно. Для изготовления ножек столов и стульев применяют фрезерные, фуговальные или сверлильные станки со специальными приспособлениями и движущимися столами. При отсутствии стационарных станков, пазы вырезают ручным фрезером при помощи упора.

Чтобы выпилить паз, необходимо настраивать всю систему столов и прижимных устройств на глаз, и с первого раза почти всегда получается погрешность. После дополнительной настройки, погрешность устраняется, и можно делать задел деталей. Ручной фрезер своими руками удержать трудно, и порой при вибрации бывают ошибки и заезды в сторону упора, особенно при попадании на сучок.

Проблема еще более усложняется, если деталь единичная, или паз располагается на большом расстоянии от края доски.

Оригинальная идея

Рекомендуемый в статье стол имеет небольшой вес и размеры. Он оперативно переносится, перестраивается и позволяет выбирать пазы с большой точностью, качественно и без ошибок. Работа ручным фрезером при помощи предлагаемого стола становится простой и безопасной.

Важно! Преимущество и особенность идеи в том, что при помощи прозрачного материала оргстекла очень быстро и удобно устанавливать конструкцию, совмещая ее с отметками на заготовках.

Представленный в статье стол для ручного фрезера несложно сделать своими руками.

Подготовка к работе

Для того, чтобы изготовить конструкцию стола для ручного фрезера, необходимо иметь в наличии следующие материалы и комплектующие:

Материалы

Комплектующие

Инструменты

Перечень инструментов, используемых при изготовлении самодельного приспособления:

• линейка;
• отрезной нож;
• толстый фломастер;
• карандаш;
• фрезы пальчиковые 10 мм, 16 мм;
• фреза коническая;
• ручной фрезер;
• столярный угольник;
• струбцины;
• 8 мм;
• головка для фаски на сверло;

Процесс изготовления самодельного стола

Совет! Для защиты от сколов, в местах прорези наклеивают скотч. С этой целью им также защищают места сверления отверстий в оргстекле, сверлом с головкой для фаски.

После этого скотч снимают. Простым фломастером зарисовывают линию прорези для того, чтобы она четко проявилась.

Из оргстекла отрезают две полосы размером 500х50 мм для изготовления направляющих фрезерного стола. Грани направляющих шлифуют для снижения трения.

Далее, в нижней стороне пластины для платформы, с двух сторон просверливают по 3 отверстия. Выполняют эту операцию сверлом с головкой для фаски В эти отверстия снизу будут вставляться винты с потайной головкой. На одной из направляющих полос оргстекла прорезают соответственно 3 отверстия. Затем соединяют одну направляющую с платформой и наживляют гайки с шайбами.

На ручной фрезер устанавливается коническая фреза. Фрезер прижимают к платформе, при этом конец фрезы совмещают с линией по центру платформы, и зажимают болт на направляющей. Повторяют эту операцию на другом конце направляющей, и зажимают все болты. Аналогично прикручивают вторую направляющую.

Таким образом, ручной фрезер скользит по платформе из оргстекла вдоль направляющих, которые жестко фиксируют его с двух сторон, не допуская погрешностей и ошибок.

Затем с помощью фрезерного станка прорезают паз для фрезы, предварительно разметив фломастером на платформе ее размеры. Поскольку ее ширина должна быть на 1 мм больше самой крупной имеющейся пальчиковой фрезы, паз делают за 3 прохода.

На следующем этапе из полистирола необходимо изготовить оснастку для крепления ограничителей. Ограничители передвигаются и фиксируются на основании для ограничителей, которое крепится на платформе стола.

1. Вырезают заготовки из полистирола на циркулярной пиле.
2. Фрезеруют пазы.
3. Сверлят отверстия для крепления.

Фрезеруют в заготовках ограничителей пазы и вставляют в основания, продев винты в отверстия пазов. При необходимости, торчащие винты спиливают болгаркой и зашлифовывают заусенцы напильником.

1. Сверлят отверстия в прижимных брусках.
2. Фрезой выбирают потай для шляпок мебельных болтов.
3. Вставляют болты в отверстия.

С обратной стороны платформы вставляют бруски так, чтобы болты прошли в пазы для фиксации стола. На мебельные болты и винты ограничителей накручивают барашки.

Конструкция фрезерного стола изготовлена своими руками, и готова к использованию.

Порядок применения самодельного стола

Фрезеровка брусков

1. Заготовку устанавливают снизу, охватывают с двух сторон прижимными брусками и зажимают. При помощи разметки на оргстекле платформы и нанесенных меток на бруске, конструкцию ориентируют таким образом, чтобы центр бруска находился по центру платформы. Зажимают барашки прижимных брусков. После этого конструкцию с заготовкой зажимают в столярных тисках.
2. При помощи разметки на брусках, и конической фрезы выставляют и фиксируют ограничители.
3. Двигая ручной фрезер вдоль направляющих от одного ограничителя до другого, несколько раз меняя глубину, выбирают пазы.

Фрезеровка пазов на доске

Для проведения этой операции понадобится двусторонний скотч. Прижимные бруски с устройства снимаются.

1. На доске карандашом делают разметку, приклеивают к доске скотч и прижимают к нему платформу в соответствии с разметкой.
2. Устанавливают и прижимают ограничители.
3. Фрезеруют паз.

На следующем рисунке представлена работа ручным фрезером, выполненная на брусках и доске. Также показан результат сборки на шипах. Все размеры выдержаны идеально точно, а процесс длился в течение часа.

Заключение

Самодельный стол для ручного фрезера прост в исполнении, имеет низкую себестоимость. Наряду с этим, он быстро устанавливается на деталь, легко и безошибочно выполняет ручные фрезерные работы. Используя в мастерской это приспособление, можно существенно повысить производительность труда столяра.

Видео

Фрезерный стол облегчит вашу работу и поможет увеличить точность обработки заготовок. Вы можете купить готовый, а можете сделать фрезерный стол для ручного фрезера своими руками, применив навыки работы с деревом. Мы подготовили для вас достаточно подробную пошаговую инструкцию по изготовлению стола.

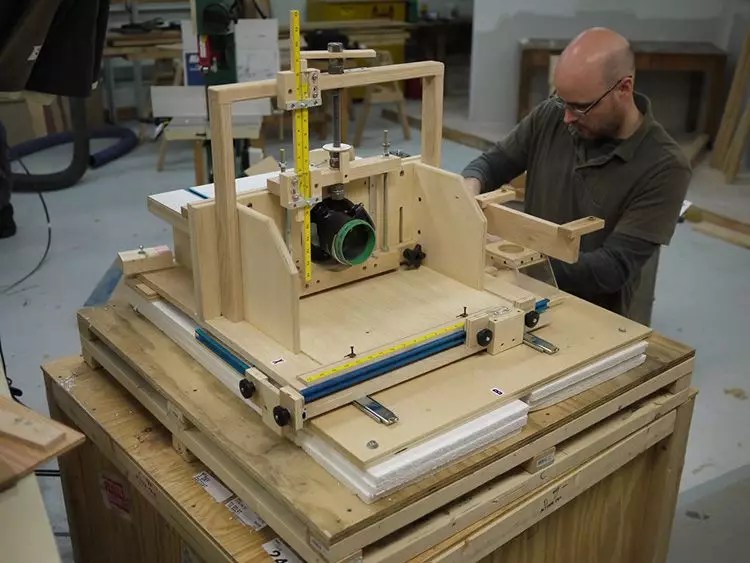

Суть всех конструкций горизонтального фрезерного стола одна, идея понятна — надо продумать её под себя и выполнить, учитывая свои возможности. А в итоге получить станок, позволяющий гораздо аккуратнее обрабатывать заготовки и производить операции, ранее казавшиеся сложными для ручного фрезера .

Определитесь с размером рабочей поверхности, отталкиваясь от габаритов обрабатываемых заготовок и свободного места в мастерской. Начните с малого — соорудите простую столешницу, закладывая в конструкцию возможности модернизации. Работайте на ней и понемногу доводите до ума.

Сделайте столешницу

Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19-25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.

Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

Схема раскроя: 1 — основная плита; 2 — основание упора; 3 — передняя стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Совет.
Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

Снимите с подошвы фрезера пластиковую накладку.

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.

Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

Определите расположение центра для подошвы с равноудаленными винтами.

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:

• S = D / 2 — (D — H)

Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.

Разметьте точки расположения монтажных винтов.

Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.

Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

Закрепите снизу столешницы соединительные планки.

Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.

Изготовьте прочное основание

Рабочую столешницу можно установить на каркас небольшой высоты, достаточной для размещения фрезера. Портативный столик хранится на стеллаже, а для работы закрепляется на верстаке. Если вы часто фрезеруете и в мастерской есть свободное место, добавьте к столешнице опорные тумбы и получите полноценный станок.

Выпилите элементы корпуса согласно размерам, приведенным для стола высотой 820 мм, или измените их, чтобы уровень столешницы был наравне с другим оборудованием .

Детали каркаса: 1 — наружная боковая панель; 2 — внутренняя панель; 3 — задняя панель; 4 — основание

Положите столешницу тыльной стороной кверху. Устанавливайте последовательно боковые панели и прикручивайте их шурупами, предварительно высверливая направляющие отверстия. Закрепите основание, переложите каркас передней стороной вниз, выровняйте прямые углы и установите две задние панели.

В конце прикрепите к дну корпуса колесные опоры посредством кровельных саморезов. Располагайте монтажные площадки колес не ближе 20 мм от краев.

1 — боковая стойка; 2 — колесная опора; 3 — дно; 4 — внутренняя стойка; 5 — задняя панель

Используйте свободное пространство в тумбах для решения проблемы хранения инструментов и расходных материалов.

Врежьте монтажную пластину

Получите больший вылет фрезы за счет размещения инструмента на пластине толщиной 4-6 мм из дюралюминия, гетинакса или монолитного поликарбоната.

Вырежьте из листа квадрат со стороной 300 мм, положите его на верстак. Приклейте сверху пластмассовую подошву фрезера двусторонним скотчем, положив её посередине лицом вверх. Сверлом того же диаметра, что и крепежные винты, просверлите отверстия в пластине, используя пластиковую накладку как шаблон. Снимите подошву, сделайте зенковкой или большим сверлом углубления под шляпки.

Прикрутите пластину к отключенному фрезеру, вставьте в цангу 8-миллиметровое сверло. Опустите корпус инструмента до касания сверлом поверхности и проверните патрон, отмечая центр. Открутите пластину и сделайте по метке отверстие кольцевой пилой.

Разместите пластину на столешнице и обведите контур. Начертите и выпилите вырез, введя полотно электролобзика сквозь просверленное отверстие. Подравняйте торцы напильником и обработайте шлифовальной шкуркой.

Зафиксируйте струбцинами тонкие дощечки вокруг размеченного контура.

Зажмите в цанге копировальную фрезу с подшипником, выставите глубину фрезерования соответственно толщине монтажной пластины. Проведите фрезеровку за несколько проходов, затем прибавьте микрометрическим регулятором фрезера 0,5 мм и выполните завершающий заход.

Просверлите сквозные отверстия под винты и расширьте их с обратной стороны столешницы сверлом на 11 мм под самоконтрящиеся гайки. Очистите поверхности и установите гайки на эпоксидный клей, выравнивая вкрученными болтами.

Подгоните монтажную пластину под вырез, положите её на место, просверлите крепежные отверстия и раззенкуйте с лицевой стороны. Прикрепите деталь к подошве фрезера, вставьте инструмент в столешницу и закрутите винты. Проверьте, что пластина находится заподлицо с плоскостью столешницы, если нужно — компенсируйте погрешности подкладными шайбами.

Усовершенствуйте упор

Для более быстрой и удобной настройки станка доработайте параллельный боковой упор и дополните станок поворотным упором, помогающим обрабатывать концы узких деталей. Последний можно взять от стационарной циркулярной пилы . Врежьте в поверхность плиты алюминиевые направляющие с Т-образным профилем. Для изготовления вырезов в столешнице воспользуйтесь фрезером или циркулярной пилой с пазовым диском.

Слегка закруглите шкуркой верхние углы пазов. Нарежьте профиль по размерам, просверлите отверстия по диаметру шурупов, обработайте их зенковкой. Вложите детали в пазы, сделайте тонкие отверстия и закрутите потайные шурупы.

Высверлите в основании упора 7-миллиметровые отверстия, подберите болты с шестигранной шляпкой и пластиковые маховички с гайками.

Установите направляющий профиль в передней планке упора для закрепления прижимов, вспомогательных накладок и защитных приспособлений.

Вырежьте из фанеры крышку с отверстием по центру, закрепите её на косынках, находящихся около выреза продольного упора. Подсоедините переходной штуцер и подключайте пылесос при работе на фрезерном столе.

Добавьте к упору предохранительный щиток, изготовленный из фанерного обрезка и полоски оргстекла.

Чтобы выполнить продолговатые вырезы, просверлите в указанных точках 7-миллиметровые отверстия, соедините их касательными и сделайте пропилы лобзиком.

Изготовьте самодельные прижимы и фиксаторы, необходимые для фрезеровки мелких элементов.

Прижим-гребенку можно сделать из кленовой древесины, выбрав участок с прямолинейным расположением волокон. Щели между гребнями выполняйте на циркулярном станке:

1. Установите высоту пропила 50 мм.
2. Выставите ширину реза в 2 мм.
3. Сделайте пропил.
4. Отведите заготовку назад ручным толкателем.
5. Переверните доску на 180°, пропилите с другой стороны.
6. Сдвиньте упор на 5 мм, повторите операции.
7. Снова отодвигайте упор и делайте пропилы по всей заготовке.

Зафиксируйте прижимы на направляющей с помощью болтов и гаек-барашек.

1 — стопор; 2 — прижим-гребенка; 3 — защитный щиток; 4 — алюминиевая направляющая; 5 — патрубок для пылесоса

Отшлифуйте поверхности деталей, особенно в местах, где в процессе фрезерования будут проходить обрабатываемые заготовки. Очистите станок от пыли и покройте маслом.

1 — выдвижной ящик для фрез; 2 — трапециевидный паз для упора

Подведем итог проекта

Понадобились материалы:

1. Фанера 19х1525х1525 мм — 2 листа.
2. Пластик 4х30х30 мм.
3. Несколько десятков шурупов.
4. Направляющие алюминиевые — 2,3 м.
5. Колёсная опора с тормозом — 4 шт.
6. Клей столярный и эпоксидный.
7. Болты М6 с гайками.

Пригодилось умение не торопиться и продумывать каждый шаг, точно размечать и вырезать заготовки, или желание этому научиться. В результате получился добротный фрезерный стол за небольшие деньги. В дальнейшем стоит подумать об оснащении станка выключателем и механизмом настройки высоты фрезерования.

Я думаю что те домашние мастера кто имеет ручной фрезер, но не имеет стола для фрезера не раз задумывались о том чтобы купить или сделать стол для фрезера. Так как используя фрезер стационарно удобство работы с ним сильно повышается, особенно при работе с небольшими элементами. Но для домашней мастерской стол часто не оправдан как по финансовым соображениям, так, например, как и у меня по занимаемому месту квартире. Поэтому, как вариант, можно использовать небольшой самодельный фрезерный столик который крепиться к универсальному верстаку или даже к обычному столу.

Самый простой фрезерный столик

Можно сделать столик и из обычного куска ДСП или фанеры, прикрутив к нему фрезер. Но нужно будет взять достаточно толстый материал, чтобы он имел необходимую жесткость, а толстый материал уменьшит выход фрезы и тем самым сократит глубину обрабатываемых пазов. Поэтому все таки стоит сделать коробку к столешнице которая обеспечит жесткость и позволит уменьшить толщину столешницы.

Кроме того очень полезно если у столика будет боковой упор с регулировкой и с возможностью присоединения пылесоса. Удаление стружек и опилок пылесосом очень актуально при работе в квартире, да и в мастерской порядок и чистота тоже не помешают.

В этой статье и описано изготовление такого стола для фрезера своими руками.

Начинаем с коробки

Изготавливаем столешницу

Собираем стол

Приступаем к изготовлению бокового упора. Для этого нам потребуются две заготовки из фанеры. Одна заготовка будет прижиматься к столу, а вдоль второй будет скользить обрабатываемая фрезером деталь.

Изготовить фрезерный стол своими руками, имея перед собой чертежи, необходимые материалы, крепления, не сложно. Некоторые считают, что лучше приобрести готовое изделие. Другие уверены, что самодельный стол позволяет точно адаптировать рабочую площадку под свои потребности, нюансы станка с ЧПУ или обычного ручного фрезера. Что выбрать, решать вам.

Чтобы сделать себе стол для фрезера, необходимо для начала определиться с тем, какой именно он будет. Работа с фрезерным станком может отличаться в зависимости от ряда факторов, включая размеры самого станка.

Работа над столом для фрезерного станка с ЧПУ начинается с того, что вы выбираете, какой чертеж станет основой для изготовления. Не редко работа проводится без чертежей. Но тогда вы должны сами начертить параметры будущего стола, нарезать его элементы с помощью циркулярки. Выбрать компоненты, которые потребуются, чтобы сделать самодельный стол, следует на основе его основных элементов.

1. Тип конструкции. Работа вне мастерской, а при постоянных перемещениях предусматривает выбор портативного стола под станок с ЧПУ или без программного управления. Если работа будет осуществляться в гараже, мастерской без необходимости переноски стола, следует выбрать стационарный стол под ваш фрезер. Есть агрегатный тип. Это вариант, когда расширяется столешница вашего фрезерного станка или изготавливается поворотный вариант конструкции.
2. Столешница. Чтобы сделать верхнюю крышку вашего стола, используйте листы ДСП или МДФ. Эти материалы легко режутся с помощью циркулярки, потому работа не вызывает трудностей. Многие изготавливают самодельный стол, используя прессованную столешницу. Но важно понимать, что при работе в условиях повышенной сырости они быстро разбухают и приходят в негодность. Как вариант, можете выбрать пластик. Из полимерных листов создается отличная практичная столешница. Металл более прочный, но тяжелый материал. Если решили выбрать алюминий, обязательно покройте его защитным лаковым слоем.
3. Паз и упор. Работа на фрезерном станке обычно предусматривает продольную обработку боковой части заготовок. Если вы хотите обрабатывать поперечные торцевые элементы, конструкция должна включать подвижный упор. Этот упор будет передвигаться в пазах. Паз послужит также в роли фиксации прижимных элементов конструкции.
4. Установка фрезера. Используя самодельный стол, крепление ручного фрезера к столу может осуществляться непосредственно к нижней части столешницы или к съемной площадке. Первый вариант сделать проще, но если выбрать второй метод, вы получите некоторые преимущества в виде более легкого снятия фреза при смене режущих инструментов. В связи с этим монтажная пластина — более предпочтительный вариант, с которым придется повозиться немного дольше.
5. Продольный упор. Данный упор выступает в роли направляющей для обрабатываемых деталей. Потому самое главное требование — упор обязан быть максимально ровным. Поскольку это самодельный стол, упор можете сделать с помощью Т-образного паза. В него вставляют прижимные устройства и иные компоненты, которые позволяют упростить работу на станке.

Все необходимые элементы можно вырезать с помощью циркулярки. Изготовить самодельный стол не проблема. Столешница, упор, направляющие, крепления четко указываются по размерам, если вы используете типовые чертежи. Взяв готовый чертеж, можно адаптировать самодельный стол под станок с ЧПУ под собственные потребности. Действуйте так, как будет лучше для вас. Отыскать сами чертежи не составит труда, а циркулярка наверняка есть в вашем арсенале электроинструментов, раз вы собираетесь делать стол под станок с ЧПУ.

Делаем своими руками

Чтобы сделать себе стол для ручного фрезера или станка с модулем ЧПУ, вам потребуются чертежи и необходимые элементы будущей конструкции, о которых мы рассказали выше.

Выбирая чертеж для будущей конструкции под фрезерный станок, обязательно ориентируйтесь на размеры вашего станка, а также на размеры доступного для размещения оборудования места. Делать большой стол под маленький станок с ЧПУ не имеет смысла, ровно, как и наоборот.

Вы всегда можете переделать чертеж, сделать какие-то поправки, опираясь на доступные материалы, особенности станка, наличие циркулярки и прочих нюансах. Если вам нужен хороший координатный стол под фрезер, его лучше приобрести заводского производства. Самодельный координатный стол изготовить довольно проблематично.

Предлагаем вам вариант небольшого стола, работа на котором позволит легко разместить небольшой настольный фрезер с ЧПУ или без модуля. Преимущество такой конструкции в том, что ее легко сделать своими руками, она имеет небольшие размеры, здесь используются не сложные крепления.

1. Рабочий стол и боковые стойки рекомендуется изготовить из ламинированной фанеры. Материал должен быть достаточно толстым, чтобы выдержать нагрузки. Ориентировочные размеры столешницы будут 40 на 60 миллиметров. Не учитывая угловой упор, высота составит 35 см. Сам угловой упор имеет высоту 10 см. Вместо фанеры может использоваться металлическая или пластиковая пластина. Выполненная из таких материалов пластина более долговечная и меньше подвержена износу. Но металлическая пластина добавит вес, сделав стол не таким уж мобильным и легким.
2. На поверхности столешницы изготовьте три паза, которые послужат для установки рельсов. Здесь могут быть установлены вспомогательные компоненты будущей рабочей поверхности, которые могут потребоваться вам для работы фрезеров или циркулярно фрезерным станком.
3. Для повышения устойчивости конструкции крепления ножек, усильте с помощью ДСП или листов МДФ №22. Ножки стола нужно установить на некотором расстоянии, чтобы осталось место для фиксации шаблонов и прижимов струбцинами.
4. Закрыть механизм станка можно путем закрытия нижней части передней панели листом фанеры или другого подобного материала.
5. Под боковой упор должны быть выполнены пазы, по которым он сможет передвигаться. На требуемом месте упор фиксируется болтами и гайками. Причем лучше использовать гайки-барашки. В этом случае вы легко сможете снять упор и поставить на его место другой агрегат.
6. Упор соединяется с патрубком, который необходим для удаления пыли, стружки при обработке. Для отвода отходов воспользуйтесь обычными гофрированными шлангами, которые широко применяются при организации канализации. Через хомут можно подключать домашний пылесос.
7. Если у вас настольный станок, лучше предусмотреть наличие тумблера для включения и выключения станка. Если у вас не настольный, а простой ручной фрезер, такой тумблер не потребуется.
8. Упор включает в себя два элемента, которые могут сдвигаться или раздвигаться по мере зависимости от размеров рабочего инструмента. Чтобы зафиксировать створки, используйте гайки-барашки. Данная конструкция позволит легко извлекать фрезерное устройство из станины и менять фрезы по мере необходимости.
9. Какой материал использовать для монтажной поверхности под фрезерный станок с ЧПУ, решайте сами. Специалисты советуют брать текстолит или оргстекло.

Подобный стол под настольный или ручной фрезерный станок можно сделать с помощью циркулярки, электрического лобзика и стандартных инструментов. Координатный вариант стола намного сложнее, потому работа предусматривает использование соответствующих чертежей и материалов.

Какой стол выбрать вам — координатный или обычный самодельный под фрезер с ЧПУ или без него, решайте сами. Работа должна выполняться качественно, соблюдая все указанные размеры. Посмотрите видео инструкции, которые позволят определить, какой стол под ваш станок подойдет лучше всего.

В домашней мастерской ручной фрезер, в отличие от других инструментов, используется довольно часто, ведь при помощи высокоскоростной фрезы есть возможность сделать массу столярных операций. Однако долгое время удерживать инструмент с вращающейся фрезой не только неудобно, но и нерационально – слишком большой риск испортить заготовку. А вот идея сделать стол для фрезера своими руками поможет выйти из этой ситуации, тем более что в самой конструкции ничего сложного нет.

Зачем нужен стол для фрезера

Ручной фрезер по дереву в основном используется для тонких работ. Во всяком случае именно при помощи этого инструмента можно сделать и рамку для фотографии и обработать кромку столешницы для прикроватного столика. Вот только при работах по дереву с небольшими заготовками приходится все время изворачиваться и ловчить. Первым делом приходится придумывать как закрепить заготовку, как к ней подобраться фрезой и как взять фрезер чтобы он не соскользнул, не изменил направление движения и при это усилие для прижима было равномерным и легким.

Решить эту проблему можно изменив сам принцип работы – не передвигать инструмент над заготовкой, а перемещать саму обрабатываемую деталь над фрезой. И практическим воплощением этой идеи может быть стол под ручной фрезер по дереву.

С практической точки зрения преимуществ у этой идеи несколько:

• Стол для работы фрезером по дереву обойдется дешевле чем тот, что предлагается на рынке.
• Работать с жестко зафиксированным фрезером легче, чем держать его на весу.
• Точность обработки детали повышается многократно, поскольку имеется большая столешница, на которой можно легко передвигать заготовку.
• При работе с длинными заготовками работать становится удобнее и проще.
• Появляется возможность точной настройки линии и профиля реза поскольку настройка осуществляется на инструменте, который можно зафиксировать в нужном положении.

Да и материалом для изготовления всей конструкции может служить дерево и фанера, что еще больше удешевляет конструкцию.

Но у этой идеи есть и обратная сторона – фрезерный стол не позволит обрабатывать внутренние поверхности заготовок или работать в закрытом контуре, впрочем, для этого инструмент можно снять со станка и работать им вручную.

Конструкция стола

Самая простая схема фрезерного стола предусматривает наличие трех основных элементов – рабочей поверхности или столешницы, основания станка или станины и дополнительного оборудования – ограничительной планки, регулировочных устройств, устройств безопасности.

Среди схем компоновки устройства, которые можно найти в интернете условно все конструкции можно разделить на три вида:

• Многофункциональные отдельно стоящие устройства для работы и хранения инструмента.
• Настольные малогабаритные столики для фрезерования, которые устанавливаются на верстак или рабочий стол.
• Столы — приставки, которые закрепляются на кронштейны или специальные посадочные места к верстаку или рабочему столу.

И если первые требуют определенного мастерства и навыков для проектирования и сборки, то настольные конструкции и фрезерные приставки можно сделать самостоятельно от разработки чертежа и до практического воплощения.

Основой стола выступает станина – жесткая конструкция, на которой размещается рабочая поверхность фрезерного стола – столешница, имеется крепление для установки инструмента и оснащения для его фиксации и регулировки.

Вся конструкция изготавливается из древесины и древесных пиломатериалов, скрепляется при помощи клея и винтов для сборки мебели. Конструктивно простой стол для фрезера должен быть жесткой и устойчивой конструкцией, чтобы гасить вибрацию и одновременно быть легким, чтобы его можно было свободно переносить с места на место.

Изготовление стола для фрезера своими руками

Начать работы над фрезерным столом рекомендуется с разработки рабочего чертежа или простого рисунка компоновки всех узлов и деталей. Задача этого этапа как можно точнее продумать все элементы и узлы крепления.

Для начала работы достаточно просто схематически нарисовать конструкцию устройства, а в дальнейшем более точно, с указанием всех размеров необходимо сделать детальный чертеж.

Основным элементом самодельного стола для фрезера является столешница. Она не только должна быть максимально ровной, она должна быть прочной, поскольку именно к столешнице будет крепиться узел крепления фрезера.

Сам инструмент устанавливается под столешницей, одно из условий установки фрезера — это его вертикальное расположение. В некоторых проектах крепление фрезера предусматривает его регулировку в нескольких плоскостях. Такой вариант проекта можно реализовать для опытных мастеров, но в самом простом проекте достаточно просто зафиксировать инструмент строго вертикально.

Одной из самых трудоемких деталей для изготовления является пластина для фрезера. Простая конструкция со столешницей из многослойной фанеры или древесностружечной плиты со временем в месте отверстия для фрезы будет иметь выработку. Такое положение дел не позволит получить правильный рез – дерево не будет плотно прилегать к поверхности. Другое дело, когда здесь будет установлена пластина из более прочного материала – пластмассы или металла.

Пластина для фрезера может быть изготовлена из алюминия толщиной 4-5 мм, это оптимальный вариант для такого устройства. Ее можно заменить толстой пластмассой, например, текстолитом. Можно приспособить и металлическую пластину, но в таком случае устанавливать фрезы нужно особенно осторожно и аккуратно.

Приступая к подбору материалов, стоит помнить, что столешница должна быть прочной и ровной, сделать столешницу из набора досок вряд ли получится, поэтому сразу стоит предусмотреть несколько вариантов материалов для нее — от мебельного ДСП до многослойной фанеры с ламинированной поверхностью.

Каркас рекомендуется сделать из фанеры или древесноволокнистой плиты. Этот материал вполне доступный и легко поддается обработке.

Необходимые инструменты

Учитывая, что большинство работ будет связано с деревом то специальных инструментов здесь не понадобиться. Впрочем, если пластина для фрезера будет изготавливаться из металла, то необходимо предусмотреть еще и инструмент для работы с металлом. Весь набор инструментов может выглядеть следующим образом:

• Фрезер по дереву с набором фрез;
• Электродрель с набором сверл по дереву и по металлу;
• Дисковая пила или электролобзик;
• Шуруповерт с набором бит;
• Напильники по металлу;
• Болгарка с отрезными и шлифовальными дисками;
• Струбцины и зажимы;
• Столярные или мебельные металлические уголки;
• Рулетка, угольник, линейка.

Для склеивания понадобится клей и кисть. Для шлифовки и обработки краев наждачная бумага.

Для того чтобы изготовить прочную конструкцию кроме всего необходимо подготовить рабочее место, чтобы было достаточно пространства для обработки деталей.

Комплектующие элементы и материалы для изготовления стола

Следующим этапом изготовления стола для фрезера выступает подбор материалов. Лучшим материалом для столешницы является многослойная ламинированная фанера. Оптимальной толщиной столешницы является фанера 40-45 мм. Если таковой нет, можно использовать ламинированное ДСП или попробовать склеить столешницу из двух слоев фанеры толщиной 20-25 мм.

Такая толщина необходима для того, чтобы нагрузки на рабочую поверхность, независимо от типа двигателя инструмента не деформировали столешницу, ведь основной рабочий узел будет закреплен именно на ней.

Еще для работы понадобятся:

• фанера толщиной 15-18 мм – для боковых стоек и поперечин;
• деревянные бруски 45×45мм или 40×50 мм для усиления каркаса;
• металлическая пластина для изготовления пластины для фрезера;
• саморезы 25 и 45 мм;
• мебельные уголки для усиления конструкции;
• мебельные болты и гайки-барашки – для крепления ограничительной доски;
• кнопка безопасности, розетка, провод и вилка;
• изолента и термоусадочная трубка.

Подготовка деталей

После разметки деталей вырезаются все необходимые части, делается разметка точек крепежа, мест установки металлических уголков.

В крышке стола вырезается посадочное место под инструмент, делается вырез для установки фрезерной пластины. Склеивается, если это необходимо половинки столешницы и прижимаются струбцинами. Собирается каркас, и детали узла крепления фрезера.

Установка фрезера на стол

После высыхания столешницы на нее устанавливается фрезерная пластина и прикрепляется узел крепления фрезера. Все детали прижимаются винтами, но не фиксируются намертво. В процессе сборки необходимо добиться того чтобы столешница была установлена горизонтально.  На этом этапе важно установить инструмент перпендикулярно относительно поверхности столешницы. После того как будет достигнута необходимая точность винты прижимаются окончательно, и крышка с инструментом устанавливается на стол.

После установки фрезера в стол монтируется пластина и устанавливается ограничительная планка. Последним этапом выступает установка аварийной кнопки и остального электрооборудования – подключение вилки, розетки, фиксация кнопки включения на самом инструменте.

Как видно смастерить фрезерный стол из подручных материалов своими руками не представляет большого труда. Конструкция, используемые материалы и инструменты не требуют глубоких знаний и специальных навыков, так что сделать такую конструкцию по плечу даже новичку.

Работать длительное время фрезером утомительно для рук, большая вероятность травмироваться. Сделать ровные края реза не получается. Много времени уходит на крепление деталей. Эти проблемы решает фрезерный стол.

На нем монтируется электроинструмент, закрывается столешницей. Рабочая зона фрезы недоступна, работать удобно и безопасно. Деревянные детали не надо затягивать болтами и пластинами, оставляя на них вмятины. Значительно повышается производительность работы.

Назначение

Фрезерный стол предназначен для крепления фрезера и другого электрооборудования, его перемещения по вертикали и установки инструмента на заданную высоту. На столешнице создается удобное рабочее пространство, устанавливаются упоры, направляющие и другие приспособления. К рабочей поверхности крепится шланг пылесоса. Он вытягивает стружку, улучшая качество обработки и очищая воздух от мелких опилок.

На фрезерных столах производят:

• фрезеровку по плоскости;
• торцовку;
• выборку пазов;
• вырезку шипов;
• фигурную обработку краев и плоскостей.

На столах с фрезером изготавливают детали мебели, декоративные фасады шкафов и тумбочек, плинтуса, фигурные рамки и другие изделия большими партиями.

Основные разновидности

Каждый мастер сам выбирает удобный для себя стол или делает его своими руками, увеличивая количество моделей. По конструкции основания и форме все столы для фрезера условно делятся на несколько групп.

Скамейка

Модель представляет собой основание с ножками. Пространство под столешницей открытое. Все механизмы, включая лифт, крепятся к крышке. Делается из различных материалов:

• профильная труба;
• металлические уголки;
• дерево;
• фанера;
• МДФ и ДСП.

Преимущества конструкции в ее малом весе и простоте изготовления. Для увеличения жесткости необходимо делать распорки и косынки.

Переносная столешница

Конструкция с небольшими по высоте ножками. Устанавливается в любом месте на верстаке и столе. Основание делается из дерева или профильной трубы. Из оснастки имеет обычно только направляющую линейку. Стол легко переносится, устанавливается в любом месте и убирается на полку внерабочем положении, когда не нужен. Подходит для периодической работы на оборудовании. Жесткость конструкции низкая.

Отдельный

Стационарный фрезерный стол с массивным основанием. В пространстве под столешницей делаются закрытые полки и ящики для хранения сменного инструмента, приспособлений и других вещей, необходимых для работы. Конструкция прочная, выполняется из дерева или профильной трубы. Обшивается со всех сторон фанерой, доской.

За отдельным фрезерным столом работают профессионалы, имеющие большой набор различного инструмента и выполняющие различные операции. Затраты на оборудование рабочего места окупается удобством работы и повышенной производительностью.

Как изготовить самостоятельно, своими руками?

Подготовку к изготовлению фрезерного стола своими руками следует начинать с создания его эскиза. Необходимо учесть следующие размеры:

• высота стола для удобного пользования с учетом роста хозяина;
• габариты – наличие свободного места и длина обрабатываемых деталей;
• интенсивность использования;
• производимые операции;
• установка дополнительных приспособлений;
• наличие материалов для строительства стола.

По эскизу просчитывается количество материалов и фитингов для создания фрезерного стола своими руками следует.

По эскизу изготавливаются все необходимые детали и после этого их собирают.

• Собрать каркас – раму под столешницу и ножки.
• Укрепить конструкцию дополнительными поперечными планками.
• Обшить со всех сторон.
• Монтировать направляющие под ящики и полки.
• Навесить двери.
• Положить сверху и закрепить столешницу с фрезерной плитой;
• Монтировать лифт.
• Подвести пылесос.

В моделях скамеечного типа обшивку и остальные операции не выполняются, только устанавливается столешница и лифт.

Изготовление лифта для ручного фрезера

При работе на фрезере в ручном режиме, он опирается на подошву. Корпус перемещается по круглым направляющим. Нужная глубина обработки выставляется по шкале и зажимается гайкой. При работах в замкнутом контуре устанавливаются ограничители движения шпинделя с фрезой вниз. Рабочий все время вынужден нажимать на фрезер и перемещать его.

Постоянно залазить под стол и выставлять высоту подъема инструмента сложно и занимает много времени. Для упрощения процедуры регулировки корпуса по высоте создается лифт. Фрезер жестко фиксируется к тыльной стороне крышки стола, выставляется точно по центру отверстия. Ось шпинделя должна располагаться под прямым углом к поверхности столешницы. Винт и упоры отпускаются для свободного скольжения втулок корпуса по направляющим. Каждый мастер создает свою модель лифта. Среди множества конструкций выделяется несколько типов.

Узнайте еще способ изготовления лифта для фрезера своими руками.

Фиксирующая винтовая тяга

Простое устройство лифта с винтовой тягой состоит:

• шпилька с резьбой М10 по всей длине;
• диск толщиной 18-20 мм с выборкой под гайки;
• неподвижно зафиксированная доска толщиной 20 мм;
• маховик;
• 3 гайки М10 с шайбами;
• 2 мебельные гайки, самофиксирующиеся.

Длина шпильки определяется максимальным вертикальным ходом фрезера по паспорту плюс 150–180 мм.

Диск, маховик и упорную доску удобнее всего сделать из толстой фанеры S20 или дерева. Во всех деталях по центру сверлятся отверстия по наружному отверстию корпуса фланцевой гайки. Собирается подъемник в следующей последовательности:

1. Вставить мебельную фланцевую гайку в опорную доску и закрутить в нее шпильку примерно до половины.
2. Сверху в маховик запрессовать фланцевую гайку и зафиксировать ее неподвижно.
3. Накрутить гайку М10, положить сверху шайбу, затем закрутить до нее маховик.
4. Закрепить фанерное дно неподвижно в нижней части стола. Отверстие, должно быть напротив задней опорной плоскости корпуса.
5. В диске делается выборка. В нее должна поместиться гайка с шайбой.
6. Накрутить сверху на шпильку гайки таким образом, чтобы дно диска было зажато между шайбами. Торец с выборкой направлен в сторону корпуса.
7. Затянуть гайки, чтобы наружу выходили 2–3 нитки резьбы. Торец шпильки должен быть ниже бортов диска.
8. Накернить гайки, чтобы они не крутились на резьбе. Весь узел должен свободно проворачиваться в диске.

При дальнейшем вращении шпилька будет подниматься, толкать вверх диск и перемещать корпус фрезера.

Мощные фрезеры, работающие с большой нагрузкой, требуют более прочного лифта. Для этого к металлической пластине – вставке на столе, и опорной раме, приваривается по углам 4 шпильки. Корпус в верхней части крепится в раму из оргстекла и эбонита. Ниже устанавливаются на каждой шпильке гайки со звездочками, и одевается цепь. Еще одна шестерня установлена на конце вала с рукояткой для вращения. Когда надо опустить или поднять фрезер, ручку вращают вправо или влево.

Рычажный механизм

Простой в изготовлении лифт с рычажным механизмом, легко поднимает фрезер, но не может обеспечить тонкую регулировку по высоте. Делается вся конструкция из дерева.

1. Сделать раму из брусьев.
2. К корпусу фрезера снизу прикрепить доску размерами 80–100 мм.
3. На основании лифта установить брус. К нему закрепить рычаг, чтобы он вращался на оси и свободным концом упирался в доску под корпусом.
4. На второй конец рычага прикрепить ручку.

Узнайте еще способ изготовления лифта для фрезера своими руками

Фиксировать положение фрезера можно струбциной, прижимая рычаг к стойке. Или закрепить планку, насверлить в ней отверстий и для фиксации использовать болт, получится ступенчатое регулирование положения шпинделя по высоте.

Винтовая трапеция

Простейший способ использовать для лифта принцип винтовой трапеции, это поставить под фрезер домкрат. При вращении винта фрезер будет совершать вертикальное перемещение. Недостаток конструкции в ее больших габаритах и движении самого винта под столешницей.

Удобнее сделать из дерева лифт в виде трапеции, подобие верхней половины домкрата. Для этого понадобится:

• 3 куска бруса;
• 4 ребра из планок;
• профильная алюминиевая трубка диаметром 8 мм;
• направляющие из доски;
• штанга М10.

Сделать подвижную трапецию без основания. Для этого соединить два нижних бруса с третьим, наложив ребра снаружи. Чтобы конструкция была подвижной, в просверленные отверстия вставить трубку и развальцевать. Теперь можно монтировать лифт.

1. Просверлить в брусьях основания отверстия под штангу. Чтобы они были соосными, просто соединить их вместе, установив нижней частью на стол, и пройти сверлом насквозь.
2. Вставить в неподвижную часть втулку.
3. В подвижный деревянный кубик трапеции установить мебельную внутреннюю гайку.
4. На опорной плоскости выставить и закрепить направляющие.
5. Зафиксировать стационарный брус на основании лифта.
6. Подвижный элемент установить между направляющими.
7. Провести штангу сквозь основание трапеции. При ее вращении она будет изменять свою высоту, поднимая фрезер.

На одну сторону штаги одевается ручка. С ее помощью механизм приводится в движение. К торцу корпуса крепится мебельный ролик для мягкого скольжения по верхней планке трапеции.

Пошаговые инструкции по изготовлению фрезерного стола своими руками, видео

Для изготовления фрезерного стола своими руками следует можно использовать старую мебель и верстаки или делать самостоятельно всю конструкцию.

Ручной верстак с пластиной

Простейшее приспособления для работы фрезером. Верстак имеет прочные ножки и раму, на которую укладывается столешница с фрезерной пластиной. Самостоятельное изготовление простое.

• Вырезать в верстаке отверстие с выступом по периметру, по размеру фрезерной пластины.
• К пластине прикрепить фрезер и зафиксировать в столешнице.
• Профрезеровать торцы, сделать из них направляющие для перемещения упорной линейки.
• Вырезать из фанеры линейку. Прикрепить к ее концам планки, свисающие и скользящие по торцам.
• В центре линейки вырезать отверстие и установить патрубок под пылесос.

Готов станок для производства простых деталей, фрезерования боковых поверхностей, фигурной торцовки.

На основе письменного из дерева

В крышке стола обводится по контуру фрезерная пластина. По центру вырезается круглое отверстие, в которое проходит корпус фрезера. Остальная поверхность прямоугольника фрезеруется, делается занижение. По пластине подмечаются места под регулировочные и крепежные винты, делаются отверстия диаметром 2 мм.

Вырезается направляющая линейка. На нее устанавливают скобы, скользящие по боковым торцам. Сзади делают дополнительные упоры. По центру отверстие для патрубка пылесоса. По переднему торцу крепится Т-образная направляющая под поперечную линейку. Фрезер, закрепленный на фрезерной пластине, устанавливается через отверстие в столешнице – опускается вниз. Для лифта между тумбами ставится опорная доска.

Самодельный из фанеры

Для изготовления фрезерного стола своими руками подойдет многослойная фанера толщиной 16 мм. Столешницу лучше делать более толстую, 22 мм. Нижняя часть состоит из ножек и крышки с отверстием по центру. На углы фрезерной столешницы набиваются косынки из фанеры. Внутренние размеры их должен быть на 2 мм больше периметра основания. Столешница одевается на каркас с ножками, и крепится 8 саморезами по периметру.

Портативный

Маленький низкий столик из фанеры имеет:

• 2 боковые плоскости-ножки;
• продольную планку между ними для жесткости;
• небольшую столешницу с пластиной для крепления;
• упорную планку.

Высота столика определяется параметрами: удобно работать, когда он стоит на верстаке и снизу помещается фрезер. Преимущества модели в ее компактности и малом весе. Портативный фрезерный столик с любой момент можно снять с верстака и отправить на полку, освободив место для других работ.

Функциональный

Стол, на котором можно делать фигурные кромки, фрезеровать плинтуса и планки, работать с шаблонами. Он состоит:

• основание из профилированной трубы;
• столешница;
• параллельный упор;
• перпендикулярный упор;
• прижимные гребенки;
• сменные кольца.

На стол дополнительно можно устанавливать тиски и другие приспособления. В основание встраиваются ящики, делаются полки и дверцы, закрывающие их. По центру параллельного упора с обратной стороны установлен патрубок для подключения пылесоса.

Столешница выполнена из толстого текстолита толщиной 20 мм. Посередине установлена фрезерная пластина с регулирующими винтами. Впереди по всей длине проходит алюминиевая шина с т-образными пазами разной ширины. По ней перемещается перпендикулярный упор и прижимные гребенки.

Для ручного фрезера и лобзика

На комбинированном столе можно производить фрезеровку на одной стороне. Другая предназначена для распиливания доски и фанеры. Каркас стола делается из уголков или профильной трубы. Он должен выдерживать большие нагрузки и гасить вибрацию. С одной стороны столешницы делается отверстие под выход инструмента фрезера и крепится пластина. На другой устанавливается прямоугольная пластина с прорезью под дисковую фрезу и снизу монтируется лобзик или ламельный фрезер. Сбоку на раме монтируются направляющие. По ним перемещается упорная линейка. Она используется при работе обеих устройств.

Для мини фрезера с ЧПУ

Стол для мини-фрезера с ЧПУ конструктивно отличается от своих собратьев. Агрегат располагается сверху и работает самостоятельно, по программе. Для него не надо делать лифт. Стол изготавливается из силумина. На рабочей поверхности прорезают Т-образные пазы для крепления детали. По бокам станины крепятся направляющие, по которым совершает продольное перемещение фрезер, которым управляет электропривод через вал.

Между стойками портал для поперечного перемещения инструмента. В вертикальном направлении фреза движется вместе со шпинделем при вращении поперечного винта. Направляющие лучше купить готовые или сделать из дерева, но они быстро сотрутся. Боковые стойки вырезать из фанеры, закрепить меду ними круглую направляющую и ходовой винт.

Настенный

Настенный столик оптимально подходит для мастерских с небольшой площадью. В сложенном состоянии он выглядит как подвесной шкаф. В рабочем состоянии крышка превращается в рабочий стол для фрезера. На полках внутри настенной части хранится инструмент.

1. Из доски или толстой фанеры сделать настенный шкаф и откидной дверцей. Для вращения используется гладкая шпилька. Возле бокового торца устанавливается с наружной стороны фиксатор, удерживающий дверцу в горизонтальном положении.
2. Сделать в крышке отверстия и закрепить сверху – внутренняя сторона, столешницу фрезерного станка с упором, пластиной для крепления фрезера и другими приспособлениями.
3. В боковой плоскости шкафа сделать отверстие для шланга пылесоса.

Недостаток настенного стола в необходимости снимать фрезер каждый раз. Когда заканчивается работа. При закрытии дверцы-столешницы, он торчит наружу вместе с проводами.

Мини столик

Компактная модель занимает мало рабочего пространства, примерно 1 м кв. Основание и ножки сварены из уголков и зашиты со всех сторон тонкой листовой сталью. Сбоку имеется дверца для доступа к фрезеру. На переднюю стенку вынесены кнопки пуски и маховички лифта и фрезера. Расположенная сверху маленькая столешница с линейкой обеспечивают комфортную работу.

Для фрезерного станка

Стол изготавливается и алюминия, и его сплавов. Используются готовые направляющие и линейки.

• Из пластины вырезается основание.
• К нему крепят продольные направляющие и винт между ними по центру.
• Сверху ставятся салазки из такого же листа. Снизу у него установлена гайка, одетая на винт.
• Аналогичная конструкция, только в поперечном направлении, монтируется на салазках.
• Стол устанавливается сверху. Через него проводится поперечный винт.

Для механического перемещения на свободные концы винтов устанавливают приводы. Координатный стол используют со стабильно закрепленной на станине фрезерной головкой, и устанавливают, как дополнительное приспособление на станок.

Координатный

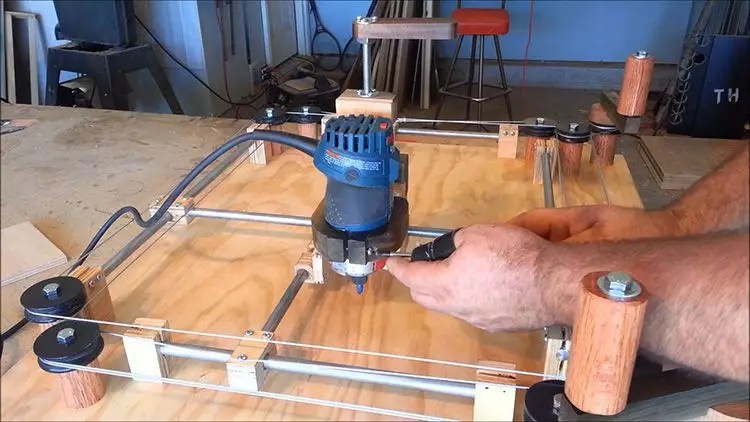

Координатный стол с ручным управлением делается из ДСП, цилиндрических деревянных стоек со шкивами и небольших кусочков брусьев. Из готовых деталей понадобятся 6 круглых направляющих диаметром 10 мм.

1. Вырезать из толстой фанеры основание. Снизу прикрепить к нему на расстоянии 10 мм от боковых торцов 2 полоски вместо ножек.
2. Сделать 10 деревянных цилиндров высотой 60 и 80 мм (по 5 каждого вида). Просверлить в них сквозные отверстия диаметром 8 мм.
3. По углам, ближе к краю стола, просверлить отверстия и установить по 2 цилиндра разной высоты. Каждый типоразмер должен образовывать прямоугольник. На них установить сверху шкив.
4. Прикрутить болтами к основанию шкивы с их подставками.
5. Установить оставшиеся цилиндрические заготовка справа и слева на передней части станка. Сверху к шкивам приделать ручки и соединить болтами, чтобы они вращались совместно.
6. Сделать из деревянных кубиков подушки под направляющие.
7. Перед установкой поперечных и продольных направляющий одеть на них подушки с глухим отверстием под концы валов.

В результате должен получиться прямоугольник из наружных направляющих и внутри крестообразно расположены валы с кареткой под фрезер. В завершение работы натянуть 2 тонкие шнура, каждый по периметру и ручке одной высоты. Один из них зафиксировать на подвижной подушке продольного перемещения, второй прикрепить на поперечное перемещение. По периметру через шкивы протянуть шнур. При вращении ручек, шнур будет перемещать фрезер в продольном или поперечном направлении. Фреза будет выбирать материал, перемещаясь по координатам.

Как правильно установить, закрепить фрезер в стол?

Ручной станок крепится подошвой в обратной стороне фрезерной пластины через отверстия в основании или с помощью скоб, фиксирующих корпус. В крышке стола делается выборка – занижение, по размеру фрезерной пластины. В нем делается большое отверстие. Места под крепление по углам подмечаются по пластине до закрепления фрезера. Сразу накерниваются места под регулировочные винты по центру сторон прямоугольника. Собранный узел устанавливают на столе, опустив фрезер вниз вместе с кабелем. Закручивают винты по углам. Выставляют пластину в плоскости стола.

Техника безопасности

При установке фрезерного стола надо обеспечить заземление оборудованию и розетке, в которую оно включается. Ток должен соответствовать указанному в паспорте. Перед работой следует подключить пылесос. Он не только убирает стружку из зоны реза и делает обработку чище, но и очищает воздух от вредных для человека частиц древесины, пыли, смолы. При установке и смене инструмента шпиндель должен быть заблокирован. Использовать фрезы с диаметром хвостовика, соответствующего цангам из комплекта фрезера.

Каждый мастер изготавливает фрезерный стол под себя, изобретая свою конструкцию или переделывая чертежи других. Чем больше работы будет выполняться на устройстве, тем прочнее и надежнее, должно быть основание. Любителям порядка, у которых все лежит на строго определенном месте, стоит сделать станок из письменного стола или самому изготовить основание и тумбы с ящиками. В мастерской с большим объемом столярных работ подойдет комбинированное приспособление с дополнительным местом под лобзик и дисковую пилу. Для тех, кто периодически изготавливает поделки для дома, подойдет переносной столик, который всегда можно поставить за несколько минут и прикрутить к нему фрезер.
