Фрезерный стол по дереву для домашней мастерской своими руками

Фрезерный стол облегчит вашу работу и поможет увеличить точность обработки заготовок. Вы можете купить готовый, а можете сделать фрезерный стол для ручного фрезера своими руками, применив навыки работы с деревом. Мы подготовили для вас достаточно подробную пошаговую инструкцию по изготовлению стола.

Суть всех конструкций горизонтального фрезерного стола одна, идея понятна — надо продумать её под себя и выполнить, учитывая свои возможности. А в итоге получить станок, позволяющий гораздо аккуратнее обрабатывать заготовки и производить операции, ранее казавшиеся сложными для ручного фрезера .

Определитесь с размером рабочей поверхности, отталкиваясь от габаритов обрабатываемых заготовок и свободного места в мастерской. Начните с малого — соорудите простую столешницу, закладывая в конструкцию возможности модернизации. Работайте на ней и понемногу доводите до ума.

Сделайте столешницу

Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19-25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.

Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

Схема раскроя: 1 — основная плита; 2 — основание упора; 3 — передняя стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Совет.
Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

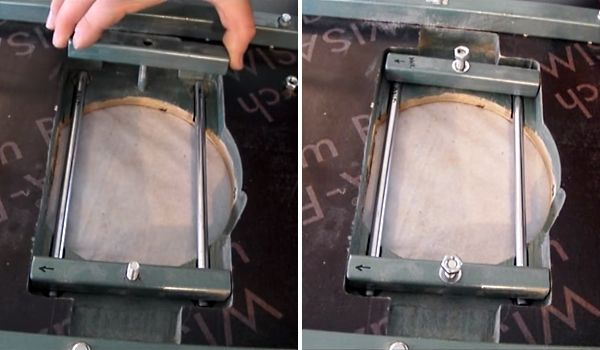

Снимите с подошвы фрезера пластиковую накладку.

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.

Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

Определите расположение центра для подошвы с равноудаленными винтами.

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:

• S = D / 2 — (D — H)

Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.

Разметьте точки расположения монтажных винтов.

Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.

Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

Закрепите снизу столешницы соединительные планки.

Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.

Изготовьте прочное основание

Рабочую столешницу можно установить на каркас небольшой высоты, достаточной для размещения фрезера. Портативный столик хранится на стеллаже, а для работы закрепляется на верстаке. Если вы часто фрезеруете и в мастерской есть свободное место, добавьте к столешнице опорные тумбы и получите полноценный станок.

Выпилите элементы корпуса согласно размерам, приведенным для стола высотой 820 мм, или измените их, чтобы уровень столешницы был наравне с другим оборудованием .

Детали каркаса: 1 — наружная боковая панель; 2 — внутренняя панель; 3 — задняя панель; 4 — основание

Положите столешницу тыльной стороной кверху. Устанавливайте последовательно боковые панели и прикручивайте их шурупами, предварительно высверливая направляющие отверстия. Закрепите основание, переложите каркас передней стороной вниз, выровняйте прямые углы и установите две задние панели.

В конце прикрепите к дну корпуса колесные опоры посредством кровельных саморезов. Располагайте монтажные площадки колес не ближе 20 мм от краев.

1 — боковая стойка; 2 — колесная опора; 3 — дно; 4 — внутренняя стойка; 5 — задняя панель

Используйте свободное пространство в тумбах для решения проблемы хранения инструментов и расходных материалов.

Врежьте монтажную пластину

Получите больший вылет фрезы за счет размещения инструмента на пластине толщиной 4-6 мм из дюралюминия, гетинакса или монолитного поликарбоната.

Вырежьте из листа квадрат со стороной 300 мм, положите его на верстак. Приклейте сверху пластмассовую подошву фрезера двусторонним скотчем, положив её посередине лицом вверх. Сверлом того же диаметра, что и крепежные винты, просверлите отверстия в пластине, используя пластиковую накладку как шаблон. Снимите подошву, сделайте зенковкой или большим сверлом углубления под шляпки.

Прикрутите пластину к отключенному фрезеру, вставьте в цангу 8-миллиметровое сверло. Опустите корпус инструмента до касания сверлом поверхности и проверните патрон, отмечая центр. Открутите пластину и сделайте по метке отверстие кольцевой пилой.

Разместите пластину на столешнице и обведите контур. Начертите и выпилите вырез, введя полотно электролобзика сквозь просверленное отверстие. Подравняйте торцы напильником и обработайте шлифовальной шкуркой.

Зафиксируйте струбцинами тонкие дощечки вокруг размеченного контура.

Зажмите в цанге копировальную фрезу с подшипником, выставите глубину фрезерования соответственно толщине монтажной пластины. Проведите фрезеровку за несколько проходов, затем прибавьте микрометрическим регулятором фрезера 0,5 мм и выполните завершающий заход.

Просверлите сквозные отверстия под винты и расширьте их с обратной стороны столешницы сверлом на 11 мм под самоконтрящиеся гайки. Очистите поверхности и установите гайки на эпоксидный клей, выравнивая вкрученными болтами.

Подгоните монтажную пластину под вырез, положите её на место, просверлите крепежные отверстия и раззенкуйте с лицевой стороны. Прикрепите деталь к подошве фрезера, вставьте инструмент в столешницу и закрутите винты. Проверьте, что пластина находится заподлицо с плоскостью столешницы, если нужно — компенсируйте погрешности подкладными шайбами.

Усовершенствуйте упор

Для более быстрой и удобной настройки станка доработайте параллельный боковой упор и дополните станок поворотным упором, помогающим обрабатывать концы узких деталей. Последний можно взять от стационарной циркулярной пилы . Врежьте в поверхность плиты алюминиевые направляющие с Т-образным профилем. Для изготовления вырезов в столешнице воспользуйтесь фрезером или циркулярной пилой с пазовым диском.

Слегка закруглите шкуркой верхние углы пазов. Нарежьте профиль по размерам, просверлите отверстия по диаметру шурупов, обработайте их зенковкой. Вложите детали в пазы, сделайте тонкие отверстия и закрутите потайные шурупы.

Высверлите в основании упора 7-миллиметровые отверстия, подберите болты с шестигранной шляпкой и пластиковые маховички с гайками.

Установите направляющий профиль в передней планке упора для закрепления прижимов, вспомогательных накладок и защитных приспособлений.

Вырежьте из фанеры крышку с отверстием по центру, закрепите её на косынках, находящихся около выреза продольного упора. Подсоедините переходной штуцер и подключайте пылесос при работе на фрезерном столе.

Добавьте к упору предохранительный щиток, изготовленный из фанерного обрезка и полоски оргстекла.

Чтобы выполнить продолговатые вырезы, просверлите в указанных точках 7-миллиметровые отверстия, соедините их касательными и сделайте пропилы лобзиком.

Изготовьте самодельные прижимы и фиксаторы, необходимые для фрезеровки мелких элементов.

Прижим-гребенку можно сделать из кленовой древесины, выбрав участок с прямолинейным расположением волокон. Щели между гребнями выполняйте на циркулярном станке:

1. Установите высоту пропила 50 мм.
2. Выставите ширину реза в 2 мм.
3. Сделайте пропил.
4. Отведите заготовку назад ручным толкателем.
5. Переверните доску на 180°, пропилите с другой стороны.
6. Сдвиньте упор на 5 мм, повторите операции.
7. Снова отодвигайте упор и делайте пропилы по всей заготовке.

Зафиксируйте прижимы на направляющей с помощью болтов и гаек-барашек.

1 — стопор; 2 — прижим-гребенка; 3 — защитный щиток; 4 — алюминиевая направляющая; 5 — патрубок для пылесоса

Отшлифуйте поверхности деталей, особенно в местах, где в процессе фрезерования будут проходить обрабатываемые заготовки. Очистите станок от пыли и покройте маслом.

1 — выдвижной ящик для фрез; 2 — трапециевидный паз для упора

Подведем итог проекта

Понадобились материалы:

1. Фанера 19х1525х1525 мм — 2 листа.
2. Пластик 4х30х30 мм.
3. Несколько десятков шурупов.
4. Направляющие алюминиевые — 2,3 м.
5. Колёсная опора с тормозом — 4 шт.
6. Клей столярный и эпоксидный.
7. Болты М6 с гайками.

Пригодилось умение не торопиться и продумывать каждый шаг, точно размечать и вырезать заготовки, или желание этому научиться. В результате получился добротный фрезерный стол за небольшие деньги. В дальнейшем стоит подумать об оснащении станка выключателем и механизмом настройки высоты фрезерования.

Фрезерная машинка приобретается для множества столярных работ. Но, иногда область ее применения значительно увеличивается, и появляется надобность в реконструкции рабочего места. Фрезерный стол для ручного фрезера своими руками – это отличная возможность сэкономить денежные средства и создать для себя качественную рабочую поверхность. Столярные работы сейчас очень востребованы, да и в повседневной жизни этот инструмент довольно полезен. А более удобные условия труда сделают его просто незаменимым.

Фрезерный стол

Простой фрезерный стол своими руками опытный столяр сможет собрать даже без чертежей, подготовленных размеров и схем. В интернете имеется множество видео на данную тему и поэтапных объяснений сути работы. Если же вы впервые решили попробовать себя в данной области, то не стоит отчаиваться, при желании можно сделать стол для ручного фрезера всего лишь за один день. К тому же, вы будете полностью уверены в прочности своего изделия, а также сможете подобрать идеальные размеры, которые необходимы именно для вашего помещения. Но, прежде чем делать циркулярно-фрезерный стол, следует разобраться в том, что он из себя представляет.

Чертеж фрезерного стола

Самодельный фрезерный стол нисколько не отличить от магазинного варианта, если он выполнен с соблюдением основных правил и требований. Фрезерные машинки передвигаются по поверхности обрабатываемого материала, тем самым выравнивая его. Если данный вид обработки сделать стационарным, то у мастера будет уходить на работу гораздо меньше времени и сил.

Стол для фрезера своими руками занимает в помещении определенное пространство. Поэтому, перед тем как производить монтаж, определитесь, какой именно стол вы хотите видеть:

• агрегатный;
• съемный;
• стационарный.

Агрегатный
Портативный
Стационарный

Помните, что большую часть работ можно выполнять только в стационарном режиме. Также, учитывайте то, насколько часто вы будете пользоваться станком, ведь для редкого применения вполне подойдет портативная модель, а для ежедневного использования – стационарное рабочее место.

Из каких частей состоит фрезерный стол?

Самодельный фрезерный стол можно сделать в одиночку, не прибегая к посторонней помощи. Для этого нужно обязательно изготовить все основные части конструкции для последующего сбора. Без одной из частей фрезеровочный стол может стать практически бесполезным, так как не будет выполнять основные обязанности. Фрезер своими руками состоит из следующих частей:

• столешницы;
• станины;
• подольного упора;
• прижимных гребней;
• монтажной пластины.

Столешница под ручной фрезер должна быть толстой, прочной и ровной. Для этого отлично подходят кухонные столешницы, или же, если таковой не имеется, обычная фанера. Только стоит помнить, что для универсального фрезерного стола требуется толщина не менее 16 мм, поэтому фанерные листы следует склеить между собой столярным клеем. Дополнительными средствами можно придать гладкости поверхности, для более удобной работы. В центре нужно сделать отверстие, чтобы установить фрезер.

Чертежи фрезерного стола никак не могут обойтись без станины. Она отвечает за устойчивость конструкции, поглощая все вибрации, исходящие от инструмента. Для этого можно использовать старые тумбочки, столы, но при условии, что они являются очень прочными. Некоторые останавливают свое внимание на металлических моделях, что довольно практично.

Фрезерный стол из старой тумбочки

Подольный упор, закрепленный на столешнице, отвечает за правильную подачу материала. Его можно сделать неподвижным, для постоянных материалов, или же раздвижным, если мастер будет работать с разными по габаритам элементами. Это очень важный элемент в работе, так как от ровности всех сторон будет зависеть качество работы фрезы.

Прижимные гребни на стол для циркулярки и фрезера практически обязательны. Они отлично фиксируют материал не только с боков, но и сверху. Этот гребень может устанавливаться на любой высоте, с помощью крепежных элементов. Размеры его устанавливаются исходя из личных пожеланий мастера и того, с чем ему предстоит столкнуться в работе.

Специалисты советуют сразу устанавливать раздвижные гребни и упоры, тогда функциональность рабочей машины значительно увеличится.

Правила сборки

Сборка фрезерного стола своими руками должна проходить поэтапно. Для начала следует определиться со столешницей и сделать в ней отверстие под инструмент. Далее крепятся системы контроля подачи материала.

В данном случае нужно точно до мелочей определять места их крепления, так как от этого зависит качество дальнейшей работы.

Сама фрезерная машинка должна быть прочно закреплена под столешницей. Она не должна болтаться или висеть, любые движения могут привести к травмам во время работы или же поломки оборудования. Лучше зафиксировать ее с помощью саморезов, для собственного спокойствия.

Главное в данном способе работы — это сделать максимально удобное рабочее место для мастера. А в этом плане со всеми размерами работает сам мастер, зная то, что на самом деле он желает получить по итогу.

Электроника в работе

Циркулярный и фрезерный стол сделать своими руками довольно просто, но не стоит забывать о том, что данный инструмент работает от электрического тока. Так как кнопки пуска и остановки будут находиться в неудобном для мастера месте, нужно позаботиться об их применении. Можно сделать выход и установить кнопки запуска и остановки механизма в удобном месте, но для этого нужны знания в электронике.

Есть альтернативный вариант, который является менее безопасным для фрезера и циркулярки. Кнопка пуска зажимается, и он находится в постоянно включенном состоянии, останавливаясь только кабелем, при отключении от сети.

Изготовленный своими руками новый фрезерный столик должен полностью соответствовать напольному покрытию рабочего места. Если полы неровные, следует делать ножки с подвижным механизмом, иначе конструкция быстро придет в негодность. Для того, чтобы срок службы стола для фрезера значительно превзошел все ожидания, его поверхность покрывают лаком или другой деревообрабатывающей жидкостью. Это не только увеличивает срок службы, но и дополнительно скрепляет элементы.

1
2
3

Обезопасьте себя от повреждений, которые могут возникнуть в процессе работы. На продольном упоре установите защитное стекло, которое будет преградой для летящей стружки, опилок и прочих элементов.

Делая фрезерный стол дома, своими руками, помните, что работа с ним довольно опасна и лучше позаботьтесь о своей безопасности.

Мастерская любого человека содержит в себе все необходимые для него инструменты. Но при этом может понадобиться острая необходимость в обустройстве рабочего места, а магазинные цены могут не устроить. Да и в целом, не у всех людей имеется возможность посетить магазины с подобным товаром.

Чертеж фрезерного стола

Фрезерный стол имеет чертежи и схемы, поэтому сделать его самостоятельно не составит большого труда. Тем более вы сами будете знать, какая модель вам нужна, какие размеры вам будут удобны. Покупной вариант не всегда может стать выходом из положения. Не стоит бояться и тянуть время, даже новичок разберется в том, как изготовить стол.

Для удобства работы с фрезером мастера устанавливают его стационарно, а заготовку перемещают. При работе таким способом, речь идет уже не о ручном фрезере, а так называемом «фрезерном столе». В данной статье мы попробуем объяснить, как же изготовить фрезерный станок по дереву своими руками.

Фрезер какой выбрать

Существует много видов фрезеров. Прежде чем выбирать его, необходимо обдумать, для каких назначений он вам будет нужен. Более сложные заготовки потребуют более мощный и оборотистый фрезер. Специалисты рекомендуют выбирать фрезер с ручной регулировкой и автоматической стабилизацией шпинделя.

Очень удобны фрезеры с системами плавного пуска и быстрой остановки. А если инструмент позволяет заменить щетки двигателя без вскрытия корпуса, то тогда ему вообще цены не будет. Это действительно существенный плюс.

Во многих инструкциях по эксплуатации производители фрезерных машин советуют не использовать его в работе вверх ногами. В основном, эти ограничения не обоснованы и могут игнорироваться.

Совет: фрезер выбирайте с мощностью не меньше 2- х киловатт, чтобы уверенно работать с любым деревом. Так же на нем должна присутствовать регулировка оборотов, как правило есть на всех моделях. Насчет стоит ли покупать бренды типа бош или макита, мое мнение — если занимаетесь профессионально и каждый день то стоит, если же для себя то достаточно и недорогого китайца.

Видео фрезерный стол своими руками

Станина фрезерного стола

Важной частью инструмента является специальный каркас (станина). Это каркас на опорах, сверху которого находится столешница. Станину можно сделать из любого материала: металл, дерево, ДСП и т.д.

Главное, чтобы она была жесткой и устойчивой. Размер тоже особого значения не имеет. Все зависит от того, с деталями какого размера вы будете работать.

Чтобы обеспечить удобную работу оператора станка, нижнюю часть станины необходимо углубить.

Благодаря этому, оператор при работе не цепляется ногами за конструкцию. Советуем сделать станину с регулируемыми опорами, которые позволят работать на любых неровностях пола.

Фрезерный станок по дереву своими руками примечателен огромным выбором вариантов создания. Вы сможете создать его полностью под себя.

Столешница стола

Здесь ничего сложного. Одним из вариантов является обычная кухонная столешница, покрытая специальным пластиком. По пластику заготовка будет отлично скользить, а доска будет хорошо гасить вибрации.

Монтажная пластина фрезера на стол

Пластина, обладающая высокой прочностью при малой толщине. Как правило, её выполняют из металла или текстолита (последний вариант легче в использовании).

Пластина прямоугольной формы, в центре которой проделывают отверстие. После этого фрезер прикрепляют к монтажной пластине. Для того, что закрепить инструмент с пластиной к столу, на углах пластины нужно просверлить четыре отверстия.

Самый простой фрезерный стол своими руками, чертежи

Вот мы и добрались до сути данной статьи. Так как же собрать фрезерный станок по дереву своими руками? Вначале, к готовому каркасу (станине) временно крепится столешница. Потом на столешницу кладут монтажную пластину и отмечают её положение. Далее, с помощью фрезера, на столешнице выбирают посадочное место для пластины.

Она должна быть установлена идеально с верхней плоскостью столешницы. В заключении, необходимо выполнить фрезерование отверстия по форме подошвы фрезера и соединить все это воедино. Конечно, с некоторыми моментами придется повозиться, но главное выполнять все наставления.

Верхний прижим

Для более комфортной работы, стол можно оснастить верхним прижимом. Подойдет обычный шариковый подшипник.

Он позволит вам плотно зафиксировать заготовку. Это позволит вам повысить качество и скорость работы, а также сэкономить свои нервы и силы.

Безопасность

Нужно заострить внимание на самом главном – безопасности. Во-первых, для фрезы рекомендуется установить защитный экран. Во-вторых, оснастить инструмент кнопкой экстренной остановки. Кнопка должна быть в легкодоступном для вас месте, но в тоже время, не мешать вам работать. В-третьих, рабочую зону можно дополнительно осветить.

Все эти пункты только добавят вам комфорта в работу, ведь на безопасности нельзя экономить. Творите на здоровье.

.

Как сделать самодельный стол для ручного фрезера
Данный стол я сделал из 18 мм. фанеры. Толщины её достаточно для того, чтобы конструкция получилась весьма прочной. Для укрепления элементов конструкции я использовал металлический уголок сечением 40Х40 мм.

Столешница имеет размеры 800Х500 мм. По центру вырезано отверстие по размеру подошвы фрезера. Боковины крепятся к столешнице на уголки при помощи саморезов. Снизу боковины соединены также при помощи уголков и саморезов. В столешнице просверлены 4 отверстия 10 мм. и установлены забивные гайки для крепления гребенок. В правой боковине сделаны вилка и выключатель для удобного запуска фрезера. Кнопка «Пуск» на самом фрезере заблокирована.

Подошва фрезера крепится на винты к стальной пластине толщиной 2 мм. и размером 200Х200 мм. В столешнице сделано заглубление и пластина ставится сверху заподлицо, крепится к столешнице на саморезы.. В центре пластины выпилено отверстие диаметром 50 мм.

Для подъема-опускания фрезера применён автомобильный домкрат. Он крепится к основанию стола на саморезы. Ручка заменена на самодельный маховик для более плавной регулировки. Домкрат к фрезеру никак не крепится.

Направляющая линейка также сделана из фанеры. Собрана на клей «Момент-столяр» и укреплена саморезами. В средней части линейки предусмотрен короб с отверстием для крепления патрубка пылесоса. По бокам линейки выпилены регулировочные пазы. В столешницу вставлены болты на 10 мм, линейка крепится к болтам при помощи рым-гаек.

Гребёнки выпилены из пихты и служат для более плотного прижимания заготовки к направляющей. В гребенке выпилены пазы для перемещения по столешнице. Для закрепления гребенок к столешнице применяются болты с втулками.

Для предотвращения перемещения заготовки вверх-вниз сделан из фанеры специальный пружинящий упор. Он крепится к направляющей линейке на гайки барашки.

Вот и вся конструкция. А более подробно посмотреть об этом столе Вы сможете в моём фильме.

В хозяйстве частного домовладения всегда пригодится фрезерный станок. Оборудование незаменимо при изготовлении различных деревянных изделий — от оконных рам до различных небольших поделок. Фрезерный станок представляет собой опорный стол и сам фрезер. Если у хозяина уже есть ручной фрезер, то можно изготовить фрезерный стол своими руками.

Стол является основной базой станка. Фрезы — его рабочие органы. С помощью этих деталей при обработке заготовок из древесины выполняют множество операций. На станке в древесине делают продольные пазы, каналы, вертикальные углубления, овальные скосы и многое другое. Стол необходим для точного размещения фрезы — как в горизонтальном, так и в вертикальном направлении.

Конструкция фрезерного стола

Рабочий стол станка должен отвечать следующим требованиям:

• Стандартная высота рабочей поверхности колеблется в пределах от 800 до 900 мм. Высота стола может быть иной — по желанию хозяина мастерской.
• Поверхность стола должна обеспечивать беспрепятственное скольжение деревянной заготовки.
• Фрезер должен быть оснащён лифтом, который будет легко перемещать фрезу по вертикали.
• В рабочей зоне нужно установить отсос стружки и пыли.
• Монтажная пластина должна обеспечивать надёжное крепление фрезера. Толщина пластины должна позволять максимально выдвигаться вверх режущему органу.
• Прижимные детали должны быть такими, чтобы руки работника не могли случайно попасть под фрезу.
• Станина станка должна быть устойчивой, и в то же время позволять легко перемещать станок в нужное место.

Изготовление станины и столешницы


В условиях домашней мастерской для изготовления опорной части станка зачастую используют недорогие подсобные материалы. Для этого берут куски МДФ, строительной фанеры, металлический уголок, метизы (болты, винты, шайбы и гайки) и прочее.

Станина


Опорную конструкцию для станка делают из деревянного бруса или сваренного металлопрофиля. Некоторые мастера приспосабливают под станину старый стол или верстак. Самое главное в устройстве станины -устойчивость. Во время работы фрезера могут возникать различные нагрузки вибрационного характера.

Если старая мебель расшатана, то стоит установить дополнительный крепёж. Для этого используют металлический уголок, который крепят в сомнительных узлах конструкции через просверленные отверстия шурупами.

Самой надёжной конструкцией будет станина из стального уголка 40×40 мм. Для этого нужен сварочный аппарат и опыт обращения с ним.

Столешница


Организацию рабочего стола можно «подсмотреть» в видеоматериалах о работе фрезерных станков, опубликованных в интернете. При изготовлении столешницы необходимо следовать требованиям, обеспечивающим лёгкое перемещение деревянной заготовки и режущего органа фрезы, а также надёжную фиксацию обрабатываемой детали относительно фрезы.

Вариант сборки станка своими руками


На обоих боковых торцах стола устанавливают алюминиевый профиль Т-образного сечения для крепления и свободного перемещения параллельного упора в виде планки. Планка по бокам оснащена алюминиевыми креплениями, которые входят в пазы боковых профилей.

В планке делают прямоугольный вырез под выход фрезы. На детали закрепляют направляющий профиль, по которому перемещаются вертикальный и угловой прижим. Прижимы фиксируют прохождение деревянной заготовки через зону фрезерования.

В столешнице прорезают параллельный паз — для перемещения ползуна углового упора. На одной из опор под столешницей устанавливают выключателей с кнопкой аварийной остановки фрезера.

Рабочую площадку часто изготавливают из МДФ и строительной фанеры. Поверхность из такого материала быстро изнашивается. Более надёжная столешница — сделанная из текстолита. Текстолитовая поверхность обладает высокой износостойкостью и низким коэффициентом трения.

Идеальным вариантом для столешницы может быть стальной лист или плоскость из алюминиевого сплава. Так, как площадка должна иметь технологические пазы и отверстия, изготовить своими руками такую деталь будет довольно сложно, а порой и невозможно. Выход может быть найден в использовании деталей старого оборудования.

Плита для фрезера


В центре столешницы вырезают проём для установки рабочей пластины. Пластину лучше изготовить из того же текстолита. В плите делают круглое отверстие. Под отверстие делают круглые вставки. Комбинируя вставки, подбирают проходное отверстие по диаметру для нужной фрезы.

Кольцевые вставки, как и сама плита, должны находиться в одном уровне со всей поверхностью рабочего стола. Кольца обеспечивают плотное вхождение фрезы в рабочую зону.



Фрезер


Силовая установка по своей функциональности действует, как обыкновенная дрель. Патрон фрезера зажимает ось фрезы и сообщает ей вращательное движение. Агрегат крепится снизу к рабочей плите. При конструировании стола нужно обязательно учитывать сохранение пространства для помещения устройства под столешницей.

В качестве фрезера приспосабливают компактный электродвигатель. Сделать самодельный электроинструмент под силу опытному мастеру. В некоторых случаях используют электрическую дрель. Чтобы избавиться от такой проблемы, приобретают готовый ручной фрезер. В торговой сети покупателям предлагают широкий ассортимент ручного электроинструмента такого типа.

Ручной фрезер разных производителей имеет примерно одинаковый набор опций и габаритные размеры. Инструмент в основном предназначен для обработки деревянных заготовок.

Фрезерный станок позволяет работнику управлять процессом обработки с помощью двух рук, а при работе с ручным инструментом, руки заняты удержанием самого агрегата. Выгодно ручной фрезер поместить в самодельную конструкцию станка.

Монтажная пластина


Полимерную подошву фрезера снимают и вырезают по её обводу монтажную пластину. Монтажную плиту изготавливают из металлического листа, толщиной не более 6 мм. В рабочей площадке просверливают монтажные отверстия по винты крепления фрезера через монтажную пластину.

Отверстия делают со стороны рабочей поверхности с потаем, чтобы головки винтов не выступали над плоскостью стола.

Лифт


Лифт — устройство для перемещения чего-либо по вертикали. В данном случае это касается фрезерного агрегата. Ручной фрезер оснащён лифтом. Проблема установки лифта становится актуальной при использовании в качестве силовой установки самодельных устройств.

Можно приобрести готовый лифт заводского изготовления. В интернете публикуется много вариантов изготовления самодельных подъёмных устройств. Основной задачей подъёмника является решение точной фиксации фрезы по вертикали. Выступ конусной режущей поверхности фрезы определяет глубину и ширину выборки древесины в заготовке.

Одним из самых популярных вариантов самодельного лифта является перемещение фрезера на вертикальном металлическом стержне с резьбой.



Схема самодельного лифта фрезера


Под столом устанавливают полку, в которую вставляют стержень с фланцевой гайкой. Выше на стержне устанавливают маховик. Вращая его, добиваются нужной высоты фрезы над поверхностью рабочего стола.

Поворотный фрезерный стол


Поворотная модель станка представляет собой сложную конструкцию, обеспечивающую наклон деревянной заготовки по отношению к фрезе. Благодаря этой особенности станка, изготавливают деревянные заготовки сложной формы. В домашних условиях такие столы собрать практически невозможно.



Безопасность при работе на самодельном станке


Для безопасной работы фрезерного станка, следует соблюдать несколько правил техники безопасности:

1. Металлическая станина должна быть обязательна заземлена.
2. Станок устанавливают в сухом проветриваемом помещении.
3. Если станок выполнен полностью из дерева, то заземляют сам корпус фрезера.

Заключение

Фрезерный стол, сделанный своими руками, сэкономит денежные средства хозяина мастерской. Самодельная конструкция учитывает все индивидуальные потребности владельца станка, чем выгодно отличается от уже готовых вариантов.

Современный ассортимент обрабатывающего электроинструмента удовлетворит потребности любого мастера. При этом всегда можно превратить ручной инструмент в стационарный станок.

Самый востребованный инструмент мастера по дереву – безусловно, фрезер. Ручным фрезером можно проделать большинство работ, но когда обрабатываются заготовки большого размера – возникают технические сложности.

Покупка фрезерного станка для домашнего использования слишком затратное мероприятие, поэтому мастера стараются сделать стол для фрезера своими руками.

Самодельный стол позволяет манипулировать обрабатываемой заготовкой, в то время, когда сам фрезер жестко зафиксирован на столешнице. Электроинструмент крепится снизу, выступает над уровнем стола.

Самодельный фрезерный стол своими руками из деревянных брусков

Как правильно сделать стол для ручного фрезера

Главное условие – массивная конструкция, которая будет надежной при вибрациях и выдержит вес заготовки любого размера.

ВАЖНО! Поскольку работа с фрезером представляет собой повышенную опасность, падение стола может привести к травмам. Для придания устойчивости конструкции, желательно оснастить ножки стола регуляторами высоты. Тогда можно устанавливать станок на неровную поверхность.

Столешница должна быть выполнена из гладкого износоустойчивого материала, например – покрытие для кухонных рабочих поверхностей. Ножки и раму стола можно выполнить из бруса толщиной не менее 40 мм, или из фанеры 10-12 мм. Пространство под столешницей должно обеспечивать легкий доступ к фрезеру для обслуживания и смены фрезы. Либо верхняя часть делается откидной, как рояльная крышка.

Поскольку самодельный фрезерный стол является ответственным оборудованием – перед началом работ необходимо нарисовать подробный чертеж.

Обеспечение безопасности:

1. Кнопка пуска фрезера делается выносной. Желательно закрыть ее крышкой, для предотвращения самопроизвольного включения. А вот кнопка экстренного обесточивания напротив, должна быть легкодоступной;
2. Фрезу желательно закрыть автоматическим откидным щитком, как на циркулярных пилах;
3. Вокруг стола не должно быть никаких предметов, выступающих частей интерьера, ступеней и проводов. Во время работы можно споткнуться и получить травму;
4. Электропроводка укладывается в гофру, и надежно крепится на внутренней поверхности стола;

ВАЖНО! Никаких провисающих проводов питания внутри конструкции быть не должно.


5. Замена фрез производится только на обесточенном электроприборе, с полным отсоединением от сети;
6. Желательно предусмотреть возможность удаления стружки из рабочей зоны.

Помимо засорения рабочего места, опилки могут попасть в вентиляцию фрезера (поскольку он находится под столом) или между столешницей и заготовкой. Это может привести к проскальзыванию обрабатываемой детали.

Как установить в стол пластину для фрезера

Самой ответственной частью конструкции, влияющей на качество работ – является пластина (или подошва) ручного фрезера. Поскольку при установке в стол, она больше не является опорным узлом, необходимо продумать надежное крепление и управляемое перемещение фрезы по вертикали.

Пластина для крепления фрезера

Крепление электроинструмента к пластине вместо стола позволяет легко демонтировать его для обслуживания или смены насадок.

Мастера прошлого производили декоративную обработку древесины вручную. Их творениями мы восхищаемся до сих пор. Но учиться тонкой работе по дереву нужно было годы, и далеко не всякому подмастерью удавалось создать шедевр на звание мастера. И собрать денег на инструмент и принадлежности для высшего мастерства. Что актуально и сегодня: наборы фасонных рубанков, железок к ним и резцов для ручной доводки изделия обойдутся подороже хорошей ручной фрезерной машины по дереву. Которая к тому же сократит процесс обучения и увеличит производительность труда в разы. Если же сделать к ней фрезерный стол своими руками, то и качество изделий станет намного стабильнее. Правда, сократится функционал фрезера (количество видов рабочих операций), но оставшиеся участки уже не так сложно будет довести тем же фрезером без стола или вовсе вручную, не рискуя «запороть» всю заготовку. О существенных моментах самостоятельного изготовления фрезерного стола и будет этот материал.

Примечание:
шедевр изначально технический термин, обозначавший пробную работу, которую самостоятельно должен быть сделать подмастерье, претендующий на звание мастера. Поскольку в старинных цехах корпоративный дух и семейственность доминировали над всем и вся, пришлому подмастерью, чтобы пробиться в мастера, нужно было сделать вещь действительно выдающуюся, даже исключительную. Отсюда и пошло употребление слова «шедевр» для творения, созданного на творческом взлете.

Стол или станок?

Тем не менее, ручной фрезер инструмент не из дешевых. Принципиальной разницы в конструкциях ее и фрезерующей головки вертикального фрезерного станка вроде не видно. Подходящий по мощности и оборотам мотор для самодельного фрезерного станка, возможно, дожидается в кладовке какого-нибудь употребления. Так что же лучше делать для фрезеровочных работ по дереву: весь станок из подручных материалов, или покупать ручной фрезер и к нему стол?

Примечание:
столы фабричного производства к ручным фрезерным машинам продаются точно так же, как станины для дрелей, превращающие их в сверлильный или токарный станок.

Дело в вибрациях. Дрожь станка с заготовкой – злейший враг обработки материалов резанием. Во фрезеровочных работах влияние вибрации на качество обработки особенно сильно. Если сверло или резец (кроме долота в долбежном станке) вгрызаются в заготовку однажды и затем идут в материале более-менее плавно, то фреза на каждом обороте бьет по заготовке как минимум дважды. Фасонные фрезы с криволинейными в 3-х плоскостях режущими кромками уменьшают этот недостаток, но не устраняют его совсем – фреза, которая не бьет по заготовке, ничего от нее не отрежет.

Самодельный фрезерный станок с мотором из хлама трясется в общем как сам может. Доступные в домашней мастерской меры по его виброгашению обеспечивают качество работы, подходящее более для простых плотничных работ. В ручных фрезерных машинах по дереву виброгашение уже предусмотрено конструктивно. Установка фрезера в стол еще уменьшает «трясучку», и весь агрегат становится пригодным для достаточно тонких столярных работ, в т.ч. над фасадными частями мебели, декоративными деталями и др. ответственными частями. Так что принципиальная разница между самодельными фрезерным станком и столом к имеющемуся ручному фрезеру все-таки есть.

Как устроен фрезерный стол

Основные отличия фрезерного стола с готовой машиной от самодельного станка того же назначения таковы:

• Стол выполняется по конструктивной схеме вертикального фрезерного станка с нижним приводом, в то время как самодельный станок может быть и вертикальным, и горизонтальным. Впрочем, последний в домашних условиях никаких ощутимых преимуществ перед вертикальным не дает.
• Фрезерный стол достаточно просто снабжается своими руками лифтом – устройством для плавной и, возможно, оперативной регулировки выступа фрезы над рабочим столом.
• Система упоров заготовки фрезерного стола может быть усовершенствована по сравнению с самодельным станком для повышения точности и чистоты обработки.
• Фрезерная машина для установки в стол дорабатывается обратимо (см. далее) с тем, чтобы ее можно было снять для работы вручную.

Как устроен простой фрезерный стол для работы по дереву, показано на рис. Тумба (станина) – любой достаточно прочной и устойчивой конструкции, т.к. основное вигброгашение осуществляется, кроме как с самом фрезере, опорной плитой. Поэтому тумба в данном случае фактически не станина, т.к. является просто поддерживающей конструкцией.

На простом столе сложно добиться качественной обработки заготовок с большим отношением ширины к высоте. Совершенно ровная доска по точно так же ровному столу вдруг ни с того, ни с сего идет рывками, рез получается неровным или даже заготовка закусывается фрезой. Причина – продольные, т.е. распространяющиеся горизонтально, волны упругости в материале заготовки. Гребенчатый вертикальный упор (см. далее) не успевает их поглотить, на заготовке возникают пучности (фокусы) вибраций, портящие все дело.

На такую ситуацию и предназначен горизонтальный упор, см. след. рис. Он выполняется всегда гребенчатым, т.к. является преимущественно вибропоглотителем. С той же целью добавляется второй вертикальный гребенчатый упор.

На рис. показан стол с 2-сторонними упорами, рассчитанными на подачу заготовки туда-обратно, см. далее. К самодельному столу для обычных столярных работ лучше делать односторонние упоры (см. далее): они технологически проще и могут быть выполнены их обычной твердой мелкослойной древесины (дуб, бук, орех). В любом случае наиболее ответственными конструктивными узлами самодельного фрезерного стола являются:

1. Опорная (рабочий стол) и установочная (монтажная) плиты;
2. Упоры – гребенчатый и глухой (простой);
3. Лифт фрезерной машины.

Плиты

Опорная и монтажная плиты фрезерного стола конструктивно идентичны таковым такого же станка. Пример конструкции опорной плиты фрезерного стола из 2-х слоев 19-мм фанеры показан на рис.:

Ее основной недостаток – дороговизна: фанера требуется березовая (еще лучше бакелитовая) сорта не ниже Iб. Между тем, затратив немного больше времени и труда на переклейку многослойного фанерного «пирога», его, и даже лучшего качества, можно сделать, как и для фрезерного станка, из дешевой 4-мм строительной (II сорта) или упаковочной (несортовой) фанеры. Нужные износостойкость и прочность при этом обеспечиваются пропиткой листа перед раскроем водно-полимерной эмульсией (полноценный заменитель – строительная грунтовка ЭКО Грунт), а вибропоглощающие свойства – слоями клея ПВА. Высохший монтажный (усиленный) ПВА дает вязкую упругую пленку, отлично гасящую вибрации, но и без того пространство по высоте, в котором может набрать силу волна упругости, сокращается впятеро.

Примечание:
фанера склеивается из листов шпона дешевым казеиновым или аналогичным синтетическим клеем, обладающим виброгасящими свойствами лишь в малой степени (его слой жесткий и хрупкий). Фанера, клееная ПВА, оказалась бы совершенно нерентабельной.

Устройство установочного узла с повышенным виброгашением для фрезерного стола показано на рис. и совершенно таково, как для фрезерного станка ().

И процедура изготовления опорной плиты такая же: лист фанеры пропитывается 2-3 кратно с каждой стороны, затем раскраивается (сразу с вырезами под фрезер). Окно для машины лучше делать круглым или со скругленными углами. Пакет склеивается по инструкции к клею и сушится не менее 2-х суток под рассредоточенным гнетом ок. 100 кг/кв. м плиты; очень хороший пригруз – стопы книг и/или подшивок журналов.

Плита для фрезера и его доработка

Установочная (монтажная) плита фрезера делается из волокнисто-слоистого вибропоглощающего термореактивного пластика: текстолита, стеклотекстолита. Несколько хуже вибропоглощающие массивные термопластичные материалы – оргалит и т.п. Термопластичную пластмассу от нагрева во время работы может повести и станок потеряет точность. Массивные (эбонит, бакелит) или слоистые термореактивные пластики (гетинакс) непригодны – от вибраций и нагрева очень скоро расслаиваются и трескаются.

Как дорабатывается машина для установки в фрезерный стол, показано на рис.:

Фиксатор штатного скользящего рабочего стола (показан стрелкой слева на рис.) освобождается (отжимается). Затем штатный стол снимается и ставится на пружины сжатия (в центре) общей силой прим. 1,5 веса машины. Подошва штатного стола (показана стрелкой в центре) снимается, и взамен нее крепится установочная плита (справа на рис.). Восстановление машины для использования в ручном режиме производится в обратном порядке.

Упоры

Поскольку самодельный фрезерный стол способен обеспечить лучшую точность и чистоту обработки, чем такой же станок, систему упоров для него желательно видоизменить. Упоры, как в станке или на рис. выше с изображением простого стола, пригодны для изготовления не фасадных (декоративных) деталей, т.к. прямой Г-образный глухой упор все-таки сильно отдает вибрации обратно в заготовку и затрудняет ее подачу (заготовка из обычной деловой древесины может заедать).

Чертежи косых гребенчатого и глухого вертикальных упоров для самодельного фрезерного стола по дереву приведены на рис. Конструктивно гребенчатый упор для стола несколько отличается от такового для станка (все зубья одинаковы), т.к. весь агрегат трясется уже не так сильно. Клен – один из лучших виброгасителей, но выдержанная, без дефектов, сучков, свилей и косослоя, деловая кленовая древесина дорогой и дефицитный материал. Ее вполне заменят дуб, бук, граб, орех.

Примечание:
еще лучший виброгаситель – древесина вяза. Но бездефектный выдержанный деловой вяз в широкой продаже практически отсутствует, т.к. весь идет на колодки для пошива дорогой кожаной обуви и ответственные детали машин.

Устанавливаются гребенчатые и глухие упоры попарно (глухой первым по ходу заготовки), см. врезку в центре на рис. Фиксируются стопорным блоком (стопором), выделено красным на рис. справа. Однако ставить гребенку с «глухарем» до фрезы по ходу заготовки при ее подаче, как показано там же, все-таки неправильно: основная «трясучка» возникает за фрезой. А вот ставить 2 пары гребенка-глухарь, до фрезы и после нее, не возбраняется и для точности обработки полезно.

Упор туда-обратно

Заготовки из однородных материалов высокого качества (МДФ, постформинг для кухонных столешниц, отборная мелкослойная древесина) нередко фрезеруют способом туда-обратно: деталь толкают на фрезу и тут же, не выключая фрезера, тянут назад. Сочетание попутного и встречного фрезерования в один проход (см. статью о фрезерном станке) дает наиболее чистую поверхность.

Примечание:
детали, фрезерованные туда-обратно, вполне пригодны на шпонирование и ламинирование.

Однако ставить для фрезеровки туда-обратно пару косых гребенок, повернутых в противоположные стороны, нельзя: на входящем гребне заготовку заклинит. Для фрезерования туда-обратно заготовка подпирается парами вертикальных и горизонтальных прямых гребенок (см. рис. выше): их гребни (и пазы между ними) перпендикулярны рабочей поверхности, а рабочие части гребенок трапециевидные в плане со скосами в 60 градусов от перпендикуляра (30 градусов от подошвы гребенки). К сожалению, выбор материалов для самостоятельного изготовления прямых 2-сторонних гребенок ограничен: бездефектные выдержанные деловые клен, вяз, тик.

Примечание:
в продаже встречаются прямые гребенки для фрезеров по дереву, литые из полипропилена. Как работают, не знаю, не пробовал.

Лифт

Самые простые конструкции лифтов для фрезерного стола по дереву – жесткий кулачковый (поз. А на рис.) и клиновой (поз. Б).

Их общее достоинство – возможность сделать опорную плиту откидной для удобства доступа к фрезеру. Но общий огромный недостаток – неустойчивость, машина от вибрации сползает вниз. Фактически после 1,5-2 м реза лифт приходится переустанавливать. Кулачковый лифт, кроме того, по удобству пользования не намного лучше регулируемого шайбами с резиной лифта самодельного фрезерного станка.

Оптимальная конструкция лифта фрезерной машины в столе – винтовой, см. след. рис. Если нижнюю фланцевую гайку дополнительно зафиксировать контргайкой (или поставить самозатягивающуюся фланцевую гайку), вынос фрезы держится железно. И возможна его действительно оперативная регулировка, буквально на ходу заготовки.

Точный мини-стол

Для занятий художественной деревообработкой и/или фасадной столяркой незаменимая вещь – фрезерно-копировальный станок. Сделать его своими руками возможно, но сложновато, а приобретать фабричный имеет смысл только если есть стабильный поток заказов на работы данного рода и твердые навыки их выполнения.

Однако и фасонные пазы в фасадных деталях мебели, фрезерованные по прямой, могут дать отличный эстетический эффект. Прямая фрезеровка широко используется в изготовлении мебели и декоративных изделий из дерева в любом стиле, см. рис. Самостоятельно выполняется она маломощными ручными фрезерными машинами по дереву повышенной точности (справа на рис.); установка ручного мини-фрезера в стол повышает качество работы и производительность труда точно так же, как «большого».

Чертежи мини фрезерного стола по дереву под отечественную ручную фрезерную машину даны на след. рис. Его отличительные особенности – кулачковый боковой прижим заготовки и вертикальная гребенка с широкими зубьями. Решение для работы с качественными материалами вполне оправданное: мелкие частые гребенки сами немного «отыгрывают» на заготовку, что в данном исполнении минимизировано.

А вытяжка?

При фрезеровании древесины образуется в разы больше опилок, стружки и древесной пыли, чем при распиловочных операциях. Точность обработки на столе и здоровье его оператора пыль портит так же, как пылящий станок. Поэтому для фрезерного стола точно так же необходимы пылеулавливатель, пылеотвод и пылесборник; их конструкция одинакова и для стола, и для станка, см. соотв. статью.

Профессиональная обработка и изготовление деревянных деталей возможна только с использованием фрезерного станка. Полноценно использовать этот инструмент можно в специальной установке. Таковым является фрезерный стол. Эта установка редко встречается, а те варианты, которые представлены в продаже, довольно дорогостоящие. Нет смысла тратить большие деньги на покупку этой конструкции, так как изготовить её можно своими руками.

Фрезерный стол: предназначение, типы

Удобство использования фрезера, размещённого в столе, заключается в оптимизации и безопасности работы с древесиной, а также скорости изготовления деталей. Принцип действия этой установки довольно прост, так как не фрезер перемещается по обрабатываемой поверхности, а деталь двигается относительно него.
Фрезер, закреплённый в столе, даёт более широкие возможности обработки деталей. В результате заготовки изделий получаются как в профессиональных мебельных мастерских, обладающих соответствующим оборудованием. Прежде чем изготавливать фрезерный стол, нужно определиться с внешним видом и размером. Нужно учесть возможность модернизации стола. Важно, чтобы стол был надёжным и устойчивым в использовании. Наличие ящиков создаст дополнительный комфорт в работе

Компактная самодельная конструкция заменит промышленный станок

Существуют три основных типа фрезерных столов:

1. Стационарный — специализированная конструкция, как правило, громоздкая и неперемещаемая.
2. Портативный — имеет компактные габариты и относительно небольшой вес. Такой стол легко перенести.
3. Агрегатный — конструкция предусматривает расширение поверхности пильного стола.

Схема конструкции

Для самостоятельного изготовления столешницы обычно используют МДФ-плиты, оклеенные различными пластиковыми покрытиями, толстую фанеру или доски. Эти материалы легки в обработке, имеют небольшой вес и долговечны.

Деревянная конструкция легка в обработке и использовании

Некоторые мастера считают, что металлическая столешница наиболее прочна и долговечна. Они правы, но такой стол с электроприбором станет отличным проводником, что небезопасно. Также металл подвержен коррозии, поэтому его необходимо покрасить.

Крышки фрезерных столов должны быть гладкими. Часто их изготавливают из пластика или металла. Эти столы имеют идеально ровную поверхность, которая невосприимчива к влаге. Фенольные пластики хорошо поддаются обработке. Это очень удобно при изготовлении пазов для алюминиевого профиля или при высверливании отверстий для креплений продольного упора. Как и МДФ, фанера и доски, эти материалы имеют приемлемые цены.

В фирменных столешницах, изготовленных из стали или алюминия, уже предусмотрены отверстия под определённую модель фрезера. Если выпускаемые модели столешниц из МДФ-плит или пластика, то фирмы подготавливают только отверстия под пластины. Хотя это бывает не всегда.

В подошве пластины есть отверстия, через которые фрезер крепится винтами к её основанию. Эти пластины могут изготавливаться из металла, пластика, поликарбоната или алюминия. Пластину для фрезера необходимо устанавливать вровень с поверхностью столешницы. Если какая-либо часть пластины выступит над поверхностью, обрабатываемые детали будут зацепляться за неё.

Крышка стола оборудована регулировочными винтами или другими приспособлениями для выравнивания пластины. Лучше выбирать пластину со сменными кольцами. Это необходимо, чтобы подбирать отверстия колец по размеру диаметра фрезы. Этим облегчается удаление стружки и другого мусора с рабочей поверхности фрезерного стола.

Создают удобство при подборе диаметра фрезы

При выполнении фрезерных операций часто необходим продольный упор, который направляет заготовку под нужным углом. Чтобы работа выполнялась точно, он должен быть ровным по всей длине, расположен строго перпендикулярно относительно поверхности стола и легко перенастраиваться для различных процессов. Лицевые части упора можно делать как сплошными, так и в виде нескольких накладок. Чтобы скапливалась стружка и мусор, боковой упор оборудуют патрубком. К нему подключается шланг пылесоса.

Лицевые части упора в виде нескольких закрепляемых накладок

Фрезерный стол можно модернизировать станиной, в которую будет закреплена болгарка. Подробнее о самостоятельном изготовлении этой конструкции вы можете прочесть .

Необходимые инструменты и материалы

1. Клей столярный.
2. Болты с гайками.
3. Шурупы.
4. МДФ-плита и лист берёзовой фанеры
5. Электролобзик.
6. Гаечные ключи.
7. Наждачная бумага.
8. Линейка.
9. Карандаш

Чертежи и расчёт

Для изготовления стола под фрезер можно использовать отдельную поверхность, которая закреплена в деревянных опорах или между двумя тумбами. Наиболее простым способом создания столешницы, опорной части и деталей для фрезерного стола будет использование МДФ-плиты либо берёзовой фанеры толщиной от 16 до 25 мм. Если плита покрыта пластиком, то в процессе работы будет меньшее сопротивление. Ламинированная с двух сторон плита не покоробится при эксплуатации. В нашем случае при изготовлении фрезерного стола использовались:

1. 1 МДФ-панель, размером 19х1000х1800 мм.
2. 1 фанерный лист, размером 19х1000х1650 мм.
3. 1 пластина, размером 4х30х30 мм.
4. Направляющие из алюминия — 2,3 м.
5. Колёсная опора с тормозом — 4 шт.

Фотогалерея: Схемы фрезерного стола

Пошаговая инструкция

Конструкция верхней части стола будет состоять из деревянных деталей, которые выпилены из цельной 19-миллиметровой МДФ-плиты. В качестве замены этого материала можно использовать берёзовую фанеру.

• Распилить листовой материал на фрагменты согласно указанным размерам.

1 — рабочая поверхность; 2 — основа упора; 3 — его стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Перед распиливанием на детали необходимо проверить толщину МДФ-плиты, так как часто она может не совпадать с указанными параметрами либо быть бракованной.

• С подошвы фрезера необходимо изъять пластиковую накладку. В дальнейшем она послужит в качестве шаблона для разметки по фрезам на поверхности столешницы.

Пластиковая накладка послужит шаблоном при разметке

• На самой большой выпиленной детали № 1, размером 90х70 см, сделать разметку под фрезу. Для этого необходимо на расстоянии 235 мм от края посередине провести линию, поставив метку. Затем поместить накладку таким образом, чтобы регулировочные механизмы фрезера были ближе к краю стола. Расположив ровно накладку, наметить места для просверливания отверстий, которые будут закреплены винтами.

Крепёжные отверстия должны совпадать с накладкой

• Замерить диаметр накладки и расстояние от внешнего края до среза подошвы, как показано на изображении.

Определение её диаметра

• От середины срезанной части подошвы перпендикулярно провести линию до её центра, где: S = D/2-(D-H).

Замеры проводятся от среза подошвы накладки

• С помощью отверстий в подошве накладки сделать разметку будущих отверстий для монтажных винтов.

Использование накладки в качестве шаблона

• В деталях №2 и 3 просверлить отверстия для креплений и фрезы. В основании и передней части упора сделать разметку для полукруглых вырезов, как показано на изображении. Используя электролобзик, выпилить полукруглые вырезы. Отшлифовать поверхности.

На схеме полукруглые вырезы не сделаны

• К нижней стороне столешницы закрепить четыре планки (детали №7) с помощью шурупов.

В качестве клея использовать столярный или эпоксидный

• Склеить остальные заготовки и закрепить их шурупами. Снизу столешницы установить фрезер.

1 — боковая планка для фиксации струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

• Теперь необходимо изготовить опорную конструкцию стола. В нашем случае его высота будет 820 мм. Для этого использовался лист берёзовой фанеры 19х1000х1650 мм.

1 — наружная боковая стойка; 2 — внутренняя стойка; 3 — задняя стойка; 4 — основание

• Распилить фанеру на детали согласно размерам.
• Собрать конструкцию стола, закрепив его детали саморезами, шурупами, клеем. В результате получился каркас со свободным пространством в тумбах, которые удобно использовать для хранения инструментов и расходных материалов.

1 — боковая стойка; 2 — опора на колёсах; 3 — дно конструкции; 4 — внутренняя панель; 5 — задняя стойка

• Затем необходимо изготовить монтажную пластину, которая поспособствует большему вылету фрезы за счёт прикреплённого к ней инструмента. Для изготовления пластины необходим дюралюминий, гетинакс или поликарбонат толщиной от 4 до 6 мм. Вырезать из указанного материала квадрат, стороны которого равны 300 мм. На него приклеить подошву фрезера (с помощью двустороннего скотча). В этом случае накладка будет в качестве шаблона. Сквозь отверстия накладки просверлить пластину. После этого снять накладку и сделать большим сверлом углубления под шляпки в пластине.

Позволяет фрезе максимально обрабатывать детали

• Как показано на изображении, необходимо поместить пластину и обвести её контур. На столешнице начертить и выпилить вырез, края которого обработать наждачной бумагой.

Заранее высверленное отверстие облегчит процесс

• На месте крепления фрезы просверлить отверстия и расширить их с обратной стороны столешницы сверлом на 11 мм. Уложить монтажную пластину на подготовленное отверстие в столешнице, совместив их для крепления болтами. Прикрепить деталь к подошве фрезера. Вставить инструмент в столешницу и закрепить на винты.

Отверстия столешницы и пластины должны совпадать

• Для удобства работы на станке необходимо доработать боковой упор и оборудовать его поворотным. Это поможет в дальнейшем обрабатывать концы узких деталей. Для этого нужно в поверхность плиты врезать направляющие из Т-образного профиля.

Поворотный и боковой упор сделают процесс удобным

• Установить направляющий профиль в передней планке упора для крепления прижимов, накладок и защитных приспособлений.
• Для подключения пылесоса к станку необходимо изготовить патрубок для пылеудаления. Для этого из фанеры нужно вырезать деталь размером 140х178 мм. В центре детали делаем круглое отверстие для крепления переходного штуцера для пылесоса.

Деталь изготавливается из фанеры

• Для упора добавить предохранительный щит из фанеры и оргстекла.

Для удобства использованы гайки-барашки

• Для фрезеровки мелких фрагментов изготовить прижимы и фиксаторы. Для этого из фанеры вырезаем детали в соответствии с размерами на изображении. При изготовлении прижима-гребёнки лучше использовать древесину клёна. Для выпиливания детали нужно выбирать участок с прямолинейным направлением волокон дерева. Щели гребней лучше выполнить циркулярной пилой на станке.

Позволяют фиксировать детали при обработке мелких фрагментов

• Зафиксировать направляющую прижимами. Отшлифовать все поверхности стола, особенно в местах, где будут проводиться фрезерные работы. Прочистить все деревянные элементы от пыли и покрыть маслом.

Техника безопасности

При работе на фрезерном станке возможны несчастные случаи и получение травм от соприкосновения с вращающимися механизмами фрезы и отлетающих от неё частиц обрабатываемых деталей. Перед запуском фрезер нужно убрать с поверхности столешницы весь инструмент, очистить её поверхность от мусора и мелких частиц. Также можно оборудовать фрезерный стол защитным экраном, который будет препятствовать разлёту частиц.

Во время работы за столом недопустима чистка и смазывание деталей, снятие защитного экрана и измерение обрабатываемых деталей. Для избежания попадания в глаза вылетающих частиц необходимо пользоваться защитными очками. Особенно это актуально при скоростном фрезеровании или обработке бронзовых элементов, чугунных или силуминовых.

Врезать фрезу в деталь необходимо постепенно. Механическая подача должна быть включена до соприкосновения детали со сверлом фрезы. Во время вращения фрезерного механизма недопустимо близкое расположение рук в зоне вращения инструмента. Перед установкой свёрл необходимо убедиться в их надёжности и прочности, а также целостности и правильности заточки. Свёрла не должны содержать отколы металла и трещины. В случае обнаружения таких дефектов необходима обязательная их замена.

Видео: Изготовление фрезерного стола своими руками

Благодаря относительно недорогим материалам и вашему умению можно построить компактную конструкцию фрезерного стола. Это позволит в домашних условиях изготавливать детали с высокоточными вырезами и качественной обработкой.

Фрезерный стол для ручного фрезера своими руками

Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:

• прорезать паз;
• сделать канавку;
• выполнить шиповое соединение;
• обработать кромки и т.д.

Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.

Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.

Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг.
Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг
. Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг.
Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг.
Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг
. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг
. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг.
Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг.
Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг.
Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Вариант 2. Еще один фрезерный стол и другие особенности сборки

Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.

Материалы и инструменты.

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

• металлический уголок или труба (для каркаса);
• алюминиевая направляющая;
• оси для крепления фрезера;
• шпатлевка, грунтовка и краска по металлу;
• саморезы; болты мебельные 6 х 60 мм;
• болты регулировочные шестигранные с гайками – 4 шт. ;
• фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
• доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

• сварочный аппарат (для металлического каркаса стола);
• дрель и сверла;
• шуруповерт;
• электролобзик;
• фрезер;
• шпатель, кисти, тряпки.

Основные чертежи

Конструктивные особенности фрезерного стола

Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.

Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.

Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.

Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.

На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.

Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.

По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг — сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.

Как изготовить рабочую поверхность и основание

Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.

В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.

Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.

В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.

Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.

Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии

Вариант 3. Дешевый самодельный стол для фрезера

Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.

Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.

Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.

Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.

Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.

Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.

Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.

Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.

Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.

Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.

На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.

С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.

По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.

Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.

По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.

Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.

На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.

Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.

Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.

Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.

Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.

Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.

Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.

Переверните стол и с помощью шестигранника поднимите фрезер.

Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы

Как изготовить пластину для монтажа

Ввиду толщины крышки стола, чтобы максимально увеличить выход режущего инструмента, необходимо толщину монтажной пластины взять поменьше. Из этого следует, что при незначительной толщине она должна обладать достаточной прочностью.

Пластина может быть металлической или текстолитовой. Именно эти материалы наиболее отвечают требованиям прочности и жесткости. Оптимальная толщина пластины должна быть 6 мм. Изготавливают ее прямоугольной формы, посередине детали высверливается отверстие по диаметру соответствующее отверстию на подошве фрезера. Для увеличения диапазона использования инструмента применяют кольца разных диаметров. В пластине выполняются отверстия для соединения с фрезером и крепления ее к столешнице.

Отверстия в пластине по расположению и размерам должны совпадать с отверстиями на подошве фрезера. Для точной разметки пластины необходимо нарисовать эскиз с размерами или закрепить ее на столе с помощью струбцин.

Нюансы сборки фрезерного стола своими руками

При сборке фрезерного устройства в торцах ширины крышки стола закрепите металлическую линейку, это даст возможность выставить параллельный упор правильно по размеру и строго параллельно.

На обратной стороне крышки стола сделайте выборки для последующего монтажа кожуха пылеуловителя, дополнительного оборудования. Приведенные чертежи и фото помогут вам правильно изготовить все комплектующие.

Для удобства включения и безопасного аварийного отключения фрезерного станка, сделанного своими руками, установите на столешницу кнопку пуск и кнопку стоп в виде грибка.

Вариант 5. Небольшой настольный фрезерный стол

Небольшой настольный фрезерный стол и детальный анализ его изготовления показаны на фото.

Как изготовить верхний прижим

Для обработки деталей больших размеров и создания безопасных условий работы на станке применяют так называемый верхний прижим. Его изготовление основано на использовании ролика. Перед устройством этого приспособления разработайте его чертеж.

Роликом может служить шариковый подшипник. Его установка выполняется на специальном устройстве, дающем возможность зафиксировать обрабатываемую деталь на любом расстоянии от рабочей поверхности.

Мощность привода фрезерного станка

В качестве привода фрезерного станка целесообразнее всего применить электродвигатель с мощностью 1,1-2 кВт и числом оборотов 3000 в минуту. При использовании маломощного электродвигателя не получится применять любую фрезу, станку не хватит мощности. При заниженном числе оборотов будет получаться некачественный рез.

Вы ознакомились с несколькими вариантами решений вопроса; как обзавестись фрезерным столом. Какой из них вам придется по душе, это ваш выбор. Мы будем рады, если сумели вам помочь

http://o-builder.ru

При обработке поверхности ручным фрезером часто возникает необходимость одновременно держать изделие. Для таких ситуаций и предназначен фрезерный стол.

Конечно, можно приобрести это приспособление в строительных магазинах, но стоит оно недешево, поэтому лучше потратить немного времени и смастерить фрезерный стол самостоятельно.

Типы фрезерных столов

От того, какой вариант стола вам нужен, будет зависеть объем работ, которые предстоит провести.

Столы для фрезера бывают нескольких типов:

1. Стационарный

   Отдельно стоящий полноценный рабочий стол.
2. Портативный

   Настольная конструкция, которая устанавливается при необходимости.
3. Агрегатный

   Вариант, когда для работы с фрезером делается расширение поверхности пильного стола (на фото).

Элементы конструкции

В этой статье мы будем рассматривать стационарный фрезерный стол. Изготовив его, вы сможете самостоятельно справиться и с конструкцией любого другого типа.

Самая главная часть стола – станина. Она состоит из каркаса (ножек, рамы и т. д.) и столешницы (в том числе металлическая пластина и другие составляющие стола). Высота станины варьируется от 75 см до 1 метра и подгоняется индивидуально.

В качестве станины вполне подойдет старый ненужный стол, который легко переоборудовать в фрезерный.

Столешницу изготавливают из ДСП, ЛДСП, толстой фанеры или пластика. Оптимальная толщина листа – 16 мм. Выбирать материал для станины следует с учетом того, что по ее поверхности постоянно будут передвигаться деревянные заготовки. Следовательно, она должна быть гладкой. Нередко столешницу изготавливают из металлов, не подверженных коррозии (например, алюминий).

Посередине столешницы располагается монтажная пластина. Многие считают, что можно обойтись без этой детали, но это не так. Монтажная пластина является держателем для всего фрезерного оборудования.

Толщина пластины должна быть не больше 8 мм. Материал изготовления зависит от желания и возможностей. Это может быть металл, текстолит, прочная фанера или другой листовой материал. В центре пластины вырезается отверстие, подходящее по размеру подошве фрезера.

Важно:
модели фрезеров отличаются друг от друга, поэтому при изготовлении стола следует учитывать, что его высота должна идеально подходить под ваш рост, а крепление фрезера и размер отверстия – именно под ваш инструмент.

Стационарный фрезерный стол

Рассмотрим вариант изготовления фрезерного стола с металлическим каркасом и столешницей из голландской фанеры.

Материалы и инструменты

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

• металлический уголок или труба (для каркаса)
• алюминиевая направляющая
• оси для крепления фрезера
• шпатлевка, грунтовка и краска по металлу
• саморезы
• болты мебельные 6 х 60 мм
• болты регулировочные шестигранные с гайками – 4 шт.
• фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал)
• доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

• сварочный аппарат (для металлического каркаса стола)
• дрель и сверла
• шуруповерт
• электролобзик
• фрезер
• шпатель, кисти, тряпки.

Как сделать и собрать стол-трансформер своими руками:

Возможно, вас также заинтересует статья о том, своими руками.

А о том, как самостоятельно сделать стол для швейной машинки, можно узнать из

Этапы изготовления

Шаг 1.
Для начала изготавливаем каркас стола: держатель столешницы сваривается из 4-х профильных трубы 25 х 25 мм, с одной стороны стола необходимо приварить еще одну трубу, по которой будет двигаться параллельный упор. К ним привариваются ножки.

Можно приварить на каждую сторону каркаса (по периметру, где будет расположена столешница) по уголку длинной с трубу, чтобы столешница села на эти уголки в углубление.

Другим вариантом, которым мы и воспользуемся, будет установление дополнительных опор для столешницы: на длинные стороны привариваем еще две трубы, которые послужат не только опорой для фанеры, но и ограничителем для фрезера (расстояние между ними должно быть такое, чтобы можно было спокойно выпилить отверстие для крепления прибора).

Для того чтобы рабочее место было более устойчивым, привариваем укрепляющие перемычки между ножками стола, на расстоянии около 20 см от пола.

Шаг 2.
Для окрашивания нужно взять масляную краску (не подойдет для алюминия и оцинковки!). Очищаем металл от грязи и обезжириваем при помощи любого растворителя (спирт, керосин и т. д.). Если необходимо, можно зашпатлевать поверхность специальной шпатлевкой и загрунтовать ее.

Обратите внимание:
все действия следует проводить в респираторе и проветриваемом помещении.

Для грунтовки
можно использовать ту же краску, которой далее будет проведено окрашивание, но разбавленную растворителем. Более долгосрочный и качественный
результат получается при обработке специализированными
составами для металла.

После нанесения последнего
стоя необходимо дождаться полного высыхания
и только тогда приступать к дальнейшим действиям.

Шаг 3.
Столешницу вырезаем точно под металлический каркас, чтобы она прочно легла в уголки. Для большей крепости можно просверлить (сверлом по металлу) дырки в металлических трубах (или уголках) и скрепить края столешницы с каркасом мебельными болтами. Размер готовой столешницы – 84 х 59 см, высота стола – 90 см.

Шаг 4.
На расстоянии 20-25 см от края врезаем алюминиевую направляющую
по всей длине столешницы.

Шаг 5.
Оси для фрезера срезать наполовину. Это поможет увеличить пространство между подошвой и направляющей осью до 11 мм (если использовать неподрезанные оси, это расстояние будет всего 6 мм).

Шаг 6.
Снимаем с фрезера подошву и посередине столешницы отмечаем 4 отверстия для его крепления, просверливаем их. Посередине столешницы делаем отверстие под . Для каждого инструмента размер отверстия будет отличаться! Слева и справа от отверстия сверлятся дырки, в которые вставляются болты крепления прижимов осей фрезера (они больше выниматься не будут).

Шаг 7.
С обратной стороны необходимо фрезером сделать большой паз под подошву
фрезера.

В самом пазу, сверху и снизу сквозного отверстия вырезать небольшие пазы (фрезером), равные по длине осям. На концах пазов сверлом Форстнера сделать небольшие
углубления для регулирующих болтов с шестигранным
отверстием.

Шаг 9.
Шестигранные гайки и болты ставятся по обеим сторонам осей
и необходимы для того, чтобы проводить регулировку плоскости
фрезера.

Шаг 10.
Изготавливаем параллельный упор. Для этого в небольшом куске фанеры прорезается паз для передвижения по специально приваренной для этого трубе. Электролобзиком вырезаются три одинаковые по размеру полосы фанеры (длина полосы = длина стола + ширина направляющей трубы) и 4 ребра жесткости для них.

В одной фанерной полосе делается полукруглое отверстие для выхода стружки, которое должно соответствовать прорези в столешнице. Во второй полосе делается квадратное отверстие на том же месте.

Третья фанерная полоса распиливается пополам. Она крепится к обратной стороне полосы с квадратным отверстием при помощи болтов (тогда нужно сделать длинные пазы для их передвижения) или простых направляющих. Половинки фанеры должны раздвигаться в разные стороны. На самом верхнем краю этой полосы устанавливается алюминиевая направляющая.

Шаг 11.
Скрепляем первую и вторую полосы между собой сторонами с вырезами. Крепим ребра жесткости: два – по краям получившегося большого отверстия в стыке фанерных полос и по одному – с обеих сторон (на расстоянии 7–10 см от края).

Вырезаем небольшой квадрат из тонкой фанеры (который бы входил между ребер жесткости, находящихся посередине), ближе к середине делаем отверстие, равное диаметру трубы пылесоса. Фанера крепится к ребрам жесткости, образуя треугольную коробочку.

Шаг 12.
Фиксация параллельного упора для фрезерного стола производится струбцинами. Это делается для того, чтобы фрезерный стол можно было с легкостью убрать и переставить. Если он полностью предназначен для фрезера, можно зафиксировать
упор при помощи кронштейнов с пазами для его передвижения.

Шаг 13.
Для удобства привариваем к обычному болту 6-миллиметровую металлическую пластину. Прижимы изготавливаются из дерева, с двумя пазами под такие болты. Необходимо иметь два таких прижима.

Шаг 15.
Переворачиваем стол. При помощи шестигранного ключа вертим болт, поднимая фрезер вверх (1 поворот = 1 мм).

Можно установить с домкратом, чтобы постоянно не пользоваться болтами. Для включения фрезера крепим к одной из ножек розетку с выключателем, который и будет действовать как кнопка ВКЛ./ВЫКЛ.

Примите к сведению:
для удобства можно предусмотреть небольшую ленту для прижима провода от фрезера во время работы.

Безопасность рабочего места

При работе с электроинструментом не забывайте о правилах безопасности:

• Во время работы с фрезером будьте бдительны, не отворачивайтесь от него и не продвигайте обрабатываемые детали вблизи инструмента руками.
• Всегда пользуйтесь удерживающими устройствами, защитными очками и перчатками.
• Не допускайте детей до работающего станка.
• При возникновении неисправности сразу отключите фрезер от сети и отнесите его в мастерскую.

Подробнее о том, как сделать стол для ручного фрезера, смотрите в видео:

В данном материале я покажу вам, как сделать фрезерный стол своими руками. Но для начала немного истории… Появление ручных фрезерных машинок в 1974 г. позволило в небольших мастерских выполнять ряд работ по изготовлению мебели на совершенно ином уровне. Одновременно возникла необходимость создать стол для ручного фрезера. Тут можно изготавливать длинные пазы различной конфигурации. При наличии специальных фрез формируется нужный вид обработанной поверхности детали из древесины или иных мягких материалов.

Фрезерные столы в цехах, выпускающих изделия из дерева, применяют более 150 лет. Эти станки занимают много места, вокруг них создается необходимое пространство для выполнения работы с заготовками большой длины. В частных мастерских проще использовать самодельный фрезерный стол, в котором используется малогабаритная легкая машинка со встроенным электроприводом. Сделать для себя подобное устройство можно за пару дней. Важно определиться со своими потребностями, зависящими от задач на ближайший период.

Небольшой фрезерный стол (чертежи, комплектующие)

Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

Малогабаритный стол для ручного фрезера

Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.

Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.

Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

• при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
• для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

1. Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
2. Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
3. Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
4. Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
5. Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Вариант изготовления компактного стола с ящиками

Довольно интересная конструкция, которую несложно повторить для собственной мастерской.

Реальный вид станка для фрезеровки заготовок

Конструктивная проработка в трехмерном отображении с помощью инженерных программ

Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.

Таблица 2: Комплектующие детали для изготовления стола под фрезер

Конструктивное исполнение фрезерного стола

Настольный станок для фрезерования древесины показан ниже.

Вариант изготовления стола для фрезера

Довольно интересное исполнение конструкции стола. Здесь предложили использовать автомобильный домкрат для подъема и опускания инструмента.

Подробное видео о самодельном столе.

Пошаговое изготовление фрезерного стола на базе циркулярного станка

Имеется циркулярный станок промышленного производства. Решено провести его модернизацию для возможной установки фрезерного оборудования. При этом базовая конструкция не претерпевает никаким изменениям. Изготовляемая часть является достаточно простой и съемной, при необходимости ее можно убрать без каких-либо проблем. Фактически будет изготавливаться съемная столешница.

Краткое описание устройства

Технология изготовления съемной столешницы

Изготовление лифта для фрезерной столешницы

Изготовление приспособлений для параллельного упора

Подобная съемная столешница может быть установлена в любую подходящую тумбу. Тогда получится отдельный фрезерный станок, изготовленный в домашних условиях. Это устройство отличается наибольшей простотой и надежностью.

Конструкции столов для фрезера могут быть и иными. Разные мастера оснащают свои устройства различными типами лифтов. Даже упоры в зависимости от потребностей могут иметь свое исполнение. Нужно только подобрать то, которое будет удобно для выполнения определенной работы.

Некоторые профессионалы используют разные типы упоров. Выбор определяется типом используемых фрез и назначения будущих деталей.

В ролике показан вариант самостоятельного изготовления стола для размещения фрезера.

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность .

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

• ламинированная плотная фанера толщиной 1 см;
• плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

• Создание каркаса.
• Установка столешницы и навесных деталей.
• Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
• Станок располагается в рабочей позиции и подключается к сети.
• Тестирование его работы.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

• Сосредотачивают всё внимание на том, как идет фреза.
• Не двигают заготовку руками – применяют специальные механизмы.
• Защита рук и глаз перчатками и очками.
• Не пускают детей к станку.
• Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

С помощью фрезерного стола можно выполнять профессиональную обработку дерева. Соединения, профилирование торцов, дверные и оконные рамы, плинтусы, рамочки для фотографий и картин делаются на столе аккуратно и удобно. Стол заводского изготовления может влететь в хорошенькую копеечку при сомнительном качестве. Почему бы не сделать его самостоятельно? Тем более что конструкция совсем не сложна, далее чертежи будут детально разобраны.

Главные детали фрезерного стола

Вариантов фрезерных столов множество. Как правило, мастера создают уникальные чертежи под свои нужды. Но основа конструкции одинакова независимо от размеров станка. Вот стол 90 х 48 х 30 см, столешница и опоры из фанеры №27, ножки верстака сварены из стального уголка.

Основные элементы стола для ручного фрезера, от качества и конструкции которых будет зависеть удобство работы и функционал.

Тип стола

Сначала следует определиться с типом будущего станка:

• стационарный;
• портативный;
• агрегатный.

Если планируется работа на выезде, подойдет чертеж небольшой переносной конструкции. При постоянной работе в мастерской удобен будет надежный и мощный стационарный стол. Его можно установить на колесики и перемещать по помещению. А для маленькой мастерской хорош агрегатный вариант, он представляет собой расширение столешницы пильного станка или его поворотный вариант.

Материал крышки

Наиболее практичны столешницы из ДСП, оклеенного тонким пластиком или МДФ с меламиновым слоем. Такой материал очень легко поддается резке электролобзиком, а прослужит он долго.

Прессованные столешницы не годятся для работы в сырых помещениях и на улице! Чтобы они не разбухали, все кромки придется тщательно обработать и уплотнить.

Очень хороши самодельные столешницы из пластиковых листов. Они гладкие, ровные, легко обрабатываются. Такой станок можно будет использовать в любых условиях.

Металлические столешницы сложнее сделать, они тяжелы. А алюминиевые листы необходимо дополнительно плакировать — покрывать слоем, предотвращающим загрязнение деталей.

Паз для упора

Обычно фрезерный стол используют для обработок продольных краев. Чтобы можно было обработать поперечные торцы, при создании самодельного станка нужно предусмотреть подвижный упор, который перемещается в пазу. Встроенный паз используется и для крепления прижимных устройств.

Фиксация фрезера

Существует два варианта крепления ручного фрезера к столу:

• напрямую к нижней поверхности столешницы;
• к съемной монтажной площадке.

Делая , чаще используют первый способ, как более простой. Но оборудование монтажной пластины обладает рядом преимуществ в эксплуатации:

• освобождается до 1 см глубины обработки детали;
• фрезер легче снять для замены резаков.

Поэтому рекомендуем повозиться немного дольше и оборудовать монтажную пластину. Она должна располагаться заподлицо с поверхностью столешницы, иначе заготовка будет задевать за выступы. Еще больше удобств обеспечивает лифт для фрезы, конструкция которого будет подробно рассмотрена далее.

Продольный упор

Он служит направляющей для детали, поэтому должен быть ровным. Можно сделать упор с Т-пазом, в который вставляются прижимные устройства и другие приспособления, облегчающие работу.

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

• Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
• Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
• Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
• Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
• К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
• Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
• Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
• Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Можно сделать несколько монтажных площадок одинакового размера с отверстиями под различные поперечники фрез.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

Примеры конструкций фрезерных столов и их чертежи

Конструкция 1

Мастера прошлого производили декоративную обработку древесины вручную. Их творениями мы восхищаемся до сих пор. Но учиться тонкой работе по дереву нужно было годы, и далеко не всякому подмастерью удавалось создать шедевр на звание мастера. И собрать денег на инструмент и принадлежности для высшего мастерства. Что актуально и сегодня: наборы фасонных рубанков, железок к ним и резцов для ручной доводки изделия обойдутся подороже хорошей ручной фрезерной машины по дереву. Которая к тому же сократит процесс обучения и увеличит производительность труда в разы. Если же сделать к ней фрезерный стол своими руками, то и качество изделий станет намного стабильнее. Правда, сократится функционал фрезера (количество видов рабочих операций), но оставшиеся участки уже не так сложно будет довести тем же фрезером без стола или вовсе вручную, не рискуя «запороть» всю заготовку. О существенных моментах самостоятельного изготовления фрезерного стола и будет этот материал.

Примечание:
шедевр изначально технический термин, обозначавший пробную работу, которую самостоятельно должен быть сделать подмастерье, претендующий на звание мастера. Поскольку в старинных цехах корпоративный дух и семейственность доминировали над всем и вся, пришлому подмастерью, чтобы пробиться в мастера, нужно было сделать вещь действительно выдающуюся, даже исключительную. Отсюда и пошло употребление слова «шедевр» для творения, созданного на творческом взлете.

Стол или станок?

Тем не менее, ручной фрезер инструмент не из дешевых. Принципиальной разницы в конструкциях ее и фрезерующей головки вертикального фрезерного станка вроде не видно. Подходящий по мощности и оборотам мотор для самодельного фрезерного станка, возможно, дожидается в кладовке какого-нибудь употребления. Так что же лучше делать для фрезеровочных работ по дереву: весь станок из подручных материалов, или покупать ручной фрезер и к нему стол?

Примечание:
столы фабричного производства к ручным фрезерным машинам продаются точно так же, как станины для дрелей, превращающие их в сверлильный или токарный станок.

Дело в вибрациях. Дрожь станка с заготовкой – злейший враг обработки материалов резанием. Во фрезеровочных работах влияние вибрации на качество обработки особенно сильно. Если сверло или резец (кроме долота в долбежном станке) вгрызаются в заготовку однажды и затем идут в материале более-менее плавно, то фреза на каждом обороте бьет по заготовке как минимум дважды. Фасонные фрезы с криволинейными в 3-х плоскостях режущими кромками уменьшают этот недостаток, но не устраняют его совсем – фреза, которая не бьет по заготовке, ничего от нее не отрежет.

Самодельный фрезерный станок с мотором из хлама трясется в общем как сам может. Доступные в домашней мастерской меры по его виброгашению обеспечивают качество работы, подходящее более для простых плотничных работ. В ручных фрезерных машинах по дереву виброгашение уже предусмотрено конструктивно. Установка фрезера в стол еще уменьшает «трясучку», и весь агрегат становится пригодным для достаточно тонких столярных работ, в т.ч. над фасадными частями мебели, декоративными деталями и др. ответственными частями. Так что принципиальная разница между самодельными фрезерным станком и столом к имеющемуся ручному фрезеру все-таки есть.

Как устроен фрезерный стол

Основные отличия фрезерного стола с готовой машиной от самодельного станка того же назначения таковы:

• Стол выполняется по конструктивной схеме вертикального фрезерного станка с нижним приводом, в то время как самодельный станок может быть и вертикальным, и горизонтальным. Впрочем, последний в домашних условиях никаких ощутимых преимуществ перед вертикальным не дает.
• Фрезерный стол достаточно просто снабжается своими руками лифтом – устройством для плавной и, возможно, оперативной регулировки выступа фрезы над рабочим столом.
• Система упоров заготовки фрезерного стола может быть усовершенствована по сравнению с самодельным станком для повышения точности и чистоты обработки.
• Фрезерная машина для установки в стол дорабатывается обратимо (см. далее) с тем, чтобы ее можно было снять для работы вручную.

Как устроен простой фрезерный стол для работы по дереву, показано на рис. Тумба (станина) – любой достаточно прочной и устойчивой конструкции, т.к. основное вигброгашение осуществляется, кроме как с самом фрезере, опорной плитой. Поэтому тумба в данном случае фактически не станина, т.к. является просто поддерживающей конструкцией.

На простом столе сложно добиться качественной обработки заготовок с большим отношением ширины к высоте. Совершенно ровная доска по точно так же ровному столу вдруг ни с того, ни с сего идет рывками, рез получается неровным или даже заготовка закусывается фрезой. Причина – продольные, т.е. распространяющиеся горизонтально, волны упругости в материале заготовки. Гребенчатый вертикальный упор (см. далее) не успевает их поглотить, на заготовке возникают пучности (фокусы) вибраций, портящие все дело.

На такую ситуацию и предназначен горизонтальный упор, см. след. рис. Он выполняется всегда гребенчатым, т.к. является преимущественно вибропоглотителем. С той же целью добавляется второй вертикальный гребенчатый упор.

На рис. показан стол с 2-сторонними упорами, рассчитанными на подачу заготовки туда-обратно, см. далее. К самодельному столу для обычных столярных работ лучше делать односторонние упоры (см. далее): они технологически проще и могут быть выполнены их обычной твердой мелкослойной древесины (дуб, бук, орех). В любом случае наиболее ответственными конструктивными узлами самодельного фрезерного стола являются:

1. Опорная (рабочий стол) и установочная (монтажная) плиты;
2. Упоры – гребенчатый и глухой (простой);
3. Лифт фрезерной машины.

Плиты

Опорная и монтажная плиты фрезерного стола конструктивно идентичны таковым такого же станка. Пример конструкции опорной плиты фрезерного стола из 2-х слоев 19-мм фанеры показан на рис.:

Ее основной недостаток – дороговизна: фанера требуется березовая (еще лучше бакелитовая) сорта не ниже Iб. Между тем, затратив немного больше времени и труда на переклейку многослойного фанерного «пирога», его, и даже лучшего качества, можно сделать, как и для фрезерного станка, из дешевой 4-мм строительной (II сорта) или упаковочной (несортовой) фанеры. Нужные износостойкость и прочность при этом обеспечиваются пропиткой листа перед раскроем водно-полимерной эмульсией (полноценный заменитель – строительная грунтовка ЭКО Грунт), а вибропоглощающие свойства – слоями клея ПВА. Высохший монтажный (усиленный) ПВА дает вязкую упругую пленку, отлично гасящую вибрации, но и без того пространство по высоте, в котором может набрать силу волна упругости, сокращается впятеро.

Примечание:
фанера склеивается из листов шпона дешевым казеиновым или аналогичным синтетическим клеем, обладающим виброгасящими свойствами лишь в малой степени (его слой жесткий и хрупкий). Фанера, клееная ПВА, оказалась бы совершенно нерентабельной.

Устройство установочного узла с повышенным виброгашением для фрезерного стола показано на рис. и совершенно таково, как для фрезерного станка ().

И процедура изготовления опорной плиты такая же: лист фанеры пропитывается 2-3 кратно с каждой стороны, затем раскраивается (сразу с вырезами под фрезер). Окно для машины лучше делать круглым или со скругленными углами. Пакет склеивается по инструкции к клею и сушится не менее 2-х суток под рассредоточенным гнетом ок. 100 кг/кв. м плиты; очень хороший пригруз – стопы книг и/или подшивок журналов.

Плита для фрезера и его доработка

Установочная (монтажная) плита фрезера делается из волокнисто-слоистого вибропоглощающего термореактивного пластика: текстолита, стеклотекстолита. Несколько хуже вибропоглощающие массивные термопластичные материалы – оргалит и т.п. Термопластичную пластмассу от нагрева во время работы может повести и станок потеряет точность. Массивные (эбонит, бакелит) или слоистые термореактивные пластики (гетинакс) непригодны – от вибраций и нагрева очень скоро расслаиваются и трескаются.

Как дорабатывается машина для установки в фрезерный стол, показано на рис.:

Фиксатор штатного скользящего рабочего стола (показан стрелкой слева на рис.) освобождается (отжимается). Затем штатный стол снимается и ставится на пружины сжатия (в центре) общей силой прим. 1,5 веса машины. Подошва штатного стола (показана стрелкой в центре) снимается, и взамен нее крепится установочная плита (справа на рис.). Восстановление машины для использования в ручном режиме производится в обратном порядке.

Упоры

Поскольку самодельный фрезерный стол способен обеспечить лучшую точность и чистоту обработки, чем такой же станок, систему упоров для него желательно видоизменить. Упоры, как в станке или на рис. выше с изображением простого стола, пригодны для изготовления не фасадных (декоративных) деталей, т.к. прямой Г-образный глухой упор все-таки сильно отдает вибрации обратно в заготовку и затрудняет ее подачу (заготовка из обычной деловой древесины может заедать).

Чертежи косых гребенчатого и глухого вертикальных упоров для самодельного фрезерного стола по дереву приведены на рис. Конструктивно гребенчатый упор для стола несколько отличается от такового для станка (все зубья одинаковы), т.к. весь агрегат трясется уже не так сильно. Клен – один из лучших виброгасителей, но выдержанная, без дефектов, сучков, свилей и косослоя, деловая кленовая древесина дорогой и дефицитный материал. Ее вполне заменят дуб, бук, граб, орех.

Примечание:
еще лучший виброгаситель – древесина вяза. Но бездефектный выдержанный деловой вяз в широкой продаже практически отсутствует, т.к. весь идет на колодки для пошива дорогой кожаной обуви и ответственные детали машин.

Устанавливаются гребенчатые и глухие упоры попарно (глухой первым по ходу заготовки), см. врезку в центре на рис. Фиксируются стопорным блоком (стопором), выделено красным на рис. справа. Однако ставить гребенку с «глухарем» до фрезы по ходу заготовки при ее подаче, как показано там же, все-таки неправильно: основная «трясучка» возникает за фрезой. А вот ставить 2 пары гребенка-глухарь, до фрезы и после нее, не возбраняется и для точности обработки полезно.

Упор туда-обратно

Заготовки из однородных материалов высокого качества (МДФ, постформинг для кухонных столешниц, отборная мелкослойная древесина) нередко фрезеруют способом туда-обратно: деталь толкают на фрезу и тут же, не выключая фрезера, тянут назад. Сочетание попутного и встречного фрезерования в один проход (см. статью о фрезерном станке) дает наиболее чистую поверхность.

Примечание:
детали, фрезерованные туда-обратно, вполне пригодны на шпонирование и ламинирование.

Однако ставить для фрезеровки туда-обратно пару косых гребенок, повернутых в противоположные стороны, нельзя: на входящем гребне заготовку заклинит. Для фрезерования туда-обратно заготовка подпирается парами вертикальных и горизонтальных прямых гребенок (см. рис. выше): их гребни (и пазы между ними) перпендикулярны рабочей поверхности, а рабочие части гребенок трапециевидные в плане со скосами в 60 градусов от перпендикуляра (30 градусов от подошвы гребенки). К сожалению, выбор материалов для самостоятельного изготовления прямых 2-сторонних гребенок ограничен: бездефектные выдержанные деловые клен, вяз, тик.

Примечание:
в продаже встречаются прямые гребенки для фрезеров по дереву, литые из полипропилена. Как работают, не знаю, не пробовал.

Лифт

Самые простые конструкции лифтов для фрезерного стола по дереву – жесткий кулачковый (поз. А на рис.) и клиновой (поз. Б).

Их общее достоинство – возможность сделать опорную плиту откидной для удобства доступа к фрезеру. Но общий огромный недостаток – неустойчивость, машина от вибрации сползает вниз. Фактически после 1,5-2 м реза лифт приходится переустанавливать. Кулачковый лифт, кроме того, по удобству пользования не намного лучше регулируемого шайбами с резиной лифта самодельного фрезерного станка.

Оптимальная конструкция лифта фрезерной машины в столе – винтовой, см. след. рис. Если нижнюю фланцевую гайку дополнительно зафиксировать контргайкой (или поставить самозатягивающуюся фланцевую гайку), вынос фрезы держится железно. И возможна его действительно оперативная регулировка, буквально на ходу заготовки.

Точный мини-стол

Для занятий художественной деревообработкой и/или фасадной столяркой незаменимая вещь – фрезерно-копировальный станок. Сделать его своими руками возможно, но сложновато, а приобретать фабричный имеет смысл только если есть стабильный поток заказов на работы данного рода и твердые навыки их выполнения.

Однако и фасонные пазы в фасадных деталях мебели, фрезерованные по прямой, могут дать отличный эстетический эффект. Прямая фрезеровка широко используется в изготовлении мебели и декоративных изделий из дерева в любом стиле, см. рис. Самостоятельно выполняется она маломощными ручными фрезерными машинами по дереву повышенной точности (справа на рис.); установка ручного мини-фрезера в стол повышает качество работы и производительность труда точно так же, как «большого».

Чертежи мини фрезерного стола по дереву под отечественную ручную фрезерную машину даны на след. рис. Его отличительные особенности – кулачковый боковой прижим заготовки и вертикальная гребенка с широкими зубьями. Решение для работы с качественными материалами вполне оправданное: мелкие частые гребенки сами немного «отыгрывают» на заготовку, что в данном исполнении минимизировано.

А вытяжка?

При фрезеровании древесины образуется в разы больше опилок, стружки и древесной пыли, чем при распиловочных операциях. Точность обработки на столе и здоровье его оператора пыль портит так же, как пылящий станок. Поэтому для фрезерного стола точно так же необходимы пылеулавливатель, пылеотвод и пылесборник; их конструкция одинакова и для стола, и для станка, см. соотв. статью.

Современный ассортимент обрабатывающего электроинструмента удовлетворит потребности любого мастера. При этом всегда можно превратить ручной инструмент в стационарный станок.

Самый востребованный инструмент мастера по дереву – безусловно, фрезер. Ручным фрезером можно проделать большинство работ, но когда обрабатываются заготовки большого размера – возникают технические сложности.

Покупка фрезерного станка для домашнего использования слишком затратное мероприятие, поэтому мастера стараются сделать стол для фрезера своими руками.

Самодельный стол позволяет манипулировать обрабатываемой заготовкой, в то время, когда сам фрезер жестко зафиксирован на столешнице. Электроинструмент крепится снизу, выступает над уровнем стола.

Самодельный фрезерный стол своими руками из деревянных брусков

Как правильно сделать стол для ручного фрезера

Главное условие – массивная конструкция, которая будет надежной при вибрациях и выдержит вес заготовки любого размера.

ВАЖНО! Поскольку работа с фрезером представляет собой повышенную опасность, падение стола может привести к травмам. Для придания устойчивости конструкции, желательно оснастить ножки стола регуляторами высоты. Тогда можно устанавливать станок на неровную поверхность.

Столешница должна быть выполнена из гладкого износоустойчивого материала, например – покрытие для кухонных рабочих поверхностей. Ножки и раму стола можно выполнить из бруса толщиной не менее 40 мм, или из фанеры 10-12 мм. Пространство под столешницей должно обеспечивать легкий доступ к фрезеру для обслуживания и смены фрезы. Либо верхняя часть делается откидной, как рояльная крышка.

Поскольку самодельный фрезерный стол является ответственным оборудованием – перед началом работ необходимо нарисовать подробный чертеж.

Обеспечение безопасности:

1. Кнопка пуска фрезера делается выносной. Желательно закрыть ее крышкой, для предотвращения самопроизвольного включения. А вот кнопка экстренного обесточивания напротив, должна быть легкодоступной;
2. Фрезу желательно закрыть автоматическим откидным щитком, как на циркулярных пилах;
3. Вокруг стола не должно быть никаких предметов, выступающих частей интерьера, ступеней и проводов. Во время работы можно споткнуться и получить травму;
4. Электропроводка укладывается в гофру, и надежно крепится на внутренней поверхности стола;

ВАЖНО! Никаких провисающих проводов питания внутри конструкции быть не должно.


5. Замена фрез производится только на обесточенном электроприборе, с полным отсоединением от сети;
6. Желательно предусмотреть возможность удаления стружки из рабочей зоны.

Помимо засорения рабочего места, опилки могут попасть в вентиляцию фрезера (поскольку он находится под столом) или между столешницей и заготовкой. Это может привести к проскальзыванию обрабатываемой детали.

Как установить в стол пластину для фрезера

Самой ответственной частью конструкции, влияющей на качество работ – является пластина (или подошва) ручного фрезера. Поскольку при установке в стол, она больше не является опорным узлом, необходимо продумать надежное крепление и управляемое перемещение фрезы по вертикали.

Пластина для крепления фрезера

Крепление электроинструмента к пластине вместо стола позволяет легко демонтировать его для обслуживания или смены насадок.

Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:

• прорезать паз;
• сделать канавку;
• выполнить шиповое соединение;
• обработать кромки и т.д.

Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.

Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.

Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг.
Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг
. Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг.
Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг.
Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг
. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг
. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг.
Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг.
Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг.
Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Вариант 2. Еще один фрезерный стол и другие особенности сборки

Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.

Материалы и инструменты.

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

• металлический уголок или труба (для каркаса);
• алюминиевая направляющая;
• оси для крепления фрезера;
• шпатлевка, грунтовка и краска по металлу;
• саморезы; болты мебельные 6 х 60 мм;
• болты регулировочные шестигранные с гайками – 4 шт. ;
• фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
• доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

• сварочный аппарат (для металлического каркаса стола);
• дрель и сверла;
• шуруповерт;
• электролобзик;
• фрезер;
• шпатель, кисти, тряпки.

Основные чертежи

Конструктивные особенности фрезерного стола

Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.

Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.

Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.

Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.

На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.

Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.

По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг — сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.

Как изготовить рабочую поверхность и основание

Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.

В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.

Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.

В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.

Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.

Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии

Вариант 3. Дешевый самодельный стол для фрезера

Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.

Этап №1.

Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.

Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.

Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.

Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.

Этап №2.

Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.

Этап №3.

Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.

Этап №4.

Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.

Этап №5.

Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.

Этап№ 6.

Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.

Этап№ 7.

На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.

С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.

По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.

Этап№8.

Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.

Этап№9.

По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.

Этап №10.

Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.

На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.

Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.

Этап №11.

Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.

Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.

Этап №12.

Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.

Этап №13.

Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.

Этап №14.

Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.

Этап №15.

Переверните стол и с помощью шестигранника поднимите фрезер.

Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы

Я уже давно не ставлю перед собой вопрос – купить или сделать самому. Когда речь идёт о том, как ты видишь работу и какой результат хочешь получить, ответ очевиден. Делать только руками, а вот думать головой. Как и все, я сижу в интернете, увлечённо выискивая самоделки, и удивлённо выкрикиваю «ай, молодца!», найдя для себя именно то решение, которое как ни старался, так и не пришло в голову. Сегодня на страницах любимого мною издания я расскажу о том, как своими руками с головой сделать фрезер по дереву. Да ещё и так, чтобы не потратить ничего. Ну или практически ничего…

Читайте в статье

От теории к практике: изучаем принцип работы фрезерных станков по дереву

Самую большую сложность для начинающего «самодела» представляет создание вращающейся фрезы. Лучший станок – тот, который сможет обрабатывать дерево, как по прямому, так и по кривому контуру. Здесь важно правильно выбрать и закрепить саму ножевую головку, которая является главным рабочим органом фреза. Она фиксируется на шпинделе, который расположен на валу электродвигателя. Чаще всего эта деталь располагается вертикально. Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках.

Такие аппараты имеют простое устройство. В корпусе спрятаны ключевые узлы и элементы. Движущую силу обеспечивает мотор. Он «прячется» в корпусе и фиксирует держатель для переходников или цанг, в которые вставляются и фиксируются различные по диаметру фрезы.

Однако далеко не каждый мастер будет удовлетворён ручным резаком. Для выполнения более сложных задач лучше обратить внимание на стационарные фрезерные станки.

В отличие от ручного способа, изделия, обработанные электрическими станками, выглядят намного эффектнее. Да и существенно экономится время. Отдельно стоит сказать о платформе, которая, как правило, выполнена из металла. Она может крепиться штангами к корпусу отдельно. Нижняя часть имеет плиту скольжения из гладкого материала – это поможет инструменту плавно идти от точки к точке.

Совет!
При выборе агрегата обращайте внимание, насколько удобно устроены кнопки включения и выключения прибора, не мешают ли они комфортной работе на станке.

Важный параметр — устойчивость платформы. Лучше, если она будет выполнена из литого (у дорогих моделей) или штампованного (у бюджетных вариантов) материала. Это обеспечит лучшее прилегание к поверхности. Погружные модели считаются более профессиональными, они помогут создавать не только выемки, но и вытачивать пазы и отверстия нужной формы и глубины.

Как выбрать мощность оборудования для фрезерного станка по дереву для домашней мастерской

Ручной фрезер создан специально для работы в небольших мастерских или на выезде. Большие партии пиломатериалов на нём обработать сложно, такой станок просто не выдержит объёма работ. Объёмные заготовки проще обрабатывать на стационарных станках.

Комментарий

Задать вопрос

«Для создания сложных рисунков по дереву придётся приобрести несколько видов фрез. Часть из них можно сделать самостоятельно, другие приобрести в специализированных магазинах.

«

Для домашнего, бытового использования вполне подойдут маломощные станки. К примеру, 400 Вт достаточно для выполнения мелких работ и сверления древесины мягких пород. Станки такой мощности можно использовать для выборки пазов. Цена невелика, однако, набор функций весьма ограничен.

На таком оборудовании вы сможете без труда проработать любую породу дерева. Для бытовых нужд этого вполне достаточно. При профессиональном использовании рекомендуется выбирать станок с мощностью не менее 1,5 кВт. Купить такой фрезерный не всегда получится, ведь цена может достигать нескольких десятков тысяч рублей. На таком аппарате получится обрабатывать большие объёмы дерева, а также пластмассы, мягкие сплавы, типа алюминия, он «съест» любые типы фрез. Помните, что от мощности зависит и время выполнения задачи. Скорость вращения шпинделя – очень важная характеристика, которая влияет на цену фрезерного станка по дереву, на этот параметр стоит обращать внимание при выборе оборудования. Обработка сухой или влажной древесины различной плотности наиболее эффективна при определённых скоростях.

Совет!
Если планируется работа с большими объёмами однотипного материала, нет смысла приобретать многоскоростной агрегат. Для переключения и плавного пуска механизм оснащается редуктором.

Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы определяют габариты обрабатываемых заготовок. От выбора правильного шпинделя для фрезерного станка по дереву зависит точность и глубина обработки детали, а также возможность подбора нужной фрезы.

Размеры и вес станка — любителю подойдёт настольная компактная модель, которая устанавливается на верстак, а после использования убирается в кладовую. При наличии мастерской целесообразнее собрать своими руками полноценный фрезерный на станине. Если же планируются работы на строительной площадке, выбирайте ручной фрезер.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Ручной электрический фрезер верхнего типа может быть неподвижным или погружным. Неподвижные модели более дешёвые, однако, менее функциональные. В таком инструменте фреза не может перемещаться относительно корпуса устройства.

«

Намного более удобным в использовании является погружной фрезер, приводной двигатель которого установлен на специальных направляющих и в процессе выполнения обработки может перемещаться по ним вместе с рабочей насадкой. В конструкции фрезеров погружного типа также имеется специальная пружина, которая обеспечивает подъём рабочей насадки после того, как обработка с её помощью будет выполнена. Если в процессе приобретения фрезеров верхнего типа выбирать, какой из них лучше, то однозначно обращать внимание следует на погружные модели, которые прекрасно подойдут как профессионалам, так и новичкам.

Совет!
Предусмотрите в своей конструкции возможность режимов плавного пуска и быстрой остановки. Кроме того, очень важно предусмотреть устройство мотора так, чтобы можно было менять щётки двигателя без разборки корпуса.

Самодельный фрезерный станок по дереву своими руками – инструкция

Самый простой способ собственноручно изготовить инструмент в домашних условиях – или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Какие комплектующие элементы и материалы нужны в работе

Естественно, первое, что необходимо раздобыть, − это мотор. Он может быть разных видов, коллекторный или асинхронный. Более универсальные − моторы первого типа. Их мощности вполне достаточно для создания бытового фрезера.

Далее переходим к материалам, из которых будем выполнять столешницу. Это могут быть как обычные доски, так и металлический каркас, сваренный из старых труб. Главное – обеспечить устойчивость конструкции. В некоторых случаях целесообразно «садить» основание станины на цемент. Заранее позаботьтесь о металлическом основании для крепления монтажной пластины под фрезер. Она должна обладать высокой прочностью, при этом не быть слишком толстой. Её чаще всего выполняют из текстолита или тонкого металлического листа.

Изготовление станины

Материалы для изготовления станины подбираются в зависимости от размера мотора, объёма и габаритов материала, который предполагается обработать. Она может быть выполнена из дерева или металла, иметь сборную или литую конструкцию. Собрать фрезерный стол своими руками для станка по дереву можно из разных материалов. Главное, обеспечить достаточную жёсткость и устойчивость конструкции.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Лучше всего соорудить станину с регулируемыми опорами, в этом случае её можно будет установить даже на неровный пол.

»

Изготовление столешницы

Для обработки дерева или пластика малых размеров подойдёт столешница из деревянных досок или толстой фанеры. Некоторые мастера используют поверхности отслуживших своё столешниц от кухонных гарнитуров. Покрытая защитой поверхность сохранит необходимое скольжение и погасит вибрации.

Внимательно изучите поверхность предполагаемой столешницы. На ней не должно быть неровностей и зазубрин. В процессе работы она должна сохранить первоначальную форму, в противном случае после нескольких дней работы её необходимо будет заменить. Если этого не сделать, детали, которые вы планируете обработать, не будут идеально ровно зафиксированы на столе, перекосы, возникающие во время работы, могут вывести из строя фрезы, привести к лишней вибрации и ошибкам в обработке деталей.

Подготовка места для монтажной пластины и изготовление основания

Монтажная пластина – прямоугольник, выполненный чаще всего из металла, в центре которого выпиливаются отверстия под двигатель. Она может крепиться к столешнице с обратной стороны либо «нависать» над ним. На этом этапе важно понять, где и как будет располагаться двигатель.

Изготовление упора и прижимной гребёнки

Для фиксации обрабатываемых деталей к станине обязательно используют специальные упоры и прижимные гребёнки. Они позволяют закрепить изделие так, чтобы к нему можно было подойти с любой стороны и выполнить его обработку. Для этих целей на станине создаются специальные выемки, в которые крепятся фрезерные прижимы.

Сегодня продаются готовые наборы фиксаторов для разных типов станков. Прихваты могут быть разной формы: прямые и изогнутые, универсальные, вилкообразные, подвижные и нет. Однако для самостоятельной сборки чаще всего используются угольники, опоры, прижимы, закрепляющиеся к столешнице или направляющим.

Особенности подключения фрезерного станка к электропитанию

Фрезерные станки относятся к сложному оборудованию, подключение которого к электропитанию проводится по определённой схеме.

В промышленных цехах устанавливают вертикальные фрезерные станки по дереву большой мощности. Если ли смысл тянуть отдельную линию для фрезерного станка в быту – большой вопрос. Другое дело, если в гараж уже заведены 3 фазы. Тогда, конечно, проще брать асинхронный трёхфазник с условием, что питающий кабель выдержит нагрузку. Плавный пуск и остановка, повышенная мощность – такой станок позволит работать практически со всеми образцами из дерева и выполнять любые операции.

Причём механизм управления зачастую снабжается противоаварийной защитой и регулируется с помощью трансформатора и дополнительного выключателя.

В каком порядке собираются комплектующие элементы

Всё начинается со сборки основания, рамы станка, на которую крепится верстак. В зависимости от расположения двигателя закрепляется столешница.

Совет!
Столешница из дерева может усыхать и трескаться, что крайне непрактично. Если вам приходится использовать этот материал, то лучше поискать готовые столешницы со специальным влагостойким напылением.

В зависимости от положения двигателя закрепляется монтажная платина для двигателя и упоры.

Дополнительные защитные элементы

Заранее продумайте дополнительные элементы конструкции. Где и как будет располагаться механизм очищения места реза от мусора и пыли. Какие нюансы необходимо учесть:

1. Возможность подсветки рабочей зоны.
2. Доступность кнопок включения и выключения станка, а также наличие рычага экстренной остановки.
3. Защиту от пыли.
4. Доступность мотора.
5. Направляющие и ограждающие экраны.
6. Места для фиксаторов и прижимов (необходимо определиться ещё до выбора столешницы).

Фрезерный станок ЧПУ по дереву своими руками – общие положения

Этот тип станка, безусловно, − один из самых идеальных для работы, однако, для изготовления такого оборудования самостоятельно требуются определённые знания и навыки программирования. По сути, вы должны ответить на несколько вопросов:

1. Сможете ли написать (или найти человека, которые это сделает) программу, которая сможет запрограммировать последовательное перемещение фрезы по заданному алгоритму. Для этого можно приобрести адаптированные программы.
2. Монтаж заготовки – от «А» до «Я».
3. Настройка программы в ЧПУ.
4. Правильное подключение всех элементов и систем. В том числе правильный выбор и монтаж ходовых винтов вместе с муфтами.

Опустим механическую часть, подробнее остановившись на электронной. Для правильной работы станка с ЧПУ необходимо подготовить следующие элементы управления: блок питания, контроллер, драйвер (обеспечивает ход фрезы). Вся «начинка» располагается в отдельном блоке, чаще всего в некотором удалении от рабочего мотора, чтобы исключить нарушение работы микросхем из-за вибрации мотора.

Управляется вся система специальным программным комплексом. Можно использовать всем известный KCam. Он легко адаптируется под практически любой контроллер.

Программа может быть «прочитана» многими специальными приложениями, которые перенесут цифровые данные в визуальную картинку, и вы увидите вашу деталь в трёхмерном измерении. Программа позволяет регулировать и программировать частоту хода и другие технические параметры для конкретной задачи.

Как из дрели сделать фрезер по дереву

Дрель – один из самых часто встречающихся инструментов, которые выручают нас в любой ситуации. Фрезер на основе дрели поможет решить ряд задач, при этом агрегат всегда можно вновь разобрать. Такая «самоделка» не будет стоить практически ничего. Единственное, вам нужно будет определиться с креплением и положением инструмента по отношению к рабочей поверхности. Рассмотрим один из вариантов того, как можно превратить дрель во фрезер, и выполнять достаточно широкий круг задач. В чём-то такой аппарат может заменить токарно-фрезерные самодельные станки по дереву, а в чём-то даже «переплюнуть» их.

Такой ручной фрезер позволит выполнить фигурный и прямой рез, без каких-то сложностей высверлит необходимые отверстия. Ощутимый минус в том, что ручной фрезер, сделанный из подручных материалов, не отличается прочностью. Кроме того, скорость обработки деталей не очень высока. Ситуацию может решить замена двигателя на перфораторный.

Как сделать фрезу по дереву своими руками

Каждый фрезеровальный станок по дереву требует своего набора фрез. Иногда подобрать их довольно сложно. В этом случае можно сделать фрезы своими руками. Для того чтобы изготовить свой фрезерный инструмент, проще всего использовать обрезки арматуры. Прутки из стали тоже подойдут. Единственная сложность – неровную поверхность арматуры необходимо спилить на токарной станке. Рассмотрим особенности технологии изготовления самодельной фрезы.

Далее с уже обработанной заготовки снимается ещё четверть диаметра и обтачивается плавный переход. Далее фрезе предаётся прямоугольная форма, для чего срезается её нижняя часть. Толщина той части болванки, где будет рабочая часть резца, должна составлять не менее 2-5 мм, иначе фрез может лопнуть. Изготовление фрезерного станка по дереву своими руками – задача непростая, но вполне решаемая. В этом вы можете убедиться, посмотрев вот эти замечательные самодельные образцы станков.

Если вы ещё сомневаетесь, сможете ли сделать фрезер по дереву своими руками, посмотрите это видео.

В России широкомасштабное и профессиональное использование дерева и технологий деревообработки стало применяться при Петре Первом. Первый профессиональный станок по дереву был привезён им из Голландии. На сегодняшний день такие станки пользуются достаточной популярностью.

Чтобы самостоятельно сделать фрезерный стол, не нужно обладать какими-либо специальными знаниями. Такие столы в некоторых случаях своим удобством значительно превосходят заводские фирменные столы, используемые для фрезеровки.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками.

Большинство устройств являются многофункциональными
, они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество
приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

• снятие четверти;
• сверление;
• выемка пазов;
• создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины
. Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях.

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок
. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией.

Фрезер представляет собой стальной режущий инструмент цилиндрической формы
, очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

1. Столешница.
2. Параллельный упор.
3. Пылесос, который используется для удаления стружки.
4. Станина.
5. Шпиндель.
6. Подающая салазка.

Изготовление самодельного фрезерного станка

Материалы, которые требуются для изготовления агрегата своими руками, можно найти достаточно легко и стоят они совсем недорого. Именно поэтому самодельное фрезерное устройство стоит небольших денег. Использовать можно такой материал, как: ламинированная фанера, лист ДСП.

Размеры будущего стола зависят от того, сколько свободного места будет в мастерской. Изготовление станка своими руками начинается с того, что берётся лист фанеры и разрезается на детали
с помощью циркулярной пилы в соответствии с чертежом. Столешница и станина считаются неразъемными деталями, именно поэтому их изготавливают в первую очередь.

В качестве основного режущего инструмента фрезерного устройства своими руками применяется ручной фрезер
. Для этих целей замечательно подойдут устройства, бывшие в употреблении, у которых по разным причинам сломаны направляющие упоры.

Ручной фрезер закрепляют строго перпендикулярно по отношению к столешнице. Лист фрезера организовывается с помощью штатного устройства. Можно также изготовить специальные приспособления, которые способствуют минимизированию времени и усилий по изменению угла наклона и глубины агрегата.

Завершающим этапом изготовления самодельного станка является устройство параллельного упора
. Это устройство способствует направлению детали к режущей кромке под строго заданным углом.

Самодельный фрезерный станок изготовить довольно просто, достаточно только обладать минимальными навыками, чтобы с лёгкостью справиться с этой работой. Материал для этого агрегата является общедоступным и довольно дешёвым. Полученное устройство используется в основном для небольших мебельных мастерских.

Дерево – это самый древний с точки зрения его обработки и внедрения в человеческую жизнь материал. Именно из дерева люди собирали свои первые жилища, инструменты и т.д.

Такое внимание к дереву еще из древних времен совершенно оправдано, ведь оно сочетает в себе отличные прочностные качества, а также неплохую долговечность и способность к обработке без наличия мощных инструментов.

Однако сейчас все же деревообработка ведется с помощью специализированного оборудования, так как оно позволяет существенно сократить сроки рабочих процессов. Мы же сейчас рассмотрим едва ли не самый популярный агрегат, что выполняет деревообрабатывающие функции – фрезерный станок.

1
Общая информация

Деревообрабатывающие станки не обязательно должны быть фрезеровочными. Это могут быть также мини-станки, станки вертикально-сверлильные и т.д.

1.1
Фрезерные станки с ЧПУ

Отдельно отметим фрезерные станки с ЧПУ по дереву. ЧПУ – это модуль числового программного управления.

Он специально задумывался для обустройства на станках. Причем в первую очередь его устанавливают не на деревообрабатывающие машины, а на станки для работы по металлу.

ЧПУ являет собой небольшой мини-агрегат, в котором установлен простейший считывающий процессор или вычислительная машина.

Человеку в работе со станком ЧПУ нужно просто ввести нужные координаты в устройство. Сделать это можно путем измерения стола и монтажа
обрабатываемого элемента в правильном положении. Координаты могут быть введены последовательно.

Устанавливать и настраивать ЧПУ конечно можно, причем и своими руками с этой задачей справиться человеку вполне по силам. Вот только на работу уйдет намного больше времени, сил, денег, да и опыт взаимодействия со станочными вычислительными механизмами вам тоже потребуется.

2
Самостоятельная сборка фрезерного станка

Как мы уже отмечали выше, сделать мини фрезерный станок по дереву своими руками можно. Причем процесс это очень занимательный, интересный и может доставить вам массу удовольствия.

К тому же, чтобы создать самодельный фрезерный станок по дереву займет не так много времени и сил. Хотя тут все зависит от конкретных решений.

Как правило, в работе используются две схемы создания станков:

• схема с применением готового ручного фрезера;
• схема со сборкой фрезерного агрегата из отдельных элементов.

И та и другая схема предусматривает использование стола, как основы для фрезерного станка.
На столе его монтируют, подключают и стабилизируют. Это позволяет использовать в работе довольно дешевые ручные фрезы.

Отметим, что первая разновидность сборки самодельного агрегата более предпочтительна для новичков. Ведь по сути, от вас требуется только собрать специальный стол-подставку для механизма, а также оборудовать его несколькими дополнительными элементами.

Сборка же фрезерного агрегата из подручных средств – это уже куда более сложный процесс. Тут вам потребуется отдельно доставать мощный асинхронный двигатель, комбинировать его вал с переходниками и создавать что-то типа самодельного шпинделя.

Сам движок необходимо будет собрать в отдельной конструкции, подключить к блоку питания, стабилизаторам и т.д. Причем большинство этих деталей все равно придется покупать, хотя их стоимость в любом случае будет ниже стоимости готовой фрезы.

Но тут уж решать вам. Отметим только, что полная сборка фрезерного агрегата из подручных средств требует наличия не только элементарных столярных навыков (которые полностью удовлетворят вас в первом случае), но и понимания электротехники, умения работать с механизмами и оборудованием.

2.1
Общие принципы конструкции самодельного станка

Описывать общую конструкцию самодельного фрезерного агрегата на самом деле очень легко.

Состоит он из нескольких простейших элементов:

• стола;
• подставок;
• креплений;
• рабочего механизма (в нашем случае ручной вертикальный дешевый мини фрезерный станок);
• планки для регуляции рабочего движения;
• элемента для манипуляций с фрезой;
• дополнительных частей, расходников и т.д.

Стол делают из дерева. Можно использовать готовые решения, только приспособить их к работе, а можно собрать самостоятельно из фанеры, ДВП и досок. Аналогичным образом собирают подставки, крепления и т.д.

Время чтения ≈ 9 минут

Дерево считается самым практичным материалом для создания различных предметов, строений и инструментов. Это могут быть детские игрушки, мебель, жилые постройки, бытовые предметы и агрегаты. Древесина — это натуральный и экологически чистый материал, по этой причине именно ему многие мастера отдают предпочтение при изготовлении самодельных конструкций. Не только любители, но и профессионалы мечтают иметь фрезерный станок по дереву, сделанный своими руками для своей домашней мастерской.

Обустройство домашней мастерской

В личной мастерской для обработки изделий из древесины могут найти применение различные станки и сооружения, присутствуют как универсальные приборы, так и установки узкой специализации. Работа с древесиной в домашних условиях имеет свои особенности и сильно отличается от функционирования деревоперерабатывающего завода.

Обустройство мастерской для работы по дереву

Какие приборы можно встретить в домашнем цеху:

Хорошее оснащение домашнего цеха позволяет выполнять работы по дереву любой сложности. Самодельное оборудование ничем не уступает заводскому, если при изготовлении были использованы чертежи с точными размерами и соблюдена правильная технология работы, как показано на видео.

Особенности фрезерного оборудования

Фрезерование является обработкой древесины за счет вращения резцов специального прибора, при которой отделяется часть стружки. Обрабатываемая плоскость может быть как профильной, так и полностью гладкой. Фрезерный станок по дереву, изготовленный своими руками, имеют следующую комплектацию элементов:

Стандартный фрезер имеет циллиндрическую форму и является металлическим режущим инструментом, весь корпус снабжен режущими кромками. Перед изготовлением обычного стационарного станка в домашних условиях следует знать, какие он должен иметь составные части устройства:

Виды станков:

Все фрезеры обладают важными техническими характеристиками, влияющими на назначение и характер использования станка: скорость вращения, мощность двигателя или приводящего механизма, площадь рабочей поверхности, наличие отсоса для пыли, габариты всей конструкции и ее вес.

Самодельный станок с ЧПУ

Чтобы собрать фрезерный станок с числовым программным управлением, потребуется нарисовать подробный чертеж с размерами и приобрести все необходимые инструменты.

Фрезерный станок с ЧПУ собран и готов к работе. Ниже несколько иллюстраций из инструкции по сборке оборудования

Промежуточный этап сборки

Приступим:

• Нам не потребуется готовый набор, чтобы смастерить фрезерную установку с ЧПУ, поэтому стоит обратить внимание на подробную схему станка.

• Основой будет служить станок со сверлом, головка которой будет заменена на фрезерную. Нам также понадобятся детали старого принтера, а именно каретки. Они будут обеспечивать перемещение механизма в разных плоскостях. Электрический мотор будет использован в качестве шагового двигателя достаточной мощности.



• Механизм будущего фрезера следует создавать строго по чертежам.







• Для изготовления несущей конструкции фиксируем балку с сечением прямоугольной формы к направляющим. Детали соединяем с помощью болтов.



• Приваривать детали друг к другу не стоит так как в следствие вибрационных нагрузок сварные соединения со временем деформируются и меняют общую геометрию конструкции. Сборка фрезерного станка с ЧПУ по дереву, сделанного своими руками по чертежам с размерами, показана на видео в конце.



• Чтобы организовать вертикальное перемещение инструмента по оси, нам понадобится алюминиевая плита. Размеры должны совпадать с размерами фрезерного аппарата.



• Сборку составляющих элементов начинаем с установки двух шаговых электрических двигателей для трансмиссии, монтируем их за осью на основной корпус станка. Каждый из двигателей будет обеспечивать перемещение головки в определенном направлении: по вертикали и по горизонтали.

• Нам нужны три шаговых двигателя с пятью проводками, которые можно позаимствовать от старого матричного принтера. Они способны обеспечить перемещение механизма в трех разных плоскостях. Чтобы сконструировать привод, используем заранее подобранные по чертежам с размерами шпильки и гайки. Вал закрепляется на двигателе при помощи резиновой обмотки от электрического кабеля питания. Нейлоновая втулка с винтом будет служить также для фиксации, при изготовлении используем дрель с напильником.



• Приступаем к электрическому оснащению станка. Начинкой будет служить грамотно написанное программное обеспечение с драйверами. Подключение к агрегату производиться через шаговые двигатели через порт LPT. Схемы подключения изображены на рисунках.
• После подключения всех девайсов системы числового программного управления загружаем ПО и драйвера, запускаем станок в пробном режиме и следим за его работой. Если будут замечены какие-либо погрешности или недостатки, их следует сразу устранять. Изготовление фрезерного станка с ЧПУ показано в тематическом обучающем видео с пошаговыми инструкциями и разъяснениями в принципах работы оборудования.

Станок из дрели

Технология сборки станка из дрели для домашней мастерской считается самой простой и понятной. Однако следует помнить о том, что патрон дрели имеет скорость вращения до 3000 оборотов в минуту, что немного ограничивает использование фрезерного аппарата.

Чтобы изготовить оборудование в домашних условиях, нам понадобится:

Алгоритм сборки комплектующих:

Когда речь заходит об обустройстве собственной мастерской, хочется сделать все на высшем уровне. Смастерить станки в домашних условиях не сложно, главное заранее составить чертежи с размерами и подготовить все необходимые инструменты. Обучающие видео материалы от профессиональных мастеров и фото-инструкции обязательно помогут в работе.

Фрезерный стол для ручного фрезера своими руками

Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:

• прорезать паз;
• сделать канавку;
• выполнить шиповое соединение;
• обработать кромки и т.д.

Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.

Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.

Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг.
Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг
. Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг.
Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг.
Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг
. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг
. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг.
Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг.
Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг.
Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Вариант 2. Еще один фрезерный стол и другие особенности сборки

Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.

Материалы и инструменты.

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

• металлический уголок или труба (для каркаса);
• алюминиевая направляющая;
• оси для крепления фрезера;
• шпатлевка, грунтовка и краска по металлу;
• саморезы; болты мебельные 6 х 60 мм;
• болты регулировочные шестигранные с гайками – 4 шт. ;
• фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
• доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

• сварочный аппарат (для металлического каркаса стола);
• дрель и сверла;
• шуруповерт;
• электролобзик;
• фрезер;
• шпатель, кисти, тряпки.

Основные чертежи

Конструктивные особенности фрезерного стола

Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.

Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.

Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.

Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.

На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.

Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.

По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг — сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.

Как изготовить рабочую поверхность и основание

Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.

В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.

Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.

В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.

Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.

Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии

Вариант 3. Дешевый самодельный стол для фрезера

Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.

Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.

Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.

Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.

Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.

Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.

Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.

Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.

Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.

Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.

На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.

С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.

По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.

Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.

По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.

Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.

На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.

Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.

Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.

Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.

Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.

Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.

Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.

Переверните стол и с помощью шестигранника поднимите фрезер.

Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы

Как изготовить пластину для монтажа

Ввиду толщины крышки стола, чтобы максимально увеличить выход режущего инструмента, необходимо толщину монтажной пластины взять поменьше. Из этого следует, что при незначительной толщине она должна обладать достаточной прочностью.

Пластина может быть металлической или текстолитовой. Именно эти материалы наиболее отвечают требованиям прочности и жесткости. Оптимальная толщина пластины должна быть 6 мм. Изготавливают ее прямоугольной формы, посередине детали высверливается отверстие по диаметру соответствующее отверстию на подошве фрезера. Для увеличения диапазона использования инструмента применяют кольца разных диаметров. В пластине выполняются отверстия для соединения с фрезером и крепления ее к столешнице.

Отверстия в пластине по расположению и размерам должны совпадать с отверстиями на подошве фрезера. Для точной разметки пластины необходимо нарисовать эскиз с размерами или закрепить ее на столе с помощью струбцин.

Нюансы сборки фрезерного стола своими руками

При сборке фрезерного устройства в торцах ширины крышки стола закрепите металлическую линейку, это даст возможность выставить параллельный упор правильно по размеру и строго параллельно.

На обратной стороне крышки стола сделайте выборки для последующего монтажа кожуха пылеуловителя, дополнительного оборудования. Приведенные чертежи и фото помогут вам правильно изготовить все комплектующие.

Для удобства включения и безопасного аварийного отключения фрезерного станка, сделанного своими руками, установите на столешницу кнопку пуск и кнопку стоп в виде грибка.

Вариант 5. Небольшой настольный фрезерный стол

Небольшой настольный фрезерный стол и детальный анализ его изготовления показаны на фото.

Как изготовить верхний прижим

Для обработки деталей больших размеров и создания безопасных условий работы на станке применяют так называемый верхний прижим. Его изготовление основано на использовании ролика. Перед устройством этого приспособления разработайте его чертеж.

Роликом может служить шариковый подшипник. Его установка выполняется на специальном устройстве, дающем возможность зафиксировать обрабатываемую деталь на любом расстоянии от рабочей поверхности.

Мощность привода фрезерного станка

В качестве привода фрезерного станка целесообразнее всего применить электродвигатель с мощностью 1,1-2 кВт и числом оборотов 3000 в минуту. При использовании маломощного электродвигателя не получится применять любую фрезу, станку не хватит мощности. При заниженном числе оборотов будет получаться некачественный рез.

Вы ознакомились с несколькими вариантами решений вопроса; как обзавестись фрезерным столом. Какой из них вам придется по душе, это ваш выбор. Мы будем рады, если сумели вам помочь

http://o-builder.ru

1. Устройство
2. Пример конструкции ФС
3. Станина
4. Столешница
5. Рабочая плита
6. Кольца
7. Фрезер
8. Крепеж фрезера
9. Направляющая рейка
10. Упорные планки
11. Сопло
12. Продольный передвижной упор
13. Дополнительные фиксаторы
14. Поворотный ФС

Владельцу частного дома приходится немало заниматься ремонтом, совершенствовать свои бытовые условия. Фрезерный стол станет отличным решением при изготовлении различных деталей и приспособлений из дерева, так как он обеспечивает точность и хорошее качество обработки заготовок.

Стол − основная база станка. Рабочий орган оборудования − это фреза , деталь с несколькими режущими лезвиями. С ее помощью в деревянных заготовках делают различного вида пазы, каналы, окна (вертикальные углубления), скосы овального профиля и многое другое. Фрезерование – механическая обработка заготовок многолезвийным инструментом.
Фреза, помимо вращательного движения, совершает поступательные перемещения. Станину со столешницей для обработки деревянных изделий называют фрезерным столом (ФС).

Устройство

Правильная установка фрезера в стол зависит от безупречной конструкции станины. На станине располагается рабочая поверхность станка. Снизу крепится к пластине фрезер, который перемещается по вертикальной оси. Заготовка фиксируется в поперечном направлении специальным устройством − параллельным упором для фрезерного стола.

Принцип действия ФС можно сравнить с тем, как работает циркулярная пила . На вращающийся лезвийный орган, установленный в стационарном положении, надвигают для обработки древесный материал.

Пример конструкции ФС

Для изготовления ФС понадобятся следующие материалы:

• или ;
• небольшие куски ДСП или фанеры;
• различные метизы;
• металлический уголок;
• стальная пластина;
• алюминиевый профиль;
• лифт (домкрат);
• каретка;
• пластиковые прижимы.

На чертеже указаны размеры деталей, которые могут быть откорректированы в каждом случае индивидуального конструирования ФС. Этот самодельный стол для ручного фрезера − пример самой примитивной конструкции ФС.
Самодельные конструкции ФС могут быть изготовлены из других материалов. Все зависит от возможностей и квалификации того, кто взялся за такую работу.

Самостоятельное изготовление ФС

Рассмотрим особенности строения деталей ФС:

Станина

Опорная часть станка может быть сделана из деревянного бруса или сварена из металлического профиля. Нужный чертеж станины представлен ниже.

Под ФС можно использовать обыкновенный верстак .
Но надо знать, что при работе силового агрегата будут возникать сильные вибрации. Если верстак не достаточно устойчив, то следует изготовить специальную опорную конструкцию. Основная нагрузка передается от рабочей площадки вниз на опору станка. Поэтому станина должна иметь большой вес.

Столешница

Рабочей площадью стола является столешница. Ее лучше сделать из текстолита толщиной 20-30 мм. Почему выбирают текстолит? Это объясняется тем, что весь процесс обработки заготовок связан со скольжением деталей по рабочей поверхности стола. Текстолит отличается от других материалов большой степенью износостойкости и низким коэффициентом трения.
Столешница, сделанная из такого материала, не причинит вред цельной поверхности заготовки и прослужит много лет.

В качестве рабочей площадки стола вместо текстолита можно использовать стальную пластину толщиной 6 мм и более.

Рабочая плита

Пластина для фрезера изготавливается из текстолита или из металлического листа. В пластине делают отверстие, в которое вставляют металлические кольца. Кольца с разным диаметром вставляются друг в друга. Кольцевые вставки находятся на одном уровне с поверхностью столешницы.

Кольца

Для чего нужны кольца? Они обеспечивают плотное вхождение фрезы в тело заготовки. Разный размер колец соответствует разным диаметрам режущих элементов.

Фрезер

Так как фрезер крепится снизу столешницы, то конструкция ФС создает внизу свободное пространство. Монтаж и обслуживание силовой установки не должен быть затрудненным из-за стесненных условий внизу станка.

Универсальный силовой агрегат, приводящий в движение фрезу, называют фрезером.
Его можно сделать, используя любой подходящий электродвигатель. Но это под силу человеку с большим опытом работы в такой сфере деятельности. Лучшим вариантом будет приобрести готовый ручной фрезер .

Ручной фрезер – многофункциональный агрегат.
Электроинструментом выполняют самые различные операции. Применяется он в основном для обработки деревянных заготовок.

Однако держать инструмент в руках и одновременно пытаться фиксировать деревянную деталь очень сложно. Это не принесет желаемого результата. Чтобы изготовление деталей происходило с высокой точностью, фрезер закрепляют на специальном столе.

Подошва фрезера имеет отверстия с резьбовой нарезкой. Отверстия служат для крепления винтами инструмента к пластине, встроенной в столешницу ФС.

Крепеж фрезера

Столешницы и пластины у фрезерных столов должны располагаться строго в одной горизонтальной плоскости. Крепежные винты на пластине закручиваются в потайные отверстия.
Ничто не должно выступать или западать на рабочей поверхности ФС.

При отсутствии монтажных отверстий в корпусе фрезера, их нарезают самостоятельно. Для крепления пластины в столешнице делают выборку материала снизу. Если рабочая площадка выполнена из стального листа, то металлическую пластину оснащают специальными креплениями.

Лифт

На профессиональных станках для перемещения фрезера по вертикали устанавливают специальное устройство – лифт.

При определенной сноровке можно приспособить в качестве лифта домкрат либо другой рычажный подъемный механизм. Лучшим вариантом будет приобретение в торговой сети готового лифта. Главное в конструкции подъемного механизма − это обеспечение надежной фиксации агрегата на той или иной высоте.
Конусное расположение режущих элементов фрезы позволяет при определенной высоте выступа над рабочей поверхностью ФС регулировать глубину и ширину выработки в теле заготовки.

Направляющая рейка

Направляющая рейка делается из дюралевого профиля. Можно использовать в качестве направляющей рейки дюралевые дорожки, применяемые в мебели для перемещения раздвижных створок шкафа. Под рейку делают выборку ручным фрезером. Направляющая дорожка должна быть помещена параллельно противоположной упорной стенке.

Упорные планки

В торцах столешницы с обеих сторон устанавливают дюралевые дорожки, по которым перемещается рамная конструкция с упорными планками. Параллельно дорожке в торце крепят линейку. Линейку можно изготовить из ленты обычной рулетки.

Упорные планки выступают в качестве боковой опоры для заготовок.
Они располагаются с двух сторон от фрезерной головки. Чтобы защитить глаза оператора от стружки, разрыв между планками закрывают прозрачным пластиком.

Сопло

С внешней стороны упорных планок над фрезерной головкой монтируют всасывающее сопло. Его во время работы станка подсоединяют к пылесосу. Благодаря этому древесная пыль и стружка эффективно удаляются из рабочей зоны.

Продольный передвижной упор

Нижнюю часть передвижного упора вставляют в направляющую дорожку. Подставка свободно перемещается вдоль ФС. Своей вертикальной стенкой приспособление упирается в основание заготовки. Нажимая на упор, оператор станка во время фрезерования перемещает деталь вдоль стола.

Дополнительные фиксаторы

Фиксаторы изготовлены из пластмассы. Они удерживают заготовку от непроизвольного смещения детали в вертикальной и горизонтальной плоскости. Фиксаторы крепятся на специальной стойке.

Поворотный ФС

Поворотный стол для фрезерного станка представляет собой довольно сложное техническое устройство. Поворотный ФС позволяет устанавливать угол наклона заготовки. Это происходит за счет способности рабочей поверхности стола перемещаться в разных направлениях. На станках, оснащенных ЧПУ, имеется возможность изготовления деталей с круглой и спиральной конфигурацией.

ФС с ручным управлением выполняют различные закругления, позволяют обрабатывать криволинейные поверхности деталей. Самый распространенный диаметр ФС − от 300 до 600 мм. Поворотный механизм перемещает рабочую поверхность стола как в горизонтальной плоскости, так и в поперечно-продольной и вертикально-горизонтальной плоскостях.

Горизонтально-вертикальная вращающаяся платформа обеспечивает обработку заготовок высокого качества.
Вертикально-горизонтальная рабочая площадка дает возможность выполнять круговую обработку деталей и формировать на поверхности изделий винтовые каналы.

Поворотные столы применяют для обработки стальных деталей и заготовок из других металлов.

Изготовить поворотный станок своими руками могут только специалисты высокой квалификации. Станок такой конструкции выгодно иметь при осуществлении предпринимательской деятельности. Для разовых работ содержать поворотный ФС в своем хозяйстве экономически невыгодно.

Ниже представлено видео, демонстрирующее простую схему строения ФС. Собрать такое оборудование вполне доступно человеку, имеющему опыт в столярном деле.

Соблюдение техники безопасности

Фрезерный стол оснащен электрическим инструментом. Во время эксплуатации станка следует соблюдать следующие условия техники безопасности:

1. Если станина ФС выполнена из металла, то необходимо устроить заземление опоры столешницы.
2. Важно устанавливать станок в хорошо проветриваемом и освещенном помещении.
3. В случае изготовления ФС из деревянных деталей заземляют сам корпус фрезера.

Данный стол я сделал из 18 мм. фанеры. Толщины её достаточно для того, чтобы конструкция получилась весьма прочной. Для укрепления элементов конструкции я использовал металлический уголок сечением 40Х40 мм.

Столешница имеет размеры 800Х500 мм. По центру вырезано отверстие по размеру подошвы фрезера. Боковины крепятся к столешнице на уголки при помощи саморезов. Снизу боковины соединены также при помощи уголков и саморезов. В столешнице просверлены 4 отверстия 10 мм. и установлены забивные гайки для крепления гребенок. В правой боковине сделаны вилка и выключатель для удобного запуска фрезера. Кнопка «Пуск» на самом фрезере заблокирована.

Подошва фрезера крепится на винты к стальной пластине толщиной 2 мм. и размером 200Х200 мм. В столешнице сделано заглубление и пластина ставится сверху заподлицо, крепится к столешнице на саморезы.. В центре пластины выпилено отверстие диаметром 50 мм.

Для подъема-опускания фрезера применён автомобильный домкрат. Он крепится к основанию стола на саморезы. Ручка заменена на самодельный маховик для более плавной регулировки. Домкрат к фрезеру никак не крепится.

Направляющая линейка также сделана из фанеры. Собрана на клей «Момент-столяр» и укреплена саморезами. В средней части линейки предусмотрен короб с отверстием для крепления патрубка пылесоса. По бокам линейки выпилены регулировочные пазы. В столешницу вставлены болты на 10 мм, линейка крепится к болтам при помощи рым-гаек.

Гребёнки выпилены из пихты и служат для более плотного прижимания заготовки к направляющей. В гребенке выпилены пазы для перемещения по столешнице. Для закрепления гребенок к столешнице применяются болты с втулками.

Для предотвращения перемещения заготовки вверх-вниз сделан из фанеры специальный пружинящий упор. Он крепится к направляющей линейке на гайки барашки.

Вот и вся конструкция. А более подробно посмотреть об этом столе Вы сможете в моём фильме.

Ручные фрезеры, благодаря доступной цене, популярны среди домашних мастеров столярного дела. Однако работать на простом верстаке по принципу: закрепленная заготовка, подвижный инструмент, неудобно и опасно.

Промышленность выпускает столы для столярных работ, на которых можно установить рубанок, дисковую пилу, или фрезер.

Приспособление надежно и удобно, однако его стоимость сравнима с электроинструментом. Поэтому многие мастера изготавливают подобные верстаки своими руками. Поскольку наличие инструмента дает возможность изготовить стол для фрезера с высоким качеством, подобные самоделки выглядят и функционируют не хуже заводских.

Общий принцип конструкции следующий: изготавливается гладкая столешница из твердого материала (чтобы не так быстро изнашивалась), на которой крепится опорная плита фрезера. Сам инструмент размещается вверх ногами. На рабочей поверхности закрепляется направляющая для обрабатываемой заготовки.

Настольный верстак типа «скамейка»

Самая простая конструкция, не требующая наличия свободного пространства. Может храниться дома в разобранном виде, и устанавливаться на любой стол при необходимости выполнить работу. Преимущество – компактность. Недостатки: невысокая устойчивость, и ограничения по размеру обрабатываемых деталей.

Это полноценный верстак без ножек. Размеры позволяют выполнять обработку любых заготовок с высокой точностью. При этом, стол удобно хранить в вертикальном положении. Однако для приведения в рабочее состояние требуется площадка для установки. На обычный стол приспособление установить нельзя – будет мешать подвешенный снизу фрезер. Обычно верстак временно ставят на раздвижной стол, или снимают столешницу, и устанавливают панель на рамку с ножками.

Для экономии места подойдет еще один вариант: верстак крепится одной стороной на стену, под ним организуются складные опоры.

Отдельный стол для фрезера

Конструкция может объединить в себе несколько функций: верстак, комод для хранения инструментов и материалов, и собственно фрезерный стол.

Преимущества очевидны: универсальность, устойчивость, безопасность работы. Недостаток один: требуется постоянно выделенное место. Поэтому такой вариант подходит лишь для мастерской, на лоджии верстак не разместишь.

Как сделать стол для фрезера своими руками?

Для примера рассмотрим полноценный верстак с комодом для размещения оснастки. Разумеется, перед началом работы необходимо набросать чертеж (в соответствии с размерами вашего ручного фрезера), и составить список материалов:

• Доски или деревянные бруски для изготовления рамы.
• Листы ДСП или панели из массива для боковых панелей и ящиков.
• Лист оргалита (ДВП), или тонкая фанера для перегородок.
• Два листа фанеры толщиной 18-25 мм, или готовая кухонная столешница.
• Шурупы, болты, конфирмат, стальные уголки для сборки.
• Измерительный инструмент: рулетка, линейка, угол.
• Клей ПВА.

Инструмент для обработки дерева: дисковая пила, дрель, рубанок, ключи, отвертки.

Готовим несущую конструкцию станины. Все соединения перед затяжкой шурупов промазываем клеем.

Собираем станину на ровной поверхности. Проверяем геометрию: все должно быть параллельно и перпендикулярно.

Устанавливаем перегородки (они будут выполнять роль ребер жесткости), и собираем короб для фрезера. Короб нужен того, чтобы стружка и опилки не разбрасывались по помещению. В дальнейшем, к нему можно приспособить раструб строительного пылесоса, для отвода мусора.

Устанавливаем основной элемент – рабочую плоскость. Ее можно изготовить из двух листов фанеры, склеив их между собой. Для предотвращения вибраций, толщина стола должна быть не менее 5 см.

Можно использовать готовую поверхность для кухни (имеются в продаже в мебельных магазинах). Главное, чтобы верхний слой был прочным и гладким.

На столешницу, вровень с поверхностью устанавливается стальная пластина для крепления опорной плиты фрезера. Также, в стол желательно врезать профили для фиксации направляющих.

Все свободные ниши целесообразно заполнить ящиками, в которых будет храниться оснастка и приспособления для фиксации заготовок. Некоторые ящики заменяются подставками для фрез: в толстом днище из доски сверлятся отверстия по диаметру хвостовиков, и фрезы не будут касаться друг друга.

Для обеспечения безопасности, желательно установить в рабочей зоне предохранительный кожух, как на промышленных моделях.

Торчащая из стола фреза представляет собой нешуточную опасность. Если рука соскользнет с заготовки – можно получить травму. Еще один способ обеспечить безопасность работ – ножной включатель-педаль. Собирается несложная схема: между питающим шнуром электро-фрезера и общим сетевым кабелем устанавливается розетка, которая выключается педалью. Подойдя к верстаку, вы нажимаете на педаль – мотор включается. После окончания работ, или в аварийной ситуации – нога убирается с педали, и фрезер останавливается.

Законченный стол выглядит эстетично, и позволяет грамотно организовать рабочую зону, даже в ограниченном пространстве.

Лифт для ручного фрезера

В обычном режиме эксплуатации, оператор ручного фрезерного станка опускает вал с фрезой с помощью рукояток инструмента. Речь идет об использовании устройства без станка. Когда фрезер подвешен к столешнице вверх ногами, фреза находится в так называемом парковочном режиме. Необходим механизм, приподнимающий станок в рабочее положение.

Если несколько вариантов:

• Фиксирующая винтовая тяга. С помощью резьбовой шпильки, устанавливается необходимая глубина проникновения фрезы. При необходимости ее можно менять.

• Рычажный механизм. Позволяет более оперативно менять высоту инструмента, даже во время работы. Расширяет возможности станка: в некотором смысле фрезер становится трехмерным.

• Винтовая трапеция. Многие мастера используют в качестве лифта обычный автомобильный домкрат. Вы поднимаете фрезу строго на необходимую высоту. Это удобно, и фиксация положения довольно точная.

Рассмотренный вариант включает в себя все нюансы изготовления стола для фрезера. Вы можете воспользоваться методикой на все 100%, или принять на вооружение только необходимые технологии.

Фрезерный стол облегчит вашу работу и поможет увеличить точность обработки заготовок. Вы можете купить готовый, а можете сделать фрезерный стол для ручного фрезера своими руками, применив навыки работы с деревом. Мы подготовили для вас достаточно подробную пошаговую инструкцию по изготовлению стола.

Суть всех конструкций горизонтального фрезерного стола одна, идея понятна — надо продумать её под себя и выполнить, учитывая свои возможности. А в итоге получить станок, позволяющий гораздо аккуратнее обрабатывать заготовки и производить операции, ранее казавшиеся сложными для ручного фрезера .

Определитесь с размером рабочей поверхности, отталкиваясь от габаритов обрабатываемых заготовок и свободного места в мастерской. Начните с малого — соорудите простую столешницу, закладывая в конструкцию возможности модернизации. Работайте на ней и понемногу доводите до ума.

Сделайте столешницу

Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19-25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.

Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

Схема раскроя: 1 — основная плита; 2 — основание упора; 3 — передняя стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Совет.
Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

Снимите с подошвы фрезера пластиковую накладку.

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.

Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

Определите расположение центра для подошвы с равноудаленными винтами.

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:

• S = D / 2 — (D — H)

Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.

Разметьте точки расположения монтажных винтов.

Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.

Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

Закрепите снизу столешницы соединительные планки.

Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.

Изготовьте прочное основание

Рабочую столешницу можно установить на каркас небольшой высоты, достаточной для размещения фрезера. Портативный столик хранится на стеллаже, а для работы закрепляется на верстаке. Если вы часто фрезеруете и в мастерской есть свободное место, добавьте к столешнице опорные тумбы и получите полноценный станок.

Выпилите элементы корпуса согласно размерам, приведенным для стола высотой 820 мм, или измените их, чтобы уровень столешницы был наравне с другим оборудованием .

Детали каркаса: 1 — наружная боковая панель; 2 — внутренняя панель; 3 — задняя панель; 4 — основание

Положите столешницу тыльной стороной кверху. Устанавливайте последовательно боковые панели и прикручивайте их шурупами, предварительно высверливая направляющие отверстия. Закрепите основание, переложите каркас передней стороной вниз, выровняйте прямые углы и установите две задние панели.

В конце прикрепите к дну корпуса колесные опоры посредством кровельных саморезов. Располагайте монтажные площадки колес не ближе 20 мм от краев.

1 — боковая стойка; 2 — колесная опора; 3 — дно; 4 — внутренняя стойка; 5 — задняя панель

Используйте свободное пространство в тумбах для решения проблемы хранения инструментов и расходных материалов.

Врежьте монтажную пластину

Получите больший вылет фрезы за счет размещения инструмента на пластине толщиной 4-6 мм из дюралюминия, гетинакса или монолитного поликарбоната.

Вырежьте из листа квадрат со стороной 300 мм, положите его на верстак. Приклейте сверху пластмассовую подошву фрезера двусторонним скотчем, положив её посередине лицом вверх. Сверлом того же диаметра, что и крепежные винты, просверлите отверстия в пластине, используя пластиковую накладку как шаблон. Снимите подошву, сделайте зенковкой или большим сверлом углубления под шляпки.

Прикрутите пластину к отключенному фрезеру, вставьте в цангу 8-миллиметровое сверло. Опустите корпус инструмента до касания сверлом поверхности и проверните патрон, отмечая центр. Открутите пластину и сделайте по метке отверстие кольцевой пилой.

Разместите пластину на столешнице и обведите контур. Начертите и выпилите вырез, введя полотно электролобзика сквозь просверленное отверстие. Подравняйте торцы напильником и обработайте шлифовальной шкуркой.

Зафиксируйте струбцинами тонкие дощечки вокруг размеченного контура.

Зажмите в цанге копировальную фрезу с подшипником, выставите глубину фрезерования соответственно толщине монтажной пластины. Проведите фрезеровку за несколько проходов, затем прибавьте микрометрическим регулятором фрезера 0,5 мм и выполните завершающий заход.

Просверлите сквозные отверстия под винты и расширьте их с обратной стороны столешницы сверлом на 11 мм под самоконтрящиеся гайки. Очистите поверхности и установите гайки на эпоксидный клей, выравнивая вкрученными болтами.

Подгоните монтажную пластину под вырез, положите её на место, просверлите крепежные отверстия и раззенкуйте с лицевой стороны. Прикрепите деталь к подошве фрезера, вставьте инструмент в столешницу и закрутите винты. Проверьте, что пластина находится заподлицо с плоскостью столешницы, если нужно — компенсируйте погрешности подкладными шайбами.

Усовершенствуйте упор

Для более быстрой и удобной настройки станка доработайте параллельный боковой упор и дополните станок поворотным упором, помогающим обрабатывать концы узких деталей. Последний можно взять от стационарной циркулярной пилы . Врежьте в поверхность плиты алюминиевые направляющие с Т-образным профилем. Для изготовления вырезов в столешнице воспользуйтесь фрезером или циркулярной пилой с пазовым диском.

Слегка закруглите шкуркой верхние углы пазов. Нарежьте профиль по размерам, просверлите отверстия по диаметру шурупов, обработайте их зенковкой. Вложите детали в пазы, сделайте тонкие отверстия и закрутите потайные шурупы.

Высверлите в основании упора 7-миллиметровые отверстия, подберите болты с шестигранной шляпкой и пластиковые маховички с гайками.

Установите направляющий профиль в передней планке упора для закрепления прижимов, вспомогательных накладок и защитных приспособлений.

Вырежьте из фанеры крышку с отверстием по центру, закрепите её на косынках, находящихся около выреза продольного упора. Подсоедините переходной штуцер и подключайте пылесос при работе на фрезерном столе.

Добавьте к упору предохранительный щиток, изготовленный из фанерного обрезка и полоски оргстекла.

Чтобы выполнить продолговатые вырезы, просверлите в указанных точках 7-миллиметровые отверстия, соедините их касательными и сделайте пропилы лобзиком.

Изготовьте самодельные прижимы и фиксаторы, необходимые для фрезеровки мелких элементов.

Прижим-гребенку можно сделать из кленовой древесины, выбрав участок с прямолинейным расположением волокон. Щели между гребнями выполняйте на циркулярном станке:

1. Установите высоту пропила 50 мм.
2. Выставите ширину реза в 2 мм.
3. Сделайте пропил.
4. Отведите заготовку назад ручным толкателем.
5. Переверните доску на 180°, пропилите с другой стороны.
6. Сдвиньте упор на 5 мм, повторите операции.
7. Снова отодвигайте упор и делайте пропилы по всей заготовке.

Зафиксируйте прижимы на направляющей с помощью болтов и гаек-барашек.

1 — стопор; 2 — прижим-гребенка; 3 — защитный щиток; 4 — алюминиевая направляющая; 5 — патрубок для пылесоса

Отшлифуйте поверхности деталей, особенно в местах, где в процессе фрезерования будут проходить обрабатываемые заготовки. Очистите станок от пыли и покройте маслом.

1 — выдвижной ящик для фрез; 2 — трапециевидный паз для упора

Подведем итог проекта

Понадобились материалы:

1. Фанера 19х1525х1525 мм — 2 листа.
2. Пластик 4х30х30 мм.
3. Несколько десятков шурупов.
4. Направляющие алюминиевые — 2,3 м.
5. Колёсная опора с тормозом — 4 шт.
6. Клей столярный и эпоксидный.
7. Болты М6 с гайками.

Пригодилось умение не торопиться и продумывать каждый шаг, точно размечать и вырезать заготовки, или желание этому научиться. В результате получился добротный фрезерный стол за небольшие деньги. В дальнейшем стоит подумать об оснащении станка выключателем и механизмом настройки высоты фрезерования.

Столяры относятся с уважением к своему фрезерному столу. И для этого имеется веская причина, так как такие конструкции позволяют повысить продуктивность и эффективность рабочего процесса. Сейчас не проблема отыскать подходящие модели столов для ручного фрезера, однако стоят они дорого до неприличности. А вот изготовить своими руками фрезерный станок, не тратя большие средства на фирменный стол или покупая дешевый китайский аналог и выбрасывая деньги на ветер, под силу каждому хозяйственному человеку. Для этого требуется электромотор подходящей мощности, направляющая конструкция и стол.

Предназначение фрезерного стола

Работа с ручным фрезером заключается в выполнении операций по передвижению машинки по жестко закрепленной поверхности обрабатываемой заготовки. Не всегда это удобно. И поэтому поступают нередко наоборот: стационарно крепится фрезер, а перемещается — заготовка. В таком случае уже говорят о конструкции, которая называется «фрезерный стол», а не только об инструменте «ручной фрезер».

Фрезерные столы довольно часто дают возможность добиться результатов, которые раньше были доступны только мебельным профессиональным мастерским, у которых имелись фрезерные станки. С их помощью аккуратно, легко и безопасно делается вырезание фигурных отверстий, прорез пазов, изготовление соединений, обработка и профилирование кромок, а также вырезание фигурных отверстий.

Большим преимуществом данной конструкции является то, что при помощи фрезерного стола для ручного фрезера можно производить обработку различных материалов, таких как дерево, ДСП, МДФ, пластмасса и т.д., в деревянных деталях делать шлицы и пазы, соединять детали на шпунтах и шипах, создавать декоративные профили и снимать фаску.

Фрезерный стол к тому же запросто можно использовать в качестве деревообрабатывающего станка. Всего лишь для этого нужно на верстаке или в стойке электродрели закрепить инструмент. Становится совсем неудивительно, что большое количество фирм утолять бросились неукротимый аппетит столяров, производя довольно широкий ассортимент фрезерных столов, а также к ним и аксессуары. Самодельные фрезерные столы, однако, порой не уступают фирменным по собственным характеристикам.

Конструкция фрезерного стола

Можно использовать для установки ручного фрезера поверхность рабочего верстака или можно изготовить отдельный стол. Стол отличается жесткой конструкции и является хорошо устойчивым, потому что фрезерный станок при работе вызывает довольно сильную вибрацию. Надо также учитывать, что крепится фрезер снизу столешницы, и важно, чтобы не мешало ему ничего. Поэтому в этой части нет дополнительных элементов.

Монтажная пластина служит для крепления фрезера к столу, изготовляется она из прочных и качественных материалов. Для этого используется текстолит, металлический лист или фанера. Обычно существуют на самой подошве резьбовые соединения, для надежного крепления пластиковой кладки.

Выборка под пластину присутствует сверху столешницы, так, чтобы последняя утапливалась заподлицо. Пластину крепят саморезами, что имеют потайную головку, к столешнице. Для крепления подошвы просверливается отверстие, а также в столешнице дублируется отверстие пластины. Фрезер крепится к столу с помощью винтов с потайной головкой. В случае если отсутствуют отверстия в подошве для крепления пластины, они самостоятельно просверливаются, а также могут использоваться прижимы.

Закреплена на столе кнопка, которая используется для удобства включения фрезера, также возможно установить в целях своей безопасности аварийную кнопку-грибок. Для более комфортной работы и фиксации более крупных заготовок стол под ручной фрезер может быть оборудован верхними прижимными устройствами. Также для удобства измерения принято закреплять линейку.

Начало работы

Лучше всего начать процесс изготовления конструкции для ручного фрезера с определения в мастерской места будущего стола. Ясное представление должно быть, прежде всего, о том, какой вам требуется фрезерный стол: являющейся боковым расширением стола пильного (агрегатный), настольный (портативный) или отдельный (стационарный).

Если работать приходится, используя фрезерный стол лишь иногда, или вне мастерской, нужно подумать о портативном варианте, его можно для экономии места повесить на стену или убрать. Если достаточно места, то максимум удобства обеспечит отдельно стоящий фрезерный стол, его можно поставить на колеса и потом располагать, где удобно. Портативный или отдельно стоящий фрезерный стол настроить можно на выполнение операции и на время оставить, и он при этом не будет мешать другим инструментам, устройствам и станкам.

Можно в качестве простого устройства соорудить невысокую конструкцию, которую можно располагать на обычном столе. Взять можно лист ДСП и на нем закрепить направляющую. Согласно чертежам стола для ручного фрезера, может она представлять собой обычный кусок доски не очень большой толщины. Дальше необходимо закрепить ее на болтовые соединения.

Для этого нужно взять две струбцины. Проделать необходимо далее отверстие для фрезы. На этом все. Если фрезерный станок для вас является основным инструментом, то значит нужно изготовить основательный и удобный фрезерный стол, за ним ведь много времени придется проводить.

Станина и столешница

Станина любого фрезерного стола является стационарной частью, то есть представляет собой каркас на опорах, который имеет столешницу сверху. Из чего делать каркас, существенного значения не имеет: сварная стальная конструкция, МДФ, ДСП, дерево. Основной и главной задачей является обеспечить его устойчивость и жесткость в процессе работы. Также размеры станины не критичны, и выбираться должны в зависимости от габаритов обрабатываемых деталей.

Чтобы не запинался ногами оператор станка за части конструкции, нужно нижнюю часть станины углубить (как цоколь у мебели) миллиметров на 100-200 относительно переднего свеса используемой столешницы. Для обработки дверных накладок и торцов заготовок фасадов для станины самодельного стола для ручного фрезера можно посоветовать следующие размеры в миллиметрах: высота — 900, глубина — 500, ширина — 1500.

Важным параметром, пожалуй, есть высота, она должна быть в диапазоне 850-900 миллиметров, так как такая высота оптимальна для работы стоя. Довольно хорошо, когда у станины имеются регулируемые опоры, при помощи таких опор можно компенсировать неровности пола, а также при необходимости изменить высоту стола.

Недорогим и хорошим вариантом столешницы для фрезерного стола, сделанного своими руками, является кухонная обычная столешница на основе ДСП толщиной 26 или 36 миллиметров, которая покрыта износостойким пластиком. Хорошо скользит заготовка по поверхности твердого пластика, весьма удобна стандартная глубина столешницы для кухни 600 миллиметров в эксплуатации, а ДСП довольно хорошо гасит вибрации. Для столешницы, в крайнем случае, подойдут плиты МДФ или ЛДСП (ДСП) от 16 миллиметров.

Монтажная пластина стола

Из-за довольно большой толщины столешницы кухонной (как минимум 26 миллиметров), и чтобы сохранить всю амплитуду вылета фрезы, конструкцией фрезера предусмотрено применение монтажной пластины вблизи места, где крепится к столу подошва фрезера. Эта деталь при малой толщине отличается довольно высокой прочностью.

Пластину часто изготавливают из металла, но в обработке все же более удобным и не уступающим по прочности является стеклотекстолит (текстолит). Монтажная пластина из текстолита представляет собой прямоугольную деталь толщиной 4-8 миллиметров, со стороной 150-300 миллиметров, у которой в центре делается отверстие с таким же диаметром, как и отверстие в подошве фрезера.

В подошве фрезера обычно имеются штатные резьбовые отверстия, которые предназначены для крепления пластиковой накладки. Путем их выполняется крепление к монтажной пластине фрезера. Если вдруг нет отверстий, нужно эти отверстия изготовить самостоятельно, или фрезер закрепить другим способом, к примеру, при помощи скоб-прижимов из металла. Нужно для крепления пластины на столешнице просверлить ближе к углам пластины четыре отверстия.

Сборка фрезерного стола

Первым делом временно к готовой станине крепят столешницу, как показано на видео о столах для ручного фрезера. На выверенное заранее место на столешнице кладут монтажную пластину, и ее точное местоположение отмечают карандашом по контуру. При помощи ручного фрезера с небольшим диаметром фрезы 6-10 миллиметров в столешнице выбирают для монтажной пластины посадочное место, такое, чтобы легла она заподлицо, то есть идеально с верхней поверхностью столешницы.

Также надо не забывать, что посадочное место нашей пластины иметь будет не прямые углы, а скругленные, значит, нужно будет с помощью напильника скруглить углы таким же радиусом текстолитовой монтажной пластины. После того, как присадили монтажную пластину, нужно фрезером с прямой фрезой большей толщины, чем столешница, произвести сквозное фрезерование в столешнице отверстия по форме данной подошвы фрезера.

Особой точности такая операция не требует. Но нужно быть готовым к дополнительной выборке снизу столешницы материала, к примеру, для кожуха пылеуловителя и разных других приспособлений.

Теперь все осталось соединить вместе. Фрезер заводим снизу, прикручивая к пластине его, а далее с помощью саморезов крепим пластину к столешнице. Смотрим за тем, чтобы были надежно утоплены шляпки элементов крепления, и цепляться они не должны за заготовку при скольжении её по столешнице. Окончательно столешницу прикручиваем к станине.

Верхний прижим

Для дополнительной безопасности и удобства можно оснастить конструкцию, согласно чертежам стола под ручной фрезер, верхним прижимным устройством, изготовленным на основе ролика. Это особенно необходимо при работе с габаритными заготовками, к примеру, такими как дверные накладки. Очень проста конструкция прижима.

Шариковый подшипник подходящих размеров, например, может служить роликом. Монтируют подшипник в удерживающее устройство, его жестко можно зафиксировать от поверхности столешницы на нужном расстоянии. Этим самым обеспечен будет постоянно плотный прижим заготовки к столешницы при прохождении под роликом заготовки.

Привод для самодельного станка

Если вы собрались проектировать простой самодельный фрезерный станок, вы должны свое внимание обратить на электропривод. Важным фактором является его мощность. Для станка с неглубокой выборкой деревянных заготовок может даже подойти мотор с мощностью 500 Ватт. Все-таки такой станок часто будет глохнуть, поэтому не оправдает он ни времени, ни средств, сэкономленных на покупку маломощного двигателя.

Благодаря наблюдениям видно, что оптимальным вариантом является мотор с мощностью от 1100 Вт. Мотор мощностью 1-2 киловатта позволит в обычном режиме делать обработку древесины, а также применять любой тип фрез. Сюда подойдут электромоторы как стационарные, так и приводы ручных электроинструментов, таких как ручные фрезы, дрель, болгарка.

Еще одним немаловажным фактором является оборотистость. Чем больше количество оборотов, тем равномернее и чище будет рез. Если рассчитан двигатель на обычную бытовую сеть 220 вольт, то проблем с подключением не будет. А вот уже трехфазный асинхронный двигатель подключать нужно по специальной схеме — звезда-треугольник, гарантирующая максимально возможную выдачу в этой ситуации, а также плавный запуск. Если в однофазную сеть подключить трехфазный электромотор, то будет теряться КПД в размере 30 — 50%.

Вопросы безопасности

После изготовления стола для ручного фрезера нужно сказать в заключение о главном, то есть о безопасности. Рекомендуем настоятельно для фрезы изготовить защитный экран по типу образцов для промышленных фрезерных столов. Нужно также станок оснастить так называемым «грибком», то есть кнопкой экстренной остановки, разместив, эту кнопку в легкодоступном месте, а также исключить случайное нажатие кнопки запуска.

После этого рекомендуется сделать подсветку рабочей зоны, так как вокруг фрезы самое опасное место. Есть смысл при довольно частой смене уровня высоты вылета фрезы подумать над автоматическим или ручным устройством опускания и подъема фрезера. Конструкцию самодельного фрезерного станка совершенствовать можно много и долго в зависимости от решаемых задач и фантазии конструктора.

Всякий мастер, который постоянно имеет дело со столярными работами, знает, насколько может быть полезен в этом деле фрезерный стол. Он позволяет с помощью ручного фрезера выполнять множество операций, ранее доступных только стационарным деревообрабатывающим станкам.

Однако покупка фрезерного стола заводского производства требует немалых финансовых затрат, поэтому изготовление такого оборудования своими руками продолжает пользоваться устойчивой популярностью. Это не представляет особой сложности для людей, которым часто приходится заниматься деревообработкой. Как его сделать, существует множество вариантов.

Одним из наиболее сложных, но и наиболее полезных устройств на фрезерном столе является лифт. Он позволяет производить точную фрезеровку изделий, не производя настройки глубины фрезеровки каждый раз снова, и надежно фиксирует фрезер в заданном положении.
Лифт для фрезерного стола тем не менее вполне можно изготовить самостоятельно, своими руками. Большая часть его размеров определяется индивидуальными очертаниями конкретной модели фрезера, который в нем будет установлен. Материалом для его изготовления можно быть дерево или толстая фанера, что проще всего, но если объемы работ предстоят достаточно серьезные, то лучше потратить время и силы и сделать лифт из металлических деталей. Это намного продлит его срок эксплуатации и сократит время, необходимое для ремонта.

Крепление лифта на поверхности фрезерного стола

Прежде всего берется ручной фрезер мощностью 850 Вт или иной другой, достаточно мощный. Он имеет в своей конструкции упорную стальную пластину толщиной 3 мм, которая прикреплена к нему с помощью 4-х винтиков на рабочем торце. Она легко снимается, и на ее место ставится более широкая такой же толщины, которая будет крепиться к поверхности самого фрезерного стола. В этой пластине необходимо предварительно просверлить круглое отверстие, диаметр которого соответствует самой крупной из используемых фрез, и развальцевать его края, чтобы устранить заусеницы. В ней по углам сверлится 4 отверстия для крепления фрезы и 4 таких же по углам для установки на поверхности стола. Это делается для того, чтобы сохранять максимально возможную глубину фрезеровки, ведь толщина крышки стола составляет минимум 15 мм, что и так ее достаточно ограничивает.

Лифт для фрезерного стола ставится у левого его края и прижимается направляющей линейкой, вдоль которой движется деревянная заготовка. Чтобы ее движению не создавалось никаких помех, в поверхности делается выборка глубиной 3 мм, соответствующая по размерам стальной пластине, к которой прикреплен фрезер. Ее поверхность ложится заподлицо с поверхностью стола, а все головки крепежных винтов прячутся в потайные углубления. Это позволит сделать движение деревянных заготовок вдоль линейки совершенно беспрепятственным.

Вернуться к оглавлению

Сборка крепежной рамы для фрезера

Из стальной квадратной профильной трубы сечением 25 мм и толщиной стенок 2 мм собирается сварная рама в виде буквы «Н». Ее можно сделать и деревянной, но она прослужит намного меньший срок, поскольку нагрузки предстоят достаточно значительные. К верхним торцам привариваются две квадратные стальные пластины с отверстиями по углам. Они упираются в закрепленную на столе пластину по обоим сторонам от отверстия, для чего также в ней сверлятся отверстия с потайными углублениями. В них нарезается метчиком резьба, желательно М 4. Это позволяет в случае необходимости снимать раму лифта вместе с фрезером, не нарушая плоскость поверхности всего фрезерного стола.

По бокам фрезера имеются две ручки, направленные под углом к его центральной оси. Они снимаются, и на их место вкручиваются два винта, желательно марки М 6. В боковых поверхностях рамы прорезаются на внутренней и наружной поверхностях продольные отверстия, ширина которых равна толщине винтов. Винты через эти отверстия крепятся к толкателю, что позволяет надежно фиксировать фрезер в раме. Чтобы при вибрации крепление не расшатывалось, винты фиксируют с помощью контргаек. В поперечной перекладине сверлится отверстие, через которое будет проходить толкающий винт. Длина отверстий должна соответствовать высоте поднятия всего лифта. Ограничение необходимо, чтобы избежать повреждения самого инструмента при работе.

Вернуться к оглавлению

Конструкция толкателя лифта

В неподвижную раму, в которой закрепляется инструмент, вставляется подвижная рама в виде буквы «П», представляющая собой толкатель лифта. Она сваривается из квадратной металлической трубы диаметром 20 мм, которая имеет возможность свободно двигаться внутри неподвижной рамы. В боковых сторонах подвижной рамы сверлятся под углом два отверстия, через которые вставляются винты, проходящие сквозь отверстия в неподвижной раме к самому инструменту. В центре поперечины просверливается отверстие для толкающего винта.

Сам толкающий винт лифта представляет собой стальную шпильку с нарезанной на ней по всей длине резьбой. Шаг резьбы должен составлять 1,5, это позволяет рассчитывать высоту подъема лифта, не прибегая к измерительным приборам. 15 полных оборотов будут поднимать его на 2,5 мм. Для более надежного закрепления толкающего винта над отверстием в подвижной раме, а также и с противоположной стороны, необходимо приварить 2-3 гайки, через которые будет проходить шпилька. При работе лифта основная нагрузка будет приходиться именно на них, и если длина резьбового соединения будет недостаточна, то резьбу может просто сорвать. Одной гайки для этой цели будет явно мало, сопротивление давлению должно быть максимальным.

Через поперечную перекладину неподвижной рамы лифта толкающая шпилька проходить должна свободно. Ее с обеих сторон закрепляют гайкой и контргайкой с латунной шайбой между ними, что позволяет просто вращаться вокруг своей оси. В качестве рукоятки вращения можно взять металлическую пластину толщиной 4-5 мм с двумя отверстиями у концов. Через одно из них проходит шпилька, закрепленная двумя гайками с обеих сторон, в другое крепится вертикальная рукоять, которая также крепится гайкой и контргайкой. На стержень рукояти одевается деревянная или пластмассовая насадка, которая свободно вращается вокруг своей оси.

Вся система такого является максимально разборной, что радикально облегчает его обслуживание и ремонт.

В то же время максимальное применение резьбовых соединений дает возможность заменять вышедшие из строя детали лифта, не подвергая демонтажу всю его конструкцию. К тому же конструкция самого фрезера позволяет отсоединить его от опорной пластины, которая крепится к поверхности стола, открутив всего 2 винта.

Так что единственным неудобством всей системы является необходимость нагибаться под стол для приведения лифта в действие. Но и ее можно решить, если использовать для этого электропривод, выключатель которого можно разместить на внутренней поверхности крышки стола. Такая конструкция заметно расширит возможности ее владельца.

Фрезер — самый часто используемый инструмент уважающего себя мастера. Благодаря ему можно изготовить известные нам вещи с невероятной легкостью. Существуют операции в столярном деле, которые без этого инструмента выполнить невозможно.

Фрезер состоит из двигателя, цанги для крепления сменных фрез, регулятора оборотов, вертикальной штанги. В модельном ряду любого производителя существуют множество моделей с различными мощностями. Ручной фрезер — довольно универсальный электрический прибор, у которого широкий потенциал и возможности. Улучшить фрезер становится возможным, установив его на горизонтальную поверхность, которая позволит обрабатывать довольно большие заготовки с применением минимальных усилий.

Назначение фрезерного стола

Установка фрезера в стол или верстак позволяет достичь хороших результатов при изготовлении многих изделий. В производстве мебели это незаменимый инвентарь. Поскольку этот процесс часто требует торцевания кромки полотен, изготовления фигурных пазов и углублений.

Такие столы можно найти в крупных магазинах, торгующих инструментами. Стоимость подобного оборудования напрямую зависит от функционала и материала, из которого они изготовлены. Но даже с самым минимальным набором функций, но с качественным покрытием, цена за такой товар достаточно велика. Для простого любителя, который занимается для своего удовольствия в гараже, цена недоступная. Выходом является самодельный стол для фрезера.

Прежде чем начать закупать материал для будущего стола, следует определиться с его функционалом. Рассмотрим основные возможности ручного фрезера и его станочного варианта.

Операции с ручным фрезером

• Фигурная или прямолинейная обработка торцов или кромок заготовок.
• Выемка отверстий различной формы для установки мебельной фурнитуры.
• Удаление четверти толщины.
• Шлифовка и резка заготовочных изделий.
• Сверление.
• Чистовая обработка места реза.
• Выемка канавок шлицов, пазов.

Операции с фрезерным столом

Стол для фрезера своими руками позволяет выполнять такие операции, как:

• параллельная чистовая резка;
• торцевание поверхности и кромок большой длины;
• выборка четверти;
• финишная обработка кромок.

Из списка становится понятно, на фрезерном столе выполняются все те же операции, что и с обычным ручным фрезером, но только с большей точностью и качеством. К тому же размеры заготовок уже в разы больше.

Выбор ручного фрезера

Для крохотной мастерской покупка отдельного фрезера — непозволительная роскошь. Следовательно, фрезерный стол потребуется с быстросъемной конструкцией фрезера. Значит, он будет работать в двух вариантах, как на столе, так и в ручном режиме. Для этого понадобится качественный электроинструмент.

Существует две разновидности ручного фрезера:

• погружной;
• торцовочный.

Их названия говорят об их функционале. Поскольку торцовочный фрезер узкоспециализированный, его дальнейшее рассмотрения не будет интересным для читателя.

По мощности электрический инструмент классифицируется на:

• малой мощности — от 500 до 1100 Ватт;
• средней мощности — от 1200 до 1800 Ватт;
• большой мощности — от 1900 до 2500 Ватт.

Профессионалы советуют для обработки небольших заготовок использовать фрезеры малой мощности, это позволяет добиться максимального удобства в работе. Делать проходы при этом придется в несколько подходов, снимая небольшую толщину, слой за слоем. Однако такие фрезеры не поддаются установке на специальный стол. Для этих целей подойдут фрезеры мощностью порядка 2000 Ватт.

Также при выборе следует обратить внимание на следующие возможности инструмента:

• максимальную глубину опускания стойки;
• плавный пуск;
• наличие регулировки оборотов вращения шпинделя;
• динамический тормоз;
• поддержание количества оборотов под нагрузкой.
• систему удаления стружки.

Все эти параметры определяют качество ручного фрезера, которые будут полезны как в ручном режиме, так и в режиме станка.

Устройство фрезерного стола

Любой фрезерный стол состоит из следующих элементов:

• непосредственно самого фрезера;
• столешницы;
• параллельного упора;
• системы удаления стружки;
• ящиков для хранения запасных частей и различных фрез;
• горизонтального прижима.

В зависимости от функциональных задач фрезерного стола, его возможно изготовить в таких вариантах:

• приставная столешница с фрезером;
• стационарная столешница;
• стационарная столешница с параллельным упором;
• стационарная столешница с параллельным упором, с лифтом вертикального фрезера, поперечная подача фрезы.

Материалы

Как сделать стол для фрезера? Что должен иметь в своем арсенале человек, решившийся на это дело? Для начала нам понадобится чертеж стола для ручного фрезера. Найти его несложно. Поэтому сделать стол для ручного фрезера вполне реально. Также имеется множество подробных мастер-классов и видео местных умельцев, которые хвастаются своими творениями. Встречаются модели, которые настолько многофункциональны, что совмещают в себе, помимо фрезерного, еще и сверлильный, шлифовальный и отрезной столы.

Материал для изготовления подходит практически любой. В основном используют листы ДСП, ламинированной фанеры или обычную фанеру толщиной не менее 8 миллиметров. Также понадобятся саморезы по дереву с потайной головкой, алюминиевые уголки (мебельные), клей ПВА.

Сборка

Рассмотрим, как собирается самый простой стол для фрезера своими руками. Изготовим его из ламинированной фанеры. Размер столешницы примем 400 миллиметров в ширину и 400 миллиметров в длину. Для столешницы прекрасно подойдет ламинированная доска. У нее есть ряд преимуществ по сравнению с фанерой:

• износостойкая поверхность;
• низкая стоимость;
• быстрая замена.

Однако стол для ручного фрезера мы решили изготовить из ламинированной фанеры. Аккуратно ее обрезаем по намеченным размерам. Ножки будут изготовлены из того же материала. Отступает от краев по 20-30 сантиметров и скрепляем ножки со столешницей, места стыка предварительно промазываем клеем и делаем два-три отверстия для затягивания саморезов.

В столешнице проделываем следующие технологические отверстия:

• большое круглое для выхода цанги с фрезой;
• параллельный паз для крепления направляющей;
• можно сделать небольшой паз для крепления линейки.

Параллельный упор можно изготовить из тех же материалов, что и столешницу. Упор состоит из двух частей, граница раздела проходит ровно по центру установленной фрезы. Двигаться они должны независимо друг от друга. Для увеличения возможностей фрезерования, желательно, чтобы параллельный упор имел две степени свободы. То есть мог наклоняться относительно столешницы, и поворачиваться параллельно ей. Это позволит делать изделия сложно формы.

Помимо прочего, с обратной стороны параллельного упора делается выемка с чехлом квадратной формы, в один конец вставляется патрубок пылесоса. Как правило, систему удаления стружки делают с двух сторон, одну сверху за упором, вторую непосредственно возле цанги фрезера.

Это самый простой стол для фрезера своими руками. В дальнейшем можно доработать и установить лифт для удобного регулирования вылета по высоте и горизонтали фрезы.

Дополнительные приспособления

Так как ручной фрезер, установленный в столе, является электрическим инструментом, то для безопасности можно вмонтировать в стол внешний выключатель. Это позволит удобно и безопасно включать и выключать аппарат, когда это будет необходимо. Здесь же можно установить дополнительные розетки для подключения переносной лампы или ручной дрели.

При достаточном свободном месте изготавливают фрезерные столы размерами 1500 на 1500 миллиметров и высотой полтора метра. Получаются полноценные верстаки. При этом в них делаются выдвижные полки, в которых удобно хранить различные фрезы и ключ для смены шпинделя. Большой стол позволяет обрабатывать большие листы фанеры или другого материала, так часто используемого при изготовлении мебели или дверей. Такой стол повышает точность обрабатываемых деталей и уменьшает процент брака при изготовлении.

Безопасность

Стоит помнить, что столы для фрезеров по дереву являются источниками повышенной опасности. Частота вращения фрезы доходит до 25000 оборотов в минуту. Любое неловкое движение приведет к непоправимым последствиям. Руки следует держать на максимально безопасном расстоянии от крутящейся головки, фрезу менять на остановленном и обесточенном аппарате.

При работе нужно надевать специальные очки, которые предохранят глаза от попадания мелкой стружки. Уровень шума при работе достаточно высокий, следует позаботиться о соответствующих мерах предосторожности. Не подпускайте к фрезеру детей.

Профессиональные столяры относятся к своему фрезерному столу с большим уважением. И не случайно. Ведь удобный и правильно устроенный верстак — залог высокой производительности и повышения эффективности рабочего процесса. В продаже можно найти модели столов на любой вкус, но зачастую стоимость их настолько велика, что позволить себе такую покупку может далеко не каждый умелец.

Однако каждому под силу изготовить подходящий фрезерный стол самостоятельно, подстроив его под свои личные потребности и привычки. И не обязательно покупать дорогостоящие фирменные изделия или их китайские аналоги. Потрудившись немного, вы не только значительно сэкономите, но главное — в итоге вы получите свой собственный стол, работая за которым, сможете быстрее и намного качественней изготавливать именно те столярные изделия, которые вам требуются.

Производитель не может предугадать нужды каждого потенциального покупателя и закладывает в свои изделия базовые возможности. Многие из них могут просто никогда вам не потребоваться, а некоторых, нужных именно вам, может не оказаться в конструкции стола.

Для самостоятельного изготовления фрезерного стола не потребуется ничего сверхъестественного и слишком дорогого. Все, что нужно — электромотор, направляющая конструкция и непосредственно сам стол, устойчивая станина, на которой будет закреплено оборудование и дополнительные приспособления. И, конечно, свой собственный чертеж фрезерного стола.

Для чего нужен фрезерный станок и каково его предназначение

Принцип работы с ручным фрезерным инструментом заключается в том, что фрезер передвигается по поверхности надежно закрепленной заготовки, которую требуется определенным образом обработать. Проблема в том, что это часто бывает не совсем удобно. Поэтому прибегают к хитрости: крепят сам фрезер, а перемещают деталь. Получаемая конструкция и называется «фрезерный стол».

При помощи фрезерных столов можно без особого труда выполнять фигурные отверстия, прорезать пазы, надежно соединять детали, например, стенки ящиков и прочее, выполнять профилирование кромок и многие другие операции, которые доступны только в специализированных столярных мастерских, где есть фрезерные станки.

Используя фрезерные столы для ручного фрезера, вы получаете возможность обрабатывать не только деревянные изделия, но и ДСП, пластмассу, МДФ, выполнять соединения на шипах и шпунтах, делать пазы и шлицы, снимать фаски и декорировать профили.

Помимо того, фрезерные столы могут быть использованы как деревообрабатывающие станки. Для этого в стойке дрели или на верстаке закрепляется инструмент — и станок готов. Поэтому многие фирмы начали выпускать фрезерные столы в широком ассортименте с массой дополнительных аксессуаров к ним. Однако грамотно изготовленный своими руками стол для фрезера ничем не уступает фирменным, а порой даже превосходит их.

Как устроены фрезерные столы

Для работы с ручным фрезером на столе можно использовать обычный верстак или соорудить специальный стол. Отличает такой стол жесткая конструкция с хорошей устойчивостью. Это необходимо, учитывая сильные вибрации, вызываемые работающим фрезером. Поскольку инструмент крепится снизу, то под столешницей не должно быть ничего мешающего работе. Только сам фрезер для фрезерного стола и при необходимости — устройство лифта, обеспечивающего точную и плавную регулировку подъема фрезы.

Фрезер крепится к столу при помощи монтажной пластины. Материал для нее должен быть качественным и прочным. Лучше всего использовать текстолит, металл или фанеру. На крепления пластиковой накладки на подошве фрезера обычно присутствуют резьбовые соединения, которые можно использовать для крепления фрезера к столешнице фрезерного стола. На поверхности будущего стола следует выбрать паз под монтажную пластину таким образом, чтобы подошва фрезера оказалась заподлицо. Крепить пластину нужно саморезами с потайными головками, чтобы они не мешали в будущем движению обрабатываемых заготовок.

Сам фрезер крепят к столу также при помощи винтов с потайными головками, присоединяя его к монтажной пластине. Если в подошве инструмента такие отверстия отсутствуют, их необходимо просверлить самостоятельно. В качестве альтернативы возможно использование прижимных устройств, если нет желания сверлить подошву фрезера.

На фрезерном столе обязательно следует установить кнопку включения и выключения фрезера. Крайне желательно также обустроить стол аварийной кнопкой-грибком для безопасности работающего за ним человека. Чтобы крепление обрабатываемых деталей было надежным, устраивают прижимные устройства. Удобно использовать фрезерный поворотный стол. Для измерения обычно в поверхность стола встраивают линейку.

Типы фрезерных столов

Приступая к изготовлению фрезерного стола следует, прежде всего, определиться с местом для него в вашей мастерской. Это зависит от того, какие функции вы планируете использовать. Это может быть боковое расширение пильного станка, то есть агрегатный стол.

Если вы планируете лишь изредка работать на фрезерном столе и использовать его за пределами мастерской, сооружайте портативный стол. Его всегда можно будет убрать или повесить на стену, сэкономив этим место.

Если в мастерской места достаточно, то максимально удобным будет стациоонарный стол для фрезерного станка. Его можно оснастить колесами и передвигать по мере необходимости.

Как портативный, так и стационарный стол можно убирать на время, но при этом держать их постоянно готовыми для выполнения определенных операций. Для этого их заранее настраивают.

Простая конструкция стола

При желании устройства простой конструкции можно сделать ее небольшой высоты, закрепив потом на обыкновенном столе. Для этого возьмите лист ДСП и простую доску, которую следует закрепить на листе в качестве направляющей. Доска должна быть небольшой толщины и крепиться на болтах.

После этого нужно сделать отверстие для фрезы. В простом исполнении на этом можно и закончить — полученная конструкция позволит выполнять несложные фрезерные операции. Однако, если вы хотите изготовить фрезерный стол для более основательной работы, то придется потратить еще немного времени и сил.

Изготовление станины

Для любого фрезерного станка станина является его каркасом, на который сверху крепится столешница. Основание можно выполнить из любого материала, главное, чтобы оно получилось прочным и устойчивым. Размер станины выбирается индивидуально, исходя из габаритов деталей, которые планируется обрабатывать на станке.

При изготовлении станка желательно выполнить его нижнюю часть таким образом, чтобы стоящий перед ним человек не упирался ногами в каркас. Для этого самую нижнюю часть станины углубляют (как у обычной мебели) примерно на 10-20 сантиметров.

Если вы планируете обрабатывать дверные накладки, то будет уместно изготовление стола высотой 85-90 см, глубиной 50-55 см и шириной 150 см.

Для удобства при работе стоя высота стола принимается около 85-90 см. При этом желательно использовать в конструкции стола регулируемые опоры, которые позволяют выровнять фрезерные столы для ручного фрезера при наличии неровностей пола или при необходимости изменить высоту.

Столешница для самодельного стола

Поскольку заготовки хорошо скользят по пластику, удачным вариантом будет использование в качестве столешницы для фрезерного стола кухонной панели из ДСП толщиной 26-26 см. Ее глубина 60 см также будет удобна при эксплуатации, а сам материал ДСП прекрасно погасит вибрации, производимые фрезером в процессе работы.

В крайнем случае, изготавливая столы фрезерных станков, можно использовать плиты ЛДСП или МДФ толщиной от 1,6 см.

Монтажная пластина

Так как кухонная столешница имеет довольно большую толщину, для сохранения амплитуды вылета фрезы крепление фрезера к столу следует производить при помощи монтажной пластины. При своей небольшой толщине она отличается высокой прочностью и надежно удержит инструмент без потери рабочего хода фрезы.

Применяя монтажную пластину из текстолита (стеклотекстолита), следует вырезать прямоугольную заготовку 5-8 мм толщиной и сторонами от 15 до 30 см. В центре пластины вырезать отверстие, соответствующее отверстию в подошве фрезерного инструмента. Пластина крепится к поверхности стола, а уже на нее устанавливается фрезер.

Собираем стол для фрезера

После того как станина будет изготовлена, к ней временно крепится столешница. На заранее подготовленное место устанавливают монтажную пластину и обводят ее контур карандашом. Затем при помощи ручного фрезера с фрезой диаметром 5-9 мм в столешнице следует выбрать посадочное место для нее. Пластина должна лечь в него заподлицо и без перекосов.

Углы посадочного места необходимо скруглить напильником. Такую же операцию нужно провести и с монтажной пластиной — обработать ее углы таким же радиусом, как и в посадочном месте.

После этого следует произвести сквозное фрезерование столешницы по контурам подошвы фрезера. При этом не требуется особой точности, однако наверняка еще потребуется выбрать дополнительно материал снизу столешницы для пылеуловителя и каких-то других дополнительных приспособлений.

Осталось соединить все детали вместе. Заведя фрезер снизу, закрепляем его на монтажной пластине, затем крепим пластину к столешнице. Прикручиваем столешницу к станине уже окончательно.

Устраиваем верхний прижим

В качестве дополнительной меры безопасности и для удобства фрезерный стол оснащают верхним прижимом — устройством на основе ролика, изготовленным по чертежам. При работе с дверными накладками это особенно актуально, как и при выделке габаритных деталей. Конструкция верхнего прижима проста.

Подходящих размеров шариковый подшипник и выполнит задачу ролика. Подшипник нужно жестко зафиксировать на определенном расстоянии от столешницы, чтобы он обеспечивал надежный прижим обрабатываемой детали сверху.

Привод фрезерного станка

Если ваш выбор остановился на изготовлении простого станка, обратите внимание на электромотор для него. Мощность — основной фактор выбора. Если выборка дерева планируется неглубокая, то мощности в 500 Вт вам вполне хватит. Чтобы станок постоянно не останавливался и оправдал ваши надежды, выбирайте мотор с мощностью от 1100 Вт. Такой привод позволит не только спокойно обрабатывать любую древесину, но и использовать различные фрезы.

Самодельный фрезерный стол можно совершенствовать до бесконечности, в зависимости от ваших требований и желаний. Но самое главное при этом — не забывать о безопасности и обязательно оснастить свой станок средствами ее обеспечения.

Вопросом о том, как самостоятельно изготовить фрезерный стол, задаются многие домашние мастера. Это объяснимо: оборудование, на котором фрезер зафиксирован неподвижно, а заготовка движется по специально оборудованному для этого рабочему столу, во многих случаях намного удобнее в использовании. Зачастую при работе с ручным фрезером заготовку закрепляют на обычном столе, а все манипуляции проводят самим инструментом, что не позволяет соблюсти точность обработки.

Фрезерный стол значительно повышает производительность труда и эффективность работы с ручным фрезером. Приобретать серийную модель такого стола для своего домашнего зачастую невыгодно. Намного экономичнее изготовить фрезерный стол своими руками. Это не займет много времени и потребует очень незначительных финансовых затрат. Справиться с такой задачей при желании может любой домашний мастер.

Используя самодельный стол для ручного фрезера при обработке изделий из древесины, можно добиться результатов, которые позволяют получить профессиональные фрезерные станки. С помощью такого несложного приспособления качественно выполняют целый перечень технологических операций: вырезание фигурных отверстий и проделывание различных прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок.

С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.

Самодельный фрезерный стол, которым вы оснастите свой домашний станок, даст вам возможность выполнять обработку не только деревянных заготовок, но и изделий, которые выполнены из ДСП, МДФ, пластика и др. С помощью такого самодельного фрезерного стола вы сможете делать пазы и шлицы, обрабатывать элементы шпунтовых соединений и соединений «шип-паз», снимать фаски и создавать декоративные профили.

Самодельный стол для фрезера, изготовление которого не потребует больших финансовых затрат, позволит вам оснастить свою домашнюю мастерскую настоящим деревообрабатывающим станком. Необходимо будет только закрепить сам инструмент – ручной фрезер, для чего можно использовать стойку сверлильного станка или верстак. Не случайно, многие производственные компании занялись изготовлением именно фрезерных столов и аксессуаров к ним, но за такое приспособление придется отдать приличную сумму денег. Самодельный стол для оснащения фрезерного станка, если его сделать в соответствии с чертежами, которые мы разберем в данной статье, по своей функциональности ничем не уступает моделям, выпущенным в производственных условиях, а обойдется он значительно дешевле.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)

Размеры деталей
Стол в разрезе
Двуслойная крышка стола
Вырез в первом слое стола

Разметка выреза второго слоя стола
Склеивание обоих слоев
Выпиливание выреза по разметке второго слоя
Чертеж параллельного упора

Торцевая пластина упора
Патрубок пылеотвода

Предохранительный щиток из оргстекла
Гребенчатый прижим и стопорный блок

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Изготовление станины и столешницы

Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.

Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).

Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, — 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.

Сборка примерно такого стола рассмотрена в варианте №2

Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.

Чертежи фрезерного стола: вариант №2

Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.

Таблица деталей стола и их размеров
Каркас
Верхний угол каркаса
Нижний угол каркаса

Направляющая для скольжения ящиков
Схема расположения направляющих
Столешница
Чертеж упора

Большой выдвижной ящик
Маленький выдвижной ящик
Передняя часть малого ящика
Боковые панели стола

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.

Сборка фрезерного стола

Универсальный фрезерный стол или начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Чертежи фрезерного стола: вариант №3

Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.

Компьютерная модель
Внешний вид в сборе
Вид сзади
Вид спереди

Фреза поднята, створки раздвинуты
Фреза опущена, створки сдвинуты
Ручной фрезер
Шланг от пылесоса для отвода пыли и стружки

Крепление фрезера и отвод стружки
Регулировка подъема фрезы
Подъем фрезы осуществляется вращением винта
Настройка подъема фрезы

Настройка вылета фрезы
Площадка из оргстекла до установки фрезера
Стекло точно подогнано к столешнице
Фрезер прикручен с опорной площадке

Изготовление верхнего прижима

Задаваясь вопросом о том, как сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, также необходимо подготовить чертежи.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Привод для самодельного фрезерного станка

Для того чтобы сделанный вами самодельный фрезер по дереву отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.

Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter
