Фрезерный стол своими руками чертежи с размерами по дереву

Профессиональная обработка и изготовление деревянных деталей возможна только с использованием фрезерного станка. Полноценно использовать этот инструмент можно в специальной установке. Таковым является фрезерный стол. Эта установка редко встречается, а те варианты, которые представлены в продаже, довольно дорогостоящие. Нет смысла тратить большие деньги на покупку этой конструкции, так как изготовить её можно своими руками.

Фрезерный стол: предназначение, типы

Удобство использования фрезера, размещённого в столе, заключается в оптимизации и безопасности работы с древесиной, а также скорости изготовления деталей. Принцип действия этой установки довольно прост, так как не фрезер перемещается по обрабатываемой поверхности, а деталь двигается относительно него.
Фрезер, закреплённый в столе, даёт более широкие возможности обработки деталей. В результате заготовки изделий получаются как в профессиональных мебельных мастерских, обладающих соответствующим оборудованием. Прежде чем изготавливать фрезерный стол, нужно определиться с внешним видом и размером. Нужно учесть возможность модернизации стола. Важно, чтобы стол был надёжным и устойчивым в использовании. Наличие ящиков создаст дополнительный комфорт в работе

Компактная самодельная конструкция заменит промышленный станок

Существуют три основных типа фрезерных столов:

1. Стационарный — специализированная конструкция, как правило, громоздкая и неперемещаемая.
2. Портативный — имеет компактные габариты и относительно небольшой вес. Такой стол легко перенести.
3. Агрегатный — конструкция предусматривает расширение поверхности пильного стола.

Схема конструкции

Для самостоятельного изготовления столешницы обычно используют МДФ-плиты, оклеенные различными пластиковыми покрытиями, толстую фанеру или доски. Эти материалы легки в обработке, имеют небольшой вес и долговечны.

Деревянная конструкция легка в обработке и использовании

Некоторые мастера считают, что металлическая столешница наиболее прочна и долговечна. Они правы, но такой стол с электроприбором станет отличным проводником, что небезопасно. Также металл подвержен коррозии, поэтому его необходимо покрасить.

Крышки фрезерных столов должны быть гладкими. Часто их изготавливают из пластика или металла. Эти столы имеют идеально ровную поверхность, которая невосприимчива к влаге. Фенольные пластики хорошо поддаются обработке. Это очень удобно при изготовлении пазов для алюминиевого профиля или при высверливании отверстий для креплений продольного упора. Как и МДФ, фанера и доски, эти материалы имеют приемлемые цены.

В фирменных столешницах, изготовленных из стали или алюминия, уже предусмотрены отверстия под определённую модель фрезера. Если выпускаемые модели столешниц из МДФ-плит или пластика, то фирмы подготавливают только отверстия под пластины. Хотя это бывает не всегда.

В подошве пластины есть отверстия, через которые фрезер крепится винтами к её основанию. Эти пластины могут изготавливаться из металла, пластика, поликарбоната или алюминия. Пластину для фрезера необходимо устанавливать вровень с поверхностью столешницы. Если какая-либо часть пластины выступит над поверхностью, обрабатываемые детали будут зацепляться за неё.

Крышка стола оборудована регулировочными винтами или другими приспособлениями для выравнивания пластины. Лучше выбирать пластину со сменными кольцами. Это необходимо, чтобы подбирать отверстия колец по размеру диаметра фрезы. Этим облегчается удаление стружки и другого мусора с рабочей поверхности фрезерного стола.

Создают удобство при подборе диаметра фрезы

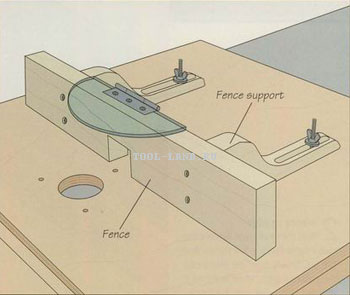

При выполнении фрезерных операций часто необходим продольный упор, который направляет заготовку под нужным углом. Чтобы работа выполнялась точно, он должен быть ровным по всей длине, расположен строго перпендикулярно относительно поверхности стола и легко перенастраиваться для различных процессов. Лицевые части упора можно делать как сплошными, так и в виде нескольких накладок. Чтобы скапливалась стружка и мусор, боковой упор оборудуют патрубком. К нему подключается шланг пылесоса.

Лицевые части упора в виде нескольких закрепляемых накладок

Фрезерный стол можно модернизировать станиной, в которую будет закреплена болгарка. Подробнее о самостоятельном изготовлении этой конструкции вы можете прочесть .

Необходимые инструменты и материалы

1. Клей столярный.
2. Болты с гайками.
3. Шурупы.
4. МДФ-плита и лист берёзовой фанеры
5. Электролобзик.
6. Гаечные ключи.
7. Наждачная бумага.
8. Линейка.
9. Карандаш

Чертежи и расчёт

Для изготовления стола под фрезер можно использовать отдельную поверхность, которая закреплена в деревянных опорах или между двумя тумбами. Наиболее простым способом создания столешницы, опорной части и деталей для фрезерного стола будет использование МДФ-плиты либо берёзовой фанеры толщиной от 16 до 25 мм. Если плита покрыта пластиком, то в процессе работы будет меньшее сопротивление. Ламинированная с двух сторон плита не покоробится при эксплуатации. В нашем случае при изготовлении фрезерного стола использовались:

1. 1 МДФ-панель, размером 19х1000х1800 мм.
2. 1 фанерный лист, размером 19х1000х1650 мм.
3. 1 пластина, размером 4х30х30 мм.
4. Направляющие из алюминия — 2,3 м.
5. Колёсная опора с тормозом — 4 шт.

Фотогалерея: Схемы фрезерного стола

Пошаговая инструкция

Конструкция верхней части стола будет состоять из деревянных деталей, которые выпилены из цельной 19-миллиметровой МДФ-плиты. В качестве замены этого материала можно использовать берёзовую фанеру.

• Распилить листовой материал на фрагменты согласно указанным размерам.

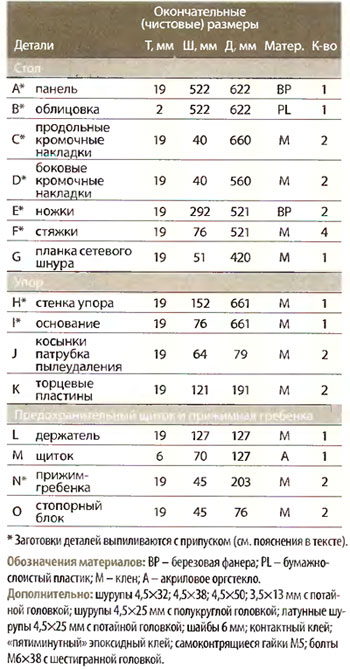

1 — рабочая поверхность; 2 — основа упора; 3 — его стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Перед распиливанием на детали необходимо проверить толщину МДФ-плиты, так как часто она может не совпадать с указанными параметрами либо быть бракованной.

• С подошвы фрезера необходимо изъять пластиковую накладку. В дальнейшем она послужит в качестве шаблона для разметки по фрезам на поверхности столешницы.

Пластиковая накладка послужит шаблоном при разметке

• На самой большой выпиленной детали № 1, размером 90х70 см, сделать разметку под фрезу. Для этого необходимо на расстоянии 235 мм от края посередине провести линию, поставив метку. Затем поместить накладку таким образом, чтобы регулировочные механизмы фрезера были ближе к краю стола. Расположив ровно накладку, наметить места для просверливания отверстий, которые будут закреплены винтами.

Крепёжные отверстия должны совпадать с накладкой

• Замерить диаметр накладки и расстояние от внешнего края до среза подошвы, как показано на изображении.

Определение её диаметра

• От середины срезанной части подошвы перпендикулярно провести линию до её центра, где: S = D/2-(D-H).

Замеры проводятся от среза подошвы накладки

• С помощью отверстий в подошве накладки сделать разметку будущих отверстий для монтажных винтов.

Использование накладки в качестве шаблона

• В деталях №2 и 3 просверлить отверстия для креплений и фрезы. В основании и передней части упора сделать разметку для полукруглых вырезов, как показано на изображении. Используя электролобзик, выпилить полукруглые вырезы. Отшлифовать поверхности.

На схеме полукруглые вырезы не сделаны

• К нижней стороне столешницы закрепить четыре планки (детали №7) с помощью шурупов.

В качестве клея использовать столярный или эпоксидный

• Склеить остальные заготовки и закрепить их шурупами. Снизу столешницы установить фрезер.

1 — боковая планка для фиксации струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

• Теперь необходимо изготовить опорную конструкцию стола. В нашем случае его высота будет 820 мм. Для этого использовался лист берёзовой фанеры 19х1000х1650 мм.

1 — наружная боковая стойка; 2 — внутренняя стойка; 3 — задняя стойка; 4 — основание

• Распилить фанеру на детали согласно размерам.
• Собрать конструкцию стола, закрепив его детали саморезами, шурупами, клеем. В результате получился каркас со свободным пространством в тумбах, которые удобно использовать для хранения инструментов и расходных материалов.

1 — боковая стойка; 2 — опора на колёсах; 3 — дно конструкции; 4 — внутренняя панель; 5 — задняя стойка

• Затем необходимо изготовить монтажную пластину, которая поспособствует большему вылету фрезы за счёт прикреплённого к ней инструмента. Для изготовления пластины необходим дюралюминий, гетинакс или поликарбонат толщиной от 4 до 6 мм. Вырезать из указанного материала квадрат, стороны которого равны 300 мм. На него приклеить подошву фрезера (с помощью двустороннего скотча). В этом случае накладка будет в качестве шаблона. Сквозь отверстия накладки просверлить пластину. После этого снять накладку и сделать большим сверлом углубления под шляпки в пластине.

Позволяет фрезе максимально обрабатывать детали

• Как показано на изображении, необходимо поместить пластину и обвести её контур. На столешнице начертить и выпилить вырез, края которого обработать наждачной бумагой.

Заранее высверленное отверстие облегчит процесс

• На месте крепления фрезы просверлить отверстия и расширить их с обратной стороны столешницы сверлом на 11 мм. Уложить монтажную пластину на подготовленное отверстие в столешнице, совместив их для крепления болтами. Прикрепить деталь к подошве фрезера. Вставить инструмент в столешницу и закрепить на винты.

Отверстия столешницы и пластины должны совпадать

• Для удобства работы на станке необходимо доработать боковой упор и оборудовать его поворотным. Это поможет в дальнейшем обрабатывать концы узких деталей. Для этого нужно в поверхность плиты врезать направляющие из Т-образного профиля.

Поворотный и боковой упор сделают процесс удобным

• Установить направляющий профиль в передней планке упора для крепления прижимов, накладок и защитных приспособлений.
• Для подключения пылесоса к станку необходимо изготовить патрубок для пылеудаления. Для этого из фанеры нужно вырезать деталь размером 140х178 мм. В центре детали делаем круглое отверстие для крепления переходного штуцера для пылесоса.

Деталь изготавливается из фанеры

• Для упора добавить предохранительный щит из фанеры и оргстекла.

Для удобства использованы гайки-барашки

• Для фрезеровки мелких фрагментов изготовить прижимы и фиксаторы. Для этого из фанеры вырезаем детали в соответствии с размерами на изображении. При изготовлении прижима-гребёнки лучше использовать древесину клёна. Для выпиливания детали нужно выбирать участок с прямолинейным направлением волокон дерева. Щели гребней лучше выполнить циркулярной пилой на станке.

Позволяют фиксировать детали при обработке мелких фрагментов

• Зафиксировать направляющую прижимами. Отшлифовать все поверхности стола, особенно в местах, где будут проводиться фрезерные работы. Прочистить все деревянные элементы от пыли и покрыть маслом.

Техника безопасности

При работе на фрезерном станке возможны несчастные случаи и получение травм от соприкосновения с вращающимися механизмами фрезы и отлетающих от неё частиц обрабатываемых деталей. Перед запуском фрезер нужно убрать с поверхности столешницы весь инструмент, очистить её поверхность от мусора и мелких частиц. Также можно оборудовать фрезерный стол защитным экраном, который будет препятствовать разлёту частиц.

Во время работы за столом недопустима чистка и смазывание деталей, снятие защитного экрана и измерение обрабатываемых деталей. Для избежания попадания в глаза вылетающих частиц необходимо пользоваться защитными очками. Особенно это актуально при скоростном фрезеровании или обработке бронзовых элементов, чугунных или силуминовых.

Врезать фрезу в деталь необходимо постепенно. Механическая подача должна быть включена до соприкосновения детали со сверлом фрезы. Во время вращения фрезерного механизма недопустимо близкое расположение рук в зоне вращения инструмента. Перед установкой свёрл необходимо убедиться в их надёжности и прочности, а также целостности и правильности заточки. Свёрла не должны содержать отколы металла и трещины. В случае обнаружения таких дефектов необходима обязательная их замена.

Видео: Изготовление фрезерного стола своими руками

Благодаря относительно недорогим материалам и вашему умению можно построить компактную конструкцию фрезерного стола. Это позволит в домашних условиях изготавливать детали с высокоточными вырезами и качественной обработкой.

Из этой статьи можно узнать, как в домашних условиях изготовить фрезерный станок по дереву своими руками для выполнения основных операций с заготовками. В тексте изложена пошаговая технология создания инструмента: анализ конструкционных особенностей прибора и всех составляющих, необходимых для его установки, чертежи с размерами и подробные описания, которые помогут создать каждый из этих элементов и собрать их воедино.

Фрезерные станки по дереву могут иметь различное назначение. Некоторые приборы рассчитаны на выполнение всего одной операции, другие – многофункциональны. Покупка профессионального инструмента – дорогое удовольствие, поэтому многие мастера прибегают к изготовлению станка по дереву своими руками. Чаще всего такой фрезер используется в небольших мебельных мастерских.

Фрезеры обычно применяются для обработки древесины по прямому или кривому контуру. В качестве рабочего элемента в конструкции выступает ножевая головка, которая осуществляет вращательные движения. В большинстве случаев эта деталь располагается вертикально. Существует много разновидностей фрезеров, каждая из которых обладает собственными конструкционными особенностями.

Самые популярные виды приборов:

• стандартные одношпиндельные (шпиндель расположен вертикально);
• одношпиндельные конструкции, где шпиндель или самодельный фрезерный стол наклоняется;
• копировальные фрезеры со шпинделем, имеющим верхнее размещение;
• копировальные конструкции со шпинделем, имеющим горизонтальное размещение (инструмент предназначен для обработки воздушных винтов из дерева).

Обратите внимание!


Во всех перечисленных конструкциях, кроме последней, материал подается вручную.

Устройство фрезерного станка: одношпиндельные конструкции

Конструкция одношпиндельного станка включает горизонтальный стол с парой шпунтовых гнезд, предназначенных для фиксации направляющих линеек. Он установлен на станине из чугуна. Под столом находятся салазки, которые передвигаются по направляющим. На них установлен шпиндель на подпятнике и паре подшипников. В верхней части этого элемента находится еще один шпиндель – вставной. Он предназначен для монтажа режущих деталей.

Салазки со шпинделем при необходимости можно поднять. Для этого используется коническая зубчатая передача с маховичком или винт. Ременная передача позволяет привести в движение шпиндель. Причем для этого может использоваться контрпривод, мотор или вал двигателя.

Чтобы изготовить такой фрезер по дереву своими руками, нужно учесть некоторые нюансы. В некоторых случаях не обойтись без дополнительного усиления шпинделя. Такая необходимость возникает, если требуется обработать заготовки большой высоты или же на деталь воздействуют серьезные нагрузки. Для этого на столе станка нужно установить и закрепить верхний упор. Этот элемент фиксируется на кронштейне. Чтобы контролировать перемещение заготовки в процессе фрезеровки желательно использовать направляющее кольцо или линейку.

Станки, в которых шпиндель или стол наклоняется, позволяют выполнять более широкий спектр работ по дереву своими руками. Кроме стандартных операций, такие конструкции позволяют получить более высокое качество обработки, получая чистую и равномерную поверхность. Такого результата можно добиться за счет обработки древесины под углом, используя фрезы с очень маленьким диаметром. Прибор с наклоняющимся шпинделем гораздо безопаснее и удобнее.

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Эти приборы используются для выполнения копировальных работ. При этом не требуется наличия высокой мощности. Такие конструкции позволяют выполнять фрезеровку и сверлильные работы для создания ажурных изделий.

Копировальный прибор способен заменить собой сразу три инструмента:

1. Фрезер.
2. Сверлильный станок.
3. Лобзик.

Обработка древесины выполняется с помощью режущих фрез. Шпиндель развивает большое количество оборотов, благодаря чему обработанная поверхность получается очень чистой.

Самодельный деревообрабатывающий станок может использоваться для различных целей:

• калибровка бобышек;
• изготовление ажурных рам;
• проработка стенок нервюр и т. п.

В качестве основы для такой конструкции используется станина, изготовленная из чугуна. Ее верхняя часть изогнута в форме серпа. Эта зона используется для монтажа электрического мотора.

Обратите внимание!


Станина выполняет функцию связующего звена, на которое устанавливаются все элементы самодельного фрезерного станка по дереву. Чем прочнее и надежнее ее конструкция, тем лучше.

Двигатель устанавливается на направляющих. За счет системы рычагов он может перемещаться по этим элементам вниз и вверх. Данный участок приводится в движение нажатием на педаль, которая укомплектована специальным стопором. Роторный вал двигателя соединяется со шпинделем, где закрепляется патрон с инструментом. Этот патрон может быть самоцентрирующимся или американским.

В нижней зоне станины монтируется стол на подвижном кронштейне. Такая конструкция может передвигаться по направляющим вертикально с помощью маховичка. Существуют и другие варианты изготовления самодельного фрезерного станка по дереву своими руками, чертеж такой конструкции предполагает вертикальное перемещение стола еще и в процессе работы за счет нажатия на педаль. В таких моделях электрический двигатель и шпиндель остаются неподвижными.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Обратите внимание!


Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Как изготовить своими руками из дрели токарный станок по дереву

Инструкция к эксплуатации. Комплектующие детали. Рекомендации по выбору конструкций и обзор лучших моделей.

Конструкция фрезера состоит из следующих элементов:

• столешницы;
• станины;
• шпинделя;
• параллельного упора;
• подающей салазки;
• пылесоса.

Полезный совет!


Рекомендуемая мощность двигателя для станка – 2 кВт и более. Инструмент с меньшими показателями не сможет обработать заготовки из твердых пород древесины.

Подбор материалов для изготовления деревообрабатывающего станка своими руками

Чтобы станина смогла выдерживать высокие динамические нагрузки, желательно в качестве материала для ее изготовления использовать металл. Самым подходящим вариантом является труба с квадратным или прямоугольным сечением. Допускается использование массивного металлического уголка.

Выбор таких материалов позволяет создать конструкцию, не применяя сварочного аппарата. Все элементы соединяются за счет болтов. Конструкция получается разборной, что облегчает ее перенос и транспортировку. Кроме этого, используя соответствующий чертеж фрезерного стола, своими руками можно создать регулируемые ножки. Подвижные опоры позволят настраивать станок по горизонтали.

Для изготовления столешницы подойдут такие материалы:

• многослойные фанерные листы;
• строганная доска;
• МДФ, ОСБ или ДСП.

Столешница обязательно должна иметь гладкую поверхность. Любые неровности скажутся на качестве работы. Кроме этого, необходимо исключить все факторы, которые могут стать причиной появления царапин во время обработки заготовок.

При изготовлении стола для фрезера своими руками ровной поверхности можно добиться несколькими способами:

• отделка с помощью пластика;
• тщательная подгонка и шлифовка строганных досок;
• отделка металлом.

Для изготовления фрезера своими руками можно использовать асинхронный или коллекторный двигатель. Первый вариант достаточно неприхотлив в эксплуатации и не налагает ограничений на размер используемых фрез. Среди недостатков – высокий уровень шума. Коллекторный двигатель более доступен, однако его щетки изнашиваются быстрее.

Как изготовить приспособления для фрезера своими руками

Самодельные фрезы по дереву способны эффективно обрабатывать древесину, однако при контакте с твердыми материалами режущие элементы быстро затупляются. Поэтому спектр применения таких деталей существенно ограничен.

Чтобы изготовить фрезу по дереву своими руками, необходимо взять цилиндрическую заготовку и срезать половину ее диаметра на том участке, где будет располагаться режущая зона. После этого необходимо сгладить образовавшийся переход. Со срезанной части заготовки нужно убрать еще 1/4 диаметра и выполнить аналогичную операцию. Затем следует придать обработанному участку фрезы прямоугольную форму. Для этого нужно срезать ее нижнюю часть. Толщина полученной рабочей зоны должна составлять 2-5 мм.

Полезный совет!

Чтобы срезать металлическую заготовку под фрезу можно использовать дрель или болгарку, приспособив этот инструмент для выполнения данной задачи. Режущую кромку можно изготовить с помощью .

1. Заточку режущей части желательно выполнять под углом в 7-10°. Более острая кромка будет резать гораздо хуже и быстро потеряет заточку.
2. С помощью шлифовальной машинки углового типа, укомплектованной дисками по металлу, можно придать режущей части фрезы необходимую конфигурацию. Для этих целей подойдут и надфили, покрытые алмазным напылением.
3. Если у фрезы будет сложная конфигурация, можно ее расплющить или загнуть.

Как изготовить фрезерный станок своими руками

Простейший фрезерный станок можно изготовить по тому же принципу, что и токарный инструмент, описанный ранее. Существует несколько способов оформить ведущий центр конструкции.

В первом случае на вал насаживается стальная трубка с тонкими стенками. Этот метод считается самым простым, однако он не лишен недостатков. Оператор не сможет обрабатывать заготовки, диаметр которых меньше внутреннего сечения трубы. К тому же такую конструкцию не получится быстро демонтировать, если в этом возникнет необходимость.

Во втором случае заготовка будет крепиться к планшайбе. Для этого можно использовать шурупы, для которых предварительно нужно сделать отверстия. Этот метод также имеет недостатки. Диаметр обрабатываемых заготовок ограничивается размером планшайбы. Чтобы упростить этот процесс можно изготовить специальный патрон, хотя и в этом случае не удастся избежать некоторых ограничений.

Задний центр, который будет использоваться для фиксации длинных заготовок, нужно установить на задней бабке. Монтаж электрического двигателя осуществляется на раму. В целом, простейшие конструкции токарного и фрезерного инструмента во многом похожи. При желании получить более функциональный прибор можно изготовить фрезерный станок с ЧПУ своими руками, но для этого потребуются дополнительные технические знания.

Технология изготовления стола для фрезера своими руками с чертежами

Существует несколько вариантов конструкций, которые можно использовать для установки настольного фрезерного станка с ЧПУ. Столы могут быть стационарными или портативными. Кроме этого, существует еще и агрегатная разновидность. Такая конструкция позволяет расширить поверхность стола для использования фрезера.

Чаще всего мастера отдают предпочтение стационарным конструкциям, имеющим металлический каркас. В качестве материала для столешницы подойдет голландская фанера.

Обратите внимание!


Изготавливая стол для ручного фрезера своими руками, обязательно нужно учитывать рост человека, который будет за ним работать.

Список необходимых инструментов и материалов включает:

• металлические детали для каркаса (труба или уголок);
• направляющие из алюминия;
• оси для фиксации фрезера;
• шпаклевка, а также грунтующий и красящий составы;
• саморезы;
• мебельные болты (60х6 мм);
• шестигранные регулировочные болты с гайками (4 шт.);
• финская ламинированная фанера с влагостойкими свойствами (толщина листа 1,8 см);
• материал для изготовления параллельного упора (фанера или доски);
• дрель и набор сверл;
• шуруповерт и электрический лобзик;
• сварочный аппарат;
• вспомогательные приспособления (кисти, тряпки, шпатель).

Имея все необходимое можно без труда изготовить конструкцию фрезерного стола своими руками, видео-обзоры технологии, которых немало в сети, помогут наглядно ознакомиться с этим процессом.

Технология изготовления станка ЧПУ своими руками: чертежи и сборка

Фрезер с ЧПУ отличается от обычного инструмента наличием программы, которая контролирует его работу. На многих видео самодельные станки изготавливаются на основе балки с прямоугольным сечением, которая закрепляется на направляющих. Фрезер с ЧПУ не является исключением. В процессе монтажа несущей конструкции желательно не использовать сварных соединений, фиксацию лучше выполнять с помощью болтов.

Дело в том, что сварные швы уязвимы перед вибрационным воздействием, из-за чего со временем рама будет подвергаться постепенному разрушению. В результате смены геометрических размеров оборудование потеряет свою точность и качество обработки. Желательно, чтобы чертеж стола предусматривал возможность перемещения инструмента по вертикали. Для этих целей подойдет винтовая передача. Вращательное движение будет передаваться с помощью зубчатого ремня.

Вертикальная ось является важнейшим элементом конструкции. Для ее изготовления можно воспользоваться алюминиевой плитой. При этом очень важно, чтобы размерные параметры оси соответствовали габаритам будущего станка.

Полезный совет!

Используя муфельную печь, можно отлить вертикальную ось из алюминия с учетом размеров, указанных в чертеже.

Сборку станка следует начать с монтажа двух электромоторов шагового типа. Они устанавливаются за вертикальной осью прямо на корпус. Один двигатель будет контролировать движения фрезерной головки по горизонтали, другой – по вертикали. Затем нужно перейти к монтажу остальных узлов конструкции.

Вращательное движение будет передаваться на узловые элементы инструмента с помощью ременных передач. Перед тем как подключить к готовому фрезеру программное управление, обязательно нужно проверить его работоспособность и при наличии недостатков устранить их. Многие мастера используют для сборки станка своими руками видео-обзоры, где подробно рассматривается этот процесс.

Оборудование для создания фрезерного станка с ЧПУ по дереву своими руками

Для создания фрезерного станка с ЧПУ в домашних условиях обязательно использовать шаговые двигатели. Они обеспечивают возможность перемещения инструмента в 3-х плоскостях. Для создания самодельного станка идеально подойдут электрические двигатели, присутствующие в матричном принтере. Нужно проследить, чтобы моторы имели достаточную мощность. Кроме двигателей, потребуются стальные стержни.

В матричном принтере имеется всего пара двигателей, а для создания фрезера потребуется три. Поэтому потребуется несколько старых печатных устройств. Желательно, чтобы двигатели имели 5 проводов управления. Благодаря этому функциональность инструмента возрастает.

Немаловажное значение имеют и другие параметры двигателей:

• градус поворота за один шаг;
• сопротивление обмотки;
• уровень напряжения.

Для сборки привода потребуется шпилька и гайка. Размер этих деталей подбирается с учетом чертежа. Чтобы закрепить вал мотора и шпильку можно использовать толстую обмотку из резины от электрического кабеля. Нейлоновая втулка подойдет в качестве фиксатора, в нее следует вставить винт. В качестве вспомогательного инструмента можно использовать дрель и напильник.

Управление инструментом будет осуществляться программным обеспечением. Обязательный элемент станка — порт LPT, обеспечивающий подключение системы управления к фрезеру через электрические двигатели. От качества комплектующих, используемых для сборки станка, зависят его сроки службы и качество выполняемых технологических операций. Поэтому к выбору деталей следует подходить основательно. Когда все электронные компоненты станка будут установлены и подключены, останется лишь загрузить драйвера и программное обеспечение.

Во сколько обойдется покупка фрезерного станка с ЧПУ: цены на инструмент

Если с изготовлением ручного фрезера и стационарного стола может справиться практически любой мастер, то сборка станка с ЧПУ для многих покажется невыполнимой задачей. Причем самодельные конструкции не обладают такими возможностями, которые может предложить инструмент заводского производства.

Полезный совет!


Если предполагается использование фрезера для выполнения сложных работ по дереву, лучше отдать предпочтение именно заводским конструкциям, которые точно откалиброваны и имеют множество функций.

Расценки на них варьируются в зависимости от функционала, размера стола, мощности, производителя и других параметров.

Средние расценки на фрезерные станки с ЧПУ заводского производства:

Сборка станка с программным обеспечением довольно сложный процесс, требующий наличия определенных навыков и знаний. Эту работу невозможно выполнить без подходящего чертежа и необходимых деталей. Такие элементы, как шлейфы, предназначенные для передачи сигналов, шаговые двигатели и микропроцессорные платы можно снять с устаревшего оборудования или приобрести в сети. Многие интернет-магазины предлагают готовые наборы для сборки фрезерных станков для домашних мастерских.

Изготовление фрезерного станка по дереву своими руками: видео инструкция

Столяры относятся с уважением к своему фрезерному столу. И для этого имеется веская причина, так как такие конструкции позволяют повысить продуктивность и эффективность рабочего процесса. Сейчас не проблема отыскать подходящие модели столов для ручного фрезера, однако стоят они дорого до неприличности. А вот изготовить своими руками фрезерный станок, не тратя большие средства на фирменный стол или покупая дешевый китайский аналог и выбрасывая деньги на ветер, под силу каждому хозяйственному человеку. Для этого требуется электромотор подходящей мощности, направляющая конструкция и стол.

Предназначение фрезерного стола

Работа с ручным фрезером заключается в выполнении операций по передвижению машинки по жестко закрепленной поверхности обрабатываемой заготовки. Не всегда это удобно. И поэтому поступают нередко наоборот: стационарно крепится фрезер, а перемещается — заготовка. В таком случае уже говорят о конструкции, которая называется «фрезерный стол», а не только об инструменте «ручной фрезер».

Фрезерные столы довольно часто дают возможность добиться результатов, которые раньше были доступны только мебельным профессиональным мастерским, у которых имелись фрезерные станки. С их помощью аккуратно, легко и безопасно делается вырезание фигурных отверстий, прорез пазов, изготовление соединений, обработка и профилирование кромок, а также вырезание фигурных отверстий.

Большим преимуществом данной конструкции является то, что при помощи фрезерного стола для ручного фрезера можно производить обработку различных материалов, таких как дерево, ДСП, МДФ, пластмасса и т.д., в деревянных деталях делать шлицы и пазы, соединять детали на шпунтах и шипах, создавать декоративные профили и снимать фаску.

Фрезерный стол к тому же запросто можно использовать в качестве деревообрабатывающего станка. Всего лишь для этого нужно на верстаке или в стойке электродрели закрепить инструмент. Становится совсем неудивительно, что большое количество фирм утолять бросились неукротимый аппетит столяров, производя довольно широкий ассортимент фрезерных столов, а также к ним и аксессуары. Самодельные фрезерные столы, однако, порой не уступают фирменным по собственным характеристикам.

Конструкция фрезерного стола

Можно использовать для установки ручного фрезера поверхность рабочего верстака или можно изготовить отдельный стол. Стол отличается жесткой конструкции и является хорошо устойчивым, потому что фрезерный станок при работе вызывает довольно сильную вибрацию. Надо также учитывать, что крепится фрезер снизу столешницы, и важно, чтобы не мешало ему ничего. Поэтому в этой части нет дополнительных элементов.

Монтажная пластина служит для крепления фрезера к столу, изготовляется она из прочных и качественных материалов. Для этого используется текстолит, металлический лист или фанера. Обычно существуют на самой подошве резьбовые соединения, для надежного крепления пластиковой кладки.

Выборка под пластину присутствует сверху столешницы, так, чтобы последняя утапливалась заподлицо. Пластину крепят саморезами, что имеют потайную головку, к столешнице. Для крепления подошвы просверливается отверстие, а также в столешнице дублируется отверстие пластины. Фрезер крепится к столу с помощью винтов с потайной головкой. В случае если отсутствуют отверстия в подошве для крепления пластины, они самостоятельно просверливаются, а также могут использоваться прижимы.

Закреплена на столе кнопка, которая используется для удобства включения фрезера, также возможно установить в целях своей безопасности аварийную кнопку-грибок. Для более комфортной работы и фиксации более крупных заготовок стол под ручной фрезер может быть оборудован верхними прижимными устройствами. Также для удобства измерения принято закреплять линейку.

Начало работы

Лучше всего начать процесс изготовления конструкции для ручного фрезера с определения в мастерской места будущего стола. Ясное представление должно быть, прежде всего, о том, какой вам требуется фрезерный стол: являющейся боковым расширением стола пильного (агрегатный), настольный (портативный) или отдельный (стационарный).

Если работать приходится, используя фрезерный стол лишь иногда, или вне мастерской, нужно подумать о портативном варианте, его можно для экономии места повесить на стену или убрать. Если достаточно места, то максимум удобства обеспечит отдельно стоящий фрезерный стол, его можно поставить на колеса и потом располагать, где удобно. Портативный или отдельно стоящий фрезерный стол настроить можно на выполнение операции и на время оставить, и он при этом не будет мешать другим инструментам, устройствам и станкам.

Можно в качестве простого устройства соорудить невысокую конструкцию, которую можно располагать на обычном столе. Взять можно лист ДСП и на нем закрепить направляющую. Согласно чертежам стола для ручного фрезера, может она представлять собой обычный кусок доски не очень большой толщины. Дальше необходимо закрепить ее на болтовые соединения.

Для этого нужно взять две струбцины. Проделать необходимо далее отверстие для фрезы. На этом все. Если фрезерный станок для вас является основным инструментом, то значит нужно изготовить основательный и удобный фрезерный стол, за ним ведь много времени придется проводить.

Станина и столешница

Станина любого фрезерного стола является стационарной частью, то есть представляет собой каркас на опорах, который имеет столешницу сверху. Из чего делать каркас, существенного значения не имеет: сварная стальная конструкция, МДФ, ДСП, дерево. Основной и главной задачей является обеспечить его устойчивость и жесткость в процессе работы. Также размеры станины не критичны, и выбираться должны в зависимости от габаритов обрабатываемых деталей.

Чтобы не запинался ногами оператор станка за части конструкции, нужно нижнюю часть станины углубить (как цоколь у мебели) миллиметров на 100-200 относительно переднего свеса используемой столешницы. Для обработки дверных накладок и торцов заготовок фасадов для станины самодельного стола для ручного фрезера можно посоветовать следующие размеры в миллиметрах: высота — 900, глубина — 500, ширина — 1500.

Важным параметром, пожалуй, есть высота, она должна быть в диапазоне 850-900 миллиметров, так как такая высота оптимальна для работы стоя. Довольно хорошо, когда у станины имеются регулируемые опоры, при помощи таких опор можно компенсировать неровности пола, а также при необходимости изменить высоту стола.

Недорогим и хорошим вариантом столешницы для фрезерного стола, сделанного своими руками, является кухонная обычная столешница на основе ДСП толщиной 26 или 36 миллиметров, которая покрыта износостойким пластиком. Хорошо скользит заготовка по поверхности твердого пластика, весьма удобна стандартная глубина столешницы для кухни 600 миллиметров в эксплуатации, а ДСП довольно хорошо гасит вибрации. Для столешницы, в крайнем случае, подойдут плиты МДФ или ЛДСП (ДСП) от 16 миллиметров.

Монтажная пластина стола

Из-за довольно большой толщины столешницы кухонной (как минимум 26 миллиметров), и чтобы сохранить всю амплитуду вылета фрезы, конструкцией фрезера предусмотрено применение монтажной пластины вблизи места, где крепится к столу подошва фрезера. Эта деталь при малой толщине отличается довольно высокой прочностью.

Пластину часто изготавливают из металла, но в обработке все же более удобным и не уступающим по прочности является стеклотекстолит (текстолит). Монтажная пластина из текстолита представляет собой прямоугольную деталь толщиной 4-8 миллиметров, со стороной 150-300 миллиметров, у которой в центре делается отверстие с таким же диаметром, как и отверстие в подошве фрезера.

В подошве фрезера обычно имеются штатные резьбовые отверстия, которые предназначены для крепления пластиковой накладки. Путем их выполняется крепление к монтажной пластине фрезера. Если вдруг нет отверстий, нужно эти отверстия изготовить самостоятельно, или фрезер закрепить другим способом, к примеру, при помощи скоб-прижимов из металла. Нужно для крепления пластины на столешнице просверлить ближе к углам пластины четыре отверстия.

Сборка фрезерного стола

Первым делом временно к готовой станине крепят столешницу, как показано на видео о столах для ручного фрезера. На выверенное заранее место на столешнице кладут монтажную пластину, и ее точное местоположение отмечают карандашом по контуру. При помощи ручного фрезера с небольшим диаметром фрезы 6-10 миллиметров в столешнице выбирают для монтажной пластины посадочное место, такое, чтобы легла она заподлицо, то есть идеально с верхней поверхностью столешницы.

Также надо не забывать, что посадочное место нашей пластины иметь будет не прямые углы, а скругленные, значит, нужно будет с помощью напильника скруглить углы таким же радиусом текстолитовой монтажной пластины. После того, как присадили монтажную пластину, нужно фрезером с прямой фрезой большей толщины, чем столешница, произвести сквозное фрезерование в столешнице отверстия по форме данной подошвы фрезера.

Особой точности такая операция не требует. Но нужно быть готовым к дополнительной выборке снизу столешницы материала, к примеру, для кожуха пылеуловителя и разных других приспособлений.

Теперь все осталось соединить вместе. Фрезер заводим снизу, прикручивая к пластине его, а далее с помощью саморезов крепим пластину к столешнице. Смотрим за тем, чтобы были надежно утоплены шляпки элементов крепления, и цепляться они не должны за заготовку при скольжении её по столешнице. Окончательно столешницу прикручиваем к станине.

Верхний прижим

Для дополнительной безопасности и удобства можно оснастить конструкцию, согласно чертежам стола под ручной фрезер, верхним прижимным устройством, изготовленным на основе ролика. Это особенно необходимо при работе с габаритными заготовками, к примеру, такими как дверные накладки. Очень проста конструкция прижима.

Шариковый подшипник подходящих размеров, например, может служить роликом. Монтируют подшипник в удерживающее устройство, его жестко можно зафиксировать от поверхности столешницы на нужном расстоянии. Этим самым обеспечен будет постоянно плотный прижим заготовки к столешницы при прохождении под роликом заготовки.

Привод для самодельного станка

Если вы собрались проектировать простой самодельный фрезерный станок, вы должны свое внимание обратить на электропривод. Важным фактором является его мощность. Для станка с неглубокой выборкой деревянных заготовок может даже подойти мотор с мощностью 500 Ватт. Все-таки такой станок часто будет глохнуть, поэтому не оправдает он ни времени, ни средств, сэкономленных на покупку маломощного двигателя.

Благодаря наблюдениям видно, что оптимальным вариантом является мотор с мощностью от 1100 Вт. Мотор мощностью 1-2 киловатта позволит в обычном режиме делать обработку древесины, а также применять любой тип фрез. Сюда подойдут электромоторы как стационарные, так и приводы ручных электроинструментов, таких как ручные фрезы, дрель, болгарка.

Еще одним немаловажным фактором является оборотистость. Чем больше количество оборотов, тем равномернее и чище будет рез. Если рассчитан двигатель на обычную бытовую сеть 220 вольт, то проблем с подключением не будет. А вот уже трехфазный асинхронный двигатель подключать нужно по специальной схеме — звезда-треугольник, гарантирующая максимально возможную выдачу в этой ситуации, а также плавный запуск. Если в однофазную сеть подключить трехфазный электромотор, то будет теряться КПД в размере 30 — 50%.

Вопросы безопасности

После изготовления стола для ручного фрезера нужно сказать в заключение о главном, то есть о безопасности. Рекомендуем настоятельно для фрезы изготовить защитный экран по типу образцов для промышленных фрезерных столов. Нужно также станок оснастить так называемым «грибком», то есть кнопкой экстренной остановки, разместив, эту кнопку в легкодоступном месте, а также исключить случайное нажатие кнопки запуска.

После этого рекомендуется сделать подсветку рабочей зоны, так как вокруг фрезы самое опасное место. Есть смысл при довольно частой смене уровня высоты вылета фрезы подумать над автоматическим или ручным устройством опускания и подъема фрезера. Конструкцию самодельного фрезерного станка совершенствовать можно много и долго в зависимости от решаемых задач и фантазии конструктора.

Наличие самодельного или покупного фрезерного стола для домашних работ, стройки – самый нужный агрегат в гараже. Это универсальный станок для обработки современного стройматериала, если есть широкий набор фрез разных диаметров.

Важно знать, что при наличии ручного фрезера любой марки, не нужно тратить средства на фирменный станок. Не трудно собрать фрезерный стол своими руками.

Конструкция фрезерного стола

Именно за основу конструкции принято брать крепкий листовой материал. Это может быть:

• МДФ-плита;
• толстая фанера;
• щит из доски любой толщины.

К каждому типу стола подбирают материал, удобный для обработки. Но логично предположить, что сама рабочая часть (крышка) или же плоскость получает больше всего нагрузки. Поэтому она должна быть из металла. Нержавейка – это идеальный вариант.

Важно! Рабочие плоскости конструкции не должны впитывать влагу, смолу сырой древесины.

Под установку ручного фрезера используют классический верстак или же собирают отдельную конструкцию. Последняя обязана быть максимально устойчивой, поскольку вибрация в процессе работы гарантирована.

Сам инструмент устанавливается снизу стола или верстака, поэтому предусматривают такое положение, чтобы снять, поставить обратно ручной фрезер было просто. Ведь именно стационарные фрезеры все чаще применяют для деревообработки не в промышленном масштабе. В теории ничего сложного: собирают стойку, монтируют электроинструмент (дрель, далеко не новый фрезер). Если постараться, то такая установка не уступит коммерческой версии, ведь мастер готовит приспособление для себя.

Главные детали фрезерного стола

Подразумеваем тот набор элементов, из которых не трудно собрать установку своими силами:

• Алюминиевые направляющие.
• Стальная пластина для рабочей площади. Она же монтажная пластина. Ей крепят фрезер.
• Лист фанеры.
• Для основы МДФ-панель.

На такого рода столах желательно ставить кнопки, необходимые для включения и быстрой остановки (аварийку). Верхние прижимные устройства включают в план сборки на случай работы с крупными деталями.

Тип стола

Их всего три. Фрезерные столы бывают:

• Агрегатными. Есть возможность для расширения пильной плоскости.
• Портативными. Небольшие размеры, удобный для переноски вес.
• Стационарными. Весомая конструкция, переместить своими силами очень тяжело.

Материал крышки

• Основа, крышка или рабочая плоскость обязательно обклеивается пластиком (если речь идет об МДФ-панели). Но такой столик может пропитаться влагой, от этого пострадает качество обработки фрезером, плюс пазы в разбухшей панели теряют нормальную подвижность.
• Фенольный пластик. Оптимально для станка, но дороже МДФ-панели.
• Сталь. Алюминиевый, нержавеющий или прокатный лист. Иногда ставят и чугунное литье. Но вопрос коррозии решают при помощи краски.

Паз для упора

Это как раз выемка для подвижного продольного упора или встраиваемой каретки. Паз – это идеальный элемент конструкции стола, за счет него используют дополнительные приспособления. Аналог паза – это подвижные салазки. Они перпендикулярны продольному упору, плюс еще и подвижны.

Фиксация фрезера

Ручной инструмент устанавливается на жесткой пластине из стали, нержавейки, алюминия, текстолита и т.д. Сама пластина монтируется с выборкой, чтобы ее можно было утопить в уровень с крышкой.

Чтобы прикрепить подошву ручного фрезера, нужно подготовить винтовые соединения потайного формата.

Продольный упор

Закрепляется на столе. Его назначение в правильной подаче заготовки. Продольные упоры бывают неподвижными. Это удобно для обработки однотипного материала.

Раздвижные упоры идеальны для фрезерования разных элементов по габаритам. Именно от продольного упора, его устойчивости и гладкости зависит качество работы всего станка.

Подготовка к работе

До сборки изучаем конструкцию по частям. Если не из чего выбрать, то докупаем необходимые материалы для поочередной сборки.

Какие материалы использовать?

Не запрещено своими руками собирать конструкцию из имеющихся материалов. В дело идет все:

• Фанера любой толщины.
• Доски или щиты из них. Бруски любые.
• ДСП, ДВП.
• Стальной прокат и алюминий.
• Трубный прокат.

Необходимые комплектующие

Именно докупать комплектующие нужно в том случае, если задуман фрезерный стол с ЧПУ. Но классический стационарный станок не трудно сделать из:

• Любого ручного фрезера.
• Дрели.

Инструменты для работы

Для работы готовим:

• Столярный клей.
• Гайки, саморезы и болты нужного размера.
• Материал для крышки (МДФ или фанера).
• Электроинструмент (лобзик, торцовую пилу и т.д.).
• Наждачную бумагу.
• Инструмент для разметки.

Этапы изготовления стола

Перед началом покупки материала, определяются с местом в мастерской для будущей установки. Когда будущая конструкция будет использоваться изредка, то выбирают именно портативные столы. Но если в столярной мастерской много места, то широкий фрезерный стол, удобный для обработки досок или панелей в 2 метра – это производительно.

Изготовление станины и столешницы

Под станиной подразумевают каркас с опорой, но который и ставится сама столешница. Станину принято собирать из того, что не жалко. Особых предпочтений нет. Нужно добиться жесткости и устойчивости.

Перед сборкой каркаса желательно позаботиться об удобстве оператора. Обычно нижняя часть станины углубляется на 10-20 см от самой крышки. Так комфортнее, а поэтому безопаснее.

Если изучить чертежи и особенности конструкции, то не трудно под старый фрезер подогнать удобный столярный верстак. Помним, что от работы станка идет вибрация, поэтому рассматриваем такой вариант в том случае, если верстак стоит крепко.

Принято же именно для самоделок применять надежный, устойчивый, неподвижный каркас, и именно его желательно варить из профиля, так как вся нагрузка передается в основание. Подходит:

• Стальная труба.
• Уголок (обрезки).
• Швеллер.

Уже потом деревянный брус и ДСП.

Недорого собрать фрезерный стол для периодического использования из профильной трубы 25х25 или 40х20. При помощи УШМ разрезают профиль на 4 ножки, прямоугольник (раму) и нижние связующие части. Все это строго по размерам.

Затем профиль сваривают в каркас, дополняя конструкцию трубой. Последняя необходима для параллельного упора. 4-6 ножек обязательно нужно обрамить профилем, либо уголком. Но это после установки самой крышки стола. Плюс металлический каркас дает возможность заранее приварить ограничитель для электрооборудования.

Монтажная пластина обязательно шире диаметра фрезы, если предвидится работа с несколькими режущими насадками. Выгоднее или же бюджетнее сформировать этот элемент из березовой фанеры на 20 мм.

Но практичнее работать на самодельном станке с литым поликарбонатом в качестве монтажной пластины. Суть работы такая:

• Снимают с электроинструмента подошву, предварительно положив пластину для монтажа «лицом» вверх.
• Временно соединяют пластину и подошву при помощи двухстороннего скотча.
• Подбирают сверла под диаметр заводских креплений, засверливают на пластине правильные для крепления отверстия.
• Дальше соединяют самодельную пластину с фрезером, устанавливают на стол для подгонки.
• В цангу ставят сверло на 8 мм, опускают двигатель. Нужно сверлом коснуться пластины, отметить центр.
• Далее по отметке делают отверстие нужного диаметра.

Сборка фрезерного стола

Начинают со столешницы или крышки:

• Для обработки материала удобно размещается само полотно.
• Фанеру, МДФ-панель с пластиком пилим на рабочую поверхность, основу упора и стенку, косынку (4 шт), боковую планку, соединительные планки (4 шт).
• Собираем сам стол на удобный в работе крепеж. В ход идут саморезы, болты.

Имея конструкцию в сборе, можно применять лакокрасочные составы, если нужно.

• Отмеряем от края 20-30 см, ставим направляющую из алюминия или оставляем паз под каретку. Выборка на всю длину.
• На столешнице готовится выемка для подошвы. Последнюю обводим, вырезаем лобзиком и помним по необходимый паз, чтобы стол и установленный инструмент имели одну плоскость. Выемку под подошву располагаем так, чтобы удобно было работать оператору.
• Теперь ручным фрезером делаем полукруглый паз под саму подошву, заранее выставив нужный размер. Еще в пазу нужны отверстия, чтобы зафиксировать инструмент.
• Крепеж желательно скрыть или утопить в столе, для этого делают углубления под зажимные шестигранные болты.
• Имеем крепления, которые поддаются регулировке плоскости фрезерной платформы.

Параллельный упор:

• Берем фанеру, организуем в ней паз. Так же для крепления параллельного упора нужны 3-4 полосы одинакового размера, плюс ребро жесткости для каждой.
• Проще всего параллельный упор зафиксировать струбцинами.

Если стол на металлическом каркасе, то в нем предусмотрена труба, она необходима как раз для монтажа параллельного упора.

Изготовление верхнего прижима

Своими руками проще всего изготовить одну или несколько прижимных гребенок. Тут используют сухую крепкую древесину. Для большого стационарного стола подойдет гребенка 450х50 мм.

Для ее изготовления понадобится пильный станок, лобзик или ленточная пила. Этим инструментом проходят скосы, достаточно угла в 30 градусов, пропилов в 50 мм. Желательно выполнить скосы с двух сторон прижима.

Затем эти элементы нужно закрепить, высверлив отверстия для монтажа. Готовую «расческу» обязательно шлифуют. Прижимы удобнее всего оснастить резьбовыми фиксаторами. Так, вспомогательный инструмент поддастся быстрой перенастройке. Лучше это сделать на упоре, где заранее будет выточен паз для движения самих гребенок.

Привод для самодельного фрезерного станка

Для привода важнейшим параметром является мощность. Ручная сборка подразумевает мотор от советской или российской техники, с минимальным параметром в 500 Ватт.

Если удается на самодельный станок выставить привод мощнее, на 1-2 киловатта, то работать просто с любым типом фрезы. Важно, чтобы электродвигатель имел усиленные подшипники. Тогда гарантировано длительное сопротивление большой нагрузке, возникающей на поперечной или продольной оси вращения.

Тонкости сборки

Любой тип такого рода самоделки будет удобнее, если есть металлическая линейка. Она поможет в настройке параллельного упора, соблюсти размер и угол.

С обратной стороны очень пригодится выемка для монтажа кожуха пылесоса или циклона. Это дополнительное оборудование желательно подводить после изучения чертежей.

Безопасность при работе на самодельном фрезерном столе

Ручной фрезер или же стационарный – это класс электроинструмента повышенной опасности. Правила работы следующие:

• В процессе работы на станке нельзя терять концентрации, обрабатываемая деталь должна подаваться при помощи вспомогательного инструмента, как на циркулярной пиле.
• Обязательны защитные перчатки и очки.
• Присутствие посторонних в помещении, детей или же помощников не правильно. При работающем приборе необходимо всех удалить.
• Если фреза или сам электроинструмент дает сбои, меняет темп работы или же бракует изделия, то его нужно как можно скорее выключить из сети. По возможности произвести ремонт, уже потом продолжать работу.

Итоги

Сборка фрезерного стола подразумевает наличие вспомогательного инструмента, хорошего крепежа и нужного по количеству материала. Такой станок – мечта частного мастера. Относиться к сборке нужно максимально внимательно еще на стадии чертежа, определяясь с характером будущего станка, его основного рабочего элемента.

Вопросом о том, как самостоятельно изготовить фрезерный стол, задаются многие домашние мастера. Это объяснимо: оборудование, на котором фрезер зафиксирован неподвижно, а заготовка движется по специально оборудованному для этого рабочему столу, во многих случаях намного удобнее в использовании. Зачастую при работе с ручным фрезером заготовку закрепляют на обычном столе, а все манипуляции проводят самим инструментом, что не позволяет соблюсти точность обработки.

Фрезерный стол значительно повышает производительность труда и эффективность работы с ручным фрезером. Приобретать серийную модель такого стола для своего домашнего зачастую невыгодно. Намного экономичнее изготовить фрезерный стол своими руками. Это не займет много времени и потребует очень незначительных финансовых затрат. Справиться с такой задачей при желании может любой домашний мастер.

Используя самодельный стол для ручного фрезера при обработке изделий из древесины, можно добиться результатов, которые позволяют получить профессиональные фрезерные станки. С помощью такого несложного приспособления качественно выполняют целый перечень технологических операций: вырезание фигурных отверстий и проделывание различных прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок.

С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.

Самодельный фрезерный стол, которым вы оснастите свой домашний станок, даст вам возможность выполнять обработку не только деревянных заготовок, но и изделий, которые выполнены из ДСП, МДФ, пластика и др. С помощью такого самодельного фрезерного стола вы сможете делать пазы и шлицы, обрабатывать элементы шпунтовых соединений и соединений «шип-паз», снимать фаски и создавать декоративные профили.

Самодельный стол для фрезера, изготовление которого не потребует больших финансовых затрат, позволит вам оснастить свою домашнюю мастерскую настоящим деревообрабатывающим станком. Необходимо будет только закрепить сам инструмент – ручной фрезер, для чего можно использовать стойку сверлильного станка или верстак. Не случайно, многие производственные компании занялись изготовлением именно фрезерных столов и аксессуаров к ним, но за такое приспособление придется отдать приличную сумму денег. Самодельный стол для оснащения фрезерного станка, если его сделать в соответствии с чертежами, которые мы разберем в данной статье, по своей функциональности ничем не уступает моделям, выпущенным в производственных условиях, а обойдется он значительно дешевле.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)

Размеры деталей
Стол в разрезе
Двуслойная крышка стола
Вырез в первом слое стола

Разметка выреза второго слоя стола
Склеивание обоих слоев
Выпиливание выреза по разметке второго слоя
Чертеж параллельного упора

Торцевая пластина упора
Патрубок пылеотвода

Предохранительный щиток из оргстекла
Гребенчатый прижим и стопорный блок

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Изготовление станины и столешницы

Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.

Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).

Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, — 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.

Сборка примерно такого стола рассмотрена в варианте №2

Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.

Чертежи фрезерного стола: вариант №2

Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.

Таблица деталей стола и их размеров
Каркас
Верхний угол каркаса
Нижний угол каркаса

Направляющая для скольжения ящиков
Схема расположения направляющих
Столешница
Чертеж упора

Большой выдвижной ящик
Маленький выдвижной ящик
Передняя часть малого ящика
Боковые панели стола

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.

Сборка фрезерного стола

Универсальный фрезерный стол или начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Чертежи фрезерного стола: вариант №3

Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.

Компьютерная модель
Внешний вид в сборе
Вид сзади
Вид спереди

Фреза поднята, створки раздвинуты
Фреза опущена, створки сдвинуты
Ручной фрезер
Шланг от пылесоса для отвода пыли и стружки

Крепление фрезера и отвод стружки
Регулировка подъема фрезы
Подъем фрезы осуществляется вращением винта
Настройка подъема фрезы

Настройка вылета фрезы
Площадка из оргстекла до установки фрезера
Стекло точно подогнано к столешнице
Фрезер прикручен с опорной площадке

Изготовление верхнего прижима

Задаваясь вопросом о том, как сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, также необходимо подготовить чертежи.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Привод для самодельного фрезерного станка

Для того чтобы сделанный вами самодельный фрезер по дереву отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.

Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).

Более серьезное заводское оборудование стоит уже существенно дороже. К примеру, цена такого стола Kreg начинается с 22 тысяч рублей

Обращать внимание следует не только на мощность, но и на оборотистость электродвигателя. Чем выше этот показатель, тем лучшего качества будет получаться рез. Электродвигатели, как известно, могут быть рассчитаны на питание от электрической сети с напряжением 220 и 380 В. С подключением первых никаких проблем не возникнет, а вот трехфазные асинхронные двигатели придется запитывать при помощи специальной схемы «звезда-треугольник». Подключение по такой схеме даст возможность использовать электродвигатель на его максимальной мощности и обеспечит ему плавный запуск. А если напрямую подключить такой электромотор к сети с напряжением 220 В, то вы потеряете 30–50% его мощности.

Чертежи фрезерного стола: вариант №4

Разбор еще одной конструкции сделанного своими руками фрезерного стола, дополненный видео от автора.

Лифт организован с помощью домкрата
Стальная пластина для крепления фрезера

Безопасность при работе на самодельном фрезерном столе

Изготавливая фрезер по дереву своими руками, обеспечьте безопасность работы на таком оборудовании. В первую очередь, необходимо оснастить свой самодельный станок защитным экраном. Как устроены такие экраны, иллюстрируют фото и чертежи профессионального оборудования. Обязательным элементом вашего самодельного оборудования должна быть кнопка экстренной остановки, так называемый грибок. Размещать ее следует в легкодоступном месте, а кнопку запуска надо закрепить в том месте, где будет исключено ее случайное нажатие.

Позаботьтесь о том, чтобы зона обработки была хорошо подсвечена, так как именно она является самым опасным местом любого оборудования. Если в ходе работы вам необходимо часто менять вылет фрезы, стоит изготовить ручное или автоматическое устройство подъема-опускания инструмента (лифт). Создав лифт для фрезера своими руками, вы сможете более эффективно использовать свое самодельное фрезерное оборудование и сделаете работу на нем комфортной и безопасной. Различные конструкции таких лифтов, также можно найти в Интернете.

В данном материале я покажу вам, как сделать фрезерный стол своими руками. Но для начала немного истории… Появление ручных фрезерных машинок в 1974 г. позволило в небольших мастерских выполнять ряд работ по изготовлению мебели на совершенно ином уровне. Одновременно возникла необходимость создать стол для ручного фрезера. Тут можно изготавливать длинные пазы различной конфигурации. При наличии специальных фрез формируется нужный вид обработанной поверхности детали из древесины или иных мягких материалов.

Фрезерные столы в цехах, выпускающих изделия из дерева, применяют более 150 лет. Эти станки занимают много места, вокруг них создается необходимое пространство для выполнения работы с заготовками большой длины. В частных мастерских проще использовать самодельный фрезерный стол, в котором используется малогабаритная легкая машинка со встроенным электроприводом. Сделать для себя подобное устройство можно за пару дней. Важно определиться со своими потребностями, зависящими от задач на ближайший период.

Небольшой фрезерный стол (чертежи, комплектующие)

Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

Малогабаритный стол для ручного фрезера

Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.

Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.

Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

• при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
• для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

1. Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
2. Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
3. Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
4. Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
5. Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Вариант изготовления компактного стола с ящиками

Довольно интересная конструкция, которую несложно повторить для собственной мастерской.

Реальный вид станка для фрезеровки заготовок

Конструктивная проработка в трехмерном отображении с помощью инженерных программ

Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.

Таблица 2: Комплектующие детали для изготовления стола под фрезер

Конструктивное исполнение фрезерного стола

Настольный станок для фрезерования древесины показан ниже.

Вариант изготовления стола для фрезера

Довольно интересное исполнение конструкции стола. Здесь предложили использовать автомобильный домкрат для подъема и опускания инструмента.

Подробное видео о самодельном столе.

Пошаговое изготовление фрезерного стола на базе циркулярного станка

Имеется циркулярный станок промышленного производства. Решено провести его модернизацию для возможной установки фрезерного оборудования. При этом базовая конструкция не претерпевает никаким изменениям. Изготовляемая часть является достаточно простой и съемной, при необходимости ее можно убрать без каких-либо проблем. Фактически будет изготавливаться съемная столешница.

Краткое описание устройства

Технология изготовления съемной столешницы

Изготовление лифта для фрезерной столешницы

Изготовление приспособлений для параллельного упора

Подобная съемная столешница может быть установлена в любую подходящую тумбу. Тогда получится отдельный фрезерный станок, изготовленный в домашних условиях. Это устройство отличается наибольшей простотой и надежностью.

Конструкции столов для фрезера могут быть и иными. Разные мастера оснащают свои устройства различными типами лифтов. Даже упоры в зависимости от потребностей могут иметь свое исполнение. Нужно только подобрать то, которое будет удобно для выполнения определенной работы.

Некоторые профессионалы используют разные типы упоров. Выбор определяется типом используемых фрез и назначения будущих деталей.

В ролике показан вариант самостоятельного изготовления стола для размещения фрезера.

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность .

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

• ламинированная плотная фанера толщиной 1 см;
• плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

• Создание каркаса.
• Установка столешницы и навесных деталей.
• Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
• Станок располагается в рабочей позиции и подключается к сети.
• Тестирование его работы.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

• Сосредотачивают всё внимание на том, как идет фреза.
• Не двигают заготовку руками – применяют специальные механизмы.
• Защита рук и глаз перчатками и очками.
• Не пускают детей к станку.
• Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

С помощью фрезерного стола можно выполнять профессиональную обработку дерева. Соединения, профилирование торцов, дверные и оконные рамы, плинтусы, рамочки для фотографий и картин делаются на столе аккуратно и удобно. Стол заводского изготовления может влететь в хорошенькую копеечку при сомнительном качестве. Почему бы не сделать его самостоятельно? Тем более что конструкция совсем не сложна, далее чертежи будут детально разобраны.

Главные детали фрезерного стола

Вариантов фрезерных столов множество. Как правило, мастера создают уникальные чертежи под свои нужды. Но основа конструкции одинакова независимо от размеров станка. Вот стол 90 х 48 х 30 см, столешница и опоры из фанеры №27, ножки верстака сварены из стального уголка.

Основные элементы стола для ручного фрезера, от качества и конструкции которых будет зависеть удобство работы и функционал.

Тип стола

Сначала следует определиться с типом будущего станка:

• стационарный;
• портативный;
• агрегатный.

Если планируется работа на выезде, подойдет чертеж небольшой переносной конструкции. При постоянной работе в мастерской удобен будет надежный и мощный стационарный стол. Его можно установить на колесики и перемещать по помещению. А для маленькой мастерской хорош агрегатный вариант, он представляет собой расширение столешницы пильного станка или его поворотный вариант.

Материал крышки

Наиболее практичны столешницы из ДСП, оклеенного тонким пластиком или МДФ с меламиновым слоем. Такой материал очень легко поддается резке электролобзиком, а прослужит он долго.

Прессованные столешницы не годятся для работы в сырых помещениях и на улице! Чтобы они не разбухали, все кромки придется тщательно обработать и уплотнить.

Очень хороши самодельные столешницы из пластиковых листов. Они гладкие, ровные, легко обрабатываются. Такой станок можно будет использовать в любых условиях.

Металлические столешницы сложнее сделать, они тяжелы. А алюминиевые листы необходимо дополнительно плакировать — покрывать слоем, предотвращающим загрязнение деталей.

Паз для упора

Обычно фрезерный стол используют для обработок продольных краев. Чтобы можно было обработать поперечные торцы, при создании самодельного станка нужно предусмотреть подвижный упор, который перемещается в пазу. Встроенный паз используется и для крепления прижимных устройств.

Фиксация фрезера

Существует два варианта крепления ручного фрезера к столу:

• напрямую к нижней поверхности столешницы;
• к съемной монтажной площадке.

Делая , чаще используют первый способ, как более простой. Но оборудование монтажной пластины обладает рядом преимуществ в эксплуатации:

• освобождается до 1 см глубины обработки детали;
• фрезер легче снять для замены резаков.

Поэтому рекомендуем повозиться немного дольше и оборудовать монтажную пластину. Она должна располагаться заподлицо с поверхностью столешницы, иначе заготовка будет задевать за выступы. Еще больше удобств обеспечивает лифт для фрезы, конструкция которого будет подробно рассмотрена далее.

Продольный упор

Он служит направляющей для детали, поэтому должен быть ровным. Можно сделать упор с Т-пазом, в который вставляются прижимные устройства и другие приспособления, облегчающие работу.

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

• Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
• Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
• Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
• Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
• К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
• Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
• Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
• Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Можно сделать несколько монтажных площадок одинакового размера с отверстиями под различные поперечники фрез.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

Примеры конструкций фрезерных столов и их чертежи

Конструкция 1

Мастера прошлого производили декоративную обработку древесины вручную. Их творениями мы восхищаемся до сих пор. Но учиться тонкой работе по дереву нужно было годы, и далеко не всякому подмастерью удавалось создать шедевр на звание мастера. И собрать денег на инструмент и принадлежности для высшего мастерства. Что актуально и сегодня: наборы фасонных рубанков, железок к ним и резцов для ручной доводки изделия обойдутся подороже хорошей ручной фрезерной машины по дереву. Которая к тому же сократит процесс обучения и увеличит производительность труда в разы. Если же сделать к ней фрезерный стол своими руками, то и качество изделий станет намного стабильнее. Правда, сократится функционал фрезера (количество видов рабочих операций), но оставшиеся участки уже не так сложно будет довести тем же фрезером без стола или вовсе вручную, не рискуя «запороть» всю заготовку. О существенных моментах самостоятельного изготовления фрезерного стола и будет этот материал.

Примечание:
шедевр изначально технический термин, обозначавший пробную работу, которую самостоятельно должен быть сделать подмастерье, претендующий на звание мастера. Поскольку в старинных цехах корпоративный дух и семейственность доминировали над всем и вся, пришлому подмастерью, чтобы пробиться в мастера, нужно было сделать вещь действительно выдающуюся, даже исключительную. Отсюда и пошло употребление слова «шедевр» для творения, созданного на творческом взлете.

Стол или станок?

Тем не менее, ручной фрезер инструмент не из дешевых. Принципиальной разницы в конструкциях ее и фрезерующей головки вертикального фрезерного станка вроде не видно. Подходящий по мощности и оборотам мотор для самодельного фрезерного станка, возможно, дожидается в кладовке какого-нибудь употребления. Так что же лучше делать для фрезеровочных работ по дереву: весь станок из подручных материалов, или покупать ручной фрезер и к нему стол?

Примечание:
столы фабричного производства к ручным фрезерным машинам продаются точно так же, как станины для дрелей, превращающие их в сверлильный или токарный станок.

Дело в вибрациях. Дрожь станка с заготовкой – злейший враг обработки материалов резанием. Во фрезеровочных работах влияние вибрации на качество обработки особенно сильно. Если сверло или резец (кроме долота в долбежном станке) вгрызаются в заготовку однажды и затем идут в материале более-менее плавно, то фреза на каждом обороте бьет по заготовке как минимум дважды. Фасонные фрезы с криволинейными в 3-х плоскостях режущими кромками уменьшают этот недостаток, но не устраняют его совсем – фреза, которая не бьет по заготовке, ничего от нее не отрежет.

Самодельный фрезерный станок с мотором из хлама трясется в общем как сам может. Доступные в домашней мастерской меры по его виброгашению обеспечивают качество работы, подходящее более для простых плотничных работ. В ручных фрезерных машинах по дереву виброгашение уже предусмотрено конструктивно. Установка фрезера в стол еще уменьшает «трясучку», и весь агрегат становится пригодным для достаточно тонких столярных работ, в т.ч. над фасадными частями мебели, декоративными деталями и др. ответственными частями. Так что принципиальная разница между самодельными фрезерным станком и столом к имеющемуся ручному фрезеру все-таки есть.

Как устроен фрезерный стол

Основные отличия фрезерного стола с готовой машиной от самодельного станка того же назначения таковы:

• Стол выполняется по конструктивной схеме вертикального фрезерного станка с нижним приводом, в то время как самодельный станок может быть и вертикальным, и горизонтальным. Впрочем, последний в домашних условиях никаких ощутимых преимуществ перед вертикальным не дает.
• Фрезерный стол достаточно просто снабжается своими руками лифтом – устройством для плавной и, возможно, оперативной регулировки выступа фрезы над рабочим столом.
• Система упоров заготовки фрезерного стола может быть усовершенствована по сравнению с самодельным станком для повышения точности и чистоты обработки.
• Фрезерная машина для установки в стол дорабатывается обратимо (см. далее) с тем, чтобы ее можно было снять для работы вручную.

Как устроен простой фрезерный стол для работы по дереву, показано на рис. Тумба (станина) – любой достаточно прочной и устойчивой конструкции, т.к. основное вигброгашение осуществляется, кроме как с самом фрезере, опорной плитой. Поэтому тумба в данном случае фактически не станина, т.к. является просто поддерживающей конструкцией.

На простом столе сложно добиться качественной обработки заготовок с большим отношением ширины к высоте. Совершенно ровная доска по точно так же ровному столу вдруг ни с того, ни с сего идет рывками, рез получается неровным или даже заготовка закусывается фрезой. Причина – продольные, т.е. распространяющиеся горизонтально, волны упругости в материале заготовки. Гребенчатый вертикальный упор (см. далее) не успевает их поглотить, на заготовке возникают пучности (фокусы) вибраций, портящие все дело.

На такую ситуацию и предназначен горизонтальный упор, см. след. рис. Он выполняется всегда гребенчатым, т.к. является преимущественно вибропоглотителем. С той же целью добавляется второй вертикальный гребенчатый упор.

На рис. показан стол с 2-сторонними упорами, рассчитанными на подачу заготовки туда-обратно, см. далее. К самодельному столу для обычных столярных работ лучше делать односторонние упоры (см. далее): они технологически проще и могут быть выполнены их обычной твердой мелкослойной древесины (дуб, бук, орех). В любом случае наиболее ответственными конструктивными узлами самодельного фрезерного стола являются:

1. Опорная (рабочий стол) и установочная (монтажная) плиты;
2. Упоры – гребенчатый и глухой (простой);
3. Лифт фрезерной машины.

Плиты

Опорная и монтажная плиты фрезерного стола конструктивно идентичны таковым такого же станка. Пример конструкции опорной плиты фрезерного стола из 2-х слоев 19-мм фанеры показан на рис.:

Ее основной недостаток – дороговизна: фанера требуется березовая (еще лучше бакелитовая) сорта не ниже Iб. Между тем, затратив немного больше времени и труда на переклейку многослойного фанерного «пирога», его, и даже лучшего качества, можно сделать, как и для фрезерного станка, из дешевой 4-мм строительной (II сорта) или упаковочной (несортовой) фанеры. Нужные износостойкость и прочность при этом обеспечиваются пропиткой листа перед раскроем водно-полимерной эмульсией (полноценный заменитель – строительная грунтовка ЭКО Грунт), а вибропоглощающие свойства – слоями клея ПВА. Высохший монтажный (усиленный) ПВА дает вязкую упругую пленку, отлично гасящую вибрации, но и без того пространство по высоте, в котором может набрать силу волна упругости, сокращается впятеро.

Примечание:
фанера склеивается из листов шпона дешевым казеиновым или аналогичным синтетическим клеем, обладающим виброгасящими свойствами лишь в малой степени (его слой жесткий и хрупкий). Фанера, клееная ПВА, оказалась бы совершенно нерентабельной.

Устройство установочного узла с повышенным виброгашением для фрезерного стола показано на рис. и совершенно таково, как для фрезерного станка ().

И процедура изготовления опорной плиты такая же: лист фанеры пропитывается 2-3 кратно с каждой стороны, затем раскраивается (сразу с вырезами под фрезер). Окно для машины лучше делать круглым или со скругленными углами. Пакет склеивается по инструкции к клею и сушится не менее 2-х суток под рассредоточенным гнетом ок. 100 кг/кв. м плиты; очень хороший пригруз – стопы книг и/или подшивок журналов.

Плита для фрезера и его доработка

Установочная (монтажная) плита фрезера делается из волокнисто-слоистого вибропоглощающего термореактивного пластика: текстолита, стеклотекстолита. Несколько хуже вибропоглощающие массивные термопластичные материалы – оргалит и т.п. Термопластичную пластмассу от нагрева во время работы может повести и станок потеряет точность. Массивные (эбонит, бакелит) или слоистые термореактивные пластики (гетинакс) непригодны – от вибраций и нагрева очень скоро расслаиваются и трескаются.

Как дорабатывается машина для установки в фрезерный стол, показано на рис.:

Фиксатор штатного скользящего рабочего стола (показан стрелкой слева на рис.) освобождается (отжимается). Затем штатный стол снимается и ставится на пружины сжатия (в центре) общей силой прим. 1,5 веса машины. Подошва штатного стола (показана стрелкой в центре) снимается, и взамен нее крепится установочная плита (справа на рис.). Восстановление машины для использования в ручном режиме производится в обратном порядке.

Упоры

Поскольку самодельный фрезерный стол способен обеспечить лучшую точность и чистоту обработки, чем такой же станок, систему упоров для него желательно видоизменить. Упоры, как в станке или на рис. выше с изображением простого стола, пригодны для изготовления не фасадных (декоративных) деталей, т.к. прямой Г-образный глухой упор все-таки сильно отдает вибрации обратно в заготовку и затрудняет ее подачу (заготовка из обычной деловой древесины может заедать).

Чертежи косых гребенчатого и глухого вертикальных упоров для самодельного фрезерного стола по дереву приведены на рис. Конструктивно гребенчатый упор для стола несколько отличается от такового для станка (все зубья одинаковы), т.к. весь агрегат трясется уже не так сильно. Клен – один из лучших виброгасителей, но выдержанная, без дефектов, сучков, свилей и косослоя, деловая кленовая древесина дорогой и дефицитный материал. Ее вполне заменят дуб, бук, граб, орех.

Примечание:
еще лучший виброгаситель – древесина вяза. Но бездефектный выдержанный деловой вяз в широкой продаже практически отсутствует, т.к. весь идет на колодки для пошива дорогой кожаной обуви и ответственные детали машин.

Устанавливаются гребенчатые и глухие упоры попарно (глухой первым по ходу заготовки), см. врезку в центре на рис. Фиксируются стопорным блоком (стопором), выделено красным на рис. справа. Однако ставить гребенку с «глухарем» до фрезы по ходу заготовки при ее подаче, как показано там же, все-таки неправильно: основная «трясучка» возникает за фрезой. А вот ставить 2 пары гребенка-глухарь, до фрезы и после нее, не возбраняется и для точности обработки полезно.

Упор туда-обратно

Заготовки из однородных материалов высокого качества (МДФ, постформинг для кухонных столешниц, отборная мелкослойная древесина) нередко фрезеруют способом туда-обратно: деталь толкают на фрезу и тут же, не выключая фрезера, тянут назад. Сочетание попутного и встречного фрезерования в один проход (см. статью о фрезерном станке) дает наиболее чистую поверхность.

Примечание:
детали, фрезерованные туда-обратно, вполне пригодны на шпонирование и ламинирование.

Однако ставить для фрезеровки туда-обратно пару косых гребенок, повернутых в противоположные стороны, нельзя: на входящем гребне заготовку заклинит. Для фрезерования туда-обратно заготовка подпирается парами вертикальных и горизонтальных прямых гребенок (см. рис. выше): их гребни (и пазы между ними) перпендикулярны рабочей поверхности, а рабочие части гребенок трапециевидные в плане со скосами в 60 градусов от перпендикуляра (30 градусов от подошвы гребенки). К сожалению, выбор материалов для самостоятельного изготовления прямых 2-сторонних гребенок ограничен: бездефектные выдержанные деловые клен, вяз, тик.

Примечание:
в продаже встречаются прямые гребенки для фрезеров по дереву, литые из полипропилена. Как работают, не знаю, не пробовал.

Лифт

Самые простые конструкции лифтов для фрезерного стола по дереву – жесткий кулачковый (поз. А на рис.) и клиновой (поз. Б).

Их общее достоинство – возможность сделать опорную плиту откидной для удобства доступа к фрезеру. Но общий огромный недостаток – неустойчивость, машина от вибрации сползает вниз. Фактически после 1,5-2 м реза лифт приходится переустанавливать. Кулачковый лифт, кроме того, по удобству пользования не намного лучше регулируемого шайбами с резиной лифта самодельного фрезерного станка.

Оптимальная конструкция лифта фрезерной машины в столе – винтовой, см. след. рис. Если нижнюю фланцевую гайку дополнительно зафиксировать контргайкой (или поставить самозатягивающуюся фланцевую гайку), вынос фрезы держится железно. И возможна его действительно оперативная регулировка, буквально на ходу заготовки.

Точный мини-стол

Для занятий художественной деревообработкой и/или фасадной столяркой незаменимая вещь – фрезерно-копировальный станок. Сделать его своими руками возможно, но сложновато, а приобретать фабричный имеет смысл только если есть стабильный поток заказов на работы данного рода и твердые навыки их выполнения.

Однако и фасонные пазы в фасадных деталях мебели, фрезерованные по прямой, могут дать отличный эстетический эффект. Прямая фрезеровка широко используется в изготовлении мебели и декоративных изделий из дерева в любом стиле, см. рис. Самостоятельно выполняется она маломощными ручными фрезерными машинами по дереву повышенной точности (справа на рис.); установка ручного мини-фрезера в стол повышает качество работы и производительность труда точно так же, как «большого».

Чертежи мини фрезерного стола по дереву под отечественную ручную фрезерную машину даны на след. рис. Его отличительные особенности – кулачковый боковой прижим заготовки и вертикальная гребенка с широкими зубьями. Решение для работы с качественными материалами вполне оправданное: мелкие частые гребенки сами немного «отыгрывают» на заготовку, что в данном исполнении минимизировано.

А вытяжка?

При фрезеровании древесины образуется в разы больше опилок, стружки и древесной пыли, чем при распиловочных операциях. Точность обработки на столе и здоровье его оператора пыль портит так же, как пылящий станок. Поэтому для фрезерного стола точно так же необходимы пылеулавливатель, пылеотвод и пылесборник; их конструкция одинакова и для стола, и для станка, см. соотв. статью.

Современный ассортимент обрабатывающего электроинструмента удовлетворит потребности любого мастера. При этом всегда можно превратить ручной инструмент в стационарный станок.

Самый востребованный инструмент мастера по дереву – безусловно, фрезер. Ручным фрезером можно проделать большинство работ, но когда обрабатываются заготовки большого размера – возникают технические сложности.

Покупка фрезерного станка для домашнего использования слишком затратное мероприятие, поэтому мастера стараются сделать стол для фрезера своими руками.

Самодельный стол позволяет манипулировать обрабатываемой заготовкой, в то время, когда сам фрезер жестко зафиксирован на столешнице. Электроинструмент крепится снизу, выступает над уровнем стола.

Самодельный фрезерный стол своими руками из деревянных брусков

Как правильно сделать стол для ручного фрезера

Главное условие – массивная конструкция, которая будет надежной при вибрациях и выдержит вес заготовки любого размера.

ВАЖНО! Поскольку работа с фрезером представляет собой повышенную опасность, падение стола может привести к травмам. Для придания устойчивости конструкции, желательно оснастить ножки стола регуляторами высоты. Тогда можно устанавливать станок на неровную поверхность.

Столешница должна быть выполнена из гладкого износоустойчивого материала, например – покрытие для кухонных рабочих поверхностей. Ножки и раму стола можно выполнить из бруса толщиной не менее 40 мм, или из фанеры 10-12 мм. Пространство под столешницей должно обеспечивать легкий доступ к фрезеру для обслуживания и смены фрезы. Либо верхняя часть делается откидной, как рояльная крышка.

Поскольку самодельный фрезерный стол является ответственным оборудованием – перед началом работ необходимо нарисовать подробный чертеж.

Обеспечение безопасности:

1. Кнопка пуска фрезера делается выносной. Желательно закрыть ее крышкой, для предотвращения самопроизвольного включения. А вот кнопка экстренного обесточивания напротив, должна быть легкодоступной;
2. Фрезу желательно закрыть автоматическим откидным щитком, как на циркулярных пилах;
3. Вокруг стола не должно быть никаких предметов, выступающих частей интерьера, ступеней и проводов. Во время работы можно споткнуться и получить травму;
4. Электропроводка укладывается в гофру, и надежно крепится на внутренней поверхности стола;

ВАЖНО! Никаких провисающих проводов питания внутри конструкции быть не должно.


5. Замена фрез производится только на обесточенном электроприборе, с полным отсоединением от сети;
6. Желательно предусмотреть возможность удаления стружки из рабочей зоны.

Помимо засорения рабочего места, опилки могут попасть в вентиляцию фрезера (поскольку он находится под столом) или между столешницей и заготовкой. Это может привести к проскальзыванию обрабатываемой детали.

Как установить в стол пластину для фрезера

Самой ответственной частью конструкции, влияющей на качество работ – является пластина (или подошва) ручного фрезера. Поскольку при установке в стол, она больше не является опорным узлом, необходимо продумать надежное крепление и управляемое перемещение фрезы по вертикали.

Пластина для крепления фрезера

Крепление электроинструмента к пластине вместо стола позволяет легко демонтировать его для обслуживания или смены насадок.

Вопрос о том, как может быть изготовлена фреза по дереву своими руками, волнует не только домашних мастеров, которые самостоятельно занимаются плотницкими работами и моделированием, но и профессиональных отделочников. И главное тут не только в желании сэкономить, а в том, что серийные инструменты для обработки дерева, которые сегодня несложно приобрести в специализированных магазинах или на строительных рынках, часто не имеют требуемую конфигурацию рабочей части. Именно поэтому специалистам и домашним мастерам, применяющим такой инструмент, приходиться дорабатывать его серийные модели или изготавливать его с нуля, используя для этого стальные заготовки цилиндрической формы.

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

• На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
• Между частями заготовки с разными диаметрами формируется плавный переход.
• С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
• Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

Самодельная фреза может быть использована для обработки дерева, при этом ее внутренний угол должен совпадать с центром вращения.

Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.

• Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
• Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
• Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.

Самодельная фреза не может сразу справиться с большим объемом древесины, снимаемой с поверхности обрабатываемого изделия, поэтому обработку выполняют за несколько заходов.

Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях. Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.

Типы самодельных фрез для обработки древесины

Конусные фрезы, обработка при помощи которых осуществляется на средних и высоких оборотах, используются для того, чтобы снимать лишний слой дерева с торцевых элементов заготовки. Оптимальным вариантом самостоятельного изготовления инструмента данного типа является фреза из сверла.Такая фреза из сверла изготавливается в домашних условиях следующим образом: инструмент обрезается ближе к его хвостовику (от половины до четверти его длины), затем каждая режущая кромка обрезанного сверла стачивается на величину 1/2 – 1/3 его диаметра. Если режущие кромки сточить на большую величину, то не только оголится его тело, но он также утратит свои режущие свойства. Восстановить своими руками режущие кромки самодельных фрез по дереву, которые имеют спиралевидную форму, сложно.

Фреза по дереву торцевого типа может быть изготовлена и из тонкостенной трубки. Как сделать фрезу из такой заготовки? Следует придерживаться следующих рекомендаций.

1. В качестве заготовки берется отрезок трубы, длина которого составляет 15–20 см.
2. Со стороны будущей режущей кромки (на расстоянии 2–3 см от нее) с двух сторон трубы выполняются проточки овальной формы.
3. Будущей режущей части фрезы по дереву придается конусная форма, ее стачивают под углом 2–3°.
4. Зажав заготовку в тисках, на ее торцевой части выполняют крестообразный надрез, для чего используется угловая шлифовальная машина.
5. Со стороны режущей части на заготовке прорезаются пазы – вплоть до овальных отверстий.

Используя самодельную торцевую фрезу, изготовленную из тонкостенной трубки, можно создавать в изделиях из дерева глухие или сквозные отверстия. При этом внутреннюю поверхность глухих отверстий необходимо дорабатывать с помощью стамески.

Что такое фрезерный станок, для чего он предназначен и какие его главные особенности?
Фрезерный станок — это металлорежущий и деревообрабатывающий станок.

Фрезерный станок по дереву служит для переработки при помощи металлообрабатывающего инструмента (фрезы) тонких, усложнённых плоскостей, зубчатых колёс и подобных объектов.
Также этот станок за небольшой период времени может очень быстро обработать любой пиломатериал в очень больших объёмах.

Деревообрабатывающий станок довольно дорогое удовольствие, если приобретать его прямо с завода, поэтому мало кто мог бы его себе купить. Но если посмотреть на другую «сторону медали», то иметь фрезерный станок дома довольно рентабельно. По этой причине зачастую многие обычные люди, работающие на данных станках и мастера, с большим стажем работы приходят к пониманию того что: «Нужно сделать фрезерный станок самому, своими руками!» и они правильно мыслят, ведь это вполне возможно и не так уж сложно.

Какими знаниями нужно владеть для того, чтобы соорудить фрезерный станок по дереву своими руками?

Фрезерный станок характеристики

Существует множество разных установок. Начиная от самых простых до самых сложных. Для домашних условий хватит обычной установки с зафиксированным положением, имеющая возможность ручной разборки, регулировки и переустановки металлообрабатывающего инструмента (фрезы).

Для того чтобы соорудить обычную установку, обязательно надо узнать из чего она состоит, её основные компоненты и приниматься за работу, основываясь на схемах строения домашнего фрезерного станка.

Устройство фрезерного станка:

Столешница

Станина

Мотор

Фреза

Станина – это фундаментальная часть всей системы. Станина не должна расшатываться, она должна быть крепкой, иметь хорошую подпорку.

Куда крепится станина?

Зачастую станина крепится на пол помещения при помощи металлического крепления.
Не так часто можно встретить, когда станину устанавливают, не закрепляя её. В данном случае фиксирование появляется из-за собственного веса аппарата. Если нужен станок, на котором будет выполняться лёгкая работа по дереву, то в таком случае можно обойтись без крепления. Получится своего рода ручной фрезерный станок.

Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер.

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении. Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте. Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

1. Расположить под столешницей
2. Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.
2-й способ. В этом случае станину нужно закрепить выше столешницы, также нужно расположить на ней крепления для мотора.

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки.

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Самодельный фрезерный станок видео

Когда самодельный фрезерный станок для дома будет изготовлен и установлен, то при аккуратном его использовании у любого специалиста на все 100% будут любые необходимые материалы, которые точно сделают работу как минимум удобной.

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• ДСП или многослойную фанеру толщиной от 12 мм;

• обрезки доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм

. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

• Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

• Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

• Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

• Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

• В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту
.
У электродрели этот показатель находится в районе 3 000
.
Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт
.
Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, и даже детские игрушки. К тому же много и нежилых возводится именно из . Поэтому многие «самоделкины» не прочь иметь по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы

.

Читайте в статье

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

• Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».

• Многофункциональный для собственной столярной мастерской. Можно использовать в небольшом производстве.
• Для создания деревянных изделий методом точения используют токарные станки. Есть компактные варианты, которые не займут много места в гараже.
• Для выпуска дверей и окон применяют .
• Чтобы обстругать понадобится рейсмусовый станок.
• Копировально-фрезерные применяются для создания изделий необычных форм.
• Фуговальные могут обстругать болванку с одной стороны.

Статья по теме:

Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести для применения в быту.

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

• токарный станок;
• фрезерное оборудование;
• рейсмусовый станок;
• шлифовальный и фуговальный вариант.

Рассмотрим, особенности каждого и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

Особенности токарного станка по дереву для домашней мастерской

Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.

Конструктивно станок по дереву отличается от отсутствием системы охлаждения.
При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:

Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для или для лестницы. Вот примеры готовых станков в мастерских:

1
из 4

Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:

токарный станок по дереву

Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами

Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:

1
из 4

Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:

• станина;
• стойки передние и задние;
• ведущий и управляемый центры;
• крепеж для инструмента.

Важно
! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.

Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и . Ниже приведена инструкция по сборке мини-токарного станка:​

Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.

Специфика резцов для токарного станка по дереву

Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.

Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:

• радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
• тангенциальные: для касательной обработки и формирования сложного рисунки.

Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:

1. Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
2. Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
3. Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
4. Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.

Вариант изготовления самодельного резца посмотрите в видеоматериале:

резцы для токарного станка по дереву

Делаем стационарную циркулярную пилу своими руками

Купит готовую можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

• диска с зубцами;
• двигателя;
• бокового упора с возможностью регулировки;
• вала.

Чтобы собрать все детали циркулярной пилы приготовьте:

• лист металла от 8 мм толщиной;
• уголок из металла 45 на 45 мм;
• двигатель электрический;
• диск с зубьями;
• подшипник шариковый;
• брусок из дерева;
• кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы.
Вот несколько примеров готовых схем:

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от , профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Порядок сборки упора будет следующий:

1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Изготавливаем фрезерный станок по дереву для домашней мастерской

Необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм.
   Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки.
   Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора.
   Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Михаил, г. Волгоград:
«Приобрел стол для станка Кратон МТ-20-01. Недорого и удобно. Причем он совместим с разными моделями оборудования».

Дмитрий, г. Москва:
«Купил себе Корвет-83 90830 для дома. Привлекли небольшие размеры и мощность двигателя. Работает хорошо уже более года».

В интернет-магазинах и специализированных отделах представлено немало моделей фрезерных станков по дереву, но стоимость полной комплектации редко опускается ниже 30 тыс. р. Именно поэтому многие «самделкины» собирают оборудование для своей мастерской своими силами.

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи . Своими руками собирать модель нужно будет строго по ним.

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих.
Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1
из 4

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

• Конусообразные. Используются для обработки различной древесины под разным наклоном.

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1
из 4

Фрезы для станков по дереву

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

• Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
• Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
• Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Вариант заготовки чертежа от руки

рейсмусовый станок

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

• электрорубанок, который не жалко переделывать в другой инструмент;
• подробный чертеж для работы;
• и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

• Дисковый.
  Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.

• Ленточный.
  Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией. Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки.

• Барабанные шлифовальные станки
  по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.

• Колибровально-шлифовальные станки по дереву
  – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Универсальная машина для работы с древесиной

шлифовальный станок

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

• станина;
• вал строгальный;
• регулятор для стола;
• мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Сборка строгальной машины

фуговальный станок

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

1. Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
2. Делаете заготовки по точным размерам. Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
3. К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
4. Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
5. Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше (на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

Для полного понимания хода работы, посмотрите видеоматериал

Прежде чем сделать фрезер своими руками, рекомендуется подготовить чертеж. На схеме указывают основные элементы инструмента.

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Конструктивные особенности

Самодельный фрезер по дереву применяется для снятия фаски, оформления кромки, создания декоративной резьбы. Аналогичное устройство по металлу оснащено специальными фрезами и предназначено для работы с мягким металлом. При необходимости можно сделать фрезер для работы с пластиком, оргстеклом и прочими материалами.

Основными элементами инструмента являются шпиндель, мотор и фреза.
Вращение от мотора передается на шпиндель с рабочей фрезой. Некоторые фрезеры по металлу и дереву работают от однофазной электросети переменного напряжения. Можно сделать ручные фрезеры своими руками на маленьком двигателе постоянного тока.

Для этого применяют различные фрезы. Выбор элемента зависит от предназначения будущего инструмента и обрабатываемого материала. Простые модели предназначены для обработки дерева. Для таких агрегатов характерна низкая скорость. Сложнее сделать своими руками фрезер по металлу, так как этот материал обладает высокой степенью жесткости и прочности.

Вернуться к оглавлению

Принцип действия и классификация

Для изготовления шпинделя применяют твердый металл, который должен соответствовать определенным требованиям по жесткости и твердости. Принцип работы любого фрезера заключается в следующем: ротор связан со шпинделем, на который фиксируется фреза. При включении инструмента в электросеть шпиндель начинает вращаться. Материал режется острыми ножами.

Точность выполняемой работы зависит от скорости вращения.

Стойка для фрезера выпиливается также из куска древесно-стружечной плиты.

Так как число оборотов зависит от плотности сырья, то самодельный инструмент рекомендуется укомплектовать регулятором.

• ламельный – изготавливает пазы;
• верхний – применяется для выполнения любой работы по дереву;
• кромочный – изготавливает кромки и снимает фаску.

Верхний фрезер классифицируется на следующие виды:

• неподвижный – жесткое крепление мотора;
• погружной – мотор перемещается с фрезой.

Узкопрофильный инструмент подразделяют с учетом материала и деталей, к которым он применяется:

• шипорезный станок;
• для гипсокартона;
• для получения паза и др.

Вернуться к оглавлению

Самостоятельное изготовление

Ручной инструмент, представленный из мотора, который вращает фрезу, можно сделать своими руками. Для этого потребуется фреза, электрический мотор и патрон. Двигатель можно взять от любого рабочего электрического прибора. Патрон можно взять от перфоратора, так как эта деталь выдерживает большую мощность.

Основанием для мотора является ПВХ либо стандартные листы ДСП. Основание вырезают и фиксируют к мотору. Патрон соединяют с двигателем с помощью специального переходника. Для этого потребуется помощь специалиста. Для полученного материала подбираются соответствующие фрезеры. Инструмент готов к эксплуатации.

Полученное ручное устройство можно превратить в станок. Для этого потребуется обустроить станину подходящих размеров и сделать отверстия в соответствующих местах. Такой универсальный станок, изготовленный в домашних условиях, не сможет дать достаточную скорость для проведения высококачественной работы. Его можно использовать для «грубой» работы по дереву.

В домашних условиях можно сделать ЧПУ станок. Он предназначен для производства изделия, спроектированного на компьютере. Аппарат с числовым программным управлением позволяет выполнить следующие работы:

1. Фрезерование.
2. Лазерная резка.
3. Гравировка.
4. Сверление.

Самодельный станок должен быть многофункциональным. Для его изготовления потребуется МДФ плита размером 1,5х1,5 м и фурнитура. Детали вырезают электролобзиком и дрелью. Чтобы в процессе работы стружка не разлеталась, делают пылеотсос. Полученный инструмент не применяют для обработки металла. Его можно использовать для работы с алюминием, бронзой, пенопластом и пластиком.

ЧПУ станок изготавливают своими руками с помощью алюминиевого профиля с сечением в 80х40х4 мм. Из него нарезают балки:

• 2 шт. по 1300 мм;
• 4 шт. по 460 мм.

В 2 швеллера с сечением в 50х30х4 мм вписывают направляющие. Ножки станка изготавливают из аналогичных элементов дивана. Каркас основания готов. В основе такого многофункционального инструмента находятся шаговые моторы.

Основными элементами ручного фрезера считаются мотор и фреза. Остальные детали устройства выполняют функции посредника, обеспечивая бесперебойную работу устройства. Поэтому при изготовлении ручного фрезера рекомендуется учитывать параметры мотора и фрезы.

Ручной самодельный инструмент обладает следующими преимуществами:

• низкая цена;
• обработка различной поверхности;
• простая сборка конструкции и обслуживание;
• легкая эксплуатация.

К недостаткам самодельных устройств специалисты относят низкую скорость обработки материала. Если аппарат оснащается стандартным мотором, которым укомплектовывают современные бытовые приборы, тогда для обработки сложных элементов и поверхностей не хватит оборотов. Чтобы устранить такой недостаток, применяют высокоскоростные двигатели. Их можно снять из современного перфоратора. Мощный агрегат позволит регулировать число оборотов для выполнения столярной работы любой сложности.

Самодельный фрезерный инструмент обладает низкой жесткостью и прочностью, так как изготавливается из подручных материалов. Вышеперечисленные преимущества и недостатки следует учитывать при изготовлении и работе с ручным самодельным устройством.

В поисках достойного ответа на тот дискомфорт, который возникает при работе с ручным фрезерным инструментом, владельцы домашней столярки со временем приходят к необходимости в покупке удобного фрезерного стола.

ВовроКсю
Пользователь FORUMHOUSE

Про стол задумывалась уже давно. Особенно после того, как вручную выполнила ф
резерование 22 м забора.

Вариант с покупкой может оказаться дорогостоящим, габариты станка, собранного в производственных условиях, не соответствуют размерам небольшой домашней мастерской. Оптимальным решением в данном случае будет самостоятельная сборка фрезерного стола.

Желающие сделать самодельный фрезерный станок найдут в соответствующем разделе FORUMHOUSE.

Как сделать фрезерный стол

Самодельный фрезерный стол представляет собой простейший . Основной рабочий узел в нем – это ручная фрезерная машина. Работа с ручным электроинструментом подразумевает перемещение рабочей фрезы по поверхности неподвижной заготовки (что далеко не всегда удобно). Фрезерный стол для ручного инструмента позволяет изменить способ обработки и фрезеровать облегченным способом: ручной инструмент закрепляется на рабочем столе неподвижно, а обрабатываемая заготовка легко подается на фрезу руками.

Самодельный фрезерный стол представляет собой простейший обработки древесины. Основной рабочий узел в нем – это ручная фрезерная машина. Работа с ручным электроинструментом подразумевает перемещение рабочей фрезы по поверхности неподвижной заготовки (что далеко не всегда удобно). Фрезерный стол для ручного инструмента позволяет изменить способ обработки и фрезеровать облегченным способом: ручной инструмент закрепляется на рабочем столе неподвижно, а обрабатываемая заготовка легко подается на фрезу руками.

фрезерный стол для ручного фрезера состоит из основных и дополнительных элементов. Дополнительные элементы не обязательны, но их использование позволяет максимально облегчить большой труд мастера, сделать конструкцию устройства более безопасной, а функционал – приближенным к возможностям серийных установок.

Универсальный фрезерный стол:
основные элементы конструкции

Основные элементы фрезерного стола обозначены на рисунке.

Aib
Пользователь FORUMHOUSE, Москва.

Очень нужен был мобильный фрезерный стол. Сварил каркас, покрасил и собрал конструкцию.

Размеры фрезерного стола зависят от габаритов обрабатываемых деталей, а также от роста самого мастера. Длина и ширина должны быть немного меньше столешницы, а высота станины составляет 850…900 мм, что соответствует наиболее комфортным условиям для работы стоя. Ножки самоделки можно сделать регулируемыми, что позволит компенсировать неровности пола или изменять высоту станины.

Столешница для фрезера

Размеры столешницы зависят от размеров обрабатываемых деталей.

dautov
Пользователь FORUMHOUSE

В домашней мастерской достаточно небольшого столика 500х500 мм.

Для обработки сравнительно длинных деталей (для профилирования кромок на дверных наличниках) понадобится столешница соответствующих размеров. Смотрим чертеж:

Для изготовления станины чаще всего используются материалы на основе древесины, способные эффективно гасить возникающие вибрации. Это может быть столешница из ДСП, которую используют при изготовлении кухонной мебели или лист толстой фанеры. Вот, к примеру, столешница из обрезка ДСП, образовавшегося после установки кухонной мойки.

Krott64
Пользователь FORUMHOUSE

На этом обрезке столешницы, после несложной доработки, можно делать вполне приличные вещи.

Кто-то делает столешницу из металла, кто-то – из обрезной доски, но, как показывает практика, ДСП и фанера – всегда в приоритете.

Orfo74
Пользователь FORUMHOUSE

Если буду делать, то из ламинированной фанеры (у меня на прицепе такая). Прошла уже сотни тысяч километров под зноем и под «минусом». Ее не испортили ни соли, ни дожди. И до сих пор можно использовать, но собирать нужно либо в 2 слоя, либо низ делать из простой фанеры.

Для изготовления столешницы нельзя использовать материал, на поверхности которого имеются дефекты (сучковатые доски и т.д.).

Монтажная пластина под ручной фрезер

К монтажной пластине с помощью резьбовых соединений крепится ручной фрезер. Поэтому к ее изготовлению необходимо отнестись со всей ответственностью. Материал, из которого будет изготовлена пластина, должен быть достаточно прочным, чтобы фрезер не вырвало во время работы (последствия можно себе представить). Это может быть прямоугольник из металлического или фанерного листа (но металл надежнее).

AlekX
Пользователь FORUMHOUSE

У мощной машины дури много. И если ее вывернет из стола во время работы
– мало не покажется.

Dgusepe
Пользователь FORUMHOUSE

Ножки могут быть и деревянными, но столешницу желательно делать из металла 3 мм. Для максимального поднятия фрезы.

Длина и ширина монтажной пластины должны соответствовать размерам подошвы ручного фрезера, с помощью которой электроинструмент будет крепиться к столу.

Продольный упор для заготовки

Продольный упор можно изготовить из обычного листа ДСП или из обрезной доски. Упор необходимо делать подвижным, чтобы обеспечить возможность регулировки горизонтального вылета фрезы. Для более точной регулировки по бокам столешницы можно прикрепить измерительные линейки.

Конструкция фиксирующего механизма, позволяющего закрепить продольный упор в требуемом положении, предельно проста. Она может состоять из двух реек со сквозными продольными пазами и из двух резьбовых фиксаторов с барашками.

Вместо реек можно использовать два металлических уголка, которые прослужат дольше и не будут деформироваться под действием зажимов.

Чтобы пыль и стружка не мешали работе, продольный упор желательно оснастить пылесборником, к которому подключается стружкоотсос или небольшой столярный пылесос.

Продольный упор может делаться двойным, что заметно расширяет функционал фрезерного стола.

Superkuzen
Пользователь FORUMHOUSE

Монолитный упор лишает возможности проведения массы операций, выполняемых на фрезерном столе, то есть делает стол малофункциональным.

Фрезерный стол может выполнять функции небольшого фуговального станка, если между двумя половинами продольного упора организовать регулируемый перепад рабочих плоскостей. Данная конструкция позволяет смещать одну половину упора относительно другой, выставляя один упор заподлицо с фрезой при помощи тонких деревянных пластин. Регулировочные пластины подкладываются под нерабочую поверхность упора.

Ручная фрезерная машина

От технических характеристик ручного инструмента (мощность, количество оборотов в минуту и т. д.) будет напрямую зависеть производительность фрезерного стола. Выбирать фрезер для фрезерного стола следует, исходя из предполагаемой нагрузки. Добавочный функционал машины станет для мастера дополнительным плюсом. Если у вас еще нет ручного фрезера, то выбирайте инструмент с регулируемой скоростью вращения фрезы и с возможностью выставления глубины обработки (погружные фрезеры). Очень удобны в обращении машины с блокировкой шпинделя (для легкой замены режущего инструмента), а также устройства с плавным пуском и быстрой остановкой шпинделя.

Мы рассмотрели основные элементы фрезерного стола, который позволит владельцу выполнять самые простые фрезерные операции. Для того чтобы расширить функционал устройства, сделать его универсальным и увеличить эксплуатационную безопасность, необходимо позаботиться о наличии дополнительных приспособлений. Рассмотрим самые распространенные из них.

Продольная направляющая для подвижной фрезерной каретки

С помощью продольной направляющей, встроенной в поверхность столешницы, к фрезерному столу можно крепить разнообразные приспособления: угловой упор с транспортиром, перпендикулярный упор и т. д.

Продольная направляющая может иметь разную конструкцию, но чаще всего она представляет собой алюминиевый С-образный профиль, в который вставляются болты с гайками-барашками. Такая конструкция позволяет быстро установить на фрезерный стол нужное в данный момент приспособление.

Кстати, с помощью С-образного профиля можно закрепить на столешнице и продольный регулируемый упор.

Вертикальный прижим

Верхний прижим повышает безопасность при работе на самодельном фрезере и увеличивает точность обработки. Его крепление может быть реализовано по типу фиксаторов для подвижной каретки.

Если вы планируете сделать фрезерный стол своими руками , видео об устройстве универсальной столярной мастерской для личного пользования поможет вам в этом.

Лифт для фрезера

Вертикальный вылет фрезы очень часто приходится регулировать. Для выполнения этой регулировки предусмотрен фрезерный лифт – регулируемый упор, позволяющий поддерживать фрезерную машину на заданной высоте и при необходимости быстро изменять эту высоту.

Фрезерный лифт целесообразно использовать в комплекте с фрезерными машинами погружного типа. Их конструкция изначально имеет направляющие для регулировки вылета фрезы (в отличие от машин с неподвижно закрепленным двигателем).

Подъемный лифт для самодельного фрезера может иметь различные исполнения.

Лифт из автомобильного домкрата

Для создания подъемного механизма можно использовать старый автомобильный домкрат.

leon42
Пользователь FORUMHOUSE

Лифт можно сделать из автомобильного домкрата: под фрезером полочка, на полочку крепим домкрат. Крутим домкрат – фрезер поднимается или опускается.

Для удобства ручку домкрата можно вывести за боковую стенку станины. Это значительно облегчит регулировку.

Лифт на основе резьбовой шпильки

Blackk
Пользователь FORUMHOUSE

Уголок с резьбовой шпилькой прикручен к выступу на фрезере, на который в штатном режиме крепится измерительный штырь. В уголке для резьбовой шпильки нарезана резьба. Вращая шпильку, мы как бы ввинчиваемся в уголок и тянем весь фрезер вверх по направляющим. Соответственно, при вращении назад – фрезер опускаем.

Механизм состоит из деревянного клина (поз. 1), в котором просверлено сквозное отверстие под винт (поз. 2). Благодаря металлическим платикам (поз. 3), прикрепленным по бокам клина и имеющим резьбовые отверстия, клин двигается в горизонтальной плоскости, поднимая или опуская фрезерную машину. Ручка подъемного механизма выведена на боковую поверхность станины. Для уменьшения нагрузки во время подъема, фрезер оснащен самодельным роликом (поз. 4).

Включение и выключение фрезерного стола

Все необходимое оборудование для электрической части фрезерного стола уже предусмотрено в конструкции фрезерной машины. Единственное, что можно добавить в уже имеющуюся электрическую схему – это выносной выключатель и кнопку аварийного отключения (ведь правила безопасности во время работы еще никто не отменял).

Выключатель для фрезера можно использовать самый обыкновенный. Что же касается возможности быстрого отключения: ее можно реализовать, установив на стол аварийную кнопку с механизмом фиксации (в которой разблокировка осуществляется поворотом).

Сборка стола

Основные и вспомогательные элементы фрезерного стола мы перечислили. Порядок сборки устройства каждый мастер может определить для себя сам. Единственный момент, на который следует обратить внимание – это изготовление и установка монтажной пластины.

После того как из стального (или фанерного) листа будет вырезана пластина подходящего размера, в ней необходимо просверлить отверстия для крепления фрезерной машины, отверстие под фрезу (его диаметр должен соответствовать диаметру отверстия в подошве фрезера) и монтажные отверстия (для крепления пластины к столешнице).

Какие инструменты необходимо иметь в своей столярной или мебельной мастерской . А видео о конструкции самодельного фрезерного стола и об особенностях столярного электроинструмента поможет вам найти ответы на вопросы, касающиеся оборудования, которое крайне редко используется в небольшой домашней мастерской.

Фрезер — самый часто используемый инструмент уважающего себя мастера. Благодаря ему можно изготовить известные нам вещи с невероятной легкостью. Существуют операции в столярном деле, которые без этого инструмента выполнить невозможно.

Фрезер состоит из двигателя, цанги для крепления сменных фрез, регулятора оборотов, вертикальной штанги. В модельном ряду любого производителя существуют множество моделей с различными мощностями. Ручной фрезер — довольно универсальный электрический прибор, у которого широкий потенциал и возможности. Улучшить фрезер становится возможным, установив его на горизонтальную поверхность, которая позволит обрабатывать довольно большие заготовки с применением минимальных усилий.

Назначение фрезерного стола

Установка фрезера в стол или верстак позволяет достичь хороших результатов при изготовлении многих изделий. В производстве мебели это незаменимый инвентарь. Поскольку этот процесс часто требует торцевания кромки полотен, изготовления фигурных пазов и углублений.

Такие столы можно найти в крупных магазинах, торгующих инструментами. Стоимость подобного оборудования напрямую зависит от функционала и материала, из которого они изготовлены. Но даже с самым минимальным набором функций, но с качественным покрытием, цена за такой товар достаточно велика. Для простого любителя, который занимается для своего удовольствия в гараже, цена недоступная. Выходом является самодельный стол для фрезера.

Прежде чем начать закупать материал для будущего стола, следует определиться с его функционалом. Рассмотрим основные возможности ручного фрезера и его станочного варианта.

Операции с ручным фрезером

• Фигурная или прямолинейная обработка торцов или кромок заготовок.
• Выемка отверстий различной формы для установки мебельной фурнитуры.
• Удаление четверти толщины.
• Шлифовка и резка заготовочных изделий.
• Сверление.
• Чистовая обработка места реза.
• Выемка канавок шлицов, пазов.

Операции с фрезерным столом

Стол для фрезера своими руками позволяет выполнять такие операции, как:

• параллельная чистовая резка;
• торцевание поверхности и кромок большой длины;
• выборка четверти;
• финишная обработка кромок.

Из списка становится понятно, на фрезерном столе выполняются все те же операции, что и с обычным ручным фрезером, но только с большей точностью и качеством. К тому же размеры заготовок уже в разы больше.

Выбор ручного фрезера

Для крохотной мастерской покупка отдельного фрезера — непозволительная роскошь. Следовательно, фрезерный стол потребуется с быстросъемной конструкцией фрезера. Значит, он будет работать в двух вариантах, как на столе, так и в ручном режиме. Для этого понадобится качественный электроинструмент.

Существует две разновидности ручного фрезера:

• погружной;
• торцовочный.

Их названия говорят об их функционале. Поскольку торцовочный фрезер узкоспециализированный, его дальнейшее рассмотрения не будет интересным для читателя.

По мощности электрический инструмент классифицируется на:

• малой мощности — от 500 до 1100 Ватт;
• средней мощности — от 1200 до 1800 Ватт;
• большой мощности — от 1900 до 2500 Ватт.

Профессионалы советуют для обработки небольших заготовок использовать фрезеры малой мощности, это позволяет добиться максимального удобства в работе. Делать проходы при этом придется в несколько подходов, снимая небольшую толщину, слой за слоем. Однако такие фрезеры не поддаются установке на специальный стол. Для этих целей подойдут фрезеры мощностью порядка 2000 Ватт.

Также при выборе следует обратить внимание на следующие возможности инструмента:

• максимальную глубину опускания стойки;
• плавный пуск;
• наличие регулировки оборотов вращения шпинделя;
• динамический тормоз;
• поддержание количества оборотов под нагрузкой.
• систему удаления стружки.

Все эти параметры определяют качество ручного фрезера, которые будут полезны как в ручном режиме, так и в режиме станка.

Устройство фрезерного стола

Любой фрезерный стол состоит из следующих элементов:

• непосредственно самого фрезера;
• столешницы;
• параллельного упора;
• системы удаления стружки;
• ящиков для хранения запасных частей и различных фрез;
• горизонтального прижима.

В зависимости от функциональных задач фрезерного стола, его возможно изготовить в таких вариантах:

• приставная столешница с фрезером;
• стационарная столешница;
• стационарная столешница с параллельным упором;
• стационарная столешница с параллельным упором, с лифтом вертикального фрезера, поперечная подача фрезы.

Материалы

Как сделать стол для фрезера? Что должен иметь в своем арсенале человек, решившийся на это дело? Для начала нам понадобится чертеж стола для ручного фрезера. Найти его несложно. Поэтому сделать стол для ручного фрезера вполне реально. Также имеется множество подробных мастер-классов и видео местных умельцев, которые хвастаются своими творениями. Встречаются модели, которые настолько многофункциональны, что совмещают в себе, помимо фрезерного, еще и сверлильный, шлифовальный и отрезной столы.

Материал для изготовления подходит практически любой. В основном используют листы ДСП, ламинированной фанеры или обычную фанеру толщиной не менее 8 миллиметров. Также понадобятся саморезы по дереву с потайной головкой, алюминиевые уголки (мебельные), клей ПВА.

Сборка

Рассмотрим, как собирается самый простой стол для фрезера своими руками. Изготовим его из ламинированной фанеры. Размер столешницы примем 400 миллиметров в ширину и 400 миллиметров в длину. Для столешницы прекрасно подойдет ламинированная доска. У нее есть ряд преимуществ по сравнению с фанерой:

• износостойкая поверхность;
• низкая стоимость;
• быстрая замена.

Однако стол для ручного фрезера мы решили изготовить из ламинированной фанеры. Аккуратно ее обрезаем по намеченным размерам. Ножки будут изготовлены из того же материала. Отступает от краев по 20-30 сантиметров и скрепляем ножки со столешницей, места стыка предварительно промазываем клеем и делаем два-три отверстия для затягивания саморезов.

В столешнице проделываем следующие технологические отверстия:

• большое круглое для выхода цанги с фрезой;
• параллельный паз для крепления направляющей;
• можно сделать небольшой паз для крепления линейки.

Параллельный упор можно изготовить из тех же материалов, что и столешницу. Упор состоит из двух частей, граница раздела проходит ровно по центру установленной фрезы. Двигаться они должны независимо друг от друга. Для увеличения возможностей фрезерования, желательно, чтобы параллельный упор имел две степени свободы. То есть мог наклоняться относительно столешницы, и поворачиваться параллельно ей. Это позволит делать изделия сложно формы.

Помимо прочего, с обратной стороны параллельного упора делается выемка с чехлом квадратной формы, в один конец вставляется патрубок пылесоса. Как правило, систему удаления стружки делают с двух сторон, одну сверху за упором, вторую непосредственно возле цанги фрезера.

Это самый простой стол для фрезера своими руками. В дальнейшем можно доработать и установить лифт для удобного регулирования вылета по высоте и горизонтали фрезы.

Дополнительные приспособления

Так как ручной фрезер, установленный в столе, является электрическим инструментом, то для безопасности можно вмонтировать в стол внешний выключатель. Это позволит удобно и безопасно включать и выключать аппарат, когда это будет необходимо. Здесь же можно установить дополнительные розетки для подключения переносной лампы или ручной дрели.

При достаточном свободном месте изготавливают фрезерные столы размерами 1500 на 1500 миллиметров и высотой полтора метра. Получаются полноценные верстаки. При этом в них делаются выдвижные полки, в которых удобно хранить различные фрезы и ключ для смены шпинделя. Большой стол позволяет обрабатывать большие листы фанеры или другого материала, так часто используемого при изготовлении мебели или дверей. Такой стол повышает точность обрабатываемых деталей и уменьшает процент брака при изготовлении.

Безопасность

Стоит помнить, что столы для фрезеров по дереву являются источниками повышенной опасности. Частота вращения фрезы доходит до 25000 оборотов в минуту. Любое неловкое движение приведет к непоправимым последствиям. Руки следует держать на максимально безопасном расстоянии от крутящейся головки, фрезу менять на остановленном и обесточенном аппарате.

При работе нужно надевать специальные очки, которые предохранят глаза от попадания мелкой стружки. Уровень шума при работе достаточно высокий, следует позаботиться о соответствующих мерах предосторожности. Не подпускайте к фрезеру детей.

1. Устройство
2. Пример конструкции ФС
3. Станина
4. Столешница
5. Рабочая плита
6. Кольца
7. Фрезер
8. Крепеж фрезера
9. Направляющая рейка
10. Упорные планки
11. Сопло
12. Продольный передвижной упор
13. Дополнительные фиксаторы
14. Поворотный ФС

Владельцу частного дома приходится немало заниматься ремонтом, совершенствовать свои бытовые условия. Фрезерный стол станет отличным решением при изготовлении различных деталей и приспособлений из дерева, так как он обеспечивает точность и хорошее качество обработки заготовок.

Стол − основная база станка. Рабочий орган оборудования − это фреза , деталь с несколькими режущими лезвиями. С ее помощью в деревянных заготовках делают различного вида пазы, каналы, окна (вертикальные углубления), скосы овального профиля и многое другое. Фрезерование – механическая обработка заготовок многолезвийным инструментом.
Фреза, помимо вращательного движения, совершает поступательные перемещения. Станину со столешницей для обработки деревянных изделий называют фрезерным столом (ФС).

Устройство

Правильная установка фрезера в стол зависит от безупречной конструкции станины. На станине располагается рабочая поверхность станка. Снизу крепится к пластине фрезер, который перемещается по вертикальной оси. Заготовка фиксируется в поперечном направлении специальным устройством − параллельным упором для фрезерного стола.

Принцип действия ФС можно сравнить с тем, как работает циркулярная пила . На вращающийся лезвийный орган, установленный в стационарном положении, надвигают для обработки древесный материал.

Пример конструкции ФС

Для изготовления ФС понадобятся следующие материалы:

• или ;
• небольшие куски ДСП или фанеры;
• различные метизы;
• металлический уголок;
• стальная пластина;
• алюминиевый профиль;
• лифт (домкрат);
• каретка;
• пластиковые прижимы.

На чертеже указаны размеры деталей, которые могут быть откорректированы в каждом случае индивидуального конструирования ФС. Этот самодельный стол для ручного фрезера − пример самой примитивной конструкции ФС.
Самодельные конструкции ФС могут быть изготовлены из других материалов. Все зависит от возможностей и квалификации того, кто взялся за такую работу.

Самостоятельное изготовление ФС

Рассмотрим особенности строения деталей ФС:

Станина

Опорная часть станка может быть сделана из деревянного бруса или сварена из металлического профиля. Нужный чертеж станины представлен ниже.

Под ФС можно использовать обыкновенный верстак .
Но надо знать, что при работе силового агрегата будут возникать сильные вибрации. Если верстак не достаточно устойчив, то следует изготовить специальную опорную конструкцию. Основная нагрузка передается от рабочей площадки вниз на опору станка. Поэтому станина должна иметь большой вес.

Столешница

Рабочей площадью стола является столешница. Ее лучше сделать из текстолита толщиной 20-30 мм. Почему выбирают текстолит? Это объясняется тем, что весь процесс обработки заготовок связан со скольжением деталей по рабочей поверхности стола. Текстолит отличается от других материалов большой степенью износостойкости и низким коэффициентом трения.
Столешница, сделанная из такого материала, не причинит вред цельной поверхности заготовки и прослужит много лет.

В качестве рабочей площадки стола вместо текстолита можно использовать стальную пластину толщиной 6 мм и более.

Рабочая плита

Пластина для фрезера изготавливается из текстолита или из металлического листа. В пластине делают отверстие, в которое вставляют металлические кольца. Кольца с разным диаметром вставляются друг в друга. Кольцевые вставки находятся на одном уровне с поверхностью столешницы.

Кольца

Для чего нужны кольца? Они обеспечивают плотное вхождение фрезы в тело заготовки. Разный размер колец соответствует разным диаметрам режущих элементов.

Фрезер

Так как фрезер крепится снизу столешницы, то конструкция ФС создает внизу свободное пространство. Монтаж и обслуживание силовой установки не должен быть затрудненным из-за стесненных условий внизу станка.

Универсальный силовой агрегат, приводящий в движение фрезу, называют фрезером.
Его можно сделать, используя любой подходящий электродвигатель. Но это под силу человеку с большим опытом работы в такой сфере деятельности. Лучшим вариантом будет приобрести готовый ручной фрезер .

Ручной фрезер – многофункциональный агрегат.
Электроинструментом выполняют самые различные операции. Применяется он в основном для обработки деревянных заготовок.

Однако держать инструмент в руках и одновременно пытаться фиксировать деревянную деталь очень сложно. Это не принесет желаемого результата. Чтобы изготовление деталей происходило с высокой точностью, фрезер закрепляют на специальном столе.

Подошва фрезера имеет отверстия с резьбовой нарезкой. Отверстия служат для крепления винтами инструмента к пластине, встроенной в столешницу ФС.

Крепеж фрезера

Столешницы и пластины у фрезерных столов должны располагаться строго в одной горизонтальной плоскости. Крепежные винты на пластине закручиваются в потайные отверстия.
Ничто не должно выступать или западать на рабочей поверхности ФС.

При отсутствии монтажных отверстий в корпусе фрезера, их нарезают самостоятельно. Для крепления пластины в столешнице делают выборку материала снизу. Если рабочая площадка выполнена из стального листа, то металлическую пластину оснащают специальными креплениями.

Лифт

На профессиональных станках для перемещения фрезера по вертикали устанавливают специальное устройство – лифт.

При определенной сноровке можно приспособить в качестве лифта домкрат либо другой рычажный подъемный механизм. Лучшим вариантом будет приобретение в торговой сети готового лифта. Главное в конструкции подъемного механизма − это обеспечение надежной фиксации агрегата на той или иной высоте.
Конусное расположение режущих элементов фрезы позволяет при определенной высоте выступа над рабочей поверхностью ФС регулировать глубину и ширину выработки в теле заготовки.

Направляющая рейка

Направляющая рейка делается из дюралевого профиля. Можно использовать в качестве направляющей рейки дюралевые дорожки, применяемые в мебели для перемещения раздвижных створок шкафа. Под рейку делают выборку ручным фрезером. Направляющая дорожка должна быть помещена параллельно противоположной упорной стенке.

Упорные планки

В торцах столешницы с обеих сторон устанавливают дюралевые дорожки, по которым перемещается рамная конструкция с упорными планками. Параллельно дорожке в торце крепят линейку. Линейку можно изготовить из ленты обычной рулетки.

Упорные планки выступают в качестве боковой опоры для заготовок.
Они располагаются с двух сторон от фрезерной головки. Чтобы защитить глаза оператора от стружки, разрыв между планками закрывают прозрачным пластиком.

Сопло

С внешней стороны упорных планок над фрезерной головкой монтируют всасывающее сопло. Его во время работы станка подсоединяют к пылесосу. Благодаря этому древесная пыль и стружка эффективно удаляются из рабочей зоны.

Продольный передвижной упор

Нижнюю часть передвижного упора вставляют в направляющую дорожку. Подставка свободно перемещается вдоль ФС. Своей вертикальной стенкой приспособление упирается в основание заготовки. Нажимая на упор, оператор станка во время фрезерования перемещает деталь вдоль стола.

Дополнительные фиксаторы

Фиксаторы изготовлены из пластмассы. Они удерживают заготовку от непроизвольного смещения детали в вертикальной и горизонтальной плоскости. Фиксаторы крепятся на специальной стойке.

Поворотный ФС

Поворотный стол для фрезерного станка представляет собой довольно сложное техническое устройство. Поворотный ФС позволяет устанавливать угол наклона заготовки. Это происходит за счет способности рабочей поверхности стола перемещаться в разных направлениях. На станках, оснащенных ЧПУ, имеется возможность изготовления деталей с круглой и спиральной конфигурацией.

ФС с ручным управлением выполняют различные закругления, позволяют обрабатывать криволинейные поверхности деталей. Самый распространенный диаметр ФС − от 300 до 600 мм. Поворотный механизм перемещает рабочую поверхность стола как в горизонтальной плоскости, так и в поперечно-продольной и вертикально-горизонтальной плоскостях.

Горизонтально-вертикальная вращающаяся платформа обеспечивает обработку заготовок высокого качества.
Вертикально-горизонтальная рабочая площадка дает возможность выполнять круговую обработку деталей и формировать на поверхности изделий винтовые каналы.

Поворотные столы применяют для обработки стальных деталей и заготовок из других металлов.

Изготовить поворотный станок своими руками могут только специалисты высокой квалификации. Станок такой конструкции выгодно иметь при осуществлении предпринимательской деятельности. Для разовых работ содержать поворотный ФС в своем хозяйстве экономически невыгодно.

Ниже представлено видео, демонстрирующее простую схему строения ФС. Собрать такое оборудование вполне доступно человеку, имеющему опыт в столярном деле.

Соблюдение техники безопасности

Фрезерный стол оснащен электрическим инструментом. Во время эксплуатации станка следует соблюдать следующие условия техники безопасности:

1. Если станина ФС выполнена из металла, то необходимо устроить заземление опоры столешницы.
2. Важно устанавливать станок в хорошо проветриваемом и освещенном помещении.
3. В случае изготовления ФС из деревянных деталей заземляют сам корпус фрезера.

Получив садовый участок, я затеял столярничать. После 10-15 лет у меня в мастерской скопилась коллекция электроинструмента, насчитывающая 27 наименований. Особенное место в ней занимает ручная фрезерная машина, которая даёт возможность столяру-любителю делать из дерева профессиональные предметы хорошего качества. С её помощью возможно быстро и аккуратненько профилировать кромки и выполнять соединения. Впрочем вскоре работать фрезерной машинкой как ручным инструментом мне стало некомфортно.

Впервые я почувствовал необходимость иметь фрезерный станок, когда делал деревянную решётку для бани: надо было изготовить 40 планок овального сечения. Пришлось соорудить простейший фрезерный стол. Установил на металлическую станину лист ДСП с отверстием посередине, прикрепил к 10-мм листу фанеры старенькую фрезерную машинку и закрепил его на ДСП — фрезерный стол готов. Работать с ним оказалось удобно, но вскоре захотелось лучшего.

Проштудировав полтора десятка сайтов самодельщиков, понял, что можно изготовить очень даже неплохой фрезерный станок, к тому же в бюджетном варианте. Начал с разработки проекта.

Основные размеры станка определили два имеющихся у меня изделия: металлическая станина, подобранная на свалке, и ручной фрезер SPARKY X 205СЕ мощностью 2050 Вт.

Фрезерный стол для фрезера своими руками: чертежи

Классический фрезерный станок, изготовленный на основе ручного фрезера, состоит из шести основных элементов: станины 1, столешницы 2, монтажной пластины 3, ручного фрезера 4, лифта 5, позволяющего регулировать вылет фрезы, и продольного упора 6.

Столешница фрезерного стола

Для установки ручного фрезера на столешницу используют монтажную пластину. Крепление фрезера к съёмной пластине имеет два преимущества перед креплением непосредственно к нижней стороне крышки стола. Во-первых, пластина экономит 6-10 мм глубины фрезерования по сравнению с вариантом крепления фрезера к крышке толщиной 20 мм и более. Во-вторых, пластина позволяет легко вынуть фрезер для замены инструмента.

Для изготовления монтажной пластины (рис. 2)
я использовал 10-мм лист лавсанового текстолита. Местоположение крепёжных отверстий с подошвы фрезера перевёл на бумагу, а с бумаги — на пластину. В центре пластины сделал отверстие d61 мм и в нём отфрезеровал фальц для установки сменных вкладышей под конкретную фрезу.

Вырезал столешницу в размер. Разметил согласно чертежу необходимые отверстия, пазы и проём под монтажную панель. Вырезал проём с помощью электролобзика.

Приготовил направляющие бруски для копирующей фрезы. Высота брусков должна быть такова, чтобы копирующая фреза с верхним подшипником при обработке фальца была в постоянном контакте с ними.

Установил монтажную пластину на столешницу, закрепил струбцинами два длинных бруска и прикрепил к ним два коротких с помощью степлера (фото 7). Для обеспечения гарантированного зазора между фальцем и монтажной пластиной использовал с каждой стороны тонкие прокладки толщиной 0,2 мм.

Для надёжности короткие направляющие бруски прикрепил к длинным с помощью небольших угольников.

Удалил пластину и прокладки. Установил в цангу фрезера копирующую фрезу с верхним подшипником. Опирая подошву фрезера на направляющие бруски, установил глубину фрезерования 2 мм в столешнице. Сделал несколько неглубоких проходов, увеличивая вылет фрезы до достижения глубины на 0,5 мм больше толщины монтажной пластины.

Снял копирующие бруски. Зачистил с помощью шкурки кромки фальца и проёма.

Используя монтажную пластину как шаблон, просверлил по углам крепёжные отверстия. С обратной стороны столешницы установил в крепёжные отверстия врезные мебельные гайки.

Отфрезеровал с помощью 19-мм фрезы три паза под алюминиевые направляющие, которые закрепил в пазах саморезами. Столешница фрезерного станка готова.

Лифт для фрезерного стола

Следующии узел фрезерного станка, который заслуживает особого внимания, — механизм подачи фрезы в зону резания, или лифт. Стоимость профессионального лифта, продаваемого в магазинах, достигает 50-60 тысяч рублей. Это высокоточный и удобный механизм, но для целей столяров-любителей он, конечно, избыточен.

При разработке собственной конструкции лифта я поставил себе цель использовать максимальное количество покупных деталей. Проще всего решить задачу поступательного перемещения шпинделя фрезера с помощью пары винт/гайка: при вращении закреплённой от осевых перемещений гайки винт совершает поступательное перемещение.

Конструкция лифта показана на рисунке 4
. В качестве подвижного элемента я использовал болт М16 длиной 200 мм. Для опоры применил длинную гайку М16, которую приварил к стальной пластине. Болт приводится во вращение с помощью прикреплённого к нему штурвала через приваренную опорную шайбу.

Фрезерный станок предназначен для выполнения различных работ по обработке поверхности материалов и деталей. При работе с большими станками, которые крепятся на рабочей поверхности, необходимо использовать специальные столы. В этом случае получается достигнуть лучшего результата, сама работа будет более безопасной, так как перемещается не станок в виде простого ручного фрезера, а заготовка.

Именно фрезерный стол, на котором оборудование будет крепиться стационарно, позволяет получить качественный результат. Стол можно собрать своими руками, на нем будет удобно выполнять фигурные отверстия, пазовые соединения с предварительной прорезкой, профилирование кромок разного типа. Работа становится простой, безопасной и точной, время на нее требуется намного меньше. Станок надежно можно закрепить на рабочей поверхности, передвигаться будет только заготовка.

Как сделать стол для фрезера своими руками?

Для изготовления фрезерного стола необходимо приготовить инструменты и материалы:

• каркас, т.е. станина, ее можно собирать из деревянной доски или стальных труб;
• сварочный аппарат для сварки труб по станине;
• столешницу можно использовать от кухонного стола, подойдет и плита ДСП;
• накладки для торцевых частей столешницы;
• саморезы;
• специальная монтажная пластина металлическая либо текстолитовая;
• ручной фрезерный станок;
• привод для станка (мощность его определяется согласно планируемым работам).

Фрезерный стол имеет две важные части – станину и столешницу. Станина представляет собой стационарно укрепленный элемент, т. е. каркас на специальных опорах. Наверху этого каркаса и крепится основная рабочая поверхность – столешница. Основу лучше всего делать из ДСП, стальных труб, деревянных брусьев. При использовании стальных труб отдельные элементы конструкции требуется сваривать, так что в домашних условиях многие предпочитают работать с деревом.

Столешница при креплении должна устанавливаться надежно и прочно, так как при обработке деталей на нее будут оказываться различные нагрузки. Для торцевой части используются накладки, они позволяют придать конструкции дополнительную жесткость и прочность. Высота получившегося стола должна составить примерно 850-900 мм, именно это значение является оптимальным, удобным для работы
. Для столешницы можно предусмотреть специальный механизм, который позволит поднимать либо опускать рабочую поверхность до необходимого уровня. Сама столешница может быть изготовлена из плиты ДСП или старой кухонной основы, обладающей требуемыми размерами.

Вернуться к оглавлению

Монтаж конструкции

При установке внимание надо уделить специальной монтажной пластине. Толщина столешницы будет составлять примерно 26 мм. Пластина используется для того, чтобы избежать вылета фрезы во время работы. Крепится она к тому месту, где после окончательной сборки будет установлена подошва фрезерного станка. Толщина пластины не слишком большая, но при этом прочность ее находится на должном уровне.

Делать монтажную пластину лучше всего из металла или текстолита. Толщина ее должна быть 4-8 мм. В центре монтажной пластины выполняется отверстие, диаметр которого равен отверстию в подошве станка. Чтобы станок укрепить на поверхности пластины, надо предусмотреть специальные резьбовые соединения на обратной стороне подошвы. Если таких отверстий нет, то их необходимо сделать своими руками. Общее количество – 4.

Фрезерный стол собирается таким образом:

1. Сначала надо прикрепить столешницу к станине, причем сделать это временно, чтобы определить положение.
2. На заранее рассчитанное место надо уложить монтажную пластину, после чего карандашом обозначить контур.
3. Используя обычный ручной фрезерный станок, необходимо выбрать отверстие по размеченному контуру. После этого пластина будет уложена заподлицо ровно и четко.
4. Углы у посадочного места должны быть скругленными, это достигается при помощи напильника. После посадки приготовленной пластины необходимо прямой фрезой (толщина ее должна быть больше, чем у будущей рабочей поверхности) выполнить сквозное отверстие по форме подошвы станка.

Во время работы требуется соблюдать аккуратность и точность, чтобы стол после сборки стал удобным и прочным, а крепление станка – надежным. Сразу надо предусмотреть, что фрезерный стол будет иметь защитные кожухи, пылеуловители. Если все подготовительные работы выполнены, необходимо соединить отдельные детали вместе. Фрезерный станок заводится при монтаже снизу, саморезами к столешнице укрепляется монтажная пластина. Шляпки саморезов необходимо в материале утапливать, в противном случае они будут мешать во время обработки заготовок, цепляясь за их поверхность.

Вернуться к оглавлению

Установка верхнего прижима и привода

Когда своими руками собирается фрезерный стол, необходимо для обеспечения дополнительной безопасности смонтировать конструкцию с прижимными верхними устройствами. Такие меры безопасности применяются, когда работа проводится с большими заготовками, например, при изготовлении разнообразных дверных накладок.

Сам прижим имеет простое устройство. Это шариковый подшипник, он выступает в качестве ролика, который монтируется в специальное удерживающее устройство. После этого ролик жестко фиксируется на поверхности рабочего фрезерного стола на необходимом расстоянии. В итоге гарантируется достаточно плотный прижим заготовки к рабочей поверхности во время обработки.

Если делается самодельный фрезерный станок, то предельное внимание уделяется устройству электропривода. Важным критерием является мощность привода, который будет гарантировать выполнение определенных типов обработки. Например, если необходимо выполнить неглубокую выемку в деревянной заготовке, то можно использовать мотор, мощность которого равна 500 В. Но такой станок не подойдет для выполнения более сложных работ. Поэтому брать маломощный мотор, если работы планируются интенсивные, не стоит, он будет постоянно глохнуть.

Лучше всего ставить привод на 1100 В, он является оптимальным для любого станка, не только бытового

Разница в стоимости полностью оправдана, так как при помощи этого фрезера можно будет выполнять различные работы. Привод с мощностью до 2 кВ дает возможность работать с любым типом древесины, используя различные фрезы. Приводы могут быть стационарными или ручными, на столе должна быть предусмотрена специальная система крепежа.

При выборе привода для фрезерного стола надо внимание обратить на количество оборотов. Для трехфазного двигателя следует предусмотреть специальную схему подключения, чтобы обеспечить плавный запуск и четкую работу. Если для такого мотора будет применяться однофазная сеть, то КПД упадет примерно на 40-50%.

Столяры относятся с уважением к своему фрезерному столу. И для этого имеется веская причина, так как такие конструкции позволяют повысить продуктивность и эффективность рабочего процесса. Сейчас не проблема отыскать подходящие модели столов для ручного фрезера, однако стоят они дорого до неприличности. А вот изготовить своими руками фрезерный станок, не тратя большие средства на фирменный стол или покупая дешевый китайский аналог и выбрасывая деньги на ветер, под силу каждому хозяйственному человеку. Для этого требуется электромотор подходящей мощности, направляющая конструкция и стол.

Предназначение фрезерного стола

Работа с ручным фрезером заключается в выполнении операций по передвижению машинки по жестко закрепленной поверхности обрабатываемой заготовки. Не всегда это удобно. И поэтому поступают нередко наоборот: стационарно крепится фрезер, а перемещается — заготовка. В таком случае уже говорят о конструкции, которая называется «фрезерный стол», а не только об инструменте «ручной фрезер».

Фрезерные столы довольно часто дают возможность добиться результатов, которые раньше были доступны только мебельным профессиональным мастерским, у которых имелись фрезерные станки. С их помощью аккуратно, легко и безопасно делается вырезание фигурных отверстий, прорез пазов, изготовление соединений, обработка и профилирование кромок, а также вырезание фигурных отверстий.

Большим преимуществом данной конструкции является то, что при помощи фрезерного стола для ручного фрезера можно производить обработку различных материалов, таких как дерево, ДСП, МДФ, пластмасса и т.д., в деревянных деталях делать шлицы и пазы, соединять детали на шпунтах и шипах, создавать декоративные профили и снимать фаску.

Фрезерный стол к тому же запросто можно использовать в качестве деревообрабатывающего станка. Всего лишь для этого нужно на верстаке или в стойке электродрели закрепить инструмент. Становится совсем неудивительно, что большое количество фирм утолять бросились неукротимый аппетит столяров, производя довольно широкий ассортимент фрезерных столов, а также к ним и аксессуары. Самодельные фрезерные столы, однако, порой не уступают фирменным по собственным характеристикам.

Конструкция фрезерного стола

Можно использовать для установки ручного фрезера поверхность рабочего верстака или можно изготовить отдельный стол. Стол отличается жесткой конструкции и является хорошо устойчивым, потому что фрезерный станок при работе вызывает довольно сильную вибрацию. Надо также учитывать, что крепится фрезер снизу столешницы, и важно, чтобы не мешало ему ничего. Поэтому в этой части нет дополнительных элементов.

Монтажная пластина служит для крепления фрезера к столу, изготовляется она из прочных и качественных материалов. Для этого используется текстолит, металлический лист или фанера. Обычно существуют на самой подошве резьбовые соединения, для надежного крепления пластиковой кладки.

Выборка под пластину присутствует сверху столешницы, так, чтобы последняя утапливалась заподлицо. Пластину крепят саморезами, что имеют потайную головку, к столешнице. Для крепления подошвы просверливается отверстие, а также в столешнице дублируется отверстие пластины. Фрезер крепится к столу с помощью винтов с потайной головкой. В случае если отсутствуют отверстия в подошве для крепления пластины, они самостоятельно просверливаются, а также могут использоваться прижимы.

Закреплена на столе кнопка, которая используется для удобства включения фрезера, также возможно установить в целях своей безопасности аварийную кнопку-грибок. Для более комфортной работы и фиксации более крупных заготовок стол под ручной фрезер может быть оборудован верхними прижимными устройствами. Также для удобства измерения принято закреплять линейку.

Начало работы

Лучше всего начать процесс изготовления конструкции для ручного фрезера с определения в мастерской места будущего стола. Ясное представление должно быть, прежде всего, о том, какой вам требуется фрезерный стол: являющейся боковым расширением стола пильного (агрегатный), настольный (портативный) или отдельный (стационарный).

Если работать приходится, используя фрезерный стол лишь иногда, или вне мастерской, нужно подумать о портативном варианте, его можно для экономии места повесить на стену или убрать. Если достаточно места, то максимум удобства обеспечит отдельно стоящий фрезерный стол, его можно поставить на колеса и потом располагать, где удобно. Портативный или отдельно стоящий фрезерный стол настроить можно на выполнение операции и на время оставить, и он при этом не будет мешать другим инструментам, устройствам и станкам.

Можно в качестве простого устройства соорудить невысокую конструкцию, которую можно располагать на обычном столе. Взять можно лист ДСП и на нем закрепить направляющую. Согласно чертежам стола для ручного фрезера, может она представлять собой обычный кусок доски не очень большой толщины. Дальше необходимо закрепить ее на болтовые соединения.

Для этого нужно взять две струбцины. Проделать необходимо далее отверстие для фрезы. На этом все. Если фрезерный станок для вас является основным инструментом, то значит нужно изготовить основательный и удобный фрезерный стол, за ним ведь много времени придется проводить.

Станина и столешница

Станина любого фрезерного стола является стационарной частью, то есть представляет собой каркас на опорах, который имеет столешницу сверху. Из чего делать каркас, существенного значения не имеет: сварная стальная конструкция, МДФ, ДСП, дерево. Основной и главной задачей является обеспечить его устойчивость и жесткость в процессе работы. Также размеры станины не критичны, и выбираться должны в зависимости от габаритов обрабатываемых деталей.

Чтобы не запинался ногами оператор станка за части конструкции, нужно нижнюю часть станины углубить (как цоколь у мебели) миллиметров на 100-200 относительно переднего свеса используемой столешницы. Для обработки дверных накладок и торцов заготовок фасадов для станины самодельного стола для ручного фрезера можно посоветовать следующие размеры в миллиметрах: высота — 900, глубина — 500, ширина — 1500.

Важным параметром, пожалуй, есть высота, она должна быть в диапазоне 850-900 миллиметров, так как такая высота оптимальна для работы стоя. Довольно хорошо, когда у станины имеются регулируемые опоры, при помощи таких опор можно компенсировать неровности пола, а также при необходимости изменить высоту стола.

Недорогим и хорошим вариантом столешницы для фрезерного стола, сделанного своими руками, является кухонная обычная столешница на основе ДСП толщиной 26 или 36 миллиметров, которая покрыта износостойким пластиком. Хорошо скользит заготовка по поверхности твердого пластика, весьма удобна стандартная глубина столешницы для кухни 600 миллиметров в эксплуатации, а ДСП довольно хорошо гасит вибрации. Для столешницы, в крайнем случае, подойдут плиты МДФ или ЛДСП (ДСП) от 16 миллиметров.

Монтажная пластина стола

Из-за довольно большой толщины столешницы кухонной (как минимум 26 миллиметров), и чтобы сохранить всю амплитуду вылета фрезы, конструкцией фрезера предусмотрено применение монтажной пластины вблизи места, где крепится к столу подошва фрезера. Эта деталь при малой толщине отличается довольно высокой прочностью.

Пластину часто изготавливают из металла, но в обработке все же более удобным и не уступающим по прочности является стеклотекстолит (текстолит). Монтажная пластина из текстолита представляет собой прямоугольную деталь толщиной 4-8 миллиметров, со стороной 150-300 миллиметров, у которой в центре делается отверстие с таким же диаметром, как и отверстие в подошве фрезера.

В подошве фрезера обычно имеются штатные резьбовые отверстия, которые предназначены для крепления пластиковой накладки. Путем их выполняется крепление к монтажной пластине фрезера. Если вдруг нет отверстий, нужно эти отверстия изготовить самостоятельно, или фрезер закрепить другим способом, к примеру, при помощи скоб-прижимов из металла. Нужно для крепления пластины на столешнице просверлить ближе к углам пластины четыре отверстия.

Сборка фрезерного стола

Первым делом временно к готовой станине крепят столешницу, как показано на видео о столах для ручного фрезера. На выверенное заранее место на столешнице кладут монтажную пластину, и ее точное местоположение отмечают карандашом по контуру. При помощи ручного фрезера с небольшим диаметром фрезы 6-10 миллиметров в столешнице выбирают для монтажной пластины посадочное место, такое, чтобы легла она заподлицо, то есть идеально с верхней поверхностью столешницы.

Также надо не забывать, что посадочное место нашей пластины иметь будет не прямые углы, а скругленные, значит, нужно будет с помощью напильника скруглить углы таким же радиусом текстолитовой монтажной пластины. После того, как присадили монтажную пластину, нужно фрезером с прямой фрезой большей толщины, чем столешница, произвести сквозное фрезерование в столешнице отверстия по форме данной подошвы фрезера.

Особой точности такая операция не требует. Но нужно быть готовым к дополнительной выборке снизу столешницы материала, к примеру, для кожуха пылеуловителя и разных других приспособлений.

Теперь все осталось соединить вместе. Фрезер заводим снизу, прикручивая к пластине его, а далее с помощью саморезов крепим пластину к столешнице. Смотрим за тем, чтобы были надежно утоплены шляпки элементов крепления, и цепляться они не должны за заготовку при скольжении её по столешнице. Окончательно столешницу прикручиваем к станине.

Верхний прижим

Для дополнительной безопасности и удобства можно оснастить конструкцию, согласно чертежам стола под ручной фрезер, верхним прижимным устройством, изготовленным на основе ролика. Это особенно необходимо при работе с габаритными заготовками, к примеру, такими как дверные накладки. Очень проста конструкция прижима.

Шариковый подшипник подходящих размеров, например, может служить роликом. Монтируют подшипник в удерживающее устройство, его жестко можно зафиксировать от поверхности столешницы на нужном расстоянии. Этим самым обеспечен будет постоянно плотный прижим заготовки к столешницы при прохождении под роликом заготовки.

Привод для самодельного станка

Если вы собрались проектировать простой самодельный фрезерный станок, вы должны свое внимание обратить на электропривод. Важным фактором является его мощность. Для станка с неглубокой выборкой деревянных заготовок может даже подойти мотор с мощностью 500 Ватт. Все-таки такой станок часто будет глохнуть, поэтому не оправдает он ни времени, ни средств, сэкономленных на покупку маломощного двигателя.

Благодаря наблюдениям видно, что оптимальным вариантом является мотор с мощностью от 1100 Вт. Мотор мощностью 1-2 киловатта позволит в обычном режиме делать обработку древесины, а также применять любой тип фрез. Сюда подойдут электромоторы как стационарные, так и приводы ручных электроинструментов, таких как ручные фрезы, дрель, болгарка.

Еще одним немаловажным фактором является оборотистость. Чем больше количество оборотов, тем равномернее и чище будет рез. Если рассчитан двигатель на обычную бытовую сеть 220 вольт, то проблем с подключением не будет. А вот уже трехфазный асинхронный двигатель подключать нужно по специальной схеме — звезда-треугольник, гарантирующая максимально возможную выдачу в этой ситуации, а также плавный запуск. Если в однофазную сеть подключить трехфазный электромотор, то будет теряться КПД в размере 30 — 50%.

Вопросы безопасности

После изготовления стола для ручного фрезера нужно сказать в заключение о главном, то есть о безопасности. Рекомендуем настоятельно для фрезы изготовить защитный экран по типу образцов для промышленных фрезерных столов. Нужно также станок оснастить так называемым «грибком», то есть кнопкой экстренной остановки, разместив, эту кнопку в легкодоступном месте, а также исключить случайное нажатие кнопки запуска.

После этого рекомендуется сделать подсветку рабочей зоны, так как вокруг фрезы самое опасное место. Есть смысл при довольно частой смене уровня высоты вылета фрезы подумать над автоматическим или ручным устройством опускания и подъема фрезера. Конструкцию самодельного фрезерного станка совершенствовать можно много и долго в зависимости от решаемых задач и фантазии конструктора.

Каждый, кто всерьез занимается обработкой дерева, знает, насколько важно наличие хорошего фрезера. Однако вовсе необязательно отдавать за этот инструмент заоблачные суммы — его вполне можно смастерить своими руками. О том, как это сделать, и пойдет речь в этой статье.

Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи. Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении. А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.

Выбор чертежей и материалов

Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию. А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым. Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см. Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера. Общий вид элементов фрезерного стола можно увидеть ниже.

Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании. Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла. Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм.

Из инструментов для работы понадобятся:

• Электрическая дрель.
• Стамеска.
• Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
• Рубанок.
• Шуруповерт.
• Лобзик.

Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть. Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия.

Этапы изготовления стола

Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.

Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол. Важно лишь внимательно отнестись к поставленной задаче.

Как сделать фрезер собственноручно + (Видео)

Большинство людей предпочитает покупать готовые инструменты, но некоторые из них вполне можно сделать своими руками. Относится к таковым и ручной фрезер. Конечно, речь не идет о сборке с нуля — это отнимает уйму времени. Зато фрезер вполне можно сделать из другого, более простого и дешевого инструмента. К примеру, из дрели. Также можно сделать этот инструмент из болгарки или перфоратора. Оптимально брать устройство мощностью от 600 до 1000 Вт (это может быть «Фиолент» или что-то в таком духе). Вся конструкция будет состоять из мотора (то есть непосредственно дрели) и рамки, в которой он будет фиксироваться. О том, как именно будет происходить процесс, речь пойдет ниже.

Процесс изготовления фрезера

Первым делом изготавливается рамка, в которую потом надо будет установить дрель. Она вырезается из ДСП-плиты, затем сверху устанавливается специальный железный хомут для дополнительной фиксации. Части конструкции скрепляются между собой саморезами. В патрон дрели зажимается фреза. Чтобы конструкция была достаточно устойчивой, рамка прикрепляется к столешнице при помощи саморезов. Конечно, даже при, казалось бы, хорошей фиксации, дрель может пошатываться в рамке, что приведет к тому, что деревянные детали, обработанные на таком фрезере, будут выглядеть неаккуратно. Неплохим выходом станет размещение поворотного рычажка сбоку, а не сверху — мотор в таком случае будет меньше расшатываться при работе.

Конечно, есть у такого решения и определенные недостатки. К примеру, такое самодельное устройство не подходит для длительных работ: при постоянном использовании оно быстро выйдет из строя. А из-за небольшой мощности с помощью такого инструмента сложно обрабатывать древесину твердых пород. Но фрезер, сделанный из дрели будет стоить недорого, он простой в использовании, да и собрать его сможет даже новичок. Потому используется такая конструкция достаточно часто.

В заключение стоит отметить, что не стоит бояться делать инструменты для работы по дереву самостоятельно: дорогое заводское оборудование, несомненно, будет в чем-то лучше, но порой доступность и низкая цена играет куда большую роль. В особенности если речь идет об изделиях, где не обязательно придерживаться высокой точности. Идеально подойдет такое собранное самостоятельно изделие для тех, кто только учится работать по дереву, но порой оно может выручить и более опытных мастеров.

Столяры с уважением относятся к своим фрезерным столам. И для этого есть веская причина. Часто фрезерные столы позволяют добиться результатов, ранее доступных только профессиональным мебельным мастерским, имеющим фрезерные станки. Профилирование кромок и изготовление соединений делаются с их помощью легко, аккуратно и безопасно. Поэтому неудивительно, что многие фирмы бросились утолять неукротимый аппетит столяров, производя широкий ассортимент фрезерных столов и аксессуаров к ним. Однако и самодельные фрезерные столы порой не уступают фирменным, а сделать простой фрезерный стол своими руками сможет любой любитель.

Независимо от того, хотите ли Вы сделать фрезерный стол своими руками или купить фирменный, нужно ориентироваться в их конструкциях, чтобы в результате получить стол наиболее подходящий к размерам мастерской, особенностям работы и соответствующий бюджету. Изготовление фрезерного стола своими руками дает уникальную возможность получить желаемое. Вы сами выбираете опции, которые хотели бы иметь, включая размер стола и конструкцию основания.

Тип фрезерного стола
. Прежде всего, должно быть ясное представление о том, какой тип фрезерного стола Вам требуется: отдельный (стационарный), настольный (портативный) или являющийся боковым расширением пильного стола (агрегатный). Если приходится работать вне мастерской или использовать фрезерный стол лишь изредка, подумайте о портативном варианте. Для экономии места его можно убрать или повесить на стену. Если места достаточно, отдельно стоящий фрезерный стол обеспечит максимум удобства. Поставьте его на колеса и располагайте там, где удобнее. Отдельно стоящий (или портативный) фрезерный стол можно настроить на выполнение операции и оставить на время, при этом он не будет мешать другим устройствам, станкам и инструментам.

Материал крышки стола
. Производители предлагают фрезерные столы с крышками из различных материалов. Большинство делают крышки из МДФ-плит, оклеенных пластиком или с меламиновым покрытием. Они плоские, недорогие и долговечные. Кроме того, их легко резать и обрабатывать, если нужно усовершенствовать фрезерный стол. Так как пазы в МДФ-плите довольно быстро изнашиваются, производители оснащают такие крышки алюминиевыми профилями для продольного и подвижного упоров. Помните также, что МДФ впитывает влагу и может разбухать при повышенной влажности. Для уменьшения влагопоглощения уплотните все открытые кромки МДФ-плиты.

Некоторые производители изготавливают крышки фрезерных столов из фенольного пластика, очень прочного, твердого и долговечного. Такие столы имеют идеально ровные и плоские крышки, совершенно невосприимчивые к влаге. Фенольные пластики хорошо обрабатываются, давая возможность сделать пазы для подвижного упора и алюминиевых профилей с Т-образным пазом или щелевые отверстия для крепления продольного упора. Недостатком таких крышек является более высокая цена — на 10-20 % дороже, чем МДФ.

Если Вы предпочитаете надежность металла, на Ваш выбор предлагаются крышки из алюминия, листовой стали и чугунного литья. Они гладко отшлифованы, имеют ровные плоскости и очень прочны. В большинстве случаев в них есть паз для подвижного упора-каретки. Имейте в виду, что придется предохранять стальные и чугунные крышки от ржавчины. Алюминиевые крышки не ржавеют, но также подвержены коррозии. Алюминий без специального покрытия (плакировки) может оставлять грязные следы на заготовках.

Паз для подвижного упора
. Фрезерные столы предназначены преимущественно для обработки продольных кромок заготовок. Если же требуется отфрезеровать паз поперек доски, то у большинства фрезерных столов имеется встроенный профиль с пазом для стандартного подвижного упора-каретки, приобретаемого отдельно. Этот паз также служит удобным местом для установки дополнительных приспособлений, например прижимных гребенок Некоторые мастера вместо подвижного упора, скользящего в пазу крышки, используют самодельные салазки, которые движутся вдоль продольного (параллельного) упора. С такими салазками деталь бывает перпендикулярна продольному упору независимо от того, параллелен он пазу в крышке или нет.

Крепление фрезера
. Большинство фрезерных столов имеют монтажную пластину для крепления фрезера, устанавливаемую в проем крышки с фальцами. Фрезер через отверстия в основании крепится винтами к пластине, которая обычно изготавливается из фенольного пластика, алюминия или поликарбоната. Пластины можно приобрести отдельно и подогнать их к фрезерному столу.

Крепление фрезера к съемной пластине имеет два преимущества перед креплением непосредственно к нижней стороне крышки стола. Во-первых, пластина экономит от 6 до 10 мм глубины фрезерования, в отличие от варианта с креплением фрезера к крышке толщиной 25 мм или более. Во-вторых, пластина позволяет легко вынуть фрезер. Вы ощутите это преимущество, когда потребуется заменить фрезу.

Пластина должна располагаться вровень с поверхностью крышки фрезерного стола. Если это не так, обрабатываемые детали будут цепляться за выступающие края. Убедитесь, что в крышке стола или пластине имеются регулировочные винты или другое выравнивающее устройство для установки пластины вровень с поверхностью крышки.

Некоторые производители делают пластины слегка выпуклыми. Прогибаясь под весом тяжелого фрезера, такие пластины становятся плоскими, а не вогнутыми.

Фрезы могут иметь диаметр менее 3 мм и более 76 мм, поэтому выбирайте пластину со сменными кольцами для изменения диаметра проема, как показано на фото.

Если хотите иметь более совершенное устройство, приобретите пластину, оснащенную лифтом (см. «Фрезерные лифты»).

Продольный упор
. Если не использовать фрезы с подшипниками, то для большинства фрезерных операций требуется продольный (параллельный) упор, направляющий заготовку. Для правильной работы он должен быть как минимум ровным по всей длине, перпендикулярным поверхности стола и легко настраиваемым. Его подвижные лицевые накладки, сдвигающиеся и раздвигающиеся для регулировки зазоров вокруг фрезы, дают значительное преимущество в работе. Возможность сдвигания одной из накладок на некоторых моделях позволяет фуговать кромки заготовок (фото справа). Эта опция будет востребована, если нет строгального станка.

Еще стоит выбрать продольный упор с Т-образным пазом или другой системой крепления для прижимных гребенок, боковых упоров и специальных приспособлений. Если упор не оснащен патрубком для пылесоса, приобретите его отдельно. Подключив шланг пылесоса или циклона, можно уловить большую часть пыли и стружки, образующихся при работе фрезера. Большинство коммерческих продольных упоров оснащены такими патрубками, так же как самодельный упор, описанный в статье «Продольный упор для фрезерного стола».

Самодельный фрезерный стол

Самый простой вариант самодельного фрезерного стола — это лист, например ДСП с отверстием для фрезы, и доска выполняющая роль направляющей, фиксируемая струбцинами. Ниже на фото не самый рациональный пример: доска может быть гораздо тоньше и уже, а большая площадь листа не используется.

Делать ли ножки, чтобы поставить эту конструкцию на стол, или крепить её между двумя столам, или между двумя табуретками, или ещё как-то — это кому как удобнее. Такого приспособления достаточно, если хочется опробовать свой фрезер в качестве фрезерного станка.

Следующий вариант не намного сложнее, но гораздо основательнее.

Своими руками можно сделать и более сложный фрезерный стол.

Далее идет подробное описание изготовления этого самодельного фрезеровального стола, поэтому если Вас устраивают простые варианты, дальше можно не читать, и приниматься за изготовление простого фрезерного стола.

Изготовление стола для ручного фрезера

Крышка фрезерного стола
. Выпилите кусок березовой фанеры для панели (A) и кусок бумажно-слоистого пластика для покрытия (B) по указанным в «Списке материалов и деталей» размерам, не забыв добавить припуск 25 мм по длине и ширине.

Руководствуясь инструкциями на банке, нанесите контактный клей на обратную сторону пластика и верхнюю сторону фанеры. Приклейте пластик к фанере, отступив от её угла около 3 мм. Плотно прикатайте пластик резиновым валиком.

Прижимая к параллельному (продольному) упору пильного станка свободные от пластика края фанеры, опилите с противоположных краев около 6 мм материала, пропиливая фанеру и пластик одновременно. Теперь, прижимая к упору уже опиленные начисто кромки, обрежьте противоположные стороны детали (A/B) до окончательного размера.

Выпилите длинные (C) и короткие (D) кромочные накладки с припуском около 25 мм. Сделайте на их концах скосы, чтобы закрыть края крышки. Приклейте их к краям крышки и зафиксируйте струбцинами, выровняв верхние стороны с поверхностью пластика. Для этого, изготовьте выравнивающие блоки, сделав вырезы 50×50 мм на четырех кусках фанеры 19x100x100 мм (вырезы позволяют видеть угловые стыки). Закрепите их струбцинами на крышке, как показано на фото ниже. Чтобы струбцины не мешали работе, поместите под их нижние губки обрезки досок. Теперь приклейте к крышке кромочные накладки, прижимая их к выравнивающим блокам.

Установите в пильный станок пазовый диск толщиной 19 мм и прикрепите к параллельному (продольному) упору деревянную накладку высотой около 250 мм. Отрегулируйте положение диска и упора для выборки в кромочных накладках (D) шпунтов для установки алюминиевого профиля. Проверьте сделанные настройки на обрезках и, если требуется, измените их. Прижимая к упору покрытую пластиком сторону крышки, выпилите шпунты в кромочных накладках (D). Используйте подпорный брусок для предотвращения сколов на выходе пильного диска.

Тем же самым пазовым диском выпилите шпунт в пробном обрезке доски и проверьте, как входит в него ползун углового упора. Он должен свободно перемещаться вдоль шпунта с минимальным люфтом. Скорректируйте настройки, если требуется. Положите крышку пластиком вниз и выпилите в ней паз для углового упора. Чтобы не было сколов на выходе пильного диска, используйте подпорный брусок.

Отверстие для монтажной пластины
. Чтобы сделать вырез в крышке для монтажной пластины фрезера, выполните шаги, показанные ниже.

Шаг 1. Выпилите монтажную пластину по размерам и положите ее точно посередине крышки с отступом 125 мм от переднего края.

Шаг 2. Обведите контуры пластины на крышке.

Шаг 3. Разметьте и начертите линии выреза внутри обведенного контура.

Шаг 4. Просверлите входное отверстие для пилки электролобзика и выпилите вырез по разметке.

Шаг 5. Приклейте монтажную пластину внутри обведенного контура двухсторонним скотчем.

Шаг 6. Струбцинами закрепите направляющие планки вокруг пластины, вставляя прокладки из тонкого картона.

Шаг 7. Удалите пластину и прокладки. Установите в цангу фрезера копирующую фрезу с верхним подшипником. Опирая подошву фрезера на направляющие планки, установите глубину фрезерования 3 мм в крышке стола.

Шаг 8. Начните фрезерование фальца, ведя подшипник фрезы вдоль кромок направляющих планок. Сделайте несколько неглубоких проходов, увеличивая вылет фрезы до достижения глубины на 0,5 мм больше толщины монтажной пластины.

Выровнять монтажную пластину фрезера вровень с поверхностью стола несложно, если установить самоконтрящиеся гайки в углах углубления. Сделав углубление, просверлите в каждом его углу отверстие диаметром 11 и глубиной 6 мм для самоконтрящейся гайки. Убедитесь, что гайки в отверстиях не выступают наружу. Просверлите в центре отверстий для гаек сквозные отверстия для винтов, а затем выполните четыре простые операции, показанные на фото ниже, для монтажа системы регулировки.

Когда клей затвердеет, замените винт длиной 50 мм винтом длиной 13 мм. Чтобы производить регулировку без помощи инструмента, используйте регулировочный винт с увеличенной головкой.

Гладко отшлифуйте кромочные наладки (C), (D) наждачной бумагой зернистостью 220 единиц. Острые края пластика вокруг углубления для монтажной пластины и вдоль паза для углового упора-каретки слегка притупите циклей.

Основание фрезерного стола
. Выпилите ножки (E) и стяжки (F) указанной длины, оставив припуск около 25 мм по ширине. Наклоните диск пильного станка на 12° и опилите скосы на кромках стяжек и краях ножек. Выпилите по указанным размерам планку для сетевого шнура (G).

Приклейте стяжки (F) к ножкам (E) и зафиксируйте их струбцинами. Просверлите и раззенкуйте направляющие отверстия через стяжки. Вверните шурупы и удалите струбцины. Приклейте планку для сетевого шнура к стяжке, зафиксировав её струбцинами. Гладко отшлифуйте собранные ножки наждачной бумагой зернистостью 220 единиц.

Положите перевернутую крышку на верстак и приклейте к ней собранные ножки, прижимая их струбцинами. Просверлите и раззенкуйте направляющие отверстия через стяжки в крышку. Вверните в них шурупы 4,5×32 мм с потайной головкой.

Продольный упор
. Чтобы упор получился ровным, необходимо тщательно отфуговать кромки перпендикулярно пластям. Вначале выпилите по указанным размерам сам упор (H) и его основание (I) (см. рисунок ниже), добавив припуски около 12 мм по ширине и 25 мм по длине. Отфугуйте одну кромку каждой доски. Установите продольный упор пильного станка, прибавив к окончательной ширине деталей 0,8-1,0 мм, и опилите нестроганные кромки. Установите на строгальном станке соответствующую глубину строгания и отфугуйте только что опиленные кромки. Измерьте точно длину готовой крышки фрезерного стола и прибавьте к этому размеру 1 мм. Опилите упор и его основание по длине в соответствии с полученным размером (добавочный миллиметр позволяет упору двигаться легче). Ленточной пилой или электролобзиком сделайте вырезы 38×38 мм для фрезы в середине обеих деталей. Приклейте упор к основанию и зафиксируйте склейку струбцинами.

Выпилите две заготовки размерами 19x120x190 мм для торцевых пластин (K). Соедините обе заготовки в блок при помощи двухстороннего скотча. Разметьте на верхней заготовке диагональную линию распила и центр отверстия диаметром 6 мм в соответствии с рисунком ниже. Сделайте распил, отшлифуйте кромки до линии разметки и просверлите отверстие. Разъедините торцевые пластины.

Приклейте торцевые пластины (K) к упору (H/I), выровняв их кромки по передней стороне упора, и зафиксируйте склейку струбцинами. Просверлите сквозь торцевые пластины направляющие отверстия в указанных на рисунке местах, раззенкуйте их и вверните шурупы. Пазовым диском, настроенным на ширину алюминиевого профиля с Т-образным пазом, выпилите в собранном упоре (K/H/K) спереди паз. Окончательно отшлифуйте готовый упор абразивом зернистостью 220 единиц.

Выпилите косынки (J) для монтажа патрубка пылеудаления по размерам, указанным на рисунке ниже. Временно установив косынки на упоре, определите и отметьте их точное положение. Затем приклейте их к упору, зафиксировав струбцинами. Когда клей высохнет, приложите к косынкам патрубок с фланцем и отметьте центры монтажных отверстий для шурупов.

Щиток
. Выпилите по указанным размерам (см. рисунок ниже) держатель щитка (L). Сделайте закругления радиусом 12 мм на его верхних углах. Чтобы сделать щелевые отверстия, просверлите в указанных местах отверстия диаметром 7 мм, проведите касательные линии от одного отверстия до другого и сделайте вдоль этих линий пропилы, используя лобзиковый станок или электролобзик. Окончательно отшлифуйте держатель наждачной бумагой зернистостью 220 единиц.

Выпилите по указанным размерам щиток (M) из прозрачного акрилового оргстекла толщиной 6 мм. С помощью шлифмашины сделайте на его внешних углах закругления радиусом 12 мм. Двухсторонним скотчем приклейте щиток к держателю, выровняв задние стороны. Просверлите и раззенкуйте монтажные отверстия сквозь щиток (M) в держатель (L). Снимите щиток и отложите его в сторону.

Прижимная гребенка
. Из прямослойной кленовой доски толщиной 19 мм выпилите заготовку 51×457 мм для прижимных гребенок. С помощью углового (подвижного) упора на пильном станке сделайте скосы под углом 30° на обоих концах заготовки (см. рисунок ниже). Проведите косые линии поперек заготовки, отступив от концов 67 мм, а затем разметьте радиусы верхних концов обоих прижимов.

Установите в пильный станок обычный диск толщиной 3 мм и поднимите его на высоту 50 мм над пильным столом. Отодвиньте продольный упор на 2 мм от диска. Прижмите к упору длинную кромку заготовки и сделайте пропил до линии разметки, затем осторожно отведите доску назад. Хорошим подспорьем для этой операции будет толкатель с резиновой накладкой, использующийся со строгальным станком. Разверните заготовку на 180° и повторите операцию на другом конце. Отодвиньте продольный упор на 5 мм и сделайте новые пропилы на обоих концах. Повторяйте операции, делая пропилы через равные интервалы до отметки 45 мм. Когда продольный упор будет установлен на этой отметке, опустите пильный диск до высоты 25 мм и опилите кромку заготовки до окончательной ширины.

Просверлите в прижимах (N) отверстия диаметром 7 мм для подвески и щелевых отверстий. Разметьте края щелевых отверстий параллельными линиями и выпилите их с помощью электролобзика или лобзикового станка, затем ленточной пилой выпилите закругления на верхних концах прижимов. Отшлифуйте прижимные гребенки наждачной бумагой зернистостью 220 единиц.

Выпилите по указанным размерам стопорные блоки (O) и просверлите в центре отверстия диаметром 7 мм. Отшлифуйте стопорные блоки наждачной бумагой зернистостью 220 единиц. Стопорные блоки устанавливают вплотную к длинным кромкам прижимных гребенок, чтобы предотвратить их поворот при подаче заготовки.

Есть простой и быстрый способ регулировки давления прижимной гребенки на обрабатываемую заготовку. Сделайте первую пластинку прижима на 3 мм короче остальных. При настройке гребенки прижмите эту первую укороченную пластинку к заготовке. Теперь выровняйте нижние концы остальных пластинок параллельно поверхности фрезерного стола и закрепите гребенку, затянув винт.

Монтажная пластина
. Работа с фрезерным столом станет более удобной и безопасной, если диаметр отверстия в монтажной пластине будет лишь немного превышать диаметр фрезы. Можно приобрести готовую пластину со сменными кольцами, подходящими к различным диаметрам фрез и пригодными для большинства случаев. А можно сделать пластину, точно соответствующую диаметру фрезы. Пластина из березовой фанеры обойдется недорого, а для более солидного варианта рекомендуем выбрать литой поликарбонат. Положите пластину на ровную поверхность лицевой стороной вверх. Снимите с фрезера пластиковую подошву и приклейте ее двухсторонним скотчем к пластине также лицевой стороной вверх. Удостоверьтесь, что подошва расположена точно по центру пластины и ориентирована так, что с установленным в стол фрезером будет удобно работать. Установите в сверлильный станок сверло такого же диаметра, как монтажные отверстия в подошве. Используя их, как направляющие, просверлите через них в пластине соответствующие отверстия. Удалите подошву и раззенкуйте просверленные монтажные отверстия. Теперь прикрепите пластину винтами к выключенному фрезеру и поставьте его на верстак. Зажмите в цанге фрезера короткое сверло диаметром 8 мм и опустите двигатель, чтобы кончик сверла коснулся пластины. Несколько раз поверните цангу рукой, чтобы отметить центр. Снимите монтажную пластину с фрезера. Установите в патрон сверлильного станка кольцевую пилу-коронку или кольцевой резак и по готовой метке сделайте в пластине центральное отверстие требуемого диаметра.

Отделка и добавление фурнитуры
. Дополнительно отшлифуйте места, которые в этом нуждаются. Следуя инструкциям на банке, нанесите два слоя проникающего масляного покрытия на все деревянные детали, включая углубление для монтажной пластины фрезера и паз для углового упора. По сравнению с лаком или краской масляные покрытия легче освежить, нанеся их повторно. Они также надежно пропитывают пазы, отверстия и углубления, не уменьшая их размеры.

Ножовкой по металлу отпилите куски алюминиевого профиля с Т-образным пазом в соответствии с длиной стола и параллельного упора. У опиленных концов придется просверлить и раззенковать новые монтажные отверстия. Через них в профиле просверлите направляющие отверстия в крышке стола и упоре; закрепите оба отрезка профиля шурупами.

Установите дополнительный кнопочный выключатель.

Прикрепите предохранительный щиток (M) к держателю (L) латунными шурупами 4,5×25 мм с потайной головкой. Установите собранный щиток, прижимные гребенки со стопорными блоками на параллельный упор, а его в свою очередь — на фрезерный стол, используя для крепления болты с шестигранной головкой, шайбы и ручки-маховички с гайками, как показано на рисунках. Прикрепите шурупами патрубок пылеудаления к косынкам на задней стороне упора.

Вверните в самоконтрящиеся гайки регулировочные винты. Шлифовкой углов монтажной пластины фрезера добейтесь ее плотной посадки в углубление крышки стола.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Фрезерный станок — профессиональный деревообрабатывающий инструмент, который требует специальной установки. Для установки может служить фрезерный стол, который редко встречается в продаже, а те, что есть на рынке, стоят больших денег. Поэтому гораздо проще изготовить фрезерный стол своими руками. Именно наличие специального станка позволяет максимально оптимизировать работу, сделать ее безопасной и обрабатывать заготовки более быстро. Это обусловлено тем, что не инструмент (фрезер) перемещается по обрабатываемому материалу, а деталь перемещают по получившемуся станку. Ниже будет описано, как изготовить самодельный фрезерный стол.

От выбора стола для фрезерного станка во многом зависит качество работы.

Выбор материала и типа стола

Профессиональные мастера, которые занимаются столярничеством, всегда стараются сделать себе специализированный станок для фрезерования. Он не только упрощает работу, но и позволяет делать более точные и аккуратные пропилы, которые не будут отличаться от фабричных. Множество иностранных фирм предлагают некоторые модели специализированных станков под фрезер, однако эти модели либо не продуманы (не эргономичны и неудобны), либо стоят очень больших денег, которые будут долго окупаться. Самодельный станок, сделанный для себя, позволит сэкономить средства, будет удобен в процессе эксплуатации. Чтобы изготовить станок для себя, необходимо вначале определиться с видом его конструкции.

В качестве столешницы для фрезерного стола обычно используют плиты МДФ или древесину разных пород.

В принципе, все типы станков можно условно разделить на 3 вида:

• отдельно стоящий (персональный, непортативный);
• переносной (небольшой портативный);
• расширяемый (подставка — крыло к столу).

Определиться с типом достаточно просто, для чего следует знать время работы на станке. Для продолжительной и долгой работы следует выбрать отдельный станок. В случае редкого использования инструмента подойдет и портативный. Приставка или крыло к столу подойдет в случае, если мало свободного пространства. К достоинствам отдельно стоящего стола стоит отнести то, что при длительной работе с инструментом его можно не отключать.

Для изготовления станков можно использовать плиты МДФ (на столешницу), сосновые доски (относительно дешевый материал) или доски из любого другого материала. Гораздо проще все-таки использовать МДФ. Это самый дешевый материал для производства мебели, легко поддающийся обработке. Если позволяет финансовая возможность, то предпочтение следует отдать натуральному дереву.

Особо нужно сказать о металле. Некоторые люди считают металл наиболее прочным материалом, и они правы. Металл гораздо прочнее дерева, однако он имеет существенные недостатки. Например, он идеальный проводник, поэтому на такую поверхность не рекомендуется монтировать электроприбор. Другой недостаток — вес. Следует озаботиться прочностью ножек, которые должны выдерживать не только поверхность стола, но и сумму масс инструмента, деталей и заготовок, вес человека. Кроме того, зимой в неотапливаемом помещении металл будет холодным и создаст дискомфорт работающему мастеру, металл может ржаветь. Поэтому настоятельно рекомендуется отказаться от металла.

Мелочи конструкции

Для изготовления хорошего многофункционального стола следует знать принцип работы фрезера.

Для того, чтобы сделать хороший станок, необходимо знать, как работает фрезер, и как лучше обрабатывать на нем заготовки.

Так, фрезер преимущественно используется для обработки продольной кромки детали. В случае необходимости фрезеровки пазов поперек заготовки, рекомендуется предусмотреть в конструкции специальный паз для упора-каретки. Помимо вышеописанной функции в пазу можно крепить дополнительные зажимы для лучшей обработки заготовки.

Существенно упростит работу упор, размещенный продольно, который будет выполнять функцию направляющего для обрабатываемых материалов. Этот упор должен быть идеально плоским и ровным, рабочая плоскость упора должна быть перпендикулярна плоскости поверхности стола, а сам упор — подвижным. Последнее требуется для подстройки под размеры обрабатываемых деталей. При грамотном изготовлении такого упора станок сможет не только фрезеровать, но и фуговать (строгать) материалы. В упоре следует предусмотреть паз, который будет позволять устанавливать вспомогательные инструменты. Еще на нем можно предусмотреть крепления для шланга пылесоса, который, работая на выдув, позволит быстро очищать обрабатываемую поверхность от стружек и опилок, улучшая обзор.

Правильно изготовленный фрезерный стол с металлическими пластинами позволит при необходимости быстро сменить фрезу.

Но самое важное — это способ крепления фрезера. Для крепления инструмента обычно используют металлические столешницы, представляющие вид небольшой пластинки, которую крепят к столешнице. Фрезер крепится к этой пластинке винтами или болтами в специально проделанные отверстия. Использование такой мини-поверхности позволит сэкономить до 1 см глубины фрезеровки, можно сделать быстрый демонтаж(монтаж) инструмента и ровнее закрепить инструмент к металлической столешнице.

Быстрота съема фрезера с такой пластины позволит очень быстро заменить на нем фрезу. Есть еще выигрыш и по креплению. Так, если для крепления инструмента на деревянной столешнице требуется очень тщательное выравнивание поверхности, необходимо просверлить отверстия в нужных местах, которые для другой модели инструмента могут не подойти как по диаметру, так и по точкам крепления, то в случае с металлической мини-поверхностью поверхность досок выравнивается только в месте крепления листа металла, точки крепления всегда будут статичные, что позволит быстро поменять инструмент при необходимости. Каждый фрезер имеет свои точки крепления, поэтому перед его монтажом рекомендуется ознакомиться с его чертежами.

Установить фрезер, используя чертежи, не составит труда — достаточно просверлить отверстия, выдерживая размеры (расстояния между ними).

Порядок изготовления стола

Правильно собранный фрезерный стол позволяет обрабатывать различные поверхности.

Примитивный самодельный стол может выглядеть следующим образом: столешница из МДФ, закрепленная на 4 ножках, на (под) которой установлен инструмент, на столешнице закрепляется доска — направляющая, которую можно зафиксировать к столу и струбцинами. Это самый простой вариант. Однако он нерационален, потому что часть столешницы (минимум 50%) не будет использована в процессе работы, помимо этого существует большая вероятность неровной установки фрезера, который будет вырезать неровные пазы. Такую конструкцию рациональней применить на откидном крыле стола. Это позволит существенно сэкономить место в мастерской и рационально использовать рабочую поверхность.

Следующий вариант отличается от предыдущего расширенными возможностями. Так, в середине стола делают отверстие для монтажа инструмента, Доску-направляющую делают с пазом для обработки тонких заготовок, и фиксируют саморезами. Далее делают паз (на некотором отдалении от фрезера), который позволит фрезеровать заготовки под наклоном.

Портативный станок выгладит совсем просто. На столешницу крепят небольшие ножки (размер равен длине фрезера +5-7 см). Размеры самой столешницы минимальны, позволяющие установить только фрезер +15-20 см. Такой вариант будет мобильным (портативным), однако на нем будет неудобно работать длительное время. Этот мини-станок подойдет для крайне редкого использования инструмента.

Индивидуальное рабочее место

Рассмотрим изготовление «серьезного» стола под фрезер.

Для начала стоит сказать о размерах В среднем размер может быть 1 х 1 или 1 х 0,7(0,8) м. Это позволит не только удобно работать на столе, но и разместить на нем другие вспомогательные предметы. Под столешницу сбивается станина (ножки, которые должны крепиться не только к столешнице, но и иметь дополнительную стяжку).

Потом занимаются столешницей. Для ее изготовления следует сбить доски (под нужный размер), тщательно их обстругать рубанком и отшлифовать наждачной бумагой для того, чтобы была почти гладкая поверхность. Затем на столешницу наклеивается фанера. Она позволит сделать поверхность почти идеально плоской. Чтобы фанера не отклеилась под воздействием вибраций, ее следует дополнительно закрепить саморезами. Когда клей подсохнет, а фанеру закрепят к столешнице саморезами, по середине столешницы вырезается отверстие для монтажа фрезера. Отверстие должно иметь прямоугольную форму и иметь размеры, равные размеру фрезера + 50-100 мм по длине и ширине.

Поверхность столешницы фрезерного стола должна быть ровной и гладкой.

Следующим этапом заготавливают металлическую пластину, к которой будут крепить фрезер. Она должна иметь размер, равный размеру отверстия + 2,5-3 см по длине и ширине. Точки крепежа инструмента определяются по месту.

Далее следует установить направляющую доску или упор. Последний предпочтительнее. Упор лучше сделать подвижным (как писалось выше) и двойным, чтобы им можно было зажимать материал. Подвижность обеспечивается пазами на всю длину стола, в которые вставляются металлические направляющие. На самих упорах делают якорь, который будет входить в направляющие. Его можно вырезать из дерева или прикрепить колесики к упору.

Для удобства работы в столешнице вырезаются пазы, которые позволят делать обработку заготовок под углом. Их ширину и расстояние между ними определяет мастер. К станине можно прикрепить несколько ящичков под инструменты. Чтобы стол имел приятный внешний вид, следует сделать откосы на столешнице и ножках. а также отлакировать все поверхности.

Такой стол позволит быстро, не напрягаясь, обрабатывать заготовки, что сделает приятным время обработки дерева.

Наличие фрезерного намного упростит процесс и точность обработки изделий. Его можно приобрести в готовом виде в специализированном магазине, а можно сэкономить собственные сбережения, и сделать стол своими руками.

С таким приспособлением можно резать не только разные породы деревьев, но и пластик, древесные плиты. Также с ним можно самостоятельно сделать фигурную выборку профиля, пазы, шип и прорезы.

С помощью фрезерного стола, изготовленного своими руками, вы сможете оснастить свою мастерскую практичным деревообрабатывающим станком. Все что потребуется для эффективной работы – это закрепить на изделии сам ручной фрезер.

По типу конструкции
, фрезерный стол может быть:

• навесным
  . Данный вариант довольно практичный и удобный в использовании. Для этого, отдельный блок агрегата крепится к пильному станку на струбцины сбоку. Такая конструкция позволяет экономить свободное пространство. При необходимости, она легко и быстро снимается и оставляется в сторону;
• переносным
  . Данный вариант пользуется большим спросом, особенно, если мастерская небольших размеров. Также такой тип конструкции подходит для тех, кто часто меняет место жительства или берет с собой фрезер на стройплощадки;
• стационарным
  . Данный вариант подойдет для просторной мастерской. Это очень удобная модель. Так как со стационарным изделием можно оборудовать грамотно продуманное рабочее место.

Материал

Для изготовления фрезерного стола можно использовать различные материалы
:

Каждый отдельный вариант имеет свои преимущества. Дерево отличается высокой прочностью, надежностью и долговечностью. Но с этим материалом надо уметь работать. Оно сложнее поддается ручной обработке, в отличие от ДПП или МДФ. Да и стоит натуральный массив намного дороже.

Что касается ДСП и МДФ, то данные материалы более доступны в ценовом плане. Они легко поддаются обработке ручными и электрическими инструментами и имеют неплохие технические характеристики.

Чертеж самодельного фрезерного стола по дереву

Прежде чем приступить к изготовлению фрезерного стола, необходимо сделать чертеж. На нем указываются точные размеры каждого отдельного элемента и материалы изготовления. Что касается изготовления чертежа, его можно сделать самим, можно воспользоваться специальными программами на компьютере
или же, заказать в мебельной компании
. Последний вариант самый надежный. Так как специалисты сделают грамотный расчет всех деталей, с точностью до одного миллиметра.

Инструменты

Для изготовления самодельной конструкции фрезерного стола вам потребуются следующие инструменты
:

• ножовка;
• электрический лобзик;
• шлифмашинка или наждачная бумага;
• дрель;
• стамеска;
• шуруповерт или отвертка.

Совет
: использование электрических инструментов значительно ускорит процесс изготовления и сборки изделия.

Из материалов
вам понадобятся:

• ЛДСП или МДФ. Чтобы не прогибалась при работе, стоит выбирать пиломатериалы сечением 3,6 см. Для боковых частей подойдет ДСП, толщиной 1,6 см;
• фанера, текстолит, металл (изготовление монтажной плиты);
• фрезер приобретается в специализированном магазине.

Простой способ изготовить стол для ручного фрезера

Изготовление столешницы

Сначала необходимо заготовить детали для стола. Они выпиливаются лобзиком из выбранных пиломатериалов, согласно чертежу.

Совет
: деталировку можно заказать в специализированной мебельной компании. Здесь же вам помогут сразу создать грамотный чертеж и подобрать пиломатериалы. Стоимость услуг мебельной компании вполне оправдывается качеством и точностью работы. Все что вам потребуется далее, это просто собрать изделие согласно схеме в своей мастерской.

Процесс изготовления фрезерного стола проводится в следующей последовательности:

Важно
: делать ли для конструкции стола или нет – личное дело каждого. Столешницу с установленным фрезером можно просто закрепить между двумя столами.

Как самому сделать и установить пластину

Так как столешница самодельного фрезерного стола имеет приличную толщину, то монтажная пластина должна иметь небольшую толщину. Тогда вы сможете максимально задействовать вылет режущего инструмента.

Внимание:
пластина с минимальной толщиной должна быть максимально прочной и жесткой.

Ее можно сделать из металла или из материала, который нечем не уступает по прочности, например, из текстолита. Толщина текстолита должна варьироваться в пределах 4-8 мм
.

Процесс изготовления пластины выглядит следующим образом:

1. Сверившись с чертежом, вырезаем из листа текстолита деталь прямоугольной формы
   .
2. В центре прямоугольной детали делаем отверстие
   . Его размеры должны соответствовать диаметру отверстия подошвы фрезера.
3. Соединяем пластину с подошвой фрезера и столом
   .
4. Для фиксации пластин к столешнице делаем прижимы для станка
   , которые располагаются по четырем углам. Эти размеры должны строго соответствовать отверстиям, расположенным на самом инструменте

Оборудование рабочей зоны

После изготовления и сборки фрезерного стола рекомендуется продумать грамотную рабочую зону. Чтобы выдерживать точность фрезерной обработки, на столешнице стоит установить:

• направляющие
  . Их можно сделать из ДСП или из тех же материалов, что и столешница. Направляющие устанавливаются под прямым углом и скрепляются четырьмя косыми упорами.
• прижимы
  . Их можно сделать в виде деревянной гребенки или из шарикового подшипника нужных размеров и веса.

Финишная обработка

После сооружения фрезерного стола своими руками, для придания изделию эстетичного вида и для продления срока его эксплуатации, необходимо все рабочие поверхности:

• зашлифовать;
• отполировать;
• низ и бока – покрасить;
• вскрыть лаком.

Электрическую часть изделия необходимо закрыть металлическим рукавом
.

Фото

Результатом трудов может стать стол, который похож на один из следующих

Полезное видео

Подробное описание процесса изготовления можно посмотреть на следующем видео:

Заключение

В заключение стоит отметить, что процесс изготовления фрезерного стола – процесс довольно ответственный. Если вы уверенны, что справитесь с такой задачей, можно сэкономить собственные сбережения и сделать изделие самостоятельно. Для этого потребуется: запастись грамотно составленным чертежом, необходимыми материалами и инструментами и свободным временем.

Вконтакте

1. Устройство
2. Пример конструкции ФС
3. Станина
4. Столешница
5. Рабочая плита
6. Кольца
7. Фрезер
8. Крепеж фрезера
9. Направляющая рейка
10. Упорные планки
11. Сопло
12. Продольный передвижной упор
13. Дополнительные фиксаторы
14. Поворотный ФС

Владельцу частного дома приходится немало заниматься ремонтом, совершенствовать свои бытовые условия. Фрезерный стол станет отличным решением при изготовлении различных деталей и приспособлений из дерева, так как он обеспечивает точность и хорошее качество обработки заготовок.

Стол − основная база станка. Рабочий орган оборудования − это фреза , деталь с несколькими режущими лезвиями. С ее помощью в деревянных заготовках делают различного вида пазы, каналы, окна (вертикальные углубления), скосы овального профиля и многое другое. Фрезерование – механическая обработка заготовок многолезвийным инструментом.
Фреза, помимо вращательного движения, совершает поступательные перемещения. Станину со столешницей для обработки деревянных изделий называют фрезерным столом (ФС).

Устройство

Правильная установка фрезера в стол зависит от безупречной конструкции станины. На станине располагается рабочая поверхность станка. Снизу крепится к пластине фрезер, который перемещается по вертикальной оси. Заготовка фиксируется в поперечном направлении специальным устройством − параллельным упором для фрезерного стола.

Принцип действия ФС можно сравнить с тем, как работает циркулярная пила . На вращающийся лезвийный орган, установленный в стационарном положении, надвигают для обработки древесный материал.

Пример конструкции ФС

Для изготовления ФС понадобятся следующие материалы:

• или ;
• небольшие куски ДСП или фанеры;
• различные метизы;
• металлический уголок;
• стальная пластина;
• алюминиевый профиль;
• лифт (домкрат);
• каретка;
• пластиковые прижимы.

На чертеже указаны размеры деталей, которые могут быть откорректированы в каждом случае индивидуального конструирования ФС. Этот самодельный стол для ручного фрезера − пример самой примитивной конструкции ФС.
Самодельные конструкции ФС могут быть изготовлены из других материалов. Все зависит от возможностей и квалификации того, кто взялся за такую работу.

Самостоятельное изготовление ФС

Рассмотрим особенности строения деталей ФС:

Станина

Опорная часть станка может быть сделана из деревянного бруса или сварена из металлического профиля. Нужный чертеж станины представлен ниже.

Под ФС можно использовать обыкновенный верстак .
Но надо знать, что при работе силового агрегата будут возникать сильные вибрации. Если верстак не достаточно устойчив, то следует изготовить специальную опорную конструкцию. Основная нагрузка передается от рабочей площадки вниз на опору станка. Поэтому станина должна иметь большой вес.

Столешница

Рабочей площадью стола является столешница. Ее лучше сделать из текстолита толщиной 20-30 мм. Почему выбирают текстолит? Это объясняется тем, что весь процесс обработки заготовок связан со скольжением деталей по рабочей поверхности стола. Текстолит отличается от других материалов большой степенью износостойкости и низким коэффициентом трения.
Столешница, сделанная из такого материала, не причинит вред цельной поверхности заготовки и прослужит много лет.

В качестве рабочей площадки стола вместо текстолита можно использовать стальную пластину толщиной 6 мм и более.

Рабочая плита

Пластина для фрезера изготавливается из текстолита или из металлического листа. В пластине делают отверстие, в которое вставляют металлические кольца. Кольца с разным диаметром вставляются друг в друга. Кольцевые вставки находятся на одном уровне с поверхностью столешницы.

Кольца

Для чего нужны кольца? Они обеспечивают плотное вхождение фрезы в тело заготовки. Разный размер колец соответствует разным диаметрам режущих элементов.

Фрезер

Так как фрезер крепится снизу столешницы, то конструкция ФС создает внизу свободное пространство. Монтаж и обслуживание силовой установки не должен быть затрудненным из-за стесненных условий внизу станка.

Универсальный силовой агрегат, приводящий в движение фрезу, называют фрезером.
Его можно сделать, используя любой подходящий электродвигатель. Но это под силу человеку с большим опытом работы в такой сфере деятельности. Лучшим вариантом будет приобрести готовый ручной фрезер .

Ручной фрезер – многофункциональный агрегат.
Электроинструментом выполняют самые различные операции. Применяется он в основном для обработки деревянных заготовок.

Однако держать инструмент в руках и одновременно пытаться фиксировать деревянную деталь очень сложно. Это не принесет желаемого результата. Чтобы изготовление деталей происходило с высокой точностью, фрезер закрепляют на специальном столе.

Подошва фрезера имеет отверстия с резьбовой нарезкой. Отверстия служат для крепления винтами инструмента к пластине, встроенной в столешницу ФС.

Крепеж фрезера

Столешницы и пластины у фрезерных столов должны располагаться строго в одной горизонтальной плоскости. Крепежные винты на пластине закручиваются в потайные отверстия.
Ничто не должно выступать или западать на рабочей поверхности ФС.

При отсутствии монтажных отверстий в корпусе фрезера, их нарезают самостоятельно. Для крепления пластины в столешнице делают выборку материала снизу. Если рабочая площадка выполнена из стального листа, то металлическую пластину оснащают специальными креплениями.

Лифт

На профессиональных станках для перемещения фрезера по вертикали устанавливают специальное устройство – лифт.

При определенной сноровке можно приспособить в качестве лифта домкрат либо другой рычажный подъемный механизм. Лучшим вариантом будет приобретение в торговой сети готового лифта. Главное в конструкции подъемного механизма − это обеспечение надежной фиксации агрегата на той или иной высоте.
Конусное расположение режущих элементов фрезы позволяет при определенной высоте выступа над рабочей поверхностью ФС регулировать глубину и ширину выработки в теле заготовки.

Направляющая рейка

Направляющая рейка делается из дюралевого профиля. Можно использовать в качестве направляющей рейки дюралевые дорожки, применяемые в мебели для перемещения раздвижных створок шкафа. Под рейку делают выборку ручным фрезером. Направляющая дорожка должна быть помещена параллельно противоположной упорной стенке.

Упорные планки

В торцах столешницы с обеих сторон устанавливают дюралевые дорожки, по которым перемещается рамная конструкция с упорными планками. Параллельно дорожке в торце крепят линейку. Линейку можно изготовить из ленты обычной рулетки.

Упорные планки выступают в качестве боковой опоры для заготовок.
Они располагаются с двух сторон от фрезерной головки. Чтобы защитить глаза оператора от стружки, разрыв между планками закрывают прозрачным пластиком.

Сопло

С внешней стороны упорных планок над фрезерной головкой монтируют всасывающее сопло. Его во время работы станка подсоединяют к пылесосу. Благодаря этому древесная пыль и стружка эффективно удаляются из рабочей зоны.

Продольный передвижной упор

Нижнюю часть передвижного упора вставляют в направляющую дорожку. Подставка свободно перемещается вдоль ФС. Своей вертикальной стенкой приспособление упирается в основание заготовки. Нажимая на упор, оператор станка во время фрезерования перемещает деталь вдоль стола.

Дополнительные фиксаторы

Фиксаторы изготовлены из пластмассы. Они удерживают заготовку от непроизвольного смещения детали в вертикальной и горизонтальной плоскости. Фиксаторы крепятся на специальной стойке.

Поворотный ФС

Поворотный стол для фрезерного станка представляет собой довольно сложное техническое устройство. Поворотный ФС позволяет устанавливать угол наклона заготовки. Это происходит за счет способности рабочей поверхности стола перемещаться в разных направлениях. На станках, оснащенных ЧПУ, имеется возможность изготовления деталей с круглой и спиральной конфигурацией.

ФС с ручным управлением выполняют различные закругления, позволяют обрабатывать криволинейные поверхности деталей. Самый распространенный диаметр ФС − от 300 до 600 мм. Поворотный механизм перемещает рабочую поверхность стола как в горизонтальной плоскости, так и в поперечно-продольной и вертикально-горизонтальной плоскостях.

Горизонтально-вертикальная вращающаяся платформа обеспечивает обработку заготовок высокого качества.
Вертикально-горизонтальная рабочая площадка дает возможность выполнять круговую обработку деталей и формировать на поверхности изделий винтовые каналы.

Поворотные столы применяют для обработки стальных деталей и заготовок из других металлов.

Изготовить поворотный станок своими руками могут только специалисты высокой квалификации. Станок такой конструкции выгодно иметь при осуществлении предпринимательской деятельности. Для разовых работ содержать поворотный ФС в своем хозяйстве экономически невыгодно.

Ниже представлено видео, демонстрирующее простую схему строения ФС. Собрать такое оборудование вполне доступно человеку, имеющему опыт в столярном деле.

Соблюдение техники безопасности

Фрезерный стол оснащен электрическим инструментом. Во время эксплуатации станка следует соблюдать следующие условия техники безопасности:

1. Если станина ФС выполнена из металла, то необходимо устроить заземление опоры столешницы.
2. Важно устанавливать станок в хорошо проветриваемом и освещенном помещении.
3. В случае изготовления ФС из деревянных деталей заземляют сам корпус фрезера.

Фрезерный стол значительно повышает производительность труда и эффективность работы с ручным фрезером. Приобретать серийную модель такого стола для своего домашнего фрезерного станка зачастую невыгодно. Намного экономичнее сделать стол своими руками. Это не займет много времени и потребует очень незначительных финансовых затрат. Справиться с такой задачей при желании может любой домашний мастер.

Вопросом о том, как изготовить фрезерный стол
своими руками, задаются многие домашние мастера. Это объяснимо: оборудование, на котором фрезер зафиксирован неподвижно, а заготовка движется по специально оборудованному для этого рабочему столу, во многих случаях намного удобнее в использовании. Зачастую при работе с ручным фрезером заготовку закрепляют на обычном столе, а все манипуляции проводят самим инструментом, что не позволяет соблюсти точность обработки.

Используя стол для ручного фрезера при обработке изделий из древесины, можно добиться результатов, которые позволяют получить профессиональные фрезерные станки. С помощью такого несложного приспособления качественно выполняют целый перечень технологических операций: вырезание фигурных отверстий и проделывание различных прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок.

С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.

Фрезерный стол даст вам возможность выполнять обработку не только деревянных заготовок, но и изделий, которые выполнены из ДСП, МДФ, пластика и др. С помощью такого стола вы сможете делать пазы и шлицы, обрабатывать элементы шпунтовых соединений и соединений «шип – паз», снимать фаски и создавать декоративные профили.

Фрезерный стол, изготовление которого не потребует больших финансовых затрат, позволит вам оснастить свою домашнюю мастерскую настоящим деревообрабатывающим станком. Не случайно многие производственные компании занялись изготовлением именно фрезерных столов и аксессуаров к ним, но за такое приспособление придется отдать приличную сумму денег. Самодельный стол, если его сделать в соответствии с чертежами, которые мы разберем в данной статье, по своей функциональности ничем не уступает моделям, выпущенным в производственных условиях, а обойдется значительно дешевле.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Размеры деталей
Стол в разрезе
Двуслойная крышка стола
Вырез в первом слое стола
Разметка выреза второго слоя стола
Склеивание обоих слоев
Выпиливание выреза по разметке второго слоя
Чертеж параллельного упора
Торцевая пластина упора
Патрубок пылеотвода
Предохранительный щиток из оргстекла
Гребенчатый прижим и стопорный блок

Конструкция фрезерного стола

При желании можно сделать фрезерный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому стол для него должен отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы, поэтому под ней должно быть достаточно свободного места.

Для крепления фрезера к столешнице используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью. Использовать для изготовления такой пластины можно металлический лист, текстолит или прочную фанеру. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы.

Монтажная пластина должна располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для ее крепления к подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего самодельного фрезерного станка
более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности стола длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный стол
для своей мастерской, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать станок агрегатного типа (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка занимает совсем немного места, а при желании ее можно повесить на стену.

Если площадь вашей мастерской позволяет, то лучше сделать стационарный фрезерный станок, на котором работать намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Простейший фрезерный стол можно сделать очень быстро. Для изготовления конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляется направляющий элемент. В качестве такой направляющей (и одновременно упора) подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

В листе из ДСП требуется сделать отверстие для размещения фрезера, который будет фиксироваться на столешнице при помощи двух струбцин. После этого ваш компактный фрезерный стол с направляющей можно считать готовым.

Изготовление станины и столешницы

Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить простейший чертеж. На нем необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.

Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).

Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, – 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости менять высоту фрезерного стола.

Сделать недорогую, но очень надежную рабочую поверхность для самодельного фрезерного устройства можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.

Чертежи фрезерного стола: вариант №2

Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.

Таблица деталей стола и их размеров
Каркас
Верхний угол каркаса
Нижний угол каркаса
Направляющая для скольжения ящиков
Схема расположения направляющих
Столешница
Чертеж упора
Большой выдвижной ящик
Маленький выдвижной ящик
Передняя часть малого ящика
Боковые панели стола

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, – текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. По предварительно подготовленному чертежу из такого листа вырезается прямоугольная деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластины к поверхности стола делаются по четырем ее углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.

Сборка фрезерного стола

Фрезерный стол начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Чертежи фрезерного стола: вариант №3

Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.

Компьютерная модель
Внешний вид в сборе
Вид сзади
Вид спереди
Фреза поднята, створки раздвинуты
Фреза опущена, створки сдвинуты
Ручной фрезер
Шланг от пылесоса для отвода пыли и стружки
Крепление фрезера и отвод стружки
Регулировка подъема фрезы
Подъем фрезы осуществляется вращением винта
Настройка подъема фрезы
Настройка вылета фрезы
Площадка из оргстекла до установки фрезера
Стекло точно подогнано к столешнице
Фрезер прикручен с опорной площадке

Изготовление верхнего прижима

Чтобы сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, необходимо подготовить чертеж.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Привод для самодельного фрезерного станка

Для того чтобы самодельный фрезерный станок отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.

Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).

Обращать внимание следует не только на мощность, но и на оборотистость электродвигателя. Чем выше этот показатель, тем лучшего качества будет получаться рез. Электродвигатели, как известно, могут быть рассчитаны на питание от электрической сети с напряжением 220 и 380 В. С подключением первых никаких проблем не возникнет, а вот трехфазные асинхронные двигатели придется запитывать при помощи специальной схемы «звезда-треугольник». Подключение по такой схеме даст возможность использовать электродвигатель на его максимальной мощности и обеспечит ему плавный запуск. А если напрямую подключить такой электромотор к сети с напряжением 220 В, то вы потеряете 30–50% его мощности.

Чертежи фрезерного стола: вариант №4

Разбор еще одной конструкции сделанного своими руками фрезерного стола, дополненный видео от автора.

Столешница откинута
Лифт организован с помощью домкрата
Столешница, вид сверху
Подвижная каретка-упор
Параллельный упор с барашками
Короб для подключения пылесоса (отвод пыли и стружки)
Стальная пластина для крепления фрезера
Крепление подошвы фрезера к пластине
Принцип работы лифта

Безопасность при работе на самодельном фрезерном столе

При изготовлении самодельного фрезерного станка следует обеспечить безопасность работы на нем. В первую очередь, необходимо оснастить сам рабочий инструмент защитным экраном. Как устроены такие экраны, иллюстрируют фото и чертежи профессионального оборудования. Обязательным элементом вашего самодельного оборудования должна быть кнопка экстренной остановки, так называемый грибок. Размещать ее следует в легкодоступном месте, а кнопку запуска надо закрепить в том месте, где будет исключено ее случайное нажатие.

Позаботьтесь о том, чтобы зона обработки была хорошо подсвечена, так как именно она является самым опасным местом любого оборудования. Если в ходе работы вам необходимо часто менять вылет фрезы, стоит изготовить ручное или автоматическое устройство подъема-опускания инструмента (лифт). Такой лифт позволит вам более эффективно использовать свое самодельное фрезерное оборудование и сделает работу на нем комфортной и безопасной. Различные конструкции таких лифтов можно также найти в Интернете.

При желании и необходимости можно постоянно модернизировать свое самодельное оборудование и превратить его со временем в полноценный координатный станок с поворотным рабочим столом.

Обычно для выполнения каких-то новых работ, требуются новые инструменты. Как программисту мне это хорошо знакомо, так как много лет для каждой новой задачи приходится создавать библиотеки и писать утилиты. Это и есть те самые инструменты, с которыми решение следующих задач становится проще и легче. Наверное так во многих областях, кроме тех, где приходится создавать всё с нуля, используя только знания и умения. (Может по этому я не очень-то люблю, например, рисовать, что привык использовать прежние наработки).

Наконец-то я закончил свой фрезерный стол. (На создание ушло 7 вечеров). Сначала думал купить готовый, но те, что я находил за доступные деньги и подходящие для моих работ — меня совсем не устраивали. И я решил его сделать сам под тот ручной фрезер, который у меня был Калибр ФЭ-650Е
.

Фрезерный стол — очень полезный рукодельном хозяйстве инструмент. Я раньше как-то об этом не особо задумывался, но если в любом доме оглядеться вокруг, можно заметить множество предметов, прошедших обработку на фрезерном столе: оконные рамы, дверцы мебели, рамки для картин, деревянные плинтусы, коробы дверей, накладки и прочее.

Сначала, как обычно, смоделировал в 3D программе. Не стал копировать чей-то стол, а разрабатывал модель под себя, насмотревшись кучу готовых подобных фрезерных столов в инете. Идея общая, суть одна, детали отличаются, т.к. каждый реализует под себя, используя то, что есть и на что способен.

Боковой упор имеет пазы-прорези и может двигаться вперед-назад и фиксируется в нужном положении двумя барашками. К угловому упору подключается стружкоотвод. (Фрезер при работе дает очень много стружки) Если требуется — боковой упор можно легко снять и вместо него поставить другие приспособления или вообще ничего не ставить.

Упор имеет две створки, которые могут раздвигаться и сдвигаться в зависимости от размера фрезы. Положение каждой створки фиксируется барашками.

К стружкоотводу подключается обычный шланг пылесоса.

У этой модели фрезера не было тонкой регулировки глубины. Нужно было давить на фрезер и ловить нужную глубину фиксатором. (Надо заметить, что это ужасно неудобно. Приходится мучится по нескольку раз переставляя глубину, чтобы попасть в нужную)

Доработал станину, добавив так называемый «лифт».

Просверлил станину и установил регулировочный винт с высокой гайкой (На картинке в центре). Закручивая гайку, можно плавно регулировать глубину.

Так настраивается глубина: выставляется нужное значение на угольнике, и ключем поднимается фреза до упора в угольник.

Единственное оставшееся неудобство — для этой процедуры требуется две руки. Нужно одной рукой отжимать фиксатор глубины на фрезере и другой крутить гайку. У меня есть решение, но пока не успел воплотить. Когда сделаю — можно будет регулировать глубину одной рукой. И струбцина для удерживания уголка будет уже не нужна.

Обратите внимание, что верхняя часть бокового упора специально предназначена для того, чтобы к ней можно было прикрепить различные приспособления.

Вообще в продаже есть готовые площадки для изготовления фрезерных столов. Есть с отверстиями под какие-то конкретные модели фрезера есть универсальные, в которых можно просверлить отверстия под свою модель самому. Площадки достаточно дороги (1500-5000р) и по размерам значительно больше, чем требуется для моего мини-стола.

Свою площадку для фрезера сделал из оргстекла (6мм), сняв родную пластиковую площадку со станины фрезера.

Подгонка стекла под окошко.

Первые пробы.

Подставка под фрезы обработана фрезой, что слева. Ей же я обрабатывал планки

Кстати, фреза с роликом не требует бокового упора. Такими можно обрабатывать края на голом столе, хотя удобнее всё таки еще одну точку упора иметь, особенно при обработке цилиндрических заготовок.

Что мне осталось доделать:
— Вырезать пару стекол для установки фрез бОльшего диаметра.
— Сделать прижимные приспособления, которые устанавливаются на боковой упор и столешницу, обеспечивая плотный прижим заготовки к фрезе.
— Усовершенствовать удобный ключ, регулирующий глубину фрезы.
— Ограничители продвижения заготовки (на боковой упор).
— Специальные лапки-толкатели для заготовки (Фрезер — опасный инструмент. Если я серьезно поврежу руки — мне будет особенно плохо, т.к. я не смогу после этого играть на большинстве музыкальных инструментов).
— Специальный упор для работы с кромочными фрезами.
— Угловой упор с транспортиром, устройство позволяющее двигать заготовку под определенным углом, используя рельс.
— Салазки для подачи заготовки по столу под прямым углом.
— Приспособление для вырезания «ящичных соединений».
— Ловушку-контейнер для стружки. (Родной мешок пылесоса очень быстро забивается)
— Ну, и еще какие-то мелочи.

Надеюсь, что этот пост найдут те, кому он может оказаться полезным.

Другие интересные посты о моих самодельных инструментах:

Каждый, кто всерьез занимается обработкой дерева, знает, насколько важно наличие хорошего фрезера. Однако вовсе необязательно отдавать за этот инструмент заоблачные суммы — его вполне можно смастерить своими руками. О том, как это сделать, и пойдет речь в этой статье.

Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи. Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении. А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.

Выбор чертежей и материалов

Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию. А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым. Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см. Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера. Общий вид элементов фрезерного стола можно увидеть ниже.

Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании. Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла. Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм.

Из инструментов для работы понадобятся:

• Электрическая дрель.
• Стамеска.
• Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
• Рубанок.
• Шуруповерт.
• Лобзик.

Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть. Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия.

Этапы изготовления стола

Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.

Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол. Важно лишь внимательно отнестись к поставленной задаче.

Как сделать фрезер собственноручно + (Видео)

Большинство людей предпочитает покупать готовые инструменты, но некоторые из них вполне можно сделать своими руками. Относится к таковым и ручной фрезер. Конечно, речь не идет о сборке с нуля — это отнимает уйму времени. Зато фрезер вполне можно сделать из другого, более простого и дешевого инструмента. К примеру, из дрели. Также можно сделать этот инструмент из болгарки или перфоратора. Оптимально брать устройство мощностью от 600 до 1000 Вт (это может быть «Фиолент» или что-то в таком духе). Вся конструкция будет состоять из мотора (то есть непосредственно дрели) и рамки, в которой он будет фиксироваться. О том, как именно будет происходить процесс, речь пойдет ниже.

Процесс изготовления фрезера

Первым делом изготавливается рамка, в которую потом надо будет установить дрель. Она вырезается из ДСП-плиты, затем сверху устанавливается специальный железный хомут для дополнительной фиксации. Части конструкции скрепляются между собой саморезами. В патрон дрели зажимается фреза. Чтобы конструкция была достаточно устойчивой, рамка прикрепляется к столешнице при помощи саморезов. Конечно, даже при, казалось бы, хорошей фиксации, дрель может пошатываться в рамке, что приведет к тому, что деревянные детали, обработанные на таком фрезере, будут выглядеть неаккуратно. Неплохим выходом станет размещение поворотного рычажка сбоку, а не сверху — мотор в таком случае будет меньше расшатываться при работе.

Конечно, есть у такого решения и определенные недостатки. К примеру, такое самодельное устройство не подходит для длительных работ: при постоянном использовании оно быстро выйдет из строя. А из-за небольшой мощности с помощью такого инструмента сложно обрабатывать древесину твердых пород. Но фрезер, сделанный из дрели будет стоить недорого, он простой в использовании, да и собрать его сможет даже новичок. Потому используется такая конструкция достаточно часто.

В заключение стоит отметить, что не стоит бояться делать инструменты для работы по дереву самостоятельно: дорогое заводское оборудование, несомненно, будет в чем-то лучше, но порой доступность и низкая цена играет куда большую роль. В особенности если речь идет об изделиях, где не обязательно придерживаться высокой точности. Идеально подойдет такое собранное самостоятельно изделие для тех, кто только учится работать по дереву, но порой оно может выручить и более опытных мастеров.

Вопросом о том, как самостоятельно изготовить фрезерный стол, задаются многие домашние мастера. Это объяснимо: оборудование, на котором фрезер зафиксирован неподвижно, а заготовка движется по специально оборудованному для этого рабочему столу, во многих случаях намного удобнее в использовании. Зачастую при работе с ручным фрезером заготовку закрепляют на обычном столе, а все манипуляции проводят самим инструментом, что не позволяет соблюсти точность обработки.

Фрезерный стол значительно повышает производительность труда и эффективность работы с ручным фрезером. Приобретать серийную модель такого стола для своего домашнего зачастую невыгодно. Намного экономичнее изготовить фрезерный стол своими руками. Это не займет много времени и потребует очень незначительных финансовых затрат. Справиться с такой задачей при желании может любой домашний мастер.

Используя самодельный стол для ручного фрезера при обработке изделий из древесины, можно добиться результатов, которые позволяют получить профессиональные фрезерные станки. С помощью такого несложного приспособления качественно выполняют целый перечень технологических операций: вырезание фигурных отверстий и проделывание различных прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок.

С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.

Самодельный фрезерный стол, которым вы оснастите свой домашний станок, даст вам возможность выполнять обработку не только деревянных заготовок, но и изделий, которые выполнены из ДСП, МДФ, пластика и др. С помощью такого самодельного фрезерного стола вы сможете делать пазы и шлицы, обрабатывать элементы шпунтовых соединений и соединений «шип-паз», снимать фаски и создавать декоративные профили.

Самодельный стол для фрезера, изготовление которого не потребует больших финансовых затрат, позволит вам оснастить свою домашнюю мастерскую настоящим деревообрабатывающим станком. Необходимо будет только закрепить сам инструмент – ручной фрезер, для чего можно использовать стойку сверлильного станка или верстак. Не случайно, многие производственные компании занялись изготовлением именно фрезерных столов и аксессуаров к ним, но за такое приспособление придется отдать приличную сумму денег. Самодельный стол для оснащения фрезерного станка, если его сделать в соответствии с чертежами, которые мы разберем в данной статье, по своей функциональности ничем не уступает моделям, выпущенным в производственных условиях, а обойдется он значительно дешевле.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)

Размеры деталей
Стол в разрезе
Двуслойная крышка стола
Вырез в первом слое стола

Разметка выреза второго слоя стола
Склеивание обоих слоев
Выпиливание выреза по разметке второго слоя
Чертеж параллельного упора

Торцевая пластина упора
Патрубок пылеотвода

Предохранительный щиток из оргстекла
Гребенчатый прижим и стопорный блок

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Изготовление станины и столешницы

Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.

Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).

Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, — 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.

Сборка примерно такого стола рассмотрена в варианте №2

Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.

Чертежи фрезерного стола: вариант №2

Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.

Таблица деталей стола и их размеров
Каркас
Верхний угол каркаса
Нижний угол каркаса

Направляющая для скольжения ящиков
Схема расположения направляющих
Столешница
Чертеж упора

Большой выдвижной ящик
Маленький выдвижной ящик
Передняя часть малого ящика
Боковые панели стола

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.

Сборка фрезерного стола

Универсальный фрезерный стол или начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Чертежи фрезерного стола: вариант №3

Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.

Компьютерная модель
Внешний вид в сборе
Вид сзади
Вид спереди

Фреза поднята, створки раздвинуты
Фреза опущена, створки сдвинуты
Ручной фрезер
Шланг от пылесоса для отвода пыли и стружки

Крепление фрезера и отвод стружки
Регулировка подъема фрезы
Подъем фрезы осуществляется вращением винта
Настройка подъема фрезы

Настройка вылета фрезы
Площадка из оргстекла до установки фрезера
Стекло точно подогнано к столешнице
Фрезер прикручен с опорной площадке

Изготовление верхнего прижима

Задаваясь вопросом о том, как сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, также необходимо подготовить чертежи.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Привод для самодельного фрезерного станка

Для того чтобы сделанный вами самодельный фрезер по дереву отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.

Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).

Более серьезное заводское оборудование стоит уже существенно дороже. К примеру, цена такого стола Kreg начинается с 22 тысяч рублей

Обращать внимание следует не только на мощность, но и на оборотистость электродвигателя. Чем выше этот показатель, тем лучшего качества будет получаться рез. Электродвигатели, как известно, могут быть рассчитаны на питание от электрической сети с напряжением 220 и 380 В. С подключением первых никаких проблем не возникнет, а вот трехфазные асинхронные двигатели придется запитывать при помощи специальной схемы «звезда-треугольник». Подключение по такой схеме даст возможность использовать электродвигатель на его максимальной мощности и обеспечит ему плавный запуск. А если напрямую подключить такой электромотор к сети с напряжением 220 В, то вы потеряете 30–50% его мощности.

Чертежи фрезерного стола: вариант №4

Разбор еще одной конструкции сделанного своими руками фрезерного стола, дополненный видео от автора.

Лифт организован с помощью домкрата
Стальная пластина для крепления фрезера

Безопасность при работе на самодельном фрезерном столе

Изготавливая фрезер по дереву своими руками, обеспечьте безопасность работы на таком оборудовании. В первую очередь, необходимо оснастить свой самодельный станок защитным экраном. Как устроены такие экраны, иллюстрируют фото и чертежи профессионального оборудования. Обязательным элементом вашего самодельного оборудования должна быть кнопка экстренной остановки, так называемый грибок. Размещать ее следует в легкодоступном месте, а кнопку запуска надо закрепить в том месте, где будет исключено ее случайное нажатие.

Позаботьтесь о том, чтобы зона обработки была хорошо подсвечена, так как именно она является самым опасным местом любого оборудования. Если в ходе работы вам необходимо часто менять вылет фрезы, стоит изготовить ручное или автоматическое устройство подъема-опускания инструмента (лифт). Создав лифт для фрезера своими руками, вы сможете более эффективно использовать свое самодельное фрезерное оборудование и сделаете работу на нем комфортной и безопасной. Различные конструкции таких лифтов, также можно найти в Интернете.

В данном материале я покажу вам, как сделать фрезерный стол своими руками. Но для начала немного истории… Появление ручных фрезерных машинок в 1974 г. позволило в небольших мастерских выполнять ряд работ по изготовлению мебели на совершенно ином уровне. Одновременно возникла необходимость создать стол для ручного фрезера. Тут можно изготавливать длинные пазы различной конфигурации. При наличии специальных фрез формируется нужный вид обработанной поверхности детали из древесины или иных мягких материалов.

Фрезерные столы в цехах, выпускающих изделия из дерева, применяют более 150 лет. Эти станки занимают много места, вокруг них создается необходимое пространство для выполнения работы с заготовками большой длины. В частных мастерских проще использовать самодельный фрезерный стол, в котором используется малогабаритная легкая машинка со встроенным электроприводом. Сделать для себя подобное устройство можно за пару дней. Важно определиться со своими потребностями, зависящими от задач на ближайший период.

Небольшой фрезерный стол (чертежи, комплектующие)

Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

Малогабаритный стол для ручного фрезера

Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.

Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.

Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

• при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
• для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

1. Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
2. Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
3. Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
4. Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
5. Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Вариант изготовления компактного стола с ящиками

Довольно интересная конструкция, которую несложно повторить для собственной мастерской.

Реальный вид станка для фрезеровки заготовок

Конструктивная проработка в трехмерном отображении с помощью инженерных программ

Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.

Таблица 2: Комплектующие детали для изготовления стола под фрезер

Конструктивное исполнение фрезерного стола

Настольный станок для фрезерования древесины показан ниже.

Вариант изготовления стола для фрезера

Довольно интересное исполнение конструкции стола. Здесь предложили использовать автомобильный домкрат для подъема и опускания инструмента.

Подробное видео о самодельном столе.

Пошаговое изготовление фрезерного стола на базе циркулярного станка

Имеется циркулярный станок промышленного производства. Решено провести его модернизацию для возможной установки фрезерного оборудования. При этом базовая конструкция не претерпевает никаким изменениям. Изготовляемая часть является достаточно простой и съемной, при необходимости ее можно убрать без каких-либо проблем. Фактически будет изготавливаться съемная столешница.

Краткое описание устройства

Технология изготовления съемной столешницы

Изготовление лифта для фрезерной столешницы

Изготовление приспособлений для параллельного упора

Подобная съемная столешница может быть установлена в любую подходящую тумбу. Тогда получится отдельный фрезерный станок, изготовленный в домашних условиях. Это устройство отличается наибольшей простотой и надежностью.

Конструкции столов для фрезера могут быть и иными. Разные мастера оснащают свои устройства различными типами лифтов. Даже упоры в зависимости от потребностей могут иметь свое исполнение. Нужно только подобрать то, которое будет удобно для выполнения определенной работы.

Некоторые профессионалы используют разные типы упоров. Выбор определяется типом используемых фрез и назначения будущих деталей.

В ролике показан вариант самостоятельного изготовления стола для размещения фрезера.

С помощью фрезерного стола можно выполнять профессиональную обработку дерева. Соединения, профилирование торцов, дверные и оконные рамы, плинтусы, рамочки для фотографий и картин делаются на столе аккуратно и удобно. Стол заводского изготовления может влететь в хорошенькую копеечку при сомнительном качестве. Почему бы не сделать его самостоятельно? Тем более что конструкция совсем не сложна, далее чертежи будут детально разобраны.

Главные детали фрезерного стола

Вариантов фрезерных столов множество. Как правило, мастера создают уникальные чертежи под свои нужды. Но основа конструкции одинакова независимо от размеров станка. Вот стол 90 х 48 х 30 см, столешница и опоры из фанеры №27, ножки верстака сварены из стального уголка.

Основные элементы стола для ручного фрезера, от качества и конструкции которых будет зависеть удобство работы и функционал.

Тип стола

Сначала следует определиться с типом будущего станка:

• стационарный;
• портативный;
• агрегатный.

Если планируется работа на выезде, подойдет чертеж небольшой переносной конструкции. При постоянной работе в мастерской удобен будет надежный и мощный стационарный стол. Его можно установить на колесики и перемещать по помещению. А для маленькой мастерской хорош агрегатный вариант, он представляет собой расширение столешницы пильного станка или его поворотный вариант.

Материал крышки

Наиболее практичны столешницы из ДСП, оклеенного тонким пластиком или МДФ с меламиновым слоем. Такой материал очень легко поддается резке электролобзиком, а прослужит он долго.

Прессованные столешницы не годятся для работы в сырых помещениях и на улице! Чтобы они не разбухали, все кромки придется тщательно обработать и уплотнить.

Очень хороши самодельные столешницы из пластиковых листов. Они гладкие, ровные, легко обрабатываются. Такой станок можно будет использовать в любых условиях.

Металлические столешницы сложнее сделать, они тяжелы. А алюминиевые листы необходимо дополнительно плакировать — покрывать слоем, предотвращающим загрязнение деталей.

Паз для упора

Обычно фрезерный стол используют для обработок продольных краев. Чтобы можно было обработать поперечные торцы, при создании самодельного станка нужно предусмотреть подвижный упор, который перемещается в пазу. Встроенный паз используется и для крепления прижимных устройств.

Фиксация фрезера

Существует два варианта крепления ручного фрезера к столу:

• напрямую к нижней поверхности столешницы;
• к съемной монтажной площадке.

Делая , чаще используют первый способ, как более простой. Но оборудование монтажной пластины обладает рядом преимуществ в эксплуатации:

• освобождается до 1 см глубины обработки детали;
• фрезер легче снять для замены резаков.

Поэтому рекомендуем повозиться немного дольше и оборудовать монтажную пластину. Она должна располагаться заподлицо с поверхностью столешницы, иначе заготовка будет задевать за выступы. Еще больше удобств обеспечивает лифт для фрезы, конструкция которого будет подробно рассмотрена далее.

Продольный упор

Он служит направляющей для детали, поэтому должен быть ровным. Можно сделать упор с Т-пазом, в который вставляются прижимные устройства и другие приспособления, облегчающие работу.

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

• Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
• Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
• Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
• Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
• К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
• Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
• Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
• Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Можно сделать несколько монтажных площадок одинакового размера с отверстиями под различные поперечники фрез.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

Примеры конструкций фрезерных столов и их чертежи

Конструкция 1

Для людей, связанных со столярной деятельностью, фрезерный стол является незаменимым помощником. Он поможет поднять качество выполняемых работ, их эффективность.

Промышленность предлагает такие столы в заводском исполнении, но не всем подходит их стоимость. Мы предлагаем рассмотреть фрезерный стол, сделанный своими руками, без дорогостоящих комплектующих материалов.

Определение фрезерного стола, его конструкция

Приспособление, при помощи которого можно выполнять: канавки в заготовке, пазы
, делать шиповые соединения, обрабатывать кромки изделий, называют фрезерным столом. Отдельно применять фрезер неудобно, мастеру придется концентрировать внимание на заготовке и одновременно на обработке. Фрезерный стол, своими руками собранный, облегчает процесс работы, его можно смонтировать на рабочий верстак или сделать под него особую конструкцию.

Важно! Выполняя работы по изготовлению специализированного стола надо помнить, что фрезер устанавливается снизу, для него должно быть выделено свободное пространство. Стационарной частью любого стола является станина, это крепкий каркас со столешницей.

Материалом для каркаса
фрезерного стола может быть:

1. Деревянный брус.
2. Металлические угольники.
3. Плиты: МДФ, ДСП.

Требование, предъявляемое к каркасу, это создание устойчивости для столешницы и жесткость конструкции. Когда своими руками изготавливается фрезерный стол, габаритные параметры станины определяются из материалов, которые требуют обработки.

Как сделать станину для фрезерного станка

Несмотря на простоту изготовления каркаса для столешницы, самодельный фрезерный станок должен для правильной работы соответствовать требованиям:

В конструкцию стола входит монтажная пластина
, она нужна для крепления фрезера.

Как правильно сделать монтажную пластину

Располагают монтажную пластину в месте крепления подошвы фрезера. Для ее изготовления выбирается материал, отвечающий критериям:

• Прочность.
• Толщина — чем тоньше, тем лучше.

Специалистами рекомендуется для самостоятельного изготовления монтажной пластины фрезерного станка использовать листовой металл, можно стеклопластик или текстолит. Габаритные размеры прямоугольной формы, толщина в пределах от 4 миллиметров до 8 миллиметров
. По центру пластины необходимо сделать отверстие, которое по диаметру подходит отверстию на подошве ручного фрезера.

Фрезер оснащается пластиковой накладкой, которая крепится в резьбовые отверстия на подошве, эти отверстия используют для его крепления к монтажной пластине. Если такие отверстия отсутствуют их надо сделать в подошве фрезера. Предлагается и другой способ крепления фрезера, это скоб-пружинами из металла. Монтажная пластина крепится к столешнице по углам
.

Инструкция сборки фрезерного стола своими руками

Для сборки прижимного устройства применяются ролики или же шариковый подшипник нужного диаметра. Он крепится в удерживающем устройстве, которое жестко крепят на нужном расстоянии от плоскости столешницы.

Данное устройство обеспечивает плотное прижимание габаритной заготовки к плоскости столешницы, когда она проходит под роликом. Это простое дополнение повышает точность проводимых работ, улучшается безопасность труда.

Функциональный фрезерный стол собрать своими руками можно тогда, когда мастер обладает информацией об электрическом приводе, который будет применяться в работе. Рассмотрим параметр мощности
для выбора электрического привода:

Важно! Специалисты рекомендуют перед сборкой фрезерного станка определиться с мощностью фрезера, он не должен быть меньше 2 кВт
. Эта мощность дает возможность мастеру работать с любой древесиной. Выбирать рекомендуется модели фрезеров с регулированием оборотов вращения. Обороты вращения фрезера очень важны для получения ровного среза на заготовке. Если этот параметр высокий, срез будет чистый.

Безопасное использование фрезерного стола

Когда собран фрезерный стол и установлен электрический привод не спешите сразу его проверить в работе, убедитесь в правильности выполненных работ. Что рекомендуют сделать специалисты для безопасного проведения работ
на фрезерном столе:

• Желательно установить на столешнице защитный экран, он может быть собственной конструкции или же промышленного образца.
• Обязательно проверить наличие аварийной кнопки остановки электрического оборудования, она должна быть в форме «грибка» и располагаться в зоне нахождения мастера, чтоб можно было нажать ее корпусом тела.
• Оборудовать рабочую зону световой подсветкой.
• Когда фрезерный стол используется для частых смен фрезы для выполнения работ, рекомендуется оборудовать его автоматическим устройством подъема фрезы.

В оснащении самодельного фрезерного стола ограничений нет
, требование к ним одно: увеличение безопасности и эффективности проводимых работ.

Определение фрезерного стола, его конструкция

Приспособление, при помощи которого можно выполнять: канавки в заготовке, пазы
. делать шиповые соединения, обрабатывать кромки изделий, называют фрезерным столом. Отдельно применять фрезер неудобно, мастеру придется концентрировать внимание на заготовке и одновременно на обработке. Фрезерный стол, своими руками собранный, облегчает процесс работы, его можно смонтировать на рабочий верстак или сделать под него особую конструкцию.

Важно! Выполняя работы по изготовлению специализированного стола надо помнить, что фрезер устанавливается снизу, для него должно быть выделено свободное пространство. Стационарной частью любого стола является станина, это крепкий каркас со столешницей.

Материалом для каркаса
фрезерного стола может быть:

1. Деревянный брус.
2. Металлические угольники.
3. Плиты: МДФ, ДСП.

Требование, предъявляемое к каркасу, это создание устойчивости для столешницы и жесткость конструкции. Когда своими руками изготавливается фрезерный стол, габаритные параметры станины определяются из материалов, которые требуют обработки.

Как сделать станину для фрезерного станка

Несмотря на простоту изготовления каркаса для столешницы, самодельный фрезерный станок должен для правильной работы соответствовать требованиям:

В конструкцию стола входит монтажная пластина
. она нужна для крепления фрезера.

Как правильно сделать монтажную пластину

Располагают монтажную пластину в месте крепления подошвы фрезера. Для ее изготовления выбирается материал, отвечающий критериям:

• Прочность.
• Толщина — чем тоньше, тем лучше.

Специалистами рекомендуется для самостоятельного изготовления монтажной пластины фрезерного станка использовать листовой металл, можно стеклопластик или текстолит. Габаритные размеры прямоугольной формы, толщина в пределах от 4 миллиметров до 8 миллиметров
. По центру пластины необходимо сделать отверстие, которое по диаметру подходит отверстию на подошве ручного фрезера.

Фрезер оснащается пластиковой накладкой, которая крепится в резьбовые отверстия на подошве, эти отверстия используют для его крепления к монтажной пластине. Если такие отверстия отсутствуют их надо сделать в подошве фрезера. Предлагается и другой способ крепления фрезера, это скоб-пружинами из металла. Монтажная пластина крепится к столешнице по углам
.

Инструкция сборки фрезерного стола своими руками

Для сборки прижимного устройства применяются ролики или же шариковый подшипник нужного диаметра. Он крепится в удерживающем устройстве, которое жестко крепят на нужном расстоянии от плоскости столешницы.

Данное устройство обеспечивает плотное прижимание габаритной заготовки к плоскости столешницы, когда она проходит под роликом. Это простое дополнение повышает точность проводимых работ, улучшается безопасность труда.

Функциональный фрезерный стол собрать своими руками можно тогда, когда мастер обладает информацией об электрическом приводе, который будет применяться в работе. Рассмотрим параметр мощности
для выбора электрического привода:

Важно! Специалисты рекомендуют перед сборкой фрезерного станка определиться с мощностью фрезера, он не должен быть меньше 2 кВт
. Эта мощность дает возможность мастеру работать с любой древесиной. Выбирать рекомендуется модели фрезеров с регулированием оборотов вращения. Обороты вращения фрезера очень важны для получения ровного среза на заготовке. Если этот параметр высокий, срез будет чистый.

Безопасное использование фрезерного стола

Когда собран фрезерный стол и установлен электрический привод не спешите сразу его проверить в работе, убедитесь в правильности выполненных работ. Что рекомендуют сделать специалисты для безопасного проведения работ
на фрезерном столе:

• Желательно установить на столешнице защитный экран, он может быть собственной конструкции или же промышленного образца.
• Обязательно проверить наличие аварийной кнопки остановки электрического оборудования, она должна быть в форме «грибка» и располагаться в зоне нахождения мастера, чтоб можно было нажать ее корпусом тела.
• Оборудовать рабочую зону световой подсветкой.
• Когда фрезерный стол используется для частых смен фрезы для выполнения работ, рекомендуется оборудовать его автоматическим устройством подъема фрезы.

В оснащении самодельного фрезерного стола ограничений нет
. требование к ним одно: увеличение безопасности и эффективности проводимых работ.

С помощью фрезерного стола можно выполнять профессиональную обработку дерева. Соединения, профилирование торцов, дверные и оконные рамы, плинтусы, рамочки для фотографий и картин делаются на столе аккуратно и удобно. Стол заводского изготовления может влететь в хорошенькую копеечку при сомнительном качестве. Почему бы не сделать его самостоятельно? Тем более что конструкция совсем не сложна, далее чертежи будут детально разобраны.

Главные детали фрезерного стола

самодельный фрезерный стол

Вариантов фрезерных столов множество. Как правило, мастера создают уникальные чертежи под свои нужды. Но основа конструкции одинакова независимо от размеров станка. Вот стол 90 х 48 х 30 см, столешница и опоры из фанеры №27, ножки верстака сварены из стального уголка.

Основные элементы стола для ручного фрезера, от качества и конструкции которых будет зависеть удобство работы и функционал.

Сначала следует определиться с типом будущего станка:

Если планируется работа на выезде, подойдет чертеж небольшой переносной конструкции. При постоянной работе в мастерской удобен будет надежный и мощный стационарный стол. Его можно установить на колесики и перемещать по помещению. А для маленькой мастерской хорош агрегатный вариант, он представляет собой расширение столешницы пильного станка или его поворотный вариант.

Материал крышки

Наиболее практичны столешницы из ДСП, оклеенного тонким пластиком или МДФ с меламиновым слоем. Такой материал очень легко поддается резке электролобзиком, а прослужит он долго.

Прессованные столешницы не годятся для работы в сырых помещениях и на улице! Чтобы они не разбухали, все кромки придется тщательно обработать и уплотнить.

Очень хороши самодельные столешницы из пластиковых листов. Они гладкие, ровные, легко обрабатываются. Такой станок можно будет использовать в любых условиях.

Металлические столешницы сложнее сделать, они тяжелы. А алюминиевые листы необходимо дополнительно плакировать — покрывать слоем, предотвращающим загрязнение деталей.

Паз для упора

Обычно фрезерный стол используют для обработок продольных краев. Чтобы можно было обработать поперечные торцы, при создании самодельного станка нужно предусмотреть подвижный упор, который перемещается в пазу. Встроенный паз используется и для крепления прижимных устройств.

Фиксация фрезера

Существует два варианта крепления ручного фрезера к столу:

• напрямую к нижней поверхности столешницы;
• к съемной монтажной площадке.

Делая фрезерный стол своими руками, чаще используют первый способ, как более простой. Но оборудование монтажной пластины обладает рядом преимуществ в эксплуатации:

• освобождается до 1 см глубины обработки детали;
• фрезер легче снять для замены резаков.

Поэтому рекомендуем повозиться немного дольше и оборудовать монтажную пластину. Она должна располагаться заподлицо с поверхностью столешницы, иначе заготовка будет задевать за выступы. Еще больше удобств обеспечивает лифт для фрезы, конструкция которого будет подробно рассмотрена далее.

Продольный упор

Он служит направляющей для детали, поэтому должен быть ровным. Можно сделать упор с Т-пазом, в который вставляются прижимные устройства и другие приспособления, облегчающие работу.

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

Маленький фрезерный столик

аккуратный и небольшой столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

• Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
• Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
• Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
• Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
• К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
• Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
• Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
• Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Можно сделать несколько монтажных площадок одинакового размера с отверстиями под различные поперечники фрез.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под лифт для мощного фрезера старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

Примеры конструкций фрезерных столов и их чертежи

Конструкция 1

При покупке фрезерной машины не всегда возможно определить для неё точные задачи и объем выполняемых работ. Поэтому мастер, задумавшись о покупке, пытается найти универсальный вариант, совместить точность в обработке на станке и компактность ручной фрезерной машины.

В этой статье мы рассмотрим компромиссный вариант – стол для ручного фрезера своими руками, чертежи этого приспособления и конструктивных элементов прилагаются ниже.

Чтобы сделать фрезерный стол своими руками, чертежи которого можно без труда найти в интернете, или купить готовый вариант, нужно представлять хоть малейшее представление об их конструкциях.

Рабочий процесс ручной фрезы состоит в передвижении инструмента по плоскости обрабатываемой детали. Если фрезер стационарно закрепить и перемещать заготовку, то ручная машинка становится фрезерным станком. Он занимает ненамного больше пространство, нежели ручной или портативный вариант, и имеет неоспоримые преимущества перед компактными моделями.

Р яд фрезерных операций предпочтительно выполнять только в стационарном положении – выборку пазов и канавок, всевозможные способы обработки кромок изделий и закладку шиповых соединений.

Первое, что сделаем при изготовлении своими руками стола для ручного фрезера, — это выберем место размещения. Необходимо понимать в какой конструкции будет изготавливаться стол: агрегатный, съёмный или стационарный.

В зависимости от периодичности использования фрезерного стола выбирается его вид. Если он используется редко, то подойдёт портативный вариант. Если же мастер работает каждый день, то своими руками изготовим отдельно стоящий стационарный стол. Конструкция портативного фрезерного станка позволяет снять с конструкции ручной фрезер, а после выполнения работы снова смонтировать его.

Основные элементы фрезерного стола

Рассмотрим вариант – стол для ручного фрезера, который несложно сделать своими руками, не прибегая к посторонней помощи.

Полноценный фрезерный станок сложно представить без основных элементов его конструкции:

• станина;
• столешница;
• монтажная пластина;
• продольный упор;
• прижимные гребни.

Собрать своими руками стол для ручного фрезера можно из подручных материалов (обрезки фанерного листа, ДСП, обрезная доска, металлические уголки, трубы). Станину для станка сколотим из досок либо используем старый стол, тумбочку.

Подойдёт все, что позволит жёстко и устойчиво реагировать на вибрацию фрезерной машинки и будет выполнять функции несущей конструкции станка.

Делая своими руками станину станка, мастер должен правильно подобрать высоту под себя. Только при учёте особенностей оператора (рост, длина рук и прочее) рабочий процесс будет проходить в комфортных условиях без вреда для здоровья.

Столешница

Для рабочей поверхности удобно использовать кухонную столешницу. Но этот вариант актуален, если вы поменяли кухонную мебель и старая столешница лежит без дела. В ином случае, проще использовать фанеру.

Рекомендована толщина для столешницы от 16 мм, поэтому листы фанеры 8 мм склеивают между собой, что позволяет получить прочный и надёжный стол для ручного фрезера. Для улучшения скольжения поверхность столешницы покрывают листом текстолита, что упростит подачу заготовки к рабочему органу фрезерного станка.

Размеры столешницы напрямую зависят от размеров обрабатываемых заготовок, меняется ширина столешницы, а глубина и толщина неизменны. На рисунке изображена столешница, размеры которой подойдут для выполнения большинства работ. Соблюдение размеров не является обязательным, каждый мастер изменяет их под конкретные условия и требования.

В центре столешницы вырезают отверстие для крепления фрезерной машинки. Размеры этого отверстия больше посадочной пластины фрезерной машинки. Края отверстия фальцуются для установки монтажной пластины, к которой и монтируется фреза. Глубина фальца равна толщине монтажной пластины, чтобы она была заподлицо с поверхностью стола.

Для большей функциональности станка и возможности обработки деталей разных размеров в столешнице выбираются пазы. В них устанавливается направляющий профиль для стандартной каретки с упором, который позволяет фиксировать продольный упор и горизонтальный прижимной гребень в необходимом положении.

Монтажная пластина

Монтажная пластина необходима для крепления фрезера к столу. Изготавливается она из прочных материалов таких как: металл, пластик, текстолит, фанера. Для закрепления используются саморезы с потайной головкой. Для удобства контроля за размерами обрабатываемой детали на пластину закрепляется линейка.

Пластина должна плотно садиться в своё посадочное место на столешнице станка. Её толщина не превышает 6 мм, и это ее преимущество перед креплением фрезера непосредственно на нижнюю часть столешницы. Малая толщина пластины увеличивает глубину фрезерования и позволяет беспрепятственно демонтировать фрезер своими руками. Отверстие в пластине больше используемой фрезы. Диаметр фрез варьируется от 3 мм до 76 мм, поэтому рекомендуется использовать пластины со сменными кольцами для изменения отверстия под фрезу.

Продольный упор

При выполнении фрезерных операций необходим продольный упор, который направляет заготовку по столу. Выполненный своими руками результат работы, будет точным, если упор гладкий по длине и перпендикулярный поверхности столешницы. Упор может быть цельным и оснащённым подвижными накладками, которые позволяют регулировать зазоры вокруг фрезы.

На продольном упоре размещается вертикальная прижимная гребёнка, которая фиксирует заготовку в вертикальном направлении. Оснащённый патрубком, упор позволяет подключить шланг пылесоса в непосредственной близости от рабочего органа, что позволяет устранять опилки и пыль с рабочего места.

Продольный упор (вид спереди)

Продольный упор (вид сзади)

Прижимные гребни

Для фиксации заготовки к рабочей поверхности и продольному упору устанавливают вертикальные и горизонтальные прижимные гребни.

Вертикальный гребень размещается на конструкции упора. За счёт продольного отверстия в стенке упора гребень перемещается в вертикальной плоскости и может фиксироваться на любой высоте крепёжными элементами.

Горизонтальный прижимной упор размещается на столешнице фрезерного станка. Благодаря продольному направляющему профилю на столешнице прижимная гребёнка перемещается вдоль и поперёк в горизонтальной плоскости.

1. Если полы в мастерской неровные, рекомендуется сделать своими руками для фрезерного стола регулируемые опоры, с помощью которых настраивают комфортную высоту для работы.
2. Для долговечности работы оборудования детали из дерева фрезерного стола покрываются защитным слоем (краска, лак).
3. Смонтируйте защитное стекло на продольном упоре, которое защитит глаза от стружки и пыли.
4. Для защиты своих рук во время работы на фрезерном станке используйте перчатки.
5. Не надевайте одежду свободного кроя.
6. Используйте ручные фрезерные машинки с номинальной мощностью более 1100 Вт.
7. Устанавливайте фрезу в цангу на 3/4 длины хвостовика.

Техника безопасности при работе за фрезерным станком:

• перед началом работы необходимо проверять крепление упора;
• не прикладывайте больших усилий при фрезеровании (слишком сильная подача повредит инструмент);
• устанавливайте фрезу в цангу на 3/4 длины хвостовика, но не вплотную, а оставляя зазор не менее 3 мм;
• используя фрезы большого диаметра, уменьшайте скорость вращения;
• отключайте инструмент от электросети перед проведением настройки и обслуживания;
• следите за состоянием фрез и не используйте повреждённые экземпляры.

Фрезерный стол: предназначение, типы

Удобство использования фрезера, размещённого в столе, заключается в оптимизации и безопасности работы с древесиной, а также скорости изготовления деталей. Принцип действия этой установки довольно прост, так как не фрезер перемещается по обрабатываемой поверхности, а деталь двигается относительно него.
Фрезер, закреплённый в столе, даёт более широкие возможности обработки деталей. В результате заготовки изделий получаются как в профессиональных мебельных мастерских, обладающих соответствующим оборудованием. Прежде чем изготавливать фрезерный стол, нужно определиться с внешним видом и размером. Нужно учесть возможность модернизации стола. Важно, чтобы стол был надёжным и устойчивым в использовании. Наличие ящиков создаст дополнительный комфорт в работе

Компактная самодельная конструкция заменит промышленный станок

Существуют три основных типа фрезерных столов:

1. Стационарный — специализированная конструкция, как правило, громоздкая и неперемещаемая.
2. Портативный — имеет компактные габариты и относительно небольшой вес. Такой стол легко перенести.
3. Агрегатный — конструкция предусматривает расширение поверхности пильного стола.

Схема конструкции

Для самостоятельного изготовления столешницы обычно используют МДФ-плиты, оклеенные различными пластиковыми покрытиями, толстую фанеру или доски. Эти материалы легки в обработке, имеют небольшой вес и долговечны.

Деревянная конструкция легка в обработке и использовании

Некоторые мастера считают, что металлическая столешница наиболее прочна и долговечна. Они правы, но такой стол с электроприбором станет отличным проводником, что небезопасно. Также металл подвержен коррозии, поэтому его необходимо покрасить.

Крышки фрезерных столов должны быть гладкими. Часто их изготавливают из пластика или металла. Эти столы имеют идеально ровную поверхность, которая невосприимчива к влаге. Фенольные пластики хорошо поддаются обработке. Это очень удобно при изготовлении пазов для алюминиевого профиля или при высверливании отверстий для креплений продольного упора. Как и МДФ, фанера и доски, эти материалы имеют приемлемые цены.

В фирменных столешницах, изготовленных из стали или алюминия, уже предусмотрены отверстия под определённую модель фрезера. Если выпускаемые модели столешниц из МДФ-плит или пластика, то фирмы подготавливают только отверстия под пластины. Хотя это бывает не всегда.

В подошве пластины есть отверстия, через которые фрезер крепится винтами к её основанию. Эти пластины могут изготавливаться из металла, пластика, поликарбоната или алюминия. Пластину для фрезера необходимо устанавливать вровень с поверхностью столешницы. Если какая-либо часть пластины выступит над поверхностью, обрабатываемые детали будут зацепляться за неё.

Крышка стола оборудована регулировочными винтами или другими приспособлениями для выравнивания пластины. Лучше выбирать пластину со сменными кольцами. Это необходимо, чтобы подбирать отверстия колец по размеру диаметра фрезы. Этим облегчается удаление стружки и другого мусора с рабочей поверхности фрезерного стола.

Создают удобство при подборе диаметра фрезы

При выполнении фрезерных операций часто необходим продольный упор, который направляет заготовку под нужным углом. Чтобы работа выполнялась точно, он должен быть ровным по всей длине, расположен строго перпендикулярно относительно поверхности стола и легко перенастраиваться для различных процессов. Лицевые части упора можно делать как сплошными, так и в виде нескольких накладок. Чтобы скапливалась стружка и мусор, боковой упор оборудуют патрубком. К нему подключается шланг пылесоса.

Лицевые части упора в виде нескольких закрепляемых накладок

Фрезерный стол можно модернизировать станиной, в которую будет закреплена болгарка. Подробнее о самостоятельном изготовлении этой конструкции вы можете прочесть здесь.

Необходимые инструменты и материалы

1. Клей столярный.
2. Болты с гайками.
3. Шурупы.
4. МДФ-плита и лист берёзовой фанеры
5. Электролобзик.
6. Гаечные ключи.
7. Наждачная бумага.
8. Линейка.
9. Карандаш

Чертежи и расчёт

Для изготовления стола под фрезер можно использовать отдельную поверхность, которая закреплена в деревянных опорах или между двумя тумбами. Наиболее простым способом создания столешницы, опорной части и деталей для фрезерного стола будет использование МДФ-плиты либо берёзовой фанеры толщиной от 16 до 25 мм. Если плита покрыта пластиком, то в процессе работы будет меньшее сопротивление. Ламинированная с двух сторон плита не покоробится при эксплуатации. В нашем случае при изготовлении фрезерного стола использовались:

1. 1 МДФ-панель, размером 19х1000х1800 мм.
2. 1 фанерный лист, размером 19х1000х1650 мм.
3. 1 пластина, размером 4х30х30 мм.
4. Направляющие из алюминия — 2,3 м.
5. Колёсная опора с тормозом — 4 шт.

Фотогалерея: Схемы фрезерного стола

Пошаговая инструкция

Конструкция верхней части стола будет состоять из деревянных деталей, которые выпилены из цельной 19-миллиметровой МДФ-плиты. В качестве замены этого материала можно использовать берёзовую фанеру.

• Распилить листовой материал на фрагменты согласно указанным размерам.

1 — рабочая поверхность; 2 — основа упора; 3 — его стенка упора; 4 — косынка (4 шт. размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Перед распиливанием на детали необходимо проверить толщину МДФ-плиты, так как часто она может не совпадать с указанными параметрами либо быть бракованной.

• С подошвы фрезера необходимо изъять пластиковую накладку. В дальнейшем она послужит в качестве шаблона для разметки по фрезам на поверхности столешницы.

Пластиковая накладка послужит шаблоном при разметке

• На самой большой выпиленной детали № 1, размером 90х70 см, сделать разметку под фрезу. Для этого необходимо на расстоянии 235 мм от края посередине провести линию, поставив метку. Затем поместить накладку таким образом, чтобы регулировочные механизмы фрезера были ближе к краю стола. Расположив ровно накладку, наметить места для просверливания отверстий, которые будут закреплены винтами.

Крепёжные отверстия должны совпадать с накладкой

• Замерить диаметр накладки и расстояние от внешнего края до среза подошвы, как показано на изображении.

Определение её диаметра

• От середины срезанной части подошвы перпендикулярно провести линию до её центра, где: S = D/2-(D-H).

Замеры проводятся от среза подошвы накладки

• С помощью отверстий в подошве накладки сделать разметку будущих отверстий для монтажных винтов.

Использование накладки в качестве шаблона

• В деталях №2 и 3 просверлить отверстия для креплений и фрезы. В основании и передней части упора сделать разметку для полукруглых вырезов, как показано на изображении. Используя электролобзик, выпилить полукруглые вырезы. Отшлифовать поверхности.

На схеме полукруглые вырезы не сделаны

• К нижней стороне столешницы закрепить четыре планки (детали №7) с помощью шурупов.

В качестве клея использовать столярный или эпоксидный

• Склеить остальные заготовки и закрепить их шурупами. Снизу столешницы установить фрезер.

1 — боковая планка для фиксации струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

• Теперь необходимо изготовить опорную конструкцию стола. В нашем случае его высота будет 820 мм. Для этого использовался лист берёзовой фанеры 19х1000х1650 мм.

1 — наружная боковая стойка; 2 — внутренняя стойка; 3 — задняя стойка; 4 — основание

• Распилить фанеру на детали согласно размерам.
• Собрать конструкцию стола, закрепив его детали саморезами, шурупами, клеем. В результате получился каркас со свободным пространством в тумбах, которые удобно использовать для хранения инструментов и расходных материалов.

1 — боковая стойка; 2 — опора на колёсах; 3 — дно конструкции; 4 — внутренняя панель; 5 — задняя стойка

• Затем необходимо изготовить монтажную пластину, которая поспособствует большему вылету фрезы за счёт прикреплённого к ней инструмента. Для изготовления пластины необходим дюралюминий, гетинакс или поликарбонат толщиной от 4 до 6 мм. Вырезать из указанного материала квадрат, стороны которого равны 300 мм. На него приклеить подошву фрезера (с помощью двустороннего скотча). В этом случае накладка будет в качестве шаблона. Сквозь отверстия накладки просверлить пластину. После этого снять накладку и сделать большим сверлом углубления под шляпки в пластине.

Позволяет фрезе максимально обрабатывать детали

• Как показано на изображении, необходимо поместить пластину и обвести её контур. На столешнице начертить и выпилить вырез, края которого обработать наждачной бумагой.

Заранее высверленное отверстие облегчит процесс

• На месте крепления фрезы просверлить отверстия и расширить их с обратной стороны столешницы сверлом на 11 мм. Уложить монтажную пластину на подготовленное отверстие в столешнице, совместив их для крепления болтами. Прикрепить деталь к подошве фрезера. Вставить инструмент в столешницу и закрепить на винты.

Отверстия столешницы и пластины должны совпадать

• Для удобства работы на станке необходимо доработать боковой упор и оборудовать его поворотным. Это поможет в дальнейшем обрабатывать концы узких деталей. Для этого нужно в поверхность плиты врезать направляющие из Т-образного профиля.

Поворотный и боковой упор сделают процесс удобным

• Установить направляющий профиль в передней планке упора для крепления прижимов, накладок и защитных приспособлений.
• Для подключения пылесоса к станку необходимо изготовить патрубок для пылеудаления. Для этого из фанеры нужно вырезать деталь размером 140х178 мм. В центре детали делаем круглое отверстие для крепления переходного штуцера для пылесоса.

Деталь изготавливается из фанеры

• Для упора добавить предохранительный щит из фанеры и оргстекла.

Для удобства использованы гайки-барашки

• Для фрезеровки мелких фрагментов изготовить прижимы и фиксаторы. Для этого из фанеры вырезаем детали в соответствии с размерами на изображении. При изготовлении прижима-гребёнки лучше использовать древесину клёна. Для выпиливания детали нужно выбирать участок с прямолинейным направлением волокон дерева. Щели гребней лучше выполнить циркулярной пилой на станке.

Позволяют фиксировать детали при обработке мелких фрагментов

• Зафиксировать направляющую прижимами. Отшлифовать все поверхности стола, особенно в местах, где будут проводиться фрезерные работы. Прочистить все деревянные элементы от пыли и покрыть маслом.

Техника безопасности

При работе на фрезерном станке возможны несчастные случаи и получение травм от соприкосновения с вращающимися механизмами фрезы и отлетающих от неё частиц обрабатываемых деталей. Перед запуском фрезер нужно убрать с поверхности столешницы весь инструмент, очистить её поверхность от мусора и мелких частиц. Также можно оборудовать фрезерный стол защитным экраном, который будет препятствовать разлёту частиц.

Во время работы за столом недопустима чистка и смазывание деталей, снятие защитного экрана и измерение обрабатываемых деталей. Для избежания попадания в глаза вылетающих частиц необходимо пользоваться защитными очками. Особенно это актуально при скоростном фрезеровании или обработке бронзовых элементов, чугунных или силуминовых.

Врезать фрезу в деталь необходимо постепенно. Механическая подача должна быть включена до соприкосновения детали со сверлом фрезы. Во время вращения фрезерного механизма недопустимо близкое расположение рук в зоне вращения инструмента. Перед установкой свёрл необходимо убедиться в их надёжности и прочности, а также целостности и правильности заточки. Свёрла не должны содержать отколы металла и трещины. В случае обнаружения таких дефектов необходима обязательная их замена.

Видео: Изготовление фрезерного стола своими руками

Благодаря относительно недорогим материалам и вашему умению можно построить компактную конструкцию фрезерного стола. Это позволит в домашних условиях изготавливать детали с высокоточными вырезами и качественной обработкой.

От того, какой вариант стола вам нужен, будет зависеть объем работ, которые предстоит провести.

Столы для фрезера бывают нескольких типов:

1. Стационарный

   Отдельно стоящий полноценный рабочий стол.
2. Портативный

   Настольная конструкция, которая устанавливается при необходимости.
3. Агрегатный

   Вариант, когда для работы с фрезером делается расширение поверхности пильного стола (на фото).

Элементы конструкции

В этой статье мы будем рассматривать стационарный фрезерный стол. Изготовив его, вы сможете самостоятельно справиться и с конструкцией любого другого типа.

Самая главная часть стола – станина. Она состоит из каркаса (ножек, рамы и т. д.) и столешницы (в том числе металлическая пластина и другие составляющие стола). Высота станины варьируется от 75 см до 1 метра и подгоняется индивидуально.

В качестве станины вполне подойдет старый ненужный стол, который легко переоборудовать в фрезерный.

Столешницу изготавливают из ДСП, ЛДСП, толстой фанеры или пластика. Оптимальная толщина листа – 16 мм. Выбирать материал для станины следует с учетом того, что по ее поверхности постоянно будут передвигаться деревянные заготовки. Следовательно, она должна быть гладкой. Нередко столешницу изготавливают из металлов, не подверженных коррозии (например, алюминий).

Посередине столешницы располагается монтажная пластина. Многие считают, что можно обойтись без этой детали, но это не так. Монтажная пластина является держателем для всего фрезерного оборудования.

Толщина пластины должна быть не больше 8 мм. Материал изготовления зависит от желания и возможностей. Это может быть металл, текстолит, прочная фанера или другой листовой материал. В центре пластины вырезается отверстие, подходящее по размеру подошве фрезера.

Важно:
модели фрезеров отличаются друг от друга, поэтому при изготовлении стола следует учитывать, что его высота должна идеально подходить под ваш рост, а крепление фрезера и размер отверстия – именно под ваш инструмент.

Стационарный фрезерный стол

Рассмотрим вариант изготовления фрезерного стола с металлическим каркасом и столешницей из голландской фанеры.

Материалы и инструменты

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

• металлический уголок или труба (для каркаса)
• алюминиевая направляющая
• оси для крепления фрезера
• шпатлевка, грунтовка и краска по металлу
• саморезы
• болты мебельные 6 х 60 мм
• болты регулировочные шестигранные с гайками – 4 шт.
• фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал)
• доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

• сварочный аппарат (для металлического каркаса стола)
• дрель и сверла
• шуруповерт
• электролобзик
• фрезер
• шпатель, кисти, тряпки.

Возможно, вас также заинтересует статья о том, как сделать стол для электролобзика своими руками.

А о том, как самостоятельно сделать стол для швейной машинки, можно узнать из этой статьи.

Этапы изготовления

Шаг 1.
Для начала изготавливаем каркас стола: держатель столешницы сваривается из 4-х профильных трубы 25 х 25 мм, с одной стороны стола необходимо приварить еще одну трубу, по которой будет двигаться параллельный упор. К ним привариваются ножки.

Можно приварить на каждую сторону каркаса (по периметру, где будет расположена столешница) по уголку длинной с трубу, чтобы столешница села на эти уголки в углубление.

Другим вариантом, которым мы и воспользуемся, будет установление дополнительных опор для столешницы: на длинные стороны привариваем еще две трубы, которые послужат не только опорой для фанеры, но и ограничителем для фрезера (расстояние между ними должно быть такое, чтобы можно было спокойно выпилить отверстие для крепления прибора).

Для того чтобы рабочее место было более устойчивым, привариваем укрепляющие перемычки между ножками стола, на расстоянии около 20 см от пола.

Шаг 2.
Для окрашивания нужно взять масляную краску (не подойдет для алюминия и оцинковки!). Очищаем металл от грязи и обезжириваем при помощи любого растворителя (спирт, керосин и т. д.). Если необходимо, можно зашпатлевать поверхность специальной шпатлевкой и загрунтовать ее.

Обратите внимание:
все действия следует проводить в респираторе и проветриваемом помещении.

Для грунтовки
можно использовать ту же краску, которой далее будет проведено окрашивание, но разбавленную растворителем. Более долгосрочный и качественный
результат получается при обработке специализированными
составами для металла.

После нанесения последнего
стоя необходимо дождаться полного высыхания
и только тогда приступать к дальнейшим действиям.

Шаг 3.
Столешницу вырезаем точно под металлический каркас, чтобы она прочно легла в уголки. Для большей крепости можно просверлить (сверлом по металлу) дырки в металлических трубах (или уголках) и скрепить края столешницы с каркасом мебельными болтами. Размер готовой столешницы – 84 х 59 см, высота стола – 90 см.

Шаг 4.
На расстоянии 20-25 см от края врезаем алюминиевую направляющую
по всей длине столешницы.

Шаг 5.
Оси для фрезера срезать наполовину. Это поможет увеличить пространство между подошвой и направляющей осью до 11 мм (если использовать неподрезанные оси, это расстояние будет всего 6 мм).

Шаг 6.
Снимаем с фрезера подошву и посередине столешницы отмечаем 4 отверстия для его крепления, просверливаем их. Посередине столешницы делаем отверстие под фрезер. Для каждого инструмента размер отверстия будет отличаться! Слева и справа от отверстия сверлятся дырки, в которые вставляются болты крепления прижимов осей фрезера (они больше выниматься не будут).

Шаг 7.
С обратной стороны необходимо фрезером сделать большой паз под подошву
фрезера.

В самом пазу, сверху и снизу сквозного отверстия вырезать небольшие пазы (фрезером), равные по длине осям. На концах пазов сверлом Форстнера сделать небольшие
углубления для регулирующих болтов с шестигранным
отверстием.

Шаг 9.
Шестигранные гайки и болты ставятся по обеим сторонам осей
и необходимы для того, чтобы проводить регулировку плоскости
фрезера.

Шаг 10.
Изготавливаем параллельный упор. Для этого в небольшом куске фанеры прорезается паз для передвижения по специально приваренной для этого трубе. Электролобзиком вырезаются три одинаковые по размеру полосы фанеры (длина полосы = длина стола + ширина направляющей трубы) и 4 ребра жесткости для них.

В одной фанерной полосе делается полукруглое отверстие для выхода стружки, которое должно соответствовать прорези в столешнице. Во второй полосе делается квадратное отверстие на том же месте.

Третья фанерная полоса распиливается пополам. Она крепится к обратной стороне полосы с квадратным отверстием при помощи болтов (тогда нужно сделать длинные пазы для их передвижения) или простых направляющих. Половинки фанеры должны раздвигаться в разные стороны. На самом верхнем краю этой полосы устанавливается алюминиевая направляющая.

Шаг 11.
Скрепляем первую и вторую полосы между собой сторонами с вырезами. Крепим ребра жесткости: два – по краям получившегося большого отверстия в стыке фанерных полос и по одному – с обеих сторон (на расстоянии 7–10 см от края).

Вырезаем небольшой квадрат из тонкой фанеры (который бы входил между ребер жесткости, находящихся посередине), ближе к середине делаем отверстие, равное диаметру трубы пылесоса. Фанера крепится к ребрам жесткости, образуя треугольную коробочку.

Шаг 12.
Фиксация параллельного упора для фрезерного стола производится струбцинами. Это делается для того, чтобы фрезерный стол можно было с легкостью убрать и переставить. Если он полностью предназначен для фрезера, можно зафиксировать
упор при помощи кронштейнов с пазами для его передвижения.

Фрезерный станок – профессиональный деревообрабатывающий инструмент, который требует специальной установки. Для установки может служить фрезерный стол, который редко встречается в продаже, а те, что есть на рынке, стоят больших денег. Поэтому гораздо проще изготовить фрезерный стол своими руками. Именно наличие специального станка позволяет максимально оптимизировать работу, сделать ее безопасной и обрабатывать заготовки более быстро. Это обусловлено тем, что не инструмент (фрезер) перемещается по обрабатываемому материалу, а деталь перемещают по получившемуся станку. Ниже будет описано, как изготовить самодельный фрезерный стол.

От выбора стола для фрезерного станка во многом зависит качество работы.

Выбор материала и типа стола

Профессиональные мастера, которые занимаются столярничеством, всегда стараются сделать себе специализированный станок для фрезерования. Он не только упрощает работу, но и позволяет делать более точные и аккуратные пропилы, которые не будут отличаться от фабричных. Множество иностранных фирм предлагают некоторые модели специализированных станков под фрезер, однако эти модели либо не продуманы (не эргономичны и неудобны), либо стоят очень больших денег, которые будут долго окупаться. Самодельный станок, сделанный для себя, позволит сэкономить средства, будет удобен в процессе эксплуатации. Чтобы изготовить станок для себя, необходимо вначале определиться с видом его конструкции.

В качестве столешницы для фрезерного стола обычно используют плиты МДФ или древесину разных пород.

В принципе, все типы станков можно условно разделить на 3 вида:

• отдельно стоящий (персональный, непортативный);
• переносной (небольшой портативный);
• расширяемый (подставка – крыло к столу).

Определиться с типом достаточно просто, для чего следует знать время работы на станке. Для продолжительной и долгой работы следует выбрать отдельный станок. В случае редкого использования инструмента подойдет и портативный. Приставка или крыло к столу подойдет в случае, если мало свободного пространства. К достоинствам отдельно стоящего стола стоит отнести то, что при длительной работе с инструментом его можно не отключать.

Для изготовления станков можно использовать плиты МДФ (на столешницу), сосновые доски (относительно дешевый материал) или доски из любого другого материала. Гораздо проще все-таки использовать МДФ. Это самый дешевый материал для производства мебели, легко поддающийся обработке. Если позволяет финансовая возможность, то предпочтение следует отдать натуральному дереву.

Особо нужно сказать о металле. Некоторые люди считают металл наиболее прочным материалом, и они правы. Металл гораздо прочнее дерева, однако он имеет существенные недостатки. Например, он идеальный проводник, поэтому на такую поверхность не рекомендуется монтировать электроприбор. Другой недостаток – вес. Следует озаботиться прочностью ножек, которые должны выдерживать не только поверхность стола, но и сумму масс инструмента, деталей и заготовок, вес человека. Кроме того, зимой в неотапливаемом помещении металл будет холодным и создаст дискомфорт работающему мастеру, металл может ржаветь. Поэтому настоятельно рекомендуется отказаться от металла.

Мелочи конструкции

Для изготовления хорошего многофункционального стола следует знать принцип работы фрезера.

Для того, чтобы сделать хороший станок, необходимо знать, как работает фрезер, и как лучше обрабатывать на нем заготовки.

Так, фрезер преимущественно используется для обработки продольной кромки детали. В случае необходимости фрезеровки пазов поперек заготовки, рекомендуется предусмотреть в конструкции специальный паз для упора-каретки. Помимо вышеописанной функции в пазу можно крепить дополнительные зажимы для лучшей обработки заготовки.

Существенно упростит работу упор, размещенный продольно, который будет выполнять функцию направляющего для обрабатываемых материалов. Этот упор должен быть идеально плоским и ровным, рабочая плоскость упора должна быть перпендикулярна плоскости поверхности стола, а сам упор – подвижным. Последнее требуется для подстройки под размеры обрабатываемых деталей. При грамотном изготовлении такого упора станок сможет не только фрезеровать, но и фуговать (строгать) материалы. В упоре следует предусмотреть паз, который будет позволять устанавливать вспомогательные инструменты. Еще на нем можно предусмотреть крепления для шланга пылесоса, который, работая на выдув, позволит быстро очищать обрабатываемую поверхность от стружек и опилок, улучшая обзор.

Правильно изготовленный фрезерный стол с металлическими пластинами позволит при необходимости быстро сменить фрезу.

Но самое важное – это способ крепления фрезера. Для крепления инструмента обычно используют металлические столешницы, представляющие вид небольшой пластинки, которую крепят к столешнице. Фрезер крепится к этой пластинке винтами или болтами в специально проделанные отверстия. Использование такой мини-поверхности позволит сэкономить до 1 см глубины фрезеровки, можно сделать быстрый демонтаж(монтаж) инструмента и ровнее закрепить инструмент к металлической столешнице.

Быстрота съема фрезера с такой пластины позволит очень быстро заменить на нем фрезу. Есть еще выигрыш и по креплению. Так, если для крепления инструмента на деревянной столешнице требуется очень тщательное выравнивание поверхности, необходимо просверлить отверстия в нужных местах, которые для другой модели инструмента могут не подойти как по диаметру, так и по точкам крепления, то в случае с металлической мини-поверхностью поверхность досок выравнивается только в месте крепления листа металла, точки крепления всегда будут статичные, что позволит быстро поменять инструмент при необходимости. Каждый фрезер имеет свои точки крепления, поэтому перед его монтажом рекомендуется ознакомиться с его чертежами.

Установить фрезер, используя чертежи, не составит труда – достаточно просверлить отверстия, выдерживая размеры (расстояния между ними).

Порядок изготовления стола

Правильно собранный фрезерный стол позволяет обрабатывать различные поверхности.

Примитивный самодельный стол может выглядеть следующим образом: столешница из МДФ, закрепленная на 4 ножках, на (под) которой установлен инструмент, на столешнице закрепляется доска – направляющая, которую можно зафиксировать к столу и струбцинами. Это самый простой вариант. Однако он нерационален, потому что часть столешницы (минимум 50%) не будет использована в процессе работы, помимо этого существует большая вероятность неровной установки фрезера, который будет вырезать неровные пазы. Такую конструкцию рациональней применить на откидном крыле стола. Это позволит существенно сэкономить место в мастерской и рационально использовать рабочую поверхность.

Следующий вариант отличается от предыдущего расширенными возможностями. Так, в середине стола делают отверстие для монтажа инструмента, Доску-направляющую делают с пазом для обработки тонких заготовок, и фиксируют саморезами. Далее делают паз (на некотором отдалении от фрезера), который позволит фрезеровать заготовки под наклоном.

Портативный станок выгладит совсем просто. На столешницу крепят небольшие ножки (размер равен длине фрезера +5-7 см). Размеры самой столешницы минимальны, позволяющие установить только фрезер +15-20 см. Такой вариант будет мобильным (портативным), однако на нем будет неудобно работать длительное время. Этот мини-станок подойдет для крайне редкого использования инструмента.

Индивидуальное рабочее место

Рассмотрим изготовление «серьезного» стола под фрезер.

Для начала стоит сказать о размерах В среднем размер может быть 1 х 1 или 1 х 0,7(0,8) м. Это позволит не только удобно работать на столе, но и разместить на нем другие вспомогательные предметы. Под столешницу сбивается станина (ножки, которые должны крепиться не только к столешнице, но и иметь дополнительную стяжку).

Потом занимаются столешницей. Для ее изготовления следует сбить доски (под нужный размер), тщательно их обстругать рубанком и отшлифовать наждачной бумагой для того, чтобы была почти гладкая поверхность. Затем на столешницу наклеивается фанера. Она позволит сделать поверхность почти идеально плоской. Чтобы фанера не отклеилась под воздействием вибраций, ее следует дополнительно закрепить саморезами. Когда клей подсохнет, а фанеру закрепят к столешнице саморезами, по середине столешницы вырезается отверстие для монтажа фрезера. Отверстие должно иметь прямоугольную форму и иметь размеры, равные размеру фрезера + 50-100 мм по длине и ширине.

Поверхность столешницы фрезерного стола должна быть ровной и гладкой.

Следующим этапом заготавливают металлическую пластину, к которой будут крепить фрезер. Она должна иметь размер, равный размеру отверстия + 2,5-3 см по длине и ширине. Точки крепежа инструмента определяются по месту.

Далее следует установить направляющую доску или упор. Последний предпочтительнее. Упор лучше сделать подвижным (как писалось выше) и двойным, чтобы им можно было зажимать материал. Подвижность обеспечивается пазами на всю длину стола, в которые вставляются металлические направляющие. На самих упорах делают якорь, который будет входить в направляющие. Его можно вырезать из дерева или прикрепить колесики к упору.

Для удобства работы в столешнице вырезаются пазы, которые позволят делать обработку заготовок под углом. Их ширину и расстояние между ними определяет мастер. К станине можно прикрепить несколько ящичков под инструменты. Чтобы стол имел приятный внешний вид, следует сделать откосы на столешнице и ножках. а также отлакировать все поверхности.

Такой стол позволит быстро, не напрягаясь, обрабатывать заготовки, что сделает приятным время обработки дерева.
