Свайный фундамент своими руками — как сделать (+фото, видео)

Огромное значение в строительстве имеет выбор и устройство фундамента. Это обусловлено тем, что качество возведенного объекта полностью зависит от надежности и прочности основания. При выборе его типа стоит учитывать этажность дома, особенности почвы и финансовые возможности владельца участка. Устройство свайного фундамента особенно эффективно в пучинистых грунтах, которые подвержены глубокому промерзанию, а именно больше 1,5 м. Сваи можно использовать и в плотных грунтах. О том, как сделать свайный фундамент своими руками, мы расскажем в этой статье.

Плюсы и минусы

Как и любая другая созданная руками человека конструкция, свайный фундамент имеет как достоинства, так и недостатки. Ниже мы рассмотрим их.

Достоинства

Из достоинств конструкции внимания заслуживают:

Простота и высокая скорость строительства.
Сравнительно невысока себестоимость.
Актуальность использования при условии пучинистого грунта.
Возможность самостоятельного возведения.
Некоторые типы фундаментов можно возводить независимо от времени года.

Недостатки

Из минусов этой конструкции стоит отметить:

Если здание будет большим, то фундамент не подойдет для основания. Его можно применить только для строительства сравнительно легких домов из дерева, пено/газобетона и т.п.
Рассчитать свайный фундамент не так просто. Чтобы он был надежным лучше пригласить специалиста для проведения точных расчетов.

Разновидности

Отличительной особенностью является используемый материал для изготовления свай. Итак, сваи отличаются:

По форме сечения – прямоугольная или круглая.
По используемому материалу –дерево, бетон, металл или железобетон.
По размеру – площадь сечения/длина.

Что касается методики заглубления, то сваи делятся на виды:

Буровые железобетонные. Арматуру закладывают в уже приготовленную скважину и заливают бетоном.
Винтовые. Их изготавливают из металла. Низ сваи напоминает форму финта. Погружение в грунт выполняется при помощи вращательных движений. Делать это можно самостоятельно или используя спецтехнику.
Забивные. Исходя из названия этот тип свай забивается в грунт при помощи спецтехники.
Буроинъекционные и буронабивные. В изготовленные скважины закладывается каркас из арматуры, который впоследствии заливается бетоном. для буроинъекционных свай процесс выглядит наоборот.

Свайный фундамент может иметь или не иметь в своей конструкции ростверк (железобетонную балку). Что касается ростверка, то он укладывается непосредственно на сваи. Благодаря этому устройству вес здания будет равномерно распределяться.

Иногда изготавливается комбинированный фундамент. Например, ленточно-свайный. По виду он будет напоминать ростверк, однако он будет иметь большую высоту. К тому же, при строительстве свайно-ленточного фундамента, ростверк может быть заглублен в грунт.

Приминение

Свайные фундаменты применяются в промышленном и частном строительстве. Без него не обойтись на слабых грунтах, а именно:

пучинистых;
перегнойных/торфяных;
песчано-глинистых плывунах;
пластичных глинистых/суглинистых почвах;
лессовидных почвах, которые теряют устойчивость при промокании.

Свайный фундамент переносит нагрузку массы сооружения на более твердые нижележащие слои грунта.

Данный фундамент на плотных почвах значительно уменьшает объем земляных работ, поэтому его нередко выбирают и в этих условиях. Согласитесь, легче пробурить скважины под сваи нежели рыть котлован. В этом случае вам будет нужно затратить меньше средств и сил на вывоз лишнего грунта.

Основание дома из буронабивных свай

По периметру буронабивного фундамента следует пробурить скважины с расстоянием между ними, равным от 1,5 до 2,5 м. Делается это в согласии с глубиной и диаметром свай (от 200 до 250 мм). Далее в скважины устанавливается гидроизоляционный материал, потом арматурный каркас, который впоследствии заполняется бетоном.

Алгоритм действий выглядит следующим образом:

На первом этапе производится разметка месторасположения будущих свай. Главным образом они должны быть по углам дома, под длинными участками стен на расстоянии друг от друга около 1,5–2,5 м.
Далее берете садовый бур и делаете отверстия в грунте Ø200–250 мм, при этом их глубина должна быть ниже промерзания грунта на 300–500 мм.
На дне скважин следует сделать гравийно-песчаную подушку толщиной 100–300 мм.
На дно необходимо опустить свернутый в трубу рубероид или иной гидроизоляционный материал, который необходим для того, чтобы изолировать сваю от прямого контакта с почвой. Например, достойной заменой рубероида может стать асбестоцементная или ПВХ труба.

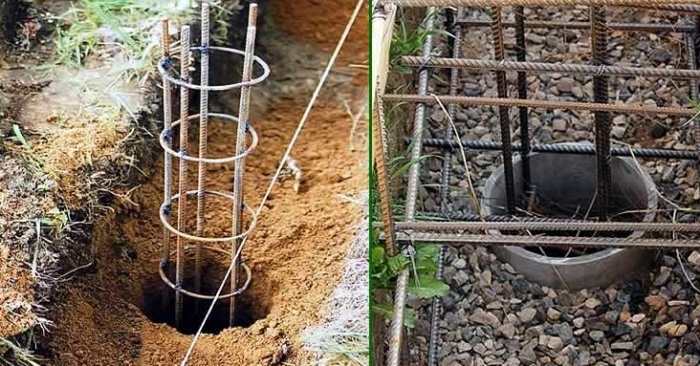

Теперь монтируется арматурный каркас. Он делается из 3 или 4 металлических стержней Ø 10–12 мм. Их нужно связать между собой мягкой вязальной проволокой. Если предусматривается ростверк, то арматура должна быть выше сваи на 150–200 мм. Если нижняя обвязка дома будет уложена прямо на сваях, то арматура должна быть ниже верхней части сваи на 40–50 мм. При этом обязательно заложите шпильки для последующего крепления обвязки.

После этих действий в подготовленные скважины порционно заливаете бетон, тщательно утрамбовывая его, например, вибратором или деревянной палкой, проштыкивая ею бетон.
После этих манипуляций обустраивается ростверк или укладывается нижняя обвязка.

Свайно-винтовое основание

Винтовые сваи представляют собой металлические трубы, которые оснащены лопастями внизу и острым наконечником. Сами лопасти бывают:

приваренными;
с литым наконечником по виду геошурупа;
многовитковыми.

Диаметр свай колеблется от 57 до 133 мм, а длина от 1,65 до 3,3 м.

Для установки свай сначала выполняется разметка по периметру будущего дома, как было описано в предыдущем подразделе, а после выполняется их монтаж. Вам понадобятся 2 помощника, двое будут вкручивать сваи, а вам необходимо контролировать соблюдение вертикали.

Сперва следует вкрутить сваи по углам. Чтобы центрирование винтовой сваи было точным, в месте ее заглубления сделайте небольшое углубление. Далее свая устанавливается по вертикали. В ее технологические отверстия вставляется лом соразмерный диаметру. На лом с двух сторон одеваются отрезки труб, которые будут служить в качестве движущей силы. Если вам предстоит вкрутить сваи диаметром больше 89 мм, то лом лучше заменить полуосью грузового автомобиля. Так у вас получится рычаг более высокой прочности.

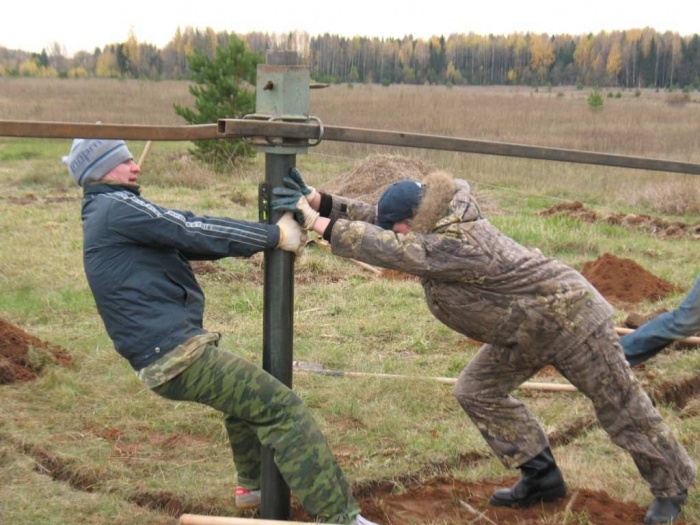

Теперь погружаете винтовую сваю в грунт вращательными передвижениями. Она должна быть заглублена ниже уровня промерзания грунта на 300 мм. В процессе ввинчивания не рекомендуется спешить, так как погружение сваи должно быть точно по вертикали. Этот показатель можно проверить отвесом или строительным уровнем. Отклонение вертикали даже на 2º потребует изъятия винтовой сваи и придется вкрутить ее в другом месте. Учтите, однако, что при этом нарушается схема расположения свай.

Чтобы ввинтить сваи в плотный грунт либо на большую глубину можно сделать самодельное устройство из обрезка трубы, имеющей внутренний диаметр больше наружного диаметра сваи. Его нужно надеть на сваю, продеть стальной палец в технологические отверстия, конгруэнтного диаметра. Затем в петли нужно продеть трубы, при помощи которых и будет проводиться ввинчивание сваи.

После ввинчивания последней сваи, проверьте высоту их надземной части. Все верхние основания свай должны быть в одной горизонтальной плоскости. Проверить этот показатель просто, делается это нивелиром/водяным уровнем. Все отклонения нужно проверить, а затем отметить и выровнять болгаркой.

Внутреннее пространство свай заполняется бетоном. Таким образом усиливается их прочность, а также предохраняется от коррозии внутреннее пространство. К каждой свае нужно приварить оголовок, представляющий собой стальную пластину квадратной формы. Оголовок свай, имеющих диаметр 89–133 мм может иметь размер 250×250 мм. Затем выполняется обвязка фундамента.

Обвязка

При помощи обвязки осуществляется объединение всех свай в единую целую конструкцию, благодаря чему нагрузка дома равномерно распределяется на все сваи.

Обвязку нужно выполнять, если сваи возвышаются над фундаментом больше чем на 600 мм. Кроме того, это мероприятие следует проводить, если дом будет построен из кирпича, газо/пенобетона. Сама же обвязка может быть выполнена из разных материалов, например, брус, железобетонный ростверк или швеллер.

Брусом

Обвязку при помощи бруса выполняют при строительстве сравнительно маловесных деревянных домов и каркасных конструкций. В этих случаях применяется брус, имеющий сечение 150×150 мм. Крепится он к сваям петлями из мягкой стальной проволоки.

Брус обязательно должен быть установлен на гидроизоляционный материал. Это может быть битумно-полимерная рулонная гидроизоляция. При этом все элементы из металла предварительно окрашиваются влагостойкой краской, а из дерева – антисептиком.

Вандруты/прогоны соединяются двумя способами:

Устройством пластичного шарнира Гербера.
Соединением на сваях косым прирубом либо прямым стыком. При этом нужно закрыть места стыка досками, которые прибивают гвоздями.

Пластичный шарнир Гербера позволяет сделать обвязку менее чувствительной к просадкам свай. При этом следует сделать двойную наружную обвязку фундамента. Внутренние вандруты обвязки следует выполнить из одинарного бруса 150×150 мм. Прогоны соединяют стальными оцинкованными пластинами-хомутами/уголками и оцинкованными гвоздями.

Швеллером

В некоторых случаях обвязка выполняется швеллером. Тогда металлический профиль следует уложить на сваи. При этом для его крепления предусматриваются закладные шпильки/выпуски стержневой арматуры. Швеллер впоследствии приваривается к шпилькам. Если вами были установлены металлические сваи, то его можно приварить непосредственно к ним.

Чтобы металлические элементы были менее подвержены коррозии, их нужно вскрыть специальными составами/водоустойчивой краской.

Заливка железобетонного армопояса

Ростверк – это еще один вид обвязки. Если основание предназначено для строительства дома из кирпича или газо/пенобетона, то железобетонный армопояс – это единственный верный вариант обвязки. Он бывает сборным или монолитным. Последний вариант применяется чаще всего.

В верхней части свай по периметру основания дома устанавливают опалубку, после чего укладывают в нее рулонную гидроизоляцию. Затем в нее устанавливается арматурный каркас, после чего все это заливается бетоном. Размеры ростверка рассчитываются в зависимости от толщины стен и веса дома.

Вкручивание свай зимой

Если работы с бетоном проводить в зимнее время крайне нежелательно, то для возведения свайного фундамента этот период не страшен, особенно что касается винтовых свай. Каких-то явных отличий устройства свайного основания зимой и летом нет. Единственное, что нужно учитывать, так это степень промерзания грунта. Если земля достаточно промерзла, то вкрутить сваи самостоятельно вам не удастся.

Для предотвращения сильного промерзания грунта, на будущем участке возведения фундамента уберите снег непосредственно перед началом работ.

Обвязка фундамента в зимнее время производится с использованием швеллера либо бруса. Сделать качественный железобетонный ростверк в холодный период года достаточно проблематично. В зимнее время нужно делать бетонную смесь с применением теплой воды, а в его состав обязательно добавлять пластификатор, который увеличивает текучесть бетона, препятствует его замерзанию и убыстряет процесс схватывания. После заливки ростверк придется утеплить, что обеспечит нормальные условия для затвердения бетона.

Итак, сделать фундамент из любых свай вполне можно самостоятельно. Если вам недостаточно вышеизложенных инструкций, то предлагаем вам ознакомиться с некоторыми видеоматериалами, которые более наглядно покажут вам последовательность этих процессов. Если у вас остались вопросы по теме, то задавайте их нашему эксперту, который любезно предоставит вам дополнительные пояснения.

Видео

Данный видеоролик расскажет об особенностях винтового свайного фундамента.

А этот ролик посвящен процессу установки свай.

www.stroitelstvosovety.ru

Ленточный фундамент на сваях, устройство фундамента, заливаем фундамент своими руками. Как сделать свайно-ленточный фундамент. Ленточный фундамент на сваях: материалы, устройство, полезные советы

Фундамент ленточный на буронабивных сваях очень популярен среди частных застройщиков. Широкое распространение он получил, в первую очередь, из-за своей небольшой стоимости по сравнению с обычным ленточным фундаментом. Согласно СНИп, ленточный фундамент должен быть заглублен ниже точки промерзания, чтобы избежать деформации основания, если дом строится на пучинистом грунте. Глубина промерзания в средней полосе нашей страны составляет в среднем 1.5 метра. Следовательно, основание ленточного фундамента должно быть заглублено на 1.7 – 1.8 метра. И хоть такой фундамент очень надежный, не каждый застройщик сможет позволить себе такие расходы. Использование свай позволяет существенно сэкономить на материалах без потери прочности основания.Ниже мы расскажем о том, что представляет из себя эта конструкция, рассмотрим ее плюсы и минусы, а также технологию изготовления.

Свайно-ленточный фундамент: за и против

Перед тем, как рассматривать все преимущества и недостатки свайно-ленточного фундамента, необходимо отметить, что его нельзя рассматривать как универсальный вариант – однозначный ответ для каждого конкретного случая могут дать только специалисты.

Среди достоинств данной конструкции можно выделить:

• Возможность использования на слабо- и среднепучинистых грунтах (глина, суглинки, супеси, песок пылевой).

• Сравнительно небольшой расход материала по сравнению с прочими типами фундаментов для пучинистых грунтов.

• Относительная простота монтажа, возможность сделать фундамент своими руками, не привлекая тяжелую строительную технику.

Недостатки:

• Необходимость проведения сложных расчетов на совместную работу свай и ленты, диаметра свай, габаритов ленты-ростверка для каждого конкретного случая. Расчеты должен проводить только специалист.

• Свайно-ленточный фундамент не рекомендуется использовать для зданий из тяжелых материалов.

• Невозможность устройства полуподвального или подвального помещения.

Как выглядит устройство ленточного фундамента на сваях

Если говорить просто, то мелкозаглубленная или незаглубленная лента-ростверк стоит на сваях, основание которых расположено ниже точки промерзания и упирается в твердые слои грунта. Благодаря сваям, можно значительно укрепить всю конструкцию, и сделать ее максимально прочной при небольшом расходе материала, что особенно актуально во время сезонного пучения грунтов. И сами сваи (буронабивные) и лента фундамента в обязательном порядке усиливаются арматурой. В последнее время чаще используют винтовые сваи, которые представляют собой что-то наподобие гигантского самореза, вкручиваемого в грунт с помощью специальной техники.

Ленточный фундамент на винтовых сваях возводится намного быстрее, так как винтовые сваи не требуют армирования, монтируются в короткое время, но и стоят на несколько порядков дороже.Технологию изготовления буронабивных свай мы рассмотрим ниже.

Где целесообразно использование свайно-ленточного фундамента

Данная конструкция чаще всего используется в малоэтажном строительстве при возведении жилых домов, коттеджей и зданий прочих типов, в которых не предусмотрено подвальное помещение. Теоретически, такой фундамент можно использовать на всех типах грунтов, кроме скалистого, но чаще всего ленточно-свайный фундамент строят на среднепучинистых грунтах и в местностях со сложным рельефом.

Материалы для строительства свайно-ленточного фундамента

• Песок или гранитный отсев.• Гравий или некрупный щебень.• Раствор бетона.• Арматура сечением 10-12 мм.• Гидроизоляционный и теплоизоляционный материал.• Раствор грунтовки и антисептик.• Труба асбестоцементная или металлическая.• Материалы для изготовления опалубки.

Инструменты:

• Лопата штыковая и совковая.• Ручной бур для грунта.• Рулетка, строительный уровень.• Бетономешалка.• Вязальная проволока и крючок для вязки арматуры.

После того как все необходимые материалы и инструменты были подготовлены, можно приступать непосредственно к строительству фундамента.

Буронабивной ленточный фундамент, строительство своими руками

Строительство на сваях ленточного (ростверкового) фундамента производится в такой последовательности:

• Подготовка и разметка участка под фундамент.• Проведение земляных работ.• Установка или заливка свай, в зависимости от их типа.• Армирование ростверка.• Монтаж опалубки.• Заливка бетоном свай и ленты.• Завершающие работы, демонтаж опалубки.

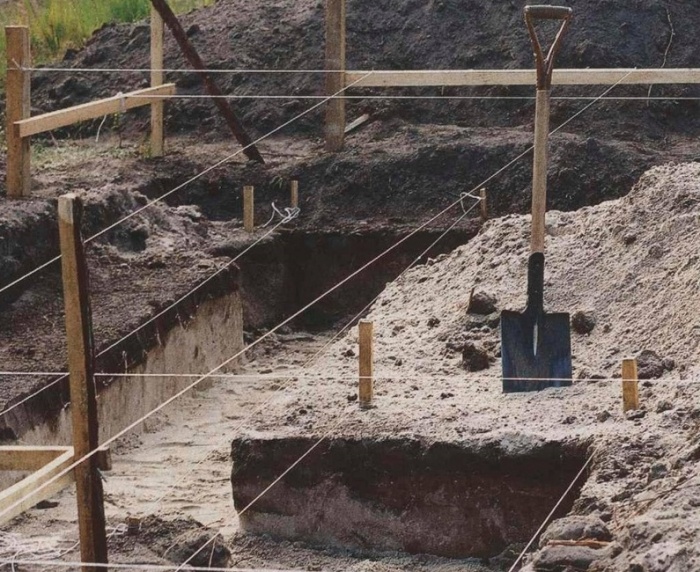

подготовка и разметка участка

строительную площадку под фундамент полностью очищают от мусора и снимают верхний слой грунта. Разметка выполняется стандартно, так же, как и под обычный ленточный фундамент – с помощью колышков и шнура. Различие состоит только в том, что нужно сделать отметки в местах, где будут монтироваться сваи.

По углам будущей ленты вбивают колышки или куски арматуры. Далее на поверхности грунта отмечают внутреннюю и наружную границу фундамента, натягивают шнур.После того как контур фундамента готов, отмечаются места установки свай.

земляные работы

Все земляные работы заключаются в рытье траншеи под ростверк и бурения небольших скважин для свай. Траншею под ленту, как правило, роют неглубокую, однако на сильно пучинистых грунтах рекомендуется копать траншею для ленты глубиной около 80-ти см. На дно готовой траншеи насыпают песок слоем около полуметра. Бетонная лента ложится на песчаную подушку, которая в какой-то мере компенсирует пучение грунта.Перед засыпкой траншеи бурят скважины под сваи.

При этом обычно используется ручной бур. Глубина скважин должна превышать глубину промерзания грунта, которая в среднем составляет 1.5 м. При бурении скважин необходимо учитывать, что на дно нужно насыпать песок. Толщина слоя должна составлять не менее 30 см. Таким образом, глубина скважины должна быть не менее 1.8 метра.

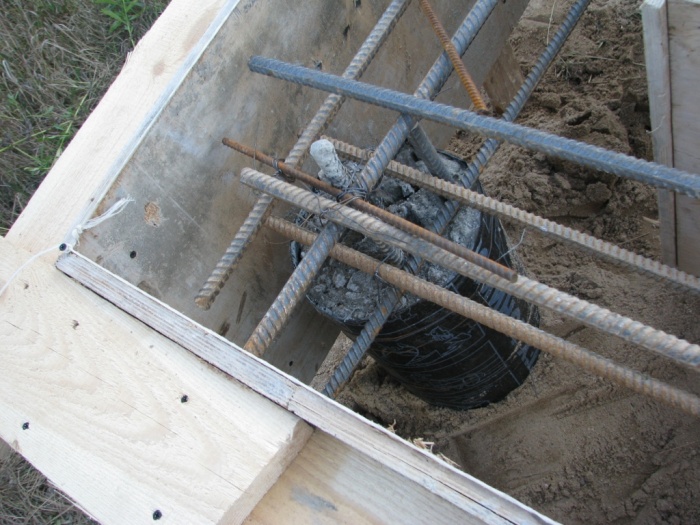

монтаж свай

Если будут использоваться винтовые сваи, скважины для них не нужны – они просто вкручиваются в грунт. При обустройстве буронабивных свай необходимо обеспечить качественную гидроизоляцию бетона. Для этого могут использоваться асбестоцементные или металлические трубы.

Иногда в качестве гидроизолятора применяют скрученный в трубку в несколько слоев рубероид. Далее в скважину опускают один или несколько прутов арматуры (в зависимости от диаметра скважины) сечением 10-12 мм. Концы арматуры должны выступать над скважиной на 20-30 см для последующей связки с ростверком.

подготовка ростверка

Для армирования ленты фундамента подойдет арматура сечением 10-12. Прутья арматуры связывают в каркас с помощью специальной вязальной проволоки и крючка. Для связки также можно использовать обычные клещи, так как крючок для вязания арматуры – инструмент довольно специфический, и в продаже найти его трудно.

Арматурный каркас вяжется с шагом 200 мм. Готовый каркас укладывают в траншею на песчаную подушку, предварительно подложив под него деревянные бруски, чтобы бетон скрыл нижние прутья. Далее связывают между собой каркас и арматуру из скважин для свай.

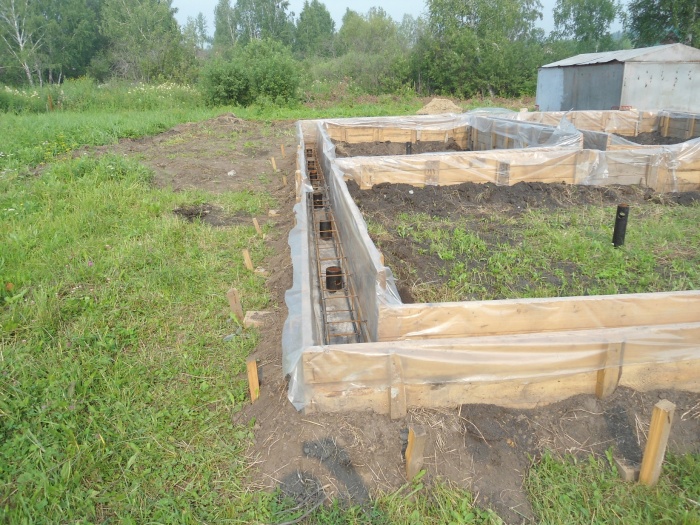

опалубка

Опалубку можно сделать из досок, сбив их в щиты, или из листов плотной фанеры. При сборке щитов головки саморезов или гвоздей должны быть внутри, а бруски, которыми скрепляются щиты – снаружи, чтобы не возникло проблем с демонтажом. Когда опалубка готова, ее устанавливают по краям траншеи по всему периметру. С внешней стороны опалубку надежно раскрепляют подкосами, с внутренней стороны устанавливают распорки, чтобы в процессе заливки щиты не складывались. Если фундамент высокий, то сверху щиты опалубки скрепляются между собой скобами, а с внешней стороны вбивают в грунт деревянные колья.

заливка бетона

Лучше всего, если есть такая возможность, заказать нужное количество бетона на заводе, так как заливку нужно делать за один раз. Однако на практике часто заливают бетон в несколько слоев, бетон делается на месте с помощью бетономешалки. Для приготовления бетонной смеси используется цемент, гравий и песок (гранитный отсев). Пропорции составляют 3/1/5 соответственно. Раствор разбавляют водой до средней консистенции – он не должен быть слишком густым, чтобы свободно заполнить все щели и пустоты, и слишком жидким, чтобы цементное «молочко» не вытекало из щелей опалубки.

В первую очередь заливаются сваи, потом ростверк фундамента. В процессе заливки бетон нужно хорошо утрамбовывать, чтобы не образовались пустоты. Профессиональные строители используют специальный вибратор для бетона, в условиях частной стройки можно воспользоваться обычным деревянным шестом и хорошенько простучать опалубку резиновым молотком.

Когда бетон заливают зимой, в смесь обязательно добавляют специальные растворы, предохраняющие бетон от замерзания. При температуре ниже -20 градусов используют трансформаторы прогрева, внутрь арматурной сетки помещается специальная проволока, которая, нагреваясь, не дает бетону замерзнуть. В теплое время года, после окончания заливки, поверхность накрывают пленкой, и в течение месяца поливают водой, чтобы бетон не растрескался.

После заливки, примерно через неделю фундамент набирает половину прочности. Полная прочность достигается по истечению 20-30 дней с момента заливки. После этого можно приступать к строительству стен здания. Для гидроизоляции готового фундамента применяют рубероид и различные битумные или полимерные мастики. Чтобы уменьшить потери тепла и частично компенсировать пучение грунта, фундамент утепляют плитами полистирола, который очень хорошо держит тепло и обладает достаточно эластичностью.

Плиты крепят к внешней стороне фундамента, при этом используются специальные клеящие составы. После высыхания клея, полистирол дополнительно закрепляют пластмассовыми дюбелями.

В заключение отметим, что ленточный фундамент на сваях своими руками можно сделать и без привлечения тяжелой строительной техники, главное – доверить все расчеты профессионалам и четко соблюдать все их рекомендации.

svouimirukami.ru

Делаем свайный фундамент с ростверком своими руками. Основа дома и качественного строительства » Remtra.ru

При необходимости построить баню или жилой дом из бруса, свайный фундамент с ростверком своими руками оборудовать проще всего. И значительно дешевле, поскольку он требует гораздо меньшего количества строительных материалов и денежных вложений.

Кроме того, на пучинистых, нестойких почвах или при неглубоком залегании подземных вод он остается, чуть ли не единственным вариантом основания, способным без проблем удерживать строение и возможным на данном грунте. И на бугристых почвах с сильными перепадами уровней, плохо и трудоемко поддающихся выравниванию, также без него не обойтись.

При постройке по канадским технологиям каркасных жилищ, достаточно легких, фундамент часто крепят сваями. Но необходимо все же запомнить, что желающим воспользоваться столь экономным фундаментом придется от него отказаться в двух случаях: если жилище планируется возвести из тяжелых строительных материалов (кирпича или бетонных блоков) и если на участке под застройку скалистый грунт, не позволяющий смонтировать сами сваи.

Слишком большое скопление крупных камней, залегающих выше точки промерзания, по характеристикам приближает почву к скальным породам. Поставить на таком участке дом на сваях можно, но это будет затруднительно сделать без привлечения тяжелой строительной техники, услуги которой довольно дорого обойдутся.

Свайный фундамент с ростверком своими руками требует точных расчетов и физического труда, однако в сооружении довольно прост. О том, как его можно установить самостоятельно, расскажем в нашем следующем материале.

Что нужно знать о сваях

Опоры можно выбрать из достаточно богатого ассортимента.

Забивные сваи. Одни из самых надежных, но установить их самостоятельно не получится, придется нанимать бригаду с техникой.

Винтовые сваи. Если не промахнуться с их размером и количеством, будут не менее надежны, чем забивные. Стандартно берутся винты диаметром в 108 мм. Вкрутить их можно вручную, хотя это и требует времени и физических сил.

Заливные столбы. Можно сказать, наиболее бюджетный вариант, все делается самостоятельно, самый сложный из необходимых инструмент – бетономешалка. Для усиления опор применяется армирование.

Вскользь можно упомянуть еще и деревянные сваи. Однако всерьез их рассматрвать не будем.

Во-первых, они выдерживают сравнительно небольшую нагрузку. Баня или небольшой каркасный домик – их потолок. Более тяжелые строения потребуют огромного количества столбов.

Во-вторых, дерево – материал из дорогих, тем более такое, которое годится для опор. И, в-третьих, бревна являются самыми ненадежными сваями, поскольку уязвимы для сырости, насекомых, грызунов, грибка и плесени. Дополнительная обработка от всех напастей еще больше удорожит фундамент, и затянет строительство.

Размещение

Расчет нужного количества опор достаточно прост: опорная площадь фундамента делится на площадь основания одной сваи. Правила их размещения под домом таковы:

По всем четырем углам обязательно должна находиться опора.
В точке смыкания стен (внутренних с внешними и друг с другом) также ставится свая.
Расстояние между столбами на прямых зависит от веса дома и может варьироваться от 1 метра до 3,5.

Поскольку чаще всего при самостоятельной закладке свайного фундамента народ вымирает бетонно-заливные, рассмотрим порядок работ именно с ними.

Бетонные сваи

Их установка начинается с земельных работ.

По периметру дома снимается дерн. Ширина очищенной полосы – около метра.
Бурятся (или копаются, но это дольше и тяжелее) скважины, превышающие глубиной уровень промерзания грунта плюс 20 см. Их ширина равна толщине стены с добавлением 20 см на опалубку и распорки.
На дно насыпается подушка из щебня с песком, проливается водой и трамбуется. Поверх простилается гидроизоляция из толстого полиэтилена или рубероида – чтобы вода из заливаемого бетона не уходила в землю.
Монтируется опалубка. Традиционным материалом для нее является доска в 2 см толщиной. Однако хорошо себя показала и труба, скрученная из рубероида и вставленная в скважину. Выступающий сантиметров на 25 верх скрепляется проволокой. Если опалубка деревянная, перед заливкой раствора она хорошо пропитывается водой, иначе будет оттягивать ее из бетона.
Будущая свая армируется прутьями диаметром от 8 до 14 мм. Арматура связывается перемычками и устанавливается внутрь «колодца».
Бетон заливается слоями в 20-30 см с промежуточным штыкованием или уплотнением вибратором.
Через 3-4 дня опалубка снимается, полученные столбы промазываются гидростеклоизолом или битумной смолой, а освободившееся пространство засыпается вынутым ранее грунтом. Если он пучинист, его заменяют песком.

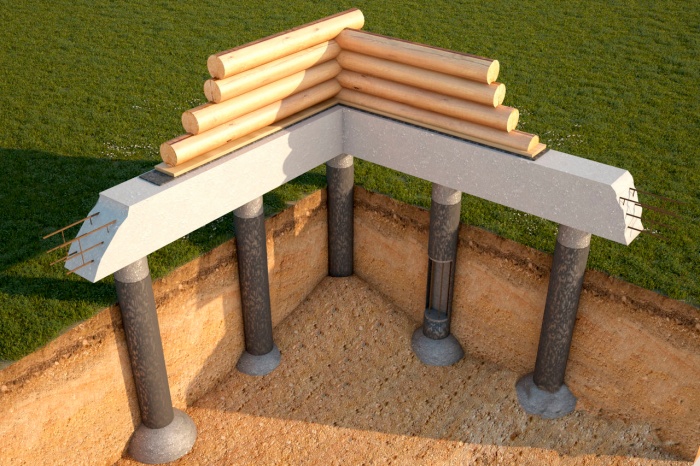

Устройство ростверка

Ростверк – это связующий элемент, собирающий свайное основание в единое целое. Его задача – распределить нагрузку между всеми опорами равномерно. По сути, свайный фундамент с ростверком – тот же ленточный, только приподнятый на столбах и не испытывающий воздействия со стороны грунта. Наиболее применяемый ростверк – высокий, поднесенный над землей на 10-15 см.

По периметру дома на сваях сколачивается сплошная опалубка. В разрезе она напоминает букву П, перевернутую вверх ногами. Между сваями под коробку подставляются стопки кирпичей.

Вяжется каркас, аналогичный используемому в ленточном фундаменте. Прутья на него берутся толщиной в 12-14 мм. Касаться опалубки арматура не должна – минимальное расстояние до досок должно быть 5 сантиметров.

Доски промачиваются водой, и опалубка заливается бетоном. Делать это нужно за один раз, чтобы не образовывались швы, снижающий прочность ростверка.

Проход вибратором или хотя бы куском арматуры по всему объему обязателен, иначе образуются воздушные карманы.

Когда бетон застынет, опалубка снимается, кирпичи убираются. Дальнейшие работы можно начинать после его окончательного схватывания – ориентировочно через месяц. Те, кто не хочет возиться с бетоном, могут соорудить ростверк из железобетонных балок.

Однако такая версия считается менее удачной: понадобится техника, чтобы кантовать балки, а сама конструкция не будет представлять собой монолит, так что окажется менее надежной. Не стоит забывать, что свайный фундамент с ростверком своими руками нуждается в дополнительной изоляции: пространство под ним уязвимо для осадков и снижает теплоизоляционные характеристики пола. Обычно этот недостаток устраняется оборудованием цоколя или в полкирпича по бетонной стяжке, или из навесных панелей на собранном каркасе.

remtra.ru

Свайный фундамент своими руками (фото и видео)

Важнейшим этапом строительства любого здания является устройство фундамента.

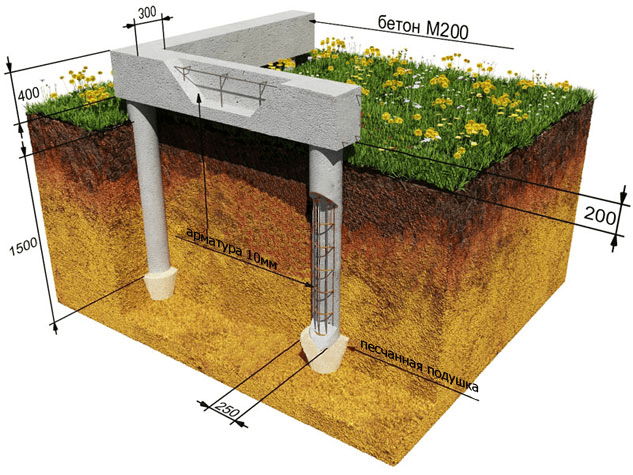

Схема свайного фундамента.

Именно от того, как будет залит фундамент, во многом зависит прочность и долговечность будущего строения. Существует множество способов правильно залить основание дома, но не все они подходят для конкретных параметров, таких, например, как вес и размер строения. Также необходимо тщательно исследовать почву на участке, предназначенном для строительства. Если случилось так, что местность оказалась заболоченной, с рыхлыми и сложными грунтами, то лучше всего построить свайный фундамент своими руками. Это станет самым оптимальным решением тех проблем, которые возникают в подобного рода условиях.

Преимущества и недостатки

Ленточно-монолитные фундаменты на сваях обладают целым рядом достоинств:

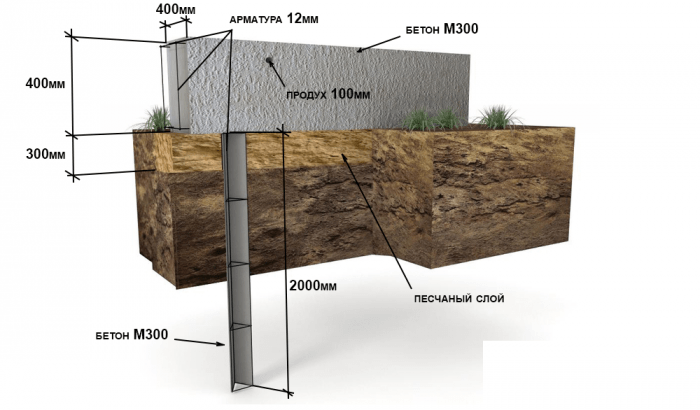

Схема ленточно-свайного фундамента.

свайно-ленточный возможно заливать в любое время года и в различных климатических условиях, даже за полярным кругом, где грунт находится в состоянии вечной мерзлоты;
устройство фундамента возможно при больших перепадах высот на участке;
использование этого типа заливки на сегодняшний день является самым быстрым способом из всех, позволяя закончить устройство основания дома в течение 2-3 дней, а в некоторых случаях ограничиться одними сутками;
ленточный на сваях отличается относительной дешевизной, так как не требует расходования большого количества материалов.

К недостаткам можно отнести невозможность постройки цокольного этажа или подвала в доме. Свайно-ленточный фундамент не подойдет для возведения крайне тяжелых зданий и сооружений, поэтому очень важно грамотно и правильно произвести все расчеты нагрузок при проектировании дома.

Организация производимых работ

Продумывая, как сделать свайный фундамент, нужно точно распланировать территорию всего участка, рассчитать количество и размеры опор. В диаметре сваи могут достигать 130 мм, глубина же заливки может быть от 1,5 до 3,5 м в зависимости от свойств грунта.

Наиболее удачным считается расположение свай через каждые 2 м. Выбор более легких материалов для возведения коробки дома позволит сэкономить еще на нулевом цикле строительства, так как при увеличении веса здания возрастает количество и размер заливаемых свай.

Разновидности ленточно-свайных оснований

Схема свайного фундамента с арматурной сеткой.

Один из способов устройства ленточно-свайного фундамента — это винтовой метод. Он позволяет залить своими руками, не обладая специальной техникой и особыми умениями.

Чаще всего этот способ используется во влажных рыхлых породах грунта. Изготавливаются винтовые сваи из металлических труб, к которым на один из краев привариваются специальные лопасти. Конец с лопастями делается заостренным.

Труба должна быть произведена из металла высокого качества и перед прямым использованием тщательно обработана антикоррозийным составом.

Для осуществления монтажа винтовых свай достаточно усилий 2-3 человек. Перед заливкой полостей вкрученных в землю труб все выступающие части сваи обрезаются под один уровень. На завершающем этапе все опоры скрепляются между собой, образуя единое основание для дома. Для их соединения можно воспользоваться различными материалами, такими как швеллер, уголок или брус.

Свайно-ленточный фундамент является более надежным по сравнению с винтовым. При выборе такого варианта недостатки свай в плане несущей способности компенсирует ленточный фундамент, обвязывающий все конструктивные элементы свайного поля.

Как и в случае с винтовыми сваями, организация работы по заливке ленточно-свайного фундамента начинается с разметки участка и устройства земляного грунта. Свайно-ленточный фундамент проще делать на основе круглых свай, так как для того чтобы сделать скважину круглой формы, достаточно иметь строительный бур, избавляя себя от необходимости найма спецтехники.

Зная, что одна свая глубиной в 1 м и диаметром 20 см выдерживает нагрузку в 1,5 т, можно примерно оценить, какое количество скважин необходимо пробурить.

Материалы и инструменты

Инструменты, которые могут пригодиться:

уровень;
рулетка;
лопата;
шнуровка;
молоток;
ножовка;
кувалда;
бетономешалка;
крючок и вязальная проволока;
сварочный аппарат.

Перед заливкой бетона в скважины ленточного фундамента опускаются асбоцементные трубы либо заранее заготовленные каркасы из арматуры.

Применение асбоцементных труб предполагается в тех случаях, когда грунт достаточно рыхлый и осыпается в скважинах.
Если же порода почвы плотная, то допускается заливка бетона прямо в скважину. В обязательном порядке на дно скважины производится засыпка песка толщиной порядка 20-30 см, поверх которого необходимо насыпать слой щебня в 10 см.

Эти действия помогут защитить основание от подмывания грунтовыми водами, а также от воздействия различных негативных факторов механического характера.

Схема обустройства забирки при использовании свайного фундамента.

По всему периметру ленточный фундамент обвязывается арматурой, вокруг него выставляется опалубка. Арматура между собой перевязывается проволокой либо обваривается. Оптимально использование арматуры диаметром 12-14 мм, цельными хлыстами.
Экономия на толщине арматуры может привести к тому, что сваи не выдержат весовой нагрузки здания и потрескаются. Последствия могут стать катастрофическими: через трещины в сваи начнет попадать вода, разрушая фундамент, в последствии трещины перейдут на стены дома.

К последним разработкам в этой отрасли можно отнести стеклопластиковую арматуру, важным преимуществом которой является ее цена (она на 30% ниже, чем стальной), а также вес, позволяющий перевезти стометровую бухту в легковом автомобиле. Ширина ленточно-монолитного фундамента выбирается согласно размерам и весу дома и, как правило, составляет 400 мм.

Особенности строения

Заливается ленточный фундамент бетоном марки М-400 с использованием специального вибратора. Это поможет сделать ростверк более плотным и избежать образования воздушных пузырей.

Российские рынки строительных материалов не отличаются высоким уровнем качества продаваемого бетона, поэтому желательно изготавливать раствор для заливки ленточно-монолитного фундамента вручную.

Для такого бетона подойдет обычный речной песок, щебень фракции 20-40 мм (лучше синего цвета, так как именно такой щебень применяется в высокоэтажном строительстве), цемент ШПЦ-400 или ПЦ-400 и вода.
Конечная смесь не должна быть слишком густой, в противном случае при застывании бетон потрескается. Не нужно допускать и чересчур жидкой консистенции, т.к. это приведет к низкой прочности ленточно-монолитного фундамента.
Зимой ленточный фундамент заливается с использованием специальных морозоустойчивых добавок. Если температура опускается ниже 20 градусов мороза, то процесс заливки происходит с применением трансформаторов прогрева бетона.
В летний период после заливки необходимо накрыть пленкой и периодически поливать водой во избежание возникновения микротрещин. К тому же выполнение этой процедуры повышает прочность бетона.

В обычных условиях ленточно-монолитный фундамент набирает половину своей прочности уже через неделю, тогда и можно приступать к возведению стен.

При правильном соблюдении всех строительных норм и правил залитый свайный фундамент своими руками будет служить долго и станет надежной опорой для дома.

1pobetonu.ru

Свайно-ленточный фундамент своими руками

Особой разновидностью фундамента является свайно-ленточное основание. Его ленточная часть отвечает за передачу и равномерное распределение нагрузки от строения на сваи. Говоря по-другому, это – усовершенствованное ленточное основание, конструктивно дополненное железобетонными сваями.

Ленточный фундамент на сваях – преимущества и недостатки

Данный вид основания практически незаменим для возведения строений на территориях, имеющих сложный рельеф, уклоны, а также неустойчивые, слабые грунты, насыщенные влагой. Например, на торфяных почвах либо на болотистой местности.

Плюсы этого основания:

Возможность его обустройства на участках со слабым, нестойким грунтом, сложным ландшафтом и значительным уклоном.
Этот тип фундамента требует относительно небольшого количества необходимых стройматериалов.
Материалы, необходимые для его возведения, имеют, как правило, невысокую стоимость.
При обустройстве этого фундамента возможно использование бетонной смеси, приготовленной самостоятельно прямо на площадке строительства.

Имеет такая лента на сваях и недостатки:

Обязателен предварительный сложнейший расчет фундамента, который необходимо доверять только высококлассному профессионалу. Ведь ошибка в расчете обойдется довольно дорого: строение может запросто треснуть. Поэтому необходимой составляющей успеха будет проведение скрупулезных разведывательно-изыскательских работ опытными специалистами.
Это основание нельзя использовать для строений, имеющих большой суммарный вес и тяжелые стены.
Технология его обустройства не позволяет сделать ни подвал, ни цокольный этаж.

Разновидности конструкций свайно-ленточного фундамента

Такая подошва может выполняться в двух вариантах: лента на буронабивных и на винтовых сваях. Винтовая свая – это, по сути, гигантский шуруп, ввинчивающийся в грунт, выполненный в виде металлической трубы, имеющей лопасти винтовой резьбы. За счет этой резьбы происходит увеличение опорной площади и жесткости крепления в грунте. Вкручивается в землю такая свая вручную или при помощи специальной техники. Перед монтажом сваи нужно тщательно прокрасить для продления срока их службы.

Обустройство ленточной подошвы с буронабивными сваями требует наличия пробуренных скважин. При твердом, не осыпающемся грунте, бетонный раствор заливают прямо в скважину. А при пробуренной скважине в сыпучей почве или в грунте с повышенной влажностью, требуется произвести ее обсадку. Для этого берется труба (картонная, стальная или асбестоцементная), которая, также, сыграет роль гидроизоляции. Эту трубу вставляют в скважину и заливают бетоном. Данный вид основания более всего приемлем для самостоятельного строительства (см. Буронабивные сваи своими руками).

Свайно-ленточное основание может быть как мелкозаглубленным, так и вовсе незаглубленным. Первый вариант применяется для строений из древесины, имеющих 2 и более этажей в случае непучинистого грунта на участке. А второй – подходит для строительства бани либо ограждения участка. При пучинистых грунтах ленточный фундамент выполняется над грунтом, выше нулевой отметки, в виде свайного основания с монолитным ростверком, который, объединяя сваи, равномерно распределяет общую нагрузку на них и на грунт.

Технология обустройства своими руками

Закладывая свайно-ленточный фундамент своими руками, проще всего будет применять круглые сваи, так как строительный бур может выполнять только круглые скважины.

Для выполнения скважин под опоры с прямоугольным сечением необходимо будет привлечение спецтехники, а это означает повышение цены строительства.

Вначале производится разметка основания, соответствующая предварительно выполненному расчету фундамента.
Затем роются траншеи глубиной 40 см. Ширину траншеи определяют, исходя из расчетных значений площади подошвы ленты.
Следующим этапом бурят скважины по углам и по периметру ленты. Расстояние между сваями делают с шагом 2 метра. Глубина скважин должна превышать расчетную глубину промерзания грунта, зафиксированную в данной местности, на 50-60 см. Этого должно хватить для обустройства на дне скважины песчаной подушки, толщиной 30 см, с заполнением оставшегося места железобетоном. Диаметром скважин будет одна треть ширины ленточного основания.
После подготовки отверстий для свай приступают к выполнению гидроизоляции, для чего лист рубероида скручивается в трубку и заталкивается в каждую скважину.
Затем дно ленточного основания засыпают песком, толщина слоя которого – 30 см, и возводят опалубку. Ее следует хорошенько закрепить, чтобы заливаемая впоследствии бетонная смесь ее не выдавила.
Армирование фундамента является важным этапом технологии его обустройства. Причем требуется армировать не только ленту основания, но и выполнить армирующий пояс для каждой сваи. Для этого используют стальные прутья диаметра 12 мм. Чтобы создать единую конструкцию армированных свай и ленты, их перевязывают особой проволокой, предназначенной для связки арматуры или же – сваривают.
Тщательно выполнив все предыдущие этапы, приступают к заключительным работам по заливке фундамента. Вначале заливаются все скважины под сваи. Каждые 20 см слой бетонного раствора трамбуется, а также тщательно уплотняется для того, чтобы снизить риск возникновения пустот в бетонном массиве. Таким образом, бетонным раствором заполняется опалубка на всю свою высоту. Заливка свай и заливка самой ленты должны выполняться так, чтобы между этими двумя процедурами был минимальный временной интервал.
Спустя три дня, опалубка аккуратно снимается, а фундамент гидроизолируется листами рубероида. После этого остается лишь подождать, когда бетон окончательно застынет.

Смотрите профессиональный обзор технологии строительных работ на видео:

Свайно-ленточный фундамент своими руками, как видим, выполнить не так уж и трудно, но все работы необходимо производить тщательно, не делая ошибок, которые впоследствии могут привести к значительным убыткам. Основание дома – дело серьезное, а значит и подхода требует серьезного и профессионального.

Читайте также: Ленточный мелкозаглубленный фундамент своими руками, Буронабивной фундамент с ростверком, Фундамент на винтовых сваях: Отзывы

silastroy.com

Источник

Арматура не всегда используется в постройке фундамента для дома. При нестойких грунтах используется более прочная система. Эффективным в этом случае считается свайно-ленточный фундамент, вобравший в себя положительные стороны этих способов.

как делают свайно-ленточный фундамент

Что такое свайно-ленточное основание

Прежде всего нужно разобраться с особенностями конструкции.

Ленточно-свайный фундамент состоит из опор, находящихся в земле ниже точки промерзания, и ростверка. Лента позволяет равномерно распределять нагрузку. Заглубленная часть системы не дает металлическому каркасу сдвигаться под воздействием грунтовых вод.

Классическая конструкция с винтовыми сваями проигрывает в плане распределения продольных нагрузок. Лента остается устойчивой при поднятии или опускании опорных балок. Кроме того, эта система менее затратная.

В чем преимущества

Ленточный фундамент со сваями имеет ряд преимуществ:

возможность устанавливать на любом составе почвы и площадках со сложным рельефом;
опоры забиваются в плотные слои земли, а верхняя конструкция располагается на рыхлом грунте;
минимальное использование строительной техники и сырья (требуется устройство для ввинчивания опор и бетономешалка);
конструкция выдерживает небольшие толчки и движения почвы;
набивные сваи можно делать самостоятельно из подручного материала;
для буронабивных опор рекомендуется делать опалубку квадратной или круглой формы;
технология рассчитана на повышенное расположение грунтовых вод;
основание возводится за несколько дней, после застывания бетона можно приступать к установке стен.

схема выполнения свайно-ленточного фундамента

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

свайно-ленточный фундамент своими руками

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).

Виды свай

Классификация свай:

Винтовые.

Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.
Буронабивные.

Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
Погружные.

Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.

виды свай для ленточного фундамента

Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.

Способы погружения ленты:

Заглубленный.

Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
Мелкозаглубленный.

Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
Незаглубленный.

Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.

В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.

виды фундаментов на сваях

Ее преимущества:

небольшое количество земляных работ;
возможность сделать все самостоятельно, без привлечения специалистов;
легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
возможность обойтись без специальных устройств.

Свайно-ленточное основание своими руками — пошаговая инструкция

Свайно-ленточный фундамент своими руками — пошаговая инструкция для тех, кто хочет освоить новый вариант строительства. Каждый этап производится в точном соответствии с правилами.

Очистка территории

Площадка очищается от мусора, крупных камней и веток и вручную выравнивается.

Разбивка осей

Строительство начинается с создания разметки. Заранее просчитывается ширина (чаще всего это значение равняется 40 см при глубине 60 см). После этого обозначается расположение траншеи, ее пределы отмечаются леской или капроновой веревкой. На основании этого определяется место расположения опор (через каждые 2 м).

Первые сваи должны находиться по краям строения и центру, остальные — по периметру. Компоненты должны располагаться равномерно, поэтому промежуток между угловыми опорами делится поровну. В соответствии с полученным значением производится следующая расстановка.

Выемка грунта

Котлован (или траншея) отрывается с учетом глубины закладывания ленты и наличия подземного уровня.В большинстве случаев подошва находится ниже уровня земли на 0,4-0,7 м. Производится удаление пахотного пласта. Вместо него насыпается нерудный состав (0,4-0,8 м). При небольшой глубине строительная техника не применяется. Весь объем работ выполняется в ручном режиме.

свайно ленточный фундамент

Свайное поле

Перед установкой ленточного фундамента следует подготовить площадку с установленными по разработанной схеме осями. Чаще всего она представляет собой поле, подготовленное под постройку основания для частного дома. На рабочей территории может располагаться 2 или более ряда. В условиях ограниченного пространства допускается установка только 1 полосы. Такая система используется при постройке заграждений.

Сплошным полем считается участок под монолитное сооружение. Сваи в этом случае удобно располагать в шахматном виде. В процессе проектирования площадки учитываются следующие параметры:

тип опор (зависит от состава почвы на площадке);
число свай и порядок их размещения;
уровень подземных вод;
параметры опор в зависимости от вида ростверка и рассчитанной нагрузки;
несущая мощность сваи (показатель рассчитывается с учетом максимального сопротивления грунта, величины и диаметра опор).

На этом этапе земляные работы должны быть сведены к минимуму.

подготовка к заливке фундамента

Установка свай для фундамента

Перед тем как сделать свайно-ленточный фундамент своими руками, нужно установить опоры (на примере буронабивных):

Сделать подсыпку из песка (толщиной 0,1 м) и утрамбовать.
Поверх нее разместить опалубку из асбестоцемента (диаметр трубы должен составлять 1/3 ширины бетонной ленты).
Укрепить опоры с помощью армированного каркаса. Связать между собой, используя проволоку, 4 прута. Рекомендуемая толщина арматуры составляет 10-12 мм. Длины должно хватить для соединения с бетонной лентой. Каркас не должен касаться стенок опалубки.
Производится заливка бетонного раствора.

Изготовление опалубки

Связанные армированные конструкции устанавливаются в скважины. Они должны отступать от дна траншеи на высоту каркаса. Вдоль вертикальных осей поверх рубероида и дренажного состава монтируется армированная сетка, соединяющаяся с выступающими каркасами свай (для создания единой конструкции).

Водостойкая цементно-стружечная плита идет на создание несъемной опалубки. Стенки скрепляются друг с другом при помощи специальных связей, удерживающих утеплитель.

армирование свайно-ленточного фундамента

Армирование свай и ростверка

Металлические прутья внутри опалубки располагаются в 3 плоскостях. Для соединения опор и металлической сетки места их стыка связывают специальной проволокой. Такая система позволяет сделать конструкцию надежной. К каждой опоре прикрепляется по 3 прута, расположенных в форме треугольника.

Концы металла должны быть выше опор минимум на 20 см. Завершив этот этап, можно начинать заливку.

Особенности заливки

При устройстве ленточного фундамента большую роль играет правильность заливки:

Вид используемого материала. Рекомендуется применять портландцемент.
Наилучшим вариантом считается средняя плотность смеси (жидкая консистенция не приветствуется).
Заливка всех опор должна производиться одновременно либо в небольшом временном диапазоне.
Сначала заливается несущая конструкция, а через несколько дней — ростверк. При этом смесь должна поступать одновременно в разных местах. Рекомендуется работать с несколькими бетономешалками сразу.
Смесь должна сохнуть не менее 1 недели. Применение указанной технологии позволяет бетону сохранить как минимум половину своей прочности.

заливка бетоном арматуры

Гидроизоляция и вентиляция

Данный процесс при строительстве свайно-ленточного фундамента включает в себя 2 этапа:

защита опор;
обработка ленты.

Для подушки используется горизонтальная изоляция, стен — вертикальная. На участках с влажной почвой используются оба варианта. Технология вертикальной обмазки:

после застывания смеси с опалубки убираются доски;
наносится несколько слоев битумной мастики (после высыхания предыдущего);
рулонный материал наклеивается на мастику либо направляется.

По всей поверхности ленты вертикально укладываются отрезки асбестоцементной трубы и засыпаются песком (в целях защиты от попадания смеси). После застывания раствора этот материал извлекается, обеспечивая хорошую воздухопроницаемость.

заливка свайно-ленточного фундамента

Заливка фундамента бетоном

Свайный фундамент (технология бетонирования):

Запрещается сбрасывать смесь с высоты более ½-1 м.
В ходе заливки происходит перемещение миксера. При работе вручную увеличивается время транспортировки, и смесь теряет свои качества.
Рекомендуется заливать всю опалубку сразу. Максимальный перерыв подачи сцепляющего состава не должен превышать 2 часов.
При невозможности залить смесь за 1 сутки применяются вертикальные перемычки без разрезания металла (мелкоячеистая металлическая сетка).

После этого производится ручное уплотнение при помощи арматуры, либо используются глубинные вибраторы. Устройство можно переставлять, если на поверхности состава появляется цементное молочко, полностью покрывающее щебень. Сверху конструкция укрывается пленками (для защиты от влаги или мороза).

Для предотвращения испарения влаги поверхность засыпается песком ли опилками и поливается водой из лейки. В холодное время года внутри опалубки размещается греющий кабель. Распалубка производится через 5-7 суток. Монтаж сруба начинается не менее чем через 2 недели после этого.

Теплоизоляция

Пенополистирольные плиты приклеиваются внутри или снаружи вертикальных граней ленты.

Источник

При нестойких грунтах классические фундаменты в виде ленты из железобетона лучше не применять. Чтобы дом на такой опоре стоял устойчиво, ее по технологии придется слишком сильно заглублять. А это увеличение объемов земляных работ и трат на бетон. Гораздо рациональней будет выполнить комбинированный свайно-ленточный фундамент своими руками, который вобрал в себя лучшие стороны и свай и ленточной конструкции.

Содержание

Что это такое?
Виды и подвиды
Плюсы и минусы
Пошаговая инструкция
Применение в строительстве

Что такое ленточный фундамент на сваях?

По структуре свайно-ленточный фундамент – это сооружение из свай, вкопанных в землю на глубину ниже точки промерзания, и железобетонного ростверка на них. Он вбирает в себя преимущества двух видов фундаментных конструкций. Ростверковая лента служит для равномерного перераспределения нагрузок. А заглубленное свайное основание играет роль якорей, которые не дают железобетону сверху “уплыть” при пучениях почвы и сильном поднятии грунтовых вод.

Схема: 1-армированный каркас, 2-асбестоцементные сваи, 3-бетонная лента, 4-технические выводы, 5-гидроизоляция, 6-вентиляционные отверстия

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Обычный свайно-винтовой фундамент несколько проигрывает рассматриваемому типу опор для домов в вопросе распределения вертикальных нагрузок. Уложенная на сваях ж/б лента более устойчива к точечным поднятиям или опусканиям одного из опорных столбов. С другой стороны, такая конструкция выигрывает у сугубо ленточного аналога по затратам на строительство, а также по устойчивости на пучинистых и обводненных грунтах.

Виды и подвиды фундамента

Ленточный фундамент на сваях идеален при наличии грунтов со слабой пучинистостью. На таких участках его вполне можно использовать для возведения двухэтажных коттеджей из кирпича. Но в целом подобная конструкция больше предназначена для легких каркасных либо брусовых зданий.

Однако если площадка для дома имеет уклон, то без свайного ленточного фундамента обойтись будет сложно. Монолитную плиту здесь заливать окажется слишком дорого, а другие варианты не смогут также хорошо выдерживать все возникающие в дальнейшем нагрузки.

По глубине погружения в грунт ростверка свайные фундаменты с ним делятся на два вида:

Мелкозаглубленные.
Незаглубленные.

Незаглубленный вариант

В первом случае лента погружается в почву на 20–50 см, а во втором – висит над землей. На фундамент с мелкозаглубленным ростверком из-за его большей прочности можно ставить более тяжелые постройки. Однако если грунт сильнопучинистый, то ленточная часть конструкции на сваях будет банально разрушена пучением. Она делается не слишком высокой, поэтому сильных нагрузок со стороны поднимающегося грунта выдержать попросту не способна.

Преимущества и недостатки

Среди плюсов свайно-ленточного фундамента числятся:

Достаточно высокая скорость монтажа;

Возможность возводить здания на стройплощадках с уклоном;

Простая технология, позволяющая подобное основание легко возвести своими руками;

Высокая устойчивость к подвижкам пучинистых грунтов;

Отсутствие необходимости привлекать спецтехнику.

Если ростверк делается незаглубленным, то ему не страшны пучения и влага в грунте. По сроку службы такой вариант выигрывает у заглубленного аналога на сваях и у мелкозаглубленного ленточного фундамента. Выигрывает он у них и по стоимости со сложностью работ. Копать земли придется в разы меньше, глубина погружения одинакова, но вынимать грунт требуется только под опорные столбы. Плюс все стройматериалы можно доставить на площадку без привлечения тяжелой грузовой и подъемной техники.

При самостоятельном устройстве свайно-ростверковых фундаментов обычно применяются буронабивные опоры из асбестовых труб, которые армируются и заливаются внутри бетоном. Именно подобный вариант рассматривается в нижеприведенной пошаговой инструкции. По скорости возведения с таким основанием для дома могут конкурировать разве что фундамент из ФБС либо винтовых свай из стали.

Минусов всего три:

Необходимость в дополнительном утеплении пола в коттедже;

Невозможность использовать для обустройства цокольного помещения либо подвала;

Ограничения по весу здания.

Ленточно-свайный фундамент отлично подходит для небольшого сруба

У всех разновидностей свайного фундамента есть одна общая проблема – это сквозняки в подполе. На крайнем севере сваи позволяют избежать нагрева пласта вечной мерзлоты. При этом в остальных регионах свободно гуляющий под зданием ветер является серьезной бедой.

Пошаговая инструкция по устройству фундамента

Готовясь делать свайно-ленточное основание, надо либо заранее запланировать высокие траты на отопление, либо сразу в смету и проект заложить утепление цокольно-фундаментной части строения. Во втором случае понадобится влагостойкий утеплитель для стен и облицовка, зато в жилище точно будет тепло.

Необходимо будет по периметру коттеджа выполнить фальш-стенку, закрывающую свайные столбы и предотвращающую сквозняки между ними. Для этого можно взять фасадные панели для наружной отделки либо профлист. Если же хочется чего-либо более красивого и элегантного, то есть клинкерная плитка и декоративный кирпич. Отелочных материалов для экстерьера здания существует немало.

Весь процесс строительства ленты на сваях можно разбить на два этапа. Сначала выполняется свайная часть из буронабивных труб. А затем на них укладывается ленточная конструкция. Надо только не забыть связать их между собой арматурой перед заливкой бетона.

В целом пошаговая инструкция ленточного фундамента на бетонных сваях разбивается на пять шагов:

Подготовительные и чертежные работы
Выемка земли, установка труб из асбестоцемента и их армирование.
Заливка несъемной асбестоцементной опалубки бетоном.
Создание ленточной опалубки из досок и брусков.
Армирование ленты на сваях и заполнение ее бетонным раствором.
Гидроизоляция железобетона.

Чертим на бумаге или в программе будущей фундамент — ленту и сваи

Разметка «кольями» скважин под сваи будущего фундамента

Трактором с буром делаем скважины

Сваи необходимо погружать на глубину ниже уровня промерзания на стройплощадке грунта. Ямы под них придется копать на 40–50 см ниже этой отметки. Фундамент должен опираться на устойчивое грунтовое основание.

Получаем вот такие скважины

После подготовки скважин размерами на 10–15 см шире внешнего диаметра труб из асбестоцемента на их дне толщиной в 30 см насыпается песчаная подушка. Трубная опалубка устанавливается как раз на этот утрамбованный песок. Сами трубы в поперечнике выбираются из расчета 1/3 от ширины ж/б ростверка.

Подготавливаем арматуру для вязки каркаса свай

Далее каждая свая армируется тремя или четырьмя вертикальными прутами из стали сечением 10–12 мм и длиной равной сумме высот опоры и ленты на ней. Размещаются они в трубе на приблизительно равном удалении друг от друга и от асбестоцементных стенок. Для упрощения их можно связать проволокой в нужную конструкцию еще на земле до установки.

Вяжем каркасы свай из арматуры и вставляем в скважины

Следующий этап – заливка труб бетонным раствором. Обычно это выполняется до армирования ленты фундамента на сваях. Но приведенная инструкция может быть и несколько изменена. Тогда сначала укладывается арматура в ростверк и для него делается опалубка, а потом все вместе уже заливать бетоном. Ячейки армирующего пояса вяжутся размером в 30–40 см в зависимости от ширины и высоты ленты.

Заливаем сваи до уровня арматуры ленты. На фото показана ситуация, когда сваю «перелили» и её пришлось высверливать для установки ленточного каркаса

Прокапываем «ленту», подсыпаем песком, подстилаем рубероид и вяжем ленточную арматуру

Выставляем опалубку и заливаем бетон до нужного уровня. Не забываем вибрировать бетон во время заливки

Для выполнения гидроизоляции достаточно взять обычный рубероид и обернуть им ростверк. Этот наиболее дешевый вариант. Также можно воспользоваться битумной либо полимерной мастикой. На этом фундамент дома в виде ленты на сваях выполнен. В дальнейшем его надо будет лишь закрыть облицовкой и по необходимости утеплить.

После высыхания промазываем фундамент битумом и застилаем рубероидом

Готово — можно выкладывать стены

Где использовать?

Сравнивая плюсы и минусы применения свайно-ленточного фундамента, в первую очередь надо ориентироваться на материал стен коттеджа и характеристики грунтов. Если жилище возводится из легких стройматериалов и на обводненных почвах, то рассмотренная выше опора с приподнятым над землей ростверком – идеальный вариант. Такой фундамент прослужит долгие годы и точно не будет поврежден при пучении, и сделать его несложно. Благо приведенная пошаговая инструкция позволяет избежать ненужных ошибок.

Дом

Смотрите также видео замене и реконструкции фундамента:

Читайте про другие наши материалы:

Источник

Свайный фундамент состоит из множества отдельных стержней, заглубленных в землю. Раньше с помощью подобной конструкции возводили маяки, причалы, иные надводные сооружения.

Сейчас сфера его применения расширилась до небольших частных построек в любом месте. Главное, чтобы масса дома позволяла применять такую технологию.

Методика возведения подобного фундамента проста и технологична. Она включает создание скважины необходимого сечения ручным ямобуром, монтаж армирующего слоя и заливку бетонным раствором.

Подобный тип основы обычно устанавливают в местности со слабыми, подтапливаемыми и плавучими почвами с глубинным залеганием плотных слоев грунта. В северных областях фундаменты из свай тоже популярны. Это связано с вечной мерзлотой в толще почвы и обледенением ее поверхности почти весь год.

Предназначение свай — основного элемента фундамента — распределить давление веса здания равномерно на почву. Важной деталью является ростверк. Он связывает сваи друг с другом в цельную основу, что позволяет увеличить его несущую способность. Есть три вида свайных ростверков:

Низкий. Располагается ниже поверхностного уровня грунта. Обладает широкой подошвой, что снижает нагрузки по вертикали. Однако в зимний сезон на него воздействует касательные силы грунтового пучения.

Повышенный. Не заглублен, располагается на уровне поверхности земли. Имеет широкую подошву и зауженные стенки. Если отсутствует пучение промерзшей почвы, такой вариант крайне выгоден — не надо рыть траншею для опалубки. Но из-за пониженной плотности верхних слоев почвы он не потянет передачу повышенных нагрузок.

Высокий. Устраивается над поверхностью грунта. Хорошо держит вертикальные нагрузки. Подходит для строительства мостов, зданий с техподпольем, гидротехнических конструкций. Чтобы не деформировались основные сваи, усиление производят тем, что устанавливают в трех-четырех направлениях дополнительные под наклоном.

Главные достоинства свайных оснований в сопоставлении с другими фундаментами — небольшое время сооружения и экономичность, поскольку не требуется котлован. Строительство можно вести в областях с самой нестабильной почвой, на склонах гор и оврагов. Недостатком является невозможность обустройства цокольного этажа либо подземного гаража.

Выбор типа свай

Сваи — длинные готовые стержни, погружаемые в грунт либо изготавливаемые сразу в скважине. Изготавливаются из различных материалов: древесины, стали, железобетона. Бывают грунтобетонные, комбинированные.

По типу расположения свай фундаменты бывают:

Одиночные стойки. Они устанавливаются и соединения панелей.
Свайно-ленточный. Стойки усиливаются тем, что связывают одним монолитным ростверком.
Свайный куст. Это основа из связок нескольких свай, размещаемых под отдельными конструкциями, к примеру, колонны. Возводится, если нагрузки по вертикали высоки, чтобы повысить устойчивость здания.
Свайное поле — соединение многих свай в монолитную плиту. Общая платформа повышает площадь соприкосновения дома с основанием, а соответственно и величину возможных нагрузок.

Готовые сваи внешне напоминают столбы с зауженными концами, которыми их вкручивают, вдавливают или забивают в землю.

По способу погружения в грунт строительные элементы бывают буровыми, набивными, винтовыми, . Выбор определен конструкцией дома, возможностью заказа спецтехники и сметой.

Разметка участка

Перед возведением разбивают территорию путем нивелирования площадки и удаления ненужной почвы для выравнивания местности под строительство.

В процессе работ кольями из дерева и веревкой обозначается внешний периметр строения и габариты траншеи для ростверка.

Число свай, располагаемых по контуру постройки, нужно определять, исходя из массы возводимого здания и предполагаемых нагрузок. Выявление делается суммированием нагрузочного влияния крыши, пола, стенок, возможной мебели.

Проводя расчеты, нужно помнить, что предельное сечение ручного бура должно быть 30 см. Регулировка длины инструмента позволяет делать скважины для фундамента глубиной более пяти метров.

Установка опалубки

Монтаж опалубки ростверка ведется с креплением щитов по краям траншеи. Их высота берется с запасом так, чтобы земля не попадала внутрь, когда вы решите залить ленты.

Стенки опалубки закрывают полиэтиленом, это помогает увеличить срок ее службы.

Еще один способ изготовления опалубки — с помощью труб из рубероида по сечению скважины. В дину они должны быть на 200–300 мм больше глубины ямы.

Верх трубы делается из трех слоев рубероида, стянутых мягкой проволокой из стали. Так получается опалубка. Затем ее устанавливают плотно в пробуренное отверстие, а внутрь заливают бетон.

Изготовление арматурного каркаса

После бурения скважины, чтобы повысить прочность свайно-заливных элементов, делают каркас из арматуры. Достаточно трех вертикальных прутков сечением 6 мм и длиной от дна ямы до верха ростверка минус 20–30 мм. Их скрепляют друг с другом поперечинами с шагом 50–60 см.

В ходе заливки бетона в сваи дополнительно устанавливают в вертикальном положении Т-образный арматурный стержень либо согнутые под прямым углом арматурные прутки. Их длина должна быть такой, чтобы захватить сваю и ростверк.

После бетонирования свай к этим пруткам крепится каркас ростверка либо монолитные плиты.

Заливка бетона

Бетонирование фундамента осуществляют на финишном этапе после проведения всех подготовительных работ. Наилучший вариант — применение бетонного раствора, изготовленного на заводе со строгим соблюдением пропорций и привозимого на стройплощадку автомиксерами. По специальным рукавам либо раствор подается на ростверк либо ленту и заливается одним заходом.

Бетонирование проводится до установки каркаса ростверка свай. Такая технология может быть немного видоизменена. Тогда вначале монтируют арматуру в ленты и устанавливают опалубку, и только после этого приступают к проведению бетонных работ.

Ячейки арматурного каркаса делаются величиной в 300–400 мм в зависимости от ширины и высоты ростверка.

В процессе заливки раствора бетон трамбуется специальными вибраторами либо подручными средствами.

Опалубку убирают спустя несколько дней, вытаскивая щиты из траншеи. Окончательный этап работ по установке фундамента — проведение обратной засыпки землей из траншеи либо гравийно-песчаной смесью с дополнительной утрамбовкой. Если присутствует фундаментная лента, ее утепляют.

Посмотрите видео:

Сравнивая сваи с другими основами, важно учитывать свойства стройматериала, из которого возводится здание. Если выбраны легкие материалы, а грунт вокруг насыщен влагой, то основа на сваях с приподнятым над землей ростверком подойдет идеально. Если все сделать правильно, такой фундамент прослужит долго.

СК «Установка Свай» занимается возведением фундаментов на железобетонных сваях. Мы готовы обустроить надежный фундамент под ключ по минимальной в Москве стоимости, выполнив все работы в строгом соответствии с требованиями СНиП в минимальные сроки. Для сотрудничества с фирмой заполните форму «Оставить заявку», расположенную в нижней части сайта.

В данной статье приведена детальная инструкция по собственноручному монтажу фундамента из буронабивных свай . Мы рассмотрим все этапы создания основания — от его проектирования и разметки до заливки свай и их обвязки железобетонным ростверком.

Самостоятельное Проектирование фундамента

Первым этапом обустройства любого свайного фундамента является его проектирование, в процессе которого необходимо определить несущую способность железобетонной опоры и совокупные нагрузки на фундамент, и исходя из них высчитать требуемое число свай для возведения дома.

Важно
: грузонесущие свойства сваи всегда определяются «по грунту», поскольку несущие характеристики бетона как материала превышают аналогичные показатели почвы. К примеру, 1 кв. см. бетона М100 выдерживает нормативную нагрузку в 100 кг/кв.см, тогда как 1 см2 преобладающего в Московском регионе глинистого грунта держит не более 6 кг/см2.

Рис 1.1

Чтобы узнать грузонесущие свойства грунта необходимо проводить геодезические изыскания на строительной площадке. При их реализации бурятся геодезические скважины, из которых берутся пробы грунта для лабораторного анализа. Цена услуги зависит от глубины разработки грунта — от 2 до 3 тыс. за 1 погонный метр скважины (в цену включена стоимость лабораторных работ).

Мы предлагаем вам усредненный расчет грузонесущих свойств свай по распространенному в Москве глинистому грунту. В таблице приведены характеристики типичных для индивидуального строительства свай диаметром 15-40 см.

Рис 1.2

Чтобы определить число свай в фундаменте вам необходимо рассчитать общую массу здания, что делается посредством умножения площади конструктивных элементов строения на нормативный вес стройматериалов, приведенный в следующей таблице:

Рис. 1.3

К полученной массе здания добавляются следующие нагрузки:

Полезная эксплуатационная нагрузка — 100 кг на кв.м. перекрытий дома (цокольного и междуэтажного);
Снеговая нагрузка на кровлю (зависит от региона строительства).

Рис. 1.4: Карта снеговых нагрузок РФ

Итоговая сумма нагрузок умножается на 1.2 (коэффициент надежности), после чего полученный результат делится на грузонесущую способность одной сваи. Тем самым определяется требуемое число опор в основании.

Схема размещения свай составляется следующим образом:

Минимальное расстояние между опорами — 1 м., максимальное — 3 м;
Обязательно наличие свай в точках стыковки стен по углам здания и в местах соединения внутренних и внешних стен;
Углубляются опоры ниже глубины промерзания почвы в данном регионе (во избежание негативных нагрузок от пучения грунта).

Рис. 1.5
: Карта промерзания почвы в регионах России

Подготовительные работы

Перед началом монтажа фундамента необходимо приобрести требуемые расходные материалы — бетон, арматуру и строганные доски для монтажа опалубки под ростверк. Нормативный расход бетона и арматуры на типовые конфигурации буронабивных свай приведен на рисунке 1.1

Чтобы собственноручно построить буронабивной фундамент вам потребуются следующие инструменты и материалы:

Для разметки — арматурные стержни, строганные доски и бруски, строительный шнур либо бечевка, саморезы, уровень, рулетка;
Для монтажа ЖБ свай — бетономешалка, лопаты, ручной бур, ведра, рулонный рубероид, скотч, тачка для вывоза земли;
Для создания армокаркасов: сварочный аппарат, болгарка, арматурные стержни (рифленые, диаметром 12-15 мм, и гладкие, 8-12 мм. в диаметре);
Для ростверка — товарный бетон в необходимом количестве, доски для опалубки, ножовки, гвозди и саморезы, электродрель, провило, гидроизоляционный материал ростверка для укрытия после заливки.

Важно
: первоначально необходимо подготовить строительную площадку — убрать поверхностную растительность, мусор, камни и валуны, которые могут мешать проведению работ. При наличии уклонного рельефа площадка выравнивается по одному уровню.

Разметка фундамента своими руками

Для разметки основания необходимо сбить обносочные щиты из строганных досок и брусьев. Конструкция состоит из двух горизонтальных поясов, первый из которых используется для разбивки нулевого уровня свай (их высоты), второй — для разбивки верхней грани ростверка.

Рис. 1.6

Первоначально размечаются базисные линии фундамента (контуры стен здания)- от ориентира (забора либо границы участка) отсчитывается расстояние и устанавливается обноска первой стены, между щитами натягивается бечевка (нить фиксируется с помощью вкрученного в доску самореза).

Перпендикулярно к проложенному контуру размечается смежная стена. Прямой угол проверяется посредством египетского треугольника (на пересекающихся шнурках отступается расстояние в 3 и 4 метра, делается пометка изолентой и вымеривается длина диагонали — при правильном угле ее длина составляет 5 метров).

Рис. 1.7

Далее аналогичным образом размечаются две оставшиеся стены. На расстоянии толщины ростверка на обноске устанавливается второй шнурок, определяющий внутренний контур стен. Положения свай размечаются согласно их проектному расстоянию друг от друга — устанавливаются обносочные щиты и от пересечения бечевки опускается отвес, под точкой которого забивается арматурный колышек, определяющий место монтажа сваи .

Монтаж буронабивных свай своими руками

После разметки фундамента натянутая бечевка демонтируется и оставляются лишь колышки в местах обустройства свай. Технология создания опор реализуется в следующей последовательности:

С помощью ручного бура разрабатываются скважины под сваи . Имеет смысл пройти все скважины за раз, чтобы в дальнейшем за один заход залить опоры бетоном;
Из рулонного рубероида формируется цилиндр, равный диаметру сваи, который скрепляется с помощью скотча. Цилиндр в данному случае выступает в качестве опалубки сваи, поэтому его высота должна равняться полной длине железобетонной конструкции (при необходимости — выступать из скважины). После создания опалубка размещается внутри полости;

Рис. 1.8

В скважины вставляются арматурные прутья в количестве 4-8 штук (зависит от диаметра сваи). Стержни погружаются в грунт так, чтобы почва их надежно фиксировала. Длина арматуры должна быть больше длины сваи на 30-40 см, выступы необходимы для стыковки с армокаркасом ростверка;
В подготовленные скважины заливается бетонная смесь (используются марки бетона М200 либо М300). Смесь можно готовить самостоятельно посредством бетономешалки либо заказать товарный бетон в необходимом количестве;

Рис. 1.9

После заливки бетон штыкуется арматурой, что необходимо для удаления из смеси образовавшейся в ней полостей воздуха.

Важно
: сформировав бетонное тело свай необходимо выжидать 20-30 дней перед последующими работами, на протяжении которых конструкции набирают нормативную прочность.

Самостоятельный Монтаж железобетонной обвязки

Перед обустройством ростверка необходимо восстановить демонтированные для монтажа свай базисные линии на обноске. Бечевка в данном случае натягивается по верхнему горизонтальному поясу, отвечающему за уровень ростверка.

По контурам обвязки устанавливается опалубка из дерева. Первоначально нужно установить U-образные несущие элементы из бруса между буронабивными сваями, после чего сбитыми в щит досками обшивается наружный контур опалубки.

Рис. 2.1

После формирования стенки опалубки укрываются гидроизоляционным материалом и начинаются работы по установке армокаркаса. На выступающей из свай арматуре фиксируются горизонтальные стержни, поднятые на 5-ти сантиметровую высоту, к которым привариваются предварительно подготовленные прямоугольные хомуты.

Рис. 2.2

Боковые контуры хомутов в данном случае выполняют функцию поперечного армирования. Количество продольных поясов выбирается исходя их ширины ростверка, для обвязки стандартной ширины в 40 см. используется 4 пояса.

Важно
: каждая сторона арматурного каркаса должна размещаться на расстоянии в 5 см. от стенок опалубки, поскольку при выходе арматуры из бетонного тела каркас будет подвергаться ускоренной коррозии.

Верхний контур продольной арматуры приваривается к поперечным хомутам. Особое внимание уделите укреплению угловых соединений — перекрестная стыковка тут не допускается.

Многим известны положительные стороны ленточного и свайного фундамента. Эти типы основания считаются одними из лучших. Например, ленточное основание долговечное и надежное, способное выдерживать большие нагрузки. А вот свайный фундамент прост в изготовлении, на его устройство потребуется минимум материалов, времени и усилий. Многие теряются в том, что же лучше. Но, существует универсальный вариант — свайно-ленточный фундамент.

Что это? Чем он лучше своих аналогов? Как соорудить его своими руками? Если вас интересуют эти вопросы, то мы полностью ответим на них.

Знакомство со свайно-ленточным фундаментом

Как же выглядит такая совмещенная конструкция. Можно сказать, что часть над грунтом (ростверк) ничем не изменилась. Внешне лента такая же: все части проходят под каждой стеной, а сама конструкция может быть монолитной железобетонной или же сборной из плит и блоков. А вот нижняя часть фундамента другая.

За ее основу взята конструкция свайного фундамента. В глубине грунта находятся сваи, которые и принимают нагрузку от всего здания. Ростверк располагается на этих сваях, распределяя всю нагрузку на них, и лишь небольшую часть на подстилающий грунт. Устройство такого свайно-ленточного фундамента вы можете увидеть на схеме внизу.

Получается, что нижняя часть фундамента сделана из свай, а верхняя — из монолитной ленты. Такая технология была впервые использована в Финляндии. Особенностью тех регионов является то, что их дома чаще всего делаются из дерева. Соответственно, они легкие. Поэтому в идеале такой тип основания подходит для легких деревянных конструкций. При строительстве массивных кирпичных домов нужно выполнять серьезные расчеты, которые лучше доверить профессионалу. В видео вы можете узнать некоторые нюансы расчета.

Схема работы может быть выполнена в двух типах:

Технология висячих свай, которые будут удержан на месте за счет силы трения между грунтом и наружной поверхностью сваи. Это можно сравнить с гвоздем, вбитым в доску.
Сваи-стойки, которые будут опираться на нижний слой грунта.

О том, как сделать свайно-ленточный фундамент для дома своими руками, мы поговорим дальше. Примечательно, что такой тип фундамента подходит для слабого или насыщенного водой типа грунта. А что более важно, вы можете устраивать свайно-ленточное основание на грунте с небольшим уклоном. Хотя все кажется сложным, но это не совсем так. Вся работы выполняется быстро, даже без тяжелой техники. Вы сможете все сделать своими руками. Вот почему фундамент так популярен. А в чем еще его положительные стороны?

Преимущества свайно-ленточного основания

Первое, на что обращают внимание при устройстве того или иного фундамента, это его плюсы и минусы. Ведь именно они характеризуют основание. Чем же так хорош свайно-ленточный тип?

Плюсы:

Минусы:

Отсутствие возможность соорудить под домом погреб или подвал.
Не подходит для массивных домов.

Вот почему многие владельцы хотят иметь именно этот фундамент. За небольшую цену и несколько дней можно получить качественное основание, которое простоит много лет. Как? Давайте узнаем.

Свайно-ленточный фундамент своими руками пошаговая инструкция

Теперь мы в теории рассмотрим, как можно сделать такой фундамент под свой дом. Процесс несложный, но требующий внимательности, тщательного выполнения плана и определенных навыков. Да и без сторонней помощи не обойтись. Итак, процесс сооружения свайно-ленточного фундамента будет заключаться в следующих этапах:

Подготовительные работы: уборка участка, разметка и копка котлована.
Установка свай.
Армирование и заливка.
Сооружение опалубки для ростверка и армирование
Заливка свайно-ленточного фундамента.

Давайте рассмотрим все пошагово, детальней углубившись в процесс.

Шаг 1 — делаем разметку

После того как вы выполнили работы по очистке участка, его нужно разметить. Несмотря на простое название, этот шаг устройства фундамента довольно ответственный. Легким его тоже назвать сложно. Такая разметка будет служить подспорьем для дальнейшей конструкции. От нее зависит, будет ли основание геометрически ровным. Разметка — ориентир, которого нужно придерживаться.

В чем ваша задача? Ориентируясь на план основания, следует перенести чертеж с рисунка на землю. Причем важно соблюсти все размеры. Разметка будет указывать размещение ленты на земле. Для этой цели вам понадобятся такие инструменты и материалы:

колышки;
леска или веревка;
молоток;
рулетка;
нивелир.

Как именно выглядит разметка видно на этом фото.

Затем нужно наметить места, где будут установлены сваи фундамента. Их расчет нужно сделать заранее, еще на этапе проектировки основания. Все зависит от веса здания. Если взять примерные цифры, то на одну опору может приходиться от 800 до 1600 кг (все зависит от почвы). Рассчитывая общую нагрузку, делают запас в 30%.

Совет!
Опоры в обязательном порядке устанавливаются на углах здания!

После всего следует вырыть траншею под ленту фундамента. В отличие от ленточного фундамента, она не будет глубокой. Все зависит от почвы. Иногда слой грунта вообще можно не снимать, делая ростверк над почвой. Стенки котлована и дно тщательно выравниваются и трамбуются. На дно засыпают подложку из песка и трамбуют ее.

Шаг 2 — устанавливаем сваи

Теперь настало время в намеченных под сваи местах вырыть отверстия. Глубина зависит от многих факторов, среди которых глубина промерзания грунта (копать ниже на 30-40 см), а также уровень грунтовых вод и масса здания. Бурение можно выполнять как ручным механическим, так и электрическим инструментом.

Когда все отверстия сделаны, на дно засыпается небольшой слой песка 10-20 см. Все трамбуется. Такая подложка защитит фундамент от воды. После чего в отверстия следует установить сваи. Они могут быть металлические или асбестоцементные. Стенки скважины защищают рубероидом.

Обратите внимание!
Все сваи нужно установить по уровню.

Шаг 3 — армирование и заливка

Для этого вам понадобятся прутья арматуры. Армирование делается внутри свай. На одну опору потребуется три прута, установленных в виде треугольника. Важно, чтобы концы прутьев возвышались на 20 см от конца трубы. Чтобы усилить армирование, некоторые делают цельный каркас из прутков.

Осталось приготовить бетонный раствор, в пропорции 1:6 и залить сваи. Когда вы наполнили трубу на 25-30 см, поднимите ее на 20 см, чтобы раствор снизу растекся. Так, создастся прочная подушка. Выполняя заливку, бетон уплотняют штыкованием.

Шаг 4 — опалубка для ростверка и армирование

Нужна съемная опалубка, которую можно сделать из обычных досок. Они сбиваются вместе и укрепляются укосинами и стяжками. Если вы работаете с неустойчивой почвой, то начинать делать опалубку нужно в траншее. Если же грунт нормальный, опалубка делается сверху, по краям котлована. Для работы вам нужны доски, брусья, гвозди и молоток. Высота опалубки определяет высоту цоколя здания.

Совет!
Внутреннюю сторону опалубки фундамента можно обшить полиэтиленовой пленкой.

Что касается армирования, то потребуется арматура Ø8 или 10 мм. Из нее делают сетку, скручивая элементы металлической проволокой. Для большей прочности арматура из свай и ростверка соединяется.

Шаг 5 — заливка свайно-ленточного фундамента

Дело осталось за малым. Строительство свайно-ленточного фундамента подходит к завершению. Осталось приготовить бетонный раствор и залить опалубку. В идеале выполнять работу за один раз. Вот почему вам не обойтись без посторонней помощи.

Выбор и изготовление основания в индивидуальном строительстве имеет большое значение. Свайный фундамент отлично подходит для слабых почв, так как в таких случаях необходимо передавать давление частного дома на слой большей толщины, который залегает на определённой глубине.

Преимущества и недостатки основания на сваях

Целесообразнее всего сооружать подобное основание на проблемных почвах. К ним можно отнести:

глинистые;
торфяные;
суглинистые;
болотистые.

Строительство железобетонной конструкции на данных почвах обойдется недёшево. Фундамент на сваях способен обеспечить в подобных условиях достойные параметры прочности и недорогую стоимость.

Основные преимущества основания на сваях:

Период службы может достигать 140 лет. Связано это с тем, что каждая свая изготавливается из высоколегированного металла и обрабатывается специальными составами для защиты.
Стоимость постройки конструкции может быть дешевле сооружения железобетонного основания более чем на 30% при условии того, что на территории залегают рыхлые и неустойчивые почвы.
Монтаж опор можно выполнять в любое время года.
Возможность выполнения монтажа в минимальный срок.
Нет необходимости в использовании крупногабаритной техники. Сваи можно устанавливать вручную.
Отличный вариант изготовления зданий на болотах, рыхлом или неустойчивом грунте.
Безопасность и большой период службы.
Не нужно производить подготовительные работы, которые заключаются в выкапывании траншей.
Оптимальный вариант для устройства частного дома при больших перепадах высот на территории.

Несмотря на множество существенных достоинств, у основания на сваях есть и недостатки:

Нет возможности соорудить подвал.
Большие затраты труда на утепление свободного пространства под напольным основанием и отделку цоколя.
Водопроводные и канализационные трубы понадобится заглублять и утеплять, так как в связи с отсутствием подвала почва может промерзать под частным домом.
Если на территории каменистая почва, то фундамент на сваях не подойдёт. В процессе установки лопасти могут лопнуть, в связи с чем не будет возможности смонтировать опоры на нужную глубину. В результате получится неустойчивое, мелкозаглубленное основание, которое не подойдёт для возведения на нём здания.
Качество материалов, которые будут использоваться. Если не обладать соответствующими знаниями, можно купить продукцию плохого качества. В таком случае основание будет недолговечным. Недостаток металла заключается в том, что он подвергается коррозии в случае взаимодействия с водой. Поэтому каждую опору нужно обязательно обрабатывать защитной смесью и изготавливать исключительно из стали высокого качества.

Особое внимание в процессе выбора свай следует обратить на места сварки.
Стыки должны быть аккуратными, их нужно обязательно обрабатывать мастикой на основе битума для того, чтобы защитить их от коррозии.

Буронабивное основание на сваях

Такая основа подходит для проблемной почвы с небольшой глубиной залегания вод под землёй.

Фундамент подобного типа следует использовать для сложных почв с маленькой глубиной залегания подземных вод

В качестве свай можно использовать конструкции промышленного изготовления, которые могут быть двух типов:

готовые сваи;
несъёмный каркас, который изготавливается в виде труб из бетона или железа.

Монтируются сваи подобного типа так же, как и обыкновенные: первым делом нужно пробурить скважину, в которую будет помещена свая или несъёмный каркас. В последнем случае заливку каркаса следует выполнять после монтажа арматурных прутьев.

Особенностью буронабивного основания является то, что в случае его возведения есть возможность использовать микросваи с сечением меньше 25 см. Это позволит исключить плавание и перекосы конструкции на неустойчивой почве.

Чтобы создать более мощное основание, нужно использовать технологию ТИСЭ.

Схема сваи с расширением по технологии ТИСЭ

Такие конструкции подойдут для северных регионов. Столбы монтируются при помощи специального плуга, который позволит сделать расширение внутри ямы. За счёт этого будет увеличена площадь опоры свай. Особенностью технологии является наличие ростверка, который располагается над землёй для уменьшения давления на почву.

Для изготовления конструкции будет необходим садовый бур. Набивные сваи сооружают из бетона или железобетона. Делают это на месте строительства основания. Сечение может быть:

круглым;
прямоугольным;
квадратным.

Внутри может быть полость. Возможно выполнять как напряженное, так и ненапряженное армирование. Выбирать надо исходя из нужной прочности основания. Буронабивные сваи по технологии изготовления ничем не отличаются, однако их чаще всего сооружают в заводских условиях. Это позволяет выполнять контроль качества.

Забивные сваи изготавливаются в виде цилиндрических, трапециевидных или призматических колонн, которую в почву забиваются с использованием крупногабаритной техники.

Одним из видов свайного основания является монолитное ростверковое, которое используется при рядовом размещении свай.

Свайно-монолитный фундамент можно использовать при рядовом размещении свай

Ростверк являет собой балки или плиты, которые связывают сваи над основанием почвы.

Подобное основание целесообразно сооружать при выполнении строительных работ на слабых грунтах:

частный дом планируется возводить по каркасной технологии;
почва имеет глубокую глубину промерзания;
ширина основания составляет более 2 м.

Свайно-монолитный фундамент может быть выполнен в таких вариантах:

Конструкция с висячим ростверком. Основание предполагает наличие между ростверком и почвой щели в 80–90 мм, благодаря которой фундамент будет нависать над грунтом. Соответственно, исключается негативное влияние земли на конструкцию ростверка. Такой способ можно применить при возведении зданий из любых материалов.
Заделка опор в цельный цоколь-ростверк. В таком случае щели между почвой и фундаментом не будет, однако получится цокольное помещение, которое невозможно сделать при обыкновенном свайном основании. Ростверк можно соорудить из бетона, железобетона, стали или дерева.

Независимо от того какой вариант будет выбран, понадобится выполнить такие мероприятия:

Головки свай нужно срубить до нужной высоты.
Верхнюю часть следует промыть, очистить и высушить.
Изготавливается каркас.
Для съёмного каркаса понадобится выполнить защиту от бетонной смеси.
Производится заливка цельного ростверка.

Смесь следует укладывать ровными слоями по всему основанию.

Свайно-плитное основание

В подобном фундаменте скомбинированы 2 методики и схемы. На детали свайной конструкции приходится приблизительно 85% нагрузки, а на плиту — остальные 15%. С этим связана сложность самостоятельного составления проекта, так как даже специалист не всегда способен выполнить правильные расчёты.

Есть несколько вариантов свайно-плитного основания.

Свайно-плитный фундамент сочетает в себе 2 разных схемы оснований

Одной из распространенных методик является развязка ростверка с плитой. Способ позволяет уменьшить стоимость работы благодаря возможности уменьшения толщины плиты.

Технология монтажа заключается в том, что первым делом понадобится установить свайное основание, а затем — плиту, которая будет усиливать и связывать сваи. В данном случае изготавливать цельный ростверк не требуется. Это оптимальный вариант для одно- или двухэтажных строений.

Свайно-плитную основу целесообразно устанавливать в следующих случаях:

В регионах с высокой сейсмической опасностью.
На проблемных почвах. В таком случае чаще всего возводится обыкновенный свайный фундамент. Однако есть некоторые ограничения. Если дом массивный или планируется через время увеличить его этажность, то сваи рекомендуется усилить. Например, можно сделать плитное основание.
Фундамент подойдёт для зданий, для которых неприемлемы вибрации. К примеру, если частный дом изготавливается из пеноблоков или каркасным способом.
Основание рекомендуется устанавливать под пристройку к ранее изготовленному дому.
При отсутствии достоверных данных о территории (характеристики почвы, залегание подземных вод и т.д.). Если есть сомнения, лучше выбирать свайно-плитный фундамент.

Устройство оснований

Конструкция стандартного свайного основания состоит из двух главных деталей — заглубленных в почву опорных деталей и скрепляющего их ростверка. Последний нужен для возможности равномерного перемещения веса частного дома на почву и повышения устойчивости каждой опоры.

В процессе обустройства свайных оснований могут использоваться сваи следующих видов:

Сваи винтового типа. Железные детали, которые изготавливаются на заводе. Обладают лопастями в форме винта в нижней части стержня. Лопасти позволяют погружать опоры в почву путём завинчивания. Детали используются в качестве расширенной подошвы опор. Они обеспечивают высокую устойчивость опор в почве.
Винтовые сваи обладают лопастями в форме винта в нижней части ствола
Буронабивные сваи. Монтируются на месте строительства основания. Требуют бурения ямы, в которую будет помещён железный каркас и опалубка. В конце отверстие нужно заполнить бетонной смесью. Такие сваи часто применяются при частном строительстве, так как нет необходимости в привлечении крупногабаритной техники.
Буронабивные сваи часто используются при индивидуальном строительстве, так как не нужно привлекать крупногабаритную технику
Сваи из железобетона, имеющие высокую несущую способность. Соответственно, детали позволяют возводить здания с большим весом в любой почве. Тело подобных свай укрепляется железным каркасом, который способен придать опоре дополнительную устойчивость при работе в земле. Арматура также обеспечивает целостность изделию во время ударной забивки опор. В данном случае допускается использование только железобетонного ростверка. Он может быть выполнен в форме ленты, повторяющей линии частного дома, либо представлять собой цельную плиту, укладываемую на поверхность установленных свай.
Железобетонные сваи подходят для зданий с большим весом

Сваи винтового типа можно разделить на отдельные виды исходя из формы:

Опорные детали с одним витком наконечника. Их можно применять в условиях нормальных почв.
Опоры с двумя витками наконечника принято считать усиленными. Подходят для почвы с пониженной несущей способностью.
Сужающиеся опоры с наконечниками в виде спирали используются для возведения основ в условиях высокоплотного каменистой земли, вскрыть которую обыкновенными сваями не получится.
Сваи винтового типа в форме труб применяются в мерзлом грунте. На них можно построить двух- и одноэтажные здания каркасного типа с маленьким весом.

Обвязку подобной конструкции можно сделать при помощи брусков или двутавровой балки со швеллером. Также может использоваться монолитная лента из железобетона. Вид применяемого ростверка нужно определить исходя из веса здания. Для лёгкого дома из каркасных панелей подойдёт обвязка брусом, однако тяжёлое здание может возводиться исключительно на железобетонной обвязке.

Устройство основы в зависимости от особенностей почвы

Конструкция на сваях может устраиваться по-разному. Всё зависит от разновидности опор и типа почвы на территории строительства. В методику устройства нужно вносить существенные поправки, которые связаны с условиями почвы конкретной местности. При сооружении свайного основания в пучинистой почве следует соблюдать такие правила:

В процессе подготовки площадки для строительства обязательно надо выполнить мероприятия по отводу сточных вод.
Не допускается использование пирамидальных свай с изъянами, в том числе острия от оси опоры больше чем на 10 мм.
Нельзя отклоняться от проектных показателей по размещению свай больше чем на 5 см, на 3 см по перебивке и на 1 см по недобивке. Чтобы соблюдать условия, рекомендуется использовать лидерное бурение.
Не допускается монтировать фундамент без предварительного оттаивания почвы в зимнее время.
Если планируется использовать буронабивные сваи, то заливать бетонный раствор нужно в течение 24 часов.
Сваи следует жёстко скреплять между собой ростверком.
Важно предусмотреть щель между землёй и нижней частью ростверка на величину расчётной деформации в случае пучения почвы.

К малосвязным грунтам можно отнести песчаную землю и супеси. В подобных типах почв фундамент должен быть обустроен из опор с квадратным сечением.

Забивать сваи нужно по технологии вибропогружения. Если нужно погружать сваи в плотную несвязную почву, её понадобится подмыть.

В категорию водонасыщенных плотных грунтов можно отнести глинистую землю и суглинок. В данном случае понадобится использовать усиленные сваи квадратной формы, армирование при этом должно быть продольно-поперечным. Чтобы увеличить продуктивность работы при забивании свай, следует использовать способ электроосмоса. Это позволит сконцетрировать влагу на определённом участке, снизив сопротивление почвы.

Чтобы обустроить основание в сухом высокоплотном грунте, следует использовать квадратные сваи сечением 30х30 см и 35х35 см. Армирование должно быть продольно-поперечным. Опоры погружаются с использованием метода лидерного бурения. Отверстия должны быть на 17–20 мм меньше диаметра свай.

Бурение под фундамент

Число буронабивных свай, которые будут устанавливаться по периметру частного дома, надо рассчитывать исходя из веса изготавливаемого сооружения вместе с вероятными нагрузками. Важно учесть нагрузки, создаваемые напольным основанием, кровлей и перемычками. В процессе подсчётов не нужно забывать о том, что диаметр ручного бура не может превышать 300 мм. Изменение длины стержня бура позволяет делать отверстия глубиной более 5 м.

Лопасти бура надо размещать так, чтобы прилагаемые усилия в процессе бурения были небольшими.

Бурение скважин под фундамент можно осуществить с помощью садового бура

В продаже можно найти строительные устройства для ручного бурения, которые позволяют существенно расширить нижнюю часть отверстия. Таким способом можно сделать опорную основу для сваи, которая позволит сократить число опор и сэкономить бетонную смесь.

Если нужно пробурить отверстие диаметром 500–600 мм, то следует использовать бур с электромотором. Например, ям-бур, который используют для сооружения скважин под прокладку линий высокого напряжения, позволяет получить отверстие диаметром до 1 м и глубиной до 4 м.

Видео: бурение свай под основание

Бетонирование

После того как будут подготовлены скважины, понадобится соорудить трубы из рубероида по диаметру ямы.

Из рубероида можно соорудить опалубку для свайного основания

Верхняя часть трубки сооружается из 2–3 слоёв рубероида. Материал скрепить можно при помощи тонкой алюминиевой проволоки.

Далее следует аккуратно погрузить в отверстие трубку. Если на дне ямы есть немного жидкости, то не стоит беспокоиться. Однако если воды больше 1/4 глубины отверстия, то перед заливкой строительного раствора понадобится её выкачать.

Если не изготовить трубу, то это может повлечь за собой негативные последствия, которые повлияют на прочность конструкции. Когда бетонный раствор схватывается, в массе будет образовываться цементное молочко. Если опалубки не будет, то оно может с лёгкостью уйти в грунт. В таком случае конструкция будет непрочной. Силы морозного вспучивания в процессе промерзания почвы будет действовать в несколько раз сильнее на пористые стены сваи, которые образовываются во время заливки бетона без опалубки.

Чтобы повысить прочность опор, понадобится соорудить каркас из арматурных прутков.

Чтобы конструкция была прочной, понадобится соорудить каркас из арматуры

Достаточно 3–5 вертикальных прутков диаметром 6 мм, которые соединены друг с другом через каждые 45–65 см поперечными деталями. Вертикальные прутья для фиксации опор и ростверка должны быть выше заливаемых раствором деталей. Их следует располагать на высоте ростверка минус 2–3 см.

Бетон понадобится замешать в корыте в соотношении 1 часть цемента на 3 части песка. Компоненты смешиваются всухую, в процессе их нужно постоянно перемешивать. Во время перемешивания надо добавлять немного воды до тех пор, пока не получится сметанообразная масса.

После монтажа каркаса в отверстие следует залить бетон слоем в 45–65 см. Во время заливки смеси нужно её уплотнять.
Сделать это можно с помощью вибратора.

При заливке бетона следует учитывать такие рекомендации:

Если вибратора нет, можно использовать прут небольшой толщины длиной 2 м.
Работы нужно выполнять в перчатках.
Не нужно близко осматривать сваю в процессе заливки строительной смеси.
Воздух из бетона можно удалить путём введения и движения прутка.
Дозировку смесей можно контролировать с помощью черпака. Инструмент можно соорудить и самостоятельно.
Во время схватывания цементной смеси может быть просадка, которую следует заполнять через 24 часа.

До окончательного схватывания бетонного раствора следует выравнивать смесь, чтобы не было бугров или крошек. Если этого не сделать, то в дальнейшем потребуется очищать затвердевшую смесь.

Во время схватывания бетона сваю нужно накрыть полиэтиленовой плёнкой, чтобы из смеси не испарялась влага.

Чтобы из бетона не испарялась влага, его нужно укрыть полиэтиленовой плёнкой

Видео: заливка буронабивных свай бетонной смесью

Монтаж основания на сваях

На следующем этапе нужно смонтировать ростверк. Высокий ростверк заглубляется в землю, при этом некоторые нагрузки будут передаваться на почву. Нагрузка высокой конструкции целиком передается на опоры.

Оптимальные размеры для стандартного дома с небольшим весом:

высота — более 30 см;
если планируется разместить сваи в один ряд, то ширина должна соответствовать ширине цокольного этажа, а если его нет — толщине стенки нижнего этажа, но не менее 40 см.

Нельзя разрезать или пересекать ростверк трубопроводом. Отклонение по вертикали центральных точек свай после заливки смеси бетона должно быть менее 5 см.

Последовательность действий по монтажу основания:

Процесс монтажа не отличается сложностью. Стоит обратить внимание на крепление оголовка свай. Понадобится полости свай расположить вертикально и залить бетонной смесью. Далее следует прикрепить Т-образный пруток арматуры и закрепить его бетонной смесью.
На оголовок опоры надо горизонтально уложить дополнительную арматуру.
С двух сторон надо приварить пластинки. При расчёте длины арматуры следует учесть наличие данных элементов. Высоту нужно сделать такой, чтобы была возможность захватить опору и ростверк.
Образовавшийся стык следует забетонировать.
Вертикальные прутья небольшой длины должны быть приварены к петлям ростверка. В данном случае можно использовать прутья любой длины.
В случае замены сборной рейки ростверка на несущие перекладины их нужно скрепить друг с другом с помощью сварочного устройства. Следует использовать арматуру или проволоку.

Перед тем как возводить стены частного дома, следует проверить линии верхней части ростверка и подровнять в случае надобности строительной смесью под монтажный горизонт. Чтобы выполнить проверку расположения, понадобится строительный уровень. В конце надо проверить размеры ростверка. Для этого надо замерить его стороны и диагонали.

Изготовление свайного основания своими руками

Последовательность действий по сооружению свайного основания:

Прежде всего понадобится выполнить разметку контура основания.

Сооружение любого фундамента начинается с разметки контуров на участке

Выполняется сооружение опалубки.
По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120-150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.
Пробурить скважины можно самостоятельно
После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать.
В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.
Опалубку можно соорудить из рубероида
Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки. Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания.
Для свай нужно изготовить каркас из арматурных прутьев, которые скрепляются между собой сваркой или проволокой
После этого производится заливка бетонного раствора. Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.
В подготовленные скважины нужно залить бетонный раствор
Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла.
Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.

После этого понадобится соорудить и установить ростверк.

Монтаж ростверка

Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.

Пошаговое руководство:

Свайный фундамент будет готов приблизительно через 15–30 дней.

После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:

пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).

Отмостка

Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.

Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.

Отмостка свайного фундамента может быть выполнена из бетона

Её можно изготовить из таких водонепроницаемых материалов:

тротуарная плитка;
стяжка из бетона толщиной в 6 см;
ПВХ плитка.

Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.

Описание свайного фундамента

Свайный фундамент представляет собой совокупность свай, связанных между собой. Сваи могут быть железобетонными, стальными или деревянными. Длина сваи определяется состоянием грунта на участке, но не меньше 150-200 см. Чаще всего сваи в грунте располагают вертикально, путем ввинчивания, вдавливания или забивания. Для упрощения этого процесса каждая свая имеет заостренный конец.

Свайный фундамент

Сваи обеспечивают поддержку строения в тех местах, где нагрузка имеет максимальную величину. Также располагать сваи необходимо там, где соединяются несущие стены строения.

Для соединения свай используется ростверк. На нем возводится основное строение.

к оглавлению ↑

Область применения фундамента на сваях

Применение свайного фундамента связано с особенностями местности, где предполагается проведение строительных работ. Чаще всего сваи используются при следующих условиях:

Наличие слабого грунта, который преобладает на торфяниках и в заболоченной местности. Слабым или неустойчивым можно назвать грунт, который теряет устойчивость при проникновении воды. При строительстве на таком грунте необходимо перенести нагрузку строения на более плотный слой, располагающийся более глубоко.
Высокое расположение грунтовых вод, оказывающих пагубное воздействие на традиционный фундамент.
Неровный рельеф на участке.
Подвижный грунт, который также негативно влияет на многие виды основания.
Строительство в регионах с преобладанием постоянных низких температур. Возведение заглубленных типов фундамента в такой местности просто невозможно. Свайный фундамент уменьшает объем землеройных работ, таких как рытье котлованов или траншей, удаление освободившегося грунта.
Близкое расположение каких-либо водоемов.
Малый бюджет строительства не позволяет привлекать наемных рабочих для возведения традиционной основы. Свайное основание возводится быстро и с минимальными затратами.

Сваи под фундамент на проблемных грунтах обеспечивают надежность и прочность строения. Однако строить крупные объекты на таком фундаменте не рекомендуется. Объясняется это тем, что основание на сваях имеют небольшую несущую способность.

к оглавлению ↑

Как залить сваи под фундамент

Чтобы провести качественную заливку свай под основание дома, необходимо соблюдать определенный порядок действий:

Заливка свай бетоном

Подготовить участок и провести его разметку. Строительная площадка выравнивается с помощью уровня. Отмечаются места, где планируется установка свай. Обязательно наличие опоры под углами дома, в местах присоединения несущих стен и перегородок.
Ручным или механическим буром делают отверстия диаметром около 30 см для заливки будущих свай. Глубина лунок выбирается в соответствии с типом фундамента и состоянием грунта. Важно, чтобы дно лунки находилось ниже уровня промерзания почвы.
Монтируется опалубка несъемного типа. При достаточном бюджете строительства можно использовать асбоцементные или стальные трубы. Чтобы сэкономить средства, можно соорудить опалубку из рубероида. Для этого материал нужно свернуть в трубу заданного диаметра. Подготовленную опалубку опускают в лунку так, чтобы она упиралась в песчаную подушку. Образованная таким способом оболочка предотвращает смерзание грунта и сваи в холодное время года. Кроме того, конструкция препятствует проникновению влаги в бетон. При использовании металлических и асбоцементных труб требуется обработка раствором для гидроизоляции.
Установленная опалубка заполняется небольшим количеством жидкого бетонного раствора и немного приподнимается. В результате под трубой образуется полость, в которую проникает жидкий бетон. После застывания смеси на дне отверстия получается своеобразная подушка. Она многократно увеличивает несущую способность фундамента.
Устанавливают каркас из арматуры. Для его изготовления используют стальные прутья с сечением 8-10 мм. Их количество напрямую зависит от толщины сваи. Чаще всего 3-4 прута арматуры связывают между собой мягкой проволокой, устанавливая поперечные перемычки по всей длине каркаса. Каркас также опускают в лунку. Армирование скважины позволяет защитить будущую сваю от воздействия грунта с боков, которое может привести к перелому сваи.
Подготовленная скважина заливается качественным бетонным раствором. Бетон необходимо периодически уплотнять с помощью специального вибратора. Можно воспользоваться для этих целей ломом или отрезком арматуры. В обоих случаях происходит уплотнение смеси за счет удаления воздуха. Заливать сваи бетоном лучше всего одним заходом, это сделает сваю цельным монолитом.

к оглавлению ↑

Особенности свайного фундамента

Основной особенностью свайного основания считается проведение профессионального исследования грунта. Перед возведением фундамента на сваях грунт на участке тщательно анализируется, выявляются все нюансы. Это позволяет избежать множества проблем, как на этапе возведения фундамента, так и в процессе его эксплуатации.

Правильный расчет основания дома – еще одна особенность свайного фундамента. На этапе проектирования определяется приблизительный вес строения, его размеры и планируемая нагрузка на основание.

Другой особенностью фундамента на сваях является наличие ростверка. Эта конструкция необходима для объединения свай, разбросанных по всему участку, в единую систему. Для устройства ростверка можно использовать брус, металлический профиль, швеллер или уголок. И в том, и в другом случае на сваи необходимо приварить специальные оголовки.

Залить свайный фундамент под силу каждому строителю. Главное – соблюдение нормативов технологического процесса и выполнение рекомендаций специалистов.

Источник

Заливные сваи своими руками

Описание свайного фундамента

Свайный фундамент представляет собой совокупность свай, связанных между собой. Сваи могут быть , стальными или деревянными. Длина сваи определяется состоянием грунта на участке, но не меньше 150-200 см. Чаще всего сваи в грунте располагают вертикально, путем ввинчивания, или забивания. Для упрощения этого процесса каждая свая имеет заостренный конец.

Для соединения свай используется . На нем возводится основное строение.

Область применения фундамента на сваях

Наличие слабого грунта, который преобладает на и в заболоченной местности. Слабым или неустойчивым можно назвать грунт, который теряет устойчивость при проникновении воды. При строительстве на таком грунте необходимо перенести нагрузку строения на более плотный слой, располагающийся более глубоко.
Высокое расположение грунтовых вод, оказывающих пагубное воздействие на традиционный фундамент.
Неровный рельеф на участке.
Подвижный грунт, который также негативно влияет на многие виды основания.
Строительство в регионах с преобладанием постоянных низких температур. Возведение заглубленных типов фундамента в такой местности просто невозможно. Свайный фундамент уменьшает объем землеройных работ, таких как или траншей, удаление освободившегося грунта.
Близкое расположение каких-либо водоемов.
Малый бюджет строительства не позволяет привлекать наемных рабочих для возведения традиционной основы. Свайное основание возводится быстро и с минимальными затратами.

Как залить сваи под фундамент

Подготовить участок и провести его разметку. Строительная площадка выравнивается с помощью уровня. Отмечаются места, где планируется установка свай. Обязательно наличие опоры под углами дома, в местах присоединения несущих стен и перегородок.
Ручным или механическим буром делают отверстия диаметром около 30 см для заливки будущих свай. Глубина лунок выбирается в соответствии с типом фундамента и состоянием грунта. Важно, чтобы дно лунки находилось ниже уровня промерзания почвы.
Монтируется опалубка несъемного типа. При достаточном бюджете строительства можно использовать асбоцементные или стальные трубы. Чтобы сэкономить средства, можно соорудить . Для этого материал нужно свернуть в трубу заданного диаметра. Подготовленную опалубку опускают в лунку так, чтобы она упиралась в песчаную подушку. Образованная таким способом оболочка предотвращает смерзание грунта и сваи в холодное время года. Кроме того, конструкция препятствует проникновению влаги в бетон. При использовании металлических и асбоцементных труб требуется обработка раствором для гидроизоляции.
Установленная опалубка заполняется небольшим количеством жидкого бетонного раствора и немного приподнимается. В результате под трубой образуется полость, в которую проникает жидкий бетон. После застывания смеси на дне отверстия получается своеобразная подушка. Она многократно увеличивает несущую способность фундамента.
Устанавливают каркас из арматуры. Для его изготовления используют стальные прутья с сечением 8-10 мм. Их количество напрямую зависит от толщины сваи. Чаще всего 3-4 прута арматуры связывают между собой мягкой проволокой, устанавливая поперечные перемычки по всей длине каркаса. Каркас также опускают в лунку. Армирование скважины позволяет защитить будущую сваю от воздействия грунта с боков, которое может привести к перелому сваи.
Подготовленная скважина заливается качественным бетонным раствором. Бетон необходимо периодически уплотнять с помощью специального вибратора. Можно воспользоваться для этих целей ломом или отрезком арматуры. В обоих случаях происходит уплотнение смеси за счет удаления воздуха. Заливать сваи бетоном лучше всего одним заходом, это сделает сваю цельным монолитом.

Свайный фундамент — основание, состоящее из вертикально установленных в земле элементов, связанных между собой, которые воспринимают суммарный вес строения и всех действующих нагрузок. Свайные фундаменты в России в сфере частного домостроения стали широко использоваться 15-20 лет с появлением каркасного строительства и легких штучных стройматериалов. Сегодня в средней полосе нашей страны каждый десятый коттедж возводится на свайном фундаменте, а в северных и южных регионов таких строений примерно 50%.

Выбор в пользу свайного основания целесообразен в следующих случаях:

Характеристики грунта на участке не позволяют использовать фундаменты мелкозаглубленного и наземного типа. К таким грунтам относятся: торфяники, болотистые почвы, нестабильные суглинки, пучинистые, лёссовидные и набухающие грунты, плывуны и пр.
Высокий уровень залегания грунтовых вод на участке, а также существующая угроза подтопления в период сезонных паводков.
Строительство осуществляется в сейсмически неблагоприятном регионе.
В районах вечной мерзлоты или при промерзании грунтов более 2 метров.
Наличие перепадов высот на участке, строительство дома на склоне.

На грунтах со средними характеристиками, где возможно устройство наземного фундамента выбор в пользу свай позволяет существенно сократить объем земляных и бетонных работ, что приводит к снижению стоимости строительства. Основание на сваях отлично подходит для деревянных, брусовых и каркасных домов, а также строений из легких штучных материалов: газо- и пеноблоков, силикатного кирпича, керамзито- и шлакобетона. Для коттеджей из железобетонных плит и керамического кирпича использовать свайный фундамент также возможно, но при этом нагрузку, как правило, воспринимают не отдельные опоры, а свайные кусты, расчет которых должен производить только профессионал.

Свайный фундамент: плюсы и минусы

Достоинства свайных опор, используемых в качестве фундамента:

универсальность, могут применяться для широкого диапазона грунтов;
возможность сэкономить на земляных и бетонных работах;
возможность применения на участках со сложным рельефом;
минимальный уровень механизации, можно сделать своими руками;
высокая надежность и несущая способность;
оперативное возведение в любое время года;
возможность сохранить существующее благоустройство на участке;
низкая стоимость в сравнении с плитно-монолитным основанием.

Недостатки:

необходимость проведения расчетов;
при неправильном расчете возможно усадка и деформация основания;
отсутствие подвального помещения;
невозможность устройства на скальных и плотных грунтах;
обязательно утепление и качественная гидроизоляция наземной части;
сложности с обвязкой — соединением свай в единую конструкцию.

Почти все минусы свайного фундамента вполне устранимы, если подойти к проектированию, расчетам и строительству ответственно. Сделать это помогут действующие нормативные документы, которые рекомендуется изучить перед началом работ.

Мнение эксперта

Сергей Федоров

Задать вопрос эксперту

Нормативные документы по строительству оснований свайного типа:

СП 24.13330.2011 или СНиП 2.02.03-85.
СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и сооружений.
СП 50-102-2003 Проектирование и устройство свайных фундаментов.

СНиП 2.02.04-88 Основания и фундаменты на вечномёрзлых грунтах.
СНиП 2.02.05-87 Фундаменты машин с динамическими нагрузками.
СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты.

Виды свайных фундаментов

В настоящее время в строительной отрасли используется более 30 вариантов свайных фундаментов. Практически все из них относятся к основаниям комбинированного типа, которые состоят не только из подземной части — свай, но и наземной. Наземная часть выполняет две основные функции: 1) соединяет свайные опоры в единую конструкцию; 2) берет на себя до 50% нагрузки от веса сооружения.

В частном строительстве наиболее востребованы следующие виды фундаментов:

Свайно-плитный комбинированный фундамент. Наземная часть представляет собой монолитную бетонную плиту, внутри которой находится армирующий каркас.

Применение: для домов из тяжелых материалов. Возводится только на плотных грунтах!

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Достоинства: высочайшая несущая способность.

Недостатки:

сложность расчетов;
большой объем бетонных работ;
трудоемкость выполнения;
высокая стоимость.

Фундамент свайно-плитного типа для дома используется достаточно редко. Монолитная плита имеет огромный вес, поэтому сваи должны быть большого диаметра. Такие сваи невозможно установить вручную, поэтому необходимо использовать специализированную технику, что значительно удорожает стоимость строительства.

Свайно-ростверковый фундамент. Для его устройства применяются как буронабивные, так и винтовые сваи, наземные части которых соединяются между собой ростверком. Материал ростверка также может быть различным: дерево, металл, железобетон монолитный или сборный.

Применение: легкие сооружения (дачные домики, беседки, хозпостройки, бани).

Достоинства:

простота монтажа;
минимум расчетов;
низкая себестоимость.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Недостатки: небольшая несущая способность.

Стоимость и технология выполнения работ по монтажу свайно-ростверкового фундамента зависят от типа свай и материала ростверка. Во многих случаях ростверк не только является обвязкой для свайной части, но и воспринимает нагрузки от сооружения.

Свайно-ленточный фундамент. Наземная часть такого основания — монолитная или сборная ж/б лента, установленная по периметру и несущим стенам будущего дома. По несущей способности, стоимости и трудоемкости свайно-ленточный фундамент — оптимальный вариант для коттеджа из легких стройматериалов.

Применение: для домов из легких материалов, каркасных сооружений.

Достоинства:

простой и быстрый монтаж;
минимальный объем бетонных и земляных работ;
широкая сфера применения;
низкая стоимость.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Недостатки: не подходит для массивных строений

Проектирование и расчет свайных фундаментов

Расчеты и проектирование для свайных фундаментов проводятся на основании данных гидрогеологических изысканий, цель которых определить тип и характеристики грунтов на участке. При проведении изысканий определяется важнейший параметр — глубина заложения свай, которая зависит от глубины залегания несущих грунтов и промерзания.

В ходе расчета свайного фундамента любого типа устанавливаются следующие данные:

Параметры свайного поля. Рассчитывается расстояние между сваями, диаметр опор, их количество. Для винтового фундамента определяется типоразмер металлических свай, количество и расположение лопастей. Для буронабивного фундамента дополнительно рассчитывается армирование.
Глубина заложения наземной части. Различают мелко- и глубокозаглубленные виды монолитной плиты и ленты. Также существуют варианты с повышенным и висячим основанием. Для каждого типа заглубления используется своя методика расчета. В большинстве случаев в частном строительстве применяются мелкозаглубленные фундаменты или повышенные основания для деревянного дома.
Размеры фундамента. Ширина и высота ж/б ленты или ростверка определяется исходя из суммарных нагрузок, которые будут действовать на основание. В расчете учитываются постоянные и временные нагрузки, свойства грунтов и пр.
Расчет конечной осадки. Данный расчет является сложным, произвести его самостоятельно невозможно. При опирании свай на плотные грунты с нормальными физико-механическими характеристиками усадка для 2-3-х этажного дома составит не более 1,5%, поэтому этим расчетом можно пренебречь, чтобы не платить за него проектировщикам. Однако если коттедж возводится в сложных гидрогеологических условиях, на болотистой почве или в сейсмоопасной зоне, то расчет осадки обязателен.

Результатом разработки проекта фундамента на сваях, который вы осуществили самостоятельно, должен стать чертеж или схема, где указано места расположения свайных опор, с учетом выбранного шага, параметры свай и наземной части: плиты, ленты или ростверка.

Технология устройства свайных фундаментов

Технология устройства основания на сваях для всех типов фундамента одинакова:

Монтаж свайных опор.
Обвязка оголовков свай и обустройство наземной части.
Утепление и гидроизоляция.
Отделка цоколя, обустройство отмостки и дренажа.

Независимо от выбранного типа свайно-комбинированного фундамента работу по его монтажу всегда начинают с расчистки территории и планировки. При необходимости копается котлован или траншея под мелкозаглубленное основание, выполняется подсыпка «подушки».

Монтаж свайного фундамента: установка опор

Пошаговая инструкция по установке будет различной для каждого типа свай. Наиболее часто для частного дома, сарая или бани используются следующие виды свай:

Винтовые сваи. Изделия выпускаются заводом изготовителем, имеют свои типоразмеры и разновидности. Для выпуска винтовых опор применяются металлические сплавы с различными характеристиками. Самыми долговечными и дорогостоящими являются оцинкованные изделия. Опоры очень просты в монтаже. Они вкручиваются в землю, без предварительно устройства скважины, а сверху к ним привариваются оголовки.
Буронабивные сваи. Опоры устраиваются непосредственно на стройплощадке в предварительно подготовленные скважины. Буронабивные сваи отличаются долговечностью, низкой себестоимостью и отличными несущими способностями. Основание буронабивного типа можно выполнить самостоятельно, не покупая опоры. О том, как сделать сваи для фундамента своими руками, подробно описано в СНиП 2.02.03-85.

После окончания монтажа опор оголовки выравниваются по высоте и соединяются между собой в единую конструкцию путем обвязки.

Обвязка свайного фундамента

Для обвязки свайного фундамента может использоваться брус, металлоизделия, а если есть речь идет о массивном сооружение, то в качестве обвязки применяется железобетонный или металлический ростверк. Выбор типа и материала обвязки зависит от массы дома и материала, из которого он будет построен, свайных опор, типа наземной части.

Обвязка брусом используется для деревянных и каркасных домов. Для соединения свай с брусом обвязки необходимо чтобы оголовки были металлическими, поэтому такое соединение используется преимущественно для винтовых опор.
Обвязка швеллером применяется для строений из штучных материалов. Швеллер приваривается к оголовкам винтовых свай или специальным металлическим оголовкам-площадкам буронабивных опор, создавая жесткую конструкцию, которая обладает повышенной прочностью и устойчивостью.
Обвязка профильной трубой возможна только для легких домиков и хозпостроек. Технология обвязки в этом случае повторяет конструкцию со швеллером, но вместо металлопрокатного изделия используется толстостенная полая труба.

Отдельно стоит упомянуть обвязку, которая используется для соединения буронабивных свай и монолитной наземной части. В этом случае две части фундамента соединяются при помощи арматуры, образуя арматурный узел. Стержни связываются между собой проволокой и сваркой в соответствии с ранее выбранной схемой.

Заливка наземной части свайного фундамента

Наземная часть свайного основания — это плита, лента или ростверк. Все элементы по вариации исполнения могут быть как сборными, так и монолитными. Сборные конструкции используются нечасто ввиду их высокой стоимости, необходимости транспортировки и использования для монтажа подъемных механизмов. Монолитные сооружения можно легко сделать самостоятельно, при этом пошаговая инструкция по заливке наземной части свайного основания будет мало чем отличаться для плиты, ленты и ростверка.

Вопрос об усилении свайного фундамента следует решать на стадии проектировании. При этом необходимо помнить, что усиление окажет дополнительную нагрузку на опоры.

Гидроизоляция и утепление свайного фундамента

Гидроизоляция необходима для любого свайного фундамента. Выбор и применение гидроизоляции зависит от конструкции основания, например, для свайно-ростверкового фундамента с использованием металлоизделий или бруса оптимальным вариантом будет обмазочная гидроизоляция, которая наносится на оголовки свай и элементы обвязки. Рулонная гидроизоляция подходит для ж/б плиты, ленты и ростверка: материал помещается на место стыковки опор и наземной части, а также сверху.

При заливке железобетонного фундамента независимо от его положения относительно нулевого уровня, конструкция будет оттягивать тепло от будущего дома, и продуваться ветром. Именно поэтому свайные основания нуждаются в качественной теплоизоляции, при этом утеплению подвергается только наземная часть. Существует много вариантов и способов утепления свайных фундаментов. Самый простой и дешевый — теплоизоляция при помощи плит пеноплекса. У многих производителей выпускаются линейки продукции с пометкой «Фундамент». Плиты утеплителя крепятся внутри, снаружи и с боков монолитной ленты.

Фальшцоколь нуждается в утеплении, поэтому для его обустройства выбираете такие материалы, которые выдержат нагрузку теплоизоляции и декоративной отделки.

Для частного дома очень важна отмостка, которая должна иметь небольшой уклон. Соорудить отмостку необходимо по следующим причинам:

недопущение проникновения осадков под фундамент;
предотвращение размытия грунта вокруг свай;
уменьшение разрушительного действия пучинистых грунтов.

Кроме этого отмостка придает строению законченный эстетичный вид. Ширина зависит от размера дома: чем больше строение, тем шире должна быть отмостка. Минимальная ширина — 0,2 м. Отмостка должна быть утеплена с помощью плит утеплителя высокой плотности. Материл отмостки может быть различным: бетон, плитка, булыжник, гранит. Наиболее часто используется традиционный вариант — облицовка тротуарной плиткой. Если отмостка будет исполнять роль дорожки, то ее следует укрепить слоем бетона.

Сколько стоит свайный фундамент?

Свайно-комбинированный фундамент, который можно выполнить своими руками — один из самых дешевых видов основания для коттеджа. Стоимость конструкции зависит от типа свай и наземной части. Экономичным вариантом является свайно-ленточный фундамент на буронабивных опорах. Устройство основания на винтовых сваях обойдется дороже за счет покупки готовых металлических опор.

Свайно-ленточный фундамент – разновидность для пучинистых и слабых грунтов. Его особенность заключается в том, что стены здания опираются на сплошной по периметру, а прочное сцепление с твердыми слоями грунта обеспечивается за счет свай, заглубленных ниже глубины промерзания. Такая конструкция позволяет, с одной стороны, уменьшить затраты на строительство, а с другой – обеспечить прочность и высокие нагрузочные характеристики здания.

Достоинства свайно-ленточного фундамента

Невысокая цена;
Выполняется быстро, можно сделать свайно-ленточный фундамент своими руками без применения специальной техники;
Возможна установка на участках с любым рельефом;
Отлично противостоит пучению и сезонным подвижкам почвы.

Из недостатков можно отметить невозможность устройства полноценного подвала.

Конструкция и область применения свайно-ленточных фундаментов

Свайно-ленточный фундамент передает нагрузку здания на грунт с помощью двух конструктивных частей: фундаментной ленты, установленной по периметру здания и под несущими перегородками, и сваями, обеспечивающими прочность фундамента во время сезонных подвижек грунта. Сваи и лента фундамента усилены арматурой. Сваи могут быть выполнены как буронабивным способом, так и с помощью асбестоцементных труб, залитых бетоном. В последнее время большую популярность получили металлические винтовые сваи, имеющие буровые лопасти на нижнем конце. Лента фундамента выполняется с помощью заливки бетоном.

Свайно-ленточные фундаменты применяют для частного малоэтажного строительства домов, коттеджей, других строений, имеющих полуподвальное помещение. Их можно устанавливать на грунтах, склонных к пучению, а также на участках с большим перепадом высот. Такой фундамент обходится значительно дешевле и выполняется быстрее, чем заглубленный.

Технология выполнения

Подготовка участка сводится к расчистке от мусора, выравниванию и разметке. Траншею под ленту фундамента копают неглубокую, до полуметра. Дно траншеи отсыпают песком или гравием, обеспечивающим отвод воды от фундамента и уменьшающим пучение прилегающих слоев грунта. По углам, в местах пересечения несущих конструкций, а также по периметру стен примерно через 2 метра буром выполняют скважины под сваи. Глубина скважин – на 0,3-0,5 м больше глубины промерзания грунта. Диаметр скважин выбирают так, чтобы сваи свободно входили в скважину.
В скважины насыпается речной песок, образующий подушку толщиной 15-20 см. Песок проливают водой и трамбуют. После устанавливают асбестоцементные или металлические трубы, заливают на 30-40 см бетоном и приподнимают их на 20 см. Бетон, вытекая в пространство под сваей, образует расширение, так называемую подошву. Она обеспечивает более прочное сцепление свай с твердыми слоями грунта. Пока бетон не схватился, выравнивают вертикальное положение опор по уровню. После застывания бетона внутрь трубы вставляют арматурный каркас, выполненный из нескольких металлических прутков, связанных проволокой и образующих решетку. Высота арматуры должна быть такой, чтобы она выставлялась из трубы и доходила почти до верха ленты фундамента.
Над поверхностью грунта выполняют деревянную опалубку требуемой высоты. Собирают опалубку с помощью гвоздей или саморезов, в углах укрепляют брусками. Все выступающие конструкции располагают с внешней стороны опалубки. Стенки укрепляют подкосами и стяжками. Внутрь опалубки закладывают арматуру: пруток диаметром 8-16 см, в зависимости от расчетной нагрузки, укладывают во всех трех направлениях, образуя трехмерную сетку. В местах пересечения прутья связывают проволокой с помощью крючка для вязки арматуры. Обязательно связывают арматуру свай и ленты фундамента – это соединение обеспечивает прочность конструкции.
Заливают бетоном сначала сваи, а потом и всю ленту фундамента. Обязательно удаляют остатки воздуха из конструкции с помощью глубинного вибратора или обычного арматурного прутка, протыкая толщу раствора в нескольких местах на каждом участке фундамента. Зеркало фундамента выравнивают, разглаживают правилом и изолируют от атмосферных осадков укрывным материалом или полиэтиленовой пленкой. В процессе сушки фундамента проверяют его влажность и не допускают пересыхания, для этого в слишком жаркую погоду его необходимо слегка увлажнять.
После застывания бетона и набора им необходимой прочности можно приступать к гидроизоляции и . Бетон – гигроскопичный и теплопроводный материал. Намокший бетон при замерзании растрескивается, что ведет к разрушению фундамента. Поэтому рекомендуется сразу после возведения фундамента выполнить его гидроизоляцию. Обычно для этой цели применяют битумные или полимерные мастики или рулонные материалы: рубероид или самоклеющиеся мембранные пленки. Поверхность бетона перед гидроизоляцией необходимо прогрунтовать специальным раствором, а также антисепиком. После высыхания грунтовки стены покрывают гидроизоляцией.
Утепление фундамента дома – важный шаг к созданию теплого и стабильного микроклимата. Использование современных материалов и методик позволит поднять температуру в полуподвальном пространстве до плюсовых значений даже в разгар морозов. Наиболее популярными способами теплоизоляции являются утепление с помощью полистирола или пенополиуретана. Полистирол – новая модификация всем известного пенопласта, устойчивая к механическим нагрузкам и обеспечивающая хорошую теплоизоляцию. Плиты клеят на специальный клей, а после его высыхания дополнительно закрепляют дюбелями.
Пенополиуретан – напыляемое покрытие, похожее по принципу действия на монтажную пену, однако его теплоизоляционные характеристики значительно выше. Для его нанесения нужна специальная установка.
Свайно-ленточный фундамент – отличное решение для возведения недорогого и надежного основания под дом, при правильном его возведении срок его эксплуатации составляет более ста лет.

Знакомство со свайно-ленточным фундаментом

Схема работы может быть выполнена в двух типах:

Технология висячих свай, которые будут удержан на месте за счет силы трения между грунтом и наружной поверхностью сваи. Это можно сравнить с гвоздем, вбитым в доску.
Сваи-стойки, которые будут опираться на нижний слой грунта.

Преимущества свайно-ленточного основания

Плюсы:

Минусы:

Отсутствие возможность соорудить под домом погреб или подвал.
Не подходит для массивных домов.

Свайно-ленточный фундамент своими руками пошаговая инструкция

Подготовительные работы: уборка участка, разметка и копка котлована.
Установка свай.
Армирование и заливка.
Сооружение опалубки для ростверка и армирование
Заливка свайно-ленточного фундамента.

Давайте рассмотрим все пошагово, детальней углубившись в процесс.

Шаг 1 — делаем разметку

колышки;
леска или веревка;
молоток;
рулетка;
нивелир.

Как именно выглядит разметка видно на этом фото.

Совет!
Опоры в обязательном порядке устанавливаются на углах здания!

Шаг 2 — устанавливаем сваи

Обратите внимание!
Все сваи нужно установить по уровню.

Шаг 3 — армирование и заливка

Шаг 4 — опалубка для ростверка и армирование

Совет!
Внутреннюю сторону опалубки фундамента можно обшить полиэтиленовой пленкой.

Шаг 5 — заливка свайно-ленточного фундамента

Если вы живёте в болотистой местности и грунт не позволяет вам залить обыкновенный ленточный или столбчатый фундамент, или же вы попросту очень экономный и расчётливый человек – тогда свайный фундамент – это оптимальное решение для вашего нового дома.

Свайный фундамент – это тип фундамента, который не предусматривает монолитной заливки цемента, а требует только бурение нескольких скважин (в зависимости от нагрузок). В скважины вставляют арматуру и заливают цементом, таким образом экономя и время, и затраты. Правда, обычные неглубокие скважины не выдержат жилой дом, а ориентированы на более лёгкие постройки с нагрузкой до полутора. Если же вы хотите увеличить нагрузки, тогда вам придётся увеличить количество свай или сделать расширение каждой сваи внизу (расширение делается обычной садовой лопатой, а остатки земли забираются тем же садовым буром). Расширение сваи увеличивает нагрузки до 10 тонн.

С чего начать?

Для начала вам нужно определиться, сколько основных буронабивных (тех, которые располагаются по периметру здания) и внутренних свай сделать. Для этого необходим расчёт общего веса дома (для основных свай) и нагрузок, которые создают пол, потолок и перегородки (для внутренних свай).
После того, как вы пробурили скважины, нельзя сразу заливать бетон. Сначала необходимо сделать из рубероида своего рода «цилиндры» по диаметру скважины и на 20-30 см выше уровня земли. Если этого не сделать, цементное молочко из бетонной массы может легко уйти в грунт, и тогда она потеряет свою прочность.

Также рубероид будет предохранять ваши сваи от сильных морозов.
Итак, скважина готова и «утеплена». Далее делаем арматуру. Для каркаса вам понадобится не более трёх прутьев диаметром 6 мм, скреплённых через 50-60 см поперечинами. Арматуру вставляем в скважину. Теперь можно делать заливку. Бетон при заливке нужно трамбовать, только тогда он получится крепким. На одну сваю вам понадобится около 75 л.

Для того, чтобы соединить столбы с ростверком, необходимо вывести арматурные стержни выше свай (h=h ростверка – 3 см). Ростверк укладывается поверх свай для большей надёжности и плотности конструкции. Он может быть как монолитным, так и из балок. После того, как ростверк будет готов, все швы нужно заполнить бетоном и выровнять поверхность. Теперь можно возводить стены.
Следует помнить, что свайный фундамент своими руками
не рассчитан на многоэтажные дома, лучше всего он подходит для двух, максимум трёхэтажных деревянных построек.

Материалы и инструменты

Несъёмной опалубкой заливной сваи могут являться куски асбоцементной трубы диаметром до 200 мм., или рубероидовая гильза, намотанная в два слоя.

Нарезаются листы рубероида в соответствии с размером (глубиной) будущего фундамента, сворачиваются в цилиндр, верхняя часть этого цилиндра, для удержания формы сваи, закрепляется скотчем по окружности или прошивается степлером. Для надежности, в будущие сваи, необходимо поместить арматуру, длиной в пределах высоты столба сваи. Готовятся составные для бетона: цемент, песок, щебень и вода.

Так как, будущая скважина будет построена с расширением к нижней части (оно необходимо для увеличения опоры и для предотвращения вытеснения сваи зимой), поэтому потребуется инструменты:
— бур садовый диаметром 200 мм.;
— бур-лопатка для уширения дна, максимальный размер ширины 190 мм.;
— трамбовка.
— гидроуровень

У нас был опыт бурение скважин на воду телефон бурильщика узнали через СМИ. Но такой способ бурения не подходит для данного случая.
Бур можно приобрести в продаже, вместо трамбовки можно использовать обрезок бревна нужного диаметра, прикрепив к нему поперечный брусок для рукоятки. Бур-лопатку можно заказать в слесарной мастерской или приобрести в магазине устройство ТИСЭ-Ф для бурения и уширения основания скважины.

После бурения скважины, лопаткой расширяют основание скважины. Для этого лопатка опускается в готовую скважину, углубляется в стенку и проворачивается. После полного оборота, вынимается срезанный грунт. Для расширения дна скважины, процедура проводится несколько раз.

Бетон

Необходимо уделить внимание качеству бетона. Если бетон готовите сами, считать пропорции и отмерять удобнее всего 10 литровыми ведрами. Используется цемент марки М-500, на одно ведро цемента понадобится четыре ведра песка и ведро щебенки. Для облегчения работы по приготовлению раствора, понадобится бетономешалка, которую можно приобрести в магазине или взять в аренду.

В бетономешалку засыпаются составные части будущего раствора (в зависимости от объёма бетономешалки), затем все это перемешивается и заливается водой. Готовый раствор заливается в приготовленные гильзы.

Крепление каркаса постройки к фундаменту

Опытные строители предлагают при возведении каркасной постройки, в оголовок сваи вмуровывать закладные анкер-дюбели. Во время заливки верхней части опалубки сваи, в ещё незастывший бетон вмуровываются анкер-дюбели, смещая их в бок от центра таким образом, чтобы при укладки нижней обвязки каркаса, болты крепления находились сбоку, с внутренней стороны периметра.

После выравнивания диагоналей нижней обвязки, при помощи стальных Г-образных пластин и шурупов, брусья соединяются с анкер-дюбелями. Такое соединение надежно закрепляет элементы каркаса при сборке, не препятствует движению древесины при её высыхании, так как в строительстве мы обычно используем сырой пиломатериал.

Видео возведения свайного фундамента своими руками

Читаем дальше — узнаём больше!

Устройство свайного фундамента – ключевой момент при строительстве зданий на слабых грунтах. Рассмотрены виды свай, ростверков, технология строительства.

Как устроен свайный фундамент

Свайный фундамент – это опорная конструкция под здание, состоящая из отдельно стоящих свай или свайного поля. Обычно их изготавливают из железобетона, но возможно использование не армированного бетона или бутобетона, что несколько уменьшает стоимость конструкции.

Для повышения прочности и экономии бетона производят армирование свайного фундамента. В качестве арматуры обычно используется прутья из гладкой или профилированной стали. Фундаментные сваи обязательно устанавливают под углами здания, на пересечении внутренних несущих стен между собой и с наружными стенами.

Если между обязательными сваями расстояние от 2 до 2,5 м и более, то между ними устраивают и промежуточные.

Виды свай и свайных фундаментов

Классификация ведется по видам, смотри раздел 6 СП 50-102-2003.

В нем расписаны устройство свайного фундамента, его проектирование, а также виды свайных фундаментов.

По способу погружения они бывают:

Забивные или вдавливаемые. Готовые погружают прямо в грунт или в лидерные (предварительно подготовленные) скважины.
По материалу – бетонные, железобетонные, стальные, деревянные.

По армированию:

с ненапрягаемой арматурой, установленной продольно и поперечными дистанцирующими отрезками арматуры;

с предварительно напрягаемой продольной прутковой или канатной арматурой с поперечной арматурой или без нее.

По конфигурации сечения:

поперечного – прямоугольные, квадратные, круглые, двутавровые и тавровые, круглые или квадратные с круглой полостью.

продольного – цилиндрические, призматические и с боковыми наклонными гранями – трапецеидальными, ромбовидными, пирамидальными;

по конструкции – цельные и составные;

по виду нижнего конца – с плоским концом, с заостренным, с объемным уширенным – булавовидным, полые с открытым или закрытым окончанием и с камуфлетными пятами – со взрывными полостями.
Железобетонные сваи-оболочки, погружаемые с полной или частичной выемкой грунта и не заполняемые бетоном.
Могут быть и бетонируемые.
Набивные бетонные и железобетонные. Грунт отжимается в стороны, свая бетонируется.
Буровые бетонные и железобетонные. В пробуренную скважину:
на растворе устанавливают готовые элементы;

заливают бетон;

устанавливают армирующий каркас и заливают бетон.
Винтовые.
Стальная труба с винтом на конце.
Буровинтовые. Железобетонное изделие с винтом на конце вкручивается в грунт.

Типы свайных фундаментов:

Различия столбчатого и свайного основания здания

Общность в том, что основание не сплошное, а дискретное, с отдельными «точками» опоры.

Различия свайного и столбчатого фундаментов:

Устройство свайного фундамента из забивных свай, основные различия и применение

Свайный забивной фундамент может быть изготовлен на любых конструкциях, описанных в подразделе 2.

п. 1 этой статьи.

Названия они будут носить по названию использованной забивной сваи.

Забивные погружают в грунт на заданную расчетом глубину одним из способов:

забивкой паровым, механическим или дизельным молотом;
вибропогружением с помощью одного из нескольких разновидностей вибропогружателей;
статическим вдавливанием, используя большую массу вдавливающей установки;
комбинацией или попеременным использованием нескольких способов.

На оголовках устраивают ленточный или балочный решетчатый ростверк или ростверк в виде сплошной плиты.

Устройство ростверка свайного фундамента

Ростверк – решетка из монолитного железобетона, соединяющая оголовки.

Устраивается для размещения несущих наружных и внутренних стен.

Ростверк бывает:

низкий или заглубленный – верхняя плоскость или срез находится на уровне или ниже уровня грунта, в этом случае он схож с мелкозаглубленным фундаментом, но от него отличается опорой не на грунт, а на сваи;
повышенный или поверхностный – нижняя плоскость находится на грунте, но не опирается на него, на пучинистых грунтах требуется песчаная подушка;
высокий или приподнятый – при пучениях грунт его не достает, требует устройства забирки – легкой стенки от грунта до ростверка.

Конструкция ростверка может быть:

сборной – готовые балки устанавливаются концами на забитые сваи, стыки соединяют цементно-песчаным раствором;
сборно-монолитной – готовые балки делают с выпусками арматуры, стыки арматуры сваривают и в опалубке заливают бетоном;
монолитной – арматурные каркасы балок ростверка устанавливают в опалубку, соединяют по определенным правилам и заливают бетоном.

О правилах устройства ростверков и армирования стыков стен и углов смотри тут (статьи «Армирование ленточного фундамента» и «Армирование столбчатого фундамента»).

Технология устройства свайных фундаментов

Технология сооружения таких фундаментов в общем виде содержит следующие этапы:

Подготовка стройплощадки.
Она заключается в срезке плодородного грунта и выравнивании территории для движения сваепогружающей техники.

Готовят площадку для складирования готовых свай или для их изготовления.

Все действующие коммуникации под площадкой отмечаются ограждениями или переносятся за территорию свайного поля.

Отводятся подземные воды и ливневые стоки.
Разметка мест погружения свай или свайного поля.
Разметка ведется с использованием разметки главных осей сооружения, вынесенных за пределы фундамента на обноски. В нужные точки погружения забивают колышки в соответствии с проектом фундамента или свайного поля.

Делается горизонтальная и вертикальная разметка.
Процесс погружения свай.
Лебедкой свая подтягивается в зону сваебойного механизма, стрелой подъемника поднимается и устанавливается в точку погружения. Проверяется вертикальность или нужный угол захода в грунт и производится погружение выбранным способом.
Срезание оголовков свай, достигших заданного отказа, но не погруженных на заданную глубину. Отказ задается как величина погружения за минуту или за несколько десятков ударов.
Если нужно срезать несколько оголовков, то это делают отбойным молотком, если с десятков – используют сваерезки. После разрушения бетона арматура срезается на определенной высоте с учетом запаса для связи с ростверком.
Строительство решетчатого ростверка или монолитной плиты.
Изготавливается и монтируется опалубка под монолитный ростверк. Устанавливаются и увязываются каркасы балок на углах и стыках с внутренними несущими стенами. Контролируются зазоры для защитного слоя между опалубкой и стержнями каркаса, в т. ч. и снизу.

Бетонный раствор нужно заливать сразу весь или частями. Но при заливке частями перерывы не должны быть более 2 – 3 часов. Вибрирование бетона обязательно.

Укрывать необходимо зимой, а также жарким летом.

Подробное ТТК на устройство свайного фундамента разрабатывается на конкретный объект строительства. Обычно это делается на больших стройках.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

Фонд является фундаментом каждого здания, здесь начинается строительство. Важный масштаб конструкции материалы, их стоимость и доставка не основаны на самой дешевой части здания. Одним из способов сокращения затрат без ущерба для качества и долговечности является использование основ для пилотов.

На надежных полах в строительной отрасли — это отличное решение.

Но при условии, что бурение под фундаментом бензопилы, утечка гриля и другие операции выполняются грамотно и умело.

Почему это важно?

Иногда, путешествуя по разным поселениям, вам нужно увидеть картину последствий небрежного отношения к фундаменту фундамента — самого важного элемента здания. Трудно сказать, что мотивирует строителей — желание сэкономить деньги, незнание вопроса или, возможно, надежду на небрежность, а иногда и банальные места, прямо на месте.

Неправильно установленная раздвижная дверь; прикрепленные к главным зданиям крыльца, живут своей жизнью; чрезвычайно заметные из дорожных трещин в углах — последствия неквалифицированного подхода при проектировании и строительстве фундаментов.

Избегайте этих проблем, которые помогут пошаговые инструкции о том, как создавать фундаменты.

Что нужно?

Перед началом работы необходимо позаботиться о наличии всех необходимых инструментов и материалов.

Вам понадобятся:

Рычаг сверления (если сверлильный станок не предназначен для притяжения).
Они самозаняты или изготовлены на заводе со сменными ножами для скважин разного диаметра;
Сильные маркировочные клинья;
Маяк — нейлоновая нить, сильная струна и т. Д.;
Уровень: гидравлический, лазерный или любой другой;
Строительная вода;
Фитинги 6 … 10 мм;
Провод для вязания;
Обычная лопата.

Обратите внимание на качество.

Не используйте дешевые материалы!

Возьмите семь раз

Основание фундамента начинается с маркировки. Один из способов планирования будущей базы для строительства на случай прямого фундамента в линии. В начале и в конце крюка они ездят.

Угол полосы для купания своими руками

Среди них фонарь (нить или веревка) растягивается и выравнивается по горизонту с любым доступным устройством. Высота расположения веревки над землей — это уровень будущего фундамента.

Количества не должны быть заражены и должны быть убиты, чтобы они не заставляли их падать друг к другу, чтобы встретиться с ними.

Также желательно, чтобы было легко удалить нить, а затем прикрепить ее к тому же месту (крючок, петля и т. Д.). Лучше размещать чашки непосредственно на веревке (галстуки, метки и т. Д.). Поскольку этажи на строительной площадке не всегда одинаковы, и существует вероятность значительной ошибки, которая потребует тщательной основы.

А из изготовленных марок вы можете просто определить буровые долота каждой чашки с помощью обычной раковины.

Частота пилотов берется из расчета примерно одного пилота на 2 тонны веса, но не менее 1,5 метров друг от друга.

Мы работаем с зондом

Следующий уровень бурения подземных скважин будет направлять бурение в грунтовых углублениях. Он манипулировал этим процессом вручную — последовательность работы не меняется. Это для удобства инструмента, и можно удалить и отремонтировать нить.

Глубина пилотов должна быть больше глубины замерзания земли в данном месте (в европейской части России это составляет в среднем 1,5 метра). Плюс 15 … 20 сантиметров для гальки.

Из-за натяжного маяка время от времени должно измеряться хорошо просверленное отверстие. Это гарантирует, что опоры расположены под землей только в одной горизонтальной плоскости.

Затем арматуру вставляют в просверленные отверстия. Это не стоит ловить большой диаметр, это 8 … 10 мм.

Для каждой сваи необходимо удалить по крайней мере 3 вертикальных стержня. Длина вертикальных арматурных деталей должна быть такой, чтобы она слегка входила в подушку песка и немного доходила до веревки — потолка строящихся фундаментов.

Должна быть определена глубина до земли, в которую должна проходить лампочка, и должен быть составлен шаблон по длине, равный расстоянию от маяка до самой нижней точки лампочки.

Как любой шаблон, может быть задан любой горб длины. Вы можете взять необходимую глубину, измерив ее с помощью шаблона, пометить на стержнях арматуры (например, повернуть в нужном месте с помощью яркой электрической полосы).

Заполнение бетоном

Следующий шаг — заполнить отверстия бетоном. В нижней части каждой лунки выливают одно и то же количество песка, так что высота сформированной подушки составляет 15 … 20 см.

Смесь выливают до такого уровня, что шаблон, размещенный в отверстии на бетонной поверхности, готов, верхний конец касается резьбы.

Дальнейшие меры: на земле две параллельные линии, соединяющие канатную дорогу, должны быть отмечены на земле, чтобы выкопать канавку между пилотами на глубину — до заполненного бетона.

Если все предыдущие работы выполнены правильно, дно канавки будет абсолютно ровным.

Между вертикальными арматурными стержнями закреплены горизонтальные — два типа расположены в два ряда (то есть наименьший), затем на маяке имеется наложение, в которое заливается заусеница.

Реализация этой основы бурового штабеля и последующего подсчета и наполнения будет устойчивой к тому же расположению всех структурных элементов на всех уровнях, поэтому очень важно обеспечить единообразие нагрузки для соответствия условиям надежности и долговечности, которые непосредственно зависят от основания.

Класс бетона, идеально подходящий для строительства фундамента — M300.

Вы можете подготовить такой материал самостоятельно.

Для подготовки вам понадобятся:

Сделать цемент 400 или 500;
Песок (желательно содержать как можно меньше глины);
Камень, более сухой и чистый, не желательно использовать щебень, выкопанный в доломитовых карьерах;
Вода обычно чистая;
Смешивающее устройство представляет собой бетономешалку или смеситель;
Цистерны для измерения компонентов в объеме и объеме воды.

Бетон может быть жидким, легче заполнять подготовленные отверстия, но мощность в этом случае (особенно в верхней части) значительно уменьшается.

Полезное видео по теме статьи:

При приготовлении водного раствора берут примерно половину объема цемента.

Лучше, чтобы толщина была достаточно толстым раствором с сильной палкой, ее прочность по сравнению с жидкостью будет намного выше.

Как сделать свайный фундамент (видео)

При строительстве частного дома важно правильно выбрать тип фундамента.

Если конструкция фундамента будет прочным и надежным, то и вся конструкция простоит долгое время.

Свайный фундамент обычно применяют на слабых грунтах. Давление будет передаваться на сваи, основание которых будет залегать на некоторой глубине с более плотным слоем.

Если грунты, на которых нужно возвести одноэтажное строение пучинистые, применяется свайный фундамент, как можно сделать своими руками, читайте в этом материале.

Всё просто. Ведь слабый грунт имеет глубину промерзания более 1,5 метра. Поэтому ленточный фундамент здесь не уместен.

Как сделать свайный фундамент: делаем своими силами в несколько этапов

Удачный выбор для решения проблемы устройства свайного фундамента будет являться буронабивные сваи.

Так как они изготавливаются прямо на строительном участке, нет необходимости перевозить готовые громоздкие сваи.

Чтобы правильно сделать свайный фундамент как, говориться, придется немного попотеть.
Главное придерживаться последовательной инструкции, которая будет описана ниже.

Сделать буронабивные сваи самому можно, но придется пройти такие этапы работы, как:

Бурение скважин.
Опалубка для сваи.
Армирование сваи.
Бетонирование.

Рассмотрим подробнее каждый этап работы.

Бурение скважин

Необходимо пробурить определенное количество скважин (под каждый угол будущего строения) с глубиной не более 5 метров и диаметром 30 см. Бурить можно электрическим или ручным буром.

Если подошву фундамента расширить, увеличивается несущая способность сваи в разы. Для таких работ можно применять специальные буровые головки.

Они продаются в строительных магазинах.

Какой должна быть длина сваи?

Сваи должны иметь достаточную длину для прохождения глубины промерзания обычного грунта (0,5 метра).
Слабые грунта промерзают на глубину 1,5 метра. Более плотные слои, обычно залегают глубже вышеупомянутой глубины.

2. Устройство опалубки сваи

Если почва сыпучая, делаем из нескольких слоев рубероида трубу, не превышающий по диаметру скважины, но по длине больше на 20-30 см.

В результате должна получиться своего рода опалубка, которую нужно опустить в скважину. Вместо рубероида зачастую используют в качестве опалубки асбестоцементную трубу.

Без опалубки не обойтись, так как, заливая бетон, цементное молочко обязательно просочиться в грунт, а это повлияет на прочность сваи.

Теперь понятно, как сделать свайный фундамент на асбестовых трубах и не потерять прочность его конструкции.

Важно:
если плотность грунта достаточно высокая, можно не использовать опалубку по всей длине сваи, а лишь поставить её в оголовке сваи.

3. Армирование сваи

На этом этапе не помешает посмотреть видео, как сделать свайный фундамент для частного дома своими силами.

Некоторые недобросовестные строители делают фундамент из свай без арматурного каркаса.

Таким образом, прочность и надежность конструкции изначально снижается. Ведь на сваю будет идти рабочая нагрузка не только на сжимание, но и растяжение. Тянуть её будет в зимнее время года, когда промерзнет грунт. Также с этим физическим процессом они могут столкнуться при оползнях.

Правильный армокаркас подразумевает под собой несколько арматурных стержня диаметром 6-8 мм.

Металлические стержни скрепляются между собой с помощью хомутов ил поперечин с шагом по высоте 500-600 мм.

Каркас необходимо сделать таким, чтобы он не цеплялся за опалубку при опускании на всю длину скважины. От уровня земли он должен возвышаться на высоту ростверка, минус 2-3 см с учетом защитного слоя. Подробнее о том, как правильно сделать свайный фундамент с ростверком, написано ниже.
Сам каркас должен располагаться не плотно к поверхности опалубки, а иметь зазор порядка 3-5 см.

Бетонирование сваи

Укладывать бетон в скважину нужно слоями по 40-50 см. При этом понадобиться с помощью штыкования или вибратора уплотнять бетон. Послойное бетонирование применяется для того, чтобы не получился цельный монолит («холодный шов»), который в результате ослабит прочность конструкции сваи.

Как сделать цоколь на свайном фундаменте правильно и не ошибиться

Итак, свайный фундамент готов, теперь можно приступать к устройству цоколя на свайном фундаменте.

Обустройство цоколя делается в том случае, если еже готов мелкозаглубленный ленточный фундамент.

На нем можно строить цокольную стену. Строительство стены цоколя осуществляется с помощью кирпичной кладки или же какого-нибудь другого стройматериала.

Если высота цоколя на свайном фундаменте будет более одного метра, то понадобиться использовать армопояс.

Для обустройства цоколя менее 1 метра достаточно делать кладку в половину кирпича. Если же предусмотрен полноценный цокольный этаж, делается кладка как минимум в полтора кирпича.

Также цоколь на свайном фундаменте частного дома можно сделать из сайдинга в виде той же каменной или кирпичной кладки.

Для этого делается плоская подпорная стенка и уже, потом на неё клеится сайдинг, искусственный или декоративный камень.

Делаем свайный фундамент на асбестовых трубах легко

Если не понятно, как сделать свайный фундамент на асбестовых трубах быстро и качественно, дочитайте это руководство до конца.

Для устройства столбчатого фундамента можно применять металлические трубы, но экономически выгоднее использовать асбестовые трубы.

Их применяют, если в планах лежит строительство деревянного жилого дома в один этаж без чердака. Тогда подойдут асбестоцементные трубы с диаметром 200 мм.

В ом случае, если предусмотрено построить двухэтажный дом, тогда не обойтись без асбестоцементных труб большего диаметра.

В проекте дома должна быть указана глубина фундамента. В соответствии проекта готовим котлованы нужной глубины. Диаметр готовых ям должен превышать диаметр асбестовой трубы на 100 мм.
Дно котлована должно быть засыпано чистым песком высотой 30 см. Затем этот песок должен быть утрамбован.
Затем можно опускать асбестовые трубы для фундамента. Вокруг них (труб – ред.) сыпется слой песка высотой 30 см.
Далее в трубе нужно вбить арматуру в землю глубиной 20 см.

Свайный фундамент своими руками

Расстояние между прутами должно быть порядка 7 см.
Всё готово для заливки труб раствором. Бетон льется не только в середину трубы, но и вокруг нее.
Перпендикулярность труб важно при этом контролировать с помощью уровня.
Теперь нужно дать время застыть бетону. Зачастую на это уходит примерно 14 дней. Всё зависит от погодных условий во время строительства.

После того, как заливка раствором будет завершена, нужно дать время бетону на застывание.

Во время сушки на строительной площадке не рекомендуется выполнять никаких других работ.

Как правильно сделать свайный фундамент с ростверком

Устройство свайного фундамента с ростверком выполняется точно так же, как делается свайный фундамент на асбестовых трубах. Об этом можно прочесть выше.

После того, как залитый вовнутрь бетонный раствор будет утрамбован, можно приступать к обустройству ростверка.

Сделать ростверк на свайном фундаменте можно двумя способами:

монолитным (когда в заранее подготовленную опалубку заливается бетон);
сборным (из готовых железобетонных балок).

сваи не должны отклоняться от вертикальной оси координат более чем на 5 см;
трубопроводы никак не должны пересекаться с ростверком.
при обустройстве ростверка все возможные швы и стыки должны быть заполнены бетонной смесью с мелкофракционным щебнем;
ростверк должен обязательно пройти армирование.

Когда будет готов ростверк на свайном фундаменте своими руками, можно переходить к отделке цоколя.

Важно помнить, что верхний край цоколя должен быть защищен отливом (оцинкованная полоса). Также необходимо позаботиться о дренаже – отводе атмосферных осадков. Для этого достаточно сделать бетонную отмостку своими руками с шириной 70 см.

Можно в качестве отмостки положить тротуарную декоративную плитку.

Свайные фундаменты

Сваи

Стержни из бетона, железобетона и других материалов в толще грунта основания, воспринимающие нагрузки от здания.

Фундамент из бетонных свай под частный дом

Также называются еще свайными фундаментами
.

Применение свайных фундаментов

при строительстве на слабых, сжимаемых грунтах;
если достижение прочного основания не целесообразно (большая глубина прочного основания);
если грунты прочные, но использование свай экономичнее.

Классификация свайных фундаментов

По способу передачи нагрузки от здания на грунт:

сваи стойкие
— передающие нагрузку от здания на массив плотных грунтов, т.е.

своим острием опираются на плотный грунт;
сваи висячие
— при забивании сильно уплотняют грунт, полностью находятся в слабом грунте и находятся в нем за счет трения по боковым поверхностям.

По материалу:

железобетонные сваи квадратного сечения (от 250х250 до 400х400 мм), прямоугольного сечения (250х350), трубчатого (диаметром от 400 до 700 мм);
бетонные;
деревянные из бревен хвойных пород.
Диаметр верха от 180 мм с покрытием битумом или дегтем. При забивке на верхний конец надевают стальной бугель, на нижний — стальной башмак;
стальные.

По способу погружения в грунт:

забивные — изготавливаются на заводе и погружают в грунт с помощью специальных механизмов;
набивные сваи — выполняют на месте строительства путем бурения скважин и заполнения их бетоном.

По глубине заложения:

короткие сваи (3-6 м);
длинные сваи (более 6 метров).

Забивные сваи

Изготавливают из бетона, железобетона, дерева, металла длиной 3-12 метров.

Сваи размещают в один или несколько рядов или «кустами» под колонны. По верху железобетонных или металлических свай устраивается железобетонный ростверк
(сборный или монолитный).

При деревянных сваях ростверк выполняют деревянный.

Буронабивные сваи

Изготавливают из монолитного бетона на строительной площадке.

Бетон укладывают в предварительно пробуренную скважину, по верху устраивают ростверк.

Имеют длину более 10 метров и диаметр 400-1700 мм.

Нижняя часть может быть уширена для увеличения несущей способности, а головки свай (верхнюю часть) заделывают в ростверк.

Ростверк
— монолитная или сборная железобетонная балка, устраивается по верху свай и служит для передачи нагрузки от здания на фундамент.

Безростверковые фундаменты

Применяются только в полносборных зданиях.

Стены опирают на оголовки свай типа «колокол».

Сваи заделывают в отверстие оголовка не менее 100 мм.

Безростверковые свайные фундаменты по сравнению с ростверковыми экономичны по стоимости, затратам труда и расходу материалов.

Методика возведения подобного фундамента проста и технологична.

Она включает создание скважины необходимого сечения ручным ямобуром, монтаж армирующего слоя и заливку бетонным раствором.

Преимущества свайного фундамента

Подобный тип основы обычно устанавливают в местности со слабыми, подтапливаемыми и плавучими почвами с глубинным залеганием плотных слоев грунта.

В северных областях фундаменты из свай тоже популярны. Это связано с вечной мерзлотой в толще почвы и обледенением ее поверхности почти весь год.

Предназначение свай — основного элемента фундамента — распределить давление веса здания равномерно на почву. Важной деталью является ростверк.

Он связывает сваи друг с другом в цельную основу, что позволяет увеличить его несущую способность. Есть три вида свайных ростверков:

Повышенный. Не заглублен, располагается на уровне поверхности земли.

Имеет широкую подошву и зауженные стенки. Если отсутствует пучение промерзшей почвы, такой вариант крайне выгоден — не надо рыть траншею для опалубки. Но из-за пониженной плотности верхних слоев почвы он не потянет передачу повышенных нагрузок.

Устраивается над поверхностью грунта. Хорошо держит вертикальные нагрузки. Подходит для строительства мостов, зданий с техподпольем, гидротехнических конструкций. Чтобы не деформировались основные сваи, усиление производят тем, что устанавливают в трех-четырех направлениях дополнительные под наклоном.

Главные достоинства свайных оснований в сопоставлении с другими фундаментами — небольшое время сооружения и экономичность, поскольку не требуется котлован.

Строительство можно вести в областях с самой нестабильной почвой, на склонах гор и оврагов. Недостатком является невозможность обустройства цокольного этажа либо подземного гаража.

Выбор типа свай

Сваи — длинные готовые стержни, погружаемые в грунт либо изготавливаемые сразу в скважине.

Изготавливаются из различных материалов: древесины, стали, железобетона. Бывают грунтобетонные, комбинированные.

По типу расположения свай фундаменты бывают:

Одиночные стойки.
Они устанавливаются под колонны и соединения панелей.
Свайно-ленточный. Стойки усиливаются тем, что связывают одним монолитным ростверком.
Свайный куст. Это основа из связок нескольких свай, размещаемых под отдельными конструкциями, к примеру, колонны. Возводится, если нагрузки по вертикали высоки, чтобы повысить устойчивость здания.
Свайное поле — соединение многих свай в монолитную плиту.
Общая платформа повышает площадь соприкосновения дома с основанием, а соответственно и величину возможных нагрузок.

По способу погружения в грунт строительные элементы бывают буровыми, набивными, винтовыми, забивными.

Выбор определен конструкцией дома, возможностью заказа спецтехники и сметой.

Разметка участка

Число свай, располагаемых по контуру постройки, нужно определять, исходя из массы возводимого здания и предполагаемых нагрузок.

Выявление делается суммированием нагрузочного влияния крыши, пола, стенок, возможной мебели.

Проводя расчеты, нужно помнить, что предельное сечение ручного бура должно быть 30 см.

Регулировка длины инструмента позволяет делать скважины для фундамента глубиной более пяти метров.

Установка опалубки

Стенки опалубки закрывают полиэтиленом, это помогает увеличить срок ее службы.

Еще один способ изготовления опалубки — с помощью труб из рубероида по сечению скважины.

В дину они должны быть на 200–300 мм больше глубины ямы.

Изготовление арматурного каркаса

Их скрепляют друг с другом поперечинами с шагом 50–60 см.

В ходе заливки бетона в сваи дополнительно устанавливают в вертикальном положении Т-образный арматурный стержень либо согнутые под прямым углом арматурные прутки.

Их длина должна быть такой, чтобы захватить сваю и ростверк.

После бетонирования свай к этим пруткам крепится каркас ростверка либо монолитные плиты.

Заливка бетона

Бетонирование фундамента осуществляют на финишном этапе после проведения всех подготовительных работ.

Наилучший вариант — применение бетонного раствора, изготовленного на заводе со строгим соблюдением пропорций и привозимого на стройплощадку автомиксерами.

По специальным рукавам либо желобам раствор подается на ростверк либо ленту и заливается одним заходом.

Бетонирование проводится до установки каркаса ростверка свай. Такая технология может быть немного видоизменена.

Как изготовить свайный фундамент своими руками?

Тогда вначале монтируют арматуру в ленты и устанавливают опалубку, и только после этого приступают к проведению бетонных работ.

Ячейки арматурного каркаса делаются величиной в 300–400 мм в зависимости от ширины и высоты ростверка.

В процессе заливки раствора бетон трамбуется специальными вибраторами либо подручными средствами.

Опалубку убирают спустя несколько дней, вытаскивая щиты из траншеи.

Окончательный этап работ по установке фундамента — проведение обратной засыпки землей из траншеи либо гравийно-песчаной смесью с дополнительной утрамбовкой. Если присутствует фундаментная лента, ее утепляют.

Посмотрите видео:

Если все сделать правильно, такой фундамент прослужит долго.

Источник

Как правильно построить свайно-ленточный фундамент

Несмотря на то, что свайно-ленточные фундаменты используются практически везде, далеко не каждый застройщик умеет правильно и грамотно применять преимущества такой технологии и до минимума свести негативные последствия. Ведь такие основания способны выдерживать огромные нагрузки, но этого можно достичь исключительно за счет правильно подобранных строительных материалов, а также строительство основания проводить исключительно по готовому проекту и не заниматься самостоятельностью. Тогда основание будет стоять долго, и выполнять свою основную функцию – быть прочным и надежным основанием для любого сооружения.

Как сделать свайно-ленточный фундамент правильно?

Свайно-ленточный фундамент на буронабивных сваях

Прежде всего, что это такое! Это монолитная бетонная конструкция, которая состоит из бетонных или железобетонных свай и ленточного ростверка, который соединяет сваи между собой и служит несущей перемычкой. Соответственно, строительство такого фундамента нужно начинать не с разметки расположения свай, а с предварительного эскиза будущего здания. Почему это нужно? А это простой расчет, в который входят следующие параметры:

Выбор строительных материалов для будущего здания, выполнение эскиза сооружения с подробной спецификацией всех материалов для несущих стен и перекрытий;
Расчет максимальной массы проектируемого сооружения;
Расчет максимальной нагрузки на существующий грунт с учетом горизонтальных и вертикальных подвижек, а также возможности смещения почвы через сезонные подвижки;
Выбор типа ростверка. Как правило, для массивных зданий используется ленточный ростверк, который может состоять из бетонных блоков или кирпичной кладки и монтируется под всеми несущими стенами;
Расчет типа и диаметра свай. А вот тут часто делают ошибки, ведь есть готовые формулы расчета нагрузки на сваи, но они не учитывают параметры состояния грунта и степень его деформации. Если их не учесть, тогда возникнет прогиб в слабом месте с дальнейшим разрушением сооружения.

Преимущества свайно-ленточных фундаментов

Можно возвести здание на склонах холмов;
Сваи монтируются ниже уровня слабых почв и упираются в плотные породы;
Тут используется минимум строительных материалов и техники;
Сваи выдерживают значительные подвижки почвы;
Конструкция позволяет зафиксироваться внутри прочной породы и там удерживаться;
Его можно возвести своими руками.

Недостатки

Проведение сложных расчетов, которые под силу только профессионалам;
Нельзя возводить тяжелые массивные здания;
Нет возможности возведения цокольного этажа или подвала.

А вот теперь ключевой фактор, который делает такие основания популярными среди застройщиков – это использование заводских стандартизированных строительных материалов. Ведь основной элемент такого основания – это свая. Она бывает металлической, деревянной, бетонной или железобетонной, но это уже готовый материал, и стоит он довольно дорого. А можно сделать его сразу на строительной площадке, и для этого не нужно много денег и материалов.

Только сначала нужно получить подробный проект будущей застройки.

Материалы и оборудование для возведения свайно-ленточного фундамента

Техника для бурения скважины или вкручивания свай.
Цемент.
Песок низкой фракции.
Арматура.
Сварочный аппарат или набор болтовых соединений.
Полые сваи с анкерами для вкручивания в землю.
Щебень малой фракции или керамзит.

Установка свай вручную

Чтобы максимально удешевить возведение основания, лучше покупать полые металлические или бетонные сваи, которые имеют только лопасти для углубления или резьбу. Учитывая. что свайно-ленточный фундамент – это комбинация свай и ленточного ростверка, тогда нужно учесть сразу несколько правил:

Жесткое, но одновременно и гибкое, соединение свай и ростверка;
Выбор правильных строительных материалов;
Подобрать оптимальную для данных климатических условий технологию заливки свай и ростверка;
Провести строительство основания в максимально сжатые сроки, чтобы на фундамент не опала дождевая вода или не стала действовать повышенная сырость.

Заливка бетоном часто используется, если в строительстве фундамента используются буронабивные сваи, которые сделать можно своими руками прямо на строительной площадке. И тут важную роль играет заливка бетоном не только сваи, но и ростверка. Технология заливки состоит с нескольких этапов:

Бурение скважины установкой БМ-811

После разметки строительного участка бурятся скважины до уровня ниже промерзания почвы. На дно скважины устанавливается песчаная подушка и трамбуется. Затем внутри устанавливается опалубка. Внимание: суть буронабивных свай в том, что это изделия, которые делаются сразу на площадке при строительстве здания, поэтому тут лучше в роли опалубки использовать листы рубероида или асбестовую трубу.
В трубу устанавливается готовый арматурный пояс, соединенный каждых 30 см прутьями по горизонтали. Пояс должен выступать за пределы сваи на высоту до 30-50 см.
Затем создается опалубка на месте будущего ростверка, охватываются все сваи на несущих углах и промежуточных соединениях. Соединение свай и армирования ленты делают с помощью болтовых соединений, сварку использовать не рекомендуется через нарушение целостности металла. В качестве арматуры лучше применять прутья спиральной формы, они обеспечивают оптимальное соединение бетона и стали.
Этап заливки фундамента.

Что нужно знать о заливке такого фундамента

Вяжущим компонентом смеси является обычный портландцемент марок М200 – М500

Тип цемента. Тут нужно использовать портландцемент марки не ниже М-200. Этот цемент используется для создания раствора.
Раствор должен быть средней плотности, но не жидким.
Заливку нужно делать одновременно или при небольшом временном диапазоне сначала всех свай. Но только тогда, когда будет установлена и соединена вся арматура.
Рекомендуется сначала залить несущие конструкции и оставить на пару дней, пока бетон укрепится. Не рекомендуется сразу после заливки свай начинать заливку ростверка по одной причине: достичь герметичности трубы с песчаной подушкой практически не реально и часть бетона уйдет через нижнюю кромку.
Как только бетон закрепится, заливается ростверк одновременно в нескольких местах. Тут стоит использовать несколько достаточно мощных бетономешалок, чтобы автоматизировать процесс.
После заливки всего ростверка оставить его сохнуть несколько дней, до недели включительно, чтобы бетон получил как минимум половину своей прочности.

После заливки и утряски фундамента рекомендуется проверить горизонтальность ростверка, выровнять поверхность и укрепить стенки фундамента дополнительными балками. Ведь теперь можно начинать возведение несущих стен здания.

Нюансы, которые возможны при заливке свайно-ленточного фундамента

Заливать нужно сначала сваи, а уже потом пространство ленточного ростверка;
Раствор должен быть средней плотности, но не густой;
Арматура должна быть покрыта полностью, допускается выступ вертикальных слоев вне ленточного ростверка, если конструкция предусматривает перенос нагрузки на несущие стены;
Заливать всю конструкцию нельзя в мокрую или сырую погоду, иначе бетон наберет лишнюю влажность и потеряет коэффициент прочности.

Таким образом, при создании свайно-ленточного фундамента из буронабивных свай или полых металлических свай именно технология заливки играет ключевую роль. Тут не рекомендуется в сваях использовать наполнитель, его можно применять только в ленточной конструкции. В сваю нужно залить только бетонный раствор с песка, цемента марки М-200 и выше и воды.

Заливка свайно-ленточного фундамента: строительство, как делать

Заливка свайно-ленточного фундамента: строительство, как делать. Особенности возведения свайно-ленточного фундамента. Подготовка материалов для возведения свайно-ленточного основания.

Источник: fundamentclub.ru

[content-egg module=GdeSlon template=compare]

Заливные сваи: когда и как лучше использовать

Фундамент, в котором для передачи нагрузки от строения используются заливные сваи, называется буронабивным фундаментом.

Буронабивные сваи – это отдельные элементы фундаментной системы, которые можно смонтировать своими руками.

Условия использования заливных свай

Фундамент на заливных сваях целесообразно использовать в тех случаях, когда грунты имеют низкую несущую способность, глубина промерзания составляет более 1,5 м, близко расположены грунтовые воды.

При строительстве на площадке, имеющей большой уклон, хорошим вариантом станет свайный фундамент.

Такой фундамент будет идеальным вариантом при строительстве деревянных и каркасных домов, бань, хозяйственных построек, беседок, имеющих небольшую общую массу.

Для домов, имеющих не более двух этажей, диаметр заливных свай может быть около 200 мм. Для более тяжелых строений необходимо устройство опор толщиной 250 и более мм.

Преимущества фундамента на заливных сваях

При сравнении буронабивного фундамента с другими типами оснований, можно сказать, что он имеет ряд существенных преимуществ.

При закладке такого фундамента исключаются динамические воздействия на соседние постройки.
Наливные сваи не оказывают вредного воздействия на окружающую среду, после устройства фундамента нет необходимости проводить рекультивацию.
Возможность сделать фундамент на торфяных, заболоченных участках. А также непосредственно возле водоемов.
Может использоваться для любых типов построек.
В отличии от металлических и готовых железобетонных свай, заливные сваи не требуют применения специальной грузоподъемной техники и механизмов. Весь процесс устройства фундамента можно выполнить своими руками.
Буронабивной фундамент является наиболее экономным вариантом, что позволяет сократить общую стоимость строительства.
Заливка свай бетоном может осуществляться при отрицательных температурах.
В зависимости от количества заливных свай работа может быть выполнена в течении 5-10 дней.

Но наряду со всеми плюсами, существуют моменты, когда устройство буронабивного фундамента нецелесообразно.

При наличии на строительном участке подвижных грунтов.
Высотное строительство.

Технология устройства заливных свай

Если предполагается работу по устройству буронабивного фундамента проводить своими руками, необходимо знать какая технология для этого применяется и этапы производства.

В соответствии с разработанным планом проводится разметка участка, и отмечаются места, где будут буриться отверстия под сваи.

Выполняется бурение отверстий в грунте под будущую заливку свай.
В подготовленные отверстия помещаются оболочки. Для устройства оболочки можно применять асбестоцементные и толстостенные металлические трубы, а так же делать «гильзы» из нескольких слоев рубероида.
В подготовленные трубы заливается хорошо подвижная бетонная смесь. После заливки необходимо приподнять немного трубу до проектной отметки. В образовавшуюся под трубой полость проникнет бетон, образовывая небольшое расширение. Такое расширение будет служить дополнительной опорой фундамента, увеличивая в несколько раз несущую способность.
Следующим этапом устройства заливной сваи будет установка каркаса из арматуры в трубы. Количество вертикальных прутьев может быть разное – это зависит от толщины сваи. Такая арматура предохраняет сваю от воздействия боковых нагрузок. Так как заливные сваи работают не только на сжатие, но и на разрыв (при наличии пучинистых грунтов), то арматурный каркас способен повысить устойчивость сваи к таким нагрузкам.
После монтажа арматурного каркаса переходят к непосредственному бетонированию свай. Бетонная смесь должна быть достаточно жидкой, заливаться в свайное отверстие небольшими порциями и постоянно трамбоваться ломом или длинным отрезком арматуры, для уплотнения и удаления воздуха.
Заключительный этап. Установка на вершине сваи анкерных болтов или отрезков стальной проволоки. Они необходимы для дальнейшего скрепления и обвязки свайной системы.

Заливные сваи: когда и как лучше использовать

global-descr

Источник: www.a-beton.com

[content-egg module=GdeSlon template=compare]

Свайно-заливной фундамент

Изготовление фундамента, является одним из основных этапов любого строительства. Каждый владелец жилого дома или другого объекта может выбрать подходящий тип фундамента.

При этом такое оснований будущего строения должно быть надежным, выдерживать большие нагрузки и доступным по цене. Свайно-заливной фундамент в полной мере соответствует данным условиям.

Что такое свайно-ленточный фундамент

Основным отличием фундамента данного типа является использование асбестовых свай. Его конструкция заключается в размещении в грунте асбестовых полых труб, в которые опускается арматура. Заливные сваи для фундамента, это и есть указанные выше полые трубы. Помимо этого, нередко применяется рубероид, который соответствующим образом сворачивается. Таким образом, получаются своеобразные стаканы.

Затем, сваи заливаются цементным раствором. После чего, поверх свай укладывается ленточный слой.

Преимущества и недостатки ленточного фундамента со сваями

Такой тип фундамента имеет определенные преимущества. Среди них, необходимо указать следующие:

конструкция очень устойчива. С ее помощью можно обустроить фундамент в сложных условиях. На глине фундамент данного вида является оптимальным. Он способен выдержать подвижность грунта. Благодаря его конструкции, устойчивость строения будет обеспечена;
проведение работ по закладке столбчатого основания возможно на участках местности, которые имеют значительный градус уклона. Таким образом, удается избежать проведения масштабных земляных работ и сберечь серьезные деньги;
при проведении работ, нет необходимости использовать большое количество строительных материалов. Это облегчает задачу владельцу участка. К тому же стоимость данной конструкции на порядок ниже, чем у цельно-ленточного.

Таким образом, свайно-ленточный фундамент нужен в случаях, когда строение располагается на довольно подвижном грунте и требуется особая устойчивость, а также когда участок имеет значительные неровности или уклон.

К числу недостатков можно отнести необходимость сложных расчетов и предварительной подготовки. Однако, при ближайшем рассмотрении, становится очевидно, что данное обстоятельство недостатком не является.

Продуманность и наличие расчетов, это залог успеха любого строительства и тип фундамента, здесь значения не имеет.

Какие материалы нужны для заливных свай

Материалы необходимые для изготовления заливных свай, можно приобрести в любом строительном магазине. Это еще одно преимущество конструкции – она доступна.

Итак, сами сваи, как сказано выше представляют собой полые трубы из асбеста. Их диаметр может быть различным и зависит от сложности грунта и массы будущего строения.

Как правило, используются сваи диаметром порядка 30 см.

Таким образом, для данной конструкции требуются следующие материалы:

асбестовые трубы или стакан из рубероида в качестве основания;
арматура, которая будет усиливать конструкцию и придавать ей необходимую жесткость;
бетон, который необходимо приобретать на соответствующем предприятии.

Как делается опалубка

Опалубка свайный фундамент требуется обязательно. Ее высота составляет около полуметра. Для монтажа опалубки необходима необрезная доска. Именно она будет служить границей для заливки бетонного раствора в ростверк.

При этом ширина опалубки должна быть больше ширины будущей стены строения примерно на 10 см.

Способы прикрепления столбчатого основания к строению

Закрепление основания фундамента из свай к строению осуществляется за счет бетонного ростверка. Он, по сути, является ленточным фундаментом, глубиной 50 см.

После высыхания бетона ростверка, на него укладывается слой гидроизоляции, а затем строительный материал – блоки или кирпич. В случае если строительство дома производится из дерева, то строение устанавливается на металлические элементы.

Как построить свайно-ленточный фундамент для дома своими руками

Свайно-ленточный фундамент тем и хорош, что его можно сделать своими руками. При этом нужно следовать пошаговой инструкции.

Насколько такая идея оправданна, станет ясно, если четко понимать все сложности данного процесса.

Обустройство свайно-ленточного фундамента своими руками начинается с расчетов материала, разметки участка.Этот этап должен выполняться только профессионалами. В противном случае, можно сразу же после окончания строительства, столкнуться с необходимостью демонтажа конструкции.
Пробурить отверстия для свай можно только с использованием специальной техники.Однако, поместить асбестовые трубы или рубероид в данные отверстия, а также увязать арматуру вполне можно самостоятельно.
Заливка полости свай потребует применения специального рукава. Через него будет поступать раствор. Поэтому изготовить самому бетонный раствор и залить им отверстия вряд ли получится.
Устройство ростверка возможно сделать самому. Для этого нужно подготовить траншею. Засыпать в нее слой песка толщиной в 10 см, на который и будет заливаться бетонный раствор.

Таким образом, изготовить столбчатое основание для дома самостоятельно, практически невозможно. Так или иначе, придется пользоваться услугами специалистов и приобретать бетонный раствор.

В связи с этим представляется оправданным обращение к мастерам. Таким образом, удастся избежать множества ошибок и получить гарантированный результат.

Помочь в изготовлении фундамента данного типа может Login Toggle navigation .

Выполнение работы специалистами, будет означать качественное и профессиональное изготовление конструкции и ее обслуживание. Подготовка основания также будет проведена в строгом соответствии с особенностями почвы и будущего строения.

Разновидности свайно-ленточного фундамента

Сваи могут быть изготовлены не только из рубероида или асбестовых труб. Нередко применяются и металлические трубы. Они обеспечивают более жесткое сцепление сваи с твердым слоем грунта.

Их применение оправданно в случае слабого или пучинистого грунта.

Свайно-заливной фундамент, Город свай

Изготовление фундамента, является одним из основных этапов любого строительства. Каждый владелец жилого дома или другого объекта может выбрать подходящий

Источник: gorod-vs.ru

[content-egg module=GdeSlon template=compare]

Делаем заливные сваи для фундамента

Заливные сваи своими руками

Описание свайного фундамента

Для соединения свай используется ростверк. На нем возводится основное строение.

Область применения фундамента на сваях

Наличие слабого грунта, который преобладает на торфяниках и в заболоченной местности. Слабым или неустойчивым можно назвать грунт, который теряет устойчивость при проникновении воды. При строительстве на таком грунте необходимо перенести нагрузку строения на более плотный слой, располагающийся более глубоко.
Высокое расположение грунтовых вод, оказывающих пагубное воздействие на традиционный фундамент.
Неровный рельеф на участке.
Подвижный грунт, который также негативно влияет на многие виды основания.
Строительство в регионах с преобладанием постоянных низких температур. Возведение заглубленных типов фундамента в такой местности просто невозможно. Свайный фундамент уменьшает объем землеройных работ, таких как рытье котлованов или траншей, удаление освободившегося грунта.
Близкое расположение каких-либо водоемов.
Малый бюджет строительства не позволяет привлекать наемных рабочих для возведения традиционной основы. Свайное основание возводится быстро и с минимальными затратами.

Как залить сваи под фундамент

Заливка свай бетоном

Подготовить участок и провести его разметку. Строительная площадка выравнивается с помощью уровня. Отмечаются места, где планируется установка свай. Обязательно наличие опоры под углами дома, в местах присоединения несущих стен и перегородок.
Ручным или механическим буром делают отверстия диаметром около 30 см для заливки будущих свай. Глубина лунок выбирается в соответствии с типом фундамента и состоянием грунта. Важно, чтобы дно лунки находилось ниже уровня промерзания почвы.
Монтируется опалубка несъемного типа. При достаточном бюджете строительства можно использовать асбоцементные или стальные трубы. Чтобы сэкономить средства, можно соорудить опалубку из рубероида. Для этого материал нужно свернуть в трубу заданного диаметра. Подготовленную опалубку опускают в лунку так, чтобы она упиралась в песчаную подушку. Образованная таким способом оболочка предотвращает смерзание грунта и сваи в холодное время года. Кроме того, конструкция препятствует проникновению влаги в бетон. При использовании металлических и асбоцементных труб требуется обработка раствором для гидроизоляции.
Установленная опалубка заполняется небольшим количеством жидкого бетонного раствора и немного приподнимается. В результате под трубой образуется полость, в которую проникает жидкий бетон. После застывания смеси на дне отверстия получается своеобразная подушка. Она многократно увеличивает несущую способность фундамента.
Устанавливают каркас из арматуры. Для его изготовления используют стальные прутья с сечением 8-10 мм. Их количество напрямую зависит от толщины сваи. Чаще всего 3-4 прута арматуры связывают между собой мягкой проволокой, устанавливая поперечные перемычки по всей длине каркаса. Каркас также опускают в лунку. Армирование скважины позволяет защитить будущую сваю от воздействия грунта с боков, которое может привести к перелому сваи.
Подготовленная скважина заливается качественным бетонным раствором. Бетон необходимо периодически уплотнять с помощью специального вибратора. Можно воспользоваться для этих целей ломом или отрезком арматуры. В обоих случаях происходит уплотнение смеси за счет удаления воздуха. Заливать сваи бетоном лучше всего одним заходом, это сделает сваю цельным монолитом.

Особенности свайного фундамента

Заливные сваи для фундамента своими руками

Что такое заливные сваи для фундамента? Как правильно делать заливку свай: пошаговая инструкция и рекомендации.

Источник: stroykarecept.ru

[content-egg module=GdeSlon template=compare]

Как сделать свайный фундамент (бурно-заливной)

Постройка дома очень трудоёмкий процесс, который требует больших затрат как материальных, так и физических. Началом и основой дома является фундамент, он служит опорой для дома. И именно от его качества зависит надежность и долговечность дома. Итак, в статье описана последовательность работ с целью сделать свайный фундамент.

Большинство людей экономят на заливке фундамента, делая всё своими руками. Но на качестве раствора экономить нельзя! Выбирать необходимо подходящий раствор. Первым делом нужно сделать разбивку на участке под будущий дом, правильно вывести диагонали. Следующим этапом является определение вида фундамента. Их существует несколько видов:

1) Бурно-заливной (свайный) фундамент

Остановимся на бурно-заливном или, как его по-другому называют, свайном.

Последовательность работ при создании свайного фундамента под дом размерами 12*12:

Начинаем с бурения свай. Сначала сваи, потом опалубка! Если сделать наоборот, то при бурении земля будет сыпаться в опалубку фундамента.

Диаметр сваи 50 см глубина 2 м, этого вполне достаточно. Делаются по 4 ямы на каждую сторону длиной 12 м. Итого, всего 16 ям.

Затем по периметру откапывается траншея 30 см вертикально на 60 см горизонтально. После этого в ямы опускается арматура (12 арматур).

На дно выкладывается 3 арматуры, связываются между собой. Это несущие арматуры. На верхнюю часть траншей (фундамента) 2 арматуры вполне хватит. Они также связываются между собой.

Делается опалубка (2 доски 150мм) вдоль вертикальных стенок траншеи на высоту 30см, в итоге получится фундамент высотой 60 см, стоящий на сваях.

На заливку такого фундамента выходит около 21 куба раствора бетона.

Через несколько дней опалубка снимается.

Далее необходимо вывести цоколь — 3 ряда кирпича. Желательно взять красный кирпич, так как его хорошо обжигают, он не впитывает воду, и не пропускает её через себя.

Для того, чтобы не было сырости в доме, можно сделать гидроизоляцию фундамента. Её можно сделать при помощи обычного рубероида и прайма (смола).

После того, как все работы выполнены, нужно закидать во внутренний периметр фундамента песок. И желательно его утрамбовать.

Для того, чтобы бетон не треснул, поверх песка заливаем раствор в уровень с фундаментом, чтобы получился монолит. Песочная подушка под бетоном даст эффект теплых полов.

Как сделать свайный фундамент (бурно-заливной), смогЁм сами

Правильная последовательность работ и выбор качественных материалов – залог надежной и долговечной эксплуатации дома. В статье описано, как сделать свайный

Источник: smogem-sami.ru

[content-egg module=GdeSlon template=compare]

Поделитесь статьей в соц. сетях:

Источник

Фундамент для дома своими руками свайный заливной

Свайный фундамент своими руками — как сделать (+фото, видео)

Плюсы и минусы

Достоинства

Недостатки

Разновидности

Приминение

Основание дома из буронабивных свай

Свайно-винтовое основание

Обвязка

Брусом

Швеллером

Заливка железобетонного армопояса

Вкручивание свай зимой

Видео

Свайно-ленточный фундамент: за и против

Как выглядит устройство ленточного фундамента на сваях

Где целесообразно использование свайно-ленточного фундамента

Материалы для строительства свайно-ленточного фундамента

Буронабивной ленточный фундамент, строительство своими руками

подготовка и разметка участка

земляные работы

монтаж свай

подготовка ростверка

опалубка

заливка бетона

Делаем свайный фундамент с ростверком своими руками. Основа дома и качественного строительства » Remtra.ru

Свайный фундамент своими руками (фото и видео)

Преимущества и недостатки

Организация производимых работ

Разновидности ленточно-свайных оснований

Материалы и инструменты

Особенности строения

Свайно-ленточный фундамент своими руками

Ленточный фундамент на сваях – преимущества и недостатки

Разновидности конструкций свайно-ленточного фундамента

Технология обустройства своими руками

Что такое свайно-ленточное основание

В чем преимущества

Отличия свайно-ленточной схемы фундамента

Виды свай

Свайно-ленточное основание своими руками — пошаговая инструкция

Очистка территории

Разбивка осей

Выемка грунта

Свайное поле

Установка свай для фундамента

Изготовление опалубки

Армирование свай и ростверка

Особенности заливки

Гидроизоляция и вентиляция

Заливка фундамента бетоном

Теплоизоляция

Содержание

Что такое ленточный фундамент на сваях?

Виды и подвиды фундамента

Преимущества и недостатки

Пошаговая инструкция по устройству фундамента

Где использовать?

Читайте также про другие виды фундаментов:

Смотрите также видео замене и реконструкции фундамента:

Читайте про другие наши материалы:

Выбор типа свай

Разметка участка

Установка опалубки

Изготовление арматурного каркаса

Заливка бетона

Самостоятельное Проектирование фундамента

Подготовительные работы

Разметка фундамента своими руками

Монтаж буронабивных свай своими руками

Самостоятельный Монтаж железобетонной обвязки

Знакомство со свайно-ленточным фундаментом

Преимущества свайно-ленточного основания

Свайно-ленточный фундамент своими руками пошаговая инструкция

Шаг 1 — делаем разметку

Шаг 2 — устанавливаем сваи

Шаг 3 — армирование и заливка

Шаг 4 — опалубка для ростверка и армирование

Шаг 5 — заливка свайно-ленточного фундамента
