Фурнитура для откатных ворот своими руками

Ворота подвесные откатного типа представляют собой качественную, надежную конструкцию, отличающуюся невысокой стоимостью и возможностью использования для обычных жилых зданий, гаражей и промышленных объектов. Их можно сделать самостоятельно, предварительно вооружившись необходимыми материалами и тщательно изучив соответствующую информацию. При соблюдении всех правил можно создать систему, которая будет безукоризненно работать при любых погодных условиях. А добавление автоматического механизма превратит эксплуатацию ворот в настоящее удовольствие.

Состоят ворота подвесные из нескольких основных элементов, таких как:

• направляющие детали;
• опорные ролики;
• основание.

Особенности

Чтобы сделать подвесные ворота, чертеж должен быть составлен до начала работ, при этом должны учитываться габариты всех частей и подбираться подходящее месторасположение, что предотвратит затруднения при проезде транспорта и прохождении людей. Также проводятся расчеты для выявления общей стоимости конструкции.

Ворота подвесные прослужат намного дольше при использовании деталей, имеющих высокое качество. Это можно определить по наличию всех реквизитов завода-изготовителя и прочной упаковки. Продукция малоизвестных фирм может обладать низкой стоимостью, но на нее не стоит обращать внимания, если имеется поврежденная некачественная упаковка, а на товар отсутствуют сопроводительные документы. Из-за таких комплектующих ворота могут заклинить или просто не открыться в самый неподходящий момент.

Подвесные чертежи и процесс возведения

Первым этапом работ является заливка основания, на которое впоследствии устанавливаются несущие опоры при помощи крепежных элементов или особых подставок. Котлован для заливки должен иметь достаточную глубину, превышающую уровень промерзания почвы. Бетонная масса после завершения обустройства фундамента застывает в течение 2-3 недель.

Для перемещения подвесного привода размещаются специальные направляющие. Также стоит отметить существование чертежей, в которых отсутствует нижний направляющий элемент, при этом имеются дополнительные отличия в виде системы опорных роликов и месторасположения.

Следующий этап заключается в приобретении комплектующих деталей, подходящих для выбранного типа системы, — это захваты, заглушки, направляющие конструкции и ролики. Последние в основном имеют специальное покрытие, оберегающее от неблагоприятных атмосферных явлений. Они изготавливаются из пластика и металла, уровень прочности пластмассовых элементов аналогичен стальным, при этом они издают намного меньше шума при использовании ворот.

Создание рамы

Рама изготавливается путем сваривания стальных труб. Данный процесс требует предельной аккуратности для предотвращения перекосов, при этом необходимо систематически пользоваться отвесом для проверки ровности элементов. Створки далее закрепляются на полученной раме заклепками или винтами. В качестве материала может выступать решетка, пластиковые или металлические листы, древесина, выбор зависит от необходимой прочности и предпочтений владельцев. Подвесные ворота, своими руками изготавливаемые,могут декорироваться материалом, используемым на стенах, благодаря чему они не будут привлекать внимание в закрытом положении и станут практически незаметными. Кроме того, популярна отделка при помощи искусственного камня. Особое значение имеет плотность закрепления заглушек, находящихся по сторонам направляющей конструкции, так как при перемещении створки могут их выбить.

Меры безопасности

В качестве методик предотвращения несанкционированного попадания на территорию чаще всего используется монтаж колючей проволоки в верхнюю часть конструкции, при этом она не должна препятствовать быстрому перемещению створок, и подведение системы электрошока. Любой чертеж ворот должен предусматривать наличие свободного достаточного пространства для сдвига створок, это обеспечит правильную работу и долгий период эксплуатации всей системы. В среднем расстояние должно составлять величину, в два раза превышающую входной проем.

Автоматический механизм

Обустройство автоматики требует обеспечения электропитания, при этом подводимый силовой кабель должен иметь качественную защиту от негативных воздействий. Ворота подвесные открываются в этом случае после нажатия специальной кнопки, находящейся на территории, либо набора кода со стороны улицы. Также возможно создание дистанционного управления, имеющего сходство с электронным ключом для автомобилей. Не стоит забывать про освещение пульта для управления системой и пространства рядом с воротами.

Достоинства

Конструкция такого вида отличается легким перемещением и отсутствием необходимости в дополнительном свободном пространстве по обеим сторонам ворот, так как используются только боковые стороны створок, имеющие параллельное расположение по отношению к изгороди. Системы с верхним подвесом приобрели обширную распространенность за счет возможности открытия створок при помощи электрического привода. Это новшество существенно упрощает жизнь тем, что не нужно самостоятельно отодвигать ворота подвесные, так как в этом случае нужно просто нажать на кнопку, что особенно актуально после тяжелого рабочего дня.

Раньше недостаток строительных материалов и сопутствующих элементов существенно усложнял задачу самостоятельного изготовления ворот с верхним подвесом. Но сегодня поиск необходимых деталей не вызывает особых сложностей, при этом, ввиду высокой конкуренции изготовителей, материалы стали доступны для любой категории населения. Конструкция подвесных ворот при самостоятельном изготовлении будет стоить намного меньше по сравнению с итоговой суммой, которая будет выставлена строительной фирмой после завершения работ. Аккуратное использование обеспечит длительную беспроблемную эксплуатацию ворот сроком не менее 15 лет. Опорные ролики работают мягко и тихо даже при отсутствии специального ухода и применения смазочных материалов.

Принцип действия подвесных систем сходен с откатными. Единственная разница – направляющая подвесных ворот крепится не к боковой, а к верхней балке перекрытия. Данная конструкция также, как и откатная, создается на основе несложной консольной фурнитуры, поэтому сделать ее без помощи специалистов не составит большого труда. Изучив эту статью, вы узнаете, как сделать подвесные ворота своими руками в своём доме или на даче.

Принцип действия подвесных ворот

По сути, такие ворота являются своеобразной «шторкой», которая движется по верхнему карнизу с помощью системы роликов, на которых она подвешена. В роли «шторки» могут выступать как одна, так и две и даже три створки, которые могут откатываться в одну или две стороны или даже сдвигаться наподобие дверок лифта. Такие механизмы могут приводиться в действие вручную или с помощью электрических приводов.

Полотна ворот могут выполняться из любого материала: металла, профнастила, дерева, пластика и пр. Единственное ограничение – они не должны быть слишком тяжелыми. В противном случае потребуется установка очень мощной верхней рельсы, на которой они будут подвешиваться.

Подвесные ворота

Основными принципами безотказной работы подобных устройств являются:
идеальная балансировка створок: при их малейшем перекосе ворота будут открываться и закрываться с большим трудом;

Правильный подбор фурнитуры.

Подвесные ворота. Порядок монтажа

1. Перед установкой ворот почва, в сторону которой будет направлен откат, выравнивается.

2. По обеим сторонам ворот крепятся вертикальные опоры
– металлические трубы, имеющие квадратное сечение, диаметром 20-40 мм. Так как на такие опоры будет ложиться верхняя балка, расстояние от земли до верхней части опоры должно быть таким, чтобы в ворота смог свободно проехать автомобиль.

3. Для монтажа опор выкапывается яма глубиной 120-150 см, в которую опускается металлическая труба, закладывается арматура, а затем яма бетонируется. Пространство между таким фундаментом и грунтом засыпается щебнем, при этом каждый его слой проливается водой и дополнительно уплотняется.

Бетонирование опорных столбов

Совет.
Для защиты от влаги в верхней части металлической опоры следует приварить металлические или вставить деревянные заглушки. Это позволит существенно увеличить срок службы опор и предохранит их от ржавчины.

4. Воротные опоры должны располагаться строго вертикально
. В случае малейшего их перекоса движение ворот будет затруднено или, напротив, они будут открываться и прикрываться самопроизвольно. Поэтому при установке опор их расположение тщательно выверяется строительным уровнем.

5. Для верхней подвесной балки
используется гнутый профиль особой формы (см. фото). Размер его сечения
зависит от веса подвешиваемых створок. Так, для створок массой до 300 кг достаточно приобрести профиль 40×35×2,5 мм. Тяжелые ворота весом до 1000 кг потребуют более мощного профиля размером 90×75×4,5 мм. При этом его прогибы недопустимы.

Профиль для верхней балки

6. Для полного отката створки длина такой балки должна быть в 2 раза больше ширины самого проема. Для стандартных гаражных ворот ее длина должна быть равна 6 м. При необходимости этот размер можно уменьшить.

Схема устройства подвесных ворот

7. Для монтажа такой конструкции потребуется следующая фурнитура:

Две тележки (консольных ролика) с резьбовой осью;

Четыре кронштейна с винтом для крепления направляющей;

Стопоры (ограничители).

Тележки с резьбовой осью

Комплектующие и фурнитура для изготовления подвесных ворот (кронштейны, подвесная балка и консольные ролики (тележки))

8. Направляющая балка
закрепляется на несущей опоре или верхней части стены здания с помощью подвесных кронштейнов так, чтобы ее нижняя рабочая часть, по которой будут перемещаться ролики, была обращена вниз.

Совет.
При наличии в балке сварного шва он может помешать свободному ходу каретки. Чтобы ролики проходили по балке свободно, ее можно расположить и так, чтобы шов оказался сбоку.

9. На одно полотно любого размера потребуется не более двух роликовых тележек. Разнос кареток при этом зависит лишь от ширины полотна. Вначале у них срезаются пятки (основания, на котором крепятся тележки), а лишь затем ролики приваривается к каркасу створок
. Воротное полотно должно чуть перекрывать проем (на 20 см), а расстояние между почвой и створкой составлять не менее 5 см.

10. Затем полотно ворот вставляется с помощью роликов в верхнюю подвесную балку. Для ограничения движения створки по краям балки с обеих сторон монтируются заглушки
.

Подвесная откатная система

11. Чтобы избежать раскачивания створок при порывах ветра (это возможно при слишком большой высоте ворот), в верхней и нижней части ворот устанавливаются специальные ограничители
. Их можно приобрести готовыми или попросту наварить куски арматуры на щели направляющей.

Стопор-ограничитель

12. При наличии автоматики она подключается в соответствии с технической документацией и приложенной к ней схемой.

Преимущества и недостатки подвесных ворот

К основным особенностям подобных конструкций можно отнести:

Достаточную устойчивость к ветровым нагрузкам;

Меньшее статическое воздействие на опоры даже при значительном весе: нагрузка в них распределяется более равномерно;

Возможность перекрытия больших проемов шириной до 3 м;

Простота конструкции;

Длительный период эксплуатации;

Движение стандартных откатных ворот осуществляется по нижней рельсе, требующей периодической очистки от пыли, грязи и снеговых наледей; подвесные же конструкции полностью лишены этого недостатка;

Существенная экономия пространства: в отличие от распашных ворот, для их открытия-закрытия не требуется свободного места; небольшое пространство вдоль ограждения требуется лишь для их отката;

Створку ворот не обязательно открывать на всю ширину: для прохода достаточно чуть сдвинуть полотно.

Пожалуй, единственным недостатком
таких устройств является ограничение пространства сверху, мешающее проезду крупногабаритного транспорта.

Видео: Подвесные ворота своими руками

Подвесные откатные ворота применяются как правило для промышленных зданий: складов, ангаров, гаражей, доков и пр.
Принцип работы откатных подвесных ворот аналогичен обычным откатным воротам с тем отличием, что направляющая закреплена над проёмом.

Вопреки мифам откатные подвесные ворота (разумных размеров) прекрасно себе делаются на базе обычной консольной фурнитуры , — просто все переворачивается с «ног на голову» плюс подключение извилин головного мозга, естественно, крайне желательно.
Некоторые наши читатели могут возразить, дескать, существует специально заточенная фурнитура для подвесных ворот, однако она или недоступна в Украине, либо дорога, либо хлипковата, либо «сыра». Собственно мы даже не изобретаем здесь велосипед, а всего лишь открываем глаза общественности на очевидные вещи и экономим наши деньги.

На откатной фурнитуре до 500 кг можно изготавливать подвесные ворота с шириной проёма 2-5 м. и весом полотна до 200 кг (дело в том, что в данном случае фурнитура будет работать только на разгибание полок, в то время как на консольных воротах балка работает то на отрыв каретки, то на вдавливание поэтому и 400 кг;)) Кроме того, особенно наблюдательный читатель подсказывает нам: — в данном случае работают лишь крайние пары роликов каретки.
Направляющая крепится сверху над проёмом. В сторону отката ворот
необходимо отложить направляющую равную ширине проёма. Направляющую нужно крепить хорошо, как это реализовать нужно смотреть исходя и существующих реалий. Прогибы направляющей совершенно недопустимы. Хорошим способом является приваривание направляющей к полке швеллера, который в свою очередь прикреплен к стене дюбелями, анкерами или сквозными шпильками.
Сама себя направляющая, к сожалению, не несет. При ширине проёма более 3м к стандартной 6-ти метровой направляющей доваривается отрезок необходимой длины.

Первым делом срезаем у кареток пятки, и получаем следуещее изделие:

Далее привариваем получившееся соединение «ухо-вилка» к каркасу вашего полотна. Разнос кареток по ширине определяется по месту. Обратите внимание: полотно должно перекрывать проём по бокам на 200мм в каждую сторону, сверху на ~100мм и зазор между полом и полотном ~ 50 мм

Рассмотрим чертеж подвесных откатных ворот.
Кликните чтобы увеличить:

От боковых качаний створка ворот фиксируется ограничителем. При надобности его можно подрезать и расточить отверстия для большего диапазона регулировки. Ограничение хода кареток достигается навариванием куска арматуры или прутка на щель направляющей. С одной стороны можно в качестве стопора можно установить накатной ролик из комплекта — можно будет легко выкатывать полотно из направляющей, для сервиса и осмотра, например. Торцы направляющей закрываются специальными заглушками.
В случае большой высоты ворот более 3-4м рекомендуется фиксировать низ ворот уже не ограничителем, а такой же неправляющей как и сверху см. схему.

Кликните чтобы увеличить:

В этом случае по низу полотна приваривается направляющая, в которой ходит каретка установленная сбоку от проёма, желательно на регулировочной опоре, чтобы можео было регулировать ее по высоте.

Вообще-то как крепить низ подвесных ворот вопрос риторический и открытый, возможно кто-то из наших читателей придумает что-то другое.
Примеры практической реализации подвесных откатных ворот на нашей фурнитуре:

Подвесные откатные ворот для ангара

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Подвесные откатные ворота из профнастила (высота 2 м)

Подвесные откатные ворота из профнастила (высота 2.2 м)

Особенности компоновки подвесных ворот

Подвесные откатные ворота имеют множество положительных качеств. Прежде всего, это:

• отсутствие ограничений на ширину проезда;
• возможность полностью перекрыть проем большой высоты;
• небольшая чувствительность к весу створки и ветровым нагрузкам;
• возможность уплотнения зазоров.

При подвесном креплении, нагрузки на ролики и на раму створки распределяются равномерно, что снижает требования к прочности всех элементов. Фиксация полотна ворот на три-четыре разнесенные точки сводит к минимуму его возможные колебания и позволяет сделать качественное уплотнение проема в закрытом положении. Это, в свою очередь, сохраняет тепло в помещении в холодное время.

Понятно, что такая компоновка требует наличия проема или установки достаточно высоких опор, если монтируются уличные откатные ворота подвесного типа. В некоторых случаях это можно считать недостатком, но есть множество таких ситуаций, когда монтаж подвесной направляющей не требует дополнительных затрат или оправдан размерами и массой ворот.

Подвесные откатные ворота производства «Адамис»

Мы предлагаем проектирование, изготовление и монтаж ворот под ключ. Высокое качество наших изделий обеспечивается тщательным подбором импортных комплектующих и налаженным собственным производством основных конструкций. По желанию заказчика в полотно ворот может быть встроена калитка для удобства прохода.

Наши специалисты с удовольствием предоставят всю техническую информацию и проконсультируют по вопросам выбора комплектующих и монтажа всей конструкции.

Возможности подвесных ворот с автоматикой

По использованию и возможностям автоматизации подвесные ворота аналогичны другим видам откатных конструкций.

Для использования электропривода на полотне закрепляется зубчатая рейка, которая служит для передачи тягового усилия от двигателя с ведущей шестерней на валу. Электропривод подбирается с учетом массы створки и требуемой скорости и интенсивности работы.

Интенсивность работы ворот никогда не достигает 100%. Большинство электроприводов рассчитаны на 60%. Этого вполне достаточно практически для любого применения.

Подвесные откатные ворота с электроприводом оснащаются системой управления, которая обеспечивает определенный уровень удобства и безопасности. В эту систему могут входить разные устройства. Типичный состав автоматики управления:

• кнопочный пульт;
• сигнальная лампа;
• датчик препятствия в створе;
• датчик препятствия в зоне отката створки;
• датчик превышения усилия привода (встроен в приводной блок).

По желанию этот минимум может быть расширен и дополнен. Например, к нему может быть добавлен выносной пульт с кодовой панелью или ключом кнопкой. Наибольшее удобство предоставляет радиомодуль, позволяющий открывать ворота дистанционно.

Конфигурирование системы управления осуществляется с учетом конкретных условий использования ворот.

Даже с учётом всех мифов, которые слагаются про откатные подвесные ворота, данная конструкция отлично создаётся на основе обычной консольной фурнитуры. Конечно, для того, чтобы построить качественные ворота, требуется специально подготовленная фурнитура для качественных подвесных ворот. Если у вас есть такая, то конструкцию вы сможете создать своими руками.

Подвесные откатные ворота могут быть сконструированы на фурнитуре, вес которой меньше 400 кг. В таком случае они могут похвастаться шириной проёма 2-5 метров. Подбирайте для них полотна, вес которых меньше 200 кг (в данном случае фурнитура должна работать исключительно на разгибание полок).

Как делать навесные ворота? Прежде всего, нужно прикрепить направляющие сверху над проёмом. В ту сторону, которая будет являться основной для отката ворот, следует поместить направляющую по ширине проёма. Её нужно закреплять хорошо и исключить прогибы направляющей. Отличная тонкость, которую следует учесть – это способ приваривания направляющей к полке швеллера.

Основные особенности данных ворот

• Подвесные ворота способны сэкономить пространство перед въездом, если ваш проезд имеет небольшую ширину.
• Вместе с такими воротами, сделанными своими руками, пропадает потребность в том, чтобы постоянно расчищать пространство перед двором от снега.
• Подобное приспособление, сделанное своими руками, устойчиво к ветру.
• Для установки ворот, которые будут подвесные, следует позаботиться о наличии свободного места вдоль линии открытия.
• Верхняя часть откатных ворот, к которой следует прикрепить направляющую, является ограничивающей по высоте.
• Зимой вы вынуждены будете регулярно чистить откатные ворота от снега.
• Чаще всего ширина ворот, которая считается стандартной для автомобилей, не выше 3 метров.
• В том случае, если есть желание сделать своими руками ворота немного шире, для облегчения конструкции, можно оснастить их двумя створками, раздвигающимися в разные стороны.

Список необходимых материалов для установки ворот

Для того чтобы порадовать себя воротами, сделанными своими золотыми руками, нужно взять:

1. Металлическую трубу квадратного сечения для каркаса.
2. Профессиональный настил, листовой металл или панели, которые требуются для изготовления полотна.
3. Трубу квадратного сечения с особенными габаритами (120 мм х 120 мм х 4 мм). Данная деталь будет фигурировать в качестве верхней балки и опоры.
4. Направляющую, которая имеет длину в 2 раза больше, чем створки (примерно 6 метров).
5. Набор фурнитуры, который используется для создания откатных ворот своими руками.
6. Комплект автоматики. Он понадобится для того, чтобы полностью автоматизировать откатные ворота (а именно, процесс закрывания и открывания).
7. Врезной замок.
8. Сварочный аппарат.
9. «Болгарка».

Фурнитура для подвесных ворот

Фурнитура приваривается к каркасу вашего полотна. При этом разнос кареток по ширине определяется по факту их ширины. Следует обратить внимание на то, что полотно должно перекрывать проём по бокам примерно на 2 сантиметра в каждую сторону. При этом сверху перекрытие должно быть на 1 сантиметр, а зазор, который остаётся между полом и полотном – ключевые 50 мм.

Створки ворот качаются? Если это возникает, то их следует зафиксировать ограничителем. Его также можно подрезать и сделать отверстия для того, чтобы максимально увеличить диапазон регулировки.

Ограничение расхода кареток производится путём наваривания куска арматуры на щель направляющей. Нужен стопор? Тогда с одной из сторон следует в качестве стопора поставить накатной ролик (если вы приобретаете комплект, то данный предмет входит в него). Кроме того, торцы направляющей перекрываются особыми заглушками.

Ещё несколько нюансов, связанных с откатными воротами

Знайте, что трубы укладываются исключительно на ровной поверхности. Для их правильной инсталляции, нужно ответить на следующие вопросы: какая форма будущих ворот? Как стыковать углы? Последние из упомянутых деталей, нужно закрепить точечной сваркой. Во время данных манипуляций важно измерить диагонали. В случае если углы будут неровными, откатные ворота может перекосить.

Рама, которая поддерживает подвесные откатные ворота, равняется с помощью молотка в случае, если в этом есть потребность. Швы на воротах провариваются таким образом, чтобы влага не попала внутрь рамы. Для этого понадобится померить все внутренние размеры, а потом вырезать внутренний каркас из трубы.

Собирать данный каркас нужно так же, как и внешний. Приваривать его следует к внешнему каркасу с внутренней части конструкции, выравнивая по одному из краев. Затем зачистить от окалины и покрыть грунтовкой. Потом нужно подождать пока она подсохнет, чтобы пройтись краской по металлу.
Подвесные откатные конструкции применяются, как правило, для технических зданий: складов, гаражей, ангаров, доков и прочих производственных помещений.

Монтаж откатных ворот своими руками

Конструкция откатных ворот

Комплект для откатных ворот своими руками

Комплектующие для откатных ворот

Устройство откатных ворот

Комплектующие для откатных ворот

Фурнитура для откатных ворот

Фурнитура для откатных ворот

Балка (рельса) для откатных ворот

Рельса для откатных ворот

В обзоре рассмотрим подробно, какие элементы обязательно необходимы для нормальной работы откатных ворот. Отталкиваясь от этого можно будет судить, что действительно реально изготовить самостоятельно и как это лучше сделать. Также коснемся плюсов готовых комплектов и возможности заменить самодельные элементы на заводские на уже существующих воротах при желании.

Для начала следует внимательно рассмотреть строение откатной конструкции на фото ниже. Там как раз перечислены основные комплектующие, за счет которых удерживаются и перемещаются ворота.

Направляющий рельс

Откатные ворота имеют консольную конструкцию. Снизу к створке необходимо приварить направляющий рельс – профильную балку, внутрь которой в дальнейшем заводятся роликовые опоры. Таким образом рельс (а значит и створка) сможет катиться по роликам из стороны в сторону.

В проезде ворота двигаться будут словно на весу, опираясь на продолжение створки (хвостовую часть) и ролики. Поэтому сам рельс берется длиной в 1,5 ширины воротного проема. Нагрузка при этом будет не только от веса ворот, но и от давления свободного края створки (своеобразный рычаг), так что необходимо обеспечить достаточную прочность роликов и рельса.

При самостоятельном изготовлении рельса берут квадратную трубу, в основном выбирают со стороной 60, 80 или 100 мм. Стоит заметить, что с воротами весом до 300 кг следует приобретать трубу со стенками толщиной от 3,5 мм, а при более тяжелой створке или проеме шире 5 м нужна уже труба толщиной 5 мм. По длине такая направляющая труба будет во всю длину створки с хвостовиком – нижняя труба рамы приваривается к рельсу сверху. А вот для того, чтобы рельс был способен двигаться по роликам, снизу трубы придется делать специальный вырез. Можно болгаркой.

Такой способ изготовления нарушает изначальную целостность трубы. В связи с этим со временем может возникать деформация рельса, створка начинает подклинивать, требовать повышенных усилий для перемещения. Деформации и искривления могут появиться уже на стадии выполнения выреза в стенке вследствие нагрева металла в ходе работ.

Заводское производство позволяет придать направляющей особую форму в поперечном сечении, чтобы максимально подстроиться под взаимодействие с роликами. Большинство изготовителей рельс выполняет из стали с высоким содержанием углерода, что предотвращает возникновение деформаций от нагрузок. Важно, чтобы внутренняя поверхность элемента была гладкой, без окалин, раковин и прочих дефектов, приводящих к подклиниванию ворот.

Некоторые производители предлагают направляющие только из черной стали, а другие изготавливают еще и оцинкованные. Второй вариант, естественно, дороже, но при этом срок службы рельса будет увеличенным. Это связано с тем, что если наружную сторону можно прогрунтовать и покрасить, защитив от коррозии, то обработать вручную внутреннюю так просто не получится.

Используются в основном направляющие двух стандартов. Обычная (малая) рассчитана на створки до 300 кг весом (или 400-500 кг общей нагрузки), а для более тяжелых или длинных ворот на проемы от 5 м идет уже увеличенная (большая) балка.

Направляющий рельс крепят к нижней трубе несущего каркаса. При этом сваривание производится прихватками, а не сплошным швом. Обычный шаг – шов по 15-20 мм через каждые 700 мм, причем с обеих сторон и так, чтобы получался шахматный порядок.

Сплошной сварочный шов запрещен, так как вызывает деформацию рельса.

Роликовые опоры

Роликовые каретки поставляются парой. Устанавливают их на подготовленный фундамент с закладной, причем по разные стороны швеллера. Стараются, чтобы дистанция было максимально возможной, тогда плечо створки будет меньше, а значит, снизится нагрузка на каретки и рельс.

Создание роликовой опоры своими руками потребует наличия листовой стали толщиной от 10 мм и выше, а также 16 подшипников (по 8 на каждую каретку) и оси для них.

Дешевые подшипники китайского производства долго не протянут, а вот более дорогие скорее всего оправдают надежды. По размеру подшипники подбираются под выбранную в качестве рельса трубу, чтобы могли легко ходить внутри нее, но не болтаться. Важно, чтобы пыльники подшипников были металлорезиновыми, а не просто металлическими, так как потребуется защита шарикового механизма не только от пыли, но и от влаги. Согласитесь, что атмосферные осадки и близость к земле (роса, брызги, сырость) способны вызывать коррозию металла, а из-за этого элементы просто станут непригодными к работе.

Металл опоры также должен быть защищен от коррозии. Цинкование в бытовых условиях выполнить вряд ли удастся, но можно хорошо прогрунтовать и покрасить в несколько слоев. В дальнейшем надо будет регулярно контролировать состояние такого покрытия, так как защиту на 100%, тем более надолго оно обеспечить не может.

Изготовленные на заводе роликовые опоры бывают различными. На рынке можно встретить каретки с металлическими и с полимерными обоймами подшипников.

Рекомендуется приобретать металлические ролики. Полимеры требовательны к соблюдению температурного режима, а разрешенный диапазон обычно задается в пределах от -20°С до +50°С. Выход за эти рамки приводит к поломке полимеров или потере формы.

У заводских кареток верхняя часть подвижна относительно основания. Это сделано для того, чтобы ролики могли немного наклоняться в сторону движения створки. Нагрузка оптимально распределяется, ход ворот становится более легким и плавным, а также снижается износ самих кареток.

Плюсом заводских опор можно считать и оцинкованную поверхность, надежно оберегающую данные элементы от разрушительного воздействия влаги.

Устанавливать роликовые опоры заводского производства можно двумя способами:

• на регулировочные пластины
• без них

При отказе от регулировочных пластин, роликовые опоры будут приварены непосредственно к швеллеру, забетонированному в фундамент. Изначально основания элементов лишь прихватываются сваркой, оставляя возможность скорректировать их положение, если движение окажется затрудненным. Принцип следующий: прихватили опоры, проверили легкость движения, если недостаточно хорошо идут, то срезали и переставили ролики и снова проверили работоспособность. Когда добьетесь перемещения ворот без лишних усилий, тогда основания роликов можно обварить окончательно.

Установка на регулировочные пластины изначально похожа на монтаж без них. Отличием является то, что к швеллеру будет приварена не сама опора, а пластина, а каретки крепятся к последней с помощью шпилек и гаек. Использование регулировочной пластины позволяет в дальнейшем изменять высоту расположения роликов простым вращением гаек, чтобы добиться идеального хода ворот, особенно после возможного проседания фундамента на неустойчивых почвах.

Важно! Ролики не должны болтаться в трубе. Зазор между стенкой рельса и роликами допустим в пределах 1-2 мм, иначе створка будет клевать, то есть свободный край окажется ниже полочки уловителя, не позволяя закрыть ворота полностью.

Верхняя направляющая пластина

Данный элемент поддерживает створку за верхний край, выполняя несколько задач: удерживает ворота от падения, поддерживает строго вертикальное положение и направляет движение по прямой в сторону уловителей.

При самостоятельном изготовлении верхней поддержки есть где развернуться фантазии «умельцев». Примером может послужить конструкция с фотографии:

В заводских условиях выполняется верхняя пластина с парными роликами. Делают элементы с 2-мя или 4-мя роликами для легких и более тяжелых ворот соответственно. Для того, чтобы пластина сумела справиться с предстоящими нагрузками и не разогнуться, желательно выполнять ее из стали порядка 4 мм толщиной.

Сами ролики от разных производителей могут идти с пластиковой или резиновой поверхностью. Пластик может царапать створку, так что резина все же предпочтительнее.

Монтаж заводской верхней пластины производится на нащельнике ближайшей к кареткам воротной опоры. Чтобы не увеличивать дистанцию от столба до створки, а максимально прижать ее к столбу, один из роликов частично заводится внутрь нащельника в предварительно выполненный вырез размером 60*40 мм.

Край самой пластины заводится между столбом и нащельником и приваривается.

Створка ставится на свое место (каретки заводятся в рельс) и пропускается верхним срезом между роликами поддерживающей пластины. Ролики подгоняют согласно толщине рамы, передвинув болты в продолговатых пазах пластины и не забывая убедиться в вертикальности створки.

Нижний уловитель

Элемент необходим для перераспределения нагрузки при запертых воротах. Перемещается створка на весу, но удерживать ее так постоянно недопустимо – ролики с рельсом быстро выйдут из строя. Поэтому свободный край при закрытых воротах обязательно должен опереться о полочку уловителя.

Для создания нижнего улавливателя подойдут пара отрезков уголка и пластина из металла не тоньше 3мм, которые свариваются между собой. Менее крепкий элемент может разрушиться или деформироваться.

Нижний уловитель заводского производства снабжен лепестками – отгибами для гарантированного попадания ворот в улавливатель при ветре или наличии незначительного люфта.

Крепят данный элемент на дальний от роликов нащельник при помощи сварки.

Важно выдержать правильную высоту, чтобы створка заезжала на полочку с подъемом данного края на 3-4 мм.

Нижний концевой ролик

Данное колесико необходимо для плавного закатывания створки в уловитель.

Сам ролик и его конструкция могут быть любыми, удобными для изготовления. Важно лишь продумать систему крепления элемента к рельсу створки.

Заводские концевые ролики могут быть с колесом из металла или пластика. В принципе, для легких ворот до 300 кг весом полимера вполне достаточно.

С более тяжелыми створками от 300 кг необходим металлический ролик.

Не редко современные элементы снабжаются стальной пластиной перед роликом. Такое дополнение заменяет переднюю заглушку для торца рельса, тогда резиновая заглушка в комплекте будет лишь одна, для заднего среза направляющей.

Концевой ролик крепится непосредственно в направляющую рядом с торцом. Заводской элемент фиксируется пластиной и парой болтов.

Концевой ролик закатывает створку на полочку уловителя, составляя вместе с ним третью точку опоры для конструкции. Это позволяет разгрузить роликовые опоры.

Верхний уловитель

Данный элемент фиксирует створку при закрытых воротах. Если его не установить, то ворота будут греметь, а периодическое давление на створку (в том числе и ветра) сможет приводить к деформации.

Для изготовления верхнего улавливателя можно взять просто отрезок гнутого швеллера, можно сварить пару уголков или согнуть полосу длиной 6-10 см. Металл необходим как минимум 4 мм толщины.

Произведенный на заводе верхний уловитель выполнен в виде П-образной скобы с теми же лепестками-отгибами. Такая форма позволяет створке попасть на свое место даже при наличии люфта.

Верхний уловитель приваривают к тому же нащельнику, что и нижний.

Крепить его можно после всех остальных элементов.

Не все производители включают верхний улавливатель в базовый комплект, предлагая приобретать его отдельно. При выборе подходящего набора стоит убедиться в полноте комплектации.

Заглушки

Данные элементы закрывают торцы рельса от снега, грязи и излишней влаги.

Когда изготавливают заглушки самостоятельно, то чаще всего берут просто пластины из листовой стали 1-2 мм толщиной, изготавливают детали по размерам сечения направляющей и заваривают с их помощью торцы.

Заглушки заводского производства в основном выполняются из резины и являются съемными благодаря гофрированной части, за счет которой удерживаются в профиле.

Устанавливаются заглушки с обеих сторон рельса вручную. При наличии стальной пластины на концевом ролике потребуется лишь один резиновый элемент для противоположного края.

Преимущества заводского комплекта фурнитуры перед самодельным

Относительно недавно фурнитура заводского производства стоила слишком дорого, чтобы ее мог позволить себе любой желающий. Готовые комплекты завозились из-за рубежа по 300-400 долларов, а еще монтаж оплатить надо было. В связи с этим некоторые мастера приспособились изготавливать комплектующие самостоятельно, что было очень востребовано на тот момент.

Для создания роликовых опор необходим был токарь, который смог бы обточить подшипники как следует. Вместо направляющего профиля использовалась квадратная труба со сделанным болгаркой разрезом на одной из граней. Но все равно самодельный комплект стоил порядка 150-200 долларов.

Сейчас заказывать самопальную фурнитуру стало просто не выгодно, так как заводские комплекты отечественного производства окажутся едва ли не дешевле, но при этом выше качеством.

С заводскими комплектующими ворота работают не в пример лучше, так как рельс и каретки изначально производятся максимально подогнанными друг под друга. В готовом комплекте все просчитано, выверено и проверено временем. Створка гарантированно будет ходить легко, без лишнего грохота и заеданий. Прослужат ворота также намного дольше конструкции на самодельных элементах.

На практике проверено, что мало кто сумел сделать «на коленке» действительно качественные роликовые опоры. В большинстве же случаев получались недолговечные комплектующие, вызывающие частые поломки.

Преимущества комплектов заводского производства:

• Точная геометрия всех элементов, которой в самодельных наборах добиться невозможно.
• Качественная оцинковка всех элементов. Самодельные комплектующие такой защиты не получают, поэтому риск появления ржавчины и снижения прочности очень велик.
• Высокая прочность направляющего профиля, устойчивость к деформации (при соблюдении правил монтажа). Обычная квадратная труба держать геометрию на должном уровне не может, прочность снижается уже при разрезе стенки, а геометрия «плывет» под нагрузкой.
• Заводские роликовые опоры проще выставляются в правильное положение, особенно при наличии регулировочных пластин.
• Подвижность верхней части роликовых опор снижает износ самих кареток.
• Поддерживающая пластина позволяет легко подстроить ролики согласно толщине створки, так что никаких люфтов при движении ворот наблюдаться не будет.
• Готовый комплект фурнитуры хорошего качества обеспечит легкое скольжение створки. Особенно важно это для ворот, которые будут автоматизироваться – приводы не рассчитаны работать с перегрузками со стороны некачественной механики ворот.

Замена самодельной фурнитуры заводским комплектом на готовых воротах

Случай из практики. Специалистов нашей компании вызвал для консультации клиент, который установил нашу автоматику. При перемещении створки привод сильно нагревался, а причину этого самостоятельно установить он не смог.

Уже при визуальном осмотре стало ясно, что причина в несоответствии самодельной фурнитуры даже самым основным требованиям. Рекомендацией мастеров стала замена кустарной фурнитуры на заводскую, подобран комплект отечественного производителя «Світ Воріт^тм». Ход работ по замене вкратце описан ниже.

Демонтаж створки. Были удалены заглушки и вынут концевой ролик. Створка открылась полностью и была снята с роликовых опор. Ворота разместили на ровной поверхности. Болгаркой были срезаны сварочные швы, которыми была приварена квадратная труба-рельс к раме створки.

Фото, размещенное ниже, показывает одну из причин, которые вызывали заклинивание ворот и перегрев привода.

Этот очень ржавый и деформированный рельс принято было заменить заводским рельсом харьковского производства. Благодаря использованию стали с высоким содержанием углерода, такой элемент должен гораздо лучше противостоять нагрузкам и не терять геометрию.

На данной направляющей снизу временно приварили две «ножки» — отрезки металлопрофиля по 60 см длиной. Такой подход позволяет сразу выставить створку вертикально и приваривать к рельсу с обеих сторон без переворачиваний ворот и риска получить перекосы.

Створка была установлена сверху на этот рельс, после чего нижнюю трубу каркаса стали соединять с данным основанием.

Крепление выполнялось в виде прихваток сварными швами по 20-30 мм с шагом 700 мм с двух сторон створки, но в шахматном порядке.

Внимание! Сплошной шов выполнять нельзя ни в коем случае, иначе даже самый качественный рельс может «повести», и ворота начнут клинить из-за деформации.

После приваривания рельса к створке с помощью автомобильного герметика был тщательно заделан зазор между направляющей и трубой каркаса. Без данной операции в щель могла бы попасть влага, которая со временем вызвала бы рост ржавчины и разрушение металлоконструкции.

Рельс и нижняя каркасная труба подверглись грунтованию и трехслойному окрашиванию. Это не входило в задачу монтажников, они в это время занимались заменой фурнитуры.

Специалисты демонтировали старые роликовые опоры, уже не способные выполнять свои обязанности дальше.

Их заменили каретками с усиленными подшипниками и металлическими обоймами.

Роликовые опоры разместили на швеллере, подобрав оптимальное положение. Створку поставили на них и убедились в легкости хода. Только после этого основание опор было обварено по периметру для надежного соединения с горячекатанным швеллером, забетонированным в фундамент.

Концевой ролик установили в рельс. Закрепили сваркой на своих местах верхнюю пластину и улавливатели. Поставили заглушку.

Замена фурнитуры с самодельной на заводскую на этом была завершена. После включения автоматики заказчик убедился, что привод перестал греться.

Акция!

Приобретая рекомендованную нашими специалистами фурнитуру, Вы в подарок получите авторскую инструкцию, где пошагово описан порядок изготовления и монтажа откатных ворот.

Кстати, у нас есть статья о самостоятельном монтаже автоматики – логичный следующий шаг после установки откатных ворот.

КОМПЛЕКТ ФУРНИТУРЫ ДЛЯ СБОРКИ ОТКАТНЫХ ВОРОТ

В состав комплекта входит все необходимое для сборки и установки сдвижных ворот. К данному комплекту подходят любые виды щитов, сделанные самостоятельно.

1. Несущая балка, 2. Роликовые опоры, 3. Торцевая крышка с роликом, 4. Торцевая крышки, 5. Т-образный профиль каркаса ворот, 6. Ловитель нижний, 7. Ловитель верхний, 8. Направляющее устройство, 9. Бетонируемая рама, 10. Электропривод.

СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 71Х60Х3,5 L=6000ММ — для ворот шириной проема до 4 метров и весом до 450 кг Цена от 14 500 руб.		СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 71Х60Х3,5 L=7000ММ — для ворот шириной проема до 5 метров и весом до 450 кг Цена от 15 700 руб.
СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 71Х60Х3,5 L=8000ММ — для ворот шириной проема до 6 метров и весом до 450 кг Цена от 16 800 руб.		СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 95Х88Х5 L=6000ММ — для ворот шириной проема до 4 метров и весом до 800 кг Цена от 28 500 руб.
СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 95Х88Х5 L=7000ММ — для ворот шириной проема до 5 метров и весом до 800 кг Цена от 30 700 руб.		СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 95Х88Х5 L=8000ММ — для ворот шириной проема до 6 метров и весом до 800 кг Цена от 32 800 руб.
СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 138Х144Х6 L=8000ММ — для ворот шириной проема до 6 метров и весом до 1200 кг Цена от 89 600 руб.		СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 138Х144Х6 L=9000ММ — для ворот шириной проема до 6 метров и весом до 1200 кг Цена от 95 800 руб.

Дополнительные аксессуары для откатных ворот

Регулируемая площадка роликовой опоры		Т-образный профиль для сборки каркаса ворот
Замок для откатных ворот Apecs		Бетонируемая рама для откатных ворот
Автоматика для откатных ворот

ПРЕИМУЩЕСТВА

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Выбор  комплекта фурнитуры для самостоятельного изготовления откатных ворот зависит от ряда параметров.

2. до 450 кг направляющая 60х71 мм с толщиной стенки 3,5 мм.
2.1. Для ширины проема ворот до 3,5 м – длина направляющей 5,0 м.
2.2. Для ширины проема ворот до 4,0 м – длина направляющей 6,0 м.
2.3. Для ширины проема ворот до 5,0 м – длина направляющей 7,0 м.

3. до 800 кг направляющая 89х88 мм с толщиной стенки 5 мм.
3.1. Для ширины проема ворот до 4,0 м – длина направляющей 6,0 м.
3.2. Для ширины проема ворот до 5,0 м – длина направляющей 7,0 м.
3.3. Для ширины проема ворот до 6,0 м – длина направляющей 8,0 м.
3.4. Для ширины проема ворот до 7,0 м – длина направляющей 9,0 м.

4. более 800 кг направляющая 138*144 мм с толщиной стенки 6,0 мм с дополнительным усилением профиля.
4.1. Для ширины проема до 8,0 м – длина направляющей 12,0 м.
4.2. Для ширины проема до 12,0 м – длина направляющей 18,0 м.

Преимущества комплектующих для откатных ворот российского производства DoorHan.

1. Высокоточная автоматическая производственная линя холодного проката стального листа позволяет производить направляющие идеальной формы с минимальными допусками.

2. На производстве внедрен 100% контроль качества, что гарантирует высокое качество продукции и длительный срок службы ваших ворот.

3. При производстве применяется сталь марки SS350. Один из важных свойств стали является предел текучести — это характеристика показывающая критическое напряжение, при котором начинается и продолжается деформация материала без повышения нагрузки.

4. В роликовых опорах применяется  202-й подшипник 6202.2RS (ГОСТ 8882-75) с влагостойкой смазкой способной работать в широком диапазоне температур – от – 60-ти до + 90 градусов. Низкотемпературная смазка облегчает работу лектроприводу при низких температурах, что в свою очередь увеличивает срок эксплуатации, как мотора, так и воротной конструкции в целом.

5. Все комплектующие изготавливаются в России в соотвествии с требованиями российских норм и ГОСТов. И не подвержены колебанию курса иностранной валюты.

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Самостоятельный монтаж сдвижной калитки

Наряду с распашными воротами спросом пользуются и ворота откатные, или консольные. Они надежные, более удобные в эксплуатации, имеют привлекательный вид. Установить их можно самостоятельно, а поможет в этом схема откатных ворот своими руками и подробная инструкция.

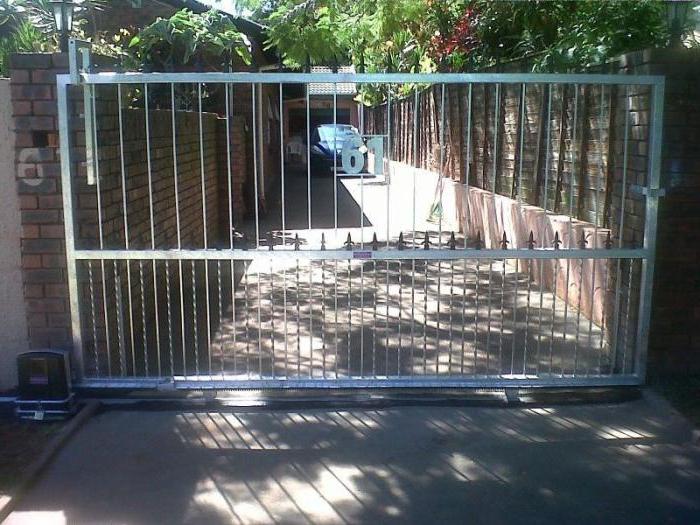

Стандартные откатные ворота

Устройство ворот консольного типа

Откатные ворота представляют собой большое полотно правильной формы, движущееся по консольным блокам вдоль забора. Блоки надежно зафиксированы на металлическом швеллере, выступающем с фундамента. Основными элементами данной конструкции являются:

• створка;
• несущая балка;
• верхний и нижний улавливатели роликов;
• роликовые опоры;
• направляющий механизм.

Как правило, все составляющие изготовлены из металла, хотя иногда полотно бывает из поликарбоната или дерева. Чаще всего для рамы используются стальные трубы или профиль 80х40мм или же 60х40мм. Для обшивки используют стеновой профнастил различной толщины. Откатные ворота дополнительно можно оснастить электроприводом и сделать их автоматическими.

Устройство ворот консольного типа

Поэтапная установка сдвижных ворот

Несмотря на более сложную конструкцию, самостоятельно установить сдвижные ворота не так и трудно. Процесс монтажа включает:

• подготовку участка;
• строительство фундамента;
• сборку рамы;
• установку консольной балки и роликов;
• обшивку полотна;
• крепление створки и фурнитуры.

Подготовительные работы

Устройство сдвижных ворот предусматривает наличие свободного пространства с внутренней стороны ограждения для беспрепятственного движения створки. С той стороны, куда будет отодвигаться полотно, не должно быть никаких строений, кустарников и деревьев. Необходимо очистить этот участок от растительности, камней, выровнять имеющиеся впадины или бугры. Далее наступает черед для рытья траншеи под фундамент. Ее параметры:

• длина равняется половине ширины проема;
• ширина 35-40см;
• глубина от 1м до 1,5м.

Располагаться такая траншея должна вдоль забора, на минимальном расстоянии. Край ямы должен находиться вровень с торцевой частью столба.

Правильное бетонирование сдвижных ворот

Строительство фундамента

Фундамент для таких ворот считается обязательным элементом. При открывании створки именно на него будет оказываться максимальное давление. Монтируя откатные ворота своими руками, схема к которому уже имеется, важно не только залить фундамент, но и правильно его армировать. Сначала в траншею нужно установить армирующий каркас. Он состоит из швеллера, шириной от 16 до 20см, а также отрезков арматуры сечением 10мм. К плоской стороне швеллера по краям приваривают отрезки арматуры, длина которых лишь немного меньше глубины ямы. Теперь их соединяют между собой меньшими отрезками, чтобы закрепить каркас. Должна получиться П-образная конструкция, которую опускают в траншею на песчаную подушку.

При этом поверхность швеллера должна располагаться горизонтально, и находиться на одном уровне с поверхностью грунта. Чтобы во время бетонирования каркас не сдвигался, его укрепляют подручными средствами – досками, деревянными распорками, кирпичами. Раствор готовят в стандартном соотношении:

• цемент – 1 часть;
• песок – 2 части;
• щебень средней фракции – 4 части.

Изготовление рамы и крепление фурнитуры

Для сборки рамы и крепежа конструкции понадобится:

• болгарка;
• сварочный аппарат;
• металлические трубы или профиль для рамы;
• растворитель;
• грунтовка;
• шурупы или саморезы;
• шуруповерт.

Поскольку каркас ворот будет состоять из двух рам – внутренней и наружной, трубы необходимо заготовить разной толщины: для наружной рамы рекомендуется сечение профиля 50х50мм, 60х30мм или 60х40мм. Для внутренней рамы берут трубы сечением 20х40мм или 20х20мм. Если на трубах имеется окалина или следы коррозии, их убирают с помощью болгарки со специальной насадкой. Затем трубы обезжиривают растворителем и покрывают грунтовкой.

Чертеж рамы сдвижных ворот

Используя схемы откатных ворот для дачи своими руками и чертежи створки, варят наружный каркас, затем внутренний. Между собой их скрепляют прихватками каждые 20 сантиметров, но обязательно в шахматном порядке. Ширина прихваток небольшая – около 2 сантиметров. После сборки швы снова зачищают болгаркой, все места сварки тщательно грунтуют. При желании готовый каркас можно покрасить, это будет дополнительной защитой металлу от сырости.

Процесс монтажа ворот

К нижнему краю рамы приваривают направляющую из комплекта фурнитуры, а затем каркас обшивают полотном. На швеллере выставляют ролики и максимально их разводят, при этом ближняя к проему каретка должна находиться в 15 см от края швеллера. Полотно выставляют на ролики и регулируют их расположение: если ворота стоят ровно, каретки прихватывают сваркой к швеллеру, если же расположение створки не устраивает, ролики передвигают. Когда все отлажено, нет перекосов и выступающих деталей, каретки приваривают окончательно.

Далее крепятся концевые ролики, оба улавливателя и накатной ролик. Верхние ролики и улавливатели можно приваривать прямо к несущим столбам, если они из труб или швеллера, или же к профилю, приваренному к закладным, если столбы кирпичные. В направляющей балке по краям остаются отверстия, которые необходимо закрыть заглушками из комплекта, или же просто заварить. Завершающим этапом будет проверка хода ворот, а также установка привода, если конструкция автоматическая.

Крепление верхнего улавливателя

На этом установка считается завершенной. Этот способ позволяет сэкономить значительную сумму, ведь готовые сдвижные ворота стоят недешево. Но даже если вы приобрели заводскую конструкцию, ее установка ничем не отличается от самодельной.

Монтаж сдвижных ворот на видео-уроке

Источник: http://rusograda.ru/vorota/sxema-otkatnyx-vorot-svoimi-rukami

Откатные ворота своими руками: чертеж и инструкция

Забор по периметру своего дома с участком – это важный параметр уюта и безопасности. Ворота при этом являются неотъемлемой частью ограждения. Откатные конструкции раньше считались привилегией избранных, теперь же соорудить их самостоятельно не составит большого труда. Такое изделие будет удобно в эксплуатации и приподнимет авторитет хозяина в глазах соседей.

Что такое откатные ворота?

Конструкция представляет собой движущийся механизм, для открывания которого не требуется дополнительное место. Створка будет ходить параллельно забору, сохраняя незаменимую свободную площадь двора.

Полотно может отодвигаться полностью либо разъезжаться в обе стороны. При этом материал для изготовления используется разный, все зависит от ваших предпочтений и толщины кошелька.

Область применения

Откатные ворота широко применяются на современных объектах. Это связано с удобством эксплуатации и практически отсутствующими ограничениями.

Распашной аналог будет требовать наличие большой свободной площади для открытия. А в современных условиях каждый квадратный метр на вес золота.

Простота устройства и доступность материалов сделали изделие популярным и у частных домовладельцев. Если прибавить к этому эстетически привлекательный внешний вид и долговечность конструкции, то главный конкурент, распашные ворота, проигрывает по многим характеристикам.

Составляющие механизма

Набор составляющих не включает в себя ничего экстраординарного:

• Опорные столбы. Это может быть кирпичная кладка, швеллер, брус. Допускаются готовые бетонные столбы и трубы большого диаметра.
• Качественный и абсолютно ровный фундамент. Именно по нему будут двигаться ворота. Поэтому от качества основания будет зависеть простота дальнейшей эксплуатации.
• Каркас с внешней обшивкой или без нее (кованое изделие).
• Роликовые опоры. На них выпадет основная нагрузка.
• Специальные платы с роликами для защиты от бокового качания.
• Концевой ролик с уловителем. Хорошо отрегулированные ворота свободно открываются, поэтому в конце нужно предусмотреть стопорный механизм во избежание проблем.
• Электродвигатель с зубчатой рейкой (в случае автоматизирования процесса).

Готовим чертеж

Соорудить откатные ворота на глазок точно не получиться, необходим качественно выполненный чертеж и четкое его исполнение в процессе работы. Нанимать архитектора для этих целей вовсе не обязательно все можно сделать и самому.

Что же необходимо знать для чертежа?

1. Тип ворот. Конструктивно изделия отличаются, поэтому универсальной схемы для разных типов не существует:
   • Консольные. Необходимо помнить, что длина противовеса равна половине длины проема при треугольном исполнении и одной трети при прямоугольном. Например: при необходимой ширине ворот в 4 метра, каркас необходимо делать шестиметровый, что и отражается на чертеже.
   • Подвесные. Изображая схему нужно помнить, что направляющая каркаса будет прилегать к балке неплотно (все зависит от конструкции ролика), поэтому высота конструкции имеет определяющее значение. Если получится большой зазор до земли – плохо, но когда ворота будут выше необходимого – во сто крат хуже, придется много переделывать.
   • Рельсовые. Тут все проще. Главное, помнить правило – ширина полотна должна быть больше проема на 50 сантиметров. Таким образом, при взгляде на закрытый проем под углом не будет видна щель между воротами и столбами.
2. Используемые материалы. Консольная конструкция подразумевает бетонный армированный фундамент глубиной полтора метра со швеллером наверху под неподвижные ролики. Если ширина швеллера 200 мм, то заливка бетоном происходит вплотную к столбам, меньше – то от опоры нужно отступить так, чтобы расстояние от края швеллера до столбика было 20 сантиметров.
3. Каркас створки. При проектировании высоты необходимо отталкиваться от высоты забора, ворота должны быть немного ниже. Схема каркаса должна включать специальную направляющую балку, которая является основой будущих ворот.

Непосредственно примеры чертежей можно найти в достаточном количестве используя Гугл или Яндекс.

Чертеж откатных ворот

Немного о фурнитуре

Если каркас и фундамент можно сделать самостоятельно, то фурнитуру придется купить. Обычно предлагают комплект. На что же обратить внимание?

1. Направляющая балка. Должен быть профиль с шестью углами толщиной 3,5 миллиметра (вес конструкции 300 кг) и 5 мм при массе 800 килограмм. Визуально балка должна быть ровная. Лучше не поскупиться и выбрать европейское.
2. Ролики. Изготовление обязательно из металла с подшипниками крепостью 301 (при стандарте 201). Пластик и китайские подшипники из сырой стали начнут скрипеть через две недели, а рассыплются через год, два.
3. Роликовая система от покачивания. Непосредственно ролики лучше выбрать из резины, тогда следов на полотне оставаться не будет.
4. Концевой ролик и улавливатели. Особых требований к ним нет, главное чтобы были.

Делаем откатные ворота самостоятельно

Разберем, что нужно для монтажа и как правильно его сделать.

Монтаж откатных ворот

Материалы и инструменты

Чтобы не отвлекаться в процессе работы нужно подготовить набор инструментов:

• стандартный сварочный аппарат и пачка электродов;
• болгарка и 5 маленьких обрезных кругов;
• кисть и емкость для краски;
• лопата, топор, молоток, рулетка, уровень;
• бетономешалка или корыто.

Необходимо также запастись материалом:

• Профильная труба для каркаса по периметру 60×40×2 или 60×40×2,5. Внутренние перемычки можно делать из трубы 40×40×2 либо 40×40×2,5. Толщина металла зависит от размеров конструкции.
• Обшивка зависит от фантазии и материальных возможностей.
• Опорные столбы могут быть камня, швеллера, трубы.
• Комплект фурнитуры.
• Цемент, песок, щебень, арматура (14 или 16) и швеллер (верх фундамента) для консольного типа.
• Грунтовка и краска.

Изготовление и монтаж

• 1 этап. Фундамент. Из арматуры сваривается П-образная конструкция с перемычками посредине. Арматура укладывается в заранее вырытую яму. Выставляются столбы, происходит их заливка, и закладной для консоли. При этом верхний швеллер закладной должен получиться на одном уровне с поверхностью. Пространство под рельсом также нуждается в укреплении, но небольшой глубины. Обычно фундамент строится высотой от половины до полутора метров.
• 2 этап. Полотно. Металлические трубы или деревянный брус нарезаются по размеру и соединяются между собой сваркой или болтами. При изготовлении уровень должен стать обязательным инструментом, во избежание перекосов. Когда каркас готов, крепится направляющая балка, а затем облицовка.
• 3 этап. Покраска. Тщательно зачищенные и обезжиренные поверхности покрываются грунтовкой, а затем краской. Наносить слой защитного покрытия рекомендуется с обеих сторон ворот, а не только с лицевой. Краска подбирается для наружных работ, устойчивая к перепадам температур и зимним холодам.

• Разметка линии движения полотна. Проще всего выполняется с помощью натянутой нитки.
• Установка роликов. Их нужно располагать на максимальном удалении друг от друга. Первоначально роликовые опоры прихватываются сваркой и только после регулировки установленного полотна крепятся окончательно и надежно сварочным оборудованием.
• Установка полотна производится в закрытом положении.
• Монтируются концевые ролики и улавливатели (болтами из комплекта и сваркой для крепости).
• Ставятся на место удерживающие от бокового смещения ролики (крепятся «намертво» к столбам).
• Выполняется смазка всех движущихся элементов.

Несколько советов

• Фурнитура приобретается после чертежа. Тогда приходит понимание о массе конструкции и соответственно классе роликов.
• Исправная работа ворот во многом зависит от качества направляющей балки. Экономия на этом элементе приведет к скорой поломке даже при идеально выполненном монтаже.
• Противовес не может быть шириной треть проема при треугольном исполнении, недостаток веса превращает его в фикцию и ролики (даже самые качественные не прослужат гарантийный срок).
• При использовании электрического двигателя создайте для него укрытие (будка как для собаки, например). Так можно продлить срок его службы.

Достоинства и недостатки

• Тихий и плавный ход.
• Простое обслуживание в зимний период. Необходимость убирать снег из проема отсутствует.
• Длительный срок службы.
• Элементарный технический уход.

• Обязательное бетонирование столбов и основы.
• Тщательный и своевременный уход за роликовой системой.
• Свободное место вдоль ограждения. Калитку нужно продумывать заранее так, чтобы она не перекрывалась полотном ворот.

Источник: http://househill.ru/usadba/vorota/otkatnye-svoimi-rukami.html

Откатные ворота своими руками: конструкция, чертежи, схемы

Откатные ворота, или, как их ещё называют, сдвижные, очень удобны, экономят пространство, а при подключении автоматики становятся еще и комфортными — для их открытия из автомобиля не придется выходить. Давайте рассмотрим конструкцию откатных ворот, которые вы сможете сделать своими руками.

Мы рассмотрим достоинства различных конструкций откатных ворот, критерии выбора фурнитуры и привода. Покажем этапы изготовления и монтажа. Примеры сопровождаются сравнительными таблицами, чертежами и схемами.

Достоинства откатных ворот

Основными достоинствами ворот откатного типа являются:

• экономия площади участка;
• жесткость конструкции, высокая сопротивляемость ветровым нагрузкам;
• прочность и длительная эксплуатация;
• возможность перекрытия широкого проема;
• удобство управления и комфорт (для автоматических моделей);
• современный, статусный облик.

Недостатками можно назвать относительно высокую стоимость комплектующих и зависимость от электроэнергии — для питания привода.

Типы конструкций

Конструктивно откатные ворота подразделяются на консольные (полотно ворот двигается по верхней направляющей) и монорельсовые (створка скользит по рельсу, расположенному над уровнем грунта).

Монорельсовые вороты рекомендованы в следующих случаях:

• мягкий климат без значительных зимних осадков;
• необходимость проезда негабаритных автомобилей или спецтехники, которым может помешать консоль.

При проезде через такие ворота придется смириться с помехой при переезде через рельс, расположенный чуть выше отметки «0».

Консольные ворота лучше защищены от осадков, и для регионов со снежными зимами, их конструкция предпочтительней.

Створ ворот может перемещаться вручную или автоматически. Вопрос выбора из этих вариантов — в цене и требованиях к комфорту владельца автотранспорта. Дополнительное удобство создаёт оборудование калитки в полотне, снабженной собственным запирающим устройством. Также ворота отличаются способом обшивки:

• профнастил (одно- и двухсторонняя обшивка);
• прокат — лист или пруток;
• кованый металл;
• пиломатериалы.

Перед выбором обшивки следует учесть, что материалы имеют различную массу. Чем больше вес обшивки, тем более металлоёмкой должна быть рама створки, выше мощность привода, дороже фурнитура и двигатель. Наиболее лёгкой является обшивка профнастилом, особенно односторонняя. Вес полотна из стального листа зависит от его толщины, но слишком тонкий прокат использовать не рекомендуется. Обшивка деревом может оказаться достаточно массивной из-за толщины материала. Конструкции из сварного прутка или ажурные кованые могут быть не слишком тяжелыми, но в этом случае участок остаётся на виду у прохожих, что не всем нравится. Полотно из ковки с подложкой — самое тяжелое. Для передвижения такой массы могут потребоваться промышленные фурнитура и привод.

Выбор фурнитуры

Комплектность набора покупной фурнитуры

Фурнитура подбирается по массе ворот и ширине проезда. Желательно, чтобы комплект фурнитуры состоял из следующих элементов:

• несущая балка (направляющий профиль);
• роликовые каретки (роликовая опора);
• ролик концевой;
• верхние поддерживающие ролики;
• верхний и нижний улавливатели;
• заглушки.

Составляющие откатных ворот: 1 — электропривод; 2 — роликовые опоры; 3 — регулируемые подставки; 4 — направляющая; 5 — концевой ролик; 6 — ловитель нижний; 7 — зубчатая рейка; 8 — ловитель верхний роликовый; 9 — поддерживающие ролики

Длина несущей балки должна составлять 1,35–1,5 ширины проезда (меньшая цифра допустима для самых лёгких ворот). В этом элементе важна точная геометрия профиля и отсутствие кривизны по длине для исключения заедания роликов. По роликовым кареткам двигаются ворота. Ролики могут быть выполнены из пластика или стали. В этом узле нужно обратить внимание на применяемые подшипники — от них зависит надежность конструкции.

Концевой ролик предназначен для частичной разгрузки роликовых опор. Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи.

Сравнение фурнитуры откатных ворот от различных производителей

На рынке представлена фурнитура различной ценовой категории отечественных и импортных производителей. Чтобы сориентироваться, рассмотрим некоторые варианты, причем для корректного сравнения взята фурнитура с приблизительно одинаковой массой ворот — от 400 до 500 кг.

Сравнительная таблица предложений по фурнитуре от различных производителей

Источник: http://dvamolotka.ru/post/13192-otkatnye-vorota-svoimi-rukami-konstrukciya-chertezhi-shemy

Откатные ворота своими руками чертежи

В данной статье разберемся, что вам понадобиться для производства откатных ворот своими руками. Итак, по порядку, Вам необходимо будет выполнить несколько этапов работ:

• подготовить опорные столбы
• сделать фундамент для откатных ворот
• провести электропроводку под автоматику для откатных ворот
• изготовить ворота
• осуществить монтаж ворот
• подключить и настроить автоматический привод для ворот

Если Вас интересует супермаркет комплектующих для откатных ворот, не забудьте сообщить менеджеру размер своего проема, компания предоставит Вам чертежи абсолютно бесплатно.

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплекта для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

• консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
• две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
• верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
• концевой ролик не дает створке провисать в закрытом положении, фиксирует её
• верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Электропривод для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

• Электропривод – двигатель, который приводит створку ворот в движение
• Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
• Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
• Пульт управления— служит для подачи команд на открытие-закрытие ворот
• Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).

Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку, разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы 40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

Всё, ваши ворота готовы к использованию.

Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

• Вы экономите свои деньги
• Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
• Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

Источник: http://vorotnet.ru/stattya—Otkatnye_vorota_svoimi_rukami_chertezhi
