Футеровка печи своими руками из кирпича

На фоне горения топлива в печи температура в ней резко возрастает. Обычно она доходит до отметок в сотни градусов. Футеровка – это обеспечение защиты наружной стороне печных стенок от перегрева. Без нее сильный жар провоцирует изменение структуры и основных свойств огнеупорных материалов печи, что приводит к негативным последствиям.

Под футеровкой печей понимается специальная кирпичная оболочка, которая должна полностью покрывать всю внутреннюю поверхность топки. Подобная защита от чрезмерного нагрева выполняет ряд функций, продлевает срок службы печной конструкции.

Футеровка – это не самостоятельная часть, она входит в цельную печную систему. Этим объясняется активное взаимодействие указанного слоя и с внешней отделкой, и с внутренней частью, где и протекают процессы горения.

Изначально работа в данном направлении начинается с предварительных расчетов, выбора подходящего материала с учетом всех особенностей для обеспечения теплозащиты печи. Тогда эффективность будет наибольшей.

При грамотной футеровке печей обеспечивается дополнительная защита основным ее составляющим от негативного действия факторов механической и химической природы.

Как обеспечивается теплозащита печи

Для футеровки печных сооружений и обеспечения защиты их внутренних поверхностей можно:

• Применить для проведения обработки внутри топки материал, характеризующийся минимальной степенью теплопроводности.
• Обеспечить выход излишка тепла с дымом посредством установки защитных экранов для придания направления тепловому излучению.

В случае установки специализированных экранов идет речь о теплозащите. Благодаря этой процедуре обеспечивается защита некой части печи от теплового излучения, которое выводится наружу.

Если внутренняя часть топки будет обработана особыми составами, выделяемое тепло не выйдет за пределы конструкции.

Для выполнения футеровки печей выбираются только материалы с теплоизоляционными свойствами, чаще всего это:

• кирпич;
• огнеупорный бетон;
• мертель.

Футеровка с помощью шамотного кирпича

На современном рынке строительных материалов, в условиях их широкого разнообразия, особенно востребован шамотный кирпич. В ходе его производства предполагается использование специального порошка на основе обожженной глины.

Завершающий этап изготовления – это обжиг. Его выполняют в условиях очень высоких температур.

Эта разновидность, в отличие от кирпича простого, отличается прекрасными показателями по теплоизоляции. Поэтому футеровка топки, то есть, выкладка ее внутренней поверхности, выполняется именно этим материалом. Эта работа имеет ряд особенностей.

На фоне высокой температуры происходит постепенное смещение шамотным кирпичом слоя, расположенного снаружи. Это сопровождается появлением трещин на внешней поверхности печи, что со временем может стать причиной ее разрешения. Такие последствия опасны – это чревато проникновением вредного угарного газа внутрь помещения. Поэтому осуществлять футеровку камеры сгорания важно в строгом соответствии с основными правилами.

Правила кладки шамотного кирпича

Этот вариант футеровки в качестве теплозащиты топки, специалисты называют наиболее эффективным. Стоимость его небольшая. Основные правила обустройства подобной защиты таковы:

• Для заполнения швов допустимо брать исключительно специализированных растворов на основе глины, рассчитанных для работы с указанной разновидностью кирпича.
• При работе с металлической топкой важно создавать зазор между ней и кладкой. Это будет залогом сохранения целостности элементов печи в ходе ее эксплуатации.
• Отдельные кирпичи располагаются строго «ребро на ребро» по периметру внутренней поверхности печи. Сдвигать их не нужно.
• Когда осуществляется футеровка топки кирпичной печи, кладка стыкуется без дополнительных перевязок с основным швом по вертикали.

В любом случае шамотный кирпич нельзя класть вплотную к стенкам печи.

Для соединения кирпичей, расположенных с наружной стороны, используется глина. Чтобы не допустить случайного разрушения готового шва на фоне его перегрева при эксплуатации печи, готовый раствор сначала оценивают на пластичность. Для этого достаточно соединить с его помощью пару кирпичей, после чего обжечь их.

В кладке может быть использован только тот раствор, который сохранил свои свойства даже в условиях высокой температуры.

Особенности выбора шамотного кирпича

Для футеровки подойдут образцы, на которые нанесена маркировка ША либо ШБ. Здесь первая буква демонстрирует жаростойкость кирпича, а вторая отражает определенный уровень огнестойкости.

Чтобы созданная защита печи работала, выбирать материалы для нее необходимо внимательно. Потребуется оценить внешнее состояние кирпичей (поверхность будет шероховатой, но не гладкой), попробовать их расколоть. Качественный образец не будет крошиться, а разделится на крупные элементы.

В одной кладке нельзя использовать кирпич нескольких типов – они характеризуются различным тепловым расширением.

Футеровка печей из кирпича

Сложности возникают при футеровке не только металлических, но и кирпичных печей. Оба типа имеют свои характерные свойства, которые нужно принимать во внимание.

В рамках футеровки кирпичных печей категорически недопустимо укладывать защитный слой вплотную или в непосредственной близости от внешних стенок печи и их отдельных элементов.

На фоне повышения внутренней температуры часто наблюдается так называемое термическое растрескивание. В этом случае чрезмерно нагретые внутренние элементы начинают смещать со своего нормального положения те, что располагаются снаружи. Если внешние стены не справятся с нагрузкой, на фоне расширения изнутри они расходятся в стороны с растрескиванием и разрушением. Это чревато проникновением угарного газа во внутреннее пространство помещения, что крайне опасно.

В отдельных случаях при неграмотной кладке шов может совсем разрушиться. Это происходит, когда для кладки наружного слоя применялась глина с минимальной степенью адгезии. Поэтому на этапе кладки печи приготовленный раствор сначала тестируется в условиях высоких температур.

Особенность металлических печей в том, что показатели теплового расширения металлов не одинаковы. Поэтому между топочной и футеровочным слоем обязательно оставляется небольшое пространство. Это не допустит разрушения защитного слоя при изменении размера металлической части.

В указанном пространстве обычно размещают специальные материалы с негорючими свойствами вроде асбеста или базальтовой ваты. Применение асбеста допустимо только для конструкций, располагающихся в нежилых помещениях. Но воздуха там быть не должно.

Чтобы сделать металлическую печь наиболее безопасной, часто футеровка котла осуществляется сразу с двух сторон. Посредством такого шага достигается наилучший прогрев. Но данная точка зрения верна отчасти. Это объясняется:

• Высокой теплоемкостью кирпича;
• Низкой теплопроводностью кирпича.

Такое сочетание свойств является залогом того, что тепло не выйдет за пределы топки, а в дальнейшем удалится с выходящим дымом. Но при двухсторонней футеровке стенки печи

начинают прогорать из-за недостатка воздуха, необходимого для отвода тепловой энергии.

Поэтому двусторонняя футеровка для печи из металла — это мера для теплоизоляции, а не теплозащиты. Но охлажденные воздушные массы обязательно должны иметь возможность поступать к топочной.

Футеровка печи – необходимая составляющая ее длительной и безопасной эксплуатации. Но выполнять ее нужно в строгом соответствии с основными правилами и с применением качественных и подходящих материалов.

Чтобы футеровка, выполненная шамотными изделиями, была прочной, долговечной и эффективной, требуется применять специальный раствор. Оптимальный вариант – готовые сухие смеси, адаптированные для шамота и проверенные на режим работы лабораторно. Жаростойкие и огнеупорные составы для кладки рынком представлены в ассортименте, и цены вполне демократичны, а эксперименты с футеровкой обходятся дороже, поскольку ремонтно-восстановительные работы отопительных сооружений – дело трудоемкое и долгое.

Футеровка шамотным кирпичом

Готовые сухие смеси для футеровки имеют на упаковке инструкции производителя и информацию о точном назначении состава. Облицовка топочных отделов печей требует огнеупорных смесей, а для остальных отделов можно применить и жаростойкие растворы. Огнеупорные составы значительно дороже, но только их следует применять для футеровки топок, тем более, что раствора потребуется немного – можно брать из расчета 70 кг сухого вещества на 100 шт. кирпича.

При футеровке шамотным кирпичом замачивать его перед укладкой следует не всегда, а в определенных случаях:

• Сухой кирпич быстро впитывает воду из раствора, в результате растворный шов быстрее схватывается и теряет пластичность. Подправить что-то очень трудно, поэтому требуется хороший навык кладочных работ. Если кирпич замочить перед работой, то возможно получить дополнительный ресурс на исправление ошибок в кладке за счет продления подвижности растворной смеси.
• При повторном применении кирпичей от разборки старых печек замачивание дает открытие капилляров и поровых структур кирпича, в которые за время службы попали пыль и растворы. Влага и растворы в результате увлажнения легче проникают в кирпич, сцепление и прочность кладки повышается.
• При летних кладочных работах, когда температуры воздуха высокие, ненадолго замачивать кирпич перед кладкой рекомендуют. Осенью и зимой эта процедура становится лишней и вредной, поскольку переувлаженный кирпич в кладке нужно сушить, а до естественного просыхания и схватывания раствора в швах кладки топить печь недопустимо – это может вызвать деформации в швах кладки и снизить ее прочность. Иногда сушку проводят при помощи тепла от мощной электрической лампы накаливания при полном открытии всех дверец печки.

Сухой шамотный кирпич для кладки предпочтительнее, поэтому вместо замачивания кирпича можно сделать растворную смесь чуть менее густой, чтобы иметь небольшое время для выправления возможных огрехов кладочных работ.

Футеровки огнеупорными клеями и пастами

Как вариант, применение для футеровок не шамотных растворов, а огнеупорного алюмосиликатного клея имеет неоценимые преимущества. Данные составы применяют не только для футеровок бытовых печей в качестве кладочных и обмазочных растворов, но также и в металлургии. применяют высокотемпературные клеи для монтажа изделий из базальтового и каолинового волокна, керамоволокна, шамотных изделий, с отличным сцеплением в итоге.

Продается алюмосиликатный клей готовым к употреблению, в герметичной пластиковой таре разной фасовки, минимально 2 кг.

Футеровка с применением огнеупорного клея включает этапы:

• Перед работой клей тщательно перемешивают до полной однородности.
• Наносят клей на предварительно увлажненные поверхности стальными шпателями. На стенки топочного отдела и/или другие элементы футеровки клей наносят тонким слоем – не более 3 мм. В случае, когда футеровка выполняется только клеевым слоем, без наклейки картона или других материалов, то клей наносят за 3-4 раза, с выдержкой каждого слоя около 15 мин.
• При закреплении базальтового картона на горизонтальных поверхностях можно разбавлять клеевую массу водой до 15%. На расход клеевого состава влияет качество обрабатываемых поверхностей и толщина наносимых слоев, клея может уходить на кв. Метр в пределах 2-4 кг.
• Слой клея полностью высыхает через сутки, если температура не ниже 25⁰С и толщина нанесения не больше 3 мм. При высокой температуре (более 85⁰С) полное высыхание наступает через 5-7 часов.

Футеровки топок кирпичных печей и каминов

При футеровке стен топочных отделов следует обязательно учитывать неизбежное термо расширение материалов при температурных воздействиях, когда печи, камины или котлы будут работать. Внутренняя защита из слоя шамота и наружный кладочный слой из обычного красного кирпича должны иметь компенсационный просвет 0,7-1,0 см и/или прокладочный слой из асбокартона, базальтового или каолинового листа, или рулонного материала. Прямой контакт внешней стенки топочного отдела с футеровкой топки недопустим, должен быть или свободный просвет, или заполнение жаропрочным материалом, иначе разница в температурном расширении материалов вызовет деформации и сооружение будет постепенно разрушаться.

Перед началом кладки рассчитывают потребность в материалах. Более распространен шамотный кирпич со стандартными размерами 250*150*65 мм. Шамотные изделия выпускаются в большом ассортименте, это делает возможным подбор шамота для конфигурации любой сложности — для топочных камер, свода камина, арок и пр. Возможна выкладка наклонных поверхностей по обрамлениям колосниковых решеток и формирование задних стен каминов, так называемого «зуба» — отражателя тепловых потоков. В каминах внутренние стенки выполняют с уклоном, чтобы тепло шло в помещение, а продукты сгорания направлялись в точно рассчитанное отверстие. Точно так же, как и в топках печей, в каминах обязательны компенсационные зазоры между шамотной футеровкой и наружными стенами из кирпича.

Толщину и материалы для футеровки подбирают исходя из рабочего режима печи или котельного агрегата. В целях укрепления шамотной кладки применяется и армирование. Армируют швы стальной проволокой диаметром 3 – 5 мм в каждом втором ряду. Когда печи возводятся по схемам-порядовкам, то и футеровки делаются параллельно, и все размеры уже рассчитаны и расписаны в порядовке, так же, как и формы и размеры шамотных изделий.

Но если нужно выполнять футеровку топки уже построенной печи, этапы процесса следующие:

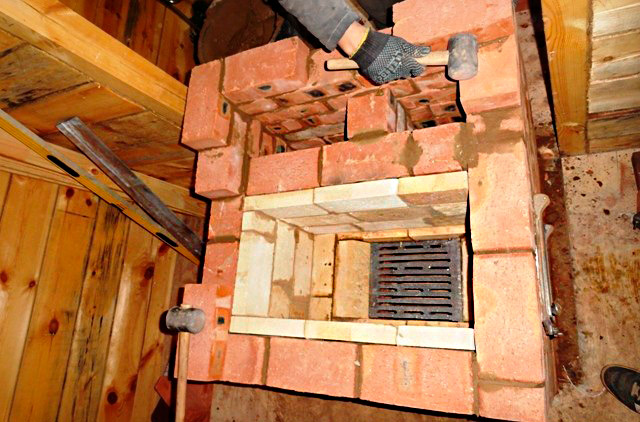

• Первый ряд шамотного кирпича укладывают вокруг колосниковых решеток, и предпочтителен кирпич с наклонной гранью для обеспечения уклона в направлении колосников.
• В готовых топках выкладывать заднюю стенку с наклоном крайне трудно, поэтому приходится делать их ровными. Заднюю и боковые стены футеровки поднимают одновременно.
• При малых размерах топок и необходимости их футеровки применяют не шамотный кирпич, а тонкостенные шамотные панели или обмазки пастообразным огнеупорным составом. При выполнении обмазок необходимо, что вся поверхность была обработана. Перед работой устраивают верхнюю подсветку, сняв с конфорок чугунные кольца.

При футеровке топок любых размеров, так же, как и при кладке, совмещать керамические жаростойкие кирпичи и огнеупорные шамотные недопустимо. Эти материалы сильно различаются по плотности и линейному расширению, а кроме того, у них разный коэффициент теплопроводности. Сочетание шамота и красного кирпича даст кладку, подверженную деформациям при нагреве, нестабильную и ненадежную, причем первым трескается и разрушается основной красный кирпич. Чтобы компенсировать тепловые расширения, между шамотом и керамикой всегда необходимы зазоры с прокладкой огнеупорного листа из асбокартона, базальта или каолина. В небольших топках при футеровке трудно устраивать еще и зазоры, но это необходимо, хотя бы минимальным размером в полсантиметра.

Футеровка топки металлической печи

Линейное расширение металла и шамота несравнимо с аналогичными параметрами кирпичей разного вида, поэтому при футеровках стальных топок вопрос о зазорах даже не возникает. Тепловые зазоры между стальным листом топки и шамотом заполняют асбестом, но предпочтительны каолиновые или базальтовые ваты или маты.

Футеровка металлических отопительных печей неизбежно снижает эффективность обогрева, поскольку часть тепла от сгорания топлива пойдет не на прогрев стенок, а в дымоход. Поэтому при наличии внутренней футеровки топок наружную облицовку стальной печки керамическим кирпичом делать совершенно излишне — высокая теплоемкость и низкая теплопроводность керамики сильно снизит теплоотдачу от печи.

Начинают облицовывать металлическую топку со дна к верху, так же как кирпичную – выкладывают дно, по настилу из, к примеру, базальтового картона не тоньше 1 см. Фиксируют картон или листы другого жаростойкого материала огнеупорным клеем.

Отличия футеровки отопительных твердотопливных котлов

Особенности футеровки котлов состоят в учете специфики работы – котельный агрегат должен вырабатывать тепловую энергию и непрерывно передавать ее в теплообменный контур циркулирующему теплоносителю, а рассеивание тепла сквозь внешний корпус конструкциями котлов сокращается до минимума, поскольку в контексте котлов отдача тепла наружу – это теплопотери. Все это и определяет отличия футеровки различных котлов, в зависимости от их экранирования.

Основные три метода футеровки котлов

1. Редко применяются для бытовых котлов – тяжелые футеровки. Если котел имеет слабое экранирование, и нагревается при работе свыше 1200⁰С, то создаются риски, что стенки из листовой стали быстро прогорят. Кроме того, обслуживать такое агрегат уже небезопасно, и возможны возгорания. При выполнении тяжелых футеровок шамотный кирпич кладут ложком двумя или даже тремя слоями. В итоге температуры наружных поверхностей котла понижается до 80⁰С.
2. Однослойная шамотная футеровка считается облегченной. При этом снаружи поверхность котлов дополнительно облицовывают негорючим материалом из расчета конкретных температур, до которых нагревается агрегат, а сверху возможна еще и обшивка листовой сталью.
3. Внешняя футеровка из огнеупорных составов – клея, вязких обмазок или паст для того, чтоб термоизолировать трубы сверху. Применяется этот простой способ футеровки на участках, по которым трудно или невозможно применять другие утеплители по причине сильного нагрева. Наносят обмазочную футеровку кистями за два, реже три или четыре раза, прокладывая армирующую стекловолоконную сетку. Стальные сетки не применяют, поскольку при нагреве они дают слишком сильное линейное расширение. Сетка обеспечивает защиту от возможного сквозного механического повреждения футеровочного слоя. Такая утолщенная многослойная футеровка предотвращает теплопотери сквозь трубы.

Особенности футеровки топок лепных глиняных печек

Лепная глинобитная печь сейчас в большой моде, и разнообразие таких печей и по дизайнам, и по конструкциям и по габаритам все растет, несмотря на огромный ассортимент чугунных и стальных печей и всех нужных стройматериалов для возведения печек кирпичных. Лепные печи особенные – они очень древние, проверенны временем и высоко функциональные, и отапливают, и «лечат», и создают эксклюзивный шик. Причудливая лепная печь с лежанками сейчас безусловный мощный тренд. Топка лепной глинобитной печи тоже нуждается в защите – футеровке.

Для лепных печей специалисты рекомендуют в качестве футеровок применять шамот. Небольшое исключение – если печка сложена из растворной смеси с каменным армированием (довольно сложная технология на грани искусства), то возможно ограничиться обмазочной футеровкой огнеупорным клеем или пастами. Применяют те же составы, что и для топок печей и труб котлов – муллитовую или корундовую смесь, специальные расширяющиеся глиноземистые цементы, шамотные растворные смеси или мергели, а также клеевые алюмосиликатные составы.

Футеровка пастами и вязкими клеевыми составами несложна и не требует высокой квалификации, а лишь аккуратности и внимания. Когда огнеупорная обмазка застывает, она образует монолитную защитную оболочку и не даст растрескаться основным глиняным стенкам топки при сильном нагреве.

Футеровка, ремонт и восстановление топочных камер печей

Все печи перед тем, как начать новый сезон эксплуатации после летних месяцев, подлежат ревизиям проверкам. В период летнего простоя возможны воздействия, результаты которых заметны не сразу, но приведут при начале топки к трещинам и сколам. Эти явления не только снижают эффективность теплоотдачи от печки, но и могут стать очень опасны – это риски появления угарного газа в жилой зоне. Угарный газ, или окись углерода, газ без вкуса, цвета и запах, крайне опасный для здоровья и жизни – эта информация тривиальна и знакома всем. Ревизии печи после простоя проводят по внешним кирпичным (облицованным, оштукатуренным, изразцовым и др.) Слоям, а также в обязательном порядке и по внутренним поверхностям имеющейся футеровки. Все трещинки и повреждения тщательно заделываются.

Футеровка ремонтируется огнеупорными обмазками – мастикой, клеем, раствором. Наружные поверхности достаточно восстановить жаростойким материалом. Топить печь после ремонтных работ следует не раньше, чем полностью высохнет и схватится огнеупорный и жаростойкий материал, причем только естественной сушкой. Деформации по участкам заделок возникают, если печь начинают топить сразу после ремонта.

Самостоятельная футеровка печи и котла возможна, но требует знаний и некоторого опыта, поэтому зачастую по этим вопросам обращаются к профессионалам. Ведь мало просто провести работы, нужно еще и рассчитать необходимую толщину футеровки и правильно подобрать материал из немалого ассортимента материалов.

Строительство кирпичной печи для дома или бани — дело, требующее определенных знаний в особенностях кладки разных частей конструкции. Процесс начинается с изучения последовательности порядовки, а заканчивается установкой дымохода. Особого внимания требует выкладка топки печи и ее непосредственная защита. Для начала разберемся, что это такое — футеровка, и возможно ли возвести ее самостоятельно.

При сгорании топлива, внутренние стенки печи подвергаются высоким температурам. Если не сделать дополнительную защиту, керамический или печной кирпич разрушится в первый же год эксплуатации. Футеровка печи придумана как раз для того, чтобы продлить срок службы всей конструкции и увеличить теплообмен. Внутри топливной камеры выкладывается еще один ряд, в качестве материала используют шамотный кирпич или огнеупорные панели. Шамотная облицовка выдерживает температуру до 1300˚С, не подвержена разрушению от щелочи, извести или других химических элементов. Кроме того, защитный материал хорошо сохраняет тепло, тем самым повышая КПД печки.

Способы футеровки и их особенности

Узнав, что такое футеровка, необходимо разобраться, какими способами можно создать защитный слой печи. Внутренние футеровочные работы подразделяются на три типа:

• Накладной.
  Огнеупорная футеровка выкладывается шамотным кирпичом непосредственно при строительстве самой топливной камеры. Производственные печи с повышенной нагрузкой оснащаются огнеупорными панелями.
• Набивной.
  На внутреннюю сторону кладки наносится раствор из глины или обрабатывается мастикой из жаростойкого материала. Тщательно замазываются стыки, чтобы уменьшить теплопотери.
• Торкретированный
  . Из профессионального аппарата под большим давлением подается бетонный раствор. Такой способ применяется для футерования труб дымохода и больших производственных печей.

Внешние футеровочные работы представляют собой отделку котла защитной смесью, которая сохраняет тепло и в случае аварии не даст пару поступать в помещение.

Материалы для футеровки

Футеровочные материалы для усиления печной конструкции делятся на классы качества:

• А класс
  — в состав материалов входит кремнезем, выдерживающий температуру до 1730˚С и обладающий повышенной прочностью. Цена товара высокая, поэтому использовать премиальный материал для бани или дома будет невыгодно.
• Б класс
  — материалы состоят из глины с небольшой долей посторонних примесей, идеально подходят для защиты банных печей (шамотный кирпич). Находясь в среднем ценовом сегменте, материал показывает высокие защитные свойства. Максимальная температура использования — 1670˚С.
• В класс
  — низкокачественные материалы, состоящие из нескольких компонентов. Температурный предел — 1590˚С.

В футеровке металлических и кирпичных печей есть свои особенности. Начиная футеровочные работы с металлической топкой, следует помнить, что металл при нагреве расширяется. Следовательно, защитная кладка делается на небольшом расстоянии от внутренних стенок печи, а в образовавшуюся пустоту укладывается стекловата — так расширяющийся металл не повредит кирпич, а вата увеличит теплообмен.

Выкладку внутренней футеровки в кирпичной печи также возводят на расстоянии от основания топки. Все дело в глине — при воздействии высоких температур она расширяется и повреждает кирпич, если кладка произведена вплотную.

Футеровка печи своими руками

Из шамотного кирпича:

• Работая с кирпичной или металлической печью, следует делать небольшой отступ от внутренних топочных стенок, чтобы предотвратить преждевременное разрушение защитной кладки.
• Все швы тщательно замазываются раствором, а между футеровкой и стенкой печки укладывается строительная вата.
• Кирпичи кладутся ложковой частью, чтобы обеспечить правильную толщину футеровки. Если защитный ряд будет толще, КПД снизится, так как стенки печи не смогут достаточно прогреваться.

Из каолиновых пластин:

• Рассчитывается количество пластин, требуемых для укладки. Толщина одного листа — 7 мм, поэтому перед расчетом учитывается расширение металла или глины в процессе эксплуатации.
• Пластины закрепляются металлическими болтами, отверстия для креплений делаются заранее.
• Покрывать топливную камеру пластинами нужно строго снизу вверх: дно, боковые стенки, потолок.

Обмазка внешней стороны печи:

• Замешать раствор из сухой шамотной смеси и разбавить водой до состояния тягучести, по консистенции схожей с клеем.
• Как только котел полностью покрыт огнестойким раствором, следует растопить печь, чтобы произошел обжиг нанесенного слоя.

Набор инструментов для работы:

• Болгарка для аккуратной резки кирпича.
• Линейка-уровень.
• Емкость для смешивания раствора.
• Мастерок.

Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.

Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.

Чтобы узнать, что такое футеровка и для чего она нужна, необходимо понимать, что в любой печи при сжигании топлива образуется высокая температура. Воздействие высоких температур приводит к изменению структуры и свойств материала. Материалы, из которых изготовлена печь, хоть и являются в большинстве огнеупорными, тоже нуждаются в защите.

Защиту внутренних стенок топливника можно осуществить несколькими способами:

• Во-первых, можно использовать защитные экраны, способные поглощать большую часть лучистых потоков. Установленные внутри топливника экраны влияют на нагрев дымовых газов, поэтому большая часть тепла будет удаляться через дымоход.
• Во-вторых, внутреннюю часть топливника можно обмуровать огнестойким низкотеплопроводным материалом.

Теплозащита и теплоизоляция – разница есть

Существует огромная разница между теплозащитными и теплоизоляционными принципами. При теплоизоляции
тепло, выработанное в рабочей зоне, никуда не удаляется. Для этого и служит теплоизоляция.

В отличие от нее, теплозащита
предназначена защищать определенный участок от теплового излучения рабочей зоны. Из всего сказанного становится понятным, что теплозащита совершенно не предназначена для сохранения тепла.

Кирпич для футеровки: шамот — идеальное решение

Если устанавливается внешняя защита в виде экрана
в котлах обогрева, применение такого метода будет очень расточительным, так как большая часть тепла будет расходоваться совершенно напрасно. Но этот метод прекрасно подходит для установки банных печей .

Ранее, при СССР, частникам в основной массе был известен простой строительный кирпич ГОСТ 530-95
. Данный кирпич предназначен для возведения промышленных, жилых строений и никоим образом для использования в печах и котлах отопления. Кстати, многие до сих пор используют его для строительства печей и котлов.

Многим умельцам в то время удавалось раздобыть кирпич данного ГОСТ, но более высокой марки М – 300
, в простонародном выражении «печной». Этим кирпичом обкладывалась топочная часть печей для защиты от высоких температур.

Позже для массового применения стал доступен шамотный кирпич ГОСТ 390 – 96
.

Наша справка: шамотные материалы изготавливаются из глины, смешанной с порошком из обожженной глины и последующим обжигом при высоких температурах.

Использование шамота и есть футеровка

Из-за того, что все фракции имеют однородный химический состав, все шамотные изделия имеют высокую степень термостойкости и не растрескиваются от воздействия высоких температур.

Обкладывание топочной части шамотным материалом для защиты теплового агрегата от воздействия высокой температуры в топочной части называется футеровкой.

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

В таблице приведены свойства некоторых огнеупорных материалов

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

• Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм.
  При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм
  или горизонтально на 120 мм.

• Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения.

Наша справка: отсутствие зазора между металлической стенкой печи и футеровкой приводит к разрушению футеровки.

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Это совершенное заблуждение!

• Во-первых, кирпич очень теплоемок
  .
• Во-вторых, у кирпича низкая теплопроводность
  . Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.
Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла
приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

• Шамотные.
• Муллитовые.
• Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Наша справка: торкретирование – метод, при котором бетонная или иная смесь наносится послойно на конструкцию с помощью сжатого воздуха и специальной торкретной установки.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

Кирпичная печь: проблемы «перетопов»

Мы уже рассмотрели необходимость футеровки топочной части металлических печей, а как дела обстоят у кирпичных печей? Что происходит с кирпичными печами при «перетопах»?

Существует понятие – термическое растрескивание
. Это явление относится как к самому материалу печи, так и к ее швам.

• Внутренние стенки печей, нагреваясь от горячих газов, вырабатываемых сжигаемым топливом, расширяются и начинают распирать наружные «холодные» стенки.
• Наружные стенки печи играют роль «бандажа», сохраняя размеры печи и поддерживая ее целостность.
• Чем больше прогревается печь, тем тоньше становится «бандаж», который и так испытывает сильные нагрузки, а поэтому становится еще менее прочным.
• При «перетопе» печей
  наружные стенки под внутренним напором начинают «разъезжаться» в стороны.
• Образуются трещины, и даже происходит разрывание отдельных кирпичей.

Местный раствор: основные недостатки

Стоит обратить внимание, что в кирпичной печи для соединения кирпичей между собой применяется глина. Поэтому происходит разрыв или самих швов, или контактности с кирпичами из-за низкой адгезии. В любом случае шов, в котором применялся раствор с большим содержанием песка, будет расширяться значительно больше чем кирпич.

Данная ситуация усложняется еще и тем, что в основном термический коэффициент у кирпичей и швов имеет большое различие между собой. Это и понятно, ведь в основной массе печной раствор готовится непосредственно на месте. Печники добиваются в первую очередь пластичности раствора на ощупь и отсутствия растрескивания при высыхании и сжатии.

Наша справка: правильную оценку раствора на соответствие с используемыми кирпичами можно проверить следующим образом. Раствором скрепляются два кирпича, после просушки производится прокалка испытуемого блока в печи, с последующей оценкой на адгезию, растрескивание и отслаивание.

Методы и варианты приготовления правильных растворов

Конечно, такой метод требует определенных временных затрат, ведь не факт, что с первого раза у вас получится требуемый раствор.

Поэтому если вы все же решите использовать данный метод проверки, приготовьте сразу несколько «блоков» для испытания с различными растворами. После вам только останется выбрать самый оптимальный. Главное — не перепутать и не забыть, где какой раствор.

Еще одним хорошим вариантом является использование для раствора самых обычных глин, с примесью порошка, приготовленного из молотого кирпича.

Если при топке вы будете использовать только дрова, использование специальных шамотных глин с большим содержанием каолинита не совсем целесообразно, так как температура дров недостаточна для того, чтобы каолин спекся в муллит. Но если вы будете применять уголь, тогда такой вариант будет вполне оправдан.

Футеровка: вопросов больше нет

Рассмотрев данный вопрос, можно сделать вывод, что футеровка печей, используемых в бытовых целях, в основном представляет собой защиту конструкции печи от разрушающего воздействия высоких температур. Это своего рода экран, препятствующий тепловому потоку открытого огня напрямую воздействовать на стенки печи.

В отличие от «бытовой» футеровки, футеровка в промышленности, к примеру, футеровка индукционной печи, предназначается для значительного уменьшения тепловых потерь, предохранения кожуха печи от прямого воздействия высоких температур и защиты от прямого контакта с расплавленным металлом.

Рассмотрев данный вопрос, надеемся, вы сделаете правильный вывод, который поможет вам при сооружении печей своими руками.

Довольно часто поверхности нуждаются в надежной защите от термических, механических, химических либо физических повреждений, возникающих в процессе работы. Так, например, регулярно встречаются повреждения оборудования, используемого в горно-металлургической промышленности. Также требуется и усиление огнеупорных свойств в доменных печах для выплавки . И в первом, и во втором случае делается дополнительная отделка специальным материалом.

Такая защита нужна не только в серьезном производстве, не лишним будет ее присутствие и в простом домашнем камине или печке. И несмотря на простоту задачи, многие совершают огромное количество ошибок, неправильно подобрав материалы либо способ их монтажа. Об этом лучше всего поговорить в отдельной статье на строительную тематику, а мы будем склоняться к обсуждению сферы металлообработки и соответствующего производства.

Так, если говорить о доменном производстве, то необходимо не только предохранять кожух от воздействия чрезмерно высоких температур, жидкого металла и шлака, которые могут нанести губительное повреждение, но и свести тепловые потери к минимуму. При этом немаловажной является и надежная защита от всяческих агрессивных реагентов.

Благодаря футеровке, печь становится полностью герметичной, и в ней создается необходимая газовая плотность. Также значительно продлевается срок ее эксплуатации, потому что повышаются различные показатели стойкости (механической, химической и др.). Такого результата позволяют добиться специальные слоисто-пористые материалы.

2
Футеровочные смеси для отделки

Сегодня существует множество разных материалов для футеровки, в принципе, их свойства полностью зависят от назначения, но, тем не менее, они обязательно должны обладать отличной износостойкостью, хорошей ударопрочностью, ремонтопригодностью, сопротивлением к истиранию, широким диапазоном температур, водоотталкивающими свойствами и стойкостью к воздействию агрессивных сред. Так, например, для футеровки индукционной печи нашла свое применение специальная сухая шпинель-образующая масса.

Ее достоинством является очень низкий коэффициент объемного расширения даже при нагреве до довольно высоких температур. Благодаря данному свойству, в ней практически никогда не появляются трещины, даже при сильном тепловом перепаде. Так что можно осуществить более ста плавок в подобной печи без серьезных разрушений и потерь материала. Одним из представителей новейшего поколения футеровочных масс является кварцитовая виброуплотняемая, основой которой служит керамзит. Она также нашла свое широкое применения для обработки индукционных электрических печей.

Обычно для данной цели берется керамзит только самого высокого качества, и осуществляется его сортировка по размеру гранул. Так можно добиться улучшения монтажных свойств за счет хорошей плотности укладки. Он зачастую применяется для печей, специализирующихся на чугунолитейных операциях. Если же речь идет об индукционных печах, в которых осуществляют плавку и (нержавеющих, углеродистых и высоколегированных), то в этом случае футеровочным материалом будет выступать масса на основе спеченного глинозема.

Такое решение обосновано его преимуществами: великолепная стойкость к воздействию агрессивных химических сред, способность выдерживать очень высокие температуры (до 1815 °С). Футеровочная обработка ковшей, камер обжиговых печей, крышек, вытяжных каналов осуществляется зачастую огнеупорным бетоном, который идеально подходит для литых изделий. К его преимуществам можно отнести великолепную износоустойчивость (причем данный параметр не зависит от температур), ударостойкость и прекрасную фактуру поверхности.

Кроме того, существуют еще и муллитовые смеси, а также маты, способные выдерживать воздействие очень высоких температур. Можно встретить и шамотные материалы, которые выпускаются в виде кирпичей или же специальной смеси.

И тот, и другой вариант не отличаются высокой стоимостью, что и делает их очень популярными. Для ремонта печей используются специальные клеи, замазки и мастики, имеющие, пастообразную консистенцию. К их особенностям относится возможность нанесения даже во время работы печи. Еще довольно распространены в данной области и специальные рулонные материалы, такие как каолиновые бумага (толщиной около 5 миллиметров), картон (около 7 мм) и вата. Последнюю довольно легко рвать, и поэтому ее применяют в виде кусков и комков необходимого размера.

3
Другие виды футеровок и критерии выбора

Начнем с металлической защиты. Для этой цели нашли свое применение хромистая, марганцовистая стали, а также разные типы чугуна. А вот чтобы создать защиту для деталей нестандартной формы, делают резиновую футеровку, в которой используют вулканизированную резину. Данный материал плавится и заливается в нужную форму, кроме того, он отличается довольно длительным сроком службы, что не так уж маловажно!

В пищевой, горнодобывающей и других отраслях промышленности в основном применяют полимерные виды футеровок. Перечень их достоинств можно продолжать очень долго, основными из них являются: устойчивость к химическому воздействию, агрессивным средам, высоким температурам. Кроме того, они отличаются великолепной износостойкостью, ударной вязкостью и водоотталкивающими свойствами. Еще один вид, который достоин внимания – защита с помощью базальтовых материалов.

В основном применяется она для различных бункеров, емкостей и желобов, подверженных негативному воздействию щелочей с кислотами. Также применение такой футеровки будет весьма эффективно и как антикоррозионное покрытие. Кроме того, обработанной поверхности будет совершенно не страшен износ от взаимодействия с абразивными частичками.

В промышленности, которая отличается тяжелыми условиями эксплуатации, такими, как воздействие чрезмерно высоких температур, сильный абразивный износ, повышенный уровень влажности, актуально применять сверхвысокомолекулярный полиэтилен, отличающийся низкой склонностью к истиранию, отличной сопротивляемостью агрессивным средам, гидрофобностью и довольно длительным эксплуатационным сроком. Выбирая параметры защитного слоя для печей, следует руководствоваться следующими показателями: толщина корпуса и наружной облицовки, а также температура, которая будет внутри топки.

Кроме того, практически все материалы подвержены температурному расширению, так что обязательным является и небольшой зазор (не более 10 мм)
. Что же насчет футеровочного слоя, так он может быть как двойным, так и одинарным, все зависит опять-таки от вышеперечисленных факторов. Между собой шамотные элементы крепятся посредством металлических штырей, таким образом осуществляется и армирование конструкции, что выступает гарантией дополнительной прочности.

Учтите, что ни в коем случае нельзя использовать одновременно разные типы кирпичей, так как они отличаются различной теплопроводностью и степенью линейного расширения. Так постепенно возникают трещины, и приходится переделывать все заново.

Печи, предназначенные для отопления жилых помещений, могут иметь разные формы, размеры, другие конструктивные особенности. Исходя из назначения и технических характеристик, принимают решение о необходимости облицовки топливников.

Топливники малых бытовых печей, которые работают в обычном режиме, облицовывать не рекомендуют – так они лучше справляются с задачами обогрева помещения при небольшом расходе топлива.

Футеровка печей может потребоваться для следующих типов изделий:

1. Печи, предназначенные для эксплуатации в режиме длительного использования.
2. Печи, в которых используется высококалорийное топливо.
3. Большие бытовые печи.
4. Жаровые камеры русских печей, которые используются для приготовления пищи.
5. Печи, в которых дымовые каналы располагаются вдоль стенок топливника.

Топливники жаровых камер русских печей облицовывают красным кирпичом, для остальных видов печей используют огнеупорный кирпич.

Облицовка печи может быть внутренней и наружной. Внутренняя служит защитой топливника печи от перегрева, наружная предназначается для придания достойного внешнего вида.

Внутренняя отделка выполняется из огнеупорных материалов, способных противостоять высокотемпературным воздействиям в течение длительного времени. Кирпич выкладывают на ребро вдоль стенок топливника, при этом кладка из огнеупорного кирпича стыкуется с основной кладкой топливника одним вертикальным швом, но не перевязывается. Такой способ позволяет защитить стенки топливника от перегрева и существенно продлевает срок эксплуатации печи.

В зависимости от назначения печи для отделки могут использоваться защитные экраны, способные поглощать лучистые потоки. Если печь используется для приготовления пищи, такие экраны устанавливаются внутри топливника, где они способствуют быстрому прогреву дымовых газов или воздуха, подаваемого в топку. С этой же целью внутренние стенки топливника могут облицовываться огнестойкими материалами с низкой теплопроводностью. Экраны, установленные снаружи, предназначаются для создания необходимого уровня теплозащиты. Иными словами, такая отделка гарантирует сохранение тепла внутри печи, не допуская перегрева внешней поверхности.

Для наружной отделки бытовых печей используются самые различные материалы. Самый простой и практичный способ наружной облицовки – штукатурка печ и. Именно этот вид отделки чаще всего используется для облицовки стенок печей бытового назначения.

Нередко для оформления наружной стороны печки используют кирпич или декоративные панели из натуральных или искусственных материалов. Традиционно печи отделывают изразцами, но это один из самых дорогих способов. Готовые изразцы можно приобрести в специализированных магазинах, но для правильной установки такого оформления потребуется специалист. Без определенных навыков довольно сложно правильно сделать обрамление для бытовой печи.

Футеровка печи своими руками практически невозможна, если нет определенных навыков и умений. Для правильного оформления требуется наличие опыта и знаний основ кладки печей , а также знание основных основ физики. Кладка печи требует ответственного подхода, что невозможно без наличия специальных навыков. Правильно сложенная печь может служить не только предметом интерьера, но и гарантией уюта и комфорта в доме.

Видео

Предлагаем вам посмотреть видеосюжет, посвященный облицовке печи снаружи.

Люди, которые не являются экспертами, но сталкиваются с печами отопления, часто задаются вопросом, что такое футеровка.

Любая печь работает при очень высоких температурах и поэтому, чтобы повысить срок ее службы, для защиты ее наружных стенок внутри топки выполнятся футеровка печи.

Внутри топок делают оболочку из кирпича, который устойчив к действию высоких температур. В результате конструкция не перегревается, а ее срок службы значительно увеличивается.

Футеровка не является отдельным элементом, она тесно связана с остальными материалами, что применялись для создания печи с топкой, в которой происходит процесс горения.

Когда выполняется футеровка печей, чаще всего используют кирпич, но это могут быть и другие материалы, которые отличаются по своим химическим свойствам. Они могут быть кислыми, основными и нейтральными. У каждого из них реакция на вещества, что появляются во время горения, будет разной.

Есть современные материалы в виде готовых смесей, они могут быть муллитовые, шамотные или корундовые. Для их нанесения надо просто разбавить смесь водой и нанести на ту поверхность, которую необходимо защитить после высыхания. Образуется монолитная поверхность, которая не трескается.

Футеровочные работы начинаются только после того, как был определен материал и проведены все необходимые расчеты. При этом учитывается материал печи и материал, что используется для футеровки, чтобы максимально защитить некоторые элементы не только от высокой температуры, но и других негативных воздействий.

Защитить определенные элементы от высокой температуры можно так:

• внутреннюю часть топки отделывают материалом, имеющим низкую теплопроводность;
• могут использовать экраны для отражения тепла, но при этом тепло уходит в дымоход вместе с дымом.

При использовании первого способа стоит отличать теплозащиту, при которой элементы выполняют защиту от высокой температуры и теплоизоляцию, когда тепло остается внутри. Футеровка печей служит для теплозащиты, во время которой тепло отводится от некоторых элементов, для чего используют теплоизоляционные материалы.

Использование шамотного кирпича

Сейчас популярен шамотный кирпич, при изготовлении которого в глину добавляют порошок из обожженной глины, затем готовый кирпич обживают при высокой температуре.

Этот материал в отличие от обычного кирпича имеет лучшие теплозащитные свойства. Шамотным кирпичом обкладывают топку внутри. При укладке шамотного кирпича есть свои особенности. Он не должен очень плотно укладываться к наружным стенкам.

При высоких температурах шамотный кирпич будет выталкивать наружный слой, и поэтому на наружных стенках появляются трещины, а иногда и разрушение. Это не только некрасиво, но и опасно, так как в комнату будет попадать угарный газ.

Наружные кирпичи соединяются при помощи глины, которая при сильном нагревании может трескаться, и шов разрушается. Перед использованием раствора для кладки сначала проводится определение его пластичности. Для этого делают раствор, соединяют с его помощью 2 кирпича, а потом их обжигают при высокой температуре. Если он выдержит испытание, то применяется для кладки.

Как проводится футеровка металлической конструкции?

В данном случае надо обязательно учитывать, что коэффициент расширения металла намного больше, чем кирпича. Поэтому, когда выполняется футеровка в этих печах, между металлической стенкой и слоем шамотного кирпича оставляют зазор. Чтобы зазор не оставался пустым, для его уплотнения используют базальтовую вату. В тех случаях, когда печь находится в нежилом помещении, вместо ваты можно использовать асбест.

Некоторые мастера, чтобы улучшить качество работы металлической печи, кроме того, что выполняется ее футеровка внутри, снаружи еще и обкладывают ее кирпичом. В данном случае это ошибочное решение, так как этот материал имеет низкую теплопроводность и высокую теплоемкость.

В таком случае выполняется не теплозащита, а теплоизоляция, тепло остается внутри топки, к металлическим стенкам плохо подходит воздух, они не охлаждаются и быстрее прогорают, в результате чего происходит их повреждение, и угарный газ начинает проникать в помещение. Такую конструкцию уже использовать нельзя.

Чтобы печь служила долго, надежно и безопасно, футеровка должна выполняться качественными материалами делается с соблюдением принятых правил.

Правильная футеровка парового котла

Иногда это необходимо сделать для парового котла, при этом футеровка может быть сделана тяжелая, облегченная или натрубная. Если в котле слабое экранирование, то его наружные части могут сильно нагревается, так как температура в топке достигает 1200 °С. Внутри топки делают футеровку из 2-3 слоев шамотного кирпича, и тогда наружная температура котла не превышает 60-80 °С.

При укладке одного слоя кирпича считается, что сделана облегченная футеровка. Самой доступной является натрубная футеровка, в этом случае вязкая негорючая смесь наносится на трубы, делают это в 2-4 слоя. Чтобы обеспечить устойчивость к тепловому расширению, дополнительно следует использовать армирующую сетку.

Укладывать кирпичи надо вертикально, можно это делать и горизонтально, но тогда забирается много полезной площади топки. Кладка проводится только на песчано-глиняный раствор, применять цементный раствор нельзя.

Экраны используются в основном при установке металлической печи в бане. Во всех остальных случаях монтаж защитных экранов выполнять нерационально, так как происходит утечка тепла, а нужно, чтобы происходил эффективный обогрев помещения.

Перед каждым сезоном топку надо обязательно внимательно осматривать, и если есть повреждения, проводить их ремонт. Для этого используют смесь из глиноземного цемента и шамотного порошка. Печь должна просушиться на протяжении недели, затем обрабатывается открытым огнем.

Термин футеровка происходит от немецкого futter – подкладка. В технике и строительстве футеровка значит отделка, несущая определенные защитные и, возможно, технологические функции. К внешнему виду футеровки каких-либо требований не предъявляется. Напр., отрезки вновь укладываемых трубопроводов, уже покрытых изоляцией, перед протяжкой под существующими дополнительно футеруются снаружи. Футеровка печи производится изнутри, т.е. со стороны наибольшего разрушающего воздействия.

По технологии производства работ внутренняя огнеупорная футеровка печей различного назначения делится на:

• Накладную (внакладку) – облицовку штучными или листовыми огнеупорными материалами.
• Набивную – промазыванием кладки вручную вязкими жаростойкими составами.
• Торкретированием – набрызгом под довольно большим давлением текучей жаростойкой смеси из специального аппарата; как правило, торкретируют футеруемые поверхности жаропрочным бетоном.

Торкретированием футеруют печи, разливочные ковши, трубопроводы, дымовые трубы и т.п. достаточно большого объема, чтобы внутри мог поместиться рабочий-оператор с аппаратурой. Торкретирование применимо для подвижного оборудования (литейных ковшей, термосов для перевозки расплавленного металла и др.), но требует солидной профессиональной подготовки и специального оборудования, вне производственных условий неприменимого, поэтому далее в этой статье не рассматривается. Малые печи футеруют почти исключительно внакладку; иногда для ремонта применяют набивную футеровку.

Примечание:
внешняя футеровка теплотехнических приборов называется обмазкой, т.к. очень сильно отличается от внутренней огнестойкой. Напр., паровые котлы довольно часто обмазывают снаружи, чтобы уменьшить теплопотери и риск выхода наружу перегретого пара при аварии.

Назначение футеровки печи

Способов производства конкретных видов только печных футеровочных работ существует множество. Типов футеровочных материалов – не менее, и все время разрабатываются новые. Однако все это разнообразие можно разбить в общем на 4 класса по назначению футеровки, составу материалов и особенностям производства работ:

1. Футеровка больших промышленных печей различного назначения;
2. Футеровка топок и др. жаровых частей бытовых кирпичных отопительно-варочных печей;
3. Футеровка малых металлических печей, бытовых и технологических, применимых вне производственных условий;
4. Футеровка индукционных печей, как производственных, так и малых.

Большие промышленные

В всех больших промышленных печах назначение футеровки – уменьшить теплопотери и воздействие высоких температур на корпус (кожух) печи. В обжиговых печах футеровка служит еще теплоаккумулятором, обеспечивающим оптимальный режим обжига (плавное нарастание температуры), а также инфракрасным (ИК) излучателем, равномерно прогревающим обжиговую камеру.

Гораздо сложнее задачи футеровки металлоплавильных печей. Она и здесь должна хорошо излучать ИК, чтобы сильнее греть шлак. Качественный металл выплавляется только тогда, когда слой расплавленного шлака нагрет существенно сильнее жидкого металла. Но в то же время футеровка промышленных печей для выплавки металла не должна смачиваться расплавленным шлаком и самим металлом, быть химически инертной по отношению к ним и не выделять вы расплав вредных примесей. Дополнительно – быть прочной, чтобы выдерживать свой собственный огромный вес, т.к. экономическая эффективность металлоплавильных печей растет с увеличением из размеров. Поэтому, напр., для футеровки различных частей доменных и сталеплавильных печей используется не менее 7 видов футеровочных материалов (см. рис.).

Футеровка промышленной печи сложная и ответственная работа. Даже имея 3-4 летнее профтехобразование по этой специальности, нужно поработать в бригаде еще несколько лет учеником или (неформально) подмастерьем, т.е. на низших разрядах, прежде чем быть допущенным к самостоятельной работе. Поэтому, если вас интересует, чем и как футеруются промышленные металлоплавильные печи, начать можно с Википедии (wikipedia.org/wiki/Футеровка
), там это изложено достаточно вразумительно, или Металлопедии. Что касается небольших обжиговых печей, то они футеруются как и металлические технологические (см. далее), а мы пойдем дальше – к футеровке, которую можно сделать своими руками.

Примечание:
в сверхмалых металлоплавильных печах, напр. ювелирных, футеровка может составлять все строение (тело) печи или большую часть его, см. видео:

Видео: ювелирная печь из плиты, являющейся корпусом и футеровкой

Футеровка по кирпичу

Футеровка топки кирпичной отопительно-варочной печи преследует 4 цели. Первая обычная: уменьшить термические напряжения на кирпичное строение и тем самым увеличить его срок службы и надежность. Вторая – повысить тепловую эффективность (КПД) печи. Шамот, наилучший материал для футеровки кирпичной печи, имеет меньшую теплоемкость, но большую теплопроводность, чем рабочий печной кирпич. В печи шамотная футеровка будет служить промежуточным тепловым буфером, быстро вбирающим в себя первый жар топлива и постепенно отдающим его телу печи; от этого уменьшится расход топлива и увеличится время теплоотдачи протопленной печи.

Третья цель – сделать печь пригодной для топки не только дровами, но и углем. Жар от каменного угля в начале топки им кратковременно сильный; если им постоянно топить дровяную печку, она довольно скоро пойдет трескаться. Шамотная футеровка «размазывает» тепловой удар от разгоревшегося угля по времени настолько, чтобы кирпичная печь выдерживала его долгие годы.

И, наконец, последняя цель: ремонт обветшавшей топки. Здесь применимы как штучные, так и листовые футеровочные материалы, а также пластичные составы для футеровки набивным способом, см. далее.

Кирпич для футеровки

Футеровка отопительно-варочной печи может производиться кирпичом как керамическим огнеупорным (высокоглинозёмистым высокожженым, поз. 1 на рис.), так и шамотным, поз. 2. Клиновидные кирпичи применяются для кладки пода топки, чтобы создать на нем уклон к колосниковой решетке.

Керамический огнеупорный кирпич так же и более стоек к внешним воздействиям, как и красный рабочий. Примерно такой же величины его теплоемкость, теплопроводность и модуль коэффициента термического расширения (ТКР). Так что экономии топлива футеровка керамическим кирпичом не даст, но сделает печку более стойкой к длительным перерывам в топке. Поэтому футеровать керамическим кирпичом нужно дачную печь, декоративный камин, печь в загородном доме и т.п. Форсировать топку такой печи (перетапливать ее) нельзя – предел жаропрочности керамического огнеупорного кирпича 1200-1300 градусов.

Шамотный кирпич марк ША и ШБ (ГОСТ 390-96) держит температуру до 1500-1700 градусов. Однако в холодной печи более пористый шамот быстро отсыревает и начинает выкрашиваться. Плотность шамотного кирпича больше, чем керамического (1,8-2 г/куб. см против 1,6 г/куб. см), и вес печи с шамотной топкой будет больше цельной кирпичной. Но шамот увеличивает экономичность печи (см. выше), поэтому шамотную футеровку целесообразно делать в печи, регулярно топящейся в холодное время года. Для ремонта топок и переделки их на дрова-уголь лучше использовать т. наз. шамотную плинфу (кирпич уменьшенной высоты, поз. 3 на рис.). Также плинфой удобно футеровать металлические печи совместно в листовыми материалами, см. далее.

Примечание:
керамический огнеупорный и шамотный кирпичи в одной и той же футеровке несовместимы. Или то, или другое.

Кладочные растворы

Футеровку из керамического кирпича кладут на жаростойком печном растворе с пределом термостойкости не менее 1300 градусов. Использовать самодельные растворы не рекомендуется, т.к. механическая связность футеровочной кладки предельно мала, см. далее. Для шамотной кладки используется т. наз. шамотный мертель (не мергель!) – готовый сухой жаропрочный кладочный раствор, в который добавляют воды; на нем же можно класть и керамический футеровочный кирпич.

Мертель для футеровочной кладки можно приготовить самостоятельно, но дело это трудоемкое. Состав по объему сухой смеси – 92-95% шамотной крошки фракции 0,6-1,5 мм (можно из отходов шамотного кирпича); остальное – жароупорная глина. Лучше всего каолин; для дровяно-угольной печи пойдет и серая. Цветной оттенок недопустим: дающие его примеси (особенно железо и азот) делают футеровку крайне недолговечной.

Содержание связующего (глины) в зависимости от ее качества определяется экспериментально. В общем чем раствор более тощий (с меньшим содержанием глины), тем дольше продержится футеровка. Но и механическая связность (сцепление) раствора с кирпичом имеют не меньшее значение. Поэтому готовят несколько порций сухого раствора с содержанием глины через 0,5-1%. Воды добавляют чуть-чуть, лишь бы готовый раствор «мазался», поэтому огрехи кладки неисправимы.

Пробными составами соединяют пары кирпичей тычок в тычок, т.е. короткими узкими сторонами. «Слепляют» кирпичи на листе железа, т.к. соединять их нужно «в один тык», без сдвига. На кирпичах заранее выбивают метки, т.к. пробы далее будут обжигаться. Толщина шва – 0,5-1,5 мм; чем тоньше, тем лучше.

Далее пробы сушат 3-4 дня в тени при температуре не ниже +17 градусов. Потом осторожно, чтобы не распались, переносят в ходовую (исправную регулярно действующую печь); лучше всего прямо с листом железа. Обжигать в костре нельзя – нужная температура не будет достигнута. Греть паяльной лампой, газовой или жидкостной горелкой тоже – не получится равномерного нагрева.

В печи на пробы аккуратно накладывают топливо (лучше уголь), и печку как следует протапливают. Когда полностью остынет, пробы вынимают и двумя руками, чтобы какой-то из кирпичей не оказался на весу, поворачивают вертикально, перехватывают за верхний кирпич и слегка встряхивают. Из не распавшихся проб выбирают на самом тощем растворе (с наименьшим содержанием глины) – он и пойдет в дело.

Листовые материалы

Листовые огнеупорные материалы более всего подходят для футеровки металлических печей. Но и в футеровке кирпичной печи они могут найти применение. Особенно – в ремонтной без разборки печи. В топку домовой печи и обе руки-то с трудом просовываются; орудовать в ней с кирпичами порой просто невозможно. Кроме того, кирпичная ремонтная футеровка серьезно уменьшает объем топки; следовательно, и тепловую мощность печи. Но все печное строение (его размеры, масса, конфигурация, каналы, колпаки и пр.) рассчитывается на топку определенной мощности. Если ее мощность упадет ниже заданного предела, печь потеряет эффективность: топлива будет пожирать больше, а греть хуже.

Наилучшая теплоизоляция – вермикулитовая (разновидность слюды). Изолирующие свойства вермикулита феноменальны: 30-мм плиту из него «не пробивает» и пламя автогена – с другой стороны ее можно держать рукой. Вермикулитовые плиты для футеровки выпускаются в т.ч. декоративными (дорогое, надо сказать, удовольствие): такими специальным клеем (см. далее) металлическая топка оклеивается изнутри (поз. 1 на рис.) и получается «как кирпичная» и на вид, и функционально.

В продаже есть и не декоративные вермикулитовые плиты подешевле (поз. 2); ими удобно футеровать металлические технологические печи, т.к. полезный объем рабочего пространства практически не уменьшается, а монтаж вермикулитовых плит вполне возможно осуществить своими руками, см. ролик:

Видео: монтаж футеровочных вермикулитовых плит

Однако для ремонта и футеровки кирпичных печей вермикулит непригоден – слишком плохо проводит тепло. Футерованная вермикулитом топка кирпичной печки не передаст его телу печи: или сама перегреется и преждевременно обветшает, или выпустит денежки за топливо в трубу. Но недорогие базальтовые плиты (поз. 3) плохая замена вермикулиту: их огнестойкость невелика. В футеровке кирпичом в качестве прокладки-термодемпфера неплохо зарекомендовали себя непрошивные базальтовые маты (поз. 4).

Но лучший листовой футеровочный материал для кирпичной печи – каолиновый картон, поз. 5. Он жаростоек, химически нейтрален, его ТКР средний между таковыми шамота и красного кирпича. Недостаток – мало пригоден для металлических печей, т.к. плохо клеится к металлу печными клеями.

Футеровку печи с использованием листовых материалов часто делают всухую – в проем под топку вставляют короб из базальтового или каолинового картона (слева на рис., и в нем выкладывают шамотную топку (в центре). Полезно короб делать с крыльями внахлест со 100% перекрытием (справа).

По возведении печи до верха топки крылья короба заворачивают, подпирают плоским кружалом (деревянным щитом на подпорках) и склеивают печным клеем. Кружало убирают, когда печь построена полностью. Дополнительно о том, как производится футеровка печи с использованием листовых подкладочных материалов, см. напр. сюжет:

Видео: футеровка двухколпаковой печи

Клей вместо раствора

Футеровку больших печей кладут на мертелях или, иногда всухую фасонными кирпичами с зацепами – прочие варианты слишком дороги для больших объемов работ. Но бытовые или малые технологические не промышленные печи лучше футеровать на печных клеях – они более подвижны (текучи), что позволяет исправлять огрехи кладки по ходу дела, и позволяют получить более прочный предельно тонкий шов.

Печных клеев в продаже много видов. Для футеровки не железо- и сталеплавильных печей нужно выбирать клей на алюмосиликатной основе с пределом термостойкости не менее 1300 градусов. На практике хорошо зарекомендовали себя немецкий ScannMix и российский К-170: они химически нейтральны вплоть до предела термостойкости; не выделяют ни железа, ни азота. ScannMix’ом крепче приклеивается вермикулитовая футеровка к стали и чугуну; К-170 ничуть не хуже для прочих случаев.

Порядок производства работ

Футеровка топки печи из кирпича как правило разрабатывается в порядке проектирования печи. Штатная футеровка строится заодно с печью, см. напр., видео о постройке компактной в плане 2-колпаковой печи (3,5х3,5 кирпича) с варочной плитой:

Видео: подробная кладка и футеровка кирпичной печи

Разрабатывать самостоятельно футеровку топки печи без тщательных расчетов не рекомендуется: из-за разности ТКР материалов строение и футеровка печи могут взаимно разрушить друг друга. Если же такая необходимость есть, нужно придерживаться определенных правил. Главное из них: футеровка, строение печи и/или металлические закладные нигде, ни в одной точке не должны касаться друг друга. Везде нужен деформационный зазор 6-12 мм; проще всего обеспечить его прокладками из термостойкого картона, см. выше.

Собственно футерованная топка может быть сколь угодно сложной конструкции, поз. 1 на рис. Но в строении печи она должна быть плавающим ядром, не имеющим с ним механических связей, поз. 2. Если в печи несколько топливников (печь-камин напр.), они футеруются отдельно, поз. 3. Шамотные перемычки между отдельными топливниками могут стать фокусами (местами концентрации) больших термических напряжений, от которых вся печь придет в неисправность.

По той же причине совершенно недопустимо выпускать из футеровки «усы» и т.п. зацепы, поз. 4, а также делать ее противолежащие стенки разной толщины, поз. 5. Топка с неравномерной по толщине футеровкой допустима, если ее стенки одинаковой толщины расположены симметрично относительно теплового фокуса топки (который в топках обычной конфигурации располагается на их продольной оси симметрии).

Далее, штучные материалы (кирпичи) нужно располагать постелями (широкими сторонами) внутрь топки и к ее стенками. Кирпичи монтировать лучше торчмя (вертикально): чем меньше горизонтальных швов придется не высоту топки, тем будет надежнее и дольше прослужит футеровка. И последнее правило – кладочные швы футеровки как можно тоньше. В футеровке промышленных печей толщина горизонтальных швов допускается не более 1,5 мм; вертикальных до 0,5 мм. Этих же норм весьма желательно придерживаться и в домовых печах; домашнему мастеру уложиться в них возможно, только пользуясь печным клеем.

Ремонтная футеровка

Футеровать не очень обветшавшую топку (мелкие щербины, выбоины, не сквозные тонкие трещины) в порядке ремонта проще всего набивным способом клеями, указанными выше. Здесь непреложное правило – клей везде один и тот же. Замазывать дефекты частично один клеем, а частично другим недопустимо! После исправления дефектов топливник изнутри промазывают слоем того же клея толщиной 1-2 мм, тщательно выравнивая его гладким шпателем. Если же топка обветшала сильнее, то ее придется облицевать внутри шамотной плинфой (см. рис. справа), чтобы уменьшить термические напряжения в поврежденном строении печи. Свод топки подправить таким способом можно опять-таки только на жаростойком клею (см. выше), но он часто представляет собой испод варочной плиты, что упрощает работу.

Футеровка по металлу

Футеровка металлической печи производится только изнутри. Дополнительная наружная облицовка или обмазка печи ускорит ее прогрев, но, вопреки распространенному убеждению, на тепловую эффективность печи почти не повлияет: правило утепления помещений «с холодной стороны» возникло оттого, что точку росы нельзя впускать в помещение; для футерованной печи оно не актуально. Зато наружная облицовка/обмазка печи намного усилит термические напряжения в металле ее корпуса и его чувствительность к химическим воздействиям.

Футеровать металлическую печь лучше всего вермикулитом на клею ScannMix или его аналогах: на упаковке или в спецификации клея должно быть указано, что он клеит и металл и/или керамику к металлу (если клеит к металлу керамику, то и плитные материалы приклеит). Для хорошей теплоизоляции муфельной печи достаточно вермикулитовой плиты толщиной 20-30 мм. Если же металлическая печь футеруется кирпичом, то монтировать его нужно по тем же правилам, что и в топке кирпичной печи. Напр., как футеруется шамотом газовая кузнечная печь, см. видео:

Видео: футеровка кузнечной газовой печи

Особый случай – металлическая печь с ребрами жесткости внутри. Футеровать ее кирпичом как показано на рис. справа толку мало: выступающие внутрь гребни металла – отличные тепловые мостики и любимые места расположения термических фокусов. Такую печь нужно сначала оклеить внутри базальтовым матом толщиной от 6 мм на любом пригодном для этого клею, а уж затем собирать штучную футеровку. И кирпичи нужно расположить стоймя, подтесав, если нужно. Указанное выше условие – как можно меньше горизонтальных швов – возникло от большого изнашивающего действия на футеровку вертикального температурного градиента в топке (разницы температур на единицу высоты), а в металлических печах он много больше, чем в кирпичных.

Футеровка индукционных печей

Футеровка индукторной металлоплавильной печи ничуть не проще, чем доменной. Фактически, производители таких печей разрабатывают для них и патентуют собственные составы и способы футеровки, которых только и гарантируют работоспособность печи. «Альтернативные» поставщики иногда осведомляют покупателей (но без гарантии), как нужно футеровать их печи, см. напр. видео:

Видео: футеровка индукционной печи

Основная причина этому – шлак в индукторной печи греется от металла, т.е. оказывается холоднее его. В расплаве возникает термоконвекция, металл зашлаковывается и его выход оказывается бракованным. В домне, для сравнения шахта с распаром направляют поток тепла вниз, и первый расплав на его пути – шлаковый. Попробуйте-ка нагреть болванку так, чтобы она была горячее пламени! В плавильной индукторной печи нужно добиться именно этого, и футеровка тигля тут играет далеко не последнюю роль.

Дополнительное условие – изношенная футеровка должна быть выталкиваемой, т.к. делается она торкретированной (в малых печах сплошной набивной), а разборка негодного тигля – тяжелая, вредная и опасная работа. Расплав металла в индукторной печи греется по всей массе, очень текуч и сквозь штучную футеровку просочится, а льют его наклоном всей печи. В результате футеровка индукторной печи превращается в сложную многокомпонентную конструкцию (слева на рис.), части которой выполняются из разных составов. Табл. в центре на рис. содержит сведения лишь о малой их доле (МП-2 – марка одной из муллитовых масс); (больше, да и то с оговорками, можно почерпнуть отсюда: studfiles.net/preview/1864729/page:4/).

Но если офутеровать таким образом тигель сверхмалой печи на несколько кг или сотен грамм металла, то получится ситуация наподобие той, что справа на рис: тигель сильно греется, выделяя в расплав примеси и портя металл. Здесь дело оказывается уже в частоте питающего тока.

Металл в индукторной печи, как известно, греется за счет своей электропроводности вихревыми токами (токами Фуко). Часто пишут, что металл в такой печи греют токи высокой частоты (ТВЧ). Но чем больше масса металла, тем ниже оказывается оптимальная частота питающего тока – меньше оказываются потери его мощности. Для тонн и десятков тонн металла «ТВЧ» нужны уже с частотами в десятки-сотни Гц; индукторы больших печей данного типа нередко запитывают прямо от промышленной сети 50 Гц.

Но для малых масс металла ТВЧ нужны уже «настоящие» – от десятков кГц до единиц МГц. При этом большое значение приобретают потери энергии ВЧ электромагнитного поля (ЭМП) в токонепроводящем материале тигля. Они характеризуются т.наз. тангенсом угла диэлектрических потерь tgδ. Для частот до 200-300 кГц (до 5 кг металла) его значение должно быть tgδ

Футеровка тигля малой и сверхмалой индукторной печи делается из них в общем так же, как шамотный мертель. Фракция кварцевой крошки 0,3-0,6 мм; каолина 5-8% по объему. Нужно сделать 4 пробных тигля через 1% по объему связующего, прожечь каждый 3-4 раза пустым в индукторе, а в оставшихся целыми провести пробные плавки. Это опасно! Печь должна быть с дистанционным включением (можно проводным). Во время плавки выйдите из помещения и наблюдайте за ее ходом издали через защитное стекло!

В заключение

Огнеупорная футеровка печи любого назначения – дело очень непростое. Ремонтопригодность печных футеровок мала, и браться футеровать печь нужно с полной ответственностью и знанием дела. Будем надеяться, что материалы этой статьи помогут вам освоить специальность футеровщика хотя бы для себя.

Строительство кирпичной печи для дома или бани — дело, требующее определенных знаний в особенностях кладки разных частей конструкции. Процесс начинается с изучения последовательности порядовки, а заканчивается установкой дымохода. Особого внимания требует выкладка топки печи и ее непосредственная защита. Для начала разберемся, что это такое — футеровка, и возможно ли возвести ее самостоятельно.

При сгорании топлива, внутренние стенки печи подвергаются высоким температурам. Если не сделать дополнительную защиту, керамический или печной кирпич разрушится в первый же год эксплуатации. Футеровка печи придумана как раз для того, чтобы продлить срок службы всей конструкции и увеличить теплообмен. Внутри топливной камеры выкладывается еще один ряд, в качестве материала используют шамотный кирпич или огнеупорные панели. Шамотная облицовка выдерживает температуру до 1300˚С, не подвержена разрушению от щелочи, извести или других химических элементов. Кроме того, защитный материал хорошо сохраняет тепло, тем самым повышая КПД печки.

Способы футеровки и их особенности

Узнав, что такое футеровка, необходимо разобраться, какими способами можно создать защитный слой печи. Внутренние футеровочные работы подразделяются на три типа:

• Накладной.
  Огнеупорная футеровка выкладывается шамотным кирпичом непосредственно при строительстве самой топливной камеры. Производственные печи с повышенной нагрузкой оснащаются огнеупорными панелями.
• Набивной.
  На внутреннюю сторону кладки наносится раствор из глины или обрабатывается мастикой из жаростойкого материала. Тщательно замазываются стыки, чтобы уменьшить теплопотери.
• Торкретированный
  . Из профессионального аппарата под большим давлением подается бетонный раствор. Такой способ применяется для футерования труб дымохода и больших производственных печей.

Внешние футеровочные работы представляют собой отделку котла защитной смесью, которая сохраняет тепло и в случае аварии не даст пару поступать в помещение.

Материалы для футеровки

Футеровочные материалы для усиления печной конструкции делятся на классы качества:

• А класс
  — в состав материалов входит кремнезем, выдерживающий температуру до 1730˚С и обладающий повышенной прочностью. Цена товара высокая, поэтому использовать премиальный материал для бани или дома будет невыгодно.
• Б класс
  — материалы состоят из глины с небольшой долей посторонних примесей, идеально подходят для защиты банных печей (шамотный кирпич). Находясь в среднем ценовом сегменте, материал показывает высокие защитные свойства. Максимальная температура использования — 1670˚С.
• В класс
  — низкокачественные материалы, состоящие из нескольких компонентов. Температурный предел — 1590˚С.

В футеровке металлических и кирпичных печей есть свои особенности. Начиная футеровочные работы с металлической топкой, следует помнить, что металл при нагреве расширяется. Следовательно, защитная кладка делается на небольшом расстоянии от внутренних стенок печи, а в образовавшуюся пустоту укладывается стекловата — так расширяющийся металл не повредит кирпич, а вата увеличит теплообмен.

Выкладку внутренней футеровки в кирпичной печи также возводят на расстоянии от основания топки. Все дело в глине — при воздействии высоких температур она расширяется и повреждает кирпич, если кладка произведена вплотную.

Футеровка печи своими руками

Из шамотного кирпича:

• Работая с кирпичной или металлической печью, следует делать небольшой отступ от внутренних топочных стенок, чтобы предотвратить преждевременное разрушение защитной кладки.
• Все швы тщательно замазываются раствором, а между футеровкой и стенкой печки укладывается строительная вата.
• Кирпичи кладутся ложковой частью, чтобы обеспечить правильную толщину футеровки. Если защитный ряд будет толще, КПД снизится, так как стенки печи не смогут достаточно прогреваться.

Из каолиновых пластин:

• Рассчитывается количество пластин, требуемых для укладки. Толщина одного листа — 7 мм, поэтому перед расчетом учитывается расширение металла или глины в процессе эксплуатации.
• Пластины закрепляются металлическими болтами, отверстия для креплений делаются заранее.
• Покрывать топливную камеру пластинами нужно строго снизу вверх: дно, боковые стенки, потолок.

Обмазка внешней стороны печи:

• Замешать раствор из сухой шамотной смеси и разбавить водой до состояния тягучести, по консистенции схожей с клеем.
• Как только котел полностью покрыт огнестойким раствором, следует растопить печь, чтобы произошел обжиг нанесенного слоя.

Набор инструментов для работы:

• Болгарка для аккуратной резки кирпича.
• Линейка-уровень.
• Емкость для смешивания раствора.
• Мастерок.

Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.

Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.

Чтобы футеровка, выполненная шамотными изделиями, была прочной, долговечной и эффективной, требуется применять специальный раствор. Оптимальный вариант – готовые сухие смеси, адаптированные для шамота и проверенные на режим работы лабораторно. Жаростойкие и огнеупорные составы для кладки рынком представлены в ассортименте, и цены вполне демократичны, а эксперименты с футеровкой обходятся дороже, поскольку ремонтно-восстановительные работы отопительных сооружений – дело трудоемкое и долгое.

Футеровка шамотным кирпичом

Готовые сухие смеси для футеровки имеют на упаковке инструкции производителя и информацию о точном назначении состава. Облицовка топочных отделов печей требует огнеупорных смесей, а для остальных отделов можно применить и жаростойкие растворы. Огнеупорные составы значительно дороже, но только их следует применять для футеровки топок, тем более, что раствора потребуется немного – можно брать из расчета 70 кг сухого вещества на 100 шт. кирпича.

При футеровке шамотным кирпичом замачивать его перед укладкой следует не всегда, а в определенных случаях:

• Сухой кирпич быстро впитывает воду из раствора, в результате растворный шов быстрее схватывается и теряет пластичность. Подправить что-то очень трудно, поэтому требуется хороший навык кладочных работ. Если кирпич замочить перед работой, то возможно получить дополнительный ресурс на исправление ошибок в кладке за счет продления подвижности растворной смеси.
• При повторном применении кирпичей от разборки старых печек замачивание дает открытие капилляров и поровых структур кирпича, в которые за время службы попали пыль и растворы. Влага и растворы в результате увлажнения легче проникают в кирпич, сцепление и прочность кладки повышается.
• При летних кладочных работах, когда температуры воздуха высокие, ненадолго замачивать кирпич перед кладкой рекомендуют. Осенью и зимой эта процедура становится лишней и вредной, поскольку переувлаженный кирпич в кладке нужно сушить, а до естественного просыхания и схватывания раствора в швах кладки топить печь недопустимо – это может вызвать деформации в швах кладки и снизить ее прочность. Иногда сушку проводят при помощи тепла от мощной электрической лампы накаливания при полном открытии всех дверец печки.

Сухой шамотный кирпич для кладки предпочтительнее, поэтому вместо замачивания кирпича можно сделать растворную смесь чуть менее густой, чтобы иметь небольшое время для выправления возможных огрехов кладочных работ.

Футеровки огнеупорными клеями и пастами

Как вариант, применение для футеровок не шамотных растворов, а огнеупорного алюмосиликатного клея имеет неоценимые преимущества. Данные составы применяют не только для футеровок бытовых печей в качестве кладочных и обмазочных растворов, но также и в металлургии. применяют высокотемпературные клеи для монтажа изделий из базальтового и каолинового волокна, керамоволокна, шамотных изделий, с отличным сцеплением в итоге.

Продается алюмосиликатный клей готовым к употреблению, в герметичной пластиковой таре разной фасовки, минимально 2 кг.

Футеровка с применением огнеупорного клея включает этапы:

• Перед работой клей тщательно перемешивают до полной однородности.
• Наносят клей на предварительно увлажненные поверхности стальными шпателями. На стенки топочного отдела и/или другие элементы футеровки клей наносят тонким слоем – не более 3 мм. В случае, когда футеровка выполняется только клеевым слоем, без наклейки картона или других материалов, то клей наносят за 3-4 раза, с выдержкой каждого слоя около 15 мин.
• При закреплении базальтового картона на горизонтальных поверхностях можно разбавлять клеевую массу водой до 15%. На расход клеевого состава влияет качество обрабатываемых поверхностей и толщина наносимых слоев, клея может уходить на кв. Метр в пределах 2-4 кг.
• Слой клея полностью высыхает через сутки, если температура не ниже 25⁰С и толщина нанесения не больше 3 мм. При высокой температуре (более 85⁰С) полное высыхание наступает через 5-7 часов.

Футеровки топок кирпичных печей и каминов

При футеровке стен топочных отделов следует обязательно учитывать неизбежное термо расширение материалов при температурных воздействиях, когда печи, камины или котлы будут работать. Внутренняя защита из слоя шамота и наружный кладочный слой из обычного красного кирпича должны иметь компенсационный просвет 0,7-1,0 см и/или прокладочный слой из асбокартона, базальтового или каолинового листа, или рулонного материала. Прямой контакт внешней стенки топочного отдела с футеровкой топки недопустим, должен быть или свободный просвет, или заполнение жаропрочным материалом, иначе разница в температурном расширении материалов вызовет деформации и сооружение будет постепенно разрушаться.

Перед началом кладки рассчитывают потребность в материалах. Более распространен шамотный кирпич со стандартными размерами 250*150*65 мм. Шамотные изделия выпускаются в большом ассортименте, это делает возможным подбор шамота для конфигурации любой сложности — для топочных камер, свода камина, арок и пр. Возможна выкладка наклонных поверхностей по обрамлениям колосниковых решеток и формирование задних стен каминов, так называемого «зуба» — отражателя тепловых потоков. В каминах внутренние стенки выполняют с уклоном, чтобы тепло шло в помещение, а продукты сгорания направлялись в точно рассчитанное отверстие. Точно так же, как и в топках печей, в каминах обязательны компенсационные зазоры между шамотной футеровкой и наружными стенами из кирпича.

Толщину и материалы для футеровки подбирают исходя из рабочего режима печи или котельного агрегата. В целях укрепления шамотной кладки применяется и армирование. Армируют швы стальной проволокой диаметром 3 – 5 мм в каждом втором ряду. Когда печи возводятся по схемам-порядовкам, то и футеровки делаются параллельно, и все размеры уже рассчитаны и расписаны в порядовке, так же, как и формы и размеры шамотных изделий.

Но если нужно выполнять футеровку топки уже построенной печи, этапы процесса следующие:

• Первый ряд шамотного кирпича укладывают вокруг колосниковых решеток, и предпочтителен кирпич с наклонной гранью для обеспечения уклона в направлении колосников.
• В готовых топках выкладывать заднюю стенку с наклоном крайне трудно, поэтому приходится делать их ровными. Заднюю и боковые стены футеровки поднимают одновременно.
• При малых размерах топок и необходимости их футеровки применяют не шамотный кирпич, а тонкостенные шамотные панели или обмазки пастообразным огнеупорным составом. При выполнении обмазок необходимо, что вся поверхность была обработана. Перед работой устраивают верхнюю подсветку, сняв с конфорок чугунные кольца.

При футеровке топок любых размеров, так же, как и при кладке, совмещать керамические жаростойкие кирпичи и огнеупорные шамотные недопустимо. Эти материалы сильно различаются по плотности и линейному расширению, а кроме того, у них разный коэффициент теплопроводности. Сочетание шамота и красного кирпича даст кладку, подверженную деформациям при нагреве, нестабильную и ненадежную, причем первым трескается и разрушается основной красный кирпич. Чтобы компенсировать тепловые расширения, между шамотом и керамикой всегда необходимы зазоры с прокладкой огнеупорного листа из асбокартона, базальта или каолина. В небольших топках при футеровке трудно устраивать еще и зазоры, но это необходимо, хотя бы минимальным размером в полсантиметра.

Футеровка топки металлической печи

Линейное расширение металла и шамота несравнимо с аналогичными параметрами кирпичей разного вида, поэтому при футеровках стальных топок вопрос о зазорах даже не возникает. Тепловые зазоры между стальным листом топки и шамотом заполняют асбестом, но предпочтительны каолиновые или базальтовые ваты или маты.

Футеровка металлических отопительных печей неизбежно снижает эффективность обогрева, поскольку часть тепла от сгорания топлива пойдет не на прогрев стенок, а в дымоход. Поэтому при наличии внутренней футеровки топок наружную облицовку стальной печки керамическим кирпичом делать совершенно излишне — высокая теплоемкость и низкая теплопроводность керамики сильно снизит теплоотдачу от печи.

Начинают облицовывать металлическую топку со дна к верху, так же как кирпичную – выкладывают дно, по настилу из, к примеру, базальтового картона не тоньше 1 см. Фиксируют картон или листы другого жаростойкого материала огнеупорным клеем.

Отличия футеровки отопительных твердотопливных котлов

Особенности футеровки котлов состоят в учете специфики работы – котельный агрегат должен вырабатывать тепловую энергию и непрерывно передавать ее в теплообменный контур циркулирующему теплоносителю, а рассеивание тепла сквозь внешний корпус конструкциями котлов сокращается до минимума, поскольку в контексте котлов отдача тепла наружу – это теплопотери. Все это и определяет отличия футеровки различных котлов, в зависимости от их экранирования.

Основные три метода футеровки котлов

1. Редко применяются для бытовых котлов – тяжелые футеровки. Если котел имеет слабое экранирование, и нагревается при работе свыше 1200⁰С, то создаются риски, что стенки из листовой стали быстро прогорят. Кроме того, обслуживать такое агрегат уже небезопасно, и возможны возгорания. При выполнении тяжелых футеровок шамотный кирпич кладут ложком двумя или даже тремя слоями. В итоге температуры наружных поверхностей котла понижается до 80⁰С.
2. Однослойная шамотная футеровка считается облегченной. При этом снаружи поверхность котлов дополнительно облицовывают негорючим материалом из расчета конкретных температур, до которых нагревается агрегат, а сверху возможна еще и обшивка листовой сталью.
3. Внешняя футеровка из огнеупорных составов – клея, вязких обмазок или паст для того, чтоб термоизолировать трубы сверху. Применяется этот простой способ футеровки на участках, по которым трудно или невозможно применять другие утеплители по причине сильного нагрева. Наносят обмазочную футеровку кистями за два, реже три или четыре раза, прокладывая армирующую стекловолоконную сетку. Стальные сетки не применяют, поскольку при нагреве они дают слишком сильное линейное расширение. Сетка обеспечивает защиту от возможного сквозного механического повреждения футеровочного слоя. Такая утолщенная многослойная футеровка предотвращает теплопотери сквозь трубы.

Особенности футеровки топок лепных глиняных печек

Лепная глинобитная печь сейчас в большой моде, и разнообразие таких печей и по дизайнам, и по конструкциям и по габаритам все растет, несмотря на огромный ассортимент чугунных и стальных печей и всех нужных стройматериалов для возведения печек кирпичных. Лепные печи особенные – они очень древние, проверенны временем и высоко функциональные, и отапливают, и «лечат», и создают эксклюзивный шик. Причудливая лепная печь с лежанками сейчас безусловный мощный тренд. Топка лепной глинобитной печи тоже нуждается в защите – футеровке.

Для лепных печей специалисты рекомендуют в качестве футеровок применять шамот. Небольшое исключение – если печка сложена из растворной смеси с каменным армированием (довольно сложная технология на грани искусства), то возможно ограничиться обмазочной футеровкой огнеупорным клеем или пастами. Применяют те же составы, что и для топок печей и труб котлов – муллитовую или корундовую смесь, специальные расширяющиеся глиноземистые цементы, шамотные растворные смеси или мергели, а также клеевые алюмосиликатные составы.

Футеровка пастами и вязкими клеевыми составами несложна и не требует высокой квалификации, а лишь аккуратности и внимания. Когда огнеупорная обмазка застывает, она образует монолитную защитную оболочку и не даст растрескаться основным глиняным стенкам топки при сильном нагреве.

Футеровка, ремонт и восстановление топочных камер печей

Все печи перед тем, как начать новый сезон эксплуатации после летних месяцев, подлежат ревизиям проверкам. В период летнего простоя возможны воздействия, результаты которых заметны не сразу, но приведут при начале топки к трещинам и сколам. Эти явления не только снижают эффективность теплоотдачи от печки, но и могут стать очень опасны – это риски появления угарного газа в жилой зоне. Угарный газ, или окись углерода, газ без вкуса, цвета и запах, крайне опасный для здоровья и жизни – эта информация тривиальна и знакома всем. Ревизии печи после простоя проводят по внешним кирпичным (облицованным, оштукатуренным, изразцовым и др.) Слоям, а также в обязательном порядке и по внутренним поверхностям имеющейся футеровки. Все трещинки и повреждения тщательно заделываются.

Футеровка ремонтируется огнеупорными обмазками – мастикой, клеем, раствором. Наружные поверхности достаточно восстановить жаростойким материалом. Топить печь после ремонтных работ следует не раньше, чем полностью высохнет и схватится огнеупорный и жаростойкий материал, причем только естественной сушкой. Деформации по участкам заделок возникают, если печь начинают топить сразу после ремонта.

Самостоятельная футеровка печи и котла возможна, но требует знаний и некоторого опыта, поэтому зачастую по этим вопросам обращаются к профессионалам. Ведь мало просто провести работы, нужно еще и рассчитать необходимую толщину футеровки и правильно подобрать материал из немалого ассортимента материалов.

Чтобы понять, что представляет из себя футеровка печи, необходимо разобраться в физических процессах, происходящих в печи при горении топлива. Высокие температуры, которые образуются при сгорании, могут привести к изменениям свойств и структуры окружающих материалов. Несмотря на то что материалы, из которых изготавливают печи, обычно огнеупорны, они нуждаются в защите от перегрева.

Именно футеровка предназначена для защиты материалов печи от нежелательных последствий перегрева.

Футеровкой печи называют кирпичную оболочку, которая обустраивается на внутренней поверхности топки. Она характеризуется высокой огнестойкостью, что позволяет использовать оборудование более долгое время.

Футеровка печи является одним из главных элементов химико-термической системы «материал-футеровка-среда» и должна рассматриваться только в комплекте с остальными компонентами. Она тесно взаимодействует как с материалами, из которых изготовлена печь, так и со средой внутри топки, где происходит сам процесс горения.

Футеровка может быть представлена не только кирпичной выкладкой, но и другими видами. В зависимости от химических свойств выделяют три вида огнеупорных веществ, которые могут использоваться в качестве футеровочных материалов: кислые, нейтральные и основные. Разделение обусловлено различной реакцией разных веществ на вещества, образуемые в процессе горения топлива.

Футеровка печи выполняется только после проведения инженерного расчета и выбора материалов для нее. Расчет позволяет добиться наибольшего эффекта при всех особенностях материалов и самой печи. Еще одной функцией футеровки, кроме теплозащиты, является защита элементов печи от механического и химического воздействий.

Обеспечение теплозащиты печи

Защитить внутреннюю поверхность топки можно двумя способами:

• обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;
• использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.

При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоне. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.

Использование шамотного кирпича при футеровке

Как уже говорилось ранее, внутреннюю поверхность можно защищать не только теплозащитными материалами, но и защитными экранами, что зависит от назначения печи. Если в колах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.

Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.

Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых котлов и печей. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.

Футеровка паровых котлов

По типу конструкции футеровка котлов разделяется на:

• натрубную;
• облегченную;
• тяжелую.

Натрубная футеровка производится специальной теплоизоляционной массой, наносимой на трубы котлов в несколько слоев. Армирование этой массы металлической сеткой обеспечит прочность и надежность всей конструкции.

Облегченная футеровка производится в один слой шамотного кирпича с разделением на пояса. Каждый пояс опирается на каркас котла или промежуточные балки. Наружную поверхность котла при этом обшивают железным листом с помещением между ним и котлом теплоизоляционных плит. Данный способ повысит эффективность котла, снижая при этом температуру внешней поверхности.

Наконец, тяжелая футеровка применяется в котлах, где обеспечена слабая экранировка. Температура внутри топки таких котлов достигает 1300°С, что весьма небезопасно для внешних материалов. Футеровка призвана снизить температуру внешней поверхности котла до приемлемых 70-80°С. Тяжелая футеровка производится в несколько слоев шамотным кирпичом, который не боится воздействия высоких температур.

Сложности бытовой футеровки

В большинстве случаев при проектировании печей, котлов или мангалов закладывается слой из шамотного кирпича. Однако неискушенному в строительстве человеку сложно определиться с технологическими особенностями футеровки:

• сколько слоев необходимо;
• остается ли зазор между шамотным кирпичом для их расширения при нагреве, и каковы размеры зазоров;
• каким способом крепить шамот.

Если размеры топки позволяют, то для обкладки лучше использовать шамотный кирпич стандартного размера (250*150*65 мм), уложенный вертикально. Горизонтальная укладка улучшит теплозащитные свойства, однако «съест» внутренний объем топки. Зазоры между кирпичами не оставляются, так как шамотный кирпич практически не расширяется при нагреве. Не стоит использовать цементный раствор для скрепления кирпича, так как он разрушится от температурных перепадов, проще сделать пропил в местах соединения кирпичей друг с другом и соединить их металлическим шипом.

Футеровка кирпичной печи

Проблемы при футеровке топочной части возникают не только у металлических печей, кирпичные печи также обладают некоторыми особенностями. При больших температурах в печи может произойти термическое растрескивание, когда нагретые внутренние слои выталкивают холодные наружные со своих мест. Наружные стенки, которые сохраняют форму печи и играют роль «бандажа», под воздействием расширенных внутренних слоев расходятся в стороны. При этом образуются трещины и разрушение отдельных кирпичей, что также может привести к выходу угарных газов в помещение.

Растрескивание усугубляется тем, что глина, применяемая для соединения наружного слоя кирпичей, обладает низкой адгезией и расширяется при нагреве значительнее, чем сами кирпичи. Соответственно, при перегреве шов разрушается. Правильнее использовать более пластичный раствор при создании печи с отдельным его испытанием, когда два кирпича соединяются между собой полученным раствором и обжигаются при высокой температуре. После испытания проверяется адгезия раствора, его расширение и растрескивание. И уже на основании полученных результатов либо изменяется состав раствора, либо, если результат испытания удовлетворителен, раствор используется для создания всей печи.

Технология приготовления оптимального раствора

До тех пор пока не будет получен оптимальный состав раствора, необходимо провести много экспериментов. Для того чтобы свести временные затраты на испытания к минимуму, следует заранее заготовить несколько испытательных кирпичных блоков с различными составами раствора. Главное, обозначить блоки, чтобы после испытания определить оптимальное сочетание.

Довольно хорошим вариантом для приготовления раствора является смесь глины с перемолотой кирпичной пылью.

Если печь будет использоваться только для сжигания дров, то применение в качестве раствора шамотных материалов нецелесообразно. Оптимальнее их использовать при применении в качестве топлива каменного угля.

Футеровка металлических печей

Особое внимание на устройство футеровки стоит обращать, если печь металлическая, так как тепловое расширение металла гораздо больше, чем кирпича, что необходимо учитывать. Между слоем футеровки и металлическими стенками печи должен оставаться зазор для теплового расширения, иначе футеровка может просто разрушиться при нагреве металла. Зазор уплотняется базальтовой ватой в виде жгутов или полотна. Если печь расположена не в жилой зоне, для тех же целей может быть использован асбест.

Еще одной ошибкой при использовании металлических печей является обкладка их кирпичом не только внутри, но и снаружи, объясняя это улучшением безопасности и прогрева печи. Однако данный подход ошибочен, так как:

• кирпич обладает высокой теплоемкостью и низкой теплопроводностью, а значит, все тепло от сгорания топлива останется внутри топки и уйдет с дымом;
• поверхность печи будет лишена доступа воздуха для теплоотвода, что приведет к их прогару. Прогар стенок, в свою очередь, способствует проникновению в помещение угарных газов, что опасно для здоровья.

Дополнительные смеси для футеровки

В последние годы большую популярность в строительстве бань приобрели не кирпичные или металлические печи, а лепные печи различных форм. Они придают бане неповторимый интерьер, делая его менее индустриальным. Для создания таких печей используется глинобитный метод.

Данный метод заключается в изготовлении всей печи из сырой глины с приданием ей необходимой формы. В дальнейшем внутренняя часть обжигается дровами. После затвердевания топки обжигается уже наружная часть печи с помощью паяльных ламп. Разные этапы обжига помогают избежать трещин.

Футеровку подобной печи сложно выполнить с помощь шамотного кирпича, поэтому применяют специальные сухие смеси:

• корундовые;
• шамотные;
• муллитовые.

Эти составы разводятся водой прямо на месте. Готовыми растворами обмазывается как топка, так и другие необходимые огнеупорные изделия. Так как футеровка при использовании сухих смесей получается монолитной, это влияет на ее качество. С ролью теплозащитного покрытия она справляется лучше, чем слой шамотного кирпича.

Промышленная футеровка

Если для домашних печей и котлов шамотный кирпич является оптимальным, то для промышленных печей он не всегда удобен в использовании. Для промышленных целей используются прессованные шамотные кирпичи, которые выдерживают не только высокие тепловые нагрузки, но и термоудары.

Кроме шамотного прессованного кирпича используют также другие огнеупорные материалы, свойства которых зависят от сжигаемого топлива и рабочей температуры:

Нанесение же футеровочного слоя в условиях промышленного производства может быть произведено без остановки печей. Футеровочные составы наносятся на внутреннюю часть печи с помощью впрыскивания на раскаленную поверхность или торкретирования. Торкретирование — процесс нанесения футеровочного материала на поверхность топки с помощью сжатого воздуха и специальной торкретной установки. Послойное нанесение смесей позволяет добиться высокого качества футеровки.

Таким образом, футеровка домашней печи необходима, для того чтобы защитить печь от разрушения под действием высоких температур. Обкладка топки шамотным кирпичом препятствует тому, чтобы тепловой поток от горения топлива влиял напрямую на стенки печи.

В промышленных масштабах футеровка предназначена для уменьшения теплопотерь в печах и защиты их элементов от прямого воздействия высоких температур. В отдельных случаях, например, в индукционных печах, футеровка предохраняет стенки печи от контакта с расплавленным металлом или химическими соединениями, образующимися при переплавке металлов.

Самые популярные статьи блога за неделю

Одним из важных этапов работ при возведении кирпичных печей является правильное обустройство топки, так как материал ее кладки будет подвергаться постоянному воздействию открытого огня. Обычный печной кирпич используемый при кладке печи, под влиянием очень высоких температур, которые возникают при сжигании твердого топлива, будет обгорать, и может начать крошиться из-за потери естественной влаги материала. Во избежание этого и для продления длительности безаварийной эксплуатации отопительного сооружения, для обеспечения безопасности людей при постоянном пользовании печами, обычный керамический кирпич отделяют от открытого огня. Именно такая защита и называется футеровкой.

Футеровка печи отопления — что это такое и как сделать своими руками

Необходимо, кроме того, отметить, что стенки топок металлических печей и твердотопливных котлов очень часто также нуждаются в защите. Все объясняется тем, что металлические (стальные) перегородки даже в большей степени, нежели кирпич, подвержены постепенному прогоранию. Поэтому некоторые производители снабжают топки стальных отопительных приборов каолиновыми или шамотными панелями.

Итак, футеровка печи отопления — что это такое и как сделать своими руками? Этот вопрос нередко возникает у тех владельцев печей, кто уже столкнулся с губительным воздействием огня на материал, из которого изготовлена топочная камера. Поэтому далее будет представлена информация о том, что представляет этот процесс и как он производится.

Общие понятия о футеровке

Что же кроется под термином «футеровка»?

Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.

Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери. Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома. Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.

Способы футеровки и материалы для ее выполнения

Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.

Итак, методы создания защитной облицовки заключаются в следующем:

• Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
• Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
• Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.

Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.

— «А» — это материалы, изготовленные на основе кремнезема.

— «В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.

— «С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».

Наиболее популярными футеровочными материалами, видимо, ввиду доступности и вполне умеренной цены, являются кирпичи, блоки или растворы на базе обожжённой шамотной глины

• Самыми популярными для футеровки отопительных приборов являются шамотные материалы. Это может быть кирпич, панели или сухие смеси, из которых изготавливается раствор. Подобные материалы относятся к классу «В», так как, собственно, шамот — это обожженная при очень высоких температурах, доходящих до 1500 градусов, специальная глина. Доведенный до спекания природный материал измельчается, затем из него производится кирпич, панели, или же он поступает в продажу в виде мелкодисперсного порошка.

В состав шамотных материалов также могут быть включены добавки из кварца или песчаника, а также других горных пород, стойких к высоким температурам. Шамотные материалы являются самыми популярными, так как их качество и эффективность проверены временем. Кроме того, они имеют относительно доступную цену.

Каолиновая вата изготавливается из глинозема и кварцевого песка.

• В дополнение к шамотным и другим твердым материалам, предназначенным для футеровки, используются рулонные, плитные или листовые, которые устанавливаются в виде прокладки между жаропрочным и внешним кирпичным слоем кладки.

Листы толстого каолинового картона

К таким материалам относятся каолиновые, базальтовые, вермикулитовые, муллито-кремнеземистые и другие изделия, связующим для которых, чаще всего выбирается состав на основе белой глины. Все перечисленные материалы способны выдерживать температуру 1200÷1400 градусов.

Такая сухая смесь может быть использована и для приготовления жаростойкого кладочного раствора, и для засыпки в технологические полости кладки

• Можно произвести футеровку и растворами из жаростойких материалов, которые наносятся на поверхность стенок топки готовых печей, а также используются для кладки огнеупорных кирпичей при возведении отопительного сооружения (понятно, что обычный кладочный раствор здесь не всегда будет уместен). Кроме того, этими порошками засыпаются свободные швы, а также — некоторые из тех технологических зазоров и просветов, что предназначены для теплового расширения металлических элементов конструкции.

Сухие смеси для процесса футеровки изготавливаются из шамота или цемента, обогащенного специальными добавками. Примером может служить огнеупорный саморасширяющийся цемент РПЦ М500.

Очень удобен в работе и надежен в эксплуатации алюмосиликатный огнеупорный клей «Анкер 1600»

• Еще один материал, который может быть применен для процесса футеровки — это высокотемпературный алюмосиликатный огнеупорный клей, который предназначен для наклеивания рулонных и панельных материалов, кладки жаростойких кирпичей, а также нанесения на стенки, сложенные из обычного кирпича. Жаропрочные составы разных производителей рассчитаны на максимальную температуру нагрева в 1400÷1600 градусов, что вполне достаточно, чтобы защитить кирпичные стенки от воздействия открытого огня. Удобство таких составов состоит в их быстром просыхании. Так, например, после футеровки топки этим материалом, печь можно эксплуатировать уже через сутки.

Кроме огнеупорного клея, сегодня в строительных магазинах можно найти и другие одно— и двухкомпонентные составы, производимые, чаще всего, в пастообразной консистенции — это жаростойкие мастики и обмазки, которые могут наноситься как в процессе обустройства топки, так и в уже готовом отопительном агрегате. Подобные футеровочные материалы могут содержать в своем составе шамотный порошок, микроскопические армирующие волокна и другие добавки, укрепляющие защитный жаропрочный слой.

Приведенная ниже таблица представляет сравнительные данные наиболее часто применяемых футеровочных материалов:

Особенности использования некоторых материалов для футеровки печей

У начинающих печников возникают вопросы не только о том, какие материалы используются для футеровки, но и как их правильно применить. Об этом и нужно сказать несколько слов.

Раствор для футеровки

В достижении прочности, долговечности и эффективности футеровки важнейшую роль играет раствор, на который будет производиться кладка. Проводить эксперименты с раствором для шамотного кирпича — категорически не рекомендуется. Самым оптимальным вариантом станет использование готовых смесей, которые в специализированных магазинах представлены «на любой вкус и кошелек».

В готовых материалах предусмотрены все необходимые составляющие, подобранные друг к другу в правильных пропорциях. Безусловно, все они запущены в производство после проведения многочисленных лабораторных испытаний.

Разнообразие жаростойкий и огнеупорных кладочных составов – довольно велико

Выбирая сухую смесь для футеровки, необходимо изучить ее характеристики, информация о которых, как правило, расположена на упаковке. Для облицовки топочной камеры необходимо приобретать огнеупорную смесь. Жаростойкие же составы больше предназначены для возведения других отделов печи. Возможно, необходимый для футеровки материал будет стоить дороже жаростойких вариантов, однако, экономить на нем не стоит. Тем более что для проведения процесса облицовки топки потребуется весьма небольшое количество раствора.

Так, для проведения кладки из шамотного кирпича потребуется 65±10 кг сухой смеси для приготовления раствора из расчета на 100 кирпичей.

Использование огнеупорного клея при футеровке

Высокотемпературный алюмосиликатный огнеупорный клей применяется для соединения (склеивания) различных материалов, используемых для футеровки. Такой клей создает отличное сцепление для огнестойкого кирпича, плит из базальтовых волокон, керамоволокнистых изделий и других материалов. Причем этот состав применяется не только для футеровки бытовых отопительных приборов в качестве кладочного или обмазочного раствора, но и в металлургической, нефтеперерабатывающей и химической промышленности, а также в машиностроении.

Процесс использования клея в футеровке печи включает несколько последовательных этапов:

• Огнеупорный клей поступает в продажу в пластиковых ведрах объемом от 2 до 50 килограммов. Перед началом работ герметично закрытая емкость вскрывается, и масса тщательно перемешивается.

Перед применением готовый клей в заводской ёмкости требуется тщательно перемешать – до полностью однородной консистенции

• Перед тем как нанести клей с помощью шпателя на любую поверхность, ее рекомендовано увлажнить — это можно сделать с помощью пульверизатора.
• Огнеупорный клей наносится на поверхности топки или отдельные элементы футеровки толщиной до 3 мм. Если планируется защитить стенки только лишь с помощью клея, то на них наносится несколько его слоев с интервалом по времени в 15 минут.
• Если на клей планируется закрепить базальтовый картон на горизонтальной поверхности, то допускается разбавление массы водой. Ее может быть добавлено из расчета 15% воды на 100% клея — этот процесс проводится не ранее, чем за 12 часов до использования клея.
• Расход клея на 1 м² составляет от одного до четырёх килограммов. Это зависит от толщины наносимого слоя, а также от качества обрабатываемой поверхности.
• Высыхание клея, при нанесении его толщиной в 3 мм и при температуре выше 25 градусов, происходит через 24 часа. А если температура превышает 90 градусов, то полная готовность достигается уже через 6 часов.

Нужно ли замачивать шамотный кирпич перед кладкой?

Многие начинающие печники или хозяева отопительных печей, решившие произвести футеровку собственными силами, задаются вопросом о том, нужно ли замачивать шамотный кирпич перед его кладкой.

Стоит ли проводить предварительное замачивание шамотного кирпича перед кладкой? Ответ на это вопрос – неоднозначный…

Мнения опытных печников по этому вопросу расходятся. Это понятно – каждый из них за долгие годы работы выработал свою «стратегию» возведения печей. Однако, если подойти к этой проблеме, учитывая физические характеристики шамотного кирпича, то можно прийти к определенным выводам о том, когда кладочный материал стоит несколько увлажнить.

• Так, если для кладки используется не новый, а уже бывший ранее в употреблении кирпич, капилляры которого за период прошлой эксплуатации забиты пылью и остатками раствора, то его стоит замочить. Это делается для открытия в структуре материала пор, и более легкого проникновения в них влаги вместе с раствором. Но обязательно необходимо проследить, чтобы перед кладкой с кирпичей полностью стекла вода.
• Если опыт в проведении кладки отсутствует или невелик, то кирпич тоже можно увлажнить. Дополнительная влага сохраняет пластичность раствора на более долгий срок. Это дает дополнительное время, которое можно будет использовать для исправления допущенных погрешностей кладки. Если же кирпич будет сухим, то он быстро впитает влагу из раствора, поэтому последний быстро потеряет свою пластичность и схватится. При таком раскладе исправить ошибки будет значительно сложнее.
• Если возведение печи происходит в летний период, при высоких температурах воздуха на улице, то замочить кирпич на некоторое время будет даже полезно. А вот в холодную и сырую осеннюю или весеннюю пору этого делать уже не рекомендуется. Сушить кладку из переувлажненного кирпича придется очень долго и только методом топки, чего нежелательно делать до тех пор, пока раствор не просохнет окончательно. В противном случае может произойти деформация швов, что значительно снизит прочность кладки.

Если все же случилось так, что печь возведена из замоченного кирпича, и погода вдруг испортилась, то произвести ее сушку можно, поместив внутрь топки обычную мощную лампочку накаливания (скажем, на 200 Вт), которую придется держать включенной довольно длительное время. При этом все дверцы печи должны быть полностью открыты.

Из всего сказанного выше можно прийти к выводу, что делать кладку из сухого шамотного кирпича все-таки надежнее. Если нет уверенности в том, что кладка сразу получится ровной, и ее, возможно, придется исправлять, то лучше будет сделать раствор для нее не слишком густым.

Самостоятельная футеровка отопительных сооружений и агрегатов

Особенности облицовки кирпичных топок

Футеровка стенок топочной камеры осуществляется с обязательным учетом термического расширения материалов под воздействием высоких температур, возникающих в процессе эксплуатации печи, камина или котла. В связи с этим, между внутренним защитным (шамотным) и внешним (обычным керамическим) слоем кладки оставляется пустой зазор в 7÷10 мм, или же делается прокладка из базальтового, каолинового или асбестового картона.

Футеровочная кладка не должна напрямую контактировать с внешними стенками топочной камеры. Или оставляется пустой просвет, или он заполняется жаропрочным материалом, например, каолиновым или асбестовым листом.

Перед началом работ, необходимо произвести расчет материала. Если планируется произвести футеровку, используя шамотный кирпич, то сразу учитываются его линейные размеры. Чаще всего применяется стандартный кирпич с размерами 250×150×65 мм.

Разнообразие шамотных блоков – весьма широко, поэтому можно подобрать оптимальный материал для сложных по конфигурации топочных камер.

Вместе с тем, современный ассортимент огнеупорных кирпичей – весьма широк. Производители поставляют в торговые сети шамотный кирпич, имеющий конфигурацию, необходимую для создания наклонных поверхностей, которые обрамляют колосниковую решетку или формируются на задней стенке.

Использование фигурных шамотных блоков удобно в том плане, что в процессе кладки можно постараться по максимуму избежать самостоятельного подтесывания кирпичей.

В качестве примера представлена иллюстрация — футеровка топочной камеры камина. Хорошо показан уклон задней стенки, который формируют с целью отражения теплового потока и направления продуктов сгорания. Обратите внимание на просветы, оставляемые между внешними и внутренними стенками печи.

Футеровка топки может иметь разную толщину, которую определяют следующие параметры отопительного прибора:

• Толщина внешнего слоя кладки печи.
• Толщина облицовки корпуса печи.
• Максимальная температура внутри топочной камеры.

Эти же параметры нужно учитывать и при выборе материала для защитного слоя, опираясь на представленную выше таблицу. В ней специально указаны рабочие температуры самых популярных для футеровки материалов.

Профессиональные печники рекомендуют укрепить шамотную кладку армированием. Для этого в швы между рядами, в раствор, укладывается стальная проволока диаметром в 3÷4 мм. Армирование производится через два ряда.

Если футеровка производится в процессе возведения печи, ее последовательность подробно описана в самой схеме-порядовке, от первого до последнего ряда облицовки. При отделке же готовой топки огнеупорным кирпичом, работы осуществляются в следующем порядке:

• Сначала кирпич укладывается вокруг колосниковой решетки. Для этого лучше всего использовать кирпич, имеющий уклон в сторону колосника.
• Затем поднимаются боковые и задняя стенки. В связи с тем, что под уклоном выложить заднюю стенку в готовой топке практически невозможно, ее обычно делают ровной.

Футеровка готовой топки тонкими огнеупорными блоками. Качество, как видите, «не очень» …
Кроме того, нет оставленного зазора между керамическим и шамотным кирпичом. Так что лучше все же эту операцию проводить еще в процессе возведения печи.

• Однако, здесь нужно уточнить, что если топка совсем небольшая, а футеровку произвести необходимо, то лучше вместо кирпича использовать панели из одного из жаропрочных материалов или же пастообразные составы. Используя последний вариант, обмазку нужно производить очень тщательно, не оставляя необработанных участков. Для того чтобы улучшить обзор внутреннего пространства топки, по возможности рекомендуется снять с конфорки варочной плиты чугунные кольца, и подвесить над этим отверстием лампу для подсветки камеры.
• Производя футеровку, нужно помнить, что в ней нельзя мешать красный жаростойкий и шамотный огнеупорный кирпич. Дело в том, что эти материалы имеют различную плотность, соответственно — и линейное расширение, а также отличаются коэффициентом теплопроводности. Поэтому между внешней стенкой из красного кирпича и футеровкой рекомендовано сделать прокладку из асбестового или базальтового картона толщиной хотя бы в 5 мм. При тепловом расширении кирпичей, изготовленных из разного материала и соприкасающихся между собой, по красному кирпичу запросто со временем могут пойти трещины.

Видео: Наглядный пример правильной футеровки топочной камеры кирпичной печи

Футеровка металлических топок

Если предстоит сделать футеровку металлической топки, то следует помнить, что металл и кирпич вообще кардинально различаются коэффициентом линейного расширения при нагреве до высоких температур. Поэтому между металлом и кирпичом всегда должен оставляться тепловой зазор, который заполняется базальтовой или каолиновой ватой или асбестом.

Кроме этого, необходимо учесть, что если внутри топки делается футеровка, то обкладывать металлическую печь снаружи кирпичом уже не следует. Керамический кирпич отличается высокой теплоемкостью и низкой теплопроводностью, то есть тепло, полученное от сжигания топлива не будет прогревать полноценно прогревать стенки, а «уйдет в трубу». При этом эффективность печи весьма ощутимо снизится.

Облицовка ведется снизу вверх, от дна топочной камеры к ее потолку. Обязательно оставляются деформационные зазоры между шамотным кирпичом и металлическими поверхностями

Процесс облицовки топочных камер металлических печей проводится в том же порядке, что и кирпичных. То есть сначала выкладывается дно топки, между металлом дна и кирпичом настилается базальтовый картон толщиной не менее 10 мм. Для закрепления картона на металле, а затем и кирпича сверху этого жаропрочного материала, может быть использован огнеупорный клей, о котором говорилось выше.

Футеровка отопительного твердотопливного котла

Котел, в отличие от печи, должен отдавать выработанную энергию теплоносителю, проходящему через теплообменный контур, и по минимуму рассеивать ее через внешние стенки. Это и предопределяет особенности его футеровки.

При проведении футеровки паровых котлов используется три способа ее обустройства:

• Тяжелая футеровка. Этот способ используется для котлов, имеющих слабое экранирование. Во время их эксплуатации, некоторые области и детали могут нагреваться до температуры, превышающей 1250 градусов. Это, понятно, создает риск не только быстрого прогорания стенок прибора, но и делает обслуживание агрегата крайне небезопасным, и даже способно привести к возгоранию. Тяжелая футеровка заключается в том, что кладка шамотного кирпича на ложок проводится в два-три слоя, что снижает температуру наружных стенок до 60÷75 градусов. Как правило, на бытовом уровне с такой тяжелой футеровкой сталкиваться не приходится.

Пример облегченной футеровки отопительного котла, работающего по принципу дожига пиролизных газов

• Облегченная футеровка состоит из одного слоя кирпичной кладки. Дополнительно к внутренней облицовке, для увеличения КПД и снижения температуры внешних стенок, внешняя поверхность котла нередко облицовывается одним из негорючих материалов, способных выдержать повышенные температуры, характерные для определенного агрегата. Ну а затем иногда дополнительно обшивается металлическим листом.
• Натрубная футеровка предназначается для своеобразной термоизоляции труб котла, там, где из-за повышенных температур невозможно применить иные утеплительные материалы. Она производится непосредственно по внешним поверхностям труб. Этот вариант можно назвать самым простым в исполнении. Он выполняется с использованием огнеупорного клея или другого раствора, производимого в виде вязкой массы.

Пластичное вещество наносится на трубы с помощью кисти в два, а иногда и в три — четыре слоя. После застывания такая обработка образует толстый слой, предотвращающий ненужные потери тепла. Во избежание сквозных механических повреждений защитного слоя, его часто армируют стекловолоконной сеткой. Металлическую сетку не используют из-за высоких показателей ее термического линейного расширения.

Футеровка топок лепных глиняных печей

Несмотря на наличие в продаже большого количества кирпича разного сорта и качества, а также готовых металлических отопительных агрегатов, в последнее время становятся все более популярными глинобитные печи различных конфигураций.

Очень древняя технология отопления, а сейчас – весьма модный тренд: глиняные печи с лежанками, которым могут придаваться весьма причудливые формы. Топки таких сооружений тоже необходимо защитить футеровкой.

Топки этих печей настоятельно рекомендуется укрепить шамотным кирпичом. Если же стенки печи создавались из раствора, смешанного с камнем, выполняющим функции «арматуры», то для футеровки печи вполне можно воспользоваться и одним из огнеупорных пастообразных растворов. Например, отлично подойдет клей, о котором уже шла речь выше, или же специальный цемент, шамот, корундовая или муллитовая смесь.

Пастообразные материалы значительно упрощают работу – такую футеровку сможет провести любой домашний мастер, даже не имеющий опыта в подобных процессах. После застывания огнеупорных материалов, они образуют монолитный слой, который предотвратит растрескивания основных глиняных стенок топочной камеры при воздействии на них высоких температур.

Проведение ремонтно-восстановительных работ в топочной камере печи

Любая печь перед началом эксплуатационного сезона требует проведения тщательной ревизии на предмет обнаружения различных повреждений. Трещины и сколы, которые могут появиться за время простоя отопительного сооружения, способны привести не только к снижению к снижению эффективности работы печи. Они резко снижают безопасность ее эксплуатации — это может стать предпосылкой для проникновения угарного газа в жилые помещения, что представляет очень серьезную угрозу не только для здоровья, но и для жизни владельцев дома.

Ревизия проводится как на внутренних поверхностях футеровки, так и на внешнем кирпичном слое печи. Если при проведении осмотра обнаружатся неглубокие трещины или незначительные повреждения, то их следует заделать.

Снаружи ремонт проводится жаростойкими смесями, а футеровку следует ремонтировать огнеупорными составами — клеями, мастиками или растворами. Эксплуатировать печь после проведенного ремонта можно только дождавшись полного естественного просыхания раствора или клея, иначе материал, которым заделаны повреждения, может деформироваться.

Если опыта в печных работах недостаточно, или нет желания возиться с футеровкой уже построенной печи самостоятельно, лучше всего обратиться к специалистам, которые занимаются отопительными приборами и сооружениями профессионально. Такой квалифицированный мастер грамотно произведет выбор и расчет футеровки, что обеспечит надежную и безопасную работу печи с сохранением или даже увеличением ее эффективности.

Футеровка – это специальный защитный барьер, который уберегает печь от порчи. Он помогает сохранить топку в целостности. Технологию применяют как в частном строительстве, так и на крупном производстве, а также промышленности.

Что это такое

Суть технологии «футеровки» заключается в обустройстве огнеупорного слоя внутри топочного отдела. Он предохраняет печь от термического, химического и физического воздействия. Слой играет роль защитной тепловой перегородки. Также он выполняет теплоизоляционную функцию.

Важно не переусердствовать с футеровкой. Иначе она будет «запирать» часть тепла внутри топки, после чего оно просто вылетит в трубу.

Где применяют

Футеровку используют не только в домашних печах, каминах или в отопительном оборудовании. Она находит свое применение в любых топках:

1. В металлургических домнах. Для индукционных печей используют особый, прессованный шамотный кирпич.
2. Промышленные электрические печи. В этом случае могут брать как шамотный кирпич, так и специальный волокнистый огнеупорный материал.
3. Промышленные газовые печи. Футеровка делается с применением огнеупорных бетонных блоков с муллитокоррундовым наполнителем.

Подобные отделочные материалы подходят, в основном, для крупных предприятий, промышленных цехов и ТЭЦ. Их не так просто найти в открытой продаже. В обустройстве обычных печей используют простые отделочные материалы.

Виды футеровки

В зависимости от типа печи, используют разные технологии футеровки:

1. Укладка облицовочного материала с небольшим коэффициентом теплопроводности. В этом случае могут использовать шамотный кирпич или специальную отражающую панель. Саму кладку выполняют как во время возведения топки, так и после проведения строительных работ.
2. Установка защитных экранов. Обычно данная технология используется для обустройства металлических печей типа «каменка». Их можно встретить в банях. В других видах топок практически не используется.
3. Покрытие внутренних стен топки жаропрочной смесью. Это может быть как специальный состав, так и раствор на основе цемента. Защиту наносят как во время возведения печи, так и после ее полного обустройства.

В рамках данной статьи будет рассмотрены материалы из 1 и 3 группы, как наиболее подходящие для обустройства домашней печи или камина.

Футеровочные материалы

В зависимости от вида топки, частоты ее использования, а также максимальной температуры нагрева, выбирают один из двух видов материала:

1. Шамотный кирпич. Его основной ингредиент – шамотная глина. В качестве дополнительных компонентов используют: кварцевый песок, песчаник и прочие горные породы, которые повышают огнеупорные свойства материала. В продаже можно найти не только кирпичи, но и шамотные блоки. Данный материал используют в топках бытовых печей и больших каминов.
2. Раствор. Специальные термостойкие смеси образуют на стенках топки тонкий защитный слой. В основе материала сухие компоненты из: шамотной глины, муллитового или корундовыого порошка. Смесь создает ровный слой, исключая мостики холода. Однако за ней нужен более тщательный уход, чем за кладкой из кирпича. Растворы используют в небольших топках, тандырах и домашних каминах.

Также в магазинах можно встретить огнеупорный клей. Его продают в специальных емкостях по 2-50 литров. Клей обойдется намного дороже, чем кирпич или раствор. Кроме этого, велика вероятность покупки подделки на основе гипса или обычного цемента. Такая защита не прослужит долго.

Для футеровки также используют: вермикулит, кремнеземистые маты (муллито), базальтовые плиты, плотный каолин. Они служат в качестве дополнительной прослойки между основными защитными стенками.

Футеровка печи своими руками

Рассмотрим две технологии футеровки печей в зависимости от типа используемого материала. В этом случае предполагается, что топка уже возведена. Перед началом работ нужно подготовить инструменты: емкости для разведения раствора, мастерок или небольшой шпатель, отвес или строительный уровень, мочальная кисть, молоток, кальма, полутерок, правила, ножовка.

При работе с сухой смесью на основе шамота можно воспользоваться дрель со специальной насадкой-венчиком. Она равномерно вымешивает раствор, и экономит время.

Нанесение раствора:

1. Стенки топки очищают от копоти и грязи на несколько раз. Все плоскости проходят влажной тряпкой.
2. Если внутренняя часть обложена глянцевым кирпичом, можно сделать на нем небольшим насечки напильником или обычной плоской отверткой. Перед нанесением раствора, нужно протереть стенки влажной тряпкой.
3. В ведро или другую большую емкость высыпают сухую смесь для футеровки. Рекомендуется брать материалы на основе шамота. Они проще и дешевле. Полученную смесь вымешивают до состояния густой сметаны.
4. Раствор наносят тонким слоем на стенки топки, равномерно распределяя его по всем поверхностям.
5. Уложенный слой аккуратно обрабатывают паяльной лампой до полного высыхания. После чего дают печи «отдохнуть» в течение суток.

Укладка кирпича:

1. Возведение первого ряда. Кирпич укладывают ребром по периметру колосника. Можно задать небольшую косую грань на верхней плоскости, чтобы сажа и копоть не собирались на ней.
2. Второй ряд задней и боковых стен поднимают по очереди. Сначала задний, потом ближайший, так как между ними идет слой теплоизоляции. Оба ряда укладывают на ребро, учитывая сдвиг на половину расстояния от блока в нижнем ряду. Швы армируют стальной проволокой (3 мм или 5 мм) через один ряд.
3. Правильную геометрию стенок контролируют при помощи отвеса, правила и строительного уровня. Излишки раствора или клея заранее снимают и убирают обратно в ведро.
4. Следующие ряды выкладывают аналогичным образом, пока не упираются в верх топки. Открытые швы аккуратно замазывают. Между слоями футеровки закладывают тепловую изоляцию из асбестовой плиты.

Это общая инструкция, которая описывает технологию футеровки печи в домашних условиях. Если вы не уверены в собственных силах, стоит обратиться за помощью к опытным мастерам.

Использованный ранее шамотный кирпич вымачивают в воде, перед началом работ. Его держат в жидкости от 30 до 60 минут, после чего вытаскивают и дают стечь воде. Если работы проводятся в сыром помещении, где кирпич находился длительное время, дополнительное увлажнение не требуется.

Подробнее о растворах

Торговая сеть предлагает следующие смеси: «Мертель огнеупорный», «Печникъ». Они представляют собой порошок, который надо разводить водой. Кладка осуществляется с предварительным увлажнением шамотного кирпича. При этом его не надо выдерживать в воде некоторое время, достаточно лишь окунуть в нее и сразу вытащить. Стыковочные швы заполняют на всю высоту кладки.

Сделать расчет смеси можно, исходя из следующих усредненных данных: на 100 кирпичей шамотных требуется 65±10 кг сухой смеси. Второй вариант расчета: на 1 м3 кладки расходуется 100 кг готового раствора. Максимальную защиту кладка приобретает после протапливания печи, которую начинают, когда раствор полностью затвердеет.
