Гараж из металлоконструкций чертежи своими руками

В данной статье мы поговорим о том, как сделать металлический гараж своими руками. Данный вид гаражного строения распространен, но далеко не каждый занимается его изготовлением «с нуля». Собран такой гараж может быть при помощи сварки, болтов с гайками (что будет значительно дешевле), и даже при помощи немного позабытых в наше время заклепок.

Фундамент строения

Гараж из металла – легкая конструкция, поэтому чаще всего фундамент делают только по его периметру, углубляя на 25 см (с такими же параметрами по ширине). Но иногда заливают под всем гаражом цельную плиту из бетона, армированную металлической сеткой, которая станет и фундаментом, и полом, если нет желания сделать стяжкой ровный бетонный пол поверх плиты. Иногда под основание кладут и готовые бетонные перекрытия. Этот способ не подойдет, если в гараже планируется сделать смотровую яму для ремонта автомобиля. Вопрос только в цене. Можно, конечно, использовать винтовой каркас, и тогда фундамент не понадобится. Однако в этом случае о прочности гаража придется позабыть, хотя с финансовой точки зрения такое решение будет выигрышным.

Если же, не экономить, то нужно соблюдать определенные правила:

• верхнюю часть фундамента (бетонной плиты) надо сделать примерно на 20 см возвышающейся над уровнем земли, чтобы не затекала вода, когда пойдет дождь;
• поверхность основания нужно соорудить ровной, идеально горизонтальной;
• по всем четырем углам фундамента необходимо забетонировать арматурные пруты, к которым потом приварится металлический каркас гаража.

Если поверхность, на которой нужно построить гараж, неровная, то желательно подсыпать немного гравия, чтобы выровнять ее (в том случае, когда решили ставить сооружение на готовую плиту-перекрытие).

Фундамент лучше заливать сразу и целиком, чтобы получился монолит. При создании ленточного фундамента нужно не слишком много бетона, поэтому можно воспользоваться бетоносмесителем и сделать бетон рядом с местом строительства гаража.

Обратите внимание! Стандартные размеры гаража, в который помещается один автомобиль — 3,5 на 6 м. Но, если планируется утепление гаража, то вышеуказанные параметры гаража необходимо увеличить на 20 см.

Когда фундамент готов, на него необходимо положить гидроизоляцию – рубероид. Места стыков кусков рубероида лучше всего замазать битумной мастикой. Потом сверху основания и гидроизоляции нелишним будет сделать пол – бетонную стяжку.

Каркас

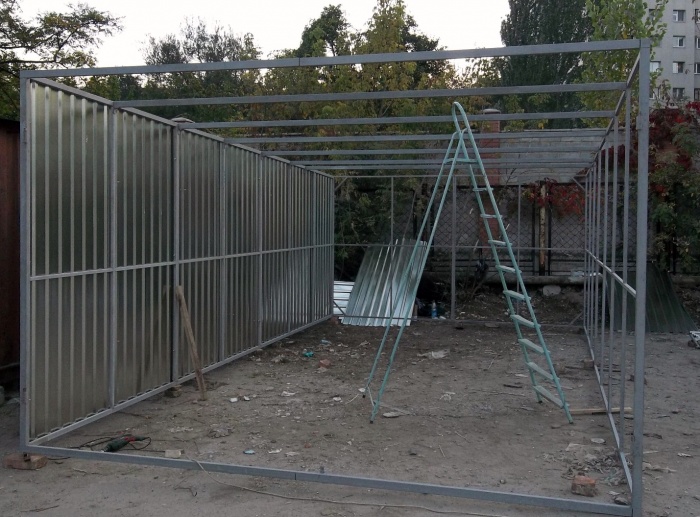

Каркас для постройки гаража обычно сваривают из металлического уголка крупного сечения, вследствие чего конструкция становится крепче в несколько раз. Каркас лучше всего собирать сразу на месте будущей установки гаража из металла.

Последовательность сборки металлической основы для гаража такова:

• Сначала сваривают нижнюю раму. Ее нужно прикрепить к поднимающимся из бетона прутам на углах фундамента таким образом, чтобы куски арматуры остались внутри гаража.
• Потом привариваются по углам вертикальные подпорки.
• В передней части каркаса следует установить и закрепить две подпорки по бокам будущего гаража. Они станут впоследствии «дверными косяками» ворот.
• Закрепленные в верхней части подпорки соединить поверху рамой.
• После этого необходимо сделать несущие элементы кровли. Если она односкатная, то подпорки фасада (передней части гаража) стоит вывести выше остальных подпорок, чтобы уклон «потолка» был в сторону задней стенки сооружения. Если же крыша планируется двускатная, то придется сварить треугольные конструкции стропил и прикрепить их сваркой, болтами или заклепками к верхней раме гаража.
• Промежуточные подпорки у стен привариваются с одинаковым промежутком, что усилит прочность всей конструкции.

Обратите внимание! Необходимо обратить особое внимание на то, что размер промежутка зависит от ширины листа металла, приваренного к ней, как часть стены гаража. Но если закреплять стальные листы внахлест, один на другой, то между подпорками промежуток придется делать на 5 см меньше ширины самого листа.

Сооружение стен гаража

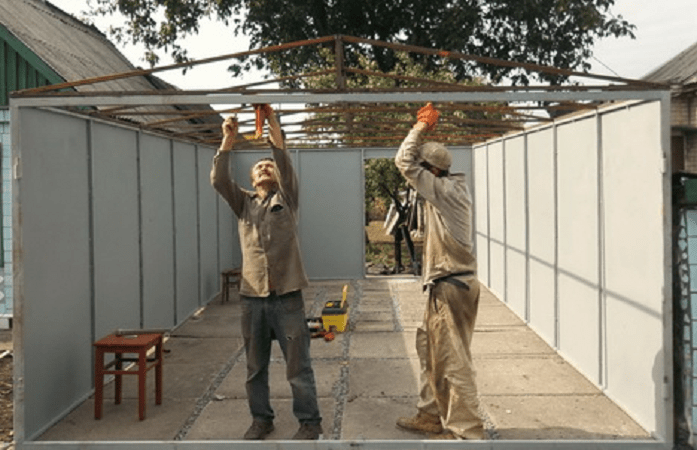

К собранной из уголка основе прикрепить сваркой, прикрутить болтами и гайками или же использовать заклепки внешнюю обшивку, представляющую собой металлические стены. Ее можно сделать из листовой стали, а также из профлиста. Сталь для внешней обшивки уже готового каркаса металлического гаража подойдет как оцинкованная (защищенная от коррозии слоем цинка), так и обычная. Толщина металла, используемого на сооружение стен, должна быть не меньше, чем 1,2–1,5 мм.

Обратите внимание! На крыше листы крепятся от свесов к коньку, чтобы верхние листы шли внахлест на нижние, на 15 или 20 сантиметров.

Ворота для гаража лучше сделать двустворчатыми, распахивающимися. Такие ворота очень удобные и практичные. Их запросто можно сварить рядом с местом установки гаража. Сначала сварить каркас полотна для каждой створки, а потом к нему приварить или прикрутить болтами, что требует сверления в каркасе отверстий, металлические листы. Листы для ворот следует брать толстые, не меньше 4 мм. Ворота желательно закрепить на внутренних петлях, это одно из основных правил антивзлома. Ворота металлического гаража обязательно следует утеплить, как и его стены.

Утепление

Если металлический гараж не утеплен, то во время изменения погодных условий, на его стенках появится конденсат. Проще будет утеплить металлический гараж плитами из пенополистирола (вид пенопласта, фирменное название которого – стиропор). Плиты приклеить изнутри к металлической обшивке гаража между стойками каркаса.

Нужно обратить внимание на то, что большой недостаток пенополистирола в его хорошей горючести и легковоспламеняемости. А гараж излишне пожароопасен.

Поэтому для утепления металлического гаража лучше всего использовать негорючие теплоизоляционные материалы. Подойдет минеральная вата (стекловата) в виде жестких матов. Ее надо будет зашить изнутри гаража листами специального материала (МДФ, OSB, ЛДФ, ДСП).

Покраска гаража

Снаружи покрасить металлический гараж можно алкидной краской по металлу. Она идеально подходит для нанесения на оцинкованную поверхность, быстро схватывается. Недостаток этой краски только в том, что она обладает повышенной горючестью. Также для наружной покраски рекомендуется использовать акриловую краску по металлу. Она хорошо защищает металл от коррозии, отличается своей долговечностью, практически не выцветает и не растрескивается. А еще акриловая краска нетоксичная и негорючая, в чем и заключается ее преимущество перед краской алкидной.

А вот недолговечной масляной краской по металлу можно окрасить гараж изнутри (если он не утеплен), так как для покрытия внешних стен сооружений она мало подходит.

Если есть желание, то стены металлического гаража (а лучше – ворота) снаружи можно украсить надписями или незамысловатыми рисунками, выполненными с помощью обычного трафарета из картона и все той же акриловой краски по металлу.

Выбор замка

Замок следует выбирать прочный, массивный, сделанный из металла шириной не менее 3–4 мм. Навесной замок категорически не рекомендуется, так как взломщики открывают ворота с таким замком за несколько минут.

Обратите внимание! Лучшие варианты замков для металлического гаража – врезной и накладной. Накладной замок следует крепить так, чтобы снаружи ворот не были видны места крепления замка.

Чтобы взломщики не смогли высверлить болты, которыми крепится замок к воротам, замок необходимо приварить на металлические уголки. Это повысит взломоустойчивость гаража из металла. Конечно, желательно установить на ворота рядом с замком камеру видеонаблюдения, чтобы потом передать кадры со взломщиками в соответствующие органы, или просто поставить на гараж сигнализацию, но все это слишком дорого. А на добротный замок может раскошелиться хозяин гаража практически с любыми финансовыми возможностями.

Посмотрите подборку фотографий металлических гаражей.

Фото

Видео

Посмотрите подробный видеоматериал по сборке металлического гаража:

Перед тем, как начать постройку убежища для вашего автомобиля, стоит определиться, из какого материала вы будете его строить. Есть много вариантов, и кирпичный гараж – не исключение. Но в данной статье я хотел бы остановиться на одном простом и дешевом варианте, который является вполне надежным и выглядит достаточно эстетически приемлемо – речь пойдет о гараже из металла. Такое строение имеет свои плюсы и минусы, и решить, какой из гаражей строить для себя может каждый.

Достоинства металлического гаража своими руками заключаются в простоте транспортировки на участок, а если он строится – то в простоте монтажа. Сварная конструкция позволяет также перемещать гараж на другое место, а перевозка проводится манипулятором и грузовой машиной. Поэтому удобство от такого гаража определимо для людей, часто меняющих место жительства.

Кроме мобильности металлический гараж своими руками довольно недорогой. Автомобиль будет находиться возле дома в защищенном помещении, а металл является очень долговечным. В отделке и заливке пола из бетона гараж металлический не нуждается. Все части гаража созданы из листов стали, крышу перекрывать особыми способами тоже не придется. Создать металлический гараж своими руками довольно просто. Для этого следует запастись материалами и инструментами, после чего приступить к работе, однако, стоит учесть, что по предварительному плану строительные работы проводятся намного качественнее и быстрее.

Необходимые материалы и инструменты

Первое, что надо сделать перед началом работы – нарисовать чертеж, где можно будет ознакомиться со всеми необходимыми размерами. Размеры должны быть подстроены под условия эксплуатации будущего строения. Если строится только для автомобиля – ширина должна быть как для авто с открытыми дверцами. Если же планируется обустраивать постройку стеллажом для инструментов, хранить запчасти – расширить габариты следует обязательно.

Также внутри гаража можно проводить ремонтные работы и техобслуживание автомобиля. Поместиться внутри должны ящики с инструментами, верстак, полки со стеллажом и все необходимое. Какие инструменты и материалы требуется подготовить для начала работы?

1. бетон и прутки из арматуры;
2. готовые бетонные блоки;
3. труба из металла 10-15 сантиметров в диаметре для полозьев;
4. уголок металлический пятидесятимиллиметровый;
5. метал в листах, толщина его от двух до двух с половиной миллиметров;
6. электроды и сварочный аппарат;
7. круг шлифовальный, отрезной для болгарки и сама болгарка;
8. замок, засов и петли для ворот;
9. доски для пола, если фундамент будет ленточный или на полозьях;
10. краска и грунтовка.

Пошаговая технология

Каждая работа предусматривает определенные этапы. Процесс постройки металлического гаража своими руками состоит из таких этапов работы:

• строительство фундамента;
• монтаж каркаса для помещения;
• монтаж обшивки, или создание стен;
• утепление на зимний период.

Каждый из этапов нуждается в определенном плане действий, и дальше будет рассмотрена каждая стадия отдельно.

Сначала делается разметка участка. Земельный участок должен быть видоизменен в соответствии с требованиями фундамента. Для фундамента на полозьях – удаляется плодородный слой. Засыпав площадку песком, вы поднимите и обезопасите покрытие под фундаментом от пучения во время заморозок. Песок способен отводить воду.

Разметка делается колышком, бечевкой, рулеткой и угольником. Опалубка из досок, а вернее – ее наземная часть, должна быть выше уровня земли на 30-40 сантиметров.

Фундамент

Фундамент – основа всей конструкции. Есть несколько видов такого фундамента, среди которых:

• ленточный;
• столбчатый;
• плиточный.

Ленточный вариант очень распространен, для его установки необходимо вырыть траншею по периметру будущего строения. Глубина определяется параметром промерзания грунта, но чаще всего вполне достаточно одного метра. Ширина обязана быть больше толщины будущих стен.

Любой фундамент должен быть армирован. Каркас для армирования создается из стальных прутьев толщиной 10-12 сантиметров в диаметре. Прутья связываются проволокой, но сваривать их не желательно – перенапряжение фундамента способно разрушить конструкцию.

Для бетонной смеси нам нужен песок, цемент М-500 или М-400, щебень, не очень крупный. Используя описанные материалы, фундамент может быть довольно недорогим. Готовый бетон тоже можно купить, хотя это немного дороже, чем делать его самому, вы существенно сэкономите во времени. Половина требуемой прочности может быть достигнута за шесть или восемь дней. Спустя это время, можно спокойно производить подготовку и укладку каркаса.

Каркас

Каркас для установки металлического гаража своими руками не всегда требует серьезных расходов денег и усилий. Сегодня продаются готовые собранные каркасы, и даже доставка/установка может быть бесплатной.

Каркасы для гаража могут быть из дерева или из металла. Железные каркасы огнеупорны, прочны и долговечны. Металл может выдержать даже порывы ураганного ветра, что надежно защитит ваш автомобиль. Для каркаса понадобятся:

1. металлический профиль 10х10 для стропил и перекрытия;
2. меньший профиль для обрешетки;
3. саморезы.

Конструкция собирается по чертежу, заготовки соединяются между собой саморезами и болтами.

Стены

Стены состоят из обшивки каркаса. Среди доступных видов обшивки можно отметить сталь и профнастил. Материал для стен стоит выбирать на долгое время, чтобы не пришлось переплачивать за ремонт.

Большинство специалистов предлагает в качестве оптимального варианта сборные гаражи из листовой стали или профнастила, все эти материалы крепятся к ранее подготовленному каркасу. Комплекты для обустройства гаража недороги, и монтируются они очень быстро и просто. Недостатки материалов такие: плохая теплоизоляция, иногда – пожаробезопасность.

Утепление

Утепление становится необходимым с наступлением зимы. Как это сделать, если ваш гараж металлический? Ответ прост – таким же способом, как и все остальные виды строений. Прийти на помощь в данном случае могут как стекловата, так и пенопласт. Любые доступные утеплители могут быть монтированы на стены изнутри. А покрыть их можно чем угодно, что будет радовать глаз и создавать красивый и неповторимый дизайн.

Как монтировать пенопласт или стекловату? Крепить их можно деревянными или поперечными брусками, которые будут располагаться между стойками.

Покраска и замки

Из внутренней стороны покрытие можно поштукатурить, покрасить. Красить гараж с внешней стороны обязательно. Перед процедурой, с металла удаляется ржавчина, покрывается антикоррозийной грунтовкой, сушится и только тогда покрывается краской. Краска должна быть специальной, для металла.

Металлический гараж
имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:

1. Листовая сталь:


• с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
• горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.

Профилированный лист
(профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:

• с двусторонним оцинкованным покрытием;
• с декоративным лакокрасочным покрытием (ГОСТ 30246);
• с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
• с односторонним покрытием цинк- полимер.

Сэндвич-панель
— многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).

Справка:
Как построить металлический гараж из сэндвич панелей? По сборно-разборной
технологии.

Как собрать металлический гараж?

Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас
. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:

• стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
• уголок 35х35;
• швеллер стальной.

Соединять все эти элементы
между собой можно:

• разъёмным соединением (болтами, саморезами по металлу);
• неразъёмным соединением (точечной электросваркой).

Выбор вида соединения
упростит или усложнит процесс возведения.

Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка
потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.

Почему стоит строить?

На какое основание можно поставить металлический гараж
? Так как гараж весит чуть больше 1 тонны, можно обойтись или фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры
.

Что надо учесть:

1. Железо для гаража
   не хранит тепло, быстро нагревается и так же быстро остывает.
2. Появление на внутренних стенах конденсата провоцирует процесс ржавления
   .
3. В условиях пожара содержимое выгорает
   .
4. Взломать сборно-разборную металлическую конструкцию
   и даже вывезти — не такое уж хитрое дело.

Подходящим вариантом для дачного участка
будет:

• сборный гараж из готовых заводских конструкций
  ; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
• сборный гараж на металлическом каркасе
  ; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
• цельносварная конструкция
  , надёжность которой выше, как и требования к профессионализму исполнителей.

Как сделать железный гараж
на фундаменте? Одним металлом не обойтись
.

Материалы и инструменты

Для работ по установке фундамента
:

1. Инструменты:


• рулетка и уровень;
• шнур для разметки;
• лопата штыковая;
• бетономешалка;
• правило.

Материал:

• песок речной;
• гравий мелкий;
• гидроизолятор рулонный;
• доска для опалубки;
• арматурный пруток (6-8мм);
• вязальная проволока;
• сухая смесь М 400;
• закладные анкеры или металлические штыри.

Для монтажа каркаса
:

Инструменты:

1. шуруповёрт;
2. ножницы и ножовка по металлу;
3. электропила;
4. сварочный аппарат.

Важно:
Для строительства гаража своими руками из металла надо выбрать тёплое время года, учитывая, что на бетонирование уйдёт 2 недели и неделя на сборку каркаса и облицовки. Для утепления и внутренней отделки, устройства пола придётся набросить ещё неделю — через месяц металлический гараж будет готов. Одно условие — вам нужен напарник
.

Последовательность работ

Строительство гаража из металлоконструкций своими руками — алгоритм действий
:

1. Подготовка строительной площадки
   , выверка горизонталей по уровню.
2. Разметка основания.
3. Подготовка грунта под фундамент
   :

• рытьё траншеи (под ленточный фундамент) или ям (под столбчатый или свайный);
• устройство опалубки из досок или ОСП для формирования цоколя.

Устройство фундамента:

• гидроизоляция наружных стенок фундамента рулонным герметиком;
• армирование металлическим прутом пространства траншеи;
• закладка по углам анкеров или выступающих металлических штырей для будущей фиксации каркаса;
• заливка бетоном М 400.

Подготовка котлована для или — овощехранилища.

К сведению:
Грунт, выбранный из ямы, можно равномерно разбросать по поверхности внутри гаража, тем самым поднимая его на уровень цоколя.

Устройство смотровой ямы (кессона):

• отсыпка смесью песка и гравия дна ямы;
• герметизация дна и стен плёночным герметиком;
• устройство пола и стен ямы из кирпича или бетона (закладка кессона).
• оформление края металлическим уголком.

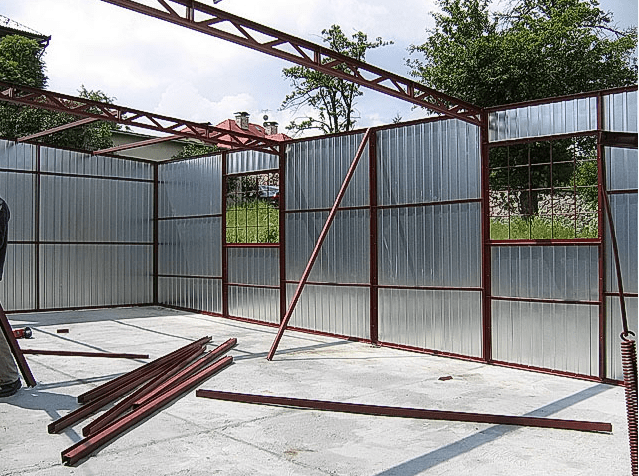

Возведение несущего
каркаса:

• гидроизоляция верхней поверхности фундамента рулонным герметиком;
• монтаж нижней обвязки каркаса, крепление её с закладными деталями;
• установка несущих стоек по углам;
• возведение верхней обвязки;
• монтаж дополнительных стоек, горизонтальных элементов, распорок;
• укрепление рамы ворот и монтаж петель;
• монтаж стропильных конструкций (для двускатной крыши) или перекрытия (для односкатной);
• нанесение на каркас защитного слоя из ЛКП.

1- ворота;

4- фронтон;

5- стропильные фермы;

6, 11, 12, 13 — нижняя обвязка каркаса;

8,9 — наружная обшивка;

10. — угловые стойки;

17 — конёк;

19 — кровля;

23, 25 — верхняя обвязка каркаса;

I- II- болтовое соединение каркаса;

III — крепление основания стропил;

IV — сборочный узел верхней обвязки.

К сведению:
Возводить каркас можно и модульным способом — на ровной поверхности. А потом из модулей стен собрать всю конструкцию, закрепив её болтами на уровне нижней и верхней обвязки.

Монтаж внахлёст наружной обшивки
из листового металла, используя саморезы с резиновыми прокладками.

Устройство кровли:

• обрешётка стропильной основы;
• установка у задней стенки вытяжной трубы вентиляции;
• настил кровельного материала (профнастила) с выводом свесов для стока дождевой воды.

Устройство чернового
пола:

• утрамбованный грунт засыпают песком;
• укладывают рубероид;
• армируют металлической сеткой;
• заливают бетон М 300;
• выравнивают по маякам;
• на стяжку, после того, как она схватилась, укладывают лаги под чистовой пол из шпунтованной доски, или настилают на клей прорезиненное покрытие (рулонное или в виде ковриков).

Напольным покрытием в гараже может служить двойная обработка
чернового пола специальным составом, дающим после затвердения эластичный прорезиненный слой с 10летней гарантией. Под шипованную резину для надёжности можно нанести и 4 слоя такого покрытия.

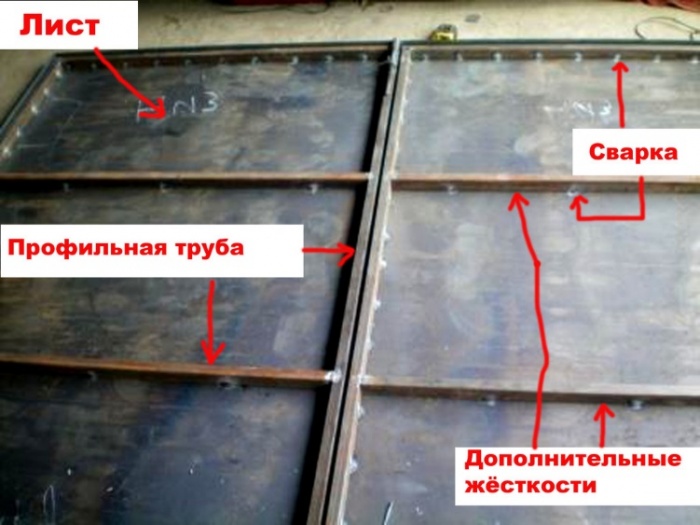

Изготовление для гаража:

• сборка рамы;
• облицовка листовым материалом полотна ворот;
• врезка по низу полотна решётки приточной вентиляции;
• крепление петель и навеска ворот;
• установка механизма открывания (подъёма), засовов, замков.

Учитывая защитное покрытие облицовки, для временного размещения автомобиля на тёплый сезон — объём работ достаточный
. Если же транспортному средству предстоит стоять в гараже всю зиму, а время от времени ещё и выезжать, сохраняя для этого готовность, то придётся позаботиться об утеплении.

Как изготовить металлический гараж своими руками — чертеж
, расчет
:

Как и чем утепляют?

Если об утеплении подумали на этапе проектирования, каркас
может стать удобной основой для размещения пенопластовых или полистирольных плит толщиной 50мм. Зафиксировать в нишах плиты утеплителя можно наваренными поверх арматурными прутками ᴓ6мм, или, посадив утеплитель на клей.

Поверх утеплителя желательно натянуть паропроницаемую мембрану
от естественных испарений, которые неизбежны в процессе эксплуатации гаража.

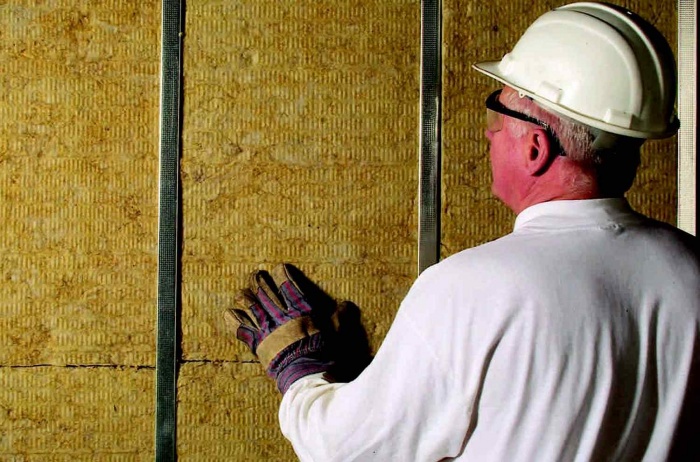

Но наиболее безопасным термоизолятором для гаража будет минеральная вата
, которую фиксируют между стоек натяжным капроновым шнуром. Такой способ утепления потребует чистовой внутренней отделки для придания стенам эстетичного вида. Для чистовой отделки
внутренних стен гаража используют:

• металлическую и деревянную вагонку;
• гипсокартон под покраску.

Важно:
Чтобы утепление не было формальным, необходимо одновременно утеплить и крышу, и ворота, и пол.

Установка

На что поставить металлический гараж? На полозья
. Этот вид основы применяется только для металлических гаражей. Полозья позволяют устанавливать конструкцию на любую ровную поверхность, перемещать как прицеп на новое место установки.

Монтаж на полозьях
— вид сварных работ, при которых:

1. Стальные трубы ᴓ10-15 см и по длине, совпадающие с длиной гаража, срезают с одной стороны под углом 45◦;
2. К срезам приваривают 2 отрезка труб, формируя загиб полозьев.
3. Полозья приваривают к основанию нижней обвязки каркаса по всей длине.
4. Торцы труб заваривают.
5. На полозья наносят слой битума для защиты металла от коррозии.

Как установить гараж металлический правильно?

Установка гаража металлического
на полозья требует:

• устройства деревянного пола;
• устройства наклонной площадки (аппарели) для въезда автомобиля в гараж, поскольку полозья создают разницу в уровне земли и пола.

Справка:
Как приподнять металлический гараж? С помощью домкрата
.

Для транспортировки металлического гаража и устройства под него надёжного фундамента необходимо знать общий вес конструкции. Расчёты
сделать несложно путём простых арифметических действий, если знать:

• общий объём стен и крыши (произведение площади на толщину элементов конструкции);
• удельный вес металла.

Специалисты, которые занимаются изготовлением гаражей из металла, указывают вес в 1, 2 тонны
.

Система вентиляции

Для безопасного пребывания в металлическом гараже, не имеющем окон, необходима система вентиляции
. Железо гаража не допускает воздухообмена через стены. Даже при открытых воротах в глубине помещения можно попасть под вредное воздействие паров бензина.

Вентиляция в металлическом гараже
своими руками:

На этапе проектирования закладываются элементы
приточно-вытяжной системы:

• зарешеченное отверстие для притока свежего воздуха в нижней части ворот;
• вытяжная труба в крыше, по диагонали от приточного отверстия.

Важно:
Диаметр вытяжной трубы стандартного гаража должен быть 15см
(по 1см на 1куб. метр гаражного пространства). Сверху трубу накрывает колпак
от попадания внутрь осадков. Приточное отверстие должно быть в 1,5-2 раза больше.

Холодный воздух проходит в помещение по низу, нагревается от машины, насыщается летучими парами, поднимается вверх и вытягивается
в трубу. Так в соответствии с законами физики действует естественная вентиляция.

Вентиляция в металлическом гараже превратиться в комбинированную, если на вытяжке поставить вентилятор
. Полностью автоматизировать этот процесс в гараже такого вида не имеет смысла
.

Итог:
Металлический гараж не сравнится по надёжности и комфорту с капитальным сооружением из кирпича, но скорость его монтажа и простота конструкции вдохновляют многих умельцев на возведение своими руками металлического бокса
для автомобиля.

Быстровозводимые гаражи из металлоконструкций являются сравнительно дешевым и быстрым решением проблем, связанных с место для стоянки. Сделать самостоятельное возведение металлического гаража своими руками можно благодаря инструкции, которая будет описана в данной статье. Рассмотрим ключевые преимущества гаражей из металла.

Плюсы гаражей из железа

Главное достоинство этого материала – невероятная надежность и способность долгое время служить владельцу при должном обслуживании конструкции. Кроме того, для сварки прочного каркаса потребуется всего на всего закупить комплект профилей или стальных уголков, найти сварочный аппарат и несколько столярных инструментов. Немаловажным преимуществом также является тот факт, что можно возводить металлический гараж без фундамента. Это значительно экономит время и денежные средства.

По характеристикам к металлу есть только одна претензия – высокая степень коррозии и гниение металла уже после 5-6 лет эксплуатации. Но на данный момент есть множество пропиток и растворов, которые при покрытии полностью защищают каркас от влаги. Таким образом, Вы получаете полноценный капитальный гаражный бокс, который отлично подойдет как для ремонта и хранения автомобиля, так и для проведения крупных столярных работ и развертывания кустарного производства.

Этапы строительства гаража из металлоконструкций своими руками

Эскиз гаража из железа

В первую очередь чертится или выбирается из бесплатных интернет-материалов несколько планов будущего сооружения (обязательно проверьте наличие корректных размеров, правильное обозначение площадей помещений и присутствие на чертежах узлов соединений конструкции). По размеру следует отталкиваться от предназначения постройки. Если Вы собираетесь сделать лишь место для стоянки авто, тогда за основу размеров по ширине можно взять Вашу машину с открытыми дверьми. Если же Вам необходимо дополнительное место для ремонта и мастерской – необходимо будет расширить все габариты помещений так, чтобы в бокс вошло гаражное оборудование, системы стеллажей и место для отдыха после работы.

Определившись с размерами рисуете эскиз будущей постройки. По нему составляется проект сооружения и оформляются чертежи. В итоге Вам остается только подобрать участок и приступить к 1 этапу возведения гаражного бокса – формированию бетонного основания.

Фундамент для металлического гаража

Фундамент металлического гаража

Для самостоятельного возведения фундамента гаража из железа своими руками используйте следующую инструкцию:

• Выбор размера бетонного основания.

В среднем габариты фундамента должны быть на 30-40 см больше, чем размер постройки. По высоте основание для гаража должно выступать над уровнем грунта на 5-10 см.

• Подготовка траншеи.

По всему контуру выкапывается траншея на глубину 10-20 см. На ее дно насыпаете слой песка в 3-4 см и слой щебня на ту же высоту. Это создаст дренаж в виде песчаной подушки, которая будет отводить грунтовые воды от подошвы основания.

• Армирование и создание опалубки.

В независимости от выбранного типа фундамента, в качестве армирующего слоя для гаража из железа применяют металлические или стеклопластиковые прутья. Связки необходимо делать по всем углам фундамента. Арматуру следует брать сечением не больше 10-12 мм.

• Заливка основания бетонной смесью.

Опалубка фундамента гаража

После укладки арматурных сеток в 1 слой можно начинать заливку бетоном. Самое главное проследите за тем, что сетка под весом бетона не прижалась вплотную к песчаной подушке. Для этого можете установить специальные пластиковые столики или просто положить половинки кирпичей под сетку. После заливки бетоном проверьте уровнем горизонтальную поверхность будущего основания.

Для дальнейшего продолжения работ необходимо подождать 1-2 недели. Лучше всего заливать фундамент летом – тогда Вы сможете до начала осени закончить всю постройку.

Как своими руками сделать каркас в металлический гараж?

Каркас гаража из металла

Каркас для железного бокса обычно варят из стальных уголков с полкой 7-10 см. Такое сечение позволяет сделать каркас постройки жестким и прочным. Для выполнения работ на месте установки Вам потребуется сварочный аппарат и комплект уголков. Процесс сварки металлического каркаса состоит в следующем:

1. Привариваем нижнюю раму к выступающим из бетонного основания стержням в углах конструкции;
2. Сварка вертикальных стоек по углам гаража к нижней раме;
3. В передней части будущего гаража необходимо установить и закрепить на пластины 2 боковых уголка для дальнейшего монтажа ворот;
4. Получившиеся вертикальные стойки соединяем между друг другом верхним металлическим контуром.
5. Остается только приварить промежуточные стойки по вертикали вдоль всего периметра стен (шаг размещения стоек будет зависеть от ширины стального листа, применяющегося в качестве обшивки стен).

Обшивка гаража из металла

Это важно!
Если стальные листы Вы планируете закреплять с нахлестом, тогда шаг между промежуточными стойками нужно делать 30-40 мм меньше, чем ширина купленного листа.

На этом сварка каркаса закончена. Теперь остается только продумать конструкцию и соединение элементов кровли. Нужно учитывать следующие нюансы:

• Если собираетесь своими руками делать гараж из железа с односкатной крышей, тогда вертикальная пара стоек на фасадной стороне делается выше остальных;
• Если планировалась двускатная кровля, тогда дополнительно сваривается из уголков стропильная конструкция из треугольников, которая соединяется с верхней рамой.

Сварка ворот для металлического гаража

Сварка ворот в гараж из профиля

После установки пары фронтальных стоек и обшивки гаража по всему периметру, приступаем к изготовлению каркаса ворот. Для конструкции гаражных ворот можно использовать те же уголки, что и для каркаса самого гаражного бокса. Каркас ворот сваривается на ровной горизонтальной поверхности и по размерам должен выйти на 2-4 мм меньше проема. Поверх каркаса приваривается и ставится на заклепки обшивка из стального листа, толщиной 1-2 мм.

При установке распашных ворот можно использовать гнезда из 2-ух створок на шарнирах. Так Вы сможете быстро отрегулировать крепеж и в случае необходимости снять каждую из створок отдельно. Если дополнительная дверь с боковой стороны гаража не предусмотрена, тогда нужно дополнительно предусмотреть калитку. Самое главное здесь правильно вымерить все размеры и врезать качественный замок. Калитка крепится к гаражным воротам на петли.

Утепление и отделка железного гаража

После возведения постройки необходимо задуматься об утеплении и отделке гаража. В качестве утеплителя лучше всего использовать плиты ППУ или минеральную вату. Для их размещения дополнительно подготавливается деревянный каркас, который крепится на болты прямо к обшивке. По внутреннему контуру получившихся ячеек укладывается утеплитель в 2 слоя (каждый из слоев толщиной 20-30 мм). Самое главное при укладке верхнего слоя закрыть стыки предыдущих плит.

Таким образом, получается деревянно-металлический гараж, который внутри дополнительно нужно обработать специальным огнезащитным раствором. Те же самые работы нужно будет проделать с воротами. Перед внутренней и внешней отделкой металл обезжиривают и красят водоэмульсионной краской.

Кровля гаража из металлоконструкций

Для внутренней отделки достаточно закрыть утеплитель гипсокартоном или вагонкой. Дополнительных работ по отделке внутри проводить не стоит – лучше сконцентрировать силы на проведении основных коммуникаций: свет, водоотведение, система сливов и отопления. Для внутренней отделки в 95% случаев гараж просто краситься. Однако не забудьте перед покраской зашкурить и загрунтовать всю поверхность с помощью жидкости глубокого проникновения.

Если внимательно проанализировать количество доступных предложений о покупке или продаже гаражей, то можно увидеть, что в большинстве случаев покупают и продают именно разборные конструкции. Стационарные варианты гаража обычно строят в капитальном исполнении, рядом с домом или в непосредственной близости к жилью. Разборный гараж чаще всего приобретается в качестве времянки, например, на дачу, или для того, чтобы «застолбить» удачный участок в ближайшей окрестности с последующим оформлением участка и постройкой капитального здания. Сегодня разборные гаражи продаются и покупаются не хуже, чем сами автомобили.

Какой вариант конструкции разборного гаража выбрать

Основное отличие разборного варианта от всех остальных типов конструкций заключается в использовании для сборки так называемого метизного крепежа, проще говоря, соединения типа шпилька- гайка или болт- гайка. Возможно, это не самый удачный вариант крепежа, но, в отличие от саморезов или сварочного соединения, отдельные узлы и детали гаража можно собирать и разбирать не по одному десятку раз.

Все разборные схемы разделяют на четыре типа:

Из всех перечисленных типов под определение «разборный» больше всех подпадает пластиковый вариант. Производитель продумал до мелочей детали конструкции и способы сборки. Купленный комплект разборного гаража может установить и смонтировать даже подросток или взрослый человек, не имеющий никакого опыта в возведении подобного рода конструкций.

К сведению!
Стоимость гаражного помещения из разборного пластика в нашей стране явно не соответствует заявленным производителем стойкости и прочности конструкции, поэтому массовой популярности у автолюбителей подобные разборные схемы не завоевали.

Что стоит разобрать и собрать гараж своими руками, секреты разборных конструкций

Главное правило разборных конструкций гласит — если один человек собрал, второй всегда сможет разобрать. Устройство разборных гаражей практически не отличается от неразборных систем, правила монтажа и выполнения сборочных работ примерно такие же. Последовательность сборки и демонтажа конструкции обязательно указывается производителем в прилагаемой к паспорту инструкции или сборочному чертежу.

Зачастую опытные автолюбители, имеющие немалый стаж ремонта автомобилей, пренебрегают рекомендациями производителя и выполняют сборку или демонтаж разборного каркаса на свое усмотрение. И совершенно напрасно.

Совет!
Производитель указывает последовательность выполнения сборочных и разборочных работ специально таким образом, чтобы избежать деформации длинномерных конструкций гаража и сделать процесс безопасным.

Например, разборные металлические гаражи могут изготавливаться двух типов: в виде крупнопанельной
или наборной
конструкции. Последний тип потребует умения внимательно и точно читать чертеж, так как потребуется собрать каркас, крышу и установить большое количество болтовых соединений, не перепутав при этом стойки и несущие элементы с тем, как указано на чертеже.

Второй тип намного проще для сборки. По сути, такой вариант разборного гаража представляет собой несколько основных крупногабаритных узлов — три стены, потолочное перекрытие, ворота и крышу. Перепутать невозможно, но для сборки конструкции своими руками потребуется хороший глазомер и сноровка, так как малейший порыв ветра при установке может выгнуть длинномерную панель стены пропеллером или даже травмировать человека.

Еще более напряженным в монтаже является разборный бетонный гараж. Конструкция такого здания практически не отличается от любых построек, но есть одна особенность. Соединение бетонных плит в каркас здания выполняется с помощью стальных уголков, приваренных к железному каркасу арматуры. После обустройства фундамента потребуется с помощью крана установить плиту стены в точно вертикальном положении и попасть монтажными отверстиями уголка на анкерные болты или резьбовые шпильки. Учитывая тот факт, что вес железобетонных плит и балок очень большой, нарушение правил и порядка сборки может привести к разрушению каркаса.

Как сделать разборный гараж своими руками

Проще всего сделать разборный гараж из металлопроката и листового железа. Технология строительства таких конструкций отработана в течение последних 50 лет существования отечественного автопрома. Можно воспользоваться типовой схемой металлического гаража с двухскатной крышей, но вместо сварочных соединений использовать двухточечное болтовое крепление.

Собираем каркас разборного гаража

В отличие от стандартной конструкции сварного металлического гаража, как вариант, можно внести в типовую схему несколько усовершенствований, упрощающих сборку- разборку конструкции гаража:

1. Специалисты рекомендуют изготавливать рамы стен по шатровой схеме. Вместо индивидуальной сборки отдельных рам стен, проще всего изготовить каркас основания гаража с круглыми гнездами — муфтами, в которые далее будут установлены трубы вертикальных стоек каркаса. Чтобы завершить сборку стен, потребуется на установленные стойки просто закрепить верхнюю часть каркаса;
2. Учитывая тот факт, что жесткость сварного соединения двух металлических балок или трубчатых стоек примерно вдвое выше болтового, чтобы обеспечить необходимую прочность каркаса, потребуется использовать большое количество дополнительных распорок и косынок из толстолистового металла;
3. Крепятся элементы потолочного перекрытия, на собранные стены монтируется рама будущей крыши. Трубчатый каркас разборного гаража можно обшивать листовым металлом.

Все болтовые соединения в процессе сборки должны устанавливаться так, чтобы гайка крепежа находилась внутри гаража, а наружную часть соединения — головку болта рекомендуется обтачивать болгаркой до округлой формы. Таким образом, устраняется возможность раскрутить соединение и снять лист облицовки гаража.

Для установки ворот на передней стенке гаража потребуется установить дополнительные вертикальные стойки, на которые будут приварены петли- навесы или установлен механизм подъема сворки.

Совет!
Каркас разборного гаража можно установить на металлические полозья. Зачастую сборку конструкции приходится выполнять в удалении от места, где планируется ее установка, такой прием облегчит перемещение готового гаража к подготовленной площадке.

Каркас гаража в обязательном порядке необходимо крепить к грунту или мини- фундаменту. Проще всего закрепить стальное основание с помощью четырех винтовых анкеров, ввертываемых в почву на глубину не менее 50- 60 см. Оголовок каждого потребуется приварить к основанию строения.

Особенности утепления и отделки строения

Наиболее хлопотной частью работ с разборным гаражом всегда был процесс нанесения утепления. В отличие от обычного помещения, в разборной схеме приходится учитывать возможность демонтажа конструкции без значительного ущерба для теплоизолирующего слоя. В самом простом варианте внутреннюю поверхность стальных листов просто задувают пенополиуретаном, после чего слой утеплителя закрывают облицовкой из пластиковых панелей или деревянной вагонки.

При демонтаже конструкции облицовка удаляется, а слой затвердевшей пены аккуратно разрезается ножом по границе стальных листов. Далее в процессе сборки остается восстановить положение листов с утеплителем на каркасе, в случае появления щелей по линии разреза их можно заделать монтажной пеной.

В некоторых случаях хозяева разборных гаражей предпочитают вместо пенополиуретана использовать плиты пенополистирола, наклеенные на деревянную обрешетку. Такой способ позволяет эффективно теплоизолировать помещение, но обходится значительно дороже.

Средняя стоимость изготовления металлической разборной конструкции составит около 800- 900 долл., что сравнимо со стоимостью продаваемых на рынке б/ушных гаражей аналогичного типа.

Если вы являетесь владельцем автомобиля, то наверняка уже имеете гараж или планируете его построить. На участке можно возвести металлическую конструкцию, которая обойдется дешевле остальных. Однако перед началом работ необходимо ознакомиться с технологией. Некоторые домашние мастера отмечают, что сборные металлические конструкции имеют свои достоинства, среди них:

• относительная дешевизна;
• высокая пожароустойчивость;
• защищенность от вандалов.

Металлические гаражи не считаются капитальными, поэтому перед строительством не нужно получать специального разрешения. Если вы намерены заняться такими работами, то их удастся завершить в самые короткие сроки. Это обусловлено тем, что не придется выкладывать кирпичные стены, достаточно будет лишь собрать в единую конструкцию каркас и установить его на основание.

Гараж металлический своими руками может быть изготовлен в виде каркасной или сварной конструкции. Последняя является более долговечной и устойчивой, тогда как первая легче и быстрее выстраивается. При необходимости такую конструкцию можно будет разобрать и перевезти на любое удобное место. Если вы не можете решить, какую разновидность постройки выбрать, то следует определить, на какой срок вы планируете ее поставить.

Следует помнить, что такие постройки имеют свои особенности: в летнее время в них довольно жарко, тогда как зимой помещение моментально наполняется холодом. Именно поэтому гараж нужно будет хорошо утеплить, это касается не только стен, но и потолка, а также пола. Использовать для этого можно самые разные материалы. Однако лучше подобрать те, которые не горят, ведь важно сохранить автомобиль и предотвратить распространение огня, если таковая вероятность существует.

Выбор места

Если вами будет выстраиваться гараж металлический своими руками, то для начала необходимо подобрать место. Этот этап является одним из самых ответственных. Постройка должна находиться в некотором удалении от дома и не примыкать к окнам. Не следует располагать постройку в низине, ведь в этом случае она будет затапливаться дождевыми и талыми водами.

Подъезд должен быть максимально удобным. Площадь самой постройки будет зависеть от машины, однако наиболее распространенными параметрами являются следующие: 3,6 x 7 м. Важно учитывать при планировании габариты автомобиля и место для инструментов, запасных шин, аксессуаров и насоса.

Выбор материала

Гараж металлический своими руками сможет выстроить любой домашний мастер. Для этого следует подготовить:

• листы металла;
• несущие элементы;
• профили;
• обшивку;
• ингредиенты для бетона;
• крепежные детали.

Что касается несущих элементов, то сюда следует отнести профильные трубы и изделия круглого сечения. Металлические листы должны быть оцинкованными, так вы сможете защитить конструкцию от ржавчины. Наиболее подходящим материалом для гаража считается профнастил. Он отличается долговечностью и надежностью, однако важно учесть его недостаток, который выражен в высокой стоимости. Дешевле обойдется грунтованный лист, однако он характеризуется низкой устойчивостью к атмосферным осадкам и перепадам температур, поэтому не прослужит долго.

Создание проекта

Гараж металлический своими руками можно начать выстраивать после того, как будет готов проект. Его создание считается началом строительства. Для этого нет необходимости подготавливать рулоны чертежей, однако строение лучше изобразить на бумаге, определив размеры. В это же время мастеру нужно будет решить, какие функции будет выполнять постройка.

Иногда гараж выступает лишь только тем местом, где машина ставится на хранение. Но если вы хотите осуществлять ремонтные работы самостоятельно, то понадобится ещё и смотровая яма. Важно определить размеры постройки, учитывая площадь территории, ее характеристики и задачи, которые будут поставлены перед хозяином, а также размеры машины. Для стоянки вполне достаточно которого составляют 3 x 5,5 м. Это верно, если только вы не владелец «Хаммера». Размеры постройки следует увеличить, если вы планируете расположить внутри дополнительное оборудование.

Разбивка местности

Перед тем как сделать металлический гараж своими руками, вы должны разбить местность. Для этого следует использовать 10 колышков, длина которых составляет 40 см. Можно применить куски арматуры с диаметром в пределах от 10 до 12 мм. Можно запастись тяжелым молотком или кувалдой, капроновым шнуром в 40 м, а также рулеткой на 5 м.

Для того чтобы привязать гараж к определённой местности, необходимо определить точку, где будет располагаться один из углов. Размещение гаража в пространстве будет определяться этой отметкой. Гараж в некоторых случаях пристраивается к существующей линии подобных построек, однако существуют и другие варианты, когда конструкция является отдельностоящей.

Возведение фундамента и обустройство пола

Если вы задались вопросом о том, как сделать металлический гараж своими руками, то на следующем этапе должны заняться строительством фундамента. По углам площадки вкапываются несущие стойки. Если в гараже будет смотровая яма, то ее выкапывают заранее. Внутри стоек пространство заливается бетоном. Толщина такой подушки не должна быть слишком большой, этот параметр составляет предел от 10 до 15 см над уровнем земли.

Для того чтобы исключить попадание воды в гараж, необходимо сделать фундамент на возвышении. Бетонирование пола проще осуществить в металлической конструкции, чем в каменной постройке. Как показывает практика, для заливки пола гаража с вышеупомянутыми параметрами понадобится около 3 м 3 бетона.

Строительство ленточного фундамента для металлического гаража

Строение из металла получится достаточно лёгким, поэтому для него можно выполнить незаглубленный ленточный фундамент. Под землей он будет располагаться на уровне в пределах от 15 до 20 см. Для этой цели можно использовать несколько железобетонных плит, которые выступят полом.

Размеры гаража определят параметры для разбивки на местности. Участок очищается от растительности, верхний плодородный слой грунта убирается, а по периметру выкапывается траншея. Глубина и ширина будут равны штыку лопаты. На дно засыпается песок или гравий, такую подушку нужно хорошо утрамбовать. Если вы хотите сделать возвышенный над уровнем грунта пол в металлическом гараже своими руками, то нужно будет дополнительно установить опалубку, которая приподнимает пол над почвой.

Гидроизоляция ямы

Яма в металлическом гараже может быть выложена кирпичом. После завершения работ по его укладке можно начинать гидроизолировать внешние стенки. Осуществлять манипуляции следует через 3 дня. Кирпичная кладка покрывается грунтовкой с помощью валика на длинной ручке. Стены оставляются до момента высыхания.

Далее нужно будет разогреть битумную мастику и с помощью валика нанести ее на стенки плотным слоем. Свободное пространство за пределами стен ямы нужно засыпать грунтом, однако осуществить данные работы можно лишь после полного высыхания мастики. Забивать пустоты почвой необходимо послойно, уплотняя грунт, в противном случае земля просядет под бетонным покрытием, образуются трещины.

Сборка гаража

Строим металлический гараж своими руками, руководствуясь определённой технологией. На следующем этапе она предусматривает сборку конструкции. Для начала предстоит сформировать каркас. С помощью укосов нужно будет соединить между собой вертикальные стойки, первые располагаются в центральной части, сверху и снизу. Каркас сваривается, однако допустимо соединение механическим крепежом.

В таком делается двухскатной, поэтому над каркасом сверху надстраивается перекрытие в виде треугольных профилей. Обшивается конструкция металлическими листами, которые свариваются или прикручиваются саморезами. Если использовать последнюю методику, то гараж с легкостью можно будет разобрать при необходимости.

Установка ворот

Если перед вами встал вопрос о том, как построить металлический гараж своими руками, то вы должны знать нюансы установки ворот. Этот этап можно назвать наиболее трудоемким и ответственным. Если изготовлением ворот вы не хотите заниматься самостоятельно, то их можно приобрести в готовом виде. Каркас изготавливается из металлических уголков, которые привариваются к стойкам. Ворота обшиваются металлическим листом. Ширина ворот обычно равна 2,5 м или больше. С особым вниманием следует отнестись к замкам. Рекомендуется использовать два основных и один, который будет закрывать доступ к проему для ключа главного замка.

Утепление

После завершения строительства вы обязательно должны решить вопрос о том, как утеплить металлический гараж своими руками. Металл довольно быстро будет нагреваться на солнце и охлаждаться на морозе, поэтому у данной конструкции особенно остро стоит проблема с теплоизоляцией. Для проведения подобных работ лучше приобрести минеральную вату. В качестве основных достоинств выступает низкая теплопроводность и пожаробезопасность.

В роли теплоизоляции можно использовать пенопласт, который позволит удешевить стоимость конструкции. Однако этот материал является горючим. В продаже можно отыскать пенопласт, который обладает способностью к затуханию. Изоляцию можно покрыть обшивкой. Классифицируют ее по нескольким разновидностям. Например, простая сталь покрывается грунтом. Что касается профнастила, то он изготавливается на стальной основе и обладает цинковым покрытием. Этот вариант более надежен. В качестве обшивки можно использовать:

• дерево;

Дополнительные рекомендации по утеплению гаража с помощью плитной теплоизоляции

Утепление металлического гаража изнутри своими руками может быть осуществлено с помощью плитной теплоизоляции. Такие материалы гораздо удобнее укладываются, но обходятся они дороже остальных. Например, минеральная вата имеет высокую плотность, ее теплоизоляционные свойства лучше по сравнению с ватой в рулонах. По той причине, что металл не сопротивляется прохождению тепла, для качественной теплоизоляции лучше выбрать пенопласт, толщина которого варьируется в пределах от 50 до 100 мм.

Стены и крышу утеплить достаточно просто, а вот с полом могут возникнуть определенные проблемы. В этом случае никак не обойтись без стяжки с армированием. Это обусловлено тем, что ни один утеплитель не будет способен претерпевать вес автомобиля. Следует использовать прочный материал, например, пеноплекс толщиной в 50 мм или экструзионный пенополистирол.

Теплоизоляция укладывается на ровную поверхность, а после заливается бетоном. Если утепление металлического гаража своими руками осуществляется домашним мастером, то ему следует знать, что на начальном этапе теплоизоляционных работ необходимо уложить гидроизоляционную пленку. В структуру монолита в этом случае закладывают сетку из арматуры периодического профиля. Диаметр прутьев при этом должен составить 8 мм или больше. Элементы связываются между собой проволокой. Толщина заливаемого бетона может варьироваться в пределах от 100 до 120 мм. Если гараж перемещаемый или обладает железным полом, то теплоизолировать снизу его не удастся, это будет возможно лишь перед монтажом на новом месте.

Система вентиляции

Вентиляция металлического гаража своими руками вполне может быть обустроена. Для этого на первом этапе определяется площадь отверстий системы. Учитывая нормы, отверстия должны составить 27 см в диаметре, если размеры гаража равны 6 x 3 м. Если отверстий будет два, то их диаметр должен быть равен половине полученного результата. Отверстия должны быть проделаны в стенах, куда предстоит установить воздуховоды из труб.

Отверстия должны располагаться в 15 см от пола. Когда возводится металлический гараж своими руками, фото обязательно рекомендуется рассмотреть. Данная конструкция предполагает необходимость обустройства вентиляции. На противоположной стороне нужно расположить отверстия для выводной трубы. Они должны располагаться на 10 см ниже потолка. Трубу необходимо вывести за крышу. Чем выше удастся вывести, тем воздухообмен будет интенсивнее.

Минимальная высота трубы над поверхностью крыши составляет 50 см. После установки трубы в проемы зазоры между стеной и воздуховодами следует заделать герметиком. Наружные отверстия закрываются решетками, чтобы исключить проникновение грызунов. Попадание осадков можно будет предотвратить с помощью установки специального колпака.

Заключение

Когда выстраивается гараж сборный металлический своими руками, впоследствии у хозяев сохраняется возможность разобрать конструкцию и перевезти ее в любое удобное место. Если вы не планируете заниматься такими работами, то элементы можно сварить между собой, надежно загерметизировав швы и утеплив конструкцию.

Для строительства гаража используют различные конструкционные материалы: дерево, кирпич, железобетон. Большой популярностью пользуются сооружения, возведенные из металла. Гаражи из металлоконструкций имеют немало преимуществ, благодаря чему и получили столь широкое распространение. Среди этих преимуществ можно отметить сравнительно небольшие расходы на строительство, быстрые сроки выполнения работ.

Следует отметить, что многие автолюбители обладают необходимыми навыками, инструментом и оборудованием, необходимыми для постройки. Нет проблем и с материалами, сегодня можно приобрести любые металлоконструкции. В последнее время особенно популярно строительство гаража из профнастила, но и другой металлопрокат тоже часто используется для этих целей.

Гаражи металлические сборные (разборные): как построить железный гараж своим руками

Все чаще автолюбители останавливают свой выбор на сборно-разборных конструкциях. Гараж металлический сборный удобен тем, что при его установке не требуется автокран или иная спецтехника. Такую работу нетрудно выполнить вдвоем, не прибегая при этом к услугам профессиональных строителей. Это еще больше сокращает расходы и делает такой вариант обустройства стоянки личного автомобиля еще более доступным. Еще одним важным преимуществом сборно-разборного сооружения является возможность оперативного перемещения конструкции, и поэтому ее используют для обустройства временной парковки, либо в тех случаях, когда в перспективе предполагается перенос места установки.

Конструкция такого сооружения достаточно проста: металлический каркас и заполнение листовым прокатом или профнаситилом. Сборка производится из крупных модулей и отдельных деталей. Все элементы конструкции фиксируются между собой болтовыми соединениями. Обязательным условием монтажа сборного гаража металлического своими руками является подготовка площадки и основания.

Учитывая небольшой вес всей конструкции ее можно монтировать на фундаментные блоки, кирпичи, щебеночную или забетонированную площадку. Если в процессе монтажа между металлическими конструкциями и основанием получается щель, то, в зависимости от размера, ее заделывают монтажной пеной, раствором или закладывают кирпичом.

Как сделать гараж из профнастила и сварить каркас: чертеж металлического гаража, сборка и установка

В последние годы в строительстве получило широкое распространение профилированного листа и настила в качестве ограждающих конструкций. Профлист имеет более привлекательный и современный вид по сравнению с обычным листовым прокатом. За счет изогнутой формы профиля, материал обладает большей жесткостью при сравнительно небольшой толщине металла. Благодаря этому гараж из профлиста не только лучше смотрится, но имеет меньший вес и обладает большей устойчивостью и прочностью.

Перед тем, как построить гараж из профнастила, надо продумать его конструкцию, составить чертеж или эскиз. Это пригодится и на этапе закупки материала, и во время строительства. Сначала рассчитывают каркас. Стандартные размеры такого сооружения обычно составляют 5х3 метра. Такие габариты позволяют установить автомобиль и выполнять работы по его техническому обслуживанию. При этом имеется некоторая стесненность и если позволяют размеры участка и финансовые возможности, то лучше сделать более просторное сооружение. Высота не должна быть менее 2-2,2 метра.

Каркас представляет собой параллелепипед, собранный из уголка или швеллера. В зависимости от сечения проката через каждые 1,2-1,5 метра надо устанавливать промежуточные вертикальные стойки. Для заполнения можно использовать обычный лист или профнастил. По возможности надо придать хотя бы небольшой уклон крыше, это обеспечит сток дождевой воды и облегчит сход снега. Ворота могут быть распашными или подъемными. Для большей безопасности конструируя ворота необходимо предусмотреть фиксаторы.

Металлический гараж в вопросах и ответах

Металлический гараж своими руками: это долго?

Хотя сроки выполнения работ для каждого индивидуальны и зависят от многих субъективных факторов, можно предположить минимальное время, которое понадобится для того, чтобы собрать металлический гараж своими руками. При наличии подготовленной площадки, на изготовление каркаса и его окончательный монтаж, можно потратить не более двух дней. Однако если сборка производится двумя специалистами, обладающими хорошими навыками работы с металлоконструкциями, строительство можно закончить и за 1 рабочий день. Профессиональная работа с профнастилом –на этом видео:

О надежности гаража из металлопрофиля

Часто слышно мнение, что подобные конструкции гаража не очень надежны. Конечно, при использовании злоумышленником современного оснащения, он может проникнуть в любое помещение. Но любой вариант, будь то гараж из металлопрофиля или из другого материала, является для преступника в первую очередь останавливающим препятствием по причине того, что незаконное проникновение – это уже само по себе преступление, за которое следует серьезное наказание. Практика показывает, что наличие даже незначительного препятствия, значительно повышает сохранность автомобиля.

Чертеж металлического гаража: начинаем строительство

Как правильно утеплить гараж из профнастила?

Как сделать гараж, затратив минимальную сумму денег?

В каких случаях нет необходимости оформлять или узаконивать разборные гаражи?

Самодельные гаражи из металла пользуются большой популярностью, поскольку являются не дорогим и быстрым способом создания помещения для хранения автомобиля. В последнее время большей популярностью пользуются сборные конструкции без использования сварки.

Для постройки такого гаража не требуется специальных строительных навыков, и помещение приобретает определённую мобильность, которая позволяет без проблем перенести его в другое место. В этой статье мы расскажем, как сделать металлический гараж своими руками, начиная от составления проекта и заканчивая сборкой готового изделия.

Главное преимущество сборной конструкции из металла заключается в том, что она не ограничивает вас по размерам или сложности. Из металла можно построить как стационарное помещение на монолитном фундаменте с расчетом на несколько автомобилей, так и малогабаритную конструкцию на колёсах или полозьях, которая позволит перемещать гараж по территории автостоянки.

Стационарные металлические гаражи имеют ряд существенных преимуществ:

• Легкость конструкции, не требующая массивного фундамента;
• Цена готового строения значительно ниже, чем аналоги из камня, бетона или других материалов;
• Высокая скорость возведения конструкции;
• Долгий срок службы при минимальном уходе.

К сведению. Можно заказать уже готовый проект гаража из металлоконструкций у специализированного производителя, где вы получите полный комплект частей, фурнитуру и карту сборки. Для сборки такого изделия потребуется всего несколько дней. Однако готовые варианты обычно имеют типовые размеры и не позволяют вносить нужные вам изменения в конструкцию.

Создание чертежа для металлического гаража

Многие считают, что чертёж гаража перед началом сборки вовсе не нужен, однако, такой подход в результате приводит к неприятным последствиям и множеству неучтённых мелочей. Детальный чертёж будущего строения – это не только инструкция по сборке.

Готовый проект позволяет точно подсчитать количество расходного материала и определить сумму, необходимую на его закупку. Создавая проект самостоятельно, вы мысленно производите сборку конструкции, это позволяет вам увидеть различные нюансы, которые могут возникнуть при сборке, а также определить инструменты для работы.

В проекте сразу нужно учесть такие моменты как:

• Место постройки;

• Вариант сборки;

• Тип фундамента;

• Используемый материал;

• Наличие утепления и вентиляции (см. ).


Важно. Создавая проект гаража металлического на стационарной основе, нужно заранее определить его назначение. Если вы планируете проводить в гараже техническое обслуживание и ремонт автомобиля, то предусмотрите дополнительное пространство для стеллажей, рабочего стола, спланируйте тип освещения и места установки светильников.

Инструменты и материалы

Создавать проект металлического гаража лучше с учётом модульной конструкции. То есть каркас каждой стенки изготавливается отдельно, после чего собирается в единую конструкцию и закрепляется на готовом фундаменте.

Для создания стяжки с нуля потребуется:

• Цемент марки не ниже М500;
• Металлические прутья диаметром 6-8 мм для создания армирования стяжки;
• Песок и щебёнка.

Для создания каркаса потребуются:

• Металлическая профильная труба. Размер трубы выбирается исходя из размеров гаража. Пример профильной трубы показан на фото выше.
• Сварочный аппарат или металлические уголки, в зависимости от способа крепления профиля.

К сведению. Очень часто производство гаражей металлических осуществляется без сварки, крепление всех элементов производится при помощи болтов и специальных уголков из оцинкованного металла. Такой вариант позволяет в любой момент разобрать конструкцию, а также произвести замену любого элемента.

• Болгарка с отрезными дисками или дрель с набором свёрл по металлу.
• Крепёжные элементы.
• Перфоратор;
• Пузырьковый уровень.
• Листы профнастила для облицовки готового каркаса.

Важно. При установке конструкции на бетонное основание между металлом и стяжкой необходимо проложить слой гидроизоляции. Металлические профили должны быть обработаны грунтовкой и покрашены. Если сборка осуществляется сваркой, то покраска производится после сборки каркаса.

Сборка металлического гаража

Если на участке нет твёрдой основы, то для начала необходимо продумать, на что поставить металлический гараж (см. ). Для этих целей идеально подойдёт монолитная армированная стяжка толщиной 30-40 см.

Для создания стяжки необходимо разметить участок и снять верхний слой грунта на глубину 10-15 см. Затем по периметру участка монтируется опалубка для заливки бетона.

Перед заливкой грунт необходимо утрамбовать, уложить слой песка в 5-8 см, затем слой щебёнки в 10 см и снова это всё утрамбовать. Поверх щебенки укладывается гидроизоляция и металлические прутья, образуя сетку с шириной ячейки в 20 см.

Для прочности каркаса прутья обвязывают проволокой. Готовую решетку поднимают на 5-7 сантиметров от щебёнки и укладывают на кирпичи, после чего заливают цементом, как показано на изображении выше.

Важно. Бетонная стяжка должна быть на 20 сантиметров выше поверхности участка, для того, чтобы дождевая вода не затекала в гараж.

Изготовление гаражей металлических модульного типа осуществляется на ровной поверхности, если для скрепления элементов используется сварка. Профильные трубы нарезаются согласно размерам и собираются в готовые модули при помощи болтов и металлических уголков. Каждая стена должна иметь продольные и поперечные ребра жесткости.

Важно. Расстояние между поперечными рёбрами жесткости желательно сопоставить с шириной листа профнастила. Монтируя наружную обшивку, листы профнастила укладывают внахлёст и место их стыка должно совпадать с поперечной стойкой, для того, чтобы закрепить листы по всей высоте при помощи шурупов.

После того, как модули готовы, производится их сборка и закрепление на бетонной стяжке. Для этой работы вам потребуется три помощника.

Двое будут удерживать модули в нужном положении, третий будет соединять их между собой при помощи болтов или сварки. После сборки стен каркаса ваш самодельный металлический гараж необходимо закрепить на бетонной стяжке при помощи дюбелей и только потом устанавливать крышу.

Форму крыши выбираете по своему усмотрению, но обычно её делают двухскатной и изготавливают из отдельных ферм, соединенных между собой продольными профилями, как показано на рисунке выше. После установки крыши каркас с наружной части обшивают профнастилом, который можно крепить на шурупы или болты.

Завершающим этапом считается , которые также изготавливают в модульном варианте и обшивают профнастилом. На этом изготовление гаража закончено, можно приступать к его утеплению и внутренней отделке, если в этом есть необходимость.

Из изложенного материала вы узнали, как осуществляется производство металлических гаражей, и можете проделать эту работу самостоятельно. В заключение предлагаем просмотреть тематический видео ролик.

Лучшим местом для содержания авто считается каменный или кирпичный гараж, но стоимость подобных конструкций даже при возведении собственными силами крайне высока. Для автовладельцев, желающих сэкономить, оптимальный вариант — собрать металлический гараж своими руками. При правильной сборке и утеплении такая конструкция может эксплуатироваться круглый год.

Виды металлических гаражей

Металлические гаражи пользуются большим спросом у автовладельцев, но разобраться с разнообразием предлагаемого товара бывает непросто. Конструкции большинства гаражей идентичны, главные их отличия- место производства и срок эксплуатации до продажи.

Обратите внимание!
При покупке гаража потребуйте у продавца гарантию и лицензию на производство, если заключаете сделку на приобретение подержанного товара — проверьте документы на право владения и чеки на покупку.

Заводские комплекты

Возвести гараж сборный металлический могут 2-3 человека, используя лишь базовый набор инструментов (молоток, гаечные ключи и др.). У качественного товара все крепежи и вставные части конструкции легко поддаются сборке и не требуют подгона и привлечения дополнительного оборудования.

Многие фирмы, занимающиеся подобным производством, предлагают доставку конструкции на место или самовывоз. Существенный минус покупки такого гаража — высокая цена. Помимо базовых, готовых наборов, некоторые компании предлагают производство по индивидуальным размерам, с учетом площади участка, габаритов авто и др.

Сборный металлический гараж б/у

На сайтах по продаже и обмену подержанных товаров можно найти как заводские, так альтернативные разборные конструкции. Плюс такого товара — низкая стоимость (примерно в 2-3 раза ниже новых заводских моделей). Однако перед покупкой стоит учесть некоторые нюансы. Многие продавцы не занимаются разборкой и доставкой конструкции, а крепежная система подержанного гаража имеет естественную усадку, это создает затруднения при разборке. К тому же велик риск деформации составных частей, что очень затруднит сборку. Стоит предостерегаться непроверенных продавцов: многие занимаются продажей чужих гаражей.

Гараж построенный своими руками

Наиболее дешевый, но трудоемкий вариант — соорудить металлический гараж собственными силами от фундамента до крыши. При строительстве такой конструкции можно существенно сэкономить на материалах. Кроме того, необходимые инструменты можно накопить постепенно, а потом уже приступать к постройке.

Как выбрать фундамент для гаража

Зачастую разборные конструкции эксплуатируются без фундамента, а устанавливают их прямо на землю или на насыпную подушку. Однако подобный прием может существенно навредить автомобилю: влага, исходящая из земли будет способствовать коррозии как гаража, так и самого авто.

Если вы планируете сделать свой металлический гараж не временным, а постоянным пристанищем для машины, то без фундамента не обойтись. Возведение сборного гаража начинают с выбора типа фундамента, для этих целей подойдут следующие виды конструкций:

• Ленточный.
  Данный тип конструкции является оптимальным по соотношению «цена- качество». К преимуществам ленточного фундамента относят простоту возведения и невысокую стоимость работ. Но стоит помнить, что проводить работы по возведению такой конструкции можно лишь в теплое время года.
• Монолитный.
  Как и ленточный, этот тип фундамента делается из бетона. Но монолитные конструкции требуют больших затрат и подготовительных мер.
• Плавающий фундамент (плитный).
  Если после постройки дома остались бетонные плиты или у вас есть возможность купить б/у комплект, то подобная конструкция не потребует больших трат. Плитный фундамент изготавливается из плит, которые скрепляют цементным раствором, в итоге получается монолитная конструкция.

Чаще всего автовладельцы выбирают фундамент под металлический гараж ленточного типа. Подробный процесс возведения ленточного фундамента, какие ошибки часто совершают при его строительстве, а также нюансы бетонных конструкций вы можете увидеть на данном видео:

Независимо от того, какой тип фундамента был выбран для гаража, проводят подготовку почвы. Для этого снимают верхний травяной слой грунта, если этого не сделать, при дальнейшей эксплуатации корни растений будут гнить, а фундамент проседать и вспучиваться.

Выбор места под важная часть строительства. Лучше всего для этих целей подходят равнинные сухие участки. Если поблизости есть заболоченные участки или высок уровень грунтовых вод, то придется позаботиться о дренажной системе для вывода с участка лишней влаги.

Создание конструкции гаража

Для самостоятельного строительства гаража понадобиться следующий набор инструментов и материалов:

• аппарат для сварки;
• болгарка;
• листы металлические от 2 мм;
• уголок металлический.

Перед строительством необходимо сделать чертеж будущего гаража. Для помещения, где планируется только стоянка авто, стандартными размерами считаются 3,3 на 5,5 метров. Если гараж будет служить местом для ремонта и хранения инструментов, то площадь увеличивают еще на 1,5- 2,5 метра. Высота гаража напрямую зависит от роста владельца и марки авто. Если в дальнейшем планируется утепление гаража плотным утеплителем (пенопласт, минеральная вата), то к площади прибавляют 15- 20 см по каждой стене.

Металлические рамы, листы и другие детали привозят на место стройки в разобранном виде, возвести конструкцию своими силами можно за сутки.

Строительство начинают со сваривания нижней рамы, ее приваривают к выпускам арматуры из фундамента, так чтобы концы арматуры были внутри здания. Затем приступают к крепежу вертикальных угловых частей каркаса, они станут опорами для стен. На передней стенке помещения приваривают две вертикальные стойки, соответствующие высоте будущих распашных ворот. Все вертикальные стойки сваривают вверху соединительной рамой. Конструкция может быть, как прямой, так и скатной.

Для односкатной крыши вертикальные стойки стенки входа должны быть выше на 20-30 см, в зависимости от угла ската и размера конструкции. При возведении двускатной конструкции приваривают стропильную систему к верхней раме.

К верхней раме и основанию конструкции приваривают промежуточные вертикальные и горизонтальные стойки. Чем больше вес металлических листов, тем меньше шаг между элементами конструкции.

Важно!
При приваривании листов металла внахлест расстояние между промежуточными стойками конструкции делают на 5-7 см меньше ширины металлических листов.

Когда каркас готов к нему прикрепляют болтами или сваркой листы стен. Рекомендуемая толщина металла от 2 мм, минимальна — 1,2 мм. После стен приступают к кровле, листы приваривают от основной рамы к коньку, или от задней стены к фасадной (в случае односкатной крыши). Листы на крышу приваривают внахлест 100- 150 мм, так, чтобы верхние заходили на нижние.

Сварка ворот

Металлические ворота для гаража создаются по той же схеме, что и каркас. Сначала из уголков сваривают каркас, чтобы ворота вошли в проем их делают на 2-3 мм меньше. Сверху приваривают листовую обшивку. Стандартные распашные ворота с калиткой имеют две створки на шарнирах. Такой крепеж удобен тем, что ворота будут легко открываться и закрываться. На шарниры часто крепят подшипники для оптимального вращения створок распашных ворот.

При сборке ворот место для калитки сваривают заранее из тех же уголков. При расчетах и установке важно учитывать в какую сторону будет открываться калитка. Место для замка вырезают сразу. Калитку крепят на петли или другие крепежи.

Утепление гаража

Многие автовладельцы не знают, как утеплить металлический гараж, главные сложности возникают при выборе утеплителя. Для утепления гаража часто применяют пенопласт, но у материала есть существенный недостаток — он легко воспламеняется. В последние годы для этих целей часто применяют минеральную вату. Материал производится из органических соединений, что делает его безопасным для человека, к тому же он не воспламеняется.

Утепление металлического гаража минватой можно провести самостоятельно. Сначала делается каркас для стен и потолка из дерева или металлопрофиля с шагом 50- 60 см. Затем внутрь получившихся ячеек укладывают плиты утеплителя начиная снизу. Второй слой минваты укладывают сверху в шахматном порядке, закрывая стыки предыдущих плит. Сверху утеплитель обшивают деревом или гипсокартоном.

Важно!
При использовании дерева для обрешетки под утеплитель его обрабатывают огнезащитными составами.

Распашные ворота гаража утепляют пенопластом толщиной от 2 см, для этого используют материал, обработанный от возгораний. Пенопласт крепят в 2 слоя в шахматном порядке на специальный клей.

Заключительный этап строительства — покраска металлического гаража. Для этого применяют краски с антикоррозийными веществами, соответствующие нормам пожарной безопасности.

Заключение

Возведение металлического гаража поможет не только сделать место для своего авто, но и даст отличную строительную практику. Гараж, построенный своими руками будет надежным домом для вашей машины. Главное, чего не стоит бояться при строительстве — пробовать что-то новое и учиться на собственных ошибках.

10049

0

1

22 Июль, 2016

Специализация: Капитальные строительные работы (закладка фундамента, возведение стен, конструирование крыши и т.п.). Внутренние строительные работы (прокладка внутренних коммуникаций, черновая и чистовая отделка).
Хобби: мобильная связь, высокие технологии, компьютерная техника, программирование.

Вы, конечно же, смотрели художественный фильм «Кин-за-дза» и знаете, что если не построить надежное убежище для транспортного средства, есть вероятность остаться вовсе без оного. Или без нужной запчасти.

Я, вообще, сторонник того, что любимая машинка должна стоять в надежном домике. Даже если сам он расположен на территории дачного участка. Так техника будет надежно защищена от дождя, снега, ветра, града, птичьего помета и прочих, не менее опасных неприятностей.

Некоторые возводят для своих автомобилей капитальные строения из кирпича или шлакоблока, или делают место для машины непосредственно в доме. Но я искренне считаю, что лучше сделать каркас гаража из профильной трубы своими руками и обшить ее любым подходящим листовым материалом (в моем случае профилированным листом). Этого будет вполне достаточно, чтобы строение выполняло возложенные на него задачи.

Именно так в свое время я и поступил на своем садовом участке, о чем и хочу сегодня рассказать вам. Инструкция, приведенная ниже, дает исчерпывающие сведения, необходимые для постройки. Вам нужно будет только запастись материалами и инструментами, после чего можно смело приступать к конструированию.

Преимущества и недостатки конструкции (статья 1)

Сначала для сомневающихся личностей обосную, почем я считаю профлисты и каркас из профильной трубы для гаража лучшими материалами для строительства.

Лично для меня определяющими факторами при выборе проекта оказались:

1. Доступная цена постройки
   . Тонкие гофрированные листы металла и прямоугольные трубы обойдутся гораздо дешевле, чем необходимое количество или пеноблоков. И это не говоря о других необходимых материалах.
2. Недорогой и легкий фундамент
   . Вес будущей конструкции будет маленьким, поэтому конструировать мощное основание не нужно. Это сэкономит вам денежные средства, время и усилия на возведение укрытия для своего ненаглядного автомобиля.
3. Простота выполнения работ
   . Сам процесс при должной сноровке не сложнее, чем постройка домика из детского конструктора. Особенно если вы будете точно соблюдать те советы, которые я даю в этой статье.
4. Прочность
   . Несмотря на кажущуюся хлипкость каркасного гаража, благодаря использованию профильной трубы строение будет очень крепким и выдержит даже ураганный ветер. Ну и немалый слой снега сверху.
5. Возможность демонтажа
   . Если при сборке вы, как и я, будете использовать разъемные соединения (болты с гайками вместо сварки), то весь этот домик можно легко разобрать и перевезти на новое место. Или продать.

Мне эта конструкция так понравилась, что потом на своем участке я построил еще немало вспомогательных домиков (сарай и летний душ) из профильных труб. Но об этом расскажу потом, сейчас не буду отрываться от темы.

Не могу не упомянуть об одном недостатке строения. Из-за слишком тонких металлических стен, внутри гаража будет холодно. Поэтому придется его утеплить минеральными матами, стекловолокном, пенопластом или другим подобным материалом.

Можно сразу сделать и помещение для машины, и мастерскую. У меня стоит самодельная печка из трубы для гаража, поэтому там я могу мастерить что-то по дому или для работы даже зимой.
Или сидеть спокойно и смотреть телевизор. А что, и жена не отвлекает.

Возведение домика для машины

В общем, предыдущий раздел думаю убедил вас в целесообразности возведения описываемой конструкции. Поэтому плавно перейду к описанию необходимых этапов работ.

Проектирование

Для строительства вам обязательно понадобится чертеж гаража из профильной трубы. Он помогает рассчитать нужное количество материалов для строительства и позволяет правильно выполнить все этапы работы.

Выбрать размеры будущего сооружения вы можете самостоятельно в зависимости от марки автомобиля. Чаще всего я строил гаражи размерами 3 на 6 и 4 на 6 метров. Но если вы планируете обустроить там место для хранения запчастей или инструментов, а тем более – мастерскую, габариты нужно увеличивать.

Дам несколько советов, чтобы вы не попали впросак после окончания работ:

• ширина помещения для транспортного средства должна быть на полтора метра больше самой машины, тогда дверка будет открываться хотя бы наполовину (но раз уж строить, то я бы советовал попросторнее);
• длину гаража нужно делать на 2,5 метра больше, чем длина автомобиля;
• высоту нужно рассчитать так, чтобы потолок был выше верхней точки открытого капота или багажника.

Напомню, что это я привел минимальные размеры, а лучше делать гараж попросторнее. Особенно если у вас не Лада Калина, а Тойота Ленд Крузер.

При проектировании нужно сразу учитывать особенности профилированных труб. Чтобы не усложнять себе работу. Я советую сразу обратить внимание на такие моменты:

1. Длина помещения. Нужно рассчитать так, чтобы продольные трубы не нужно было скручивать или сваривать. То есть, для 6-метрового гаража нужно сразу запасаться такими же прямоугольными или квадратными деталями для опорного каркаса.
2. Способ сборки. Это может быть сварной гараж или модульный, с разъемными соединениями.

В первом случае вам понадобится сварочный аппарат и навыки работы с ним. Взамен вы экономите свое время, так как сварить трубы можно очень быстро, и деньги, которые иначе пойдут на покупку дополнительных соединительных элементов.

Несмотря на все описанные преимущества, я предпочел второй вариант. Да, пришлось купить несколько десятков дополнительных кронштейнов, но взамен я получил гаражик, который имеет много дополнительных плюсов лично для меня:

• легкая сборка для одного человека;
• возможность демонтажа и перевозки в другое место;
• возможность расширения конструкции за счет добавления модулей.

Необходимые инструменты и материалы

Проект, о котором я рассказывал в предыдущем разделе, мне лично помогает в покупке материалов. Сделав схему, я всегда могу понять, сколько мне нужно труб, соединительных элементов, профлистов и так далее.

Поэтому закончив проектирование, можно смело приступать к покупке материалов.

Тут дать конкретный совет сложно. Например, сечение труб для опорного каркаса гаража зависит от того, насколько большим будет ваше сооружение (вдруг вы строите гараж для автобуса, я же не знаю). Кроме того, можно брать прямоугольные и квадратные трубы. Я предпочитаю последние, так как их легче соединять друг с другом.

В общем, расскажу про себя. Я брал металлопрокат размером 10 на 10 см для основных направляющих, которые выдержат не только профлисты, но и более массивный обвес. Остальные же элементы (ребра жесткости, фермы крыши и так далее) делал из труб 6 на 6 см.

Для обшивки и крыши, как вы уже поняли, я взял профилированные листы веселого зеленого цвета. Но, опять же, никто не мешает использовать металлочерепицу или что-то другое.

Единственное, я бы не советовал фанеру или вагонку. Ее придется красить, защищать от воды и так далее. Лишняя головная боль.

Кроме непосредственно материалов, не обойтись без инструментов:

• рулетка длиной не менее 10 метров, так как замерять придется длинные трубы;
• дрель со сверлами для работы по металлу;
• болгарка с диском для резки металлопроката;
• маркер для разметки;
• слесарные ключи для закручивания болтов и гаек при креплении стоек.

Я всегда работаю с металлом в защитных очках и перчатках.
Один раз металлическая стружка попала в глаз, так он болел больше недели. С тех пор здоровьем не рискую. И вам не рекомендую.

Конструирование фундамента и пола

Строительство любого здания, включая гараж, начинается с гаража. Мне это прекрасно известно, поэтому я поступал так же.

Однако сначала поломал голову над выбором разновидности фундамента. Учитывая легкость конструкции, здесь можно было использовать три вида фундамента. Особенности каждого я изложил в виде таблицы.

При конструировании фундамента сразу рекомендую решить еще один вопрос – пол в гараже. Если вы будете делать плиту, ни о чем дополнительно беспокоиться не нужно. Во всех остальных случаях придется конструировать что-то дополнительно, ведь не поставите вы вашу драгоценную машину просто на землю.

Мне на ум приходят два варианта (помимо стяжки):

1. Использование монолитных железобетонных плит. Речь идет о готовых деталях, которые используются в качестве межэтажных перекрытий. Их нужно купить в специализированной фирме, доставить на место строительства и уложить на место с помощью крана, предварительно выровняв поверхность.
   Вариант достаточно быстро реализуемый, но очень дорогостоящий. Поэму прибегать к нему я бы не советовал, тем более, если вы строите легкий гараж из профилированных труб.
2. Укладка тротуарной плитки. Очень популярный вариант. Во-первых, с ее укладкой вы сможете справиться самостоятельно, во-вторых, не теряется мобильность конструкции. Ведь плитку в любое время можно демонтировать, как и само строение.

Единственный момент – стоимость. Но тут совет я дать не могу, каждый решает в меру своих возможностей.

Независимо от типа фундамента и пола, нужно позаботиться о том, чтобы верхний уровень основания возвышался над грунтом на 20-30 см, чтобы дождевая и талая вода не попадала в грунт.

Еще один момент, который я хочу вам поведать, а то в свое время мне не подсказали, пришлось потом мучиться. В гараже обязательно выройте смотровую яму для автомобиля. Даже если вы не очень разбираетесь в ремонте. Поверьте, она окажет немалую помощь, например, при осмотре ходовой или смене масла, или регулировке троса.

Рассказав вам мои соображения, предлагаю ознакомиться со схемой моей собственной работы по возведению основания для каркасного гаража. Я выбрал столбчатый фундамент, а опоры делал не в виде свай, а в виде столбиков, сложенных из кирпича.

Последовательность действий была такая:

1. Расчистил площадку под гараж, убрал оттуда весь строительный мусор, растительность. Снял верхний плодородный слой почвы и перенес ее поближе к дому. Потом из этой земли сделал жене .
2. Выполнил разметку площадки. Для этого все выкладки из чертежа перенес на натуру, используя белую веревку и куски арматурин.

1. Выкопал ямы для столбов по краям гаража и посередине длинных стен. Учитывая, что я строил всего лишь маленькое укрытие для машины, а не ангар для самолета, в большем количестве опор потребность не возникла.
2. В глубине ям сделал подушки из песка и щебня. Для этого насыпал туда несколько слоев этой смеси с промежуточным утрамбовыванием и увлажнением. Если этого не сделать, в процессе эксплуатации грунт может осесть, а ваш гаражик скособочится.

1. Выполнил гидроизоляцию. Для этого вдоль стен ямок уложил листы рубероида.
2. Выложил опорные столбы из шлакоблока. Рассчитал все так, чтобы эти колонны возвышались над землей ровно на один шлакоблок. После застывания раствора сверху столбы тоже прикрыл рубероидом. Чтобы дождевая вода, как и грунтовая, не портили мой фундамент.

1. Внутри делал бетонную стяжку, а на пол потом (уже чуть позже) уложил специальное прорезиненное покрытие, чтобы минеральная поверхность не пылила. Но это немного другая история.

Как только с фундаментом закончил, взялся за каркас.

Создание каркаса

Опорный «скелет» гаража я делал из профильной трубы квадратного сечения. Но вам никто не мешает брать прямоугольную, только соединять детали друг с другом будет сложнее.

Кстати, существует две технологии возведения гаража:

1. Модульная сборка. В этом случае детали гаража собираются из нарезанных труб отдельно (при этом сразу устанавливаются все необходимые уголки, укосы и ребра жесткости). После этого готовые стены и фермы крыши собираются в готовое строение на фундаменте.
2. Сборка на месте. В этом случае домик для машины возводится из отрезков труб на фундаменте.

К последнему способу прибег и я. Работал следующим образом:

• сначала из двух длинных и двух коротких труб сконструировал нижнюю обвязку гаража;
• скрепил ее между собой болтами, после чего закрепил на фундаменте (использовал анкерные болты, которые вставил в заранее просверленные в шлакоблоке отверстия);
• установил вертикальные рейки по бокам, используя специальные крепежные элементы;
• укрепил угловые элементы укосами из профилированной трубы меньшего сечения;
• установил верхнюю обвязку на четыре вертикальных элемента;
• прикрутил в нужных местах (заранее обозначил их на чертеже) ребра жесткости и диагональные укосины;
• закрепил верхние фермы, на которых будет устанавливаться кровельный материал.

Советую не экономить на установке дополнительных элементов жесткости при постройке гаража. Если сделать раму слишком уж легкой, она может не выдержать нагрузки при навешивании облицовочного материала. А в последующем может разрушиться при сильном ветре.

Установка ворот

Устанавливать ворота в гараж я советую до того, как вы будете обшивать каркас выбранным материалом. Их без особых проблем можно сделать самостоятельно из той же профилированной трубы и профлиста.

Работа происходит так:

1. Из деталей подходящего сечения (достаточно 60 на 60 мм) изготавливаются два прямоугольника, которые будут играть роль створок.
2. Естественно, чтобы их не повело в процессе использования, помимо деталей по периметру, необходимо укрепить створки укосами и ребрами жесткости.

В одной из створок я рекомендую дополнительно сделать калитку для пешего прохода. В этом случае вам не нужно будет открывать ворота, заходя внутрь за какой-то деталью, инструментом или консервацией. Это убережет помещение от образования конденсата.

1. После этого можно вешать створки на каркас гаража. Для этого используются петли. Двух штук, на мой взгляд, недостаточно, особенно если в качестве обшивки используется тяжелый листовой материал. Лучше устанавливать побольше, чтобы избежать проблем в будущем.
2. Обшивка створок профлистами выполняется с отделкой всего остального гаража.

Я поступил немного по-другому, купив секционные ворота, поднимающиеся по специальному каркасу. Там я поставил электромотор, управляемый с пульта. Теперь я въезжаю в свой гараж, не поднимая пятой точки с кресла автомобиля. Естественно, если на даче по каким-то причинам не отключили электричество.

Обшивка конструкции

Если вы думаете, что все сложные работы позади и прикрепить профнастил на сделанный каркас можно без всяких сложностей, то вы, по большому счету правы. Прикрутить саморезами профилированные листы стали к квадратным трубам несложно, но чтобы потом не кусать локти, сетуя на ошибки, важно правильно выбрать материал.

Существует профнастил с маркировкой С8, 10 и так далее. Цифра С свидетельствует о том, что такой материал можно применять для отделки стен, а цифра говорит о высоте гребня. Так вот, 8 и 10 я бы не советовал использовать для гаража ввиду небольшой прочности.

Если уж делать – то покупать профиль С 20 или С21.

Помимо высоты, обращайте внимание на ширину между желобками. Вообще, советую покупать те стеновые профильные листы, которые имеют специальные канавки для удаления излишней влаги.

Разберитесь и с весом. Слишком тяжелое внешнее покрытие покупать нельзя, иначе каркас не выдержит нагрузок. Лучше приобретать профнастил, покрытый полиуретаном или полиэстером, которые эффективно защищают металл от деструктивных внешних факторов.

Что касается цвета, то тут я вам не советник. Выбирайте любой вариант, который придется вам по вкусу.

Сам монтаж выполняется просто – прикладывайте листы и прикручивайте их саморезами. Желательно еще при проектировании выбрать такие размеры строения, чтобы потом не нужно было выполнять подрезку. Именно так я и поступил.

Вкручивать саморезы нужно в прогиб профильного листа. В этом случае вы получите прочное крепление и не нарушите герметичность покрытия. На один квадратный метр стены обычно хватает от 6 до 8 саморезов. В любом случае располагайте крепежи так, чтобы расстояние между ними не превышало 1 метра.

Кстати, профлисты и металлочерепица – не единственные варианты для обшивки гаража. Можно использовать сайдинг, фальшбрус, евровагонку и так далее. Но в этом случае сначала на каркас гаража придется крепить ОСП-листы или фанеру. Я голову над этим морочить не стал и вам не советую.

Кровля

Крышу гаража я делал из четырех ферм, которые заранее скрутил на земле, а потом с помощью напарника водрузил на верхнюю обвязку конструкции. Сделал это еще до обшивки каркаса, чтобы иметь свободный доступ ко всем местам, куда пришлось закручивать болты.

Если вы не очень разбираетесь в строительстве или не хотите возиться с двускатной кровлей, можно сделать крышу односкатной. Для этого передняя стенка гаража делается выше задней, а боковые, соответственно, идут со скосом. В результате получается уклон, с которого будет стекать дождевая и талая вода.

Материалом для кровли в моем случае послужили профилированные листы. Но потом я разочаровался в таком решении. Крышу лучше отделывать тем же материалом, каким у вас покрыты другие строения на участке (в моем случае – битумная черепица). Тогда получается эдакий архитектурный ансамбль, а дача выглядит уютно и престижно.

Не забудьте, чтоб края крыши должны свешиваться над стенами на 30-40 см, чтобы талая вода стекала с них и не подтекала под фундамент строения.

Утепление гаража

Учитывая, что коэффициент теплопроводности тонких металлических стен оставляет желать лучшего, я лично не считаю постройку гаража из профилированного листа законченной, пока не выполнено утепление его стен.

Для этого подойдет минеральная вата, которая хорошо сохраняет тепло и является пожаробезопасной.

Схема работы по утеплению домика для машины выглядит так:

1. На каркас нужно натянуть гидроизоляционный материал. Можно использовать просто полиэтиленовую пленку либо купить полимерную мембрану, применяемую для утепления жилых строений. Ее можно просто приклеить к каркасу или использовать саморезы с широкими пластмассовыми шляпками.

1. Сверху на пленку нужно закрепить обрешетку (рейки), которые расположить вертикально. Обрешетку в некоторых случаях можно и не делать, так как ее роль с успехом сыграет каркас гаража. Но тогда гидроизоляцию нужно класть перед монтажом профлистов с наружной стороны каркаса.
2. Между деталями обрешетки вставить минеральные маты. Они имеют свойство сжиматься под давлением и принимать прежнюю форму. Поэтому разрезать их нужно так, чтобы ширина была больше, чем расстояние между элементами каркаса.

1. Сверху на утеплитель натягивается еще один слой гидроизоляции.
2. Последний этап – внутренняя обшивка гаража. Многие используют фанеру, но я поставил пластик. Он имеет привлекательный внешний вид, хорошо моется и не портится во влажном воздухе.

Вывод

Как видите, такой, казалось бы, несложный процесс, как строительство гаража из профилированной трубы, имеет множество нюансов, которые я постарался осветить в этом материале. Если у вас есть что добавить или посоветовать, милости прошу в комментарии.

Кроме того, советую посмотреть видео в этой статье, где ведется речь о других аспектах строительства частных домов и вспомогательных сооружений.

22 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Самая подробная информация резка круглого металла на сайте.

Гараж и мастерская

31.07.2018

4.2 тыс.

2.8 тыс.

7 мин.

Для многих автовладельцев актуальной остается проблема сохранности машины. Если нет личного крытого помещения, оставляют прямо у дома на улице или отгоняют на платную стоянку.

Второй вариант хоть немного лучше: гарантируется сохранность от краж и угона, но от погодных прихотей таким образом не уберечься.

Даже если есть место для сооружения собственного гаража, многих пугает сложность работы и высокая стоимость при возведении строения из кирпича или блоков.

В продаже имеются металлические контейнеры, оборудованные под хранение автомобиля. Более или менее приличный бокс, в котором еле вмещается машина, стоит свыше 100 тысяч рублей, а качеством получше и размерами больше – не менее 150.

Многим это не по карману, но есть выход: собрать железный гараж своими руками. Ничего сложного в этом нет – изучение пошаговой инструкции, фото, видео помогут разобраться во всех нюансах. Материал свободно продается, инструменты обычные.

Домики для автомобилей строят из любых материалов: кирпича, блоков, дерева. Их возведение довольно сложное и трудоемкое, требуются хотя бы минимальные знания и навыки.

По времени процесс продолжительный, потому что не обойтись без фундамента, необходимо создать надежную кровлю. В этом отношении строение для машины из железа выигрывает: создание происходит просто и значительно быстрее.

К тому же защита от взломщиков более безопасная – без специальных инструментов им не обойтись.

И еще один существенный плюс: передвижной гараж без фундамента не входит в перечень капитальных строений, поэтому на него не нужны разрешительные документы.

Но если вопрос с ними решен, то можно сделать и более солидное сооружение с бетонным основанием. Вся конструкция держится на металлическом каркасе из прямоугольных труб.

Для обшивки используют профлисты, которые надежны и долговечны, выглядят красиво. Строение разборное, если требуется, оно легко демонтируется и опять собирается.

Чтобы возведение вышло дешево, покупают тонкое листовое железо, но оно требует провести работы по защите от коррозии. Зато можно обойтись без каркаса: при достаточной толщине металла (2–3 мм) гараж собирают методом сварки. Выйдет уже дороже профнастила.

Такие конструкции очень прочные, но при необходимости перенести в другое место придется нанимать кран и грузовик. Какой бы способ ни был избран, требуется точность расчетов и выполнения. Если допущена ошибка, исправить ее достаточно трудно.

Одно из возражений противников металлического гаража — утверждение о том, что он холодный зимой и раскаляется летом. Все верно, если изнутри не утеплить. Больших расходов не требуется, зато выгода налицо – всегда приемлемая температура, стены не промерзают и не накаляются.

Еще один вопрос — приобретать заводской гаражный комплект со всеми деталями для сборки или собирать понемногу самому? Первый вариант хорош тем, что, если попадется качественное изделие, то с одним-двумя помощниками работа выполняется за несколько дней с помощью слесарных инструментов. Набор сопровождается подробной инструкцией, можно сделать заказ по собственному проекту.

Вот только цена равна стоимости подержанного отечественного автомобиля. У многих из-за этого желание отпадает. Задумываются о поиске гаражей б/у.

Объявлений о продаже предостаточно, цены приемлемые, но следует знать о подводных камнях подобной сделки. Довольно часто требуется демонтировать конструкцию.

Иногда это непросто: болты и гайки заржавели, открутить невозможно, приходится резать. Со сборкой не легче: детали со временем деформировались, отверстия не совпадают.

Изготовить новый металлический гараж собственноручно – наиболее приемлемый вариант, когда выбирают именно такие стройматериалы. Если позволяют средства, покупают заводской комплект хорошего качества с точной подгонкой размеров.

Когда с финансами не очень, приобретают то, что можно назвать полуфабрикатом, и уже сами размечают, отрезают, сверлят. Здесь большой простор для экономии: что-то можно найти в хозяйстве, на пунктах скупки металлолома по бросовой цене.

Начало любого строительства – это проект. Необязательно иметь множество листов с тщательной проработкой каждого узла. Достаточно простого выполненного от руки эскиза с указанием размеров.

Решающее влияние на габариты имеет назначение гаража: он будет служить исключительно для стоянки автомобиля или планируются ремонты. Обдумывают необходимость смотровой ямы, стеллажей для хранения запчастей, инструментов и тому подобного.

Делают расчет и составляют список необходимых материалов.

Исходя из всех условий, определяются с размерами. Если это тесный узкий бокс, чтобы загнать машину и выйти из-за руля, достаточно 3×4 метра.

Многие водители предпочитают, чтобы гараж служил одновременно мастерской – в этом случае требуется простор, оптимальные размеры 4×6 метров. Это для среднего автомобиля, при больших габаритах вносят поправки.

Не следует забывать о возможной перспективе приобретения более крупного авто и сразу предусмотреть это.

Дальше чертеж переносят на местность. Берут колышки по 40 см длиной, 10-метровую рулетку и моток капронового шнура. Постройка может быть примыкающей к другому зданию или стоять отдельно.

В любом случае выбирают участок на возвышенности, который не подтапливается талыми и дождевыми водами, имеет удобный выезд. После расчищают площадку и делают разбивку.

Сначала отмечают один угол, затем остальные, натягивают веревку.

Теперь встает вопрос о необходимости основания под железный гараж. Возможных вариантов здесь три:

• построить облегченный ленточный фундамент;
• уложить бетонную плиту;
• сделать полозья из металлических труб.

Большинство предпочитает первый способ: требуется вырыть котлован глубиной 20 см, на такую же высоту поднять цоколь. Нагрузка не очень большая, простая конструкция из бутового камня и цементно-песчаного раствора ее выдержит. Когда возведут гараж, предоставляется возможность сделать внутри смотровую яму или даже погреб, а уже сверху пол. С остальными вариантами это нереально.

Другой довольно часто применяемый способ – плита. Ее заливают самостоятельно или используют готовую. Она служит основанием для гаражного сооружения, одновременно выполняя функции чернового пола.

Поверхностный слой необязателен, автомобиль может стоять и на этом. Независимо от типа бетонного фундамента, его тщательно выравнивают в горизонтальной плоскости, что облегчает сборку металлической конструкции.

Заливка проводится за один раз, добиваясь монолитности.

Очень важно своевременно установить и замуровать закладные детали. Используют арматуру диаметром 16 мм, которую выпускают выше фундамента на 15–20 см, или применяют анкеры с резьбой в верхней части.

Затем к ним крепится нижняя обвязка каркаса. Минимальное количество: четыре по углам, при необходимости – дополнительные вдоль стен.

Требуется очень точно выверить расположение, чтобы не возникли проблемы с перекосами гаража.

Еще один вариант не предусматривает создания фундамента. Конструкция устанавливается на широких полозьях из трубы диаметром 100 мм и более. По обеим сторонам выполняют загибы, приваривая под углом короткий отрезок.

Такое исполнение позволяет передвигать сооружение на небольшие расстояния. Гараж размещают на любой ровной площадке, подсыпанной щебенкой. Внутри делают толстый деревянный пол, который выдержит вес автомобиля.

Оборудуют въезд, потому что порог получается довольно высоким.

Возможные способы – монтаж обшивки по каркасу или без него. В первом случае используют П-образный профиль, скрепленный саморезами, или прямоугольные трубы, что обеспечивает большую прочность и надежность.

Фиксация на болтах или сваркой – тогда конструкция будет неразборной. Собирают на фундаменте: сначала делают обвязку, а затем к ней присоединяют стены.

Толстый металл приваривают к выступающей арматуре или устанавливают на анкерах через резьбу. Профиль скрепляется саморезами.

Посмотрите видео о возведении каркасного гаража из профнастила.

Пошаговая инструкция расскажет о порядке выполнения работ своими руками:

1. 1. По размерам нарезают детали, выкладывают на ровной площадке боковины и соединяют элементы. Стойки для профлистов располагают с интервалом 50 см. Сравнивают диагонали углов, чтобы убедиться, что каркас имеет правильную форму.
2. 2. Первый узел служит образцом для второго. Его собирают, выложив заготовки поверх уже собранного изделия, немного укоротив по высоте, если кровля будет плоской.
3. 3. Заднюю стенку мастерят в зависимости от формы крыши. Если она односкатная – то прямоугольником, для двускатной присоединяют фронтон.
4. 4. Для нее устанавливают стропила в количестве, равном числу вертикальных стоек. Имеют форму треугольника, дополнительно усиленного откосами.
5. 5. В передней части расположены ворота. Для изготовления используется металлический уголок. Устанавливают на усиленный каркас с приваренными петлями.
6. 6. К полностью собранной обшивке саморезами присоединяют листы профнастила. Из этого же материала делают кровлю со свесами до 20 см.

Металлическому гаражу необходимо утепление, иначе постоянно будет собираться конденсат. Самые дешевые и простые в монтаже пенополистирольные плиты. Второй популярный теплоизолятор – минеральная вата. Для крепления внутри помещения между стойками и стропилами устанавливают деревянные бруски. Пенопласт можно оштукатурить и покрасить, а минвату закрыть влагостойким гипсокартоном.

Если в качестве обшивки использует довольно толстый железный лист, в каркасе нет необходимости. Нарезают болгаркой заготовки нужного размера, скрепляют сваркой с арматурой фундамента и между собой. Сначала применяют точечное соединение, а швы окончательно проваривают после проверки геометрических параметров.

О возведении гаража из профильных труб следующий видеоролик.

Материал не покрыт защитным слоем в отличие от профнастила. Поэтому требуется сначала хорошо очистить от следов ржавчины. Используют дротяную щетку или насадку на болгарку. Наносят слой антикоррозионной грунтовки, а когда она высохнет, покрывают эмалью или краской для металла.

Источник: http://obustroen.ru/pomescheniya/garagh-i-masterskaya/gheleznyy-garagh.html

Металлический гараж своими руками

Если вы не сторонник тяжелых капитальных кирпичных или мелкоблочных гаражей, требующих устройства основательного фундамента и кровли, то можете остановить свой выбор на металлическом, рассчитанном на одну машину. Такую постройку можно выполнить за достаточно короткий промежуток времени. При этом крепление основных элементов можно выполнять как с помощью сварки, так и используя болты с гайками.

В данной статье мы расскажем как сделать такой гараж, продемонстрируем чертежи, фото и видео материалы.

Фундамент

Фундамент под гараж

Считается, что металлический гараж – это легкая конструкция, под которую требуется чисто символический фундамент (только по периметру заглубив его всего на 20-25 см и примерно такой же ширины). Другой вариант – залить проармированную сеткой бетонную плиту, которая одновременно будет являться и фундаментом и черновым полом, или положить на землю заводские плиты перекрытий.

Однако в любом случае следует соблюдать следующие условия:

• верх фундамента или плиты-основания должен быть на 15-20 см выше уровня земли, чтобы не затекала во время дождя или таяния снега вода;
• поверхность фундамента или плиты должна быть строго горизонтальной;
• по углам фундамента или сплошной плиты следует обязательно забетонировать небольшие отрезки арматуры, к которым в дальнейшем будет приварен каркас.

Фундамент лучше заливать за один раз, чтобы он составлял единый монолитный элемент. Так как при создании ленточного фундамента для требуется не слишком большой объем бетона, можно воспользоваться бетоносмесителем и изготовить бетон непосредственно у места размещения гаража.

Изготовление

Крепление обшивки к каркасу

Размеры гаража для хранения одного автомобиля составляют 3,3 на 5,5 (или 6) метров. При этом, если вы планируете провести утепление (например, минеральной ватой), каждый из указанных размеров стоит увеличить сантиметров на 15-20.

Каркас можно сварить из металлического уголка большого сечения – это позволит сделать конструкцию жесткой и прочной. Все работы выполняются сразу по месту установки.

Процесс сборки каркаса состоит из следующих этапов:

1. Первой сваривается нижняя рама (не забудьте приварить ее к выступающим из бетона стержням по углам конструкции так, чтобы выпуски арматуры оказались внутри конструкции).
2. Затем привариваются вертикальные угловые стойки.
3. В передней части устанавливаются и закрепляются две боковых стойки для ворот.
4. Все зафиксированные стойки в верхней части соединяются между собой верхней рамой.
5. После этого необходимо выполнить несущие элементы крыши, при этом:

• при односкатной крыше стойки фасадной стороны должны быть выше других (уклон кровли будет к задней стенке);
• при двускатной крыше придется также сварить треугольные стропильные конструкции и приварить их к верхней раме.

Промежуточные стойки вдоль всех стен привариваются с равным шагом для усиления прочности и жесткости всей конструкции. При этом шаг стойки зависит от ширины металлического листа, который будет к ней привариваться в качестве части стены.

Если листы будут закрепляться внахлест, то расстояние между стойками должно быть на 4-5 см меньше ширины листа.

Создание каркаса

К готовому каркасу приваривается или прикрепляется с помощью болтов и гаек внешняя обшивка. Ее можно выполнять из штампованных листов оцинкованной или неоцинкованной стали, а также из профнастила. Во всех случаях толщина металла должна быть не менее 1,2 мм.

На кровле листы начинают крепить от свесов к коньку, соблюдая нахлест верхних листов на нижние в 15 см.

Ворота

Приваривание ворот

Ворота для гаража можно выбрать любые, но наиболее популярными остаются распашные. Их тоже можно сварить прямо на месте установки по аналогичной схеме: сначала сваривают каркас полотен, затем к нему приваривают металлическую обшивку.

Утепление

Утепление гаража

Если металлический гараж не утеплить, то при изменении погодных условий на его стенках может начать появляться конденсат. Самый простой вариант утепления – это использование пенополистирольных плит. Их можно просто приклеить изнутри к обшивке между каркасными стойками.

У пенополистирола (пенопласта) есть большой недостаток: он горит. А гараж, помещение пожароопасное (там и канистры с бензином стоят, и машина с полным бензобаком, и всякие другие горючие автомобильные жидкости).

Лучше использовать в качестве утеплителя негорючие теплоизоляционные материалы (например, мин.вату в виде жестких матов), закрыв ее с внутренней стороны помещения любым листовым материалом (OSB, ДСП, МДФ и т.п.).

Видео

Фото

Чертежи

1. Приведенные ниже чертежи помогут вам определиться с размерами гаража, конфигурацией крыши и видом ворот:
2. Схема видов ворот
3. Размеры гаража из профнастила
4. Расчет размера двери
5. Расположение машины в гараже
6. Проект гаража из профнастила
7. Каркас с размерами
8. Каркас гаража
9. Чертеж с размерами
10. Чертеж гаража-ракушки
11. Чертеж гаража на две машины

Источник: https://kakpravilnosdelat.ru/garazh-metallicheskiy-svoimi-rukami/

Металлический гараж: виды конструкций и особенности монтажа

Владельцы любых транспортных средств нуждаются в защите его от воздействия внешних климатических факторов или кражи. Одним из решений данной проблемы является использование гаража. Эти конструкции позволяют не только ограничить воздействие на авто, но и комфортно проводить ремонтные операции. Сегодня особую популярность приобретают металлические гаражи, так как они отличаются компактностью и скоростью монтажа.

Металлический гараж представляет собой металлоконструкцию, способную противостоять внешним физическим и климатическим нагрузкам.

Изготавливают эти конструкции с применением нескольких видов материалов:

• Железные листы. Они применяются для обшивки каркаса и создания прочной системы. Оптимальным вариантом будут толстые стальные полотна, способные выдерживать высокие физические нагрузки. Но сегодня можно встретить гаражи, которые обшиваются толстыми профильными листами. Такое сооружение не всегда является надежным, хотя несущие способности гаража от этого не становятся хуже.
• Металлический профиль. Изготавливают его в большинстве случаев из уголков, профильных и круглых труб. Вместе они образуют монолитную систему, способную выдерживать различные нагрузки.

Установка металлического гаража может осуществляться как на специально подготовленный фундамент, так и на выровненный грунт. Изделия из металла по прочности практически ничем не отличаются от кирпичных сооружений.

Многие автовладельцы отдают предпочтение металлическим гаражам.

Обусловлено это несколькими преимуществами этих металлоконструкций:

• Стойкость к возгоранию. Металл вообще не горит и не поддерживает горение, что делает его полностью безопасным при возникновении пожаров.
• Высокая прочность. Конструкции из толстого и качественного металла сложно взломать. Но данные показатели несколько хуже, чем у монолитных кирпичных сооружений.
• Относительно невысокая стоимость. Цена гаража зависит только от способа его изготовления и качества металла. В большинстве случаев данные показатели намного ниже, чем у классических монолитных зданий из кирпича или газоблоков.

• Металлическая конструкция юридически не считается монолитным строением. Поэтому эти сооружения спокойно можно возводить без наличия специализированной документации.
• Скорость и простота монтажа. Сконструировать подобное здание можно даже без наличия определенного опыта. Сегодня на рынке представлено несколько разновидностей сборных металлических гаражей. Их нужно только правильно собрать, соединив все элементы согласно инструкции производителя.
• Относительно небольшой вес. При необходимости здание из металлоконструкции можно сдвинуть, что невозможно для монолитных сооружений.

Но гаражи из металла не являются универсальными конструкциями.

Подобные системы имеют несколько весомых минусов:

• Минимальный уровень теплоизоляции. Металл плохо удерживает тепло: работать внутри них зимой довольно затруднительно. Поэтому многие специалисты рекомендуют дополнительно утеплять стены различными материалами. Неутепленные гаражи быстро охлаждаются и нагреваются, что также приводит к образованию большого количества конденсата. Он же, в свою очередь, плохо влияет на металл конструкции и автомобиля.
• Невозможность установки электричества. Обусловлено это техникой безопасности. Теоретически внутрь можно подвести ток, но если он будет производиться только собственными генераторами.

• Низкий уровень пожаробезопасности. Металл сам по себе не горит, но очень быстро нагревается, а наличие щелей может привести к проникновению огня снаружи внутрь здания, с последующим повреждением автомобиля и всего остального имущества.
• Минимальный уровень защиты. Относится это к конструкциям, которые устанавливаются на грунтовой или асфальтовой поверхности и ничем не крепятся к ней. Некоторые умельцы могут просто поднять сооружение с помощью домкрата, поддев одну из стен. Металлические основания также хорошо разрушаются болгаркой и специальными кругами. Поэтому в плане безопасности намного лучше монолитная конструкция.

Сооружение любых построек из металла требует предварительных расчетов всех технических параметров. Сделать это без определенных навыков не всегда является возможным. Но простые модификации можно рассчитать самостоятельно. В зависимости от конструкции сооружения металлические гаражи можно разбить на несколько подвидов:

• Заводские здания. Гаражи такого рода являются в большинстве случаев разборными и переносными. Для сборки подобного изделия нужно будет запастись только несколькими видами гаечных ключей, молотком, заводскими чертежами и другими вспомогательными инструментами. Среди преимуществ можно выделить практичность и долговечность. Но стоимость такой конструкции намного выше, чем самостоятельного сооружения. Размеры гаражей зачастую не превышают одноэтажное здание.

Одной из разновидностей этих гаражей являются б/у конструкции, которые можно приобрести на различных торговых площадках.

Цены на них уже намного ниже, чем на новые модификации, а также возможен самостоятельный вывоз с конкретного места.

• Гаражи, построенные собственноручно. Эти здания отличаются уникальными техническими свойствами и габаритами. Некоторые владельцы изготавливают двухэтажные конструкции, позволяющие использовать их в качестве дополнительно места хранения. Многие модификации являются монолитными, так как надежно фиксируются к бетонному фундаменту. Обратите внимание, что здесь используют для соединения уже сварку. Такой подход позволяет получить прочную систему, способную длительное время выдерживать нагрузки. Но самостоятельная сборка гаража требует уже специализированных навыков работы с разными инструментами. Поэтому должна осуществляться только специалистами, способными правильно рассчитать все параметры.

Строительство любой конструкции предполагает предварительное планирование. Это позволит исключить множество непредвиденных ситуации и создать прочное и долговечное здание. Монтаж металлического гаража предполагает выполнение таких подготовительных операций:

• Выбор места под строительство. Желательно, чтобы гараж располагался в удобном для передвижения автомобиля месте. Если у вас частный участок, тогда можно установить его непосредственно вблизи от дороги. В другом случае желательно обеспечить оптимальный заезд транспортного средства. Устанавливать гаражи из металла нужно удаленно от жилой постройки и только на возвышенностях. Если же конструкцию будут постоянно подтапливать талые или грунтовые воды, тогда она быстро поржавеет и придет в непригодность.

• Подготовка основания. Перед началом работ желательно снять верхний слой чернозема, а также выровнять грунт. Это позволит упростить все остальные монтажные работы.
• Проектирование. Здесь не существует универсальных рекомендаций. Габариты гаража должны быть такими, чтобы ваше транспортное средство легко помещалось внутри. Если вы планируете осуществлять ремонт в этом здании или хранить запасные детали, тогда параметры нужно увеличить с учетом данных требований.

• Покупка строительных материалов. Для сооружения гаража вам потребуются множество толстых металлических листов, профильные трубы, а также сварочный аппарат, болты, саморезы и другие крепежные изделия. Если вы планируете делать теплое здание, тогда нужно позаботиться о приобретении определенного объема теплоизолятора (минеральная вата и другое).

Строительство гаражей из железа – относительно простая операция. Но выполнить ее только своими руками не всегда получится. Все работы лучше осуществлять с несколькими помощниками, которые не только помогут поднести материалы, но и придержат конструкцию при сборке.

Начинается монтаж гаражей с обустройства фундамента. Нежелательно устанавливать конструкцию только на уплотненную почву, так как она будет способствовать развитию коррозионных процессов.

Для такого строения можно использовать несколько видов оснований:

• Монолитный фундамент. Конструкция такого типа прекрасно переносит всевозможные нагрузки. Но для таких легких зданий ее применять не эффективно, разве что основание уже было ранее подо что-то построено.
• Плавающий фундамент. Хороший и недорогой вариант. Для сооружения такого основания следует уложить несколько железобетонных плит на предварительно утрамбованный и выровненный грунт. Установка этих элементов осуществляется краном, что в свою очередь увеличивает финансовые затраты.

• Ленточный фундамент. Оптимальный вариант под металлические гаражи. Построить его относительно просто. Изначально роется канал по всему периметру будущего здания. Глубина траншеи не должна превышать 50-80 см, так как этого вполне хватит, чтобы выдержать небольшой вес гаража. После этого на дно рва засыпается песок и щебень, затем все трамбуется. Чтобы улучшить прочность, можно сюда уложить гранитный камень, а затем залить его жидким цементным раствором. Сверху монтируется опалубка, которая заполняется уже бетоном. Высота опоры подбирается индивидуально в зависимости от потребностей владельца и характеристик почвы. Но изготавливать слишком высокую опалубку не рекомендуют, так как это увеличит объем материалов для выравнивания пола.

Алгоритм сооружения металлоконструкции состоит из таких последовательных шагов:

• Строительство каркаса. Внешне он напоминает параллелепипед, стенки которого укреплены дополнительными стойками. Со стороны, где будут располагаться ворота, сооружают своеобразный внутренний каркас под эти конструкции. Соединяются между собой трубы с помощью сварки. Если не сварить профиль, а скрепить между собой болтами, тогда со временем появятся небольшие колебания и конструкция не будет такой прочной.

Профили желательно дополнительно укреплять растяжками, металлическими уголками и другими подобными элементами

Кровля может быть одно- или двухскатной. Если предпочитается второй вариант, тогда нужно обеспечить возможность крепления металлоконструкций к основному каркасу. Сооружение этой системы предполагает изготовление каркасов в виде треугольников, а затем крепления их к основным опорам. Между собой связывают лаги с помощью металлических перемычек.

• Обшивка. Этот шаг является относительно простым. Начинают обшивку стен с одного из углов. Для этого металлический лист приваривают или прикручивают к каркасу. Второй вариант применяют вместе с профлистами, которые можно подобрать под любые габариты здания. При обшивке важно полностью исключить наличие любых щелей. Поэтому нужно следить за плотностью стыков, где они и образуются. Если применяют профилированный лист, тогда выполняют его накладку друг на друга. В случае сварки стыки качественно провариваются или закрываются дополнительными металлическими пластинами.

• Установка ворот. Предварительно подготовленный металлический каркас подгоняется под размеры проема. К обоим элементам приваривают петли, на которые затем и подвешиваются створки. Важно, чтобы ворота полностью закрывали проем и препятствовали проникновению воздуха внутрь гаража.

• Утепление. Данный шаг не является обязательным, но осуществляется практически всегда. Для этого используют листы минеральной ваты, которые располагают между профильными трубами изнутри. Важно при этом закрыть их полиэтиленовой пленкой, чтобы в структуру материала не проникала влага. После укладки ваты, ее зашивают металлическими листами или другими отделочными материалами.

Монтаж металлических гаражей – длительная и трудоемкая операция.

Чтобы получить качественную и прочную конструкцию, следует руководствоваться несколькими правилами:

• Используйте только качественный металл. Нежелательно применять поврежденные коррозией элементы, так как это приведет к очень скорому ремонту изделия.
• Обязательно покрывайте металл защитными грунтовками и краской. Если этого не сделать, на поверхности очень быстро образуется ржавчина.
• При утеплении гаража не следует размещать внутри утеплителя электрическую проводку.
• Для упрощения ремонта можно внутри здания построить обзорную яму. Ее наличие желательно планировать еще на первоначальных этапах.
• На ворота устанавливайте несколько замков, чтобы усложнить взлом конструкции.

Металлические гаражи – это универсальные и практичные сооружения, которые при грамотном строительстве могут превратиться в полноценное место хранения и ремонта автомобиля.

О том, как сделать металлический гараж своими руками, смотрите в следующем видеоролике.

Источник: https://stroy-podskazka.ru/postrojki/garazh/metallicheskij/

Гараж своими руками: обзор эффективных технологий, пошаговая инструкция с фото и видео

Автомобили сегодня не являются показателем достатка и роскоши, это, в первую очередь средство передвижения. Практически все владельцы дачных участков сегодня имеют свой автомобиль, это удобно и практично.

При всем том, имея авто мы сталкиваемся с рядом проблем, одна из которых место его стоянки.

Данный вопрос не теряет своей актуальности для дачников: оставлять его на улице не всегда удобно, а в случае, когда вы проводите вдали от городской суеты достаточно длительное время, свой гараж на даче будет просто необходим.

Строить или нет – этот вопрос решает каждый сам, однако для тех, кто уже знает ответ, необходимо подумать с чего начать, как будут проводиться работы, что нужно и как делать. Прежде всего, давайте просмотрим фото гаража своими руками на дачном участке – их можно найти в сети достаточно много.

Давайте попробуем разобраться — что же необходимо знать тому, кто решил построить собственное жилище для своего авто. Попытаемся раскрыть секреты и ответить на самые важные вопросы: с чего начать и что нужно делать.

Организационные вопросы

Прежде чем приступать к строительству, остановимся на одном важном моменте, а именно – нужно или нет получать разрешительные документы на строительство.

С позиции закона, вам не нужно оформлять никаких документов в следующих случаях:

• Строительство будет осуществляться на собственном дачном или садовом участке и не является коммерческим;
• Строение будет вспомогательным;
• Гараж будет каркасным или металлическим, а не капитальным строением.

1. Это полный список, во всех других случаях, вам необходимо будет оформить некоторые, предусмотренные законом документы.
2. Будем считать, что вы имеете полное право возвести гараж на своем участке, тогда давайте перейдем к делу.

Какой гараж строить. Как выбрать место

В целом существуют разные типы гаражей, а именно:

Сборный металлический бокс. Такой гараж нет необходимости строить, он собирается, а при необходимости легко может быть демонтирован и перенесен в другое место. Рассматривать такой вариант не имеет смысла, поскольку это лишь укрытие для автомобиля от непогоды и злоумышленников, считать его за полноценный бокс нельзя.

Пристроенный. Такой бокс пристраивается как дополнительное помещение к основному строению, как правило – к даче. В данном случае мы имеем дело с полноценным, капитальным сооружением.

Строительство выполняется с учетом всех требований и правил. Достоинством такого бокса является экономия пространства участка, а недостатком – близость технического помещения к жилому.

Отдельное сооружение, выполненное по всем строительным правилам и нормам, имеющее свою инфраструктуру и специальные пути подъезда. Такой гараж может иметь достаточно большие размеры, быть отапливаемым, иметь внутри отдельную мастерскую, специальные приспособления для ремонта авто, а также станки и иное оборудование.

Это самый удобный вариант и потому наиболее распространённый. Главный недостаток – высокая стоимость.

Какой строить гараж зависит от ваших финансовых возможностей, а также от того, какие требования вы к нему предъявляете:

• какие работы будет в нем проводить;
• рассчитываете или нет устанавливать какое-либо оборудование;
• какие еще дополнительные функции он может нести в вашем понимании комфорта и практичности.

После того, как вы выбрали тип будущего бокса, необходимо подумать о том, в каком месте вашего участка он будет расположен. В данном случае необходимо руководствоваться не только вашими желаниями.

Гараж лучше расположить как можно дальше от жилого дома, при этом к нему должен быть обеспечен удобный проезд. В целом, лучше предварительно ознакомиться с правилами планировки дачного участка и в соответствии с ними выбрать место.

Выбор материалов

В целом, из чего сделать гараж, т.е. выбор строительного материала для вашего будущего гаража должен быть оправдан в материальном плане и соответствовать тому, какой он будет, ваш будущей бокс. Самый распространённый вариант, он же наиболее оптимальный с многих точек зрения — каменный. В данном случае в качестве камня может выступать:

Кирпич. Это наиболее распространенный вид строительного материала для капитального гаража. Его достоинства очевидны: удобство, возможность строить без применения специальной техники, возможность возводить строение любой формы и вида. Недостаток – высокая стоимость;

Шлакоблок. В данном случае это также очень удобный вариант и во многом схож по своим качествам и достоинствам с кирпичом. В свою очередь, возведение идет более быстро, поскольку размер шлакоблока больше, а по стоимости он дешевле. Недостаток – строение менее надежно, если сравнивать с кирпичным;

Железобетонные конструкции. Удобный вариант. Достоинства: высокая надежность и прочность здания, быстрота возведения и относительная простота. Недостатки – необходимость привлечения специальной техники.

Существуют различные виды гаражей, но каменный — самое удачное решение. Дерево не рекомендуется использовать, в данном случае строение будет пожароопасное, в боксе имеются ГСМ, да и в целом, деревянный гараж не лучший из вариантов.

• Если вы решили сделать бокс железным, то в результате это будет просто стоянка под крышей, в зимнее время она будет холодной, да и сделать в таком гараже мастерскую вряд ли получится.

Создаем проект

Как всегда, прежде чем приступать к строительным работам, сначала создаем проект будущего сооружения. От того, насколько продуманным он будет, зависит качество и успех всей работы. К проектированию необходимо приступать после того, как будут решены следующие вопросы:

Что будет представлять собой будущий гараж. В данном случае нужно определиться какие работы в нем будут производиться, это будет простое укрытие для авто или гараж с мастерской.

• Продумать какие помещения в нем будут, какое оборудование будет установлено, на сколько машин он будет рассчитан;
• Далее, определяемся с размерами, необходимо четко решить какой высоты будет строение, какой периметр будет иметь и т.д;
• Решить, будет ли в гараже погреб. Если да, где он будет располагаться.

1. После того, как вы решили все названные вопросы, необходимо определиться с материалом.

Важным моментом является крыша для гаража: подумайте о ее типе, какая будет кровля и т.д.

• Если вам нужен гараж с ямой и стеллажом, необходимо подумать, как и где будут сделаны сами стеллажи, а для ямы важно обдумать систему гидроизоляции.

Подумайте об инфраструктуре: если это будет отапливаемый бокс, как будет подводиться отопление. При установке станков, нужно позаботиться о подводе трехфазной электросети. Не забудьте про систему вентиляции.

Важно обдумать подъездные пути к гаражу. Определить какие ворота будут, как они будут запираться. Продумайте, какой фундамент вам необходим, как и из чего вы будете его делать.

Еще один момент, о котором необходимо помнить – дренажные системы. Гараж должен быть сухим, а в смотровой яме и погребе не должна скапливаться вода в весенний период, а также, во время дождей.

1. В конечном итоге, проект должен предусмотреть все аспекты будущего строительства и быть максимально информативным.

Приступаем к работе

Проект на руках, все материалы готовы, вы полны решимости, ну тогда приступаем к строительным и монтажным работам. В самом общем виде, необходимо придерживаться следующего порядка:

• Начинать с разметки места и последующих земляных работ;
• Далее строим фундамент;
• После того, как фундамент будет готов, устанавливаем и фиксируем ворота для гаража. Приступаем к кладке стен;
• Приступаем к монтажу крыши и кровли;
• Монтируем водосточную систему;
• Делаем пол в гараже;
• Приступаем к отделочным работам внутри бокса и работы по монтажу необходимой инфраструктуры.

• Окончанием работ будет подготовка и обустройство подъездных путей, отделка гаража снаружи и установка всего оборудования и станков.

Ваш гараж должен быть практичным и удобным. Посмотрите на фото гаража внутри, вы сможете найти много интересных идей и сделать все наиболее оптимально.

Последнее, помните о технике безопасности при строительстве и в процессе эксплуатации. Соблюдайте требования пожарной безопасности.

Фото гаража своими руками

Сохраните статью себе на страницу:

Пост опубликован: 02.11

Присоединяйтесь к обсуждению:

Источник: http://landshaftdizajn.ru/garazh-svoimi-rukami/

Пошаговая инструкция по возведению разборного гаража своими руками и нужные материалы

Расходы на строительство капитальных гаражей с кирпичными стенами и системой отопления достаточно высоки.

Поэтому в черте города автовладельцы нередко возводят временные конструкции, которые при необходимости можно перенести на новое место.

Этому способствует и то, что возведение разборного гаража своими руками не занимает много времени. И готовая конструкция по характеристикам незначительно уступает капитальной.

Преимущества и недостатки сборного гаража

Среди преимуществ сборных гаражей выделяют следующее:

• простота монтажа;
• легкая конструкция, не требующая мощного фундамента;
• доступность;
• продолжительный срок службы;
• низкие требования к уходу.

Недостатки сборных гаражей, в основном, обусловлены типом материала, из которого возводится это сооружение. В частности, популярный профнастил неустойчив к температурным перепадам и атмосферным осадкам.

Второй недостаток таких гаражей заключается в том, что эти сооружения выполняют роль закрытого со всех сторон навеса. То есть полноценной защиты от злоумышленников такие конструкции не обеспечивают.

Какой вариант конструкции разборного гаража лучше?

Гаражи данного типа подразделяются на три типа:

1. Разборный. В основе таких гаражей лежат типовые схемы, на базе которых возводят сооружения из железобетонных панелей и балок. Этот вариант отличается повышенной прочностью. Однако подобные конструкции невозможно собрать без привлечения строительной техники.
2. Каркасный. Собирается из металлических труб (уголков) и металлических панелей. Наиболее распространенный вариант, так как легко собирается, в том числе и своими руками. Эту конструкцию можно возводить на любых грунтах.
3. Пластиковый. Конструктивно не отличается от предыдущего. Разница заключается в том, что в данном случае каркас обшивается полипропиленовыми или полихлорвиниловыми панелями.

Последний вариант считается наиболее удачным, если собственник планирует самостоятельно возвести гараж. Подобные конструкции собираются по типу конструктора Lego.

Чертежи и схемы

Несмотря на простоту конструкции, сборные гаражи рекомендуется возводить, используя готовые схемы. На чертежах должны быть отражены размеры сооружения и тип ворот (распашные, роллетные и другие).

Как правильно выбрать место для постройки

При выборе места для установки разборной конструкции следует учесть несколько обстоятельств:

• место должно быть сухим (не подтопляемым атмосферными осадками);
• постройка не должна загораживать окна соседних зданий;
• гараж устанавливается на достаточном расстоянии от соседних сооружений, чтобы была возможность смонтировать системы отведения воды с крыши.

Кроме того, гараж рекомендуется устанавливать так, чтобы проезд для машины ничего не загораживало.

Покупка необходимых материалов и инструментов

В зависимости от типа разборного гаража, для возведения конструкции потребуются:

• профильные трубы;
• крепежи;
• обшивочные панели (профнастил, металл);
• утеплитель;
• грунтовка по металлу (рекомендуется алкидная);
• профили;
• бетонная смесь.

В строительстве подобных сооружений могут потребоваться перфоратор, бетономешалка, болгарка, водяной уровень, электродрель и другие инструменты, которые подбираются в зависимости от того, с каким типом материалов ведутся работы.

Дополнительные комплектующие

Для крепления каркаса потребуются профильные уголки, которые привариваются как снизу, так и сверху. В ряде случаев при обшивке стен и крыши применяют саморезы. Этот вариант применяют, когда владелец намеревается в будущем перевезти гараж на новое место и там собрать повторно.

Рекомендации и инструкция по сборке

Металлический гараж собирается в несколько этапов. При этом укладка фундамента в данном случае требуется не всегда. Для подобных сооружений, выполненных из легких материалов, достаточно разровнять и уплотнить грунт.

Собираем каркас разборного гаража

Перед началом работ рекомендуется разложить трубы на участке в соответствии с чертежом. Это поможет проверить комплектность и, при необходимости, докупить недостающие комплектующие, пока монтаж не начался.

Каркас возводится по следующему алгоритму:

1. С помощью сварки или болтов (6х60 миллиметров) соединяются трубы, которые составляют стену. Крепежные элементы стягиваются не до конца.
2. По центру стеновой конструкции закрепляется перемычка, которая укрепляет трубы.
3. Боковины скрепляются между собой горизонтальной перемычкой.
4. Проверяются все углы конструкции и, при необходимости, выравниваются.

По окончании работ болты, скрепляющие трубы, затягиваются до упора. В углах конструкции рекомендуется установить металлические треугольники, которые повысят общую жесткость каркаса.

Варианты обшивки

Порядок монтажа обшивки зависит от того, какой типа материала используется. Если для формирования стен закуплен профнастил, то листы последнего рекомендуется устанавливать внахлест, закрепляя конструкцию саморезами.

При желании в данной ситуации можно использовать болты. В этом случае потребуется сначала просверлить в металле отверстия, в которые затем вставляются крепежные элементы. Далее изнутри гаража на болты накручиваются гайки.

Кровля

Чтобы сделать каркас крыши, потребуется:

• сварить из труб несколько треугольных конструкций, основа которых равна длине передней и задней стен гаража;
• приварить по центру таких конструкций металлическую трубу;
• установить готовые фермы на крышу с шагом 50-80 миллиметров.

При монтаже крыши следует укладывать кровельный материал так, чтобы тот выходил за пределы конструкции на 150-200 миллиметров. В ином случае по окончании работ придется закрепить на гараже водосточные желоба, чтобы избежать подтопления внутреннего помещения.

Устройство фундамента

Под разборные гаражи укладывают только ленточный фундамент. Данная конструкция не требует больших денежных и временных затрат. Ленточный фундамент заливается вдоль периметра будущего гаража.

Также конструкцию можно установить на бетонную плиту. В этом случае укладка фундамента не потребуется.

Установка ворот

Если работы ведутся своими руками, то рекомендуется устанавливать распашные ворота. Такой вариант считается более простым. Ворота монтируются по следующему алгоритму:

1. Из труб сваривается каркас двух дверей.
2. По центру этот каркас усиливается металлическими профилями, проложенными из угла в угол.
3. На каркас дверей нашиваются металлические панели.
4. На боковые стойки привариваются (навешиваются) петли.

После установки дверей необходимо вырезать отверстия под два замка, один из которых будет закрывать доступ до главного запорного механизма.

Особенности утепления

В качестве утеплителя стен и потолка в металлических постройках используют минеральную вату или пенопласт. Оба материала, при необходимости, можно демонтировать. Если устанавливается капитальная конструкция, то рекомендуется в качестве утеплителя использовать напыляемую пену. Такой материал обеспечивает лучшую теплоизоляцию помещения, закрывая мелкие щели.

Обустройство вентиляции

Для удаления выхлопных газов и конденсата внутри строения необходимо обустроить вентиляцию. Для этого в верхней части стены вырезается отверстие, в которое вставляется и фиксируется посредством монтажной пены труба. Некоторые автовладельцы под крышей монтируют компактное окно, вставляя в проем вентилятор.

Завершающая отделка строения

По окончании возведения сборного гаража можно приступать к финишной отделке. Под этим понимается покраска внешних стен для защиты от влаги и негативного воздействия солнечного излучения. Если гараж будет использоваться на постоянной основе, внутри можно установить полки и другие полезные конструкции. Также рекомендуется окрасить или отделать внутренние стены подходящим материалом.

Примеры строений в собранном виде

Фотографии гаражей в собранном виде помогут подобрать подходящий вариант, а также определиться с особенностями подобных конструкций.

Источник: https://garazhyk.ru/vidy/razbornyj-garazh-svoimi-rukami

Конструкция гаража металлического, в отличие от капитального, возводится гораздо быстрее, для его монтажа не нужны сложные механизмы и долговременные затраты времени. Данные факторы иногда способны повлиять на окончательный выбор варианта. Почему гараж из железа легко построить за несколько дней. В чем достоинства его конструкции и вероятные минусы, станет понятно дальше по тексту.

Особенности металлических гаражей

Железные гаражи относятся к решениям, которые имеют право на существование там, где по ряду причин невозможно возвести сооружение из кирпича или бетона. Для реализации не понадобится серьезно заниматься рытьем котлована, проводить дорогостоящий монтаж конструкций гаража: в данном случае используются распространенные материалы, сборка выполняется на сварке или метизах.



Сооружение каркасного гаража легко утеплить, за его конструкциями несложно ухаживать. Он дешев, и оправдает себя уже в первые годы эксплуатации.

Преимущества и недостатки

Особенности монтажа металлоконструкции гаража заключаются в соблюдении условия обеспечения жесткости: нужен каркас и обшивка. Остов изготавливается из прокатного профиля достаточного сечения – это основа сооружения. Зато стены и потолок в гараже можно создать из сравнительно тонкого по конструкции листа.

Главные достоинства состоят в следующем:

• небольшой вес конструкций;
• легкость сборки, монтажа;
• малая стоимость материалов, работ;
• отсутствие необходимости устройства капитального фундамента.

Вроде бы сооружение из металла удовлетворяет главным требованиям заказчика – скорость возведения, прочность, низкие затраты на монтаж конструкций и комплектующие. Но есть и минусы. Стальные конструкции не очень устойчивы к коррозионному износу, нуждаются в уходе и обслуживании. Такой гараж «гремит», зимой в нем ощутимо холодно, его придется утеплять и обесшумливать дополнительно.

Полноценную электропроводку в сооружении проложить тоже нельзя. А еще металлические конструкции гаража относятся к трудносгораемым, но все-таки подверженным действию огня.

Выбор конструкции гаража из металла

Гаражи из металлических конструкций, несмотря на унификацию и стандартизацию, имеют явные различия. По видам они делятся на:

1. Изготовленные в заводских условиях. Детали и отдельные блоки гаража останется собрать вместе, воспользовавшись инструментами и прилагаемой схемой монтажа. По сути, это гаражный конструктор Лего, только специфичный и для взрослых. Его достоинство – быстрый монтаж, главный недостаток – высокая стоимость.
2. Самодельные гаражи. Сооружение проектируется в индивидуальном порядке, адаптируется под конкретные нужды. Достоинство гаража заключается в оптимизации конструкции, поскольку она собирается для отдельного заказчика. Это же одновременно и недостаток, ведь каждое решение воспроизводится для монтажа в единственном экземпляре.

С типовыми гаражными конструкциями все просто и понятно: они жестко привязаны к определенной схеме, подчинены требованиям унификации, но легко собираются. С другой стороны, они не учитывают все обстоятельства, тонкости строительства, местности.

А индивидуальные проекты гаражей могут быть какой угодно формы, этажности – это зависит от средств и идей заказчика. Но при их возведении необходимо обеспечить жесткость монтажа и надежность, качество сварки (сборки) конструкции. Частным случаем будет типовой заводской гараж, бывший в употреблении: в нем, прежде всего, привлекает цена.

Чертежи и схемы

Чтобы построить гараж из листового железа, потребуются расчеты, эскизы или чертежи, план монтажа. Без них не обойтись, иначе всегда есть вероятность совершить ошибку, упустить какие-то мелочи. Обязательно необходимо знать размеры (длину, ширину, высоту), площадь будущего сооружения.

Если нет желания возиться с графикой, готовые чертежи конструкций гаражей можно найти ниже. В качестве точки отсчета выбирают габариты машины, для которой требуется соорудить гараж. При этом учитывают стандартные подходы к проектированию стальных конструкций, чтобы будущее сооружение стало комфортным в эксплуатации, настоящим домом для автомобиля.

Необходимые инструменты

Поскольку предстоит работа с металлом, для монтажа понадобится электроинструмент – угловая шлифмашина, дрель или шуруповерт. Кроме того, могут потребоваться ключи (набор головок), насадки для метизов различной конфигурации (биты), уровень, рулетка, отвес. Конкретная оснастка зависит от ситуации: для сборки каркаса допускается использовать электросварку, и тогда будет нужен сварочный аппарат.

Удобно, если сначала выполняется планирование работ и выбор для этого инструмента, материалов. Тогда возможна корректировка ситуации, исправление мелких ошибок и недочетов монтажа.

Возведение фундамента под гараж

Прочное основание конструкции – залог успеха. Ошибочно полагать, что для облегченного гаража фундамент не нужен. Это не так. Для металлоконструкций применяют монолитную железобетонную плиту (иногда ленточный фундамент).

До начала работ нулевого цикла определяют глубину промерзания грунта, расположение водоносных горизонтов. Желательно, чтобы место будущего строительства не было заболоченным, с плохим водоотводом. Когда вырыт котлован, выполняется устройство песчаной подушки и щебеночной подготовки, а уже поверх них устраивают фундамент. Не забывают и про гидроизоляцию – она защитит основание от разрушения.

Изготовление плитного фундамента

Котлован вырыт, отсыпан и уплотнен щебень, можно приступать к закладке плиты. Сначала выставляется опалубка: для нее используются прочные, без дефектов, сосновые доски, плотно подогнанные в «коробку» без зазоров и щелей. Далее укладывается армокаркас. Это стержни заранее определенного диаметра, размещенные крест-накрест с шагом 100-150 миллиметров и перевязанные проволокой (готовая сварная сетка).

Очень важно, чтобы между каркасом и днищем плиты был зазор, образующий защитный слой бетона. Смесь для фундамента гаража готовят самостоятельно или заказывают на заводе, здесь важен фактор минимизации затрат. Но в первом случае понадобится приобрести щебень, цемент, песок, а потом приготовить бетон по всем законам, дозируя воду.

А в последней ситуации бетоновоз доставит смесь с требуемыми характеристиками, гарантированного качества.

Изготовление ленточного фундамента

Более «дешевый» вариант создания основания гаража. Широко применяется в массовом строительстве, в сборном виде, допускается использовать его и в частном. Если выбрать такую схему, понадобится использовать дорогостоящую технику для монтажа, что в итоге повлияет на общую стоимость строительства гаража.

Возможно изготовить (залить) фундамент по месту. Для этого по периметру гаража роют траншею шириной 500-600 миллиметров и такой же глубины, точно по контуру его стен и перегородок. Затем укладывается арматура и заливается бетон. В отличие от плитного типа, расход металла и бетонной смеси будет меньше. Необходимо предусмотреть посадочные места (анкера) для монтажа металлокаркаса.

Монтаж металлического каркаса

При сборке стального остова своими собственными руками потребуется аккуратность, соблюдение последовательности операций, проверка углов, вертикальности стоек и надежная фиксация. При использовании сварки элементы каркаса сначала выставляются по посадочным местам, выполняются замеры расстояний и углы, затем окончательно закрепляются.

Аналогично производится монтаж на метизах, только при этом необходимо воспользоваться контактными площадками на фундаменте и заранее вмурованными в него анкерами. Допустимо использовать в монтаже комбинацию обоих методов, временно фиксируя элементы каркаса на метизах, а затем обваривая их. Для обеспечения жесткости вертикальные фрагменты обязательно перевязываются горизонтальными (балками), применяются наклонные связи.

Установка несущих балок

Балки по конструкции могут быть сварными, прокатными, это зависит от выбранного вида проекта гаража. При возведении каркаса соблюдают аккуратность, следуя схеме сборки, устанавливая все части крепежа, тщательно затягивая болтовые соединения.

Пропускать данный этап нельзя, поскольку сочетание вертикальных и горизонтальных участков позволяет добиться требуемой жесткости остова, создать монолитную пространственную конструкцию.

Монтаж перемычек

Монтаж дополнительных горизонтальных связей (перемычек) обеспечивает образование жестких рамных конструкций. Поскольку для изготовления (сборки) каркаса используется облегченный профиль, требуемая устойчивость достигается использованием большого количества связей. Так одновременно удается не превысить стоимость готового проекта без снижения надежности.

Монтаж крыши

Когда завершены все работы по монтажу каркаса, выполнена проверка углов, вертикальности, горизонтальности, приступают к устройству покрытия. Чтобы атмосферные осадки не причиняли вреда металлоконструкциям, не приводили к коррозии, необходимо обеспечить их беспрепятственное удаление с поверхности крыши, соорудить скатную кровлю. Угол наклона составляет до 30 градусов, в большем потребности нет, да и возводить такую конструкцию сложнее.

Метод монтажа – сварка или болтовые соединения, допустимо использовать и то, и другое. В конце работы производят обшивку каркаса профлистом, плоским прокатом. Из-за того, что металлический гараж «холодный» по умолчанию, устройство пароизоляции не выполняется – в этом нет надобности.

Обшивка гаража

Монтаж обшивки производится уже на финальном этапе. Для этого используются листовой прокат, профлист (желательно с оцинкованным покрытием). Конкретный тип выбирается на стадии проектирования, чтобы затем не пришлось спешно менять схему монтажа, крепеж. Самый распространенный способ – на саморезах. Но для этого потребуется заранее рассчитать их количество, подготовить монтажный инструмент.

Для профлиста крепление производится на спаде волны, отверстие сверлится диаметром чуть меньшим, чем размер самореза. Обязательно нужно подкладывать под головку специальную шайбу, препятствующую проникновению влаги, разрушению металла под действием коррозии.

Установка ворот

Для комфортного въезда в гараж потребуется соорудить ворота. Какие они будут – распашные, шторные или сдвижные – решать заказчику. Для монтажа гаражных ворот понадобятся стойки, которые способны выдержать вес створок. При этом важно, чтобы общая масса ворот, их надежность не превышали подобные показатели основных конструкций.

Обязательно выполняются замеры рамы по диагонали (расхождение должно быть минимальным), проверяется правильность углов. Успех предприятия (монтажа) зависит от точности расчета. Для створных ворот главным требованием является полное перекрытие проема, прилегание к ответным поверхностям гаражных конструкций. При закрытии навешенных (смонтированных) ворот не должны прилагаться значительные усилия, перекосы также не допустимы.

Напольные покрытия в металлический гараж

Когда снаружи все работы окончены, гараж обшит металлом и представляет собой полностью готовое сооружение, можно приступать к устройству напольного покрытия. Основные требования к нему следующие:

• устойчивость к истиранию;
• прочность;
• надежность;
• низкая стоимость.

Крайне важно, чтобы затраты на отделку гаража «не потянули» из бюджета серьезные суммы, превышающие затраты на создание самого сооружения. Из наиболее часто применяемых вариантов предлагаются заливной (цементный) пол, мощеный кирпичом, из деревянных досок.

Цементная поверхность

Простейший способ изготовить устойчивый и крепкий пол в гараже. Для этого понадобятся: цемент марки М200-400, карьерный (не речной) песок, доступ к водопроводу и материал для маяков. Последнее условие необходимо, если площадь заливки значительная, а возможности заполнить поверхность за один раз нет. Маяки помогают сориентироваться по высотным отметкам, избежать заметных переходов между фрагментами напольного покрытия гаража.

Для заливки понадобится бетономешалка: в ней получится равномерно соединить компоненты раствора, приготовить качественную смесь. После укладки не помешает провибрировать залитый участок с помощью виброрейки.

До начала заливки на стены выносят отметки (уровень пола), они должны совпадать с одноименными снаружи гаража, чтобы не получился порожек. Недостаток такого пола гаража – склонность к выкрашиванию, необходимость ремонта.

Бетонный настил

Самая мощная, но при этом трудоемкая конструкция. Следует подготовить себя к тому, что минимальная толщина бетонного пола составляет 150-200 миллиметров, данный параметр учитывается при строительстве гаража.

Обязательно понадобится арматура – без нее устройство покрытия не имеет смысла. К другим необходимым материалам относятся цемент марки М400, щебень мелкой фракции и песок. Компоненты смешиваются в бетономешалке, это позволит добиться их равномерного распределения.

Уплотнение и вибрирование при укладке – непременное условие, иначе песок и жидкий раствор осядут вниз, а щебень останется сверху. К тому же в таком случае велика вероятность образования скрытых пустот, раковин. Нагружают пол через 28 суток после заливки, не раньше.

Кирпичный пол

Пол из кирпича в гараже достаточно прочен, надежен, если его изготовить по всем правилам. Но для этого нужно иметь целые, не битые камни, тщательно следовать технологии укладки. Допустимо использовать клинкер – это искусственный кирпич, отлитый так же, как и тротуарная плитка. Швы между отдельными элементами обязательно затираются цементно-песчаным раствором.

Нагружать пол гаража можно после окончательно схватывания смеси. Серьезным недостатком считается плохая восприимчивость к неравномерно распределенным воздействиям: кирпич может раскрошиться, со временем отдельные камни неизбежно расшатаются, их придется заново укреплять.

Деревянное покрытие

Старый испытанный способ одновременно утеплить пол и настелить покрытие поверх черновой поверхности. Доски должны быть ровные, без выпавших сучков, желательно шпунтованные и хорошо просушенные. Лучше всего положить пол на лаги – специальные бруски, но тогда уровень «поднимется» на значительную высоту (это нужно учесть при проектировании гаража).

Перед укладкой дерево не помешает пропитать специальным раствором для предотвращения гниения, а также поместить под пол подстилающий слой из пленки (для гидроизоляции). Крепятся доски обычными гвоздями, шурупами, которые вгоняются в дерево под небольшим углом и утапливаются.

Потом пол в гараже окрашивается любым возможным способом, можно даже закрыть края досок по периметру плинтусом – будет эстетично и функционально.

Утепление гаража

Главный и серьезный недостаток металлических конструкций состоит в том, что они «холодные», не приспособленные для длительного пребывания людей, особенно зимой. Чтобы исправить ситуацию, гараж можно утеплить.

Для этого используют пенопласт, базальтовую вату или рулонный материал – все, что заказчик сочтет нужным применить. По теплоизоляционным свойствам лидирует вата, зато пенопласт выигрывает по низкой стоимости и доступности. При утеплении конструкций гаража важно обеспечить устройство пароизоляции – пленки, проложенной между теплоизоляционным слоем и металлом.

Крепление осуществляется с помощью специальных анкеров, саморезов подходящей длины с крупными шляпками. После монтажа готовый утепляющий слой можно накрыть пластиковой вагонкой – это экономически оправдано для общего «бюджетного» характера конструкции гаража.

Устройство вентиляции

Вентиляция в гараже важна и необходима. Дело не только в воздухообмене, но и в обеспечении перемещения теплых и холодных масс, своевременном удалении конденсата с поверхности металлических конструкций, чтобы в будущем он не привел к образованию очагов коррозии.

Простейшим решением проблемы будет монтаж в здании гаража двух патрубков: через нижний будет осуществляться приток, а через верхний, выведенный на крышу и закрытый грибком, отток воздуха. При желании в гараже можно устроить принудительную вентиляцию, но она обойдется дороже, с учетом расходов на электроэнергию для питания мотора вентилятора.

Решение должно быть максимально эффективным и экономически выгодным, чтобы затраты на его реализацию, монтаж не повлияли на бюджет заказчика стройки.
