Пошаговая инструкция для постройки каркасного гаража своими руками, схемы проектов

Далеко не всегда получается обзавестись надежным кирпичным или бетонным гаражом. Щитовые или каркасные строения не хуже других способны обеспечить безопасность и сохранность автомобиля, оградить от воздействий внешней среды. Каркасная конструкция гаража в равной степени обладает и достоинствами, и недостатками. Какими, станет известно далее.

Виды каркасных гаражей

Как и дома, гаражные строения подразделяются на сложенные из камня, возведенные из стеновых панелей и облегченные, щитовые или каркасные. Последние не требуют устройства мощного фундамента, дешевле в строительстве. Каркасный домик – не значит карточный: это серьезное, долговременное сооружение, предназначенное для длительной эксплуатации.

По виду каркаса гаражи бывают металлические и деревянные. По функциональному назначению – объединенные с мастерской, на одну и 2 машины. В такой гараж можно, не опасаясь, поставить автомобиль, мотоцикл, пользоваться им, как «настоящим». Благодаря прочному несущему каркасу здание выдерживает значительные нагрузки, рассчитано на длительный срок службы.

Преимущества и недостатки

Каждая технология имеет свои плюсы и минусы. Каркасные гаражи не стали исключением, к ним это относится так же, как и к другим зданиям.

Главные преимущества заключаются в следующем:

• быстрота возведения;
• упрощенная конструкция фундамента;
• малый вес, возможность сборки без применения грузоподъемных механизмов;
• дешевизна строительства в целом в сравнении с капитальными сооружениями.

Но, к сожалению, оборотной стороной экономичности, легкости постройки является ее низкая, по отношению к кирпичу или бетону, прочность, посредственные теплоизоляционные показатели. Дерево обязательно обрабатывается специальным составом, во избежание развития гнили и разрушения.

Если других вариантов нет, то остается выбрать каркасный гараж. Тем более, что он не так уж и плох: его можно утеплить, защитить от воздействия атмосферы, сделать настоящим домом для автомобиля.

Чертеж каркаса будущего гаража

Без проекта, составления подробной схемы с указанием размеров гаража, толщины стен, глубины заложения фундамента стройка не начнется. К делу следует подойти серьезно: несмотря на облегченную конструкцию, гараж обладает определенным весом, просто на грунт его ставить нельзя. Все узлы, детали каркаса стойки, балки рассчитываются или выбираются типовыми, после уточнения нагрузок.

Для металлического каркаса на стадии проектирования потребуется назначить тип сборки – сварка, на болтовых соединениях или комбинированная. Она определит трудоемкость и конкретную конфигурацию остова. Деревянные детали традиционно скрепляются гвоздями, стяжками, скобами. При отказе от «глубокого» проектирования, сборочной схемы необходимо составить хотя бы пошаговую зарисовку – с ней будет проще и быстрее выполнять сборку.

Некоторые источники умаляют роль чертежей и эскизов при строительстве гаража. Между тем, перенося свои идеи на бумагу, проще контролировать процесс, ведь в голове всего не удержишь, а любая мелочь, упущенная на начальной стадии, может изменить ход работ, заставить пойти на ненужные траты или замену материалов.

Фактически, от заказчика нужно понимание – каковы размеры будущего гаража, его длина/ширина/высота, где располагаются ворота и их тип (сдвижные, распашные двухстворчатые, с электроподъемником и так далее).

Инструменты и материалы

Для возведения гаража из дерева, то есть с несущим каркасом из этого материала, понадобятся, соответственно, брус – сплошной или клееный из досок, а также некоторое количество плит ОСБ для обшивки. Дальнейшие действия зависят от конструкции гаража, типа кровли, габаритов.

Из инструментов обязательно будут нужны:

1. Молоток.
2. Уровень.
3. Отвес.
4. Рулетка.
5. Электро- или аккумуляторная дрель.
6. Угловая шлифмашина с насадкой для резки дерева (опционально).

Конкретные действия сборщиков зависят от степени подготовленности к монтажу – древесина уже размечена, порезана на детали (стойки, балки, подкосы) или все придется делать «с нуля». В первом случае время на возведение здания значительно сокращается.

Основные этапы работ, пошаговая инструкция

Чтобы быстро возвести своими собственными руками прочный, надежный гараж, для удобства самих работников понадобится разбить весь цикл на отдельные операции. Опытные строители знают, что основа успеха заключена в тщательной подготовке, планировании.

Поэтому в процесс возведения здания обязательно входят:

1. Подготовительные работы. Расчеты, разметка и порезка деталей, комплектация крепежом, устройство фундамента – все это включается в начальную стадию. Пропускать ее категорически нельзя, это нарушит естественный ход строительства. Исключением является случай, когда гараж собирают на заранее подготовленном основании из предварительно сформированного набора элементов каркаса.
2. Монтаж конструкций, сборка разрозненных деталей в единое целое. По завершении процесса постройки производят обшивку каркаса стеновыми панелями, чтобы гараж принял вид готового здания.
3. Устройство крыши. Сюда относятся работы по покрытию одно- или двускатной кровлей, утепление потолка/стен (по желанию заказчика).
4. Заключительная фаза – отделка (покраска, обшивка сайдингом), монтаж всех дополнительных систем, включая навеску ворот.

Подготовка основания

Чтобы сделать прочный, надежный гараж, понадобится подготовить основу, которая воспринимает нагрузки от здания, передает их на грунт. Это плитный фундамент и соответствующие земляные работы, выполненные до начала его устройства. К ним относятся выемка «лишней» земли, засыпка песчаной подушки и гравийной подготовки, их трамбовка.

Неплохо бы заранее выяснить, к какому типу принадлежат грунты на участке застройки – просадочные, насыпные, насколько глубоко проходят водоносные горизонты. Эти меры избавят от последующих проблем с просадками, замачиванием фундамента, оседанием здания.

Фундамент

Постройку любого объекта традиционно начинают с закладки фундамента. От наличия данного элемента зависит устойчивость будущего здания, его способность противостоять внешним нагрузкам и атмосферным воздействиям без каких-либо повреждений.

Для каркасных строений, с их облегченными конструкциями и сниженным весом на основание, сооружают плитный фундамент небольшой толщины.

При этом обязательно применяется армирование сеткой или стержнями, увязанными в единую систему, выдерживаются сроки схватывания бетона. Нагружать основание до окончания данного периода запрещено во избежание появления трещин, просадок.

Возведение каркаса

Деревянный каркас отличает простота сборки – это одно из ключевых преимуществ подобных сооружений. Начинают сборку с установки угловых стоек, постепенно переходя к средним и перевязывая их между собой балками.

Основное правило: конструкция должна обладать достаточной собственной жесткостью, для этого применяются связи в 2 уровнях (снизу и сверху), а также подкосы. Периодически контролируют вертикальность/горизонтальность элементов, пользуясь уровнем и отвесом.

На крепеже экономить не нужно, это приведет не к удешевлению гаража, а к снижению его жесткости, долговечности.

Строительство крыши

Когда закончен монтаж каркаса, сооружение коробки будущего здания, переходят к сооружению крыши. Кровля может быть плоской, односкатной, сложной формы – зависит от того, какая идея придет в голову заказчику, и что именно он захочет реализовать на практике.

Не рекомендуется излишне усложнять конструкцию покрытия, отступая от простых (и функциональных) решений в сторону дизайнерских, усложненных. Вполне достаточным будет создать одно- или двухскатную кровлю с покрытием из металочерепицы, армированного пластика – так, чтобы осадки не проникали внутрь, там было тепло и сухо.

Отделка

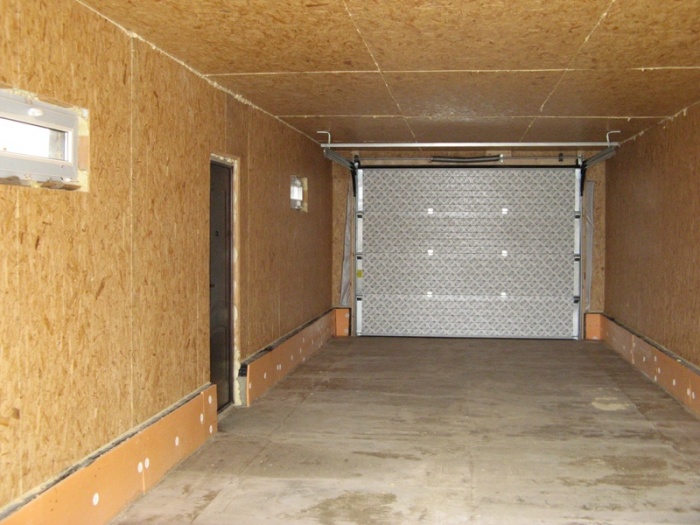

Гараж с обшивкой фасада сайдингом, простым ОСБ с последующей покраской приятным для глаза колером выглядит гораздо привлекательнее, чем без нее. И на этом этапе лучше не «заморачиваться» с особенными материалами, красками и технологиями. Ведь это все-таки гараж, а не загородный дом. Для него функциональность – прежде всего.

Достаточно будет выбрать лакокрасочное покрытие неброского цвета, использовать пластиковую вагонку, которая не боится холода и влаги, хорошо защищает конструкции от внешней среды.

Если есть желание сделать теплый гараж, на данном этапе самое время его реализовать. При этом не забывают о гидроизоляции: у древесины и утеплителя разные коэффициенты теплопроводности, понадобится слой пленки между ними, чтобы не возникло мостиков холода, очагов конденсации влаги.

Расчет стоимости

На смету затрат повлияют стоимость материалов – дерева, крепежа, арматуры. Это неизбежно. Возможно, добавятся транспортные услуги на доставку древесины или заказ бетонной смеси для заливки фундамента, подвоз щебня.

В целом, постройка обойдется значительно дешевле капитального гаража, к тому же рабочая сила будет бесплатная, благодаря возведению здания своими руками. С целью экономии строительство можно растянуть по времени (в разумных пределах), постепенно накапливая материалы и занимаясь возведением такого нужного, недорогого и чрезвычайно привлекательного внешне гаража.

Строительство панельного гаража из ОСБ своими руками

Гараж из ОСБ плит является одной из новых технологий строительства подобного типа сооружений. Производство панелей происходит за счет прессования древесно-полимерной стружки при определенной температуре. За счет полимера в виде смол происходит склеивание волокон, в результате чего получаются прочные плиты. Рассмотрим плюсы и минусы ОСБ плит для строительства гаража.

Плиты ОСБ на гараж: плюсы и минусы материала

К преимуществам панелей относится:

• Низкая стоимость в сравнении с возведением ж/б плит или монолитного каркаса для гаража;
• Не нужно дополнительно заказывать спецтехнику, так как плиты за счет малого веса легко монтируются самостоятельно;
• Высокие характеристики влагостойкости и прочности;
• ОСП панели легко поддаются любым строительным операциям по шлифовке, распилу и сверлению.

К недостаткам конструкций можно причислить:

• ОСБ плиты являются одним из вариантов сэндвич-панелей, средний слой утеплителя в которых быстро сгнивает при больших перепадах температуры;
• Требуется дополнительная ветро-, гидро- и пароизоляция, так как при попадании влаги на утеплитель пострадают теплоизоляционные характеристики каркаса;
• Так как в стыках листов может образоваться так называемые «мостики холода», Вам потребуется произвести заделку швов с помощью фасонных накладок;

Гараж из ОСБ плиты можно возвести буквально за 2-3 недели. По стоимости строительство коробки гаражного бокса 3х6 выйдет в пределах 70 тысяч рублей (цена указана с учетом проведения всех работ по монтажу и возведению каркаса своими руками). Рассмотрим этапы строительства и обшивки гаража ОСБ панелями.

Фундамент и черновой пол для гаража из ОСБ своими руками

Гараж из панелей ОСБ должен быть установлен на ленточное бетонное основание. По ширине траншею можно копать не более 60 см, а по глубине в районе 40 см. Это обусловлено тем, что такой деревянный гараж достаточно легкий и не требуется массивного фундамента. По периметру траншею необходимо выкопать по выбранному размеру гаражного бокса, прибавив 100-200 мм.

После уплотнения траншеи песком обязательно выполните армирование всей площади будущего фундамента и залейте бетонной смесью. Через 2-3 недели бетон схватиться и можно будет укладывать черновой пол.

Пол можно сделать с помощью бруса и необрезной доски. Самое главное уложить его идеально по горизонтали – для это пользуйтесь уровнем. Доска укладывается с небольшими швами 5-7 мм для естественной вентиляции пола. Если Вы планируете сделать теплый гараж для использования в зимнее время года, тогда доски укладывайте вплотную и дополнительно утеплите пенополистиролом 30-40 мм.

Выполнив все работы по обвязке чернового пола с фундаментом можно переходить к второму этапу: возведение каркаса из ОСП панелей на ленту.

Монтажа каркаса и кровли гаража из ОСП панелей

Вначале ставим вертикальные стойки из бруса, с сечением 150х150 мм. Также можно возводить каркас из металлического профиля. Но тогда необходимо дополнительно производить покраску и обработку специальным раствором от ржавчины. Крепятся стойки при помощи железных уголков на болты. Далее просверливаем отверстия под горизонтальный брус по середине и крепим его на болты. Остается только заполнить полученные проемы под стеновой проем настилом из плит ОСБ.

Важно! Обязательно оставьте проем с торцевой стороны под ворота. Кроме того, с боковой стороны гаража нужно вырезать отверстия под пластиковые окна и входные двери. Размеры технологических отверстий можно подсмотреть в проектах.

С наружной стороны на сэндвич панели закрепляют плиты утеплителя 20-40 мм в 1-2 слоя. Все зависит от того, в каком регионе Вы находитесь и собираетесь ли использовать гараж зимой. Для внешней отделки можно использовать ПВХ панели либо просто покрасить стены в выбранный цвет. Изнутри гараж в основном обделывают вагонкой и оставляют ОСП плиты без отделки.

Внимание! Так как OSB легко разрушается под воздействием влаги, под контур панелей нужно уложить пленку для гидро и пароизоляции. Это поможет сохранить гараж из ОСБ сухим и теплым на протяжении долгих лет.

Сделать своими руками кровлю гаража из ОСП панелей достаточно просто с помощью пустотного типа плит. Они имеют сравнительно небольшой вес, поэтому поднять самостоятельно без помощи специалистов довольно просто. При этом стеновой каркас не будет подвергаться серьезной нагрузке. После укладки плит перекрытия необходимо выложить лаги и поставить стропильную систему кровли. Затем из строганой доски делается обрешетка, зашиваются фронтоны и укладывается кровельный материал. Более подробно процесс возведения крыши на гараж расписан соответствующем разделе на сайте.

Выводы

При условии строительства гаража из ОСБ плит в сухом климате, такая постройка без реконструкции и отделки сможет прослужить порядка 30 лет. В холодном климате с высоким перепадом температур гаражный бокс простоит 10-15 лет.

Как построить каркасный гараж.

Темы, посвящённые строительству гаражей, теплиц и хозяйственных построек, традиционно вызывают повышенный интерес у пользователей FORUMHOUSE. Сказывается востребованность подобных объектов на участке и возможность их самостоятельного строительства за разумные деньги. Многие начинают строительство большого дома с малых архитектурных форм — и руку можно набить, и силы свои проверить.

Наш портал уже рассказывал, как построить бюджетную и функциональную бытовку. В сегодняшнем материале мы расскажем, как построить на деревянных столбах каркасный гараж своими руками на примере пошагового описания истории участника портала с ником Alano.

Как построить каркасный гараж

Любую стройку следует начинать с проекта. Поэтому, прежде чем начать строить хозяйственную постройку или каркасный гараж своими руками, необходимо определиться с функционалом строения и все тщательно рассчитать. Задаём себе вопросы: сколько машин ставить – одну или две, что будет храниться, нужно ли оставить место под станки, гаражные инструменты, стройматериалы и т.д. Отсюда: двигаясь от общего к частному, т.е. конкретным узлам, мы переходим к расчёту размеров строения. Интересен ход мыслей Alano.

Я решил построить гараж, в котором будет храниться садовый инвентарь, строительные материалы, инструменты, станки и т.д. Т.е. гараж предполагается больше использовать не для автомобиля, а как мастерскую.

Разобравшись с требованиями к функционалу строения, Alano перешёл к расчёту размеров и конструктива гаража. Соорудить его он решил по каркасной технологии, как оптимального способа строительства в одни руки. Ширину и длину: 6000х7700 мм, и высоту в 3000 мм пользователь высчитал так.

Длина стандартного пиломатериала – 6 метров, а значит, приведя ширину каркасного гаража к этому размеру, мы упрощаем строительство и делаем его более дешевым, т.к. не нужно сращивать стропила и обрезать их. Длина гаража в 7 метров позволит без труда хранить шестиметровые доски и металлопрокат в виде уголков, труб и т.д. Но оказалось, что выбрав такую длину, придётся резать металлочерепицу. Чтобы уйти от необходимости обрезки кровельного покрытия, длину каркасного гаража увеличили до 7.7 метров.

В качестве фундамента каркасного гаража Alano, после долгих раздумий, выбрал деревянные столбы — брус 15х15 см.

Решение закапывать дерево в землю спорное. Оно вызвало среди пользователей, следящих за ходом строительства, дискуссию: сгниёт или не сгниёт брус через 5-10 лет. О том, почему пользователь выбрал такой тип фундамента, мы расскажем немного позже.

Определившись с размерами гаража, я в программе SketchUp набросал его эскиз.

Зимой закупили весь необходимый для строительства пиломатериал:

• Брус 15х15 см – 2 м³.
• Доски 15х5 см – 3 м³.
• Доски 2.5х15 см – 3 м³.

Купили металлочерепицу – 70 кв. м, и водостоки.

Следующий этап — расчистка площадки и строительство фундамента под каркасный гараж.

Возведение фундамента под каркасный гараж

В качестве основания Alano выбрал деревянные столбы, и так объясняет свой выбор:

Я перебирал разные типы фундаментов — свайный, бетонный столбчатый, залитый в рубероидную «рубашку». Думал над винтовыми сваями и т.д. Как мне кажется, оптимальный тип фундамента для каркасного гаража — это прочная монолитная плита, но прежде чем её залить, надо определиться со всеми инженерными коммуникациями. Вода, электропроводка. Делать или не делать смотровую яму. Где сделать водоотвод, чтобы можно было помыть в гараже машину. Где будут устанавливаться стеллажи, станки, верстак. Нюансов много.

Пользователь решил отложить заливку плиты на потом, когда строение будет обжито, и станет понятно, где что ставить и подключать. И только со временем залить плиту, на которую будет опираться деревянный каркас гаража.

Процесс подобной переделки наглядно демонстрируют следующие картинки.

Alano решил пробурить шурфы, вставить в них брус и залить его бетонным растовром. Затем обвязать брус досками, врезать укосины, сделать стены и смонтировать крышу, чтобы далее вести все работы не под открытым небом.

Также пользователя привлекла скорость возведения и бюджетность выбранного им фундамента. На его возведение ушло около 6 мешков цемента и 13 метров бруса, пропитанного антисептиком. По деньгам по расчетам вышло — 3500-4000 руб.

Схема ниже показывает, как выглядит такой фундамент.

Разобравшись с особенностями фундамента, можно начинать его сооружать. Для удобства всё строительство каркасника разбито на ряд последовательных шагов. Чтобы построить каркасный гараж своими руками, необходимо:

• Расчистить площадку под будущую постройку и выравнять участок.
• Произвести разметку фундамента. Для этого натянуть шнурку по периметру строительства. В качестве шнурки пользователь выбрал полипропиленовый шпагат белого цвета, который он натянул по горизонту, используя лазерный уровень.
• Предварительно разметив основу гаража, промерить все стороны, диагонали и контровать прямолинейность углов, иначе фундамент может получиться в виде неравнобедренной трапеции.

Каркасный гараж своими руками – пошаговая инструкция

Каркасный гараж – один из самых простых вариантов строительства подсобного помещения для хранения автомобиля. Он не только прост технически, но также обходится дешевле кирпичных или бетонных стен. Ценовая и техническая доступность – вот главные преимущества каркасных строений. Как построить каркасный гараж самостоятельно? Какие особенности важно учесть для надёжного и правильного строительства?

Виды каркаса

Каркасные гаражи могут быть выполнены из различных материалов – дерева, OSB, шиферных асбестоцементных листов, пластикового сайдинга, металлических панелей. В зависимости от материала каркасных элементов и стен, гаражи делят на следующие виды:

• Деревянные строения – в них в качестве опор чаще используют деревянные балки или брёвна, а в качестве стеновой обшивки – обрезные и необрезные доски, вагонку, панели из древесных материалов. Как правило, деревянные коробки возводят при работе с «тем, что есть», когда постройка строится из подручных средств, имеющихся в наличии – деревянных панелей, досок. Деревянные стены требуют качественной защиты от влаги и намокания. Их необходимо ежегодно красить или покрывать лаком. А также периодически менять подгнившие испорченные доски, ставить взамен новые деревянные панели.
• Металлические – наиболее частные виды каркасных строений для хранения авто. В них в качестве опор используются металлические углы, швеллера, балки. В качестве стеновой обшивки – металлические листы. Это могут быть профилированные листы металла или ровный прокат. Для того чтобы построить каркасный гараж своими руками из металла, необходимо иметь в наличии сварочный аппарат и уметь работать с дуговой сваркой.

Подробнее о строительстве гаража каркасного из разных материалов – на видео.

Развернутый чертеж.

В готовом чертеже должен быть рисунок-эскиз будущего каркаса.

Эскиз-рисунок каркаса.

Также должен быть чертёж с указанием размеров всех каркасных элементов, расстояния между ними и способов крепления между собой. Также в чертеже указывается вид и размеры панелей стеновой обшивки, и способы её крепления к стойкам каркаса. Оговаривается материал размер кровельных листов, а также шаг-расстояние кровельных лагов. Правильно составленный чертёж со всем размерами может использоваться в качестве инструкции к строительству гаража.

Фундамент

Строительство каркасного гаража начинается с проектирования. А работы по его возведению начинаются с закладывания фундамента. Стены будущего гаражного строения могут быть лёгкими и холодными, но основание должно быть глубоким (при наличии смотровой ямы) и прочным.

Чаще всего в качестве основы под каркасный гараж используют фундаментную плиту. Она имеет достаточные показатели прочности, и укладывается в короткие сроки. Однако при этом отличается весом и требует работы погрузочно-разгрузочной техники. При использовании подъёмного крана плита укладывается на место будущего подсобного строения в течение часа.

Плита фундамента.

Перед укладыванием плиты проводят подготовительные работы – разравнивают грунт, при необходимости делают небольшое углубление или наоборот, приподнимают будущее, выполняя насыпь. При укладывании бетонной плиты в яму её дно предварительно отсыпают слоем песка – для отвода грунтовой воды, в качестве дренажного слоя. Если же плита укладывается поверх грунта без заглубления, или на возвышенном месте, то достаточно разровнять и утрамбовать землю.

Готовую фундаментную плиту используют в том случае, если под гаражом нет необходимости сооружать смотровую яму. Если же есть необходимость в традиционной гаражной яме, то сначала сооружают её, и только после – приступают к фундаменту, стенам и крыше.

Яма для гаража обустраивается в виде грунтового заглубления необходимой длины, ширины и глубины. Её стены выкладываются кирпичом, или отливаются бетоном, дно также выкладывают небольшой бетонной плитой. После обустройства ямы – приступают к заливке основной фундаментной плиты.

Монолитный фундамент со смотровой ямой.

Для подготовки грунта к заливке дно будущей плиты отсыпают песком. После этого песок проливают водой и трамбуют. Поверх – выкладывают каркас будущего фундамента – из металлической арматуры, сетки, проволоки, по периметру фундамента сооружают опалубку. После – льют бетон.

На застывание фундаментной плиты дают месяц. Наступать на плиту основания можно уже через сутки. Бетон будет достаточно прочным, чтобы выдержать вес человека и проводить дальнейшие строительные работы. А вот ставить автомобиль можно только после набора окончательной прочности – через 28 календарных дней.

Поверхность гаражной плиты должны быть влагостойкой. При постановке машины с её колёс и днища будет сливаться вода. Проникая в поры бетона, при замерзании капли влаги будут расширять поры, инициировать растрескивание поверхности. Поэтому перед заливкой бетона в смесь добавляют влагостойкие компоненты типа Пенетрон, Аквастоп. При установки готовой фундаментной плиты её поверхность пропитывают водостойкой смесью.

Сборка каркаса

Сборка каркаса под гараж начинается с обустройства вертикальных опор. При этом опоры могут бетонироваться в плиту фундамента в процессе заливки, или могут быть прикреплены к бетонному основанию на анкерные соединения, вместе с нижней обвязкой. Наиболее качественный и надёжный вариант – бетонирование стоек с заглублением в фундаментную плиту и грунт. Его используют для строительства на открытых местах с большой ветровой нагрузкой. Он требует сооружения ямы для каждой опоры и её отдельное цементирование.

Стойки в грунте с бетонированием.

Более простой и доступный вариант – использование нижних лаг и крепёжных элементов. В этом способе вертикальная опора не заглубляется в грунт, а крепится с помощью металлического уголка к бетонному полу или деревянной балке, которая выполняет роль нижней обвязки. Такую балку предварительно крепят к плите фундамента, и после – устанавливают на неё опоры каркаса.

Поверх вертикальных несущих опор кладут верхние горизонтальные лаги. На них – сооружают перекрытия под крышу. Сама крыша сооружается из кровельных листов, которые укладывают поверх лаг перекрытия (элементов кровельного каркаса). Нижний ряд кровли укладывается с небольшим свешиванием.

Его край должен выходить за периметр строения на 50-60 см. Такой свес крыши предупреждает излишнее намокание стен и этим обеспечивает их сухость, долговечность и отсутствие влаги, плесени в гараже. Минимальный размер карниза, до полуметра, гарантирует защиту стен от слива сточной дождевой воды.

Подробнее о соединении опор каркасного гаража – на видео.

Односкатная кровля.

Для сооружения односкатной крыши стены гаража выполняют разными по высоте. Одну стену поднимают выше другой на 300, 400 и более мм. Разница в высоте стен определяет угол наклона крыши, который, в свою очередь, зависит от количества снеговых осадков в зимний период года.

При разнице высоты стен 300-400 мм и ширине гаража 3 м кровля получает наклон на 10-15°. Что достаточно для скатывания снега в регионах с умеренным количеством осадков. Для постройки гаража в зонах с большими снеговыми осадками угол наклона кровли делают большим, до 30°.

Односкатная крыша сделанная по каркасной технологии.

После сооружения каркаса приступают к навешиванию кровельных элементов. Пошаговая инструкция к каркасному гаражу регламентирует правила монтажа кровельных панелей. Работу начинают с укладывания нижнего ряда листов кровли. Поверх – кладут листы следующего ряда. Последним укладывают верхний ряд, расположенный вдоль приподнятой стены. Таким образом, листы кровли перекрывают друг друга и не допускают попадания влаги внутрь гаражного пространства во время дождя, снегопада.

Для сооружения двускатной крыши каркас собирают из треугольных каркасных элементов. Их размер определяется шириной гаража и углом наклона крыши. Треугольные элементы собирают на земле и после – поднимают на крышу. Здесь их устанавливают на верхней обвязке стен. Поверх готового кровельного каркаса – укладывают шифер или металлический профиль.

Отделка

Внутренняя отделка подсобного помещения часто отсутствует вовсе. Особенно если гараж строят без утепления. Реже, при обустройстве тёплого гаража, возникает необходимость закрыть изолирующий материал от внутреннего пространства. В таком случае, внутренняя отделка становится необходимой и обязательной.

К материалу внутренней обшивки стены не ставят требования влагостойкости. Поэтому часто используют панели из отходов деревянного производства (OSB, ДСП) или листы фанеры. При необходимости, выполняют встроенные в стену полки, шкафы, крепя их к опорам гаражного каркаса.

Утепление

Необходимость утепления встаёт тогда, когда зимой в гараже необходимо проводить какие-либо работы. Или когда планируется обустройство тёплого гаража с возможностью сушить днище машины после езды в холодное и мокрое время года.

Утепление своими руками.

Утепление гаража отличается от аналогичных работ в жилых строениях выбором теплоизолятора. Если в жилых помещениях важно обеспечить здоровый микроклимат, обустроить естественную циркуляцию воздуха, то в гаражное утепление выполняется проще. Можно обойтись принудительной периодически работающей вытяжкой. А также использовать менее полезные и более дешёвые утеплители – пенопласт и стекловату.

При утеплении стекловатой её располагают между вертикальными стойками. Благодаря сжимаемости она легко удерживается в распоре. Толщина ватного утеплителя определяется уровнем зимних температур. Для жилых строений при средней температуре -10°C выбирают толщину ватного утепления до 100 мм. Для гаражей и других подсобных помещений выбирают толщину до 50 мм.

Утепление пенопластом не имеет недостатков использования стекловаты. Пенопласт со временем не оседает и не теряет свою форму. При этом он достаточно недорого стоит, что делает его популярным материалом каркасного гаражного утепления.

Ворота.

Распашные – традиционная форма ворот в виде дверей, которые распахиваются, открываются наружу помещения. Наиболее простая и доступная в строительстве своими руками конструкция. Открывается в ручном режиме.

Раздвижные – усовершенствованная форма въезда в гараж, которая может быть дополнена автоматическим устройством. В таком варианте дверь гаража отъезжает по рельсам в сторону при подаче сигнала с дистанционного устройства.

Также возможны подъёмно-роллетные конструкции, однако их стоимость значительно выше, поэтому они реже используются в каркасных конструкциях.

Каркасный гараж своими руками: пошаговая инструкция

Содержание статьи

Всем привет! По эксплуатационным характеристикам строение на основе деревянного каркаса не уступает капитальным гаражам из блоков или кирпича, а строительство подобного сооружения можно с легкостью организовать своими руками, в чем вы сами можете убедиться ниже.

Инструменты и материалы

Для возведения качественного каркасного гаража нам нужно подготовить следующий инструмент:

• строительный уровень, рулетку;
• штыковую лопату, электродрель и шуруповерт;
• молоток, ножовку по дереву, электролобзик, стусло и электрическую бетономешалку;

Из материалов понадобится:

• щебень, песок, колышки, шнур, бетон М300;
• битумная мастика и огнебиозащитный состав для древесины;
• крепежные элементы (саморезы по дереву, ершенные гвозди, нагели, резьбовые шпильки с болтами);
• арматурная сетка, стержни, стальная проволока;
• пиломатериал (доска 100х50 мм, брус 100х100 мм, 50х50 мм, доски для опалубки);
• материалы для обустройства кровли (рубероид или профнастил, коньковый элемент, торцевые планки и т.д.);
• материалы для возведения и отделки стен (плиты OSB; деревянная вагонка или профнастил);
• минеральная вата в листах и пароизоляционная пленка.

Подготовительный этап

Подготовьте подробный проект сооружения. Можно воспользоваться готовыми чертежами или взять их за основу и доработать. Обратите внимание: шаг стоек деревянного каркаса не должен превышать 120 см.

Материал для скатной кровли подбирается исходя из эстетических предпочтений и финансовых возможностей, в нашем варианте используется доступный по цене профнастил.

Проектируя каркасный гараж, также уделите внимание размерам и конструкции ворот.

Инструкция по строительству каркасного гаража

С участка, который вы планируете использовать под гараж нужно снять дерн, разровнять и хорошо утрамбовать поверхность площадью примерно 10х10 метров. При помощи колышков, веревки и рулетки выполните разметку под ленточный фундамент.

Выкопайте траншею глубиной около 50 см, утрамбуйте дно, засыпав его сантиметровым слоем песка.

Установите опалубку из досок с учетом, что высота надземной части фундамента должна составлять от 30 см. Как правильно установить опалубку читайте здесь.

Смонтируйте армирующий каркас фундамента из стальных стержней и проволоки, между стержнями и верхним краем опалубки, стенками, должен оставаться зазор в 5 см. Арматура устанавливается на подпорки из дерева или пластика. Подробнее о вязке и установке арматуры можете посмотреть тут.

Залейте в опалубку приготовленный бетон.

Чтобы не было пустот, требуется многократно протыкать бетонную смесь арматурным стержнем. Вмуруйте в бетон резьбовые шпильки по центральной оси ленточного фундамента с шагом в 60 — 100 см, чтобы в дальнейшем прикрепить к ним нижнюю обвязку каркаса.

После того как бетон схватится, опалубку можно удалить и приступить к обустройству пола. Площадка засыпается щебнем и тщательно трамбуется. Затем на нее укладывается арматурная сетка и заливается слой бетона. Разровняйте бетон при помощи доски, поставленной на ребро.

В жару бетон требуется увлажнять, пока он не схватится полностью. Если погода дождливая, укройте фундамент и пол полиэтиленом. К работам по возведению каркасного гаража можно приступить спустя три недели после бетонирования. Все деревянные элементы каркаса предварительно обработайте антисептиком и антипиреном.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Нанесите слой битумной мастики на подготовленный ленточный фундамент – он не даст влаге проникать из пористого бетона в дерево.

После высыхания гидроизоляционного слоя уложите нижнюю обвязку из бруса 10х10 см, выполнив врубку в лапу или вполдерева по углам.

В элементах обвязки предварительно выполните отверстия под шпильки с широкими шайбами и гайками. Подробнее о том, как правильно сделать нижнюю обвязку для каркасного строения смотрите здесь.

Установите угловые стойки. Для прочности используйте стальные нагели, просверлив под них отверстия в нижних торцах стоек и обвязке. Для жесткости конструкции подоприте угловые стойки укосинами из бруска 5х5 см.

Смонтируйте промежуточные стойки — их следует врубать в обвязку на треть высоты бруса и крепить гвоздями, вбитыми под углом или стальным уголком. Проверьте расположение торцов стоек – они должны формировать единую горизонтальную плоскость.

Далее смонтируйте верхнюю обвязку из бруса 10х10 см – она же будет служить опорой для скатной кровли.

Для каркасного гаража оптимально подходит стропильная система с висячими стропилами, а как обустроить такую систему и возвести крышу читайте здесь и здесь.

В итоге у нас должен получиться вот такой каркас.

Стены каркасного гаража снаружи зашейте плитами OSB при помощи саморезов, которые устанавливаются в заранее просверленные отверстия на расстоянии 5 см от края. Верхний ряд плит должен быть сдвинут относительно нижнего, чтобы избежать сплошных швов. Оставьте промежуток в 3 — 4 мм между элементами обшивки, чтобы при температурной деформации стены не вспучились.

Для утепления стен лучше использовать маты из минеральной ваты, которые вставляются между опорными стойками. Затем с внутренней стороны стены монтируется пароизоляционная пленка (стыки проклейте металлизированным скотчем). Внутреннюю финишную обшивку стен и потолка выполните из деревянной вагонки, обработанной огнебиозащитным составом.

Внешнюю обшивку стен можно выполнить из любого подходящего материала. Недорогим и практичным вариантом станет обшивка из профнастила – он обеспечит дополнительную защиту стен гаража.

На этом все осталось только установить ворота, но эта тема отдельной статьи.

Видео по теме «каркасный гараж своими руками»:

Создать в помещении комфортные условия и сделать его теплым и уютным позволит обшивка гаража ОСБ плитами. Этот современный отделочный материал подходит для облицовки стен и потолка и имеет массу преимуществ по сравнению с привычной фанерой или вагонкой.

Производство ОСБ плиты

ОСБ плитами называют изготовленные из древесных стружек панели. Это строительный материал, состоящий из древесной стружки (тонких щепок), склеенной различными смолами с добавлением синтетического воска и борной кислоты. Опилки из хвойных и других пород в них уложены в несколько продольных и поперечных слоев, пропитаны парафином и различными синтетическими смолами. Чтобы придать крепость и долговечность, материал спрессовывают под давлением при высокой температуре.

Получившиеся в результате обработки плиты прочны, не имеют трещин, сколов и других изъянов. Обшивка стен этим материалом имеет множество преимуществ:

• такие плиты не расслаиваются;
• благодаря антисептической пропитке на них не появляются грибки и плесень;
• панели гибкие и легко монтируются на неровных поверхностях;
• облицовка не разрушается от попадания влаги.

Насколько велико количество синтетической смолы, подскажет маркировка изделия. Наибольшее количество этих компонентов имеют плиты класса Е2 и Е3, а наименьшее — панели со значком Е0 и Е1. Поскольку гараж не является жилым помещением, отделывать его можно ОСБ с любой маркировкой.

Этапы монтажа

Чтобы обшить гараж ОСБ панелями, потребуется каркас из металлических или деревянных брусьев. Если выбор сделан в пользу древесины, ее нужно предварительно обработать огнезащитной пропиткой и растворами от плесени и грибка.

Сначала внутри гаража делают разметку. При кривых стенах для проведения разметочных линий нужно выбрать наиболее выступающий участок и использовать его в качестве точки отсчета.

По разметке монтируют горизонтальные брусья, фиксируя их дюбелями или саморезами. Затем, используя металлические уголки, к горизонтальным направляющим крепят вертикальные стойки. Монтаж каркаса закончен.

Теперь остается отделать стойки ОСБ панелями. Их крепят к каркасу саморезами, длина которых должна быть больше толщины листа на 4-5 см. Во время монтажа между плитами необходимо оставлять зазор около 3 мм — это позволит избежать деформации панелей из-за влажности или температурных перепадов.

Чтобы дополнительно защитить облицовочные материалы от агрессивного воздействия внешних факторов, их можно покрыть лаком для работы по дереву. Предварительно поверхность ОСБ плиты следует обезжирить и слегка обработать наждачной бумагой.

Так же можно сделать сборный каркас на который зашивать ОСБ плиты. Но принцип все равно одинаковый.

Куда прячут от непогоды своих железных коней автолюбители? Ответ на этот вопрос прост. Конечно, в гараж! Там и сухо, и тепло, и инструмент под рукой. Но как построить его самостоятельно, с минимальными вложениями и максимальным качеством — вопрос, интересующий многих владельцев автомобилей. Для этого и существует каркасный гараж. Его строительство не вызывает трудностей, не требует чрезмерных финансовых затрат.

Преимущества и недостатки каркасного гаража

В первую очередь необходимо отметить плюсы каркасного гаража. Главное преимущество — это его стоимость.
Несмотря на то что больших финансовых затрат данная постройка не требует, хорошее качество и долговечность обеспечены. Это ещё один положительный момент. В этом доме «железному коню» будет и сухо, и уютно, и тепло. Причём можно сделать каркасный гараж своими руками.

Ещё одним несомненным достоинством данного строения является то, что его возведение не требует привлечения дополнительных сил, т. е. специалистов.
С постройкой можно справиться самостоятельно. И много времени работа не займёт.

Единственным минусом каркасно-щитового строения является то, что основной её материал — это дерево. А оно, как известно, пропускает и влагу, и холод. Поэтому каркасный дом для авто нужно хорошо гидроизолировать и утеплить.

Фотогалерея: каркасно-щитовые гаражи

Готовый каркасный гараж Каркасный гараж в процессе сборки Каркасный гараж в процессе сборки

Составление подробного проекта: схема, чертёж, план

Перед началом работ необходимо подготовить некоторые документы. Без них строительство будет сильно затруднено. Это планы, чертежи и пояснительные записки. В них намечены все расчёты и замеры.

Подготовив необходимые эскизы, вы значительно сократите время, нужное для постройки гаража. Но не каждый автолюбитель может похвастаться навыками чертёжника и художника. Поэтому, чтобы основательно подготовиться, нужно либо обратиться к профессионалу, либо найти информацию в открытом источнике.

Каркасный гараж своими руками: пошаговая инструкция

Вся работа происходит в несколько этапов. Каждый из них очень важен для получения качественного результата, поэтому никакой из них упускать нельзя.

Выбор участка для строительства

К данному этапу нужно отнестись ответственно. Неправильный выбор расположения гаража может привести к неприятным последствиям. Для этого нужно учесть несколько факторов:

• выбирая место, хорошо продумайте подъезд к нему на вашей машине;
• не стоит строить гараж под определённое авто (нужно заранее подумать, сколько машин при желании можно вместить в построенный гараж);
• участок необходимо тщательно подготовить: убрать весь мусор и растительность, выровнять и утрамбовать землю.

Сколько материала нужно

После того как выполнена вся бумажная работа, необходимо приобрести требуемые материалы и инструменты, которые понадобятся для строительства.

И сразу встаёт вопрос: какой каркас лучше выбрать? Металлический или деревянный. Деревянный обойдётся дешевле, к тому же он экологически чист и лёгок в обработке. Металлический будет дороже, но зато он более прочен. Тут всё индивидуально, на усмотрение хозяина.

Помимо материала для каркаса, следует купить и большое количество брусьев для стен (сечение 100х100, 100х50 см). Они могут быть из липы, осины или лиственницы.

Бетонный раствор вам понадобится для того, чтобы залить фундамент. Ещё нужно подготовить:

• молоток;
• совковую лопату;
• уровень;
• перчатки;
• опалубку (доски для неё).

Это минимум инструментов для начала работы.

Фотогалерея: металлические и деревянные каркасы для гаража

Каркас гаража из металлического профиля будет стоит дороже Материал для каркаса нужно нужно выбирать с учетом собственных возможностей Каркас гаража из дерева более легкий и простой в использовании

Технология возведения фундамента своими руками

Фундамент в данной конструкции должен быть очень прочным. Есть 3 варианта на выбор:

1. Столбчатый (свайный) не очень удобен из-за того, что обычно на нём устанавливаются более лёгкие строения. Такой фундамент больше подходит для возведения бани или беседки.
2. Монолитная плита будет идеальной для возведения каркасного гаража. Заливая её, не забывайте об обязательном армировании и монтаже стяжки пола. Недостаток такого варианта состоит в том, что бетон очень медленно застывает, чего иногда приходится ждать целый месяц. А продолжать дальнейшие действия можно только тогда, когда всё окончательно высохнет.
3. Ленточный. Этот тип самый выгодный. Он дешевле плиты, и монтаж не такой длительный.

Пошаговая инструкция возведения ленточного фундамента

Процесс происходит в несколько этапов:

Во время выполнения последнего этапа работы необходимо руководствоваться несколькими правилами:

• делать это нужно одновременно;
• проткнуть его арматурой для удаления из смеси лишнего воздуха либо проработать раствор специально предназначенным для этого вибратором;
• накрыть всё полиэтиленом;
• несколько дней подряд увлажнять поверхность, поливая её водой;
• отшлифовать плоскость;
• покрыть фундамент рубероидом для гидроизоляции.

Фотогалерея: процесс создания ленточного фундамента

Устройство фундамента Опалубка и армирование Процесс заливки ленточного фундамента бетоном

Монтаж пола

Участок для будущего пола нужно засыпать тонким слоем гравия. Сверху уложить армирующую сетку и залить бетон. Когда он застынет, постелить рубероид, положить брусья и к ним прибивать настил. Так делается простой деревянный пол. Но он может быть и другим.

Если был монтирован фундамент на сваях, то технология укладки пола не требует засыпки слоя гравия. Достаточно просто уложить деревянные доски, которые в дальнейшем немного укрепить.

На этом этапе нужно продумать и сделать смотровую яму и погреб при необходимости.

Фотогалерея: разновидности напольных покрытий

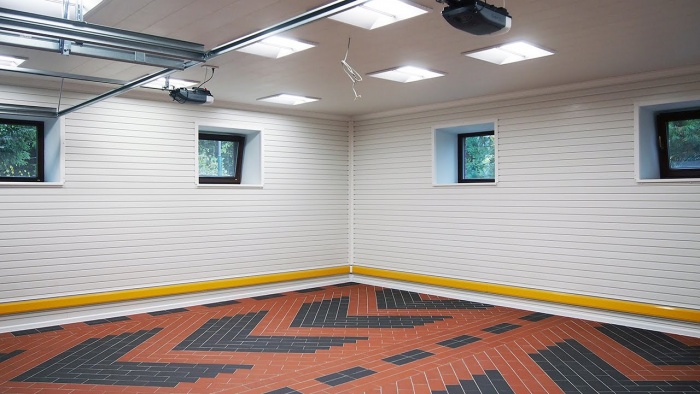

Яркий гаражный пол из плит ПВХ Пол в гараже из керамической плитки Наливной пол в гараже Бетонный пол в гараже можно не покрывать деревянными досками, а просто покрасить Простой бетонный пол без дополнительной отделки Деревянный пол — бюджетный вариант для гаража

Постройка каркаса из металла или дерева

Данное сооружение можно построить на основе металлического или деревянного каркаса.
Рассмотрим оба варианта.

Металлический каркас из профильной трубы

Каркас из металла характеризуется высокой прочностью: он устойчив к огню и механическим повреждениям, однако гораздо дороже деревянного.
Только вот работать с ним нужно тому, кто умеет пользоваться специальным инструментом, например, болгаркой, сваркой, дрелью. Для того чтобы сделать каркасный гараж из трубы своими руками, вам понадобится металлопрокат либо гнутый металлопрофиль, для дальнейшей обшивки стандартными стальными или профилированными листами соответственно.

Нижняя часть каркаса крепится к фундаменту анкерами и сваркой. Можно воспользоваться и саморезами, но такое крепление будет менее надёжным. Далее по углам следует установить стойки. К нижней части каркаса и анкерам приложить профили уголками наружу и приварить. Затем требуется собрать верхнюю часть «скелета» и соединить её с опорами. И, наконец, приварить дополнительные вертикальные стойки и горизонтальные рёбра по периметру.

Нужно обязательно позаботиться о профиле над местом, где будут ворота, иначе монтаж гаражных дверей в дальнейшем станет проблематичной.

Выбор крыши на усмотрение хозяина. Она бывает односкатная, двускатная или плоская.

Каркас для гаража можно приобрести и в готовом виде. Это намного выгоднее, и установка будет проходить быстрее.

Достоинства и недостатки деревянного каркасного дома для машины

Каркас из брусьев обойдётся дешевле металлического.
Строиться он тем же методом: выстраивается нижняя часть, стойки вертикальные и промежуточные, верх и т. д. Но в отличие от металлического каркаса на материале тут экономить не стоит. Лучше купить качественный брус.

При работе с деревом допускается использование саморезов и гвоздей (кроме места соединения фундамента и нижней части каркаса, тут оставить анкера.). Зазоры между стоек должны быть от 30 до 120 сантиметров.

Обшивка и утепление

Стальные или профилированные листы пригодятся вам для обшивки металлического каркаса. Они точечно привариваются к вертикальным стойкам, а когда все стены будут закрыты, стыки листов нужно обработать сваркой.

Второй метод обшивки можно использовать как для металлической, так и для деревянной конструкции. Саморезы нужно крепить к профилю и вкручивать в каркас, обязательно фиксировать при этом шайбами. Листы выкладываются внахлёст сверху вниз, чтобы не попадала вода внутрь гаражного сооружения.

Плиты «Изоплаат» отлично подойдут для наружной обшивки постройки. Ещё одним хорошим материалом для внешней отделки будут плиты ОСБ.

Утеплять каркасный гараж надо обязательно, поскольку автомобилю пониженная температура может навредить.
Материалами для этого вам послужат минеральная вата, стекловата, пеноплекс, пенополистирол, отражающая теплоизоляция и другие материалы. Они бывают рулонные, плиточные и напыляемые. К каждому есть своя технология монтажа и рекомендации производителя.

Фотогалерея: варианты утепления

Стекловата — бюджетный вариант утепления Пенополистирол характеризуетсяустойчивостью к огню
Такой вариант утеплителя позволит сохранять прохладу в жаркое лето

Видео: как самостоятельно построить гараж всего за 132 часа

Каркасный гараж — это не только один из дешёвых способов строительства, но ещё и самый быстрый. Вы сможете монтировать его самостоятельно, и, устраивая посиделки с друзьями, рассказывать им, что от фундамента до крыши сделали всё сами. Это действительно стоящее вложение.

Оставлять машину на открытом воздухе даже летом не слишком разумно – ей нужна защита. Но не всякий гараж является качественным и безопасным, комфорт гарантировать довольно тяжело. Одним из лучших вариантов считается использование каркасных конструкций, к которым стоит присмотреться внимательнее.

Особенности

Каркасный гараж часто считается временной постройкой. Но все же он позволяет стабильно хранить:

• автомашины и мотоциклы (мопеды);
• запасные части и расходные материалы;
• рабочие инструменты.

Также внутри такой постройки есть все возможности для технического обслуживания и срочного ремонта машин.

Сооружают ее, используя деревянные и металлические конструкции, которые соединяются при помощи болтов и саморезов. Большинство строителей выбирает для работы древесину, потому что она сравнительно проста и легка, может быть отделана своими руками. При этом дерево относительно прочное, из него легко построить гараж на поверхностном простом фундаменте. Немаловажным преимуществом оказывается и доступность цен.

При строительстве гаража на даче отделка должна быть ничуть не хуже, чем непосредственно у дома или на открытом участке. Главными отделочными материалами являются:

• профлист;
• сайдинг (на основе винила либо металла);
• сэндвич-панели из металла.

Наряду с преимуществами каркасных гаражей из дерева, стоит упомянуть и их недостатки, которые обязательно требуется учитывать. Каркас такого рода легко загорается, поэтому следует зашивать все конструкции несгораемыми материалами, а для утепления применять только каменную вату. Кроме того, древесина служит сравнительно недолго, и только пропитка антисептиком увеличивает этот срок.

Проект

Любую постройку, в том числе и гараж, начинают строить с формирования проекта и покупки готовых материалов. В проект обязательно входит архитектурный план; наряду с ним рекомендуется сделать виртуальную трехмерную модель будущего сооружения. Затем работают над планом монтажа в соотношении с прочими объектами, причем отмечаются их высоты, порядок закрепления. После этого составляются чертежи, демонстрирующие вид фундамента, цокольного этажа, крыши, дренажа и водостоков.

Дополнительно к этим материалам составляется описание: указание материала, применяемой технологии и специфических моментов работы. Рекомендуется вводить в проект немного большие размеры гаража, чем следует напрямую из расчетов.
Это пригодится, если в дальнейшем будет куплен иной автомобиль; особенно значимо такое решение для гаражей на 2 машины, поскольку там есть немало тонкостей.

Если хранилище для автомобиля планируется дополнить мастерской, то в проект стоит ввести распашные ворота: металлические, деревянные или гибридного состава. Дополнительно придется продумать утепление и специальную отделку, а также инфраструктуру (полки, шкафчики, подвесные крепления для инструментов).

Основные стойки формируются из бруса величиной 100х100 мм, тот же материал применяют в балках перекрытия. Кроме того, брус идентичного сечения должен быть положен в нижней обвязке всего периметра, на углах соединение производится типовыми врубками и шпонками – все это отражается в чертежах.

Когда создается пристроенный к дому гараж, требуется сразу указать в проекте, что он будет размещен под продолжением общей кровли сооружения.

Проектирование двухэтажных гаражей (оборудованных мансардой) целесообразно главным образом для дачных домов и загородных построек. Также очень удобно размещать на втором этаже комнату отдыха, особенно если на нижнем ярусе часть пространства занята баней или сауной. Но это дополнение, конечно, усложняет работу и делает расчет необходимых параметров более трудным.

Что касается размеров, то гараж величиной 6 на 4 м никак не позволит разместить две машины. Если это обязательно нужно сделать, то стоит выбирать совсем другие габариты: 6х6 либо 6х8 м.

Гараж со сторонами 6 и 8 м проектируется с учетом множества обстоятельств:

• будет ли он автономным или пристроенным;
• каким сделают освещение;
• предусмотрена ли смотровая яма;
• намечено утепление или нет;
• каким образом будет использоваться гараж (только для хранения авто или также для других нужд).

Фундамент

Каркасная технология позволяет создать относительно легкие постройки, потому отпадает потребность в заглубленных основаниях. Целесообразнее всего использовать бетонные блоки – их покупают в готовом виде либо делают самостоятельно. Что касается материалов, необходимых для кустарной заготовки, кроме цемента, потребуется песок речной с крупными зернами и наполнитель – чаще всего щебень либо керамзит и вода.

Обязательно применяется сетка для формирования арматуры – с ней вся конструкция создается легче.
Накрывают стол полиэтиленовой пленкой, которую предварительно с оборотной стороны промазывают маслом.

Форма заполняется бетоном наполовину по высоте, затем вкладывается сетка, и раствор доливают до верхней линии. Края обязательно нужно подровнять. Застывшие блоки вытаскивают наружу и оставляют сушиться в затененном месте примерно 30 суток. Когда настает время укладки фундамента, площадка должна быть уже выровнена. Еще с нее заблаговременно удаляют мусор, а также не должно остаться ни плодородной почвы, ни корней растений.

Пространство засыпают однородным слоем песка, периметр размечается аккуратно. Укладка блоков ведется в две линии сразу – эти полосы соединяются цементом. Затем дожидаются сцепления раствора и начинают создавать слой гидроизоляции. Таких слоев (битумной мастики) должно быть два или три. Важно знать, что все слои до нанесения следующих требуется основательно высушить
, затем блоки засыпают песком вровень с окружающим грунтом.

Собранный фундамент оставляют на несколько дней, чтобы он окончательно закрепился. В дальнейшем на основание будет оказываться довольно большая нагрузка, и оно должно подготовиться к ней как следует. Важно учесть, что при создании блоков используется цемент марки М300 и выше.

Выбирая тип основания, нужно учитывать высоту расположения грунтовых вод и глубину промерзания почвы. Ленточные фундаменты можно строить только на достаточно устойчивых грунтах и, несмотря на довольно высокую прочность таких оснований, их нужно дополнительно армировать.

Плитные конструкции рекомендуется использовать на неустойчивой, склонной к подвижкам почве. Вероятность, что плита будет деформирована, намного меньше, чем у ленты. Это обстоятельство позволяет считать оправданной даже повышенную стоимость сооружения. Свайные фундаменты по техническим параметрам довольно неплохи, но их требуется очень хорошо защищать от коррозии и применять технику повышенной мощности. Соответственно, расходы значительно вырастают по сравнению с другими ключевыми типами.

Каркас

Когда работы по созданию фундамента завершены, он устоялся и готов принимать всю нагрузку, пора приниматься за работы с каркасом. Строительство из бруса возможно с использованием как хвойной, так и лиственной древесины, также возможны различные их сочетания. При выборе материала следует руководствоваться:

• необходимой надежностью сооружения;
• желаемого времени использования;
• внешнего вида застройки;
• стоимости строительства, которую можно себе позволить.

Деревянные постройки рекомендуется использовать на загородных участках, которые хорошо защищены от огня и удалены от других строений. Этого правила стоит придерживаться даже при обработке наиболее мощными антипиренами. Преимущество выбора бруса по сравнению с бревном состоит в том, что такая конструкция может быть покрыта разными отделочными материалами и при этом продержится больше века.

Стоимость сильно зависит от конкретного типа бруса и от того, насколько качественно сушили сырье. При помощи цельного либо клееного бруса сечением 100х100 мм можно создавать несущие стойки, а вот для обвязок стоит брать материал сечением 150х150 мм.

Промежуточные стойки в постройках из бруса должны иметь величину 50х100 мм, аналогичный материал, но уже профилированный, стоит использовать для внешней отделки по утеплителю. Купленный брус, только что переработанный на лесопилке, должен сохнуть в течение месяца. И даже в этом случае нет твердой гарантии, что потом изделия останутся целыми. Повышенная плата за материал, прошедший качественную сушку в камере, вполне оправдана.
Дерево, имеющее влажность от 18 до 20%, перестает вбирать воду из атмосферы – оно полностью готово для работы.

Часто гаражи строят из профильной трубы. Преимуществом ее по сравнению с деревянными элементами является повышенная механическая крепость, способность сопротивляться очень долго значительным нагрузкам. При этом строительные работы происходят довольно быстро и без потери качества.

Использовать профтрубы довольно дешево, они могут быть смонтированы на относительно слабом фундаменте. Мало того, если владельцы гаража будут переезжать на новое место, они легко смогут взять «дом для авто» вместе с собой. Что касается недостатков таких конструкций, то их необходимо очень хорошо защищать от потери тепла и коррозии.

Первая проблема не слишком существенна: применяя профильную трубу, экономят достаточно много средств, чтобы остаться в выигрыше даже при покупке довольно дорогих утеплителей. Вторая опасность устраняется при помощи специальных покрытий и краски. Также можно купить наиболее устойчивые к коррозии виды и сорта металла. Но все равно важно позаботиться о качестве вентиляции – только она помогает избавиться от скопления сырости. В качестве обшивки чаще всего используют профнастил, который удерживается кровельными саморезами, включающими детали из резины.

При составлении чертежей каркасного гаража из профиля нужно предусматривать использование цельных элементов. Также требуется показывать, как именно будут соединяться трубы. Когда планируется установить гараж на десятилетия вперед, целесообразно сваривать металлические конструкции. Отверстия в профиле делаются при помощи электрической дрели, а выравнивание и нарезку труб выполняют болгаркой.

Так как расщепление металла на мелкие частицы представляет опасность для людей, в дополнение к инструментам нужно всегда использовать защитную маску, прочные очки и перчатки.

Любой металлокаркасный гараж обязательно монтируется на ровных поверхностях, притом они должны быть довольно жесткими и устойчивыми, чтобы не произошло обрушения. Под смотровой ямой создается фундамент по тому же типу, какой будет использован при строительстве всего сооружения. Соединение частей металлокаркаса производится при помощи ручной либо полуавтоматической сварки.

Сначала конструкции проверяют на точность соединения, и только если все правильно сделано, их сваривают окончательно (ошибки исправляются осторожными ударами молотка).

Большое внимание следует уделять закреплению промежуточных стоек, стропильных систем и отбору подходящих для них профилей. Именно в обращении с такими элементами большинство строителей допускает серьезные ошибки.

Типичный пол для постройки – бетонный. Если фундамент выполнен из плиты, можно просто оставить ее без изменений. Сварка каркаса обычно производится по точечной методике. Если выбран сплошной шов, работают при помощи электрода №2 на слабом токе.

Довольно часто гаражи из металла возводятся на винтовых сваях. Когда такая работа ведется на неровном участке, то снизу прикрепляют плоский шифер и засыпают песок, чтобы пол был идеально гладким. Смотровые ямы делают крайне редко, потому что сваи выбирают в основном из-за близости почвенных вод. Раньше всего выкапывают мелкие ямы, потом их размечают, показывают диагонали. Эта разметка позволит точно вкрутить в землю сваи.

Затем внутрь них вливается бетонный раствор, привариваются оголовки. На оголовки кладут швеллер, служащий для прикручивания досок величиной 5х15 см (естественно, обработанных антисептическими препаратами).

Крыша

Так же, как фундамент сменяется каркасом, на смену последнему приходит работа над крышей гаража. Если постройка ведется из дерева, кровлю делают чаще всего двускатной. Крепление коньковых балок производится на опоры сечением 10х10 см, в свою очередь упирающихся во фронтоны. Части стропил, включая конек, делают из досок величиной 4х10 см.

Желательно сближать стропила между собой, чтобы они могли пережить повышенную нагрузку, создаваемую ветром и снегом.

Соединение стропил производится затяжками, чтобы сократить давление на конек. Доски под ним крепятся над затяжкой и обязательно удерживаются фанерными листами либо ориентированной плитой. Важно не допускать прикрепление этих досок внахлест к ригелю. Под односкатной кровлей чаще всего ставят потолки из досок, сечение которых составляет 10х2 см, они же идеально подойдут и для обрешетки стропил. Последние удерживают кобылки, идущие от стен, – такая мера сократит угрозу продавливания крыши снегом и льдом.

За счет кобылок кровельные свесы и подшивка карнизов становятся красивее. Основной отделочный материал для кровли – металлочерепица. Рекомендуется построить такую стропильную систему, которая может быть покрыта черепицами длиной 300 см. Тогда не будет необходимости кроить материал и стыковать его части.

Утепление

Личный парковочный комплекс, если он недостаточно теплый, не сможет гарантировать нормальное хранение машины. Еще значимее этот момент, когда в гараже будет проводиться ремонт и техническое обслуживание. По мнению строителей, целесообразно утеплять постройку полистиролом толщиной 50 мм. Другой вариант – эковата, потребность в которой рассчитывается путем умножения объема утепляемого помещения на показатель плотности, составляющий 60 кг на 1 куб. м.

Преимуществом эковаты оказывается ее повышенный срок службы, устойчивость к огню и мелким грызунам. Пенополистирол, даже полностью соответствующий техническим нормам, подобных возможностей не имеет. Что касается пенопласта, то его лучше не использовать, так как он пожароопасен и при воспламенении насыщает атмосферу сильнодействующими ядами.
Базальтовая минеральная плита удерживает тепло тоже сравнительно неплохо, но только в том случае, когда она плотно прижата к поверхности и нет зазоров. Если на первом месте стоит экономия, лучше отдать предпочтение более дешевому пенополистиролу.

Отделка

Гараж может быть и крепок, и хорошо утеплен, но все же этого недостаточно для того, чтобы считать работу оконченной – как минимум предстоит еще отделка постройки снаружи и внутри. Далеко не все люди ограничиваются банальным корпусом из дерева или металла. И даже если для личных целей особой разницы нет, почти всех интересует восприятие сооружения другими людьми. Главное заключается в том, что все основные работы могут быть выполнены своими руками независимо от ключевого конструкционного материала.

Пошаговая инструкция говорит о том, как нужно действовать в таком случае:

• обработка стен;
• отделка ворот;
• создание погреба и смотровой ямы.

Последнюю работу можно и не делать, как и в случае с отделкой потолка, но лучше облагородить пространство как следует. Гаражи, выполненные из металлического профиля, по большей части просто окрашиваются подходящей краской – водостойкой и устойчивой к перепадам температур, затем кладется слой утеплителя изнутри.

Каркас и утепляющий материал обшиваются листовым железом на болты, а затем уже размещается облицовка. Ее разнообразие относительно невелико, и чаще всего встречается гараж из металлопрофиля, обшитого досками вагонки, которая бывает как деревянной, так и пластмассовой.

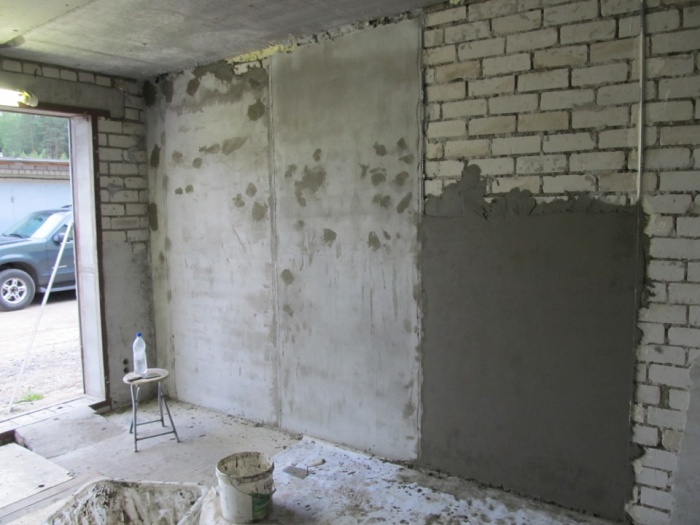

Покрывать стены гипсокартоном неудобно, потому что такой материал придется шпатлевать, не удастся разместить полки.

Кроме того, водостойкие типы ГКЛ стоят дорого, что обнуляет главное преимущество этого материала. Железные гаражи также могут быть покрыты внутри толстой фанерой или ориентированной плитой. Если изначальный вид таких блоков не устраивает, то можно нанести грунтовку, серпянку и покрыть облицовку влагостойкой штукатуркой. Категорически недопустимо использование ДСП.

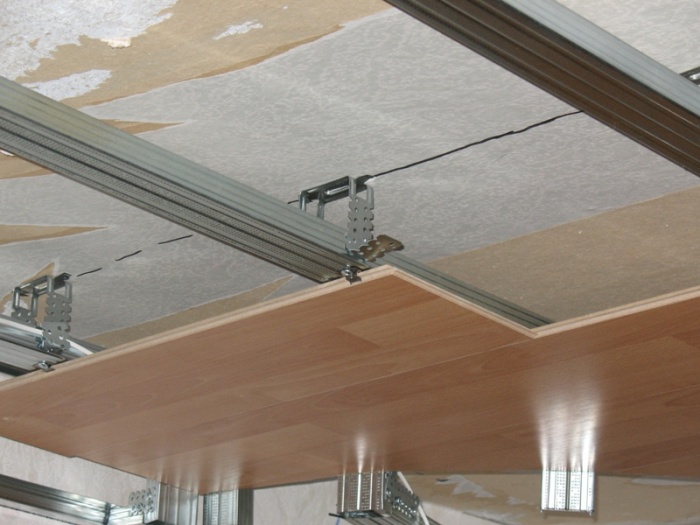

Потолки отделывают точно такими же материалами, как и стены, в крайнем случае допустимо что-то близкое. Если поверхность очень ровная и гладкая, можно попробовать панели из пенопласта, которые позволяют экономить деньги и сократить время монтажа. При засорении такого материала его не отмывают, а перекрашивают в другую тональность водоэмульсионными составами.

Что касается пола, приемлем только настил из железобетона различных видов; встречающиеся иногда рекомендации по обустройству деревянного пола – их можно смело отвергнуть. Нельзя забывать, что железобетонные конструкции монтировать физически тяжело, и если это слишком трудная задача, лучше обратиться к профессионалам.

Минимальная глубина выемки грунта – 0,25 м.
Теоретически можно уменьшить ее, но тогда риск получить лопнувшую плиту будет на совести строителей. Основание разравнивают и трамбуют, но не до идеального состояния, а чтобы неровности не бросались в глаза. На почву кладут геотекстиль, технический полиэтилен либо рубероид, размещая их с накладкой на края полости. Благодаря этому влага не будет поступать снизу, и даже самые активные сорняки не смогут прорасти сквозь такую защиту.

Затем засыпают и утрамбовывают смесь гравия и песка – минимальная толщина ее составляет 10 см.
Весь этот слой должен быть основательно выровнен. После этого приступают к утеплению пола. Для такой цели кладется два слоя экструдированного пенополистирола. Опасаться его разрушения под тяжестью автомобиля не стоит – именно такой материал применяют для утепления взлетно-посадочных полос. Теперь наступает очередь железобетонной плиты.

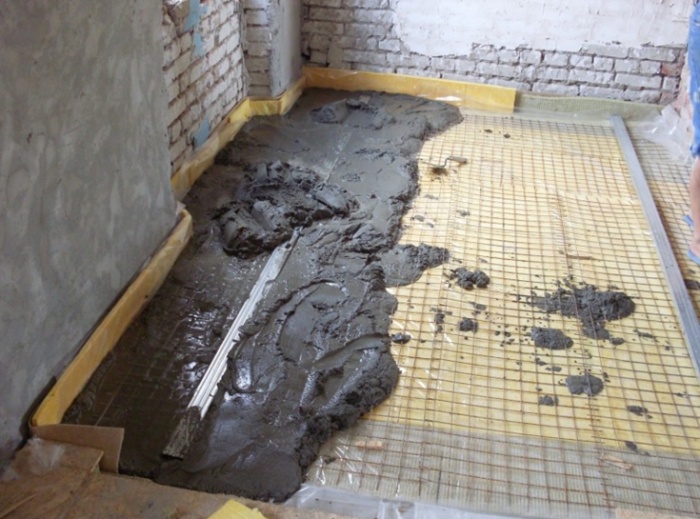

Прежде всего, формируется арматурный каркас не тоньше 0,8 см, который заливается бетоном. Важно знать, что оптимальным вариантом является изготовление бетона и его заливка за один прием, толщина слоя должна быть не менее 0,1 м. Над плитой монтируют стяжку из цемента и песка от 5 см, уложенный материал следует выверять по маякам. Все, кто умеет штукатурить стену, справятся с такой работой без проблем – она даже проще, так как действие происходит по горизонтали.

Когда щитовой деревянный гараж построен, отделывать его нужно несколько иначе. Пол все так же делают в основном из бетона. Стены иногда покрывают строительной бумагой и оргалитом поверх нее. Для наружного покрытия целесообразно применять профнастил, потолок обшивается досками.

Ворота

Каркас (раму) делают на основе профильных металлических труб либо деревянного бруса. Затем конструкцию обшивают:

• листами металла;
• листами профнастила;
• сайдингом;
• досками.

Подобное решение не слишком сложное, если максимально точно замерить величину проема. Что немаловажно, стоимость постройки относительно мала, а если ее как следует утеплить, можно организовать гаражную мастерскую или использовать сооружение несколько иначе. Типичная ширина ворот колеблется от 250 до 400 см. Когда планируется сделать гараж крупнее, этот нюанс рекомендуется продумать сразу же. Чаще всего ворота стараются сварить самостоятельно, потому что это намного выгоднее, чем приобретать готовую конструкцию.

До начала работы (как и при выборе фирменных предложений) нужно разобраться с отдельными видами ворот и нюансами их применения. Наиболее традиционным решением оказываются распашные изделия, которые просты и удобны, не требуют значительных расходов. Все, что понадобится сделать домашним мастерам – это изготовить две створки и дополнить их некоторыми деталями.

Подъемно-поворотные системы содержат шарниры и рычаги, которые предпочтительны, если в самом гараже и перед ним остро не хватает места. Секционные (в виде полотна из сегментов) в момент открытия меняют траекторию, подъем обеспечивается особыми пружинными системами. Они очень герметичны, но при этом довольно сложны.

Роллетный тип ворот состоит из пластин, которые уходят к самому потолку и занимают пространство внутри выделенного короба. Такое решение менее всего защищает от злоумышленников, даже не имеющих при себе инструментов. Потому пользоваться им можно только в гаражах, которые хорошо охраняются. Откатные ворота работают примерно так же, как в купейном шкафу. Минусом является необходимость оставлять резерв пространства в стороне от постройки как минимум такой же, как и само полотно.

Если есть солидный опыт работы с металлом, можно попробовать сделать откатные либо подъемно-поворотные ворота.

При отсутствии значительных навыков лучше остановиться на классической распашной схеме. В любом случае от стоек ворот до самой выдающейся в сторону части авто должно быть минимум 0,3 м. Стоит принять к сведению, что в том случае, когда автомашина небольшая, стоит сделать некоторый запас, чтобы не пришлось перестраивать гараж при покупке нового транспортного средства. Для большинства легковых автомобилей достаточно сделать ворота высотой 200 см.

Прочность гарантируют стальные листы с внешним цинковым слоем, толщина материала составляет от 2 мм. Желательно дополнить внешние колодки запорами и бронированными накладками. При помощи уплотнителя поддерживается контакт между рамой и створками. Выбирая стальной уголок, нужно брать минимум №75, поскольку именно на такие элементы будет приходиться нагрузка от крепления створок. Самые лучшие петли – внутренние, работающие на подшипниках.

Когда нет сварочного стола, заменой ему может послужить любая ровная площадка. Периметр ее должен быть таким, чтобы ворота свободно помещались. Плоскости листов требуется изначально проверять уровнем, чтобы они не шатались произвольно. Сварочные швы требуется шлифовать болгаркой, а пространственную жесткость раме придают рычаги, ввариваемые в углы. Прихватив сваркой, нужно еще раз проверить все детали и точность их раскладки – только после этого соединяют изделие окончательно.

Примеры готовых конструкций

Вот так выглядит привлекательный каркасный гараж, покрытый сайдингом с имитацией натуральных бревен. Имеется два выезда с автономными подъемными воротами. Здание построено с двускатной крышей небольшого наклона, а вплотную к нему примыкает забор из металла.

Вот другое решение, в котором воспроизводится уже не бревно, а дощатая конструкция, кровля ее окрашена в изысканный черный цвет. Примечательно, что дверь для входа в гараж поставлена сбоку, а выезд и въезд автомобиля производится через фасадные ворота.

Так часть проектировщиков представляет себе идеальный каркасный гараж внутри. Он покрыт вагонкой и оснащен тремя сравнительно небольшими окнами (по одному на стену). Дверь угадывается сбоку, верхнюю часть конструкции сделали частично из металлического профиля, а другая часть выполнена из бруса.

О том, как построить каркасный гараж по финской технологии, смотрите в следующем видео.

Гараж – строение, необходимое каждому автомобилисту, которое обеспечивает сохранность транспортного средства и уберегает машину от негативных воздействий окружающей среды. Многие собственники откладывают возведение такого объекта, предполагая, что его строительство является слишком сложной и дорогостоящей процедурой. Однако сегодня можно построить гараж с минимальными временными и финансовыми затратами, если возвести каркасную конструкцию. В статье узнаем об основных нюансах и особенностях каркасного строительства.

Почему каркасные конструкции так популярны?

В последние годы каркасных объектов стала очень востребованной. При использовании качественных строительных материалов и при правильной организации работ, такой гараж ничем не будет уступать объекту, выстроенному из кирпича, дерева или любых других традиционных материалов.

Широкую популярность технология каркасного строительства приобрела, в первую очередь, благодаря простоте монтажа. Каркасное здание можно возвести самостоятельно, не обращаясь за помощью к профессиональным монтажникам, благодаря чему можно существенно сократить бюджет на сооружение объекта. Кроме того, такое строительство занимает сравнительно немного времени – опытные в этом деле люди могут построить объект всего за несколько дней.

Сокращение расходов на возведение здания обусловлено еще и доступностью современных строительных материалов. А благодаря их малому весу, доставку на место стройки можно выполнить без привлечения специализированной техники.

Каркас для гаража может быть сооружен из разных материалов, но чаще всего используют деревянный брус и металлический профиль.

Сама процедура строительства включает в себя несколько простых этапов:

1. 1.
   Подготовка стройплощадки.
2. 2.
   Рытье котлована и создание фундамента.
3. 3.
   Разметка и сборка каркаса стен.
4. 4.
   Устройство кровли.
5. 5.
   Утепление и обшивка стен.
6. 6.
   Монтаж гаражных ворот.

Чтобы научиться строить каркасные объекты своими руками, необходимо разобраться в каждом из описанных этапов в отдельности.

Начало монтажных работ – подготовка строительной площадки и устройство фундамента

Подготовительные работы считаются наиболее важными при любом строительстве. От качества подготовки места для возведения объекта будет зависеть ровность фундамента и надежность всего нового здания. После выбора подходящего места на участке, необходимо расчистить периметр и тщательно выровнять местность.

Площадка под застройку должна быть больше периметра возводимого объекта на 50–60 см с каждой стороны. После разметки с земли необходимо удалить плодородный слой почвы глубиной от 15 до 20 см. Проще всего вырыть такую яму с помощью специальной техники, хотя при некоторой сноровке и наличии свободного времени можно обойтись лопатой и сделать все самому. Дно выкапанной ямы обязательно нужно утрамбовать вручную или с помощью катка.

Для строительства каркасного гаража подойдет любой тип фундамента, так как постройка не будет отличаться большим весом, а значит, не создаст серьезной нагрузки на подготовленное основание. Однако помимо самого строительного объекта при выборе фундамента нужно учитывать и вес автомобиля, который будет стоять в гараже. Специалисты рекомендуют для каркасных объектов создавать плитный или ленточный фундамент.

После определения типа фундамента необходимо наметить угловые точки периметра под стены. Для начала нужно отметить одну угловую точку, в которой устанавливается разметочная обноска. К обноске привязывают шнуры – по два на каждую сторону при устройстве ленточного фундамента, в этом случае расстояние между шнурами будет задавать ширину планируемой ленты. Шнуры растягивают по сторонам будущего фундамента на всю длину, после чего фиксируют на противоположных обносках.

Крайне важно сделать все углы будущего здания прямыми. С помощью перекладины установленной обноски можно в определенных пределах перемещать точку фиксации на ней шнура. Чтобы убедиться в прямоугольности углов, можно измерить диагонали прямоугольника, они должны быть одинаковыми по длине.

Каркасный гараж можно построить на бюджетном столбчатом основании. Фундамент из опор отличается простотой монтажа, его можно сделать самостоятельно и он прекрасно подходит для последующего настила дощатого пола, который должен быть достаточно прочным и надежным, чтобы выдерживать вес автомобиля. Столбчатый фундамент можно сделать из разных материалов. Обычно для устройства такого основания используют железобетонные конструкции, бетонные блоки, кирпич или комбинируют сразу несколько материалов.

Ленточный фундамент отличается большей сложностью в обустройстве и требует намного больше времени, так как в строительстве придется использовать бетонный раствор, который достаточно долго набирает прочность и застывает. Главным преимуществом ленточного основания под каркасное строение является то, что он дает широкие возможности по созданию смотровой ямы. Пол гаража на ленточном фундаменте можно делать как деревянным, так и бетонным.

Третьим по популярности типом фундамента для строительства каркасных сооружений является плитное основание. Оно считается наиболее сложным и затратным при строительстве, так как требует создания целой системы утрамбованных слоев из разных материалов, поверх которых уже заливается бетон. Достоинством плитного основания является его высокая прочность, надежность и долговечность.

Проектирование и возведение каркаса постройки

После создания фундамента можно переходить к возведению каркаса будущего сооружения. Каркас гаража может быть изготовлен из металлического профиля, деревянного бруса или из обоих этих материалов одновременно. Определившись с используемыми материалами, обязательно нужно подготовить проект. Этот документ позволит правильно выполнить все этапы строительства и возвести действительно качественное, хорошо продуманное здание.

Сами монтажные работы принято разделять на несколько этапов:

1. 1.
   Установка нижней обвязки.
2. 2.
   Сборка вертикальных конструкций – стен.
3. 3.
   Установка верхней обвязки.
4. 4.
   Обшивка каркаса.
5. 5.
   Монтаж каркаса крыши.

Первым делом на готовое основание настилают гидроизоляционный материал (обычно рубероид). Гидроизоляция необходима для защиты деревянных и металлических элементов будущего здания от негативного воздействия влаги. Рубероид выступает вполне приличной отсечкой, благодаря которой влага не будет распространяться от стенок фундамента и из грунта при обильных осадках.

На следующем этапе на фундамент укладывается деревянный брус выбранного размера, это может быть брус 120×120 мм, 150×150 мм или 120×150 мм. Брус при желании можно заменить доской 50×120 мм или стальной профильной трубой с квадратным сечением 10×10 см. Для закрепления брусовой обвязки в углах используют шпонки или врубку. Металлические элементы обвязки закрепляются на углах сваркой, а деревянные – анкерными винтами или шпильками, вмурованными в основание. При монтаже обвязки на столбчатый фундамент внутри ее рамы на ребро укладываются лаги, которые будут необходимы для закрепления дощатого пола.

После этого можно переходить к сборке каркаса стен. Существует два варианта сборки:

1. 1.
   На месте установки. То есть каркасные стены собираются и фиксируются вертикально на месте их постоянного расположения. Метод используется при монтаже деревянных конструкций.
2. 2.
   На земле. Металлический каркас стен обычно собирают в горизонтальном положении на земле, после чего его поднимают и прикрепляют к обвязке в вертикальном положении.

В качестве элементов деревянного каркаса используют брус 60×60 мм, доску 30×150 или 30×120 мм. Металлический каркас принято собирать из профильной трубы 60×60 мм. После соединения отдельных элементов между собой и установки подготовленной конструкции вертикально, выполняется верхняя обвязка, необходимая для придания каркасу максимальной прочности. Для обвязки используют брус или трубу, которые по размеру должны соответствовать размеру отдельных элементов каркаса. К примеру, если вертикальные стойки изготовлены из досок шириной в 120 мм, то верхнюю обвязку можно сделать из такой же доски, укладывая ее в два слоя, или из бруса 60×120 мм.

Возведенный каркас необходимо сразу обшить внутри или снаружи облицовочными материалами. В качестве такой обшивки используют листы из ОСБ или фанеры, а также профнастил. Обшивка внутренней или внешней стороны объекта сделает его более прочным и позволит перейти к монтажу кровли.

Крышу гаража можно делать одно- или двухскатной. Двускатные крыши строить дороже и труднее, зато они позволяют обустроить полезное чердачное помещение или подготовить подкрышное пространство для хранения материалов и инструментов, используемых в хозяйстве. выполняется в несколько этапов. Сначала делается стропильная система, после чего скаты обшиваются фанерными листами, поверх которых укладывается кровля.

Устройство пола гаража и монтаж утеплительных материалов

После устройства крыши и обшивки стен с одной стороны можно приступать к монтажу пола в гараже. Если застелить пол до установки крыши, деревянная облицовка может сильно пострадать из-за внезапных осадков. Лучше всего для облицовки использовать не шпунтованную доску, чтобы отделка могла расширяться и сужаться из-за изменения температуры и влажности окружающей среды.

Настил делают с небольшим зазором между отдельными элементами облицовки. Между досками нужно оставлять свободное пространство не менее 3–4 мм, чтобы при температурном расширении отделка не деформировалась. Облицовку обычно укладывают на лаги из деревянных брусков и закрепляют на основании саморезами или гвоздями.

На плитный фундамент дополнительную облицовку можно и не укладывать. Достаточно будет только обработать поверхность специальной укрепляющей грунтовкой глубокого проникновения, которая сможет упрочнить, скрепить верхние слои бетона и обеспечить основанию лучшие гидрофобные характеристики. Бетонный пол сверху можно окрасить или укрыть керамической плиткой, а можно оставить и без отделки вовсе.

Следующим шагом строительства каркасного объекта является его утепление. Теплоизоляцию установить в каркас сооружения очень просто. Выбранный материал просто помещается в пустоты в каркасе с внутренней или внешней стороны (в зависимости от того, с какой стороны первоначально были обшиты стены).

Для утепления можно использовать минвату, пенополистирол, напыляемый пенополиуретан и любые другие теплоизоляционные материалы. Напыляемый пенополиуретан считается предпочтительным для утепления каркасного строения. Он дороже большинства других типов теплоизоляции, требует применения специального оборудования, зато им можно полностью заполнить все пустое пространство в каркасе, в том числе любые полости и щели, благодаря чему постройка будет качественно защищена от мостиков холода.

После монтажа утеплителя можно приступать к обшивке стен со стороны, где еще не установлены облицовочные материалы. Для обшивки можно использовать любые легкие отделки, рекомендуется с обеих сторон здание облицовывать с использованием одного материала. То есть, если изнутри стены уже обиты ОСБ-плитами, то и снаружи лучше обивать каркас этими же плитами.

Финишная облицовка и установка гаражных ворот

Чтобы гараж стал по-настоящему комфортным, привлекательным внутри и снаружи, все поверхности в нем дополнительно облицовываются. Внутри для отделки помещения лучше всего использовать надежные, долговечные и устойчивые к внешним негативным воздействиям материалы. Рекомендуется отказаться от облицовки, которая легко горит и способствует быстрому распространению пламени. В гаражах, где могут храниться пожароопасные вещества, таким отделкам места нет.

Одновременно с финишной облицовкой в гараже устанавливают ворота, которые могут быть распашными, секционными, роллетными или подъемно-поворотными. Для самостоятельной установки лучше всего подходят простые распашные двустворчатые ворота, остальные конструкции требуют при монтаже определенных профессиональных знаний и умений, которых у обычного собственника, скорее всего, нет.

Постройка каркасного здания, хоть и занимает достаточно много времени, но может быть выполнена полностью самостоятельно. Конечно, если вы найдете себе помощников, работы пойдут быстрее и отнимут меньше сил, но при определенной сноровке можно обойтись и без них. Соблюдайте описанную в нашей пошаговой инструкции очередность действий, и вы сможете сделать гараж своей мечты с минимальными вложениями.

Каркасное строительство проще и доступнее фундаментального: из бетонных блоков, плит и кирпича. Деревянные конструкции не только дешевле, но и возводятся значительно быстрее. Все материалы, используемые во время работ, довольно легкого веса, поэтому многие автолюбители ведут строительство без помощников. Так как построить каркасный гараж несложно, времени на его возведение потребуется немного, 2-3 месяца.

Перед началом работ нужно определиться с тем, потребуется ли смотровая яма. Если да, то процесс закладки фундамента существенно усложнится и последовательность действий здесь будет иной.

Необходимо запастись рабочими чертежами, в которых будут указаны все основные размеры постройки, схема расположения балок, стропил, стоек каркаса.

Все расчеты нужно вести с учетом габаритов того пиломатериала, который будет использоваться в строительстве.

Расчет материалов для каркасного гаража

• расстояние между промежуточными стойками каркаса должно быть таким, чтобы при обшивке избежать хлопот с подгонкой плит ОСБ или другого пиломатериала. Например, если решено обшивать постройку цементно-песчаными плитами длиной 1,22 м, то оптимальным расстоянием между стойками будет 0,625 м. Это позволит укладывать ЦПС целиком, не распиливая, и крепить к рядом стоящим стойкам;
• совокупная толщина досок, которые будут выполнять роль вертикальных стоек, закладывается в расчет прежде вычисления оптимального расстояния между ними;
• за “шаг” принимается расстояние от срединной точки каждой стойки. Таким образом, ее толщины будет достаточно, чтобы крепить к ней 2 листа обшивки;
• при расчете расстояния между промежуточными стойками учитывают ширину утеплителя;
• для верхней и нижней обвязок потребуется брус 10/10 см или 15/15 см, для стоек – доска 4/10 или 4/15 см. Ширина доски и одного из ребер бруса должна соответствовать толщине утеплителя;
• в качестве теплоизолятора можно взять пенопласт или минеральную вату (в рулонах или матах).

Вернуться к оглавлению

Фундамент для каркасного гаража

Постройка эта легкая, и мощной основы для нее не потребуется. Но следует заранее продумать, какой будет пол. Он может быть бетонный, деревянный, земляной. Оптимальный вариант – первый. Рассмотрим, как выстроить гараж своими руками на ленточном фундаменте с бетонным полом. Работу начинают с разметки строительной площадки и ее подготовки – выравнивания и снятия верхнего слоя грунта (30 см).

Смотровая яма. Если решено сделать смотровую яму, размечают ее местоположение и выкапывают. Стенки ямы можно обложить кирпичом, но можно и просто сделать “глиняный замок”, то есть нанести на всю площадь грунта слой глины. На этом этапе нужно решить вопрос освещения, определиться с местоположением розетки. Если стены и пол ямы будут кирпичными, то кабель (уложенный в гофру) прокладывают за кирпичами. Наверху необходимо сделать металлическую обвязку. Это предотвратит разрушение стен под тяжестью автомобиля.

Вернуться к оглавлению

Устройство монолитного бетонного пола

После того как смотровая яма для каркасного гаража будет готова, приступают к отсыпке песчано-гравийной подушки по всей заранее выровненной площадке. Если грунтовые воды подходят близко к поверхности почвы, то прежде отсыпки устраивают дренажную систему. Особенно в отводе вод нуждается смотровая яма. Вокруг нее формируется траншея нужной глубины, в нее укладываются обернутые геотекстилем перфорированные трубы (дрены), монтируется трубопровод, выпускной конец которого выводят к ближайшему водоему или устраивают накопительный колодец. Таким образом, строим гараж надежным и долговечным.

1. Уточняется разметка периметра каркасного гаража.
2. По разметке выкапывают траншею с небольшим заглублением 20-40 см, ее дно выравнивают, грунт уплотняют.
3. Далее нужно решить, как будет выстраиваться ленточный фундамент: из строительных блоков или с помощью опалубки.
4. В любом случае сначала формируют песчано-гравийную подушку: 5-10 см песка (слой проливается водой и утрамбовывается) и 10-15 см гравия или щебня (этот слой тоже утрамбовывается).
5. Если решено укладывать блоки, то на подушку настилается “постель” из цементно-песчаного раствора (цемент марки М300, М400 – 1 часть и 3 части песка). На раствор устанавливаются блоки, выравниваются по горизонтали.
6. Если решено заливать ленту, то монтируется опалубка.
7. Внутрь нее укладывается армирующий материал (сетка из арматуры).
8. Заливается бетон. Поверхность ленты должна быть выровненной по горизонтали.
9. Пока бетон набирает крепость, по всей площади пола каркасного гаража производится песчано-гравийная отсыпка (по аналогии с фундаментной лентой), выравнивается и уплотняется с помощью виброплиты.
10. После чего заливается бетонный пол.

Вернуться к оглавлению

Этапы возведения стен каркасного гаража

• отсечная гидроизоляция. На бетонные блоки или монолитную ленту настилают рубероид в 2-3 слоя. Боковые стороны фундамента можно обмазать битумом;
• нижняя обвязка. На рубероид укладывается брус, притягивается анкерами к бетону, соединяется между собой скобами или оцинкованными усиленными уголками;
• установка угловых стоек каркаса. Углы выставляют строго по вертикали, в качестве материала используются либо брусья, либо сдвоенные доски;
• установка промежуточных стоек. Через определенное расстояние выставляют доски, укрепляют их укосинами;
• все элементы каркаса стягиваются между собой металлическими уголками с помощью саморезов по дереву длиной 70-90 мм;
• монтаж верхней обвязки производится по аналогии с нижней;
• там, где будут ворота каркасного гаража, стойки должны быть усиленные либо сдвоенные (строенные) либо понадобится обвязочный брус.

Дом для автомобиля – это важная вещь в жизни любого автолюбителя. Автомобиль должен находиться в теплом сухом помещении, что продлит срок его службы. Каждый хозяин автомобиля мечтает о гараже. Раньше выбор состоял лишь из строительства капитального гаража и железной коробки, сегодня все гораздо проще.

Плюсы и минусы каркасного гаража

Коротко перечислим плюсы:

• Низкая себестоимость

• Легкость конструкции

• Простота изготовления

• Прочность сооружения


Среди минусов есть один очевидный:
сквозь дерево проникает влага и холод. Для того, чтобы этот минус отпал, понадобится материал для гидроизоляции и теплоизоляции.

Бесспорно, самой простой конструкцией на сегодняшний день является каркасное строение. Оно легкое, прочное, не требует огромных вложений и строится за считанные дни. Строительство капитального гаража обойдется дороже. Если вы остановили свой выбор на каркасном строении, начните с выбора места под гараж. Место должно быть открытым.

Как построить каркасный гараж своими руками

Ничего сложного в постройке гаража самостоятельно нет. Это простая конструкция, требующая минимум усилий. Для этого не нужна спецтехника, нет необходимости специально нанимать бригаду, чертить чертежи. Если место под строительство найдено, то определитесь с размерами гаража, расчищайте место от растений и создавайте гравийную подушку. Земля должна быть утрамбована. После этого можно начинать непосредственно строительство. Оно будет состоять из следующих этапов:

1. Создание фундамента

2. Сборка каркаса

3. Сооружение кровли

4. Обшивка стен

5. Установка ворот


Инструменты и строительные материалы

Нам понадобятся различные материалы. Зависеть это будет от того, какой каркас для гаража мы выберем.

Из инструментов понадобятся:

• Молоток

• Совковые лопаты

• Уровень

• Перчатки

• Опалубка


Это минимум. В качестве строительного материала понадобится дерево. Это может быть осина, липа, лиственница. Понадобятся брусья сечением 100х100, 100х50. Для заливки фундамента понадобится приготовить хороший бетонный раствор.

Какой каркас для гаража выбрать

Выбор каркаса для гаража не велик. Всего из двух наименований придется выбрать один, подходящий именно вам.

• Каркас из дерева
• Каркас из метала

Каркасный гараж из дерева

Первый вариант считается экологически чистым, легким в обработке, энергосберегающим. Один единственный минус – это его стоимость. При том что – это не затратное мероприятие, себестоимость можно снизить за счет использования металлического каркаса. Но последнее слово всегда за хозяином будущего гаража.

Каркасный гараж из профильной трубы

Помимо того, что строительство подобной конструкции будет несколько дешевле, чем строительство из деревянного бруса, он также обладает достаточной прочностью и легок в изготовлении. Кто-то любит работать с деревом, кто-то напротив, облегчит свою задачу выбором профильной трубы.

Пошаговая инструкция строительства каркасного гаража

Начнем с того, что место под строение готово, создана гравийно-песчаная подушка, которая утрамбована тщательнейшим образом. Теперь необходимо будет воспользоваться данной инструкцией и шаг за шагом проделывать несложную работу. Ну а начинать нужно с чертежа.

Чертеж каркаса будущего гаража

В принципе, чертеж не является обязательным, но достаточно простой чертеж нужно будет начертить, чтобы иметь представление о будущей конструкции. Определите точные размеры гаража, сделайте предварительный расчет материалов. Заранее зная размер конструкции, можно легко определить расход материала и стоимость готового проекта. Это очень удобно, поэтому не стоит игнорировать такую работу.

Фундамент каркасного гаража

Приступаем к важнейшему этапу – закладке фундамента. Гараж – это не просто строение, это специальный бокс для тяжелого автомобиля, поэтому фундамент должен быть прочным и одновременно служить полом. В качестве фундамента чаще всего выбор останавливают на монолитной плите.

Для ее создания нам понадобится:

• Опалубка

• Обрешетка

• Бетонный раствор


По периметру будущего здания выкапывают траншею. Она не должна быть глубокой. Устанавливаем опалубку с трех сторон гаража. Не выставлять с четырех сторон! Армировать такое бетонное основание нужно будет обязательно. Для этого можно использовать специальную сетку для придания жесткости, а также арматуру. Монолитная плита будет распределять нагрузку равномерно. Заливать нужно качественную бетонную смесь на основе песка или на основе песка и гравия.

Для того, чтобы приступить к дальнейшим работам, необходимо дождаться полного высыхания бетона. Для этого оставляем наше бетонное основание на три недели, иногда поливаем водой, если на улице очень жарко. В случае если дождь пойдет в ближайшие дни, лучше площадку закрывать полиэтиленом.

Монтаж каркасных стен гаража своими руками

Итак, наше основание полностью высохло, и можно приступать к дальнейшим работам. Теперь нам понадобится дерево или профильная труба. При использовании профильной трубы.

При работе с профильной трубой в качестве соединения можно использовать:

• Сварку

• Болты


Понадобится профильная труба 40х40 и 40х20. Такой каркас изготавливают очень легко, по углам приваривают уголки. Предусмотрите ворота и дверной проем с одной стороны.

Если работать предстоит с деревом, то понадобится брус сечением 100х50 для нижней обвязки. Он должен быть сухим. Предварительно обработайте его антисептиком.

Угловые стойки и ворота нужно собирать из бруса сечением 100х100. Между стойками нижней обвязки нужно выдержать расстояние 120 сантиметров. В углах устанавливают подкосы. Это придаст конструкции прочность. Если понадобится дверь или ворота, предусмотрите для них место. Каркас должен быть прочным.

Обустройство крыши каркасного гаража

Работа по устройству каркаса занимает несколько дней. После того, как каркас готов, приступают к устройству кровли. Нужно сооружать ее по правилам, поскольку кровля должна будет выдерживать ветреную нагрузку и нагрузку от снега.

Приступать нужно к сооружению стропильной системы. Для этого понадобятся доски 100х25 и 100х50. Всю конструкцию, как правило, собирают на земле и только потом устанавливают на гараж и скрепляют с основанием стен. Используйте для этого всевозможные соединительные элементы.

Крышу лучше сделать двухскатной с одинаковыми скатами. Фиксировать ее должен конек. Далее предстоит из меньших брусьев изготовить обрешетку. На нее закрепляется любой удобный для вас материал:

• Профнастил

• Черепица

• Битумный лист


Как такового утепления крыша гаража не требует. Свес крыши должен быть минимум 40 сантиметров. Как только крыша будет закончена, а на это уйдет еще несколько дней, строение будет практически готово. Не забудьте соорудить водосток!

Отделочные работы

Отделка гаража заключается в его облицовке. Ее производят с помощью различных материалов. Чаще всего применяют деревянную вагонку. Обшивать ею легко, стоимость ее невысокая. Итак, рассмотрим все материалы для облицовки:

• Евровагонка

• Сайдинг

• Профилированный лист

• Облицовочный кирпич


Выбор за вами. Каждый материал обладает прочностью и выглядит в современных условиях очень хорошо.

Утепление каркасного гаража своими руками

Изнутри гараж утепляют. Для этого можно использовать минеральную вату или любой другой материал, что представлен на рынке. При необходимости можно также использовать полиэтиленовую пленку, а далее обшить гараж изнутри. Обшивка изнутри производится различными материалами, которые представлены сегодня в ассортименте. Таким образом, гараж будет теплым и защищенным изнутри и снаружи. А что еще нужно для автомобиля?

Финальная часть – установка ворот, дверей и окон. Окна заказываются отдельно, двери устанавливаются, если они предусмотрены, а вот ворота – это дело более серьезное. Сегодня можно выбрать различные ворота. Все они подойдут для установки в каркасном гараже.

Ворота бывают:

• Откатные
• Раздвижные
• Распашные
• Секционные

Чаще всего встречаются распашные ворота. Их можно заказать отдельно или же изготовить своими руками из металлического листа и уголков. Для этого понадобится сварочный аппарат.

Итак, все работы сделаны, гараж готов!

Другие виды каркасных гаражей

Каркасные гаражи стали настолько популярны, что встречаются практически на каждом участке. Сегодня можно встретить не только обычные гаражи, но и большие, например, на два автомобиля, или с обустроенной мансардой. Строительство такого гаража – это простое дело, поэтому они и популярны среди дачников и хозяев коттеджей.

Каркасный гараж на две машины своими руками

Данный вид каркасного гаража так же прост, как и гараж на одно авто. Все шаги строительства сохраняются. Отличать такой гараж будет только его ширина. В этом случае поступают следующим образом: обустраивают в гараже стену или же обходятся без нее. В таком случае при устройстве крыши понадобится установка еще одной распирающей балки. Стропильную систему выставляют с единым одинаковым шагом. Тогда давление будет распределяться не на определенные участки, а равномерно.

Каркасный гараж с мансардой своими руками

Каркасный гараж с мансардой утепляется гораздо серьезнее. При его строительстве нужно будет утеплить и крышу, и пол. Также придется установить отопительные приборы. В таком гараже хорошо проводить частные ремонтные работы на дому. Как правило, такие строения встречаются с гаражами на два автомобиля. К внутренней обшивке стен гаража следует подойти более конструктивно. Используйте также гидроизоляционный материал. Нередко создание подобной конструкции на основе металлического каркаса.

Металлический каркасный гараж своими руками

В нашей статье мы уделили внимание строительству металлических гаражей, которые также просты в изготовлении. При их строительстве иногда обходятся и без монолитного фундамента. Можно использовать трубы из метала и соорудить свайный фундамент. В этом случае для сооружения пола придется сделать песчаную досыпку. Такой гараж изготавливается быстрее деревянного.

Видео

Несколько видео-инструкций для полного понимания общей картины строительства каркасного гаража:

Заключение

Для того, чтобы соорудить такое, казалось бы, сложное строение, нам понадобится всего пара недель плюс три недели ожидания пока просохнет фундамент. Сегодня строительство гаражей перешло на новый уровень. Все благодаря прекрасным доступным недорогим материалам. Кроме того, такой гараж смотрится на участке гармонично, уход за ним минимальный, а срок службы довольно велик.

Оценка: 1.7
6
голосов
