Гараж каркасный из металла своими руками

Добавил(а): Ольга Морозова 31 января

Куда прячут от непогоды своих железных коней автолюбители? Ответ на этот вопрос прост. Конечно, в гараж! Там и сухо, и тепло, и инструмент под рукой. Но как построить его самостоятельно, с минимальными вложениями и максимальным качеством — вопрос, интересующий многих владельцев автомобилей. Для этого и существует каркасный гараж. Его строительство не вызывает трудностей, не требует чрезмерных финансовых затрат.

Преимущества и недостатки каркасного гаража

В первую очередь необходимо отметить плюсы каркасного гаража. Главное преимущество — это его стоимость. Несмотря на то что больших финансовых затрат данная постройка не требует, хорошее качество и долговечность обеспечены. Это ещё один положительный момент. В этом доме «железному коню» будет и сухо, и уютно, и тепло. Причём можно сделать каркасный гараж своими руками.

Ещё одним несомненным достоинством данного строения является то, что его возведение не требует привлечения дополнительных сил, т. е. специалистов. С постройкой можно справиться самостоятельно. И много времени работа не займёт.

Единственным минусом каркасно-щитового строения является то, что основной её материал — это дерево. А оно, как известно, пропускает и влагу, и холод. Поэтому каркасный дом для авто нужно хорошо гидроизолировать и утеплить.

Фотогалерея: каркасно-щитовые гаражи

Составление подробного проекта: схема, чертёж, план

Перед началом работ необходимо подготовить некоторые документы. Без них строительство будет сильно затруднено. Это планы, чертежи и пояснительные записки. В них намечены все расчёты и замеры.

Подготовив необходимые эскизы, вы значительно сократите время, нужное для постройки гаража. Но не каждый автолюбитель может похвастаться навыками чертёжника и художника. Поэтому, чтобы основательно подготовиться, нужно либо обратиться к профессионалу, либо найти информацию в открытом источнике.

Каркасный гараж своими руками: пошаговая инструкция

Вся работа происходит в несколько этапов. Каждый из них очень важен для получения качественного результата, поэтому никакой из них упускать нельзя.

Выбор участка для строительства

К данному этапу нужно отнестись ответственно. Неправильный выбор расположения гаража может привести к неприятным последствиям. Для этого нужно учесть несколько факторов:

• выбирая место, хорошо продумайте подъезд к нему на вашей машине;
• не стоит строить гараж под определённое авто (нужно заранее подумать, сколько машин при желании можно вместить в построенный гараж);
• участок необходимо тщательно подготовить: убрать весь мусор и растительность, выровнять и утрамбовать землю.

Сколько материала нужно

После того как выполнена вся бумажная работа, необходимо приобрести требуемые материалы и инструменты, которые понадобятся для строительства.

И сразу встаёт вопрос: какой каркас лучше выбрать? Металлический или деревянный. Деревянный обойдётся дешевле, к тому же он экологически чист и лёгок в обработке. Металлический будет дороже, но зато он более прочен. Тут всё индивидуально, на усмотрение хозяина.

Помимо материала для каркаса, следует купить и большое количество брусьев для стен (сечение 100х100, 100х50 см). Они могут быть из липы, осины или лиственницы.

Бетонный раствор вам понадобится для того, чтобы залить фундамент. Ещё нужно подготовить:

• молоток;
• совковую лопату;
• уровень;
• перчатки;
• опалубку (доски для неё).

Это минимум инструментов для начала работы.

Фотогалерея: металлические и деревянные каркасы для гаража

Технология возведения фундамента своими руками

Фундамент в данной конструкции должен быть очень прочным. Есть 3 варианта на выбор:

1. Столбчатый (свайный) не очень удобен из-за того, что обычно на нём устанавливаются более лёгкие строения. Такой фундамент больше подходит для возведения бани или беседки.
2. Монолитная плита будет идеальной для возведения каркасного гаража. Заливая её, не забывайте об обязательном армировании и монтаже стяжки пола. Недостаток такого варианта состоит в том, что бетон очень медленно застывает, чего иногда приходится ждать целый месяц. А продолжать дальнейшие действия можно только тогда, когда всё окончательно высохнет.
3. Ленточный. Этот тип самый выгодный. Он дешевле плиты, и монтаж не такой длительный.

Пошаговая инструкция возведения ленточного фундамента

Процесс происходит в несколько этапов:

1. Изначально нужно подготовить территорию: убрать весь мусор, растительность, выровнять земляную площадку.
2. Затем требуется сделать разметку. Для этого можно воспользоваться уровнем, отвесом, лазерным дальномером, строительным угольником, шнуром (капроновой верёвкой) и колышками. Начинать разметку нужно от угла будущего гаража. С помощью отвеса вбить вертикально колышек. На расстоянии, равному длине гаража, расположить ещё один. Между ними растянуть верёвку. От первого колышка с помощью строительного угольника отложить расстояние к третьему. Это будет ширина. Протянуть верёвку. Установить четвёртый колышек. Проверить, чтобы длины всех сторон соответствовали чертежам, а углы были прямыми.
3. Сделать отступ внутрь на ширину ленточного основания и произвести внутреннюю разметку. Снова проверить углы. Разметка должна быть максимально ровной и чёткой, поскольку от этого зависит качество дальнейшей работы.

   Так выглядит разметка будущего ленточного фундамента

4. Пришёл черёд копать траншею. Глубины в 40–50 сантиметров будет достаточно. Следует её края сделать точно вертикальными, а дно хорошенько утрамбовать.
5. Теперь нужно установить опалубку. Собирать её лучше из ДСП, фанеры или обрезных досок. Щиты устанавливать нужно вплотную к стенкам и обязательно укреплять эту конструкцию поперечными стяжками и вбитыми в землю раскосами. Далее песчано-гравийной смесью засыпать дно траншеи. В случае, если основание будет расположено на сложной почве, можно сверху разместить армированную сетку.
6. И, наконец, надо залить бетонный раствор.

Во время выполнения последнего этапа работы необходимо руководствоваться несколькими правилами:

• делать это нужно одновременно;
• проткнуть его арматурой для удаления из смеси лишнего воздуха либо проработать раствор специально предназначенным для этого вибратором;
• накрыть всё полиэтиленом;
• несколько дней подряд увлажнять поверхность, поливая её водой;
• отшлифовать плоскость;
• покрыть фундамент рубероидом для гидроизоляции.

Фотогалерея: процесс создания ленточного фундамента

Монтаж пола

Участок для будущего пола нужно засыпать тонким слоем гравия. Сверху уложить армирующую сетку и залить бетон. Когда он застынет, постелить рубероид, положить брусья и к ним прибивать настил. Так делается простой деревянный пол. Но он может быть и другим.

Если был монтирован фундамент на сваях, то технология укладки пола не требует засыпки слоя гравия. Достаточно просто уложить деревянные доски, которые в дальнейшем немного укрепить.

На этом этапе нужно продумать и сделать смотровую яму и погреб при необходимости.

Фотогалерея: разновидности напольных покрытий

Постройка каркаса из металла или дерева

Данное сооружение можно построить на основе металлического или деревянного каркаса. Рассмотрим оба варианта.

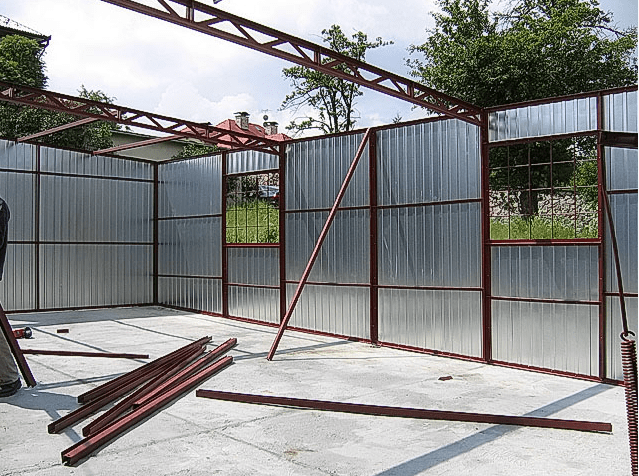

Металлический каркас из профильной трубы

Каркас из металла характеризуется высокой прочностью: он устойчив к огню и механическим повреждениям, однако гораздо дороже деревянного. Только вот работать с ним нужно тому, кто умеет пользоваться специальным инструментом, например, болгаркой, сваркой, дрелью. Для того чтобы сделать каркасный гараж из трубы своими руками, вам понадобится металлопрокат либо гнутый металлопрофиль, для дальнейшей обшивки стандартными стальными или профилированными листами соответственно.

Нижняя часть каркаса крепится к фундаменту анкерами и сваркой. Можно воспользоваться и саморезами, но такое крепление будет менее надёжным. Далее по углам следует установить стойки. К нижней части каркаса и анкерам приложить профили уголками наружу и приварить. Затем требуется собрать верхнюю часть «скелета» и соединить её с опорами. И, наконец, приварить дополнительные вертикальные стойки и горизонтальные рёбра по периметру.

Нужно обязательно позаботиться о профиле над местом, где будут ворота, иначе монтаж гаражных дверей в дальнейшем станет проблематичной.

Выбор крыши на усмотрение хозяина. Она бывает односкатная, двускатная или плоская.

Каркас для гаража можно приобрести и в готовом виде. Это намного выгоднее, и установка будет проходить быстрее.

Достоинства и недостатки деревянного каркасного дома для машины

Каркас из брусьев обойдётся дешевле металлического. Строиться он тем же методом: выстраивается нижняя часть, стойки вертикальные и промежуточные, верх и т. д. Но в отличие от металлического каркаса на материале тут экономить не стоит. Лучше купить качественный брус.

При работе с деревом допускается использование саморезов и гвоздей (кроме места соединения фундамента и нижней части каркаса, тут оставить анкера.). Зазоры между стоек должны быть от 30 до 120 сантиметров.

Обшивка и утепление

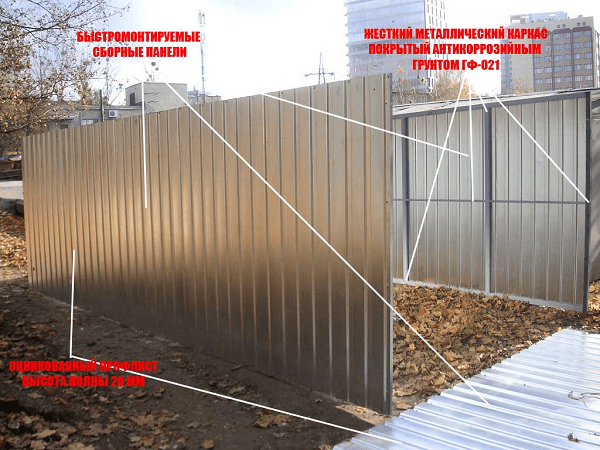

Стальные или профилированные листы пригодятся вам для обшивки металлического каркаса. Они точечно привариваются к вертикальным стойкам, а когда все стены будут закрыты, стыки листов нужно обработать сваркой.

Второй метод обшивки можно использовать как для металлической, так и для деревянной конструкции. Саморезы нужно крепить к профилю и вкручивать в каркас, обязательно фиксировать при этом шайбами. Листы выкладываются внахлёст сверху вниз, чтобы не попадала вода внутрь гаражного сооружения.

Плиты «Изоплаат» отлично подойдут для наружной обшивки постройки. Ещё одним хорошим материалом для внешней отделки будут плиты ОСБ.

Утеплять каркасный гараж надо обязательно, поскольку автомобилю пониженная температура может навредить. Материалами для этого вам послужат минеральная вата, стекловата, пеноплекс, пенополистирол, отражающая теплоизоляция и другие материалы. Они бывают рулонные, плиточные и напыляемые. К каждому есть своя технология монтажа и рекомендации производителя.

Фотогалерея: варианты утепления

Видео: как самостоятельно построить гараж всего за 132 часа

Каркасный гараж — это не только один из дешёвых способов строительства, но ещё и самый быстрый. Вы сможете монтировать его самостоятельно, и, устраивая посиделки с друзьями, рассказывать им, что от фундамента до крыши сделали всё сами. Это действительно стоящее вложение.

На некоторых участках гараж появляется раньше дома. Самим можно и в палатке переночевать, а машину — поставить под крышу. Потому вопрос о том, как построить гараж своими руками не праздный. Начинаем с выбора места.

Выбор места

Выбор места для гаража — непростая задача. Очень хочется, чтобы было удобно им пользоваться, но при этом чтобы постройка не портила внешний вид участка. Сразу надо определиться будет он отдельно стоящим или пристроенным к дому или другому зданию на участке.

• Отдельно стоящий. Этот вариант выбирают в том случае, если дом уже построен и/или форма участка такова, что подъездные пути занимают слишком много места. В этом случае имеет смысл вынести постройку ближе к въездным воротам, или сделать так, чтобы ворота гаража открывались прямо на улицу.
• Являющиеся частью постройки. Это может быть дом или хозблок, а сам гараж может строится вместе с зданием, или пристраиваться позже. Хорош в том случае если дом построен близко к границе участка. Привлекателен тем, что нет необходимости думать о том, как его отапливать и тянуть дополнительные коммуникации.

При самостоятельном строительстве гараж чаще всего ставят отдельно, так как пристройка к уже существующему дому требует серьезных мер по усилению фундамента, а это точно недешево. Дешевле будет построить отдельно. Только при выборе места надо иметь в виду, что расстояние до соседского участка должно быть не менее 1 м, а вход на расстоянии не менее 10 метров от окон соседа. Также нормируется расстояние до ближайшего жилого дома. Оно должно быть более 9 метров, если дом из негорючего материала и 15 метров, если дом пожароопасен.

Ворота открываются прямо на улицу — один из неплохих вариантов

Размеры и конструкции

Сначала надо определиться для каких целей будет использоваться гараж. Если это только место стоянки, размеры можно делать впритык — к габаритам машины добавить по метру в длину и ширину. Этого для места стоянки хватит. Если в гараже будут проводиться еще и ремонтные работы, понадобится подъемник или смотровая яма, куча оборудования и запчастей, то размеры должны быть больше. Желательно оставить хотя-бы по метру по бокам и столько же впереди. Сзади по-прежнему достаточно полуметра. Если же гараж использоваться как мастерская или как клуб, размеры могут быть еще больше. Ограничения только в имеющихся площадях и бюджете на стройку.

С ямой или без

Самое важное — определиться будете делать яму или нет. От этого зависит как и какой будете делать фундамент. Можно сделать под гаражом подвал, а яма будет «входом» или только частью занятого пространства. Вариант привлекательный, но дорогостоящий и требующий больших объемов земляных работ.

Второй вариант более экономичный: только яма глубиной 1,8-2 метра и шириной около 1 метра. Ширина такая оптимальна, а вот высота зависит от роста и лучше этот параметр выбрать индивидуально: глубина должна быть на 15-20 см больше вашего роста. Длинна ямы — порядка 2 м. Этого достаточно для осмотра любого легкового авто.

Еще проще реализуется пол в гараже без ямы. Тогда просто заливается без всяких сложностей.

Фундамент для гаража

Фундамент под гараж без ямы может быть любым, хоть ленточным, хоть свайно-ростверковым. Другой вопрос в том, что все равно придется заливать пол. А раз так, то проще уже сделать сразу монолитную армированную плиту и не делать сначала фундамент, а потом пол.

Ленточный — монолитный и сборный

Свайный или свайно-ростверковый

Экономичный фундамент, который почему-то редко используется под гаражи. Свайный в чистом виде под гараж не очень подходит — пол получается приподнятым над землей, но если сделать заезд, о можно и его использовать. Он и свайно-ростверкостверковый низким ростверком — отличный вариант для пучинистых грунтов (глина, Суглинки с высоким уровнем грунтовых вод).

Свая связывается с ростверком — это свайно-ростверковый фундамент

При изготовлении ссвайно-ростверкового по периметру копают неглубокий котлован в виде ленты (около 40-50 см глубиной). В ней с шагом в 1,5-2 метра бурят скважины ниже глубины промерзания грунта, в них вставляют опалубку (пластиковую трубу или свернутый в рулон рубероид). Внутрь опалубки ставят три-четыре прутка арматуры с выпуском на 70 см и заливают бетоном. После ставят опалубку на ленту и вяжут арматурный каркас для ленты, связывая ее с выпусками арматуры свай. И ее тоже заливают бетоном.

Монолитная плита

Для любого типа грунта подходит . По периметру она делается больше чем размеры гаража минимум на 30 см. Снимают грунт, копая котлован глубиной в 40-45 см. Выравнивают дно, насыпают слой гравия. Толщина его порядка 20-25 см. Гравий хорошо трамбуют, используя по возможности виброплиту.

По периметру ставят опалубку, на утрамбованную подсыпку кладут арматуру с шагом в 15-20 см (вдоль и поперек, получая клетку). Используют обычно 10-14 мм в диаметре, два яруса армирования, расстояние между которыми порядка 20 см. Все это заливается бетоном марки М 250 — М 300.

Из чего делать стены

Чаше всего стены в гараже делают из строительных блоков. Это может быть (пеноблок и газоблок), а может с заполнителем из шлака или керамзита. Хороши они тем, что сами по себе теплые и с последующим отоплением гаража проблем не возникает: достаточно небольшой печки для того чтобы нагреть воздух до нормальных температур. Правда, при таком выборе необходима наружная отделка. Ее, как правило, делают такой же, как на доме или максимально похожей.

Вторая популярная технология строительства стен гаража — каркасная. Каркас делают из металлической профильной трубы или пропитанного антипиренами (снижающими горючесть добавками) деревянного бруса. Обшивка может быть любой — от листового металла до сайдинга (на металле), вагонки, имитации бруса, фанеры (влагостойкой) или ОСБ. Да, некоторые материалы горючи и их не назовешь надежными, но если нужен дешевый гараж, например для дачи, и только в качестве временной стоянки, то почему бы и нет.

Ворота

Ворота для гаража могут быть распашными, откатными, подъемными. Распашные — самые простые и всем хорошо знакомые. При желании их можно автоматизировать (как читайте ).

Отопление и утепление гаража

Если планируется использовать гараж круглый год, надо или стены сразу делать теплыми (из блоков с низкой теплопроводностью) или утеплять построенные по каркасной технологии. Материалы для утепления стандартны: минеральная вата, полистирол (экструдированный или обычный пенопласт). Есть еще вариант негорючего утеплителя, который в случае с гаражом просто отличный вариант — пенобетон малой плотности. Его можно заложить между стойками каркаса. Негорюч, недорог, хорошо держит тепло. Плохо только, что на него ничего не повесишь, но есть же стойки каркаса, вот на них и можно крепить.

Есть два типа организации отопления в гараже: постоянное и периодическое. Постоянное может быть отдельным или частью отопления дома. Если делать отдельно — это та же домовая система, только в меньшем объеме. Получается дорого и сложно: отдельный котел, который тоже надо обслуживать и контролировать.

Один из вариантов организовать отопление в гараже — дотянуть ветку из дома. Но тут тоже непросто: трубопровод, требующий хорошего утепления, большой объем земельных работ для его прокладки, причем, желательно не просто в землю, а в канализацию.

Периодическое отопление — печки типа буржуек и их модификации. Их топить можно дровами, всяким горючим хламом, которого обычно имеется достаточно. Но наиболее привлекательной выглядит мысль сделать печку на отработке — топлива вокруг полно, и задаром (или почти). Конструкции есть разные, описаны они с статье « «.

Этот тип отопления организовать проще всего: поставил печку и топи, но и комфорта меньше. Во-первых, тепло в основном возле печки, а во-вторых, приходите-то вы в холодный гараж и пока растопите, пока начнет он прогреваться…

Чертежи и схемы

Фотоотчеты со строительства

Часто суть технологических процессов по словесному описанию понять сложно, а вот рисунки или фото помогают уложить все по местам. Больше вопросов возникает о каркасных гаражах. Они получаются самыми дешевыми и строятся быстро. Несколько примеров приведем ниже.

Каркасный гараж из дерева

Гараж строился 4*6,5 м, с беседкой 4*2 м. Пиломатериалы завезены загодя, пропитаны антисептиком и сложены в проветриваемые штабеля — сушиться.

Фундамент сделан столбчатый. Ручным буром сделаны скважины глубиной 150 см, диаметр 35 см. В них выставлены гильзы из рубероида, вставлены три прутка пластиковой арматуры, залиты бетоном.

Через две недели, когда бетон почти готов, начали ставить стены. Первой собрали нижнюю обвязку. Использован брус 150*100 мм. Обвязку установили с трех сторон, четвертая осталась открытой — тут будет въезд.

Проблемной оказалась связка с пластиковой арматурой. Не особо удачная идея: просверлить под нее дырки просверлили, а как дальше крепить — непонятно. Закрепили анкеры в бетон (по два на столб), а дырки с арматурой залили эпоксидкой. Помогут они или нет непонятно, но надеемся хоть как-то держать будет.

Далее над каждым столбиком (шаг 1,5 метра) ставили стойки. Их надо ставить строго вверх, без отклонений, иначе конструкция будет неустойчивой — появятся распирающие нагрузки. Начали с углов. Одну выставили, зафиксировали временными укосинами, потом прибили, перешли к следующей. По выставленным угловым ровняли остальные, не забывая проверять вертикальность (отвесом, так как уровень дает погрешность). Крепили на гвозди, усиливали металлическими монтажными пластинами.

Чтобы свободные концы нижней обвязки не разъезжались, их скрепили временно, доской.

После установки всех стоек внизу прикрепили лаги. Они придали жесткость, а она нужна, так как будем лезть вверх и крепить верхнюю обвязку.

Продолжаем собирать каркас гаража

Когда все балки установлены и собраны, начинаем собирать стропильную систему. Крышу решено делать скошенную, причем она временная. Впоследствии гараж будет примыкать к дому (это первая постройка на участке).

Собрав нужное количество ферм установили на верхнюю обвязку. Фиксировали кусками досок к стойкам с двух сторон, потом забивали гвоздями, усиливали уголками на саморезах.

Стропила тоже надо ставить точно вверх, иначе крышу зимой уведет. Потому насколько правильно стоит проверяли часто: перед тем как забить, и после….

После того как все установлены и закреплены, настелили обрешетку. На нее пошла доска 40*150 мм, укладывали с зазором 40 см.

На обрешетку набили профнастил.

Начали делать зону крепления ворот. Установили балку вверху и по бокам.

Ворота будут подъемно-поворотными. Под них внутри варится каркас, по которому они будут отъезжать. Из профильной трубы 25*50 мм варится рама ворот по размерам проема (с небольшим зазором).

Крепить листы надо с зазором около 10 мм. Для влажностно-температурного расширения.

Работы еще много, но в основном все готово. Внутри насыпали щебень, пока пол не заливали, но машину уже можно ставить, как и пить чай в беседке))

Гараж своими руками на ленточном фундаменте

Гараж на две машины (отдельные боксы) неотапливаемый. Строили на песчаной почве с низким расположением подземных вод. Потому фундамент мелкозаглубленный. Выкопали по периметру траншею, выставили опалубку, связали арматурный каркас. Все как обычно. Залили бетоном.

Внутри ленты вынули лишний грунт, выровняли котлован. Дно застелили и засыпали песком. Его пролили и утрамбовали (виброплитой).

Утрамбованный песок

Сверху уложили полиэтиленовую пленку (для гидроизоляции), уложили металлическую сетку и залили бетоном М300.

Высота стяжки — 10 см. Оставили на 2 недели схватываться. Затем начали ставить каркас. На сам каркас и стропильную систему пошли доски 50*150 мм, распорки и укосины сделаны из 100*25 мм.

В углах, поставлены дополнительные доски — для усиления. Также усилены стойки в местах крепления дверей и окон. Шаг установки!гуляет» — размеры небольшие, а надо то дверной блок, то оконный поставить. Остальные делил как получится, но больше 60 см не делал.

Сразу собиралась и стропильная система. Так как посередине проходили несущие балки, на них и опирали стропильные ноги. Их ставили а расстоянии около 50 см. Для усиления в местах крепления использованы монтажные металлически пластины и уголки. Их садили на саморезы, соединяли элементы каркаса длинным гвоздем.

Сверху на каркас набита ветрозащитная мембрана. На нее — обрешетка из дюймовой доски, шаг обрешетки около 50 см.

После набивки мембраны и обрешетки начался монтаж наружной обшивки гаража. Это металлопрофиль на стены и ондулин на крышу. Сложностей никаких. Вырезаете по размеру, на саморезы крепите.

Расстелив мембрану на крышу (начинать снизу, проклеивать стыки) и прибив обрешетку, монтируем ондулин. Его класть надо снизу, продвигаясь вверх.

Дольше приходится возиться с подшивкой свесов. Они зашивались перфорированным сайдингом (остатки от строительства дома). Установлена ветровая доска из сухого дерева 145*20 мм, окрашена в белый цвет.

Установлены деревянные окна, покрашенные в белый цвет и дешевая китайская дверь, которая после будет заменена и поставлена в сарай. Углы обшиты деревянной доской 145*20 мм, окрашенной в тон кровельному материалу.

Почти итог: еще ворота и утепление

Был подготовлен въезд: с одной стороны при заливке фундамента была залита продленная лента (перепад высоты больше). С другой стороны подперли доской. Засыпали отсевом, утрамбовали. Въезд готов.

Последними установили роллеты. Сначала планировались подъемно-поворотные двери, но цена на них стала немилосердной, потому установлен более дешевый вариант.

Гараж защищает автомобиль от неблагоприятных погодных условий, грабителей, «соседей-доброжелателей» и уличных животных, в основном котов, которые любят оставлять грязные следы на свежевымытом капоте. С ростом числа автомобилей, открытые охраняемые парковки уступили место металлическим боксам. Владельцы частных домов предпочитают каменные аналоги. Но и первые, и вторые уступают деревянным гаражам.

Дерево обладает целым рядом положительных качеств:

• экологичность,
• простота монтажа,
• долговечность,
• возможность создания любых геометрических форм,
• малый вес, по сравнению с камнем,
• скорость сборки конструкции,
• простота демонтажа,
• минимальные затраты на благоустройство.

В процессе эксплуатации, собственники деревянных гаражей столкнуться и с другими приятными особенностями материала, которые проявляются в зависимости от климатических особенностей региона:

• высокая паропропускная способность,
• устойчивость к негативным атмосферным воздействиям,
• высокие гидроизоляционные показатели,
• устойчивость к грызунам,
• качественная шумоизоляция.

Тем не менее, дерево не идеально. Хотя материал достаточно практичен, он нуждается в определенной обработке специальными защитными средства. Делается для защиты от:

• возгорания,
• бактерий,
• грибка,
• плесени,
• древесных насекомых,
• разрушающего действия ультрафиолета,
• перепадов температур,
• негативного воздействия влаги.

При правильном подходе к выбору и подготовке материалов, деревянные конструкции прослужат значительно дольше, чем любые другие аналоги. К примеру, в Англии и Германии есть жилые дома, которым уже более семи сотен лет. В них до сих пор живут, а внешний облик значительно превосходит своей красотой современные постройки.

Проекты деревянных гаражей

Первый шаг к возведению деревянного гаража – это его визуализация. Существует несколько типов данной конструкции:

• каркасный,
• сборной,
• сруб.

Сруб является наиболее дорогим, но самым интересным вариантом. Выгодно отличают его следующие факты:

• эстетичный внешний вид, который гармонично сочетается не только с деревянным домом, но и с любыми другими постройками,
• монолитность конструкции, плотное прилегание деревянных брусьев обеспечивает повышенные показатели прочности,
• устойчивость к механическим повреждениям, чтобы прорубать, просверлить или пропилить стену, так чтобы через отверстие попал вор, уйдет не менее 40-50 минут,
• высокая скорость монтажа, от трех до семи дней, в зависимости от размера.

Стоимость подобной конструкции, с учетом материалов составляет от 8000 р. до 40000 р. за 1 м 2 .

Деревянные гаражи из бруса хотя и хороши, но потребуют значительных капиталовложений. Поэтому чаще применяется сборная технология. В начале делается параллелепипед по периметру будущего гаража, затем к нему пришиваются с двух сторон самые дешевые доски. Снаружи их декорируют при помощи сайдинга, внутренние работы – на усмотрение хозяина.

Стоимость от 4000 р. до 10000 р. за 1 м 2 .

Более продвинутый вариант этой технологии – деревянный каркасный гараж. Отличается он тем, что параллелепипед сразу же строится с учетом всех особенностей конструкции, включая двери, гаражные ворота, окна и т.д. Конструкция выполняется таким образом, что плоскость каркаса напоминает шахматную доску. Ячеистый принцип внутреннего перекрытия увеличивает экономию тепла и значительно повышает прочность конструкции.

Стоимость от 6000 р. до 25000 р. за 1 м 2 .

Обзор материалов

Перед тем, как построить деревянный гараж, необходимо детально разобраться в сортах древесины, которая наилучшим образом подойдет под климатические условия и выбранный проект.

1. Деревянный брус. Бывает, как цельный, так и клееный.

• цельные брусья изготавливаются из ствола дерева. Это определяет высокую стоимость материала от 6000 р. до 10000 р. за куб. Еще один фактор, влияющий на стоимость – тип обработки: профилированная и непрофилированная. Непрофилированные изделия потребуют дальнейшей обработки в домашних условиях. Они имеют необработанную поверхность, как следствие, повышается расход лакокрасочных материалов, минимум в три раза. Кроме того, в процессе подгонки и подрезки, непрофилированные брусья достаточно часто дают трещины, которые потом необходимо шпатлевать. Профилированный вариант лишен этих недостатков;
• клееные брусья делятся на профилированные и листовые. Процесс производства клееных брусьев еще дороже. Поэтому куб обычного клееного бруса обойдется в 17000 р., а листового – в 36000 р. Оба варианта представляют собой склеенные между собой деревянный полотна. Для стандартного бруса ширина пролета составляет от 2 до 5 см, для листового – 0,5-0,7 см. При всех достоинствах цельного бревна, клееный брус не подвержен деформации, не изменяет геометрию и не нуждается в дополнительных опорах. Тем не менее, целесообразность его использования для строительства гаража, в первую очередь зависит от бюджета.

2. Деревянная доска. Самый распространенный и недорогой вариант – сосна. Тем не менее, этот материал крайне капризен, сильно подвержен механическому воздействию, легко впитывает влагу и меняет геометрию на протяжении всего календарного года, что негативно сказывается на креплениях. Теми же минусами обладают пихта и ель. К числу пригодных для строительства пород дерева эксперты относят:

• дуб, пожалуй, самый прочный и надежный материал. Из недостатков — крайне плохо обрабатывается в связи с высокой прочностью древесины. Поэтому распиловку лучше заказать у поставщика. Стоимость от 8000 р. за куб;
• бук, удобный и практичный. Имеет приятный натуральный цвет и достаточно прост в обработке. Стоимость от 3000 р. за куб;
• ольха, главное преимущество — высокая влагоустойчивость и возможность имитации ценных пород дерева. Стоимость от 2500 р. за куб;
• лиственница подходит тем, кто живет в регионах с обильными атмосферными осадками. Дерево не подвержено гниению даже в условиях сверхвысокой постоянной влажности. Стоимость от 10000 р. за куб.

Для большинства регионов идеально подойдет ольха, но в северных и дальневосточных областях лучше использовать дуб, который более устойчив к низким температурам и менее прихотлив в уходе.

Как сделать деревянный гараж из бруса

Теперь детально рассмотрим шаги, которые необходимо предпринять для возведения гаража из цельного или клееного бруса. План работ:

• обустройство фундамента,
• монтаж пола,
• строительство стен,
• отделочные работы.

Монолитный фундамент для деревянных конструкций нужен только там, где глубина залегания грунтовых вод составляет менее 10 м. Во всех остальных случаях, достаточно ленточного с глубиной залегания 50 см и шириной 20 см. Для дренажа используют слой гравия в 5-7 см. Высота фундамента над землей должна быть не менее 20 см.

По строительным нормам для деревянного гаража достаточно и столбового, в крайнем случае, свайного фундамента, но отсутствие преграды по периметру в 99% случаев приведет к появлению под гаражом мышей или крыс. Ленточный фундамент защитит от подобной неприятности.

Пол настилается прямо на фундамент. Обычно для этих целей используется брус, но в качестве экономии подойдет обрезная доска, с толщиной не менее 2 см. Ее устанавливают на лаги, с сечением 15х15 см. Лаги кладут перпендикулярно доске. Расстояние между ними не должно превышать 0,5 м. Деревянные балки также рекомендуют укрепить подпорами. Для этих целей используют обрезки балок, которые устанавливаются в шахматном порядке на постаментах из кирпича. Периметр квадрата метр на метр. Все крепления выполняются шурупами по дереву. К бетону и кирпичам дерево не крепится, так как под весом стен создается достаточная нагрузка для надежной фиксации.

Как только основание готово, переходим к монтажу стен. И цельная и клееная доска по желанию заказчика обрезается поставщиком по указанным размера. При этом, необходимо нарисовать детальный план гаража с указанием размеров. Иначе, пазы на бревнах не совпадут и придется потратить много времени на подгонку.

Так как способов крепления бревен между собой достаточно много, более наглядно процесс продемонстрирует фото:

Стоит отметить, что в углах возможно появление сквозняков. Это происходит из-за некачественно сделанных пазов. Визуально заметить дефект достаточно сложно, поэтому рекомендуют использовать тепловизор, наглядно демонстрирующий разницу температур и будущий мостик холода в зимний период.

Отделочные работы предполагают пропитку дерева необходимыми пропитками и придание ему окончательного внешнего вида. Первую часть работ имеет смысл проводить еще до начала монтажа. Так как все пропитки должны быть равномерно распределены со всех сторон бруса. В качестве обязательных используют:

Дополнительно применяют:

• морилки, меняют цвет древесины,
• солнцезащитные пропитки, защищают от выгорания,
• структурообразующие пропитки, адаптируют структуру волокна под дорогие породы.

Вторая часть работ подразумевает вскрытие гаража лаком. Делать это не обязательно, но обычное нитроцелюлозное матовое покрытие исключит необходимость проведения косметических работ на ближайшие 4-5 лет.

Как сделать каркасный деревянный гараж

Так как технология сборного гаража – это более модернизированная версия каркасного, рассмотрим оба варианта вместе. План работ:

• обустройство фундамента,
• сборка каркаса,
• изоляция,
• обшивка.

В данном случае фундамент необходимо делать монолитным. Каркас легче бруса, и этим обстоятельством объясняется тот факт, что деревянное напольное перекрытие будет достаточно сложно зафиксировать. Естественно, его часто крепят к полу при помощи дюбелей, но данный метод нарушает целостность доски, и значительно уменьшает срок ее эксплуатации. Кроме того, монолит одновременно будет служить и полом. Если необходимо обустройство ямы, то этот нюанс следует продумать перед залитием фундамента и заранее установить опалубку.

Каркас собирается следующим образом:

• устанавливаются балки с сечением 5х5 см горизонтально земле, на расстоянии 1 м друг от друга,
• первыми ставятся угловые балки, от них определяется остальная геометрия,
• к полу балки прикручиваются специальными металлическими уголками,
• достаточно по одному с двух сторон, но для надежности рекомендуют с каждой стороны,
• далее перпендикулярно опорным балкам, крепятся направляющие, на расстоянии 1 м друг от друга,
• направляющие нужно крепить между несущими, так чтобы за пределы несущей балки ничего не выступало.

Проемы под двери и окна, если каркас не был заказан у изготовителя, вырезаются после сборки каркаса. Доски обрезаются на величину проема плюс 5 см – толщина балки для окна плюс 10 см, так как обрешетка понадобится с четырех сторон.

Для изоляции используют либо пенопласт, либо минвату. Перед их монтажом с внутренней стороны натягивают пароизоляцию. Далее утеплитель закрывают пароизоляцией с наружной стороны и финишным слоем гидроизоляции. Обшивка готового каркаса – дело фантазии. Это – сайдинг, металлопрофиль, дерево, фанера или любой другой материал вплоть до гипса.

Способы финишной отделки зависят от материала:

• для сайдинга и металлопрофиля – не требуется,
• для дерева и фанера – лак, морилка или их сочетание,
• для декоративного камня – лак,
• для природного камня – не требуется,
• для гипса – специальный защитный отвердитель.

Обустройство крыши гаража из дерева

Каким бы ни был тип гаража, крыша всегда обустраивается одинаково:

• собирается стропильная коробка,
• крепится подшивочная доска,
• монтируется утеплитель, пароизоляция и гидроизоляция,
• крепится наружное покрытие.

Если планируется использовать мягкую черепицу, то перед последним пунктом, скаты крыши зашивают ОСП плитой, к которой уже клеится битум.

Тут стоит добавить не столько о технологии сборки крыши, сколько о способах ее использования. Так как гараж традиционно считается местом для мужчин, то крышу желательно оборудовать либо с чердаком, либо с мансардой. Как минимум, это позволит добавить пространства для хранения различных нужных вещей, от инструментов, до любимых книг и радиоуправляемых моделей. Как максимум, на мансарде достаточно просто оборудовать уютный кабинет с электрокамином и роскошным креслом.

Построить каркасный гараж собственными руками под силу большинству автовладельцев. Достаточно следовать основным требованиям инструкции и соблюдать технику безопасности при работе.

Достоинства и недостатки каркасной постройки

Каждый гараж, как капитальный, так и упрощённый, должен выполнять несколько функций:

1. Защита автомашины от погодных факторов и несанкционированного доступа.
2. Проведение текущего ремонта, обслуживания и осмотра техники.
3. Хранение комплекта инструментов и запчастей.

Каркасный гараж не уступает в функциональности капитальному кирпичному строению и при этом обойдётся намного дешевле.

Каркас здания часто изготавливается из древесины. Её легко обрабатывать, она недорога и не требует мощного фундамента.
Обшивка строения выполняется из любого подходящего материала: сайдинга, профнастила, сэндвич-панелей, доски-вагонки.

Среди основных преимуществ гаража, построенного своими руками, можно выделить:

1. Лёгкость возведения. При наличии основных навыков с работой может справиться даже начинающий строитель.
2. Нет необходимости в привлечении мощной специализированной техники и оборудования.
3. Лёгкость и прочность конструкции. Как следствие — не нужно обустраивать заглублённый фундамент.

Основной недостаток — горючесть деревянного каркаса. Чтобы избежать возгораний, он обшивается с обеих сторон негорючими материалами. В качестве утеплителя используется негорючая минеральная вата. Кроме этого, древесина пропитывается антипиренами.

Каркас можно изготавливать и из других материалов, например, металлической профилированной трубы. В качестве обшивки для такого строения используются пятимиллиметровые металлопрофильные листы.
Такое здание устойчиво к возгораниям, однако каркас требует дополнительной обработки средствами от ржавчины.

Подготовка к строительству: инструменты и материалы

При выборе древесины для строительства необходимо учитывать несколько факторов:

1. Брусья могут быть клеёные и цельные. Первый вариант — не деформируется со временем, не требует дополнительных опор. Однако его стоимость в разы превышает цельный.
2. Использование непрофилированного бруса увеличивает расход антисептиков, антипиренов, окрасочных материалов. Также в процессе обработки могут возникнуть трещины, требующие шпатлевки. У профилированного бруса такие недостатки отсутствуют.

Следует тщательно подходить и к выбору породы древесины. Среди пригодных для строительства каркасного гаража выделяют:

1. Дуб. Очень прочный и надёжный материал. Высокая прочность приводит к сложности обработки, потому распил может делать поставщик.
2. Бук. Основные достоинства — практичность, лёгкость в обработке, приятные естественные оттенки.
3. Ольха — недорогой материал, способный имитировать более ценные породы. Устойчив к повышенной влажности.
4. Сосна — самый дешёвый и популярный строительный материал. Основные недостатки — слабая устойчивость к влаге, подверженность механическим воздействиям.
5. Лиственница идеальна для регионов с высокой влажностью. Она прочна и не подвержена гниению.

Также для строительства понадобится комплект инструментов:

1. Шурупы, шиферные гвозди и другие крепёжные элементы.
2. Металлические уголки.
3. Профнастил или другой материал для обшивки.
4. Строительный отвес.
5. Шуруповёрт или набор отвёрток.
6. Ножовка или ножницы по металлу.

Размеры и подробный чертёж

Ширина стандартного каркасного гаража для одной машины — около четырёх метров. Длина — не менее 5,5, может доходить и до семи. Высота — 2,5–2,7 метра, без учёта кровли. Конкретные размеры выбираются с учётом особенностей конкретного автомобиля. К примеру, высота гаража для бортовой газели — не менее трёх метров. Минимальное расстояние от автомашины до стены — полметра.

На чертеже представлена конструкция, ориентированная на один автомобиль

Все габариты указываются примерно

При строительстве гаража для двух автомобилей плановая ширина строения удваивается.

Пошаговая инструкция по возведению каркасного гаража своими руками

Строительство каркасного гаража проходит в несколько этапов. На каждом соблюдается определённая технология и последовательность действий:

1. Возведение фундамента.
2. Сборка каркаса.
3. Изготовление крыши.
4. Внешняя и внутренняя обшивка стен.
5. Монтаж ворот.

Разберём этапы подробнее.

Строительство фундамента

Строительство каркасного гаража начинается с тщательной подготовки территории. Площадку, выделенную под застройку, очищают от растительности и корней деревьев, немного заглубляют. После этого засыпается слой песка, по периметру будущего основания устанавливаются колышки и натягивается строительная нить.

Внешнюю сторону фундамента необходимо гидроизолировать.
Для этого используется битумная мастика. Она укладывается несколькими слоями, просушивается, затем засыпается песком до поверхности грунта.

Оптимальный фундамент для каркасного гаража — монолитный. Он будет служить и черновым полом, который впоследствии можно будет обшить нужным материалом.

Сбор каркаса

Гаражный каркас изготавливается из тщательно просушенной древесины. Для его обустройства необходимы:

• Брусья 100*100 мм, из которых оборудуются основные вертикальные стойки и балки перекрытий на потолке и полу.
• 40-миллиметровые доски, необходимые для обустройства стропильной системы.
• 20-миллиметровая доска, из которой создаётся обрешётка.
• Половые доски. Их толщина начинается от 40 мм.

Количество материалов для изготовления каркаса зависит от запланированных размеров строения.

Крыша может быть односкатной или двухскатной

«Скелет» будущего гаража возводится после высыхания фундамента. Процесс сборки происходит следующим образом:

1. Фундамент гидроизолируется. Для этого используется обычный рубероид, наклеенный на битумную мастику. Эта процедура защищает деревянный каркас гаража от гниения и повышенной влажности.
2. По периметру гаража укладываются брусья нижней обвязки толщиной 100*100 мм. В углах они соединяются при помощи специальных шпонок и врубок.
3. На нижнюю обвязку монтируются угловые и промежуточные столбы. Они крепятся к основанию при помощи нагелей. Дополнительную прочность конструкции обеспечивают металлические уголки, закреплённые к обвязке и стойкам при помощи саморезов. При монтаже следует соблюдать расстояние между соседними стойками: оно не должно быть менее двух метров.
4. Устанавливается верхняя обвязка. Брусья крепятся аналогичным способом, с помощью нагелей и металлических уголков.
5. Монтируются промежуточные стойки и горизонтальные перемычки. При их креплении стоит ориентироваться на размеры утеплительных матов: это позволит избежать укладки дополнительной обрешётки. В качестве крепёжных элементов используются металлические уголки и саморезы.

Перекрытия пола изготавливаются из доски-«сороковки» и монтируются на внешнюю обвязку. Сверху укладывается напольная доска.

При укладке напольных досок следует избегать щелей и трещин

Установка ворот

Гаражные ворота можно приобрести готовые или произвести их самостоятельно, ориентируясь на размеры автомашины.
Габариты конструкции необходимо знать заранее: следует оставить место для ворот в общем каркасе гаража. Стандартная ширина створок — 2,5 метра.

Остов ворот изготавливается из брусков 100*100 мм. Дополнительная жёсткость обеспечивается поперечными деревянными планками. На вертикальные стойки каркаса гаража и ворот прикручиваются петли, после чего можно навешивать дверь.

Обшивка конструкции профнастилом или подобным материалом выполняется одновременно с отделкой стен гаража и после тщательной обработки антипиренами и антисептиками.

Простейшую распашную конструкцию можно изготовить самостоятельно

Монтаж стропильной системы и крыши

Самый простой вариант крыши для каркасного гаража — односкатный. Эта конструкция достаточно проста в установке, недорога и прочна.

Стандартная односкатная крыша каркасного гаража состоит из нескольких элементов:

1. Стропильная система. Это основа, к которой будут крепиться остальные элементы. На неё же приходится вся нагрузка на крышу.
2. Обрешётка, закреплённая на стропильной системе. Представляет собой опорную поверхность, на которую будет устанавливаться кровельное покрытие.
3. Изоляционные материалы. Их функция — защита помещения от дождя и снега, а также удержание тепла внутри гаража.
4. Кровельное покрытие.

При строительстве каркаса одна из стен гаража делается выше остальных. Это требуется для обеспечения оптимального наклона крыши. Как правило, он не превышает 25 градусов.

В первую очередь оборудуется стропильная система. Для небольших гаражей, рассчитанных на одну машину, подойдёт упрощённая конструкция с горизонтальными балками, уложенными вдоль или поперёк гаражного помещения. С точки зрения экономии, наиболее целесообразным будет поперечное размещение: можно укладывать короткие брусья.

Расстояние между стропильными балками не должно превышать метра. В противном случае конструкция будет недостаточно крепкой, и в результате деформируется. После установки на каркасную основу балки фиксируются с помощью металлических уголков и шурупов.

Следующий этап — настил обрешётки. Для этого используется обрезная или необрезная доска, называемая также шалёвкой. Второй вариант считается оптимальным: материал обойдётся намного дешевле, а после окончательной отделки отличить его от аналога достаточно трудно.

Если для создания обрешётки используется шалёвка, её необходимо очистить от коры. Доски укладываются на стропильные бруски, перпендикулярно к ним, и крепятся с помощью шурупов. В процессе работы необходимо следить, чтобы не было больших щелей.

Поверх обрешётки укладывается слой гидроизоляции. Она защищает гаражное помещение от осадков. В качестве гидроизоляционного материала может использоваться рубероид либо подкровельная плёнка (например, гидробарьер).

Рубероид укладывается снизу вверх, внахлёст. Листы должны перекрывать друг друга на несколько сантиметров. Благодаря этому вода, попадающая под кровельное покрытие, будет скатываться с крыши вниз и не проникать на доски. Материал прибивается к обрешётке обычными гвоздями. Подкровельная плёнка укладывается аналогичным образом, для крепления используются нержавеющие скобы или гвозди.

Указаны основные этапы

Заключительный этап — укладка кровельного покрытия. Выбор материала достаточно велик:

1. Профнастил. Прочен, устойчив к атмосферным воздействиям. Одно из основных достоинств — возможность повторного использования.
2. Шифер. Прочный материал, срок службы которого достигает 40 лет. Из-за высокой стоимости его использование не всегда оправдано для отделки небольших гаражей.
3. Металлочерепица — современное кровельное покрытие, чаще используемое для отделки капитальных каменных строений.
4. Рулонные покрытия. Недорогие материалы, лёгкие в монтаже, прочные и надёжные. Средний срок службы рубероида — 12–15 лет, что компенсируется небольшой ценой.

Монтаж кровельного покрытия начинается с нижнего ряда. Крепление происходит с помощью шиферных гвоздей или шурупов. Листы укладываются внахлёст, в результате на одном гвозде их будет четыре. По краям прибивается ещё несколько гвоздей, чтобы исключить поднятие шифера при сильном ветре.

Утепление и обшивка

Перед проведением работ по окончательной обшивке каркасного гаража, деревянный остов необходимо обработать антисептиками и антипиренами. После этого можно приступать к монтажу.

Внешняя обшивка каркасного гаража чаще всего выполняется с помощью металлопрофиля.
Это прочный и долговечный материал, устойчивый к огню и погодным факторам. Для обшивки стен подойдёт металлопрофиль, в маркировке которого присутствуют буквы С или ПС.

Профильные листы крепятся к каркасу при помощи специальных шестигранных саморезов. Работа происходит следующим образом:

1. Лист металлического профиля прикладывается к угловой стойке, выравнивается по строительному отвесу.
2. В нижнюю волну профнастила вкручиваются саморезы. Это необходимо для первичного закрепления материала.
3. Укладывается второй лист. Нахлёст должен составлять одну волну. После этого оба изделия вместе крепятся саморезами к каркасу. На каждый квадратный метр требуется 5–6 саморезов.
4. При необходимости металлический профиль можно нарезать электролобзиком или ножницами для резки металла. Не стоит использовать болгарку или аналогичные приборы: полимерная поверхность листов обгорает, что приводит к появлению коррозии и снижению полезных свойств материала.

Такие же металлопрофильные листы с маркировкой Н или ПК можно использовать в качестве кровельного покрытия. Монтаж осуществляется снизу вверх, внахлёст на волну, для крепления используются шестигранные саморезы с уплотнительными шайбами.

При желании каркасный гараж можно утеплить. Для этого можно взять каменную вату, изготовленную в виде своеобразных матов. Процесс утепления происходит поэтапно:

1. На внутреннюю часть стен крепится ветрозащитная плёнка.
2. В свободное пространство между стойками укладываются маты.
3. Сверху утеплитель обшивается досками или листовым железом.

Стандартный утеплитель и металлопрофиль можно заменить готовыми сэндвич-панелями. Это сборные конструкции, состоящие из профилированного покрытия с одной стороны, плоского металлического листа с другой и утеплительного слоя между ними.

Видео: Строительство каркасного гаража

При использовании перечисленных правил вы сможете построить каркасный гараж собственноручно. Это не потребует больших затрат финансов, сил и времени. Достаточно заранее определиться с размерами и материалами постройки.

В настоящее время по каркасной технологии строят не только дома, но и гаражи. Она имеет ряд преимуществ, которые позволили ей завоевать популярность. Одним из них является возможность построить каркасный гараж своими руками.

Достоинства и недостатки каркасного гаража

Среди достоинств деревянного каркасного гаража выделяют:

1. Простоту и скорость возведения. Вся конструкция крепится на болтах и саморезах. Всего два человека могут за несколько недель собрать готовый гараж с нуля. При этом нет необходимости в какой-либо спецтехнике.

2. Экономичность. Благодаря небольшому весу конструкции под гараж можно заложить облегчённый фундамент. Стоимость постройки также будет ниже, чем при использовании кирпича.
3. Низкую теплопроводность древесины, которая позволит зимой поддерживать в гараже комфортную температуру.
4. Прочность конструкции.

Каркасный гараж возводится очень быстро

Однако нужно учитывать и недостатки этой технологии:

1. Горючесть материалов. Поэтому нужно заранее позаботиться о пожарной безопасности. Для этого придётся обшить каркас снаружи и внутри негорючим материалом, грамотно провести электропроводку, использовать для утепления каменную вату. Также можно пропитать дерево антипиринами — веществами, повышающими огнестойкость.
2. Возможность разрушения от размножения плесени или грибка, гниения, атаки грызунов. Чтобы предотвратить это, нужно пропитать древесину специальными антисептиками.
3. Риск взлома. Деревянные стены каркаса менее прочны, чем кирпичные. Поэтому такой гараж лучше строить на собственном придомовом участке, чтобы обеспечить защиту от злоумышленников.

Подготовка к строительству гаража

Конечный результат может зависеть и от качества выполнения подготовительных работ.

Из чего можно собрать каркас

Каркас для гаража можно собрать не только из дерева, но и из профильных труб.
Второй вариант обычно подразумевает строительство гаража из профнастила.

Металлический каркас имеет следующие преимущества:

• более высокая прочность, чем у дерева;
• негорючесть;
• неподверженность влияниям биологических факторов.

Примерное время сборки такого гаража составляет неделю.

Металлический каркас довольно прочный

Деревянные каркасы можно условно разделить на две категории:

• каркасно-щитовые;
• брусовые.

В первом случае сборка производится из готовых блоков. Во втором каркас полностью собирается вручную — сначала «скелет» из бруса, затем наружная и внутренняя обшивка деревом, утепление и т. д.

Составление схемы с односкатной крышей

Это наиболее простая и распространённая конструкция.

Первая и важная часть этапа подготовки — создание проекта и проведение расчётов. К нему нужно подойти грамотно, чтобы точно знать, сколько и какого материала понадобится. Подготовить проект можно тремя способами:

• с помощью специального ПО на компьютере;
• заказать его у строительной компании;
• использовать готовые проекты.

Размеры гаража должны соответствовать габаритам вашей машины. Но все лучше ориентироваться на более крупные автомобили.

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

1. Можно купить готовые бетонные блоки или отлить их самостоятельно.
   Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.
2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
4. Полости внутри свай залить бетоном.
5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше.
Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

• металлопрофиля;
• листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

Изнутри гараж также можно обшить листами OSB по такому же принципу. Только зазоры не должны совпадать с зазорами наружной обшивки.

В качестве утеплителя можно использовать каменную вату.
Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

• штукатурка;
• покраска;
• облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Видео: как построить каркасный гараж своими руками

Следуя пошаговым инструкциям, вы сможете построить каркасный гараж своими руками. Если подойти к работе ответственно, он прослужит вам долго. Хранение автомобиля в таком гараже продлит срок службы элементов кузова благодаря комфортному климату и температуре.

Проекты гаражей из досок наряду с проектами из современных высокотехнологичных материалов являются достаточно востребованными. Это связано с доступностью материала, у которого привлекательная цена по сравнению с другими, а рядом с деревянным домом не всегда органично выглядят кирпичные постройки. Как построить гараж из досок своими руками, подскажет статья.

Особенности возведения гаража из досок

Строительство деревянного гаража может осуществляться одним из двух вариантов:

• . Это самый недорогой и быстрый способ. Он больше всего годится для временного места парковки автомобиля. Но в нем можно хранить и инструменты, и запчасти, и даже выполнять мелкий ремонт и обслуживание авто. Особенность такого сооружения заключается в сборке конструкции с использованием болтов и саморезов.
• Гараж из бревен или бруса
  . Это надежное сооружение, отлично подходящее для строительства на дачном участке. При необходимости такой вариант строения можно выполнить с отоплением. В этом случае устройство дополнительного утепления такой постройке не понадобится.

Преимуществами гаражей из досок являются:

• Легкость при обработке элементов.
• Небольшой вес, но достаточная прочность конструкции.
• Экологически чистый материал.
• Все операции можно производить без привлечения дорогостоящей строительной техники.
• Можно создавать любые геометрические формы.
• Можно не делать загубленный фундамент.
• Невысокая стоимость строительства гаража.

К недостаткам гаражей из досок относятся:

• Повышенная огнеопасность постройки, для чего требуется дополнительная обшивка негорючими материалами, а утепление следует выполнять каменной ватой, которая не поддерживает горение.
• Для предохранения от плесени, грибка и древесных насекомых нужна обработка защитными средствами.
• Сравнительно короткий срок эксплуатации из-за негативного действия влаги.

Совет: Продлить срок службы досок может пропитка антисептиком.

Материалы для строительства деревянного гаража

Перед тем, как построить гараж из досок, нужно правильно подобрать сорт древесины, которая лучше всего подойдет к конкретным климатическим условиям и выбранному проекту.

Это могут быть:

• Деревянный брус:


1. цельный, изготавливается из ствола дерева;
2. клееный, выполняется профилированным и листовым. Это между собой склеенные деревянные полотна.

• Доска деревянная
  . Самый популярный и дешевый вариант — сосна. Но этот материал очень капризен, легко подвергается механическому воздействию, сильно впитывает влагу, а в течение всего года меняет геометрию, что отрицательно сказывается на местах крепления. Такие же недостатки у пихты и ели.

Более пригодны для строительства:

• Дуб — наиболее прочный и достаточно надежный материал. Но очень плохо подлежит обработке из-за твердости.
• Бук – это удобная и практичная древесина с приятным, натуральным цветом, достаточно просто обрабатывается.
• Ольха. Обладает высокой влагоустойчивостью и возможностью имитировать ценные породы дерева.
• Лиственница рекомендуется для строительства в регионах, где обильные атмосферные осадки.
• Ольха. Подходит для большинства регионов, но в районах севера и дальнего востока лучше использовать дуб, обладающий большей устойчивостью к низким температурам.

Как сооружается деревянный гараж

Любое строительство начинается с возведения фундамента. Для деревянного гаража достаточно сделать плитный фундамент (см. ), как показано на фото.

Преимуществами плитного фундамента являются:

• Быстрота сооружения.
• Относительно малые расходы.

Для изготовления фундамента из плит необходимо заранее подготовить площадку для него.

Совет: Обустраивая плитный фундамент, следует тщательно заделывать торцы плит, что позволит избежать скопления в этих местах воды и снега. Идеальный вариант — заделка продольных отверстий, имеющихся в каждой железобетонной плите, щебнем, битым кирпичом или граноотсевом.

Технология строительства каркасных стен – наиболее экономичный и быстрый способ возведения конструкции. В этом случае каркас изготавливается из балок.

Для сооружения каркаса обычно используются балки, имеющие квадратные сечения от 100 до 150 миллиметров. На точность размеров элементов влияют климатические условия и средняя ветровая нагрузка в месте строительства.

Инструкция проведения монтажа:

• Устанавливаются балки в заранее подготовленные в плитном фундаменте отверстия.
• Под балки прокладывается рубероид, а концы бревен обрабатываются смолой, что увеличивает срок эксплуатации гаража.
• Устанавливается каркас.
• Обшивается изнутри и снаружи доской.
• выполняется прокладкой в промежутке между досками слоев из минеральной ваты или стекловаты.

Совет: Теплоизоляция деревянного гаража должна производиться лишь с использованием утеплителя на минеральной основе. Категорически запрещается применение пенопласта и подобных ему легко воспламеняющихся материалов.

• По обе стороны слоя стекловаты выполняются гидроизоляционные барьеры из полиэтиленовой пленки.
• Для внутренней и внешней обшивки стен гаража можно брать доски, древесную плиту или вагонку. Предпочтение следует отдавать доскам.

Совет: Гараж изнутри следует обшить гипсокартоном. Это облегчит проведение внутренних отделочных операций и станет дополнительной внутренней изоляцией помещения.

При строительстве стен гаража с использованием оцилиндрованного бруса применяется стандартная технология возведения стен. Очень важно при этом обеспечить качественную заделку пространства между брусьями паклей. При отсутствии опыта работы лучше воспользоваться услугами бригады строителей.

При необходимости утепления используется минеральная вата, с внутренней стороны она дополнительно обшивается гипсокартоном или вагонкой.

Как сделать крышу гаража из дерева

На любом гаража технология возведения крыши одинаковая:

• Собираются стропильные фермы.
• Устанавливаются на стены.
• Крепится доска для подшивки.
• Монтируется утеплитель.
• Делается паро- и гидроизоляция (см. ).
• Фиксируется наружное покрытие.

При использовании мягкой черепицы перед установкой наружного покрытия скаты крыши зашиваются ОСП плитой, а к ней клеится битум. Как рассчитать, сколько надо досок на гараж, как его правильно построить — подробно показывает видео.

Профнастил отличается высокими показателями жесткости, небольшим весом, практичностью и простотой обработки. Соорудить из него небольшую постройку для парковки автомобиля, в том числе утепленную, можно даже своими руками. Для начала необходимо определить подходящий тип конструкции, оценив чертежи и фото гаражей из металлопрофиля, рассчитать габариты и расход материалов. После подбора инструментов и ознакомления с технологией монтажа, можно смело браться за работу.

Гараж из металлопрофиля – практичность и простота конструкции

Общие требования к устройству гаража

Свод требований по возведению пристроенного или отдельно стоящего гаража изложен в СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений», а также в нормативах от 21.07.97 года «Пожарная безопасность зданий и сооружений». При проектировании особое внимание уделяют габаритам и месторасположению постройки:

1. Минимальное расстояние до ближайшего участка – 1 м, от веранды или окон соседнего дома – 6 м.
2. Запрещено размещение ворот на одном уровне с «красной линией», допустимый отступ – не менее 5 м.
3. Стандартные размеры гаража для одного легкового автомобиля – 3*5 м, бокс на две машины должен быть шире на 4,5-5 м (зависит от марки транспортного средства).
4. Оптимальная высота – 2-2,5 м, проход вокруг машины – 1 м.

Габариты гаража определяют удобство эксплуатации

Пытаясь максимально сэкономить место на участке, необходимо отталкиваться от минимально допустимых параметров:

• высота постройки – на 0,5 м выше роста человека;
• ширина гаража – габарит авто плюс 80 см;
• длина помещения – полуторный размер машины.

Пример чертежа

Выбор конструкции: типовые проекты и чертежи

В основу возведения гаража из профнастила заложен принцип каркасного строительства. Технология создания короба одинакова для всех видов металлопрофильных сооружений. Выбирая тип постройки, необходимо ориентироваться на устройство кровли и обособленность от других зданий. Типовые чертежи и фото гаражей из металлопрофиля помогут определиться с выбором.

Компактный проект

Гараж из профлиста с односкатной крышей

Традиционная конструкция – постройка с односкатной крышей. Это самый простой и доступный вариант возведения гаража. Скат располагается параллельно короткой или длинной стене коробки. Рекомендуется нижнюю часть кровли разворачивать к наветренной стороне.

Односкатный гараж из профнастила

При расчете важно грамотно соблюсти уклон, обеспечивающий свободный сход воды и снега. Определение угла ската основывается на следующих факторах:

1. Климата региона. Пологая кровля в 5-7° актуальна для местности с умеренным выпадением осадков или районов повышенной ветровой активности.
2. Тип покрытия. Профнастил – универсальный материал, который применим на пологих и крутых крышах.
3. Общий архитектурный ансамбль. При строительстве гаража часто приходится подстраиваться под соседние сооружения.

Важно! Угол наклона односкатных гаражных крыш не должен превышать 30°.

Гараж на два авто с хозблоком

Схема возведения гаража из металлопрофиля своими руками отображена ниже.

Обозначения по рисунку:

• фундамент, состоящий из песчаной подушки, песчано-цементной подсыпки и бетона слоем 10 см;
• крыша (профилированный лист, обрешетка и утеплитель);
• рама ворот;
• панели обрешетки;
• опорные металлические столбы;
• бетонные сваи;
• крепежные кронштейны;
• балка перекрытия;
• вентиляционный зазор.

Чертеж односкатной постройки

Отдельно стоящая двускатная постройка из профнастила

Двускатная кровля, как правило, устанавливается на гаражах из металлопрофиля большой площади или при невозможности устройства односкатной – в регионах с сильными ветрами и обильными осадками.

Совет. В северных регионах с большими снегопадами наклон двускатной крыши должен составлять не меньше 40-45°.

Фото двускатного гаража из металлопрофиля

Достоинства двускатных гаражных построек:

• возможность обустройства вместительного чердачного помещения;
• привлекательный внешний вид.

Вместительный гараж под двускатной кровлей

Недостатки двускатной конструкции гаража из профиля:

• сложность самостоятельного возведения – устройство стропильной системы требует от исполнителя определенного опыта;
• удорожание – расход материалов и время на выполнение работ увеличивается.

Наклонная кровля с упором на стойки

При сооружении стропильной системы применяется наслонная или навесная технология.

Первый вариант подразумевает использование надежных опор для нижнего и верхнего края стропильной ноги. Низ стропильной системы опирается на вертикальные стойки сооружения, а верх – на прогонную систему. Возведение крыши начинается с установки рамы и конькового прогона. Далее с упором на раму попарно монтируются стропилины.

Второй вариант – упор стропил на стенки коробки. Точка опоры верхней пятки висячей стропилины выступает аналогичная часть зеркально установленного собрата. Обычно, висячие стропильные системы создают с помощью треугольных ферм. Металлические элементы доступны в готовом виде, как вариант, их можно изготовить самостоятельно.

Важно! Наслонная система сооружается при создании парковочных боксов на две и больше машин, где предусмотрена стена или дополнительные опорные столбы. Висячая конструкция из нескольких стропильных ферм оптимально подходит для перекрытия пролетов до 5 м.

Вариант простой конструкции двускатного гаража

Пристроенный гараж: особенности конструкции

Пристройка каркасного гаража из металлопрофиля к кирпичному дому выполняется достаточно редко. Как правило, владельцы загородных участков отдают предпочтение капитальным строениям, стремясь обустроить утепленное помещение.

Некоторые нюансы возведения «связанной» постройки:

1. Общая стена строений нуждается в изоляции негорючим материалом, так как пристройка повышает пожароопасность жилого здания.
2. Закладка фундамента дополнительного сооружения должна выполняться на ту же глубину, как и у основания дома.
3. Крыша гаража будет располагаться ниже кровли основного здания, что позволит осадкам беспрепятственно стекать на пристройку. Во избежание «подтопов» потребуется качественная гидроизоляция на стыке двух кровель.
4. При строительстве надо предусмотреть, чтобы уклон кровли гаража был круче наклона домовой крыши.

Каркас пристроенного гаража

Технология возведения металлического гаража своими руками

Построить гараж из металлопрофиля своими руками реально за 1,5-2 месяца. Основное время отводится на застывание ленточного или монолитного фундамента, а также на сборку рамы. Ниже приведен пошаговый пример возведения односкатной постройки для легкового автомобиля.

Чертеж конструкции гаража с 3D-макетом

Разработка чертежа и расчет материалов

Полный проект постройки из профнастила отображает следующие данные:

1. Схему постройки с четырехсторонней проекцией (вид сверху, сбоку, сзади и спереди). Трехмерное изображение передает общий вид и эстетичность строения. На основном чертеже гаража из металлопрофиля указывают:

• общая и внутренняя ширина/длина постройки;
• высота конструкции;
• угол уклона;
• тип въездных ворот;
• материал кровли;
• характеристики (диаметр) и расположение опорных стоек, каркаса, ребер жесткости.

1. Устройство кровли.

Схема устройства односкатной кровли

Расчет бетона. При закладке столбчато-ленточного основания производится отдельные вычисления:

1. Расчет бетона для свай длиной 40 см, диаметром 30 см выполняют по формуле: V=πr2h, где V – объем цилиндра, r – радиус окружности, h – длина сваи, π – константа (3,14).
2. Расчет бетона для ленточного основания. Отдельно высчитывают объемы длины и ширины ленты фундамента, перемножив показатели сторон.
3. Общее количество фундамента – сумма полученных значений.

Раскладка элементов конструкции на фигуры

Расчет профнастила. Для вычисления следует всю площадь укрытия разложить на простые фигуры – прямоугольники и треугольники:

1. Площадь прямоугольного треугольника – половина произведения катетов.
2. Площадь прямоугольника – произведение длины и ширины.
3. После расчета всех сторон, ворот и крыши, площади суммируются.

Кроме этого, для работы понадобится металлопрофиль сечением 40*40 мм и крепежные элементы. Расход профилированных труб на гараж 3*5 м – около 130 м.

Важно! Для постройки гаража подойдет стеновой профнастил С10 толщиной 0,5 мм. Ширина и высота листа подбирается по предварительному раскрою. Желательно выбирать оцинкованный многослойный материал с антикоррозионным полимерным покрытием и защитной монтажной пленкой.

Стеновой профнастил с полимерным покрытием

Подготовка места и необходимых инструментов

В работе понадобятся следующее оборудование и инструменты:

• бетономешалка;
• винтовая лопата или электрический бур;
• сварочный аппарат;
• шуруповерт;
• лопата;
• кусачки и плоскогубцы;
• ножницы для резки металла;
• отвес;
• строительный уровень;
• саморезы, шурупы, гвозди, гайки и шайбы;
• колья и шнур для разметки;
• заклепки для профнастила.

Порядок подготовки участка:

1. Определить подходящее место и очистить его от мусора, кустов и травы.
2. В четырех углах будущего гаража установить колышки и натянуть между ними веревку.
3. Установить дополнительные клинья, наметив линии расположения фундамента шириной 30 см.
4. Если планируется размещение смотровой ямы, то необходимо наметить ее контуры.

Разметка линии фундамента

Строительство свайно-ленточного фундамента

Устройство фундамента выполняется в следующей последовательности:

1. По периметру участка, в пределах разметки, выкопать траншею. Глубина канавы – 40 см.
2. Стены рва максимально выровнять, сделав их вертикальными.
3. Утрамбовать дно траншеи тяжеловесным бревном.
4. Подготовить лунки для установки и заливки бетонных свай:

1. Заполнить сваи бетоном:

• залить первую сваю на 50% бетоном М200;
• немного приподнять трубу, дав возможность смеси заполнить лунку;
• установить сваю на место и заполнить бетоном до края, избавляя рабочий раствор от появившихся пузырьков;
• повторить процедуру с остальными трубами.

1. Накрыть сваи пленкой или рубероидом. Периодически поливать бетон в течение первых двух дней.
2. Заложить фундаментную ленту:

• соорудить опалубку из досок высотой на 8-10 см выше уровня фундамента;
• установить элементы конструкции в траншею и скрепить их саморезами;
• укрепить стороны опалубки подпорками;
• постелить рубероид, прикрепив его к доскам скобами;
• изготовить армирующий каркас шириной 25 см, высотой – 35 см;
• на дно траншеи уложить деревянные бруски на расстоянии 1-1,5 м друг от друга;
• установить арматурную конструкцию;
• залить траншею бетонным раствором.

1. Оставить фундамент до полного застывания – ориентировочно на 3-6 недель.
2. Снять деревянную опалубку.

Усиление ленточного фундамента

На этом этапе обустраивают смотровую яму. Ее глубина 1-1,2 м от уровня пола гаража. Стены ямы укрепить арматурной сеткой и зашпаклевать. Для удобства можно соорудить бетонные ступени.

Заливка пола и установка каркаса

Следующий этап – настил пола. Работы выполняют в несколько этапов:

1. Основание застелить рубероидом в три слоя.
2. По периметру постройки уложить демферную ленту.
3. В верхней части стен смотровой ямы разместить опалубку.
4. Залить пол бетоном слоем 30 см.
5. После застывания сделать чистовую стяжку.

Металлический каркас собирается отдельно разными элементами или возводится на фундаменте. Трубы металлопрофиля раскраиваются согласно чертежу и стыкуются между собой при помощи электросварки или болтовым соединением. По периметру фундамента фиксируется стартовый профиль, а к нему привариваются угловые и промежуточные опоры. Боковые, передняя и тыльная стенки укрепляются поперечными распорками.

Совет. На ширину одного полотна профнастила должно приходиться 2-3 стойки. Расстояние между опорами – не более 80 см.

Чертеж гаражных распашных ворот

После возведения каркаса стен следует подготовить основание для кровли. Элементы стропильной системы лучше скомпоновать и соединить между собой на полу, после чего цельную конструкцию поднять и установить сверху. На этом этапе строительства надо позаботиться об устройстве ворот: сделать раму и приварить петли.

Обшивка корпуса листами металлопрофиля

Последовательность действий:

1. С краю постройки закрепить первый лист, выровняв его расположение по вертикали. Сначала прикручивается верх полотна, а потом – низ.
2. Второй лист установить внахлест одной волны. Стыки обработать герметиком и стянуть полотна саморезами.
3. По аналогии «зашить» все стены гаража.
4. На раме ворот закрепить стеновой профнастил толщиной от 0,6 мм.
5. Основание крыши покрыть гидроизоляционным материалом, закрепить водостоки.
6. К обрешетке кровли по ее периметру установить ветровые планки, защищающие крышу от проникновения осадков.
7. Обшить крышу профнастилом:

• первый лист разместить поверх боковой ветровой планки;
• выровнять полотно по краю и зафиксировать саморезами через волну;
• последующие листы уложить с нахлестом в направление к противоположному краю.

Крепление профнастила к каркасу

В результате проделанной своими руками работы получится «холодный» гараж из металлопрофиля, как фото ниже. Однако можно не останавливаться на достигнутом и улучшить функционал.

Готовый «холодный» гараж из металлопрофиля

Утепление металлического гаража и внутренняя отделка

Металл обладает высокой теплопроводностью, поэтому гараж из профнастила нуждается в утеплении. Для теплоизоляции подойдет минеральная вата, пенопласт или стекловата.

Толщина минваты подбирается в соответствии с толщиной металлического профиля, из которого возведен каркас. При таком подходе получится уложить утеплитель заподлицо и аккуратно обшить помещение изнутри пластиковыми панелями, влагостойким гипсокартонном или вагонкой.

Совет. Минеральная вата восприимчива к влажности. Поэтому специалисты рекомендуют ее заменить менее теплоемким, но водостойким пенопластом.

Теплоизоляция постройки изнутри

Чтобы максимально задействовать пространство, помещение нужно дополнить компактными, но довольно вместительными системами хранения, подвесными полками, стеллажами, корзинами.

Модульные системы для организации пространства

При грамотном планировании, проведении расчетов, выборе материалов и соблюдении монтажной технологии – сложностей с возведением гаража из металлопрофиля своими руками не должно возникнуть. При любых сомнениях рекомендуется обратиться за помощью к профессионалам.

Владельцы любых транспортных средств нуждаются в защите его от воздействия внешних климатических факторов или кражи. Одним из решений данной проблемы является использование гаража. Эти конструкции позволяют не только ограничить воздействие на авто, но и комфортно проводить ремонтные операции. Сегодня особую популярность приобретают металлические гаражи, так как они отличаются компактностью и скоростью монтажа.

Особенности

Металлический гараж представляет собой металлоконструкцию, способную противостоять внешним физическим и климатическим нагрузкам.

Изготавливают эти конструкции с применением нескольких видов материалов:

• Железные листы. Они применяются для обшивки каркаса и создания прочной системы. Оптимальным вариантом будут толстые стальные полотна, способные выдерживать высокие физические нагрузки. Но сегодня можно встретить гаражи, которые обшиваются толстыми профильными листами. Такое сооружение не всегда является надежным, хотя несущие способности гаража от этого не становятся хуже.
• Металлический профиль. Изготавливают его в большинстве случаев из уголков, профильных и круглых труб. Вместе они образуют монолитную систему, способную выдерживать различные нагрузки.

Установка металлического гаража может осуществляться как на специально подготовленный фундамент, так и на выровненный грунт. Изделия из металла по прочности практически ничем не отличаются от кирпичных сооружений.

Плюсы и минусы

Многие автовладельцы отдают предпочтение металлическим гаражам.

Обусловлено это несколькими преимуществами этих металлоконструкций:

• Стойкость к возгоранию. Металл вообще не горит и не поддерживает горение, что делает его полностью безопасным при возникновении пожаров.
• Высокая прочность. Конструкции из толстого и качественного металла сложно взломать. Но данные показатели несколько хуже, чем у монолитных кирпичных сооружений.
• Относительно невысокая стоимость. Цена гаража зависит только от способа его изготовления и качества металла. В большинстве случаев данные показатели намного ниже, чем у классических монолитных зданий из кирпича или газоблоков.

• Металлическая конструкция юридически не считается монолитным строением. Поэтому эти сооружения спокойно можно возводить без наличия специализированной документации.
• Скорость и простота монтажа. Сконструировать подобное здание можно даже без наличия определенного опыта. Сегодня на рынке представлено несколько разновидностей сборных металлических гаражей. Их нужно только правильно собрать, соединив все элементы согласно инструкции производителя.
• Относительно небольшой вес. При необходимости здание из металлоконструкции можно сдвинуть, что невозможно для монолитных сооружений.

Но гаражи из металла не являются универсальными конструкциями.

Подобные системы имеют несколько весомых минусов:

• Минимальный уровень теплоизоляции. Металл плохо удерживает тепло: работать внутри них зимой довольно затруднительно. Поэтому многие специалисты рекомендуют дополнительно утеплять стены различными материалами. Неутепленные гаражи быстро охлаждаются и нагреваются, что также приводит к образованию большого количества конденсата. Он же, в свою очередь, плохо влияет на металл конструкции и автомобиля.
• Невозможность установки электричества. Обусловлено это техникой безопасности. Теоретически внутрь можно подвести ток, но если он будет производиться только собственными генераторами.

• Низкий уровень пожаробезопасности. Металл сам по себе не горит, но очень быстро нагревается, а наличие щелей может привести к проникновению огня снаружи внутрь здания, с последующим повреждением автомобиля и всего остального имущества.
• Минимальный уровень защиты. Относится это к конструкциям, которые устанавливаются на грунтовой или асфальтовой поверхности и ничем не крепятся к ней. Некоторые умельцы могут просто поднять сооружение с помощью домкрата, поддев одну из стен. Металлические основания также хорошо разрушаются болгаркой и специальными кругами. Поэтому в плане безопасности намного лучше монолитная конструкция.

Конструкции

Сооружение любых построек из металла требует предварительных расчетов всех технических параметров. Сделать это без определенных навыков не всегда является возможным. Но простые модификации можно рассчитать самостоятельно. В зависимости от конструкции сооружения металлические гаражи можно разбить на несколько подвидов:

• Заводские здания.
  Гаражи такого рода являются в большинстве случаев разборными и переносными. Для сборки подобного изделия нужно будет запастись только несколькими видами гаечных ключей, молотком, заводскими чертежами и другими вспомогательными инструментами. Среди преимуществ можно выделить практичность и долговечность. Но стоимость такой конструкции намного выше, чем самостоятельного сооружения. Размеры гаражей зачастую не превышают одноэтажное здание.

Одной из разновидностей этих гаражей являются б/у конструкции, которые можно приобрести на различных торговых площадках.

Цены на них уже намного ниже, чем на новые модификации, а также возможен самостоятельный вывоз с конкретного места.

• Гаражи, построенные собственноручно.
  Эти здания отличаются уникальными техническими свойствами и габаритами. Некоторые владельцы изготавливают двухэтажные конструкции, позволяющие использовать их в качестве дополнительно места хранения. Многие модификации являются монолитными, так как надежно фиксируются к бетонному фундаменту. Обратите внимание, что здесь используют для соединения уже сварку. Такой подход позволяет получить прочную систему, способную длительное время выдерживать нагрузки. Но самостоятельная сборка гаража требует уже специализированных навыков работы с разными инструментами. Поэтому должна осуществляться только специалистами, способными правильно рассчитать все параметры.

Подготовительные работы

Строительство любой конструкции предполагает предварительное планирование. Это позволит исключить множество непредвиденных ситуации и создать прочное и долговечное здание. Монтаж металлического гаража предполагает выполнение таких подготовительных операций:

• Выбор места под строительство.
  Желательно, чтобы гараж располагался в удобном для передвижения автомобиля месте. Если у вас частный участок, тогда можно установить его непосредственно вблизи от дороги. В другом случае желательно обеспечить оптимальный заезд транспортного средства. Устанавливать гаражи из металла нужно удаленно от жилой постройки и только на возвышенностях. Если же конструкцию будут постоянно подтапливать талые или грунтовые воды, тогда она быстро поржавеет и придет в непригодность.

• Подготовка основания.
  Перед началом работ желательно снять верхний слой чернозема, а также выровнять грунт. Это позволит упростить все остальные монтажные работы.
• Проектирование.
  Здесь не существует универсальных рекомендаций. Габариты гаража должны быть такими, чтобы ваше транспортное средство легко помещалось внутри. Если вы планируете осуществлять ремонт в этом здании или хранить запасные детали, тогда параметры нужно увеличить с учетом данных требований.

• Покупка строительных материалов.
  Для сооружения гаража вам потребуются множество толстых металлических листов, профильные трубы, а также сварочный аппарат, болты, саморезы и другие крепежные изделия. Если вы планируете делать теплое здание, тогда нужно позаботиться о приобретении определенного объема теплоизолятора (минеральная вата и другое).

Монтаж

Строительство гаражей из железа – относительно простая операция. Но выполнить ее только своими руками не всегда получится. Все работы лучше осуществлять с несколькими помощниками, которые не только помогут поднести материалы, но и придержат конструкцию при сборке.

Начинается монтаж гаражей с обустройства фундамента. Нежелательно устанавливать конструкцию только на уплотненную почву, так как она будет способствовать развитию коррозионных процессов.

Для такого строения можно использовать несколько видов оснований:

• Монолитный фундамент. Конструкция такого типа прекрасно переносит всевозможные нагрузки. Но для таких легких зданий ее применять не эффективно, разве что основание уже было ранее подо что-то построено.
• Плавающий фундамент. Хороший и недорогой вариант. Для сооружения такого основания следует уложить несколько железобетонных плит на предварительно утрамбованный и выровненный грунт. Установка этих элементов осуществляется краном, что в свою очередь увеличивает финансовые затраты.

• Ленточный фундамент. Оптимальный вариант под металлические гаражи. Построить его относительно просто. Изначально роется канал по всему периметру будущего здания. Глубина траншеи не должна превышать 50-80 см, так как этого вполне хватит, чтобы выдержать небольшой вес гаража. После этого на дно рва засыпается песок и щебень, затем все трамбуется. Чтобы улучшить прочность, можно сюда уложить гранитный камень, а затем залить его жидким цементным раствором. Сверху монтируется опалубка, которая заполняется уже бетоном. Высота опоры подбирается индивидуально в зависимости от потребностей владельца и характеристик почвы. Но изготавливать слишком высокую опалубку не рекомендуют, так как это увеличит объем материалов для выравнивания пола.

Алгоритм сооружения металлоконструкции состоит из таких последовательных шагов:

• Строительство каркаса.
  Внешне он напоминает параллелепипед, стенки которого укреплены дополнительными стойками. Со стороны, где будут располагаться ворота, сооружают своеобразный внутренний каркас под эти конструкции. Соединяются между собой трубы с помощью сварки. Если не сварить профиль, а скрепить между собой болтами, тогда со временем появятся небольшие колебания и конструкция не будет такой прочной.

Профили желательно дополнительно укреплять растяжками, металлическими уголками и другими подобными элементами

Кровля может быть одно- или двухскатной. Если предпочитается второй вариант, тогда нужно обеспечить возможность крепления металлоконструкций к основному каркасу. Сооружение этой системы предполагает изготовление каркасов в виде треугольников, а затем крепления их к основным опорам. Между собой связывают лаги с помощью металлических перемычек.

• Обшивка.
  Этот шаг является относительно простым. Начинают обшивку стен с одного из углов. Для этого металлический лист приваривают или прикручивают к каркасу. Второй вариант применяют вместе с профлистами, которые можно подобрать под любые габариты здания. При обшивке важно полностью исключить наличие любых щелей. Поэтому нужно следить за плотностью стыков, где они и образуются. Если применяют профилированный лист, тогда выполняют его накладку друг на друга. В случае сварки стыки качественно провариваются или закрываются дополнительными металлическими пластинами.

Нахождение под открытым небом плохо сказывается на состоянии автомобиля, и чтобы уберечь транспорт от коррозии, для него необходимо построить гараж. Не всегда осуществимо желание возвести основательный каменный гараж, в таком случае оптимальным выходом станет железный гараж . Его устройство не потребует много времени и больших капиталовложений. Такая постройка не нуждается в капитальном фундаменте, а металлическая конструкция прослужит не одно десятилетие.

Подготовительный этап

Железный гараж своими руками можно построить, не имея строительной квалификации, достаточно действовать согласно технологической последовательности. Первое, что необходимо сделать, это выполнить чертеж постройки. В нем следует учесть размеры автомобиля, рабочего места, полок и стеллажей. Обычно берутся следующие значения:

• высота – 2‒2,5 метра;
• ширина – 3‒3,5 метра;
• длина – 6 метров.

Опираясь на готовый чертеж, проводят расчет и закупку необходимых материалов. Для постройки понадобится: металлический профиль , стальные или профилированные листы, бетон, арматура, доски, петли для ворот , утеплитель, ДСП или фанера для внутренней отделки .

1. Болгарка.
2. Уровень.
3. Сварочный аппарат.
4. Рулетка и маркер.
5. Лопата.
6. Дрель.

Как сделать фундамент

Любая постройка начинается с надежного основания. Для железного гаража достаточно выполнить ленточный фундамент или залить под конструкцию железобетонную плиту . На выбранной и очищенной от посторонних предметов площадке размечается место под фундамент согласно выполненному чертежу. В углах забиваются колышки, будущие стены отмечаются натянутой бечевкой. Параллельность стен можно проверить, измерив диагонали, если значения одинаковые, все выполнено правильно.

Вдоль отмеченных линий копается канава глубиной до 30 см и шириной в 40 см. На дно насыпается песочно-гравийная подушка, затем выставляется опалубка из досок. Она должна выступать на 20 см над траншеей. В опалубку стелется полиэтиленовая пленка в качестве гидроизоляции и крепится арматура. По углам устанавливаются анкера не менее 16 мм, к которым будет крепиться каркас конструкции. Опалубка заливается бетоном и выдерживается неделю, пока он не наберет достаточную прочность.

Изготовление каркаса

1. Профиль, используемый для каркаса гаража не должен иметь стенки тоньше 3 мм, чтобы обеспечить необходимую жесткость конструкции. Начинается работа с формирования нижней части, примыкающей к фундаменту. Отрезки профиля, нарезанные по заданной длине, укладываются по периметру, свариваются между собой и привариваются к выступающим из бетона анкерам.
2. Следующий шаг – установка угловых стоек. Их необходимо выставить строго вертикально, сверяясь с уровнем, и приварить к нижней раме и анкерам. Стойки выполняются уголком наружу. Далее устанавливаются остальные вертикальные стойки, расстояние между ними равняется величине стального листа. Для усиления конструкции можно приварить дополнительные уголки по диагонали между стойками.
3. После установки вертикальных опор выполняется фиксация верхней рамы.
4. Крыша металлического гаража может быть односкатной или двускатной. В первом случае передние стойки крыши изготавливаются большей длины, чтобы обеспечить сток воды назад. Для двускатной крыши выполняется специальный каркас в форме треугольника. Его высота составляет 0,5 метра. Конструкция создается с помощью стропил, приваренным к вертикальным стойкам, металлического уголка и конькового бруса.

Обшивка стен и крыши

После изготовления каркаса выполняется обшивка стальными листами или профнастилом. Металл может крепиться с помощью болтов или сваркой.

Обратите внимание! Оцинковка штампованных листов повреждается при сварке, поэтому их лучше прикрутить саморезами.

При фиксации с помощью сварки металл режется на нужную длину и крепится к уголкам, а после проваривается между собой. Профнастил устанавливается с нахлестом в 5 см и прикручивается болтами. После окончания обшивки металл два раза грунтуется, а затем красится.

Монтаж кровли начинают снизу, укладывая верхние металлические листы на нижние с нахлестом до 15 см, чтобы вода не затекала в помещение. Для надежности места стыков можно промазать герметиком. Но предпочтительней использовать листы равные по размеру скату, чтобы не было швов.

Ворота

Рама для гаражных ворот сваривается из уголка. Ее конструкцию усиливают арматурой, приваренной по диагонали. Петли к воротам и стойкам крепятся сваркой . Внешняя сторона конструкции обшивается металлом, а изнутри ворота отделывают древесиной или другим отделочным материалом.

Утепление железного гаража

Металл обладает высокой теплопроводность и в таком гараже зимой будет очень холодно. Утепленное помещение отличается высоким уровнем пожарной опасности, поэтому в качестве утеплителя лучше использовать негорючие материалы, такие как минеральная вата. Используются и пенопластовые плиты, которые размещаются между стойками, но этот материал представляет угрозу при возгорании. Полотна минеральной ваты зашиваются влагостойкой фанерой или ДСП.

Обратите внимание! Проводка в гараже выполняется до укладки утеплителя.

Видео, рассказывающее об этапах постройки гаража, поможет не ошибиться в важных вопросах.

Видео

В этом видео показан процесс строительства разборного каркаса металлического гаража:

В этом видео показано, как утеплить металлический гараж пеной:

Фото

Если внимательно проанализировать количество доступных предложений о покупке или продаже гаражей, то можно увидеть, что в большинстве случаев покупают и продают именно разборные конструкции. Стационарные варианты гаража обычно строят в капитальном исполнении, рядом с домом или в непосредственной близости к жилью. Разборный гараж чаще всего приобретается в качестве времянки, например, на дачу, или для того, чтобы «застолбить» удачный участок в ближайшей окрестности с последующим оформлением участка и постройкой капитального здания. Сегодня разборные гаражи продаются и покупаются не хуже, чем сами автомобили.

Какой вариант конструкции разборного гаража выбрать

Основное отличие разборного варианта от всех остальных типов конструкций заключается в использовании для сборки так называемого метизного крепежа, проще говоря, соединения типа шпилька- гайка или болт- гайка. Возможно, это не самый удачный вариант крепежа, но, в отличие от саморезов или сварочного соединения, отдельные узлы и детали гаража можно собирать и разбирать не по одному десятку раз.

Все разборные схемы разделяют на четыре типа:

Из всех перечисленных типов под определение «разборный» больше всех подпадает пластиковый вариант. Производитель продумал до мелочей детали конструкции и способы сборки. Купленный комплект разборного гаража может установить и смонтировать даже подросток или взрослый человек, не имеющий никакого опыта в возведении подобного рода конструкций.

К сведению!
Стоимость гаражного помещения из разборного пластика в нашей стране явно не соответствует заявленным производителем стойкости и прочности конструкции, поэтому массовой популярности у автолюбителей подобные разборные схемы не завоевали.

Что стоит разобрать и собрать гараж своими руками, секреты разборных конструкций

Главное правило разборных конструкций гласит — если один человек собрал, второй всегда сможет разобрать. Устройство разборных гаражей практически не отличается от неразборных систем, правила монтажа и выполнения сборочных работ примерно такие же. Последовательность сборки и демонтажа конструкции обязательно указывается производителем в прилагаемой к паспорту инструкции или сборочному чертежу.

Зачастую опытные автолюбители, имеющие немалый стаж ремонта автомобилей, пренебрегают рекомендациями производителя и выполняют сборку или демонтаж разборного каркаса на свое усмотрение. И совершенно напрасно.

Совет!
Производитель указывает последовательность выполнения сборочных и разборочных работ специально таким образом, чтобы избежать деформации длинномерных конструкций гаража и сделать процесс безопасным.

Например, разборные металлические гаражи могут изготавливаться двух типов: в виде крупнопанельной
или наборной
конструкции. Последний тип потребует умения внимательно и точно читать чертеж, так как потребуется собрать каркас, крышу и установить большое количество болтовых соединений, не перепутав при этом стойки и несущие элементы с тем, как указано на чертеже.

Второй тип намного проще для сборки. По сути, такой вариант разборного гаража представляет собой несколько основных крупногабаритных узлов — три стены, потолочное перекрытие, ворота и крышу. Перепутать невозможно, но для сборки конструкции своими руками потребуется хороший глазомер и сноровка, так как малейший порыв ветра при установке может выгнуть длинномерную панель стены пропеллером или даже травмировать человека.

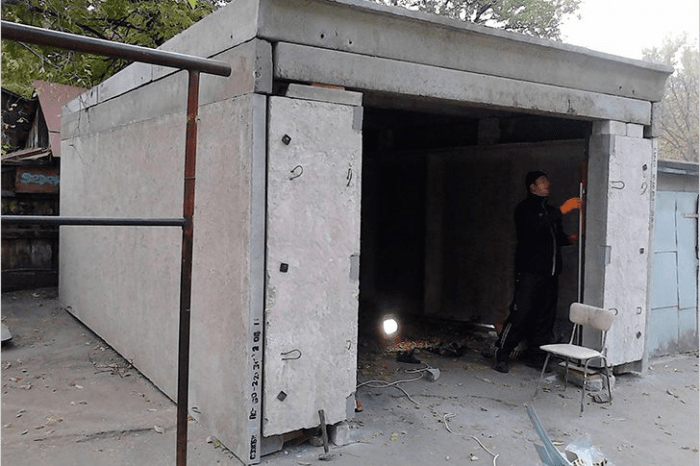

Еще более напряженным в монтаже является разборный бетонный гараж. Конструкция такого здания практически не отличается от любых построек, но есть одна особенность. Соединение бетонных плит в каркас здания выполняется с помощью стальных уголков, приваренных к железному каркасу арматуры. После обустройства фундамента потребуется с помощью крана установить плиту стены в точно вертикальном положении и попасть монтажными отверстиями уголка на анкерные болты или резьбовые шпильки. Учитывая тот факт, что вес железобетонных плит и балок очень большой, нарушение правил и порядка сборки может привести к разрушению каркаса.

Как сделать разборный гараж своими руками

Проще всего сделать разборный гараж из металлопроката и листового железа. Технология строительства таких конструкций отработана в течение последних 50 лет существования отечественного автопрома. Можно воспользоваться типовой схемой металлического гаража с двухскатной крышей, но вместо сварочных соединений использовать двухточечное болтовое крепление.

Собираем каркас разборного гаража

В отличие от стандартной конструкции сварного металлического гаража, как вариант, можно внести в типовую схему несколько усовершенствований, упрощающих сборку- разборку конструкции гаража:

1. Специалисты рекомендуют изготавливать рамы стен по шатровой схеме. Вместо индивидуальной сборки отдельных рам стен, проще всего изготовить каркас основания гаража с круглыми гнездами — муфтами, в которые далее будут установлены трубы вертикальных стоек каркаса. Чтобы завершить сборку стен, потребуется на установленные стойки просто закрепить верхнюю часть каркаса;
2. Учитывая тот факт, что жесткость сварного соединения двух металлических балок или трубчатых стоек примерно вдвое выше болтового, чтобы обеспечить необходимую прочность каркаса, потребуется использовать большое количество дополнительных распорок и косынок из толстолистового металла;
3. Крепятся элементы потолочного перекрытия, на собранные стены монтируется рама будущей крыши. Трубчатый каркас разборного гаража можно обшивать листовым металлом.

Все болтовые соединения в процессе сборки должны устанавливаться так, чтобы гайка крепежа находилась внутри гаража, а наружную часть соединения — головку болта рекомендуется обтачивать болгаркой до округлой формы. Таким образом, устраняется возможность раскрутить соединение и снять лист облицовки гаража.

Для установки ворот на передней стенке гаража потребуется установить дополнительные вертикальные стойки, на которые будут приварены петли- навесы или установлен механизм подъема сворки.

Совет!
Каркас разборного гаража можно установить на металлические полозья. Зачастую сборку конструкции приходится выполнять в удалении от места, где планируется ее установка, такой прием облегчит перемещение готового гаража к подготовленной площадке.

Каркас гаража в обязательном порядке необходимо крепить к грунту или мини- фундаменту. Проще всего закрепить стальное основание с помощью четырех винтовых анкеров, ввертываемых в почву на глубину не менее 50- 60 см. Оголовок каждого потребуется приварить к основанию строения.

Особенности утепления и отделки строения

Наиболее хлопотной частью работ с разборным гаражом всегда был процесс нанесения утепления. В отличие от обычного помещения, в разборной схеме приходится учитывать возможность демонтажа конструкции без значительного ущерба для теплоизолирующего слоя. В самом простом варианте внутреннюю поверхность стальных листов просто задувают пенополиуретаном, после чего слой утеплителя закрывают облицовкой из пластиковых панелей или деревянной вагонки.

При демонтаже конструкции облицовка удаляется, а слой затвердевшей пены аккуратно разрезается ножом по границе стальных листов. Далее в процессе сборки остается восстановить положение листов с утеплителем на каркасе, в случае появления щелей по линии разреза их можно заделать монтажной пеной.

В некоторых случаях хозяева разборных гаражей предпочитают вместо пенополиуретана использовать плиты пенополистирола, наклеенные на деревянную обрешетку. Такой способ позволяет эффективно теплоизолировать помещение, но обходится значительно дороже.

Средняя стоимость изготовления металлической разборной конструкции составит около 800- 900 долл., что сравнимо со стоимостью продаваемых на рынке б/ушных гаражей аналогичного типа.

Металлический гараж
имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:

1. Листовая сталь:


• с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
• горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.

Профилированный лист
(профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:

• с двусторонним оцинкованным покрытием;
• с декоративным лакокрасочным покрытием (ГОСТ 30246);
• с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
• с односторонним покрытием цинк- полимер.

Сэндвич-панель
— многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).

Справка:
Как построить металлический гараж из сэндвич панелей? По сборно-разборной
технологии.

Как собрать металлический гараж?

Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас
. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:

• стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
• уголок 35х35;
• швеллер стальной.

Соединять все эти элементы
между собой можно:

• разъёмным соединением (болтами, саморезами по металлу);
• неразъёмным соединением (точечной электросваркой).

Выбор вида соединения
упростит или усложнит процесс возведения.

Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка
потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.

Почему стоит строить?

На какое основание можно поставить металлический гараж
? Так как гараж весит чуть больше 1 тонны, можно обойтись или фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры
.

Что надо учесть:

1. Железо для гаража
   не хранит тепло, быстро нагревается и так же быстро остывает.
2. Появление на внутренних стенах конденсата провоцирует процесс ржавления
   .
3. В условиях пожара содержимое выгорает
   .
4. Взломать сборно-разборную металлическую конструкцию
   и даже вывезти — не такое уж хитрое дело.

Подходящим вариантом для дачного участка
будет:

• сборный гараж из готовых заводских конструкций
  ; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
• сборный гараж на металлическом каркасе
  ; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
• цельносварная конструкция
  , надёжность которой выше, как и требования к профессионализму исполнителей.

Как сделать железный гараж
на фундаменте? Одним металлом не обойтись
.

Материалы и инструменты

Для работ по установке фундамента
:

1. Инструменты:


• рулетка и уровень;
• шнур для разметки;
• лопата штыковая;
• бетономешалка;
• правило.

Материал:

• песок речной;
• гравий мелкий;
• гидроизолятор рулонный;
• доска для опалубки;
• арматурный пруток (6-8мм);
• вязальная проволока;
• сухая смесь М 400;
• закладные анкеры или металлические штыри.

Для монтажа каркаса
:

Инструменты:

1. шуруповёрт;
2. ножницы и ножовка по металлу;
3. электропила;
4. сварочный аппарат.

Важно:
Для строительства гаража своими руками из металла надо выбрать тёплое время года, учитывая, что на бетонирование уйдёт 2 недели и неделя на сборку каркаса и облицовки. Для утепления и внутренней отделки, устройства пола придётся набросить ещё неделю — через месяц металлический гараж будет готов. Одно условие — вам нужен напарник
.

Последовательность работ

Строительство гаража из металлоконструкций своими руками — алгоритм действий
:

1. Подготовка строительной площадки
   , выверка горизонталей по уровню.
2. Разметка основания.
3. Подготовка грунта под фундамент
   :

• рытьё траншеи (под ленточный фундамент) или ям (под столбчатый или свайный);
• устройство опалубки из досок или ОСП для формирования цоколя.

Устройство фундамента:

• гидроизоляция наружных стенок фундамента рулонным герметиком;
• армирование металлическим прутом пространства траншеи;
• закладка по углам анкеров или выступающих металлических штырей для будущей фиксации каркаса;
• заливка бетоном М 400.

Подготовка котлована для или — овощехранилища.

К сведению:
Грунт, выбранный из ямы, можно равномерно разбросать по поверхности внутри гаража, тем самым поднимая его на уровень цоколя.

Устройство смотровой ямы (кессона):

• отсыпка смесью песка и гравия дна ямы;
• герметизация дна и стен плёночным герметиком;
• устройство пола и стен ямы из кирпича или бетона (закладка кессона).
• оформление края металлическим уголком.

Возведение несущего
каркаса:

• гидроизоляция верхней поверхности фундамента рулонным герметиком;
• монтаж нижней обвязки каркаса, крепление её с закладными деталями;
• установка несущих стоек по углам;
• возведение верхней обвязки;
• монтаж дополнительных стоек, горизонтальных элементов, распорок;
• укрепление рамы ворот и монтаж петель;
• монтаж стропильных конструкций (для двускатной крыши) или перекрытия (для односкатной);
• нанесение на каркас защитного слоя из ЛКП.

1- ворота;

4- фронтон;

5- стропильные фермы;

6, 11, 12, 13 — нижняя обвязка каркаса;

8,9 — наружная обшивка;

10. — угловые стойки;

17 — конёк;

19 — кровля;

23, 25 — верхняя обвязка каркаса;

I- II- болтовое соединение каркаса;

III — крепление основания стропил;

IV — сборочный узел верхней обвязки.

К сведению:
Возводить каркас можно и модульным способом — на ровной поверхности. А потом из модулей стен собрать всю конструкцию, закрепив её болтами на уровне нижней и верхней обвязки.

Монтаж внахлёст наружной обшивки
из листового металла, используя саморезы с резиновыми прокладками.

Устройство кровли:

• обрешётка стропильной основы;
• установка у задней стенки вытяжной трубы вентиляции;
• настил кровельного материала (профнастила) с выводом свесов для стока дождевой воды.

Устройство чернового
пола:

• утрамбованный грунт засыпают песком;
• укладывают рубероид;
• армируют металлической сеткой;
• заливают бетон М 300;
• выравнивают по маякам;
• на стяжку, после того, как она схватилась, укладывают лаги под чистовой пол из шпунтованной доски, или настилают на клей прорезиненное покрытие (рулонное или в виде ковриков).

Напольным покрытием в гараже может служить двойная обработка
чернового пола специальным составом, дающим после затвердения эластичный прорезиненный слой с 10летней гарантией. Под шипованную резину для надёжности можно нанести и 4 слоя такого покрытия.

Изготовление для гаража:

• сборка рамы;
• облицовка листовым материалом полотна ворот;
• врезка по низу полотна решётки приточной вентиляции;
• крепление петель и навеска ворот;
• установка механизма открывания (подъёма), засовов, замков.

Учитывая защитное покрытие облицовки, для временного размещения автомобиля на тёплый сезон — объём работ достаточный
. Если же транспортному средству предстоит стоять в гараже всю зиму, а время от времени ещё и выезжать, сохраняя для этого готовность, то придётся позаботиться об утеплении.

Как изготовить металлический гараж своими руками — чертеж
, расчет
:

Как и чем утепляют?

Если об утеплении подумали на этапе проектирования, каркас
может стать удобной основой для размещения пенопластовых или полистирольных плит толщиной 50мм. Зафиксировать в нишах плиты утеплителя можно наваренными поверх арматурными прутками ᴓ6мм, или, посадив утеплитель на клей.

Поверх утеплителя желательно натянуть паропроницаемую мембрану
от естественных испарений, которые неизбежны в процессе эксплуатации гаража.

Но наиболее безопасным термоизолятором для гаража будет минеральная вата
, которую фиксируют между стоек натяжным капроновым шнуром. Такой способ утепления потребует чистовой внутренней отделки для придания стенам эстетичного вида. Для чистовой отделки
внутренних стен гаража используют:

• металлическую и деревянную вагонку;
• гипсокартон под покраску.

Важно:
Чтобы утепление не было формальным, необходимо одновременно утеплить и крышу, и ворота, и пол.

Установка

На что поставить металлический гараж? На полозья
. Этот вид основы применяется только для металлических гаражей. Полозья позволяют устанавливать конструкцию на любую ровную поверхность, перемещать как прицеп на новое место установки.

Монтаж на полозьях
— вид сварных работ, при которых:

1. Стальные трубы ᴓ10-15 см и по длине, совпадающие с длиной гаража, срезают с одной стороны под углом 45◦;
2. К срезам приваривают 2 отрезка труб, формируя загиб полозьев.
3. Полозья приваривают к основанию нижней обвязки каркаса по всей длине.
4. Торцы труб заваривают.
5. На полозья наносят слой битума для защиты металла от коррозии.

Как установить гараж металлический правильно?

Установка гаража металлического
на полозья требует:

• устройства деревянного пола;
• устройства наклонной площадки (аппарели) для въезда автомобиля в гараж, поскольку полозья создают разницу в уровне земли и пола.

Справка:
Как приподнять металлический гараж? С помощью домкрата
.

Для транспортировки металлического гаража и устройства под него надёжного фундамента необходимо знать общий вес конструкции. Расчёты
сделать несложно путём простых арифметических действий, если знать:

• общий объём стен и крыши (произведение площади на толщину элементов конструкции);
• удельный вес металла.

Специалисты, которые занимаются изготовлением гаражей из металла, указывают вес в 1, 2 тонны
.

Система вентиляции

Для безопасного пребывания в металлическом гараже, не имеющем окон, необходима система вентиляции
. Железо гаража не допускает воздухообмена через стены. Даже при открытых воротах в глубине помещения можно попасть под вредное воздействие паров бензина.

Вентиляция в металлическом гараже
своими руками:

На этапе проектирования закладываются элементы
приточно-вытяжной системы:

• зарешеченное отверстие для притока свежего воздуха в нижней части ворот;
• вытяжная труба в крыше, по диагонали от приточного отверстия.

Важно:
Диаметр вытяжной трубы стандартного гаража должен быть 15см
(по 1см на 1куб. метр гаражного пространства). Сверху трубу накрывает колпак
от попадания внутрь осадков. Приточное отверстие должно быть в 1,5-2 раза больше.

Холодный воздух проходит в помещение по низу, нагревается от машины, насыщается летучими парами, поднимается вверх и вытягивается
в трубу. Так в соответствии с законами физики действует естественная вентиляция.

Вентиляция в металлическом гараже превратиться в комбинированную, если на вытяжке поставить вентилятор
. Полностью автоматизировать этот процесс в гараже такого вида не имеет смысла
.

Итог:
Металлический гараж не сравнится по надёжности и комфорту с капитальным сооружением из кирпича, но скорость его монтажа и простота конструкции вдохновляют многих умельцев на возведение своими руками металлического бокса
для автомобиля.

Гараж каркасный металлический делает довольно много людей. Ведь не все имеют возможность приобрести стационарный в гаражном кооперативе.

Ведь сделать металлокаркас для гаража вполне по силам любому человеку, для этого не надо иметь специального оборудования и больших навыков. Сегодня мы и расскажем о выполнении этой работы. Также на видео вы сможете посмотреть все наглядно.

Особенности установки

Как правило, для такой конструкции используется металлокаркас гаража. Для этих целей надо будет приобрести профильную трубу. Она имеет не большой вес и достаточно крепкая. Не стоит брать менее 35-ой.

Для обшивки всегда можно использовать материал, который вам идеально подходит, это может быть не только дерево (см. Как построить деревянный гараж своими руками), но и виниловые, металлические сайдинги, но как показывает практика, особым успехом сегодня пользуются специальные листы профнастила.

Преимущества такого гаража

Гараж каркасный металлический имеет довольно весомые преимущества, которые сложно оспорить:

• Простое возведение считается преимуществом такого гаража. Ведь его можно сделать полностью своими руками;
• Выполнять работу можно без привлечения техники, что также немаловажно;
• Вы получаете легкую, в то же время, прочную конструкцию, также нет необходимости возводить заглубленный фундамент.
• Цена такой конструкции может быть и не большой. Здесь вы будете выбирать сами. Можно вместо металла применить деревянный брус (см. Как построить гараж из бруса своими руками), это существенно снизит затраты.
• Но есть и недостатки, например, горючесть материала каркаса, а значит, обшивать его необходимо снаружи, изнутри используя негорючий материал, в качестве утеплительного материала лучше всего использовать каменную вату, ведь она не способна поддерживать горение.

Внимание: Некоторые делают каркас из дерева. Его обязательно нужно пропитать антисептиком, тем самым продлевая срок службы материала.

Основание и фундамент

Каркас металлический для гаража должен стоять на ровной и жесткой поверхности. Он отличается простой конструкцией и имеет не большой вес, а значит, он не будет требовать создания ленточного фундамента, обязательно учитывайте это.

Внимание: Если вы желаете смотровую яму, то нужно сделать фундамент обязательно, соблюдая ту же технологию, что и при возведении гаража из металлического профиля.

Итак:

• Бетонные блоки вы можете купить или же отлить самостоятельно, учитывайте обязательно то, что их себестоимость в таком случае получается ниже. Но, чтобы самостоятельно изготовить блоки, обязательно потребуется форма, цемент, и иные важные строительные материалы.
• Форма, предназначенная для блоков – это ящик без дна, в качестве дна формы будет выступать стол, форму нужно класть на стол, смазывая обязательно изнутри маслом.
• Для изготовления применяется простой цементный раствор. Его сделать не сложно и составляющие свободно продаются в розничной торговле.
• Площадку необходимо тщательно выровнять, убрать мусор, после чего заглубить.
• После этого блоки льются прямо на месте строительства.

Внимание: Внешние поверхности фундамента обязательно нужно гидроизолировать, используя для этого битумную мастику в два-три слоя.

• Также вы можете сделать и плитный фундамент. Для этого надо будет сделать обнижение в земле на высоту плиты и после этого сделать заливку бетоном.
• Такой фундамент надо будет армировать. Для этого просто варится каркас их любого металла и заливается сразу вместе с ямой.

В итоге можно получить надежный и прочный фундамент, он в свою очередь, способен нести основную нагрузку от строения, а значит, нужно немного подождать, прежде, чем начинать устанавливать каркас гаража.

Каркас гаража

Металлический каркас для гаража своими руками сделать не сложно. Достаточно иметь в наличии довольно простой инструмент. Это: болгарку, отрезные и зачистные круги, сварку электрическую или полуавтомат.

Внимание: Если вы используете дерево, тогда следует применять в работе только хорошо просушенный материал. Говоря о количестве строительных материалов, здесь многое зависит от размера помещения, вы сможете узнать о количестве после вычерчивания эскиза.

• Гидроизоляция поверхности фундамента выполняется обычно двумя слоями рубероида, который приклеен на битумную мастику. Причем, нужно отметить, что гидроизоляция способна предохранить изделие от гниения, или же влаги, ведь именно такими недостатками и обладает дерево (это если вы в качестве материала используете древесину).
• После этого нам надо сразу сделать правильную разметку. Ставим по расположению углов отметки. После этого их надо обязательно проверить при помощи капроновой нити, делаем замер диагоналей.
• Металлический каркас для гаража начинаем делать с нижней обвязки. Режем профиль в нужный размер. Стыкуем и прихватываем сваркой.
• Проверяем все размеры. Если есть неточности, значит, подгоняем при помощи молотка и делаем окончательную сварку.
• На нижнюю обвязку принято крепить не только угловые, но и промежуточные стойки, закрепляя с помощью сварки.

Внимание: Вы должны отчетливо понимать, что нужно правильно устанавливать промежуточные стойки, создавать правильно стропильную систему для крыши, подбирая соответствующие детали профильной трубы.

• На стропила принято укладывать гидро- пароизоляционную пленку, сегодня она в свободной продаже, а значит, приобрести ее можно с особой легкостью.
• Полы обычно делаются из бетона (см. Бетонный пол в гараже согласно технологии). Но если вы делаете на плите, тогда этот вопрос отпадает сам собою.
• Чтобы придать дополнительной жесткости воротам, обязательно нужно выполнить поперечные стяжки.

После установки каркаса надо его обязательно покрасить.

• Зачищаем швы при помощи болгарки и зачистного круга. У нас ничего не должно мешать обшивке и креплению отделки.
• Обезжириваем плоскости. После образования белого налета снимаем его при помощи ветоши.
• Делаем грунтовку поверхностей.
• Делаем покраску.

Обшивка каркаса

Начиная заниматься обшивкой гаража отделочным материалом, вы должны понимать, что необходимо учесть важные тонкости этого процесса, только так можно сделать все правильно.

Внимание: Сварка делается точечным методом. Если вы делаете сплошной шов, тогда выберите электрод двоечку и сварку делайте на маленьком токе.

• Для обшивки стоит выбрать металл. Это может быть листовое железо. Так же можно применить и металопрофиль. Металлические покрытия являются пожаростойкими, ветронепродуваемыми, кроме того, они отличаются высокой прочностью и долговечностью.
• Металл принято крепить к каркасу, для этого используются специальные саморезы, они обладают шестигранной головкой, поэтому прекрасно подходят для выполнения этой работы. Но лучше и надежнее все-таки делать сварку так, как описано выше.
• Листы бывают различной длины, поэтому, покупая их, обязательно нужно удостовериться, что вы приобретаете то, что нужно. Кроме того, они могут отличаться и цветом, поэтому стоит учесть это обязательно.

Внимание: При подборе материала обязательно надо учитывать размеры конструкции. Чем более точно вы подберете, тем меньше будет отходов. Это существенно повлияет на цену.

Выбирая стеновой металлический каркас, нужно отдавать предпочтение марки С или ПС, для крыши отлично подходить профиль марки ПК или Н.

Заключение

Теперь вы точно знаете, как правильно изготавливается металлический каркас для гаража, а значит, если постараться, то выполнить работу вполне возможно самостоятельно, все в ваших руках.

Необходимо всего лишь соблюсти те важные рекомендации, о которых было сказано в статье, в результате этого можно будет сделать все качественно и тщательно, а металлический каркас получится надежным и практичным, каким и должен быть. Посмотрите внимательно фото, а инструкция не позволит вам сделать ошибки.

Теперь все в ваших руках, нужно стараться выполнять работу качественно, чтобы все получилось, но если вы сомневаетесь, что справитесь, обязательно воспользуйтесь услугами опытных специалистов.

Преимущества гаража из металла

Достоинства металлического гаража своими руками заключаются в простоте транспортировки на участок, а если он строится – то в простоте монтажа. Сварная конструкция позволяет также перемещать гараж на другое место, а перевозка проводится манипулятором и грузовой машиной. Поэтому удобство от такого гаража определимо для людей, часто меняющих место жительства.

Кроме мобильности металлический гараж своими руками довольно недорогой. Автомобиль будет находиться возле дома в защищенном помещении, а металл является очень долговечным. В отделке и заливке пола из бетона гараж металлический не нуждается. Все части гаража созданы из листов стали, крышу перекрывать особыми способами тоже не придется. Создать металлический гараж своими руками довольно просто. Для этого следует запастись материалами и инструментами, после чего приступить к работе, однако, стоит учесть, что по предварительному плану строительные работы проводятся намного качественнее и быстрее.

Необходимые материалы и инструменты

Первое, что надо сделать перед началом работы – нарисовать чертеж, где можно будет ознакомиться со всеми необходимыми размерами. Размеры должны быть подстроены под условия эксплуатации будущего строения. Если строится только для автомобиля – ширина должна быть как для авто с открытыми дверцами. Если же планируется обустраивать постройку стеллажом для инструментов, хранить запчасти – расширить габариты следует обязательно.

Также внутри гаража можно проводить ремонтные работы и техобслуживание автомобиля. Поместиться внутри должны ящики с инструментами, верстак, полки со стеллажом и все необходимое. Какие инструменты и материалы требуется подготовить для начала работы?

1. бетон и прутки из арматуры;
2. готовые бетонные блоки;
3. труба из металла 10-15 сантиметров в диаметре для полозьев;
4. уголок металлический пятидесятимиллиметровый;
5. метал в листах, толщина его от двух до двух с половиной миллиметров;
6. электроды и сварочный аппарат;
7. круг шлифовальный, отрезной для болгарки и сама болгарка;
8. замок, засов и петли для ворот;
9. доски для пола, если фундамент будет ленточный или на полозьях;
10. краска и грунтовка.

Пошаговая технология

Каждая работа предусматривает определенные этапы. Процесс постройки металлического гаража своими руками состоит из таких этапов работы:

• строительство фундамента;
• монтаж каркаса для помещения;
• монтаж обшивки, или создание стен;
• утепление на зимний период.

Каждый из этапов нуждается в определенном плане действий, и дальше будет рассмотрена каждая стадия отдельно.

Сначала делается разметка участка. Земельный участок должен быть видоизменен в соответствии с требованиями фундамента. Для фундамента на полозьях – удаляется плодородный слой. Засыпав площадку песком, вы поднимите и обезопасите покрытие под фундаментом от пучения во время заморозок. Песок способен отводить воду.

Разметка делается колышком, бечевкой, рулеткой и угольником. Опалубка из досок, а вернее – ее наземная часть, должна быть выше уровня земли на 30-40 сантиметров.

Фундамент

Фундамент – основа всей конструкции. Есть несколько видов такого фундамента, среди которых:

• ленточный;
• столбчатый;
• плиточный.

Ленточный вариант очень распространен, для его установки необходимо вырыть траншею по периметру будущего строения. Глубина определяется параметром промерзания грунта, но чаще всего вполне достаточно одного метра. Ширина обязана быть больше толщины будущих стен.

Любой фундамент должен быть армирован. Каркас для армирования создается из стальных прутьев толщиной 10-12 сантиметров в диаметре. Прутья связываются проволокой, но сваривать их не желательно – перенапряжение фундамента способно разрушить конструкцию.

Для бетонной смеси нам нужен песок, цемент М-500 или М-400, щебень, не очень крупный. Используя описанные материалы, фундамент может быть довольно недорогим. Готовый бетон тоже можно купить, хотя это немного дороже, чем делать его самому, вы существенно сэкономите во времени. Половина требуемой прочности может быть достигнута за шесть или восемь дней. Спустя это время, можно спокойно производить подготовку и укладку каркаса.

Каркас

Каркас для установки металлического гаража своими руками не всегда требует серьезных расходов денег и усилий. Сегодня продаются готовые собранные каркасы, и даже доставка/установка может быть бесплатной.

Каркасы для гаража могут быть из дерева или из металла. Железные каркасы огнеупорны, прочны и долговечны. Металл может выдержать даже порывы ураганного ветра, что надежно защитит ваш автомобиль. Для каркаса понадобятся:

1. металлический профиль 10х10 для стропил и перекрытия;
2. меньший профиль для обрешетки;
3. саморезы.

Конструкция собирается по чертежу, заготовки соединяются между собой саморезами и болтами.

Стены

Стены состоят из обшивки каркаса. Среди доступных видов обшивки можно отметить сталь и профнастил. Материал для стен стоит выбирать на долгое время, чтобы не пришлось переплачивать за ремонт.

Большинство специалистов предлагает в качестве оптимального варианта сборные гаражи из листовой стали или профнастила, все эти материалы крепятся к ранее подготовленному каркасу. Комплекты для обустройства гаража недороги, и монтируются они очень быстро и просто. Недостатки материалов такие: плохая теплоизоляция, иногда – пожаробезопасность.

Утепление

Утепление становится необходимым с наступлением зимы. Как это сделать, если ваш гараж металлический? Ответ прост – таким же способом, как и все остальные виды строений. Прийти на помощь в данном случае могут как стекловата, так и пенопласт. Любые доступные утеплители могут быть монтированы на стены изнутри. А покрыть их можно чем угодно, что будет радовать глаз и создавать красивый и неповторимый дизайн.

Как монтировать пенопласт или стекловату? Крепить их можно деревянными или поперечными брусками, которые будут располагаться между стойками.

Покраска и замки

Из внутренней стороны покрытие можно поштукатурить, покрасить. Красить гараж с внешней стороны обязательно. Перед процедурой, с металла удаляется ржавчина, покрывается антикоррозийной грунтовкой, сушится и только тогда покрывается краской. Краска должна быть специальной, для металла.

Установка ворот может быть любой – каркасная конструкция этому полностью располагает. Размеры зависят от размеров вашего авто. Минимум – 2,5 метра высоты и 2 метра ширины. Обычные ворота распашного типа могут быть сделаны самостоятельно – подготавливается каркас из металлических уголков, делаются створки. Такие створки создаются из металлопрофиля, могут быть как внутренними, так и наружными. Стальные листы толщиной три миллиметра, а для створок могут подойти силовые петли.

Среди замков для гаражей нет специально предусмотренных вариантов, и на дверь может подойти замок, который устанавливается на любую другую. Если в круг ваших пожеланий входит самостоятельное создание замка, можно соорудить засов, или два засова, которые смогут защитить помещение гаража от вторжения, и запираться на навесной замок.

Видео “Постройка каркаса для металлического гаража”

В этом сюжете показано как правильно самостоятельно собрать каркас гаража из профильных труб.
