Гараж своими руками из металлопрофиля и профнастила

Как из профнастила построить гараж своими руками, пошаговая инструкция и чертежи

Строительство гаража – трудоемкий процесс, требующий от хозяина серьезных затрат времени и денег. Однако это не означает, что гараж невозможно построить в короткие сроки и по бюджетной цене. Для этих целей отлично подойдет профилированный лист, используемый в качестве основного строительного материала. Что такое профилированный лис, и как построить гараж из профнастила своими руками, разберемся ниже.

Преимущества и недостатки профнастила для строительства гаража

Профнастил – строительный материал, выполненный из листа металла, которому придают специальную форму для увеличения жесткости. Строения, возведенные при помощи профлиста, обладают следующими преимуществами:

Скорость постройки. Гараж реально построить за 2-3 дня.
Стоимость возведения. Выбор данного материала в качестве основы для гаража значительно снижает его стоимость.
С материалом легко работать, и для этого не требуется обладать определенными навыками или инструментом.
Материал не подвержен горению и стойко переносит морозы.
Долговечность постройки. При использовании качественного профнастила конструкция простоит не один десяток лет.
В случае возникновения необходимости гараж из профнастила можно перенести с одного места на другое.
Приятный внешний вид.

К сожалению, как и любой другой продукт, профилированный лист обладает некоторыми недостатками:

Гараж, сооруженный из профнастила, нуждается в утеплении. Без него температура внутри помещения будет мало отличаться от температуры на улице.
В случае сильного удара лист деформируется, и вернуть ему первоначальную форму крайне проблематично. Скорее всего, придется менять поврежденный лист на новый.
Гараж из данного материала является слабой преградой для воров и хулиганов.

Как правильно выбрать профилированные листы

При выборе профлиста для строительства гаража обращайте внимание на материалы, имеющие следующую маркировку:

С – профнастил, используемый для обшивки стен.
НС – несущий стеновой профнастил, обладающий большей толщиной листа и способный выдерживать большие нагрузки.
Н – самый крепкий профнастил, толщина металла и глубина бороздок которого обеспечивают постройке максимальную прочность. Используется для возведения стен с нуля.

Обратите внимание! Цифра, идущая после маркировки, показывает глубину волны профнастила. Чем больше значение, тем прочнее материал.

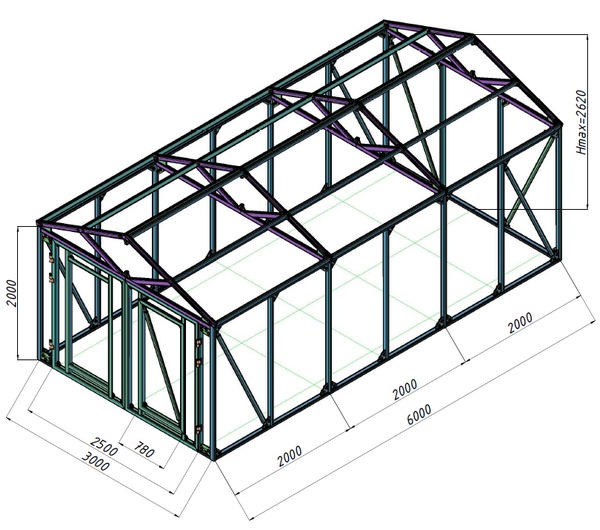

Схемы и чертежи

Перед началом строительства, для определения необходимого количества строительных материалов, создается схематичный план конструкции, выполненный в виде подробного чертежа. На нем указываются основные размеры постройки, способы соединения различных элементов друг с другом и прочие детали.

Чертеж составляется собственными силами или используется готовый вариант, который можно легко найти на нашем портале. Грамотно составленный чертеж позволит возвести постройку быстро, надежно и с использованием строго необходимого количества строительного материала.

Выбор места и разметка

Следующим шагом, после подготовки и согласования чертежа, является выбор места под постройку и его разметка. Выбирая место, обращайте внимание на следующие нюансы:

Место расположения гаража должно быть легкодоступным. Подъезд не должны загораживать другие здания или иные препятствия.
Выбирайте ровную площадку, без существенных перепадов высот.
Грунтовые воды не должны залегать близко к поверхности основания гаража. Иначе конструкция «поплывет», и срок ее эксплуатации значительно уменьшится.
Не желательно пристраивать гараж впритык к стене жилого дома. Выбудете слышать гул мотора, да и неприятные запахи со временем начнут проникать в жилое помещение.

на участке под постройку размещаются 4 колышка, которые обозначают углы здания;
между ними натягивается веревка, обозначающая стены;
после отмечаются ключевые элементы конструкции, например, расположение несущих опор.

Порядок строительства гаража из профнастила своими руками

При постройке конструкций из профнастила руководствуйтесь следующим алгоритмом действий:

сначала возводится фундамент будущей постройки;
следующим шагом становится возведение стен;
кроем крышу;
устанавливаем ворота.

При правильной подготовке процесс не вызовет особых сложностей – строительные работы реально закончить за пару дней.

Фундамент

Фундамент под гараж закладывается так:

Размечаем периметр строения, вбивая по углам колышки и натягивая между ними прочную нить.
Роем траншею шириной в 400 миллиметров и глубиной в 500 миллиметров. Больше не нужно, так как вес конструкции маленький, и возведение основательного фундамента не требуется.
По углам вкапываем несущие опоры и закладываем металлический уголок для будущих ворот гаража.
Каждые 1,5 метра устанавливаем дополнительные стойки, укрепляющие каркас постройки.
Аккуратно заливаем траншею бетоном.

Обратите внимание! В качестве основания под фундамент может послужить монолитная бетонная плита.

Дайте фундаменту пару дней, чтобы просохнуть, после чего приступайте к монтажу стен.

Стены

Для обшивки стен гаража профлистом не требуется прилагать значительных усилий и, при наличии хорошего инструмента, процедура завершается в течение 1-2 дней. Обшиваются стены так:

Крепим профлист к опорной угловой стойке таким образом, чтобы он не выступал за ее пределы. Крепление начинается с верхнего угла листа.
Следующие листы кладем внахлест, так, чтобы одна волна накрывала другую.
Места стыка обрабатываются герметиком, что исключает проникновение в помещение сырости и образование ледяной корки внутри помещения зимой.

Стойки делают усиленными, если профлист выступает только в качестве обшивки.

Крыша

Для односкатной крыши листы из профнастила крепятся таким образом, чтобы их волны совпадали с волнами листов, выступающих в роли обшивки стены. Козырек не стоит делать больше 3 сантиметров. Стыки обрабатываются герметиком и хорошенько связываются друг с другом посредством специальных креплений.

Отнеситесь к этой процедуре с особой внимательностью, иначе в непогоду крыша начнет протекать, и в помещении будет сыро, что плохо скажется на сохранности автомобиля и комплектующих.

Ворота

Ворота в гараж бывают двух видов:

на основе подъемного механизма. Наиболее сложный и дорогой вариант;
двустворчатые ворота, стандартной конструкции. Наиболее распространенный и дешевый вариант, с установкой которого у вас не возникнет никаких проблем.

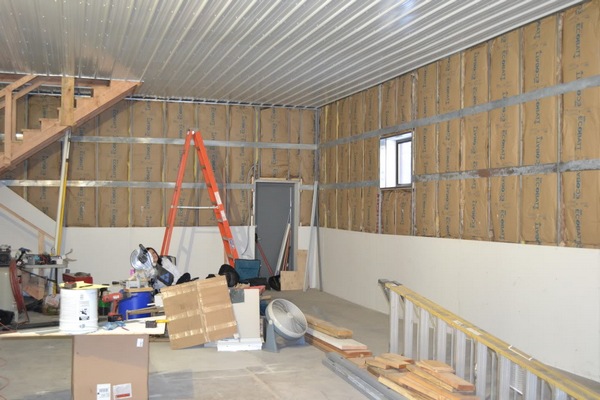

Утепление

Утепление гаража – важный этап. В неутепленном гараже будет очень холодно, отчего зимой с заведением транспортного средства могут возникнуть проблемы. Оптимальной температурой в помещении считается интервал от 1 о до 5 о . Для этого помещение утепляют специальными материалами, среди которых выделяют:

Как утеплить минеральной ватой

Традиционный материал для утепления, использующийся в большинстве построек подобного типа. Лучше всего применять твердые базальтовые плиты, так как они обеспечивают максимальную теплоизоляцию и легки в обращении.

Для ее применения не требуется обладать специальными навыками, и весь процесс легко осуществить собственными руками. Между стенкой и минеральной ватой желательно проложить слой гидроизоляции, так как при намокании ее термоизоляционные свойства ухудшаются.

Использование пенопласта

Использование пенопласта в качестве утеплителя позволяет:

сэкономить бюджет, так как пенопласт – дешевый строительный материал;
не подвержен гниению;
легко обрабатывается подручными инструментами;
долговечен;

К минусам относят:

разрушение под воздействием солнечных лучей;
легко уничтожается мелкими грызунами;
не пропускает воздух. Требуется дополнительная вентиляция помещения.

Важно! Обрабатывайте стыки между листами пенопласта герметиком. Это предотвратит образование конденсата на стенах.

Гараж из металлопрофиля своими руками

Относительно надёжности гаража из металлопрофиля существует два противоположных мнения. Одни автовладельцы видят в нём быстровозводимую и эстетически привлекательную постройку. Другие же предпочитают гаражи из кирпича и бетона, расценивая профлист как исключительно облицовочный материал.

Обе точки зрения вполне обоснованы. Для принятия решения о строительстве гаража из металлопрофиля, прежде всего, нужно убедиться в рациональности выбора этого материала. После чего изучить пошаговую инструкцию по возведению этого строения своими руками.

Характеристика металлопрофиля как материала

Металлопрофиль (профнастил, профлист, гофролист) – лёгкий и в достаточной степени гибкий материал, который изготавливают из тонколистовой стали. Металлические полотна с обеих сторон покрывают слоем цинка, тем самым обеспечивая защиту от развития коррозии. Эстетически привлекательный вид придают с помощью полимеров.

Материал имеет информативную маркировку, сообщающую о его предназначении и основных технических характеристиках:

«Н» – несущий профлист, используется для монтажа кровли и облицовки несущих конструкций;
«НС» – несуще-стеновый, универсален, пригоден для устройства ограждений;
«С» – стеновый;
R – кровельный;
А – защитное покрытие нанесено только на внешнюю, лицевую сторону полотна;
В – защита нанесена на тыльную сторону.

Металлопрофиль различают по нескольким параметрам, определяющим технические характеристики конкретного материала:

толщине полотна и, соответственно, его жёсткости: от 0,1 до 2 мм;
высоте и ширине волны: 1-114 мм;
форме волны;
степени антикоррозийной защиты, определяемой типом внешнего покрытия.

В соответствии с последним параметром различают несколько видов защиты стальных полотен.

Оцинковка – самый недолговечный слой.
Алюминиево-цинковое – немногим надёжнее предыдущего.
Полиэстер – декоративен, недолговечен, подвержен отслаиванию.
Поливинилфторид. Надёжен, прочен, имеет УФ защиту, долговечен.
Пурал. Близок по свойствам и характеристикам к поливинилфториду.

Полотна соединяют между собой методом нахлёста на 1-2 волны. Для металлопрофиля выпускают специальные крепежи: стальные саморезы с пресс-шайбой и шляпкой, окрашенными в те же цвета, что и профлист.

Плюсы и минусы профнастила

огнестойкость и отсутствие деформации под воздействием высоких температур;
негигроскопичность;
наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
широкий выбор цветового решения полотен;
небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
достаточно долгий срок эксплуатации – до 20 лет;
экологическая безопасность;
сравнительно невысокая цена.

торцы металлических листов не защищены антикоррозийным составом;
внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Какой металлопрофиль выбрать для строительства гаража

При строительстве гаража потребуется металлопрофиль для трёх основных элементов строения:

Толщина полотен может быть разной. Для возведения кровли рекомендован материал соответствующей маркировки, в которой присутствует литера R. Это прочный и дорогостоящий профлист, который в целях удешевления строительства можно заменить на металлопрофиль «НС».

Обратите внимание! При выборе профнастила для строительства гаража важна не толщина листа, а глубина профиля. Именно она придаёт листу жёсткость. Оптимальный выбор – профлист ПС-15 и С-15 толщиной 0,7 мм и глубиной волны 15 см.

Для того чтобы минимизировать вероятность кражи гаража, заказывают изготовление полотен, длина которых соответствует длине будущей постройки, и укладывают их горизонтально друг над другом с нахлёстом на 1-2 волны. Горизонтальные швы желательно загерметизировать влагостойким силиконовым герметиком. Это предотвратит подтекание влаги в зазоры между листами профнастила.

Но длинные горизонтальные полотна используют нечасто, так как доставка этого материала требует заказа дорогостоящих машин-длинномеров. Чаще всего гаражи из профлиста возводят из вертикально установленных полотен, соответствующих высоте строения. В этом есть свой «плюс»: влага скользит вдоль рёбер металлопрофиля и не затекает на внутренние стены.

Необходимо побеспокоиться и о том, чтобы лёгкое металлическое строение успешно противостояло порывам ветра. С этой целью стены крепят к грунту или бетону с помощью металлических скоб или шпилек.

Составление проекта и сметы расходов

В среднем для собственноручного возведения гаража из металлопрофиля требуется 1,5-2 месяца. При выборе проекта можно ориентироваться на стандартные размеры заводских изделий:

Типовые проекты гаражей из профнастила

Важно! При самостоятельном проектировании учитывают: угол наклона односкатной крыши не должен превышать 30°.

Составление чертежа

Смету на строительство выполняют на основании предварительно сделанного чертежа, на котором должны быть указаны все размеры и расстояния.

Можно использовать линейку и масштабирование или нарисовать эскиз будущего строения от руки.

Наиболее точный и подробный чертеж составляют с помощью специализированных программ, таких как AutoCAD, nanoCAD, «Компас», «Солитворкс», 3-D MAX.

Если гараж устанавливают на фундаменте, делают чертёж разреза или узла основания.

Составление сметы

Смета на строительство гаража должна включать:

перечень и объёмы работ;
количество и стоимость материалов;
транспортные расходы;
накладные расходы;
суммарную стоимость работ и материалов.

Строение представляет собой каркас из профилированной трубы, обшитый листами профнастила. Для устройства каркаса используют трубы:

Выбор сечения зависит от размеров строения. Чем оно больше, тем более крупное сечение труб выбирают. Стандартное расстояние между вертикальными стойками – 100-120 см. Или же используют трубы меньшего сечения и одновременно сокращают расстояние между стойками каркаса до 50-60 см.

Пример сметы на строительство гаража 4,5х3,5 м

Материалы	Параметры (мм)	Количество	Цена
Профильная труба для монтажа каркаса	60х20	70 м	190 руб/м
Профильная труба для монтажа рёбер жесткости	40х20	50 м	124 руб/м
Профнастил С-15	Толщина 0,7 мм, размеры листа 1200х1150	23 шт	210 руб/м 2
Цемент М400	50 кг	4 шт	196 руб
Песок	1,5 м 3	450 руб/м 3

Общий вес конструкции зависит от массы каждого материала и составляет не менее 800 кг.

Для того чтобы рассчитать вес постройки по своему проекту, ориентируются на следующие показатели:

1 м 2 металла толщиной 1 мм весит 7,8 кг;
1 м2 металла толщиной 2 мм – около 17 кг;
1 погонный метр профильной трубы 20х20 мм – 1,225 кг;
трубы 20х40 мм – 1,4-1,6 кг;
трубы 60х20 мм с толщиной стенки 2 мм – 3,020 кг;
трубы 60х40 с толщиной стенки 2 мм – 3,1 кг.

Необходимые материалы и инструменты

Для собственноручного строительства гаража из металлопрофиля потребуются инструменты:

нивелир;
бетоносмеситель (если проектом предусмотрен бетонированный фундамент);
болгарка и диски по металлу толщиной 1,5-2 мм;
ножницы по металлу;
шуруповёрт;
свёрла;
рулетка;
пузырьковый уровень длиной не менее 80 см;
лопаты совковая и штыковая;
отвес;
виброплита или приспособление для утрамбовывания грунта (например, металлическая бочка, на 1/3 заполненная камнями).

Из материалов понадобятся:

профильные трубы;
профлист;
саморезы;
арматура для усиления фундамента;
песок;
гравий мелкой (для отсыпки) или средней (для фундамента) фракции;
петли для навешивания ворот и калитки;
замки и засовы.

Подготовка фундамента

Гараж из профнастила – лёгкая конструкция, для которой не требуется мощного фундамента. В большинстве случаев достаточно мелкозаглублённой ленты или плиты. Подойдёт и столбчатый фундамент, оптимальный для пучинистых грунтов.

Поскольку пол в гараже необходимо бетонировать, лучшим выбором будет УШП (утеплённая шведская плита), размеры которой на 20-40 см превышают (со всех сторон) размеры гаража. Таким образом, одновременно получают пол, отмостку и облегчают себе задачу бетонирования подъездных путей.

Важно! УШП – фундамент мелкого заложения, поэтому нужно заранее продумать способ отвода грунтовых и поверхностных вод.

УШП одновременно является «плавающим» фундаментом, так как находится на песчаной «подушке», компенсирующей подвижки грунта. Это оптимальное решение для участков с высоким уровнем грунтовых вод и глубоким (более 80 см) промерзанием в зимний период.

монтаж на любом типе грунта;
меньший, по сравнению с обычным плитным фундаментом, расход бетона;
теплоизоляция, препятствующая промерзанию пола гаража;
плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
в плиту можно укладывать инженерные коммуникации;
быстрый монтаж (в среднем на возведение 100 м 2 УШП требуется не более 7 дней).

Важно! УШП можно возводить только на ровных участках, поэтому придётся тем или иным способом выровнять существующий.

Полноценный расчёт несущей способности УШП невозможен, так как в российских СНиП и ГОСТ нет такого понятия, как «утеплённая шведская плита». За основу можно брать характеристики стандартной бетонной, усовершенствованным вариантом которой является УШП.

пенопласт толщиной 5-10 см;
стальная арматура сечением 10 мм;
вязальная проволока;
геотекстиль;
рубероид;
пиломатериал для строительства опалубки;
песок (только карьерный, речной непригоден);
щебень средней фракции (20х40 мм);
портландцемент марки не ниже М400.

Этапы строительства УШП

Шаг 1. Выравнивание участка строительства.

Шаг 2. Разметка. С помощью верёвки и колышков определяют размеры будущей плиты.

Шаг 3. Выемка грунта на глубину 30-40 см в пределах разметки. Оптимальный способ – использование экскаватора.

Шаг 4. Выравнивание дна и стенок котлована.

Шаг 5. Утрамбовывание грунта на дне и стенках котлована.

Шаг 6. Формирование песчаной подушки толщиной 10-15 см.

Шаг 7. Утрамбовывание песчаного слоя. Задачу облегчит проливка песка водой из шланга.

Шаг 8. Укладка полотен геотекстиля с нахлёстом 30-40 см так, чтобы края полотен вступали за пределы разметки на 20-30 см.

Шаг 9. Отсыпка гравийного (или щебниевого) слоя высотой 10-15 см.

Шаг 10. Утрамбовывание гравия.

Шаг 11. Заворачивают края геотекстиля на гравийный слой.

Шаг 12. При необходимости прокладывают инженерные коммуникации.

Шаг 13. По периметру плиты вертикально устанавливают плиты пенополистирола высотой 20-25 см. Укрепляют конструкцию досками и укосинами.

Шаг 14. Укладывают на гравий плиты пенопласта.

Шаг 15. Настилают рубероид с нахлестом полотен на 10-15 см.

Шаг 16. По периметру плиты выстраивают опалубку.

Шаг 17. Внутри опалубки собирают армирующий каркас из арматуры и вязальной проволоки.

Шаг 18. Заливают бетон.

Если фундамент возводят в жаркие дни, необходимо поливать его водой каждые 2-3 часа. В относительно теплые дни – каждые 10-12 часов.

Совет! На следующий день после заливки фундамента бетон можно укрыть слоем песка или опилок. Они будут удерживать влагу и интервал между поливами можно увеличить в 1-1,5 раза.

Монтаж каркаса

Каркас можно собирать частями в стороне от фундамента или, если залита УШП, непосредственно на ней.

Шаг 1. Установка стартового профиля (углового швеллера), с помощью которого формируют периметр гаража (его нижнее основание).

Шаг 2. Приваривают угловые стойки.

Шаг 3. Из швеллера формируют верхнюю обвязку.

Шаг 4. Устанавливают промежуточные стойки из профильной трубы. Соединения труб и швеллера могут быть не сварными, а болтовыми.

Шаг 5. Крепят трубы для устройства крыши, формируют её уклон.

Описание технологии обшивки

В выполнении обшивки каркаса самое главное – правильно установить первый лист металлопрофиля. Он должен располагаться у одной из угловых стоек. Тщательно выверяют положение листа по вертикали и горизонтали. Используют отвес, уровень или нивелир.

Второй лист укладывают с нахлестом в 1 волну и крепят специальными саморезами для профнастила. Таким способом обшивают все стены гаража кроме той, в которой предусмотрены калитка и ворота. Далее аналогичным образом зашивают профнастиломк крышу строения.

Совет! Перед тем как вкрутить саморез, высверливают отверстие соответствующего диаметра.

Уход и эксплуатация за гаражом из металлопрофиля

Для того чтобы гараж прослужил как можно дольше и при этом сохранил свою эстетическую привлекательность, выполняют ряд рекомендаций по уходу за строением из металлопрофиля.

Профлист – достаточно «мягкий» материал, на котором от сильных ударов неизбежно останутся вмятины. Об этом нужно знать и избегать механического воздействия на стены и крышу.
Независимо от типа облицовочного покрытия, оно легко повреждается острыми предметами. Впоследствии в этих местах появляется ржавчина. Поэтому все сколы и царапины необходимо без промедления покрывать антикоррозийными составами и окрашивать в цвет металлопрофиля.
Для создания более комфортной остановки внутренние стены гаража обшивают ОСБ и утепляют.

Гараж из металлопрофиля можно спроектировать и выстроить самостоятельно. В этом помогут пошаговые инструкции по монтажу и рекомендации по выбору материалов.

Гараж из металлопрофиля своими руками

Преимущества и недостатки каркасной конструкции

Монтировать каркас можно и зимой

Каркасная технология строительства различных зданий и сооружений широко распространена как в жилищном и промышленном строительстве, так и при возведении вспомогательных объектов, к которым можно отнести и гаражные постройки.

У каркасной технологии строительства, при использовании металлических профилированных труб, есть свои достоинства и недостатки, которые определяют возможность использования таких конструкций, в тех или иных условиях выполнения строительно-монтажных работ и эксплуатации готового объекта строительства.

Плюсами данной технологии являются:

Относительно низкая стоимость строительства, в сравнении с вариантами, когда используется кирпич, бетон или сендвич-панели.
Малые сроки выполнения строительно-монтажных работ.
Возможность выполнения работ своими руками.
Отсутствие необходимости в привлечении специальной строительной техники.
Продолжительные сроки эксплуатации.
Все сезонность выполнения работ.
Отсутствует эффект усадки строительных конструкций.
Малые трудозатраты.
Отсутствует необходимость в сооружении сложных и дорогих фундаментов.

Недостатками можно считать:

Сложность самостоятельной разработки узловых соединений, обеспечивающих необходимую прочность и жесткость конструкции.
Стоимость каркаса, изготовленного из профильной трубы, выше стоимости аналогичной конструкции, изготовленной из дерева.
Каркас, изготовленный из металла, требует качественной теплоизоляции, т.к. металлический профиль является «мостиком холода».

Как рассчитать затраты

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

конструкция должна быть минимум в 1,5 раза шире автомобиля;
гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

профилированная труба;
профнастил;
сварочный аппарат (при необходимости);
крепёжные элементы для соединения элементов конструкции;
гаечный ключ;
дрель или шуруповёрт для работы по металлу;
болгарка (УШМ) для резки металла (при необходимости);
маркер для разметки.

Важно также учесть материалы и инструменты для устройства фундамента:

штыковая лопата;
лом;
уровень;
отвес;
кирпич, шлакоблок, газоблок, бетон или сваи;
песок, щебень.

Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
После этого устанавливается верхняя обвязка.
По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.

Преимущества материала

Гараж из металлопрофиля своими руками обладает массой преимуществ, о которых обязательно необходимо узнать перед покупкой. Среди недостатков можно отметить относительно непрочную основу, подверженную механическому воздействию. Гараж из металлопрофиля желательно размещать на своем участке или обеспечить надежную охрану от постороннего проникновения. Вторым немаловажным недостатком будет высокая теплопроводность металла, поэтому обогреть помещение будет непросто. Если речь идет об отдельно стоящем здании, в жаркое время года здесь также будет не очень комфортно, ведь помещение быстро нагреется. В общем, если вы все же определились с таким вариантом, лучше заранее подготовиться и к возможным трудностям в эксплуатации.

Положительные моменты использования металлических листов:

Легкий вес, поэтому сооружение не требует громоздкого фундамента.
Доступная стоимость, такая постройка обойдется в разы дешевле стандартного кирпичного гаража.
Идеально подойдет для временного или мобильного варианта гаража.
Отличные прочностные характеристики.
Простой монтаж, доступный своими руками.
Высокий декоративный эффект.
Возможность сделать все сооружение из металлопрофиля, включая ворота.

Улучшить эксплуатационные характеристики поможет специальное покрытие, поэтому металл не подвержен коррозии и разрушению. Строение органично вписывается в ландшафт участка, а при необходимости очень просто выполнить демонтаж, например, при переезде

Расширить площадь гаража из металлопрофиля также не представит трудностей, что важно при покупке нового авто или второго транспорта. В общем, преимуществ у такого варианта масса, теперь главное разобраться с главными принципами монтажа

Необходимые инструменты и материалы

Профилированная труба

Когда проект (эскиз) разработан, следующим этапом выполнения работ, будет приобретение выбранных материалов и подготовка необходимого инструмента.

Для монтажа фундамента, в зависимости от его конструкции, понадобится кирпич и цементный раствор, бетон, винтовые сваи или ж/б плиты.

Для изготовления каркаса – металлическая профильная труба сечением 100х100, 100х80, 60х60 и 60х40 мм, а также листовой металл толщиной 4,0 мм.

Для обшивки каркаса – листы ОСБ, фанера или профилированный металлический лист, а также вагонка и сайдинг.

Для утепления – минеральная вата или пенопласт, для гидроизоляции – рубероид.

Для выполнения работ понадобятся: сварочное оборудование, углошлифовальная машинка («болгарка»), шуруповерт, слесарный инструмент и крепежные элементы.

Крыша

На гаражах из профнастила обычно делают односкатную или двухскатную крышу. Оба варианта неплохо себя показали, но проще реализуется односкатная — меньше требуется материала на фермы и стропила, меньше и расход профнастила. Уклон может быть в одну из сторон (на фото внизу) или назад. Выбирается в зависимости от ситуации.

Пример ферм для формирования односкатной крыши гаража

В регионах с большим количеством снега односкатные крыши делают редко — чтобы снег сходил, требуется большой угол наклона, а это и съедает большую часть экономии (одну из стен приходится делать намного выше), и возрастает ветровая нагрузка. Тут гараж из профнастила чаще делают с двухскатными крышами.

Пример ферм для двускатной крыши гаража

Угол наклона двускатной крыши гаража желательно делать не меньше 20°. При большем уклоне крыша получается дорогой, а при меньшем снег плохо сходит.

Строительство гаража из металлопрофиля

Добавил(а): Максим Овсянников 18 марта

Построить гараж из металлопрофиля своими руками под силу каждому домовладельцу. Вам не понадобятся специфические навыки. Достаточно изучить технологию и следовать её основным требованиям.

Что такое гараж из металлопрофиля

Гараж из металлического профиля — прочное и удобное помещение для стоянки автомобиля. Он не требует мощного фундамента, больших финансовых затрат и строительных навыков.

Металлопрофиль — профилированный стальной лист, покрытый полимерным слоем. Материал используется для облицовки стен, перегородок, ограждений. Для защиты от ржавчины листы металлического профиля обрабатываются цинковым или алюмоцинковым покрытием. Иногда используется алюмокремниевое, однако оно менее устойчиво к внешним воздействиям. Лучшую защиту даёт алюмоцинковое.

Специалисты считают металлический профиль лучшим строительным материалом для возведения малых зданий. Среди основных преимуществ можно выделить:

Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
Негорючесть.
Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.
Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

Виды гаражей: фото

Выбор материалов

С точки зрения конечного потребителя, металлопрофиль — это рифлёный металлический лист, пропитанный несколькими покрытиями. При выборе материала для строительства гаража нужно обращать внимание на маркировку:

Буква «Н» характеризует несущую способность. Металлический профиль с такой меткой отличается большой толщиной листа и высотой волны. Дополнительные бороздки увеличивают жёсткость материала.
«НС» — это несуще-стеновой металлопрофиль, имеющий среднюю волну и толщину листов.
«С» — стеновой профнастил. Используется в обшивке возведённых стен.

Металлический профиль с маркировкой «Н» считается самым крепким, потому при строительстве гаража с нуля стоит использовать именно его.

Цифры, проставленные в маркировке сразу за буквой, указывают высоту волны. Этот показатель может составлять от 8 до 100 мм. Косвенно это говорит и о толщине материала.

К примеру, параметры листа Н-75 следующие:

Толщина листа находится в диапазоне 0,7–1,0 мм.
Предельная нагрузка на 1 квадратный метр листа — от 9,2 кг до 12,0 кг.
Высота волны — 75 мм.

Рассчитать количество металлопрофиля, которое понадобится при строительстве, очень легко, достаточно определиться с размерами строения. Длина постройки равна ширине нескольких листов. Высота гаража от фундамента до крыши равна высоте одного листа. Закупая материал, следует прибавить к заданной длине здания 10 процентов — это необходимо для стыковки листов внахлёст.

Кроме металлопрофиля, в процессе строительства понадобятся такие материалы, инструменты и комплектующие:

Каркасные трубы.
Утеплитель.
Инструменты: шуруповёрт, дрель, кусачки, уровни, лопаты, ёмкость для замеса.
Расходники: саморезы, профили, песок, щебень, цемент.

Строим гараж своими руками

Перед покупкой материалов и началом работ необходимо найти и расчистить площадку для будущего строения и составить подробный чертёж.

Выбор и подготовка места

При выборе площадки для строительства гаража нужно руководствоваться целесообразностью и удобством. Если какое-то место более подходит для строительства бани или беседки, для гаража можно подобрать другой участок. Основное требование — отсутствие препятствий к выезду автомобиля.

В идеале линия ворот гаража должна располагаться на одном уровне с линией забора. Это гарантирует беспрепятственный выезд автомобиля на улицу и позволяет не ставить на этом участке ограду.

В целях экономии гараж из металлопрофиля можно пристроить к существующему зданию. В таком случае можно не строить одну из стен, но из-за повышенной шумопроводимости материала пристройку не нужно устанавливать рядом с жилым домом.

Для строительства гаража нельзя выбирать место с плодородной землёй. Под зданием начнётся гниение органических веществ, в результате чего возможен перекос конструкции.

Выбранная местность очищается от мусора и зарослей и размечается с помощью колышков, арматуры и верёвки, которая будет указывать размещение всех сторон будущего гаража.

Составление чертежа

Создание чертежа с указанием всех размеров и материалов не является обязательным условием возведения гаража, однако очень полезно людям, не имеющим опыта работы в строительстве.

В чертеже можно указывать все размеры и характеристики будущего строения, включая уклон крыши и высоту пола. Стандартные параметры гаража для одной машины следующие:

Длина строения — 6 метров.
Ширина — 3 метра.
Высота стен — 2 метра. Ещё полметра или немного больше приходится на крышу.

В чертеже указываются все детали, их размещение и размеры

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки». Он состоит из двух схем:

Чертёж каркаса здания.
Чертёж зашивки.

В случае, если возводится стационарное строение, устанавливаемое на постоянное место, могут добавляться также чертежи фундамента и смотровой ямы.

Проект может включать несколько чертежей с разных точек

План работ

Возведение гаража из металлического профиля проходит в несколько последовательных этапов:

Подготовка фундамента.
Монтаж сборного металлического каркаса.
Обшивка.
Установка кровли.

Заливка фундамента и пола

Любое строительство начинается с подготовки основания. Именно фундамент принимает на себя основной вес здания, и от того, насколько качественно он сделан, зависит срок службы всей конструкции.

Возведение основания происходит по шагам:

Разметка по периметру, если это не было сделано на этапе подготовки площадки. По углам вбиваются небольшие колышки, между которыми натягивается стандартная строительная нить.
Рытьё траншеи. Металлопрофиль относится к лёгким материалам, потому достаточно углубиться в грунт на полметра.
Бурятся скважины для каркасных стоек. Эти же столбы будут играть роль свай фундамента, увеличивая сопротивляемость сезонным сдвигам почвы. Глубина — от полуметра, стойки должны заходить с небольшим запасом.
Траншея заливается цементным раствором. Рекомендуется разводить раствор в пропорции 1 ведро цемента на 2 ведра песка.

Если планируется обустройство смотровой ямы, копается котлован, размеры которого примерно на метр превышают плановые габариты. На дно также засыпается песок и утрамбовывается. В случае если грунтовые воды на участке расположены близко к поверхности, по периметру ямы делается дренаж, трубы которого выходят в ближайшую сливную систему. Стенки ямы монтируются из бетонных плит и выравниваются кирпичом. Работа должна быть завершена до заливки пола.

Ширина ямы зависит от габаритов автомашины

Далее можно приступать к заливке пола. Обычно для этого используется бетон.

Поверхность засыпается песком. Он должен быть ниже стенок смотровой ямы примерно на 10 сантиметров.
По всему периметру фундамента закрепляется демпферная лента. Она будет препятствовать возможной деформации пола при повышении или понижении температуры.
На засыпанный и утрамбованный песок укладывается слой гидроизоляции. Для этого подойдёт толстая плёнка из полиэтилена или рубероид.
На гидроизоляционный слой укладывается арматурная сетка. Диаметр прутьев — 10–12 мм.
Поверх заливается бетон. Готовая поверхность расправляется правилом.

Уложенный пол должен просохнуть. Для этого может понадобиться до трёх недель.

Видео: Заливка бетонного пола в гараже

Создание каркаса

Есть два основных способа монтажа каркаса:

Сварка каркаса с последующей фиксацией на подготовленной площадке.
Монтаж опорных стоек с дальнейшей установкой планок на месте.

Должна получиться подобная конструкция:

Элементы крыши крепятся отдельно

В первом варианте каркас собирается отдельно от фундамента. Все элементы тщательно промеряются согласно ранее разработанному плану, нарезаются и свариваются друг с другом. Собранная конструкция устанавливается на фундамент и крепится с помощью саморезов. Иногда конструкция собирается по отдельным блокам непосредственно на фундаменте, в таком случае отдельные блоки свариваются или крепятся длинными шурупами.

Второй способ требует вмешательства на этапе создания фундамента. Для монтажа опорных стоек на глубину промерзания почвы роются ямки. Для этого можно использовать обычный садовый бур. В ямы устанавливаются угловые стойки. Они выравниваются по горизонтальному и вертикальному уровню и считаются эталонными. По ним выставляются остальные вертикальные стойки, верх которых должен образовывать единую горизонтальную плоскость. Затем ямки и ленточный фундамент заливаются бетоном.

Количество вертикальных стоек зависит от размеров гаража и типа используемого металлопрофиля. В среднем на каждый лист достаточно установить 2–3 опоры с расстоянием между ними 0,6–0,8 м.

Таким способом опоры устанавливаются с трёх сторон, четвёртая остаётся для монтажа ворот. Для распашных ворот достаточно изготовить два простейших четырехугольных каркаса для створок, установить на них и на крайних стойках стальные петли и навесить полученные конструкции. При необходимости добавляются дополнительные рёбра жёсткости.

После того, как раствор схватился, можно приступать к монтажу верхней и нижней обвязки и горизонтальных планок. Они крепятся к вертикальным опорам с помощью сварки либо саморезов на расстоянии 0,5 м друг от друга.

Если в дальнейшем планируется обустройство односкатной крыши, одна из сторон делается выше остальных. Двускатная крыша требует создания достаточно сложной стропильной системы.

Видео: Сборка каркаса в ускоренном темпе

Монтаж металлопрофиля

Установка профилированного листа — самый простой этап сборки гаража. Профнастил крепится вертикально, что обеспечивает своевременное устранение воды.

В качестве крепёжных элементов используются саморезы с прорезиненой прокладкой. Она надёжно закрывает отверстие, не царапает лист и исключает попадание влаги внутрь.

Работа происходит в несколько этапов:

Монтаж первого листа. Он крепится к угловой стойке с помощью саморезов и шуруповёрта. Вначале крепится верхний угол, затем вся сторона, после чего можно пришивать металлопрофиль по всему периметру. Среднее расстояние между саморезами — 30 см, или «через волну», за исключением последней.
Монтаж последующих листов. Установка происходит «внахлёст» на одну волну. В этом месте к каркасу крепятся два листа, в дальнейшем лист пришивается по профилю. Последняя волна остаётся свободной и связывается со следующим элементом обшивки.
Важный этап — обработка стыков герметиком. Это необходимо сделать, чтобы внутрь не попадала вода.

Видео: Крепление профнастила

Монтаж кровли

Крыша гаража из металлического профиля может быть односкатная либо двускатная. Это необходимо определить на этапе проектирования строения. Если гараж примыкает к другим строениям, стоит ограничиться одним скатом. Его уклон должен быть не менее 8 градусов.

Все элементы системы устанавливаются по отдельности

Монтаж происходит в несколько последовательных этапов:

Сборка каркаса крыши и обрешётки кровли. При обустройстве двускатной крыши крепятся стропильные пары, усиленные металлическими откосами. Их количество равно числу вертикальных опор.
Укладка листов. Монтаж происходит внахлёст на одну волну или на 20 см. Стыки заполняются битумными герметиками. 30–40 сантиметров металлопрофиля необходимо оставлять на свес за край.
Кровельные металлопрофильные листы крепятся не через волну, как в настенном варианте, а на каждой волне. Используются саморезы с прорезиненой головкой, скрывающие отверстия и не пропускающие влагу.

Видео: Монтаж односкатной крыши

Утепление и отделка

Для утепления гаража из металлического профиля используется стеклянная или минеральная вата. Предпочтительнее использовать минвату, она обладает повышенной огнеупорностью. Процесс утепления и отделки происходит следующим образом:

Подбираются ватные маты. Толщина — от 50 до 100 мм.
К стене крепится термоизолирующая плёнка. Она не даёт теплу уходить из помещения и препятствует образованию конденсата.
Ватные маты крепятся между вертикальными стойками каркаса. Это можно сделать с помощью реек либо специального клея. Аналогичным образом утепляются ворота и листы кровли.
В качестве внутреннего декоративного покрытия можно использовать тонкие листы алюминия или профнастил. Многие строители рекомендуют не устанавливать дополнительное покрытие, так как оно провоцирует накопление конденсата.

Листы минваты помещаются между вертикальными опорами каркаса

Для утепления гаража можно использовать и рулонный материал. Его монтаж требует предварительной установки реечного каркаса. Поперечные планки, металлические либо деревянные, крепятся к главному каркасу на расстоянии 50–60 см. Под эти планки заводится рулонный утеплитель.

Видео: Как утеплить гараж для работы зимой

Готовый гараж из металлопрофиля окрашивается антикоррозийной краской. Это повышает срок службы постройки.

Соблюдая ряд несложных правил, вы станете владельцем собственного гаража из профнастила. При необходимости он легко переоборудуется под мастерскую, склад или другое хозяйственное помещение.

Гараж из профнастила своими руками — чертеж и инструкция монтажа

Каждого автолюбителя тревожит вопрос хранения и содержания верного «железного коня». Жителям городских многоэтажек повезло чуть меньше, так как им каждый вечер приходится искать свободное место для парковки, а вот владельцы частных домов вполне могут построить компактный, удобный гараж на придомовой территории. Эта незамысловатая хозяйственная постройка обычно выполняет 2 функции: оберегает автомобиль от посягательств грабителей, а также защищает от неблагоприятных погодных условий (холода, жары, дождя, снега). Она при небольших затратах значительно упрощает содержание и обслуживание автомобиля. В этой статье мы расскажем, как сделать чертеж и построить гараж из профнастила своими руками.

Выбор материала

Профнастилом называют профилированные листы из оцинкованной стали с полимерным покрытием из пурала или полиэстера. Это универсальный строительный материал, из которого может возводится крыша и каркас гаража. Он обладает высокой устойчивостью к влаге, коррозии, перепадам температуры и биологическим факторам. Механическая прочность профнастила обеспечивает большим количеством вертикальных ребер жесткости, которые не дают покрытию деформироваться. Чтобы построить гараж или другие хозяйственные постройки, используют:

Несущий профнастил. Этот материал маркируется буквой «Н», что указывает на высокую механическую прочность и устойчивость к внешним воздействиям покрытия. Оно имеет дополнительные бороздки, придающие жесткость, максимальную высоту гофры и толщину основания. Несущий профнастил используют, чтобы сделать гаражи, ангары, контейнеры, массивные перекрытия. Из него изготовляется крыша и стены сооружения, благодаря чему пропадает необходимость приобретать другие материалы.
Несуще-стеновой профнастил. Этот кровельного профилированного листа отличается от несущего меньшей толщиной основания, высотой гребней и жесткостью. Однако, крыша и стены из этого материала считаются не менее надежными, долговечными. Чаще всего гараж из профнастила небольшого размера делают из этой универсальной марки ввиду доступной стоимости.
Стеновой профнастил. Профилированный лист, относящийся к стеновому типу, имеет наименьшую высоту волны, толщину основания и цену. Он используется для обшивки стен. Крыша из этого материала не прослужит долго, так как она не способна эффективно отводить атмосферную влагу, особенно если скаты имеет малый угол наклона.

Важно! Гараж из профнастила должен обладать высокой устойчивость к коррозии, проникновению воды и большой несущей способностью. Поэтому для строительства применяют марки Н114 или Н60, для простых проектов маленького размера берут С44. При проектировании гаража, нужно учитывать, что профилированный лист обладает высокой теплопроводностью, из-за чего поверхность материала и содержимое постройки будет сильно нагреваться на солнце. Устраняют эту проблему с помощью монтажа термоизоляции.

Подготовительный работы

Сделать гараж из профнастила своими руками под силу каждому мастеру с минимальными строительными навыками и базовым набором инструментов. Процесс сооружения этой хозяйственной постройки состоит из следующих этапов: создание проекта, разметки, заливки фундамента, сборки каркаса, обшивки и возведение кровли. Лучше всего выполнять эти работы силами 2-3 работников. Процесс подготовки к строительству гаража выглядит следующим образом:

Создание проекта. Чтобы сделать чертеж будущего гаража, определяют габариты постройки. Этот параметр зависит от того, сколько машин будет в нем содержаться. Для 1 автомобиля средних размеров достаточно ширины 2,8-3,0 м, длины 4,7 м. В таком гараже даже останется свободное пространство для организации сезонного хранения. На этом этапе важно определить, какая должна быть крыша. Наибольшей популярностью пользуются односкатные и двухскатные варианты. Выбор зависит от снеговой нагрузки и среднегодового количества осадков в зоне строительства.
Выбор места. Гараж располагают так, чтобы к нему вела удобная подъездная дорога, а также недалеко от основного дома Участок для строительства выбирают преимущественно ровный, чистый от деревьев и кустов.
Разметка. На расчищенном участке, согласно проекту, устанавливают 4 колышка по углам будущей постройки, а затем между ними натягивают шнур. Отмечают места, в которых располагаются опоры каркаса.
Заливка фундамента. По периметру гаража выкапывают траншею шириной 20-30 см на глубину 0,4-1,0 м. Засыпают в нее песчано-гравийную подушку, армируют, а затем заливают цементом.

Обратите внимание! Ленточный фундамент набирает прочность 4-7 дней. У опытных мастеров существует профессиональная хитрость, предотвращающая растрескивание при застывании. Чтобы цементный раствор не деформировался в процессе высыхания, песчано-гравийную подушку перед засыпкой смачивают.

Сборка каркаса

Делая гараж из профнастила своими руками, нужно особое внимание уделить сборке каркаса сооружения, который можно построить из металла или древесины. Большинство опытных мастеров сходятся во мнении, что оптимальный вариант – металлические трубы диаметром 4 мм2. Выбор материала для каркаса зависит от веса, толщины и типа профнастила. Работы выполняют в следующем порядке:

При заливке фундамента каждые 1-1,5 м устанавливают опорные стойки каркаса, укрепив элементы в вертикальном положении временными распорками. Высота стоек обычно составляет не менее 2-2,2 м.
Опорные стойки каркаса связывают верхней и нижней обвязкой. При работе с металлическими конструкциями крепеж осуществляется с помощью дуговой сварки.
В местах, расположенных поблизости от дверных проемов, каркас укрепляют подкосами, чтобы придать конструкции дополнительную жесткость.
Изготовляют стропильную систему кровли. Наиболее простой и экономичный вариант для гаража из профнастила – односкатная крыша с уклоном 10-15 градусов. Для нее опорный каркас с одной стороны наращивают стойками, а затем устанавливают стропильные ноги.

Опытные мастера при проектировании гаража советуют учитывать длину строительный материалов, чтобы оставалось меньше обрезков. Чтобы строительство места хранения для автомобиля вышло экономичным, его длина не должна превышать 4,5 м, а высота 2 м.

Обшивка и отделка

Если не брать в расчет процесс заливки и затвердевания фундамента, гараж из профнастила можно построить за 1-2 дня. Некоторые производители выпускают готовые типовые комплекты, в которых элементы каркаса и обшивки нарезаны в размер, а мастеру остается только собрать конструкцию с помощью шуруповерта по прилагающейся схеме. Работы выполняют в следующем порядке:

В первую очередь профнастилом обшивают стены гаража. Крепление выполняют внахлест на 1-2 волны с помощью шуруповерта. Используют специальные саморезы для профилированного листа из оцинкованной стали с резиновой шайбой.

По опыту строителей такой гараж прослужит 50-70 лет при правильном обслуживании. Чтобы продлить срок эксплуатации сооружения, края профнастила покрывают защитными составами, а раз в 5 лет выполняют полное окрашивание постройки с обеих сторон.

Видео-инструкция

Чертеж гаража из металлопрофиля

Построить гараж своими руками можно из разных стройматериалов, но именно они обеспечивают надежность и долговечность сооружения. Так, гараж из легких щитовых материалов можно смонтировать за 2-3 дня, и даже утеплить его на случай холодов, но будет ли такая постройка надежной, долговечной и удобной в эксплуатации? Поэтому, прежде, чем строить гараж, необходимо разработать проект с привязкой к местности и конкретным материалам, оформить чертежи и продумать все необходимые функции и удобства, которые гараж должен выполнять. После заготовки материалов, выбора строительных инструментов и выбора технологии строительства можно начинать работы. Гараж из металлопрофиля

Размеры самодельного гаража

Строительные нормы и правила № 2.07.01-89 и № 21-01-97 регламентируют строительство отдельного или пристроенного гаража согласно его размерам и местоположению объекта:

Расстояние до соседнего гаража или земельного участка ≥1 метр, расстояние от стоящего рядом жилья ≥ 6 метров;
Гаражные ворота нельзя располагать на одной линии с «красной линией», минимальное расстояние от нее отступ ≥5 метров. «Красная линия» разделяет границы земельных участков. Это условная граница, которая на карте обозначается красной линией и отделяет конкретный участок от соседних кварталов и микрорайонов, улиц, дорого и проездов, площадей и централизованных инженерных коммуникаций;
Стандартный гараж для одной машины имеет габариты 3 х 5 метров, для двух машин – больше по всем сторонам на 4,5-5 метра. Высота гаража должна быть не меньше 2-2,5 метров, свободное расстояние вокруг автомобиля – 1 метр.

Стандартные габариты гаража для одной машины

Размеры будущего гаража влияют на комфортность его эксплуатации. На небольшом земельном участке все поневоле стремятся сэкономить пространство, но минимальные размеры гаража не должны уходить от следующих требований:

Минимальная высота гаража должна быть на 50 см выше среднего роста человека;
Минимальная ширина гаража должна отталкиваться от ширины автомобиля с добавленными 80 см;
Минимальная длина гаража должна соответствовать длине автомобиля, умноженной на 1,5.

Самый дешевый проект самодельного гаража – из металлопрофиля. При соответствующем наружном и внутреннем утеплении, антикоррозийной защите и надежном фундаменте такое сооружение будет служить достаточно долго – несколько десятков лет. Любой чертеж гаража из металлопрофиля опирается на основы каркасного строительства, то есть, сначала создается металлический каркас, который затем обшивается профлистом или другим листовым металлическим прокатом, утепляется и декорируется (также снаружи и внутри). Монтаж каркаса проводится по одной технологии для всех сооружений на основе металлических каркасных элементов. Стандартные габариты гаража для разных легковых автомобилей

Типы кровли для гаража

Кровля такого гаража обычно делается односкатной, так как это – самая простая, но надежная и дешевая конструкция. Нижний скат крыши проходит параллельно одной из стен гаража таким образом, чтобы покатом он был повернут к наветренной стороне. Уклон ската крыши должен обеспечивать беспрепятственный сход снега, талой или дождевой воды. Чтобы правильно рассчитать угол уклона ската, следует принимать во внимание следующие факторы:

Климатическая и географическая зона. Односкатная кровля с уклоном 5-7° широко применяется в регионах с умеренными среднегодовыми осадками или в регионах с сильными ветрами;
Вид кровельного покрытия. Профнастил можно укладывать на крышах любого типа;
Архитектура объекта и соответствие гаража общему виду архитектурного комплекса, если есть рядом стоящие гаражи или другие постройки.

Важно! Уклон односкатной крыши гаража из металлопрофиля должен быть не больше 30°.

Схема гаража из металлопрофиля с односкатной крышей приведена на рисунке ниже: Чертеж металлического гаража с односкатной крышей

Двускатную крышу делают на гаражах с большой площадью или если односкатный вариант не подходит по климатическим условиям.

Важно: В регионах с обильными снегопадами уклон двускатной кровли должен быть больше 45°.

Преимущества гаражей с двухскатной крышей:

На чердаке двухскатной крыши есть много места для чердачного помещения;

Недостатки:

Необходимость конструировать стропильную систему, что представляет определенные сложности при самостоятельном строительстве гаража и крыши;
Большой по сравнению с односкатной расход строительных материалов и увеличение времени строительства.

Стропильная система для двухскатной гаражной крыши делается по наслонной или навесной схеме. Чертеж гаража с двухскатной крышей

Наслонная стропильная система использует деревянные балки-опоры для стропил. Нижняя часть конструкции крепится к вертикальным балкам, верхняя часть опирается на прогоны. В такой схеме сначала монтируется рама крыши, затем – конек. Стропила крепятся с противоположных сторон парами и крепятся к раме;
Навесная стропильная схема делается с упором стропил на стены гаража, вся система собирается из ферм треугольной формы – деревянных или металлических. Так как сам гараж будет собираться из металлопрофиля, то кровельную систему тоже рекомендуется собирать из металлических элементов для надежного сочленения.

Важно: Наслонная стропильная система собирается, если в гараже будут стоять два и больше автомобиля, а в самом боксе будут дополнительные опоры или внутренняя перегородка. Наслонную конструкцию оптимально монтировать для гаражей с пролетами до 5 метров.

Гараж-пристройка

Металлический гараж к дому из любых стройматериалов пристраивается нечасто, но при необходимости осуществления такой комбинации следует знать некоторые особенности:

Общая стена должна изолироваться негорючими материалами, так как гараж, даже металлический, увеличивает риск пожара;
Фундамент гаража должен быть такой же глубины, что и основание дома. Это необходимо, чтобы не вызвать деформаций основного фундамента при пристраивании гаража;
Скат гаражной крыши должен находиться ниже крыши дома. Чтобы фундамент гаража не затопило талыми или дождевыми водами, вокруг гаражного основания делается отмостка с гидроизоляцией. Также гидроизолируется стык кровельных материалов дома и гаража;
Угол наклона гаражной крыши должен быть больше угла крыши дома;
Декоративная отделка гаража-пристройки должна соответствовать декоративному покрытию наружных стен дома.

Гараж-пристройка

Для строительства гаража из металлопрофиля понадобится до двух месяцев – такой достаточно большой срок получается из-за необходимости заливать мелкозаглубленный ленточный фундамент, который будет схватываться и затвердевать не менее 28 суток. Сборка каркаса и обшивка профлистом занимают гораздо меньшее время.

Проект гаража из профнастила включает в себя следующую информацию:

Чертеж гаража в четырехмерной проекции. Основной чертеж содержит:
1. Наружные и внутренние размеры гаража;
2. Угол наклона кровли;
3. Тип ворот – распашные, раздвижные, с вертикальным открыванием, и т.д;
4. Тип кровельных материалов;
5. Параметры металлического каркаса.

Расчет бетона для заливки фундамента

При возведения ленточного и столбчато-ленточного фундамента расчеты производятся разными способами. При расчете свайного фундамента используется следующая формула:

V = π * r 2 * h;

Где:

V – объем бетонной сваи;
r – радиус бетонной опоры;
h – длина бетонной опоры;
π – математическая постоянная величина = 3,14.

Ленточный фундамент гаража

Для расчета бетона ленточного фундамента нужно знать длину (L), высоту (H) и ширину (B) ленты. Общий объем бетона рассчитывается так:

V= L * H * B

При расчете количества профнастила вся площадь кровли раскладывается на простые геометрические фигуры, и отдельно вычисляется площадь каждой из них:

Площадь прямоугольного треугольника – S= ½ x a * b, где a и b – катеты треугольника;
Площадь остроугольного, тупоугольного, разностороннего, равнобедренного или равностороннего прямоугольника – S = ½ * а * h, где а– стороны треугольника, h– высота, опущенная на сторону треугольника;
Площадь прямоугольника – S= a * b, где a и b – стороны прямоугольника.

Строительство гаража

Для строительства фундамента и монтажа металлического каркаса нужны такие инструменты:

Емкость для замешивания раствора или бетономешалка;
Ручной или электробур, сварка и шуруповерт;
Лопата, деревянные колья и строительный шнур;
Пассатижи, ножницы по металлу или шлифмашинка;
Отвес и уровень;
Метизы: саморезы, гвозди, винты, болты, шайбы и гайки, заклепки;

Свайный фундамент

Участок подготавливается следующим образом:

Места закладки фундамента расчищается и выравнивается;
По наружному и внутреннему периметру фундамента натягивается шнур на колышках;
Размечается смотровая яма.

Возведение свайного фундамента

По разметке роется траншея шириной 0,4 м, дно траншеи трамбуется;
Бурятся скважины глубиной 0,4 м и 0,4 м для заливки свай, дно скважин трамбуется;
Дно скважин закрывается песчаной подушкой слоем 0,1 м, увлажняется и трамбуется;
В скважины устанавливаются бетонные или асбестоцементные сваи;
Вяжется и сваривается арматурный пояс для свай из арматуры 12-14 мм, устанавливается в каждую скважину;

Армирование свай

Далее сваи заливаются бетонным раствором:

Первая свая заливается наполовину, опора приподнимается на 10-15 см, чтобы раствор залил дно скважины. После этого сваю можно заливать бетоном до конца;
Таким же образом заливаются остальные сваи;
Опоры закрываются гидроизолятором, верх сваи поливается водой 2-3 дня, чтобы раствор при затвердевании не растрескался.

Как заливается бетонная лента

Монтируется деревянная опалубка выше уровня основания на 8-10 см, стенки опалубки гидроизолируются;
Вяжется или сваривается армокаркас высотой 0,4 м, шириной 0,2 м, устанавливается на дно траншеи на подкладки высотой 4-5 см;
Траншея заливается бетоном, который затвердеет через 28 суток, после чего опалубка разбирается, и на ленте формируется металлический каркас гаража.

Ленточный фундамент и смотровая яма

Пол в гараже настилается в несколько заходов

Черновой пол защищается от влаги несколькими слоями рубероида;
Вдоль стен гаража прокладывается демферная лента;
Смотровая яма обносится опалубкой, пол заливается слоем бетона 0,3 м;
После затвердевания чернового бетонного пола делается чистовая стяжка толщиной 4-5 см.

Бетонный пол в гараже

Металлический каркас можно собрать отдельно на грунте из разных деталей или смонтировать сразу на фундаменте. Опорные несущие трубы режутся в размер и соединяются сваркой или метизными соединениями. Периметр фундамента обносится стартовым профилем, к которому крепятся металлические углы и промежуточные опорные трубы. Все стены гаража усиливаются стальными поперечинами.

Далее собирается рама для обустройства крыши гаража. Стропильная система собирается на земле, затем конструкция поднимается и крепится к стенкам гаража. Параллельно монтажу крыши производится задел для сборки ворот: сваривается рама, к которой привариваются петли для навешивания створок ворот. Металлический гаражный каркас и стропильная система

Обшивка каркаса профлистом

Первый лист крепится на заклепки или болты на углу каркаса;
Второй лист монтируется внахлест на одну волну профнастила. Перехлест герметизируется, стыки скрепляются болтами. Таким образом обшивается весь каркас;
Рама для воротных створок закрывается стеновым профнастилом;
Стропильная система крыши застилается гидроизоляцией, монтируется водосточная система;
По кровельной обрешетке крепятся ветровые планки.

Обшивка гаража профлистом

Обшивка кровли листами профнастила:

Первый лист крепится сверху боковой ветровой планки, профнастил выравнивается и крепится саморезами с силиконовыми прокладками через волну на расстоянии 40-50 см друг от друга;
Остальные листы профнастила укладываются внахлест с расстоянием 7-10 см.

Результатом самостоятельной работы будет гараж из металлопрофиля, который нужно будет утеплить изнутри.

Источник

Мощные сооружения из кирпича и железобетонных панелей, которые автовладельцы строили для своих «стальных коней» сегодня уступают место каркасным конструкциям.

Доступная цена и простота монтажа – вот два главных аргумента в пользу гаража из профлиста. Долговечность, прочность, эстетичность материала и возможность утепления также следует принять во внимание.

Всем, кто планирует или впервые приступает к строительству такого гаража, будет полезно узнать о главных этапах и важных особенностях предстоящей работы. Наша статья поможет новичкам правильно подготовиться к этому процессу и избежать типичных ошибок на этапах сборки.

Особенности конструкции гаража из профнастила

Поскольку в качестве обшивки гаража мы выбрали профилированный лист, нужно уделить должное внимание его выбору. Для этой работы предназначен профнастил марок С или НС (С-стеновой). Цифры, стоящие после буквенной маркировки, обозначают высоту «волны» профиля в миллиметрах.

Нетрудно догадаться, что чем выше профиль и толще лист, тем он жестче, но при этом и дороже. Экономия в данном случае должна быть разумной. Поэтому мы не советуем использовать для облицовки дешевый материал марок С-8 и С-10. Он требует более частой установки стоек и от любого неосторожного «тыка» покрывается вмятинами. Оптимальный вариант – профлист марки НС-20 толщиной 0,5 мм.

Теперь можно переходить к рассмотрению основных конструктивных элементов гаража — фундамента, стен, ворот, крыши и изучению особенностей изготовления каждого из них.

Фундамент

Лучший вариант основания – монолитная армированная бетонная плита. Небольшой вес каркаса и обшивки не требует копки глубоких траншей и возведения мощного цоколя. Утрамбованной песчано-щебеночной подсыпки толщиной 15-20 см будет вполне достаточно для заливки плитного фундамента такой же толщины. Если грунтовая вода залегает достаточно глубоко (1,5-2,0 метра), то в плите можно сделать выемку для смотровой ямы. Это не сильно усложнит общую конструкцию опалубки, которая изготавливается из досок или плиты OSB, набитой на каркас из толстых реек.

Армирование выполняется сеткой из прутка диаметром 12-14 мм, уложенного прямо по подсыпке на подкладки из кусков кирпича. Подкладки нужны для создания защитного слоя бетона (толщина 5-6 см), предохраняющего арматуру от коррозии. От образования трещин поверхность плиты желательно усилить проволочной кладочной сеткой, утопив ее на 2-3 см в слой свежего бетона.

Тот, кто хочет построить гараж из профнастила своими руками, при составлении чертежа должен определиться: разборным или цельным будет его каркас. От этого зависит конструктив крепления стоек к фундаментной плите.

Если в будущем возникнет необходимость демонтажа, то без закладных деталей-пластин, забетонированных в фундаменте, не обойтись. Если же сооружение будет стационарным, то нижние концы стоек рам можно заделать прямо в бетон.

Залив бетоном арматурный каркас плиты, установив в нем закладные пластины для стоек и проволочную сетку от трещин, нужно подождать минимум 2 недели. За этот срок фундамент наберет необходимую прочность.

Чтобы не терять время сразу же после бетонирования можно приступить к изготовлению рам каркаса. Если речь идет о стационарном гараже, то рамы ставят в скважины, предварительно сделанные в бетонной плите. При заливке фундамента в местах монтажа стоек делают опалубку из досок, оставляя для них свободное место.

Для сборки рам потребуется квадратная или прямоугольная стальная труба, длину которой можно определить из чертежа. Сечение стоек и прогонов крыши может быть любым, но для экономии металла его минимальное значение должно составлять 40х40х2 мм или 40х60х2 мм.

Сварку рам удобнее всего делать на твердой и ровной поверхности. Нарезав трубу по размерам чертежа, ее раскладывают на площадке. Отрезки соединяют между собой сварочными магнитами и обваривают стыки.

Варианты крепления рамы каркаса к фундаменту

Перед установкой рамы каркаса в бетон не забудьте заварить открытые торцы стоек заглушками и обработайте их битумной мастикой от коррозии.

Стены и крыша

Монтаж каркаса гаража из металлопрофиля начинают с крайней торцевой рамы-фермы. В случае неразборной конструкции ее ставят в подготовленные скважины, выравнивают по шнуру, проверяют вертикальность и фиксируют временными связями (деревянными рейками-упорами, забитыми в землю). После этого монтируют соседнюю раму.

Между собой их соединяют горизонтальными отрезками труб на сварке или на саморезах. В коньковой части рамы связывают между собой стальными трубчатыми прогонами. Среднюю часть ската фермы можно заполнить обрешеткой из досок, толщина которых должна быть равна толщине труб (30-40 мм).

Установив все рамы, монтажные отверстия в фундаменте бетонируют, делают перерыв на несколько дней после чего приступают к обшивке гаража профнастилом. Его ставят вертикально для лучшего стока воды.

Листы крепят к продольным связям каркаса (трубам, уголку) с помощью саморезов, вкручивая их в нижнюю часть волны. Верхний нахлест фиксируют заклепками для более плотного контакта.

Крепление профнастила к каркасу

Первый лист обшивки ставят так, чтобы он прилегал нижним краем волны к стойке. Сначала фиксируют верхний угол листа, затем выравнивают и крепят его к продольным трубам, не трогая участок стыковки со следующим листом.

Процесс обшивки гаража профнастилом

Обшив три стены гаража, углы прикрывают вертикальными планками, которые покупают вместе с коньковым профилем.

Ворота

Их можно сварить из профильной трубы 40х20 мм, снабдив поворотными петлями и стопорами для фиксации створок.

Самая ответственная операция – навеска ворот выполняется в два приема. Сначала петли, приваренные к створкам, прихватывают монтажным швом к стойкам. Проверив ворота на отсутствие перекоса и легкость закрывания, петли обваривают рабочим швом.

Подъемные ворота для гаража

Монтаж профнастила на крыше ведут так же, как на стенах. Для упрощения работы листы лучше заказывать длиной, равной длине кровельного ската. Важный нюанс – использование герметика на участках стыковки листов. Он предохранит крышу от протечек.

После завершения монтажа профнастила, на коньковом участке крепят профиль, закрывающий стык скатов. Для исключения попадания дождевой воды под крышу под коньковый профиль ставят уплотнительную ленту.

Утепление

От дискомфорта, вызванного сильным нагревом металла летом и зимнего холода в гараже можно избавиться, утеплив каркас. Проще всего выполнить эту работу, используя пенопласт. Толщины листа в 40 мм будет достаточно для утепления и размещения между стойками каркаса. Пенопласт не пропускает водяной пар. Это негативное качество материала в нашем случае становится преимуществом, избавляя от необходимости использовать пароизоляцию.

Не забудьте сделать вентиляцию гаража, установив решетки в нижней и верхней частях боковых стен!

Фиксировать клеем жесткий лист утеплителя не обязательно. Достаточно просто вставить его враспор между стойками. Изнутри гаража утеплитель можно обшить плитой OSB, к которой надежно и легко крепятся стеллажи и полки для инструмента и автомобильных принадлежностей.

Если вашему автомобилю требуется недорогое место стоянки, можно сделать гараж из профнастила. Монтируется он быстро, стоит не очень дорого, но что самое важное, пожалуй, сделать его своими руками может и непрофессиональный строитель. Желательно, правда, владеть навыками сварки, но и без них можно обойтись.

Гараж из профнастила можно сделать самостоятельно

Достоинства и недостатки

Самое главное достоинство — гараж из профнастила можно сделать своими руками, причем за относительно небольшую сумму и небольшой промежуток времени. Если фундамент уже готов, на самостоятельное строительство средней по размерам постройки может потребоваться до недели. Еще один плюс — малый вес материала. С ним и работать просто, и фундамент можно сделать облегченный, сэкономив на этом.

Недостатки тоже есть. В первую очередь стоит задуматься о том, что металлопрофиль не самый прочный материал. Он легко режется, проминается даже от сильного удара. По этой причине гараж из профнастила строят в основном во дворе частного дома. Второй момент — металл имеет высокую теплопроводность и без утепления в гараже зимой очень холодно, летом — жарко.

Размеры, место на участке

Когда вы только задумываетесь над строительством гаража, надо определиться с местом. Чаще всего его строят вблизи от въезда. Иногда ворота распахиваются прямо на улицу, иногда от въездных ворот отступают несколько метров, предпочитая ставить автомобиль подальше, под защитой забора.

Чертеж и размеры гаражи из профнастила на одну машину

Размеры гаража выбирают исходят из наличия свободного места и тех работ, которые вы планируете проводить. Если ничего делать не планируете, к размерам машины добавляют по метру (к длине и ширине), Это и будут минимальные размеры обиталища для вашего авто. Если будете ставить какое-то оборудование, в длину надо будет прибавить, как минимум, еще метр.

Комфортная высота гаража — 2,6 м, минимальная 2,2 м. Если стоять будут две машины, глубина считается по размерам большей, а между двумя авто оставить надо расстояние не менее 0,6-0,8 м.

Размеры гаража на две машины

Фундамент под гараж из профнастила

При строительстве гаражей популярны два типа фундаментов: ленточный мелкозаглубленный или монолитная плита. Ленточный можно делать на грунтах, хорошо отводящих воду и не склонных к пучению. В остальных более надежно делать плиту. Плита стоит на стадии изготовления больше, но хороша тем, что одновременно с надежным фундаментом вы сразу получаете готовый пол в гараже, который остается только выровнять и чем-то покрыть.

Так как гараж и профнастила подразумевает наличие каркаса, то при устройстве фундамента, для лучшей связки надо сделать выпуски арматуры или замонолитить шпильки, к которым затем крепить каркас.

Подготовка к заливке ленточного фундамента для гаража — выставлена опалубка

Есть еще эконом вариант — не делать фундамент вообще, а вкопать стойки в грунт. В этом случае каркас делают из толстостенных труб. Под каждую стойку делают лунку, в нее насыпают щебень, ставят стойку (обязательно обработать антикоррозионными составами), утрамбовывают щебень вокруг трубы, заливают бетоном. Далее к стойкам приваривают обвязки, собирая полноценный каркас. Между стойками выкапывают небольшую канавку. По ширине она около 20 см, а по глубине — надо снять плодородный грунт. В полученную канаву засыпают щебень, трамбуют. Уровень щебеночной подушки должен получиться немного ниже уровня грунта. При монтаже профлист опускают до щебня, опирая на него (должен быть выровнен в уровень). После возведения стен гаража из профнастила, с двух сторон профлиста укладывают полосы бетона, которые должны перекрывать канавку. Со стороны улицы можно сразу сформировать что-то типа отмостки — для отведения воды от стенок гаража. Нельзя сказать, что этот способ «правильный», но так делают. Особенно часто — на дачах, где гараж лишь временное укрытие.

Как делать каркас

Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.

Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.

Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.

К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

В местах крепления гаражных ворот стойки делают усиленными

При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.

Пример ферм для формирования односкатной крыши гаража

Пример ферм для двускатной крыши гаража

Выбор профлиста для гаража

Профнастил делают из оцинкованной стали. Толщина листа — от 0,4 до 1 мм. Строя гараж из профнастила имеет смысл для стен и кровли выбрать материал разной толщины. Для кровли нормальная толщина 0,45-0,5 мм, для стен лучше брать 0,6-0,7 мм.

Металлопрофиль выпускается разного назначения: для стен, кровли, несущий (не требует каркаса). Материал, предназначенный для стен, маркируется буквой «С», для кровли — буквой «К», несущий обозначают «Н». Есть еще двойного назначения — для несущий для стен, маркируется он «НС». Некоторые производители ставят перед этими буквами «П», что обозначает «профнастил».

Для строительства гаража из профнастила для стен берут материал с маркировкой «С», для кровли с буквой «К». Далее в маркировке за буквой стоят цифры. Они обозначают высоту волны. Например, надпись С18 — можно расшифровать как «стеновой металлопрофиль с высотой волны 18 мм». Именно такой материал в основном и берут на стены гаража. Он имеет достаточную степень жесткости (чем выше волна, тем больше жесткость) и в то же время стоит не очень дорого. При желании можно взять еще более жесткий С21.

Некоторые виды профилей и размеры профнастила

Ширина листа профнастила зависит от высоты волны. Чем выше волна, тем меньше будет ширина. В маркировке полная ширина листа указывается через дефис. Например, профлист НС44-1000 имеет ширину листа 1000 мм, а Н60-845 получается шириной 850 мм. Но при закупке надо учитывать, что листы металлопрофиля укладываются с перехлестами — вертикальными и горизонтальными. Поэтому требуется материала на 10-15% больше, чем покрываемая им площадь.

Есть еще один параметр, с которым стоит определиться — построите вы гараж из оцинкованного профнастила или с полимерным покрытием. Оцинкованный стоит дешевле, но больше подвержен воздействию погодных факторов. И, хотя материал с нормальной оцинковкой может прослужить около 10 лет, у цветного срок службы может составлять 30 лет и более. Часто немаловажным является внешний вид гаража, а смотрится оцинковка намного «проще».

Правила монтажа

Чтобы гараж из профнастила служил долго, необходимо соблюдать правила монтажа. Для крепления металлопрофиля используют специальные саморезы с восьмигранной головкой и уплотнительной шайбой. Они сделаны из высококачественной стали, затем оцинкованы. Для обеспечения герметичности под металлической шайбой имеется резиновая.

Саморезы для металлопрофиля и правила их установки

При установке профлиста надо следить, чтобы резиновая уплотнительная прокладка плотно прилегала к материалу, но при этом металл не должен приминаться. Вкручивают саморезы при помощи ручной дрели, на малых оборотах. Для монтажа понадобится специальная насадка под восьмигранную шляпку, лучше подмагниченная — так проще работать.

Правила крепления листов

При монтаже на стены саморезы устанавливаются или в паз или в гребень волы — без разницы, но на кровле из ставят только в гребень. При монтаже в паз используют метизы диаметром 4,8*28 мм, при установке в гребень длина самореза выбирается в зависимости от ее высоты. К высоте волны добавляют 35 мм и получают минимальную длину. Более длинный крепеж использовать можно, более короткий — нет.

Определение длины самореза для профлитста при монтаже в волну

Крепят листы к каркасу — к обвязке. Частота с которой ставят саморезы — через волну, один ряд относительно другого — в шахматном порядке. Чтобы прочность соединения двух листов была выше, после того как закрепили листы, дополнительно вкручивают саморезы или ставят заклепки в место стыка.

Соединение двух листов профнастила при помощи саморезов

Теперь о том, как располагать листы профнастила на каркасе. Волну можно пустить вертикально или горизонтально — без разницы. Если покупать металлопрофиль будете у производителя, они могут сделать листы нужной вам длинны (максимальная длина 12 м). В этом случае меньше будет швов, а также немного меньше расход (меньше перехлестов).

При стыковке двух листов вдоль волны, один заходит за другой на 1 волну. Обратите внимание, что боковые волны разные — одна чуть шире, вторая чуть уже и имеет капельник — бороздку. Та, которая уже, идет вниз, перекрывается более широкой.

Если есть горизонтальные стыки, величина нахлеста должна составлять не менее 20 см. Для лучшей герметичности стык промазывают кровельными герметиками или битумной мастикой. Располагать листы надо так, чтобы вода не затекала в соединение (верхний лист закрывает нижний), для этого монтаж начинают снизу, двигаются наверх.

Стыки и узлы

При оформлении двускатной кровли гаража их профнастила, потребуется коньковый элемент. Он продается двухметровыми кусками. Фрагменты конька устанавливаются с перехлестом в 20 см, стыки лучше промазать битумной мастикой. Крепеж ставится в гребень с шагом 20 см.

Крепление конька к профлисту на крыше гаража

Стыки на углах гаража закрываются специальными уголками. Крепятся они небольшими саморезами 4,8*35 мм с шагом 25-30 см.

В месте стыка кровельного профлиста и стенового имеются дырки. Их заделывают при помощи пены, зашивая затем свесы нарезанными на полосы профлистом или каким-нибудь другим материалом. Есть также уплотнительные ленты, сделанные из вспененного полиэтилена. Они есть специальные под определенные профили, повторяют форму волны, а есть универсальные — просто полоса.

Традиционный способ избавиться от щелей в гараже из металлопрофиля — монтажная пена

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя. При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).

Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны.

Гараж из профнастила (профлиста, металлопрофиля) своими руками

Как самому, своими руками сделать гараж из профнастила. Особенности построения каркаса, монтажа на стены и кровлю, утепление и узлы. Все читайте в статье.

Как построить гараж из профнастила своими руками, чертежи и схемы

Каждый автовладелец хочет, чтобы его «любимец» был защищен от дождя и снега, что продлит время его службы. Но цены на материалы и земельные участки позволяют не всем обустроить гараж (уже само содержание машины подразумевает наличие некоторых затрат). Если же повезло разжиться участком для постройки, или есть место возле частного дома, далее подробно опишем, как сделать гараж из профнастила своими руками.

Чертежи гаража

Чертеж каркаса для гаража из профнастила

Этапы проведения работы

Процесс строительства подразумевает последовательное выполнение работы.

Предполагается, что месторасположение будущего гаража уже выбрано. Для точной его ориентации в пространстве и ровности каркаса, нужно предварительно сделать разметку:

На углах будущего строения забиваются колышки.
Между колышками натягивается бечевка.
По углам и срединам сторон размещения конструкции, намечаются места, где нужно выкопать ямы (для установки стоек каркаса).

По размеченному периметру нужно выкопать траншею, с глубиной 0.4 — 1 м.
Дно траншеи засыпается подстилочным материалом. Его высота: около 15 см. Для большей прочности он утрамбовывается.
Предварительно нужно побеспокоится об основных стойках каркаса. Для них, в размеченных заранее местах, выкапываются ямы (около 50 см).
Если грунт сыпется – необходимо сделать опалубку.
Перед заливанием раствора позаботьтесь об армировании – хоть конструкция из профнастила и легкая, но без армирования заливать основание крайне не рекомендуется. Для него используются прутки 10-12 мм в диаметре. Их можно фиксировать друг к другу обычной стальной проволокой.
В выкопанные ямки ставятся трубы (опорные стойки каркаса) и фиксируются распорками.
Заливается раствор.

Подстилочный материал (песок, щебень, отсев) перед заливанием раствора стоит намочить – убережет бетон от растрескивания.
Выбирайте бетон марки не ниже М500.
Трубы опорных стоек смажьте битумной мастикой в том месте, которое будет погружено в землю – защитит от коррозии.
Когда зальете бетон, проткните его несколько раз прутком – выйдет воздух, что укрепит основание.
Делая фундамент для каркаса, лучше сразу выкопайте ревизионную яму и залейте пол под автомобилем.

Нужно подождать, пока основания наберет хоть немного прочности (время просыхания зависит от погоды).

Чтобы сделать крепкий гараж из профнастила своими руками, нужно соорудить мощный каркас. Порядок работы:

В соответствии с чертежом нужно подготовить нужные элементы сооружения необходимых размеров.
К опорным трубам каркаса привариваются горизонтальные перегородки (их также можно закреплять с помощью болтов). Работа выполняется только с тех сторон, где не будет ворот.
Подготавливается основание для сооружения крыши. Самый простой вариант – построить гараж с крышей односкатного типа. Скат лучше направлять в противоположную сторону от ворот.
Теперь нужно замерить размеры ворот, с уголка сварить для них раму и укрепить ее с помощью ребер жесткости. На месте установки засовов привариваются куски металла. Далее к передним опорным стойкам ворот привариваются петли, ворота ставятся на постоянное месторасположение и крепятся к каркасу гаража с помощью приваривания ответных петель.

Каркас готов. Чтобы окончательно построить гараж, нужно провести последний этап работы.

Монтаж профнастила

Сооружение каркаса выполнялось еще на стадии неполного высыхания бетона, но к установке элементов обшивки стен, нужно приступать после окончательного его затвердения.

Первый лист налаживается так, чтобы край максимально стыковался с опорным элементом каркаса. После выбора правильного расположения, закрепите его с помощью саморезов.
Второй элемент обшивки накладывается таким образом на первым, чтобы нахлест составлял одну волну (этого достаточно, если надежно закреплять листы). Теперь он привинчивается с 3-х сторон (место накладывания следующего листа крепить не нужно). Таким образом, выполняется обшивка всей конструкции.

Крепите профнастил саморезами, которые имеют резиновый уплотнитель.
Обшивочный материал можно купить уже нужных размеров (некоторые продавцы готовы выполнить предварительную нарезку).
Профнастил лучше монтировать в вертикальном положении – лучше будет стекать вода.
Края отделочных материалов должны плотно прилегать к опорным элементам каркаса.

В соответствии с выбранным типом крыши, проводятся работы:

Монтаж стропил. Их устанавливают с соответственным наклоном.
Приваривается обрешетка.
По периметру прикручиваются листы профнастила.

После выполнения этих работ можно обшивать переднюю стенку гаража и сами ворота.

Что нужно купить и подготовить для работы?

Профнастил.
Цемент.
Подстилочный материал под основание (песок, щебень).
Шурупы.
Стальной профиль.

Гараж из профнастила своими руками – достаточно прочное и долговечное сооружение для хранения автомобиля. Его строительство не требует особых навыков, а затраты на постройку, если учитывать стоимость других материалов, очень привлекательно.

Гараж из профнастила своими руками: чертеж, видео

Строим гараж своими руками из профнастила: пошаговый процесс строительства

Автомобилизация населения в нашей стране достигла уже довольно высокого уровня, поэтому потребность в гаражах тоже растёт, что приводит к повышению их стоимости. Поэтому строительство гаража из профнастила предстаёт отличным выходом из положения. В этой статье будут подробно изложены некоторые нюансы такого рода строительства, знание которых поможет справиться с сооружением гаража без привлечения специалистов со стороны.

Подготовка инструментов и материалов

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

Шуруповёрт или электродрель с такой функцией;
Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
Сварочный инвертор;
Угловую шлифмашину (болгарку);
Ножницы для металла;
Совковую и штыковую лопаты, лом;
Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
Кувалду.

Основным материалом для сооружения гаража выступает профнастил.
Помимо него понадобятся следующие материалы:

Цемент, песок, щебёнка и арматура для основания;
Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
Стальные трубы диаметром 60 мм для каркаса;
Утеплитель;
Доборные элементы (ветрозащитные планки, водосточная система);
Саморезы;
Доски для опалубки;
Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Где построить будущий гараж? Выбор места и градостроительные нормы

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный «дом». В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того чтобы вода с крыши гаража не попадала на участок соседей. Что касается «красной линии», то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Выбор материала для строительства гаража из профнастила

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой «С», что означает «стеновой». Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик.
Наиболее оптимальным выбором выступает профнастил С-20. Также профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при строительстве гаража из СИП панелей.

Разметка местности

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Разметка местности

Следует руководствоваться тем, гараж, рассчитанный на одно легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными «подушками» под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором — выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Устройство фундамента

Закладка фундамента для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Во время забивки опор следует контролировать вертикальность их положения с помощью уровня, так как после завершения погружения выровнять трубу будет довольно сложно. После забивки всех столбов между ними следует выкопать траншею шириной в 30 см. Если грунт на участке сыпучий, то потребуется сооружение опалубки. Затем путём смешивания цемента с песком и щебёнкой готовится бетонный раствор и заливается в опалубку.

Перед этим дно траншей следует присыпать слоем речного песка толщиной 5-10 см. Заливку бетонного раствора нужно производить в несколько заходов, а для того, чтобы со временем основание не растрескалось, нужно произвести укладку арматуры.

Устройство смотровой ямы

На этапе строительства фундамента производится и устройство смотровой ямы, если таковая предусмотрена планом. Располагать её необходимо с учётом размеров автомобиля.

Как правило, смотровую яму выкапывают на глубину 1-1,2 м от уровня будущего гаражного пола. Стены смотровой ямы в обязательном порядке следует укрепить при помощи стальной сетки и оштукатурить. Пол нужно застелить рубероидом в три слоя и забетонировать.

Для удобства пользования ямой можно соорудить ступеньки, которые также следует забетонировать. Края ямы надо укрепить стальным уголком, а в дальнейшем её можно будет использовать и как погреб для хранения припасов. Однако если уровень грунтовых вод очень высокий, то сооружение смотровой ямы не рекомендуется.

Монтаж каркаса и ворот

Монтаж каркаса — наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

Уже установленные опоры необходимо соединить поперечинами, в роли которых следует использовать профильную трубу квадратного или прямоугольного сечения (40х20 мм или 40х40 мм). Количество поперечин зависит от высоты сооружения. Обвязка также зависит от размеров листов профнастила.

Чертеж распашных ворот

Иногда в качестве поперечин используют деревянные бруски. Однако это не очень целесообразно, так как древесина менее долговечна по сравнению с металлом, к тому же увеличивается объём работы, так как закрепить бруски непосредственно к стальным опорам всё равно не выйдет и к ним придётся приваривать металлические пластины и просверливать в них отверстия под саморезы.

Гаражные ворота

На этом же этапе производят и сборку въездных ворот. Ворота в гараж должны быть основательными и тяжелыми, чтобы предупредить кражу имущества. В качестве основы выступает все та же профильная труба, при расчёте же размеров створок желательно не только учитывать размеры авто, но и ширину листов профнастила. Для ворот также понадобятся сварные петли, размер которых зависит от массивности створок. Стандартными являются петли диаметром 30 мм.
При необходимости можно использовать по три петли на одну створку. После окончания сварочных работ весь металлический каркас необходимо покрасить защитной эмалью.

Монтаж стен

Если все предыдущие этапы строительства выполнялись согласно нормам, то сборка стен не вызовет больших затруднений даже у совсем малоопытных мастеров. Закреплять листы нужно в вертикальном положении, внахлёст с шагом между саморезами в 300 мм в нижнюю часть волны.

Располагать саморезы надо строго под прямым углом, чтобы снизить вероятность проскальзывания, что может привести к повреждению верхнего защитного слоя и быстрому проявлению коррозии. Стыки между листами следует герметизировать.

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В пирог стен необходимо добавлять утеплитель, например вспененные плиты пеноплэкс или плиты базальтовой ваты.

Крыша из профнастила

Гаражная крыша может быть выполнена в двух вариантах: односкатном или двускатном. А может быть вообще плоская кровля. В зависимости от выбранного варианта следует произвести монтаж стропила из все той же профильной трубы. Угол наклона кровли должен обеспечивать своевременный сход снежной массы, но при этом гармонично вписывать в экстерьер гаража.

После установки стропильной системы необходимо произвести монтаж обрешётки, частота которой напрямую зависит от угла ската крыши, если он более 15 градусов, то она может быть не совсем сплошной. Если же уклон менее 15 градусов, то лучше сделать обрешётку сплошным рядом, чтобы исключить продавливание кровли снежной массой.

Монтаж кровельной обшивки следует начинать с закрепления планок и водостоков. Первым делом на нижний край крыши нужно прикрепить крючки для водосточной системы и уложить на них непосредственно сам водосток.

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Стоит учесть такую особенность: на нижний край крыши, на котором установлена водосточная система, ветрозащитная планка должна крепиться так, чтобы её конец опускался в водосток.

Сами листы профнастила следует располагать волнами в параллель с осью гаража, необходимо это для обеспечения хорошего стока воды и схода снега. Сверху боковой ветрозащитной планки нужно наложить лист профнастила и выровнять его по краю кровли, затем прикрепить его вместе с планкой к обрешётке. Аналогичным же способом необходимо продолжать прикрепление листов до противоположного конца.

Крепление профнастила

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны.
Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Утепление гаража из профнастила

Утеплить гараж из профнастила можно с помощью пенопласта или минеральной ваты. Однако стоит помнить, что пенопласт является горючим материалом, поэтому лучше использовать рулоны минваты, которые нужно равномерно раскатать с внутренней стороны стен и кровли.

Фиксация утеплителя осуществляется с помощью специального клеящего состава или монтажной пены.

Первый вариант более предпочтителен. Створки ворот по периметру необходимо проклеить полосками морозоустойчивого каучука.

Преимущества и недостатки гаражей из профнастила

Главные достоинства гаражей из профнастила:

Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
Относительно низкая себестоимость строительства;
Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.

В качестве недостатка подобного рода строений нужно отметить низкую устойчивость к температурным перепадам. Однако данное свойство можно нивелировать качественно проведённым утеплением.

Гаражи из профнастила: фото

Ниже представлены фотографии автогаражей из профнастила.

Гараж из профнастила
Гараж из профнастила Гараж из профнастила
Гараж из профнастила

Посмотрите видео о строительстве гаража из профнастила. Своими руками можно сделать и такую отличную постройку.

No related posts.

Вопрос как построить гараж своими руками, чаще всего задается теми, кто стремится не только к экономии средств, но и получает удовольствие от качественно выполненной работы. Первый этап это процесса состоит в закладке плитного основания. Под него выкапывается производиться выборка грунта на глубину равную толщине фундамента и песчаной подушки. Она засыпается на выровненное дно.

Как построить гараж из профнастила самостоятельно, необходимые материалы и инструменты

Подробно расскажем вам о строительстве гаража из профнастила в короткий срок и своими руками. Узнаете, как утеплить гараж, как настелить кровлю из профнастила.

Возведение гаража из профнастила (профлиста) своими руками — как построить и обшить: чертежи, фото

Созданный англичанином в начале 19 века
на ручном станке, профилированный лист
прошёл долгий путь модернизации от волнистого железного листа до тончайшего стального (0.5 мм) с двусторонним защитным покрытием.

В настоящее время он признан и кровельщиками, и строителями как универсальный материал для возведения лёгких конструкций, разновидностью которых является гараж
.

Что можно построить из профлиста для сохранности автомобиля?

Перед тем, как построить гараж из профлиста
, нужно определить цель
, которую преследует заказчик:

укрыть транспортное средство от превратностей непогоды, солнечного ультрафиолета;
защитить автомобиль от сезонных катаклизмов и чужого недоброго глаза;
создать комфортную всесезонную среду для сохранности техники и системных работ по её обслуживанию;
сочетать защитные возможности строения с функциями хранилища негабаритных бытовых вещей, которым не нашлось места в доме, или собранного урожая.

Исходя из цели
, в качестве стоянки для авто можно построить
:

навес из профнастила (односкатный, двускатный, многоскатный или арочный);
небольшой облегчённый гараж для временной стоянки на фундаменте неглубокого заложения;
капитальную постройку гаража из профнастила на фундаменте из монолитной плиты или ленточном, с утеплением стен и крыши, устройством смотровой ямы или погреба.

Во всех случаях профилированный лист
подойдёт и для стен, и для крыши, и даже для ворот — какими бы по виду они не были (распашные, подъёмные, сдвижные). А крепить листы
придётся на деревянный, металлический или же комбинированный (из деревянных и металлических элементов) каркас
:

Так складывается технологическая последовательность изготовления гаражей из профнастила
.

Гараж из профнастила своими руками: особенности

Профилированный лист
из стали в зависимости от толщины и высоты волны может иметь различное практическое применение, которое зашифровано в маркировке. Какой брать профлист на гараж
? Советуем Вам наиболее популярны марки С18
и С21
. При этом, «С»
означает вид листа
— стеновой, а цифры
— высоту волны в сантиметрах.

Чем больше высота волны
, тем надёжнее лист противостоит несущей нагрузке
, тем реже можно устанавливать элементы обрешётки
.

Приемлемым вариантом для гаража считается профнастил с маркировкой НС
— несуще-стеновой, трапециевидного профиля, оцинкованный, либо с алюминиево-кремниевым или полимерным покрытием.

Гибкость листа требует прочной основы
— отсюда каркасная технология строительства.

А общая лёгкость материала (вес конструкции будет чуть больше 1 тонны) позволяет довольствоваться столбчатым, трубным или ленточным фундаментом неглубокого заложения.

Весь процесс, включая устройство фундамента
, займёт 2 недели
.

Перед тем, как построить гараж из профнастила своими руками, желательно раскрой листов заказать поставщику и иметь помощника, а то и 2-х. для ускорения монтажных работ
.

Самый простой способ
— собрать гараж из готовых элементов купленного комплекта. В этом случае достаточно подготовить фундамент
и 3 дня уйдёт на сборку. Заводские комплекты гаража из гофрированного листа различаются по количеству комплектующих элементов и цене:

базовый вариант
(каркас, стены,кровля, карниз, ворота распашные);
расширенный вариант
(базовый + окно, дверь, водосток, секционные ворота);
утеплённый вариант
(расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Можно купить гараж-конструктор из профлиста
, где все составляющие элементы будут уже в сборе (стены, крыша, ворота с утеплением и внешней и внутренней отделкой).

Но, если существует непреодолимое желание сделать самодельный гараж из профнастила
, следует начать с проекта гаража и закупки материалов, необходимого инструмента.

Проектом может послужить чертеж гаража из профлиста
своими руками или типовой вариант из базы Интернета, который должен содержать все нюансы конструкции гаража и все размеры, необходимые для работы.

Например, смотрите ниже: гараж из профнастила своими руками — чертеж
:

Каркасная технология
предполагает устройство надёжного остова из дерева или металла, к которому будет крепиться листовой материал. При этом он обеспечит идеальную геометрию
всей конструкции, противостояние
подвижкам почвы.

Что должно быть под рукой на начало работ?

Для разметки площадки (колышки, молоток, шнур (бечева).
Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
Инструмент для сборки каркаса (шуруповёрт).
Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Перед тем, как обшить гараж профлистом
помните, что профилированный лист с полимерным покрытием при нарезке «болгаркой»
получает оплавленный рваный срез
, уязвимый к коррозии. Чтобы этого избежать, необходимо использовать специальный диск для резки профнастила толщиной 1-1,5 мм
. А срез покрывать подходящего цвета краской.

Достоинства и недостатки

морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
при необходимости удобен для транспортировки;
допускает фрагментарный ремонт покрытия;
долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
позволяет сократить сроки возведения гаража до 10 дней;
имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
низкая теплопроводность;
относительная лёгкость криминального проникновения.

Сочетание в конструкции каркаса металла и дерева может быть следствием нехватки средств
на один из видов. В этом случае брус
используют для промежуточных опор или горизонтальных элементов. При этом возникает сложность соединения дерева и металла в общую конструкцию. В итоге страдает надёжность каркаса
как основы для профилированного листа.

Как сделать гараж из профнастила своими руками — фото
:

Набор стройматериалов

Строим гараж из профнастила — перечень стройматериалов
(при упрощении задачи — от ряда позиций можно отказаться):

Для устройства фундамента:

доски или ОСП (для опалубки) или трубы ᴓ20см, бетонные блоки;
рулонный герметик;
металлический пруток (ᴓ6-8 мм) для армирования;
вязальная проволока (1 мм) или пластиковые хомуты;
сухая смесь М 400.

Для монтажа каркаса гаража:

металлопрофиль 10х10 и 5х5 или клеёный брус того же сечения;
крепёж (анкеры, дюбеля, саморезы по металлу);
заготовки металлического уголка для соединения деревянных элементов.

профилированный лист С или НС;
саморезы с резиновыми прокладками;
битум для гидроизоляции стыков;
утеплитель (минвата, стекловата, пенополистирол);
плёночный гидроизолятор;
мембранная плёнка;
листовой материал для внутренней облицовки;
шпунтованная доска или прорезиненное покрытие для пола;
доборные детали для крыши (водостоки, конёк).

Несколько советов, перед тем как сделать гараж из профнастила:

Место для гаража
должно быть удалено от забора на 1 метр, находиться в 5 метрах от красной линии, в 3-х метрах от бокового проезда и, желательно, — в 7 шагах от крыльца.
При проектировании стоит учесть уровень грунтовых вод
. При уровне выше 2.5 метров — смотровую яму или погреб обустраивать нельзя. Если рельеф пониженный
— стоит позаботиться об устройстве дренажной системы вокруг гаража.
Уберегут гараж от сырости бетонированные отмостки
— шириной 50 см, с небольшим уклоном от цоколя. Они же обеспечат удобный проход вокруг постройки.
Для лучшей сохранности автомобиля предпочтительно его размещать на стоянке в стороне от смотровой ямы, которая является причиной конденсата. Если размер гаража или материальные средства не позволяют оборудовать смотровую яму рядом, при эксплуатации гаража её нужно накрывать щитом из досок.
Расчет временных затрат
на строительство — заливка фундамента — 2-3 недели
; монтаж каркаса — 1-2 дня
; крепление профнастила (без утепления и внутренней отделки) — 1 день
(силами 3-х человек); установка ворот — 1-2 дня
.
Земляные работы и устройство фундамента эффективнее выполнять в тёплое время года. Монтаж стен и крыши гаража желательно проводить в сухую безветренную погоду.
При готовом каркасе
монтаж профнастила можно начинать как со стен, так и с крыши.
Утеплив стены и крышу гаража из профнастила, придётся подумать и об его отоплении
, так как гофра не хранит тепло. При возможности подключения к электропроводке дома эффективен будет инфракрасный обогреватель
. В противном случае — выручит печь на твёрдом топливе
.

Гараж из профлиста своими руками — фото
:

Последовательность работ по строительству

Разработка или привязка к местности
готового проекта гаража.
Подготовка строительной площадки
(расчистка, выравнивание, разметка).
Земляные работы
(подготовка ям или траншеи для фундамента, подготовка котлована для смотровой ямы, погреба, кессона, создание открытой дренажной системы в 1 метре от стен гаража с отводом в естественный водоём).
Устройство фундамента
гаража в зависимости от вида:
- трубного — из металлических или асбестовых труб ᴓ20 см, заглублённых на 50см в грунт, для прочности залитых бетоном или засыпанных мелким гравием; в угловые трубы закладывается металлический пруток для крепления каркаса;
- свайного — применяются ж/б сваи сплошного сечения, для их установки понадобится аренда спецтехники;
- ленточного — траншея глубиной 40 см по периметру гаража оформляется опалубкой для выведения цоколя на высоту 20 см, выстилается рулонным герметиком, заполняется перевязанной арматурой и заливается бетоном; этот вид фундамента — лучший вариант
  , если планируются устройство смотровой ямы или погреба.
Устройство погреба или смотровой ямы (отсыпка песком дна котлована, наружная гидроизоляция, бетонирование пола и стен (укладка стен из кирпича), оформление края ямы уголком, монтаж для погреба герметичного люка, выполнение стяжки чернового пола).
Монтаж каркаса:
- крепление нижней обвязки из металлопрофиля к цоколю на слое герметика и вертикальных стоек анкерами к закладным прутам по углам;
- выполнение верхней обвязки из металлопрофиля
  ;
- установка промежуточных стоек;
- монтаж ферм крыши
  , если она двускатная, стропил;
- укрепление металлопрофилем въездной рамы
  ;
- покраска каркаса.
Обшивка гаража профнастилом
— стен и крыши:
- положение листа выбирается так, чтобы профиль ускорял сток дождевой воды;
- первый лист крепится к угловой стойке без выступающих острых срезов;
- лист прошивается саморезами в каждую волну по нижнему и верхнему краю, в остальных местах шаг крепления не превышает 50см;
- саморезы не следует ввинчивать с избыточным усилием, чтобы не повредить защитный слой листа;
- каждый следующий лист кладут внахлёст, перекрывая 10 см предыдущего (места стыков промазывают герметиком); на крыше один лист перекрывает другой на 20см;
- до установки кровли на стропильную систему укладывают лаги из досок, мембранную плёнку, плитный утеплитель, рулонный герметик, и лишь потом — лист профнастила;
- стык профлиста на двускатной крыше оформляют коньком из листовой стали; по краю выступающего настила устанавливают водостоки;
- работы по утеплению и облицовке стен производятся изнутри помещения.
Установка ворот:
- подготовка рамы в зависимости от вида ворот
  (распашные, подъёмные, сдвижные);
- облицовка рамы профилированным листом по типу стен;
- монтаж петель (по 3 на каждую дверь) или специальных механизмов: для сдвижных ворот — роликовый, для подъёмных — рычажно-шарнирный;
- монтаж засовов и замков;
- отделка чистового пола (настил, покраска).

Алгоритм действий, навыки применения инструмента, надёжный помощник на стройплощадке — вот всё, что нужно для самостоятельного возведения гаража из профнастила
. Строение получится прочным, тёплым, удобным для технического обслуживания автомобиля и красивым, насколько это позволяет выбор цвета и профиля гофролиста. А результат будет радовать лет 40
.

Гараж из профнастила своими руками: какой выбрать и как построить, сделать, обшить и покрыть, самодельная постройка из профлиста, чертежи и фото-материалы

В данной статье есть информация о том, как построить, обшить, покрыть и сделать гараж из профнастила своими руками, изготовление самодельной постройки из профлиста, какой брать для обшивки, чертежи и фото-материалы.

К строительству гаража все владельцы автомобилей относятся с большой ответственностью. Ведь это, по сути, дом машины, где она будет не только сохраняться от воздействия природных нагрузок, но и находиться в сохранности в плане безопасного хранения. Поэтому гаражи строят из надежных стройматериалов, а на ворота навешивают надежные замки. В этой статье расскажем о гараже из профнастила, а именно, какую марку профилированных листов лучше использовать для облицовки конструктивных элементов гаража, как проводится монтаж листового материала и на какие моменты надо обратить внимание, сооружая гаражную конструкцию.

Источник theshedking.com.au

Что такое профнастил

Об этом материале много написано, и каждый человек с ним уже встречался. Но так как разговор идет об облицовке гаража, то необходимо понимать, что не каждая марка этого материала для этого пригодна. Хотя все зависит от того, где гараж будет возводиться.

К примеру, если это постройка сооружается внутри загородного участка, то есть в основном будет выполнять чисто защитные функции от атмосферных осадков, солнечных лучей и ветра, то можно использовать стеновые марки профнастила, изготовленные из тонкого листа стали (до 0,4 мм). Эта разновидность профлиста обладает низкой несущей способностью и взломостойкостью.

Но так как само гаражное сооружение находится на территории загородного участка, то есть практически под постоянной охраной и присмотром его владельцев, то можно к взломостойкости отнестись с некоторым послаблением.

Если гараж – это строение, отдельно стоящее, расположенное вне охраняемой зоны, то лучше к нему относится, как к постройке, которая может подвергаться взлому. То есть для отделки не каждая марка профнастила подойдет. Для этого лучше использовать листы толщиною не менее 0,5 мм и высотою волны не меньше 21 мм.

Профнастил с высотой волны 21 мм
Источник profmetall-24.ru

Но, что касается крыши, то здесь лучше использовать профнастил, изготовленный из листа толщиною минимум 0,5 мм и высотою волны не меньше 40 мм. Потому что это кровельный материал с высокой несущей способностью. И именно он сможет выдержать все нагрузки, действующие на крышу гаража, в основном снежный покров зимой.

Обратите внимание на параметр толщины. В нем можно запутаться. Есть толщина общая, то есть это толщина стального оцинкованного листа, плюс слои краски или полимерного состава. Ее в расчет не берут. Хотя именно этот размер часто замеряют на рынке, чтобы удостовериться, что он соответствует заявленному продавцом размеру. Обычно этот показатель больше, чем требуемый. Поэтому очень часто продавцы выдают общую толщину за стандартную, делая на этом немалые деньги.

За основу выбора надо брать толщину именно оцинкованного стального листа. Его в профнастиле не измерить, поэтому производители обязательно указывают данный параметр в маркировке. К примеру, С21-0,55-750-2000. Цифровое обозначение 0,55 – это и есть толщина.

Источник tr.skopelitissa.com

Преимущества и недостатки профнастила в гаражном строительстве

Профилированные листы считаются идеальным материалом, используемым при сооружении малых архитектурных форм. Потому что:

Его установка –
процесс быстрый
. Небольшой гараж из профлиста можно собрать за один-два дня
.

Простота установки и
крепления
листового материала, для чего в основном используют кровельные саморезы
.

Низкая себестоимость
гаражной постройки. Во-первых, сам профнастил
стоит относительно недорого
. Во-вторых, услуги мастеров
, которые будут облицовывать гараж профилированными панелями, стоят также недорого
, потому что это очень простая работа.

Гаражная конструкция
, облицованная профлистами, прослужит очень долго
. Есть примеры тридцатилетней
эксплуатации таких построек.

Сам по себе гараж этого типа
– строение легкое
. Его легко можно перенести или передвинуть
.

Источник shedstolast.co.uk

Профнастил – материал
металлический
, поэтому возводимые из него малые архитектурные формы являются объектами, которые полностью соответствуют
нормативам и требованиям пожарной безопасности
.

Покрытые краской
или полимерными составами профилированные листы не поддаются
процессам коррозии металлов
. К тому же сырьевой материал – есть стальной оцинкованный лист. Отсюда, в принципе, и долгосрочная эксплуатация гаражей.

Профнастилом можно облицовывать гаражи каркасного
типа
. При этом каркас можно изготавливать из металлических профильных труб
, уголка
, пиломатериалов или ЛСТК
.

Что касается недостатков, то их всего два:

Высокая теплопроводность
металлических панелей. Если требуется возвести утепленный гараж, то придется проводить теплоизоляционные мероприятия
. Это касается и стен конструкции
, и кровли
.

В независимости от толщины листов и высоты профиля все марки профнастила теряют свою форму
. Вернуть первоначальный внешний вид после этого невозможно. Но профилированные панели легко
поддаются замене
. Так что проблема решается легко.

Источник valenteshop.ru

Самые популярные производители и строительные компании собраны на выставке и представлены на нашем сайте. Здесь Вы можете найти контакты, выбрать и заказать любую услугу, среди которых . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила и последовательность сооружения гаража из профнастила

Гаражная постройка – сооружение ответственное. Потому что при ее возведении необходимо учитывать большой список разных условий. К примеру, при выборе места установки гаража необходимо будет продумать удобный подъезд. Или будут ли удобно открываться гаражные ворота, не будет ли им что-то мешать.

Очень важно учесть высоту сооружения. Это в первую очередь касается въезда, чтобы он полностью соответствовал высоте автомобиля. При этом гараж не должен быть ниже соседних строений. Потому что снег и дождь с соседних крыш будет заливать ваш гараж.

Теперь надо решить вопрос с каркасом. Обычно под него приобретают сегодня профильные трубы сечением 20х40 мм с толщиною стенки 2 мм. Это недорогой в сравнении материал, но в конструкции гаражной постройки он приобретает достаточно высокую несущую способность, достаточную для небольшой архитектурной формы.

Конечно, есть предложения гаражей с каркасом из стального уголка 40х40 мм или из пиломатериалов. Последние обычно собирают на участках, где возводились деревянные дома, и осталось много отходов или хорошего материала. Но такие модели встречаются нечасто.

Источник mvvstroy.ru

Фундамент под гараж

Как говорилось выше, гараж, собранный из профильной трубы и обшитый профнастилом, строение легкое. Поэтому под него нет смысла заливать мощный фундамент. Обычно заливают плитную конструкцию, которая одновременно будет выполнять функции гаражного пола. Если есть необходимость, то тут же делают смотровую яму. Хотя последняя сегодня не всегда необходима. Отремонтировать современные автомобили не каждый может. Максимум, что может сделать хозяин авто, это поменять колесо или свечи зажигания. А для этого смотровая яма не нужна.

Размеры фундамента должны быть больше размеров гаража на 20-50 см. При этом обязательно обустраивается сразу же и подъездная дорожка. Она заливается под уклоном, чтобы дождевая или талая вода не попали внутрь постройки.

Источник fundament-pro.ru

Каркас гаража

Основа строения собирается с учетом параметров постройки. При этом осень важно понимать, что профнастил укладывают минимум на три опорные стойки: одна должна проходить посередине панели, две по краям. К ним листовой материал и должен крепиться. К примеру, если длина гаража – 6 м, то стойки из профильной трубы устанавливаются через каждые полметра, потому что полезная площадь практически всех марок профлистов составляет 1 м.

Во всем остальном каркас гаража ничем не отличается от других конструкций, обшиваемых другими строительными материалами. По сути, это три стены: одна задняя короткая и две боковые длинные, плюс крыша. Последняя может быть одно- или двускатная. Главное – создать оптимальный сток воды, чтобы она не попала внутрь строения.

Видео описание

В видео показано, как заливают плитный фундамент под гараж и на нем сооружают каркас из профильной трубы:

Монтаж профнастила

Независимости от того используется ли профнастил для стен гаража или для покрытия крыши, технология его установки и крепежа одинаковая. А именно:

Профилированные листы укладывают внахлест
относительно друг друга в одну волну
.

Кровельные саморезы вкручивают в
плоскость нижней волны
.

Крепежи вкручивают строго
перпендикулярно прижимаемой плоскости
. Никаких перекосов, особенно на крыше строения. Потому что перекос – это неплотное прижимание резиновой прокладки самореза, которая обеспечивает герметизацию монтажного отверстия.

Нельзя сильно вкручивать
самонарезные шурупы
, нельзя их также
не докручивать
. Необходимо добиться того, чтобы шляпка саморезов и прокладка прижали плотно профнастил к каркасу гаража.

Начинать
монтаж профлистов надо с угла гаражной
конструкции
. При этом первым вкручивают саморез в верхний
угол
панели со стороны угла постройки. После чего лист выравнивают по вертикали, а затем вкручивают второй шуруп в противоположный угол листа. И уже после этого проводят крепления по краям профнастила, а также посередине через каждые 30=40 см на стенах, и 15-20 см на крыше.

Источник lestorg32.ru

После окончания монтажного процесса, связанного с укладкой и креплением профнастила, требуется дополнительно обеспечить герметичность всей конструкции. Это в основном касается конька, если сооружается двускатная крыша, и углов постройки. Для этого используют специальные доборные элементы, изготовленные из того же материала, что и сами профилированные листы. Конек закрывают двухметровым элементом, который носит название коньковая планка. Углы здания закрывают уголками, длина которых в основном 1 м. Крепят доборные изделия к крыше и стенам гаража маленькими саморезами по металлу. Крепеж проводят в верхнюю волну профиля.

Видео описание

В видео показано, как надо правильно проводить монтаж профнастила на гаражную крышу:

Заключение по теме

Если кто-то стеснен в финансах, а гараж на загородном участке или в другом месте очень необходим, то самый простой вариант – это гаражная конструкция, собранная из профильной трубы и обшитая профилированными листами. Главная задача производителя работ – правильно подобрать сами профилированные панели по толщине листа и по высоте профиля. Это касается и стен, и кровли.

Гараж из профлиста – легкая, экономичная, быстровозводимая конструкция, имеющая по сравнению с конструкциями из кирпича или стеновых панелей целый ряд преимуществ. К тому же для возведения такого гаража не требуется привлечения тяжелой строительной техники.

Рассмотрим пошагово как построить гараж из профнастила своими руками. Потребуется минимальный набор строительных инструментов, которые могут найтись в хозяйстве автомобилиста или взять их на прокат в специализированных сервисных центрах.

Гараж из профнастила наиболее уместен на придомовой территории, находящейся в собственности или в долгосрочной аренде владельца транспортного средства. Обусловлено это незначительными противовзломными свойствами материала. Тонкий металлический лист гаража из металлоконструкций легко режется любым металлорежущим инструментом, поэтому возводить его на неохраняемой территории, вне зоны контроля со стороны владельца, довольно рискованно. К тому же на гараж размещенный на придомовой территории многоквартирного дома необходимо будет получить разрешение.

Место расположения гаража имеет принципиальное значение при подготовка фундамента. Если каркасный гараж из профнастила располагается на частной территории – есть смысл обустраивать капитальный ленточный фундамент, смотровую яму. Если конструкция возводится временно – оптимальным является обустройство простейшего столбчатого фундамента, требующего минимальных трудовых и материальных затрат.

Выбор места для гаража

Место расположения гаража из профнастила имеет важное значение. Это связано с рельефом местности, высотой стояния грунтовых вод, характером почвы наличием подземных коммуникаций. Существенно это и при желании устроить в гараже смотровую яму.

Оптимальным для строительства гаража является участок местности не заливаемый весной/осенью грунтовыми водами, имеющий плотное основание (глину, песчаную, супесчаную, каменистую почвы). Не подходят торфяные или илистые почвы, подверженные проседанию или горизонтальным подвижкам.

Внимание! Особое внимание следует обратить на проходящие под выбранным участком подземные коммуникации (теплотрассы, трубы водоснабжения, канализации, электрические кабели). Гараж не должен имеет выезд непосредственно на проезжую часть улицы, или пешеходную дорожку, поскольку это противоречит ПДД.

Инструменты для строительства гаража

Приступая к строительству необходимо приобрести строительный инструмент. Находясь постоянно под рукой он значительно ускорит возведение конструкции.

Ручной инструмент:

Лопата;
Молоток;
Резиновая киянка;
Ножовка по металлу;
Ножницы по металлу;
Строительный уровень;
Отвес;
Заклепочник;
Керн;
Набор сверл по металлу;
Миксер (насадка на дрель для приготовления цементного раствора).

Электроинструмент:

Сварочный аппарат;
Дрель;
Шуруповерт;
Электролобзик;
Боковая шлифовальная машинка (болгарка).

Устройство фундамента

Возможны два варианта:

Капитальное основание с заливкой ленточного фундамента и бетонного пола;
Облегченный столбчатый фундамент.

Наиболее трудоемкий – ленточный фундамент. Связано со значительным объемом работ по выемке грунта и с необходимостью приготовления большого количества цементного раствора, которая может потребовать аренды бетономешалки или заказа автомиксера с бетоном.

Глубина траншеи под ленточный фундамент зависит от глубины промерзания грунта в регионе. Траншея должна быть на 100-150 мм глубже, чем глубина промерзания. Для средней полосы России обычно 700 мм.

На дне выкопанной траншеи устраивается песчаная подушка из песка (без глины) который не дает усадки. Толщина подушки 100-200 мм.
Поверх песка засыпается строительный щебень фракции 5-20 мм. Он тщательно утрамбовывается куском бревна с прикрепленными к нему ручками.

После этого устраивается опалубка. Оптимально – несъемная, из цементно-волокнистого плоского листа толщиной 8-10 мм. Далее устраивается гидроизоляция. Дно и стенки траншеи выстилаются полиэтиленовой пленкой, которая будет препятствовать проникновению к фундаменту грунтовых вод и предотвратить протекание воды из раствора при заливке.

После этого в траншею помещается каркас из сваренных или связанных стальной проволокой арматурных прутков. Особое внимание уделяют креплению арматуры по углам строения.

К арматуре крепятся закладные детали, к которым будут привариваться стойки каркаса гаража. Шаг между закладными выбирается в зависимости от толщины и ширины профлиста, но не реже 0,8 метра.

После заливки цементного раствора (не ниже М:200) состоящего из:

Цемента марки 400 – часть;
Песка строительного – 2,5 части;
Щебня строительного фракции 5-20 мм – 4 части.

Фундамент укрывается полиэтиленовой пленкой или рубероидом и оставляется для «созревания» бетона на 30 дней. В жаркую погоду поверхность следует периодически увлажнять.

Монтаж каркаса

Пред началом монтажа каркаса производится нарезка всех элементов. Делать это необходимо по заранее подготовленным шаблонам.
Изготовление каркаса стен, несущих ферм кровли удобнее производить на земле. Так легче соблюсти геометрию конструкций и избежать деформации при сварке на весу.
Материалом каркаса обычно служит стальной уголок из «черного» металла с шириной полочки 50 мм.

Сборку собранных заготовок каркаса начинают с боковых стенок. Их устанавливают на фундамент, предварительно выстелив его 2-мя слоями гидроизоляции (рубероид, бикрост) и приваривают к закладным.

Вертикальность и горизонтальность установки контролируется уровнем и отвесом. Оптимально – использовать лазерный построитель плоскостей. Установленные боковые стенки скрепляют с задней стенкой и воротной рамой. В средней части – поперечными балками, которые будут служить опорой для ферм кровли.

После монтажа каркаса стен обустраивают каркас кровли.
Учитывая, что на кровлю будет приходиться значительная снеговая нагрузка, угол наклона двускатной крыши не должен быть менее 30°.

Выбор профнастила и монтаж

Существует множество марок профнастила для гаража. Какой выберет строитель – зависит от его финансовых возможностей и назначение строения.

Для наглядности рассмотрим, как определяются размеры, указанные в маркировке:

Крепление листов к каркасу можно осуществлять кровельными саморезами с прокладками, либо (предпочтительно) при помощи ручного или электрического заклепочника. Использование заклепок предпочтительно в плане повышения взломостойкости конструкции. Заклепку невозможно срубить или открутить в отличие от самореза.

Перед тем как обшить каркас нарезку листов производят:

Для неокрашенных листов (оцинкованных) – отрезным диском по металлу;
Окрашенный профнастил – пилкой по металлу закрепленной в электролобзике.

Внимание! Длина полотна пилы должна быть больше высоты профиля листа!

Частота крепления саморезами – 250 — 300 мм., заклепками – 100-150 мм. Предпочтительнее сначала зашить стены, после этого – приступить к кровле.

Внимание! Обязательно при обшивке гаража на кровле соблюсти направление волн профиля. Они должны быть направлены от конька к земле. Ни в коем случае не горизонтально поверхности земли!

Установка ворот

Ворота в гараже из профнастила обустраиваются:

Двустворчатые;
Подъемно-откидные;
Рольставни.

Оптимальный вариант – рольставни.

Не требуют усиления каркаса, несущего нагрузку при открывании створок ворот;
Не занимают место на площадке перед въездом в гараж;
Не требуют очищать площадку перед гаражом от снега и мусора (листьев осенью;
Не провисают и не деформируются со временем;
Более взломостойки;
Позволяют автоматизировать процесс открывания/закрывания не выходя из транспортного средства.

Возведение гаража из профнастила своими руками — прекрасная альтернатива капитальному строению. Особенно привлекателен такой вариант для тех, кто собирается делать гараж без привлечения наемных работников в целях экономии средств на строительство. Возможно вам понадобятся .

Профнастил получил свое широкое применение благодаря хорошим характеристикам. Тонкие, рифлёные листы оцинкованного железа сегодня могут использоваться для создания , листы можно встретить в качестве забора, в виде крыши, а также как стеновое покрытие, например, гаража.

Как правильно выбрать профнастил?

Оцинкованная рулонная сталь, которая проходит через несколько слоев покрытия, в том числе лакокрасочного, называется профнастилом. К потребителю этот материал поступает в виде рифлёных листов. Существуют несколько видов профнастила, для строительства гаража могут быть использованы три из них.

Н.
Эта буква в маркировке профнастила обозначает несущую способность материала. Толщина такого материала самая большая. При этом он имеет высокую волну гофры и бороздки, которые придают ему повышенную жесткость
НС.
Несуще–стеновой профнастил, который имеет среднюю по высоте гофру и такую же, среднюю, толщину листов
С.
Это стеновой профнастил. Его применение оправдано для обшивки готовых стен. Возможно, под профнастилом размещение слоя утеплителя

Естественно, что самый крепкий профнастил для гаража с маркировкой Н. Поэтому, если стены строятся с нуля (не обшивка гаража профнастилом), стоит выбирать именно его.

Внимание! Ещё один важный момент, цифра в маркировке, идущая сразу же за буквой. Она указывает высоту волны профнастила, а значит, косвенно говорит и о его толщине.

Например, Н – 75 имеет такие параметры:

Толщина листа минимум 0,7 миллиметров – максимум 1,0 миллиметр
Нагрузка, которую может выдержать 1 м2 листа — от 9 килограммов 200 граммов до 12 килограммов
Высота волны – 75 миллиметров

Понятно, что, чем выше высота волны, тем априори материал крепче, но важно также и то, чем он покрыт. Это может быть просто цинк, а также полиэстер, ПВХ или ПВДХ. Профнастил покрытый ПВДХ стоит дороже других, но он признан самым долговечным.

Выше сказано, что для гаража следует использовать профнастил с маркировкой «Н». Но если у Вас уже есть готовый гараж и Вы хотите его обшить этим материалом, то можно воспользоваться профнастилом с маркировкой «С». составляет 197 рублей за погонный метр.

Отделка стен гаража профнастилом идентична отделке стен дома. Рекомендуем ознакомиться с обшивкой дома профнастилом . Она содержит инструкцию по монтажу, а также фотографии домов, обшитых профнастилом.

Преимущества и недостатки профилированных листов для гаражного строительства

Профнастил считается идеальным строительным материалом для возведения малых архитектурных форм. Его бесспорные преимущества следующие:

Быстрота монтажа.
Гараж из профнастила реально построить за пару дней
Простата возведения.
Ничего сложного в закреплении листов профнастила для создания стен нет
Низкая себестоимость конструкции.
Даже, если нанимать профессионалов для строительства такого гаража, стоимость их услуг будет в разы дешевле, чем при строительстве капитального гаража. Обычно, за работу строители могут взять сумму от в пределах 20 000 рублей
Долговечность гаража.
Средний срок службы несущего профнастила с качественным покрытием – 30 лет
Возможность переноса сооружения с одного места в другое;
Морозоустойчивость и негорючесть.
А также длительная сохранность первоначального вида

Профнастил относится к разряду лёгких строительных материалов. Он очень часто применяется в городах, где запрещено возведение капитальных гаражей. И всё-таки имеет некоторые недостатки:

Деформация от сильного удара.
Вернуть первоначальную форму листу невозможно, но заменить его вполне реально
Низкая теплопроводность.
Постройки из профнастила холодные. Если их не утеплять, то в них будет температура такая же, как на улице. Устранить недостаток можно, если гараж утеплить внутри

Как видно, гараж из профнастила имеет право на достойное существование. Он вполне может конкурировать (причем вполне успешно) с другими постройками, в которых можно ставить автомобиль.

Этап подготовительных работ при строительстве гаража

Чтобы строить хорошо, нужно знать, что строить. Первое, что нужно сделать — определить с местом и размером гаража.
Стоит учесть удобство при заезде в гараж, а также то, как будут открываться ворота, станут ли они мешать соседним постройкам. В гаражах из профнастила можно устанавливать, как распашные , так и автоматические.

Немаловажно просчитать высоту постройки, если она будет ниже соседних, то крыша сможет просесть от большого количества снега, а вода с неё будет уходить очень плохо (так как и снег, и дождь будут скапливаться на площади, которая по уровню ниже других).

Что понадобится, чтобы построить гараж из профнастила своими руками?

Расчет нужного количества профнастила производится довольно легко: длина гаража – это ширина нескольких листов, а их высота – это высота стен гаража. При покупке профнастила стоит прибавить ещё 10 % для качественного выполнения стыков внахлёст.

Ещё понадобятся:

Трубы для каркаса
Утеплитель
Термоизолирующая подложка
Саморезы
Кусачки
Шуруповёрт
Уровни (вертикальный и горизонтальный)
Цемент
Песок
Щебень
Электродрель с насадкой миксер
Емкость для смешивания раствора
П-образный профиль
Герметик

Когда все готово, кстати, сам профнастил на место стройки можно привести в последнюю очередь, нужно начинать делать основание будущего гаража.

Как построить гараж из профнастила

Фундамент

Сначала нужно отметить периметр будущей постройки. По углам вбить колышки и натянуть между ними шелковую строительную нить. Теперь очередь земляных работ
Нужно вырыть траншею. Учитывая, что профнастил – материал лёгкий, глубокую траншею выполнять н нужно. Полуметра в глубину будет более чем достаточно. Ширину траншеи можно сделать не больше 40 сантиметров
По углам основы для фундамента нужно установить трубы. Они послужат основой каркаса. На этом же этапе устанавливается уголок для ворот
Теперь траншею нужно залить раствором готового цемента или сделанной самостоятельно цементно-песчаной смесью

Каркас гаража и ворот

После того как фундамент застынет нужно сварить весь каркас гаража, в том числе его крыши. К нему, позднее, будут прикручены листы профнастила. А на данном этапе к трубам приваривается уголок (для ворот) и профиль для стен. Сразу же делается верхняя планка для проема ворот.

После того, как каркас готов, можно сделать опалубку. Сначала засыпается песок слоем до 5 сантиметров, затем засыпается щебень. Все эту нужно залить цементным раствором. Это будет пол сооружения. Его можно выложить из тротуарной плитки, можно отсыпать щебнем. А можно оставить земляным.

Это важно! Каркас крыши нужно делать с уклоном на заднюю стенку и чем более снежный и ветреный регион, в котором предстоит стоять гаражу, тем больше планок профиля должно быть использовано. Для усиления конструкции можно прикручивать к стеновому каркасу и деревянные планки.

Для стен шаг между планками каркаса должен быть не больше 45 сантиметров. Для усиления конструкции ворот, к их каркасу стоит приварить поперечные перекладины, которые нужно соединить с трубами по углам гаражного каркаса, вмонтированными в фундамент.

Каркас будущего гаража готов. Если он сварен симметрично и пропорционально, то проблем с пришиванием листов профнастила, а также установкой гаражных ворот быть не должно.

Монтаж стен

Между заливкой фундамента, а тем более опалубки и монтажа стен должно пройти минимум 2 – 3 дня. Лучше целая неделя.

Чтобы обшить гараж профнастилом, листы нужно крепить исключительно вертикально, по желобам лучше будет уходить вода. Работа должна проходить так:

Первый лист нужно прикрепить к угловой трубе (стойке) без выступов. Работу проводят шуруповёртом и саморезами. Начинать нужно с верхнего края, постепенно спускаясь вниз, а затем пришивая лист по всему профилю. Исключение – последняя волна, её пришивать не надо
Каждый последующий лист должен накрывать одной волной предыдущий. В этом месте должно быть прошито два листа, а далее пришивать лист по всему профилю, оставляя последнюю волну
Все стыки для исключения попадания воды, а также их промерзания и повышения температуры внутри гаража нужно обработать герметиком

Ворота такого гаража вполне можно сделать из того же профнастила. Лучше всего их выполнить на ширину лицевой стены.

При наличии мощного шуруповёрта и помощника, который будет поддерживать листы и подавать саморезы, вполне можно справиться с монтажом стен и за один – максимум два дня.

Крыша гаража из профнастила

Для односкатной крыши гаража из профнастила листы крепятся параллельно волнам стен. В этом случае вода будет уходить лучше. Выступ за пределы стен лучше делать минимальный (2 – 3 сантиметра). Нужно хорошо закрепить все листы по всему профилю, соблюдая правило нахождения каждого следующего листа одной волной на предыдущий.
Стыки листов нужно «проклеить» битумным герметиком.

Как утеплить гараж из профнастила

Утеплить гаражные стены можно и нужно внутри гаража. Так, температура в нём станет выше минимум на 5 °С. Это можно выполнить:

Листовым утеплителем
Рулонным

Сначала к стенам нужно прикрепить термоизолирующую плёнку. Она не даст теплу уходить снаружи, сделает невозможным образование конденсата.

Листы пенопласта, изоплекса или любого другого экструдированного пенополистирола приклеивают специальным клеем к профилю, а стыки запенивают. Точно также утепляются ворота.

А вот для монтажа рулонного утеплителя нужно делать реечный каркас. Поперечные, можно деревянные планки прибиваются к основному каркасу гаража на расстоянии 60 – 70 сантиметров друг от друга. Под них нужно «завести» утеплитель. Его желательно также приклеить к стенам.

Утепление крыши лучше всего сделать тогда, когда готов каркас, но ещё не уложен профиль на крышу.

Цена гаража из профнастила

Средняя цена листа профнастила – 300 рублей. На гараж для одного легкового автомобиля нужно:

По 2 листа для каждой торцовой стены и ворот
По 6 листов на каждую длинную стену
4 листа для кровли гаража из профнастила

Всего 12. Итого – 4 200 рублей.

Цена каркаса обойдется в сумму до 2 000 рублей. На утеплитель придется потратить столько же. На песок и цемент хватит 1 000 рублей.

Итого весь гараж из профнастила своими руками можно построить за сумму чуть выше 7 000 рублей.

За несколько тысяч рублей и пару недель можно выстроить гараж, который прослужит верой и правдой, как минимум, 3 десятка лет. А в случае необходимости его легко демонтировать и перенести в другое место. При этом, учитывая, что конструкция не капитальная, гараж может находиться в пределах внутридомовой территории многоквартирных домов. Поэтому, заставить владельца снести такой гараж, соответствующие службы не будут иметь право. Хотя рекомендовать перенести всё-таки могут.

Видео о строительстве гаража из профнастила своими руками

Сборка гаража из профнастила самостоятельно.

Как покрыть крышу гаража профнастилом. Часть 1.

Часть 2. Крыша гаража из профнастила. Секреты монтажа деревянного каркаса под профнастил.

Часть 3. Продолжение процесса укладки профнастила на крышу гаражу.

Источник

Характеристика металлопрофиля как материала

Металлопрофиль выбирают в первую очередь за простоту в обращении

«Н» – несущий профлист, используется для монтажа кровли и облицовки несущих конструкций;
«НС» – несуще-стеновый, универсален, пригоден для устройства ограждений;
«С» – стеновый;
R – кровельный;
А – защитное покрытие нанесено только на внешнюю, лицевую сторону полотна;
В – защита нанесена на тыльную сторону.

толщине полотна и, соответственно, его жёсткости: от 0,1 до 2 мм;
высоте и ширине волны: 1-114 мм;
форме волны;
степени антикоррозийной защиты, определяемой типом внешнего покрытия.

В соответствии с последним параметром различают несколько видов защиты стальных полотен.

Оцинковка – самый недолговечный слой.
Алюминиево-цинковое – немногим надёжнее предыдущего.
Полиэстер – декоративен, недолговечен, подвержен отслаиванию.
Поливинилфторид. Надёжен, прочен, имеет УФ защиту, долговечен.
Пурал. Близок по свойствам и характеристикам к поливинилфториду.

Плюсы и минусы профнастила

Положительные свойства:

огнестойкость и отсутствие деформации под воздействием высоких температур;
негигроскопичность;
наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
широкий выбор цветового решения полотен;
небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
достаточно долгий срок эксплуатации – до 20 лет;
экологическая безопасность;
сравнительно невысокая цена.

Недостатки:

торцы металлических листов не защищены антикоррозийным составом;
внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Какой металлопрофиль выбрать для строительства гаража

При выборе металлопрофиля для гаража первым делом смотрите на глубину

При строительстве гаража потребуется металлопрофиль для трёх основных элементов строения:

стен;
кровли;
ворот и калитки.

Обратите внимание! При выборе профнастила для строительства гаража важна не толщина листа, а глубина профиля. Именно она придаёт листу жёсткость. Оптимальный выбор – профлист ПС-15 и С-15 толщиной 0,7 мм и глубиной волны 15 см.

Составление проекта и сметы расходов

2,13х4 м;
2,9х4,7 м;
3,2х5,2 м;
3,2х5,8 м.

Типовые проекты гаражей из профнастила

Гараж с двухскатной кровлей и подъёмными воротами

Гараж 5х7 м с односкатной крышей и распашными воротами

Гараж с двухскатной крышей и распашными воротами

Гараж на два автомобиля с двухскатной крышей, подъемными воротами и калиткой в виде входной двери

Пристраиваемый гараж с односкатной крышей

Стандартные размеры гаражей для разных моделей авто

Важно! При самостоятельном проектировании учитывают: угол наклона односкатной крыши не должен превышать 30°.

Составление чертежа

Чертёж будущего гаража в разных проекциях

Можно использовать линейку и масштабирование или нарисовать эскиз будущего строения от руки.

Чертёж можно сделать вручную, но для большей точности лучше воспользоваться одной из специализированных программ

Чертёж гаража из профлиста, сделанный с помощью специальной программы

Если гараж устанавливают на фундаменте, делают чертёж разреза или узла основания.

Чертёж устройства фундамента гаража

Составление сметы

Смета на строительство гаража должна включать:

перечень и объёмы работ;
количество и стоимость материалов;
транспортные расходы;
накладные расходы;
суммарную стоимость работ и материалов.

60х40 мм;
60х20 мм;
40х20 мм;
20х20 мм.

Пример сметы на строительство гаража 4,5х3,5 м

Материалы	Параметры (мм)	Количество	Цена
Профильная труба для монтажа каркаса	60х20	70 м	190 руб/м
Профильная труба для монтажа рёбер жесткости	40х20	50 м	124 руб/м
Профнастил С-15	Толщина 0,7 мм, размеры листа 1200х1150	23 шт	210 руб/м²
Цемент М400	50 кг	4 шт	196 руб
Песок	1,5 м³		450 руб/м³

Общий вес конструкции зависит от массы каждого материала и составляет не менее 800 кг.

Для того чтобы рассчитать вес постройки по своему проекту, ориентируются на следующие показатели:

1 м² металла толщиной 1 мм весит 7,8 кг;
1 м2 металла толщиной 2 мм – около 17 кг;
1 погонный метр профильной трубы 20х20 мм – 1,225 кг;
трубы 20х40 мм – 1,4-1,6 кг;
трубы 60х20 мм с толщиной стенки 2 мм – 3,020 кг;
трубы 60х40 с толщиной стенки 2 мм – 3,1 кг.

Необходимые материалы и инструменты

Для собственноручного строительства гаража из металлопрофиля потребуются инструменты:

нивелир;
бетоносмеситель (если проектом предусмотрен бетонированный фундамент);
болгарка и диски по металлу толщиной 1,5-2 мм;
ножницы по металлу;
шуруповёрт;
свёрла;
рулетка;
пузырьковый уровень длиной не менее 80 см;
лопаты совковая и штыковая;
отвес;
виброплита или приспособление для утрамбовывания грунта (например, металлическая бочка, на 1/3 заполненная камнями).

Из материалов понадобятся:

профильные трубы;
профлист;
саморезы;
арматура для усиления фундамента;
песок;
гравий мелкой (для отсыпки) или средней (для фундамента) фракции;
петли для навешивания ворот и калитки;
замки и засовы.

Подготовка фундамента

Массивный фундамент для гаража из металлопрофиля не понадобится

Важно! УШП – фундамент мелкого заложения, поэтому нужно заранее продумать способ отвода грунтовых и поверхностных вод.

Преимущества УШП:

монтаж на любом типе грунта;
меньший, по сравнению с обычным плитным фундаментом, расход бетона;
теплоизоляция, препятствующая промерзанию пола гаража;
плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
в плиту можно укладывать инженерные коммуникации;
быстрый монтаж (в среднем на возведение 100 м² УШП требуется не более 7 дней).

Важно! УШП можно возводить только на ровных участках, поэтому придётся тем или иным способом выровнять существующий.

Необходимые материалы:

пенопласт толщиной 5-10 см;
стальная арматура сечением 10 мм;
вязальная проволока;
геотекстиль;
рубероид;
пиломатериал для строительства опалубки;
песок (только карьерный, речной непригоден);
щебень средней фракции (20х40 мм);
портландцемент марки не ниже М400.

Этапы строительства УШП

Шаг 1. Выравнивание участка строительства.

Шаг 2. Разметка. С помощью верёвки и колышков определяют размеры будущей плиты.

Шаг 3. Выемка грунта на глубину 30-40 см в пределах разметки. Оптимальный способ – использование экскаватора.

Шаг 4. Выравнивание дна и стенок котлована.

Шаг 5. Утрамбовывание грунта на дне и стенках котлована.

Шаг 6. Формирование песчаной подушки толщиной 10-15 см.

Шаг 7. Утрамбовывание песчаного слоя. Задачу облегчит проливка песка водой из шланга.

Шаг 9. Отсыпка гравийного (или щебниевого) слоя высотой 10-15 см.

Шаг 10. Утрамбовывание гравия.

Шаг 11. Заворачивают края геотекстиля на гравийный слой.

Шаг 12. При необходимости прокладывают инженерные коммуникации.

Шаг 14. Укладывают на гравий плиты пенопласта.

Шаг 15. Настилают рубероид с нахлестом полотен на 10-15 см.

Шаг 16. По периметру плиты выстраивают опалубку.

Шаг 17. Внутри опалубки собирают армирующий каркас из арматуры и вязальной проволоки.

Шаг 18. Заливают бетон.

Совет! На следующий день после заливки фундамента бетон можно укрыть слоем песка или опилок. Они будут удерживать влагу и интервал между поливами можно увеличить в 1-1,5 раза.

Монтаж каркаса

Переходим к процессу установки каркаса

Каркас можно собирать частями в стороне от фундамента или, если залита УШП, непосредственно на ней.

Шаг 2. Приваривают угловые стойки.

Шаг 3. Из швеллера формируют верхнюю обвязку.

Шаг 5. Крепят трубы для устройства крыши, формируют её уклон.

Описание технологии обшивки

Если справились с установкой первого листа — считай, полдела сделаноy

Совет! Перед тем как вкрутить саморез, высверливают отверстие соответствующего диаметра.

Уход и эксплуатация за гаражом из металлопрофиля

Профлист – достаточно «мягкий» материал, на котором от сильных ударов неизбежно останутся вмятины. Об этом нужно знать и избегать механического воздействия на стены и крышу.
Независимо от типа облицовочного покрытия, оно легко повреждается острыми предметами. Впоследствии в этих местах появляется ржавчина. Поэтому все сколы и царапины необходимо без промедления покрывать антикоррозийными составами и окрашивать в цвет металлопрофиля.
Для создания более комфортной остановки внутренние стены гаража обшивают ОСБ и утепляют.

Источник

Чертежи гаража

Этапы проведения работы

Процесс строительства подразумевает последовательное выполнение работы.

Разметка

На углах будущего строения забиваются колышки.
Между колышками натягивается бечевка.
По углам и срединам сторон размещения конструкции, намечаются места, где нужно выкопать ямы (для установки стоек каркаса).

Фундамент

Начинаем работу:

По размеченному периметру нужно выкопать траншею, с глубиной 0.4 – 1 м.
Дно траншеи засыпается подстилочным материалом. Его высота: около 15 см. Для большей прочности он утрамбовывается.
Предварительно нужно побеспокоится об основных стойках каркаса. Для них, в размеченных заранее местах, выкапываются ямы (около 50 см).
Если грунт сыпется – необходимо сделать опалубку.
Перед заливанием раствора позаботьтесь об армировании – хоть конструкция из профнастила и легкая, но без армирования заливать основание крайне не рекомендуется. Для него используются прутки 10-12 мм в диаметре. Их можно фиксировать друг к другу обычной стальной проволокой.
В выкопанные ямки ставятся трубы (опорные стойки каркаса) и фиксируются распорками.
Заливается раствор.

Несколько советов:

Подстилочный материал (песок, щебень, отсев) перед заливанием раствора стоит намочить – убережет бетон от растрескивания.
Выбирайте бетон марки не ниже М500.
Трубы опорных стоек смажьте битумной мастикой в том месте, которое будет погружено в землю – защитит от коррозии.
Когда зальете бетон, проткните его несколько раз прутком – выйдет воздух, что укрепит основание.
Делая фундамент для каркаса, лучше сразу выкопайте ревизионную яму и залейте пол под автомобилем.

Нужно подождать, пока основания наберет хоть немного прочности (время просыхания зависит от погоды).

Каркас

Чтобы сделать крепкий гараж из профнастила своими руками, нужно соорудить мощный каркас. Порядок работы:

В соответствии с чертежом нужно подготовить нужные элементы сооружения необходимых размеров.
К опорным трубам каркаса привариваются горизонтальные перегородки (их также можно закреплять с помощью болтов). Работа выполняется только с тех сторон, где не будет ворот.
Подготавливается основание для сооружения крыши. Самый простой вариант – построить гараж с крышей односкатного типа. Скат лучше направлять в противоположную сторону от ворот.
Теперь нужно замерить размеры ворот, с уголка сварить для них раму и укрепить ее с помощью ребер жесткости. На месте установки засовов привариваются куски металла. Далее к передним опорным стойкам ворот привариваются петли, ворота ставятся на постоянное месторасположение и крепятся к каркасу гаража с помощью приваривания ответных петель.

Каркас готов. Чтобы окончательно построить гараж, нужно провести последний этап работы.

Монтаж профнастила

Порядок работы:

Первый лист налаживается так, чтобы край максимально стыковался с опорным элементом каркаса. После выбора правильного расположения, закрепите его с помощью саморезов.
Второй элемент обшивки накладывается таким образом на первым, чтобы нахлест составлял одну волну (этого достаточно, если надежно закреплять листы). Теперь он привинчивается с 3-х сторон (место накладывания следующего листа крепить не нужно). Таким образом, выполняется обшивка всей конструкции.

Крепите профнастил саморезами, которые имеют резиновый уплотнитель.
Обшивочный материал можно купить уже нужных размеров (некоторые продавцы готовы выполнить предварительную нарезку).
Профнастил лучше монтировать в вертикальном положении – лучше будет стекать вода.
Края отделочных материалов должны плотно прилегать к опорным элементам каркаса.

Крыша

В соответствии с выбранным типом крыши, проводятся работы:

Монтаж стропил. Их устанавливают с соответственным наклоном.
Приваривается обрешетка.
По периметру прикручиваются листы профнастила.

После выполнения этих работ можно обшивать переднюю стенку гаража и сами ворота.

Что нужно купить и подготовить для работы?

Перечень инструмента:

Отвес.
Электрошуруповерт.
Лопата.
Болгарка.

Также нужен:

Профнастил.
Цемент.
Подстилочный материал под основание (песок, щебень).
Шурупы.
Стальной профиль.

Гаражи из профнастила имеют достаточно преимуществ, чтобы считаться одним из популярнейших вариантов гаражей на сегодняшний день, а возможность построить такой гараж своими руками делает его еще привлекательнее.

Прочность, надежность, долговечность, относительно малый вес и экономичность — вот основные достоинства каркасного гаража из профнастила. Профилированный лист стоит недорого, достаточно прост в сборке и позволяет быстро и с малыми усилиями построить достойный гараж для автомобиля.

Листы профнастила за счет своей волнообразной конструкции обладают прекрасными показателями жесткости, поэтому требуется приложить немало усилий, чтобы согнуть их или повредить иным образом, а гараж из профнастила будет служить десятки лет.

Строительство гаража из профнастила своими руками требует некоторого опыта и сноровки, однако это не так трудно, как может показаться на первый взгляд и, конечно, намного выгоднее, чем покупать готовый гараж или нанимать строителей.

Весь процесс строительства можно свести к двум основным пунктам:

а) возведению каркаса

б) обшивке его профилированными листами.

Это можно выполнить силами двух человек
, а благодаря большой площади каждого листа работа пойдет очень быстро.

Конечно, самодельный гараж из профнастила не лишен и ряда недостатков, о которых также необходимо упомянуть. Профнастил — отличный строительный материал, однако с его помощью нельзя возвести вокруг автомобиля неприступный бастион. Злоумышленники, вооруженные дисковой пилой, например, могут проделать в стенах отверстие, а навесные замки могут быть срезаны. Также листовой металл не защищает машину от резких температурных перепадов. Разумеется, этот недостаток можно исправить путем утепления гаража, но это одновременно влечет за собой увеличение его стоимости.

Однако эти отрицательные черты меркнут на фоне неоспоримых достоинств гаражей из профнастила, поэтому все больше автовладельцев хотят построить гараж из профнастила своими руками. И мы расскажем вам как это сделать.

1. Подготовка материалов и инструментов

Перед строительством убедитесь, что у вас имеется в наличии все необходимое. Главный строительный материал — листы профнастила. Рассчитайте необходимое количество листов, исходя из площади общей поверхности и учтите, что листы укладываются внахлест. Крепление профнастила к металлическому основанию выполняется с использованием обычных саморезов.

Кроме того вам потребуются:

профильные трубы для каркаса, например, П-образный профиль
кусачки, стальные клепки, шурупы, шуруповерт
отвес, карандаш
лопата, цемент, щебень, песок для устройства фундамента
опционально утеплитель, пароизоляционная мембрана.

2. Выбираем место для гаража

Перед началом строительства гаража стоит выбрать для него оптимальное место. Главнейший критерий — незатрудненный выезд автомобиля. Кусок земли недалеко от ворот и чуть в стороне от дома будет отличным вариантом. Удержитесь от искушения пристроить гараж вплотную к стене дома, чтобы сэкономить на строительстве. В противном случае есть риск, что звуки, выхлопные газы и запахи из гаража будут мешать комфортной жизни в доме. Также задумайтесь о выезде из гаража до ворот: возможно, потребуется организовать подъездную дорожку.

3. Заливаем фундамент

Подготовка участка под фундамент

Определившись с точным место строительства гаража из профнастила, займитесь подготовкой площадки: расчистите территорию от мусора, выровняйте ее, может также потребоваться снятие слоя почвы. Если ваш проект предусматривает наличие смотровой ямы
, то работы по ее выкопке и облицовке тоже относятся к этапу подготовки.

Разметка

Дальнейший шаг — разметка. Натянуть веревки на вбитых в землю колышках — дело несложное, только постарайтесь выполнить его с максимальной точностью и аккуратностью.

Заливка контура

Теперь займитесь фундаментом — это будет важной основой вашего гаража.

По углам выкопайте ямы 50х50х50 см
для опалубки.

Подготовьте бетон:
три части цемента на одну часть хорошего чистого песка. Можно насыпать на дно ямы песок и/или гравий в качестве подушки. Металлические трубы или столбы устанавливаются в ямы и заливаются бетонной смесью до уровня почвы. Сечение труб в данном случае особой роли не играют — подойдут как круглые, так и прямоугольные варианты. Очень важно дать бетону хорошо засохнуть, так что имейте терпение и не торопите события.

Бетонирование площадки

Далее настало время подумать о поле. Его тоже можно покрыть бетоном, для чего необходимо срезать верхний слой почвы с корнями растений, засыпать пол песком и залить бетоном до необходимого уровня. Чтобы избежать трещин, бетон стоит армировать. Надеемся, что на этом этапе вы не вспомните, что планировали сделать еще и смотровую яму, потому что будет уже поздно.

Деревянный пол

Альтернативой бетонному может выступать деревянный пол. Он, несомненно, комфортнее, теплее, однако и стоить будет дороже. Но если этот вариант кажется вам более привлекательным, то приготовьте брусья и половые доски. Брусья кладут на землю по уровню — это будет основание пола. И не забудьте про гидроизоляцию, если не хотите менять прогнившие брусья через несколько лет. Толстые половые доски наколачиваются на основание перпендикулярно. Вуаля — пол вашего гаража готов!

Мы предлагаем вам посмотреть видео о заливке фундамента для гаража
— очень наглядно и полезно.

4. Возводим каркас

Каркас выполняет роль скелета в строительстве гаража, к нему будут прикрепляться листы профнастила. Думается, что с размером гаража вы определились заранее, решив для себя сколько машин/мотоциклов/велосипедов/стеллажей/полок/верстаков будет вмещать ваша постройка. Не забудьте по свободное открывание-закрывание дверей, это в самом деле важно, поверьте нашему опыту.

Для каркаса гаража из профнастила купите профилированные трубы. Опорные стойки вы уже залили бетоном по углам, теперь займитесь поперечинами. Металлический профиль надо нарезать на отрезки нужного размера, для скрепления используйте саморезы.

5. Обшиваем стены профнастилом

Возведение стен — самый приятный этап в строительстве самодельного гаража из профнастила, ведь результаты видны сразу. Несколько листов — и вот уже на почти пустом месте выросла постройка.

Для обшивки гаража профнастилом используется профилированный лист с маркировкой «
С», что означает «
стеновой». Перед началом монтажа еще раз все измерьте и проверьте уровнем горизонтальность, чтобы потом не пришлось корить себя за кривые стены или нехватку материалов.

Крепление листов к каркасу

Крепление профнастила к каркасу осуществляют с помощью саморезов с шагом в 30 см
. При обшивке гаража профнастилом листы крепятся к стойкам, а для дополнительной фиксации стыков используют стальные заклепки.

Крепежные элементы должны иметь резиновую подкладку, чтобы обеспечить герметичность, надежность крепления и избежать царапания листов. Перед монтажом каждый лист выставляйте вертикально по уровню, а сам крепеж выполняйте через волну нижних прогибов — в том месте, где изгиб волны листа контактирует с обрешеткой.

Теплоизоляция стен

Полюбуйтесь немного на готовые стены вашего гаража, который вы построили своими руками, и задумайтесь об утеплении. Для гидроизоляции можете использовать битумный герметик, для теплоизоляции — минеральную вату или стекловату. Маты утеплителя закладывают между планками каркаса и листами профнастила, но не забудьте о внутренней обшивке все тем же профнастилом. Таким образом вы не только утеплите свой гараж, но и сделаете его внутренний вид гораздо более эстетичным. Ради добротного гаража разве не стоит приложить чуть больше усилий?

6. Кроем крышу

Выбор типа крыши — односкатная или двускатная

Крыша гаража из профнастила может быть одно- и двухскатной. Первый вариант намного более популярен из-за простоты монтажа. Но в таком случае позаботьтесь о том, чтобы весь гараж можно было покрыть единым листом профнастила, ведь каждый стык грозит в будущем течью. Не стоит опасаться купить слишком большой лист — лучше отрезать от него лишнее, чем собирать мозаику из отдельных кусков. Если все же звезды так расположились, что стыков при покрытии гаража профнастилом вам не избежать, то делайте нахлест не менее 20 см
. Стыки обработайте битумным герметиком, это обеспечит гидроизоляцию.

Чтобы правильно покрыть крышу гаража профнастилом, равнять листы при монтаже надо на линию карниза, держитесь строго параллельно ей, и будет вам счастье в виде ровной крыши. Листы крепите к профилю каркаса саморезами и не забудьте о резиновых подкладках. Оставьте свес листа с карниза не меньше 4 см
, если не хотите, чтобы дождь всякий раз увлажнял стены вашего прекрасного гаража.

Утепление крыши

Утепление кровли гаража из профнастила — дело хозяйское, можно обойтись и без этого, хотя в качестве гараж, конечно, потеряет. Если вы строите на совесть и рассчитываете эксплуатировать свой гараж долго и счастливо, то не увиливайте от этого этапа. Даже более того — если выбирать между утеплением стен гаража или кровлей, то стоит сделать выбор в пользу последней, ведь именно крыша принимает на себя большую часть ударов судьбы в виде атмосферных осадков.

А посему важно в первую очередь обеспечить гидроизоляцию. Постелите ПВХ-мембрану и можете не бояться потеков от дождика или снега. А чтобы стало совсем хорошо, надо добавить слой минеральной ваты (стекловата тоже подойдет), только оставьте небольшой зазор 2-4 см
за слоем ваты из соображений вентиляции. Ознакомьтесь с видео о покрытии крыши гаража профнастилом, тогда будет понятнее.

Гараж готов!

Вот и все, теперь вы знаете как построить каркасный гараж из профнастила. Это не так и сложно: чуть-чуть теории, хорошая подготовительная работа, немного усердия — и вот у вас уже есть отличный металлический гараж. Ну или просто хороший. Если не первый, то второй или третий ваш гараж точно будут просто загляденье и зависть соседей.

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

Шуруповёрт или электродрель с такой функцией;
Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
Сварочный инвертор;
Угловую шлифмашину (болгарку);
Ножницы для металла;
Совковую и штыковую лопаты, лом;
Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
Кувалду.

Основным материалом для сооружения гаража выступает профнастил.
Помимо него, понадобятся следующие материалы:

Цемент, песок, щебёнка и арматура для основания;
Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
Стальные трубы диаметром 60 мм для каркаса;
Доборные элементы (ветрозащитные планки, водосточная система);
Саморезы;
Доски для опалубки;
Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный “дом”. В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также, важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того, чтобы вода с крыши гаража не попадала на участок соседей. Что касается “красной линии”, то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой “С”, что означает “стеновой”. Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик.
Оптимальным выбором выступает профнастил С-20. Также, профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при из СИП-панелей.

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Следует руководствоваться тем, что гараж, рассчитанный на один легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными “подушками” под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором – выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Чертежи гаража

Устройство фундамента

Для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее, в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Устройство смотровой ямы

Монтаж каркаса – наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В необходимо добавлять утеплитель, например, или плиты базальтовой ваты.

Крыша из профнастила

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Гараж из профнастила своими руками – это не только прочная и надежная, но и очень привлекательная конструкция, которая собирается очень быстро и с минимальными материальными затратами. Использование в качестве основного строительного материала профилированного листа обосновано многочисленными преимуществами.

Гараж из профнастила не только отлично смотрится, но так же дает стойкую и крепкую конструкцию.

Это небольшой вес изделия наравне с высокой прочностью и жесткостью. Такой лист трудно согнуть либо повредить, а сама конструкция простоит много десятилетий. Монтаж отличается простотой: поставить каркас и обшить его при помощи профнастила очень просто даже самостоятельно, а вообще достаточно двух мужчин, чтобы легко справиться с этой задачей.

Готовим инструменты и подходящие материалы

Листы профнастила сложно погнуть или деформировать, поэтому такие конструкции очень прочны.

Прежде чем возводить гараж из профнастила, следует приготовить необходимые инструменты и подходящие материалы для работы. В первую очередь это сам профлист, количество которого надо правильно рассчитать при заказе. Обязательно учитываем, что настил для стен и кровли будет укладываться с нахлестом до двухсот миллиметров!

Также нам будут нужны профильные трубы для каркаса, утеплитель, пароизоляционная мембрана, саморезы, кусачки, стальные клепки, карандаш, шуруповерт, отвес, лопата, цемент, щебень, песок, различные шурупы, П-образный профиль.

Где построить будущий гараж?

Подготовительные работы включают в себя поиск подходящей площадки для гаража, расчистку территории от мусора, снятие слоя почвы до десяти сантиметров. Если в гараже планируется смотровая яма, то следует предусмотреть копку и облицовку такого небольшого «подвального» помещения.

После этого начинаем разметку участка путем установки по периметру будущего строения колышков и протягивания веревки. Гараж из профнастила отличается обычно небольшими размерами, поэтому такая разметка не займет много времени.

По углам выкапываем ямы размером пятьсот на пятьсот миллиметров и глубиной также в пятьсот миллиметров – в них затем устанавливаем опалубку. Ямы заливаем бетонной смесью с пропорциями: одна часть очищенного песка на три части цемента. Заливать надо до уровня почвы.

Сам гараж лучше всего строить немного в стороне от дома, но таким образом, чтобы к нему можно было свободно подъехать. Оптимальное место – это участок недалеко от ворот: автомобиль таким образом получает возможность нормально заехать в гараж, не оказывая влияния на окружающий ландшафт. Подъездная дорожка монтируется от самых ворот забора; лучше, если она будет прямой.

Основание и каркас гаража

Для гаража из профнастила подойдет металлический каркас гаража.

Каркас для гаража из профнастила собирается довольно быстро из профилированных труб круглого либо квадратного сечения. При этом продолжительность работ над конструкцией будет зависеть от наличия смотровой ямы под самим гаражом.

При самом простом варианте трубы для каркаса просто устанавливаются в предварительно выкопанные ямы, в которые засыпается песчаная и гравийная подушки.

После установки стоек ямы заливаются бетоном. Не следует торопиться с дальнейшими работами, так как заливка должна хорошо просохнуть.

Размер каркаса зависит от габаритов автомобиля, необходимости хранения в гараже инструментария, мотоцикла, велосипедов либо необходимости ставить в нем не одну, а две машины. Сам скелет довольно прост: он представляет собой опорные вертикальные стойки и поперечины.

Монтаж стен

Построить гараж из профнастила можно довольно легко и быстро. После установки каркаса приступаем к монтажу стен из профилированного листа. Тут все предельно просто: листы при помощи саморезов крепятся к стойкам, все стыки дополнительно фиксируются стальными заклепками. После того как стены зашиты, можно провести работы по гидроизоляции и утеплить стены плитами из минеральной ваты.

Перед тем как приступить к монтажу стен, необходимо снова тщательно все измерить, проверить горизонтальность строительным уровнем. Затем выполняем раскрой листов (если это еще не было сделано) и с шагом в триста миллиметров начинаем прикреплять профнастил к каркасу.

Гаражи из профнастила представляют собой жесткую конструкцию, которая будет отлично противостоять различным нагрузкам и воздействиям, но для этого необходимо укрепить листы правильно. Рекомендуется использовать при монтаже герметизирующие прокладки и герметики на основе битума, что сделает конструкцию устойчивой к переменам погоды, сильным дождям.

Важно! Фиксирование листов осуществляется через волну на нижних прогибах с шагом до трехсот миллиметров при помощи не только саморезов, но и заклепок.

Крыша из профнастила

Гаражи из профнастила часто имеют самую обычную одно- или двускатную крышу, которую можно утеплить. Крепление осуществляется саморезами, листы монтируются на профиль каркаса кровли. Сам лист выбирается таким образом, чтобы можно было перекрыть всю длину гаража одним куском.

Вообще, лучше отрезать лишнюю часть, чем приниматься за сложные работы по наращиванию недостающего фрагмента. Да и утеплить такую крышу будет проще и надежнее.

Стыки листов настила для гаражей делаются около двухсот миллиметров. Класть листы надо только внахлест. После укладки стыки герметизируются материалами на основе битума. Гаражи из профнастила обычно не имеют утепленных стен, в отличие от кровли, которую следует утеплить.

При монтаже сначала собирается каркас и обрешетка кровли, после чего настилается гидроизоляционная пленка в виде ПВХ-мембраны. После этого крышу можно утеплить минеральной ватой. За слоем ваты оставляем специальный вентиляционный зазор в двадцать-сорок миллиметров.

В этом случае количество крепежных элементов увеличивается, сам шаг обрешетки составляет до полутора метров. Диаметр саморезов для крепления, которые должны иметь резиновые прокладки, составляет 4,8 миллиметров. Количество таких крепежных элементов составляет до восьми штук на квадратный метр.

Еще осталось сделать несколько шагов, и гараж из профлиста будет готов к эксплуатации! Залейте пол, соорудите полочки для инструментов.

Преимущества и недостатки гаражей из профнастила

Строительство гаража из профнастила имеет ряд преимуществ, которые и заставляют все большее количество людей отдавать предпочтение именно этому материалу. Самым главным плюсом является стоимость всего сооружения, которая намного ниже цены на гаражи из других материалов.

Монтаж конструкций из профнастила относительно простой и занимает очень мало времени, а срок службы гаража из профнастила может составлять несколько десятилетий. Кроме того, сделать такой гараж можно своими руками, не привлекая дорогостоящих специалистов.

Но гараж из профнастила имеет и некоторые недостатки, о которых также следует упомянуть. Такой материал сам по себе не может обеспечить отличной защиты автомобиля, так как замки легко срезаются, а стены можно повредить при помощи дисковой пилы.

Этот недостаток можно нивелировать, если утеплить гараж, но такие меры для нежилых помещений применяются не так часто, да и стоимость утепления существенно повышает цену гаража.

Как мы убедились, сделать гараж из профлиста довольно просто, нам надо всего лишь подготовить инструменты и профилированный лист с каркасом. Такой гараж будет стоять очень долго, а использование окрашенных листов позволяет сделать его весьма привлекательным.

Гараж из профнастила можно сделать самостоятельно

Достоинства и недостатки

Размеры, место на участке

Чертеж и размеры гаражи из профнастила на одну машину

Размеры гаража на две машины

Фундамент под гараж из профнастила

Подготовка к заливке ленточного фундамента для гаража — выставлена опалубка

Как делать каркас

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

В местах крепления гаражных ворот стойки делают усиленными

Пример ферм для формирования односкатной крыши гаража

Пример ферм для двускатной крыши гаража

Выбор профлиста для гаража

Некоторые виды профилей и размеры профнастила

Правила монтажа

Саморезы для металлопрофиля и правила их установки

Правила крепления листов

Определение длины самореза для профлитста при монтаже в волну

Соединение двух листов профнастила при помощи саморезов

Стыки и узлы

Крепление конька к профлисту на крыше гаража

Традиционный способ избавиться от щелей в гараже из металлопрофиля — монтажная пена

Как утеплить минеральной ватой

Собран каркас из оцинкованного профиля, установлены плиты минваты

Раскатывается пароизоляционная мембрана

Использование пенопласта

Как закрепить пенопласт на профлисте

Сделать обрешетку и вставить в нее пенопласт

Утепление ППУ — вспененным пенополиуретаном

Гараж из профнастила (профлиста, металлопрофиля) своими руками

Как построить гараж из профнастила своими руками, чертежи и схемы

Чертежи гаража

Чертеж каркаса для гаража из профнастила

Этапы проведения работы

Процесс строительства подразумевает последовательное выполнение работы.

На углах будущего строения забиваются колышки.
Между колышками натягивается бечевка.
По углам и срединам сторон размещения конструкции, намечаются места, где нужно выкопать ямы (для установки стоек каркаса).

По размеченному периметру нужно выкопать траншею, с глубиной 0.4 — 1 м.
Дно траншеи засыпается подстилочным материалом. Его высота: около 15 см. Для большей прочности он утрамбовывается.
Предварительно нужно побеспокоится об основных стойках каркаса. Для них, в размеченных заранее местах, выкапываются ямы (около 50 см).
Если грунт сыпется – необходимо сделать опалубку.
Перед заливанием раствора позаботьтесь об армировании – хоть конструкция из профнастила и легкая, но без армирования заливать основание крайне не рекомендуется. Для него используются прутки 10-12 мм в диаметре. Их можно фиксировать друг к другу обычной стальной проволокой.
В выкопанные ямки ставятся трубы (опорные стойки каркаса) и фиксируются распорками.
Заливается раствор.

Подстилочный материал (песок, щебень, отсев) перед заливанием раствора стоит намочить – убережет бетон от растрескивания.
Выбирайте бетон марки не ниже М500.
Трубы опорных стоек смажьте битумной мастикой в том месте, которое будет погружено в землю – защитит от коррозии.
Когда зальете бетон, проткните его несколько раз прутком – выйдет воздух, что укрепит основание.
Делая фундамент для каркаса, лучше сразу выкопайте ревизионную яму и залейте пол под автомобилем.

Нужно подождать, пока основания наберет хоть немного прочности (время просыхания зависит от погоды).

Чтобы сделать крепкий гараж из профнастила своими руками, нужно соорудить мощный каркас. Порядок работы:

В соответствии с чертежом нужно подготовить нужные элементы сооружения необходимых размеров.
К опорным трубам каркаса привариваются горизонтальные перегородки (их также можно закреплять с помощью болтов). Работа выполняется только с тех сторон, где не будет ворот.
Подготавливается основание для сооружения крыши. Самый простой вариант – построить гараж с крышей односкатного типа. Скат лучше направлять в противоположную сторону от ворот.
Теперь нужно замерить размеры ворот, с уголка сварить для них раму и укрепить ее с помощью ребер жесткости. На месте установки засовов привариваются куски металла. Далее к передним опорным стойкам ворот привариваются петли, ворота ставятся на постоянное месторасположение и крепятся к каркасу гаража с помощью приваривания ответных петель.

Каркас готов. Чтобы окончательно построить гараж, нужно провести последний этап работы.

Монтаж профнастила

Первый лист налаживается так, чтобы край максимально стыковался с опорным элементом каркаса. После выбора правильного расположения, закрепите его с помощью саморезов.
Второй элемент обшивки накладывается таким образом на первым, чтобы нахлест составлял одну волну (этого достаточно, если надежно закреплять листы). Теперь он привинчивается с 3-х сторон (место накладывания следующего листа крепить не нужно). Таким образом, выполняется обшивка всей конструкции.

Крепите профнастил саморезами, которые имеют резиновый уплотнитель.
Обшивочный материал можно купить уже нужных размеров (некоторые продавцы готовы выполнить предварительную нарезку).
Профнастил лучше монтировать в вертикальном положении – лучше будет стекать вода.
Края отделочных материалов должны плотно прилегать к опорным элементам каркаса.

В соответствии с выбранным типом крыши, проводятся работы:

Монтаж стропил. Их устанавливают с соответственным наклоном.
Приваривается обрешетка.
По периметру прикручиваются листы профнастила.

После выполнения этих работ можно обшивать переднюю стенку гаража и сами ворота.

Что нужно купить и подготовить для работы?

Профнастил.
Цемент.
Подстилочный материал под основание (песок, щебень).
Шурупы.
Стальной профиль.

Гараж из профнастила своими руками: чертеж, видео

Строим гараж своими руками из профнастила: пошаговый процесс строительства

Подготовка инструментов и материалов

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

Шуруповёрт или электродрель с такой функцией;
Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
Сварочный инвертор;
Угловую шлифмашину (болгарку);
Ножницы для металла;
Совковую и штыковую лопаты, лом;
Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
Кувалду.

Цемент, песок, щебёнка и арматура для основания;
Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
Стальные трубы диаметром 60 мм для каркаса;
Утеплитель;
Доборные элементы (ветрозащитные планки, водосточная система);
Саморезы;
Доски для опалубки;
Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Где построить будущий гараж? Выбор места и градостроительные нормы

Выбор материала для строительства гаража из профнастила

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при строительстве гаража из СИП панелей.

Разметка местности

Непосредственно сам процесс строительства начинается с разметки местности.

Разметка местности

Устройство фундамента

Устройство смотровой ямы

Монтаж каркаса и ворот

Чертеж распашных ворот

Гаражные ворота

Монтаж стен

Крыша из профнастила

Крепление профнастила

Утепление гаража из профнастила

Фиксация утеплителя осуществляется с помощью специального клеящего состава или монтажной пены.

Преимущества и недостатки гаражей из профнастила

Главные достоинства гаражей из профнастила:

Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
Относительно низкая себестоимость строительства;
Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.

Гаражи из профнастила: фото

Ниже представлены фотографии автогаражей из профнастила.

Гараж из профнастила
Гараж из профнастила Гараж из профнастила
Гараж из профнастила

No related posts.

Как построить гараж из профнастила самостоятельно, необходимые материалы и инструменты

Возведение гаража из профнастила (профлиста) своими руками — как построить и обшить: чертежи, фото

Что можно построить из профлиста для сохранности автомобиля?

Перед тем, как построить гараж из профлиста
, нужно определить цель
, которую преследует заказчик:

укрыть транспортное средство от превратностей непогоды, солнечного ультрафиолета;
защитить автомобиль от сезонных катаклизмов и чужого недоброго глаза;
создать комфортную всесезонную среду для сохранности техники и системных работ по её обслуживанию;
сочетать защитные возможности строения с функциями хранилища негабаритных бытовых вещей, которым не нашлось места в доме, или собранного урожая.

Исходя из цели
, в качестве стоянки для авто можно построить
:

навес из профнастила (односкатный, двускатный, многоскатный или арочный);
небольшой облегчённый гараж для временной стоянки на фундаменте неглубокого заложения;
капитальную постройку гаража из профнастила на фундаменте из монолитной плиты или ленточном, с утеплением стен и крыши, устройством смотровой ямы или погреба.

Так складывается технологическая последовательность изготовления гаражей из профнастила
.

Гараж из профнастила своими руками: особенности

Гибкость листа требует прочной основы
— отсюда каркасная технология строительства.

Весь процесс, включая устройство фундамента
, займёт 2 недели
.

базовый вариант
(каркас, стены,кровля, карниз, ворота распашные);
расширенный вариант
(базовый + окно, дверь, водосток, секционные ворота);
утеплённый вариант
(расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Например, смотрите ниже: гараж из профнастила своими руками — чертеж
:

Что должно быть под рукой на начало работ?

Для разметки площадки (колышки, молоток, шнур (бечева).
Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
Инструмент для сборки каркаса (шуруповёрт).
Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Достоинства и недостатки

морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
при необходимости удобен для транспортировки;
допускает фрагментарный ремонт покрытия;
долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
позволяет сократить сроки возведения гаража до 10 дней;
имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
низкая теплопроводность;
относительная лёгкость криминального проникновения.

Как сделать гараж из профнастила своими руками — фото
:

Набор стройматериалов

Для устройства фундамента:

доски или ОСП (для опалубки) или трубы ᴓ20см, бетонные блоки;
рулонный герметик;
металлический пруток (ᴓ6-8 мм) для армирования;
вязальная проволока (1 мм) или пластиковые хомуты;
сухая смесь М 400.

Для монтажа каркаса гаража:

металлопрофиль 10х10 и 5х5 или клеёный брус того же сечения;
крепёж (анкеры, дюбеля, саморезы по металлу);
заготовки металлического уголка для соединения деревянных элементов.

профилированный лист С или НС;
саморезы с резиновыми прокладками;
битум для гидроизоляции стыков;
утеплитель (минвата, стекловата, пенополистирол);
плёночный гидроизолятор;
мембранная плёнка;
листовой материал для внутренней облицовки;
шпунтованная доска или прорезиненное покрытие для пола;
доборные детали для крыши (водостоки, конёк).

Несколько советов, перед тем как сделать гараж из профнастила:

Место для гаража
должно быть удалено от забора на 1 метр, находиться в 5 метрах от красной линии, в 3-х метрах от бокового проезда и, желательно, — в 7 шагах от крыльца.
При проектировании стоит учесть уровень грунтовых вод
. При уровне выше 2.5 метров — смотровую яму или погреб обустраивать нельзя. Если рельеф пониженный
— стоит позаботиться об устройстве дренажной системы вокруг гаража.
Уберегут гараж от сырости бетонированные отмостки
— шириной 50 см, с небольшим уклоном от цоколя. Они же обеспечат удобный проход вокруг постройки.
Для лучшей сохранности автомобиля предпочтительно его размещать на стоянке в стороне от смотровой ямы, которая является причиной конденсата. Если размер гаража или материальные средства не позволяют оборудовать смотровую яму рядом, при эксплуатации гаража её нужно накрывать щитом из досок.
Расчет временных затрат
на строительство — заливка фундамента — 2-3 недели
; монтаж каркаса — 1-2 дня
; крепление профнастила (без утепления и внутренней отделки) — 1 день
(силами 3-х человек); установка ворот — 1-2 дня
.
Земляные работы и устройство фундамента эффективнее выполнять в тёплое время года. Монтаж стен и крыши гаража желательно проводить в сухую безветренную погоду.
При готовом каркасе
монтаж профнастила можно начинать как со стен, так и с крыши.
Утеплив стены и крышу гаража из профнастила, придётся подумать и об его отоплении
, так как гофра не хранит тепло. При возможности подключения к электропроводке дома эффективен будет инфракрасный обогреватель
. В противном случае — выручит печь на твёрдом топливе
.

Гараж из профлиста своими руками — фото
:

Последовательность работ по строительству

Разработка или привязка к местности
готового проекта гаража.
Подготовка строительной площадки
(расчистка, выравнивание, разметка).
Земляные работы
(подготовка ям или траншеи для фундамента, подготовка котлована для смотровой ямы, погреба, кессона, создание открытой дренажной системы в 1 метре от стен гаража с отводом в естественный водоём).
Устройство фундамента
гаража в зависимости от вида:
- трубного — из металлических или асбестовых труб ᴓ20 см, заглублённых на 50см в грунт, для прочности залитых бетоном или засыпанных мелким гравием; в угловые трубы закладывается металлический пруток для крепления каркаса;
- свайного — применяются ж/б сваи сплошного сечения, для их установки понадобится аренда спецтехники;
- ленточного — траншея глубиной 40 см по периметру гаража оформляется опалубкой для выведения цоколя на высоту 20 см, выстилается рулонным герметиком, заполняется перевязанной арматурой и заливается бетоном; этот вид фундамента — лучший вариант
  , если планируются устройство смотровой ямы или погреба.
Устройство погреба или смотровой ямы (отсыпка песком дна котлована, наружная гидроизоляция, бетонирование пола и стен (укладка стен из кирпича), оформление края ямы уголком, монтаж для погреба герметичного люка, выполнение стяжки чернового пола).
Монтаж каркаса:
- крепление нижней обвязки из металлопрофиля к цоколю на слое герметика и вертикальных стоек анкерами к закладным прутам по углам;
- выполнение верхней обвязки из металлопрофиля
  ;
- установка промежуточных стоек;
- монтаж ферм крыши
  , если она двускатная, стропил;
- укрепление металлопрофилем въездной рамы
  ;
- покраска каркаса.
Обшивка гаража профнастилом
— стен и крыши:
- положение листа выбирается так, чтобы профиль ускорял сток дождевой воды;
- первый лист крепится к угловой стойке без выступающих острых срезов;
- лист прошивается саморезами в каждую волну по нижнему и верхнему краю, в остальных местах шаг крепления не превышает 50см;
- саморезы не следует ввинчивать с избыточным усилием, чтобы не повредить защитный слой листа;
- каждый следующий лист кладут внахлёст, перекрывая 10 см предыдущего (места стыков промазывают герметиком); на крыше один лист перекрывает другой на 20см;
- до установки кровли на стропильную систему укладывают лаги из досок, мембранную плёнку, плитный утеплитель, рулонный герметик, и лишь потом — лист профнастила;
- стык профлиста на двускатной крыше оформляют коньком из листовой стали; по краю выступающего настила устанавливают водостоки;
- работы по утеплению и облицовке стен производятся изнутри помещения.
Установка ворот:
- подготовка рамы в зависимости от вида ворот
  (распашные, подъёмные, сдвижные);
- облицовка рамы профилированным листом по типу стен;
- монтаж петель (по 3 на каждую дверь) или специальных механизмов: для сдвижных ворот — роликовый, для подъёмных — рычажно-шарнирный;
- монтаж засовов и замков;
- отделка чистового пола (настил, покраска).

Источник

На сегодняшний день автомобиль не считается предметом роскоши, поэтому имеется почти в каждой семье. Для того чтобы защитить транспортное средство от негативного воздействия окружающей среды и продлить срок эксплуатации, его нужно хранить в специальной постройке. Можно, конечно, ставить авто на платной стоянке, но это повлечет значительные финансовые затраты. Правильным решением в данной ситуации станет строительство личного гаража из профнастила.

Такие конструкции пользуются огромной популярностью, так как имеют много преимуществ и отлично вписываются в общий вид земельного участка, кроме этого, подобные сооружения вполне реально изготовить своими руками.

Особенности: плюсы и минусы

Гараж из профнастила представляет собой строение, которое устанавливают из профилированных листов стали. Данный материал может иметь различную высоту волны и толщину, поэтому в зависимости от того, какая предполагается нагрузка на конструкцию, могут выбирать профнастил марки С18 или С21. При этом, чем больше будет высота волны листов, тем надёжнее получится постройка. Так как вес профлиста небольшой, то монтаж такого гаража чаще всего выполняют на ленточный или трубный фундамент. Чтобы ускорить процесс установки конструкции, рекомендуется приобретать готовые комплекты деталей, на сборку которых уйдет не более 3 дней, они, как правило, состоят из каркаса, кровли, стен, ворот и карниза.

Кроме этого, гараж из металлопрофиля можно изготовить по индивидуальному проекту, для этого готовятся чертежи постройки и закупается нужный материал. Главным достоинством самостоятельного строительства считается экономия денежных средств и времени.

Что же касается положительных качеств профнастила, то к ним можно отнести:

морозоустойчивость;
легкий вес;
долговечность и надежность в использовании;
негорючесть материала;
удобство в транспортировке;
низкая стоимость;
эстетичный вид;
высокая устойчивость к процессам гниения;
не нуждается в дополнительной обработке.

Несмотря на наличие плюсов, профлисты имеют и свои минусы:

Возможность деформации. При ржавлении металла и сильном ударе, защитный слой материала повреждается.
Легкость взлома. Если грабители захотят проникнуть внутрь такого гаража, то сделать это им не составит особого труда. Поэтому постройку рекомендуется устанавливать только во дворе дома.
Низкая теплопроводность. Летом металл сильно нагревается, а зимой охлаждается.
Конструкция нуждается в дополнительной опоре.

Выбор места

Перед тем как заняться строительством гаража, необходимо не только приобрести профилированные листы, но и подобрать место, где будет располагаться будущая постройка. Гараж не рекомендуется возводить рядом с другими хозяйственными объектами, так как это может препятствовать выезду и въезду автомобиля. Часто гараж строят таким образом, чтобы линия его ворот располагалась на линии забора. Благодаря этому доступ к конструкции будет прост, и она еще дополнительно выполнить роль части ограждения.

Кроме этого, гараж можно установить впритык к одному из строений, расположенных на земельном участке. В данном случае не придется возводить одну из стен. Но стоит заметить, что нельзя пристраивать конструкцию к дому, так как внутрь помещений будет проникать не только неприятный запах бензина, автомобильных масел, но звук двигателя.

Важным моментом при выборе места для гаража считается и проверка уровня грунтовых вод и почвы. Это нужно делать для того, чтобы в дальнейшей эксплуатации, конструкция «не съехала» под воздействием смещения почвы.

Схемы и чертежи

Любое строительство начинается с создания плана, не является исключением этого и монтаж гаража из профлистов. Перед началом установочных работ нужно сделать точный расчет размеров и начертить схему, по которой можно будет легко определить нужное количество материала. Размеры гаража зависят от габаритов транспортного средства и от того, что планируется дополнительно хранить в постройке. Если сооружение будет предназначено только для автомобиля, то в нем достаточно оборудовать место для его стоянки и разместить несколько стеллажей. Как правило, для этого подойдет самый простой проект с размером гаража 4х6 метров.

Чтобы строение получилось не только удобным, но и гармонично вписалось в ландшафтный дизайн участка, при его проектировании важно продумать каждый квадратный метр. Поэтому вначале чертят схему расположения всей конструкции, а затем выполняют внутреннюю планировку. Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала. При создании чертежа стоит обратить внимание на то, чтобы несущие трубы были цельными и длинными.

Особенно это касается каркаса конструкции, в схемах следует указать эскиз каркаса и прописать, из каких элементов он будет состоять.

Кроме этого, в плане гаража стоит предусмотреть способ соединения труб. В том случае, если металлоконструкция строится для постоянной эксплуатации, и ее не будут переносить в другое место, то желательно для крепления использовать сварку. Что же касается разборного гаража, то для него потребуются специальные крепежные детали в виде гаек, болтов и уголков. Схема гаража должна также включать и чертежи ворот.

После того как проектирование завершено, можно составить план выполнения работ, приступать к строительству.

Установка гаража из профилированных листов является несложным процессом, но чтобы она прошла быстро и порадовала хорошим результатом, следует приобрести качественный материал и подготовить соответствующие инструменты. Для монтажных работ под рукой нужно иметь:

строительную рулетку или линейку;
дрель и сверла для работы по металлу;
болгарку;
гаечные ключи;
цветной маркер для нанесения разметок.

Дополнительно также стоит побеспокоиться о мерах безопасности, купив такие средства индивидуальной защиты, как перчатки, очки и маска. Они помогут избежать травмирования кожи и глаз во время работы с металлом.

Что же касается материала, то для установки гаража понадобятся трубы из оцинкованного металла и профиля. Так как на строительном рынке продаются профили с квадратным и прямоугольным сечением, то лучше всего отдавать предпочтение первым. Они просты в монтаже и быстро собираются. Каркас гаража должен быть железный, поэтому, чтобы обеспечить ему хорошую прочность, рекомендуется делать основные стойки из труб диаметром не менее 100 мм. Под каркас конструкции можно укладывать материал сечением 60 мм.

Технология монтажа

Установка гаража не представляет особой сложности, поэтому ее можно осуществить своими руками. Чтобы это начать, сначала следует выбрать подходящее место для размещения строения и залить фундамент, он послужит одновременно прочным основанием и полом для строения. Затем возводится каркас, готовые детали которого можно сварить или собрать на крепления. Следующим этапом в монтаже считается обшивка каркаса профнастилом, она, как правило, занимает несколько дней.

После того как будет готов каркас, обшитый профлистами, останется только установить ворота. Их каркас изготавливают из металлического уголка при помощи сварки, а затем обшивают профнастилом. Для начинающих мастеров такое строительство может показаться сложным, но на самом деле это не так. Главное при выполнении всех работ – придерживаться одного правила: «строим правильно». Поэтому важно все делать не спеша, точно соблюдать размеры, указанные в чертежах гаража, так как малейшая ошибка может повлечь за собой различные проблемы в эксплуатации.

Фундамент

Строительство гаража из металлолистов состоит из многих этапов, первым из которых является закладка основания. Для этого вырывают яму и засыпают ее речным песком, который будет выполнять роль «подушки». Затем по всему периметру будущей конструкции устанавливают металлические столбцы и заливают их бетоном. В качестве несущих креплений можно использовать как трубы с круглым, так и прямоугольным сечением.

Кроме этого, из бетона возможно сделать не только фундамент, но и пол гаража. Чтобы его залить, вначале верхний слой почвы хорошо очищается от мусора и определяется нужный уровень. Бетонный пол будет прочным, если его дополнительно армировать. Покрытие часто возводят из дерева, используя половые доски или брусья.

Стены

Профлисты считаются универсальным строительным материалом, поэтому они хорошо подходят для обшивки стен в гараже. Для этих целей рекомендуется профнастил категории «С», его крепят к обрешетке с помощью саморезов. При этом выставлять листы рекомендуется в высоту, таким образом, конструкция приобретет привлекательный вид. Панель материала нужно монтировать строго по уровню, а все элементы крепления «сажать» на резиновые прокладки.

Для более надежного крепления листов места их стыков можно закрыть специальными заклепками.

Крыша

Кровля, возводимая для гаража, делается как с утеплением, так и без него. В зависимости от этого ее могут устанавливать в один или два ската. В том случае, если конструкция вплотную размещена к стенам других хозяйственных объектов, то желательно выбирать один скат с размещением в одной плоскости со скатом соседней постройки. Кроме этого, односкатная кровля пользуется огромной популярностью в строительстве, так как ее проще возводить.

Профлисты для крыши выбираются по длине, и они не должны при монтаже образовывать много стыков, которые в дальнейшем могут послужить проблемой и дать течь. Если же лист приобретался ранее, и его длины недостаточно, то можно укладывать листы внахлест, а полученные швы покрыть битумом или специальным герметиком. Выравнивать профнастил следует перед его креплением, учитывая линии карниза.

Утепление

Во время строительства гаража из профилированного листа важно предусмотреть его температурный режим внутри. Оптимальным показателем для него в зимнее время является температура от +1С до +5С. Стоит заметить, что даже при больших морозах, прогревать помещение гаража не рекомендуется, так как это может навредить работе агрегатов автомобиля. Поэтому, чтобы обеспечить строению постоянную температуру, его нужно утеплить. На сегодняшний день существует много видов теплоизоляции, среди которых можно выделить:

жидкий пенополиуретан;
утеплители на основе минеральных волокон;
пенополистирольные плиты.

Каждый из вышеперечисленных теплоизоляторов характеризуется своими преимуществами и недостатками. Так, утепленный пенополистирольными плитами гараж обеспечит отличные условия для хранения автомобиля, но после укладки изоляции потребуется дополнительно выравнивать поверхность стен и потолка. Кроме этого, полистирол под воздействием солнечных лучей сильно нагревается и может выделять вредные вещества. В итоге получится теплый, но безопасный для здоровья гараж.

Хорошо себя зарекомендовали в качестве надежного утеплителя плиты из базальтового волокна.

Их накладывают небольшим слоем в 5 см и они могут заменять даже кирпичную кладку толщиной 80 см. Данный материал является экологичным и пожаробезопасным, отвечает всем стандартам эксплуатации. Изоляцию укладывают в промежутках между предварительно установленными в стену профилями.

Самым удобным в применении считается жидкий пенополиуретан, его наносят на поверхности путем распыления. Теплоизолятор не образует щелей и швов. Данный материал, помимо утепления, также выполняет роль отличной гидро- и шумоизоляции, хорошо защищает металлоконструкцию и служит до 50 лет.

Что же касается утепления крыши гаража, то для нее в основном используют рулонные материалы из битума. При этом утепление кровли лучше всего выполнять снаружи. Для этого плиты покрытия тщательно очищают и заделывают строительными растворами все стыки. Затем на подготовленное основание в шахматном порядке укладывают несколько слоев теплоизоляции и выполняют армирование цементной стяжкой толщиной не более 50 мм.

Полезные рекомендации

Чтобы металлопрофильный гараж прослужил надежно много лет, важно не только правильно составить его проект, выбрать качественный материал, но и соблюдать технологию строительства. Для владельцев автотранспортных средств, которые решились самостоятельно соорудить гараж, могут помочь в этом следующие советы от специалистов:

Важно точно рассчитать размеры всей конструкции и особенно уделить внимание высоте постройки. В том случае, если она будет ниже соседних построек, то кровля со временем может просесть. Кроме этого, каркас кровли желательно делать с небольшим уклоном на заднюю стенку. Усилить крышу рекомендуется деревянными планками.
После заливки фундамента следует подождать несколько дней и только потом приступать к установке гаража.
При выборе профлистов, нужно обращать внимание на их марку, и покупать материал с обозначением «С». Такие листы характеризуются повышенной волнистостью и прочностью.
Все крепления следует осуществлять с помощью специальных заклепок и саморезов.
Для внутренней отделки гаража можно применять различный отделочный материал. Красиво смотрится в оформлении гаража как дерево, так и панели с имитацией камня. Обшивка этими материалами обойдется дешево и помещение внутри приобретет уютный вид.
Цвет профлистов для гаража выбирается индивидуально, учитывая стилистику других построек, которые размещены по соседству с ним.

О том, как сделать гараж из профлиста своими руками, смотрите в следующем видео.

Источник

гараж из металлопрофиля

Добавил(а): Максим Овсянников 18 марта

Что такое гараж из металлопрофиля

Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
Негорючесть.
Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.
Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

Виды гаражей: фото

Выбор материалов

Буква «Н» характеризует несущую способность. Металлический профиль с такой меткой отличается большой толщиной листа и высотой волны. Дополнительные бороздки увеличивают жёсткость материала.
«НС» — это несуще-стеновой металлопрофиль, имеющий среднюю волну и толщину листов.
«С» — стеновой профнастил. Используется в обшивке возведённых стен.

Цифры, проставленные в маркировке сразу за буквой, указывают высоту волны. Этот показатель может составлять от 8 до 100 мм. Косвенно это говорит и о толщине материала.

К примеру, параметры листа Н-75 следующие:

Толщина листа находится в диапазоне 0,7–1,0 мм.
Предельная нагрузка на 1 квадратный метр листа — от 9,2 кг до 12,0 кг.
Высота волны — 75 мм.

Кроме металлопрофиля, в процессе строительства понадобятся такие материалы, инструменты и комплектующие:

Каркасные трубы.
Утеплитель.
Инструменты: шуруповёрт, дрель, кусачки, уровни, лопаты, ёмкость для замеса.
Расходники: саморезы, профили, песок, щебень, цемент.

Строим гараж своими руками

Выбор и подготовка места

Для строительства гаража нельзя выбирать место с плодородной землёй. Под зданием начнётся гниение органических веществ, в результате чего возможен перекос конструкции.

Составление чертежа

Длина строения — 6 метров.
Ширина — 3 метра.
Высота стен — 2 метра. Ещё полметра или немного больше приходится на крышу.

В чертеже указываются все детали, их размещение и размеры

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки». Он состоит из двух схем:

Чертёж каркаса здания.
Чертёж зашивки.

Проект может включать несколько чертежей с разных точек

План работ

Возведение гаража из металлического профиля проходит в несколько последовательных этапов:

Подготовка фундамента.
Монтаж сборного металлического каркаса.
Обшивка.
Установка кровли.

Заливка фундамента и пола

Возведение основания происходит по шагам:

Разметка по периметру, если это не было сделано на этапе подготовки площадки. По углам вбиваются небольшие колышки, между которыми натягивается стандартная строительная нить.
Рытьё траншеи. Металлопрофиль относится к лёгким материалам, потому достаточно углубиться в грунт на полметра.
Бурятся скважины для каркасных стоек. Эти же столбы будут играть роль свай фундамента, увеличивая сопротивляемость сезонным сдвигам почвы. Глубина — от полуметра, стойки должны заходить с небольшим запасом.
Траншея заливается цементным раствором. Рекомендуется разводить раствор в пропорции 1 ведро цемента на 2 ведра песка.

Ширина ямы зависит от габаритов автомашины

Далее можно приступать к заливке пола. Обычно для этого используется бетон.

Поверхность засыпается песком. Он должен быть ниже стенок смотровой ямы примерно на 10 сантиметров.
По всему периметру фундамента закрепляется демпферная лента. Она будет препятствовать возможной деформации пола при повышении или понижении температуры.
На засыпанный и утрамбованный песок укладывается слой гидроизоляции. Для этого подойдёт толстая плёнка из полиэтилена или рубероид.
На гидроизоляционный слой укладывается арматурная сетка. Диаметр прутьев — 10–12 мм.
Поверх заливается бетон. Готовая поверхность расправляется правилом.

Уложенный пол должен просохнуть. Для этого может понадобиться до трёх недель.

Видео: Заливка бетонного пола в гараже

Создание каркаса

Есть два основных способа монтажа каркаса:

Сварка каркаса с последующей фиксацией на подготовленной площадке.
Монтаж опорных стоек с дальнейшей установкой планок на месте.

Должна получиться подобная конструкция:

Элементы крыши крепятся отдельно

Видео: Сборка каркаса в ускоренном темпе

Монтаж металлопрофиля

Работа происходит в несколько этапов:

Монтаж первого листа. Он крепится к угловой стойке с помощью саморезов и шуруповёрта. Вначале крепится верхний угол, затем вся сторона, после чего можно пришивать металлопрофиль по всему периметру. Среднее расстояние между саморезами — 30 см, или «через волну», за исключением последней.
Монтаж последующих листов. Установка происходит «внахлёст» на одну волну. В этом месте к каркасу крепятся два листа, в дальнейшем лист пришивается по профилю. Последняя волна остаётся свободной и связывается со следующим элементом обшивки.
Важный этап — обработка стыков герметиком. Это необходимо сделать, чтобы внутрь не попадала вода.

Видео: Крепление профнастила

Монтаж кровли

Все элементы системы устанавливаются по отдельности

Монтаж происходит в несколько последовательных этапов:

Сборка каркаса крыши и обрешётки кровли. При обустройстве двускатной крыши крепятся стропильные пары, усиленные металлическими откосами. Их количество равно числу вертикальных опор.
Укладка листов. Монтаж происходит внахлёст на одну волну или на 20 см. Стыки заполняются битумными герметиками. 30–40 сантиметров металлопрофиля необходимо оставлять на свес за край.
Кровельные металлопрофильные листы крепятся не через волну, как в настенном варианте, а на каждой волне. Используются саморезы с прорезиненой головкой, скрывающие отверстия и не пропускающие влагу.

Видео: Монтаж односкатной крыши

Утепление и отделка

Подбираются ватные маты. Толщина — от 50 до 100 мм.
К стене крепится термоизолирующая плёнка. Она не даёт теплу уходить из помещения и препятствует образованию конденсата.
Ватные маты крепятся между вертикальными стойками каркаса. Это можно сделать с помощью реек либо специального клея. Аналогичным образом утепляются ворота и листы кровли.
В качестве внутреннего декоративного покрытия можно использовать тонкие листы алюминия или профнастил. Многие строители рекомендуют не устанавливать дополнительное покрытие, так как оно провоцирует накопление конденсата.

Листы минваты помещаются между вертикальными опорами каркаса

Видео: Как утеплить гараж для работы зимой

Готовый гараж из металлопрофиля окрашивается антикоррозийной краской. Это повышает срок службы постройки.

Автор: Максим Овсянников
Распечатать

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов.

Оцените статью:

(15 голосов, среднее: 4.3 из 5)

Источник

Как из профнастила построить гараж своими руками, пошаговая инструкция и чертежи

Преимущества и недостатки профнастила для строительства гаража

Скорость постройки. Гараж реально построить за 2-3 дня.
Стоимость возведения. Выбор данного материала в качестве основы для гаража значительно снижает его стоимость.
С материалом легко работать, и для этого не требуется обладать определенными навыками или инструментом.
Материал не подвержен горению и стойко переносит морозы.
Долговечность постройки. При использовании качественного профнастила конструкция простоит не один десяток лет.
В случае возникновения необходимости гараж из профнастила можно перенести с одного места на другое.
Приятный внешний вид.

К сожалению, как и любой другой продукт, профилированный лист обладает некоторыми недостатками:

Гараж, сооруженный из профнастила, нуждается в утеплении. Без него температура внутри помещения будет мало отличаться от температуры на улице.
В случае сильного удара лист деформируется, и вернуть ему первоначальную форму крайне проблематично. Скорее всего, придется менять поврежденный лист на новый.
Гараж из данного материала является слабой преградой для воров и хулиганов.

Как правильно выбрать профилированные листы

С – профнастил, используемый для обшивки стен.
НС – несущий стеновой профнастил, обладающий большей толщиной листа и способный выдерживать большие нагрузки.
Н – самый крепкий профнастил, толщина металла и глубина бороздок которого обеспечивают постройке максимальную прочность. Используется для возведения стен с нуля.

Схемы и чертежи

Выбор места и разметка

Место расположения гаража должно быть легкодоступным. Подъезд не должны загораживать другие здания или иные препятствия.
Выбирайте ровную площадку, без существенных перепадов высот.
Грунтовые воды не должны залегать близко к поверхности основания гаража. Иначе конструкция «поплывет», и срок ее эксплуатации значительно уменьшится.
Не желательно пристраивать гараж впритык к стене жилого дома. Выбудете слышать гул мотора, да и неприятные запахи со временем начнут проникать в жилое помещение.

на участке под постройку размещаются 4 колышка, которые обозначают углы здания;
между ними натягивается веревка, обозначающая стены;
после отмечаются ключевые элементы конструкции, например, расположение несущих опор.

Порядок строительства гаража из профнастила своими руками

При постройке конструкций из профнастила руководствуйтесь следующим алгоритмом действий:

сначала возводится фундамент будущей постройки;
следующим шагом становится возведение стен;
кроем крышу;
устанавливаем ворота.

Фундамент

Фундамент под гараж закладывается так:

Размечаем периметр строения, вбивая по углам колышки и натягивая между ними прочную нить.
Роем траншею шириной в 400 миллиметров и глубиной в 500 миллиметров. Больше не нужно, так как вес конструкции маленький, и возведение основательного фундамента не требуется.
По углам вкапываем несущие опоры и закладываем металлический уголок для будущих ворот гаража.
Каждые 1,5 метра устанавливаем дополнительные стойки, укрепляющие каркас постройки.
Аккуратно заливаем траншею бетоном.

Обратите внимание! В качестве основания под фундамент может послужить монолитная бетонная плита.

Дайте фундаменту пару дней, чтобы просохнуть, после чего приступайте к монтажу стен.

Стены

Крепим профлист к опорной угловой стойке таким образом, чтобы он не выступал за ее пределы. Крепление начинается с верхнего угла листа.
Следующие листы кладем внахлест, так, чтобы одна волна накрывала другую.
Места стыка обрабатываются герметиком, что исключает проникновение в помещение сырости и образование ледяной корки внутри помещения зимой.

Стойки делают усиленными, если профлист выступает только в качестве обшивки.

Крыша

Ворота

Ворота в гараж бывают двух видов:

на основе подъемного механизма. Наиболее сложный и дорогой вариант;
двустворчатые ворота, стандартной конструкции. Наиболее распространенный и дешевый вариант, с установкой которого у вас не возникнет никаких проблем.

Утепление

Как утеплить минеральной ватой

Использование пенопласта

Использование пенопласта в качестве утеплителя позволяет:

сэкономить бюджет, так как пенопласт – дешевый строительный материал;
не подвержен гниению;
легко обрабатывается подручными инструментами;
долговечен;

К минусам относят:

разрушение под воздействием солнечных лучей;
легко уничтожается мелкими грызунами;
не пропускает воздух. Требуется дополнительная вентиляция помещения.

Гараж из профнастила своими руками: инструкция по строительству

Профнастил получил свое широкое применение благодаря хорошим характеристикам. Тонкие, рифлёные листы оцинкованного железа сегодня могут использоваться для создания навеса из профнастила своими руками, листы можно встретить в качестве забора, в виде крыши, а также как стеновое покрытие, например, гаража.

Как правильно выбрать профнастил?

Н. Эта буква в маркировке профнастила обозначает несущую способность материала. Толщина такого материала самая большая. При этом он имеет высокую волну гофры и бороздки, которые придают ему повышенную жесткость
НС. Несуще–стеновой профнастил, который имеет среднюю по высоте гофру и такую же, среднюю, толщину листов
С. Это стеновой профнастил. Его применение оправдано для обшивки готовых стен. Возможно, под профнастилом размещение слоя утеплителя

Внимание! Ещё один важный момент, цифра в маркировке, идущая сразу же за буквой. Она указывает высоту волны профнастила, а значит, косвенно говорит и о его толщине.

Например, Н – 75 имеет такие параметры:

Толщина листа минимум 0,7 миллиметров – максимум 1,0 миллиметр
Нагрузка, которую может выдержать 1 м2 листа — от 9 килограммов 200 граммов до 12 килограммов
Высота волны – 75 миллиметров

Выше сказано, что для гаража следует использовать профнастил с маркировкой «Н». Но если у Вас уже есть готовый гараж и Вы хотите его обшить этим материалом, то можно воспользоваться профнастилом с маркировкой «С». Цена профнастила С20 составляет 197 рублей за погонный метр.

Отделка стен гаража профнастилом идентична отделке стен дома. Рекомендуем ознакомиться с обшивкой дома профнастилом в этой статье. Она содержит инструкцию по монтажу, а также фотографии домов, обшитых профнастилом.

Преимущества и недостатки профилированных листов для гаражного строительства

Быстрота монтажа. Гараж из профнастила реально построить за пару дней
Простата возведения. Ничего сложного в закреплении листов профнастила для создания стен нет
Низкая себестоимость конструкции. Даже, если нанимать профессионалов для строительства такого гаража, стоимость их услуг будет в разы дешевле, чем при строительстве капитального гаража. Обычно, за работу строители могут взять сумму от в пределах 20 000 рублей
Долговечность гаража. Средний срок службы несущего профнастила с качественным покрытием – 30 лет
Возможность переноса сооружения с одного места в другое;
Морозоустойчивость и негорючесть. А также длительная сохранность первоначального вида

Деформация от сильного удара. Вернуть первоначальную форму листу невозможно, но заменить его вполне реально
Низкая теплопроводность. Постройки из профнастила холодные. Если их не утеплять, то в них будет температура такая же, как на улице. Устранить недостаток можно, если гараж утеплить внутри

Этап подготовительных работ при строительстве гаража

Чтобы строить хорошо, нужно знать, что строить. Первое, что нужно сделать — определить с местом и размером гаража. Стоит учесть удобство при заезде в гараж, а также то, как будут открываться ворота, станут ли они мешать соседним постройкам. В гаражах из профнастила можно устанавливать, как распашные ворота из профнастила своими руками, так и автоматические.

Немаловажно просчитать высоту постройки, если она будет ниже соседних, то крыша сможет просесть от большого количества снега, а вода с неё будет уходить очень плохо (так как и снег, и дождь будут скапливаться на площади, которая по уровню ниже других).

Что понадобится, чтобы построить гараж из профнастила своими руками?

Трубы для каркаса
Утеплитель
Термоизолирующая подложка
Саморезы
Кусачки
Шуруповёрт
Уровни (вертикальный и горизонтальный)
Цемент
Песок
Щебень
Электродрель с насадкой миксер
Емкость для смешивания раствора
П-образный профиль
Герметик

Как построить гараж из профнастила

Сначала нужно отметить периметр будущей постройки. По углам вбить колышки и натянуть между ними шелковую строительную нить. Теперь очередь земляных работ
Нужно вырыть траншею. Учитывая, что профнастил – материал лёгкий, глубокую траншею выполнять н нужно. Полуметра в глубину будет более чем достаточно. Ширину траншеи можно сделать не больше 40 сантиметров
По углам основы для фундамента нужно установить трубы. Они послужат основой каркаса. На этом же этапе устанавливается уголок для ворот
Теперь траншею нужно залить раствором готового цемента или сделанной самостоятельно цементно-песчаной смесью

Каркас гаража и ворот

Это важно! Каркас крыши нужно делать с уклоном на заднюю стенку и чем более снежный и ветреный регион, в котором предстоит стоять гаражу, тем больше планок профиля должно быть использовано. Для усиления конструкции можно прикручивать к стеновому каркасу и деревянные планки.

Между заливкой фундамента, а тем более опалубки и монтажа стен должно пройти минимум 2 – 3 дня. Лучше целая неделя.

Первый лист нужно прикрепить к угловой трубе (стойке) без выступов. Работу проводят шуруповёртом и саморезами. Начинать нужно с верхнего края, постепенно спускаясь вниз, а затем пришивая лист по всему профилю. Исключение – последняя волна, её пришивать не надо
Каждый последующий лист должен накрывать одной волной предыдущий. В этом месте должно быть прошито два листа, а далее пришивать лист по всему профилю, оставляя последнюю волну
Все стыки для исключения попадания воды, а также их промерзания и повышения температуры внутри гаража нужно обработать герметиком

Крыша гаража из профнастила

Для односкатной крыши гаража из профнастила листы крепятся параллельно волнам стен. В этом случае вода будет уходить лучше. Выступ за пределы стен лучше делать минимальный (2 – 3 сантиметра). Нужно хорошо закрепить все листы по всему профилю, соблюдая правило нахождения каждого следующего листа одной волной на предыдущий. Стыки листов нужно «проклеить» битумным герметиком.

Как утеплить гараж из профнастила

Утепление крыши лучше всего сделать тогда, когда готов каркас, но ещё не уложен профиль на крышу.

Цена гаража из профнастила

Средняя цена листа профнастила – 300 рублей. На гараж для одного легкового автомобиля нужно:

По 2 листа для каждой торцовой стены и ворот
По 6 листов на каждую длинную стену
4 листа для кровли гаража из профнастила

Всего 12. Итого – 4 200 рублей.

Итого весь гараж из профнастила своими руками можно построить за сумму чуть выше 7 000 рублей.

Видео о строительстве гаража из профнастила своими руками

Сборка гаража из профнастила самостоятельно.

Как покрыть крышу гаража профнастилом. Часть 1.

Часть 2. Крыша гаража из профнастила. Секреты монтажа деревянного каркаса под профнастил.

Часть 3. Продолжение процесса укладки профнастила на крышу гаражу.

Гараж из металлопрофиля своими руками

Характеристика металлопрофиля как материала

«Н» – несущий профлист, используется для монтажа кровли и облицовки несущих конструкций;
«НС» – несуще-стеновый, универсален, пригоден для устройства ограждений;
«С» – стеновый;
R – кровельный;
А – защитное покрытие нанесено только на внешнюю, лицевую сторону полотна;
В – защита нанесена на тыльную сторону.

толщине полотна и, соответственно, его жёсткости: от 0,1 до 2 мм;
высоте и ширине волны: 1-114 мм;
форме волны;
степени антикоррозийной защиты, определяемой типом внешнего покрытия.

В соответствии с последним параметром различают несколько видов защиты стальных полотен.

Оцинковка – самый недолговечный слой.
Алюминиево-цинковое – немногим надёжнее предыдущего.
Полиэстер – декоративен, недолговечен, подвержен отслаиванию.
Поливинилфторид. Надёжен, прочен, имеет УФ защиту, долговечен.
Пурал. Близок по свойствам и характеристикам к поливинилфториду.

Плюсы и минусы профнастила

огнестойкость и отсутствие деформации под воздействием высоких температур;
негигроскопичность;
наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
широкий выбор цветового решения полотен;
небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
достаточно долгий срок эксплуатации – до 20 лет;
экологическая безопасность;
сравнительно невысокая цена.

торцы металлических листов не защищены антикоррозийным составом;
внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Какой металлопрофиль выбрать для строительства гаража

При строительстве гаража потребуется металлопрофиль для трёх основных элементов строения:

Обратите внимание! При выборе профнастила для строительства гаража важна не толщина листа, а глубина профиля. Именно она придаёт листу жёсткость. Оптимальный выбор – профлист ПС-15 и С-15 толщиной 0,7 мм и глубиной волны 15 см.

Составление проекта и сметы расходов

Типовые проекты гаражей из профнастила

Важно! При самостоятельном проектировании учитывают: угол наклона односкатной крыши не должен превышать 30°.

Составление чертежа

Можно использовать линейку и масштабирование или нарисовать эскиз будущего строения от руки.

Если гараж устанавливают на фундаменте, делают чертёж разреза или узла основания.

Составление сметы

Смета на строительство гаража должна включать:

перечень и объёмы работ;
количество и стоимость материалов;
транспортные расходы;
накладные расходы;
суммарную стоимость работ и материалов.

Пример сметы на строительство гаража 4,5х3,5 м

Материалы	Параметры (мм)	Количество	Цена
Профильная труба для монтажа каркаса	60х20	70 м	190 руб/м
Профильная труба для монтажа рёбер жесткости	40х20	50 м	124 руб/м
Профнастил С-15	Толщина 0,7 мм, размеры листа 1200х1150	23 шт	210 руб/м 2
Цемент М400	50 кг	4 шт	196 руб
Песок	1,5 м 3	450 руб/м 3

Общий вес конструкции зависит от массы каждого материала и составляет не менее 800 кг.

Для того чтобы рассчитать вес постройки по своему проекту, ориентируются на следующие показатели:

1 м 2 металла толщиной 1 мм весит 7,8 кг;
1 м2 металла толщиной 2 мм – около 17 кг;
1 погонный метр профильной трубы 20х20 мм – 1,225 кг;
трубы 20х40 мм – 1,4-1,6 кг;
трубы 60х20 мм с толщиной стенки 2 мм – 3,020 кг;
трубы 60х40 с толщиной стенки 2 мм – 3,1 кг.

Необходимые материалы и инструменты

Для собственноручного строительства гаража из металлопрофиля потребуются инструменты:

нивелир;
бетоносмеситель (если проектом предусмотрен бетонированный фундамент);
болгарка и диски по металлу толщиной 1,5-2 мм;
ножницы по металлу;
шуруповёрт;
свёрла;
рулетка;
пузырьковый уровень длиной не менее 80 см;
лопаты совковая и штыковая;
отвес;
виброплита или приспособление для утрамбовывания грунта (например, металлическая бочка, на 1/3 заполненная камнями).

Из материалов понадобятся:

профильные трубы;
профлист;
саморезы;
арматура для усиления фундамента;
песок;
гравий мелкой (для отсыпки) или средней (для фундамента) фракции;
петли для навешивания ворот и калитки;
замки и засовы.

Подготовка фундамента

Важно! УШП – фундамент мелкого заложения, поэтому нужно заранее продумать способ отвода грунтовых и поверхностных вод.

монтаж на любом типе грунта;
меньший, по сравнению с обычным плитным фундаментом, расход бетона;
теплоизоляция, препятствующая промерзанию пола гаража;
плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
в плиту можно укладывать инженерные коммуникации;
быстрый монтаж (в среднем на возведение 100 м 2 УШП требуется не более 7 дней).

Важно! УШП можно возводить только на ровных участках, поэтому придётся тем или иным способом выровнять существующий.

пенопласт толщиной 5-10 см;
стальная арматура сечением 10 мм;
вязальная проволока;
геотекстиль;
рубероид;
пиломатериал для строительства опалубки;
песок (только карьерный, речной непригоден);
щебень средней фракции (20х40 мм);
портландцемент марки не ниже М400.

Этапы строительства УШП

Шаг 1. Выравнивание участка строительства.

Шаг 2. Разметка. С помощью верёвки и колышков определяют размеры будущей плиты.

Шаг 3. Выемка грунта на глубину 30-40 см в пределах разметки. Оптимальный способ – использование экскаватора.

Шаг 4. Выравнивание дна и стенок котлована.

Шаг 5. Утрамбовывание грунта на дне и стенках котлована.

Шаг 6. Формирование песчаной подушки толщиной 10-15 см.

Шаг 7. Утрамбовывание песчаного слоя. Задачу облегчит проливка песка водой из шланга.

Шаг 9. Отсыпка гравийного (или щебниевого) слоя высотой 10-15 см.

Шаг 10. Утрамбовывание гравия.

Шаг 11. Заворачивают края геотекстиля на гравийный слой.

Шаг 12. При необходимости прокладывают инженерные коммуникации.

Шаг 14. Укладывают на гравий плиты пенопласта.

Шаг 15. Настилают рубероид с нахлестом полотен на 10-15 см.

Шаг 16. По периметру плиты выстраивают опалубку.

Шаг 17. Внутри опалубки собирают армирующий каркас из арматуры и вязальной проволоки.

Шаг 18. Заливают бетон.

Совет! На следующий день после заливки фундамента бетон можно укрыть слоем песка или опилок. Они будут удерживать влагу и интервал между поливами можно увеличить в 1-1,5 раза.

Монтаж каркаса

Каркас можно собирать частями в стороне от фундамента или, если залита УШП, непосредственно на ней.

Шаг 2. Приваривают угловые стойки.

Шаг 3. Из швеллера формируют верхнюю обвязку.

Шаг 5. Крепят трубы для устройства крыши, формируют её уклон.

Описание технологии обшивки

Совет! Перед тем как вкрутить саморез, высверливают отверстие соответствующего диаметра.

Уход и эксплуатация за гаражом из металлопрофиля

Профлист – достаточно «мягкий» материал, на котором от сильных ударов неизбежно останутся вмятины. Об этом нужно знать и избегать механического воздействия на стены и крышу.
Независимо от типа облицовочного покрытия, оно легко повреждается острыми предметами. Впоследствии в этих местах появляется ржавчина. Поэтому все сколы и царапины необходимо без промедления покрывать антикоррозийными составами и окрашивать в цвет металлопрофиля.
Для создания более комфортной остановки внутренние стены гаража обшивают ОСБ и утепляют.

Как построить гараж из профнастила (профлиста)

Гараж из профнастила можно сделать самостоятельно

Достоинства и недостатки

Размеры, место на участке

Чертеж и размеры гаражи из профнастила на одну машину

Размеры гаража на две машины

Фундамент под гараж из профнастила

Подготовка к заливке ленточного фундамента для гаража — выставлена опалубка

Как делать каркас

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

В местах крепления гаражных ворот стойки делают усиленными

Крыша

Пример ферм для формирования односкатной крыши гаража

Пример ферм для двускатной крыши гаража

Выбор профлиста для гаража

Некоторые виды профилей и размеры профнастила

Правила монтажа

Саморезы для металлопрофиля и правила их установки

Правила крепления листов

Определение длины самореза для профлитста при монтаже в волну

Соединение двух листов профнастила при помощи саморезов

Стыки и узлы

Крепление конька к профлисту на крыше гаража

Традиционный способ избавиться от щелей в гараже из металлопрофиля — монтажная пена

Утепление

Как утеплить минеральной ватой

Собран каркас из оцинкованного профиля, установлены плиты минваты

Раскатывается пароизоляционная мембрана

Использование пенопласта

Как закрепить пенопласт на профлисте

Сделать обрешетку и вставить в нее пенопласт

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны. О том, как сделать пол в гараже читайте тут, а чем покрыть бетонный пол описано тут.

Сообщества › Сделай Сам › Блог › Гараж из металлопрофиля

Новый год наступил, а вместе с ним долгожданные выходные. Да и погода ‘ радует” аномальным теплом, грех сидеть у телевизора, решил броситься в бой, . Металл нарезан и покрашен, сушил в теплице, краска сохнет до минус 10,. Начать решил с установки стропильных профилей, следующий шаг наварка раскосов на ферму. Гараж планирую использовать как мастерскую, есть много идей по сварке металлоконструкций, кованых изделий, а также для ремонта авто. Планирую утеплить стены, снаружи ОСБ, по нему сайдинг, чтобы не красить, внутри думаю обшить профильным листом, так легче наводить порядок. В самых долгосрочных планах оборудовать гараж системой автономного пожаротушения, все таки дом рядом. Ворота хочу ставить подъемные, самодельные, здесь ( на д2) нашел много вариантов.

Смотрите также

Комментарии 153

Все не сидится нам))

Перерасход металла жудкий, если тока его толщина не 1,5мм
Можно вертикальные через одну делать
Потолочных всего 3 оставить

А так молодец.
Но дорогое решение делать из металла, если конечно металл не халява.
Когда себе сделал гараж из профтрубы, а сверху проф лист, посчитав затраты они оказались дороже блока. Но у меня небыло выбора иначе мне нельзя было построить там капитальное строение.

Здорово . Мастак, сам собираюсь варить весной гараж -мастерскую на даче. Как не прикидывал а с железа мне кажеться надежней и на порядок дешевле. Прошлой осенью зазил плиту ., а как потеплеет по твоему примеру .в бой.

Я когда решил строить себе гараж, тоже думал в начале сделать каркас из металла.
Но подумал и решил сделать из дерева.
Снаружи обшил ОСП и сайдинг, теперь думаю чем утеплять.
Внутри думал зашить гипсокартоном, но идея про металл мне понравилась, буду теперь думать.
Кстати я себе делал подъёмные ворота, если интересно можно посмотреть или в борт журнале или на видео

Ваши ворота я и имел ввиду, очень понравилась конструкция, подробное описание!

Спасибо, рад, что понравилось :))

Подумай о сэндвич-панелях. У нас выпускают такие. С двух сторон металл. проф-лист, внутри 10см. пены. Тепло, пожаробезопасно, нетрудоемко в сборке, цвет любой и собирается на любой каркас. Сам думаю полный набор такой заказать на гараж, ну кроме ворот, только каркас сделать останется и прикрутить привезенные панели. На твой каркас накрутил бы за день и гараж готов, ну только пол с воротами сделать останется.)

Отлично получилось, возьму на заметку!)))

Классный колчан для электродов)

Молодец с НГ
Уклон правильно расчитал?

какие размеры гаража?

какой профиль использовал? какцю краску?

Размеры 8х 4,5 высота 2,50, металл 60х60х2 краска 3 в 1, грунт эмаль

Таким же образом построил(сварил) гараж, все супер у меня получилось доской изнутри обшит, потом пенопласт 5ка и металлопрофиль, в -30 на улице в гараже стабильно 20 градусов, печки нет, но если работаю в гараже включаю на пару минут тепловентилятор. Единственная ошибка у меня что я после заливки пола не стал продольные усилители ставить, и в морозы образовывается щель между стеной и полом.

А может есть смысл вообще крышу прозрачную заложить?

Я уже писал, повторюсь, планирую установить твердотопливный котел, малейшая искра и в крыше дыра, так что только металлочерепица,

А может есть смысл вообще крышу прозрачную заложить?

Поликарбонат материал слабый, и на солнце портится

Во-во. У меня теплица уже в дырочку снаружи от солнца.

Если полы под заливку, то кто мешает продольные усилители поставить?
Ещё есть смысл место под подъёмник предусмотреть, если высота конструкции позволит, что сомнительно в данном варианте.

Высота 2,40, подьемник не войдёт, буду яму делать

Зачем?
Подумайте о возможности усиленной потолочной перемычки — под использование тали грузоподъемностью 2,5-3 т.
Можно будет приподымать перед или зад автомобиля, устанавливать под него стационарные упоры и ремонтировать.
Под небольшие ремонты и обслуживание — вполне может хватить…

Под таль запланирована балка, вдоль и поперек, только не знаю как она дружить с подъёмным воротами будет.

Потом есть смысл сварить на горизонтальном участке одинаковые конструкции, как по шаблону, например стены и даже с приваренными к ним поперечинами под крышу. — а потом это просто выставить вертикально.

Одному не поднять такую конструкцию

Кому ещё не понятно, как правильно варить профильную трубу со стенкой 2 мм, вот пример — платформа для прицепа

Такие уголки ставятся, если не предусматривается раскосов, у меня они будут. Вообще вопрос прочности у меня стоит на особом контроле, впереди крыша, лезть самому, да и в гараже работать тоже самому, не хотелось бы, чтобы завалилась конструкция

Так и будет сделано, работы не окончены еще

После окончательной сборки гаража, вся конструкция станет одним целым и конструкция обретет прочность)

Сварено всё дилетански с типичными ошибками для трубы 60х2

В чем дилетантство? В непроверенной полке? Так работы не окончены, там половина на прихватках держится. Когда закончу каркас, зачищу каждый шов, где надо проварю

Сварено всё дилетански с типичными ошибками для трубы 60х2

Недилетант, покажи своё тогда, а? И где ты видел, что работы закончены?

А я чьё думаешь, показываю ?

Ты показывал на примере ТСа. Ответа на вторую часть вопроса не услышал.

Недилетант, покажи своё тогда, а? И где ты видел, что работы закончены?

И это моё сам делал.

Хорош прицеп! С доблестными проблемы были? Не любят они самоделов. Приму на вооружение конструкцию

Сварено всё дилетански с типичными ошибками для трубы 60х2

Да мы все дилетанты не в своём деле. Но это не страшно, на своих ошибках все учатся.

Лучше учиться на чужих ошибках

очень интересно бюджет данной конструкции. Варим покрасочную камеру из купленного б.у. мет. гаража. интересно сколько вам встанет такое строение.

Думаю не дороже 100000 на круг, в моем случае

Ну мы расчитываем в 100 уложиться с утеплением, осб плитой и котлом. Мы купили гараж из 3мм листов. Потом поделимся когда закончим)))

Очень не плохо. Рекомендую эковату. Тепло держит очень хорошо. Ворота подъемные одной панелью. У меня шесть лет работают, доволен. Хорошая будет мастерская. Ещё можно тёплый пол жидкостной сразу положить. Очень удобно. Тоже шесть лет греюсь.

Где можно посмотреть? Что за конструкция?

Специально не снимал. Могу заснять. Воротина это одно полотно сваренное из профильной 40х20. Одна сторона металл 1,5 утеплитель и вторая сторона фанера. У этого полотна по углам четыре подшипника-ролики. Нижние ходят вверх-вниз верхние по горизонтали все по направляющим из уголков. Все это тросами двигает лебедка за пять тысяч из Леруа мерлен . Уплотняется все уплотнителями дверей от ваз 2108 или вообще от Авто. Простая, тёплая, надежная штука.

Не мешает машине?

Нет. Ну в разумных пределах конечно. У меня высота ворот 230 так вот ленд ровер приходится загонять чуть дальше он большой, а седаны вообще без проблем. От ворот до бампера 40-50 см. Очень хорошо.

На чем стоит конструкция? Снеговая нагрузка? Пол? Обшивка?

Пол будет бетонный, фундамент на столбах, крыша — ферма по формуле

То есть, сама конструкция будет опираться на бетонный ростверк лежащий на сваях? А как будет связан бетонный пол с фундаментом?
Кстати глубина промерзания и пучинистость грунта какая?

Грунт пучинистый, промерзание метр с небольшим, связка пола с фундаментом через арматуру

Я ни в коей мере не хочу показаться таким всезнайкой, но на мой взгляд, стоило все же начать с фундамента, я бы поступил следующим образом:
Изготовление свай с мелкозаглубленным ростверком на песчано-гравийной подложке, причем оливал бы одновременно с полом на едином армировании что-то типа 150*150 мм. и арматура диаметр 10-12 мм, диаметр столбов 150-250 мм с армированием, арматура 8 мм, можно столбы сделать по ТИСЭ, но это с охрененным запасом.
При высокопучинистом грунте стоило бы сделать утепленную отмостку, на 50 мм ЭППС отлить отмостку, это снизит давление н ростверк при пучении, так как отведет промерзание гранта от здания.
Раздельная заливка фундамен-пол может привести к подвижкам конструкции. Даже если они перевязаны выпусками арматуры.
И еще раз хотел бы на помнить, что это лично мое мнение и прошу извинить меня если я покажусь навязчивым.

Столбы именно по технологии ТИСЭ, связка через арматуру, пол- фундамент будет заливаться в уровень вместе со столбами, часть асфальта, грунта будет снято,
