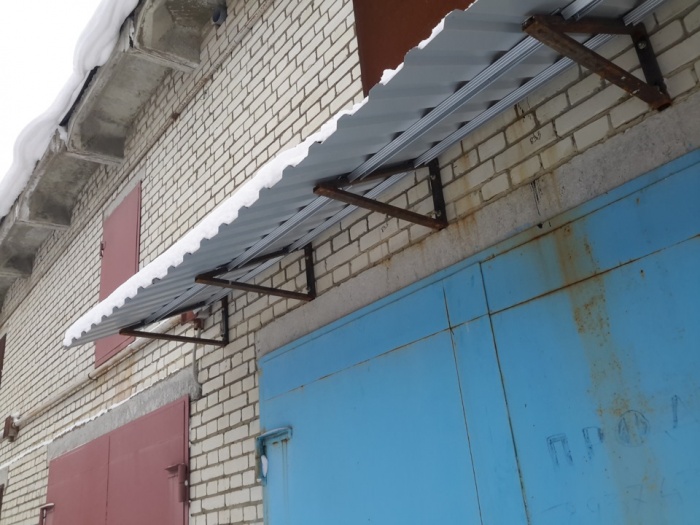

Так как гараж без устройства ворот лишен всякого смысла, к их возведению необходимо подходить с должной ответственностью. Наибольшей популярностью в нашем регионе пользуются распашные ворота, о них мы поговорим подробнее в статье. Как сделать ворота для гаража своими руками? Есть несколько способов, но для начала давайте рассмотрим существующие варианты ворот.

Варианты гаражных ворот

 Сегодня гаражные ворота можно изготовить самой разнообразной конструкции. Выбор варианта постройки зависит от многих факторов, таких как скорость и простота монтажа, а также финансовая составляющая. Для одних значение имеет красивый внешний вид сооружения, для других – надежность и экономичность. Сегодня существуют следующие варианты ворот для гаража:

• Распашные ворота представляют собой простую конструкцию, которая наиболее востребована для людей, считающиеся с простотой и скоростью установки, а также отсутствием необходимости покупать дорогостоящие материалы. Каркас таких ворот монтируется из стального уголка, а их створки – из листового железа. Конструкция отличается надежностью, а эксплуатация – простотой и неприхотливостью.
• Откатная конструкция состоит из створки, которая параллельно ездит вдоль гаражной стены. Для полного открытия необходимо наличие свободного места. Редко кто пробует сделать такие ворота собственными силами, так как нужно уметь выбрать и смонтировать противовес, установить направляющие и еще выполнить много тонких работ.
• Подъемно-поворотные ворота состоят от створки, которая во время открытия движется вращательно по отношению к горизонтальной оси и в конечной точке занимает место под потолком. Створке таких ворот не нужно много места, но их применение уместно в отапливаемом помещении. Не многие берутся за изготовление подъемно-поворотных ворот, так как это занятие дорогостоящее и сложное.
• Подъемно-секционная конструкция является полотном из преломляющихся секций, заходящих под потолок. Основа таких створок состоит из передаточных направляющих и пружинного механизма. Соорудить такую конструкцию собственными руками – практически неподъемное занятие.
• Роллерные ворота используются нечасто, так как они не отличаются надежностью. Изготавливаются обычно в глубине отапливаемого помещения.

Распашные

Роллетные

Подъемно-секционные

Особенности изготовления разных видов ворот для гаража

Особенности изготовления

На сегодняшний день самыми востребованными гаражными воротами являются распашные. Приобретя предварительно стальные листы, профили и уголки, такой конструктивный элемент гаража можно изготовить без сторонней помощи от начальной до завершающей стадии. Предварительно разработав конструкцию ворот и их размеры, можно выполнить входное изделие, исходя из собственного видения решения задачи.

Если собственник гаража имеет некоторые инженерные навыки или знаком с азами механики, он может попробовать самостоятельно соорудить подъемно-поворотные ворота. Сейчас на рынке такой товар предлагается уже в собранном виде. Остается лишь приобрести готовые ворота и согласно инструкции установить их в гараже.

Наибольше хлопот может принести попытка собственными руками установить ворота подъемно-секционные. Они сложно монтируются и требуют больших финансовых затрат. Кроме того, из-за сложности механизма неизвестно удастся ли произвести все монтажные работы так, чтобы ворота работали надлежащим образом. Поэтому если выбор пал именно на такой конструктивный элемент гаража, лучше так же как и в вышеприведенном случае сделать индивидуальный заказ на производство или приобрести готовое изделие.

Проектирование гаражных ворот

Чертеж распашной конструкции

Ворота для гаража представляют собой строительное изделие, которое состоит из множества конструктивных элементов со своими размерами, массой и технологией монтажа. Поэтому перед тем как сделать гаражные ворота распашного типа, которые выбраны в качестве примера, нужно проделать основательные проектные работы. Можно на листах формата А4 набросать упрощенные эскизы или сделать полноценный проект с чертежами и спецификацией.

Как правило, на начальной стадии нужно определиться с размерами ширины и высоты ворот. Ширина воротной гаражной конструкции в своих минимальных размерах должна быть больше идентичного размера автомобиля на 0,6 м. В практике чаще всего встречаются ворота шириной до 3 м. Рациональный и максимально допустимый размер этого параметра должен быть равным 5,0 м.

Высота ворот для гаража также должна исходить от габаритных размеров машины. В практике она превышает отметку в 2,2 м. Для гаража, приготовленном для малолитражного автобуса, высота ворот немного больше и достигает 2,5 м.

Обратите внимание! При проектировании ширины ворот для гаража надо взять во внимание, что воротная рама до близлежащей стены должна быть на расстоянии 0,8 м и больше.

Конструкция распашных ворот согласно проекту будет состоять из рамы, которая является контуром по периметру воротного проема для въезда автомобиля, и 2-х створчатых изделий, закрепленных на петлях. Для рамы лучше всего применить уголок стальной с шириной полки 65 мм. Для усиления створчатого каркаса лучше всего применить стальной профиль прямоугольного сечения или тот же уголок, но с шириной полки 50 мм.

Затем конструкцию с внутренней стороны зашивают листовым стальным прокатом толщиной до 3 мм. Петли нужны будут внешние усиленного типа. Исходя из спецификации материала, составленной на основе размеров конструктивных элементов ворот, в магазине строительных материалов приобретается нужное количество материала и изделий.

Обратите внимание! Чертежи ворот для гаража должны входить в проектный узел, разработанный для строительства всего гаража в целом.

Изготовление рамы ворот

Изготовление рамы

Все работы по установке гаражных ворот должны начинаться с изготовления рамы, которая будет стоять по периметру въезда в помещение дома для автомобиля. Ее нужно начать сооружать параллельно с вытягиванием фронтальной стены. После того как высота кладки достигнет высоты 0,5 м, строительные работы перебросить на установку ворот, после чего возведение стен можно продолжать.

Для устройства рамы нужно приготовить стальные уголки с шириной полки 65 мм, полосы стального листа шириной приблизительно 30 мм и толщиной около 3 мм. Кроме того, чтобы раму надежней закрепить в проеме ворот, должны быть под рукой заготовки стального арматурного проката. Для работы понадобятся следующие инструменты: аппарат газовой или электродной сварки, угольник, болгарка, уровень и рулетка. В состав гаражной рамы будут входить внутренний и наружные элементы.

Этапы работ:

• Сначала с помощью болгарки из уголка нарезается 8 заготовок разной длины. Размеры 4-х деталей должны иметь длину, соответствующую ширине воротного проема, а 4 фрагмента должны равняться его высоте. Отрезки могут соответствовать расчетным значениям или же на 0,1 м превосходить их. Во втором случае – сторону уголка, которой предназначено внутреннее расположении по отношению к проему можно зарезать согласно чертежу, а внешние поверхности и части, заходящие в стену, оставить в виде полосок, выходящих за нужные размеры по обе стороны на 50 мм. Также можно подрезать их под угол – это сделает сварку в перспективе более удобной.
• Найдя ровное место, фрагменты уголков укладываются на него строго под тупым углом. Ровно ли уложены детали – проверяется уровнем, наличие 90º между отрезками проверяется угольником.
• Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более
• Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более красиво, но, учитывая уменьшение периметра свариваемых частей – менее надежно.
• Так как створки должны прилегать к раме вплотную, после сварки с помощью шлифовального круга болгарки удаляются все образовавшиеся наросты.

Обратите внимание! Если при работах со сваркой деталь отходит в сторону, эту проблему можно решить при помощи рычага, который представляет собой кусок уголка. Приварив его в необходимом положении, можно сориентировать деталь рамы в нужном направлении.

Изготовление створчатого каркаса

Воротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

• Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
• Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
• Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Изготовление воротных створок

Сварка полотна

Для створок применяется листовая сталь, надежность которой определяет толщина материала от 2 мм. Этапы работ:

• Из листового проката вырезаются 2 полотна различной ширины и одинаковой длины. По высоте полотна должны выходить за края гаражного проема на 30 мм. Одно полотно створки должно уступать ширине каркаса 10 мм, другое – превосходить на 20 мм.
• Приварка полотен к каркасу имеет следующие особенности: в нижней и верхней точке полотна должны выходить за края на 20 мм, створка, которая в плане очереди будет всегда открываться второй, должна быть уже полотном от каркаса на 10 мм, немного не доходя до края. Благодаря этому вторая створка будет плотно приставать к первой. Ко второй створке полотно приваривается таким образом, что ее пределы на 20 мм больше краев каркаса.
• Затем привариваются наружные петли усиленного типа. Нижняя часть детали крепится сваркой к гаражной раме, верхняя же приваривается к створке ворот. Для укрепления петель на них можно прикрепить сваркой металлические полоски и арматурный отрезок. Обычная полоска из металла толщиной 6 мм изгибается посредине, накладывается на верхнюю часть петли с притыком к створке и приваривается. Арматурный отрезок прихватывается сваркой с внутренней стороны.

Обратите внимание! Перед установкой изготовленной конструкции на свое постоянное место пребывание, ворота ложатся на горизонтальную поверхность створками к небу, чтобы сделать внимательную ревизию проделанной работы. Если есть небольшие огрехи или створки плохо открываются, недочеты устраняются.

Проверка конструкции

Во время проведения сварки металлическое полотно имеет привычку съезжать с намеченного места. По этой причине вначале следует соединить полотно временной сваркой со створкой в угловых точках и в районе середины, после чего можно смело приваривать весь лист с шагом 0,1 м. На конечном этапе работы предварительная сварка удаляется для лишения возможности листам менять форму.

Установка ворот

Установка

Как было ранее сказано, установка гаражных ворот производится параллельно с возведением стен. Когда кладка выложена на 0,5 м, ворота монтируются в намеченное пространство. Сначала устанавливаются внешняя и внутренняя воротные рамы. Выполнить установку в следующем порядке:

• Первым делом проверяется уровнем вертикальность и горизонтальность конструкции.
• Обе рамы скрепляются друг с дружкой металлическими полосками шириной 40 мм, которые соединяются с помощью сварки на расстоянии между собой 0,6 м.
• Затем возобновляется возведение фронтальной стены сооружения с заходом кирпичей в пустой промежуток между обеими рамами. По ходу роста стены рама дополнительно срастается с кладкой с помощью арматурных отрезков, которые, с одной стороны, привариваются к раме, с другой – вмуровывается в стеновой переплет. Длина арматуры должна быть около 0,3 м. Таких элементов по вертикали нужно вмонтировать до 3 единиц.
• Когда кладка достигнет верхней точки ворот, на них укладывается балка перекрытия.

После окончания всех работ проверяется работоспособность ворот.

Утепление

Утепление металлических ворот

В широтах с суровыми зимами вопрос об утеплении гаражных ворот достаточно актуален, и обходить его стороной не имеет смысла. В роли утеплителя ворот для гаража может подойти листовой пенопласт или аналоги последнего поколения, например, экструдированный пенополистирол. Чтобы ворота стали теплыми, нужно:

• Сначала сделать разметку. После этого острым ножом вырезать плиты требуемого размера. Между пенопластом и металлом сделать небольшой зазор, который можно организовать с помощью деревянных планок. С помощью жидких гвоздей они крепятся к металлической поверхности.
• Затем пустое пространство обустраить утеплителем. С помощью строительной пены меду утеплителем заполнить пустые места.
• Оставшиеся щели в местах ребер жесткости заделать утеплителем на основе фольги, которая также крепится жесткими гвоздями.
• Утеплителем закрыть вся площадь ворот и дать некоторое время для схватывания пены для монтажа и клея.
• По размерам площади вырезать лист фанеры, который обрабатывается пропитками для предотвращения гниения. После того как клей и пена успели высохнуть, фанера фиксируется к ребрам жесткости и створкам с помощью саморезов.

Обратите внимание! Проделав утепление ворот и гаража в целом, не нужно забывать об устройстве функциональной вентиляции.

Установка запоров и замков

Монтаж замка

На последнем этапе настает время устройства запоров и замков. При самой популярной версии запора внутренняя створка закрывается внутри гаража благодаря вхождению стержней в потолок и пол. Чтобы такой запор работал, в потолке, полу и раме проделываются отверстия на глубину до 50 мм. Вторая створка имеет в наличии замок, который своими выдвигающими стержнями заходит за статично закрепленную створку или вкатывается в отверстия, специально проделанные в каркасе второй половины ворот. Для увеличения надежности с внешней стороны на специально приваренные петли надевается наружный замок.

Но даже установка надежного замка не дает гарантии от проникновения взломщиков в помещения гаража. Всегда можно с помощью болгарки срезать петли или демонтировать створки. Существуют некоторые хитрости, которые смогут повысить шансы оставить собственный автомобиль в нетронутом виде:

• К каркасу створок в месте крепления петель приваривается кусок уголка. Механизм секрета заключается в возможности захода уголка при закрывании створки в стену приблизительно на 20 мм. Предварительно нужно проделать в кладке свободное место для такой возможности. В этой ситуации уголок будет блокировать снятие створки, цепляясь за гаражную раму.
• Можно вмонтировать замок типа «паук». Штыри его будут фиксироваться сразу в трех местах: потолке, полу и стене помещения. К такому замку нужен механизм фиксации, который сможет заклинить его в закрытом состоянии. Разблокировать «паука» можно с помощью специально изготовленного ключа.

Одной из основных задач при устройстве таких замков – не потерять ключ, иначе попасть в помещение гаража станет невозможным и для хозяина автомобиля.

Самостоятельно изготовить ворота для гаража можно за очень короткое время, о чем свидетельствует видео, на котором показаны все этапы проведения строительных работ.

Видео

Рекомендуем посмотреть видео об установке запоров и замков в гараже:

Ворота без сварки чаще всего изготавливаются с помощью профилированного листа. Это оцинкованный листовой материал с полимерным покрытием. Ворота из профнастила легкие по весу. Также они имеют отличные прочностные показатели, при этом их можно установить самостоятельно.

Вернуться к оглавлению

Разновидности ограждений

Перед тем как сделать ворота своими руками без сварки, необходимо рассмотреть все достоинства и недостатки профильного листа. Основные преимущества:

• простота монтажа;
• экономичность (профнастил стоит намного меньше в отличие от древесины либо кирпича);
• привлекательный внешний вид (изделия делают в разной гамме цветов, потому можно легко выбрать именно то, что лучше всего дополнит экстерьер загородного дома);
• практичность (ворота могут быть различными по конструкции и способам управления);
• продолжительное время службы.

С учетом способа открывания конструкция может быть:

• распашной;
• откатной;
• подъемной;
• раздвижной.

Наиболее популярными являются раздвижные и распашные системы.

Распашная конструкция

Это классический способ ограды. При этом на двух опорах находятся створки, которые затем обшиваются профлистом. Ворота имеют мягкий ход за счет того, что на опорах находится петля с подшипником. Входная дверь в этих конструкциях чаще всего ставится отдельно, но иногда калитка может располагаться на одной из створок.

Закрываться и открываться ограждения могут вручную либо в автоматическом режиме. Конструкция с электроприводом обычно устанавливается на промышленных участках, когда происходит постоянное движение автомобилей.

Основное преимущество распашных систем – доступная стоимость и легкость в установке. Но для открытия створок нужно определенное пространство. Это единственный недостаток таких конструкций.

Откатные ворота

Намного удобней установить откатные системы. В данной модели створки не открываются, а отводятся за ограждение. Такая сборная конструкция не имеет направляющих в проеме. Это дает возможность свободно заезжать машинам любой высоты. Также, в отличие от распашных ворот, зимой не потребуется регулярно убирать снег, чтобы створки нормально открывались.

Обычно откатные ворота делаются с автоматическим управлением, так как откатывать большие створки очень сложно.

Из недостатков можно выделить следующее:

• сборка и крепление готовой конструкции намного дороже в отличие от распашного типа;
• требуется дополнительно купить специальные комплектующие;
• перед тем как делать ворота без сварки своими руками, требуется заливка фундамента.

Вернуться к оглавлению

Выбор профлиста

Во время приобретения профилированного листа нужно обращать внимание на маркировку и способ обработки поверхности. Профильный настил может быть разным по толщине, иметь различную форму и размер «волны». С учетом высоты «волны» определяется жесткость конструкции.

Маркировка:

1. «С» – стеновой профнастил. Он имеет малую толщину и высоту «волны». Используется для сооружения заграждений.
2. «НС» – универсальный профиль. Используется в качестве кровли, строительства ограждений и калиток.
3. «Н» – несущий профнастил. Используется для возведения ангаров и для крыш больших помещений. Для монтажа забора выбирать нежелательно.

Цифры в маркировке обозначают размер «волны».

Профлист, помимо оцинковки, покрывают полимерным составом. Это улучшает устойчивость изделия к механическим нагрузкам.

Для постройки ограждений лучше всего выбирать стеновой лист, который имеет маркировку «С». Преимущество этого материала – низкая цена, в отличие от других изделий, и привлекательный вид.

Работая с профилированным листом, нужно соблюдать меры безопасности. Перчатки помогут защитить руки от острых краев.

Чаще всего во время проведения монтажа на поверхности профилированного настила появляются небольшие царапины. Избавиться от них можно с помощью краски в баллончиках. Лучше всего предварительно приобрести несколько баллончиков, которые соответствуют цвету профнастила.

При выборе расцветки профлиста можно посмотреть видео и определить, как готовый вариант ограждения будет комбинироваться с находящимися сооружениями.

Вернуться к оглавлению

Монтаж ворот: пошаговая инструкция

Чтобы смастерить ворота без сварки на болтах, необходимо определиться с габаритами. Максимальная ширина проема выбирается не больше 3,5 м. В эти ворота запросто сможет въехать любой автомобиль. Наибольшая высота – до двух метров.

Установка опор начинается с выбора трубы. Как правило, для этого используют металлическую трубу сечением 9–10 см. Затем нужно выкопать котлован, куда устанавливается опора. Труба выставляется при помощи уровня и заливается цементным раствором. Пока цемент затвердевает, подготавливают рамы для створок.

Створки из профтрубы можно изготовить без сварки. Для чего потребуется профильная труба 45х45 мм для каркаса, болты М10, гайки и шайбы. Необходимо помнить, что использование пружинных шайб не допустит самопроизвольного откручивания и повысит прочность болтовых креплений.

Вначале трубы очищают от коррозии и обезжиривают, после чего обрабатывают грунтовочным составом и окрашивают.

Для изготовления потребуется электродрель со сверлами под диаметр болтов, а также гаечный ключ.

Этапы сборки створок без сварки аналогичны вышеописанной последовательности для сварных ворот, кроме нескольких моментов:

• применяются соединительные элементы для крепежа профтруб;
• угловые косынки соединяются со всеми элементами каркаса через заранее проделанные отверстия;
• используют накладки для болтового соединения на участках крепления профильных элементов;
• поворотные петли закрепляются при помощи болтов и шайб.

Во время эксплуатации ворот на болтовых соединениях со временем ослабляется крепеж. Для сохранения жесткости нужно регулярно контролировать затяжку болтов.

Когда каркас собран, приступают к облицовке профнастилом. Лучше всего выбирать специальные болты для крепежа профилированного листа или саморезы с резиновой прокладкой.

Немаловажная часть – запорные пруты, которые выгибаются в виде буквы «Г». Эти штыри устанавливаются снизу обеих створок на их стыке. Для фиксации закрытых створок под ними в бетоне предварительно зубцами вниз укладывают широкий профиль с отверстиями под штырями. Оптимальным является размер прутка до 50 см.

Если запланирована конструкция с помощью навесных столбов, то их закрепляют с помощью анкеров (по 4 шт. на 1 опору). После крепления столбов подготовленные створки устанавливаются для примерки, чтобы определить месторасположение будущих петель. Кернером отмечается место установки, проделываются отверстия для болтов, на них нарезается резьба, после чего закрепляются петли. Стандарт петель составляет 3–4 см в диаметре.

К кирпичным опорам петли закрепляются с помощью дюбелей на предварительно вмурованную металлическую пластину.

Остается лишь надеть на петли непосредственно створки.

Вернуться к оглавлению

Монтаж распашных ворот сварным способом

Перед тем как делать ворота, составляется схема, в которой нужно указать размер проема, месторасположение петель, засовов и крепления поперечин. Чертеж разрабатывается с учетом вида автомобиля и ширины дорожного покрытия, которое подходит к дому.

Чаще всего выбираются следующие размеры:

• высота ограждения – приблизительно 2,3 м;
• длина полотна – не больше 1,9 м.

Для монтажа потребуются:

• трубы для рамы 50х35 мм;
• опоры – профиль квадратного сечения (80х80 мм);
• профнастил (порезка производится на заводе или можно раскроить материал своими руками);
• уголок 30 мм;
• цемент;
• крепежи (саморезы, болты);
• заклепки для облицовки конструкции;
• ножницы;
• акриловая краска;
• уровень, линейка, лопата;
• сварочный аппарат;
• электродрель.

Монтаж опор

Если на дачном участке уже находится ограждение с металлическими опорами, то сваривать элементы каркаса с петлями можно на них.

Крепление отдельных опор может производиться так:

1. Опорная труба покрывается грунтом и окрашивается.
2. Размечается ширина ворот, и бурятся 2 ямы глубиной 125–160 см.
3. На дне необходимо сделать песчаную подушку.
4. Далее происходит монтаж подготовленных опор и укрепление их арматурой.
5. Выравнивание труб по уровню, заливка их цементом.
6. Цемент затвердеет приблизительно через 12–15 дней.
7. Петли устанавливаются, когда основание застынет.

Сборка рамы

Для сборки рамы подготавливается площадка (желательно около проема забора), которой хватит для укладки створок.

Пошаговая инструкция:

1. Когда создан эскиз, то с учетом этого чертежа нарезается металлическая труба (50х35 мм) под острым углом 45 градусов.
2. После этого каркас нужно уложить и прихватить с помощью сварочного аппарата.
3. Далее требуется померить ширину каркаса и диагональ.
4. Если нужно, то откорректировать положение труб.
5. Затем производится окончательная сварка.
6. По внутреннему периметру каркаса приделывается уголок.
7. Для повышения прочности на каждом углу крепят «косынки» – металлические треугольники.
8. К каркасу привариваются 2 поперечные трубы.
9. С учетом схемы прикрепляются петли и засовы.
10. Участки сварки шлифуются, обрабатываются грунтом и окрашиваются.

Таким же образом можно сделать ворота на болтах.

Обшивка каркаса

Затем, когда конструкция полностью затвердела, приступают к облицовке профлистом. Лист аккуратно укладывается на раму и крепится с помощью саморезов либо заклепок.

Заклепки выглядят более привлекательно, однако демонтаж профилированного настила при ремонте осложняется.

Крепеж производят лишь на участках углубления «волны». Шаг между креплениями делается небольшой (на 1 метр профилированного настила требуется не менее 7 заклепок), поскольку створка обязана выдерживать сильный ветер и общую массу облицовки.

Далее ворота устанавливаются на петли, которые предварительно закрепляются на опоры.

Во время монтажа нужно внимательно следить, чтобы сверху и снизу зазоры на ограждении были более 25 см. Свободное пространство внизу поможет обеспечить беспрепятственное открывание зимой. Зазор сверху даст возможность в дальнейшем установить декоративные элементы.

Вернуться к оглавлению

Изготовление раздвижных ворот

Монтаж этих конструкций немного сложней, но, изучив технологию, можно сделать прочные откатные ворота.

Чтобы изготовить ограждение данного типа, необходимо дополнительно купить некоторые комплектующие. В этом наборе непременно должны находиться такие части конструкции:

1. Несущая балка размером в полтора раза больше ширины ворот. Толщина выбирается с учетом ширины и общего веса створки.
2. Направляющие ролики – 2 шт.
3. Уловитель (не допускает раскачивания полотна).
4. Плата для снижения качания створки во время ее закрытия или открытия.
5. Концевой ролик требуется для бесшумной работы и снижения массы полотна в открытом состоянии.

Если необходимо автоматическое управление, то нужно купить такие комплектующие:

• зубчатую планку;
• редуктор;
• датчики движения;
• пульт д/у;
• сигнальную лампу;
• основание для монтажа.

Схема установки включает следующие показатели:

• размер противовеса должен быть больше проема на 50 см;
• ширина полотна с противовесом – в полтора раза больше проема;
• размеры всех поперечин;
• высота полотна (желательно выбирать на 15 см выше ограждения, но не больше 2,5 м).

Заливка фундамента и сооружение опор

Вначале устанавливаются опоры. Для этого можно выбрать:

• швеллер;
• бетонный столб;
• брус;
• металлическую квадратную трубу.

Этапы установки:

1. Сделать яму глубиной больше 1 м.
2. Установить в уровень бетонный столб либо металлическую профильную трубу.
3. Залить цементным раствором и оставить до затвердевания.
4. Для усиления основания используются швеллеры (15х15 см) и армирование (проволока диаметром 14–16 мм).

Пошаговая инструкция:

1. Вначале делается «банкетка». Арматура режется на небольшие части и приваривается к швеллеру.
2. Выкапывается яма в виде буквы «П».
3. На дно насыпается песчаная прослойка (20 см), трамбуется.
4. Опускается «банкетка», выравнивается по уровню.
5. Арматура заливается цементным раствором.
6. Основание должно застывать не менее 14 дней.
7. Поверхность швеллера устанавливают заподлицо с землей. Это необходимо для ровного заезда машины.

Изготовление каркаса

Чтобы изготовить каркас, требуются профильные трубы диаметром 65х40 мм. Для перегородок можно выбрать меньшее сечение (35х20 мм).

Пошаговая инструкция:

1. Болгаркой нарезаются трубы с учетом выбранной схемы монтажа (соединение производится под острым углом).
2. После этого все элементы очищаются, покрываются грунтом и окрашиваются.
3. Сваривается внешняя часть конструкции.
4. Приваривается обрешетка. В последующем именно на нее закрепляется профилированный настил, потому шаг между поперечинами выбирают немного меньше ширины листа.
5. Поперечины привариваются точечной сваркой каждые 50 мм.

Монтаж каркаса и обшивка

Когда основание полностью застыло, можно начинать сборку и облицовку рамы:

1. На фундаменте устанавливаются ролики.
2. Сверху ставят ворота, выравнивают с помощью уровня или отвеса и прихватывают сварочным аппаратом.
3. Если после проверки все располагается правильно, конструкцию можно приваривать полностью.
4. Крепится концевой ролик.
5. Непосредственно ролик должен накатываться на уловитель.
6. Проверяется уровень установки полотна.
7. Каркас обшивается листом при помощи саморезов или заклепок.

Вернуться к оглавлению

Способы утепления

В качестве утеплителя для ворот на болтах, как правило, используется пенопласт. Вначале выполняется разметка. Далее острым ножом вырезают куски требуемого размера. Между профлистом и пенопластом необходимо оставить небольшой зазор при помощи брусьев. Закрепить их на металлической поверхности можно с помощью жидких гвоздей.

Пространство заполняется утеплителем. Стыки пенопласта обрабатывают строительной пеной. Мостики холода, которые остались на ребрах жесткости, можно закрыть фольгированным утеплителем.

Он крепится с помощью жидких гвоздей.

Использование профлиста при изготовлении ворот без сварки позволяет значительно сэкономить и самостоятельно сделать надежное ограждение. Нужно только внимательно продумать устройство, правильно подойти к созданию проекта и точно соблюдать технологию.

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Ворота своими руками без сварки

Да, друзья мои трудолюбы, хоть я и являюсь профессиональным дипломированным сварщиком, но сегодня хочу предложить вам обойтись без применения сварки и сделать легкую конструкцию ворот из профнастила и трубного стального профиля. А в качестве крепежных элементов мы с вами будем использовать самые обычные болты и гайки.

Думаю, что такая конструкция может заинтересовать многих мастеров-самоделов, ведь не у каждого есть сварочное оборудование и уж тем более, нет навыков сварщика. Да пусть простят меня коллеги сварщики, так часто утверждающие о слабости и ненадежности таких конструкций. Поверьте моему многолетнему опыту, вы не останетесь без работы и без заработка, для вас всегда найдется клиент, которому понадобятся ваши профессиональные услуги. А моя сегодняшняя тема будет лишь еще одним альтернативным вариантом и добрым советом тем людям, у которых нет возможности обратиться к вам.

Для удобства описания сегодняшней работы я в отдельных моментах буду указывать конкретные размеры деталей конструкции, но это будет носить скорее рекомендательный характер, так сказать для общего понимания конструктивных особенностей. Вы же, поняв саму суть, сможете легко подстроить ее под нужный именно вам размер. Общие размеры предлагаемых мной ворот составляют 4 метра в проеме и метр восемьдесят в высоту.

Для изготовления предлагаемых мной легких дачных ворот понадобятся те же материалы, что и для забора, в частности: профнастил, профильные стальные трубы и крепежные элементы. В качестве последних будут использованы болты двух видов: для крепления профнастила – 6х25 мм со шляпкой мебельного типа (без прорези под отвертку), и 8х40 мм с головкой «в потай» – для сборки каркаса ворот. Соответственно, понадобятся и гайки к таким болтам.

Профнастил – здесь будет целесообразным использовать такую же высоту ворот, как и у забора, поэтому, если вы еще только планируете работы, то сразу предусмотрите нужное количество листов в зависимости от ширины приобретаемого профнастила.

Профильные стальные трубы – в качестве опорных столбов предлагаю применить профильную электросварную трубу квадратного сечения 80х80 мм, а для каркаса ворот – прямоугольного сечения 40х20 мм. В моем случае были использованы следующие размеры: столбы – 2.8 метра; продольные перемычки – две штуки по 4 метра (впоследствии разрезанные пополам) и поперечные перемычки – 4 штуки по 1.8 м.

Также для сборки конструкции ворот и придания ей нужной жесткости нам понадобятся стальные пластины, размером 100х100 мм и толщиной 3-4 мм. А для работы ворот (открывание/закрывание), конечно, необходимы шарниры – в нашем случае будут использоваться накладные шарнирные петли с удлиненным крылом (не менее 40 см) и необходимые для их крепления болты с гайками (подбираются индивидуально). Для придания воротам оригинальности можно использовать кованые петли какой-нибудь причудливой формы.

В качестве применяемых инструментов нам понадобятся: электродрель со сверлами 6 и 8 мм, отрезная машинка (болгарка), гаечные ключи требуемых размеров, керно для разметки отверстий, молоток и измерительная рулетка (вроде все прописал, если нет, то дополните).

Особо обратите внимание на соблюдение техники безопасности при работе с электроинструментом, не пренебрегайте защитой своих глаз от возможного попадания металлической стружки и пыли во время сверловки и резки металла и пользуйтесь защитными очками.

Для удобства работы по сборке наших ворот можно изготовить временные козлы или хотя бы просто уложить на ровную площадку три деревянных бруса так, чтобы они располагались в одной горизонтальной плоскости.

Теперь переходим непосредственно к сборке ворот из профнастила. И для начала соберем цельный каркас наших ворот, соединив между собой продольные и поперечные перемычки из профильных труб с помощью металлических пластин и крепежных болтов, диаметром 8 мм (смотри рисунок). Между средними поперечными перемычками необходимо оставить зазор, примерно в один сантиметр.

При сборке углов каркаса тщательно замеряйте его диагональ, чтобы конструкция получилась прямоугольная. А как утопить шляпку болта «в потай», чтобы в она не помешала во время крепления листа профнастила, вы можете почитать в материале по монтажу забора.

Таким образом у нас получится прямоугольная конструкция каркаса со вставленными по центру поперечными перемычками. Обратите внимание, что конструкция будет цельной до заключительной стадии работ, и данный факт обеспечит схождение и расхождение створок ворот в процессе последующей эксплуатации.

Далее к полученному каркасу нужно закрепить листы профнастила так, чтобы нижняя их часть не выступала за край каркаса (верхняя часть может выступать или нет, в зависимости от предполагаемой конструкции). Поэтому общая высота листов профнастила для ворот должна быть чуть меньше высоты листов забора. Это в большей степени требуется для возможности открывания/закрытия ворот в зимний период и рассчитывается для конкретных климатических областей.

Крепеж профнастила, производится по той же схеме, что описана в процессе монтажа забора, поэтому я не буду на ней останавливаться. Скажу лишь, что в центре необходимо предусмотреть наложение внахлест одного листа на другой, таким образом промежуток между створками будет закрыт. А перехлест со стороны опорных столбов или не использование такового зависит от направленности распахивания ворот (внутрь или наружу участка).

Теперь нам необходимо закрепить поверх профнастила (в варианте открытия ворот наружу) или с внутренней стороны конструкции (при открывании ворот вовнутрь) шарнирные петли. Если вы рассчитываете на открывание ворот вовнутрь участка, то крепеж петель лучше произвести непосредственно во время сборки каркаса, чтобы удлиненное крыло петли плотно прилегало к продольной перемычке. В этом случае металлическая пластина будет находиться поверх крыла петли и усиливать его. Обратите внимание на то, чтобы поворотный механизм шарнира остался достаточно свободным для обеспечения нормальной работы.

Еще стоит отметить такой факт, что для полноценной функциональности такого рода ворот в плане их запирания довольно сложно использовать замки накладного типа, и поэтому целесообразным считается применение навесных замков. Данный факт необходимо учесть в процессе сборки конструкции и в необходимом месте (или местах, в случае применения двух и более замков) установку специальных петель, которые также закрепить с помощью болтов. Хотя, эту процедуру можно будет выполнить и после установки ворот по месту эксплуатации. А так же необходимо продумать конструкцию противоветровых стопоров для ворот, которые могут быть различных модификаций (о них можно писать отдельно).

Вот мы с вами и подошли к финишному моменту работы, которая предусматривает установку изготовленных ворот. Здесь могут быть рассмотрены два варианта:

• первый – установка ворот в уже имеющийся заборный проем. В этом случае перед началом изготовления самих ворот необходимо тщательно произвести измерения и тогда полученная конструкция без проблем встанет на место;
• второй – изготовленные ворота являются первоначальным элементом всего ограждения участка. Здесь, к изготовленным воротам, через шарнирные петли, сразу крепятся опорные столбы и вся конструкция единовременно устанавливается в месте предусмотренного расположения. Как пробурить отверстия в грунте под столбы и закрепить их, можно почитать в ранее опубликованном материале, где описано строительство забора из профнастила.

В обоих случаях разделение створок ворот на отдельные части производится по окончании установки ворот на место. Как уже было написано выше, это обеспечит нормальную работу створок ворот относительно друг друга и они гарантировано будут находиться в одной плоскости, как в горизонтальной, так и в вертикальной.

Такой же методикой можно воспользоваться для изготовления калитки, которая может либо соседствовать с воротами или располагаться отдельно от них.

Вот так, друзья трудолюбы, мы с вами защитили свои земельные участки от непрошенных гостей и различных природных катаклизмов, построив забор и ворота из профнастила, признанного самым универсальным строительным материалом, без использования сварки. Хотя, если признаться честно, то я лично предпочел бы использовать сварные соединения, так это все же надежнее и практичнее, тем более, что и сам процесс работы по времени может быть значительно сокращен. К примеру, нам с отцом понадобилось всего три часа для того чтобы изготовить ворота с калиткой и установить их на место.

Если у вас остались какие-то вопросы или предложения, то мы может обсудить их в комментариях. А следующей нашей с вами работой на дачном участке станет предлагаемая мной конструкция навеса для автомобиля, вашего любимого «железного коня», доставляющего вас на дачу.

Источник: http://delta-stal.com.ua/vorota-iz-profnastila-bez-svarki/

Как сделать забор из профлиста без сварки

Ограждениями с оптимальным соотношением цены и качества многие дачники считают ограды из профнастила. Материал подходит для всех, кто желает построить забор самостоятельно. Если сделать выбор правильно, тогда можно наслаждаться красивым внешним видом сооружения, надежностью и долгим сроком службы. Ценовая категория профлиста относится к бюджетным, поэтому стройматериал доступен для любого дачника.

Устройство забора из профнастила собранного без сварки

Кроме того, чтобы выполнить монтаж не требуются навыки работы сварщиком. Построить забор без сварки можно, если найти качественный кронштейн и хомут. Закрепить материал на перекладинах помогут болты или саморезы.

Особенности выбора материала

Основой ограждающей конструкции служит профилированный лист из стали, на который нанесено специальное защитное покрытие. У профнастила есть несколько разновидностей:

Существующие виды листов профнастила

• Стеновой, помеченный при маркировке буквой «С»;
• Несущий с маркировкой «Н»;
• Универсальный — «НС».

Для забора потребуется стеновой или универсальный материал: он устанавливается в вертикальном положении. Кроме маркировки в виде буквы «С», на нем находится цифра для обозначения высоты гофры или волны; цифра после дефиса означает ширину листа в мм. Последнее значение является практическим: в нем учитывается нахлест листов во время монтажа.

Листы, высота которых превышает 3.000 мм, изготавливаются по специальным заказам и договорной цене. Современные профильные листы окрашиваются с помощью разных оттенков. Они представлены в таблице РАЛ. Гамма цветов дополняется большим ассортиментом текстуры. Можно выбрать покрытие из полимеров гладкое или рельефное. Длина материала варьируется, что позволяет широко использовать его как при строительстве оград, так и при облицовке фасадов.

Вариант устройства сплошного забора из профнастила

Недавно на современном рынке появился металлический профилированный настил, имеющий оригинальное покрытие под природную древесину. В процессе производства на материал наносится оцинковка, а сверху базовое покрытие. Слой полимеров достигает 20–25 мкм толщины. После этого на покрытие переносится высококачественное изображение текстуры натурального дерева дорогостоящих пород с помощью фотоофсетной печати.

Завершает композицию полимерный слой толщиной 10-12 мкм:

Такой способ изготовления позволяет сделать изделия более устойчивыми к повреждениям. Кроме того, эстетический вид листов отвечает строгим требованиям со стороны потребителей, которые ценят использование в строительстве природных материалов.

Характеристики профлиста по сравнению с профнастилом для изготовления забора без сварки

Если рассматривать профлист, то он отличается от профнастила по жесткости своего профиля, прочности и размерам.

По первым двум параметрам он уступает профилированному настилу, и высота последнего больше. Ассортимент профилированного листа богаче. Цена материала от 135 р. за 1 кв. м. Конструкция является достаточно прочной и надежной. Применение профлиста полностью оправдано с экономической точки зрения.

Профилированные листы являются более гибкими. Кровельный материал отличается исполнением. Он представлен профилем трапециевидной волны.

Профилированный лист нашел себе применение при монтаже конструкций нестандартных размеров, отделке фасадов, строительстве помещений.

Нужно отметить, что материал не обладает способностью поглощать шумы, которая свойственна профилированному настилу. Последний из них позволяет выдерживать значительные нагрузки.

Устройство конструкции и крепления профнастила к каркасу

• Легкий монтаж забора;
• Небольшой вес по сравнению с другими стройматериалами;
• Цветовые решения на любой вкус;
• Долговечность эксплуатации сооружения;
• Пожаробезопасность и экологичность материалов;
• Удобная транспортировка;
• Доступная цена;
• Стойкость к агрессивным воздействиям внешней среды;
• Способность выдерживать низкие температуры;
• Устойчивость к коррозии.

Самые распространенные варианты материала для забора без сварки:

1. Профилированный лист с маркировкой С8. Этот тип считается экономичным, так как имеет невысокую стоимость. Для него характерна небольшая волна трапеции, что позволяет снизить расход стройматериала. Однако для его крепления нужно больше саморезов, а низкий показатель ветровой стойкости ставит под сомнение использование листа С8 в ряде регионов.
2. Профилированный лист С20 (МП-20 или GL-20) — оптимальное решение. У него хорошая жесткость, и его монтаж производится легко.
3. Профилированный настил С21 (GL-21) имеет рабочую ширину 1 м. Его параметры позволяют быстро рассчитать количество материалов. Его высокая волна обеспечивает отличную ветроустойчивость и прочность сооружению.

Вернуться к оглавлению

Как построить забор самостоятельно

Для ограды необходимо заложить фундамент. К столбам, которые используются в качестве стоек, предъявляется особое требование. Они должны противостоять сильному ветру. Под опоры выкапываются ямы.

Они впоследствии соединяются между собой траншеей, имеющей глубину от 30 до 40 см. После этого из арматуры закладывается каркас и устанавливается опалубка, которая возвышается над землей на 20 см. При строительстве комбинированного забора дачники усиливают оградительную конструкцию, прибегая к кирпичным столбам.

Установка лаг

Для лаг могут применяться различные материалы:

К столбам из дерева выбирают перекладины из древесины. Идеальные размеры лаг соответствуют длине пролета. В этом случае они стыкуются в середине опор. Когда длина лаг превышает пролет, тогда перекладины необходимо обрезать. В этом случае легче работать с деревянным материалом. При строительстве из металла альтернативным способом считается применение сварки в центре пролета.

Профессиональные специалисты не рекомендуют использовать сварку: стыковка лаг таким способом ослабляет конструкцию. Если подобное крепление необходимо, тогда стык усиливается пластиной из металла в виде прямоугольника.

Как осуществляется крепление забора без сварки

При строительстве оградительного сооружения без применения сварки кронштейн с хомутом понадобится обязательно.

Пример крепления лаг к столбам забора

Рекомендуется выбирать такие элементы для крепежа, в которых не имеется мелких деталей, способных повредить защитное покрытие. Профиль крепится Х-образным кронштейном. Дачники, которые любят мастерить своими руками, смогут самостоятельно возвести сооружение. Крепление лаг к столбам выполняется просто: кронштейн и хомут позволяют обойтись без сварочного аппарата. Эти крепежные элементы зарекомендовали себя с хорошей стороны.

Плюсы креплений с использованием кронштейнов:

1. Для сборки конструкции нужен шуруповерт, кровельные саморезы 5,5 х 19, резиново-металлические шайбы.

Собранный крепеж для монтажа лаг

Процесс наживления профлиста к каркасу

Достоинства хомутов как качественных крепежных деталей:

• Прочный оцинкованный хомут — гарантия долговечного крепежа;
• Специальная деталь позволяет прочно зафиксировать перекладину к столбу, не допуская перекосов;
• Хомут имеет оптимальное соотношение цены и качества.

Вернуться к оглавлению

Комплектующие для забора

Если хомут — это важный элемент крепежа, то кованые детали и специальные планки — составляющие уникального дизайна. Декоративные детали закроют собой острые края профилированных листов. С таким дополнением ограждение станет безопаснее и привлекательнее.

Элементы ковки, закрепленные поверх полотна забора, выполняют не только декоративную роль, но и эффективно дополняют защитную функцию. Теперь вор не сможет легко перелезть через ограду.

Крышки для столбов — это реализация практичного решения. Их использование позволяет защищать трубы-опоры от попадания воды внутрь. Если упустить такой важный момент, то металл начнет разрушаться быстрее заявленного производителем срока. Декоративные крышки гармонично вписываются в дизайн ограждения. Вместо них могут использоваться заглушки.

Построить забор своими руками можно без дорогостоящей сварочной аппаратуры или услуг профессиональных специалистов. Все, что для этого требуется — правильно подобрать материалы и найти свободное время.

Источник: http://svoizabor.ru/metallicheskie/kak-sdelat-zabor-bez-svarki.html

Ворота из профильной трубы — рекомендации по изготовлению своими руками

Визитная карточка владельца дачного участка или загородного коттеджа — ворота, которые должны выглядеть представительно и эстетично и, одновременно, надёжно защищать въезд на частную территорию. Этим показателям в полной мере отвечают распашные или откатные типы конструций, изготовленные из трубы профильного сечения — доступного, недорогого и легко обрабатываемого материала. Придерживаясь пошаговой инструкции и разработанной документации, можно с минимальными расходами изготовить и установить своими руками распашные ворота, а также декорировать их.

Профильная труба как материал для ворот — плюсы и минусы

Профильной трубе, применяемой в качестве основного материала для изготовления воротных конструкций, заслуженно отдают предпочтение благодаря множеству достоинств.

Основные преимущества использования профилированной трубы для сооружения ворот:

• низкие затраты по приобретению материала;
• высокая прочность конструкции;
• удобство ввинчивания саморезов по металлу;
• эстетичный вид каркасов;
• небольшой вес металлоконструкции;
• лёгкость обработки и сваривания заготовок.

Одновременно с комплексом положительных моментов, профильная труба имеет и слабые стороны:

• склонность к коррозии, вызванной эксплуатацией в условиях повышенной влажности и проникновением влаги внутрь профильной трубы;
• возникновение в процессе эксплуатации деформаций каркаса, обусловленных применением при сборке резьбовых элементов крепления;
• неудобство нанесения грунтовки и краски на поверхность профильной трубы, что незначительно увеличивает продолжительность работ.

Соблюдение технологии изготовления и установки ворот минимизирует вероятность проявления отрицательных факторов и гарантирует длительный срок эксплуатации изделия.

Подготовка к изготовлению: как рассчитать размеры будущей конструкции

Несмотря на простоту изготовления металлоконструкции ворот, на этапе проектирования важно ответственно подойти к выполнению подготовительных мероприятий, тщательно продумать все нюансы. Серьёзный подход позволит избежать ошибок и правильно выполнить расчёты размеров будущей конструкции.

Для расчёта размеров изделия на проектной стадии необходимо продумать следующие моменты:

• определиться с конструктивным исполнением ворот и необходимостью оснащения створок системой автоматического управления. Полотно может иметь одну или две створки и открываться на петлях или быть откатным;

Тщательно разработанная документация позволяет точно выполнить расчёт потребности в материалах.

Согласно предварительно разработанному чертежу определяется суммарный метраж трубы профильного сечения и необходимое количество материала для обшивки.

Осуществляя проектирование конструкции, следует учесть следующие моменты:

• для беспрепятственного въезда легкового автомобиля достаточно изготовить ворота суммарной длиной створок 3 м;

Можно использовать готовый чертёж и адаптировать его к конкретным условиям, проставив фактические размеры.

Для определения расстояния между опорными столбами необходимо просуммировать размеры полотен ворот, зазоры для крепления петель и поворота створок. Расстояние между опорами для приведённого варианта составит 2+2+0,01+0,01=4,02 метра.

Рекомендации по выбору материала

Приняв решение использовать трубу профильного сечения для изготовления, следует определиться с сортаментом, видом и размерами трубного проката. При выборе учтите следующие моменты:

• конфигурацию профильного сечения. Для изготовления предпочтительно применять профилированные трубы, имеющие квадратную или прямоугольную форму. Прокат овального сечения практически не используется;

Проанализировав критерии выбора, можно уверенно отдать предпочтение сварным холоднокатаным трубам с толщиной стенки 2 мм квадратного (25х25 или 30х30) или прямоугольного (20х40) сечения. Выбрав профильные трубы, приступайте к выполнению расчётов.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

• сварочный аппарат с электродами диаметром 3 мм;
• болгарка с кругом для резки металла;
• электрическая дрель со свёрлами;
• молоток;
• инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
• шлифовальный круг для заделки сварных швов;
• напильник для устранения заусенцев;
• кисточка для нанесения защитного покрытия.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

При изготовлении ворот руководствуйтесь предварительно разработанной документацией и соблюдайте технологическую последовательность операций.

Изготовить из профильной трубы ворота можно с использованием сварочного оборудования или с применением резьбовых крепёжных элементов.

Рассмотрим оба варианта.

Сварная конструкция

Сваривая из профильных труб распашные ворота, выполняйте работы согласно очерёдности:

1. Нарежьте заготовки, соответствующих размеров.

Помните о необходимости правильного крепления петель, соответствующего направлению открывания ворот.

Сварная конструкция ворот отличается повышенной прочностью.

Как сварить каркас ворот из профтрубы своими руками: видео

В видеоролике детально показана последовательность работ по сварке каркаса ворот.

Вариант с резьбовым креплением

Если отсутствует сварочный аппарат или нет навыков обращения с ним, можно без сварки собрать ворота из профильной трубы. Для этого необходимо использовать болты, гайки с резьбой М8 и шайбы, а также соединительные элементы.

Помните, что применение пружинных шайб предотвратит самопроизвольное отвинчивание и повысит надёжность резьбовых соединений.

Для выполнения сборки понадобится дрель со свёрлами, соответствующими диаметру используемых метизов, а также гаечные ключи.

Алгоритм изготовления конструкции без сварки полностью аналогичен ранее приведённой последовательности для сварного изделия, за исключением следующих моментов:

• используйте соединительные элементы для крепления профильных труб;

торцевое крепление элементов каркаса;

В процессе эксплуатации ворот, изготовленных без сварки и собранных на болтах, постепенно ослабляется резьбовое крепление. Для обеспечения жёсткости конструкции необходимо периодически контролировать степень затяжки.

После сборки каркаса можно приступать к обшивке отделочным материалом.

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

До нанесения грунтовки следует обезжирить поверхность с помощью ацетона или бензина. Это способствует улучшению адгезии и повышает ресурс эксплуатации лакокрасочного покрытия.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа. Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора.

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

Небольшая масса способствует снижению нагрузки на подвесные петли.

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.

Сетка, изготовленная из оцинкованной проволоки, менее подвержена коррозии и отличается долговечностью.

Обшивка поликарбонатом

Поликарбонат — современный материал, используемый при изготовлении конструкции.

Лёгкость материала и простота крепления делают его популярным.

Применение поликарбоната различных цветов позволяет творчески подойти к оформлению.

Зашивка металлом

Металлические листы — простое и быстрое решение для зашивки каркаса.

Обладая повышенной прочностью, материал отличается значительной массой. Это увеличивает вес створок и требует дополнительного усиления конструкции.

Видео: ворота из профильной трубы

В ролике содержится полезная информация об особенностях конструкции распашных ворот.

Пошаговая инструкция по установке распашных ворот представлена в ролике.

Применение профильной трубы при самостоятельном изготовлении ворот позволяет достичь экономии денежных средств и своими руками создать надёжную конструкцию, прочность которой не вызывает сомнений. Важно тщательно продумать устройство, ответственно подойти к разработке документации, использовать качественные материалы и соблюдать технологию. Простота конструкции и возможность применения различных видов отделки создают широкое поле для творчества. Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости.

Источник: http://legkovmeste.ru/stroitelstvo-i-remont/vorota-iz-profilnoy-trubyi-svoimi-rukami.html

Ворота своими руками без сварки

Ворота из профнастила без сварки

Да, друзья мои трудолюбы, хоть я и являюсь профессиональным дипломированным сварщиком, но сегодня хочу предложить вам обойтись без применения сварки и сделать легкую конструкцию ворот из профнастила и трубного стального профиля. А в качестве крепежных элементов мы с вами будем использовать самые обычные болты и гайки.

Думаю, что такая конструкция может заинтересовать многих мастеров-самоделов, ведь не у каждого есть сварочное оборудование и уж тем более, нет навыков сварщика. Да пусть простят меня коллеги сварщики, так часто утверждающие о слабости и ненадежности таких конструкций. Поверьте моему многолетнему опыту, вы не останетесь без работы и без заработка, для вас всегда найдется клиент, которому понадобятся ваши профессиональные услуги. А моя сегодняшняя тема будет лишь еще одним альтернативным вариантом и добрым советом тем людям, у которых нет возможности обратиться к вам.

Для удобства описания сегодняшней работы я в отдельных моментах буду указывать конкретные размеры деталей конструкции, но это будет носить скорее рекомендательный характер, так сказать для общего понимания конструктивных особенностей. Вы же, поняв саму суть, сможете легко подстроить ее под нужный именно вам размер. Общие размеры предлагаемых мной ворот составляют 4 метра в проеме и метр восемьдесят в высоту.

Для изготовления предлагаемых мной легких дачных ворот понадобятся те же материалы, что и для забора, в частности: профнастил, профильные стальные трубы и крепежные элементы. В качестве последних будут использованы болты двух видов: для крепления профнастила – 6х25 мм со шляпкой мебельного типа (без прорези под отвертку), и 8х40 мм с головкой «в потай» — для сборки каркаса ворот. Соответственно, понадобятся и гайки к таким болтам.

Профнастил – здесь будет целесообразным использовать такую же высоту ворот, как и у забора, поэтому, если вы еще только планируете работы, то сразу предусмотрите нужное количество листов в зависимости от ширины приобретаемого профнастила.

Профильные стальные трубы – в качестве опорных столбов предлагаю применить профильную электросварную трубу квадратного сечения 80х80 мм, а для каркаса ворот – прямоугольного сечения 40х20 мм. В моем случае были использованы следующие размеры: столбы – 2.8 метра продольные перемычки – две штуки по 4 метра (впоследствии разрезанные пополам) и поперечные перемычки – 4 штуки по 1.8 м.

Также для сборки конструкции ворот и придания ей нужной жесткости нам понадобятся стальные пластины, размером 100х100 мм и толщиной 3-4 мм. А для работы ворот (открывание/закрывание), конечно, необходимы шарниры – в нашем случае будут использоваться накладные шарнирные петли с удлиненным крылом (не менее 40 см) и необходимые для их крепления болты с гайками (подбираются индивидуально). Для придания воротам оригинальности можно использовать кованые петли какой-нибудь причудливой формы.

В качестве применяемых инструментов нам понадобятся: электродрель со сверлами 6 и 8 мм, отрезная машинка (болгарка), гаечные ключи требуемых размеров, керно для разметки отверстий, молоток и измерительная рулетка (вроде все прописал, если нет, то дополните).

Особо обратите внимание на соблюдение техники безопасности при работе с электроинструментом, не пренебрегайте защитой своих глаз от возможного попадания металлической стружки и пыли во время сверловки и резки металла и пользуйтесь защитными очками.

Для удобства работы по сборке наших ворот можно изготовить временные козлы или хотя бы просто уложить на ровную площадку три деревянных бруса так, чтобы они располагались в одной горизонтальной плоскости.

Теперь переходим непосредственно к сборке ворот из профнастила. И для начала соберем цельный каркас наших ворот, соединив между собой продольные и поперечные перемычки из профильных труб с помощью металлических пластин и крепежных болтов, диаметром 8 мм (смотри рисунок). Между средними поперечными перемычками необходимо оставить зазор, примерно в один сантиметр.

При сборке углов каркаса тщательно замеряйте его диагональ, чтобы конструкция получилась прямоугольная. А как утопить шляпку болта «в потай», чтобы в она не помешала во время крепления листа профнастила, вы можете почитать в материале по монтажу забора.

Таким образом у нас получится прямоугольная конструкция каркаса со вставленными по центру поперечными перемычками. Обратите внимание, что конструкция будет цельной до заключительной стадии работ, и данный факт обеспечит схождение и расхождение створок ворот в процессе последующей эксплуатации.

Далее к полученному каркасу нужно закрепить листы профнастила так, чтобы нижняя их часть не выступала за край каркаса (верхняя часть может выступать или нет, в зависимости от предполагаемой конструкции). Поэтому общая высота листов профнастила для ворот должна быть чуть меньше высоты листов забора. Это в большей степени требуется для возможности открывания/закрытия ворот в зимний период и рассчитывается для конкретных климатических областей.

Крепеж профнастила, производится по той же схеме, что описана в процессе монтажа забора, поэтому я не буду на ней останавливаться. Скажу лишь, что в центре необходимо предусмотреть наложение внахлест одного листа на другой, таким образом промежуток между створками будет закрыт. А перехлест со стороны опорных столбов или не использование такового зависит от направленности распахивания ворот (внутрь или наружу участка).

Теперь нам необходимо закрепить поверх профнастила (в варианте открытия ворот наружу) или с внутренней стороны конструкции (при открывании ворот вовнутрь) шарнирные петли. Если вы рассчитываете на открывание ворот вовнутрь участка, то крепеж петель лучше произвести непосредственно во время сборки каркаса, чтобы удлиненное крыло петли плотно прилегало к продольной перемычке. В этом случае металлическая пластина будет находиться поверх крыла петли и усиливать его. Обратите внимание на то, чтобы поворотный механизм шарнира остался достаточно свободным для обеспечения нормальной работы.

Еще стоит отметить такой факт, что для полноценной функциональности такого рода ворот в плане их запирания довольно сложно использовать замки накладного типа, и поэтому целесообразным считается применение навесных замков. Данный факт необходимо учесть в процессе сборки конструкции и в необходимом месте (или местах, в случае применения двух и более замков) установку специальных петель, которые также закрепить с помощью болтов. Хотя, эту процедуру можно будет выполнить и после установки ворот по месту эксплуатации. А так же необходимо продумать конструкцию противоветровых стопоров для ворот, которые могут быть различных модификаций (о них можно писать отдельно).

Вот мы с вами и подошли к финишному моменту работы, которая предусматривает установку изготовленных ворот. Здесь могут быть рассмотрены два варианта:

первый — установка ворот в уже имеющийся заборный проем. В этом случае перед началом изготовления самих ворот необходимо тщательно произвести измерения и тогда полученная конструкция без проблем встанет на место

второй — изготовленные ворота являются первоначальным элементом всего ограждения участка. Здесь, к изготовленным воротам, через шарнирные петли, сразу крепятся опорные столбы и вся конструкция единовременно устанавливается в месте предусмотренного расположения. Как пробурить отверстия в грунте под столбы и закрепить их, можно почитать в ранее опубликованном материале, где описано строительство забора из профнастила.

В обоих случаях разделение створок ворот на отдельные части производится по окончании установки ворот на место. Как уже было написано выше, это обеспечит нормальную работу створок ворот относительно друг друга и они гарантировано будут находиться в одной плоскости, как в горизонтальной, так и в вертикальной.

Такой же методикой можно воспользоваться для изготовления калитки, которая может либо соседствовать с воротами или располагаться отдельно от них.

Вот так, друзья трудолюбы, мы с вами защитили свои земельные участки от непрошенных гостей и различных природных катаклизмов, построив забор и ворота из профнастила, признанного самым универсальным строительным материалом, без использования сварки. Хотя, если признаться честно, то я лично предпочел бы использовать сварные соединения, так это все же надежнее и практичнее, тем более, что и сам процесс работы по времени может быть значительно сокращен. К примеру, нам с отцом понадобилось всего три часа для того чтобы изготовить ворота с калиткой и установить их на место.

Если у вас остались какие-то вопросы или предложения, то мы может обсудить их в комментариях. А следующей нашей с вами работой на дачном участке станет предлагаемая мной конструкция навеса для автомобиля. вашего любимого «железного коня», доставляющего вас на дачу.

Забор из профнастила без сварки

Вы недавно стали счастливыми обладателями дома или дачи? Значит, вопрос качественного и красивого забора вас обязательно коснется. Если для вас также важен вопрос соотношения цены и качества, то обратите внимание на забор из профнастила без применения сварочных работ. Такая относительно легкая конструкция заинтересует многих мастеров, в том числе и самоучек, ведь здесь не потребуются сварочное оборудование и навыки сварщика.

Сегодня в строительстве профнастил – один из наиболее популярных материалов, поскольку он практичен и вместе с тем экономичен. Заборы из профнастила часто предпочитают не только частные, но и юридические лица, и даже строительные компании. Профнастил выявляет выносливость к атмосферным воздействиям и климатическим изменениям. В большинстве случаев выбирают забор из профнастила с применением сварки, но мы рассмотрим не его.

Для изготовления забора из профнастила без сварки используют следующие материалы: профнастил, опорные трубы, прожилины, крепежные составляющие. В качестве крепежа в основном берут болты двух видов и металлические уголки. Для крепления непосредственно профнастила применяют болты со шляпкой мебельного типа, то есть в них прорези под отвертку нет. Для сборки каркаса ворот – головкой «в потай». Размеры определяются вами перед началом работ и зависят от высоты, длинны забора, его форм. Будьте внимательны в этом вопросе.

Среди широкого многообразия инструментов, используемых в строительстве и ремонте, для изготовления забора без сварки следует подготовить следующие: электродрель со сверлами, отрезная машинка она же болгарка, измерительная рулетка керно для разметки отверстий, гаечные ключи, молоток.

Весь процесс можно описать таким алгоритмом: вкопать опорные трубы, прикрепить к ним прожилины, прикрепить профнастил к прожилинам.

Опорные трубы забора следует подравнять по высоте и вкопать четко по разметке. Возможен вариант их бетонирования, но он увеличивает колиство нужных средств и сил. К тому же на практике, как правило, достаточно просто хорошо утрамбовать землю вокруг опорного столба.

По теме: Уложить тротуарную плитку своими руками?

Крепление прожилин к столбу можно осуществить при помощи металлических уголков. Смотрите схему.

В процессе монтажа листов профнастила к готовому каркасу из прожилин следует по чаще использовать уровень. Относитесь бережно к полимерному покрытию материала. Не будет лишним места крепежа обработать противокорозийной смазкой, их сейчас легко найти в продаже Если вы задумали забор разного уровня, то можете обрезать лишнее болгаркой. Делайте это до монтажа листов, предварительно аккуратно разметив места резки.

Практикой установлено, что бригада из трех человек, способна за один день изготовить порядка десяти метров забора без сварки. Попробуйте и вы.

Фото урок — забор из профнастила своими руками на загородном участке.

Металлические заборы из профнастила практичны и долговечны. Они надежно укроют ваш дом от посторонних глаз. Насыщенная цветовая палитра и привлекательный внешний вид такого забора отлично будет гармонировать с любым ландшафтным дизайном. Демократичная цена забора из профнастила, по праву сделала металлопрофиль одним из самых востребованных материалов на строительном рынке для постройки ограждений.

А теперь, давайте представим ситуацию. Недалеко за городом у вас дачный участок, огороженный старой сеткой-рабицей, которая многие годы служила вам забором. Но она безнадежно устарела, во всех смыслах, и довольно убого смотрится на фоне соседских заборов из металлопрофиля. Тем более, что при сравнительно невысокой цене, выглядят они вполне респектабельно. Задача такая. Нужно построить забор из профнастила своими руками .

Давайте рассмотрим, как справиться самостоятельно и не обращаться за помощью к мастерам. В действительности, не все так сложно и по силам любому мужчине, который умеет держать инструмент и обращаться со сварочным аппаратом ( достаточно навыков новичка).

Заготавливаем материал для забора из профнастила.

Определимся со стройматериалами. Хотите надежный и прочный забор — значит покупайте только качественные материалы. На этом не стоит экономить.

Выбираем металлопрофиль: он может быть оцинкованным или крашенным. Оцинкованный профиль немного дешевле, но крашенный выглядит намного привлекательней и стильней. Чтобы принять для себя правильное решение, достаточно посмотреть фото забора в Интернете.

Предположим, нам нужно построить забор из профнастила длиной 35 метров при высоте 2 м. На такой забор потребуется 30 листов профиля (С-8 х2000).

Столбы мы будем делать из трубы (60х60х2мм). Понадобится 44 п/м. Кстати. Трубы можно использовать как круглой, так и квадратной формы. Все зависит только от вашего вкуса и возможностей вашего кошелька. Чтобы избавить себя от излишних проблем, не забудьте порезать трубы на металлобазе: для столбов и лаг — по 3 м, для ворот — 2м, для калитки — 2м. Для ворот и калитки нужны трубы (80х80х3мм) 12 п/м, а также задвижки и петли для них.

Каркас калитки и ворот сделаем из трубы (40х40х2мм) — 42 п/м.

Заготавливаем поперечные трубы — лаги (40х40х2мм) — 70 п/м.

Для бетонного раствора нам понадобятся 260 кг цемента, 1 куб песка и столько же щебенки.

Для надежной фиксации профиля, крепеж — саморезы и заклепки — должен быть качественный.

Приготовьте также краску и грунтовку для обработки столбов и сварочных швов.

Инструмент для возведения забора.

Из инструмента нам необходимы болгарка, уровень и сварочный аппарат. Ямы под столбы сделаем садовым буром. Еще нужны валик и кисточка для краски.

Устанавливаем опорные столбы забора из профнастила.

Когда стройматериалы и инструмент подготовлены, приступаем к работе. Аккуратно демонтируем старый забор.

Строительство нового забора из металлопрофиля начинаем с установки угловых опорных столбов. Помещаем их в ямы глубиной 1,3 — 1,5м и диаметром не менее 200мм. Теперь нужно вбить столбы в углубления и залить их бетоном. Бетон изготавливаем из расчета: три части щебенки, столько же песка песка и одну часть цемента.

Столбы должны стоять строго вертикально. Проверяем правильно ли установлены столбы строительным уровнем.

Теперь натягиваем шнур между угловыми столбами. Это нужно для того, чтобы вырыть остальные лунки ровно по прямой линии. Делаем разметку для опорных столбов. Расстояние между ними обычно делают от 2 до 3 метров. Мы будем делать оптимальное расстояние — 2.5м. При этом обязательно учитываем проемы для ворот и калитки. Теперь придется изрядно потрудиться — надо вырыть 14 лунок ручным буром. Работа эта трудоемкая и на ее выполнение понадобится примерно 8 часов, если работать без остановок. Если у вас есть возможность взять напрокат бензобур — это облегчит вашу задачу и ускорит процесс в целом.

Когда столбы будут установлены в готовые отверстия, прежде чем их бетонировать, выровняйте их относительно горизонта и обязательно проверьте вертикаль уровнем. И еще совет. Чтобы трубы дольше вам прослужили и не сгнили раньше времени, заглушите их сверху, это убережет их от попадания влаги внутрь.

Красим столбы краской, чтобы защитить их от коррозии. Ржавые трубы, прежде чем красить, чистим щеткой по металлу.

После того, как бетон застыл, а это не менее трех суток, можно переходить к сварочным работам. Прикрепляем сваркой поперечные трубы -лаги. Они должны располагаться параллельно друг другу. Сварные швы зачищаем и обрабатываем грунтовкой, это убережет их от их от ржавчины. Каркас забора готов.

Крепим профнастил к каркасу забора.

Наша работа вступает в заключительную фазу. Для защиты рук от порезов об острые углы, надеваем строительные перчатки и приступаем к монтажу металлопрофиля.

Устанавливаем листы профиля внахлест на одну волну и крепим к лагам саморезами. Старайтесь не промахиваться, иначе металл превратится в решето. Немного усилий и забор готов.

Теперь делаем калитку. Заранее продумываем ее конструкцию. Каркас делаем из поперечных и продольных лаг. В середину конструкции привариваем лаги по диагонали, для придания жесткости всему каркасу.

С воротами придется повозиться. Из-за достаточно объемного размера, делать их сложнее. Малейшие неточности при сварочных работах могут привести к перекосу конструкции. Чтобы этого избежать, воспользуемся сварочным столом. Собираем каркас, крепим поперечные лаги. К готовому каркасу привариваем петли. Не забываем зачищать и обрабатывать места сварки.

Навешиваем каркасы калитки и ворот на столбы. Проверяем, свободно ли они открываются. При надобности подгоняем. Теперь можно крепить к ним профнастил.

Вот и все. Замечательный забор из профнастила, который сделали вы сами, будет предметом вашей гордости не один год.

Далее еще несколько видео уроков о поэтапном выполнении работ.

Живу здесь

Живу здесь

Сейчас тоже занимаемся забором со стороны дороги.

Со сваркой тоже не был знаком до этого, почитал в интернете, посмотрел обучающее видео, потренировался немного и в принципе ничего сверхсложного в этом не вижу. Даже интересно!

Купите сварочник (желательно инвертор конечно) и вперед. Кстати на даче сварка очень даже нужна!

Ну а если на ботах остановится, то тут мне видеться так крепление лаг к столбам:

— сначала столбы ставим

— замеряем расстояние от центра до центра столба и отпиливаем лагу (примерно 2.5м). Мелких отходов много получится.

— прикручиваем к столбу кусок уголка (30-40см длинной) сверху и снизу — это будет опора для лаг

— Ну и лаги к уголку прикрутить.

Если непонятно, могу подробнее написать.

А как ворота, калитку без сварки делать будете? готовые уже покупать, намного дороже выйдет.

Если самому ворота делать то из уголка стального 40*40*4 лучше, проще болтами стягивать будет.

Источник: http://vorota-servis-mariupol.narod.ru/publ/servisnoe_obsluzhivanie/vorota_iz_profnastila_bez_svarki/22-1-0-516

Советы по отделке

Для защиты от воздействия атмосферных осадков конструкция покрывается грунтовкой, а затем эмалью при помощи кисти или из специальных баллончиков с распылителем.

Перед нанесением грунта и лакокрасочного покрытия все детали тщательно обезжиривают ацетоном или бензином Б70.

Для улучшения визуального восприятия добавляют элементы декора из различного материала.

Декорирование ковкой

Кованные узоры и элементы приобретают в специальных магазинах или заказывают знакомому кузнецу, затем закрепляются в нужном месте любым из ранее описанных способов.

Применение профлиста

Эти изделия имеют широкий спектр цветового исполнения и небольшую массу, что значительно снижает нагрузку на подвесные элементы.

Отделка древесиной

Для отделки применяется только древесина с оригинальной текстурой, каждая деталь требует дополнительной обработки, чтобы предотвратить растрескивание от пересыхания или излишнего увлажнения от воздействия осадков.

Использование сетки

Это считается бюджетным вариантом, но зато весь участок просматривается, а оцинкованная проволока менее подвержена коррозии и более долговечная.

Обшивка поликарбонатом

Современный материал, отличающийся легкостью и простым креплением, поэтому владельцы частных строений весьма часто его используют, дополняя орнаментом из кованого металла.

Зашивка металлом

Такие листы отличаются высокой прочностью, но увеличивают финальную массу ворот, поэтому нужно устанавливать особо прочные изделия для навески.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Калитка из профильной трубы обшитой профнастилом

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Изготовление и монтаж створок

Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.

На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

Монтаж гаражных воротИсточник tildacdn.com

При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.

Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.

Обшивка створок металлическими листами

Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм

Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.

Гараж обшитый металлическими листамиИсточник nick-stroy.ru

Для сварки потребуется два человека. Как только один выставит полотно по уровню, второй приваривает его в нескольких местах к створке. Не стоит вести сплошной сварной шов – существует серьёзная опасность того, что в будущем всю створку поведёт. Шов должен быть точечным с промежутком в 2-3 см. Готовая конструкция украшается кованными декоративными элементами и окрашивается краской по металлу.

Монтаж замков и запорок

Готовые гаражные ворота обязательно должны быть укомплектованы добротным замком, который надёжно сохранит автомобиль и прочую утварь от злоумышленников. Наиболее популярным вариантом является врезной замок. Его приваривают к каркасу одной из створок. Для плавного хождения ригелей в профтрубе просверливают отверстия такого же диаметра.

Установка замка в гаражные ворота

Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.

Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.

Утепление и внутренняя облицовка гаражных ворот

Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.

Утепление гаражных воротИсточник vikbud.ua

К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.

Как сварить ворота в гараж своими руками

Сварить гаражные ворота самостоятельно – довольно просто. При помощи сварочного аппарата и подручного инструмента сначала монтируют раму, на которую в дальнейшем устанавливают створки. Для придания законченного вида двери облицовывают с наружи и изнутри.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

Цвет профнастила можно выбрать по вкусу

саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

Цвет саморезов соответствует окраске профлиста

петли диаметром 25 мм в количестве 4 штук;
два стопорных фиксатора и задвижка;
грунтовка по металлу и краска для финишной отделки.

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

• сварочный аппарат с электродами диаметром 3 мм;
• болгарка с кругом для резки металла;
• электрическая дрель со свёрлами;
• молоток;
• инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
• шлифовальный круг для заделки сварных швов;
• напильник для устранения заусенцев;
• кисточка для нанесения защитного покрытия.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту

Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

1. Петли или ролики – в зависимости от выбранного типа решения;
2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
3. Замок или другие элементы фиксации, например, щеколда или защелка;
4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

Количество материалов можно подсчитать при помощи чертежа, который составлен. Если вы решили использовать предложенный выше пример чертежа, то вам понадобится следующее количество материалов:

• Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
• Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
• Замок для калитки.
• Металлический засов.
• Петли гаражные 6 штук.
• 1 мешок цемента для фундамента основания.
• Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Обшивка каркаса профильным настилом

Если будет изготавливаться калитка из металлопрофиля своими руками, схема которой поможет вам в проведении работ, то обшить раму следует после сборки каркаса. Для фиксации профиля необходимо применить крепежные элементы по типу шурупов, снабженных шестигранной головкой.

К петлям ворот полотна с волнистой поверхностью следует зафиксировать с помощью болтов, в качестве альтернативного решения можно использовать фиксацию методом сварки. Длина петель должна оказаться не меньше 1 метра, тогда как толщина — не меньше 3 миллиметров. При установке собранных створок рекомендуется применить лебедку, которая устанавливается на балку, уложенную поверх столбов. На землю следует уложить бруски, на которые монтируются створки ворот. Это позволит закрепить на столбе петли методом сварки. Для подстраховки петли дополнительно фиксируются болтами. Если вы задумались о том, как сделать калитку из металлопрофиля своими руками, то после бруски должны быть убраны, чтобы проверить, насколько легко закрывается и открывается вся конструкция.

Этапы изготовления металлических ворот

Для изготовления прочной конструкции ворот из профильных труб следует строго придерживаться определенного плана работ, включающего несколько этапов.

Подготовка эскиза конструкции – очень ответственный этап, который включает разработку эскизов и проведение необходимых расчетов потребности материалов. Ошибки на данном этапе недопустимы, иначе существует опасность изготовления бракованных деталей. При разработке чертежей учитывают различные нюансы принятых конструктивных решений.
Приобретение и заготовка материала – на этом этапе происходит приобретение необходимых материалов, предварительная обработка труб, очистка их от ржавчины, обезжиривание металлических поверхностей бензином или растворителем.
Раскрой металлических деталей – по изготовленным чертежам проводится нарезка труб по размерам.
Монтаж опорных столбов – для установки опорных столбов требуется предварительно выкопать две ямы. Размеры ям – 50 х 50 х100 см

При монтаже столбов очень важно выставить их строго вертикально, укрепление столбов в ямах производится послойной засыпкой крупным щебнем, бутовым камнем с заливкой бетонным раствором. Полное затвердевание достигается за 3 суток.

Как устроены ворота из профильной трубы

• Изготовление каркаса ворот (сваривание труб) – самый ответственный этап в изготовлении ворот. Необходимо периодически проверять соответствие геометрических форм и размеров, проводить промеры углов. На этом этапе укрепляются декоративные элементы и замки. После сваривания конструкций детали ворот очищают от шлака, проводится шлифовка сварных швов.
• Монтаж петель, навешивание каркаса на опоры – эту работу необходимо выполнять с помощником, чтобы избежать перекоса створок. Вначале производится приваривание петель к укрепленным столбам, затем к каркасу.

• Окраска конструкций ворот – перед покраской ворот следует провести предварительную обработку металлических частей грунтовкой. Такая обработка защитит ворота от преждевременного поражения ржавчиной. После высыхания грунтовочного слоя можно приступать к финишной отделке ворот. Для нанесения краски удобно использовать краскопульт, валики или кисти. Если конструкция предусматривает отделку декоративным материалом (дерево, пластик, поликарбонат, профнастил), обшивка ворот продолжается с соблюдением определенных технологий выполнения работ.
• Декоративная отделка створок ворот – выполняется путем закрепления отделочных элементов с помощью саморезов.
• Автоматика для ворот – монтажные работы по установке автоматики выполняются при оснащении ворот механизмами принудительного открывания створок.

Фурнитура

Например, в стандартную базовую комплектацию ворот «Алютех Классик» входит высококачественная фурнитура из нержавеющей стали. Нержавеющие роликовые кронштейны и промежуточные петли поставляются без надбавки к общей стоимости ворот

Особенно важно обращать внимание на материал изготовления фурнитуры тем, кто планирует устанавливать ворота в климате с высокой влажностью. Сочетание воздушных потоков и высокой влажности приводит к быстрому появлению коррозии, это не только портит внешний вид конструкции, но и может стать причиной сокращения срока ее эксплуатации, быстрого выхода из строя

Если ролики оснащаются шариковыми подшипниками качения, это гарантирует долгий срок службы и низкий уровень шума при движении ворот

Если ворота не укомплектованы подшипниками качения, при подъеме и опускании ворота будут издавать неприятный шум

Если ролики оснащаются шариковыми подшипниками качения, это гарантирует долгий срок службы и низкий уровень шума при движении ворот. Если ворота не укомплектованы подшипниками качения, при подъеме и опускании ворота будут издавать неприятный шум.

Ролик секционных ворот

Новейшая разработка «Алютех» – тросы с полимерной сердцевиной. Диаметры тросов: 3, 4, 5 мм. Сердцевина обеспечивает дополнительную износоустойчивость благодаря гибкости. Срок службы ворот значительно увеличивается. Если масса воротного полотна более 450 кг или ворота будут эксплуатироваться в повышенной влажности, то стоит отдать предпочтение тросам из нержавеющей стали.

Жителям регионов с жарким климатом и/или высокими ветровыми нагрузками стоит обратить внимание на такой элемент ворот, как усиливающие профили. Горизонтально закрепленные на секциях профили существенно снижают риск деформаций полотна, добавляя воротам жесткость и максимальную устойчивость. Комплект усиливающих профилей

Комплект усиливающих профилей

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Предназначение и свойства жестких труб из ПВХ

Алгоритм подготовки и монтажа таких ворот:

1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
2. Далее необходимо согласно чертежу, разметить и нарезать металл.
3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

• Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
• Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
• Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Правильная установка сэндвич дымохода своими руками — схема сборки

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Подготовка чертежа или схемы

Чертеж ворот из металлопроката квадратного сечения 40х20

При разработке учитывается расположение:

• ребер жесткости и их количество;
• мест фиксации петель;
• калитки и какая сторона открытия;
• автоматики;
• точек усиления;
• металлических стоек;
• фурнитуры.

Схема ворот со встроенной калиткой

Если при разработке эскиза выяснилось, что длина створок получается довольно большой, то лучше взять металлопрофиль с усиленными стенками. Так получится минимизировать парусность конструкции.

Створки должны свободно фиксироваться в сваренной рамке.

В случае, если ворота решено обновить, а забор устанавливался раньше, схему все равно необходимо разрабатывать. Это поможет избежать старых ошибок и лучше поработать над дизайном.

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

• Оригинальное внешнее исполнение секций ворот.
• Удобный способ открывания и закрывания.
• При открывании места такими воротами практически не занимается.
• Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
• Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса,
• Профтруба 100 х 100 мм под опоры,
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
• Профлисты для обшивки полотна,
• Саморезы для крепления,
• Грунтовка и краска по металлу,
• Замок, петли, вспомогательные материалы,
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Изготовление створок

Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.

Схема для изготовления створок

С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.

Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:

• снизу ворот над порогом – 2 см;
• между перекрытием проема ворот гаража и створкой – 1 см;
• боковыми поверхностями и створкой – 5 см.

Схема гаражных ворот

Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:

1. Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
2. Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
3. Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
4. По центру проема приваривают 2 вертикальные стойки.
5. Посредине каждой створки крепят горизонтальные перемычки.
6. В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.

Эскиз ворот с размерами

Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.

Обшивка створок ворот

Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.

Необходимо последовательно выполнить определенные операции:

1. Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
2. Подготовленный лист сразу прихватывают к раме в точках.
3. Правую часть делают так же, как и левую.

Размеры свариваемого каркаса

После этого обваривают всю конструкцию

Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно

Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.

Монтаж петель

Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.

Чертеж распашных ворот

Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.

Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.

Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.

Виды ворот

Перед тем как начинать составлять проект и закупать материалы, нужно определиться с видом ворот, которые подходят для дома больше всего

Существует несколько критериев выбора, на которые стоит обратить внимание:

1. Внешний вид забора;
2. Есть или нет автомобиль и гараж к нему;
3. Своё предпочтение;
4. Предназначение территории, которая ограждается.

Например, установка кованых ворот будет уместна при наличии массивных столбов из кирпича (но стоит учитывать, что ковка — недешевое удовольствие). Хотя для такого случая подойдут распашные или откатные с тем же успехом. Когда выбор сделан, пора узнать, как правильно сварить ворота для гаража или дома.

На современном рынке продается масса готовых вариантов ворот для гаража. Но существует множество людей, которые хотели бы узнать, как сварить ворота для гаража своими руками. Для этого нужно сделать проектный эскиз и купить необходимые материалы. Сделать всю работу самостоятельно будет достаточно трудно, поэтому желательно попросить помощи у друга.

Преимущества сварных ворот

Преимуществ, как и недостатков, у таких конструкций немного. Среди плюсов можно выделить:

1. Экономия. Материалы стоят дешевле, чем уже готовые ворота. К тому же не придется вызывать экспертов, которые будут их монтировать.
2. Возможность сделать ворота согласно предпочтениям.

Недостаток только один – работа займет время.

Необходимые материалы и инструменты

Необходимо заранее приобрести все необходимые материалы для работы. Для этого замеряем размеры проема для въезда и толщину стен.

Нам понадобится следующее:

1. Стальной равнополочный уголок. Его ширина должна быть около 7,5 сантиметров. Он понадобится для создания створок и установки рам на стены возле проема для въезда.
2. Такой же уголок, но 6 сантиметров. Он необходим для раскосов.
3. Металлический лист. Его толщина – от 2 миллиметров и больше. Он нужен для дверного полотна и связей для рам.
4. Навесы в форме цилиндра для установки снаружи.
5. 4 задвижки. Их можно купить или сварить при помощи кругляка.
6. Замки.

Кроме материалов, нам нужны и инструменты:

1. Аппарат для сварки.
2. Болгарка для сварки.
3. Дрель и набор сверл.
4. Струбцины для фиксации деталей.
5. Приспособления, которые нужны, чтобы замерять размеры (линейка, рулетка и уровень).
6. Обычные инструменты для слесарных дел (молоток, плоскогубцы).
7. Круги по металлу.
8. Сварочные электроды (3 миллиметра в диаметре).
9. Шайбы, болты и гайки (для замков).

• Эмаль и грунтовка (если вы хотите покрасить ворота).

Технология сбора и сварки конструкции

Для правильной сборки и сварки всех элементов своими собственными руками нужна проектировка. Нужно заранее замерять все проемы и стены и составить чертежи ворот. На этом этапе также подбирается материал. Можно начинать собирать каркас.

Собираем и устанавливаем внутреннюю раму

Создание рамы начинается с порога. Порядок создания следующий:

1. Для начала отрезаются два уголка, размер которых зависит от ширины и высоты проема. Необходимо уложить их вдоль порога с правой и левой сторон. Теперь свариваем их со связями.
2. Отрезаем еще 4 уголка. Их длина такая же, как и у высоты проема, с добавлением двойной ширины их полок. Отрезаем стойки. В конечном итоге они должны состыковываться с углами порога.
3. Прикладываем стойки к торцам стен. Соединяем их, используя стальные полосы (они будут связями). Связи устанавливаем напротив тех мест, где будут приварены шарниры.
4. Теперь нам нужно сварить все части рамы стен и порога между собой.
5. Сделать то же, что и в первом шаге, но теперь уголки будут установлены на верхние торцы. Привариваем их к стойкам каркаса.

Внимание! Избегайте зазоров между стенами и элементами рамы.

Изготавливаем створки

Створки являются самой простой конструкцией. Нам нужно:

1. Разложить трубы по ровной поверхности так, чтобы они были лицом вверх.
2. Расставляем направляющие в прямоугольнике. Проверяем правильность при помощи уровня.
3. В процессе создания створок нужно учитывать необходимость наличия зазора между рамой и основой (около пары сантиметров). Это необходимо для открывания створок. Используем вкладыш-прокладку для определения размера.
4. Используя уровень и угольник, устанавливаем углы. Привариваем их.
5. Как только две створки будут готовы, необходимо замерить две половинки ворот. Теперь можно продолжить сварочные работы.
6. При установке стандартных створок нам необходимо монтировать по несколько ребер жесткости. Их количество будет зависеть от веса, размера и толщины ворот.

Обшиваем ворота

Один из самых важных и трудных этапов. Малейшая ошибка при варке может привести к тому, что конструкция будет кривой. Необходимо:

1. Вырезать оцинкованный лист, согласно размерам. Левая часть должна быть внахлест правой (пару сантиметров).
2. Привариваем его к каркасу.
3. Если на правой створке образовались лишние сантиметры, их нужно обрезать.
4. Далее нам нужно осуществить сварку створок.
5. Приварить лист металла к каркасу сплошным швом. Обратите внимание: при полной приварке каркас может искривиться. Пригодится струбцина, которая поможет хорошо зафиксировать основу. Тогда можно приваривать полностью, но необходимо делать это этапами (по 10 сантиметров с каждой стороны). Это позволит не перегревать материал.

Привариваем петли

Верхняя половина петель приваривается к створкам, а нижняя – к раме. Но есть пара моментов, на которые нужно обратить внимание:

1. Полоса из металла усиливает соединение каркаса и петель. Ее нужно согнуть и приложить к створкам и петлям.
2. Монтирование внутренних складок из арматуры сделает петли более прочными.

Теперь, используя болгарку, зачищаем швы. Можно приступать к созданию замков.

Замки, запоры и задвижки

Навесные замки – самый простой вариант. Но, в то же время, они неудобные, поскольку сильно замерзают зимой, и их становится трудно открывать. Для создания такого замка нужно приварить два ушка согнутого прута из железа к каркасу и зачистить их при помощи болгарки.

Для увеличения надежности можно установить дополнительные штыри и засовы. Установка строп позволит зафиксировать обе части ворот изнутри. А дополнительная створка позволит сделать еще одну дверь в помещение.

Есть также цилиндрические замки. Они очень прочные и качественные, но, из-за повышенной прочности, они замерзают еще сильнее, чем навесные. Потому этот вариант – не самый удачный, если гараж используется зимой.

Самый лучший вариант – врезной замок, но только если у ключа форма трубки.

В конце работы нужно также уделить внимание покраске и утеплению. Для покраски можно использовать стандартную эмаль любого цвета. Также нужно покрыть ворота грунтовкой (это защитит их от воды). Поскольку ворота сделаны из металла, вода, попавшая на их, может стать причиной коррозии. Грунтовка же защищает ворота.

Еще следует обратить внимание на утепление. Ворота, сделанные из железа, – хороший проводник холода, поэтому зимой в подобных гаражах будет зябко. В качестве утеплителя подойдет пенопласт, вата или пенополистирол. Утепление в нижней половине ворот должно быть больше, ведь холод накапливается снизу. Также необходимо заделать все щели.

Изготавливаем проем для калитки

Ворота упрощенного типа будут без калиток. Но если планируется еще и калитка, проем для нее необходимо делать на шаге, когда устанавливается каркас.

Ее можно сделать из профильной трубы. Обшивка должна выступать на 10 сантиметров с каждой стороны каркаса. Учитывая это, нужно вырезать лист подобных размеров и приварить его к раме.

Сделать ворота своими руками нетрудно. Главное – правильно подобрать материал, и сделать чертежи.



Для каждого владельца дачи или загородного коттеджа рано или поздно станет вопрос о покупке ворот или изготовлении их самостоятельно. Поскольку покупка не из самых дешевых, человек, имеющий определённый опыт в сварочных работах сможет обойтись и без лишней траты денег, так как надёжно сварить ворота самостоятельно для него не станет большой проблемой.

То же самое касается и гаражных ворот. Каждый автомобилист всегда заботится о защите своего автомобиля, поэтому если ворота сделаны саморучно, владелец будет уверен в надёжности проведённых работ, а также сможет при наличии определённых навыков, увеличить уровень безопасности, используя некоторые приёмы по усилению конструкции.

Виды ворот

Перед тем как начинать составлять проект и закупать материалы, нужно определиться с видом ворот, которые подходят для дома больше всего. Существует несколько критериев выбора, на которые стоит обратить внимание:

1. Внешний вид забора;
2. Есть или нет автомобиль и гараж к нему;
3. Своё предпочтение;
4. Предназначение территории, которая ограждается.

Например, установка кованых ворот будет уместна при наличии массивных столбов из кирпича (но стоит учитывать, что ковка — недешевое удовольствие). Хотя для такого случая подойдут распашные или откатные с тем же успехом. Когда выбор сделан, пора узнать, как правильно сварить ворота для гаража или дома.

Какие нужны материалы?

Для начала нужно понимать, что сварить ворота не получится, не имея вообще никакого опыта. Потребуется умение пользоваться сварочным аппаратом и накладывать качественные швы на стыки труб. Если это не проблема, тогда можно приступить к выбору составляющих конструкции из профиля. Чтобы обзавестись воротами и калиткой понадобятся следующие материалы:

1. Профильные трубы. Они понадобятся для сооружения столбов. Обычно размер равен 60х60 миллиметров.
2. Для каркасов калитки и створок ворот нужны трубы 40х20 мм;
3. Сталь толщиной 2 мм, чтобы заглушить торцы;
4. Для фиксаторов используются трубы и арматура;
5. Петли (шариковые), сечение 20 мм;
6. Чтобы крепить обшивку к каркасу, понадобятся заклёпки или саморезы;
7. Для перемычки нужен уголок 40х40 мм;
8. И сам профнастил.

Как выбрать профнастил для ворот?

Чтобы сварить ворота из профтрубы правильно, нужно ответственно подойти к каждому элементу конструкции, одним из них является профнастил. Стоит заказывать профилированный лист такой длины, чтобы она была равна высоте створок и будущей калитки. Обычно это не влияет на потраченную сумму денег, при этом не придётся самостоятельно вырезать заготовки, что может нарушать антикоррозийное покрытие материала. Опытные специалисты советуют использовать металл таких марок, как С-20 или НС-21.

Если есть желание повысить качество ворот, можно приобрести крашеный лист, он будет дороже, но степень его защиты от коррозии будет выше. Поскольку полная и полезная ширина листов будет отличаться, рассчитывая их количество, учитывают то, что они будут укладываться внахлёст. Обычно на калитку уходит 1 часть панели. И дабы не нарушить защиты кромок, вход (точнее его ширина) должна быть равна ширине листа. Если это марка НС-20 она будет равна 1051 мм, а если С-20, то 1150 мм.

Выбор электродов и труб

Чтобы собрать ворота из профтрубы своими руками нужно понимать, на что обращать внимание при выборе, скорее всего, её можно будет выбрать в этом же месте. Трубу нужно брать толщиной не менее 2-х мм, можно толще, они обеспечат ещё большую устойчивость и надёжность, но нужно учитывать то, что чем толще труба, тем тяжелее её прожечь при сварке.

Рекомендуемая длина труб 10 метров 60х60. При высоте калитки в 1.7-2 метра они станут опорой для створок. А длина трубы 40х20, напрямую зависит от ширины и высоты калитки. Для ворот со стандартным проемом в 3 метра, понадобится 17 м. профиля и для калитки с шириной 1 метр — 7 метров.

Электроды подбираются, отталкиваясь от толщины профиля. Хорошо себя проявляют электроды АНО-21. Если они пролежали долго, их нужно выдержать в духовке 1 час при температуре 350 градусов. При наличии специального опыта, вполне приемлемо использование электродов с большей толщиной до 3 мм.

Помимо этого, усиленная плавка кромок профиля образуется из-за щелей, которые находятся на стыке между краями находящихся рядом заготовок. Дабы соединяемые трубы прилегали плотно одна к одной, нужно тщательно подойти к точности разметки в процессе проектирования. Когда размечается место для будущих разрезов трубы, линии рисуются на всех гранях, чтобы при работе шлифовальной машинкой вести диск строго по ним. Чем тоньше круг, тем более точной будет резка.

Соединение рам створок

Чтобы сварить каркасы створок более качественно, лучше это сделать, используя горизонтальную и плоскую поверхность. Если есть специальный сварочный стол, лучше использовать его. Торцы труб отрезаются от внешнего контура каркаса под углом 45 градусов. Перед свариванием рамы, нужно сложить трубы в прямоугольник на столе или на ровной поверхности, измерить правильные углы и проверить ровность диагоналей. Сначала нужно сделать прихватки, а потом ещё раз провести замеры. Если замечены неровности, их поправляют с помощью легких постукиваний молотком, а затем уже происходил полное соединение.

Если электроды 2-х миллиметровые, работа осуществляется при 50-60 амперах. Электрод ведут в свою сторону, отклоняясь от вертикального положения на 10-15 градусов. Стержень нужно держать на расстоянии нескольких миллиметров от металла в зависимости от требуемой глубины шва. После выполнения работ, нужно убрать окалины и проработать участки шлифовальной машинкой.

Чтобы сделать конструкцию более надёжной, нужно несколько перекладин по центру рамы. Их длина на 40 мм должна быть меньше ширины калитки. Если спроектирован каркас с диагональными стыками, трубы нужно порезать под прямым углом. Стойки должны по высоте быть одинаковыми с воротами. Верх и низ профиля, его торцы, отводятся соединением металлических оголовков. Теперь можно приступать к установке навесов, столбов и другим этапам монтажа.

Как сделать гаражные ворота?

Перед тем как сварить гаражные ворота нужно определиться с их видом. Самыми используемыми считаются распашные ворота. Их чаще всего делают своими руками. Реже встречается другой вид ворот, откатные. Для них потребуется дополнительное место для двигающейся створки.

На первый взгляд, ворота на гараж кажутся простыми, но справится с такой конструкцией, сможет далеко не каждый, тем более она требует установки элементов, которые обеспечивают ход ворот.

Чтобы сделать гаражные ворота своими руками, специалисты будут советовать сделать их распашными. В этом случае сварить ворота на гараж самостоятельно не составит огромного труда для автомобилиста. Получится спроектировать весь процесс от А до Я, а также держать под контролем финансовые расходы.

Проектировка

Самым первым этапом работ по сварке гаражных откатных ворот будет составление подробного чертежа и проведение замеров проёма. Также подготавливается весь необходимый инструмент, и подбираются необходимые материалы и их количество. Чтобы сварка ворот прошла удачно, важно ответственно подойти к процессу уже при первых расчетах высоты створок и их высоты.

Ещё стоит учитывать, что расстояние от каркасной рамы до перпендикуляра стены должен равняться 80-ти или более сантиметрам. Раму, как основной элемент ворот, советуют делать из стальных материалов. Что касается петель, лучше взять с усилением и наружным открытием. Когда проект готов, куплены все материалы и собраны инструменты, пора задуматься о сварке.

Сборка каркаса

Когда сваривают ворота, используют металлический уголок. Чтобы закрепить раму в проёме, нужна арматура. Обычно у неё есть наружная и внутренняя часть. Первым делом, нужно взять болгарку и разрезать уголок на требуемые части. В итоге должно выйти 4 равных отрезка с шириной проема и остальные 4 одинаковые по высоте. Затем их нужно разложить в положение готовое для соединения на ровной поверхности.

Створки

Теперь можно приступить к сборке рамы под створки. Её проектируют таким образом, чтобы она была на немного меньше чем ведущий каркас и свободно помещаться в проем. После готовую конструкцию обшивают листовым металлом. Материал створок должен быть немного виден вверху и внизу основной рамы. Теперь можно приступать к привариванию петель, после чего можно устанавливать сами ворота.

Установку ворот стоит проводить с максимальной точностью, с учётом всех правил. К стене они крепятся с помощью арматуры. Она заранее вбивается в их поверхность. Если ворота надёжно установлены и проверены на способность выполнять свои функции, пора приступить к установке замков и запоров, когда все эти действия выполнены, сварка гаражных ворот завершена. Часто делают так, чтобы была возможность закрыть одну из створок с внутренней стороны. В будущем это, несомненно, пригодится.

Вывод

Прежде чем сделать гаражные ворота своими руками нужно понимать, что без сварки не обойтись, поэтому потребуется наличие определённого опыта и навыков. А если умения отсутствуют, лучше пригласить опытных сварщиков, которые имеют большой опыт в этом деле. Но если хозяин знаком со сваркой и до этого имел дело с подобными конструкциями, ему под силу справится самостоятельно. При этом получить хороший опыт и сэкономить денежные средства.

Как сэкономить 80 тысяч рублей: нестандартные ворота-гармошка своими руками

Обычно въезд на участок оснащается либо распашными, либо откатными воротами, в зависимости от параметров проема и двора и личных предпочтений хозяев. Но не всегда есть возможность установки простых конструкций, стоимость которых вполне посильна для бюджета. Любое же отступление от стандартов чревато солидной переплатой, а чтобы ее избежать, участники нашего портала в прямом смысле берут дело в свои руки. Вот и ShurickF услышав, во сколько профи оценили изготовление складных ворот, решил обойтись своими силами. И получилось не только дешевле, но и визуально, и по качеству исполнения ничем не хуже готовой заказной конструкции.

Содержание

Почему выбрали именно ворота-гармошку

В данном случае выбор не самой простой в изготовлении створки обусловлен особенностями эксплуатации ворот.

Конструкцию выбирал очень долго. Простые распашные ворота мне не подходят: после завоза Камаза щебня я смогу их закрыть только после того, как этот щебень переработаю. Безусловно, фитнес это наше все, но перекидать 10 кубов щебня чтобы закрыть ворота – небольшой перебор. С откатными тоже не очень складывалось. Ширина закрываемого проёма 6 метров, с одной стороны живая изгородь, которую мы формируем уже больше 30 лет, а с другой, всего 5 метров до границы участка. Сильно уменьшать проем ворот не хотелось, Камазу и так тесновато для маневрирования. Больше года изучал форумы и рисовал эскизы, пока не остановился на складном варианте.

Но оказалось, что такие нетривиальные ворота – очень дорогое удовольствие, хоть под ключ, хоть только за сами ворота.

Найти адекватного исполнителя не получилось – любой нестандарт не просто стоит дорого, это повод срубить с заказчика бабла, да побольше, побольше. Торг с местной бригадой, регулярно «пасущейся» у соседей, начался с «Дарагой! Всэго за 140 000 сдэлаэм пад клуч так, что пальчики оближешь», а прекратился на 70 000 без фундамента и гарантий твердой цены: «70 или посмотрим, сколько там еще получится, ну и за фундамент надо бы еще столько же добавить, но может и побольше».

Смотреть, сколько там еще получится, ShurickF не стал, вместо этого прикинул имеющиеся активы и предполагаемые затраты, и получилось куда более радужно.

А на сэкономленные, считай, заработанные, ShurickF решил «приобрести что-нибудь полезное, да еще опыт поиметь».

Эскиз и параметры ворот

Исполнителей форумчанин искал, уже имея на руках разработанный эскиз желаемого изделия и даже спецификацию.

Но чем больше он приглядывался к воротам в округе, тем меньше ему нравилась идея облицовки створок поликарбонатом, из-за чего в итоговой раскладке остался только штакетник.

Параллельно ширина проема уменьшилась с 6 до 5,5 м, чтобы не задевать зелень и оставить отступ от соседского забора. Параметры ворот:

Подготовка

Так как на момент заливки основания для ворот еще не было ясно, на каком уровне будет въезд, ShurickF пошел на компромисс – залил заглубленную ленту. А в процессе «чистовой отделки» сделает бетонную балку с нужными габаритами. Вторым на повестке дня стоял вопрос заливки бетона – без опалубки, неправильно, если поставить деревянную, как ее потом извлечь. Ответом стала несъемная опалубка из ЦСП, толщиной 10 мм, стянутая обрезками шпилек (М10), удачно обнаруженных в сарае. Как оказалось, достаточно быстро распускать ЦСП ручной ножовкой с твердосплавными зубьями, но еще быстрее и удобнее – сабельной пилой с полотном для распила газобетона.

Покупка сего девайса с прицелом на будущее, а ЦСП, успешная проба пера. Силовой каркас из арматуры D12 (три нитки снизу и две сверху) и D8 (рамка).

Источник

Как сделать ворота без сварки своими руками: используем болты и профнастил

Ворота без сварки чаще всего изготавливаются с помощью профилированного листа. Это оцинкованный листовой материал с полимерным покрытием. Ворота из профнастила легкие по весу. Также они имеют отличные прочностные показатели, при этом их можно установить самостоятельно.

Створки без сварки

Разновидности ограждений

Перед тем как сделать ворота своими руками без сварки, необходимо рассмотреть все достоинства и недостатки профильного листа. Основные преимущества:

С учетом способа открывания конструкция может быть:

Наиболее популярными являются раздвижные и распашные системы.

Распашная конструкция

Это классический способ ограды. При этом на двух опорах находятся створки, которые затем обшиваются профлистом. Ворота имеют мягкий ход за счет того, что на опорах находится петля с подшипником. Входная дверь в этих конструкциях чаще всего ставится отдельно, но иногда калитка может располагаться на одной из створок.

Закрываться и открываться ограждения могут вручную либо в автоматическом режиме. Конструкция с электроприводом обычно устанавливается на промышленных участках, когда происходит постоянное движение автомобилей.

Основное преимущество распашных систем – доступная стоимость и легкость в установке. Но для открытия створок нужно определенное пространство. Это единственный недостаток таких конструкций.

Откатные ворота

Намного удобней установить откатные системы. В данной модели створки не открываются, а отводятся за ограждение. Такая сборная конструкция не имеет направляющих в проеме. Это дает возможность свободно заезжать машинам любой высоты. Также, в отличие от распашных ворот, зимой не потребуется регулярно убирать снег, чтобы створки нормально открывались.

Обычно откатные ворота делаются с автоматическим управлением, так как откатывать большие створки очень сложно.

Схема откатных ворот

Из недостатков можно выделить следующее:

Выбор профлиста

Во время приобретения профилированного листа нужно обращать внимание на маркировку и способ обработки поверхности. Профильный настил может быть разным по толщине, иметь различную форму и размер «волны». С учетом высоты «волны» определяется жесткость конструкции.

Цифры в маркировке обозначают размер «волны».

Профлист, помимо оцинковки, покрывают полимерным составом. Это улучшает устойчивость изделия к механическим нагрузкам.

Для постройки ограждений лучше всего выбирать стеновой лист, который имеет маркировку «С». Преимущество этого материала – низкая цена, в отличие от других изделий, и привлекательный вид.

Профнастил с размерами

Работая с профилированным листом, нужно соблюдать меры безопасности. Перчатки помогут защитить руки от острых краев.

Чаще всего во время проведения монтажа на поверхности профилированного настила появляются небольшие царапины. Избавиться от них можно с помощью краски в баллончиках. Лучше всего предварительно приобрести несколько баллончиков, которые соответствуют цвету профнастила.

При выборе расцветки профлиста можно посмотреть видео и определить, как готовый вариант ограждения будет комбинироваться с находящимися сооружениями.

Монтаж ворот: пошаговая инструкция

Чтобы смастерить ворота без сварки на болтах, необходимо определиться с габаритами. Максимальная ширина проема выбирается не больше 3,5 м. В эти ворота запросто сможет въехать любой автомобиль. Наибольшая высота – до двух метров.

Установка опор начинается с выбора трубы. Как правило, для этого используют металлическую трубу сечением 9–10 см. Затем нужно выкопать котлован, куда устанавливается опора. Труба выставляется при помощи уровня и заливается цементным раствором. Пока цемент затвердевает, подготавливают рамы для створок.

Створки из профтрубы можно изготовить без сварки. Для чего потребуется профильная труба 45х45 мм для каркаса, болты М10, гайки и шайбы. Необходимо помнить, что использование пружинных шайб не допустит самопроизвольного откручивания и повысит прочность болтовых креплений.

Вначале трубы очищают от коррозии и обезжиривают, после чего обрабатывают грунтовочным составом и окрашивают.

Для изготовления потребуется электродрель со сверлами под диаметр болтов, а также гаечный ключ.

Этапы сборки створок без сварки аналогичны вышеописанной последовательности для сварных ворот, кроме нескольких моментов:

Во время эксплуатации ворот на болтовых соединениях со временем ослабляется крепеж. Для сохранения жесткости нужно регулярно контролировать затяжку болтов.

Когда каркас собран, приступают к облицовке профнастилом. Лучше всего выбирать специальные болты для крепежа профилированного листа или саморезы с резиновой прокладкой.

Немаловажная часть – запорные пруты, которые выгибаются в виде буквы «Г». Эти штыри устанавливаются снизу обеих створок на их стыке. Для фиксации закрытых створок под ними в бетоне предварительно зубцами вниз укладывают широкий профиль с отверстиями под штырями. Оптимальным является размер прутка до 50 см.

Если запланирована конструкция с помощью навесных столбов, то их закрепляют с помощью анкеров (по 4 шт. на 1 опору). После крепления столбов подготовленные створки устанавливаются для примерки, чтобы определить месторасположение будущих петель. Кернером отмечается место установки, проделываются отверстия для болтов, на них нарезается резьба, после чего закрепляются петли. Стандарт петель составляет 3–4 см в диаметре.

К кирпичным опорам петли закрепляются с помощью дюбелей на предварительно вмурованную металлическую пластину.

Остается лишь надеть на петли непосредственно створки.

Монтаж распашных ворот сварным способом

Перед тем как делать ворота, составляется схема, в которой нужно указать размер проема, месторасположение петель, засовов и крепления поперечин. Чертеж разрабатывается с учетом вида автомобиля и ширины дорожного покрытия, которое подходит к дому.

Чаще всего выбираются следующие размеры:

Для монтажа потребуются:

Монтаж опор

Если на дачном участке уже находится ограждение с металлическими опорами, то сваривать элементы каркаса с петлями можно на них.

Крепление отдельных опор может производиться так:

Сборка рамы

Для сборки рамы подготавливается площадка (желательно около проема забора), которой хватит для укладки створок.

Таким же образом можно сделать ворота на болтах.

Обшивка каркаса

Затем, когда конструкция полностью затвердела, приступают к облицовке профлистом. Лист аккуратно укладывается на раму и крепится с помощью саморезов либо заклепок.

Заклепки выглядят более привлекательно, однако демонтаж профилированного настила при ремонте осложняется.

Крепеж производят лишь на участках углубления «волны». Шаг между креплениями делается небольшой (на 1 метр профилированного настила требуется не менее 7 заклепок), поскольку створка обязана выдерживать сильный ветер и общую массу облицовки.

Далее ворота устанавливаются на петли, которые предварительно закрепляются на опоры.

Во время монтажа нужно внимательно следить, чтобы сверху и снизу зазоры на ограждении были более 25 см. Свободное пространство внизу поможет обеспечить беспрепятственное открывание зимой. Зазор сверху даст возможность в дальнейшем установить декоративные элементы.

Изготовление раздвижных ворот

Монтаж этих конструкций немного сложней, но, изучив технологию, можно сделать прочные откатные ворота.

Чтобы изготовить ограждение данного типа, необходимо дополнительно купить некоторые комплектующие. В этом наборе непременно должны находиться такие части конструкции:

Если необходимо автоматическое управление, то нужно купить такие комплектующие:

Схема установки включает следующие показатели:

Заливка фундамента и сооружение опор

Вначале устанавливаются опоры. Для этого можно выбрать:

Фундамент и каркас

Изготовление каркаса

Чтобы изготовить каркас, требуются профильные трубы диаметром 65х40 мм. Для перегородок можно выбрать меньшее сечение (35х20 мм).

Монтаж каркаса и обшивка

Когда основание полностью застыло, можно начинать сборку и облицовку рамы:

Способы утепления

В качестве утеплителя для ворот на болтах, как правило, используется пенопласт. Вначале выполняется разметка. Далее острым ножом вырезают куски требуемого размера. Между профлистом и пенопластом необходимо оставить небольшой зазор при помощи брусьев. Закрепить их на металлической поверхности можно с помощью жидких гвоздей.

Пространство заполняется утеплителем. Стыки пенопласта обрабатывают строительной пеной. Мостики холода, которые остались на ребрах жесткости, можно закрыть фольгированным утеплителем.

Он крепится с помощью жидких гвоздей.

Использование профлиста при изготовлении ворот без сварки позволяет значительно сэкономить и самостоятельно сделать надежное ограждение. Нужно только внимательно продумать устройство, правильно подойти к созданию проекта и точно соблюдать технологию.

Источник
