Гаражные ворота из профильной трубы своими руками чертежи и расчет

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

• достаточно низкая стоимость;
• высокая прочность;
• легкий вес;
• удобство в обработке;
• эстетичный внешний вид;
• долговечность при эксплуатации.

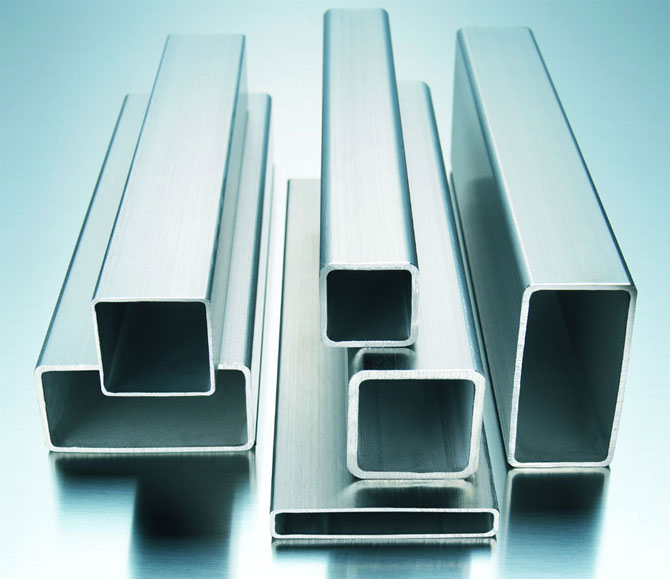

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

• для опор – 100х100 мм;
• для рамы и каркаса – 40х40 мм или 50х50 мм;
• для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Для справки! Изделия из нержавеющей стали плохо выдерживают большие нагрузки, поэтому их лучше использовать в качестве отделки для ворот или калитки. К тому же трубы из этого материала будут стоить несколько дороже, чем те, которые выполняются из оцинковки или углеродистого металла.

Процесс выполнения работ

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

• ажурные;
• кованые;
• решетчатые;
• обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Важно! Для того, чтобы распашные ворота не получились перекошенными, все детали для них режутся попарно. При этом следует максимально точно соблюдать симметрию вплоть до миллиметров.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.

Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

Внимание! Все сварочные работы следует выполнять вдали от легковоспламеняющихся веществ, при этом надев защитную одежду и маску, а также соблюдая все правила техники безопасности.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

2018-04-25

Владельцы частных домов часто сталкиваются с проблемой, какую калитку установить на участке. Изготовленная калитка из профильной трубы своими руками – простое решение непростой задачи. Существует много вариантов оформления – от сложного заполнения коваными деталями до простого, с применением профлиста.

Входную группу легко обустроить самостоятельно

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Кованые калитки

Это сваренная рама, пространство в которой заполнено ажурной вязью из кованых элементов и металлического прута. Их делают открытого и закрытого типа. Заказать калитку можно готовую типовую или выполненную по индивидуальному проекту. Цена типовых зависит от сложности рисунка и составляет 1100–3500 руб. за 1 кв. м.

Внешний вид конструкции с элементами ковки

Цена изделия, изготовленного по индивидуальному проекту, дороже, 12000 руб. за 1 кв. м в зависимости от сложности работы. Преимущества: внешний вид, срок службы, надежное ограждение. Недостатки: стоимость, большой вес.

Калитка из профнастила

Конструкция выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Каркас делают из профильной трубы 40х20 мм, для жесткости внутрь приваривают перемычки из профиля 20х20 мм.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа

К каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят , навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Калитки из 3D-сетки

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Эскиз калитки с элементами ковки

В чертеже подробно указывают все размеры деталей, в которые входят профиль, замок, навесы, петли. Все тщательно прорисовывают, прописывают, чтобы во время сборки не возникали вопросы. Чем тщательней выполнен чертеж, тем впоследствии легче выполнить работу.

Схема возведения с точным описанием размеров входной группы и фундамента

Самый распространённый материал для изготовления рамы – это профильная труба. Она соответствует требованиям, необходимым для строительства:

• прочность;
• форма материала;
• цена.

Стоимость и вес

Цена трубы зависит от размера и толщины стенки. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стенки 1–14 мм. Для частного строительства используют профильную трубу толщиной от 1 до 4 мм, она прочная, легкая, круглый аналог тяжелее на 20 %.

Разновидности профтрубы для создания каркаса

Самый ходовой профиль для строительства калитки из профильной трубы в домашних условиях:

1. Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с толщиной стенки 2 мм. Приблизительная стоимость 128–140 рублей за погонный метр.
2. Для изготовления рамы открытого типа больших размеров применяют трубу 50х25х2 мм. Цена в зависимости от региона составляет в среднем 110 руб.
3. Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его применяют для изделий из профнастила, а также из металлического листа. Цена трубы за один метр – 78 руб.
4. Для облегчения конструкции применяют профиль 40х20 мм с толщиной стенки 1,5 мм. Цена одного метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, стоимость составляет 40 руб. за погонный метр.

Форма прямоугольника позволяет с большим удобством крепить облицовочный материал

Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, за счет этого она прочная, выдерживает большие нагрузки, в этом преимущество профилей перед круглым аналогом.

Подготовительные работы

Калитку устанавливают на кирпичные колонны или бетонируют металлические опоры. Ямы роют размером 40х40 см при помощи ручного бура и лопаты, глубиной ниже уровня промерзания земли. По России в среднем этот параметр равен 1,5 м.

Схема бетонирования опор

Полость металлической трубы также заливается раствором

Изготовление калитки

Чтобы сделать калитку из профильной трубы своими руками, нужно приобрести материал. Для этого делают расчеты исходя из чертежа. Конструкцию разбивают на отдельные составляющие, суммируют величины: длину и ширину.

Чертеж для изготовления своими руками

Заготовки для рамы должны быть цельными. Для этого материал покупают с запасом, чтобы не пришлось доваривать профиль. Вместе с профильной трубой приобретать нужно и комплектующие: замок, навесы. Также покупают краску, грунтовку и необходимые исходники. Это сэкономит время, чтобы не ездить в магазин повторно.

Сварочные работы

1. Перед тем как сварить калитку из профильной трубы, готовят место. Металлический стол с ровной поверхностью – лучший вариант для работы. Стол выставляют горизонтально, все неровности зачищают шлифмашинкой. Это нужно для того, чтобы изделие было ровным в горизонтальной плоскости.
2. Материал очищают от ржавчины и мусора шлифмашинкой с зачистным кругом. Зачищать лучше заготовки в отдельном виде, так как в готовом изделии это сделать сложнее.
3. Подготовленный материал режут по размерам. Заготовки отрезают под углом 45 градусов. Такие сваренные швы выглядят эстетично, а влага не попадает внутрь.
4. Чтобы получить ровно отрезанную заготовку, применяют стационарную отрезную болгарку со шкалой градусов или расчерчивают вручную при помощи уголка. При резке следят, чтобы заготовка лежала ровно в плоскости, а болгарка стояла перпендикулярно поверхности.
5. Перед сборкой все металлические детали грунтуют. Калитка из профильной трубы должна быть обработана со всех сторон, чтобы при попадании влаги не проступала ржавчина.
6. Подготовленные заготовки рамы кладут на рабочий стол, плотно стыкуют, проверяют диагонали.
7. Делают аккуратные прихватки в трех местах, чтобы зафиксировать конструкцию, проверяют еще раз размеры.
8. Если размеры и диагонали в норме, конструкцию переворачивают на другую сторону и сваривают между собой заготовки. Делают это для того, чтобы конструкция не сбилась в горизонтальной плоскости. Затем переворачивают в первоначальное положение и заканчивают обваривать стыки. После того как каркас калитки готов, места сварки шлифуют, заполняют элементами декора или металлическим листом.

Готовое изделие грунтуют, а затем красят.

Грунтовку и защитные составы целесообразнее наносить в снятом положении

Покраска изделия

Покраска – важная часть работы. Краска защищает металл от коррозии, придает привлекательный вид. Особое внимание уделяют подготовке изделия под покраску. Металл очищают от ржавчины. Это лучше делать на подготовительном этапе сборки, тогда не придется вручную вычищать ржавчину из труднодоступных уголков.

Покрытие металлических поверхностей краской

Заготовки протирают от пыли, обезжиривают смоченной в растворителе тряпкой, чтобы покрашенная поверхность была без пылинок. Для разбавления краски и грунтовки используют растворитель 646 или 647. После разбавления приступают к грунтовке изделия.

Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

• низкая стоимость;
• высокая прочность и при этом небольшой вес;
• удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

• Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
• Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
• При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

В наше время для ограждения загородного участка часто применяется профнастил. Чтобы поддержать общий архитектурный стиль ворота и калитки так же выполняют из этого материала. Каркас для данных изделий изготавливается из профильной трубы. Этот материал эстетичен, удобен в обработке, обладает высокой прочностью. Обладая навыками в сварочном деле, можно изготовить красивые и надежные ворота самостоятельно. Разберемся, как сварить ворота на забор из профильной трубы своими руками.

Источник заборы-для-вас.рф

Материалы для изготовления

Для изготовления ворот понадобятся:

• Профильная труба.
• Профильный лист для обшивки каркаса.
• Заклепки или саморезы для крепления профлиста.
• Ролики для откатных ворот.
• Фурнитура: замки, петли, ручки.

Профильная труба может быть следующих размеров:

• 60 х 30 мм для изготовления каркаса ворот;
• 100 х 100 мм для столбов;
• 40 х 20 мм для перемычек и ребер жесткости.

Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

Изготовление калитки

Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

Источник dostup-zabor.ru

Основные этапы изготовления:

1. Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
2. Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
3. Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
4. К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
5. Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
6. Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
7. На готовую калитку крепится ручка и замок.

Источник metabox.by

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

• простота изготовления;
• дешевизна;
• надежность.

К недостаткам можно отнести:

• большая зона открывания ворот;
• сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

• по чертежу с соблюдением углов 45° выпиливаются заготовки;
• для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
• далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
• все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Источник zabor-vorota-stolby.ru

• привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
• ворота привариваются к столбикам 100 х 100мм;
• вся конструкция зачищается, убирается ржавчина, окалина;
• ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

• снимаются завесы со створками;
• столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
• после затвердевания бетона навешиваются створки;
• окрашивается конструкция;
• к каркасу с помощью саморезов или заклёпок крепится профлист;
• врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Источник stella-partner.ru

Видео описание

Пример, как изготовить распашные ворота из профильной трубы в видео:

Раздвижные ворота своими руками

Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.

Раздвижные ворота бывают двух видов:

• Рельсовые
  – устаревшая модель, применяемая в основном на промышленных предприятиях.
• Консольные
  – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.

Источник vorota-goroda.ru

При использовании в частном доме такая конструкция прослужит более 20 лет. Она рассчитана на 60000 циклов открывания-закрывания.

Достоинства раздвижных ворот:

• возможность ручного и автоматического управления;
• отсутствие ограничений по высоте и тяжести проходящего транспорта;
• лёгкость в изготовлении;
• отсутствие необходимости обслуживания.

Недостатки:

• необходимость в более мощных несущих опорах;
• требуется большая ширина забора для открытия створки.

Основные элементы раздвижных ворот:

1. Верхний улавливатель.
2. Поддерживающая шина.
3. Зубчатая рейка.
4. Нижний ограничитель.
5. Ролик опорный.
6. Направляющая.
7. Регулируемое крепление откатной тележки.
8. Откатная тележка.
9. Сервопривод.

Для дистанционного управления дополнительно приобретаются: пульт ДУ, фотодатчики или световые датчики для приема сигнала пульта ДУ, препятствующие закрытию ворот, если в проеме находится какой либо предмет.

Источник сварной1.рф

Для изготовления ворот из профильной трубы в первую очередь требуется чертеж со всеми размерами, габаритами, местом для отката. Ширина проема ворот должна быть не менее 3 метров, однако при заезде под углом ширину ворот следует сделать больше. Высота ворот должна быть на 10 см ниже забора. Делается это для того, чтобы спрятать направляющие и приемные ролики.

Дальнейшее изготовление откатных ворот производится по следующему алгоритму:

• Производится установка столбов.
  В качестве столбов можно использовать как кирпичные или бетонные столбы, так и профильные трубы сечением 100 х 100мм. Для их установки выкапывается яма глубиной не менее 1 метра, устанавливаются столбы и бетонируются.
• Монтируется фундамент под откатные ролики.
  Фундамент может быть как прямоугольной формы, так и в форме буквы «П» . Основу его выполняет металлический швеллер шириной 200 мм, к которому приварена арматура диаметром не менее 12 мм. Металлический каркас устанавливается в котлован и бетонируется таким образом, чтобы швеллер выступал над землей на 5-10 см. Есть вариант установки откатных роликов прямо в бетон, без использования швеллера и последующей сварки. Для этого потребуется закрепить площадку ролика с помощью загнутой внизу арматуры и соединить ее с основным каркасом фундамента.

Источник ворота-перми.рф

• Изготавливается каркас ворот.
  Рассмотрим, как правильно сварить ворота из профильной трубы своими руками. По заранее разработанному чертежу производится нарезка профильных труб необходимого размера с обязательным соблюдением углов. В дальнейшем все заготовки следует зачисть и обезжирить. Так как длинна ворот большая, при сварке требуется особая точность. Для этого все заготовки либо раскладываются на идеально ровной поверхности, либо на временный деревянный каркас. Для этого в землю забиваются колышки по всем углам и стыкам створки ворот. На эти колышки устанавливаются трубы и соединяются с помощью сварки.

Сварка производится в несколько этапов. Сначала соединяемые элементы прихватываются, и проверяется диагональ рамы. Если значения в норме, конструкция сваривается окончательно. К нижней балке каркаса ворот приваривается направляющая. По окончании сборки, сварочные швы зачищаются, каркас грунтуется и окрашивается.

К несущим столбам приваривается:

• Одиночная стойка из профтрубы 60 х 40мм, на которую будут крепится верхний и нижний улавливатели.
• Со стороны фундамента приваривается П-образная конструкция из такой же трубы, в которой будет двигаться створка.

П-образная стойка, прикреплённая к кирпичной опоре
Источник artstroy.info

• На одиночную стойку устанавливаются верхний и нижний улавливатели. На П-образную – поддерживающая шина.
• К швеллеру привариваются крепления для откатных тележек.
• Каркас ворот устанавливается на штатное место. В направляющие заводятся откатные тележки, которые в дальнейшем соединяются болтами со своими креплениями.
• К нижнему переднему краю ворот монтируется опорный ролик. Он должен четко входить в нижний улавливатель.
• Производится регулировка ворот с помощью болтовых соединений на откатных тележках.
• Все сварные швы зачищаются и окрашиваются.
• Производится облицовка корпуса ворот профильным листом. Для этого применяется материал толщиной не менее 0,4мм. Профлист крепится с помощью кровельных саморезов или заклепок.
• Производится монтаж электропривода. На всю длину ворот крепится зубчатая рейка. Она прикручивается саморезами к нижней профильной трубе. Запрещается прикручивать рейку к направляющей. На фундамент ворот крепится приводной серво-мотор. Его зубчатый вал должен войти в зацепление с рейкой. Так же на рейке устанавливаются концевые выключатели на открытие и закрытие ворот. Подключение электромотора и включателей производится по приложенной к ним схеме.

Источник dh-ural.ru

Видео описание

В этом видео о том, как сделать откатные ворота:

Заключение

В наше время сварить ворота своими руками по силам любому технически подкованному человеку. Для этого необходимы чертежи и инструмент. А такие современные материалы как профильная труба и профильный лист обеспечат высокую надежность, долговечность и отличный внешний вид изделия.

Прежде чем начинать делать ворота из профильной трубы своими руками надо провести замеры, начертить эскиз, подготовить расходные материалы и рабочий инструмент. Подготовительные работы занимают большую часть времени, чем изготовление самих ворот.

Сразу надо заметить, что ворота из профиля сделать намного проще и быстрее, чем из любых других материалов. Если не хватает сноровки или умения для выполнения некоторых работ, всегда можно пригласить соседей, родственников или друзей.

Перед тем как делать ворота из профтрубы своими руками нужно создать эскиз. По нему предстоит покупать расходные материалы (можно сразу прикинуть затраты), делать заготовки и сваривать ворота. Сначала делаются замеры проема, куда предстоит устанавливать створку. Этот процесс особенно важен, так как нельзя допускать ошибок, поэтому желательно несколько раз перепроверить все размеры. По эскизу станет ясно, сколько стоит сварить ворота.

После этого чертиться прямоугольник, который будет обозначать проем. В него вписывается прямоугольник поменьше, обозначающий каркас из трубы. Это поможет вычислить точные размеры ширины и длины ворот. Зазоры будут не везде одинаковые и делаются исходя из условий, в которых будут работать ворота. Если ворота двустворчатые, то каждая створка рассчитывается отдельно.

Со стороны петель зазор оставляется около 0.5 см, так как с этой стороны ворота жестко закреплены. С противоположной стороны там, где будет находиться замок, требует оставить больший зазор, около 1.0 см, так как ворота со временем несколько провиснут, и будут подклинивать.

В нижне части зазор делается не менее 2.0 см, если ворота находятся в защищенном месте, где не предвидеться мусора, снега и других помех. Во всех остальных случаях зазор должен составлять от 5.0 см до 15 см (это можно решать самому).

Если в верхней части проема нет перемычки, то верх ворот можно делать на свое усмотрение. Чаще всего делают вровень с верхним уровнем забора.

В каркас обязательно добавляют ребра жесткости (перемычки) и усиливающие планки в районе петель. Ребра жесткости устанавливаются либо параллельно земле или по диагонали, что не дает створке изогнуться в форме «пропеллера».

Расчет количества профнастила требуется делать с учетом нахлеста. Это величина зависит от размера волны и высоты листа. По высоте нахлест нужно делать не менее 5.0 см.

Заготовка материалов

После то как все замеры произведены, перепроверены и составлен эскиз, можно закупать материал. Для каркаса ворот лучшим материалом является профильная труба, так как она обеспечивает наибольшую жесткость конструкции. Неважно с прямоугольным или квадратным сечением она будет, чем больше створка, тем больший профиль нужно использовать. Рекомендуют делать ворота из профтрубы с сечением 50×50 или 60×30 для въездных ворот, а калитку из профиля 40×20. Обшивку ворот практичнее всего делать из профнастила своими руками (оцинкованного, цветного), в случае необходимости его легко покрасить.

Список необходимых расходных материалов:

• профильная труба;
• грунтовка и краска для каркаса;
• профнастил;
• саморезы и заклепки для крепления профнастила;
• петли;
• замки.

Также нужно подготовить свой рабочий инструмент. Вам понадобятся:

• рулетка;
• строительный уголок;
• уровень;
• болгарка;
• сварочный аппарат, электроды, маска (часто забывают);
• кисточка;
• дрель (шуруповерт);
• кисточка для покраски;
• заклепочник.

После того как весь нужный инструмент и материал собран, можно приступать к изготовлению ворот.

Сварка ворот

Перед тем как сварить ворота нужно профиль разрезать на части необходимого размера, чтобы не было ошибок. Детали к распашным двустворчатым воротам режутся попарно, так можно получить практически одинаковые створки. Стыки на углах делают либо прямые (свариваются внахлест) либо зарезаются под углом в 45 градусов (свариваются встык). Первый вариант намного легче и с ним справиться даже новичок. Делать стыки под углом 45 градусов намного дольше и сложнее, поэтому и делают их в основном опытные мастера.

После того как все детали нарезаны можно приступать к сварочным работам. Есть определенная последовательность, как правильно сварить ворота из профильной трубы, чтобы не допустить перекосов. Каркас из профильных труб выкладывают на плоскость и проверяют (регулируют) уровнем с помощью подставок. Затем аккуратно стыкуются под углом 90 градусов при помощи строительного уголка. Так как уголок не позволяет выставить детали точно, рулеткой нужно проверить диагонали (их размер должен совпадать плюс-минус 5 мм). Что бы более ясно представлять себе этот процесс рекомендуется посмотреть видео.

После проверки всех размеров делаются прихватки на стыках, и перед тем как варить, проверят диагонали, так как сварка тянет металл и размер может измениться. Прихватки хоть и держат детали, но с небольшим усилием можно подправить размер. После окончательной подгонки размеров полностью проваривают швы. Когда сваренный каркас готов, к нему приваривают ребра жесткости и перемычки. Тут особой точности не требуется и можно делать как угодно.

Монтаж ворот

Один из самых ответственных моментов – это приваривание петель (завес). Если вы не планируете снимать ворота, тогда они привариваются навстречу друг другу. Если же ворота должны быть съемными, то они должны смотреть в одну сторону. В таком случае снять их смогут не только владельцы, но и воры.

Количество петель для ворот зависит от размеров самих петель, веса и размера ворот. Идеальным вариантом является 2 завеса на створку, их легче выставлять и приваривать. Если ворота тяжелые и требуется больше 2 петель, то привариваются они по очереди, а не крайние затем средние. Это поможет избежать перекосов рамки, ворота буду открываться легко, петли не так сильно будут изнашиваться, а сварочные швы или металл в районе завес не будет трескаться. Для усиления створки в районе завес дополнительно наваривают пластины и уже к ним приваривают петли. Если удержать ворота своими руками не получается, то их можно закрепить струбцинами или временными прихватками, которые потом срезаются.

Привариваются петли по месту, для этого требуется состыковать каркас с опорой. Обязательно нужно выставить зазор между ними (до 5 мм), и проверить вертикальность створки при помощи уровня. Если ворота будут стоять криво, то они самостоятельно начнут закрываться или открываться, смотря в какую сторону получился наклон. После всех настроек можно приваривать петли. Каждый завес вариться к стойке и сразу к рамке.

Обшивка ворот

После того как все створки смонтированы и их работоспособность проверена, их нужно покрасить. Это защитит металл от коррозии и придаст красивый внешний вид. Обычно профильная труба хранится где попало и на ней присутствуют следы ржавчины. Чтобы нейтрализовать коррозию можно воспользоваться преобразователем ржавчины или грунтовкой, которую наносят на ржавчину. После того как грунтовка высохнет, каркас можно красить.

Обшивка ворот профнастилом не только быстро делается, но и обойдется намного дешевле, чем любой другой способ. Изготавливая ворота из профнастила своими руками, можно выбрать любой понравившийся цвет листов. Начинать обшивку нужно со стороны замка, так она будет выглядеть намного красивее. Если длины листа не хватает по высоте, то целые листы нужно крепить сверху, а резанные располагать внизу. Листы к раме крепятся при помощи саморезов со сверлом, а между собой соединяются при помощи заклепок.

Ворота из профильной трубы отличаются высокой прочностью, простотой в самостоятельном монтаже и доступной ценой. Неудивительно, что подобные изделия пользуются большой популярностью среди владельцев загородной недвижимости. Как сделать ворота из профильной трубы своими руками, описано ниже в статье.

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Как видно выше, достоинства профильных труб с лихвой компенсируют их недостатки.

Как сварить ворота на забор из профильной трубы своими руками

Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.

Выбор труб

Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:

• нержавейки;
• оцинковки;
• углеродистой.

На фото представлены металлические створки.

Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.

Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.

Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

На фото изображена конструкция после установки.

Подготовка участка

На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:

• по общей ширине – 2,5–3,5 м;
• по высоте (ворот и калитки) – 1м 50 см;
• по ширине калитки – 0,75–1 м.

На фото изображены ворота на даче.

С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.

Чертежи и расчет

Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.

Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.

Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.

Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.

На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).

Подготовка инвентаря

Работа выполняется посредством следующих инструментов:

• оборудования для сварки и электродов;
• угловой шлифовальной машины (болгарки) с абразивными и отрезными кругами;
• измерительных приборов: рулетки, строительного уровня, отвеса, угольника;
• винтоверта с самонарезающими шурупами по металлу;
• бура или лопаты;
• молотка.

Используемые материалы:

1. Профильные трубы. Из профиля изготавливается каркас. Для сваривания рамы и перемычек используют трубы сечением 50х50, 20х40 или 20х20 мм.
2. Материал для обшивки. Створчатая рама отделывается профлистом, деревом, коваными элементами. При планировании оригинального дизайна обшивка комбинируется.
3. Крепежные изделия. Для соединения воротин с опорными столбами приобретаются готовые петли.
4. Цемент и песок. Из цемента и песка готовится раствор для бетонирования опорных стоек, к которым крепятся створки.
5. Грунтовка, краска, кисточка (при использовании неоцинкованных труб). Неоцинкованные трубы перед сваркой покрывают антикоррозийными составами.

На фото ниже изображена дача.

Пошаговая инструкция изготовления распашных ворот из профилированных труб

Ворота из профильной трубы своими руками монтируются по представленной ниже пошаговой инструкции:

1. Первыми монтируются опорные стойки. Для этого, ориентируясь по чертежу, отрезают 2 куска трубы. Отрезки профиля тщательно очищают и покрывают антикоррозийными составами. В размеченных под стойки участках лопатой или буром в почве делается отверстие глубиной не менее 1 метра и диаметром, не превышающим диагональ трубы на 100 мм.
2. Перед установкой опор дно ям метровой глубины, в которых будут находиться опорные столбы, равномерно засыпается щебневой подушкой. Трубы помещают в углубления, выравнивают по вертикали и горизонтали с помощью измерительных приборов, а затем бетонируют. Следующий шаг – сваривание каркаса.
3. В первую очередь нужно варить раму створок. От профиля болгаркой отрезают 4 куска трубы размерами, указанными на чертеже. Со срезов профильных труб посредством болгарки со шлифовальным кругом удаляются зазубрины. Если на поверхности имеется ржавчина, проводится ее тщательная зачистка.
4. Подбирается ровная горизонтальная площадка, и на нее по форме створок кладется металлический профиль.
5. При помощи угольника на краях профтруб прорисовывают линии под углом 45 градусов, ориентируясь по которым, на каждом профиле болгаркой делают косые надрезы. Профильные элементы стыкуют между собой, затем в местах косых стыков они привариваются.
6. Во избежание деформации рама створок обязательно обваривается продольными и поперечными ребрами жесткости и усиливающими планками, возле петель.
7. После этого к раме привариваются элементы жесткости из отрезков профильной трубы 40х20 мм. Сварочные швы шлифуют болгаркой с абразивным кругом или наждачной бумагой.

Далее закрепляют ворота к опорам. Для этого на стойки и створки путем приваривания или прикручивания саморезами крепятся петли. Таким же образом ставится калитка. При необходимости в покраске все поверхности предварительно обезжиривают. Когда каркас высохнет, врезают замки.

Распашные ворота из профильных труб для ограды навешиваются исключительно на металлические опоры. Стойки из менее прочных материалов могут попросту не выдержать нагрузки, когда створки будут открываться и закрываться.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Створки такой конструкции отличаются долговечностью.

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Такая конструкция представляет собой круглое отверстие размером, позволяющим производить манипуляции с открыванием и закрыванием створок изнутри, просунув в него одну руку.

Фото гаражных дверей с калиткой внутри представлено ниже.

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.

Ворота из профильной трубы своими руками — каркас для гаражных, откатных и распашных ворот

Рано или поздно владельцы загородных домов, дач, приусадебных хозяйств при благоустройстве оных задаются вопросами ограды, а именно – проходной их частью.

Зачастую хозяева приглашают мастеров, и те предлагают различные варианты ворот.

Но, при наличии сварочного аппарата и некоторого терпения в работе руками, а также имея сообразительную голову, человек вполне в состоянии сделать ограждение самостоятельно. Причем сделать его таким, какими его захочется видеть.

Сегодня все чаще при решении таких задач прибегают к универсальному материалу – профильной трубе. Главное преимущество работы с данным расходным материалом – это то, что он не требует дополнительных сил и помощников со стороны.

Однако стоит понимать, прежде чем приступить к работе, нужно изучить технологию, основные характеристики и производительные свойства профильной трубы, а также определиться с чертежом будущих ворот, определить все необходимые расходные материалы, рассчитать стоимость и прочее.

Чертеж ворот из профильной трубы

Прежде чем приступить к работе, нужно определиться с дизайном и размерами будущего ограждения, затем составить чертеж будущей конструкции.

Рисуя дизайн ограждения, не забывайте о наличии разнообразных кованых декоративных элементов, которыми сегодня запружен рынок строительных материалов.

Они помогут придать вашей конструкции изящную уникальность, обогатить внешний вид и просто приукрасить ее.

Примерный чертеж ворот можно посмотреть здесь. Отталкиваясь от данной упрощенной модели вы с легкостью сможете разработать конструкцию, подходящую именно для вашего участка и отвечающую всем требованиям. Однако, составляя схему будущей конструкции нужно учитывать следующее:

1. Габариты (слишком большие размеры конструкции могут привести к ее провисанию или перекосу, а значит к быстрому выходу из строя).
2. Вес конструкции.
3. Возможность свободного открытия и закрытия.
4. Материал.
5. Вид механизма.

Необходимые материалы

Определившись с дизайном, необходимо запастись инструментами и материалами, которые понадобятся при установке конструкции.

В работе вам могут понадобиться следующие инструменты:

1. Аппарат сварочный.
2. Шлифовальная машина, иными словами – болгарка.
3. Покрасочный материал (кисточки, пульверизатор, валики).
4. Маркеры для нанесения разметки на профиль.
5. Измерительные приборы (рулетка, метр и т. д.).
6. Лопата или кирка (для вкапывания опор в землю).
7. Мастерок, емкость для замеса раствора.

Далее, нужно выбрать качественный расходный материал: профильные трубы, цемент, краска и прочее. Выбирая профнастил, прежде всего нужно обращать внимание на содержание углерода в металле. Чем больший процент содержания, тем дольше вам прослужит конструкция, и тем меньше она будет подвергаться коррозии.

Итак, из материалов вам понадобится:

1. Металлические листы (толщина – от 1,5 мм).
2. Трубы и профили для столбиков (сечение – от 100 мм).
3. Пустотелые профильные трубы (габариты трубы выбирайте на свое усмотрение, однако, она должна быть не менее 25 мм).
4. Перекладины для жесткости (ребра).
5. Жидкость для защиты от коррозии.
6. Грунтовка.
7. Покрасочный материал.
8. Замки и засовы.

Как сделать ворота из профильной трубы своими руками

Когда все материалы закуплены, чертеж прорисован, можно приступать к работе. При монтаже особое внимание нужно уделить столбикам, на которых будет крепиться вся конструкция. Их нужно закрепить таким образом, чтобы они смогли выдержать вес, избежав провисания.

При установке опор нужно учитывать следующее:

1. Длина металлических опор (столбиков) должна превышать высоту конструкции на 1 м.
2. Столбики должны быть обработаны антикоррозийным материалом.
3. Глубина скважин для столбиков должна быть не менее одного метра, ширина – на 10 см шире сечения столбика.
4. Раствор для бетонирования опор должен быть замешан на цементе 300 марки с добавление речного песка в соотношении 1:3; консистенция раствора должна быть жидкой.
5. При бетонировании нужно засыпать скважины с опорами щебнем и утрамбовать их, далее залить отверстия раствором.
6. Бетонируя столбики, следите за строго перпендикулярностью; перед тем, как залить цемент, проверьте с помощью отвеса ровно ли стоит опора.

Важно понимать, что от правильной установки опор зависит качество работы всей конструкции.

После установки опор нужно изготовить каркас, на котором будет крепиться ограждение. Если его неправильно смонтировать, конструкция, скорее всего, будет работать неправильно, и в скором времени разрушится. Поэтому при изготовлении каркаса нужно внимательно соблюдать технологию. Лучше всего, если вы будете работать на сварочном столе.

Если такой отсутствует, то необходимо подготовить и обустроить сварочное место, которое должно отвечать определенным требованиям:

1. Сварочное место должно вмещать всю конструкцию.
2. На месте должен быть размещен швеллер по габаритам меньше на 15 см от свариваемых материалов.
3. Плоскость должна быть отрегулирована (воспользуйтесь уровнем).
4. Профильная труба должна быть нарезана согласно требованию чертежа, и с мест разрезов должны быть сняты все заусеницы (воспользуйтесь болгаркой).
5. Диагональ конструкции должна строго соответствовать чертежу.
6. Все детали конструкции перед свариванием должны быть четко зафиксированы; это позволит избежать скосов и изменений при нагревании металла.
7. Режем профильную трубу согласно размеру, указанных в чертеже. Снимаем болгаркой заусенцы.

Совет! Сваривание лучше производить точечным способом. Этом позволит сократить количество рубцов и время, затраченное на их удаление. После сварки все места нужно обработать антикоррозийным веществом.

Следующим шагом является крепление самих ворот и калитки. При закреплении их на опоры нужно использовать только те завесы, мощность которых рассчитана на вес конструкции. Иначе, ворота провиснут. Кстати, выбирая завесы следует отдать предпочтение тем, в механизме которых используется подшипник. Это значительно упрочнит работу завес, сделает их ход плавным и бесшумным.

Совет! Зазор между воротами и землей должен быть не менее 10 см. Учитывайте возможные осадки в зимний период!

Далее переходим к креплению листов к каркасу. Работать с металлическими листами нужно только в рукавицах, дабы избежать порезов об острые края листа.

Выполняя крепление металлических пластин, вырезанных строго по размерам чертежа, нужно следовать следующим правилам:

1. Зачистить все заусенцы, образовавшиеся при сваривании или порезах.
2. Сваривать отдельные листы нужно стык встык сплошным сварочным швом.
3. Стыки должны быть тщательно зачищены.
4. Готовая работа должна быть обработана грунтовальными веществами и антикоррозийной смесью.
5. Замки и ручки устанавливаем после покраски.

На этом работы по установке закончены.

Откатные

На практике ворота из профильных труб могут быть различных видов. Одними из наиболее распространенных являются откатные. Ранее этот вид ворот был довольно дорогостоящим, но сегодня можно с легкостью сконструировать недорогие откатные ворота.

Для этого нужно купить недорогой откатный механизм и установить его на самостоятельно разработанную конструкцию.

Выбирая механизм, стоит учитывать вес готовых ворот, поскольку залогом успешной и долговечной работы механизма является именно вес конструкции, на который он рассчитан.

Главной отличительной чертой такой конструкции является ее износостойкость и возможность декоративной зашивки. Но стоит помнить, что для откатных ворот понадобиться немного больше места с одного бока – ровно половина ворот для установки роликов и определения пути направляющей.

Важно! Для установки откатных ворот важно использование качественной фурнитуры.

Распашные

Распашные ворота – это, пожалуй, самый простой и безукоризненный вариант конструкции, не требующий высокой степени профессионализма в установке. Они обычно раскрываются напополам, устанавливаются на опорах, работают на завесах с подшипниками.

https://www.youtube.com/watch?v=y-DvJjE1h30

Важным при установке данной конструкции является строгое соответствие чертежу, правильная установка опор (столбиков), использование качественных мощных завес. Ворота могут быть полыми, коваными, украшенными декоративной ковкой и т. д.

Гаражные

Гаражные ворота могут быть как откатными, так и распашными, с использованием простого или автоматического механизма при открывании ворот.

Главное при их установке – это строгое соответствие веса допустимой мощности завес, боковых опор гаража.

Поскольку опоры для ворот – это прежде всего несущие стены постройки, вес готовой конструкции должен строго соответствовать возможностям опор. Иначе, может возникнуть угроза разрушения всей постройки.

Кстати, при установке гаражных ворот нужно использовать завесы исключительно на подшипниках и полностью защищенные от внешнего воздействия, дабы избежать промерзания завес в зимний период.

Обшивка

Обшивку можно выполнять различными материалами – это может быть профнастил, металлические листы, кованные элементы, дерево, прокатные листы и прочее.

Однако, при монтаже определенных видов материалов следует учитывать:

1. Профлисты можно использовать при зашивке как наружного, так и внутреннего каркаса.
2. При использовании декоративных кованных элементов профнастил следует закрепить с внутренней стороны каркаса.
3. Если ворота не планируется декорировать, лучше закрепить металлические листы снаружи.
4. Металлические материалы требуют сварочных работ.
5. Металлические ограждения – самые тяжелые.

Ориентировочная стоимость

Цена готовой конструкции зависит от материалов, которые вы использовали в работе: профнастил, трубы, металлические листы завесы, цемент, краска и прочие материалы. В среднем, итоговая сумма, как правило, не превышает 4000 рублей (для конструкций средних размеров).

Ориентируясь на цену будущего ограждения важно помнить, что декоративные элементы удорожат конструкции, распашной механизм – удешевит, а качественные металлические материалы – упрочнят и гарантируют безукоризненную работу.

Гаражные ворота из профильной трубы своими руками — Справочник металлиста

Готовые металлические ворота для гаража стоят недешево. Если есть обычный бытовой сварочный аппарат, то вполне можно сварить гаражные ворота самому. Расходные материалы обойдутся недорого, а работа займет дня три – четыре.

Определяемся с типом ворот

Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:

• распашные ворота – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
• подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
• роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
• откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.

Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?

Материалы, комплектующие и инструмент

Перед тем, как сварить гаражные ворота надо продумать размеры конструкции, лучше начертить чертеж, тогда станет понятно, сколько комплектующих необходимо для выбранного варианта.

Для начинающих мастеров в продаже есть уже готовые комплекты готовых ворот рулонных ворот, которые легко установить, следуя подробной инструкции. Тем, кто знаком со сварочным аппаратом, надо подсчитать количество необходимых деталей, исходя из чертежа.

Зачем нужен чертеж

Чтобы потом не переделывать уже готовую работу, лучше заранее подсчитать и выяснить важные моменты:

• вычислить оптимальный размер створок, еще раз убедиться, что ничего перед гаражом и сбоку не мешает свободному открыванию и закрыванию;
• важно, чтобы расстояние от боковой стойки до заезжающего автомобиля было больше тридцати сантиметров. Даже если пока у Вас жигули, рассчитайте все же размеры джипа, может быть, купите свою мечту через несколько лет, не переваривать же ворота потом;
• стандартная высота – два метра;
• оптимальный проем для гаражного бокса 2,4 на 2,1 или 5,4 на 2,4;
• материал для створок должен быть надежным, прочным и долговечным – лучший вариант сталь оцинкованная, толщиной пять миллиметров. Можно и брать и толщину в два миллиметра, для облегченной конструкции каркасного гаража;
• продумайте запорный механизм. Самый простой вариант – запоры на внешние колодки, сложнее – бронированные накладки.

На чертеже легко отметить расположение всех элементов и подсчитать, какой размер листа нужен, и какое количество крепежа необходимо.

Необходимые материалы и инструменты

Здесь приведен краткий список комплектующих деталей и материалов, который каждый мастер может дополнить на свое усмотрение:

• стальной уголок – из него варится крепежная рама. Берем 75-й уголок, не меньше, на раме крепятся тяжелые створки, поэтому важна прочность и устойчивость;
• материал для створок – лист металлический оцинкованный, профилированный лист или дерево. Металл надежней, а древесина теплее, но требует пропитки антипиренами;
• петли – надежней и безопасней внутренние петли на подшипниках, не промерзают в морозы;
• запорная система – выбор ограничен только наличием денег, конструкций очень много;
• болгарка с кругом по металлу, дереву и для зачистки;
• профильная труба;
• рулетка и угольник;
• сварка;
• водяной уровень.

Работы лучше выполнять на столе или на открытой площадке, положив как подставку швеллера. До начала работ обязательно проверьте уровнем, чтобы поверхность была по одной оси (диагональ).

Работы по изготовлению ворот – поэтапно

В первую очередь надо изготовить несущую раму, которая устанавливается в проем гаража, на нее будут крепиться створки. Надо сделать внешний и внутренний металлический каркас рамы.

https://www..com/watch?v=y-DvJjE1h30

Последовательность действий рассмотрим подробно.

Изготовление рам

Как варить рамы для ворот:

• рама должна соответствовать по высоте и ширине готовому проему. Обязательно измерьте внешний и внутренний размер, если строили непрофессионалы, то они иногда отличаются на 2 – 3 см;
• приступаем к нарезке заготовок из уголка;
• уголки раскладываем на поверхности и выставляем четко по водяному уровню при помощи подкладок (прямой угол лучше измерять по диагонали);
• свариваем всю конструкцию и зачищаем шлифовальным кругом все швы от сварки. Рама должна быть ровной, без шероховатостей и выпуклостей для того, чтобы ворота закрывались герметично;
• в каждый угол привариваем рычаг для жесткости и прочности рамы (подойдут оставшиеся обрезки для уголка);
• разложив все элементы рамы, слегка прихватываем сваркой конструкцию, чтобы можно было примерить и подогнать молотком по размеру проема;
• точно так же варим вторую раму.

Перед установкой сваренную конструкцию лучше сразу обработать пропиткой от ржавчины по металлу, дать высохнуть и только после этого приступать к монтажу.

Установка рамы

Устанавливать раму лучше вдвоем, чтобы не было перекосов:

• крепим к стене и наружную и внутреннюю конструкцию каркаса штырями, длина зависит от тяжести всех ворот от 15 до 20 см;
• привариваем раму к штырям, срезаем все лишнее и зачищаем швы болгаркой;
• внешнюю и внутреннюю рамы скрепляем пластинами, шаг перемычек – 60 см.

Можно приступать к изготовлению створок ворот.

Изготовление створок

Самая простая конструкция ворот – распахивающиеся створки:

• трубы раскладываем на абсолютно ровной поверхности лицом вверх;
• в прямоугольнике расставляем направляющие – проверяем уровнем;
• учитываем, что размер створок должен предусматривать зазор в 1 – 2 см между каркасом и рамой, чтобы створки легко открывались. Прихватив каркас сваркой, можно примерить, при помощи вкладышей-прокладок определить нужный размер створок;
• выставляем углы при помощи угольника и уровня и варим;
• когда сварили две створки ворот надо сделать еще одну примерку, уже двух половинок ворот, только после этого варить окончательно;
• для стандартных створок делают по два ребра жесткости на каждой. Количество зависит от толщины металла и веса всей конструкции, чем тяжелее ворота, тем больше ребер жесткости надо установить.

Несколько слов о ребрах жесткости, зачем они нужны, как их правильно закрепить в каркасе:

• по центру выставляем вертикальные уголки, крепим их по диагонали в верхнем и нижнем квадрате каркаса створки;
• если планируется делать дверь в одной из створок, то вокруг такой двери выставляем верхнее и нижнее горизонтальное ребро жесткости. В этом случае створка делится вертикально на две половины, а не горизонтально, как в обычном варианте.

В одной из створок мы делаем дверь. Для этого привариваем несколько вертикальных и горизонтальных уголков, ориентировочная конструкция такого каркаса показана на схеме;

Осталось приварить петли на раму и на створки. Обязательно несколько раз померяйте, прежде чем варить окончательно. Лучше сначала прихватить и навесить, подогнать, а только потом варить капитально. Все неровности зачищаем и шлифуем болгаркой.

Обшивка ворот

Ответственный этап, потому что сварить ворота надо четко, соблюдая геометрию, малейшее несоответствие размерам и промах вызовет перекос всей конструкции:

• Вырезаем лист оцинковки по размерам. Важно помнить, что левая сторона должна идти внахлест на правую створку (2 – 3 см);
• лист привариваем к каркасу точечно с шагом в полметра;
• лишние сантиметры правой створки обрезаем;
• теперь приступаем к сварке всей конструкции створок;
• варить надо лист металла к каркасу сплошным швом, но точечно, если проваривать металл полностью, то каркас может повести. Вариант – струбцина, которой можно прочно зафиксировать каркас к швеллеру. Тогда можно варить сплошным швом, но поэтапно – 10 см с одной стороны, потом 10 см с другой, так металл не перегреется.

Пора приваривать петли, нижние и верхние.

Как приварить петли

Понятно, что нижнюю половину петли привариваем к раме, а верхнюю к створке. Несколько важных моментов:

• металлическая полоса усилит соединение петли с каркасом. Изогнув полосу, прикладываем ее к петле и к створке;
• дополнительную прочность петлям придадут внутренние вкладки из тонкой арматуры.

Как самому сделать ворота из профильной трубы?

Время чтения: 9 минут

Сейчас в магазинах можно найти огромный выбор ворот в гараж и ворот для забора. Зачастую они неплохо сделаны, имеют презентабельный внешний вид и вполне справляются со своей задачей. Тем не менее, многим умельцам не дает покоя стоимость таких ворот. Она, как правило, существенно выше, чем если бы вы решили изготовить ворота самостоятельно.

Чтобы существенно сэкономить, можно изготовить ворота из профтрубы. Они прочные, недорогие и выглядят на хуже покупных. В этой статье мы делаем ворота для гаража, но эту инструкцию можно использовать и при изготовлении заборных ворот. Также мы расскажем, как правильно сваривать гаражные ворота своими руками.

Введение

Если для вас важно сочетание прочности и дешевизны, то мы однозначно рекомендуем ворота гаражные и ворота для забора из профильной трубы сделать. У такой конструкции есть множество преимуществ, которые вы сможете оценить не только при изготовлении ворот, но и при их эксплуатации.

Среди основных преимуществ ворот из профильной трубы выделим следующие:

• Низкая себестоимость конструкции.
• Небольшой вес по сравнению с другими воротами, при этом высокая прочность.
• Простота сборки и сварки. Профтруба без проблем нарезается под нужный размер, легко приваривается. Такая работа под силу даже новичку.

Однако, нужно учесть и некоторые недостатки:

• Профилированная труба обладает малой стойкостью к образованию коррозии. Так что сварные швы нужно тщательно зачищать, а саму конструкцию нужно обработать специальным составом.
• Если произвести неправильные расчеты или сварить каркас неправильно, ворота могут провисать, не закрываться или даже деформироваться.

Важная информация

При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

Какие инструменты и материалы нужно подготовить?

Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

• Сварочный инвертор
• Электроды диаметром 3 мм
• Сварочный генератор, поскольку на участке не было электричества
• Болгарка + шлифовальный и отрезной круг
• Рулетка
• Угольник
• Уровень
• Профильные трубы
• Петли
• Теплоизоляционный материал (в нашем случае пенопласт)
• Облицовочный материал (в нашем случае металлические листы)
• Краска и грунтовка + валик
• Монтажная пена

Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

Что нужно учесть?

Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

Определитесь с тем, из какого материала будете делать облицовку. На наш взгляд самый оптимальный вариант — металлические листы толщиной в пару миллиметров. Позаботьтесь о выборе краски и ее цвете.

Сделайте подробный чертеж, не собирайте створки «на глаз». Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить «коробку». «Коробка» крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Вместо заключения

Теперь вы знаете, как правильно сварить ворота на гараж своими руками. Самодельные ворота можно изготовить из различных материалов, но самый оптимальный — профильные трубы с последующей облицовкой. Такие ворота прослужат долгие годы и смогут надежно защитить ваше имущество от грабителей.

Эту статью можно использовать не только при сборке гаражных ворот, но и ворот для забора. В том числе можно сделать современные откатные ворота из профильных труб.

Как сварить гаражные ворота из профильной трубы – поэтапная инструкция

Готовые металлические ворота для гаража стоят недешево. Если есть обычный бытовой сварочный аппарат, то вполне можно сварить гаражные ворота самому. Расходные материалы обойдутся недорого, а работа займет дня три – четыре.

Замки, запоры и задвижки

Если планируется навесной замок, что не очень удобно, то здесь все просто. Привариваем снаружи к каркасу два ушка из изогнутого металлического прута и зачищаем болгаркой. Но такие замки на морозе открывать крайне неудобно.

Засов и дополнительные штыри – стропы изнутри усилят надежность. Если установить стропы, то две половинки ворот будут плотно зафиксированы изнутри, можно будет сделать на одной из створок дополнительную входную дверь в гараж.

При выборе замка для гаража, учтите, что цилиндровые замки при морозе очень тяжело открыть, они быстрей и прочней замерзают. Лучше приобретать врезные замки с ключом трубкой.

Покраска и утепление

Красить и грунтовать металлические ворота надо обязательно. Обновлять краску желательно раз в два года. Важные нюансы, которые надо помнить при покраске ворот:

• растворителем обезжириваем поверхности;
• обрабатываем грунтовкой по металлу с присадкой от ржавчины;
• красим, удобней окрашивать металл из специального аппарата, в котором краска наносится под давлением. В этом случае расход краски меньше, а покрывная характеристика выше. Аппарат можно взять в аренду, так как стоит он недешево.

После покраски приступаем к утеплению ворот, ведь металл лучший проводник холода:

• удобней укладывать утеплитель по деревянной обрешетке на створке ворот, которая монтируется изнутри;
• в качестве утеплителя можно использовать пенополистирол, но, в этом случае надо будет защищать утеплитель негорючей финишной обшивкой. Лучше выбрать для утепления стекловату в матах или минеральную вату – это негорючий материал;
• дополнительно все щели, которые остались по периметру установки рамы надо запенить монтажной пеной, потом лишнюю пену срезать и оштукатурить;
• важно заполнить утеплителем все пустоты, чтобы не образовывались мостики холода;
• для средних широт, где нет сильных морозов слой утеплителя 5 см, для севера – не ниже 10 – 15 см.

Финишную отделку ворот изнутри по деревянной обрешетке делают из пластиковой вагонки или из фанеры.

Сделать распашные гаражные ворота своими руками несложно, главное иметь свободное время, желание и сварочный аппарат. Сделать более комфортной в использовании простую распашную конструкцию можно дополнительной автоматикой по закрыванию дверей.

Советы по отделке

Для защиты от воздействия атмосферных осадков конструкция покрывается грунтовкой, а затем эмалью при помощи кисти или из специальных баллончиков с распылителем.

Перед нанесением грунта и лакокрасочного покрытия все детали тщательно обезжиривают ацетоном или бензином Б70.

Для улучшения визуального восприятия добавляют элементы декора из различного материала.

Декорирование ковкой

Кованные узоры и элементы приобретают в специальных магазинах или заказывают знакомому кузнецу, затем закрепляются в нужном месте любым из ранее описанных способов.

Применение профлиста

Эти изделия имеют широкий спектр цветового исполнения и небольшую массу, что значительно снижает нагрузку на подвесные элементы.

Отделка древесиной

Для отделки применяется только древесина с оригинальной текстурой, каждая деталь требует дополнительной обработки, чтобы предотвратить растрескивание от пересыхания или излишнего увлажнения от воздействия осадков.

Использование сетки

Это считается бюджетным вариантом, но зато весь участок просматривается, а оцинкованная проволока менее подвержена коррозии и более долговечная.

Обшивка поликарбонатом

Современный материал, отличающийся легкостью и простым креплением, поэтому владельцы частных строений весьма часто его используют, дополняя орнаментом из кованого металла.

Зашивка металлом

Такие листы отличаются высокой прочностью, но увеличивают финальную массу ворот, поэтому нужно устанавливать особо прочные изделия для навески.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Калитка из профильной трубы обшитой профнастилом

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Изготовление и монтаж створок

Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.

На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

Монтаж гаражных воротИсточник tildacdn.com

При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.

Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.

Обшивка створок металлическими листами

Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм

Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.

Гараж обшитый металлическими листамиИсточник nick-stroy.ru

Для сварки потребуется два человека. Как только один выставит полотно по уровню, второй приваривает его в нескольких местах к створке. Не стоит вести сплошной сварной шов – существует серьёзная опасность того, что в будущем всю створку поведёт. Шов должен быть точечным с промежутком в 2-3 см. Готовая конструкция украшается кованными декоративными элементами и окрашивается краской по металлу.

Монтаж замков и запорок

Готовые гаражные ворота обязательно должны быть укомплектованы добротным замком, который надёжно сохранит автомобиль и прочую утварь от злоумышленников. Наиболее популярным вариантом является врезной замок. Его приваривают к каркасу одной из створок. Для плавного хождения ригелей в профтрубе просверливают отверстия такого же диаметра.

Установка замка в гаражные ворота

Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.

Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.

Утепление и внутренняя облицовка гаражных ворот

Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.

Утепление гаражных воротИсточник vikbud.ua

К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.

Как сварить ворота в гараж своими руками

Сварить гаражные ворота самостоятельно – довольно просто. При помощи сварочного аппарата и подручного инструмента сначала монтируют раму, на которую в дальнейшем устанавливают створки. Для придания законченного вида двери облицовывают с наружи и изнутри.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

Цвет профнастила можно выбрать по вкусу

саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

Цвет саморезов соответствует окраске профлиста

петли диаметром 25 мм в количестве 4 штук;
два стопорных фиксатора и задвижка;
грунтовка по металлу и краска для финишной отделки.

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

• сварочный аппарат с электродами диаметром 3 мм;
• болгарка с кругом для резки металла;
• электрическая дрель со свёрлами;
• молоток;
• инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
• шлифовальный круг для заделки сварных швов;
• напильник для устранения заусенцев;
• кисточка для нанесения защитного покрытия.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту

Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

1. Петли или ролики – в зависимости от выбранного типа решения;
2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
3. Замок или другие элементы фиксации, например, щеколда или защелка;
4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

Количество материалов можно подсчитать при помощи чертежа, который составлен. Если вы решили использовать предложенный выше пример чертежа, то вам понадобится следующее количество материалов:

• Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
• Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
• Замок для калитки.
• Металлический засов.
• Петли гаражные 6 штук.
• 1 мешок цемента для фундамента основания.
• Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Обшивка каркаса профильным настилом

Если будет изготавливаться калитка из металлопрофиля своими руками, схема которой поможет вам в проведении работ, то обшить раму следует после сборки каркаса. Для фиксации профиля необходимо применить крепежные элементы по типу шурупов, снабженных шестигранной головкой.

К петлям ворот полотна с волнистой поверхностью следует зафиксировать с помощью болтов, в качестве альтернативного решения можно использовать фиксацию методом сварки. Длина петель должна оказаться не меньше 1 метра, тогда как толщина — не меньше 3 миллиметров. При установке собранных створок рекомендуется применить лебедку, которая устанавливается на балку, уложенную поверх столбов. На землю следует уложить бруски, на которые монтируются створки ворот. Это позволит закрепить на столбе петли методом сварки. Для подстраховки петли дополнительно фиксируются болтами. Если вы задумались о том, как сделать калитку из металлопрофиля своими руками, то после бруски должны быть убраны, чтобы проверить, насколько легко закрывается и открывается вся конструкция.

Этапы изготовления металлических ворот

Для изготовления прочной конструкции ворот из профильных труб следует строго придерживаться определенного плана работ, включающего несколько этапов.

Подготовка эскиза конструкции – очень ответственный этап, который включает разработку эскизов и проведение необходимых расчетов потребности материалов. Ошибки на данном этапе недопустимы, иначе существует опасность изготовления бракованных деталей. При разработке чертежей учитывают различные нюансы принятых конструктивных решений.
Приобретение и заготовка материала – на этом этапе происходит приобретение необходимых материалов, предварительная обработка труб, очистка их от ржавчины, обезжиривание металлических поверхностей бензином или растворителем.
Раскрой металлических деталей – по изготовленным чертежам проводится нарезка труб по размерам.
Монтаж опорных столбов – для установки опорных столбов требуется предварительно выкопать две ямы. Размеры ям – 50 х 50 х100 см

При монтаже столбов очень важно выставить их строго вертикально, укрепление столбов в ямах производится послойной засыпкой крупным щебнем, бутовым камнем с заливкой бетонным раствором. Полное затвердевание достигается за 3 суток.

Как устроены ворота из профильной трубы

• Изготовление каркаса ворот (сваривание труб) – самый ответственный этап в изготовлении ворот. Необходимо периодически проверять соответствие геометрических форм и размеров, проводить промеры углов. На этом этапе укрепляются декоративные элементы и замки. После сваривания конструкций детали ворот очищают от шлака, проводится шлифовка сварных швов.
• Монтаж петель, навешивание каркаса на опоры – эту работу необходимо выполнять с помощником, чтобы избежать перекоса створок. Вначале производится приваривание петель к укрепленным столбам, затем к каркасу.

• Окраска конструкций ворот – перед покраской ворот следует провести предварительную обработку металлических частей грунтовкой. Такая обработка защитит ворота от преждевременного поражения ржавчиной. После высыхания грунтовочного слоя можно приступать к финишной отделке ворот. Для нанесения краски удобно использовать краскопульт, валики или кисти. Если конструкция предусматривает отделку декоративным материалом (дерево, пластик, поликарбонат, профнастил), обшивка ворот продолжается с соблюдением определенных технологий выполнения работ.
• Декоративная отделка створок ворот – выполняется путем закрепления отделочных элементов с помощью саморезов.
• Автоматика для ворот – монтажные работы по установке автоматики выполняются при оснащении ворот механизмами принудительного открывания створок.

Фурнитура

Например, в стандартную базовую комплектацию ворот «Алютех Классик» входит высококачественная фурнитура из нержавеющей стали. Нержавеющие роликовые кронштейны и промежуточные петли поставляются без надбавки к общей стоимости ворот

Особенно важно обращать внимание на материал изготовления фурнитуры тем, кто планирует устанавливать ворота в климате с высокой влажностью. Сочетание воздушных потоков и высокой влажности приводит к быстрому появлению коррозии, это не только портит внешний вид конструкции, но и может стать причиной сокращения срока ее эксплуатации, быстрого выхода из строя

Если ролики оснащаются шариковыми подшипниками качения, это гарантирует долгий срок службы и низкий уровень шума при движении ворот

Если ворота не укомплектованы подшипниками качения, при подъеме и опускании ворота будут издавать неприятный шум

Если ролики оснащаются шариковыми подшипниками качения, это гарантирует долгий срок службы и низкий уровень шума при движении ворот. Если ворота не укомплектованы подшипниками качения, при подъеме и опускании ворота будут издавать неприятный шум.

Ролик секционных ворот

Новейшая разработка «Алютех» – тросы с полимерной сердцевиной. Диаметры тросов: 3, 4, 5 мм. Сердцевина обеспечивает дополнительную износоустойчивость благодаря гибкости. Срок службы ворот значительно увеличивается. Если масса воротного полотна более 450 кг или ворота будут эксплуатироваться в повышенной влажности, то стоит отдать предпочтение тросам из нержавеющей стали.

Жителям регионов с жарким климатом и/или высокими ветровыми нагрузками стоит обратить внимание на такой элемент ворот, как усиливающие профили. Горизонтально закрепленные на секциях профили существенно снижают риск деформаций полотна, добавляя воротам жесткость и максимальную устойчивость. Комплект усиливающих профилей

Комплект усиливающих профилей

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Предназначение и свойства жестких труб из ПВХ

Алгоритм подготовки и монтажа таких ворот:

1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
2. Далее необходимо согласно чертежу, разметить и нарезать металл.
3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

• Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
• Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
• Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Правильная установка сэндвич дымохода своими руками — схема сборки

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Подготовка чертежа или схемы

Чертеж ворот из металлопроката квадратного сечения 40х20

При разработке учитывается расположение:

• ребер жесткости и их количество;
• мест фиксации петель;
• калитки и какая сторона открытия;
• автоматики;
• точек усиления;
• металлических стоек;
• фурнитуры.

Схема ворот со встроенной калиткой

Если при разработке эскиза выяснилось, что длина створок получается довольно большой, то лучше взять металлопрофиль с усиленными стенками. Так получится минимизировать парусность конструкции.

Створки должны свободно фиксироваться в сваренной рамке.

В случае, если ворота решено обновить, а забор устанавливался раньше, схему все равно необходимо разрабатывать. Это поможет избежать старых ошибок и лучше поработать над дизайном.

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

• Оригинальное внешнее исполнение секций ворот.
• Удобный способ открывания и закрывания.
• При открывании места такими воротами практически не занимается.
• Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
• Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса,
• Профтруба 100 х 100 мм под опоры,
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
• Профлисты для обшивки полотна,
• Саморезы для крепления,
• Грунтовка и краска по металлу,
• Замок, петли, вспомогательные материалы,
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Изготовление створок

Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.

Схема для изготовления створок

С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.

Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:

• снизу ворот над порогом – 2 см;
• между перекрытием проема ворот гаража и створкой – 1 см;
• боковыми поверхностями и створкой – 5 см.

Схема гаражных ворот

Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:

1. Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
2. Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
3. Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
4. По центру проема приваривают 2 вертикальные стойки.
5. Посредине каждой створки крепят горизонтальные перемычки.
6. В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.

Эскиз ворот с размерами

Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.

Обшивка створок ворот

Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.

Необходимо последовательно выполнить определенные операции:

1. Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
2. Подготовленный лист сразу прихватывают к раме в точках.
3. Правую часть делают так же, как и левую.

Размеры свариваемого каркаса

После этого обваривают всю конструкцию

Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно

Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.

Монтаж петель

Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.

Чертеж распашных ворот

Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.

Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.

Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.

Виды ворот

Перед тем как начинать составлять проект и закупать материалы, нужно определиться с видом ворот, которые подходят для дома больше всего

Существует несколько критериев выбора, на которые стоит обратить внимание:

1. Внешний вид забора;
2. Есть или нет автомобиль и гараж к нему;
3. Своё предпочтение;
4. Предназначение территории, которая ограждается.

Например, установка кованых ворот будет уместна при наличии массивных столбов из кирпича (но стоит учитывать, что ковка — недешевое удовольствие). Хотя для такого случая подойдут распашные или откатные с тем же успехом. Когда выбор сделан, пора узнать, как правильно сварить ворота для гаража или дома.

Главная » Разное » Ворота из профильной трубы своими руками чертежи и расчет

Изготовление ворот из профильной трубы

Построив загородный дом или дачу, хозяин задумывается над тем, как оборудовать красивый, функциональный въезд на свои владения. Посмотрев проекты в интернете, посоветовавшись со строителями, он приходит к выводу, что ему нужны ворота из профильной трубы. Получив некоторые строительные навыки при строительстве своего жилища, имея первоначальные знания о том, как правильно сварить простейшие металлические детали, он принимает решение самому создать задуманную конструкцию.

Пример металлических самодельных ворот из профильной трубы

Это не так уж сложно – возвести ворота из профильной трубы своими руками. Надо только всё заранее досконально продумать:

• вид ворот;
• устройство кирпичных столбов или других опор;
• расчёт материала, из которого будет смонтирован каркас ворот;
• перемычки, необходимые для жёсткости конструкции;
• обшивку;
• фурнитуру, выдерживающую большой вес;
• чертёж конструкции;
• грунтовку, краску по металлу;
• необходимые для работы инструменты.

Вернуться к оглавлению

Виды ворот из металлопрофиля

Металлические ворота строят с распашными створами, откатными, раздвижными. Это очень практичные варианты, каждый имеет свои преимущества, а также несущественные отрицательные характеристики.

Вариант конструкции ворот из профиля и профильных труб

Вернуться к оглавлению

Распашные

Из этих трёх видов наиболее простыми являются распашные ворота. Их изготовление не требует специальной подготовки, поэтому чаще других они устанавливаются в частном секторе города или сельской местности. Важнейшие их достоинства:

• надёжность конструкции;
• приемлемая цена материалов для их изготовления;
• простота обслуживания;
• долговечность.

Распашные ворота работают по принципу дверок мебельного шкафа. Но те открываются только наружу, а въезд на участок может распахиваться створами на любую сторону, ту, которую заранее определил владелец при их проектировании и монтаже. Поэтому для их открытия необходима свободная часть или двора, или въездного пути.
Но независимо от того, куда открываются, со временем они могут провисать, для чего их монтируют с колёсиками, или устанавливают на специальные подставки в открытом положении.

Вернуться к оглавлению

Откатные и раздвижные

Для откатных ворот дополнительное свободное место с улицы или во дворе не требуется, так как их полотно, скользя, открывается вдоль линии забора. Его движение осуществимо благодаря направляющей, приваренной к низу каркаса и скользящей по роликовым кареткам.

Здесь необходимо пространство для отката створы влево или вправо, которое определено при монтаже. Обустройство такого въезда на приусадебный участок более сложное в исполнении, но удобное при эксплуатации.

Некоторые владельцы устанавливают систему автоматического дистанционного управления, чтобы производить открывание/закрывание ворот, не выходя из автомобиля. Но если в механизм отката попадает мусор, снег, камешки, то он не сможет произвести открытие или закрытие в нормальном режиме.

Схема устройства и конструкция откатных ворот из металлопрофиля

Поэтому перед каждым использованием необходим хотя бы беглый осмотр конструкции, чтобы предотвратить возникновение подобной проблемы. Если же владелец усадьбы решил сделать ворота из профильной трубы не только откатными, но и подвесными, то монтаж их более хлопотный.

К тому же направляющей балкой подвижного полотна будет ограничен въезд по высоте. Зато будет исключено попадание посторонних предметов в механизм отката.

Принцип работы раздвижных створок такой же, как откатных ворот: при открывании два дверных полотна откатывают в разные стороны. Они не могут провисать, а открывать их вручную легче. Поскольку они не создают ограничений по высоте, их устанавливают тогда, когда во двор нужен въезд грузовых машин с негабаритными грузами. Для легковушек достаточно открытой одной половины.

Вернуться к оглавлению

Материал для изготовления металлических ворот

Самым прочным, удобным для монтажа ворот является профильная труба. Она стоит сравнительно недорого, а производят её из стали различных видов:

• углеродистой;
• оцинкованной;
• нержавеющей.

Металлопрофиль продаётся прямоугольного или квадратного сечения, различной длины и толщины. Чтобы изготовить ворота для опор используется труба 100х100 мм, для каркаса – 50х50, а для перемычек, скрепляющих конструкцию, – 25х25. Если понадобится обшивка, то для этих целей применяют профлист с различным цветовым решением. Перед тем как сварить различные только что купленные виды профиля поверхность каждого из них следует обезжирить растворителем или бензином.

Вернуться к оглавлению

Комплектующие

Распашные ворота не требуют большого набора сложной фурнитуры. Они ограничивается деталями крепежа, шарнирами, петлями, которые бывают с шариками или опорными подшипниками и обеспечивают лёгкое, бесшумное движение тяжёлых створок. Для откатной системы вместо петель понадобятся комплектующие, изготовить которые в домашних условиях без специальных инструментов весьма проблематично.

В готовом виде можно купить:

• направляющую балку откатных ворот;
• роликовые каретки;
• концевые и поддерживающие ролики;
• захваты: верхний и нижний;
• заглушки.

Вернуться к оглавлению

Чертёж

Его составить или нарисовать схему ворот сможет каждый домашний умелец. Для этого не требуются особые способности. Зато чертёж позволит увидеть общий вид, найти место для садовой калитки, оценить уровень декоративности и дизайнерские качества конструкции, определить расход необходимых материалов.

Чертеж ворот с размерами из металлопрофиля

Пока всё это на бумаге, легко внести корректирующие изменения и произвести расчёт основных её параметров. Минимальная ширина ворот из профильной трубы два с половиной метра. Этого достаточно для свободного проезда легковой машины любой марки. Но если во двор будут заезжать грузовые машины, то автовъезд должен быть шире – до 400 см. Высота конструкции в среднем 250 см, но чертёж распашных створок должен отражать промежуток между ними и поверхностью земли, позволяющий их свободное открытие после выпадения снега. Вернуться к оглавлению

Покраска ворот увеличивает срок эксплуатации, а также делает их привлекательным элементом декора. Это сегодня самый экономичный и эффективный бытовой способ предотвращения коррозии металла. Вся процедура – это выполнение следующих действий:

• подготовка поверхности;
• её грунтовка;
• нанесение краски.

Покрашенный каркас ворот из металлического профиля

Очистив поверхность, наносят грунтовочный слой, который необходим для того, чтобы обеспечить надёжное сцепление покраски с металлической плоскостью. Грунтовку следует покупать в специализированных строительных магазинах, где продаются лакокрасочные средства. Там продавцы помогут произвести расчёт расходования материала в зависимости от покрываемой площади, выбрать краску по металлу и дадут квалифицированную консультацию по её использованию. Вернуться к оглавлению

Необходимые инструменты

Сделать ворота из профильной трубы можно теми же инструментами, которые используются для монтажа любой бытовой металлической конструкции. Это в первую очередь:

• дрель, шлифовальная машина;
• строительный уровень;
• рулетка, карандаш;
• набор ключей;
• саморезы, шуруповёрты;
• сварочный аппарат;
• болгарка.

Вернуться к оглавлению

Сборка распашных ворот

Без несущих опор никакая металлическая конструкция не будет прочной.

Процесс сборки распашных ворот

Потому что уже собственный вес оказывает воздействие на её целостность и устойчивость. А на распашные ворота очень велико воздействие сильного ветра. Вернуться к оглавлению

Установка опор

Чтобы конструкция была более устойчивой, к нижним торцам опор приваривают металлические листы 250х250 мм; или крест-накрест два куска арматуры. Роют яму диаметров 30 см и глубиной до 60 см, бетонируют дно, на которую ставится столб, а вдоль стенок выкладывают рубероид. Всё это до уровня земли заливается бетонным раствором. При этом необходим строгий контроль над вертикальным положением опорной стойки.

Вернуться к оглавлению

Монтаж каркаса

Каркас вешают на опорные стойки спустя 20 дней после их установки. Это минимальное время для окончательного застывания бетонной смеси. Этих дней вполне достаточно, чтобы сварить ворота из металла. Следует взять трубу, подготовленную для каркаса, и нарезать отрезки необходимой длины.

Установленный каркас ворот из металлических труб

Затем разложить их на ровной поверхности монтажного стола или земли так, как это отображает чертёж, и соединить их лёгкой сваркой. Провести корректировку соединений так, чтобы детали были подогнаны одна к другой и вместе составляли правильный четырёхугольник. После этого следует окончательно проварить стыки. Вернуться к оглавлению

Крепление ворот к опорным столбам

Обычно металлические ворота к опорам крепятся при помощи массивных петель с подшипником, которые называют гаражными. Каждая состоит из двух половинок. Ту, которая имеет неподвижный штырь, петли приваривают к столбу, затем приставляют створу к опорной стойке и на каркасе проводят разметку для крепления второй части. При хорошем качестве работы двери не будут самопроизвольно открываться или закрываться. Если планируется установка автоматики, то используются специальные петельные детали с подшипниками.После навески ворот на каркас устанавливаются запирающие замки, щеколды, засовы. Следует проследить, чтобы всё было сделано аккуратно, без перекосов. После этого необходимо все сварные швы отшлифовать, конструкцию зачистить, нанести грунтовку и покрасить готовое металлическое изделие.

Вернуться к оглавлению

Монтаж откатных ворот

Его начинают с бетонирования фундамента, отчего цена такого ограждения возрастает. Заливают его непосредственно под воротами и вдоль забора на длину отката дверного полотна. Одновременно устанавливают опорные столбы. Траншею для фундаментной основы роют на глубину 1 м и шириной до 40 см. Её выкапывают, отступив от забора на 50 см вглубь территории.

В котлован помещают закладной элемент из швеллера и приваренных перпендикулярно к нему снизу кусков арматуры. Затем эту конструкцию заливают бетоном до уровня её верхней плоскости, при этом строго соблюдая её горизонтальное положение и плотное прилегание к столбу забора. Дальнейший монтаж начинают только после того, как фундамент хорошо просохнет. Последующая работа сложнее начального этапа, имеет свою специфику, и только упорный домашний умелец сможет довести дело до логического конца.

Схема с размерами для установки откатных ворот

Здесь нужна будет сборка мелких деталей, регулировка роликовых опор, полотна в горизонтальном положении, установка заглушки и концевого ролика. Эта кропотливая, тонкая работа у неопытного мастера может занять несколько недель, поэтому есть смысл обратиться к специалистам.Вернуться к оглавлению

Калитка

Распашные и откатные ворота, как правило, не строят без калитки, которую монтируют из того же материала, что и вся конструкция. Необходимость дополнительного входа рядом с въездом объясняется тем, что на территорию участка въезжают не только автомашины, но и входят люди, снуют туда-сюда маленькие дети, которым нелегко открывать и закрывать высокие тяжёлые двери. Калитки с металлическими воротами конструируют отдельно стоящие или встроенные. Оба вида успешно сочетаются с распашными и откатными воротами.

Пример откатных ворот с калиткой из профильной трубы

Если калиточная дверца врезана в полотно дверей, то у неё обязательно есть порожек от дверного каркаса, который будет создавать неудобства проезда на велосипеде или с детской коляской. Если же вход рядом с большими воротами, этой проблемы не будет, но такая конструкция потребует свободной территории, не занятой какой-либо постройкой. Со старанием сделанная калитка, словно произведение декоративного искусства, украшает не только двор изнутри, но и весь приусадебный участок с улицы. Для этого некоторые стараются изготовить ворота и калиточную дверцу, совмещая профильную трубу и кованые узорчатые детали. Это приятно глазам прохожих и подчёркивает хороший вкус домовладельца.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы пошагово

Профилированный металлический лист смело можно назвать универсальным материалом, так как в частном строительстве его применяют для разнообразных нужд. Им перекрывают крыши жилых домов и подсобных сооружений, его используют для создания стен и перегородок в придомовых постройках, отлично подойдет он и для ограждений, калиток и ворот. Нередко, кстати, случается так, что начав с ворот или калитки, хозяин участка на практике осознает простоту и удобство работы с этим материалом, и это стимулирует его к полному обновлению старого деревянного ограждения свое территории именно с использованием профнастила.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Про забор из профнастила на сайте есть отдельные публикации, а в этой статье давайте рассмотрим, как изготавливается калитка из металлопрофиля своими руками – схема + порядок выполнения работы. На примере этого, самого маленького по площади, элемента ограждения территории, будет легче разобраться с принципом выполняемых операций, с необходимыми для этого инструментами, материалами и комплектующими, с основными технологическими приемами, применяемыми в ходе монтажа.

Подготовительные этапы

Необходимые для работы инструменты

Всем известно, что при работе с металлическими деталями для скрепления отдельных элементов в общую конструкцию чаще всего используется сварка. Действительно, это самый надежный для металла способ фиксации. Тем не менее, бывают случаи, когда нет возможности использовать такую технологию, и тогда мастера прибегают к другим способам монтажа.

Набор инструментов и приспособлений для выполнения сварочный работ. Безусловно, это самый оптимальный способ сборки металлического каркаса

Итак, для изготовления и монтажа калитки с обшивкой из металлопрофиля, необходимо подготовить:

• Сварочный аппарат. Этот прибор всегда пригодится владельцам частных домов, особенно тем, кто задумал капитальный ремонт своего жилья или занимается возведением хозяйственных построек на приусадебном участке. Для непрофессиональных мастеров достаточно иметь в своем инструментальном «арсенале» инверторный сварочный аппарат со сварочным током до 160÷200 А. Цена на эти приборы в наши дни может считаться вполне доступной, при правильном обращении аппарат прослужит долгие годы. И, кстати, поможет сэкономить даже более крупные суммы, так как приглашение по любому поводу сварщика со своим оборудованием – стоит недешево.

Умение самостоятельно выполнить сварку металла – решает множество проблем

В повседневной жизни загородного дома необходимость выполнения различных сварочных работ возникает очень часто. Оптимальный вариант, безусловно – приобрести собственное оборудование и иметь навыки работы с ним. Как правильно выбрать подходящий сварочный аппарат, и как начать освоение основных приемов выполнения сварочных работ – читайте в специальной публикации нашего портала.

• Угло-шлифовальная машинка («болгарка») и набор кругов для работы с металлом – для резки и для шлифовки.
• Шуруповерт – этот инструмент поможет быстро и без особых усилий зафиксировать листы профнастила на металлическом каркасе.
• Чертилка поможет при разметке деталей для металлической конструкции. В отличие от карандаша или маркера, чертилка дает четкие правильные линии, по которым легко производить резы.
• Также для разметки потребуются металлическая линейка, рулетка, строительный угольник и уровень.
• Струбцины – эти приспособления необходимы при сборке каркаса, при установке петель и замка калитки.
• Садовый бур диаметром 200÷250 мм поможет не только быстро и легко пробурить отверстие для установки несущих столбиков калитки, но и значительно сэкономить на сыпучих стройматериалах. Это объясняется тем, что яма, выкопанная лопатой, всегда будет намного шире, а значит, она потребует большего объема раствора, которым закрепляют несущие стойки.
• Если в хозяйстве нет бетономешалки, то необходимо подготовить емкость для замешивания бетона. А качественно перемешать раствор в таком случае может помочь строительный миксер. Электродрель с насадкой-миксером с такой задачей вряд ли справится.
• Лопаты, совковая и штыковая – для земляных работ, а также для перемешивания бетона. Если это будет выполняться вручную.
• Лом – этот инструмент используется и для выкапывания котлованов под столбы (если по пути бура попадается плотная порода), и для трамбовки щебня вокруг несущих стоек, и для «штыкования» — удаления воздушных пузырей из раствора после его заливки в ямы.

Узнайте, как сделать буровую установку своими руками, а также ознакомьтесь с несколькими интересными моделями, из новой статьи на нашем портале.

Составление проекта и подготовка необходимых материалов

Подготовив инструменты, можно переходить к приобретению материалов для изготовления калитки. А подсчитать, сколько и чего потребуется, будет несложно по заранее составленному чертежу-проекту.

Как правило, большинство мастеров придерживается стандартных размеров калитки – так, ее ширина обычно составляет 1000÷1100 мм, а высота – 2000 мм. Однако, параметр высоты створки можно выбрать произвольно, ориентируясь на высоту ворот и забора. К тому же существуют разные конструкции каркаса калитки, от этого будет зависеть и количество материала, приобретаемого для ее изготовления.

Самый, пожалуй, простой вариант – сплошная створка калитки из профилированного листа

Так, дверца калитки может быть сплошной, то есть полностью закрытой листом профнастила.

Сплошной лист закрывает только центральную часть калитки, а сверху и снизу сварены решетки

Некоторые же самодеятельные мастера выбирают индивидуальные конструкции, имеющие горизонтальные или вертикальные проемы, которые закрываются решетками, сваренными из арматурных прутьев, из квадратов или полос металла.

Центральная вертикальная вставка, контрастирующая с основным покрытием, красиво выделяет калитку на общем фоне ограждения

Получается весьма оригинально, когда металлический профильный лист комбинируется с другими материалами — это может быть поликарбонат, дерево или пластик.

Кованые вставки – это и украшение калики, и одновременно – усиление ее каркаса

Еще один вариант конструкции — это сочетание профнастила со вставками из кованых элементов, которые не только делают конструкцию декоративной, но и придают ей дополнительную жесткость.

Каркас калитки тоже можно сделать по-разному, главное – чтобы он был жестким и идеально ровным. Жесткость конструкции достигается горизонтальными перемычками (лагами) и диагональными вставками (ребрами жесткости). Последние могут проходить через всю конструкцию каркаса, или же пересекать каждый из его сегментов, на которые он разделен поперечинами.

Каркас усилен диагональной решеткой, сваренной из арматурных прутьев

Здесь же можно привести пример ребер жесткости, которые изготавливаются из арматурных прутьев, которые монтируются в виде решетки. Такие ребра привариваются к внутренним поверхностям труб каркаса, который должен обязательно иметь горизонтальную поперечину, которая свяжет между собой вертикальные стойки конструкции, снимая с них нагрузку. Такая решетка сделает калитку или ворота более прочными, так как металлический профилированный лист имеет небольшую толщину и легко сминается даже от сильного удара рукой.

И все же для примера давайте рассмотрим наиболее простую и распространенную конструкцию калитки из профнастила на металлическом каркасе.

Чертеж часто используемой схемы калитки из профнастила на металлическом сварном каркасе

1 – опорные столбы, одновременно являющиеся и вертикальными стойками «коробки» калитки. Для их изготовления чаще всего используется профильная труба сечением 60×60 мм (реже 80×80). Длина стоек сразу выбирается такой, чтобы их хватило на заглубление в грунт и на расчетную высоту калитки.

Понятно, что калитка никогда не бывает «сама по себе». То есть ее опорные столбы одновременно могут являться столбами забора или ворот.

2 – под столбы выкапываются ямы необходимой глубины. Если грунт плотный, то достаточно пробурить скважину глубиной 900 мм. Если же участок расположен на глинистом грунте, с предрасположенностью к морозному вспучиванию, то заглублять столбики необходимо не менее, чем на 1200 мм. Окончательная фиксация столба в яме производится с помощью бетонного раствора и песчано-гравийной забивки – об этом будет идти речь далее.

Понятно, что заглубление опорных столбов напрямую влияет на количество приобретаемого материала, то есть на длину металлической трубы, а также требуемый объем песка, цемента и щебня.

3 – Для прочности опорные стойки лучше всего связать сверху перемычкой. Ее изготавливают из трубы того же сечения, что и сами стойки.

Кстати, нередко стараются примеры, когда такую перемычку делают и по нижней границе проема под калитку. Материала для этого потребуется немного – всего дополнительный метр, ну а прочность получаемой конструкции от такого дополнения только выигрывает. Правда, получается порожек, но к нему быстро привыкаешь.

4 – Вертикальные стойки каркаса самой двери калитки часто изготавливаются из профильной трубы 40×25 мм – этого бывает вполне достаточно. Из такого же материала готовятся заготовки для горизонтальных перемычек (лаг) сверху и снизу каркаса (поз. 5), и для одной или более, горизонтальных или диагонально расположенных усиливающих (поз. 6).

Размеры заготовок обычно принимают равными по длине и ширине двери калитки, так как сборка чаще всего предполагает стыковку и сваривание деталей с подрезанными под углом в 45 градусов краями.

Обычный принцип стыковки и сварки перпендикулярных деталей каркаса калитки

Кстати, и для опорных стоек, и для рамы каркаса нередко практикуется использование профильных труб двух разных сечений. Получается «ступенька», которая может быть полезна и на «коробке» калитки – по прямой аналогии с обычной дверной коробкой, и на самой раме, так как позволяет сделать монтаж профлиста в раму более эстетичным.

Рама каркаса калитки, сваренная из профильных труб двух размеров: 40×40 и 20×20 мм, что позволяет произвести фиксацию профлиста изнутри – снаружи крепежные элементы будут не видны.

7 – лист профнастила необходимых размеров. Чаще всего применяются модели профнастила с невысокой волной, порядка 8 ÷ 10 мм. Толщину желательно использовать побольше – от 0.6 до 0.9 мм.

8 – для шарнирного соединения калитки с ее «коробкой», то есть, по сути, для того, чтобы дверца свободно открывалась, обычно используют точеные металлические петли. Для калитки из стального каркаса и обшивкой из профлиста будет вполне достаточно петель диаметром 30 мм.

Такие петли несложно приобрести у мастеров-токарей на хозяйственных рынках. Проследите, чтобы внутри был установлен шарик – с подобным «подшипником» петля работает намного легче и ровнее

9 – ручка, которая устанавливается по желанию или при необходимости.

10 – задвижка или щеколда;

11 – если есть необходимость закрывать калитку от несанкционированного входа посторонних, то устанавливается еще и врезной замок.

Замок подобного типа вполне подойдёт для установки на калитке

Естественно, все стальные детали после проведения сварочных работ (а некоторые – и до их начала) необходимо обработать антикоррозионными средствами. Поэтому потребуется приобрести битумную мастику или лак – для обработки нижней части опорных стоек, которые будут углублены в грунт. А все наружные детали конструкции после окончательной сварки и зачистки должны быть обработаны антикоррозионной грунтовкой , а затем покрыты атмосферостойкой краской для внешних работ.

Подготовив все необходимое можно переходить к установке опорных стоек.

Проведение монтажных работ

Установка опорных стоек калитки

Опорные элементы конструкции должны быть установлены идеально вертикально, закреплены в грунте прочно, так как на них будет выпадать довольно-таки высокая нагрузка, которую они должны спокойно, без деформации выдерживать на протяжении не одного десятка лет.

Пошаговая иллюстрированная инструкция по установке стоек

Кстати, заполнение раствором всей скважины, от дна до верха, не всегда является правильным решением, так как на такую конструкцию будут очень сильно влиять силы морозного вспучивания грунта. В неблагоприятных условиях нередко поступают так – бетонная заливка производится только в нижней части опоры, на уроне промерзания грунта и ниже его. А верхняя часть после схватывания бетона плотно забивается песчано-гравийной смесью, которой силы вспучивания уже не страшны.

Еще один важный нюанс – совершенно не лишним будет заполнить саму стойку (профильную трубу) бетонным раствором. Это даёт и весомую «прибавку» к несущей способности опоры, а кроме того – полость трубы получает защиту от коррозии. Выполнить это – несложно, бетона также потребуется не столь много, так что лучше этот вопрос не игнорировать.

Два упомянутых выше нюанса хорошо изложены в отдельной статье нашего сайта.

Как можно установить металлические стойки для забора, ворот, калитки?

От надежности основания напрямую зависит прочность и долговечность создаваемого ограждения. Подробно, буквально – пошагово, с освещением некоторых важных нюансов, процесс установки стоек показан в статье нашего портала, посвященной самостоятельному строительству забора из профнастила.

Ранее уже обращалось внимание на то, что если каркас калитки планируется сделать тяжеловесным, то есть, например, каждый из его элементов будет состоять из двух профильных труб или же общая высота будет составлять более 2000 мм, то рекомендуется опорные стойки связать в верхней части перекладиной. Такая конструкция будет более жесткой и поможет немного снять нагрузку с опорных стоек. Не возбраняется такую же перемычку разместить и по низу.

Калькулятор расчета количества бетона для установки стоек и ингредиентов для его изготовления

Предложенный ниже калькулятор позволит быстро подсчитать, сколько бетонного раствора марки М200 потребуется, чтобы установить одну стойку-опору калитки.

• В программе расчета предусмотрена возможность изменять высоту бетонной заливки скважины.
• Кроме того, можно включить в общее количество бетона тот объем, который потребуется для полного заполнения полости трубы. При выборе этого пункта появятся дополнительные поля ввода данных. Учитывая то, что для стоек могут применяться различные трубы, в алгоритм расчета заложены параметры наиболее подходящих для этой цели типоразмеров квадратных, прямоугольных и круглых труб.
• Ответ будет выдан как в общем количестве бетона, так и с раскладкой по ингредиентам – цементу ПЦ400, песку, гравию и воде. Количество ингредиентов оценивается в массе и в объеме.

Перейти к расчётам

Понятно, что такой калькулятор вполне может использоваться не только для калитки, но и для любых ограждений с опорными стойками из труб.

Изготовление калитки

В то время, пока бетон под стойками будет застывать и набирать прочность, можно заняться изготовлением каркаса калитки.

Будет рассмотрена вот такая модель – с диагональными усилительными ребрами жёсткости

Общие рекомендации

Перед началом работ стоит уточнить некоторые нюансы, связанные с подготовкой рабочего места, элементов конструкции и выполнением сварочных работ.

• Изготовление каркаса калитки лучше всего производить на ровной горизонтальной поверхности, имеющей достаточно большой размер для того, чтобы он на ней мог свободно разместиться. Идеальным вариантом будет сварочный стол, но его имеют в своем распоряжении, как правило только профессиональные мастера. Поэтому, в большинстве случаев, для создания места, где будут проводиться работы, используются подручные средства, например, временные подставки под углы каркаса. Желательно, конечно, постараться добиться, чтобы при работе монтируемый каркас расположился горизонтально.
• Работы должны производиться по заранее составленному чертежу с указанием размеров.
• Участки резов на металлических заготовках должны быть освобождены от заусенцев и тщательно зачищены.
• Необходимо помнить, то металл при нагреве расширяется, а затем, при остывании сужается. Поэтому после проведения каждого из этапов работ требуется обязательно производить контрольные измерения углов, длины конструкции, проверять правильность взаимного расположения деталей.
• Если для изготовления калитки используется металл, покрытый налетом ржавчины, то перед сваркой его рекомендовано тщательно очистить, что позволит делать сварочные швы более аккуратными и качественными.
• При соединении деталей сваркой, их, по возможности, необходимо зафиксировать в нужном положении струбцинами.
• Чтобы каркас не «повело», и он получился ровным, рекомендовано делать сварочные швы с небольшими остановками, чтобы давать им время на остывание.
• Нельзя забывать и о собственной безопасности, поэтому работы должны производиться только в сварочной маске, в специальном защитном костюме, перчатках-крагах, в прочной, полностью закрывающей ноги обуви.

Сборка калитки из профлиста — пошагово

Кстати, существуют и другие варианты сборки каркаса калитки и ее обшивки. Каждый мастер решает сам, какой из них подходит больше для конкретного случая.

Чтобы определиться с выбором, стоит еще перед закупкой материала тщательно продумать, проанализировать несколько проектов будущего сооружения. Лучше, если в чертеж будет включен весь комплекс, включающий не только калитку, но и ворота, а также часть примыкающего забора. Тогда можно представить, как эта композиция будет выглядеть в реальности.

Если калитку сделать необходимо, а навыки сварщика отсутствуют или явно недостаточные, или нет возможность найти аппарат, пригласить профессионала, заказать готовое изделие в слесарной мастерской, то можно воспользоваться другим вариантом изготовления каркаса.

Специальный хомут-тройник для создания соединения профильной трубы

Для этой цели в строительных магазинах, кроме квадратной профильной трубы, можно приобрести специальные скрепляющие детали – это хомут-тройник для фиксации двух перпендикулярных элементов конструкции, и так называемый «краб», предназначенный для создания узла пересечения профильных труб под прямым углом.

Тройники и «крабы» позволяют без использования сварки собирать достаточно сложные и прочные металлоконструкции

С помощью оптимально подобранных крепежных элементов для труб и правильного расположения профилированных листов на поверхности созданной каркасной конструкции, можно и без сварки сделать достаточно прочную створку калитки. Однако, все остальные инструменты, кроме сварочного аппарата, подготовить все-таки придется.

Узнайте, как сделать ворота из профлиста своими руками с пошаговой инструкцией, из новой статьи на нашем портале.

Логичный вывод: при желании любая работа вполне может быть выполнена самостоятельно, только нужно подобрать для ее проведения доступные технологические приемы.

В завершение статьи – обзорное видео, в котором показывается монтаж забора из профнастила с воротами и калиткой.

Видео: Установка забора, калитки и ворот из профильной трубы и профнастила

Ворота из профильной трубы своими руками

Въездные ворота на территорию, которая прилегает к частному дому, должны иметь прочную надёжную конструкцию, эстетичный внешний вид, соответствовать высоте и виду ограждения, обеспечивать удобный проезд автотранспорта. В зависимости от личных предпочтений застройщика и особенностей участка, выбирают более простую в изготовлении распашную или откатную конструкцию.

Преимущества использования профильной трубы для ворот

Стальная труба с квадратным или прямоугольным профилем – востребованный вариант для изготовления каркасов ворот, благодаря:

• возможности создать прочную и жесткую конструкцию;
• эстетически привлекательному внешнему виду;
• возможности выбора наиболее удобной сборки с помощью сварки или резьбовых соединений;
• небольшой массе пустотелого профильного проката;
• простоте обработки.

Проектирование ворот из профильной трубы

На этапе проектирования выбирают тип конструкции – откатной или распашной. И распашная, и откатная модели могут изготавливаться одно- или двустворчатыми. Для самостоятельного изготовления обычно выбирают традиционный распашной вариант.

• При выборе распашной конструкции необходимо определить, достаточно ли места для открытия створок.
• Откатная конструкция имеет нижнюю или верхнюю опору, которая служит направляющей для перемещения створки. Во втором случае верхняя направляющая ограничивает транспорт по верхнему габариту.

Совет! Более дешевой является конструкция с нижней направляющей. Но при выборе такой модели понадобится постоянный уход за каналом, в котором скапливаются грязь, снег, лед.

При определении размера створки учитывают парусность материала. Если для данной местности характерны сильные ветры, то изготавливать большие по площади элементы из сплошного листа не рекомендуется. К тому же крупногабаритные створки оказывают значительную нагрузку на каркас, что требует увеличения профиля трубы или ее усиления. Это приведет к усложнению монтажных работ и повышению расходов на материалы.

Расстояние между опорными столбами должно быть достаточным для проезда автомобиля или другого транспорта. Обычно для легкового авто предусматривают суммарную ширину створок – 3 м. Если в конструкции имеется калитка, то ее ширина, как правило, равна – 750-1000 мм. Высота выбирается примерно равной высоте забора, рекомендуемая разница – не более 200 мм.

Для нахождения дистанции между опорами учитывают ширину створок и зазоры, запланированные для расположения навесов и свободного поворота створок.

Выбор материалов для распашных ворот

Примерный перечень основных и вспомогательных материалов:

• Для изготовления каркаса створок и калиток стандартных габаритов востребован трубный прокат квадратного сечения 30х30 мм, 40х40 мм, 50х50 мм или прямоугольного – 40х20 мм, с толщиной стенки – 1,5-2,0 мм. При высоких ветровых нагрузках рекомендуется использовать прокат большего сечения, например 60х30 мм.
• Опоры изготавливают из профильной трубы с сечением 150х150 мм и толщиной стенки 3-4 мм. При определении количества проката учитывают глубину промерзания грунта в конкретном регионе. Узнать эту величину можно с помощью онлайн-калькулятора, в котором учитывают не только климат региона, но и тип грунта.
• Ребра жесткости изготавливают из профильной трубы 20х20 мм.
• Для заполнения каркаса используют плоский или профилированный стальной лист, поликарбонат, деревянные детали. Для светопрозрачных пролетов ворот, изготовленных своими руками, могут использоваться профильные трубы малого размера или кованые детали.
• Комплектующие: навесы, замок, засов, щеколда.
• Крепежные элементы, применяемые для крепления облицовочного материала к каркасу. Для фиксации профилированного листа используют специальные саморезы с прокладкой и головкой, имеющей цвет, подобный или одинаковый с профнастилом. Шаг расположения крепежа – примерно 300-400 мм.
• Составы для антикоррозионной и декоративной обработки металлоконструкции – предварительной (грунт) и финишной (эмаль).

Какой инструмент необходимо приготовить?

• Инструменты для выполнения разметки и замеров – рулетка, уровень, уголок.
• Для резки трубного проката – углошлифовальная машинка («болгарка») с отрезным кругом по металлу. Этот же инструмент в сочетании с зачистным кругом потребуется для зачистки сварных швов.
• Электродрель со сверлами, соответствующими диаметру крепежа.
• Сварочный аппарат – трансформатор или инвертор. Покрытые электроды диаметром 3 мм.
• Валик, краскопульт или кисть для обработки антикоррозионным покрытием.

Изготовление ворот с применением сварочного аппарата

Предварительные мероприятия:

• Перед изготовлением ворот своими руками необходимо составить чертежи, учитывающие нюансы конструкции из профильной трубы и размеры приобретаемого проката. Это позволит добиться минимальных отходов. Окончательные размерные параметры створок определяют после установки стоек.
• Составление перечня необходимых материалов: как основных, так и вспомогательных, – с указанием количества.

Этапы сборки и монтажа ворот

• Разметка элементов с помощью рулетки и мела.
• Створки собирают на горизонтальной ровной поверхности. Детали фиксируют струбцинами или другим способом. Горизонтальность расположения проверяют строительным уровнем, диагонали промеряют рулеткой, углы – угольником.
• Перед тем как окончательно сварить каркас ворот на забор, элементы профильных труб соединяют прихватками, проверяют диагонали. Скрепляют конструкцию укосинами из профильной трубы малого диаметра или стальных уголков толщиной 3-4 мм со сторонами по 100 мм. Прихватывают ребра жесткости. Производят финишные сварочные работы.
• Для монтажа опор изготавливают шурфы глубиной, равной величине промерзания грунта для конкретного региона плюс 200 мм. На дно укладывают песчано-гравийный дренажный слой толщиной до 200 мм.
• Производят бетонирование стоек с применением армирующих элементов.
• Для улучшения декоративного вида и повышения безопасности сварные швы обрабатывают зачистным кругом (плоским или чашеобразным), установленным на болгарку.
• Приваривают части петель на створки и надевают на них вторые половины. Приставляют (с участием помощника) створки к опорам, делают отметки. Приваривают нижние части навесов к опорным столбам. Собирают конструкцию, поверяют качество открывания/закрывания.
• Установленную металлоконструкцию обезжиривают бензином или ацетоном. Поверхность сначала обрабатывают грунтовочным составом, затем эмалью валиком, кистью, краскопультом. Удобный, но достаточно дорогой вариант – использование краски в баллончике.
• Закрепляют профилированный лист саморезами.

При отсутствии сварочного аппарата и навыков работы с ним ворота из профильной трубы можно изготовить своими руками без применения сварки. С этой целью используют специальные соединительные элементы – «краб-системы», а также болты, гайки, шайбы М8. «Краб-системы» выпускают Г-, Т-, Х-образной конфигурации. Недостатком такого способа является постепенное ослабление резьбовых соединений и необходимость их периодического осмотра и подтяжки.

Совет! Замедлить самопроизвольное раскручивание резьбовых соединений позволяет использование пружинных шайб.

Ворота из профильной трубы своими руками, 2.3 из 5 — всего голосов: 3

Как сделать ворота из профильной трубы своими руками

Первое впечатление от частной усадьбы – это основательный забор и металлические ворота с калиткой. Ворота из профильной трубы поэтапно делают своими руками, если есть элементарные навыки работы с металлом и сваркой. Обычную решетку и каркас легко украсить декоративной отделкой – ковкой, накладными элементами или листовой оцинковкой, чтобы скрыть от посторонних глаз происходящее за воротами. Их делают откатными или распашными, а еще лучше – открывающимися дистанционно в автоматическом режиме.

На основе труб квадратного или прямоугольного сечения можно изготовить ворота любой сложности

Что важно знать о самостоятельном изготовлении ворот?

Самостоятельно сварить ворота из профильных труб в домашних условиях может любой домашний мастер, имеющий инструмент и минимальный опыт обращения со сварочным аппаратом. Если сварки нет, эти услуги можно заказать опытному сварщику, а своими руками  выполнить остальной фронт работ.

Окончательный результат во многом зависит от нескольких аспектов:

• удачный выбор дизайна ворот;
• грамотно сделанный чертеж (эскиз);
• качественный металл;
• хорошая фурнитура.

Внимание! Очень важны строго вертикально установленные опорные столбы, что исключит перекосы и самопроизвольное открывание ворот под собственным весом.

Самодельные ворота на металлическом каркасе изготавливают для гаража и на въезде во двор. В идеале, они должны быть выполнены в едином ключе. Даже простой дизайн, выполненный аккуратно, будет гармонировать, когда двое ворот похожи и окрашены одной и той же краской. Даже если одни ворота раздвижные, другие – распашные, но с похожей отделкой, это смотрится эстетично. Хотя они разные конструктивно, в закрытом виде смотрятся как одинаковые.

На въезде во двор можно установить откатные ворота, если для распашных недостаточно места

Изготовление ворот из профильных труб своими руками – трудоемкий процесс, предполагающий транспортировку, резку и сварку металла. Отдельно придется заниматься вкапыванием столбов. Важный момент – входные ворота лучше делать с калиткой, закрывающейся автономно, ею придется пользоваться чаще, чем воротами. Не стоит всё делать наспех, примитивно – ворота должны служить долгое время.

Как подобрать материалы для металлических ворот?

Качество материалов и грамотный выбор профильной трубы нужного сечения – залог успеха. Некоторые мастера поступают опрометчиво, делают каркас из металла, который остался от других строительно-монтажных работ. В итоге – ворота, сделанные своими руками, получаются слишком тяжелыми или перекошенными, непривлекательного вида.

Совет! Металл для каркаса должен соответствовать всем техническим параметрам, из остатков металла допустимо выполнить только отделку, молдинг и перемычки.

Заготовка прямоугольной или квадратной формы – лучший вариант для производства в домашних условиях каркаса ворот из профильной трубы и других рамных изделий. Их выпускают по техническим стандартам из углеродистого металла разных марок, оцинковки или нержавеющей стали.

Изделия из нержавеющей стали достаточно легкие, дорогие и долговечные. Под большую нагрузку такой металл не походит, зато для отделки ворот или калитки своими руками – это лучший выбор.

Профилированный прокат выпускается в разном виде:

• сварные трубы и бесшовные;
• горячекатанные и холоднокатаные.

Цельные или бесшовные трубы рассчитаны на наибольшую нагрузку. Их используют под каркас, опоры и рамные конструкции.

Для каркаса ворот берутся трубы сечением не меньше чем 40х40 мм

Недорогие заготовки вполне подходят для самостоятельного изготовления распашных ворот (или откатных) из профильной трубы:

• под опоры рекомендуется профиль 100х100 мм;
• под раму или каркас рекомендуется профиль 40×40 или 50х50 мм;
• на перемычки или решетки подходит металлический прут или обрезки труб 40х20 мм.

Подготовительный этап

Для начала определяемся с типом ворот, их можно сделать:

• ажурными;
• решетчатыми;
• коваными;
• с обшивкой из профлиста, дерева или сайдинга.

Совет! Сплошные ворота делаются для того, чтобы они скрывали происходящее во дворе от посторонних. Если есть желание демонстрировать прохожим красоту уютного дворика, то лучше сделать своими руками ажурные ворота с изящной ковкой.

Если мало опыта, то своими руками проще сварить распашные ворота – из нарезанного по чертежам профиля и металлического прута. Хороший чертеж необходим, чтобы точно рассчитать общее количество используемого материала и длину каждой заготовки. Автоматическое управление тоже должно быть запланировано на первом этапе и суммировано в расходы.

Размер ворот должен быть удобен для ежедневного пользования авто.  Минимальный проем ворот – от 3м, чтобы автомобиль легко проезжал в ворота и выезжал на улицу. По высоте каркас – не менее 1,6м. Ширина калитки должна совпадать с уровнем ворот в самой нижней точке, если оконечность делается в виде венца. Калитка должна быть удобна для прохода человека любой комплекции – от 0,75м до 1м.

Самая простая в исполнении конструкция — это распашные ворота из профнастила

Нередко сварка ворот из профильной трубы производится как часть ранее установленного забора. Общий эскиз позволяет в малейших деталях представлять конечный результат. Поэтому, каким бы ни был выбор готовой иллюстрации, придется перечерчивать для адаптации к своему двору.

Весь приобретенный металл предварительно просматривают с целью выбраковки профиля с дефектами – при нарезке он сгодится на короткие и вспомогательные детали. Места трубы с признаками коррозии перед резкой требуется зачистить наждачной бумагой или металлической щёткой.

Внимание! Распашные ворота – парное изделие, поэтому для симметрии все детали режут попарно, соблюдая размеры до миллиметра. Далее можно приступать к резке заготовок для калитки.

Детали для отделки готовят своими руками отдельно. Элементы для украшения в виде ажурной ковки можно приобрести готовые – в специализированных отделах строительных супермаркетов или в кузнечной мастерской.

После нарезки заготовок на ворота из профильной трубы своими руками понадобится арендовать сварочный аппарат или нанять специалиста. Это обходится недешево. Поэтому важно правильно организовать этап  предварительной подготовки, чтобы арендуемое оборудование не простаивало несколько дней. В любом случае, самостоятельное изготовление металлических ворот обойдется дешевле в разы, чем покупка готового изделия с монтажом. Тем более, приятно, когда собранное своими руками изделие привлекает восторженные взгляды соседей.

Второй этап: установка опор

Важное условие – абсолютная вертикальность опор, чтобы ворота не могли накрениться или самопроизвольно открываться/закрываться.

Важно правильно установить опорные столбы, чтобы ворота были устойчивыми

Качество установки стоечных опор под ворота из профильной трубы определяет их долговечность и безупречность эксплуатации. Столбцы должны быть глубоко вкопаны в землю и тщательно забетонированы, при этом не должны погружаться под весом всей конструкции.

Для установки основания ворот нужно сделать разметку под 3 ямки – 2 под створки ворот и 1 под калитку (если планируется). Конечно, калитку можно крепить на тот же столбец, что и одна половина ворот, но это создаст дополнительную нагрузку. Под опоры роют глубокие округлые ямки диаметром до полуметра и глубиной не более 1м. Дно рытвины выравнивают и засыпают щебнем с песком, хорошо утрамбовывая.

Столбы располагают строго вертикально в яме, обсыпая щебнем или бутовым камнем под раствор бетона. После небольшого слоя выверяют вертикаль и окончательно заливают бетоном доверху. Получится некое подобие фундамента под каркас.

Внимание! На эту конструкцию нельзя навешивать ворота из профильной трубы, пока раствор не затвердеет полностью. В зависимости от температуры и качества цементной смеси, для этого потребуется 3-5 суток в летнюю погоду. Если прочность монтажа основы ворот очевидна, переходят к сборке своими руками основных деталей.

Третий этап: сборка створок ворот

Главная задача при сборке своими руками — сварить надежную раму для распашных ворот из профильных труб.

Сварочные работы нужно выполнять аккуратно, чтобы внешний вид ворот был эстетичным

Общая эстетика будет зависеть от точности разметки и соблюдения расстояния между металлическими отрезками, образующими равные промежутки. Второй аспект – эстетичные сварочные швы каркаса без грубых наплывов с обработкой от заусениц. Это обеспечит безопасность при пользовании воротами и калиткой.

Со сварочным аппаратом лучше работать на открытом воздухе, обеспечив его питание. Обязательно соблюдать технику безопасности – в спецодежде и защитной маске. На площадке для сварки не должно быть легко воспламеняющихся предметов, на которые может попасть искра или окалина.

Когда готова рамная конструкция вороток, к каркасу приваривают остальные конструктивные элементы. Готовые ворота должны крепиться на петли, и от качества их приваривания к столбам зависит функциональность и надежность всего сооружения. Хорошо установленные петли не должны скрипеть и заедать. Когда петли готовы, переходят к навешиванию всех частей – калитки и створок ворот.

Завершающий этап – обезжиривание, грунтовка и окрашивание. Откатные или раздвижные ворота своими руками делают примерно так же, но нужны направляющие и ролики для обеспечения движения створок. Эти детали также монтируются строго по уровню, без перекосов иначе ворота просто не откроются.

Изготовление ворот из профильной трубы своими руками

Участки, прилегающие к жилым домам, стандартно обносятся ограждением с последующей установкой ворот. Это достаточно громоздкое и тяжелое оборудование, для монтажа которого необходима спецтехника. На небольших территориях неудобно и сложно выполнять подобную работу, да и затраты человек несет немалые. Изготовление ворот из профильной трубы в самостоятельном порядке станет верным решением.

Ворота из подобного материала имеют свои нюансы

Правильный выбор материала

Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:

• нержавеющими;
• оцинкованными;
• углеродистыми.

Металлопрофиль, изготовленный из нержавеющей стали, отличается незначительным весом, подходит для создания мебельных каркасов. Углеродистая или оцинкованная сталь используется при изготовлении долговечных и надежных каркасов для ворот.

Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.

В этом видео вы подробнее узнаете, как сделать ворота:

Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.

Подробная инструкция по сборке ворот

Прежде чем приступать к работе, необходимо подготовить соответствующие инструменты. При желании самостоятельно сварить ворота из профильных труб нужно пройти ряд последовательных этапов:

• снятие замеров будущей конструкции;
• создание эскиза, чертежа;
• приобретение необходимых для работы материалов;
• сборка и монтажные мероприятия.

Если есть транспортное средство, очень важно создать конструкцию, свободно пропускающую автомобиль. Стандартные размеры для ворот, через которые предстоит проезжать легковой машине, представлены показателями в 3 м (длина) и 1,5 м (высота). Что касается прилегающей калитки, ее параметры будут идентичны за исключением ширины, она изменится на 0,75 м.

Часто воротная конструкция монтируется на участке, где уже присутствует готовое ограждение. В таком случае ее высота должна рассчитываться исходя из параметров имеющегося забора. Перепад по высоте в таком случае не превышает показатель в 30 см. Обычно расстояние, которое оставляется между столбами опорного типа под будущую каркасную установку, составляет шаг в 3 м.

Чертеж и его построение

Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:

• толщина используемых труб;
• размеры готовой конструкции;
• промежуток между опорными столбами;
• замеры вспомогательных частей, дополняющих общую конструкцию.

Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.

Не забываем составить чертёж

Если предполагается возведение массивной конструкции, она нуждается в достаточном количестве распорок. Ворота с обшивкой из оцинкованной стали или металлопрофиля оснащаются усиленными каркасными элементами, которые обеспечивают защиту от резких температурных перепадов, сильного ветра.

Подготовка материалов и оборудования

Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:

1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.

При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:

• дрель;
• сварочная установка вместе с электродами;
• уровень, рулетка, уголок для выполнения точных замеров;
• болгарка;
• кисточки;
• шлифовальное устройство, необходимое для работы со швами.

Выбор материалов и инструментов на рынке огромен. При самостоятельном выполнении ворот для приусадебного участка каждый человек без труда сможет приобрести необходимую продукцию.

Монтаж конструкции

Ворота из металлопрофиля отличаются надежностью. Они прослужат длительное время, если при монтаже соблюдены не допущено ошибок:

1. Приобретенный металл нарезается с помощью болгарки по предварительно созданным эскизам. Рекомендуется заготовить материал в количестве, на пару метров превышающем предварительные подсчеты.
2. Металлопрофильный срез обязательно зачищается шлифовальным инструментом. Таким способом устраняются появившиеся зазубрины и сколы. Участки со ржавчиной также тщательно обрабатываются. Таким способом продлевается эксплуатационный срок каркаса, облегчается его монтаж.
3. Грунтовые работы. Под опорные столбы предварительно готовятся ямы. Их диаметр должен превышать обхват трубы примерно на 10 см. Глубина ямы должна быть не менее 1 м. Для усиленного крепежа опор в выкопанные углубления помещается песок со щебнем, все это заливается бетонным раствором.
4. Проведение сварочных мероприятий. Нарезанные металлические фрагменты собираются в единое изделие. Работа выполняется с одного из углов, предполагает создание цельной прочной рамы. Точность углов определяется посредством уровня. Недопустимо наличие даже минимального перекоса.
5. На готовом каркасе отчетливо просматриваются швы. Их необходимо обработать надлежащим образом, придав конструкции законченный вид и обеспечив защиту окружающих от травмирования острыми краями, заусенцами.
6. Далее устанавливается крепеж. На раму со створками и опорные столбы напаиваются петли, на которые и насаживаются готовые ворота.
7. При необходимости каркасная конструкция окрашивается. Перед этим рабочая поверхность зачищается и обезжиривается.

Установка замка и обшивочного материала допустима только после полного высыхания красящего слоя.

Выбор обшивки

На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

Беспроигрышный вариант — профнастил

Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

Дерево — вне моды и времени

Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

Металлическая отделка

Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

Это интересно: изделия из профтрубы.Металлическая отделка имеет ряд нюансов

Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.

Ворота из профильной трубы: преимущества и изготовление своими руками (22 фото)

08.10.2017

При возведении ограждения встает вопрос о покупке и установки ворот. Существует множество вариантов таких изделий на основе различных материалов и конструкционных решений. Ворота из профильной трубы позволяют значительно уменьшить трудоемкость и материальные затраты на изготовления. К тому же они прекрасно сочетаются как с деревянным, так и с металлическим забором. Ворота из данного материала отличаются высоким показателем прочности и долговечности. К тому же можно заказать готовое изделие или выполнить его самостоятельно, используя для этого простые инструменты и недорогие материалы.

Преимущества и недостатки профильной трубы для ворот

Ворота из профильных труб пользуются огромной популярностью благодаря отличным эксплуатационным характеристикам данного материала. К основным преимуществам профильной трубы относится:

• Долговечность. Материал с легкостью выдерживает даже значительную нагрузку без потери внешних и эксплуатационных качеств. Такие ворота способны прослужить несколько десятков лет, не требуя особого ухода.
• Доступная стоимость. Использование профтруб для изготовления ворот – один из наиболее доступных вариантов.
• Прочность. При покупке или изготовления изделия из профтрубы высокой прочности конструкция получается негнущейся.
• Малый вес. Благодаря небольшому весу материалов, постройка ворот не требует использования серьезного фундамента. К тому же транспортировка и установка ворот также не вызовет проблем.
• Высокий показатель эстетичности. Ворота, сделанные из профильной трубы, выглядят современно и красиво.
• Удобство изготовления. В прямоугольную трубу удобно вкручивать саморезы. С самостоятельным изготовлением ворот может справиться любой человек, который умеет пользоваться сварочным оборудованием и болгаркой.

Несмотря на явные преимущества изготовления ворот из профильной трубы, данный материал обладает и определенными недостатками. К ним относится:

• Подверженность коррозии. Под воздействием высокой влажности и атмосферных осадков профильная труба подвержена коррозии.
• Риск появления перекосов. Если ворота изготовлены при помощи резьбовых соединений, во время интенсивной эксплуатации могут появиться перекосы внутри конструкции.
• Сложность окрашивания. Описываемую или круглую трубу достаточно сложно красить или покрывать эмалью.

Однако, если приобрести или самостоятельно сделать ворота из профнастила, используя при этом качественные материалы и соблюсти все нюансы, такие конструкции прослужат долго без потери внешних качеств и эксплуатационных характеристик.

Выбор профильной трубы для ворот

При выборе заготовок для изготовления ворот, в первую очередь, необходимо определиться с типом стали. Она может быть оцинкованная, углеродистая и нержавеющая. Последний вариант редко применяется из-за высокой стоимости. Для ворот эконом-класса чаще всего приобретается углеродистая сталь. Если требуется более высокие показатели прочности и долговечности, можно взять оцинкованную.

Профильные трубы также бывают бесшовными или сварными. Последний вид может быть холодно- или горячекатаным. Бесшовные для таких конструкций практически не применяются, а горячекатаные имеют низкую точность.

Таким образом, лучшим вариантом станет прямоугольная профильная труба из углеродистой стали холоднокатаной сварки.

Расчет конструкции

Несмотря на простоту конструкции, необходимо знать, как правильно сварить ворота. Первым этапом являются подготовительные мероприятия, включающие в себя расчет конструкции. На этапе проектирования следует учесть такие моменты:

1. Конструктивные особенности. Это могут быть откатные или распашные ворота, имеющие ручное или автоматическое управление.
2. Обшивка каркаса. Для нее могут использоваться профильные листы, дерево, поликарбонат, сетка или металл.
3. Необходимые замеры. Тщательность выполнения замеров позволит без проблем выполнять въезд на территорию приусадебного участка. При этом должна быть учтена площадь для открытия ворот в случае выбора распашных конструкций.
4. Создание чертежа. Разработка чертежа проводится с учетом замеров и особенностей конструкции, учитывая калитку, точки фиксации, присоединение автоматической системы управления, а также необходимости использования ребер жесткости и элементов усиления.

При соблюдении всех этапов разработки чертежа можно точно понять потребности в материалах и другие нюансы. Дополнительно следует учитывать и такие моменты:

• для въезда легкового автомобиля длина створок должна составлять минимум 3 м;
• размер калитки должен составлять около 90 см;
• высота не должна отличается от высоты забора более чем на 15-20 см;
• стойки следует предварительно забетонировать или прикрепить к стойкам забора.

После расчета конструкции требуется подготовить материалы и инструменты для ее изготовления. К материалам относятся профильные трубы, обшивочный материал, замки и элементы фиксации полотен, декоративные детали, грунтовка и эмаль.

К необходимому оборудованию следует отнести сварочный аппарат, дрель, болгарку, молоток, рулетку, уголок, уровень, шлифовальный круг, напильник и кисточки для нанесения грунтовки и краски.

Пошаговая инструкция по изготовлению ворот из профильной трубы

Многих владельцев приусадебных участков интересует, как сделать ворота из профильной трубы, которые будут полностью отвечать их требованиям.

Если изготовить ворота из профильных труб своими руками, можно не только сэкономить, но и изготовить изделия, которые будут соответствовать необходимым показателям прочности, надежности, безопасности и эстетичности.

При изготовлении крайне важно руководствоваться предварительно разработанной документацией, а также строго соблюдать последовательность операций. Работы можно провести с помощью сварочного оборудования или с применением резьбовых крепежных систем. Каждый из вариантов обладает своими преимуществами и особенностями.

Сварная конструкция

Каркас ворот из профильной трубы чаще всего выполняется при помощи сварки. Основные этапы работы:

• нарезка заготовок согласно размерам чертежа;
• зачистка участков среза;
• сортировка заготовок по типам и размерам;
• закрепление опорных столбов;
• раскладка заготовок на ровной поверхности;
• на угловые соединения необходимо приложить косынку, чтобы крайние рамки совпали;
• сварка металлоконструкции;
• крепление поворотных петель к опорным стойкам;
• обработка швов, чтобы обеспечить конструкции безопасность и привлекательный внешний вид;
• навешивание полотна ворот на петли;
• обработка ворот грунтовкой для их защиты от коррозии;
• нанесение финишной эмали;
• крепления профлиста при помощи саморезов;
• установка замков, задвижек и стопорных элементов.

Сварные ворота из профильной трубы своими руками отличаются высоким показателем прочности и долговечности, поэтому при наличии навыков работы со сварочным оборудованием рекомендуется использовать именно этот метод производства ворот.

Изготовление ворот из профтрубы с резьбовым креплением

Однако далеко не все умеют пользоваться сварочным аппаратом. В таком случае отличные ворота делают и на основе резьбовых креплений. Для изготовления таких ворот потребуются болты, гайки, шайбы и соединительные элементы. В данном случае рекомендуется использовать пружинные шайбы, преимущество каких заключается в предотвращения самопроизвольного отвинчивания. Среди необходимых инструментов следует выделить гаечные ключи нужного диаметра и дрель.

Этапы работы практически не отличаются от процесса изготовления конструкции со сваркой, поэтому стоит отметить только отличия определенных работ:

1. использование соединительных элементов для крепления профтруб;
2. для соединения угловых косынок и каркаса следует предварительно просверлить отверстия;
3. в местах соединения профильных элементов следует использовать специальные накладки для резьбового крепления;
4. для крепления поворотных петель следует использовать гайки и болты, которые устанавливаются в предварительно изготовленные отверстия.

При интенсивной эксплуатации ворот из профтрубы, которые были изготовлены без сварки, резьбовое крепление может ослабнуть, поэтому нужно периодически контролировать степень затяжки.

Ворота из профильной трубы отличаются легкостью, простотой изготовления и монтажа, эстетичным внешним видом, прочностью и долговечностью. Однако чтобы они отвечали требованиям надежности и безопасности, для изготовления таких ворот нужно использовать материалы высокого качества.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них



Ворота для гаража своими руками

На строительном рынке можно найти различные варианты гаражных ворот в разных ценовых категориях, удовлетворяющих запросы любого потребителя. Однако, всегда, находятся умельцы, желающие изготовить ворота для гаража своими руками, тем более если под рукой для этого есть сварочное оборудование. Одни хотят сэкономить, другие просто все делают своими руками. В статье представлена инструкция по изготовлению распашных ворот для гаража.

Фото 1. Распашные ворота без калитки

Распашные ворота – наиболее простые в изготовлении, пригодные для оборудования ими гаража. Для изготовления потребуется умение пользоваться сварочным оборудованием, слесарным инструментом.

Материалы и инструменты:

• Профильная труба удобного размера для изготовления рамы ворот;
• Профильная труба для изготовления каркаса створ и ребер жесткости ворот;
• Угольник металлический;
• Петли гаражные по три на каждую створку ворот;
• Листовой металл толщиной 2-3 мм;
• Металлический прут;
• Металлический профиль;
• Сварочный аппарат и электроды;
• Наличие электричества или электрогенератор, с мощностью, достаточной для работы сварочного и другого оборудования;
• Болгарка с отрезными и шлифовальными кругами;
• Шлифовальная машинка;
• Рулетка;
• Угольники большие слесарные металлические;
• Уровень (ватерпас);
• Дрель и сверлильный станок с набором сверл по металлу;
• Шуруповерт и набор саморезов;
• Утеплитель;
• Фанера или другой аналогичный материал;
• Грунтовка и краска для наружных работ;
• Кисти или валики для окрашивания;
• Монтажная пена.

Размеры ворот для гаража своими руками определяются в соответствии с габаритами автомобиля под который изготавливают ворота для гаража своими руками. В качестве рамы и каркаса используем профильную трубу. Ворота, для упрощения работы, будут без калитки. Впрочем сделать её несложно, освоив основные этапы работы, для этого даже не понадобится чертеж.

Фото 2. Профильная труба, из которой изготовим раму и створы ворот.

Изготавливаем каркас для ворот

Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.

Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.

Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.

Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.

Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности. Важно добиться идеального выравнивания труб. Если на этом этапе допустить оплошность исправить её, без использования кувалды, будет практически невозможно. После надежного соединения и шлифования сварочных швов.

Фото 5. Не менее важно проверять углы рамы, нельзя допускать перекосов.

Фото 6. Сверяем расстояния между противоположными углами.

Делаем опорные площадки, для крепления рамы к стене гаража, из металлических пластин. Не забудьте о том как рама будет крепиться к стене гаража. Выберите как будет лучше выполнить это крепление, сваркой к металлическим закладным или соединение, рамы со стеной гаража, анкерными болтами. В последнем случае не забывайте об отверстиях для анкеров.

Изготавливаем створы ворот

Створы ворот должны быть в единой плоскости с рамой. Для удобства работы со створами, временно приварим опоры снизу. Необходимо 12 металлических опор по две пластины на коротких (вертикальных) и по четыре на длинных (горизонтальных) трубах рамы. Смотри фото ниже.

Внимание! Пластину, которая видна на фотографии, необходимо сделать больше, для надежного размещения на ней деталей створ.

Фото 7. Временная соединение пластин, на которые разместим створы ворот

По внутреннему периметру рамы, на опорные пластины кладем детали створ. Правая левая створы состоят из четырех отрезков труб. Для хорошего закрывания, в будущем, между рамой и внутренней стороной створы необходимо оставить зазор. На стороне крепления шарниров – это толщина половинок дверных петель, а с других сторон 0,7 сантиметров.

Фото 8. Установка нижней створы ворот, справа виден фиксирующий упор

Если рама была изготовлена правильно, то створы ворот, повторяющие контур рамы, изготовить легко. Тем не менее, процедуру выравнивания углов и уровень повторите также тщательно (см. фото 4-6).

Фото 9. Этап соединения углов створ ворот

После надежной сварки углов для усиления конструкции дверей устанавливаем диагональные или продольные и вертикальные ребра жесткости. Их делаем также из труб или из уголков. Количество ребер необходимо для повышения надежности дверей.

Угловые швы тщательно шлифуем. Это необходимо для аккуратного соединения с металлическими листами двери.

Фото 10. Процесс шлифования сварных швов

Делаем разметку листов металла. Учтите зазоры 0,7 см между рамой и воротами, их необходимо закрыть листами металла. Учтите также, что с левой стороны серединной стороны металл отрезают заподлицо, а с правой на 2-3 см больше. Это делается для того, чтобы дверь в сомкнутом состоянии не имела щелей. Со стороны крепления петель лист приваривают встык с каркасом ворот.

Фото 11. На ровной поверхности отрезаем размеченный металлический лист

Лист прикладываем на створы ворот и привариваем к ним. Сварку выполняем на горизонтальной поверхности, поэтому предусмотрите размещение на такой высоте от пола, чтобы сварщику было удобно работать.

Фото 12. Сварщику при таком размещении конструкции ворот неудобно работать снизу

Устанавливаем петли

Последний этап сварных работ – это установка петель на ворота. Данный этап является самым сложным во всем процессе сборки ворот для гаража своими руками. От установки зависит правильность закрывания дверей. Двери можно устанавливать в горизонтальной и вертикальной плоскостях. В нашем варианте, при тяжелых воротах, установим петли при горизонтальном размещении дверей.

Вынимаем их из рамы, отмечаем расстояние на котором петли будут приварены к дверям. Обратите внимание на правильность приваривания петель к воротам. Дальнейшая работа требует смекалки и помощь для удержания створ в правильном положении, при сварке петель.

Фото 13. Сварка петель к раме.

Покраска ворот

Когда самодельные ворота для гаража собраны, необходимо придать им привлекательный внешний вид. Для этого шлифовальной машинкой с поверхностей металла снимаем окалину и ржавчину Покрываем металл грунтовкой в два-три слоя, красим эмалью, стойкой к перепадах температуры.

Устанавливаем замок

Сделать это лучше в вертикальном положении двери. Не забудьте, болгаркой, срезать упоры, на которых лежали ворота. При установке замка используйте инструкцию по его установке. Замок желательно приобрести заранее, до изготовления ворот. Возможно в конструкции замка, имеется особенность и при изготовлении ворот это необходимо учесть.

Утепляем дверь

Зимы в России достаточно суровые и для распашных металлических ворот для гаража, которые мы только что изготовили своими руками, весьма актуален вопрос утепления. В качестве утеплителя гаражных ворот используем пенопласт или более современные аналогичные панели. Делаем разметку. Ножом вырезаем куски необходимого размера. Между металлом и пенопластом желательно оставить некоторое расстояние с помощью деревянных реек. Прикрепить их к металлу можно жидкими гвоздями. Далее заполняем пространство утеплителем. Промежутки, между утеплителем, заполняем монтажной пеной. Оставшиеся мостики холода, на ребрах жесткости, закрываем фольгированным утеплителем, который приклеиваем жидкими гвоздями. Утеплителем покрывать всю поверхность дверей. Оставляем на некоторое время для высыхания клея и монтажной пены. Вырезаем по размерам фанеру, пропитываем её составом для придания устойчивости к гниению. После высыхание его крепим к створам и ребрам жесткости на саморезы.

Все, ворота готовы! Осталось установить их на место. Надеемся, прочитав статью, вы получили знания для того, чтобы уметь изготавливать распашные ворота для гаража своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как сварить гаражные ворота?

• Необходимые материалы и инструменты
• Изготовление рамы
• Как сделать каркасы створок и калитки
• Обшивка каркасов
• Установка навесов и монтаж ворот

Те, кто решил самостоятельно построить гараж, часто интересуются, как сварить ворота для него. Интерес самодеятельных строителей к изготовлению ворот своими силами понятен, так как, сделав их, владелец гаража сможет сэкономить существенную сумму. Нужно сказать, что умение обращаться со сварочным аппаратом переводит проблему возведения гаражных ворот в категорию легко решаемых вопросов. Можно даже добавить, что построить их сможет и сварщик с небольшим опытом. Чтобы ворота были сварены правильно, необходимо запастись терпением и быть аккуратным и внимательным при разметке заготовок, резке и сборке деталей, а также и при установке ворот. Пожалуй, вот и все трудности.

Гаражные ворота из металла хорошо защитят помещение от взлома.

Необходимые материалы и инструменты

Перед тем как сварить гаражные ворота, необходимо подготовить материалы и инструменты. Что касается первых, то нужно приобрести:

• стальной уголок 63 х 63 х 5 мм или профильную трубу 60 х 30 х 2 мм;
• профильную трубу 40 х 40 и 40 х 20 мм;
• листовой прокат толщиной от 1,5 до 3 мм;
• навесы;
• стальные прутья и трубки;
• материалы для антикоррозийной обработки, грунтования и покраски металла;
• замки.

Рисунок 1. Петли для гаражных ворот.

Еще могут понадобиться анкеры, если рама ворот будет крепиться к проему с их помощью.

Для ее изготовления можно использовать или уголок, или профильную трубу. Профтруба намного легче уголка, но после ее установки габариты проема будут несколько меньше, чем после монтажа коробки, сваренной из уголка. Каркасы створок можно сварить и из уголка 50 х 50 х 5 мм, но они будут тяжелее, чем сделанные из профтрубы. Для навешивания ворот нужно купить 6 навесов диаметром не менее 25 мм. Если в одной из створок будет установлена калитка, то для нее нужно приобрести еще 2 навеса. Все они должны быть оснащены или подшипниками, или шариками (рис. 1). Из трубок и прутьев будут изготовлены внутренние запоры. Для этого можно использовать стержни сечением 18 мм и трубы с внутренним диаметром 20 мм.

Для работы понадобятся следующие инструменты:

• сварочный аппарат и электроды;
• шлифмашинка с зачистными и отрезными кругами;
• рулетка;
• уровень;
• угольник;
• перфоратор (для сверления отверстий под анкеры);
• дрель со сверлами.

Для соединения заготовок из уголков и приваривания к ним воротных навесов можно пользоваться электродами толщиной 3 и 4 мм. Однако, сваривая профильные трубы и крепя к ним обшивку, лучше применять электроды не толще 2,5 мм, чтобы не прожечь стенки профтруб и листы.

Собирать ворота следует на абсолютно ровной поверхности. Если нет сварочного стола, то выровненный пол гаража вполне подойдет для работы.

Вернуться к оглавлению

Изготовление рамы

Для изготовления ворот вам понадобиться стальной уголок 63 х 63 х 5 мм.

Начинать сварку ворот нужно с изготовления коробки. Более надежная рама получится, если будет сделана в виде замкнутого прямоугольника. Делая замеры проема, следует учитывать, что нижняя перекладина коробки должна быть заподлицо с полом помещения. Если рама изготавливается из уголка, нужно учитывать, что он будет прикладываться к проему внутренней частью. Лицевые грани уголка обрезаются под углом в 45°. Длина меньших сторон уголков должна соответствовать ширине и высоте проема (с учетом толщины стали).

Коробку из профтрубы собирать легче:

• ее верхняя перекладина по длине равняется ширине проема;
• высота боковых стоек должна быть на 30 мм меньше высоты проема;
• нижняя перекладина должна быть короче верхней на 60 мм.

Если все заготовки рамы для металлических ворот вырезаны, можно приступать к ее сборке. При размещении заготовок нужно пользоваться угольником. Необходимо убедиться, что все стороны рамы лежат в одной плоскости. Слегка прихватив друг к другу стойки и перекладины коробки, следует еще раз проверить ее на прямоугольность. Для этого можно воспользоваться рулеткой или шнуром.

Если рама собрана правильно, обе ее диагонали будут одинакового размера.

После проверки раму можно сваривать.

Коробку необходимо подготовить для установки. Есть несколько вариантов ее фиксации в проеме:

1. В раме и стенах высверливаются отверстия для анкеров (в этом случае крепеж должен быть с потайной головкой).
2. К раме привариваются стальные пластины с отверстиями под анкеры (можно использовать крепеж разного типа).
3. Рама может быть приварена к заранее подготовленным в проеме стальным закладным.
4. Некоторые предпочитают для большей надежности сделать из уголков двойную раму. Ее вторая часть обрамляет проем с внутренней стороны, а оба элемента конструкции связаны между собой перемычками из прутьев или листовой стали.

По завершении сборки рамы своими руками ее кромки следует обработать зачистным кругом.

Вернуться к оглавлению

Как сделать каркасы створок и калитки

Рисунок 2. Чертеж гаражных дверей.

Коробку стоит оставить на столе. Следующий этап – заготовка элементов каркасов створок и их сборка. Как уже было сказано, створки лучше делать из профильных труб. Вертикальные и горизонтальные элементы изготавливаются из трубы 40 х 40 мм, а диагональные (раскосы, обеспечивающие жесткость конструкции) – из профтрубы 40 х 20 мм.

Делая замеры, нужно учесть поправку на величину зазоров между каркасом и рамой и между обеими створками. С каждой стороны ширина промежутка должна составлять 5-7 мм.

Вначале свариваются внешние элементы створок. Проверка правильности их сборки проводится так же, как и при монтаже коробки. После этого каркасы укладываются в раму. Между ними и коробкой на время вставляются стальные прокладки одинаковой толщины.

Теперь можно приварить внутренние перекладины и раскосы. Если вы собираетесь сделать в воротах калитку, проем и каркас для нее изготовьте на этом же этапе, следуя рекомендациям, описанным выше (рис. 2). Пока каркас не обшит стальным листом, нужно подготовить базу для установки замков, просверлив отверстия для их крепления и засовов.

Вернуться к оглавлению

Обшивка каркасов

Рисунок 3. Усиление шарниров производиться пластиной из стали.

Перед сваркой ворот, делая замеры на листах стали для обшивки створок, нужно учитывать, что ее площадь должна превышать внутренний размер рамы. Кроме того, чтобы между створками не было зазоров, на одной из них обшивка должна выступать на 10-15 мм за стойку. В то же время на другой створке ворот лист металла не должен достигать края стойки на такое же расстояние. Обшивка калитки должна выступать на 10 мм с каждой стороны ее каркаса. С учетом этого вырезается лист, который будет приварен к ее раме. Если все листы раскроены правильно, обшивка ворот будет представлять собой единую плоскость.

Сварка гаражных ворот на этом этапе сплошным швом не ведется, так как прокатную сталь может «повести». Обшивку нужно приваривать к каркасу через каждые 5-7 см. После этого шлифмашинкой проводится чистовая обработка поверхностей створок.

Вернуться к оглавлению

Установка навесов и монтаж ворот

Рисунок 4. Прикрепленные к раме навесы усиливаются сваркой с внутренней стороны.

Следующий этап – приваривание навесов. На каждой створке размещаются по 3 шарнира, на калитке достаточно установить 2. Навесы нужно приложить к кромке обшивки створки. Они должны располагаться на одной оси, тогда ворота будут раскрываться и закрываться без проблем. После прихватывания нужно приварить шарниры к обшивке и раме сплошным швом. После зачистки первого шлифмашинкой, следует наложить еще один сварочный шов. Усилить шарниры можно, приложив и приварив к ним пластины из стали (рис. 3). Прикрепленные к раме навесы усиливаются дополнительным привариванием с внутренней стороны (рис. 4). После приваривания сбивается окалина, устраняются возможные дефекты сварки, зачищаются поверхности.

Створки нужно снять с навесов, очистить всю конструкцию от остатков ржавчины, обработать поверхности антикоррозийным составом и грунтовкой. Полости навесов следует заполнить Литолом или другой подобной смазкой.

Ворота можно устанавливать, собрав конструкцию воедино или раму и створки по отдельности. После фиксации конструкции в проеме клиньями или чем-то подобным нужно закрепить изделие. Необходима предварительная установка замков, чтобы отметить места для отверстий под ключи. После этого замки снимаются и в дело вступает дрель. После сверления замки крепятся окончательно.

К створкам, калитке и раме привариваются трубы для засовов. Из прутьев вырезаются отрезки необходимой длины. Стержни свариваются в запоры Г-образной формы. Далее следует покраска, но изготовление ворот нельзя считать завершенным, пока они не утеплены. Пространство между рамой и проемом запенивается, а полотно створок оклеивается пенополистирольными плитами. Внутреннюю обшивку ворот можно сделать из фанеры или ОСП, прикрепленных к каркасу саморезами.

Делаем гаражные ворота распашные своими руками

Пример стандартных распашных ворот для гаража

Ворота для гаража распашного типа являются наиболее удобными, распространенными и проверенными уже многими поколениями автолюбителей. Они имеют максимально простую конструкцию, которая даёт возможность изготовить их самостоятельно.

В этой статье мы поговорим о том, как сделать гаражные распашные ворота своими руками, при условии, что у вас есть опыт проведения сварочных работ.

Инструменты и материалы

Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.

Для качественной и быстрой работы нам потребуются:

• Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
• Металлический уголок 65х5 для создания основной несущей рамы;
• Листы металла 4-6 мм с оцинкованным покрытием;
• Гаражные петли для монтажа створок на раму;
• Болгарка с дисками по металлу для резки и шлифовки;
• Лазерный или пузырьковый уровень;
• Аппарат для электрической сварки;
• Рулетка.

Важно. Все работы желательно проводить на максимально ровной поверхности. Также рекомендуется использовать средства индивидуальной защиты, такие как очки, перчатки, головной убор и рабочая одежда, которая будет закрывать тело от попадания окалин или металлической стружки.

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

• Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
• Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора ). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм. Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

Установка и соединение профилей для ворот гаража

• Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
• Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
• На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом. Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Установка петель

Каждая петля имеет нижнюю часть, на которой имеется палец, и верхнюю часть, в которую палец входит. Нижнюю часть петли приваривают к основному каркасу, а верхнюю часть приваривают к створкам при помощи специальной металлической пластины, как показано на рисунке ниже.

Приварка петли при помощи металлической пластины

Такое расположение петель позволит снять ворота в открытом состоянии, если в этом будет необходимость.

К сведению. Для того, чтобы максимально упростить задачу, можно приобрести гаражные петли с уже приваренными пластинами, которые гораздо быстрее и легче устанавливать. И хотя цена таких петель значительно больше обычных, но экономия времени и нервов того стоит, особенно, если у вас нет достаточного опыта в сварочном деле.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца. При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.

Установка несущего каркаса в проём

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

На завершающем этапе производится установка ставней и монтаж петель для навесного замка. Для наглядности и закрепления материала рекомендуем просмотреть приложенное видео.

Источники: http://vse-postroim-sami.ru/homestead/other/1083_vorota-dlya-garazha-svoimi-rukami/, http://expertsvarki.ru/tehnologii/kak-svarit-vorota.html, http://1pogarazham.ru/vorota/izgotovlenie-i-ustanovka/169-garazhnye-vorota-raspashnye-svoimi-rukami
