Гаражные ворота подъемные своими руками с грузом противовесом

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

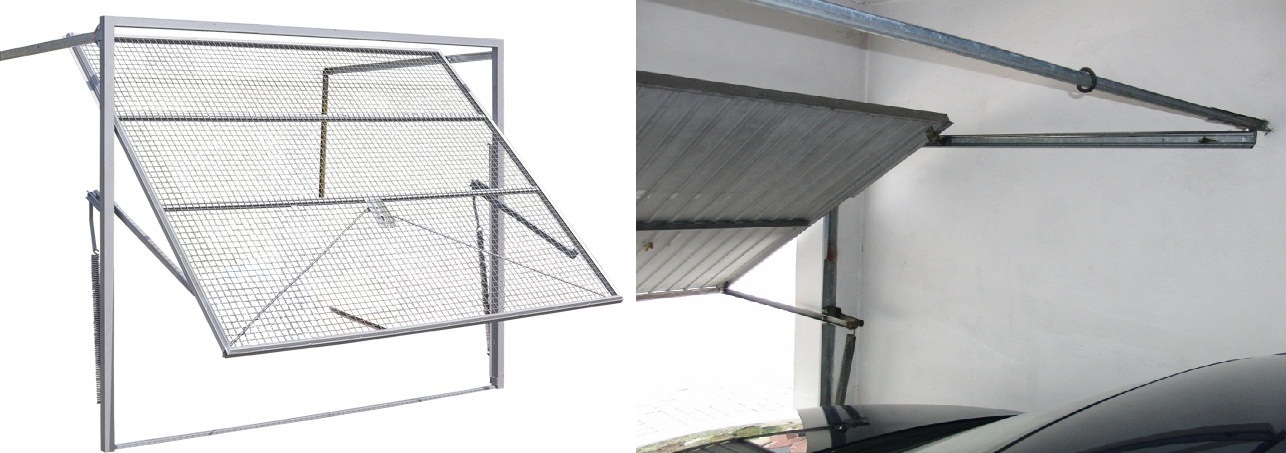

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

• Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
• Стальной уголок — 20×20 мм, толщина стали 1 мм.
• Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

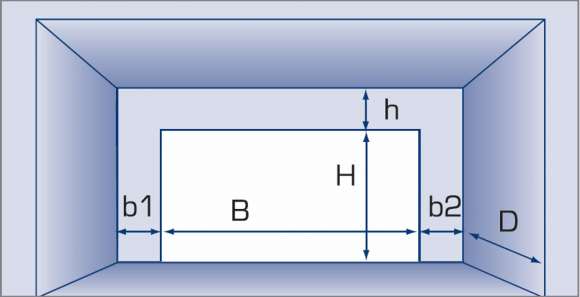

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

• Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
• Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
• Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
• Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

• Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
• Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
• Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
• Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

1. На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
2. Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
3. Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
4. Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
5. Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
6. Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
7. Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
8. После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
9. Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
10. Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
11. В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
12. В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
13. После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

1. Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
2. В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
3. От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
4. Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
5. С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
6. К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

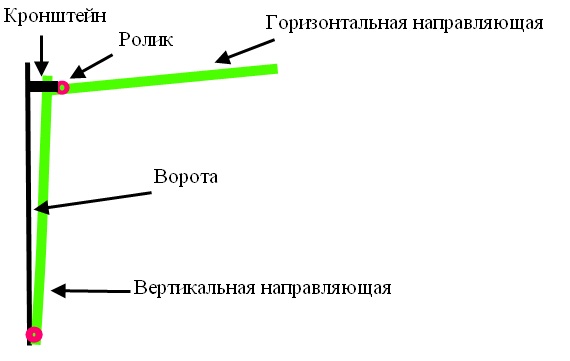

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

• защитное полотно;
• вертикальная и горизонтальная направляющая;
• ролик в верхней и нижней части полотна;
• кронштейн для крепления вертикальной направляющей;
• кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

• стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
• стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

• Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
• Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
• Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

1. С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
2. Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
3. С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
4. Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
5. Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
6. В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
7. После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
8. Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
9. После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
10. В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
11. Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
12. В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

• DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
• Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
• Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

Подъемные ворота — довольно популярные конструкции, которые чаще других монтируют в современные гаражи. Их просто устанавливать и удобно эксплуатировать. Однако такие ворота имеют сложное устройство, что обуславливает их высокую стоимость. Въездную конструкцию получится соорудить самостоятельно. Для этого понадобится узнать характеристики подъемных гаражных ворот
, принцип их работы и оптимальные габариты.

Виды и размеры

Подъемными являются модели, которые при открывании заходят под потолок. Существует несколько разновидностей таких конструкций. Каждая из них обладает определенными особенностями эксплуатации.

Подъемно-поворотные ворота выполняют монолитными. Их большая часть заводится под потолок помещения. Нижним краем полотно выходит вперед и напоминает козырек. Подъемно-поворотные модели проще сделать самостоятельно. Если же выбрать готовую конструкцию, ее транспортировка и установка потребует больше времени и усилий.

Подъемно-секционные ворота требуют меньше пространства для открытия, поскольку створка разделена на секции, смещающиеся относительно друг друга на определенный угол. Обычно подобные изделия не сооружают самостоятельно, поскольку дешевле и проще купить готовую конструкцию.

Принцип работы подъемно-поворотных ворот

К преимуществам таких конструкций относится простой принцип действия. В качестве составляющих компонентов выступает непосредственно створка и рама ворот. При открытии положение полотна меняется.

Основную часть ворот составляет металлический каркас. Его монтируют в проем. Главный элемент ворот — рама. Если решено собирать ее самостоятельно, лучше использовать металлические прямоугольные трубы. Когда ворота открываются, в действие приводятся рычаги, оснащенные роликовым механизмом.

После достижения конструкцией крайней верхней точки она фиксируется в этом положении. Нижний край полотна поднимается, в результате чего над входом образуется небольшой козырек. Существует два типа механизмов, посредством которых открывается створка:

• шарнирно-рычажный;
• на противовесах.

Первый вариант конструкции является более надежным и простым. Он довольно популярен, поскольку нет риска блокировки системы. Полотно движется по заданной траектории. К системе предъявляются определенные требования — необходимо заранее отрегулировать каждую направляющую балку и пружину. Такие конструкции необходимо устанавливать очень точно.

Другой вариант — монтаж конструкции на противовесах. Для этого к нижним углам полотна ворот крепят стальной трос. На его конце помещают противовес, состоящий из кирпичей или бетонных блоков. Трос перекидывают через лебедку. Эта система более предпочтительна, когда речь идет о большой массе створки.

Совет!
При оборудовании ворот автоматикой не придется тратить много усилий на открывание конструкции.

Преимущества и недостатки

Если сопоставлять характеристики подъемных ворот и других видов въездных конструкций, можно выделить следующие плюсы:

• Полотно получается цельным, благодаря чему обеспечивается его прочность.
• Створка, находясь в открытом положении, не занимает много места и не мешает проезду. Благодаря этому ворота можно устанавливать в гараже небольшой площади.
• После монтажа конструкцию можно обшить различным материалом облицовки. Часто ее оснащают жесткими панелями.
• Подъемные конструкции дополнительно утепляются пенополистиролом.
• Створку легко оборудовать механическим и автоматическим механизмом открывания.
• Можно устанавливать в гаражах с одним и двумя въездами.

Стоит выделить и основные недостатки конструкции:

• Устанавливать полотно рекомендуется в прямоугольный проем.
• Поскольку полотно подъемной конструкции цельное, его не получится ремонтировать в случае серьезных повреждений.
• Конструкции, оборудованные пружинным механизмом, имеют ограничение по массе полотна. Это необходимо учесть в процессе утепления.
• После монтажа между проемом и створкой остается расстояние, которое стоит заделать уплотнителем из резины. Однако он применим только для холодных гаражей.

Сконструировать подъемно поворотные гаражные ворота своими руками можно довольно быстро, если определены размеры и составлен чертеж.

Стандартные размеры и стоимость

Стоимость конструкций подъемного типа суммируется из множества факторов:

• материал полотна;
• качество механизма поднятия створки;
• отсутствие автоматики.

Когда необходимо определить цену подъемных изделий, можно смело утверждать, что она напрямую влияет на долговечность конструкции. Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о лишней экономии не может быть речи.

Немаловажной особенностью таких конструкций является толщина полотна. Она составляет 1-45 мм, в зависимости от материала изготовления. При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм — в случае с холодными моделями.

Стандартные ворота, отличающиеся средним качеством, можно приобрести за 16 тыс. рублей. Дорогие конструкции, продающиеся в полной комплектации, продаются за 50 тыс. рублей. Поскольку гаражные ворота будут использоваться ежедневно, их следует сделать удобными для открытия и закрытия. Поэтому цена ворот при покупке не является решающим фактором.

Для создания качественных и долговечных ворот следует правильно определиться с размерами полотна. Они же сказываются и на стоимости конструкции. К примеру, стандартный автомобиль имеет ширину от 1,8 до 2 м. Габариты ворот для гаража должны превышать этот показатель, чтобы машина могла свободно проехать, не зацепив проем зеркалами заднего вида. С каждой стороны добавляют по полметра. В результате расчета получается ширина проема около трех метров.

Высота конструкции рассчитывается по тому же принципу. Средним является показатель от 2,1 до 2,5 м. Эти размеры для гаражных ворот являются стандартными.

Совет! При наличии небольшой машины не следует рассчитывать габариты проема, исходя из ее размеров. Лучше приобрести стандартную конструкцию. Это позволит заменить автомобиль со временем. При установке небольших ворот полный демонтаж системы обойдется довольно дорого.

Стандартные размеры конструкций подъемного типа зависят от фирмы-изготовителя. Разные модели отличаются своими особенностями, поэтому необходимо заранее соотнести размеры проема и створки.

К примеру, белорусский производитель Alutech предоставляет возможность приобрести модели с минимальной притолокой в 45-51 см. У большинства других компаний эта характеристика не выше 31 см. Немаловажную роль играет механизм, используемый для открытия конструкции. Он может быть представлен торсионом или пружиной растяжения. У каждого производителя имеется собственный шаг изменения размеров полотна.

Поскольку сегодня многие производители берутся за любые индивидуальные заказы, важно точно определить габариты будущей конструкции, поскольку за каждые 10 см можно сократить бюджет до 5 тыс. рублей. Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина. Можно пригласить специалиста для проведения необходимых замеров.

Подъемные ворота своими руками

Соорудить гаражные ворота можно самостоятельно. Для этого понадобится создать чертеж и следовать подробной инструкции. Каждый этап стоит рассмотреть подробно, начиная от выбора материалов и заканчивая отделкой готовой конструкции.

Выбор материалов

Материалы подбирают, учитывая особенности используемого механизма, которым планируется оборудовать ворота. Стоит рассмотреть доступный вариант создания подъемных конструкций из материалов, имеющихся в каждом хозяйстве. Для этого необходимо подготовить:

• Деревянные бруски сечением12х8 см (для создания коробки) и изделия 10х10 см — для потолка.
• Полосы металла.
• Уголки — для создания рамы конструкции, размером35х35х4 мм.
• Уголки, из которых будут созданы рельсы — 40х40х4 мм.
• Кронштейн, обладающий габаритами 80х43х5 им.
• Пружина. Она должна иметь внутренний диаметр от 30 мм.
• Регулятор натяжения, который представлен прутом 8 мм.

Помимо этих материалов необходимо соорудить электропривод и полотно ворот. Створку можно сделать в трех вариантах:

• дощатый щит — наиболее востребованный вариант конструкции;
• цельное полотно — изготовленное из материалов, противостоящих коррозии;
• сэндвич-панель.

Для варианта с самостоятельным изготовлением ворот больше подходит дощатый щит. Снаружи его покрывают оцинкованным железом. Создать качественный слой теплоизоляции можно из пенополистирола. Подойдут и утеплители в матах.

Перед приобретением составляющих элементов ворот лучше просмотреть различные материалы по теме, среди которых особенно познавательны видео самостоятельно монтажа.

Чертежи и схемы ворот

Для сборки конструкции понадобится подготовить инструменты. Среди них должны быть:

• молоток;
• сварочный аппарат;
• строительный уровень;
• маркер;
• болгарка и дрель со сверлами;
• отвертки;
• гаечные ключи.

После подготовки всех необходимых составляющих можно создавать проект конструкции. Наиболее простым вариантом является проведение всех необходимых замеров конструкции и поиск в интернете типовых моделей ворот с заранее известными характеристиками.

Эскиз можно составить своими руками, но такая задача является хлопотной и кропотливой. В случае малейшей оплошности конструкция может не встать в проем. Только составив подробный чертеж, можно приступать к закупке материалов. Сперва сооружают коробку. Бруски скрепляют друг с другом металлическими пластинами или угольниками. Основное правило — коробка конструкции должна подходить по размерам к проему. Ее крепят на штыри.

Совет!
Для обеспечения дополнительной прочности конструкции следует нижнюю часть коробки углубить в грунт на 2 см.

Монтаж полотна

После изготовления рамы створки из стальных уголков, ее следует зашить щитом, а затем оббить листовой сталью или оцинкованным железом. Основу механизма составляет уголок. В одной полке конструкции при помощи дрели делают 2 отверстия диаметром 1 см. Они необходимы для крепления ворот к продольным стойкам. В нижней полке следует сделать 3 отверстия, необходимые для фиксации кронштейна пружины.

Швеллерный кронштейн закрепляют на одной из полок конструкции. Для этого в ней проделывают еще 3 отверстия. Все составляющие следует крепить друг к другу согласно чертежу конструкции.

После этого при помощи регулировочной пластины из металла кронштейн следует соединить с пружиной. Последняя зацепляется конечными витками. С другой стороны к пластине следует приделать регулятор натяжения.

Пластину фиксируют на торцевую часть рычага. После необходимо создать рельсы, по которым будут двигаться ролики конструкции. Для этой цели друг с другом сваривают 2 уголка. Между их вершинами следует сделать расстояние 5 см. Фигуру, которая получится в результате, необходимо приварить к пластине.

Важно следовать заранее сделанным расчетам конструкции. Между ребром поперечин и центральной линией должно оставаться 8 см. В противном случае следует приварить куски швеллера к другим краям рельс. При сваривании элементов конструкции придерживаются шага 15 см. Потолочный брусок и швеллер скрепляют при помощи простого болта.

Совет!
После установки ворота окрашивают. Места конструкции, доступ к которым будет затруднен, обрабатывают красящим составом заранее.

Утепление подъемных ворот

Для утепления гаражных ворот пенопласт выбирают чаще других материалов. Он отличается оптимальной жесткостью, не впитывает влагу, хорошо теплоизолирует помещение. Несмотря на дешевизну, пенопласт отличается высоким качеством. Кроме того, с таким материалом довольно просто работать. Он обладает небольшим весом и легко садится на клей.

Перед утеплением подъемных ворот следует заделать все щели между полотном и рамой. Для этого применяют монтажную пену. Такая мера позволит уберечь гараж от потери нагретого воздуха и возможных сквозняков. После полотно промазывают грунтовкой и окрашивают, чтобы защитить от коррозии. После высыхания красящего состава можно приступать к утеплению конструкции.

Пенопласт укладывают на поверхность ворот или помещают его между лагами. При выборе первого варианта материал утепления достаточно приклеить к полотну ворот. Если же выбран второй способ, понадобится соорудить каркас из вагонки, и только после этого начинать утепление конструкции.

Чтобы открывать ворота без лишних усилий, следует отрегулировать натяжение пружины. Для этого меняют место фиксации детали. Легче открывать ворота, если они оснащены наружной ручкой на расстоянии 1 м от уровня земли.

Основным условием успешной установки ворот являются правильно выполненные предварительные расчеты. При наличии определенных навыков в строительстве подъемные ворота будут не только функциональны, но и привлекательны.

Кроме общей технологии сооружения ворот понадобится и несколько рекомендаций от опытных специалистов:

При использовании точных чертежей и видео с подробным описанием работы создать конструкцию гораздо легче. Важно сделать ворота удобными для ежедневной эксплуатации.

Защита подъемных ворот от взлома

К стандартным средствам защиты въездной конструкции относят механизм блокировки. После закрытия ворот предохранительный механизм входит в упор направляющей балки. В результате конструкция надежно фиксируется. Основное преимущество такого механизма заключается в его эффективности даже при обесточивании гаража.

Для лучшей защиты гаража стоит применять сразу несколько средств защиты одновременно. Среди них выделяют:

• Автоматический привод.
  На большинство современных гаражных ворот устанавливают автоматику, оснащенную защитной системой. При попытке взлома ворот, механизм заклинивает из-за отсутствия электрического сигнала.
• Сигнализация против поддомкрачивания.
  Сразу после попытки поддеть створку раздается громкий сигнал, призванный отпугивать злоумышленников. Это элементарное средство работает в большинстве случаев.
• Монтаж системы удаленного доступа.
  Благодаря специальным устройствам можно управлять автоматикой на расстоянии. Владелец гаража может следить за любым движением ворот посредством смартфона.
• Монтаж секретного запорного устройства.
  Обычно производители автоматических подъемных ворот предлагают это средство защиты в стандартной комплектации. Действует такой механизм механически. Управлять им дистанционно не получится.

Такие средства защиты гаража проверены временем и способны снизить риск проникновения злоумышленников.

Популярные модели

В Европе лидером продаж среди подъемно-поворотных конструкций является модель Berry, выпущенная популярным производителем Hormann. Качество таких ворот по достоинству оценили и отечественные автолюбители. Модель обладает привлекательным внешним видом и простотой конструкции.

С учетом российского климата рекомендуется устанавливать эту конструкцию в отапливаемых гаражах. Красота конструкции обеспечивается вертикальными и горизонтальными гофрами. Они могут иметь разную ширину, в зависимости от архитектурного стиля дома.

Стандартный окрас ворот Berry является белым. Однако покупатель может выбрать любой оттенок по вкусу. В ассортименте представлено 15 цветовых вариантов. Стоимость ворот при выборе нестандартного оттенка не увеличивается.

Ворота для гаража Хорман могут оснащаться защитными планками, блокировочными устройствами и электроприводом.

Ручные механизмы открытия ворот оснащаются компенсирующими пружинами. Благодаря этому для поднятия створки не требуется прилагать больших усилий. Прочность конструкции ворот Berry позволяет говорить о надежной защите гаража от проникновения.

Гаражные ворота Дорхан

Подъемные конструкции бренда DoorHan являются относительно новой разработкой. Такие конструкции отличаются простотой и технологичностью конструкции. Сфера использования подъемно-поворотных изделий довольно широка: их устанавливают в многоэтажных стоянках, в сельскохозяйственных постройках и частных гаражах.

Эти ворота устанавливают там, где требуются быстровозводимые конструкции за оптимальную цену. Устанавливают их в тех помещениях, где нет необходимости поддерживать определенную температуру. Полотно изготавливают из металла, покрытого слоем оцинковки и порошковой эмали.

Выводы

Подъемные ворота для гаража пользуются популярностью ввиду удобства эксплуатации, надежности и долговечности. Такую конструкцию можно установить в свой гараж самостоятельно. Для этого понадобится подготовить необходимые материалы для полотна и механизма открытия.

Сейчас создано немало типов гаражных ворот, отличающихся удобством и надежностью. Максимально эргономичными и комфортными в применении среди имеющихся вариантов считаются традиционные подъемные (откидные) конструкции, которые при открытии эффектно уходят под потолок.

Виды подъемных сооружений – какие можно сделать самому?

Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.

Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.

Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд. Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов.

Недостатки поворотных систем:

• «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
• необходимость в использовании качественных (а значит, дорогостоящих) материалов;
• большая масса ворот.

Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.

Устройство и принцип функционирования откидных ворот

Конструктивно описываемые системы, которые многие владельцы гаражей изготавливают своими руками, выполняются в виде максимально прочной и надежной опорной рамы и полотна, закрывающего входной проем. Схема таких сооружений приведена ниже.

Откидные ворота теоретически можно соорудить без направляющих. Но специалисты не советуют этого делать, чтобы не снижать эксплуатационную надежность конструкции. Полотно ворот выполняется цельным. Если у вас в хозяйстве есть лишняя древесина, входной щит реально собрать из нее. Но лучше делать полотно из профилированных листов. Этот материал относительно недорогой. А полотно из него обеспечивает отличную оптимальную защиту от посторонних. Если автодом используется круглогодично, профлисты нужно утеплить пенополиуретаном.

Для облегчения подъема полотна рекомендуем применять специальные пружины-компенсаторы. В целом же перемещение воротной створки осуществляется рычагами, пружинами и роликами (так называемый шарнирно-рычажковый механизм). Привод системы может быть механическим либо электрическим. Механика считается более надежной при длительной эксплуатации. Электропривод – капризнее и дороже. Но зато он намного удобнее в применении (открытие/закрытие конструкции выполняется по команде с дистанционного пульта).

Функционируют откидные системы просто и понятно. При открытии ворот верхняя их часть отклоняется, а затем перемещается в сторону балки по подшипникам либо роликам, где и фиксируется в горизонтальном положении (параллельно потолку). Данная система не требует установки наружных петель, которые злоумышленники могут срезать болгаркой. Это обеспечивает уникальную безопасность подъемных ворот.

Кроме того, створка, закрывающая въезд в гараж, к несущей раме прилегает изнутри. Следовательно, преступникам будет намного сложнее выдернуть ворота при помощи троса, соединенного с трактором или другим мощным транспортным средством.

Первые шаги – грамотное начало работ

Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.

В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки. Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку. На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.

Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные с минимальными временными затратами.

Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

Сборка подъемно-поворотной конструкции – воплощаем проект в жизнь

Коробка ворот собирается из двух вертикальных деревянных брусков требуемых размеров и одного поперечного элемента. Эти части соединяются между собой металлическими пластинами либо уголками (второй вариант предпочтительнее). Затем действуйте по такой инструкции для входа:

1. 1.
   Нижнюю часть полотна заглубите в напольное основание гаража (в бетонную стяжку) на 2 см, после чего закрепите конструкцию при помощи штырей в проеме.
2. 2.
   Выполните сборку рамы, произведите ее обшивку профлистом.
3. 3.
   Из уголка сделайте опору. В одной полке изделия просверлите три отверстия (они будут использоваться для монтажа кронштейна), в другой – одно отверстие (для крепления к стойкам).
4. 4.
   Используя швеллерный кронштейн, сделайте пружинную опору. Соедините стальной пластинкой пружину и кронштейн. Выгните крайние витки пружинки (у вас должны получиться своеобразные зацепы). Подсоедините к ним металлический пруток, который станет выполнять функцию контроллера натяжения.
5. 5.
   Сделайте шарнирный (нижний) угол. Высверлите в уголке 8,5-миллиметровое отверстие, приварите к опорной раме это изделие. Затем устанавливайте рычаг для подъема ворот. К его торцу приварите стальную пластину.
6. 6.
   Изготовьте рельс (соедините уголки сваркой), прикрепите его к подготовленной ранее пластине одним концом. Ко второму торцу, отступив от него где-то на 0,15 м, приварите кусок швеллера. Последний соедините болтом с брусом на потолке.

Теперь нужно установить на конструкцию резиновую окантовку. Если есть желание, дополнительно наклейте накладки-компенсаторы. Они увеличат устойчивость складной конструкции. Вам осталось лишь качественно закрепить полотно в коробке. Ворота готовы! Вы сможете пользоваться ими на протяжении 10–12 лет без необходимости проведения каких-либо ремонтных работ.

Приобретая автомобиль, владельцы в первую очередь думают об уютном, теплом, удобном и просторном жилище для своего стального друга. Такое индивидуальное пространство называется гараж. Он может быть пристроен к дому, а может являть собой отдельно стоящее небольшое здание.

В любом варианте гараж просто обязан быть оснащен персональным автомобильным входом. Гаражные ворота – самый первый в поисковых запросах вариант для тех, кто хочет создать это чудо механики и техники собственными руками.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели
. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота
для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции
также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции
. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки
, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации
и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться
. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке
, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Стальные конструкции стоят несколько дороже деревянных и металлических, но настолько же долговечны и прочны, как вторые.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть
. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот
. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года
.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы
. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

• H
  – высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
• L
  – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
• B
  – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
• L
  – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Как сделать?

На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Например, имеется два вида механизмов подъема:

• Рычаги + пружины
  . Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы. Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов.
• Противовесы
  . Как правило, используется при изготовлении самодельных откидных ворот большого веса. Трос натягивается от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на другом конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа:

Первый этап
– создание макета и чертежа будущих ворот. Об этом уже было немного сказано. Но при описании непосредственно этапов производства, начать следует именно с этого.

Второй этап предполагает приобретение необходимых инструментов и материалов для изготовления ворот:

• Прямоугольные трубы-профили 40*20 мм и 20*20 мм. Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы полотна, а вторые – для продольных и поперечных перемычек и направляющих.
• Полотно ворот. Здесь уже хозяину необходимо самому определиться, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, дерево, металл.
• Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления.
• Опорно-откатные ролики и непосредственно механизм подъема ворот.
• Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года.
• Набор сложных инструментов: болгарка, сварочный аппарат, шуруповерт.
• Среди простых – только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи.

При подготовке проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого гаража
. Это улучшит функциональность и упростит эксплуатацию конструкции.

Приступаем к выравниванию стен, адекватно оценить которое поможет строительный водяной или инфракрасный уровень. Но также обязательным условием является прочность и горизонтальность напольного покрытия.

Итак, все подготовительные мероприятия выполнены, приступаем непосредственно к изготовлению и сборке подъемных гаражных ворот своими руками. И это будет третий этап работы.

Делаем раму.
Это тот основной элемент, на который ложится самая большая ответственность и самая большая нагрузка. Вначале собираем коробку, которая будет изготовлена из деревянных брусьев или металлического уголка, как указано в необходимых материалах. Главной особенностью изготовления и установки коробки-рамы является то, что нижняя ее часть должна уходить под уровень пола на 2 см
. Это является дополнительным средством фиксации конструкции.

Важно помнить, что регулировать ее нельзя с применением деревянных клиньев и монтажной пены. Для того чтобы «подогнать» раму под проем, необходимо использовать специальные металлические вкладыши.

Следующий шаг – установка роликов-подшипников
. Вначале следует установить направляющие. Их иногда еще называют рельсами для роликов. Этот момент важен тем, что весь процесс установки должен сопровождаться тщательным измерением по уровню
, иначе конструкция просто не сможет функционировать.

На картинке зеленым выделены рельсы и их правильная установка, чтобы все заработало.

Настало время приступить непосредственно к полотну ворот. Варианты изготовления просты и не очень разнообразны.

Имеется три основных вида монтажа непосредственно щита ворот:

• деревянный каркас из брусьев, обшитый листами металла;
• цельнокроеный металлический щит;
• металлопрофильная основа, на которую крепится также цельный лист.

Это обратная сторона медали, то есть то, что будет находиться внутри гаража. Кончено, хочется добавить еще и утеплитель к нашим неимоверно холодным зимам. Что же касается наружной обработки, то здесь уже все зависит от ваших финансовых возможностей и эстетических пристрастий.

Четвертый этап в изготовлении подъемных ворот заключается в установке калитки. Если в ней есть острая необходимость, производство входной двери и ее монтаж производится с большей легкостью. Для этого подойдут простые двери, вырезанные из ворот и установленные на петли
. После готовности всех основных элементов конструкции, производится полная проверка механизмов, герметичности, уровня и функциональности.

Многие умельцы в своих видеоблогах рассказывают о возможности автоматизации подъемных ворот. Это также по силам сделать самостоятельно владельцу гаража. Здесь не обойтись без трех основных составляющих: блок электронного привода (мозг автоматического открытия и закрытия ворот), приемник радиосигнала и пульт дистанционного управления.

Для монтажа первого профессионалы советуют воспользоваться практически подручными средствами, такими как реверсная лебедка или механизм электростеклоподъемника.

Еще одним немаловажным моментом является установка замка на ворота. Поскольку зачастую такая конструкция может быть открыта одним легким движением руки, злоумышленникам не составит труда разобраться и с воротами, и с содержимым вашего гаража.

Среди дополнительных аксессуаров, возможных к установке в процессе изготовления подъемных воротах для гаража своими руками, являются более декоративные советы: установка окошек, которые увеличивают количество солнечного света и экономят электроэнергию.

Как видно из поэтапной инструкции по самостоятельному изготовлению подъемных ворот, процесс этот довольно трудоемкий и местами даже сложный. Но благодаря собственноручному участию владельца гаража он становится заметно экономичнее. Например, средняя цена подъемных ворот отечественного производителя может доходить до 70 000 рублей. При выполнении всех работ своими руками, вы экономите порядка 60 000 рублей с учетом установки опций.

Соблюдая все правила и шаги в изготовлении гаражных ворот с подъемным механизмом, вы получите универсальную и уникальную конструкцию, которая защитит вашу машину в любое время года.

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.

Подъемные ворота в гараж – это удобная, надежная, практичная конструкция для защиты помещения от проникновения посторонних лиц. При открытии они занимают горизонтальное положение, немного выдвигаясь вперед, образуют над въездом небольших размеров козырек.

Как сделать гаражные подъемные ворота своими руками, их преимущества и недостатки пойдет речь в предлагаемой статье.

Типы подъемных ворот, их достоинства и недостатки

Поднимающиеся ворота для гаража бывают двух типов:

• Устройства, у которых полотно имеет несколько секций высотой около полметра
  . При открывании такое полотно, состоящее из панелей, «затягивается» внутрь гаража под потолок, а затем опускается обратно вертикально вниз. Материалом для изготовления элементов могут быть:

1. дерево;
2. пластмасса;
3. металл.

Пространство внутри дверного полотна заполняются утеплителем – полиуретаном, обеспечивающим эффективную теплоизоляцию конструкции.

Панели ворот, в этом случае, соединяются на петлях шарнирного типа. В таких изделиях ролики, муфты и прочие подвижные элементы изготавливаются из металла или пластика, для направляющих полозьев используется материалы, обладающие стойкостью к коррозии.

Преимущества такой конструкции:

1. простые при эксплуатации;
2. достаточная надежность.

Недостатки:

1. небольшая устойчивость к взлому;
2. нереально такое устройство изготовить самостоятельно полностью.

Для уменьшения стоимости можно:

1. оставить ручной привод, но отказ от механического устройства, ухудшает удобства при эксплуатации;
2. уменьшить размеры проема ворот – подогнать их ширину и высоту под минимальное количество панелей.

Совет: При желании установить в гараже конструкцию подобного типа своими руками, следует приобрести комплект элементов уже подготовленных к сборке, а монтаж их выполнить самому.

• Подъемные ворота для гаража поворотные.
  В этом случае цельная створка при открывании поднимается под потолок. Движение элемента выполняется за счет действия шарнирно-рычажного механизма. Схема такого устройства показана на фото.

Преимуществами такой конструкции являются:

1. высокая прочность изделия;
2. устройство отлично защищает гараж от проникновения посторонних;
3. бесшумность работы ворот при движении полотна – здесь нет роликов и направляющих, которые могли бы создавать шум;
4. поворотно-подъемные ворота для гаража своими руками изготовить вполне реально. Для этого можно не иметь специальных технических знаний, при этом цена их значительно ниже, расходы будут связаны лишь с приобретением материала.

К недостаткам конструкции относятся:

1. установка их возможна лишь в прямоугольные проемы;
2. высота проема в открытом состоянии уменьшается примерно на 20 сантиметров;
3. цельное полотно устройства не позволяет выполнять ремонт отдельных участков, что при повреждении требует полной замены всего элемента;
4. ворота имеют пружинный механизм, рассчитанный на определенную массу изделия, поэтому при необходимости выполнения теплоизоляции следует учитывать массу утеплителя: если она намного увеличит общий вес утепленных ворот, нужна будет установка противовесов;
5. между рамой и полотном возможно наличие щелей, устранить их можно резиновым уплотнителем, но такие ворота стоит устанавливать лишь в неотапливаемых гаражах.

По какому принципу работают подъемно-поворотные ворота

Поворотно-подъемные ворота на гараж состоят из:

• Рамы
  . Это основа конструкции, устраивается в проеме гаража или непосредственно за ним и служит ведущей частью изделия при перемещении ворот. Изготовление рамы обычно производится из труб прямоугольного сечения.
• Системы роликов и подъемных рычагов
  , служащих для открывание ворот. С их помощью створка конструкции перемещается по направляющим, а затем закрепляется под потолком гаража.
• Полотна
  . Нижняя его часть поднимается вверх и над проемом гаража образует козырек. Для дверное полотно обклеивается прессованным пенопластом, утепляется пенополистиролом или другими теплоизоляционными материалами. Для красоты их можно обшить панелями из пластика или дерева.
• Направляющих
  , которые служат для поворота рамы вокруг своей оси. При этом она переходит из вертикального положения в горизонтальное и обратно.
• Компенсационные пружины
  , которые в закрытом положении устройства растягиваются, а в открытом остаются свободными.

В данном виде ворот механизм открывания может быть двух типов:

• Шарнирно-рычажный или простой, является наиболее надежным и самым популярным устройством, которое обеспечивает простое перемещение щита и предотвращает его блокировку.

Совет: Обязательно следует аккуратно выполнять регулировку натяжения пружин и обеспечить высокую точность монтажа направляющих. В этом случае для предотвращения заклинивания щита, необходимо направляющие выставлять строго вертикально и обязательно обе параллельно между собой.

• Механизм на противовесах. В этой конструкции трос крепится внизу к углам рамы, идет через блок к шкиву лебедки, на конце размещается противовес. С увеличением веса щита ворот, увеличивается масса противовеса. В этом случае каркас ворот и рама сильно нагружены, а механизм используется для установки в массивных воротах.

Как своими силами изготовить подъемные гаражные ворота

Перед тем, как начать изготавливать подъемные гаражные ворота своими руками необходимо определиться с механизмом открывания. После выбора его типа, снимаются размеры проема ворот, проектируется эскиз конструкции, приобретаются материалы и инструмент.

Для работы понадобятся:

• Деревянные бруски, для изготовления коробки – сечением 12 х 8 сантиметров и на потолок 10 х 10 сантиметров.
• Металлические штыри.
• Уголки равносторонние: для рельсов, сечением 40 х 4 и для рамы 35 х 4.
• Швеллер №8 для кронштейна.
• Пружина.
• Металлический прут, диаметром 8 миллиметров.

Инструкция, по которой изготавливаются ворота гаражные подъемные своими руками предлагает:

• Собрать каркас из двух вертикальных брусков и одного поперечного. Детали соединяются стальными угольниками или пластинами.
• Вертикальные стойки заглубить в стяжку пола на два сантиметра.
• В проеме каркас зафиксировать стальными штырями.
• Собрать раму для полотна ворот.
• Полотно ворот собирается из досок, снаружи покрывается стальным листом.
• Пенополистирол, пенопласт можно использовать для теплоизоляции.
• Изготовить опору для узла: в одной из полок уголка сверлятся два отверстия диаметром 10 миллиметров для крепления опоры к стойкам, в другой полке еще три отверстия под фиксацию пружинного кронштейна. Для пружины опору лучше делать из швеллера.
• Из полосы металла изготовить регулировочную пластину, для соединения пружины и кронштейна.
• Крайние витки пружины выгибаются в виде зацепов, снизу присоединяется регулятор напряжения, изготовленный из прутка. На одной стороне получается кольцо, на другой выполняется нарезка резьбы.
• Из уголка изготовить шарнирный узел для низа конструкции с отверстием диаметром 8,5 миллиметров и приварить его к раме между ребром, расположенным снизу и серединой отверстия, предназначенного для установки рычага механизма подъема, расположенного на 120-миллиметровом шарнире.

• К торцу рычага приварить пластину для установки регулятора напряжения.
• Изготовить рельсы, по которым будут перемещаться ворота. Для этого соединяются два уголка, а затем свариваются таким образом, чтобы между их вершинами оставалось внутреннее пространство в пять сантиметров и свариваются по одному краю.
• Рельс приварить к пластинке с отверстиями. Между осью направляющего и ребром, установленным внизу поперечины, следует оставить промежуток 8 сантиметров.
• На другом конце рельсы приварить кусок швеллера, отступив от конца примерно 15 сантиметров.
• Швеллер фиксируется болтом к потолочному бруску.
• В процессе монтажа следует проводить постоянный контроль горизонтальности направляющих.
• Полотно дополнительно можно оснастить стопорными системами, которые увеличат его безопасность, а установка разных предохраняющих механизмов защитит от взлома.
• Увеличить количество света в гараже, можно установкой в полотне вставок из полупрозрачного материала.
• Для придания конструкции дополнительной устойчивости можно наклеить компенсирующие накладки и установить резиновую окантовку.

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

• Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
• Стальной уголок — 20×20 мм, толщина стали 1 мм.
• Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

• Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
• Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
• Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
• Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

• Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
• Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
• Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
• Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

1. На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
2. Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
3. Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
4. Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
5. Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
6. Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
7. Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
8. После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
9. Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
10. Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
11. В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
12. В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
13. После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

1. Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
2. В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
3. От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
4. Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
5. С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
6. К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

• защитное полотно;
• вертикальная и горизонтальная направляющая;
• ролик в верхней и нижней части полотна;
• кронштейн для крепления вертикальной направляющей;
• кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

• стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
• стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

• Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
• Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
• Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

1. С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
2. Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
3. С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
4. Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
5. Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
6. В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
7. После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
8. Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
9. После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
10. В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
11. Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
12. В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

• DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
• Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
• Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

• Подъемные секционные.
  Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

• Поворотные.
  В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

• Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

• Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

• Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

• Есть возможность установить механизм для автоматического подъема.

• Подходят для установки не только одинарных, но и двойных гаражей.

• Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

• Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

• Монтаж ворот возможен только в проемы прямоугольной формы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, за счет чего уменьшается высота проема.

• Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

• Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

• Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

• Деревянные бруски 120х80 мм для коробки;

• Бруски из дерева 100х100 мм для потолка;

• Штыри из металла для закрепления конструкции;

• Металлические уголки 35х35х4 мм для изготовления рамы;

• Уголки из металла 40х40х4 мм для рельс;

• Швеллер 80х45 мм;

• Пружина с внутренним диаметром 30 мм;

• Металлический прут диаметром 8 мм;

• Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

• Подготовка и сбор рамы;

• Установка роликов;

• Изготовление створки;

• Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом — сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Установка роликов

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

• Каркас из деревянных брусков, обитый снаружи металлическим листом;

• Использовать цельный металлический лист;

• Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

Гаражные ворота эволюционируют: привычные распашные уступили место откатным, а откатные — подъемным. Последний вариант справедливо считается более надежным: взломать подъемные ворота сложно.

Кроме того, ворота подъемного типа не занимают место перед гаражом, значит, маневрировать при заезде в гараж можно свободнее. установить несложно при наличии инструментов и помощников.

Типы подъемных ворот

Существует два вида подъемных ворот:

• Поворотные
• Секционные

Подъемно-поворотные ворота устраиваются в случаях, если:

• У гаражного проема притолока расположена слишком низко (либо отсутствует вовсе)
• Есть необходимость придать конструкции ворот повышенную прочность
• Предъявляются высокие требования дизайну ворот

Секционные ворота можно установить в том случае, если в гараже есть место для перехода конструкции из вертикального положения в горизонтальное под потолком. Они так же, как и поворотные, монтируются с внутренней стороны проема. Полотнище ворот состоит из нескольких секций, закрепленных относительно друг друга подвижно. Во время открывания секции поднимаются вверх по направляющим, закрепленным на стенах и потолке гаража.

Изготовление подъемно-поворотных ворот

Начинаем с разработки чертежа подъемных ворот своими руками. Он будет выглядеть примерно как на следующем рисунке.

Расчеты размеров поворотных ворот

Прежде чем взять в руки карандаш и линейку, выполните обмерные работы. Вам необходимо замерить:

• Высоту проема H
• Ширину проема B
• Высоту притолоки h (расстояние от верха проема до линии примыкания потолка к стене)
• Расстояние от проема до боковой стены (четверть левая b1 и четверть правая b2)
• Глубину гаража L

Подготовив чертеж, можно приступать к изготовлению рамы. Если у вас есть старые ворота, можете использовать раму от них. А можете изготовить ее из деревянных брусьев. Неважно, какой вариант вы выберете, конечный результат вашей работы должен выглядеть как на следующем рисунке.

Схема крепления ворот

Обозначения:

• 1 — брус направляющих рельсов горизонтальный
• 2 — рельс направляющий
• 3 — брус коробки ворот горизонтальный
• 4 — стойка коробки вертикальная
• 5 — рама створки ворот
• 6 — кронштейн для крепления пружины
• 7 — уголок шарнира
• 8 — пружина
• 9 — рычаг механизма подъема
• 10 — кронштейн рычага

Для изготовления деревянной коробки вам потребуется:

• Брус длиной 2,3 м.
  сечением 120х80 мм — 2 шт.
• Брус длиной 2,75 м.
  того же сечения — 1 шт.

Между собой бруски скрепляются металлическими уголками
(либо пластинами).

Раму для полотнища ворот можно сварить из уголка 35х35 мм.
Изнутри ее можно обшить доской, а снаружи — стальным листом. Размер рамы зависит от габаритов проема вашего гаража. Стандартное полотнище – 2,5х2,1 метра.

Опору пружины (кронштейн) изготавливают из швеллера №8
. Длина кронштейна — 70 мм.

Направляющий рельс можно сварить из пары уголков 40х40 мм.
Длина рельса должна равняться ширине полотнища ворот. На одном конце рельса приварена пластина для его крепления к горизонтальному брусу коробки. На расстоянии 12 сантиметров от другого конца приваривается кусок швеллера длиной 100 мм (нижняя полка швеллера вплотную примыкает к нижней плоскости рельса). Через верхнюю полку швеллера рельс крепится к потолочному брусу при помощи болтового соединения.

Для изготовления шарнирного узла возьмите уголок, просверлите в нем отверстие диаметром 9 мм.
Приварите его к раме, а к рычагу приварите пластину с таким же отверстием. Размеры пластины — 50х40х5 мм.

Мы дали описание основных работ. Они несложные, но одному работать неудобно: лучше пригласите помощника.

Установка секционных ворот

Не стоит изготавливать с нуля, поскольку они имеют сложную конструкцию. А вот установить ворота заводского производства самостоятельно домашнему мастеру вполне по силам. Надо только придерживаться некоторых правил:

• При монтаже не менять заводские расходные материалы на более дешевые сомнительного качества
• Монтаж ворот производить только по оригинальным чертежам изготовителя
• Максимально точно размещать все детали конструкции

Установка секционных ворот состоит из нескольких важных этапов.

Первым делом следует подготовить проем согласно требованиям производителей секционных ворот
. А они обещают безотказную работу своей продукции, если притолока и заплечники проема находятся строго в одной плоскости, а его вертикали и горизонтали не были перекошены и составляли правильный прямоугольник. Проконтролировать перпендикулярность и параллельность можно при помощи уровня измерительного.

Обязательно проверьте, уместится ли полотнище внутри гаража при полном открытии проема
. Это, кстати, надо проверять на стадии выбора конструкции.

Минимальная глубина гаража должна равняться высоте ворот с припуском 500 мм — если вы не предполагаете автоматизировать конструкцию. Если же автоматика будет задействована, то к высоте ворот надо прибавить 1000 мм.

Учтите, что на потолок и притолоку лягут основные нагрузки от веса ворот
. Они должны быть выполнены из прочных строительных материалов. То же самое относится и к заплечникам, так как к ним будут крепиться направляющие ворот.

Если Вы хорошо разбираетесь в электрооборудовании, то сотворить не составит труда. Для тех, у кого нет гаража на участке, будет полезно узнать о монтаже раздвижных ворот своими руками, причем с автоматическим приводом.

Подготовив должным образом проем, можно приступать к разметке крепления и монтажу направляющих элементов.

Соберите секции в единое полотно, начиная с нижней панели
. Работу выполняйте аккуратно, не допуская перекосов или зазоров между отдельными частями ворот. Здесь не допускается никаких заполнений монтажной пеной, или дощечками.

Любое отклонение от требований инструкции относительно точности сборки негативно скажется на работе ворот.

Установив полотно на место, отрегулируйте плотность его прилегания
при помощи регулировочных кронштейнов.

Обычно в комплекте подъемно-секционных ворот имеются уплотнители из резины и полимерного каучука. Резиновый уплотнитель устанавливается на той части полотнища, которая соприкасается с полом, а каучуковый — по верху и боковым сторонам.

По окончании монтажа закрепляются ручки, замки, засовы, прочие аксессуары и система автоматизации.

Таким образом, установка своими руками подъемно-поворотных ворот и подъемно-секционных ворот различная. Выбор зависит от вашего желания и габаритов гаража.

Видео установки подъемных ворот своими руками

На видео вы можете понаблюдать за процессом изготовления и монтажа поворотно-подъемных ворот своими руками.

Подробная видео-инструкция (схема) по монтажу секционно-подъемных ворот своими руками.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Традиционные распашные ворота могут быть красивыми, надёжными, стильными и устраивать владельца по всем параметрам, кроме одного: для их открывания нужно выходить из салона автомобиля. В непогоду это настолько неприятно, что заставляет задуматься об автоматизации процесса и замене ворот на подъёмные. Тем более, что осуществить эту процедуру вполне посильно своими руками.

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

• отсутствует риск задевания створок при въезде и выезде;
• исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
• управляются дистанционно;
• облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

• затруднена установка в строениях с низким проёмом;
• по причине большой площади обладают высокой парусностью;
• нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
• занимают большую площадь под потолком;
• сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж
.

Способы автоматизации ворот

Варианты автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии
.

Варианты управления створкой

Подъёмные ворота можно открывать и закрывать тремя способами.

Дистанционный

Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.

Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.

Механический

Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.

С мобильного телефона

На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.

Виды подъёмных ворот

Подъёмные ворота бывают трёх видов

В зависимости от конструктивного решения полотна, различают три вида подъёмных ворот:

• подъёмно-поворотные (щитовые);
• секционные;
• рулонные (рольставни).

Каждая из этих конструкций имеет свои достоинства и недостатки. Выбор зависит от особенностей гаража и финансовых возможностей его владельца.

Подъёмно-поворотные

Подъёмно-поворотные ворота в действии

Ворота этого вида состоят из нескольких элементов:

• цельного металлического полотна;
• направляющих;
• привода;
• механизма управления.

В металлическом полотне может быть сделана калитка. Это не помешает открытию-закрытию ворот. При открывании створка смещается по направлению вверх и сдвигается к задней стенке строения. После чего фиксируется под потолком.

Способ смещения полотна ворот выбирают в зависимости от особенностей гаража: его геометрических параметров и размеров проёма.

Преимущества:

1. Полотно изготавливают из металлических листов, что снижает риск проникновения в гараж посторонних лиц.
2. Обеспечивают высокую степень теплоизоляции проёма.
3. Возможно ручное и дистанционное управление.
4. Длительный срок эксплуатации.
5. Возможность дополнительного утепления с помощью нащельников и уплотнителей.

Недостатки:

1. Парусность.
2. Трудоёмкость ручного открытия.

Щитовые ворота устанавливают в ровные прямоугольные проёмы. При открытой створке высота проёма уменьшается на 25-30 см.

Секционные

Секционные вороты идеально подойдут для гаражей во дворах домов

У конструкций секционного типа полотно, закрывающее проём гаража, состоит из нескольких пластин – ламелей, соединённых между собой методом подвижного сочленения. На левом и правом торце каждой секции установлены ролики, с помощью которых полотно скользит вдоль направляющих. Способ подъёма во многом схож с открыванием подъёмно-поворотных конструкций, но более удобен за счёт складывания панелей.

Производители предлагают секционные ворота двух видов:

• с утеплёнными секциями;
• с неутеплёнными.

Первые более дорогие, но выгодные в плане защиты внутреннего пространства от проникновения холодного воздуха. Состоят из двух металлических полотен, между которыми расположен теплоизоляционный материал. Устроены по типу сэндвич-панелей. Между секциями находится резиновый уплотнитель, ещё более снижающий теплопотери.

Неутеплённые – это узкие металлические ламели, покрытые с обеих сторон антикоррозийным составом и окрашенные.

Механизм автоматизации ворот бывает двух видов.

1. С приводом, смонтированным на потолке и соединённым с ламелями системой тросов. Металлические жгуты наматываются на катушку и приводят в движение секции полотна. Они начинают складываться и подниматься. Это вид механизма не обладает большой мощностью, устанавливается на небольшие проёмы, стоит недорого.
2. С осевым приводом, установленным на оси, которые расположены в верхней части полотна. Это мощный механизм управления воротами, способный поднимать полотна большого веса.

Преимущества секционных ворот:

• утеплённые секции обеспечивают столь же качественную теплоизоляцию, как и стена толщиной в 1,5 кирпича;
• быстрый монтаж;
• отсутствие смещения при открывании-закрывании по направлению вовне и внутрь гаража;
• возможность установки калитки;
• широкий выбор моделей секций;
• невысокая парусность.

К недостаткам относят:

• дороговизну;
• более низкую степень защиты от проникновения, чем у подъёмно-поворотных конструкций.

Ворота этого вида являются отличным выбором для гаражей, расположенных во дворах домов и дач
. Если проём строения обращен на проезжую часть или улицу, рекомендуется выбрать другой вид подъемных ворот.

Рулонные

Рулонные ворота — наименее предпочтительный вариант

Рулонные ворота (рольворота, рольставни) – самые ненадёжные
. Представляют собой полотна, собранные из тонких алюминиевых планок – ламелей. Конструктивное решение механизма открывания-закрывания простое:

• под верхним перекрытием гаража устанавливают барабан;
• по обеим сторонам проёма монтируют направляющие;
• ламели соединяют с барабаном системой тросов;
• при прокручивании барабана полотно начинает скользить по направляющим, а ламели складываться.

Способ управления механизмом открывания-закрывания может быть ручным или автоматизированным. В первом случае створку открывают посредством прокручивания ручки на барабане. Во втором – используют пульты ДУ или мобильные устройства. Также открывают гараж с помощью блока с кнопками, установленного на внешней стене строения.

1. Необходимо обращать внимание на способ изготовления ламелей (уточняют у продавца). Панели выпускают двумя способами: экструзии и прокатки. Первые более надёжны, поэтому при выборе отдают предпочтение им.
2. Если основной критерий выбора – не защита, а утепление гаража, выбирают ламели, изготовленные методом проката. Они могут быть оснащены вспененным теплоизоляционным материалом. Он обладает достаточной прочностью, чтобы противостоять удару.
3. Важный момент в выборе рольворот – тип замка. Выбирают любой: наружный и внутренний (распорный). Второй наименее удачен, так как в межсезонье присутствует возможность примерзания распорных планок к системе их крепления. В такой ситуации открыть ворота можно только после оттаивания металлических штырей или обогрева их с помощью строительного фена.

Достоинства рольворот немногочисленны:

• невысокая цена;
• компактность;
• лёгкий вес.

Недостатков больше:

• ненадёжность;
• меньший срок эксплуатации, чем у других видов подъёмных ворот;
• невысокая степень защиты отпроникновения;
• появление в процессе эксплуатации вмятин.

Приступаем к замерам

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

• высоту проёма (Н);
• ширину (В);
• высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
• расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
• глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

• если площадь ворот менее 8 м 2 , к высоте проёма прибавляют 40 см;
• если более 8 м2 – 45 см;
• при низком проёме – 50 см;
• при высоком – 65-85 см.

Выбор привода

Для секционно-подъёмных ворот возможны два варианта автоматизации:

• монтаж привода на потолке у задней стенки гаража;
• установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

• несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
• ровность стен и их соответствие горизонтали и вертикали;
• с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Способы усиления:

1. Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
2. Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

Поверхность стен и потолка должна быть идеально ровной и прочной

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота
. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема
. Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень.

Этапы работ:

1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
2. С помощью болтовых соединений собирают раму из несущих профилей.
3. Вставляют уплотнитель в пазы профилей.
4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
6. Устанавливают раму вплотную в проём.
7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
9. В верхних угловых точках вертикальных стоек крепят ролики.

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Переходим к сборке секций

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

• петли;
• крепёжные элементы;
• секции.

Этапы работ:

1. Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
2. Устанавливают первую секцию на пол.
3. К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
4. К нижнему торцу первой секции крепят нижние ролики.
5. Над первой устанавливают вторую секцию и соединяют эти детали петлями.
6. Устанавливают ролики для второй секции.
7. Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Монтаж системы управления воротами

В зависимости от выбранного типа привода, устанавливают соответствующие блоки на потолке или на одной из боковых стен проема. Для ворот с ручным управлением необходима установка ручки и задвижки. Для них должны быть предусмотрены отверстия в соответствующих секциях.

Далее сквозь петли проводят тросики, нижний конец которых закрепляют на нижних петлях. Второй конец тросиков должен быть зафиксирован на блоке управления воротами. На завершающем этапе выполняют проверку работоспособности и устанавливают фиксатор полотна.

Правила эксплуатации подъёмных ворот

1. Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
2. Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
3. Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
4. Ролики, направляющие и механизм управления содержат в чистоте.
5. Во время подъёма или опускания створки нельзя находиться в зоне её движения.
6. Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
7. Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
8. При ручном открывании створки движения должны быть плавными.
9. Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
10. Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Видео: Подъёмные ворота своими руками

Производители подъёмных ворот предлагают широкий ассортимент этих конструкций. Но при желании можно изучить устройство любой модели и сделать её самостоятельно. Для выполнения задачи потребуются инструменты, которые в наличии у каждого автовладельца. Для монтажа системы направляющих подъёмно-поворотных ворот может потребоваться сварочный аппарат. Его можно взять в аренду или одолжить у приятеля.

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Читайте также про: и их особенности!

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

1. Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
2. Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
3. Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
4. Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
5. Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
6. Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

Подъемно-поворот ные ворота – это одна из самых дорогостоящих, но в то же время надежных и практичных гаражных конструкций. Открываясь, они ложатся горизонтально и несколько выдвигаются наружу, создавая тем самым козырек над входом.

Об особенностях системы, а также о том, как собрать
подъемно поворотные ворота своими руками
, пойдет речь в данной статье.

Главной особенностью щитовых ворот (еще одно название подъемно-поворот ного механизма) является простота конструкции. Полотно, установленное на раме, движется вокруг оси по металлическим направляющим, переходя из вертикального положения в горизонтальное и наоборот.

Обратите внимание! Рама – это ведущий элемент ворот, который обычно изготавливается из стальных прямоугольных труб.

Посредством специальных роликов и подъемных рычагов полотно движется по рельсам и фиксируется на уровне потолка помещения. При этом нижняя половина конструкции также поднимается и слегка выступает вперед. Специальные пружины компенсации в открытом положении свободны, а в закрытом – растянуты.

Вот основные типы конструкции:

• шарнирная
  – более популярный вариант, при котором щит беспрепятственно двигается, но пружины компенсации нуждаются в тщательной регулировке;

• на противовесах
  – в данном случае к раме крепится трос, а на противоположной стороне лебедки – противовес (применяется преимущественно для тяжелых ворот).

Помимо того, управление щитовой конструкцией может быть как ручным, так и автоматическим (зачастую с помощью пульта д/у).

Основные преимущества

1. Для таких ворот используется прочное цельное полотно, являющееся дополнительной защитой от взлома и несанкционирован ного проникновения.

2. Механизм можно устанавливать на двойные и одинарные ворота.

3. Если соблюдены все требования к изготовлению и установке, то ворота будут неподвержены коррозии и агрессивному воздействию окружающей среды.

4. Откат можно проводить вручную или установить автоматическую систему.

5. В отличие от других конструкций гаражных ворот, щитовые не требуют дополнительного места для открывания.

6. Для утепления ворот можно использовать обычный пенопласт.

7. Облицовку можно проводить любым доступным материалом, допускаются даже панели и декоративные вставки.


Недостатки конструкции

Касаемо недостатков, то все они связаны зачастую с особенностями системы и некоторыми ограничениями.

1. Ворота можно устанавливать в проемы исключительно прямоугольной формы.

2. После установки между рамой и щитом могут образоваться щели. Для их устранения можно использовать уплотняющий материал, но все же щитовые ворота не рекомендуется устанавливать в отапливаемые гаражи.

3. В открытом положении конструкция несколько уменьшает высоту проема (примерно на 25 см).

4. Сами пружины рассчитываются на определенный вес, поэтому при монтаже термоизоляции нужно учесть массу утеплителя. Если после утепления масса ворот будет слишком большой, то потребуется установка противовесов.

5. Цельность полотна – это не только преимущество, но и недостаток, т. к. ремонт отдельных их участков невозможен.


Разобравшись с особенностями конструкции, можно приступать непосредственно к монтажным работам.

Этап 1. Выбор материалов

В данном случае все зависит от полотна и конструктивных особенностей механизма.

Самые простые ворота собираются из следующих материалов:

• деревянные бруски – 120х80 мм для коробки, 100х100 мм для потолка;
• полотно;
• стальные штыри;
• электрический привод;
• уголки размерами 35х35х4 мм и 40х40х4 мм;
• стальной прут ø8 мм;
• швеллер 43х80х5 мм;
• пружина ø30 мм (указан внутренний диаметр).

Обратите внимание! Для полотна берется оббитый жестью дощатый щит, «сэндвич» или же монолитная конструкция.

Проще изготовить щит из досок и покрыть его поверхность специальным защитным составом. В качестве термоизоляции отлично подходит пенопласт, а в качестве внешней отделки – пластиковые или деревянные панели.

Этап 2. Подготовка необходимого оборудования

Чтобы самостоятельно соорудить подъемно-поворот ные ворота, необходимо заранее приготовить:

• строительный уровень;

• сварочный аппарат;

• молоток;
• болгарку;
• маркер;
• электродрель;
• набор сверл;
• отвертку;
• гаечные ключи соответствующего размера.


Дальнейшие работы можно условно разделить на два этапа – проектирование ворот и непосредственно сборку.

Этап 3. Составление проекта

Гаражные ворота, как и любая другая сложная конструкция, нуждаются в предварительном составлении проекта. Для этого замеряется проем, проводятся все необходимые расчеты и составляется чертеж.

Видео — Проем

Этап 4. Технология монтажа гаражных ворот

После подготовки и покупки всего необходимого можно приступать к изготовлению.

Шаг 1.
Вначале из деревянных брусков монтируется коробка, для крепления используются железные пластины или же угольники.

Шаг 2.
Затем коробка устанавливается в предварительно очищенный проем и фиксируется штырями. Важно, чтобы нижняя ее часть была углублена в стяжку примерно на 2-3 см.

Видео — Каркас воротный

Шаг 3.
Проводится сборка полотна – устанавливается щит, конструкция покрывается листовым металлом.

Шаг 4.
Далее с помощью уголков собирается опора для механизма. В одной из полок проделываются три отверстия ø10 мм под кронштейн, в другой – только два, для крепления к горизонтальным стойкам. Сам кронштейн будет выполнять функцию опоры для пружины.

Шаг 5.
Для соединения пружины с кронштейном используется регулировочная пружина (ее изготавливают из узкой металлической полоски). Последние витки будут служить зацепами. Выходит, с одной стороны нарезается резьба, а с другой образуется своего рода кольцо.

Шаг 6.
Для изготовления шарнирного узла используется уголок с отверстием (ø8,5 мм) – он приваривается между центром паза для механизма подъема и одним из ребер рамы. Расстояние должно составлять примерно 120 мм.

Шаг 7.
К рычагу крепится пластина с предварительно проделанным отверстием под регулятор натяга.

Шаг 8.
Для изготовления рельс используются два уголка. Полки уголков свариваются так, чтобы дистанция между верхними частями составляла примерно 50 мм.

Шаг 8.
Одна сторона готового рельса приваривается к пластине приблизительно в 80 мм. К другой стороне крепятся куски швеллера примерно в 150 мм. После этого швеллер фиксируется болтом на верхнем бруске.

Видео — Монтаж направляющих, ч.1

Видео — Монтаж направляющих, ч.2

Видео — Монтаж направляющих, ч.3

Видео — Монтаж направляющих, ч.4

Видео — Монтаж направляющих, ч.5

Шаг 9.
По окончании монтажа, ворота окрашиваются.

Обратите внимание! Все труднодоступные места конструкции желательно выкрасить еще до начала сборки.

Видео — Почти готовые ворота

Существует ряд важных моментов, которые следует учитывать при сборке ворот подобного типа.

1. В качестве автоматического подъемника можно использовать обычную автомобильную сигнализацию.

2. Для крепления всех элементов лучше использовать сварочный аппарат – это уменьшит количество отверстий.

3. Для привода идеально подойдет реверсная самоблокирующаяс я лебедка, которая питается от сети в 220 В и обладает тяговым усилием минимум в 120 кг.

4. Минимальная высота проема должна составлять 220 см, а расстояние между потолком и верхней частью конструкции – 40-50 см.

5. Огромное значение имеет вес гаражного полотна. В идеале он не должен превышать 100 кг.

6. При низком подъеме барабан размещается в задней части.

7. Нижний профиль полотна должен оборудоваться специальным пазом для установки уплотняющего материала.

8. Направляющие должны располагаться исключительно горизонтально, иначе полотно будет застревать при перемещении. Для выравнивания между швеллером и балкой можно подложить несколько шайб.

Обратите внимание! Полотно можно оснастить небольшими вставками, выполненными из полупрозрачного материала – это существенно улучшит освещение гаража. Также можно позаботиться о системе безопасности, которая защитит от взлома или защемления.

Установка противовеса

Как уже отмечалось ранее, вместо шарниров можно оборудовать систему на противовесах. Для этого нужно выполнить следующие действия.

Шаг 1.
К нижним краям рамы крепится трос. Далее трос приподнимается и проходит через блок.

Шаг 2.
На другом конце троса устанавливается противовес – к примеру, прочный железный ящик, заполненный камнями.

Обратите внимание! Вместо ящика лучше использовать старый лифтовый противовес, хотя раздобыть такой достаточно сложно.

Чем больше вес полотна, тем тяжелее должен быть противовес (максимум – 500 кг).

Видео — Установка противовеса

Конечно, у такого механизма есть некоторые недостатки. Так, для открывания ворот требуются большие физические усилия, да и сама конструкция небезопасна – если соскользнет трос, то противовес попросту сорвется. Но если ворота слишком тяжелые, то при должном внимании можно смело отказаться от традиционных пружин.

Обратите внимание! Для груза необходимо обустроить специальную нишу, куда он будет ложиться при поднятии ворот.

Если ворота достаточно легкие, то противовес можно заменить электрической лебедкой.

В качестве заключения

Подъемно-поворот ная конструкция – один из самых дешевых способов закрыть гаражный проем без ущемления функциональности помещения, при этом оригинальный дизайн остается неизменным. Для более детального ознакомления с технологией монтажа и сборки рекомендуется посмотреть видеоролик по теме.

Видео – Изготовление подъемных ворот

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из

Комфортное открытие и закрытие гаража обеспечивается различными типами ворот. Одним из популярных и наиболее удобных разновидностей является подъемный механизм. Такая конструкция наравне с эстетикой позволяет значительно сэкономить место, что особенно выгодно в условиях ограниченного пространства. Оснащаться ворота в гараж подъемные могут несколькими типами приводных механизмов, однако, принцип их эксплуатации остается одинаковым во всех случаях.

Характеристики конструкции

Принято выделять две группы, которые различаются между собой по формированию полотна:

• секционные ворота, своими руками сделанные или купленные (в основе несколько фрагментов, соединенных подвижными шарнирами);
• ворота на гараж подъемные (имеют цельную плоскость, которая вращается относительно горизонтальной оси и уводится механизмами под потолок).

За счет применения роликовых устройств и направляющих балок удается достичь бесшумной работы.

Плюсы и минусы — на что обратить внимание при установке

Наряду с бесшумностью работы механизма существуют следующие преимущества подъемных ворот в гараж, сделанных своими руками:

• монолитное полотно служит качественным барьером от попадания внутрь нежелательных гостей, обладая повышенной сопротивляемости от взломов в отличие от складных моделей

Такая конструкция — надежная защита от воров

• для совершения маневров открытия/закрытия практически не требуется много пространства;
• используемые материалы во время изготовления самодельных подъемных ворот обладают высокой степенью устойчивости к коррозионным процессам;
• при полном открытии прохода створки не занимает дополнительное пространство;
• наружная и внутренняя поверхность может быть обработана практически любым типом декора или панелями;
• допускается утепление подъемных ворот на гараж своими руками с помощью пенополистирольных плит;
• самодельные гаражные ворота подъемные оснащаются электроприводом и ручным приводом, чтобы обеспечить открытие во всех случаях;
• чертеж гаражных ворот с подъемником будут актуальными как для одинарного, так и для двойного гаража.

Не стоит забывать о недостатках конструкции:

• гаражные ворота подъемные своими руками крепятся исключительно в прямоугольные полости;
• легко перемещаясь под потолком, плита понижает высоту потолков на 150-250 мм;
• при возможных повреждениях отдельных участков цельного полотна невозможно заменить его часть, придется менять всю поверхность ворот своими руками;
• в связи с тем, что в конструкции часто присутствует пружинный механизм, то необходимо учесть, что он имеет предельные значения нагрузки, возрастающей при монтаже утеплителя или декора, и в таких случаях понадобится монтаж противовеса;

Ввиду неплотного примыкания наружной рамы подъемно-складных ворот к внутреннему периметру проема могут образовывать достаточно большие щели. Для их устранения можно использовать резиновые уплотнители, которые в период холодов желательно натирать силиконом, чтобы не порвать при открытии.

Принцип работы

Схема, как именно происходит поднятие полотна

Подъемно складные ворота своими руками сделанные отличаются достаточно понятной конструкцией и функционированием. В основе них имеются следующие элементы:

• рама, с двух сторон обшитая полотнами;
• направляющие, по которым перемещается роликовый механизм, переводящий плиту из вертикального положения в горизонтальное;
• рабочий привод, использующий пружинный или штоковый механизм.

Рама формируется из стального квадратного или прямоугольного строительного профиля. Она должна быть одновременно прочной, чтобы выдерживать собственную массу и не быть чрезмерно тяжелой.

При открытии верхняя часть полотна перемещается под потолком, а нижняя остается снаружи в виде козырька. Пружины при закрытой позиции растянуты, а во время открытых ворот установлены в свободном положении. Выделяются два типа механизмов:

• Конструкция с вмонтированными противовесами, в которых присутствует трос, зафиксированный в нижней зоне рамы и перекинутый через вращающийся блок. На противоположной стороне лебедки установлен противовес. Подобная схема актуальна для тяжелого полотна.
• Привод для подъемных ворот с шарнирно-рычажковыми механизмами. Он отличается надежностью и простотой в исполнении. При этом необходима грамотная регулировка пружинного натяга и максимальная точность при установке направляющих.

Для электропривода часто используют включение с помощью дистанционного пульта управления.

Проведение монтажа

Предварительно проводятся замеры под подъемные гаражные ворота своими руками, чертежи формируются исходя из реальных условий пролета. Сборка осуществляется в определенной последовательности:

1. Подготавливается рама для проема. Если она делается из дерева, то для фиксации используются угольники и металлические пластины. В случае применения стального профиля востребованным будет сварочный аппарат и ровная площадка для сварки.
2. Монтируется рама-коробка в проем. Низ нужно углубить в пол, чтобы избавиться от ступеньки.
3. Формируется полотно для створки ворот. Чтобы сделать ворота своими руками более теплыми, в полости рамы укладывают утеплитель из каменной или базальтовой ваты. Наружные стороны обшивают профилем или листовым железом

1. С помощью уголка формируют опору. В одной из полок делаются пара отверстий диаметром 10 мм, чтобы зафиксировать продольные стойки. Во второй — три отверстия, чтобы крепить пружинный кронштейн. Швеллерный кронштейн применяется в качестве опоры для пружины.
2. Монтируем вместе пружину и кронштейн через регулировочные пластины, которые изготавливаются из нарезанных металлических полос. За торцевые витки пружины проводим зацепление. В нижней части используется натяжитель из прута. В нем одна сторона имеет резьбу, а вторая — зацеп из кольца.
3. Внизу монтируется шарнирный узел. Для него необходим уголок с отверстием 8-9 мм диаметра. Деталь необходимо приварить к конструкции рамы выше нижнего ребра и ниже отверстия для ручки подъемного механизма.
4. К торцевой части рычага понадобится приварить пластину, имеющую отверстия для регулировки натяжителя.
5. Формируются направляющие для катков. Для них используют профиль швеллера либо двутавра с внутренним расстоянием между поверхностями 50 мм, а также можно самостоятельно сварить два уголка в П-образный профиль.
6. Одну сторону варят к пластине с отверстиями. Необходимо оставить зазор между нижней площадкой поперечены и осью направляющей.
7. С другой стороны рельсов варят подготовленные куски швеллера. Он крепится к потолку при помощи надежных болтовых соединений.

Сборка механизма

Сборка завершается затиранием сварочных швов, после чего ворота грунтуются и вся готовая конструкция покрывается краской. Рекомендуется для этих целей использовать краскопульт, чтобы краска легка ровно.

Важно обеспечить высоту проема не менее 2,2 м от пола до поверхности открытых ворот. В полотно можно делать прозрачные вставки, чтобы больше внутрь проникало солнечного света. Также можно вмонтировать в плоскость дверь для гаража.

Отдельное внимание стоит уделить утеплению ворот, так как площадь теплопотери достаточно большая. Принципиальной разницы между утеплением распашных и подъемно-поворотных нет — также можно использовать минераловатные плиты, полиуретан или пеноплекс. Единственное, на что следует обратить внимание — способ крепления. Если используется пеноплекс (задувной утеплитель), то площадь ворот делится на небольшие фрагменты, которые задуваются. Плиты пенополиуретана или минеральной ваты желательно зафиксировать декоративными панелями.

Не стоит использовать для утепления ворот стекловату — при одинаковом с минватой коэффициенте теплоизоляции она более опасная в эксплуатации за счет высокой степени горючести.

ВИДЕО: Как сделать подъемные ворота своими руками

Подъёмные ворота в очень удобны. Они имеют очень много преимуществ перед обычными. Проблема подобных механизмов лишь в том, что они имеют довольно высокую стоимость. Но менталитет жителей нашей страны таков, что мы , а потому стараемся всё сделать собственноручно. Именно об этом и пойдёт речь в сегодняшней статье. Попробуем разобраться, насколько сложно изготовить подъёмно-секционные ворота своими руками, что для этого потребуется.

ФОТО: alliance-garagedoors.co.uk

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

Но при всех достоинствах, есть и недостатки, среди которых:

• невозможность установки в проёмы с непрямыми углами;
• необходимость учёта веса утеплителя при вычислении прочности ворот;
• сложности, возникающие при монтаже.

ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл. Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах.

ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

• набора гаечных ключей, отвёрток и ;
• сварочного аппарата;
• карандаша, рулетки, монтажного или лазерного уровня;
• дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

ФОТО: atvarmor.ru

Статья по теме:

: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.

Пошаговая инструкция по изготовлению подъёмных ворот гаража своими руками

Данная пошаговая инструкция была составлена нами для того, чтобы читателю было проще сориентироваться в алгоритме работ на фотопримерах.

Для начала проверяется подготовленный материал и просчитывается, достаточно ли его для изготовления ворот.

ФОТО: atvarmor.ru

Сборка каркаса будущей конструкции

После этого из профильной трубы собирается рамка, которая фиксируется по внутреннему периметру ворот струбцинами и выравнивается при помощи клиньев по уровню. Между металлической закладной и профильной трубой нужно оставить небольшой зазор, примерно в полсантиметра.

ФОТО: atvarmor.ru

Посередине рамы ввариваются 2 горизонтальных отрезка профильной трубы. Расстояние между ними должно быть около 1 см. Они будут соединяться между собой шарнирами (2 по краям и один по центру). Шарниры привариваются изнутри. Три таких же шарнира будут приварены сверху, но уже снаружи. Они и будут несущими. Те же, которые описаны здесь, будут играть поддерживающую роль.

ФОТО: atvarmor.ru

Когда внутренние шарниры приварены, вертикальные стойки между ними распиливаются. Теперь уже становится ясно, каким образом система будет функционировать.

ФОТО: atvarmor.ru

Фиксация верхней створки подъёмных ворот

Когда всё готово внутри, можно перейти к основному подвесу. Для этого из профильной трубы монтируется рамка на ширину ворот и крепится над ними на анкерные болты. Она соединяется с каркасом подъёмных ворот теми же шарнирами, что были использованы изнутри.

ФОТО: atvarmor.ru

Теперь можно снять струбцины и, немного приоткрыв ворота, разъединить створки для того, чтобы было удобнее основательно проварить каждый шов.

Отделка получившейся конструкции и её утепление

Наружная сторона обшивается профлистом, который крепится к металлу на саморезы. При этом, размер листа должен быть чуть шире каркаса, чтобы закрыть шов, а верхняя часть должна заходить внахлёст на нижнюю. Анкерные болты разумнее всего прикрыть полосой резины, чтобы они меньше подвергались коррозии. Также можно их обработать любым силиконовым составом.

ФОТО: atvarmor.ru

По нижним наружным углам воротины привариваются проушины, на которые крепятся ролики. Снизу на закладной имеет смысл сделать небольшой ограничитель из листового металла.

ФОТО: atvarmor.ru

Далее можно перейти к утеплению гаражных подъёмных ворот. Разумнее всего использовать для этого обычный пенопласт, который имеет невысокую стоимость, обеспечивая при этом хорошую термоизоляцию. От того, насколько плотно он будет расположен внутри створок ворот, будет зависеть и качество утепления. Его не обязательно приклеивать. Пенопласт впоследствии будет удерживаться внутренней обшивкой.

ФОТО: atvarmor.ru

После того, как утеплитель будет на месте, можно приступать к монтажу системы противовеса. Она необходима на подъёмных воротах. Ведь, несмотря на то, что они изготавливаются из облегчённых материалов, в общей сложности створки будут иметь немалую массу и поднимать их вручную будет затруднительно.

Устройство противовеса и конструкция системы

Система противовеса состоит из центрального и углового ролика. Через них проходит тросик, закреплённый одной стороной снизу створки (возле пола) посередине, а второй к грузу. Изготавливается он из , а его вес рассчитывается для каждого случая индивидуально.

ФОТО: atvarmor.ru

ФОТО: atvarmor.ru

Изготовление груза для системы противовеса

Теперь, когда система противовеса смонтирована, можно изготовить и сам груз. Однако сначала необходимо обшить внутреннюю часть подъёмных ворот, чтобы узнать их полный вес. Лучше всего в качестве отделочного материала использовать фанеру или ОСП, которая впоследствии будет окрашена.

ФОТО: atvarmor.ru

Для изготовления груза понадобится прямоугольная пластиковая ёмкость, которая выкладывается плёнкой изнутри. Это делается для того, чтобы готовый груз можно было легко вытащить из формы. Внутрь ёмкости помещается каркас из , который служит не столько для придания прочности, сколько для возможности подцепить к нему трос впоследствии.

ФОТО: atvarmor.ru

Заливая в форму бетон можно увеличить вес груза, уложив внутри речные камни. Они довольно тяжелы. Если же впоследствии веса груза будет недостаточно, всегда можно нарастить противовес стальными «блинами».

ФОТО: atvarmor.ru

В итоге, должен получиться аккуратный груз, который будет двигаться вверх-вниз по углу гаража. При этом, если изначально форма не была залита полностью и веса недостаточно, груз можно снова поместить в ёмкость и добавить бетона с камнями.

ФОТО: atvarmor.ru

Проверка системы и устройство страховки

Когда груз закреплён на тросе, а второй конец стропы зафиксирован на нижней створке, производится проверка работоспособности системы. Если всё функционирует нормально, можно приступить к монтажу страховки.

ФОТО: atvarmor.ru

Для страховки по углам закладных ворот (вверху) ввариваются задвижки. Они служат для фиксации створки в открытом положении. В случае их использования, ворота не смогут закрыться, даже если трос вдруг оборвётся.

ФОТО: atvarmor.ru

ФОТО: atvarmor.ru

Финишные доработки подъёмных ворот

Основные работы по монтажу подъёмных ворот своими руками выполнены, а значит, пора немного облагородить конструкцию. Изнутри створки ворот окрашиваются в любой подходящий цвет, ну а груз противовеса скрывается в тоннеле, собранном из металлокаркаса и обшитом ОСП или фанерой. Следует обратить внимание, что представленная сегодня система предполагает наличие отдельного входа, запирающегося снаружи. Закрыть же сами подъёмные ворота можно лишь изнутри при помощи обычных механических запоров.

ФОТО: atvarmor.ru

Снаружи ролики лучше закрыть обработанной силиконом резиной. Это убережёт их от попадания воды, снега и грязи, что продлит срок службы механизма.

ФОТО: atvarmor.ru

Статья

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

• Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
• Стальной уголок — 20×20 мм, толщина стали 1 мм.
• Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

• Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
• Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
• Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
• Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

• Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
• Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
• Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
• Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

1. На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
2. Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
3. Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
4. Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
5. Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
6. Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
7. Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
8. После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
9. Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
10. Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
11. В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
12. В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
13. После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

1. Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
2. В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
3. От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
4. Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
5. С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
6. К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

• защитное полотно;
• вертикальная и горизонтальная направляющая;
• ролик в верхней и нижней части полотна;
• кронштейн для крепления вертикальной направляющей;
• кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

• стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
• стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

• Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
• Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
• Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

1. С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
2. Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
3. С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
4. Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
5. Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
6. В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
7. После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
8. Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
9. После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
10. В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
11. Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
12. В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

• DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
• Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
• Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Читайте также про: и их особенности!

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

1. Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
2. Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
3. Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
4. Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
5. Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
6. Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

Ворота для гаража должны быть не только удобными, но и надёжными. Среди всех типов конструкций больше всего для гаражного помещения подходят подъёмные ворота. Их не так сложно создать своими руками.

• секционные;
• подъёмно-поворотные;
• рулонные.

Каждый вид имеет свои достоинства и недостатки.

Секционная конструкция

Достаточно популярными являются ворота с секциями.

Секционные ворота с полотном из сэндвич-панелей

Они могут использоваться в проёмах любого типа. Конструкция состоит из горизонтальных панелей, которые соединяются друг с другом петлями. В процессе открывания панели будут двигаться по вертикали вверх, после чего вдоль потолка по горизонтали. Завалы снега не являются препятствием для таких ворот, так как они не открываются наружу. Конструкция позволяет экономить свободное пространство перед гаражным помещением.

В секционной конструкции хорошо выполнена герметизация, поэтому их принято считать тёплыми. Список основных преимуществ:

• бесшумное и лёгкое открытие;
• можно изготовить конструкцию любых размеров;
• хорошее утепление;
• разнообразный дизайн;
• высокая безопасность.

Недостатки:

• высокая стоимость;
• необходимость периодического обслуживания.

Список деталей, из которых состоит секционная конструкция, можно увидеть на рисунке:

Элементы, из которых состоит конструкция секционных ворот

Передвижение секций происходит благодаря барабанам и тросикам, которые уравновешиваются пружинным устройством. Вдоль каркаса и под потолком размещаются направляющие, по которым перемещаются щиты с опорой на ролики.

Ворота с секциями могут быть следующих размеров:

• высота — 200–600 см;
• длина — до 500 см;
• ширина секции — 35–60 см.

Рекомендуется монтировать ворота минимально возможных размеров. Компактная конструкция работает стабильнее, при этом минимизируется вероятность блокировки. Следует знать, что модули с большим весом могут застопориться в направляющих.

Модули выполняются по принципу сэндвич-панели. Толщина материала — от 20 до 50 мм. Внутри модуля прокладывается утеплительный материал, который не впитывает влагу. Между секциями прокладывается пробковый материал, который сможет обеспечить плотное прилегание элементов друг к другу. В нижнюю панель должен быть вмонтирован эластичный уплотнитель, чтобы зимой секция не примерзала к напольному основанию.

Ворота подобного типа можно оснастить электрическим приводом с возможностью механического управления в случае отключения электричества. Мотор нужно устанавливать на среднем рельсе.

Подъёмно-поворотная конструкция

Подъёмно-поворотные ворота можно использовать в частных гаражах или промышленных помещениях.

Подъёмно-поворотные ворота состоят из цельного каркаса, поднимающегося вверх

Конструкция содержит направляющие ролики, которые помогают створке-щитку двигаться в вертикальном или горизонтальном направлении. В открытом положении конструкция располагается вертикально над потолком, не мешает и не занимает пространство перед гаражным помещением.

Ведущим элементом является рама, которая изготавливается из стальных профильных труб. Конструкция предусматривает монтаж специальных пружин для компенсации, которые свободны в открытом положении и растянуты в закрытом.

Конструкция бывает таких типов:

Основные преимущества подъёмно-поворотных ворот:

• подходят для двойных гаражей;
• вручную их легко открыть;
• защита от коррозии;
• высокая стойкость к взлому.

Недостатки:

• возможность монтажа исключительно в прямоугольный проём;
• после установки между каркасом и щитком могут появиться зазоры, которые следует заполнить уплотняющим материалом;
• в открытом положении ворота уменьшают высоту проёма;
• ограниченный вес конструкции из-за пружин;
• полотно цельное, поэтому не получится выполнить ремонт отдельных частей.

Схему таких ворот можно увидеть на рисунке:

Элементы, из которых состоят подъёмно-поворотные ворота

Конструкция изготовлена из оцинкованного металла и окрашена порошковой краской, поэтому она не подвергается коррозии.

Рулонная конструкция

Рулонные ворота появились на рынке недавно. Они состоят из металлических полос, которые объединены в гибкое полотно. В процессе открытия полотно сворачивается, наматываясь на вал. Это даёт возможность подъезжать вплотную к гаражу. Толщина полос должна быть менее 25 мм. Поэтому они не подходят для гаражей с высоким проёмом. Максимальная ширина ворот — 5 м.

Конструкция может быть оснащена смотровым или вентиляционным профилем, а также системой автоматического управления.

Схема рулонных ворот изображена на рисунке:

Элементы, из которых состоят рулонные ворота

Выбирать вид конструкции нужно исходя из потребностей.

Подготовка к постройке секционной конструкции

Набор для монтажа ворот подобного типа состоит из таких деталей:

• сэндвич-панели;
• направляющие планки;
• уплотнители;
• петли;
• цепной привод;
• пружина для натяжения;
• барабан;
• кронштейн для опоры.

Схему установки конструкции можно увидеть на рисунке:

Схема установки секционных ворот

Чтобы определить оптимальные размеры ворот, нужно выполнить замеры проёма. Важно учитывать такие требования:

1. Высота проёма (H) – это свободная площадь для въезда транспортного средства. Значение зависит от типа автомобиля. Если в гараж будет заезжать транспорт высотой 2 м, то оптимальная высота проёма — 2,3 м. После установки останется 2,1 м свободного пространства.
2. Притолока (L) и заплечники (b1 и b2) размещаются в одной плоскости. Рекомендуемая величина притолока — 35–55 см, заплечников — более 8 см.
3. Понадобится измерить ширину проёма (В) и добавить к полученному значению 4 см (по 2 см с каждой стороны).
4. Глубина помещения (L) должна быть больше высоты конструкции.

Необходимые замеры для расчёта габаритов ворот

После выполнения замеров понадобится можно будет составить чертёж.

Прежде всего стоит обратить внимание на конструкцию панелей, из которых состоит полотно. В качестве материала для внешней обшивки может быть использована сталь или алюминий. Алюминивое изделие имеет небольшой вес, в связи с чем уменьшается общий вес полотна. В таком случае понадобится привод меньшей мощности. Преимущество стали в том, что материал является прочным и подходит для монтажа в гаражах, которые интенсивно используются.

Важно обратить внимание на толщину стен и тип профиля. Рекомендуется использовать сэндвич-панель со специальным взломостойким металлопрофилем.

Специальный профиль для защиты ворот от взлома

Характеристики теплоизоляции будут зависеть от типа применяемого наполнителя и его толщины. Рекомендуемая толщина — более 40 мм. Не рекомендуется применять панель с замкнутым контуром в регионах с холодным климатом, так как будут образовываться мостики холода.

Следующий элемент — направляющие. Рекомендуется использовать стальные детали толщиной более 2 мм. Элементы должны быть покрыты цинком. Это позволит защитить конструкцию от коррозии. Важна конструкция роликов — детали с подшипниками способны обеспечить не только плавное открытие ворот, но и имеют больший срок службы.

Использование заводской автоматики существенно упрощает установку и настройку конструкции.
Пульт, замок с кодовым механизмом и другие элементы должны быть того же производителя, что и привод конструкции. В противном случае, есть риск того, что детали не совместимы между собой.

Привод должен обладать достаточной мощностью, иначе он быстро выйдет из строя. При выборе важно учесть размеры и вес секций. Маркировка, которой оснащаются ролики и амортизаторы, позволит определить, какой максимальный вес способны выдержать детали.

Торсионный барабан должен быть сделан из прочного сплава алюминия. Направляющие должны изготовлены из стали.

Список материалов и инструментов

• сэндвич-панели;
• направляющие планки;
• петли;
• цепной привод;
• кронштейны;
• торсионная пружина;
• барабан;
• дополнительные принадлежности (замки, ручки и другие детали).

Инструменты, которые будут необходимы:

• строительный уровень;
• шуруповёрт;
• электродрель;
• рулетка;
• перфоратор;
• карандаш;
• молоток;
• пассатижи.

Количество материалов зависит от габаритов ворот. Конструкция стандартных размеров чаще всего состоит из 4

В большинстве случаев гаражные ворота делают из 4 или 5 секций

секций. Длина направляющей рейки зависит от ширины ворот.

Пошаговая инструкция по сооружению и монтажу секционных ворот

Прежде всего понадобится подготовить и укрепить дверной проём. Он должен быть расположен в одной плоскости со стенками. Последовательность действий по подготовке проёма:

На этом этапе нужно убедиться в прочности покрытия пола. Также важно проверить его расположение по горизонтали при помощи строительного уровня. Максимальный перепад составляет 1 мм.

Ворота подобного типа состоят из секций, которые соединяются петлями.

Секции между собой крепятся с помощью петель

В крайних частях проёма прикрепляются шины, которые должны заходить под перекрытие. По данным деталям будут двигаться секции.

При монтаже ворот подобного типа нужно придерживаться таких правил:

1. В процессе работы нужно использовать составленный чертёж.
2. Допускается использование только качественных материалов.
3. Очень важно с точностью определить размеры.
4. Все детали должны размещаться с точностью до 1 мм, поэтому не нужно спешить.

Монтаж ворот с секциями не получится выполнить в одиночку. Обязательно нужны помощники. Важно помнить об осторожности.
Все работы нужно выполнять в шлеме и перчатках. Глаза также должны быть защищены.

Прежде всего понадобится выполнить разметку, чтобы определить места фиксации несущих деталей. Если габариты элементов окажутся больше, проём следует расширить. Габариты проёма надо замерить в нескольких местах по ширине и высоте. По ширине надо взять максимально возможное значение, а по высоте — минимальное.

На поверхности нужно разместить 2 направляющих планки параллельно друг другу. Детали следует скрепить С-профилем внизу и ригельной рейкой вверху.

Процесс фиксации деталей с помощью С-профиля

Внутренний размер рамы должен соответствовать параметрам проёма. Если детали планируется соединять кронштейнами, то профили нужно запилить под прямым углом.

Если в планах использование перфорированных профилей, то их следует скреплять специальными планками. В этом случае перемычку и направляющие нужно подрезать так, чтобы образовался маленький «язычок». Это нужно для болтовой фиксации элементов.

Процесс сборки рамы секционных ворот

Собранная рама выставляется по уровню. На поверхности рекомендуется заранее разместить опорную планку. Это может быть, к примеру, С-профиль. Следует проверить правильность его расположения по горизонтали, после чего перенести соответствующие метки на проём. Нижние торцевые части рамы надо будет выставить по данным меткам.

После этого нужно приложить раму к стенам и потолку и выставить строго вертикально по отвесу. После того как рама будет выровнена, конструкцию надо зафиксировать крепежными деталями.

Крепление рамы к стенам и потолку

Выбор крепежа зависит от поверхности стен и потолка.

Монтаж направляющих реек

Вертикальные направляющие можно крепить к стенкам путём прямой фиксации или при помощи стандартных кронштейнов. Рекомендуется использовать корректируемый способ фиксации: анкерные болты или самонарезающие винты со сверлящими головками. Последовательность действий:

На следующем этапе понадобится временно закрепить дуговые направляющие.

Фиксация дуговых направляющих с помощью болтов

Они скрепляются с вертикальными стойками при помощи болтов. Дополнительно можно использовать ответные и фиксирующие рейки или шайбы особой формы. Прямая направляющая монтируется в дуговую. Если на заводе была произведена временная сборка, то скреплять детали не нужно.

Горизонтальные направляющие нужно вставить в угловые и зафиксировать. Чтобы уменьшить размеры упаковки, в некоторых случаях вертикальные рейки делят на две части. В этом случае детали скрепляются с помощью использования прямого коннектора. В процессе скрепления следует следить за тем, чтобы в местах фиксации с угловой рейкой не появлялось порогов или провалов между полками металлопрофиля. Это может повлечь за собой заклинивание роликов.

На ослабленной фиксации болтами горизонтальные рейки придерживаются С-профилем. Это нужно делать в процессе переноса соединительной рейки с нижней части ворот в крайнюю часть направляющих. После этого потребуется устранить перекос. Для этого понадобится выровнять диагонали прямоугольника, который образовался под потолочной конструкцией. После того как будет выполнено выравнивание, надо затянуть крепеж в местах фиксации направляющих и зафиксировать их к потолку с помощью использования кронштейнов в форме буквы L.

Крепление направляющих к потолку осуществляется с помощью кронштейнов

Устройство приводной системы

Существует 2 варианта механизма для балансировки — торсионный вал и пружина для натяжения. Принцип их функционирования практически ничем не отличается, разница только в расположении деталей.

Торсионный вал понадобится закрепить в верхней части проёма.

Торсионный вал секционных ворот

Конструкция включает в себя несколько пружин и шкивов для натяжения для разных частей проёма. На шкивах закрепляется трос, который будет опускаться до крайней секции ворот. Внизу есть коуш, он закрепляется на штифте или в петлях.

Важно уделить особое внимание сборке вала. Чаще всего процесс заключается в регулировке по ширине проёма и фиксации двух частей при помощи фланца. После монтажа нижней секции и фиксации к ней троса привода понадобится выбрать слабину муфтой для регулировки и сильно затянуть регулировочные болты.

Пружинный натяжитель устанавливается достаточно просто.

Монтаж пружинного натяжителя для секционных ворот

Деталь фиксируется в местах монтажа направляющих по вертикали. Довольно часто сборка механизма производится на заводе. Трос крепится к нижней секции так же, как и торсионный вал. Разница заключается в регулировке. Понадобится отпустить хомут для троса, вытянуть слабину, после чего ещё раз закрепить болты.

Завершающую регулировку следует производить после полной сборки ворот. Основание не должно падать или подниматься. В любом положении в процессе открывания секции не должны своевольно передвигаться.

Регулировка производится таким образом:

1. Если секция начнет опускаться, то понадобится усилить натяжение вала.
2. Натяжитель в виде пружины следует растянуть. Сделать это можно путём перемещения фиксатора в новое положение по перфорации.

Если действия выполнены правильно, то полотно будет расположено на уровне, до которого его приподнимали.

Установка полотна ворот

Монтаж секций является простейшим этапом сборки конструкции. Одну за другой их нужно устанавливать между направляющими, после чего на торцевых частях нужно закрепить болтами роликовые опоры. Довольно часто вспомогательные накладки из стали устанавливаются производителем. В таком случае останется лишь прикрепить к ним болтами маленькие кронштейны. При монтаже нужно использовать 2 комплекта крепежа — для правой и левой стороны.

Процесс установки полотна секционных ворот

Друг с другом секции следует скреплять накладными петлями. В качестве крепежных деталей нужно использовать саморезы для сэндвич-панелей. После этого понадобится выполнить регулировку роликов. Сделать это можно так:

1. Секцию нужно прижать к уплотнителю.
2. После этого надо выставить две верхние направляющие роликов, которые задают движение на повороте в процессе открывания.

В конце понадобится закрыть гараж и выключить свет. Ворота проверяются на наличие щелей. Зазоры могут быть между рейками и стенками.

Щели нужно заполнить монтажной пеной

Вопрос автоматики и привода

Есть несколько вариантов автоматизации ворот с секциями:

Автоматика устанавливается таким образом:

1. Первым делом конструкцию ворот надо проверить на щели.
2. Выполняется сборка направляющего привода согласно инструкции.
3. Направляющая балка крепится в центральной части потолка.
4. В задней части направляющей в потолок монтируются кронштейны при помощи дюбелей.
5. Производится монтаж привода.
6. Устанавливается рычаг. Одну часть нужно закрепить к створке, а другую — к цепи или тросу.
7. В конце следует выполнить прокладку электропроводки.
8. Проверяется работоспособность механизмов.

При покупке привода надо обращать внимание на его параметры и материалы изготовления.

Видео: секционные ворота своими руками

Строим поворотную конструкцию: чертежи и эскизы

Облегчить задачу составления схемы могут готовые проекты, в которые можно внести несущественные изменения. Чтобы составить чертёж, первым делом надо определить ширину и высоту. Ориентироваться нужно на размеры автомобиля. При его въезде с каждой стороны должно оставаться примерно по 30 см. Максимальная ширина конструкции — 5 м. Оптимальная ширина — 2,5–3 м.

Расстояние от перпендикулярной стенки до рамы ворот должно быть минимум 80 см. Высота также определяется размерами автомобиля. Чаще всего изготавливается конструкция высотой 2–2,2 м.

На схеме рекомендуется указать все размеры конструкции и используемых деталей. Конструкция должна быть на 10 см больше длины проёма. Это позволит исключить образование зазоров. Каркас может быть изготовлен из стали или дерева. Его размеры зависят от габаритов проёма.

Пример чертежа подъёмно-поворотных ворот с обозначением размеров конструкции

Если на данном этапе возникают трудности, рекомендуется обратиться к специалисту или использовать готовый проект.

Конструкция может быть двух типов:

1. Классическая. В данном случае используются направляющие горизонтальные планки. Полотно будет втягиваться в гаражное помещение и скользить по данным деталям. Недостатком механизма является то, что от скольжения будет издаваться шум. Помимо того, направляющие планки могут мешать работать в закрытом помещении.
2. Z-система без направляющих реек. К достоинствам можно отнести простоту монтажа и бесшумную работу. Недостаток заключается в том, что самостоятельно сложно задать кривую, по которой передвигаются ворота.

Выбирать нужно исходя из личных предпочтений. При составлении чертежа нужно замерить проём и нанести его на лист бумаги.

На чертеже нужно обозначить, каким образом будут открываться ворота и сколько это займет места

Важно продумать, как будет двигаться полотно, сколько места ему потребуется, насколько оно будет выходить за границы гаражного помещения.

Для изготовления рамы следует использовать железный уголок 65 мм. Также будут необходимы уголки 40 мм и 35 мм. Для каркаса и створок подходит металлопрофиль 50 мм. Детали нужно будет обшить листовым металлом. Рекомендуемая толщина — 3 мм. Наружные петли должны быть усиленными.

В качестве термоизоляции лучше всего использовать пенопласт. Внешняя отделка может быть произведена с помощью пластиковых или деревянных панелей, металлических листов или профнастила. Если планируется использовать металлические листы, то их нужно защитить специальным покрытием.

Оптимальный диаметр пружины — 30 мм. Чтобы гараж имел более эстетичный внешний вид, полотно покрывается декоративными планками из дерева или пластика.

Материалы и инструменты

Понадобится подготовить такие элементы:

• швеллер 40х80 мм;
• металлический уголок толщиной 4 мм;
• 2 бруса из дерева сечением 100х100 мм и 80х120 мм или металлический профиль;
• стальной прут диаметром 8 мм;
• пружины диаметром 30 мм;
• 2 подвижных кронштейна;
• самонарезающие винты;
• анкерные болты;
• трос или цепь;
• пенопласт;
• материал для обшивки (металлические листы или профнастил);
• ролики.

Список необходимых инструментов:

• сварочное устройство;
• машинка для шлифования;
• электрический лобзик;
• электродрель;
• шуруповёрт;
• молоток;
• отвёртки;
• строительный уровень;
• рулетка;
• маркер;
• гаечные ключи.

Расчёт материалов производится с учётом данных, которые представлены на чертеже.

Данные для расчёта необходимого количества материалов

Необходимо ориентироваться на размеры конструкции. Ширина профиля определяется шириной полотна.

Пошаговая инструкция по возведению подъёмно-поворотных ворот своими руками

Чтобы соорудить ворота, которые при открытии уходят к потолку, понадобится выполнить такие действия:

1. Прежде всего необходимо подготовить проём. Для этого надо вставить в напольное основание на глубину 2 см вертикальные опоры. В качестве деталей можно использовать отрезки брусков 80х120 мм. Элементы фиксируются анкерными болтами.
2. После этого выполняется сборка рамы. На расстоянии, соответствующем длине ворот, нужно смонтировать горизонтальную рейку так, чтобы она располагалась параллельно перемычке проёма.
3. Из 4 железных уголков понадобится сварить 2 рейки, по которым будут перемещаться ролики, которые прикрепляются к створке. Они фиксируются саморезами и железной фурнитурой к рейкам, которые размещены в верхней части. Периодически надо проверять надёжность фиксации деталей.
4. После этого изготавливается каркас полотна. Для этого надо скрепить с помощью сварочного устройства железные профили, скрепить их друг с другом и присоединить к готовому коробу несколько диагональных планок. Каркас в собранном виде напоминает 6 квадратов, скреплённых между собой.

   Рама подъёмно-поворотных ворот состоит из 6-ти квадратов

5. В верхней части рамы углы следует оснастить роликами.
6. Каркас ворот нужно обшить материалом, который защищён от коррозии. Для фиксации следует использовать самонарезающие винты.
7. Вертикальные опорные рейки следует снабдить подвижными кронштейнами. На детали надо установить швеллеры.

   Ворота нужно оснастить механизмом передвижения створок

8. К установленным кронштейнам прикрепить пружины.

В конце на сооружённую раму понадобится навесить полотно. Чтобы защитить гараж от воров, конструкцию надо оборудовать надёжным замком и защёлкой. По желанию ворота можно утеплить — для этого будет необходим пенопласт.

Утепление гаражных ворот

Предварительно понадобится обработать все щели между каркасом и основанием монтажной пеной. Это позволит уберечь гаражное помещение от потерь тепла через ворота. Далее нужно обработать створки грунтовкой или эмалью, которая способна защитить от ржавчины. После высыхания покрытия можно будет выполнить теплоизоляцию ворот.

Ворота можно изнутри утеплить пенопластом

Пенопласт устанавливается на металлическое основание или просовывается между лагами каркаса. Если планируется использовать первый вариант, то понадобится лишь приклеить материал к створкам. Если выбран второй метод, сначала надо будет создать каркас из дерева, после чего произвести монтаж материала.

Чтобы открывание и закрывание ворот осуществлялось без проблем, конструкцию следует отрегулировать. Для этого понадобится натянуть пружину. Сделать это можно путём закручивания гайки. Если проблема не решена, нужно изменить место крепления данной детали. Ворота будут легко подниматься, если снаружи на расстоянии максимум 1 м от почвы оснастить их ручкой.

Вопрос автоматики

В качестве автоматического подъёмного механизма может использоваться сигнализация для автомобиля. Для привода подходит реверсная самоблокирующаяся лебёдка, которая работает от электросети 220 В и имеет тяговое усилие минимум в 120 кг.

Автоматика должна будет поднимать ворота вверх, к потолку. Основным недостатком такой конструкции является её высокая стоимость. Автоматический привод в данном случае монтируется на потолке и поднимает полотно при помощи троса, одна часть которого закрепляется к створке, а другая — к электроприводу.

Схема расположения автоматики для подъёмных ворот

Трос размещается в металлопрофиле, который фиксируется в подвесном состоянии на кронштейнах к потолочной конструкции.

Ещё один вариант — использование гидравлического привода. 2 привода надо зафиксировать с двух сторон с внутренней стороны основания.

Добавить комментарий

Подъёмные ворота в очень удобны. Они имеют очень много преимуществ перед обычными. Проблема подобных механизмов лишь в том, что они имеют довольно высокую стоимость. Но менталитет жителей нашей страны таков, что мы , а потому стараемся всё сделать собственноручно. Именно об этом и пойдёт речь в сегодняшней статье. Попробуем разобраться, насколько сложно изготовить подъёмно-секционные ворота своими руками, что для этого потребуется.

ФОТО: alliance-garagedoors.co.uk

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

Но при всех достоинствах, есть и недостатки, среди которых:

• невозможность установки в проёмы с непрямыми углами;
• необходимость учёта веса утеплителя при вычислении прочности ворот;
• сложности, возникающие при монтаже.

ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл. Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах.

ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

• набора гаечных ключей, отвёрток и ;
• сварочного аппарата;
• карандаша, рулетки, монтажного или лазерного уровня;
• дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

ФОТО: atvarmor.ru

Статья по теме:

: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.

Пошаговая инструкция по изготовлению подъёмных ворот гаража своими руками

Данная пошаговая инструкция была составлена нами для того, чтобы читателю было проще сориентироваться в алгоритме работ на фотопримерах.

Для начала проверяется подготовленный материал и просчитывается, достаточно ли его для изготовления ворот.

ФОТО: atvarmor.ru

Сборка каркаса будущей конструкции

После этого из профильной трубы собирается рамка, которая фиксируется по внутреннему периметру ворот струбцинами и выравнивается при помощи клиньев по уровню. Между металлической закладной и профильной трубой нужно оставить небольшой зазор, примерно в полсантиметра.

ФОТО: atvarmor.ru

Посередине рамы ввариваются 2 горизонтальных отрезка профильной трубы. Расстояние между ними должно быть около 1 см. Они будут соединяться между собой шарнирами (2 по краям и один по центру). Шарниры привариваются изнутри. Три таких же шарнира будут приварены сверху, но уже снаружи. Они и будут несущими. Те же, которые описаны здесь, будут играть поддерживающую роль.

ФОТО: atvarmor.ru

Когда внутренние шарниры приварены, вертикальные стойки между ними распиливаются. Теперь уже становится ясно, каким образом система будет функционировать.

ФОТО: atvarmor.ru

Фиксация верхней створки подъёмных ворот

Когда всё готово внутри, можно перейти к основному подвесу. Для этого из профильной трубы монтируется рамка на ширину ворот и крепится над ними на анкерные болты. Она соединяется с каркасом подъёмных ворот теми же шарнирами, что были использованы изнутри.

ФОТО: atvarmor.ru

Теперь можно снять струбцины и, немного приоткрыв ворота, разъединить створки для того, чтобы было удобнее основательно проварить каждый шов.

Отделка получившейся конструкции и её утепление

Наружная сторона обшивается профлистом, который крепится к металлу на саморезы. При этом, размер листа должен быть чуть шире каркаса, чтобы закрыть шов, а верхняя часть должна заходить внахлёст на нижнюю. Анкерные болты разумнее всего прикрыть полосой резины, чтобы они меньше подвергались коррозии. Также можно их обработать любым силиконовым составом.

ФОТО: atvarmor.ru

По нижним наружным углам воротины привариваются проушины, на которые крепятся ролики. Снизу на закладной имеет смысл сделать небольшой ограничитель из листового металла.

ФОТО: atvarmor.ru

Далее можно перейти к утеплению гаражных подъёмных ворот. Разумнее всего использовать для этого обычный пенопласт, который имеет невысокую стоимость, обеспечивая при этом хорошую термоизоляцию. От того, насколько плотно он будет расположен внутри створок ворот, будет зависеть и качество утепления. Его не обязательно приклеивать. Пенопласт впоследствии будет удерживаться внутренней обшивкой.

ФОТО: atvarmor.ru

После того, как утеплитель будет на месте, можно приступать к монтажу системы противовеса. Она необходима на подъёмных воротах. Ведь, несмотря на то, что они изготавливаются из облегчённых материалов, в общей сложности створки будут иметь немалую массу и поднимать их вручную будет затруднительно.

Устройство противовеса и конструкция системы

Система противовеса состоит из центрального и углового ролика. Через них проходит тросик, закреплённый одной стороной снизу створки (возле пола) посередине, а второй к грузу. Изготавливается он из , а его вес рассчитывается для каждого случая индивидуально.

ФОТО: atvarmor.ru

ФОТО: atvarmor.ru

Изготовление груза для системы противовеса

Теперь, когда система противовеса смонтирована, можно изготовить и сам груз. Однако сначала необходимо обшить внутреннюю часть подъёмных ворот, чтобы узнать их полный вес. Лучше всего в качестве отделочного материала использовать фанеру или ОСП, которая впоследствии будет окрашена.

ФОТО: atvarmor.ru

Для изготовления груза понадобится прямоугольная пластиковая ёмкость, которая выкладывается плёнкой изнутри. Это делается для того, чтобы готовый груз можно было легко вытащить из формы. Внутрь ёмкости помещается каркас из , который служит не столько для придания прочности, сколько для возможности подцепить к нему трос впоследствии.

ФОТО: atvarmor.ru

Заливая в форму бетон можно увеличить вес груза, уложив внутри речные камни. Они довольно тяжелы. Если же впоследствии веса груза будет недостаточно, всегда можно нарастить противовес стальными «блинами».

ФОТО: atvarmor.ru

В итоге, должен получиться аккуратный груз, который будет двигаться вверх-вниз по углу гаража. При этом, если изначально форма не была залита полностью и веса недостаточно, груз можно снова поместить в ёмкость и добавить бетона с камнями.

ФОТО: atvarmor.ru

Проверка системы и устройство страховки

Когда груз закреплён на тросе, а второй конец стропы зафиксирован на нижней створке, производится проверка работоспособности системы. Если всё функционирует нормально, можно приступить к монтажу страховки.

ФОТО: atvarmor.ru

Для страховки по углам закладных ворот (вверху) ввариваются задвижки. Они служат для фиксации створки в открытом положении. В случае их использования, ворота не смогут закрыться, даже если трос вдруг оборвётся.

ФОТО: atvarmor.ru

ФОТО: atvarmor.ru

Финишные доработки подъёмных ворот

Основные работы по монтажу подъёмных ворот своими руками выполнены, а значит, пора немного облагородить конструкцию. Изнутри створки ворот окрашиваются в любой подходящий цвет, ну а груз противовеса скрывается в тоннеле, собранном из металлокаркаса и обшитом ОСП или фанерой. Следует обратить внимание, что представленная сегодня система предполагает наличие отдельного входа, запирающегося снаружи. Закрыть же сами подъёмные ворота можно лишь изнутри при помощи обычных механических запоров.

ФОТО: atvarmor.ru

Снаружи ролики лучше закрыть обработанной силиконом резиной. Это убережёт их от попадания воды, снега и грязи, что продлит срок службы механизма.

ФОТО: atvarmor.ru

Статья

Сегодня подъемные ворота в гараж для многих уже не новшество, а первая необходимость. Благодаря своему удобству и простоте они все чаще приходят на смену обычным распашным воротам. Особенно ценится этот вид ворот для гаража в зимний период, когда его владельцам не нужно долго и нудно очищать снег, чтобы открыть створки. Тем более, многие умельцы научились делать подъемные ворота для гаража своими руками.

Подъемные ворота для гаража бывают двух видов:

1. Подъемно-секционные;
2. Подъемно-поворотные.

Подъемно–секционные ворота представляют собой механизм, состоящий из отдельных панелей в полметра высотой, которые при открытии подтягиваются вверх под потолок.

Панели секционных створок могут быть выполнены из стали, дерева или пластика. Крепятся они между собой шарнирными петлями, а движутся по направляющим с помощью металлических или пластиковых роликов. Направляющие, в свою очередь, изготавливаются из нержавейки. Панели изнутри обязательно утепляются полиуретаном.

У подъемно-секционных ворот есть ряд достоинств:

• Удобство при эксплуатации;
• Безопасность использования;
• Отсутствие шума при подъеме ворот;
• Возможность установки автоматической системы открытия и закрытия.

Недостатками же таких ворот являются:

• Высокая стоимость;
• Невозможность самостоятельного изготовления;
• Трудности при ;
• Сложность монтажа;
• Плохая прочность (велика вероятность механического повреждения и взлома).

Обратите внимание! Если даже Вам захочется сэкономить на секционных воротах, сделать это можно будет только на их монтаже. Однако нужно быть готовыми к тому, что такую установку в гараж своими руками довольно сложно выполнить. Вторым вариантом экономии является отказ от механического привода и установка ручного привода, что приведет к неудобству при пользовании. И третья возможность сохранить бюджет основывается на сокращении параметров проема – таким образом можно будет сэкономить на размерах полотна секционно-складных ворот.

Подъемно-поворотные или вертикальные ворота для гаража представляют собой цельное полотно, которое поднимается под потолок с помощью специального устройства, состоящего из шарнирно-рычажкового механизма.

Основными достоинствами подъемных ворот являются:

• Надежность и прочность;
• Экономия пространства перед гаражом (по сравнению с распашными);
• Возможность изготовления подъемных гаражных ворот своими руками;
• Разнообразие обшивки наружной части створок;
• Возможность установки автоматической системы подъема;
• При желании наличие калитки.

Однако есть у подъемных гаражных ворот и ряд недостатков:

• В подтянутом под потолок состоянии они крадут около 20см пространства (это нужно учитывать при наличии высокого автомобиля);
• Невозможность частичного ремонта при повреждении поднимающегося полотна (менять придется всю конструкцию);
• Большой вес полотна;
• Неудобство при подъезде к гаражу – между воротами и авто с улицы должна быть дистанция не менее, чем в 1,5-2 м для того, чтобы они открылись;
• Невозможность установки в проемах непрямоугольной формы.

Не смотря на все недостатки откидных поворотных ворот, их главным преимуществом все же является возможность построить их своими руками. Самодельные гаражные ворота ничем не будут уступать производственным их аналогам. К тому же для того, чтобы сделать подъемные ворота самостоятельно, необходимо будет лишь потратить время на тщательную разработку схемы их складывающегося механизма и закупку всех необходимых материалов.

Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.

Подъемные ворота состоят из четырех частей:

• Каркас;
• Проем;
• Полотно;
• Подъемный механизм.

При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.

Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.

Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.

Важно! При использовании автоматического механизма для подъема ставней на гараж необходимо максимально уменьшить вес полотна. При этом автоматическая система открытия не является столь надежной и износостойкой, как механическая.

Механизм открытия дверей может быть выполнен по одной из двух существующих схем:

• Шарнирно-рычажная;
• С использованием противовесов.

Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.

Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.

Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.

Необходимые для строительства материалы и инструменты

В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:

• Рулетка;
• Строительный уровень;
• Уголок;
• Сварочный аппарат;
• Болгарка;
• Отвертки и гаечные ключи разных размеров;
• Дрель;
• Шуруповерт;
• Электролобзик.

Из материалов может понадобиться следующее:

• Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
• Уголки 40х40х4;
• Швеллер 40х80;
• Стальной прут 8мм;
• Две пружины с диаметром 30мм;
• Саморезы;
• Анкерные болты.

При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.

Алгоритм действий

1. Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
2. Заглубляем нижнюю часть коробки на глубину в 20мм.
3. Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
4. Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
5. На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
6. В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
7. Устанавливаем ролики на полотне в направляющие.
8. Фиксируем полотно в коробке.
9. Вырезаем калитку.
10. Устанавливаем замок.

Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет .

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Приобретая автомобиль, владельцы в первую очередь думают об уютном, теплом, удобном и просторном жилище для своего стального друга. Такое индивидуальное пространство называется гараж. Он может быть пристроен к дому, а может являть собой отдельно стоящее небольшое здание.

В любом варианте гараж просто обязан быть оснащен персональным автомобильным входом. Гаражные ворота – самый первый в поисковых запросах вариант для тех, кто хочет создать это чудо механики и техники собственными руками.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели
. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота
для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции
также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции
. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки
, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации
и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться
. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке
, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Стальные конструкции стоят несколько дороже деревянных и металлических, но настолько же долговечны и прочны, как вторые.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть
. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот
. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года
.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы
. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

• H
  – высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
• L
  – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
• B
  – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
• L
  – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Как сделать?

На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Например, имеется два вида механизмов подъема:

• Рычаги + пружины
  . Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы. Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов.
• Противовесы
  . Как правило, используется при изготовлении самодельных откидных ворот большого веса. Трос натягивается от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на другом конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа:

Первый этап
– создание макета и чертежа будущих ворот. Об этом уже было немного сказано. Но при описании непосредственно этапов производства, начать следует именно с этого.

Второй этап предполагает приобретение необходимых инструментов и материалов для изготовления ворот:

• Прямоугольные трубы-профили 40*20 мм и 20*20 мм. Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы полотна, а вторые – для продольных и поперечных перемычек и направляющих.
• Полотно ворот. Здесь уже хозяину необходимо самому определиться, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, дерево, металл.
• Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления.
• Опорно-откатные ролики и непосредственно механизм подъема ворот.
• Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года.
• Набор сложных инструментов: болгарка, сварочный аппарат, шуруповерт.
• Среди простых – только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи.

При подготовке проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого гаража
. Это улучшит функциональность и упростит эксплуатацию конструкции.

Приступаем к выравниванию стен, адекватно оценить которое поможет строительный водяной или инфракрасный уровень. Но также обязательным условием является прочность и горизонтальность напольного покрытия.

Итак, все подготовительные мероприятия выполнены, приступаем непосредственно к изготовлению и сборке подъемных гаражных ворот своими руками. И это будет третий этап работы.

Делаем раму.
Это тот основной элемент, на который ложится самая большая ответственность и самая большая нагрузка. Вначале собираем коробку, которая будет изготовлена из деревянных брусьев или металлического уголка, как указано в необходимых материалах. Главной особенностью изготовления и установки коробки-рамы является то, что нижняя ее часть должна уходить под уровень пола на 2 см
. Это является дополнительным средством фиксации конструкции.

Важно помнить, что регулировать ее нельзя с применением деревянных клиньев и монтажной пены. Для того чтобы «подогнать» раму под проем, необходимо использовать специальные металлические вкладыши.

Следующий шаг – установка роликов-подшипников
. Вначале следует установить направляющие. Их иногда еще называют рельсами для роликов. Этот момент важен тем, что весь процесс установки должен сопровождаться тщательным измерением по уровню
, иначе конструкция просто не сможет функционировать.

На картинке зеленым выделены рельсы и их правильная установка, чтобы все заработало.

Настало время приступить непосредственно к полотну ворот. Варианты изготовления просты и не очень разнообразны.

Имеется три основных вида монтажа непосредственно щита ворот:

• деревянный каркас из брусьев, обшитый листами металла;
• цельнокроеный металлический щит;
• металлопрофильная основа, на которую крепится также цельный лист.

Это обратная сторона медали, то есть то, что будет находиться внутри гаража. Кончено, хочется добавить еще и утеплитель к нашим неимоверно холодным зимам. Что же касается наружной обработки, то здесь уже все зависит от ваших финансовых возможностей и эстетических пристрастий.

Четвертый этап в изготовлении подъемных ворот заключается в установке калитки. Если в ней есть острая необходимость, производство входной двери и ее монтаж производится с большей легкостью. Для этого подойдут простые двери, вырезанные из ворот и установленные на петли
. После готовности всех основных элементов конструкции, производится полная проверка механизмов, герметичности, уровня и функциональности.

Многие умельцы в своих видеоблогах рассказывают о возможности автоматизации подъемных ворот. Это также по силам сделать самостоятельно владельцу гаража. Здесь не обойтись без трех основных составляющих: блок электронного привода (мозг автоматического открытия и закрытия ворот), приемник радиосигнала и пульт дистанционного управления.

Для монтажа первого профессионалы советуют воспользоваться практически подручными средствами, такими как реверсная лебедка или механизм электростеклоподъемника.

Еще одним немаловажным моментом является установка замка на ворота. Поскольку зачастую такая конструкция может быть открыта одним легким движением руки, злоумышленникам не составит труда разобраться и с воротами, и с содержимым вашего гаража.

Среди дополнительных аксессуаров, возможных к установке в процессе изготовления подъемных воротах для гаража своими руками, являются более декоративные советы: установка окошек, которые увеличивают количество солнечного света и экономят электроэнергию.

Как видно из поэтапной инструкции по самостоятельному изготовлению подъемных ворот, процесс этот довольно трудоемкий и местами даже сложный. Но благодаря собственноручному участию владельца гаража он становится заметно экономичнее. Например, средняя цена подъемных ворот отечественного производителя может доходить до 70 000 рублей. При выполнении всех работ своими руками, вы экономите порядка 60 000 рублей с учетом установки опций.

Соблюдая все правила и шаги в изготовлении гаражных ворот с подъемным механизмом, вы получите универсальную и уникальную конструкцию, которая защитит вашу машину в любое время года.

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

• Рулетка.
• Уровень строительный.
• Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

• Ширина
  (см. ). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
• Высота
  . Она не должна быть менее двух метров (см. ).
• При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы
  . Оптимальные размеры проема:

1. ширина – от 250 до 550 сантиметров;
2. высота — от 210 до 240 сантиметров.

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок .

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

Чертеж калитки

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи .

Для этого, прежде всего, определяются размеры проема:

• Определяется ширина и высота проема.
  Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
• Измеряются боковые расстояния
  . Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:

1. для осевого привода – от 35 до 45 сантиметров;
2. для цепного редуктора – от 24 до 36 сантиметров.

• Выбирается размер притолоки
  . Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

На рисунке в проеме:

• B — ширина в свету;
• H — высота в свету;
• b1 — левый заплечик;
• b2 — правый заплечик;
• h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Инструкция по изготовлению замка состоит в следующем:

• Изготавливается основа замка из металлической пластины.
• Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
• Выполняется гибка накладок в тисках по эскизам.
• Делается задвижка.
• Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
• Накладки привариваются к краям основания.
• Сверлятся отверстия для крепления замка к двери.
• Трубка аккуратно приваривается перпендикулярно к основе.
• В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Выделяется среди своих собратьев некоторыми преимуществами
. Во-первых, они изготавливаются из цельного полотна
, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота
в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими
, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора
– ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках
. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см
от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу
. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах
. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот
на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот
в гараж нам нужно:

1. Деревянный брус сечением 100х100
   и 120х80 мм
   . Их можно заменить стальным профилем сравнительной прочности.
2. Уголки 40х40
   и толщиной 4 мм
   .
3. Швеллер 40х80 мм
   .
4. Материал для полотна: доски толщиной 25 мм
   , профнастил либо пластиковые панели.
5. Стальной прут диаметром 8 мм
   .
6. Две пружины с внутренним диаметром 30 мм
   .
7. Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом
нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус
и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?

Предварительное планирование

Как сделать подъемные ворота
в гараж самому? Вместе с рулеткой и уровнем следует отправиться к проему, чтобы узнать размеры подъемных самодельных ворот для гаража. Это очень ответственный этап, от которого зависит далее, будет ли успешна ваша работа.

После этого можно взять лист бумаги и начать составлять своими руками чертежи
подъемных ворот для гаража. Итак, они будут состоять из цельного полотна, проема, рамы под потолком и подвижных механизмов.

Прежде всего, необходимо тщательно вымерить на чертеже
подъемных ворот в гараж все размеры, чтобы в дальнейшем не возникало различных несостыковок и проблем при изготовлении. Полезным будет сделать план с нескольких видов, включая изометрию.

Если на этом этапе у вас возникают трудности – постарайтесь найти товарища с опытом в составлении чертежей
и, что еще лучше, изготовлении ворот. Сделали своими руками чертежи
подъемных ворот в гараж? Теперь пора приступить к действиям!

Ворота гаражные подъемные своими руками — чертежи
:

Подъемные гаражные ворота своими руками: пошаговая инструкция

Как сделать подъемно-поворотные ворота
на гараж своими руками?

1. Прежде всего, нам нужно оборудовать проем
   . Вертикальные опоры из бруса 120х80 мм следует вкопать в гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов
   .
2. Собираем раму под потолком
   . Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих. Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.
3. Из двух металлических уголков с помощью сварки собирается направляющий рельс
   , по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке. Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
4. Изготавливаем каркас полотна
   . Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки. Не забудьте о роликах в верхней части конструкции.
5. Используя крепежный материал, нужно обшить полотно
   выбранным вам материалом.
6. Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны
   на обеих опорных балках. К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
7. Для удержания ворот в открытом положении необходимы пружины
   . Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
8. Завершающий этап изготовления ворот
   – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.

В дальнейшем подъемно-поворотные ворота
для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.

Не забудьте также об установке надежной запорной системы
, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.

Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на гаража в светлое время суток.

Как видите, сделать самостоятельно подъемно-поворотные ворота
в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот
. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.

Полезное видео

Смотрите видео о том, как сделать подъемно-поворотные ворота
для гаража своими руками:

Сейчас создано немало типов гаражных ворот, отличающихся удобством и надежностью. Максимально эргономичными и комфортными в применении среди имеющихся вариантов считаются традиционные подъемные (откидные) конструкции, которые при открытии эффектно уходят под потолок.

Виды подъемных сооружений – какие можно сделать самому?

Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.

Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.

Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд. Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов.

Недостатки поворотных систем:

• «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
• необходимость в использовании качественных (а значит, дорогостоящих) материалов;
• большая масса ворот.

Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.

Устройство и принцип функционирования откидных ворот

Конструктивно описываемые системы, которые многие владельцы гаражей изготавливают своими руками, выполняются в виде максимально прочной и надежной опорной рамы и полотна, закрывающего входной проем. Схема таких сооружений приведена ниже.

Откидные ворота теоретически можно соорудить без направляющих. Но специалисты не советуют этого делать, чтобы не снижать эксплуатационную надежность конструкции. Полотно ворот выполняется цельным. Если у вас в хозяйстве есть лишняя древесина, входной щит реально собрать из нее. Но лучше делать полотно из профилированных листов. Этот материал относительно недорогой. А полотно из него обеспечивает отличную оптимальную защиту от посторонних. Если автодом используется круглогодично, профлисты нужно утеплить пенополиуретаном.

Для облегчения подъема полотна рекомендуем применять специальные пружины-компенсаторы. В целом же перемещение воротной створки осуществляется рычагами, пружинами и роликами (так называемый шарнирно-рычажковый механизм). Привод системы может быть механическим либо электрическим. Механика считается более надежной при длительной эксплуатации. Электропривод – капризнее и дороже. Но зато он намного удобнее в применении (открытие/закрытие конструкции выполняется по команде с дистанционного пульта).

Функционируют откидные системы просто и понятно. При открытии ворот верхняя их часть отклоняется, а затем перемещается в сторону балки по подшипникам либо роликам, где и фиксируется в горизонтальном положении (параллельно потолку). Данная система не требует установки наружных петель, которые злоумышленники могут срезать болгаркой. Это обеспечивает уникальную безопасность подъемных ворот.

Кроме того, створка, закрывающая въезд в гараж, к несущей раме прилегает изнутри. Следовательно, преступникам будет намного сложнее выдернуть ворота при помощи троса, соединенного с трактором или другим мощным транспортным средством.

Первые шаги – грамотное начало работ

Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.

В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки. Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку. На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.

Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные с минимальными временными затратами.

Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

Сборка подъемно-поворотной конструкции – воплощаем проект в жизнь

Коробка ворот собирается из двух вертикальных деревянных брусков требуемых размеров и одного поперечного элемента. Эти части соединяются между собой металлическими пластинами либо уголками (второй вариант предпочтительнее). Затем действуйте по такой инструкции для входа:

1. 1.
   Нижнюю часть полотна заглубите в напольное основание гаража (в бетонную стяжку) на 2 см, после чего закрепите конструкцию при помощи штырей в проеме.
2. 2.
   Выполните сборку рамы, произведите ее обшивку профлистом.
3. 3.
   Из уголка сделайте опору. В одной полке изделия просверлите три отверстия (они будут использоваться для монтажа кронштейна), в другой – одно отверстие (для крепления к стойкам).
4. 4.
   Используя швеллерный кронштейн, сделайте пружинную опору. Соедините стальной пластинкой пружину и кронштейн. Выгните крайние витки пружинки (у вас должны получиться своеобразные зацепы). Подсоедините к ним металлический пруток, который станет выполнять функцию контроллера натяжения.
5. 5.
   Сделайте шарнирный (нижний) угол. Высверлите в уголке 8,5-миллиметровое отверстие, приварите к опорной раме это изделие. Затем устанавливайте рычаг для подъема ворот. К его торцу приварите стальную пластину.
6. 6.
   Изготовьте рельс (соедините уголки сваркой), прикрепите его к подготовленной ранее пластине одним концом. Ко второму торцу, отступив от него где-то на 0,15 м, приварите кусок швеллера. Последний соедините болтом с брусом на потолке.

Теперь нужно установить на конструкцию резиновую окантовку. Если есть желание, дополнительно наклейте накладки-компенсаторы. Они увеличат устойчивость складной конструкции. Вам осталось лишь качественно закрепить полотно в коробке. Ворота готовы! Вы сможете пользоваться ими на протяжении 10–12 лет без необходимости проведения каких-либо ремонтных работ.

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

• сварочный аппарат;
• металлический профиль;
• ролики;
• сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

• можно использовать стальную конструкцию;
• можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

Если у вас будут зазоры между стеной и рамой, щели следует задуть строительной пеной, а затем закрепите горизонтальные направляющие, которые должны находиться у вас под потолком.

После того, как вы установите раму, следует приварить к направляющим кронштейны для роликов и установить сами ролики. Верхние кронштейны с роликами следует устанавливать чуть дальше, вперед. Это обеспечит нормальную работу – ворота не будут цепляться.

Изображение ниже предлагает вам в деталях рассмотреть, как должна выглядеть ваша рама со стороны.

Выбор и создание щита для ворот

Так как именно он будет находиться на улице, следует сделать щит наиболее устойчивым к различным климатическим условиям. Изготавливается щит из любых подручных материалов. Это могут быть:

• деревянные бруски, оббитые металлом извне;
• можно использовать цельный лист металла;
• можно сделать раму из нескольких стальных профилей, с минимальными расстояниями друг от друга, а затем обшить кусками металла.

Опять же, вам никто не запрещает использовать в качестве финишного материала, скажем, пластик. В таком случае внешний вид ваших ворот будет эстетичен. Тем более, цвет пластика предлагается в широчайшем диапазоне.

На рисунке ниже, вы можете увидеть готовые варианты. В первом случае используется цельный металлический лист, во втором — представлен щит, обшитый металлом.

При изготовлении щита есть и несколько маленьких хитростей, которые будут актуальными для любого хозяина.

Во-первых, вы можете оббить свои ворота специальными материалами, которые помогут сохранить тепло в помещении даже в мороз. Подобные материалы найти будет достаточно легко. А оббить ими ворота не составит труда и не отнимет время.

Во-вторых, стоит дать еще один полезный совет. Чтобы лишний раз не задействовать всю конструкцию ворот, не открывать их полностью, в щите можно сделать калитку, через которую владелец сможет зайти. На рисунке ниже, можно увидеть пример такого решения.

Многие делают в воротах окна. В таком случае у вас также есть два варианта решения. Вы можете вырезать в полотне отверстие и самостоятельно его заделать стеклом, или пластиком, или же можно купить в специализированном магазине уже готовое окно для ворот.

Закончив все работы, готовый щит следует поместить в полозья и проверить работоспособность конструкции. Далее, установите (приварите) пружины. Именно они обеспечат плавное открытие/закрытие ворот, кроме того, облегчат этот процесс.

На фото ниже вы сможете увидеть готовую конструкцию, как она должна выглядеть снаружи гаража и внутри.

Установка дополнительных деталей

К таковым можно отнести:

• ручки для открытия;
• щеколды для фиксации ворот;
• замки и дужки.

Ручки стоит делать в нижней части полотна, причем, как с внутренней, так и с внешней стороны. Такой подход позволит вам легко закрывать и открывать ворота, не цепляться за края пальцами. А в холодное время года это будет весьма проблематично.

Щеколды стоит устанавливать с внутренней стороны полотна. Так, в случае если вы сделали калитку, открыть ворота можно будет только изнутри. Это полностью обезопасит ваш гараж. Если же гараж пристроен к дому, в гараж есть вход с жилой части, то покупка и монтаж щеколд и задвижек так же можно назвать оптимальным решением.

Если гараж является отдельно стоящим строением, то закрыть его стоит на специальные замки. Или же, можно купить обычные, навесные, предварительно сделав на полотне и на вертикальной раме (на ее стороне, выходящей на улицу, наружу) дужки.

По сути, это будет конечный этап самостоятельного монтажа и создания подъемно-поворотных ворот своими руками. Вам останется лишь покрасить раму и щит в желаемый цвет, или же, как говорилось выше, заняться обивкой щита теплоизоляционными материалами или звукоизоляционными.

Но, это далеко не все работы, которые можно проделать. Есть альтернативные варианты в механизме, а также модификация уже имеющихся ворот.

В частности, можно установить систему противовесов. Для этого вам понадобится лебедка и тросы. В этом случае можно достичь большей плавности хода, а также это открывает большие возможности для модификаций.

Основа безопасной эксплуатации

В процессе работы над воротами, закончив основное, проверив работоспособность конструкции, стоит позаботиться о безопасности. Нужно сделать стопоры, которые не позволят полотну уйти с направляющих. Это очень важный момент, который сможет уберечь вас от травм.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Видео — Подъемные ворота своими руками чертежи и особенности сборки

16.07.2014

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком
этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

• большой вес конструкции.
  Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• несколько увеличенный расход исходных материалов;

• некоторые неудобства при заезде в гараж.
  К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
• в открытом положении ворота отнимают примерно 20-30 см высоты проема;

• в случае существенного повреждения полотна, его придется полностью демонтировать.


Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама
выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль
– это направляющий элемент, по которому движется основная часть конструкции.

Направляющие
– без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно.
Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель.
Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги.
Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод.
Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг.
Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг.
Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг.
Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг.
Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг.
Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг.
Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг.
Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг.
Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг.
Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг.
Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг.
Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг.
Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг.
Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг.
Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг.
Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению!
Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

На загородном участке

Откатные ворота

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

• пенопласт;
• пеноизол;
• пенополистирол.

Монтажный чертеж

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Схема установки

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;

На участке

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Об установке подъемных ворот для гаража. Обзор различных видов гаражных ворот.

Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.

Какие бывают ворота для гаража

Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:

Распашные

Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.

Откатные

Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.

Роллетные

Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе. Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.

Подъемно-поворотные

Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.

Секционные подъемные

Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку. Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.

Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.

Размеры ворот для гаража

При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.

Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м. Оптимальная ширина открытого проема от 2,3 до 2,6 м.

Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.

Материалы для изготовления гаражных ворот

В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:

• Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
• Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
• Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.

Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы

Как сделать ворота в гараж

Основные элементы подъемно-поворотных ворот это сплошная жесткая створка, рычажно-шарнирный подъемный механизм, рама, закрепленная по периметру проема. Управление воротами осуществляется вручную или с помощью электропривода.

Выбор типа механизма

Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.

Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками. Их вес должен превышать массу самого полотна. Один конец троса лебедки закрепляется в нижней части полотна, а второй соединяется с противовесом. Когда полотно поднимается, то противовес опускается.

Подготовительные работы

Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.

Для сборки ворот потребуется:

• Для коробки — стальной равнополочный уголок 63х63 мм.
• Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
• Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
• Для направляющих нужно 6 м труб 60х70 мм.

Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.

Последовательность монтажа поворотно-откидных ворот

• Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
• Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
• Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
• На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
• Следующий этап — установка направляющих с обязательной проверкой прямых углов.
• На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
• Устанавливают пружины и регулируют их натяжение.
• Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
• Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.
