Где установить дополнительный циркуляционный насос в систему отопления в частном доме своими руками

Из-за сбоев в индивидуальных системах отопления частные дома часто обогреваются неравномерно: одни комнаты практически не отапливаются, а в других слишком жарко. Для решения такой проблемы используют насосные установки циркуляционного типа. Для работы с наибольшей эффективностью требуется правильно подобрать и установить насос в собственной отопительной системе.

Причины установки дополнительного оборудования

Пропорциональное распределение тепла в жилом доме можно достичь двумя способами: увеличить диаметр труб отопительной системы или установить насос в существующую отопительную систему.

Первый способ эффективен, но требует демонтажа и переустановки всех отопительных труб в доме. Циркуляционный насос решит проблему равномерной подачи тепла проще, дешевле и значительно быстрее.

Устройство и принцип действия

Циркуляционные насосы нужны для создания дополнительного напора воды в замкнутых отопительных системах. Такой механизм встроен в нержавеющий корпус, на который прикреплен стальной ротор или мотор.

На вал мотора устанавливается крыльчатка, отвечающая за принудительную циркуляцию теплоносителя.

Такое оборудование, установленное в отопительную систему, создает дополнительное давление за счет центробежной силы и увеличивает напор воды.

Классификация

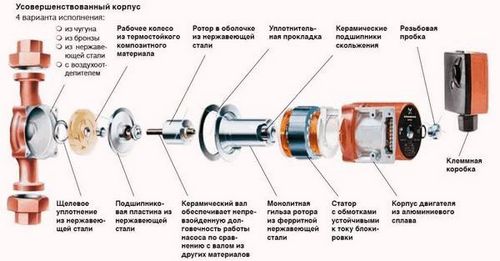

Агрегаты бывают двух типов. Первый тип — «сухие» насосы. В оборудовании такого типа теплоноситель и ротор не взаимодействуют друг с другом. Рабочая часть ротора изолирована и отдалена от двигателя уплотнительными кольцами из нержавеющей стали. При запуске кольца приходят в движение, тонкая водяная пленка герметизирует соединения из-за разного давления в системе и в окружающей среде.

КПД «сухого» агрегата составляет около 80%. Это оборудование очень чувствительно к загрязнению воды в системе, и при попадании мелких частиц быстро выходит из строя. Насос сухого типа работает довольно шумно, поэтому при его установке следует позаботиться о звукоизоляции помещения.

«Мокрые» насосы отличаются своей конструкцией от «сухих». Крыльчатка его расположена непосредственно в теплоносителе. Статор и подвижная часть механизма разделены специальным стаканом, обеспечивающим гидроизоляцию двигателя. «Мокрые» агрегаты дешевле и в эксплуатации, и в ремонте, работают тише, чем «сухие».

К недостаткам оборудования «мокрого» типа относится их низкий КПД ⎯ всего около 50%. Это связано с низкой герметизацией гильзы, разделяющей статор и теплоноситель. Хотя даже такой производительности вполне достаточно для отопления любого частного дома.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла.

Подсчеты

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом:
Q= N/(T2 – T1),
в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Монтаж

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

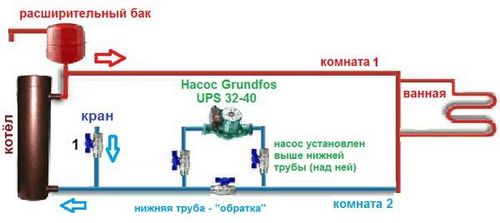

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

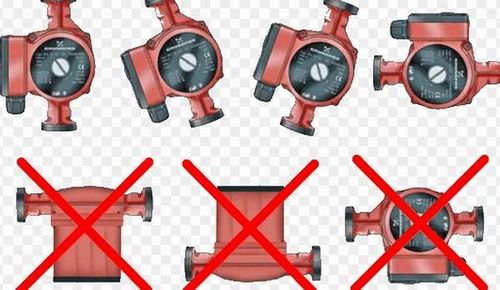

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Полезные советы

Чтобы исключить произвольное изменение потока воды, в области входа-выхода циркуляционного насоса крепится запорная арматура. Соединительные узлы должны быть обработаны «герметиком», сто повысит производительность всей отопительной системы.

Чтобы быстро и правильно установить насосную помпу, нужны подобранные соединения и резьбы. Для сокращения времени поисков всех необходимых деталей, посмотрите в магазинах сантехники специальное устройство с уже подобранными крепежными элементами. После завершения процесса монтажа насосной установки система заполняется водой или другим теплоносителем.

Перед тем, как запустить систему, следует открыть центральный клапан для удаления воздушных пробок – о полном удалении воздуха из системы оповестит появившаяся вода.

О количестве и поломках

Количество циркуляционных насосов, необходимых для обогрева частного дома, можно определить исходя из всей длины трубопровода. Если его длина составляет около 80 м, то вполне достаточно одного. При превышении этой длины нужно подумать об увеличении числа насосов в системе.

Причинами выхода из строя циркуляционных насосов могут стать неправильная установка, произвольное расположение подводки кабеля и клеммного модуля, а также несоблюдение правил эксплуатации котла отопления. Чтобы избежать неисправностей, важно не игнорировать процедуры регулярного выпуска воздуха и позаботиться о хорошей очистке системы от механических частиц.

Но следует помнить, что все поломки циркуляционного насоса должны исправлять специалисты. Поэтому если неисправности уже появились и обнаружены, то лучше всего обратиться в ремонтную службу.

Источник

Главная » Отопление » Монтаж циркуляционного насоса в систему отопления своими руками

Установка циркуляционного насоса в систему отопления своими руками

Весьма распространенная проблема для домов, в которых обустроена система отопления с естественной циркуляцией – неравномерный нагрев радиаторов в разных комнатах. Чем дальше радиатор от котла, тем он холоднее. Решить подобную проблему поможет установка циркуляционного насоса в систему отопления открытого типа.

Необходимость установки

Решить проблемы системы отопления открытого типа можно и увеличением диаметра подающих труб. Но этот способ потребует демонтажа старых труб, приобретения и установки новых, что повлечет за собой глобальный ремонт в доме. Он слишком затратен, чтобы можно было на него решиться. Гораздо эффективнее будет пойти на гораздо меньшие траты и установить в нее циркуляционный насос.

Циркуляционный насос необходим для повышения эффективности обогрева помещения

Установка циркуляционного насоса в систему отопления открытого типа позволит не только выровнять температурный режим в помещениях, но и увеличить длину отопительного контура, исключив образование воздушных пробок. Значит, путь хозяев, убежденных в необходимости такой модернизации, лежит в магазин, где придется выбрать нужное оборудование.

Выбор подходящей модели

Выбирая циркуляционный насос в систему отопления для его монтажа своими руками, необходимо обращать внимание, прежде всего, на те расчетные величины, которые были получены при проектировании системы отопления. Практика показывает, что реальные характеристики по силе потока и величине напора должны быть на 5-10% выше расчетных. Тот фактор, что аппарат не будет работать на своих предельных режимах, значительно продлит срок его эксплуатации.

Важным фактором при выборе циркуляционного насоса являются и его присоединительные размеры. Производители предлагают большие линейки моделей, как по мощности, так и по входному и выходному диаметрам.

Необходимо выбирать тип агрегата, в точности совпадающий с внутренним диаметром сети отопления.

Если на радиаторах отопления установлены автоматические термоклапаны, которые регулируют температуру в комнатах по заданным параметрам, то при их срабатывании будет изменяться общее гидродинамическое сопротивление системы. Соответственно, будет возрастать давление в ней. Для того чтобы избежать возникновения шума при этом, циркуляционный насос должен автоматически снижать свои обороты. Поэтому в таких условиях следует обратить внимание на модели, снабженные электронным регулятором оборотов в зависимости от давления в системе.

В системах отопления для частных домов обычно применяются модели бездроссельного типа с мокрым ротором. Из-за того, что теплоноситель, проходя через внутренности насоса, смазывает и охлаждает его элементы, такие модели не требуют практически никакого дополнительного ухода. Срок их безотказной работы может составить более 20 лет.

Основные правила монтажа

Всякое оборудование ответственный производитель снабжает инструкцией, в которой указывает всю важную информацию о правилах монтажа и принципе работы. Чтобы не уподобиться героям шуток, которые читают инструкцию только после сборки, необходимо внимательно изучить этот технический документ, чтобы уяснить правила работы с ним.

Надежная работа циркуляционного насоса гарантируется только при строго горизонтальном расположении вала его электродвигателя

Устанавливая своими руками циркуляционный насос в отопление, важно выбрать правильное его положение относительно уровня горизонта. Дело в том, что надежная работа оборудования гарантируется только при строго горизонтальном расположении вала его электродвигателя. Если это условие подключения не выполнить, то внутри изделия могут образовываться воздушные пробки, оказавшись в которых подшипники останутся без должного охлаждения и смазки. Они будут работать в нештатном режиме, подвергаясь интенсивному износу, что приведет к их неизбежной поломке.

Часто возникающая при установке ошибка – установка насоса «наоборот». Соединительные фланцы абсолютно одинаковы, и совершить такую ошибку нетрудно. Возникает она из-за невнимательности мастера – на корпусе каждой модели есть стрелка, которая указывает направление движения теплоносителя в системе.

Насос установлен правильно, если направление стрелки на его корпусе соответствует движению теплоносителя в системе

Установка фильтра для теплоносителя

Для того чтобы циркуляционный насос работал надежно и долго, проходящий через него теплоноситель должен быть абсолютно чистым. Иначе подшипники и рабочая крыльчатка могут просто разрушиться от попадания в них посторонних предметов. Грязевый фильтр, который устанавливается перед ним по ходу теплоносителя, улавливает все загрязнения, песок и прочие мелкие абразивные частицы, появляющиеся в системе.

Грязевый фильтр устанавливается перед насосом по ходу теплоносителя

В качестве грязевого фильтра можно использовать обычный фильтр грубой очистки, используемый в системах водоснабжения. Он представляет собой небольшой отрезок трубы с отходящим от него под углом бочонком-грязеуловителем. В прямом участке расположена металлическая сетка, которая отсекает весь мусор, способный повредить оборудованию. Весь собранный мусор должен оседать в грязеуловителе, который можно периодически чистить, открутив пробку на его торце.

Правильный монтаж фильтра

Обратите особое внимание, что установка фильтра также производится в строго определенном его положении. Стрелка, нанесенная на его корпус должна совпадать с направлением движения теплоносителя, а бочонок для сбора грязи – направлен вниз, иначе грязь не будет в нем собираться.

Место расположения насоса

Для самого циркуляционного насоса безразлично то место, где будет проводиться его подключение. Все модели будут работать одинаково хорошо и на подаче, и на обратке. Но, все же, продолжительность работы пластиковых и резиновых манжет, подшипников будет тем дольше, чем ниже температура теплоносителя. Поэтому для большинства типов систем отопления лучше монтировать аппарат в трубопроводе обратки после расширительного бака и перед отопительным котлом. Расположение его после расширительного бака тоже не случайно – бак должен находиться в месте, где поток теплоносителя максимально лишен турбулентности. (О том, как правильно установить расширительный бак в систему отопления можно прочитать здесь). А такое место находится как раз перед циркуляционным насосом.

Для большинства типов систем отопления лучше монтировать циркуляционный насос в трубопроводе обратки после расширительного бака и перед отопительным котлом

Исключение составляет лишь система теплых полов, которая работает при достаточно низкой температуре теплоносителя. Схема установки циркуляционного насоса в систему допускает его монтаж сразу после котла отопления для поддержания должного уровня давления в системе. Кроме того, это уменьшает возможность возникновения в трубах теплых полов воздушных пробок.

Байпасная линия

Циркуляционный насос работает от электрической сети. При аварийном отключении электроэнергии многие системы отопления могут продолжать работать по схеме естественной циркуляции теплоносителя.

Чтобы уменьшить все возможные участки сопротивления его движению, насос устанавливается на байпасной линии, которая отсекается от основной трубы при помощи запорных кранов шарового типа.

Между входами байпасной линии в основную трубу врезается шаровый кран, который дает возможность в штатном режиме полностью ее перекрыть и пустить весь поток теплоносителя через байпас и циркуляционный насос.

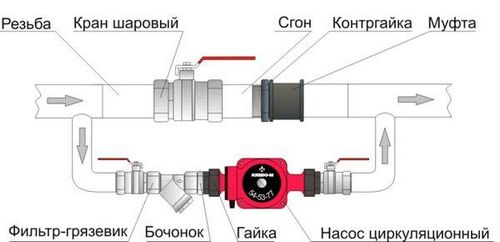

Схема монтажа насоса на байпасной линии

Почему же циркуляционный насос врезается в байпас, а не в основную линию? Для того чтобы уменьшить количество поворотов и углов при естественном ходе теплоносителя. Когда же агрегат находится в штатном режиме, то эти «лишние» четыре поворота он попросту не замечает.

Кроме того, что это позволяет продолжать обогрев дома без электричества (пусть менее эффективно, но отопление сможет работать при аварийном отключении электроэнергии или в межсезонье), перекрытие двух кранов на байпасе дает возможность быстро провести замену оборудования или его ремонт.

Чтобы вручную не переключать поток теплоносителя, в основную трубу можно установить обратный клапан

Для того чтобы вручную не переключать поток теплоносителя между байпасом и основной линией, можно установить в основную трубу между входами байпаса обратный клапан. В штатном режиме он закрыт, а как только давление в основной трубе до насоса стало больше, чем после него, то это означает, что двигатель не работает и клапан открывается.

Подключение к электрической сети

Проводя монтаж, необходимо полностью исключить возможность попадания влаги в клеммную коробку и розетку электропитания. Клеммные коробки обычно снабжаются герметичными прокладками, поэтому важно не пренебрегать техникой безопасности и надежно их закрывать. Располагать аппарат необходимо так, чтобы клеммные коробки оказались наверху.

Проводя монтаж, необходимо полностью исключить возможность попадания влаги в клеммную коробку

Если в системе отопления используется теплоноситель с температурой выше 90 градусов Цельсия, то для присоединения потребуется специальный термостойкий кабель питания. Располагать кабель питания необходимо таким образом, чтобы он не мог коснуться ни корпуса оборудования, ни стенок труб.

Если отопление не может работать от естественной циркуляции теплоносителя, то весьма полезно предусмотреть резервный источник электропитания для работы всего отопительного оборудования. Это может быть как электрогенератор, так и источник бесперебойного питания на аккумуляторах. (О том, как его выбрать можно прочитать здесь). Такая схема питания должна быть способна обеспечивать работу и циркуляционного насоса, и электронику отопительного котла, если таковая на нем имеется.

Для работы отопительного оборудования полезно предусмотреть резервный источник питания

Схема подключения циркуляционного насоса предусматривает обязательное его заземление. Обычно это выполняется при помощи стандартной евровилки, важно только обеспечить подключение линии заземления в розетке электропитания. Нелишним будет поставить дополнительный автомат отключения неподалеку от питающей розетки.

Проверка и запуск в работу

После того как монтаж циркуляционного насоса завершен, система отопления заполняется теплоносителем для удаления воздуха, оставшегося в корпусе насоса. Это делается при помощи винта, расположенного в его крышке. Винт необходимо открутить и дождаться момента появления воды. Это будет сигнализировать о том, что весь воздух вышел, и корпус полностью заполнен жидкостью. После этого насос готов к работе. Если насосный агрегат имеет ручное управление, то выводить воздух придется каждый раз перед его включением.

Если насосный агрегат имеет ручное управление, то выводить воздух придется каждый раз перед его включением

Заключение

Внимательно прочтя инструкцию по установке, прилагающуюся к циркуляционному насосу, и изучив нюансы, указанные в этой статье, вы вполне можете определиться с тем, как правильно установить циркуляционный насос в систему отопления и провести его монтаж своими руками.

Самые интересные статьи из рубрики:

Водяной насос для отопления: типы, расчет параметров, монтаж
Тепловой насос для отопления дома: классификация, схема работы
Циркуляционный насос для отопления
Насос для отопления — параметры выбора и общие требования
Циркуляционные насосы для систем отопления: технические характеристики

domiotoplenie.ru

Как установить циркуляционный насос в систему отопления своими руками. Установка циркуляционного насоса руками

Важной составной частью индивидуальной отопительной системы является циркуляционный насос. Это устройство необходимо для повышения эффективности теплоносителя и регулировки температуры. Установить циркуляционный насос для отопления своими руками – задача посильная каждому. Нужно только предварительно изучить некоторую информацию о насосе и о правилах его монтажа.

Основные сведения о циркуляционных насосах

Различают два типа таких устройств:

с «сухим» ротором;
с «мокрым» ротором.

Циркуляционный насос с «сухим» ротором

Первые отличаются большим КПД и шумностью. Насосы с «мокрым» ротором обладают меньшим КПД (не более 50 %), но они способны долгие годы работать без обслуживания (в отличие от насосов с «сухим» ротором). Для домашней теплосети циркуляционный насос своими руками рекомендуется ставить с «мокрым» ротором.

Циркуляционный насос с «мокрым» ротором

Правила установки циркуляционного насоса в систему отопления

Место установки насоса определяют на участке теплопровода сразу после отопительного котла. Допускается монтаж насоса как на «подаче», так и на «обратке». Агрегат легко выдерживает высокие (до 115 °С) температуры.
Не регламентируется место установки с точки зрения гидравлики: на работу отопительных приборов это не влияет.
Важна правильная ориентация ротора при монтаже системы и герметичность соединений. Ротор должен стоять горизонтально.
Должен быть правильно установлен циркуляционный насос: монтаж руками выполняется таким образом, чтобы стрелочка на корпусе агрегата совпадала с направлением движения теплоносителя.
В том случае, если насос необходимо устанавливать на вертикальной трубе, выбирают более мощную модель, чтобы компенсировать 30 % падение мощности.
Для многоярусной системы отопления или состоящей из нескольких ответвлений, предусматривается установка циркуляционного насоса руками в каждой из веток. При этом должно соблюдаться первое правило (см. выше), чтобы сохранялась возможность регулировать температуру в каждом помещении и экономить.
Скорость протекания теплоносителя на верхнем ярусе системы задается меньшей, чем на нижнем. Это объясняется тем, что теплый воздух поднимается кверху, а значит в этой зоне нет необходимости тратить лишнюю энергию и средства на отопление.

Установка насосов в каждую из веток отопительной системы

Как поставить циркуляционный насос своими руками в системах с принудительной и естественной циркуляцией

Существует определенная разница в технологиях монтажа циркуляционного насоса для различных систем отопления.

Особенности систем принудительной циркуляции

Насос должен быть в системе обязательно: установка возможна в разрыв «обратки» или «подачи» (от выбора эффективность не зависит).
Перед насосом по направлению движения теплоносителя устанавливают сетчатый фильтр грубой очистки. Его задача – задерживать частицы песка или другие механические примеси во избежание повреждения двигателя.
Для того чтобы насос можно было при необходимости демонтировать, перед входом и после выхода на трубах устанавливают шаровые краны. Такая мера позволяет выполнить демонтаж агрегата без слива теплоносителя.

Фильтр грубой очистки

Монтаж насоса в системе с естественной циркуляцией

Циркуляционный насос с байпасом в системе

Для того чтобы обеспечить работоспособность отопительной системы в случае выхода насоса из строя, устанавливают специальную перемычку, называемую байпасом.
Байпас должен быть оборудован шаровым краном для отсечки перемычки при принудительном режиме работы системы.
При отключенном насосе кран байпаса находится в открытом режиме, а краны на входе и выходе – закрыты. В этом случае система отопления работает по гравитационному принципу.

Как подключить циркуляционный насос к электропитанию

Циркуляционные насосы подключаются к бытовой электросети переменного напряжения 220 Вольт. При этом должны соблюдаться следующие правила.

К насосу от электрощитовой прокладывается отдельный трехжильный кабель (с заземляющей жилой). В электрощитовой подключение осуществляется к отдельному защитному двухполюсному автомату.
В том случае, если насос оснащен питающим проводом, подключение реализуется с помощью трехконтактной вилки и розетки.
Насос без кабеля подключается непосредственно к клеммной колодке. Важно соблюдать полярность: фазный контакт обозначается символом «L», нулевой – «N», заземляющий – специальным знаком «ꓕ».
Для заземления используют провод с желтой или желто-зеленой изоляцией, для «фазы» — с коричневой или красной, для «ноля» — с синей или белой. Существуют также кабели иностранных производителей с другой цветовой маркировкой.
Источник бесперебойного питания (ИБП) для циркуляционного насоса своими руками устанавливается в схему подключения для обеспечения бесперебойной работы системы отопления. ИБП можно заменить аккумуляторами и стабилизатором напряжения.

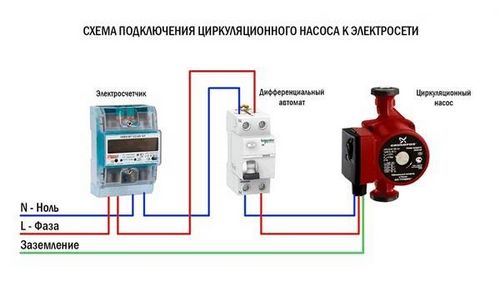

Схема подключения циркуляционного насоса к электросети

Правила ввода циркуляционного насоса в эксплуатацию

Эффективность и продолжительность срока службы агрегата зависят от соблюдения ряда условий, изложенных ниже. Кроме того, необходимо соблюдать правила техники безопасности.

Прежде чем запустить насос, в корпус и всасывающий трубопровод должна быть залита вода. Эксплуатация насоса в режиме сухого хода может привести к его выходу из строя.
Провод электропитания циркуляционного насоса должен быть подключен к УЗО (устройству защитного отключения). Это позволит избежать поражения электрическим током в случае повреждения изоляции.
Электрическая розетка, к которой подключается насос, должна быть установлена так, чтобы возможность попадания в нее влаги была полностью исключена.
Прежде чем подключать агрегат к питающей сети, необходимо присоединить к соответствующей клемме жилу заземления.
Важно, чтобы напряжение питающей сети соответствовало требуемым значениям. Допускается отклонение не более, чем на 10 %. В противном случае ресурс двигателя сокращается.
На подающем трубопроводе (перед насосом) устанавливается фильтр грубой очистки для защиты крыльчатки и ротора от механических повреждений. Это особенно важно, если уровень загрязнения теплоносителя превышает 50 мг/л, а размер механических примесей больший, чем 0,1 мм.
Помещение, в котором устанавливается насос, должно хорошо вентилироваться. Температура в нем не должна превышать +40°С.
В теплоноситель не должны попадать посторонние жидкости (кислоты, щелочи, моющие средства, горючее).
Место установки насоса выбирают таким образом, чтобы был обеспечен доступ для ремонта и обслуживания агрегата.
Нельзя допускать превышения номинального объема перекачиваемого теплоносителя.
В случае консервации насоса всю жидкость необходимо слить. Рекомендуется включать агрегат на полчаса каждый месяц, чтобы предотвратить коррозию металлических частей.
При первичном включении насоса или при вводе его в эксплуатацию после длительного перерыва в работе следует удостовериться в отсутствии посторонних шумов и вибраций. Проверяется качество затяжки винтовых соединений, контактов в клеммной коробке и герметичность соединений.

Расположение элементов отопительной системы

Управление насосом

Управление состоит в настройке оборудования таким образом, чтобы при снижении температуры теплоносителя до определенного уровня происходило включение насоса, а при повышении – отключение.

Основным узлом такой автоматизации может служить терморегулятор. Управление циркуляционным насосом по температуре своими руками сводится к установке терморегулятора в определенном месте помещения, вдали от нагревательных приборов, от окон и дверей. Сигналы передаются исполнительному механизму по кабелю. При достижении критической температуры терморегулятор включает или отключает насос.

Тепловой датчик

Важно: от выбора места установки терморегулятора зависит микроклимат, и в разных помещениях он может сильно отличаться. Чтобы этого избежать, рекомендуется для каждого циркуляционного насоса (если их несколько) использовать отдельный терморегулятор.

Ремонт циркуляционного насоса своими руками

Некоторые типовые неисправности агрегата можно устранить самостоятельно. Вашему вниманию — ремонт циркуляционного насоса «Wilo» своими руками (алгоритм действий).

Если нанос гудит, но ротор не вращается

Отключаем электропитание, убеждаемся в том, что корпус насоса заполнен теплоносителем, выполняем повторное включение. Если повторно привести в действие ротор не удалось, необходимо проделать следующее.

Отключаем электропитание насоса.
Перекрываем шаровые краны на входе и выходе, открываем кран байпаса (если он предусмотрен конструкцией).
Выкручиваем пробки сливных отверстий, сливаем всю жидкость.
Откручиваем винты крепежей, демонтируем насос из системы.
Извлекаем двигатель из защитного кожуха.
Осматриваем детали насоса на наличие посторонних предметов. Удаляем таковые, если они присутствуют.
Упершись в насечку на валу ротора, проворачиваем его несколько раз, чтобы убедиться в том, что движущимся частям помехи больше нет.
Собираем насос в обратном порядке, подключаем к электросети и запускаем.

Циркуляционный насос в разобранном состоянии

Отсутствует гул и нет вращения

Проверяем наличие напряжения в розетке электропитания и убеждаемся в том, что его значение соответствует требуемому.
Проверяем качество контактов в клеммной коробке, подтягиваем винты (для этого вначале временно отключаем электропитание «автоматом»).
При наличии плавкого предохранителя проверяем его целостность и, при необходимости, меняем его.

При остановке насоса после начала работы

Причиной этого могут стать отложения солей и извести вокруг ротора. Необходимо разобрать насос и механическим способом очистить его. При этом важно не повредить обмотки статора и ротора.

Сильная вибрация во время работы

Причина – износ или выход из строя подшипника крыльчатки. Для устранения неисправности подшипник следует заменить.

Посторонний шум

Причина – воздух в системе. Для того чтобы устранить неисправность, выполняем следующее.

Определяем верхнюю точку трубопровода отопительной системы.
Устанавливаем автоматический узел удаления воздуха.
При необходимости – повышаем уровень давления в системе увеличением количества теплоносителя.

Что делать, если насос сильно греется во время работы? Как в этом случае ремонтируется циркуляционный насос руками — видео с комментариями специалиста.

Как установить циркуляционный насос в систему отопления своими руками

0.00 / 5 5
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5

recn.ru

Установка циркуляционного насоса в систему отопления: советы, инструкции, пожелания

Очевидным является тот факт, что система отопления, в которой есть циркуляционный насос, является более качественной и безопасной. Благодаря такому насосу можно за считанные минуты обогреть целый небольшой домик.

Такой насос будет находкой для систем с естественной циркуляцией, у которых последняя нарушена. В этой статье мы поговорим о насосах такого типа, приведем их фото и видео, а также рассмотрим, как установить циркуляционный насос в систему отопления.

Насос Grundfos

Преимущества работы систем, в которых содержится насос

Не требовательность к системам теплоснабжения. Благодаря этому преимуществу, можно не бояться разнообразных контр уклонов и зауженных участков в вашей отопительной системе. Установка циркуляционного насоса является выходом из ситуации, в том случае, если нет циркуляции в системе (см. самотечная система отопления);
Быстрый разгон системы. Данное приспособление разгоняет всю систему за несколько минут, а, следовательно, прогревает жилые помещения быстро. Системы без насосов не могут похвастать такой характеристикой, так как у них прогрев занимает длительное время;
Надежность работы. Насосы настолько надежны и просты в эксплуатации, что вы можете быть уверены в безотказности работы своей системы отопления;
Высокий показатель КПД. За счет применения насосов увеличивается до максимального значения эффективность всей системы теплоснабжения в целом.

Насос Wilo

Недостатки

Расходы на электроэнергию. Электрический насос требует для своей работы электричество, а это дополнительные финансовые затраты в процессе эксплуатации системы отопления. Какого они будут размера, зависит от мощности насоса;
Зависимость от подачи электричества. Система с электрическим насосом сильно зависима от электричества – это факт. Но если продумать выход из сложившейся ситуации, то можно минимизировать этот недостаток. Например, можно приобрести дизельный генератор, который будет вырабатывать электричество для насосной группы.
Можно также сделать необходимые уклоны в системе отопления, чтобы она могла функционировать какое-то время без насоса. Грубо говоря, была с естественной циркуляцией;

Дополнительные затраты на оборудование. Заключатся в покупке насоса, кранов, фильтра и дополнительных трубопроводов для изготовления байпаса. Из-за покупки этих элементов цена увеличивается;
Затраты на монтаж при уже существующей системе. Монтаж циркуляционного насоса в систему отопления тоже стоит денег, но и тут есть выход, его можно установить своими руками. Инструкция с действиями по установке будет приведена в этой статье.

Подбор насоса

Основным параметром для выбора циркуляционного насоса для отопления есть объем теплоты, который нужно предоставить зданию для обогрева. Более точный расчёт по подбору смогут для вас сделать специальные организации, но можно обойтись и без их помощи тоже.

Насос Pedrollo

Если вы не хотите иметь дело с формулами и тяжелыми подсчетами, то можно выполнить расчет циркуляционного насоса для отопления, с помощью типовых проектов.

Эти проекты устанавливают закономерность для стран Евросоюза:

Для домов, состоящих из 1-2 квартир, достаточно будет мощности насоса равной сто ватт на квадратный метр;
Для зданий, которые представляют собой многоквартирные дома, этот показатель составляет семьдесят ватт.

В том случае, если здания не обладают необходимой тепловой изоляцией, то необходимая мощность на один квадратный метр увеличивается.

Типовые проекты систем отопления с циркуляционным насосом для наших широт, предлагают для расчета следующие цифры:

Для построек, которые имеют больше трех этажей и при температуре окружающей среды минус двадцать пять градусов Цельсия, необходимо брать 97 ватт за один метр квадратный и при температуре минус тридцать градусов 101 ватт;
Для построек, имеющих два этажа, мощность соответственно составляет 173 и 177 ватт.

Установка насоса

Как установить циркуляционный насос для отопления мы сейчас вам подробно расскажем, но лучше воспользоваться услугами специалистов.

Для того чтобы установить насос нам будут нужны:

Резьбовые соединения «американки»;
Байпасная линия;
Обратный клапан;
Набор инструментов;
Фильтр.

Набор для установки

Инструкция по подсоединению:

Первым делом определяются нужные характеристики насоса. Для этого воспользуйтесь советами, приведенными чуть выше;
Циркуляционные насосы монтируют на обратке трубопровода перед отопительным котлом. Это делается для того, чтобы создать для последнего лучшие условия работы, так как при высокой температуре теплоносителя заметно сокращаются сроки его эксплуатации;
Перед установкой необходимо выключить котел и отсечь его запорными устройствами. После этого можно приступать к установке насоса на резьбовых соединениях;

Важно! Для более тихой работы циркуляционного насоса необходимо его располагать в горизонтальной плоскости, так как в вертикальной плоскости он выделяет дополнительный шум при работе.

Процесс монтажа насоса

Дальше производится установка фильтра, а также обратного клапана. Если у вас открытая система, то обратный клапан можно не ставить;
Затем выполняется установка отсекающей арматуры, которая позволит в случае ремонта отсечь насос от теплоносителя.

Заключение

Системы отопления с циркуляционным насосом — это лучший выбор, несмотря на существующие недостатки. Для того чтобы минимизировать недочеты, следует продумать систему автономного энергоснабжения, а также возможность работы как при естественной циркуляции, так и при искусственной.

загрузка…

otoplenie-gid.ru

Установка циркуляционного насоса

Назначение циркуляционного насоса — создание принудительного движения воды в системе отопления. Устанавливать его рекомендуется не только в системах с естественной циркуляцией воды, которая создается уклоном труб и нагревом воды, но и в случаях необходимости создания дополнительного давления. Такая установка циркуляционного насоса называется вспомогательной.

Благодаря циркуляционному насосу для отопления, происходит принудительное движение воды в системе отопления.

Устанавливать и использовать такие аппараты можно в системах отопления, работающих на любом топливе:

уголь;
дрова;
солярка;
мазут;
газ;
электричество.

Прежде чем проводить монтаж, следует выбрать аппарат по основным параметрам.

Параметры циркуляционного насоса

Типовая схема работы циркуляционного насоса в системе тёплый пол.

Какие параметры при выборе циркуляционного устройства потребуется учитывать? К основным параметрам относят:

Напор характеризует агрегат как способный создать необходимое давление для подъема воды на определенную высоту. Измеряется параметр в метрах и обозначается буквой Н.

Расход — это объем жидкости, перекаченный за определенный промежуток времени. Обозначается Q и измеряется в куб. м за час.

За счет того, что подъем воды для создания циркуляции неважен, главным параметром, на который следует обращать внимание, является расход.

В многоэтажных домах, тоже напор для подъема воды не учитывается, главное в этом случае, чтобы в трубах не было воздуха.

Определить расход для вашей системы можно из соотношения мощности котла к разнице температур воды на обрате и подаче котельного агрегата. Применимо такое соотношение только в том случае, если в конструкции отопления нет установленных и уже действующих агрегатов создания давления. Если котельный агрегат новый, то велика вероятность, что циркуляционный насос уже встроен и проводить монтаж дополнительного аппарата нет необходимости. Если котел эксплуатируется давно, а требуется расширение системы отопления, в этом случае вам необходимо приобрести и провести монтаж циркуляционного аппарата.

Установка агрегата в системе отопления может потребоваться еще и по причине ошибки совершенной при неправильном выборе котла.

Требования к установке

Схема установки циркуляционных насосов.

По окончанию выбора проводится установка агрегата. Рекомендуемый способ установки путем врезки с обводом. Врезку можно осуществлять как на трубе подачи, так и на трубе обрата. Существенных различий в установке и работе аппарата не наблюдается. Главное, соблюдать способ монтажа. Независимо от того, из какого материала сделан трубопровод, насос устанавливается путем обвода. В чем заключается такое присоединение? Насос устанавливают не напрямую в трубу подачи или обратки, а через переход в виде буквы П. В средней части обвода устанавливают агрегат. Насос врезается с установкой кранов с двух сторон. Такая установка циркуляционного насоса позволяет при необходимости отключить аппарат, вернув естественную циркуляцию. Установка двух кранов позволяет полностью отключить насос на случай ремонтных работ без слива жидкости из системы.

Проводя монтаж насоса внимательно следите за правильностью установки. На корпусе в виде стрелки показано направление жидкости.

Насос подключается к сети электроснабжения 220 В. Рекомендуется при подключении использовать автоматический выключатель, который выполняет две функции защиты и коммутации. Установка автоматического выключателя проводится на удалении от котла и элементов обогрева примерно на 50 см и более.

Если в отопительной системе уже есть один циркуляционный насос, то присоединение второго проводится по параллельной схеме. При этом следует учитывать, что установленный прибор может включаться по команде теплового реле. Для этого монтаж второго насоса осуществляется параллельно к контактам теплового реле, для его синхронного включения. Тепловое реле в системе отопления позволит включаться устройствам одновременно в момент разогрева воды.

Монтаж циркуляционного агрегата в систему отопления увеличивает коэффициент полезного действия котла. При правильной эксплуатации добиваются равномерного прогревания радиаторов отопления и исключения образования завоздушенности системы. Изменением скорости подачи воды можно регулировать теплообмен.

https://pervyiremont.ru/youtu.be/OicJYLIcEnQ

Монтаж системы своими руками

Подготавливаем инструменты и расходные материалы. Для работ вам потребуются:

гаечные ключи на 19-36 мм;
байпас, для металлических труб можно приобрести готовую конструкцию;
обратный клапан, для закрытой системы, работающей под давлением;
запорные краны.

При выборе элементов конструкции следите за диаметрами и шагом резьбы. Прежде чем устанавливать аппарат, требуется прочистить систему от скопившегося мусора и твердых частиц.

После прочистки проводится установка отдельных элементов в следующей последовательности:

фильтр;
обратный клапан;
обратный клапан;
циркуляционный насос.

Перечисленные элементы монтируют на байпасе, вводы байпаса присоединяют к общей системе через запорные краны.

https://pervyiremont.ru/youtu.be/HwMBi-VCoM8

Для увеличения эффективности и предотвращения накопления воздуха байпас должен быть установлен строго горизонтально.

Оцените статью:

(Нет голосов) Загрузка…

pervyiremont.ru

Источник

В системах отопления с естественной и принудительной циркуляцией используется циркуляционный насос. Это прибор, который изменяет скорость жидкости без изменения номинального давления. В системе отопления он нужен для эффективного нагрева. Установка циркуляционного насоса не является сложной задачей, с минимальными навыками в этой работе можно сделать монтаж самостоятельно.

Особенности циркуляционных насосов

В системах с принудительной системой циркуляции насос устанавливают для увеличения теплоёмкости. Правильная установка циркуляционного насоса в системе отопления позволяет изменять тепло, которое передаётся в зависимости от наружной температуры при поддержании стабильности отопления в помещении.

Существует два типа такого оборудования: с сухим и мокрым ротором. Приборы с сухим ротором имеют повышенный КПД (около 80%), не создают много шума и требуют постоянного ухода. Работа устройства, имеющего мокрый ротор, другая, оно — с низким КПД (около 50%), более шумное, и его производительности достаточно для обогрева любого частного дома.

30 лет назад в домах использовалось так называемое вертикальное центральное отопление, которое работало от жидкости, циркулирующей по трубам, а источником тепла являлся газовый котёл или печь с дровами. Сейчас произошёл переход к строительству частного жилья с использованием обогревателей с насосом, что имеет следующие преимущества:

Скорость теплоносителя увеличивается.
Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
Процесс нагрева значительно ускоряется.
Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

В качестве основного недостатка насосов можно отметить, что, если есть необходимость частого отключения циркуляционного насоса, должен быть установлен или подключён генератор.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

Температура жидкости в поставках значительно выше, поэтому насос не работает.
Плотность горячей воды меньше.
Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Принцип работы насосов

Циркуляционные устройства работают на электричестве. Существует два подхода системы, что ведёт к их разделению на устройство «сухого» и «мокрого» типа. Принцип работы сухой цепи заключается в том, что привод является полностью изолированным от каждого насоса и турбины, а вращение передаётся через вал. Как правило, такие устройства довольно массивные.

Сухие насосы для циркуляции воды в системе отопления — это мощные и эффективные устройства, обеспечивающие очень высокую скорость потока и высокое давление в системе. Без них трудно управлять отоплением. В квартире или частном доме устанавливать их необходимо. Однако, есть некоторые недостатки:

Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Наконец, система является очень дорогостоящим выбором, лучшим вариантом будет покупка насоса с «мокрым ротором». Вертикальный насос с «мокрым ротором» также бывает различных типов.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Монтаж своими руками

Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления. Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.

Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.

На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуется использовать следующую последовательность действий:

Слить воду и очистить систему отопления.
Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
После установки заправить прибор жидкостью (водой).
Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Предохранитель имеет дополнительную функцию в качестве переключателя. Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение.

Установка фильтра

Чтобы насос работал надёжнее и длительнее, проходящая через него охлаждающая жидкость должна быть абсолютно чистой. В противном случае подшипники и рабочее колесо могут просто разрушаться от попадания сторонних предметов в них. Фильтр грязи, который установлен перед ним в процессе охлаждения, захватывает все загрязняющие вещества, песок и другие мелкие абразивные частицы, что появляются в системе. Фильтры всегда можно поменять.

В качестве фильтра грязи можно применять обычный грубый фильтр, используемый в системе водоснабжения. Это небольшой кусок трубы с внешней ловушкой грязи.

В прямом разрезе есть металлическая конструкция, которая отсекает мусор, что может повреждать оборудование. Весь мусор должен оседать в трубе, которую можно периодически очищать, отвинчивая пробку на её конце. Нельзя допускать засорения.

Originally posted 2018-04-06 09:06:23.

Источник

Система отопления без насоса и с насосом.

Отопление без насоса
Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Особенности циркуляционных насосов

Скорость теплоносителя увеличивается.
Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
Процесс нагрева значительно ускоряется.
Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

В качестве основного недостатка насосов можно отметить, что, если есть необходимость частого отключения циркуляционного насоса, должен быть установлен или подключён генератор.

Функционирование устройства

Температура жидкости в поставках значительно выше, поэтому насос не работает.
Плотность горячей воды меньше.
Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Принцип работы насосов

Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Однотрубные и двухтрубные системы

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

«сухие» насосы, ротор которых не контактирует с теплоносителем;
«мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос.

Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Подготовка к установке оборудования

Прежде, чем приступить к монтажу насоса, внимательно ознакомьтесь с алгоритмом работы. На первом этапе подготовьтесь к установке. Для этого приобретите резьбы разъемного типа и фильтр для глубокой очистки. Также перед тем, как ставить оборудование, нужно подготовить обратный клапан. Он стабилизирует работу отопительной системы. Для работы также потребуется:

набор ключей;
комплект больших и маленьких плоских отверток;
плоскогубцы;
труба, диаметр которой будет равен диаметру стояка;
арматура.

Установка вспомогательного насоса

Стоит заранее определиться с местом монтажа. Современные агрегаты могут ставиться не только на трубу для подачи воды, но и на обратный трубопровод. Если планируется установка устройства на отрезок трубы между обратной и прямой проводкой радиаторного типа, то перед этим потребуется проверить способность агрегата выдерживать мощный напор горячей жидкости.

Стоит также помнить, что в зданиях, помещения в которых оборудуются «теплыми полами», прибор для нагнетания ставится в точке подачи горячей воды. Таким образом, удастся исключить завоздушенность труб.

Техника подключения устройства – что с чем соединять?

Жильцы дома не получат качественного обогрева, если насос не будет подключен правильно. В процессе подключения устройства к электросети систем естественной циркуляции используют автоматический предохранитель. Для монтажа последнего стоит выбирать место на расстоянии не менее 70 см от главного котла.

В системах принудительной циркуляции насос начнет работать после включения теплового реле. С целью обеспечения одновременной работы встроенного и дополнительного насоса второй прибор потребуется соединить с реле или же вывести его параллельно к первому прибору.

В котлах электрического типа устройства для циркуляции стоит подключать непосредственно к котлу. В таком случае насос будет срабатывать только в момент подогрева жидкости.

Фильтр для очистки необходимо устанавливать перед корпусом насоса. Клапан, прикрученный в верхней части байпаса, дает возможность продувать трубопровод, выводя из него скопившейся там воздух.

Монтаж своими руками

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуетсяиспользовать следующую последовательность действий:

Слить воду и очистить систему отопления.
Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
После установки заправить прибор жидкостью (водой).
Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Правила установки в систему отопления

Вне зависимости от типа конструкции циркуляционного насоса его устанавливают на трубопровод или запорную арматуру с помощью накидных гаек-американок. Это дает возможность быстро производить демонтаж в случае ремонта или замены аппарата.

Существуют следующие рекомендации по монтажу циркуляционного насоса:

Агрегат можно врезать в любой части трубопровода – горизонтальной, вертикальной или наклонной

Главное при этом соблюдать горизонтальную ориентацию оси ротора (головка ни в коем случае на должна смотреть вниз или вверх).
Очень важно, чтобы пластиковый контейнер с электрическими контактами был размещен сверху корпуса, в противном случае во время аварии его зальет водой. Кроме того, это заметно усложнит обслуживание прибора

Сделать это достаточно просто, открутив винты крепления коробки и повернув ее в нужную сторону.
Стрелка на корпусе насоса указывает направление потока теплоносителя, что важно соблюдать.
Для упрощения обслуживания и ремонта аппарата с обеих сторон его рекомендуется оснастить отсекающими кранами. Это позволит во время демонтажа обойтись без сливания воды с контура.

При такой схеме установки насоса отопления вся нагрузка от его массы ложится на 1 или 2 шаровых крана: их количество зависит от пространственной ориентации прибора. Поэтому лучше не экономить, а приобрести качественную запорную арматуру, корпус которой имеет хорошую механическую прочность.

Сложности монтажа дополнительного насоса в систему отопления

Правильный монтаж насоса

Выяснив можно ли ставить дополнительный насос на отопление, необходимо правильно выбрать его месторасположение

Сложность заключается не в расчете оптимальной мощности, что тоже важно, а в согласованности работы устройства с основным насосом

Существует несколько вариантов, при которых потребуется монтаж дополнительных элементов. Особое место среди них занимает установка дополнительного отопления дома. На практике оно может быть реализовано двумя способами:

Проведение отдельной магистрали с радиаторами и всей необходимой обвязкой. Для этого понадобится дополнительный котел;
Модернизация существующей системы – обустройство нового контура отопления, подключенного к основному. Тогда обязательно потребуется установка дополнительного радиатора отопления или нескольких.

Второй вариант наиболее практичен, так как не потребуется докупать дорастающее оборудование и комплектующие. Но тогда возникает дополнительная проблема – асинхронность работы крыльчаток насосов. Даже при одинаковом количестве оборотов это приведет к неравномерному движению воды в трубах, что является первой причиной гидравлических ударов.

Установка гидрострелки

Гидрострелка с насосами

Выход из этой ситуации – принципиально новая схема установки дополнительного насоса в систему отопления. Ее новаторство заключается в монтаже гидрострелки.

Это устройство компенсирует перепады давления на определенном участке системы, тем самым нормализируя работу отопления.

Это устройство нормализует давление в основной и обратной трубах. В дополнительном отоплении квартиры ее монтаж не обязателен, так как увеличение контура может быть незначительным. Но если объем воды в системе возрастает более чем на 20% – следует предусмотреть средства нормализации циркуляции и давления. Для установки дополнительного циркуляционного насоса в системе отопления вместе с гидравлическим компенсатором следует руководствоваться такими правилами:

Месторасположение – максимально близко ко входу обратной трубы в котел;
Установка запорной арматуры для каждого контура насосов;
Монтаж сетчатых фильтров.

При невозможности правильной установки гидрострелки – можно сделать ее простейший аналог. Для этого после места подключения дополнительного насоса в систему отопления делается проходная перемычка. Ее оптимальная длина должна составлять 300-400 мм. Это циркуляционное кольцо сможет частично уравновесить возможные гидравлические удары.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

когда для обогрева частного дома задействовано больше одной котельных установки;
если в схеме обвязки участвует буферная емкость;
отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
то же, с применением гидравлического разделителя (гидрострелки);
для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html

[свернуть]

Источник

как правильно и без ошибок установить

Профессиональная установка насоса на отопление гарантирует высокую производительность, понижает шумность работы и позволяет снизить затраты на обслуживание и ремонт. Монтаж прибора особых сложностей не вызывает, но есть ряд нюансов, которые важно учесть.

Мы расскажем вам, как выбрать циркуляционный нанос, поможем определиться с оптимальной схемой врезки оборудования в систему, обозначим монтажные требования, а также приведем пошаговую инструкцию по установке прибора.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Куда ставить

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
