Генератор для коптильни холодного копчения своими руками

Дымогенератор для коптильни нужно изготавливать, соблюдая все меры предосторожности
, которые предъявляются к подобным устройствам:

1. Следует хорошо защитить электропроводку от воздействия высоких температур и близости к нагревательному элементу.
2. Важно предусмотреть в дымогенераторе наличие устройства автоматического отключения – это предотвратит приспособление от внезапного выхода из строя.
3. Выбирая материал для изготовления корпуса, следует отдать предпочтение металлу, покрытому .
4. Поверхность, на которую предполагается установка дымогенератора, должна быть надежно защищена от возгорания.

Инструкция к эксплуатации прибора

Как работать с этим агрегатом:

По мере сгорания опилочного материала происходит повторная закладка камеры. Полноценное копчение продуктов достигается в течение нескольких суток.
Все это время прибор производит дым и отключение дымогенератора не допускается.

Как изготовить дымогенератор самостоятельно

Образование дыма в устройстве происходит за счет медленного тления опилок, стружек, щеп. Важность этого процесса обусловлена необходимостью поддержания постоянного равномерного горения, способствующего подаче дыма к подготовленным для копчения продуктам. Дымогенератор должен справляться с этой задачей. Для этого нужно приобрести в магазине или поискать в домашней мастерской следующие материалы:

• отрезок стальной трубы круглого сечения с диаметром 100 мм или прямоугольной формы со сторонами 100х100 мм;
• гофра из пластика длиной до 3 м либо металлический рукав, диаметр которого должен соответствовать внешнему размеру дымохода (нужен при холодном копчении);
• кусок металлической трубки, длина которой должна быть равна примерно 400 мм, а диаметр – от 25 до 40 мм (необходим при горячем копчении);
• небольшой компрессор (например, аквариумный) или вентилятор;
• фитинговое соединение с параметрами, соответствующими диаметру дымового канала;
• выключатель и провода;
• термометр.

Техническая часть процесса обеспечивается болгаркой и сварочным аппаратом. А также будут нужны знания относительно того, как приварить к трубе дымоходный штуцер или изготовить топочную дверку и съемные крышки. Для визуализации предстоящей работы предлагаем рассмотреть подробный чертеж:

Поэтапная сборка

Выполнение следующих шагов позволит собрать полноценный дымогенератор:

Все работы по сборке закончены.

Особенности функционирования устройства

Коптильня, оснащенная дымогенератором, отличается компактностью и мобильностью. В то время, когда не требуется приготовление копченостей, устройство можно поместить на хранение в любом подсобном помещении.

Сама коптильня имеет вид металлического ящика: либо изготовленного своими руками, либо взятого уже как готовое изделие.

В зависимости от того, какое количество продуктов будет коптиться за один раз, выбираются размеры емкости. Наиболее приемлемым считается следующее соотношение: высота – 100 см, ширина – 60 см, глубина – 60 см.

Для ящика нужно изготовить крышку, в которую следует вмонтировать термометр и сделать несколько мелких прорезей для улучшения тяги.

При подготовке к работе коптильню необходимо устанавливать так, чтобы она наполовину возвышалась над дымогенератором. Такой способ установки позволит дополнительно создать естественную тягу, а если компрессор перестанет качать воздух, в коптильный шкаф все равно будет поступать дым.

Сборка и запуск

Заключительные шаги выглядят следующим образом:

1. На подготовленное основание (бетонная плита, металлический стол или другая несгораемая поверхность) устанавливается дымогенератор.
2. Топка плотно набивается сухими стружками, опилками, щепой. Важно использовать древесину только лиственных пород, а не хвойных. Материала нужно взять приблизительно до 1 кг. После его загрузки следует плотно закрыть крышку устройства.
3. К тройнику подсоединяется компрессор, а к коптильному шкафу – дымоход.
4. Воспользовавшись одним из боковых отверстий внизу корпуса, нужно поджечь топливо.
5. После этого включается компрессор.

Сам процесс работы дымогенератора
для копчения объясняется просто. Вследствие дисперсии воздуха, которая образуется при взаимодействии включенного в сеть компрессора и тройника, в дымоходе возникает разрежение, вызывающее втягивание дыма из дымогенератора. Поток газообразной массы, состоящей из воздуха и дыма, целенаправленно устремляется в коптильное отделение, где уже заложены продукты. В это время воздух, пробравшийся в камеру через боковые отверстия нижней части корпуса, начинает поддерживать горение, что само по себе исключает вмешательство человека.

Вмонтированный в верхнюю крышку коптильного шкафа термометр позволяет следить за поддержанием нужного уровня тепла. Регулировка температурного режима, пригодного для или , происходит за счет изменения длины дымохода. Чтобы приготовить продукты горячим способом обработки, нужно выполнить прямое соединение между штуцером дымогенератора и камерой копчения.

При изготовлении такого агрегата допускается использование любых подручных материалов, комплектующих и емкостей. Например, корпусом устройства может стать кастрюля, бидон либо другой металлический резервуар цилиндрической формы. Для отвода дыма подойдет, к примеру, металлорукав. Не нужно все же отказываться от компрессора, который создает хорошую тягу и сокращает срок приготовления копченостей.

При работе дымогенератора дым играет крайне важную роль. Именно он добавляет неповторимый вкус и особенный аромат. Многие все еще отдают предпочтение покупным готовым моделям, в то время как небольшой процент людей заинтересован в использовании самостоятельно изготовленного устройства. Это отличная возможность уберечь свой бюджет от лишних расходов и испытать удовлетворение от создания чего-то своими руками.

Особенности

Копчение не является быстропротекающим процессом. Он требует наличие специальных умений и навыков, а также обладает следующими особенностями:

• минимальный температурный режим получаемого дыма;
• длительный процесс обработки, который может занимать от пары часов до нескольких суток;
• рекомендуется исключить из эксплуатирования опилки хвойного дерева, так как они имеют способность придавать копченому продукту горечь;
• продукт должен быть обработан, а именно очищен, помыт, посолен и просушен.

Дым обладает антисептическими свойствами. После подобного обрабатывания продукт еще долгое время не подвержен вредоносной микрофлоре. Сроки хранения и употребления в пищу увеличены, продукт наделен особенными вкусовыми качествами. Обработкой дымом могут быть подвергнуты рыба, мясные продукты и дичь. В качестве опилок следует отдать предпочтение ольхе, вишне, яблоне, груше и иве.

Соорудить самодельный дымогенератор самостоятельно – это не самая простая задача.
Чтобы осуществить задуманное, необходимо обладать свободным временем, материалами и терпением. Многие так и не решаются попытаться изготовить генератором в домашних условиях и предпочитают его приобрести. Такой вентилятор холодного копчения устроен достаточно сложно, но использование схемы поможет во всем разобраться. С дымогенератором любая коптильня будет работать намного лучше.

Изготовление

Отыскать готовый чертёж для изготовления генератора не составит труда.

Для сооружения дымогенератора своими руками необходимо заранее обзавестись следующими материалами:

• тара, которая должна быть похожа на контейнер;
• эжекторное устройство;
• компрессор;
• сырьё.

Каждый пункт необходимо рассмотреть более детально.

Как выбирать контейнер?

Контейнер будет служить в качестве камеры сгорания, где опилки будут тлеть и создавать дым. Особенных требований по поводу объема тары нет.

• В маленьком контейнере опилки будут достаточно быстро прогорать. С целью поддерживать процесс копчения потребуется регулярно их подкидывать.
• В качестве контейнера сгодится любая емкость. Единственное, что она должна обладать огнеупорным свойством. Например, уже израсходованный огнетушитель или термос.
• Рекомендуется выбрать будущий контейнер диаметром трубы от 8 до 10 сантиметров и длиною от 40 до 50 сантиметров.
• Для того чтобы подключить компрессор с воздухом, внизу контейнера проделывается небольшого диаметра (10 миллиметров) пробоина.
• Чтобы избежать чрезмерного подсасывания воздуха, верхнюю часть в обязательном порядке оставляют в формате вакуума.

Эжекторное устройство

Основу генератора будут выполнять металлические трубки. Друг к другу они присоединяются при помощи сварки, резьбы и спайки. Эжекторное устройство может быть размещено у нижнего или верхнего основания контейнера.

Для небольшого размера коптильни стоит расположить эжектор внизу контейнера.
В связи с особенностями дымогенератора нижнее эжекторное устройство гаснет. Поэтому камера сгорания требует ограничения по высоте. Происходит сокращение рабочих часов устройства. Также если расположить нижний эжектор, то он не создаст естественную тягу, ведь коптильная и приемная емкость располагаются на одной высоте. При отключении компрессора дым не поступит коптильню. Более практично будет выбрать верхнюю установку эжекторного устройства.

Компрессор

Компрессорные функции дымогенератора способен выполнять практически любой насос. Для коптильной применяют старенькие аквариумные компрессоры мощностью приблизительно пять ватт. Они являются прекрасной заменой покупным компрессорам, так как рассчитаны на долговременную деятельность без постоянного надзора со стороны человека. К положительным сторонам можно также добавить невысокую стоимость и бесшумную работу компрессора. Настоящие мастера своего дела изготавливают компрессор из пластиковой тары и кулера, находящийся в системном блоке компьютера. Но самый простой и доступный вариант – это приобрести готовое устройство.

Сырьё

Для того чтобы прокоптить продукт в домашних условиях, потребуется сырьевой материал, отвечающий за наличие дыма. В данном случае сырьём будут опилки. Чтобы коптить продукты, не рекомендуется применять опилки от вечнозеленого дерева – ели, сосны или пихты. Для сырьевого материала дымогенератора прекрасно подойдут остальные сорта. При применении сосновых или подобных опилок конечный копченый продукт будет сильно горчить.

Алгоритм действий

В связи с тем, что в верхней части контейнера сохраняется оптимальный температурный режим (и не подвержен нагреванию), вполне допустимо воспользоваться гибким шлангом для соединения компрессора. Бобышка – это небольшой выступ на поверхности, который производится из тефлоновой пластмассы. Её задача выполнить изолирующие функции и соединяющего элемента.

Нижнее основание не требует обязательного съемного отверстия.
При необходимости создается большое отверстие с захлопывающейся дверкой. Перемещая заслонку, можно регулировать тягу. Данный метод применяется при крупных габаритах контейнера. Требуется, чтобы верхняя крышка была плотно закрыта.

Для того чтобы избежать возникновения коррозии, наружную часть контейнера обрабатывают грунтовкой или специализированной краской. Оба состава обладают устойчивостью к резким скачкам температуры. После того как сборка закончится и компрессор будет подсоединен, можно заполнить емкость опилками и проверить дымогенератор в деле.

Технические требования

Дымогенератор для коптильной предназначен для длительной работы, ведь копчение может продолжаться от одного часа до суток.

Технические требования могут быть оптимальными и для домашнего пользования.

• расход электрической энергии не превышает четырех киловатт за сутки;
• если нагревательный механизм достигнет необходимого температурного режима, он отключится. После остывания происходит автоматический запуск оборудования;
• мощностью один киловатт измеряется нагревательный механизм;

• емкость для опилок вмещает полтора килограмма. Такой объем опилок позволит коптильне беспрерывно трудиться около двух дней;
• для работы оборудования необходима обычная бытовая розетка на двести двадцать вольт.
• при камере сгорания объемом в один кубометр ее заполнит качественный и плотный дым;

• дымогенератор обязан создавать дым с высокими показателями интенсивности;
• требуется непрерывная передача дыма в камеру сгорания;
• плюсом является тот факт, что не требуется постоянный контроль оборудования. Поэтому не стоит забывать о наличие правил пожарной безопасности и их соответствие;

• опилки обладают невысокой стоимостью, в связи с этим рекомендуется заранее подготовить небольшой объем про запас. Это даст возможность при благоразумном использовании приумножить интервалы во время загрузок;
• более сложная конструкция является в тоже время не такой надежной. Поэтому рекомендуется выбрать крайне простой для самостоятельного сооружения дымогенератора, который к тому же отлично приспособлен к длительным эксплуатациям.

Приготовить мясные изделия в домашних условиях можно разными способами, к одному из них относится холодное копчение. С помощью этого метода получаются ароматная рыба или птица, которые хранятся длительное время за счет особых условий обработки. Важным элементом данного процесса является дымогенератор для холодного копчения.

У него понятный принцип работы, для которого необходим нагреватель и определенное количество подготовленных опилок. За счет терморегуляторов удается удерживать процесс дымообразования под контролем. Можно изготовить дымогенератор для холодного копчения своими руками — чертежи, фото для этого предлагаются на страницах сайта.

Применение в домашних условиях

Холодное копчение является экологически чистым процессом, так как в основе нет использования вредных компонентов или применения сомнительных процедур с вредными консервантами. За счет прохождения дыма из мяса, сала или рыбы выводятся бактерии и погибают вредоносные микроорганизмы, что положительно влияет на вкусовые свойства и срок сбережения продуктов.

Внутри дымогенератора для холодного копчения, фото и видео которого представлены на этой странице, происходит нагрев щепы или опилок определенной фракции. За счет бескислородного процесса их сжигания появляется густой дым. Его насильно перенаправляют в специальную емкость, где и располагаются полуфабрикаты.

Вся процедура упрощается за счет всевозможной автоматизации процесса. В результате владелец получает ароматные продукты, по многим характеристикам превосходящие магазинный товар.

Разработанный дымогенератор для коптильни холодного копчения своими руками использует для обработки дым температурой 20-250С. Длительность процесса зависит от разных факторов и занимает времени от одного до 3-5 дней. Перед закладкой продуктов их обрабатывают солью и различными специями.

Аппарат состоит из корпуса с электропускателями, зоной подачи для щепы, небольшой трубкой сверху, отводящей накопившийся дым в нужном направлении. Дозирование щепы лимитируется с помощью ограничителя, поэтому нагреватель не перегружен лишними опилками.

Зола попадает после отработки в специальную емкость, аппарат содержит и элемент, контролирующий температурный режим и добавление деревянной щепы. Узел имеет установку на обеспечение стабильности режима для поддержания опилок исключительно в тлеющем состоянии, предотвращая горение.

Характерные особенности

Качественная коптилка холодного копчения с дымогенератором своими руками созданная обязана быть экономной, так как ее непрерывная работа рассчитана не на один день. Нормальным является параметр потребления электроэнергии на уровне 4 кВт в сутки, что удается достигнуть при использовании нагревателя в 1 кВт и термоотключателях. Питание осуществляется от бытовой сети.

В емкости для щепы либо опилок легко размещается до полутора килограмм материала. Этой массы хватит на стабильную и непрерывную работу в течение 24-36 часов для объема около 1 м3 .

Принцип работы

Чтобы сделать дымогенератор для холодного копчения своими руками, необходимо понять его работу. За счет того что поток воздуха прогоняется через подающую трубу, формируется разряжение, увлекающее через технологическое отверстие дым. Главным преимуществом такой сборки является максимальная автономность.

Схема дымогенератора состоит из трех основных компонентов:

• основная емкость;
• дымовой эжектор;
• нагнетатель воздушного потока.

Основная емкость применяется для процесса тления опилок. При ее маленьком объеме потребуется добавлять чаще щепу с опилками, так как процесс горения устройство поддерживает непрерывно. Изготовление дымогенератора для холодного копчения своими руками начинается с подбора этой емкости. Для нее подойдет старый разряженный огнетушитель.

Наиболее комфортным окажется размер полости с внутренним диаметром 10±2 см и длиной 50±5 см. Емкость ставится в вертикальном положении, а дно сверлится для получения отверстия диаметром 10 мм. Через него будет соединяться компрессор, а верхняя часть должна быть герметично закрытой без щелей.

Этот элемент коптильни холодного копчения, изготавливаемой своими руками, в дымогенераторе может располагаться в верхней зоне и в нижней по отношению к контейнеру. При нижней компоновке он может способствовать затуханию щепы, а также нуждается в более частом ее добавлении. За счет таких особенностей снижается время автономной работы аппарата.

Естественная тяга не образуется при установке эжектора внизу, так как у емкостей передачи дыма и приема один уровень. Избавиться от недостатков данной компоновки удастся с верхним расположением эжектора относительно емкости с опилками.

Подача воздуха

Подачу воздуха в системе осуществляет компрессор для дымогенератора холодного копчения своими руками изготовленного. В качестве данного блока подойдет любой воздухонагнетающий аппарат, например, используемый в аквариумах. Мощность допускается от 5-6 Вт. В некоторых случаях применяют самодельные устройства из пластика и вентилятора от компьютера.

Подготовка древесного материала

Основой для получения качественного продукта являются сорта используемой древесины. Нежелательно применять смолосодержащие хвойные растения, которые придадут горечи конечному продукту. Также во время применения сырья мелкой фракции, конструкцию дополняют пружиной в приемной емкости, чтобы происходило перемешивание опилок.

При использовании крупнофракционной щепы нужда в пружине отпадает, так как дым проходит сквозь нее свободнее. За счет коррекции длины трубки между генератором и рабочей зоной копчения подбирается нужная температура дымового потока.

На таких сайтах, как ютуб, дымогенератор холодного копчения своими руками предлагают изготавливать с использованием различных емкостей: от металлической бочки до картонной коробки. Однако, максимальную герметичность удастся получить из старого холодильника. Горячего копчения он может не выдержать, а для холодного обеспечивается хорошая термоизоляция.

Перед закладкой внутрь продуктов их необходимо подсушить от маринада.

Избыток влаги приводит к удлинению процесса во времени за счет долгого ее испарения.

1. Температура на уровне 30-35 0 С немного ускорит процесс, при этом качество продукта не снизится.
2. Работать с аппаратом комфортнее в сухую ветряную погоду с пониженной влажностью.
3. В дымогенератор добавляют опилки ольхи, виноградной лозы, вишни. За счет использования этой щепы обеспечится аромат и приятный золотистый цвет продукта.
4. Установленный электрический ТЭН внутри ускорит процесс дымообразования.

Правила безопасного использования дымогенераторов холодного копчения

Аппарат должен соответствовать нормам пожарной безопасности. Во время возникновения нештатной ситуации автоматика должна самостоятельно отключать устройство от электропитания. Провода электропроводки обязательно конструкционно удаляются от высокотемпературных зон. Корпус дымогенератора желательно обработать жаростойкой краской. Конструкция должна иметь надежную опору и ставиться на плоскую ровную поверхность.

Наверное каждый, кто занимается копчением, знает, что такое дымогенератор, и некоторые даже имеют такой прибор в своем хозяйстве. Дымогенератор используют в основном при холодном копчении, но можно и с его помощью коптить горячим способом, если установить в коптильню нагревательный элемент, например тэн от электрической плиты.

Сейчас купить дымогенератор очень просто, в интернете полно предложений, но если есть время, инструменты и прямые руки, то можно сделать дымогенератор для копчения своими руками.

Конструкций дымогенераторов существует множество. Выбирая конструкцию нужно исходить из тех материалов, которые уже могут быть у вас в наличии, чтоб удешевить стоимость дымогенератора. Принцип работы дымогенератора такого типа очень прост — внизу тлеет щепа и дым поднимается вверх, далее с помощью компрессора методом эжекции дым выдувается из камеры дымогенератора в коптильню. Если обеспечить правильную работу генератора дыма, то он будет работать отлично, и не важно какой он будет формы.

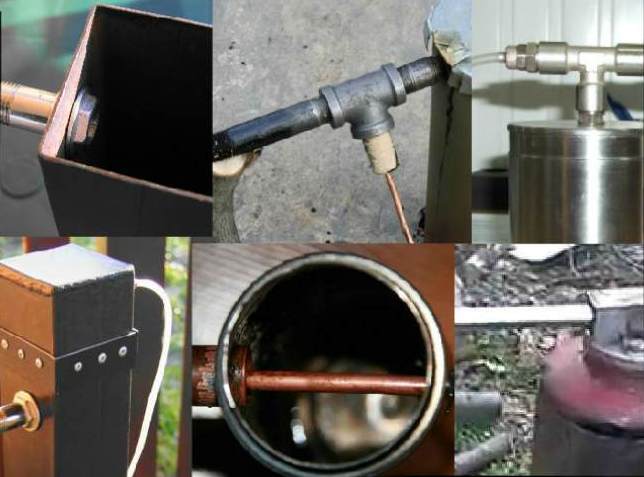

Для того чтоб сделать дымогенератор для копчения своими руками потребуются некоторые инструменты. Из основных — это «болгарка», дрель, или шуруповерт и сварочный аппарат. Некоторых сразу пугает инструмент сварочный аппарат, а у кого-то его просто нет, да никогда и не было, впрочем, можно обойтись и без него. О том как сделать дымогенератор для копчения без сварочного аппарата я также расскажу в этой статье, но об этом чуть позже.

Кроме основных инструментов понадобится всякая мелочовка, которая есть у каждого — это: линейка, карандаш, сверла разных диаметров, круги для болгарки, плоскогубцы, молоток, и прочее.

Из материалов я использовал пол метра профильной трубы 100*100мм с толщиной стенки 3мм, и пол метра дюймовой трубы ВГП. Трубы я купил на металлобазе, они мне обошлись в районе 100 гривен. Вообще-то сделать дымогенератор для копчения своими руками можно и из любой другой трубы — это не критично. Нету у вас профильной трубы 100*100, берите, что есть, например 80*80, или 60*60, если есть труба ВГП (круглая труба), то тоже подойдет, главное, чтоб труба была не слишком малого диаметра. Конечно же чем больше диаметр трубы, тем больше можно загрузить щепы в дымогенератор, и соответственно увеличивается время тления одной загрузки.

Кроме труб я еще использовал пластину из нержавейки (это будет дно дымогенератора), металлическую крышку для столба 100*100 (такие продают в строительных магазинах — это будет крышка), трубку с резьбой диаметром 10мм от старой китайской люстры, штуцер 8мм и заглушку 1/2″.

Итак, делаем дымогенератор для копчения своими руками. В профильной трубе внизу, примерно 2см от края я прорезал болгаркой две щели по всей длине с одной стороны и с противоположной.

В эти щели будет вставляться дно дымогенератора, которое я вырезал из нержавейки. Это дно я решил сделать съемным, для того, чтоб после копчения можно было легко извлекать прогоревшую щепу. Пластина проходит в одно отверстие и выходит с другой стороны, образуя дно.

Можно и на дно приварить пластину заглушку, но потом будет неудобно извлекать угли. В интернете видел еще много вариантов, где делают подставку-зольник, но я решил не заморачиваться, и в принципе в таком исполнении дымогенератор работал отлично, горящая щепа не падала, а в конце работы нужно всего лишь вынуть пластину и высыпать угли.

Внизу дымогенератора нужно просверлить два отверстия 10-12мм, примерно 5см от края для поддува воздуха во время работы дымогенератора.

Чтоб правильно сделать дымогенератор для копчения своими руками важно точно разметить отверстия верхних труб. Центры отверстий должны быть строго друг напротив друга, и не смещаться ни вправо, ни влево, ни вверх, ни вниз. Конечно погрешность в пол-один миллиметр простительна. Отступив от верхнего края трубы 6,5см по центру я отметил будущее отверстие. Точно также и с противоположной стороны.

Первое отверстие под штуцер диаметром 20мм я просверлил дрелью, а второе диаметром 35мм под дюймовую трубу пришлось прорезать болгаркой. Получилась вот такая заготовка.

Вставляем трубу в отверстие, с помощью угольника выставляем ее под 90°, прихватываем сваркой, и обвариваем с обеих сторон.

В принципе сварочный аппарат использовался только один раз, чтоб приварить эту трубу, а чтоб сделать дымогенератор для копчения своими руками без сварочного аппарата, то можно взять сантехнический сгон (1/2″, лучше 3/4″ или дюймовый) с гайками, как на фото, желательно подлиннее, просверлить под него отверстие нужного диаметра, и просто затянуть его с обеих сторон гайками. То, что получится не совсем герметично, то не страшно, на работу дымогенератора это никак не повлияет.

Для подачи воздуха я смастерил вот такую конструкцию.

В заглушке по центру просверлил отверстие 10мм, потом с помощью гаек прикрутил трубку от китайской люстры.

Важно! Тонкая трубка должна заходить в широкую примерно на 1см.

По правде говоря, с этим штуцером я немного перемудрил, нужно было просто просверлить отверстие на 10мм, вместо 20мм и зажать трубку с резьбой гайками с обеих сторон, без штуцера и заглушки, так было бы проще, а смысл один и тот же.

Вот и все дымогенератор для копчения своими руками сделан, осталось , и сделать пробный запуск.

Несколько слов хочу еще сказать о компрессоре для дымогенератора. У меня завалялся старый советский аквариумный компрессор, и я решил использовать именно его. У этого компрессора два выхода, которые я свел с помощью трубок 4-5мм в одну пошире 8мм, и дальше к штуцеру дымогенератора.

В принципе компрессор работал неплохо, но при розжиге пришлось повозиться. Поискал по интернету и пришел к выводу, что лучше купить другой компрессор для дымогенератора, например такой Resun AC2000, или помощнее, но обязательно с регулятором, когда приобрету, обязательно отпишусь о результате в комментариях.

Одной загрузки щепы в таком дымогенераторе хватает на 4-5 часов работы, в зависимости от интенсивности подаваемого воздуха от компрессора.

Теперь и вы можете сделать дымогенератор для копчения своими руками, и если вам была полезна эта статья, то поделитесь ей в соцсетях (кнопочки внизу), а также оставляйте свои комментарии и делитесь советами.

Деликатесы, приготовленные холодным методом копчения, отличаются преимуществами: превосходный вкус и большой срок хранения. Но без дымогенератора для коптильни в этом случае не обойтись. Установка подаёт газовую дымную смесь под небольшим напором и одинаковой концентрации, что упрощает процесс приготовления продуктов.

Дымогенератор для копчения своими руками

Из самодельного дымогенератора для коптилки, вследствие рассеивания и направления воздуха из компрессора и возникающего разряжения в дымоходе, происходит втягивание дыма в камеру, где предварительно заложены продукты. Чтобы правильно наладить процесс выработки газообразной массы (воздуха, дыма) необходимо придерживаться следующим рекомендациям, указывающим как сделать дымогенератор для коптильного аппарата.

Подготовка камеры сгорания

Для заготовки корпуса дымогенератора подойдет труба с внутренним диаметром 90 мм и длиной 50 см. Это оптимальные размеры, позволяющее избежать частой загрузки щепы.

Далее высверливают отверстия для дымохода и бобышки эжектора. Отступают 5-7 см от верха трубы и делают отверстия исходя от подобранных наружных диаметров дымохода и бобышки. Также просверливают отверстие в нижней части корпуса (3-5 см от дна) диаметром 10 мм для разжигания щепы.

К нижней части гайкой-барашкой прикручивается откидное дно, изготовленное по диаметру трубы для того, чтобы убирать золу.

Для отвода золы, внутри корпуса на расстоянии 2–3 см обустраивают решётку, которую прихватывают к корпусу сваркой. Можно решетку зафиксировать старой растянутой пружиной, подцепив другим концом пружины за трубку эжектора.

Крышка изготавливается в виде пробки. Можно взять пластину ∅100 мм и отрезать кольцо высотой 20 мм из трубы Ду 100 и по контуру обварить.

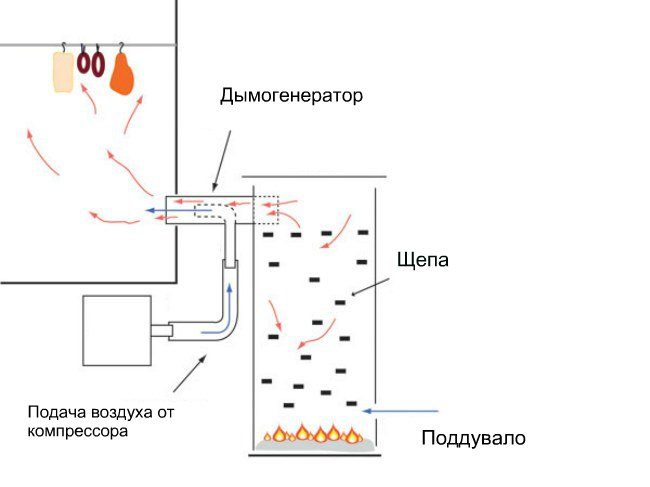

Схематический чертеж

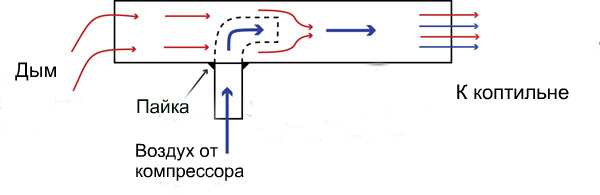

Эжектор

Дымогенератор для коптильни холодного копчения своими руками обязательно оборудуется эжектором. При монтаже используются любые металлические трубки, которые соединяются между собой разными способами: пайкой, сваркой, резьбовым соединением. Различают несколько видов дымогенераторов для коптилки в зависимости от расположения эжектора:

В нашем случае рассмотрим расположение эжектора в верхней части дымогенератора.

Итак, передача для коптильни холодного копчения с дымогенератором, изготовленным своими руками предполагает использование трубки диаметром ¾ дюйма, которая служит дымоходом, бобышки и штуцера подачи воздуха. Дымоход и бобышка привариваются к проделанным отверстиям с помощью сварочного аппарата,

Штуцер с трубкой эжектора вкручивается в бобышку. Длина трубки подбирается из условий, что она заходит на 1 см в дымоход (более наглядно показано на схематическом чертеже). Далее к штуцеру присоединяется гибкий шланг от компрессора.

Компрессор

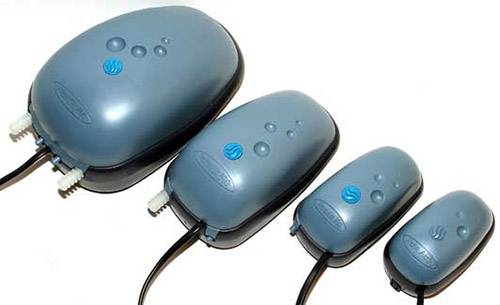

Насос для подачи воздуха в штуцер приобретается в зоомагазине. Это агрегаты, которые используют для аквариумов. Основной критерий выбора — производительность (литры в час). Данный дымогенератор для копчения своими руками предполагает эксплуатацию небольшого компрессора – до 60 л/час.

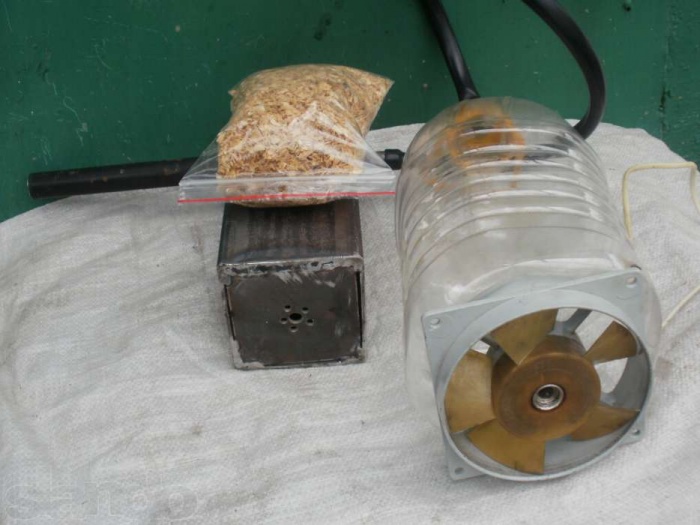

Опытные домашние мастера умудряются соорудить компрессор из пластиковой бутылки и кулера внешнего блока компьютера.

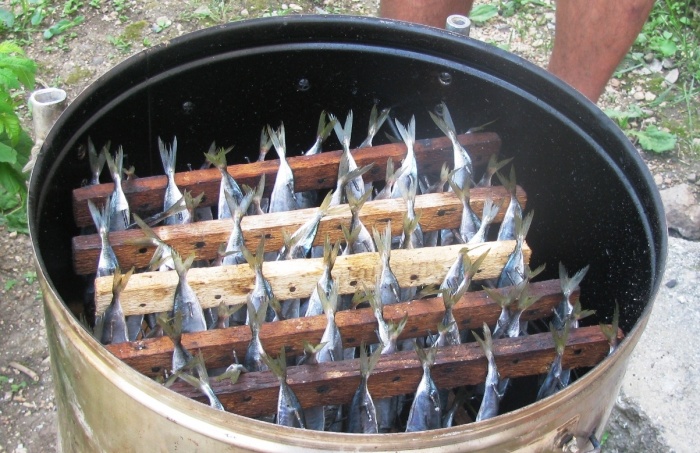

Коптильная камера

Перед монтажом генератора своими руками по производству дыма необходимо определиться с объёмом коптильной камеры. Она не должна быть большой и может представлять собой бочку, деревянный или картонный ящик. Главное условие – герметичность стыков, наличие дымаря (для циркуляции дыма и отвода конденсата) и поддержание постоянного температурного режима.

Дымогенератор вставляется в отверстие и крепиться консольно дымоходом к боковой стенке коптильной камеры. Дополнительно устанавливаются фиксаторы дымохода или, как вариант, сделать фланцевое соединение.

Щепа

Сделать дымогенератор для холодного копчения своими силами несложно, но для самого процесса приготовления пищи нужно использовать правильное сырьё. Для этого используют щепу плодовых пород деревьев и ольхи.

Заключение

В качестве источника для статьи было использовано видео, представленное ниже.

Как сделать дымогенератор для использования в домашних условиях? Для этого допускается использование любых подручных материалов, фитингов и соединительных элементов. По приведённому в статье принципу изготавливают большинство дымогенераторов для холодного копчения своими руками, а также модифицируют конструкцию, позволяющую использовать агрегат для переносных и стационарных коптилен.

Оценка статьи:
(5
оценок, среднее: 4,40
из 5)

Коротко об устройстве дымогенератора для холодного копчения

Несложная и традиционно применяемая во всех кулинарных культурах мира технология холодного копчения предназначена для получения аппетитных закусок из рыбы и различных сортов мяса.

Собственная коптильня в доме или на даче разнообразит процесс приготовления деликатесов, особенно в случаях, когда речь идет о заядлых рыбаках и охотниках.

Это несложное и напоминающее простую печку устройство можно собрать из подручных средств при различных ситуациях.

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Обратите внимание!

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

Фото дымогенератора своими руками

Обратите внимание!

Дымогенератор самодельный — вещь эффективная в работе и не затратная для бюджета. Он прост в сборке и последующим обслуживании. Популярность устройство получило с самого момента появления, поскольку коптильни часто требуют отдельного пространства, а дымогенератор для холодного копчения мобилен и компактен, что позволяет без труда разместить его на самом маленьком участке земли.

Агрегат прост в работе — принцип основан на движении воздуха. Например, растопленная печь выпускает в трубу дым, ветер относит его на определенное расстояние — также осуществляет свою работу и этот прибор.

Генератор дыма для копчения

Самостоятельная сборка

Сегодня в специализированных магазинах для туризма и отдыха можно без проблем приобрести дымогенератор для холодного копчения, однако сделать его своими руками будет практичнее и экономичнее. Основные составляющие любого устройства, которое предназначено для производства дыма и последующего копчения — это источник огня, необходимый для поддержания определенной температуры, а также системы охлаждения и подачи дыма в камеру, где производится копчение продукта.

Важно помнить, что процесс сборки дымогенератора своими руками не сложен, но ответственный подход необходим, чтобы устройство было эффективным и полноценным дополнением коптильни. В самом начале работ необходимо выяснить, что же будет являться источником тепла — дрова, электричество или газ. Если речь идет о варианте для использования в городских условиях, то основой станет электричество, а для дачного использования можно смонтировать топку на дровах — это позволит максимально усилить вкус готового блюда.

Конструктивные особенности дымогенератора для холодного копчения

Собрать самодельный генератор дыма можно, используя любую конструкцию — ограничений, практически нет. Важно позаботиться о наличии 3-х компонентов:

• Камеры сгорания;
• Помпы для подачи кислорода.

Комплектующие легкодоступны и стоят недорого

Камера сгорания — контейнер, основная часть всей конструкции. Ее форма и размеры могут быть различны, важно лишь, чтобы материалы были огнеупорными. Согласно практическим наблюдениям, самый оптимальный вариант для изготовления камеры сгорания — использование металлической трубы с диаметром в 10см.

Выполняя монтаж своими руками, необходимо следить за тем, чтобы в нижней части контейнера было отверстие диаметром 7-10 мм.

Требуется оно для розжига и подачи кислорода, а также для постоянного поддержания горения. Верхнюю же часть требуется закрыть, чтобы ограничить приток воздуха. Для этой цели отлично подойдет крышка из той же трубы:

К небольшому куску трубы приваривают заглушку и нарезают небольшие полоски, длина которых равна длине стороны трубы
Полоски по периметру можно приварить или закрепить на заклепках, таким образом, чтобы они выступали за край будущей крышки

Основная часть конструкции — эжектор, производится из обычных водопроводных «тройников», дополнительно потребуются сгоны и трубки, которые соединяются между собой при помощи сварки или обычной резьбой. Место его расположения не принципиально — допускается его монтаж как вверху, так и внизу.

Дымогенератор для холодного копчения с нижним расположением эжектора

Подобное решение идеально для компактной коптильни. Устройство отлично выполняет работу в связке с ней, но в силу небольших размеров не позволяет поступать достаточному объему воздуха, в результате чего быстро тухнет. В камеру сгорания, собранную своими руками, обязательно должна входить труба, защищенная от попадания щепы внутрь.

Важно учитывать, что эжектор, расположенный в нижней части камеры сгорания, не способствует процессу естественного притока воздуха, такие коптильни нуждаются в постоянном контроле температуры со стороны человека. Если же эжектор расположить в верхней части, то все трудности и недочеты конструкции коптильни сразу исчезнут.

Высверливаем отверстия
Закрепляем фитинги

Особенности самостоятельной сборки

Насос необходим для постоянной подачи воздуха в устройство. Для монтажа своими руками вполне может подойти и обычный аквариумный компрессор, так как его мощности вполне достаточно для подобной конструкции.

Для подачи дыма отлично подойдет аквариумный насос

Однако самодельный дымогенератор для холодного копчения может быть настоящим шедевром человеческой мысли, так как в качестве источника подкачки воздуха может выступать старый кулер или домашний вентилятор. Потребуется лишь соединить источник воздуха с пластиковой бутылкой и можно считать элемент успешно собранным и готовым к работе.

Компрессор можно сделать из куллера и бутылки

Устройство для копчения, собранное своими руками, отличается тем, что в качестве топлива подойдет любая древесина, разве что придется отказаться от ели и сосны, так как они являются источниками смол, вредных для коптильни и искажающих вкус и запах готового блюда. Размер щепы не столь важен, но требует внимания, поскольку при использовании мелких опилок необходимо будет сделать маленькое дополнение к конструкции — использовать пружину, которая будет служить как бы дымоходом, позволяя дыму проходить через слой опилок.

Температура дыма коптильни важна для конечного результата, так как от него зависит не только внешний облик продукта и аромат, но и степень готовности.

В большинстве генераторов температуру можно регулировать по собственному желанию — увеличивая или уменьшая длину патрубка, который соединяет коптильную камеру непосредственно с генератором дыма.

В качестве же основной коптильни можно использовать пустой газовый баллон или металлическую бочку, допускается даже коробка или ящик. Многие приспособили для холодного копчения старые, неработающие холодильники, поскольку они плотно закрываются и хорошо изолированы, что позволяет сохранять постоянную и оптимальную температуру.

Таким образом, создать своими руками функциональный дымогенерато для холодного копчения не сложно. Потребуется лишь немного свободного времени и креативное мышление, поскольку создать устройство можно, практически из любых подручных материалов.

Если нет подходящих материалов или инструмента, попробуйте сделать дымогенератор для холодного копчения как на видео.

Закоптить рыбу, мясо или дичь — это не просто увеличить срок хранения мясных продуктов. Это уникальная возможность изменить их вкусовые качества в положительную сторону. И хотя современные технологии предлагают множество вариантов изменения вкуса, копчение все еще остается востребованной операцией. Конечно, производители сегодня предлагают различные конструкции коптильных установок. Но сделать коптильню и установить в нее дымогенератор своими руками — это не только дешево, это довольно-таки просто.

Самое главное, что здесь нет каких-то сложных аппаратов. Любую установку можно сделать из подручных материалов, чаще б/у, и нередко их тех, которые предполагается выбросить на мусор. Ведь технология копчения очень проста. Основана она на том, что дым от сжигания древесины попадает в камеру, где развешиваются мясные продукты. Пропитываясь дымом, они консервируются и получают тот самый необыкновенный вкус и запах. Конечно, немаловажную роль будет играть порода дерева, используемая в процессе копчения. Специалисты рекомендуют для этого выбирать чурки от фруктовых деревьев.

Конструкция коптильни

Схема проста. Состоит этот аппарат из двух частей:

• В одном сжигаются дрова. При этом гореть они, в принципе, не должны. Основной процесс – тление. Вот почему так важно, чтобы в эту камеру мало поступало кислорода (свежего воздуха).
• Во второй камере коптильни развешиваются тушки (рыба, птица, куски мяса).

Обе камеры соединяет трубопровод, по которому и будет перемещаться дым от тлеющей древесины. При этом, чем больше дыма будет приходить во вторую камеру, тем интенсивнее будет происходить процесс копчения. В этой же камере обязательно делается небольшое отверстие для удаления избыточного дыма. Это же отверстие будет выполнять функции дымоотвода для создания внутри разреженной атмосферы.

Есть, правда, в этой коптильной установке один отрицательный момент. Чтобы заложенные продукты коптились внутри несколько часов, необходимо все время поддерживать тление дров, подбрасывая в них дополнительные чурки. Поэтому приходится все время находиться вблизи коптильни. От этого можно избавиться, если сделать дымогенератор для холодного копчения своими руками.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение — это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант — если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Компрессор дымогенератора

Как уже было сказано выше, для подачи воздуха в дымогенератор можно использовать компрессор для аквариумов. Это небольшой приборчик малой мощности (4-5 Вт), которого вполне хватит, чтобы коптильный бытовой агрегат работал эффективно.

Но умельцы не останавливаются на месте. Экономить так экономить. Вот как можно сделать один из видов компрессоров для дымогенератора своими руками. Для этого понадобится вентилятор от компьютера и пластиковая пятилитровая бутылка.

• В бутылке срезается дно.
• В полученное отверстие вставляется вентилятор, который закрепляется саморезами.
• В крышку бутылки закрепляется через вырезанное отверстие шланг.
• Производится подключение вентилятора в сеть электрического тока.

Простое и эффективное решение. Главное — обеспечить герметизацию всех соединений.

В принципе, это все, что касается такого аппарата, как дымогенератор для копчения, своими руками изготовленного. Остается всего лишь один вопрос, чем коптить мясные и рыбные продукты.

Дрова для копчения

Есть одно лишь ограничение по выбору дров для дымогенератора. Это не использовать для копчения щепу из хвойных пород. В них присутствует смола, которая придает мясу горьковатый привкус. Все остальные породы деревьев можно использовать без ограничения.

Что касается размеров, то и тут запретов нет. Единственное, на что необходимо обратить внимание, это возможность перемещаться дыму сквозь уложенные и тлеющие деревяшки. Поэтому когда в дымогенератор закладывается мелкая щепа, то рекомендуется внутрь устройства установить дополнительный элемент, по которому дым будет беспрепятственно перемещаться в сторону выходного патрубка. Это может быть перфорированная трубка или пружина, необходимой длины и ширины. Между крупной щепой дым будет передвигаться самостоятельно.

Отправим материал вам на e-mail

В последнее время в производстве пищи используются специальные средства типа «жидкий дым», в которые помещаются мясо и рыба, приобретающие специфический вкус и запах. К натуральному копчению данный способ не относится. Любители настоящих деликатесов предпочитают проводить копчение самостоятельно, используя старые и проверенные технологии. Способ холодного копчения позволяет на долгое время сохранить продукты. Понадобится для этого дымогенератор для холодного копчения своими руками. Чертежи и полезные рекомендации помогут сконструировать его без особых проблем.

Качественный агрегат можно изготовить своими руками

Дымогенератор представляет собой прибор для обработки продуктов на протяжении длительного времени ароматным и стойким дымом.

При этом создание дымогенератора для коптильни холодного копчения своими руками предполагает подачу газового состава под мощным напором, который заполняет коптильные резервуары разного объема. При этом применяются насосные приборы разнообразной мощности. Данные устройства отличаются объемом коптильной камеры, временем работы и количеством производимого дыма.

Для домашнего пользования можно использовать небольшие агрегаты, которые позволяют обеспечить копчение в одно время двух-четырех килограмм продуктов. Можно купить дымогенератор для холодного копчения, цена на подобную конструкцию может варьироваться от 24 тысяч рублей. Среди моделей отечественного производства представлены марки Вихрь и Егерь.

Полезная информация!
Для монтажа такого оборудования потребуется подготовка свободного места. Камеры устройства могут располагаться на отдельных ярусах. При этом понадобится место с естественным наклоном грунта.

Дымогенератор для холодного копчения своими руками: чертежи и принцип работы

Чтобы сделать дымогенератор для холодного копчения своими руками используются чертежи. В основе конструкции – корпусный элемент, который может быть округлой или цилиндрической формы. Лучшим материалом для производства данного элемента считается сталь.

Корпус предназначен для топливного сырья и задержки кислорода для подачи в область горения. Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони.

Медленное горение происходит благодаря тщательной укладке размельченного сырья. Для разжигания в нижнем блоке конструкции предусмотрено специальное окошко.

В нижней камере, которая называется топкой, происходит образование дыма. При этом используется несколько способов:

• в резервуаре с хорошей герметичностью при небольшом притоке воздуха топливный материал еле тлеет. С помощью входящей заслонки производится нужная подача воздуха, который производит тягу в дымоходной магистрали;
• используется топочная емкость с двумя камерами. Под жаровней располагается очаг, а для образования дыма на металлическое основание выкладывается сырье. Тяга формируется в верхней камере.

В коптильне продукты развешиваются ярусами. Она наполняется дымом и производится насыщение ароматами. Данный процесс должен находится под постоянным контролем.

Топки могут быть электрическими или газовыми. Топливо при этом тратится в большом количестве. Для домашнего применения предусмотрено использование дымогенераторов для холодного и горячего копчения.

Полезная информация!
Для отвода продуктов горения монтируется перфорированная труба из стали.

Статья по теме:

Водяной тип охлаждения

Технология холодного дыма подразумевает использование нескольких способов охлаждения. При таком методе охлаждении механизм включает два резервуара. При этом один находится внутри другого. В верхнем резервуаре перемещается ода. Чтобы уменьшить потребление можно немного снизить напор.

Внутренний резервуар представляет собой специальное устройство, охлаждающее дымовую смесь. При соприкосновении с прохладными стенками, температура дыма понижается.

Наличие качественного охлаждения способствует образованию насыщенного дыма

Воздушный способ охлаждения

Перед тем как дым поступит в камеру коптильного аппарата, он прогоняется через трубу в форме змеевика. При этом охлаждение получается за счет воздушного теплообмена. Преимущество данной конструкции в ее дешевой стоимости и простоте. Размер змеевика может быть любым.

Монтаж дымогенератора для холодного копчения своими руками: видео и фото

Можно выполнить качественный дымогенератор для холодного копчения своими руками. Чертежи и схемы позволят создать лучший агрегат.

В целях экономии деталь змеевика можно поместить вокруг топочного резервуара. Нужно создавать качественную циркуляцию воздушных потоков, чтобы нагретый корпус не препятствовал охлаждению дыма.

Устройство для создания дыма при наличии всех нужных элементов можно собрать за несколько дней

Для самостоятельной сборки понадобятся следующие элементы:

• отрезки трубы из металла с диаметром в 25-40 мм для дымовой магистрали;
• круглая или квадратная труба;
• металлорукав или гофрированная труба;
• тройниковые соединения;
• компрессоры;
• термометр и специальные провода.

Также понадобится агрегат для сварки и болгарка. Чертеж дымогенератора для холодного копчения позволяет рассмотреть все составляющие конструкции.

Монтаж конструкции имеет следующие особенности:

• если днище съемное, то дверцы на боковых поверхностях агрегата не нужны;
• верхняя крышка должна быть без вентиляции и дымохода. Она должна оборудоваться специальными элементами для открывания;
• сверху агрегата монтируется дымоотвод. Штуцер приваривается к стене в перпендикулярном направлении;

• нарезается резьба под фитинги;
• после монтажа дымоходной части, подключается тройниковый элемент и две трубы;
• магистраль от компрессорного элемента крепится к патрубку, ведущему вниз, к боковому штуцеру монтируется специальный патрубок, ведущий к емкости для копчения;
• вместо вентилятора применяется кулер из компьютера или компрессор для аквариумов. При этом необходимо создать постоянную циркуляцию воздушного потока.

Коптильню возможно изготовить из досок

Тройник крепится к крышке, при этом не затрагивается целостность стенок сбоку.

Полезная информация!
Для стойкости агрегата к низу монтируются небольшие ножки из стали. Также делается плоское дно.

Полезные рекомендации: как работает самодельное устройство?

Отличается мобильностью и компактностью дымогенератор для холодного копчения своими руками. Видео позволяет увидеть все этапы монтажа данного агрегата.

Можно сделать комбинированные конструкции, часть которых приобретается в магазине, а часть делается из того, что есть под рукой

Подобную установку можно хранить в подвале, гараже или в шкафу.

Работает устройство следующим образом:

• прибор устанавливается основу из жаропрочных материалов. Это может быть плита из бетона, керамическая плитка или стол из металла;
• данный агрегат быстро нагревается, и из него высыпаются частицы горящего материала;
• в емкость загружается около 0,8 кг опилок, щепы или стружек;
• крышка хорошо закрывается;
• подсоединяется компрессорный патрубок, а дымоход соединяется с камерой копчения;
• топливо поджигается через боковое отверстие;
• включается вентилятор.

Устройство для копчения можно построить в комбинации с печкой

С помощью термометра определяется температура. При создании данного оборудования своими силами можно использовать подручные материалы. Для корпуса подойдут кастрюли, бидоны или любые другие емкости в виде цилиндра. Дымоотвод делается из любой подходящей трубы. Подобная установка может работать даже без вентилятора. При этом тяга будет более слабая и процесс копчения сильно затянется.

Экономьте время: отборные статьи каждую неделю по почте

Заинтересовавшись темой электростатического копчения за несколько месяцев чуть ли ни ежедневных экспериментов был разработан высоковольтный блок с циклическим таймером. Еще несколько месяцев занял подбор комплектующих и проектирование окончательного варианта устройства.

Характеристики высоковольтного блока:

• Размеры корпуса: 135х75х50 мм. (без учета БП и выступающих частей);
• Напряжение питания: 12 вольт, потребление до 1А;
• Блок питания: 220В 2А в комплекте;
• Выходное напряжение: ~20 киловольт (регулируется);
• Дисплей: OLED;
• Управление блоком: энкодер.

Циклический таймер:

• Время подачи высокого напряжения: 5-60 секунд;
• Время паузы: 5 секунд – 5 минут;
• Шаг регулировки: 1 секунда.

Купить высоковольтный генератор для коптильни

Заказать высоковольтный блок здесь.

Описание

Работа с настройками блока происходит в режиме реального времени, т.е. изменять параметры установки времени работы, времени паузы и мощности можно прямо в процессе работы.

Блок имеет защиту от переплюсовки и гарантированно выдерживает кратковременное короткое замыкание на выходе (был отзыв что блок проработал в режиме КЗ более десяти минут до того как это было обнаружено, но повторять такие опыты я бы не рекомендовал).

OLED дисплей имеет приличную яркость и большие углы обзора, что позволяет отображать на нем время работы, время паузы, текущую мощность, режим и шкалу «прогресс бар» по которой можно определить когда сменится режим

Особое внимание было уделено удобству управления блоком для чего используется энкодер. С его помощью можно максимально быстро изменить любую из доступных настроек, при этом поддерживается режим ускорения – вращаем энкодер быстро, цифры меняются быстро, просто вращаем – цифры идут с точностью до единицы.

Соответственно, любой параметр может быть изменен в течении нескольких секунд, а при долгом нажатии (1 сек) все настройки сохраняются в энергонезависимую память и при следующем включении блока будут автоматически загружены.

По моей просьбе Олег снял небольшой ролик демонстрирующий работу блока, единственный нюанс на который бы хотел обратить внимание – экран на солнце видно прекрасно, в этом же ролике видимо играет роль особенность камеры.

Работа блока в коптильной камере

Управление блоком

Демонстрация работы

Следует учесть, что для подключения высоковольтного генератора к коптильной камере потребуется высоковольтный провод. Самый простой вариант заказать на алиэкспресс по запросу «высоковольтный провод» или «high voltage wire», такой провод применяется в СО2 лазерных станках и в частности применен в данном блоке. Как заявлено, выдерживает до 40 киловольт.

Кроме этого, возможно подойдут провода ПМВК, ПВН, ПВВ, если их нет, отлично подойдет советский антенный кабель, я пробовал такой:

Внешний диаметр по изоляции около 7-8 мм, диаметр центральной жилы (которую следует применять в качестве ВВ провода) около 4-х мм. Обратите внимание – изоляция у этой жилы полиэтиленовая, в современных антенных кабелях другая, они не подойдут.

Также нельзя использовать любой другой провод какой бы толстой изоляция не казалась!

Места скрутки ВВ проводов блока с ВВ проводами коптильной камеры следует хорошо изолировать не менее чем пятью-шестью слоями изоленты, или залить термоклеем. По возможности на провода выходящие из ВВ блока надеть термоусадку для избежания повреждений т.к. они достаточно нежные.

При использовании высоковольтного генератора для копчения:

1. Не стоит брать руками сразу два оголённых высоковольтных провода: это действие может Вас сильно огорчить.
2. По одному брать провода тоже не стоит: при неплотном контакте можно получить ВЧ ожог.
3. Высоковольтные провода должны находиться на расстоянии от любых других проводов, и устройств типа телевизора, компьютера и т.п. (Во избежание).
4. Не стоит «искрить» (допускать расстояние менее 3-4 см между оголёнными высоковольтными проводами), это действие вызывает сильные помехи и наводки, есть ничтожная (но не нулевая) вероятность того, что что-то из включенной поблизости электроники выйдет из строя.
5. В качестве высоковольтных нельзя применять обычные силовые провода — обязательно будут утечки т.к. их изоляция не рассчитана на такое напряжение.
6. Не допускать неизолированных мест до входа в коптильную камеру, с них будут утечки – а это плохо.
7. Избегать короткого замыкания между ВВ проводами. Блок выдерживает КЗ, но следует понимать что есть вероятность выхода из строя при долговременной работе.
8. К примеру, камера заполнилась дымом. Включилось высокое напряжение но дым не рассеивается, соответственно проверить нет ли в камере короткого замыкания, которое, в частности, может обеспечить и сам продукт при соприкосновении с излучателями.
9. Если в процессе работы дым стал рассеиваться «хуже», протереть изоляторы. Загрязненные изоляторы приводят к утечкам, которые отбирает полезную мощность.
10. Не желательно надолго включать блок с никуда не подключенными ВВ проводами. Так называемый «холостой режим» работы для блока неприятен.
11. По факту получения обязательно возникнет желание побаловаться и проверить блок, делать это лучше так: взять любую плоскую железку и подключить к ней синий провод, красный провод разместить на расстоянии ~8-10 см от плоскости железки, кончик провода согнуть что бы он смотрел на нее. Взять бумажку, например обычный листок А4 согнутый вдвое, включить блок установив мощность на 30-40, прислонить бумажку к железке, подергать ее вверх, обрадоваться результату.
12. В коптильной камере синий провод должен быть подключен к излучателям, красный — к продукту. Магия.
13. При работе блока в коптильной камере размером не больше холодильника, нет смысла устанавливать мощность выше ~40-50%, выигрыш по времени составит ~5-10 секунд на цикл а качество продукта будет хуже.

Сергей, к примеру, более десяти лет занимается копчением электростатикой и при первом опыте с моим блоком получил вот такой результат:

Таким образом следует понимать, что настройки мощности, времени работы и времени паузы зависят от многих факторов и должны быть подобраны индивидуально.

Дымогенераторы или переносные коптильни в последнее время всё чаще и чаще стали попадаться на глаза. В этой статье мы расскажем про дымогенератор для холодного копчения. Это приспособление заметно упростило процесс создания вкусных блюд.

Дымогенератор для холодного копчения довольно прост в создании, поэтому его с легкостью можно сделать своими руками.

Если раньше, когда Вы хотели приготовить что-либо при помощи холодного копчения в домашних условиях, необходимо было строить коптильню. Кто-то делал её из кирпича, кто-то из более простых материалов. Но суть от этого не меняется. Сейчас же появились портативные дымогенераторы. Подробнее о них мы расскажем в данной статье.

Смысл у этого приспособления простой. Есть устройство, которое производит дым из опилок, которые туда закладывают. Есть компрессор, который подаёт воздух в это самое устройство. Дымогенератор подключается к какому-либо коробу или баку, где будут находиться продукты, и вуаля.. процесс пошел. Всю простоту запуска Вы сможете оценить на видео. В такие моменты думаешь про себя — «Мдаа, чего только не придумают…»

Если у вас руки растут из правильного места, то вам не составит труда сделать такой дымогенератор для холодного копчения своими руками.

Принцип у него такой:

• Нужен цилиндр диаметром около 10 см. и высотой около 50 см.;
• Отверстие в цилиндре снизу около 1 см диаметром — для воспламенения опилок;
• В верхней части или середине делается входная и выходная трубка для подачи воздуха и выхода дыма. Входная трубка должна проходить сквозь цилиндр и заходить примерно на 1 см. в более толстую трубку дымохода;
• Компрессор — он будет подавать воздух в входную трубку, подойдёт обычный аквариумный;
• Верхняя крышка;
• Пружина — будет проходить по центру цилиндра сверху вниз, для прохода дыма;
• Снизу можно сделать зольник с сеткой, чтобы ссыпалась отгоревшая стружка;
• И сам контейнер, куда будет подаваться дым. Можно взять 1 метр в кубе, можно 2 или 3.

Данная схема поможет Вам правильно собрать дымогенератор.

Таким образом, мы получаем устройство, которое автономно будет подавать дым довольно продолжительное время. Совмещение опилок может составить около 1,5 кг. А средний расход — 100 гр. в час. Но если вы сделаете подачу воздуха меньше, то и расход соответственно уменьшится. Данное устройство устроено таким образом, что оно работает по принципу захвата воздуха, так как трубка компрессора погружена в выходную трубку, которая больше диаметром. Нужно только помнить, что сам цилиндр нужно изготавливать желательно из нержавейки. Если делать из подручных средств, то некоторые используют старый огнетушитель или что-то похожее. Температура дыма в нем составляет около 30-35 градусов, и будет зависеть от устройства.

Размеры дымогенератора для холодного копчения.

Если вам нет времени вникать в процесс, да и возможности что-то соорудить самому у вас нет, тогда вы всегда можете купить дымогенератор в готовом виде. Есть различные варианты, поменьше и побольше, подороже и подешевле. Есть портативные варианты, которые можно чуть ли не в рюкзаке переносить, а есть модели больших размеров, это уже что выберите сами. На просторах интернета сейчас полно сайтов, которые занимаются продажей таких устройств.

Цена на такое устройство могут составлять около 2500 р., есть модели по 4 и по 5 тыс. рублей, а есть и по 25 000 руб. Тут уж как говорится на вкус и цвет.

Приобрести его не сложно. Вбейте в поиске свой запрос, выберите подходящий сайт по продаже, и закажите. Обычно все привозят за несколько дней, поэтому ждать долго не придётся. Не обязательно выбирать самый дорогой, процесс практически везде один и тот же, и нет смысла переплачивать.

Если у вас своя дача или дом в деревне, то я понимаю ваше желание сделать коптильню своими руками. У меня лично в деревне она уже сделана. Сначала определитесь с типом — горячая или холодная, затем с бюджетом, и из чего вы хотите ее сделать? Из подручных средств или выложить из кирпича. Подробно мы уже описывали этот процесс в нашей статье — Коптильня своими руками. Можете почитать и откроете для себя много нового.

а) коптильня из бочки; б) коптильня из кирпича

Если решили сделать ее из подручных средств, то хорошо подойдёт старый холодильник, большая металлическая бочка или какой-то короб. Если хотите сделать всё на века, то выложите из кирпича и забудьте про срок её службы.

Если вы решились закоптить на холодную самостоятельно, то вас ждёт очень вкусное блюдо. Как это сделать в домашних условиях, мы сейчас расскажем. Прежде всего нам нужно засолить сами продукты. Не важно, что мы возьмём: мясо, сало, рыбу или курицу. Наши продукты мы погружаем в солёную воду. Сколько солить воду знают не все, нужно брать где-то 200 грамм соли на литр воды, плюс можно добавить приправ по своему вкусу. Затем погружаем продукты в воду и ставим на плиту. Вода не должна кипеть, она должна томиться на медленном огне. Время, которое необходимо выдержать продукты отличается. Сало или грудинку нужно томить около 2-х часов, если мы берём что-то более нежное, типа птицы, купит или рыбы, то будет достаточно 30-40 минут томления.

Затем, вынимаем продукты и даём обсохнуть, а потом помещаем в короб для копчения. Так как температура дыма не высока — около 30 градусов, в каких-то случаях больше, в каких то меньше, то время холодного копчения рыбы, сала, мяса или птицы будет немалым — от суток и больше. Можно уменьшать подачу дыма с помощью регулятора, чтобы расход опилок был меньше. В среднем, у портативных дымогенераторов расход опилок составляет где то 100 грамм в час. Это процесс не простой и долгий. Но зато лакомство, которое получается в итоге, того стоит.

Копчение своими руками

То, что вы купите в магазине, и то что сделаете сами — это 2 разные вещи. Копчение своими руками не сравнить с магазинными продуктами, они получаются нежнее и вкуснее. Если вы хотите освоить данную процедуру и у вас уже есть коптильня, то вам остаётся произвести засолку продуктов в чуть кипящей воде. Солить нужно 200 гр. на литр воды, плюс добавить по вкусу различные пряности и приправы. Можно использовать чеснок, перец, лавровый лист и не только. Очень вкусно получается скумбрия, сало, грудинка и курица, процесс копчения идёт от суток и больше. Нужно проверять продукты во время всего процесса.

Секреты идеального копчения

• Опилки для копчения
  — если будете использовать яблочные или вишнёвые стружки, то они дадут тонкий аромат мясу, рыбе или птице, так же можно использовать добавление небольшого количества виноградной лазы;
• Специи
  — перед закладкой натрите мясо, сало или птицу перцем, сделайте надрезы для чеснока, и тогда ваша грудинка или сало получатся просто великолепными;

А вообще секреты копчения у всех свои и копятся годами, на этом мы будем заканчивать, надеемся статья была Вам полезна, до новых встреч!

Обновлено:

2016-08-16

Сегодня поговорим о том, как сделать дымогенератор для коптильни своими руками и предложим видео инструкцию, дабы детально разобраться во всех нюансах этого аппарата.

Коптильный дым получается за счет работы эффективного дымогенератора. Для холодного копчения применяется температура в диапазоне 19-25 градусов.

Внешне дымогенератор представляет собой вакуумный короб с регуляторами, отверстием для опилок и трубой для вывода дыма. Внутри агрегата располагается ограничитель, который позволяет дозировано подавать опилки на нагревательный элемент.

А нужен он для того, чтобы получить вкуснейшие деликатесы собственного приготовления. Кто не любит пиво со вкусной копченой рыбкой или мясом? Только вот в магазинах сейчас редко встретишь настоящие копченые продукты. Так почему бы не делать их своими руками?! Для этого потребуется коптильня и дымогенератор.

Технические характеристики дымогенератора

Обычный дымогенератор для коптильни рассчитан на длительную работу, поскольку процесс копчения может занимать от нескольких часов до нескольких дней. Потому характеристики устройства весьма приемлемы для домашнего использования:

• Уровень потребления электричества у него небольшой — не более 4 кВт за сутки;
• Когда нагревательный элемент достигает необходимой температуры, он отключается, а при остывании срабатывает автоматическое включение;
• Мощность нагревательного элемента — 1 кВт;
• Питание осуществляется от бытовой розетки на 220В;
• Бункер для опилок имеет объем 1,5 килограмма. С таким количеством опилок коптильня сможет работать без перерыва полтора дня;
• Если камера будет иметь объем 1 кубометр, она легко наполнится таким генератором качественным и густым дымом, идеальным для копчения.

Делаем дымогенератор

Готовые чертежи самодельных генераторов дыма можно найти без особых проблем. Чтобы собрать самодельный дымогенератор, потребуется четыре основных устройства:

• Контейнер;
• Эжектор;
• Компрессор (насос);
• Сырье.

По каждому пункту следует пройтись отдельно.

Контейнер дымогенератора

Это камера сгорания, в которой будет происходить процесс тления опилок и создание дыма.

1. Важно учесть, что чем меньше объем камеры, тем быстрее опилки будут сгорать, а потому их придется добавлять еще и еще.
2. Для изготовления контейнера подойдет любая емкость с огнеупорными свойствами — старый огнетушитель, термос. Желательно выбирать емкость, которая имеет диаметр трубы в пределах 8-10 сантиметров и длину от 40 до 50 см.
3. Снизу приемной емкости дымогенератора делается отверстие с диаметром 10 мм для подключения компрессора с воздухом.
4. Верхняя часть обязательно делается вакуумной, чтобы избежать ненужного подсасывания воздуха.

Эжектор

• Это главная часть генератора выполняется из металлических трубок. Соединить их между собой можно как угодно — сваркой, резьбой, спайкой;
• Эжектор может размещаться снизу или сверху главного контейнера;
• Нижнее расположение эжектора подходит для маленьких коптилен. Из-за особенностей конструкции, нижний эжектор часто тухнет, потому высоту камеры сгорания приходится ограничивать. От этого беспрерывное время работы дымогенератора сокращается. При нижнем расположении эжектора не создает естественную тягу, поскольку коптильня и приемная емкость расположены на одном уровне. Если компрессор отключить, дым не будет поступать в коптильню;
• Учитывая сказанное выше, лучше выбирать верхний вариант установки эжектора.

Компрессор

• В роли компрессора дымогенератора может выступать любой маломощный насос;
• Не редко для коптильни используют компрессор от аквариумов, мощность которого составляет около 5 ватт;
• Истинные умельцы могут создать компрессор, используя обычную пластиковую бутылку и компьютерный кулер;
• Проще всего взять готовый компрессор и продолжить сборку дымогенератора для своей коптильни.

Сырье для дымогенератора

Чтобы коптить продукты своими руками, вам потребуется сырье, которое будет отвечать за поставку дыма. Мы говорим про опилки.

• Для дыма копчения не рекомендуется использовать опилки от вечнозеленых деревьев, таких как ель, сосна, пихта;
• В качестве сырье для дымогенератора отлично служит практически любой сорт опилок, кроме указанных выше;
• Если использовать сосновые или подобные ей опилки, копченые продукты будут горчить;
• При слишком мелких опилках можно в дымогенератор установить пружину для перемещения дыма через засыпанные опилки;
• Если опилки достаточно крупные, дым сквозь них сможет легко просачиваться, потому дополнительное оборудование не требуется.

Важные нюансы

1. Регулировку температуры подаваемого дыма можно контролировать за счет уменьшения или увеличения соединительных патрубков между генератором дыма и камерой с продуктами.
2. Заранее определитесь с емкостью, которая будет играть роль коптильной камеры.
3. Капитальная коптильная камера может быть сделана из старого холодильника. За счет плотного закрывания дверей дым будет сохраняться внутри и эффективно обрабатывать продукты, поддерживая оптимальную температуру.
4. Собрав дымогенератор, проведите пробный запуск, закоптите первую небольшую партию продуктов.

Если вам удалось сделать своими руками дымогенератор, поздравляем. Теперь нужно что-то приготовить в коптильне.

Следуйте нескольким простым правилам готовки.

• Предварительно засолите, замаринуйте продукты, которые хотите закоптить. Рецептов сейчас миллионы.
• Поддерживайте в коптильне температуру 30-35 градусов.
• Лучше всего коптить при сухой погоде.
• Добавив к опилкам виноградную лозу или веточки вишни, вы получите продукты с более насыщенным вкусом.
• От сорта дерева, из которых сделаны опилки, напрямую зависит вкус мяса, рыбы.
• Если хотите ускорить процесс приготовления, можно внутрь дымогенератора установить специальный электрический ТЭН, предназначенный для нагрева опилок.

Правила безопасности и применения

Мало просто сделать дымогенератор. Важно четко следовать правилам безопасности и использования оборудования, питающегося от электрической сети.

1. Делая генератор дыма своими руками, четко следите за тем, чтобы сделать его в соответствии с требованиями пожарной безопасности и работы с электроприборами.
2. При возникновении проблем с работой дымогенератора, на оборудовании должно быть предусмотрено наличии автоматики отключения устройства.
3. Электропроводка, прочие элементы, способные пострадать при перегреве, должны находиться на безопасном удалении от нагревательных элементов, не находиться под воздействием высоких температур.
4. Лучше всего сделать своими руками генератор дыма из металлического корпуса, покрытого жаропрочной краской.
5. Установку дымогенератора следует осуществлять на устойчивую к возгоранию поверхность — не на деревянный пол, а на бетон, цемент, кирпичную конструкцию.

Работа с прибором для копчения, изготовленным своими руками, проводится в следующей последовательности ваших действий:

• Установите дымогенератор и коптильню на ровную поверхность;
• Подключите аппарат при помощи шнура к электросети;
• Заполните емкость для опилок сырьем соответствующего качества;
• Соедините выходную трубу от дымогенератора с камерой коптильни, заранее наполненную продуктами;
• Нажмите кнопку запуска коптильни, и дымогенератор начнет делать свое дело в автоматическом режиме;
• Периодически следите за количеством оставшихся опилок в камере, добавляйте по мере необходимости.

Сделанная своими руками коптильня с дымогенератором подарит вкуснейшие, полезные продукты, которыми можно угощать всех своих друзей и близких. А ведь сделать ее не так сложно.

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

• Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
• Полудюймовый сгон;
• Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
• Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

Петр Викторович Демин прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

• круглую трубу диаметром от 80-90 мм;
• профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

• На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
• Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.



• С другой стороны привариваем кусок трубы 3/4 дюйма.



• Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
• Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.



• Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.



• Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

На витринах продовольственных супермаркетов всегда находятся различные продукты холодного копчения. Но, к большому сожалению, вкусовые свойства и качество этих с позволения сказать «деликатесов» очень далеки от идеала. Проблема заключается в технологии производства.

Последние несколько лет, в пищевой индустрии активно используются химические препараты, которые называются «жидкий дым». Рыба или мясо на некоторое время погружаются в раствор, получая характерный аромат и вид. Естественно, что к копчению данный процесс никакого отношения не имеет.

Внимание: данные добавки разрешены к использованию
и сертифицированы. Негативное воздействие на организм у них не больше, чем от любых иных ароматизаторов и добавок.

Но ведь многим хочется натуральной пищи! Потому большинство гурманов предпочитают самостоятельно организовать холодное копчение, с помощью старых дедовских способов. Чтобы обеспечить эти потребности, в магазинах есть разные коптильные устройства, как для холодного, так и для горячего копчения. Традиционная технология под собой подразумевает разнесенные камеры, которые соединены длинным тоннелем, где охлаждается дым. Таким образом, не производится термообработка, и копченое изделие остается таким же мягким, как будто оно только что сделано.

Принцип работы установки холодного копчения

Как устроен дымогенератор? Камеры находятся на различных уровнях. Разнесение по высоте в дымоходе регулирует тягу, и влияет на быстроту охлаждения
дыма. Разнос может быть до одного метра.

Внимание: для установки подобной конструкции необходимо наличие свободного пространства, а также желателен естественный уклон поверхности земли.

Эти условия не всегда есть на дачном участке или во дворе частного дома. Тем более, что сооружение настоящей коптилки под собой подразумевает проведение инженерных работ.

В камере снизу устройства (назовем ее топкой) проходит формирование дыма. Существует несколько вариантов:

Верхняя камера (непосредственно коптильня) наполняется дымом, внутри ярусами развешиваются продукты, и начинается насыщение натуральным ароматом
. Независимо от варианта дымообразования, данный процесс занимает довольно долгое время и нуждается в постоянном контроле.

Естественно, расход топлива (уголь, дрова) довольно высокий. Есть варианты электрических или газовых топок. Процедура контроля в этом случае упрощена, однако добавляются дополнительные траты на энергию.

Коптилка с дымогенератором

Вышеописанные приспособления из-за своих габаритов имеют ограничения по использованию. В некоторых случаях требуется переносная установка, которую будет возможно с собой взять на дачу, чтобы приготовить оперативно продукты. Потому современные технологи создали дымогенератор для коптильни.

Такое автономное устройство можно соединить с коптильной камерой
и за непродолжительное время заполнить ее густым дымом. Причем расход топлива является минимальным. Дымогенератор эффективно работает, без каких-либо потерь драгоценного дыма.

Основное отличие от стационарных устройств — потребуется принудительная циркуляция воздуха для создания охлаждения и избыточного давления. Дым генератора собой представляет смесь с чистым воздухом в необходимом соотношении.

Коптилка с дымогенератором для холодного копчения

В продаже есть большой выбор заводских изделий, про которые мы расскажем. А также рассмотрим, как сделать своими руками дымогенератор для коптильни.

Это компактные и добротные изделия, которые полностью готовы к использованию
. В комплекте находится подробная инструкция по применению и комплект подвесов для различных пищевых заготовок. В классических изделиях дым охлаждается благодаря длине дымохода. Естественно, компактный дымогенератор имеет и небольшие размеры подводящей трубы. В этих устройствах температура дыма все-таки не дает возможность получить в идеальном виде холодное копчение.

Внимание! При копчении не горячим (теплым) дымом снижается время приготовления за счет определенного ухудшения качества продукта, так как теплый воздух способствует образованию жира, этим самым снижая сочность продукта.

Традиционная технология подразумевает использование дыма с температурой воздуха окружающей среды. В этом случае заготовка только немного подвяливается снаружи
, сохраняя внутри сочность и мягкость. Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма.

Водяное охлаждение

Охладительная камера имеет конструкцию из двух корпусов, когда один вставляется вовнутрь другого. В наружном корпусе циркулирует вода. Чтобы снизить расход, напор можно установить небольшим. Большинство экономных хозяев не выливают воду, а лишь сливают из одной емкости в другую. Это можно организовать на дачном участке при помощи поливочной бочки с дождевой водой.

Внутренняя камера – это теплообменник для охлаждения дыма. Контактируя с холодными стенками от воды, дым быстро остывает и с оптимальной температурой поступает в коптильню.

Воздушное охлаждение

Дым перед поступлением в камеру коптильни проходит сквозь длинную трубу
, которая закручена в форме змеевика. Охлаждение проходит благодаря теплообмену в среде окружающего воздуха. Интенсивность хуже, в отличие от использования водяного охлаждения, но дешевизна и простота конструкции сводит эти недостатки на нет. При этом размер змеевика может быть совершенно любым, насколько хватит пространства и материала.

Внимание: дымоход желательно изготавливать из металла. Так как у него лучшая теплопроводность, и, соответственно, и теплообмен.

Изготовить дымогенератор с охладителем можно своими руками, используя чертежи. Для экономии пространства змеевик можно расположить вокруг топки. Нужно обеспечить хорошую воздушную циркуляцию, чтобы не мешал охлаждению горячий корпус дыма в трубе.

Все заводские конструкции
стоят довольно дорого. Невзирая на то, что дымогенератор холодного копчения в дальнейшем себя непременно окупит (с учетом стоимости на копченое мясо), многие экономные хозяева предпочитают изготавливать его своими руками.

Как изготовить дымогенератор холодного копчения своими руками?

Для начала будет необходима емкость, устойчивая к повышенным температурам. Подходит кастрюля из нержавеющей стали с высокими бортами, либо бидон для молока, опять-таки, из нержавейки. Нельзя применять эмалированные емкости, так как эмаль от жара рано или поздно потрескается, и оголенный металл быстро покроется ржавчиной. Правильный дымогенератор для коптилки обязан быть не только практичным, но и эстетичным.

Основное достоинство бидона заключается в том, что крышка является герметичной
сама по себе и прочно входит в горловину. В кастрюле необходимо сделать какой-то фиксатор.

• Выполняем в крышке отверстие 0,5 дюйма, под стандартный размер сантехнических устройств. Это можно выполнить толстым сверлом, а после увеличить шарошкой. После в отверстие вставляем стальной тройник, который используется в сантехнике.
• В тройник крепим стальную трубу, которая будет играть роль воздуховода. Когда не планируется устанавливать охладитель дыма, то трубку желательной выбрать подлинней. В этом случае дымогенератор будет подавать напрямую дым в корпус самодельный коптильни.
• Немаловажная часть дымогенератора – форсунка. При помощи нее дым увлекается воздушным потоком в необходимом направлении. Для изготовления будет необходим штуцер для поливного шланга, и медная трубка, которая по сечению соответствует внутреннему диаметру штуцера.

Внимание: трубка обязана быть такого размера, чтобы заходить в тубу воздуховода почти на всю длину, как показывает схема.

Этот дымогенератор для коптильни можно сделать своими руками приблизительно за час
. Естественно, с условием, что все элементы были предварительно приобретены. Осталось сделать только отверстие для розжига, которое можно буквально пробить острым ножом.

В роли нагнетателя устанавливается простой аквариумный компрессор. Специальных требований к производительности нет, но все-таки конструкцию желательной выбрать поршневую. Поскольку иные варианты не подходят, так как не могут удержать необходимое давление. Компрессорная трубка подсоединяется к штуцеру форсунки.

Система функционирует таким образом: дым, который образуется благодаря тлению опилок или щепы, увлекается при помощи форсунки вслед за подаваемым воздухом. В отверстие для растопки попадает свежий воздух, который поддерживает тление
. Если во время работы опилки норовят загореться – снижается мощность компрессора.

Дымогенератор, который сделан своими руками, нетребователен к конструкции камеры коптильни. Для этого небольшого устройства подходит простая картонная коробка. Сверху делаем отверстие для сброса давления. Дымогенератор за несколько минут заполняет дымом коробку из-под кондиционера.

В этом режиме он сможет проработать несколько часов. За данное время вы подсыпаете несколько горсток опилок раз в два часа, а за компрессором не надо следить, так как это пассивный режим и он рассчитан на круглосуточную работу.

Безопасность эксплуатации

Конструкция дымогенератора имеет определенные особенности, потому нужно

Для домашнего холодного и горячего копчения требуется специальная установка, включающая в себя камеру для размещения продуктов, аппарат, производящий дым и нагнетатель. Магазинные агрегаты отличаются высокой стоимостью. Реально изготовить коптильню, в том числе и дымогенератор своими руками. Сборка требует минимум времени и навыков, при этом экономия ощутима.

Что собой представляет дымогенератор

Для придания копченого аромата и вкуса продуктам требуется вырабатывать дым и окутывать им пищу. Розжиг огня и прокладывание дыму пути в виде труб – это самый простой вариант, имеющий множество нюансов. Температура подаваемого дыма при таком методе высока и необходим строгий контроль, так как это сказывается на итоговом результате копчения. Для охлаждения дымовод зарывают под землю, что усложняет конструкцию. Альтернативой считаются дымогенераторы.

Как работает дымогенератор

Эти приспособления отличаются компактностью и простотой использования. Принцип действия дымогенератора заключается в выработке дыма в результате тления опилок, которые загружаются в специальную камеру.

Температура дыма невысокая. Он движется по дымоходу в камеру с продуктами благодаря работе компрессора, наполняет ее и обеспечивает приготовление копченостей. С помощью дымогенератора проводится горячее или холодное копчение. Это влияет на строение агрегата.

Как устроен дымогенератор для холодного копчения

Корпус для загрузки топлива с крышкой, дымовод и нагнетатель – ключевые компоненты, из которых состоит самодельный дымогенератор для коптильни холодного копчения.

Самостоятельное изготовление такого аппарата происходит с использованием минимального набора инструментов. Преимущественно крепление происходит без применения сварочного аппарата.

Схема дымогенератора холодного копчения

Важно детально изучить строение агрегата, чтобы сделать дымогенератор для холодного копчения своими руками, соответствующий всем требованиям. Схема доступно демонстрирует размещение основных элементов, а также принцип функционирования устройства.

В зависимости от расположения эжектора, отверстия для поджига размещаются в разных местах. Схематическое изображение поможет понять суть функционирования и сделать своими руками правильный дымогенератор.

Эжектор в дымогенераторе

Эжектор призван перегонять дым из дымогенератора в коптильную камеру. Соединение его с основной частью осуществляется с помощью сварочного или резьбового соединения. Для эжекторной части чаще всего используют металлические трубы и уголки для соединения. Делая дымогенератор для холодного копчения своими руками, изначально определитесь с размещением эжектора. Существует 2 варианта:

1. Верхнее. Более надежное, поскольку исключен риск затухания щепы. Дым минует все элементы дымогенератора и может быть насыщен канцерогенными веществами.
2. Нижнее. Дым сразу поступает через дымовод в коптильную камеру. Образуемый при этом конденсат способен прекратить тление, поэтому необходимо соблюдать технологию изготовления устройства и периодически проверять функционирование аппарата.

Каждый из указанных типов имеет свои плюсы и минусы. Профессионалы рекомендуют при изготовлении агрегата своими руками в домашних условиях отдавать предпочтение дымогенераторам с нижним эжектором.

Нужен или нет компрессор для дымогенератора

Существуют безкомпрессорные дымогенераторы. Они имеют недостатки, такие как необходимость поддержания оптимально температуры, предотвращать перегрев дыма, постоянно пополнять запас топлива. Это неэкономно, поэтому рационально применять компрессор для дымогенератора холодного копчения.

Сделать такой аппарат реально самому. Детали подбираются в зависимости от требуемой мощности. Так, для небольших коптилен может использовать компьютерный или аквариумный вентилятор, а для объемных пригодятся детали от холодильника или автомобильного нагнетателя.

Использование дымогенератора для холодного копчения подразумевает продолжительную работу, поэтому важно, чтобы компрессор мог функционировать беспрерывно долгое время. Вторым немаловажным параметром является экономичность в потребление электричества, а также ремонтопригодность.

Камера для копчения

Камера для коптильни своими руками конструируется так же быстро. За основу может быть взята обычная бочка, где располагают арматуру для подвешивания продуктов или решетки для их размещения. Эта конструкция простая, но подходит для приготовления копченостей несколько раз, так как имеет непродолжительный период эксплуатации. Если планируется использовать коптильню регулярно, то изготавливаем камеру из металла или кирпича. Независимо от выбранного материала, стыки дымовода с коптильной емкостью тщательно загерметизированы, а процедура копчения организована согласно правилам.

Из чего можно сделать камеру для холодного копчения своими руками:

• Из дерева;
• Из металла;
• Из кирпича;
• Из бочки;
• Из старого холодильника;
• Из старой газовой плиты.

Несколько примеров самодельных генераторов дыма

Известно множество вариантов, как сделать дымогенератор для холодного копчения своими руками для дома. Принцип их функционирования схож, отличаются только детали, из которых будет осуществляться изготовление.

Простейший дымогенератор из электроплитки

Электрическая плита может применяться для нерегулярного копчения, поскольку самодельный дымогенератор холодного копчения имеет не совсем правильную конструкцию. Но для готовки мяса, сала и других продуктов дома и на даче он идеально подходит. Перед началом сборки подготовьте:

• электрическую плитку;
• бочку или трубу;
• сетку из проволоки;
• лист фанеры;
• древесное топливо.

Поскольку дым будет проникать сквозь щели, то такая конструкция должна размещаться на открытом воздухе, чтобы не пропитать вещи в доме. Процесс сооружения мини-коптильни следующий:

• на место, куда дотягивается удлинитель, устанавливается электроплитка;
• на плитку устанавливается бочка;
• внутрь емкости насыпается топливо;
• на 2/3 бочка пронизывается арматурой, на которую крепится сетка для расположения продуктов;
• вся конструкция накрывается металлическим листом или фанерой.

Применение такого устройства усложнено тем, что требуется периодически поднимать бочку для выставления необходимой температуры. Щепа должна подсыпаться часто, а для каждой новой загрузки потребуется вынуть продукты, а затем поместить их обратно.

Простейший дымогенератор из консервных банок

Дымогенератор для холодного копчения своими руками просто изготовить из трех жестяных банок. Детально описывает процедуру следующая инструкция:

1. У одной из банок обрезаем дно.
2. Соединяем две банки вместе с помощью специального хомута или металлической ленты.
3. В банке, расположенной ниже, делаем два отверстия, предназначенные для поджигания и доступа кислорода, поддерживающего тление.
4. Третья деталь должна быть меньше по диаметру. В дне ее просверливаем дыру для установки тройника. Он крепится на гайку. Соединение должно быть герметичным, так как это влияет на функционирование устройства.
5. В один выход тройника вкручивается сгон, который герметизируется лентой фум.
6. Крепится эжектор. В качестве него подойдет небольшая трубка из меди, к которой крепится силиконовый шланг для подачи воздуха. Трубка крепится таким образом, чтобы она выступала с обеих сторон. Место входа элемента уплотняется с помощью муфты. С другой стороны тройника фиксируется трубка для подключения к коптильной камере. Ее длины должно быть достаточно, чтобы дотянуться для емкости для копчения. В общем, эта конструкция и есть эжектор, обеспечивающий подачу дыма.
7. Щепа закладывается в нижние две банки на 2/3. Сверху конструкция фиксируется деталью с эжектором.
8. Силиконовый удлинитель подсоединяется к компрессору. Он может иметь небольшую мощность. Возможно применение агрегата, изготовленного из аквариумного компрессора или кулера.
9. Через отверстие, расположенное внизу подпаливается щепа. Удобно делать это горелкой.
10. Дымовод подсоединяется к коптильной камере. Если ее нет, то используйте картонную коробку
11. Дымогенератор размещается на негорючем основании из бетона или кирпича.

Конструкция готова к эксплуатации. Оптимально, если компрессор имеет регулятор интенсивности подачи воздуха. Этот генератор дыма для холодного копчения своими руками делается быстро и считается эффективным. Продукты, приготовленные с его применением, получаются ароматными и вкусными.

Генератор для коптильни из огнетушителя

Несложно сделать своими руками дымогенератор для холодного копчения из бывшего в эксплуатации или списанного огнетушителя. Размеры такого устройства зависят от выбранной емкости огнетушителя. С помощью такого агрегата реально коптить продукты в режиме автономного дымления в течение 10-12 часов.

Изготовление дымогенератора холодного копчения осуществляется по следующему алгоритму:

1. Крышка огнетушителя срезается и внутренности вытрушиваются. Снаружи внутри нужно тщательно промыть и высушить агрегат.
2. Сделать из трубы два отрезка, один из которых в два раза больше второго.
3. В длинной части трубы проделать отверстия для движения циркуляции воздуха.
4. Трубу зафиксировать в специально подготовленном отверстии на дне огнетушителя.
5. Второй отрезок используется для соединения дымогенератор и коптильной камеры. Для обеспечения идеального соединения трубу подпиливают и подрезают.
6. В крышке проделывается отверстие для установки ниппеля, в который будет вкручен тройник с отводом. В дальнейшем эта часть применяется для подсоединения к компрессору и выводу трубки для подачи дыма в камеру копчения.

На этом дымогенератор своими руками из огнетушителя готов и можно запускать его в эксплуатацию.

Вариант дымогенератора с внешним охладителем

Для изготовления такого устройства своими руками потребуется применить сварочные навыки, но сама процедура сборки проста. В качестве основы берется толстостенная стальная труба – не менее 3 мм. Устройство изготавливается по следующей технологии:

1. В трубе вырезается два отверстия: одно – для патрубка, второе – для обеспечения циркуляции воздуха.
2. Патрубок берется длинный. Его конструкция выглядит следующим образом: с одной стороны имеются узкие щели, а с другой – отверстия. Такое строение необходимо для исключения застревания щепы и забора дыма из области тления.
3. Патрубок помещается в подготовленное отверстие и приваривается.
4. В нижней части трубы крепится заглушка с отверстиями – своеобразный колосник. Ниже приваривается небольшой отрезок трубы, который будет играть роль подставки и зольника. Колосник можно крепить и другим образом, поскольку приваренная деталь несъемная, что усложнит процедуру очистки.
5. В корпусе выше колосника просверливается отверстие для розжига топлива.
6. В подготовленное отверстие для вывода дыма устанавливается на контргайку сгон.
7. В тройник вкрутить еще один сгон и прикрепить эту деталь в сгон, установленный в корпусе огнетушителя. Места соединений лучше дополнительно уплотнить льняной обмоткой, чтобы обеспечить герметизацию. Сгон от тройника должен смотреть вниз. К нему впоследствии будет прикреплена емкость для сбора конденсата.
8. В оставшуюся часть тройника вкручивается труба параллельно основной части дымогенератора. Именно этот компонент будет играть роль охладителя.
9. Сверху на трубу крепится еще один тройник. Здесь будет крепиться эжектор.
10. Чтобы присоединить эжектор к тройнику потребуется цанговый зажим. Стопорная гайка ослабляется, т рубка вводится внутрь и затягивается.
11. На цанговый зажим фиксируется переходник. Собранная конструкция вкручивается в тройник.
12. Тонкая трубка должна выступать из противоположного отверстия тройника. К ней будет крепиться тонкий шланг компрессора.
13. В часть тройника с трубкой эжектора вкручивается труба, которая будет заведена в коптильню.
14. На подготовленное место внизу прикручивается банка для сбора конденсата.

Есть другие варианты, сборка которых проще, но это устройство отличается своей надежностью и удобством эксплуатации.

Печка – дымогенератор для холодного копчения

Описанные устройства имеют разборную конструкцию. Они компактны, их можно транспортировать. Но если владельца интересует, как сделать дымогенератор для копчения своими руками, способный готовить продукты в больших количествах, то стоит обратить внимание на специальную печь. Для ее сооружения требуется пространство, поэтому рационально размещать такую конструкцию на дачных участках.

Печь сооружается из кирпича или металла. Она должна иметь два уровня, разделенные металлическим листом. Внизу разводится огонь или устанавливается портативная газовая плитка. Сверху загружаются опилки. От печки прокладывается дымоход. Лучше расположить его под землей. Это приведет к охлаждению дыма. Труба устанавливается под наклоном в сторону печки, чтобы дым беспрепятственно двигался в коптильную камеру. Лучше брать деталь из нержавеющей стали. Этот материал отличается большей устойчивостью и долговечностью. Соединяться дымовод с коптильной емкостью должен ближе к верху, чтобы генерированный дым распространялся равномерно на все продукты.

Компрессоры для дымогенератора холодного копчения: производительность и варианты

Чтобы дым двигался из генератора в камеру с продуктами, следует установить компрессор. От его мощности будет зависеть производительность. Так, для топки в 2-3 литра достаточно 100-ваттного агрегата. Для более масштабных коптилен лучше приобретать аппарат в 220 В. В том случае, если компрессор имеет автоматическую систему выключения, агрегат будет защищен от перегрева и поломок.

В домашних условиях допускается использование аппарата, сделанного своими руками. С этой целью применяют кулеры от ноутбука, аквариумные вентиляторы или автомобильные нагнетатели.

Стоимость готовых дымогенераторов для холодного копчения

Цены готовых дымогенераторов варьируются в широком диапазоне. Стоимость зависит от конструкции, комплектации и известности бренда. Независимо от цены, агрегаты должны отвечать определенным требованиям по материалу изготовления, функциям и производительности. По ценовому критерию можно поделить дымогенераторы на три группы:

1. Бюджетные. Модели Коптил, Дым Дымыч, Hobbi Smoke и Finlandia отличаются доступной стоимостью. Их цена от 2500 до 5000 рублей.
2. Средней ценовой категории. Наиболее обширная группа. Наиболее известные Меркель и Hanhi Zmei, которые стоят от 5000 до 10 000 рублей.
3. Дорогостоящие модели, которые отличаются высокой производительностью и функциональностью. Наиболее известная коптильня из этой группы – Дымка. Цена на различные модели стартует от 11 000 рублей.

Для домашнего использования не обязательно приобретать дорогой аппарат. Следует оценить функциональные возможности и производительность, чтобы подобрать оптимальный вариант.

Простой дымогенератор для холодного копчения: делаем сами

Как правильно собрать самодельный дымогенератор, детально описывают инструкции, и демонстрируют чертежи.

Материалы и инструменты

В зависимости от выбранной технологии, подготавливается емкость, которая станет корпусом дымогенератора. Также потребуются трубы, лучше из нержавейки. Болты, гайки, уплотняющие прокладки помогут сделать все крепления надежными. Сгоны и водопроводные тройники обеспечат правильное соединение всех деталей.

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

За счет тления щепы образуется необходимый для копчения дым. Происходит это в камере сгорания, поэтому важно, чтобы при ее изготовлении использовались исключительно качественные материалы. Лучший вариант – нержавеющая пищевая сталь. Это исключит попадание опасных для организма веществ в дым. В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель.

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Колосниковая решетка и зольник

Колосниковая решетка располагается в нижней части. На нее укладывается щепа и подпаливается. Для поджига проделывается отверстие чуть выше колосниковой решетки. Можно сделать два отверстия для циркуляции воздуха и поджига. Так тяга будет лучше.

Решетку можно сделать своими руками из листового металла. Дырочки просверливаются на расстоянии 4-6 см. Такого расстояния достаточно, чтобы щепа не просыпалась, а решетка освобождалась от золы. Внизу устанавливается зольник – нижняя крышка. Ее можно приварить, но чтобы не было проблем с очисткой, лучше сделать эту часть съемной.

Дымопровод

Входная труба должна соединяться с камерой сгорания на 5-7 см выше зольника. Такое расположение позволит дыму сразу проникать в дымовод, не проходя через все другие элементы дымогенератора. Должны быть созданы надлежащие условия для охлаждения дыма. Чем длиннее труба, тем ниже температуру будет иметь дым при попадании в коптильную камеру. На выходе не нужно устанавливать сетку для предотвращения попадания золы и щепы в дымовод. Это приведет к засорению.

Процесс монтажа дымопровода выполняется по следующей схеме:

1. Крепится сгон из трубы ¾.
2. Устанавливается крестовина ¾.
3. В торец помещается заглушка для ревизии.
4. Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

Сборник для конденсата и смолы

Когда дым поднимается по трубопроводу тяжелые вещества, конденсат и канцерогены оседают, поэтому необходимо организовать специальный сборник. Для этого в нижней части трубы, где присоединена крестовина, крепится банка с резьбой. Такое приспособление способствует быстрой и комфортной очистке.

Эжектор

Один из ключевых компонентов установки – эжектор, поэтому ему следует уделить должное внимание. Крепится он в верхней части дымовода. Он включает в себя 2 компонента: штуцер и тонкая трубка. Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину.

Компрессор или вентилятор для дымогенератора

К штуцеру крепится нагнетатель. Для этого можно использовать магазинный компрессор или сделать устройство своими руками. Подойдет и обычный компьютерный кулер. При сборке важно обеспечить наличие регулятора интенсивности и позаботиться о блоке питания на 12 Вольт. Не всегда обязателен электрический источник питания. Можно использовать автономные зарядные устройства от телефона – PowerBank. Это позволит сделать аппарат мобильным и без проблем его перевозить.

Как обращаться с дымогенератором

Как только все элементы собраны, можно приступать к холодному копчению мясных и рыбных продуктов. Процесс введения в эксплуатацию выглядит так:

1. В камеру сгорания загружается щепа. Сколько ее потребуется для копчения, определяется в процесс работы аппарата, так как этот показатель зависит от фракции топлива, его влажности и рабочей мощности. Также на расход влияет диаметр установленных труб.
2. Нагнетатель включается на полную мощность.
3. Щепа подпаливается через специальное отверстие. Удобно пользоваться газовой горелкой.
4. Отрегулировать мощность компрессора, установив необходимые параметры.
5. Выждать заданное количество времени, по необходимости подсыпая щепу.
6. После каждых3-4 сеансов копчения следует производить тщательную очистку аппарата.

Если в результате работы выявлены какие-либо неточности в работе, то лучше довести самодельный генератор до идеала, чтобы результат копчения был удовлетворительным, а приготовленные продукты вкусными и безопасными.

Несколько важных моментов

Топливо для генераторов

Нельзя применять для холодного копчения щепу и опилки хвойных пород дерева. Традиционными считаются бук, ольха, дуб. Использование щепы плодовых деревьев придаст продуктам оригинального вкуса. Обращать внимание нужно не только на породу, но и на размер фракций. Мелкая щепа может застревать, поэтому при использовании такого топлива лучше установить внутри камеры сгорания пружину. Для топлива крупных фракций подготовительных процедур не требуется. Для копчения идеально использовать мелкую стружку, веточки или щепу. Влажность – еще один важный параметр. Она не должна превышать 70%.

Всё, что Вам нужно знать о щепе для копчения

• Что такое щепа для копчения;
• Как сделать щепу своими руками;
• Щепорезы для производства щепы;
• Щепа для копчения сала;
• Щепа для копчения рыбы.

Камера для коптильни

Камера для копчения может иметь различные размеры, главное – чтобы мощности компрессора и производительности дымогенератора было достаточно для наполнения емкости дыма. Внутри камеры размещается арматура, куда будут подвешиваться продукты. Также можно разместить решетки для укладки мелкой пищи.

Для камеры копчения важна герметизация, чтобы дым окутывал продукты, но не просачивался наружу. На дне емкости стоит предусмотреть приспособление для сбора жира, который выделяется во время приготовления.

При эксплуатации важно не загружать камеру продуктами разного вида. Это ухудшит их вкусовые качества. Также не рекомендуется дозагружать мясо и рыбу после начала копчения.

Разберём основные ошибки

Начинающих мастеров часто не устраивает результат копчения. Это связано с тем, что они совершают ряд распространенных ошибок:

1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Употребление без проветривания. После копчения мясо и рыба должны проветриться, что поможет убрать едкий запах и улучшить вкус. За время нахождения на свежем воздухе изменится не только вкус, но и цвет.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Правила безопасности

Дымогенератор – пожароопасный прибор, поэтому следует соблюдать технику пожарной безопасности, а также требования при работе с электрическими приборами. Устройство располагают на негорючем основании, чтобы исключить возможность воспламенения. Проводка перед включением проверяется на целостность. Наличие автоматического выключателя позволит предотвратить выход из строя аппарата и сделает эксплуатацию более комфортной.

Самодельный дымогенератор – спасение для многих любителей копченостей. С таким устройство можно без проблем в домашних условиях создать изысканные блюда, которые принесут пользу организму и наслаждение. Для изготовления аппарата не требуется особых умений и инструментов. За короткий срок даже начинающий мастер сможет создать функциональный и практичный дымогенератор.

Различные виды копчения издавна используются для термической обработки разнообразных видов продуктов. Копчение — это не просто способ сделать из скоропортящегося продукта блюдо с более долгим сроком хранения, это ещё и возможность придать пище восхитительные аромо-вкусовые качества. Несмотря на технические достижения в плане приготовления продуктов, по-прежнему приготовление блюд при помощи копчения актуально и востребовано.

Холодное копчение — основы и принципы процесса

Основополагающую роль при копчении играет поступающий к продукту дым, который и придаёт готовому блюду невероятно аппетитный запах и изумительный вкус. В продаже на сегодняшний день имеется множество вариантов коптилен, но они далеко не каждому по карману.

Чтобы семейному бюджету не был нанесён урон, а вы и ваши близкие смогли лакомиться приготовленными самостоятельно копчёностями можно сделать генератор дыма собственноручно.

Приготовление продуктов холодного копчения — процесс небыстрый, но и не требующий особых навыков.

Условия, которые необходимо соблюдать при холодном копчении:

• продукты перед копчением необходимо подвергнуть обработке — почистить, промыть, просолить и немного подвялить, просушить;
• дымовая обработка продуктов должна быть продолжительной — это занимает от нескольких часов до 5 дней;
• температура поступающего дыма должна быть минимальной;
• в основном используются опилки из плодовых деревьев, но ни в коем случае не из хвойных, иначе блюдо будет безнадёжно испорчено.

Процесс проведения холодного копчения включает в себя множество разнообразных тонкостей и нюансов, которые следует узнать. В зависимости от умений готовящего и точности соблюдения требований к копчению будет отличаться и результат.

Даже генератор дыма (особенно изготовленный своими руками) имеет веское значение — в зависимости от его конструкции будет отличаться интенсивность копчения и, соответственно, результат.

Самое важное в дымогенераторе — правильное расположение всех частей и поступление дыма невысокой температуры. Именно благодаря соблюдению данных требований продукты приобретают презентабельный золотистый цвет и становятся невероятно вкусными.

Дым в генераторе образуется из опилок (иногда — щепок), причём рекомендуется использовать определённые виды древесины:

• вишня;
• ольха;
• яблоня;
• ива;
• груша.

Вкусовые, ароматические и цветовые характеристики блюда будут получаться различными, если использовать ту или иную древесину. Собрав генератор дыма своими руками для холодного копчения, вы получите полную свободу в экспериментах по приготовлению продуктов и сможете разработать свой фирменный рецепт.

Как сделать генератор дыма для коптильни собственноручно

Дымогенераторы могут быть разные, но в целом их конструкции не имеют особенных отличий. Они состоят из:

• источника тепла;
• топлива;
• системы дымового охлаждения;
• системы подачи охлаждённого дыма в ёмкость для копчения.

Перед тем как определиться с моделью дымогенератора для коптилки необходимо выбрать источник образования тепла. Это может быть:

1. Электричество (подходит для домашней коптилки, в качестве нагревательного элемента используется спираль от электрической плиты. В таком случае весьма удобно установить электрический таймер, автоматизировав процесс).
2. Газ.
3. Уголь.
4. Опилки, дрова и щепа.

На собственном участке наиболее практично будет использование в качестве топлива для дымогенератора для холодного копчение остальные варианты. Наилучшим вариантом, конечно, являются опилки — их можно заготовить самостоятельно или приобрести в уже готовом виде.

Как сделать дым холодным

Коптильни для холодного копчения имеют одинаковую конструкцию:

• Вырывается и обкладывается ямка, которая будет топкой.
• Прокладывается дымоход под землёй.
• Устанавливается фильтр для предотвращения попадания сажи на продукты.
• Ставится сама коптильня.

Но зачастую возникают проблемы в виде недостаточного охлаждения дыма, то есть продукты готовятся при высокой температуре и вместо холодного получается горячее или полугорячее копчения. Решить этот казус можно так:

1. Удлинить дымоход до такого размера, чтобы дым, проходящий по нему, остывал.
2. Использовать проточную воду для охлаждения проходящего дыма в генераторе. Для такого варианта потребуется модернизировать источник поступления дыма: в ёмкость (консервную банку, например) засыпаются опилки и она накрывается плиткой. Если от топки до коптильни расстояние превышает метровое, то дополнительного охлаждения не нужно.

Электрический генератор для коптильни холодного копчения своими руками собирается проще простого. В таком случае нагревательным элементом служит электроплитка, а дым получается холодным за счёт достаточно длинной трубы.

Дровяная коптильня также собирается простейшим образом. Источник дыма в данном варианте — печь-буржуйка. Дым получается холодным за счёт количества изгибов (колен) трубы и её протяжённости.

Собрать своими руками генератор дыма для производства продуктов холодного копчения в домашних условиях — задача несложная, но требующая внимательного подхода. Обязательно следует соблюдать правила пожаробезопасности, чтобы готовка была в радость и получившиеся блюда доставляли удовольствие.
