Генератор для ветряка своими руками на неодимовых магнитах

Многие мечтают создать для ветротурбины генератор своими руками. Достать стальную электротехническую холоднокатанную анизотропную ленту не всегда возможно. По этой причине рассмотрим способ изготовить сердечник статора с подручных материалов. Такие генераторы просты в изготовлении и достаточно эффективны.

Вот один из примеров, как создать торцевой аксиальный генератор для ветротурбины. Для изготовления статора могут подойти пластины от старых 110 вольтовых звуковых трансформаторов. На рынке их достаточное количество и пластины у них легко отделяются друг от друга.

В качестве магнитов используем диски размером 19х4 мм, соответственно этим размерам рассчитываем и размеры статора. Размечаем на бумаге контуры статора. По всей окружности должно равномерно разместиться 24 зуба (8 катушек на 3 фазы), и соответственно 16 выводов с каждой группы. В результате внешний диаметр статора составляет 145 мм, а внутренний – 105 мм. Заполняем пространство между внешним и внутренним диаметром пластинами, которые соединяем между собой при помощи суперклея.

Результатом нашей работы получилась вот такая заготовка статора.

Наклеиваем ее на фанеру и пропитываем эпоксидной смолой. Когда конструкция высохнет, необходимо ножовкой удалить все ненужные части фанеры, оставив немного с внутренней стороны, а также внешний ободок. Он будет использоваться в качестве площадки для крепления. Сами зубцы аккуратно обрабатываем напильником. Чтобы во время обработки пластины не отделялись от общей конструкции, каждый обрабатываемый зуб обжимаем небольшой струбциной. Все работы должны выполняться очень внимательно. Ведь даже несколько небольших острых выступов могут повредить изоляцию провода. Если есть возможность, лучше на зубцы надеть усадочную трубку. Каждому известно, что процесс переделывания всегда намного труднее, чем изготовление.

Катушки лучше наматывать непосредственно на месте, чем отдельно с последующим надеванием на зуб. В этом случае она будет плотнее прилегать к пластинам статора, и устройство в целом будет иметь лучшие электротехнические показатели. Провод для катушек лучше выбирать 0,7 мм. Есть возможность делать обмотки проводом 0,5 мм, но тогда генератор будет выдавать ток меньшей величины, когда напряжение будет достаточным в обоих случаях. Чем плотнее витки провода будут прилегать друг к другу, тем будет лучше, поэтому спешить и делать все быстро, но не совсем качественно, не рекомендуется.

Готовый статор устанавливаем на ступицу. В качестве ее может служить часть помпы от Уазика. Конструкция в этом случае будет прочная и более легкая, чем использование деталей от других автомобилей, например Ваз 2108. Обмотки генератора соединяются по схеме «звезда». Зачастую проверить дома готовое изделие на стенде нет возможности, но существует более примитивный метод, которым возможно сделать приблизительные измерения. На спицы наматывается веревочка. Когда за нее тянуть не очень сильно, на выходе будет ток около 6 А. Если приложить больше усилий, есть возможность увеличить ток до 11,5 А и напряжение 12,4 В.

Когда основные работы сделаны, к изделию крепятся три лопасти по 1,7 м и все вместе закрепляется на открытой местности. Вес изготовленной конструкции не превышает 4 кг. Изделие, конечно, имеет некоторые недостатки, так как собрано из подручных средств. В частности площадь магнита больше площади зуба. Но даже в данном варианте, когда скорость вращения за минуту достигает 900 оборотов, мощность на выходе становит не менее 200 ватт.

Трёхфазный ток. Преимущества при генерации и использовании
Как поставить розетку

Эта статья посвящена созданию аксиального ветрогенератора на неодимовых магнитах со статорами без металла. Ветряки подобной конструкции стали особенно популярны из-за растущей доступности неодимовых магнитов.

Материалы и инструменты использованные для постройки ветряка этой модели:

1) ступица от автомобиля с тормозными дисками.
2) дрель с металлической щеткой.
3) 20 неодимовых магнитов размером 25 на 8 мм.
4) эпоксидная смола
5) мастика
6) труба ПВХ 160 мм диаметром
7) ручная лебедка
8) труба металлическая длинной 6 метров

Рассмотрим основные этапы постройки ветряка.

За основу генератора была взята ступица автомобиля с тормозным диском. Так как основная деталь заводского производства, то это послужит гарантом качества и надежности. Ступица была полностью разобрана, подшипники находящиеся в ней были проверены на целостность и смазаны. Так как ступица была снята со старого автомобиля, то ржавчину пришлось зачистить с помощью щетки, которую автор насадил на дрель.
Ниже предоставлена фотография ступицы.

Затем автор приступил к установке магнитов на диски ротора. Было использовано 20 магнитов. Причем важно заметить, что для однофазного генератора количество задействованных магнитов равно количеству полюсов, для двухфазного соотношение будет три к двум или четыре полюса к трем катушкам. Магниты следует крепить на диски с чередованием полюсов. Для соблюдения точности необходимо сделать шаблон размещения на бумаге, либо начертить линии секторов прямо на самом диске.

Так же следует разметить магниты по полюсам маркером. Определить полюса можно поднося поочередно магниты к одной стороне проверяющего магнита, если притягивается — плюс, отталкивается- минус, главное, чтобы полюса при установке на диск чередовались. Это необходимо потому что магниты на дисках должны притягиваться друг к другу, а это будет происходить, только если магниты стоящие напротив друг друга будут разной полярности.

Магниты были приклеены на диски при помощи эпоксидной смолы. Чтобы смола не растекалась за границы диска автор сделал бордюры по краям при помощи мастики, то же самое можно сделать при помощи скотча, просто обмотав колесо по кругу.

Рассмотрим основные отличия конструкции однофазного и трехфазного генераторов.
Однофазный генератор будет давать вибрацию при нагрузках, что будет отражаться на мощности самого генератора. Трехфазная конструкция лишена подобного недостатка благодаря чему, мощность постоянна в любой момент времени. Это происходит потому, что фазы компенсируют потерю тока друг в друге. По скромным расчетам автора трехфазная конструкция превосходит однофазную на целых 50 процентов. К тому же из-за отсутствия вибраций мачта не будет дополнительно раскачиваться,следовательно не будет дополнительного шума при работе ротора.

При расчете зарядки 12-ого аккумулятора, которая будет начинаться на 100-150 оборотах в минуту, автор сделал по 1000-1200 витков в катушках. При намотке катушек автор использовал максимально допустимую толщину проволоки, чтобы избежать сопротивления.
Для наматывания проволоки на катушки автор соорудил самодельный станок, фотографии которого представлены ниже.

Лучше использовать катушки эллипсоидной формы, что позволит большей плотности магнитных полей их пересекать. Внутреннее отверстие катушки стоит делать по диаметру магнита либо больше него. В случае, если делать их меньше, то лобовые части практически не участвуют в выработке электроэнергии, а служат проводниками.

Толщина самого статора должна равняться толщине магнитов, которые задействованы в установке.

Форму для статора можно сделать из фанеры, хотя автор решил этот вопрос иначе. Был нарисован шаблон на бумаге, а затем сделаны борта при помощи мастики. Так же для прочности была использована стеклоткань. Для того, чтобы эпоксидная смола не прилипла к форме, ее необходимо смазать воском или вазелином, или можно использовать скотч, пленку, которую в последствии можно будет отодрать от готовой формы.

Перед заливкой катушки необходимо точно закрепить, а их концы вывести за пределы формы, чтобы затем соединить провода звездой или треугольником.

После того, как основная часть генератора была собрана, автор измерил протестировал его работу. При ручном вращении генератор вырабатывает напряжение в 40 вольт и силу тока в 10 ампер.

Затем автор изготовил мачту для генератора высотой в 6 метров. В будущем планируется увеличить высоту мачты за счет использования более толстой трубы минимум вдвое. Чтобы мачта была неподвижна основание было залито бетоном. Для опускания и поднимания мачты было сделано металлическое крепление. Это необходимо, чтобы иметь доступ к винту на земле, так как заниматься ремонтными работами на высоте не особенно удобно.

Аксиальный ветрогенератор, который работает на неодимовых магнитах, впервые начали массово изготавливать в странах Запада. И это были вовсе не заводские изделия, а плод труда местных гаражных мастеров, поставивших себе на службу явление левитации. Серьезной популярности именно такие модели ветряка обязаны массовому распространению и дешевизне неодимовых магнитов.
Постепенно комплектующие и схемы изготовления стали распространятся по всему миру и в настоящее время магнитный аксиальный ветрогенератор завоевывает признание на просторах Российской Федерации. Ниже описана последовательность создания одной из самых удачных моделей такого ветряка.

Процесс создания ротора

Основой генератора автор разработки решил сделать ступицу автомобиля с дисками тормоза, поскольку она мощная, надежная и идеально сбалансированная. Начав делать ветряк своими руками, в первую очередь следует подготовить основу для ротора — ступицу, — почистить ее от грязи, краски и смазки. После чего приступить к наклейке постоянных магнитов. Для создания данного ветрогенератора, их было использовано по двадцать штук на диске. Размер неодимовых магнитов составил 25х8 миллиметров. Однако, и их количество, и их размер могут варьировать в зависимости от целей и задач человека, своими собственными руками создающего ветрогенератор. Однако всегда будет правильным, для получения одной фазы, равенство количества полюсов числу неодимовых магнитов, а для трех фаз — выдержка соотношений полюсов и катушек — два к трем или три к четырем.

Магниты следует располагать учитывая чередование полюсов, к тому же максимально точно, но прежде, чем приступить к их наклейке, нужно либо создать бумажный шаблон, либо прочертить линии, делящие диск на сектора. Чтобы не перепутать полюса, делаем отметки на магнитах. Главное — выполняем следующее требование — те магниты, которые стоят напротив друг друга, должны быть повернуты разными полюсами, то есть притягиваться.

Магниты приклеиваются к дискам при помощи супер-клея и заливаются. Также нужно сделать бордюрчики по краям дисков и в их центре, либо намотав скотча, либо вылепив из пластилина для недопущения растекания.

Фазы — что лучше — три или одна?

Многие любители электрической техники идут по пути наименьшего сопротивления и, чтобы не заморачиваться, останавливают свой выбор на однофазном статоре для ветряка. Однако у него имеется одна неприятная особенность, нивелирующая простоту сборки, — это вибрация в нагруженном состоянии, по причине непостоянства отдачи тока. Ведь амплитуда такого статора скачкообразна, — достигая максимума, когда неодимовые магниты располагаются над катушками, а после падая до минимума.

А вот, когда генератор сделан по трехфазной системе, то вибрации отсутствуют, и показатель мощности ветряка имеет постоянное значение.
Причина такого отличия заключается в том, что ток, падая в одной фазе, в то же время нарастает в другой. И в итоге, ветрогенератор, работающий в трехфазной системе, может быть более эффективным до 50 %, чем точно такой же, но использующий однофазную систему. И главное, — нагруженный трехфазный генератор не дает вибрации, следовательно, мачта не дает повода для жалоб на ветрогенератор в надзирающие органы недоброжелателям из числа соседей, поскольку не создает надоедливого гула.

Способ намотки катушки статора ветряка

Для того, чтобы сделанный своими руками ветрогенератор на неодимовых магнитах работал с максимальной отдачей, статорные катушки следует рассчитывать. Однако большинство мастеров предпочитают делать их на глаз. К примеру, тихоходный генератор, способный заряжать 12 В аккумулятор, начиная со 100 — 150 оборотов за минуту, должен иметь во всех катушках от 1000 до 1200 витков, поровну разделенное между всеми катушками. Увеличение количества полюсов ведет к росту частоты тока в катушках, благодаря чему генератор, даже при малых оборотах, дает большую мощность.

Намотка катушек должна производиться по возможности более толстыми проводами, с целью снижения сопротивления в них. Делать это можно на оправке, либо на самодельном станке.

Для того чтобы разобраться, какой потенциал мощности имеет генератор, покрутите его с одной катушкой, поскольку, в зависимости от того, в каком количестве будут установлены неодимовые магниты и какова их толщина, данный показатель может существенно отличаться. Измерение проводятся без нагрузки при необходимом числе оборотов. Например, если генератор при 200 оборотах за минуту обеспечивает напряжение в 30 В, имея сопротивление в 3 Ом, то следует из 30 В вычесть 12 В (напряжение питания аккумулятора) и полученный результат — 18 делим на 3 (сопротивление в омах) получаем 6 (сила тока в амперах), которые и пойдут от ветрогенератора на зарядку АКБ. Однако, как показывает практика, по причине потерь в проводах и диодном мосту, реальный показатель, который будет производить магнитный аксиальный генератор, будет поменьше.

Магниты для создания ветрогенератора лучше брать в форме прямоугольника, поскольку их поле распространяется по длине, в отличие от круглых, поле которых сосредотачивается в центре. Катушки, как правило, мотают круглыми, хотя лучше делать их несколько вытянутыми, что обеспечивает больший объем меди в секторе, а также более прямые витки. Отверстие внутри катушек должно быть равно или превышать ширину магнитов.

Толщина статора должна быть такой же что и магниты. Форма для него обычно фанерная, для прочности под катушки и поверх них кладут стеклоткань, и все это заливается эпоксидной смолой. Для того, что бы не допустить прилипания смолы к форме, последнюю смазывают любым жиром либо применяют скотч. Провода предварительно выводят наружу и скрепляют между собой, концы каждой фазы после этого соединяют треугольником либо звездочкой.

Мачта для ветрогенератора

Мачту на которой будет расположен данный генератор, можно делать высотой от 6 и выше метров, чем выше, тем больше скорость ветра. Под нее следует вырыть яму и залить основание из бетона, а трубу укрепить таким образом, чтобы магнитный аксиальный ветрогенератор, сделанный своими руками, можно было опускать и поднимать. Делать это можно при помощи механической тали.

Винт ветряка

Его делают из поливинилхлоридных труб, чей оптимальный для этого диаметр — 160 мм. К примеру, ветрогенератор, работающий на принципе магнитной левитации, с диаметром в два метра и шестью лопастями, при скорости ветра в 8 метров за секунду, способен обеспечить мощность до 300 Вт.

Как повысить мощность ветряка?

Для подъема можно использовать магниты. Попросту на магниты, которые уже установлены наклеить еще по одному такому же или более тонкому. Другой способ основан на установке в катушки металлических сердечников, — пластин трансформатора. Это обеспечит усиление магнитопотока в катушке, однако вызывает небольшое залипание, которое, впрочем, совершенно не ощущается шестилопастным винтом. Стартует такой ветрогенератор при ветре в 2 м/с. Благодаря применению сердечников генератор получил увеличение мощности с 300 до 500 Вт/ч при ветре в 8 м/с. Также следует уделять внимание форме лопастей, — малейшие неточности снижают мощность.

Неодимовый магнит – это редкоземельный металл, обладающий стойкостью к размагничиванию и способностью намагничивать некоторые материалы. Используется при изготовлении электронных устройств (жесткие диски компьютеров, металлодетекторы и т.д.), медицине и энергетике.

Неодимовые магниты используются при изготовлении генераторов, работающих в различных видах установках, вырабатывающих электрический ток.

В настоящее время генераторы, изготовленные с использованием неодимовых магнитов, широко используются при изготовлении ветровых установок.

Основные характеристики

Для того, чтобы определиться в целесообразности изготовления генератора на неодимовых магнитах, нужно рассмотреть основные характеристики данного материала, которыми являются:

Магнитная индукция В
— силовая характеристика магнитного поля, измеряется в Тесла.
Остаточная магнитная индукция Br
— намагниченность, которой обладает магнитный материал при напряжённости внешнего магнитного поля, равной нулю, измеряется в Тесла.
Коэрцитивная магнитная сила Hc
— определяет сопротивляемость магнита к размагничиванию, измеряется в Ампер/метр.
Магнитная энергия (BH)max
-характеризует, насколько сильным является магнит.
Температурный коэффициент остаточной магнитной индукции Tc of Br
– определяет зависимость магнитной индукции от температуры окружающего воздуха, измеряется в процентах на градус Цельсия.
Максимальная рабочая температура Tmax
— определяет предел температуры, при которой магнит временно теряет свои магнитные свойства, измеряется в градусах Цельсия.
Температура Кюри Tcur
— определяет предел температуры, при которой неодимовый магнит полностью размагничивается, измеряется в градусах Цельсия.

В состав неодимовых магнитов, кроме неодима входит железо и бор и зависимости от и их процентного соотношения, получаемое изделие, готовый магнит, различается по классам, отличающимся по своим характеристикам, приведенным выше. Всего выпускается 42 класса неодимовых магнитов.

Достоинствами неодимовых магнитов, определяющими их востребованность, являются:

Неодимовые магниты обладают наиболее высокими магнитными параметрами Br, Нсв, Hcм, ВН.
Подобные магниты имеют более низкую стоимость в сравнении с подобными металлами, имеющими в своем составе кобальт.
Обладают способностью работать без потерь магнитных характеристик в температурном диапазоне от – 60 до + 240 градусов Цельсия, с точкой Кюри +310 градусов.
Из данного материала возможно изготовить магниты из любой формы и размеров (цилиндры, диски, кольца, шары, стержни, кубы и др.).

Ветрогенератор на неодимовых магнитах мощностью 5,0 кВт

В настоящее время отечественные и зарубежные компании все более широко используют неодимовые магниты при изготовлении тихоходных генераторов электрического тока. Так ООО «Сальмабаш», г. Гатчина Ленинградской области, выпускает подобные генераторы на постоянных магнитах мощностью 3,0-5,0 кВт. Внешний вид данного устройства приведен ниже:

Корпус и крышки генератора изготавливаются из стали, в дальнейшим с покрытием лакокрасочными материалами. На корпусе предусмотрены специальные крепления, позволяющие закрепить электрический аппарат на несущей мачте. Внутренняя поверхность обработана защитным покрытием, предотвращающим коррозию металла.

Статор генератора набран из электротехнических пластин стали.

Обмотка статора — выполнена эмаль-проводом, позволяющим устройству работать продолжительное время с максимальной нагрузкой.

Ротор генератора имеет 18 полюсов и установлен в подшипниковых опорах. На ободе ротора размещены неодимовые магниты.

Генератор не требует принудительного охлаждения, которое осуществляется естественным путем.

Технические характеристики генератора мощностью 5,0 кВт:

Номинальная мощность – 5,0 кВт;
Номинальная частота – 140,0 оборотов/минуту;
Рабочий диапазон вращения – 50,0 – 200,0 оборотов/минуту;
Максимальная частота – 300,0 оборотов/минуту;
КПД – не ниже 94,0 %;
Охлаждение – воздушное;
Масса – 240,0 кг.

Генератор оснащен клеммной коробкой, посредством которой осуществляется его подключение к электрической сети. Класс защиты соответствует ГОСТ14254 и имеет степень IP 65 (пылезащищенное исполнение с защитой от струй воды).

Конструкция данного генератора приведена на рисунке, приведенном ниже:

где: 1-корпус, 2- крышка нижняя, 3- крышка верхняя, 4- ротор, 5- неодимовые магниты, 6- статор, 7- обмотка, 8- полумуфта, 9- уплотнения, 10,11,12- подшипники, 13- клеммная коробка.

Плюсы и минусы

К достоинствам ветрогенераторов, изготовленных с использование неодимовых магнитов можно отнести следующие характеристики:

Высокий КПД устройств, достигаемый за счет минимизации потерь на трение;
Продолжительные сроки эксплуатации;
Отсутствие шума и вибрации при работе;
Снижение затрат на установку и монтаж оборудования;
Автономность работы, позволяющая осуществлять эксплуатацию без постоянного обслуживания установки;
Возможность самостоятельного изготовления.

К недостаткам подобных устройств можно отнести:

Относительно высокая стоимость;
Хрупкость. При сильном внешнем воздействии (ударе), неодимовый магнит способен лишиться своих свойств;
Низкая коррозийная стойкость, требующая специального покрытия неодимовых магнитов;
Зависимость от температурного режима работы – при воздействии высоких температур, неодимовые магниты теряют свои свойства.

Как сделать своим руками

Ветровой генератор на основе неодимовых магнитов отличается от прочих конструкций генераторов тем, что легко может быть изготовлен самостоятельно в домашних условиях.

Как правило за основу берут автомобильную ступицу или шкивы от ременной передачи, которые предварительно очищаются, если это бывшие в употреблении запасные части и подготавливаются к работе.

При наличии возможности изготовить (выточить), специальные диски, лучше остановиться на этом варианте, т.к. в этом случае не придется подгонять геометрические размеры наматываем ых катушек к размерам используемых заготовок.

Неодимовые магниты следует приобрести, для чего можно воспользоваться сетью интернет или услугами специализированных организаций.

Один из вариантов изготовления генератора на неодимовых магнитах, с использованием дисков, специально изготовленных для этих целей, предлагает к рассмотрению Яловенко В.Г. (Украина). Данный генератор изготавливается в следующей последовательности:

Из листовой стали вытачиваются два диска диаметром 170,0 мм с устройством центрального отверстия и шпоночного паза.
Диск делится на 12 сегментов, для на его поверхности выполняется соответствующая разметка.
В размеченные сегменты клеятся магниты, таким образом, чтобы их полярность чередовалась. Для избегания ошибок (по полярности), необходимо перед наклейкой, выполнить их маркировку.
Подобным образом изготавливается и второй диск. В результате получается следующая конструкция:

Поверхность исков заливается эпоксидной смолой.
Из провода (эмаль-провода) марки ПЭТВ или аналога, сечением 0,95 мм 2 , наматывается 12 катушек по 55 витков в каждой.
На листе фанеры или бумаге, изготавливается шаблон, соответствующий диаметру используемых дисков, на котором также производится разбивка на 12 секторов.

Катушки укладываются в размеченные сегменты, где фиксируются (изолента, скотч и т.д.) и расключаются последовательно между собой (конец первой катушки соединяется с началом второй и т.д.). в результате получается следующая конструкция

Из дерева (доска и т.д.) или фанеры, изготавливается матрица, в которой можно залить эпоксидной смолой уложенные по шаблону катушки. Глубина матрицы должна соответствовать высоте катушек.
Катушки укладываются в матрицу и заливаются эпоксидной смолой. В результате получается следующая заготовка:

Из стальной трубы диаметром 63,0 мм изготавливается ступица с узлом крепления вала, изготавливаемого генератора. Вал монтируется на подшипники, устанавливаемые внутри ступицы.
Из такой же трубы изготавливается поворотный механизм, обеспечивающий ориентацию генератора в соответствии с потоками ветра.
На вал одеваются изготовленные запасные части. В результате получается следующая конструкция, плюс поворотный механизм:

Аксиальный 20-ти полюсной ветрогенератор

Ветрогенератор аксиального типа на основе готовой ступицы и трехфазного генератора, который содержит 15 катушек, намотанных проводом 0.7 мм по 70 витков. Ротор данного генератора имеет 20 пар магнитов размером 20 на 5 мм, а толщина статора равна 8 мм. В этой модели используется двухлопастной винт и система защиты от сильного ветра.

Материалы и агрегаты использованные для постройки данного ветрогенератора:

1) автомобильная ступица

2) эпоксидная смола

3) металлические уголки

4) магниты размером 20 на 5 мм в количестве 40 штук

5) труба 20

6) суперклей

7) вазелин

8) ступица от прицепа «зубренок»

9) фанера

10) ламинат 8 мм

11) провод толщиной 0.7 мм

Рассмотрим более подробно основные этапы постройки и особенности конструкции данной модели ветрогенератора.

Для его изготовления автор использовал трубу диаметром 20 мм, таким образом она как раз подходит под размеры магнитов. Автор решил изготовить катушки толщиной 7 мм.

Еще одно изображение самодельного станка для намотки катушек:

Автор отмечает, что благодаря данному станку, собранному из подручных материалов, намотка катушек прошла без особых трудностей. Главное мотать катушки виток к витку давая несильную натяжку для того, чтобы витки плотнее прижимались друг к другу.

Итак, автор приступил к изготовлению катушек для генератора. Для того, чтобы катушки не развалились после намотки автор промазывал их клеем для пластика, а так же дополнительно обернул оконным скотчем. Для намотки катушек автор использовал провод толщиной 0.7 мм по 70 витков на каждую катушку. Хотя после конечной сборки автор решил, что нужно было делать по 90 витков, это позволило бы выиграть по напряжению.

Далее была изготовлена форма для заливки статора. Автор решил сделать форму на подложке из фанеры. Для этого на фанеру была нанесена разметка, которая позволит более точно разместить катушки. Средняя часть формы сделана из ламината толщиной 8 мм. Для того, чтобы эпоксидная смола не приставала к форме, автор смазал ее вазелином, это позволит затем легко извлечь статор из заготовки после затвердевания эпоксидной смолы.

Для проводов были сделаны специальные канавки при помощи болгарки.

Катушки статора были соединены пофазно, все шесть проводов от фаз были выведены по канавкам наружу, после чего провода были замазаны пластилином для того, чтобы смола не вытекала. В последствии автор соединил фазы звездой.

На следующий день статор был извлечен из формы, и автор слегка обработал края для ровности. Магниты на дисках автор так же решил залить эпоксидной смолой для большей надежности.

На фотографиях ниже можно рассмотреть, как была выполнена поворотная ось ветрогенератора:

Основой для изготовления поворотной оси послужила автомобильная ступица. Для того, чтобы защитить будущий ветрогенератор от слишком сильного ветра автор использовал стандартную конструкцию увода от ветра путем складывания хвоста. Важно заметить, что ветроголовку необходимо вынести минимум на 100 мм, иначе защита от ветра не будет работать так как ось генератора будет расположена слишком близко к поворотной оси.
Так же к конструкции был приварен штырь под углом в 20 градусов и на 45 градусов относительно винта, на этот штырь одевается хвост ветрогенератора.

Рассмотрим конструкцию ступицы генератора.

За основу самого генератора была взята ступица от прицепа «Зубренок». Автор использовал неодимовые магниты размером 20х5 мм. На каждый диск ушло по 20 магнитов. Ступица была закручена через пластину, на которую прикреплены уголки. Статор генератора будет держаться на шпильках.

Далее автор приступил к изготовлению дисков с магнитами.
Магниты были прикреплены на диски при помощи суперклея. Для того, чтобы сделать все максимально точно автор изготовил шаблон из картона. Так же важно заметить, что магниты должны клеиться с чередованием полюсов, таким образом, чтобы на генераторе диски с магнитами притягивались.

Ниже можно рассмотреть, как именно был закреплен хвост ветрогенератора, который будет защищать его от сильного ветра:

На фотографии ветроголовка была размещена слишком близко к поворотной оси ветрогенератора, что в последующем было выявлено на испытаниях и устранено. Однако само крепление хвоста и углы наклона верные. После доведения конструкции до ума, она отлично себя проявила: при усилении ветра винт отворачивается, а хвост складывается и поднимается вверх.

Затем генератор был собран и покрашен. После покраски автор решил испытать работу генератора. От руки удалось раскрутить генератор до 30 вольт с силой тока кз 4.5 А.

Данный генератора работает на 3 светодиодные ленты по 25 ватт каждая, но в будущем автор планирует более серьезно подойти к расчету винта для генератора и подключить аккумулятор.

статья взята с сети интернет: http://usamodelkina.ru/

Следите за новостями!

Источник

Verification: 72146f0e872f9296

Кстати неплохой получается винт.Поэтому принципу изготовлен последний винт с алюминевой трубы 1,3м (смотрите выше)

Разметил трубу, болгаркой вырезал заготовки, по концах стянул болтами и електрорубанком обработал пакет. Затем раскрутил пакет и каждую лопасть обработал отдельно, подгоняя вес на электронных весах.

Защита от ураганного ветра выполнена по классической зарубежной схеме, т. е. ось вращения смещена от центра. Вот ссылка на сайт http://www.otherpower.com/otherpower_wind.html

Желающие узнать больше здесь найдут все интересующие вопросы, причем совершенно бесплатно! Мне этот сайт помог очень здорово особенно с чертежами хвоста. Вот пример чертежей с этого сайта.

Свой хвост ветряка я подгонял методом подпиливания.

Вся конструкция насаженна на два 206 подшипника, которые закреплены на оси с внутренним отверстием под кабель и приваренной к двухдюймовой трубе.

Подшипники плотно входят в корпус ветроустановки, что позволяет без каких либо усилий и люфтов свободно поворачиваться конструкции. Кабель проходит внутри мачты к диодному мосту.(выше смотрите чертежи)

на фото первоначальный вариант

Для изготовления ветроголовки не учитывая двух месяцев поиска решений, ушло полтора месяца, сейчас у нас февраль месяц, снег и холод похоже за всю зиму, поэтому основных испытаний еще не проводил, но даже на этом расстоянии от земли автомобильная лампочка 21 ватт перегорела. Жду весны, готовлю трубы под мачту. Эта зима пролетела у меня быстро и интересно.

VIDEO можно просмотреть здесь, (двойное нажатие на видео открывает прямую ссылку на youtube), Да, если нравится или не нравится отображайте своё мнение.

Прошло немного времени с того момента когда разместил на сайте свой ветряк, но весна так толком и не пришла, землю копать чтобы замуровать стол под мачту еще нельзя,-земля мёрзлая да и грязь везде, поэтому времени для испытаний на временной 1,5м стойке было предостаточно, а теперь подробней.

После первых испытаний винт случайно зацепил трубу, это я пытался зафиксировать хвост, чтобы ветряк не уходил из под ветра и посмотреть какая будет максимальная мощность. В итоге мощность успел зафиксировать примерно ватт 40, после чего винт благополучно разлетелся на щепки. Неприятно, но наверное полезно для мозгов. После этого я решил поэкспериментировать и намотал новый статор. Для этого изготовил новую форму под заливку катушек.Форму тщательно смазал автомобильным литолом, чтобы лишнее не пристало. Катушки теперь немного уменьшил по длине, благодаря чему в сектор теперь поместилось 60 витков 0,95мм толщина намотки 8мм (в конечном итоге статор получился 9 мм), причем длина провода осталась прежней.

В эпоксидку добовил тальк примерно 30%

Винт теперь сделал с более прочной трубы 160мм и трехлопастным, длина лопасти 800мм.

Новые испытания сразу показали результат, теперь ГЕНА выдавал до 100 ватт, галогенная автомобильная лампочка в 100 ватт горела в полный накал, и чтобы её не спалить на сильных порывах ветра лампочку отключал.

замеры на автомобильном акумуляторе 55 А.ч.

Теперь окончательные испытания на мачте, результат опишу поже.

Ну, вот уже середина августа, и как я обещал, попытаюсь закончить эту страничку.

Сначала то, что пропустил

Мачта один из ответственных елементов конструкции

Один из стыков (труба меньшего диаметра входит внутрь большей)

и поворотный узел

теперь остальное

3-х лопастный винт (рыжая канализационая труба диаметром 160мм)

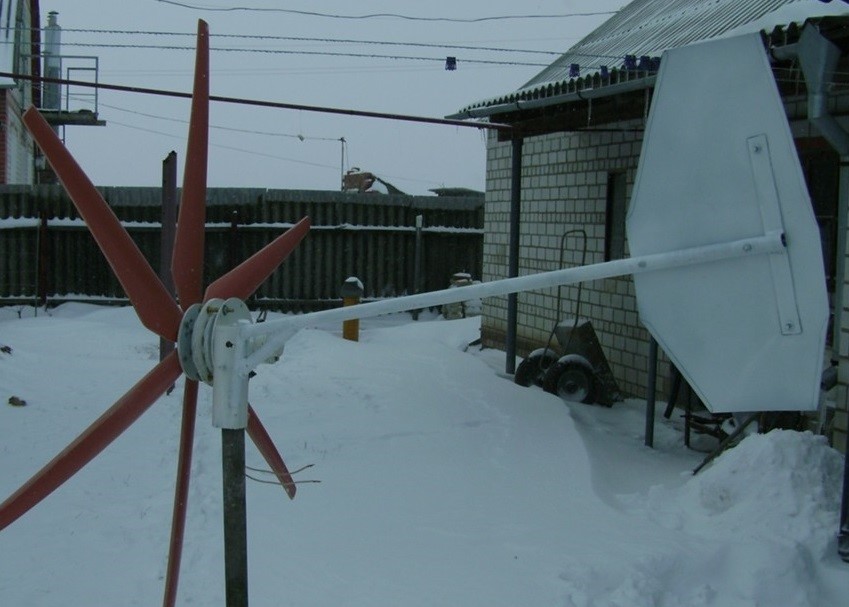

Начну с того, что сменил несколько винтов и остановился на 6-ти лопастном с алюминиевой трубы диаметром 1,3м, хотя большую мощность давал винт с ПВХ трубы 1,7м.

Основная проблема была в том чтобы заставить заряжаться АКБ от малейшего вращения винта и вот здесь на помощь пришел блокинг генератор
который даже при входном напряжении в 2v дает заряд АКБ — пускай маленьким током, но лучше чем разряд, а на нормальных ветрах вся энергия на АКБ поступает через VD2(смотрите по схеме), и идет полноценный заряд.

Конструкция собрана прямо на радиаторе, полунавесным монтажом,если монтаж правильный,- работает без проблем. В некоторых случаях для запуска блокин-генератора возможно уменьшение сопротивления R1 до 500 Ом, трансформатор — феритовое кольцо диаметром 45мм, сечение 8мм на 8мм (можно намотать на строчном трансе от старого телека), намотан проводом 1мм,сначала мотал 60 витков,а сверху равномерно намотал 21 виток

Контролёр заряда тоже использовал самодельный, схема простая, слепил как всегда с того, что было под рукой, нагрузкой служит два витка нихромового провода (при заряженном АКБ и сильном ветре нагревается до красна) Все транзисторы ставил на радиаторы (с запасом), хотя VT1 и VT2 практически не греются, а вот VT3 на радиатор ставить обязательно! (при продолжительном срабатывании контролёра VT3 греется прилично)

фото готового контролёра

простая схемка

Схема подключения ветряка к нагрузке выглядит так

Вид сзади

на фото снято защитное стекло (в верху фотодатчик)

Фотореле купил готовое для сети 220V и переделал на питание от 12V(перемкнул входной конденсатор и последовательно стабилитрону подпаял резистор в 1К)

Теперь самое ГЛАВНОЕ!!!

С своего опыта, советовал для начала сделать небольшой ветрячок, набратся опыта и знаний и понаблюдать что можно поиметь с ветров вашей местности,Ведь можно потратить кучу денег, сделать мощный ветряк,а силы ветра не хватит чтобы получать теже 50 ватт и будет ваш ветряк типа подводной лодки в гараже. Здесь ЛУЧШЕ СИНИЦА В РУКАХ ЧЕМ ДЯТЕЛ В ЖО-Е!!!

Простейший анемометр.Квадрат сторона 12см на 12см,на нитке 25см привязан тенисный шарик.

Я сделал вот такой анемометр

Многие читатели часто задают вопрос,а сколько выдаёт такой гена?

Пришлось для наглядности сделать небольшое видео

Мы никогда незадумываемся насколько сильным бывает даже маленький ветерок,но стоит посмотреоть с какой скоростью иногда раскручивается турбина и сразу понимаеш какая это мощь

Ветер, ветер ты могуч…(фото со двора)

Процес модернизации ветряка закончен, так он выглядит на даном этапе.На видео его рабочий режим (снимал фотокамерой, поэтому видна дискретность винта, насамом деле он крутится как подорваный). На очень малых ветрах работает БЛОКИНГ ГЕНЕРАТОР.

Начало подьёма на ветер

А здесь уже на ветру

Все расчеты ветрогенератора (спасибо Николаю), можно увидеть здесь

Вот сайты, по которым можно отыскать много интересного

Не ленитесь в эти сайты заглянуть!!!

Для Харьковчан и не только

Всем удачи!!!

Буду рад если хоть немножко комуто помог,все вопросы на стену или email

Для всех кто дочитал эту статью, предлагаю экскурс в еще одну удачно повторяемую конструкцию

Давненько я не возвращался к этой статье, с момента написания этой статьи прошло более двух лет, за это время конструкция была повторена много раз, это я могу судить, по отзывам, пришедшим по электронной почте. Многие повторяли конструкцию один в один с моим вариантом, но те кто ко мне обращался за помощью, я советовал делать только трёхфазный вариант, и результат был намного выше.

С разрешения Михальчук Алексея Викторовича выкладываю одну с достойных повторений, конструкцию трёхфазного генератора.

До знакомства со мной Алексей практически все заготовил для повторения моей конструкции, впоследствии менять практически ничего не стали, за исключением я убедил делать генератор трехфазным. На удивление Алексея генератор получился довольно не плохим, довольно шустро заряжал АКБ,но так как конструкция была временной (Алексей до последнего не верил в успех), то впоследствии этот генератор был демонтирован, было принято решение добавить магнитных полюсов, и более надежно сделать конструкцию. Впоследствии родился 16-ти полюсный аксиальный генератор, могу сказать, что он превзошел все ожидания, даже мои.

Не буду повторяться в описании. Просто в вкратце некоторые данные

12 катушек провод 1.18 ушло 1.5 кг по 75 витков на катушку.
Толщина катушки равна толщине магнита — 8мм
Внутренний диаметр катушек равен диаметру магнитов -25 мм
Магниты 16 пар 25*8
Диски стальные толщина 10 мм диаметр 25см
Лопасти с алюминиевой трубы диаметром 300 мм
Толщина метала 4мм длина лопастей -1м

Такой генератор без проблем выдает более 500 ватт!

Некоторые моменты изготовления генератора смотрим на фото

В процессе эксплуатации этого генератора был выявлен существенный недостаток в конструкции, Алексей пренебрег защитой от ураганных ветров, поэтому были разрушены лопасти. Для всех кто повторят конструкцию с ВЕТРОМ ШУТИТЬ НЕЛЬЗЯ,необходимо делать защиту от ураганных ветров, выйдет дешевле чем каждый раз менять лопасти.

В данный момент Алексей исправил недоделки, и ветряк приносит ему существенную помощь

Вот Алексей подкинул еще несколько фоток после модерницазии ветряка

и небольшое видео

слева ветрогенератор с асинхронника, справа генератор тот что в описании.Ну, вот пока и все, пилите гири, Господа, они золотые!

Для Харьковчан и не только

Вот и я решил выложить фотографии своего небольшого ветрогенератора. Данный ветряк я построил не преследуя ни каких особых целей в плане обеспечения себя электроэнергией, а просто для проверки возможностей вообще ветрогенераторов и в частности генераторов таких конфигураций на постоянных магнитах. Для своего генератора я заказал маленькие необходимые магниты, так как они очень мощные и позволяют делать генераторы с безжелезными статорами. Фотографирова все этапы в обратном порядке при демонтаже ветряка.

Задумка о построении ветрогенератора мне уже долго не давала покоя, но до дела всё как-то не доходило, то не было времени, то переезды, то ещё что. Сейчас проживаю в частном доме, имею участок земли для сада и города. С востока и юга открытая местность, но с севера и запада ветровые потоки закрывают небольшие возвышенности. Хоть ветра и не балуют, но дуют постоянно, и я подумал — всё-таки надо отвести душу и наконец воплотить мечту в жизнь.

Но когда дело дошло до практики оказалось все не так просто, во первых было очень мало информации о ветрогенераторах, книги дали более глубокое представление в генераторах и ответы на некоторые вопросы, но появились новые вопросы и проблемы на практике. Самое главное в ветряке это генератор, вот с его выбором я никак не мог определиться, первое, что приходило в голову это использовать автогенератор, но он не рассчитан под низкие обороты и на него надо было придумывать редуктор, а это влекло за собой сильное увеличение веса и размеров ветроустановки.

Так-же нужно было из чего то сделать лопастя и рассчитать из профиль и размеры, чтобы они могли хорошо работать и при этом быть прочными и немного весить. Да и защита от сильного ветра тоже нужна. Но надо было начинать, начал самого лёгкого, с мачты, а по ней всё остальное.

Для экономии трубы на мачту набрал в местном пункте здаче чермета, а в замен отдавал свой ненужный металлолом.Подбирал небольшие куски труб, начиная с диаметра 325 мм длинной примерно по 1,5 м,чтобы помещалась в багажнике моей машины. Из этих труб сварил мачту длинной 12м.. Для фундамента раздобыл бракованный фундаментный блок от высоковольтной опоры. Для него выкопал двухметровую яму и опустил блок, блок длинной 3 мета, таким образом на поверхности остался один метр, который и будет основой мачты.Закопал опору и утрамбовал грунт. Для крепления мачты надо было как-то закрепить кранштейны, для них я сварил обрамление из уголков на блоке.

На концы кронштейнов к анкерным болтам приварил пластинки из 16мм железа размером 50 х 50 см, соединенных между собой мощными петлями. Купил на рынке мягкие 10 мм тросы и талрепы, все анодированное, не ржавеет. Сварил и закопал анкер под съемную лебедку. Лебедку тоже пришлось делать самодельную, используя готовый червячный редуктор. Кроме того, установил П-образную подпорку высотой около 2м, на которую должна ложиться мачта. Так как спешить было некуда – мачта делалась без спешки и поэтому получилась, на мой взгляд, красивая и

И тут Бог, видя мои труды, благословил меня выйти на форум http://forum.ixbt.com/topic.cgi?id=48:4219-74#1829. Я его весь перечитал, зарегистрировался, и стал набираться опыта. Начал переделывать автогенератор, а когда перевел с английского «заморские» сайты (Хью Пигота и др.) по построению торцевых генераторов без железа в катушках, очень захотелось попробовать и самому это сделать, хотя бы в миниатюре. Решил построить действующую уменьшенную модель, чтобы выдавала до 1 ампера на 12-вольтовый аккумулятор.

Для изготовления ротора купил в Знаменке на предприятии «Акустика» http://akustika-ag.de/cgi-bin/p.cgi?a 24 шт. дисковых неодимовых магнита 20*5 мм. Нашел ступицу от колеса мотоблока, токарь по моим чертежам выточил два стальных диска диаметром по 105мм и толщиной 5мм, распорную втулку толщиной 15мм и вал. На диски наклеил и до половины залил эпоксидкой магниты по 12 шт на каждый, чередуя их полярность.

Ниже представлена фотосессия моего ветрячка.

Для изготовления статора намотал 12 катушек эмальпроволокой диаметром 0,5мм по 60 витков на катушку (взял проволоку с петли размагничивания старого негодного цветного кинескопа, там его достаточно). Распаял катушки последовательно конец с концом, начало с началом и т.д. Получилась одна фаза (боялся, что будет маловато напряжения). Выпилил из 4 мм фанеры форму, натер ее воском.

Жаль, вся форма в сборе не сохранилась. На нижнее основание положил вощеную бумагу (спер в жены на кухне, она выпечку на ней делает), на нее наложил форму с круглячком в центре. Потом вырезал со стеклоткани два кружка. Один постелил на вощеную бумагу нижнего основания формы. На него выложил распаянные между собой катушки. Выводы из многожильного изолированного провода проложил в выпиленные ножовкой неглубокие пазы.

Залил все это эпоксидкой. Подождал около часа, чтобы пузырьки воздуха все вышли, и эпоксидка разлилась равномерно по всей форме и пропитала катушки, долил, где надо, и накрыл вторым кружком стеклоткани. Сверху положил второй лист вощеной бумаги и прижал верхним основанием (куском ДСП). Главное, чтобы оба основания были строго плоскими. Утром разъединил форму и извлек красивый прозрачный статор толщиной 4мм.

Жаль, что для более мощного ветряка эпоксидка не годится, т.к. боится высокой температуры.

В ступицу вставил 2 подшипника, в них вал со шпонкой, на вал первый диск ротора с наклеенными и залитыми до половины эпоксидкой магнитами, потом распорную втулку толщиной 15мм. Толщина статора с залитыми катушками 4мм, толщина магнитов 5мм, итого 5+4+5=14мм. На дисках ротора оставлены бортики на краях по 0,5мм чтобы упирались магниты при центробежной силе (на всякий случай). Поэтому отнимем 1мм. Осталось 13мм. На зазоры остается по 1мм. Поэтому распорка 15мм.

Потом статор (прозрачный диск с катушками), который крепится к ступице тремя медными 5 мм болтами, их видно на фото. После ставится второй диск ротора, который упирается в распорную втулку. Нужно остерегаться, чтобы палец не попал под магниты – очень больно защемляют. (Противоположные магниты на дисках должны иметь разную полярность, т.е. притягиваться.)

Зазоры между магнитами и статором регулируются медными гайками, размещенными на медных болтах по обе стороны ступицы. На оставшуюся выступающую часть вала со шпонкой одевается пропеллер, который через шайбу (а если нужно то и втулку) и гровер прижимается гайкой к ротору. Гайку желательно закрыть обтекателем (я его так и не сделал). Зато сделал крышу-козырек над ротором и статором, распилив алюминиевую кастрюльку так, чтобы захватить часть донышка и часть боковой стенки.

Пропеллер изготовил из метрового куска дюралевой поливной трубы диаметром 220 мм с толщиной стенки 2,5мм. На ней нарисовал двухлопастный пропеллер и выпилил электролобзиком. (Из этого же куска я еще выпилил три лопасти длиной по 1м для ветряка на автогенераторе, и еще как видите осталось). Переднюю кромку лопастей я заокруглил «на глаз» радиусом, равным половине толщины дюрали, а зднюю заострил с фаской приблизительно 1см на концах и до 3см к центру.

В центре пропеллера сначала просверлил отверстие 1мм сверлом для балансировки. Балансировать можно прямо на сверле, положив дрель на стол, или подвесить на нить к потолку. Балансировать нужно очень тщательно. Я отдельно балансировал диски ротора и отдельно пропеллер. Ведь обороты доходят до 1500 об/мин.

Так как магнитное залипание отсутствует, пропеллер весело вращается от малейшего ветерка, которого на земле даже не ощущаешь. При рабочем ветре развивает высокие обороты, у меня амперметр на 2А прямого включения, так он часто зашкаливает на 12 вольтовый старый автомобильный аккумулятор. Правда при этом начинает складываться и подниматься вверх хвост, т.е. срабатывает автоматическая защита от сильного ветра и чрезмерных оборотов.

Защита выполнена на основе наклонной оси вращения хвоста.
Далее о окончательной сборке ветрогенератора и мачте продолжение статьи о ветряке

Сложно не заметить, насколько стабильность поставок электроэнергии загородным объектам отличается от обеспечения городских зданий и предприятий электроэнергией. Признайтесь, что вы как владелец частного дома или дачи не раз сталкивались с перебоями, связанными с ними неудобствами и порчей техники.

Перечисленные негативные ситуации вместе с последствиями перестанут осложнять жизнь любителей природных просторов. Причем с минимальными трудовыми и финансовыми затратами. Для этого нужно всего лишь сделать ветряной генератор электроэнергии, о чем мы детально рассказываем в статье.

Мы подробно описали варианты изготовления полезной в хозяйстве системы, избавляющей от энергетической зависимости. Согласно нашим советам соорудить ветрогенератор своими руками сможет неопытный домашний мастер. Практичное устройство поможет существенно сократить ежедневные расходы.

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно , мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Небольшие разъяснения и комментарии автора для тех,
кто самостоятельно желает изготовить низкооборотный генератор своими руками.

Если у желающего изготовить низкооборотный генератор есть финансовые средства, коллектив единомышленников, техническое оборудование, соответствующие знания и опыт, то это совсем не сложно. Однако в любом деле существует много тонкостей, которые необходимо будет знать в процессе изготовления данного генератора, так как без знаний основ конструирования и не имея соответствующего опыта, сразу изготовить хороший генератор может не получится. В данной статье я постараюсь выделить некоторые нюансы, чтобы у изготовителя было меньше ошибок. Здесь не будут затронуты генераторы или двигатели промышленного изготовления, из которых можно что-либо переделать, так как без соответствующих расчётов у вас получится только жалкое подобие низкооборотного генератора.

В качестве примера возьмём один модуль низкооборотного генератора Белашова МГБ-300-144-2.

Фиг. 1

Фиг. 2

Фиг. 3

◄||

Фотографии и технические характеристики электрических машин Белашова

||

– Электрическая машина

– Электрическая машина

– Электрическая машина

– Низкооборотная машина

– Низкооборотная машина

– Низкооборотная машина

– Низкооборотный генератор

– Низкооборотный генератор

– Низкооборотный генератор

– Низкооборотный генератор

– Низкооборотный генератор

◄||
Фотографии электрических машин

||

– Электрическая машина

– Сварочный генератор

– Автомобильный генератор

– Низкооборотная машина

– Низкооборотная машина

– Низкооборотная машина

– Низкооборотный генератор

– Низкооборотный генератор

– Низкооборотный генератор

– Низкооборотный генератор

– Низкооборотный генератор

◄||
Характеристики электрических машин

||

Модульный низкооборотный генератор Белашова
МГБ-300-144-2,

предназначен для технических устройств, которые преобразуют большой момент силы, при низких оборотах, в электрическую энергию и могут быть использованы для ветряных двигателей, ручных аварийных энергетических установок, бесплотинных гидроэлектростанций и так далее…

В данной конструкции однофазного низкооборотного генератора применено два ряда многовитковых обмоток, но внутри этого генератора можно разместить ещё два ряда многовитковых обмоток сделав его двухфазным, что увеличит мощность генератора в два раза. В зависимости от количества модулей потребитель может самостоятельно комплектовать из отдельных модулей любые параметры генератора, на необходимое напряжение, нужный ток и заданное количество оборотов.

Первый вопрос, который обычно задают покупатели, это КПД низкооборотных генераторов при этом они не знают, что данная величина является не определённой, которая зависит от многих параметров или величин и прежде всего от того как был сделан сам генератор. Приведу конкретный пример, как влияет КПД генератора, если не правильно или не качественно изготовлены многовитковые обмотки статора, так как данная деталь является очень важной и влияет на многие характеристики низкооборотного генератора.

При изготовлении многовитковых катушек статора для низкооборотного генератора необходимо учитывать, что существуют прямоугольные или круглые провода и множество типов намоток, но в данном случае мы рассмотрим только три вида намоток изображённых на Фиг.4:

Рядная намотка многовитковых обмоток поз.1

Намотка многовитковых обмоток в шахматном порядке поз.2

Намотка многовитковых обмоток в беспорядочном виде (в навал) поз.3.

Фиг. 4

Самой важной характеристикой катушки является коэффициент намотки (степень заполнения обмоточного пространства многовитковой катушки медью) — отношение площади меди катушки к площади обмоточного пространства:

Где:

W — число витков катушки,

Q — сечение провода с изоляцией, мм²

S — площадь поперечного сечения обмоточного окна, мм².

При этом необходимо учитывать, что толстым проводом произвести намотку многовитковых обмоток статора очень сложно и тем более создать её точный профиль для правильного вхождения в магнитную систему ротора.
Более тонким проводом можно увеличить коэффициент намотки, а при помощи параллельного или последовательного соединения обмоток статора довести расчётное сечение провода до нужной величины. Например, в статоре однофазного низкооборотного генератора
МГБ-300-144-2,

расположено два ряда многовитковых обмоток, которые были намотаны в беспорядочном виде проводом имеющего диаметр 0,29 мм (так как у меня не было возможности изготовить рядную обмотку). Внешние многовитковые обмотки статора имеют по 580 витков. Внутренние обмотки статора состоят из 360 витков. В итоге получается, что статор генератора содержит 16920 витков. Значит если на каждой многовитковой обмотке (с учётом коэффициента намотки) мы не домотали хотя бы по 20 витков, то в итоге у нас получается, что мы не смогли домотать на наш статор ещё 720 витков.
Если в каждом ряду статора низкооборотного генератора расположено две фазы по два ряда многовитковых обмоток, то у нас получится, что мы потеряли 1440 витков, фиг.5.

Фиг. 5

Обычно обмоточный коэффициент находится в пределах 0,5 — 0,8, но необходимо знать, что чем выше коэффициент намотки, тем будут лучше характеристики низкооборотного генератора.
Он наиболее высок при шахматной намотке многовитковых обмоток самоспекаемыми эмалированными проводами. Преимущество данных эмалированных проводов является то, что они склеиваются при помощи лака под действием тепла или растворителей. После спекания образуется самонесущая намотка. Применение самоспекаемых эмалированных проводов имеет преимущество в цене и при изготовлении, так как намоточные каркасы, клейкая лента, компаунд и пропиточные материалы могут быть сэкономлены. Причём необходимо обратить особое внимание на то, что для лучшего охлаждения многовитковых обмоток самоспекающиеся эмалированные катушки статора должны плотно примыкать через теплопроводящий диэлектрик к алюминиевому корпусу низкооборотного генератора, так как для нормальной работы генератора отвод тепла от многовитковых обмоток является главной задачей, которая влияет на КПД генератора.

Производители низкооборотных генераторов для ветряных установок, мини ГЭС или переносных электростанций, должны сообщать своим покупателям все преимущества и недостатки этих машин. Покупатели должны знать некоторые важные технические характеристики генератора:

Внутреннее сопротивление многовитковых обмоток генератора не только при 20°С, но и при изменении температуры многовитковых обмоток генератора от 20°С до 80°С,

Ток короткого замыкания многовитковых обмоток генератора на заданных количествах оборотах, не только при 20°С, но и при изменении температуры многовитковых обмоток генератора от 20°С до 80°С, где участвует только
r
o

Рабочий ток генератора на заданных количествах оборотах, не только при 20°С, но и при изменении температуры многовитковых обмоток генератора от 20°С до 80°С, где участвует
r
o
+ r
н

При изготовлении статора или ротора из стального магнитопровода, на котором установлены многовитковые обмотки, необходимо знать тормозной момент ротора генератора,

Рабочее напряжение генератора, на заданных количествах оборотах,

Напряжение холостого хода генератора (без какой-либо нагрузки),

Способ отвода тепла от многовитковых обмоток генератора.

Данные технические характеристики нужны для согласования внутреннего сопротивления многовитковых обмоток генератора с нагрузкой, так как для получения наибольшей мощности во внешней цепи сопротивление нагрузки должно быть равно внутреннему сопротивлению генератора. Например, если многовитковые обмотки генератора имеют большое внутреннее сопротивление, то данный тип генератора менее подвержен колебаниям выходного напряжения. У генератора имеющего маленькое внутреннее сопротивление, падение выходного напряжения может превышать 40%. Существуют и другие тонкости в выборе низкооборотных генераторов. Например, если измерение технических характеристик генератора производились при температуре 20°С, то при температуре 70°С вы можете недосчитаться больше половины от заявленной производителем мощности и так далее… Докажем это на конкретных примерах.

Изменение температуры статора низкооборотного генератора (как и других электрических машин) вызывает изменение сопротивления внутри многовитковых обмоток при его работе и даже в не рабочем положении тогда когда низкооборотный генератор был установлен на ветродвигателе, который расположен на Солнце.

Такое изменение сопротивления проводника от температуры, приходящееся на каждый Ом сопротивления данного проводника при изменении температуры его на 1°С, называют температурным коэффициентом «альфа» (a). Таким образом, температурный коэффициент характеризует чувствительность изменения сопротивления проводника к изменению температуры. В данном случае у нас медные обмотки, которые обладают температурным коэффициентом, а = 0,004041.

Например, зная температурный коэффициент меди, мы можем определить внутреннее сопротивление многовитковых обмоток статора, которое произошло при изменении температуры статора, который нагрелся на Солнце до 70°С.

Формула для определения температурного коэффициента выглядит так:

Где:

R 1 – сопротивление данного проводника при одной температуре – T 1 ,

R 2 – сопротивление того же проводника, но при другой температуре – T 2 ,

А – температурный коэффициент металла, из которого проводник сделан,

T 2 — конечная температура обмоток из которого проводник сделан проводник °С,

T 1 — начальная температура обмоток из которого проводник сделан проводник °С.

R 2 = R 1 + R 1 ∙ a ∙ (T 2 — T 1)

R 2 = 6 Ом + 6 Ом ∙ 0,004041 ∙ (70 – 20) = 7,2738 Ом

Где:

R 1 – сопротивление многовитковых обмоток статора при 20°С = 6 Ом,

T 2 — температура статора низкооборотного генератора нагретого на Солнце до 70°С.

Определим ток низкооборотного генератора, на зажимах которого находится напряжение 12 Вольт при температуре окружающей среды = 20°С.

Определим ток низкооборотного генератора, на зажимах которого находится напряжение 12 Вольт при температуре нагретого на Солнце до 70°С.

Определим мощность низкооборотного генератора, на зажимах которого находится напряжение 12 Вольт при температуре окружающей среды = 20°С.

P = U ∙ I = 12 В ∙ 2 А = 24 Вт

Определим мощность низкооборотного генератора, на зажимах которого находится напряжение 12 Вольт при температуре нагретого на Солнце до 70°С.

P = U ∙ I = 12 В ∙ 1,6497566608925183535428524292667 А = 19,797079930710220242514229151192 Вт

Определим падения КПД не работающего, а просто нагретого на Солнце низкооборотного генератора при повышении температуры с 20°С до 70°С. Это допустимая температура для работы электромеханических устройств и агрегатов. Если мы даже гипотетически представим себе, что КПД низкооборотного генератора при 20°С была = 100% (чего не может быть в природе), то мы можем узнать, какой будет потеря мощности при увеличении температуры любых электрических машин. Хотя многие производители электрических машин стараются обходить эти щекотливые вопросы, чтобы не распугать своих покупателей.

24 Вт = 100%

Из этого следует, что низкооборотный генератор, который даже ещё не приступил к работе, но уже потерял 17,52% КПД и это будет только в том случае, если внутреннее сопротивление статора будет маленьким при низком напряжении на обмотках статора. При увеличении напряжения на зажимах генератора соответственно увеличивается внутреннее сопротивление генератора, что соответственно повлечёт за собой ещё больше потерь КПД генератора. При этом мы говорим только об активном сопротивлении многовитковых обмоток статора, не включая в расчёт реактивное сопротивление многовитковых обмоток статора, которое во много раз превышает активное сопротивление проводников. Рассмотрим конкретный пример, когда будет увеличено напряжение на зажимах генератора, которое повлечёт за собой увеличение внутреннего сопротивления многовитковых обмоток статора.

2.
Определим сопротивление многовитковых обмоток статора при изменении температуры:

R 2 = R 1 + R 1 ∙ a ∙ (T 2 — T 1)

R 2 = 12 Ом + 12 Ом ∙ 0,004041 ∙ (70 – 20) = 29,0952 Ом

Где:

R 1 – сопротивление многовитковых обмоток статора при 20°С = 12 Ом,

R 2 – сопротивление многовитковых обмоток статора при 70°С,

А – температурный коэффициент меди = 0,004041

T 1 — температура статора низкооборотного генератора при 20°С,

T 2 — температура статора низкооборотного генератора нагретого на Солнце до 70°С.

Определим ток низкооборотного генератора, на зажимах которого находится напряжение 24 Вольта при температуре окружающей среды = 20°С.

Определим ток низкооборотного генератора, на зажимах которого находится напряжение 24 Вольта при температуре нагретого на Солнце до 70°С.

Определим мощность низкооборотного генератора, на зажимах которого находится напряжение 24 Вольта при температуре окружающей среды = 20°С.

P = U ∙ I = 24 В ∙ 2 А = 48 Вт

Определим мощность низкооборотного генератора, на зажимах которого находится напряжение 24 Вольта при температуре нагретого на Солнце до 70°С.

P = U ∙ I = 24 В ∙ 0,А = 19,7970799307102202425142291512 Вт

Определим падения КПД не работающего, а просто нагретого на Солнце низкооборотного генератора при повышении температуры с 20°С до 70°С.

48 Вт = 100%
19,797079930710220242514229151192 Вт = Х%

Это наглядный пример, когда низкооборотный генератор при увеличении напряжения на зажимах генератора и увеличения внутреннего сопротивления в два раза который, даже не приступая к работе, уже потерял 58,76% КПД. Как говорилось ранее, здесь даже не упоминалось о реактивном сопротивлении многовитковых обмоток статора, которое во много раз превышает активное сопротивление проводников. Потому что при начале работы генератора начинает возрастать активное и индуктивное сопротивление многовитковых обмоток статора, которые зависят от числа магнитных систем, количества многовитковых обмоток, способа их соединения и скорости вращения магнитной системы ротора. Поэтому если вам будут предлагать низкооборотный генератор, мощность которого при 220 Вольтах превышает 1000 Вт на 200 об/мин, то делайте выводы сами…

Необходимо особо подчеркнуть, что в зависимости от конструкции статора или ротора многовитковые обмотки генератора Белашова можно соединить таким образом, чтобы амплитуда сигнала переменного тока была пульсирующей.

Пульсирующий переменный ток, изображённый на фиг. 6, обладает следующими преимуществами:

Уменьшение частоты переменного тока,

Уменьшение нагрева многовитковых обмоток,

Уменьшение индуктивного сопротивления многовитковых обмоток.

Фиг. 6

Причём если обычный однофазный генератор переменного тока, который рассчитан на 120 оборотов в минуту, будет выдавать напряжение 12 В и иметь частоту сигнала переменного тока 100 Гц, то при соединении многовитковых обмоток выдающих пульсирующий сигнал переменного тока напряжение и ток останутся как у обычного однофазного генератора, но частота переменного пульсирующего тока составит 50 Гц.

На этих небольших примерах я наглядно показал, как одна величина может сильно влиять на КПД низкооборотного генератора, но при разработке генераторов или электрических машин их множество. Например, при расчёте низкооборотного генератора можно вытянуть одну величину до нормальной характеристики, а две другие могут заметно ухудшить его параметры. Поэтому желательно к каждой ветряной установке или мини ГЭС подходить индивидуально и конкретно изготавливать низкооборотный генератор с учётом температуры окружающей среды, где он будет работать на расчётную нагрузку с учётом удалённости расстояния от первичных преобразователей и так далее…

Потребители низкооборотных генераторов должны знать и другие тонкости этого процесса. Печально вам сообщить, но в мире нет, и не может быть низкооборотных генераторов. В данном случае вы имеете очень мощную машину, которая используется на 5-30% от заложенной мощности. Например, если раскрутить генератор

МГБ-300-144-2,

до 2000 об/мин, то мы получим 13833 Вт. Данный казус потребители начинают понимать, когда происходит момент покупки, где цена генератора не соответствует заявленной мощности, по отношению к другим электрическим машинам. Если к определению названия отнестись философски, то для богатых это будет низкооборотный генератор, а для всех остальных мощная электрическая машина.

Для того чтобы изготовить низкооборотный генератор изображённый на фиг.4 имеющего:

Хорошее охлаждение,

Модульную конструкцию,

Высокую степень надежности,

Надежное сопротивление изоляции,

Небольшие габариты и небольшой вес,

Генератор, который может легко регулироваться по току и напряжению,

Генератор, который может быть изготовлен от нескольких Вт, до сотен кВт,

Диэлектрический статор, генератора который не имеет потерь на гистерезис,

Диэлектрический статор, генератора который не имеет потерь на вихревые токи,

Генератор, который может автоматически определять напряжение поступающего сигнала,

Генератор, диэлектрический статор которого не имеет потерь на реактивное сопротивление якоря,

Генератор, имеющий систему слежения и регулирования, которая способна автоматически изменять параметры машины,

Электрическую машину постоянного тока, которая способна работать от одного или нескольких независимых источников различного напряжения и тока, а в южных странах от энергии солнечных батарей.

При изготовлении низкооборотного генератора необходимо добиться того чтобы ветряная установка или мини ГЭС должна сама в процессе работы могла менять конструктивную величину генератора коммутируя многовитковые обмотки статора или отдельных модулей таким образом чтобы получить от установки максимальную мощность вырабатываемого сигнала.

Чтобы изготовить качественный низкооборотный генератор необходимо от заказчика получить техническое задание на его разработку, которое поможет определить для каких целей будет использован данный генератор. Например, нам нужен низкооборотный генератор для ветроэнергетической установки максимальной мощностью 800 Вт при 400 об/мин, а для этого необходимо знать.

Примерное техническое задание на разработку низкооборотного генератора МГБ-300-144-2.

1. Назначение. Низкооборотный генератор предназначен для ветроэнергетической установки в отдельном индивидуальном доме или отдаленном поселении, который расположен вдали от центральной электросети.

2. Область применения. Обеспечение местного электроосвещения, для питания электробытовой техники, радиостанций, телевизоров, радиоприемников, холодильников и других маломощных бытовых потребителей до (500 — 800) Вт.

3. Технические характеристики и требования к генератору.

3.1. Мощность генератора при 400 об/мин — 800 Вт.

3.2. Мощность генератора при 300 об/мин — 500 Вт.

3.7. Ток короткого замыкания при 50 об/мин — 1,46 А.

3.8. Частота переменного тока при 500 об/мин — 100 Гц.

3.9. Частота переменного тока при 300 об/мин — 60 Гц.

3.11. Число фаз генератора — одна.

3.12. Возбуждение — магнитоэлектрическое. Материал магнитов Нм30Ди5к8рт с остаточной магнитной индукцией Br — 1,25 Тл.

3.13. Температура окружающей среды от — 40°С до + 60°С.

3.14. Начальный момент вращения винта не более — 0,02 кг∙м.

3.15. Габаритные размеры генератора:

3.16. Наружный диаметр корпуса — 320 мм.

3.17. Длина корпуса без вала — 130 мм.

3.18. Длина генератора с валом — 220 мм.

3.19. Масса генератора не более (уточняется).

3.20. Отвод напряжения из генератора через разъем (тип разъема и место его установки уточняется).

3.21. Система автоматического слежения и регулирования за изменениями конструктивной величины генератора (тип системы уточняется).

3.22. Конструктивное исполнение генератора:

3.23. Генератор сборно-разборный. Состоит генератор из корпуса, в котором размещены четыре идентичных съёмных модуля и один съёмный вал.

3.24. Конструкция идентичных модулей допускает использование их, как для первой, так и для второй фазы.

3.25. Корпус генератора выполнен в закрытом исполнении.

3.26. Количество многовитковых катушек статора — 36 шт.

3.27. Максимальное напряжение на одной катушке статора при 600 об/мин. — 13 В.

3.28. Естественный способ охлаждения — IC 0041 ГОСТ 20459-87.

3.29. Исполнение морское — тропическое, по степени защиты — IR 44 ГОСТ 17494 — 87.

3.30. Изоляция проводящих ток частей генератора — класса «В».

3.31. Режим работы генератора — длительный (S1).

3.32. По всем требованиям генератор должен соответствовать ГОСТ 183 — 74.

3.33. При расчете и конструировании генератора все технические характеристики и параметры машины могут отличаться от технического задания на 5 — 10%.

3.34. Отдельные пункты ТЗ могут уточняться и дополняться при взаимном соглашении сторон.

Однако для того чтобы составить техническое задание на разработку низкооборотного генератора необходимо прежде всего выбрать тип ветряного двигателя, сделать его предварительный расчёт и определить:

Тип ветряного двигателя,

Диаметр колеса ветряного двигателя,

Среднюю годовую скорость воздушного потока,

На какую мощность рассчитан ветряной двигатель,

Коэффициент использования энергии ветра ветряным двигателем,

Вращающие моменты различных типов ветряных двигателей и так далее…

Для того чтобы использовать воздушный поток ветряного двигателя в полной мере необходимо исходить из того что материальная точка основания винта каждой лопасти, в зависимости от длины окружности винтов ветряного двигателя должна проходить расстояние равное скорости ветряного потока.

Например, вычислим количество оборотов низкооборотного генератора при использовании ветряного двигателя имеющего:

Диаметр винта 2 м,

Скорость воздушного потока = 6 м/с.

Из таблицы, размещённой в Патенте Российской Федерации
№

определим максимальную мощность воздушного потока при 6 м/с, которая = 836,54 Вт.

Фиг. 7

Определим длину окружности вокруг винтов ветряного двигателя, которая вычисляется по формуле:

L = П ∙ D
L = 2 м ∙ 3,1415926535897932384626433832795 = 6,283185307179586476925286766559 м

Где:

L – длина окружности,

D – диаметр круга = 2 м,

П – отношение длины окружности к диметру круга = 3,1415926535897932384626433832795.

Определим время, за которое проходит каждая лопасть ветряного двигателя вокруг своей оси при скорости ветра 6 м/с.

6 м/с: 6,283185307179586476925286766559 м = 0,с

Определим максимальное количество оборотов ветряного двигателя за одну минуту, при скорости ветра 6 м/с зная, что 1 мин содержит 60 сек.

0,954929658551372014613302580235 об/с = 1 сек
Х об = 60 сек

Определим мощность ветряной установки, если при помощи низкооборотного генератора установить нагрузку на лопасти ветряного двигателя 30% от максимальной мощности воздушного потока.

836,54 Вт = 100%
Х Вт = 30%

Определим количество оборотов низкооборотного генератора, которое изменится при нагрузке ветряного двигателя на 30% от максимальной мощности ветряного потока.

836,54 Вт = 57,295779513082320876798154814 об/мин
250,962 Вт = Х об/мин

Для того чтобы на скорости 17,18873 об/мин получить мощность 250,962 Вт необходимо установить в низкооборотном генераторе Белашова необходимое количество модулей.

Из технических характеристик видно, что при 50 об/мин один модуль низкооборотного генератора выдаёт 17 Вт мощности.

Определим мощность низкооборотного генератора при 17,188733853924696263038846444 об/мин.

50 об/мин = 17 Вт
17,188733853924696263038846 об/мин = Х Вт

Определим количество модулей, которые при 17,18873385 об/мин могут обеспечить мощность от низкооборотного генератора = 17 Вт.

5,84416951 Вт = 1 модуль
17 Вт = Х модулей

Из предварительных расчётов видно, что для выработки мощности 17 Вт при 17,18873385 об/мин нам необходимо 3 модуля.

В данном примере предварительного расчёта ветряного двигателя не указан:

Тип ветряного двигателя,

Количество лопастей ветряного двигателя,

Масса лопастей ветряного двигателя и их форма,

Коэффициент использования винта на заявленной скорости вращения ветряного колеса,

Потери ветряного двигателя и многое другое…

Полный расчёт ветряных двигателей смотрите в Патенте Российской Федерации
№

В настоящее время нет производителей, выпускающих своими силами полный комплект оборудования к ветряным установкам или мини ГЭС, которые будут привязаны к реальной местности и конкретным условиям. Эти компании покупают готовые комплектующие у разных производителей, комплектуют готовый продукт и продают потребителям. Даже если ветряной двигатель будет очень хорошим, но он может не подходить для конкретной местности или данных климатических условий. С низкооборотными генераторами Белашова дело обстоит лучше, так как из отдельных модулей можно комплектовать любые параметры генератора на любое напряжение, ток и количество оборотов, где в процессе работы можно изменять конструктивную величину генератора. В производстве они гораздо экономичнее, так как из набора одинаковых модулей можно предложить потребителям различные параметры низкооборотного генератора.

После этого с учётом полученного технического задания необходимо произвести тщательный расчёт и разработку каждой детали низкооборотного генератора:

Статор с многовитковыми обмотками (с учётом изменения температуры многовитковых обмоток),

Количество многовитковых обмоток статора и электрическую схему их соединения,

Форму многовитковых обмоток статора и способ отвода от них тепла,

Форму магнитов и магнитопроводов магнитной системы ротора,

Устройство сведения магнитных систем ротора,

Корпус генератора,

Вал генератора,

К большому сожалению, у меня не было единомышленников и кроме изобретений все расчёты, разработки, конструирование, изготовление генераторов и других электрических машин мне приходилось делать самому.

По моему мнению, вся малая энергетика развивается не в том направлении. Основным стратегическим заблуждением является, то, что любые ветряные установки или мини ГЭС не должны на месте производить готовый продукт, а именно то напряжение и ту мощность, которую заявляет потребитель. Сама альтернативная энергетика должна на первичных пунктах получать как можно больше энергии любого типа и далее без лишних потерь передаваться потребителю, где электрический сигнал должен быть на месте преобразован в готовый продукт, который будет использован потребителем. Сейчас на месте получают готовый продукт и с большими потерями гонят его к потребителю.

Как видим из предыдущих примеров это не правильный подход к разработке низкооборотных генераторов, ветряных установок и мини ГЭС. Для того чтобы грамотно поставить ветряную установку или мини ГЭС необходимо начать с тщательного обследования места установки, а далее сделать капитальный расчёт всех узлов и комплектующих, тогда и получится, то о чём вы думали.

В заключении можно сказать, что малая ветроэнергетика и малая гидроэнергетика во многом дискредитирована в глазах потребителей на фоне не добросовестных производителей и слабо разбирающихся в технике менеджеров. Многие производители обещают большие прибыли, которые могут исходить от альтернативной энергетики, но забывают сказать о тех проблемах, которые могут ожидать потребителей этих генерирующих установок.

Видеофильм демонстрирующий работу кассетно-модульного низкооборотного генератора МГБ-205-72-1.

В этом видеофильме в качестве нагрузки использована лампа накаливания мощностью 40 Ватт при напряжении 12 Вольт.

Кассетно-модульный низкооборотного генератор МГБ-205-72-1 был продемонстрирован на шестой международной выставке электротехнических изделий и новых технологий «Электро — 96» проходившей с 2 по 6 июля 1996 года в «Экспоцентре» Российской Федерации города Москвы.

Необходимо особо подчеркнуть, что после истечения определённого количества времени или длительной непрерывной работы магнитная система низкооборотного генератора, состоящая из постоянных магнитов, начинает ослабевать и крошиться. Если при вращении 45 об/мин кассетно-модульный низкооборотный генератор Белашова МГБ-205-72-1 в 1996 году показывал яркое горение лампы накаливания мощностью 60 Ватт при напряжении 12 Вольт, то в 2019 году он с трудом осиливает лампочку 40 Вт. Некоторые производители магнитов давали гарантии на выпускаемые ими постоянные магниты 20 лет, что практически подтверждает их обязательства.

Видеофильм демонстрирующий работу одного модуля низкооборотного генератора Белашова МГБ-300-84-2.

Видеофильм демонстрирующий работу одного модуля низкооборотного генератора Белашова МГБ-340-84-1.

В этом видеофильме в качестве нагрузки использована лампа накаливания мощностью 60 Ватт при напряжении 12 Вольт.

Видеофильм демонстрирующий зарядку аккумулятора от низкооборотного генератора Белашова МГБ-340-84.

В качестве нагрузки использован 12 Вольтовый аккумулятор. Низкооборотный генератор Белашова МГБ-340-84-1 при 30-40 об/мин даёт зарядный ток не менее одного Ампера.

Видеофильм о механизме образования магнита и магнитной системы из атомов магнитного материала.

Видеофильм посвящён механизму образования магнита и магнитной системы из атомов магнитного материала.

Видеофильм о первой в мире дисковой электрической машине Белашова МДЭМБ-01.

Первая в мире дисковая электрическая машина Белашова МДЭМБ-01 у которой одна или множество многовитковых обмоток дискового диэлектрического ротора, не меняя направление тока в проводниках, проходят сквозь один или множество постоянных подковообразных магнитов. Магниты полюсов системы возбуждения статора, которые расположены в одном ряду, могут иметь разное направление движения магнитных потоков. Дисковая диэлектрическая машина Белашова МДЭМБ-01 была показана на первом канале центрального телевидения в 1993 году.

То, что генератор на неодимовых магнитах, например ветрогенератор, является полезным, уже ни у кого не вызывает сомнений. Если даже все приборы в доме и не удастся обеспечить энергией таким способом, то все-таки при длительном использовании он покажет себя с выигрышной стороны. Изготовление прибора своими руками сделает эксплуатацию еще экономичнее и приятнее.

Характеристики неодимовых магнитов

Но давайте сначала выясним, что собой представляют магниты. Они появились не так давно. Приобрести в магазине магниты можно было с девяностых годов прошлого века. Изготовлены они из неодима, бора и железа. Основным элементом, конечно, является неодим. Это металл лантоноидной группы, с помощью которого магниты приобретают огромную силу сцепления. Если взять две штуки большого размера и притянуть друг к другу, то расцепить их будет почти невозможно.

В продаже в основном, конечно, встречаются миниатюрные виды. В любом сувенирном магазине можно найти шарики (или другую форму) из этого металла. Высокая цена неодимовых магнитов объясняется сложностью добычи сырья и технологии его производства. Если шарик диаметром 3-5 миллиметров обойдется всего в несколько рублей, то за магнитик диаметром от 20 миллиметров и выше придется выложить 500 рублей и более.

Неодимовые магниты получают в специальных печах, где процесс происходит без доступа кислорода, в вакууме или атмосфере с инертным газом. Самые распространенные — это магниты с аксиальным намагничиванием, в которых вектор поля направлен вдоль одной из плоскостей, где измеряется толщина.

Характеристики неодимовых магнитов очень ценны, но их легко можно испортить без возможности восстановления. Так, сильный удар способен лишить их всех свойств. Поэтому нужно стараться избегать падений. Также у разных видов имеется свой температурный предел, который варьируется от восьмидесяти до двухсот пятидесяти градусов. При температуре выше предельной магнит теряет свои свойства.

Правильное и аккуратное использование служит залогом сохранения качеств в течение тридцати лет и более. Естественное размагничивание составляет всего один процент в год.

Применение неодимовых магнитов

Их часто используют в опытах в области физики и электротехники. Но и на практике эти магниты нашли уже широкое применение, например, в промышленности. Нередко их можно найти и в составе сувенирной продукции.

Высокая степень сцепления делает их очень полезными при поиске предметов из металла, находящихся под землей. Поэтому многие поисковики используют оборудование с применением неодимовых магнитов, чтобы находить технику, оставшуюся с военных времен.

Если старые акустические колонки еле работают, то иногда стоит к ферритовым магнитам приложить неодимовые, и аппаратура снова отлично зазвучит.

Так и на двигателе или генераторе можно попробовать заменить старые магниты. Тогда есть шанс, что техника заработает намного лучше. Потребление при этом даже снизится.

Человечество уже давно ищет На неодимовых магнитах, как некоторые считают, технология вполне может обрести реальные очертания.

Вертикально ориентированный ветрогенератор в готовом виде

К ветрогенераторам, особенно в последние годы, снова возобновился интерес. Появились новые модели, более удобные и практичные.

Еще недавно главным образом использовались горизонтальные ветрогенераторы, имеющие три лопасти. А вертикальные виды не распространялись из-за сильной нагрузки на подшипники ветроколеса, вследствие чего возникало увеличенное трение, поглощающее энергию.

Но благодаря использованию принципов ветрогенератор на неодимовых магнитах стал применяться именно вертикально-ориентированный, с выраженным свободным инерционным вращением. В настоящее время он доказал свою более высокую эффективность по сравнению с горизонтальным.

Легкий старт достигается благодаря принципу магнитной левитации. А благодаря многополюсности, которая дает номинальное напряжение на малых оборотах, удается отказаться от редукторов полностью.

Некоторые приборы способны начать работу, когда скорость ветра составляет всего полтора сантиметра в секунду, а при достижении всего трех—четырех метров в секунду, она может уже равняться вырабатываемой мощности прибора.

Область применения

Таким образом, ветрогенератор, в зависимости от своей мощности, способен обеспечить энергией разные строения.

Городские квартиры.

Частные дома, дачи, магазины, мойки.

Детские сады, больницы, порты и другие городские учреждения.

Преимущества

Приборы приобретают в готовом виде или изготавливают самостоятельно. Купив ветрогенератор, его остается только установить. Все регулировки и центровки уже пройдены, проведены испытания при различных климатических условиях.

Неодимовые магниты, которые используются вместо редуктора и подшипников, позволяют достичь следующих результатов:

сокращается трение, и повышается срок эксплуатации всех деталей;

исчезает вибрация и шум прибора при работе;

себестоимость уменьшается;

экономится электроэнергия;

исчезает необходимость регулярно обслуживать прибор.

Ветрогенератор можно приобрести со встроенным инвертором, который заряжает батарею, а также с контроллером.

Наиболее распространенные модели

Генератор на неодимовых магнитах может быть изготовлен на одинарном или двойном креплении. Помимо основных неодимовых, в конструкции могут быть предусмотрены дополнительные ферритовые магниты. Высоту крыла делают разную, в основном от одного до трех метров.

Более мощные модели имеют двойное крепление. В них также устанавливаются дополнительные генераторы на ферритовых магнитах и имеется различная высота крыла и диаметр.

Самодельные конструкции

Учитывая то, что приобрести генератор на неодимовых магнитах, работающий от ветра, далеко не всем по карману, часто решаются на сооружение конструкции своими руками. Рассмотрим различные варианты устройств, которые без труда можно сделать самостоятельно.

Ветрогенератор своими руками

Имеющая вертикальную ось вращения, имеет обычно от трех до шести лопастей. В конструкцию входят статор, лопасти (неподвижные и вращающиеся) и ротор. Ветер влияет на лопасти, вход в турбину и выход из нее. В качестве опоры иногда используют автомобильные ступицы. Такой генератор на неодимовых магнитах является бесшумным, остается стабильным даже при сильном ветре. Ему не нужна высокая мачта. Движение начинается даже при очень слабом ветре.

Каким может быть устройство неподвижного генератора

Известно, что электродвижущая сила через провод генерируется посредством изменения магнитного поля. В сердечнике неподвижного генератора создается путем электронного управления, не механически. Генератор управляет потоком автоматически, действуя резонансно и потребляя очень малую мощность. Его колебания отклоняют в стороны магнитные потоки железных или ферритовых сердечников. Чем больше частота колебаний, тем сильнее мощность генератора. Запуск реализуется путем кратковременного импульса на генератор.

Как сделать вечный двигатель

На неодимовых магнитах в основном однотипны по принципу действия. Стандартным уже вариантом является аксиальный тип.

За его основу берется ступица из автомобиля с тормозными дисками. Такая база станет надежной и мощной.

При решении ее использовать ступицу следует полностью разобрать и проверить, достаточно ли там смазки, а при необходимости очистить ржавчину. Тогда готовый прибор будет приятно покрасить, и он приобретет «домашний», ухоженный вид.

В однофазном приборе полюсы должны иметь равное количество с количеством магнитов. В трехфазном должно соблюдаться соотношение двух к трем или четырех к трем. Магниты размещают с чередованием полюсов. Они должны быть точно расположены. Для этого можно начертить на бумаге шаблон, вырезать его и точно перенести на диск.

Чтобы полюсы не перепутать, маркером делают пометки. Для этого магниты подносят одной стороной: ту, что притягивает, обозначают знаком «+», а ту, что отталкивает, — «-». Магниты должны притягиваться, то есть те, что расположены друг напротив друга, должны иметь разные полюсы.

Обычно используется суперклей или подобный ему, а после наклейки заливают еще эпоксидной смолой для увеличения прочности, предварительно сделав «бордюрчики», чтобы она не вытекла.

Трех- или однофазный

Генератор на неодимовых магнитах обычно делают конструкция при нагрузке будет работать с вибрацией, так как не обеспечится постоянная отдача тока, из-за чего получится скачкообразная амплитуда.

Зато при трехфазной системе в любое время гарантируется постоянная мощность благодаря компенсации фаз. Поэтому ни вибрации не будет возникать, ни гудения. А эффективность работы станет на пятьдесят процентов выше, чем с одной фазой.

Намотка катушки и остальная сборка

Расчет генератора на неодимовых магнитах в основном делается на глаз. Но лучше, конечно, добиваться точности. Например, для тихоходного устройства, где зарядка аккумулятора начинала бы функционировать при 100—150 оборотах в минуту, потребуется от 1000 до 1200 витков. Общее количество делится на количество катушек. Столько потребуется витков в каждую из них. Катушки наматывают по возможности наиболее толстым проводом, так как при меньшем сопротивлении ток будет больше (при большом напряжении сопротивлением весь ток заберется).

Обычно используют круглые, но лучше мотать катушки вытянутой формы. Внутреннее отверстие должно равняться диаметру магнита или быть больше него. Кроме того, оптимальный магнит получится в виде прямоугольника, а не шайбы, так как у первых магнитное поле растянуто по длине, а у последних — сосредоточено в центре.

Толщину статора делают равной толщине магнитов. Для формы можно использовать фанеру. На ее дне и поверх катушек размещают стеклоткань для прочности. Катушки соединяют между собой, и каждую фазу выводят наружу для соединения затем треугольником или звездой.

Остается сделать мачту и надежное основание.

Конечно, это не вечный двигатель на неодимовых магнитах. Однако экономия при использовании ветрогенератора будет обеспечена.

Источник

Самодельный генератор для ветряка 12 неодимовых магнитов

Генератор на постоянных магнитах. Как сделать. Подробно.

Генератор на постоянных магнитах своими руками Low)

Авто генератор в качестве электродвигателя BLDC. Установка неодимовых магнитов на ротор.

Обзор моего ветрогениратора !!

Генератор на неодимовых магнитах 12-380 вольт своими руками!

Генератор для ветряка на неодимовых магнитах. Зарядка аккумулятора.

Обзор и тест автогенератора на неодимовых магнитах

Генератор на магнитах запускаем как двигатель

Генератор на постоянных магнитах своими руками. ч2

Главная »
Новое »
Автомобильный генератор на неодимовых магнитах своими руками

Источник

При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы . Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка.

Ветряной генератор для дома

Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца. Подогрев воды для хозяйственных нужд или отопления – это простейший вариант использования ветровой энергии без её аккумулирования и преобразования. Здесь вопрос больше заключается в том, достаточно ли мощности будет для отопления.

Перед тем как сделать генератор, сначала следует выяснить особенности ветров в регионе.

Большой ветрогенератор, для многих мест российского климата, мало подходит из-за частой смены интенсивности и направления воздушных потоков. При мощности выше 1 кВт он будет инерционным и не сможет в полной мере раскручиваться, когда меняется ветер. Инерция в плоскости вращения приводит к перегрузкам от бокового ветра, приводящим к его выходу из строя.

С появлением маломощных потребителей энергии имеет смысл применять небольшие самодельные ветрогенераторы не более чем на 12 вольт, чтобы освещать дачу светодиодными светильниками или заряжать телефонные аккумуляторы при отсутствии в доме электричества. Когда в этом нет необходимости, электрогенератор можно применять для нагрева воды.

Тип ветрогенератора

Для безветренной области подходит только парусный ветрогенератор. Чтобы электроснабжение было постоянным, понадобится аккумуляторная батарея не менее чем на 12В, зарядное устройство, инвертор, стабилизатор и выпрямитель.

Для слабоветренных районов можно самостоятельно изготовить вертикальный ветрогенератор, мощностью не более 2-3 кВт. Вариантов есть много и они почти не уступают промышленным образцам. Покупать целесообразно ветряки с парусным ротором. Надёжные модели мощностью от 1 до 100 киловатт выпускаются в Таганроге.

В ветреных регионах можно сделать генератор для дома своими руками вертикальный, если требуемая мощность составляет 0,5-1,5 киловатт. Лопасти можно изготовить из подручных средств, например, из бочки. Более производительные устройства целесообразно купить. Самыми дешёвыми являются «парусники». Вертикальный ветряк стоит дороже, но он надёжней работает при сильных ветрах.

Маломощный ветряк своими руками

В домашних условиях небольшой самодельный ветрогенератор изготовить несложно. Для начала работы в области создания альтернативных источников энергии и накопления в этом ценного опыта как собрать генератор, можно изготовить самостоятельно простое устройство, приспособив мотор от компьютера или принтера.

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Электрическая часть

Чтобы собрать электрогенератор, необходимы комплектующие:

небольшой мотор от старого принтера, дисковода или сканера;
8 диодов типа 1N4007 для двух выпрямительных мостов;
конденсатор ёмкостью 1000 мкф;
труба ПВХ и пластиковые детали;
алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-250 0 С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

Механическая часть

Лопасти делают из пластиковой трубы. На ней рисуют заготовки шириной 10 см и длиной 50 см, а затем вырезают. Изготавливается втулка на вал двигателя с фланцем, к которому винтами крепятся лопасти. Их количество может быть от двух до четырёх. Пластик долго не прослужит, но на первое время его хватит. Сейчас появились достаточно износостойкие материалы, например, карбон и полипропилен. Затем можно изготовить более прочные лопасти из алюминиевого сплава.

Балансировку лопастей производят путём отрезания лишних частей на концах, а угол наклона создают путём их нагрева с изгибом.

Генератор крепится болтами к куску пластиковой трубы с приваренной к нему вертикальной осью. На трубу также соосно устанавливается флюгер из алюминиевого сплава. Ось вставляется в вертикальную трубу мачты. Между ними устанавливается упорный подшипник. Вся конструкция может свободно вращаться в горизонтальной плоскости.

Электрическую плату можно разместить на вращающейся части, а напряжение потребителю передавать через два токосъёмных кольца со щётками. Если плату с выпрямителем установить отдельно, тогда количество колец будет равно шести, сколько выводов имеет шаговый мотор.

Ветряк крепят на высоте 5-8 м.

Если устройство будет эффективно вырабатывать энергию, его можно усовершенствовать, сделав вертикально-осевым, например, из бочки. Конструкция меньше подвержена боковым перегрузкам, чем горизонтальная. На рисунке ниже изображён ротор с лопастями из фрагментов бочки, установлен на оси внутри рамы и на него не действует опрокидывающее усилие.

Ветряк с вертикальной осью и ротором из бочки

Профилированная поверхность бочки создаёт дополнительную жёсткость, за счёт чего можно применять жесть меньшей толщины.

Ветрогенератор мощностью более 1 киловатта

Устройство должно приносить ощутимую пользу и выдавать напряжение 220 В, чтобы можно было включить некоторые электроприборы. Для этого оно должно самостоятельно запускаться и вырабатывать электроэнергию в широком диапазоне.

Чтобы сделать ветрогенератор своими руками , прежде следует определить конструкцию. Она зависит от того, какая сила ветра. Если она слабая, то единственным вариантом может быть парусный вариант ротора. Больше 2-3 киловатт энергии здесь не получить. Кроме того, для него понадобятся редуктор и мощный аккумулятор с зарядным устройством.

Цена всего оборудования высокая, поэтому следует выяснить, будет ли это выгодно для дома.

В районах с сильными ветрами, самодельным ветрогенератором можно получить 1,5-5 киловатт мощности. Тогда его можно подключать в домашнюю сеть на 220В. Аппарат с большей мощностью самостоятельно сделать сложно.

Электрогенератор из двигателя постоянного тока

В качестве генератора можно использовать малооборотный мотор, генерирующий электрический ток при 400-500 об/мин: PIK8-6/2,5 36V 0,3Nm 1600min-1. Длина корпуса 143 мм, диаметр – 80 мм, диаметр вала – 12 мм.

Как выглядит двигатель постоянного тока

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом – это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе. Используя ветряк как источник постоянного тока для зарядки АКБ, за 1-2 недели можно накопить электроэнергии для отопления помещений на такой промежуток времени, и таким образом, создать себе достаточный комфорт.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Типы роторов

Конструкции роторов отличаются разнообразием. Распространённые варианты изображены на рисунке ниже, где указаны значения коэффициента использования энергии ветра (КИЭВ).

Виды и конструкции роторов ветряков

Для вращения ветряки делают с вертикальной или горизонтальной осью. Вертикальный вариант обладает преимуществом в удобстве обслуживания, когда основные узлы расположены внизу. Опорный подшипник выполнен самоустанавливающимся и долго служит.

Две лопасти ротора «Савониуса» создают рывки, что не очень удобно. По этой причине его делают из двух пар лопастей, разнесённых на 2 уровня с поворотом одной относительно другой на 90 0 . В качестве заготовок можно использовать бочки, вёдра, кастрюли.

Ротор «Дарье», лопасти которого делают из упругой ленты, отличается простотой изготовления. Для облегчения раскрутки их количество должно быть нечётным. Движение происходит рывками, из-за чего механическая часть быстро разбивается. Кроме того, лента при вращении вибрирует, издавая рёв. Для постоянного применения подобная конструкция не очень подходит, хотя лопасти иногда делают из звукопоглощающих материалов.
В ортогональном роторе крылья выполняются профилированными. Оптимальное количество лопастей равно трём. Устройство быстроходное, но его необходимо раскручивать при пуске.

Геликоидный ротор имеет высокий КПД за счёт сложной кривизны лопастей, снижающей потери. Его применяют реже других ветряков из-за высокой стоимости.

Горизонтальный лопастный ротор исполнения является наиболее эффективным. Но он требует наличия стабильного среднего ветра, а также для него необходима ураганная защита. Лопасти можно изготовить из пропилена, когда их диаметр меньше 1 м.

Если вырезать лопасти из толстостенной пластиковой трубы или бочки, достичь мощности выше 200 Вт не удастся. Профиль в виде сегмента для сжимаемой газообразной среды не подходит. Здесь нужен сложный профиль.

Диаметр ротора зависит от того, какую мощность требуется получить, а также от количества лопастей. Двухлопастнику на 10 Вт нужен ротор диаметром 1,16 м, а на 100 Вт – 6,34 м. Для четырёх-, и шестилопастника диаметр составит соответственно 4,5 м и 3,68 м.

Если насадить ротор непосредственно на вал генератора, его подшипник долго не протянет, поскольку нагрузка на все лопасти неравномерная. Опорный подшипник для вала ветряка должен быть самоустанавливающимся, с двумя или тремя ярусами. Тогда для вала ротора будут не страшны изгибы и смещения в процессе вращения.

Большую роль в работе ветряка играет токосъёмник, который требуется регулярно обслуживать: смазывать, чистить, регулировать. Возможность его профилактики должна быть предусмотрена, хотя это сложно сделать.

Безопасность

Ветряки, мощность которых превышает 100 Вт, являются шумными устройствами. Во дворе частного дома можно установить промышленный ветродвигатель, если он сертифицирован. Его высота должна быть выше ближайших домов. На крыше нельзя устанавливать даже маломощный ветряк. Механические колебания от его работы могут создать резонанс и привести к разрушению строения.

Высокие скорости вращения ветрогенератора требуют качественного изготовления. Иначе, при разрушении устройства существует опасность, что его детали могут отлететь на большие расстояния и нанести травму человеку или домашним животным. Особенно это следует учитывать при изготовлении ветряка своими руками из подручных материалов.

Видео. Ветрогенератор своими руками.

Применение ветрогенераторов целесообразно не во всех регионах, поскольку зависит от климатических особенностей. Кроме того, изготавливать их своими руками не имеет смысла без определённого опыта и знаний. Для начала можно взяться за создание простой конструкции мощностью несколько ватт и напряжением до 12 вольт с помощью, которой можно зарядить телефон или зажечь энергосберегающую лампу. Применение неодимовых магнитов в генераторе позволяет значительно увеличить его мощность.

Мощные ветровые установки, берущие на себя значительную часть электроснабжения дома, лучше приобретать промышленные, на создание напряжения 220В, тщательно взвесив при этом все за и против. Если совместить их с другими видами альтернативных источников энергии, электричества может хватить на все хозяйственные нужды, включая систему отопления дома.

Человечество на протяжении всего времени его развития делало, как незначительные, так и колоссальные, буквально меняющие когнитивную и объективную реальность и представления открытия, основанные на самых широких спектрах существующих законов на планете Земля. Все они так или иначе обуславливались определёнными факторами и были плодами нужд и необходимости что-либо улучшить, создать, изменить, подстроить под себя. Исходя из этого, на сегодняшний день буквально пришли к тому, что появляются строго индивидуальные нужды в использовании уже современных и эффективных приборов и механизмов, позволяющих извлекать максимум из всего, что окружает. Речь пойдет о таком устройстве, как ветроустановка (в народе – ветродуйка, ветродуй), а также о том, как же всё-таки сделать его своими собственными руками, затратив минимум энергии и средств, и получив максимальный результат.

Что такое ветровой генератор

Отличным примером для преставления ветрогенератора и его действия может стать известная компьютерная игра Майнкрафт, где ветрогенераторы раскрыты во всех их качествах. Устроен средний мини-генератор определенным образом.

Все ветрогенераторы в своей сущности дифференцируются на следующие основные виды:

Одни из самых распространённых – роторные (вертикальные) ветрогенераторы, действующие на основе вертикального осевого вращения, осуществляемого с помощью ротора и лопастей.
Крыльчатые ветрогенераторы – горизонтальный механизм осевого вращения, осуществляемых с помощью так называемого колеса и имеющей в своей системе, как правило, пропеллер.
Реже также можно наткнуться на барабанные ветрогенераторы, являющиеся, по своей сути, подвидом роторных и действующих на тех же принципах, но в горизонтальной плоскости.

Конечно, первые картинки, что приходят на ум при возникновении образа ветрогенератора – это вращающиеся лопасти, винт, хвост, турбина или, как её ещё называют, ветротурбина, так называемый ротор.

Ключевое звено всей деятельности – генератор, мачта, аккумуляторы, инвертор, подключённый к электросети, мультипликатор (редуктор, при необходимости) и флюгер.

Как сделать ветряк своими руками

Вертикальные ветрогенераторы являются наиболее эффективными и простыми в изготовлении и эксплуатации, что обуславливает их достаточную распространённость, будь то спиральный или прямой механизм.

Большое значение имеет, как цель создания ветрогенератора, так и местность, на которой он будет установлен, от чего и следует отталкиваться при планировке.

Существуют основные моменты, требующие обязательного внимания, при создании ветрогенератора. Первое, что следует определить, – конечно же двигатель всего прогресса, сердце всей системы – генератор, который можно как приобрести, так и сделать самому, что, в сущности, требует определённой сноровки и умений, однако, при должном желании, можно справиться и новичку. В зависимости от поставленной цели, хотите серьёзный аппарат на 10кВт, 5кВт (5kW) или менее мощный на 12V, или более маленький и простой ветродвиатель велосипедного образца, используемый, как электрическая установка на балконе квартиры.

Ветровик может быть оснащён практически любым генератором:

Будь то многим известный сельский тракторный генератор;
Деталь из старого компьютера или ЭВМ;
А может быть это малошумный автомобильный мотор;
Элемент двигателя стиральной машины, имеет значение лишь его работоспособность.

Далее определяемся с лопастями – теми самыми крутящимися объектами, напоминающими лопасти мельницы. Лопасти можно изготовить из также большого количества материалов, наиболее перспективными и распространёнными из которых являются, например, фанеры, пластика, иногда жести (краёв бочки, например), ПВХ материала и так далее. При изготовлении, следует учитывать все существенные факторы – как влияние центробежной силы, так и размеры лопастей, поток ветра на местности и другие. Наиболее рационально создавать крыльчатого характера, в силу повышения эффективности, путём влияния на распределение ветрового потока.

Следующий шаг – изготовление прибора для определения скорости и направления ветра – флюгера. Представляет собой что-то вроде металлического флажка, изменяющего своё положение в соответствии с потоками ветра. В роль флюгера может подойти практически любой сравнительно прочный, но лёгкий слой металла.

Мачта – в её роли может использоваться также широкий спектр подручных средств, например, прочная водопроводная труба. Самодельный ветряной аппарат (самоделки) вполне реально изготовить самому, как уже было описано, из максимально доступных средств, при чём сила ветряка зависит от используемых материалов и продуманности использования в конкретных условиях. Самый простой представитель таких устройств вполне способен создавать электричества на освещение помещения, зарядки устройств, а при должном желании, даже для обеспечения базовых нужд сравнительно небольшого загородного домика.

Подбор генератора для ветряка

Генератор – важнейший элемент всей установки, без которого невозможно создание ни единого вольта электроэнергии. Изготовить низкооборотный генератор самостоятельно из подручных средств вполне реально, но следует подбирать все элементы под конкретные цели, ведь если речь идёт о мощной установке, то здесь необходимы достаточно серьёзные детали.

Генератор включает в себя:

Ротор – подвижный элемент в механизме, выполняющий оборотную функцию, а также на котором размещён прибор, получающий энергию от источника (тела).
Статор – тесно взаимосвязанный элемент с ротором, являющийся неподвижным, собирающийся, если речь идёт об генераторе, из металлических листов, присоединённых друг к другу, и на котором размещается индуктор (металлическая обмотка).
Неодимовые магниты, выполняющие индукционную функцию.

При этом, для выполнения функции генератора, в зависимости от цели, можно использовать практически любой работоспособный механизм, будь то остатки тракторного двигателя или же электромотор от принтера или стартера вентилятора.

Важно, как подбирается медная электро проволока.

Если речь идёт об изготовлении генератора с нуля, то здесь необходимы элементы. Ступица – средняя часть колеса, металлическое основание для будущего моторчика. Неодимовые магниты в определённом количестве и размерах. Необходимы металлические диски, на которые будут крепиться магниты, полиэфирная смола или иной способный закрепить и склеить магнитный слой, плотный слой бумаги, фанера.

Изготовление ветрогенераторов своими руками на 220В

Изготовить ветрогенератор мощностью 220 вольт вполне реально самому, и даже это далеко не предел возможностей, при должном желании и наличии необходимых материалов.

Отличительными чертами генераторов со сравнительно значимой мощностью до мелких с небольшой мощностью являются:

Конечно, более мощная электростанция требует более надежных, прочных деталей и элементов, а также более сильный ветер.
Также при создании и содержании ветрогенераторов с мощностью, достаточной для содержания хотя бы одного крупного электробытового прибора, обязательным элементом является аккумулятор, используемый для запасания на нём лишней энергии.
Нужно учитывать, что для большего количества энергии, требуется более серьёзная система контроля, что обуславливает встраивание блока управления, включающие в свою систему стабилизаторы напряжения, в такие ветряки.
Для более серьёзных и некомпактных систем требуется соответствующая стабильная установка.

Из последнего вытекает потребность в фундаменте, хотя бы в виде небольших подготовленных и залитых лунок для того, чтобы установить в них макет.Также аксиальные генераторы лишены свойства залипания, или, что называется, отправной точки, в силу чего даже малейший ветер способен сдвинуть с места лопасти такого прибора.

В остальном ветрогнераторы на 220 В (в том числе их изготовление) практически не отличаются от иных представителей и подчиняются общим правилам, изложенным выше.

Наиболее распространён ветровой генератор, основа которого – аксиальная система ветроустановок, основанная на использовании в ней неодимовых магнитов, завоевавших своё высокое место на рынке в силу качества, стойкости и доступности.

Этапы строительства ветряков для дома своими руками

Если говорить о загородном участке дачи или усадьбе, но следует понимать, что чем больше потребность, тем больше стоимость. Особенно, если иметь в виду цели отопления или постоянного содержания всех домашних приборов, трудоёмкость и содержание такого устройства, пусть даже он и является одним из самых выгодных.

Ветродвигатель, как уже освещалось выше, вполне может выполнять функцию основного источника электроэнергии даже для целого дома.

Если сравнивать с близкими аналогами, например, солнечный источник во многом уступает ветрякам, ведь солнце бывает не ежедневно, а электрогенератор и подавно не чета ветрогенератору в экономической и экологической составляющей.

Основные компоненты ветрогенератора для дома (к
онечно же, говоря о ветрогенераторе для дома, следует понимать, что необходимы все базовые элементы

Статор, ротор, индуктор, являющиеся основными составными элементами генератора;
Аккумуляторы для накопления энергии;
Ветроуловитель, если речь идёт об маловетреной местности.

Помимо того, при изготовлении также можно использовать принципы изобретений ВСУ Склярова, Бирюкова или Третьякова, что существенно повысит рационализм и выгоду использования системы и, для комфорта, уменьшит шумовые эффекты.

Инструкция: как сделать ветрогенератор своими руками

Процесс изготовления ветрогенератора является творческим и то, как он будет устроен, зависит только от мастера. Нет универсальной инструкции, так как каждая конструкция – совокупность различных деталей и других факторов каждого частного случая.

Делается всё с помощью базовых инструментов – шуруповерта, молотка, болгарки и иных подобных.

Первым, что нужно сделать при изготовлении ветрогенератора – это определиться с целью и сделать базовые расчёты, чертежи, определить место и так далее. Далее следует собрать и закрепить лопасти, хвост к аккумулятору (подключить к генератору).

Основная и наиболее оптимальная, апробированная и подробная инструкция по изготовлению ветрогенератора своими руками:

Изготовить генератор из заранее приготовленных деталей – 2 подготовленных металлических блина с неодимовыми магнитами скрепляются друг на против друга, между которыми вставляется статор с уже имеющейся на ней медной обмоткой.
На мачте (трубе) устанавливается опора (кронштейн), а над ним – ступица.
Далее на ступицу следует установить генератор, после чего статор нужно соединить с опорой.
На другую часть устанавливается ветротурбина.

Забетонировать и построить основание конструкции, чтобы стабилизировать её при сильном ветре, рассчитав основные параметры, ведь для значительной установки шагового расстояния может быть недостаточно.

Преимущества самодельного ветрогенератора

В заключение, следует отметить, что самодельный ветряной генератор – отличный, современный и с каждым днём всё более доступный источник энергии, распространяющийся с невероятной скоростью. Основные преимущества ветрогенератора, чего не могут присвоить электрогенераторы на основе бензогенератора – высокая экономичность, доступность, эффективность, простота монтажа и эксплуатации, современность, большинство – малошумные, экологичные.

Ветрогенераторы на сегодняшний день являются перспективным и всё более эффективным и набирающим обороты средством получения электроэнергии, при этом являющимися сравнительном экономичными и вполне доступными, даже для того, чтобы сделать такой прибор своими руками.

Ветрогенератор своими руками: 4 кВт (видео)

Ветрогенераторы-самоделки – отличный способ узнать что-то новое, попробовать в новом деле, а также сделать доступный и простой способ обеспечить домик электроэнергией в простейших домашних условиях.

Читайте в статье

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

Контролеры стали чаще ходить по домам и проводить внеплановые проверки.
На счётчики стали приклеивать особые стикеры, под воздействием которых стали темнеть магнитные поля. Соответственно, вычислить такого нарушителя не составляло проблемы.
Стали выпускаться новые счётчики, которые не имели восприимчивости к магнитному полю. Вместо стандартных моделей появились электронные узлы.

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Корпус оснащен лопастями, приводящими в движение роторы. Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

лампы и люстры;
отопительное оборудование;
бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей. Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Какой выбрать ветрогенератор для частного дома

Ветрогенератор (ветряк) — это устройство, преобразующее кинетическую энергию ветра в механическую с последующим переводом в электричество. Производство ветрогенераторов в России за последние годы значительно выросло вместе интересом потребителей. Сегодня на рынке представлены импортные и российские ветрогенераторы мощностью от 0,1 до 70 кВт. Купить ветрогенераторы для дома можно в перечисленных ниже компаниях, продукция которых наиболее популярна у потребителей:

ООО «Ветро Свет» (Санкт-Петербург), мощность ветряков 0,25–1,5 кВт;
ООО «СКБ Искра» (Москва), мощность 0,5 кВт;
OOO «ГРЦ-Вертикаль» (Челябинская обл., Миасс), мощность 1,5–30 кВт;
ООО «Сапсан-Энергия» (Московская обл.), мощность 0,5–5 кВт;
ЗАО «Ветроэнергетическая компания» (Санкт-Петербург), мощность 5 и 30 кВт;
ЛМВ «Ветроэнергетика» (Хабаровск), мощность 0,1–10 кВт.

Различают бытовые и промышленные ветрогенераторы:

Бытовые ветрогенераторы ‑ ветряки небольшой мощности, достаточной для обеспечения энергией частного дома. Для их работы нужна постоянная скорость ветра от 4 м/сек, а последние разработки оборудования позволяют вырабатывать электроэнергию и на слабых ветрах.
Промышленные ветрогенераторы имеют мощность в несколько мВт. Такие установки работают на крайнем севере в районах с постоянными сильными ветрами.

Необходимые условия для эксплуатации вертогенератора:

среднегодовая скорость ветра не менее 4 м/сек;
свободное место для установки ветряка (лучше на возвышенности);
официально согласовывать установку с местной администрацией не потребуется — следует просто поставить ее в известность;
согласие соседей на установку — шум, создаваемый ветряком, может вызвать недовольство живущих рядом людей;
кроме самой установки, понадобится масса дополнительного оборудованная: аккумуляторы, инвенторная установка, система управления, мачта.

Как сделать ветряк своими руками

Большое значение имеет, как цель создания ветрогенератора, так и местность, на которой он будет установлен, от чего и следует отталкиваться при планировке.

Ветровик может быть оснащён практически любым генератором:

Будь то многим известный сельский тракторный генератор;
Деталь из старого компьютера или ЭВМ;
А может быть это малошумный автомобильный мотор;
Элемент двигателя стиральной машины, имеет значение лишь его работоспособность.

Следующий шаг – изготовление прибора для определения скорости и направления ветра – флюгера. Представляет собой что-то вроде металлического флажка, изменяющего своё положение в соответствии с потоками ветра. В роль флюгера может подойти практически любой сравнительно прочный, но лёгкий слой металла.

Мощные модели

Самостоятельное изготовление мощных моделей ветрогенераторов
требует больших усилий и теоретической подготовки. Прежде всего, требуется создание мощного генератора, требующего расчетов, правильной сборки, использования качественных материалов. Кроме того, надо сделать ротор, действующий при слабых ветрах, но способный создавать достаточное усилие для генератора. Также потребуются соответствующие устройства обработки электротока, каркас, мачта и прочие элементы конструкции и электроники.

Ветрогенератор мощностью более 1 киловатта

Ветряки подобной мощности имеются в продаже. Покупка установки позволяет получить готовое устройство с заранее известными параметрами, изготовленное из соответствующих материалов. Цены на такое оборудование начинаются от 30000 руб, что доступно не каждому пользователю.

Кроме того, потребуется сопутствующая электроника, аккумуляторы и прочая аппаратура, что увеличит расходы примерно вдвое. Дороговизна установок является основной причиной распространения моделей ветряков, сделанных своими руками.

Вертикальный ветряк своими руками (5 квт)

Существует несколько вариантов изготовления устройство такой мощности:

роторная конструкция
цепочка парусных крыльчаток, установленных последовательно
использование аксиального генератора на неодимовых магнитах

Выбор наиболее удобного варианта зависит от степени подготовки и технической базы пользователя. Рекомендуются вертикальные конструкции, независимые от направления ветра и не нуждающиеся в установке на высокие мачты.

Наиболее удачно отвечают требованиям карусельные многолопастные конструкции на основе ротора Савониуса. Существуют и промышленные установки такого класса, приобретение которых ускорит решение вопроса и позволит получить профессионально изготовленный комплекс с гарантированными параметрами.

Вертикалки

Ветряки с вертикальной осью вращения
являются наиболее подходящей для самостоятельного изготовления группой устройств. Они имеют простую, понятную конструкцию. Не нуждаются в большом количестве узлов вращения, нетребовательны к направлению ветра. Возможности этой группы породили большое количество вариантов конструкции, некоторые из которых следует рассмотреть подробнее.

ВС

Ветрогенератор Савониуса — одна из наиболее старых разработок, увидевших свет в 20-х годах прошлого столетия. Устройство состоит из двух лопастей достаточно большой площади, изогнутых в продольном направлении. В поперечном сечении они напоминают латинскую букву S. При этом, они слегка сдвинуты друг к другу, несколько перекрывая рабочие стороны.

При воздействии потока ветра одна из лопастей получает усилие на рабочую часть, а вторая — на обратную сторону. Форма лопасти способствует рассечению потока, часть которого уходит в сторону, а другая часть соскальзывает на рабочую поверхность второй лопасти, увеличивая вращающий момент.

Мнение эксперта
Эксперт Energo.House Фомин О. А.
Горный инженер, строитель.

На основе конструкции Савониуса разработано множество моделей ветряков с увеличенным количеством лопастей, большей эффективностью и чувствительностью к слабым ветрам.

Дарье

Конструкция Дарье была предложена почти одновременно с ротором Савониуса. Ее основа — лопасти, имеющие форму крыла самолета и расположенные вертикально по касательной к окружности вращения. Требуется нечетное число лопастей, иначе возникнет чрезмерно высокое уравновешивающее усилие. Подъемная сила лопастей способствует возникновению высокой скорости вращения, превышающей этот показатель в 3-4 раза по сравнению с ротором Савониуса.

Математического описания работы устройства до сих пор не имеется, но разработки, выполненные на основе конструкции, существуют и постоянно пополняются. Существует большое количество моделей частных ветрогенераторов с мощностью, достаточной для обеспечения небольшого дома.

Ортогонал

Ортогональные конструкции являются наиболее эффективными из всех базовых моделей вертикальных ветряков. Они обладают высокими скоростями, чувствительностью, производительностью. Конструкция состоит из нескольких лопастей (обычно три и больше), расположенных на некотором расстоянии от оси параллельно ей. Рассмотренный выше ротор Дарье — один из представителей ортогональных устройств. К недостаткам можно отнести высокие нагрузки на узел вращения, способствующие быстрому выходу из строя движущихся деталей.

Геликоид

Геликоидные конструкции созданы на основе базовой модели ортогонального типа, но со значительными изменениями геометрии лопастей. Они изогнуты по окружности вращения, получив форму, приближенную к спиральной. В результате достигается значительная стабилизация вращения, снижается износ движущихся элементов, конструкция в целом приобретает долговечность, прочность и надежность.

Более плавный режим вращения обеспечивает равномерную выработку электрического тока
, что позволяет использовать устройства для прямого питания некоторых потребителей (осветительных устройств, насосов и т.д.). Для самостоятельного изготовления конструкция представляет достаточно трудную задачу из-за сложной геометрической формы лопастей.

Бочка-загребушка

Это — «народное» название многолопастного карусельного (вертикального) ветрогенератора. Устройство имеет хороший баланс, эффективно захватывает поток ветра, низкий уровень шума. Для желающих попробовать силы в изготовлении ветряк своими руками этот вариант конструкции рекомендуется как один из базовых типов конструкции. Лопасти делаются из листовой оцинкованной стали, разрезанных вдоль бочек или иного подручного материала.

Каркас — сваривается из металлического профиля — уголка, трубы и т.п. Особенность устройства в его неуязвимости для сильных порывов ветра — вокруг крыльчатки при усилении потока образуется вихревой кокон, препятствующий проникновению ветра внутрь крыльчатки. Поток просто обтекает устройство, как трубу.

Ветрогенератор Ленца

Особенность конструкции Ленца состоит в использовании вместо подшипников сильных неодимовых магнитов. Они удерживают узел вращения в «подвешенном» состоянии, что обеспечивает легкость вращения. Отсутствие трения способствует высокой долговечности оборудования. Показатели весьма впечатляющие — старт вращения происходит при скорости ветра от 0,17 м/с, а на номинальную производительность ветряк выходит уже при 3,4 м/с.

Финальная сборка

Раму генератора сваривают из профильной трубы. Хвост изготавливают из оцинкованной жести. Поворотная ось представляет собой трубку с двумя подшипниками. Генератор крепят к мачте таким образом, чтобы расстояние от лопасти до мачты было не менее 25 см. В целях безопасности для финальной сборки и монтажа мачты стоит выбрать безветренный день. Лопасти под действием сильного ветра могут изогнуться и разбиться о мачту.

Чтобы использовать аккумуляторы для питания техники, которая работает от сети 220 В, потребуется установить инвертор преобразования напряжения. Ёмкость батареи подбирается индивидуально к ветрогенератору. Этот показатель зависит от скорости ветра на местности, мощности подключаемой техники и частоты пользования ею.

Устройство ветрогенератора

Чтобы батарея не вышла из строя от чрезмерной зарядки, понадобится контроллер напряжения. Его можно изготовить самостоятельно, если обладаете достаточными знаниями в электронике, или купить готовый. В продаже имеется множество контролеров для механизмов получения альтернативной энергии.

Совет. Чтобы лопастник не сломался при сильном ветре, устанавливают простое устройство – защитный флюгер.

Как сделать ветрогенератор из автомобильного генератора

Самый простой вариант — использовать в качестве генератора ветряка автомобильный генератор. Автогенераторы недорого стоят, отлично ремонтируются, на рынке большой выбор. По стоимости они составляют примерно $20 за 1 кВт. Они выдают стабильное напряжение с определенных оборотов и стыкуются с аккумуляторами 12 вольт.

Недостатки:

требуют высоких оборотов ‑ от 1,5-2,0 тыс. и выше в минуту;
уступают в надежности заводским генераторам для ветряков;
имеют относительно небольшой ресурс (до 4000 часов работы), что компенсируется низкой стоимостью.

Для сборки ветрогенератора своими руками из автомобильного генератора мощностью 1,5 кВт понадобится:

автомобильный генератор на 12 в;
соответствующая по напряжению аккумуляторная батарея;
преобразователь с 12 на 220в, мощность 1,3 кВт;
небольшая бочка (ведро) из алюминия или стали;
зарядное реле и автомобильная контрольная лампа;
защищенный от влаги выключатель, 12в;
прибор контроля напряжения (старый вольтметр);
медный провод от 2 мм сечением;
крепеж (болты, шайбы, гайки, хомуты).

Из ручного инструмента понадобятся: ножницы по металлу, болгарка, рулетка измерительная, карандаш, отвертки, гаечные ключи в наборе, пассатижи, электродрель со сверлами.

Несколько принципиальных моментов в изготовлении ветрогенератора:

Максимальной эффективности можно добиться, переделав автомобильный генератор под постоянные магниты. Для этого обмотку возбуждения нужно заменить на несколько ферритовых магнитов.
Выточив немагнитный ротор из титана или другого немагнитного материала, можно избежать намагничивания ротора.
Чтобы повысить генерацию тока на малых оборотах, нужно перемотать статор, увеличив количество витков в 5 раз и уменьшив диаметр провода.
Установка на ротор неодимовых магнитов увеличит мощность генератора на малых оборотах. Четное количество магнитов крепится на стальной бандаж, который нужно прикрепить к основанию внутренней части генератора. При установке магнитов для повышения мощности нужно чередовать полярность.
Для изготовления лопастей подойдет дюралевая труба, крепеж делается из стали. Лопасти обязательно нужно балансировать, а также максимально облегчить конструкцию, удалив лишнее болгаркой и наждаком.

В сети достаточно материалов с подробным описанием работ, поэтому нет необходимости повторяться

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

Доскональные знания электрика;
Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

Провода подходящего сечения;
Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

Автомобильный генератор;
Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Статья по теме:

Стабилизатор напряжения 220В для дома: какой выбрать.
В статье мы подробно рассмотрим для чего нужно это оборудование, виды, схемы подключения, средние цены и технические характеристики, как сделать самостоятельно.

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

Оба варианта недолговечны, требуют ежегодного ремонта или замены;
Вырабатываемой мощности не хватит на полноценное энергоснабжение;
Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

При сборке горизонтального или вертикального ветрогенератора своими руками, соблюдайте жесткость всей конструкции, от лопастей до контролирующих растяжек. Ненадежные узлы конструкции могут привести к аварии.

Один из многочисленных аварийных случаев

Видео: ветрогенератор 24В 2500Ватт своими руками

Как рассчитать и подобрать ветрогенератор

Ветер это не природный газ, качаемый по трубам и не электроэнергия, бесперебойно поступающая по проводам в наш дом. Он капризен и непостоянен. Сегодня ураган срывает крыши и ломает деревья, а завтра сменяется полным штилем.

Поэтому перед покупкой или самостоятельным изготовлением ветряка нужно оценить потенциал воздушной энергии в своем районе.
Для этого следует определить среднегодовую силу ветра. Эту величину можно узнать в интернете по соответствующему запросу.

Получив вот такую таблицу, находим район своего проживания и смотрим на интенсивность его окраски, сравнивая ее с оценочной шкалой. Если среднегодовая скорость ветра получится меньше 4,0 метров в секунду, то ветряк ставить нет смысла. Он не даст нужного количества энергии.

Если сила ветра достаточна для установки ветряной электростанции, то можно переходить к следующему шагу: подбору мощности генератора.

Если речь идет об автономном энергоснабжении дома, то в расчет берут среднестатистическое потребление электроэнергии 1 семьей. Оно находится в диапазоне от 100 до 300 кВт*ч в месяц. В регионах с низким годовым ветропотенциалом (5-8 м/сек) такое количество электричества способен сгенерировать ветряк мощностью 2-3 кВт.

При этом следует учитывать, что зимой средняя скорость ветра выше
, поэтому выработка энергии в этот период будет больше, чем летом.

Делаем генератор для ветряка

Для того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород.
Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Его максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Ветрогенератор своими руками из шагового двигателя

Устройство из шагового двигателя даже при небольшой скорости вращения вырабатывает около 3 Вт. Напряжение может подниматься выше 12 В, а это позволяет заряжать небольшой аккумулятор. В качестве генератора можно вставить шаговый двигатель от принтера. В генераторном режиме у шагового двигателя вырабатывается переменный ток, а его без труда преобразовать в постоянный, используя несколько диодных мостов и конденсаторы. Схему, вы можете легко собрать своими руками. Стабилизатор устанавливают за мостами в следствии получим постоянное выходное напряжение. Чтобы контролировать зрительно напряжение, можно установить светодиод. С целью уменьшения потери 220В, для его выпрямления, применяются диоды Шоттки.

Лопасти будут из трубы ПВХ. Заготовку рисуют на трубе, а затем вырезают отрезным диском. Размах винта должен составлять около 50 см, а ширина лопастей — 10 см. Вам необходимо выточить втулку с фланцем под размер вала ШД. Она насаживается на вал двигателя и крепится с помощью винтов, непосредственно к фланцам будут крепиться пластиковые “винты”. Необходимо также провести балансировку – от концов лопастей отрезаются кусочки пластика, угол наклона изменить посредством нагрева и изгиба. Сам генератор вставляют в кусок трубы, к которому его тоже прикрепили болтами. Что касается электрической платы, то её лучше разместить внизу, а к ней вывести питание от генератора. С шагового двигателя выходят до 6 проводов, которые соответствуют двум катушкам. Для них необходимы токосъемные кольца для передачи электроэнергии от подвижной части. Соединив все детали между собой переходим к тестированию конструкции, которая будет начинать обороты при 1 м/ с.

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

автомобильный генератор на 12 V;
гелиевый или кислотный аккумулятор на 12 V;
полугерметичный выключатель разновидности «кнопка» на 12 V;
преобразователь 700 W – 1500 W и 12V – 220V;
ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
автомобильный вольтметр (можно любой);
болты с гайками и шайбами;
провода сечением 4 квадратных мм и 2,5 квадратных мм;
два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

экономична;
элементы легко можно поменять на новые или отремонтировать;
особые условия для функционирования не нужны;
надежная в эксплуатации;
обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Ветряк своими руками. Забава или реальная экономия

Скажем сразу, что сделать ветрогенератор своими руками полноценным и эффективным непросто. Грамотный расчет ветрового колеса, передаточного механизма, подбор подходящего по мощности и оборотам генератора – отдельная тема. Мы дадим лишь краткие рекомендации по основным этапам данного процесса.

Генератор

Автомобильные генераторы и электродвигатели от стиральных машин с прямым приводом для этой цели не подходят. Они способны генерировать энергию от ветрового колеса, но она будет незначительной. Автогенераторам для эффективной работы нужны очень высокие обороты, которые не может развить ветряк.

В моторах для стиралок другая проблема. Там стоят ферритовые магниты, а для ветрогенератора нужны более производительные – ниодимовые. Процесс их самостоятельного монтажа и намотки токоведущих обмоток требует терпения и высокой точности.

Мощность устройства, собранного своими руками, как правило, не превышает 100-200 Ватт.

В последнее время среди самодельщиков пользуются популярностью мотор-колеса для велосипедов и скутеров. С позиций ветроэнергетики это мощные ниодимовые генераторы, оптимально походящие для работы с вертикальными ветровыми колесами и зарядки аккумуляторов. С такого генератора можно снимать до 1 кВт ветровой энергии.

Мотор-колесо – готовый генератор для самодельной ветряной электростанции

Ветрогенератор источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался.
Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

Участились контрольные обходы – по домам ходят представители контролирующих органов;
На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. .
Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети.
Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

Люстры и светильники;
Крупную бытовую технику;
Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Отдельное внимание уделите выбору подходящего количества лопастей. Самыми популярными являются ветрогенераторы с 2-мя и 3-мя лопастями

Однако у подобных установок есть ряд недостатков.

При работе генератора с 2-мя или 3-мя лопастями имеют место мощные центробежные и гироскопические силы. Под воздействием упомянутых сил существенно возрастает нагрузка на основные элементы ветрогенератора. При этом в некоторых моментах силы действуют в противовес друг другу.

Чтобы нивелировать поступающие нагрузки и сохранить конструкцию ветрогенератора в целостности, нужно выполнить грамотный аэродинамический расчет лопастей и изготовить их в точном соответствии с расчетными данными.
Даже минимальные погрешности в несколько раз уменьшают КПД установки и повышают вероятность скорой поломки ветрогенератора.

При пользовании данными аэродинамических справочников необходимо производить соответствующую корректировку

При работе быстроходных ветродвигателей создается много шума, в особенности, если идет речь о самодельных установках.Чем больший размер будут иметь лопасти, тем сильнее будет шум. Этот момент накладывает ряд ограничений. К примеру, установить настолько шумную конструкцию на крыше дома уже не получится, если, конечно, владельцу не нравится ощущение жизни в условиях аэродрома.

Учитывайте, что с увеличением количества лопастей будет повышаться уровень вибрации, образующейся во время работы ветрогенератора. Двухлопастные установки более сложны в балансировке, особенно для неопытного пользователя. Следовательно, шума и вибрации от ветряков с двумя лопастями будет очень много.

Отдайте выбор в пользу ветрогенератора на 5-6 лопастей.
Практика показывает, что такие модели являются наиболее оптимальными для самостоятельного изготовления и использования в домашних условиях.

Винт рекомендуется делать диаметром порядка 2 м.
С работой по его сборке и балансировке справится практически любой желающий. Набравшись опыта, можете попробовать собрать и установить колесо с 12-ю лопастями. Сборка такого агрегата потребует больше усилий. Расход материалов и временные затраты тоже увеличатся. Однако 12 лопастей позволят даже при несильном ветре в 6-8 м/с получать мощность на уровне 450-500 Вт.

Учитывайте, что при 12 лопастях колесо будет довольно тихоходным, а это может привести к различным проблемам.
К примеру, вам придется собрать специальный редуктор, более сложный и дорогой в изготовлении.

Таким образом, лучшим вариантом для начинающего домашнего мастера является ветрогенератор с колесом диаметром 200 см, оснащенным лопастями средней длины в количестве 6 штук.

Роторная установка

Подобный ветряной генератор, сделанный своими руками, способен вырабатывать количество электроэнергии, достаточной для освещения небольшого садового домика, хозяйственных построек, а также нескольких фонарей на дворовой территории. Изготавливаются такие ветряки из автомобильного генератора или стартера, а потому, чтобы не приобретать дорогостоящее оборудование для его изготовления, рассмотрим устройство, которое будет вырабатывать до полутора киловатт. Для этого будет необходимо наличие следующих материалов:

автомобильного генератора на 12 вольт;
гелиевого или кислотного аккумулятора (нужен также 12-вольтовый);
герметичного выключателя;
преобразователя напряжения с 12 на 220 В и 700–1500 ватт;
большой емкости из нержавейки или алюминия для изготовления лопастей. Также может подойти и пластиковая труба диаметром в 20–25 см;
реле зарядки аккумулятора с вольтметром;
крепежной фурнитуры, т.е. болтов и гаек;
проводов, имеющих сечение 4 и 2,5 кв. мм;
двух хомутов для крепления на мачте устройства;
металлической трубы достаточной длины для использования ее в качестве мачты;
ну и, естественно, различного инструмента: ножниц по металлу, болгарки, ключей, отверток и дрели с набором сверел.

Алгоритм работы по изготовлению

Пример вырезания лопастей ветрогенератора

Первым делом необходимо сделать лопасти вентилятора будущего ветрогенератора для частного дома своими руками. Для этого хорошо подойдет старая большая алюминиевая кастрюля, но тут возможны варианты. Карандашом необходимо разметить, а после разрезать емкость по размеченным линиям при помощи болгарки или ножниц по металлу, оставляя непрорезанными небольшие отрезки сверху и снизу, т.е. так, как показано на рисунке. Лопасти должны получиться одинаковыми, а их количество зависит только от предпочтений мастера.

Вырезанные лопасти выгибаются в нужную сторону. Нужно помнить о том, что от того, в какую сторону вывернуты лопасти, зависит направление вращения, а от угла их поворота и размера — скорость, с которой винт будет вращать генератор. Вырезать их удобнее болгаркой, но если металл тонкий, вполне подойдут и ножницы по металлу.

Немного сложнее обстоит дело с пластиковой трубой. Ее необходимо разделить вдоль на четыре части, после чего на каждую из полукруглых отрезков изготовить «заглушки сверху и снизу, а после скомпоновать в один винт, чтобы получилось подобие первого варианта.

Далее при помощи дрели делаются крепежные отверстия в валу генератора и готовом пропеллере, после чего лопасти при помощи болтов фиксируются на вал ротора. Можно произвести подобную работу и при помощи редуктора, увеличив скорость вращения генератора, — это уже на усмотрение самого мастера.

После произведенной работы остается только закрепить ветрогенератор при помощи хомутов на мачту и протянуть вдоль нее провода.

Схема устройства ветряка

Сборка оборудования на земле

Т.к. оптимальная длина мачты ветроэлектростанции составляет 5–13 метров, основание ее необходимо залить бетоном для хорошей устойчивости. Также имеет смысл продумать и варианты, как опустить вниз ветряной генератор для дома или добраться до него в случае поломки.

Провода, идущие от самого ветрогенератора, подключаются через реле зарядки на аккумулятор. Далее в схеме идет преобразователь, от которого напряжение в 220 вольт уже будет поступать в распределительный щит.

Все оборудование должно быть защищено от попадания атмосферных осадков и прямого доступа детей. Выключатель устанавливается на мачте, на доступной высоте, и разрывает плюсовой провод от ветрогенератора на реле зарядки. Тем самым, при ненужности либо слабом ветре можно снять нагрузку, позволив лопастям вращаться «вхолостую».

Очень важно отключать нагрузку при слишком сильном ветре, который может вывести из строя как сам генератор, так и реле зарядки аккумулятора. . Но существует и более мощный вариант изготовления ветрогенератора своими руками в домашних условиях

Конечно, он немного сложнее, но, все же, соблюдая правила и порядок работы, сделать подобное устройство вполне реально.

Но существует и более мощный вариант изготовления ветрогенератора своими руками в домашних условиях. Конечно, он немного сложнее, но, все же, соблюдая правила и порядок работы, сделать подобное устройство вполне реально.

Электрическая схема генератора

Принцип работы ветряной установки

Ветрогенератор или ветроэлектрическая установка (ВЭУ) – это устройство, которое используется в целях преобразования кинетической энергии потока ветра в механическую энергию. Полученная механическая энергия вращает ротор и преобразуется в необходимый нам электрический вид.

В состав ВЭУ входят:

лопасти, образующие пропеллер,
вращающийся ротор турбины,
ось генератора и сам генератор,
инвертор, который преобразует переменный ток в постоянный, использующийся для зарядки батарей,
аккумулятор.

Суть устройства ветряных установок проста. В процессе вращения ротора образуется трехфазный переменный ток, который затем проходит через контроллер и заряжает аккумуляторную батарею постоянного тока. Дальше инвертор преобразует ток, чтобы его можно было потреблять, питая освещение, радиоприемник, телевизор, микроволновую печь и так далее.

Подробное устройство ветрогенератора с горизонтальной осью вращения позволяет хорошо представить себе, какие элементы способствуют превращению кинетической энергии в механическую, а затем в электрическую

Эта схема работы ветроустановки позволяет понять, что происходит с электроэнергией, произведенной работой ветрогенератора: часть её аккумулируется, а другая — потребляется

В целом, принцип работы ветрогенератора любого типа и конструкции заключается в следующем: в процессе вращения возникает три вида силового воздействия на лопасти: тормозящее, импульсное и подъёмное. Две последние силы преодолевают тормозящую силу и приводят в движение маховик. На неподвижной части генератора ротор формирует магнитное поле, чтобы электрический ток пошел по проводам.

Галерея изображений
Фото из

Для изготовления ветряного генератора энергии подойдет двигатель от ненужной бытовой техники. Чем больше вольт приходится на один оборот, тем эффективней станет работать система
К ротору мотора присоединяется втулка, на которой фиксируются лопасти устройства. Лобовой узел лучше закрыть защитным кожухом
Лобовую часть с мотором и лопастями необходимо уравновесить с хвостовой частью. Плечо хвоста из трубы или рейки должно быть длиннее, на его краю закрепляется хвостовик любой формы

Двигатель для простейшего ветряка

Специфика соединения мотора с лопастями

Равновесие хвостовой и лобовой части

Правила установки ветряного генератора

Схема самодельного ветрогенератора основные узлы

Сделать самодельный ветрогенератор в домашних условиях сравнительно легко. Ниже вы можете увидеть простой чертеж, объясняющий расположение отдельных узлов. Согласно этому чертежу, нам необходимо сделать или подготовить следующие узлы:

Схема самодельного ветряка.

Лопасти – они могут быть изготовлены из самых разных материалов;
Генератор для ветрогенератора – можно приобрести готовый или сделать самостоятельно;
Хвостовая часть – направляет лопасти по направлению ветра, позволяя добиться максимального КПД;
Мультипликатор – повышает обороты вращения вала (ротора) генератора;
Крепежная мачта – на ней будут удерживаться все вышеперечисленные узлы;
Натяжные тросы – удерживают всю конструкцию и не дают упасть от порывов ветра;
Контроллер заряда, аккумуляторы и инвертор – обеспечивают преобразование, стабилизацию и накопление полученной электроэнергии.

Мы попробуем сделать с вами простой роторный ветрогенератор.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы
наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение. Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора
имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков. Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального
: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Если достать инвертор с показателями в 100 Вольт и аккумулятор в 75 Ампер, то ветряк будет намного мощнее и производительнее: электричества хватит и на видеонаблюдение, и на сигнализацию.

Чтобы сделать ветрогенератор, понадобятся детали конструкции, расходные материалы и инструменты. Первым делом необходимо подыскать подходящие составные элементы ветряка, многие из которых можно найти среди старых запасов:

Генератор от автомобиля с мощностью около 12 V;
Аккумуляторная батарея на 12 V;
Кнопочный полугерметичный выключатель;
Инвентор;
Реле автомобиля, служащее для зарядки аккумулятора.

Также потребуются расходные материалы:

Крепежи (болты, гайки, изолирующая лента);
Стальная или алюминиевая емкость;
Проводка сечением в 4 кв. мм (два метра) и 2,5 кв. мм (один метр) ;
Мачта, тренога и другие элементы для усиления устойчивости;
Крепкая веревка.

Желательно найти, изучить и распечатать чертежи ветрогенераторов своими руками . Потребуются и инструменты, в числе которых болгарка, метр, пассатижи, сверло, острый нож, электродрель, отвертки (крестовая, минусовая, индикаторная) и гаечные ключи.

Подготовив все необходимое, можно приступать к сборке, ориентируясь на пошаговую инструкцию, рассказывающую, как сделать ветрогенератор своими руками:

Из металлической емкости вырезать лопасти одинакового размера, оставив у основания нетронутую полоску металла в несколько сантиметров.
Симметрично проделать отверстия дрелью для имеющихся болтов в дне основания емкости и шкиве генератора.
Отогнуть лопасти.
Зафиксировать на шкиве лопасти.
Установить и закрепить генератор на мачте хомутами или веревкой, отступив от верха порядка десяти сантиметров.
Наладить проводку (для подключения аккумулятора достаточно метровой жилы сечением в 4 кв. мм, для нагрузки освещением и электроприборами — 2,5 кв. мм).

Ветрогенераторы своими руками на 220 Вольт — это возможность обеспечить дачу или загородный дом бесплатной электроэнергией в кратчайшие сроки. Наладить такую установку можно даже новичку, а большинство деталей для конструкции уже давно без дела лежат в гараже.

ÑÐ°ÑÐ¿Ð¾Ð»Ð¾Ð¶ÐµÐ½Ð¸Ðµ Ð¾ÑÐ¸ Ð²ÑÐ°ÑÐµÐ½Ð¸Ñ;
ÑÐ¸ÑÐ»Ð¾ Ð»Ð¾Ð¿Ð°ÑÑÐµÐ¹;
Ð¼Ð°ÑÐµÑÐ¸Ð°Ð» ÑÐ»ÐµÐ¼ÐµÐ½ÑÐ¾Ð²;
ÑÐ°Ð³ Ð²Ð¸Ð½ÑÐ°.

Основные виды ветрогенераторов и их особенности

Существует две разновидности ветрогенераторов:

С горизонтальным расположением ротора.
С вертикальным ротором.

Первый тип – самый распространенный. Он характеризуется высоким КПД (40-50%), но имеет повышенный уровень шума и вибрации. Кроме этого, для его установки требуется большое свободное пространство (100 метров) или высокая мачта (от 6 метров).

Генераторы с вертикальным ротором энергетически менее эффективны (КПД почти в 3 раза ниже, чем у горизонтальных).

К их преимуществам можно отнести простой монтаж и надежность конструкции. Низкая шумность позволяет ставить вертикальные генераторы на крышах домов и даже на уровне земли. Эти установки не боятся обледенения и ураганов. Они запускаются от слабого ветра (от 1,0-2,0 м/с) в то время, как горизонтальному ветряку нужен воздушный поток средней силы (3,5 м/с и выше). По форме рабочего колеса (ротора) вертикальные ветрогенераторы весьма разнообразны.

Роторные колеса вертикальных ветряков

Благодаря малой частоте вращения ротора (до 200 об/мин), механический ресурс таких установок существенно превышает показатели горизонтальных ветрогенераторов.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
Полипропилен. Идеальный вариант для генераторов небольшой мощности.
Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Мы рассказывали в одном из прошлых материалов. Сегодня вашему вниманию будут представлены модели ВЭУ, построенные пользователями нашего портала. Также мы поделимся полезными советами, которые помогут собрать установку и не допустить при этом ошибок. Строительство ветрогенератора своими руками – задача сложная. Безошибочно справиться с ее решением может далеко не каждый (даже опытный) практик. Впрочем, любая вовремя обнаруженная ошибка может быть исправлена. На то мастеру – голова и руки.

В статье рассмотрены вопросы:

Из каких материалов и по каким чертежам можно изготовить лопасти ветрогенератора.
Порядок сборки аксиального генератора.
Стоит ли переделывать автомобильный генератор под ВЭУ и как это правильно сделать.
Как защитить ветрогенератор от бури.
На какой высоте устанавливать ветрогенератор.

Изготовление лопастей

Если у вас еще нет опыта в самостоятельном изготовлении винтов для домашней ВЭУ, рекомендуем не искать сложных решений, а воспользоваться простым методом, доказавшим свою эффективность на практике. Заключается он в изготовлении лопастей из обыкновенной канализационной ПВХ трубы. Этот метод прост, доступен и дешев.

Михаил26
Пользователь FORUMHOUSE

Теперь о лопастях: сделал из 160-й рыжей канализационной трубы со вспененным внутренним слоем. Делал по расчету, представленному на фото.

«Рыжая» труба упомянута пользователем не случайно. Именно этот материал лучше держит форму, устойчив к температурным перепадам и дольше служит (в сравнении с серыми трубами ПВХ).

Чаще всего в домашней ветроэнергетике используются трубы диаметром от 160 до 200 мм. С них и следует начинать свои эксперименты.

Форма и конфигурация лопастей – это параметры, которые зависят от диаметра трубы, из которой они изготовлены, от диаметра ветроколеса, от быстроходности рабочего винта и других расчетных характеристик. Чтобы не забивать себе голову аэродинамическими расчетами, вы можете воспользоваться , которую выложил в нашего портала ее автор. Она позволит определить геометрию лопастей, подставляя в расчетную таблицу свои собственные значения (диаметр трубы, быстроходность винта и т. д.).

Михаил26

Приноровился пилить электролобзиком. Получается реально быстро и качественно. Примечание: обязательно ставьте большой свободный ход пилки на лобзик, чтобы пилку не закусывало и не ломало.

Конструкция аксиального генератора

Делая выбор между трехфазным или однофазным генератором, лучше остановить свой выбор на первом варианте. Трехфазный источник тока менее подвержен вибрациям, возникающим из-за неравномерности нагрузки, и позволяет получать постоянную мощность при одинаковых оборотах ротора.

BOB691774
Пользователь FORUMHOUSE

Однофазные генераторы мотать не стоит: испытано и давно проверено на практике. Только на трех фазах можно получить достойные генераторы.

Расчетные параметры генератора, о которых мы рассказывали в нашем предыдущем материале, определяются текущими потребностями в электроэнергии. И чтобы на практике они соответствовали объему вырабатываемой мощности, конструкция аксиального генератора должна отвечать определенным требованиям:

Толщина всех дисков (ротора и статора) должна равняться толщине магнитов.
Оптимальное соотношение катушек и магнитов – 3:4 (на каждые 3 катушки – 4 магнита). На 9 катушек – 12 магнитов (по 6 на каждый диск ротора), на 12 катушек – 16 магнитов и так далее.
Оптимальное расстояние между двумя соседними магнитами, расположенными на одном диске, равно ширине этих магнитов.

Увеличение расстояния между двумя соседними магнитами приведет к неравномерной выработке электроэнергии. Уменьшить это расстояние можно, но лучше, все же, соблюдать оптимальные параметры.

Aleksei2011
Пользователь FORUMHOUSE

Ошибочно делать расстояние между магнитами равным половине ширины магнита. Один человек оказался прав, когда говорил, что расстояние должно быть не меньше ширины магнита.

Если не вникать в скучную теорию, то схема перекрытия катушек аксиального генератора постоянными магнитами на практике должна выглядеть следующим образом.

В каждый момент времени одинаковые полюса магнитов аналогичным образом перекрывают обмотки катушек отдельно взятой фазы.

Aleksei2011

Вот так в реале: всё совпадает с рисунком почти на 100%, только катушки совсем немного отличаются по форме.

Последовательность сборки аксиального генератора рассмотрим на примере устройства, собранного пользователем Aleksei2011
.

Aleksei2011

На этот раз я делаю дисковый аксиальный генератор. Диаметр дисков – 220 мм, магниты – 50*30*10 мм. Всего – 16 магнитов (по 8 штук на дисках). Катушки мотал проводом Ø1.06 мм по 75 витков. Катушек – 12 штук.

Изготовление статора

Как видно на фото, катушки имеют форму, похожую на вытянутую каплю воды. Это делается для того, чтобы направление движения магнитов было перпендикулярным длинным боковым участкам катушки (именно здесь индуцируется максимальная ЭДС).

Если используются круглые магниты, внутренний диаметр катушки должен примерно соответствовать диаметру магнита. Если же используются квадратные магниты, конфигурация витков катушки должна быть построена таким образом, чтобы магниты перекрывали прямые отрезки витков. Установка более длинных магнитов особого смысла не имеет, ведь максимальные значения ЭДС возникают лишь на тех участках проводника, которые расположены перпендикулярно направлению движения магнитного поля.

Изготовление статора начинается с намотки катушек. Катушки проще всего мотать по заранее заготовленному шаблону. Шаблоны бывают самыми разными: от небольших ручных приспособлений до миниатюрных самодельных станков.

Катушки каждой отдельно взятой фазы соединяются между собой последовательно: конец первой катушки соединяется с началом четвертой, конец четвертой – с началом седьмой и т. д.

Напомним, что при соединении фаз по схеме «звезда» концы обмоток (фаз) устройства соединяются в один общий узел, который будет являться нейтралью генератора. При этом три свободных провода (начало каждой фазы) подключаются к трехфазному диодному мосту.

Когда все катушки будут собраны в единую схему, можно готовить форму под заливку статора. После этого погружаем в форму всю электрическую часть и заливаем эпоксидной смолой.

Изготовление ротора для аксиальника

Чаще всего самодельные аксиальные генераторы делают на основе автомобильной ступицы и совместимых с ней тормозных дисков (можно использовать самодельные металлические диски, как это сделал Aleksei2011
). Схема будет следующей.

В этом случае диаметр статора больше, чем диаметр ротора. Это позволяет прикрепить статор к раме ветрогенератора с помощью металлических шпилек.

Aleksei2011

Шпильки для крепления статора М6 стоят (в количестве 3-х штук). Это исключительно для теста генератора. Впоследствии их будет 6 штук (М8). Я думаю, что для генератора такой мощности этого будет вполне достаточно.

В некоторых случаях диск статора крепится к неподвижной оси генератора. Подобный подход позволяет сделать конструкцию генератора менее габаритной, но принципы работы устройства от этого не меняются.

Противоположные магниты должны быть направлены друг к другу разноименными полюсами: если на первом диске магнит обращен к статору генератора своим южным полюсом «S», то противоположный ему магнит, расположенный на втором диске, должен быть обращен к статору полюсом «N». При этом магниты, расположенные рядом на одном диске, также должны быть сориентированы разнонаправлено.

Сила магнитного поля, которое создают неодимовые магниты, довольно велика. Поэтому регулировать расстояние между дисками статора и ротором генератора следует, используя шпилечно-резьбовое соединение.

Это вариант конструкции, в которой диаметр ротора больше диаметра статора. Статор в этом случае крепится к неподвижной оси устройства.

Также для регулировки расстояния между дисками можно использовать распорные втулки (или шайбы), которые устанавливаются на неподвижную ось генератора.

Расстояние между магнитами и статором должно быть минимальным (1…2 мм). Клеить магниты на диски генератора можно обыкновенным суперклеем. Правильнее всего осуществлять наклейку магнитов, используя заранее заготовленный шаблон (например, из фанеры).

Вот, что показали предварительные испытания генератора, выполненные пользователем Aleksei2011
с помощью шуруповерта: при 310 об/м с устройства было снято 42 вольта (соединение – звездой). С одной фазы получается 22 вольта. Расчетное сопротивление одной фазы – 0.95 Ом. После подключения АКБ шуруповёрт смог раскрутить генератор до 170 об/м, ток зарядки при этом составил 3.1А.

После длительных экспериментов, которые были связаны с модернизацией рабочего винта и другими менее масштабными усовершенствованиями, генератор продемонстрировал свои максимальные характеристики.

Aleksei2011

Наконец, к нам пришёл ветер, и я зафиксировал максимальную мощность ветряка: ветер усилился, а порывы временами достигали 12 – 14м/с. Максимальная зафиксированная мощность – 476 Ватт. При ветре 10м/с ветряк выдаёт примерно 300 Ватт.

Ветроэнергетическая установка из автомобильного генератора

Популярным решением среди людей, практикующих изготовление ВЭУ своими руками, является переделка автомобильного генератора под альтернативные нужды. Несмотря на всю привлекательность подобной затеи, следует отметить, что автомобильный генератор в том виде, в котором он устанавливается на двигатель транспортного средства, довольно проблематично использовать в составе ветроэнергетической установки. Разберемся – почему:

Во-первых, обмотка катушек стандартного автомобильного генератора состоит всего из 5…7 витков. Следовательно, чтобы такой генератор начал давать зарядку АКБ, его ротор необходимо раскрутить примерно до 1200 об/мин.
Во-вторых, магнитная индукция в стандартном автомобильном генераторе возникает благодаря катушке возбуждения, которая встроена в ротор устройства. Чтобы такой генератор смог работать без подключения к дополнительному источнику питания, его необходимо оснастить постоянными магнитами (желательно – неодимовыми) и внести определенные коррективы в обмотку статора.

Михаил26

Переделанный автогенератор (на магниты) имеет право на жизнь. У меня сейчас два таких. На ветре 8 м/с с двухметровыми винтами дают честные 300 Ватт каждый.

Переделка автомобильного генератора под ВЭУ требует определенной сноровки. Поэтому приступать к ней желательно, имея за плечами опыт перемотки асинхронных двигателей или генераторов со стандартным цилиндрическим статором (и те, и другие при желании можно превратить в альтернативную энергетическую установку). Переделка автомобильного генератора имеет свои нюансы. Понять их будет намного проще, если обратиться , которые успели достичь в этой сфере определенных успехов.

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. И если ваш ветрогенератор будет вращаться вокруг своей оси подобно флюгеру, то без дополнительных мер защиты кабель, идущий от ветрогенератора к другим элементам системы, быстро перекрутится и в течение нескольких дней придет в негодность. Предлагаем вашему вниманию несколько способов защиты от подобных неприятностей.

Способ первый: разъемное соединение

Наиболее простой, но совершенно непрактичный способ защиты заключается в установке разъемного кабельного соединения. Разъем позволяет распутать скрутившийся кабель вручную, отключив ветрогенератор от системы.

w00w00
Пользователь FORUMHOUSE

Я знаю, что некоторые внизу ставят что-то типа штепселя с розеткой. Закрутило кабель – отключил от розетки. Затем – раскрутил и воткнул вилку обратно. И мачту опускать не надо, и токосъёмники не нужны. Я это на форуме по самодельным ветрякам прочитал. Судя по словам автора, все работает и не перекручивает кабель слишком уж часто.

Способ второй: использование жесткого кабеля

Некоторые пользователи советуют подключать к генератору толстые, упругие и жесткие кабели (например, сварочные). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

user343
Пользователь FORUMHOUSE

Нашел на одном сайте: наш способ защиты заключается в использовании сварочного кабеля с жестким резиновым покрытием. Проблема скрученных проводов в конструкции малых ветровых турбин сильно переоценена, а сварочный кабель #4…#6 имеет особые качества: жесткая резина не дает кабелю скручиваться и препятствует повороту ветряка в одном и том же направлении.

Способ третий: установка токосъемных колец

На наш взгляд, полностью защитить кабель от перекручивания поможет только установка специальных токосъемных колец. Именно такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Защита ветрогенератора от бури

Речь идет о защите устройства от ураганов и сильных порывов ветра. На практике она реализуется двумя способами:

Ограничением оборотов ветроколеса с помощью электромагнитного тормоза.
Уводом плоскости вращения винта от прямого воздействия ветрового потока.

Первый способ основан на к ветрогенератору. О нем мы уже рассказывали в одной из предыдущих статей.

Второй способ предполагает установку складывающегося хвоста, позволяющего при номинальной силе ветра направлять винт навстречу ветровому потоку, а во время бури, наоборот – уводить винт из-под ветра.

Защита складыванием хвоста происходит по следующей схеме.

В безветренную погоду хвост расположен немного под наклоном (вниз и в сторону).
При номинальной скорости ветра хвост выпрямляется, а винт становится параллельно воздушному потоку.
Когда скорость ветра превышает номинальные значения (например, 10 м/с), давление ветра на винт становится больше, чем сила, создаваемая весом хвоста. В этот момент хвост начинает складываться, а винт уходит из-под ветра.
Когда скорость ветра достигает критических значений, плоскость вращения винта становится перпендикулярно потоку ветра.

Когда ветер ослабевает, хвост под собственной тяжестью возвращается в исходное положение и поворачивает винт навстречу ветру. Для того чтобы хвост смог вернуться в исходное положение без дополнительных пружин, используется поворотный механизм с наклонным шкворнем (шарниром), который устанавливается на оси поворота хвоста.

Оптимальная площадь хвостового оперения составляет 15%…20% от площади ветроколеса.

Вашему вниманию представлен наиболее распространенный вариант механической защиты ветрогенератора. В том или ином виде он успешно используется на практике пользователями нашего портала.

WatchCat
Пользователь FORUMHOUSE

При шторме тормозить винт надо его уводом из-под ветра. У меня, к примеру, при слишком сильном ветре ветряк опрокидывается винтом вверх. Не самый лучший вариант, ведь возврат в рабочее положение сопровождается заметным ударом. Но за десять лет ветряк не сломался.

Несколько слов о правильной установке ветрогенератора

Выбирая место и высоту мачты, которые бы оптимально подошли для установки ветрогенератора, следует ориентироваться на самые разные факторы: рекомендуемая высота, наличие препятствий вблизи ВЭУ, а также собственные наблюдения и замеры.

Для того чтобы рассчитать оптимальную высоту мачты для домашней ВЭУ, необходимо к высоте ближайшего препятствия (дерева, здания и т. д.), которое находится в радиусе 100 метров от мачты ветряка, прибавить еще 10 метров. Таким образом вы получите высоту нижней точки ветроколеса.

Leo2
Пользователь FORUMHOUSE

В США, например, минимально рекомендованная высота мачты для ВЭУ мощностью несколько кВт – 15 м, но чем выше, тем лучше. Нижняя часть ветроколеса должна быть, как минимум, на 10 м выше ближайшего самого высокого препятствия. Конечно, предварительно необходимо обследовать местность и выбрать оптимальную высоту мачты. На глаз это может сделать только очень опытный специалист. Во всех других случаях нужно проводить тщательные замеры в течение года (как минимум).

В процессе установки самодельных ветрогенераторов теория очень часто расходится с практикой, поэтому, в среднем, самодельные мачты имеют высоту от 6 до 12 метров. Основное преимущество самодельных вышек (мачт) заключается в том, что если какие-либо параметры не будут соответствовать вашим потребностям, конструкцию, габариты и высоту установки в любой момент можно изменить.

Перед осуществлением сварочных работ, связанных с ремонтом или модернизацией конструкции, генератор необходимо отключить и снять с мачты. В противном случае под действием сварочных токов постоянные магниты могут выйти из строя (размагнититься).

Богатый опыт пользователей FORUMHOUSE, собран в одном из разделов нашего строительного портала. Если вы всерьез интересуетесь альтернативной энергетикой, рекомендуем прочитать статью, посвященную (батарей). Наверняка, вас заинтересует и небольшое видео об особенностях правильного построения мощной и функциональной системы электроснабжения загородного дома , которая по классической схеме подключается к стандартной трансформаторной подстанции.

Содержание:

Ни для кого не секрет, что стоимость коммунальных услуг в нашем государстве беспрерывно растет, хотя и предпосылок к этому вроде бы и не наблюдается. Ну а вместе с этим увеличивается число потребителей, кто пытается хоть как то уменьшить эту графу расходов. Кто-то экономит воду, кто-то — газ, но все же наибольшим интересом пользуются альтернативные источники света, такие как солнечная батарея или электрогенератор, использующий для работы ветер.

Конечно, экономия в таких случаях ощущается, но основная проблема заключена в том, что подобные установки стоят недешево, и для того, чтобы ощутить реальную экономию, должен пройти не один год. Ведь сначала установка должна себя окупить.

Именно по причине высокой стоимости начали возникать вопросы о том, как сделать ветрогенератор своими руками. Ведь подобные установки придумал и создал человек, а значит и в домашних условиях появляется возможность его воссоздать. А потому попробуем понять, насколько реально изготовить генератор для ветряка своими руками из подручных средств, нужно ли какое-то дополнительное оборудование для его бесперебойной работы и насколько возможна экономия электроэнергии при использовании подобного прибора для дома, квартиры или дачи.

Возможные ограничения

Главное при установке ветрогенератора — это, естественно, попытки нашего государства даже в этой области получить какую-либо прибыль. Для того, чтобы не сертифицировать изготовленную своими руками установку, т.е. не платить отдельных налогов, стоит собирать маломощный ветрогенератор, который вырабатывает не более 5 кВт. Хотя в домашних условиях самодельное устройство большей мощности изготовить довольно проблематично.

Также следует уточнить наличие нормативных актов и документов по высоте построек в районе установки, чтобы не превысить ее для лучшего ветра.

Стоит также помнить и о соседях — им может помешать шум, который издают лопасти, и редуктор, которыми оснащены самодельные ветрогенераторы. Конечно, шумят подобные установки незначительно, но и зависть никто пока не отменял, а при жалобах возможны штрафы, а также и постановление о демонтаже. Преимущество здесь имеет вариант в заводском исполнении, т.к. он малошумный, но ввиду его высокой стоимости подобное устройство сейчас не рассматривается.

Также не стоит забывать о защите от радиопомех — при самостоятельном изготовлении ветряка необходимо предусмотреть установку фильтра. Ну а при приобретении подобного прибора — уточнить его наличие в схеме.

Устройство ветрогенератора

Вне зависимости от типа подобного устройства, изготовленного своими руками на 220 вольт, составляющие его части будут одни и те же. Любые ветровые генераторы состоят из непосредственно самого вырабатывающего электричество устройства, лопастей, батареи, мачты и электронного блока — инвертора.

В любом случае, первое, с чего начинается изготовление подобного устройства — это выбор типа, электрическая схема и проект внешнего вида. По типу ветрогенераторы разделяются на парусные и лопастные, или горизонтальные и вертикальные. Для средних широт, где нет резких порывов ветра, а так же в установках, мощностью до 5 кВт, наилучшим вариантом станет такой ветряной генератор, как «парусник», а потому в нем и попробуем разобраться подробнее.

Сама суть работы подобных устройств такова: лопасти, вращаясь при помощи силы ветра, передают крутящий момент напрямую или через редуктор на ротор генератора, в результате чего вырабатывается электроэнергия, которая через электронный блок поступает в батарею. В аккумуляторе энергия накапливается и в последующем может быть использована для бытовых нужд.

Попробуем разобраться, какие виды ветрогенераторов возможно изготовить в домашних условиях и что для этого понадобится.

Роторная установка

автомобильного генератора на 12 вольт;
гелиевого или кислотного аккумулятора (нужен также 12-вольтовый);
герметичного выключателя;
преобразователя напряжения с 12 на 220 В и 700–1500 ватт;
большой емкости из нержавейки или алюминия для изготовления лопастей. Также может подойти и пластиковая труба диаметром в 20–25 см;
реле зарядки аккумулятора с вольтметром;
крепежной фурнитуры, т.е. болтов и гаек;
проводов, имеющих сечение 4 и 2,5 кв. мм;
двух хомутов для крепления на мачте устройства;
металлической трубы достаточной длины для использования ее в качестве мачты;
ну и, естественно, различного инструмента: ножниц по металлу, болгарки, ключей, отверток и дрели с набором сверел.

Алгоритм работы по изготовлению

Сборка оборудования на земле

Очень важно отключать нагрузку при слишком сильном ветре, который может вывести из строя как сам генератор, так и реле зарядки аккумулятора.

Аксиальный ветрогенератор

Подобное устройство (можно даже сказать — ветряная электростанция своими руками) изготавливается на основе не так давно появившихся на нашем рынке неодимовых магнитов. Именно за их счет и достигается более высокая мощность генератора. Если брать подобную установку на обычных, ферритовых магнитах, то больше полутора киловатт из нее получить не удастся. Некоторое время назад, когда неодимовые элементы только появились на прилавках, цена на них была довольно высока, но сейчас уже наблюдается снижение стоимости, а потому подобные магниты стали более доступными.

Итак, для того, чтобы изготовить аксиальный ветровой генератор для дома своими руками, понадобится наличие ступицы с тормозным диском от автомобиля. Причем износ ее тут не важен, а потому подобную деталь можно всегда найти в любом автосервисе. Ее будет нужно тщательно почистить, промазать подшипники, в общем, привести в хорошее рабочее стояние. Оптимальным количеством магнитов будет 20 шт., с размерами 25 х 8 мм. Приклеены они будут к внутренней части тормозного диска.

Разметив диск на секторы, следует клеить магниты, чередуя их полюсы — это очень важно. Для более крепкого соединения рекомендуется использование эпоксидного клея. Ну а после того, как клей высох, той же эпоксидной смолой все магниты заливаются, а чтобы клей не стекал, можно сделать небольшой бортик по кругу диска из пластилина.

Намотка катушек

Общеизвестно, что перед тем, как приступить к намотке, нужно рассчитать необходимое количество витков катушки. Исходя из того, что ветрогенератор должен работать на небольшой скорости, необходима зарядка аккумулятора уже на 100–150 оборотах в минуту. Следовательно, общее количество витков во всех катушках обмотки должно быть 1200–1500, большее количество ни к чему. Ну а рассчитать количество витков одной катушки очень просто. При 20 катушках и общем количестве витков в 1400, одна должна содержать 70 витков.

Чем больше количество катушек, тем большей мощности можно добиться на малых оборотах. При этом, чем больше сечение провода при намотке, тем меньше сопротивление, а значит и больше сила тока.

Конечно, наилучшим вариантом будет использование специального станка для намотки катушек, но если его нет, вполне возможно выполнение подобной работы и вручную.

Для проверки выдаваемой мощности вполне хватит одной обмотки. При прокрутке в генераторе уже можно будет замерить параметры будущего устройства.

Сам статор можно изготовить из фанеры, укрепив ее, для надежности, стеклотканью и эпоксидной смолой. А вот соединение катушек производится по одной из двух схем, на выбор мастера. Это может быть либо «треугольник», либо «звезда». Далее катушки фиксируются, а провода выводятся наружу. Для проверки работоспособности ветрогенератор для частного дома прокручивают вручную при стабильных оборотах и снимают с выведенных проводов показания напряжения.

Мачта и винт пропеллера

Что касается мачты — здесь нет никаких отличий от изготовления роторного ветрогенератора. Требования к ней предъявляются те же самые. А вот лопасти винта для подобной установки изготавливаются по-другому. Для этого используется поливинилхлоридная труба на 16 мм. Форма же лопастей является экспериментальной, т.е. каждый сам определяет оптимальную, как говорится, методом проб и ошибок.

При этом длина лопасти на ветряк своими руками должна быть не менее метра, для возможности прокрутки генератора, причем необходимо так же и сбалансировать готовый винт для устранения шума, биения и порчи подшипников в процессе эксплуатации.

Немного поразмыслив, можно сконструировать лопасти ветрогенератора так, чтобы при очень сильном ветре их можно было сложить, а после разложить. Это спасет от выхода из строя устройства в случае штормовых предупреждений и резких порывов.

Монтаж оборудования на земле производится аналогично предыдущему варианту роторного ветрогенератора.

Обслуживание

Конечно, воздушный генератор, как и любое другое оборудование, требует внимания, периодических ревизий и, естественно, иногда ремонта. Основное, что необходимо постоянно проверять, чистить и промазывать специальной графитовой смазкой — это щетки генератора, т.к. они имеют обыкновение стираться в процессе эксплуатации.

При малейшем подозрении на разбалансировку, вибрацию, ослабление винтовых креплений и соединений генератор необходимо опустить на землю и отрегулировать или отремонтировать.

Примерно раз в 2–3 года необходимо красить устройство. И лучше, если краска будет специальной, т.е. антикоррозийной. Также необходима и регулярная проверка натяжения и крепления удерживающих тросов.

Вывод

Некоторые могут сказать, что не настолько высока цена электроэнергии, чтобы проделывать такую работу, изготавливая самодельные ветряки. К тому же, еще и на инвертор и т.п. придется потратиться. Но если вдуматься, то при качественно выполненной работе электроэнергии хватит не только на отопление дома, но и на постройки, отопление сарая с животными зимой. В общем, при правильном подходе к изготовлению такой самоделки, т.е. ветрогенератора, и расходу электроэнергии можно полностью отказаться от платного электричества, а это неплохая экономия.

Источник

Живу я в маленьком городке Харьковской обл. частный дом, небольшой участок.
Сам я, как говорит сосед, ходячий генератор идей, так как практически всё в своем
хозяйстве сделано своими руками. Ветер хоть и небольшой, но практически постоянно дует, и тем самым соблазняет использовать свою энергию.

После нескольких неудачных попыток с тракторным самовозбуждающимся генератором идея создания ветрогенератора засела в мозгу еще сильнее.
Начал искать и после двух месяцев поисков в интернете, множества скачанных файлов, прочтенных форумов и советов я окончательно определился с постройкой ветрогенератора.

За основу была взята конструкция Бурлака Виктора Афанасьевича с небольшими конструктивными изменениями.
Основной задачей была постройка ветрогенератора своими руками из того материала, который есть, с минимумом затрат. Поэтому каждый, кто попытается сделать подобную конструкцию должен исходить из того материала, который у него есть, главное желание и понять принцип работы.
Для изготовления ротора использовал листовой кусок метала толщиной 20 мм. (что было) с которого по моим чертежам кум выточил и разметил на 12 частей два диска диаметром 150 мм. и еще один диск под винт который разметил на 6 частей диаметром 170 мм.

Генератор будет на неодимовых магнитах

Купил через Интернет 24 шт. дисковых неодимовых магнита размером 25х8 мм, которые приклеил к дискам, (очень выручила разметка). Осторожно, не подставляете пальцы, неодимовые магниты очень мощные! (Возможно применение в данной схеме магнитных секторов дало бы лучшие результаты. Примечание администрации.)
Перед тем как приклеить неодимовые магниты к стальному диску маркером нанесите на них обозначение полярности, это очень поможет вам избежать ошибок при установке. После размещения неодимовых магнитов (12 шт. на диск и чередуйте полярность), до половины залил их эпоксидной смолой.

Кликните по картинке что бы посмотреть в полном размере.

Для изготовления статора использовал эмаль-провод ПЭТ-155 диаметром 0,95 мм (купил на частном предприятии Хармедь). Намотал 12 катушек по 55 витков каждая, толщина обмоток получилась 7 мм. Для намотки изготовил несложный разборный каркас. Намотку катушек делал на самодельном намоточном станке (делал ещё во времена застоя).

Затем разместил 12 катушек по шаблону и зафиксировал их положение изолентой на тканевой основе. Выводы катушек распаял последовательно начало с началом, конец с концом. Я использовал 1-фазную схему включения.

Для изготовления формы под заливку катушек эпоксидной смолой склеил две прямоугольные заготовки 4-х мм фанеры. После высыхания получилась прочная 8 мм заготовка. С помощью сверлильного станка и приспособления (балерина) вырезал в фанере отверстие диаметром 200 мм, а из вырезанного диска вырезал центральный диск диаметром 60 мм. Заранее заготовленные ДСП заготовки прямоугольной формы обтянул плёнкой и по краях закрепил стиплером, затем по разметке разместил вырезанный центр (обтянутый скотчем), а также вырезанную заготовку, обмотанную скотчем.

Форму до половины залил эпоксидной смолой, на дно положил стеклоткань, затем катушки, сверху стеклоткань, долил эпоксидную смолу, немного выждал и сверху сдавил вторым куском ДСП также обтянутым пленкой. После застывания извлёк диск с катушками, обработал, покрасил, просверлил отверстия.
Ступицу, а также основу поворотного узла изготовил с буровой трубы НКТ с внутренним диаметром 63 мм. Были изготовлены гнёзда под 204 подшипник и приварены к трубе. С задней стороны тремя болтами прикручена крышка с прокладкой из маслостойкой резины, с передней стороны прикручена крышка с сальником. Внутрь, между подшипниками, через специальное отверстие залил автомобильное полусинтетическое масло. На вал надел диск с неодимовыми магнитами, причем поскольку паз под шпонку сделать не было возможности на валу сделал углубления на половину диаметра шарика с 202 подшипника т.е. 3,5 мм, а на дисках высверлил паз 7 мм. сверлом предварительно выточив баночку и запрессовал её в диск. После извлечения баночки в диске получился ровный, красивый паз под шарик.

Далее закрепил статор тремя латунными шпильками, вставил промежуточное кольцо с расчетом чтобы статор не затирало и надел второй диск с неодимовыми магнитами (магниты на дисках должны иметь противоположную полярность, т.е. притягиваться) Здесь очень осторожно с пальцами!

Изготовление турбины и мачты ветрогенератора

Винт изготовил с канализационной трубы диаметром 160 мм.

Кстати неплохой получается винт. Поэтому принципу изготовлена последняя турбина из алюминиевой трубы 1,3 м. (смотрите выше)

Разметил трубу, болгаркой вырезал заготовки, по концах стянул болтами и електро-рубанком обработал пакет. Затем раскрутил пакет и каждую лопасть обработал отдельно, подгоняя вес на электронных весах.

Защита от ураганного ветра выполнена по классической зарубежной схеме, т. е. ось вращения смещена от центра. Вот ссылка на сайт www.otherpower.com/otherpower_wind.html

Свой хвост ветряка я подгонял методом подпиливания.

Вся конструкция насажена на два 206 подшипника, которые закреплены на оси с внутренним отверстием под кабель и приваренной к двухдюймовой трубе. Подшипники плотно входят в корпус ветроустановки, что позволяет без каких либо усилий и люфтов свободно поворачиваться конструкции. Кабель проходит внутри мачты к диодному мосту.(выше смотрите чертежи)

на фото первоначальный вариант

Для изготовления ветро-головки, не учитывая двух месяцев поиска решений, ушло полтора месяца, сейчас у нас февраль месяц, снег и холод похоже за всю зиму, поэтому основных испытаний еще не проводил, но даже на этом расстоянии от земли автомобильная лампочка 21 ватт перегорела. Жду весны, готовлю трубы под мачту. Эта зима пролетела у меня быстро и интересно.

Видео можно просмотреть здесь:

Небольшая модернизация ветрогенератора

Прошло немного времени с того момента когда разместил на сайте свой ветряк, но весна так толком и не пришла, землю копать чтобы замуровать стол под мачту еще нельзя — земля мёрзлая да и грязь везде, поэтому времени для испытаний на временной 1,5 м. стойке было предостаточно, а теперь подробней.
После первых испытаний винт случайно зацепил трубу, это я пытался зафиксировать хвост, чтобы ветряк не уходил из под ветра и посмотреть какая будет максимальная мощность. В итоге мощность успел зафиксировать примерно ватт 40, после чего винт благополучно разлетелся в щепки. Неприятно, но наверное полезно для мозгов. После этого я решил поэкспериментировать и намотал новый статор, ротор с неодимовыми магнитами оставил без изменений. Для этого изготовил новую форму под заливку катушек. Форму тщательно смазал автомобильным литолом, чтобы лишнее не пристало. Катушки генератора теперь немного уменьшил по длине, благодаря чему в сектор теперь поместилось 60 витков 0,95 мм. толщина намотки 8 мм. (в конечном итоге статор получился 9 мм), причем длина провода осталась прежней.

Винт теперь сделал с более прочной трубы 160 мм. и трехлопастным, длина лопасти 800 мм.
Новые испытания сразу показали результат, теперь ветрогенератор выдавал до 100 ватт, галогенная автомобильная лампочка в 100 ватт горела в полный накал, и чтобы её не спалить на сильных порывах ветра лампочку отключал.

Замеры на автомобильном аккумуляторе 55 А.ч.
Теперь окончательные испытания на мачте, результат опишу позже.

Ну, вот уже середина августа, и как я обещал, попытаюсь закончить эту страничку. Сначала то, что пропустил

Мачта один из ответственных элементов конструкции, требует особого внимания.

Один из стыков (труба меньшего диаметра входит внутрь большей) и поворотный узел

Теперь остальное, турбина ветрогенератора
3-х лопастная турбина (рыжая канализационная труба диаметром 160 мм.)

Начну с того, что сменил несколько турбин и остановился на 6-ти лопастной, сделанной из алюминиевой трубы диаметром 1,3 м. хотя большую мощность давал винт с ПВХ трубы 1,7 м.

Котроллер для генератора

Основная проблема была в том чтобы заставить заряжаться АКБ от малейшего вращения втурбины и вот здесь на помощь пришел блокинг генератор который даже при входном напряжении в 2 v дает заряд АКБ — пускай маленьким током, но лучше чем разряд, а на нормальных ветрах вся энергия на АКБ поступает через VD2 (смотрите по схеме), и идет полноценный заряд.

Конструкция собрана прямо на радиаторе полунавесным монтажом
Контроллер заряда тоже использовал самодельный, схема простая, слепил как всегда с того, что было под рукой, нагрузкой служит два витка нихромового провода (при заряженном АКБ и сильном ветре нагревается до красна) Все транзисторы ставил на радиаторы (с запасом), хотя VT1 и VT2 практически не греются, а вот VT3 на радиатор ставить обязательно! (при продолжительном срабатывании контролёра VT3 греется прилично)

Схема Контроллера генератора

фото готового Контроллера ветрогенератора

Схема подключения ветряка к нагрузке выглядит так:

Фото готового системного блока ветрогенератора

Нагрузкой у меня как и планировалось, является свет в туалете и летнем душе + уличное освещение (4 светодиодные лампы которые включаются автоматически через фотореле и освещают двор целую ночь, с восходом солнца опять срабатывает фотореле которое отключает освещение и идет заряд АКБ. И это на убитой АКБ (в прошлом году снял с авто) на фото снято защитное стекло (в верху фотодатчик).
Фотореле купил готовое для сети 220 V и переделал своими руками на питание от 12 V (перемкнул входной конденсатор и последовательно стабилитрону подпаял резистор в 1К)

Теперь самое ГЛАВНОЕ!

По своему опыту советую для начала сделать небольшой ветряк, набраться опыта и знаний и понаблюдать что можно поиметь с ветров вашей местности, ведь можно потратить кучу денег, сделать мощный ветрогенератор, а силы ветра не хватит чтобы получать те же 50 ватт и будет ваш ветряк типа подводной лодки в гараже.

Характеристика ветра. Шкала Бофорта

Основной характеристикой ветра является его скорость. Единицей измерения принято считать расстояние, пройденное частицами воздушных масс за единицу времени. В системе измерений СИ скорость ветра измеряется метрами, пройденными воздушными массами за 1 секунду — м/с.
Прибор, при помощи которого осуществляется измерение скорости ветра, называется АНЕМОМЕТР. Но оценить скорость ветра приблизительно можно и по внешним сравнительным признакам, приведенным в таблице Бофорта.

Баллы по шкале Бофорта	Характеристика силы ветра	Скорость ветра м/сек.	Скорость ветра км/час	Объективное проявление
0	Штиль	0-0,2	0-06,7	Дым поднимается вертикально
1	Тихий	0,3-1,5	1,08-5,4	Дым начинает отклоняться от вертикального положения, флюгеры, даже самые чувствительные, не вращаются
2	Легкий	1,6-3,3	5,76-11,9	Движение ветра ощущается лицом, шелест листьев, приводятся в движение флюгеры, ветрогенераторы входят в рабочий режим
3	Слабый	3,4-5,4	12,24-19,4	Листья и самые тонкие ветки деревьев колышутся, развеваются флаги, установленные на высоте
4	Умеренный	5,5-7,9	19,8-28,4	Ветер поднимает пыль и мелкие бумажки, приводит в движение тонкие ветви деревьев
5	Свежий	8-10,7	28,8-38,5	Качаются тонкие стволы деревьев диаметром 2-4 см, на морских волнах появляются гребешки, ветрогенераторы выходят на максимальную мощность
6	Сильный	10,8-13,8	38,8-49,9	Качаются толстые сучья деревьев диаметром 6-8 см, слышен шум ветра в телеграфных проводах
7	Крепкий	13,9-17,1	50,04-61,6	Качаются стволы деревьев в верхней их части, идти против ветра неприятно
8	Очень крепкий	17,2-20,7	61,92-74,5	Ветер ломает сухие сучья деревьев, идти против ветра очень трудно
9	Шторм	20,8-24,4	74,8-87,8	Небольшие повреждения, ветер срывает незакрепленные дымовые колпаки и ветхую черепицу
10	Сильный шторм	24,5-28,4	88,2-102,2	Разрушения кровельных покрытий и неукрепленных конструкций, ослабленные деревья вырываются с корнем, автоматическое отключение ветрогенераторов
11	Жестокий шторм	24,5-32,6	102,6-117,4	Большие разрушения на значительном пространстве
12	Ураган	32,7 и выше	117,7 и выше	Огромные разрушения, серьезно повреждены здания, строения и дома, деревья вырваны с корнями.

Простейший анемометр. Квадрат сторона 12 см. на 12 см. На нитке 25 см. привязан теннисный шарик.

Мы никогда не задумываемся насколько сильным бывает даже маленький ветерок, но стоит посмотреть с какой скоростью иногда раскручивается турбина и сразу понимаешь какая это мощь.

Процесс модернизации ветряка закончен, так он выглядит на данном этапе. На видео его рабочий режим (снимал фотокамерой, поэтому видна дискретность винта, на самом деле он крутится как подорванный). На очень малых ветрах работает блокинг-генератор.

Всем удачи!!!

Источник

Как сделать низкооборотный генератор для ветряка из неодимовых магнитов. Самодельный генератор для ветряка, схемы, фото, видео.

Для изготовления самодельного ветряка в первую очередь требуется генератор, при чём, предпочтительней низкооборотный. В этом и заключается основная проблема, найти такой генератор достаточно сложно.Первое что приходит в голову, взять стандартный автомобильный генератор, но все автомобильные генераторы рассчитаны на высокие обороты, зарядка аккумулятора начинается от 1000 об/мин. Если установить автогенератор на ветряк, то достичь таких оборотов будет сложно, понадобится делать дополнительный шкив с ременной или цепной передачей, всё это усложняет и утяжеляет конструкцию.

Для ветряка нужен низкооборотный генератор, оптимальный вариант генератор аксиального типа на неодимовых магнитах. Поскольку таких генераторов по доступной цене в продаже практически нет, аксиальный генератор можно изготовить самостоятельно.

Самодельный генератор для ветряка из неодимовых магнитов.

Для изготовления генератора аксиального типа понадобятся:

Ступица от авто, тормозные диски.
Неодимовые магниты.
Медная проволока (0,7мм).
Эпоксидная смола.
Крепёжные элементы.

Генератор аксиального типа для ветряка представлен на схеме.

В данном случае в роли статора будет диск с катушками, ротором будут два диска с постоянными магнитами. При вращении ротора в катушках статора будет генерироваться ток, который нужен нам для зарядки аккумуляторов.

Самодельный генератор: изготовление статора.

Статор – неподвижная часть генератора состоит из катушек, которые размещаются напротив магнитов ротора. Внутренний размер катушек обычно равен внешнему размеру магнитов, которые используются в роторе.

Для намотки катушек можно изготовить простое приспособление.

Толщина медной проволоки для катушек примерно 0,7 мм, количество витков в катушках нужно подсчитывать индивидуально, общее количество витков во всех катушках должно быть не менее 1200.

Катушки размещаются на статоре, выводы катушек можно подключить двумя способами, в зависимости от того на сколько фаз будет генератор.

Трёхфазный генератор будет более эффективным для ветрогенератора, поэтому рекомендуется соединить катушки по типу звезда.

Чтобы катушки зафиксировать на статоре их заливают эпоксидной смолой. Для этого нужно сделать форму для заливки из куска фанеры, чтобы жидкая смола не растеклась, нужно сделать борта из пластилина или аналогичного материала. На этом этапе нужно предусмотреть проушины для крепления статора.

Важно чтобы получилась идеально ровная плоскость, поэтому перед заливкой матрицу с катушками нужно установить на ровную поверхность. Катушки перед заливкой нужно тщательно проверить мультиметром и выложить на матрицу по кругу с таким расчётом, чтобы потом магниты ротора находились напротив катушек.

В матрицу заливается жидкая эпоксидная смола по уровень края катушек, перед заливкой форму нужно смазать вазелином.

Когда смола полностью застынет, матрицу разбираем и извлекаем готовый статор с катушками.

Статор фиксируется на корпусе генератора с помощью болтов или шпилек с гайками.

Самодельный генератор: изготовление ротора.

В этой конструкции ротор будет двусторонним, статор с катушками будет посредине между вращающимися дисками с магнитами.

На каждом диске ступицы нужно по кругу расположить магниты, в последовательности поочерёдно меняя полюса.

Когда диски ротора будут установлены, магниты должны быть направлены друг к другу разными полюсами.

Магниты нужно приклеить к дискам суперклеем и залить эпоксидной смолой, верхняя часть магнитов должна остаться непокрытой.

Изготовление ротора для самодельного генератора видео.

Чтобы закрепить статор на ветрогенераторе нужно изготовить металлическое основание, статор крепится к нему с помощью болтов или шпилек.

Собираем всю конструкцию, при этом нужно оставить минимальный зазор между статором ротором, чем меньше зазор, тем эффективней генератор будет вырабатывать энергию. На выход из катушек нужно подключить диодный мост.

В итоге у вас получится аксиальный генератор на неодимовых магнитах. Самодельный генератор может работать на низких оборотах и при этом вырабатывать достаточно энергии для зарядки аккумуляторных батарей, что немаловажно при установке ветогенератора в районах, где преобладают слабые ветра.

Генератор для ветряка видео.

Источник
