Генератор дыма для автомобиля своими руками

Дым применяется в садах для защиты растений от морозов.
Канал “Зубреев Александр” рассказал, как сделать дымовую машину. Собирается она просто, питается от 12 вольт, желательно от блока питания помощнее – например, от компьютера, дабы разогреть спираль. Еще поставил вентилятор – любой, главное, чтобы обдувало спираль. И все.

Давайте приступим к созданию дым машины. Понадобится: нагревающаяся проволока, в данном случае kental 26 gh, и kental 28 gh. Для этой самоделки выбирал 26, он толще, и из него сделал в районе 20, скрутив 3 проволоки вместе. Кстати фотографии этого койла, который находится внутри. На фотографиях довольно хорошо видно – рассмотрите.
Также, если у вас нет специальной проволоки, можете использовать пружинки – они хорошо работают. В пружинку нужно продеть вату – по ней проходит топливо. Глицерин поступает вверх и испаряется.
Автор давно пытался сделать эту самоделку, но никак не получается. Уже и паяльник обматывал медной проволокой – точнее трубкой. Через нее проходила жидкость, и должна испаряться. Работала – но паяльник быстро остывал. Это не безопасно, много жрет и т.д. – много минусов. Такой способ самый простой и можно хоть от батарейки запитывать.
Дым машина так и работает – подается ток на спираль, она испаряется и готово. Еще есть такая батарейка – можно от них запитывать, но надо рассчитывать сопротивление проволоки.
Койл будем наматывать на отвертку – она достаточно толстая. Койл будет большой, поэтому такую и выбрал. Для хука используется отвертка поменьше – совсем маленькие там. Микро-койлы так на веревку наматываются.
Есть проволока, она такая кривая вся – ее надо выпрямить. Если просто тянуть – она не выпрямится, если пальцами выгибать – тоже, поэтому будем использовать шуруповерт. Покажем, как им пользоваться.
Берется шуруповерт, снимается с него насадка, и зажимается проволока – и все. С одного конца держим плоскогубцами и тянем, с другой стороны включаем шуруповерт. Можем видеть, до чего она прямая – идеально ровная, такой работать намного легче.
Можно уже мотать. Но для этой самоделки решил сделать мощнее. Не плохо получилось. Три провода вместе. После того, как сделали втрое эту проволоку, опять нужно скрутить шуруповертом.
Далее с 4 минуты на видео про дым машину, которая изготовлена своими руками

Дымогенератор из огнетушителя

Сделав дымогенератор для себя, вы навсегда обеспечите себя натуральными копчеными продуктами.

Вот схема по которой будем работать

И так приступим
Нам понадобятся: корпус огнетушителя, стальная или медная трубка на 9-12 мм, стальная трубка на 15-30 мм, аквариумный компрессор или кулер от компьютера для подачи воздуха.
Для начала если у вас огнетушитель полный нужно полностью спустить давление и убрать содержимое. Далее берем разводной ключ, откручиваем верхнюю крышку и хорошо вымываем всё внутри водой.
Теперь нам надо ровно отрезать крышку огнетушителя. Что бы крышка не пропускала дым я надрезал ее в трёх местах ножницами по металлу и поджал пассатижами, тогда крышка плотно садится.

Далее сверлим отверстие для розжига на 20 мм.

Ну а теперь сверлим отверстия под стальную трубку на 25 мм и стальную трубку на 9 мм отступив от верха огнетушителя 3 см ну, а далее привариваем их к огнетушителю.
Стальная трубка 9 мм должна на 2 сантиметра входить в стальную трубку на 25 мм. И с наружи огнетушителя на 2 сантиметра, что бы подсоединить ваш компрессор или кулер.

Для подачи воздуха я взял обычный кулер от компьютера, соединил его от старого зарядного устройства поместив в 1.5 л бутылку.

В качестве коптильной камеры взял коробку от системника с компьютера.
Щепу использую магазинную Ольха, продаётся в любом рыболовном магазине.
Вот что у меня получилось

zen.yandex.ru

Делаем дымогенератор своими руками

Делаем дымогенератор своими руками для поиска подсоса воздуха в системе ДВС
Очень часто причиной нестабильной работы двигателя является подсос воздуха в системе ДВС. Чтобы обнаружить место подсоса воздуха, на СТО используют специальные дымогенераторы. Я предлагаю сделать его своими руками…
Здравствуйте, думаю многие из вас знают о таком приспособлении, как дым машина. Вот как он выглядит:

Используют его, как я уже сказал, для обнаружения подсоса воздуха. Подают в систему дым. Соответственно из места, где присутствует разгерметизация, будет выходить дым. Таким образом, очень просто обнаружить, где конкретно происходит подсос воздуха.
Стоимость дымогенератора на рынке колеблется от двух до двадцати тысяч рублей. Сумма, согласитесь, приличная. Так как, проблема подсоса воздуха в систему возникает не часто, люди, конечно, не хотят приобретать себе дымогенератор, безусловно дешевле посетить СТО.
Я же предлагаю лайфхак, как сделать дымогенератор для поиска подсоса воздуха в системе ДВС своими руками, почти бесплатно! Способ на самом деле очень простой.

Нам понадобится: пластиковый контейнер с плотно закрывающейся крышкой, компрессор для накачки шин, сигареты, патрубки, два резиновых ниппеля для бескамерных шин.
Итак, непосредственно способ изготовления и принцип работы:
В пластиковом контейнере с обоих сторон проделываем отверстия и устанавливаем в них резиновые ниппеля. В одном из них, куда будет подаваться воздух с компрессора, оставляем золотник, из второго-выкручиваем золотник.
Устанавливать их в отверстия нужно плотно, чтобы исключить пропуски воздуха. Если не рассчитали с отверстием, можно применить герметик или клей. Выглядит это примерно так:

Шланг компрессора прикручиваем к ниппелю, в котором остался золотник.
Теперь нужно подобрать патрубок на ниппель с другой стороны, чтобы он одевался плотно.
Второй патрубок подсоединяем ко впускному коллектору. Именно из этого патрубка будет поступать дым.
Обязательно нужно чем угодно заглушить воздушный фильтр, чтобы дым не уходил через него и в системе создавался некий вакуум.

Заглушив воздушный фильтр и подсоединив все шланги, можно начинать поиск.
Для этого нужно поджечь сигарету и установить ее в ниппель, как на фото ниже. После чего закрыть крышкой контейнер и включить компрессор.

Подаваемый воздух будет проходить через сигарету и выходить уже в виде дыма, поступая в систему. Ну а вам остается наблюдать, откуда пойдет дым.
Таким вот нехитрым способом можно соорудить вполне рабочий дымогенератор. Единственный минус этого способа в том, что сигареты, установленной в ниппель, надолго не хватает, она быстро тлеет.

Дым не всегда является сигналом того, что поблизости пожар и причиной для скорого вызова пожарной службы. Уже давно дым используется во время концертов и вечеринок в качестве декоративного элемента, который добавляет эффектности выступлению. Для таких случаев созданы и создаются генераторы дыма, которые продаются в специализированных магазинах и стоят немалых денег. Мы же предлагаем вам потратить несколько минут для ознакомления с данным материалом, чтобы сэкономить средства, которые пошли бы на покупку генератора дыма.

Как вы уже догадались, делать мы будем небольшой генератор дыма, однако перед тем, как перейти к процессу изготовления, предлагаем ознакомиться с авторским видеороликом.

Итак, нам понадобится:

— пистолет для мыльных пузырей;
— электронная сигарета;
— отвертка;
— дрель;
— сверло;
— канцелярский нож.

Первым делом нам необходимо разобрать пистолет и убрать из него несколько ненужных для нашего генератора деталей. Начинаем развинчивать шурупы и снимаем батарейки.

Следующем делом берем электронную сигарету и снимаем с нее датчик.

После этого нам нужно просверлить на датчике отверстие.

Вставляем датчик обратно в колпачок.

Теперь нам необходимо позаботиться о том, чтобы датчик влезал в «дуло» игрушечного пистолета. Скорее всего без некоторых доработок этого не получится, как не получается у автора. Для этого придется убрать все лишнее канцелярским ножом.

Высверливаем отверстие под диаметр электронной сигареты.

Теперь вставляем электронную сигарету в воздуховод пистолета.

Собираем игрушку обратно.

Таким образом мы получаем вполне неплохой и миниатюрный генератор дыма в виде пистолета. Сам пистолет для мыльных пузырей отныне будет «стрелять» не пузырьками, а дымом. От нас добавим, что специально для электронной сигареты при желании можно приобрести жидкий табак с разными запахами и ароматами, что вдвойне удивит ваших гостей, когда они не только увидят вашу

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

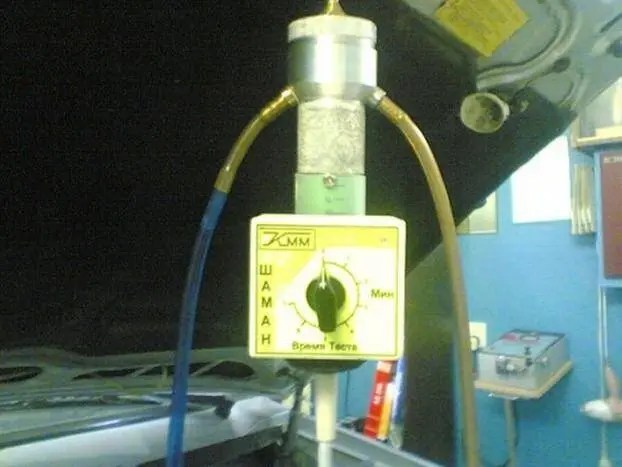

Самодельный дымогенератор для авто с испарителем масла

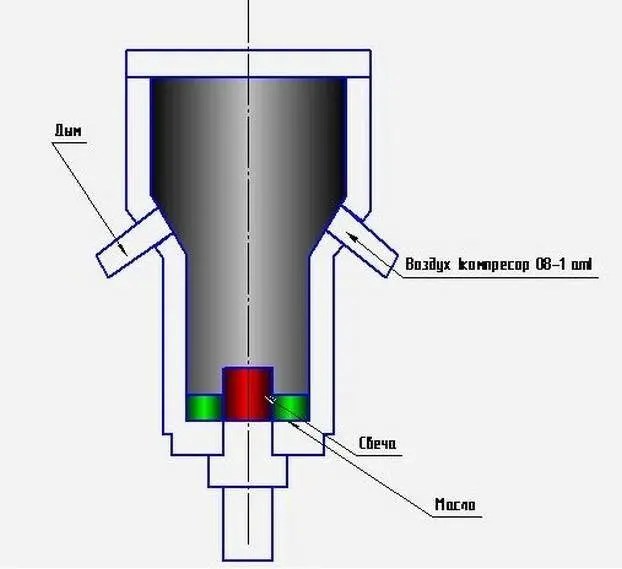

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.

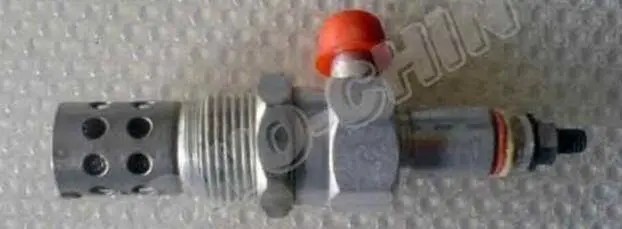

Свеча накаливания от дизельного двигателя.
Реле времени.
Шланги, трубки для подачи воздуха.
Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.

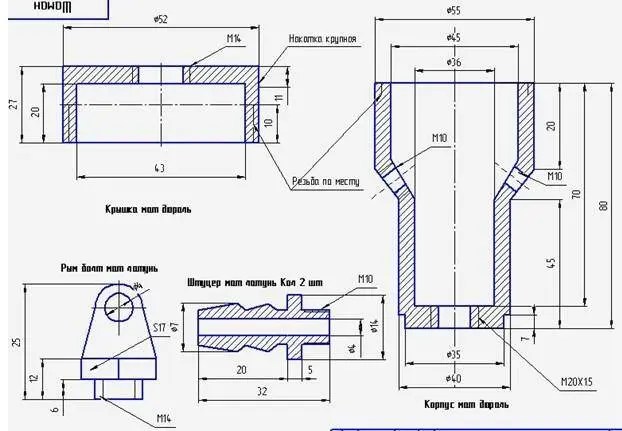

Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Трудно представить себе концерт, дискотеку или шоу-программу без красочного светового оформления, в лучах которого особенно эффектно выглядят клубы дыма. Этот зрелищный эффект можно легко создать с помощью генераторов дыма, которые стали просто необходимым атрибутом любого ночного клуба или концертной площадки.

Итак, – это устройство, которое производит дым или туман и рассеивает его. Применяется дым машина в основном для уменьшения прозрачности воздуха, в результате чего хорошо читаются световые и лазерные лучи, становясь более эффектными. Таким образом, дым выгодно подчеркивает другие визуальные эффекты, такие как лазеры, сканеры, стробоскопы и придает им новые неповторимые краски.

Принцип работы большинства дым машин заключается в следующем: специальная жидкость подается с помощью насоса в термоэлемент, нагревается, испаряется, а затем выходит через сопло распылителя. Соприкасаясь с частицами воздуха, жидкость охлаждается, превращается в аэрозоль и создает эффект дыма или тумана. Всё достаточно просто, но есть опасность жидкость недогреть или перегреть. Если жидкость недостаточно нагревается перед тем, как покинуть машину, то на выходе вы получите так называемый «мокрый дым», который осядет в виде конденсата на поверхности сцены и аппаратуры, что может привести к повреждениям. Если же наоборот перегреть жидкость в термоэлементе, то прибор может просто перегореть. Поэтому к выбору дым машины и жидкостей к ней следует отнестись со всей серьезностью.

Большинство современных генераторов дыма имеют пульт дистанционного управления, позволяющий регулировать интенсивность дымообразования на расстоянии. Также многие модели имеют встроенный таймер, благодаря которому можно настроить временной интервал, через который генератор будет выпускать новую порцию дыма.

По свойствам производимого дыма и принципу действия современные дым машины делятся на три основных типа:

Генераторы легкого дыма

Генераторы тяжелого дыма

Генераторы тумана.

Каждый тип имеет свои конструктивные и функциональные особенности, а также отличается областью применения. Рассмотрим их подробнее.

Генераторы легкого дыма

Генераторы легкого дыма наиболее распространены, что связано с универсальностью их применения и невысокой стоимостью. Легкий дым заполняет весь объем помещения и долго не оседает, позволяя дольше сохранить эффектность и уникальный окрас всего шоу, когда цветные лучи световых эффектов проявляются очень четко. Дым машины этого типа чаще всего используются на дискотеках, в клубах и даже дома.

Принцип работы генераторов легкого дыма: насос подает на термоэлемент специальную жидкость, которая с помощью нагрева или химической реакции превращается в аэрозоль и выбрасывается в воздух через сопло.

Генераторы тяжелого дыма

Генераторы тяжелого дыма обычно используют для оформления профессиональных площадок: практически на любом концерте вы можете видеть облака плотного дыма, стелящихся у ног музыкантов. Тяжелый дым получил свое название благодаря своему свойству стелиться по земле, не поднимаясь вверх. Чтобы получить подобный эффект, генераторы дыма оснащаются холодильниками. Тяжелый дым позволяет придавать привычным спецэффектам новые акценты, создавать чарующую, волшебную атмосферу, а также помогает скрыть некоторые дефекты интерьера.

Принцип работы генераторов тяжелого дыма: после испарения аэрозоль охлаждается до температуры ниже температуры воздуха в помещении, поэтому плотность дыма получается выше плотности воздуха. Такие машины охлаждают дым до температуры немного выше нулевой. Похожий на облако, плотный дым обычно не поднимается выше 10-15 см от пола. Чтобы дым двигался, устанавливают специальные вентиляторы, создающие эффект ветра. Такие генераторы тяжелого дыма наиболее удобны в эксплуатации, так как используют только специальную жидкость, но производимый ими дым не всегда достаточно «тяжелый» и может подниматься на высоту более метра, прежде чем рассеяться. Иногда дым может оказаться слишком плотным, что уменьшит выразительность световых и лазерных лучей. А еще такие генераторы могут образовывать конденсат. Ещё одним недостатком подобного типа генераторов является то, что они могут вызывать срабатывание пожарной сигнализации.

Также получить эффект тяжелого дыма можно с помощью замороженной углекислоты (сухого льда). Такие генераторы самые недорогие и простые в использовании, так как представляют собой «ящик», заполненный сухим льдом. В этот «ящик» поступает дым от обычной дым машины, охлаждается, проходя через куски сухого льда, а затем поступает в помещение. Температура сухого льда -78,5°С, что позволяет получить плотный и тяжелый дым. К недостаткам данного типа машин можно отнести необходимость приобретать и хранить лед до начала представления.

Исходя из вышесказанного, самым оптимальным можно назвать тяжёлый дым, полученный путем смешивания дыма от обычной дым машины с углекислотой. Температура воздуха в зоне работы генератора холодного дыма может опускаться до -5°С. В такой машине используется дым-жидкость и баллоны с углекислотой, а производимый ею дым не поднимается выше колен человека. Данное устройство позволяет создавать очень эффектные динамичные струи белого дыма, которые появляются и исчезают практически мгновенно.

Генераторы тумана

Генераторы тумана (хейзеры) сохраняют пространство помещения достаточно прозрачным, но при этом создают легкую дымку, в которой отчетливо читаются световые и лазерные лучи. Такие генераторы отличаются отсутствием нагревательного элемента, а также экономичностью и эффективностью.

Принцип работы генераторов тумана: мощный компрессор распыляет специальную жидкость под высоким давлением.

По области применения генераторы дыма также можно разделить на три типа:

Мини дым машины

, которые отличаются компактными размерами и соответственно небольшим резервуаром (не более трех литров). Такие устройства обычно выбрасывают струи дыма на расстояния, не превышающие трех метром. Они предназначены для небольших помещений и непродолжительных мероприятий, а также для домашних вечеринок.

Полупрофессиональные генераторы дыма

имеют увеличенный резервуар, а также могут «доставлять» дым на расстояние 4-6 м. они предназначены для клубных мероприятий, дискотек, концертов в небольших залах.

Профессиональные дым машины

могут похвастать сильным дымообразованием при экономичном использовании жидкости, а также быстрым разогревом.

Итак, вы решили приобрести генератор дыма. Какие критерии выбора? Давайте разбираться.

1. Площадь помещения

, которая влияет на мощность выбираемого устройства. В таблице представлены рекомендации по выбору генератора дыма из расчета задымляемой площади

Также в зависимости от мощности генератор дыма может выбрасывать дым на различные расстояния: например, генератор мощностью 500 Вт способен выбросить дым на расстояние до 3 м, мощностью 3000 Вт — до 7 м.

2. Производительность,

то есть количество кубометров дыма, производимого в минуту. Данный параметр колеблется в переделах от нескольких кубометров (у портативных генераторов на аккумуляторных батареях) до нескольких сотен кубометров (у мощных стационарных дым машин).

3. Напольный или подвесной генератор

. Здесь выбор зависит исключительно от особенностей оформления и ваших предпочтений.

4. Управление

. Дым машины могут комплектоваться собственными дистанционными пультами управления, в том числе беспроводными, и/или интерфейсом DMX-512 для управления от светового пульта.

5. Наличие таймера и индикатора уровня жидкости

, что делает эксплуатацию дам машин более удобной.

6. Потребляемый объем жидкости

. От данного параметра зависит время работы генератора без дозаправки.

7. Тип компрессора

, стоит, например, учесть, что устройства с воздушным компрессором довольно шумные.

8. Дополнительные аксессуары или специальные устройства

, например, производящие эффекты с дымом в виде кольцевых завихрений, струй, придающие дыму определенный цвет, используя собственный стробоскоп или светофильтр.

Допустим, вы выбрали дым машину, удовлетворяющую вашим требованиям. Что дальше? А дальше следует выбрать «правильную» во всех отношениях жидкость для работы машины, чтобы погоня за потрясающими эффектами не обернулась горьким разочарованием.

Выбор жидкости для дым машин

От выбора жидкости зависит производимый дым машиной эффект: будет ли это лёгкая рассеивающаяся дымка или плотный густой дым с медленным рассеиванием. Состав жидкости для создания дыма не вызывает аллергии, такой дым не выделяет влагу и быстро выветривается при наличии активного движения воздуха (ветра или работающей вытяжки-вентиляции).

Для производства дыма используются несколько видов жидкостей. Обычно это смеси дистиллированной воды и спиртов на основе глицерина или из атомизациированных минеральных масел (для создания плотного дыма). Иногда в жидкость добавляют красители и ароматизаторы. В зависимости от желаемого эффекта, используются жидкости для дыма быстрого, среднего и долгого рассеивания.

В самом начале своего существования дым машины использовали жидкости на основе минерального масла, что было опасно как для техники, так и для здоровья людей. Современный состав жидкостей абсолютно безопасен, но делать свой выбор между тем или иным веществом следует очень осторожно. Используемая жидкость для дым машины должна иметь сертификат безопасности, поэтому применение генератора допустимо в абсолютно любом помещении.

Клубы дыма способны превратить любое помещение в сказочное пространство, которое имеет мало общего с реальностью. В этом и заключается главная задача генератора — позволить людям немного отвлечься от реальности и создать особый мир, наполненный красками, иллюзиями и волшебными эффектами. Выбирайте проверенных производителей и создавайте свое собственное неповторимое шоу!

Во время сборки действующей модели железной дороги я добавил анимацию, добавил свет и звук. Но до последнего времени у меня не было дыма. Недавнее изобретение бездымных сигарет, они же электронные сигареты или электронные испарители, дало возможность собрать достаточно маленький и недорогой генератор дыма.

После проведения ряда экспериментов, я придумал механизм дым машины, создающей очень много тумана, и который можно включить или выключить по желанию самому.

Дымогенератор своими руками без компрессора, о котором пойдет речь, вполне подходит для создания дымящихся тыкв на Хэллоуин, очагов в рождественских диорамах или для создания реалистично дымящих труб завода в действующей модели железной дороги. Можно даже использовать прибор в макетах горящих зданий или авиа- и автокатастроф, или костра в кемпинге. Чтобы из электронной сигареты сделать дымный генератор, вам понадобятся определенные материалы, включая сами сигареты, безвредную жидкость для электронных сигарет, маленький воздушный насос для перемещения дыма и подходящий источник питания.

Шаг 1: Жидкость для испарителя

Обычные жидкости для электронных сигарет для наших целей не подходят, во-первых, из-за содержания никотина, во-вторых, из-за ароматизаторов. В большинстве отделов, торгующих оборудованием для электронных сигарет, можно приобрести готовую жидкость без никотина и ароматизаторов, или вам ее сделают на заказ. Можно заказать нужный состав на ибэе или других онлайн-ресурсах по вполне приемлемой цене.

Шаг 2: Техника безопасности

Газы, образующиеся при испарении жидкостей в электронных сигаретах (даже такой безопасный состав как у нас) фиксируются датчиками системы пожаротушения. При использовании/запуске генератора в общественных местах/зданиях/помещениях будьте осторожны. В электронных сигаретах есть нагревательный элемент, который испаряет жидкость. Он работает от 3,7 В литиевых аккумуляторов, этот уровень напряжения нельзя превышать. При повышении напряжения до 5 В может произойти возгорание.

Шаг 3: Выбираем электронные сигареты

Я приобрел для своего проекта недорогой набор, состоящий из двух электронных сигарет, аккумуляторов и зарядного устройства.

Мне нужен был лишь испаритель (верхняя часть сигареты) и коннектор аккумулятора. А если вы припаяете к испарителю пару проводков, коннектор вам не понадобится.

Шаг 4: Нагревательный элемент

Так как я разобрал сигареты только из-за нагревательных элементов, я решил поискать только их на ибэе. Мне повезло, и я нашел продавца, у которого приобрел сразу пять элементов. Они различаются по сопротивлению. Те, которые я приобрел, имеют сопротивление 1,8 Ом, но, уверен, другие тоже подойдут.

Шаг 5: Материалы

Вам понадобятся следующие материалы:

короткий отрезок латунной трубки , примерно 0,5 см в диаметре и 2,5 см в длину
гибкий шланг длиной примерно 15 см, для соединения латунной трубки и насоса, можно приобрести в хозтоварах или зоотоварах
тонкий витой провод
коннекторы JST или похожие
чистый растительный глицерин
пластиковые и резиновые трубки для направления дыма
преобразователь постоянного тока или аккумулятор
маленький флакончик из-под таблеток с крышкой, и еще одна крышка. Я взял флакон из прозрачной пластмассы, примерно 7 см в длину и 3 см в диаметре, но и другие размеры тоже подойдут.

Шаг 6: Паяем нагревательный элемент

К концу нужно припаять двухжильный провод, я использовал тонкий (26 или 28 калибр) витой провод. Один сердечник паяем на корпус, другой непосредственно на его среднюю часть. Припаянные провода не должны выходить за пределы резьбовой части, иначе вы не сможете вставить элемент в генератор. Над резьбой находится прокладка, не потеряйте ее.

Шаг 7: Продолжаем паять

Будьте осторожны и не запаяйте случайно отверстие, которое находится в центре стержня. Это отверстие подачи воздуха.

Я использовал сильно разогретый паяльник (273,9°С) и качественный припой. К счастью, материал белой прокладки оказался жаростойким, никаких повреждений на нем я не заметил.

Шаг 8: Разрезаем флакон из-под таблеток

Сначала разрежьте флакон пополам, разрез должен быть ровный и параллельный верхней части флакона. Чтобы наметить ровную линию разреза, я использовал тонкий проводок.
Сделайте разрез острой мелкозубой ножовкой.

Шаг 9: Сверлим отверстия

После того, как флакон разрезан, просверлите в дне отверстие 7 мм (№1), в крышке просверлите отверстие 5 мм (№2). Еще одно отверстие 5 мм просверлите в стенке верхней половины флакона (№4). Напротив него просверлите отверстие 3 мм (№3).

Отверстие №1 – база для парогенератора, отверстие №2 – выходное для дыма, №3 – под провода питания нагревательного элемента, №4 – соединительное отверстие для воздушного насоса. На фото отверстие №2 сделано в центре крышки. Я пришел к выводу, что если сделать его не по центру, конденсирующаяся жидкость будет возвращаться обратно в резервуар, в то время как с отверстием по центру излишки жидкости будут попадать обратно.

Шаг 10: Устанавливаем

Нагревательный элемент устанавливается в 7мм отверстие.
Нажатием вкрутите элемент в отверстие, сохраняя его в вертикальном положении и плотно прижимая прокладку к дну.

Если прокладка будет прижата неплотно, жидкость будет протекать из верхнего отделения в нижнее. Вообще, это не так страшно, ее можно будет просто перелить обратно в резервуар.

Шаг 11: Склеиваем половинки флакона

Склеить половинки флакона нужно так, как показано на фото, нижняя половина вставляется дном в верхнюю, закрытую крышкой с отверстием. Второй крышкой закрываем флакон со стороны среза.
Осталось только зафиксировать провода и латунную трубку, я для этого использовал термоклей, но другие виды клея тоже подойдут.

Две половинки флакона склеиваем изолентой.
Жидкость наливаем в верхний отсек. Налить нужно столько, чтобы основание было закрыто. Обычно я добавляю 6 мм глицерина. Уровень должен быть достаточным, чтобы скрыть фитиль или отверстия подачи жидкости.

Шаг 12: Насос

Насосов прямого тока достаточно и на Ибэе, и на Амазоне. Ниже есть ссылка на тот, который работал лучше остальных. Он работает на том же напряжении, что и парогенератор. Разница в цене из-за доставки из Китая.
До этого я успел испытать насос, который уже был у меня. Он работал нормально, но у него было маленькое выпускное сопло и он шумел. На фото он на странице Амазона.

Остерегайтесь продавцов, продающих насосы, бывшие в употреблении – они почти все 12В и многие протекают. мне повезло у одного из таких продавцов найти новый насос 3-6В .

Шаг 13: Источник питания

Нагревательный элемент работает от 3,7В литиевого аккумулятора. Вы можете использовать такой или сделать питание от преобразователя прямого тока, иногда такие называют понижающими преобразователями. Я нашел недорогой преобразователь с графическим дисплеем, показывающим выходное напряжение и силу тока. Я выставил напряжение на 3,7 В, и узнал, что мой преобразователь выдает чуть больше 1А.
Преобразователь можно купить на Ибэе .

Шаг 14: Завершение

Я бы рекомендовал не держать нагревательный элемент постоянно работающим, а включать его на определенные промежутки времени. Я проводил испытания при включенном на 30 секунд и выключенном на 60 секунд питании. Парогенератор отработал без нареканий 6 часов.

Источник

Собираем генератор дыма для диагностики инжекторных автомобилей

Дымогенератор для диагностики автомобилей.Своими руками.

«ДЫМОГЕНЕРАТОР» своими руками за 5 минут из подручных средств.

Дымогенератор для авто (Дымогенератор)

Как сделать простейшую дым машину своими руками

Дымогенератор для авто ( Дымогенератор )

Генератор дыма на 200 Ватт своими руками Не игрушка!

Дымогенератор основанный на вредной привычке. Полезный совет от автоэлектрика ВЧ.

Дымогенератор для диагностики авто. Своими руками

Самодельный автомобильный дымогенератор

Главная »
Новости »
Автомобильный генератор дыма своими руками

Источник

Редкие невестки могут похвастаться, что у них ровные и дружеские отношения со свекровью. Обычно случается с точностью до наоборот

Для тех кто производит диагностику самостоятельно, будет интересно узнать как сделать дымогенератор для авто своими руками. Любой современный автомобиль состоит из большого количества различных узлов и агрегатов, которые нуждаются в своевременном и качественном обслуживании. Но, несмотря на это, иногда случаются неисправности, для обнаружения которых требуется проведение диагностики на специальном оборудовании. В некоторых случаях без него вполне можно обойтись, например, для проверки герметичности некоторых систем.

Как сделать дымогенератор для авто своими руками,
расскажет для тех владельцев, которые не желают тратить деньги на его приобретение, а иметь такой прибор желают. Конструкции их разнообразны и просты в изготовлении, не требуют больших финансовых или материальных вложений, а изготовить прибор можно буквально за несколько минут. Польза от этого прибора будет несомненной, особенно для владельцев машин с пробегом.

Зачем нужен генератор дыма?

Этот прибор, будь он заводского или самостоятельного изготовления, применяют для проверки герметичности различных систем и узлов автомобилей. С его помощью проверяют системы охлаждения двигателей, а также впускной или выпускной тракт мотора. В некоторых случаях возможна проверка оптики машины на герметичность, это полезно сделать в том случае, когда замечено её запотевание.

Принцип работы таких приборов основан на образовании белого дыма и последующей его подачи в проверяемые системы. Для этого потребуется создать небольшое давление, чтобы дым «искал» возможные пути выхода из замкнутого пространства. Это позволяет определить утечки даже через микротрещины, которые «невооружённым» глазом заметить просто невозможно. Изготовить такой прибор совсем несложно, поэтому, если решено строить самостоятельно, дочитайте наш рассказ, и смело приступайте к работе.

Как его делают?

Для его создания, кроме желания построить, потребуется наличие некоторых материалов и инструмента. Конструкций таких приборов очень много, но рассмотрим вариант изготовления из шприца для твёрдой смазки. Кроме шприца нужно ещё приготовить такие детали:

Провода с быстросъёмными клеммами для подсоединения свечи;
Термоусадочную пасту;
Шланги, хомуты, уплотнительные резиновые прокладки;
Медную трубку диаметром около 6 мм.;
Набор свёрл;
Металлическую сетку для мытья посуды;
Штуцер для подачи воздуха.

Далее порядок изготовления может быть таким. Шприц следует разобрать, снять трубку нагнетателя и подкачивающее устройство. Понадобиться только корпус от шприца и его крышки. В трубчатом корпусе будет происходить процесс образования дыма. В крышке имеется технологическое отверстие, которое понадобиться для работы. В него следует вклеить на эпоксидной смоле отрезок медной трубки длиной примерно 160 мм.

Через эту трубку будет подаваться сжатый воздух в масло, обычно используют ATF
, который будет способствовать образованию дыма и выдавливанию его из корпуса. Трубку следует вставить до самого упора, чтобы перегородить проход воздуха. После этого следует через входное устройство просверлить медную трубку. Это направит поток воздуха именно в нужном направлении, то есть в корпус генератора.

Во второе отверстие следует установить штуцер для подачи сжатого воздуха. После этого можно приступить к изготовлению электрической части прибора.

В нижней крышке следует установить свечу накала с прокладками и хорошо её затянуть, чтобы исключить течь масла. Одновременно с этим подсоединяют к свече проводку с быстросъёмными зажимами. В отверстие, через которое подавалась смазка, нужно установить переходник для шланга подачи дыма.

Лучше всего для этого использовать прозрачный шланг, это даст возможность контролировать подачу дыма в проверяемую систему. В качестве наконечника можно использовать тот, который был установлен в шприце при его покупке. Из него следует удалить шарик обратного клапана. В зависимости от того, какой источник сжатого воздуха используется, следует предусмотреть возможность для регулирования его подачи, а также установить обратный клапан в шланг подачи.

Автомобиль представляет собой целый комплекс разных агрегатов и систем, функционирование которых тесно взаимосвязано. В связи с этим ни одно транспортное средство не застраховано от непредвиденных поломок. При возникновении подобных неисправностей машину нужно отправить на диагностику. Водители часто подразумевают под этим словом проверку авто при помощи компьютерного тестера, но это не всегда актуально. В некоторых случаях причина поломки настолько элементарна, что с ней можно справиться, не покидай дома. Если проблема связана с нарушением герметичности какой-либо системы, вам нужно купить специальное устройство – дымогенератор. Стоят такие приборы довольно дорого, но вы можете сэкономить, сделав дымогенератор своими руками.

Особенности и предназначение

Вообще дымогенератор применяется для эффективного обследования различных узлов двигателя на предмет негерметичности. Это может быть:

система впуска воздуха;
система выпуска отработавших газов;
система охлаждения и пр.

Также дымогенератор позволяет обнаруживать проколы в шинах или проверять герметичность оптики, из-за нарушения которой фары потеют. Принцип действия устройства основывается на использовании густого белого дыма, который подается в систему под давлением 0,3-0,5 Бар и позволяет выявлять неплотности, которые нельзя увидеть невооруженным глазом.

Необходимые инструменты

Для сборки дымогенератора для автомобиля вам потребуются следующие инструменты:

Источник сжатого воздуха.
Продувочный воздушный пистолет.
Регулятор давления.
Сигареты.

Все эти вещи вы может купить в хозяйственно магазине. Что касается источника сжатого воздуха, лучше использовать какой-нибудь компактный компрессор. В этом случае альтернативой является баллон колеса.

Приступаем к работе

Пистолет для продувки нужно модернизировать. Внутреннее отверстие, в которое будем вставлять сигарету, нужно сделать диаметром около 8 мм. Если это значение меньше, рассверлите отверстие сверлом.

После этого регулятор давление воздуха нужно соединить с модернизированным пистолетом. Подключаем сюда же источник сжатого воздуха. Отметим, что выходное давление должно быть не слишком большим, поэтому выбирайте компрессор послабее. Вероятно, вам потребуется варьировать поток воздуха для получения наиболее оптимального выхода дыма. Само давление должно быть не выше 0,5 Бар. В противном случае, детали проверять на предмет утечек будет труднее, так как вам понадобится целый блок сигарет.

Далее вставляем сигарету в носик пистолета, поджигаем ее и вкручиваем в инструмент. Все – ваш дымогенератор готов к работе. Можете использовать и другой более сложный метод создания диагностического оборудования. Так вы обеспечите возможность проведения профессиональной диагностики на предмет утечек.

Второй способ создания дымогенератора

В отличие от предыдущего способа, это устройство более затратное в изготовлении. При этом вы сможете получить больший объем дыма на выходе, и устройство получится более удобным в работе.

В основе этой конструкции лежит корпус от шприца для смазки. Его можно купить за 300-500 рублей в любом автомагазине. Как в первом случае, шприц надо доработать. В середине устройства вмонтируйте перегородку-переходник. С одной стороны вкрутите свечу накала, которая подойдет от любого отечественного дизельного мотора. По вольтажу свеча накала должна быть 12 или 24 вольта. Для первой понадобится схема ограничения мощности. Более простой и дешевый вариант – использование реле поворотов, за счет которого время работы свечи сократится вдвое.

Настало время высверлить в верхней крышке шприца несколько отверстий, который потребуются для подачи воздуха с одной стороны и его выхода с другой. Установите на входе регулятор давления, обеспечивающий поток кислорода не больше 0,2-0,3 атмосфер. На выходном шланге устанавливаем обратный клапан, который можно взять от системы питания карбюраторного двигателя.

Что касается использования масла, для диагностики подойдет любое, но лучше использовать детское Johnsons baby, жидкость для концертных дымовых установок или обычный глицерин. Итак, дымогенератор для авто готов к работе. Как вы поняли, сделать его можно довольно быстро и просто, сэкономив крупную денежную сумму.

Несложная и традиционно применяемая во всех кулинарных культурах мира технология холодного копчения предназначена для получения аппетитных закусок из рыбы и различных сортов мяса.

Собственная коптильня в доме или на даче разнообразит процесс приготовления деликатесов, особенно в случаях, когда речь идет о заядлых рыбаках и охотниках.

Это несложное и напоминающее простую печку устройство можно собрать из подручных средств при различных ситуациях.

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Обратите внимание!

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

Фото дымогенератора своими руками

Обратите внимание!

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

[ Скрыть
]

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

системы впуска;
отработанных газов;
выпускного тракта силового агрегата;
системы охлаждения;
для обнаружения проколов в резине;
для диагностики герметичности фар, если они стали запотевать и т.д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Устройство

Устройство такой генераторной установки может быть разным, в зависимости от конкретного назначения и производителя.

Самые простые дымогенераторы состоят из:

насоса;
манометра;
шланга;
штуцера для подключения;
проводов;
испарительного устройства;
зажимов для соединения с аккумуляторной батареей или адаптером для прикуривания;
более совершенные системы также оснащаются блоком управления (автор видео — канал TEXaS TV).

Преимущества и недостатки использования

Для начала разберем основные достоинства:

в первую очередь — это возможность оперативного обнаружения возможных нарушений герметичности в работе тех или иных систем транспортного средства;
эргономичность и надежность устройств, если речь идет о фирменных установках;
благодаря наличию управляющего модуля в фирменных девайсах автовладелец во время диагностики может самостоятельно менять значение плотности дыма;
если устройство оборудовано таймером, то это позволит предотвратить перегрев нагревательного компонента и, соответственно, его поломку;
в фирменных девайсах имеется специальный резервуар, который позволяет долгое время хранить дымовую жидкость;
при необходимости устройство можно разместить в моторном отсеке, а также на стене в гараже и т.д.

Что касается недостатков, то если речь идет о фирменных системах, то их стоимость не такая низкая, как хотелось бы. Если же вы решите соорудить такой девайс своими руками, то должны понимать, что для этого вам потребуются определенные навыки и знания.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

сам шприц;
свеча накала, такие используются на дизельных моторах;
проводка с клеммами, потребуется для подключения свечей;
термоусадочная паста;
патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
медная трубка, ее диаметр должен составлять примерно 6 мм;
дрель и набор сверел;
штуцер для подачи воздушного потока;
также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого — канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Всем привет!

Предлагаю на обозрение свой дымогенератор для поиска мест утечки воздуха во впускном коллекторе и соединяющихся с ним системах.

Правда сразу оговорюсь, что на машине я его еще не пробовал использовать, но сигарету он выкуривает в принципе как надо . Главными задачами при создании данного дымогенератора я поставил его дешевизну и способность создать хоть какое-то небольшое давление в коллекторе в результате которого негерметичные места дадут себя обнаружить. Так как я не курю и не планирую начинать, то просто подуть дымом в какой нибудь шланг, соединенный с коллектором для меня непреодолимая задача. Однако, на мой взгляд, использовать сигарету для создания дыма проще всего. Поэтому я взял за основу дымогенератора прикуренную сигарету

Итак, для начала я съездил в автомагазин и купил несколько дешевых автозапчастей:

1. тройник системы омывателя стекол от ваз 2101 — 1 штука (5 рублей)

2. вакуумный шланг на траблер от классики ВАЗ — 2 штуки (65*2=130 рублей). На их концах надеты и слабо приклеены кусочки шланга бОльшего диаметра, их снял и один из них мне потом будет нужен.

Дома нашел 2 бутылочки от жидкого мыла Красная линия с дозатором. Они хоть и разные по размеру, зато дозаторы абсолютно одинаковые.

еще нашел кусочек жести, вырезанной из литровой банки из-под пива. Сразу отрезал от нее 4 полосочки шириной 2-3 мм и длиной 4 см. Потом скажу зачем)

Еще я нашел среди инструментов привет из прошлого — форсунку омывателя стекла от ИЖ-ода с гайкой.

Для понимания процесса сразу приведу схему работы дымогенератора:

Из схемы понятно, что здесь бутылка выполняет роль мехОв. Попеременно то нажимая, то отпуская, мы создаем в ней то давление, то разрежение, а клапана перераспределяют потоки воздуха сначала от сигареты в бутылку, а потом из бутылки в шланг на выход. Данная система позволяет во-первых быстро менять сигареты, а во-вторых можно поменять бутылку если она перестанет нормально втягивать воздух ввиду деформации. Так же можно создать что-то более серьезное в качестве мехОв и просто подсоединить это вместо бутылки.

Итак, сначала я отрезал горлышки у обоих банок из-под мыла.

Большую банку я решил использовать в качестве корпуса, поэтому отрезая горлышку старался её не повредить. Далее проделал в боковой стенке этой банки 2 отверстия по диаметру резьбы горлышек на расстоянии примерно 2-3 см друг от друга и одно маленькое отверстие по диаметру шланга ближе к тому месту, где раньше было горлышко банки

Далее я разобрал клапана. Для этого нужно снять горлышко-кнопку потянув его вверх с силой. Осторожно, под ним находится стеклянный шарик, он обязательно выскочит и укатится под кровать. Его достаем и убираем, он нам не нужен. Затем нужно снизу вытащить прозрачную длинную трубку. После этого тонкими пассатижами нужно ухватиться за раструб, в который она была вставлена, другой рукой взяться за крышку с резьбой и тянуть их в разные стороны. Когда корпус клапана поддастся, оттуда выскочит пружина, фиксирующий стакан и еще один шарик, который, в отличие от первого нам будет нужен.

Освободившиеся крышки с резьбой и отрезанные горлышки я сразу примерил к отверстиям в бутылке. Убедившись, что фиксируются нормально, я их снял. На самом деле одна из крышек будет стоять не так, а вверх ногами.

Ввиду того, что шарик в стакане очень уж сильно болтается (т.к. вязкость мыла большая), то придется сделать ему в этом стакане небольшой пьедестал, дабы он стал поближе к отверстию, которое призван перекрывать. Для этого подходит та прозрачная трубка, которая шла к дну банки. От нее нужно отрезать колечко высотой около 3 мм и поставить в стакан. На него положить шарик.

затем поставить стакан на пружину и снизу всунуть в корпус клапана. всё это дело нужно прижать поршнем. Чтобы поршень не вылезал из корпуса я его зафиксировал теми самыми полосочками из жести. На один клапан по 2 полоски. Их нужно вставить в одно окошечко в горловине корпуса и обойдя шток поршня с двух сторон вывести из противоположного окошечка. Концы загнуть в разные стороны и закрепить их одев на них мягкую шайбу.

Эти процедуры провел с обоими клапанами

Далее готовим бутылку. Для начала подобрал сверло по диаметру отверстия в штуцере форсунки омывателя и просверлил через штуцер форсунку насквозь. Открыл бутылку, лимонад наверное был очень вкусный, но я его отпустил в свободное плавание. В крышке просверлил отверстие по диаметру резьбы на штуцере форсунки и собрал такую конструкцию:

Здесь шланг выпущен вниз, но я его потом переделал в верх рядом с клапанами чтобы дно конструкции было свободно.

Теперь на конец клапана, который выпущен наружу прозрачной стороной одеваем один из кусочков широкого резинового шланга, которые были на концах вакуумных шлангов. Одеваем не полностью, а наполовину. Оказывается в него как раз входит сигарета.

Конец выпущеного шланга одеваем на штуцер в пробке от бутылки и накручиваем бутылку.

На конец клапана красного цвета с помощью мыла натягиваем второй вакуумный шланг, который потом будет подсоединяться к впускному коллектору. На его конце что-то нужно сделать для соединения с коллектором, но это уже дело лично каждого. Я поставил какую-то втулку. Из куска жести соорудил пепельницу. Получилось так:

Первую пробу дымогенератор прошел на балконе. Сигарету выкурил за 20 секунд)) При этом почти весь дым собрался в бутылке и начал выходить уже когда сигарета кончилась, поэтому сигареты придется часто менять, хорошо что это не трудно. Завтра пойду пробовать на машине. Как пройдет эксперимент отпишусь. Всем спасибо за внимание. Надеюсь, что мой опыт будет полезен для создания чего-то своего

Источник

Автомобиль — это комплекс систем и механизмов, которые, к сожалению, могут выходить из строя. В случае нарушения герметичности какой- либо из систем автомобиля незаменимым средством будет генератор дыма для автомобиля.

Автомобильный дымогенератор

Генератор дыма для автомобиля — это прибор, с помощью которого можно проверить герметичность двигателя, системы подачи воздуха, системы охлаждения, герметичность топливной магистрали, герметичность уплотнителей дверей в автомобиле и герметичность уплотнителей фар. Генератор дыма для автомобиля поможет вам найти щели в глушителе двигателя, проколы шин и многое другое.

В настоящее время, подобное устройство — очень нужный прибор, который имеется в распоряжении на всех современных СТО. С его помощью можно легко провести диагностику любой автомобильной системы без ее демонтажа.
На фотографии ниже представлена модель «магазинного» варианта дымогенератора.

Диагностика дымогенератором

С помощью генератора дыма для автомобиля на поиск неисправностей уходит минимум времени (в среднем, от 20 мин до 1 часа). Диагностика дымогенератором происходит следующим образом:
необходимо правильно подключить составляющие данного устройства, а именно, шланг подачи дыма, шланг подачи сжатого воздуха, и электронный регулятор мощности, к нужным местам, в зависимости от того какой неисправный механизм вы хотите проверить.

Затем, подается давление воздуха и вы сможете увидеть где именно дым будет выходить наружу. В среднем используется давление 03,-0,5 бар, а для большей эффективности определения места утечки дыма, можно воспользоваться фонариком.

Однако, стоит учитывать и тот факт, что стоимость данного прибора не малая, порядка 1300 долларов, да и диагностика на СТО вам обойдется недешево. Поэтому, есть смысл потрудиться и сделать дымогенератор для авто своими руками.

Знаете ли Вы?
Автомобильный дымогенератор работает от 3 до 5 минут, если не хватает дыма, можно таймером выставить еще на пару минут.

Как сделать дымогенератор самому

Подсос воздуха может привести к нестабильной работе двигателя. Рассмотрим наиболее простой и дешевый вариант сборки генератора дыма, для чего вам понадобится:

регулятор давления;

Сигарета;

Источник сжатого воздуха (подойдет маленький компрессор, например, от старого аквариума);

Продувочный воздушный пистолет.

Порядок сборки дымогенератора для проверки подсоса воздуха своими руками

Внутреннее отверстие пистолета делаем диаметром 8 мм, для того, чтобы потом туда можно было вставить сигарету. Затем регулятор давления воздуха соединяем с пистолетом. Сюда же подключаем источник сжатого воздуха. Следующий этап — установка сигареты в носик пистолета, ее поджег и вкручивание в оставшуюся конструкцию инструмента. Затем внимательно присмотритесь и определите, откуда именно идет утечка дыма. Вот как будет выглядеть готовый дымогенератор для авто своими руками:

Автомобиль представляет собой комплекс взаимосвязанных агрегатов и систем, которые, к сожалению, в процессе его эксплуатации выходят из строя. При возникновении непредвиденных поломок машина отправляется на диагностику для выяснения причины случившейся неисправности.

Как правило, под диагностикой подразумевается проверка основных систем автомобиля с помощью компьютерного тестера. Однако для установления причины поломки использование данного оборудования требуется не всегда, ведь довольно часто неисправность настолько проста, что устранить ее можно и в гаражных условиях.

Если же данная проблема связана с нарушением герметичности одной из систем автомобиля, то в этом случае возникает необходимость в приобретении дымогенератора для машины. Покупка такого устройства обойдется приблизительно в шесть тысяч рублей. При желании сэкономить эти средства можно изготовить дымогенератор для авто своими руками.

Назначение и характеристики

Дымогенератор, будь то заводской прибор или самостоятельно сделанный аналог, используется с целью обследования различных узлов силового агрегата на предмет герметичности. Среди систем, которые можно диагностировать этим устройством, в первую очередь стоит назвать системы:

охлаждения;
впуска воздуха;
выпуска отработавших газов;
любая другая, в которой не допускается утечка во время функционирования двигателя.

Дымогенератор прекрасно подходит для проверки оптики на герметичность и для обнаружения в покрышках сильных повреждений и проколов.

Принцип работы данного устройства строится на применении густого, чаще всего белого дыма, который подается в систему под давлением, составляющим, как правило, 0,3-0,5 Бар, и позволяет с минимальными усилиями обнаружить любые негерметичные соединения, найти которые невооруженным глазом было бы невозможно.

Простейшая инструкция по изготовлению с использованием обычного ручного насоса:

Инструкция по изготовлению

Для того чтобы самостоятельно изготовить данное устройство, понадобится определенный набор инструментов:

регулятор давления;
источник сжатого воздуха;
сигареты;
продувочный воздушный пистолет.

Приобрести оборудование можно в хозяйственном магазине или там, где продаются инструменты. Источником сжатого воздуха может стать компактный автомобильный компрессор. Баллон колеса также может рассматриваться в этом случае как альтернатива.

Процесс изготовления

Первоначально придется подвергнуть небольшой модернизации продувочный пистолет. Диаметр внутреннего отверстия, в которое будет вставляться «носик» инструмента, должен составлять 8-8,3 мм. Если это значение оказалось меньше, необходимо рассверлить его до указанных выше параметров.
Затем требуется соединить уже доработанный пистолет с регулятором давления воздуха. На этом же этапе подключается источник сжатого воздуха. Следует добавить, что давление на выходе должно быть не слишком высоким (не выше 0,5 Бар), в связи с этим можно выбрать в магазине самый слабый компрессор.
Теперь остается вставить сигарету в носик пистолета, поджечь ее и соединить с оставшейся конструкцией, после чего можно наблюдать за диагностируемой системой автомобиля и высматривать возможные утечки.

Безусловно, можно использовать и другие, более сложные способы изготовления такого устройства, как дымогенератор для автомобиля. Однако и этот довольно простой, но эффективный метод позволит провести качественную диагностику авто и проверить его системы на предмет герметичности.

Фото

Видео

Еще один вариант с использованием корпуса от пресс-масленки:

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

[ Скрыть
]
