Дымогенератор для коптильни — отличный способ приготовления продуктов, в результате которого получаются вкусные и ароматные, долго хранящиеся рыба, мясо или птица. Используя различные специи для маринада и тщательно подобранные породы дерева в качестве дров, можно получить самодельные копчености различного вкуса из одного и того же мяса. Для любителей экспериментировать на кухне дымогенератор для копчения предоставляет широкое поле деятельности.

Трудность состоит в том, что копчение — процесс длительный и требует не только надлежащего оборудования, но и солидного запаса дров, если вы используете коптильню традиционной конструкции, в которой сжигаются дрова. Такое копчение длится до нескольких дней при постоянном поддержании горения в топке.

Но из этой ситуации изобретательская мысль тоже нашла выход — дымогенератор для коптильни. Главное и единственное назначение дымогенератора — производство значительного количества дыма и его подача в коптильный шкаф, где размещены заготовки для копчения. В результате взаимодействия с дымом особым образом замаринованного мяса, рыбы или птицы, в продуктах происходит ряд химических реакций, превращающие их в хорошо усваиваемые организмом и очень вкусные продукты.

Дымогенератор

Дымогенератор для коптильни — довольно простое, но необычайно эффективное устройство, которое вполне можно сделать своими руками из подручных материалов. Вся привлекательность дымогененратора состоит в том, что он может работать в автоматическом режиме. В коптильном шкафе температура достигается не слишком высокая, поэтому опасаться, что продукты подгорят, не следует.

Конструкция дымогенератора

Условный чертеж дымогенератора

Источником дыма служат опилки, стружка или щепа, медленно тлеющие внутри генератора. Секрет установки состоит в том, как обеспечить постоянное равномерное горение и каким образом подать дым в коптильный шкаф. Чтобы собрать дымогенератор для коптильни в условиях домашней мастерской вам понадобятся:

Комплектующие легкодоступны и стоят недорого

квадратная или круглая труба (обычная сталь, нержавейка) сечением приблизительно 100 Х 100 мм (диаметр круглой — 100 – 120 мм);
отрезки металлической трубы диаметром 25 – 40 мм длиной до 40 см для дымового канала (для горячего копчения);
пластиковая гофрированная труба длиной 2-3 м или металлорукав (что намного лучше) диаметром соответствующим внешнему размеру дымохода(для холодного копчения);
электровентилятор (компрессор);

Для этой цели подойдет аквариумный компрессор
тройниковое соединение (фитинг) для трубопроводов, соответствующее по диаметру размерам дымового канала;
соединительные провода и выключатель;
термометр.

Как видно — список не очень длинный, при этом все комплектующие можно без труда купить в магазине или, хорошенько поискав, найти в собственном гараже или домашней мастерской. Чертежи и инструкции по сборке дымогенератора для коптильни — в изобилии в интернете.

Чтобы соорудить своими руками дымогенератор, потребуются еще сварочный аппарат, болгарка и некоторые навыки работы с ними. Основная трудность состоит в приваривании дымоходного штуцера к трубе, изготовлении дверок для топки и съемных нижней и верхней крышек. Но обо всем по порядку.

Этапы сборки дымогенератора

Первым делом необходимо отрезать от трубы, предназначенной для корпуса, кусок длиной 0,5 – 0,8 м. Под его внешние размеры из листового металла изготовляются днище и крышка. Днище должно иметь боковые бортики, чтобы корпус плотно заходил внутрь и пепел от сгоревших опилок не высыпался наружу. В боковой части корпуса, чуть выше буртика днища, просверливается несколько отверстий, служащих для розжига топлива и доступа кислорода для горения. Диаметр их составляет 0,6 – 0,8 см.

В корпусе дымогенератора необходимо проделать отверстие для розжига и доступа кислорода

Для удобства использования и устойчивости дымогенератора, к основанию привариваются ножки высотой 15 – 20 см или ровная площадка.

В случае наличия съемного днища дверки для топки в боковой стенке не нужны. Если днище предусмотрено глухое, то нужно сделать боковые дверки на петлях, с прорезями для притока воздуха, наподобие печных. Это несколько сложнее, но вполне возможно сделать своими руками. Верхняя крышка глухая, без дымохода и вентиляционных отверстий. Она тоже должна плотно заходить на трубу и быть оборудована ручкой — скобой для открывания дымогенератора.

В верхней части корпуса вваривается дымоотвод, на расстоянии 5 – 8 см от среза трубы. Штуцер вваривается перпендикулярно к стенке и должен выступать от стены на 6 – 8 см. Перед сварочными работами на его внешнем конце необходимо нарезать резьбу под фитинг (тройник). После подсоединения дымохода, к нему подсоединяется тройник и две трубки — одна идет вниз, другая к коптильне.

Один из вариантов исполнения дымогенератора для коптильни с тройником

К штуцеру, идущему вниз, подсоединяется трубка от компрессора, к боковому — соединительный патрубок, ведущий к коптильному шкафу. В качестве вентилятора можно использовать компрессор от аквариума, кулер от компьютера или что-нибудь похожее — важно создать не слишком мощный, но постоянный поток воздуха, направленный к емкости, в которой происходит копчение.

Компрессор можно сделать из куллера и бутылки

Как вариант — тройник можно подсоединить к крышке дымогенератора, не затрагивая целостности боковой стенки. В таком случае нижний штуцер подсоединяется к крышке, задний — к воздуховоду от компрессора, передний — к коптильне.

Дымогенератор для коптильни с верхним расположением тройника

Вот и все — дымогенератор для коптильни готов.

Как это работает

Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того, что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем. Размеры ящика различны, зависимо от того, какие объемы продукции вы будете коптить.

Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.

Теперь необходимо все собрать:

Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол, керамическую плитку. Это нужно сделать из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его крышкой.
Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
Поджигаем топливо через боковое отверстие.
Включаем вентилятор.

Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.

Посредством вставленного в коптильню термометра контролируется температура внутри шкафа.

С помощью увеличения или уменьшения длины дымохода можно регулировать температуру копчения, следовательно, использовать горячее или холодное копчение. Для горячего копчения штуцер дымогенератора напрямую подсоединяется к камере копчения.

Размеры дымогенератора приведены усредненные. При его строительстве своими руками можно исходить из доступных материалов и комплектующих. Например, в качестве корпуса можно использовать бидоны, кастрюли, любые цилиндрические емкости из металла. В качестве «дымопровода» подходит любая труба, устойчивая к высокой температуре (но металлорукав — лучше всего). Без вентилятора дымогенератор тоже работает, но не столь эффективно — природная тяга слишком слаба и процесс копчения растягивается во времени.

Источник

Любителям коптить продукты самостоятельно могут для этого дела подойти не только большие коптильни, но и достаточно компактные приспособления для дома. Но есть одно «но». Конструкция таких мини – коптилен такова, что процесс включает в себя только горячее копчение. Для того, чтобы продукты располагались на решетке, или были подвешены, но не обдавались жаром от горения опилок, а только дымом, необходимо установить генератор дыма для холодного копчения. Что это такое? Где купить, или сделать своими руками? Мы расскажем в данной публикации.

Так или иначе, не помешает знать устройство коптильни для холодного копчения. По какому бы методу ни проходило копчение, дым исходит от пламени. При копчении по холодному методу дым не должен быть горячим. Его подходящие состояния: тёплое или холодное. Температурный предел — +40°C. Для этого огонь устраивается в небольшой дистанции от коптильного отделения. Между огнём и этим шкафом монтируется дымопровод. Проследовав через него, дым достигает требующихся температур.

Разновидности коптилен и устройство дымогенератора

Путь следования дыма в специальной трубе (дымоходе) должен характеризоваться превосходной герметичностью и гарантировать необходимый теплосъём. Как уже было замечено, для сооружения дымохода можно применить металлическую трубу. Главное, чтобы её материалом не являлась оцинкованная сталь. Дым должен хорошо остывать. Для этого труба закапывается в землю. Эта операция нужна только в работе над аппаратом холодного копчения. Для копчения по горячему методу над огнём просто ставится бочка. Идёт копчение.

Принцип работы дымового генератора базируется на воздушном движении. К примеру, из работающей печи в трубу выходит дым. Благодаря ветру дым оказывается перенесённым на некоторую дистанцию. По такому методу идёт работа и этого агрегата.

Часто при выборе между ним и коптильней хозяева отдают предпочтение именно подобному генератору. Ведь коптильне нужно отдельное пространство, а он компактен. К тому же не сложно собрать дымогенератор для холодного копчения своими руками. И его без проблем можно разместить в очень ограниченном пространстве, поскольку размеры дымогенератора невелики.

Специфики этого генератора

Очень важно, чтобы в нём присутствовали такие составляющие:

ОТСЕК СГОРАНИЯ

Чаще всего он представлен в виде контейнера. Это ключевая составляющая всей конструкции. Её форму и параметры можно задавать самостоятельно в зависимости от своих целей. Главное – собрать этот контейнер из огнестойких материалов. Оптимальным решением для его сборки является металлическая труба. Её диаметр – 10 см.

Контейнер дымогенератора
Пример контейнера

ОТСЕК СГОРАНИЯ ДЫМОГЕНЕРАТОРА

При выполнении самостоятельного монтажа важно соблюдать наличие отверстия в нижней стороне контейнера. Рекомендуемый диаметр отверстия – 0,7 – 1 см. Внизу корпуса делается отверстие, диаметр которого составляет 1 см. Оно необходимо для разжигания и подачи воздуха и стабилизации горения.

Верхняя сторона закрывается. Так ограничивается воздушный приток. Здесь можно использовать крышку из той же использованной трубы.

ЭЖЕКТОР

Это ключевой компонент конструкции. Для его изготовления задействуются обычные тройники. Также нужны сгоны и трубки. Их нужно соединить друг с другом классической резьбой или методом сварки. Его позицию определяете самостоятельно. Она может быть как в верхней, так и нижней стороне.

Вариант с нижней позицией оптимален для компактного аппарата. Так получается хорошая эффективность работы коптильни холодного копчения. Но по причине её компактности в отсек сгорания не попадает нужный объём воздуха, и пламя в агрегате быстро гаснет.

Отсек сгорания, собранный своими усилиями, обязательно должен оснащаться трубой. У трубы должна быть защита от проникновения в неё щепы.

При такой позиции эжектора воздушный приток не получается естественным. При работе с таким агрегатом нужно постоянно следить за температурными показателями.

При условии верхней позиции эжектора все указанные дилеммы с воздухом отпадают.

НАСОС

Его задача – подавать воздух в аппарат. Можно задействовать обычно компрессор от аквариума. Его мощность вполне пригодна для такого аппарата.

Дымогенератор
Чертежи агрегата с таким насосом

На выходе из такого генератора дым получается слегка тёплый. Источник возгорания скромный, скорость распространения пламени невысокая. Получившийся дым плавно проходит через гущу опилок, затем остывает. Сами опилки сохнут. Эффективность высокая.

Рейтинг 7 лучших моделей

Переходим ближе к основной теме статьи. Итак, эксперты советуют обратить внимание на такие модели:

1. ДАЧНИК

Открывает рейтинг лучших дымогенераторов отечественная модель “Дачник” – именно она имеет минимальные расходы топлива, по мнению пользователей. Все благодаря уникальному шнековому механизму: именно он в автоматическом режиме контролирует поступление топлива в камеру. Среди основных преимуществ аппарата – его экономичность, простота в управлении и эффективность.

Размеры (см) – 35х35х64
Вес (кг) – 6
Гарантия – 5
Толщина стенки (мм) – 2

Плюсы:

действительно экономичное потребление щепы (313 грамм в час);
замена нагрузки не требуется в течение 3 месяцев;
простой монтаж и управление прибором;
компактные габариты (35х35х64 см);
элементарная установка в кратчайшие сроки;
самостоятельная регуляция параметров дыма;
конструкция простая, но эффективная;
на выходе получается вкусный и насыщенный витаминами продукт.

Минусы:

достаточно скромный внешний вид аппарата.

2. ВИХРЬ-М

Автоматическое управление делает представленную коптильню абсолютно незаменимой, если вам требуется получить большой объем дыма. 24 часа автономной работы – вы можете и вовсе не подходить к прибору, он сделает работу за вас. Загрузите щепу и запустите дымогенератор – единственное, что от вас требуется.

Габариты (см) – 60х25х65
Вес (кг) – 3
Гарантия– 1
Толщина стенки (мм) – 2

Плюсы:

щепа не поджигается, так как прибор работает по принципу бескислородного горения – весь дым идет исключительно в камеру;
в комплекте идет лопаточка, чтобы размешивать щепу;
автономная работа 24 часа (при 4 килограммах щепы);
дым постоянный и подается одной температуры.

Минусы:

работает только с сухой щепой.

3. HARVIA WS100

Стильный, эффективный и функциональный – наша следующая модель коптильня холодного копчения с дымогенератором Harvia WS100. Практически все детали коптильни изготовлены из нержавеющей стали. В комплекте: отсек для нагревания щепы и даже поддон, чтобы собирать жир! Кстати, в этом чудо-дымогенераторе можно готовить не только мясо и рыбу. Порадуйте вашу семью также овощами, блинчиками и вкусными десертами – с данной моделью возможно и такое!

Размеры дымогенератора (см) – 42х70х42
Вес (кг) – 17
Гарантия– 1
Толщина стенки (мм) – 2

Плюсы:

отличный и детально проработанный дизайн;
хромированные решетки, их легко мыть;
удобен в использовании;
в комплект вы получаете поддон для сбора жира;
компактные габариты – 42х70х42 см;
по мнению покупателей – лучшее соотношение цены и качества;
основной материал модели – нержавеющая сталь.

Минусы:

не обнаружено.

4. BRADLEY SMOKER DIGITAL 4 RACK BTDS76CE-EU

Дымогенератор канадского производства, занимающих первые строчки в рейтингах коптилен, по мнению экспертов. Автоматическая работа с разнообразными функциями копчения, качественная сборка, небольшие размеры и хороший дизайн – BRADLEY SMOKER заслуженно попадает в сегодняшний рейтинг. Бонус от производителей: вы можете использовать этот дымогенератор также как обычную духовку.

Габариты (см) – 36x62x79
Масса (кг) – 28
Гарантия – 1
Толщина стенки (мм) – 1.5

Плюсы:

действительно вместительная (имеет 4 полки размером 36х28 см);
управляется автоматически (подает новые брикеты самостоятельно каждые 20 минут;
стильно выглядит;
высокая температура копчения – до 160 градусов;
можно использовать как обычную духовку;
небольшая толщина стенки (1.5 мм), что влияет на вкусовые качества продукта.

Минусы:

недостатков не выявлено.

5. HANHI ZMEI 7L

Управление Ханхи Змеем настолько простое, что с ним может справиться и ребенок. Мы шутим, конечно, но суть вы уловили. Регуляторы мощности расположены на электрической подставке, с помощью которой вы самостоятельно выбираете необходимый температурный режим копчения (в зависимости от продукта).

Hanhi zmei 7l<
Благодаря высокой производительности аппарат может работать на протяжении 12 часов

Также он имеет специальный фильтр, который задерживает влагу и смолы из дыма – то, что делает ваш продукт еще лучше и вкуснее.

Габариты (см) – 61х40х25
Вес (кг) – 12
Гарантия– 1
Толщина стенки (мм) – 2

Плюсы:

коптильня имеет безопасную электроподствку с целью разогрева щепы;
длительная автономная работа – 10-12 часов;
ручная регуляция мощности дыма в зависимости от типа полуфабриката;
длинный змеевик (6 метров), благодаря которому дым охлаждается до 27 градусов;
надежный и долговечный аппарат;
компактные габариты (61х40х25 см), не займет много места в помещении.

Минусы:

не обнаружено серьёзных минусов.

6. ДЫМ ДЫМЫЧ 02Б

Этот аппарат имеет низшую стоимость в представленном рейтинге. Однако не стоит сразу списывать его со счетов. Он имеет ни чуть не хуже параметры, чем более дорогие модели! И в этом его секрет популярности среди покупателей. Кстати, работать в автономном режиме Дым Дымыч может до 15 часов! Удивляет, не так ли? Но это еще не все! Вместительность камеры – 15 килограмм. Простой в использовании котел – украшение сегодняшнего топа.

Размеры (см) – 52х34.5х35
Масса (кг) – 6.75
Гарантия – 1
Толщина стенки (мм) – 0.8

Плюсы:

простая, однако, действительно прочная конструкция;
загрузка продуктов до 15 килограмм;
собрать аппарат сможет любой человек, совершенно не разбирающийся в технике – установка и управление простое и понятное;
корпус из нержавейки;
автономная работа до 15 часов.

Минусы:

сложность установки и снятия крышки;
маленькая толщина стенки (0.8 мм);
нет подставки.

Дым дымыч 02б
Дым дымыч берет своей стоимостью. Да и работает неплохо. Но он громоздкий, хотя толщина стенки очень небольшая. К этому нужно быть готовыми

7. MERKEL PREMIUM

Merkel Premium может похвастаться поистине высочайшим качеством сборки. 2-мм толщина стенки из нержавеющей стали – гарант надежности и долгой работы аппарата. В автономном режиме коптильня работает до 12 часов. Полезная покупка в каждый дом истинных гурманов!

Размеры (см) – 50x30x26
Масса (кг) – 3.4
Гарантия – 1
Толщина стенки (мм) – 2

Плюсы:

аппарат легко моется, когда необходимо;
идеальная температура дыма, которая не превышает 25 градусов;
стойкость к коррозии;
не нужно разбирать устройство, чтобы слить конденсат;
крышка в коптильне сделана из высококачественной древесины, не рассыхается и не разбухает;
шикарный дизайн;
небольшой вес (3.4 кг).

Минусы:

следует регулярно добавлять щепу.

При покупке генератора обратите внимание на следующее:

Внешний вид аппарата. Этот параметр в основном зависит от материалов, используемых производителем. Отлично выглядит нержавеющая сталь, к тому же имеет более долгий срок службы и легко очищается. Оптимально выглядит сталь не менее 1.5 мм. Большая толщина, соответственно, лучше. Большинство моделей сегодняшнего рейтинга имеют стенку размером 2 мм.
Простота конструкции. Крышка должна быть деревянной – такой материал не оставит ожогов. Также присмотритесь к моделям со съемным дном – это значительно упростит процесс очистки загрязненного дымогенератора.
Способ подачи дыма. Лучше, если патрубок расположен в нижней части аппарата. Почему? Во-первых, при таком расположении требуется меньший расход щепы. Во-вторых, вредные смолы из конденсата не попадут на ваши продукты. И в-третьих, дым быстрее попадет в коптильню. В общем, одни плюсы.
Покупайте только полностью укомплектованный дымогенератор. Вы же хотите сразу после покупки насладиться вкусной едой, приготовленной в новом приборе? Тогда обязательно проследите за тем, чтобы в упаковке были необходимые элементы (компрессор, крепежные болты, термостойкие шланги,таймер, коптильня, зажигалка и щепа).
Наличие инструкции и рецептов. С ними вы быстрее освоите управление новым аппаратом.

Как сделать самому

Дымогенератор для холодного копчения можно сделать своими руками. Можно обратиться к видео урокам, но мы попытаемся рассказать с помощью рисунков, как это сделать.

ДЕЛАЕМ КОРПУС

Теперь посмотрим, как можно сделать такое устройство самостоятельно.

Для корпуса генератора дыма удобно использовать стальную трубу. (На этих коллажах вы видите два кустарных устройства, сделанные из жестяных банок, но они могут быстро прогореть, труба надёжнее.) Можно также взять старый огнетушитель, или газовый баллон, но в этой статье описывается самодельный дымогенератор именно из трубы, круглой либо прямоугольной. Диаметра трубы 80 – 100 миллиметров будет достаточно.

Для начала наглухо заварим у трубы днище стальной заглушкой. В самом низу дымогенератора нужно предусмотреть место, куда будет сыпаться зола, высотой, например, 3 сантиметра над этой заглушкой. Поэтому отверстие для розжига щепы и доступа воздуха сверлим чуть выше, например, на расстоянии 4 сантиметра от днища. Диаметра отверстия 7-10 миллиметров вполне хватит.

Чертежи дымогенератора
Иногда рекомендуют снаружи в нижней части устройства предусмотреть ножки для устойчивости. Вот схема, где они паказаны. Нужны они конкретно для вас или нет, решайте сами

КОЛОСНИК

Дальше сделаем решётку-колосник, на которую будем насыпать щепки. Она должна располагаться чуть ниже отверстия для розжига. Это может быть круглый диск с отверстиями, или настоящая решётка.

Берём стальную трубку или пруток, сверлим в диске отверстие и привариваем его к прутку на расстоянии 3 сантиметра от конца. Эти 3 сантиметра и будут объёмом для сбора золы.

Чертежи дымогенератора
Обратите внимание, что пруток должен проходить через диск не по центру, а чуть сбоку. Это показано на верхнем рисунке. Зачем это надо, объясняется ниже

Часто рекомендуют на пруток надеть стальную пружину, см. чертёж выше. Она нужна для того, чтобы вдоль прутка образовался проход для дыма из нижней части массива щепы. Особенно это актуально, если используются мелкие опилки, то есть когда выход дыма может быть затруднён. Если вы собираетесь использовать крупную щепу, то пружиной можно пренебречь.

ВЕРХНЯЯ КРЫШКА

Её можно сделать из отрезка трубы чуть большего диаметра. Или, если вы делали корпус вашего дымогенератора из прямоугольной трубы, то можно сварить крышку из квадратных кусочков металла. Постарайтесь, чтобы крышка прилегала к корпусу плотно. Чем меньше через неё проходит воздуха внутрь дымогенератора для холодного копчения своими руками, тем лучше.

В крышке сверлим отверстие, чтобы пропустить сквозь него центральную стойку (на которой пружина). Полезно на верхнем конце стойки нарезать резьбу, и тогда можно будет перед началом копчения крепить крышку гайкой.

Чертежи дымогенератора
Ещё раз скажем, что пружина нужна только для того, чтобы щепа не прилегала плотно к стойке, и вдоль неё был проход для дыма. Если хотите, можете обойтись без неё

ЭЖЕКТОР

Это, пожалуй, самая важная деталь дымогенератора. Зачастую дым, образующийся в нём, не просто валит оттуда, как из самовара, а извлекается с помощью компрессора (о котором ниже). Эжектор как раз для этого и служит.

Чертежи дымогенератора
Как устроен простейший эжектор должно быть ясно из рисунка

В стенке корпуса дымогенератора сверлится отверстие, на которое снаружи наваривается выпускная труба. С другой стороны корпуса сверлится ещё одно отверстие, в котором закрепляется ещё одна трубка меньшего диаметра, чем первая. Как видно на чертеже, она проходит насквозь весь корпус точно по диаметру, и входит внутрь выпускной трубы с некоторым зазором. Будет замечательно, если вы закрепите тонкую трубку не намертво, а например с помощью гайки, чтобы можно было регулировать её длину внутри корпуса.

Теперь если в тонкую трубку подавать воздух от компрессора, то дым, заполняющий корпус, будет захватываться им и уноситься наружу через выпускную трубу. Если есть возможность регулировать длину тонкой трубки, то вы сможете настроить ваш генератор на максимальную отдачу дыма.

Чертежи дымогенератора
Вот как это выглядит

Теперь понятно, зачем центральная стойка должна быть не по центру, а смещена в сторону.

Где расположить эжектор, сверху или снизу корпуса? На этот счёт однозначных рекомендаций нет. То есть, кому как удобнее. В зависимости от конструкции коптильной камеры, рядом с которой будет стоять ваш дымогенератор. Но по опыту известно, что верхнее расположение предпочтительнее – генератор будет менее капризен и не будет часто тухнуть.

КОМПРЕССОР

Проще всего в качестве компрессора использовать насос для вентилирования аквариума. Купите его заранее вместе с пластиковыми трубками, и вам будет ясно, какого диаметра металлические трубки нужно будет использовать для эжектора.

Можно, однако, сделать компрессор самостоятельно, например, из кулера от компьютера. Возьмите пластиковую бутылку, вырежьте в её донышке отверстие и вставьте туда кулер. А в крышку бутылки можно вклеить патрубок, на который будет надеваться трубка, идущая к эжектору.

Купить, или сделать дымогенератор для холодного копчения самостоятельно – это дело отношения к этому делу, кошелька и свободного времени. Мы представили флагманов рынка и вариант самодельного генератора. Коптите всякие вкусности!

Источник

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Технология холодного копчения подразумевает длительное воздействие на исходные продукты дымом тлеющих дров. Этот процесс уничтожает бактерии, блокирует процессы разложения. Одновременно такая обработка придаёт специфический вкус и запах.

Ограниченный температурный диапазон (от+16°C до +36°C) позволяет удалять влагу медленно. Применение бережного режима помогает сохранять структуру, полезные витамины, жир. В зависимости от размеров кусков и других факторов длительность процесса может составить несколько суток. Приведённые сведения пригодятся для создания списка требований к подходящему оборудованию:

Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
Для поддержания оптимального температурного режима надо продумать систему охлаждения.
Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки. Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала. Регулировка тяги здесь организована с применением поддувала (7). Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4). Ёмкость закрыта сверху крышкой. Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены. Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Регулятор мощности позволяет установить оптимальный режим нагрева. В старую кастрюльку засыпают щепки – получается самодельный дымогенератор для холодного копчения без компрессора.

В стенки вворачивают крепёжные детали, фиксируют сетку. На крючках подвешивают продукты для обработки. После запуска закрывают верхнее отверстие подходящим листом из жаропрочного материала.

К сведению!
Бочку очищают перед применением от краски, иных загрязнений. Частицы ржавчины, в отличие от продуктов горения нефтехимических соединений, не являются опасными.

Такой дымогенератор для холодного копчения способен выполнять свои функции на одной загрузке дров 4−6 часов, не более. Он потребляет электроэнергию. В этом варианте сложно обеспечить оптимальный температурный режим. Затруднена оперативная регулировка производительности. Несмотря на существенные недостатки, привлекает дешевизна и простота конструкции. На дачном участке можно установить работоспособное оборудование при соответствующей подготовке буквально за 20−30 минут.

Дымогенератор из огнетушителя

Для изготовления такого генератора дыма своими руками надо найти подходящий огнетушитель с металлическим корпусом. Изделие с истёкшим сроком годности можно получить в собственность совершенно бесплатно.

После удаления порошка и промывки на высоте 40−60 мм от дна сверлят 2−3 отверстия диаметром 8−12 мм. Засыпают древесные опилки. В штатную крышку вворачивают тройник с патрубками.

Из этой техники удалён вышедший из строя нагреватель. Ступенчатый переключатель позволяет использовать только два режима скорости. Подключение – к сети 220 V.

Как применить аквариумный компрессор для создания дымогенератора

На фото отмечен стальной дымоход с тройником (1). Аквариумный компрессор (3) нагнетает воздух через гибкий шланг (2). В топочную камеру (5) засыпают опилки. Процесс тления активизируют пламенем газовой горелки (4). В этом варианте «слабое звено» – это симпатичная баночка из-под растворимого кофе. Самая крупная тара не вмещает более 250 г, поэтому рабочий объём получается маленький. Приходится часто пополнять запас опилок. Тонкие стенки деформируются открытым пламенем, быстро приходят в негодность.

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Перечисленные выше примеры демонстрировали особенности разборных конструкций. При необходимости любую из них можно разобрать на составные части, переместить на склад для длительного хранения. Однако если есть свободное место на дачном участке, можно установить стационарную коптилку холодного копчения с дымогенератором своими руками. При правильном расчёте можно обеспечить высокую производительность обработки промышленного уровня.

Компрессоры для дымогенератора коптильни холодного копчения

Такое решение объясняется не только разумной стоимостью изделий, которые выпускаются крупными сериями. Техника этой категории рассчитана на долгосрочное применение без тщательного надзора. Для бытовых масштабов при работе с технологией холодного копчения достаточно будет подобрать модель с производительностью от 4 до 12 л/мин. Если отсутствует электрическая регулировка производительности, установить нужный уровень можно с помощью типового дросселя. Также допустимо пережать гибкую трубку нужным образом и зафиксировать приемлемое положение.

Такой компрессор для дымогенератора своими руками сделать несложно. Надо взять работоспособный компьютерный вентилятор, закрепить его в отверстии снизу пластиковой бутылки подходящей ёмкости. В крышке делают отверстие. Для подсоединения гибкого шланга приклеивают к ней пластиковый патрубок. Регулируют обороты переменным резистором в цепи питания. Электродвигатели малой мощности можно подключать к батарейкам (аккумуляторам).

Подбирают подходящую по объёму ёмкость. Работу нагнетателя настраивают по уровням давления с применением специального реле. Для контроля устанавливают манометры. Чтобы сливать накопленный конденсат, врезают кран в нижней части. Аварийный клапан предотвратит чрезмерное повышение давления.

Примитивный вентилятор для дымогенератора функционирует постоянно, а эта установка включается по мере необходимости. Для производительности 4−5 л/мин можно выбрать накопительную ёмкость объёмом 8−12 л. Этого хватит на 8−12 мин автономной работы.

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

удобство загрузки;
быстроту розжига;
очистку дыма от конденсата;
регулировку производительности;
простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

Фото	Пошаговая инструкция с пояснениями
	Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.
	Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.
	К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.
	Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.
	Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.
	Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.
	Принципиальная схема блока. Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх. Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.
	В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.
	Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.
	Образованная дымовая смесь поступает в тройник. Прикреплённая крышка с резьбой нужна для подсоединения пластиковой бутылки. Этот узел можно ослабить для создания дополнительного подсоса воздуха. Такой приём применяют для уменьшения концентрации дыма, увеличения эффективности процесса фильтрации.
	На фото показана конструкция блока очистки (направление сверху−вниз): крышка с эжектором; перегородка № 1 с прорезями; решётчатая опора; перегородка № 2; решётчатая опора; перегородка № 3. Все компоненты прижимаются пружиной, которая вырезана из консервной банки.
	Пластиковая крышка обеспечивает хорошую герметичность. В этой части невысокая температура, поэтому изделие не будет повреждено. Для дополнительной защиты с нижней стороны прикреплена металлическая пластина. Она же выполняет функции силового каркаса для подсоединения эжектора.
	На этом фото изображён вентилятор с питанием от сети. Для мобильности автор проекта применяет модификацию с аккумуляторной батареей.

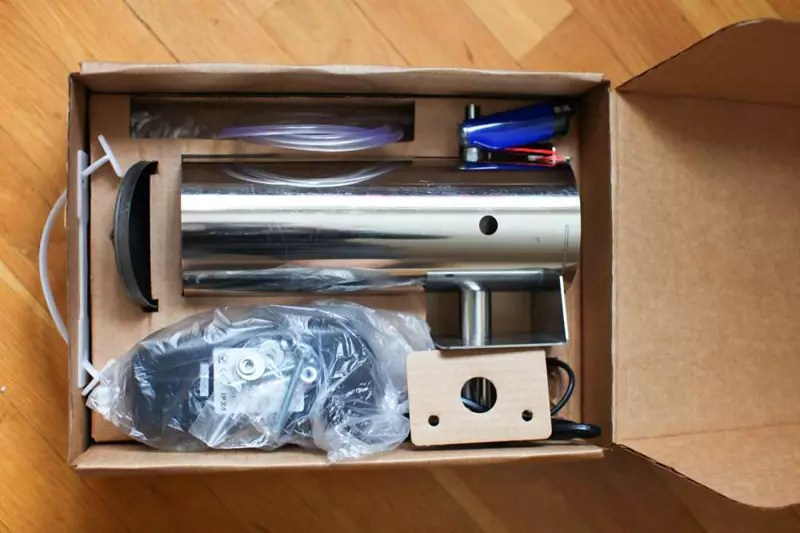

На этом видео показан процесс сборки фабричного генератора дыма для холодного копчения.

Для копчения необходим не только правильный выбор технологии обработки определенных продуктов питания, но и понадобится специальное оборудование. В данной статье мы рассмотрим своими руками, чертежи, комплектующие детали, монтажные операции. После изучения этих сведений будет не трудно сделать конструкцию, в точности соответствующую индивидуальным потребностям.

Читайте в статье

Основные сведения

Обработка дымом используется сотни лет. Она , предотвращает разложение органики, продлевает срок хранения продуктов питания. Грибы, мясо, рыба после соответствующей процедуры приобретают специфический приятный вкус.

К сожалению, некоторые достижения современной науки используются не для пользы потребителей. С помощью умело подобранных химических соединений имитируется вид и вкусовые параметры копчений. Остается только надеяться, что ингредиенты «Жидкого дыма» действительно безвредны. Исключить ненужные риски поможет самодельный дымогенератор для . Его параметры не сложно подобрать в точном соответствии с имеющимися запросами по объемам перерабатываемого сырья.

Особенности кулинарной обработки

На практике применяют два способа. В горячем копчении используется диапазон температур от +55°C до +110°C. Главным преимуществом является быстрота создания готовых к употреблению продуктов. Однако такую обработку нельзя назвать бережной. Чрезмерно высокая температура способна разрушить витамины, иные полезные соединения. Допустимо неравномерное воздействие на весь объем, поэтому возможен брак. Срок хранения готовых продуктов меньше, чем при холодном копчении.

Для воспроизведения второй методики применяют оборудование, которое представлено в данной статье. С его помощью обработка дымом выполняется в бережном режиме (от +25°C до +30°C). Если в первом варианте продолжительность процедуры составит несколько часов, то здесь понадобятся дни. Зато готовая продукция будет содержать много полезных ингредиентов. Ее срок хранения увеличится.

Важно!
Дымогенераторы для холодного и горячего копчения – это разные устройства. В данном случае необходимо понизить температуру продуктов горения до оптимального уровня.

К сведению!
Дым создают с применением тлеющей древесины. Для копчения используют только лиственные породы, не содержащие смол. Яблоня, вишня или груша отличаются особо приятными ароматическими характеристиками. Но такое сырье найти трудно. Подойдут более распространенные деревья: ива, ольха.

Формулировка требований

Для выбора подходящего варианта необходимо использовать изложенные данные о технологии холодного копчения. Также необходимо учитывать ограниченные технические и финансовые возможности обычного человека. С помощью этих факторов не сложно сформулировать требования к оборудованию:

Устройство должно генерировать дым с высокой интенсивностью.
Необходима его непрерывная подача в рабочую камеру с охлаждением до приемлемой температуры.
Удобно, если работу установки не надо контролировать. Но одновременно следует помнить о необходимости выполнения элементарных правил пожарной безопасности.
Щепки стоят недорого. Но пригодится максимально полное использование такого топлива. То позволит при разумном объеме генератора увеличить интервал между загрузками.
Чем сложнее, тем менее надежны конструкции. Надо выбирать достаточно простой для создания в домашних условиях дымогенератор, хорошо приспособленный к длительной эксплуатации.

Важно!
Если решено купить дымогенератор для холодного копчения, цена будет только одним из важных факторов. Следует обращать внимание на приведенные в этом разделе требования, чтобы выбрать качественное оборудование без ошибок.

дымогенератор для холодного копчения

Особенности устройства дымогенератора для холодного копчения своими руками

Простая конструкция состоит из следующих компонентов:

Емкость. На ее дно помещают слой опилок. Съемная крышка используется для пополнения запасов топлива. В нижней части – отверстие для поджигания.
Шланг подачи воздуха. Он устанавливается в верхней части корпуса.
Там же, но с другой стороны, монтируют патрубок выхода. Дым из него поступает в рабочую камеру .
Нагнетатель воздуха.

Каждый из способов монтажа обладает определенными преимуществами и недостатками:

Верхний – удален от области тления, поэтому узел не подвергается излишним тепловым воздействиям. Здесь дым очищается слоем засыпки и охлаждается за счет более длинного пути.
Нижний монтаж удобен для оперативного пополнения запаса древесных опилок. В этом случае свободному прохождению дыма не создаются существенные препятствия. В первом случае при использовании сырья из слишком мелких фракций не исключено снижение производительности.

Как сделать дымогенератор для холодного копчения своими руками: чертежи и правильная подготовка

Следует проект изучать в целом, чтобы созданным изделием было удобно пользоваться, а характеристики дыма соответствовали оптимальным параметрам. Поэтому вначале надо правильно определить место, в котором будет установлена коптильня. Необходимо обеспечить свободный доступ ко всем ее частям. Пригодится , на котором можно раскладывать и фасовать продукты.

На рисунке видно, что охлаждение выполняется в длинном канале. Генератор дыма находится внизу, поэтому нагретый воздух поднимается самостоятельно. Явным преимуществом такого решения является автономность. Его использовали наши предки, не знавшие электричества. Но и в наши дни при наличии собственного можно реализовать подобный проект. Оборудование будет выполнять свои функции экономично, без потребления электроэнергии.

Подобные масштабные сооружения создают на основе специального инженерного проекта. Их применяют для производства пищевых продуктов в коммерческих объемах. Обычные бытовые задачи будут решены успешно с меньшими затратами.

Ниже отмечены важные для потребителей особенности:

Изображенное на рисунке устройство является мобильным. Его можно подключать к разным коптильням, перевозить, хранить без лишних затруднений.
Оно не нуждается в дополнительном источнике энергии. Поджигание и доступ воздуха – через отверстие диаметром 10 мм в нижней части корпуса.
Если сделать дно съемным, будет проще удалять золу.
Специальные гайки-барашки, это не только крепежные элементы. Их форма упрощает надежную фиксацию конструкции на земле.
Назначение остальных элементов понятно из чертежа. Следует отметить, что размеры приведены рабочие. Но они не являются обязательными. При необходимости будущий пользователь вправе внести собственные коррективы.

дымогенератор для холодного копчения

Важно!
При расположении эжектора вверху, надо обеспечить достаточно свободное прохождение дыма через уплотненный слой опилок. Для этого используют металлическую спираль, или трубку с перфорацией.

Для охлаждения дыма увеличивают длину трубы от генератора до коптильни. На следующем рисунке приведен пример более совершенной системы.

Здесь применен электрический нагреватель с регулятором (1). Дым отбирается в верхней части. При прохождении по змеевику (2) он охлаждается. Следующий блок выполняет функции фильтра. В нижней части накапливается влага. Для последующего удаления применяют встроенный вентиль (3). Выше – вмонтирован аналоговый (4).

Важно!
При установке змеевика в проточную воду охлаждение будет еще интенсивнее.

Для подачи воздуха в эжектор часто используют аквариумный компрессор. Эта специализированная техника обладает достаточной производительностью.
Она рассчитана на долговременную работу без присмотра. Минимальный шум и разумную стоимость также надо отметить, кок положительные характеристики.

При самостоятельном изготовлении подобных конструкций надо выбрать подходящие комплектующие узлы. Хорошо подходят компьютерные вентиляторы. Они способны длительное время выполнять свои функции без поломок.

Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция

Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:

Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.

Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
Верхняя крышка должна закрываться плотно.
Все очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают и . Эти составы должны быть устойчивы к высоким температурам.
После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

[ Скрыть
]

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

системы впуска;
отработанных газов;
выпускного тракта силового агрегата;
системы охлаждения;
для обнаружения проколов в резине;
для диагностики герметичности фар, если они стали запотевать и т.д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Устройство

Устройство такой генераторной установки может быть разным, в зависимости от конкретного назначения и производителя.

Самые простые дымогенераторы состоят из:

насоса;
манометра;
шланга;
штуцера для подключения;
проводов;
испарительного устройства;
зажимов для соединения с аккумуляторной батареей или адаптером для прикуривания;
более совершенные системы также оснащаются блоком управления (автор видео — канал TEXaS TV).

Преимущества и недостатки использования

Для начала разберем основные достоинства:

в первую очередь — это возможность оперативного обнаружения возможных нарушений герметичности в работе тех или иных систем транспортного средства;
эргономичность и надежность устройств, если речь идет о фирменных установках;
благодаря наличию управляющего модуля в фирменных девайсах автовладелец во время диагностики может самостоятельно менять значение плотности дыма;
если устройство оборудовано таймером, то это позволит предотвратить перегрев нагревательного компонента и, соответственно, его поломку;
в фирменных девайсах имеется специальный резервуар, который позволяет долгое время хранить дымовую жидкость;
при необходимости устройство можно разместить в моторном отсеке, а также на стене в гараже и т.д.

Что касается недостатков, то если речь идет о фирменных системах, то их стоимость не такая низкая, как хотелось бы. Если же вы решите соорудить такой девайс своими руками, то должны понимать, что для этого вам потребуются определенные навыки и знания.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

сам шприц;
свеча накала, такие используются на дизельных моторах;
проводка с клеммами, потребуется для подключения свечей;
термоусадочная паста;
патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
медная трубка, ее диаметр должен составлять примерно 6 мм;
дрель и набор сверел;
штуцер для подачи воздушного потока;
также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого — канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Практически все любят копченые продукты, особенно вкусно получается рыба или мясо собственного копчения, когда вы точно знаете, что в процессе приготовления не были добавлены никакие консерванты, а особенно коптильный дым (его очень любят различные мясокомбинаты для удешевления производства). Сам процесс копчения занимает много времени, поэтому оборудование не должно подводить. Если вы решили сделать дымогенератор для холодного копчения своими руками, чертежи и некоторые особенности сборки устройства, приведенные ниже, будут вам как раз кстати.

Вариант самодельного дымогенератора

Один из основных элементов для качественного копчения – это источник дыма. Обычно используют стружки или опилки, медленно сгорающие внутри генератора. При этом вы можете так собрать свой домашний дымогенератор, что одной загрузки дров будет достаточно для работы в автономном режиме на протяжении 24 часов. Для этого достаточно уменьшить поток подачи воздуха и увеличить объем щепы в загрузочной камере.

Вариантов сборки также очень много, все зависит от технических возможностей и целей создания. Есть три основных элемента, без которых работа ни одного устройства не будет функционировать корректно:

Контейнер (камера сгорания);
Эжектор;
Помпа для подачи воздуха.

При этом в процессе копчения продуктов есть свои тонкости, которые должны быть соблюдены:

Минимальная температура поступления дыма;
Длительность процесса;
Не использовать хвойные опилки;
Все продукты проходят предварительную очистку перед копчением.

Чтобы соблюсти все эти особенности процесса собирать основные элементы нужно правильно и тщательно. А чтобы продукты в вашей самодельной коптильне получились особенно вкусными, рекомендуется использовать щепки ольхи, вишни, яблони, груши или ивы.

Полезная информация!
Когда ваша коптильня готова, попробуйте разные щепки, чтобы подобрать для себя самый лучший вариант, ведь каждая из них дает свой особенный вкус.

Переходим к особенностям главных элементов дымогенератора и их сборке.

Делаем дымогенератор для холодного копчения своими руками: чертежи основных элементов и порядок сборки

Для начала необходимо подготовить элементы, которые потребуются для сборки оборудования. Вы можете использовать в работе следующий чертеж:

Итак, для монтажа дымогенератора для коптильни холодного копчения своими руками вам потребуются:

Труба, обычно используют нержавейку. Сечение — 100 на 100 мм (рекомендуется взять диаметр 10–12 см для трубы круглого сечения).
Части металлической трубы до 400 мм, диаметром 2,5-4,0 см (обычно используют для горячего копчения).
Гофротруба из пластмассы 2-3 мм или металлический рукав, диаметр которого будет соответствовать трубе дымохода.
Компрессор (можно взять аквариумный вариант).
Тройник с сечением, соответствующим диаметру дымового канала.
Провода для соединения элементов и .
Термометр.

Все комплектующие есть в открытой продаже, а часто даже находятся у вас под рукой, поэтому достать их не составит труда. Чертежей тоже много, можно найти в интернете и подобрать подходящий для вашей задумки.

Для соединения элементов также приготовьте сварочный аппарат и болгарку. Если вы с ними никогда не работали, то лучше пригласить кого-нибудь поопытнее на подмогу. Главная трудность заключается в приварке штуцера, изготовлении дверки для топки и съемных крышек снизу и сверху.

Статья по теме:

В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Собираем дымогенератор своими руками для холодного копчения: видео процесса

Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования:

Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При этом днище должно быть с бортиками по бокам, чтобы пепел не вылетал.
С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)

Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.

Обратите внимание!
Если вы используете съемное днище, то боковые дверки в топке не потребуются. Для глухого – изготовьте дверцу и посадите ее на несколько петель, при этом необходимо сделать прорези для поступления воздуха как у обычных печей.

Верхняя крышка должна плотно находить на трубу, а также дополнительно необходимо изготовить куску для возможности открытия агрегата.
Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 — 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.

Для правильного процесса приготовления продуктов холодного копчения, собираем все элементы в одну систему:

Расположите генератор на основании, которое должно быть сделано из несгораемых элементов, например, бетонная плита.
Положите около 0,5 – 1 литра сухой щепы.
Соединяете патрубок и дымоход с камерой копчения.
Разожгите щепы, используя специальные просверленные отверстия.
Запустите вентилятор.

Процесс начат, в качестве инжектора выступает тройник. Если вы все правильно собрали, то процесс горения будет происходить самостоятельно и дополнительное участие вас в работе устройства не потребуется.

Обратите внимание!
Вы можете самостоятельно менять температуру, изменяя длину дымохода.

При сборке дымогенератора для холодного копчения своими руками по чертежам, в качестве корпуса вполне можно применить кастрюлю, бидон, другие емкости в виде цилиндра. Можно собрать модель и без вентилятора, но функционировать она будет хуже, так как чаще всего природной тяги не хватает для эффективного процесса приготовления деликатесов.

Если вы не хотите самостоятельно собирать такой агрегат, вы можете купить дымогенератор для холодного копчения, цена на который будет различна в зависимости от производительности, объема камеры и фирмы.

Собирая дымогенератор для холодного или горячего копчения, не забудьте использовать чертежи и подготавливать все элементы для сборки заранее.
От правильной последовательности сборки и хорошей сварки зависит, насколько хорошо будет работать агрегат. А также можете попробовать опилки и щепки разных пород деревьев, чтобы понять какой оттенок вкуса вам нравится больше всего.

Возможно Вам также будет интересно:

Как правильно пользоваться мультиметром: простая инструкция
Гофра для проводов и кабеля: устройство и правильный монтаж
Самостоятельная установка и регулировка реле давления воды для насоса
Схема подключения светодиодной ленты 220в к сети – выполняем правильно

Холодное копчение, будь то рыбы, мяса, птицы или сыра, процесс довольно длительный. За это время происходит уничтожение болезнетворных микроорганизмов и насыщение продуктов изысканным вкусом и ароматом. А сами продукты после холодного копчения могут храниться длительное время. При холодном типе копчения необходим дым температурой не выше 40С. И что бы снизить температуру дыма от костра его располагали в каком-то удалении от коптильни. Дым шел по дымопроводу в земле и естественным образом охлаждался. Так было раньше (хотя кто-то и сейчас использует этот способ). В настоящее время для упрощения процесса холодного и горячего копчения используют дымогенератор.

Основной принцип работы генератора дыма заключается в тление щепы или опилок при недостаточном количестве кислорода. В промышленных и заводских системах имеется автоматика по дозированию опилок и скорости потока воздуха и как следствие минимум участия оператора. Но можно собрать самодельный дымогенератор ничуть не хуже заводских аналогов.

Как выбрать правильный дымогенератор

Что бы сделать самостоятельно дымогенератор своими руками, необходимо понимать принцип его работы, знать его схематическое устройство. В домашних условиях наиболее оптимальным дымогенератаром для холодного копчения считается тот, который легко разобрать для чистки, он должен быть мобильным, что бы его можно перенести в другое место. Не большой по габаритам и экономичным, в то же время он должен быть производительным для вашего объема. Обладать простой конструкцией и максимальной прочностью. Что бы дым шел нужным потоком в дымогенераторе устанавливают регулируемый нагнетатель воздуха.

Большинство схем генераторов дыма имеют верхний забор или нижний забор дыма. В первом варианте дым снизу проходит вверх по камере сгорания через щепу, частично охлаждается и поступает в коптильный шкаф. К недостаткам такого типа можно отнести частое затухание щепы во время копчения, нужен более мощный компрессор. И еще во время работы образующий конденсат стекает вниз по щепе пропитывая её.

При нижнем заборе дыма таких проблем не возникает. Но необходимо увеличивать длину дымохода или делать специальный охладитель в виде цилиндра для дополнительного охлаждения дыма. А также контролировать температуру подаваемого дыма.

Важно!

Какой бы не была конструкция генератора (нижний или верхний), перед загрузкой щепы в камеру сгорания необходимо просушить её. Влажное топливо выделяет очень много конденсата при тлении. Поэтому рекомендуется предварительная сушка и контроль влажности щепы.

Как сделать дымогенератор для коптильного шкафа

Дымогенератор для коптильни холодного копчения состоит из нескольких модулей:

Камера сгорания
Зольник
Дымопровод
Сборник конденсата
Эжектор
Вентиляторный блок

Комплектующие дымогенератора для холодного копчения своими руками, чертеж с описанием всех узлов.

Камера сгорания

В камере сгорания происходит тление щепы, прежде тем как заняться её изготовлением необходимо определится с материалом. Обычно камеру делают из трубы лучше из пищевой нержавейки. Труба подойдет как круглая так и квадратная, можно использовать подходящий по размеру огнетушитель. Корпус трубы должен иметь диаметр 90-115 мм, высота трубы от 50 см до одного метра. В магазинах сантехники и отопления в продаже имеются дымоходы из нержавеющей стали различного диаметра и длины, которые идеально подходят для камеры сгорания. Там же можно купить и заглушки к трубе.

Колосниковая решетка и зольник

В нижней части камеры сгорания устанавливается колосниковая решетка, выполненная из перфорированного металла. На решетке происходит горение щепы, также она не дает провалится вниз щепе. Колосники можно изготовить из подходящего по толщине листа металла, просверлив часто отверстия диаметром 4-6 мм. Чуть выше колосниковой решетки в трубе высверливается отверстие для
поджигания щепы диаметром 7-10 мм. Это отверстие также выполняет роль поддувала. В некоторых конструкциях делается два отверстия друг напротив друга. При необходимости (слишком большого расхода топлива) одно отверстие прикрывают.

Под решеткой расположен зольник, он же является нижней крышкой, служащий для сбора пепла. Съёмный зольник удобен тем что в любое время его можно освободить от содержимого и процесс чистки камеры упрощается. Размеры зольника составляют 4-6 см по высоте. При длительной работе дымогенератора объём пепла очень маленький, поэтому такого размера зольника вполне хватает на оду две загрузки.

Дымопровод

Из камеры сгорания теплый дым попадает в дымопровод, где частично охлаждается. Чем больше объём и высота дымопровода, тем лучше идет естественное охлаждение. Как показала практика, отверстие для выходной трубы лучше делать на высоте 5-7 см от колосниковой решетки. Выходную трубу внутри камеры сгорания не нужно защищать сеткой (ограничивая попадание щепы или золы в трубу), это может привести к быстрому закоксовыванию входа.

Сначала идет сгон из трубы 3⁄4, затем крестовина 3⁄4. В торец крестовины вкручена заглушка для ревизии и чистки. В верх идет труба длиной 50 см по которой дым поступает в эжектор и далее в коптильный шкаф. Эта труба служит для охлаждения дыма. Длина трубы обычно не превышает длины камеры сгорания. В некоторых конструкциях дымогенераторов, вертикальную трубу заменяют трубой большего размера, равной диаметру камеры сгорания. По праву считая, что теплый дым лучше остужается.

Сборник для конденсата и смолы

По вертикальному участку дымохода, дым поднимаясь, конденсируется на стенках трубы и стекает вниз. Кроме влаги, в этом конденсате, находятся и вредные вещества и смолы, которые на продукте копчения никак не нужны. На этом этапе происходит как бы очистка дыма и от тяжелых ненужных фракций. Внизу крестовины устанавливается приемный сборник конденсата.

Сборник конденсата делается из обычной стеклянной банки с резьбой и крышкой под неё. Такая конструкция удобна для быстрой чистки.

Эжектор

Одним из основных узлов для дымогенератора холодного копчения является – Эжектор. Он устанавливается на верхний тройник 3⁄4 дымопровода. Эжектор состоит из штуцера подачи воздуха в который крепится трубка диаметром 6-10 мм. В качестве штуцера используется быстросъемное соединение для поливочного шланга. В отверстие быстро съема вставляется трубка из алюминия или
нержавеющей стали, при необходимости отверстие для трубки высверливается до нужного размера.

После ввинчивания штуцера в тройник, трубка должна выступать на 1,5-2 см (зеленая отметка на рисунке), подбирается опытным путем в процессе тестирования аппарата. Это расстояние имеет большое значение в работе дымогенератора. Поэтому трубку при сборке нужно взять с запасом.

Компрессор или вентилятор для дымогенератора

В штуцер эжектора подается воздух необходимый для бесперебойной тяги дыма. Самым распространенным устройством для этого является аквариумный компрессор для дымогенератора или используют компьютерный кулер охлаждения. Можно не покупать готовое устройство, а сделать компрессор для дымогенератора своими руками.

Для него понадобится корпус, в качестве которого используется электрическая распределительная коробка подходящего размера. Радиальный вентилятор (улитка) для ПК можно приобрести в любом
компьютерном магазине. Обязательно установить регулятор оборотов вентилятора сделанный по простой схеме. Блок питания на 12 вольт. Вторая часть быстросъемного соединения. Далее при помощи клея и винтов собирается вентиляторный блок для дымогенератора.

Как обращаться с дымогенераторм

Итак, дымогенератор для копчения своими руками сделан, осталось его запустить в работу.

В камеру засыпать нужный объем сухой щепы фракцией 7-12 мм. Закрыть крышку.Сколько щепы нужно засыпать на час работы? Расход щепы в дымогенераторе у каждого индивидуален. Зависит от нескольких
параметров. Влажность щепы, фракция щепы, мощность компрессора, диаметр труб.
Включается компрессор на полную мощность.
Поджечь щепу в запальном отверстии при помощи газовой горелки.
После розжига щепы установить необходимую мощность вентилятора для нужного количества дыма.
После 2-3 процессов копчения, необходимо производить чистку камеры, дымоходов, решетки.

. Полное, пошаговое описание с комментариями, фотографиями, схемой и чертежами.

Источник

Как выбрать правильный дымогенератор

Как сделать дымогенератор для коптильного шкафа

Дымогенератор для коптильни холодного копчения состоит из нескольких модулей:

Камера сгорания
Зольник
Дымопровод
Сборник конденсата
Эжектор
Вентиляторный блок

Комплектующие дымогенератора для холодного копчения своими руками, чертеж с описанием всех узлов.

Камера сгорания

Колосниковая решетка и зольник

Дымопровод

Сборник для конденсата и смолы

Эжектор

Компрессор или вентилятор для дымогенератора

Как обращаться с дымогенераторм

Итак, дымогенератор для копчения своими руками сделан, осталось его запустить в работу.

В камеру засыпать нужный объем сухой щепы фракцией 7-12 мм. Закрыть крышку.Сколько щепы нужно засыпать на час работы? Расход щепы в дымогенераторе у каждого индивидуален. Зависит от нескольких
параметров. Влажность щепы, фракция щепы, мощность компрессора, диаметр труб.
Включается компрессор на полную мощность.
Поджечь щепу в запальном отверстии при помощи газовой горелки.
После розжига щепы установить необходимую мощность вентилятора для нужного количества дыма.
После 2-3 процессов копчения, необходимо производить чистку камеры, дымоходов, решетки.

. Полное, пошаговое описание с комментариями, фотографиями, схемой и чертежами.

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
Для поддержания оптимального температурного режима надо продумать систему охлаждения.
Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

Эжектор

увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Коптильная камера

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Дымогенератор из огнетушителя

Как применить аквариумный компрессор для создания дымогенератора

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Компрессоры для дымогенератора коптильни холодного копчения

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

удобство загрузки;
быстроту розжига;
очистку дыма от конденсата;
регулировку производительности;
простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

Фото	Пошаговая инструкция с пояснениями
	Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.
	Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.
	К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.
	Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.
	Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.
	Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.
	Принципиальная схема блока. Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх. Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.
	В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.
	Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.
	Образованная дымовая смесь поступает в тройник. Прикреплённая крышка с резьбой нужна для подсоединения пластиковой бутылки. Этот узел можно ослабить для создания дополнительного подсоса воздуха. Такой приём применяют для уменьшения концентрации дыма, увеличения эффективности процесса фильтрации.
	На фото показана конструкция блока очистки (направление сверху−вниз): крышка с эжектором; перегородка № 1 с прорезями; решётчатая опора; перегородка № 2; решётчатая опора; перегородка № 3. Все компоненты прижимаются пружиной, которая вырезана из консервной банки.
	Пластиковая крышка обеспечивает хорошую герметичность. В этой части невысокая температура, поэтому изделие не будет повреждено. Для дополнительной защиты с нижней стороны прикреплена металлическая пластина. Она же выполняет функции силового каркаса для подсоединения эжектора.
	На этом фото изображён вентилятор с питанием от сети. Для мобильности автор проекта применяет модификацию с аккумуляторной батареей.

На этом видео показан процесс сборки фабричного генератора дыма для холодного копчения.

Приготовление мяса и рыбы на холодном дыму становится все более популярным среди любителей копченостей. Процесс холодного копчения можно относительно просто организовать собственными руками даже на балконе квартире. Процедура окуривания продуктов холодным дымом не требует особых технических знаний или кухонных премудростей, потребуется только сделать дымогенератор для копчения своими руками. Остальная часть оборудования для холодного копчения представляет собой обычную деревянную коробку или шкаф, в которой подвешенные на крюке или уложенные на сетке продукты просто окуриваются холодным или теплым дымом.

Как происходит процесс холодного копчения

Большинство людей воспринимают холодное копчение, как усовершенствованную разновидность классической обработки продуктов теплом и паром. На самом деле холодное окуривание является химическим способом обработки, поэтому такая схема ближе к глубокому вялению мясного и рыбного белка.

Основой подобной обработки является специальный прибор, дымогенератор для холодного копчения, который вырабатывает парогазовую смесь со специальными характеристиками:

Поток дыма и газа насыщен парами химически активных веществ, альдегидами, кислотами, спиртами, угарным газом и влагой. Также присутствуют продукты разложения лигнина и целлюлозы в виде дегтевой воды и смол;
Температура парогазового потока относительно невелика, не более 40 о С, поэтому термического «варения», подобно горячему копчению, в коптильне нет.

Получить стабильный поток газа с подобными характеристиками можно только одним способом — сделать дымогенератор для холодного копчения своими руками. Дым, попадая в коптильную камеру, насыщает поверхностные слои мяса или сала химически активными веществами, и все, продукт можно извлекать и отправлять на «отдых», под навес или в прохладное место, где нет мух, пыли, сквозняка и солнечного света. Еще примерно сутки идет процесс всасывания осевших продуктов разложения опилок в ткани мясопродуктов.

К сведению!
Только через сутки можно приступать к дегустации и оценке, насколько удачно прошел процесс холодного копчения. До окончания созревания продукт может разочаровать истинных ценителей копченых колбас и рыбы.

Чтобы получать отличный букет запаха и внешнего вида копченых продуктов, необходимо не просто подобрать удачную конструкцию коптильни, лучше сделать дымогенератор своими руками. Как показывает практика, у настоящего кулинара процесс улучшения коптильни своими руками, по-хорошему, не завершается никогда, постоянно вносятся поправки, модификации и усовершенствования в конструкцию, поэтому важно знать устройство дымогенератора и уметь регулировать основные его параметры.

Эффекта холодного копчения можно добиться с помощью химических добавок, но вкус мяса, обработанного химикалиями, в корне отличается от продукта, прошедшего через поток дыма, поэтому проще сделать дымогенератор для коптильни холодного копчения своими руками, чем рисковать своим здоровьем и здоровьем своей семьи.

Типовое устройство и принцип работы дымогенератора

Существует две основные схемы дымогенератора — пиролизные и конструкции с внешним теплоподводом. Для дымогенератора с внешним подводом тепла потребуется нагреватель, не менее 1000Вт, толстостенный чугунный или стальной корпус и специальная система охлаждения дыма из медной трубы. В итоге конструкция получается более тяжелой и громоздкой, но качество холодного копчения на таком дымогенераторе в разы лучше, чем в пиролизной схеме.

Для эффективной работы такого генератора дыма нужно будет устанавливать систему охлаждения, циркуляции и схему управления нагревом, например, реостат или тиристорный регулятор нагрузки, что усложняет работу, но позволяет получить очень стабильные параметры дымового потока. По сути, это хай-тек в сфере холодного копчения.

Оптимальное устройство установки для холодного копчения

Вот так устроена настоящая система холодного копчения.

Продукты находятся в камере холодного копчения. Поток дыма охлаждается в специальном теплообменнике до 30-35 о С, самое главное — освобождается от водяных паров и наиболее тяжелых компонентов парогазовой смеси, в камеру поступает подсушенная и насыщенная летучими веществами смесь. Мало того, смесь регулярно циркулирует по замкнутому контуру холодного копчения, отдавая избыток воды и насыщаясь новыми веществами. Что это дает?

Во-первых, благодаря наличию охладителя удаляется наиболее вонючая и вредная часть дыма — подсмольная вода и фенолы.

Во-вторых, поток газов движется вокруг рыбы или мяса с достаточно большой скоростью, а значит, удается избежать сразу двух возможных проблем — холодной закалки и характерной горечи копчения. Холодная закалка возникает в тех случаях, когда продукт из-за перепада температуры на улице или недостаточно хорошо очищенного дыма от влаги, в процессе холодного копчения покрывается тонким слоем воды, защищающим поверхность мяса от глубокого проникновения ценных компонентов дыма. В результате получается, что внешняя часть будет делаться перенасыщенной продуктами холодного копченая, а внутри продукт остается сырым.

Домашний вариант дымогенератора для камеры холодного копчения

В домашних условиях можно сделать обе, но большинство ленивых любителей продуктов холодного копчения предпочитают пиролизный тип генератора дыма по вполне объективным причинам:

Простота конструкции, для сборки самых примитивных генераторов можно использовать даже консервные банки и водопроводную фурнитуру;
Для работы пиролизной системы генерации дыма не требуется мощных нагревателей, достаточно 5-10 Вт для питания электровентилятора или компрессора;
В потоке дымовых газов значительно больше активных веществ, ниже температура и стабильнее поток дыма.

Независимо от того, какие схемы и чертежи дымогенератора для холодного копчения своими руками вы используете, параметры дыма будут примерно одинаковыми. Различие будет касаться степени очистки дыма и удобства обслуживания устройства после использования по назначению.

Работу установки можно пояснить на приведенной ниже схеме дымогенератора.

Конструктивно газогенератор состоит из трех основных частей:

Емкости из жаропрочного материала, чаще всего корпус делается из нержавеющей стали или плакированной алюминием чугунной трубы дымохода;
Узла отбора горячих газов, образующихся вследствие разложения опилок при высокой температуре;
Компрессора для подачи воздуха в дымогенератор и наддува продуктов разложения опилок вовнутрь шкафа для холодного копчения продуктов.

Мелкая буковая или вишневая щепа засыпается на дно корпуса дымогенератора. Для холодного копчения идеально подходят абрикос, вишня, яблоня. Хуже — ольха и бук, категорически нельзя использовать хвойные породы древесины, березу, осину, тополь и дерево, выросшее на берегу водоема с непроточной водой.

Это наиболее подходящее сырье для получения качественного холодного дыма. В нижней части корпуса имеется отверстие для подсоса воздуха. После розжига включается компрессор, который нагнетает воздух в две трубки. В данном случае одна трубка вставлена коаксиально внутрь другой трубы. Это устройство называется инжекторным насосом. При движении воздушного потока происходит подсасывание дыма, и внутри дымогенератора возникает разряжение. Часть воздуха через поддувало проникает внутрь корпуса дымогенератора и подпитывает процесс термического разложения опилок.

Теоретически процесс полностью автономен и не требует участия человека в процедуре холодного копчения. На самом деле, в отдельных случаях, опилки «цементируются» выделяющимися дымом и смолистыми парами, и часто приходится постукивать по корпусу, чтобы обрушить выгоревший свод топлива в дымогенераторе и продолжить процесс холодного копчения.

Наиболее популярные конструкции генератора холодного дыма

За редким исключением, в большинстве случаев свой, кустарно сделанный, дымогенератор дает возможность коптить продукты на приемлемом уровне качества. Поэтому проблем в том, как сделать дымогенератор, нет абсолютно никаких. Можно брать любую понравившуюся, проверенную на практике схему дымогенератора для холодного копчения, и строить ее в соответствии с рекомендациями разработчика.

В качестве примера классических дымогенераторов можно привести два варианта — с верхним отбором дыма и с забором газов непосредственно из зоны горения в нижней части корпуса.

Совет!
Для корпуса генератора холодного дыма используйте только жаропрочные материалы, лучше всего подойдет жаровая труба дымохода из нержавейки диаметром 125 мм или 150 мм.

О том, насколько подходящим получается генератор холодного дыма из такого материала, можно узнать из видео:

Верхний вариант дымогенератора

Генератор холодного дыма с верхним отбором продуктов разложения представляет собой цилиндрический корпус нержавеющей стали, нижняя часть которого закрывается крышкой на винтах-барашках, в верхней холодной части установлен инжекторный узел, подключенный к воздушному компрессору. Главное — не столько точно придерживаться размеров и конструкционных особенностей дымогенератора, сколько сделать его управляемым или настраиваемым под конкретные условия холодного копчения. В данном случае чрезвычайно важно точно воспроизвести инжектор в верхней части устройства. Трубка дымохода может изготавливаться из меди или алюминия, любого металла с высокой теплопроводностью.

Для установки инжектора к корпусу приваривается муфта с внутренней резьбой. На трубку инжектора напрессовывается втулка с наружной резьбой, что позволяет вращением настраивать работу инжекторного узла.

В нижней части корпуса дымогенератора устанавливается сетка для золы, просверливается отверстие для розжига и подсоса воздуха в зону горения. Чтобы сделать генератор более эффективным, в конструкцию нужно добавить промежуточный узел между дымоходом и камерой холодного копчения, приведенный на схеме.

Такое решение позволит управлять не только расходом дыма, но и его температурой, соответственно, качество мяса или рыбы холодного копчения будет намного выше, а количество попавших в камеру с дымом фенолов уменьшится вдвое-втрое.

Схема дымогенератора с нижним отбором дымовых газов

Добиться дополнительной очистки дыма можно с помощью встроенной в корпус генератора медной трубы, именуемой лифтом парогазовой смеси. В этом случае конструкция дымогенератора выглядит следующим образом.

Корпус изготавливается сваркой из листового металла, в нижней части конструкции днище заваривается герметично, оставляется только резьбовое отверстие для розжига опилок, которое после запуска дымогенератора закрывается болтом. Опилки засыпаются по уровню на ¾ высоты корпуса генератора. Воздух подается от компрессора по вертикальной медной трубке, а продукты горения отводятся через боковой штуцер в верхней части корпуса. Дымогенератор может работать и в обратном порядке, если через дымовую трубу подавать воздух, то продукты горения и дым будут подыматься по медному лифту, охлаждаться и освобождаться от фенольной воды. Кроме того, опилки в дымогенераторе будут подсушиваться и разрыхляться дымом.

Компрессор для дымогенератора

Кроме инжектора и охладителя, третьим регулируемым узлом дымогенератора является компрессор. Чаще всего для этих целей используют переделанные маломощные кулеры от компьютера или даже аквариумные компрессоры. Наиболее удачным решением можно назвать вариант собранного компрессора для дымогенератора своими руками на основе пляжного 12-ти вольтового аппарата для накачки матрацев и надувных диванов, как на видео:

Совет!
К стандартному устройству необходимо лишь добавить регулятор оборотов, и получается идеальный компрессор для дымогенератора. Все остальные варианты получаются либо слишком маломощными, либо громоздкими.

Заключение

Корпус дымогенератора нельзя изготавливать из любых крашеных или покрытых оловом емкостей, например, консервных банок или другой тары. Олово, свинец, припои, краска — все, что вступает в контакт с потоком дыма и разогретыми парами кислот и спиртов, рано или поздно переходит в летучую форму и оказывается внутри камеры холодного копчения. Кроме того, если в конструкции коптильни планируется применение электростатического поля, нужно будет очень тщательно очищать дым от смолы и воды.

Но из этой ситуации изобретательская мысль тоже нашла выход — дымогенератор для коптильни. Главное и единственное назначение дымогенератора — производство значительного количества дыма и его подача в коптильный шкаф, где размещены заготовки для копчения.
В результате взаимодействия с дымом особым образом замаринованного мяса, рыбы или птицы, в продуктах происходит ряд химических реакций, превращающие их в хорошо усваиваемые организмом и очень вкусные продукты.

Конструкция дымогенератора

Условный чертеж дымогенератора

Комплектующие легкодоступны и стоят недорого

Этапы сборки дымогенератора

В корпусе дымогенератора необходимо проделать отверстие для розжига и доступа кислорода

Один из вариантов исполнения дымогенератора для коптильни с тройником

Компрессор можно сделать из куллера и бутылки

Как вариант — тройник можно подсоединить к крышке дымогенератора, не затрагивая целостности боковой стенки. В таком случае нижний штуцер подсоединяется к крышке, задний — к воздуховоду от компрессора, передний — к коптильне.

Дымогенератор для коптильни с верхним расположением тройника

Вот и все — дымогенератор для коптильни готов.

Как это работает

Теперь необходимо все собрать:

Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол, керамическую плитку. Это нужно сделать из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его крышкой.
Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
Поджигаем топливо через боковое отверстие.
Включаем вентилятор.

Посредством вставленного в коптильню термометра контролируется температура внутри шкафа.

С помощью увеличения или уменьшения длины дымохода можно регулировать температуру копчения, следовательно, использовать горячее или холодное копчение. Для горячего копчения штуцер дымогенератора напрямую подсоединяется к камере копчения.

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

круглую трубу диаметром от 80-90 мм;
профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.
С другой стороны привариваем кусок трубы 3/4 дюйма.
Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.
Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.
Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

Источник

В последнее время в производстве пищи используются специальные средства типа «жидкий дым», в которые помещаются мясо и рыба, приобретающие специфический вкус и запах. К натуральному копчению данный способ не относится. Любители настоящих деликатесов предпочитают проводить копчение самостоятельно, используя старые и проверенные технологии. Способ холодного копчения позволяет на долгое время сохранить продукты. Понадобится для этого дымогенератор для холодного копчения своими руками. Чертежи и полезные рекомендации помогут сконструировать его без особых проблем.

Качественный агрегат можно изготовить своими руками

Использование и назначение генератора

Дымогенератор представляет собой прибор для обработки продуктов на протяжении длительного времени ароматным и стойким дымом.

У каждого элемента конструкции есть определенное значение

При этом создание дымогенератора для коптильни холодного копчения своими руками предполагает подачу газового состава под мощным напором, который заполняет коптильные резервуары разного объема. При этом применяются насосные приборы разнообразной мощности. Данные устройства отличаются объемом коптильной камеры, временем работы и количеством производимого дыма.

Для установки конструкции требуется найти подходящее место

Для домашнего пользования можно использовать небольшие агрегаты, которые позволяют обеспечить копчение в одно время двух-четырех килограмм продуктов. Можно купить дымогенератор для холодного копчения, цена на подобную конструкцию может варьироваться от 24 тысяч рублей. Среди моделей отечественного производства представлены марки Вихрь и Егерь.

Полезная информация! Для монтажа такого оборудования потребуется подготовка свободного места. Камеры устройства могут располагаться на отдельных ярусах. При этом понадобится место с естественным наклоном грунта.

Можно приобрести готовые изделия, которые отличаются компактностью

Дымогенератор для холодного копчения своими руками: чертежи и принцип работы

Чтобы сделать дымогенератор для холодного копчения своими руками используются чертежи. В основе конструкции – корпусный элемент, который может быть округлой или цилиндрической формы. Лучшим материалом для производства данного элемента считается сталь.

Данная схема показывает, что конструкция имеет не сложный принцип действия

Корпус предназначен для топливного сырья и задержки кислорода для подачи в область горения. Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони.

Агрегаты для копчения могут создаваться в разных вариациях. Есть переносные и стационарные установки

Медленное горение происходит благодаря тщательной укладке размельченного сырья. Для разжигания в нижнем блоке конструкции предусмотрено специальное окошко.

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами

В нижней камере, которая называется топкой, происходит образование дыма. При этом используется несколько способов:

в резервуаре с хорошей герметичностью при небольшом притоке воздуха топливный материал еле тлеет. С помощью входящей заслонки производится нужная подача воздуха, который производит тягу в дымоходной магистрали;
используется топочная емкость с двумя камерами. Под жаровней располагается очаг, а для образования дыма на металлическое основание выкладывается сырье. Тяга формируется в верхней камере.

Часто домашние дымогенераторы выполняются из обычных бочек

В коптильне продукты развешиваются ярусами. Она наполняется дымом и производится насыщение ароматами. Данный процесс должен находится под постоянным контролем.

Топки могут быть электрическими или газовыми. Топливо при этом тратится в большом количестве. Для домашнего применения предусмотрено использование дымогенераторов для холодного и горячего копчения.

Полезная информация! Для отвода продуктов горения монтируется перфорированная труба из стали.

Используемая труба должна быть из качественного материала

Статья по теме:

Водяной тип охлаждения

Технология холодного дыма подразумевает использование нескольких способов охлаждения. При таком методе охлаждении механизм включает два резервуара. При этом один находится внутри другого. В верхнем резервуаре перемещается ода. Чтобы уменьшить потребление можно немного снизить напор.

Внутренний резервуар представляет собой специальное устройство, охлаждающее дымовую смесь. При соприкосновении с прохладными стенками, температура дыма понижается.

Наличие качественного охлаждения способствует образованию насыщенного дыма

Воздушный способ охлаждения

Перед тем как дым поступит в камеру коптильного аппарата, он прогоняется через трубу в форме змеевика. При этом охлаждение получается за счет воздушного теплообмена. Преимущество данной конструкции в ее дешевой стоимости и простоте. Размер змеевика может быть любым.

Полезная информация! Дымоходный элемент лучше делать из стали, который обладает более высокой теплопроводностью.

Монтаж дымогенератора для холодного копчения своими руками: видео и фото

Можно выполнить качественный дымогенератор для холодного копчения своими руками. Чертежи и схемы позволят создать лучший агрегат.

На данной схеме показана коптильня с большим дымоходом и специальным местом для сушки дров

В целях экономии деталь змеевика можно поместить вокруг топочного резервуара. Нужно создавать качественную циркуляцию воздушных потоков, чтобы нагретый корпус не препятствовал охлаждению дыма.

Устройство для создания дыма при наличии всех нужных элементов можно собрать за несколько дней

Для самостоятельной сборки понадобятся следующие элементы:

отрезки трубы из металла с диаметром в 25-40 мм для дымовой магистрали;
круглая или квадратная труба;
металлорукав или гофрированная труба;
тройниковые соединения;
компрессоры;
термометр и специальные провода.

На схеме показаны все важные составляющие хорошей коптильни

Также понадобится агрегат для сварки и болгарка. Чертеж дымогенератора для холодного копчения позволяет рассмотреть все составляющие конструкции.

Монтаж конструкции имеет следующие особенности:

если днище съемное, то дверцы на боковых поверхностях агрегата не нужны;
верхняя крышка должна быть без вентиляции и дымохода. Она должна оборудоваться специальными элементами для открывания;
сверху агрегата монтируется дымоотвод. Штуцер приваривается к стене в перпендикулярном направлении;

Дымоотвод может монтироваться и в нижней части

нарезается резьба под фитинги;
после монтажа дымоходной части, подключается тройниковый элемент и две трубы;
магистраль от компрессорного элемента крепится к патрубку, ведущему вниз, к боковому штуцеру монтируется специальный патрубок, ведущий к емкости для копчения;
вместо вентилятора применяется кулер из компьютера или компрессор для аквариумов. При этом необходимо создать постоянную циркуляцию воздушного потока.

Коптильню возможно изготовить из досок

Тройник крепится к крышке, при этом не затрагивается целостность стенок сбоку.

Полезная информация! Для стойкости агрегата к низу монтируются небольшие ножки из стали. Также делается плоское дно.

Полезные рекомендации: как работает самодельное устройство?

Отличается мобильностью и компактностью дымогенератор для холодного копчения своими руками. Видео позволяет увидеть все этапы монтажа данного агрегата.

Можно сделать комбинированные конструкции, часть которых приобретается в магазине, а часть делается из того, что есть под рукой

Подобную установку можно хранить в подвале, гараже или в шкафу.

Количество продуктов, которые можно разместить в агрегате зависит от объема резервуара

Работает устройство следующим образом:

прибор устанавливается основу из жаропрочных материалов. Это может быть плита из бетона, керамическая плитка или стол из металла;
данный агрегат быстро нагревается, и из него высыпаются частицы горящего материала;
в емкость загружается около 0,8 кг опилок, щепы или стружек;
крышка хорошо закрывается;
подсоединяется компрессорный патрубок, а дымоход соединяется с камерой копчения;
топливо поджигается через боковое отверстие;
включается вентилятор.

Устройство для копчения можно построить в комбинации с печкой

С помощью термометра определяется температура. При создании данного оборудования своими силами можно использовать подручные материалы. Для корпуса подойдут кастрюли, бидоны или любые другие емкости в виде цилиндра. Дымоотвод делается из любой подходящей трубы. Подобная установка может работать даже без вентилятора. При этом тяга будет более слабая и процесс копчения сильно затянется.

Агрегаты для копчения делают даже из старых газовых баллонов

При наличии определенного подручного материала, специальных инструментов и некоторых навыках, создаются прочные и качественные дымогенераторы, с помощью которых можно приготовить вкуснейшие копченые продукты.

Видео: самодельный устройство для создания дыма

Экономьте время: отборные статьи каждую неделю по почте

Источник

Время чтения ≈ 12 минут

При выборе в супермаркете копченного мяса возник вопрос: а можно ли самостоятельно готовить мясопродукты в домашних условиях, сделав своими руками по разработанным чертежам? Об этом и пойдет разговор в сегодняшней статье. Что из себя представляет генератор дыма, каких они бывают видов и как его собрать из имеющегося под руками материала.

Дымогенератор для холодного копчения

Что из себя представляет коптильная установка

Домашняя установка для копчения является достаточно простым устройством и состоит из коптильной камеры и генератора дыма. В прошлом она имела примерно такую конструкцию: как правило – металлическая бочка, выполнявшая роль камеры, устанавливалась на насыпь или небольшой фундамент из кирпичей и подсыпалась, чтобы у основания не было щелей.

Под бочку подводился горизонтальный подземный, выложенный кирпичом или старой черепицей канал высотой 20-30 сантиметров и длиной от 2-х метров. Этот канал являлся дымоходом для костра, который разводился на противоположной от бочки стороне в закрытом приямке. Для притока воздуха оставлялось небольшое отверстие, обеспечивающее не активное горение, а тление дров в костре с обильным выделением дыма.

В коптильном шкафу на сетках, поддонах или крюках располагались продукты, которые и приготавливались на остывшем дыму.

Коптильная установка

Еще один вариант конструкции выкладывается из камня. В нижней части обустраивается топка с поддувалом для возможности управлять интенсивностью горения. Дымоходный канал не поднимается вверх, а заходит в находящуюся рядом коптильную камеру, а уже из нее делается выход на улицу.

Схема коптильной установки

Но в современном мире ничего не стоит на месте, все развивается и двигается вперед. В современных установках на замену топкам и кострам пришли дымогенераторы – небольшие, компактные устройства, оснащенные электрическими вентиляторами или компрессорами для нагнетания воздуха.

Именно о таком приспособлении и пойдет сегодня речь. Какие материалы понадобятся, чтобы изготовить генератор дыма для холодного копчения. Какими придется воспользоваться инструментами и приспособлениями.

Принцип работы

Чтобы разобраться, с каким приспособлением предстоит работать, необходимо понять, что оно из себя представляет. Устройство дымогенератора и его принцип работы заключается в следующем:

В металлическую колбу, закрывающуюся крышкой сверху засыпаются древесные опилки или стружка. Дно съемное – чтобы можно было удалять пепел. Топливо ложится на металлическую сетку, выполняющую роль колосников. Примерно на 5-10 миллиметров выше уровня сетки есть отверстие диаметром 1 см. Через него поджигается древесина и осуществляется приток воздуха в процессе горения.
К верхней части цилиндра присоединяется трубка дымохода диаметром ¾ дюйма. С противоположной стороны, через отверстие в стенке входит трубка эжектора, имеющая толщину ¼ дюйма, и пересекая все пространство колбы входит в дымоход на 10 мм. К внешнему концу эжектора присоединяется патрубок, через который подается воздух от компрессора или иного нагнетателя воздуха.
Труба дымохода заводится внутрь коптильной камеры.
При помощи газовой горелки, через специальное отверстие поджигается топливо. Включается компрессор подачи воздуха.
Воздушный поток попадает в дымоход. Благодаря конструкции создается тяга в колбе генератора, и продукты горения древесины затягивает в дымоход. Охлажденный дым из трубы заполняет коптильню.

Это схематическое описание процесса. Дело в том, что, например, эжекторы имеют различную конструкцию, поэтому при работе с конкретным устройством появятся некоторые отличия и нюансы. Но сам принцип от этого не изменится.

Дымогенератор для холодного копчения

Подготовка чертежа

Как и в любом процессе, связанном со сборкой составных конструкций, в первую очередь необходимо подготовить чертежи с размерами всех деталей и узлов. Его можно подготовить исходя из собственных взглядов и видений, а материалы подбирать в соответствии с размерами, указанными в схеме. Альтернативный вариант – корректировать чертеж в соответствии с размерами материалов, имеющихся в наличии.

В том и другом варианте важно, чтобы получившиеся пропорции позволили сконструировать работоспособное изделие.

На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения. Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

С верхней или нижней эжекцией. Эта конструктивная особенность предполагает место расположения эжектора: трубок подачи воздуха и вывода дыма – в верхней части корпуса генератора или в нижней.
С охладителем или без него. Это решение предполагает наличие дополнительного элемента в схеме подачи дыма в коптильную камеру, выполняющего роль охладителя и дополнительного фильтра для конденсата.

Схема работы

Чтобы более детально рассмотреть все тонкости и нюансы, возникающие и встречающиеся при изготовлении коптильни в домашних условиях, выберем вариант с нижней эжекцией, охладителем и сборником конденсата.

Способ установки генератора дыма

Перед тем, как начать сборочные работы, нужно выбрать место, где будет установлена конструкция. От этого будет зависеть способ крепления прибора, а также некоторые особенности расположения деталей.

На корпусе коптильного шкафа. В этом случае основная нагрузка ляжет на патрубки дымохода, так как именно выходная труба станет точкой соединения со шкафом. Чтобы распределить нагрузку, к корпусу дымогенератора можно приварить дополнительное крепление.

Напольное размещение устройства позволит перенести точку опоры на нижний торец корпуса. В этом случае дно должно быть заварено, а для очистки от золы необходимо сделать дополнительную дверцу.

Принцип работы

Материалы и инструменты

Для того, чтобы сделать своими руками дымогенератор для холодного копчения, имея необходимые чертежи, видео и фотоматериалы, потребуются:

Труба металлическая диаметром 100 и длиной 650 мм. Из нее будет сделан корпус.
Стальной цилиндр Ø100 длиной 150 миллиметров для изготовления фильтра-охладителя.
Набор трубок Ø25мм разной длины с резьбой для сборки дымохода – 5 штук.
Железо листовое толщиной 2 мм. Размер должен позволить вырезать 4 круга диаметром 100 мм и 2 круга 90мм.
Сгоны Ø25 мм различной конфигурации – крестовина и тройник.
Быстросъемное соединение (резьба 25 мм) и 10 сантиметров трубки такого диаметра, чтобы плотно расположиться в штуцере быстросъема.
Саморезы по металлу.
Стержень для изготовления фильтра длиной 120 и толщиной 10 мм.
Высокотемпературная краска.
Компрессор аквариумный с производительностью от 10л/мин.
Стеклянная банка с металлической крышкой на резьбе для сбора конденсата.

Чтобы справиться с таким набором материалов, под руками необходимо иметь следующие инструменты и устройства:

Линейка и чертилка – для разметки.
Угловая шлифмашина с отрезными кругами для металла.
Электрическая дрель со сверлами.
Сварочный аппарат с электродами.
Трубный ключ.

Выполнив все необходимые приготовления, можно приступать к работе. Последовательность действий подробно описана в пошаговой инструкции, представленной в следующем разделе.

Сборка дымогенератора

Рассмотрим, как можно сделать дымогенератор для холодного копчения своими руками, разбив монтажные работы на этапы.

Корпус

Берем трубу диаметром 100 миллиметров и длиной 60 см. Выравниваем торцы, чтобы в последствии на них можно было установить крышки.
Патрубок Ø25 мм и 15 см длиной, из которого будет сделан дымозаборник, с одного края должен иметь резьбу. С противоположного конца, на участке 10 см обустраиваем прорези, через которые дым будет поступать в патрубок. С нижней стороны, напротив прорезей просверливаем отверстия.

Патрубок

Колосники будут установлены на высоте 50мм от нижнего края, а заборник дыма располагается примерно на уровне 4 см выше. Соответственно, при помощи сварки проделываем в корпусе отверстие на отметке 9см от нижнего торца.
Заготовленный патрубок устанавливаем на подготовленное для него место прорезями вверх и обвариваем.

Заборник дыма

Делаем колосники. Из листа металла вырезаем окружность и просверливаем в ней по всей плоскости отверстия размером 5-7 мм.
Привариваем заготовку в 5-ти сантиметрах от низа корпуса.
Примерно на 0,5 – 1 см выше колосников высверливаем отверстие Ø 10мм. Оно будет служить для поджога топлива и забора воздуха для горения.
Из листового железа вырезаем задвижку для низа колбы. Она должна быть съемной, чтобы можно было удалять пепел. К торцу привариваем небольшие проушины наподобие салазок, в которые и устанавливаем задвижку.
Чтобы корпус закрывался сверху, вытачиваем на верхний торец пробку из твердой древесины. Желательно – из дуба.
Корпус дымогенератора практически готов. Переходим к фильтру и трубопроводу.

Монтаж дымохода и охладителя с фильтром

На резьбу дымозаборного патрубка навинчиваем крестовину.

Навинчиваем крестовину

В крестовину вворачиваем 2 патрубка:

В нижнее отверстие длиной 5 см с резьбой на втором конце. В крышке от банки проделываем отверстие надеваем ее на патрубок и плотно фиксируем гайкой.
В верхнее отверстие трубку длиной 10 см. Ко второму торцу будет приварен охладитель.

Свободный центральный выход крестовины закрываем заглушкой. Он будет использоваться для очистки дымозаборника.

Корпус охладителя

Из листа железа вырезаем круг Ø100мм. По центру сваркой вырезаем отверстие 2,5 см для трубки дымохода. Это будет дно фильтра.
К нижнему концу трубы 100х150 мм при помощи сварочного аппарата крепим заготовленное дно.
К верхнему торцу привариваем ободок с отверстиями для крепления крышки.

Корпус охладителя

Из железа вырезаем крышку и просверливаем отверстия, которые в точности совпадут с отверстиями ободка. В центре проделываем отверстие для патрубка.

Фильтрующий элемент

Подготавливаем 2 пластины диаметром 90 мм, делаем по центру отверстия и устанавливаем их на стальной штырь толщиной 1 см.
К нижней пластинке крепим ножки.
Для того, чтобы прочно закрепить фильтрующее устройство в корпусе охладителя, из стальной проволоки сворачиваем небольшую пружину.

Фильтрующий элемент

Устанавливаем фильтрующий элемент с пружиной в корпус охладителя и привинчиваем крышку, используя саморезы по металлу, предварительно обработав стык термостойким герметиком.

Эжектор

В верхнюю крышку ввариваем патрубок длиной 10 см с резьбой на другом конце.

На резьбу накручиваем тройник, использовав его центральный выход. Для удобства дальнейшего использования, тройник располагаем перпендикулярно выходу дымозаборника из корпуса.
В один из свободных выходов тройника устанавливаем патрубок, длина которого позволит ввести его в коптильную камеру. Как показывает практика, это минимум 25-30 сантиметров.
В противоположное отверстие тройника вкручиваем быстросъемное соединение, в хвостовик которого через уплотнитель заводится металлическая трубка.
На внешний торец трубки надевается виниловая или полиэтиленовая подающая трубка от воздушного компрессора. Как уже оговаривалось, его мощность не должна быть меньше 10 литров/минуту, в противном случае эффективность работы всей установки сведется к нулю.
Расположенный внутри конец трубки должен быть длиннее тройника и на 10 мм заходить внутрь патрубка дымохода.

Порядок работы

Перед началом работы тщательно проверяем надежность всех механических соединений: крышки должны быть установлены на свои места и закрыты, патрубки плотно зафиксированы в сгонах.

Емкость для сбора конденсата присоединяется к крышке. Как бы не было высушено топливо, в нем все равно содержится влага. Кроме этого – различные смолы и тяжелые примеси. Чтобы избавиться от этих добавок, в охладителе установлен фильтр, на «тарелках» которого оседает все лишнее, и конденсируясь, стекает вниз, в сборную емкость.

Трубка подачи воздуха от компрессора подключается ко входу эжектора. Электрический кабель компрессора прокладывается и подключается к сети питания с соблюдением все норм и правил техники безопасности. Надо всегда помнить, что в установке используется открытый огонь и выделяется высокая температура, что создает повышенную опасность для проходящих рядом электрокоммуникаций.

Засыпаем в колбу генератора сухую щепу или стружку и закрываем крышку. При помощи зажигалки, а лучше всего – газовой горелки, поджигаем топливо. Древесина начинает гореть, выделяя густой дым.

Включаем компрессор. Струя воздуха смешивается с дымом, создавая тягу в дымоходе и увеличивая мощность потока.

Щепа должна лежать достаточно плотно, но нельзя ее сильно трамбовать, так как она может забить дымозаборник.

Выбор топлива

Что касается пород древесины, то категорически не рекомендуется применять отходы смолистых пород деревьев, таких как ель, сосна. Горечь дыму придаст ореховая стружка.

Топливо из фруктовых деревьев обладает приятным ароматом, напрямую зависящим от породы. Наиболее подходящими являются , яблоня, груша, абрикос и ольха.

Коптильный шкаф

Должен плотно закрываться и иметь в верхней части дымоход для отвода дыма. Коптильня, в зависимости от интенсивности использования может быть сделана в виде «домика» или шкафа из металла или дерева.

Для размещения продуктов, подготовленных к обработке дымом, обустраиваются специальные полки, сетки или подвесы с крюками.

Самым простым и бюджетным вариантом является обычная металлическая бочка, емкостью 100-200 литров. У нее срезают верхнюю часть, чтобы можно было загружать продукты, а потом назад накрываю крышкой. Более «цивилизованное» решение – бочку устанавливают в лежачем положении, вырезают часть боковой поверхности, затем фиксируя ее на петлях, делая дверцу. Внутри устанавливается сплошная полка из сеток.

Если после прочтения материала статьи и просмотра фото у Вас остались вопросы, прояснить некоторые моменты поможет видео, размещенное в конце этого раздела.

Вы сами смогли убедиться, что, имея правильные чертежи, соорудить своими руками дымогенератор для холодного копчения – не такая уж и сложная задача. Бесспорно, она требует определенных навыков и подготовки. Далеко не каждый умеет пользоваться сварочным аппаратом или имеет его у себя дома. Но – воспользовавшись помощью друзей или знакомых, можно смастерить такое устройство, которое станет источником ароматных и вкусных яств на Вашем столе.

Видео: дымогенератор

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
Для поддержания оптимального температурного режима надо продумать систему охлаждения.
Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

Эжектор

увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Коптильная камера

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Дымогенератор из огнетушителя

Как применить аквариумный компрессор для создания дымогенератора

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Компрессоры для дымогенератора коптильни холодного копчения

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

удобство загрузки;
быстроту розжига;
очистку дыма от конденсата;
регулировку производительности;
простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

Фото	Пошаговая инструкция с пояснениями
	Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.
	Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.
	К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.
	Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.
	Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.
	Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.
	Принципиальная схема блока. Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх. Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.
	В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.
	Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.
	Образованная дымовая смесь поступает в тройник. Прикреплённая крышка с резьбой нужна для подсоединения пластиковой бутылки. Этот узел можно ослабить для создания дополнительного подсоса воздуха. Такой приём применяют для уменьшения концентрации дыма, увеличения эффективности процесса фильтрации.
	На фото показана конструкция блока очистки (направление сверху−вниз): крышка с эжектором; перегородка № 1 с прорезями; решётчатая опора; перегородка № 2; решётчатая опора; перегородка № 3. Все компоненты прижимаются пружиной, которая вырезана из консервной банки.
	Пластиковая крышка обеспечивает хорошую герметичность. В этой части невысокая температура, поэтому изделие не будет повреждено. Для дополнительной защиты с нижней стороны прикреплена металлическая пластина. Она же выполняет функции силового каркаса для подсоединения эжектора.
	На этом фото изображён вентилятор с питанием от сети. Для мобильности автор проекта применяет модификацию с аккумуляторной батареей.

На этом видео показан процесс сборки фабричного генератора дыма для холодного копчения.

Как выбрать правильный дымогенератор

Как сделать дымогенератор для коптильного шкафа

Дымогенератор для коптильни холодного копчения состоит из нескольких модулей:

Камера сгорания
Зольник
Дымопровод
Сборник конденсата
Эжектор
Вентиляторный блок

Комплектующие дымогенератора для холодного копчения своими руками, чертеж с описанием всех узлов.

Камера сгорания

Колосниковая решетка и зольник

Дымопровод

Сборник для конденсата и смолы

Эжектор

Компрессор или вентилятор для дымогенератора

Как обращаться с дымогенераторм

Итак, дымогенератор для копчения своими руками сделан, осталось его запустить в работу.

В камеру засыпать нужный объем сухой щепы фракцией 7-12 мм. Закрыть крышку.Сколько щепы нужно засыпать на час работы? Расход щепы в дымогенераторе у каждого индивидуален. Зависит от нескольких
параметров. Влажность щепы, фракция щепы, мощность компрессора, диаметр труб.
Включается компрессор на полную мощность.
Поджечь щепу в запальном отверстии при помощи газовой горелки.
После розжига щепы установить необходимую мощность вентилятора для нужного количества дыма.
После 2-3 процессов копчения, необходимо производить чистку камеры, дымоходов, решетки.

. Полное, пошаговое описание с комментариями, фотографиями, схемой и чертежами.

При работе дымогенератора дым играет крайне важную роль. Именно он добавляет неповторимый вкус и особенный аромат. Многие все еще отдают предпочтение покупным готовым моделям, в то время как небольшой процент людей заинтересован в использовании самостоятельно изготовленного устройства. Это отличная возможность уберечь свой бюджет от лишних расходов и испытать удовлетворение от создания чего-то своими руками.

Особенности

Копчение не является быстропротекающим процессом. Он требует наличие специальных умений и навыков, а также обладает следующими особенностями:

минимальный температурный режим получаемого дыма;
длительный процесс обработки, который может занимать от пары часов до нескольких суток;
рекомендуется исключить из эксплуатирования опилки хвойного дерева, так как они имеют способность придавать копченому продукту горечь;
продукт должен быть обработан, а именно очищен, помыт, посолен и просушен.

Дым обладает антисептическими свойствами. После подобного обрабатывания продукт еще долгое время не подвержен вредоносной микрофлоре. Сроки хранения и употребления в пищу увеличены, продукт наделен особенными вкусовыми качествами. Обработкой дымом могут быть подвергнуты рыба, мясные продукты и дичь. В качестве опилок следует отдать предпочтение ольхе, вишне, яблоне, груше и иве.

Соорудить самодельный дымогенератор самостоятельно – это не самая простая задача.
Чтобы осуществить задуманное, необходимо обладать свободным временем, материалами и терпением. Многие так и не решаются попытаться изготовить генератором в домашних условиях и предпочитают его приобрести. Такой вентилятор холодного копчения устроен достаточно сложно, но использование схемы поможет во всем разобраться. С дымогенератором любая коптильня будет работать намного лучше.

Изготовление

Отыскать готовый чертёж для изготовления генератора не составит труда.

Для сооружения дымогенератора своими руками необходимо заранее обзавестись следующими материалами:

тара, которая должна быть похожа на контейнер;
эжекторное устройство;
компрессор;
сырьё.

Каждый пункт необходимо рассмотреть более детально.

Как выбирать контейнер?

Контейнер будет служить в качестве камеры сгорания, где опилки будут тлеть и создавать дым. Особенных требований по поводу объема тары нет.

В маленьком контейнере опилки будут достаточно быстро прогорать. С целью поддерживать процесс копчения потребуется регулярно их подкидывать.
В качестве контейнера сгодится любая емкость. Единственное, что она должна обладать огнеупорным свойством. Например, уже израсходованный огнетушитель или термос.
Рекомендуется выбрать будущий контейнер диаметром трубы от 8 до 10 сантиметров и длиною от 40 до 50 сантиметров.
Для того чтобы подключить компрессор с воздухом, внизу контейнера проделывается небольшого диаметра (10 миллиметров) пробоина.
Чтобы избежать чрезмерного подсасывания воздуха, верхнюю часть в обязательном порядке оставляют в формате вакуума.

Эжекторное устройство

Основу генератора будут выполнять металлические трубки. Друг к другу они присоединяются при помощи сварки, резьбы и спайки. Эжекторное устройство может быть размещено у нижнего или верхнего основания контейнера.

Для небольшого размера коптильни стоит расположить эжектор внизу контейнера.
В связи с особенностями дымогенератора нижнее эжекторное устройство гаснет. Поэтому камера сгорания требует ограничения по высоте. Происходит сокращение рабочих часов устройства. Также если расположить нижний эжектор, то он не создаст естественную тягу, ведь коптильная и приемная емкость располагаются на одной высоте. При отключении компрессора дым не поступит коптильню. Более практично будет выбрать верхнюю установку эжекторного устройства.

Компрессор

Компрессорные функции дымогенератора способен выполнять практически любой насос. Для коптильной применяют старенькие аквариумные компрессоры мощностью приблизительно пять ватт. Они являются прекрасной заменой покупным компрессорам, так как рассчитаны на долговременную деятельность без постоянного надзора со стороны человека. К положительным сторонам можно также добавить невысокую стоимость и бесшумную работу компрессора. Настоящие мастера своего дела изготавливают компрессор из пластиковой тары и кулера, находящийся в системном блоке компьютера. Но самый простой и доступный вариант – это приобрести готовое устройство.

Сырьё

Для того чтобы прокоптить продукт в домашних условиях, потребуется сырьевой материал, отвечающий за наличие дыма. В данном случае сырьём будут опилки. Чтобы коптить продукты, не рекомендуется применять опилки от вечнозеленого дерева – ели, сосны или пихты. Для сырьевого материала дымогенератора прекрасно подойдут остальные сорта. При применении сосновых или подобных опилок конечный копченый продукт будет сильно горчить.

Алгоритм действий

В связи с тем, что в верхней части контейнера сохраняется оптимальный температурный режим (и не подвержен нагреванию), вполне допустимо воспользоваться гибким шлангом для соединения компрессора. Бобышка – это небольшой выступ на поверхности, который производится из тефлоновой пластмассы. Её задача выполнить изолирующие функции и соединяющего элемента.

Нижнее основание не требует обязательного съемного отверстия.
При необходимости создается большое отверстие с захлопывающейся дверкой. Перемещая заслонку, можно регулировать тягу. Данный метод применяется при крупных габаритах контейнера. Требуется, чтобы верхняя крышка была плотно закрыта.

Для того чтобы избежать возникновения коррозии, наружную часть контейнера обрабатывают грунтовкой или специализированной краской. Оба состава обладают устойчивостью к резким скачкам температуры. После того как сборка закончится и компрессор будет подсоединен, можно заполнить емкость опилками и проверить дымогенератор в деле.

Технические требования

Дымогенератор для коптильной предназначен для длительной работы, ведь копчение может продолжаться от одного часа до суток.

Технические требования могут быть оптимальными и для домашнего пользования.

расход электрической энергии не превышает четырех киловатт за сутки;
если нагревательный механизм достигнет необходимого температурного режима, он отключится. После остывания происходит автоматический запуск оборудования;
мощностью один киловатт измеряется нагревательный механизм;

емкость для опилок вмещает полтора килограмма. Такой объем опилок позволит коптильне беспрерывно трудиться около двух дней;
для работы оборудования необходима обычная бытовая розетка на двести двадцать вольт.
при камере сгорания объемом в один кубометр ее заполнит качественный и плотный дым;

дымогенератор обязан создавать дым с высокими показателями интенсивности;
требуется непрерывная передача дыма в камеру сгорания;
плюсом является тот факт, что не требуется постоянный контроль оборудования. Поэтому не стоит забывать о наличие правил пожарной безопасности и их соответствие;

опилки обладают невысокой стоимостью, в связи с этим рекомендуется заранее подготовить небольшой объем про запас. Это даст возможность при благоразумном использовании приумножить интервалы во время загрузок;
более сложная конструкция является в тоже время не такой надежной. Поэтому рекомендуется выбрать крайне простой для самостоятельного сооружения дымогенератора, который к тому же отлично приспособлен к длительным эксплуатациям.

На прилавках продовольственных магазинов всегда имеются разнообразные продукты холодного копчения. К сожалению, качество и вкусовые свойства таких с позволения сказать «деликатесов» далеки от совершенства. Проблема в технологии изготовления.

Последние несколько десятилетий, в пищевой промышленности активно применяются химические препараты, под общим названием «жидкий дым». Мясо или рыба погружаются в раствор на некоторое время, приобретая характерный вид и аромат. Понятно, что к копчению этот процесс не имеет никакого отношения.

Важно! Эти добавки сертифицированы и разрешены к применению. Пагубное влияние на организм не больше, чем от любых других добавок и ароматизаторов.

Но ведь нам хочется натурального продукта! Поэтому настоящие гурманы предпочитают организовать холодное копчение самостоятельно, по старым дедовским технологиям.

Для обеспечения потребностей трудящихся, в продаже имеются различные коптильные установки, как для горячего, так и для холодного копчения.

Классическая технология подразумевает разнесенные камеры, соединенные длинным тоннелем, в котором охлаждается дым. В результате термообработка не производится, и копченый продукт остается таким же мягким, как будто он только что приготовлен.

Инструкция: как сделать простой дымогенератор холодного копчения

Чтобы сделать простой дымогенератор вам потребуется:

Жестяная трехлитровая банка
Жестяная литровая банка
4 самореза
Полудюймовая трубка
Полудюймовый штуцер с переходником для резинового шланга
Муфта ½ для соединения штуцера и трубки

Приступаем к изготовлению

Как работает установка для холодного копчения?

Камеры располагаются на разных уровнях. Разнос по высоте регулирует тягу в дымоходе, и влияет на интенсивность охлаждения дыма. Разница может составлять до 1 метра.

Важно! Для монтажа подобной установки требуется наличие свободного места, и желателен естественный уклон грунта.

Такие условия не всегда имеются во дворе частного дома или на дачном участке. Тем более что строительство настоящей коптильни подразумевает инженерные работы.

В нижней камере (назовем ее топкой) происходит формирование дыма. Вариантов несколько:

Это может быть относительно герметичная емкость, в которой при слабом притоке свежего воздуха интенсивно тлеет топливо (щепа или опилки). Входной заслонкой регулируется поток свежего воздуха. Он должен быть недостаточным для возгорания, в тоже время, обеспечивая нормальную тягу в дымоходе;
Второй способ — двухкамерная топка. Под жаровней разводится открытый огонь, а на металлический лист насыпается материал для образования дыма (те же опилки или щепа). Тяга образуется в верхней камере, только для дыма.

Источник

угощаетесь вкусностями из вашей коптильни. Источник: //NashDymok.ru/smokesystem/generator-dyma-dlya-holodnogo-kopcheniya-svoimi-rukami/

Как сделать генератор дыма для коптильни

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.Устройство коптилен разного типаУстройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.Дымогенератор для холодного копчения своими руками: конструкция и принцип действияНа выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

круглую трубу диаметром от 80-90 мм;
профилированную трубу со стороной 80 мм и больше.

Дымогенератор холодного копчения — один из вариантов

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Сборка

На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.Сетку устанавливаем со стороны дна
С другой стороны привариваем кусок трубы 3/4 дюйма.Можно приварить или собрать на винтовом соединении
Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.Вот что должно получиться в итоге
Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.Готовый вид и основная часть конструкции
Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Как работает

Поджигают закладку снизу — через сетку

Регулируемая тяга

В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
Просверлить два отверстия, которые располагаются строго одно напротив другого.
Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.Шибер выглядит так
Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
Из прутка сделать «ручку» (согнуть ее).
Вставить в отверстия ручку, приварить вырезанный круг.

Зольник

Зольник — небольшая емкость по размерам чуть больше корпуса

Сбор конденсата

выходную трубку дымогенератора опускаем вниз,
в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки.

Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни.

Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Это дымогенератор холодного копчения в собранном виде

Печка-дымогенератор для холодного копчения

Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше.

Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход.

Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка.

Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Источник: //stroychik.ru/raznoe/dymogenerator-svoimi-rukami

Как сделать генератор дыма для копчения своими руками

Для копчения мяса, рыбы, как известно, нужно длительное воздействие дыма, — эта задача упростилась когда появились первые генераторы дыма для коптилен. Очень простые в изготовлении и обслуживании, они очень быстро завоевали популярность у любителей еды с «дымком» по всему миру.

Принцип работы дымогенератора очень простой: вспомните когда кто-то курит в едущей машине при открытом окне. Быстро движущийся поток воздуха снаружи машины создает разряжение за окном и тянет дым из автомобиля. Тот же принцип используется и в генераторах дыма.

Собрать дымогенератор для коптильни своими руками не представляет большого труда, так как все предельно просто, но в тоже время функционально.

Когда-то нужно было не отходить от топки коптильни часами, но с генератором дыма с объемом щепы в загрузочной камере около одного литра, при умеренной подаче воздуха, одной загрузки может хватить до 24 часов, что существенно упрощает процесс копчения.

Конструктивных решений дымогенератора существует великое множество, все зависит главным образом от ваших технических возможностей и компоновки трех основных элементов: контейнер дымогенератора (камера сгорания), эжектор и помпа для подачи воздуха.

Контейнер дымогенератора (камера сгорания)

От объема контейнера и конфигурации зависит время непрерывной работы дымогенератора. Для изготовления контейнера подойдет любая огнеупорная емкость: термос, молочный бидончик, старый огнетушитель….

, но оптимальный вариант — металлическая труба диаметром 80 – 100 мм, и длиной до 40 — 50 см. В нижней части контейнера должно быть отверстие диаметром 7-10 мм, для розжига щепы и подачи кислорода, для поддержания горения.

Верхнюю часть необходимо плотно закрыть, чтобы предотвратить подсос воздуха.

Сердце дымогенератора

Сердце дымогенератора очень легко собрать, используя водопроводные тройники, сгоны и трубки различных диаметров, которые могут быть соединены различными способами: резьбой, пайкой или сваркой, все зависит от ваших возможностей.

Расположить сердце дымогенератора можно как в верхней части контейнера, так и в нижней, каждый из способов имеет достоинства и недостатки.

Дымогенератор с нижним расположением эжектора

Дымогенератор с верхним расположением эжектора

Дымогенератор с нижним расположением эжектора хорошо работает в паре с маленькой коптильной камерой, но имеет ряд недостатков. Такой вид подключения по ряду конструктивных причин более часто тухнет, поэтому камеру сгорания стоит ограничить по высоте, что ведет к уменьшению времени непрерывной работы дымогенератора.

Во-вторых, открытая труба, которая входит в камеру сгорания, должна быть защищена, иначе щепа может попасть внутрь и блокировать поступление дыма. В-третьих, эта конструкция не способствует естественной тяге в коптильне, потому что коптилка и загрузочный контейнер размещены на одном уровне.

Это означает, что когда насос выключен, поступление дыма незамедлительно прекращается.

Эти незначительные, вышеописанные огрехи, можно легко исправить, установив эжектор в верхней части загрузочной камеры.

Насос

Для подачи воздуха используют любой подходящий насос, например, аквариумный компрессор, его мощности 4-5 ватт в большинстве случаев бывает более чем достаточно.

Но есть и более неординарные решения: народные умельцы вместо компрессора приспособили к дымогенератору кулер компьютера, который вмонтировали в пустую пластиковую бутылку, что оригинально, просто и функционально.

Чем коптить?

Для копчения дымогенератором можно использовать практически любые виды древесины, за исключением вечнозеленых, таких как ель, сосна и т. д., которые придают копченостям горьковатый привкус.

Имеет значение и размер щепы: при использовании мелких опилок необходимо будет сделать маленькое дополнение к конструкции генератора дыма.

Для этого можно использовать пружину подходящей длины, которая будет служить как бы дымоходом, позволяя дыму беспрепятственно проходить через слой мелких опилок. Сквозь крупную щепу, дым и без доработок проходит хорошо.

Температура дыма

В описанном генераторе температуру подаваемого в коптильню дыма можно регулировать, увеличивая или уменьшая длину патрубка, который соединяет коптильную камеру с генератором дыма.

Коптильная камера

В качестве коптильной камеры можно использовать любую подходящую емкость, например, бочку, деревянный ящик и даже картонную коробку. Из старого холодильника можно изготовить идеальный коптильный шкаф для холодного копчения, он плотно закрывается и хорошо изолирован, что позволяет сохранять постоянную температуру, это очень актуально в холодное время года.

Но большинство холодильников внутри облицованы пластиком и поэтому не подходят для горячего копчения, где температура значительно выше.

Источник: //koptim.net/generator-dyima-dlya-kopcheniya/

ТОП 7 лучших дымогенераторов для холодного копчения: какой выбрать, отзывы, цена

Копчение – один из древнейших способов увеличения срока хранения продуктов. При помощи горячей обработки вы можете хранить скоропортящиеся продукты буквально несколько дней. Если же вы хотите продлить хранение еды вплоть до месяца, тогда вам следует поближе познакомиться с дымогенераторами – специальными приборами для холодного копчения.

На отечественном рынке представлено много разнообразных моделей дымогенераторов – вам на выручку спешит наша редакция и актуальный рейтинг ТОП 7 лучших дымогенераторов для холодного копчения: какой выбрать, отзывы, цена рассматриваются в сегодняшней статье.

Итак, что такое дымогенератор мы разобрались. Прибор, на самом деле, устроен более чем просто. Его состав состоит из нескольких элементов: цилиндрический корпус, патрубок, подающий дым, эжектор (сопло), съемное дно, крышка, компрессор и воздуховод.

Как же он работает? Сначала засыпаем сухую щепу (100 грамм топлива хватает в среднем на 6 часов работы дымогенератора). Шланг воздуховода следует подсоединить к штуцеру и компрессору, поджечь топливо.

После этого в сопло дымохода проникает поток воздуха, создавая, таким образом, разрежение, и увлекая дым из камеры сгорания в сторону объема для копчения.

Вот и весь принцип работы большинства дымогенераторов.

Обратите внимание на то, что объем камеры дымогенератора должен быть не более 20 литров, так как большие камеры требуют более мощного источника дыма.

ТОП 7 лучших дымогенераторов для холодного копчения

Переходим ближе к основной теме статьи. Итак, эксперты советуют обратить внимание на такие модели:

ДАЧНИК;
ВИХРЬ-М;
Harvia WS100;
BRADLEY SMOKER DIGITAL 4 RACK BTDS76CE-EU;
HANHI ZMEI 7L;
ДЫМ ДЫМЫЧ 02Б;
MERKEL PREMIUM.

Основные параметры каждого из представленных дымогенераторов сегодняшнего рейтинга представлены ниже.

ДАЧНИК

Размеры (см)	35х35х64
Вес (кг)	6
Гарантия	5
Толщина стенки (мм)	2

Цена: от 3380 до 3490 р.

дымогенератор для холодного копчения дачник

Купил коптильню пару месяцев назад, очень компактная, поместилась в моем небольшом помещении. Никакого запаха дыма – ничего не проникает в дом, что не может не радовать. Аппарат заслуживает твердую пятерку.

Габариты (см)	60х25х65
Вес (кг)	3
Гарантия	1
Толщина стенки (мм)	2

Стоимость: от 41740 до 42000 р.

дымогенератор для холодного копчения ВИХРЬ-М

Раньше у меня был другой дымогенератор. Намучился я с ним – жуть. Постоянно приходилось контролировать его работу. В итоге надоело это, решил купить Вихрь-М. Теперь моя душа спокойна – загрузил щепу и сутки могу совершенно не подходить к коптильне. Это является огромным достоинством модели. Ну и, конечно, надежность и качественная сборка – то, что также заслуживает похвалы.

Стильный, эффективный и функциональный – наша следующая модель Harvia WS100. Практически все детали коптильни изготовлены из нержавеющей стали.

В комплекте: отсек для нагревания щепы и даже поддон, чтобы собирать жир! Кстати, в этом чудо-дымогенераторе можно готовить не только мясо и рыбу.

Порадуйте вашу семью также овощами, блинчиками и вкусными десертами – с данной моделью возможно и такое!

Размеры (см)	42х70х42
Вес (кг)	17
Гарантия	1
Толщина стенки (мм)	2

Цена: от 33060 до 33739 р.

дымогенератор для холодного копчения Harvia WS100

Я тот еще гурман! Жена решила порадовать новой покупкой – дымогенератором. Теперь, благодаря Harvia WS100, я могу попробовать изысканные блюда прямо у себя дома и без траты лишних денег. Мясо получается безумно вкусным, не знаю, ел ли я когда-нибудь настолько вкусное мясо. В общем, коптильня просто идеальная! И много места не занимает – не могут не радовать компактные размеры.

Габариты (см)	36x62x79
Масса (кг)	28
Гарантия	1
Толщина стенки (мм)	1.5

Стоимость: от 64900 до 65000 р.

дымогенератор для холодного копчения BRADLEY SMOKER DIGITAL 4 RACK BTDS76CE-EU

Как описать эту модель одним словом? Я бы сказала “практичность”. Коптильня и правда универсальна – в ней можно готовить абсолютно все! Для моей небольшой семьи – настоящая находка. Часто в ней готовлю, члены семьи довольны. Пользоваться и правда легко – просто загрузил продукты, немного подождал – и готово. Здорово экономит время!

Управление Ханхи Змеем настолько простое, что с ним может справиться и ребенок. Мы шутим, конечно, но суть вы уловили.

Регуляторы мощности расположены на электрической подставке, с помощью которой вы самостоятельно выбираете необходимый температурный режим копчения (в зависимости от продукта).

Благодаря высокой производительности аппарат может работать на протяжении 12 часов. Также он имеет специальный фильтр, который задерживает влагу и смолы из дыма – то, что делает ваш продукт еще лучше и вкуснее.

Габариты (см)	61х40х25
Вес (кг)	12
Гарантия	1
Толщина стенки (мм)	2

Стоимость: от 10950 до 11490 р.

дымогенератор для холодного копчения HANHI ZMEI 7L

Никогда не умела вкусно готовить. А тут мама подарила Ханс Змей – до этого вообще не слышала о том, как управлять коптильнями. Но управление оказалось достаточно простым. Мясо и рыба в ней получается вкусная. Стоит своих денег на 100%! Спасибо, мама и производители!

Этот аппарат имеет низшую стоимость в представленном рейтинге. Однако не стоит сразу списывать его со счетов.

Он имеет ни чуть не хуже параметры, чем более дорогие модели! И в этом его секрет популярности среди покупателей.

Кстати, работать в автономном режиме Дым Дымыч может до 15 часов! Удивляет, не так ли? Но это еще не все! Вместительность камеры – 15 килограмм. Простой в использовании котел – украшение сегодняшнего топа.

Размеры (см)	52х34.5х35
Масса (кг)	6.75
Гарантия	1
Толщина стенки (мм)	0.8

Цена: от 3650 до 4390 р.

дымогенератор для холодного копчения ДЫМ ДЫМЫЧ 02Б

Я доволен! Еда в дымогенераторе получается вкусной и с золотистой корочкой. Из-за того,что холодный дым поступает в верхний сектор данной коптильни, продукт равномерно коптится со всех сторон.

Размеры (см)	50x30x26
Масса (кг)	3.4
Гарантия	1
Толщина стенки (мм)	2

Стоимость: от 9990 до 11900 р.

дымогенератор для холодного копчения MERKEL PREMIUM

Знаете, всегда хотел попробовать продукты, изготовленные с помощью холодного копчения. Долго выбирал, в итоге присмотрелся к Меркель Премиум. Параметры меня устроили, цена тоже, заказал на сайте – пришло очень быстро. Быстро установил и бегом пробовать! Рыба получилась шикарной, так что могу с уверенностью сказать – покупка удалась.

Рассмотрим основную информацию о каждой модели в таблице ниже.

Модель	Габариты (см)	Масса (кг)	Толщина стенки (мм)	Гарантия (лет)
ДАЧНИК	35х35х64	6	2	5
ВИХРЬ-М	60х25х65	3	2	1
Harvia WS100	42х70х42	17	2	1
BRADLEY SMOKER DIGITAL 4 RACK BTDS76CE-EU	36x62x79	28	1.5	1
HANHI ZMEI 7L	61х40х25	12	2	1
ДЫМ ДЫМЫЧ 02Б	52х34.5х35	6.75	0.8	1
MERKEL PREMIUM	50x30x26	3.4	2	1

На что смотреть при выборе

Какие советы может дать вам наша редакция для максимально выгодной покупки?

Обратите внимание на следующее:

Внешний вид аппарата. Этот параметр в основном зависит от материалов, используемых производителем. Отлично выглядит нержавеющая сталь, к тому же имеет более долгий срок службы и легко очищается. Оптимально выглядит сталь не менее 1.5 мм. Большая толщина, соответственно, лучше. Большинство моделей сегодняшнего рейтинга имеют стенку размером 2 мм.
Простота конструкции. Крышка должна быть деревянной – такой материал не оставит ожогов. Также присмотритесь к моделям со съемным дном – это значительно упростит процесс очистки загрязненного дымогенератора.
Способ подачи дыма. Лучше, если патрубок расположен в нижней части аппарата. Почему? Во-первых, при таком расположении требуется меньший расход щепы. Во-вторых, вредные смолы из конденсата не попадут на ваши продукты. И в-третьих, дым быстрее попадет в коптильню. В общем, одни плюсы.
Покупайте только полностью укомплектованный дымогенератор. Вы же хотите сразу после покупки насладиться вкусной едой, приготовленной в новом приборе? Тогда обязательно проследите за тем, чтобы в упаковке были необходимые элементы (компрессор, крепежные болты, термостойкие шланги,таймер, коптильня, зажигалка и щепа).
Наличие инструкции и рецептов.С ними вы быстрее освоите управление новым аппаратом.

Простой дымогенератор своими руками

Сделать дымогенератор в домашних условиях в действительности проще, чем вам кажется. Читайте внимательно и вскоре узнаете, как же сделать такое эффективное средство собственными руками и прямо у вас дома!

Материалы

Что служит основным источником дыма? Опилки, щепа, стружка. Основной секрет установки дымогенератора – то, как же можно обеспечить постоянное равномерное горение. Но сначала, давайте разберемся, какие материалы вам понадобятся, если вы захотите изготовить аппарат собственноручно:

Нержавеющая труба квадратной или круглой формы (сечение 100х100 мм, диаметр – 100-200 мм).
Отрезки метал. трубы (D – 25-40 мм, L – до 40 см).
Гофрированная труба из пластика (3 метра).
Электрический вентилятор.
Тройник для трубопроводов, необходимого диаметра (зависит от дымового канала).
Соединяющие провода и выключатель.
Термометр.

Сборка

Необходимые материалы в наличии? Тогда приступаем к делу:

Отрежьте от металлической трубы кусок длиною 0.8 метров. Изготовьте днище и крышку под его размеры из металла. Днище должно иметь боковые бортики (тогда корпус будет плотно входить внутрь и пепел от опилок не начнет высыпаться).
Просверлите несколько отверстий в боковой части корпуса (диаметром 0.8 см).
Приварите ножки высотой 20 см (делается с целью устойчивости вашего будущего дымогенератора).
Приварите дымоотвод в верхней части корпуса (8 см на расстоянии от среза трубы). Перед этим нарежьте резьбу под тройник на внешнем конце.
Подсоедините дымоход, далее тройник и 2 трубки: одна будет идти вниз, другая – к коптильне.
Присоедините трубку от компрессора к штуцеру, идущему вниз. К боковому – патрубок, которые ведет к коптильному шкафу.
Вентилятор должен быть направлен к емкости, где происходит копчение. Главное – создать постоянный поток воздуха, но не слишком мощный. Можете использовать, например, кулер от компьютера.

Лучше ознакомиться с темой и закрепить полученную сегодня информацию поможет специальное видео.

Источник: //oxsy.ru/7-luchshih-dymogeneratorov-dlya-holodnogo-kopcheniya/

Генератор дыма для холодного копчения: виды устройств и технология их изготовления

Очень много лет человечество практикует процесс копчения разных продуктов. Популярность подобных изделий основана на том, что можно провести консервирование продуктов питания, которые относятся к категории скоропортящихся.

Посредством грамотно проведенного копчения, можно получить свежие продукты с замечательными вкусовыми качественными характеристиками. Многие сейчас используют дымогенератор для холодного копчения.

По сравнению с прошлыми веками, в плане технологий люди уже давно шагнули вперед, но рыбу и мясо не перестали коптить, просто используют иные, более качественные устройства.

В процессе качественного копчения основную роль играет именно дым, который может быть горячим и довольно холодным. Он передает всем продуктам просто неповторимые ароматные качества.
Чтобы получить возможность осуществлять копчение, потребуется в обязательном порядке купить коптильню. Если модель не имеет специального дымового генератора, можно не переживать по этому поводу. Данный элемент можно легко и просто выполнить самостоятельно своими руками.

Основные виды и методики копчения

На данный момент различается два основных вида копчения – горячее и определенное холодное. Первое проводится при довольно высоком температурном режиме, достигающем примерно 950 градусов. Что касается холодного процесса копчения, то оно проводится при особой температуре, не превышающей 350 градусов.

Особенности горячего процесса копчения

При данной методике копчения все продукты кладутся в особую емкость, в которой одновременно запекаются, а потом какое-то время коптятся продукты. Они просто проходят особую обработку посредством горячего пара. Это достаточно долговременный процесс, который обычно занимает три или четыре часа.

Продукты на выходе обычно получаются очень вкусными, приятно нежными и при этом ароматными.
Стоит знать, что после данной обработки и последующего копчения продукты не в состоянии очень долгое время храниться.

Сложностей с тем, чтобы своими руками изготовить генератор для особого горячего процесса, не возникнет, так как не требуется обеспечения процесса охлаждения дыма. Потому сам дымогенератор и камера в одно целое совмещены.

Процесс выполнения генератора отличается простотой:

Отлично подойдет стандартная бочка или крупная по размеру кастрюля, также многие используют ведро с крышкой. На дно выбранного элемента насыпаются топочные опилки или разные щепки, а сама коптильня устанавливается на огонь, подойдет установка на плитку;
Наравне с этим проводится стремительный нагрев используемого сырья, а также выделение дыма;
В процессе применения специального водяного качественного замка и при идеальной герметизации коптильни, не потребуется контролировать процесс производимого копчения;
Для оптимального копчения, важно выставлять особый температурный режим, чтобы рыба или мясо не подгорали.

При данном методе обработки продуктов потребуется провести более тщательный процесс подготовки сырья. Кроме того, продукты в подобной коптильне тщательно обрабатываются намного дольше.

Перед тем, как произвести закладку продукта – мяса или рыбы, они должны очень хорошо просолиться, а потом немного просушиться.

В процессе осуществления холодного качественного копчения не допустимо применение специального мокрого сырья, в данном случае производимый дым просто будет растворяться в присутствующей влажности. Соответственно процесс приготовления может немного затянуться.

Дымогенератор для домашней обычной коптильни

В отличие от устройства горячего копчения, изделие, предназначенное для холодного, является более сложным по конструкции устройством. Это основано на том, что дым, производимый данным приспособлением, должен эффективно охлаждаться. Именно по этой причине конструкция предусматривает специальную систему, которая должна отлично охлаждать дым.

Решение проблемы с охлаждением дыма

Провести небольшое удлинение шланга с тем расчетом, чтобы дым в процессе прохождения по нему, в обязательном порядке успевал быстро остывать. В таком случае дым, который попадает в коптильню, будет уже охлаждённым.
Относительно простым решением является погружение дымохода в специальную емкость, которая предварительно наполняется прохладной водой.

Выбор того или иного варианта осуществляется строго на основании определенных личных возможностей и предпочтений.

Процесс изготовления конструкции дымохода

Каждый аппарат, который предназначен для изготовления дыма, по своей конструкции состоит из самого источника тепла, непосредственно самого материала, производящего дым, а также системы для подачи дыма в особого плана емкость, где осуществляется непосредственно сам процесс копчения продуктов. Присутствует также и система эффективного охлаждения дыма.

Есть возможность своими руками сделать самодельный дымогенератор в трёх разных категориях и видах конструкции. Данные типы отличаются по используемому при копчении источнику нагрева, среди них можно отметить обычный огонь и электричество.

Три варианта самых популярных дымогенераторов будут описаны ниже:
1.Достаточно простым прибором для производства дыма является относительно небольшая по размеру ёмкость из металла, оснащённая выводом.

Чтобы эффективно отвести дым, на устройство, как правило, надевается специальная гофрированная по структуре труба. Данная емкость полностью наполняется опилками, а потом ставится на огонь.

Если не будет доступа кислорода и под одновременным влиянием требуемого температурного режима, уложенные опилки сразу начинают очень медленно и качественно тлеть. Подобные конструкции не позволяют оперативно добавлять в них опилки.

Использовать данный вид генератора очень непросто, приходится постоянно тщательно контролировать процесс выделения дыма в процессе всего осуществления производимого копчения. Оно, кстати, может продолжаться на протяжении нескольких дней.

2. Наиболее удобным является такой дымогенератор, который имеет особый электрический элемент. Наличие специального блока эффективного управления также даёт возможность проводить контроль как над процессом поджога опилок, так и над общей температурой всего объёма поступающего дыма.

Такого плана конструкция производится из относительно небольшой по габаритам емкости, которая имеет специальный вывод для стандартной трубы. Внутри такая емкость имеет самодельный тэн от такой детали, как плитка или электрическая спираль.

Примерно через два часа тэн полностью нагревается и опилки, используемые для нагрева, начинают тлеть и одновременно выделяют дым.

3. При желании можно изготовить своими руками дымогенератор по специальному принципу обычного муфеля. В данной конструкции есть устройство: труба, выполненная из асбеста и цемента, на которую наматывается специальная спираль из качественного нихрома. Все витки такой спирали в обязательном порядке изолируются качественной стеклотканью.

Сверху устройство закрывается жестью.
Конструкция такого плана дает возможность максимально быстро и при этом легко нагреть все опилки до необходимого температурного режима, при котором в них быстро начинается процесс тления.

Сразу после выключения прибор (муфель) сохраняет свою температуру, тем самым предоставляя возможность выделяться дыму

Ответы на распространенные вопросы

В процессе обустройства коптильни холодного копчения своими руками, у мастеров возникает огромное количество вопросов. Можно выделить самые основные из них и дать на них ответы.

Чем лучше коптить?Для осуществления процесса копчения рекомендуется использовать все возможные виды древесины. Не подойдет только вид вечнозеленых деревьев, к которым относится сосна или ель. Причина в том, что они в состоянии придать продуктам немного горьковатый привкус.

Кроме того, имеет определенное значение общий размер используемой щепы, так как применение очень мелких элементов потребует выполнения небольшого дополнения ко всей конструкции дымогенератора.

Для этой цели можно использовать специальную пружину с особыми параметрами длины — она будет играть роль дымохода, тем самым предоставляя дыму возможность оптимально проходить через более мелкие опилки.

Температурный режим дыма
В данной категории дымогенератора можно эффективно регулировать температурный режим дыма, который подается в коптильню. Для этой цели можно проводить регулировку длины установленного патрубка, который соединяет камеру с самим генератором.

Из чего сделать камеру копчения
В качестве основной камеры можно применять какую угодно емкость. Это может быть бочка, ящик из дерева, а также сделанная своими руками картонная коробка.

Многие используют для этой цели старый холодильник. Это идеальный вариант, так как он очень плотно изолирован и прочно закрывается.

Благодаря этому можно сохранять постоянный температурный режим, что для прохладной погоды очень важно.

Подводя итоги

В коптильню с холодным дымом можно при желании установить специальный термодатчик, который будет отключать тэн в процессе достижения нужного температурного режима. Таким образом, можно не заниматься постоянным тщательным контролем процесса копчения. В некоторых случаях можно просто заниматься добавлением опилок.

Данная конструкция является более качественной и совершенной для быстрого получения дыма. Кроме того, дымогенератор такого плана совершенно не нуждается в процессе сильного охлаждения используемого дыма. Причина в том, что в процессе достижения определенной температуры такой термодатчик полностью отключает процесс нагрева.

Каждый владелец, приготовивший своими руками рыбу, а также мясо посредством данной коптильни или изготовленного дымогенератора, сможет с гордостью кормить своих гостей вкусными изделиями собственного приготовления.

Источник: //gidpopechkam.ru/generatory/dyma-xolodnogo-kopcheniya.html

Источник

Генератор дыма для холодного копчения своими руками чертежи

Дымогенератор для копчения своими руками. Smoke generator

Дымогенератор для холодного копчения своими руками

Правильная коптильня холодного копчения!

Конструкция дымогенератора

Этапы сборки дымогенератора

Как это работает

Разновидности коптилен и устройство дымогенератора

Специфики этого генератора

ОТСЕК СГОРАНИЯ

ОТСЕК СГОРАНИЯ ДЫМОГЕНЕРАТОРА

ЭЖЕКТОР

НАСОС

Рейтинг 7 лучших моделей

1. ДАЧНИК

2. ВИХРЬ-М

3. HARVIA WS100

4. BRADLEY SMOKER DIGITAL 4 RACK BTDS76CE-EU

5. HANHI ZMEI 7L

6. ДЫМ ДЫМЫЧ 02Б

7. MERKEL PREMIUM

Как сделать самому

ДЕЛАЕМ КОРПУС

КОЛОСНИК

ВЕРХНЯЯ КРЫШКА

ЭЖЕКТОР

КОМПРЕССОР

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

Эжектор

Компрессор для дымогенератора коптильни

Коптильная камера

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Дымогенератор из огнетушителя

Как применить аквариумный компрессор для создания дымогенератора

Печка-дымогенератор для холодного копчения

Компрессоры для дымогенератора коптильни холодного копчения

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Основные сведения

Особенности кулинарной обработки

Формулировка требований

Особенности устройства дымогенератора для холодного копчения своими руками

Как сделать дымогенератор для холодного копчения своими руками: чертежи и правильная подготовка

Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция

Характеристика дымогенератора

Предназначение и функции

Устройство

Преимущества и недостатки использования

Инструкция по изготовлению

Делаем дымогенератор для холодного копчения своими руками: чертежи основных элементов и порядок сборки

Собираем дымогенератор своими руками для холодного копчения: видео процесса

Возможно Вам также будет интересно:

Как выбрать правильный дымогенератор

Как сделать дымогенератор для коптильного шкафа

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" loading="lazy" src="https://i1.wp.com/alkodoma.ru/wp-content/uploads/2018/11/dymogenerator_104.jpg" width="100%">

Камера сгорания

Колосниковая решетка и зольник

Дымопровод

Сборник для конденсата и смолы

Эжектор

Компрессор или вентилятор для дымогенератора

Как обращаться с дымогенераторм

Как выбрать правильный дымогенератор

Как сделать дымогенератор для коптильного шкафа

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" loading="lazy" src="https://i1.wp.com/alkodoma.ru/wp-content/uploads/2018/11/dymogenerator_104.jpg" width="100%">

Камера сгорания

Колосниковая решетка и зольник

Дымопровод

Сборник для конденсата и смолы

Эжектор

Компрессор или вентилятор для дымогенератора

Как обращаться с дымогенераторм

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

Эжектор

Компрессор для дымогенератора коптильни

Коптильная камера

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки
