Генератор и приемник для поиска кабеля своими руками

Детектор скрытой проводки с генератором своими руками.Трассоискатель.

? Как сделать детектор скрытой проводки? Супер прибор своими руками!

Поиск трассы кабеля индукционный метод поиска кабеля

При проведении любых строительно-монтажных работ необходимо иметь точное знание места расположения под землей трасс трубопровода, линий кабелей. Чтобы не прибегать к разрытию грунта для их поиска, что стоит дорого и можно повредить коммуникации, лучше использовать трассоискатель. Его можно купить в магазине, а можно собрать трассоискатель самостоятельно
.

Схема генератора

Этот прибор собирается из двух основных блоков: генератора и приемника. Устройство позволяет точно определить осевую линию прохождения коммуникаций с большой точностью до 10 см, проложенных на метровой глубине, и определяет примерное место повреждения, его дальность действия 3-4 км. Ниже на рисунке показана схема трассоискателя
. Питание прибора поддерживается аккумулятором напряжением в 24 В, емкость КБС-0,5 батареи способна обеспечить 100 часов бесперебойной работы прибора. В основном вся схема трассоискателя своими руками
не сложная, задающий генератор с модулятором собирается на транзисторе Т1, П14. Когда выключатель Вк1 разомкнут транзистор Т1 с контуром L1C3 в цепи коллектора и с элементами R1C2 в цепи базы создают разновидность LC генератора, имеющего рабочую частоту 1 кГц. Даже частичное включение контура в коллекторную цепь позволит подключить большие нагрузки к коллектору Т1 транзистора.

Включая конденсатор С1 при помощи Вк1, постоянная времени основной цепи резко растет и генератор становится сверх генератором действующим в диапазоне УКВ, только так частота модуляции может достичь 2-3 Гц. Каскад на Т2, П14 транзисторе служит буфером между генератором и двухтактным выходным каскадом, он собирается на транзисторах Т3, Т4 – П201. R2 сопротивление образует нужный режим Т2 транзистору по току, а R3 понижает напряжение питания, которое подается на первые 2 маломощных транзистора в цепях предохраняющих от перегрузки по предельно допустимому параметру. R4, R5 создают начальный режим для транзисторов выходного каскада, чтобы они работали не искажая отдаваемую мощность. Обмотка секционная выходного трансформатора предназначена согласовать выход генератора с нагрузками 1-2 ома, 50 и 200 ом. Мощность генератора на выходе 5-8 Вт.

Схема приемника

Чтобы собрать трассоискатель своими руками
необходимо знать и то, из чего состоит его вторая часть – приемник с магнитной антенной, он показан на рисунке ниже.

Контур антенны L1C1 должен настраиваться на частоту генератора, напряжение его звуковой частоты проходит через сопротивление R1 на вход усилителя, он состоит из 4 транзисторов П14. Первых 2 транзистора создают совместно с Т‑образным мостом избирательный усилитель, а применение проводимости моста позволяет не использовать переходные емкости, в результате получается стабильная схема. R1 обеспечивает нормальное условие работы усилителя, а два каскада на транзисторе Т3 и Т4 создают нужное усиление, применяются также высокоомные телефоны наподобие ТОН-2.

Детали и конструкция прибора

Монтируется прибор трассоискатель
на гетинаксовой плате, в его корпус она вставляется на салазках, ее размер 150*100 мм. На передней панели устанавливают два тумблера, клеммы подключения питания и выхода. Катушка прибора L1 состоит из 500+500 витков ПЭЛ 0,1 провода. Трансформатор Т1 наматывается на ферритовое кольцо диаметром 8 мм, а Т2 — на сердечнике из специальной стали. Катушка антенны наматывается на обычном ферритовом стержне размером 140*8 мм. Как видим собрать трассоискатель своими руками
вполне возможно, но если не хочется этим заниматься, то можно купить уже готовую модель в интернет-магазине.

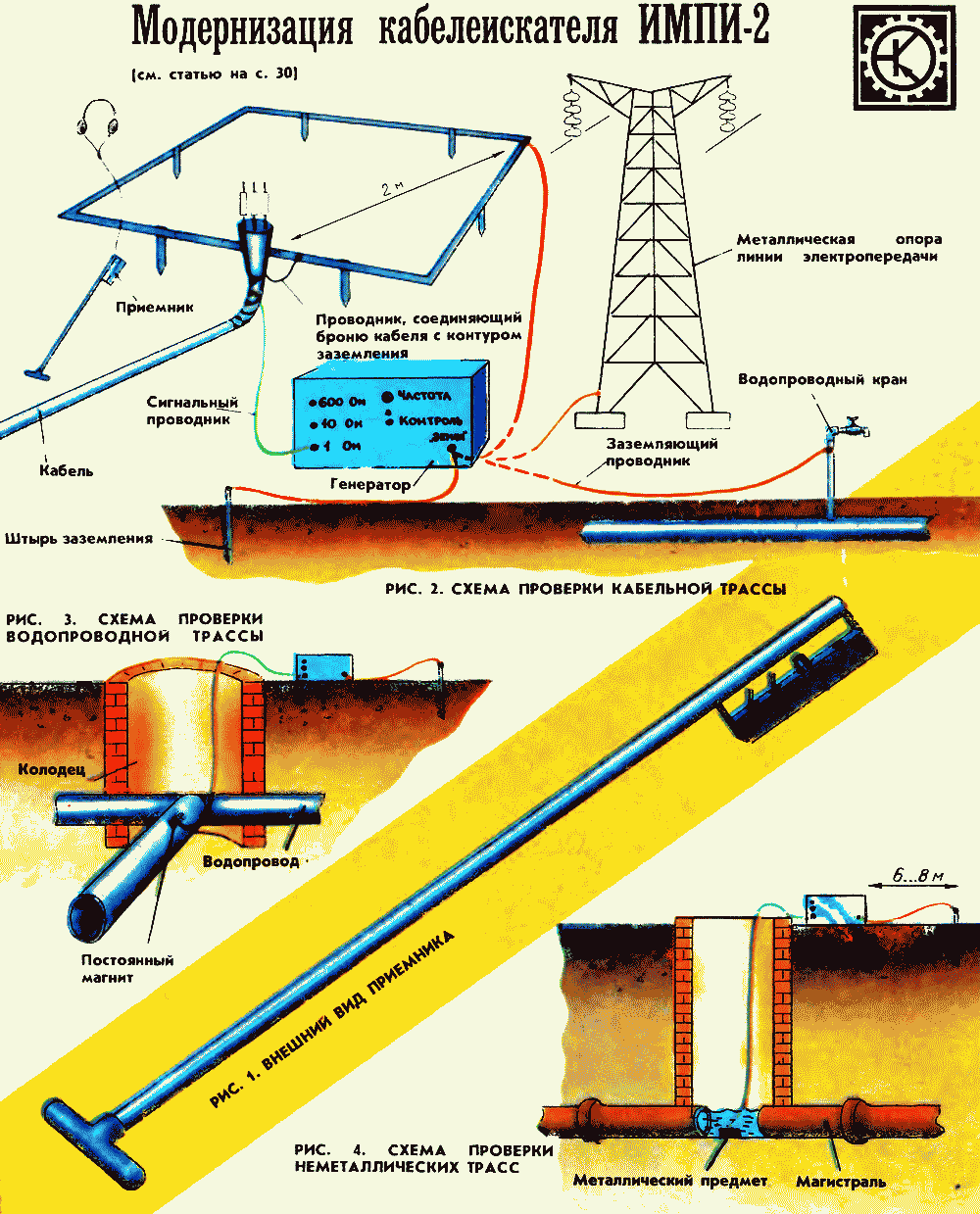

Схемы и иллюстрации к статье «Модернизация кабелеискателя ИМПИ-2

Описываемый ниже прибор позволяет обнаруживать подземные коммуникации вблизи источников интенсивных помех, определять местонахождение кабельной трассы без отключения кабеля. Кроме того, в тех случаях, когда кабель под нагрузкой излучает электромагнитные волны, усовершенствованный прибор позволяет обнаружить его, используя только приемник кабелеискателя.

Серийный прибор ИМПИ-2 состоит из двух блоков: генератора и приемника с головными телефонами. Модернизации подверглись оба блока. Изменения, которые внесены в генератор и приемник, на схемах показаны утолщенными линиями.

Чтобы иметь возможность уверенно принимать сигнал генератора в условиях интенсивных помех, в приемник введен узел, позволяющий резко сузить его полосу пропускания, а в генераторе предусмотрена возможность перестройки рабочей частоты. В генераторе в тональный мультивибратор, собранный на транзисторах VT1 и VТЗ, введен переменный резистор R5 (рис. 1).

Таким образом, на выходе генератора появляются пачки импульсов с частотой повторения около 2,5 Гц и с тональной частотой заполнения. Для лучшей различимости звукового сигнала в телефонах приемника на фоне помех в манипулирующий мультивибратор включен дополнительный конденсатор С5. В минусовой провод питания введена развязывающая цепь R19С6.

Генератор смонтирован в металлическом корпусе, в котором предусмотрен батарейный отсек на 12 элементов 373. На коротких трассах в целях экономии энергии можно использовать батарею из трех элементов.

Если определяют местонахождение трассы водопровода, а в колодце соединено несколько труб (см. рис. 3 на вкладке), то сигнальный проводник подключают к той трубе, трассу которой необходимо определить, на расстоянии 30…50 см от стыка труб. Если трубы стальные, то удобнее всего подключать проводник с помощью постоянного магнита, предварительно зачистив место контакта. В остальном методика работы с прибором аналогична описанному выше. Кабелеискателем можно определять местонахождение канализационных магистралей, собранных из неметаллических труб. Для этого к концу сигнального проводника привязывают металлический предмет и опускают его в поток воды в колодце (см. рис. 4 на вкладке).

Когда требуется точно определить трассу кабеля, подходящего к электрической подстанции, имеющей контур заземления и радиальные соединения его с оборудованием подстанции, генератор подключают со стороны потребителя. В этом случае контур заземления и радиальные соединения не внесут осложнений в нахождение трассы. При определении трассы кабеля протяженностью свыше 1,5…2 км, эксплуатирующегося несколько десятков лет и имеющего поврежденную изоляцию на броне из-за длительной эксплуатации, возможно придется подключать генератор два раза — сначала с одного, а затем с другого конца кабеля.

Большинство силовых трасс прокладываются под землёй, что улучшает их устойчивость от поверхностных механических и климатических воздействий. Однако, с другой стороны, в случае неисправности определить точку потери контакта или короткого замыкания, (особенно в условиях плотной городской застройки) весьма затруднительно. В таких случаях прибегают к помощи специальных приборов – трассоискателей кабельных линий.

Принцип действия кабельных трассоискателей

Кроме мониторинга состояния кабельной трассы, рассматриваемые приборы могут также установить точное месторасположение кабеля (причём не только в земле, но и в стенах сооружений), устанавливать глубину его залегания, обнаруживать различные подземные объекты. Их применение особенно эффективно при прокладке новых кабельных сетей, поскольку позволяет оптимизировать объём и трудоёмкость требующихся земляных работ.

Трассоискатель кабельных линий реализует известное явление электромагнитной индукции, при котором любой металлический проводник с током образует вокруг себя электромагнитное поле.
В случае силового кабеля – это ток рабочего напряжения линии, для стального трубопровода – вихревой ток наводки. Именно такие токи и улавливаются прибором.

Рассматриваемые приборы могут функционировать по активной и пассивной схеме. Первая более эффективна, а потому преимущественно применяется в тех случаях, когда на исследуемом участке плотно расположено несколько подземных коммуникаций.

Сложность поиска заключается в том, что насыщенность грунта такими проводниками весьма высокая, поэтому в итоговый сигнал, регистрируемый трассоискателем, могут «вплетаться» и источники от других, исправных или не подлежащих в данный момент контролю, линий. Поэтому отличительной особенностью и достоинством современных трассоискателей активного типа является возможность сравнительно простой и — в то же время – точной отстройки показаний, имеющих отношение к строго определённой кабельной линии. Такая возможность определяется наличием в схеме трассоискателя двух самостоятельных узлов – генератора и приёмника сигналов.

Генератор обеспечивает подачу на проводник электрического сигнала определённой частоты. Она не только не может совпадать с обычно используемой для сетей переменного тока частотой 50 Гц, но и должна быть как можно более отличной от этого значения. Таким образом минимизируется вероятность случайных помех или наводок (особенно это касается подземных трубопроводов, ток наводки которых, вообще говоря, неизвестен).

Трассоискатель кабельных линий, работающий по активному типу, в свою очередь может использовать различные способы передачи сигнала:

Метод прямого подключения
характеризуется наличием непосредственного контакта проводника с кабелем. В этом случае сигнал передаётся точно, без искажения;
Метод индуктивного наведения
, когда передача сигнала производится при помощи специальной антенны, причём она должна быть размещена непосредственно над кабелем;
Метод сопряжения
, при использовании которого кабель во время прокладки в определённом месте охватывается регулируемой по диаметру клипсой. Она и создаёт требуемое электромагнитное поле.

Если насыщенность участка подземными сетями невелика, то можно обойтись и трассоискателем, который изготовлен по пассивной схеме. В этом случае для поиска действующего силового кабеля используется та величина электромагнитного поля, которое он создаёт. Однако, кроме простоты схемы, такие приборы отличаются существенным недостатком: они не способны противодействовать помехам от соседних проводников, а потому результирующая точность трассировки заметно ухудшается. Пассивные трассоискатели, в частности, не используются вблизи ЛЭП или электрифицированных участков железных дорог.

Последовательность работ и конструкция трассоискателя

При повреждении кабеля, в частности, его изоляции, в дефектном месте вследствие воздействия подземной влаги происходит утечка тока. Установив контактный щуп, отслеживают его значение тока утечки вдоль трассы, которое в проблемном месте будет наибольшим. В таких ситуациях достаточно трассоискателя с аналоговой обработкой сигнала. Однако при необходимости определить значение тока короткого замыкания потребуется более чувствительный прибор цифрового типа. Он, после подключения щупов и генератора, производит непрерывную обработку поступающего периодического сигнала, с определённым декрементом затухания, а потом – с резким подъёмом уровня. Именно в этом месте и происходит утечка.

Современный трассоискатель кабельных линий состоит из следующих узлов:

Батарей питания, которые обычно располагаются в ручке прибора.
Блока переключения питания и изменения чувствительности.
Светодиодного индикатора питания.
Высокочастотного излучателя, которые генерирует управляющие электромагнитные импульсы (до 2…2,5 ГГц).
Указателя месторасположения объекта (экрана, мини-дисплея или лазерного луча).
Микроволновых боковых (слева и справа) приёмников, которые обеспечивают приём сигнала, отражаемого исследуемым кабелем или трубопроводом. Каждый из приёмников снабжается своим светоиндикатором.

Наличие двух индикаторов позволяет оператору во время трассировки использовать оба светодиода: если кабель располагается слева от прибора, активируется левый, если справа – правый. При расположении трассоискателя непосредственно над определяемым объектом горят оба индикатора. Направление кабеля устанавливается медленными колебательными перемещениями корпуса прибора вдоль примерной оси залегания определяемого объекта.

Поскольку трассоискатель кабельных линий представляет собой мобильный компактный прибор, то он комплектуется специальным кейсом, а корпус устройства выполняется из ударостойкого пластика.

Основные производители трассоискателей и характерные особенности их продукции

Наиболее компактными и современными считаются трассоискатели от фирмы Tempo (США)
. Локаторы типа AML обеспечивают своевременный и точный захват оси кабеля, что ускоряет процесс трассировки. Питание трассоискателей – батарейное (создаётся возможность непрерывной работы до 4 часов), а вес прибора не превышает 1 кг. Однако трассоискатели Tempo требуют специально обученного персонала, который верно бы интерпретировал показания приборов. Цена таких трассоискателей, в зависимости от их характеристик и возможностей, находится в пределах 65…140 тыс. руб.

Отечественные трассоискатели 3M Dynatel — полустационарного типа, с индукционными захватами – отличаются наличием фиксированного набора частот (от 4 до 6). Более дешёвые модели не обладают возможностью устанавливать ток утечки, а допускают лишь точное определение места повреждения или прохождения кабеля. Цена комплектов составляет 80…120 тыс. руб.

Бюджетными вариантами трассоискателей, производимых в России, считаются приборы модельной линейки «Поиск»
. Данные трассоискатели комплектуются специальными антеннами. Они позволяют определять глубину залегания кабеля, и устанавливать дефектный кабель при многожильном варианте прокладки. Цена от 25 до 65 тыс. рублей.

Кроме указанных производителей, для определения неисправности подземных кабелей используется техника от компаний Radiodetection, MetroTech (США), а также отечественные трассоискатели «Сталкер».

Трассоискатель кабельных линий своими руками

Трассоискатель можно изготовить и в домашних условиях. Простейший прибор включает в себя тональный RC-генератор сигнала, собираемый на транзисторах, фазоинвертор, управляющее реле, выходной трансформатор и блок питания, который должен обеспечивать стабильность подаваемого на прибор напряжения. Магнитная антенна с усилителем сигнала подключается на выходные телефоны.

Такой трассоискатель нуждается в предварительной наладке, для чего применяется обычный осциллограф. При заданной частоте (обычно не менее 1000 Гц) отстройка выполняется по уровню свечения лампочки.

При настройке приёмника вначале настраивают RC-контур на нужную частоту, для чего применяют обычный звуковой генератор.

При компоновке самодельного трассоискателя важно, чтобы щуп имел минимальную длину и сечение, не менее 2 мм, а расстояние от него до генератора не превышало 500 мм. Точность трассировки устанавливается по уровню выходного звукового сигнала.

Трассоискатель определяет местоположение, глубину и направление подземных инженерных коммуникаций, находит повреждения изоляции кабелей и трубопроводов. Применяется инженерами-геодезистами перед началом строительных или ремонтных работ. Чтобы экскаватор не задел ковшом силовой кабель или трубопровод, перед началом земляных работ используют ручное шурфление и применяют трассоискатели. Трассоискатель помогает избежать повреждений коммуникаций, позволяет оценить их состояние и составить схему расположения, найти утечки и врезки на трубопроводах.

Для чего нужен трассоискатель?

За последние несколько веков научно-технический прогресс достиг небывалых результатов — вода, тепло, свет и интернет полностью опоясали своими сетями города и сёла по всему миру. Всё это инженерно-коммунальное хозяйство прячется под землей и со временем выходит из строя, нуждается в обслуживании и обновлении.

Количество и протяженность подземных коммуникаций растет с каждым днём, что увеличивает опасность и сложность их обслуживания, затрудняет прокладку новых трасс. Случайно поврежденный силовой кабель или пробитый трубопровод может нанести ущерб здоровью рабочих, становится причиной серьёзных убытков компаний. Чтобы найти место дефекта или заменить участок трубопровода или кабелей, которые морально устарели, необходимо точно знать, где именно они находятся.

Далеко не всегда можно доверять проектной документации, регламентирующей расположение подземных коммуникаций. Очень часто она устаревшая или вовсе с ошибками, сделана для галочки. Если коммуникации проложены давно, схем вообще не найдёшь. Причины, почему лучше не доверять, а проверять:

Полное отсутствие документальных данных и схем расположения коммуникаций;
Существенные отклонения фактического проекта от запланированного;
Видоизменение рельефа участка до неузнаваемости;
Разрушения коммуникационных линий из-за непредвиденных обстоятельств;
Незадокументированные ответвления от трубопроводов.

Именно из-за таких ситуаций учёные всячески пытались увидеть то, что скрыто от их глаз под землей. Весомый вклад в эту работу внес великий ученый Майкл Фарадей, открывший понятие индукционного тока. Именно это физическое явление стало основой для современных трассоискателей, находящих любые кабели и трубы на металлической основе.

Что даёт применение трассоискателей?

Использование трассопоискового оборудования позволяет снизить нежелательные затраты на ремонт коммуникаций. Повышает эффективность и безопасность работы на объектах, где ведётся строительство, ремонтируются старые или прокладываются новые инженерные и коммунальные сети. Регулярное обследование даёт возможность оценить степень износа кабелей или трубопроводов под землёй и запланировать их ремонт или замену. Достоверная информация о наличии, глубине и расположении кабеля или трубопровода помогает исключить возможность повреждения.

Принцип работы и особенности трассоискателей

Принцип действия трассоискателя основан на методе электромагнитной индукции, открытом английским физиком, Майклом Фарадеем. Явление возникновения электрического тока в замкнутом проводящем контуре при изменении во времени магнитного потока было описано им в 1831 году. Фарадей определил, что при изменении магнитного поля внутри замкнутого контура, в нем возникает электрический ток, названный им индукционным.

Локатор обнаруживает переменное электромагнитное поле, которое возникает вокруг протяженного кабеля или трубопровода. Фиксирует электромагнитное поле на всем протяжении коммуникации за счет ферритовых антенн. Катушка магнитной антенны возбуждается при определенной частоте выбранной пользователем в зоне действия целевого сигнала, что дает отображение принимаемого сигнала на дисплее локатора.

Vivax-Metrotech (США)
первые сделали цветной дисплей для своих трассоискателей, продуман до мельчайших деталей, в то же время интуитивно понятен и прост в применении. Визуализация данных на экране локаторов Вивакс отличается от привычных многим российским геодезистам RD. Они первые создали прибор, совмещающий в себе функции трассоискателя и дефектоскопа. Новинки также выходят редко, в этом направлении сложно придумать что то новое.

Трассоискатели RIDGID (США)
славятся своими всенаправленными антеннами, исключающими нули и фантомные пики. Оператор может приближаться к объекту обследования с любой стороны, уровень сигнала стабильный вне зависимости от того, как держит оператор трассоискатель. Используются для активного и пассивного обнаружения подземных инженерных сетей. Оборудование пользуется спросом у обслуживающих организаций, ЖКХ, в добывающих промышленностях.

Что касается вопроса финансовых затрат, необходимых на закупку подобного оборудования, то здесь стоит руководствоваться несколькими простыми правилами:

Из пушки по воробьям.
Нет смысла покупать трассоискатель за несколько сотен тысяч рублей, если вам нужно просто найти одинокую затерявшуюся металлическую трубу у себя на даче. С такой работой справятся и более дешевые приборы, причем ничуть не хуже.
Качество.
Всегда лучше купить один раз хорошую вещь, чем много раз плохую. Особо это касается тех случаев, когда прибор используется регулярно, причём не в самых лучших условиях, которые вынуждены претерпевать практически все топографы, землемеры, геодезисты и другие люди связанные с этой отраслью. Именно поэто
Простота.
По словам многих опытных мастеров даже обезьяна после надлежащей подготовки должна уметь пользоваться прибором. Именно простота эксплуатации, интуитивно понятный интерфейс и неприхотливость в обслуживании делают трассоискатель качественным и востребованным на рынке.

Следуя этим простым правилам достаточно легко выбрать оптимальный прибор для конкретных целей. Строители, топографы и геодезисты по достоинству оценят трассоискатели любой компании из ТОП-3 производителей.

При всех строительно-монтажных работах необходимо точно знать расположение трасс различных трубопроводов и кабельных линий. Для выявления трасс подземных коммуникаций иногда приходится прибегать к разрытию грунта. Это вызывает удорожание работ, а иногда приводит к повреждению самих коммуникаций. Мной изготовлен прибор, позволяющий производить определение трасс различных металлических трубопроводов и кабелей при закладке их на глубину до 10 м. Длина исследуемого участка достигает 3 км. Погрешность определения трассы трубопровода при закладке на глубине 2 м, не превышает 10 см. Он может быть использован для определения трасс трубопроводов и кабелей, заложенных под водой. Принцип работы трассоискателя основан на обнаружении переменного электромагнитного поля, которое искусственно создается вокруг исследуемого кабеля или трубопровода. Для этого генератор звуковой частоты подключается к исследуемому трубопроводу или кабелю и заземляющему штырю. Обнаружение электромагнитного поля на всем протяжении трассы производится с помощью портативного приемника, снабженного ферритовой антенной, обладающей ярко выраженной направленностью. Катушка магнитной антенны с конденсатором образует резонансный контур, настроенный на частоту звукового генератора 1000 Гц. Напряжение звуковой частоты, наведенное в контуре полем трубопровода, поступает в усилитель, к выходу которого подключены головные телефоны. При желании можно использовать и визуальный индикатор — микроамперметр. Для питания генератора используется сетевой блок или аккумуляторная батарея 12 Вольт. Приемное устройство питается от двух элементов А4. Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.

Принципиальная схема приемного устройства с магнитной антенной — Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников «Атмосфера”, «Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, — вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 — 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 — 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

Форум по измерительным приборам

Обсудить статью ТРАССОИСКАТЕЛЬ

radioskot.ru

Трассоискатель из доступных деталей. | remontkai.ru

Трассоискатель из доступных деталей.

Трассоискатель из доступных деталей сделать для личного пользования под силу любому знающему своё дело электрику.Все мы знаем, что ремонт это очень хлопотное занятие. А плохо вдвойне, если нет чем делать и как делать? История одного ремонта побудила меня написать, как можно выйти из сложной ситуации, если к делу подходить с головой. Для поиска неисправности надо сделать трассоискатель.

На работе случилась авария. Перестали работать 3 скважины подачи воды. В обрыве оказался кабель дистанционного включения насосов. Определили, какие жилы в обрыве, а в каком месте обрыв определить трудно.Нужен трассоискатель. Кабель под землёй видимых повреждений на участке нет, а расстояние приличное. Пригласили связистов, они походили по трассе толку никакого говорят этим прибором определить невозможно у вас рядом высоковольтная линия электропередач, большие помехи. Я с момента аварии задался целью из доступных деталей сделать прибор отыскания обрыва в кабеле. Дома нашел заброшенный дочерью плеер. Он оказался полностью в сборе со всеми атрибутами даже наушники рабочие. Сделал доработку, отрезал всё лишнее. Добавил выключатель питания и сделал металлический корпус от наводок. Проверил, усилитель работает нормально, Дело в поисковой катушке. Смотрю реле РКН, разбирается оно очень просто. Снимаю контактную группу. Остаётся катушка и пластина основание реле. Зажимаю пластину в тисках и легким ударом молотка по стержню катушки, выбиваю её. Стержень катушки вытаскивается легко. Катушка поиска готова. Соединяю последовательно обмотки и у меня при измерении получилось 5 килоом. Вставляю внутрь ферритовый стержень диаметром 8 мм. С обеих сторон фиксирую стержень резиновыми кольцами. Нашел кусок пластмассовой трубки с внутренним диаметром 28 мм. Чуть подточил края каркаса катушки, чтобы она входила внутрь трубки. Согнул трубку так чтобы при своём росте трубка с катушкой, находилась горизонтально поверхности земли. К катушке подпаял экранированный провод и нашел подходящий разьём для соединения с усилителем. Всё по месту подогнал трассоискатель готов и начал испытание. Прошел по территории действительно от линии 50 гц сильно слышно, короче сплошной гул в наушниках на самой маленькой громкости. Значит, нужен сигнал отличимый от 50 герц. Надо делать зуммер опять же из подручных деталей. Нашел реле на 24 вольта с мощными контактами. Сделал регулировку вибрирования контакта и катушку запитал через этот контакт. Запитал устройство через блок питания и подсоединил к оборванному проводу и второй провод к земле. И тут я в общем шуме отчетливо слышу свой зуммер, промерил с одной стороны до пропадания звука, затем с другого место обрыва определилось на изгибе трассы. Но как везде ведется, сказали подождать до приезда людей с серьёзным прибором. Приехали с электронным прибором, который на дисплее показывает расстояние. Измерили с одной стороны с другой, погрешность метров 5. Начали копать и разбивать трубу обрыва нет. От моей отметки копать начали в другую сторону. В обеденный перерыв я откопал место, которое я определил, ошибка была в 20 сантиметрах. А получилось, при затягивании кабеля в трубу содрали изоляцию, зашла вода, а кабель алюминиевый превратился в порошок. Это я к чему написал, а может, кому пригодиться. Здоровья и удачи во всем КАИ.

Катушка самодельного трассоискателя.

Спасибо за посещение странички. Вы просмотрели эту рубрику. А я предлагаю посмотреть моё предложение по заработку. Сейчас все в интернете ищут способы как заработать. Я друзья предлагаю самый простой и эффективный метод. смотрите ЗДЕСЬ.

Приглашаю в друзья для общения.

remontkai.ru

Трассоискатель « схемопедия

Прибор предназначен для определения местонахождения подземных силовых кабельных линий (КЛ) под нагрузкой (в том числе и бронированных) при подготовке к проведению земляных работ, а также скрытой проводки в зданиях.

Условием работы прибора является некоторое рассогласование нагрузки между фазами, свойственное подавляющему большинству КЛ 0,4 кВ и значительной части 6 и 10 кВ. Кроме, разумеется, фидерных линий головных подстанций.

Принцип работы трассоискателя заключается в усилении и индикации тока промышленной частоты, наводимого в катушках датчиков вблизи КЛ.

Для повышения избирательности использовано синфазное включение перпендикулярно расположенных датчиков на входы операционного усилителя. Это даёт возможность определять направление КЛ (речь идёт не о направлении на КЛ) с точностью до нескольких градусов и позволяет избавиться от влияния других помех.

В качестве датчиков использованы две катушки от одного реле РЭС 9. Батарея – от автомобильной охранной сигнализации. Стрелочный прибор – от кассетного магнитофона.

Настройка заключается в подборе резисторов R1, R4 таким образом, чтобы показание стрелочного прибора было на середине шкалы при среднем положении регулятора R3. В качестве источника сигнала в этом случае используется двужильный провод с нагрузкой 100 Вт, расположенный в направлении биссектрисы угла между датчиками и перпендикулярно его плоскости на расстоянии около 5 см.

Конструктивно прибор выполнен в пластмассовом корпусе. Монтаж навесной, датчики расположены с минимальным расстоянием друг от друга, в одной плоскости, каждый под углом 45 градусов к оси прибора, взаимно перпендикулярно.

На корпусе при настройке наносится линия точного направления на провод, которая необходима для работы вблизи скрытой проводки.

Работа с трассоискателем проста и требует лишь некоторых навыков, вырабатываемых экспериментально. Следует лишь отметить, что направление линии точнее определять по минимуму показаний прибора, а не по максимуму, т.е. определять перпендикулярное к КЛ направление.

Данный прибор был изготовлен в двух экземплярах и с беспрецедентным успехом использовался в течение 5 лет при согласовании земляных работ.

shemopedia.ru

Самодельный трассоискатель из китайского плеера

Форумчанин

Регистрация: 26 мар 2009 Сообщения: 2.084 Симпатии: 693 Адрес: Киев На протяжении очень многих лет пользуюсь самодельными трассоискателями сделанными из китайских плееров.Отыскиваю при помощи таких «самопалов» трассы на «слух».В качестве катушки-датчика использую самоделки (2200 витков тонкого эмалированного провод на кусочке фирритовой антенны от транзисторного приемника или вырезанный ножовкой по металлу кусок маломощного трансформатора с высоковольтной обмоткой 220 вольт).Справа на фото в качестве катушки-датчика использована катушка от «доисторического» трассоискателя.Доработка самого плеера очень проста. Разбираете плеер, откусываете провода идущие на двигатель. Отрезаете провода идущие к воспроизводящей головке, припаиваете провод и экран идущие от катушки-датчика к входу усилителя на плате (те две точки куда шли провода от воспроизводящей головки).Провод идущий от катушки-датчика обязательно должен быть экранированным.Что бы слышать весь «музыкальный» спектр излучаемый коммуникациями крайне желательны хорошие широкополосные наушники. #1

Форумчанин

Регистрация: 26 мар 2009 Сообщения: 2.084 Симпатии: 693 Адрес: Киев САНЕК-1 сказал(а):

А как понять что трансформатор с высоковольтной обмоткой на 220 вольт.

Нажмите, чтобы раскрыть…

Маленькие трансформаторы с обмотками на 220 вольт использовались в блоках питания для калькуляторов.Возможно можно использовать и широко распространенный «шаобразный». Выпилить среднюю часть с обмоткой.Но я сам такое не пробовал. САНЕК-1 сказал(а):

2200 витков замучаешься мотать.

Нажмите, чтобы раскрыть…

Я мотал при помощи ручной дрели зажатой в тиски. Один оборот ручкой дрели, это несколько оборотов зажатого в дрельфирритового стержня. Длина стержня примерно 8 — 9 см. Предварительно на стержень наматывал один слой скотча липкой стороной к стержню.Но можно и использовать более «современные» материалы, типа термоусадок. Медная эмалированная проволока 0.15 -0.20 у меня была на катушке одетой на стержень.Вообщем этакий примитивный «мотальный» станок.Витки старался мотать более менее равномерно не доходя где то 6 — 7 мм до краев стержня между одетыми на стежень пластиковыми шайбами. Стержень помещал в пластмассовую трубку (купил для этого в свое время пластиковую гимнастическую палку). С двух сторон в трубку забивал по кусочку от пробки из пробкового дерева (пробки от бутылок из-под вина). Это обеспечивало полную геметичность антенны. #17

Sherkhan нравится это.

geodesist.ru

Кабелеискатель своими руками — Легкое дело

Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.

Принципиальная схема приемного устройства с магнитной антенной — Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2. На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников «Атмосфера”, «Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, — вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 — 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 — 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

Монтаж усилителя приемного устройства трассоискателя сделан на печатной плате которая вместе с элементами питания А4 и выключателем Вк1 закреплена в коробке из пластика. В качестве штанги приемного устройства мной приспособлена лыжная палка нижняя часть которой обрезана по росту для удобства пользования. В верхней части ниже ручки крепится коробка с усилителем. В нижней части перпендикулярно штанге крепится пластиковая трубка с ферритовой антенной. Ферритовая антенна состоит из ферритового сердечника Ф-600 размером 140х8 мм. Антенная катушка разбита на 9 секций по 200 витков в каждой провода ПЭШО 0.17 индуктивность ее 165 мГнНалаживание генератора удобно производить с помощью осциллографа. Перед включением нагрузить выходную обмотку Тр3 на лампочку 220 В х 40 Вт. Проверить осциллографом или головными телефонами через конденсатор 0.5 прохождение звукового сигнала от первого до выходного каскада. Резистором Р5 установить по частотомеру частоту 1000 Гц. Вращая резистор Р10 проверить по свечению лампочки регулировку уровня выходного сигнала. Настройку приемника следует начинать с настройки контура L1C1 на заданную резонансную частоту. Проще всего это сделать с помощью звукового генератора и указателя уровня. Подстройку контура можно производить изменением емкости конденсатора С1 или перемещением секций обмоток Катушки L1.

Исходным пунктом для начала поиска трассы должно быть место, где возможно соединение генератора с трубопроводом или кабелем. Провод, соединяющий генератор с трубопроводом должен быть как можно короче и имел сечение не менее 1,5-2 мм. Заземляющий штырь вбивается в землю в непосредственной близости от генератора на глубину не менее 30-50 см. Место, где вбит штырь, должно быть в стороне от пролегающей трассы на 5-10 м. С помощью приемника, обнаружив зону наибольшей слышимости сигнала, уточняют зону направления трассы, поворачивая магнитную антенну в горизонтальной плоскости. При этом следует сохранять постоянную высоту антенны над уровнем почвы. Наибольшая громкость сигнала получается, когда ось антенны направлена перпендикулярно направлению трассы. Четкий максимум сигнала получается, если антенна направлена точно над линией трассы. Если трасса имеет обрыв, то в этом месте и далее сигнал будет отсутствовать. Подземные силовые кабели, находящиеся под напряжением, могут быть обнаружены с помощью одного только приемного устройства, так как вокруг них имеется значительное электромагнитное переменное поле. При поиске трасс обесточенных подземных кабелей, генератор трассоискателя подключается к одной из жил кабеля. В этом случае обмотка выходного трансформатора подключается полностью, чтобы получить максимальный уровень сигнала. Место заземления или обрыва кабеля обнаруживается по пропаданию сигнала в телефонах приемного устройства, когда оператор будет находиться над точкой повреждения кабеля. Мной было изготовлено 6 подобных устройств. Все они показали отличные результаты при эксплуатации, в некоторых случаях, даже не производилась настройка трассоискателя.

http://radioskot.ru

legkoe-delo.ru

Кабельный тестер-трассоискатель Mastech MS6812 и его доработка

Здравствуйте. В своём сегодняшнем обзоре я расскажу о кабельном тестере-трассоискателе Mastech MS6812. С его помощью можно отследить как проложен провод, искать повреждения в автопроводке, в сетевой проводке, телефонных и компьютерных сетях, а также проверить состояние, целостность и полярность телефонных линий. В конце обзора вас ждёт доработка трассоискателя, для получения на выходе передатчика двухтонального сигнала, что намного облегчает поиск. Если вам это интересно, то добро пожаловать под кат.

Заказ был сделан 6 декабря. 11 декабря магазин выслал товар почтой Швеции и 17 января я забрал из отделения связи — вот такой пакет:

Mastech MS6812 поставляется в красочной картонной коробке:

На обратной стороне которой — нанесены технические характеристики тестера:

Сам тестер упакован в удобную сумочку из плотной ткани на застёжке-молнии:

В комплект, помимо тестера входит инструкция на английском языке:

Инструкция

И, прежде чем мы перейдём к рассмотрению устройства тестера – его краткие технические характеристики:

Характеристики
Бесконтактный трассоискатель состоит из передатчика и приемника сигнала
Прослеживание трассы прокладки кабеля
Нахождение провода
Тестирование отсутствия обрыва
Обнаружение места обрыва
Телефонная линия: определение полярности, целостности линии, состояния линии (свободно, занято, вызов)
Посылка простого однотонального сигнала по проводам
Генерируемая частота: 1,5 кГц
Диапазон частоты приемника: 100 Гц … 300 кГц
Питание: батарея — 2 шт. х 9 В тип 6F22
Комплект поставки: приемник, передатчик, комплект батарей, мягкий чехол, инструкция по эксплуатации
Размеры передатчика: 145 х 35 х 25 мм
Размеры приемника: 238 х 43 х 26 мм
Масса передатчика: 87 г
Масса приемника: 71 г
Масса комплекта с упаковкой: 410 г Приёмник:

На верхнем конце приёмника расположена антенна, которой нужно вести вдоль провода, кабеля или жгута.

На боковой стороне приёмника расположен регулятор громкости:

И стандартный разъём 3,5 для подключения наушников, что особенно удобно в шумных помещениях:

С верхней стороны приёмника расположены динамик и кнопка включения:

Кнопка без фиксации. Приёмник работает пока удерживается кнопка.

С нижней стороны находится отсек для батарейки типа «Крона». Для доступа к батарейке следует открутить саморез фиксирующий крышку батарейного отсека:

Батарейка входит в комплект.

Вскроем приёмник.

Плата приёмника:

Приёмник собран на базе УНЧ LM386:

Плата с обратной стороны:

Перейдём к передатчику:

Сверху на передатчике находится два светодиода.

«CONT», с изменяемым цветом – служит для проверки полярности, целостности и состояния (занята/свободна/вызов) телефонной линии. Это подробно написано в инструкции на тестер.

«TONE» — мигающий светодиод, индицирующий включённый режим TONE, при котором в проверяемый провод или линию подаётся тональный сигнал генератора, который принимает приёмник.

С нижней стороны передатчика находится батарейный отсек:

Питается передатчик, также, как и приёмник — от батарейки типа «Крона». Только в передатчике пришла севшая батарейка, которая потребовала замены, что странно. При замере потребления передатчика в положении переключателя «OFF» — потребление полностью отсутствует.

На боковой стороне находится переключатель «СONT» — «OFF» — «TONE». Соответственно, он переключает режимы работы передатчика: проверка телефонной линии/выключено/генератор.

Выходами передатчика являются два «крокодила» подключаемые к исследуемой линии или разъём RJ-11, который позволяет подключать передатчик к телефонным розеткам, а при наличии переходников – к плинтам и прочему. Например, можно использовать переходники от телефонной трубки связиста, которую я здесь рассматривал.

Вскроем передатчик:

Передатчик устроен на базе HEF4069UBT, состоящем из шести элементов «НЕ», или инверторов:

И, как вы можете видеть – на плате, помимо переключателя режима работы, находится ещё один переключатель. Это дискретный переключатель громкости.

В интернете нашлась схема тестера:

Для доработки – нас интересует передатчик, названный на схеме генератором. Там указана другая микросхема, но это просто аналог. Русский аналог – это К561ЛН2. Поэтому разницы нет никакой.

Элементы DA 1.1 и DA 1.2 – это генератор длительности тона;

DA 1.3 и DA 1.4 – выходной каскад;

DA 1.5 и DA 1.6 – генератор тона.

Для доработки тестера в двухтональный, достаточно соединить катод светодиода «TONE» с DA 1.1:

Теперь при вот таком положении переключателя, который не выведен наружу:

Мы имеем двухтональный генератор, при переключении переключателя – однотональный. При желании можно, найдя подходящий ползунок, вывести переключатель наружу. Но я не стал этого делать, так как двухтональный сигнал намного легче идентифицируется и более удобен в работе.

Кратко о том, как пользоваться генератором. Подключаем крокодилы передатчика к проверяемой паре, если нужно проверить один провод – подключаем красный крокодил к проводу, а чёрный – к земле (в автомобиле – к массе) при этом провода должны быть обесточены.

Затем, в зависимости от того, что нам требуется найти концы или обрыв, идём к окончанию провода, включаем приёмник и проводя антенной над проводами, по сигналу генератора находим нужные. Для поиска обрыва – ведём антенной вдоль трассы прохождения провода и смотрим, когда пропадёт сигнал генератора.

Также можно искать скрытую проводку 220 вольт. Для этого даже не нужно обесточивать проводку и использовать передатчик. Достаточно приёмника. Проводка довольно точно определяется по фону переменного тока 50 Герц.

Ну и о наводках на соседние провода. Вот тут двухтональный генератор – показал себя просто отлично. Приведу пример. Недавно нужно было выдать номер на старую, давно неиспользуемую розетку в многоэтажном здании. Документации никакой не сохранилось. Пара на розетку уходит с плинтов вот в таком пуке кабелей:

И найти пару традиционным методом занимает довольно много времени, ещё и у телефонной розетки нужно найти и обычную розетку для подключения генератора.

Телефонные кабели идут по зданию, на этажи, в общей куче с электрическими кабелями, сигнализацией, и сетями передачи данных.

Подключаем передатчик к телефонной розетке, и проводим антенной приёмника над плинтами. Плинт был найден моментально. Медленно проводим антенной над парами плинта и находим искомую пару. Все поиски, вместе с беганьем по этажам, для подключения передатчика, заняли пять минут.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Трассоискатели кабельных линий своими руками

lesenka: самодельный генератор для трассоискателя

конферред: электрическая схема трассоискателя на контроллере

Лазерная сигнализация своими руками схема — prazdnik56.ru

Кабельный трассоискатель своими руками

Трассоискатель ИСКОМ-02РТ — продам.купить Трассоискатель ИСКОМ-02РТ. Киров, Россия. Фото

Поиск обрыва в кабеле схема

LAB.kip.su: приборы, лабораторное оборудование, материалы для научных исследований, Прочие

Энергоаудит Трассоискатель FM 9860-DFXT

Электрическая схема трассоискателя

Детектор проводки своими руками

Трассоискатели (кабелеискатели) ООО

АКТАКОМ — АСМ-1010 Тестер кабельных линий

Leica DigiCat 500i fx трассоискатель кабелеискатель подземных коммуникаций (Дн-1) продам в Днепропетровск, Украина. цена 33 380

Трассоискатель кабельных линий схема

Mastech MS6812 провода сети телефонный кабель тестер линии трекер с сумке телефон сетевые средства

Трассоискатель «ИСКОМ-02РТ25»

MS-6812 трассоискатель

Трассоискатель ИCКОМ-П-03 — Подбор геодезического оборудования — Geo-otziv.ru

Схема приёмника трассоискателя

Источник

Как сделать трассоискатель своими руками

Гражданин К. давно мечтал поселиться где-нибудь на природе, вдали от шумной суетливой цивилизации большого города, среди тишины и покоя гармонии мира. И вот его мечта сбылась: он купил небольшой земельный участок на окраине села под строительство, в хорошем месте и даже с небольшим заброшенным садом… но тут-то ему пришлось столкнуться с таким проблематичным вопросом, как поиск трасс труб и кабельных линий, ведь не зная где они расположены:

При строительстве можно повредить их, а если кабель находится под напряжением, то и подвести под риск собственную жизнь;
О подключении к электричеству, газо- и водопроводу, не зная, где он проходит, можно забыть.

Но как найти эти злосчастные линии? Разрывать весь грунт и искать наугад. Вовсе нет! Просто нужно обратиться к помощи такого полезного прибора, как трассоискатель, позволяющего отыскать линии быстро и безопасно. Сегодня прибор можно приобрести в каждом специализированном магазине, можно изготовить трассоискатель своими руками. А как, мы и расскажем далее. Но, прежде, стоит разобраться: что это за прибор такой, трассоискатель.

Немного теории

Итак, трассоискатель – это уникальный прибор, позволяющий обнаружить линию прохождения кабеля или залегания труб. Современные устройства делятся на два типа по принципу работы;

Контактный принцип;
Индукционная разновидность.

Контактный принцип используется в случае разрыва кабеля, находящегося под напряжением.

Прибор, работающий по индукционному принципу, способен определять, как кабель под напряжением, так и пассивную трассировку, то есть, не подающую активных сигналов подземную коммуникацию. Индукционный метод более сложный и базируется на улавливании устройством высоких частот и регистрации данных показателей на специальном индикаторе.

Трассоискатели также подразделяются на одно- и многочастотные. Первые – наиболее приемлемый вариант, такие приборы несложно смонтировать самостоятельно, и применяются они для определения коммуникаций, расположенных под грунтом в том случае, когда одни трассы не пересекают другие, и, таким образом, не перекликаются исходящие от них сигналы.

Многочастотные устройства – более сложная конструкция и используются для определения сигналов трасс в случае высокой плотности кабельных линий и трубопроводов. Мультичастотные устройства способны определять указанную в программе частоту, не сбиваясь на другие. Современные приборы оборудованы программным обеспечением, что значительно облегчает работу, которая для пользователя заключается в одном нажатии на клавишу и прочтении полученной информации, высветившейся на индикаторе.

О назначении трассоискателей в горизонтально-направленном бурении и способах поиска трасс и кабелей смотрите здесь. Назначение обсадных труб, сфера их применения, пооизводители и правила выбора описаны тут.

Технология сборки

Устройство обладает несложной конструкцией и состоит из двух компонентов – приемника, на который поступает сигнал, и генератора, регулирующего работу прибора. Чем сильнее генератор, тем мощнее будет прибор и значительнее дальность расстояния, на котором он способен определять линии. Так, устройство, работающие от аккумулятора в 24 В, способно трассировать местность на 4 км и работать около ста часов бесперебойно. На работающий по такому принципу трассоискатель схема приведена ниже.

Как видно из чертежа, устройство комплектуется следующим образом: на транзисторе Т1, П14 собирается модулятор и генератор. При условиях, что выключатель приходит в разомкнутое состояние, транзистор с цепью базы создают генератор частой 1 кГЦ. И при включении контура, даже частичном, становится возможным увеличить нагрузку на прибор. Таким образом, при включении конденсатора, резко увеличивается мощность генератора, и он начинает работать в УКВ диапазоне.

Чтобы сконструировать трассоискатель кабельных линий своими руками, необходимо тщательным образом проработать его вторую часть, приемник.

Здесь важнейшим условием является тот факт, что магнитная антенна настраивается на напряжение звуковых частот генератора. Проходящий через транзисторы сигнал создает стабильную схему, а транзисторные каскады обеспечивают необходимое усиление, что гарантирует бесперебойную работу устройства.

Чтобы смонтировать кабельный трассоискатель схема на который приведена выше, потребуется следующее:

Берем гетинаксовую плату, которая будет основой будущего прибора.
Устанавливаем на переднюю панель клеммы питания.
Наматываем на ферритовое кольцо (диаметр 0.8 см) трансформатор первый, а второй – на стальной сердечник.

При сборке руководствуйтесь чертежами, чтобы не допустить ошибки.

Как сделать трассоискатель из старого плеера?

У многих в подвалах и на антресолях можно найти массу занятных вещиц, которые при умелой доработке, могут еще прослужить своему хозяину не один год. Так, из простого старого плеера можно сконструировать трассоискатель.

Добавляем клеммы питания и займемся поисковой катушкой. Для этого разбираем РКН и снимаем контактную катушку. Чтобы демонтировать пластину реле, нужно зажать ее в тисках и при помощи молотка выбить ее из катушки. Эта работа займет пару секунд не более. Теперь, когда все детали для будущего прибора получены, соединяем обмотки и вставляем в сердцевину стержень, который зажимаем с двух сторон.

В качестве зажимов может выступить любой подручный предмет, например пластмассовая трубка, которую достаточно только немного подточить, согнуть, чтобы деталь подходила по размеру и выполняла свою рабочую функцию фиксатора. Потратим еще пару минут на корректировку всего устройства, проверяем разводку, разъемы, надежность конструкции. Затем припаиваем провод к катушке, который после должен быть соединен с усилителем.

Работа готова. Как видите, это совсем не сложно для тех, кто имеет хотя бы элементарные знания в электронике.

Теперь вы знаете, как собрать трассоискатель своими руками схемы и поэтапная инструкция поможет вам выполнить эту нехитрую работу быстро и качественно. А нам только остается напоследок пожелать вам удачи и доброго дня!

Трассоискатель кабельных линий с генератором своими руками

Но если подать на этот вывод небольшое напряжение то можно сдвинуть пороги срабатывания компараторов самой микросхемы.

Затвор транзистора выполняет роль антенны, которой служит кусок толстого медного провода.

Детектор скрытой проводки №2

С помощью такого детектора можно находить не только провода под напряжением, но и без напряжения, а так же искать места обрывов провода, и это становится возможным в виду того что устройство можно использовать в паре с «звуковым» генератором.

Вместо магнитной головки плеера, его вход выведен на гнездо установленное на корпусе детектора. Через аналогичный штекер, к гнезду можно подключать различные датчики поля.

3. Красный светодиод

В каждого датчика свои особенности, которые в различие материалов стены, глубины и ситуации дают возможность с большей точностью определить где находится провод.

В качестве питания служит небольшая батарея от любого мобильного телефона напряжением 3.7 вольт

Устройство собрано на популярной микросхеме — таймере NE555 по стандартной схеме звукового генератора с регулировкой частоты на подстроечном резисторе.

В ходе экспериментов было выявлено что с изменением частоты звука можно находить провод на большей глубине при одинаковой мощности работы генератора.

На транзисторе bd139 собран выходной каскад усилителя способный выдавать большую мощность в нагрузке. Транзистор установлен на небольшой алюминиевый радиатор.

Нагрузкой служит провод который проложен в стене, он должен быть замкнутым контуром. В качестве ограничения тока применен резистор на 1 — 2 вата который для удобства замены установлен возле выходного «крокодила».

Ниже представлены несколько способов работы генератора в паре с приемником.

Поиск провода в обесточенной комнате:

Поиск обрывов провода в стене или на полу, с помощью общего (естественного) заземления:

Практика показала что для нахождения провода на глубине 1-1.5 см в бетоне, достаточно тока в нагрузке в 0.15 — 0.3 ампера. Для этого резистор был подобран сопротивлением в 22 Ом.

При большой протяжности трассы провода в стене — сопротивление «нагрузки» возрастает и возможно придется уменьшить ограничивающий резистор в плоть до подключения на прямую (без резистора)

Работа генератора на большой мощности (с малым сопротивлением резистора) будет быстро садить аккумуляторы и не даст точно определить центр прохождения провода, поэтому резистор нужно подбирать в зависимости от ситуации.

Как показывает многолетняя практика, совсем не обязательно покупать профессиональные детекторы скрытой проводки и трассоискатели, как и дешевые индикаторы скрытой проводки которые годятся лишь для индикации напряжения в открытом кабеле.
Протестировав множество схем которые блуждают в интернете, а также различных способов нахождения проводов в стене были созданы вполне работоспособные, надежные и эффективные устройства которые отлично справляются как с поиском провода под напряжением, так и без, а так же определением обрывов в стене или под полом.

Трассоискатель. Составляем карту подземных коммуникаций

Принцип действия кабельных трассоискателей

Трассоискатель кабельных линий реализует известное явление электромагнитной индукции, при котором любой металлический проводник с током образует вокруг себя электромагнитное поле. В случае силового кабеля – это ток рабочего напряжения линии, для стального трубопровода – вихревой ток наводки. Именно такие токи и улавливаются прибором.

Метод прямого подключения характеризуется наличием непосредственного контакта проводника с кабелем. В этом случае сигнал передаётся точно, без искажения;
Метод индуктивного наведения, когда передача сигнала производится при помощи специальной антенны, причём она должна быть размещена непосредственно над кабелем;
Метод сопряжения, при использовании которого кабель во время прокладки в определённом месте охватывается регулируемой по диаметру клипсой. Она и создаёт требуемое электромагнитное поле.

Последовательность работ и конструкция трассоискателя

Современный трассоискатель кабельных линий состоит из следующих узлов:

Батарей питания, которые обычно располагаются в ручке прибора.
Блока переключения питания и изменения чувствительности.
Светодиодного индикатора питания.
Высокочастотного излучателя, которые генерирует управляющие электромагнитные импульсы (до 2…2,5 ГГц).
Указателя месторасположения объекта (экрана, мини-дисплея или лазерного луча).
Микроволновых боковых (слева и справа) приёмников, которые обеспечивают приём сигнала, отражаемого исследуемым кабелем или трубопроводом. Каждый из приёмников снабжается своим светоиндикатором.

Основные производители трассоискателей и характерные особенности их продукции

Наиболее компактными и современными считаются трассоискатели от фирмы Tempo (США). Локаторы типа AML обеспечивают своевременный и точный захват оси кабеля, что ускоряет процесс трассировки. Питание трассоискателей – батарейное (создаётся возможность непрерывной работы до 4 часов), а вес прибора не превышает 1 кг. Однако трассоискатели Tempo требуют специально обученного персонала, который верно бы интерпретировал показания приборов. Цена таких трассоискателей, в зависимости от их характеристик и возможностей, находится в пределах 65…140 тыс. руб.

Бюджетными вариантами трассоискателей, производимых в России, считаются приборы модельной линейки «Поиск». Данные трассоискатели комплектуются специальными антеннами. Они позволяют определять глубину залегания кабеля, и устанавливать дефектный кабель при многожильном варианте прокладки. Цена от 25 до 65 тыс. рублей.

Трассоискатель кабельных линий своими руками

Трассоискатель кабельных линий с генератором своими руками

Поисковый комплект автоэлектрика «Trekker»

Автор: Simurg, ghjdflf@mail.ru
Опубликовано 02.10.2013
Создано при помощи КотоРед.

Инструмент для автодиагностики.

Кратко опишу причину создания искателя. Причина, от необходимости в быстром поиске проводов и жгутов проводов в автомобиле, до банальной лени. Так как надоело разбирать по пол машины, чтобы проследить «куда же пошел нужный провод?». Поисковый комплект для того, чтобы не доводить до состояния автомобиль, как на картинке ниже, в поисках оборванного провода. Поможет и при поиске перебитых проводов, нужного провода в жгуте. И всё это без повреждения изоляции прокалыванием для проверки мультиметром.

Дело в том, что электропроводка автомобиля похожа на венозную систему человека. Она снабжает “блоки” автомобиля “питательными веществами”, необходимыми для функционирования, то есть током. Поломка или отказ, казалось бы, совсем не связанной с текущей проблемой, части автомобильной электропроводки может дать “отголоски” практически в любое место. Ремонт электропроводки автомобиля заключается в замене её неисправной части на новую. Ремонт проводки автомобиля – дело, требующие оборудования для нахождения этой самой проводки.

Так же очень часто просят помочь в разработке устройства по поиску прокладки автомобильной проводки и обрывов. Уже пару устройств приобретали на рынке, но результат был отрицательный. В описании устройства предполагался поиск повреждений проводки, а в реальности они определяли все кроме нужного кабеля.

Данное устройство будет состоять из четырех частей.

1. генератора амплитудно-модулированного сигнала частотой 62 кГц с модуляцией звуковой частотой 520 Гц.

2. приемного устройства оснащенного магнитной антенной.

3. два зарядных устройства для зарядки аккумуляторов. Одно автомобильное, второе сетевое.

4. наушники с встроенным регулятором громкости.

Приемник и генератор оснащены внутренними литиевыми аккумуляторами от мобильных телефонов.

Как пользоваться.

Бесконтактный приёмник присутствия сигнала ВЧ генератора на проводе в кабеле, не требует подключения массового провода. Что очень удобно!

Генератор ВЧ сигнала в большинстве случаев включается в разрыв плюсового провода. Удобно включить генератор вместо предохранителя, для этой цели вынимают предохранитель. Ниже показаны различные схемы возможных подключений ВЧ генератора.

Также можно подключать генератор без подключения черного провода (минусовой выход генератора), для нахождения конкретного провода в кабеле. Провода необходимо распушить, что бы они немного удалялись друг от друга. При всех поисках провода или кабеля, магнитная антенна искателя подносится к тестируемому проводу перпендикулярно, так достигается наилучшая чувствительность. Перемещая ферритовый стержень, проводим настройку – расстройку контура. Точная настройка нужна для существенно увеличения чувствительности приемника, при поиске кабеля, а расстройка для её снижения, при поиске конкретного провода в кабеле. После подключения к искомому проводу на одном конце, проводим настройку приемника с помощью перемещения ферритового стержня, до появления громкого и отчетливого звука сигнал — генератора. Для этого подносим приемник контурной катушкой перпендикулярно к подключенному проводу автомобиля. Теперь ищем провод, кабель, например под пластмассовой обшивкой в салоне. Все это будет показано в видеоролике. Мы найдем кабель, идущий от заднего фонаря указателя поворотов, без разборки и подъема обшивки салона автомобиля.

Можно находить на какое конкретно реле, в блоке реле, приходит провод, например, с лампы дальнего света без схем автомобиля. Можно искать конкретный провод в плотном кабеле. Иногда, при большой засветке проводов в кабеле, когда контур антенны настроен в резонанс, может показаться, что в кабеле все провода звучат. Для этого вносим в контур расстройку (выдвигаем феррит), тогда все засвеченные провода дают малый сигнал, а тот который подключен к генератору звучит громче других на порядок.

С помощью данного искателя можно точно определять проводку 220в под небольшой нагрузкой в железобетонных стенах и потолке дома. В данном случае катушкой магнитной антенны проводят по стене в предполагаемых местах прохождения проводов. Искать можно и с генератором, если отключить напряжение сети, и подключать генератор к искомым проводам.

Можно искать нужные жилы в многожильном кабеле, искать пути пролегания жгутов, и много разных применений на все случаи жизни. Поднеся приемник контурной антенной к работающему кварцу, будет слышен рокот в наушниках, проверять пульты ДУ, и многое другое.

Как сделать.

Схема комплекта простая, и для сборки и настройки не требуются ни каких сложных приборов. Собрать и настроить может начинающий радиолюбитель. Схема не содержит контроллеров, и каких либо сложных элементов.

Рассмотрим схему генератора ВЧ.

Схема состоит из мультивибратора на транзисторах VT1 и VT2, модулятора на транзисторе VT3. Есть две версии модулятора, на полевом транзисторе и биполярном. Работают одинаково. Двухтактного генератора ВЧ с резонансной частотой контура 62кГц. За основу взята схема генератора из магнитофона «Беларусь – М310С». В нем генератор работал на стирающую головку. Смотрим фрагмент схемы.

Так как напряжение на индуктивности при резонансе достигает значений 80 вольт, то необходимо использовать конденсаторы с максимальным напряжением не менее 100 вольт. На выходе имеем амплитудно- модулированное напряжение с размахом около 80 вольт. Выходной ток очень маленький в пределах нескольких микроампер, и к повреждению блоков автомобиля не приведет. Конденсаторы С5-С8 обязательно должны быть полипропиленовыми и напряжение не менее 100 вольт. Развязка контура с испытуемым проводником с помощью развязывающего конденсатора 0,01 мкф, также на 100 вольт. СМД конденсаторы С5-С8 применять нельзя. Работать генератор ВЧ будет непредсказуемо, по причине сильной зависимости емкости от приложенного напряжения. Смотрим иллюстрацию из даташита на СМД конденсаторы:

Генератор имеет индикатор включения на светодиоде HL1, белого свечения. Транзисторы можно заменить на любые с допустимым напряжением КЭ не менее 20 вольт. Подойдут КТ3107 и КТ3102. Плата после пайки должна быть вымыта на чисто. Стремиться к точной установке частоты не нужно, и она может быть в пределах от 50 кГц до 80 кГц. Правильно собранная схема работает сразу и в настройке не нуждается, если это не так — причиной тому могут быть ошибки монтажа либо неисправные компоненты.

Плата после сборки:

Передатчик собран в корпусе компьютерной мыши.

Приемник собран по простой схеме прямого усиления с амплитудным детектором на транзисторе VT2.

На полевом транзисторе VT1 собран усилитель высокой частоты. Применение полевого транзистора позволяет обойтись без дополнительной катушки связи с контуром. В качестве L1 используется готовая заводская катушка ДВ диапазона и сама магнитная антенна с приемника «Берестье 004». С неё сматывается ненужная катушка связи. Данные на неё можно найти в книге по ремонту бытовой аппаратуры. «Переносные кассетные магнитолы: Справочник/ И. Ф. Белов, А. Е. Денин, А. Ф. Ососков. Радио и связь, 1988.— 224— (Массовая радиобиблиотека; Вып. 1124)». По данным на катушку, её можно легко намотать самому. Провод использовать литцендрат не обязательно, подойдет и ПЭЛ-0,15.

Усилитель звуковой частоты выполнен на распространенном маломощном усилителе LM386. Изменяя резистор R6 обратной связи, можно изменять усиление, подобрав по своему желанию максимальную громкость.

По желанию, можно применить любой другой низковольтный УЗЧ. Регулятор громкости в УЗЧ не используется в целях экономии места в приемнике. Его роль выполняет штатный регулятор в готовых покупных наушниках.

Фото разводки печатной платы:

Вид сверху собранной платы:

Вид приемника в корпусе:

На контурную катушку надевается защитный колпачок, взятый от флакона лекарственных средств, и приклеивается к основанию катушки клеем «Момент». Для обеспечения плавности хода ферритового стержня на крышку наклеивается кусочек плотного упаковочного поролона. На ферритовый стержень, что бы он не выпадал, и не потерялся, надет ограничитель, нарезанный из термоусадочной трубки. Аккумулятор от старого телефона «самсунг» имеет свой пластмассовый корпус и просто приклеивается на заднюю стенку крышки «Моментом».

Фото собранного приемника:

Зарядные устройства взяты готовые. В сетевом зарядном устройстве настроен ток с помощью резистора датчика тока с изначального 500мА на 300мА. В автомобильном зарядном, собранном на ИМС МС34063, так же с помощью токозадающего резистора, которое стоит между выводами 6 и 7, с изначального 600мА на 300мА. К ним припаяны провода со стандартным разъемом, для подключения питания. Так как аккумуляторы уже имеют встроенные контроллеры заряда, то дополнительно ничего дорабатывать не надо. По достижению 4,20 вольта контроллер отключит аккумулятор от зарядного устройства.

Трассоискатель кабельных линий с генератором своими руками

Монтаж усилителя приемного устройства трассоискателя сделан на печатной плате которая вместе с элементами питания А4 и выключателем Вк1 закреплена в коробке из пластика. В качестве штанги приемного устройства мной приспособлена лыжная палка нижняя часть которой обрезана по росту для удобства пользования. В верхней части ниже ручки крепится коробка с усилителем. В нижней части перпендикулярно штанге крепится пластиковая трубка с ферритовой антенной. Ферритовая антенна состоит из ферритового сердечника Ф-600 размером 140х8 мм. Антенная катушка разбита на 9 секций по 200 витков в каждой провода ПЭШО 0.17 индуктивность ее 165 мГн
Налаживание генератора удобно производить с помощью осциллографа. Перед включением нагрузить выходную обмотку Тр3 на лампочку 220 В х 40 Вт. Проверить осциллографом или головными телефонами через конденсатор 0.5 прохождение звукового сигнала от первого до выходного каскада. Резистором Р5 установить по частотомеру частоту 1000 Гц. Вращая резистор Р10 проверить по свечению лампочки регулировку уровня выходного сигнала. Настройку приемника следует начинать с настройки контура L1C1 на заданную резонансную частоту. Проще всего это сделать с помощью звукового генератора и указателя уровня. Подстройку контура можно производить изменением емкости конденсатора С1 или перемещением секций обмоток Катушки L1.

Генератор для трассоискателя

При проведении строительных и ремонтных работ довольно часто приходится разыскивать скрытые в строительных конструкциях или проложенные под землёй энергетические, связные и другие кабели, трубопроводы и прочие инженерные коммуникации. Знать точную трассу и глубину их залегания необходимо не только для того, чтобы добраться до объекта для ремонта или замены, но и во избежание его случайного повреждения при выполнении других работ. Для поиска таких объектов существуют приборы-трассоискатели, действие которых основано на регистрации электромагнитного поля, создаваемого находящимся в среде с плохой проводимостью хорошо проводящего объекта, по которому течёт переменный ток определённой частоты, созданный с помощью специального генератора.

Автор предлагает сравнительно дешёвый, по сравнению с промышленными образцами, самодельный многорежимный генератор для трассоискателя. Он способен работать в комплекте с различными поисковыми приёмниками: как промышленными, так и самодельными.

В различной радиолюбительской литературе не раз публиковались описания простейших «искателей проводки», позволяющих обнаруживать провода бытовой электросети 220 В, 50 Гц на глубине несколько сантиметров в бетонной стене. К сожалению, повышая чувствительность приёмника создаваемого такими проводами излучения, не удаётся значительно увеличить глубину обнаружения и точность определения их трассы. Начинают сказываться помехи от других аналогичных кабелей, проложенных поблизости, и различных устройств, питающихся от сети, а их сегодня немало.

Чтобы успешно решить задачу поиска кабеля, проложенного на глубине в несколько метров, а иногда и в несколько десятков метров, в него необходимо подать мощный сигнал более высокой, чем сетевая, частоты (от сотен герц до нескольких десятков килогерц) от специального генератора. Аналогичным образом создают электромагнитное поле вокруг других объектов поиска, например, металлических водопроводных труб. Второй вывод генератора в этом случае заземляют.

Частоту поискового сигнала выбирают исходя из минимального затухания электромагнитного поля в окружающей кабель или другую коммуникацию в среде (почве, бетоне), достаточно удалённую от частоты возможных помех. Кроме того, применяют различные виды модуляции сигнала, придавая ему «окраску», способствующую лучшему распознаванию на слух или с помощью встроенного в поисковый приёмник автоматического обнаружителя.

Комплект из генератора, посылающего поисковый сигнал в разыскиваемый объект, и поискового приёмника называют трассоискателем или кабелеискателем. Сегодня отечественная и зарубежная промышленность выпускает довольно много разновидностей трассоискателей. Стоимость их находится в пределах от 25 тыс. до 350 тыс. руб. Но те, которые дешевле 100 тыс. руб., в большинстве случаев не отвечают предъявляемым к ним в эксплуатации требованиям. Они способны работать лишь на двух-трёх частотах, их генераторы имеют недастаточную мощность для поиска объектов, находящихся на большой глубине.

Описываемый генератор не имеет недостатков, характерных для «дешёвых» устройств аналогичного назначения. Он эксплуатируется более 12 лет, показал высокую надёжность и эффективность при поиске трасс кабелей и инженерных коммуникаций, залегающих на глубине до 50 м, а также при локализации мест повреждения кабельных линий. Общая стоимость комплекта радиодеталей и материалов, необходимых для его изготовления, не превышает нескольких тысяч рублей.

Генератор совместим со многими приёмниками промышленных трассо-искателей отечественного и зарубежного производства, предназначенными для поиска инженерных коммуникаций, проложенных в стенах, земле, трубах, каналах, шахтах.

Высокая мощность, широкие пределы изменения рабочей частоты, различные комбинации выходного напряжения и тока — всё это позволяет уверенно прослеживать даже в условиях сильных помех коммуникации, проложенные на глубине до 50 м на удалении от генератора до 5 км.

Могут быть созданы как сравнительно высокочастотный сигнал, модулированный низкочастотным (звукового диапазона), так и сигналы низкой и высокой частоты по отдельности. Следует отметить, что при работе с предлагаемым генератором необходимо соблюдать меры электробезопасности, так как напряжение на его выходе может достигать опасных для жизни значений.

Основные технические характеристики

Выходная мощность, Вт

при работе от сети . 6. 250

при работе от аккумуляторной батареи. 100

Выходное напряжение, В* . 1, 5, 15, 30, 100, 500

Частота поискового сигнала, кГц . 50; 25; 12,5; 6,25; 3,125; 1,5625; 0,78125; 0,5. 3 (плавно)

Частота модуляции, Гц . 500. 3000 (плавно)

Частота прерывания поискового сигнала, Гц. 0,1. 1 (плавно)

Напряжение питания, В

переменное 50 Гц (сеть) . 220

постоянное (аккумуляторная батарея) . 12

Потребляемый ток, А

от сети (без нагрузки/под нагрузкой) . 0,5/1,4

от аккумуляторной батареи, не более. 10

* Примечание. Измерено на каждом из шести выходов генератора при его работе от аккумуляторной батареи на частоте 1 кГц стрелочным авометром в режиме измерения переменного напряжения.

Схема возбудителя генератора трассоискателя показана на рис. 1. На микросхеме DD1 выполнен задающий генератор, частота которого стабилизирована кварцевым резонатором ZQ1. Двоичный счётчик DD4 уменьшает частоту повторения импульсов задающего генератора в 2, 4, 8, 16, 32, 64 и 128 раз. Селектор-мультиплексор DD5 выбирает сигнал с одного из выходов счётчика для дальнейшей обработки. Управляющие коды на адресных входах селектора формирует, в зависимости от положения переключателя SA2, шифратор на диодах VD1, VD2, VD4- VD10. В табл. 1 показано соответствие между положением переключателя, логическими уровнями на адресных входах и частотой сигнала на выходе селектора и, следовательно, на выходе всего генератора.

Источник

Схема генератора

Схема приемника

Детали и конструкция прибора

Форум по измерительным приборам

Обсудить статью ТРАССОИСКАТЕЛЬ

radioskot.ru

Трассоискатель из доступных деталей. | remontkai.ru

Трассоискатель из доступных деталей.

Катушка самодельного трассоискателя.

Приглашаю в друзья для общения.

remontkai.ru

Трассоискатель « схемопедия

shemopedia.ru

Самодельный трассоискатель из китайского плеера

Форумчанин

Регистрация: 26 мар 2009 Сообщения: 2.084 Симпатии: 693 Адрес: Киев САНЕК-1 сказал(а):

А как понять что трансформатор с высоковольтной обмоткой на 220 вольт.

Нажмите, чтобы раскрыть…

2200 витков замучаешься мотать.

Нажмите, чтобы раскрыть…

Sherkhan нравится это.

geodesist.ru

Кабелеискатель своими руками — Легкое дело

Принципиальная схема приемного устройства с магнитной антенной — Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2. На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников «Атмосфера”, «Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, — вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 — 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 — 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

http://radioskot.ru

legkoe-delo.ru

Кабельный тестер-трассоискатель Mastech MS6812 и его доработка

Mastech MS6812 поставляется в красочной картонной коробке:

На обратной стороне которой — нанесены технические характеристики тестера:

Сам тестер упакован в удобную сумочку из плотной ткани на застёжке-молнии:

В комплект, помимо тестера входит инструкция на английском языке:

Инструкция

И, прежде чем мы перейдём к рассмотрению устройства тестера – его краткие технические характеристики:

На верхнем конце приёмника расположена антенна, которой нужно вести вдоль провода, кабеля или жгута.

На боковой стороне приёмника расположен регулятор громкости:

И стандартный разъём 3,5 для подключения наушников, что особенно удобно в шумных помещениях:

С верхней стороны приёмника расположены динамик и кнопка включения:

Кнопка без фиксации. Приёмник работает пока удерживается кнопка.

Батарейка входит в комплект.

Вскроем приёмник.

Плата приёмника:

Приёмник собран на базе УНЧ LM386:

Плата с обратной стороны:

Перейдём к передатчику:

Сверху на передатчике находится два светодиода.

С нижней стороны передатчика находится батарейный отсек:

Вскроем передатчик:

Передатчик устроен на базе HEF4069UBT, состоящем из шести элементов «НЕ», или инверторов:

В интернете нашлась схема тестера:

Элементы DA 1.1 и DA 1.2 – это генератор длительности тона;

DA 1.3 и DA 1.4 – выходной каскад;

DA 1.5 и DA 1.6 – генератор тона.

Для доработки тестера в двухтональный, достаточно соединить катод светодиода «TONE» с DA 1.1:

Теперь при вот таком положении переключателя, который не выведен наружу:

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Трассоискатели кабельных линий своими руками

lesenka: самодельный генератор для трассоискателя

конферред: электрическая схема трассоискателя на контроллере

Лазерная сигнализация своими руками схема — prazdnik56.ru

Кабельный трассоискатель своими руками

Трассоискатель ИСКОМ-02РТ — продам.купить Трассоискатель ИСКОМ-02РТ. Киров, Россия. Фото

Поиск обрыва в кабеле схема

LAB.kip.su: приборы, лабораторное оборудование, материалы для научных исследований, Прочие

Энергоаудит Трассоискатель FM 9860-DFXT

Электрическая схема трассоискателя

Детектор проводки своими руками

Трассоискатели (кабелеискатели) ООО

АКТАКОМ — АСМ-1010 Тестер кабельных линий

Трассоискатель кабельных линий схема

Mastech MS6812 провода сети телефонный кабель тестер линии трекер с сумке телефон сетевые средства

Трассоискатель «ИСКОМ-02РТ25»

MS-6812 трассоискатель

Трассоискатель ИCКОМ-П-03 — Подбор геодезического оборудования — Geo-otziv.ru

Схема приёмника трассоискателя

Для чего нужен трассоискатель?

Полное отсутствие документальных данных и схем расположения коммуникаций;
Существенные отклонения фактического проекта от запланированного;
Видоизменение рельефа участка до неузнаваемости;
Разрушения коммуникационных линий из-за непредвиденных обстоятельств;
Незадокументированные ответвления от трубопроводов.

Что даёт применение трассоискателей?

Принцип работы и особенности трассоискателей

Из пушки по воробьям.
Нет смысла покупать трассоискатель за несколько сотен тысяч рублей, если вам нужно просто найти одинокую затерявшуюся металлическую трубу у себя на даче. С такой работой справятся и более дешевые приборы, причем ничуть не хуже.
Качество.
Всегда лучше купить один раз хорошую вещь, чем много раз плохую. Особо это касается тех случаев, когда прибор используется регулярно, причём не в самых лучших условиях, которые вынуждены претерпевать практически все топографы, землемеры, геодезисты и другие люди связанные с этой отраслью. Именно поэто
Простота.
По словам многих опытных мастеров даже обезьяна после надлежащей подготовки должна уметь пользоваться прибором. Именно простота эксплуатации, интуитивно понятный интерфейс и неприхотливость в обслуживании делают трассоискатель качественным и востребованным на рынке.

Трассоискатель из доступных деталей.

Трассоискатель из доступных деталей
сделать для личного пользования под силу любому знающему своё дело электрику.Все мы знаем, что ремонт это очень хлопотное занятие. А плохо вдвойне, если нет чем делать и как делать? История одного ремонта побудила меня написать, как можно выйти из сложной ситуации, если к делу подходить с головой. Для поиска неисправности надо сделать

На работе случилась авария. Перестали работать 3 скважины подачи воды. В обрыве оказался кабель дистанционного включения насосов. Определили, какие жилы в обрыве, а в каком месте обрыв определить трудно.Нужен Кабель под землёй видимых повреждений на участке нет, а расстояние приличное. Пригласили связистов, они походили по трассе толку никакого говорят этим прибором определить невозможно у вас рядом высоковольтная линия электропередач, большие помехи. Я с момента аварии задался целью из доступных деталей сделать прибор отыскания обрыва в кабеле.
Дома нашел заброшенный дочерью плеер. Он оказался полностью в сборе со всеми атрибутами даже наушники рабочие. Сделал доработку, отрезал всё лишнее. Добавил выключатель питания и сделал металлический корпус от наводок. Проверил, усилитель работает нормально, Дело в поисковой катушке. Смотрю реле РКН, разбирается оно очень просто. Снимаю контактную группу. Остаётся катушка и пластина основание реле. Зажимаю пластину в тисках и легким ударом молотка по стержню катушки, выбиваю её. Стержень катушки вытаскивается легко. Катушка поиска готова.
Соединяю последовательно обмотки и у меня при измерении получилось 5 килоом. Вставляю внутрь ферритовый стержень диаметром 8 мм. С обеих сторон фиксирую стержень резиновыми кольцами. Нашел кусок пластмассовой трубки с внутренним диаметром 28 мм. Чуть подточил края каркаса катушки, чтобы она входила внутрь трубки. Согнул трубку так чтобы при своём росте трубка с катушкой, находилась горизонтально поверхности земли. К катушке подпаял экранированный провод и нашел подходящий разьём для соединения с усилителем. Всё по месту подогнал трассоискатель готов и начал испытание
. Прошел по территории действительно от линии 50 гц сильно слышно, короче сплошной гул в наушниках на самой маленькой громкости. Значит, нужен сигнал отличимый от 50 герц. Надо делать зуммер опять же из подручных деталей. Нашел реле на 24 вольта с мощными контактами. Сделал регулировку вибрирования контакта и катушку запитал через этот контакт. Запитал устройство через блок питания и подсоединил к оборванному проводу и второй провод к земле. И тут я в общем шуме отчетливо слышу свой зуммер, промерил с одной стороны до пропадания звука, затем с другого место обрыва определилось на изгибе трассы. Но как везде ведется, сказали подождать до приезда людей с серьёзным прибором. Приехали с электронным прибором, который на дисплее показывает расстояние. Измерили с одной стороны с другой, погрешность метров 5. Начали копать и разбивать трубу обрыва нет. От моей отметки копать начали в другую сторону. В обеденный перерыв я откопал место, которое я определил, ошибка была в 20 сантиметрах.
А получилось, при затягивании кабеля в трубу содрали изоляцию, зашла вода, а кабель алюминиевый превратился в порошок. Это я к чему написал, а может, кому пригодиться. Здоровья и удачи во всем КАИ.

Принцип действия кабельных трассоискателей

Метод прямого подключения
характеризуется наличием непосредственного контакта проводника с кабелем. В этом случае сигнал передаётся точно, без искажения;
Метод индуктивного наведения
, когда передача сигнала производится при помощи специальной антенны, причём она должна быть размещена непосредственно над кабелем;
Метод сопряжения
, при использовании которого кабель во время прокладки в определённом месте охватывается регулируемой по диаметру клипсой. Она и создаёт требуемое электромагнитное поле.

Последовательность работ и конструкция трассоискателя

Современный трассоискатель кабельных линий состоит из следующих узлов:

Батарей питания, которые обычно располагаются в ручке прибора.
Блока переключения питания и изменения чувствительности.
Светодиодного индикатора питания.
Высокочастотного излучателя, которые генерирует управляющие электромагнитные импульсы (до 2…2,5 ГГц).
Указателя месторасположения объекта (экрана, мини-дисплея или лазерного луча).
Микроволновых боковых (слева и справа) приёмников, которые обеспечивают приём сигнала, отражаемого исследуемым кабелем или трубопроводом. Каждый из приёмников снабжается своим светоиндикатором.

Основные производители трассоискателей и характерные особенности их продукции

Трассоискатель кабельных линий своими руками

Источник

Генератор и приемник для поиска кабеля своими руками

Детектор скрытой проводки с генератором своими руками.Трассоискатель.

? Как сделать детектор скрытой проводки? Супер прибор своими руками!

Поиск трассы кабеля индукционный метод поиска кабеля

Схема генератора

Схема приемника

Детали и конструкция прибора

Схемы и иллюстрации к статье «Модернизация кабелеискателя ИМПИ-2

Принцип действия кабельных трассоискателей

Последовательность работ и конструкция трассоискателя

Основные производители трассоискателей и характерные особенности их продукции

Трассоискатель кабельных линий своими руками

Для чего нужен трассоискатель?

Что даёт применение трассоискателей?

Принцип работы и особенности трассоискателей

Трассоискатель из доступных деталей. | remontkai.ru

Трассоискатель « схемопедия

Самодельный трассоискатель из китайского плеера

Форумчанин

Форумчанин

Кабелеискатель своими руками — Легкое дело

Кабельный тестер-трассоискатель Mastech MS6812 и его доработка

Трассоискатели кабельных линий своими руками

Как сделать трассоискатель своими руками

Немного теории

Технология сборки

Как сделать трассоискатель из старого плеера?

Трассоискатель кабельных линий с генератором своими руками

Детектор скрытой проводки №2

Трассоискатель. Составляем карту подземных коммуникаций

Принцип действия кабельных трассоискателей

Последовательность работ и конструкция трассоискателя

Основные производители трассоискателей и характерные особенности их продукции

Трассоискатель кабельных линий своими руками

Трассоискатель кабельных линий с генератором своими руками

Трассоискатель кабельных линий с генератором своими руками

Генератор для трассоискателя

Схема генератора

Схема приемника

Детали и конструкция прибора

Трассоискатель из доступных деталей. | remontkai.ru

Трассоискатель « схемопедия

Самодельный трассоискатель из китайского плеера

Форумчанин

Форумчанин

Кабелеискатель своими руками — Легкое дело

Кабельный тестер-трассоискатель Mastech MS6812 и его доработка

Трассоискатели кабельных линий своими руками

Для чего нужен трассоискатель?

Что даёт применение трассоискателей?

Принцип работы и особенности трассоискателей

Принцип действия кабельных трассоискателей

Последовательность работ и конструкция трассоискателя

Основные производители трассоискателей и характерные особенности их продукции

Трассоискатель кабельных линий своими руками

Добавить комментарий Отменить ответ
