Генератор импульсов для катушки зажигания своими руками

Воспроизводство и здоровье домашних животных не может достигнуть положительных показателей без обеспечения пропорционального выпаса. Тщательно спланированный выгул скота на пастбищах является залогом высокой производительности животноводческих хозяйств, уменьшая финансовые расходы на кормление и заготовку силоса для животных. Такое электронное оборудование, как электропастух

поможет организовать пастбищное выкармливание живого хозяйства, снизив уровень усилий по обеспечению производительности и четко ограничив необходимые участки пастбища.

Электропастух является специальным генератором одно- и многопроводного ограждения. Такое устройство в основном применяется на с целью рационального использования пастбищных угодий. Оборудовав место выпаса животных электрической изгородью, можно избежать затрат на содержание обширного количества рабочего персонала. снимает необходимость постоянного контроля за передвижениями животных и способен заменить нескольких рабочих на пастбище.

Устройство электропастуха и его характеристики

Устройство для выгула животных на пастбищах, электропастух, представляет собой трансформатор, что наматывается на разделенный бумажными слоями броневой сердечник. Трансформаторная обмотка выполняется с применением электропровода типа ПЭВ 0,31 и ПЭВ 0,18. Картонные прокладки во внутреннем устройстве изделия обеспечивают необходимый зазор между двумя половинами сердечника (0.4 мм). Для получения определенной емкости электропастух оснащен пленочными конденсаторами и конденсаторами из бумажных материалов, рассчитанными на определенное напряжение подачи электротока на электронное устройство.

В целом электропастух
представляет собой заграждение из незаизолированных пластин (проволоки), которые закрепляются на стойках из металла или пластикового материала. В отличие от проводниковых элементов изгороди, стойки оснащаются специальными изоляторами. Высота заграждения зависит от вида животных, что будут выгуливаться на данном пастбище. Импульсы тока мощностью до 12 кВ подаются пульсаторным устройством частотой не менее шестидесяти импульсов за одну минуту.

Принцип работы электропастуха

При соприкосновении с заграждением животное получает разряд электротока с максимальной мощностью 3 мА в секунду. Такое напряжение не несет опасности для здоровья и жизненных сил питомцев, но сила удара электрического разряда заставляет животных всячески избегать прикосновений к изгороди. Импульсный получает электропитание от сети со стандартным напряжением 220в. Также для работы электропастуха
можно использовать солнечные батареи мощностью в 12в.

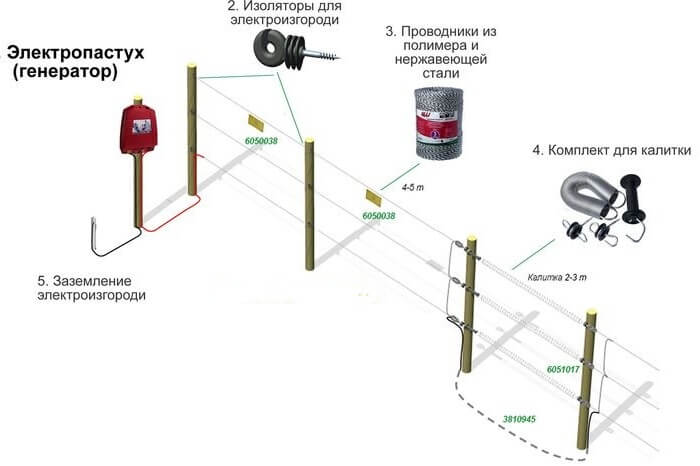

Комплект электропастуха состоит из импульсного генератора тока, специальных изоляторов и проводников установленного образца, комплектующих пружин для входных элементов ограждения и шеста для заземления устройства. Приобретая электропастух
в комплекте, достаточно будет купить опоры для будущей изгороди и, не привлекая к установке специалистов, сделать ограждение пастбища своими руками.

Видео работы электропастуха

Что касается стоимости по установке на своих фермерских угодьях электрического заграждения для полноценного, размеренного выпаса животных, то она составляет примерно 30-40 процентов от стоимости обычной стационарной изгороди. Для ограждения пастбища площадью 15-20 гектаров, финансовые расходы составят сумму в пределах 20-25 тысяч рублей. Электрическая изгородь обладает более длительным сроком эксплуатации, не подвергается порче от природных осадков и перепада температуры (влажности).

Множество фермеров сталкивается с проблемой безопасного и простого выгула домашнего скота. В последнее время отличным решением такой проблемы стала изгородь. Изготовить можно своими руками электропастуха. Как сделать такое ограждение? Возможно ли это?

Что такое электропастух

На самом деле устройство подобного изобретения довольно простое. Электропастух представляет собой небольшую изгородь из проволоки, которая находится под напряжением. Проводники такого электрического импульса, который идет от генератора по проволоке, крепятся на железные пластины, установленные на деревянных или пластиковых столбах. Устройство довольно простое, а потому сделать электропастуха своими руками вполне реально.

Принцип работы уникального ограждения также довольно прост. Если домашний скот прикасается к проволоке, то ее бьет небольшим по величине электрическим разрядом. Нанести вред животному или ранить его он не способен. Ток предназначен лишь для того, чтобы вызвать неприятные, болезненные ощущения, что исключит дальнейшие касания со стороны скота. Важно заметить, что ток по проволоке протекает раз в секунду.

Выбор изгороди

В настоящее время можно без проблем приобрести любую электроизгородь на выбор. Однако сделать электропастуха своими руками будет дешевле. Наиболее принципиальным выбором, который будет стоять перед теми, кто решиться на ручную установку — это выбор материала для опорных столбов. На сегодняшний день самыми распространенными считаются деревянные или металлические. Однако приобретать их — не лучшая идея.

Их отлично заменяют экономичные и безопасные стеклопластиковые стержни, которые используют в качестве опоры. Так как эти столбики производятся из новейших композитных материалов, то это гарантирует безопасность, удобство и длительный срок эксплуатации. Также важным фактором выступит и то, что такие стержни сами по себе являются диэлектриками, а это позволит отказаться от использования изоляторов, что сэкономит дополнительные средства. Так как для работы необходимо электричество, а пастбище может находиться далеко, то может понадобиться аккумулятор. Установка электропастуха от аккумулятора своими руками потребует определенных знаний в электрике.

Эконом вариант изгороди

Если было принято решение о возведении электроизгороди самостоятельно, то рекомендуется начать именно с приобретения стеклопластиковых стержней для опоры — это лучшая идея на сегодняшний день. Так как основное преимущество возведения изгороди вручную — это экономия, то в качестве проводника можно применить тонкую проволоку для сварочных аппаратов. Какой должна быть высота? Можно сделать своими руками электропастуха для овец высотой 100 см. Всего же линий для выгула именно этого вида скота потребуется 4. Также стоит добавить, что оптимальнее будет, конечно, выбрать широкую специальную ленту в качестве проводника, но это уже будет стоить дороже.

Материалы для пастуха

Для возведения экономной изгороди существует несколько вариантов выбора материала в качестве изолятора:

одним из вариантов может быть пластиковая бутылка, которая крепится саморезами, а в прорезь продевается провод под электричеством;
самый простой способ — это обмотать изолентой нужные места прохождения провода;
можно крепить небольшие куски от велокамеры все теми же саморезами;
можно применять даже пластиковые крышки от бутылок;

При установке электропастуха своими руками, важно помнить о том, что экономить можно на всех подручных средствах, если проявлять фантазию и находчивость. Единственной правило, которое нужно соблюдать — это техника безопасности.

В качестве заземления для этой изгороди можно использовать обычные арматурные куски или же железные прутья. Основное требование — это минимальная длина, которая должна составлять не менее 120 см. Прут должен уходить в грунт примерно на 1 м для обеспечения всех нужных условий. К тому же для улучшения работы заземления в сухую погоду его можно смачивать водой.

Условия изготовления эффективной изгороди

Предыдущий опыт монтажа таких изгородей говорит о том, что эффективность установки электропастуха своими руками для свиней, крупнорогатого скота полностью оправдана. Важно соблюдать некоторые условия:

Наилучшим материалом в качестве проводника считается оцинкованная проволока, диаметр которой 2,5 мм. Металлическая проволока не так хороша, так как слишком быстро ржавеет.
Лучше всего в качестве изоляторов использовать фарфоровые материалы, так как они не боятся влаги.
Можно повысить эффективность сделанного своими руками электропастуха, увеличив мощность преобразователя, который обязательно должен быть установлен в системе. Чтобы это сделать, необходимо снизить его сопротивление. Однако специалисты не рекомендуют это делать, так как высокое напряжение может причинить серьезный вред и людям, и животным.
Важное условие, которое нужно соблюдать в любом самодельном устройстве — это безопасность.

Работа и преимущества изгороди

Важно отметить, что установка или демонтаж электрической изгороди — это довольно простое задание, с которым каждый легко справится. В то же время изготовление электропастуха своими руками для коров и любого другого домашнего скота, поголовье которого велико, это практически первостепенная задача фермера.

Получать электрическое питание изгородь может от трех разных типов источника:

автономный источник;
питание от сети;
солнечная батарея;

Наличие такой изгороди дает несколько преимуществ, помимо того, что выгуливать животных можно без привязи.

Практичность и удобство применения.
Простой и понятный монтаж.
Можно сэкономить немалое количество материальных средств, если проводить установку электропастуха своими руками.
Стоимость материалов для установки относительно невысока.

Можно выбрать что-то среднее между экономией и затратами труда. Можно приобрести уже готовый комплект для работы, но провести его самостоятельную установку.

Выбор изгороди

Стоит отметить, что покупка уже готового ограждения — это также отличный вариант, а его стоимость от сборки из подручных материалов, не слишком и отличается, так как рыночная стоимость этого товара вполне демократична. Прежде чем покупать или строить, необходимо определиться с видом приспособления. Он может быть либо временным, либо постоянным. Также важно отметить, что перед установкой электропастуха своими руками очень важно обратить внимание на ландшафт и подземные линии. Монтаж этого ограждения вблизи высоковольтных кабелей запрещен.

Один из важных моментов заключается в том, что при покупке и установке стоит обратить внимание на подключение изгороди к сети. Если ближайшая постройка с электричеством находится далеко, то, конечно же, стоит выбирать лишь из тех моделей, в комплекте которых есть автономный источник питания, то есть аккумулятор или солнечная батарея.

Установка своими руками

При установке подбной изгороди может использовать катушка зажигания, в качестве источника питания. Не стоит забвать о безопасности. Если при монтаже электропастуха своими руками с катушкой зажигания допустить ошибку, то это может привести к серьезным последствиям. Почему? Все дело в том, что именно эта катушка или автотрансформатор обладает соединенными первичными и вторичными обмотками. Это говорит, в свою очередь, о том, что у всей схемы получится одна земля для высоковольтной и низковольтной цепи. Это означает, что при включении в розетку электропастуха, если перепутать фазу, произойдет короткое замыкание.

Сам же монтаж очень прост. Столбы изгороди расставляются с шагом примерно в 10 м друг от друга. Верхний конец столба используется для нарезания на нем резьбы и последующим монтажом туда фарфорового изолятора. Общая протяженность готовой изгороди может достигать и нескольких тысяч метров. Все зависит от количества скота. В качестве преобразователя для работы схемы можно использовать такое устройство, как импульсный генератор.

Человек не всегда может осуществлять контроль над крупными сельскохозяйственными животными во время выпаса. Электропастух для КРС, МРС, лошадей поможет контролировать пастбищный выгул, обеспечит сохранность животных и посевов.

Принцип работы электропастуха

Устройство, с частотой прохождения импульсов высокого напряжения, по проводникам — 1 раз в секунду, проводит ток в землю через тело животного, которое коснулось изгороди. Максимальная сила тока составляет 3 мА, что абсолютно безвредно для организма животного, но достаточно для постепенной выработки условного рефлекса. Понятие изгородь — боль запоминается КРС довольно быстро, при условии стабильного местоположения ограждения.

Правила по выбору правильной модели

При выборе электрического ограждения сперва обращают внимание на то, от чего питается аппарат: солнечные батареи, электросети или аккумулятора. Существует комбинированный вариант – аккумуляторно-солнечный, он считается самым выгодным с экономической стороны.

Обращайте внимание на вольтаж и силу тока в характеристике аппарата. Однако здесь следует учитывать несколько моментов:

какую возрастную категорию вы собираетесь пасти. Если смешанное стадо с некрупными животными, то подойдет устройство со среднем напряжением, если будут выгуливаться взрослые крупные особи, то придется брать мощный аппарат;
густота и высота растительности на месте, где планируете устанавливать электропастуха. Некоторые производители заявляют о возможном уменьшении силы тока, если проволока сильно соприкасается с травой.

Если в планах создать стационарное пастбище, то выбирать следует продукцию постоянного типа. Она отличается массивными размерами и меньшей мобильностью, но позволяет оградить большую площадь для выпаса.

Из чего состоит электрическая изгородь?

Металлические или пластиковые стойки (столбики), между которыми натянута проволока в несколько рядов (высота от земли до нижнего слоя по нормам равняется 25 см, а до верхнего 90-110 см). Стойки оснащены изоляторами и располагаются на расстоянии 10-30 метров друг от друга.
Генератор. Он обеспечивает подачу коротковолнового напряжения по всему периметру изгороди.
Проводник. Это плюсовое направление тока, идущее по периметру.
Заземление. Второе направление (отрицательное), идущее в землю.
Молниеотвод (громоотвод). Защищает генератор от ударов электрическим разрядом, устанавливается между генератором и ограждением.
Ворота. Используются для выпуска и запускания животных без отключения импульсного генератора. Они состоят из изолятора, пластиковой ручки и пружины.

Преимущества использования

Электропастух для КРС имеет множество положительных сторон:

Бюджетность. Если взять одинаковую площадь пастбища и сравнить возведение постоянного загона и установку электроизгороди, то вторая будет составлять 30-40% от стоимости первого варианта.
Выпас осуществляется почти без участия человек, а значит можно сэкономить на обслуживающем персонале, ведь электропастух заменяет несколько рабочих на пастбище.
Мобильность. Конструкция легко собирается и разбирается. Перенос ограждения на разные места позволит взять травостой под контроль, а выбор мест с более ценной растительностью улучшит молочные и мясные качества скота.
Прочность. Материалы конструкции высокого качества, противостоят различным воздействиям внешней среды.
Безопасность. Боль, причиняемая животным, находится в пределах разумных показателей. Электрические разряды не нарушают чувствительность рецепторов на теле КРС, не влияют на показатели продуктивности.

Изготовление своими руками

Умелые владельцы хозяйств и ферм изготавливают изгороди своими руками. Конструкция кажется сложной лишь на первый взгляд. В бюджетном самодельном варианте используются уйма подручных средств.

Например, вместо проводника – тонкая проволока.
В качестве изоляторов могут быть использованы пластиковые бутылки, крышечки от них, кусочки велокамер, закрепленные саморезами.
Для заземления подойдут железные прутья длиной не менее 1,2 метра.
Составные части можно скреплять высоковольтными шнурами.
Стеклопластиковые трубы отлично выполнят роль стоек. Такой вариант придаст большей мобильности создаваемой конструкции.

То есть, можно включать фантазию, подбирать аналогичные подручные материалы, начинать строить, но и не забывать про соблюдение техники безопасности.

Справка. Люди, имеющие опыт, в возведении такой конструкции с удовольствием делятся схемами и подробными инструкциями на различных интернет — ресурсах.

Для того, чтобы электропастух был более эффективным, необходимо соблюдать некоторые условия:

отдать предпочтение фарфоровым изоляторам;
оптимальный вариант электропроводника — это оцинкованная проволока, диаметром 2,5 мм. Железная — не подойдет в силу предрасположенности к быстрому окислению на воздухе;
обеспечение безопасности сооружения. Не игнорировать установку элементов, которые будут контролировать и при необходимости отключать систему, если она стала неисправной, во избежание причинения вреда, как животным, так и людям.

Установка укрощающей изгороди освободит время, которое тратилось на постоянный присмотр за животными. Исчезнет потребность в рабочем персонале. Изгородь окупит себя в течение нескольких месяцев.Спрос на электропастуха в хозяйствах, где содержится крупный рогатый скот, постепенно возрастает. Однако некоторые фермеры остаются приверженцами устойчивых массивных конструкций.

Грамотно спланированный выпас является главным условием качественного воспроизводства скота, снижения затрат на корм и заготовку сена. Для ограничения участка пастбища, уменьшения прилагаемых усилий для организации производительности и обеспечения животных питанием оптимально подходит электропастух. Своими руками можно создать электронное оборудование, которое представляет собой генератор ограждения.

Предназначение

Приспособления подобного вида незаменимы в животноводческих хозяйствах при необходимости грамотной организации пастбищ. Специальная изгородь позволяет уменьшить количество рабочих и, как следствие, затраты на оплату их труда. Она заменяет нескольких работников, при этом перемещение животных не требует контроля.

Электропастух для овец, своими руками изготовленный, состоит из нескольких элементов, главным из которых является трансформаторная обмотка, она наматывается на сердечник, слои которого разделены картоном. Для трансформатора используются кабели типа ПЭВ 0,18. Бумажные вставки необходимы для увеличения зазора между элементами сердечника. Требуемая емкость формируется специальными бумажными и пленочными конденсаторами, которые предназначены для определенного уровня напряжения, подаваемого к электронному приспособлению.

Конструктивно электропастух (своими руками соорудить его достаточно просто) состоит из неизолированной проволоки, фиксируемой на пластиковых или металлических опорах. На стойках, в отличие от пластин, присутствуют специальные изоляторы. Вид животных, которые будут находиться в загоне, определяет высоту конструкции.

Функционирование

Принцип работы заграждения заключается в следующем. Скот при соприкосновении с ним подвергается электрическому разряду величиной в пределах 3 мА и впоследствии не приближается к нему. Здоровье питомцев при воздействии такой мощности тока не страдает, они просто испытывают неприятные ощущения и стараются не сталкиваться с изгородью. Питание генератора производится напряжением 220 В. При наличии солнечных батарей ими также можно воспользоваться для обеспечения работы устройства, их мощность должна быть не менее 12 В.

Из чего изготавливается электропастух для КРС своими руками? Он состоит из заземляющего шеста, пружин для основных элементов ограждения, проводников подходящего вида и изоляторов генератора напряжения. Для установки устройства не нужно обращаться к специалистам. Стоит отметить, что если приспособление приобретается в готовом виде, необходимо купить опоры, которые реализуются отдельно. Процесс создания не вызывает особых сложностей, самым простым и достаточно эффективным вариантом является однопроводное ограждение, изготовление которого под силу любому человеку.

Процесс изготовления

Как сделать электропастух своими руками? Основу конструкции составляют металлические или деревянные столбы, при этом первый вариант заметно упрощает монтаж. На одном конце столба изготавливается резьба, а другую нужно заострить. Для протяжки электрокабелей, длина которых может достигать 200 метров, необходимы изоляторы, которые накручиваются на резьбу.

Длина столбов должна находиться в пределах 100-120 см. На заостренной стороне приваривается перекладина, которая упрощает монтирование столбов в процессе установки конструкции. Расстояние между столбами должно быть около 10 метров, данный параметр является определяющим при приобретении материалов для изготовления.

Генератор для устройства можно приобрести в магазине либо изготовить самодельный из специальной катушки (ее можно взять от любого транспортного средства), аккумулятора, трансформатора и нескольких транзисторов. Помещаются все элементы на небольшую пластину, которая прячется в деревянном ящике.

Составные элементы

Используемая проволока должна иметь защитное благодаря этому прослужит дольше электропастух. Своими руками сделать его лучше всего из оцинкованного изделия с диаметром около 2 мм.

Фарфоровые изоляторы являются оптимальным вариантом, они не подвержены воздействию влаги и атмосферных явлений. Также можно воспользоваться обычными пластиковыми бутылками, обрезанными до необходимого размера.

Не рекомендуется увеличивать эффективность ограждения путем уменьшения сопротивления преобразователя и одновременного увеличения его напряжения, так как ток, идущий по кабелю, может нанести вред человеку и животным. Особое значение имеет обустройство молниеотвода.

После завершения монтажа конструкция разделяется на несколько участков и оснащается воротами.

Достоинства

Прочитав эту статью, вы сможете изготовить электропастух своими руками. Он отличается практичностью и удобством использования. Его легко устанавливать и переносить при возникновении необходимости. Выпас скота производится автономно, без постоянного участия человека. Главным достоинством подобных электротехнических устройств является возможность экономии на рабочем персонале.

Чтобы защитить ваш земельный участок от животных (и не только) можно применить злектроизгородь, которая выполнена из натянутой на изоляционных столбах проволоки либо металлической сетки, она не соприкасается с землей, но при этом подключена к заземлённому источнику высоковольтных импульсов. По отношению к жизни животных или людей это не представляет опасности, но даёт достаточно неприятное и отпугивающее ощущение.

Для того чтобы электроизгородь выполняла только именно отпугивающую функцию нужно подать на неё короткие высоковольтные импульсы, которые повторяются с некоторым интервалом.

Генератор импульсов можете изготовить по схеме, которая показана на рис. 1. В основе генератора стоит уже готовый высоковольтный трансформатор, его роль может выполнять катушка зажигания взятая из легкового авто. Катушка зажигания представляет собой трансформатор с низкоомной первичной и высокоомной вторичной катушками. Когда происходит пульсация тока в первичке на вторичке образуются импульсы высокого напряжения. В автомобиле они идут на свечи зажигания, а тут — на изгородь.

Для работы схемы на первичку надо подать импульсное напряжения, которое состоит из прерывающихся пачек импульсов звуковой частоты, они повторяются через определённый период времени. Схема для воссоздания этих импульсов выполнена на трёх интегральных таймерах марки 555.

На основе таймеров А1 и АЗ изготовлены генераторы инфразвуковых и звуковых колебаний, соответственно. На базе таймера А2 — одновибратор.

Ток на первичку катушки зажигания Т1 идёт через ключ на полевом транзисторе ЛГ 1. Для того чтобы во вторичке Т1 образовалось высокое напряжение нужно, чтобы в первичке ток пульсировал. На основе таймера АЗ изготовлен генератор звуковых импульсов. Когда он работает импульсы звуковой частоты с его выхода (вывод 3) идут на затвор транзистора. В результате на первичке Т1 образовывается пульсирующий ток, он индуцирует высокое переменное напряжение на вторичке.

Управление генератором звуковых импульсов осуществляется уровнем на выводе 4 АЗ. Для того чтобы генератор работал на этом выводе нужно напряжение логической единицы. При логическом нуле генератор блокируется и на его выходе установлен логический ноль.

На базе таймера А1 сделан инфразвуковой генератор, он генерирует импульсы. Частоту этих импульсов можете настраивать при помощи переменного резистора К1. От этого генератора зависит периодичность подачи высоковольтных импульсов на вашу изгородь. Импульсы с вывода 3 А1 идут на вывод 2 А2.

Печатная плата

На основе таймера А2 выполнена схема одновибратора. По приходу каждого из импульсов на вывод 2 он формирует один импульс заданной продолжительности, её можете настраивать с помощью переменного резистора К4. Этот импульсный сигнал идёт через резистор В10 на затвор мощного ключевого полевого транзистора УТ1А в стоковой его цепи подключена первичка стандартной автомобильной катушки зажигания Т1. Катушку зажигания можно использовать практически любую. Лучше применить катушкуот автомобилей с «контактной» системой зажигания. К примеру, от «Жигулей» ВАЗ — 2101 или 2106, «Москвичей» 412 или 2140.

Основа статьи взята из журнала » РАДИОКОНСТРУКТОР»

Источник

Всем здравствуйте! В сети множество схем высоковольтных генераторов отличающихся по мощности, по сложности сборки, по цене и доступности компонентов. Данная самоделка собрана из практически бросовых деталей, собрать ее сможет любой желающий. Собирался этот генератор, скажем так, для ознакомительных целей и всевозможных опытов с электричеством высокого напряжения. Примерный максимум этого генератора 20 киловольт. Так как в качестве источника питания для этого генератора не используется сетевое напряжение это дополнительный плюс с точки зрения безопасности.

На фото все необходимые детали, для сборки высоковольтного генератора.

Для сборки потребуется:

Катушка зажигания от ВАЗа
Кулер с датчиком холла
«N» канальный мосфет
Резисторы на 100 Ом и 10 кОм
Соединительные изолированные провода
Паяльник
Клеммная колодка (необязательно)
Радиатор для мосфета
Несколько саморезов
Фанерное основание для крепления деталей

Кому интересно попробую рассказать подробнее. В качестве генератора импульсов используется кулер охлаждения от компьютера или аналогичный на 12 вольт, но с одним условием – в нем должен быть встроенный датчик холла. Именно датчик холла и будет генерировать импульсы для высоковольтного трансформатора, в качестве которого, в данном случае, используется катушка зажигания от автомобиля. Выбрать подходящий вентилятор очень просто, как правило, он имеет три ввода.

На фото видно наличие трех выводов. Стандартная расцветка это красный вывод плюс питания, черный – общий (земля) и желтый – выход с датчика холла. При подаче питания на вентилятор на выходе (желтый провод) получаем импульсы, частота которых зависит от оборотов электромотора данного кулера и чем выше напряжение, тем выше частота импульсов. Повышать напряжение следует в разумных пределах — примерно 12-15 вольт, чтоб не спалить кулер и всю схему. Получаемый импульсный сигнал предстоит подать на катушку зажигания, но его необходимо усилить.

В качестве силового ключа использовал «N» канальный полевой транзистор (мосфет) IRFS640A подойдут и другие с аналогичными параметрами, или примерные на ток 5-10 ампер и напряжение вольт 50 для надежности. Мосфеты присутствуют практически во всех современных электронных схемах, будь то материнская плата компьютера или пусковая схема энергосберегающей лампы, а значит, найти подходящий не возникнет проблем.

Катушка зажигания от автомобилей ВАЗ «классика» Б117-А имеет три вывода. Центральный это высоковольтный выход, «Б+» это плюсовой 12 вольт, и общий «К» — возможно не маркируется.

Изначально схем состояла из трех компонентов: кулер, мосфет и катушка, но через непродолжительное время работы ломалась, так как выходили из строя либо мосфет, либо датчик холла. Выход – установка резисторов на 100 Ом для ограничения пускового тока с датчика холла на затвор, и подтягивающий резистор 10кОм для запирания мосфета при отсутствии импульса.

При сборке схемы транзистор следует устанавливать на радиатор желательно с применением термопасты, так как нагрев при работе существенный.

Разъем от кулера использовал в качестве клеммной колодки для подключения мосфета. В результате необходимость в пайке транзистора отпала, для подключения или замены достаточно соединить колодку с выводами транзистора.

Вентилятор закрепил сверху радиатора при помощи двух саморезов. В результате получилось, что кулер играет двойную роль – как генератор импульсов и как дополнительное охлаждение.

Постоянно растущие цены на электроэнергию, старые электросети, заставляют современного человека искать альтернативные источники электроэнергии. Данная статья прекрасная иллюстрация того, как сделать своими руками
ветрогенератор в гараже без специальных инструментов стоимостью порядка 200$.

Многое из самостоятельно разработанного представляют собой игрушечные проекты, что не выстоят при сильном ветре. Эта турбина будет противостоять
ветру скорость которого больше 64 км/ч
., а производить
электроэнергию будет, начиная со скорости ветра в 24 км/ч
.

Производство ветрогенератора начиналось с вышеупомянутых проектов, но в скором времени понял, что все эти конструкции не выстоят против сильных ветров.

После месяцев проб и ошибок, была разработана конструкция, что совместила в себе силу, надежность конструкции и эффективность производства полезной электроэнергии.

Хотелось бы отметить, что автор
этого проекта – старшеклассник
, без опыта работы с электрическими системами, поэтому прежде чем говорить самому себе о том, что строительство ветрогенератора выходить за области ваших умений, поверьте мне, это не так сложно как кажется, каждый кто приложит к этому светлый ум и свои руки сможет такую самоделку
.

Шаг 1: Материалы

Электродвигатель;
Лист стали размерами 30*46 см;
Стальная труба 60 см в длину и 25 см в диаметре;
Труба квадратного сечения с стороной 2,5 см и длиной 122 см;
4 Трубных уголка (угол 90 град.) диаметрами 2,5/1,9 см;
4 тройника (диаметром 2,5 см);
4 патрубка длиной 60 см, диаметром 2,5 см;
4 патрубка длиной 60 см, диаметром 1,9 см;
2 15см –х зажима для шланга;
4 болта с кольцом (0,6/6,4 см);
Цемент;
Напольный фланец 3,2 см;
Патрубок длиной 61 см, диаметром 3,2 см;
2 патрубка длиной 61 см, диаметром 2,5 см;
Патрубок длиной 30 см, диаметром 2,5 см;
2 заземляющих хомута диаметром 2,5 см;
Трос;
Болты в длину 3 см и диаметром 6 мм;
Болты в длину 5 см и диаметром 6 мм;
Шайбы диаметром 6 мм;
Гайки диаметром 6 мм;
Шайбы гровера диаметром 6 мм;
Пластиковая труба длиной 61 см, диаметром 15 см;
3 стальных окантовочных пластины.

Шаг 2: Генератор

Генератор является сердцем проекта и важно взять хороший! Сейчас вы смотрите на промышленный двигатель
с постоянным магнитом. Он был куплен примерно за 65$, пришел с просверленной ступицей
для крепления лопастей ветровой турбины, что сохранило мне много времени, которое было бы потрачено на просверливание отверстий.Мотор рассчитан на 90В
при 1750 оборотов в минуту
. Используя его в качестве генератора, эффективность данной системы составит 80%
. Поэтому при вращении вала со скоростью 1750 оборотов за минуту, он будет производить 72В электричества. Посмотрим правде в глаза, вал не будет крутится с такой скоростью, но можно прийти к консенсусу. Для того, чтобы зарядить 12В
батарею глубоким циклом заряда, генератор должен производить по крайней мере 12В. Воспользуемся математикой для расчета необходимой скорости вращения. Вал должен вращаться как минимум 233 оборота в минуту
для зарядки 12В батареи.

С пластиковыми лопастями при 24 км/ч
ветер легко вращает вал 233+ оборотов в минуту, что позволит заряжать батареи.

Шаг 3: Лопасти

Вместо того, чтобы тратить сотни долларов на лопасти
для ветрового генератора, они были сделаны из пластиковых труб
, что валялись в гараже.

Все говорят о том, что лучше использовать трубы диаметром 20 см
для лопастей ветрогенератора. Позвольте мне сказать о том, что они действительно работают гораздо лучше чем трубы 15 см
. Но так как в моем распоряжении были 15 см трубы, к вопросу нужно было бы подойти творчески (у них меньшая кривизна чем у 20 см).

Приступаем к резки ПВХ трубы. Сделаем прямоугольники
размерами 14 на 61 см
. Затем вырежьте из них треугольники, где короткий катет в длину 3 см.

После того, вырежем на конце лопасти треугольник, с помощью его она будет крепится на ступицу генератора.

Советы:

Используйте металлический угольник, для маркировки мест, что необходимо вырезать (угольник поможет получить прямые линии).
Вы можете использовать ручную пилу, но рекомендую взять «сабельную пилу».
Используйте пилки предназначенные для стали (мелкие зубья).

Шаг 4: Лопасти — продолжение

Для того, чтобы доработать трубу 15 см, была добавлена конструкция. На фотографиях показано, что была использована стальная садовая окантовка
с просверленными отверстиями для продления длины лопастей.

Зажмем
окантовку в тисках, для того чтобы подравнять поверхность и просверлить
отверстия, чтобы они были приблизительно в одном месте.

Наиболее важной частью этого все было то, что вставки были наклонены относительно лопастей под углом 30-45 градусов
к ступице, позволяя ветру толкать их боком, нежели назад, снимая при этом лишнее напряжение с натяжных тросов и основания, и производить больше электроэнергии.

Шаг 5: Добавляем флюгер

Перед тем как начать работу по производству флюгера, рекомендую покрасить
122 см
квадратную трубу. В моем случае она была не оцинкованной и поэтому поржавела в течении нескольких месяцев, поэтому приходилось все разбирать заново, шлифовать и красить.

Отметьте линию, ниже центра на 2.5 см
квадратной трубы, сделайте разрез с одного края длиной в 30 см
.

Просверлите
два отверстия через трубу и лист стали, скрутите
все это вместе.

Шаг 6: Установка генератора

Во-первых, установите
мотор на верху квадратной трубы (мотор должен быть на одном уровне с концом трубы). Просверлите
отверстие для шнура питания. Рекомендую просверлить отверстие большего диаметра, чтобы убедится в том, что металл не врезается в провод. Следующей операцией будет прикрепление 3 см фланца к квадратной трубе. Фланец должен находится сзади того места, где смонтирован двигатель (это все должно быть довольно близко к друг другу, для балансировки точки равновесия трубы). Просверлите два отверстия
и прикрутите фланец к трубе. Просверлите третье отверстие в центре фланца для провода, чтобы пропустить его внутри по флагштоку. Заправьте провод от мотора во внутрь через оба отверстия, что вы просверлили и прикрепите мотор к трубе используя большие хомуты (убедитесь в том, что хомуты плотно затянуты).

Примечание

: мотор, что использовался в проекта был с штепсельной вилкой на конце шнура, но мне пришлось его удалить для того, чтобы продеть его через трубу.

После того, как все это сделано проденьте трубу диаметром 3 см
во фланец. Используем трубу длиной 61 см. Она будет выступать в качестве основы для ветрогенератора.

Шаг 7: Фундамент

По моему личному опыту рама основания просто уложенная на землю не является хорошей опорой при сильном ветре и не защищает ветрогенератор от опрокидывания, повреждая при этом как саму установку, так и лопасти генератора. Для этого чтобы выдерживать сильные ветры без проблем, нужно вырыть
фундамент и залить
его раствором
в ключевых местах. Разместив в основании стальную трубу и выройте яму вокруг её.

Налейте раствор вокруг 4 вертикальных труб
, остаток распределили по своему усмотрению. Может быть, было бы более эффективно сделать фундамент для основы, но это уже идея для другого проекта.

Как только все окажется в земле, наружная труба будет торчать не слишком далеко от земли. Главная труба турбины иметь внутреннею резьбу, поэтому возьмем 2,5 см тройник для соединения труб. Это служит двойной целью: скрепляющий элемент, через него проходит провод от генератора.

Примечание

: шнур, что использовался в проекте, был отрезан он старого удлинителя.

Шаг 8: Растяжки

Для растяжек первоначально использовался высокопрочных паракорд, но он лопнул при сильном ветре, поэтому было принято решение перейти на плетеный трос
, что шёл в комплекте с прочными крепежными винтами. Прикрепив их к главной трубе с помощью двух заземляющих зажимов
. Зажимы оснащены болтами, но заменим эти болты на карабины
, таким образом растяжки могут быть быстро сняты.

Шаг 9: Зарядка батарей

Ветряк заряжает две батареи, что соединены параллельно. Просто подсоединяем контакты генератора к клеммам батарей, при этом стоит впаять диод
в провод питания, чтобы убедится в том, что электричество не пойдет
от батареи к мотору, вращая его словно вентилятор, также необходимо установить контроллер заряда
. Это беспроигрышный вариант для тех, у кого нет возможности часто проверять заряд батарей.

Рекомендую также приобрести к установке нагрузочное сопротивление
. Контроллер будет перенаправлять электрический ток, от генератора к сопротивлению, когда батареи полностью заряжены. Необходимо убедится в том, что ветрогенератор всегда должен быть под нагрузкой
, для предотвращения выхода из строя
мотора. В моем случае нагрузочное сопротивление не выполняет своей функции по той причине, что мои батареи никогда не заряжаются полностью (они всегда под нагрузкой).

Проводка в моем проекте выглядит ужасно, но не переживайте в интернете полно схем подключения контроллера заряда.

Спасибо все за внимание! Не бойтесь экспериментировать!

С каждым годом люди ведут поиски альтернативных источников. Самодельная электростанция из старого автомобильного генератора будет кстати в отдалённых участках, где нет подключения к общей сети. Она сможет свободно заряжать аккумуляторные батареи, а также обеспечит работу нескольких бытовых приборов и освещения. Куда использовать энергию, что будет вырабатываться решаете вы, а также собрать его своими руками или приобрести у производителей, которых на рынке предостаточно. В этой статье мы поможем вам разобраться со схемой сборки ветрогенератора своими руками из тех материалов которые всегда есть у любого хозяина.

Рассмотрим принцип работы ветро-электростанции. Под быстрым ветровым потоком активируется ротор и винты, после в движение приходит основной вал, вращающий редуктор, а потом происходит генерация. На выходе мы получаем электричество. Следовательно, чем выше скорость вращения механизма, тем больше производительности. Соответственно, при расположении конструкций учитывайте местность, рельеф, знать участки территорий, где большая скорость вихря.

Инструкция сборки из автомобильного генератора

Для этого вам потребуется заранее приготовить всё комплектующие. Самым важным элементом является генератор. Лучше всего брать тракторный или автобусный, он способен выработать намного больше энергии. Но если такой возможности нет, то вероятнее стоит обойтись и более слабыми агрегатами. Для сборки аппарата вам понадобится:
вольтметр
реле аккумуляторной зарядки
сталь для изготовления лопастей
12 вольтовый аккумулятор
коробка для проводов
4 болта с гайками и шайбами
хомуты для крепления

Сборка устройства для дома на 220в

Когда все потребное готово переходите к сборке. Каждый из вариантов может иметь дополнительные детали, но они чётко оговариваются непосредственно в руководстве.
Первым делом соберите ветряное колесо — главный элемент конструкции, ведь именно эта деталь будет преображать энергию ветра в механическую. Лучше всего, чтобы у него было 4 лопасти. Запомните, что чем меньше их количество, тем больше механической вибрации и тем сложней будет его сбалансировать. Делают их из листовой стали или железной бочки. Форму они должны носить не такую, как вы видели в старых мельницах, а напоминающие крыльчатый тип. У них аэродинамическое сопротивление намного ниже, а эффективность выше. После того как вы с помощью болгарки, вырежете ветряк с лопастями диаметром 1.2-1.8 метра, его вместе с ротором требуется прикрепить с осью генератора, просверлив отверстия и соединив болтами.

Сборка электрической схемы

Закрепляем провода и подключаем их непосредственно к аккумулятору и преобразователю напряжения. Требуется использовать все, что в школе на уроках физики вас учили мастерить при сборке электрической схемы. Перед началом разработки подумайте, какие кВт вам нужны. Важно отметить, что без последующей переделки и перемотки статора вовсе не пригодны, рабочие обороты составляют 1,2 тыс-6 тыс. об/м, а этого недостаточно для производства энергии. Именно по этой причине требуется избавится от катушки возбуждения. Чтобы поднять уровень напряжения, перемотайте статор тонким проводом. Как правило, в результате мощность будет при 10 м/с 150-300 ватт. После сборки ротор хорошо будет магнитить, будто к нему подключили питание.

Роторные самодельные ветрогенераторы очень надёжны в работе и экономично выгодны, единственным их несовершенством является страх сильных порывов ветра. Принцип работы имеет простой — вихрь через лопасти заставляет механизм крутиться. В процессе этих интенсивных вращений вырабатывается энергия, необходимого вам напряжения. Такая электростанция – это очень удачный способ обеспечить электричеством небольшой дом, конечно, чтобы выкачивать воду из скважины его мощности будет недостаточно, но посмотреть телевизор или включить свет во всех помещениях с его помощью возможно.

Из домашнего вентилятора

Сам вентилятор может быть в нерабочем состоянии, но из него требуется всего несколько деталей — это стойка и сам винт. Для конструкции понадобиться небольшой шаговый двигатель спаянный диодным мостиком для того, чтобы он выдавал постоянное напряжение, бутылочка от шампуня, пластиковая водопроводная трубка длиной примерно 50 см, заглушка для неё и крышка от пластикового ведра.

На станке делают втулку и фиксируют в разъёме от крыльев разобранного вентилятора. В эту втулку будет крепиться генератор. После закрепления, нужно заняться изготовлением корпуса. Срезают с помощью станка или в ручном режиме дно от бутылки шампуня. Во время отрезания, требуется также оставить отверстие на 10, чтобы в него вставить ось, выточенную из алюминиевого прута. Прикрепляют её с помощью болта и гайки к бутылочке. После того как была выполнена припайка всех проводов, в корпусе бутылочки проделывают ещё одно отверстие для вывода этих самых проводов. Протягиваем их и закрепляем в бутылочке сверху на генераторе. По форме они должны совпадать и корпус бутылки должен надёжно скрывать все его части.

Хвостовик для нашего устройства

Чтобы в будущем он улавливал потоки ветра с разных сторон, соберите хвостовик, использовав заранее подготовленную трубку. Хвостовая часть будет крепиться с помощью откручиваемой крышки от шампуня. В ней тоже делают отверстие и, предварительно надев на один конец трубки заглушку, протягивают её и закрепляют к основному корпусу бутылочки. С другой стороны, трубку пропиливают ножовкой и вырезают ножницами из крышки пластикового ведра крыло хвостовика, оно должно иметь круглую форму. Все что вам нужно, это попросту обрезать края ведра, которыми оно прикреплялось к основной ёмкости.

На заднюю панель подставки прикрепляем USB выход и складываем все полученные детали в одну. Крепить радио или подзаряжать телефон можно будет через этот вмонтированный USB порт. Конечно, сильной мощностью он от бытового вентилятора не обладает, но все же освещение одной лампочки может обеспечить.

Ветрогенератор своими руками из шагового двигателя

Устройство из шагового двигателя даже при небольшой скорости вращения вырабатывает около 3 Вт. Напряжение может подниматься выше 12 В, а это позволяет заряжать небольшой аккумулятор. В качестве генератора можно вставить шаговый двигатель от принтера. В таком режиме у шагового двигателя вырабатывается переменный ток, а его без труда преобразовать в постоянный, используя несколько диодных мостов и конденсаторы. Схему вы можете собрать собственноручно. Стабилизатор устанавливают за мостами, в следствии получим постоянное выходное напряжение. Чтобы контролировать зрительно напряжение, можно установить светодиод. С целью уменьшения потери 220 В, для его выпрямления, применяются диоды Шоттки.

Лопасти будут из трубы ПВХ. Заготовку рисуют на трубе, а затем вырезают отрезным диском. Размах винта должен составлять около 50 см, а ширина — 10 см. Нужно выточить втулку с фланцем под размер вала ШД. Она насаживается на вал двигателя и крепится с помощью винтов, непосредственно к фланцам будут крепиться пластиковые “винты”. Также проведите балансировку – от концов крыльев отрезаются кусочки пластика, угол наклона изменить посредством нагрева и изгиба. В само устройство вставляют кусок трубы, к которому его тоже прикрепляют болтами. Что касается электрической платы, то её лучше разместить внизу, а к ней вывести питание. С шагового двигателя выходят до 6 проводов, которые соответствуют двум катушкам. Для них потребуются токосъёмные кольца для передачи электроэнергии от подвижной части. Соединив все детали между собой переходим к тестированию конструкции, которая будет начинать обороты при 1 м/с.

Ветряк из мотор-колесо и магнитов

Не каждый знает, что ветрогенератор из мотор-колеса можно собрать своими руками за короткое время, главное заранее запастись нужными материалами. Для него лучше всего подходит ротор Савониуса, его можно приобрести готовый или же самостоятельно. Он состоит из двух полуцилиндрических лопастей и перекрытия, из которых и получаются оси вращения ротора. Материал для их изделия выбирайте самостоятельно: дерево, стеклоткань или пвх-трубу, что является самым простым и оптимальным вариантом. Изготовляем место соединения деталей, на котором нужно проделать отверстия для крепления в соответствии с количеством лопастей. Потребуется стальной поворотный механизм, чтобы устройство могло выдерживать любую погоду.

Из ферритовых магнитов

Ветрогенератор на магнитах будет сложно освоить малоопытным мастерам, но все же можно попробовать. Итак, должны быть четыре полюса, в каждом будет находиться по два ферритовых магнита. Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит, занимая пространство, соответствующее длине поля. Крепление схем обмотки может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.

Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается. Для ветряка нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра. При средней скорости вращения выдаёт примерно до 20 ватт.

Конструкция ветряка на неодимовых магнитах

Если вы хотите узнать о создании, нужно сделать основой ступицу автомобиля с дисками тормоза, такой выбор вполне оправдан, ведь она мощная, надёжная и хорошо сбалансированная. После того как вы отчистите ступицу от краски и грязи, переходите к расстановке неодимовых магнитов. Их потребуется по 20 штук на диске, размер должен составлять 25х8 миллиметров.

Магниты нужно размещать, учитывая чередование полюсов, перед склейкой лучше создать бумажный шаблон либо прочертить линии, делящие диск на сектора, чтобы не перепутать полюса. Очень важно, чтобы они, стоящие друг напротив друга, были с разными полюсами, то есть притягивались. Клеят их супер-клеем. Поднимите бордюрчики по краям дисков, и в центре намотайте скотч или залепите пластилином для недопущения растекания. Чтобы изделие работало с максимальной отдачей, катушки статора следует рассчитать правильно. Увеличение количества полюсов приводит к росту частоты тока в катушках, благодаря этому, устройство даже при низкой частоте оборота даёт большую мощность. Намотка катушек осуществляется более толстыми проводами, с целью снижения сопротивления в них.

Когда основная часть готова, изготовляют лопасти, как в предыдущем случае и закрепляют их к мачте, что может быть изготовлена из обыкновенной пластиковой трубы с диаметром- 160 мм. В конце концов наш генератор, работающий на принципе магнитной левитации, с диаметром в полтора метра и шестью крыльями, в 8м/с, способен обеспечить до 300 Вт.

Цена разочарования или дорогой флюгер

Сегодня существует множество вариантов как сделать устройство для преобразования энергии ветра, каждый способ по-своему эффективен. Если вы ознакомлены с методикой изготовления оборудования вырабатывающего энергию, то будет неважно на базе чего его делать, главное, чтобы он отвечал задуманной схеме, и на выходе давал хорошую мощность.

Как сделать ветрогенератор из компьютерного вентилятора. Mini Wind Turbine.
Если Вас затронуло это видео поддержите его лайком, или оставьте отзыв, мне очень важна Ваша поддержка. Сделайте его репост в соцсетях.
Мой канал существует благодаря посильной финансовой поддержке благодарных зрителей. СПАСИБО ВАМ! Сегодня не просто выжить научным каналам, вокруг только политика и война…
QIWI +380979363329
WebMoney (U333875824154; Z287234330137; R287776577874)
Яндекс деньги 410011260810394
Карта ПриватБанка 5168 7423 4754 5463
По системе https://www.liqpay.com/ru на мой личный телефон (+38) 067- 393-13- 82
Или любым частным переводом на меня лично, Украина, г.Харьков, BELETSKIY IGOR LEONIDOVICH
Подписывайтесь, заказывайте эксперименты, принимайте активное участие в жизни
моего канала https://www.youtube.com/user/Igorbeleckii
Розыгрыш моделей http://www.physicstoys.narod.ru/page/Yniver.html
По всем вопросам пишите мне на почту [email protected] .
Заходите на мой сайт http://www.physicstoys.narod.ru .
Я (Игорь Белецкий) исследую физические явления, проверяю теории и демонстрирую результат.
Станьте свидетелем чудесного преобразования энергии из одного вида в другой. Занимательная физика, научные эксперименты, эффектные опыты, технические самоделки, идеи, гипотезы, изобретения и разоблачения.
Двигатель Стирлинга, паровой двигатель, паровая турбина, генератор электричества, электрогенератор, магнетизм, магнитная левитация, магнитный двигатель, магнитный подшипник, магнитный подвес, маховик накопитель энергии, супермаховик, водяной насос, концентратор солнечных лучей, паровая пушка, паровая ракета, вечный двигатель, свободная энергия и многое другое.
Stirling engine, Steam engine, Steam Turbine, Generator, Linear Electric Generator, Free Piston Engine, Steam Machine, Thermal Lag Engine, Harwell Thermomechanical Generator TMG, Thermoacoustic Stirling engine, Magnetic Bearing, Magnetic Levitation, Solar concentrator, perpetuum mobile, magnet motor, free energy, water pump.
Занимательная Физика, научные эксперименты, эффектные опыты, технические самоделки, идеи, гипотезы, изобретения и разоблачения. Двигатель Стирлинга, паровой двигатель, паровая турбина, генератор электричества, электрогенератор, магниты, магнитная левитация, магнитный двигатель, магнитный подшипник, магнитный подвес, маховик накопитель энергии, супермаховик, вечный двигатель, бестопливный генератор, свободная энергия, водяной насос, концентратор солнечных лучей.
Stirling engine, Magnet, Steam engine, Steam Turbine, Generator, Linear Electric Generator, Free Piston Engine, Steam Machine, Thermal Lag Engine, Harwell Thermomechanical Generator TMG, Thermoacoustic Stirling engine, Solar concentrator, Magnetic Bearing, Magnetic Levitation, perpetuum mobile, magnet motor, free energy, water pump.
Мой сайт

Самое логичное применение компьютерного вентилятора не по назначению – это конечно же ветрогенератор. Простота и доступность компьютерного кулера вдохновили многих самодельщиков. Идея создать портативную зарядку своими руками для мобильных устройств не дает покоя многим. Вот и автор этого замечательного видеоурока давно хотел проверить – на что реально способна это вертушка?

Берем любой корпусной вентилятор, чем больше в диаметре, тем лучше. Многие наивно полагают, что его электродвигатель сразу превратится в генератор, стоит его только покрутить. Однако, максимум, на что он способен в таком исполнении – это зажечь слабенький светодиод. Неужели это предел? Почему так мало? Чтобы понять причину, нужно заглянуть внутрь устройства. Весь фокус в том, что в таких кулерах стоит безколлекторный двигатель. Он конструктивно не приспособлен работать в обратном режиме как генератор, и вот почему: его обмотки намотаны последовательно двойным проводом, да еще и противоположно друг другу, а полюса магнита чередуются. Поэтому при вращении вентилятора в катушках будет возникать противо-эдс и такой генератор будет неэффективен.

Первый способ реконструкции кулера в генератор тока

Первый способ выхода из этой ситуации – это попытаться вылечить родной моторчик, то есть перемотать статор новым проводом. Конечно, процедура эта весьма кропотливая, но для тех кто умеет работать руками – вполне посильная.
А в образовательных целях даже полезно. Главное теперь – чередовать направления намотки провода на каждом сердечнике. Таким образом у нас получится простейший однофазной генератор переменного тока. Между собой катушки соединены последовательно. Чем больше число витков и тоньше провода, тем лучше. Начало первой катушки и конец последней будут соответственно выводами нашего генератора. Теперь можно все собрать и проверить. Но не забываем, что напряжение получится переменное. Поэтому нужно сделать простенький выпрямитель или купить готовый.
После всей этой процедуры лечения показатели конечно улучшились, но не радикально. Причиной тому может быть как слишком большой зазор между статором и ротором, так и слабое кольцевого магнита. Его собственно магнитом-то можно назвать с большой натяжкой. Плюс выпрямитель еще съедает от одного до двух вольт. К сожалению, такая переделка себя не оправдала.

Второй вариант переделки кулера в ветряк

Ну что же, переходим к плану “Б”. Возьмем обычный щеточный моторчик от принтера. Он легко превращается в генератор без всяких переделок. А благодаря механическому коллектору при вращении сразу выдает постоянный ток. И никаких выпрямителей не нужно. Сила страгивания у него минимальная, что немаловажно для маленькой крыльчатки. Однако, надо заметить, для эффективной работы ему требуются высокие обороты, а значит и скорость ветра. Посмотрим что удастся из него выжить, проведя серию испытаний. Можно сделать вывод, что на ветре со скоростью до пяти метров в секунду ловить вообще нечего, а вот в диапазоне от пяти до десяти метров в секунду вполне можно запитать крупный светодиодный фонарь и на практике применить для дежурного освещения небольших помещений, коридоров, уличных дорожек или в качестве маячка. Можно отказаться от батарей в небольшом радиоприемнике, а если в цепь добавить накопитель в виде ионистора, то решится проблема с порывами ветра и конструкция станет более практичной. Если вы проживаете в высотном доме, то идеально разместить такой ветрогенератор на балконе и найти ему свое применение. А вот о зарядке мобильных телефонов таким ветрячком, придется забыть. Просто не хватит мощности. Набрать вольтаж не проблема, на что сработает схема телефона и как бы покажет процесс зарядки, но ток при этом будет не более 50 мА при ветре около десяти метров в секунду. А это мизерная мощность. Для нормальной зарядки нужно раз в десять больше. Увы, такое возможно только при ураганном ветре. Кстати, большой плюс маленького ветрячка в том, что он не боится сильных порывов ветра и ему соответственно не нужна защита, а дешевизна и простота конструкции способны разбудить фантазию гораздо большего числа самодельщиков, которые способны своими руками творить чудеса.
Детально процесс изготовления ветряка из кулера от компа показан на видео.

Источник

Электропастух стал особенно популярным в последнее время. От этого изделия зависит очень многое, в том числе и количество воспроизводимого скота и его сохранность. Электропастух позволит сэкономить ваше время и деньги, а также ограничит участок выпаса животных. Чтобы научиться грамотно использовать устройство, необходимо ознакомиться
со всеми тонкостями его сборки и видами изделий. Кроме того, в данной статье вы узнаете, как изготовить электропастух своими руками.

Назначение электропастуха

Если вы желаете не просто организовать
своё пастбище, а ещё и сделать это грамотно, то вам никак не обойтись без электропастуха. Очевидно, что перемещение скота требует непрерывного контроля, который, как правило, осуществляет наёмный работник или даже несколько человек. Разумеется, немалые суммы идут им на зарплату, кроме того, не всегда даже самому опытному пастуху удаётся уследить за животными. Электропастух позволит вам избавить себя от подобных затрат, а также сможет осуществлять
безупречный контроль за скотом.

Данное устройство являет собой генератор однопроводного или же многопроводного ограждения
. Установив его по периметру участка, на котором планируется выпас скота, хозяин таким образом чётко ограничивает территорию, не позволяя животным разбредаться в разных направлениях. К тому же ограда не только контролирует передвижение коз, овец, коров и другой живности, но и защищает их от внешних угроз. Лисы, дикие собаки, воры — каждому из перечисленных будет проблематично
преодолеть находящуюся под напряжением сетку. Не стоит забывать и о многочисленных посевах, которые животные могут затоптать и испортить.

Из всего вышесказанного следует лишь один вывод: электропастух — вещь нужная
и полезная, а многие негативные отзывы исходят лишь из неумения людей правильно пользоваться оборудованием.

Устройство приспособления

Если говорить простым языком об устройстве данного новшества, то это обычный трансформатор, на который наматывают броневой сердечник. Сердечник же разделён бумажными слоями. Обмотка
на трансформаторе осуществляется с помощью электропроводов двух типов: ПЭВ 0,31 и ПЭВ 0,18. А подача электрического тока происходит через плёночные конденсаторы. Ограждение закрепляется на стойках, выполненных из металла или из пластиковых материалов.

Функционирует электропастух следующим образом: животное прикасается к нему и ощущает удар током. Разряд при этом не слишком сильный, и скот испытывает скорее неприятные ощущения
, чем боль. Разумеется, здоровье животного ни в коем случае не подвергается никакому риску. В памяти у стада понемногу откладывается нужная информация, и животные больше не пытаются выйти за границы пастбища, стремясь при этом находиться на как можно более безопасном расстоянии.

Из каких подручных материалов можно самостоятельно изготовить данное приспособление?

В первую очередь — это заземляющие шесты и пружины, из которых будут изготавливаться основные элементы.
Проводники нужной разновидности.
Генератор напряжения и изоляторы.

Важно учесть, что если вы покупаете уже готовое оборудование, то необходимо приобрести и опоры, не идущие в комплекте, но необходимые для конструкции. Установка как самодельного, так и покупного устройства не требует каких-либо особенных навыков
и умений. Собственно, и изготовление электропастуха своими руками не является сложным процессом, и при выполнении всех необходимых действий, прописанных в инструкции, сделать устройство сможет каждый.

Как выбрать изгородь

В настоящее время рынок электронных заборов наполнен самыми разными моделями на любой вкус и бюджет. Вы можете выбрать именно ту изгородь, которая подойдёт для вашего скота. Нужно отметить, что самостоятельное изготовление устройства выйдет куда дешевле
, чем приобретение уже готовой изгороди. Однако, вне зависимости от того, будете ли вы делать изгородь сами, или закажете в магазине уже готовое изделие, не избежать такого важного этапа, как покупка опорных столбов, которые в комплекте с самой изгородью не идут.

Такие столбы чаще всего бывают деревянные или металлические, но опытные скотоводы всё-таки не рекомендуют их брать. Дело в том, что сейчас к приобретению доступны опоры из стеклопластика. Это более экономный, а также безопасный вариант. В производстве стержней из стеклопластика используются новейшие технологии
и материалы лучшего качества, что позволяет заметно продлить жизнь устройства. Более того, приобретение подобных опор позволит вам отказаться от траты денег на изоляторы, ведь столбы и без того плохо проводят электрический ток, то есть являются диэлектриками.

Для установки электропастуха скотоводам понадобится аккумулятор, особенно если пастбище находится далеко. Необходимо учесть, что при установке изгороди с аккумулятором вам понадобятся некоторые знания
в области электрических устройств.

Если говорить о наиболее бюджетном варианте проволоки, из которой будет изготовлена сама изгородь, то здесь подойдёт обычная проволока
для сварочных аппаратов.

Необходимые материалы

Если вы всё-таки решили приобрести деревянные или металлические опоры, то для качественной работы пастуха не обойтись без изоляторов. Существует несколько вариантов их изготовления и закрепления.

Пожалуй, самым распространённым и бюджетным вариантом являются обрезанные пластиковые бутылки. Закрепить их легко с помощью саморезов. Провод следует продеть в вырезанное отверстие.
Одним из наиболее простых способов изготовления изоляторов считается обмотка мест, где проходит провод, изолентой.
Для изоляторов можно даже использовать крышки от пластиковых бутылок.
А также для конструкции подойдут обычные велокамеры, которые закрепляются саморезами.

О подборе материалов для электропастуха можно говорить очень долго, ведь при изготовлении данной конструкции к использованию подходят самые разные вещи. Находчивость и умение обращаться с инструментами сослужат вам добрую службу
в составлении бюджета. Важно лишь не забывать об элементарных правилах безопасности.

Заземление для ограды также можно подобрать недорогое. Это и куски арматуры, и обычные прутья из железа. Главный параметр, на который необходимо ориентироваться в выборе заземляющих материалов
, — их длина, составляющая не меньше 130 см. Помещать прутья нужно на глубину порядка метра, чтобы работа их была качественной. Продвинутые скотоводы отмечают необходимость смачивания прутьев в особенно засушливое время, чтобы достигнуть желаемого результата. Помните: если не сделать заземление качественно, то вся конструкция потеряет смысл.

Тонкости в изготовлении

Опытные скотоводы уверяют: самостоятельно выполненные и установленные конструкции будут работать совершенно, если соблюдать некоторые тонкости в процессе.

Во-первых, при выборе проводника следует отдавать предпочтение оцинковочной проволоке, чей диаметр в идеале будет составлять два с половиной миллиметра. Лучше избегать проволоки из металла, потому как она быстрее всего приходит в негодность.
Изоляторы не должны быть подвержены негативному влиянию влаги. Лучшим вариантом будут фарфоровые изделия.
В системе необходимо установить преобразователь, за счёт которого можно будет повышать эффективность всей конструкции с помощью понижения сопротивления. Однако профессионалы советуют этого не делать, так как усиленные разряды тока могут причинять вред, причём не только животным, но и их хозяевам.

Электрическое питание конструкция может получать от следующих видов источников:

от автономного источника;
от питания, идущего от сети;
от солнечной батареи.

Электропастухи для разного скота

Для различных видов животных электропастухи изготавливаются по-разному. Это зависит от их размеров, способности к прыжкам и юркости.

Электропастух для коров состоит из трёх линий проволоки, которые следует расположить на следующей высоте по отношению к земляной линии: на 25, на 55 и на 95 см.
Для лошадей будет достаточно двух линий. Первая из них должна находится на высоте 140 см, а вторая — на 60 см ниже.
Электропастух для коз и овец изготавливается из четырёх линий проволоки, так как это животные достаточно юркие. Первая на высоте 100 см и все последующие — на расстоянии 30 см друг от друга.
Для гусей необходима изгородь из пяти линий, располагающихся на высоте 80, 60, 40, 20, 10 см от земли.
Для всех птиц, в том числе и гусей, можно использовать изгородь-сетку высотой в полтора или чуть меньше сантиметров.

И важнейшим этапом, следующим после установки электропастуха, является приучение скота к нему. И в этом вам поможет шнур-плетёнка. Дело в том, что при использовании тонкой проволоки животное просто не замечает его и, натыкаясь, отшатывается, получая удар тока. Таким образом, мы, конечно, получаем нужный результат, но стоит вспомнить о том, что конструкция может повредиться в любой момент, а сбои в работе какого-либо из элементов немедленно приведут в негодность всё устройство. Когда животные вновь наткнутся на неработающую изгородь и не получат ожидаемого удара
тока, то просто снесут всё на своём пути.

Во избежание подобных неприятностей необходимо сделать так, чтобы животные опасались подходить к изгороди, а для этого им нужно видеть конструкцию. Шнур-плетёнка толще проволоки и имеет яркий цвет, поэтому несколько контактов с ним обычно достаточно, ведь благодаря яркости и видимости скот лучше запоминает опасное место.

Самостоятельная установка

В качестве источника питания для электропастуха используется катушка зажигания
. Однако с этим прибором нужно быть особенно осторожным. При установке важно внимательно следовать инструкции, чтобы не получить в результате короткое замыкание.

Что касается остальных этапов монтажа, то всё довольно просто. Необходимо установить опорные столбы на расстоянии не более 10 м друг от друга. А на верхнем конце, который уже был предварительно подготовлен и на котором есть резьба, наматывается проволока или же шнур-плетёнка, а также устанавливаются изоляторы. Длина вашего электропастуха может достигать любых размеров. Всё зависит исключительно от ваших предпочтений и размера стада.

Очень важно обратить внимание на ландшафт местности, в которой вы устанавливаете изгородь. Следует учесть, что вы не имеете права устанавливать электропастуха вблизи от высоковольтных станций, потому как это может привести к крупной аварии.

Как выбрать уже готовое устройство

Если же у вас нет желания изготавливать конструкцию самостоятельно, то можно выбрать уже готовое изделие, которое, разумеется, будет в несколько раз дороже. К процессу покупки нужно подойти особенно тщательно
, так как производители часто завышают цену на электропастухов, чтобы извлечь как можно больше выгоды.

Итак, прежде чем пойти на рынок за устройством, необходимо определить для себя, в каком из двух видов изгороди вы нуждаетесь: во временной или постоянной. Следующее, чему стоит уделить внимание: насколько далеко располагается пастбище
от ближайшего источника энергии. Если постройка, от которой конструкция может получать электричество, располагается довольно далеко, то при покупке следует отдавать предпочтение изгороди, идущей в комплекте с автономным источником энергии. Это может быть как аккумулятор, так и солнечная батарея.

Использование электроизгороди
на своем дачном участке способствует увеличению объема выпаса домашних животных и охране территории и участка от возможности чужеродного проникновения.

Используемый распределитель электрических импульсов, выдает импульсы небольшой длительности и напряжение около 700 Вт. Поскольку на выходе распределителя сопротивление имеет высокое значение, то при осуществлении касания домашнего животного изгороди, напряжение на выходе снижается с 600 Вт до 10 Вт, что является безопасным для домашней живности. Распределитель также содержит охранную сигнализацию, срабатывающую после недолговременного отсутствия импульсов, разрыва электрического провода или в случае опрокидывания стоек распределителя и кабеля на землю и наматывания травы на электрические провода электроизгороди. Помимо этого, сигнализация выполняет ночную охрану домашних животных.

Распределитель высоковольтных электрических импульсов имеет в своем составе два преобразователя напряжения, которые включены в электрическую цепь друг за другом. Один из них релаксационный генератор на радиоприемниках VT1 и VT2. После его повторной обмотки ряд коротких импульсов поступает на второй преобразователь тиристор, где осуществляется регулирование частоты импульсов релаксационного преобразователя. Частота импульсов релаксационного генератора равна десяткам кГц, а частота подающихся импульсов на изгородь равна несколько Гц, что позволяет добиться от слабого мощностью генератора мощные и сильные импульсы.

Электропастух своими руками: Схема

Диэлектрики бумажные С6 и С7. Вместо высоковольтного радиоприемника ТР2 взята катушка зажигания из автомобиля. Элементы конструкции, очерченные пунктиром, установлены на печатной плате, а другие – навесной установкой.

Электропастух (электроизгородь)

Электроизгородь (электропастух) представляет собой легкое проволочное ограждение, на которое подаются импульсы высокого напряжения от специального генератора. Проволока опирается на изоляторы, прикрепляемые к металлическим, пластиковым, деревянным стойкам. Изгородь предназначена для ограждения загонов и пастбищ домашних с/х животных и птицы, посевов от убытков, наносимых скотом и зверями, а также для предотвращения попадания скота на транспортные магистрали и в овраги.

Принцип работы электроизгороди заключается в кратковременном поражении электрическим током высокого напряжения при непосредственном контакте животного с неизолированным проводом изгороди.

Установка электроизгороди значительно облегчает присмотр за животными во время выпаса. Электрический заряд, возникающий при соприкосновении с ограждением, нисколько не вредит животному, он просто отпугивает его, не позволяя выходить за границы отведенной территории.

Таким образом, удар током не представляет опасности для жизни животных и вырабатывает у них устойчивый рефлекс не приближаться к изгороди с установленной системой — электропастух.

Существующие на рынке электропастухи для крупного рогатого скота (КРС), овец, птиц и других животных могут питаться от сети, аккумулятора или солнечной батареи.

Цена устройства зависит как от типа питания, так и от периметра ограждаемого пастбища.

Ассортимент выбора электропастухов на рынке достаточно велик.

Производят электроизгороди как в нашей стране, так и за рубежом. Также есть много информации со схемой электропастуха в интернете, чтобы сделать электроизгородь своими руками.

Основные элементы для построения электропастуха (электроизгороди): генератор импульсов, изоляторы, проводники, комплект для калитки.

Электропастух для скота видео.

Видео — работа прибора электропастух для пастьбы овец в действии.

Импульсы с вывода 3 А1 идут на вывод 2 А2.

Печатная плата

На основе таймера А2 выполнена схема одновибратора.

По приходу каждого из импульсов на вывод 2 он формирует один импульс заданной продолжительности, её можете настраивать с помощью переменного резистора К4. Этот импульсный сигнал идёт через резистор В10 на затвор мощного ключевого полевого транзистора УТ1А в стоковой его цепи подключена первичка стандартной автомобильной катушки зажигания Т1. Катушку зажигания можно использовать практически любую. Лучше применить катушкуот автомобилей с «контактной» системой зажигания. К примеру, от «Жигулей» ВАЗ — 2101 или 2106, «Москвичей» 412 или 2140.

Основа статьи взята из журнала » РАДИОКОНСТРУКТОР»

Сегодня правильный и эффективный выпас животных можно проводить без участия людей.

Для этого существует устройство под названием электропастух.

При минимальных усилиях человека скот будет обеспечен питанием на ограниченном данной конструкцией участке.

Количество обслуживающего выпас персонала уменьшается, как и затраты на оплату труда. Такая организация производительности возможна при использовании специальной изгороди.

Контроль за перемещением животных с использованием данного приспособления больше не потребуется. Оно применимо и в других целях. Вполне реально соорудить ограждение своими руками.

Что такое электропастух?

Электроизгородь

защищает пасущихся животных от посягательств извне и ограничивает их перемещение за пределы конструкции, благодаря чему окрестность тоже будет в безопасности.

Устройство представляет собой генератор, передающий ток по проводу. Достаточное напряжение отпугивает крупный рогатый скот от ограждения. В то же время дикие звери не смогут напасть на овцу или корову.

Для чего нужно приспособление и как оно устроено?

Для каких целей применяется электропастух:

Мобильная изгородь позволяет без участия людей пасти крупных, средних животных и птицу.
Питомцы перемещаются внутри участка свободно, а не на привязи.
Электрический провод защищает от хищников.
Устройство применимо и для ограждения посевов, опасных площадей на ландшафте.

Самодельный электропастух включает несколько элементов, основным из которых выступает трансформатор. Слои сердечника его обмотки разделены картоном для увеличения зазора.

Для намотки применяется провод ПЭВ 0,18. Нужные значения электрической емкости получают с помощью специальных конденсаторов, рассчитанных для напряжения конкретного уровня.

Проволока без изоляции закрепляется на изоляторах, установленных на опорах из металла, пластика или дерева.

Источник импульсов питается напряжением 220 вольт.

Конструкция состоит из:

заземления в виде шеста или проволоки;
молниеотвода, предотвращающего выход источника питания из строя во время грозы;
проводников соответствующего типа, изоляторов;
генератора напряжения.

Установка всей изгороди не требует помощи специалистов.

При покупке готового набора нужно отдельно приобретать опорные столбики.

Что потребуется для создания своими руками

Устройство представляет собой простую конструкцию, которую вполне можно сделать самостоятельно. Электропастух, сделанный своими руками, обойдется гораздо дешевле, чем профессиональное оборудование.

Изготовление подобного загона даже для крупного рогатого скота (КРС) в простейшем случае требует ограды лишь из одной линии провода.

За основу берутся столбы из металла или дерева, заостренные с одного конца и снабженные резьбой с другого. Протягивают электрокабели длиной до 200 м.

На резьбу накручиваются изоляторы. Столбики должны иметь длину от метра до 120 см, их располагают на расстоянии приблизительно 10 м один от другого.

Если они металлические, монтаж упрощается. К заостренному концу приваривают перекладину, помогающую устанавливать конструкцию.

Генератор приобретается или делается самостоятельно, для чего берутся следующие элементы:

специальная катушка, например, от автомобиля;
аккумулятор;
трансформатор;
несколько транзисторов.

Схема электропастуха реализуется на небольшой пластине, спрятанной в деревянном ящике.

Важно
!
Не следует уменьшать сопротивление преобразователя, увеличивая напряжение для получения большего эффекта от конструкции. Ведь ток, проходящий по кабелю, будет отнюдь не безвреден для животных и людей.

Схема электропастуха

Конструкция, как и схема данного приспособления, отличаются простотой. Основная часть состоит из проволоки, по которой передается ток от источника – катушки зажигания.

Она также представляет собой преобразователь напряжения в импульсы, которые должны быть короткими, чтобы не нанести вреда при передаче с конкретной частотой. Потребуются также три таймера 555.

Нетрудно изготовить и генератор. Используется готовый транзистор, исполняющий функцию передачи импульсов. Катушка зажигания, используемая в схеме электропастуха, наделена двумя функциями.

Это вырабатывание напряжения и преобразование его в импульсы, которые передаются на изгородь (в отличие от автомобиля, где они идут на свечи).

Дальнейший (после создания источника) этап – сборка конструкции, включая столбы и сетку (проволоку). А после этого ограда подключается к генератору.

Важно!
Следует выбирать схему с короткими импульсами, поскольку длинный и мощный может привести к тому, что животное не сможет покинуть место поражения. Непредсказуемость в поведении возникает из-за спазма мышц. К тому времени придет очередной удар током, который может убить.

Подбор характеристик на выходе токового устройства делается для каждой разновидности питомцев. Поэтому следует ознакомиться с публикациями различных авторов в интернет или других источниках.

Есть несколько схем на выбор с параметрами длин волн для животных разных размеров. Но данную характеристику можно отрегулировать своими силами при наличии более основательных навыков радиолюбителя.

Одна из схем для КРС показана ниже:

Она достаточно упрощенная.

Здесь применены:

диоды (VD1, VD3) – КД226В и (VD4) – от 10 кВ;
сопротивления – 1 Вт;
конденсаторы – 400 В;
динистор (VD2) – КН102И;
тиристор (T1) – КУ202Н;
катушка.

Материалы для пастуха

Приобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами – около 10 м. Проволока должна быть с антикоррозийным покрытием, чтобы она могла дольше эксплуатироваться.

Приобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами – около 10 м

Делая ограждение своими руками, лучше взять оцинкованную, диаметр в пределах 2 мм. Также потребуются фарфоровые или керамические изоляторы.

Они не боятся влаги, природных явлений. Хотя можно применить обычные пластиковые бутылки, подрезанные до нужных размеров.

Условия изготовления эффективной изгороди

Для функционирования электропастуха существует ряд условий:

Устанавливаемое по периметру ограждение создается из металлической проволоки или сетки. Последняя не может касаться земли.
Опорные столбы должны выдерживать высокое напряжение.
Источник высоковольтных импульсов обязательно заземляется.

Важно!
Электроизгородь должна отпугивать животное, а не наносить вред.

Количество и высота линий

Высота опорных столбов подбирается разная для каждого вида животных (оптимально – 1 метр). Проволока натягивается в простейшем случае в 1 ряд, что подходит для КРС. А также в два, три и более линий. Применима и сетка, которая наиболее подходит птице.

Установка своими руками

Для установки сначала надо определиться с площадью участка. Опорные столбы могут находиться на расстоянии друг от друга не более 10 м. Периметр делится на этот интервал.

Получается необходимое число столбов. Каждый из них должен быть снабжен изолятором, к которому прикрепляется провод. Простой вариант – бутылка из пластика без дна, надетая на столб. Вокруг горла удобно делать витки провода.

Проволоку желательно снабдить яркими лентами для большей заметности. Людей предупреждают надписью. Применив готовый генератор или сделав его из катушки зажигания и трех таймеров 555, нужно заземлить источник.

Для этого берутся один или несколько металлических прутьев 120 см, углубляются в грунт на метр. В конце монтажа сооружение делится на участки, дополняется воротами.

Преимущества и недостатки изгороди

Электропастух – практичное и удобное устройство

Принцип работы электропастуха следующий: животное, соприкасаясь с проволокой, ощущает электрический разряд до 3 мА и в дальнейшем опасается подходить к заграждению на близкое расстояние, сталкиваться с ним.

Подобная мощность тока не наносит вреда здоровью, а лишь вынуждает испытать неприятные ощущения.

Генератор установки питается от электросети или солнечной батареи мощностью 12 вольт и более. Но последний случай менее эффективен. Электропастух – практичное и удобное устройство.

Его основные преимущества:

Легкость в установке, мобильность (можно перенести на другое место).
Выпас осуществляется без участия людей, загон работает автономно.
Простота сооружения.
Небольшая стоимость.
Ограничение выпаса животных на конкретном участке.
Возможность использования для защиты посевов растений от свободно гуляющего скота.

Электроизгородь для КРС позволяет осуществлять безопасный выпас коров и телят. Это устройство представляет собой защитный периметр, который не нарушает окружающий ландшафт, но вместе с тем надёжно защищает стадо от хищных животных. Использование таких приспособлений позволят сэкономить на рабочих пастбищах. Ведь стадо не сможет разбрестись и будет надёжно защищено от внешних источников опасности.

Принцип работы

По сути, такая изгородь является обыкновенным проволочным забором, к которому подключён электрический ток. Импульс вырабатывается с интервалом в одну секунду. Электрический разряд настолько мал, что неспособен причинить вред животному, однако, он вызывает неприятные ощущения.

Таким образом, у коров возникает условный рефлекс, который не даёт им приближаться к периметру пастбища. В случае попытки проникновения хищника или постороннего человека, электрический разряд вполне способен отпугнуть нарушителя. Конечно, с ударом электрошокером это не сравнится, но ощущения будут довольно неприятные, и, что самое главное, запоминающиеся.

Конструкция легко монтируется и не требует специальных навыков и знаний. Питание осуществляется от обычной электрической сети 220в. Охранная система может работать и в автономном режиме, получая электроэнергию от аккумуляторных или солнечных батарей
. В настоящее время, такие изгороди являются оптимальным решением для беспривязного выпаса скота.

Выбираем электроизгородь правильно

Перед тем как совершить покупку, необходимо определиться, какой вид изгороди вам нужен. Они бывают постоянные и временные. Затем нелишним будет набросать примерный план будущего загона. При этом необходимо учитывать все особенности ландшафта (возвышенности, низины, водоёмы).

Обратите внимание на то, каким образом вы будете подключать изгородь. Если поблизости нет постоянного источника электроэнергии, то есть смысл отдать предпочтение тем моделям, которые работают от аккумулятора или солнечных батарей.

Заземление тоже играет большую роль в эффективности всей системы
. Кроме того, будет совсем неплохо, если изгородь будет оборудована громоотводом.

Различные аксессуары тоже заслуживают вашего внимания. К ним относится материал, из которого изготовлены столбики (в основном это дерево или металл). Тип ворот и конструкция замка. Здесь уже ориентируйтесь на свои индивидуальные предпочтения.

Краткий обзор моделей

Электропастух для КРС можно приобрести в готовой комплектации или сделать самостоятельно. Вот небольшой обзор наиболее популярных на российском рынке моделей электрических пастухов.

Продукция компании Olli

Эта финская компания уже давно занимается изготовлением и продажей электрических изгородей. Вся продукция подлежит обязательной сертификации и представляет собой товар высокого качества. Вот технические характеристики электрических пастухов от этого производителя:

модель: SG3, 122B, 180B;
защищённый периметр: от 500 до 3000 метров;
материал столбов: дерево и металл.

Конструкция имеет две линии для подключения и может работать от аккумулятора.

Продукция компании «Рикс-тв»

Эта компания — единственный отечественный производитель, который изготавливает комплектующие для электрических изгородей:

модель: в основном изготавливаются по индивидуальным заказам;
защищённый периметр: любой, всё зависит от желания заказчика:
материал столбов: металл.

Отличается удобством монтажа и низкой ценой. Кроме того, компания берёт на себя обязательства по бессрочному послегарантийному обслуживанию.

Продукция компании Lacme

Эта французская компания производит в основном постоянные электро-изгороди. Отличием от аналогичных товаров является наличие световых индикаторов, при помощи которых можно осуществлять контроль за работоспособностью системы:

модель: SECUR 300;
защищённый периметр: до 150 километров;
материал столбов: дерево, металл.

Имеет двойной электрический импульс, который повышает болезненные ощущения. Продукция изготовлена в полном соответствии с международными стандартами.

Как изготовить электроизгородь своими руками

При наличии определённых навыков это не составит особого труда. Рассмотрим это на примере изготовления однопроводной изгороди. Это самый простой, но вместе с тем оптимальный вариант для ограждения территории выпаса.

Этот электропастух для КРС выполняется при использовании металлических столбов. Можно, конечно, использовать и деревянные, но металлические более удобны для монтажа конструкции. Один конец столба необходимо заострить, а на другом нарезать резьбу. На резьбу накручиваются изоляторы, которые служат для протяжки электролинии. Протяжённость такой линии обычно составляет около 2000 метров.

Рекомендуемая длина столбов составляет 120 сантиметров. У заострённого конца нужно приварить небольшую перекладину. При монтаже конструкции, на эту перекладину можно будет надавливать ногой, и столб будет легче заходить в грунт. Рекомендуется устанавливать столбы через каждые десять метров
. Учитывайте этот факт при расчёте необходимых материалов.

Преобразователь напряжения можно изготовить своими руками или приобрести импульсный генератор. Для первого варианта вам понадобятся транзисторы, трансформатор, аккумулятор и катушка зажигания. Все детали преобразователя нужно разместить на небольшой пластине и убрать в деревянный ящик. Катушку зажигания можно взять от автомобиля или мотоцикла. Схему сборки преобразователя можно найти в интернете, но с ней без проблем справится любой электрик.

Важно! Не используйте стальную проволоку без покрытия! Она наиболее подвержена коррозии и не сможет служить долгое время!

Оптимальным вариантом будет использование оцинкованной проволоки диаметром 2,5 миллиметра.

Изоляторы лучше всего использовать фарфоровые, они идеально подходят для различных погодных условий и не боятся попадания влаги. Для этих же целей можно использовать обрезанные пластиковые бутылки.

Для увеличения эффективности изгороди, многие увеличивают мощность преобразователя, уменьшая при этом его сопротивление. Этого делать не рекомендуется. Напряжение, подаваемое на проволоку, может представлять опасность для животных и человека.

Не забывайте использовать молниеотвод.
Это позволит обезопасить конструкцию во время грозы. Полученную конструкцию необходимо разбить на загоны и оборудовать воротами.

Преимущества использования

Использование таких конструкций удобно и практично. Они легко устанавливаются и переносятся. Крупный рогатый скот пасётся самостоятельно и не нуждается в постоянном присмотре. Это позволяет сэкономить на количестве рабочих рук. Что интересно, стоимость таких изделий невысока и позволить себе его приобрести может даже начинающий фермер.

Стоимость зависит в основном от защищённого периметра и дополнительных аксессуаров. Поэтому лучше не заниматься кустарным изготовлением электро-пастуха, а приобрести готовый комплект. В этом случае вы можете быть на 100% уверены в качестве и безопасности изгороди. Когда у животных возникнет устойчивый рефлекс, и они не будут приближаться к ограде, электроэнергию можно будет иногда выключать.

Электропастух или электроизгородь — это своеобразное приспособление, которое используют в различных целях. Оно помогает защитить животных или защититься от животных. Конструкция устройства из катушки зажигания довольно проста, поэтому его можно создать своими руками. Строго говоря, электропастухом называют генератор, который передает ток по проволоке. Напряжение помогает отпугнуть крупных животных, защитить посевы или, защитить домашний скот от нападений диких зверей.

Для чего нужен электропастух и как он устроен

Металлической проволоки
, которая и составляет основную часть ограждения.
Генератора
, он передает ток по проволоке.

Устройство электропастуха отличается простотой. Проволока под напряжением не позволяет животному покидать загон, выходить за его пределы. Если скот пасется в определенном месте, то электропастух не позволит ему покинуть место пастбища. А вот как выглядит заводской прибор для коров, можно увидеть .

Схемно-программная составляющая электропастуха.

Если коровы пасутся свободно, что подходит для , то изгородь поможет защитить от них посевы, стога сена, цветы и другие декларативные растения.

На видео – для чего необходим электропастух:

На некоторых фермах с помощью такой изгороди защищают кормушки других животных от свиней.

А также электропастуха используют с целью защитить собственный земельный участок от «посягательств и набегов» различных животных. Изгородь устанавливают по периметру.

Что потребуется для создания своими руками устройства из катушки зажигания – схема

металлическая проволока или сетк
а (она не должна касаться земли);
столбы
, способные вынести высокое напряжение;
заземленный источник
высоковольтных импульсов.

Не стоит бояться, что ток навредит человеку или животному. Импульсы не принесут вреда и не опасны для жизни. Контакт с изгородью чреват возникновением неприметных ощущений, сильного дискомфорта, что отпугнет животное, но не нанесёт его здоровью существенного вреда. При условии, что все правила безопасности будут соблюдены. Возможно вам также будет полезно узнать о том, как выглядит и что можно сделать с такой проблемой.

На видео – как сделать оборудование своими руками:

Минусы и плюсы

Среди преимуществ изгороди стоит выделить:

Надежную защиту от «набегов» крупного рогатого скота и не только.
Относительную простоту создания.
Сравнительно невысокую стоимость.

Если конструировать ограждение самостоятельно могут возникнуть проблемы:

с исходным материалом;
со схемой и ее пониманием.

Желательно иметь определенные навыки в конструировании, это поможет избежать ошибок при создании электропастуха. А вот каковы могут быть симптомы мастита у коров, поможет понять .

Принцип создания самодельного электрического устройства для пастухов для скота

Потребуется катушка зажигания. Она будет выступать в роли источника напряжения и в качестве устройства, преобразовывающего напряжение в импульс. Чтобы изгородь могла только отпугнуть скот, а не убить ее необходимо ориентировать на передачу коротких импульсов.
Они будут повторяться с определенной частотой (интервалом). Генератор несложно изготовить, если взять уже полностью готовый транзистор, который и будет передавать импульсы или непосредственно катушку зажигания от легкового авто. А вот какие бывают породы коров молочного направления и как их правильно выращивать, указано .

Катушка зажигания играет роль трансформатора, она представляет собой устройство, выполняющее 2 функции. Катушка «рождает» напряжение и преобразует его в импульсы.

Импульсы высокого напряжения в автомобиле передаются на свечи, а в электропастухе они поступают на изгородь, ограждение. Что делать с сеткой или проволокой, а также столбами предельно ясно. После того как конструкция будет установлена, ее стоит подключить к генератору. Возможно вам также будет интересно узнать о том, как выглядит на и какие существуют условия для её содержания.

Создание и подключение генератора

Поэтапный разбор создания генератора:

Чтобы получить источник напряжения необходимо подать на «первичку» напряжение, оно состоит из сформированных в «пачки» импульсов, которые повторяются с определенной периодичностью.
Импульсы будут передаваться на 3 таймера марки 555.
Если взять в основу таймеры А1 и АЗ, то они могут стать источником инфразвуковых и звуковых колебаний.
На базе тайме6ра А2 будет создан одновибратор.
Напряжение из катушки будет поступать на «первичку» Т1 и идти по ключу на транзисторе.
Чтобы на «вторичке» Т1 появилось нужное напряжение, необходимо сделать так, чтобы на «первичке» ток пульсировал, создавая импульсы.
На основе АЗ таймера создан генератор, передающий звуковые импульсы. Когда таймер работает, то импульсы звуковой частоты с его выхода (3) попадают на затвор транзистора.
В результате удается получить образование пульсирующего напряжения на «первичке» Т1, оно индуцируется на «вторичку», что и позволяет получить переменное напряжение на «вторичке».
Через уровень на выходе 4 АЗ удастся управлять генератором. Но чтобы генератор на этом уровне мог полноценно работать необходимо, обеспечить наличие напряжения логической единицы.
Логический ноль позволит блокировать устройство и установить этот же показатель на выходе генератора.
База А1 позволит изготовить звуковой генератор, который будет генерировать звуковые импульсы. Регулировать частоту импульсов и настраивать их можно с помощью резистора К1.
Напряжение в виде импульсов будет идти на выходы 2 А2 с вывода 3 А1.
От этого устройства будет зависеть частота передачи импульсов на изгородь.

Если взять за основу схему таймера А2, то можно создать схему одновибратора. Когда на вывод 2 будет поступать напряжение, оно будет формировать определенный импульс, продолжительность которого можно выбрать самостоятельно с помощью резистора под номером К4. Этот сигнал носящий характер импульса и будет поступать на резистор В10. Он попадает на затвор ключевого, полевого и достаточно мощного транзистора УТ1. В его стоковой цепи будет находиться подключение к «первичке» стандартной катушки зажигания от легкового автомобиля Т1. Возможно вас также сможет заинтересовать информация о том, и как увеличить удои.

Стоит заметить, что для создания изгороди подойдет любая катушка зажигания, но предпочтение лучше отдать катушке автомобиля с контактной системой зажигания, такая есть у следующих машин:

Москвич 412;
Москвич 2140;
Жигули 2106;
Жигули 2101.

Но можно отыскать и другие подходящие автомобили с контактной катушкой зажигания, которая подойдет для создания электропастуха. А вот сколько сена нужно корове на зиму и какие корма самые эффективные, можно прочесть в .

Последствия применения электропогонялки для овец и коров

Желательно выбрать схему с коротким импульсом, поскольку если импульс будет длинным и довольно мощным, животное не сможет покинуть опасное место. Непредсказуемое поведение животного (в большей степени это правило касается лошадей), обусловлено спазмом мышц.
Спазм возникает по причине слишком длительного и мощного импульса. И если животное не покинет опасное место, то последует второй импульс в результате такого воздействия оно может погибнуть.

Для разных видов животных требуются различные характеристики. Поэтому перед началом изготовления электроизгороди стоит ознакомиться с сопутствующей информацией.

Недостатки такого генератора
:

Работает постоянно, расходует много энергии, что приводит к быстрому изнашиванию аккумулятора.

Источник

краб

Используемый распределитель электрических импульсов, выдает импульсы небольшой длительности и напряжение около 700 В. Поскольку на выходе распределителя сопротивление имеет высокое значение, то при осуществлении касания домашнего животного изгороди, напряжение на выходе снижается с 600 В до 10 В, что является безопасным для домашней живности. Распределитель также содержит охранную сигнализацию, срабатывающую после недолговременного отсутствия импульсов, разрыва электрического провода или в случае опрокидывания стоек распределителя и кабеля на землю и наматывания травы на электрические провода электроизгороди. Помимо этого, сигнализация выполняет ночную охрану домашних животных.

Трансформатор ТР1 намотан на броневой стержень Б22, количество обмоток представлено в скобках. Четвертая и пятая обмотка осуществлена проводом ПЭВ 0,31, другие ПЭВ 0,18. Теплообменники С1 и С2 – пленочные диэлектрики К 73 – 17. Диэлектрики бумажные С6 и С7. Вместо высоковольтного радиоприемника ТР2 взята катушка зажигания из автомобиля. Элементы конструкции, очерченные пунктиром, установлены на печатной плате, а другие – навесной установкой.

Собираем электропастух своими руками: схема работы, количество и высота линий

Сегодня правильный и эффективный выпас животных можно проводить без участия людей. Для этого существует устройство под названием электропастух.

Что такое электропастух?

Электроизгородь защищает пасущихся животных от посягательств извне и ограничивает их перемещение за пределы конструкции, благодаря чему окрестность тоже будет в безопасности.

Для чего нужно приспособление и как оно устроено?

Для каких целей применяется электропастух:

Мобильная изгородь позволяет без участия людей пасти крупных, средних животных и птицу.
Питомцы перемещаются внутри участка свободно, а не на привязи.
Электрический провод защищает от хищников.
Устройство применимо и для ограждения посевов, опасных площадей на ландшафте.

Проволока без изоляции закрепляется на изоляторах, установленных на опорах из металла, пластика или дерева.

Источник импульсов питается напряжением 220 вольт.

Конструкция состоит из:

заземления в виде шеста или проволоки;
молниеотвода, предотвращающего выход источника питания из строя во время грозы;
проводников соответствующего типа, изоляторов;
генератора напряжения.

Установка всей изгороди не требует помощи специалистов. При покупке готового набора нужно отдельно приобретать опорные столбики.

Что потребуется для создания своими руками

Генератор приобретается или делается самостоятельно, для чего берутся следующие элементы:

специальная катушка, например, от автомобиля;
аккумулятор;
трансформатор;
несколько транзисторов.

Схема электропастуха реализуется на небольшой пластине, спрятанной в деревянном ящике.

Важно! Не следует уменьшать сопротивление преобразователя, увеличивая напряжение для получения большего эффекта от конструкции. Ведь ток, проходящий по кабелю, будет отнюдь не безвреден для животных и людей.

Схема электропастуха

Важно! Следует выбирать схему с короткими импульсами, поскольку длинный и мощный может привести к тому, что животное не сможет покинуть место поражения. Непредсказуемость в поведении возникает из-за спазма мышц. К тому времени придет очередной удар током, который может убить.

Одна из схем для КРС показана ниже:

Она достаточно упрощенная.

Здесь применены:

диоды (VD1, VD3) – КД226В и (VD4) – от 10 кВ;
сопротивления – 1 Вт;
конденсаторы – 400 В;
динистор (VD2) – КН102И;
тиристор (T1) – КУ202Н;
катушка.

Материалы для пастуха

Приобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами – около 10 м

Условия изготовления эффективной изгороди

Для функционирования электропастуха существует ряд условий:

Устанавливаемое по периметру ограждение создается из металлической проволоки или сетки. Последняя не может касаться земли.
Опорные столбы должны выдерживать высокое напряжение.
Источник высоковольтных импульсов обязательно заземляется.

Важно! Электроизгородь должна отпугивать животное, а не наносить вред.

Количество и высота линий

Установка своими руками

Преимущества и недостатки изгороди

Подобная мощность тока не наносит вреда здоровью, а лишь вынуждает испытать неприятные ощущения.

Его основные преимущества:

Легкость в установке, мобильность (можно перенести на другое место).
Выпас осуществляется без участия людей, загон работает автономно.
Простота сооружения.
Небольшая стоимость.
Ограничение выпаса животных на конкретном участке.
Возможность использования для защиты посевов растений от свободно гуляющего скота.

Недостатки устройства:

Необходимость базовых знаний основ электрики при самостоятельной сборке.
Большой расход энергии.
Быстрый износ аккумулятора.

Заключение

При сооружении электроизгороди для выпаса животных своими руками особое внимание уделяют безопасности.

Если возникают сложности с пониманием принципа работы устройства, лучше взять готовую схему для источника тока и импульсов либо купить готовый генератор.

Электропастух своими руками, вторая версия

Дошли руки сделать усовершенствованную версию электропастуха. По сравнению с предыдущей, она более энергоэффективна и имеет независимую регулировку частоты импульсов и мощности разряда. Сразу посмотрим как работает электропастух, на видео демонстрируется разряд и регулировка частоты.

Частота разрядов регулируется примерно от 1.7 до 16 герц, чего, как я считаю, более чем достаточно. Теперь посмотрим схему.

Схема электропастуха

Плата имеет размеры 65х30мм:

Условно схема состоит из регулируемого преобразователя напряжения 12 >

400 вольт на шим контроллере UC3845 и генератора импульсов на 555 таймере. Преобразователь заряжает конденсатор C4 до необходимого напряжения после чего происходит его разряд на первичную обмотку катушки зажигания в соответствии с заданной частотой, высоковольтный выход катушки идет на электроизгородь, общий провод подключается к реальной земле.

Напряжение до которого будет заряжен конденсатор регулируется с помощью обратной связи состоящей из элементов R8, R9, R10, C8. При текущих номиналах оно может быть в диапазоне

200-400 вольт, от напряжения зависит мощность импульса. Помимо этого обратная связь также служит цепью разряда конденсатора, и после отключении питания плату можно безопасно брать в руки спустя буквально несколько секунд.

Разряд конденсатора при отключении питания, цена клетки 100 вольт, 1 секунда.

Частота разрядов и выходное напряжение преобразователя независимо друг от друга регулируются переменными резисторами R5 и R9, демонстрацию чего можно посмотреть на следующем видео, цена клетки 100 вольт, 100 миллисекунд.

Сборка устройства

Трансформатор Т1 преобразователя намотан на Ш образном сердечнике ЕЕ25х10х6.35мм. Вторичная обмотка имеет 80 витков провода 0.1мм одним проводом, первичная обмотка 4 витка проводом 0.4 в три провода параллельно. Под крайние керны необходимы прокладки

0.12 мм для обеспечения зазора.

Подойдет практически любой сердечник примерно этих размеров – главное не забыть про зазор. Сначала мотается вторичная обмотка виток к витку, межслойная изоляция два витка обычного скотча. Провод можно взять 0.08-0.12мм. Поверх вторичной обмотки идет первичная в 4 витка проводом 0.3-0.6мм жгутом из 3-4х проводов распределенным по всей длине каркаса.

Во время настройки трансформатор Т1 и катушку зажигания не подключаем. Собираем на плате весь узел на UC3845, 2-й вывод ( VFB ) временно подключаем на землю и подаем питание. На выходе должен получится сигнал как на картинке ниже:

Частота около 50kHz, длительность импульса

Далее собираем весь узел на 555 таймере и проверяем выход, переменным резистором R5 частота должна регулироваться от

Устанавливаем трансформатор и проверяем напряжение на конденсаторе С4, с помощью резистора R9 оно должно регулироваться от

400 вольт, если все в порядке подключаем катушку зажигания и наслаждаемся разрядами, если напряжение на конденсаторе мало и ощущается нагрев транзистора преобразователя – неправильная фазировка трансформатора, необходимо поменять местами концы первичной или вторичной обмотки. Все диоды можно заменить на 1N5819 или HER208.

Следует соблюдать правила безопасности т.к. на схеме присутствует высокое напряжение. Потрогав детали руками в процессе работы, можно неприятно удивиться разрядом конденсатора 400-630 вольт в тело. На переменные резисторы также следует установить пластиковые рукоятки.

На мой взгляд для работы устройства в качестве электропастуха частота разрядов более трех Герц просто не нужна, спокойное животное получив разряд тут же отпрыгнет от изгороди, но если оно агрессивно или запуталось, нет никакого смысла «жарить» его высокой частотой разрядов.

Пробивное расстояние при текущих номиналах составляет до полутора сантиметров чего вполне достаточно. Для любителей «помощнее» следует заменить конденсатор С4 на 2.2uf 630 вольт и пересчитать делитель обратной связи, или же поставить два конденсатора С4 параллельно, что так же увеличит мощность разрядов. В этом случае длина искры будет как и в первой версии электропастуха:

Контакт подписанный на схеме «земля» не имеет связи с «минусом» схемы и представляет собой металлический штырь вбитый в землю и подключенный к общему контакту катушки зажигания.

Если будете повышать напряжение хорошо бы сделать защитный разрядник что бы исключить пробой вторичной обмотки катушки зажигания. Разрядник делается из любой тонкой пластиковой трубки в которую устанавливается два гвоздя с промежутком около 3-х сантиметров, концы заливаются термоклеем и подключаются на выход катушки зажигания.

В отсутствии контакта с животным искра будет образовываться в разряднике а отсутствие искры косвенным образом будет сигнализировать о коротком замыкании или иной поломке. Но опять же, по факту все это не нужно.

При небольшой частоте потребление составляет несколько десятков миллиампер, а значит от одного заряда автомобильного аккумулятора электропастух сможет работать круглосуточно неделями.

При желании могу изготовить данное устройство, пишите. Всего наилучшего!

Электропастух для овец, коров и коз своими руками в домашних условиях

Для чего нужен электропастух и как он устроен

Металлической проволоки, которая и составляет основную часть ограждения.
Генератора, он передает ток по проволоке.

Если коровы пасутся свободно, что подходит для Калмыцкой породы, то изгородь поможет защитить от них посевы, стога сена, цветы и другие декларативные растения.

Механизм работы устройства предельно прост: как только животное покидает объект или приближается к нему, оно получает разряд тока и сразу же отходит. Возможно вам также будет полезно узнать о том, как завести желудок коровы.

На видео – для чего необходим электропастух:

На некоторых фермах с помощью такой изгороди защищают кормушки других животных от свиней.

Что потребуется для создания своими руками устройства из катушки зажигания – схема

металлическая проволока или сетка (она не должна касаться земли);
столбы, способные вынести высокое напряжение;
заземленный источник высоковольтных импульсов.

Не стоит бояться, что ток навредит человеку или животному. Импульсы не принесут вреда и не опасны для жизни. Контакт с изгородью чреват возникновением неприметных ощущений, сильного дискомфорта, что отпугнет животное, но не нанесёт его здоровью существенного вреда. При условии, что все правила безопасности будут соблюдены. Возможно вам также будет полезно узнать о том, как выглядит кетоз у коров и что можно сделать с такой проблемой.

На видео – как сделать оборудование своими руками:

Минусы и плюсы

Среди преимуществ изгороди стоит выделить:

Надежную защиту от «набегов» крупного рогатого скота и не только.
Относительную простоту создания.
Сравнительно невысокую стоимость.

Если конструировать ограждение самостоятельно могут возникнуть проблемы:

с исходным материалом;
со схемой и ее пониманием.

Принцип создания самодельного электрического устройства для пастухов для скота

Потребуется катушка зажигания. Она будет выступать в роли источника напряжения и в качестве устройства, преобразовывающего напряжение в импульс. Чтобы изгородь могла только отпугнуть скот, а не убить ее необходимо ориентировать на передачу коротких импульсов. Они будут повторяться с определенной частотой (интервалом). Генератор несложно изготовить, если взять уже полностью готовый транзистор, который и будет передавать импульсы или непосредственно катушку зажигания от легкового авто. А вот какие бывают породы коров молочного направления и как их правильно выращивать, указано тут.

Катушка зажигания играет роль трансформатора, она представляет собой устройство, выполняющее 2 функции. Катушка «рождает» напряжение и преобразует его в импульсы.

Импульсы высокого напряжения в автомобиле передаются на свечи, а в электропастухе они поступают на изгородь, ограждение. Что делать с сеткой или проволокой, а также столбами предельно ясно. После того как конструкция будет установлена, ее стоит подключить к генератору. Возможно вам также будет интересно узнать о том, как выглядит на фото Айрширская корова и какие существуют условия для её содержания.

Создание и подключение генератора

Поэтапный разбор создания генератора:

Чтобы получить источник напряжения необходимо подать на «первичку» напряжение, оно состоит из сформированных в «пачки» импульсов, которые повторяются с определенной периодичностью.
Импульсы будут передаваться на 3 таймера марки 555.
Если взять в основу таймеры А1 и АЗ, то они могут стать источником инфразвуковых и звуковых колебаний.
На базе тайме6ра А2 будет создан одновибратор.
Напряжение из катушки будет поступать на «первичку» Т1 и идти по ключу на транзисторе.
Чтобы на «вторичке» Т1 появилось нужное напряжение, необходимо сделать так, чтобы на «первичке» ток пульсировал, создавая импульсы.
На основе АЗ таймера создан генератор, передающий звуковые импульсы. Когда таймер работает, то импульсы звуковой частоты с его выхода (3) попадают на затвор транзистора.
В результате удается получить образование пульсирующего напряжения на «первичке» Т1, оно индуцируется на «вторичку», что и позволяет получить переменное напряжение на «вторичке».
Через уровень на выходе 4 АЗ удастся управлять генератором. Но чтобы генератор на этом уровне мог полноценно работать необходимо, обеспечить наличие напряжения логической единицы.
Логический ноль позволит блокировать устройство и установить этот же показатель на выходе генератора.
База А1 позволит изготовить звуковой генератор, который будет генерировать звуковые импульсы. Регулировать частоту импульсов и настраивать их можно с помощью резистора К1.
Напряжение в виде импульсов будет идти на выходы 2 А2 с вывода 3 А1.
От этого устройства будет зависеть частота передачи импульсов на изгородь.

Москвич 412;
Москвич 2140;
Жигули 2106;
Жигули 2101.

Последствия применения электропогонялки для овец и коров

Желательно выбрать схему с коротким импульсом, поскольку если импульс будет длинным и довольно мощным, животное не сможет покинуть опасное место. Непредсказуемое поведение животного (в большей степени это правило касается лошадей), обусловлено спазмом мышц. Спазм возникает по причине слишком длительного и мощного импульса. И если животное не покинет опасное место, то последует второй импульс в результате такого воздействия оно может погибнуть.

Для разных видов животных требуются различные характеристики. Поэтому перед началом изготовления электроизгороди стоит ознакомиться с сопутствующей информацией.

Недостатки такого генератора:

Работает постоянно, расходует много энергии, что приводит к быстрому изнашиванию аккумулятора.
Сомнительная безопасность. Если «под удар» попадет крупное животное, то импульс не принесет ему особого вреда, а вот если с изгородью столкнется небольшого размера собака или кот, то животное может погибнуть.

Существует несколько различных схем, они отличаются длинной волны, ее можно отрегулировать самостоятельно. Но если навыки в работе с электричеством не слишком высоки, а познания в физике стремиться к нулю, то лучше ознакомиться с несколькими схемами и выбрать наиболее понятную. А вот как выглядит Швицкая порода коров и какие существуют характеристики, можно увидеть перейдя по этой ссылке.

Электропастух своими руками

Электропастух предназначен для организации электроограждения с целью содержания КРС, лошади, свиньи, овцы, козы и др.

Также электроизгородь может быть использована, например, для защиты медовой пасеки или культурных посевов от бродячих животных.

Принцип работы прибора основывается на прикосновении животного с проволочным ограждением, подключенным к генератору импульсов высокого напряжения, далее электрический ток проходит через животное и возвращается в генератор импульсов через землю с помощью стойки заземления. Тем самым достигается удержание животных в пределах огороженной территории.

Чтобы электроизгородь только отпугивало животных, на неё подаётся короткие высоковольтные импульсы, которые повторяются с интервалом от 10 до 40 в минуту. Примерные тех.характеристики электроизгороди ниже:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОИЗГОРОДИ

♦	Наименование	Значение	Примечание
♦	Выходное напряжение импульса	10 000 Вольт
♦	Энергия импульса без нагрузки	3,8 Джоуля	Соответствует требованиям безопасности*
♦	Энергия импульса под нагрузкой 500 Ом	от 0,5 до 3,0 Джоулей	Устанавливается пользователем
♦	Частота импульсов	от 10 до 40 в минуту	Устанавливается пользователем
♦	Протяженность проволочного ограждения	до 12 км проволоки

без потери мощности

Источник
