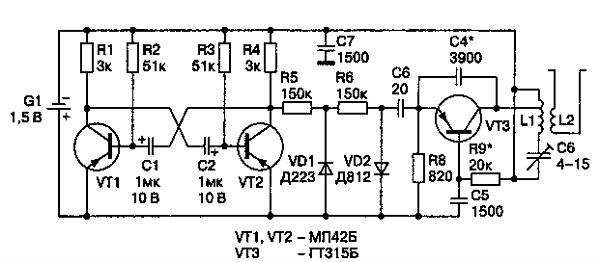

Генератор помех для аудиотехники своими руками

Как сделать простую ЭМИ пушку своими руками? (PCBWay)

Высоковольтный генератор своими руками

Высоковольтный генератор помех в действии

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Простой звуковой генератор своими руками

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Данное устройство представляет собой простой генератор звуковых частот, или проще говоря, обыкновенную пищалку. В этой конструкции применены всего четыре детали: два биполярных отечественных транзистора, представляющих собой комплементарную пару, это КТ315 и КТ361; подстроечный резистор и пленочный конденсатор. В качестве нагрузки используется электромагнитной излучатель, сопротивлением 50Ом, взятый из старой материнской платы. Запитывается устройство от одной пальчиковой батарейки в 1,5В. А схема работает очень просто. Резистор R1 задает смещение на базу транзистора VT1. С помощью конденсатора С1 осуществляется обратная связь. Подстроечный резистор меняет частоту генерации. Нагрузку желательно использовать высокоомную. При отграниченном количестве компонентов, монтаж можно сделать навесным, который можно свободно разместить в любом компактном корпусе. Данную конструкцию можно использовать для звуковой прозвонки соединений монтажа печатных плат.

Георгий Бабешко: Все гениальное просто!

привет Medvedev: здравствуйте к радиотелефону подойдёт

Артем Валерьевич: конденсатор надо подбирать от 22 nf не заработал влепил 100nf

Clienta maltratada: hello again very nice circuit. how to make a similar generator but to get more power output? but keeping it simple like this.

igor kyzin: а нафига такой фигней заниматься если уже в тестере есть пищалка., да и буззеры давно уже есть активные и пассивные.

Вы что нибудь толковое можете показать ? например схему чтоб этот буззер не пищал а был у него прерывистый сигнал , как у китайских кварцевых будильниках.

Александр Лукин: а конденсатор в фарадах

Александр Лукин: а конденсатор в фарадах

Алексей Комаров: у меня прозвонка на такой же схеме, на старых МП, в нагрузке ДЭМШ, батарейка 9 вольт а громкость вот как у этой 1,5 вольтовой, если резистор- тон, громкость- конденсатор?

Clienta maltratada: zdrasvyte. otlichno po prostoty. skazhite kak podkluchit vash prostoi generator k ochen prostoi usilitel na odnom tranzistore kt 837 kot. imeet video no ne mogu priamo ukazat link inache youtube blokiruet moju komentariju.

xotelos shtovy vy sdelali drugoi video gde pokazal vy podkluchenie vash prostoi generator k ochen prostoi usilitel. u etogo usilitelia vsego 3 elementa: tranzistor kt 837, kondencator y odin resistor.

Андрей Медведев: хорошие видео у вас, только то, как рассказываете — ужас смертный(((((((

Senya Aviator: ну вот скажите, что нельзя показать как вы это собирали?? что сложного?? куда эмитер коллектоор базу подключать.

RingQy: долбоеб, для этой пищалки внешний генератор не нужен

Михаил Ещётот: а еще мигалка )))) только частоту ниже подобрать (прямо пропорционально от пищалки )

Nproshenko: Скажите , можно ли сделать синтезатор с воспроизведением записанной речи вместо звука?

врот васибал: мужик, ну ни одна схема приложенная не работает ,что бы ты не говорил как не хвалился красноречивостью . ))))))))))))))

Марат Аглямов: А как можно увеличить громкость?

AntOasis: кто им дал право Гагарина на лэйбл вешать?

Сергей Меркулов: Для прозвонки можно использовать светодиод с батарейкой это проще и дешевле, к тому же кт315 давно не производят их можно в старой аппаратуре.

Densen Densenovich: блядь, в любой лавке можно купить излучатель со встроенным генератором.

подавай питание, и он пищит.

OrlovIV: эти пищалки могут работать ГОРАЗДО громче. херня какаето. хотел сделать пищалку для поиска песпилотника в высокой траве. я посмотрел, пищалки для этого точно такие же только там один транзистор и конденсатор и все со спичечную головку. может на этой приблуде сопротивление слишком высокое. поэтому так тихо?

Press CTRL+D to add the page to the bookmarks.

Нажмите CTRL+D, чтобы добавить страницу в закладки.

Источник: http://magasam.ru/video/OTjmwzXRZhs/%D0%9F%D1%80%D0%BE%D1%81%D1%82%D0%BE%D0%B9-%D0%B7%D0%B2%D1%83%D0%BA%D0%BE%D0%B2%D0%BE%D0%B9-%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Звуковой генератор своими руками Инструмент электромонтажника. Схема звукового генератора

1,323 Like 74 Dislike

Что можно сделать из старой ручной ДРЕЛИ

Зарабатывай на своем смартфоне: ►https://appcent.ru/s/0048e3b Получи деньги на счет по промокоду ALEXP Привет ребята.сегодня я покажу вам простое и очень интересное устройство при помощи которого вы будите с легкостью и очень быстро закручивать и откручивать гайки и болты в трудно доступных и не удобных местах при ремонте.и самое главное что это устройство можно сделать из ненужных запчастей которые мы сегодня возьмем от старой ручной дрели.

Простой звуковой генератор своими руками

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Данное устройство представляет собой простой генератор звуковых частот, или проще говоря, обыкновенную пищалку. В этой конструкции применены всего четыре детали: два биполярных отечественных транзистора, представляющих собой комплементарную пару, это КТ315 и КТ361; подстроечный резистор и пленочный конденсатор. В качестве нагрузки используется электромагнитной излучатель, сопротивлением 50Ом, взятый из старой материнской платы. Запитывается устройство от одной пальчиковой батарейки в 1,5В. А схема работает очень просто. Резистор R1 задает смещение на базу транзистора VT1. С помощью конденсатора С1 осуществляется обратная связь. Подстроечный резистор меняет частоту генерации. Нагрузку желательно использовать высокоомную. При отграниченном количестве компонентов, монтаж можно сделать навесным, который можно свободно разместить в любом компактном корпусе. Данную конструкцию можно использовать для звуковой прозвонки соединений монтажа печатных плат.

Как сделать звуковой пробник для прозвонки своими руками / How to make a sonic probe

●Купить Крутой мультиметр — http://ali.pub/mq9cf ●Другие Тестеры тут — http://ali.pub/193s1t ★———————————————————————————-★ В сегодняшнем видео я покажу вам как сделать звуковой пробник для прозвонки своими руками. В этом уроке я покажу вам сам процесс сборки схемы данного устройства, а в следующем уроке соберем все в корпус и сделаем суперский пробник! ★———————————————————————————-★ Ссылка на схему: https://yadi.sk/d/v6JpSeU3sX99k Сборка пробника 2 в 1: https://youtu.be/EG8RkIxSCuo ★———————————————————————————-★ ✔РЕКЛАМА НА КАНАЛЕ! — https://vk.cc/6gIA3S ✔Мой интернет магазин — https://vk.com/vlad_youtuber_products ★———————————————————————————-★ ➡Скидки на AliExpress ► http://ali.pub/f64py ➡Скидки на Banggood ► http://ali.pub/grszo ➡Скидки на Gearbest ► http://ali.pub/15v69c ★ Партнерка AliExpress! Верни до 10.5% от покупок — https://goo.gl/o9SQAZ ✔ЗАКАЗАТЬ ЧЕРЕЗ МЕНЯ — https://vk.cc/5On6JY ●Крутые товары тут — http://ali.pub/5p6b9 ►ПОДПИСКА НЕ ПРОПУСТИ ВИДОСЫ — http://goo.gl/Pkp8KO ●Телефоны на AliExpress — http://ali.pub/c01z8 ●Дешевые товары здесь — http://ali.pub/5p6b9 ★———————————————————————————-★ ➡Вопросы сюда — http://bit.ly/2eJdgYI ★———————————————————————————-★ Приветствую Вас на моем канале VLAD YOUTUBER, здесь вы найдете уроки по фото и видеомонтажу, уроки ПК, распаковки посылок из Китая, самоделки своими руками, а так же другие видео. ★———————————————————————————-★ Хотите зарабатывать на Youtube и получить партнерку? ➞ VSP GROUP — https://goo.gl/HM5fNk ★———————————————————————————-★ ●Группа в ВК: http://vk.com/vlad.youtuber ●Моя страница в ВК: http://vk.com/vlad_youtuber ●Facebook: https://www.facebook.com/VLAD.YouTuber ●OK: http://ok.ru/vlad.youtuber ★———————————————————————————-★ Поддержи проект, и помоги улучшить его качество! ▶ ▷WebMoney: WMR (Рубли) — R203435381111 ▶ ▷ WebMoney: WMZ(Доллары) — Z401034725428 ▶ ▷ WebMoney: WMU(Гривны) — U215504746570

Сделай и себе это нужное и простое приспособление.

Играй в топовые игры на максималках: ►http://gou.su/plp Привет друзья.сегодня делюсь с вами конструкцией простого и мега полезного приспособления при помощи которого вы сможете без особого труда и навыков затачивать сверла любого диаметра с правильным углом заточки.это пожалуй самое простое и эффективное приспособление при помощи которого получится затачивать правильно сверла даже у тех кто этого не разу не делал.ну а сделать это приспособление очень просто.

Делаем звуковой генератор на двух транзисторах для прозвонки. Печатная плата из фольгированного гетинакса. Травление хлорным железом. Инструменты электромонтажника своими руками. Простая схема звукового генератора

Источник: http://ivideoweb.info/watch/azOwIAcYry0

КОНСТРУИРУЕМ ЗВУКИ

Необычные звуки и звуковые эффекты, получаемые с помощью несложных радиоэлектронных приставок на микросхемах КМОП, способны поразить воображение читателей.

Схема одной из таких приставок, представленная на рисунке 1, родилась в процессе различных экспериментов с популярной КМОП-микросхемой К176ЛА7 (DD1).

Эта схема реализует целый каскад звуковых эффектов, в особенности из животного мира. В зависимости от положения движка переменного резистора, установленного на входе схемы, можно получить почти реальные на слух звуки: «кваканье лягушки», «соловьиную трель», «мяуканье кота», «мычание быка» и много-много других. Даже различные человеческие нечленораздельные сочетания звуков вроде нетрезвых возгласов и прочие.

Как известно, номинальное напряжение питания такой микросхемы— 9 В. Однако на практике для достижения особенных результатов возможно сознательное занижение напряжения до 4,5—5 В. При этом схема остаётся работоспособной. Вместо микросхемы 176-й серии в данном варианте вполне уместно использовать и её более широко распространённый аналог серии К561 (К564, К1564).

Колебания на звуковой излучатель ВА1 подаются с выхода промежуточного логического элемента схемы.

Рассмотрим работу устройства в «неправильном» режиме питания— при напряжении 5 В. В качестве источника питания можно применить батареи из элементов (например, три элемента типа AAA, соединённые последовательно) или стабилизированный сетевой источник питания с установленным на выходе фильтром—оксидным конденсатором ёмкостью от 500 мкФ с рабочим напряжением не менее 12 В.

Рис. 1. Электрическая схема «странных» звуковых эффектов.

На элементах DD1.1 и DD1.2 собран генератор импульсов, запускаемый «высоким уровнем напряжения» на выводе 1 DD1.1. Частота импульсов генератора звуковой частоты (ЗЧ), при применении указанных RC-элементов, на выходе DD1.2 составит 2—2,5 кГц. Выходной сигнал первого генератора управляет частотой второго (собранного на элементах DD1.3 и DD1.4). Однако, если «снять» импульсы с вывода 11 элемента DD1.4—никакого эффекта не будет. Один из входов оконечного элемента управляется через резистор R5. Оба генератора работают в тесной связке друг с другом, самовозбуждаясь и реализуя зависимость от напряжения на входе в непредсказуемые пачки импульсов на выходе.

С выхода элемента DD1.3 импульсы поступают на простейший усилитель тока на транзисторе VT1 и, многократно усиленные, воспроизводятся пьезоизлучателем ВА1.

В качестве VT1 подойдёт любой маломощный кремниевый транзистор р-п-р проводимости, в том числе КТ361 с любым буквенным индексом. Вместо излучателя ВА1 можно использовать телефонный капсюль TESLA или отечественный капсюль ДЭМШ-4М с сопротивлением обмотки 180—250 Ом. При необходимости усиления громкости звучания необходимо дополнить базовую схему усилителем мощности и применить динамическую головку с сопротивлением обмотки 8—50 Ом.

Рис.2. Электрическая схема генератора звуковой частоты.

Все номиналы резисторов и конденсаторов советую применить указанные на схеме с отклонениями не более чем на 20 % у первых элементов (резисторов) и 5—10 %— у вторых (конденсаторов). Резисторы—типа МЛТ 0,25 или 0,125, конденсаторы —типа МБМ, КМ и другие, с незначительным допуском влияния окружающей температуры на их ёмкость.

Резистор R1 номиналом МОм 1 —переменный, с линейной характеристикой изменения сопротивления.

Если необходимо остановиться на каком-либо одном понравившемся эффекте, например «гоготании гусей» — следует добиться данного эффекта очень медленным вращением движка , затем отключить питание, выпаять переменный резистор из схемы и, замерив его сопротивление, установить в схему постоянный резистор такого же номинала.

При правильном монтаже и исправных деталях устройство начинает работать (издавать звуки) сразу.

В данном варианте звуковые эффекты (частота и взаимодействие генераторов) зависят от напряжения питания. При повышении напряжения питания более 5 В, для обеспечения безопасности входа первого элемента DD1.1, необходимо подключить в разрыв проводника между верхним по схеме контактом R1 и положительным полюсом источника питания ограничивающий резистор сопротивлением 50 — 80 кОм.

Устройство у меня в доме находит применение для игр с домашними животными, дрессировки собаки.

На рисунке 2 изображена схема генератора колебаний переменной звуковой частоты (ЗЧ).

Генератор ЗЧ реализован на логических элементах микросхемы К561ЛА7. На двух первых элементах собран низкочастотный генератор. Он управляет частотой колебаний высокочастотного генератора на элементах DD1.3 и DD1.4. От этого получается, что схема работает на двух частотах попеременно. На слух смешанные колебания воспринимаются как «трель».

Звуковым излучателем является пьезоэлектрический капсюль ЗП-х (ЗП-2, ЗП-З, ЗП-18 или аналогичный) или высокоомный телефонный капсюль с сопротивлением обмотки более 1600 Ом.

Свойство работоспособности КМОП-микросхемы К561 серии в широком диапазоне напряжений питания использовано в звуковой схеме на рисунке 3.

Рис.3. Электрическая схема автоколебательного генератора.

Автоколебательный генератор на микросхеме K561J1A7 (логические элементы DD1.1 и DD1.2—рис.). Заполучает напряжение питания от схемы управления (рис. 36), состоящей из RC-зарядной цепочки и истокового повторителя на полевом транзисторе VT1.

При нажатии кнопки SB1 конденсатор в цепи затвора транзистора быстро заряжается и затем медленно разряжается. Истоковый повторитель имеет очень большое сопротивление и на работу зарядной цепи почти не влияет. На выходе VT1 «повторяется» входное напряжение— и сила тока достаточна для питания элементов микросхемы.

На выходе генератора (точка соединения со звуковым излучателем) формируются колебания с убывающей амплитудой до тех пор, пока напряжение питания не станет меньше допустимого (+3 В для микросхем серии К561). После этого колебания срываются. Частота колебаний выбрана примерно 800 Гц. Она зависит и может быть скорректирована конденсатором С1. При подаче выходного сигнала ЗЧ на звуковой излучатель или усилитель можно услышать звуки «мяуканья кошки».

Схема, представленная на рисунке 4, позволяет воспроизводить звуки, издаваемые кукушкой.

Рис. 4. Электрическая схема устройства с имитацией «кукушки».

При нажатия на кнопку S1 конденсаторы С1 и С2 быстро заряжаются (С1 через диод VD1) до напряжения питания. Постоянная времени разряда для С1 около 1 с, для С2— 2 с. Напряжение разряда С1 на двух инверторах микросхемы DD1 преобразуется в прямоугольный импульс длительностью около 1 с, который через резистор R4 модулирует частоту генератора на микросхеме DD2 и одном инверторе микросхемы DD1. Во время длительности импульса частота генератора составит 400— 500 Гц, при его отсутствии — примерно 300 Гц.

Напряжение разряда С2 поступает на вход элемента И (DD2) и разрешает работу генератора примерно в течение 2 с. В результате на выходе схемы получается двухчастотный импульс.

Схемы находят применение в бытовых устройствах для привлечения внимания нестандартной звуковой индикацией к происходящим электронным процессам.

Рекомендуем почитать

В видеомониторе МС6105 есть смысл заменить выходной трансформатор строк ТКДС-8 на более надежный — ТВС-90П4 с применением умножителя напряжения. Несмотря на абсолютную схожесть по.

УДЛИНИТЕЛЬ-ПЕРЕНОСКА

Дома нам нередко приходится работать с электрическими инструментами и приборами (электродрель, элеитроножницы, электропечь и др.) на значительном удалении от розетки. И если.

Источник: http://modelist-konstruktor.com/sam_sebe_elektrik/konstruiruem_zvuki

Генератор звуковых частот своими руками

Первая простая схема генератора звуковых частот построена всего на двух транзисторах. Конечно, этот прибор вряд ли позволит произвести измерения коэффициента гармоник в аппаратуре Hi-End класса, а точность установки частоты и выходного напряжения измеряется процентами, но в радиолюбительской практике и этого вполне достаточно.

Генератор звуковых частот описание работы схемы

Генератор звуковых частот схема на транзисторах

Два транзистора — полевой VT1 и биполярный VT2 — включены по схеме составного повторителя, имеющего небольшой коэффициент усиления и повторяющего на выходе фазу входного сигнала. Глубокая отрицательная обратная связь (ООС) через резисторы R7, R8 стабилизирует и усиление, и режим транзисторов.

Но для возникновения генерации нужна еще положительная обратная связь с выхода усилителя на его вход. Она осуществляется через так называемый мост Вина — цепочку из резисторов и конденсаторов R1. R4, С1. С6. Мост Вина ослабляет как низкие (из-за возрастающего емкостного сопротивления конденсаторов С4. С6), так и высокие (из-за шунтирующего действия конденсаторов С1. СЗ). На центральной же часто-те настройки, примерно равной 1/271RC, его коэффициент передачи максимален, а фазовый сдвиг равен нулю. На этой часто-те и возникает генерация.

Изменяя сопротивления резисторов и емкость конденсаторов моста, часто-ту генерации удается изменять в широких пределах. Для удобства пользования выбран десятикратный диапазон изменения частоты сдвоенным переменным резистором R2, R4, а диапазоны частот переключаются (Sla, Sib) конденсаторами C1. С6.

Для перекрытия всех звуковых частот от 25 Гц до 25 кГц достаточно трех диапазонов, но при желании можно добавить и четвертый, до 250 кГц (так сделано у автора). Выбрав несколько большие емкости конденсаторов или сопротивления резисторов, можно сместить диапазон частот вниз, сделав его, например, от 20 Гц до 200 кГц.

Следующий важный момент в проектировании звукового генератора — стабилизации амплитуды выходного напряжения. Для простоты здесь использован самый древний и надежный способ стабилизации — с помощью лампы накаливания. Дело в том, что сопротивление нити лампы возрастает при изменении температуры от холодного состояния до полного накала почти в 10 раз! Малогабаритная индикаторная лампочка VL1 с сопротивлением в холодном состоянии около 100 Ом включена в цепи ООС. Она шунтирует резистор R6, при этом ООС невелика, ПОС преобладает и возникает генерация. По мере роста амплитуды колебаний нить лампы нагревается, ее сопротивление растет, и ООС увеличивается, компенсируя ПОС и тем самым ограничивая рост амплитуды.

На выходе генератора включен ступенчатый делитель напряжения на резис-торах R10. R15, позволяющий получить калиброванный сигнал амплитудой от1 мВ до 1 В. Резисторы делителя распаяны прямо на выводах стандартного пятиштырькового разъема от аудиоаппаратуры. Питание генератор получает от любого источника (выпрямителя, аккумулятора, батареи), часто от того же самого, от которого питается и испытываемое устройство. Напряжение питания на транзисторах генератора стабилизировано цепочкой R11, VD1. Резистор R11 имеет смысл заменить такой же лампой накаливания, как и VL1 (индикаторная телефонная, в «карандашном» исполнении) — это расширит пределы возможных напряжений питания. Потребляемый ток — не более15. 20 мА.

В генераторе можно применять детали практически любых типов, но особое внимание надо обратить на качество сдвоенного переменного резистора R2, R4. Автор применил довольно крупный прецизионный резистор от какой-то устаревшей аппаратуры, но подойдут и сдвоенные резисторы от регуляторов громкости или тембра стереоусилителей. Стабилитрон VD1 — любой маломощный, на напряжение стабилизации6,8. 9 В.

При налаживании надо обратить внимание на плавность возникновения генерации примерно в среднем положении движка под-строечного резистора R8. При слишком малом его сопротивлении генерация может прекращаться в некоторых положениях ручки установки частоты, а при слишком большом может наблюдаться искажение синусоидальной формы сигнала — ограничение. Следует также измерить напряжение на коллекторе транзистора VT2, оно должно равняться примерно половине напряжения стабилизированного питания. При необходимости подбирают резистор R6 и, в крайнем случае, тип и экземпляр транзистора YT1. В ряде случаев помогает включение последовательно с лампой накаливания VL1 электролитического конденсатора емкостью не менее100 мкФ («плюсом» к истоку транзистора). В заключение резистором R10 выставляют на выходе амплитуду сигнала1 В и градуируют шкалу частоты с помощью цифрового частотомера. Она общая для всех диапазонов.

Генератор звуковых частот схема на микроконтроллере и ее работа

Особенностью данной схемы звукового генератора является та, что вней все построено на микроконтроллере ATtiny861 и SD карта памяти. Микроконтроллер Tiny861 ссостоит из двух ШИМ-генераторов и благодаря этому способен генерировать качественный звук, а кроме того способен управлять генератором внешними сигналами. Этот генератор звуковых частот можно использовать для проверки звучания высококачественной динамиков или в простых радиолюбительских самоделках типа электронного звонка.

Генератор звуковых частот схема на таймере

Генератор звуковых частот построен на популярной микросхеме таймере KP1006ВИ1 (почти по стандартной схеме. Частота выходного сигнала около 1000 Гц. Ее можно в большом диапазоне корректировать регулированием номиналов радиокомпонентов С2 и R2. Выходную часто-ту в этой конструкции рассчитывают по формуле:

Выход микросхемы не способен обеспечить большую мощность, поэтому на полевом транзисторе выполнен усилитель мощности.

Генератор звуковых частот на микросхеме и полевом ключе

Оксидный конденсатор С1 предназначен для сглаживания пульсаций блока питания. Емкость СЗ, подключённый к пятому выводу таймера используется для защиты от помех вывода управляющего напряжения.

Блок питания подойдет любой стабилизированный, с выходным напряжением от 9 до 15 вольт и током 10 А.
