Генератор свободной энергии 3 варианта сделай сам своими руками

Для сборки мощного самодельного генератора электроэнергии нам потребуется старый без восьмёрок на заднем колесе. Чем больше максимальное передаточное отношение, тем лучше. Из-за особенностей посадки предпочтительнее женские велосипеды, но их сложнее найти. 28-дюмовое колесо и передняя звёздочка на 52 зуба будут неплохим вариантом, но мой первый самодельный педальный генератор электричества был с 26-дюймовым колесом и звёздочкой на 46 зубов и он работал без проблем. Будет задействована только самая высокая передача, так что можно избавиться от переключателя передач. Снимите с все остальные ненужные детали — тормоза, переднее колесо, и т. д. можно сохранить, чтобы было за что держаться и было где закрепить выключатель, и вольтметр. Так как мы избавились от переднего колеса, то для установки велосипеда потребуется сделать подставку из металла, дерева или чего-то другого, чтобы заднее колесо не касалось земли.

Если вы используете генератор переменного тока K1 (используется на таких автомобилях, как Форд Fiesta, Escort, Granada, Воксхолл, Опель), то он часто идёт в комплекте с двухразмерным шкивом. Генераторов Lucas нужно избегать, так как они не так эффективны как генераторы Bosch и Motorola. Обратите внимание на автомобили с большими двигателями, в которых генераторы переменного тока рассчитаны на работу на низких оборотах. Генераторы Ford/Bosch N1 можно найти на автомобилях Sierra и Volvo. Они качественные, но немного больше и тяжелее за K1. Убедитесь, что вы купили автономный генератор, не требующий внешнего блока управления, так как некоторые японские генераторы поставляются без него. Лучше купить генератор с двумя большими клеммами и одной маленькой. Две большие клеммы подсоединятся вместе и служат плюсом, маленькая подсоединяется к индикаторной лампочке, а 5-миллиметровая клемма заземления соединяется с корпусом и служит минусом. После покупки неплохо будет провести базовый тест генератора. Для того, чтобы проверить работает ли генератор, можно использовать маленькую лампочку, которая у нас далее будет выступать в роли иникатора заряда. Если генератор переменного тока прошёл тест, то это ещё не значит, что он способен генерировать электричество. Но таким способом можно выявить самые распространённые недостатки: проблемы с предохранителем, блоком диодов, изношенные щётки. Эти неисправности можно устранить, позаимствовав запчасти у других сломанных генераторов с целыми диодными и управляющими блоками и т. д. Не выбрасывайте ржавые или грязные генераторы переменного тока. Если они прошли тесты, то они скорей всего они работоспособны.

Почистите генератор, предварительно сняв охлаждающий вентилятор (он шумный и не нужен). Закрепите генератор на кронштейне сзади сидения, так чтобы его шпиндель находился на 10 — 12 см кнаружи от обода, как показано на картинке ниже.

С помощью ленты или кабеля измерьте требуемую окружность ремня. Она равна приблизительно 82 дюймам. В автомагазине купите ремень A82 «V». Они выпускаются с шагом один дюйм, стоят около 500 рублей, также используются в сельскохозяйственной технике. На 26-дюймовых колёсах можно использовать ремни A78 и на 27-дюймовых — ремни A80. Ещё лучше купить ремень зубчатого типа, например, Goodyear Extraflex.

Такие ремни легче изгибаются вокруг небольших шкивов, что по сравнению со сплошным ремнём значительно снижает механические потери. Регулировка натяжения генератора переменного тока, установленного на автомобиле, осуществляется с помощью специальной пластины с прорезью. Вместо неё будем использовать пружинный натяжитель, предназначенный для сглаживания неровностей колеса. Так как требуется очень низкий вращающий момент, то не нужно сильно затягивать ремень. Сильно затянутый ремень увеличивает потери на трение. Если у вас шкив от K1, то после стабилизации его движения подсчитайте количество оборотов генератора за один поворот колеса — больше 45 хорошо, а 60 вообще идеально. Если вы купили разборный шкив K1, разберите его и между двумя тарелками положите прокладку, чтобы ремень прошёл дальше внутрь. Это позволит увеличить скорость.

После завершения механических работ при условии использования генератора в публичных местах, нужно обеспечить защиту всем движущимся частям. Маленьких детей привлекают блестящие движущиеся предметы — колесо и обод, а человек сидящий за генератором не видит, что происходит сзади! Даже несмотря на то, что не требуются передачи, не спешите избавляться от переключателя. Он натягивает цепь и в случае попадания пальца между цепью и звёздочкой можно отделаться только лёгким ушибом, тогда как без переключателя дело может дойти до ампутации.

Версия мощного педального генератора, описанная выше — «вертикальный велосипед на этажерке» — самый простой и очевидный способ создания самодельного генератора, но также несложно сделать версию на основе кресла. Дополнительно потребуется только дешёвое пластмассовое стуло, какая-нибудь подставка для ног, часть старого каркаса от палатки, две трубы большого диаметра (вставляются друг в друга) или регулятор высоты от вращающегося кресла. Если вы разрезаете офисное кресло, то берите только старые механические кресла без воздушных пружин, которые могут представлять опасность при разрезании и сверлении! Генераторы проще перевозить, если сделать их разборными посередине. Также можно избавится от натягивающей ремень пружины, прикрепив генератор так, чтобы ремень натягивался под своим собственным весом.

В сравнении с генератором на базе велотренажёра у генератора на основе шоссейного велосипеда есть недостаток, заключающийся в слабом эффекте маховике. Эту проблема решается с помощью дополнительного веса, который крепиться к ободу болтами диаметром 4 мм. Придайте грузу U-образный вид (выпуклостью наружу). Проследите, чтобы у груза не было никакой возможности оторваться. Не перестарайтесь с грузом! Я видел однажды как развалился нагруженный свинцом обод!

В продолжении статьи мы рассмотрим .

Я покажу как собрать простой, но достаточно мощный, генератор на 220 вольт.

Потребуется:

— коллекторный мотор, можно другой на 12 вольт
— насадка на ось мотора — патрон от дрели
— бесперебойник UPS или инвертор с 12 на 220
— диод на 10 ампер: Д214, Д242, Д215, Д232, КД203 и т. д.
— провода
— велосипед
— и желательно аккумулятор на 12 вольт

Сборка:

— закрепляем велосипед так, что бы заднее колесо крутилось свободно, вывешиваем его
— прикручиваем патрон на ось мотора
— крепим мотор так, что бы патрон плотно прижимался к колесу, можно подтянуть его пружиной
— подключаем мотор к аккумулятору: минусовой провод мотора к минусу аккумулятора, плюсовой провод мотора к аноду диода, катод диода к плюсу аккумулятора
— аккумулятор соединяем с бесперебойником или с инвертором
Всё! К бесперебойнику можно подключать потребители на 220 вольт и пользоваться электричеством! Как только аккумулятор разрядится, достаточно будет покрутить педали и примерно через час аккумулятор зарядится.

Где взять детали?

— мотор можно купить в автомобильном магазине: мотор вентилятора охлаждения. Стоит не дорого. А если хочешь почти даром, тогда его можно скрутить на пункте приёма металла, из старого авто.
— бесперебойник от персонального ПК, можно старый с негожим внутренним аккумулятором. Или инвертор 12 — 220, продаётся в автомобильных магазинах.
— диод на 10 ампер, например: Д305, Д214, Д242, Д243, Д245, Д215, Д232,
Д246, Д203, Д233, КД210, КД203 и т. д. Продаётся в магазинах радио запчастей. Или можно его выкрутить из старой техники.

Мой опыт:

Несколько месяцев я пользовался этим генератором и он показал довольно не плохие результаты! Зарядный ток аккумулятора был примерно 10 ампер и зависел от того как крутить педали. Если крутить не спеша, получалось 5 ампер, если крутить максимально быстро, то 20 ампер. Средняя мощность генератора — 120 ватт. В основном пользовался потребителями малой мощности:

3 Вт — зарядка телефона
— 5 Вт — радио приёмник
— 7 Вт — зарядка и пользование планшетом
— 10 Вт — зарядное фотоаппарата, фонарика и видеокамеры
— 12 Вт — энергосберегающая лампочка
— 30 Вт — музыкальный центр
— 40 Вт — ноутбук
— 70 Вт — телевизор (включал редко)

Мне хватало заряда почти на день, после чего я в течении часа крутил педали и вновь можно было пользоваться электричеством.

Если кто знает другие методы добычи электричества в домашних условиях делитесь в комментариях.

Вам хотелось бы получать дешевую электроэнергию, используя силу ветра? Уверен, что да. Тогда встает вопрос, как сделать электрогенератор своими руками. Чтобы выполнить поставленную задачу, следует составить план его разработки, а именно:

• заготовить материалы, из которых будут изготавливаться детали генератора;
• составить чертеж, по которому можно сделать электрогенератор;
• пролистать учебники физики для закрепления некоторых знаний об электрике в целом.

Таким целям соответствует установка ветряной «мельницы» — системы подачи электроэнергии посредством ветра. Этого маломощного механизма достаточно, чтобы, к примеру, осветить комнату небольшого здания или полить огород. Экономия в килловат-часах налицо.

Составляющие электрогенератора на энергии ветра

Механизм этой «мельницы» состоит из четырех половинок полого цилиндра, смещенных в сторону от общей оси. С одной стороны заметен аэродинамический перекос. Воздушный поток, циркулирующий поперек оси, стремится как бы соскользнуть вниз. Это происходит в выпуклой части одного из полуцилиндров. Другой же обращен вогнутым зазором к ветру и оказывает определенное сопротивление воздуху. При движении ветра обе половинки раскачиваются, меняясь местами. Это создает ускорение механизма, и упомянутый цилиндрический барабан крутится довольно быстро.

Чем эта схема отличается от вертушки-пропеллера

Электрогенератор, своими руками выполненный в форме пропеллера, должен изготавливаться очень точно. Приведенная же выше схема очень удобна в конструировании и монтаже. При этом мощность такой системы такая же, как и у пропеллера с тремя лопастями до 2,5 м в диаметре. Цилиндры обеспечивают достаточный крутящийся момент. Еще одно преимущество мельницы — отсутствие токосъемного механизма.

Электрогенератор своими руками.
Детализация устройства

Устройство представляет четырехлопастный барабан, о котором говорилось выше. Для изготовления половинок барабана подойдет фанера, листовой пластик или Толщина стенок ротора не должна быть большой, следует обратить на это внимание, делая заготовки. Чем стенки легче, тем меньше будут тереться подшипники, то есть сопротивление воздуху при раскрутке будет незначительное.

Перед использованием материалов…

Для кровельного железа вертикаль лопастей нужно усилить. В бортики барабана для этого подкладывается армированный прутик толщиной в палец.

Если части ветрогенератора изготовлены из фанеры, то важно сделать их пропитку горячей олифой. Выпуклые стороны лопастей можно выполнить из легкого пластика или металла. В последнем случае все стыки необходимо тщательно прокрасить плотной масляной краской. Также для конструирования подойдет и древесина.

Из чего делать крестовины, соединяющие лопасти

Чтобы объединить лопасти в ротор, нужна крестовина. Ее лучше сделать из железных полосок сечением 5х60 мм или из деревянных заготовок толщиной около 25 мм и 80 мм по ширине. У краев лопастей с небольшим отступом следует высверлить крепежные отверстия для их закрепления. Всю конструкцию нужно насадить на ось.

Из чего сделать ось

Электрогенератор, своими руками сделанный, нужно закрепить на какой-то основе. Эта основа — стальная ось, имеющая 30 мм в диаметре. Перед сборкой оси нужно найти подходящие под диаметр оси шариковые подшипники. Затем в нее вваривается стальная крестовина, а если крепеж лопастей сделан из древесины, он клеится к оси и одновременно зажимается стальными болтами М12 в рассверленные на крестовине и трубе отверстия. Следите за расстоянием всех лопастей от оси, его примерная величина — 150 мм. Расстояние везде должно быть одним и тем же.

Последняя деталь устройства — станина. Как сделать

Подойдет сварка нескольких металлических уголков или дерево. Когда станина сделана, можно устанавливать подшипники. Главное, чтобы они стояли ровно, без перекоса. В нижнюю часть оси на ее конец проденьте соединительные ремни разного диаметра, зацепив их за шкив. Осталось соединить ременные концы с каким-нибудь токогенератором, к примеру, от автомобиля. Конструкция готова.

При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы . Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка.

Ветряной генератор для дома

Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца. Подогрев воды для хозяйственных нужд или отопления – это простейший вариант использования ветровой энергии без её аккумулирования и преобразования. Здесь вопрос больше заключается в том, достаточно ли мощности будет для отопления.

Перед тем как сделать генератор, сначала следует выяснить особенности ветров в регионе.

Большой ветрогенератор, для многих мест российского климата, мало подходит из-за частой смены интенсивности и направления воздушных потоков. При мощности выше 1 кВт он будет инерционным и не сможет в полной мере раскручиваться, когда меняется ветер. Инерция в плоскости вращения приводит к перегрузкам от бокового ветра, приводящим к его выходу из строя.

С появлением маломощных потребителей энергии имеет смысл применять небольшие самодельные ветрогенераторы не более чем на 12 вольт, чтобы освещать дачу светодиодными светильниками или заряжать телефонные аккумуляторы при отсутствии в доме электричества. Когда в этом нет необходимости, электрогенератор можно применять для нагрева воды.

Тип ветрогенератора

Для безветренной области подходит только парусный ветрогенератор. Чтобы электроснабжение было постоянным, понадобится аккумуляторная батарея не менее чем на 12В, зарядное устройство, инвертор, стабилизатор и выпрямитель.

Для слабоветренных районов можно самостоятельно изготовить вертикальный ветрогенератор, мощностью не более 2-3 кВт. Вариантов есть много и они почти не уступают промышленным образцам. Покупать целесообразно ветряки с парусным ротором. Надёжные модели мощностью от 1 до 100 киловатт выпускаются в Таганроге.

В ветреных регионах можно сделать генератор для дома своими руками вертикальный, если требуемая мощность составляет 0,5-1,5 киловатт. Лопасти можно изготовить из подручных средств, например, из бочки. Более производительные устройства целесообразно купить. Самыми дешёвыми являются «парусники». Вертикальный ветряк стоит дороже, но он надёжней работает при сильных ветрах.

Маломощный ветряк своими руками

В домашних условиях небольшой самодельный ветрогенератор изготовить несложно. Для начала работы в области создания альтернативных источников энергии и накопления в этом ценного опыта как собрать генератор, можно изготовить самостоятельно простое устройство, приспособив мотор от компьютера или принтера.

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Электрическая часть

Чтобы собрать электрогенератор, необходимы комплектующие:

1. небольшой мотор от старого принтера, дисковода или сканера;
2. 8 диодов типа 1N4007 для двух выпрямительных мостов;
3. конденсатор ёмкостью 1000 мкф;
4. труба ПВХ и пластиковые детали;
5. алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-250 0 С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

Механическая часть

Лопасти делают из пластиковой трубы. На ней рисуют заготовки шириной 10 см и длиной 50 см, а затем вырезают. Изготавливается втулка на вал двигателя с фланцем, к которому винтами крепятся лопасти. Их количество может быть от двух до четырёх. Пластик долго не прослужит, но на первое время его хватит. Сейчас появились достаточно износостойкие материалы, например, карбон и полипропилен. Затем можно изготовить более прочные лопасти из алюминиевого сплава.

Балансировку лопастей производят путём отрезания лишних частей на концах, а угол наклона создают путём их нагрева с изгибом.

Генератор крепится болтами к куску пластиковой трубы с приваренной к нему вертикальной осью. На трубу также соосно устанавливается флюгер из алюминиевого сплава. Ось вставляется в вертикальную трубу мачты. Между ними устанавливается упорный подшипник. Вся конструкция может свободно вращаться в горизонтальной плоскости.

Электрическую плату можно разместить на вращающейся части, а напряжение потребителю передавать через два токосъёмных кольца со щётками. Если плату с выпрямителем установить отдельно, тогда количество колец будет равно шести, сколько выводов имеет шаговый мотор.

Ветряк крепят на высоте 5-8 м.

Если устройство будет эффективно вырабатывать энергию, его можно усовершенствовать, сделав вертикально-осевым, например, из бочки. Конструкция меньше подвержена боковым перегрузкам, чем горизонтальная. На рисунке ниже изображён ротор с лопастями из фрагментов бочки, установлен на оси внутри рамы и на него не действует опрокидывающее усилие.

Ветряк с вертикальной осью и ротором из бочки

Профилированная поверхность бочки создаёт дополнительную жёсткость, за счёт чего можно применять жесть меньшей толщины.

Ветрогенератор мощностью более 1 киловатта

Устройство должно приносить ощутимую пользу и выдавать напряжение 220 В, чтобы можно было включить некоторые электроприборы. Для этого оно должно самостоятельно запускаться и вырабатывать электроэнергию в широком диапазоне.

Чтобы сделать ветрогенератор своими руками , прежде следует определить конструкцию. Она зависит от того, какая сила ветра. Если она слабая, то единственным вариантом может быть парусный вариант ротора. Больше 2-3 киловатт энергии здесь не получить. Кроме того, для него понадобятся редуктор и мощный аккумулятор с зарядным устройством.

Цена всего оборудования высокая, поэтому следует выяснить, будет ли это выгодно для дома.

В районах с сильными ветрами, самодельным ветрогенератором можно получить 1,5-5 киловатт мощности. Тогда его можно подключать в домашнюю сеть на 220В. Аппарат с большей мощностью самостоятельно сделать сложно.

Электрогенератор из двигателя постоянного тока

В качестве генератора можно использовать малооборотный мотор, генерирующий электрический ток при 400-500 об/мин: PIK8-6/2,5 36V 0,3Nm 1600min-1. Длина корпуса 143 мм, диаметр – 80 мм, диаметр вала – 12 мм.

Как выглядит двигатель постоянного тока

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом — это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе. Используя ветряк как источник постоянного тока для зарядки АКБ, за 1-2 недели можно накопить электроэнергии для отопления помещений на такой промежуток времени, и таким образом, создать себе достаточный комфорт.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Типы роторов

Конструкции роторов отличаются разнообразием. Распространённые варианты изображены на рисунке ниже, где указаны значения коэффициента использования энергии ветра (КИЭВ).

Виды и конструкции роторов ветряков

Для вращения ветряки делают с вертикальной или горизонтальной осью. Вертикальный вариант обладает преимуществом в удобстве обслуживания, когда основные узлы расположены внизу. Опорный подшипник выполнен самоустанавливающимся и долго служит.

Две лопасти ротора «Савониуса» создают рывки, что не очень удобно. По этой причине его делают из двух пар лопастей, разнесённых на 2 уровня с поворотом одной относительно другой на 90 0 . В качестве заготовок можно использовать бочки, вёдра, кастрюли.

Ротор «Дарье», лопасти которого делают из упругой ленты, отличается простотой изготовления. Для облегчения раскрутки их количество должно быть нечётным. Движение происходит рывками, из-за чего механическая часть быстро разбивается. Кроме того, лента при вращении вибрирует, издавая рёв. Для постоянного применения подобная конструкция не очень подходит, хотя лопасти иногда делают из звукопоглощающих материалов.
В ортогональном роторе крылья выполняются профилированными. Оптимальное количество лопастей равно трём. Устройство быстроходное, но его необходимо раскручивать при пуске.

Геликоидный ротор имеет высокий КПД за счёт сложной кривизны лопастей, снижающей потери. Его применяют реже других ветряков из-за высокой стоимости.

Горизонтальный лопастный ротор исполнения является наиболее эффективным. Но он требует наличия стабильного среднего ветра, а также для него необходима ураганная защита. Лопасти можно изготовить из пропилена, когда их диаметр меньше 1 м.

Если вырезать лопасти из толстостенной пластиковой трубы или бочки, достичь мощности выше 200 Вт не удастся. Профиль в виде сегмента для сжимаемой газообразной среды не подходит. Здесь нужен сложный профиль.

Диаметр ротора зависит от того, какую мощность требуется получить, а также от количества лопастей. Двухлопастнику на 10 Вт нужен ротор диаметром 1,16 м, а на 100 Вт – 6,34 м. Для четырёх-, и шестилопастника диаметр составит соответственно 4,5 м и 3,68 м.

Если насадить ротор непосредственно на вал генератора, его подшипник долго не протянет, поскольку нагрузка на все лопасти неравномерная. Опорный подшипник для вала ветряка должен быть самоустанавливающимся, с двумя или тремя ярусами. Тогда для вала ротора будут не страшны изгибы и смещения в процессе вращения.

Большую роль в работе ветряка играет токосъёмник, который требуется регулярно обслуживать: смазывать, чистить, регулировать. Возможность его профилактики должна быть предусмотрена, хотя это сложно сделать.

Безопасность

Ветряки, мощность которых превышает 100 Вт, являются шумными устройствами. Во дворе частного дома можно установить промышленный ветродвигатель, если он сертифицирован. Его высота должна быть выше ближайших домов. На крыше нельзя устанавливать даже маломощный ветряк. Механические колебания от его работы могут создать резонанс и привести к разрушению строения.

Высокие скорости вращения ветрогенератора требуют качественного изготовления. Иначе, при разрушении устройства существует опасность, что его детали могут отлететь на большие расстояния и нанести травму человеку или домашним животным. Особенно это следует учитывать при изготовлении ветряка своими руками из подручных материалов.

Видео. Ветрогенератор своими руками.

Применение ветрогенераторов целесообразно не во всех регионах, поскольку зависит от климатических особенностей. Кроме того, изготавливать их своими руками не имеет смысла без определённого опыта и знаний. Для начала можно взяться за создание простой конструкции мощностью несколько ватт и напряжением до 12 вольт с помощью, которой можно зарядить телефон или зажечь энергосберегающую лампу. Применение неодимовых магнитов в генераторе позволяет значительно увеличить его мощность.

Мощные ветровые установки, берущие на себя значительную часть электроснабжения дома, лучше приобретать промышленные, на создание напряжения 220В, тщательно взвесив при этом все за и против. Если совместить их с другими видами альтернативных источников энергии, электричества может хватить на все хозяйственные нужды, включая систему отопления дома.

Из чего можно собрать электрогенератор своими руками

К сожалению, отечественные электроснабжающие организации не держат своего слова. Их контракты, подписанные с потребителями, ничего не стоят. Подача электроэнергии за пределами больших городов непостоянная, качество подаваемого тока низкое (имеется в виду напряжение), поэтому жители небольших городов и поселков в запасе всегда имеют свечи, керосиновые лампы, а самые продвинутые устанавливают бензиновые генераторы тока. В этой статье будет предложен другой вариант, который будет обозначен вопросом, как сделать электрогенератор своими руками? Давайте рассмотрим один вариант этого прибора.

Электрический генератор из мотоблока

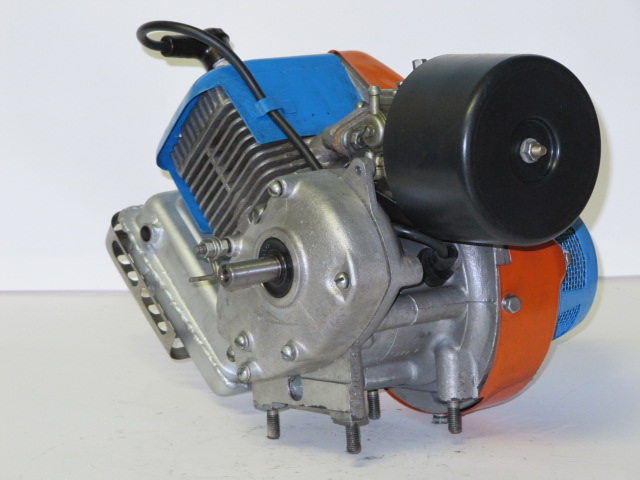

Жители загородных поселков давно пользуются мотоблоками. Ведь это на сегодняшний день, если так можно выразиться, самый надежный помощник, без которого работы в огороде или саду не проводятся. Правда, как и все этого типа инструменты, мотоблок выходит из строя. Восстановить его можно, но как показывает практика, лучше купить новый.

Владельцы инструмента распрощаться с ним не спешат, поэтому у каждого хозяина загородного дома в кладовке найдется один старый экземпляр. Его-то и можно будет использовать в конструкции электрогенератора напряжением 220/380 вольт. Он будет создавать крутящий момент генератору тока, в качестве которого можно приспособить обычный асинхронный двигатель. При этом необходим будет мощный электродвигатель (не меньше 15 кВт, с частотой оборотов вала 800-1600 об/мин). Почему такая большая мощность электродвигателя?

Делать самодельный генератор для парочки лампочек нет смысла, ведь решается вопрос полного обеспечения загородного дома электроэнергией. А с электродвигателем небольшой мощности получить достаточно электроэнергии не получиться. Хотя все зависит от суммарной мощности бытовых приборов и освещения дома. Ведь в небольших дачах кроме холодильника с телевизором ничего-то и нет. Поэтому совет – сначала рассчитайте мощность дома, затем выбирайте электрический мотор-генератор.

Сборка электрогенератора

Итак, чтобы собрать бензиновый генератор своими руками напряжением 220 вольт, необходимо установить на одной станине мотоблок и электродвигатель так, чтобы их валы располагались параллельно. Все дело в том, что вращение от мотоблока к электрическому мотору будет передаваться при помощи двух шкивов. Один будет установлен на валу бензинового двигателя, второй на валу электрического. При этом необходимо правильно выбрать диаметры шкивов. Именно этими размерами подбирается частота вращения электрического мотора. Этот показатель должен быть равен номинальному, который указан на бирке оборудования. Небольшое отклонение в большую сторону в пределах 10-15% приветствуется.

Когда механическая часть сборки будет закончена, будут установлены шкивы, соединяемые ремнем, можно переходить к электрической части.

Устройство электрогенератора

• Во-первых, обмотки электрического мотора соединяются по схеме звезда.
• Во-вторых, подключаемые к каждой обмотке конденсаторы должны образовать треугольник.
• В-третьих, напряжение в такой схеме снимается между концом обмотки и средней точкой. Именно здесь получается ток напряжением 220 вольт, а между обмотками 380 вольт.

Внимание! Устанавливаемые в электрическую схему конденсаторы должны иметь одинаковую емкость. При этом величину емкости подбирают в зависимости от мощности электродвигателя. Именно данное соотношение будет поддерживать правильно саму работу генератора тока, но особенно его пуск.

Для информации даем соотношение мощности мотора с емкостью конденсаторов:

• 2 кВт – 60 мкФ.
• 5 кВт – 140 мкФ.
• 10 кВт – 250 мкФ.
• 15 кВт – 350 мкФ.

Обратите внимание на некоторые полезные советы, которые дают специалисты.

• Если электрический двигатель будет греться, то необходимо поменять конденсаторы на элементы с пониженной емкостью.
• Обычно для самодельных электрогенераторов используют конденсаторы напряжением не меньше 400 вольт.
• Обычно одного конденсатора хватает для активной нагрузки.
• Если есть необходимость использовать для питания дома все три фазы электродвигателя, то необходимо установить в сеть трехфазный трансформатор.

И еще один момент. Если перед вами стоит проблема, как организовать отопление с помощью самодельного электрогенератора, то двигатель от мотоблока здесь будет мал (имеется в виду мощность прибора). Оптимальный вариант – это двигатель от автомобиля, к примеру, от Оки или Жигулей. Многие могут сказать, что такое оборудование обойдется в копеечку. Ничего подобного. Купить сегодня подержанный автомобиль можно именно за копейки, так что расходы будут мизерными.

Достоинства и недостатки

Итак, в чем достоинства этого прибора:

• Вы тешите себя мыслью, что сделали его сами. То есть, вы горды собой.
• Финансовые затраты снижены до минимума. Самодельный агрегат будет стоить гораздо меньше, чем заводской его собрат.
• Если все этапы сборки провести грамотно, то собранное вашими руками электрическое оборудование можно считать надежным и достаточно продуктивным.

Несколько отрицательных моментов этого рода приборов.

• Если вы в электрике новичок или пытаетесь, не вникая во все тонкости и нюансы сборки, изготовить генератор тока, то потерпите фиаско. Затраченное вами время и деньги будут считаться выброшенными на ветер.

В принципе, это и есть единственный недостаток, что и вселяет оптимизм.

Другие конструкции электрогенератора

Бензиновый вариант не является единственным. Заставить вращаться вал электродвигателя можно разными способами. К примеру, с помощью ветряка или водяного насоса. Не самые простые конструкции, но именно они позволяют отойти от потребления энергоносителя в виде бензина.

К примеру, собрать гидрогенератор своими руками тоже несложно. Если возле дома протекает речка, ее воду можно использовать в качестве силы для вращения вала. Для этого в ее русло устанавливается колесо со множеством емкостей. С помощью этой конструкции можно создать поток воды, который будет вращать турбину, прикрепленную к валу электродвигателя. И чем больше объем каждой емкости, чем чаще они установлены (увеличивается количество), тем большей мощности водяной поток. По сути, это своеобразный регулятор напряжения генератора.

С ветровыми генераторами все немного по-другому, потому что ветровые нагрузки не являются величинами постоянными. Вращение ветряка, которое передается валу электрического мотора, необходимо регулировать, подстраивая под необходимую величину частоты вращения вала электродвигателя. Поэтому в этой конструкции регулятор напряжения — это обычный механический редуктор. Но здесь, как говорится, палка о двух концах. Если ветер снижает порывы, необходим повышающий редуктор, если, наоборот, увеличивает, нужен снижающий. В этом и заключается сложность сооружения ветрового электрогенератора тока.

Заключение по теме

Подводя итог, нужно понять, что самодельные электрогенераторы не панацея. Лучше добиться того, чтобы в поселок постоянно подавался электрический ток. Добиться этого сложно, а вот получить компенсацию за неудобства можно через суд. А уже полученные деньги направить на приобретение заводского бензинового генератора. Правда, придется учитывать расход недешевого топлива (бензина). Но если есть желание собрать электрогенератор своими руками, тогда вникайте в тему и пытайтесь.

Как правильно провести подключение электродвигателя 380 на 220 вольт

Как сделать генератор из асинхронного двигателя своими руками

Устройство и принцип работы трехфазного асинхронного двигателя

http://onlineelektrik.ru

Генераторы Свободной Энергии. Инструкции и схемы по изготовлению

Categories:

• энергетика
• наука
• техника
• отзывы
• Cancel

Электричество с каждым днем дорожает.

И многие хозяева рано или поздно начинают задумываться об альтернативных источниках энергии.

Предлагаем в качестве образцов безтопливные генераторы Тесла, Хендершота, Романова, Тариеля Канападзе, Смита, Бедини, принцип работы агрегатов, их схема и как сделать устройство своими руками.

Как сделать бестопливный генератор своими руками

Многие хозяева рано или поздно начинают задумываться об альтернативных источниках энергии. Предлагаем рассмотреть, что такое автономный бестопливный генератор Тесла, Хендершота, Романова, Тариеля Канападзе, Смита, Бедини, принцип работы агрегата, его схема и как сделать устройство своими руками.

Обзор генераторов

При использовании безтопливного генератора, двигатель внутреннего сгорания не требуется, поскольку устройство не должно преобразовывать химическую энергию топлива в механическую,  для выработки электроэнергии. Данный электромагнитный прибор работает таким образом, что электричество, вырабатываемое генератором рециркулируют обратно в систему по катушке.

Фото — Генератор Капанадзе

Обычные электрогенераторы работают на основе: 1. Двигателя внутреннего сгорания, с поршнем и кольцами, шатуном, свечами, топливным баком, карбюратором, … и

2. С использованием любительских двигателей, катушек, диодов, AVR, конденсаторами и т.д.

Двигатель внутреннего сгорания в бестопливных генераторах заменен электромеханическим устройством, которое принимает мощность от генератора и используя такую ​​же, преобразует её в механическую энергию с  эффективностью более 98%. Цикл повторяется снова и снова. Таким образом, концепция здесь заключается в том, чтобы заменить двигатель внутреннего сгорания, который зависит от топлива с электромеханическим устройством.

Фото — Схема генератора

Механическая энергия будет использоваться для приведения в действие генератора и получения тока, создаваемого генератором для питания электромеханического прибора. Генератор без топлива, который используется для замены двигателя внутреннего сгорания, сконструирован таким образом, что использует меньше энергии на выходе мощности генератора.

Линейный электрогенератор Тесла является основным прототипом рабочего прибора. Патент на него был зарегистрирован еще в 19 веке. Главным достоинством прибора является то, что его можно построить даже в домашних условиях с использованием солнечной энергии.

Железная или стальная пластина изолируется внешними проводниками, после чего она размещается максимально высоко в воздухе. Вторую пластину размещаем в песке, земле или прочей заземленной поверхности.

Провод запускается из металлической пластины, крепление производится с конденсатором на одной стороне пластины и второй кабель идет от основания пластины к другой стороне конденсатора.

Фото — Бестопливный генератор тесла

Такой самодельный бестопливный механический генератор свободной энергии электричества в теории полностью работающий, но для реального осуществление плана лучше использовать более распространенные модели, к примеру изобретателей Адамса, Соболева, Алексеенко, Громова, Дональда, Кондрашова, Мотовилова, Мельниченко и прочих. Собрать рабочий прибор можно даже при перепланировке какого-либо из перечисленных устройств, это выйдет дешевле, нежели самому все подсоединять.

Кроме энергии Солнца, можно использовать турбинные генераторы, которые работают без топлива на энергии воды.

Магниты полностью покрывают вращающиеся  металлические диски, также к прибору добавляется фланец и самозапитанный провод, что значительно снижает потери, благодаря этому данный теплогенератор работает более эффективно, чем солнечный .

Из-за высоких асинхронных колебаний этот ватный бестопливный генератор страдает от вихревой электроэнергии, так что его нельзя использовать в автомобиле или для питания дома, т.к. на импульсе могут сгореть двигатели.

Фото — Бестопливный генератор Адамса

Но гидродинамический закон Фарадея также предлагает использовать простой вечный генератор. Его магнитный диск разделен на спиральные кривые, которые излучают энергию из центра к внешнему краю, уменьшая резонанс.

В данной высоковольтной электрической системе, если есть два витка рядом расположенных, электроток передвигается по проводу, ток, проходящий через петлю, будет создавать магнитное поле, которое будет излучаться против тока, проходящего через вторую петлю, создавая сопротивление.

Как сделать генератор

Существует два варианты выполнения работы:

1. Сухой способ;
2. Мокрый или масляный;

Мокрый метод использует аккумулятор, в то время как сухой метод обходится без батареи.

Пошаговая инструкция как собрать электрический бестопливный генератор. Чтобы сделать мокрый генератор бестопливного типа потребуется несколько компонентов:

• аккумулятор,
• зарядное устройство подходящего калибра,
• Трансформатор переменного тока
• Усилитель мощности.

Подключите трансформатор переменного тока в постоянную сеть к Вашей батарее и усилителю мощности, а затем подсоедините в схему зарядное устройство и датчик для расширения, далее его нужно подключить обратно в батарею. Зачем нужны эти компоненты:

1. Батарея используется для хранения и накопления энергии;
2. Трансформатор используется для создания постоянных сигналов ток;
3. Усилитель поможет увеличить подачу тока, потому что мощность от аккумулятора только 12В или 24В, в зависимости от батареи.
4. Зарядное устройство необходимо для бесперебойной работы генератора.

Фото — Альтернативный генератор

Сухой генератор работает на конденсаторах. Чтобы собрать такой прибор нужно подготовить:

• Прототип генератора
• Трансформатор.

Это производство является наиболее совершенным способом сделать генератор, потому что его работа может длиться годами, как минимум 3 года без подзарядки.

Эти два компонента нужно объединить при помощи незатухающих специальных проводников. Мы рекомендуем использовать сварку, чтобы создать наиболее прочное соединение.

Для контроля работы используется динатрон, просмотрите видео как правильно соединять проводники.

Устройства на трансформаторе более дорогие, но являются гораздо эффективнее, нежели аккумуляторные. Как прототип Вы можете взять модель free energy, kapanadze, torrent, марка Хмельник. Такие приборы можно будет применять как мотор для электромобиля.

Обзор цен

На отечественному рынке самыми доступными считаются генераторы производства одесских изобретателей, БТГи БТГР. Купить такие бестопливные генераторы можно в специализированном магазине электротехники, интернет-магазинах, от завода-производителя (цена зависит от марки прибора и точки, где осуществляется продажа).

Бестопливные новые генераторы на магните Вега на 10 кВт обойдутся в среднем от 30 000 рублей.

Одесского завода — 20 000 рублей.

Очень популярные Андрус обойдутся хозяевам минимум в 25 000 рублей.

Импортные приборы марки Феррите (аналог устройства Стивена Марка) являются наиболее дорогими на отечественном рынке и стоят от 35 000 рублей, в зависимости от мощности.

P.S. Другие материалы по теме Генераторов Свободной Энергии см ЗДЕСЬ (на старом сайте Движения) — http://midgard-edem.org/Nau-Teh/Tesla-Teh/

Генератор свободной энергии: схемы, инструкции, описание, как собрать – Сайт о

Для того чтобы использовать динамик от старых колонок или магнитафона, нам понадобиться конденсатор, светодиодная лампа и патрон.

Вот что будет в итоге сборки:

Как видите обычный динамик (а там уже катушка и магнит) способны в этой модели за счет использования конденсатора давать свечение лампы.

При этом провода током не бьют, а лампа горит.

Вот что понадобится для сборки:

• Динамик
• Светодиодная лампа
• Конденсатор 100в 2,2 мкф
• Патрон для лампы
• Паяльник..

Начинаем сборку бестопливного генератора:

Подготовим: динамик,

провод

патрон

конденсатор

лампу

Шаг №2: Припаиваем конденсатор

к нему один конец провода

второй конец напрямую к клеме динамика

вот что получилось

• прикручиваем патрон
• вот что в итоге:

и, лампочка гори!

1. Нравится?
2.
   Что вы скажете об этом?
3. Что вы думаете о этой сборке?
4. Можете ли вы собрать подобное или делали уже это?
5. Напишите свои комментарии в форме ниже.

Помните!

Что вы можете стать частью сообщества, где есть база знаний, в которой сборник готовых инструкций по сборке БТГ, чертежи, схемы, ОБСУЖДЕНИЯ, и такие же энтузиасты.

В сообществе ФриТеслаЭнерджи — вы всегда можете найти друзей и единомышленников, таких же энтузиастов свободной энергии.

Мы собрали сборник инструкций, моделей, чертежей БТГ, которые сможете собрать и вы. Вступайте в закрытое сообщество энтузиастов FreeTeslaEnergy

• Участники сообщества вместе обсуждают модели и сборки авторов, ищут тех кто может собрать бестопливный генератор энергии, для освещения или отопления дома или квартиры…
• Получить Доступ к Сообществу
• Получить Доступ к Сообществу

Источник:

Генератор свободной энергии с самозапиткой своими руками. Схема генератора свободной энергии :

Многие в своей жизни задумывались о возможности обладания источником возобновляемой энергии.

Известный своими уникальными изобретениями гениальный физик Тесла, творивший в начале прошлого века, свои секреты широкой огласке не предал, оставив после себя лишь намёки на свои открытия.

Говорят, в проводимых опытах ему удалось научиться управлять гравитацией и телепортировать предметы. Также известно о его работах в направлении получения энергии из-под пространства. Возможно, что у него получилось создать генератор свободной энергии.

Немного о том, что такое электричество

Атом создаёт вокруг себя два типа энергетических полей. Одно образуется круговым вращением, скорость которого близка к световой скорости. Это движение знакомо нам как магнитное поле. Оно распространяется по плоскости вращения атома. Два других возмущения пространства наблюдаются по оси вращения.

Последние вызывают появление у тел электрических полей. Энергия вращения частиц и есть свободная энергия пространства. Мы не делаем никаких затрат для того, чтобы она появилась — энергия изначально заложена мирозданием во все частицы материального мира.

Задача заключается в том, чтобы вихри вращений атомов в физическом теле сложились в один, который и можно будет извлечь.

Электрический ток в проводе не что иное, как ориентация вращения атомов металла по направлению тока. Но можно ориентировать оси вращения атомов перпендикулярно к поверхности. Такая ориентация известна как электрический заряд. Однако последний способ задействует атомы вещества только на его поверхности.

Удивительное рядом

Генератор свободной энергии можно увидеть в работе обычного трансформатора. Первичная катушка создаёт магнитное поле. Ток появляется во вторичной обмотке. Если достичь коэффициента полезного действия трансформатора больше 1, то можно получить наглядный пример того, как работают генераторы свободной энергии с самозапиткой.

Повышающие трансформаторы также являются наглядным примером устройства, берущего извне часть энергии.

Сверхпроводимость материалов может повысить производительность, но создать условия, чтобы степень полезного действия превышала единицу, пока никому не удавалось. Во всяком случае, публичных заявлений такого рода не существует.

Генератор свободной энергии Тесла

Известного всему миру физика в учебниках по предмету упоминают крайне редко. Хотя его открытие переменного тока сейчас использует всё человечество. У него более 800 зарегистрированных патентов на изобретения. Вся энергетика прошлого века и сегодняшних дней основана на его творческом потенциале. Несмотря на это, часть его работ была скрыта от широкой общественности.

Он участвовал в разработках современного электромагнитного оружия, будучи директором проекта «Радуга». Известный филадельфийский эксперимент, телепортировавший большой корабль с экипажем на немыслимое расстояние – его рук дело. В 1900 году физик из Сербии внезапно разбогател. Он продал часть своих изобретений за 15 миллионов долларов.

Сумма в те времена была просто огромна. Кто приобрёл секреты Теслы, остаётся тайной. После его смерти все дневники, которые могли содержать и проданные изобретения, пропали бесследно. Великий изобретатель так и не открыл миру, как устроен и работает генератор свободной энергии. Но, возможно, на планете есть люди, обладающие этой тайной.

Генератор Хендершота

Свободная энергия, возможно, открыла свой секрет американскому физику. В 1928 году он продемонстрировал широкой общественности устройство, которое сразу окрестили бестопливным генератором Хендершота.

Первый прототип работал только при правильном расположении прибора согласно магнитному полю Земли. Мощность его была невелика и составляла до 300 Вт. Учёный продолжал работать, совершенствуя изобретение.

Однако в 1961 году его жизнь трагически оборвалась. Убийцы учёного так и не понесли наказание, а само уголовное производство по факту только запутало расследование. Ходили слухи, что он готовился запустить серийное производство своей модели.

Устройство настолько просто в исполнении, что его сможет сделать практически любой желающий. Последователи изобретателя недавно выложили в сеть информацию о том, как собрать генератор Хендершота «Свободная энергия». Инструкция в качестве видеоурока наглядно демонстрирует процесс сборки устройства. С помощью этой информации можно за 2,5 – 3 часа собрать это уникальное устройство.

Не работает

Несмотря на пошаговую видеоподсказку, собрать и запустить генератор свободной энергии своими руками не получается практически ни у кого из пытавшихся это сделать. Причина не в руках, а в том, что учёный, дав людям схему с подробным указанием параметров, забыл упомянуть о нескольких мелких деталях. Скорее всего, сделано это было сознательно, чтобы защитить своё изобретение.

Не лишена смысла и теория о ложности изобретённого генератора. Многие энергетические компании таким образом ведут работу по дискредитации научных изысканий альтернативных источников энергии. Людей, идущих по ложному пути, в конечном счёте ждёт разочарование. Много пытливых умов после неудачных попыток отвергло саму идею свободной энергии.

В чём секрет хендершота

Ещё при жизни автора изобретения последователи, собиравшие аппарат по его схеме, не могли его запустить. Кто имел возможность, приходили к изобретателю с просьбой помочь запустить аппарат. Он помогал не всем.

А с тех, кому решал довериться, брал обязательство в том, что секрет запуска аппарата будет сохранён. Хендершот хорошо разбирался в людях.

Те, кому он открыл секрет, сохраняют в тайне знание о том, как запустить генератор свободной энергии. Схема запуска устройства так и не была до сих пор разгадана.

Или те, у кого это получилось, решили также эгоистично сохранить знание в тайне от окружающих.

Магнетизм

Это уникальное свойство металлов даёт возможность собирать генераторы свободной энергии на магнитах. Постоянные магниты генерируют магнитное поле определённой направленности.

Если их расположить должным образом, то можно заставить ротор долго вращаться. Однако постоянные магниты имеют один большой недостаток – магнитное поле со временем сильно ослабевает, то есть магнит размагничивается.

Такой магнитный генератор свободной энергии может выполнять только демонстрационную и рекламную роль.

Особенно много в сети схем по сборке устройств с использованием неодимовых магнитов. Они имеют очень сильное магнитное поле, но и стоят они тоже дорого. Все устройства на магнитах, схемы которых можно найти в сети, выполняют свою роль ненавязчивой подсознательной рекламы. Цель одна – больше неодимовых магнитов, хороших и разных. С их популярностью растёт и благосостояние производителя.

Тем не менее магнитные двигатели, генерирующие энергию из пространства, имеют право на существование. Существуют удачные модели, о которых рассказ пойдёт ниже.

Генератор Бедини

Американский физик – исследователь Джон Бедини, наш современник, изобрёл на основе работ Теслы удивительное устройство.

Анонсировал он его ещё в далёком 1974 году.

Изобретение способно увеличивать ёмкость существующих аккумуляторов в 2,5 раза и может восстановить большую часть неработающих аккумуляторов, которые не поддаются зарядке обычным методом.

Как говорит сам автор, радиантная энергия увеличивает ёмкость и очищает пластины внутри накопителей энергии. Характерно, что при зарядке напрочь отсутствует нагрев.

Всё-таки она существует

Бедини удалось наладить серийное производство практически вечных генераторов радиантной (свободной) энергии. Ему это удалось, невзирая на то что и правительство, и многие энергетические компании, мягко говоря, невзлюбили изобретение учёного. Тем не менее сегодня любой может купить его, заказав на сайте автора.

Стоимость устройства немногим более 1 тысячи долларов. Можно приобрести комплект для самостоятельной сборки. Кроме того, автор не напускает мистики и секретности на своё изобретение.

Схема не является тайным документом, а сам изобретатель выпустил пошаговую инструкцию, позволяющую собрать генератор свободной энергии своими руками.

Свободная энергия: работающие схемы, как получить в домашних условиях

Многие думают, что газ, уголь или нефть — единственные источники, из которых можно получать энергию. Но атомы сами по себе достаточно опасны. Гидроэлектростанции тоже строятся, но это трудоёмкий и опасный процесс. Можно ли найти альтернативу? Она есть, и далеко не в единственном варианте. Получение энергии из эфира своими руками возможно, но требует некоторых навыков.

Что это такое

Сам термин «свободной энергии» появился, ещё когда широкомасштабно внедрялись двигатели внутреннего сгорания, когда от затрачиваемого угля зависела проблема получения нужных количеств энергии.

Древесина и нефтепродукты тоже учитывались. Под свободной энергией принято понимать такую силу, для добычи которой не нужно тратить большое количество топлива. Значит, расходование ресурсов не требуется.

В том числе — когда создают трансгенератор с самозапиткой.

Сейчас создают безтопливные генераторы, реализующие подобные схемы. Некоторые из них давно начали работать, получая энергию от солнца и ветра, других тому подобных природных явлений. Но существуют и другие концепции, направленные на обход закона о сохранении энергии.

Установка Тесла

Параметры генераторов

Самый простой вариант такого генератора можно представить как набор из нескольких катушек, взаимодействующих с магнитными полями, образующимися вокруг устройства.

Необходимо учитывать следующие параметры, когда для создания такого генератора выбирают внутренние элементы:

1. Первичные катушки лучше делать из нескольких витков толстого провода, когда разрабатывают генератор энергии. Тогда прибор отличается низким омическим сопротивлением, малой индуктивностью.
2. Во вторичной катушке количество витков наоборот — больше. И сам провод достаточно тонкий. При такой конфигурации энергетический выброс будет максимальным. Волны будут распространяться на большее расстояние. Неважно, какую выбрали схему генератора свободной энергии на отечественных деталях.

Основной эффект во много раз усиливается, если подключить разрядник параллельно колебательному контуру.

Упрощённый вариант

Принцип работы

Чтобы разобраться с главным принципом, по которому работают такие устройства, сначала надо вспомнить одно правило — напряжённость в каждой точке устройства прямо пропорциональна квадрату тока, который протекает по проводнику. При появлении электрического тока вокруг последнего всегда появляется поле. Оно способно распространять своё действие на большие расстояния. Легко создать и в генераторе Романова свободную энергию по инструкции своими руками.

Схему обеспечивает постоянная подкачка энергии из внешнего источника. Образуется она за счёт переменного ВЧ тока. Результат — поле начинает пульсировать, распространять свой сигнал.

Энергетические характеристики, таким образом, проявляются в кинетическом виде. Если этот процесс форсировать, удастся получить интересный эфирный эффект. Он проявляет себя как волна, обладающая мощной ударной характеристикой.

Электромагнитные установки работают иначе.

Интересно. Ситуация способствует переходу к оперированию с большими мощностями.

Генераторы Тесла — устройства, в которых удаётся реализовать этот процесс. Природный аналог — эфирный разряд молнии, электрогенераторы тоже могут создавать такую энергию.

Бесплатное электричество от магнитов

Как соорудить генератор свободной энергии своими руками?

Генераторы создаются на основе следующих комплектующих и приспособлений:

• Элемент питания и резистор номиналом 2,2 КОМ. Его включать в чертёж обязательно.
• Ферритовое колечко любой магнитной проводимости.
• Конденсатор с ёмкостью 0,22 мкф, рассчитанный для напряжения до 250 Вольт.
• Толстая медная шина, чей диаметр — около 2 миллиметров. В дополнение берут тонкие медные провода в эмалевой изоляции, с диаметром 0,01 мм. Тогда и радиантные установки дают результат.
• Пластиковая или картонная трубка, чей диаметр составляет 1,5-2,5 сантиметра.
• Любой транзистор, обладающий подходящими параметрами. Хорошо, если в базовой комплектации, помимо генератора, будет присутствовать дополнительная инструкция. Иначе невозможно заняться реализацией практических схем генераторов свободной энергии с самозапиткой.

Интересно. В случае с дополнительными развязками между питающей и высоковольтной цепями применяют специальный входной фильтр. Можно не ставить такое приспособление, а подавать напряжение напрямую.

Для сборки можно использовать плату из стеклотекстолита, либо другое основание, обладающее похожими характеристиками. Главное — чтобы поверхность вмещала радиатор со всеми необходимыми приспособлениями.

На пластиковой трубке наматывают обе катушки таким образом, чтобы одна размещалась внутри другой. Виток к витку наматывают высоковольтную обмотку, тоже расположенную внутри.

Иногда этого требуют и самодельные импульсные безтопливные генераторы энергии.

Форма генерируемых импульсов обязательно проверяется на работоспособность, когда сборка закончена. Для этого берут осциллограф, цифровой или электронный. При настройке следует обращать внимание только на один важный параметр — наличие крутых фронтов, которыми отличается генерируемая последовательность прямоугольных контактов.

Безтопливные генераторы

Схема генератора

Минимальные мощности из любых устройств можно получить несколькими способами:

1. Атмосферный конденсат в качестве источника. Его можно использовать при создании трансгенератора.
2. Ферримагнитные сплавы.
3. Тёплая вода.
4. Через магниты. Условия для них нужны минимальные.

Но необходимо научиться управлять этим явлением, чтобы эффект был максимальным.

Схема свободной энергии

Магнитный генератор

Подача магнитного поля к электрической катушке — главный эффект, которого можно добиться при использовании такого устройства. Список основных компонентов выглядит следующим образом:

• Поддерживающая катушка, для регулировки электричества.
• Питающая катушка.
• Запирающая катушка.
• Пусковая катушка, необходимая и для бестопливных приборов.

Схема включает транзистор управления вместе с конденсатором, диодами, ограничительным резистором и нагрузкой.

Создание переменного магнитного потока — вопрос, при решении которого у владельцев устройств возникает больше всего вопросов. Рекомендуется монтировать два контура, у которых есть постоянные магниты. Тогда силовые линии организуются со встречным направлением.

С самозапиткой

Необходимо создать схему, которая подаёт на рабочее устройство основной поток электроэнергии. После этого генераторы переходят к автоколебательному режиму. Во внешнем питании они больше не нуждаются.

Такое устройство получило название «качера». Но правильное название — блокинг-генератор. Оно создаёт мощный электрический импульс.

Всего выделяют три основные группы блокинг-генераторов:

1. На полевых транзисторах, затвор у которых изолирован.
2. С основой в виде биполярных транзисторов.
3. С электронными лампами, такие конструкции тоже встречаются часто.

Энергия из эфира

Генераторы Теслы

Конструкция предполагает применение трансформатора, как высоковольтные аналоги. Принцип работы — примерно такой же, как и у обычных изделий.

На выходе у этого приспособления образуются так называемые излишки энергии. Они значительно превосходят то, что потратилось при запуске устройства.

Главное — выбрать правильную методику изготовления трансформатора, настроить приспособление на работу.

Как получить энергию из эфира своими руками?

Микроквантовые эфирные потоки у многих подобных генераторов — главные источники, откуда поступает энергия для генераторов. Системы можно пробовать подключать через конденсаторы, литиевые батарейки. Можно выбирать различные материалы в зависимости от показателей, которые они дают. Тогда и количество кВт будет разным.

Пока что свободная энергия — явление мало изученное на практике. Поэтому сохраняется много пробелов при конструировании генераторов. Только практические эксперименты помогают найти ответ на большинство вопросов. Но многие крупные производители электронных устройств уже заинтересованы в этом направлении.

Генератор свободной энергии своими руками: схема

Основная масса людей убеждена, что энергию для существования можно получать только из газа, угля или нефти. Атом достаточно опасен, строительство гидроэлектростанций – очень трудоемкий и затратный процесс. Ученые всего мира утверждают, что запасы природного топлива могут скоро закончиться. Что же делать, где же выход? Неужели дни человечества сочтены?

Все из ничего

Исследования видов «зеленой энергии» в последнее время ведутся все интенсивней, так как это является путем в будущее. На нашей планете изначально есть все для жизни человечества.

Нужно только уметь это взять и использовать на благо. Многие ученые и просто любители создают такие устройства? как генератор свободной энергии.

Своими руками, следуя законам физики и собственной логике, они делают то, что принесет пользу всему человечеству.

Так о каких явлениях идет речь? Вот несколько из них:

• статическое или радиантное природное электричество;
• использование постоянных и неодимовых магнитов;
• получение тепла от механических нагревателей;
• преобразование энергии земли и космического излучения;
• имплозионные вихревые двигатели;
• тепловые солнечные насосы.

В каждой из этих технологий для высвобождения большего объема энергии используется минимальный начальный импульс.

Как сделать генератор свободной энергии своими руками? Для этого нужно иметь сильное желание изменить свою жизнь, много терпения, старание, немного знаний и, конечно, необходимые инструменты и комплектующие.

Вода вместо бензина? Что за глупости!

Двигатель, работающий на спирте, наверное, найдет больше понимания, чем идея разложения воды на молекулы кислорода и водорода. Ведь еще в школьных учебниках сказано, что это совершенно нерентабельный способ получения энергии.

Однако уже существуют установки для выделения водорода способом сверхэффективного электролиза. Причем стоимость полученного газа равна стоимости кубометров воды, использованных при этом процессе.

Не менее важно, что затраты электричества тоже минимальны.

Скорее всего, в ближайшем будущем наряду с электромобилями по дорогам мира будут разъезжать машины, двигатели которых будут работать на водородном топливе.

Установка сверхэффективного электролиза – это не совсем генератор свободной энергии. Своими руками ее достаточно трудно собрать.

Однако способ непрерывного получения водорода по данной технологии можно совместить с методами получения зеленой энергии, что повысит общую эффективность процесса.

Один из незаслуженно забытых

Таким устройствам, как бестопливные двигатели, совершенно не требуется обслуживание. Они абсолютно бесшумны и не загрязняют атмосферу. Одна из самых известных разработок в области экотехнологий – принцип получения тока из эфира по теории Н.

Теслы. Устройство, состоящее из двух резонансно настроенных трансформаторных катушек, является заземленным колебательным контуром. Изначально генератор свободной энергии своими руками Тесла сделал в целях передачи радиосигнала на дальние расстояния.

Если рассматривать поверхностные слои Земли как огромный конденсатор, то можно представить их в виде одной токопроводящей пластины. В качестве второго элемента в этой системе используется ионосфера (атмосфера) планеты, насыщенная космическими лучами (так называемый эфир).

Через обе эти «пластины» постоянно текут разнополюсные электрические заряды. Чтобы «собрать» токи из ближнего космоса, необходимо изготовить генератор свободной энергии своими руками. 2013 год стал одним из продуктивных в этом направлении.

Всем хочется пользоваться бесплатным электричеством.

Как сделать генератор свободной энергии своими руками

Схема однофазного резонансного устройства Н. Тесла состоит из следующих блоков:

1. Две обычные аккумуляторные батареи по 12 В.
2. Выпрямитель тока с электролитическими конденсаторами.
3. Генератор, задающий стандартную частоту тока (50 Гц).
4. Блок усилителя тока, направленный на выходной трансформатор.
5. Преобразователь низковольтного (12 В) напряжения в высоковольтное (до 3000 В).
6. Обычный трансформатор с соотношением обмоток 1:100.
7. Повышающий напряжение трансформатор с высоковольтной обмоткой и ленточным сердечником, мощностью до 30 Вт.
8. Основной трансформатор без сердечника, с двойной обмоткой.
9. Понижающий трансформатор.
10. Ферритовый стержень для заземления системы.

Все блоки установки соединяются согласно законам физики. Система настраивается опытным путем.

Неужели все это правда?

Может показаться, что это абсурд, ведь еще один год, когда пытались создать генератор свободной энергии своими руками – 2014. Схема, которая описана выше, просто использует заряд аккумулятора, по мнению многих экспериментаторов. На это можно возразить следующее.

Энергия поступает в замкнутый контур системы от электрополя выходных катушек, которые получают ее от высоковольтного трансформатора благодаря взаимному расположению. А зарядом аккумулятора создается и поддерживается напряженность электрического поля.

Вся остальная энергия поступает из окружающей среды.

Бестопливное устройство для получения бесплатного электричества

Известно, что возникновению магнитного поля в любом двигателе способствуют обычные катушки индуктивности, изготовленные из медного или алюминиевого провода. Чтобы компенсировать неизбежные потери вследствие сопротивления этих материалов, двигатель должен работать непрерывно, используя часть вырабатываемой энергии на поддержание собственного поля. Это значительно снижает КПД устройства.

В трансформаторе, работающем от неодимовых магнитов, нет катушек самоиндукции, соответственно и потери, связанные с сопротивлением, отсутствуют. При использовании постоянного магнитного поля токи вырабатываются ротором, вращающимся в этом поле.

Как сделать небольшой генератор свободной энергии своими руками

Схема используется такая:

• взять кулер (вентилятор) от компьютера;
• удалить с него 4 трансформаторные катушки;
• заменить небольшими неодимовыми магнитами;
• ориентировать их в исходных направлениях катушек;
• меняя положение магнитов, можно управлять скоростью вращения моторчика, который работает абсолютно без электричества.

Такой почти вечный двигатель сохраняет свою работоспособность до извлечения из цепи одного из магнитов. Присоединив к устройству лампочку, можно бесплатно освещать помещение. Если взять более мощный движок и магниты, от системы можно запитать не только лампочку, но и другие домашние электроприборы.

Этот знаменитый генератор свободной энергии своими руками (25кВт, 100 кВт) собран по принципу, описанному Николо Тесла еще в прошлом столетии. Данная резонансная система способна выдавать напряжение, в разы превосходящее начальный импульс. Важно понимать, что это не «вечный двигатель», а машина для получения электричества из природных источников, находящихся в свободном доступе.

Для получения тока в 50 Гц используются 2 генератора с прямоугольным импульсом и силовые диоды. Для заземления используется ферритовый стержень, который, собственно, и замыкает поверхность Земли на заряд атмосферы (эфира, по Н. Тесла). Коаксиальный кабель применяется для подачи мощного выходного напряжения на нагрузку.

Говоря простыми словами, генератор свободной энергии своими руками (2014, схема Т. Капанадзе), получает только начальный импульс от 12 В источника. Устройство способно постоянно питать током нормального напряжения стандартные электроприборы, обогреватели, освещение и так далее.

Собранный генератор свободной энергии своими руками с самозапиткой устроен так, чтобы замкнуть цепь. Некоторые умельцы пользуются таким способом для подзарядки аккумулятора, дающего начальный импульс системе.

В целях собственной безопасности важно учитывать тот факт, что выходное напряжение системы имеет высокие показатели. Если забыть об осторожности, можно получить сильнейший удар током.

Так как генератор свободной энергии своими руками 25кВт может принести как пользу, так и опасность.

Кому все это нужно?

Сделать генератор свободной энергии своими руками может практически любой человек, знакомый с основами законов физики из школьной программы.

Электропитание своего собственного жилища можно полностью перевести на экологическую и доступную энергию эфира. С использованием таких технологий снизятся транспортные и производственные расходы.

Атмосфера нашей планеты станет чище, остановится процесс «парникового эффекта».

Генератор свободной энергии: схемы, инструкции, описание, как собрать

Универсальное применение электроэнергии во всех сферах человеческой деятельности сопряжено с поисками бесплатного электричества.

Из-за чего новой вехой в развитии электротехники стала попытка создать генератор свободной энергии, который позволили бы значительно удешевить или свести к нулю затраты на получение электроэнергии.

Наиболее перспективным источником для реализации этой задачи является свободная энергия.

Что представляет собой свободная энергия?

Термин свободной энергии возник во времена широкомасштабного внедрения и эксплуатации двигателей внутреннего сгорания, когда проблема получения электрического тока напрямую зависела от затрачиваемых для этого угля, древесины или нефтепродуктов. Поэтому под свободной энергией понимается такая сила, для добычи которой нет необходимости сжигать топливо и, соответственно, расходовать какие-либо ресурсы.

Первые попытки научного обоснования возможности получения бесплатной энергии  были заложены Гельмгольцем, Гиббсом и Теслой.

Первый из них разработал теорию создания системы, в которой вырабатываемая электроэнергия должна быть равной или больше затрачиваемой для начального пуска, то есть получения вечного двигателя.

Гиббс высказал возможность получения энергии при протекании химической реакции настолько длительной, чтобы этого хватало для полноценного электроснабжения. Тесла наблюдал энергию во всех природных явлениях и высказал теорию о наличии эфира – субстанции, пронизывающей все вокруг нас.

Сегодня вы можете наблюдать реализацию этих принципов для получения свободной энергетики в бестопливных генераторах. Некоторые из них давно встали на службу человечеству и помогают  получать альтернативную энергетику из ветра, солнца, рек, приливов и отливов.

Это те же солнечные батареи, ветрогенераторы, гидроэлектростанции, которые помогли обуздать силы природы, находящиеся в свободном доступе.

Но наряду с уже обоснованными и воплощенными в жизнь генераторами свободной энергии существуют концепции бестопливных двигателей, которые пытаются обойти закон сохранения энергии.

Проблема сохранения энергии

Главный камень преткновения в получении бесплатного электричества – закон сохранения энергии. Из-за наличия электрического сопротивления в самом генераторе, соединительных проводах и в других элементах электрической сети, согласно законов физики, происходит потеря выходной мощности.

Энергия расходуется и для ее пополнения требуется постоянная подпитка извне или система генерации должна создавать такой избыток электрической энергии, чтобы ее хватало и для питания нагрузки, и для поддержания работы генератора.

С математической точки зрения генератор свободной энергии должен иметь КПД более 1, что не укладывается в рамки стандартных физических явлений.

Схема и конструкция генератора Теслы

Никола Тесла стал открывателем физических явлений и создал на их основе многие электрические приборы, к примеру, трансформаторы Тесла, которые используются человечеством,  и по сей день. За всю историю своей деятельности он запатентовал тысячи изобретений, среди которых есть не один генератор свободной энергии.

Рис. 1: Генератор свободной энергии Тесла

Посмотрите на рисунок 1, здесь приведен принцип получения электроэнергии при помощи генератора свободной энергии, собранного из катушек Тесла.

Это устройство предполагает получение энергии из эфира, для чего катушки, входящие в его состав настраиваются на резонансную частоту.

Для получения энергии из окружающего пространства в данной системе необходимо соблюдать следующие геометрические соотношения:

• диаметр намотки;
• сечения провода для каждой из обмоток;
• расстояние между катушками.

Сегодня известны различные варианты применения катушек Тесла в конструкции других генераторов свободной энергии. Правда, каких-либо значимых результатов их применения добиться, еще не удалось.

Хотя некоторые изобретатели утверждают обратное, и держат результат своих разработок в строжайшей тайне, демонстрируя лишь конечный эффект работы генератора.

  Помимо этой модели известны и другие изобретения Николы Теслы, которые являются генераторами свободной энергии.

Генератор свободной энергии на магнитах

Эффект взаимодействия магнитного поля и катушки широко применяется в магнитных двигателях. А в генераторе свободной энергии этот принцип применяется не для вращения намагниченного вала за счет подачи электрических импульсов на обмотки, а для подачи магнитного поля в электрическую катушку.

Толчком к развитию данного направления стал эффект, полученный при подаче напряжения на электромагнит (катушку намотанную на магнитопровод).

При этом находящийся поблизости постоянный магнит притягивается к  концам магнитопровода и остается притянутым даже после отключения питания от катушки.

Постоянный магнит создает в сердечнике постоянный поток магнитного поля, которое будет удерживать конструкцию до тех пор, пока ее не оторвут физическим воздействием. Этот эффект был применен в создании схемы генератора свободной энергии на постоянных магнитах.

Рис. 2. Принцип действия генератора на магнитах

Посмотрите на рисунок 2, для создания такого генератора свободной энергии и питания от него нагрузки необходимо сформировать систему электромагнитного взаимодействия, которая состоит из:

• пусковой катушки (I);
• запирающей катушки (IV);
• питающей катушки (II);
• поддерживающей катушки (III).

Также в схему входит управляющий транзистор VT, конденсатор C, диоды VD, ограничительный резистор R и нагрузка Z­H.

Данный  генератор свободной энергии включается посредством нажатия кнопки «Пуск», после чего управляющий импульс подается через VD6 и R6 на базу транзистора VT1.

При поступлении управляющего импульса транзистор открывается и замыкает цепь протекания тока через пусковые катушки I. После чего электрический ток протечет по катушкам I и возбудит магнитопровод, который притянет постоянный магнит.

По замкнутому контуру магнитосердечника и постоянного магнита будут протекать силовые линии магнитного поля.

От протекающего магнитного потока в катушках II, III, IV наводится ЭДС. Электрический потенциал от IV катушки подается на базу транзистора VT1, создавая управленческий сигнал. ЭДС в катушке III предназначена для поддержания магнитного потока в магнитопроводах. ЭДС в катушке II обеспечивает электроснабжение нагрузки.

Камнем преткновения в практической реализации такого генератора свободной энергии является создание переменного магнитного потока. Для этого в схеме рекомендуется установить два контура с постоянными магнитами, в которых силовые линии имеют встречное направление.

Кроме вышеприведенного генератора свободной энергии на магнитах сегодня существует ряд схожих устройств конструкции Серла, Адамса и других разработчиков, в основе генерации которых лежит использование постоянного магнитного поля.

Последователи Николы Теслы и их генераторы

Посеянные Теслой семена невероятных изобретений породили в умах соискателей неутолимую жажду воплотить в реальность фантастические идеи создания вечного двигателя и отправить механические генераторы на пыльную полку истории. Наиболее известные изобретатели использовали принципы изложенные Николой Тесла в своих устройствах. Рассмотрим наиболее популярные из них.

Лестер Хендершот

Хендершот развивал теорию о возможности использования магнитного поля Земли для генерации электроэнергии. Первые модели Лестер представил еще в 1930-х годах, но они так и не были востребованы его современниками. Конструктивно генератор Хендершота состоит из двух катушек со встречной намоткой, двух трансформаторов, конденсаторов и подвижного соленоида.

Рис. 3: общий вид генератора Хендершота

Работа такого генератора свободной энергии возможна только при его строгой ориентации с севера на юг, поэтому для настройки работы обязательно используется компас.

Намотка катушек выполняется на деревянных основаниях с разнонаправленной намоткой, чтобы снизить эффект взаимной индукции (при наведении в них ЭДС, в обратную сторону ЭДС наводится не будет).

Помимо этого катушки должны настраиваться резонансным контуром.

Джон Бедини

Свой генератор свободной энергии Бедини представил в 1984 году, особенностью запатентованного устройства был энерджайзер – устройство с постоянным вращающимся моментом, которое не теряет оборотов.

Такой эффект был достигнут за счет установки на диск нескольких постоянных магнитов, которые при взаимодействии с электромагнитной катушкой создают в ней импульсы и отталкиваются от ферромагнитного основания.

Благодаря чему генератор свободной энергии получал эффект самозапитки.

Более поздние генераторы Бедини стали известны за счет одного школьного эксперимента. Модель оказалась значительно проще и не представляла собой  чего-то грандиозного, но она смогла выполнять функции генератора свободного электричества порядка 9 дней без помощи извне.

Рис. 4: принципиальная схема генератора Бедини

Посмотрите на рисунок 4, здесь приведена принципиальная схема генератора свободной энергии того самого школьного проекта. В ней используются следующие элементы:

• вращающийся диск с несколькими постоянными магнитами (энерджайзер);
• катушка с ферромагнитным основанием и двумя обмотками;
• аккумулятор (в данном примере он был заменен на батарейку 9В);
• блок управления из транзистора (Т), резистора (Р) и диода (Д);
• токосъем организован с дополнительной катушки, питающей светодиод, но можно производить питание и от цепи аккумулятора.

С началом вращения постоянные магниты создают магнитное возбуждение в сердечнике катушки, которое наводит ЭДС в обмотках выходных катушек. За счет направления витков в  пусковой обмотке ток начинает протекать, как показано на рисунке ниже через пусковую обмотку, резистор и диод.

Рис. 5: начало работы генератора Бедини

Когда магнит находится непосредственно над соленоидом, сердечник насыщается и запасенной энергии становится достаточно  для открытия транзистора Т. При открытии транзистора, ток начинает протекать и в рабочей обмотке, осуществляющей подзаряд аккумулятора.

Рисунок 6: запуск обмотки подзаряда

Энергии на этом этапе становится достаточно для намагничивания ферромагнитного сердечника от рабочей обмотки, и он получает одноименный полюс с находящимся над ним магнитом.

Благодаря магнитному полюсу в сердечнике, магнит на вращающемся колесе отталкивается от этого полюса и ускоряет дальнейшее движение энерджайзера.

С ускорением движения импульсы в обмотках возникают все чаще, и светодиод с мигающего режима переходит в режим постоянного свечения.

Увы, такой генератор свободной энергии не является вечным двигателем, на практике он позволил системе работать в десятки раз дольше, чем она смогла бы функционировать на одной батарейке, но со временем все равно останавливается.

Тариель Капанадзе

Капанадзе разрабатывал модель своего генератора свободной энергии в 80 — 90-х годах прошлого века.

Механическое устройство основывалось на работе усовершенствованной катушки Тесла, как утверждал сам автор, компактный генератор мог питать потребители мощностью в 5 кВт.

В 2000-х генератор Капанадзе промышленных масштабов на 100 кВт попытались построить в Турции, по техническим характеристикам ему для пуска и работы требовалось всего 2 кВт.

Рис. 7: принципиальная схема генератора Капанадзе

На рисунке выше приведена принципиальная схема генератора свободной энергии, но основные параметры схемы остаются коммерческой тайной.

Практические схемы генераторов свободной энергии

Несмотря на большое количество существующих схем генераторов свободной энергии совсем немногие из них могут похвастаться реальными результатами, которые можно было бы проверить и повторить в домашних условиях.

Рис. 8: рабочая схема генератора Тесла

На рисунке 8 выше приведена схема генератора свободной энергии, которую вы можете повторить в домашних условиях.

Этот принцип был изложен Николой Тесла, для его работы используется металлическая пластина, изолированная от земли и расположенная на какой-либо возвышенности.

Пластина является приемником электромагнитных колебаний в атмосфере, сюда входит достаточно широкий спектр излучений (солнечных, радиомагнитных волн, статического электричества от движения воздушных масс и т.д.)

Приемник подключается к одной из обкладок конденсатора, а вторая обкладка заземляется, что и создает требуемую разность потенциалов. Единственным камнем преткновения к его промышленной реализации является необходимость изолировать на возвышенности пластину большой площади для питания хотя бы частного дома.

Современный взгляд и новые разработки

Несмотря на повсеместную заинтересованность созданием генератора свободной энергии, вытеснить с рынка классический способ получения электроэнергии они еще не могут.

Разработчикам прошлого, выдвигавшим смелые теории по поводу значительного удешевления электроэнергии, не хватало технического совершенства оборудования или параметры элементов не могли обеспечить надлежащего эффекта.

А благодаря научно-техническому прогрессу человечество получает все новые и новые изобретения, которые делают уже осязаемым воплощение генератора свободной энергии. Следует отметить, что сегодня уже получены и активно эксплуатируются генераторы свободной энергии, работающие на силе солнце и ветра.

Но, в то же время, в интернете вы можете встретить предложения о приобретении таких устройств, хотя в большинстве своем это пустышки, созданные с целью обмануть неосведомленного человека.

А небольшой процент реально работающих генераторов  свободной энергии,  будь то на резонансных трансформаторах, катушках или постоянных магнитах, может справляться лишь с питанием маломощных потребителей, обеспечить электроэнергией, к примеру, частный дом или освещение во  дворе они не могут.

Генераторы свободной энергии – перспективное направление, но их практическая реализация все еще не воплощена в жизнь.

Существует множество разнообразных способов генерировать энергию от бестопливного двигателя или генератора. В каждой сфере применение это устройство, вне всяких сомнений, принесёт пользу. Ниже приведены краткие описания некоторых этих сфер.

На дорогах

Бестопливный генератор может спокойно заменить дизельные двигатели, используемые в подавляющем большинстве современных тяжелых транспортных средств, таких как грузовые автомобили, автобусы, поезда, крупногабаритные переносные силовые двигатели. А также в этот перечень входит большинство сельскохозяйственных и карьерных транспортных средств.

В воздухе

И бензиновые, и дизельные двигатели, используемые в самолетах, могут быть заменены на альтернативные источники энергии, в том числе на бестопливные электрогенераторы.

На воде

Бестопливные генераторы также могут служить заменой для высокоскоростных двигателей, которые имеются у яхт, кораблей и линий вдоль открытого моря.

Под землей

Бестопливные двигатели и генераторы также могут заменить дизельные двигатели, а также двигатели, которые используются при добыче полезных ископаемых во всем мире. Аналогичным образом бестопливные устройства заменяют двигатели, которые применяются для добычи и природных ресурсов, таких как разные драгоценные металлы, железная руда, уголь и попутный нефтяной газ.

В медицинских учреждениях

Устройства также могут заменить аварийные резервные генераторы, которые должны быть в каждом крупном медицинском учреждении или больнице, в связи с наличием возможных критических ситуаций.

В центрах обработки данных

Бестопливные генераторы могут быть использованы для компьютеров, а также если не заряжается телефон, то генератор может служить хорошим зарядным устройством для мобильного аппарата. Когда серверы и системы выходят из строя, связь может быть потеряна, рабочий процесс останавливается, данные могут быть утеряны и даже весь рабой процесс может быть полностью остановлен.

Также бестопливные генераторы электроэнергии можно устанавливать на боковых сторонах двухколесного транспортного средства. Это надо делать таким образом, чтобы по мере движения транспортного средства вентилятор начинал вращаться и вырабатывал дополнительную энергию.

Первая эйфория от изобретения прошла достаточно быстро. Умельцы, сконструировавшие генератор Бедини своими руками по схеме автора, быстро поняли, что якобы вечное движение без подзарядки сравнительно быстро заканчивается и прибор останавливается. Никто не спорил, что открытие имеет неплохие перспективы на условиях доработки и усовершенствования. Но назвать его вечным двигателем было бы преувеличением.

Доказать несостоятельность представленного устройства можно, если собрать и протестировать генератор Бедини на самозапитке. Единственное, что стоит учесть, — длительность такого эксперимента. На фоне мощных аккумуляторов расход энергии на вращение энерджайзера минимален, поэтому ее запасов хватит надолго. Возможно, этот момент и стал фактором обмана комиссии по изобретениям, которым мотор Бедини был представлен как условно-вечный.

Собрать конструкцию генератора Бедини на мофсет транзисторе можно по предлагаемой схеме.

Задача опыта – доказать, что в устройстве происходит так называемое приращение энергии, которая стимулирует дальнейшее вращение и не дает энерджайзеру останавливаться. Далее рекомендуется действовать по такому плану:

• Две равные по емкости аккумуляторные батареи заряжают в течение одинакового времени в одной сети;
• После полного заряда одну из батарей разряжают, не допуская ее полной разрядки. Оптимальный вариант – подключение ее к лампе накаливания на условиях постоянного контроля заряда.
• Замеряют начальное напряжение и плотность батарей.
• Батареи подключают к генератору следующим образом: полную – в качестве первичного аккумулятора, разряженную – в качестве вторичного.
• Установка подключается в работу.
• В процессе работы необходимо контролировать уровень заряда первой и второй батарей.
• Если уровень напряжения в первичной батарее достигнет значения вторичной до момента ее подключения к генератору, двигатель следует отключить. Если же уровень заряда вторичной батареи увеличится до уровня первичной АКБ, двигатель также отключают.
• Замеряют напряжение и плотности батарей, какое-то время проработавших в установке Бедини.

Чтобы упростить задачу, можно использовать вместо двух аккумуляторов один в качестве и первичного, и вторичного источника энергии

При этом важно переключить выход установки с вторичных батарей обратно на первичную. Если нужно сократить длительность элемента, в качестве потребителя стоит подключить к генератору лампу накаливания на 10-15 Вт

В подавляющем большинстве экспериментов заряд первичной батареи снижался, а уровень заряда второй увеличивался незначительно или оставался на прежнем уровне. Добиться горения лампы в течение хотя бы нескольких недель не удалось никому. Таким образом, вечный двигатель Бедини – интересная, но простая игрушка, действие которой не вышло за рамки законов, известных современной физике.

Для первоначального запуска необходима схема, которая подает на трансформатор генератора Тесла импульс энергии. Далее генератор переходит в автоколебательный режим и постоянно во внешнем питании не нуждается.

На сленге разработчиков устройство для запитки именуется «качер». Те, кто знаком с электроникой, знают, что правильное название устройства – блокинг-генератор (ударный генератор). Подобное схемотехническое решение вырабатывает однократный мощный электрический импульс.

Разработано много вариантов блокинг-генераторов, которые делятся на три группы:

• На электронных лампах;
• На биполярных транзисторах;
• На полевых транзисторах с изолированным затвором.

Ламповый электромагнитный генератор на мощных генераторных лампах работает с высокими выходными параметрами, но его конструирование затрудняется наличием комплектующих. Кроме того, требуется не двух,- а трехобмоточный трансформатор, поэтому ламповые блокинг-генераторы в настоящее время встречаются редко.

Ламповый блокинг-генератор

Самое широкое распространение получили качеры на биполярных транзисторах. Их схемотехника хорошо отработана, настройка и регулировка просты. Используются транзисторы отечественного производства 800-й серии (КТ805, КТ808, КТ819), которые имеют хорошие технические параметры, широко распространены и не вызывают финансовых затруднений.

Блокинг-генератор на биполярном транзисторе

Распространение мощных и надежных полевых транзисторов сделало возможным конструирование блокинг-генераторов с повышенным КПД благодаря тому, что MOSFET или IGBT транзисторы имеют лучшие параметры по падению напряжения на переходах. Кроме роста КПД, становится менее проблематичной проблема охлаждения транзисторов. Проверенные схемы используют транзисторы IRF740 или IRF840, также недорогие и надежные.

Схема на полевом транзисторе

Перед тем, как собрать генератор в готовую конструкцию, еще раз перепроверьте качество изготовления всех комплектующих. Соберите конструкцию и подайте на нее питание. Переход в автоколебательный режим сопровождается наличием напряжения на обмотках трансформатора (на выходе вторички). Если напряжение отсутствует, то необходима настройка частоты блокинг-генератора в резонанс с частотой трансформатора.

Важно! При работе с генератором Тесла необходимо соблюдать повышенную осторожность, поскольку при запуске в первичной обмотке наводится высокое напряжение, способное привести к несчастному случаю

1.Расстояние между магнитов по кругу на дисках должно быть равно их ширине, но чем плотнее тем лучше, идеально если магниты будут почти вплотную друг к другу. Ниже я более подробно описал, если не можете определится делайте расстояние равным ширине магнитов, работать будет как у всех. 2

Круглые магниты, квадратные, или прямоугольные, по сути не важно, это потом отразится на форме катушек. Для первого варианта проще круглые магниты и катушки

3.Толщина дисков должна быть равна толщине магнитов, или немного тоньше. 4.Количество витков в катушках для 12V АКБ по 60 витков, для 24V ВКБ по 90 витков. 5.Толщина статора по толщине магнитов. 6.Соотношение катушек к магнитам 4:3, на 9 катушек 12 магнитов, на 12 катушек 16 магнитов. Однофазные генераторы не делают потому что будет сильная вибрация генератора при работе.Соотношение магнитов к катушкам должно быть таким:

на каждые три катушки должно быть по четыре магнита, соотношение 3/4. То есть на 9 катушек должно быть по 12 магнитов на дисках. На 12 катушек должно быть 16 магнитов. На 18 катушек должно быть 24 магнита (по 24 магнита на каждом из двух дисков). Можно делать соотношение и 2/3, генератор тоже будет работать, но как показали некоторые опыты такой вариант немного проигрывает, более подробно здесь — Тестирование генераторов со статорами на 12 и 18 катушек, что оказалось лучше

Магниты должны быть толщиной не менее 10 мм, можно правда и тоньше, но тогда придётся делать тонкий статор, вообще статор должен быть примерно равен толщине магнитов. Форма магнитов, круглые они, квадратные, или прямоугольные, не особо важна, потом это повлияет на форму катушек, будут ли они ровно круглые, треугольной вытянутой формы. Для крупных и мощных генераторов от 1.5кВт магниты можно ставить толщиной 15-20 мм, и делать более толстый и прочный статор толщиной 15-20 мм.

Обычно расстояние между магнитов делают равным их ширине, но чем больше площадь заполнения магнитами дисков по кругу тем лучше. Расстояние между магнитов чем плотнее тем лучше. Но если делать расстояние между магнитов равным ширине самих магнитов, или в половину ширины магнитов то тоже будет работать нормально. Из-за увеличения диаметра дисков увеличивается скорость магнитов за оборот, и напряжение катушек увеличивается пропорционально росту скорости движения магнитов.

Но работают те витки катушек, которые попадают под магниты, поэтому чем реже магниты на диске тем меньше витков катушек принимают участие в работе, и здесь выигрыш только в диаметре, но большой чес получается и много меди уходит. если расположить магниты близко друг другу то диаметр дисков становится меньше, витков в работе больше, а меди меньше. Так в общем эффективнее.

Обычно делаю расстояние между магнитов равное их ширине, но те кто делал расположение магнитов плотнее, и даже вплотную при меньших диаметра и размеров генераторов получали тот же результат. Как делать тут уже решать вам.

Для схемы 9 катушек на 12 магнитов

подойдут круглые магниты, и их лучше размещать на диске почти вплотную друг к другу. Внутренний диаметр круглых катушек можно делать меньше диаметра магнита.

Для 12 катушек на 16 магнитов

также можно делать круглые катушки и ставить круглые или лучше квадратные магниты. Расстояние между магнитов чем плотнее тем лучше. А так в зависимости от размеров можно сделать расстояние около 5-10 мм между магнитами, если квадратные то в самом узком месте должно быть такое расстояние.

Для 18 катушек на 12 магнитов

лучше использовать прямоугольные магниты с расстоянием равным их ширине. При этом внутренняя дырка катушки должна быть почти равна размерам магнита. Если 24 магнита ставить на дисках то расстояние между магнитами будет вплотную.

Ниже рисунок для сравнения насколько перекрываются катушки магнитами если магниты ставить почти вплотную и с расстоянием между магнитами равным их ширине.

>

Так.же вариант перекрытия магнитами статора на 18 катушек и 12 катушек.

>

Какой вариант лучше на этот вопрос однозначного ответа нет, любой вариант будет работать. Проще наверное делать как большинство, с расстоянием между магнитов равным их ширине, так как медь дешевле и её можно не экономить.

Напряжение в жилой дом подается с использованием двух проводников: один из них фаза, второй – нуль. Если дом оборудован качественным заземляющим контуром, в период интенсивного потребления электроэнергии часть тока уходит через заземление в грунт. Подключив к нулевому проводу и заземлению лампочку на 12 В, вы заставите ее светиться, поскольку между контактами нуля и «земли» напряжение может достигать 15 В. И этот ток электросчетчиком не фиксируется.

Добыча электричества с помощью нулевого провода

Схема, собранная по принципу ноль – потребитель энергии – земля, вполне рабочая. При желании для выравнивания колебаний напряжения можно использовать трансформатор. Недостатком является нестабильность появления электричества между нулем и заземлением – для этого требуется, чтобы дом потреблял много электроэнергии.

Несмотря на то, что такая система задействует для работы землю, ее нельзя отнести к источнику земной электроэнергии. Как добыть энергию, используя электромагнитный потенциал планеты, остается открытым.

Если ротор асинхронной машины, включенной в сеть с напряжением U1, вращать посредством первичного двигателя в направлении вращающегося поля статора, но со скоростью n2>

Почему мы используем Асинхронный Электрогенератор

Асинхронный генератор — это работающая в генераторном режиме асинхронная электрическая машина (ел.двигатель). При помощи приводного двигателя (в нашем случае ватродвигателя) ротор асинхронного электрогенератора вращается в одном направлении с магнитным полем. Скольжение ротора при этом становится отрицательным, на валу асинхронной машины появляется тормозящий момент, и генератор передает энергию в сеть.

Для возбуждения электродвижущей силы в его выходной цепи используют остаточную намагниченность ротора. Для этого применяются конденсаторы.

Асинхронные генераторы не восприимчивы к коротким замыканиям.

Асинхронный генератор устроен проще синхронного (например автомобильного генератора): если у последнего на роторе помещаются катушки индуктивности, то ротор асинхронного генератора похож на обычный маховик. Такой генератор лучше защищен от попадания грязи и влаги, более устойчив к короткому замыканию и перегрузкам, а выходное напряжение асинхронного электрогенератора отличается меньшей степенью нелинейных искажений. Это позволяет использовать асинхронные генераторы не только для питания промышленных устройств, которые не критичны к форме входного напряжения, но подключать электронную технику.

Именно асинхронный электрогенератор является идеальным источником тока для приборов, имеющих активную (омическую) нагрузку: электронагревателей, сварочных преобразователей, ламп накаливания, электронных устройств, компьютерную и радиотехнику.

Преимущества асинхронного генератора

К таким преимуществам относят низкий клирфактор (коэффициент гармоник), характеризующий количественное наличие в выходном напряжении генератора высших гармоник. Высшие гармоники вызывают неравномерность вращения и бесполезный нагрев электромоторов. У синхронных генераторов может наблюдаться величина клирфактора до 15%, а клирфактор асинхронного электрогенератора не превышает 2%. Таким образом, асинхронный электрогенератор вырабатывает практически только полезную энергию.

Еще одним преимуществом асинхронного электрогенератора является то, что в нем полностью отсутствуют вращающиеся обмотки и электронные детали, которые чувствительны к внешним воздействиям и довольно часто подвержены повреждениям. Поэтому асинхронный генератор мало подвержен износу и может служить очень долго.

На выходе наших генераторов идет сразу 220/380В переменного тока, который можно использовать напрямую к бытовым приборам (например обогреватели), для зарядки аккумуляторов, для подключения к пилораме, а также для параллельной работы с традиционной сетью. В этом случае Вы будете оплачивать разницу потребленной из сети и сгенерированной ветряком. Т.к. напряжение идет сразу промышленных параметров, то Вам не понадобятся различные преобразователи (инверторы) при прямом включении ветрогенератора к Вашей нагрузке. Например Вы можете напрямую подключить к пилораме и при наличии ветра – работать так, как если бы Вы просто подключились к сети 380В.

Если ротор асинхронной машины, включенной в сеть с напряжением U1, вращать посредством первичного двигателя в направлении вращающегося поля статора, но со скоростью n2>n1, то движение ротора относительно поля статора изменится (по сравнению с двигательным режимом этой машины), так как ротор будет обгонять поле статора.

При этом скольжение станет отрицательным, а направление э.д.с. Е1, наведенной в обмотке статора, а следовательно, и направление тока I1 изменятся на противоположное. В результате электромагнитный момент на роторе также изменит направление и из вращающего (в двигательном режиме) превратится в противодействующий (по отношению к вращающему моменту первичного двигателя). В этих условиях асинхронная машина из двигательного перейдет в генераторный режим, преобразуя механическую энергию первичного двигателя в электрическую. При генераторном режиме асинхронной машины скольжение может изменяться в диапазоне

при этом частота э.д.с. асинхронного генератора остается неизменной, так как она определяется скоростью вращения поля статора, т.е. остается такой же, что и частота тока в сети, на которую включен асинхронный генератор.

Ввиду того, что в генераторном режиме асинхронной машины условия создания вращающегося поля статора такие же, что и в двигательном режиме (и в том и в другом режимах обмотка статора включена в сеть с напряжением U1), и потребляет из сети намагничивающий ток I0, то асинхронная машина в генераторном режиме обладает особыми свойствами: она потребляет реактивную энергию из сети, необходимую для создания вращающегося поля статора, но отдает в сеть активную энергию, получаемую в результате преобразования механической энергии первичного двигателя.

В отличие от синхронных асинхронные генераторы не подвержены опасностям выпадения из синхронизма. Однако асинхронные генераторы не получили широкого распространения, что объясняется рядом их недостатков по сравнению с синхронными генераторами.

Асинхронный генератор может работать и в автономных условиях, т.е. без включения в общую сеть. Но в этом случае для получения реактивной мощности, необходимой для намагничивания генератора, используется батарея конденсаторов, включенных параллельно нагрузке на выводы генератора.

Непременным условием такой работы асинхронных генераторов является наличие остаточного намагничивания стали ротора, что необходимо для процесса самовозбуждения генератора. Небольшая э.д.с. Еост, наведенная в обмотке статора, создает в цепи конденсаторов, а следовательно, и в обмотке статора небольшой реактивный ток, усиливающий остаточный поток Фост. В дальнейшем процесс самовозбуждения развивается, как и в генераторе постоянного тока параллельного возбуждения. Изменением емкости конденсаторов можно изменять величину намагничивающего тока, а следовательно, и величину напряжения генераторов. Из-за чрезмерной громоздкости и высокой стоимости конденсаторных батарей асинхронные генераторы с самовозбуждением не получили распространения. Асинхронные генераторы применяются лишь на электростанциях вспомогательного значения малой мощности, например в ветросиловых установках.

Генератор своими руками

В моей электростанции источником тока является асинхронный генератор, приводимый в движение бензиновым двухцилиндровым двигателем с воздушным охлаждением УД-25 (8 л.с., 3000 об/мин.). В качестве асинхронного генератора без каких-либо переделок можно использовать обычный асинхронный электродвигатель с частотой вращения 750-1500 об/мин и мощностью до 15 кВт.

Частота вращения асинхронного генератора в нормальном режиме должна превышать номинальное (синхронное) значение числа оборотов используемого электродвигателя на 10%. Сделать это можно следующим образом. Электродвигатель включается в сеть и частота вращения в холостом режиме замеряется тахометром. Ременная передача от двигателя к генератору рассчитывается таким образом, чтобы обеспечить несколько повышенное число оборотов генератора. Например, электродвигатель с номинальной частотой вращения, равной 900 об/мин, вхолостую дает 1230 об/мин. В этом случае ременная передача рассчитывается на обеспечение частоты вращения генератора, равной 1353 об/мин.

Обмотки асинхронного генератора в моей установке соединены “звездой” и вырабатывают трехфазное напряжение 380 В. Для поддержания номинального напряжения асинхронного генератора необходимо правильно подобрать емкость конденсаторов между каждой фазой (все три емкости одинаковы). Для подбора нужной емкости я пользовался следующей таблицей. До приобретения необходимого навыка в работе можно проверять нагрев генератора на ощупь во избежание перегрева. Нагрев указывает на то, что подключена слишком большая емкость.

Конденсаторы пригодны типа КБГ-МН или другие с рабочим напряжением не менее 400 В. При выключении генератора на конденсаторах остается электрический заряд, поэтому необходимо принимать меры предосторожности от поражения электрическим током. Конденсаторы следует надежно оградить.

При работе с ручным электроинструментом на 220 В я пользуюсь понижающим трансформатором ТСЗИ с 380 В на 220 В. При подключении к электростанции трехфазного двигателя может случиться, что генератор не “осилит” с первого раза его запуск. Тогда следует дать серию кратковременных включений двигателя, пока он не наберет обороты, или раскрутить вручную.

Стационарные асинхронные генераторы такого рода, используемые для электрообогрева жилого дома, можно приводить в движение ветряным двигателем или турбиной, установленной на небольшой речке или ручье, если таковые есть недалеко от дома. В свое время в Чувашии заводом “Энергозапчасть” выпускался генератор (микро-ГЭС) мощностью 1,5 кВт на базе асинхронного электродвигателя. В. П. Бельтюков из г. Нолинска сделал ветроустановку и в качестве генератора также использовал асинхронный двигатель. Такой генератор можно приводить в движение, используя мотоблок, минитрактор, двигатель мотороллера, автомобиля и т.д.

Свою электростанцию я установил на небольшом легком одноосном прицепе – раме. Для работ вне хозяйства загружаю в машину необходимый электроинструмент и прицепляю к ней свою установку. С роторной сенокосилкой кошу сено, электротягачом пашу землю, бороную, сажаю, окучиваю. Для таких работ в комплекте со станцией вожу катушку с четырехжильным кабелем КРПТ. При намотке кабеля стоит учитывать один момент. Если наматывать обычным способом, то образуется соленоид, в котором будут дополнительные потери. Чтобы их избежать, кабель нужно сложить пополам и наматывать на катушку, начиная с места сгиба.

Глубокой осенью приходится заготавливать дрова на зиму из валежника. Пользуюсь при этом опять-таки электроинструментом. На дачном участке с помощью циркулярной пилы и строгального станка выполняю обработку материала для плотничных работ.

В результате длительного испытания работы нашего Парусного ветрогенератора с традиционной схемой возбуждения асинхронного двигателя (АД), основанной на применении в качестве коммутатора магнитного пускателя выявился целый ряд недостатков, который и привел созданию Шкафа Управления. Который стал универсальным устройством для превращения любого Асинхронного двигателя в Генератор! Теперь достаточно подключить провода от АД двигателя в наше устройство управления и генератор готов.

Как превратить любой Асинхронный Двигатель в генератор — Дом без фундамента

Как превратить любой Асинхронный Двигатель в генератор – Дом без фундамента Почему мы используем Асинхронный Электрогенератор Асинхронный генератор — это работающая в генераторном режиме

Для нужд строительства частного жилого дома или дачи домашнему мастеру может понадобиться автономный источник электрической энергии, который можно купить в магазине или собрать своими руками из доступных деталей.

Самодельный генератор способен работать от энергии бензинового, газового или дизельного топлива. Для этого его надо подключить к двигателю через амортизирующую муфту, обеспечивающую плавность вращения ротора.

Если позволяют местные природные условия, например, дуют частые ветры или близко расположен источник проточной воды, то можно создать ветряную или гидравлическую турбину и подключить ее к асинхронному трехфазному двигателю для выработки электроэнергии.

За счет подобного устройства у вас будет постоянно работающий альтернативный источник электричества. Он снизить потребление энергии от государственных сетей и позволить экономить на ее оплате.

В отдельных случаях допустимо использовать однофазное напряжение для вращения электрического двигателя и передачи им крутящего момента на самодельный генератор для создания собственной трехфазной симметричной сети.

Как подобрать асинхронный двигатель для генератора по конструкции и характеристикам

Технологические особенности

Основу самодельного генератора составляет асинхронный электродвигатель трехфазного тока с:

Устройство статора

Магнитопроводы статора и ротора изготавливают из изолированных пластин электротехнической стали, в которых созданы пазы для размещения проводов обмотки.

Три отдельные обмотки статора могут быть соединены на заводе по схеме:

Их выводы подключают внутри клеммной коробки и соединяют перемычками. Сюда же монтируют кабель питания.

В отдельных случаях может выполняться подключение проводов и кабеля другими способами.

К каждой фазе асинхронного двигателя подводятся симметричные напряжения, сдвинутые по углу на треть окружности. Они формируют токи в обмотках.

Эти величины удобно выражать в векторной форме.

Особенности конструкции роторов

Двигатели с фазным ротором

Их снабжают обмоткой, выполненной по образцу статорной, а выводы от каждой соединяют с контактными кольцами, которые обеспечивают электрический контакт со схемой запуска и регулировки через прижимные щетки.

Такая конструкция довольно сложная в изготовлении, дорогая по стоимости. Она требует периодического наблюдения за работой и квалифицированного обслуживания. По этим причинам для самодельного генератора применять ее в таком исполнении нет смысла.

Однако, если имеется подобный двигатель и ему нет другого применения, то можно выводы каждой обмотки (те концы, которые подключаются к кольцам) закоротить между собой. Таким способом фазный ротор превратится в короткозамкнутый. Его можно подключать по любой рассматриваемой ниже схеме.

Двигатели с короткозамкнутым ротором

Внутри пазов магнитопровода ротора залит алюминий. Обмотка выполнена в виде вращающейся беличьей клетки (за что и получила такое дополнительное название) с замкнутыми накоротко по концам кольцами-перемычками.

Это самая простая схема двигателя, которая лишена подвижных контактов. За счет этого она длительно работает без вмешательства электриков, отличается повышенной надежностью. Ее и рекомендуется применять для создания самодельного генератора.

Обозначения на корпусе двигателя

Чтобы самодельный генератор надежно работал необходимо обращать внимание на:

• класс IP, характеризующий качество защиты корпуса от воздействий внешней среды;
• мощность потребления;
• число оборотов;
• схему соединения обмоток;
• допустимые токи нагрузок;
• КПД и косинус φ.

Схему соединения обмоток, особенно у старых двигателей, бывших в работе, следует вызвонить, проверить электрическими методами. Эта технология подробно расписана в статье о подключении трехфазного двигателя в однофазную сеть.

Принцип работы асинхронного двигателя в качестве генератора

В основу его воплощения заложен метод обратимости электрической машины. Если у отключенного от напряжения сети двигателя начать принудительно вращать ротор с расчетной скоростью, то в обмотке статора будет наводиться ЭДС за счет наличия остаточной энергии магнитного поля.

Остается только подключить к обмоткам конденсаторную батарею соответствующего номинала и по ним станет протекать емкостной опережающий ток, имеющий характер намагничивающего.

Чтобы происходило самовозбуждение генератора, а на обмотках формировалась симметричная система трехфазных напряжений, необходимо подобрать емкость конденсаторов, большую определенной, критической величины. Кроме ее значения на выходную мощность, естественно, влияет конструкция двигателя.

Для нормальной выработки трехфазной энергии с частотой 50 Гц необходимо поддерживать скорость вращения ротора, превышающую асинхронную составляющую на величину скольжения S, которая лежит в пределах S=2÷10%. Ее требуется поддерживать на уровне синхронной частоты.

Отход синусоиды от стандартного значения по частоте отрицательно повлияет на работу оборудования с электрическими двигателями: пилами, рубанками, различными станками и трансформаторами. На резистивных нагрузках с ТЭН и лампами накаливания это практически не сказывается.

Электрические схемы подключения

На практике используются все распространенные способы соединения обмоток статора асинхронного двигателя. Выбирая одну из них создают различные условия для работы оборудования и вырабатывают напряжение определённых значений.

Схемы звезды

Популярный вариант подключения конденсаторов

Схема подключения асинхронного двигателя с обмотками, соединенными звездой, для работы в качестве генератора трехфазной сети имеет стандартный вид.

Схема асинхронного генератора с подключением конденсаторов к двум обмоткам

Этот вариант довольно популярен. Он позволяет питать от двух обмоток три группы потребителей:

Рабочий и пусковой конденсаторы подключаются в схему отдельными выключателями.

На основе этой же схемы можно создать самодельный генератор с подключением конденсаторов к одной обмотке асинхронного двигателя.

Схема треугольника

При сборке обмоток статора по схеме звезды генератор будет выдавать трехфазное напряжение 380 вольт. Если осуществить их переключение на треугольник, то — 220.

Приведенные выше на картинках три схемы являются базовыми, но не единственными. На их основе могут создаваться другие способы подключения.

Как рассчитать характеристики генератора по мощности двигателя и емкости конденсаторов

Для создания нормальных условий работы электрической машины необходимо соблюсти равенство ее номинального напряжения и мощности в режимах генератора и электродвигателя.

С этой целью подбирают емкость конденсаторов с учетом вырабатываемой ими реактивной мощности Q при различных нагрузках. Ее величину рассчитывают по выражению:

Из этой формулы, зная мощность двигателя, для обеспечения полной нагрузки можно рассчитать емкость батареи конденсаторов:

Однако, следует учесть режим работы генератора. На холостом ходу конденсаторы станут излишне нагружать обмотки и нагревать их. Это приводит к большим потерям энергии, перегреву конструкции.

Для устранения подобного явления конденсаторы подключают ступенчато, определяя их количество в зависимости от приложенной нагрузки. Чтобы упростить подбор конденсаторов для запуска асинхронного двигателя в режиме генератора, создана специальная таблица.

Для использования в составе емкостной батареи хорошо подходят пусковые конденсаторы серии K78-17 и им подобные с рабочим напряжением от 400 вольт и больше. Вполне допустимо заменить их металлобумажными аналогами с соответствующими номиналами. Собирать их придется параллельным подключением.

Использовать модели электролитических конденсаторов для работы в цепях асинхронного самодельного генератора не стоит. Они предназначены для цепей постоянного тока, а при прохождении синусоиды, меняющейся по направлению, быстро выходят из строя.

Существует специальная схема их подключения для подобных целей, когда каждая полуволна направляется диодами на свою сборку. Но она довольно сложная.

Конструктивное исполнение

Автономное устройство электростанции должно в полной мере обеспечивать требования безопасной эксплуатации работающего оборудования и выполняться единым модулем, включающим навесной электрощит с приборами:

• измерения — вольтметром до 500 вольт и частотомером;
• коммутации нагрузок — три выключателя (один общий подает напряжение от генератора на схему потребителей, а два остальных осуществляют подключения конденсаторов);
• защит — автоматическим выключателем, устраняющим последствия возникновения коротких замыканий или перегрузок и УЗО (устройство защитного отключения), спасающее работников от пробоя изоляции и попадания потенциала фазы на корпус.

Резервирование основной схемы питания

Создавая самодельный генератор необходимо предусмотреть его совместимость со схемой заземления рабочего оборудования, а при автономной работе – надежно подключать к контуру земли.

Если электростанция создается для резервного питания приборов, работающих от государственной сети, то использовать ее следует при отключении напряжения с линии, а при восстановлении — останавливать. С этой целью достаточно установить рубильник, управляющий всеми фазами одновременно или подключить сложную систему автоматики включения резервного питания.

Выбор напряжения

Схема на 380 вольт обладает повышенной опасностью поражения человека. Ее используют в крайних случаях, когда фазной величиной на 220 обойтись нет возможности.

Перегрузки генератора

Такие режимы создают излишний нагрев обмоток с последующим разрушением изоляции. Они возникают при превышении токов, проходящих по обмоткам из-за:

1. неправильного подбора емкости конденсаторов;
2. подключения потребителей повышенной мощности.

В первом случае необходимо тщательно следить за тепловым режимом во время холостого хода. При излишнем нагреве требуется корректировать емкость конденсаторов.

Особенности подключения потребителей

Общая мощность трехфазного генератора состоит из трех частей, вырабатываемых в каждой фазе, которая составляет 1/3 от общей. Ток, проходящий по одной обмотке, не должен превышать номинальную величину. Это надо учитывать при подключении потребителей, распределять их равномерно по фазам.

Когда самодельный генератор создан для работы от двух фаз, то он не может безопасно выработать электроэнергии больше, чем на 2/3 от общей величины, а если задействована всего одна фаза, то — только 1/3.

Контроль частоты

Следить за этим показателем позволяет частотомер. Когда его в конструкцию самодельного генератора не установили, то можно пользоваться косвенным методом: на холостом ходу выходное напряжение превышает номинальное 380/220 на 4÷6% при частоте 50 Гц.

Как сделать самодельный генератор из асинхронного двигателя, Дизайн и ремонт квартир своими руками

Советы домашнему мастеру по изготовлению своими руками самодельного генератора из асинхронного трехфазного электродвигателя со схемами. картинками и видео

Как сделать самодельный генератор из асинхронного двигателя

Всем привет! Сегодня рассмотрим как сделать самодельный генератор из асинхронного двигателя своими руками. Данный вопрос меня давно интересовал, только как то не было времени взяться за его реализацию. А теперь давайте немного займемся теорией.

Если взять и раскрутить от какого нибудь первичного двигателя асинхронный электродвигатель, то следуя принципа обратимости электрических машин можно заставить его вырабатывать электрический ток. Для этого нужно вращать вал асинхронного двигателя с частотой, равной или чуть больше асинхронной частоты его вращения. В результате остаточного магнетизма в магнитопроводе электродвигателя на зажимах статорной обмотки будет индуктироваться некоторая ЭДС.

Теперь возьмем и подключим к выводам статорной обмотки, как показано на рисунке ниже, неполярные конденсаторы С.

При этом по обмотке статора начнет протекать опережающий емкостной ток. Он будет называться намагничивающим. Т.е. произойдет самовозбуждение асинхронного генератора и ЭДС будет расти. Значение ЭДС будет зависеть от характеристики как самой электрической машины, так и от емкости конденсаторов. Тем самым мы с вами превратили обычный асинхронный электродвигатель в генератор.

Теперь поговорим о том, как правильно подобрать конденсаторы для самодельного генератора из асинхронного двигателя. Емкость нужно подбирать так, чтобы генерируемое напряжение и отдаваемая мощность асинхронного генератора соответствовала мощности и напряжению при работе его в качестве электродвигателя. Данные смотри в таблице ниже. Они актуальны для возбуждения асинхронных генераторов напряжением 380 вольт и с частотой вращения от 750 до 1500 об/мин.

С увеличением нагрузки на асинхронный генератор напряжение на его зажимах будет стремиться упасть(увеличиться индуктивная нагрузка на генератор). Для поддержания напряжения на заданном уровне необходимо подключать дополнительные конденсаторы. Для этого можно использовать специальный регулятор напряжения, который при понижении напряжения на выводах статора генератора будет с помощью контактов подключать дополнительные батареи конденсаторов.

Частота вращения генератора в нормальном режиме должна превышать синхронную на 5-10 процентов. То есть если частота вращения составляет 1000 об/мин, то нужно его раскручивать с частотой 1050-1100 об/мин.

Один большой плюс асинхронного генератора в том, что в качестве его можно использовать обычный асинхронный электродвигатель без переделок. Но не рекомендуется особо увлекаться и делать генераторы из электромоторов мощностью более 15-20 кВ*А. Самодельный генератор из асинхронного двигателя отличное решение для тех, у кого нет возможности использовать классический генератор kronotex ламинат. Удачи вам во всем и пока!

Как сделать самодельный генератор из асинхронного двигателя, Ремонт своими руками

Как сделать самодельный генератор из асинхронного двигателя Всем привет! Сегодня рассмотрим как сделать самодельный генератор из асинхронного двигателя своими руками. Данный вопрос меня давно

Генератор является устройством, который производит продукты, вырабатывающие электрическую энергию либо преобразующую ее в другую. Что собой представляет устройство, как сделать генератор, каков принцип его работы, в чем отличие от синхронного генератора? Об этом расскажем далее.

Генератором называется электромашина, которая занимается преобразованием механической энергии в токовую электроэнергию. В большинстве случаев используется для этого вращательный тип магнитного поля. Состоит аппарат из реле, вращающегося индуктора, контактных колец, терминала, скользящей щетки, диодного моста, диодов, токосъемного кольца, статора, ротора, подшипников, роторного вала, шкива, крыльчатки и передней крышки. Нередко в конструкцию входит виток с электромагнитом, который осуществляет выработку энергии.

Генератор своими руками

Важно отметить, что генератор бывает переменного и постоянного тока. В первом случае не образовываются вихревые токи, работать аппарат может при экстремальных условиях и обладает пониженным весом. Во втором случае генератор не нуждается в повышенном внимании и имеет большее количество ресурсов.

Бывает генератор переменного тока синхронным и асинхронным. Первый это агрегат, который работает как генератор, где количество совершаемых вращений статора равно ротору. Ротор формирует магнитное поле и создает в статоре ЭДС.

Обратите внимание!
В результате создается постоянный электрический магнит. Из преимуществ отмечают высокую стабильность создаваемого напряжения, из недостатков — токовую перегрузку, поскольку при завышенной нагрузке, регулятор повышает ток в роторной обмотке.

Устройство синхронного аппарата

Асинхронный аппарат состоит из короткозамкнутого ротора и точно такого же статора, как и предыдущей модели. В момент вращения ротора асинхронный генератор индуцирует электроток и магнитное поле создает синусоидальное напряжения. Поскольку он не имеет связи с ротором, то возможности в том, чтобы искусственно регулировать напряжение и ток, нет. Эти параметры изменяются под электрической нагрузкой на стартерной обмотки.

Устройство асинхронного аппарата

Принцип действия

Любой генератор действует по электромагнитному индуктивному закону, благодаря наводке электротока в замкнутой рамке пересечением вращающегося магнитного поля, создаваемое с помощью постоянных магнитов или обмоток. Электродвижущая сила попадает в замкнутый контур из коллектора и щеточного узла вместе с магнитным потоком, вращается ротор и вырабатывает напряжение. Благодаря подпружиненным щеткам, которые прижимаются к пластинчатым коллекторам, передается электроток к выходным клеммам. Далее он идет в сеть пользователя и распространяется по электрооборудованию.

Принцип работы

Отличие от синхронного генератора

Синхронный бензиновый генератор не перегружается из-за переходных режимов, которые связаны с пуском под нагрузкой из потребителей подобной мощности. Он является источником реактивной мощности, в то время как асинхронный ее потребляет. Первый не боится перегрузок при поставленном режиме благодаря системе авторегулирования через связь, которая обратна току с напряжением в проводе. Второй имеет нерегулируемую искусственно силу сцепления электромагнитного роторного поля.

Обратите внимание!
Важно понимать, что асинхронная разновидность более популярна благодаря простой конструкции, неприхотливости, отсутствию надобности в техническом квалифицированном обслуживании и сравнительной дешевизне. Он ставится тогда, когда: нет высоких требований к частоте с напряжением; предполагается работать агрегату в запыленном месте; нет возможности переплачивать за другую разновидность.

Область применения

Генератор переменного тока — многофункциональный аппарат, благодаря которому энергию можно передавать на большие расстояния и при этом быстро ее перераспределять. Кроме того, она превращается в световую, тепловую, механическую и другую энергию по инструкции. Прост в изготовлении. Поэтому область их применения обширна. Сегодня используются такие устройства везде: как в промышленности, так и в условиях быта. Ими оснащается мощный мотор.

К примеру, электро и ветрогенератор будет полезен в то время, когда будет отключена сеть вольт, произойдет авария на электростанции, нужна будет дополнительная энергия в двигателе.

Бензиновый и магнитный генератор, благодаря небольшому весу и компактности, можно транспортировать и использовать в сельском хозяйстве, на даче, в лесу. Он послужит оборудованием быстрого реагирования и поможет создать аварийное освещение.

Область применения

Классификация прибора

Классификация прибора обширная. Сегодня он бывает асинхронным и синхронным, с неподвижным ротором или статором, однофазным, двухфазным и трехфазным, с независимым или самостоятельным возбуждением, с обмотками возбуждения или возбуждением от постоянно действующего магнита.

Обратите внимание!
Стоит отметить, что на данный момент пользуются большей популярностью трехфазные модели благодаря вращающемуся круговому магнитному полю, уравновешенности системы, работы в нескольких режимах и высоких уровнях коэффициента полезного действия.

Классификация оборудования

Схема сборки устройства

Собрать электро генераторы на 220 своими руками можно по аналогии с производственной моделью. Для этого могут понадобиться видеоуроки или учебные пособия. Затем нужно правильно подключать все приборы одной системы. Сделать это можно по схеме звезда или треугольник.

В первом случае электросоединение происходит для всех концов обмоток одной точки, а во втором случае предусматривается последовательный тип обмоточных генераторных соединений. Важно отметить, что эти схемы можно использовать лишь в том случае, если нагрузка фаз равномерная. Тогда тема, как сделать генератор в домашних условиях, будет актуальной.

Схема подключения звезда

В целом, генератором называется устройство, превращающее механическую энергию в электрическую при помощи проволочной разновидности катушки магнитного поля. По количеству фаз агрегаты бывают с одной, двумя и тремя фазами.

Схема подключения треугольник

Сделать его сегодня можно своими руками, используя специальную схему, указанную выше.

Универсальное применение электроэнергии во всех сферах человеческой деятельности сопряжено с поисками бесплатного электричества. Из-за чего новой вехой в развитии электротехники стала попытка создать генератор свободной энергии, который позволили бы значительно удешевить или свести к нулю затраты на получение электроэнергии. Наиболее перспективным источником для реализации этой задачи является свободная энергия.

Что представляет собой свободная энергия?

Термин свободной энергии возник во времена широкомасштабного внедрения и эксплуатации двигателей внутреннего сгорания, когда проблема получения электрического тока напрямую зависела от затрачиваемых для этого угля, древесины или нефтепродуктов. Поэтому под свободной энергией понимается такая сила, для добычи которой нет необходимости сжигать топливо и, соответственно, расходовать какие-либо ресурсы.

Первые попытки научного обоснования возможности получения бесплатной энергии были заложены Гельмгольцем, Гиббсом и Теслой. Первый из них разработал теорию создания системы, в которой вырабатываемая электроэнергия должна быть равной или больше затрачиваемой для начального пуска, то есть получения вечного двигателя. Гиббс высказал возможность получения энергии при протекании химической реакции настолько длительной, чтобы этого хватало для полноценного электроснабжения. Тесла наблюдал энергию во всех природных явлениях и высказал теорию о наличии эфира – субстанции, пронизывающей все вокруг нас.

Сегодня вы можете наблюдать реализацию этих принципов для получения свободной энергетики в . Некоторые из них давно встали на службу человечеству и помогают получать альтернативную энергетику из ветра, солнца, рек, приливов и отливов. Это те же солнечные батареи, гидроэлектростанции, которые помогли обуздать силы природы, находящиеся в свободном доступе. Но наряду с уже обоснованными и воплощенными в жизнь генераторами свободной энергии существуют концепции бестопливных двигателей, которые пытаются обойти закон сохранения энергии.

Проблема сохранения энергии

Главный камень преткновения в получении бесплатного электричества – закон сохранения энергии. Из-за наличия электрического сопротивления в самом генераторе, соединительных проводах и в других элементах электрической сети, согласно законов физики, происходит потеря выходной мощности. Энергия расходуется и для ее пополнения требуется постоянная подпитка извне или система генерации должна создавать такой избыток электрической энергии, чтобы ее хватало и для питания нагрузки, и для поддержания работы генератора. С математической точки зрения генератор свободной энергии должен иметь КПД более 1, что не укладывается в рамки стандартных физических явлений.

Схема и конструкция генератора Теслы

Никола Тесла стал открывателем физических явлений и создал на их основе многие электрические приборы, к примеру, трансформаторы Тесла, которые используются человечеством, и по сей день. За всю историю своей деятельности он запатентовал тысячи изобретений, среди которых есть не один генератор свободной энергии.

Рис. 1: Генератор свободной энергии Тесла

Посмотрите на рисунок 1, здесь приведен принцип получения электроэнергии при помощи генератора свободной энергии, собранного из катушек Тесла. Это устройство предполагает получение энергии из эфира, для чего катушки, входящие в его состав настраиваются на резонансную частоту. Для получения энергии из окружающего пространства в данной системе необходимо соблюдать следующие геометрические соотношения:

• диаметр намотки;
• сечения провода для каждой из обмоток;
• расстояние между катушками.

Сегодня известны различные варианты применения катушек Тесла в конструкции других генераторов свободной энергии. Правда, каких-либо значимых результатов их применения добиться, еще не удалось. Хотя некоторые изобретатели утверждают обратное, и держат результат своих разработок в строжайшей тайне, демонстрируя лишь конечный эффект работы генератора. Помимо этой модели известны и другие изобретения Николы Теслы, которые являются генераторами свободной энергии.

Генератор свободной энергии на магнитах

Эффект взаимодействия магнитного поля и катушки широко применяется в . А в генераторе свободной энергии этот принцип применяется не для вращения намагниченного вала за счет подачи электрических импульсов на обмотки, а для подачи магнитного поля в электрическую катушку.

Толчком к развитию данного направления стал эффект, полученный при подаче напряжения на электромагнит (катушку намотанную на магнитопровод). При этом находящийся поблизости постоянный магнит притягивается к концам магнитопровода и остается притянутым даже после отключения питания от катушки. Постоянный магнит создает в сердечнике постоянный поток магнитного поля, которое будет удерживать конструкцию до тех пор, пока ее не оторвут физическим воздействием. Этот эффект был применен в создании схемы генератора свободной энергии на постоянных магнитах.

Рис. 2. Принцип действия генератора на магнитах

Посмотрите на рисунок 2, для создания такого генератора свободной энергии и питания от него нагрузки необходимо сформировать систему электромагнитного взаимодействия, которая состоит из:

• пусковой катушки (I);
• запирающей катушки (IV);
• питающей катушки (II);
• поддерживающей катушки (III).

Также в схему входит управляющий транзистор VT, конденсатор C, диоды VD, ограничительный резистор R и нагрузка Z­ H .

Данный генератор свободной энергии включается посредством нажатия кнопки «Пуск», после чего управляющий импульс подается через VD6 и R6 на базу транзистора VT1. При поступлении управляющего импульса транзистор открывается и замыкает цепь протекания тока через пусковые катушки I. После чего электрический ток протечет по катушкам I и возбудит магнитопровод, который притянет постоянный магнит. По замкнутому контуру магнитосердечника и постоянного магнита будут протекать силовые линии магнитного поля.

От протекающего магнитного потока в катушках II, III, IV наводится ЭДС. Электрический потенциал от IV катушки подается на базу транзистора VT1, создавая управленческий сигнал. ЭДС в катушке III предназначена для поддержания магнитного потока в магнитопроводах. ЭДС в катушке II обеспечивает электроснабжение нагрузки.

Камнем преткновения в практической реализации такого генератора свободной энергии является создание переменного магнитного потока. Для этого в схеме рекомендуется установить два контура с постоянными магнитами, в которых силовые линии имеют встречное направление.

Кроме вышеприведенного генератора свободной энергии на магнитах сегодня существует ряд схожих устройств конструкции Серла, Адамса и других разработчиков, в основе генерации которых лежит использование постоянного магнитного поля.

Последователи Николы Теслы и их генераторы

Посеянные Теслой семена невероятных изобретений породили в умах соискателей неутолимую жажду воплотить в реальность фантастические идеи создания вечного двигателя и отправить механические генераторы на пыльную полку истории. Наиболее известные изобретатели использовали принципы изложенные Николой Тесла в своих устройствах. Рассмотрим наиболее популярные из них.

Лестер Хендершот

Хендершот развивал теорию о возможности использования магнитного поля Земли для генерации электроэнергии. Первые модели Лестер представил еще в 1930-х годах, но они так и не были востребованы его современниками. Конструктивно генератор Хендершота состоит из двух катушек со встречной намоткой, двух трансформаторов, конденсаторов и подвижного соленоида.

Рис. 3: общий вид генератора Хендершота

Работа такого генератора свободной энергии возможна только при его строгой ориентации с севера на юг, поэтому для настройки работы обязательно используется компас. Намотка катушек выполняется на деревянных основаниях с разнонаправленной намоткой, чтобы снизить эффект взаимной индукции (при наведении в них ЭДС, в обратную сторону ЭДС наводится не будет). Помимо этого катушки должны настраиваться резонансным контуром.

Джон Бедини

Свой генератор свободной энергии Бедини представил в 1984 году, особенностью запатентованного устройства был энерджайзер – устройство с постоянным вращающимся моментом, которое не теряет оборотов. Такой эффект был достигнут за счет установки на диск нескольких постоянных магнитов, которые при взаимодействии с электромагнитной катушкой создают в ней импульсы и отталкиваются от ферромагнитного основания. Благодаря чему генератор свободной энергии получал эффект самозапитки.

Более поздние генераторы Бедини стали известны за счет одного школьного эксперимента. Модель оказалась значительно проще и не представляла собой чего-то грандиозного, но она смогла выполнять функции генератора свободного электричества порядка 9 дней без помощи извне.

Рис. 4: принципиальная схема генератора Бедини

Посмотрите на рисунок 4, здесь приведена принципиальная схема генератора свободной энергии того самого школьного проекта. В ней используются следующие элементы:

• вращающийся диск с несколькими постоянными магнитами (энерджайзер);
• катушка с ферромагнитным основанием и двумя обмотками;
• аккумулятор (в данном примере он был заменен на батарейку 9В);
• блок управления из транзистора (Т), резистора (Р) и диода (Д);
• токосъем организован с дополнительной катушки, питающей светодиод, но можно производить питание и от цепи аккумулятора.

С началом вращения постоянные магниты создают магнитное возбуждение в сердечнике катушки, которое наводит ЭДС в обмотках выходных катушек. За счет направления витков в пусковой обмотке ток начинает протекать, как показано на рисунке ниже через пусковую обмотку, резистор и диод.

Рис. 5: начало работы генератора Бедини

Когда магнит находится непосредственно над соленоидом, сердечник насыщается и запасенной энергии становится достаточно для открытия транзистора Т. При открытии транзистора, ток начинает протекать и в рабочей обмотке, осуществляющей подзаряд аккумулятора.

Рисунок 6: запуск обмотки подзаряда

Энергии на этом этапе становится достаточно для намагничивания ферромагнитного сердечника от рабочей обмотки, и он получает одноименный полюс с находящимся над ним магнитом. Благодаря магнитному полюсу в сердечнике, магнит на вращающемся колесе отталкивается от этого полюса и ускоряет дальнейшее движение энерджайзера. С ускорением движения импульсы в обмотках возникают все чаще, и светодиод с мигающего режима переходит в режим постоянного свечения.

Увы, такой генератор свободной энергии не является вечным двигателем, на практике он позволил системе работать в десятки раз дольше, чем она смогла бы функционировать на одной батарейке, но со временем все равно останавливается.

Тариель Капанадзе

Капанадзе разрабатывал модель своего генератора свободной энергии в 80 — 90-х годах прошлого века. Механическое устройство основывалось на работе усовершенствованной катушки Тесла, как утверждал сам автор, компактный генератор мог питать потребители мощностью в 5 кВт. В 2000-х генератор Капанадзе промышленных масштабов на 100 кВт попытались построить в Турции, по техническим характеристикам ему для пуска и работы требовалось всего 2 кВт.

Рис. 7: принципиальная схема генератора Капанадзе

На рисунке выше приведена принципиальная схема генератора свободной энергии, но основные параметры схемы остаются коммерческой тайной.

Практические схемы генераторов свободной энергии

Несмотря на большое количество существующих схем генераторов свободной энергии совсем немногие из них могут похвастаться реальными результатами, которые можно было бы проверить и повторить в домашних условиях.

Рис. 8: рабочая схема генератора Тесла

На рисунке 8 выше приведена схема генератора свободной энергии, которую вы можете повторить в домашних условиях. Этот принцип был изложен Николой Тесла, для его работы используется металлическая пластина, изолированная от земли и расположенная на какой-либо возвышенности. Пластина является приемником электромагнитных колебаний в атмосфере, сюда входит достаточно широкий спектр излучений (солнечных, радиомагнитных волн, статического электричества от движения воздушных масс и т.д.)

Приемник подключается к одной из обкладок конденсатора, а вторая обкладка заземляется, что и создает требуемую разность потенциалов. Единственным камнем преткновения к его промышленной реализации является необходимость изолировать на возвышенности пластину большой площади для питания хотя бы частного дома.

Современный взгляд и новые разработки

Несмотря на повсеместную заинтересованность созданием генератора свободной энергии, вытеснить с рынка классический способ получения электроэнергии они еще не могут. Разработчикам прошлого, выдвигавшим смелые теории по поводу значительного удешевления электроэнергии, не хватало технического совершенства оборудования или параметры элементов не могли обеспечить надлежащего эффекта. А благодаря научно-техническому прогрессу человечество получает все новые и новые изобретения, которые делают уже осязаемым воплощение генератора свободной энергии. Следует отметить, что сегодня уже получены и активно эксплуатируются генераторы свободной энергии, работающие на силе солнце и ветра.

Но, в то же время, в интернете вы можете встретить предложения о приобретении таких устройств, хотя в большинстве своем это пустышки, созданные с целью обмануть неосведомленного человека. А небольшой процент реально работающих генераторов свободной энергии, будь то на резонансных трансформаторах, катушках или постоянных магнитах, может справляться лишь с питанием маломощных потребителей, обеспечить электроэнергией, к примеру, частный дом или освещение во дворе они не могут. Генераторы свободной энергии – перспективное направление, но их практическая реализация все еще не воплощена в жизнь.

Электрический генератор – это устройство, предназначенное для получения электроэнергии, расходуемой на конкретные цели. Самодельный аппарат способен выполнять функцию источника лишь при соблюдении определенных условий. Собрать его полностью «с нуля» дома вряд ли удастся. Единственный способ изготовить электрогенератор своими руками – использовать для этих целей другие, работающие по тому же принципу механизмы. Больше всего подходит старый двигатель от мотоблока или ветряной установки. Работы по сборке потребуют больших затрат сил и средств, а также наличия определенного опыта. Если полной уверенности в удаче нет – лучше всего приобрести хоть и дорогое, но эффективно работающее фирменное изделие.

Устройство и принцип работы

Генератор постоянного тока

Перед тем как изготовить электрогенератор своими руками в чисто домашних условиях потребуется ознакомиться с его конструкцией и разобраться, как он работает. Основой такого устройства является многосекционная обмотка, располагающаяся на неподвижном статоре. Внутри помещается подвижный якорь (ротор), в конструкции которого предусмотрен постоянный магнит. Эта часть генератора посредством специального приводного механизма связана с движителем, приводимым во вращение от ветряка или бензинового двигателя. В качестве привода допускается использовать альтернативные энергоресурсы (вода или тепло, образуемое при сгорании дров, например).

Порядок работы:

• при вращении ротора его магнитные линии пересекают э/м поле статорных катушек;
• благодаря этому, согласно закону индукции Фарадея, в них наводится ЭДС соответствующей величины;
• к катушкам статора подключается нагрузка, переменный ток в которой меняется по синусоиде.

В зависимости от числа обмоток статора и схемы включения можно получить однофазный 220 Вольт или трехфазный (380 Вольт) самодельный генератор.

Этот принцип действия распространяется на все образцы электрических машин без исключения (независимо от типа привода).

Эффективно работающий генератор электрического тока, своими руками изготовленный из подсобных деталей, способен решить целый ряд бытовых проблем. Самодельные изделия традиционно используются для выработки электрической энергии, достаточной для питания домашней электросети. Помимо этого от агрегата может работать не очень мощное сварочное оборудование или водяной насос для полива грядок на даче. Изготовленное в виде ветряного генератора изделие допускается эксплуатировать на даче и в походе.

Сборка генератора своими руками

Инструкция по сборке генераторов тока своими руками предполагает выполнение работ в несколько этапов. Они начинаются с подготовительной стадии, на которой необходимо запастись исходными заготовками и требуемым материалом.

Подготовительный этап

Двигатель мотоблока Крот

Для сборки потребуются:

• Старый электродвигатель от мотоблока или ветряка с рабочей статорной обмоткой. Также популярны варианты использования двигателей от старой стиральной машины или водяного насоса.
• Для выравнивания выходного тока желательно заранее изготовить выпрямитель (преобразователь).
• Для облегчения запуска будущего устройства и самовозбуждения его обмоток 220 Вольт потребуется высоковольтный (не менее 400-500 Вольт) конденсатор емкостью 3-7 микрофарад. Точное его значение выбирается в зависимости от планируемой мощности генератора.

Для сборки потребуются длинные куски провода в надежной изоляции, клейкая защитная лента и монтажный инструмент (бокорезы, плоскогубцы и набор отверток). Также следует запастись мощным паяльником, необходимым для восстановления контактов в нарушенных обмотках старого двигателя.

Следует заранее побеспокоиться о заземлении корпуса будущего изделия, вырабатывающего напряжение опасной для человека величины.

По завершении подготовки переходят к сборке, порядок которой зависит от выбранного исходного образца.

Ветряк – простейший вариант

Схема ветрогенератора своими руками

Самый простой в исполнении способ – изготовление ветряного генератора, собранного из подручных деталей и готовых модулей. От него могут работать совсем простые электрические нагрузки, мощность которых не превышает 100 Ватт (лампочка, например). Для его изготовления потребуются:

• (он будет работать в качестве генератора).
• Каретка и основная звездочка от взрослого велосипеда.
• Цепь роликовая от старого мотоцикла.
• Велосипедная рама.

У хорошего мастера все эти подручные заготовки наверняка отыщутся в гараже, из них без труда своими руками собирается электрический генератор.

Для ознакомления с этой процедурой желательно просмотреть видео, в котором подробно рассказывается о порядке изготовления ветряка.

На вал такого электродвигателя устанавливается звездочка, которая посредством роликовой цепи приводится во вращение от самодельных ветряных лопастей, закрепленных на велосипедной раме. С их помощью поступательное движение ветра преобразуется во вращательный момент. Такая конструкция способна генерировать ток в нагрузке до 6-ти Ампер при напряжении 14 Вольт.

Силовая установка на основе генератора от мотоблока

Строение генератора от мотоблока

Более сложный в исполнении вариант предполагает применение старого мотоблока, используемого в качестве привода. Функцию генератора в этой системе выполняет асинхронный двигатель с частотой вращения до 1600 об/мин и эффективной мощностью до 15 кВт. В процессе сборки его приводной механизм посредством шкивов и ремня связывается с осью мотоблока. Диаметр шкивов выбирается таким, чтобы частота вращения переделанного в генератор электродвигателя была на 15% выше паспортного значения.

Достоинства и недостатки

В отличие от заводских самодельные бензиновые генераторы, изготовленные в домашних условиях, обычно имеют большие габариты и вес

К достоинствам собранного ручным способом изделия следует отнести:

• Возможность не зависеть от перебоев в работе питающих подстанций, получая необходимый минимум электричества самостоятельно.
• Генератор-самоделка настраивается на рабочие параметры, соответствующие конкретным запросам пользователя.
• Его изготовление вместо покупного изделия позволит сэкономить значительные суммы (особенно – в ситуации с асинхронными машинами на 380 Вольт).

Недостатком самостоятельного изготовления считаются возможные сложности со сборкой конкретного типа изделия и необходимость расходования средств на энергоносители (горючее, например).

Перед тем как сделать бытовой генератор электричества, нужно ознакомиться с правилами его эксплуатации. Их суть состоит в следующем:

1. Перед запуском устройства все нагрузки отключаются, чтобы он поработал вхолостую.
2. Проверяется наличие масла в рабочем отсеке генератора – его уровень должен быть выше установленной отметки;
3. Устройство остается включенным примерно на 5 минут, после чего допускается подключать нагрузку.

В соответствии с правилами эксплуатации и ухода за такими генераторами, самым подходящим режимом работы считается использование его мощности на 70% от предельного значения. При соблюдении этого требования оборудование не будет перегреваться и легко справится с расчетной нагрузкой.

К сожалению, часто электроснабжающие организации не справляются с обеспечением частных домовладений электроэнергией. Из-за перебоев с электричеством владельцы дач и загородных коттеджей вынуждены обращаться к альтернативным источникам электричества. Наиболее распространенный из них – генератор.

Особенности электрогенератора и область его применения

Электрогенератором называется мобильный прибор, служащий для преобразования и накапливания электроэнергии. Принцип действия данного устройства несложен, что позволяет изготовить его собственноручно. Схему простого генератора можно легко найти в Интернете.

Агрегат, сделанный вручную, не станет достойным конкурентом изделию, собранному на заводе, но это оптимальное решение, если вы хотите сэкономить значительную сумму денег.

Электрогенераторы имеют довольно широкую область применения. Как видно на фото самодельных генераторов, они могут использоваться на ветровых электростанциях, в сварочных работах, а также в качестве автономного устройства для поддержки электроэнергии в частных домах.

Включение генератора осуществляется входящим напряжением. Для этого аппарат подключают к источнику питания, но это не рационально для мини-электростанции, ведь она обязана вырабатывать электрический ток, а не расходовать его для запуска.

Вследствие этого, особой популярностью пользуются модели, оснащённые возможностью последовательно переключать конденсаторы или функцией самовозбуждения.

Нюансы, которые надо знать для создания электрогенератора

Покупка генератора обойдётся довольно дорого. Поэтому всё больше рачительных хозяев прибегают к изготовлению агрегата своими руками. Простота принципа действия и конструкционного решения позволяет собрать электрогенерирующее устройство всего за пару часов.

Как сделать генератор своим руками?

Первый этап – настройка всего оборудования таким образом, чтобы скорость вращения превышала скорость оборотов электродвигателя. Измерив величину вращения мотора, прибавьте еще 10%. Вы получите скорость, с которой должен работать электрогенератор.

Шаг второй – переделка генератора под себя при помощи конденсаторов. Очень важно правильно определить требуемую ёмкость.

Третий шаг – установка конденсаторов. Здесь необходимо строго следовать расчёту. Кроме того, нужно убедиться в качестве изоляции. Вот и всё – сборка генератора завершена.

Мастер-класс по изготовлению генератора асинхронного типа

Одним из наиболее распространённых видов самодельных генераторов является асинхронный электрогенератор. Это объясняется его несложным принципом работы и неплохими теххарактеристиками.

Что нужно для изготовления такого генератора своими руками? Прежде всего, вам потребуется асинхронный двигатель. Его отличительной чертой являются короткозамкнутые витки вместо магнита на роторе. Ещё понадобятся конденсаторы.

Инструкция по изготовлению

Подключим вольтметр к любой из обмоток двигателя, и раскрутим вал. Вольтметр покажет наличие напряжения, которое берётся вследствие остаточной намагниченности ротора.

Это ещё не генератор. Попробуем создать магнитное поле при помощи роторных витков. При включении электродвигателя происходит намагничивание короткозамкнутых витков ротора. Аналогичный результат можно получить и при работе устройства в режиме «генератор».

Поставим шунт на одну из статорных обмоток, используя не электрический конденсатор. Раскрутим вал. Значение появившегося напряжения со временем станет равным номинальному напряжению двигателя. Далее зашунтируем при помощи конденсатора оставшиеся обмотки силового устройства и соединим их.

Генератор считается потенциально опасным устройством, потому обращение с ним требует особой аккуратности. Он должен быть защищён от атмосферных осадков и механических ударов. Лучше всего изготовить специальный кожух.

Если устройство автономное, то оно должно быть оборудовано датчиками и приборами для фиксации необходимых данных. Также желательно оснащение прибора кнопкой включения/выключения.

При малейших сомнениях в своих силах лучше отказаться от самостоятельного изготовления генератора.

Фото генераторов своими руками
