Генераторы звуковой частоты схемы своими руками

Генератор звуковых частот схема на транзисторах

Два транзистора — полевой VT1 и биполярный VT2 — включены по схеме составного повторителя, имеющего небольшой коэффициент усиления и повторяющего на выходе фазу входного сигнала. Глубокая отрицательная обратная связь (ООС) через резисторы R7, R8 стабилизирует и усиление, и режим транзисторов.

Но для возникновения генерации нужна еще положительная обратная связь с выхода усилителя на его вход. Она осуществляется через так называемый мост Вина — цепочку из резисторов и конденсаторов R1…R4, С1…С6. Мост Вина ослабляет как низкие (из-за возрастающего емкостного сопротивления конденсаторов С4…С6), так и высокие (из-за шунтирующего действия конденсаторов С1…СЗ). На центральной же часто-те настройки, примерно равной 1/271RC, его коэффициент передачи максимален,
а фазовый сдвиг равен нулю. На этой часто-те и возникает генерация.

Изменяя сопротивления резисторов и емкость конденсаторов моста, часто-ту генерации удается изменять в широких пределах. Для удобства пользования выбран десятикратный диапазон изменения частоты сдвоенным переменным резистором R2, R4, а диапазоны частот переключаются (Sla, Sib) конденсаторами C1…С6.

Для перекрытия всех звуковых частот от 25 Гц до 25 кГц
достаточно трех диапазонов, но при желании можно добавить и четвертый, до 250 кГц (так сделано у автора). Выбрав несколько большие емкости конденсаторов или сопротивления резисторов, можно сместить диапазон частот вниз, сделав его, например, от 20 Гц до 200 кГц
.

Следующий важный момент в проектировании звукового генератора — стабилизации амплитуды выходного напряжения. Для простоты здесь использован самый древний и надежный способ стабилизации — с помощью лампы накаливания. Дело в том, что сопротивление нити лампы возрастает при изменении температуры от холодного состояния до полного накала почти в 10 раз! Малогабаритная индикаторная лампочка VL1 с сопротивлением в холодном состоянии около 100 Ом включена в цепи ООС. Она шунтирует резистор
R6, при этом ООС невелика, ПОС преобладает и возникает генерация. По мере роста амплитуды колебаний нить лампы нагревается, ее сопротивление растет, и ООС увеличивается, компенсируя ПОС и тем самым ограничивая рост амплитуды.

На выходе генератора включен ступенчатый делитель
напряжения на резис-торах R10…R15, позволяющий получить калиброванный сигнал амплитудой от1 мВ до 1 В
. Резисторы делителя распаяны прямо на выводах стандартного пятиштырькового разъема от аудиоаппаратуры. Питание генератор получает от любого источника (выпрямителя, аккумулятора, батареи), часто от того же самого, от которого питается и испытываемое устройство. Напряжение питания на транзисторах генератора стабилизировано
цепочкой R11, VD1. Резистор R11 имеет смысл заменить такой же лампой накаливания, как и VL1 (индикаторная телефонная, в «карандашном» исполнении) — это расширит пределы возможных напряжений питания. Потребляемый ток — не более15…20 мА
.

В генераторе можно применять детали практически любых типов, но особое внимание надо обратить на качество сдвоенного переменного резистора R2, R4. Автор применил довольно крупный прецизионный резистор от какой-то устаревшей аппаратуры, но подойдут и сдвоенные резисторы от регуляторов громкости или тембра стереоусилителей. Стабилитрон VD1 — любой маломощный, на напряжение стабилизации6,8…9 В
.

При налаживании надо обратить внимание на плавность возникновения генерации примерно в среднем положении движка под-строечного резистора R8. При слишком малом его сопротивлении генерация может прекращаться в некоторых положениях ручки установки частоты, а при слишком большом может наблюдаться искажение синусоидальной формы сигнала — ограничение. Следует также измерить напряжение на коллекторе транзистора VT2, оно должно равняться примерно половине напряжения стабилизированного питания.
При необходимости подбирают резистор R6 и, в крайнем случае, тип и экземпляр транзистора YT1. В ряде случаев помогает включение последовательно с лампой накаливания VL1 электролитического конденсатора емкостью не менее100 мкФ
(«плюсом» к истоку транзистора). В заключение резистором R10 выставляют на выходе амплитуду сигнала1 В
и градуируют шкалу частоты с помощью цифрового частотомера. Она общая для всех диапазонов.

Особенностью данной схемы звукового генератора является та, что вней все построено на микроконтроллере ATtiny861 и SD карта памяти. Микроконтроллер Tiny861 ссостоит из двух ШИМ-генераторов и благодаря этому способен генерировать качественный звук, а кроме того способен управлять генератором внешними сигналами. Этот генератор звуковых частот можно использовать для проверки звучания высококачественной динамиков или в простых радиолюбительских самоделках типа электронного звонка.

Генератор звуковых частот схема на таймере

Генератор звуковых частот построен на популярной микросхеме таймере KP1006ВИ1 (почти по стандартной схеме. Частота выходного сигнала около 1000 Гц. Ее можно в большом диапазоне корректировать регулированием номиналов радиокомпонентов С2 и R2. Выходную часто-ту в этой конструкции рассчитывают по формуле:

F = 1,44/(R 1 +2×R 2)×C 2

Выход микросхемы не способен обеспечить большую мощность, поэтому на полевом транзисторе выполнен усилитель мощности.

Генератор звуковых частот на микросхеме и полевом ключе

Оксидный конденсатор С1 предназначен для сглаживания пульсаций
блока питания. Емкость СЗ, подключённый к пятому выводу таймера используется для защиты от помех вывода
управляющего напряжения.

Подойдет любой стабилизированный, с выходным напряжением от 9 до 15 вольт и током 10 А.

http://flowmetrika.narod.ru/_pribori_docs/

ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ ГЗ-2 (ЗГ-10)

Рис. 1. Генератор ГЗ-2.

Генератор звуковой частоты ГЗ-2 (рис. 1) предназначен для использования в качестве источника синусоидальных электрических колебаний звуковой (низкой) частоты.

Прибор рассчитан для применения в лабораторных условиях и ремонтных мастерских.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон генерируемых частот от 20 до 20 000 гц
разбит на три поддиапазона: 20-200; 200-2000 и 2000-20 000 гц.
Погрешность установки частоты ±2%± 1 гц.
Уход частоты после 30 мин
предварительного прогрева за первый час работы не более ±0,4%; за последующие семь часов работы дополнительный уход частоты не более ±0,4%.
Нормальная выходная мощность 0,5 вт
.
Максимальная выходная мощность 5 вт.
Максимальное выходное напряжение на согласованной нагрузке 150 в.

Изменение выходного напряжения осуществляется плавно, а также ступенями через 1 дб
от 0 до 110 дб
с помощью двух делителей: первый — через 10 дб
от 0 до 100 дб,
второй — через 1 дб
от 0 до 10 дб.
Выходное сопротивление генератора рассчитано на согласованные нагрузки 50; 200; 600 и 5000 ом.
Коэффициент нелинейных искажений:

при нормальной выходной мощности ниже 0,7%; при максимальной выходной мощности ниже 1,5%; при максимальной выходной мощности на нагрузке 5000 ом
ниже 2%.

10. Неравномерность частотной характеристики относительно показаний на частоте 400 гц:

при максимальной выходной мощности и при всех нагрузках на частотах от 50 до 10 000 гц
не более ±1 дб,
на частотах от 20 до 20 000 гц
не более ±3,5 дб;
при нормальной выходной мощности на согласованной нагрузке 600 ом
на частотах от 50 до 10 000 гц
не более ±0,5 дб,
на частотах от 20 до 20 000 гц
не более ±1,5 дб.

Погрешность градуировки шкалы индикатора на частоте 1000 гц
при напряжении до 60 в
не превышает ±5%.
Питание прибора от сети переменного тока частотой 50 гц,
напряжение ПО; 127 или 220 s±10%.
Потребляемая от сети мощность не более 150 ва.

Габариты: 598x357x293 мм.
Вес прибора не более 35 кг.

ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ

Генератор ГЗ-2 (рис. 2) состоит из следующих основных элементов: задающего генератора, усилителя, индикатора выходного напряжения, выходного устройства и источника питания.

Задающий генератор собран по реостатно-емкостной схеме на лампах Л
1
(6Ж8) и Л
2
(6П9). Скачкообразное изменение частоты генератора осуществляется переключением сопротивлений R
1 —R
11 ,
а плавное — изменением емкости С
1 .
Для повышения устойчивости работы генератора в его схему введена отрицательная обратная связь, в цепь которой включен термистор ТП6/2.

Фазоинверторный каскад усилителя звуковой частоты выполнен по автобалансной симметричной схеме на лампе Л
3
(6Н8С). Усилитель мощности на двух лампах Л
4
и Л
5 (6С4С) работает по двухтактной схеме. Коэффициент усиления усилителя звуковой частоты около 4.

Индикатор выхода представляет собой диодный вольтметр, собранный по двухполупериодной схеме на лампе Л
8
(6Х6С). В качестве индикатора применен магнитоэлектрический прибор М5 класса 2,5 ИП 1 со шкалой на 60 в,
проградуированной в действующих значениях напряжения при нагрузке 600 ом.
Выходное устройство состоит из двух аттенюаторов — делителей напряжения мостового типа У 1 на 100 дб
со ступенями по 10 дб
и У
2
на 10 дб
со ступенями по 1 дб
и трансформатора Тр
3 ,
служащего для согласования выхода генератора с нагрузками в 50; 200; 600 и 5000 ом.
В качестве источника питания использован двухполупериодный выпрямитель на лампе Л
7
(5ЦЗС) с двузвенным Г-образным фильтром.

Все лампы генератора (за исключением ламп выходного каскада усилителя) могут заменяться на однотипные без подстройки генератора. При смене ламп Л
4
и Л
5
(6C4C) необходимо подобрать их так, чтобы уровень фона на выходе генератора не превышал 15 мв.
При измерении фона на частотах от 4000 до 10 000 гц
ручку Рег. вых. напр.
R
22
следует установить в крайнее левое положение, ручку Вых. сопротивление В
2

— в положение 600,
переключатель Внутренняя нагрузка В
4

— в положение Вкл.

РАБОТА С ПРИБОРОМ

Установить предохранитель в положение, соответствующее напряжению сети.
Вилку кабеля питания включить в сеть переменного тока частотой 50 гц,
включить тумблер сети, после чего должна загореться сигнальная лампочка.
Точная установка частоты производится после 30-минутного прогрева.

Установка частоты

Частоты первого поддиапазона 20-200 гц
Множитель
находится в положении ×1. Частота в герцах соответствует отсчету шкалы.
Частоты второго поддиапазона 200-2000 гц
устанавливаются поворотом шкалы, при этом переключатель Множитель
находится в положении ×10, отсчет шкалы умножается на 10.
Частоты третьего поддиапазона 2000-20 000 гц
устанавливаются поворотом шкалы, при этом переключатель Множитель
находится в положении ×100, отсчет шкалы умножается на 100.

Установка амплитуды, выходного напряжения

1. Амплитуда выходного напряжения регулируется плавно ручкой Рег. вых. напр,
и ступенями через 1 дб
от 0 до 110 дб
— ручками Затухание дб.

Стрелочный прибор непосредственно измеряет выходное напряжение при нагрузке 600 ом
и выведенных аттенюаторах (переключатель Вых. сопротивление
в положении 600 ом).

При работе генератора на нагрузки 50; 200 и 5000 ом
переключатель Вых. сопротивление
необходимо поставить в положение, соответствующее значению нагрузки, показания стрелочного прибора умножаются на 0,289; 0,576 и 2,89 соответственно. При этом тумблер находится в положении Выкл.
Если нагрузка отличается от вышеуказанных, то вести отсчет по шкале прибора нельзя.
При работе генератора на прибор с большим входным сопротивлением необходимо включить тумблер а переключатель Вых. сопротивление
поставить в любое из четырех положений в зависимости от величины требуемого напряжения. При этом показания шкалы индикатора умножаются на соответствующие коэффициенты.

В данной статье описывается простой генератор звуковых частот, проще говоря — пищалка. Схема простая и состоит всего из 5 элементов, если не считать батарейку и кнопку.

Описание схемы:

R1 задает смещение на базу VT1. А с помощью C1 осуществляется обратная связь. Динамик является нагрузкой VT2.

Сборка:

Итак, нам понадобится:
1) Комплементарная пара из 2х транзисторов, то есть один NPN и один PNP. Подойдут практически любые маломощные, например КТ315 и КТ361 . Я использовал то, что было под рукой — BC33740 и BC32740.
2) Конденсатор 10-100нФ, я использовал 47нФ (маркировка 473).
3) Подстроечный резистор около 100-200 кОм
4) Любой маломощный динамик. Можно использовать наушники.
5) Батарейка. Можно практически любую. Пальчиковую, или крону, разница будет только в частоте генерации и мощности.
6) Небольшой кусок фольгированного стеклотекстолита, если планируется делать все на плате.
7) Кнопка или тумблер. Мной была использована кнопка из китайской лазерной указки.

Итак. Все детали собраны. Приступаем к изготовлению платы. Я сделал простенькую плату поверхностного монтажа механическим путем (то есть при помощи резака).

Итак, все готово к сборке.

Сначала монтируем основные компоненты.

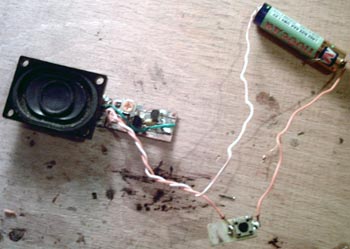

Потом впаиваем провода питания, батарейку с кнопкой и динамик.

На видео показана работа схемы от 1.5В батарейки. Подстроечный резистор меняет частоту генерации

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Мой блокнот
VT1	Биполярный транзистор	КТ315Б	1	В блокнот
VT2	Биполярный транзистор	КТ361Б	1	В блокнот
C1	Конденсатор	10-100нФ	1	В блокнот
R1	Резистор	1-200 кОм	1

Необычные звуки и звуковые эффекты, получаемые с помощью несложных радиоэлектронных приставок на микросхемах КМОП, способны поразить воображение читателей.

Схема одной из таких приставок, представленная на рисунке 1, родилась в процессе различных экспериментов с популярной КМОП-микросхемой К176ЛА7 (DD1).

Эта схема реализует целый каскад звуковых эффектов, в особенности из животного мира. В зависимости от положения движка переменного резистора, установленного на входе схемы, можно получить почти реальные на слух звуки: «кваканье лягушки», «соловьиную трель», «мяуканье кота», «мычание быка» и много-много других. Даже различные человеческие нечленораздельные сочетания звуков вроде нетрезвых возгласов и прочие.

Как известно, номинальное напряжение питания такой микросхемы— 9 В. Однако на практике для достижения особенных результатов возможно сознательное занижение напряжения до 4,5—5 В. При этом схема остаётся работоспособной. Вместо микросхемы 176-й серии в данном варианте вполне уместно использовать и её более широко распространённый аналог серии К561 (К564, К1564).

Колебания на звуковой излучатель ВА1 подаются с выхода промежуточного логического элемента схемы.

Рассмотрим работу устройства в «неправильном» режиме питания— при напряжении 5 В. В качестве источника питания можно применить батареи из элементов (например, три элемента типа AAA, соединённые последовательно) или стабилизированный сетевой источник питания с установленным на выходе фильтром—оксидным конденсатором ёмкостью от 500 мкФ с рабочим напряжением не менее 12 В.

На элементах DD1.1 и DD1.2 собран генератор импульсов, запускаемый «высоким уровнем напряжения» на выводе 1 DD1.1. Частота импульсов генератора звуковой частоты (ЗЧ), при применении указанных RC-элементов, на выходе DD1.2 составит 2—2,5 кГц. Выходной сигнал первого генератора управляет частотой второго (собранного на элементах DD1.3 и DD1.4). Однако, если «снять» импульсы с вывода 11 элемента DD1.4—никакого эффекта не будет. Один из входов оконечного элемента управляется через резистор R5. Оба генератора работают в тесной связке друг с другом, самовозбуждаясь и реализуя зависимость от напряжения на входе в непредсказуемые пачки импульсов на выходе.

С выхода элемента DD1.3 импульсы поступают на простейший усилитель тока на транзисторе VT1 и, многократно усиленные, воспроизводятся пьезоизлучателем ВА1.

О деталях

В качестве VT1 подойдёт любой маломощный кремниевый транзистор р-п-р проводимости, в том числе КТ361 с любым буквенным индексом. Вместо излучателя ВА1 можно использовать телефонный капсюль TESLA или отечественный капсюль ДЭМШ-4М с сопротивлением обмотки 180—250 Ом. При необходимости усиления громкости звучания необходимо дополнить базовую схему усилителем мощности и применить динамическую головку с сопротивлением обмотки 8—50 Ом.

Все номиналы резисторов и конденсаторов советую применить указанные на схеме с отклонениями не более чем на 20 % у первых элементов (резисторов) и 5—10 %— у вторых (конденсаторов). Резисторы—типа МЛТ 0,25 или 0,125, конденсаторы —типа МБМ, КМ и другие, с незначительным допуском влияния окружающей температуры на их ёмкость.

Резистор R1 номиналом МОм 1 —переменный, с линейной характеристикой изменения сопротивления.

Если необходимо остановиться на каком-либо одном понравившемся эффекте, например «гоготании гусей» — следует добиться данного эффекта очень медленным вращением движка, затем отключить питание, выпаять переменный резистор из схемы и, замерив его сопротивление, установить в схему постоянный резистор такого же номинала.

При правильном монтаже и исправных деталях устройство начинает работать (издавать звуки) сразу.

В данном варианте звуковые эффекты (частота и взаимодействие генераторов) зависят от напряжения питания. При повышении напряжения питания более 5 В, для обеспечения безопасности входа первого элемента DD1.1, необходимо подключить в разрыв проводника между верхним по схеме контактом R1 и положительным полюсом источника питания ограничивающий резистор сопротивлением 50 — 80 кОм.

Устройство у меня в доме находит применение для игр с домашними животными, дрессировки собаки.

На рисунке 2 изображена схема генератора колебаний переменной звуковой частоты (ЗЧ).

Генератор ЗЧ реализован на логических элементах микросхемы К561ЛА7. На двух первых элементах собран низкочастотный генератор. Он управляет частотой колебаний высокочастотного генератора на элементах DD1.3 и DD1.4. От этого получается, что схема работает на двух частотах попеременно. На слух смешанные колебания воспринимаются как «трель».

Звуковым излучателем является пьезоэлектрический капсюль ЗП-х (ЗП-2, ЗП-З, ЗП-18 или аналогичный) или высокоомный телефонный капсюль с сопротивлением обмотки более 1600 Ом.

Свойство работоспособности КМОП-микросхемы К561 серии в широком диапазоне напряжений питания использовано в звуковой схеме на рисунке 3.

Автоколебательный генератор на микросхеме K561J1A7 (логические элементы DD1.1 и DD1.2—рис.). Заполучает напряжение питания от схемы управления (рис. 36), состоящей из RC-зарядной цепочки и истокового повторителя на полевом транзисторе VT1.

При нажатии кнопки SB1 конденсатор в цепи затвора транзистора быстро заряжается и затем медленно разряжается. Истоковый повторитель имеет очень большое сопротивление и на работу зарядной цепи почти не влияет. На выходе VT1 «повторяется» входное напряжение— и сила тока достаточна для питания элементов микросхемы.

На выходе генератора (точка соединения со звуковым излучателем) формируются колебания с убывающей амплитудой до тех пор, пока напряжение питания не станет меньше допустимого (+3 В для микросхем серии К561). После этого колебания срываются. Частота колебаний выбрана примерно 800 Гц. Она зависит и может быть скорректирована конденсатором С1. При подаче выходного сигнала ЗЧ на звуковой излучатель или усилитель можно услышать звуки «мяуканья кошки».

Схема, представленная на рисунке 4, позволяет воспроизводить звуки, издаваемые кукушкой.

При нажатия на кнопку S1 конденсаторы С1 и С2 быстро заряжаются (С1 через диод VD1) до напряжения питания. Постоянная времени разряда для С1 около 1 с, для С2— 2 с. Напряжение разряда С1 на двух инверторах микросхемы DD1 преобразуется в прямоугольный импульс длительностью около 1 с, который через резистор R4 модулирует частоту генератора на микросхеме DD2 и одном инверторе микросхемы DD1. Во время длительности импульса частота генератора составит 400— 500 Гц, при его отсутствии — примерно 300 Гц.

Напряжение разряда С2 поступает на вход элемента И (DD2) и разрешает работу генератора примерно в течение 2 с. В результате на выходе схемы получается двухчастотный импульс.

Схемы находят применение в бытовых устройствах для привлечения внимания нестандартной звуковой индикацией к происходящим электронным процессам.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

, чтобы сообщить нам.

Генератор – это автоколебательная система, формирующая импульсы электрического тока, в которой транзистор играет роль коммутирующего элемента. Изначально, с момента изобретения, транзистор позиционировался как усилительный элемент. Презентация первого транзистора произошла в 1947 году. Презентация полевого транзистора произошла несколько позже – в 1953 г. В генераторах импульсов он играет роль переключателя и только в генераторах переменного тока он реализует свои усилительные свойства, одновременно участвуя в создании положительной обратной связи для поддержки колебательного процесса.

Наглядная иллюстрация деления частотного диапазона

Классификация

Транзисторные генераторы имеют несколько классификаций:

по диапазону частот выходного сигнала;
по типу выходного сигнала;
по принципу действия.

Диапазон частот – величина субъективная, но для стандартизации принято такое деление частотного диапазона:

от 30 Гц до 300 кГц – низкая частота (НЧ);
от 300 кГц до 3 МГц – средняя частота (СЧ);
от 3 МГц до 300 МГц – высокая частота (ВЧ);
выше 300 МГц – сверхвысокая частота (СВЧ).

Таково деление частотного диапазона в области радиоволн. Существует звуковой диапазон частот (ЗЧ) – от 16 Гц до 22 кГц. Таким образом, желая подчеркнуть диапазон частот генератора, его называют, например ВЧ или НЧ генератором. Частоты звукового диапазона в свою очередь также подразделяются на ВЧ, СЧ и НЧ.

По типу выходного сигнала генераторы могут быть:

синусоидальные – для генерации синусоидальных сигналов;
функциональные – для автоколебания сигналов специальной формы. Частный случай – генератор прямоугольных импульсов ;
генераторы шума – генераторы широкого спектра частот, у которых в заданном диапазоне частот спектр сигнала равномерный от нижнего до верхнего участка частотной характеристики.

По принципу действия генераторов:

RC-генераторы;
LC-генераторы;
Блокинг-генераторы – формирователь коротких импульсов.

Ввиду принципиальных ограничений обычно RC-генераторы используются в НЧ и звуковом диапазоне, а LC-генераторы в ВЧ диапазоне частот.

Схемотехника генераторов

RC и LC генераторы синусоидальные

Наиболее просто реализуется генератор на транзисторе в схеме емкостной трехточки – генератор Колпитца (рис. ниже).

Схема генератора на транзисторе (генератор Колпитца)

В схеме Колпитца элементы (C1), (C2), (L) являются частотозадающими. Остальные элементы представляют собой стандартную обвязку транзистора для обеспечения необходимого режима работы по постоянному току. Такой же простой схемотехникой обладает генератор, собранный по схеме индуктивной трехточки – генератор Хартли (рис. ниже).

Схема трехточечного генератора с индуктивной связью (генератор Хартли)

В этой схеме частота генератора определяется параллельным контуром, в который входят элементы (C), (La), (Lb). Конденсатор (С) необходим для образования положительной обратной связи по переменному току.

Практическая реализация такого генератора более затруднительна, поскольку требует наличия индуктивности с отводом.

И тот и другой генераторы автоколебания находят преимущественно применение в СЧ и ВЧ диапазонах в качестве генераторов несущих частот, в частотозадающих цепях гетеродинов и так далее. Регенераторы радиоприемников также основаны на генераторах колебаний. Указанное применение требует высокой стабильности частоты, поэтому практически всегда схема дополняется кварцевым резонатором колебаний.

Задающий генератор тока на основе кварцевого резонатора имеет автоколебания с очень высокой точностью установки значения частоты ВЧ генератора. Миллиардные доли процента далеко не предел. Регенераторы радиостанций используют только кварцевую стабилизацию частоты.

Работа генераторов в области низкочастотного тока и звуковой частоты связана с трудностями реализации высоких значений индуктивности. Если быть точнее, то в габаритах необходимой катушки индуктивности.

Схема генератора Пирса является модификацией схемы Колпитца, реализованной без применения индуктивности (рис. ниже).

Схема генератора Пирса без применения индуктивности

В схеме Пирса индуктивность заменена кварцевым резонатором, что позволило избавиться от трудоемкой и громоздкой катушки индуктивности и, в то же время, ограничило верхний диапазон колебаний.

Конденсатор (С3) не пропускает постоянную составляющую базового смещения транзистора на кварцевый резонатор. Такой генератор может формировать колебания до 25 МГц, в том числе и звуковой частоты.

Работа всех вышеперечисленных генераторов основана на резонансных свойствах колебательной системы, составленной из емкости и индуктивности. Соответственно, частота колебаний определяется номиналами этих элементов.

RC генераторы тока используют принцип фазового сдвига в резистивно-емкостной цепи. Наиболее часто применяется схема с фазосдвигающей цепочкой (рис. ниже).

Схема RC генератора с фазосдвигающей цепочкой

Элементы (R1), (R2), (C1), (C2), (C3) выполняют сдвиг фазы для получения положительной обратной связи, необходимой для возникновения автоколебаний. Генерация возникает на частотах, для которых фазовый сдвиг оптимален (180 гр). Фазосдвигающая цепь вносит сильное ослабление сигнала, поэтому такая схема имеет повышенные требования к коэффициенту усиления транзистора. Менее требовательна к параметрам транзистора схема с мостом Вина (рис. ниже).

Схема RC генератора с мостом Вина

Двойной Т-образный мост Вина состоит из элементов (C1), (C2), (R3) и (R1), (R2), (C3) и представляет собой узкополосный заграждающий фильтр, настроенный на частоту генерации. Для всех остальных частот транзистор охвачен глубокой отрицательной связью.

Функциональные генераторы тока

Функциональные генераторы предназначены для формирования последовательности импульсов определенной формы (форму описывает некая функция – отсюда и название). Наиболее часто встречаются генераторы прямоугольных (если отношение длительности импульса к периоду колебаний составляет ½, то такая последовательность называется «меандр»), треугольных и пилообразных импульсов. Самый простой генератор прямоугольных импульсов – мультивибратор, подается как первая схема начинающих радиолюбителей для сборки своими руками (рис. ниже).

Схема мультивибратора – генератора прямоугольных импульсов

Особенностью мультивибратора является то, что в нем можно использовать практически любые транзисторы. Длительность импульсов и пауз между ними определяется номиналами конденсаторов и резисторов в базовых цепях транзисторов (Rb1), Cb1) и (Rb2), (Cb2).

Частота автоколебания тока может изменяться от единиц герц до десятков килогерц. ВЧ автоколебания на мультивибраторе реализовать невозможно.

Генераторы треугольных (пилообразных) импульсов, как правило, строятся на основе генераторов прямоугольных импульсов (задающий генератор) путем добавления корректирующей цепочки (рис. ниже).

Схема генератора треугольных импульсов

Форма импульсов, близкая к треугольной, определяется напряжением заряда-разряда на обкладках конденсатора С.

Блокинг-генератор

Предназначение блокинг-генераторов состоит в формировании мощных импульсов тока, имеющих крутые фронты и малую скважность. Длительность пауз между импульсами намного больше длительности самих импульсов. Блокинг-генераторы находят применение в формирователях импульсов, сравнивающих устройствах, но основная область применения – задающий генератор строчной развертки в устройствах отображения информации на основе электронно-лучевых трубок. Также блокинг-генераторы с успехом применяются в устройствах преобразования электроэнергии.

Генераторы на полевых транзисторах

Особенностью полевых транзисторов является очень высокое входное сопротивление, порядок которого соизмерим с сопротивлением электронных ламп. Перечисленные выше схемотехнические решения универсальны, просто они адаптированы под использование различных типов активных элементов. Генераторы Колпитца, Хартли и другие, выполненные на полевом транзисторе, отличаются только номиналами элементов.

Частотозадающие цепи имеют те же соотношения. Для генерирования ВЧ колебаний несколько предпочтительнее простой генератор, выполненный на полевом транзисторе по схеме индуктивной трехточки. Дело в том, что полевой транзистор, имея высокое входное сопротивление, практически не оказывает шунтирующее действие на индуктивность, а, следовательно, работать высокочастотный генератор будет стабильнее.

Генераторы шума

Особенностью генераторов шума является равномерность частотной характеристики в определенном диапазоне, то есть амплитуда колебаний всех частот, входящих в заданный диапазон, является одинаковой. Генераторы шума находят применение в измерительной аппаратуре для оценки частотных характеристик проверяемого тракта. Генераторы шума звукового диапазона часто дополняются корректором частотной характеристики с целью адаптации под субъективную громкость для человеческого слуха. Такой шум называется «серым».

Видео

До сих пор существует несколько областей, в которых применение транзисторов затруднено. Это мощные генераторы СВЧ диапазона в радиолокации, и там, где требуется получение особо мощных импульсов высокой частоты. Пока еще не разработаны мощные транзисторы СВЧ диапазона. Во всех других областях подавляющее большинство генераторов выполняется исключительно на транзисторах. Причин этому несколько. Во-первых, габариты. Во-вторых, потребляемая мощность. В-третьих, надежность. Вдобавок ко всему, транзисторы из-за особенностей своей структуры очень просто поддаются миниатюризации.

Источник

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Генератор звуковых частот схема

Генератор звуковых частот схема на транзисторах

Но для возникновения генерации нужна еще положительная обратная связь с выхода усилителя на его вход. Она осуществляется через так называемый мост Вина — цепочку из резисторов и конденсаторов R1. R4, С1. С6. Мост Вина ослабляет как низкие (из-за возрастающего емкостного сопротивления конденсаторов С4. С6), так и высокие (из-за шунтирующего действия конденсаторов С1. СЗ). На центральной же часто-те настройки, примерно равной 1/271RC, его коэффициент передачи максимален, а фазовый сдвиг равен нулю. На этой часто-те и возникает генерация.

Для перекрытия всех звуковых частот от 25 Гц до 25 кГц достаточно трех диапазонов, но при желании можно добавить и четвертый, до 250 кГц (так сделано у автора). Выбрав несколько большие емкости конденсаторов или сопротивления резисторов, можно сместить диапазон частот вниз, сделав его, например, от 20 Гц до 200 кГц.

Следующий важный момент в проектировании звукового генератора — стабилизации амплитуды выходного напряжения. Для простоты здесь использован самый древний и надежный способ стабилизации — с помощью лампы накаливания. Дело в том, что сопротивление нити лампы возрастает при изменении температуры от холодного состояния до полного накала почти в 10 раз! Малогабаритная индикаторная лампочка VL1 с сопротивлением в холодном состоянии около 100 Ом включена в цепи ООС. Она шунтирует резистор R6, при этом ООС невелика, ПОС преобладает и возникает генерация. По мере роста амплитуды колебаний нить лампы нагревается, ее сопротивление растет, и ООС увеличивается, компенсируя ПОС и тем самым ограничивая рост амплитуды.

На выходе генератора включен ступенчатый делитель напряжения на резис-торах R10. R15, позволяющий получить калиброванный сигнал амплитудой от1 мВ до 1 В. Резисторы делителя распаяны прямо на выводах стандартного пятиштырькового разъема от аудиоаппаратуры. Питание генератор получает от любого источника (выпрямителя, аккумулятора, батареи), часто от того же самого, от которого питается и испытываемое устройство. Напряжение питания на транзисторах генератора стабилизировано цепочкой R11, VD1. Резистор R11 имеет смысл заменить такой же лампой накаливания, как и VL1 (индикаторная телефонная, в «карандашном» исполнении) — это расширит пределы возможных напряжений питания. Потребляемый ток — не более15. 20 мА.

При налаживании надо обратить внимание на плавность возникновения генерации примерно в среднем положении движка под-строечного резистора R8. При слишком малом его сопротивлении генерация может прекращаться в некоторых положениях ручки установки частоты, а при слишком большом может наблюдаться искажение синусоидальной формы сигнала — ограничение. Следует также измерить напряжение на коллекторе транзистора VT2, оно должно равняться примерно половине напряжения стабилизированного питания. При необходимости подбирают резистор R6 и, в крайнем случае, тип и экземпляр транзистора YT1. В ряде случаев помогает включение последовательно с лампой накаливания VL1 электролитического конденсатора емкостью не менее100 мкФ («плюсом» к истоку транзистора). В заключение резистором R10 выставляют на выходе амплитуду сигнала1 В и градуируют шкалу частоты с помощью цифрового частотомера. Она общая для всех диапазонов.

Генератор звуковых частот на микросхеме и полевом ключе

Оксидный конденсатор С1 предназначен для сглаживания пульсаций блока питания. Емкость СЗ, подключённый к пятому выводу таймера используется для защиты от помех вывода управляющего напряжения.

Блок питания подойдет любой стабилизированный, с выходным напряжением от 9 до 15 вольт и током 10 А.

Источник: http://www.texnic.ru/konstr/izm/izm8.html

Генераторы звуковой частоты схемы своими руками

как проверить детали работа с цифровым мультиметром звуковые генераторы генератор радиочастоты цифровой частотомер осциллограф измерители емкости и RCL микрометр

САМОДЕЛЬНЫЕ ГЕНЕРАТОРЫ ЗВУКОВОЙ ЧАСТОТЫ

В процессе изготовления и настройки различной аппаратуры будут полезны измерительные генераторы.

На этой страничке мы рассмотрим схемы и изготовление генераторов ЗЧ.

Описание других приборов мы рассмотрим позже на других страничках нашего сайта.

Начнем с простейшего генератора звуковых частот с фиксированной частотой.

Генератор синусоидальных колебаний на фиксированную частоту можно собрать по очень простой схеме.

Как видно из схемы, генератор представляет собой каскад усиления, охваченный положительной обратной связью. Частота генерации определяется номиналами конденсаторов С1-С3 и резисторов R1-R3. При указанных номиналах частота генерации равна примерно 1 килогерц. Транзистор, используемый в этой схеме, должен обладать достаточно высоким статическим коэффициентом передачи тока базы (В ст.) — не менее 100-150.

Синусоидальное напряжение снимается с коллекторной нагрузки транзистора. Для уменьшения выходного сопротивления генератора применен эмиттерный повторитель на транзисторе Т2. Этот каскад согласует низкое сопротивление нагрузки с довольно высоким выходным сопротивление генератора. При помощи переменного резистора R7 можно устанавливать уровень выходного сигнала генератора. Питание генератора можно осуществлять от батареи типа «Крона», либо от сетевого источника.

В генераторе помимо указанных можно применить транзисторы типа КТ3102, а при перемене полярности источника питания — КТ3107, КТ361Г. Особо следует подойти к выбору типа конденсаторов в фазосдвигающей цепи — здесь лучше применить пленочные (типа К73. ) конденсаторы с невысоким отклонением от номинала (не более 5 %).

Печатную плату в такой простой конструкции разрабатывать нецелесообразно — весь монтаж можно выполнить на кусочке универсальной макетной платы.

Конструктивно генератор можно выполнить в небольшой коробке. На лицевую панель выводится выключатель питания, ось переменного резистора и выходные гнезда.

Правильно собранный из исправных деталей генератор, как правило, налаживания не требует. Полезно проверить при помощи частотомера частоту генерации и, если нужно, — подкорректировать ее, изменяя в небольших пределах номинал резистора R3.

Более сложный, но и более качественный генератор можно собрать по схеме, приведенной ниже. Схема была опубликована в журнале «Радио», автор И.Пионтковский.

Генератор имеет следующие параметры:

Диапазон частот (разбит на 4 поддиапазона) — 18гц — 32 кгц,

Частоты внутри поддиапазонов — 18-160 гц,140-1100 гц, 900-6500 гц, 5200-32000гц.

Уровень выходного напряжения — 0,5 вольта,

Коэффициент гармоник — менее 1 %,

Неравномерность выходного напряжения — менее 2 %.

Обычно в генераторах синусоидальных колебаний для перестройки по частоте используются сдвоенные переменные резисторы. Для получения минимальных искажений необходимо использовать прецизионные блоки резисторов, которые весьма дефицитны и дорогостоящие.

В данном генераторе для перестройки по частоте использован одиночный переменный резистор, что конечно -же упрощает и удешевляет конструкцию.

Несмотря на кажущуюся громоздкость схемы, генератор имеет очень высокую повторяемость и легко настраивается.

В конструкции применены транзисторы с Вст. не ниже 40.

Настройка конструкции: резистором R1 устанавливаем амплитуду колебаний на выходе равной 0,5 вольта, затем подстроечными резисторами R3 и R9 добиваемся получения минимальных искажений.

Чертеж печатной платы в формате программы Layout 4.0 находится здесь

Источник: http://suveniri-knigi.ru/generatory-zvukovoy-chastoty-shemy-svoimi-rukami/

Упрощенный вариант схемы усилителя мощности

Основные технические характеристики

Номинальная выходная мощность. 70 Вт

Коэффициент гармоник . 0,05 %

Полоса рабочих частот. 20. . 80 000 Гц

Отношение сигнал/шум . 87 дБ

Напряжение питания . ±40 В

Ток покоя . 100 мА

Усилитель мощности на комплементарных транзисторах с двойным дифференциальным каскадом на входе

Основные технические характеристики

Номинальная выходная мощность . 60 Вт

Коэффициент гармоник . 0,04%

Полоса рабочих частот . 20. 150 000 1ц

Отношение сигнал/шум . 88 дБ

Напряжение питания . ±40 В

Ток покоя. 50 мА

Усилитель полностью выполнен на комплементарных транзисторах, работает в режиме класса АВ. Примененные схемные решения позволили снизить нелинейные искажения до минимума.

Конструктор для сборки микропроцессорных часов

Интерес к сборке часов также вечен, как и само время. ?

Набор для сборки часов состоит из микропроцессора с минимальной обвязкой, схемой управления, схемой вывода на дисплей, схемой звуковой индикации и схемой питания. Восьмиразрядный КМОП микроконтроллер AT89C2051-24PU

Усилитель мощности с источником тока на полевом транзисторе во входном каскаде

Основные технические характеристики

Номинальная выходная мощность . 75 Вт

Коэффициент гармоник . 0,06%

Полоса рабочих частот . 20. 40 ООО Hi

Отношение сигнал/шум. 86 дБ

Напряжение питания . ±30 В

Усилитель мощности с балансным дифференциальным входным каскадом

Основные технические характеристики

Номинальная выходная мощность . 55 Вт

Коэффициент гармоник . 0,07%

Полоса рабочих частот . 20. 50 ООО Гц

Отношение сигнал/шум . 89 дБ

Напряжение питания . ±36 В

Позитроник, образовательный набор

Электронный образовательный набор «Позитроник» предназначен для детей в возрасте от 8 лет, школьников, студентов и всех интересующихся электроникой. Для всех, кто хочет понять как работает современная электроника. «Позитроник» откроет дверь в увлекательный мир радиотехники. Никакой пайки и безопасно! Набор «Позитроник» не требует пайки. Все конструкции

Квадрапреобразователь системы ABC

Система пространственного звучания ABC построена с учетом особенностей слухового пространственного восприятия при многоканальном воспроизведении. Полная совместимость системы ABC с обычной стереофонической системой позволяет использовать декодер ABC для прослушивания обычных стереопластинок с получением иллюзии пространственного эффекта. Схема такого декодера ABC показана на рис. 10.3. В нее входят делители, составленные из резисторов R1. R3, которые служат 5-69 129

Квадрапреобразователь на транзисторах

Квазиквадрафонические матричные системы (SQ, QS, ABC) позволяют легко расширить возможности имеющихся стереоусилителей. Для этого между предусилителем и оконечным каскадом необходимо подключить несложный квадрапреобразователь-декодер и ввести в устройство два дополнительных усилителя мощности. На рис. 10.2 приведена несложная схема декодера для систем SQ и QS, состоящего из входных каскадов фазовращателей (на транзисторах VT1. VT4), согласующих (VT5. VT8) и выходных (VT9. VT12) каскадов.

Квадрапреобразователь на ОУ К153УД2 с фазовращателем и суммарно-разностной матрицей

В качестве псевдоквадрафонического преобразователя часто применяются дисперсионные фазовращатели — устройства, фазовая характеристика которых описывается выражением ср = -arctgwT, где w = 2ц/ — круговая частота, т = RC — постоянная времени фазового контура, а АЧХ равномерна во всем диапазоне рабочих частот. Принципиальная схема такого преобразователя приведена на рис. 10.1.

Параметрический эквалайзер на ОУ К153УД2

Точность регулирования АЧХ звукового тракта при использовании многополосного эквалайзера значительно повышается при увеличении числа частотных полос, в которых производится раздельная коррекция. Однако в результате этого он становится довольно сложным и дорогостоящим узлом звуковоспроизводящего тракта.

Простой пятиполосный эквалайзер

Обычные двухполосные регуляторы тембра не позволяют выделить или подавить узкую полосу частот. Кроме того, обычно точки регулировки высоких и низких частот в таких регуляторах выбираются вблизи 12 кГц и 60 Гц, что не позволяет эффективно влиять на область частот от 200 Гц до 5 кГц. Значительно большие возможности у многополосных регуляторов тембра или эквалайзеров («выравнивателей» частотной характеристики).

Люминесцентная лампа с перегоревшими нитями накала становится «вечной»

Широко используемые люминесцентные лампы не лишены недостатков: во время их работы прослушивается гудение дросселя, в системе питания имеется стартер, который ненадежен в работе, и самое главное — лампа имеет нить накала, которая может перегореть, из-за чего лампу приходится заменять новой.

Тиристор вместо ЛАТРа

В ремонтной и любительской практике широко используется ЛАТР (лабораторный автотрансформатор регулируемый). При отсутствии ЛАТРа его можно заменить тиристорным регулятором напряжения, электрическая схема которого показана на рис. 140.

Малогабаритный чувствительный электронный металлоискатель

Металлоискатели на биениях оказываются малочувствительными при поисках металлов со слабыми ферромагнитными свойствами, таких, как, например, медь, олово, серебро. Повысить чувствительность металлоискателей этого типа невозможно, поскольку разность частот биения малозаметна при обычных методах индикации. Значительный эффект дает применение кварцованных металлоискателей. Электронный искатель, принципиальная схема которого приведена на рис. 135, а

Источник: http://radiolabs.ru/index.php?controller=post&action=view&id_post=15

Генератор звука своими руками

Мультивибратор на транзисторах

Здесь представлена схема классического симметричного мультивибратора на двух транзисторах КТ315. Многие начинающие радиолюбители начинали именно с этой схемы. В том числе и я не был исключением. Первая схема была собрана без всяких плат, навесным монтажом.

Эту схему можно использовать во многих радиоэлектронных устройствах в качестве генератора импульсов с невысокими требованиями к стабильности частоты. Это может быть и простая мигалка со светодиодами или лампочками как на схеме ниже:

Или же генератор звуковой частоты:

А можно сделать и простую охранную сигнализацию, соединив эмиттер и коллектор любого транзистора между собой тонкой проволокой, которая будет растянута по периметру охраняемого объекта (получился ждущий мультивибратор ). При ее обрыве заработает звуковой сигнал.

Установив вместо резисторов 10 килоом один регулируемый резистор, можно будет устанавливать нужную частоту (получился регулируемый мультивибратор ).

Для того чтобы собрать схему необходим минимум деталей некритичных к характеристикам. Параметры транзисторов КТ315 можно использовать с любым буквенным индексом, да и вообще можно заменить на любые такой же проводимости (N-P-N). Можно использовать и P-N-P транзисторы, тогда для этого нужно всего лишь поменять полярность питания, поменять местами коллектора с эмиттерами и перевернуть конденсаторы если они электролитные.

Напряжением питания тоже можно варьировать в широких пределах, в зависимости от маркировки применяемых транзисторов.

Урок биологии. Учительница говорит детям:

— Дети! Вы знаете, что тычинка и пестик у цветочков — это органы размножения.

С задней парты Вовочка:

— Б%%%ь. А я их нюхал.

Входное напряжение: 5-15vdc. Когда питания 5 В, Выходной ток может быть ма вокруг когда 12 В питания, Выходной ток может 35мА вокруг;

Входной ток: = 100mA

Амплитуда выходного сигнала: 4.2 В V-PP 11.4 В V-PP. (Различные входного напряжения, амплитуду выходного сигнала будет быть разные)

Максимальный выходной ток: = мА (5 В питания, V-PP больше чем 50%),

= 35мА (12 В питания, V-PP больше чем 50%)

Выход с Светодиодная индикация (низкий уровень, светодиод будет; высокий уровень, светодиод будет; Низкий частота, светодиод мигает);

Выход обеспечивает диапазон по выбору:

Если файл: 50 Гц

Высокой частоты Файл: 1 кГц

Выход скважность можете Tune Рабочий цикл и частота НЕ ОТДЕЛЬНО регулируемый; Регулировка обязанность цикл будет меняться частота;

2 синусоида и 2 Прямоугольный выходной.

После 20-30 мГц частоты гармоник увеличивается, сигнал будет все менее и менее чистым.

Прямоугольная волна: 0-1 мГц.

Фильтр низких частот с 70 мГц, так что волны лучше, чем SN.

Параллельный и последовательный ввод данных может быть выбран с помощью перемычки.

Да производится эталоном контактный (pin12) приводит для легкой регулировки сделать величину выходного

Компаратор вход задания напряжения, генерируемого переменный резистор, сопротивление может быть скорректирована

Скважность прямоугольного разные.

3.diy kit dds Основной AVR DDS V2.0 сигнала Генератор функций:

Простой короткого замыкания;

Посвященный высокая скорость (HS) Выходной сигнал до 8 мГц;

DDS сигнала с переменной амплитуда и смещение;

DDS сигналов: синус, прямоугольный, увидел, REV увидел, Треугольник, ЭКГ и шума.

Интуитивно 5 кнопки клавиатуры.

Частота регулировки шаги: 1, 10, 100, 1000, 10000 Гц;

Восстановление последний конфигурации после включения питания.

Сообщение отредактировал ww3015 — Сб, 19.09, 09:27

Простой металлоискатель своими руками(три схемы).

Металлоискатель-приставка на одном транзисторе.

Если у вас имеется длинноволновый транзисторный приемник в исправном состоянии, вы легко можете собрать к нему несложную приставку — металлоискатель. Схема металлоискателя представляет собой обычный генератор LC, на частоту около 140 КГц. Катушка колебательного контура L1 12 см в диаметре, содержит в себе 16 витков провода (подойдет любой изолированный монтажный или лакированный обмоточный, диаметром 0,25 — 0,5 мм). Витки укладываются на площадке из фанеры подходящего размера и фиксируются, например, с помощью клея — холодная сварка или жидкие гвозди .

Резисторы и конденсатор — любого типа, транзистор маломощный высокочастотный, обратной проводимости.

Подойдут — КТ315, КТ3102 с любой буквой. Схема собирается на плате из гетинакса или текстолита, печатный монтаж не обязателен, соединения деталей можно выполнить любым, изолированным монтажным проводом.

После сборки, схема вместе с источником питания располагается рядом с катушкой на площадке из фанеры, с деревянной ручкой удобной длины. Приемник крепится на ручку и настраивается на частоту приема, близкую к 140 КГц, до возникновения звука напоминающего скрип. При приближении катушки к какому-либо металлическому предмету, его тональность будет меняться.

Несмотря на простоту схемы, по своей чувствительности такой металлоискатель практически не уступает промышленным образцам.

С его помощью такие металлические предметы как, золотое кольцо или монета, можно обнаружить на глубине до 20 см.

Портативный металлодетектор.

Малогабаритный металлоискатель — металлодетектор может быть полезен людям, чья профессия связана с выполнением ремонта в различных помещениях. С его помощью можно легко обнаружить скрытые в стенах металлические предметы — гвозди, шурупы, стальную арматуру, на глубине нескольких сантиметров.

В основе работы большинства схем металлоискателя лежит традиционный принцип.

Индуктивность катушки(L) входящей в контур LC генератора изменяется, при приближении к ней металлических предметов.

Это ведет к изменению рабочей частоты генератора, что может быть обнаружено например, на слух — при условии что генератор работает на достаточно низкой, звуковой частоте.

На самом деле, металлоискатель собранный по схеме с одним генератором НЧ оказался бы малоэффективным — изменения индуктивности при поиске малогабаритных предметов как правило, очень незначительны.

Соответственно, отклонения частоты малозаметны — чувствительность очень низка.

На практике, чаще всего применяют схемы на основе не одного, а двух одинаковых генераторов. Частоты на которой они работают, выбираются выше звуковой — например в 3 — 4 раза. Соответственно, при том же изменение индуктивности катушки L, численное изменение частоты будет больше а чувствительность выше.

Но если частота генератора находится выше звуковой, как можно обнаружить на слух ее изменения?

В области звука может оказаться разностная частота биений, получаемая при смешении частот обоих генераторов.

Численно, она равна их разности(отсюда и ее название).

Чем ближе друг к другу частоты генераторов, тем ниже значение разностной частоты.

Разностную частоту можно выделить, усилить(если необходимо) и преобразовать в звук с помощью наушников или динамической головки. При поиске металлического предмета изменяется частота только одного из двух генераторов. Это ведет к изменению разностной частоты и как следствие — высоты звука.

Схема на логических элементах, разработанная в лаборатории журнала Радио отличается отсутствием катушки намотанной вручную(использован эл.магнит реле РЭС9). Это значительно упрощает ее практическую реализацию.

Кроме того, только один из составляющих ее генераторов — LC (элементы DD1.1, DD1.2), а второй — RC (элементы DD2.1, DD2.2). Поэтому отпадает необходимость использования конденсатора переменой емкости, для настройки металлоискателя.

Кроме генераторов, схема содержит смеситель(элемент DD1.3) и компаратор(элементы DD1.4, DD2.3).

Фильтр низкой частоты(R3,C3) выделяет сигналы разностной частоты, которые поступают на вход компаратора. На его выходе формируются прямоугольные импульсы такой же частоты. С выхода элемента DD2.4 они поступают через конденсатор С5 на разъем, в гнездо которого вставляют вилку головных телефонов.

В качестве головных телефонов используются малогабаритные наушники от плейера.

Для сборки понадобятся:

1. Две микросхемы К561ЛЕ5( можно К561ЛА7).

2. Пластина из фольгированного гетинакса или текстолита.

3. Реле РЭС9 — паспорт РС4.524.200.(сопротивление обмотки 500 Ом).

4.Постоянные резисторы любой марки мощностью 0,125 — 0,25 Ватт, номиналами R2 — 20КОм, R3,R4 — 30КОм, R5,R6 — 150КОм, R7 — 2МОм.

5. Переменный резистор R1 — СП4, СПО.

6. Конденсатор С4 — оксидный(электролитический) серий К52, К53 емкостью 15 мФ на напряжение 15в.

6. Разъем — гнездо, для подключения наушников.

Реле разбирают и удаляют подвижные элементы, делают отвод от провода соединяющего последовательно обе катушки.

Предложенный вариант печатного монтажа.

На самом деле возможны и другие варианты печатной платы. Используя более современные детали и двусторонний монтаж, можно значительно сократить ее размеры.

Наладка устройства после сборки, сводится к подбору конденсатора С2, при среднем положении движка резистора R1 — до появления звукового сигнала в наушниках.

Хотя, в большинстве случаев, если устройство собрано правильно, — наладка может и не потребоваться.

Схема металлоискателя с кварцевым резонатором.

Металлы с слабо выраженными ферромагнитными свойствами, — медь, олово, серебро чрезвычайно трудно обнаружить, используя схему основанную на регистрации биений. Что бы собрать металлоискатель для нахождения предметов состоящих из подобных металлов нужна схема, основанная на другом принципе.

Предложенная схема содержит в себе только один генератор(на транзисторе VT1), согласующий каскад на транзисторе VT2 и детектор на диоде VD2 с усилителем постоянного тока(VT3), отделенным кварцевым резонатором ZQ1. В качестве индикатора использован микроамперметр, с током полного отклонения 1 мА. Если точно настроить генератор на резонансную частоту кварца, отклонение стрелки будет минимальным. Ведь кварцевый резонатор обладает очень большим сопротивлением на этой частоте.

При малейшем отклонении частоты, сопротивление кварца снижается — уровень проходящего через него сигнала становится достаточным для работы детектора. Ток возникающий на выходе детектора усиливается каскадом VT3. Под его воздействием стрелка прибора отклоняется.

Настройка генератора осуществляется конденсаторами переменной емкости С2 (грубо) и подстроечным конденсатором С1 (точно) при отсутствии около рамки металлических предметов. Диапазон генератора достаточно широк, поэтому можно использовать кварцевый резонатор на частоту от 90 кГц до 1,1 МГц.

Диаметр рамки L1 — 380мм. Она представляет из себя кольцо из алюминиевой трубки диаметром 8мм, с шестью витками провода ПЭЛ 0,1 — 0,2, продернутыми внутри.

Транзисторы VT1,VT2,VT3 — КТ315Б, детекторный диод — Д9 с любым буквенным индексом, конденсаторы и резисторы любого типа.

Источники: http://mikroshema-k.ru/multivibrator.html, http://radioskot.ru/forum/12-6175-1, http://elektrikaetoprosto.ru/metallsearch.html

Комментариев пока нет!

Избранные статьи

Заправка холодильника своими руками

Как заправить холодильник фреоном своими далее.

Источник: http://kakdelatsvoimirukami.ru/generator-svoimi-rukami/generator-zvuka-svoimi-rukami.html

Источник

Генераторы низкой частоты (ГНЧ) используют для получения незатухающих периодических колебаний электрического тока в диапазоне частот от долей Гц до десятков кГц. Такие генераторы, как правило, представляют собой усилители, охваченные положительной обратной связью (рис. 11.7,11.8) через фазосдви-гающие цепочки. Для осуществления этой связи и для возбуждения генератора необходимы следующие условия: сигнал с выхода усилителя должен поступать на вход со сдвигом по фазе 360 градусов (или кратном ему, т.е. О, 720, 1080 и т.д. градусов), а сам усилитель должен иметь некоторый запас коэффициента усиления, KycMIN. Поскольку условие оптимального сдвига фаз для возникновения генерации может выполняться только на одной частоте, именно на этой частоте и возбуждается усилитель с положительной обратной связью.

Для сдвига сигнала по фазе используют RC- и LC-цепи, кроме того, сам усилитель вносит в сигнал фазовый сдвиг. Для получения положительной обратной связи в генераторах (рис. 11.1, 11.7, 11.9) использован двойной Т-образный RC-мост; в генераторах (рис. 11.2, 11.8, 11.10) — мост Вина; в генераторах (рис. 11.3 — 11.6, 11.11 — 11.15) — фазосдвигающие RC-це-почки. В генераторах с RC-цепочками число звеньев может быть достаточно большим. На практике же для упрощения схемы число не превышает двух, трех.

Расчетные формулы и соотношения для определения основных характеристик RC-генераторов сигналов синусоидальной формы приведены в таблице 11.1. Для простоты расчета и упрощения подбора деталей использованы элементы с одинаковыми номиналами. Для вычисления частоты генерации (в Гц) в формулы подставляют значения сопротивлений, выраженные в Омах, емкостей — в Фарадах. Для примера, определим частоту генерации RC-генератора с использованием трехзвенной RC-це-пи положительной обратной связи (рис. 11.5). При R=8,2 кОм; С=5100 пФ (5,1х1СГ9 Ф) рабочая частота генератора будет равна 9326 Гц.

Таблица 11.1

Для того чтобы соотношение резистивно-емкостных элементов генераторов соответствовало расчетным значениям, крайне желательно, чтобы входные и выходные цепи усилителя, охваченного петлей положительной обратной связи, не шунтировали эти элементы, не влияли на их величину. В этой связи для построения генераторных схем целесообразно использовать каскады усиления, имеющие высокое входное и низкое выходное сопротивления.

На рис. 11.7, 11.9 приведены «теоретическая» и несложная практическая схемы генераторов с использованием двойного Т-моста в цепи положительной обратной связи.

Генераторы с мостом Вина показаны на рис. 11.8, 11.10 [Р 1/88-34]. В качестве УНЧ использован двухкаскадный усилитель. Амплитуду выходного сигнала можно регулировать потенциометром R6. Если требуется создать генератор с мостом Вина, перестраиваемый по частоте, последовательно с резисторами R1, R2 (рис. 11.2, 11.8) включают сдвоенный потенциометр. Частотой такого генератора можно также управлять, заменив конденсаторы С1 и С2 (рис. 11.2, 11.8) на сдвоенный конденсатор переменной емкости. Поскольку максимальная емкость такого конденсатора редко превышает 500 пФ, удается перестраивать частоту генерации только в области достаточно высоких частот (десятки, сотни кГц). Стабильность частоты генерации в этом диапазоне невысока.

На практике для изменения частоты генерации подобных устройств часто используют переключаемые наборы конденсаторов или резисторов, а во входных цепях применяют полевые транзисторы. Во всех приводимых схемах отсутствуют элементы стабилизации выходного напряжения (для упрощения), хотя для генераторов, работающих на одной частоте или в узком диапазоне ее перестройки, их использование не обязательно.

Схемы генераторов синусоидальных сигналов с использованием трехзвенных фазосдвигающих RC-цепочек (рис. 11.3)

показаны на рис. 11.11, 11.12. Генератор (рис. 11.11) работает на частоте 400 Гц [Р 4/80-43]. Каждый из элементов трехзвен-ной фазосдвигающей RC-цепочки вносит фазовый сдвиг на 60 градусов, при четырехзвенной — 45 градусов. Однокаскадный усилитель (рис. 11.12), выполненный по схеме с общим эмиттером, вносит необходимый для возникновения генерации фазовый сдвиг на 180 градусов. Заметим, что генератор по схеме на рис. 11.12 работоспособен при использовании транзистора с высоким коэффициентом передачи по току (обычно свыше 45…60). При значительном снижении напряжения питания и неоптимальном выборе элементов для задания режима транзистора по постоянному току генерация сорвется.

Звуковые генераторы (рис. 11.13 — 11.15) близки по построению к генераторам с фазосдвигающими RC-цепочками [Рл 10/96-27]. Однако за счет использования индуктивности (телефонный капсюль ТК-67 или ТМ-2В) вместо одного из ре-зистивных элементов фазосдвигающей цепочки, они работают с меньшим числом элементов и в большем диапазоне изменения напряжения питания.

Так, звуковой генератор (рис. 11.13) работоспособен при изменении напряжения питания в пределах 1…15 В (потребляемый ток 2…60 мА). При этом частота генерации изменяется от 1 кГц (ипит=1,5 В) до 1,3 кГц при 15 В.

Звуковой индикатор с внешним управлением (рис. 11.14) также работает при 1)пит=1…15 В; включение/выключение генератора производится подачей на его вход логических уровней единицы/нуля, которые также должны быть в пределах 1…15 В.

Звуковой генератор может быть выполнен и по другой схеме (рис. 11.15). Частота его генерации меняется от 740 Гц (ток потребления 1,2 мА, напряжение питания 1,5 В) до 3,3 кГц (6,2 мА и 15 В). Более стабильна частота генерации при изменении напряжения питания в пределах 3…11 В — она составляет 1,7 кГц± 1%. Фактически этот генератор выполнен уже не на RC-, а на LC-эле-ментах, причем, в качестве индуктивности используется обмотка телефонного капсюля.

Низкочастотный генератор синусоидальных колебаний (рис. 11.16) собран по характерной для LC-генераторов схеме «емкостной трехточки». Отличие заключается в том, что в качестве индуктивности использована катушка телефонного капсюля, а резонансная частота находится в диапазоне звуковых колебаний за счет подбора емкостных элементов схемы.

Другой низкочастотный LC-генератор, выполненный по каскодной схеме, показан на рис. 11.17 [Р 1/88-51]. В качестве индуктивности можно воспользоваться универсальной или стирающей головками от магнитофонов, обмотками дросселей или трансформаторов.

RC-генератор (рис. 11.18) реализован на полевых транзисторах [Рл 10/96-27]. Подобная схема используется обычно при построении высокостабильных LC-генераторов. Генерация возникает уже при напряжении питания, превышающем 1 В. При изменении напряжения с 2 до 10 6 частота генерации понижается с 1,1 кГц до 660 Гц, а потребляемый ток увеличивается, соответственно, с 4 до 11 мА. Импульсы частотой от единиц Гц до 70 кГц и выше могут быть получены изменением емкости конденсатора С1 (от 150 пФ до 10 мкФ) и сопротивления резистора R2.

Представленные выше звуковые генераторы могут быть использованы в качестве экономичных индикаторов состояния (включено/выключено) узлов и блоков радиоэлектронной аппаратуры, в частности, светоизлучающих диодов, для замены или дублирования световой индикации, для аварийной и тревожной индикации и т.д.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Такое устройство будет очень полезно при испытаниях звуковых цепей усилителей ресиверов, телевизоров и другой промышленной и самодельной аппаратуры. Схема генератора приводится по книге В. Г. Борисова «Юный радиолюбитель» (с 145-146 в 8-м издании), с незначительными изменениями.

Схема генератора ЗЧ

Генератор собран на микросхеме К155ЛА3 (можно использовать К555ЛА3), которая представляет собой 4 элемента 2И-НЕ. Непосредственно генератор образуют последовательно соединенные логические элементы DD1.1, DD1.2, DD1.3, включенные инверторами. Конденсатор C1, емкостью 0,47 мкФ, создает положительную обратную связь между выходом DD1.2 и входом DD1.1. В принципе, сигнал можно снимать с выхода DD1.3, элемент DD1.4 просто их инвертирует. Частоту импульсов можно менять резистором переменным R1. Резистор R2 служит регулятором уровня выходного сигнала. Сопротивление резистора R1 680 Ом, R2 10 кОм, переменные резисторы могут быть любого типа. При указанных в схеме параметрах радиодеталей, частоту импульсов можно менять в пределах 500 — 5000 Гц
. Диод VD1 служит для защиты от подачи питания неправильной полярности, в качестве него подойдет любой маломощный диод, например Д220. Схема смонтирована на небольшой макетной плате. Но благодаря малому количеству деталей можно выполнить схему навесным монтажом.

Генератор в сборе

Штатное напряжение питания микросхем К155 и К555 составляет 5 В, но генератор работоспособен при питании схемы от «квадратной» батареи напряжением 4,5 В (батарея типа 3336 по старой номенклатуре), падение напряжения на диоде VD1 не влияет на работоспособность устройства. Устройство можно использовать для звуковой частоты.

В радиолюбительской практике часто возникает необходимости использовать генератор синусоидальных колебаний. Применения ему можно найти самые разнообразные. Рассмотрим как создать генератор синусоидального сигнала на мосту Вина со стабильной амплитудой и частотой.

В статье описывается разработка схемы генератора синусоидального сигнала. Сгенерировать нужную частоту можно и программно:

Наиболее удобным, с точки зрения сборки и наладки, вариантом генератора синусоидального сигнала является генератор, построенный на мосту Вина, на современном Операционном Усилителе (ОУ).

Мост Вина

Сам по себе мост Вина является полосовым фильтром, состоящим из двух . Он выделяет центральную частоту и подавляет остальные частоты.

Мост придумал, Макс Вин еще в 1891 году. На принципиальной схеме, сам мост Вина обычно изображается следующим образом:

Картинка позаимствована у Википедии

Мост Вина обладает отношением выходного напряжения ко входному b=1/3

. Это важный момент, потому что этот коэффициент определяет условия стабильной генерации. Но об этом чуть позже

Как рассчитать частоту

На мосту Вина часто строят автогенераторы и измерители индуктивности. Чтобы не усложнять себе жизнь обычно используют R1=R2=R

и C1=C2=C

. Благодаря этому можно упростить формулу. Основная частота моста рассчитывается из соотношения:

f=1/2πRC

Практически любой фильтр можно рассматривать как делитель напряжения, зависящий от частоты. Поэтому при выборе номиналов резистора и конденсатора желательно, чтобы на резонансной частоте комплексное сопротивление конденсатора (Z), было равно, или хотя бы одного порядка с сопротивлением резистора.

Zc=1/ωC=1/2πνC

где ω

(омега) — циклическая частота, ν

(ню) — линейная частота, ω=2πν

Мост Вина и операционный усилитель

Сам по себе мост Вина не является генератором сигнала. Для возникновения генерации его следует разместить в цепи положительной обратной связи операционного усилителя. Такой автогенератор можно построить и на транзисторе. Но использование ОУ явно упростит жизнь и даст лучшие характеристики.

Коэффициент усиления на троечку

Мост Вина имеет коэффициент пропускания b=1/3

. Поэтому условием генерации является то, что ОУ должен обеспечивать коэффициент усиления равный трем. В таком случает произведение коэффициентов пропускания моста Вина и усиления ОУ даст 1. И будет происходить стабильная генерация заданной частоты.

Если бы мир был идеальным, то задав резисторами в цепи отрицательной обратной связи, нужный коэфф усиления, мы бы получили готовый генератор.

Это неинвертирующий усилитель и его коэффициент усиления определяется соотношением:
K=1+R2/R1

Но увы, мир не идеален.

… На практике оказывается, что для запуска генерации необходимо, чтобы в самый начальный момент коэфф. усиления был немного больше 3-х, а далее для стабильной генерации он поддерживался равным 3.

Если коэффициент усиления будет меньше 3, то генератор заглохнет, если больше — то сигнал, достигнув напряжения питания, начнет искажаться, и наступит насыщение.

При насыщении, на выходе будет поддерживаться напряжение, близкое к одному из напряжений питания. И будут происходить случайные хаотичные переключения между напряжениями питания.

Поэтому, строя генератор на мосте Вина, прибегают к использованию нелинейного элемента в цепи отрицательной обратной связи, регулирующего коэффициент усиления. В таком случае генератор будет сам себя уравновешивать и поддерживать генерацию на одинаковом уровне.

Стабилизация амплитуды на лампе накаливания

В самом классическом варианте генератора на мосте Вина на ОУ, применяется миниатюрная низковольтная лампа накаливания, которая устанавливается вместо резистора.

При включении такого генератора, в первый момент, спираль лампы холодная и ее сопротивление мало. Это способствует запуску генератора (K>3). Затем, по мере нагрева, сопротивление спирали увеличивается, а коэффициент усиления снижается, пока не дойдет до равновесия (K=3).

Цепь положительной обратной связи, в которую был помещен мост Вина, остается без изменений. Общая принципиальная схема генератора выглядит следующим образом:

Элементы положительной обратной связи ОУ определяют частоту генерации. А элементы отрицательной обратной связи — усиление.

Идея использования лампочки, в качестве управляющего элемента очень интересна и используется по сей день. Но у лампочки, увы, есть ряд недостатков:

требуется подбор лампочки и токоограничивающего резистора R*.
при регулярном использовании генератора, срок жизни лампочки обычно ограничивается несколькими месяцами
управляющие свойства лампочки зависят от температуры в комнате.

Другим интересным вариантом является применение терморезистора с прямым подогревом. По сути, идея та же, только вместо спирали лампочки используется терморезистор. Проблема в том, что его нужно для начала найти и опять таки подобрать его и токоограничиващие резисторы.

Стабилизация амплитуды на светодиодах

Эффективным методом стабилизации амплитуды выходного напряжения генератора синусоидальных сигналов является применение в цепи отрицательной обратной связи ОУ светодиодов (VD1

и VD2

).

Основной коэффициент усиления задается резисторами R3

и R4

. Остальные же элементы (R5

, R6

и светодиоды) регулируют коэффициент усиления в небольшом диапазоне, поддерживая генерацию стабильной. Резистором R5

можно регулировать величину выходного напряжения в интервале примерное 5-10 вольт.

В дополнительной цепи ОС желательно использовать низкоомные резисторы (R5

и R6

). Это позволит пропускать значительный ток (до 5мА) через светодиоды и они будут находиться в оптимальном режиме. Даже будут немного светиться:-)

На показанной выше схеме, элементы моста Вина рассчитаны для генерации на частоте 400 Гц, однако они могут быть легко пересчитаны для любой другой частоты по формулам, представленным в начале статьи.

Качество генерации и применяемых элементов

Важно, чтобы операционный усилитель мог обеспечить необходимый для генерации ток и обладал достаточной полосой пропускания по частоте. Использование в качестве ОУ народных TL062 и TL072 дало очень печальные результаты на частоте генерации 100кГц. Форму сигнала было трудно назвать синусоидальной, скорее это был треугольный сигнал. Использование TDA 2320 дало еще более худший результат.

А вот NE5532 показа себя с отличной стороны, выдав на выходе сигнал очень похожий на синусоидальный. LM833 так же справилась с задачей на отлично. Так что именно NE5532 и LM833 рекомендуются к использованию как доступные и распространенные качественные ОУ. Хотя с понижением частоты гораздо лучше себя будут чувствовать и остальные ОУ.

Точность частоты генерации напрямую зависит от точности элементов частотозависимой цепи. И в данном случае важно не только соответствие номинала элемента надписи на нем. Более точные детали имеют лучшую стабильность величин при изменении температуры.

В авторском варианте были применены резистор типа С2-13 ±0.5% и слюдяные конденсаторы точностью ±2%. Применение резисторов указанного типа обусловлено малой зависимостью их сопротивления от температуры. Слюдяные конденсаторы так же мало зависят от температуры и имеют низкий ТКЕ.

Минусы светодиодов

На светодиодах стоит остановиться отдельно. Их использование в схеме синус генератора вызвано величиной падения напряжения, которое обычно лежит в интервале 1.2-1.5 вольта. Это позволяет получать достаточно высокое значение выходного напряжения.

После реализации схемы, на макетной плате, выяснилось, что из-за разброса параметров светодиодов, фронты синусоиды на выходе генератора не симметричны. Это немного заметно даже на приведенной выше фотографии. Помимо этого присутствовали небольшие искажения формы генерируемого синуса, вызванные недостаточной скоростью работы светодиодов для частоты генерации 100 кГц.

Диоды 4148 вместо светодиодов

Светодиоды были заменены на всеми любимые диоды 4148. Это доступные быстродействующие сигнальные диоды со скоростью переключения менее 4 нс. Схема при этом осталась полноценно работоспособной, от описанных выше проблем не осталось и следа, а синусоида приобрела идеальный вид.

На следующей схеме элементы моста вина рассчитаны на частоту генерации 100 кГц. Так же переменный резистор R5 был заменен на постоянные, но об этом позже.

В отличие от светодиодов, падение напряжения на p-n переходе обычных диодов составляет 0.6÷0.7 В, поэтому величина выходного напряжения генератора составила около 2.5 В. Для увеличения выходного напряжения возможно включение нескольких диодов последовательно, вместо одного, например вот так:

Однако увеличение количества нелинейных элементов сделает генератор более зависимым от внешней температуры. По этой причине было решено отказаться от такого подхода и использовать по одному диоду.

Замена переменного резистора постоянными

Теперь о подстроечном резисторе. Изначально в качестве резистора R5 был применен многооборотный подстроечный резистор на 470 Ом. Он позволял точно регулировать величину выходного напряжения.

При построении любого генератора крайне желательно наличие осциллографа. Переменный резистор R5 напрямую влияет на генерацию — как на амлитуду так и на стабильность.

Для представленной схемы генерация стабильна лишь в небольшом интервале сопротивлений этого резистора. Если соотношение сопротивлений больше требуемого — начинается клиппинг, т.е. синусоида будет подрезаться сверху и снизу. Если меньше — форма синусоиды начинает искажаться, а при дальнейшем уменьшении генерация глохнет.

Так же это зависит от используемого напряжения питания. Описываемая схема исходно была собрана на ОУ LM833 с питанием ±9В. Затем, без изменения схемы, ОУ были заменены на AD8616, а напряжение питания на ±2,5В (максимум для этих ОУ). В итоге такой замены синусоида на выходе подрезалась. Подбор резисторов дал значения 210 и 165 ом, вместо 150 и 330 соответственно.

Как подобрать резисторы «на глаз»

В принципе можно оставить и подстроечный резистор. Все зависит от требуемой точности и генерируемой частоты синусоидального сигнала.

Для самостоятельного подбора следует, в первую очередь, установить подстроечный резистор номиналом 200-500 Ом. Подав выходной сигнал генератора на осциллограф и вращая подстроечный резистор дойти до момента когда начнется ограничение.

Затем понижая амплитуду найти положение, в котором форма синусоиды будет наилучшей.Теперь можно выпаять подстроечник, замерить получившиеся величины сопротивлений и впаять максимально близкие значения.

Если вам требуется генератор синусоидального сигнала звуковой частоты, то можно обойтись и без осциллографа. Для этого, опять таки, лучше дойти до момента когда сигнал, на слух, начнет искажаться из-за подрезания, а затем убавить амплитуду. Убавлять следует до тех пор пока искажения не пропадут, а затем еще немного. Это необходимо т.к. на слух не всегда можно уловить искажения и в 10%.

Дополнительное усиление

Генератор синуса был собран на сдвоенном ОУ, и половина микросхемы осталась висеть в воздухе. Поэтому логично задействовать ее под регулируемый усилитель напряжения. Это позволило перенести переменный резистор из дополнительной цепи ОС генератора в каскад усилителя напряжения для регулировки выходного напряжения.

Применение дополнительного усилительного каскада гарантирует лучшее согласование выхода генератора с нагрузкой. Он был построен по классической схеме неинвертирующего усилителя.

Указанные номиналы позволяют изменять коэффициент усиления от 2 до 5. При необходимости номиналы можно пересчитать под требуемую задачу. Коэффициент усиления каскада задается соотношением:

K=1+R2/R1

Резистор R1

представляет из себя сумму последовательно включенных переменного и постоянного резисторов. Постоянный резистор нужен, чтобы при минимальном положении ручки переменного резистора коэффициент усиления не ушел в бесконечность.

Как умощнить выход

Генератор предполагался для работы на низкоомную нагрузку в несколько Ом. Разумеется ни один маломощный ОУ не сможет выдать необходимый ток.

Для умощнения, на выходе генератора разместился повторитель на TDA2030. Все вкусности такого применения этой микросхемы описаны в статье .

А вот так собственно выглядит схема всего синусоидального генератора с усилителем напряжения и повторителем на выходе:

Генератор синуса на мосту Вина можно собрать и на самой TDA2030 в качестве ОУ. Все зависит от требуемой точности и выбранной частоты генерации.

Если нет особых требований к качеству генерации и требуемая частота не превышает 80-100 кГц, но при этом предполагается работа на низкоомную нагрузку, то этот вариант вам идеально подойдет.

Заключение

Генератор на мосту Вина — это не единственный способ генерации синусоиды. Если вы нуждаетесь в высокоточной стабилизации частоты то лучше смотреть в сторону генераторов с кварцевым резонатором.

Однако, описанная схема, подойдет для подавляющего большинства случаев, когда требуется получение стабильного, как по частоте так и по амплитуде, синусоидального сигнала.

Генерация это хорошо, а как точно измерить величину переменного напряжения высокой частоты? Для это отлично подходит схема которая называется .

Материал подготовлен исключительно для сайта

Доброго дня уважаемые радиолюбители! Приветствую вас на сайте “ “

Собираем генератор сигналов – функциональный генератор. Часть 1.

На этом занятии Школы начинающего радиолюбителя
мы с вами продолжим наполнять нашу радиолабораторию необходимым измерительным инструментом. Сегодня мы начнем собирать функциональный генератор
. Данный прибор необходим в практике радиолюбителя для настройки различных радиолюбительских схем
– усилителей, цифровых устройств, различных фильтров и множества других устройств. К примеру, после того как мы соберем этот генератор, мы сделаем маленький перерыв в ходе которого изготовим простое светомузыкальное устройство. Так вот, что бы правильно настроить частотные фильтры схемы, нам как раз очень пригодится этот прибор.

Почему данный прибор называется функциональный генератор, а не просто генератор (генератор низкой частоты, генератор высокой частоты). Прибор, который мы изготовим, генерирует на своих выходах сразу три различных сигнала: синусоидальный, прямоугольный и пилообразный. За основу конструкции мы возьмем схему С. Андреева, которая опубликована на сайте в разделе: Схемы – Генераторы
.

Для начала нам необходимо внимательно изучить схему, понять принцип ее работы и собрать необходимые детали. Благодаря применению в схеме специализированной микросхемы ICL8038
которая как раз предназначена для построения функционального генератора, конструкция получается довольно-таки простой.

Конечно, цена изделия зависит и от производителя, и от возможностей магазина, и от многих других факторов, но в данном случае мы преследуем одну цель: найти необходимую радиодеталь, которая была бы приемлемого качества и главное – по карману. Вы наверное заметили, что цена микросхемы сильно зависит от ее маркировки (АС, ВС и СС). Чем дешевле микросхема, тем хуже ее характеристики. Я бы порекомендовал остановить свой выбор на микросхеме “ВС”. У нее характеристики не очень сильно отличаются от “АС”, но намного лучше чем у “СС”. Но в принципе, конечно, пойдет и эта микросхема.

Собираем простой функциональный генератор для лаборатории начинающего радиолюбителя

Доброго вам дня уважаемые радиолюбители! Сегодня мы продолжим собирать наш функциональный генератор
. Чтобы вам не скакать по страницам сайта, еще раз выкладываю принципиальную схему функционального генератора
, сборкой которого мы и занимаемся:

А так же выкладываю даташит (техническое описание) микросхем ICL8038 и КР140УД806:

(151.5 KiB, 6,062 hits)

(130.7 KiB, 3,494 hits)

Я уже собрал необходимые детали для сборки генератора (часть у меня была – постоянные сопротивления и полярные конденсаторы, остальные куплены в магазине радиодеталей):

Самыми дорогими деталями оказались микросхема ICL8038 – 145 рублей и переключатели на 5 и 3 положения – 150 рублей. В общей сложности на эту схему придется потратить около 500 рублей. Как видно на фотографии, переключатель на пять положений – двухсекционный (односекционного не было), но это не страшно, лучше больше, чем меньше, тем более, что вторая секция нам возможно пригодится. Кстати, эти переключатели абсолютно одинаковые, а количество положений определяется специальным стопором, который можно установить на нужное число положений самому. На фотографии у меня два выходных разъема, хотя по идее их должно быть три: общий, 1:1 и 1:10
. Но можно поставить небольшой переключатель (один выход, два входа) и коммутировать нужный выход на один разъем. Кроме того хочу обратить внимание на постоянный резистор R6. Номинала в 7,72 МОм в линейке мегаомных сопротивлений нет, ближайший номинал – 7,5 МОм. Для того, чтобы получить нужный номинал придется использовать второй резистор на 220 кОм, соединив их последовательно.

Хочу обратить ваше внимание также на то, что сборкой и наладкой этой схемы собирать функциональный генератор мы не закончим. Для комфортной работы с генератором мы должны знать какая частота генерируется в данный момент работы, или нам бывает необходимо установить определенную частоту. Чтобы не использовать для этих целей дополнительные приборы, мы оснастим наш генератор простым частотомером.

Во второй части занятия мы с вами изучим очередной способ изготовления печатных плат – методом ЛУТ (лазерно-утюжный). Саму плату мы будем создавать в популярной радиолюбительской программе для создания печатных плат
– SPRINT LAYOUT
.

Как работать с этой программой, я вам пока объяснять не буду. На следующем занятии, в видео файле, покажу как создать нашу печатную плату в этой программе, а также весь процесс изготовления платы методом ЛУТ.

Явное преимущество по простоте и стабильности в работе показал генератор по предложенной в схеме (на рис. 1 она упрощена). Там лампа накаливания, действующая как бареттер, подключена к выходу усилителя тока на транзисторе, чтобы снизить нагрузку на цепь генератора. Такой же усилитель предусмотрен и в схеме . Но оказалось, что при выходном напряжении 1 В исключение усилителя на параметрах генератора не сказывается: нить лампы почти не нагревается, а амплитуда выходного сигнала при перестройке частоты практически не изменяется. Возможно, при выходном напряжении 4 В усилитель полезен, но для задающего генератора (ЗГ) необходимости в нем нет. Кроме усилителей на транзисторах, при проверке на макете вместо обычных ОУ были опробованы и микросхемы SSM2135 и SSM2275, обеспечивающие значительно больший выходной ток. В этом случае лампа может разогреваться без всякого дополнительного усилителя, но тоже никакой разницы в стабильности амплитуды и уровне искажений не замечено. В схеме генератора из наименьшие искажения сигнала достигаются при определенном оптимальном выходном напряжении, выбираемом с помощью подстроечного резистора. В генераторе по схеме, показанной на рис. 1 в , никаких регуляторов не предусмотрено, а амплитуду выходного сигнала можно изменить подбором резистора R3. Для получения напряжения 1 В потребовался резистор R3 сопротивлением около 13 кОм.

Увеличение амплитуды одновременно позволяет повысить верхнюю граничную частоту генерации при тех же элементах. На мой взгляд, необходимость в использовании частоты выше 100 кГц в практике занятий звукотехни-кой возникает крайне редко. При экспериментах обнаружилось, что коэффициент гармоник и выходное напряжение несколько изменяются при замене лампы стабилизации. При измерениях в макете ЗГ использованы микролампы оптронов. На частоте 1 кГц результаты получены следующие: для ОЭП-2 Кг равен 0,11 и 0,068%; для ОЭП,23 и 0,095%; для ОЭП,1 и 0,12% (по два экземпляра). Для нескольких ламп других типов Кг оказался равным 0,17, 0,081, 0,2 и 0,077%. Измерения показали, что разогрев нити чрезвычайно мал (сопротивление фоторезистора оптрона практически не изменяется), хотя стабилизация амплитуды ЗГ очень эффективна. Не хуже стабилизируют амплитуду выходного сигнала и полевые транзисторы, но искажения получаются больше.

Нужно отметить, что на самой высокой частоте (100 кГц) в исследуемом варианте ЗГ могут работать не все ОУ. Легко обеспечивают генерацию на этой частоте сдвоенные ОУ ОР275 или NE5532, а микросхема SSM2135 — на частотах не выше 92 кГц.

Представленных здесь сведений по схемам вполне достаточно для изготовления измерительного генератора, но за более подробной информацией и методикой расчета можно обратиться к статьям .

Для получения максимального выходного напряжения около 10 В эфф. необходим выходной усилитель, повышающий напряжение задающего генератора в 10 раз. В полноценном приборе нужно контролировать частоту и напряжение выходного сигнала. Проще всего снабдить генератор простыми частотомером и вольтметром. Эти совершенно независимые устройства размещены на отдельных платах, что облегчало экспериментальную проверку всех узлов и устраняло их взаимовлияние.

Полная схема измерительного генератора с частотомером и вольтметром показана на рис. 2.

На одной плате собран задающий генератор (DA1), на второй — частотомер (DA3), на третьей — выходной усилитель и вольтметр (DA2). Получается, что весь прибор, кроме блока питания , собран всего на трех микросхемах, поэтому монтаж легко выполнить на отрезках макетной печатной платы.

Основные технические параметры

Частотные интервалы ЗГ и частотомера, Гц, в поддиапазоне
I………………….7…110
II………………..89…1220
III……………..828…11370
IV……………8340…114500
Напряжение на выходе генератора, В………………0…10
Затухание аттенюатора, дБ. .10/20/30/40
Выходное сопротивление,
Ом…………………100/160
Коэффициент гармоник ЗГ, %, в поддиапазоне
I (выше 30 Гц) ………….0,16
II………………….0,105
III………………….0,065
IV…………………..0,09

Для каждого из поддиапазонов указано среднее значение коэффициента гармоник, которое получено без всякого подбора элементов (кроме выбора лампы накаливания) при измерениях сигнала на выходе задающего генератора. При перестройке частоты амплитуда сигнала изменялась очень мало.

Задающий генератор на микросхеме DA2 работает в четырех поддиапазонах с небольшим перекрытием по краям. Перестройка частоты осуществляется с помощью сдвоенного переменного резистора R17. Для перестройки можно использовать и одиночный резистор, но перекрытие в поддиапазоне окажется значительно меньше. При наличии встроенного частотомера нет необходимости точно подгонять границы диапазонов или обеспечивать линейное изменение частоты, применяя переменные резисторы группы Б с нелинейной характеристикой регулирования. Пользуясь шкалой частотомера, требуемую частоту сигнала генератора можно выставить без труда.

Простые аналоговые частотомеры обычно собирают на микросхемах ТТЛ, так как на них проще обеспечить измерение высоких частот. Поэтому некоторые неожиданности возникли при подключении такого частотомера, который вносил заметные помехи: на частоте 100 кГц ИНИ показал увеличение коэффициента гармоник до 0,7 %. В этом приборе использована микросхема КМОП К561ЛА7 (DD1). Потребляемый ток и помехи от частотомера получаются значительно меньше. Чтобы свести эти помехи к минимуму, сопротивление разделительного резистора R1 нужно выбирать не менее 100 кОм, тогда на 100 кГц значение Кг не превышает 0,3 %. На других диапазонах практически подключение частотомера не сказывается. Чтобы еще больше снизить уровень помех от частотомера, на его входе установлен истоковый повторитель VT1 (КПЗОЗБ).

Принцип работы аналоговых частотомеров известен, а описание работы одновибратора можно найти в . Переключение поддиапазонов частотомера производится тем же переключателем SA1, который переключает частоту генератора. Если есть возможность подобрать конденсаторы С2, СЗ, С4 и С5, чтобы их емкости отличались ровно в 10 раз, то нет необходимости устанавливать подстроечные резисторы R6-R9.

Но можно использовать конденсаторы без подбора и подстроить показания в каждом поддиапазоне, пользуясь внешним частотомером (например, в ИНИ С6-11).

Еще одной неожиданностью стала заметная нелинейность шкалы используемых в приборе микроамперметров. Исходя из наличия и эстетических соображений в частотомере использован микроамперметр М4247 на 100 мкА, а в вольтметре — М4387 на 300 мкА. Оба типа приборов устанавливали в магнитофоны для контроля уровня записи сигнала, обычно они имеют одну шкалу, градуированную в децибелах. Понятно, что особая точность здесь не требовалась. Но с нанесенной настоящей шкалой показания измерительных приборов
одного типа(!) существенно отличались либо в начале, либо в конце шкалы. Однако, располагая компьютером и принтером, новую шкалу можно сделать очень быстро. Сложность заключается в аккуратном вскрытии корпуса микроамперметра для установки шкалы, но это придется сделать, так как в вольтметре кроме обычной шкалы на 10 В нужно иметь шкалу на 3,16 В, а для всех занимающихся звукотехникой важно иметь возможность отсчета и в децибелах. Естественно, ничто не мешает использовать иные микроамперметры более высокого класса с готовыми шкалами.

Выходной каскад на ОУ DA5.2 (TL082 либо ТL072), увеличивающий амплитуду сигнала до 10 В, несколько увеличивает и нелинейные искажения. Этот каскад отличается от описанного в только тем, что дополнительно введен переключатель SA2 «хО,316» для изменения уровня выходного сигнала на 10 дБ (установка подстроечным резистором R30) и включенной параллельно ему кнопки SB1. При разомкнутых контактах переключателя этой кнопкой можно быстро получить скачкообразные изменения уровня на 10 дБ, что очень удобно при настройке авторегуляторов уровня и измерителей уровня. Использование предельного напряжения питания (+/-17,5 В) для усилителя позволило получить максимальную амплитуду выходного сигнала без ограничения не менее 10 В. В блоке питания для этой цели установлены стабилизаторы
с регулируемым напряжением.

Несимметричное ограничение амплитуды можно выровнять подстройкой соответствующего напряжения питания. Максимальное напряжение 10 В на выходном разъеме Х1 устанавливают резистором R31. Затем размыкают переключатель SA2 и устанавливают подстроечным резистором R30 напряжение ровно на 10 дБ ниже, т. е. 3,16 В. Для этого выходной вольтметр имеет вторую шкалу. В делителе напряжения необходимо подобрать резисторы, чтобы обеспечить точное изменение амплитуды выходного сигнала ступенями по 20 дБ. Иногда достаточно просто поменять местами в делителе два резистора одного номинала. Достоинство такого аттенюатора — неизменное выходное сопротивление генератора при любом выходном напряжении (здесь 160 Ом).

Измерения показали, что при выходном напряжении 7,75 В на частоте 20 Гц генератор имеет Кг= 0,27 %; а при напряжении 77 мВ (-40 дБ) — К= 0,14%. В диапазоне II при Uвых = 7,75 В Кг

Весь генератор потребляет от источника питания по цепи +17,5 В ток не более 14 мА, а по цепи -17,5 В — не более 18 мА, поэтому в качестве Т1 можно использовать любой маломощный трансформатор
, обеспечивающий нужные напряжения (2×18 В).

Внешний вид прибора показан на фото рис. 3. Генератор размещен в пластмассовом корпусе размерами 200x60x170 мм; подобных корпусов в продаже достаточно много. В приборе использованы переключатели ПГ2-15-4П9НВ и тумблеры П1Т-1-1В, а также кнопка КМ1-1. Все оксидные конденсаторы, кроме С8, — на напряжение 25 В. Выходной разъем Х1 — JACK6.3. Насколько оправдано применение такого разъема, показывает опыт эксплуатации. Первые впечатления подтверждают, что иногда этот прибор удобнее ГЗ-102, а на низких частотах стабилизация амплитуды более устойчива, при этом никакого подбора деталей не требуется. После сборки на некоторое время нужен доступ к ИНИ, например С6-11, для настройки. Подстроечными резисторами можно достаточно быстро выставить показания приборов и проверить параметры генератора. Если окажется, что во всех поддиапазонах искажения велики, следует подобрать другую лампу (можно рекомендовать СМН6.3-20 или аналогичные). Для налаживания можно использовать и другие приборы — вольтметры, частотомеры.

Для создания шкалы приборов нужно нанести линейную шкалу и записать показания напряжения во всем диапазоне перестройки. Затем с помощью ПК нужно изготовить новую шкалу с учетом измеренных погрешностей и распечатать ее с помощью принтера на фотобумаге. Говорить о точности здесь бессмысленно, поскольку она зависит от правильности показаний используемых при калибровке приборов. Сейчас службы ремонта и контроля в основном упразднены; теперь предлагается использовать сертифицированные приборы. Но сертификация, хотя и увеличивает цену приборов, никак не влияет на точность их показаний. Так, при экспериментах с генераторами было использовано три И НИ С6-11, и их показания несколько различались.

ЛИТЕРАТУРА

1. Генератор 34 с малыми нелинейными искажениями. — Радио, 1984, № 7, с. 61.

2. Невструев Е. Генератор сигналов 34. — Радио, 1989, № 5, с. 67-69.

3. Петин Г. Применение гиратора в резонансных усилителях и генераторах. — Радио, 1996, № 11, с. 33, 34.

4. Бирюков устройства на МОП-интегральных микросхемах. — М.: Радио и связь, 1990.

5. Шило цифровые микросхемы. — М.: Радио и связь, 1987.

6. Синусоидальный генератор. — Радио, 1995, № 1,с.45.

Генератор НЧ на транзисторах, с перестройкой одним резистором.

http://nowradio. *****/generator%20NCH%20na%20tranzistorax%20s%20perestroykoy%20odnim%20rezistorom. htm

Генератор НЧ от 18 Гц до 30 Кгц. Диапазон разбит на четыре поддиапазона. Для стабилизации выходного напряжения применена система АРУ. Уровень выходного напряжения на нагрузке 15 кОм – не менее 0,5 в. Для дальнейшего использования генератора нужно применить выходной каскад с низким выходным сопротивлением. Например, эмиттерный повторитель с низкоомной нагрузкой. Основной частью генератора является трёхкаскадный усилитель на транзисторах Т4, Т5 и Т1 с коэффициентом передачи около 1. Усилитель охвачен отрицательной обратной связью, в цепь которой включены два фазовращающих каскада, собранных на транзисторах Т2, Т3. Каждый из них вносит фазовый сдвиг, изменяющийся от нуля до 180о при изменении частоты от нуля до бесконечности. Модуль коэффициента передачи этих каскадов не зависит от частоты и вносимого фазового сдвига и близок к 1. Таким образом, на одной из частот, являющейся квазирезонансной частотой генератора, суммарный фазовый сдвиг, вносимый фазовращателем, оказывается равным 180о и обратная связь становиться положительной. Если при этом коэффициент передачи достаточен, то устройство начинает генерировать на данной частоте. Построение данного генератора позволяет получить достаточно высокий коэффициент перекрытия по частоте на поддиапазонах (более 10), однако увеличивать его долее 6-8 нецелесообразно из-за сжатия шкалы частот в конце поддиапазона. На высоких частотах фазовый сдвиг, вносимый транзисторами, несколько увеличивает перекрытие по частоте. Для стабилизации амплитуды выходного сигнала применена система АРУ с задержкой. Детектор АРУ выполнен на диодах Д1 и Д2, подключен к выходу генератора через эмиттерный повторитель на транзисторе Т6. Это позволило избежать нелинейных искажений детектором АРУ. При возрастании выходного сигнала его амплитуда оказывается больше напряжения открывания диодов Д1 и Д2. Последние открываются, и на конденсаторе С9 возрастает постоянное напряжение. В результате увеличивается коллекторный ток транзистора Т5 и, следовательно, уменьшается коллекторный ток транзистора Т4. В результате уменьшается эквивалентное сопротивление положительной обратной связи, соответственно и уменьшается и коэффициент усиления, а, следовательно, и выходного сигнала. Уменьшение вносимых системой АРУ нелинейных искажений достигается отрицательной обратной связью, которой охвачены каскады на транзисторах Т4 и Т5. Задержка АРУ происходит из-за применения кремниевых диодов Д1, Д2 и транзистора Т5, напряжение база-эмиттер которого закрывает диод Д1. При налаживании генератора следует подстроечным резистором R1, установить выходное напряжение в пределах 0,5-0,55 в, а резисторами R4 и R9 добиться минимальных нелинейных искажений.

Генератор НЧ с мостом Винна

http://*****/NCH%20generator%20s%20mostom%20Vinna%Kgc. htm

Применяя мостик Винна в цепи обратной связи, из обычного усилителя можно получить генератор гармонических колебаний. Запитываемый от 9-вольтовой батарейки (потребляемый ток 10 мА), генератор вырабатывает синусоидальный сигнал амплитудой 1 В в диапазоне частот от 10 Гц до 140 кГц. Генерирующая часть образована операционным усилителем OP1 с петлей положительной обратной связи, образованной RC-цепочкой Винна из резисторов R3, R4, потенциометров 100к и конденсаторов С1-С8. Поддиапазон выбирается сдвоенным переключателем, а плавная настройка внутри поддиапазона производится двухсекционным потенциометром 100к. Для поддержания стабильной амплитуды выходного сигнала в цепь отрицательной обратной связи включены ограничительные диоды VD1, VD2 и резистор R7. Второй операционный усилитель выполняет функцию буферного усилителя, изолирующего цепочку Винна от влияния внешней нагрузки. С помощью потенциометра VR2 регулируется уровень выходного сигнала. Положениям переключателя соответствуют следующие частотные поддиапазоны: «1» — 10Гц; «2» — 100Гц; «3» -1…14 кГц; «4» — 10кГц. Устройство легко монтируется на универсальной монтажной плате и помещается в компактном корпусе.

Радио-Парад №3 2004г стр. 24

Генератор вырабатывает переменное напряжение симметричной прямоугольной, треугольной и синусоидальной форм и предназначен для проверки и настройки различной низкочастотной аппаратуры. Простота схемы и функциональные возможности делают генератор доступным для повторения. Электрическая принципиальная схема приведена на рисунке.

Синусоидальный генератор НЧ

http://nowradio. *****/sinusoidalnuy%20generator%20NCH. htm

На схеме показан простой синусоидальный генератор, выполненный из доступных элементов. Его параметры вполне отвечают требованиям, предъявляемым к измерительным генераторам по стабильности генерируемых колебаний, нелинейности, плавности и ступенчатости регулирования уровня выходного напряжения, малого тока потребления энергии. Этот генератор может быть использован как источник низкочастотных колебаний при настройке и проверке элементов трактов радиоприемников, громкоговорителей, для проверки других измерительных приборов.

Основные технические характеристики.

Диапазон генерируемых колебаний, Гц

Коэфф. нелинейных искажений не более, %,

в поддиапазонах: 10…40 и 85000Гц 0.8

40…85000 Гц 0,3

Максимальный размах выходного напряжения, В 18

Изменение амплитуды выходного напряжения во всем диапазоне

частот не более, дБ 0,2

Потребляемая мощность не более. Вт 2

Низкочастотный синусоидальный генератор на микросхеме DA1 выполнен по мостовой схеме Робинсона-Вина. Выбор поддиапазона (10Гц, 0,1 ..1 кГц, 1 10 кГц, 1кГц) осуществляется переключателем SA1, а плавная установка частоты — сдвоенным переменным резистором R2. Для получения пропорциональности между углом поворота и изменением частоты необходимо, чтобы переменный резистор имел показательную характеристику изменения сопротивления (группа В). Требования к идентичности сопротивлений каждого из двух переменных резисторов не столь высоки, так как небольшие различия могут быть компенсированы подстроечным резистором R7. В цепи отрицательной обратной связи операционного усилителя включено динамическое звено, состоящее из резистора R4 и транзистора VT1. Работой этого звена достигнута стабилизация амплитуды генерируемых колебаний во всем диапазоне. Управляется звено изменением напряжения на затворе полевого транзистора, которое подано с выхода ОУ. Любое изменение на выходе микросхемы DA1 вызывает изменение сопротивления канала сток-исток, а это, в свою очередь, приводит к изменению коэффициента усиления каскада. Низкочастотное напряжение с выхода первого каскада через делитель напряжения на R10R11 подано на неинвертирующий вход усилителя на микросхеме DA2. Коэффициент передачи этого каскада составляет 10. Балансировка работы каскада по постоянному току выполнена подстроечным резистором R12. На выходе каскада подключен аттенюатор с затуханием дБ. Питание устройства от сети переменного тока через понижающий трансформатор с переменным напряжением на вторичной обмотке 21+21 В. При выполнении конструкции генератора, конденсаторы С1 — С8 следует выбрать с допуском отклонения номинала не более 1% расположив их непосредственно между ламелями галетного переключателя SA1. Монтаж устройства производят на печатной плате из фольгированного гетинакса. Настройку генератора выполняют в такой последовательности. К общей точке резисторов R10, R11 подключают осциллограф. Переключатель SA1 устанавливает в положение второго поддиапазона. Подстроечными резисторами R6 и R7 добиваются возбуждения генератора, и вращением переменного резистора R2 проверяют наличие генерации во всем диапазоне перемещения его движка. Затем устанавливают первый поддиапазон, а переменный резистор R2 в положение 2/3 от максимального значения сопротивления. Регулировкой подстроенных резисторов R6 и R7 выбирают такое их положение, где искажения синусоиды минимальны. Для получения указанного в технических характеристиках значения коэффициента нелинейных искажений настройку следует производить с использованием измерителя нелинейных искажений. К выходу микросхемы DA2 следует подключить вольтметр с пределом измерения 0,5…1 В, и подстроечным резистором R12 произвести балансировку работы усилителя на микросхеме DА2. Градуировку регулятора плавного изменения выходного сигнала (R11) производят при измерении напряжения непосредственно на выходном разъеме XS1 в положении аттенюатора 0 дБ. Устанавливая последовательно значения 1, 2. 3 В и так далее, отмечают риски на шкале регулятора.

Радиолюбитель №5 2001г стр. 22

Функциональный генератор 15Гц – 15КГц

http://nowradio. *****/funkcionalnuy%20generator%2015Gc-15Kgc. htm

При налаживании низкочастотной звуковоспроизводящей аппаратуры может понадобиться сигнал не только синусоидальной, но и прямоугольной, треугольной формы.

На рисунке приведена схема функционального генератора, вырабатывающего колебания синусоидальной, прямоугольной, треугольной формы в пределах от 15 Гц до 15 кГц. Весь диапазон перекрывается без переключений одним переменным резистором R2. На операционных усилителях А1.1 и А1.2 сделан мультивибратор. Прямоугольные импульсы снимаются с выхода А1.1. Треугольные снимаются с выхода А1.2 (через буфер на А1.4), а для получения сигнала формы, близкой к синусоидальной (параболической формы) используется формирователь на диодах VD3-VD6 , с которого полученный сигнал поступает на дополнительный усилитель на А1.4. Источник питания — на маломощном силовом трансформаторе Т1, с вторичной обмоткой на 5-7V переменного тока. Однополупериодный выпрямитель на VD7 и VD8 создает двуполярное напряжение, которое стабилизируется стабилитронами VD1 и VD2. Симметричность сигнала, близкого к синусоидальной форме, при налаживании нужно выставить подбором сопротивлений R8 или R9. Диоды VD3-VD6 желательно брать из одной партии.

Радиоконструктор №9 2008г стр. 17

Взято http://. ru/forum/-info-80795.html

Важно.
Этот ФГ из журнала Радио №6 1992 стр. 44.

См. Так же «ГКЧ Лукина 300Кгц» и его преобразователь треугольник – синусоида.

20. Преобразователь треугольного напряжения в синусоидальное. http://*****/u2.htm

17. Преобразователь треугольного напряжения в синусоидальное с последовательной аппроксимацией.

http://*****/u2.htm

48. Нелинейный преобразователь пилообразного напряжения в синусоидальное.

49. Формирователь синусоидального напряжения.

52. Преобразователь пилообразного напряжения в синусоидальное.

Генератор низкой частоты — один из необходимых приборов в лаборатории радиолюбителя. Широкий перечень устройств, при налаживании которых необходим этот прибор, определяет высокий уровень требований, предъявляемых к его параметрам. .В последнее время» наряду с классическими схемами генераторов, использующими в качестве частотозадающего элемента перестраиваемые резонансные jRC-звенья, все большее распространение получают так называемые функциональные генераторы (ФГ). К их преимуществам относятся: высокая стабильность амплитуды выходного напряжения; возможность генерирования инфранизких частот; практически равное нулю время установления выходного напряжения и частоты; отсутствие в конструкции дефицитных деталей (например, сдвоенных прецизионных переменных резисторов и термисторов). Кроме того, функциональные генераторы позволяют получить напряжение не только синусоидальной, но также прямоугольной и треугольной форм. Однако известные схемы таких генераторов обладают и рядом недостатков, к основным из которых относятся относительно высокий уровень нелинейных искажений синусоидального

сигнала и ограниченный частотный диапазон в области ультразвуковых частот.

Рис. 1.
Принципиальная схема генератора

Описываемый функциональный генератор, в котором по возможности уменьшены указанные недостатки, имеет следующие основные параметры:

Форма выходного напряжения. ……. Синусоидальная, треугольная, прямоугольная

Диапазон генерируемых частот, Гц …… 0,

Число поддиапазонов………… б

Коэффициент гармоник, %:

до 50 кГц…………… о,5

до 300 кГц…………… 1,0

Неравномерность амплитудно-частотной характеристики: %;

до 50 кГц …………… 1

до 300 кГц…………… 3

Длительность фронтов напряжения прямоугольной формы, не …………… 250

Максимальная двойная амплитуда напряжения-

всех форм, В …-…………. 10

Максимальный ток нагрузки, мА……. 30

Коэффициенты деления выходного делителя напряжения, раз … .. . …….. 1, 10, 100, 1000

Плавная регулировка амплитуды выходного напряжения. ………….. Не менее 1:20

В схеме функционального генератора помимо основного выхода имеется дополнительный дифференциальный , амплитуда и форма напряжения на котором устанавливаются синхронно с основным, а сдвиг по фазе равен 180°. Запаздывание фронта сигнала на дифференциальном выходе по отношению к основному — не более 40 не. Предусмотрен также выход прямоугольных импульсов с уровнем, соответствующим уровням ТТЛ-логики, и регулируемой скважностью в пределах от 11 до 10.

Основой ФГ служит замкнутая релаксационная система, состоящая из интегратора и компаратора и предназначенная для получения колебаний прямоугольной и треугольной форм. Постоянная времени интегратора, выполненного на основе операционного усилителя (ОУ) А1
(рис. 1), и, следовательно, частота генерируемых колебаний зависят от емкости одного из конденсаторов С2…С7, включаемого в цепь отрицательной обратной связи с помощью переключателей S1…S4.
Напряжение с выхода интегратора подается на вход двухполярного компаратора на ОУ А2
и по достижении порога его срабатывания полярность напряжения на выходе А2,
а следовательно, и на входе интегратора меняется на противоположную, и цикл повторяется. Плавная регулировка частоты осуществляется резистором R7.

Для преобразования треугольного напряжения в синусоидальное использована хорошо зарекомендовавшая себя схема функционального преобразователя на полевом транзисторе, подробно описанная в . Для облегчения налаживания ФГ и повышения качественных показателей напряжение на преобразователь поступает с (выхода отдельного масштабного усилителя A3.
Регулировка его коэффициента усиления и смещения нуля резисторами R22
и R23
позволяют оптимизировать форму треугольного напряжения, подаваемого на функциональный преобразователь на транзисторе V8,
и значительно улучшить форму синусоидального сигнала. Необходимость введения разделительного конденсатора С8
определяется тем, что начиная уже с частот в несколько килогерц на выходе интегратора А1
возникает смещение среднего уровня сигнала, обусловленное асимметрией порогов срабатывания компаратора, появляющейся на высоких частотах. Без конденсатора С8
напряжение треугольной формы на выходе ФГ становится несимметричным относительно нуля, а форма синусоидального сигнала резко искажается.

Напряжение треугольной формы с выхода ГАЗ
подается, кроме функционального преобразователя, на вход триггера Шмитта, выполненного на транзисторе V10
и микросхеме DL
Скважность прямоугольных импульсов на выходе 8 D1
можно изменять, регулируя порог срабатывания триггера резистором R24.

Напряжение синусоидальной, треугольной или — прямоугольной форм через переключатели формы выходного сигнала 55, S6.2
подается на оконечный масштабный усилитель А4
и далее на усилитель мощности на транзисторах V15, V16.
Питание к ОУ А4
подведено через RС-фильтры R43C11
и R47C13,
предотвращающие возможное возбуждение усилителя. В цепь отрицательной обратной связи усилителя включен переменный резистор R40,.
которым плавно регулируют амплитуду выходного напряжения. Такой способ регулирования, в отличие от включения потенциометра на входе ОУ, делает шкалу регулятора амплитуды единой для всех форм выходного напряжения и улучшает отношение сигнал — шум при низких уровнях выходного напряжения.

На выходе усилителя включен ступенчатый делитель, .позволяющий получить ослабление выходного сигнала в 10, 100 или 1000 раз. Четыре ступени деления получены с помощью всего двух клавишных переключателей — при одновременном нажатии S7 и S8
коэффициент деления равен 1000. Преимуществом такого способа является и то, что при отжатых клавишах (коэффициент деления равен 1) резисторы делителя отключены от выхода усилителя, что несколько повышает его нагрузочную способность в этом режиме.

На дифференциальный выход напряжение поступает с аналогичного по схеме инвертирующего усилителя на ОУ А5
и транзисторах V17, V18.
Его вход подключен к выходу первого усилителя, а коэффициент усиления по напряжению равен 1. Делитель напряжения дифференциального выхода переключается синхронно с делителем основного. Легко заметить, что разность напряжений между основным и дифференциальным выходами равна удвоенной амплитуде напряжения на каждом из них. Помимо возможности получения удвоенной амплитуды сигнала, наличие дифференциального выхода необходимо при налаживании ряда устройств с дифференциальным входом, например самопишущих приборов или измерительных дифференциальных усилителей.

О
той роли, которую играет реле K1, следует сказать особо. Дело в том, что фронты прямоугольных импульсов с выхода компаратора, если их непосредственно подвести к переключателю S6.2,
легко проникают через его про-кодную емкость на вход оконечного усилителя и вызывают значительные искажения формы треугольного и синусоидального сигналов. Контакты реле K1, коммутируя цепи, имеющие заметную емкость относительного входа А4,
соединяют их при генерации напряжений — указанной формы с общим проводом, чем этот вид искажений полностью устраняется.

Питается генератор от любого двуполярного стабилизированного источника питания напряжением ±15 В, с малыми пульсациями выходного напряжения и допустимым током нагрузки не менее 0,15 А. Может быть, например, использован блок питания генератора, описанного в . При выборе и налаживании источника питания следует обратить особое внимание на устранение самовозбуждения стабилизатора напряжения, весьма вероятного при питании генераторных схем.

Микросхемы К574УД1А можно заменить на К574УД1Б. Если же ограничить рабочую частоту генера-.тора до 30 кГц, возможна замена их на К140УД8Б, без изменения принципиальной схемы. Вместо 153УД1 можно использовать К153УД1 или К553УД1 (с любой буквой), но при этом для получения максимальной частоты генерации 300 кГц может потребоваться их подбор. На частотах до 100 кГц указанные типы операционных усилителей работают без подбора. При применении в качестве А2
других типов ОУ получить частоту генерации выше 50…70 кГц при удовлетворительной линейности АЧХ не удается.

В качестве D1
можно использовать любые инверторы серий К133, К155. Транзисторы КТ315 и КТ361 могут быть заменены на любые кремниевые транзисторы малой мощности с соответствующей проводимостью и аналогичными параметрами. Если в усилителях мощности применить транзисторы серии КТ814, КТ815 (с любой буквой), то нагрузочная способность генератора может быть значительно повышена. При такой замене номиналы резисторов R53…R56
и R57…R64
следует уменьшить примерно в 5 раз. Диоды Д223 можно заменить любыми кремниевыми высокочастотными, диоды Д311 — Д18, ГД507, а вместо транзистора КП303Е — КП303Г или КП303Ф. Конденсаторы С2,
CS — К53-7 или иные неполярные. Остальные конденсаторы — керамические типов КМ, КЛС, КТК и т. п. Можно использовать и бумажные конденсаторы. Если предполагается эксплуатация ФГ в значительном диапазоне температур, необходимо выбрать типы конденсаторов С2…С7
с малым ТКЕ. Предварительный подбор номиналов С2…С6
с точностью до 1 % значительно упрощает налаживание.

Источник

Пожалуйста, помогите советом.Нужен генератор звуковых частот для поиска короткого замыкания проводов между собой в обесточенной линии 220в.Нужен излучатель меандра в линию,которую затем поймать радиоприёмником на определённой частоте.Какая из предложенных плат подойдёт для этого(желательно чтобы работал от питания 1шт типа крона,если этого мало,тогда какое напряжение питания необходимо для качественного меандра)
1.NE555
Входное напряжение: 5-15vdc. Когда питания 5 В, Выходной ток может быть ма вокруг когда 12 В питания, Выходной ток может 35мА вокруг;
Входной ток:> = 100mA
Амплитуда выходного сигнала: 4.2 В V-PP 11.4 В V-PP. (Различные входного напряжения, амплитуду выходного сигнала будет быть разные)
Максимальный выходной ток:> = мА (5 В питания, V-PP больше чем 50%),
> = 35мА (12 В питания, V-PP больше чем 50%)
Выход с Светодиодная индикация (низкий уровень, светодиод будет; высокий уровень, светодиод будет; Низкий частота, светодиод мигает);
Выход обеспечивает диапазон по выбору:
LF Файл: 1 Гц ~ 50 Гц
Если файл: 50 Гц ~ 1 кГц
Высокой частоты Файл: 1 кГц ~ 10 кГц
HF Файл: 10 кГц ~ 200 кГц
Выход скважность можете Tune Рабочий цикл и частота НЕ ОТДЕЛЬНО регулируемый; Регулировка обязанность цикл будет меняться частота;

2.ad9850 dds
2 синусоида и 2 Прямоугольный выходной.
AD9850: 0-40 мГц.
После 20-30 мГц частоты гармоник увеличивается, сигнал будет все менее и менее чистым.
Прямоугольная волна: 0-1 мГц.
Фильтр низких частот с 70 мГц, так что волны лучше, чем SN.
Параллельный и последовательный ввод данных может быть выбран с помощью перемычки.
Да производится эталоном контактный (pin12) приводит для легкой регулировки сделать величину выходного
Волны приложения.
Компаратор вход задания напряжения, генерируемого переменный резистор, сопротивление может быть скорректирована
Скважность прямоугольного разные.

3.diy kit dds Основной AVR DDS V2.0 сигнала Генератор функций:
Простой короткого замыкания;
Посвященный высокая скорость (HS) Выходной сигнал до 8 мГц;
DDS сигнала с переменной амплитуда и смещение;
DDS сигналов: синус, прямоугольный, увидел, REV увидел, Треугольник, ЭКГ и шума.
2 × 16 ЖК-меню;
Интуитивно 5 кнопки клавиатуры.
Частота регулировки шаги: 1, 10, 100, 1000, 10000 Гц;
Восстановление последний конфигурации после включения питания.

Источник

Рис. 11.1

Рис. 11.2

Рис. 11.3

Рис. 11.4

Рис. 11.5

Рис. 11.6

Таблица 11.1

Рис. 11.7

Рис. 11.8

Схемы генераторов синусоидальных сигналов с использованием трехзвенных фазосдвигающих RC-цепочек (рис. 11.3)

Рис. 11.9

Рис. 11.10

Рис. 11.11

Рис. 11.12

Рис. 11.13

Рис. 11.14

Рис. 11.15

Рис. 11.16

Рис. 11.17

Рис. 11.18

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Источник

Схема генератора ЗЧ

Генератор собран на микросхеме К155ЛА3 (можно использовать К555ЛА3), которая представляет собой 4 элемента 2И-НЕ. Непосредственно генератор образуют последовательно соединенные логические элементы DD1.1, DD1.2, DD1.3, включенные инверторами. Конденсатор C1, емкостью 0,47 мкФ, создает положительную обратную связь между выходом DD1.2 и входом DD1.1. В принципе, сигнал можно снимать с выхода DD1.3, элемент DD1.4 просто их инвертирует. Частоту импульсов можно менять резистором переменным R1. Резистор R2 служит регулятором уровня выходного сигнала. Сопротивление резистора R1 680 Ом, R2 10 кОм, переменные резисторы могут быть любого типа. При указанных в схеме параметрах радиодеталей, частоту импульсов можно менять в пределах 500 – 5000 Гц. Диод VD1 служит для защиты от подачи питания неправильной полярности, в качестве него подойдет любой маломощный диод, например Д220. Схема смонтирована на небольшой макетной плате. Но благодаря малому количеству деталей можно выполнить схему навесным монтажом.

Генератор в сборе

Originally posted 2018-12-19 23:42:15. Republished by Blog Post Promoter

Источник

RADIOHATA.RU

RadioHata.RU
Портал радиолюбителя, начинающему радиолюбителю, Arduino, Raspberry Pi, книги по радиотехнике и электронике, простые схемы, схемы, радиотехнические журналы, видео, программы для радиолюбителя.

Скачать зарубежные радиолюбительские журналы по радиотехнике, электронике, автоматике , работостроению, любительской радиосвязи

Скачать радиолюбительские журналы по радиотехнике, электронике, автоматике , работостроению, любительской радиосвязи

Download magazines: AudioXpress, Circuit Cellar, CQ Amateur Radio, Electronics For You, Elektronika dla Wszystkich, Elektorlabs, Elektor Magazine DVD, Elektronika Praktyczna, Elettronica In, ELV Journal, Funkamateur, Hi-Fi World, Klang+Ton, Nuts and Volts, Prakticka Elektronika A Radio, Practical Electronics, Practical Wireless, QST, Servo Magazine, Silicon Chip, Swiat Radio, The MagPi.
Скачать: Журнал Радио, Журнал Радиомир, Журнал Радиоаматор, Журнал Радиолоцман, Журнал Радиоконструктор, Журнал Радиосхема, Журнал Радиохобби, Журнал Ремонт и сервис, Журнал Компоненты и технологии, Журнал Электронная техника.

Скачать книги: Начинающему радиолюбителю, Телевидение и Радио, Источники питания, Для дома и быта, Прием-передача, Автолюбителю, Аудиотехника, Справочники, Учебники, Микроконтроллеры, Arduino, Raspberry Pi, Электроника, Электрика
Скачать: Программы для радиолюбителя, Видеокурсы.

Источник

Электроника

учебно-справочное пособие

Звуковые генераторы на транзисторах

Генератор звуковых волн – это устройство или узел электрической цепи, отвечающий за создание и воспроизведение звуковых колебаний.

Где может пригодиться такое устройство:

Простой электрический дверной звонок (при замыкании контактов вынесенной удаленно кнопки происходит оповещение звуком о посетителях);
Сигнализации (при срабатывании системы безопасности включается блок звукового оповещения);
Формирование определенного тембра звука в звуковой аппаратуре;
Отпугивание насекомых/птиц (при излучении звуковых колебаний в определенных частотах);
В другой профессиональной технике (проверка низкочастотных цепей, тестирование деталей на дефекты и другие цели, основывающиеся на свойствах звуковых волн).

Генератор звука с дискретным изменением частоты

Для более точной настройки аппаратуры или в качестве источника стандартных импульсов можно предложить собрать несложную схему генератора прямоугольных импульсов на фиксированных частотах. Такой генератор (рис. 1) представляет собой мультивибратор с последовательным включением транзисторов Т1 и Т2 (оба транзистора типа П13—П15). Такая схема проста и по сравнению со схемой симметричного мультивибратора позволяет получать лучшую форму выходного напряжения, приближающуюся к идеальному прямоугольнику.

Рис. 1 — Схема звукового генератора фиксированных частот

Длительность генерируемых импульсов составляет половину периода повторения. Выходное напряжение генератора — порядка 5 В. При помощи переключателя SA1 — SA2 можно выбрать любую из четырех фиксированных частот следования выходных импульсов: 100 Гц, 1 кГц, 5 кГц и 10 кГц. Можно получить и другие частоты следования импульсов, которые отличаются от указанных, фиксированных. Для этого необходимо изменить емкости конденсаторов C1—С4 и С6—С9.

Длительность генерируемых импульсов может изменяться в небольших пределах при помощи регулируемого резистора R2. Питание генератора производится от батареи типа «Крона» — порядка 9 в. Монтируется генератор в небольшом металлическом корпусе. На верхней панели укрепляются: переключатель фиксированных частот на четыре положения (100 Гц, 1 кГц, 5 кГц, 10 кГц), потенциометр R2 и выключатель питания SA3. Здесь же устанавливаются две клеммы для подключения соединительного кабеля, идущего к настраиваемому прибору.

Генератор звука на 1 кГц

Рис. 2 — Генератор звука на 1 кГц

Как видно из схемы (рис. 2), генератор представляет собой каскад усиления, охваченный положительной обратной связью. Частота генерации определяется номиналами конденсаторов С1-С3 и резисторов R1-R3. При указанных номиналах частота генерации равна примерно 1 кГц. Транзистор, используемый в этой схеме, должен обладать достаточно высоким статическим коэффициентом передачи тока базы — не менее 100-150.

Синусоидальное напряжение снимается с коллекторной нагрузки транзистора. Для уменьшения выходного сопротивления генератора применен эмиттерный повторитель на транзисторе VТ2. Этот каскад согласует низкое сопротивление нагрузки с довольно высоким выходным сопротивление генератора. При помощи переменного резистора R7 можно устанавливать уровень выходного сигнала генератора. Питание генератора можно осуществлять от батареи типа «Крона», либо от сетевого источника.

Простой RC-генератор

Рис. 3 — Схема простого RC-генератора

Генератор собран всего на одном транзисторе с минимальным числом компонентов. Его можно использовать в качестве сигнализатора, если к форме генерируемых им колебаний не предъявляется строгих требований.

Транзистор выполняет функции усилителя звуковой частоты по схеме с общим эмиттером и резистором нагрузки в цепи коллектора (R6), но с его коллектора усиленный сигнал подается в цепь базы через трехзвенный частотный фильтр, состоящий из резисторов R1, R2, R3, R5 и конденсаторов С1, СЗ, С4. Благодаря этому фильтру на определенной частоте осуществляется сдвиг фазы сигнала, необходимый для выполнения условий генерации, а эта обратная связь становится положительной.

Конденсатор С2 — разделительный, а резистором R4 устанавливается рабочий режим базы. С помощью переменного резистора R6 можно изменять уровень выходного сигнала. Емкости конденсаторов частотного фильтра для получения определенной частоты генерации можно определить по следующей формуле:

С — емкость конденсаторов CI = С2 = СЗ = С4 в фарадах;
R — сопротивления резисторов Rl = R2 = R3 в омах;
F — частота генерируемых колебаний в герцах.

Генератор с регулировкой частоты

Если вам нужна возможность регулировки звуковых частот в заданном диапазоне, то возможно, вам пригодится схема на рисунке 4.

Рис. 4 — Схема генератора с регулировкой частоты

Генератор имеет следующие параметры:

Диапазон частот (разбит на 4 поддиапазона) — 18 Гц — 32 кГц,

18 — 160 Гц;
140 — 1100 Гц;
0,9 — 6,5 кГц;
5,2 — 32 кГц.

То есть охватывается весь слышимый человеческим ухом спектр.

Уровень выходного напряжения — 0,5 В,

Коэффициент гармоник — менее 1 %,

Неравномерность выходного напряжения — менее 2%.

В данном генераторе для перестройки по частоте использован одиночный переменный резистор, что упрощает и удешевляет конструкцию.

В конструкции применены транзисторы с β не ниже 40.

Настройка конструкции: резистором R1 устанавливаем амплитуду колебаний на выходе равной 0,5 В, затем подстроечными резисторами R3 и R9 добиваемся получения минимальных искажений.

Источники

Источник

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Генератор звуковых частот для проверки усилителей НЧ

Различные усилители звука, как микрофонные, так и мощные оконечные УМЗЧ, нуждаются при настройке в эталонном сигнале постоянной величины. Многие испытывают и настраивают схемы УНЧ просто коснувшись пальцем входа или подав музыкальную мелодию от ПК или смартфона, более продвинутые радиолюбители запускают специальные тестовые программы, но правильнее всего будет собрать маленький и простой малошумящий тестовый генератор, чтобы раз и навсегда решить этот вопрос.

Схема генератора ЗЧ для проверки УНЧ

Данная схема представляет собой генератор синусоидальных сигналов с тремя переключаемыми частотами: 300 Гц, 1 кГц, 3 кГц, и благодаря низкому гармоническому искажению — 0,11%, 0,23% и 0,05% соответственно при максимальном выходном напряжении, устройство действительно хорошо работает во время испытаний и измерений параметров усилительных аудиоустройств.

Выходное напряжение генератора устанавливается в 2-х поддиапазонах 0 — 77,5 мВ и 0 — 0,775 В (RMS). Частоты выбираются с помощью переключателя S1, выходной диапазон напряжений — S2.

Расположение деталей на плате генератора ЗЧ

Калибровка частот на каждом из поддиапазонов выполняется с помощью частотомера и потенциометров R3, R4 и R5. Откалибруйте величину выходного напряжения с помощью милливольтметра.

Питание схемы возможно от 8 — 15 В. Стабилизатор 78L05 с двумя диодами 1N4148 снижает входное напряжение до 6,2 В. Потребляемый ток около 4,5 мА, поэтому с целью предельного уменьшения шумов и возможности использовать тестер автономно — запитывайте его от батареек (аккумуляторов).

Источник

Генераторы

Важной частью радиолюбительской лаборатории является низкочастотный генератор. С его помощью можно проверять, ремонтировать и налаживать самодельную или промышленную аудио-технику. Желательно использовать генератор НЧ совместно с частотомером (для точного определения частоты) и осциллографом .

Обычно при налаживании радиоприемной аппаратуры используют генератор ВЧ, а для модуляции генератор НЧ. И то и другое — синусоидальные генераторы, сделанные по достаточно сложным схемам. Однако, во многих случаях может быть вполне достаточно простого генератора -пробника, генерирующего .

В статье рассмотрен разработанный автором генератор сину-соидальных колебаний фиксированной низкой частоты, имеющих высокую стабильность амплитуды. Он содержит всего один операционный усилитель, три параллельных стабилизатора напряжения и один полевой транзистор. собенность генераторов с мостом .

Схема генератора высокой частоты, который вырабатывает сигналы в диапазоне от 10 до 50 МГц. Сигнал можно промодулировать по частоте подав НЧ напряжение от ГНЧ или микрофона. Девиация частоты зависит от величины этого напряжения ЗЧ. Если нужна девиация 50-100 кГц, то, при крайне верхнем .

Принципиальная схема самодельного генератора логических импульсов с частотой от 1 Гц до 10КГц, собран на микросхеме 4011 (К561ЛА7). При ремонте и налаживании схем на цифровых микросхемах может быть очень полезен генератор логических импульсов. В общем, это генератор прямоугольных импульсов .

Низкочастотный генератор синусоидального сигнала — очень важный прибор в лаборатории любого радиолюбителя.Возможно, такой уже есть у всех. Но все же хочу познакомить читателей журнала со своим генератором. Генератор выполнен в виде самостоятельного прибора, питающегося от электросети. Но шкала .

Простой самодельный генератор-пробник, с регулировкой выходной частоты от 100 Гц до 10000 Гц, выполнен на микросхеме К561ЛА7. Если нужно экспромтом проверить прохождение сигнала по аудиотракту многие корифеи пользуются собственным пальцем как генератором НЧ (50 Гц сетевых наводок), регулируя .

Принципиальная схема самодельного широкодиапазонного генератора синусоидального сигнала для лабораторных целей, выполнен на микросхеме MAX038. Синусоидальный генератор является одним из важнейших приборов лаборатории радиолюбителя. Обычно делают два генератора, низкочастотный и высокочастотный .

Принципиальная схема простого генератора плавного диапазона на микросхеме HC4046, Частота до 50 MHz. Микросхема НС4046 (а так же аналогиMM74HC4046N, MJM74HC4046 и другие) представляет собой RC-генератор с ФАПЧ, способный генерировать стабильную частоту до 50 MHz, что позволяет сделать ГПД .

Приведена принципиальная схема низкочастотного генератора сигналов, который выполнен на ОУ КР140УД708. Низкочастотный генератор является одним из необходимейших приборов врадиолюбительской лаборатории. С его помощью можно налаживать различные усилители, снимать АЧХ, проводить эксперименты .

Источник

Простой генератор сигналов своими руками

Здравствуйте друзья Самоделкины! Многим из вас доводилось ремонтировать вышедшие из строя радиоприемники и усилители низкой частоты.

Очередная самоделка, которую я сделал, как раз пригодится для этих целей. Это простой генератор сигналов, которым можно проверять не только тракт звуковой частоты приемника, но и радиочастотный. Его схема показана на фото.

Это обычный мультивибратор, который генерирует колебания не одной какой-то основной частоты, но и еще много кратных частот, называемых гармониками, вплоть до частот коротковолнового диапазона.

Генератор состоит из двух транзисторов. Выходное напряжение, снимаемое с резистора R4 через разделительный конденсатор С3 подается на вход проверяемого нами усилителя или приемника. Если на выходе приемника или усилителя в его громкоговорителе слышится неискаженный звук тональности, соответствующей частоте колебаний генератора, то проверяемые нами устройства –исправны. А если звук искажен или отсутствует совсем, то это говорит о неисправности в их цепях. Для создания самоделки нам потребуются следующие детали и инструменты.

Это: два транзистора КТ 315А, Резисторы МЛТ – 0,25 вт 3 ком – 2шт, 47 ком – 2шт, конденсаторы 0,01мкф -2шт, 0,05 мкф – 1шт, любая малогабаритная кнопка, батарейка на 1,5 в, один зажим «крокодил».

Инструменты: паяльник, пинцет, припой, монтажные провода, кусачки, пассатижи, маленький корпус, иголка, винты и гайки М2, латунные пластинки – для держателя батарейки, монтажная печатная плата размером 1,5 см * 7 см.

Собираем следующим образом:

Шаг -1. Проверяем все радиодетали на их работоспособность мультиметром. Спаиваем всю схему на печатной плате. Проверяем правильность сборки.

Ставим батарейку в корпус, подключаем спаянную плату. К выходу «А – В» подключаем головной телефон, и проверяем работу генератора на столе. Если схема собрана правильно, то он начинает генерировать звуковые сигналы, которые слышны в наушнике.

Шаг -3. Закрепляем плату в корпус, припаиваем выход «А» к иголке, а выход «в» — выводим наружу черным проводом с припаянным на его конце зажимом «крокодил».

Основная частота сигнала около 1 кгц, сигнал на выходе –около 0,5 в, потребляемый ток не более 0,5 ма. Батарейки хватит на целый год.

Вот и все, самоделка готова. А нужна ли она вам – решайте сами.

Успехов вам всем в ваших делах. До новых встреч.

Источник

Генераторы звуковой частоты схемы своими руками

ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ ГЗ-2 (ЗГ-10)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ

РАБОТА С ПРИБОРОМ

Список радиоэлементов

Классификация

Схемотехника генераторов

RC и LC генераторы синусоидальные

Функциональные генераторы тока

Блокинг-генератор

Генераторы на полевых транзисторах

Генераторы шума

Видео

Генератор звуковых частот схема

Генераторы звуковой частоты схемы своими руками

Упрощенный вариант схемы усилителя мощности

Усилитель мощности на комплементарных транзисторах с двойным дифференциальным каскадом на входе

Конструктор для сборки микропроцессорных часов

Усилитель мощности с источником тока на полевом транзисторе во входном каскаде

Усилитель мощности с балансным дифференциальным входным каскадом

Позитроник, образовательный набор

Квадрапреобразователь системы ABC

Квадрапреобразователь на транзисторах

Квадрапреобразователь на ОУ К153УД2 с фазовращателем и суммарно-разностной матрицей

Параметрический эквалайзер на ОУ К153УД2

Простой пятиполосный эквалайзер

Люминесцентная лампа с перегоревшими нитями накала становится «вечной»

Тиристор вместо ЛАТРа

Малогабаритный чувствительный электронный металлоискатель

Генератор звука своими руками

Мультивибратор на транзисторах

Простой металлоискатель своими руками(три схемы).

Металлоискатель-приставка на одном транзисторе.

Портативный металлодетектор.

Схема металлоискателя с кварцевым резонатором.

Избранные статьи

Заправка холодильника своими руками

Схема генератора ЗЧ

Генератор в сборе

Мост Вина

Как рассчитать частоту

Мост Вина и операционный усилитель

Коэффициент усиления на троечку

Стабилизация амплитуды на лампе накаливания

Стабилизация амплитуды на светодиодах

Качество генерации и применяемых элементов

Минусы светодиодов

Диоды 4148 вместо светодиодов

Замена переменного резистора постоянными

Как подобрать резисторы «на глаз»

Дополнительное усиление

Как умощнить выход

Заключение

Собираем генератор сигналов – функциональный генератор. Часть 1.

Схема генератора ЗЧ

Генератор в сборе

Электроника

учебно-справочное пособие

Звуковые генераторы на транзисторах

Генератор звука с дискретным изменением частоты

Генератор звука на 1 кГц

Простой RC-генератор

Генератор с регулировкой частоты

Источники

2 Схемы

Генератор звуковых частот для проверки усилителей НЧ

Схема генератора ЗЧ для проверки УНЧ

Генераторы

Простой генератор сигналов своими руками

Добавить комментарий Отменить ответ
