Гибридный лабораторный блок питания своими руками

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ

ПРОСТОЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ С ФИКСИРОВАННЫМИ НАПРЯЖЕНИЯМИ

    Стабилизированный блок питания имеет несколько фиксированных значений выходного напряжения,
которые устанавливают нажатием на соответст вующие кнопки. Он обеспечивает выходной ток до 2,7 А и снабжен
защитой от токовых перегрузок. Благодаря применению импульсного стабилизатора он обладает высоким КПД
при любом значении выходного напряжения.

    Блок питания формирует семь фиксированных значений выходного напряжения: 3, 5, 7, 9, 12,
18 и 24 В или другие, которые можно устанавливать, по своему желанию, в процессе налаживания. Его основа
— импульсный понижающий стабилизатор напряжения, собранный на микросхеме DA1 и мощном полевом переключательном
транзисторе VT3. В узле управления применена микросхема К174КП3 (DA2). Микросхема DA2 совместно с транзистором
VT2 защищают блок питания от перегрузки по выходному току.

А. АБРАМОВИЧ, Радио, 2011, №5, с. 24 — 26

Лабораторный источник питания = 2…20 В / 1 А
с регулируемой стабилизацией
напряжения и тока

    Благодаря использованию недорогой специализированной микросхемы LM723CN, представленный
в статье источник питания отличается высокими эксплуатационными характеристиками при малом количестве
деталей , а использование вместо питающего трансформатора преобразователя для питания галогенных ламп
позволило сделать его компактным и легким .
    • напряжение питания сети — 220 В;
    • потребляемая мощность — до 35 Вт;
    • максимальное выходное напряжение – 20 В постоянного тока;
    • пульсации выходного напряжения — не более 20 мкВ;
    • максимальный выходной ток — 1 А постоян ного тока;
    • регулировка выходного напряжения — плав ная, в диапазоне 2…20 В;
    • тип токовой защиты — ограничение выходно го тока;
    • регулировка ограничения тока — плавная, в диапазоне 60… 1000 мА;
    • индикац ия выходного напряжения/тока — с помощью аналогового микроамперметра.

Принципиальная схема используемого электронного трансформатора

Внешний вид используемого электронного трансформатора

Принципиальная схема лабораторного блока питания

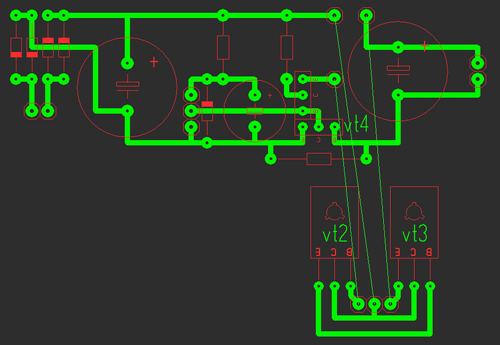

Расположение деталей на печатной плате лабораторного блока питания

Д . В . Карелов , Радiоаматор, 2011, № 2 , с. 31 — 34

Электронный трансформатор различной мощности можно заказать ЗДЕСЬ.

ДВУПОЛЯРНЫЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ

    В инженерной и радиолюбительской практике есть необходимость иметь удобный регулируемый
двуполярный стабилизатор напряжения с подходящим диапазоном подстройки обоих напряжений , то есть как
положительной , так и отрицательной полярности. Кроме того, необходимо сохранять заданное отношение
между этими двумя напряжениями в полном диапазоне регулирования и иметь автоматическое отключение второго
напряжения , если первое напряжение было уменьшено , например , из-за перегрузки или короткого замыкания
. Естественно, что регулировка выходного напряжения обоих стабилизаторов должна осуществляться одним
переменным резистором .

    Схема упрощенного варианта двуполярного стабилизатора, отвечающего изложенным критериям,
показана на рис.1. Если необходима прецизионная работа устройства, то его можно дополнить усилителем
сигнала ошибки. Для этой цели используется, например, схема на основе ОУ с соответствующими напряжениями
питания. Этот вари ант показан на рис.2.

В . Рентюк , Радiоаматор, 2011, №3, с. 34 — 35

    Проверка работоспособности одной из популярных схем лабораторного блока питания в симуляторе и реализация в железе. Блок питания показал вполне не плохие результаты.

Адрес администрации сайта: admin@soundbarrel.ru


Многие уже знают, что я питаю слабость ко всяким блокам питания, здесь же обзор два в одном. В этот раз будет обзор радиоконструктора, позволяющего собрать основу для лабораторного блока питания и вариант его реальной реализации.
Предупреждаю, будет много фото и текста, так что запасайтесь кофе:)

Для начала я немного объясню что это такое и зачем.
Практически все радиолюбители используют в своей работе такую вещь как лабораторный блок питания. Будь то сложный с программным управлением или совсем простой на LM317, но он все равно выполняет почти одно и то же, питает разные нагрузки в процессе работы с ними.
Лабораторные блоки питания делятся на три основных типа.
С импульсной стабилизацией.
С линейной стабилизацией
Гибридные.

Первые имеют в своем составе импульсный управляемый блок питания, либо просто импульсный блок питания с понижающим ШИМ преобразователем. Я уже обозревал несколько вариантов этих блоков питания. , .
Преимущества — большая мощность при небольших габаритах, отличный КПД.
Недостатки — ВЧ пульсации, наличие емких конденсаторов на выходе

Вторые не имеют на борту никаких ШИМ преобразователей, вся регулировка осуществляется линейным способом, где излишек энергии рассеивается просто на регулирующем элементе.
Плюсы — Практически полное отсутствие пульсаций, нет необходимости в конденсаторах на выходе (почти).
Минусы — КПД, масса, габарит.

Третьи являются совмещением либо первого типа со вторым, тогда линейный стабилизатор питается от ведомого понижающего ШИМ преобразователя (напряжение на выходе ШИМ преобразователя всегда поддерживается на уровне чуть выше чем выходное, остальное регулируется транзистором работающим в линейном режиме.
Либо это линейный БП, но трансформатор имеет несколько обмоток, которые переключаются по мере необходимости, тем самым уменьшая потери на регулирующем элементе.
Минус у этой схемы только один, сложность, она выше чем у первых двух вариантов.

Сегодня мы поговорим о втором виде блоков питания, с регулирующим элементом, работающим в линейном режиме. Но рассмотрим этот блок питания на примере конструктора, мне кажется, что так должно быть даже интереснее. Ведь на мой взгляд это хорошее начало для начинающего радиолюбителя, собрать себе один из основных приборов.
Ну или как говорится, правильный блок питания должен быть тяжелым:)

Данный обзор больше ориентирован на начинающих, опытные товарищи врядли найдут в нем что нибудь полезное.

Заказал я для обзора конструктор, который позволяет собрать основную часть лабораторного блока питания.
Основные характеристики таковы (из заявленных магазином):
Входное напряжение — 24 Вольта переменного тока
Выходное напряжение регулируемое — 0-30 Вольт постоянного тока.
Выходной ток регулируемый — 2мА — 3А
Пульсации выходного напряжения — 0.01%
Размеры печатной плаы — 80х80мм.

Сначала распишу преимущества и недостатки схемного решения.
Плюсы —
Радует наличие стабилизатора для питания вентилятора, но вентилятор нужен на 24 Вольта.
Очень радует наличие источника питания отрицательной полярности, это сильно улучшает работу БП на токах и напряжениях близких к нулю.
В виду наличия источника отрицательной полярности в схему ввели защиту, пока нет этого напряжения, выход БП будет отключен.
БП содержит источник опорного напряжение 5.1 Вольта, это позволило не только корректно регулировать выходное напряжение и ток (при такой схеме напряжение и ток регулируются от нуля до максимума линейно, без «горбов» и «провалов» на крайних значениях), а и дает возможность управлять блоком питания извне, просто изменяю напряжение управления.
Выходной конденсатор очень маленькой емкости, что позволяет безопасно проверять светодиоды, не будет броска тока, пока выходной конденсатор не разрядится и БП не войдет в режим стабилизации тока.
Выходной диод необходим для защиты БП от подачи на его выход напряжения обратной полярности. Правда диод слишком слабый, лучше заменить на другой.

Минусы.
Токоизмерительный шунт имеет слишком высокое сопротивление, из-за этого при работе с током нагрузки 3 Ампера на нем выделяется около 4.5 Ватта тепла. Резистор рассчитан на 5 Ватт, но нагрев очень большой.
Входной диодный мост набран из 3 Ампера диодов. По хорошему должны стоять диоды минимум на 5 Ампер, так как ток через диоды в такой схеме равен 1.4 от выходного, соответственно в работе ток через них может быть 4.2 Ампера, а сами диоды рассчитаны на 3 Ампера. Облегчает ситуацию только то, что пары диодов в мосте работают попеременно, но все равно это не совсем правильно.
Большой минус в том, что китайские инженеры, при подборе операционных усилителей выбрали ОУ с максимальным напряжением в 36 Вольт, но не подумали, что в схеме есть источник отрицательного напряжения и входное напряжение в таком варианте ограничено на уровне 31 Вольт (36-5=31). При входных 24 Вольта переменного тока, постоянное будет около 32-33 Вольта.
Т.е. ОУ будут работать в запредельном режиме (36 это максимум, штатное 30).

Я еще расскажу о плюсах и минусах, а так же о модернизации позже, а сейчас перейду к собственно сборке.

Я рекомендую начинать сборку с самых низких элементов, так как если сначала установить высокие, то низкие потом будет неудобно ставить.
Также лучше начать с установки тех компонентов, которых больше одинаковых.
Начну я с резисторов, и это будут резисторы номиналом 10 КОм.
Резисторы качественные и имеют точность 1%.
Несколько слов о резисторах. Резисторы имеют цветовую маркировку. Многим это может показаться неудобным. На самом деле это лучше чем цифробуквенная маркировка, так как маркировку видно в любом положении резистора.
Не стоит пугаться цветовой маркировки, на начальном этапе можно пользоваться , а со временем будет получаться определять ее уже и без него.
Для понимания и удобной работы с такими компонентами надо лишь запомнить две вещи, которые начинающему радиолюбителю пригодятся в жизни.
1. Десять основных цветов маркировки
2. Номиналы ряда , они не сильно пригодятся при работе с точными резисторами ряда Е48 и Е96, но такие резисторы встречаются куда реже.
Любой радиолюбитель с опытом перечислит их просто по памяти.
1, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2, 2.2, 2.4, 2.7, 3, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1.
Все остальные номиналы являются умножением этих на 10, 100 и т.п. Например 22к, 360к, 39Ом.
Что дает эта информация?
А дает она то, что если резистор ряда Е24, то например комбинация цветов —
Синий + зеленый + желтый в нем невозможна.
Синий — 6
Зеленый — 5
Желтый — х10000
т.е. по расчетам выходит 650к, но такого номинала в ряду Е24 нет, есть либо 620 либо 680, значит либо цвет распознан неправильно, либо цвет изменен, либо резистор не ряда Е24, но последнее бывает редко.

Для тех, кто не знает как определить мощность трансформатора, я снял небольшое видео.

Для организации передней панели были использованы следующие компоненты:
Клеммы для подключения нагрузки
Пара металлических ручек
Выключатель питания
Красный светофильтр, заявлен как светофильтр для корпусов КМ35
Для индикации тока и напряжения я решил использовать плату оставшуюся у меня после написания одного из обзоров. Но меня не устраивали маленькие индикаторы и потому были куплены более крупные с высотой цифры 14мм, а к ним была изготовлена печатная плата.

И так, попробую расписать плюсы и минусы данной платы.
Плюсы

Отличное качество изготовления.
Почти правильная схемотехника устройства.
Полный комплект деталей для сборки платы стабилизатора блока питания
Хорошо подходит начинающим радиолюбителям.
В минимальном виде дополнительно требует только трансформатор и радиатор, в более расширенном еще и ампервольтметр.
Полностью работоспособно после сборки, хотя и с некоторыми нюансами.
Отсутствие емких конденсаторов на выходе БП, безопасен при проверке светодиодов и т.п.

Минусы

Неправильно выбран тип операционных усилителей, из-за этого диапазон входного напряжения должен быть ограничен на уровне 22 Вольта.
Не очень подходящий номинал резистора измерения тока. Он работает в нормальном для него тепловом режиме, но лучше его заменить, так как нагрев очень большой и может навредить окружающим компонентам.
Входной диодный мост работает на максимуме, лучше заменить диоды на более мощные

Мое мнение. В процессе сборки у меня создалось впечатление, что схему разрабатывали два разных человека, один применил правильный принцип регулировки, источник опорного напряжения, источник напряжения отрицательной полярности, защиту. Второй неправильно подобрал под это дело шунт, операционные усилители и диодный мост.
Схемотехника устройства очень понравилась, а разделе доработки я сначала хотел заменить операционные усилители, даже купил микросхемы с максимальным рабочим напряжением в 40 Вольт, но потом передумал дорабатывать. но в остальном решение довольно правильное, регулировка плавная и линейная. Нагрев конечно есть, без него никуда. Вообще как по мне, то для начинающего радиолюбителя это очень неплохой и полезный конструктор.
Наверняка найдутся люди, которые напишут что проще купить готовый, но я думаю что самому собрать и интереснее (наверное это самое главное) и полезнее. Кроме того у многих вполне спокойно дома найдется и трансформатор и радиатор от старого процессора, и какая нибудь коробочка.

Уже в процессе написания обзора у меня еще больше усилилось чувство, что этот обзор будет началом в серии обзоров посвященных линейному блоку питания, есть мысли по доработке —
1. Перевод схемы индикации и управления в цифровой вариант, возможно с подключением к компьютеру
2. Замена операционных усилителей на высоковольтные (пока не знаю на какие)
3. После замены ОУ хочу сделать две автоматически переключаемые ступени и расширить диапазон выходного напряжения.
4. Изменить принцип измерения тока в устройстве индикации так, чтобы не было просадки напряжения под нагрузкой.
5. Добавить возможность отключения выходного напряжения кнопкой.

На этом наверное и все. Возможно я еще что то вспомню и дополню, но больше я жду комментариев с вопросами.
Также в планах посвятить еще несколько обзоров конструкторам для начинающих радиолюбителей, возможно у кого нибудь будут предложения по поводу определенных конструкторов.

Не для слабонервных

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить

+236

Добавить в избранное

Обзор понравился

+160

+378

Попалась в интернете недавно любопытная схемка простого, но довольно неплохого блока питания начального уровня, способного выдавать 0-24 В при ток до 5 ампер. В блоке питания предусмотрена защита, то есть ограничение максимального тока при перегрузке. В приложенном архиве есть печатная плата и документ, где приведено описание настройки данного блока, и ссылка на сайт автора. Прежде чем собирать, прочитайте внимательно описание.

Вот фото моего варианта БП, вид готовой платы, и можно посмотреть как примерно применить корпус от старого компьютерного ATX. Регулировка сделана 0-20 В 1,5 А. Конденсатор С4 под такой ток поставлен на 100 мкФ 35 В.

При коротком замыкании максимум ограниченного тока выдается и загорается светодиод, вывел резистор ограничителя на переднюю панель.

Индикатор для блока питания

Провёл у себя ревизию, нашёл пару простеньких стрелочных головок М68501 для этого БП. Просидел пол дня над созданием экрана для него, но таки нарисовал его и точно настроил под требуемые выходные напряжения.

Сопротивление используемой головки индикатора и применённый резистор указаны в прилагаемом файле на индикаторе. Выкладываю переднюю панель блока, если кому понадобится для переделки корпус от блока питания АТХ, проще будет переставить надписи и что-то добавить, чем создавать с нуля. Если потребуются другие напряжения, шкалу можно просто подкалибровать, это уже проще будет. Вот готовый вид регулируемого источника питания:

Плёнка — самоклейка типа «бамбук». Индикатор имеет подсветку зелёного цвета. Красный светодиод Attention
указывает на включившуюся защиту от перегрузки.

Дополнения от BFG5000

Максимальный ток ограничения можно сделать более 10 А. На кулер — кренка 12 вольт плюс температурный регулятор оборотов — с 40 градусов начинает увеличивать обороты. Ошибка схемы особо не влияет на работу, но судя по замерам при КЗ — появляется прирост проходящей мощности.

Силовой транзистор установил 2n3055, все остальное тоже зарубежные аналоги, кроме BC548 — поставил КТ3102. Получился действительно неубиваемый БП. Для новичков-радиолюбителей самое-то.

Выходной конденсатор поставлен на 100 мкФ, напряжение не скачет, регулировка плавная и без видимых задержек. Ставил из расчёта как указано автором: 100 мкф ёмкости на 1 А тока. Авторы: Igoran
и BFG5000
.

Обсудить статью БЛОК ПИТАНИЯ С РЕГУЛИРОВКОЙ ТОКА И НАПРЯЖЕНИЯ

Сделать блок питания своими руками имеет смысл не только увлеченному радиолюбителю. Самодельный блок электропитания (БП) создаст удобства и сэкономит немалую сумму также в следующих случаях:

• Для питания низковольтного электроинструмента, ради экономии ресурса дорогостоящей аккумуляторной батареи (АКБ);
• Для электрификации помещений особо опасных по степени поражения электротоком: подвалов, гаражей, сараев и т.п. При питании их переменным током большая его величина в низковольтной проводке способна создать помехи бытовой технике и электронике;
• В дизайне и творчестве для точной, безопасной и безотходной резки нагретым нихромом пенопласта, поролона, легкоплавких пластиков;
• В светодизайне – использование специальных БП позволит продлить жизнь светодиодной ленты и получить стабильные световые эффекты. Питание подводных осветителей , и пр. от бытовой электросети вообще недопустимо;
• Для зарядки телефонов, смартфонов, планшетов, ноутбуков вдали от стабильных источников электропитания;
• Для электроакупунктуры;
• И многих других, не имеющих прямого отношения к электронике, целей.

Допустимые упрощения

Профессиональные БП рассчитываются на питание нагрузки любого рода, в т.ч. реактивной. В числе возможных потребителей – прецизионная аппаратура. Заданное напряжение профи-БП должен поддерживать с высочайшей точностью неопределенно долгое время, а его конструкция, защита и автоматика должны допускать эксплуатацию неквалифицированным персоналом в тяжелых условиях, напр. биологами для питания своих приборов в теплице или в экспедиции.

Любительский лабораторный блок питания свободен от этих ограничений и поэтому может быть существенно упрощен при сохранении достаточных для собственного употребления качественных показателей. Далее, путем также несложных усовершенствований, из него можно получить БП специального назначения. Чем мы сейчас и займемся.

Сокращения

1. КЗ – короткое замыкание.
2. ХХ – холостой ход, т.е. внезапное отключение нагрузки (потребителя) или обрыв в ее цепи.
3. КСН – коэффициент стабилизации напряжения. Он равен отношению изменения входного напряжения (в % или разах) к такому же выходного при неизменном токе потребления. Напр. напряжение сети упало «по полной», с 245 до 185В. Относительно нормы в 220В это будет 27%. Если КСН БП равен 100, выходное напряжение изменится на 0,27%, что при его величине 12В даст дрейф в 0,033В. Для любительской практики более чем приемлемо.
4. ИПН – источник нестабилизированного первичного напряжения. Это может быть трансформатор на железе с выпрямителем или импульсный инвертор напряжения сети (ИИН).
5. ИИН – работают на повышенной (8-100 кГц) частоте, что позволяет использовать легкие компактные трансформаторы на феррите с обмотками из нескольких-нескольких десятков витков, но не лишены недостатков, см. ниже.
6. РЭ – регулирующий элемент стабилизатора напряжения (СН). Поддерживает на выходе заданную его величину.
7. ИОН – источник опорного напряжения. Задает эталонное его значение, по которому совместно с сигналами обратной связи ОС устройство управления УУ воздействует на РЭ.
8. СНН – стабилизатор напряжения непрерывного действия; попросту – «аналоговый».
9. ИСН – импульсный стабилизатор напряжения.
10. ИБП – импульсный блок питания.

Примечание:

как СНН, так и ИСН могут работать как от ИПН промышленной частоты с трансформатором на железе, так и от ИИН.

О компьютерных БП

ИБП компактны и экономичны. А в кладовке у многих валяется БП от старого компа, морально устаревший, но вполне исправный. Так нельзя ли приспособить импульсный блок питания от компьютера для любительских/рабочих целей? К сожалению, компьютерный ИБП достаточно высоко специализированное устройство и возможности его применения в быту/на работе весьма ограничены:

Использовать ИБП, переделанный из компьютерного, обычному любителю целесообразно, пожалуй, только для питания электроинструмента; об этом см. далее. Второй случай – если любитель занимается ремонтом ПК и/или созданием логических схем. Но тогда он уже знает, как для этого приспособить БП от компа:

1. Нагрузить основные каналы +5В и +12В (красные и желтые провода) нихромовыми спиральками на 10-15% номинальной нагрузки;
2. Зеленый провод мягкого запуска (слаботочной кнопкой на передней панели системника) pc on замкнуть на общий, т.е. на любой из черных проводов;
3. Вкл/выкл производить механически, тумблером на задней панели БП;
4. При механическом (железном) I/O «дежурка», т.е. независимое питание USB портов +5В будет также выключаться.

За дело!

Вследствие недостатков ИБП, плюс их принципиальная и схемотехническая сложность, мы только в конце рассмотрим пару таких, но простых и полезных, и поговорим о методике ремонта ИИН. Основная же часть материала посвящена СНН и ИПН с трансформаторами промышленной частоты. Они позволяют человеку, только-только взявшему в руки паяльник, построить БП весьма высокого качества. А имея его на хозяйстве, освоить технику «потоньше» будет легче.

ИПН

Сначала рассмотрим ИПН. Импульсные подробнее оставим до раздела о ремонте, но у них с «железными» есть общее: силовой трансформатор, выпрямитель и фильтр подавления пульсаций. В комплексе они могут быть реализованы различным образом сообразно назначению БП.

Поз. 1 на Рис. 1 – однополупериодный (1П) выпрямитель. Падение напряжения на диоде наименьшее, ок. 2В. Но пульсация выпрямленного напряжения – с частотой 50Гц и «рваная», т.е. с промежутками между импульсами, поэтому конденсатор фильтра пульсаций Сф должен быть в 4-6 раз большей емкости, чем в прочих схемах. Использование силового трансформатора Тр по мощности – 50%, т.к. выпрямляется всего 1 полуволна. По этой же причине в магнитопроводе Тр возникает перекос магнитного потока и сеть его «видит» не как активную нагрузку, а как индуктивность. Поэтому 1П выпрямители применяются только на малую мощность и там, где по-иному никак нельзя, напр. в ИИН на блокинг-генераторах и с демпферным диодом, см. далее.

Примечание:

почему 2В, а не 0,7В, при которых открывается p-nпереход в кремнии? Причина – сквозной ток, о котором см. далее.

Поз. 2 – 2-полупериодный со средней точкой (2ПС). Потери на диодах такие же, как в пред. случае. Пульсация – 100 Гц сплошная, так что Сф нужен наименьший из возможных. Использование Тр – 100% Недостаток – удвоенный расход меди на вторичную обмотку. Во времена, когда выпрямители делали на лампах-кенотронах, это не имело значения, а теперь – определяющее. Поэтому 2ПС используют в низковольтных выпрямителях, преимущественно повышенной частоты с диодами Шоттки в ИБП, однако принципиальных ограничений по мощности 2ПС не имеют.

Поз. 3 – 2-полупериодный мостовой, 2ПМ. Потери на диодах – удвоенные по сравнению с поз. 1 и 2. Остальное – как у 2ПС, но меди на вторичку нужно почти вдвое меньше. Почти – потому что несколько витков приходится доматывать, чтобы компенсировать потери на паре «лишних» диодов. Наиболее употребительная схема на напряжение от 12В.

Поз. 3 – двухполярный. «Мост» изображен условно, как принято в принципиальных схемах (привыкайте!), и повернут на 90 градусов против часовой стрелки, но на самом деле это пара включенных разнополярно 2ПС, как ясно видно далее на рис. 6. Расход меди как у 2ПС, потери на диодах как у 2ПМ, остальное как у того и другого. Строится в основном для питания аналоговых устройств, требующих симметрии напряжения: Hi-Fi УМЗЧ, ЦАП/АЦП и др.

Поз. 4 – двухполярный по схеме параллельного удвоения. Дает без дополнительных мер повышенную симметрию напряжения, т.к. асимметрия вторичной обмотки исключена. Использование Тр 100%, пульсации 100 Гц, но рваные, поэтому Сф нужны удвоенной емкости. Потери на диодах примерно 2,7В за счет взаимного обмена сквозными токами, см. далее, и при мощности более 15-20 Вт резко возрастают. Строятся в основном как маломощные вспомогательные для независимого питания операционных усилителей (ОУ) и др. маломощных, но требовательных к качеству электропитания аналоговых узлов.

Как выбрать трансформатор?

В ИБП вся схема чаще всего четко привязана к типоразмеру (точнее – к объему и площади поперечного сечения Sс) трансформатора/трансформаторов, т.к. использование тонких процессов в феррите позволяет упростить схему при большей ее надежности. Здесь «как-нибудь по-своему» сводится к точному соблюдению рекомендаций разработчика.

Трансформатор на железе выбирают с учетом особенностей СНН, или сообразуются с ними при его расчете. Падение напряжения на РЭ Uрэ не надо брать менее 3В, иначе КСН резко упадет. При увеличении Uрэ КСН несколько возрастает, но гораздо быстрее растет рассеиваемая РЭ мощность. Поэтому Uрэ берут 4-6 В. К нему добавляем 2(4)В потерь на диодах и падение напряжения на вторичной обмотке Тр U2; для диапазона мощностей 30-100 Вт и напряжений 12-60 В берем его 2,5В. U2 возникает преимущественно не на омическом сопротивлении обмотки (оно у мощных трансформаторов вообще ничтожно мало), а вследствие потерь на перемагничивание сердечника и создание поля рассеивания. Попросту, часть энергии сети, «накачанной» первичной обмоткой в магнитопровод, улетучивается в мировое пространство, что и учитывает величина U2.

Итак, мы насчитали, допустим, для мостового выпрямителя, 4+4+2,5 = 10,5В лишку. Прибавляем его к требуемому выходному напряжению БП; пусть это будет 12В, и делим на 1,414, получим 22,5/1,414 = 15,9 или 16В, это будет наименьшее допустимое напряжение вторичной обмотки. Если Тр фабричный, из типового ряда берем 18В.

Теперь в дело идет ток вторички, который, естественно, равен максимальному току нагрузки. Пусть нам нужно 3А; умножаем на 18В, будет 54Вт. Мы получили габаритную мощность Тр, Pг, а паспортную P найдем, поделив Pг на КПД Тр η, зависящий от Pг:

• до 10Вт, η = 0,6.
• 10-20 Вт, η = 0,7.
• 20-40 Вт, η = 0,75.
• 40-60 Вт, η = 0,8.
• 60-80 Вт, η = 0,85.
• 80-120 Вт, η = 0,9.
• от 120 Вт, η = 0,95.

В нашем случае будет P = 54/0,8 = 67,5Вт, но такого типового значения нет, так что придется брать 80Вт. Для того, чтобы получить на выходе 12Вх3А = 36Вт. Паровоз, да и только. Впору научиться рассчитывать и мотать «трансы» самому. Тем более что в СССР были разработаны методики расчета трансформаторов на железе, позволяющие без потери надежности выжимать 600Вт из сердечника, который, при расчете по радиолюбительским справочникам, способен дать всего 250Вт. «Железный транс» вовсе не так туп, как кажется.

СНН

Выпрямленное напряжение нужно стабилизировать и, чаще всего, регулировать. Если нагрузка мощнее 30-40 Вт, необходима и защита от КЗ, иначе неисправность БП может вызвать аварию сети. Все это вместе делает СНН.

Простой опорный

Начинающему лучше сразу не лезть в большие мощности, а сделать для пробы простой высокостабильный СНН на 12в по схеме на Рис. 2. Его можно будет потом использовать как источник эталонного напряжения (точная его величина выставляется R5), для поверки приборов или как ИОН высококачественного СНН. Максимальный ток нагрузки этой схемы всего 40мА, но КСН на допотопном ГТ403 и таком же древнем К140УД1 более 1000, а при замене VT1 на кремниевый средней мощности и DA1 на любой из современных ОУ превысит 2000 и даже 2500. Ток нагрузки при этом также возрастет до 150-200 мА, что уже годится в дело.

0-30

Следующий этап – блок питания с регулировкой напряжения. Предыдущий выполнен по т. наз. компенсационной схеме сравнения, но переделать такой на большой ток сложно. Мы сделаем новый СНН на основе эмиттерного повторителя (ЭП), в котором РЭ и УУ совмещены всего в 1-м транзисторе. КСН выйдет где-то 80-150, но любителю этого хватит. Зато СНН на ЭП позволяет без особых ухищрений получить выходной ток до 10А и более, сколько отдаст Тр и выдержит РЭ.

Схема простого БП на 0-30В приведена на поз. 1 Рис. 3. ИПН для него – готовый трансформатор типа ТПП или ТС на 40-60 Вт со вторичной обмоткой на 2х24В. Выпрямитель типа 2ПС на диодах на 3-5А и более (КД202, КД213, Д242 и т.п.). VT1 устанавливается на радиатор площадью от 50 кв. см; очень хорошо подойдет старый от процессора ПК. При таких условиях этот СНН не боится КЗ, только VT1 и Тр греться будут, так что для защиты хватит предохранителя на 0,5А в цепи первичной обмотки Тр.

Поз. 2 показывает, насколько удобен для любителя СНН на ЭП: там схема БП на 5А с регулировкой от 12 до 36 В. Этот БП может отдать в нагрузку и 10А, если найдется Тр на 400Вт 36В. Первая его особенность – интегральный СНН К142ЕН8 (предпочтительно с индексом Б) выступает в необычной роли УУ: к его собственным 12В на выходе добавляется, частично или полностью, все 24В, напряжение от ИОН на R1, R2, VD5,VD6. Емкости С2 и С3 предотвращают возбуждение на ВЧ DA1, работающей в необычном режиме.

Следующий момент – устройство защиты (УЗ) от КЗ на R3, VT2, R4. Если падение напряжения на R4 превысит примерно 0,7В, VT2 откроется, замкнет на общий провод базовую цепь VT1, он закроется и отключит нагрузку от напряжения. R3 нужен, чтобы экстраток при срабатывании УЗ не вывел из строя DA1. Увеличивать его номинал не надо, т.к. при срабатывании УЗ нужно надежно запереть VT1.

И последнее – кажущаяся избыточной емкость конденсатора выходного фильтра С4. В данном случае это безопасно, т.к. максимальный ток коллектора VT1 в 25А обеспечивает его заряд при включении. Но зато данный СНН может в течение 50-70 мс отдать в нагрузку ток до 30А, так что этот простой блок питания пригоден для питания низковольтного электроинструмента: его пусковой ток не превышает такого значения. Нужно только сделать (хотя бы из оргстекла) контактную колодку-башмак с кабелем, надеваемую на пятку рукояти, и пусть «акумыч» отдыхает и бережет ресурс до выезда.

Об охлаждении

Допустим, в данной схеме на выходе 12В при максимуме в 5А. Это всего лишь средняя мощность электролобзика, но, в отличие от дрели или шуруповерта, он берет ее постоянно. На С1 держится около 45В, т.е. на РЭ VT1 остается где-то 33В при токе 5А. Рассеиваемая мощность – более 150Вт, даже более 160, если учесть, что VD1-VD4 тоже надо охлаждать. Отсюда ясно, что любой мощный регулируемый БП должен быть снабжен весьма эффективной системой охлаждения.

Ребристый/игольчатый радиатор на естественной конвекции проблемы не решает: расчет показывает, что нужна рассевающая поверхность от 2000 кв. см. и толщина тела радиатора (пластины, от которой отходят ребра или иглы) от 16 мм. Заполучить столько алюминия в фасонном изделии в собственность для любителя было и остается мечтой в хрустальном замке. Процессорный кулер с обдувом также не годится, он рассчитан на меньшую мощность.

Один из вариантов для домашнего мастера – алюминиевая пластина толщиной от 6 мм и размерами от 150х250 мм с насверленными по радиусам от места установки охлаждаемого элемента в шахматном порядке отверстиями увеличивающегося диаметра. Она же послужит задней стенкой корпуса БП, как на Рис. 4.

Непременное условие эффективности такого охладителя – пусть слабый, но непрерывный ток воздуха сквозь перфорацию снаружи внутрь. Для этого в корпусе (желательно вверху) устанавливают маломощный вытяжной вентилятор. Подойдет компьютерный диаметром от 76 мм, напр. доп. кулер HDD или видеокарты. Его подключают к выводам 2 и 8 DA1, там всегда 12В.

Примечание:

вообще-то радикальный способ побороть эту проблему – вторичная обмотка Тр с отводами на 18, 27 и 36В. Первичное напряжение переключают смотря по тому, какой инструмент в работе.

И все-таки ИБП

Описанный БП для мастерской хорош и весьма надежен, но таскать его с собой на выезд тяжко. Вот тут и придется впору компьютерный БП: к большинству его недостатков электроинструмент нечувствителен. Некоторая доработка сводится чаще всего к установке выходного (ближайшего к нагрузке) электролитического конденсатора большой емкости с целью, описанной выше. Рецептов переделки компьютерных БП под электроинструмент (преимущественно шуруповерты, как не очень мощные, но очень полезные) в рунете известно немало, один из способов показан в ролике ниже, для инструмента на 12В.

Видео: БП 12В из компьютерного

С инструментами на 18В еще проще: при той же мощности они потребляют меньший ток. Здесь может пригодится куда более доступное устройство зажигания (балласт) от лампы-экономки на 40 и более Вт; его можно целиком поместить в корпус от негодной АКБ, и снаружи останется только кабель с сетевой вилкой. Как из балласта от сгоревшей экономки сделать блок питания для шуруповерта на 18В, см. следующее видео.

Видео: БП 18В для шуруповерта

Высокий класс

Но вернемся к СНН на ЭП, их возможности далеко еще не исчерпаны. На Рис. 5 – двухполярный мощный блок питания с регулировкой 0-30 В, пригодный для Hi-Fi звуковой аппаратуры и прочих привередливых потребителей. Установка выходного напряжения производится одной ручкой (R8), а симметрия каналов поддерживается автоматически при любой его величине и любом токе нагрузки. Педант-формалист при виде этой схемы, возможно, поседеет на глазах, но у автора такой БП исправно работает уже около 30 лет.

Главным камнем преткновения при его создании было δr = δu/δi, где δu и δi – малые мгновенные приращения напряжения и тока соответственно. Для разработки и наладки высококлассной аппаратуры нужно, чтобы δr не превышало 0,05-0,07 Ом. Попросту, δr определяет способность БП мгновенно реагировать на броски тока потребления.

У СНН на ЭП δr равно таковому ИОН, т.е. стабилитрона, деленному на коэффициент передачи тока β РЭ. Но у мощных транзисторов β на большом коллекторном токе сильно падает, а δr стабилитрона составляет от единиц до десятков Ом. Здесь же, чтобы компенсировать падение напряжения на РЭ и уменьшить температурный дрейф выходного напряжения, пришлось набрать их целую цепочку пополам с диодами: VD8-VD10. Поэтому опорное напряжение с ИОН снимается через дополнительный ЭП на VT1, его β умножается на β РЭ.

Следующая фишка данной конструкции – защита от КЗ. Простейшая, описанная выше, в двухполярную схему никак не вписывается, поэтому задача защиты решена по принципу «против лома нет приема»: защитного модуля как такового нет, но есть избыточность параметров мощных элементов – КТ825 и КТ827 на 25А и КД2997А на 30А. Т2 такой ток дать не способен, а пока он разогреется, успеют сгореть FU1 и/или FU2.

Примечание:

делать индикацию перегорания предохранителей на миниатюрных лампах накаливания не обязательно. Просто тогда светодиоды были еще довольно дефицитны, а СМок в загашнике насчитывалось несколько горстей.

Осталось уберечь РЭ от экстратоков разряда фильтра пульсаций С3, С4 при КЗ. Для этого они включены через ограничительные резисторы малого сопротивления. При этом в схеме могут возникнуть пульсации с периодом, равным постоянной времени R(3,4)C(3,4). Их предотвращают С5, С6 меньшей емкости. Их экстратоки для РЭ уже не опасны: заряд стечет быстрее, чем кристаллы мощнющих КТ825/827 разогреются.

Симметрию выхода обеспечивает ОУ DA1. РЭ минусового канала VT2 открывается током через R6. Как только минус выхода по модулю превзойдет плюс, он приоткроет VT3, а тот подзакроет VT2 и абсолютные величины выходных напряжений сравняются. Оперативный контроль за симметрией выхода осуществляется по стрелочному прибору с нулем посередине шкалы P1 (на врезке – его внешний вид), а регулировка при необходимости – R11.

Последняя изюминка – выходной фильтр С9-С12, L1, L2. Такое его построение необходимо для поглощения возможных ВЧ наводок от нагрузки, чтобы не ломать голову: опытный образец глючит или БП «заколбасило». С одними электролитическими конденсаторами, зашунтированными керамикой, тут полной определенности нет, мешает большая собственная индуктивность «электролитов». А дроссели L1, L2 разделяют «отдачу» нагрузки по спектру, и – каждому свое.

Этот БП в отличие от предыдущих требует некоторой наладки:

1. Подключают нагрузку на 1-2 А при 30В;
2. R8 ставят на максимум, в крайнее верхнее по схеме положение;
3. С помощью эталонного вольтметра (сейчас подойдет любой цифровой мультиметр) и R11 выставляют равные по абсолютной величине напряжения каналов. Может быть, если ОУ без возможности балансировки, придется подобрать R10 или R12;
4. Подстроечником R14 выставляют P1 точно на ноль.

О ремонте БП

БП выходят из строя чаще других электронных устройств: они принимают на себя первый удар бросков сети, им много чего достается и от нагрузки. Даже если вы не намерены делать свой БП, ИБП найдется, кроме компа, в микроволновке, стиралке и др. бытовой технике. Умение диагностировать БП и знание основ электробезопасности даст возможность если не устранить неисправность самому, то уж со знанием дела поторговаться о цене с ремонтниками. Поэтому посмотрим, как производится диагностика и ремонт БП, особенно с ИИН, т.к. свыше 80% отказов приходится на их долю.

Насыщение и сквозняк

Прежде всего – о некоторых эффектах, без понимания которых работать с ИБП нельзя. Первый из них – насыщение ферромагнетиков. Они не способны принять в себя энергии более определенной величины, зависящей от свойств материала. На железе любители с насыщением сталкиваются редко, его можно намагнитить до нескольких Тл (Тесла, единица измерения магнитной индукции). При расчете железных трансформаторов индукцию берут 0,7-1,7 Тл. Ферриты выдерживают только 0,15-0,35 Тл, их петля гистерезиса «прямоугольнее», и работают на повышенных частотах, так что вероятность «заскочить в насыщение» у них на порядки выше.

Если магнитопровод насытился, индукция в нем более не растет и ЭДС вторичных обмоток пропадает, хоть бы первичка уже плавилась (помните школьную физику?). Теперь выключим первичный ток. Магнитное поле в магнитомягких материалах (магнитожесткие – это постоянные магниты) не может существовать стационарно, как электрический заряд или вода в баке. Оно начнет рассеиваться, индукция падать, и во всех обмотках наведется ЭДС противоположной относительно исходной полярности. Этот эффект достаточно широко используется в ИИН.

В отличие от насыщения, сквозной ток в полупроводниковых приборах (попросту – сквозняк) явление безусловно вредное. Он возникает вследствие формирования/рассасывания объемных зарядов в p и n областях; у биполярных транзисторов – преимущественно в базе. Полевые транзисторы и диоды Шоттки от сквозняка практически свободны.

Напр., при подаче/снятии напряжения на диод он, пока заряды не соберутся/рассосутся, проводит ток в обеих направлениях. Именно поэтому потери напряжения на диодах в выпрямителях больше 0,7В: в момент переключения часть заряда фильтрового конденсатора успевает стечь через обмотку. В выпрямителе с параллельным удвоением сквозняк стекает сразу через оба диода.

Сквозняк транзисторов вызывает выброс напряжения на коллекторе, способный испортить прибор или, если подключена нагрузка, сквозным экстратоком повредить ее. Но и без того транзисторный сквозняк увеличивает динамические потери энергии, как и диодный, и уменьшает КПД устройства. Мощные полевые транзисторы ему почти не подвержены, т.к. не накапливают заряд в базе за ее отсутствием, и поэтому переключаются очень быстро и плавно. «Почти», потому что их цепи исток-затвор защищены от обратного напряжения диодами Шоттки, которые чуточку, но сквозят.

Типы ИНН

ИБП ведут свою родословную от блокинг-генератора, поз. 1 на Рис. 6. При включении Uвх VT1 приоткрыт током через Rб, по обмотке Wк течет ток. Мгновенно вырасти до предела он не может (снова вспоминаем школьную физику), в базовой Wб и обмотке нагрузки Wн наводится ЭДС. С Wб она через Сб форсирует отпирание VT1. По Wн ток пока не течет, не пускает VD1.

Когда магнитопровод насытится, токи в Wб и Wн прекращаются. Затем за счет диссипации (рассасывания) энергии индукция падает, в обмотках наводится ЭДС противоположной полярности, и обратное напряжение Wб мгновенно запирает (блокирует) VT1, спасая его от перегрева и теплового пробоя. Поэтому такая схема и названа блокинг-генератором, или просто блокингом. Rк и Ск отсекают ВЧ помехи, которых блокинг дает хоть отбавляй. Теперь с Wн можно снять некоторую полезную мощность, но только через выпрямитель 1П. Эта фаза продолжается, пока Сб не перезарядится полностью или пока не иссякнет запасенная магнитная энергия.

Мощность эта, впрочем, невелика, до 10Вт. Если попробовать взять больше, VT1 сгорит от сильнейшего сквозняка, прежде чем заблокируется. Поскольку Тр насыщается, КПД блокинга никуда не годится: более половины запасенной в магнитопроводе энергии улетает греть иные миры. Правда, за счет того же насыщения блокинг до некоторой степени стабилизирует длительность и амплитуду своих импульсов, а схема его очень проста. Поэтому ИНН на основе блокинга часто применяют в дешевых телефонных зарядках.

Примечание:

величина Сб во многом, но не полностью, как пишут в любительских справочниках, определяет период повторения импульсов. Величина его емкости должна быть увязана со свойствами и размерами магнитопровода и быстродействием транзистора.

Блокинг в свое время породил строчную развертку телевизоров с электронно-лучевыми трубками (ЭЛТ), а она – ИНН с демпферным диодом, поз. 2. Здесь УУ по сигналам от Wб и цепи обратной связи ЦОС принудительно открывает/запирает VT1 прежде чем Тр насытится. При запертом VT1 обратный ток Wк замыкается через тот самый демпферный диод VD1. Это рабочая фаза: уже большая, чем в блокинге, часть энергии снимается в нагрузку. Большая потому, что при полном насыщении вся лишняя энергия улетает, а здесь этого лишку мало. Таким путем удается снимать мощность до нескольких десятков Вт. Однако, поскольку УУ не может сработать, пока Тр не подошел к насыщению, транзистор сквозит все-таки сильно, динамические потери велики и КПД схемы оставляет желать много большего.

ИИН с демпфером до сих пор живы в телевизорах и дисплеях с ЭЛТ, поскольку в них ИИН и выход строчной развертки совмещены: мощный транзистор и Тр общие. Это намного сокращает издержки производства. Но, откровенно говоря, ИИН с демпфером принципиально чахлый: транзистор и трансформатор вынуждены все время работать на грани аварии. Инженеры, сумевшие довести эту схему до приемлемой надежности, заслуживают глубочайшего уважения, но совать туда паяльник никому, кроме мастеров, прошедших профессиональную подготовку и обладающих соответствующим опытом, настоятельно не рекомендуется.

Двухтактный ИНН с отдельным трансформатором обратной связи применяется наиболее широко, т.к. обладает наилучшими качественными показателями и надежностью. Впрочем, по части ВЧ помех и он страшно грешит по сравнению с БП «аналоговыми» (с трансформаторами на железе и СНН). В настоящее время эта схема существует во множестве модификаций; мощные биполярные транзисторы в ней почти начисто вытеснены полевыми, управляемыми спец. ИМС, но принцип действия остается неизменным. Его иллюстрирует исходная схема, поз. 3.

Устройство ограничения (УО) ограничивает ток заряда емкостей входного фильтра Сфвх1(2). Их большая величина – непременное условие работы устройства, т.к. за один рабочий цикл из них отбирается малая доля запасенной энергии. Грубо говоря, они играют роль водонапорного бака или воздушного ресивера. При заряде «накоротко» экстраток заряда может превышать 100А на время до 100 мс. Rc1 и Rc2 сопротивлением порядка МОм нужны для симметрирования напряжения фильтра, т.к. малейший разбаланс его плеч недопустим.

Когда Сфвх1(2) зарядятся, устройство запуска УЗ формирует запускающий импульс, открывающий одно из плеч (какое – все равно) инвертора VT1 VT2. По обмотке Wк большого силового трансформатора Тр2 течет ток и магнитная энергия из его сердечника через обмотку Wн почти полностью уходит на выпрямление и в нагрузку.

Небольшая часть энергии Тр2, определяемая величиной Rогр, снимается с обмотки Wос1 и подается на обмотку Wос2 маленького базового трансформатора обратной связи Тр1. Он быстро насыщается, открытое плечо закрывается и за счет диссипации в Тр2 открывается ранее закрытое, как описано для блокинга, и цикл повторяется.

В сущности, двухтактный ИИН – 2 блокинга, «пихающих» друг друга. Поскольку мощный Тр2 не насыщается, сквозняк VT1 VT2 невелик, полностью «тонет» в магнитопроводе Тр2 и в конечном итоге уходит в нагрузку. Поэтому двухтактный ИИН может быть построен на мощность до нескольких кВт.

Хуже, если он окажется в режиме ХХ. Тогда за полуцикл Тр2 успеет насытиться и сильнейший сквозняк сожжет сразу оба VT1 и VT2. Впрочем, сейчас есть в продаже силовые ферриты на индукцию до 0,6 Тл, но они дороги и от случайного перемагничивания деградируют. Разрабатываются ферриты более чем на 1 Тл, но, чтобы ИИН достигли «железной» надежности, надо хотя бы 2,5 Тл.

Методика диагностирования

При поиске неисправностей в «аналоговом» БП, если он «тупо молчит», проверяют сначала предохранители, затем защиту, РЭ и ИОН, если в нем есть транзисторы. Звонятся нормально – идем дальше поэлементно, как описано ниже.

В ИИН, если он «заводится» и тут же «глохнет», проверяют сначала УО. Ток в нем ограничивает мощный резистор малого сопротивления, затем шунтируемый оптотиристором. Если «резик» видимо подгорел, меняют его и оптрон. Прочие элементы УО выходят из строя крайне редко.

Если ИИН «молчит, как рыба об лед», диагностику начинают тоже с УО (может, «резик» совсем сгорел). Затем – УЗ. В дешевых моделях в них используются транзисторы в режиме лавинного пробоя, что далеко не весьма надежно.

Следующий этап, в любых БП – электролиты. Разрушение корпуса и вытекание электролита встречаются далеко не так часто, как пишут в рунете, но потеря емкости случается гораздо чаще, чем выход из строя активных элементов. Проверяют электролитические конденсаторы мультиметром с возможностью измерения емкости. Ниже номинала на 20% и более – опускаем «дохляка» в отстой и ставим новый, хороший.

Затем – активные элементы. Как прозванивать диоды и транзисторы вы, наверное, знаете. Но тут есть 2 каверзы. Первая – если диод Шоттки или стабилитрон звонится тестером с батарейкой на 12В, то прибор может показать пробой, хотя диод вполне исправен. Эти компоненты лучше звонить стрелочным прибором с батарейкой на 1,5-3 В.

Вторая – мощные полевики. Выше (обратили внимание?) сказано, что их И-З защищены диодами. Поэтому мощные полевые транзисторы звонятся вроде бы как исправные биполярные даже негодными, если канал «выгорел» (деградировал) не полностью.

Тут единственный доступный дома способ – замена на заведомо исправные, причем обоих сразу. Если в схеме остался горелый, он немедленно потянет за собой новый исправный. Электронщики шутят, мол, мощные полевики жить друг без друга не могут. Еще проф. шуточка – «замена гей-пары». Это к тому, что транзисторы плеч ИИН должны быть строго однотипными.

Наконец, пленочные и керамические конденсаторы. Для них характерны внутренние обрывы (находятся тем же тестером с проверкой «кондюков») и утечка или пробой под напряжением. Чтобы их «выловить», нужно собрать простенькую схемку по Рис. 7. Пошагово проверка электрических конденсаторов на пробой и утечку осуществляется так:

• Ставим на тестере, никуда его не подключая, наименьший предел измерения постоянного напряжения (чаще всего – 0,2В или 200мВ), засекаем и записываем собственную погрешность прибора;
• Включаем предел измерения 20В;
• Подключаем подозрительный конденсатор в точки 3-4, тестер к 5-6, а на 1-2 подаем постоянное напряжение 24-48 В;
• Переключаем пределы напряжения мультиметра вниз вплоть до наименьшего;
• Если на любом тестер показал хоть что-то, кроме 0000.00 (на самом малом – что-то, кроме собственной погрешности), проверяемый конденсатор не годен.

На этом методическая часть диагностики заканчивается и начинается творческая, где все инструкции – собственные знания, опыт и соображение.

Пара импульсников

ИБП статья особая, вследствие их сложности и схемного разнообразия. Здесь мы, для начала, рассмотрим пару образцов на широтно-импульсной модуляции (ШИМ), позволяющей получить наилучшее качество ИБП. Схем на ШИМ в рунете много, но не так страшен ШИМ, как его малюют…

Для светодизайна

Просто зажечь светодиодную ленту можно от любого описанного выше БП, кроме того, что на Рис. 1, выставив требуемое напряжение. Хорошо подойдет СНН с поз. 1 Рис. 3, таких несложно сделать 3, для каналов R, G и B. Но долговечность и стабильность свечения светодиодов зависят не от приложенного к ним напряжения, а от протекающего через них тока. Поэтому хороший блок питания для светодиодной ленты должен включать в себя стабилизатор тока нагрузки; по-технически – источник стабильного тока (ИСТ).

Одна из схем стабилизации тока светоленты, доступная для повторения любителями, приведена на Рис. 8. Собрана она на интегральном таймере 555 (отечественный аналог – К1006ВИ1). Обеспечивает стабильный ток ленты от БП напряжением 9-15 В. Величина стабильного тока определяется по формуле I = 1/(2R6); в данном случае – 0,7А. Мощный транзистор VT3 – обязательно полевой, от сквозняка из-за заряда базы биполярного ШИМ просто не сформируется. Дроссель L1 намотан на ферритовом кольце 2000НМ K20x4x6 жгутом 5хПЭ 0,2 мм. К-во витков – 50. Диоды VD1 ,VD2 – любые кремниевые ВЧ (КД104, КД106); VT1 и VT2 – КТ3107 или аналоги. С КТ361 и т.п. диапазоны входного напряжения и регулировки яркости уменьшатся.

Работает схема так: вначале времязадающая емкость С1 заряжается по цепи R1VD1 и разряжается через VD2R3VT2, открытый, т.е. находящийся в режиме насыщения, через R1R5. Таймер генерирует последовательность импульсов с максимальной частотой; точнее – с минимальной скважностью. Безинерционный ключ VT3 формирует мощные импульсы, а его обвязка VD3C4C3L1 сглаживает их до постоянного тока.

Примечание:

скважность серии импульсов есть отношение периода их следования к длительности импульса. Если, напр., длительность импульса 10 мкс, а промежуток между ними 100 мкс, то скважность будет 11.

Ток в нагрузке нарастает, и падение напряжения на R6 приоткрывает VT1, т.е. переводит его из режима отсечки (запирания) в активный (усилительный). Это создает цепь утечки тока базы VT2 R2VT1+Uпит и VT2 также переходит в активный режим. Ток разряда С1 уменьшается, время разряда увеличивается, скважность серии растет и среднее значение тока падает до нормы, заданной R6. В этом и есть суть ШИМ. На минимуме тока, т.е. при максимальной скважности, С1 разряжается по цепи VD2-R4-внутренний ключ таймера.

В оригинальной конструкции возможность оперативной регулировки тока и, соответственно, яркости свечения, не предусмотрена; потенциометров на 0,68 Ом не бывает. Проще всего регулировать яркость, включив после наладки в разрыв между R3 и эмиттером VT2 потенциометр R* на 3,3-10 кОм, выделено коричневым. Передвигая его движок вниз по схеме, увеличим время разряда С4, скважность и уменьшим ток. Другой способ – шунтировать базовый переход VT2, включив потенциометр примерно на 1 МОм в точки а и б (выделено красным), менее предпочтителен, т.к. регулировка получится более глубокой, но грубой и острой.

К сожалению, для налаживания этого полезного не только для светолент ИСТ нужен осциллограф:

1. Подают на схему минимальное +Uпит.
2. Подбором R1(импульс) и R3 (пауза) добиваются скважности 2, т.е. длительность импульса должна быть равна длительности паузы. Давать скважность меньше 2 нельзя!
3. Подают максимальное +Uпит.
4. Подбором R4 добиваются номинальной величины стабильного тока.

Для зарядки

На Рис. 9 – схема простейшего ИСН с ШИМ, пригодного для зарядки телефона, смартфона, планшета (ноутбук, к сожалению, не потянет) от самодельной солнечной батареи, ветрогенератора, мотоциклетного или автомобильного аккумулятора, магнето фонарика-«жучка» и др. маломощных нестабильных случайных источников электропитания. См. на схеме диапазон входных напряжений, там не ошибка. Этот ИСН и в самом деле способен выдавать на выход напряжение, большее входного. Как и в предыдущем, здесь наличествует эффект перемены полярности выхода относительно входа, это вообще фирменная фишка схем с ШИМ. Будем надеяться, что, прочитав внимательно предыдущее, вы в работе этой крохотульки разберетесь сами.

Попутно о заряде и зарядках

Заряд аккумуляторов весьма сложный и тонкий физико-химический процесс, нарушение которого в разы и десятки раз снижает их ресурс, т.е. к-во циклов заряд-разряд. Зарядное устройство должно по очень малым изменениям напряжения АКБ вычислять, сколько принято энергии и регулировать соответственно ток заряда по определенному закону. Поэтому зарядное устройство отнюдь и отнюдь не БП и заряжать от обычных БП можно только АКБ в устройствах со встроенным контроллером заряда: телефонах, смартфонах, планшетах, отдельных моделях цифровых фотокамер. А зарядка, которая зарядное устройство – предмет отдельного разговора.

Доброго времени суток форумчане и гости сайта Радиосхемы
! Желая собрать приличный, но не слишком дорогой и крутой блок питания, так чтоб в нём всё было и ничего это по деньгам не стоило, . В итоге выбрал лучшую, на мой взгляд, схему с регулировкой тока и напряжения, которая состоит всего из пяти транзисторов не считая пары десятков резисторов и конденсаторов. Тем не менее работает она надёжно и имеет высокую повторяемость. Эта схема уже рассматривалась на сайте, но с помощью коллег удалось несколько улучшить её.

Я собрал эту схему в первоначальном виде и столкнулся с одним неприятным моментом. При регулировке тока не могу выставить 0.1 А — минимум 1.5 А при R6 0.22 Ом. Когда увеличил сопротивление R6 до 1.2 Ом — ток при коротком замыкании получился минимум 0.5 А. Но теперь R6 стал быстро и сильно нагреваться. Тогда задействовал небольшую доработку и получил регулировку тока намного более шире. Примерно от 16 мА до максимума. Также можно сделать от 120 мА если конец резистора R8 перекинуть в базу Т4. Суть в том, что до падения напряжения резистора добавляется падения перехода Б-Э и это дополнительное напряжение позволяет раньше открыть Т5, и как следствие — раньше ограничить ток.

На базе этого предложения провёл успешные испытания и в итоге получил простой лабораторный БП. Выкладываю фото моего лабораторного блока питания с тремя выходами, где:

• 1-выход 0-22в

• 2-выход 0-22в

• 3-выход +/- 16в


Также помимо платы регулировки выходного напряжения устройство было дополнено платой фильтра питания с блоком предохранителей. Что получилось в итоге — смотрите далее.

Не только радиолюбителям, но и просто в быту, может понадобиться мощный блок питания. Чтоб было до 10А выходного тока при максимальном напряжении до 20 и более вольт. Конечно-же, мысль сразу направляется на ненужные компьютерные блоки питания ATX. Прежде чем приступать к переделке, найдите схему на именно ваш БП.

Последовательность действий по переделке БП ATX в регулируемый лабораторный.

1. Удаляем перемычку J13 (можно кусачками)

2. Удаляем диод D29 (можно просто одну ногу поднять)

3. Перемычка PS-ON на землю уже стоит.

4. Включаем ПБ только на короткое время, так как напряжение на входа будет максимальное (примерно 20-24В). Собственно это и хотим увидеть. Не забываем про выходные электролиты, расчитанные на 16В. Возможно они немного нагреются. Учитывая Ваши «вздутости», их все равно придется отправить в болото, не жалко. Повторюсь: все провода уберите, они мешают, а использоваться будут только земляные и +12В их потом назад припаяете.

5. Удаляем 3.3-х вольтовую часть: R32, Q5, R35, R34, IC2, C22, C21.

6. Удаляем 5В: сборку шоттки HS2, C17, C18, R28, можно и «типа дроссель» L5.

7. Удаляем -12В -5В: D13-D16, D17, C20, R30, C19, R29.

8. Меняем плохие: заменить С11, С12 (желательно на бОльшую ёмкость С11 — 1000uF, C12 — 470uF).

9. Меняем несоответствующие компоненты: С16 (желательно на 3300uF х 35V как у меня, ну хотя бы 2200uF x 35V обязательно!) и резистор R27 — у Вас его уже нет вот и замечательно. Советую его заменить на более мощный, например 2Вт и сопротивление взять 360-560 Ом. Смотрим на мою плату и повторяем:

10. Убираем всё с ног TL494 1,2,3 для этого удаляем резисторы: R49-51 (освобождаем 1-ю ногу), R52-54 (…2-ю ногу), С26, J11 (…3-ю ногу)

11. Не знаю почему, но R38 у меня был перерублен кем-то:) рекомендую Вам его тоже перерубить. Он участвует в обратной связи по напряжению и стоит параллельно R37-му.

12. Отделяем 15-ю и 16-ю ноги микросхемы от «всех остальных», для этого делаем 3 прореза существуюших дорожек а к 14-й ноге восстанавливаем связь перемычкой, как показано на фото.

13. Теперь подпаиваем шлейф от платы регулятора в точки согласно схемы, я использовал отверстия от выпаянных резисторов, но к 14-й и 15-й пришлось содрать лак и просверлить отверстия, на фото.

14. Жила шлейфа №7 (питание регулятора) можно взять от питания +17В ТЛ-ки, в районе перемычки, точнее от неё J10/ Просверлить отверстие в дорожку, расчистить лак и туда. Сверлить лучше со стороны печати.

Ещё посоветовал бы поменять конденсаторы высоковольтные на входе (С1, С2). У Вас они очень маленькой ёмкости и наверняка уже изрядно подсохли. Туда нормально станут 680uF x 200V. Теперь, собираем небольшую платку, на которой будут элементы регулировки. Вспомогательные файлы смотрите

Многие уже знают, что я питаю слабость ко всяким блокам питания, здесь же обзор два в одном. В этот раз будет обзор радиоконструктора, позволяющего собрать основу для лабораторного блока питания и вариант его реальной реализации.
Предупреждаю, будет много фото и текста, так что запасайтесь кофе:)

Для начала я немного объясню что это такое и зачем.
Практически все радиолюбители используют в своей работе такую вещь как лабораторный блок питания. Будь то сложный с программным управлением или совсем простой на LM317, но он все равно выполняет почти одно и то же, питает разные нагрузки в процессе работы с ними.
Лабораторные блоки питания делятся на три основных типа.
С импульсной стабилизацией.
С линейной стабилизацией
Гибридные.

Первые имеют в своем составе импульсный управляемый блок питания, либо просто импульсный блок питания с понижающим ШИМ преобразователем. Я уже обозревал несколько вариантов этих блоков питания. , .
Преимущества — большая мощность при небольших габаритах, отличный КПД.
Недостатки — ВЧ пульсации, наличие емких конденсаторов на выходе

Вторые не имеют на борту никаких ШИМ преобразователей, вся регулировка осуществляется линейным способом, где излишек энергии рассеивается просто на регулирующем элементе.
Плюсы — Практически полное отсутствие пульсаций, нет необходимости в конденсаторах на выходе (почти).
Минусы — КПД, масса, габарит.

Третьи являются совмещением либо первого типа со вторым, тогда линейный стабилизатор питается от ведомого понижающего ШИМ преобразователя (напряжение на выходе ШИМ преобразователя всегда поддерживается на уровне чуть выше чем выходное, остальное регулируется транзистором работающим в линейном режиме.
Либо это линейный БП, но трансформатор имеет несколько обмоток, которые переключаются по мере необходимости, тем самым уменьшая потери на регулирующем элементе.
Минус у этой схемы только один, сложность, она выше чем у первых двух вариантов.

Сегодня мы поговорим о втором виде блоков питания, с регулирующим элементом, работающим в линейном режиме. Но рассмотрим этот блок питания на примере конструктора, мне кажется, что так должно быть даже интереснее. Ведь на мой взгляд это хорошее начало для начинающего радиолюбителя, собрать себе один из основных приборов.
Ну или как говорится, правильный блок питания должен быть тяжелым:)

Данный обзор больше ориентирован на начинающих, опытные товарищи врядли найдут в нем что нибудь полезное.

Заказал я для обзора конструктор, который позволяет собрать основную часть лабораторного блока питания.
Основные характеристики таковы (из заявленных магазином):
Входное напряжение — 24 Вольта переменного тока
Выходное напряжение регулируемое — 0-30 Вольт постоянного тока.
Выходной ток регулируемый — 2мА — 3А
Пульсации выходного напряжения — 0.01%
Размеры печатной плаы — 80х80мм.

Сначала распишу преимущества и недостатки схемного решения.
Плюсы —
Радует наличие стабилизатора для питания вентилятора, но вентилятор нужен на 24 Вольта.
Очень радует наличие источника питания отрицательной полярности, это сильно улучшает работу БП на токах и напряжениях близких к нулю.
В виду наличия источника отрицательной полярности в схему ввели защиту, пока нет этого напряжения, выход БП будет отключен.
БП содержит источник опорного напряжение 5.1 Вольта, это позволило не только корректно регулировать выходное напряжение и ток (при такой схеме напряжение и ток регулируются от нуля до максимума линейно, без «горбов» и «провалов» на крайних значениях), а и дает возможность управлять блоком питания извне, просто изменяю напряжение управления.
Выходной конденсатор очень маленькой емкости, что позволяет безопасно проверять светодиоды, не будет броска тока, пока выходной конденсатор не разрядится и БП не войдет в режим стабилизации тока.
Выходной диод необходим для защиты БП от подачи на его выход напряжения обратной полярности. Правда диод слишком слабый, лучше заменить на другой.

Минусы.
Токоизмерительный шунт имеет слишком высокое сопротивление, из-за этого при работе с током нагрузки 3 Ампера на нем выделяется около 4.5 Ватта тепла. Резистор рассчитан на 5 Ватт, но нагрев очень большой.
Входной диодный мост набран из 3 Ампера диодов. По хорошему должны стоять диоды минимум на 5 Ампер, так как ток через диоды в такой схеме равен 1.4 от выходного, соответственно в работе ток через них может быть 4.2 Ампера, а сами диоды рассчитаны на 3 Ампера. Облегчает ситуацию только то, что пары диодов в мосте работают попеременно, но все равно это не совсем правильно.
Большой минус в том, что китайские инженеры, при подборе операционных усилителей выбрали ОУ с максимальным напряжением в 36 Вольт, но не подумали, что в схеме есть источник отрицательного напряжения и входное напряжение в таком варианте ограничено на уровне 31 Вольт (36-5=31). При входных 24 Вольта переменного тока, постоянное будет около 32-33 Вольта.
Т.е. ОУ будут работать в запредельном режиме (36 это максимум, штатное 30).

Я еще расскажу о плюсах и минусах, а так же о модернизации позже, а сейчас перейду к собственно сборке.

Я рекомендую начинать сборку с самых низких элементов, так как если сначала установить высокие, то низкие потом будет неудобно ставить.
Также лучше начать с установки тех компонентов, которых больше одинаковых.
Начну я с резисторов, и это будут резисторы номиналом 10 КОм.
Резисторы качественные и имеют точность 1%.
Несколько слов о резисторах. Резисторы имеют цветовую маркировку. Многим это может показаться неудобным. На самом деле это лучше чем цифробуквенная маркировка, так как маркировку видно в любом положении резистора.
Не стоит пугаться цветовой маркировки, на начальном этапе можно пользоваться , а со временем будет получаться определять ее уже и без него.
Для понимания и удобной работы с такими компонентами надо лишь запомнить две вещи, которые начинающему радиолюбителю пригодятся в жизни.
1. Десять основных цветов маркировки
2. Номиналы ряда , они не сильно пригодятся при работе с точными резисторами ряда Е48 и Е96, но такие резисторы встречаются куда реже.
Любой радиолюбитель с опытом перечислит их просто по памяти.
1, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2, 2.2, 2.4, 2.7, 3, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1.
Все остальные номиналы являются умножением этих на 10, 100 и т.п. Например 22к, 360к, 39Ом.
Что дает эта информация?
А дает она то, что если резистор ряда Е24, то например комбинация цветов —
Синий + зеленый + желтый в нем невозможна.
Синий — 6
Зеленый — 5
Желтый — х10000
т.е. по расчетам выходит 650к, но такого номинала в ряду Е24 нет, есть либо 620 либо 680, значит либо цвет распознан неправильно, либо цвет изменен, либо резистор не ряда Е24, но последнее бывает редко.

Для тех, кто не знает как определить мощность трансформатора, я снял небольшое видео.

Для организации передней панели были использованы следующие компоненты:
Клеммы для подключения нагрузки
Пара металлических ручек
Выключатель питания
Красный светофильтр, заявлен как светофильтр для корпусов КМ35
Для индикации тока и напряжения я решил использовать плату оставшуюся у меня после написания одного из обзоров. Но меня не устраивали маленькие индикаторы и потому были куплены более крупные с высотой цифры 14мм, а к ним была изготовлена печатная плата.

И так, попробую расписать плюсы и минусы данной платы.
Плюсы

Отличное качество изготовления.
Почти правильная схемотехника устройства.
Полный комплект деталей для сборки платы стабилизатора блока питания
Хорошо подходит начинающим радиолюбителям.
В минимальном виде дополнительно требует только трансформатор и радиатор, в более расширенном еще и ампервольтметр.
Полностью работоспособно после сборки, хотя и с некоторыми нюансами.
Отсутствие емких конденсаторов на выходе БП, безопасен при проверке светодиодов и т.п.

Минусы

Неправильно выбран тип операционных усилителей, из-за этого диапазон входного напряжения должен быть ограничен на уровне 22 Вольта.
Не очень подходящий номинал резистора измерения тока. Он работает в нормальном для него тепловом режиме, но лучше его заменить, так как нагрев очень большой и может навредить окружающим компонентам.
Входной диодный мост работает на максимуме, лучше заменить диоды на более мощные

Мое мнение. В процессе сборки у меня создалось впечатление, что схему разрабатывали два разных человека, один применил правильный принцип регулировки, источник опорного напряжения, источник напряжения отрицательной полярности, защиту. Второй неправильно подобрал под это дело шунт, операционные усилители и диодный мост.
Схемотехника устройства очень понравилась, а разделе доработки я сначала хотел заменить операционные усилители, даже купил микросхемы с максимальным рабочим напряжением в 40 Вольт, но потом передумал дорабатывать. но в остальном решение довольно правильное, регулировка плавная и линейная. Нагрев конечно есть, без него никуда. Вообще как по мне, то для начинающего радиолюбителя это очень неплохой и полезный конструктор.
Наверняка найдутся люди, которые напишут что проще купить готовый, но я думаю что самому собрать и интереснее (наверное это самое главное) и полезнее. Кроме того у многих вполне спокойно дома найдется и трансформатор и радиатор от старого процессора, и какая нибудь коробочка.

Уже в процессе написания обзора у меня еще больше усилилось чувство, что этот обзор будет началом в серии обзоров посвященных линейному блоку питания, есть мысли по доработке —
1. Перевод схемы индикации и управления в цифровой вариант, возможно с подключением к компьютеру
2. Замена операционных усилителей на высоковольтные (пока не знаю на какие)
3. После замены ОУ хочу сделать две автоматически переключаемые ступени и расширить диапазон выходного напряжения.
4. Изменить принцип измерения тока в устройстве индикации так, чтобы не было просадки напряжения под нагрузкой.
5. Добавить возможность отключения выходного напряжения кнопкой.

На этом наверное и все. Возможно я еще что то вспомню и дополню, но больше я жду комментариев с вопросами.
Также в планах посвятить еще несколько обзоров конструкторам для начинающих радиолюбителей, возможно у кого нибудь будут предложения по поводу определенных конструкторов.

Не для слабонервных

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить

+249

Добавить в избранное

Обзор понравился

+160

+378

Вот и собрано очередное устройство, теперь встаёт вопрос от чего его питать? Батарейки? Аккумуляторы? Нет! Блок питания, о нём и пойдёт речь.

Схема его очень проста и надёжна, она имеет защиту от КЗ, плавную регулировку выходного напряжения.
На диодном мосте и конденсаторе C2 собран выпрямитель, цепь C1 VD1 R3 стабилизатор опорного напряжения, цепь R4 VT1 VT2 усилитель тока для силового транзистора VT3, защита собрана на транзисторе VT4 и R2, резистором R1 выполняется регулировка.

Трансформатор я брал из старого зарядного от шуруповерта, на выходе я получил 16В 2А
Что касается диодного моста (минимум на 3 ампера), брал его из старого блока ATX также как и электролиты, стабилитрон, резисторы.

Стабилитрон использовал на 13В, но подойдёт и советский Д814Д.
Транзисторы были взяты из старого советского телевизора, транзисторы VT2, VT3 можно заменить на один составной например КТ827.

Резистор R2 проволочный мощностью 7 Ватт и R1 (переменный) я брал нихромовый, для регулировки без скачков, но в его отсутствии можно поставить обычный.

Состоит из двух частей: на первой собран стабилизатор и защита и, а на второй силовая часть.
Все детали монтируются на основной плате (кроме силовых транзисторов), на вторую плату припаяны транзисторы VT2, VT3 их крепим на радиатор с использованием термопасты, корпуса (коллекторы) изолировать ненужно.Схема повторялась много раз в настройке не нуждается. Фотографии двух блоков приведены ниже С большим радиатором 2А и маленьким 0,6А.

Индикация

Вольтметр: для него нам нужен резистор на 10к и переменный на 4,7к и индикатор я брал м68501 но можно и другой. Из резисторов соберём делитель резистор на 10к не даст головке сгореть, а резистором на 4,7к выставим максимальное отклонение стрелки.

После того как делитель собран и индикация работает нужно от градуировать его, для этого вскрываем индикатор и наклеиваем на старую шкалу чистую бумагу и вырезаем по контуру, удобнее всего обрезать бумагу лезвием.

Когда все приклеено и высохло, подключаем мультиметр параллельно нашему индикатору, и всё это к блоку питания, отмечаем 0 и увеличиваем напряжение до вольта отмечаем и т.д.

Амперметр: для него берём резистор на 0,27 ома!!! и переменный на 50к,
схема подключения ниже, резистором на 50к выставим максимальное отклонение стрелки.

Градуировка такая-же только изменяется подключение см ниже в качестве нагрузки идеально подходит галогеновая лампочка на 12 в.

Список радиоэлементов

На разработку этого блока питания потребовался один день, за этот же день он был реализован, и весь процесс был снят на видео камеру. Несколько слов о схеме. Это стабилизированный блок питания с регулировкой выходного напряжения и ограничением тока. Схематические особенности позволяют скинуть минимальную грань выходного напряжения до 0,6 Вольт, а минимальных выходной ток в районе 10мА.

Не смотря на простату конструкции, данному блоку питания уступают даже хорошие лабораторные блоки питания со стоимостью 5-6 тысяч рублей!. Максимальный выходной ток схемы 14Ампер, максимальное выходное напряжение до 40 Вольт — больше не стоит.

Довольно плавное ограничение тока и регулировка напряжения. Блок имеет также фиксированную защиту от коротких замыканий, к стати — ток защиту тоже можно выставить (этой функции лишены почти все промышленные образцы) к примеру, если вам нужно, чтобы защита срабатывала при токах до 1 Ампер — то всего лишь нужно настроить такой ток помощью регулятора настройки тока срабатывания. Максимальный ток — 14Ампер, но и это не предел.

В качестве датчика тока задействовал несколько резисторов 5 ватт 0,39Ом подключенных параллельно, но их номинал можно менять, исходя от нужного тока защиты, к примеру — если планируете блок питания с максимальным током не более 1 Ампер, то номинал этого резистора в районе 1Ом при мощности 3Ватт.

При коротких замыканиях падение напряжения на датчике тока достаточно для срабатывания транзистора BD140, При его открывании срабатывает также нижний транзистор — BD139, через открытый переход которого поступает питание на обмотку реле, в следствии чего, реле срабатывает и размыкается рабочий контакт (на выходе схемы). Схема в таком состоянии может находится сколько угодно времени. Вместе с защитой срабатывает также индикатор защиты. Для того, чтобы снять блок с защиты нужно нажать и опустить кнопку S2 по схеме.

Реле защиты с катушкой 24 Вольт с допустимым током 16-20 и более Ампер.

Силовые ключи в моем случае любимые КТ8101 установленные на теплоотвод (дополнительно изолировать транзисторы не нужно, поскольку коллекторы ключей общие). Заменить транзисторы можно на 2SC5200 — полный импортный аналог или на КТ819 с индексом ГМ (железные), при желании также можно задействовать — КТ803, КТ808, КТ805 (в железных корпусах), но максимальный ток отдачи будет не более 8-10 Ампер. Если блок нужен с током не более 5 Ампер, то можно убрать один из силовых транзисторов.

Маломощные транзисторы типа BD139 можно заменить на полный аналог — KT815Г,(можно также — KT817, 805), BD140 — на КТ816Г (можно также КТ814).
Маломощные транзисторы устанавливать на теплоотводы не нужно.

По сути — представлена только схема управления(регулировки) и защиты (рабочий узел). В качестве блока питания я задействовал доработанные компьютерные блоки питания (последовательно соединенные), но можно любой сетевой трансформатор с мощностью 300-400 ватт, во вторичной обмоткой 30-40 Вольт, ток обмотки 10-15 Ампер — это в идеале, но можно трансформаторы и меньшей мощности.

Диодный мост — любой, с током не менее 15 Ампер, напряжение не важно. Можно использовать готовые мосты, стоят они не более 100 руб.

За 2 месяца было собрано и продано свыше 10 таких блоков питания — никаких жалоб. Для себя собрал точно такой БП, и как только я его не мучил — неубиваемый, мощный и очень удобный для любых дел.

Если есть желающие стать владельцем такого БП, то могу сделать под заказ, свяжитесь со мной по адресу Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
, остальное расскажут видео уроки по сборке.

Лабораторный блок питания (БП) для радиолюбителя — прибор первой необходимости! Приходиться работать с разными приборами или их элементами. Соответственно существует широкий ассортимент потребителей энергии и у всех разные питающие напряжения. Ничего не остается, как приобрести уже готовый БП. Но прицениваясь в радиомагазинах, я понял что это не так уж дешево и решил, что для начала с меня хватит простого, недорогого источника питания. Так как я в этом деле, можно сказать, новичок, для начала обратился к литературе, изучил его принцип работы и хочу рассказать Вам что для этого нужно.

Схема простого лабораторного БП условно состоит из двух частей:

1) непосредственно сам БП (трансформатор, диодный мост и конденсатор) Это основная часть, именно от выбора параметров трансформатора зависит мощность всего БП.
2) небольшая схема регулятора напряжения (может быть на транзисторе или на стабилитроне).

Необходимые элементы:

— Трансформатор;
— Диодный мост;
— Стабилитрон __LM-317;
— Конденсаторы__C1 2200mkF, C2 0,1mkF, C3 1mkF;
— Резисторы _____R1 4.7 kOm (переменный), R2 200 Om;
— Вольтметр;
— Светодиод;
— Предохранитель;
— Клеммы;
— Радиатор.

Трансформатор у меня уже был (ТС-10-1), выбрать и тратить на это средства не пришлось.

Раз уже все элементы в сборе, приступим.

1й ЭТАП: Готовим плату.


(скачиваний: 1823)

2й ЭТАП: Впаиваем элементы соответственно схеме.
Если у вас нет возможности «вытравить» плату, можете сделать «навесом».

3й ЭТАП: Подключаем плату к трансформатору, и наш БП готов.

Но теперь нужно сделать так, что бы было красиво и практично. Для этого я приобрел корпус и цифровой вольтметр.

Производим монтаж в корпус.

С помощью дрели и надфиля проделаны отверстия на передней панели. Вольтметр «сидит» на двух капельках суперклея.

Через несколько часов я получил желаемый результат.

Выпрямитель — это устройство для преобразования переменного напряжения в постоянное. Это одна из самых часто встречающихся деталей в электроприборах, начиная от фена для волос, заканчивая всеми типами блоков питания с выходным напряжением постоянного тока. Есть разные схемы выпрямителей и каждая из них в определённой мере справляется со своей задачей. В этой статье мы расскажем о том, как сделать однофазный выпрямитель, и зачем он нужен.

Определение

Выпрямителем называется устройство, предназначенное для преобразования переменного тока в постоянный. Слово «постоянный» не совсем корректно, дело в том, что на выходе выпрямителя, в цепи синусоидального переменного напряжения, в любом случае окажется нестабилизированное пульсирующие напряжение. Простыми словами: постоянное по знаку, но изменяющееся по величине.

Различают два типа выпрямителей:

Однополупериодный
. Он выпрямляет только одну полуволну входного напряжения. Характерны сильные пульсации и пониженное относительно входного напряжение.

Двухполупериодный
. Соответственно, выпрямляется две полуволны. Пульсации ниже, напряжение выше чем на входе выпрямителя — это две основных характеристики.

Что значит стабилизированное и нестабилизированное напряжение?

Стабилизированным называется напряжение, которое не изменяется по величине независимо ни от нагрузки, ни от скачков входного напряжения. Для трансформаторных источников питания это особенно важно, потому что выходное напряжение зависит от входного и отличается от него на Ктрансформации раз.

Нестабилизированное напряжение — изменяется в зависимости от скачков в питающей сети и характеристик нагрузки. С таким блоком питания из-за просадок возможно неправильное функционирование подключенных приборов или их полная неработоспособность и выход из строя.

Выходное напряжение

Основные величины переменного напряжения — амплитудное и действующее значение. Когда говорят «в сети 220В переменки» имеют в виду действующее напряжение.

Если говорят об амплитудной величине, то имеют в виду, сколько вольт от нуля до верхней точки полуволны синусоиды.

Опустив теорию и ряд формул можно сказать, что в 1.41 раз меньше амплитудного. Или:

Амплитудное напряжение в сети 220В равняется:

Первая схема более распространена. Состоит из диодного моста — соединены между собой «квадратом», а в его плечи подключена нагрузка. Выпрямитель типа «мост» собирается по схеме приведенной ниже:

Её можно подключить напрямую к сети 220В, так сделано в , или на вторичные обмотки сетевого (50 Гц) трансформатора. Диодные мосты по этой схеме можно собирать из дискретных (отдельных) диодов или использовать готовую сборку диодного моста в едином корпусе.

Вторая схема — выпрямитель со средней точкой не может быть подключена напрямую к сети. Её смысл заключается в использовании трансформатора с отводом от середины.

По своей сути — это два однополупериодных выпрямителя, подключенные к концам вторичной обмотки, нагрузка одним контактом подключается к точке соединения диодов, а вторым — к отводу от середины обмоток.

Её преимуществом перед первой схемой является меньшее количество полупроводниковых диодов. А недостатком — использование трансформатора со средней точкой или, как еще называют, отводом от середины. Они менее распространены чем обычные трансформаторы со вторичной обмоткой без отводов.

Сглаживание пульсаций

Питание пульсирующим напряжением неприемлемо для ряда потребителей, например, источники света и аудиоаппаратура. Тем более, что допустимые пульсации света регламентируются в государственных и отраслевых нормативных документах.

Для сглаживания пульсаций используют — параллельно установленный конденсатор, LC-фильтр, разнообразные П- и Г-фильтры…

Но самый распространенный и простой вариант — это конденсатор, установленный параллельно нагрузке. Его недостатком является то, что для снижения пульсаций на очень мощной нагрузке придется устанавливать конденсаторы очень большой емкости — десятки тысяч микрофарад.

Его принцип работы заключается в том, что конденсатор заряжается, его напряжение достигает амплитуды, питающее напряжение после точки максимальной амплитуды начинает снижаться, с этого момента нагрузка питается от конденсатора. Конденсатор разряжается в зависимости от сопротивления нагрузки (или её эквивалентного сопротивления, если она не резистивная). Чем больше емкость конденсатора — тем меньшие будут пульсации, если сравнивать с конденсатором с меньшей емкостью, подключенного к этой же нагрузке.

Простым словами: чем медленнее разряжается конденсатор — тем меньше пульсации.

Скорости разряда конденсатора зависит от потребляемого нагрузкой тока. Её можно определить по формуле постоянной времени:

где R — сопротивление нагрузки, а C — емкость сглаживающего конденсатора.

Таким образом, с полностью заряженного состояния до полностью разряженного конденсатор разрядится за 3-5 t. Заряжается с той же скоростью, если заряд происходит через резистор, поэтому в нашем случае это неважно.

Отсюда следует — чтобы добиться приемлемого уровня пульсаций (он определяется требованиями нагрузки к источнику питания) нужна емкость, которая разрядится за время в разы превышающее t. Так как сопротивления большинства нагрузок сравнительно малы, нужна большая емкость, поэтому в целях сглаживания пульсаций на выходе выпрямителя применяют , их еще называют полярными или поляризованными.

Обратите внимание, что путать полярность электролитического конденсатора крайне не рекомендуется, потому что это чревато его выходом из строя и даже взрывом. Современные конденсаторы защищены от взрыва — у них на верхней крышке есть выштамповка в виде креста, по которой корпус просто треснут. Но из конденсатора выйдет струя дыма, будет плохо, если она попадет вам в глаза.

Расчет емкости ведется исходя из того какой коэффициент пульсаций нужно обеспечить. Если выражаться простым языком, то коэффициентом пульсаций показывает, на какой процент проседает напряжение (пульсирует).

C=3200*Iн/Uн*Kп,

Где Iн — ток нагрузки, Uн — напряжение нагрузки, Kн — коэффициент пульсаций.

Для большинства типов аппаратуры коэффициент пульсаций берется 0.01-0.001. Дополнительно желательно установить как можно большей емкости, для фильтрации от высокочастотных помех.

Как сделать блок питания своими руками?

Простейший блок питания постоянного тока состоит из трёх элементов:

1. Трансформатор;

3. Конденсатор.

Это нестабилизированный блок питания постоянного тока со сглаживающим конденсатором. Напряжение на его выходе больше чем переменное напряжение вторичной обмотке. Это значит, что если у вас трансформатор 220/12 (первичная на 220В, а вторичная на 12В), то на выходе вы получите 15-17В постоянки. Эта величина зависит от емкости сглаживающего конденсатора. Эту схему можно использовать для питания любой нагрузки, если для нее неважно, то, что напряжение может «плавать» при изменениях напряжения питающей сети.

У конденсатора две основных характеристики — емкость и напряжение. Как подбирать емкость мы разобрались, а с подбором напряжения — нет. Напряжение конденсатора должно превышать амплитудное напряжение на выходе выпрямителя хотя бы в половину. Если фактическое напряжение на обкладках конденсатора превысит номинальное — велика вероятность его выхода из строя.

Старые советские конденсаторы делались с хорошим запасом по напряжению, но сейчас все используют дешевые электролиты из Китая, где в лучшем случае есть малый запас, а в худшем — и указанного номинального напряжения не выдержит. Поэтому не экономьте на надежности.

Стабилизированный блок питания отличается от предыдущего всего лишь наличием стабилизатора напряжения (или тока). Простейший вариант — использовать L78xx или другие , типа отечественного КРЕН.

Так вы можете получить любое напряжение, единственное условие при использовании подобных стабилизаторов, это то, напряжение до стабилизатора должно превышать стабилизированную (выходную) величину хотя бы на 1.5В. Рассмотрим, что написано в даташите 12В стабилизатора L7812:

Входное напряжение не должно превышать 35В, для стабилизаторов от 5 до 12В, и 40В для стабилизаторов на 20-24В.

Входное напряжение должно превышать выходное на 2-2.5В.

Т.е. для стабилизированного БП на 12В со стабилизатором серии L7812 нужно, чтобы выпрямленное напряжение лежало в пределах 14.5-35В, чтобы избежать просадок, будет идеальным решением применять трансформатора с вторичной обмоткой на 12В.

Но выходной ток достаточно скромный — всего 1.5А, его можно усилить с помощью проходного транзистора. Если у вас есть , можно использовать эту схему:

На ней изображено только подключение линейного стабилизатора «левая» часть схемы с трансформатором и выпрямителем опущена.

Если у вас есть NPN-транзисторы типа КТ803/КТ805/КТ808, то подойдет эта:

Стоит отметить, что во второй схеме выходное напряжение будет меньше напряжения стабилизации на 0.6В — это падение на переходе эмиттер база, подробнее об этом мы писали . Для компенсации этого падения в цепь был введен диод D1.

Можно и в параллель установить два линейных стабилизатора, но не нужно! Из-за возможных отклонений при изготовлении нагрузка будет распределяться неравномерно и один из них может из-за этого сгореть.

Установите и транзистор, и линейный стабилизатор на радиатор, желательно на разные радиаторы. Они сильно греются.

Регулируемые блоки питания

Простейший регулируемый блок питания можно сделать с регулируемым линейным стабилизатором LM317, её ток тоже до 1.5 А, вы можете усилить схему проходным транзистором, как было описано выше.

Вот более наглядная схема для сборки регулируемого блока питания.

С тиристорным регулятором в первичной обмотке, по сути такой же регулируемый блок питания.

Кстати похожей схемой регулируют и сварочный ток:

Заключение

Выпрямитель используется в источниках питания для получения постоянного тока из переменного. Без его участия не получится запитать нагрузку постоянного тока, например светодиодную ленту или радиоприемник.

Также используются в разнообразных зарядных устройствах для автомобильных аккумуляторов, есть ряд схем с использованием трансформатора с группой отводов от первичной обмотки, которые переключаются галетным переключателем, а во вторичной обмотке установлен только диодный мост. Переключатель устанавливают со стороны высокого напряжения, так как, там в разы ниже ток и его контакты не будут пригорать от этого.

По схемам из статьи вы можете собрать простейший блок питания как для постоянной работы с каким-то устройством, так и для тестирования своих электронных самоделок.

Схемы не отличаются высоким КПД, но выдают стабилизированное напряжение без особых пульсаций, следует проверить емкости конденсаторов и рассчитать под конкретную нагрузку. Они отлично подойдут для работы маломощных аудиоусилителей, и не создадут дополнительного фона. Регулируемый блок питания станет полезным автолюбителями и автоэлектрикам для проверки реле регулятора напряжения генератора.

Регулируемый блок питания используется во всех областях электроники, а если его улучшить защитой от КЗ или стабилизатором тока на двух транзисторах, то вы получите почти полноценный лабораторный блок питания.

Для питания различных схем нужны разные блоки питания с разными напряжениями и токами, для таких целей в мастерской необходим регулируемый блок питания, то есть лабораторный блок питания. Цены на такие устройства довольно внушительны и поэтому придется собирать лабораторный блок питания своими руками. Из того что у меня есть в закромах получится неплохой прибор с выходом до 18В и током до 2.5А, для индикации подойдет только что пришедший с Китая цифровой вольтметр, но обо всем по порядку.

Во первых максимальные выходные параметры были выбраны в связи с имеющимся свободным трансформатором от стерео колонок 2*17В 2А. обмотки подключены параллельно. После диодного моста с конденсаторами напряжение подрастет примерно до 24В. Надо учитывать, что напряжение должно быть с запасом. Падение на транзисторах несколько вольт плюс под нагрузкой еще просядет на несколько вольт, чистыми останется 19В поэтому 18В это стабильный максимум, что можно выжать. Нагрузка в 2,5А выбрана так, что бы сильно не нагружать обмотки трансформатора, в таком режиме трансформатор будет себя лучше чувствовать, потому что нагружен будет на 70-80%. Чем питать разобрался, теперь что что питать

Теперь пора выбрать схему для лабораторного блока питания. Схема была выбрана, собрана и опробована, это простой и доступный лабораторный блок питания (ПИДБП) V14.Схема была взята с форума Паяльника и немного переделана под свои выходные напряжения и токи

На DA1.3 собран индикатор перегрузки по току. Когда идет ограничение по току, этот индикатор указывает об этом
Для измерения тока нагрузки на DA1.4 собран усилитель напряжения пересчитанный на усиление в  5 раз. Когда нагрузка максимальна на резисторе R20 падение 0,5В, это напряжение усиливается и на выходе ОУ напряжение, равное по значению току потребления.

Ну и на первых двух компараторах собрано сердце схемы. Это стабилизатор тока управляющий стабилизатором напряжения. Я собирал нечто похожее, только в схеме управление током и напряжением было независимо. Подробно описывать как работает последовательное включение стабилизаторов не буду, можете почитать о параллельном в статье простое зарядное устройство своими руками, принцип работы схож.
В схеме были пересчитаны R12R14 для выходного напряжения в 18В, а R11 для регулировки напряжения был заменен на 5к. R20 пересчитан на ток 2,5А, при максимальном токе на R20 должно быть падение 0,5В. R20 рассчитывается по простой формуле из закона Ома R20=0.5(В)Iмакс(А)

Что бы схемку сделать немного практичней добавил схемку защиты от короткого замыкания и переполюсовки. Эта схема хорошо себя зарекомендовала и леплю её куда попало))
Короче определился, что где буду использовать. Собрал все компоненты в кучу, развел печатную плату и все распаял

Как видно выходные транзисторы использовал КТ803А в параллельном включении. Общая рассеиваемая мощность 120Вт, максимальный ток 20А напряжение пробоя 60В. Оба транзисторы выведены проводами на общий радиатор за пределы корпуса. Кстати корпус использовал от старой пластиковой музыкальной колонки

Печатная плата готова, корпус есть. транзисторы на радиаторе. Пришло время окончательно определиться какие задачи будут выполняться лабораторным блоком питания и развести переднюю панель. Панель буду рисовать в SPL6.

На панеле размещу вольтметр, регулятор напряжения и тока.
Переключатель измерение вольт и ампер.
Два индикатора перегрузка и защита от КЗ
Переключатель между выходом с диодного моста и выходом ЛБП
Переключатель между ЛБП и зарядным. Минусовой выход либо с ЛБП либо с защиты от переполюсовки и кз
Теперь зная что где будет, можно сложить общую схему лабораторного блока питания и раскидывать косы проводов от платы к передней панеле. Вот что вышло

  Думаю пора собирать все в корпус
Вот фото платы собранной окончательно

А вот так все выглядит в корпусе.

После сборки всего в корпус можно попробовать включить лабораторный питальник в розетку. На выходе 18,5В
Первое включение лабораторного блока питания под нагрузкой 50% в качестве нагрузки двигатель от шуруповерта 12В. Кстати по индикатору перегрузка видно, что блок питания в режиме ограничения тока. На индикаторе ток потребления 1,28А

Вот такой лабораторный блок питания у меня получился

В качестве индикатора использовал вольтметр  из Китая, предварительно его переделав. Вольтметр указывал тоже напряжения от которого питался, я решил разделить эти каналы, что бы была возможность измерять от 0В до 20В. Я убрал резистор соединяющий контакты питания и измерения напряжения, он помечен красным на фото. Запитал индикатор от опорного напряжения схемы 12В

Такой вольтметр можно заказать на AliExpress. вот ссылка

Если нужны результаты испытаний этого блока, пожалуйста напишите в комментариях.

С ув. Эдуард

Любому электрическому прибору необходим блок питания. В первую очередь для того, чтобы иметь возможность настроить устройство на нормальную работу.

Тем, кто по долгу работы вынужден постоянно тестировать различные приборы, будет не лишним иметь при себе мобильный блок питания. К счастью, сделать лбп своими руками не так тяжело, если разобраться в деталях. Более того, самодельный блок питания будет стоить намного дешевле, так как все комплектующие покупаются отдельно. При этом его коэффициент полезного действия будет не хуже, чем у заводского.

Лабораторный блок питания — это стабилизируемый, регулируемый источник питания, способный обеспечить высокую точность выходного сигнала, в условиях изменения параметров нагрузки. Колоссально востребован в силу маленькой стоимости, при этом большом коэффициенте полезного действия, компактности, многозадачности. Один блок питания может питать широкий спектр электротехнических устройств.

Какие бывают схемы

Лабораторные блоки по своей работе делятся на несколько типов, разделенные по схемам блоков питания:

• Однополярная схема;
• Двуполярная;
• Лабораторный, импульсный.

Обратите внимание, основная конструкция всех блоков питания, вне зависимости от их типа, как правило, собрана на обыкновенном трансформаторе напряжения. Либо, если это необходимо, на импульсном трансформаторе, что встречается намного реже.

Отличие между обыкновенным и импульсным трансформатором

Задаваясь вопросом «как сделать регулируемый блок питания своими руками», первоначально необходимо понимать базовые различия. На обыкновенном трансформаторе подается переменное, синусоидальное напряжение. В то время как на импульсный трансформатор подаются однополярные импульсы. Общей чертой обоих видов являются помехи, которые они создают в процессе своей работы.

Однако, вне зависимости от различий, схема подключения обоих видов полностью одинаковая.

Для чего нужен ИТ

Данный вид трансформатора предназначен для преобразования импульсных сигналов, длительность импульса которых составляет менее 10 микросекунд, при этом с минимально допустимым искажением.

Однако, он обладает одним очень серьезным недостатком. В момент преобразования высокочастотных импульсов в пониженное напряжение, устройство может излучать помехи.

Минус состоит в том, в определенных ситуациях эти помехи мешают устройству полноценно работать.

Как собрать простой блок питания

Собрать импульсный блок питания своими руками достаточно легко, если знать основные моменты. Данный блок питания будет обладать возможностью регулирования выходящего напряжения. Для реализации задумки понадобится:

• Трансформатор понижающий;
• Конденсатор электролический;
• Мост диодный;
• Потенциометр;
• Два транзистора;
• Сопротивления;
• Вольтамперметр, цифровой.

Обратите внимание, во время сборки блока питания своими руками, установка диода осуществляется для защиты С2. Защита осуществляется от переполюсовки, в случае подключениям к зарядным аккумуляторам.

В том случае, если подключение к зарядным аккумуляторам не предусмотрено схемой, диод вполне можно заменить на обыкновенную перемычку. Но если используется диод, обратите внимание, он должен выдерживать напряжение не менее 3А.

Блок питания двухполярного типа

Чтобы запитать усилитель низкой частоты, в котором предусмотрено два рабочих плеча, необходимо использовать двухполярный тип блока питания. Отличие двухполярного от однополярного фактически только в катушках с намотками.

Двухполярный блок имеет целых 3 намотки. Две из них по 28 В, питают усилитель. Третья намотка 12 В, ее задача питать систему охлаждения устройства.

Для того, чтобы регулировать выходной ток из устройства, был использован набор резисторов.

Блок питания импульсного типа

Сделать импульсный блок питания своими руками сложнее, чем блок питания предыдущего типа. Особое внимание стоит обратить на существенное отличие этого типа от предыдущих. Отличие заключается в частоте, которая превышает частоту сети примерно в 100 раз.

Задействовав такой подход, становится возможным получать наибольшее напряжение, при этом имея меньшее количество обмоток на катушках.

Сборка платы

Если устройство подобрано правильно, согласно всем нюансам и рекомендациями, остается только аккуратно настроить диапазон регулирования тока, напряжения.

В микросхеме присутствует 4 штуки усилителя операционных, осуществляющих регулирование напряжение и тока. Сама микросхема запитана через фильтр.

Как повысить прочность, надежность

Регулируемый блок питания, собранный своими руками по всем правилам и рекомендациям, должен выдерживать нагрузку на протяжении 2 часов. По прошествии указанного количества времени производится замер температуры корпуса устройства, проверка работоспособности системы охлаждения.

Где взять комплектующие

Все комплектующие можно приобрести в специализированных магазинах, однако не всегда есть возможность их посетить. Кроме того, цена на некоторые составляющие может быть завышена.

К счастью, все необходимые элементы, которые нужны для создания блока питания, можно достать в старых устройствах, лежащих в кладовых, на складах, или просто за

В качестве корпуса для лабораторного источника питания, собранного своими руками отлично подойдет старый, прочный корпус от советского регулятора паяльного инструмента. Если нет подобного корпуса, можно взять любой, подходящий по размерам. Предпочтение стоит отдавать алюминиевым корпусам.

В старом, ненужном телевизоре вполне реально найти нужный трансформатор, лучше делать отвод в 22 в.

В том случае, если нет возможности приобрести и собрать качественный диодный мост, придется импровизировать с тем, что имеется. Для его сборки понадобятся диоды 242 типа, установленные на радиаторах.

После того, как диодный мост будет собран, сверху устанавливается электролитический конденсатор. Вольтамперметр можно заказать из Китая, либо купить в России, цена не сильно отличается. Если нет возможности или желания его использовать, можно ограничиться подстроечными резисторами.

Процесс сборки

Используя первичную цепь трансформатора, необходимо первоначально установить выключатель и предохранитель. При использовании вторичной схемы сборки, питание первоначально поступает на диодный мост, после попадает в конденсатор электролитов. Уже от них, напряжение понижается посредством специального модуля.

Далее модуль отправляет напряжение на вольтамперметр, который зафиксировал выходящее напряжения.

Схема сборки мощного лабораторного блока питания с возможностью регулировки выходного напряжения. В этом случае силовые элементы выставляются внизу корпуса, конденсатор необходимо разместить между диодным мостом и трансформатором.

Далее, после этого необходимо соединить все три составляющие: диодный мост, модуль понижения и трансформатор.

После этого необходимо распаять резисторы, подключить к ним выключатель прибора. Распаять провода ампервольтметра. После того, как основные элементы были подсоединены, необходимо вернуть все элементы из передней части панели устройства на свое первоначальное место. Таким образом, собрав все элементы в единое устройство, получаем возможность регулировки напряжения начиная от 1 в, заканчивая 28 в.

При коротком замыкании устройство выдает примерно 9А.

Хватит ли мощности

Собрав блок питания на 12 в своими руками, многие люди задаются вопросом, а действительно ли им хватит мощности устройства, которое они так долго собирали, для их нужд.

Базовой, первоначальной задачей блока питания является понижение сетевого напряжения. Он так же может применяться в качестве источника бесперебойного питания, в усилителе, телевизоре, различных устройствах зарядки.

Фактически сфера применения данных блоков питания распространяется на всю индустрию электротехники.

Плюсы и минусы

К плюсам можно отнести относительно небольшой вес устройства, довольно большой коэффициент полезного действия. Если сравнивать итоговую сумму, которую можно потратить приобретая комплектующие с заводским аналогом, то такой бп очень выгоден за счет маленькой стоимости.

Также стоит отметить в плюсах широкий интервал напряжения питания. Кроме этого, в блоке питания могут быть встроенные датчики блокирования, на случай если устройство вдруг перегреется.

Помимо плюсов у этого устройства есть и минусы. Самым главным является создание помех, которые потом уходят в окружающий мир. Это происходит во время преобразования импульсов в пониженное напряжение. После того, как начинают появляться помехи, возникает необходимость подавить помехи.

Помехи

Более того, в некоторых случаях помехи, которое создает устройство, делают его бесполезным в определенных ситуациях.

Для того, чтобы нивелировать помехи, созданные самим же блоком, устанавливают специальные фильтры. Их задача поглощать помехи, создаваемые мощным блоком питания. За счет присутствия в конструкции этого элемента, удается существенно улучшить картинку на экране.

Кроме тех помех, которые блок питания производит самостоятельно в процессе работы, его необходимо защищать от внешних помех, от него независящих. В заводских блоках питания, как правило, имеется встроенный сетевой фильтр. Он способен работать в обоих направлениях, в прямом и обратном. Успешно ослабляет входящие, исходящие помехи.

Фото лабораторных блоков питания своими руками

Лабораторный блок питания своими руками 1,3-30В 0-5А

Собирая лабораторный блок питания своими руками, многие сталкиваются с проблемой выбора схемы.

Импульсные блоки питания при наладке самодельных передатчиков или приемников могут давать нежелательные помехи в эфир, а линейные блоки питания зачастую не в силах развивать большую мощность.

Почти универсальным блоком может стать простой линейный блок питания 1,3 – 30В и током 0 – 5А, который будет работать в режиме стабилизации тока и напряжения. При желании им можно будет, как зарядить аккумулятор, так и запитать чувствительную схему.

В сети гуляет интересная схема, которая обсуждалась на множестве форумов, отзывы по ней были ну совсем неоднозначные. Ниже приводим оригинал этой схемы, и вкратце расскажем, откуда она взята. На основе ее мы сделаем лабораторный блок питания своими руками.

Это почти классика. Блок питания реализован на стабилизаторе напряжения LM317, который может регулировать напряжение в пределах 1,3 – 37В.

Работая в паре с мощным транзистором КТ818, схема способна протянуть через себя уже значительный ток.

Ограничитель и стабилизатор тока, так называемая защита лабораторного блока питания, организована на LM301.

Если обратиться к первоисточникам, можно увидеть, что основа схемы описывалась в разных книгах, например Г. Шрайбер «300 схем источников питания» стр. 39.

А также упоминалась в книге П. Хоровиц «Искусство схемотехники» том 1, стр. 358.

Новичкам, собирающий первый блок питания, рекомендуем ознакомиться с вышеупомянутой литературой, там есть, что для себя почерпнуть.

Как видим, основа особо не поменялась, схема обросла парой фильтрующих конденсаторов, диодными мостами и весьма странным способом включения измерительной головки. Также применяется транзистор КТ818, который значительно уступает по мощности MJ4502 или MJ2955.

Немножко подумав, мы сделали свою интерпретацию данного блока питания. Повысили емкость входных конденсаторов, убрали элементы измерительной головки и добавили парочку защитных диодов.

Применения в этой схеме КТ818 было абсолютно неоправданно, он безбожно грелся и безвозвратно издох, пока его не заменили парой недорогих транзисторов TIP36C, которые включили параллельно.

Настройку блока питания необходимо проводить в несколько этапов:

Первое включение производится без LM301 и транзисторов. Регулятором Р3 проверяем, как регулируется напряжение. За регулировку напряжения отвечают LM317, Р3, R4 и R6, С9.

Если регулировка напряжения производиться нормально, тогда к схеме подключаем транзисторы. Пару транзисторов покупать лучше с одной партии, с максимально близким hFE. Для нормальной работы параллельно включенных транзисторов, в цепи эмиттера должны находиться балансировочные резисторы R7 и R8.

Номинал R7 и R8 необходимо подбирать, сопротивление должно быть максимально низким, но достаточным, что бы ток проходящий через Т1 был равен току проходящим через Т2.

На данном этапе к выходу БП можно подключать нагрузку, но ни в коем случае не стоит устраивать КЗ – транзисторы моментально выйдут из строя, забрав с собой и LM317.

Следующим этапом станет установка LM301. Важно убедиться, что на 4-й ножке операционного усилителя присутствует -6 В.

Если там +6 В, то необходимо внимательно осмотреть, как у Вас включен диодный мост BR2 и правильно ли подключен конденсатор С2.

Питание LM301 (7я ножка) МОЖНО брать с выхода БП.

Вся дальнейшая настройка сводиться к подгону Р1 под максимальный рабочий ток блока питания. Как видим, настроить лабораторный блок питания своими руками будет совсем не трудно, главное не допустить ошибки при монтаже.

Используемые нами основные компоненты:

• Трансформатор ТПП 306-127/220-50. Позволяет выжать с каждой 20 вольтовой обмотки по 2,56 А, включив их параллельно получим 5,12 А. Остальные обмотки идут на питание операционного усилителя, вентилятора и цифрового вольтамперметра;
• Стабилизатор — LM317К;
• Транзисторы — TIP36C;
• Операционный усилитель — LM301AN;
• Конденсаторы электролитические – номинал см. схему, максимальным напряжением до 50В;
• Диоды BR2 – 1N1007;
• Диоды BR1 — MBR20100CT;
• Резисторы R1 – 33 Ом, 2Вт;
• Резисторы R5, R7, R8 – 0,1 Ом, 5Вт;
• Остальные резисторы мощностью — 0,25Вт;
• Резисторы Р1 – многооборотный подстроечный 470 кОм;
• Предохранитель F2 – самовосстанавливающейся предохранитель от Littelfuse на 7А/30В.

Лабораторный блок питания 30в 5а, результат

Плата управления собранная на макетке.

Плата основного диодного моста.

Транзисторы установлены на радиатор от Cooler Master CMDK8, этот боксовый куллер способен рассеивать мощность до 95 Вт.

Внутри блока расположен 80мм дополнительный вентилятор, охлаждающий диодный мост и трансформатор, а также обдувающий радиатор транзисторов с тыльной стороны.

Все это добро засунуто в добротный радиолюбительский корпус, оставшийся со времен СССР. Вот таким вышел у нас лабораторный блок питания своими руками.

Подключение цифрового вольтамперметра избавило нас от измерительных стрелочных приборов.

Демонстрация работы:

В работе с максимальным током в 5 А транзисторы остаются теплыми благодаря хорошей системе охлаждения, температура основного диодного моста также в норме, т.к. там используются мощные диоды Шоттки и вентилятор, который охлаждает этот мост и трансформатор. При полной нагрузке все таки происходит небольшой нагрев трансформатора. Вес блока составил порядка 4 кг.

Уже изготовив данный блок, пришла идея, как можно немного переделать схему и получить этот лабораторный блок питания с нуля вольт. Но это уже будет другая история…

Работы наших читателей

Ниже будем добавлять работы наших читателей, присылайте в комментах фото своих лабораторных блоков питания собранные по этой схеме, будем добавлять в статью, так станет интересней.

1. Лабораторный блок питания своими руками прислал Алексей. Это его первая электронная подделка, пока не оформлен в корпус. Трансформатор: ТПП-312. Транзисторы: пара TIP36C. На выходе: ток до 7А.
2. Лабораторный блок питания собрал своими руками Виктор. Трансформатор: взял с бесперебойника. Транзисторы: пара TIP36C. На выходе: ток до 5А.

Корпус подошел от распределительной коробки, размер лабораторного БП 24х19х9,5 см, вес 4,5 кг. По затратам на все ушло около 900 рублей.

Лабораторный блок питания выдает напряжение 1.3… 25 вольт, максимальное честное напряжение 19,5 при нагрузке 5 ампер, это почти, то напряжение, которое выдает трансформатор до диодного моста и конденсаторов.

3. Самодельный лабораторный блок питания от Валерия. Трансформатор: ТПП-307: пара TIP36C. На выходе: ток до 3,6А. Из за проблем с трансформатором, выжать больше не получилось.
4. Еще один лабораторный блок питания от Алексея. Трансформатор: ТПП-312: Силовые транзисторы пара TIP36C. На выходе: ток до 5,5А. Из за небольшой ошибки в трассировке дорожек этот БП занял у Алексея очень много времени и сил.
5. Свой лабораторный блок питания, который собран по нашей схеме, прислал нам Сергей. Транзисторы: пара TIP36C. Трансформатор: перемотанный трансформатор от UPS. Отдельно хотелось отметить, что такой трансформатор без перемотки не хотел корректно работать в БП. Дополнительно Сергей модифицировал свой блок питания, а именно оснастив его системой автоматической регулировки оборотов вентилятора, снятой со старого компьютерного блока питания. Стоимость блока получилась примерно в 2700 руб.
6. Этот лабораторный блок питания мы получили от Александра. Во время сборки Александр не однократно сталкивался с различными проблемами, не смог подружить пару транзисторов и не сразу разобрался с питанием LM301. Но благополучно их решил и не стал опускать руки. Транзисторы: пара TIP36C. Трансформатор: ТПП 322. На выходе 30В и 5А.
7. Такой блок мы получили от Андрея. Выдает 19,5-20 В и 5 А. Порог установлен на 4,5 А. Хотя однако трансформатор может намного больше (32 В; 6 А). Добавлены последовательно к переменным резисторам еще по одному, номиналом 10% от базового. Транзисторы: пара TIP36C. Трансформатор: тороидальный от радиолы.

by HyperComments

Источник: //diodnik.com/laboratornyj-blok-pitaniya-svoimi-rukami-13-30v-0-5a/

Лабораторный блок питания – сборка качественного регулируемого устройства

Каждый начинающий радиолюбитель нуждается в лабораторном блоке питания. Чтобы правильно его сделать, нужно подобрать подходящую схему, а с этим обычно возникает много проблем.

Виды и особенности блоков питания

Встречаются два типа блоков питания:

Блок импульсного типа может рождать помехи, которые буду отражаться на настройке приемников и других передатчиков. Блок питания линейного типа может оказаться неспособным для выдачи необходимой мощности.

Как правильно сделать лабораторный блок питания, от которого можно будет заряжать АКБ, и питать, чувствительны платы схем? Если взять простой блок питания линейного типа на 1,3-30 В, и мощностью тока не более 5 А, то получится хороший стабилизатор напряжения и тока.

Воспользуемся классической схемой для сборки блока питания своими руками. Она сконструирована на стабилизаторах LM317, которые регулируют напряжение в диапазоне 1,3-37В. Их работа совмещена с транзисторами КТ818. Это мощные радиодетали, которые способны пропустить большой ток. Защитную функцию схемы обеспечивают стабилизаторы LM301.

Эта схема разработана достаточно давно, и периодически модернизировалась. На ней появилось несколько диодных мостов, а измерительная головка получила не стандартный метод включения. На замену транзистору MJ4502 пришел менее мощный аналог – КТ818. Так же появились фильтрующие конденсаторы.

Монтаж блока своими руками

При очередной сборке, схема блока получила новую интерпретацию. В конденсаторах выходного типа увеличилась емкость, а для защиты были добавлены несколько диодов.

Транзистор типа КТ818 был в этой схеме неподходящим элементом. Он сильно перегревался, и часто приводил к поломке. Ему нашли замену более выгодным вариантом TIP36C, в схеме он имеет параллельное подключение.

Поэтапная настройка

Изготовленный лабораторный блок питания своими руками нуждается в поэтапном включении. Первоначальный запуск проходит с отключенными LM301 и транзисторами. Далее проверяется функция регулирующая напряжение через регулятор Р3.

Если напряжение регулируется хорошо, тогда в схему включаются транзисторы. Их работа тогда будет хорошей, когда несколько сопротивлений R7,R8 начнут балансировать цепь эмиттера. Нужны такие резисторы, чтобы их сопротивление было на максимально низком уровне. При этом тока должно хватать, иначе в Т1 и Т2 его значения будут различаться.

Этот этап регулировки позволяет подсоединять нагрузку к выходному концу блока питания. Следует стараться избегать короткого замыкания, иначе транзисторы тут же перегорят, а вслед за ними стабилизатор LM317.

Дальнейшим шагом буде монтаж LM301. Сперва, нужно удостовериться, что на операционном усилителе в 4 ножке имеется -6В. Если на ней присутствует +6В, то возможно имеется неправильное подключение диодного моста BR2.

Так же подключение конденсатора С2 может быть неверным. Проведя осмотр и исправив дефекты монтажа, можно на 7 ножку LM301 давать питание. Это допустимо делать с выхода блока питания.

На последних этапах настраивается Р1, так чтобы он мог работать на максимальном рабочем токе БП. Лабораторный блок питания с регулировкой напряжения отрегулировать не так сложно. В этом деле лучше лишний раз перепроверить монтаж деталей, чем получить КЗ с последующей заменой элементов.

Основные радиоэлементы

Чтобы собрать мощный лабораторный блок питания своими руками, нужно приобрести подходящие компоненты:

• Для питания потребуется трансформатор;
• Несколько транзисторов;
• Стабилизаторы;
• Операционный усилитель;
• Несколько разновидностей диодов;
• Электролитические конденсаторы – не более 50В;
• Резисторы разных типов;
• Резистор Р1;
• Предохранитель.

Номинал каждой радиодетали необходимо сверять со схемой.

Блок в конечном виде

Для транзисторов необходимо подобрать подходящий радиатор, который сможет рассеивать тепло. Более того, внутри монтируется вентилятор, для охлаждения диодного моста. Еще один устанавливается на внешнем радиаторе, который будет обдувать транзисторы.

Для внутренней начинки желательно подобрать качественный корпус, так как вещь получилась серьезной. Все элементы следует хорошо зафиксировать. На фото лабораторного блока питания, можно заметить, что на замену стрелочным вольтметрам пришли цифрового устройства.

Источник: //tytmaster.ru/laboratornyj-blok-pitaniya/

Лабораторный блок питания своими руками

> Советы электрика > Лабораторный блок питания своими руками

Все мастера, занимающиеся ремонтом электронной аппаратуры, знают о важности наличия лабораторного блока питания, с помощью которого можно получать различные значения напряжения и тока для использования при зарядке устройств, питании, тестировании схем и т. д. В продаже имеется много разновидностей таких аппаратов, но опытным радиолюбителям вполне по силам изготовить лабораторный блок питания своими руками. Использовать для этого можно бывшие в употреблении детали и корпуса, дополнив их новыми элементами.

Самостоятельная сборка БП

Простое устройство

Самый простой блок питания состоит всего из нескольких элементов. Начинающим радиолюбителям будет несложно разработать и собрать эти легкие схемы. Главный принцип – создать выпрямительную схему для получения постоянного тока. При этом уровень напряжения на выходе меняться не будет, он зависит от коэффициента трансформации.

Часть схемы простейшего БП без трансформатора

Основные компоненты для схемы простого блока питания:

1. Понижающий трансформатор;
2. Выпрямительные диоды. Можно включить их по схеме моста и получить полноволновое выпрямление либо использовать полуволновое устройство с одним диодом;
3. Конденсатор для сглаживания пульсаций. Выбирается электролитический тип емкостью 470-1000 мкФ;
4. Проводники для монтажа схемы. Их поперечное сечение определяется величиной нагрузочного тока.

Для конструирования 12-вольтового БП нужен трансформатор, который понижал бы напряжение с 220 до 16 В, так как после выпрямителя напряжение немного уменьшается. Такие трансформаторы можно найти в бывших в употреблении компьютерных блоках питания или приобрести новые. Можно встретить рекомендации о самостоятельной перемотке трансформаторов, но на первых порах лучше обойтись без этого.

Диоды подойдут кремниевые. Для устройств небольших по мощности есть в продаже уже готовые мосты. Важно их правильно подсоединить.

Это основная часть схемы, пока еще не совсем готовая к использованию. Надо поставить дополнительно после диодного моста стабилитрон для получения лучшего выходного сигнала.

Схема БП со стабилитроном

Получившееся устройство является обычным блоком питания без дополнительных функций и способно поддерживать небольшие нагрузочные токи, до 1 А. При этом возрастание тока может повредить компоненты схемы.

Чтобы получить мощный блок питания, достаточно в этой же конструкции установить один или более усилительных каскадов на транзисторных элементах TIP2955.

Важно! Для обеспечения температурного режима схемы на мощных транзисторах необходимо предусмотреть охлаждение: радиаторное или вентиляционное.

Регулируемый блок питания

Блок питания для шуруповерта 12В своими руками

Блоки питания с регулировкой по напряжению помогут решать более сложные задачи. Имеющиеся в продаже устройства различаются по параметрам регулирования, показателям мощности и др. и подбираются с учетом планируемого использования.

Простой регулируемый блок питания собирается по примерной схеме, представленной на рисунке.

Схема регулируемого БП

Первая часть схемы с трансформатором, диодным мостом и сглаживающим конденсатором похожа на схему обычного БП без регулирования. В качестве трансформатора также можно использовать аппарат из старого блока питания, главное, чтобы он соответствовал выбранным параметрам по напряжению. Этот показатель для вторичной обмотки ограничивает регулирующий предел.

Как работает схема:

1. Выпрямленное напряжение выходит к стабилитрону, который определяет максимальную величину U (можно взять на 15 В). Ограниченные параметры этих деталей по току требуют установки в схему транзисторного усилительного каскада;
2. Резистор R2 является переменным. Меняя его сопротивление, можно получить разные величины выходного напряжения;
3. Если регулировать также ток, то второй резистор устанавливается после транзисторного каскада. В данной схеме его нет.

Если требуется другой диапазон регулирования, надо установить трансформатор с соответствующими характеристиками, что потребует также включения другого стабилитрона и т. д. Для транзистора необходимо радиаторное охлаждение.

Измерительные приборы для простейшего регулируемого блока питания подойдут любые: аналоговые и цифровые.

Соорудив регулируемый блок питания своими руками, можно применять его для  устройств, рассчитанных на различные значения рабочего и зарядного напряжения.

Двухполярный блок питания

Устройство двуполярного блока питания более сложное. Заниматься его конструированием могут опытные электронщики. В отличие от однополярных, такие БП на выходе обеспечивают напряжение со знаком «плюс» и «минус», что необходимо при питании усилителей.

Схема двухполярного блока питания

Хотя изображенная на рисунке схема является простой, ее исполнение потребует определенных навыков и знаний:

1. Потребуется трансформатор со вторичной обмоткой, разделенной на две половины;
2. Одними из главных элементов служат интегральные транзисторные стабилизаторы: КР142ЕН12А – для прямого напряжения; КР142ЕН18А – для обратного;
3. Для выпрямления напряжения используется диодный мост, можно его собрать на отдельных элементах или применить готовую сборку;
4. Резисторы с переменным сопротивлением участвуют в регулировании напряжения;
5. Для транзисторных элементов обязательно монтировать радиаторы охлаждения.

Двухполярный лабораторный блок питания потребует установки также контролирующих приборов. Сборка корпуса производится в зависимости от габаритов устройства.

Защита блока питания

Самый простой метод защиты БП – установка предохранителей с плавкими вставками. Есть предохранители с самостоятельным восстановлением, не требующие замены после перегорания (их ресурс ограничен).

Но они не обеспечивают полноценной гарантии. Зачастую происходит повреждение транзистора до перегорания предохранителя. Радиолюбители разработали различные схемы с применением тиристоров и симисторов.

Варианты можно найти в сети.

Советы по оформлению корпуса

Как сделать блок питания из энергосберегающих ламп

Для изготовления кожуха устройства каждый мастер использует доступные ему способы. При достаточном везении можно найти готовое вместилище для прибора, но все равно придется менять конструкцию фронтальной стенки, чтобы поместить туда контролирующие приборы и регулирующие ручки.

Самодельный БП

Некоторые идеи для изготовления:

1. Измерить габариты всех компонентов и вырезать стенки из алюминиевых листов. На фронтальной поверхности нанести разметку и проделать необходимые отверстия;
2. Скрепить конструкцию уголком;
3. Нижнее основание БП с мощными трансформаторами должно быть усилено;
4. Для внешней обработки прогрунтовать поверхность, покрасить и закрепить лаком;
5. Схемные компоненты надежно изолируются от внешних стенок во избежание появления напряжения на корпусе при пробое. Для этого возможно проклеить стенки изнутри изолирующим материалом: толстым картоном, пластиком и т. д.

Многие устройства, особенно большой мощности, требуют установки охлаждающего вентилятора. Его можно сделать с функционированием в постоянном режиме либо изготовить схему автоматического включения и выключения по достижении заданных параметров.

Схема реализуется установкой термодатчика и микросхемы, обеспечивающей управление. Чтобы охлаждение было эффективным, необходим свободный доступ воздуха. Значит, задняя панель, около которой монтируют кулер и радиаторы, должна иметь отверстия.

Важно! Во время сборки и ремонта электротехнических устройств надо помнить об опасности поражения электрическим током. Конденсаторы, находившиеся под напряжением, разряжать обязательно.

Собрать качественный и надежный лабораторный блок питания своими руками возможно, если использовать исправные компоненты, четко просчитывать их параметры, пользоваться проверенными схемами и необходимыми приборами.

Источник: //elquanta.ru/sovety/laboratornyjj-blok-pitaniya-svoimi-rukami.html

Лабораторный блок питания

Для любителей электроники и различных самоделок необходимым атрибутом в их деятельности является лабораторный блок питания. Искать его в готовом виде в специализированных магазинах дело не всегда благодарное. В этом случае собрать простой аналог своими руками можно даже в домашних условиях с минимальным набором комплектующих.

Что нужно знать

Оптимальными являются параметры, при которых имеется возможность регулировать напряжение в пределах 0-30 В. В цепи будет установлен электронный ограничитель по силе тока. Он будет с высокой степенью эффективности осуществлять регулировку параметров в пределах от 0,002 А до 3 А максимум. Это позволяет получить комфортный и универсальный прибор с возможностью регулировки мощности.

ЛБП 0-15В/5A

Ампераж успешно ограничивается, обеспечивая рабочие параметры. За счет этого приборы-потребители, подключенные к самодельному прибору element 305d или из atx, будут в безопасности и не сгорят из-за перепадов значений.

Для визуализации восприятия о том, что имеется погашаемое превышение, используется сигнальный светодиод.

Более подробно расположение всех составляющих демонстрирует потенциальная схема:

Схема расположения составляющих цепи

Она обладает такими рабочими параметрами:

• Максимальный входной ток – 3 А.
• Рабочее входное напряжение – 24 В (тип – переменный).
• Выходной вольтаж – 0…30В.
• Выходной ампераж – 0,002…2А.
• Пульсация в пределах 0,01%.

К преимуществам можно отнести такие характеристики:

• выходные параметры достаточно легко регулировать;
• компактные габаритные параметры;
• относительная простота изготовления;
• несложная конструкция из подручных средств;
• наличие нескольких степеней защиты, включая от ошибочного подключения;
• наличие визуальной индексации.

Для таких целей подойдет переделка компьютерного блока питания. Он уже содержит немалое количество разных составляющих, но без китайских модулей.

ВИДЕО: Лабораторный блок питания из компьютерного АТХ

Как все работает

Перед тем, как сделать ЛБП самому, необходимо определиться с принципом работы аппарата и используемыми деталями. В комплект входит трансформатор. На вторичной обмотке он имеет выход в 3 А и 24 В. Для контактов используются клемма 1 и 2. Важно учесть, что именно он оказывает влияние на качество выходного сигнала.

Лабораторный БП на Ардуино

Собираемый прибор с предрегулятором имеет диодный мост, выпрямляющий напряжение. Он собран из элементов от D1 до D4. Избавиться от возможных пульсаций помогает установленный фильтр. Он включает в себя конденсатор и резистор. В цепи присутствуют определенные особенности, отличающие сборку его из компьютерного железа.

Обычно применяют для управления выходным напряжением обратную связь. В предлагаемой схеме для данной цели к блоку питания в лабораторной схеме предлагается использовать операционный усилитель. Это позволит сформировать необходимый константный вольтаж. На выходных клеммах он будет наддать до уровня U1.

Регулируемый блок питания лабораторный на lm317 (схема)

В цепи участвует диод D8 с напряжением 5,6 В (зенеровский). Он эксплуатируется с нулевым температурным коэффициентом. Также напряжение падает на выходе U1, выключая D8. После такого события происходит стабилизация цепи, а заряженный поток идет к точке сопротивления R5.

Протекающий поток по оперусилителю варьируется незначительно, соответственно он тоже пойдет по точке R6, а также R5. При том, что один и другой рассчитаны для одинакового напряжения, то общий их показатель будет удвоен, ведь это сопоставимо с параллельным соединением.

В результате получим в блоке питания с предрегулятором на выходе из усилителя напряжение в 11,2 В. Схема будет иметь значение усиления в трехкратных пределах.

Корректировать выходные параметры в вольтах помогают элемент сопротивления R10 и RV1. Второй является триммером. В такой ситуации удается снизить вольтаж практически до нуля, несмотря на количество имеющихся потребителей.

С помощью такого агрегата удается сформировать наибольший ток на выходе, получаемый из PSU. Для обеспечения такого явления создаем падение вольт на R7. Он имеет прямую связь с нагрузкой. Выход U3 инвертирует сигнал с нулевым вольтажом, отправляя его на R21.

При константном сигнале IC пользователь сможет задать вариативный параметр, используя Р2.

Схематическое изображение функционала

Предположим, что для последнего выхода имеется несколько вольт. Именно Р2 помогает своей установкой в схеме обеспечить на выходе сигнал в 1 В. При повышении нагрузки получим константное напряжение.

После этого установленный R7 будет оказывать не такое существенное влияние на процессы. Этому способствует пониженное его значение. Когда потребители и вольтаж стабильны, то система работает слаженно.

Если повышать количество потребителей, то вольтаж на R7 повысится более чем одного вольта. U3 функционирует и сбалансирует имеющиеся показатели к исходным значениям.

Процесс сборки

Лабораторный блок питания на примере электроцепей с печатными платами является весьма популярным. В них платы изготовлены из тончайших изоматериалов. Одна из сторон покрыта медным напылением. Она сформирована так, чтобы компоненты можно было соединять проводниками по имеющимся схемам.

Блок питания на LM2576-ADJ своими руками

Защитить плату от окисления и разрушения помогает слой специального лака, нанесенный непосредственно на рабочую сторону.

Сборка всех деталей осуществляется при помощи пайки. От ее качества зависит работоспособность и функционирование всего блока питания. Для обеспечения качественного процесса необходимо соблюдать определенные правила:

• Паяльник должен иметь мощность не выше 20-25 Вт.
• Кончик паяльника подбирается достаточно тонким.
• Жало выдерживается всегда чистым от нагара и мусора.
• Применять нужно специальную губку для чистки.

Не стоит применять для очищения наконечника такие грубые материалы как наждачная бумага или грубый напильник. Если имеется сильное загрязнение, то кончик нужно заменить. В процессе используется высококачественный флюс. Он поможет обеспечить надежное соединение контактов с платой. При работе с припоем флюс можно не использовать, так как его избыток приводит к частым сбоям в подобных цепях.

Когда без флюса нет возможности обойтись, например, лужение контактов, то нужно очищать поверхность после прекращения работы.

Чтобы правильно спаять двухполярный лабораторный блок питания своими руками, необходимо соблюдать правила:

• контакты каждой детали перед пайкой зачищают мелкозернистой или нулевой наждачкой;
• проводить сгибание контактов на нужном расстоянии;
• в некоторых случаях попадаются боле толстые ножки, для них приходится аккуратно расширять отверстия, а не подчищать наружный диаметр;
• вставляется деталь таким образом, чтобы часть контакта выступала за пределы печатной платы;
• паяльник прогревается до нужной температуры, чтобы правильно плавить припой;
• для каждой части пайка должна занимать не более 4-5 с;
• при пайке чувствительных контактов используются металлические щипцы, способные отводить часть тепла от важной детали;
• по завершении пайки необходимо откусить избыточные концы и обработать тыльную поверхность платы спиртом для очищения.

Двухполярный блок питания лабораторный Арктика 400 схема

В итоге покрытие должно остаться чистым с металлическим блеском.

ВИДЕО: Самодельный лабораторный блок питания 20V/5A

Источник: //www.DiodGid.ru/pow/blok-pitanija-laboratornyi/

Применение и устройство блоков питания

УНИВЕРСАЛЬНЫЕ – ЛАБОРАТОРНЫЕ

В общем случае любой блок питания (БП) это прибор, который при подключении к электрической сети формирует необходимые для дальнейшего использования напряжение и ток. Чаще всего такие устройства преобразуют переменный ток электрической сети общего пользования ( ~220В, частота 50 Гц.) в постоянный.

Все блоки питания можно разделить на:

• трансформаторные (линейные);
• импульсные.

В свою очередь трансформаторные блоки могут быть:

• стабилизированными;
• нестабилизированными.

Нестабилизированный источник — это самый простой прибор, в состав которого входят:

• понижающий трансформатор с первичной обмоткой, рассчитанной на сетевое напряжение;
• двухполупериодный выпрямитель, с помощью которого напряжение переменного тока преобразуется в постоянное (пульсирующее);
• конденсатор большой емкости, сглаживающий пульсации.

В таких блоках питания номинальные значения выходных параметров (напряжение, ток) обеспечиваются только при нормальных значениях входных электрических параметров и тока, потребляемого нагрузкой. Используются они для работы с устройствами, оснащенными собственными стабилизаторами.

Стабилизированные источники питания имеют постоянный уровень выходного напряжения. При этом оно, даже при существенном отклонении от номинала сетевого напряжения , остается постоянным.

В импульсных блоках питания переменное напряжение выпрямляется, а затем преобразуется в высокочастотные импульсы прямоугольной формы и заданной скважности. Стабилизация в них обеспечивается применением отрицательной обратной связи, которая может быть организована как с помощью гальванической развязки от питающей цепи (трансформатор), так и путем подачи импульсов на фильтр низкой частоты.

В зависимости от колебаний сигнала обратной связи регулируется скважность выходных импульсов и таким образом поддерживается стабильность выходного напряжения.

Для каждого электронного или радиотехнического прибора разработчиками подбирается наиболее оптимальный вид блока питания. Так, например, для работы с приборами, работающими с максимальным током нагрузки:

• до 5А применяют линейные БП;
• свыше 5А используют импульсные БП.

Сравнивая аналогичные по выходным характеристикам источники питания необходимо отметить преимущества импульсных устройств, среди которых наиболее значимыми являются:

1. Высокий коэффициент полезного действия (КПД), достигающий в некоторых случаях 98%.
2. Небольшой вес, что связано с уменьшением размеров трансформаторов при использовании токов высокой частоты.
3. Широкий диапазон питающего напряжения и частоты.
4. Наличие большого количества встроенных элементов защиты и др.

Существенным недостатком импульсных блоков питания считается что все они являются источником высокочастотных помех, требующими для их подавления специальных мер защиты.

Оба вида блоков в широком ассортименте представлены на отечественном рынке радиоэлектронной аппаратуры (РЭА). При этом большой популярностью пользуются универсальные БП, которыми оснащаются рабочие места работников предприятий, специализирующихся на производстве или ремонте РЭА. Имеются они и у каждого радиолюбителя.

Универсальные блоки питания

Универсальный БП — это надежный источник электропитания, обладающий стабильными выходными параметрами и имеющий двойной запас по мощности. На его передней панели в общем случае должны размещаться:

1. Стрелочные и цифровые измерительные приборы (вольтметр, амперметр). При этом: стрелочный даст возможность оценить динамические изменения контролируемых параметров; цифровой позволит с высокой точностью контролировать выходные характеристики БП.

2. Органы управления, с помощью которых регулируют выходные параметры в режимах «грубо» и «точно», индикатор режима работы, тумблер или клавишный выключатель питающей электросети.

Теоретически возможно, но практически нецелесообразно разработать и изготовить универсальный блок питания, который подойдет, как говорят, «на все случаи жизни». Такое устройство будет иметь огромные размеры и вес, а его стоимость превысит все допустимые пределы.

Поэтому современные универсальные источники вторичного напряжения классифицируются по мощности, по номинальному значению выходного напряжения и по количеству выходов питающего напряжения. Исходя из этих градаций и осуществляют выбор необходимого прибора.

По номинальному значению выходного напряжения универсальные блоки питания бывают:

• низковольтные до 100 В;
• средневольтные до 1000 В;
• высоковольтные свыше 1000 В.

По выходной мощности они делятся на:

• микромощные, выходная мощность которых не превышает 1 Вт;
• малой мощности от 1 до 10 Вт;
• средней мощности 10…100 Вт;
• повышенной (от 100 до 1000 Вт) и высокой (свыше 1000 Вт) мощности.

При этом универсальные источники электропитания могут быть одно или многоканальными, то есть обеспечивающие подачу одного или нескольких питающих напряжений.

Блок питания с регулировкой.

Одним из самых простых универсальных источников электропитания является регулируемый.

Например, для начинающих радиолюбителей таким устройством может быть блок питания с током нагрузки в несколько ампер и позволяющий регулировать выходное напряжение в пределах от 1 до 36 В.

К нему можно подключить не только радиотехническое устройство или электродвигатель, но и автомобильный аккумулятор для зарядки.

В основе электрической схемы такого блока питания лежит мощный силовой трансформатор, а на выходе устанавливается мощный транзистор, установленный на теплоотводящий радиатор. Управляет транзистором специальная микросхема. Имеющиеся низкочастотные пульсации и высокочастотные шумы сглаживаются электролитическими конденсаторами большой емкости.

В начало

Лабораторный блок питания

Лабораторный блок питания ни что иное как высококачественный универсальный источник питания с нормированными и термостабильными характеристиками. Эти устройства имеются на любом предприятии, которое занимается разработкой, изготовлением или ремонтом и/или ремонтом радиоэлектронной аппаратуры.

Используют их во время проверки и/или калибровки различных приборов.

Кроме того они необходимы в тех случаях, когда нужно с высокой точностью подать питающее напряжение и ток на радиотехническое устройство.

Как правило, лабораторные блоки питания оснащаются всевозможными устройствами защиты (перегрузка, защита от короткого замыкания и пр.) и органами регулировки выходных параметров (напряжение и ток).

Лабораторные блоки оснащают также специальными входами для подачи модулирующих сигналов, что позволяет пользователю формировать выходное напряжение и ток произвольной формы.

Серийно выпускаемые лабораторные источники питания могут быть как линейными, так и импульсными.

Линейные.

Линейные лабораторные БП строятся на базе больших низкочастотных трансформаторов, которые понижают сетевое напряжение ~220 В частотой 50 Гц до определенного значения. Частота переменного тока при этом остается без изменений. Затем синусоидальное напряжение выпрямляется, сглаживается емкостными фильтрами и доводится до заданного значения линейным полупроводниковым стабилизатором.

Приборы, работающие по такому принципу обеспечивают требуемое значение выходного напряжения с высокой точностью. Оно отличается стабильностью и отсутствием пульсаций. Однако они имеют ряд недостатков:

• большие габаритные размеры и вес, который может быть больше 20 кг. Из-за этого мощность на нагрузке у таких БП редко превышает 200 Вт.

  ;

• низкий КПД (не более 60%), что обусловлено принципом работы линейного стабилизатора, где все избыточное напряжение преобразуется в тепло;
• наличие высокочастотных помех, проникающих из сети ~220 в, 50 Гц.

  , для устранения которых необходим сетевой фильтр;

• относительно небольшое время наработки на отказ, вызванное старением электролитических конденсаторов.

Импульсные.

В основу работы импульсных лабораторных блоков питания положен принцип заряда сглаживающих конденсаторов импульсным током. Он образуется в момент подключения/отключения индуктивного элемента. Переключение происходит под действием специально оптимизированных транзисторов, а выходное напряжение регулируется путем изменения глубины широтно импульсной модуляции (ШИМ).

Основные преимущества импульсных лабораторных источников обеспечиваются за счет:

• плавного изменения глубины ШИМ, что в свою очередь, позволяет закачивать в сглаживающие конденсаторы такое количество энергии, которое соизмеримо с энергопотреблением нагрузки БП. При этом КПД блока питания может достигать 90 и более процентов;
• высокочастотной составляющей, которая дает возможность использования сглаживающих конденсаторов значительно небольшой емкости.

За счет этого габаритные размеры корпуса невелики. Кроме того, за счет более высокого КПД значительно уменьшается выделение тепла и улучшается температурный режим работы источника питания.

Существенным недостатком импульсных лабораторных блоков, несколько ограничивающих их применение являются:

• высокочастотные пульсации на выходе, которые достаточно тяжело отфильтровать;
• радиочастотные наводки и их гармоники, вызванные периодическими токовыми импульсами.

При работе с радиочастотными схемами импульсные блоки питания необходимо располагать на максимальном расстоянии от них или использовать трансформаторные схемотехнические решения.

Основным техническим параметром лабораторных источников электро энергии является мощность. Здесь существует такое подразделение:

• стандартные, мощностью до 700 Вт. Их максимальный вес не превышает 15 кг.;
• большой мощности.

Стандартные исполнения могут быть как трансформаторными, так и импульсными. Предназначены они для работы с напряжениями в диапазоне от 15 до 150 В. При этом максимальный ток ограничивается величиной порядка 25 А. Как правило, они имеют от одного до трех каналов, из которых два являются регулируемыми.

В начало

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Источник: //eltechbook.ru/blok_pitanija_universalnyj.html

Что такое обычные блоки питания, которые присутствуют в большинстве устройств, мы уже подробно обсудили в отдельном материале. Однако, любой радиолюбитель очень хотел бы иметь свой лабораторный блок питания, который бы имел индикационную панель и показывал бы напряжение и допустимый ток, который он выдает в текущий момент. Существуют, безусловно, и более хитрые устройства, которые выдают не только постоянный ток, но и напряжение с другой формой сигнала. Обо всем этом и даже немного больше обсуждается в нашей сегодняшней статье.

Мы также приведем перечень необходимых деталей для того, чтобы собрать лабораторный блок питания своими руками у себя дома. Кстати, такие блоки еще называют регулируемыми, так как силу выдаваемого сигнала можно регулировать и измерять.

Любители создают регулируемые блоки питания очень большой мощности, которые позволяют питать довольно мощные электрические устройств. Многое из необходимого сегодня можно найти в старом гараже либо, на Allexpress.

Простой лабораторный блок питания с фиксированными напряжениями

Стабилизированный блок питания имеет несколько фиксированных значений выходного напряжения, которые устанавливают нажатием на соответст вующие кнопки. Он обеспечивает выходной ток до 2,7 А и снабжен защитой от токовых перегрузок. Благодаря применению импульсного стабилизатора он обладает высоким КПД при любом значении выходного напряжения.

Блок питания формирует семь фиксированных значений выходного напряжения: 3, 5, 7, 9, 12, 18 и 24 В или другие, которые можно устанавливать, по своему желанию, в процессе налаживания. Его основа — импульсный понижающий стабилизатор напряжения, собранный на микросхеме DA1 и мощном полевом переключательном транзисторе VT3. В узле управления применена микросхема К174КП3 (DA2). Микросхема DA2 совместно с транзистором VT2 защищают блок питания от перегрузки по выходному току.

Благодаря использованию недорогой специализированной микросхемы LM723CN, представленный в статье источник питания отличается высокими эксплуатационными характеристиками при малом количестве деталей , а использование вместо питающего трансформатора преобразователя для питания галогенных ламп позволило сделать его компактным и легким.

• напряжение питания сети – 220 В;
• потребляемая мощность – до 35 Вт;
• максимальное выходное напряжение – 20 В постоянного тока;
• пульсации выходного напряжения – не более 20 мкВ;
• максимальный выходной ток – 1 А постоян ного тока;
• регулировка выходного напряжения – плав ная, в диапазоне 2…20 В;
• тип токовой защиты – ограничение выходно го тока;
• регулировка ограничения тока – плавная, в диапазоне 60… 1000 мА; индикац ия выходного напряжения/тока – с помощью аналогового микроамперметра.

Принципиальная схема используемого электронного трансформатора

Двуполярный лабораторный блок питания

В инженерной и радиолюбительской практике есть необходимость иметь удобный регулируемый двуполярный стабилизатор напряжения с подходящим диапазоном подстройки обоих напряжений , то есть как положительной , так и отрицательной полярности. Кроме того, необходимо сохранять заданное отношение между этими двумя напряжениями в полном диапазоне регулирования и иметь автоматическое отключение второго напряжения , если первое напряжение было уменьшено , например , из-за перегрузки или короткого замыкания . Естественно, что регулировка выходного напряжения обоих стабилизаторов должна осуществляться одним переменным резистором .

Проверка работоспособности одной из популярных схем лабораторного блока питания в симуляторе и реализация в железе. Блок питания показал вполне не плохие результаты.

Решил пополнить свою лабораторию двух-полярным блоком питания. Промышленные блоки питания с необходимыми мне характеристиками довольно дороги и доступны далеко не каждому радиолюбителю, поэтому решил собрать такой блок питания сам.

За основу своей конструкции, я взял распространенную в интернете схему блока питания. Она обеспечивает регулировку по напряжению 0-30В, ограничение по току в диапазоне 0,002-3А.

Для меня это пока более чем достаточно, поэтому я решил приступить к сборке. Да, кстати схема этого блока питания одно-полярная, так что для обеспечения двух-полярности – придётся собирать две одинаковые.

Сразу скажу, что силовой транзистор Q4 = 2N3055 в данном блоке питания ( в этой схеме) не подходит.

Он очень часто выходит из строя при коротком замыкании и ток в 3 ампера практически не тянет! Лучше всего и гораздо надёжнее, поменять его на наш родной совковый КТ819 в металле. Можно поставить и КТ827А, этот транзистор составной и в этом случае надобность в транзисторе Q2 отпадает и его, а так же резистор R16 можно не ставить и базу КТ827А подключить на место базы Q2. В принципе можно транзистор и резистор и не удалять (при замене на КТ827А), всё работает и с ними и не возбуждается. Я сразу поставил наши КТ827А и не удалял  транзистор Q2 (схему не менял), а заменил его на BD139 (КТ815), теперь и он не греется, правда вместе с ним надо заменить R13 на 33к. Выпрямительные диоды у меня с запасом по мощности. В исходной схеме стоят диоды на ток 3 А, желательно поставить на 5 А (можно и поболее), запас лишним никогда не будет.

Вот список применённых в схеме элементов;

Печатную плату автора я повторять не стал, а перерисовал её по своему и сделал, как мне кажется, гораздо удобней (не говоря о том что я на треть уменьшил её в размерах).

В качестве измерителя (индикаторов), после поисков в просторах “инета”, было принято решение использовать схему на микроконтроллере Atmega8, позволяющую реализовать два вольтметра и два амперметра с использованием одного дисплея.

Да, кстати печатные платы которые я собрал, немного отличаются от печатки, которую я выложил в архиве. Просто после сборки передвинул детали и “положил” на плату конденсатор, это как оказалось, может быть очень полезно для экономии места в корпусе.

Так как, у меня силовые транзисторы прикреплены к радиатору просто через термо-пасту, то потребовалось изолировать их радиаторы друг от друга и от корпуса. Для этого я в авто-магазине прикупил пластмассок, через которые и прикрепил радиаторы к корпусу БП.

Потом конечно же всё проверил и прозвонил, всё оказалось замечательно, ничего, нигде не касается и не коротит.

Для обеспечения температурного режима элементов блока питания, разметил и высверлил в корпусе вентиляционные отверстия для отвода тепла, потом немного покрыл корпус грунтовкой, чтобы выявить какие остались косячки.

Под чутким руководством Кирилла (Kirmav) прошил микроконтроллер и проверил работу индикатора, пока что без калибровок.

Потом перемотал (вернее домотал) силовой трансформатор. Раньше на нём была одна силовая обмотка на 24 В переменки, домотал ещё одну для второго канала БП, благо – тор, и разбирать ничего не нужно. Так же добавил ещё одну обмотку на 8,5 вольт переменки (примерно 12В постоянки), проводом 0,5 мм. Запитал от этой обмотки индикатор и куллер с регулятором оборотов, всё вроде нормально работает.

Имейте в виду, что для данного блока питания необходим трансформатор с двумя раздельными вторичными обмотками.
Трансформатор с вторичной обмоткой со средней точкой не подойдёт! Стабилизатор 7805 греется, но в принципе рука держит, значит температура его около 35-40 С, с заменой радиатора думаю все станет лучше. Регулировка для куллера была выдрана из комповского БП и в общем то работает нормально.
Немного греются диоды на плате индикатора (диодный мост), но думаю не так страшно. Начал красить корпус, потом уже после того, как его покрасил, только на фотографии заметил, что не прокрасил заднюю часть лицевой панели, а она выглядывает из за корпуса и вид её не очень, придется заново её перекрасить. Забыл сказать про индикатор, вольтамперметр. Автор этого вольтамперметра, пользователь C@at с сайта c2.at.ua. За основу моего индикатора, была выбрана та схема, где на одном дисплее реализуются два вольтметра и два амперметра.

Сначала я собрал эту схему, но в процессе наладки выявилось то, что данная схема хорошо работает там, где два источника с общим минусом, а вот в двух-полярном блоке питания она совершенно не желает отображать отрицательные величины. Долго мне пришлось повозиться, прежде чем на появились положительные результаты.

И вот, наконец, на основе наработанной другим человеком схемы, нескольких дней “плясок с бубном”, работой с протеусом, кучей потраченного времени и нервов, я построил свою, которая способна показывать величину отрицательного плеча. Правда она показывает её в положительной полярности, но это не сильно печально, главное, что она уже работает, и я связался с автором прошивки и попросил его немного изменить прошивку так, чтобы ко второму каналу индикатора (U2 и А2), программа просто пририсовывала бы минусы к выводимым показаниям (надеюсь на его помощь). Но это уже так, просто эстетический момент, главное что схема уже работает.
Прошу знатоков посмотреть схему и оценить номиналы (в амперметре подобраны методом тыка, но погрешность очень мала и меня более чем устраивает).

Потом сделал печатку для индикатора, собрал всё в кучу и проверил. Вольтметры заработали оба и амперметр положительного плеча тоже. Плюс ко всему, сегодня твердо уяснил для себя, что все надо проектировать заранее, а потом уже пилить и вытачивать. Ну да ладно это все мелочи. В общем посидел, покипел и кое что дорисовал, потом проверил отрицательный амперметр – все работает. В связи с этим выкладываю свою печатку вольт-амперметра, может кому и сгодится.

Плату собирал из того, что было под руками. Для шунта взял 45 см. медного провода, диаметром 1мм и намотал его спиралью и впаял в плату. Я конечно понимаю, что медь не лучший материал для шунта (конечно же не в коем случае не прошу следовать моему примеру), но меня пока устраивает, а дальше будет видно.

В печатке которую я вытравил себе – немного “накосячил” с диодным мостом (видно на фото платы), но переделывать было уже лень – вышел из положения перекрестив диоды, после этого печатку поправил (в архиве исправленный вариант). Так же на схеме и на печатке есть разъём для подключения куллера.

Хочу сказать, что после того как схема заработал, я прямо таки полюбил протеус, не плохо оказывается работает, и уяснил для себя, что чтобы добиться желаемого результата, надо расширять свои познания в разных областях, и естественно учиться. Ещё один вечер пришлось посвятить черчению передней панели. Дело это хоть и не сложное, но все же нудное и требует много терпения.

Интересная статья: Несколько фактов о РКН (Реле контроля напряжения)

Для черчения, я в основном использую программу “Компас 3D”. Не знаю кому как, но мне почему то проще сначала сделать 3D-модель, а уже потом на её основе изготовить чертёж. Мне как то в свое время стало просто интересно что нибудь в “Компасе” начертить, чтобы соблюсти все размеры и прочее, решил попробовать, и как то это всё затянуло. Я конечно не владею Компасом на ура, но на базовом уровне вполне себе ничего. Ну и помимо Компаса – некоторая доработка передней панели в фотошоп.

Я уже говорил, что попросил автора схемы и прошивки – немного переделать саму прошивку, и вот наконец-то при его поддержке (спасибо ему огромное), удалось изменить приветствие при включении блока питания, а так же дорисовать долгожданный минус в отрицательном плече второго канала индикатора (мелочь, а приятно).У меня это теперь выглядит вот так.

Ну, и специально для тех, кто решит повторить данную конструкцию, он сделал общий вариант приветствия при включении блока питания, который выглядит следующим образом (ну и конечно-же минусы в отрицательном плече).

Специально для тех кому интересно, выкладываю так же в прикреплённом архиве печатку платы контроля работы куллера. Я её перерисовал с готовой платы которая была изъята из комповского бп – должна работать.

При испытании собранного БП – решил проверить усилочик, отданный мне в дар. Блок питания успешно справился со своей задачей (обеспечил требуемое напряжение и ток для проверки) правда больше полутора ампер усилок не потреблял в момент проверки.

Для тех, кто решит собирать данный блок питания, скажу, что схема проверенная, повторяемость 100%, при правильной сборке из исправных, проверенных деталей, в налаживании практически не нуждается.

Правда регулировка напряжения и тока раздельная для каждого канала, но это может и лучше с одной стороны. В архиве установка FUSE (фузов), которые соответствуют работе от внутреннего генератора 4MHz, скрин установки для программы PonyProg.

У шины питания Vbus (+5 В) USB-порта по потребляемому от неё внешним устройством мощности параметры весьма скромные и если немного переборщить, то можно спалить материнскую плату персонального компьютера. С помощью предлагаемой схемы блока питания для USB порта, можно подсоединить к компьютеру или ноутбуку внешнее USB-устройство, потребляющее большую мощность.

Импульсный источник с параметрами 5V 5A

Схема достаточно проста в изготовлении в домашних условиях, минимум дефицитных деталей и настройки. Стабильна в работе. Преобразователи напряжения         Подборка схем и конструкций преобразователей напряжения изготовленных своими руками.

Блок питания для радиолюбителя

Рано или поздно перед радиолюбителем возникает проблема изготовления универсального БП, который пригодился бы на все случаи жизни. То есть имел достаточную мощность, надёжность и регулируемый в широких пределах, к тому же защищал нагрузку от чрезмерного потребления тока при испытаниях и не боялся коротких замыканий. Стабилизаторы напряжения схемы и конструкции. Подборка радиолюбительских схем и конструкций стабилизаторов напряжения собранных своими руками.

Схемы блоков питания. Импульсный БП к паяльнику с термостатом       Основу аналоговой части составляет дифференциальный усилитель, собранный на операционном усилителе DA1. Конструкция его произвольная. Все зависит от вкуса и способностей радиолюбителя

Им можно подсоединить любую радиолюбительскую разработку с напряжением от 1 до 35 В и которой не боится больших токов нагрузки, поскольку введена токовая защита Представляю вниманию радиолюбителей варианты схем и конструкций простых и не очень , удобных и надежных лабораторных блоков питания для домашней мастерской. В просторах интернета, можно найти много схем лабораторных БП, поэтому данные схемы никак не претендует на шедевр, а призвана лишь помочь радиолюбителям, немного оснастить свою мастерскую или рабочее место. Также рассмотрены варианты переделки компьютерных ATX блоков питания в лабораторные

Простой БП на 22А

Проще некуда, схема состоит из понижающего трансформатора, выпрямительного моста на Д242, стабилизатора напряжения и трех транзисторов КТ827

Схема защиты блока питания или зарядного устройства от короткого замыкания

Представленные ниже радиолюбительские схемы защиты блоков питания или зарядных устройств могут совместно работать практически с любыми источниками – сетевыми, импульсными и аккумуляторными батареями. Схемотехническая реализация этих конструкция относительна проста и доступна для повторения даже начинающим радиолюбителем.

Также для защиты БП можно использовать схемы ограничителя тока и защиту нагрузки от возможного перенапряжения.

Защита от переполюсовки блока питания

Рассмотрено несколько вариантов схем защиты от переполюсовки, в.т.ч быстродействующая схема зашиты на полевом транзисторе, которая проверена в работе в конструкции автомобильного ЗУ собранного своими руками из компьютерного БП и главное она не требуют почти никакой настройки и регулировки.

Простой регулятор тока сварочного трансформатора  Эта схема регулятора тока предельно проста и выполнена на доступной элементной базе и проста в управлении

Схемы блоков питания. Сетевой источник переменного тока   У меня реализована такая идея. Перематываете трансформатор максимально большой мощности (из имеющихся у вас) так, чтобы сделать восемь вторичных обмоток

Умножитель напряжения

Cхемы умножителей напряжения позволяют значительно снизить вес и габариты финального устройства. Для понимания работы любого умножителя напряжения, рассмотрим принципы построения таких устройств. Их можно условно поделить на симметричные и несимметричные.

Схемы блоков питания. Самодельный бесперебойник. С выходной мощностью до 220 Ватт, в качестве батареи взяли аккумулятор от автомобиля Преобразователи напряжения из 12 В постоянного в 1000В. Его можно использовать для запитки фотоэлектронного умножителя, но от него можно запитать счетчик Гейгера и другие высоковольтные приборы.

Транзисторный регулятор напряжения

Роль регулирующего элемента в схеме выполняет мощный транзистор, причем конструкция на столько проста, что ее может повторить любой, даже неопытный радиолюбитель, затратив при этом минимум времени и средств

Устройство токовой защиты в двухполярном БП

Данная радиолюбительская разработка моментально уменьшает питание до нуля на обоих плечах, и таким образом обладает триггерным эффектом Стабилизированный блок питания 5-9 B 500 мА с защитой на реле. Его можно использовать для любых радиотехнических исполнений с напругой 4,5-6 В, 9 В и током потребления до 500 мА

Малогабаритный блок питания

Этот БП имеет параметрический стабилизатор тока и компенсационный стабилизатор напряжения. Поэтому он не боится короткого замыкания по выходу, и выходной транзистор стабилизатора практически не может выйти из строя. Конструкция двухполярного импульсного блок питания

В момент включения блока питания в сеть осуществляется выпрямление переменного напряжения электросети диодным мостом, пульсацию от которого сглаживается емкостным фильтром на конденсаторах. Для снижения величины тока заряда, проходящего через эти конденсаторы, в схему добавлен резистор. Затем выпрямленное напряжение поступает на полумостовой инвертор, построенный на транзисторах. Самодельный источник бесперебойного питания

Краткие теоретические сведения о построение и работе источников бесперебойного питания, а также рассмотрена конструкция самодельного ИБП. Блок зарядки мощной батареи конденсаторов. Электронная конструкция с некоторой периодичностью разряжает мощную конденсаторную батарею на индуктор, потом на следующий, и так по цепочке. Блок питания на 12 вольт схема

Интересный материал: Металлоискатель Фортуна подробная инструкция

Сетевое напряжение поступает через предохранитель на первичную обмотку силового трансформатора. С его вторичной обмотки снимем уже пониженное напряжение на 20 вольт при токе до 25А. При желании этот трансформатор можно сделать своими руками на основе силового трансформатора от старого лампового телевизора. Блок аварийного питания

В российской глубинке до сих пор случается частое отключение электроэнергии, что серьезно меняет устаканившийся образ жизни в нелучшую сторону. Решить возникшую проблему очень легко.

ШИМ регулятор подборка схем

Регулировать значения уровня напряжение питания можно с помощью регуляторов с широтно-импульсной модуляцией. Преимущество такой настройки состоит в том, что выходной транзистор работает в режиме ключа и может быть только в двух состояниях – открытом или закрытом, что исключает его перегрев, а значит использование большого радиатора и как следствие снижает расходы на электроэнергию. Адаптер автомобильный для подключения ноутбука или планшетника  Аккумуляторную батарею любого мобильного компьютера, требуется периодически заряжать, а как это можно сделать находясь на отдыхе или на рыбалке. Адаптер автомобильный для подключения ноутбука или планшетника. Очень даже просто, вам достаточно собрать и использовать обычный автомобильный адаптер для бортовой сети автомобиля, собрать который очень легко и просто.

Двухполярный блок питания на 24 вольта. Этот преобразователь с двухполярным питанием отлично подойдет для питания УНЧ средней мощности до 150 ватт, но если поменять ключи на более мощные можно получить и более высокие значения. Схема самодельного эквивалента нагрузки для проверки блоков питания  Для проверки и регулировки мощных блоков питания необходима низкоомная регулируемая нагрузка с допустимой мощностью рассеивания до сотни ватт. Применение переменных сопротивлений не всегда реально, в основном из-за мощности допустимой рассеивания. Блок питания на 9 вольт. Если у вас есть всего один мощный транзистор, то этого вполне достаточно, чтобы собрать простой блок питания с выходным напряжением 9В и с приемлемыми характеристиками, кроме того рассмотрим в рамках данной статьи конструкции и поинтересней.

В сельской местности для безопасного использования бытовой техники, требуется однофазный стабилизатор напряжения 220В, который при сильной просадки напряжения в сети поддерживает на выходе номинальное выходное напряжение в 220 вольт.

Хочу предложить простую схему самодельного блока питания для автомагнитолы. Она содержит всего два транзистора, но в ней имеется защита от короткого замыкания. Как определить внутреннее сопротивление источника питания. Очень важным параметром самодельных блоков питания является внутреннее сопротивление источника питания, это такая количественная характеристика БП, которая описывает величину энергетических потерь при прохождении через блок питания нагрузочного тока.

Функциональная индикация для блока питания

В ряде проведения некоторых радиолюбительских экспериментов требуется контролировать основные параметры блоков питания для этого я собрал приставку цифрового амперметра и вольтметра для БП, но затем я решил добавить функций, выполняемых микроконтроллером и повесил на него функцию измерения температуры силовых транзисторов. Ведь вполне может появиться ситуация применения БП на пределе его технических параметров и тут появляется опасность теплового пробоя полупроводников радиокомпонентов.

Схема сетевого фильтра

Эти устройства стали обязательным атрибутом оргтехники, бытовой техники и многих радиолюбительских приборов. Это устройство защищает цепи питания электронной аппаратуры от высокочастотных и импульсных помех, возможных скачков напряжения.

Иногда, для различных радиолюбительских экспериментов, просто необходим источник высокого напряжения. Для этих целей , как нельзя лучше подходят трансформаторы высокого напряжения. Об одном из них из извлеченного из старого телевизора мы поговорим в этой статье.

Схема блока питания и преобразователя напряжения на 3,3 вольта. Для радиолюбительских самоделок на микроконтроллерах, модулей считывания SD-карт и некоторых других устройств требуется постоянное напряжение 3,3 вольта. Получить его можно как от литиевой батареи, так и от самодельных блоков питания и различных DC-DC преобразователей на ИМС

Схема усилителя тока для регулятора напряжения. Во многих современных радиолюбительских устройствах и разработках применяются регуляторы напряжения. Они необходимы для регулирования и стабилизирования напряжения в определенном интервале. С помощью них входное напряжение понижают до необходимого. Многие интегральные микросхемы стабилизаторы напряжения, например, LM708, LM317 и им аналогичные, имеют один большой минус. Они не обладают большим выходным током. В этом случае схему подключения стабилизатора следует немного дополнить, поставив усилитель тока, например на мощном транзисторе.

Если вам нужно больше информации вы можете бесплатно скачать книгу “Лабораторный блок питания своими руками”

Трансформаторные блоки питания. Трансформаторные питающие источники изменяют структуру напряжения за счет работы силового трансформатора, питающегося от сети переменного тока напряжением 220 вольт, в котором осуществляется понижение амплитуды синусоидальной гармоники переменного напряжения, следующей далее на выпрямительное устройство, состоящее обычно из диодов, включенных по мостовой схеме.

http://soundbarrel.ru/pitanie/labor.html
http://vprl.ru/publ/istochniki_pitanija/bloki_pitanija/dvukh_poljarnyj_laboratornyj_blok_pitanija_svoimi_rukami/11-4-0-65
http://www.texnic.ru/konstr/pitalo.htm
https://vopros-remont.ru/elektrika/blok-pitaniya/
https://tehnoobzor.com/schemes/pitanie/2779-kak-sdelat-laboratornyy-blok-pitaniya-svoimi-rukami.html
http://radio-stv.ru/nachinayushhim-radiolyubitelyam/dvuhpolyarnyiy-laboratornyiy-blok-pitaniya
https://sdelaitak24.ru/%D0%BF%D1%80%D0%BE%D1%81%D1%82%D0%BE%D0%B9-%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D1%83%D0%B5%D0%BC%D1%8B%D0%B9-%D0%B1%D0%BB%D0%BE%D0%BA-%D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F-0-30%D0%B2/
http://cxema.my1.ru/publ/istochniki_pitanija/bloki_pitanija_laboratornye/laboratornyj_blok_pitanija_svoimi_rukami_0_30v_0_5a/66-1-0-6407
https://shemu.ru/istocniki/impulsnye/419-lb-svoimi-rukami

Предыдущая

СхемыКак выбрать флюс для пайки микросхем

Следующая

СхемыВсе о блоках питания — схема устройства, изготовление своими руками
