Гидравлический дровокол своими руками с электродвигателем чертеж

Дровокол гидравлический или дровокольный станок – средство автоматизации заготовки дров. Чаще всего гидравлический дровокол называют «механическим колуном». Причем создано множество моделей руками домашних мастеров и квалифицированных инженеров.

Применение и принцип работы

Дровоколы механические и гидравлические используют в частных хозяйствах, либо в небольших производственных цехах по обработке дерева. В любом месте станки выполняют механическую раскряжевку, а также раскол древесины различных пород.

Ручной инструмент для колки и раскряжевки очень часто ломается, да и требует сноровки, усилий и времени. Станки и установки иного, негидравлического типа очень часто ломаются из-за неравномерной нагрузки.

Дровоколы гидравлические, сделанные на заводе или своими руками, не из-за рекламы набирают свою популярность. Дело в том, что в любом устройстве такого типа нагрузки, достигающие 10 тонн, подаются постепенно, с нарастанием силы., что сохраняет и двигатель, и масляный насос от перегрузок и поломки.

Дровоколы заводские

Рынок строительной аппаратуры предлагает несколько десятков моделей дровоколов гидравлических в ценовой категории от 10 до 200 тысяч рублей. Важно знать, что цена зависит от:

• веса;
• мощности;
• усилия;
• типа двигателя;
• максимума для длины полена;
• напряжения (модели с электрическим двигателем).

Источники питания для двигателя подразделяются на 2 категории.

Электродвигатель. Этот преобразователь энергии оказывает действие на насос. Причем электродвигатель используют в самых примитивных, бытовых станках. Обслуживать такие модели очень просто, да и использовать в том же гараже или сарае можно, учитывая экологическую безопасность. Собранные своими руками или в цеху, модели с электродвигателями проще всего подготовить к работе, разрешено даже переносить вручную. Основной минус – не функционируют без электропитания.

Бензиновый двигатель. Устанавливается на мощные модели, которые можно транспортировать на место заготовки дров. Дровокол на бензине, как правило, тяжелее, дороже и мощнее. Но он и функциональнее благодаря мобильности и большей мощности.

Дровоколы самодельные

Чаще всего используются для бытовых нужд при подготовке к отопительному сезону. Причем уровень инженерной мысли сельского работника может подвигнуть на создание бытового и профессионального оборудования.

В этом случае, с бытовым все ясно, но профессиональный станок может работать в линию. Проще говоря, еще иметь функцию подачи, торцовки, выгрузки.

Все желающие самостоятельно создавать аналогичные установки для облегчения труда могут ознакомиться в сети с чертежами, схемами и видео-инструкциями. Примером хорошего гидравлического дровокола, собранного своими руками, послужит данное видео:

Что входит в конструкцию гидравлического дровокола?

Гидравлический дровокол, созданный своими руками должен состоять из определенных частей. Части лучше составлять по значимости, а начинают от:

• станины;
• упора цилиндра;
• клиновидного лезвия (или лезвий);
• насоса;
• распределителя давления жидкости;
• масляного бака;
• двигателя или мотора.

А как собирают своими руками?

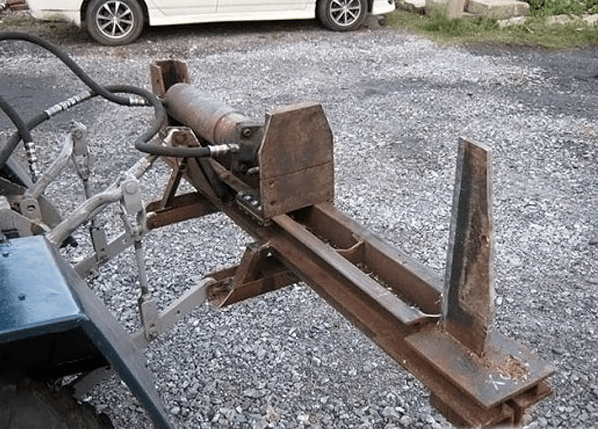

Простейший способ для сбора рабочего дровокола начинается со сварки рамы, которую нужно закрепить на платформе. Нижняя часть платформы оснащается автомобильным домкратом (как минимум).

В верхней части рамы обязательно рассчитывают разъем. Он нужен для колки чурок разного диаметра и различной длины.

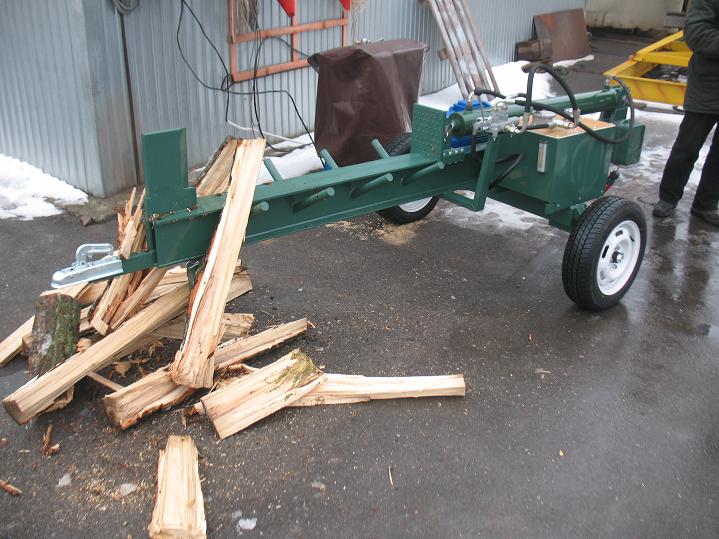

Дровокол на фото создан своими руками, но рассчитан уже на промышленный объем. В нем более сложная конструкция, которая обязательно состоит из гидравлического домкрата на станине стационарного (непереносного) типа. Создание данной установки требует слесарного навыка, расчета техники безопасности. Пусть, на первый взгляд, агрегат и не сложен, но работа оператора с халатным отношением приведет рано или поздно к несчастному случаю.

Из-за экономии времени и ресурса были созданы клиновидные ножи с 4-8 лопастями. Дело в том, что стандартный нож делит чурку на 2 части, а эта модель обрабатывает в один заход любое полено.

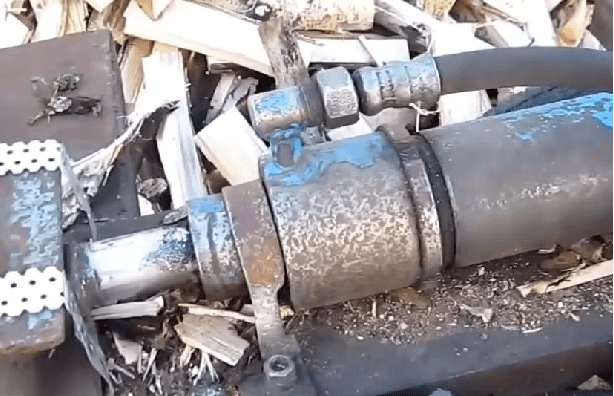

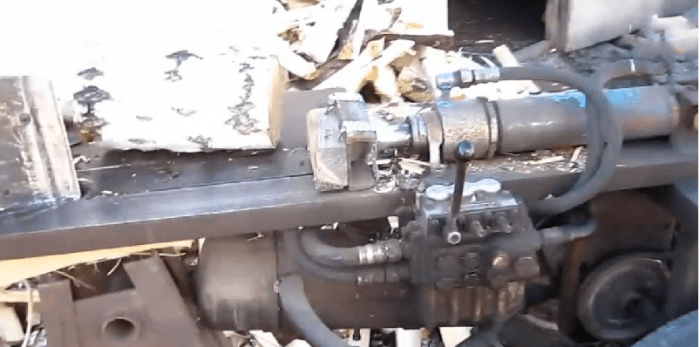

Гидравлический дровокол, сделанный своими руками, на повышенных мощностях (привод от трактора, бензиновый двигатель) должен оснащаться клиновидным ножом с 4 лопастями, как минимум.

Дровокол гидравлический промышленный с подъемом бревна — видео

Дровокол (его также называют станок для заготовки дров) представляет собой механизм, с помощью которого производится торцовка и механический раскол крупных чурок на мелкие поленья, которые удобно использовать в быту.

Достоинства такого изделия очевидны:

• это отличная замена тяжелого механического труда по рубке дров;
• устройство служит очень долго;
• механизм просто устроен – в нем нет сложных элементов, благодаря чему прост в обслуживании;
• механизм мобильный – его можно транспортировать в разные места.

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

• дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
• дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

• бытовые (именно эти дровоколы легче всего изготовить своими руками);
• промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

По особенностям подачи заготовки существуют дровоколы:

В зависимости от того, можно ли перемещать устройство, бывают:

• мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
• стационарные (используются в промышленных масштабах).

Наконец, по принципу работы механизма выделяют:

Технические характеристики

Дровоколы, выполненные своими руками или на заводе, как механизмы обладают своими параметрами, которые характеризуют их производственные возможности:

1. Мощность расщепления измеряется количеством оборотов в минуту; в промышленных устройствах достигается 500-700 и более об/мин.
2. Скорость передвижения поршня измеряется сантиметрами в секунду (5-8 см/сек).
3. Скорость обратного движения поршня (обычно не более 7-8 см/сек).
4. Мощность двигателя на электрическом ходу (достигается стандартно 1500-2000 Вт и выше).
5. Рабочая длина – обычно от полуметра до метра.
6. Дополнительные функции – дровоколы нередко снабжаются 4-резцовой насадкой, за счет чего производительность установки резко увеличивается. Также некоторые модели укомплектовываются механизмом поднятия стола, что позволяет отрегулировать оптимальную высоту рабочей поверхности.

В домашних условиях вполне возможно изготовить как самые простые конусные, так и гидравлические дровоколы своими руками.

Преимущества домашней установки

Такие установки, как правило, уступают заводским устройствам в плане мощности и по внешнему виду. Однако для небольших объемов домашнего производства они подходят как нельзя лучше. Преимущества домашних механизмов следующие:

• они обходятся гораздо дешевле профессиональных машин;
• собрать их несложно из самых обычных материалов;
• поскольку сборка производится самостоятельно, то можно учесть все особенности механизма, которые нужны именно вам, под ваши потребности;
• собирая такое изделие вручную, вы приобретете ценный опыт, который может пригодиться в других хозяйственных делах.

Требования к механизму

В основном любые дровоколы (как выполненные своими руками, так и заводского производства) должны соответствовать набору минимальных требований:

• Мощность двигателя не менее 2кВт
• Все стационарные и подвижные элементы изготавливаются из твердой стали.
• Минимальное расстояние от пола до конуса 80-90 см.
• В бытовых условиях число оборотов в минуту достаточно 400-500.
• Габариты подбираются примерно, в стандартном исполнении они примерно равны 85*40*65 см (соответственно длина, ширина и высота).

Изготовление винтового дровокола: пошаговая инструкция и видео

Самый простой вариант дровокола, который можно сделать своими руками, это винтовой.

Устройством можно легко раскалывать чурки практически любых диаметров, что наглядно показано на видео.

Чтобы изготовить его, понадобится минимум инструментов и материалов:

• стальная станина (основа, к которой будут крепиться все элементы установки);
• двигатель, мощность которого подбирается по индивидуальным потребностям;
• понижающий редуктор;
• конус-насадка с резьбой (его чертеж представлен ниже)

Принципиальный чертеж устройства представлен ниже.

Последовательность действий будет такой:

Видеообзор, в котором подробно описывается назначение детали

ОБРАТИТЕ ВНИМАНИЕ. Очень важно подобрать размер бура и оптимальное значение угла наклона конуса. Именно эти факторы и определяют размеры полена – с какими-то из них малые конусы могут не справиться. Ориентировочная таблица представлена ниже.

Как правильно работать с винтовым дровоколом

Прежде чем начать работать с устройством, его нужно прогнать на холостом ходу, чтобы убедиться, что все элементы работают без сбоев, и двигатель набирает нужную мощность.

При работе с винтовым дровоколом нужно соблюдать несколько простых правил:

1. Чурка подносится к механизму в вертикальном положении.
2. Высоту рабочей поверхности стола предварительно нужно отрегулировать до нужного уровня. При необходимости кладется доска.
3. Чурка подводится в прижатом к поверхности состоянии (на весу работать неправильно).
4. Если чурка большая, то расколу может помешать кора – ее можно предварительно обрубить (особенно это касается березовой бересты).
5. Если в чурке есть сучки, она имеет неравномерную внутреннюю структуру, лучше начать раскалывать с того места, где внутренние слои дерева устроены проще.

ОБРАТИТЕ ВНИМАНИЕ. Если бур плотно впился в поверхность дерева, но раскола не произошло, нужно немедленно отключить устройство. Конус извлекается вручную или поворотом в обратную сторону с помощью газового ключа (предварительно установка разбирается). Такие случаи возникают редко и связаны они в основном с сучковатыми деревьями. Лучше помочь ручным расколом, после чего снова обработать чурку на дровоколе.

Гидравлический дровокол своими руками: пошаговая инструкция и видео

В отличие от винтового, гидравлический дровокол работает полностью в автоматическом режиме, и задача человека – лишь следить за ходом операции и вовремя поправлять чурки, если нужно.

В данном случае чурка передвигается не за счет силы человека, а гидравлическим механизмом. Он может соединяться с силовой установкой трактора или с другим источником энергии.

Видео: технология сборки своими руками гидравлического дровокола, смонтированного с трактором.

Гидравлический дровокол обладает большей мощностью, соответственно, и изготовить его сложнее, чем конусный.

ЭТО ИНТЕРЕСНО. С помощью такого устройства стандартной мощности можно расколоть примерно 7-10 чурок в минуту (соответственно за час до 60). Можно сравнить это с темпами ручного производства, чтобы почувствовать разницу во времени и затраченных усилиях.

Чертеж устройства представлен ниже.

Понадобятся следующие механизмы:

• гидронасос;
• рукава;
• двигатель механизма (привод гидронасоса) – может быть как на электрическом, так и на бензиновом ходу;
• гидробак, гидрораспределитель.

Принципиальная схема – на рисунке.

Производительность работы всей системы напрямую зависит от мощности привода – именно на этот параметр следует ориентироваться на этапе проектирования механизма.

В самом простом варианте последовательность действий будет такой:

1. Гидравлический домкрат жестко фиксируется на станине.
2. С противоположного конца станины устанавливается лезвие в виде клина, которое поможет успешно раскалывать даже большие чурки и чурки со сложной внутренней структурой (многослойные, сучковатые).
3. Домкрат подсоединяется к двигателю – электрическому, бензиновому либо к тракторной тяге.

Принцип работы устройства заключается в том, что пресс давит на чурку, смещает ее к лезвию в виде клина, и за счет дальнейшего механического давления она раскалывается о клин. Чтобы домкрат возвращался в изначальную позицию, он снабжается обычными пружинами. В итоге весь процесс идет в полностью автоматическом режиме.

Особенности работы дровокола на бензиновом ходу, выполненного своими руками:

Профессиональные дровоколы: обзор модели champion lsh 5000

Наряду с тем, что вполне возможно своими руками сделать дровокол, можно приобрести и заводскую модель. Изделия обычно отличаются большей мощностью, длительностью службы и производительностью.

Рассмотрим особенности эксплуатации и технические параметры устройства на примере дровокола модели champion lsh 5000, функционирующего на электрическом двигателе.

Технические характеристики

Дровокол относится к гидравлическим механизмам, работающим на электрической тяге с мощностью двигателя 2700 Вт. Его основные характеристики следующие:

1. Габариты чурки: в диаметре от 50 до 250 мм, по длине до 520 мм.
2. Габариты изделия 950*280*520 см (соответственно длина, ширина, высота).
3. Вес изделия 43 кг.
4. Объем масла 3,5 л.
5. Давление в гидравлической системе (среднее) 20 МПа.

Схема устройства

Составные элементы конструкции представлены на схеме.

Цифрами обозначены:

1. Рычаг, с помощью которого осуществляется управление гидравлическим приводом.
2. Защитная поверхность.
3. Толкатель.
4. Пластина, которая направляет движение дерева.
5. Устройство для раскалывания чурок.
6. Транспортировочная рукоять.
7. Опорные элементы.
8. Двигатель на электрической тяге.
9. Рычаг для выключения.
10. Блок с управляющими элементами.
11. Колесо.

Вид сбоку демонстрирует болт, с помощью которого можно контролировать уровень масла в системе (1), и винт, обеспечивающий подачу воздуха в гидравлическую систему (2).

Условия использования

Дровокол используется при следующих условиях среды:

• температурный режим от +5 до +40оС;
• 1 цикл нагрузки длится в пределах 10 минут;
• предельное время функционирования в условиях постоянной нагрузки – 4 минуты, после чего делается перерыв на 5-6 минут.

Дровокол лучше не использовать в экстремальных погодных условиях (сильных морозах), а также в местах с постоянно высокой влажностью воздуха.
Чтобы учесть электробезопасность, делается заземление с помощью:

• металлической трубы (диаметр от 50 мм, длина от 1600 мм);
• металлического стержня с минимальным диаметром 20 мм, минимальной длиной 1600 мм;
• листа железа, покрытого цинком, с габаритами от 900*400 мм.

ОБРАТИТЕ ВНИМАНИЕ. В качестве заземлителей не допускается применение остатков от трубопроводов, в которых содержимым были горючие жидкости (нефть, бензин и т.п.).

Подготовка дровокола к работе

Перед первым включением нужно убедиться в том, что пластина для защиты правильно установлено и смонтирована достаточно надежно. Далее нужно подготовить дровокол к работе:

1. Сначала нужно осмотреть все элементы оборудования, чтобы убедиться в отсутствии болтов, гаек и других посторонних элементов.
2. Если обнаружены неисправные детали, их лучше заменить.
3. Механизм устанавливается на ровную поверхность высотой примерно 50-70 см от пола. Место для работы должно быть достаточно широким.
4. Убедиться в том, что дровокол стоит надежно и не качается; при необходимости обеспечить его устойчивое положение подручными средствами.
5. Перед началом работы нужно немного ослабить положение воздушной заглушки (винта), чтобы воздух смог поступать в масляный бак. По окончании работы винт, соответственно, затягивается обратно.
6. Перед началом работы (особенно после длительного перерыва) нужно убедиться в том, что устройство функционирует штатно – для этого в течение 1 минуты нужно пропустить его на холостом ходу. Если посторонних звуков и шумов нет, можно приступать к работе.

Особенности работы на дровоколе

Во время работы нужно соблюдать несколько правил:

ОБРАТИТЕ ВНИМАНИЕ. Выбивать застрявшую чурку молотком, топором, ломом и другими подобными предметами довольно рискованно – такие действия могут привести не только к повреждению рабочей поверхности устройства, но также к его случайному запуску. В этом случае дровокол может выйти из строя, и такую поломку устранить своими руками не удастся.

Замена масла

Наряду с периодическими осмотрами и заменами вышедших из строя элементов механизма техническое обслуживание дровокола заключается в своевременной смене масла. Делать это нужно в таком порядке:

ОБРАТИТЕ ВНИМАНИЕ. Во время эксплуатации важно регулярно проверять, на каком уровне находится масло. Контрольное положение – между двух канавок поверхности болта.

Возможные неисправности

Наглядно увидеть, как своими руками работать на этой модели дровокола:

Возможно, для многих городских жителей заготовка дров перед отопительным сезоном это пережиток прошлого. Однако некоторым владельцам частных домов до сих пор приходится заготавливать на зиму дрова. Некоторые покупают уже готовые нарубленные полена, а другие заготавливают самостоятельно.

И тут сразу возникает вопрос – как можно быстро и легко нарубить дрова? В этом деле поможет дровокол. Этот инструмент специально разработан для облегчения всего процесса рубки дров. Итак, что же это за инструмент? В чем весь принцип его работы? Какие виды дровоколов бывают? И самое главное, как его можно изготовить самостоятельно? Давайте разберемся и ответим на все важные вопросы на примере гидравлического дровокола.

Достоинства и недостатки дровокола

Стоить отметить, что дровокол это станок, основная функция которого состоит в распиливании дров. Это устройство имеет высокую скорость работы. Например, если заготавливать дрова при помощи топора, то весь процесс может занять от недели, при этом работать придется по 4 часа в день. А вот дровоколом всего за 3 часа.

К плюсам дровокола относятся следующие характеристики:

• высокая скорость работы;
• низкие затраты труда при распиливании древесины;
• удобство при работе с инструментом. Во время рубки человеку не нужно наклоняться и напрягаться;
• инструмент всегда готов к работе. Для начала работы нужно только включить прибор и уже можно спокойно приступать к рубке дров;
• простое использование. Если при работе с топором или пилой нужны умения, физическая сила и сноровка, то при работе с дровоколом достаточно изучить инструкцию. С этим инструментом могут спокойно справиться пожилые люди и женщины;
  беспрерывная и долгая работа;
• высокая безопасность. Во время работы с топором даже опытный в этом деле человек может нанести себе тяжелую травму, а вот при работе с дровоколом этого не будет. Все станки-дровоколы оснащены высокими системами безопасности.

Но, несмотря на большое количество достоинств, этот прибор имеет и недостатки:

• сложная конструкция. Это в основном касается дровоколов гидравлического типа;
• некоторые модели имеют слишком большие размеры. Это может доставить некоторые неудобства при работе;
• не все инструменты могут расколоть прочную и слишком жесткую древесину;
• большие энергозатраты. Слишком большие приборы с огромным набором функций потребляют большое количество энергии и топлива;
  высокая стоимость, особенно если приобретать новый инструмент.

Виды гидравлического дровокола

Станки-дровоколы бывают двух видов:

1. Бытовыми.
2. Профессиональными.

Инструменты профессионального вида имеют достаточно сложную конструкцию. Пользоваться ими трудно, поскольку они имеют большое количество функций. За счет того что у них высокая скорость работы, они могут справиться даже с самой прочной и жесткой древесиной.

Эти инструменты в основном применяются для заготовки большого количества бревен. Стоимость их очень высокая.
Бытовые приборы предназначены для домашнего использования. Они могут работать долго, но все же им нужны перерывы. Эти инструменты не способны справиться с большим уровнем работы.

Также по способам закладывания бревен выделяют следующие типы дровоколов:

1. Горизонтальные.
В этих инструментах полена закладываются в горизонтальном положении. Бревна закладываются в специальные желоба, и оно распиливается по горизонтали. Инструменты этого типа самые распространенные и ими очень легко и комфортно пользоваться. Вся работа осуществляется по двум схемам. Первая схема – нож прочно зафиксирован на станине, а толкающий элемент приводит в движение бревно, вторая схема – полено стоит неподвижно, а нож подается в движение при помощи гидропривода.

2. Вертикальные.
Весь механизм работы такой же, как у горизонтальных колунов. Отличие состоит в том, что бревно закладывается не в горизонтальном, а в вертикальном положении. Движение ножа происходит в верхнем положении, при этом он оказывает давление на полено. Конструкция имеет компактные размеры и по сравнению с горизонтальными колунами, занимает очень мало места. Применяют в основном на промышленных производствах.

3. Смешанные приборы.
Эти приборы объединяют в себе оба способа закладывания бревен – и горизонтальный, и вертикальный. Эти инструменты считаются высокопрофессиональными и предназначены для больших потоков дров. Приборы этого типа в основном применяют в деревообрабатывающей промышленности.

Вид двигателя

Выделяют следующие основные разновидности двигателей колунов:

• колуны с электрическим двигателем. Эти приборы оснащены двигателями с питанием от электрической сети и гидравлическим насосом. Эти инструменты очень удобные и простые в применении. А также они имеют экологически чистую работу, поэтому они часто используются для работы в помещениях. Конструкции с механизмами на основе электрического мотора не имеют особых требований в работе и обслуживании. Кроме этого, они имеют быструю подготовку для дальнейшего использования. Однако у них есть один недостаток – источник питания. Они все питаются от электросети, поэтому у них очень низкая мобильность;
• инструменты с бензиновым или дизельным двигателем. По сравнению с электрическими эти модели намного мощнее и быстрее. Их часто используют при заготовке леса в промышленных масштабах, а также иногда и в домашней заготовке дров;
• дровоколы на основе тракторной тяги. Механизмы этого типа в своей основе имеют двигатели, которые состоят из гидравлической системы и вала. Эти двигатели очень мощные и способны разрубить самые прочные виды древесины. Эти приборы в основном используют на промышленных предприятиях, фермах и лесных хозяйствах;
• смешанные или комбинированные. Эти приборы часто оборудованы несколькими видами двигателей. Например, тракторная тяга и электродвигатель или тракторная тяга и бензиновый двигатель. Эти приборы используют только на промышленных предприятиях.

Изготовление гидравлического колуна

Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна.

Этапы работ изготовления конусного колуна:

1.
В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.

2.
Двигаться часть конуса будет за счет электрического двигателя.

3.
После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.

4.
В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.

5.
Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.

Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола.
Для начала рассмотрим схему сборки простого прибора:

1.
Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.

2.
В качестве ножа будет использоваться конусный клин.

3.
Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.

4.
Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.

Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.

Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:

• если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
• если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным. Поэтому нужно брать во внимание уровень мощности двигателя;
• обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения;
  рычаги управления должны находиться на дальнем расстоянии от ножей;
• не забывайте, что ножи острые, и они могут нанести серьезные раны;
• желательно на колун установить защитное средство от непредвиденного запуска прибора.

Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах.
Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.

Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:

Многие владельцы частных домов, отапливаемых печами и твердотопливными котлами, для заготовки дров на зиму пользуются дровоколами. Не каждый желающий может приобрести промышленные агрегаты из-за их дороговизны. Чтобы изготовить дровокол своими руками, достаточно иметь под рукой его схему и соблюдать последовательность выполняемых работ.

Что это такое

Оборудование, предназначенное для раскола древесной заготовки на поленья, называется дровоколом.

Для профессиональной заготовки в промышленных объёмах выпускаются дровокольные станки. Это комплексы способны торцевать бревно на заготовки нужной длины и колоть их на поленья. Готовая продукция из рабочей зоны отводится конвейером.

Дровокольные станки используется на лесопилках для расщепления брёвен на поленья необходимого размера

Бытовой дровокол предназначен только для раскола чурки на поленья, но предварительно бревно требуется распилить на заготовки. Производительность и время работы данного оборудования ограничены. С помощью бытовых дровоколов в частном секторе заготавливают дрова для бани, камина и на зимний период.

Поленья после раскола можно использовать в качестве топлива для котла, камина или печи

Виды

Устройства выпускаются с вертикальным и горизонтальным расположениями заготовки. В первом варианте заготовку ставят на станину и сверху опускают колун. Преимущество вертикальных дровоколов в том, что на станину можно поставить изогнутые чурки, однако их придётся придерживать руками, строго соблюдая технику безопасности. У второго вида дровоколов заготовка размещается в горизонтальном желобе и передвигается к ножу. Эти устройства практичнее и безопасней вертикальных, но занимают больше места.

По типу используемой энергии колуны делятся на:

• Кинетические (ручные);
• Механические.

Первый вид колунов работает за счёт использования силы человека и не требует дополнительных технических средств. Данные изделия самые экономичные и наиболее популярны из-за дешевизны, простоты изготовления.

Лом-колун

Представляет собой длинный металлический стержень с заострённым конусом с одной стороны и рукоятью с другой. Колун поднимают руками и с силой опускают конусом на полено. Производительность низкая, а работа требует больших физических усилий.

Дровокол лом-колун отлично справляется с тяжёлыми и толстыми поленьями из мягких пород древесины

Цилиндрический ручной

Компактный и легко переносится. Используется для заготовки небольшого количества дров (для камина или бани). На подставке закреплён каркас с направленным вверх лезвием. По заготовке, размещённой внутри каркаса, наносят удары кувалдой. Лезвие разделяет чурку на поленья.

Для частного дома одним из самых простых и безопасных вариантов является цилиндрический ручной дровокол

Пружинный

Самый распространённый и производительный среди кинетических устройств. Заготовка раскалывается рабочей частью, закреплённой на балке и амортизируемой пружиной. Требует небольших усилий.

Механические дровоколы по типу работы различают на:

• Гидравлические;
• Конусные (винтовые);
• Реечные.

В пружинном дровоколе основное усилие принимает на себя пружина

Гидравлический

Преимуществами является плавность хода и создание большой нагрузки на заготовку.

Несмотря на создание большого усилия рабочего хода гидравлический дровокол не отличается высокой скоростью работы

Энергия от электрического или бензинового двигателя передаётся на гидроцилиндр. Рабочая жидкость поступает в шток, который перемещает упор с заготовкой к стационарно закреплённому ножу. Усилие, создаваемое гидроцилиндром, может достигать 10 тонн. Ход штока и направление движения регулируются распределителем. Он же предохраняет механизм от поломки, если его мощности не хватает для раскола чурки.

Винтовой

Принцип действия основан на ввинчивании конусообразного рабочего элемента в заготовку и раскола её на 2 и более частей. Выпускают винтовые устройства в 3 исполнениях, с разницей в способах передачи энергии от двигателя на рабочий конус. Конус напрямую или через маховик фиксируется на валу низко оборотистого электродвигателя (до 5 кВт, 400-500 об/мин).

Колун конусообразной формы чаще всего используется в бензиновых и электрических моделях

От двигателя вращающий момент на конус передаётся с использованием ременной или цепной передачи. Шкивы подбираются так, чтобы скорость движения конуса не превышало 300-400 об/мин. Иногда двигатель передаёт энергию конусу через мотор-редуктор. Данное исполнение относительно сложное и применяется в основном в промышленных дровокольных станках или народными умельцами.

Для продуктивной работы мощность привода должна быть не меньше 1,5 кВт

Реечный

Действие устройства базируется на методе работы зубчатой реечной передачи. Подвижная рейка передачи функционирует за счёт шестерни, закреплённой на понижающем шкиве ременной передачи, соединённой с двигателем. Контакт шестерни и рейки обеспечивает рукоять управления. Зубчатая рейка передвигается по направляющим, установленным на укреплённой раме, а с другого края которой находится колун. Обратный ход рейки производится за счёт возвратной пружины. Реечные дровоколы отличаются надёжностью, экономичностью и отличными показателями в работе.

Колун в конструкции реечного дровокола крепится к рейке, передвигающейся за счёт зубчатой передачи

По виду тяги дровоколы можно разделить на:

1. Электрические. Питание происходит за счёт электродвигателя. Данные устройства не требовательны в обслуживании и просты в работе. Возможна установка в помещении. Минусом является малая мобильность из-за привязанности к источнику электроэнергии
2. Дровоколы с бензиновым двигателем обладают большей мощностью и продуктивностью. Применяются как в быту, так и при промышленных заготовках.
3. Дровоколы с тракторной тягой. Рабочий цилиндр аппарата подсоединяется к гидравлической системе транспорта, что в разы увеличивает скорость и рабочий ресурс дровокола. Эти модели применяют, когда необходимо заготовить большой объём дров в лесном хозяйстве или на ферме
4. Комбинированная тяга. Применяется на промышленных дровокольных станках и бывает двух типов: тракторный гидропривод и электродвигатель, тракторный гидропривод и бензиновый двигатель.

Для решения бытовых проблем чаще всего применяют ручные и электрические дровоколы, реже — бензиновые.

Заводские модели гораздо более эффективны и имеют презентабельный вид

Перед покупкой или изготовлением любого дровокола необходимо уделить внимание следующим техническим характеристикам:

1. Мощность расщепления гидравлического устройства должна быть в пределах 3-7 тонн.
2. Приемлемая скорость вращения рабочего конуса винтового дровокола — 400-600 об/мин.
3. Рабочая длина (расстояние между поршнем и ножом) показывает максимальный продольный размер раскалываемой заготовки. В бытовых дровоколах составляет 0,5-0,6 м, в промышленных — 0,5-1 м.
4. Наличие ограничителя хода поршня повышает производительность и экономит ресурсы при обработке коротких заготовок.
5. Оптимальная скорость движения поршня при движении вперёд (рабочем) равна 4 см/сек, назад — 7,5 см/сек.
6. Мощность двигателя в гидравлических дровоколах составляет 1500-2300 Вт, в винтовых — 3000-4000 Вт.
7. Габариты и мобильность устройства.

Изготовление дровокола своими руками

Приобретение заводского дровокола не всегда экономически оправдано, тем более, что некоторые виды данного механизма можно собрать собственноручно из простых материалов.

Пружинный

Для его создания понадобится следующий материал:

• Швеллер;
• Двутавровая балка;
• Трубы или уголок для рамы и рёбер жёсткости;
• Металлический уголок;
• Квадратная труба;
• Автомобильная пружина;
• Отрезок трубы диаметром немного меньше, чем у пружины;
• Шарнирный узел;
• Колун;
• Утяжелитель (кусок рельсы или швеллера с толстой полкой).

Для стационарного дровокола можно залить бетонное основание, вставив в него стойку. В таком варианте изготавливать раму не нужно. Все детали дровокола, кроме шарнира, соединяют при помощи электросварки. Отрезают куски швеллера для станины и двутавра для основания. Длина опоры — 0,6-1 м. Высота основания подбирается индивидуально. Опору соединяют со станиной, строго выдерживая угол 90 о. Для устойчивости конструкции к торцам станины горизонтально приваривают трубы. Соединение станины и основания усиливают распорками.

Для повышения устойчивости конструкции необходимо установить распорки

Площадкой для пружины служит кусок швеллера длиной 40-50 см. С одной его стороны вырезают болгаркой отверстие для соединения с основанием. К другому краю приваривают направляющую для пружины. Для определения места крепления площадки нужно от высоты опоры отнять длину пружины. Площадку также необходимо усилить распорками из уголка.

Для того чтобы определить место крепления площадки необходимо отнять от высоты опоры длину пружины

В верхней части основания вырезают посадочное место глубиной 8-10 см для наружного элемента шарнирного узла. Затем готовят швеллер для колуна. Для этого с одной стороны швеллера длиной 0,5-0,7 м на расстоянии 10-15 см от края вырезают прямоугольное отверстие такой длины, чтобы балка основания не препятствовала ходу надетого на неё швеллера. В центре отверстия приваривают внутренний стержень шарнирного узла. На втором краю швеллера крепят посадочное место для пружины.

Балка будет двигаться при помощи шарниров

Расстояние от основания до нижнего и верхнего стаканов под пружину должно быть одинаковым.

К одной стороне металлического квадрата снизу под углом 90 о приваривают колун, сверху — утяжелитель. Вторую сторону соединяют со швеллером для колуна так, чтобы общая длина полученного плеча была 1-1,5 м. Полученную конструкцию в сборе надевают на основание так, чтобы наружные элементы шарнира попали в посадочное место на балке, зафиксировав их сваркой. На посадочные чашки надевают пружину. Для удобства пользования возле колуна крепят рукоять.

Рельса, приваренная над колуном, будет выполнять роль утяжелителя

Чтоб устройство сделать мобильным, на раму со стороны основания крепят 2 колеса.

Видео: как сделать пружинный дровокол

Конусный или винтовой

Главной действующей частью данного дровокола является конус с резьбой, который раскалывает дерево, ввинчиваясь в его структуру наподобие самореза («морковка»).

Колуном винтового дровокола является конусообразный элемент, также известный как «морковка»

Для того чтобы сделать данный механизм необходимо:

1. Выполнить по чертежу конус из цилиндра СТ-45 диаметром 55 мм длиной 14,5 см под углом 30 о.
2. На токарной установке нанести на цилиндр упорную резьбу с шагом 6-7 мм и глубиной 2 мм.
3. Готовый конус одевают на вал и закрепляют штифтом.
4. С противоположной стороны вала насаживают 1 или 2 подшипника и приваривают фланец (звёздочку для цепи или шкив для ремня).
5. К подшипникам приваривают опоры для фиксации механизма к столу.
6. Между валом и двигателем размещают распорку для натяжения ремня или цепи.
7. Конусная конструкция с электродвигателем с использованием опор фиксируется на столе из плотной крепкой древесины с металлическими ножками.
8. Конус крепится на высоте 10-15 см от поверхности стола.
9. Двигатель, ремень или цепь в целях безопасности накрывают металлическим кожухом.

При работе конус медленно врезается в полено и разламывает его на несколько частей

Если самостоятельно изготовить конус проблематично, то его следует приобрести в специализированном магазине.

Направление резьбы не имеет значения, но при нарезании правой резьбы появляется вероятность испортить конус

Видео: как изготовить «морковку» в гараже

Реечный

Для начала нужно определиться с чертежом, по которому изготавливается агрегат. Необходимо учитывать желаемую производительность, сорт древесины и место установки. По этим данным высчитывается мощность двигателя и параметры реечного механизма.

Основой реечного дровокола является мощный стальной каркас, к которому крепится привод и рама

1. Мобильная рама изготавливается из профильной трубы и уголка. Для стационарного дровокола раму можно изготовить из более тяжёлых швеллера и двутавра.
2. Сваривая каркас, нужно строго соблюдать вертикали и горизонтали, что в дальнейшем отразится на производительности и безопасности.
3. Конструкция должна быть устойчивой, колёса на раме — надёжно закреплены и иметь фиксацию на время проведения работ.
4. Длина рейки должна в 1,5 раза превышать расстояние до колуна.
5. Скорость подачи бревна подбирается индивидуально и регулируется подбором понижающего числа шкивов.

Горизонтальный механизм укладки в форме желоба обеспечивает оптимальное передвижение заготовки к колуну.

Видео: самодельный реечный инерционный дровокол

Гидравлический дровокол из домкрата

Простейший гидравлический дровокол изготавливают по следующей схеме:

1. Из швеллера сваривают вертикальную раму с основанием для автомобильного домкрата. Высота рамы зависит от длины раскалываемых заготовок.
2. В центре верхней планки рамы устанавливают конусный клин на винтовой передаче. Для этого в отверстии на раме нарезают необходимую резьбу.
3. Установленная на шток домкрата заготовка сначала фиксируется сверху клином с применением винта. Далее с использованием домкрата чурка нанизывается на клин и расщепляется на поленья.

Для изготовления гидравлического дровокола подойдёт автомобильный домкрат

Универсальной технологии создания гидравлического дровокола не существует. Всё зависит от системы гидравлики имеющейся в наличии, которая состоит из:

• Гидравлического цилиндра с толкателем;
• Гидронасоса;
• Распределителя потоков рабочей жидкости;
• Масляного бака;
• Электрического или бензинового двигателя.

Рама сооружается из металлического швеллера, двутавра, уголка и профильной трубы. Для мобильности рекомендуется размещать её на готовом шасси или колёсной паре.

Примером для собственноручного создания данного агрегата могут служить заводские модели или штучные экземпляры умельцев, фото и видео которых опубликованы в интернете.

Пример горизонтальной конструкции гидравлического дровокола с масляным баком

Видео: гидравлическое устройство из подручных средств

Техника безопасности

Для безопасной работы с самодельным устройством необходимо соблюдать следующие правила:

1. Процесс заготовки древесины нужно проводить в закрытой одежде, перчатках и защитных очках, чтобы не травмироваться отлетевшей от заготовки щепкой.
2. Заготовка должна прочно располагаться в желобе и не смещаться при передвижении.
3. При движении поршня запрещено протягивать руки к ножам и поправлять сдвинувшуюся заготовку.
4. Любые манипуляции с заготовкой выполняют после выключения агрегата и полной остановки всех его узлов.
5. Работы по починке или замене узлов дровокола проводят, отключив электродвигатель от питания сети.

Дровоколы существенно облегчают заготовку большого объёма дров, экономя силы и время. Однако для обеспечения дровами камина или бани нет необходимости приобретать сложное дорогостоящее оборудование. Гораздо приятней и полезней для здоровья воспользоваться обычным топором.

С появлением на рынке компактных станков-дровоколов стало очевидным, что тяжелый труд наколки дров для дома можно существенно облегчить с помощью электрического привода и колющей рейки. Из множества схем привода самым мощным и работоспособным на практике признан дровокол гидравлический, способный развивать огромное усилие при относительно небольших размерах.

Какой вариант самодельного дровокольного станка предпочесть

Наилучший самодельный дровокол тот, который будет надежным и способным работать без угрозы для жизни человека. Чтобы расколоть даже сосновую чурку, требуется статическое усилие не менее тонны, поэтому основные силовые элементы придется изготавливать из стального профиля — двутавра или швеллера.

В домашних условиях построить гидравлический возможно по одной из следующих схем:

• На основе гидравлического насоса с распределительным устройством и гидроцилиндра небольшого трактора;
• Используя обычный автомобильный домкрат.

Важно!
Особенностью гидравлической схемы является относительная безопасность привода, даже при потере герметичности или разрушении силовых элементов угрозы для жизни оператора нет.

Практическая схема гидравлического дровокола

Главное отличие дровокола на основе домкрата и на основе гидравлического насоса состоит в подходе использования устройства. Домкратный вариант прост, дешев и надежен, ресурс его невелик, так что чаще всего такие дровоколы применяют в самых тяжелых случаях, когда чурку не удается расколоть обычным топором или колуном, а возиться и тратить целый день на одно полено нет никакого желания. Дровокол на основе гидропривода и насоса позволяет построить полноценный рабочий станок, позволяющий эксплуатировать устройство в течение значительного периода времени.

Дровокол из гидронасоса и линейного привода

Принцип работы и общая схема устройства доступнее всего изложены на видео:

Общую компоновку гидравлического дровокола можно прочитать на приведенном чертеже и фото:

Дровокол состоит из следующих основных частей и агрегатов:

1. Станины, сваренной из двух сложенных швеллеров №180, длиной в 200 см. Жесткости и прочности такой станины достаточно, чтобы выдержать нагрузку от гидравлического привода до 5 тонн;
2. Гидронасоса НШ-32 управления и привода навесным оборудованием тракторной техники;
3. Масляного бака, емкостью в 30л гидравлической жидкости;
4. Гидропривода ковша трактора МТЗ-80;
5. Распределителя давления, с помощью которого выполняется управление работой привода и гидравлического насоса;
6. Электродвигателя или ДВС, мощностью не менее 2,5 кВт.

Проще всего сделать дровокол своими руками по чертежам, приведенным выше, действуя в следующем порядке.

Важно!
Все гидравлические агрегаты должны соединяться штатными гибкими трубопроводами, контроль герметичности соединений необходимо проверять по инструкции контроля и обслуживания гидравлических систем высокого давления.

Вес агрегата оставляет не менее 180 кг, поэтому наиболее удобным будет установить гидравлический дровокол на прицепе, или на мост от легкового автомобиля, например, «Москвича» или «Волги».

Можно придумать свой вариант компоновки агрегатов, сделать дровокол универсальным, работающим как в вертикальном, так и в горизонтальном положении. Но в этом случае потребуется отдельно сделать модуль насоса и масляного бака. Эти два агрегата не должны менять свое положение при горизонтальной или вертикальной установке станины дровокола. Это не всегда удобно, поэтому для мобильного варианта гидравлического дровокола проще всего использовать агрегаты, установленные на тракторе, а станина дровокольного станка используется в данном случае, как навесное оборудование, как на фото.

Дровокол из гидравлического домкрата

Более простой и надежной в работе может оказаться схема дровокола, изображенная на фото. В качестве основы такого приспособления используется автомобильный гидравлический домкрат. Такой агрегат без труда сможет развить усилие в 3-5 тонны, этого достаточно, чтобы легко расколоть чурку диаметром до 30 см.

Принцип работы такого гидравлического дровокола и эффективность прибора становится наглядным из видео:

Устройство легче и проще предыдущего варианта. Если дровокол из старых запчастей от трактора вам обойдется не менее чем в 15 тыс. рублей, то гидравлический домкрат и пара швеллеров будут стоить максимум пару-тройку тысяч рублей. Но при регулярном пользовании таким гидравлическим дровокольным станком потребуется комплект сменных манжет и резиновых уплотнений, так как максимальный ресурс работы китайского домкрата составляет от силы 300-400 подъемов.

В конструкции использовался бутылочный автомобильный вариант, но, в принципе, можно использовать любой, например, рихтовочный или железнодорожный агрегат. Последний вариант подойдет лучше всего. Переносной вариант развивает давление в 15 тонн, и даже при ежедневном использовании способен прослужить не менее 5-7 лет.

Заключение

Любые из приведенных гидравлических дровокольных станков при эксплуатации должны быть полностью исправными, не иметь следов подтекания жидкости, самопроизвольных срабатываний перепускных клапанов. На работу устройства подобные дефекты не влияют, но могут привести к травмированию при расколе тяжелых сортов древесины.

С видами гидравлических колунов промышленного изготовления мы ознакомили вас в статье « ». Но покупка гидравлического колуна – мероприятие недешёвое. Поэтому домашние умельцы при наличии навыков чтения чертежей и умения работать с металлом могут изготовить этот агрегат самостоятельно.

Конструкция простейшего гидроколуна

Самым простым гидравлическим дровоколом является конструкция, состоящая из вертикальной рамы на платформе, внизу которой находится автомобильный домкрат.

Совет!

Для создания возможности колки брёвен различных размеров верхняя перекладина рамы изготавливается разъёмной.

Альтернативой плоскому ножу в самодельном колуне служит клин конусной формы. Клин перемещают к чурбану с помощью центрального винта и вводят в действие домкрат, пятак которого надавливает снизу. Клин сверху входит в чурбан и раскалывает его.

Усложнённая конструкция самодельного колуна

Более сложные варианты самодельных дровоколов представляют собой гидравлический домкрат, который монтируют на стационарную или мобильную станину. В середине станка находится ложе для поленьев, на противоположном от домкрата конце – нож-клин, положение которого можно менять в зависимости от требуемой длины получаемых поленьев.

Совет!

Для изготовления рамы можно использовать стальной фасонный прокат – уголок, швеллер, двутавр, или трубу прямоугольного профиля. Целесообразно раму установить на колёса или готовое шасси.

Порядок работы самодельного колуна:

• Ручкой домкрата совершают возвратно-поступательные движения, вследствие которых шток упорной пяткой оказывает давление на чурбан.
• Чурбан раскалывается на клиновидном ноже.
• Рукояткой сбрасывают давление масла в гидроцилиндре.
• Шток возвращается в исходное положение с помощью двух пружин.

Внимание!

Описанные выше агрегаты имеют общий недостаток – малую производительность заготовки дров. Для совершения одного цикла требуется примерно десяток движений рукоятью домкрата.

Способы повышения производительности гидравлического колуна

Рассмотрим варианты ускорения процесса колки дров:

• Если изготовить нож-клин крестообразной формы, то он будет раскалывать бревно сразу на четыре части. Такие агрегаты значительно облегчают работу с толстыми поленьями и древесиной с переплетёнными волокнами.
• Модернизировать самодельный гидравлический колун, собранный своими руками (видео), можно с помощью оснащения агрегата электродвигателем, гидроцилиндром с толкателем, бачком для масла, блоком управления, насосом. При работе на таком станке для совершения рабочего цикла и обратного хода поршня ручной труд не требуется. Процессом руководят с помощью кнопки на управляющем блоке. Рабочий цикл на этом агрегате занимает менее 15 секунд.

Перед изготовлением самодельного гидравлического колуна для дров своими руками следует проанализировать экономическую выгоду этого мероприятия.

Несмотря на наличие нескольких разновидностей источников энергии для отопления, обычные дрова являются все так же достаточно востребованными. Довольно часто они используются не только в местности, где отсутствует возможность использовать другие разновидности топлива, но и там, где есть выбор. И в этом нет ничего удивительного, поскольку стоимость обогрева дома при помощи дров значительно ниже в сравнении с газовым или электрическим отоплением.

Основная проблема при заготовке дров – не доставка; перед использованием их нужно поколоть, что при самостоятельном выполнении с использованием топора требует достаточно много сил и времени.

В таком случае правильным решением будет использование дровокола, который вполне реально соорудить своими руками.

Используя подобный самодельный станок, во время колки дров вы очень быстро добьетесь желаемого результата – гидравлическое усилие с легкостью раскалывает любые чурбаны.

Это сэкономит и ваше время, и деньги, поскольку сделать простой гидравлический дровокол можно и своими руками, не тратя средств на его приобретение.

Основные схемы

Любой человек, что способен обрабатывать металл, а также умеет создавать чертежи, сможет самостоятельно сделать механизм для быстрой и легкой колки дров, потратив на это всего пару дней.

Выделяют несколько разновидностей таких механизмов, основное отличие которых между собой – источник создаваемого давления на полено. В зависимости от этого существуют дровоколы с:

• Обычным домкратом;
• Гидравлическим домкратом;
• Электродвигателем.

Простой гидравлический дровокол имеет вид рамы на платформе, что располагается вертикально. Автомобильный домкрат, что будет создавать требуемые усилия, располагается внизу этого станка. Чтобы иметь возможность колоть на нем дрова любой длины, стоит сделать верхнюю перекладину станка разъемной.

В отличие от большинства моделей, где используются обычные ножи плоской формы, здесь больше подойдет клин. Центральный винт подводит его к самому полену, после чего начинается работа домкрата. Он будет давить на чурку снизу, в результате чего клин, входя в полено, будет раскалывать его по всей длине.

Чуть более сложная конструкция дровокола, изготовление которого своими руками не подразумевает ничего сложного, представляет собой гидравлический домкрат, что устанавливается на передвижную или стационарную станину.

На другом ее конце располагается клин, что может находиться в разных положениях для раскалывания дров любой длины. Примерно посередине станка располагается ложе, куда укладываются полена. Совершая возвратно-поступательные движения ручкой домкрата, его пятка будет давить на полено, что будет раскалываться на клине. Возвращается в начальное состояние самодельный гидравлический дровокол такого типа благодаря наличию пружин после сброса давления в гидроцилиндре.

Своими руками можно собрать дровокол следующих типов: горизонтальный, вертикальный, смешанный. Тип устройства зависит от положения раскалываемого бревна.

Недостатки простых механизмов

Главным недостатком рассмотренных дровоколов, сделанных своими руками, является низкая скорость выполнения работы. Чтобы расколоть полено в таких дровоколах, потребуется сделать минимум 10 движений ручкой домкрата.

Немного повысить работу можно в том случае, если сделать клиновой нож крестообразным. В таком варианте механизма полено будет раскалываться сразу на 4 части.

Модели с двигателем

Для более высокой производительности самодельный механизм для колки дров необходимо оснащать электродвигателем и гидроцилиндрами, а также блоком управления.

Производительность такого станка, произведенного своими руками, является более высокой в сравнении со станками с домкратом, поскольку полный рабочий цикл и процесс возвращения механизма в начальное состояние происходят без ручных усилий. Нажав соответствующую кнопку, распределительный механизм начинает закачку масла в одну из боковых полостей цилиндра. Вследствие этого пятка штока будет двигаться в требуемом направлении.

В таком устройстве для раскола полена и переведение всего механизма в начальное положение требуется не больше 15 секунд. Понятно, что конструкция такого станка, как его исполнение, достаточно высокие. Но при этом вы получаете механизм, при помощи которого можно будет достаточно быстро и без особых усилий колоть дрова, что избавит вас от значительных затрат на другие источники обогрева дома.

Кроме всего вышесказанного существует немало других подобных станков, которые могут иметь самую разнообразную конструкцию и различные модификации. Сделать большинство из них своими руками сможет каждый человек при наличии соответствующих чертежей. В таком случае вы значительно повысите скорость колки дров.

Пошаговое изготовление своими руками

1. Берется стальной конус с нарезанной на него резьбой.
2. Фиксируется на вал на подшипниках.
3. Установить электродвигатель.
4. Настроить цепную передачу, при необходимости использовать редуктор.
5. Крепим комплектующие распорками в единую конструкцию.
6. Накидываем цепь, натягиваем её и устройство готово.

Примеры чертежей

Множество для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Подобное устройство позволяет справиться даже с большими поленьями и бревнами

Читайте в статье

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

• по методу укладки бревна.
  Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
• максимально возможные значения укладываемых дров.
  В зависимости от этого фактора оборудование делится на промышленное и бытовое;
• типы привода.
  Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

• простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
• для малых объемов рекомендуются устройства механического типа;
• к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

• электрический дровокол с вертикальным расположением полена;

• устройство реечного типа;

• винтовой отличается большой мощностью;

• гидравлический.

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Аппарат состоит из следующих частей:

• мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
• станина представляет собой настольную поверхность, куда складываются дрова;
• редуктор применяется для контроля за оборотами.

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших , и .

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

• расположение бревен по вертикали или горизонтали;
• допустимые размеры;
• габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
• мощность мотора.

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

• возможная длина полотна;
• разновидность колуна;
• сила, которая применяется к заготовке.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.

«

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и .

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация!
Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный , крепкая станина, понижающий редуктор и вал.

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

• насадку нельзя напрямую монтировать к мотору;
• если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
• ременная и цепная передачи защищаются специальным кожухом;
• минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Пользуется популярностью модель дровокола с двигателем от . Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Существует множество приспособлений, предназначенных для колки дров. Одним из самых эффективных инструментов этой группы является гидравлической дровокол. Он работает по принципу давления на полено с помощью пресса. Необходимая нагрузка создается двигателем и прочным гидравлическим поршнем, который толкает брус на режущий элемент.

Принцип работы и применение

Гидравлический и механический инструмент для колки дров применяют в небольших деревообрабатывающих цехах и частных хозяйствах. Независимо от места, все станки работают по принципу механической раскряжевки и раскола древесной породы
.

Ручные модели дровоколов нередко приходят в негодность. Кроме того, для заготовки дров с их помощью требуется немало времени, сил и сноровки. Негидравлическое оборудование периодически ломается, так как нагрузка в них распределяется неравномерно.

Заводские приспособления

Рынок устройств строительного назначения предлагает очень обширный ассортимент гидравлических колунов. Их стоимость варьируется в диапазоне от десяти до двухсот тысяч рублей. Цена на этот инструмент зависит от:

По типу источника питания дровоколы делятся на две основные группы: с бензиновым и с электрическим двигателем.

Электрический двигатель оказывает воздействие на встроенный насос. Примечательно, что электропривод, применяемый в бытовом инструменте, — самой простой конструкции. С обслуживанием подобного оборудования не возникает никаких проблем. Кроме того, такой колун можно применять в сарае и гараже, так как он является экологически безопасным. К недостаткам нужно отнести лишь необходимость в источнике электропитания.

Двигатель бензинового типа устанавливается на очень производительные модели высокой мощности, которые зачастую ставятся прямо на участке заготовки дров. Бензиновый колун, как правило, гораздо мощнее, массивнее и дороже.

Самодельные устройства

«Самоделки» зачастую применяются для решения бытовых задач
во время подготовки к холодному времени года. Некоторые умельцы умудряются сделать по-настоящему «шедевральные» дровоколы — самодельные гидравлические, воспользовавшись подручными материалами и приспособлениями.

Если есть желание сделать качественный станок самим, то для ускорения процесса можно воспользоваться чертежами, видео-инструкциями и схемами.

Колун, сделанный самостоятельно в домашних условиях, должен включать в себя определенные детали. Итак, перед сборкой нужно обзавестись следующими предметами:

Для начала необходимо сварить каркас рамы. После ее изготовления конструкцию нужно прочно зафиксировать на платформе. Внизу рамы нужно поставить автодомкрат. Вверху собранного каркаса нужно предусмотреть разъем, который будет использовать для колки поленьев с разной длиной и диаметром.

Устройство на фото сделано вручную, но с его помощью можно быстро и просто заготавливать большой объем дров. Конструкция у него довольно сложная. В качестве основы был взят гидравлический домкрат на стационарной станине. Чтобы сделать подобную установку, необходимо иметь определенные слесарные навыки. Кроме того, изготавливать оборудование нужно, обязательно учитывая все требования безопасности, иначе можно столкнуться с очень нежелательными последствиями.

Чтобы в дальнейшем экономить ресурс и время, лучше поставить в установку клиновидные ножи с несколькими лопастями. Суть в том, что обычный нож разделяет полено всего на две части, а такая модель может за раз обработать его целиком.

Если вы не имеете соответствующих навыков и материалов для самостоятельной сборки колуна для заготовки дров, то внимательно подумайте, нужно ли тратить время на эксперименты или на «создание велосипеда». При наличии сомнений лучше купить инструмент в специализированном магазине
. Тем более что стоимость самых простых моделей дровоколов вполне доступна. А все финансовые расходы полностью компенсируются быстротой и удобством заготовки дров перед началом отопительного сезона.

Приветствую всех на нашем дачном блоге сайт и сегодня мы продолжим серию статей посвященную дровоколам, их изготовлению будем рассматривать особенности конструкций и возможности доработки моделей.

Итак, сегодня рассмотрим гидравлический дровокол с подробными схемами и чертежами, который любезно предоставил нам украинский изобретатель и Святослав, который уже много лет занимается разработкой таких устройств как для личного пользования, так и на продажу. Для начала посмотрите видео работы этого устройства:

Колун гидравлический для дров своими руками, видео:

Обзор гидравлического дровокола

Дровоколы серии GT-5 предназначены, в первую очередь, для заготовки дров в небольших объемах, а именно: для домохозяйств, небольших предприятий, учреждений, садов, школ и тому подобное. Производительность этих машин позволяет колоть до 20-30 м3 / день.

Дровоколы гидравлические этой серии есть в двух исполнениях:

• GT-5E — с электроприводом,
• GT-5D — с приводом от дизельного двигателя.

Модель колунов с гидравлическим механизмом колки GT-5E
целесообразно применять в случаях когда нет необходимости перемещать колун на большие расстояния, то есть когда он используется в пределах одной территории (двор) и есть возможность подключения к электросети в нескольких точках этой территории или наличие удлинителя. Дровокол гидравлический GT-5E в электрическом исполнении требует подключения к трех-фазной сети. Именно трех-фазные двигатели позволяют, при небольшой мощности, получить высокую скорость перемещения толкающего поршня при значительном усилии покалывания, что в свою очередь обеспечивает высокие показатели производительности.

Модель гидроколуна GT-5D
специально сконструирована для работы в местах, где нет возможности подключиться к электрической сети. Именно для этого дровокол создан в виде прицепа к легковому автомобилю. Торсионная колесная ось и сцепное приспособление с опорным колесом, позволяют с легкостью доставить и разместить Ваш дровокол в любом месте, где Вы планируете заготовку дров. Надежный дизельный двигатель с мощностью 12 л.с. обеспечивает высокую производительность при незначительном потреблении дизельного топлива. Также, с такой машиной с легкостью можно предоставлять услуги по заготовке дров.

При конструировании дровокола серии GT-5 особое внимание уделялось аспектам максимальной надежности и минимизации обслуживания. Мы понимаем, что наши гидроколуны основном эксплуатируются в частном секторе, где возможность квалифицированного обслуживания или ремонта практически отсутствует. Очень простая конструкция гидравлических колунов и в то же время использование качественных материалов и совершенной технологии сварки, сводит к минимуму возможность поломок.

Внешний вид уже готового гидроколуна

Полное описание процесса изготовления колуна своими руками:

• Раму колуна изготавливают из круглой трубы Ø102х6.

Она обладает достаточной прочностью чтобы выдерживать нагрузки от гидроцилиндра и достаточную жесткость во избежание деформаций во время работы. Рама состоит из двух частей.

Горизонтальная, длинная, труба является основной частью. К ней крепятся направляющие толкающего поршня, нож, двигатель и опорная стойка. Также в задней части трубы вварено заборный фланец насоса.

Вертикальная, короткая, трубка выполняет роль кронштейна гидроцилиндра, заливной горловины и монтажного окна, через которое крепится гидравлический насос.

Обе части сварены между собой герметичным швом, ведь наша рама выполняет одновременно и роль гидравлического бака емкостью примерно 10 л. Это дает нам возможность сэкономить на изготовлении специальной отдельной емкости для масла и обеспечить хорошее его охлаждения, поскольку работающий двигатель направляет поток воздуха от собственного охлаждения вдоль нашей трубы-бака. Очень важно обеспечить внутреннюю чистоту бака, поскольку в системе не используется гидравлический фильтр. Для слива масла, в раму снизу вварено приварной адаптер для сливного рукава. Высота опорной стойки рассчитана таким образом, чтобы оператор не наклонялся во время работы и соответственно меньше уставал.

• Толкающий поршень изготовлен из листовой стали толщиной 10 мм.

На тыльной стороне рабочей плиты приварены две пластины с отверстиями для крепления штока гидроцилиндра. В его нижней части есть два кармана, внутренние поверхности которых покрыты антифрикционным пластиком. Благодаря использованию пластика для направляющих толкающего поршня, мы значительно повышаем срок службы направляющих и уменьшаем негативное силу трения.

• Нож для гидравлического дровокола — это главный рабочий орган дровокола, который играет основную роль в процессе покалывание и воспринимает наибольшие нагрузки.

Силы, которые на него действуют, пытаются его согнуть, стереть, затупить, одним словом сломать. Поэтому — это та деталь гидроколуна, которая требует наибольшего внимания при проектировании.

От формы ножа зависит как качество расколотых дров, так и нагрузка на все рабочие органы машины. Ведь ножи гидравлического дровокола
, по своему назначению, должны колоть полено вдоль волокон, а не резать эти волокна под углом или даже поперек. Правильной формы нож, врезавшись между волокнами буквально на несколько миллиметров, приводит к раскалыванию древесины. Дальнейшее перемещение поленья толкающим поршнем через лезвия ножа должно происходить практически без сопротивления. Если же форма ножа не совершенна, то это приводит к тому, что при прохождении через лезвия ножа полено меняет направление движения, в результате мы получаем много стружки (отходы в виде многочисленных щепок и мусора), а также значительные нагрузки на сам нож для гидравлического дровокола
и другие элементы механизма. Даже если ножи имеют идеальную форму, далеко не каждое полено, которое мы собираемся расколоть, имеет идеальное для колки направление волокон. В основном это поленья с сучками или дефектами, которые так или иначе приведут к упомянутым выше потерям усилия на резку волокон под углом, большого количества щепы, нежелательных нагрузок на детали гидродровокола и так далее.

Но не все так плохо, как выглядит! Трески, образующиеся при покалывание поленьев с сучками — это замечательный материал для розжига. Все элементы гидродровокола, как уже упомянуто выше, приспособленные к большим нагрузкам. Он способен идеально расколоть полено без сучков, и так же безупречно выдержать экстремальные нагрузки, возникающие при колке поленьев с тяжелыми сучками, при этом обеспечив качественную форму полученных дров.

Это все становится возможным благодаря использованию для изготовления ножа, стали с чрезвычайными возможностями. Износостойкая сталь Hardox 450 позволяет изготовить нож для гидроколуна, на который можно дать пожизненную гарантию. Ножи для дровоколов из стали Hardox 450 НЕ согнутся, не сломается, а не сотрутся и не притупятся. Не требуя никакой специальной подготовки или термообработки, эта сталь прекрасно сваривается и подвергается механической обработке.

Несколько слов об основных покупных комплектующих:

• электро двигатель 3-х фазный, 4 кВт / 1500 об / мин. (Беларусь)
• шестиренчастий гидронасос GP-2K10L (Украина)
• гидроцилиндр: поршень Ø63, шток Ø40, ход 400 мм (Украина)
• гидравлический распределитель Р40 (Италия)
• рукава высокого давления: давление DN8, слив DN12 (Польша)
• масло 10W40
• автомат защиты двигателя 25 А (Германия)
• колеса 200х50, грузоподъемность 200 кг

При желании, для изготовления гидравлического колуна, Вы можете найти аналоги эти комплектующим.

Технические характеристики:

• производительность до 30 м3 / день
• потребление эл.энергии 1,2 ÷ 1,5 кВт ∙ ч
• оптимальный диаметр полена 250 мм *
• оптимальная длина полена 330 мм (макс. 390 мм)
• время цикла (рабочий ход + возврат) 8 сек
• усилия покалывание 9 тонн
• вес 135 кг

Чертежи для изготовления гидро колуна своими руками:

В настоящее время решением правительства Российской Федерации ежегодно дорожает свет, газ и другие коммунальные услуги. Это вызвано объективными причинами, в том числе и повышением цен на рынке энергоносителей. Мы, обычные жители, никак на это повлиять не можем. А жить как-то, причем хорошо, в современных условиях хочется. Если у вас загородный дом или дача, естественно, нет никакого желания оплачивать постоянно повышающиеся счета за пользование электрическим либо газовым котлом.

В нынешней экономической ситуации значительно выгоднее пользоваться дровяной печкой или котлом на дровах, пеллетах и угле. Для этого устройства вам обязательно нужно топливо. Но ведь приобрести и привезти дрова – это только ведь только половина дела. Материал необходимо измельчить, чтобы было удобно засовывать его в печку или котел. В данном случае дрова нужно порубить топором или пилой. Вопрос в том, что далеко не у всех есть желание, да и здоровье, чтобы зан иматься таким тяжелым физическим трудом.

Особенности дровоколов

Мы рекомендуем использование дровокола. Существуют различные конструкции – электрические, бензиновые, но кроме топлива, которое они используют при работе, есть финансовый момент. Эти механизмы довольно недешевы, в среднем от 30 тысяч рублей. Если их покупать, то смысл тогда в дровяном котле в качестве экономии нивелируется.

Поэтому самым оптимальным вариантом будет изготовление гидравлического дровокола. Как и любой механизм такого типа, он работает за счет особой конструкции:

• два цилиндра;
• два поршня с разными площадями, объединенных общим дном.

Силы, приложенные к поршням, прямо пропорциональны площадям поршней. Энергия передается с помощью несжимаемой жидкости, минерального или машинного масла. В результате небольшим усилием вы можете в данном случае расколоть массивный ствол многолетнего дерева. Дровокол в подобной ситуации является простейшей гидравлической машиной. Как видите, вещь удобная и выгодная. Лучше всего изготовить самостоятельно.

Разновидности дровоколов

Эти механизмы бывают как для использования в быту, так и на деревоперерабатывающих заводах и фабриках. Вторые отличаются дополнительными функциями, необходимыми в промышленном производстве. Кусок ствола дерева может подаваться в разных плоскостях в таких машинах. От направления подачи бывают такие дровоколы:

• вертикальный;
• горизонтальный;
• смешанный

Последний тип применяются в производстве. В горизонтальном дровоколе кусок дерева лежит, а гидравлика управляет режущим механизмом либо нож зафиксирован, а движется дерево.

В вертикальном же действие похоже на рубку вручную. Ствол стоит, а нож его разбивает сверху. Это более привычная конструкция, но имеется очень существенный минус – использование устройства чревато порезами, ушибами и другими повреждениями. Ведь вам приходится следить за положением бревна, при необходимости его удерживать в нужном положении.

Существенной частью дровокола является мотор, который позволяет функционировать гидравлической машине. Бензиновый, дизельный, электрический, можно использовать двигатель трактора. Если вы будете делать дровокол самостоятельно, то реально создать конструкцию любой вариации согласно вашим желаниям и возможностям.

Вам потребуется металлическая рама П-образной формы, внизу ставите обычный домкрат, который используете при ремонте вашего авто. Для того чтобы кусок дерева был закреплен вертикально, применяете клин, похожий на штопор, которым вы открываете винные бутылки.

Верх рамки должен быть составным, чтобы рубить стволы разной высоты. Принцип работы такой: клин идет встык к куску дерева, который постепенно поднимают домкратом, что приводит к растрескиванию дерева, ровно посередине и до конца. Как видите, такой дровокол предельно прост и требует минимум оборудования, его очень легко изготовить.

Если хотите, можно попробовать выполнить подобный механизм с горизонтальной подачей. Для его изготовления берете тот же гидравлический домкрат, ножик, станину (статическую или на колесах). На последней закрепляете перечисленные детали, а также те, что указаны на схеме. На таком устройстве раскол дерева происходит также за счет энергии домкрата.

Вертикальный и горизонтальный самодельные устройства очень просты, но их производительность довольно низкая, что не совсем удобно. Да и без конца дергать ручкой домкрата тоже не вызывает особого энтузиазма. Доработать конструкцию можно, если нож использовать крестообразный. Скорость колки дров увеличится в разы.

Можно сделать гидродровокол с использованием таких элементов:

• электромотор;
• емкость для масла;
• устройство регулирования;
• нагнетающее устройство;
• гидравлическая машина;
• станина;

Работы по колке дров значительно ускоряются, ведь ваша задача состоит в том, что надо установить полено и нажать кнопку. Кусок ствола раскалывается в течение нескольких секунд.

Если у вас дома дровяная печь, то стоит все-таки позаботиться о таком необходимом механизме. Ну а какой именно сделать, это уже зависит от вас. Особых материалов для изготовления гидравлического дровокола не требуется. Это простое, экономное устройство, очень нужное в хозяйстве.

Нет записей по теме.

Зима близко, а это значит, что о дровах нужно начинать думать уже сейчас. Оставим вариант ручного труда в прошлом веке и обратим свой взгляд в сторону гидравлического (и не только!) дровокола. Это устройство станет отличным подспорьем, если нужно наколоть с десяток кубов дров. Также рассмотрим 4 принципиальные схемы самодельных дровоколов.

Кратко об устройстве дровокола и принципе его работы

Основными элементами стандартного гидравлического дровокола являются рама с закрепленным на ней ножом, гидравлическим поршнем и приводом. Нож играет роль острия того самого колуна, которым приходится размахивать за отсутствием рассматриваемого здесь оборудования. Необходимое усилие создается за счет работы двигателя в связке с гидравлическим поршнем, который толкает заготовку на нож. Все довольно прозаично и выглядит примерно так, как на видео ниже.

По такому принципу работает абсолютное большинство заводских изделий. При изучении информации вам наверняка могут попасться на глаза так называемые винтовые (конусные, морковка и т.п. названия) колуны. Они приобрели большую популярность благодаря простому устройству и возможности изготовления своими руками. Подробно про конструктивные особенности таких дровоколов мы поговорим в последней части статьи.

Как выбрать гидравлический дровокол

Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.

Конечно, в качестве параметра при выборе помощника в дровокольном деле можно рассматривать и скорость его работы, но считается, что даже минимальных значений более чем достаточно.

11 решений для дома

Общие рекомендации по выбору бытового колуна включают следующие требования: электрическое гидравлическое устройство с горизонтальным расположением заготовки и максимальным усилием до 5 т. Обращайте внимание на безопасность агрегата, желательно, чтобы модель оснащалась системой блокировки с двумя рычагами. Впрочем, возможны и расхождения с общепринятым подходом, доказательством чего и служит наша подборка лучших дровоколов.

1. GOMARK — LANCMAN SL10.

Словенская компания GOMARK производит станки для раскалывания дров под торговой маркой “LANCMAN” . Данная продукция отличается прочностью, надежностью и длительным сроком службы. Дровоколы LANCMAN SL10 отлично зарекомендовали себя на средних и крупных производствах дров и древесного угля. Могут работать от электричества, бенз. двигателя или от вала отбора мощности трактора, отличающихся высокой производительностью, удобством работы – многие пользователи от Архангельска до Краснодара и от Калининграда до Иркутска уже достойно оценили нашу продукцию.

В ролике ниже представлена работа дровокола LANCMAN SL10.

2. Горыныч 6Т — от 120000 руб.

Младшей моделью в ряду отечественного производства является агрегат с индексом 6Т. Особенностью данной установки является быстрый ход поршня, благодаря чему достигается высокая производительность. Это может быть полезным в масштабах заготовки дров на реализацию – переплачивать за скорость в обычных условиях нецелесообразно. Да и в целом конструкция рассчитана практически на непрерывную работу, что делает ее незаменимой при больших объемах. Положение ножа регулируется, благодаря чему оператор может быстро выбрать между резкой на два или четыре полена за один проход.

Модельный ряд «горынычей» представлен еще тремя довольно популярными моделями. Все они рассчитаны на максимальное усилие 9 т, различаются лишь массой агрегатов, длиной раскалываемых бревен, мощностью и типом двигателя (бензиновый, 380 или 220 В), соответственно, и ценой. Каков дровокол Горыныч в действии можно узнать из следующего видео.

3. Champion LSH5000 — от 17500 руб.

Прочный стальной каркас, покрытый специальным антикоррозийным покрытием, высокая мощность двигателя и наличие колес превращают электрический дровокол в прочное, долговечное и мобильное решение для сезонной заготовки дров. Данное устройство предназначено для горизонтальной загрузки бревен и является одним из самых популярных для частного использования. Сам бренд Champion – хороший Китай, торговая марка принадлежит петербуржской компании «Вальд».

Оценить работу этого компактного устройства можно по следующему ролику. Среди аналогичных решений можно также назвать такие модели как RedVerg RD-LS 25-37E, PATRIOT CE 5322 и др.

4. AL-KO KHS 5204 — от 19000 руб.

– еще один представитель электрических дровоколов, фактически с такими же характеристиками, что и ранее рассмотренное изделие, но выполненное несколько в ином варианте. Рама располагается выше (регулируется по высоте), что с одной стороны делает работу с аппаратом удобнее, с другой – при использовании больших бревен может сказаться на равновесии колуна. Данная модель производится знаменитой немецкой компанией, поэтому можно не переживать за ее надежность и долговечность.

Предлагаем вам посмотреть на данный гидравлический колун в работе на примере аналогичной модели с индексом 5200.

5. Texas 520 H — от 20000 руб.

Очередное относительно недорогое, но долговечное и мощное для своих скромных размеров устройство – колун Texas 520 H от датского производителя. Это вариант для тех, кто не спешит и, прежде всего, ценит безопасность проведения работ. При небольшой мощности электродвигателя, устройство выдает усилие до 5 т, раскалывая чурки до полуметра длиной. По отзывам владельцев, модель служит более 3 лет, легко дорабатывается (устанавливается на подставку), возможен демонтаж защитного кожуха.

Предлагаем ознакомиться с возможностями данного агрегата по следующему ролику.

6. Raptor t700 — от 25000 руб.

Конусный винт 250х80 из стали 45, электродвигатель АИР 80B2, блок управления, маховик и стойка – перед вами модель винтового колуна Raptor t700 мелкосерийного производства. По сравнению с гидравлическими аппаратами это более производительное решение, эффективность которого во многом определяется расторопностью рабочего. Отсутствие гидравлики делает агрегат более простым и долговечным. В то же время несколько страдает безопасность проведения работ и качество колки. Подача чурок осуществляется перпендикулярно их оси.

Как выглядит работа с винтовым колуном Raptor t700 можно посмотреть на ролике ниже.

7. AL-KO KHS 3704 — от 19000 руб.

Мощное компактное решение, адаптированное под колку дров для топки каминов. Т.е. при всей мобильности и небольших размерах электрического дровокола имеются некоторые ограничения по используемому сырью – чурки длиной до 0,37 м. Конструкция отличается высокой степенью устойчивости за счет низкой посадки.

В значительной степени модель KHS 3704 предназначена для сезонного использования и колки небольших объемов сырья. Если дрова являются основным видом топлива при круглогодичном проживании, то стоит смотреть в сторону других агрегатов.

8. PROFI PLS 700E — от 19500 руб.

Российский электрический колун PROFI PLS 700E китайского происхождения выполнен в классическом компактном исполнении: конструкция отличается небольшой высотой, с горизонтальным рабочим положением и парой колес для транспортировки. Комплектуется специальной насадкой, благодаря которой появляется возможность колки на четыре части. По отзывам отличается неприхотливостью и значительным усилием, благодаря чему раскалываются даже крепкие породы древесины.

Каков этот электрический колун в работе – судите сами, посмотрев представленный ниже ролик.

9. Texas 600VG — от 55000 руб.

Модель Texas 600VG от всех вышеперечисленных отличает в первую очередь то, что это автономное решение, которое требует только наличия качественного бензина, бревен и прямых рук. Это мощная установка с вертикальным рабочим положением от именитого датского производителя (при этом производится, как и многая другая техника, в Китае). Если работник один, то вертикальная конструкция гораздо удобнее горизонтальной установки. Однако при этом она занимает больше места и является более тяжелой.

Как осуществляются работы с применением бензинового дровокола Texas 600VG? Это можно узнать, посмотрев небольшой ролик ниже.

10. CHAMPION LSV6000 — от 38000 руб.

Еще одна модель с вертикальной подачей чурок , но уже с электропитанием от сети 220 В. Как и в аппарате Texas 600VG, возможно опциональное использование насадок на лезвие для раскалывания бревен сразу на четыре части. Устройство надежно и безопасно, обеспечивает высокую скорость работы и не требует особых навыков. Просто переместите агрегат в удобное место и уже через час сможете любоваться внушительным результатом!

11. MTD LS 550 — от 220000 руб.

Для тех, кто думает над приобретением серьезного автономного агрегата для себя или заготовки дров в промышленных объемах подойдет модель дровокола . Как вы могли догадаться по преамбуле, это довольно габаритная установка с бензиновым двигателем. Более того, она и самая мощная в нашем обзоре – способна развивать усилие до 25 т. Среди конструктивных особенностей обязательно нужно сказать о двух возможных рабочих положениях: вертикальном и горизонтальном. Это на самом деле удобное решение, позволяющее варьировать работу агрегата в зависимости от условий. Рама смонтирована на оси с двумя большими колесами, дровокол приспособлен для транспортировки с помощью автомобиля.

Об особенностях работы MTD LS 550 можно узнать из небольшого англоязычного ролика.

Выбор редакции

Все представленные агрегаты хороши, но редакция остановила свой выбор на двух моделях: и . Первый дровокол хорош своими компактными размерами, возможностью регулировки положения рабочей плоскости, достаточной мощностью, которой хватит на ежегодную заготовку топлива. Вторая же модель более универсальная, позволит наколоть дров не только для себя, но и для соседей – открывает возможности заработка. Плюс ко всему не стоит забывать о сдаче устройства в аренду. Таким образом, уже за один сезон можно отбить стоимость оборудования.

Про самоделки

При ознакомлении с заводскими изделиями у некоторых могла появиться вполне закономерная мысль: «Почему бы не сэкономить и не сделать что-то подобное самостоятельно?». При наличии правильных рук и светлой головы возможно все. Предлагаем вам ознакомиться с наиболее интересными схемами дровоколов, которые реально сделать своими руками.

Является эволюционной ступенью в развитии классических колунов. Использование пружинного дровокола требует применения мускульной силы, но в меньшей мере – благодаря пружинному механизму, большому плечу и дополнительному грузу. На схеме это выглядит следующим образом.

Конструкция такой самоделки включает металлическую трубу или профиль (это будет нашим плечом, увеличивающим выигрыш в силе, с лезвием на конце), металлическую опору и шарнирного соединения между ними. Возвратный механизм пружинного типа, можно использовать старый амортизатор. В ролике ниже пример работы с таким механизмом.

«Морковка»

Механизм с таким незамысловатым названием тоже не требует применения высокотехнологичных деталей. Для его изготовления необходим привод, простой редуктор с ременной передачей, пара подшипников, вал, конус с нарезанной резьбой и стол-рама. Привод мощностью более 2 кВт, хотя бы от старой стиральной машины, найти не проблема. Парадоксально, но самой сложной частью системы является конус. Его нужно либо покупать готовым, либо заказывать опытному знакомому фрезеровщику. Схема винтового колуна изображена на рисунке ниже.

Раскалывание чурок осуществляется за счет ввинчивания конуса, благодаря чему волокна древесины буквально разрываются. Главное не заработаться, подавая бревна – это довольно небезопасная конструкция, и морковка так же успешно может навинтить рукав вашей одежды. Как это работает – в следующем видео.

Реечная конструкция

При всей своей эффективности реечный дровокол является спорным решением. И в первую очередь это касается безопасности. Нужно тщательно рассчитать скорость вращения шестеренки, усилие от которой передается рейке. Как правило, колка таким дровоколом осуществляется очень быстро. Прижимая рейку к шестеренки нажатием на ручку, оператор приводит ее в движение. Отпуская ручку, контакт с шестерней уменьшается благодаря пружине, срабатывает возвратный механизм и рейка возвращается в исходное положение. Рейку нужно разместить на каретке, которая будет перемещаться по станине. Собственно на ней же необходимо закрепить пластину толкателя. Схематически это выглядит следующим образом.

Получается, что максимальное внимание стоит уделить раме, т.е. ее устойчивости, а также качеству рейки – выточить такую без специальных навыков не получится. В остальном же помогут хоть какой-то опыт в сварке и применении электроприводов. Конечный результат может выглядеть как у этого умельца из видеоролика.

Гидравлический колун

На наш взгляд, это самое сложное в техническом плане решение, оно же – наиболее безопасное. Вооружившись законом паскаля, гидроцилиндром, приводом, насосом и масляным баком, с помощью опытного гидравлика вы сможете создать систему, развивающую усилие от 5 т и выше. Схематически устройство такого изделия выглядит следующим образом.

Дровокол гидравлический или дровокольный станок – средство автоматизации заготовки дров. Чаще всего гидравлический дровокол называют «механическим колуном». Причем создано множество моделей руками домашних мастеров и квалифицированных инженеров.

Применение и принцип работы

Механические и гидравлические используют в частных хозяйствах, либо в небольших производственных цехах по обработке дерева. В любом месте станки выполняют механическую раскряжевку, а также раскол древесины различных пород.

Ручной инструмент для колки и раскряжевки очень часто ломается, да и требует сноровки, усилий и времени. Станки и установки иного, негидравлического типа очень часто ломаются из-за неравномерной нагрузки.

Дровоколы заводские

Рынок строительной аппаратуры предлагает несколько десятков моделей дровоколов гидравлических в ценовой категории от 10 до 200 тысяч рублей. Важно знать, что цена зависит от:

• веса;
• мощности;
• усилия;
• типа двигателя;
• максимума для длины полена;
• напряжения (модели с электрическим двигателем).

Источники питания для двигателя подразделяются на 2 категории.

Электродвигатель.
Этот преобразователь энергии оказывает действие на насос. Причем электродвигатель используют в самых примитивных, бытовых станках. Обслуживать такие модели очень просто, да и использовать в том же гараже или сарае можно, учитывая экологическую безопасность. Собранные своими руками или в цеху, модели с электродвигателями проще всего подготовить к работе, разрешено даже переносить вручную. Основной минус – не функционируют без электропитания.

Бензиновый двигатель.
Устанавливается на мощные модели, которые можно транспортировать на место заготовки дров. Дровокол на бензине, как правило, тяжелее, дороже и мощнее. Но он и функциональнее благодаря мобильности и большей мощности.

Дровоколы самодельные

Чаще всего используются для бытовых нужд при подготовке к отопительному сезону. Причем уровень инженерной мысли сельского работника может подвигнуть на создание бытового и профессионального оборудования.

В этом случае, с бытовым все ясно, но профессиональный станок может работать в линию. Проще говоря, еще иметь функцию подачи, торцовки, выгрузки.

Все желающие самостоятельно создавать аналогичные установки для облегчения труда могут ознакомиться в сети с чертежами, схемами и видео-инструкциями. Примером хорошего гидравлического дровокола, собранного своими руками, послужит данное видео:

Что входит в конструкцию гидравлического дровокола?

Гидравлический дровокол, созданный своими руками должен состоять из определенных частей. Части лучше составлять по значимости, а начинают от:

• станины;
• упора цилиндра;
• клиновидного лезвия (или лезвий);
• насоса;
• распределителя давления жидкости;
• масляного бака;
• двигателя или мотора.

А как собирают своими руками?

Простейший способ для сбора рабочего дровокола начинается со сварки рамы, которую нужно закрепить на платформе. Нижняя часть платформы оснащается автомобильным домкратом (как минимум).

В верхней части рамы обязательно рассчитывают разъем. Он нужен для колки чурок разного диаметра и различной длины.

Дровокол на фото создан своими руками, но рассчитан уже на промышленный объем. В нем более сложная конструкция, которая обязательно состоит из гидравлического домкрата на станине стационарного (непереносного) типа. Создание данной установки требует слесарного навыка, расчета техники безопасности. Пусть, на первый взгляд, агрегат и не сложен, но работа оператора с халатным отношением приведет рано или поздно к несчастному случаю.

Из-за экономии времени и ресурса были созданы клиновидные ножи с 4-8 лопастями. Дело в том, что стандартный нож делит чурку на 2 части, а эта модель обрабатывает в один заход любое полено.

Гидравлический дровокол, сделанный своими руками, на повышенных мощностях (привод от трактора, бензиновый двигатель) должен оснащаться клиновидным ножом с 4 лопастями, как минимум.

Дровокол гидравлический промышленный с подъемом бревна — видео

Во многих регионах и сегодня дрова остаются востребованным топливом. Заготовить поленья требуемого размера можно с помощью ручного колуна или гораздо более производительного механизма – гидравлического дровокола. Об особенностях приобретения, усовершенствования и применения инструмента первого типа подробно рассказывается в статьях «Колуны – особенности их конструкции и эксплуатации» и «Покупаем колун – правила выбора». В этом материале мы ознакомим вас с видами гидравлических колунов, их характеристиками и способами эксплуатации.

Принцип работы гидравлического дровокола

Использование данного механизма избавляет от необходимости прилагать значительные физические усилия в процессе заготовки дров. Принцип работы гидравлического колуна заключается в применении энергии сжатой жидкости.

Полено помещают между поршнем гидроцилиндра и ножом. Мощная гидравлическая система способна расколоть чурбан значительного размера, что было бы весьма проблематично при использовании ручного колуна.

Типы гидравлических дровоколов

По функциональности эти механизмы делят на две категории – бытовые
и профессиональные
. Колуны первого типа предназначены только для раскалывания чурок. Профессиональные дровоколы оснащены дополнительными устройствами, предназначенными для подачи древесины, торцовки поленьев, выгрузки.

По расположению брёвен гидравлические колуны бывают трёх видов:

Виды двигателей гидравлических колунов

Важным отличительным признаком гидравлических колунов является тип двигателя:

• Бытовые гидроколуны, чаще всего, оснащены электрическими двигателями, предназначенными для вращения гидронасоса. Такие механизмы надёжны, просты в эксплуатации и обслуживании, экологически приемлемы. Основной минус оборудования – жёсткая привязка к источнику электропитания.
• Мощные мобильные гидравлические дровоколы, используемые в профессиональной лесозаготовке, имеют бензиновый или дизельный мотор.

Внимание!

В лесных и фермерских хозяйствах применяются механизмы, работающие от гидравлики тракторов или валов отбора мощности.

• Созданы универсальные установки, которые могут работать от электромотора и привода трактора или от бензомотора и гидросистемы трактора.

Цена гидравлического колуна для дров бытового назначения зависит от бренда, мощности, конструкции станины. Если вырешили купить гидравлический дровокол, то рекомендуем обратить внимание на модели серии Горыныч.

Бензиновый гидроколун Горыныч – Honda GX 390

Агрегат обеспечивает быструю и качественную колку брёвен любого типа древесины.

Преимущества гидравлического дровокола Горыныч с бензиновым мотором:

• Устройство можно использовать в местах, где нет доступа к источникам электропитания.
• Механизм способен расколоть бревно за один проход всего в течение двух секунд.
• Производительность колуна можно повысить регулированием ножа по высоте его расположения. Нож изготовлен из закалённой стали.
• Предполагает беспрерывную работу. Комплектующие элементы гидравлической системы способны выдерживать тяжёлый рабочий режим.
• Для оператора создано удобное рабочее место.
• Конструкция покрыта лаковым составом, устойчивым к самым различным атмосферным воздействиям.
• При необходимости ремонта запчасти легко купить и заменить ими вышедшие из строя элементы.

Гидроколун для дров Горыныч 6Т с электрическим двигателем

Для работы агрегата требуется напряжение 380 В, мощность двигателя составляет 4 кВт. Максимальная длина заготовки – 50 см. Время одного цикла для неё составляет 2,5 секунды. Для заготовки длиной 40 см цикл длится всего 2 секунды. С помощью регулирования высоты ножа можно добиться максимально возможной производительности установки.

Благодаря наличию медного радиатора, агрегат может работать круглосуточно в любой сезон года. Уплотнения главного цилиндра сохраняют рабочие характеристики при заготовке более 10 тыс. кубометров дров. Срок службы закалённого ножа соответствует эксплуатационному периоду всей установки. Гидравлический дровокол имеет прочную раму, агрегат можно легко отремонтировать, его лакокрасочное покрытие способно противостоять любым атмосферным воздействиям.

Видео-инструкцию о том, как сделать дровокол гидравлический своими руками, Вы можете посмотреть в конце нашей статьи. Начнем же мы с теоретической, базовой информации, которая поможет Вам в самостоятельном изготовлении этого полезного для дачных работ инструмента.

Дровокол на гидравлике в значительной степени облегчает труд дачника при заготовке топлива на зиму. Автоматическая система инструмента позволяет без особых усилий разбивать пни на поленья из любой породы дерева.

Дровокол увеличивает темп, экономит силы и бережет спину: если вручную человек способен разбивать до трех кубов за день, даже самодельный дровокол увеличит этот показатель в десять раз.

Устройство и принцип работы

Импровизированная версия работает от электричества или двигателя. Это зависит только от имеющегося в хозяйстве механизма. Электродвигатели, трактора, моторы – все идет в дело.

Состоит автоматический колун из:

1. Станины.
2. Упоров.
3. Цилиндра.
4. Одного или нескольких лезвий.
5. Насоса.
6. Распределителя давления.
7. Бака для масляной жидкости.
8. Электромотора, дающего нагрузку на насос.

Схематично составляющие выглядят так
:

В чем прелесть этого устройства, так это в постепенной нагрузке на цилиндр.

Допустим, свилеватое полено ну никак не расходится по волокнам, а дровокол продолжает подавать напряжение. Иная система сразу выйдет из строя, но не гидравлика.

Пятка, сдавливающая древесину, будет постепенно наращивать силу, чтобы выполнить действие – расколоть пень.
Когда этого не происходит, гидравлический колун продолжает работу без малейшей поломки. Все части системы будут функционировать как и должны.

Принцип работы в следующем:

1. Устройство устанавливают в устойчивом положении.
2. Включают.
3. Поступает давление в систему, за счет этого движется импровизированный поршень.
4. На поршне – пятка. Она упирается в заготовку и дает нагрузку на материал.
5. Чтобы произошел раскол, необходим нож или целый набор заточенных лезвий, закрепленных на станине.
6. С одной стороны пятка, а с другой ножи – полено «выдавливается» гидравлической системой через острые грани.
7. Когда один цикл пройден, пятка возвращается в исходное положение. Можно повторять процесс.

Явные преимущества

Колун на гидравлике – это самое мощное устройство, почти промышленного типа. Что это значит? Им можно обрабатывать древесину без пауз, замены расходного материала и риска для оператора.
Очень выгодно и практично, если дровокол работает от электричества.

Некоторые модели, созданные самостоятельно, оснащены рычагом. С ним оператор может не подстраиваться под работу системы, а сам контролировать процесс, без спешки устанавливая новое полено в работу.

Собрать любую систему для колки дров не трудно, будь то механика или гидравлика. Но важен расчет нагрузки, иначе колоть природное топливо будет очень накладно.

Итак, плюсы гидравлического дровокола в следующем:

1. Минимум затрат физической силы в работе.
2. Эффективно и быстро.
3. Здоровая спина, сэкономленное время.
4. Нет нужды в обслуживании агрегата.
5. Беспрерывная работа на целый день.

Есть и минусы:

1. Над созданием конструкции придется поработать.
2. Готовое изделие именно на гидравлике стоит недешево.

Виды колунов

Их всего два:

1. Бытовой. Заготовка для себя или хорошего соседа.

1. Промышленный. Для заработка на природном топливе. Такие типы разбивают за сезон ни одну сотню кубометров.
   Конечно, лучше иметь именно оригинальную конструкцию с завода.

Самостоятельное изготовление

Устройство, которое рекомендуют начинающим должно собираться так:

1. Свариваем вертикальную раму. Устойчивую.
2. На нижней части нужно поставить домкрат (автомобильный подойдет).
3. Рама в верхней части обязательно разъемная. Нужно для удобства работы с разными по длине поленьями.
4. На месте лезвия будет клин.
5. На клин идет подача от домкрата – полено расходится по шву.

К сведению:
эта схема не подразумевает использование электрической тяги.

Полуавтоматические или автоматические гидравлические конструкции своими руками собрать сложнее. В условиях гаража или подсобного хозяйства только единицы добьются результата.

Представим чертежи для более сложных станков:

В чем разница между самоделкой и заводской моделью

Свои приспособления для колки могут не отвечать требованиям безопасности. Допустить в работу кого-то из членов семьи не стоит. Это важнее любых сумм, потраченных на заводское приспособление.

Конечно, времени всегда не хватает, и взять среднюю по цене модель на гидравлическом приводе – значит сберечь нервы, сэкономить время, знать точно, что в лоб ничего не прилетит. Если нет уверенности именно в конечном результате при создании своими силами, для бытовых нужд можно заказать не особо мощный колун.

Он будет работать с перерывами, но не накрутит электрический счетчик до подозрительных цифр. К сведению, есть заводские экземпляры с нагрузкой до 5 тонн – этого хватит. Стоят не более 15 тысяч рублей.

Собранные своими руками дровоколы – приспособления, как правило, без предварительного тестирования. Главное работает! Но, стоит помнить и о предосторожностях. В частности, одежда не должна стеснять движений, использовать защитные очки, перчатки, закрытую обувь.

Когда в планах заготавливать топливо для своих печей или каминов, можно обойтись и версией с домкратом. Но промышленный масштаб не охватить без заводской установки или мастера на все руки, способного за скромную плату собрать станок для колки дров нужной нагрузки.

Как сделать дровокол своими руками, смотрите инструкцию в следующем видео:

Хоть мы и имеем на сегодняшний день развитую энергетическую отрасль, дрова и теперь пользуются огромной популярностью среди владельцев и коренных жителей деревень. Можно осознать, почему так выходит на жизненной практике. Для строительства газопровода требуются довольно-таки большие денежные средства. Поэтому в тех местах, где имеется большое количество лесных ресурсов, рекомендуется использовать обычные и привычные нам дрова. А не думать о ненужной газификации.

Если вы будете дальше продолжать использовать древесное топливо, то необходимо вовремя задуматься, каким образом сделать легче процесс непосредственной заготовки. Дрова нужно уметь аккуратно колоть, и все это требует физической выносливости и активности. Не так проблематично привезти дрова, в том случае, если в наличии у вас имеется специальный гидравлический дровокол
, который считается прочным и довольно — таки производительным . Он очень прост в работе, так как при раскалывании дров активно применяется энергетика сжатой жидкости.

Необходимый и итоговый результат — расколотое полено, можно с легкостью получить в результате помещения его между ножом и поршнями гидроцилиндра. При сильном усилии гидравлики раскалывается чурбан абсолютно любой плотности. При таком раскладе заготовка дров может превратиться в приятное занятие, а не мучения.

Для понимания механизма работы необходимо изучить устройство подобного механизма. Только с помощью этого вы выберете для работы наиболее оптимальный способ.

В случае номер один можно расколоть исключительно дрова, а вторые оснащены специальными механизмами для подачи, выгрузки и торцовки.

Профессиональные дровоколы гидравлическийе

Горизонтальные гидравлические дровоколы
. Полена помещаются на специальную горизонтальную поверхность. Работа осуществляется по двум разработанным схемам. Первый вариант-фиксация ножа на станине, при этом толкающий элемент подвигает к нему часть бревна.

В иных случаях полено упорно стоит в неподвижном виде, а уже гидропровод подает нож.

Быстрый гидравлический колун, горизонтального типа

При вертикальном типе дровоколов
полено устанавливается вертикально, а тем самым нож подается сверху и раскалывает бревно.

• Положительной характеристикой разбираемых устройств считается большая производительность и удобство в установке.
• Но минус заключается в том, что бревно требуется обязательно аккуратно поддерживать руками, из-за чего можно получить нежелательную травму. Также существуют механизмы смешанного типа, которые работают в этих рассмотренных режимах. Чаще всего их применяют в развитой на данный период времени деревообрабатывающей промышленности.

Еще один существенный элемент дровоколов — специальный двигатель. В бытовом гидравлическом колуне
имеется электромотор, который способен основательно вращать гидронасос. Такой тип привода характеризуется отличной надежностью, экологичностью и легкостью в обслуживании. Один недостаток — постоянная привязанность к электроснабжению.

В профессиональных дровоколах
используются бензиновые или дизельные моторы. Их используют при лесозаготовке. Лесные хозяйства и разнообразные предприятия работают с качественными дровоколами, которые работают как правило с помощью гидравлической системы. Также пользуется востребованностью уникальный колун, который может работать как от электродвигателей так и тракторных приводов.

Также они могут функционировать от бензиновых моторов и тракторных гидравлик.
Стоимость бытовых гидравлических дровоколов варьируется от десяти до тридцати тысяч российских рублей. Здесь учитывается фирма, мощность и конструкция. Более мощная модель может стоить около ста тысяч рублей.

Если вы хорошо разбираетесь в технике, владеете чтением чертежей и владеете методикой обработки металлических изделий, то можете соорудить качественный дровокол самостоятельно, своими руками за три календарных дня. Базовые колуны гидравлического типа — это наличие особых вертикальных рам, размещенных на специальных платформах. На самом нижнем уровне устанавливаются домкраты автомобильного типа. На высоких перекладинах рамы разъемные, благодаря чему можно обрабатывать дерево абсолютно различного размера. Заменяют плоские ножи конусными клинами.

Колун из домкрата своими руками

Они подводятся к дереву с применением центральных винтов, поэтому уже можно начать процесс работы, используя домкрат. Более тяжелой конструкцией считается гидравлический домкрат, встроенный в стационарные и передвижные станины. На другой станине встраивается нож-клин, имеющий три базисных положения для того случая, чтобы колоть дрова любого размера. В средних частях ставится ложе, чтобы укладывать полено.

Благодаря поступательным движениям домкрата шток придавливает полено, которому в процессе свойственно раскалываться на ноже. Возвращают шток в привычную позицию пару пружин.

Минус состоит в маленькой скорости колки. Для работы требуется сделать как минимум пятнадцать движений домкратом. Рабочий процесс, на самостоятельно выполненном станке, потребует много усилий. Но вы можете облегчить себе работу, если сделаете нож крестообразной формы. В данной ситуации раскалывается на несколько частей.

С появлением на рынке компактных станков-дровоколов стало очевидным, что тяжелый труд наколки дров для дома можно существенно облегчить с помощью электрического привода и колющей рейки. Из множества схем привода самым мощным и работоспособным на практике признан дровокол гидравлический, способный развивать огромное усилие при относительно небольших размерах.

Какой вариант самодельного дровокольного станка предпочесть

Наилучший самодельный дровокол тот, который будет надежным и способным работать без угрозы для жизни человека. Чтобы расколоть даже сосновую чурку, требуется статическое усилие не менее тонны, поэтому основные силовые элементы придется изготавливать из стального профиля — двутавра или швеллера.

В домашних условиях построить гидравлический возможно по одной из следующих схем:

• На основе гидравлического насоса с распределительным устройством и гидроцилиндра небольшого трактора;
• Используя обычный автомобильный домкрат.

Важно!
Особенностью гидравлической схемы является относительная безопасность привода, даже при потере герметичности или разрушении силовых элементов угрозы для жизни оператора нет.

Практическая схема гидравлического дровокола

Главное отличие дровокола на основе домкрата и на основе гидравлического насоса состоит в подходе использования устройства. Домкратный вариант прост, дешев и надежен, ресурс его невелик, так что чаще всего такие дровоколы применяют в самых тяжелых случаях, когда чурку не удается расколоть обычным топором или колуном, а возиться и тратить целый день на одно полено нет никакого желания. Дровокол на основе гидропривода и насоса позволяет построить полноценный рабочий станок, позволяющий эксплуатировать устройство в течение значительного периода времени.

Дровокол из гидронасоса и линейного привода

Принцип работы и общая схема устройства доступнее всего изложены на видео:

Общую компоновку гидравлического дровокола можно прочитать на приведенном чертеже и фото:

Дровокол состоит из следующих основных частей и агрегатов:

1. Станины, сваренной из двух сложенных швеллеров №180, длиной в 200 см. Жесткости и прочности такой станины достаточно, чтобы выдержать нагрузку от гидравлического привода до 5 тонн;
2. Гидронасоса НШ-32 управления и привода навесным оборудованием тракторной техники;
3. Масляного бака, емкостью в 30л гидравлической жидкости;
4. Гидропривода ковша трактора МТЗ-80;
5. Распределителя давления, с помощью которого выполняется управление работой привода и гидравлического насоса;
6. Электродвигателя или ДВС, мощностью не менее 2,5 кВт.

Проще всего сделать дровокол своими руками по чертежам, приведенным выше, действуя в следующем порядке.

Важно!
Все гидравлические агрегаты должны соединяться штатными гибкими трубопроводами, контроль герметичности соединений необходимо проверять по инструкции контроля и обслуживания гидравлических систем высокого давления.

Вес агрегата оставляет не менее 180 кг, поэтому наиболее удобным будет установить гидравлический дровокол на прицепе, или на мост от легкового автомобиля, например, «Москвича» или «Волги».

Можно придумать свой вариант компоновки агрегатов, сделать дровокол универсальным, работающим как в вертикальном, так и в горизонтальном положении. Но в этом случае потребуется отдельно сделать модуль насоса и масляного бака. Эти два агрегата не должны менять свое положение при горизонтальной или вертикальной установке станины дровокола. Это не всегда удобно, поэтому для мобильного варианта гидравлического дровокола проще всего использовать агрегаты, установленные на тракторе, а станина дровокольного станка используется в данном случае, как навесное оборудование, как на фото.

Дровокол из гидравлического домкрата

Более простой и надежной в работе может оказаться схема дровокола, изображенная на фото. В качестве основы такого приспособления используется автомобильный гидравлический домкрат. Такой агрегат без труда сможет развить усилие в 3-5 тонны, этого достаточно, чтобы легко расколоть чурку диаметром до 30 см.

Принцип работы такого гидравлического дровокола и эффективность прибора становится наглядным из видео:

Устройство легче и проще предыдущего варианта. Если дровокол из старых запчастей от трактора вам обойдется не менее чем в 15 тыс. рублей, то гидравлический домкрат и пара швеллеров будут стоить максимум пару-тройку тысяч рублей. Но при регулярном пользовании таким гидравлическим дровокольным станком потребуется комплект сменных манжет и резиновых уплотнений, так как максимальный ресурс работы китайского домкрата составляет от силы 300-400 подъемов.

В конструкции использовался бутылочный автомобильный вариант, но, в принципе, можно использовать любой, например, рихтовочный или железнодорожный агрегат. Последний вариант подойдет лучше всего. Переносной вариант развивает давление в 15 тонн, и даже при ежедневном использовании способен прослужить не менее 5-7 лет.

Заключение

Любые из приведенных гидравлических дровокольных станков при эксплуатации должны быть полностью исправными, не иметь следов подтекания жидкости, самопроизвольных срабатываний перепускных клапанов. На работу устройства подобные дефекты не влияют, но могут привести к травмированию при расколе тяжелых сортов древесины.
