Гидравлический дровокол своими руками с электродвигателем самодельный

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

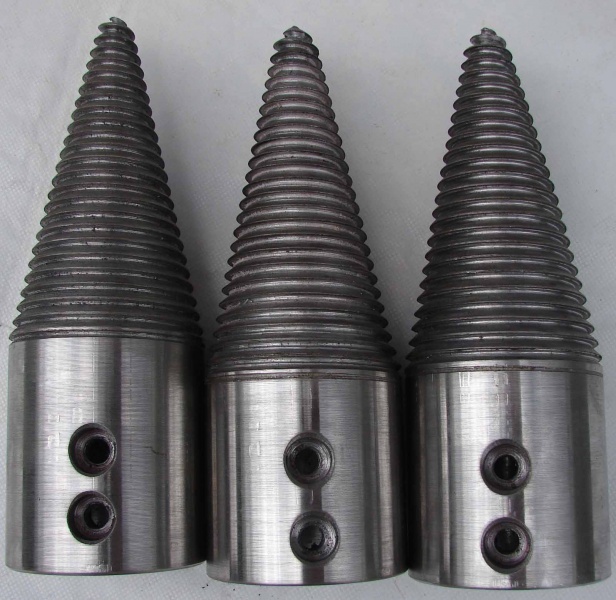

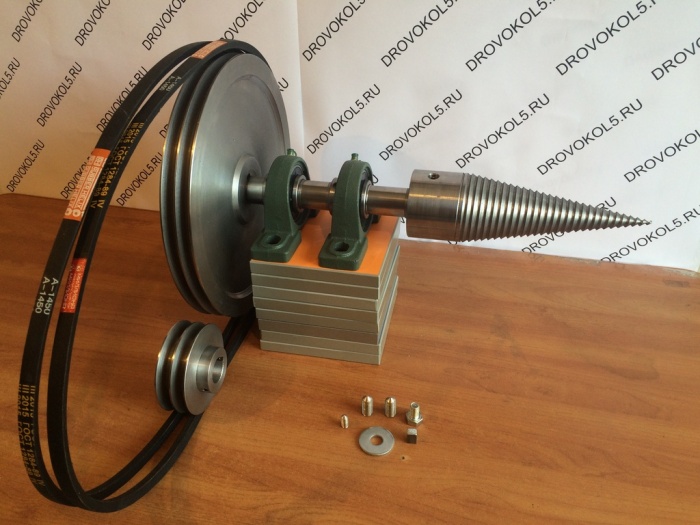

• Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
• Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
• Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
• Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
• Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины	Среднее усилие на колуне, кН
	Диаметр бревна, мм
	200	300	400
	Угол при вершине 15 °
Дуб	17	27	44
Береза	11	24	41
Сосна	5	13	21
Ель	8	15	23
Вяз	20	32	55
Ясень	11	21	36
Осина	7	14	22
Липа	2	3	5
Клен остролистный	11	22	39
Клен	13	24	42
	Угол при вершине 20 °
Дуб	24	33	51
Береза	16	29	48
Сосна	8	15	24
Ель	11	18	26
Вяз	28	39	65
Ясень	15	25	42
Осина	10	17	26
Липа	3	4	6
Клен остролистный	16	27	45
Клен	18	30	49
	Угол при вершине 25 °
Дуб	26	38	56
Береза	18	34	52
Сосна	8	18	26
Ель	12	21	29
Вяз	31	44	70
Ясень	17	29	46
Осина	11	19	28
Липа	3	5	6
Клен остролистный	17	31	49
Клен	20	34	52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

Какой двигатель нужен для привода, можно рассчитать путем задания исходных данных. Нужно ориентироваться на оборудование, которое можно приобрести в торговой сети или заказать в интернет-магазинах.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

1. Двутавр № 16, он будет использован для изготовления станины и опор.
2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

• углошлифовальная машинка с отрезными дисками и лепестковым кругом;
• сварочный аппарат;
• измерительный инструмент;
• электродрель с набором сверл.

Процесс изготовления дровокола

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

Производится примерка домкрата по месту его будущего расположения.

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

Сначала изделие покрывают грунтовкой.

В дальнейшем окрашивается черной краской.

Производится сборка дровокола.

Затем выполняется его монтаж на стену.

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

Зима близко, а это значит, что о дровах нужно начинать думать уже сейчас. Оставим вариант ручного труда в прошлом веке и обратим свой взгляд в сторону гидравлического (и не только!) дровокола. Это устройство станет отличным подспорьем, если нужно наколоть с десяток кубов дров. Также рассмотрим 4 принципиальные схемы самодельных дровоколов.

Кратко об устройстве дровокола и принципе его работы

Основными элементами стандартного гидравлического дровокола являются рама с закрепленным на ней ножом, гидравлическим поршнем и приводом. Нож играет роль острия того самого колуна, которым приходится размахивать за отсутствием рассматриваемого здесь оборудования. Необходимое усилие создается за счет работы двигателя в связке с гидравлическим поршнем, который толкает заготовку на нож. Все довольно прозаично и выглядит примерно так, как на видео ниже.

По такому принципу работает абсолютное большинство заводских изделий. При изучении информации вам наверняка могут попасться на глаза так называемые винтовые (конусные, морковка и т.п. названия) колуны. Они приобрели большую популярность благодаря простому устройству и возможности изготовления своими руками. Подробно про конструктивные особенности таких дровоколов мы поговорим в последней части статьи.

Как выбрать гидравлический дровокол

Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.

Критерий выбора	Разновидности и возможности устройств
Тип конструкции	Наиболее популярные устройства – гидравлические дровоколы, усилие в котором создается за счет мотора и гидравлического поршня, благодаря чему заготовку прижимают к ножу. Винтовой колун (дровокол «морковка») – еще одно распространенное решение в силу того, что его можно сделать своими руками. Ось привода приводит во вращение винтовой конус, который при подаче заготовки буквально ввинчивается в нее и разрывает слои древесины. Является простым в устройстве, но довольно опасным в применении. В таком колуне заготовка толкается за счет усилия, передаваемого рейке от вращающейся шестеренки. Если все перечисленные выше варианты снабжены приводом, то инерционный или пружинный дровокол уже требует некоторого применения ручной силы. За счет большого плеча и пружины он модернизирует подход к традиционной колке.
Привод	Применяются устройства на базе электродвигателей (220 В/380 В) и бензиновых моторов. Выбор определяется исключительно удобством и условиями работы.
Максимальное усилие расщепления	Определяет величину усилия давления поршня на заготовку – характерно для гидравлических и реечных дровоколов. В частном порядке достаточно использовать модели с усилием от 4 до 6 т. Более мощные модели подойдут для работы с длинными бревнами и в промышленных масштабах.
Рабочее положение	Определяет положение оси заготовки при работе. Различают колуны с горизонтальным, вертикальным и комбинированным положением. Первый вариант является самым распространенным при использовании в частном порядке и применяется в большинстве гидравлических и реечных конструкций в силу удобства и безопасности.
Размеры бревен	Длина бревен при использовании гидравлических дровоколов ограничивается величиной хода поршня и максимальным усилием расщепления. Обычно это значение ограничено 0,52 м. Толщина заготовок может варьироваться в пределах от 0,25 до 0,5 м в зависимости от модели колуна. В реечных решениях длина бревна определяется размерами рейки и, опять же, создаваемым усилием. Применение винтовых дровоколов позволяет использовать чурки большего диаметра – вплоть до 0,7 м, но при этом повышается трудоемкость работы.
Опции	Настройка высоты. Данная опция положительно сказывается на удобстве работы, но при этом увеличивает стоимость изделия, ее отсутствие можно компенсировать самодельной подставкой. Наличие колес , желательно больших. Обеспечивают удобство при транспортировке. Система безопасности , обычно двухрычажного типа, при которой оператор должен одновременно задействовать две руки на пульте – является неотъемлемой частью всех современных заводских изделий.

Конечно, в качестве параметра при выборе помощника в дровокольном деле можно рассматривать и скорость его работы, но считается, что даже минимальных значений более чем достаточно.

11 решений для дома

Общие рекомендации по выбору бытового колуна включают следующие требования: электрическое гидравлическое устройство с горизонтальным расположением заготовки и максимальным усилием до 5 т. Обращайте внимание на безопасность агрегата, желательно, чтобы модель оснащалась системой блокировки с двумя рычагами. Впрочем, возможны и расхождения с общепринятым подходом, доказательством чего и служит наша подборка лучших дровоколов.

1. GOMARK — LANCMAN SL10.

Словенская компания GOMARK производит станки для раскалывания дров под торговой маркой “LANCMAN” . Данная продукция отличается прочностью, надежностью и длительным сроком службы. Дровоколы LANCMAN SL10 отлично зарекомендовали себя на средних и крупных производствах дров и древесного угля. Могут работать от электричества, бенз. двигателя или от вала отбора мощности трактора, отличающихся высокой производительностью, удобством работы – многие пользователи от Архангельска до Краснодара и от Калининграда до Иркутска уже достойно оценили нашу продукцию.

В ролике ниже представлена работа дровокола LANCMAN SL10.

2. Горыныч 6Т — от 120000 руб.

Младшей моделью в ряду отечественного производства является агрегат с индексом 6Т. Особенностью данной установки является быстрый ход поршня, благодаря чему достигается высокая производительность. Это может быть полезным в масштабах заготовки дров на реализацию – переплачивать за скорость в обычных условиях нецелесообразно. Да и в целом конструкция рассчитана практически на непрерывную работу, что делает ее незаменимой при больших объемах. Положение ножа регулируется, благодаря чему оператор может быстро выбрать между резкой на два или четыре полена за один проход.

Модельный ряд «горынычей» представлен еще тремя довольно популярными моделями. Все они рассчитаны на максимальное усилие 9 т, различаются лишь массой агрегатов, длиной раскалываемых бревен, мощностью и типом двигателя (бензиновый, 380 или 220 В), соответственно, и ценой. Каков дровокол Горыныч в действии можно узнать из следующего видео.

3. Champion LSH5000 — от 17500 руб.

Прочный стальной каркас, покрытый специальным антикоррозийным покрытием, высокая мощность двигателя и наличие колес превращают электрический дровокол в прочное, долговечное и мобильное решение для сезонной заготовки дров. Данное устройство предназначено для горизонтальной загрузки бревен и является одним из самых популярных для частного использования. Сам бренд Champion – хороший Китай, торговая марка принадлежит петербуржской компании «Вальд».

Оценить работу этого компактного устройства можно по следующему ролику. Среди аналогичных решений можно также назвать такие модели как RedVerg RD-LS 25-37E, PATRIOT CE 5322 и др.

4. AL-KO KHS 5204 — от 19000 руб.

– еще один представитель электрических дровоколов, фактически с такими же характеристиками, что и ранее рассмотренное изделие, но выполненное несколько в ином варианте. Рама располагается выше (регулируется по высоте), что с одной стороны делает работу с аппаратом удобнее, с другой – при использовании больших бревен может сказаться на равновесии колуна. Данная модель производится знаменитой немецкой компанией, поэтому можно не переживать за ее надежность и долговечность.

Предлагаем вам посмотреть на данный гидравлический колун в работе на примере аналогичной модели с индексом 5200.

5. Texas 520 H — от 20000 руб.

Очередное относительно недорогое, но долговечное и мощное для своих скромных размеров устройство – колун Texas 520 H от датского производителя. Это вариант для тех, кто не спешит и, прежде всего, ценит безопасность проведения работ. При небольшой мощности электродвигателя, устройство выдает усилие до 5 т, раскалывая чурки до полуметра длиной. По отзывам владельцев, модель служит более 3 лет, легко дорабатывается (устанавливается на подставку), возможен демонтаж защитного кожуха.

Предлагаем ознакомиться с возможностями данного агрегата по следующему ролику.

6. Raptor t700 — от 25000 руб.

Конусный винт 250х80 из стали 45, электродвигатель АИР 80B2, блок управления, маховик и стойка – перед вами модель винтового колуна Raptor t700 мелкосерийного производства. По сравнению с гидравлическими аппаратами это более производительное решение, эффективность которого во многом определяется расторопностью рабочего. Отсутствие гидравлики делает агрегат более простым и долговечным. В то же время несколько страдает безопасность проведения работ и качество колки. Подача чурок осуществляется перпендикулярно их оси.

Как выглядит работа с винтовым колуном Raptor t700 можно посмотреть на ролике ниже.

7. AL-KO KHS 3704 — от 19000 руб.

Мощное компактное решение, адаптированное под колку дров для топки каминов. Т.е. при всей мобильности и небольших размерах электрического дровокола имеются некоторые ограничения по используемому сырью – чурки длиной до 0,37 м. Конструкция отличается высокой степенью устойчивости за счет низкой посадки.

В значительной степени модель KHS 3704 предназначена для сезонного использования и колки небольших объемов сырья. Если дрова являются основным видом топлива при круглогодичном проживании, то стоит смотреть в сторону других агрегатов.

8. PROFI PLS 700E — от 19500 руб.

Российский электрический колун PROFI PLS 700E китайского происхождения выполнен в классическом компактном исполнении: конструкция отличается небольшой высотой, с горизонтальным рабочим положением и парой колес для транспортировки. Комплектуется специальной насадкой, благодаря которой появляется возможность колки на четыре части. По отзывам отличается неприхотливостью и значительным усилием, благодаря чему раскалываются даже крепкие породы древесины.

Каков этот электрический колун в работе – судите сами, посмотрев представленный ниже ролик.

9. Texas 600VG — от 55000 руб.

Модель Texas 600VG от всех вышеперечисленных отличает в первую очередь то, что это автономное решение, которое требует только наличия качественного бензина, бревен и прямых рук. Это мощная установка с вертикальным рабочим положением от именитого датского производителя (при этом производится, как и многая другая техника, в Китае). Если работник один, то вертикальная конструкция гораздо удобнее горизонтальной установки. Однако при этом она занимает больше места и является более тяжелой.

Как осуществляются работы с применением бензинового дровокола Texas 600VG? Это можно узнать, посмотрев небольшой ролик ниже.

10. CHAMPION LSV6000 — от 38000 руб.

Еще одна модель с вертикальной подачей чурок , но уже с электропитанием от сети 220 В. Как и в аппарате Texas 600VG, возможно опциональное использование насадок на лезвие для раскалывания бревен сразу на четыре части. Устройство надежно и безопасно, обеспечивает высокую скорость работы и не требует особых навыков. Просто переместите агрегат в удобное место и уже через час сможете любоваться внушительным результатом!

11. MTD LS 550 — от 220000 руб.

Для тех, кто думает над приобретением серьезного автономного агрегата для себя или заготовки дров в промышленных объемах подойдет модель дровокола . Как вы могли догадаться по преамбуле, это довольно габаритная установка с бензиновым двигателем. Более того, она и самая мощная в нашем обзоре – способна развивать усилие до 25 т. Среди конструктивных особенностей обязательно нужно сказать о двух возможных рабочих положениях: вертикальном и горизонтальном. Это на самом деле удобное решение, позволяющее варьировать работу агрегата в зависимости от условий. Рама смонтирована на оси с двумя большими колесами, дровокол приспособлен для транспортировки с помощью автомобиля.

Об особенностях работы MTD LS 550 можно узнать из небольшого англоязычного ролика.

Выбор редакции

Все представленные агрегаты хороши, но редакция остановила свой выбор на двух моделях: и . Первый дровокол хорош своими компактными размерами, возможностью регулировки положения рабочей плоскости, достаточной мощностью, которой хватит на ежегодную заготовку топлива. Вторая же модель более универсальная, позволит наколоть дров не только для себя, но и для соседей – открывает возможности заработка. Плюс ко всему не стоит забывать о сдаче устройства в аренду. Таким образом, уже за один сезон можно отбить стоимость оборудования.

Про самоделки

При ознакомлении с заводскими изделиями у некоторых могла появиться вполне закономерная мысль: «Почему бы не сэкономить и не сделать что-то подобное самостоятельно?». При наличии правильных рук и светлой головы возможно все. Предлагаем вам ознакомиться с наиболее интересными схемами дровоколов, которые реально сделать своими руками.

Является эволюционной ступенью в развитии классических колунов. Использование пружинного дровокола требует применения мускульной силы, но в меньшей мере – благодаря пружинному механизму, большому плечу и дополнительному грузу. На схеме это выглядит следующим образом.

Конструкция такой самоделки включает металлическую трубу или профиль (это будет нашим плечом, увеличивающим выигрыш в силе, с лезвием на конце), металлическую опору и шарнирного соединения между ними. Возвратный механизм пружинного типа, можно использовать старый амортизатор. В ролике ниже пример работы с таким механизмом.

«Морковка»

Механизм с таким незамысловатым названием тоже не требует применения высокотехнологичных деталей. Для его изготовления необходим привод, простой редуктор с ременной передачей, пара подшипников, вал, конус с нарезанной резьбой и стол-рама. Привод мощностью более 2 кВт, хотя бы от старой стиральной машины, найти не проблема. Парадоксально, но самой сложной частью системы является конус. Его нужно либо покупать готовым, либо заказывать опытному знакомому фрезеровщику. Схема винтового колуна изображена на рисунке ниже.

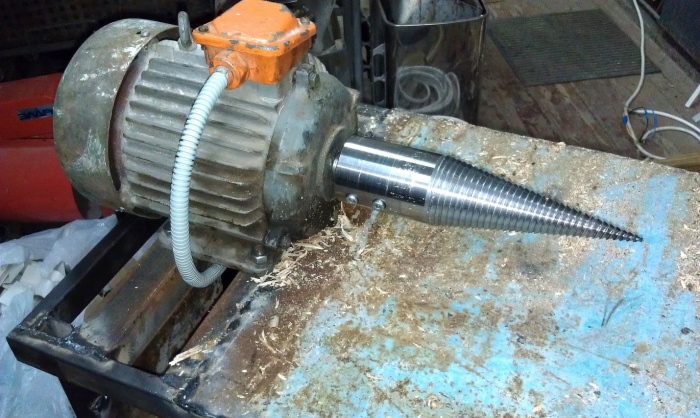

Раскалывание чурок осуществляется за счет ввинчивания конуса, благодаря чему волокна древесины буквально разрываются. Главное не заработаться, подавая бревна – это довольно небезопасная конструкция, и морковка так же успешно может навинтить рукав вашей одежды. Как это работает – в следующем видео.

Реечная конструкция

При всей своей эффективности реечный дровокол является спорным решением. И в первую очередь это касается безопасности. Нужно тщательно рассчитать скорость вращения шестеренки, усилие от которой передается рейке. Как правило, колка таким дровоколом осуществляется очень быстро. Прижимая рейку к шестеренки нажатием на ручку, оператор приводит ее в движение. Отпуская ручку, контакт с шестерней уменьшается благодаря пружине, срабатывает возвратный механизм и рейка возвращается в исходное положение. Рейку нужно разместить на каретке, которая будет перемещаться по станине. Собственно на ней же необходимо закрепить пластину толкателя. Схематически это выглядит следующим образом.

Получается, что максимальное внимание стоит уделить раме, т.е. ее устойчивости, а также качеству рейки – выточить такую без специальных навыков не получится. В остальном же помогут хоть какой-то опыт в сварке и применении электроприводов. Конечный результат может выглядеть как у этого умельца из видеоролика.

Гидравлический колун

На наш взгляд, это самое сложное в техническом плане решение, оно же – наиболее безопасное. Вооружившись законом паскаля, гидроцилиндром, приводом, насосом и масляным баком, с помощью опытного гидравлика вы сможете создать систему, развивающую усилие от 5 т и выше. Схематически устройство такого изделия выглядит следующим образом.

Дровокол гидравлический или дровокольный станок – средство автоматизации заготовки дров. Чаще всего гидравлический дровокол называют «механическим колуном». Причем создано множество моделей руками домашних мастеров и квалифицированных инженеров.

Применение и принцип работы

Механические и гидравлические используют в частных хозяйствах, либо в небольших производственных цехах по обработке дерева. В любом месте станки выполняют механическую раскряжевку, а также раскол древесины различных пород.

Ручной инструмент для колки и раскряжевки очень часто ломается, да и требует сноровки, усилий и времени. Станки и установки иного, негидравлического типа очень часто ломаются из-за неравномерной нагрузки.

Дровоколы заводские

Рынок строительной аппаратуры предлагает несколько десятков моделей дровоколов гидравлических в ценовой категории от 10 до 200 тысяч рублей. Важно знать, что цена зависит от:

• веса;
• мощности;
• усилия;
• типа двигателя;
• максимума для длины полена;
• напряжения (модели с электрическим двигателем).

Источники питания для двигателя подразделяются на 2 категории.

Электродвигатель.
Этот преобразователь энергии оказывает действие на насос. Причем электродвигатель используют в самых примитивных, бытовых станках. Обслуживать такие модели очень просто, да и использовать в том же гараже или сарае можно, учитывая экологическую безопасность. Собранные своими руками или в цеху, модели с электродвигателями проще всего подготовить к работе, разрешено даже переносить вручную. Основной минус – не функционируют без электропитания.

Бензиновый двигатель.
Устанавливается на мощные модели, которые можно транспортировать на место заготовки дров. Дровокол на бензине, как правило, тяжелее, дороже и мощнее. Но он и функциональнее благодаря мобильности и большей мощности.

Дровоколы самодельные

Чаще всего используются для бытовых нужд при подготовке к отопительному сезону. Причем уровень инженерной мысли сельского работника может подвигнуть на создание бытового и профессионального оборудования.

В этом случае, с бытовым все ясно, но профессиональный станок может работать в линию. Проще говоря, еще иметь функцию подачи, торцовки, выгрузки.

Все желающие самостоятельно создавать аналогичные установки для облегчения труда могут ознакомиться в сети с чертежами, схемами и видео-инструкциями. Примером хорошего гидравлического дровокола, собранного своими руками, послужит данное видео:

Что входит в конструкцию гидравлического дровокола?

Гидравлический дровокол, созданный своими руками должен состоять из определенных частей. Части лучше составлять по значимости, а начинают от:

• станины;
• упора цилиндра;
• клиновидного лезвия (или лезвий);
• насоса;
• распределителя давления жидкости;
• масляного бака;
• двигателя или мотора.

А как собирают своими руками?

Простейший способ для сбора рабочего дровокола начинается со сварки рамы, которую нужно закрепить на платформе. Нижняя часть платформы оснащается автомобильным домкратом (как минимум).

В верхней части рамы обязательно рассчитывают разъем. Он нужен для колки чурок разного диаметра и различной длины.

Дровокол на фото создан своими руками, но рассчитан уже на промышленный объем. В нем более сложная конструкция, которая обязательно состоит из гидравлического домкрата на станине стационарного (непереносного) типа. Создание данной установки требует слесарного навыка, расчета техники безопасности. Пусть, на первый взгляд, агрегат и не сложен, но работа оператора с халатным отношением приведет рано или поздно к несчастному случаю.

Из-за экономии времени и ресурса были созданы клиновидные ножи с 4-8 лопастями. Дело в том, что стандартный нож делит чурку на 2 части, а эта модель обрабатывает в один заход любое полено.

Гидравлический дровокол, сделанный своими руками, на повышенных мощностях (привод от трактора, бензиновый двигатель) должен оснащаться клиновидным ножом с 4 лопастями, как минимум.

Дровокол гидравлический промышленный с подъемом бревна — видео

Существует множество приспособлений, предназначенных для колки дров. Одним из самых эффективных инструментов этой группы является гидравлической дровокол. Он работает по принципу давления на полено с помощью пресса. Необходимая нагрузка создается двигателем и прочным гидравлическим поршнем, который толкает брус на режущий элемент.

Принцип работы и применение

Гидравлический и механический инструмент для колки дров применяют в небольших деревообрабатывающих цехах и частных хозяйствах. Независимо от места, все станки работают по принципу механической раскряжевки и раскола древесной породы
.

Ручные модели дровоколов нередко приходят в негодность. Кроме того, для заготовки дров с их помощью требуется немало времени, сил и сноровки. Негидравлическое оборудование периодически ломается, так как нагрузка в них распределяется неравномерно.

Заводские приспособления

Рынок устройств строительного назначения предлагает очень обширный ассортимент гидравлических колунов. Их стоимость варьируется в диапазоне от десяти до двухсот тысяч рублей. Цена на этот инструмент зависит от:

По типу источника питания дровоколы делятся на две основные группы: с бензиновым и с электрическим двигателем.

Электрический двигатель оказывает воздействие на встроенный насос. Примечательно, что электропривод, применяемый в бытовом инструменте, — самой простой конструкции. С обслуживанием подобного оборудования не возникает никаких проблем. Кроме того, такой колун можно применять в сарае и гараже, так как он является экологически безопасным. К недостаткам нужно отнести лишь необходимость в источнике электропитания.

Двигатель бензинового типа устанавливается на очень производительные модели высокой мощности, которые зачастую ставятся прямо на участке заготовки дров. Бензиновый колун, как правило, гораздо мощнее, массивнее и дороже.

Самодельные устройства

«Самоделки» зачастую применяются для решения бытовых задач
во время подготовки к холодному времени года. Некоторые умельцы умудряются сделать по-настоящему «шедевральные» дровоколы — самодельные гидравлические, воспользовавшись подручными материалами и приспособлениями.

Если есть желание сделать качественный станок самим, то для ускорения процесса можно воспользоваться чертежами, видео-инструкциями и схемами.

Колун, сделанный самостоятельно в домашних условиях, должен включать в себя определенные детали. Итак, перед сборкой нужно обзавестись следующими предметами:

Для начала необходимо сварить каркас рамы. После ее изготовления конструкцию нужно прочно зафиксировать на платформе. Внизу рамы нужно поставить автодомкрат. Вверху собранного каркаса нужно предусмотреть разъем, который будет использовать для колки поленьев с разной длиной и диаметром.

Устройство на фото сделано вручную, но с его помощью можно быстро и просто заготавливать большой объем дров. Конструкция у него довольно сложная. В качестве основы был взят гидравлический домкрат на стационарной станине. Чтобы сделать подобную установку, необходимо иметь определенные слесарные навыки. Кроме того, изготавливать оборудование нужно, обязательно учитывая все требования безопасности, иначе можно столкнуться с очень нежелательными последствиями.

Чтобы в дальнейшем экономить ресурс и время, лучше поставить в установку клиновидные ножи с несколькими лопастями. Суть в том, что обычный нож разделяет полено всего на две части, а такая модель может за раз обработать его целиком.

Если вы не имеете соответствующих навыков и материалов для самостоятельной сборки колуна для заготовки дров, то внимательно подумайте, нужно ли тратить время на эксперименты или на «создание велосипеда». При наличии сомнений лучше купить инструмент в специализированном магазине
. Тем более что стоимость самых простых моделей дровоколов вполне доступна. А все финансовые расходы полностью компенсируются быстротой и удобством заготовки дров перед началом отопительного сезона.

Всем привет, в этой инструкции мы рассмотрим, как своими руками сделать простой и мощный гидравлический дровокол. В качестве основного рабочего узла автор использовал , который в действие приводится вручную, силой человека. Ввиду особенностей конструкции дровокол работает довольно медленно, но полезность от такой самоделки все же имеется. С помощью такого дровокола вы сможете легко раскалывать даже самые проблемные чурки, которые имеют множество сучков.

Также вы при желании можете модернизировать конструкцию, установив на нее электродвигатель, который будет приводить в действие гидравлический домкрат. В итоге система сможет работать от нажатия на кнопку. Итак, рассмотрим более детально, как же можно сделать такой дровокол.

Материалы и инструменты, которые использовал

Список материалов:

— ;
— толстая листовая сталь;
— двутавр или швеллер (для рамы);
— две пружины;
— болты с гайками;
— краска и грунтовка.

Список инструментов:

— болгарка;
— сварочный аппарат;
— дрель;
— рулетка.

Процесс изготовления дровокола:

Шаг первый. Собираем раму

Рама дровокола является его самым главным органом, сюда приходятся огромные нагрузки. Для изготовления рамы нам понадобится швеллер или двутавр. Для начала делаем все необходимые замеры и нарезаем заготовки. Нам понадобятся еще куски листовой стали, чтобы изготовить крепежные пластины и укрепить всю конструкцию.

Наибольшее внимание следует уделить стойкам, сюда будет приходиться максимальная нагрузка. Для их изготовления автор обварил двутавр листовой сталью, в итоге получились прямоугольные детали. Когда все комплектующие будут готовы, всю конструкцию нужно будет хорошенько сварить. Металл хорошо зачищаем, чтобы потом изделие можно было покрасить.

Шаг второй. Изготавливаем клин

Клин нам нужен для того, чтобы раскалывать чурки. Эта часть конструкции тоже должна быть крепкой. Автор решил сварить клин из толстой листовой стали. Отрезаем два куска и свариваем их в виде треугольника на верхней стойке. Клин можно наточить для повышения производительности самоделки.

Шаг третий. Установка домкрата

Домкрат будет упираться о нижнюю стойку. Для начала его нужно немного приподнять над рамой, для этого автор приваривает к ней несколько стальных пластин. Нам важно также надежно закрепить домкрат, чтобы он не выскочил в процессе расколки дров. Для таких целей нам понадобится четыре болта с гайками и листовая сталь. Из этих составляющих автор изготовил два хомута, которыми домкрат надежно притягивается к раме гайками.

Шаг четвертый. Изготовление возвратного устройства

После того, как чурка будет расколота, нам нужно вернуть домкрат в исходное положение. Для таких целей его понадобится оснастить пружинами. Помимо всего прочего, нам нужно сделать упорную платформу, на которую мы будем устанавливать чурку. Опорная площадка сваривается из листовой стали, к ней привариваются уши для крепления пружин. А чтобы опорная площадка была надежно закреплена на домкрате, к ней по центру привариваем кусок круглой трубы и устанавливаем в нее носовую часть домкрата.

На раме нам нужно также приварить два уха для крепления пружин. В отверстия устанавливаем крюки и устанавливаем пружины. После натяжки пружин, лишние концы резьбовых стрежней автор обрезает.

Уже после этого конструкцию можно испытать на деле.

Шаг пятый. Покраска

Чтобы металл не ржавел, а дровокол красиво выглядел, нам нужно его покрасить. Для качественной покраски покрываем металл слоем грунта, а затем красим, автор выбрал краску черного цвета. Когда краска высохнет, дровокол можно собрать.

Дровокол на дачном участке — это решение огромной проблемы. Рубить топором большой объем дров — занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой — винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант — это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное — правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Внимание!
Очень важный показатель — скорость вращения рабочего органа. Она не должна превышать 500 об/мин. Поэтому необходимо правильно подобрать редуктор к электрическому двигателю.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт — это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно — правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр -70 мм, размер скоса — 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр — 80 мм, скос — 1,2, глубина раскола — 550 мм.
• Диаметр — 100 мм, скос — 1,5, глубина раскола — 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки — поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное — удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка — 85 см.
• Высота — 65 см.
• Ширина — 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол — это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Создать дровокол своими руками, чертежи, фото и инструкции к которому разработаны опытными мастерами, может любой желающий. Для этого можно использовать большое количество подручных средств, что никак не ухудшит эффективность созданного оборудования. Оно существенно облегчит ведение домашнего хозяйства и автоматизирует непростой процесс заготовки дров.

Классификация дровоколов и их особенности

Самодельный дровокол — отличное решение, по сравнению с дорогостоящим оборудованием подобного типа. Он обычно работает по следующему принципу: мотор перемещает дерево на специальные ножи, которые раскалывают его на несколько частей. При выборе конструкции самодельного аппарата следует обращать внимание на такие особенности:

• метод укладки бревен
  – вертикальный или горизонтальный. Первый вариант более мощный, второй – помогает разрезать кривые полена;
• производительность.
  Подобные приборы могут быть бытовыми или промышленного назначения;
• мощность привода.
  В домашних условиях лучше всего сделать агрегат с мощностью до 2,5 кВт.

Классификация оборудования

Дровоколы, с учетом типа привода, разделяют на такие виды:

• на бензиновом или дизельном
  , который обеспечивает высокую степень эффективности и автономность;
• механического типа.
  Такие агрегаты будут полезны при работе с малыми объемами материалов;
• на электроприводе.
  Такие модели обычно стационарны, но отличаются высокой производительностью.

Разновидности дровоколов

Изготавливая дровокол своими руками, следует понимать, что он может иметь различную конструкцию. Это влияет на появление следующих разновидностей оборудования.

Реечный (электрический) тип

Данный тип оборудования сделать довольно легко. Оно отличается наличием специального толкателя, который подает бревна на механизм резки. Чтобы сделать такой агрегат своими силами, можно использовать детали из реечного домкрата. В процессе эксплуатации данного оборудования редко возникают трудности (из-за отсутствия сложных механизмов).

Гидравлический тип

Данное устройство работает по принципу гидравлического пресса. В данном случае гидроцилиндр перемещает бревно на острый клин, который и раскалывает его на несколько частей. Функционирование таких дровоколов возможно благодаря наличию в их конструкции масляного насоса. Обычно он работает от дизельного или бензинового двигателя.

Основной недостаток такого оборудования – дороговизна. Но она компенсируется высокой производительностью и простой эксплуатации.

Ручной тип

Ручной дровокол имеет простую конструкцию. Он состоит из металлической трубы, которая при помощи шарнира соединена с основанием. На своеобразном «журавле» находится рабочее лезвие и несколько усиливающих элементов. Чтобы сделать процесс поднятия трубы проще, иногда на нее дополнительно устанавливают противовесы.

Для раскалывания дерева «журавль» резко опускают вниз. Под влиянием силы инерции дерево разбивается на несколько частей.

Преимуществом такого дровокола называют простоту его конструкции и дешевизну. Для изготовления агрегата достаточно купить несколько труб. Основной недостаток – необходимость применения физической силы.

Как самостоятельно сделать дровокол?

Чтобы самостоятельно сделать дровокол, необходимо подготовить все материалы и найти чертежи. После этого можно переходить к изготовлению основных конструктивных деталей и сборке агрегата.

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

• конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
• шкивы;
• звездочки;
• приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
• подшипники, оснащенные корпусами;
• металлический уголок или трубы;
• стальной лист толщиной 4 мм для формирования рабочей поверхности;
• металлические обрезки;
• электрический двигатель;
• электропроводка;
• болты и гайки;
• магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
2. Из металлического листа вырезают перекрытие для стола и полку.
3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
5. На готовый каркас устанавливают столешницу и полку.
6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
11. Монтируют рассекатель.
12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

1. Из прокатных материалов формируют станину.
2. Над балкой на высоте 5 см устанавливают гидроцилиндр.
3. На конце штока монтируют толкатель из листового материала.
4. Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
5. В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
6. Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

Основные положения техники безопасности при эксплуатации дровокола

Техника безопасности при работе на дровоколе

Если удалось сделать дровокол своими руками, необходимо не менее ответственно подойти к его эксплуатации. Из-за высокого крутящего момента на валу конуса данный прибор может быть небезопасным. Насаживать чурки рекомендуется голыми руками. В этом и заключается главная опасность. Работник использует перчатки, поэтому существует вероятность, что их затянет на винт. Это может привести к серьезной травме верхних конечностей.

Особенно внимательным следует быть при раскалывании бревен с большим количеством сучков, чурок из комлевой части кругляка. Если даже делать все правильно, существует вероятность появления аварийных ситуаций. Может произойти заклинивание вала, выброс щепок в разные стороны или прокручивание бревна.

Представляет потенциальную опасность и повышенная частота вращения конуса. В таком случае очень трудно контролировать рабочий процесс. Поэтому рекомендуется обеспечить частоту вращения вала в допустимых границах.

Видео: Как сделать дровокол своими руками

Для владельца загородного или частного дома незаменимым приспособлением является колун. Он бывает механическим или ручным. Можно приобрести подобное устройство в магазине, но механические приспособления стоят дорого, поэтому не всем по карману, хоть и способны существенно облегчить процесс заготовки дров.

Перед совершением столь дорогой покупки необходимо подумать о том, что такие конструкции не отличаются сложностью, поэтому и сделать их можно самостоятельно. Но для начала определитесь, будет колун механическим, или его лучше дополнить двигателем. В последнем случае придется где-то искать запчасти, а также пользоваться услугами токаря. Хорошо, если такими навыками вы обладаете сами.

Разновидности приспособлений для колки дров: топор со смещённым центром

В продаже сегодня можно найти топор-колун со смещенным центром. За модель Vipukirves Leveraxe придется заплатить 16000 рублей. С помощью инструмента в короткое время можно будет наколоть большое количество дров. Обеспечивается такая возможность благодаря изогнутой лапке, располагающейся в верхней части лезвия. Она цепляется за оставшиеся элементы бревна и образует рычаг. В итоге инструмент не проскальзывает после удара, а ноги остаются в безопасности. Конструкция при этом предполагает свободный хват топора.

Топорище выполняется из финской березы, которая способна поглощать ударный импульс. Зимой рукоятка не обмерзнет, она не будет скользить в руках даже в условиях дождливой погоды. Благодаря тому, что конструкция такого топора уникальна, лезвие не застревает в древесине, ведь смещенный центр тяжести мгновенно уводит топор набок, поэтому с одного удара участок бревна откалывается. Толщина лезвия равна 8 см, а вес — 3 кг. В качестве материала используется сталь, а в сложенном виде размеры инструмента составляют 91 x 23 x 9 см.

Что необходимо учесть перед изготовлением

Перед выполнением колуна важно подумать о том, что взмахнуть им придется не несколько, а очень много раз. Отсюда следует вывод, что вес инструмента должен быть соответствующим физической форме человека. Например, в продаже можно найти колуны, вес которых варьируется от 2 до 5 кг. Однако, используя легкий инструмент, можно будет расколоть лишь небольшие чурбаки, поэтому необходимо учитывать еще и размер дров.

Ручка инструмента, которая называется топорищем, должна быть выполнена из пород древесины по типу вяза или клена, в крайнем случае это может быть береза. Ведь неточные и сильные удары приведут инструмент в негодность. Важно учитывать еще и длину топорища — оно не должно быть слишком коротким. Если вы решили выполнить колун своими руками, то удобнее будет иметь два инструмента. Один из них должен представлять собой мощный топор с длинной ручкой, тогда как другой — клиновидный классический колун. Последний подойдет для свежей рубленой древесины, имеющей высокую влажность, тогда как другой будет справляться с сухими поленьями. Разные породы древесины будут вести себя по-разному. А если вы будете иметь под рукой два колуна, то сможете найти к ним подход.

Перед тем как выполнить колун своими руками, следует подобрать подходящую конструкцию. Самодельные инструменты бывают гидравлическими или винтовыми, последние еще называются конусными. Самыми распространенными являются самодельные винтовые или заводские варианты. В качестве основной детали выступает конус с крупной резьбой, который приводится в действие электрическим мотором. Мастеру необходимо будет лишь только подвинуть колоду к конусу, как последний начнет вкручиваться в неё.

Конусный дровокол имеет соответствующую форму, от которой древесина раскалывается на 2 части. Если же речь идет о гидравлических колунах, то они будут отличаться более высокой производительностью по сравнению с вышеописанным, однако изготовить их сложнее. Принцип работы останется таким же, как и у Древесина будет продавливаться через специальную форму, которая раскалывает элемент на поленья нужных размеров. Механизмы станка представляют собой гидравлический привод, который действует от бензинового или электрического двигателя. Конусный дровокол будет удобнее при по сравнению с обычным топором. Изготовить такие инструменты просто, но в продаже можно найти готовые комплекты для сборки подобных приспособлений.

Изготовление винтового колуна

Если вы задумались о том, как сделать то для начала следует подготовить следующие материалы и детали:

• электродвигатель;
• шкивы;
• ремень привода;
• листовой металл:
• плиту для крепления двигателя;
• вал с подшипниками;
• рабочий конус;
• профильные трубы;
• металлические уголки.

При выборе электрического двигателя необходимо обратить внимание на тот, что обладает мощностью в 2 кВт. Листовой металл должен иметь толщину, равную 3 мм.

Самодельный можно будет изготовить гораздо проще, если удастся отыскать низкооборотный мощный электрический мотор, который будет способен выдавать 500 оборотов в минуту. При этом не потребуется, а конус можно будет надеть на его вал.

Число оборотов двигателя, в принципе, может быть любым, но рассчитать шкивы ременной передачи необходимо таким образом, чтобы скорость была равна 500 оборотов в минуту. На рынке вы сможете купить готовый вал с подшипниками для электрического колуна, а вот шкивы и резьбовой конус можно будет изготовить, обратившись к токарю.

Методика проведения работ

Если вы решили изготовить колун своими руками, то в качестве материала для конуса выступит углеродистая сталь, лучше использовать марку Ст45. При подготовке резьбы необходимо учитывать, что она должна состоять из двух заходов. Шаг равняется 7 мм, тогда как высота витков — 2 мм.

Из обычной стали марки Ст3 можно будет выточить шкивы, а размеры канавок будут зависеть от подобранного ремня. Специалисты вместо ременной передачи применяют цепную. Это надежнее, но сложнее в процессе изготовления. Важно подобрать звездочки по размеру, что не очень удобно. Для того чтобы собрать колун своими руками, необходимо сварить станину, установив плиту для крепления мотора под столешницей. На ней должен быть расположен вал с подшипниками. На него фиксируется шкив и конус. Далее мастеру предстоит надеть и натянуть ремень. Подключение мотора к сети осуществляется на следующем этапе, затем можно переходить к испытаниям.

Изготовление гидравлического колуна

Гидравлический колун имеет конструкцию, отличающуюся от предыдущей. В качестве особенности выступает привод и рабочая часть, которая используется для раскалывания материала. Станина обладает другой формой, хоть и сваривается из уголков, трубы и листового металла. Прессовой колун работает за счет давление в нём обеспечивается масляным насосом. Установить данный элемент необходимо на одном валу с электрическим мотором, при этом узел может располагаться отдельно от станины, однако его предстоит соединить с цилиндром, используя шланги.

Нюансы проведения работ

Если вы решили изготовить гидравлический колун, то для начала следует найти все детали и позаботиться об изготовлении формы. Ее выполняют из металла, а в качестве основы выступит крестообразная форма. Ее размеры можно выбрать в индивидуальном порядке, ведь четких ограничений нет. Главное условие при этом заключается в том, чтобы мощности цилиндра было достаточно для раскалывания дров, когда их размеры слишком велики.

Форму нужно зафиксировать на станине, ее поперечная ось должна совпасть с валом гидравлического цилиндра. Он устанавливается вдоль рамы и подсоединяется к насосу, при этом следует задействовать патрубки. Такой механический колун может быть передвижным, для этого к раме следует укрепить колеса.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)
Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно.

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Цепная передача более шумная, но более надежная
«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.

Все дровоколы можно разделить на два типа:

В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.

Ручное приспособление – колун

Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.

Самая лучшая и удобная ручка
инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.

Вес колуна и длина ручки
должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.

В качестве «рабочего места
», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.

Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.

Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.

С помощью таких приспособлений чаще всего возможна колка поленьев различной длины
. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.

Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.

Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.

Колун гидравлический

Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.

Конструкция гидравлического колуна:

Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.

Гидравлические дровоколы могут быть разной комплектации и различной мощности
. Их выбор в магазинах довольно большой.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла
, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

• блок ведущего вала;
• электрический двигатель;
• металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

• цепная или ременная передача должна быть оснащена защитным кожухом;
• для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
• нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
• все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном
можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.

ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.

Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.

Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.

Как сделать дровокол своими руками, и какая конструкция практичнее

Имеет простую конструкцию, поэтому просто приведем чертежи, и рассмотрим элементы конструкции:

• Двигатель должен быть закреплен прочно, поскольку усилие на валу нешуточное, особенно при подклинивании конуса;
• Редуктор делается из расчета 200-300 оборотов в минуту;
• Вал конусного буравчика устанавливается на мощные подшипники;
• Под буравчиком желательно установить дополнительный клин. Он будет помогать в раскалывании, и фиксировать бревно от проворачивания.

Сделать своими руками реечный дровокол куда сложнее. Однако такая конструкция позволяет работать с более сложными и крупными деревянными заготовками. К тому же качество разделки бревна получается выше.

Станина сваривается из швеллера толщиной не менее 4 мм. Особое внимание креплению клина-колуна. К нему прикладывается основное усилие, поэтому есть смысл приварить его стационарно. Для заточки режущей плоскости можно воспользоваться «болгаркой» с наждачным кругом.

Сам нож изготовлен из остатков сельхозтехники с помощью все той же УШМ.

Пара шестерня-рейка использована от сломанного рулевого механизма какого-то списанного грузовика. Несколько зубьев сточены, поэтому при большом усилии рейка иногда проскальзывает. Механизм рычага-эксцентрика сварен из стального листа 3 мм.

Электродвигатель от вентиляционной системы советского производства, 2 кВт. Комплект шкивов, вместе в ремнем, снят с ржавеющего комбайна времен поднятия целины.

Толкач просто скользит по швеллеру. Никакая смазка не используется, поскольку она сразу забьется опилками.

Возвратные пружины можно взять от чего угодно, например те – которые раньше использовались в качестве доводчика на дверях.

Себестоимость такой конструкции стремится к нулю, особенно если использовать компоненты из старого хлама или со списанного оборудования.

Видео как сделать своими руками винтовой дровокол

Часть первая

Процесс изготовления своими руками из металлолома рабочей части винтового дровокола.
Из этого видео вы узнаете все размеры вала, взятого от гидроцилиндра. Размеры вспомогательных втулок и фланцев, а так же как сэкономить на изготовлении шпоночного соединения. Как сделать самостоятельно шкив, корпус подшипника и основную рабочую часть — «морковку».

Часть вторая

Из второй части этого видео вы поймете как сделать своими руками станину к дровоколу, как закрепить рабочую часть на станине. Узнаете особенности изготовления и размеры основания под дровокол, а так же мощность двигателя и способ передачи вращающего момента.

Зима близко, а это значит, что о дровах нужно начинать думать уже сейчас. Оставим вариант ручного труда в прошлом веке и обратим свой взгляд в сторону гидравлического (и не только!) дровокола. Это устройство станет отличным подспорьем, если нужно наколоть с десяток кубов дров. Также рассмотрим 4 принципиальные схемы самодельных дровоколов.

Кратко об устройстве дровокола и принципе его работы

Основными элементами стандартного гидравлического дровокола являются рама с закрепленным на ней ножом, гидравлическим поршнем и приводом. Нож играет роль острия того самого колуна, которым приходится размахивать за отсутствием рассматриваемого здесь оборудования. Необходимое усилие создается за счет работы двигателя в связке с гидравлическим поршнем, который толкает заготовку на нож. Все довольно прозаично и выглядит примерно так, как на видео ниже.

По такому принципу работает абсолютное большинство заводских изделий. При изучении информации вам наверняка могут попасться на глаза так называемые винтовые (конусные, морковка и т.п. названия) колуны. Они приобрели большую популярность благодаря простому устройству и возможности изготовления своими руками. Подробно про конструктивные особенности таких дровоколов мы поговорим в последней части статьи.

Как выбрать гидравлический дровокол

Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.

Конечно, в качестве параметра при выборе помощника в дровокольном деле можно рассматривать и скорость его работы, но считается, что даже минимальных значений более чем достаточно.

ТОП 10 решений для дома

Общие рекомендации по выбору бытового колуна включают следующие требования: электрическое гидравлическое устройство с горизонтальным расположением заготовки и максимальным усилием до 5 т. Обращайте внимание на безопасность агрегата, желательно, чтобы модель оснащалась системой блокировки с двумя рычагами. Впрочем, возможны и расхождения с общепринятым подходом, доказательством чего и служит наша подборка лучших дровоколов.

1. Champion LSH5000 — от 17500 руб.

Прочный стальной каркас, покрытый специальным антикоррозийным покрытием, высокая мощность двигателя и наличие колес превращают электрический дровокол Champion LSH5000 в прочное, долговечное и мобильное решение для сезонной заготовки дров. Данное устройство предназначено для горизонтальной загрузки бревен и является одним из самых популярных для частного использования. Сам бренд Champion – хороший Китай, торговая марка принадлежит петербуржской компании «Вальд».

Оценить работу этого компактного устройства можно по следующему ролику. Среди аналогичных решений можно также назвать такие модели как RedVerg RD-LS 25-37E, PATRIOT CE 5322 и др.

2. AL-KO KHS 5204 — от 19000 руб.

AL-KO KHS 5204 – еще один представитель электрических дровоколов, фактически с такими же характеристиками, что и ранее рассмотренное изделие, но выполненное несколько в ином варианте. Рама располагается выше (регулируется по высоте), что с одной стороны делает работу с аппаратом удобнее, с другой – при использовании больших бревен может сказаться на равновесии колуна. Данная модель производится знаменитой немецкой компанией, поэтому можно не переживать за ее надежность и долговечность.

Предлагаем вам посмотреть на данный гидравлический колун в работе на примере аналогичной модели с индексом 5200.

3. Texas 520 H — от 20000 руб.

Очередное относительно недорогое, но долговечное и мощное для своих скромных размеров устройство – колун Texas 520 H от датского производителя. Это вариант для тех, кто не спешит и, прежде всего, ценит безопасность проведения работ. При небольшой мощности электродвигателя, устройство выдает усилие до 5 т, раскалывая чурки до полуметра длиной. По отзывам владельцев, модель служит более 3 лет, легко дорабатывается (устанавливается на подставку), возможен демонтаж защитного кожуха.

Предлагаем ознакомиться с возможностями данного агрегата по следующему ролику.

4. Raptor t700 — от 25000 руб.

Конусный винт 250х80 из стали 45, электродвигатель АИР 80B2, блок управления, маховик и стойка – перед вами модель винтового колуна Raptor t700 мелкосерийного производства. По сравнению с гидравлическими аппаратами это более производительное решение, эффективность которого во многом определяется расторопностью рабочего. Отсутствие гидравлики делает агрегат более простым и долговечным. В то же время несколько страдает безопасность проведения работ и качество колки. Подача чурок осуществляется перпендикулярно их оси.

Как выглядит работа с винтовым колуном Raptor t700 можно посмотреть на ролике ниже.

5. AL-KO KHS 3704 — от 19000 руб.

Мощное компактное решение, адаптированное под колку дров для топки каминов. Т.е. при всей мобильности и небольших размерах электрического дровокола AL-KO KHS 3704 имеются некоторые ограничения по используемому сырью – чурки длиной до 0,37 м. Конструкция отличается высокой степенью устойчивости за счет низкой посадки.

В значительной степени модель KHS 3704 предназначена для сезонного использования и колки небольших объемов сырья. Если дрова являются основным видом топлива при круглогодичном проживании, то стоит смотреть в сторону других агрегатов.

6. PROFI PLS 700E — от 19500 руб.

Российский электрический колун PROFI PLS 700E китайского происхождения выполнен в классическом компактном исполнении: конструкция отличается небольшой высотой, с горизонтальным рабочим положением и парой колес для транспортировки. Комплектуется специальной насадкой, благодаря которой появляется возможность колки на четыре части. По отзывам отличается неприхотливостью и значительным усилием, благодаря чему раскалываются даже крепкие породы древесины.

Каков этот электрический колун в работе – судите сами, посмотрев представленный ниже ролик.

7. Texas 600VG — от 55000 руб.

Модель Texas 600VG от всех вышеперечисленных отличает в первую очередь то, что это автономное решение, которое требует только наличия качественного бензина, бревен и прямых рук. Это мощная установка с вертикальным рабочим положением от именитого датского производителя (при этом производится, как и многая другая техника, в Китае). Если работник один, то вертикальная конструкция гораздо удобнее горизонтальной установки. Однако при этом она занимает больше места и является более тяжелой.

Как осуществляются работы с применением бензинового дровокола Texas 600VG? Это можно узнать, посмотрев небольшой ролик ниже.

8. CHAMPION LSV6000 — от 38000 руб.

Еще одна модель с вертикальной подачей чурок CHAMPION LSV6000, но уже с электропитанием от сети 220 В. Как и в аппарате Texas 600VG, возможно опциональное использование насадок на лезвие для раскалывания бревен сразу на четыре части. Устройство надежно и безопасно, обеспечивает высокую скорость работы и не требует особых навыков. Просто переместите агрегат в удобное место и уже через час сможете любоваться внушительным результатом!

9. Горыныч 6Т — от 120000 руб.

Младшей моделью в ряду гидравлических колунов Горыныч отечественного производства является агрегат с индексом 6Т. Особенностью данной установки является быстрый ход поршня, благодаря чему достигается высокая производительность. Это может быть полезным в масштабах заготовки дров на реализацию – переплачивать за скорость в обычных условиях нецелесообразно. Да и в целом конструкция рассчитана практически на непрерывную работу, что делает ее незаменимой при больших объемах. Положение ножа регулируется, благодаря чему оператор может быстро выбрать между резкой на два или четыре полена за один проход.

Модельный ряд «горынычей» представлен еще тремя довольно популярными моделями. Все они рассчитаны на максимальное усилие 9 т, различаются лишь массой агрегатов, длиной раскалываемых бревен, мощностью и типом двигателя (бензиновый, 380 или 220 В), соответственно, и ценой. Каков дровокол Горыныч в действии можно узнать из следующего видео.

10. MTD LS 550 — от 220000 руб.

Для тех, кто думает над приобретением серьезного автономного агрегата для себя или заготовки дров в промышленных объемах подойдет модель дровокола MTD LS 550. Как вы могли догадаться по преамбуле, это довольно габаритная установка с бензиновым двигателем. Более того, она и самая мощная в нашем обзоре – способна развивать усилие до 25 т. Среди конструктивных особенностей обязательно нужно сказать о двух возможных рабочих положениях: вертикальном и горизонтальном. Это на самом деле удобное решение, позволяющее варьировать работу агрегата в зависимости от условий. Рама смонтирована на оси с двумя большими колесами, дровокол приспособлен для транспортировки с помощью автомобиля.

Об особенностях работы MTD LS 550 можно узнать из небольшого англоязычного ролика.

Выбор редакции

Все представленные агрегаты хороши, но редакция остановила свой выбор на двух моделях: и. Первый дровокол хорош своими компактными размерами, возможностью регулировки положения рабочей плоскости, достаточной мощностью, которой хватит на ежегодную заготовку топлива. Вторая же модель более универсальная, позволит наколоть дров не только для себя, но и для соседей – открывает возможности заработка. Плюс ко всему не стоит забывать о сдаче устройства в аренду. Таким образом, уже за один сезон можно отбить стоимость оборудования.

Про самоделки

При ознакомлении с заводскими изделиями у некоторых могла появиться вполне закономерная мысль: «Почему бы не сэкономить и не сделать что-то подобное самостоятельно?». При наличии правильных рук и светлой головы возможно все. Предлагаем вам ознакомиться с наиболее интересными схемами дровоколов, которые реально сделать своими руками.

Является эволюционной ступенью в развитии классических колунов. Использование пружинного дровокола требует применения мускульной силы, но в меньшей мере – благодаря пружинному механизму, большому плечу и дополнительному грузу. На схеме это выглядит следующим образом.

Конструкция такой самоделки включает металлическую трубу или профиль (это будет нашим плечом, увеличивающим выигрыш в силе, с лезвием на конце), металлическую опору и шарнирного соединения между ними. Возвратный механизм пружинного типа, можно использовать старый амортизатор. В ролике ниже пример работы с таким механизмом.

«Морковка»

Механизм с таким незамысловатым названием тоже не требует применения высокотехнологичных деталей. Для его изготовления необходим привод, простой редуктор с ременной передачей, пара подшипников, вал, конус с нарезанной резьбой и стол-рама. Привод мощностью более 2 кВт, хотя бы от старой стиральной машины, найти не проблема. Парадоксально, но самой сложной частью системы является конус. Его нужно либо покупать готовым, либо заказывать опытному знакомому фрезеровщику. Схема винтового колуна изображена на рисунке ниже.

Раскалывание чурок осуществляется за счет ввинчивания конуса, благодаря чему волокна древесины буквально разрываются. Главное не заработаться, подавая бревна – это довольно небезопасная конструкция, и морковка так же успешно может навинтить рукав вашей одежды. Как это работает – в следующем видео.

Реечная конструкция

При всей своей эффективности реечный дровокол является спорным решением. И в первую очередь это касается безопасности. Нужно тщательно рассчитать скорость вращения шестеренки, усилие от которой передается рейке. Как правило, колка таким дровоколом осуществляется очень быстро. Прижимая рейку к шестеренки нажатием на ручку, оператор приводит ее в движение. Отпуская ручку, контакт с шестерней уменьшается благодаря пружине, срабатывает возвратный механизм и рейка возвращается в исходное положение. Рейку нужно разместить на каретке, которая будет перемещаться по станине. Собственно на ней же необходимо закрепить пластину толкателя. Схематически это выглядит следующим образом.

Получается, что максимальное внимание стоит уделить раме, т.е. ее устойчивости, а также качеству рейки – выточить такую без специальных навыков не получится. В остальном же помогут хоть какой-то опыт в сварке и применении электроприводов. Конечный результат может выглядеть как у этого умельца из видеоролика.

Гидравлический колун

На наш взгляд, это самое сложное в техническом плане решение, оно же – наиболее безопасное. Вооружившись законом паскаля, гидроцилиндром, приводом, насосом и масляным баком, с помощью опытного гидравлика вы сможете создать систему, развивающую усилие от 5 т и выше. Схематически устройство такого изделия выглядит следующим образом.

Человек из видео смог, может получится и у вас?

Вместо заключения

Если у вас нет необходимых материалов и частей для сооружения дровокола, то подумайте несколько раз, стоит ли их приобретать и тратить свое драгоценное время на «изобретение велосипеда». Ведь за довольно адекватную сумму можно сразу приобрести готовое заводское изделие, безопасное и с гарантией!

Как бы ни называли устройство: дровокольный станок или дровокол гидравлический, суть у него одна. Основным элементом определяющий мощность и производительность является двигатель. В быту многим хватает усилие устройства равное 3–5 тонн. Дровоколы мощнее уже закупаются для промышленных целей, они способны работать с более длинными и толстыми бревнами.

Величина хода в среднем ограничивается до 52 см.

Те колуны, которые работают от электромотора, могут подключаться к сети в 220 или 280В.

Из чего состоит дровокол?

Гидравлический дровокол своими руками имеет в своем составе такие части, как:

• станина;

• упор;
• цилиндр;
• клиновое лезвие;
• насос;
• распределитель давления на подачу и возврат жидкости;
• бак для заливки масла;
• электромотор, приводящий в движение насос.

Схема гидравлического дровокола является единой, как для вертикального варианта, так и для горизонтального. Только в вертикальном варианте, вместо пятки ставится режущее устройство. А улучшения к ней могут быть любые, на что хватит фантазии.

Принцип работы устройства

Обычные дровоколы часто ломаются, потому что даже при небольшом диаметре цилиндра в 9–10 см создается напряжение в нем до 10 тонн, при этом электромотор продолжает работать и вращать устройство, даже если полено не хочет раскалываться. В гидравлическом дровоколе происходит плавное, постепенное нарастание силы, при ее нехватке цилиндр просто перестанет вращаться, и даже при дальнейшем вращении масляного насоса поломки не случится.

Гидравлический колун «Горыныч»

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

1. Один цикл занимает 2,5 секунды.
2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
3. Нож из закаленного железа. Затупить его крайне сложно.
4. Все детали ремонтопригодны.
5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

• За 3 мин расколото 25 чурок.
• За 1 час – 500 чурок.
• Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

Цены

Учитывая множество положительных факторов и отзывов, цены на Горыныч не очень высокие. Собрать самодельный дровокол выйдет не сильно дешевле. Изучите смету, которая представлена ниже.

Стоимость указана средняя и может варьироваться в зависимости от магазина и региона.

Цены начинаются от 100 000 рублей.
Какие-то мало известные и маломощные агрегаты можно найти и дешевле. Максимальная цена равна 250 000 руб. Но для бытовых нужд пойдут модели до 150 000 рублей, к ним относятся Горыныч 6Т и Горыныч 220. Последняя модель электрическая.

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

• гидронасос;
• привод гидронасоса (двигатель);
• гидрораспределитель;
• гидробак;
• гидроцилиндр;
• рукава;
• соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов. Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать.

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Также можно воспользоваться калькулятором расчета гидросистемы: http://gik43.ru/articles/raschet_gidrotsilindra.html

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.

Чтобы было меньше шума, можно поставить глушитель с мопеда.

Также можно вывести рычаг оборотов двигателя и установить прибор контроля давления.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Привариваем направляющую к платформе. Следите за качеством швов, они должны быть высокого качества и надежные. На обратную сторону навариваем косынку.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php

Фото гидравлических дровоколов

Как сделать нож для гидроколуна

Как описывалось выше, чтобы изготовить нож для дровокола своими руками берется металл не менее 3 мм. Также подойдет двутавровая балка. Некоторые умельцы даже делают из металла толщиной от 12 до 20 мм. Главное заточить хорошо.

Видео о том, как выглядит колка на 8 частей.

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

1. Двигатель Лифан 13 л. с. — 14 300;
2. Гидроцилиндр 100/40/61 — 10 420;
3. Гидрораспределитель — 3 510;
4. НШ32 — 1 610;
5. Привод НШ от МАЗа — 3 960;
6. Ступицы с колесами от ВАЗ — 1 500;
7. Шкив на двигатель — 1 000;
8. Ремни клиновидные — 830;
9. Масло гидравлическое 40л. — 2 600;
10. РВД + муфты — 2 500;
11. Фланцы к НШ — 440;
12. Металл для ножей — 1 000;
13. Металл для всего остального — 4 000;
14. Болты, гайки, шайбы и т. п. — 640;
15. Масло в движок — 380;
16. Шланг резиновый + хомутки -300;
17. Краска — 630;
18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Дровокол на трактор

В основном это больше подходит для бизнеса. Так как производительность у такой системы значительно выше бытовых нужд.

Существует два вида.

1. Подвешиваются на трактор
2. Стационарные, подсоединяются к гидравлической системе.

Для тех кто разбирается, схемы выше помог сделать подобное устройство самостоятельно.

Стоит учитывать, что мощность трактор необходима от 20 л. с.

А вот как работает дровокол сделанный на базе МТЗ-82.

А вот еще один вариант: вертикальный гидравлический дровокол Дракон:

Изготовленный дровокол своими руками – это механизм, призванный облегчить процесс раскалывания больших бревен для топки печи или камина. Привлекательность инструмента выражается в том, что любой человек может сделать самостоятельно из недорогих материалов.

Классификации устройства

Конструкция имеет множество классифицирующих факторов. Дровоколы различают по:

• сфере эксплуатации (частное пользование, большие предприятия);
• методу закладки дерева (вертикальные, горизонтальные, смешанные);
• типу двигателя (электрические, бензиновые, с тракторной тягой, комбинированные);
• способу транспортировки (передвижные и стационарные);
• принципу работы (гидравлические и винтовые(конусные)).

Самодельные дровоколы чаще всего оснащают электрическим или бензиновым двигателем. Остальные параметры индивидуальные и выбираются под личные нужды. Для всех, кто ломает голову вопросом: «Как сделать дровокол своими руками?» мы предоставим инструкции по сборке гидравлического и винтового агрегата.

Гидравлический дровокол своими руками

Чаще всего гидравлическая система для работы приспособления заимствуется у трактора. Также может быть использован электрический двигатель с приводом от трактора или бензиновый. Гидравлический дровокол включает в себя такие комплектующие:

• станина;
• насос;
• емкость для масла;
• мотор;
• гидроцилиндр с упором;
• лезвие;
• распределитель.

Сделать дровокол своими руками с чертежами, фото и инструкциями не составит большого труда для людей, хотя бы немного разбирающихся в механике работы гидравлической установки.

Для удобства мы покажем чертеж механизма и составим краткое пособие по сборке.

Инструкция по сборке гидравлического дровокола:

1. Закрепляем гидравлический домкрат на станине.
2. На другой конец монтируется лезвие клинообразной формы, что позволит работать с разными по объему и длине бревнами.
3. В средине конструкции располагаем платформу для укладки поленьев. При взаимодействии с рукоятью домкрата, упор будет давить древесину в сторону клинового ножа, который успешно расколет её.
4. После раскалывания, пружины вернут упор в стартовую позицию.

Такое приспособление не отличается своей высокой скоростью работы, однако, как ни крути, это гораздо легче, чем колоть дрова топором.

Винтовой (конусный) дровокол своими руками

Принцип работы такого типа дровоколов заключается в свойстве вращающегося металлического конуса раскалывать поленья, за счёт имеющейся резьбы на поверхности.

Не стоит пытаться изготовить конус самостоятельно. Это очень трудоёмкое и кропотливое занятие. Выгоднее будет купить уже готовую версию, правильно сделанную и подходящую к вашей будущей конструкции.

Для изготовления винтового экземпляра следует воспользоваться этой статьей и посмотреть видео о самодельных дровоколах.

Это один из самых распространенных инструментов для раскалывания древесины. Он прост не только в использовании, но и в сборке своими руками.

Инструкция по сборке винтового дровокола с конусообразным колуном:

1. Определиться с источником питания нашего агрегата. В примере чертежа указан электрический двигатель.
2. Необходимо корректно подобрать конус. В зависимости от размеров устройства и раскалываемых бревен.
3. Составить план расположения всех элементов устройства на рабочем столе.
4. Изготовить основания для всей конструкции. Рабочая площадка имеет вид стального стола с закрепленным валом колуна.
5. Приварить к столу своеобразный киль, чтобы избежать попадания частиц полена под вращающееся устройство.
6. Прикрепить силовые опоры для установки и поместить колун в его рабочее положение.
7. Подключить двигатель. Устройство готово к работе!

Двигатель предпочтительно крепить под столом. Он будет защищен от случайных повреждений и попадания древесной стружки.

Принцип работы конусного дровокола

Силовой агрегат (в нашем случае: электродвигатель) придает вращательное движение конусу. Следует аккуратно поднести полено и мягко надавить в сторону колуна. Конус плавно врезается в структуру дерева и раскалывает его пополам.

Винтовой дровокол с двигателем от стиральной машины является наиболее удобным и функциональным вариантом для домашнего использования.

К тому же, есть возможность избежать расходов на приобретение нового двигателя. Его можно использовать, сняв со старой стиральной машинки.

Дровокол – незаменимое устройство в частном доме или на даче. Большое количество информации в интернете позволяет сделать дровокол своими руками по видео или текстовой инструкции. Гибкость схемы конструкции допускает использование самых разнообразных комплектующих. Всегда есть возможность подобрать и соорудить агрегат под свои индивидуальные условия и нужды.

Устройство и работа самодельного дровокола — видео

Дровокол своими руками с винтовым конусом и гидравлический самодельный- Обзор +схема и Видео

Ни для кого не секрет, что люди давно отвыкли от тяжкого физического труда.Всевозможные машины и приспособления помогают нам в любой отрасли. Домашний дровокол с винтовым конусом и гидравлический своими руками может стать как полезнейшим агрегатом, так и бесполезным вложением.

Для того, чтобы определиться чем станет он для вас, нужно хорошо представлять разновидности дровоколов, их достоинства и недостатки.

Самодельный дровокол

Машины на службе человека

Век открытий и инноваций призван упростить человечеству существование. Тяжелый физический труд уже для многих пережиток прошлого и знаком лишь по рассказам.

Так и с дровами. Для того, чтобы запастись на зиму древесиной, необязательно стирать в кровь руки о топор.

Достаточно приобрести в хозяйство специальный агрегат, а если нет желания тратится и есть голова на плечах, и руки из нужного места, то даже собрать самодельный дровокол.

Такой механизм будет в помощь не только крепким мужчинам, но и пожилым людям, одиноким хозяйкам.

Автоматическая колка дров уменьшает риск травмирования. Исключает вредное воздействие на организм от маховых и ударных движений.

Виды и типы дровоколов

Вариантов исполнения машины для колки дров достаточно много. Бывают профессиональные и бытовые дровоколы.

Бытовые

Бытовыми машины считаются, когда их производительность низкая. Сюда же относятся и самодельные дровоколы.

Своими руками можно собрать реечный и гидравлический типы.

Профессиональные

Агрегаты характеризуются множеством дополнительных функций и высокой производительностью.

Классификация оборудования

По расположению бревна для обработки выделяют: горизонтальный тип, вертикальный тип и смешенный тип станков.

В зависимости от вида двигателя дровоколы могут быть:

1. бензиновыми,
2. дизельными или с электромотором,
3. с комбинированным приводом и
4. на тракторной тяге.

Агрегаты с электрическим двигателем наиболее просты в работе. Их можно устанавливать даже в помещениях. Их можно собрать в домашних условиях, только учесть возможность доступа к электросети.

Механизмы с бензиновыми двигателями характеризуются большей мощностью, чем предыдущие. Ими пользуются как в промышленности, так и в частных нуждах.

Станки на тракторной тяге часто установлены в фермерских угодьях и даже используются в лесозаготовительном производстве.

В зависимости от принципа функционирования бывают:

1. Гидравлические агрегаты. Их легко собрать своими руками. Здесь давящим ножом управляет гидравлический насос. От силы ножа полено раскалывается на несколько частей.
2. Конусные агрегаты. В них механическое воздействие на дерево оказывается винтовым конусом. Вращаясь, он входит в бревно, разделяя чурбан. Создание конусного дровокола самостоятельно так же возможно, но двигатель нужно подбирать мощностью побольше.
3. Реечные дровоколы. Пара “шестерня-рейка” заставляет двигаться толкач. Привод здесь бывает электрическим или бензиновым. Используя рычаг, зубчатая рейка примыкает к вращающейся тяговой шестерне, направляя толкач на древесину. А после пружина возвращает механизм в первоначальное положение. Механизм этого типа не такой мощный, как гидравлический, однако, для домашнего хозяйства вполне приемлем.

По мобильности различают стационарные дровокольные станки и передвижные агрегаты на колесиках.

Как смастерить дровокол самостоятельно

Чертежи и схемы

Чертеж домашнего конусного агрегата для колки дров, буде выглядеть приблизительно так:

Рабочие узлы

Станина, редуктор, двигатель и рабочий конус.

Двигатель необходимо крепить крепко-накрепко, так как нагрузка на вал, в процессе работы, огромная. Редуктор устанавливается 200-300 оборотов в минуту.

Станина собирается из швеллера толщиной минимум 4 мм и скрепляется при помощи сварки. Колющий клин лучше приварить стационарно, а точить болгаркой с наждачной. Нож делают из остатков сельскохозяйственных механизмов, используя УШМ.

Пару шестерня-рейка можно позаимствовать у нерабочего рулевого механизма старого грузовика. Рычажный механизм сваривается из трехмиллиметрового листа стали.

Электродвигатель можно взять у списанной вентиляционной системы, а можно сделать колун с электромотором от стиральной машины. Комплект шкивов и ремень вынуть из комбайна советских времен.

В качестве возвратных пружин подойдут даже доводчики с дверей.

Итого себестоимость самодельного дровокола, если все элементы взять из списанного хлама, выходит смехотворной.

Полезные советы

Важно! Ни в коем случае нельзя присоединять насадку непосредственно к мотору, так гласит первое правило безопасности. Ременную и цепную передачи прячем в специальный защитный кожух.

Электрическая часть агрегата должна выполняться квалифицированным мастером. Оптимальная скорость вращения насадки – от 250 до 300 об/мин, иначе производительность будет минимальной.

Даже если все комплектующие достанутся даром, время и силы, затраченные на изготовление несоизмеримо велики. Тогда лучше покупать готовые дрова, и не заморачиваться над изготовлением колуна.

А вот если вы планируете открыть свой бизнес по продаже дров, или в вашем доме печное отопление, смело беритесь за дело. Собрать самостоятельный дровокол вполне возможно, главное найти все комплектующие.

Гидравлический дровокол будет эффективнее, чем конусный колун, но и конструкция его гораздо сложнее.

Секреты работы с дровоколом

Для того чтобы уменьшить расстояние от верхнего торца бревна до начала клинка, необходимо с помощью маховика опустить клин до нужного уровня, чтобы нож мог крепко воткнуться в дерево.

Саму ручку следует поднимать в верхнее положение, пока клин не разделит дерево на части. Получившиеся поленья должны сразу же попадать в специальный приёмник. Активация кнопки спуска возвращает подъемный цилиндр домкрата в первоначальное положение.

Для добросовестной работы конструкции необходимо найти наиболее подходящий домкрат. Учитывая, что гидравлический домкрат обладает диаметром подъемного цилиндра в 170 миллиметров, а усилием на ручку в 15 килограмм, при силе подъема в 10 тонн, если есть возможность, сделать выбор в его пользу. Тогда самодельный дровокол прослужит верой и правдой.

Винтовой дровокол и советы по его изготовлению

Дровокол винтовой своими руками

Для владельцев твердотопливных котлов или дровяных печей приближение очередного отопительного сезона сопряжено с ежегодными жизненно необходимыми хлопотами – заготовкой дров. Процесс этот включает несколько этапов:

• заготовка в лесу, чаще покупка уже готового кругляка;
• доставка его на подворье;
• распиловка на чурбаки;
• колка поленьев.

Для тех, кто с заготовкой дров знаком не понаслышке, последний из этапов ассоциируется с изнурительным, требующим массу времени и физических сил трудом.

В попытках упростить наиболее трудоемкую процедуру творческая мысль народных умельцев родила идею конусного дровокола, простого, но производительного станка, позволяющего колоть дрова с высокой скоростью и минимальными затратами усилий. Однако главным преимуществом такого дровокола считается возможность его изготовления собственными руками.

Принцип работы винтового колуна

Понять работу винтового колуна несложно на простом примере. Каждому наверняка знакома ситуация, когда вворачиваемый в тонкую рейку без засверленного предварительно отверстия шуруп попросту ее раскалывает. Но если в примере разрыв древесины по волокнам явление не желательное, то для дровокола этот эффект – то, что нужно.

Для повышения эффективности винтовой колун выполнен в виде конуса с нарезанной упорной резьбой, обеспечивающей захват полена и быстрое вкручивание конуса. Таким образом, конус представляет собой клин, который сам вгрызается в древесину и разрывает ее вдоль волокон.

Устройство дровокольного станка

Основным узлом станка для колки дров на основе конусного дровокола является винтовой конус, которому требуется создать вращательный момент. В качестве источника вращательного момента может выступать вал отбора мощности трактора, двигатель внутреннего сгорания, электромотор. Последний вариант для изготовления дровокольного станка наиболее доступен, поскольку электродвигатель, даже бывший в употреблении достаточно легко найти либо в собственном хозяйстве, либо у рачительных друзей.

Приведем простую схему станка

На рисунке видно, что основу агрегата составляет надежная станина, на которой смонтированы все узлы дровокола:

• винтовой конус;
• опоры вала конуса;
• электродвигатель;
• клин рассекателя.

Вращательный момент вала электродвигателя передается на вал конуса ременной передачей. Соотношение диаметров шкивов определяет скорость вращения винтового дровокола, которая должна лежать в оптимальных пределах – 300 – 1000 об/мин.

Простейшим вариантом будет использование тихоходного электродвигателя мощностью от 3 кВт и выше. В этом случае морковка (так часто называют винтовой конус) закрепляется непосредственно на валу электромотора, правда скорость вращения последнего должна лежать в вышеуказанных пределах.

В этом случае количество узлов приведенных на схеме сведено к минимуму, остается только подготовить надежную станину.

Для двигателя внутреннего сгорания вместо ременной передачи можно использовать подходящую цепную.

Где искать комплектующие для самодельного дровокола?

Главным узлом будущего станка, безусловно, считается винтовой конус (морковка) изготовить который в домашних условиях невозможно, ведь при его изготовлении потребуется:

• высокоточное технологическое оборудование;
• высокопрофессиональный токарь;
• специальные сорта стали;
• дополнительное оборудование для закалки.

Прекрасной альтернативой решения проблемы с морковкой будет приобретение ее в интернет-магазине oDrova.ru (оДрова).

Это официальный магазин единственного в России производителя винтовых дровоколов с двухзаходной упорной резьбой из высокопрочной инструментальной стали, выполненных на японских автоматах с дополнительной закалкой ТВЧ.

Но главное их преимущество – доступная цена. Даже если Вы найдете человека, который согласится воспроизвести нечто подобное, вряд ли сможете уложиться в сумму, без особых проблем потраченную на фирменное изделие.

Все остальное можно найти самостоятельно. Возможно, Вам понадобятся:

• вал для морковки;
• опорные подшипники с креплением;
• шкивы (звездочки);
• ремни передачи.

Что-то можно заказать токарю, что-то подыскать на барахолках или у друзей, но это опять же требует затрат времени и материальных. При этом не факт, что таким образом Вы сможете подготовиться к изготовлению станка.

На сайте oDrova.ru Вы найдете все, что необходимо для создания ременной или цепной передачи от любого источника вращательного момента, вплоть до двухручейных шкивов и клиновидных ремней. Приобретая морковку в одном из комплектов, Вы сможете выполнить ответственные узлы будущего станка на профессиональном уровне.

Важно! При подготовке конструкции станка следует учитывать, что все узлы должны иметь надежное крепление. Кстати, в ассортименте магазина oDrova.ru имеется специальная морковка для дрели, но предназначена такая всего лишь для колки щепы и небольших дровишек.

Окончательная подготовка

Предположим, Вы нашли электродвигатель и все элементы для создания ременной (цепной) передачи, возможно, купили их в комплекте с винтовым дровоколом-морковкой. Остается заготовить другие материалы и необходимый инструмент.

Для изготовления станины Вам понадобится:

• профильный стальной прокат для изготовления каркаса (уголок, труба, швеллер);
• листовой металл для стола и нижней полки (толщиной от 4 мм);
• проводка для электромотора;
• схему включения /отключения;
• токовую защиту (УЗО);
• метизы.

Минимальный набор инструментов должен быть представлен:

• сварочным аппаратом или инвертором;
• болгаркой;
• электродрелью с набором сверл по металлу;
• молотком;
• набором гаечных ключей;
• угольником;
• металлической линейкой;
• рулеткой;
• маркером.

И самое главное умение всем этим пользоваться, хотя бы на любительском уровне.

Этапы сборочных работ

Перед сборкой необходимо провести «комплекс НИОКР», Вам следует продумать будущую конструкцию и составить эскизные чертежи. Не лишним будет предусмотреть защитный кожух для ременной (цепной) передачи, наличие колес (в случае создания мобильной версии).

Самое главное – продумайте способ натяжения ремня!

Далее можно приступать к непосредственной сборке:

1. Согласно заготовленным чертежам нарежьте болгаркой в размер заготовленные материалы.
2. При помощи сварочного аппарата (инвертора) сварите станину, со строгим соблюдением углов (проверяется угольником).
3. В случае мобильной версии приварите оси и установите на них колеса.

1. Далее монтируются столешница с полкой.
2. Устанавливается электродвигатель и ведущий шкив.
3. Монтируется узел рабочего вала конусного дровокола, ведомый шкив.

1. Натягиваются ремни с проверкой прямолинейности траекторий последних.
2. На рабочий вал устанавливается морковка и фиксируется винтами.

1. Затем под конусом монтируется рассекатель.
2. Далее производится электрический монтаж проводки, магнитного пускателя, УЗО, подключение электродвигателя.

1. Производится первое включение и проверяется работоспособность дровокола.

На заключительном этапе рекомендовано дровокольный станок защитить от коррозии. При наличии ржавчины, поврежденные участки зачищаются и обрабатываются преобразователем ржавчины. Затем грунтуются и окрашиваются.

Видео: Дровокол своими руками

Техника безопасности при работе с винтовым дровоколом

Самодельный станок для колки дров готов и пригоден к эксплуатации, но при работе с ним следует придерживаться некоторых правил техники безопасности принятых при работе, например на токарном станке:

• одежда должна быть застегнута;
• длинные волосы заправлены;
• работать рекомендовано без перчаток, которые могут быть захвачены кончиком конуса, что приведет к травмам кистей рук.

И самое главное чурбак должен подаваться только вертикально, что исключает возможность заклинивания морковки.

Как видите, потратив совсем немного времени и незначительные денежные средства, Вы сможете на долгие годы решить самую трудоемкую задачу в процессе заготовки дров.

Конусный дровокол своими руками. Простая конструкция для облегчения ручного труда

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Такой непродуктивный и трудоёмкий способ просто не мог быть оставлен без внимания домашних умельцев, пытающихся механизировать эту работу. Одним из приспособлений, которым можно легко и быстро колоть дрова, является конусный дровокол. Учитывая его несложную конструкцию и возможность использовать в работе подручные материалы, предлагаем изготовить механический винтовой колун своими руками. К тому же всё, что для этого требуется можно приобрести интернет-магазине комплектующих винтовых дровоколов жми здесь по ценам завода производителя. В каталоге представлены конусы разных диаметров, крепления и готовые комплекты, которые остаётся только прикрепить к мотоблоку или двигателю.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации. Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле.

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

• мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
• для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
• частота вращения конусного винта — не более 500 об/мин;
• станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
• вал конуса устанавливается на подшипниковых опорах;
• конус должен иметь упорную резьбу;
• при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
• во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ. Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика. Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Винтовой дровокол своими руками

Дровокол на дачном участке – это решение огромной проблемы. Рубить топором большой объем дров – занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
• Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка – 85 см.
• Высота – 65 см.
• Ширина – 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Выбирая тот или иной тип дровокола, необходимо основываться на деталях, которые в первую очередь доступны. Поэтому для кого-то изготовить реечный дровокол своими руками проще, чем винтовой. А для кого-то, наоборот. Но в любом случае свой станок для рубки дров на дачном участке – это возможность облегчить заготовку дров.

Обязательно ознакомьтесь с видео и фото в виде инструкций к изготовлению своими руками дровокола. На самом деле это не очень сложно, как может показаться на первый взгляд.

Чертеж и инструкция для изготовления своими руками винтового дровокола

Для жителей частных домов или для владельцев загородных участков, часто актуальным становится вопрос: как сделать винтовой дровокол своими руками и где для этого взять инструкции, чертежи, фото? Ведь в частном доме часто приходится заготавливать дрова. При небольшом их количестве можно справиться и топором. Если же их много, топор уже не поможет – потребуется немало сил и времени. В этой ситуации на помощь придет дровокол, сделать который можно и самому.

Для изготовления дровокола используются узлы от другого оборудования. Самодельные агрегаты по типу своего рабочего органа подразделяются на две категории: с колуном и с конусом. Главной деталью колуна является вертикальная острая пластина. Древесину на нее подает толкатель. Дровокол этой категории называется реечным. У устройств второго типа основной элемент – конус с винтовой резьбой. Такой дровокол называется конусным. Второе его название – винтовой. По своему конструктивному исполнению он более простой, чем реечный.

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя – 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы – двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Монтаж конуса

После этого приступайте к подключению электрического оборудования. Все – дровокол готов! Можно очистить его поверхности прогрунтовать и нанести на них краску. Теперь можно проводить испытание устройства.

Размеры агрегата могут быть произвольными. Главное, чтобы его удобно было эксплуатировать. Для этого габариты станка должны соответствовать человеческому росту. Рекомендованные размеры:

• длина – 850 мм;
• ширина – 450 мм;
• высота – 650 мм.

Видео: винтовой дровокол своими руками.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Самодельные дровоколы – виды, конструкционные особенности

Дровокол своими руками

Самодельный дровокол сделать своими руками – задача не из легких. Но если вы все-таки решились на такой шаг, четко определитесь с задачами, которые он должен выполнять. Исходя из поставленных целей, нагрузки и интенсивности, с которой вы будете его использовать, и выбирайте подходящий тип оборудования.

Основные виды дровоколов

Дровоколы бывают механическими, винтовыми и гидравлическими. Они различаются по производительности и принципу работы. Самое мощное из них – гидравлическое оборудование. Такие дровоколы используются на промышленных предприятиях для заготовки дров в больших объемах.

Механическое оборудование для колки дров представляет собой нечто среднее между ручными дровоколами и станками с двигателем. Оно подразделяется на пружинное и редукторное, бывает с ножным управлением и ручным.

Винтовые дровоколы применяются преимущественно в домашнем хозяйстве. Они имеют очень простую конструкцию и могут быть как ручными, так и электрическими. Использовать винтовой дровокол сможет любой человек. Это самое доступное устройство для сборки своими руками. Чтобы изготовить дровокол самостоятельно, вам понадобится конус винтового дровокола.

Винтовой дровокол своими руками

Дровокол: какой выбрать

Если вы планируете массовую заготовку дров, выбирайте гидравлический дровокол. Для средней по объему рубки берите винтовой дровокол. Если дров нужно совсем немного, обратите внимание на механические дровоколы ручного типа. Для рубки пней от корчевки лучше всего подойдет конусный дровокол. Для колки подручного бросового топлива, например, для растопки камина берите сабельное или рычажное оборудование ножного типа.

Гидравлический самодельный дровокол – конструкция, нюансы использования

Оборудование для рубки дров гидравлического типа может быть как электрическим, так и бензиновым. Бензиновые дровоколы обладают высокой мощностью и больше подходят для лесозаготовок, чем для использования в быту. Для домашнего применения и мелкого столярного производства вполне сгодится дровокол электрический со средним усилием – 3-5 т.

Гидрвлический дровокол своими руками

Устройство гидравлического дровокола с электродвигателем:

• рама – основание;
• гидроцилиндр с масляным баком;
• клиновое лезвие;
• электрический двигатель;
• упор цилиндра.

Средняя стоимость узлов, необходимых для сборки такого оборудования вручную, – 60-80 тысяч рублей. Чтобы дровокол хорошо работал, его нужно укомплектовать хорошей гидросистемой, избыточно производительным насосом, мотором высокой мощности. Гидроцилиндр для такого оборудования подбирается по усилию расщепа. Для рубки 25-см полена пополам – 2,3/2,7 тс , для разделения 30-см чурки на 4 части – 3,5/4,5 тс .

Дровокол гидравлический

Важно. Владение гидравлическим дровоколом предполагает наличие навыков работы и обслуживания гидросистем. В таком оборудовании нужно периодически менять масло. Оно тяжелее и больше винтового.

Винтовой дровокол — как сделать дровокол своими руками

Принцип работы винтовых устройств для рубки бревен очень прост. Основным элементом такого дровокола является конус с нанесенной на него по всему периметру резьбой.

Конус винтового дровокола oDrova.ru

При работе он просто ввинчивается в полено и раскалывает его на несколько частей.

Устройство электрического винтового дровокола:

• электродвигатель;
• станина;
• винтовой колун;
• шкив;
• приводные ремни;
• клиновой упор;
• опоры ведущего вала.

Все винтовые дровоколы подразделяются по типу загрузки на вертикальные и горизонтальные. Мощность такого оборудования зависит от производительности двигателя. Его оптимальные характеристики для домашнего использования – 3-5 кВт, частота вращения – 300-500 об/мин. Создавая дровокол своими руками, особое внимание уделяйте монтажу клинового упора и приводных механизмов. От правильной сборки этих узлов зависит не только удобство использования дровокола, но и его безопасность, производительность.

Электрический дровокол

Полезно знать: При самодельной сборке винтовых дровоколов очень многие мастера используют моторы от стиральных машин.

Самодельный механический дровокол ручной – устройство, конструкционные особенности

Механический дровокол состоит из рычага, колуна, опорной стойки, пружины или редуктора. В первом случаем механизм работает за счет энергии, образующейся при сжатии пружины. Дровокол с редуктором приводится в движение зубчатым колесом и шестерней.

Конструкционные особенности механического дровокола:

• длина плеча рычага не менее 1,5 метров – чем больше, тем лучше;
• вес колуна – от 10 до 50 кг;
• форма колуна конусовидная.

Колун на таком оборудовании можно закрепить как неподвижно, так и оставить возможность для передвижения. При неподвижной конструкции дровокол будет работать инерционно. Если колун перемещается по рычагу, устройство может быть нажимным. Особое внимание при конструировании такого изделия следует уделять пружине. От ее правильного подбора и установки зависит безопасность всего процесса колки. Если ее крепеж осуществлен неправильно, пружина может сойти с пяток при полном размахе, что приведет к неизбежному травматизму.

Пружинный дровокол

Основное отличие механического дровокола от других типов приспособлений для рубки дров – это необходимость прилагать физические усилия при работе с ним. С одной стороны, это не очень удобно, с другой – намного более безопасно.

Винтовой (конусный) колун своими руками

Особенности функционирования

Конусный дровокол (винтовой колун) работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа и раскалывает ее на части. При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять особое внимание.

Итак, самым простым вариантом дровокола является конструкция, состоящая из верхнего конуса и нижнего домкрата, а также уложенной набок П-образной рамы.

Установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.

В случае изготовления более сложного варианта, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80-100 об/мин) ввинчивается в древесину и раскалывает ее.

С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Главным недостатком этого оборудования считается невозможность раскола чурбаков из пород древесины, отличающихся переплетением волокон. Для рубки дуба и березы используют гидравлический дровокол, характеризующийся существенно большим усилием толкателя (3-7 тонн).

Приобрести винтовой колун можно в различных интернет-магазинах. Будьте готовы выложить от 15 до 35 тыс. рублей, поскольку цена электроколуна варьируется именно в таких пределах. Для домашних умельцев мы предлагаем подробную инструкцию по самостоятельной сборке этого оборудования.

Дровокол своими руками

Изготовление самодельного винтового колуна сводится к решению главной задачи: поиска конусной оснастки.

Процесс создания довольно популярных резьбовых конусов типов «морковка» и «шуруп» осуществляется небольшими фирмами и индивидуальными предпринимателями. Минимальная стоимость таких деталей диаметром 5,5 см и длиной 22 см составляет 1,5 тыс. руб. В максимальную сумму 6 тыс. руб. обойдется готовый комплект, состоящий из следующих элементов:

• вал диаметром 3 см и длиной 35 см;
• шкив ременной передачи;
• опора вращения – 2 шт.;
• конус типа «шуруп» с указанными ранее размерами.

Чтобы облегчить работу, внимательно изучите чертеж винтового дровокола. Эта схема будет служить вектором в создании агрегата.

Если домашний умелец располагает токарным станком, он может самостоятельно изготовить конус, а потом выполнить на нем левую упорную резьбу.

Для тех же мастеров, которые не владеют подобным агрегатом, существует возможность изготовления и вытачивания конуса с применением углошлифовальной машины – болгарки. К тому же такой способ подготовки нужной детали не требует соблюдения точных размеров. Главное – суметь надеть на шкив двигателя болгарку так, чтобы при ее свободном вращении происходило равномерное снятие металла. Изготовленную таким методом конусную оснастку насаживают на оснащенный подшипниками необходимого размера вал с установленным на конце фланцем, оборудованным взятой от колеса мотоцикла звездочкой.

Фиксация болтом или штифтом резьбового конуса способствует простому снятию детали с вала. Это позволяет при заклинивании оснастки в тугом полене легко вывинчивать ее с помощью газового ключа. Перед тем как зафиксировать винтовой конус дровокола намертво на валу, следует подумать о том, что при его заклинивании в чурбаке нужно будет снимать приводную цепь, ведь не всегда можно проворачивать вал в обратную сторону.

Распорку, сооруженную из труб и двух гаек, нужно поместить между валом и двигателем. С ее помощью будет натягиваться цепь. Подшипники сооружаются из карданных опор от автомобиля «Жигули». Вместо электрического двигателя можно взять бензиновый агрегат мощностью более 6 лошадиных сил, который устанавливается на мотоблоки. Конусные электрические колуны обычно оснащаются электромоторами, мощность которых составляет от 2 кВт, а частота вращения – от 250 об/мин.

При изготовлении самодельного винтового дровокола необходимо уделить внимание следующим важным моментам:

1. Подобный электрический станок имеет оптимальную производительность, которая зависит от скорости вращения конуса, количество оборотов которого должно достигать как минимум 250 об/мин.
2. Прямое соединение конусной насадки с двигателем может представлять опасность по причине большого количества оборотов.
3. Следует предусмотреть сооружение защитного кожуха для ременной или цепной передачи.
4. Качественное соединение электропроводки в самодельном агрегате должен выполнять опытный специалист.
5. Чертеж винтового колуна является хорошим помощником при изготовлении прибора: перерисуйте или распечатайте его на листок, и работа пойдет бодрее.

Источники:
http://www.odrova.ru/blogs/sdelay-sam/ustroystvo-sovety-po-izgotovleniyu-svoimi-rukami-vintovogo-drovokola
http://postroika.biz/8088-konusnyiy-drovokol-svoimi-rukami-prostaya.html
http://bouw.ru/article/vintovoy-drovokol-svoimi-rukami
http://metmastanki.ru/vintovoy-drovokol-svoimi-rukami-instruktsiya-chertezhi
http://www.odrova.ru/blogs/drovokol/samodelnye-drovokoly-vidy-konstruktsionnye-osobennosti
http://pechnoedelo.com/zagotovka-drov/vintovoy-drovokol-svoimi-rukami.html
http://www.forumhouse.ru/articles/other/5896

Время чтения: 6 минутНет времени?

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Колоть дрова с помощью топора – очень тяжелый труд, поэтому многие владельцы загородных домов, которые топят печь дровами, стараются купить или самостоятельно сделать дровокол.

Эти устройства позволяют избежать утомительного махания колуном, благодаря чему вы за один день сможете поколоть гораздо больше дров, ведь вам не придется то и дело отдыхать.

Из статьи вы узнаете, как сделать дровокол своими руками: чертежи, фото,  инструкции помогут вам в его изготовлении.

Как работает дровокол

Виды дровоколов

Существуют три основных вида дровоколов, которые отличаются по источнику энергии для воздействия на полено:

• гидравлические;
• электрические;
• кинетические (ручные).

Электрический реечный дровокол

Устройство гидравлического типа

Дровокол ручной

Гидравлические дровоколы

Это устройство работает по принципу гидравлического пресса. Гидроцилиндр толкает полено на острозаточенный клин, который и раскалывает дрова. Такие дровоколы приводятся в действие масляным насосом, работающим от бензинового или дизельного двигателя. Их основной недостаток – дороговизна качественных гидроцилиндров, управляющих блоков и насосов.

Гидроцилиндр

Электрические (реечные) дровоколы работают по тому же принципу, что и гидравлические. Их основа реечный редуктор, который толкает полено на острый клин. Их преимущество в доступности деталей и их невысокой цене.

Такие редукторы устанавливают на откатные ворота и другую аналогичную технику. Электрические (конусные) дровоколы работают по принципу самореза.

На стальном конусе нарезана резьба, поэтому он вкручивается в полено и разрывает его.

Конусный дровокол

Основа этого дровокола – металлическая труба (журавль), с помощью шарнира закрепленная на металлической опоре. На трубе установлено лезвие дровокола, а также различные стальные усиливающие элементы. Иногда ставят противовес, чтобы облегчить поднятие трубы. Чтобы расколоть полено, трубу резко опускают.

Лезвие под действием инерции трубы и усиливающих элементов раскалывает полено. Преимущество такого устройства в том, что его можно изготовить из любых стальных труб, которые за несколько сотен рублей продаст работник ближайшего пункта приема черного металла.

Недостаток этого дровокола в том, что для его работы используется мускульная сила, поэтому человек быстро устает.

Инерционный дровокол

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

• различные металлические обрезки;
• болгарка;
• сварочный инвертор;
• умение варить;
• умение составлять и просчитывать схемы;
• творческая смекалка.

Полезный совет! Схему каждого дровокола необходимо разрабатывать индивидуально, под имеющиеся детали.

Сварочный инвертор

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор.

Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1.

Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора.

Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода.

На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки.

Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед.

При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Самодельная установка

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

• электрический или бензиновый мотор мощностью свыше 2 кВт;
• масляный насос;
• масляный бак;
• гидравлические шланги высокого давления;
• управляющий блок;
• гидроцилиндр;
• двутавровая или п-образная металлическая балка;
• металлический уголок с размером полки 30–40 мм;
• листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол.

Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм.

Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Монтаж гидроцилиндра

Вид собранного устройства

Полезный совет! Изменение длины до ножа позволит раскалывать длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскалывание толстых бревен. Поэтому выбирайте, что вам важней.

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

• насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
• просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
• сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
• отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

Как сделать дровокол мобильным

Дровокол на колесах

Бывают такие ситуации, что дровокол необходимо доставить в другое место. Но вес конструкции нередко превышает 100 килограмм, поэтому нести ее очень тяжело. Чтобы повысить мобильность устройства, прикрепите к нему колеса.

Для этого можно использовать колеса от садовой или строительной тачки. Желательно предусмотреть какую-нибудь систему блокировки колес, чтобы дровокол не катался во время работы мотора.

Но можно обойтись и кирпичами, подпирая ими колеса во время работы устройства.

Видео: гидравлический дровокол своими руками

Загрузка…

Источник: https://HomeMyHome.ru/kak-sdelat-drovokol-svoimi-rukami-chertezhi-foto-instrukcii.html

Изготовление гидравлических дровоколов своими руками

Колоть дрова – это занятие, которое требует значительных физических усилий. Когда объёмы небольшие, то «помахать» топором на свежем воздухе полезно и даже нужно.

Гораздо сложнее обстоят дела, если требуется колоть несколько кубометров древесины каждый день. Здесь требуется специальный инструмент, который поможет раскалывать массивные деревянные чушки. Гидравлический дровокол является тем самым приспособлением, которое эффективно может помочь в заготовке дров.

Причины популярности гидравлических дровоколов довольно веские: в таких агрегатах нагрузка более десяти тонн накапливается в течение определённого количества времени. Такая технология даёт возможность рачительно эксплуатировать движок и механические узлы. Тратится минимальное количество энергии и топлива, при этом возрастает производительность работы.

На рынке существует множество заводских гидравлических дровоколов по цене от 10 до 300 тысяч рублей, выбрать есть из чего. Но можно сделать гидравлический дровокол и своими руками. Состоит это устройство из нескольких стандартных узлов:

• основание;
• специальный упор, на который ложится цилиндр;
• резаки;
• гидравлическое устройство, создающее давление;
• ёмкость для масла;
• шланги;
• силовая установка.

Прежде всего, следует сделать прочную основу, сварить из швеллеров или уголков «восьмёрок» прочную раму, на которую будет приходиться основная нагрузка во время работы. Нижняя часть станины снабжается домкратом (можно автомобильным). В верхней точке следует запланировать монтаж разъёма: он необходим, чтобы обрабатывать заготовки самых разных параметров.

Создание дровокола требует практических навыков в слесарном деле. Работа не очень сложная, но важно правильно подогнать все узлы и детали. После сборки следует провести несколько тестовых запусков. Владеть инструментом и уметь обращаться с металлом необходимо, только тогда может получиться хорошо работающий станок.

Также рекомендуется при проектировании учитывать следующее: если поставить мощный привод (например, от трактора), прибавить достаточно объёмный движок (от 2 квт), то необходимо будет монтировать резак с 4–6 лопастями.

Гидравлический дровокол может генерировать значительный энергетический импульс, на это требуется определённое количество времени, поэтому отличие гидравлического дровокола от всех остальных в том, что он работает не очень быстро. Техническая жидкость поступает в шток, он, в свою очередь, толкает упор с заготовкой к резаку. Усилие при этом генерируется (путём накопления) больше десяти тонн.

Гидравлический дровокол безопасен, с точки зрения работы, и достаточно производителен.

Рекомендуется помнить: влажная древесина не подходит для взаимодействия с гидравлическими дровоколом, колун может завязнуть в материале, вытащить его будет делом непростым.

Перед началом работы, рекомендуется дать отлежаться деревянным чушкам. Обычно их кладут на 2–3 месяца под навес в тёплое время года — этого вполне достаточно, чтобы древесина дошла до кондиции. В течение 2–3 месяцев из них испаряется лишняя влага, после этого материал будет подготовлен к работе.

Самодельный гидравлический дровокол по конструкции прост, сделать его можно своими руками, будет он не хуже заводского. В качестве примера можно сказать, что хороший агрегат, который может работать с чушками диаметром 30 см стоит от 30 тысяч рублей. В продаже есть дровоколы и от 40 тысяч рублей, они могут «справляться» с материалом диаметром 40 см.

Преимущества гидравлического дровокола:

• большая производительность;
• расходуется небольшое количество энергии;
• безопасен в обслуживании.

Если говорить о недостатках:

• с таким агрегатом может справиться человек, который имеет практический опыт;
• если существуют чрезмерные нагрузки на узлы устройства, то техническая жидкость может вытекать из цилиндра;
• придётся «повозиться» в процессе настройки и тестирования аппарата, но если всё сделать правильно, он прослужит долгие годы;
• скорость обратного толкателя механизма порядка 8 метров в секунду — один человек может за пару часов заготовить полтонны дров.

• Запасные части к гидравлическому дровоколу найти несложно, то же относится к б/у движкам, гидравлическим узлам.
• Гидравлический дровокол не имеет возвратной пружины: для её переключения требуется 0,56 секунды, что довольно большой промежуток времени, за это мгновение заготовка может расколоться на несколько частей.
• Движок дровокола функционирует через гидромуфту, поэтому возникают иногда проблемы с нагрузками, в таком форсированном режиме потребляется изрядное количество топлива.

К маховику крепится механическое сцепление, которое бывает гидравлическим (иногда фрикционным). Сам рычаг – это муфта с толкателем, она обеспечивает подачу чушки на резак. Гидравлическое устройство по колке дров достаточно мощное, оно может справиться с любой заготовкой.

В гидравлическом дровоколе можно делать предварительную фиксацию заготовки, что даёт возможность делать все манипуляции в безопасном режиме и обеспечивает более качественное выполнение работы. Движок может быть дизельный или бензиновый мощностью до 6 квт.

Привод гидравлического дровокола бывает двух видов:

• вертикальный;
• горизонтальный.

Оба агрегата могут использоваться весьма успешно, требуется для этого только свободная площадь. К раме иногда приделывают колёса, таким образом, станок можно перемещать по помещению. Вместо резака, можно применять Х лезвие — это даёт возможность разделять заготовку на 4 части.

Высота чушки ограничивается размерами рамы, управлять гидравлическим устройством может один работник. При продольной компоновке снижается устойчивость устройства. Гидросистема от трактора может подойти для работы с гидравлическим насосом.

Рабочим показателем является давление, которое генерируется на торце заготовки.

Оно обычно рассчитывается в пределах до 200 бар. Если пересчитать, то это будет приблизительно от 65 до 95 кН. Таких показателей вполне достаточно, чтобы раскалывать любую заготовку диаметром в полметра. Рабочий ход поршня обусловлен расстоянием 220–420 мм, при этом привод обычно бывает двухскоростной:

• прямое движение – 3,5–8,5 см в секунду;
• возвратное движение 1,5–2 см в секунду.

Лучше всего использовать бензиновые или дизельные силовые установки. Ремонтировать их легко, они более функциональные.

Станина должна базироваться на массивной плоской поверхности (идеально подойдёт железобетонная плита толщиной 20–50 см). Работать допустимо только с такими чушками, которые соответствуют мощности данного станка. Во время работы требуется делать профилактический осмотр агрегата. Необходимо следить, чтобы посторонние предметы — гвозди, арматура, винты — не попадали в рабочую зону.

Рекомендуется достаточно часто менять шкив, который «запоминает» траекторию вращения, через некоторое время начинает провоцировать лишнюю вибрацию. Необходимо регулярно проводить тестовые осмотры и пуски техники.

Чтобы создавать гидравлический дровокол потребуются:

• силовая установка от 1,8 квт;
• вал с закреплённым подшипником (возможно, даже 3-мя);
• шкив;
• конус;
• металл толщиной 5 мм;
• уголки «4», трубы 40 мм.

Нужны будут инструменты:

• ножовка по металлу и лобзик;
• сварочный аппарат;
• «болгарка»;
• рулетка и линейка-треугольник.

Во время рабочего процесса необходимо соблюдать технику безопасности. Энергия воздействия на деревянный массив, которая тратится за секунду, довольно значительная, скорость разлёта щепок сравнима со скоростью разлёта шрапнели.

В начале работы обязательно следует проверять все крепления, кабели, стыки, шкив. Резак не должен иметь коррозии и обязан быть острым.

Работник должен быть одет в спецодежду свободного покроя, волосы убраны, на нём должны быть надеты:

• специальные перчатки;
• хорошая рабочая обувь.

Прежде чем начинать работать, следует собрать чертежи, находятся они во Всемирной паутине. Схему по сборке агрегата следует тщательно проработать, в этом деле не может быть мелочей.

Сделать работу по созданию гидравлического дровокола можно в гараже. Гидросистема б/у берётся от экскаватора или трактора. Производительность зависит от объёма заготовки и какой будет раскол бревна, также немаловажную роль играет усилие, затрачиваемое на расщеп:

• 220 мм – 2 тс;
• прямой слой – 2,8 тс;
• 240 мм – 2,5 тс;
• 320 мм на 4 части – 4 тс;
• 320 мм на 8 – частей 5 тс;
• 420 мм на 8 частей – 6 тс.

Сила гидронасоса зависит от скорости подачи (в среднем 4,4 мм). После того как посчитаны основные параметры, следует озаботиться такой темой, как поиск движка. Силовая установка должна выбираться с запасом более, чем на 20%. Также следует выбирать фурнитуру, которая должна быть достаточно надёжна:

• трубки и шланги;
• кран;
• задвижки.

Колун – это элемент очень важный, он должен быть соответствующим образом заточен под углом 45 градусов. Делается колун из калёного металла, чтобы избежать излишней деформации. Резаки также должны быть твёрдыми.

Бревно сначала «встречается» с вертикальным резаком, он заточен на прямой клин (с соблюдением симметрии).

Резак, расположенный в горизонтальной плоскости, монтируется на заднем плане, на расстоянии 20 мм, он «ложится» на верхний косой клин.

Прямоугольный резак монтируется внизу, его высота – 4 мм, инструмент выступает не более чем на 3 мм. Такой монтаж даст возможность работать с деревянными заготовками повышенной сложности. Углы затачиваются так:

• вертикальный резак для мягких пород дерева – 18 градусов (3 размера резака);
• для плотных пород деревьев (включая берёзу) – 16 градусов (3,7 толщины ножа);
• резаки в горизонтальной плоскости – 17 градусов;
• накалыватель обладает углом наклона не более 25 градусов (минимальный уровень 22 гр., размер резака 2,5).

При проектировании и создании чертежа определяют в первую очередь функционал самодельного станка. Для работ по дому достаточно гидравлического дровокола вертикальной конструкции.

Производительность таких станков небольшая, но они отличаются небольшими размерами и просты в устройстве.

Затем следует подумать о приводе: бензиновый двигатель мобилен, но электрический движок более «чистый», не так громко «шумит».

Дальше важно озаботиться темой создания механического домкрата — он будет нужен, чтобы двигать массивные заготовки. Домкрат монтируется на поперечине, которая делается буквой Т, крепится она в нижней части рамы. Инструмент позволительно сделать в таком виде клинового устройства.

В этом блоке также присутствует центровочный агрегат, он задаёт движение вертикально оси бедующего раскола. Для этого по оси заготовки делается метка – отверстие, через которую клиновое устройство будет входить в заготовку под углом 90 градусов по отношению к нижнему блоку. Устройство будет обеспечивать раскол заготовки с минимальными энергетическими затратами.

При этом увеличивается качество скола, уменьшаются энергетические затраты, а значит и расход топлива.

Для горизонтального устройства гидропривода можно использовать автомобильный домкрат. При его монтаже важно правильно соединить шланги. В этом случае устройство монтируется на колёсную раму. При раскачивании рукоятка из домкрата действует на торец заготовки. Противоположный торец входит в материал и рассекает его.

Если давление сбавляется в гидросистеме домкрата, возвратные устройства в виде пружины (с двух боков), возвращают его в первоначальное положение. Если использовать другой нож, Х формата, то производительность может возрасти на 100%. Поставив дополнительно насосный агрегат, скорость работы возрастёт ещё процентов на 50. Насосный агрегат имеет такие узлы:

• гидроцилиндр;
• ёмкость для масла;
• насос НШ 34 или НШ 52.

Таким образом, необходимо будет сделать выбор. Гидравлический дровокол более громоздкий. Вертикальный гидравлический дровокол более габаритный, но он имеет и большую мощность.

Также надо будет определиться, какая модель предпочтительнее — чаще используют конструкцию, когда резак находится в стационарном положении, а заготовка подаётся на него.

Иногда используют и другой принцип, когда резак «входит» в заготовку.

О том, как изготовить гидравлический дровокол своими руками, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/drovokol/gidravlicheskij-svoimi-rukami/

Чертежи и инструкция изготовления своими руками гидравлического дровокола

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

• Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
• Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
• Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
• Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
• Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

• Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.
• Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.
•

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

Какой двигатель нужен для привода, можно рассчитать путем задания исходных данных. Нужно ориентироваться на оборудование, которое можно приобрести в торговой сети или заказать в интернет-магазинах.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

1. Двутавр № 16, он будет использован для изготовления станины и опор.
2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

• углошлифовальная машинка с отрезными дисками и лепестковым кругом;
• сварочный аппарат;
• измерительный инструмент;
• электродрель с набором сверл.

Процесс изготовления дровокола

1.
2. По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.
3.
4. С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.
5.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

1.
2. Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.
3.
4. При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

• Производится примерка домкрата по месту его будущего расположения.
• Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

1. Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

• Сначала изделие покрывают грунтовкой.
• В дальнейшем окрашивается черной краской.
• Производится сборка дровокола.
• Затем выполняется его монтаж на стену.

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

1. Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

Источник: https://metmastanki.ru/gidravlicheskiy-drovokol-svoimi-rukami-chertezhi-instruktsiya

Гидравлический дровокол. Быстрая заготовка дров

Разновидности и принцип работы гидравлического дровокола

Сразу стоит отметить, что механизировать процесс получения дров можно и иначе – например, применением винтового колуна с электрическим или даже ручным приводом.

Однако гидравлический привод позволяет осуществить предварительный прижим полена, что обезопасит работу с дровоколом и гарантирует более качественное расщепление.

Запитку насосной установки обычно производят от электродвигателя мощностью 3…6 кВт, либо от бензинового двигателя.

Привод гидравлического дровокола может иметь два исполнения – горизонтальное и вертикальное. Применимы оба, всё определяется наличием свободной площади на участке хозяйственных помещений, и – в случае изготовления гидравлического колуна своими руками — доступностью имеющейся насосной установки, которую предполагается задействовать.

Отметим, что вертикальный агрегат снабжён рамой с колёсами, что позволяет перемещать его по участку. Представленную конструкцию можно усовершенствовать, используя вместо обычного плоского ножа инструмент с Х-подобным лезвием, что позволило бы делить баклан не на два, а на четыре фрагмента.

С управлением гидродровокола вертикального типа легко справляется один человек, хотя высота исходного полена здесь ограничивается габаритами рамы.

Считается, что продольная устойчивость привода при такой компоновке снижается, поэтому по мощности модели гидравлических дровоколов вертикального типа уступают своим горизонтальным «коллегам».

 Для привода устройства можно использовать гидросистему любого колёсного трактора, а принципиальная схема мало чем будет отличаться от той, что приведена на рисунке.

Как выбрать дровокол?

Исходными пунктами выбора подходящей модели промышленного исполнения являются:

1. Давление, создаваемое на торец расщепляемого полена. В зависимости от модели агрегата это давление варьируется в пределах 100…200 бар, что в пересчёте на усилие даёт примерно 60…80 кН. Специалисты полагают, что таких расчётных параметров вполне достаточно для того, чтобы колоть поленья из обычной древесины диаметром 45…50 мм (дуб, секвойя, граб и т. п. экзотика, понятно, исключаются).
2. Рабочий ход поршня. Обычно производители предусматривают рабочее перемещение поршня (к штоку которого присоединяется клин) в пределах 200…400 мм, при двухскоростном приводе: на прямой ход 30…80 мм/с, на возвратный 100…150 мм/с.
3. Тип привода. Зависит от конкретных условий пользователя. При нестабильности подачи электроэнергии лучше ориентироваться на бензиновые или даже дизельные двигатели. Потребляемая мощность, в зависимости от типа насосной установки, составляет 2…4 кВт.
4. Дополнительные опции, важнейшими из которых считаются мобильность установки, настройка высоты раскалываемой заготовки, наличие гидрораспределителя (позволяет снизить затраты электроэнергии при возвратном перемещении штока), а также принцип управления (вариант с двумя рычагами безопаснее, поскольку руки оператора находятся вне рабочей зоны).

Важным компонентом выбора является и цена гидравлического дровокола.

Рынок предложений обширен, начиная от агрегатов отечественного производства, цена на которые стартует от 100000…140000 руб, до гидравлических колунов импортного производства (котируются изделия от торговых марок Sple, Lancman), стоимость которых достигает 280000 руб. Об особо навороченных моделях здесь не упоминается, поскольку они ориентированы на промышленного пользователя.

Гидродровокол своими руками

Прежде всего, стоит определиться с функциональностью и схемой устройства. Для собственных нужд более подходят гидравлические дровокол вертикального типа. Хотя они и менее производительны, зато значительно компактнее, и вполне доступны для изготовления своими руками.

Следующей позицией является выбор типа привода. Применение бензинового мотора придаст агрегату повышенную мобильность, вплоть до его применения непосредственно на участке рубки. Электропривод значительно экологичнее, а также проще в агрегатировании с насосом и последующем управлении, зато привязан к ближайшей электрической розетке. Рассчитывать следует только на питание 220 В.

Наконец, используя обычный автодомкрат, можно изготовить самодельное устройство, которое вовсе не потребует внешнего привода. В этом случае полено, перемещаясь вверх под усилием домкрата, будет раскалываться клином или ножом, которые закрепляются на верхней поперечине прямоугольной рамы. Домкрат устанавливается на Т-образной поперечине, которая составляет нижнюю часть рамы.

Рабочий инструмент может быть изготовлен в следующих исполнениях:

• Обычный клин (как показано на рисунке), который включает в себя центровочное приспособление для направления полена точно вертикально оси предполагаемого скола. С этой целью по оси полена необходимо центровое отверстие, попав в которое, клин далее будет входить в полено строго перпендикулярно его нижнему торцу. Это повысит качество разделки;
• Нож, который сразу будет расщеплять полено на две части. Нагрузка при этом увеличится, поскольку площадь соприкосновения инструмента с заготовкой возрастёт. Одновременно и возрастёт качество поверхности среза, что позволит избавиться от проблем с загрузкой твёрдотопливного котла;
• Х-образный нож, который при внедрении в древесину выполнит её расщепление одновременно на четыре части. Это также облегчит загрузку котла, кроме того, стойкость такого ножа будет наибольшей.

Домкрат можно приспособить и для изготовления горизонтального гидродровокола. Приспособление в этом случае стоит спроектировать на колёсную раму.

Гидравлический самодельный колун работает так. При качательных перемещениях рукоятки домкрата его шток соприкасается с торцом полена, и начинает воздействовать на него. Противоположный торец заготовки вонзается в древесину, и раскалывает её. При сбросе давления в гидросистеме домкрата установленные слева и справа от него возвратные пружины возвращают шток в исходное положение.

При замене плоского ножа на Х-образный производительность колки дров возрастёт вдвое. Если и в этом случае темпы заготовки дров не устроят пользователя. Придётся оснащатьдровокол насосной установкой. Тут не обойтись без приобретения в магазине подходящего типа гидроцилиндра (параметры его выбора описаны ранее), масляного бака, насоса типа НШ-32 или НШ-50, а также гидрораспределителя.

Для изготовления рамы стоит использовать швеллер, а саму установку монтировать на передвижной тележке.

Гидродровокол горизонтального типа: а – общий вид, б – схема устройства:

1 – Опорная балка; 2 – Плита под полено; 3 – Фиксирующий крепёж; 5 – Ручка для установки сменного инструмента; 6 – Клин; 7 – Полено: 8 – Упорная плита под шток домкрата: 9 – Возвратная пружина; 10 – Домкрат; 11 – Вентиль сброса давления масла; 12 – Рукоятка; 13 – Задний упор; 14 – Передний упор; 15 – Силовой элемент скалывающего инструмента; 16 – Хомут для присоединения домкрата к опорной балке

Источник: https://proinstrumentinfo.ru/gidravlicheskij-drovokol-svoimi-rukami-video-chertyozh-shema/

В наше время наряду с альтернативными источниками энергии используются такие виды топлива как уголь, нефть или…

В наше время наряду с альтернативными источниками энергии используются такие виды топлива как уголь, нефть или дрова. На дровах работают многие обогревательные приборы для частных домов – камины, печи, котлы и пр. До середины 19 века дрова кололи вручную, это требовало больших затрат времени и энергии. Механические дровоколы существенно облегчили человеческий труд. Первые модели работали на пару, были очень громоздкими, и изготовить их в домашних условиях было сложно. Сегодня, если вам нужно сделать дровокол своими руками: чертежи, фото, инструкции без проблем можно найти в интернете.

Заводской дровокол обойдется дороже, чем собранный своими руками

Особенности выбора дровокола

Если вам нужен дровокол для хозяйственных нужд, то всегда в первую очередь стает вопрос о том, покупать агрегат или же собирать своими руками. Первый вариант обойдется намного дороже, но для реализации второго понадобится определенная сноровка и инструменты. С другой стороны, для самостоятельного изготовления дровокола видео из сети и подручных материалов вполне хватает.

Типизация дровоколов

Для того, чтобы чертежи, фото, инструкции дровокола своими руками были более понятны, то следует знать, какие вообще типы дровоколов существуют. Есть большое количество классификаций.

Чертеж дискового дровокола с валом и маховиком

Один из основных параметров дровокола – это расположение бревен. Оно может быть:

• горизонтальное – бревна укладываются на специальную станину и либо движутся по направлению к режущей части, либо нож двигается к бревну;
• вертикальное – нож раскалывает заготовку сверху. В таком случае для бревна нужна фиксация. Она может быть частью конструкции или же бревно просто придерживается руками.

Если посмотреть видео самодельных реечных дровоколов, которые являются горизонтальными, то становится видно, что их эффективность меньше, чем вертикальных, но у последних тоже есть свои нюансы работы.

Дровокол Scheppach Ox t 500 с горизонтальным расположением бревна

Второй важный момент, по которому можно классифицировать дровоколы – это тип привода:

1. На дизельном или бензиновом топливе – самый распространенный тип привода у автономных дровоколов. Обеспечивает высокую эффективность работы, а также полностью автономны.
2. Механические дровоколы – очень надежные, хорошо подходят для небольших объемов работ. Чертежи, фото, инструкции механического дровокола своими руками легко можно найти в интернете в большом количестве.
3. На электрическом двигателе – стационарные дровоколы, надежные, но не слишком производительные.

Дровоколы с вертикальным расположением бревна

Полезный совет! Довольно часто можно встретить самодельные дровоколы, смонтированные на основе тракторной и другой техники. Агрегат, который работает от тракторного привода от вала отбора мощности с легкостью раскалывает дрова большого диаметра. Еще одна интересная модификация – это дровоколы с двигателем от стиральной машины или на основе автомобильного колеса.

И последний параметр, по которому можно классифицировать абсолютно все дровоколы – это форма колуна. Здесь есть два варианта: крестообразная или конусная. Крестообразный колун раскалывает дрова сразу на четыре части, что может быть очень удобно, но для этого нужны большие усилия. Колуны крестообразной формы можно встретить, в основном, в гидравлических дровоколах. Видео самодельных дровоколов с конусообразным колуном очень часто встречаются в сети, так как именно эти модели пользуются большей популярностью.

Чертеж дровокола с электродвигателем и редуктором

Особенности дровокола с конусообразным колуном

Колун в форме конуса, с резьбой или без, часто используется в дизельных или электрических моделях. Его плюс состоит в том, что ствол раскалывается не только за счет механического давления, но и за счет вращения наконечника колуна. Он ввинчивается в бревно, поэтому для раскалывания заготовки не нужны слишком большие усилия. Так вы экономите на топливе для агрегата. Чертежи винтового дровокола своими руками найти в сети очень просто, его комплектующие стоят не дорого, а сборка не займет у вас много времени.

В бензиновых и электрических моделях дровоколов часто используется конусообразный колун

Если вы хотите собрать винтовой дровокол своими руками – чертежи, фото, инструкции будут предельно простыми. Главное – это понять, из каких основных частей состоит такой агрегат:

1. Двигатель – электрический мотор или же двигатель внутреннего сгорания. Для эффективной работы дровокола мощность должна быть на ниже 1,5 кВт, а напряжение – от 380 В. Важно также учитывать количество оборотов в минуту, оно должно быть не менее 400.
2. Станина – стол с ножками, на который кладутся дрова. Изготавливается из листового железа, конструкция предусматривает крепление для редуктора. Под станину, для придания ей большей устойчивости, крепится двигатель.
3. Редуктор – служит для регулирования количества оборотов двигателя.

Принцип работы винтового дровокола с конусовидным колуном

Собирая дровокол своими руками чертежи, фото, инструкции смотреть стоит с учетом того, какая именно конструкция вам нужна. Преимущество дровокола с конусообразным колуном состоит в том, что его отдельные комплектующие можно купить за относительно небольшие деньги, если нужно собрать самодельный дровокол через редуктор – видео из интернета вам в этом поможет. Такие агрегаты чаще всего используются для обеспечения дровами частных домов, бань и маленькой котельной. Минус такой конструкции – это необходимость подавать дрова вручную, вследствие чего производительно работы не очень высокая.

Полезный совет! Если вам не нужно колоть дрова в промышленных масштабах, то лучше остановиться на варианте дровокола с конусообразным колуном, собранного из подручных деталей. В противном случае – собирайте гидравлическую модель.

Чертеж конуса с резьбой для винтового дровокола

Гидравлический дровокол

Гидравлические модели дровоколов хороши тем, что позволяют обрабатывать большой объем дров за небольшое количество времени. Как видно из названия, работает такой агрегат за счет гидравлического насоса и двигателя. Колун в гидравлической модели может быть расположен в конструкции упора или же на штоке. Первый вариант более надежный, а второй – мощнее.

При сборке гидравлического дровокола своими руками необходимо учитывать ряд важных параметров:

• расположение полена – бывает вертикальное или горизонтальное;
• максимальный размер полена, который может обработать агрегат;
• сила раскалывания бревна – напрямую зависит от размера цилиндра и мощности двигателя;
• мощность двигателя – зависит от того, на основе какой энергии работает двигатель.

Гидравлический дровокол работает за счет двигателя и насоса

Если посмотреть видео гидравлического дровокола своими руками, то становится понятно, что собрать его сложнее, чем винтовой. Зато и производительность такого варианта будет в несколько раз больше. Использовать его можно не только для домашних, но и для коммерческих целей, например, для колки дров на продажу.

Чертежи, фото, инструкции гидравлического дровокола своими руками явно показывают, что по принципу действия он очень похож на просто домкрат. Это означает, что собрать его в домашних условиях не особо сложно. Главное при этом – правильно рассчитать величину установки исходя из того, полена какого размера вы собираетесь колоть.

Компактный гидравлический дровокол AL-KO KHS 5200

Реечный дровокол

Еще один вариант механизма для колки дров – это реечный. Свое название он получил от того, что колун в таком механизме крепится к рейке, которая двигается за счет зубчатой передачи. Полено здесь закрепляется между колуном и защитным упором, расположенном на кожухе редуктора.

По чертежам, фото-инструкциям реечного дровокола своими руками видно, что раскол полена происходит при нажатии на специальную ручку в конструкции. При этом шестерни сцепляются, рейка с колуном движется по направлению к бревну, бревно раскалывается на части. Обратное ее движение возвращает колун на исходную позицию, а расколотое бревно можно удалять на место заготовки. Для использования в домашних условиях реечный дровокол является очень хорошим вариантом. Работает он, чаще всего, от электрического двигателя, не занимает много места и не требует специального обслуживания.

Для реечного дровокола важными являются следующие параметры:

• максимальная длина полена;
• форма колуна – некоторые модели позволяют раскалывать полено сразу на 6 частей;
• сила, с которой раскалывается заготовка.

Электрический реечный дровокол, сделанный своими руками

Реечные дровоколы часто продаются в заводской сборке, но такой вариант обойдется вам гораздо дороже, чем сделанный своими руками.

Полезный совет! В отличие от реечных, винтовые или конусные дровоколы в сборе не продаются. Но можно отдельно приобрести конус из закаленной стали, а остальной механизм собрать из подручных материалов.

Схема устройства реечного дровокола

Пошаговая инструкция сборки дровокола своими руками

В домашних условиях можно собрать любой тип дровокола, но для каждого из них нужен отдельный подход.

Сборка винтового дровокола

Для того, чтобы собрать винтовой дровокол в домашних условиях, вам понадобится конус-колун, достаточно мощный двигатель, вал, понижающий редуктор и прочная станина, на которую будет крепиться большинство деталей.

Чертеж для сборки винтового дровокола своими руками

Сначала к станине (которая должна быть очень устойчивой к механическим воздействиям) крепится редуктор и двигатель. На вал сажается конус, а сам вал подключается к понижающему редуктору при помощи мотора. При сборке очень важно учитывать ряд моментов:

1. Насадку нельзя прикреплять напрямую к мотору по правилам безопасности.
2. Если у вас нет навыков электрика, то электрическая часть должна монтироваться квалифицированным мастером.
3. Цепная и ременная передачи должны быть защищены специальным кожухом.
4. Минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Сборка гидравлического дровокола своими руками

Собрать своими руками гидравлический дровокол на порядок сложнее из-за гидравлического узла. Вам придется приобрести в магазине или на рынке гидравлический цилиндр, масляный бак, мотор для насоса и сам насос, узел управления потоками жидкости.

Сначала из прочного материала делается рама.

Полезный совет! Раму лучше устанавливать на шасси или на колесах, так вы сможете легко перемещать дровокол на новое место работы.

Чертеж для сборки гидравлического дровокола своими руками

Затем на раму монтируется гидравлическая часть механизма. Единой инструкции тут нет, все зависит от выбранных механизмов и необходимых характеристик. Прежде чем браться за изготовление гидравлического дровокола, стоит оценить экономическую выгоду этого действия.

Обзор разницы между заводскими и самодельными дровоколами

Как уже было сказано выше, дровокол можно не только сделать своими руками, но и купить в готовой заводской сборе. Вся разница тут состоит, в основном, в цене. Например, гидравлический дровокол Engy Els-5030 с силой раскалывания примерно в 5 тонн обойдется вам где-то в 14-15 тысяч рублей. А модель помощнее, сила раскалывания которой составляет 12 тонн – 85-90 тысяч рублей. За такие деньги легко можно собрать пару дровоколов своими руками, видео выложив после этого в интернет.

Принцип раскалывания бревна гидравлическим дровоколом

Основное преимущество дровоколов заводской сборки – это то, что вам не нужно тратить лишнее время и силы. Вы просто покупаете уже готовый механизм и пользуетесь им в свое удовольствие. С другой стороны, самодельная модель может быть настроена так, как вашей душе угодно. Вы можете установить какой угодно двигатель, любой тип передачи и настроить агрегат под любой размер дров. А обойдется самодельная модель в 2-3 раза дешевле, чем средняя заводская.

Что же касается внешнего вида, то здесь самодельные механизмы явно проигрывают заводской сборке, но ведь, когда речь идет об эффективности и производительности, внешний вид отступает на второй план.

Заводские модели имеют более презентабельный внешний вид, чем самодельные дровоколы

По итогам, можно сказать, что самодельные модели дровоколов стоят гораздо дешевле заводских и отлично подходят для домашнего использования. Если же вам необходимо регулярно колоть дрова в промышленных масштабах, то тут лучше воспользоваться заводским дровоколом. Выбор типа двигателя, расположения бревен, вида колуна и прочих нюансов зависит исключительно от ваших персональных нужд и предпочтений. Кроме того, никто не мешает вам видоизменить уже существующую модель дровокола ручной сборки и представить на суд пользователей собственную оригинальную модель.

Многие владельцы частных домов, отапливаемых печами и твердотопливными котлами, для заготовки дров на зиму пользуются дровоколами. Не каждый желающий может приобрести промышленные агрегаты из-за их дороговизны. Чтобы изготовить дровокол своими руками, достаточно иметь под рукой его схему и соблюдать последовательность выполняемых работ.

Что это такое

Оборудование, предназначенное для раскола древесной заготовки на поленья, называется дровоколом.

Для профессиональной заготовки в промышленных объёмах выпускаются дровокольные станки. Это комплексы способны торцевать бревно на заготовки нужной длины и колоть их на поленья. Готовая продукция из рабочей зоны отводится конвейером.

Дровокольные станки используется на лесопилках для расщепления брёвен на поленья необходимого размера

Бытовой дровокол предназначен только для раскола чурки на поленья, но предварительно бревно требуется распилить на заготовки. Производительность и время работы данного оборудования ограничены. С помощью бытовых дровоколов в частном секторе заготавливают дрова для бани, камина и на зимний период.

Поленья после раскола можно использовать в качестве топлива для котла, камина или печи

Устройства выпускаются с вертикальным и горизонтальным расположениями заготовки. В первом варианте заготовку ставят на станину и сверху опускают колун. Преимущество вертикальных дровоколов в том, что на станину можно поставить изогнутые чурки, однако их придётся придерживать руками, строго соблюдая технику безопасности. У второго вида дровоколов заготовка размещается в горизонтальном желобе и передвигается к ножу. Эти устройства практичнее и безопасней вертикальных, но занимают больше места.

По типу используемой энергии колуны делятся на:

Первый вид колунов работает за счёт использования силы человека и не требует дополнительных технических средств. Данные изделия самые экономичные и наиболее популярны из-за дешевизны, простоты изготовления.

Лом-колун

Представляет собой длинный металлический стержень с заострённым конусом с одной стороны и рукоятью с другой. Колун поднимают руками и с силой опускают конусом на полено. Производительность низкая, а работа требует больших физических усилий.

Дровокол лом-колун отлично справляется с тяжёлыми и толстыми поленьями из мягких пород древесины

Цилиндрический ручной

Компактный и легко переносится. Используется для заготовки небольшого количества дров (для камина или бани). На подставке закреплён каркас с направленным вверх лезвием. По заготовке, размещённой внутри каркаса, наносят удары кувалдой. Лезвие разделяет чурку на поленья.

Для частного дома одним из самых простых и безопасных вариантов является цилиндрический ручной дровокол

Пружинный

Самый распространённый и производительный среди кинетических устройств. Заготовка раскалывается рабочей частью, закреплённой на балке и амортизируемой пружиной. Требует небольших усилий.

Механические дровоколы по типу работы различают на:

В пружинном дровоколе основное усилие принимает на себя пружина

Гидравлический

Преимуществами является плавность хода и создание большой нагрузки на заготовку.

Несмотря на создание большого усилия рабочего хода гидравлический дровокол не отличается высокой скоростью работы

Энергия от электрического или бензинового двигателя передаётся на гидроцилиндр. Рабочая жидкость поступает в шток, который перемещает упор с заготовкой к стационарно закреплённому ножу. Усилие, создаваемое гидроцилиндром, может достигать 10 тонн. Ход штока и направление движения регулируются распределителем. Он же предохраняет механизм от поломки, если его мощности не хватает для раскола чурки.

Винтовой

Принцип действия основан на ввинчивании конусообразного рабочего элемента в заготовку и раскола её на 2 и более частей. Выпускают винтовые устройства в 3 исполнениях, с разницей в способах передачи энергии от двигателя на рабочий конус. Конус напрямую или через маховик фиксируется на валу низко оборотистого электродвигателя (до 5 кВт, 400-500 об/мин).

Колун конусообразной формы чаще всего используется в бензиновых и электрических моделях

От двигателя вращающий момент на конус передаётся с использованием ременной или цепной передачи. Шкивы подбираются так, чтобы скорость движения конуса не превышало 300-400 об/мин. Иногда двигатель передаёт энергию конусу через мотор-редуктор. Данное исполнение относительно сложное и применяется в основном в промышленных дровокольных станках или народными умельцами.

Для продуктивной работы мощность привода должна быть не меньше 1,5 кВт

Реечный

Действие устройства базируется на методе работы зубчатой реечной передачи. Подвижная рейка передачи функционирует за счёт шестерни, закреплённой на понижающем шкиве ременной передачи, соединённой с двигателем. Контакт шестерни и рейки обеспечивает рукоять управления. Зубчатая рейка передвигается по направляющим, установленным на укреплённой раме, а с другого края которой находится колун. Обратный ход рейки производится за счёт возвратной пружины. Реечные дровоколы отличаются надёжностью, экономичностью и отличными показателями в работе.

Колун в конструкции реечного дровокола крепится к рейке, передвигающейся за счёт зубчатой передачи

По виду тяги дровоколы можно разделить на:

1. Электрические. Питание происходит за счёт электродвигателя. Данные устройства не требовательны в обслуживании и просты в работе. Возможна установка в помещении. Минусом является малая мобильность из-за привязанности к источнику электроэнергии
2. Дровоколы с бензиновым двигателем обладают большей мощностью и продуктивностью. Применяются как в быту, так и при промышленных заготовках.
3. Дровоколы с тракторной тягой. Рабочий цилиндр аппарата подсоединяется к гидравлической системе транспорта, что в разы увеличивает скорость и рабочий ресурс дровокола. Эти модели применяют, когда необходимо заготовить большой объём дров в лесном хозяйстве или на ферме
4. Комбинированная тяга. Применяется на промышленных дровокольных станках и бывает двух типов: тракторный гидропривод и электродвигатель, тракторный гидропривод и бензиновый двигатель.

Для решения бытовых проблем чаще всего применяют ручные и электрические дровоколы, реже — бензиновые.

Заводские модели гораздо более эффективны и имеют презентабельный вид

Перед покупкой или изготовлением любого дровокола необходимо уделить внимание следующим техническим характеристикам:

1. Мощность расщепления гидравлического устройства должна быть в пределах 3-7 тонн.
2. Приемлемая скорость вращения рабочего конуса винтового дровокола — 400-600 об/мин.
3. Рабочая длина (расстояние между поршнем и ножом) показывает максимальный продольный размер раскалываемой заготовки. В бытовых дровоколах составляет 0,5-0,6 м, в промышленных — 0,5-1 м.
4. Наличие ограничителя хода поршня повышает производительность и экономит ресурсы при обработке коротких заготовок.
5. Оптимальная скорость движения поршня при движении вперёд (рабочем) равна 4 см/сек, назад — 7,5 см/сек.
6. Мощность двигателя в гидравлических дровоколах составляет 1500-2300 Вт, в винтовых — 3000-4000 Вт.
7. Габариты и мобильность устройства.

Изготовление дровокола своими руками

Приобретение заводского дровокола не всегда экономически оправдано, тем более, что некоторые виды данного механизма можно собрать собственноручно из простых материалов.

Пружинный

Для его создания понадобится следующий материал:

• Швеллер;
• Двутавровая балка;
• Трубы или уголок для рамы и рёбер жёсткости;
• Металлический уголок;
• Квадратная труба;
• Автомобильная пружина;
• Отрезок трубы диаметром немного меньше, чем у пружины;
• Шарнирный узел;
• Колун;
• Утяжелитель (кусок рельсы или швеллера с толстой полкой).

Для стационарного дровокола можно залить бетонное основание, вставив в него стойку. В таком варианте изготавливать раму не нужно. Все детали дровокола, кроме шарнира, соединяют при помощи электросварки. Отрезают куски швеллера для станины и двутавра для основания. Длина опоры — 0,6-1 м. Высота основания подбирается индивидуально. Опору соединяют со станиной, строго выдерживая угол 90 о . Для устойчивости конструкции к торцам станины горизонтально приваривают трубы. Соединение станины и основания усиливают распорками.

Для повышения устойчивости конструкции необходимо установить распорки

Площадкой для пружины служит кусок швеллера длиной 40-50 см. С одной его стороны вырезают болгаркой отверстие для соединения с основанием. К другому краю приваривают направляющую для пружины. Для определения места крепления площадки нужно от высоты опоры отнять длину пружины. Площадку также необходимо усилить распорками из уголка.

Для того чтобы определить место крепления площадки необходимо отнять от высоты опоры длину пружины

В верхней части основания вырезают посадочное место глубиной 8-10 см для наружного элемента шарнирного узла. Затем готовят швеллер для колуна. Для этого с одной стороны швеллера длиной 0,5-0,7 м на расстоянии 10-15 см от края вырезают прямоугольное отверстие такой длины, чтобы балка основания не препятствовала ходу надетого на неё швеллера. В центре отверстия приваривают внутренний стержень шарнирного узла. На втором краю швеллера крепят посадочное место для пружины.

Балка будет двигаться при помощи шарниров

Расстояние от основания до нижнего и верхнего стаканов под пружину должно быть одинаковым.

К одной стороне металлического квадрата снизу под углом 90 о приваривают колун, сверху — утяжелитель. Вторую сторону соединяют со швеллером для колуна так, чтобы общая длина полученного плеча была 1-1,5 м. Полученную конструкцию в сборе надевают на основание так, чтобы наружные элементы шарнира попали в посадочное место на балке, зафиксировав их сваркой. На посадочные чашки надевают пружину. Для удобства пользования возле колуна крепят рукоять.

Рельса, приваренная над колуном, будет выполнять роль утяжелителя

Чтоб устройство сделать мобильным, на раму со стороны основания крепят 2 колеса.

Видео: как сделать пружинный дровокол

Конусный или винтовой

Главной действующей частью данного дровокола является конус с резьбой, который раскалывает дерево, ввинчиваясь в его структуру наподобие самореза («морковка»).

Колуном винтового дровокола является конусообразный элемент, также известный как «морковка»

Для того чтобы сделать данный механизм необходимо:

1. Выполнить по чертежу конус из цилиндра СТ-45 диаметром 55 мм длиной 14,5 см под углом 30 о .
2. На токарной установке нанести на цилиндр упорную резьбу с шагом 6-7 мм и глубиной 2 мм.
3. Готовый конус одевают на вал и закрепляют штифтом.
4. С противоположной стороны вала насаживают 1 или 2 подшипника и приваривают фланец (звёздочку для цепи или шкив для ремня).
5. К подшипникам приваривают опоры для фиксации механизма к столу.
6. Между валом и двигателем размещают распорку для натяжения ремня или цепи.
7. Конусная конструкция с электродвигателем с использованием опор фиксируется на столе из плотной крепкой древесины с металлическими ножками.
8. Конус крепится на высоте 10-15 см от поверхности стола.
9. Двигатель, ремень или цепь в целях безопасности накрывают металлическим кожухом.

При работе конус медленно врезается в полено и разламывает его на несколько частей

Если самостоятельно изготовить конус проблематично, то его следует приобрести в специализированном магазине.

Направление резьбы не имеет значения, но при нарезании правой резьбы появляется вероятность испортить конус

Видео: как изготовить «морковку» в гараже

Реечный

Для начала нужно определиться с чертежом, по которому изготавливается агрегат. Необходимо учитывать желаемую производительность, сорт древесины и место установки. По этим данным высчитывается мощность двигателя и параметры реечного механизма.

Основой реечного дровокола является мощный стальной каркас, к которому крепится привод и рама

1. Мобильная рама изготавливается из профильной трубы и уголка. Для стационарного дровокола раму можно изготовить из более тяжёлых швеллера и двутавра.
2. Сваривая каркас, нужно строго соблюдать вертикали и горизонтали, что в дальнейшем отразится на производительности и безопасности.
3. Конструкция должна быть устойчивой, колёса на раме — надёжно закреплены и иметь фиксацию на время проведения работ.
4. Длина рейки должна в 1,5 раза превышать расстояние до колуна.
5. Скорость подачи бревна подбирается индивидуально и регулируется подбором понижающего числа шкивов.

Горизонтальный механизм укладки в форме желоба обеспечивает оптимальное передвижение заготовки к колуну.

Видео: самодельный реечный инерционный дровокол

Гидравлический дровокол из домкрата

Простейший гидравлический дровокол изготавливают по следующей схеме:

1. Из швеллера сваривают вертикальную раму с основанием для автомобильного домкрата. Высота рамы зависит от длины раскалываемых заготовок.
2. В центре верхней планки рамы устанавливают конусный клин на винтовой передаче. Для этого в отверстии на раме нарезают необходимую резьбу.
3. Установленная на шток домкрата заготовка сначала фиксируется сверху клином с применением винта. Далее с использованием домкрата чурка нанизывается на клин и расщепляется на поленья.

Для изготовления гидравлического дровокола подойдёт автомобильный домкрат

Универсальной технологии создания гидравлического дровокола не существует. Всё зависит от системы гидравлики имеющейся в наличии, которая состоит из:

• Гидравлического цилиндра с толкателем;
• Гидронасоса;
• Распределителя потоков рабочей жидкости;
• Масляного бака;
• Электрического или бензинового двигателя.

Рама сооружается из металлического швеллера, двутавра, уголка и профильной трубы. Для мобильности рекомендуется размещать её на готовом шасси или колёсной паре.

Примером для собственноручного создания данного агрегата могут служить заводские модели или штучные экземпляры умельцев, фото и видео которых опубликованы в интернете.

Пример горизонтальной конструкции гидравлического дровокола с масляным баком

Видео: гидравлическое устройство из подручных средств

Техника безопасности

Для безопасной работы с самодельным устройством необходимо соблюдать следующие правила:

1. Процесс заготовки древесины нужно проводить в закрытой одежде, перчатках и защитных очках, чтобы не травмироваться отлетевшей от заготовки щепкой.
2. Заготовка должна прочно располагаться в желобе и не смещаться при передвижении.
3. При движении поршня запрещено протягивать руки к ножам и поправлять сдвинувшуюся заготовку.
4. Любые манипуляции с заготовкой выполняют после выключения агрегата и полной остановки всех его узлов.
5. Работы по починке или замене узлов дровокола проводят, отключив электродвигатель от питания сети.

Дровоколы существенно облегчают заготовку большого объёма дров, экономя силы и время. Однако для обеспечения дровами камина или бани нет необходимости приобретать сложное дорогостоящее оборудование. Гораздо приятней и полезней для здоровья воспользоваться обычным топором.

Решили с отцом заделать гидравлический дровокол, по скольку зимы наши суровые, дров уходит много, а махать колуном все меньше хочется, начали его делать.

Метки: sam_кулибин

Комментарии 107

а какой двигатель стоит? сколько ватт и оборотов?

двигатель на 3 кВа, обороты не скажу но не оборотистый

А что бы сразу не поставить ножи не крестом, а чуть сложнее, но чтоб с первого раза резал на 8 частей, например? Видал такие в интернете.

это будет попробовали пока на 4 части, думали шток на цилиндре гнуть будет или вырывать, а он даже не напрягается уже делаем дополнительные ножи)

Молодцы! Вот такую машину поставить на тележку, приспособить ДВС с гидравлическим насосом — и вперёд по деревне — старикам дрова колоть. Всем надо, но не все могут. Аллё, тимуровцы?! Не извелись ещё, чай, на земле русской?

Круто конечно! Прогресс и всё такое.
Только вот с ним не выйдешь во двор, с топором не разомнешься, калории не пожжешь, мышцы не поправишь!
В общем чем дальше мы идем, тем толще будут становится наши задницы в итоге!
Вспомнился в эту тему мульт ВАЛ-Ли: там люди ходить разучились, на креслах летали.

Сибирской зимой во дворе всегда найдётся масса дел и помимо рубки дров.

Отлично! Только медленно очень.

Круто, как щепки поленья колит.

Чего только не придумают в отсутствии дешевого Российского газа.

да с ним на дальнем востоке беда)

Лень — двигатель прогресса)))))

Посмотрел видео. Конечно самоделкинам респект, но:
Видел похожую машину в котельной. Там брёвна метра по 1,5-2, вот там реально вещь нужная, а здесь неэффективно. Уже лет 10 не колол дров, но думаю на тракторной телеге я его сделаю (при условии моего любимого колуна и дров как на видео).
Из моего прошлого опыта: из всех работ: валка и вывоз леса — распиловка — колка — переноска и укладка именно колка была самой любимой. Но здесь нужен именно хороший колунок, а не топор.
Возможно с возрастом приоритеты и меняются, но уважение к рационализаторам и рукастым мастерам остаётся всегда.

А я больше валить и пилить предпочитаю.

вот подборка, каких только там нет

На это можно смотреть бесконечно)))

А как последний колет ? От вибрации что ли ?

Такая идея пришла…

тоже нормально, заводские с такой штукой идут

Сколько бы дров можно было бы наколоть за время изготовления этого монстра?:)

«Лучше день потерять, а потом за пять минут долететь!» (с) народная мудрость.))

Сколько бы дров можно было бы наколоть за время изготовления этого монстра?:)

главное еще и тот момент что самому эту вещь сделать, для себя в первую очередь приятно)

отличный помощник, класс!

Дрова колоть лучший вид упражнения для бойцов в ММА, они по покрышке кувалдой пинают

ага, для бойцов. ты поживи в деревне не один годок, встань утречком подои корову, потом молоко пропусти, хрюеек покорми, потом сенокос, потом прополка, потом и тд и тп, — тут бля не каждый боец вынесет. оптимизация труда — очень нужный процесс. У меня брат штангу 100 кг в 15 лет кидал, так при погрузке сена в телегу на втором подходе чуть не издох :). только сказал — бля как вы тут живете… а еще копен 50 осталось и еще утро…

Ну ваще то я когда получил травму, два года на даче жил и дровами топится и сено косил, это самое полезное упражнение для спины
Врачи рекомендуют
А еще знаю как миллионеры ездят и просятся сено покосить у простых людей, у меня за дрова уже скандал бывал с корешами которые в гости приходили, чтоб не трогали
Я понимаю тебя и даже завидую
А так тренеровки у бойцов проходят так, бьют кувалдой покрышку и так два часа в день

Не каждый бойцом становится, здоровье идёт на износ, так как нет ни подходов, ни повторений, да и спланировать все по погоде. Уж лучше головой работать, чем бычить … А вот физ культура полезнее чем спорт — это факт. Вот ей и надо заниматься ?

Можно работать, а можно заниматься
Так конечно ты прав без подходов это уже износ

Главное безопасность.
Когда нибуд 100% руку протащишь при монотонной подаче.
Обязательно сделат напрявляющую для дров, что бы руками не держать чурку.

Зачёт, «эх, по щучьему веленью, по моему хотенью, ступаейте вы дровишки сами в печку, топку»:-)

Это по русски, не выпуская сигаретку изо рта !

Товарищ профессионально занимается дровами, от разделки делянки до поставки поребителю. Ну сейчас он только развозит, пилят, рубят другие. Показывал он мне одного из своих работников, щупленького такого татарчонка, так он один газон березовых чурок за 3 часа колет. причем нормальных ткаких чурок, в обхват. Я спрашиваю, а где мехазицация то, вы же лес бензопилами валите, а не двуручными пилами, а тут колуном машете. А Леха говорит, вон в гараже винтокол стоит, включили один раз, попробовали и назад к колуну. Винтом то, конечно, колоть можно, но на него эту чурку еще поднять надо, а если она сырая, то пупок развяжется скоро. А колуном ходи от чурке к чурке и коли.
Но аппарат достойный, техническая мысль работает, молодцы
