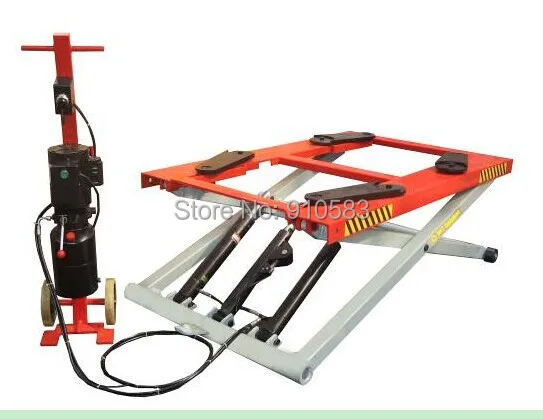

Гидравлический подъемник для автомобиля своими руками

Подъемник своими руками: конструкции, чертежи, советы по изготовлению

Но владельцы дорогих лимузинов и джипов при виде подобного оборудования убегут и никогда не вернутся.

Зная габаритные размеры автомобилей, для которых вы планируете сделать подъемник, чертеж (основой для вычислений в масштабе станут ранее сделанные измерения) уже можно разработать самому. Он поможет составить смету, в которой будет обозначено необходимое количество металлопрокатных изделий (суммарная длина швеллеров, двутавровых балок и уголков) и прочих расходных материалов. Теперь можно отправиться на торговую базу и купить все что надо по оптовым ценам.

Металлопрокат берите с запасом. Каждый рез болгаркой превращает три миллиметра прочной стали в микроскопическую пыль.

Автомобильный подъёмник: создание своими руками и компоненты

Так как изделие будет крепиться на стенах, данное устройство предназначено для работы в гараже.

Примерно такую же работу надо проделать, когда собираете подъемник своими руками с гидроприводом. Простейшая конструкция для опрокидывания машины набок.

Для создания подъёмника потребуются следующие детали: Процесс сборки и установки подъёмника довольно прост: На этом всё. Подъёмник, изготовленный своими руками, готов. Принцип эксплуатации также не отличается особой сложностью: Далеко не у всех водителей имеется личный гараж. В таком случае необходимо ремонтироваться либо в автосервисе, либо на улице.

Для второго варианта существует специальный подъёмник как под эти условия. У данного изделия имеется несколько составных частей, которые скрепляются между собой, образуя целостную конструкцию:

Ножничные автоподъемники своими руками

Автоподъемник своими руками — поиск по форуму закачек Гидравлический автомобильный подъемник своими руками — Barsa4u

ножничный подъемник, подъемник для шиномонтажа, автосервис подъемник, автоподъемник, подъемники для сто Ножничный подъемники для авто — Поделки из овощей поделки из овощей своими руками Ножничные подъемники: выгодные моменты аренды подъемник ножничный СОРОКИН 17.13 купить всего за 128894,00 руб на tooler.ru

Сделать подъемник ножницы своими руками Автоподъёмники видео — Автомобильные подъемники для автосервиса и сто Подъемник своими руками фото — Voliomas.ru Ножничный домкрат своими руками — Voliomas.ru Подъемник гидравлический автомобильный своими руками — Твой рабочий стол Лучшие самоделки своими руками для гаража Ножничный автоподъемник своими руками — Velzevul.Ru Ножничные подъемники — Подъемники Переносной Подъемник Автомобиля — Купить Переносной Подъемник Автомобиля недорого из Китая на AliExpress

как сделать подъемник для авто своими руками чертежи — Портал самоделкиных Ножничные подъемники : F27 Подъемник ножничный 2.6т, передвижной, AE&T

Подъёмник своими руками фото Ножничный электрогидравлический автоподъемник F6105 — Автоподъемники — ООО «Компания Техноэкспорт» Новосибирск Кулибины автоподъемник своими руками — Совет подруги

Сообщества › Гараж Мечты › Блог › Подъёмник для гаража своими руками

Классная вещь.

Такого типа как на видосе, пневматический, у знакомого в небольшом сервисе установлен, вещь удобная.

Но по функционалу это скорей не подъёмник, а 2 домкрата… для гаража ИМХО проще и удобнее будут подкатные домкраты с поворачивающимися ручками. Домкраты не очень удобно, сильно торчат по сторонам.

Гы) «подъемник для гаража», это чтобы гараж подымать?) Вещь классная! Но я бы немного доработал. А видео с поднятой машиной, какая высота ? Фоток побольше размести, что бы понять всю конструкцию в деталях!

Пожалуйста! Делалось всё произвольно под яму .Сегодня вечером будет ролик там есть работа подъёмника.

хорошая идея, тоже все думал как можно сделать такой подьемник ) Прошло 3 года как построил гараж, и все такой же мечтаю сделать, да руки не доходят((( Добавь еще фото пожалуйста! Привет! Желательно стопора сделать (стопорить после подъёма), так же где бутылочник стоит усилить рёбрами по диагонали.

Самодельный ножничный подъемник для авто своими руками

Для начала следует определиться с тем, какого типа будет создаваться конструкция.

Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили: По способу поднятия автомобиля выделяют следующие разновидности конструкции: Усилие может передаваться от винтового, цепного или гидравлического привода. Установленный автомобиль может сорваться по следующим причинам: Своими руками подъёмник для авто в гараже можно изготовить следующим образом: Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов.

Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно.

Подъемник для автомобилей своими руками

Для работ с низом автомобиля необходимо или загнать машину на яму или поднять на подъемнике.

Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

А вот как быть, если нет такой возможности, а чиниться надо? В одном из «ашот-сервисов» я увидел интересную вещь – самодельный опракидыватель автомобилей, хорошенько обфотографировав ее решил поделиться с вами таким простым самодельным подъемником для автомобиля Подъемник работает по принципу книжки, подъем авто на 45 градусов.Поднимается от простого штатного домкрата.

15-20 минут и можно спокойно работать.

1. Башмак. Материал для изготовления металл 3-4 мм и металлический пруток диаметром 12 мм вваривается для того, чтоб была фиксация домкрата.

Важно выдержать внутренний размер не заузить.

Это необходимо для передвижения башмака по стойке. 4. Задний соединительный узел.

Материал листовой металл 3-4мм. Собирается из двух половин, между которыми вваривается полоса металла толщиной 3-4 мм по периметру деталей.

Переднею часть оставляем открытой. Не забудь вварить перемычку в нижней части узла. 7. Верхняя балка. Материал уголок на 32мм длинной 1710мм-2шт.

полоса листового металла шириной 64мм. И несколько втулок, о которых опишу ниже. 8. Пальцы. Материал металлический пруток диаметром 12мм.

Отрезать по размеру и загнуть, предварительно нагрев места сгиба.

Количество 3-шт.

Communities › Кулибин Club › Blog › Инструменты: Подъёмник для гаража своими руками

Подъёмник ямный, сделанный из подручных материалов.Для изготовления подъемника использовались следующие материалы. Домкрат использовался на 12 тон.

Профильная труба диаметром 50 и 40 мм. Всё варилось дуговой сваркой . В место колёсиков использовал ролики грм.

Более подробная информация находится в видео роликах. Рекомендую очень удобно при работе с подвеской. Давно хочу сделать подобный. Интересует такой момент, если приезжает машина со сломанной стойкой или пружиной, т.е.

с одной стороны все нормально, а другая на отбойнике висит, можно ли поднять такую машину твоим подъемником, не перекашивает ли его в направляющих? Ну и второй вопрос — машина заезжает не по центру ямы а со смещением (чтобы одно колесо стояло по краю ямы) домкрат ставишь так же по середине подъемника или смещаешь его в подъемнике к центру авто? Если смещение не более 10см то нечего не переставляю.В направляющих не перекашивает, пока случаев перекоса не было.

Подъёмник для авто своими руками

подъёмник слишком громоздкий, дорогой и малоэффективный в небольшом гараже, потому что занимает море места.

Два уголка 45х45 (4).
Металлическая плита толщиной 8-10 мм (5).
Зубчатые шестерни для цепи (6,8).
Закольцованная цепь (10).
Подъёмная цепь (9).
Редуктор червячный (7).

Гидравлический подъемник для автомобиля своими руками

Подъемник в гараж: как выбрать для себя

Тогда вы сможете учесть габариты подъемника и правильно определиться и с площадью помещения.

Делая подъемник для гаража своими руками или приобретая сразу обращаем внимание:

Подъемник в гараже своими руками или покупной должен соответствовать габаритам помещения.
Автоподъёмники для гаража своими руками так же должны выбираться по весу транспортного средства.

Внимание: По первому пункту надо добавить пространство для свободного перемещения. И по второму следует участь, что по грузоподъемности надо подбирать в сторону увеличения допустимой массы на 20% минимум. Автомобильные подъемники делятся на несколько типов: Двухстоечные подъемники являются основными в системах технического сервиса и позволяют производить все виды слесарных работ.

Источник

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Автомобильный подъемник для гаража

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

цепные механизмы;
винтовые;
гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Источник

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

гидравлический домкрат;
устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Более подробную информацию о том, как сделать , вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ? Читайте об этом в статье нашего специалиста.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

удалить крепления, фиксирующие раму и двигатель автомобиля;
подвести трос под мотор, набросить петли на крюк;
перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Несмотря на заявленную прочность и долговечность работы, множество автомобильных компонентов сильно подвержены износу. Случается так, что автомобиль не заводится и нужно выяснить, в чём проблема. Чтобы поднять авто без посторонней помощи своими руками, потребуется специальный подъёмник.

Однако несмотря на важность и необходимость данного устройства, стоимость автомобильных подъёмников достаточно высокая, и не все автолюбители могут его себе позволить. К тому же большинство водителей используют домкрат всего 1-2 раз
а в год. Поэтому чтобы избежать лишних трат, подъёмник для автомобиля лучше изготовить своими руками.

Подъёмник в гараж своими руками

Так как изделие будет крепиться на стенах, данное устройство предназначено для работы в гараже.

Необходимые компоненты

Для создания подъёмника потребуются следующие детали:

Инструкция по сборке

Процесс сборки и установки
подъёмника довольно прост:

На этом всё. Подъёмник, изготовленный своими руками, готов.

Использование такого подъёмника

Принцип эксплуатации
также не отличается особой сложностью:

Обязательно удалить болты, скрепляющие двигатель и раму автомобиля.
Подвести под двигатель петли стального троса и набросить концы на крюк.
Начать перебор цепи. Постепенно движение перейдёт к приводному валу, который заставит двигаться грузовой и произойдёт натяжение тросов. Двигатель следует поднимать медленно и осторожно.
Достав двигатель с помощью подъёмника, остановить работу самодельного крана. Вес груза теперь будет надёжно удерживать редуктор.
Отодвинуть машину и поставить на её место прочный стол, способный выдержать большую нагрузку от двигателя.

Простой подъёмник своими руками

Далеко не у всех водителей имеется личный гараж. В таком случае необходимо ремонтироваться либо в автосервисе, либо на улице. Для второго варианта существует специальный подъёмник как под эти условия.

У данного изделия имеется несколько составных частей, которые скрепляются между собой
, образуя целостную конструкцию.

Иметь собственный подъёмник для автомобиля не просто очень удобно, но и выгодно. Выгода от него, конечно проявляется не на второй день после покупки или сборки, но то, что можно сэкономить на мелком или даже капитальном ремонте автомобиля — это однозначно.

Но речь идёт не только об экономии финансовой, но и об экономии места в гараже. Кроме того, даже такие пустяковые операции, как замена масла или диагностика рулевых тяг больше не будут отнимать времени и причинять неудобство. Подъёмник можно и купить, а можно собрать своими руками.

Виды подъёмников и их цена

Откровенно говоря, если собирать подъёмник для авто своими руками, то его цена будет не сильно отличаться от заводского нового, а тем более, б/у-шного. К примеру, китайский вилочный подъёмник электромеханического типа, винтовой, обойдётся в 100-120 тысяч рублей. Если собирать все элементы по кускам, то только двигатель, редуктор и силовые винты могут обойтись тысяч в 80, не говоря уже о силовом каркасе, управляющей автоматике и прочих конструктивных элементах в основном силового характера.

Дешевле, конечно, собирать самостоятельно, но не радикально. Самостоятельная сборка имеет только в некоторых случаях — когда мы собираем довольно простое и эффективное устройство и тогда, когда практически все элементы уже есть под рукой, остаётся только связать их в кучу. Как бы там ни было, а подъёмники могут быть только нескольких видов:

Вилочный винтовой.
Ножничный подъёмник.
Подъемник-опрокидыватель.
Подъёмник платформенный.
Подъёмник плунжерный.
Платформенный подъёмник.

Половину этого ассортимента мы и рассматривать не станем, поскольку, к примеру, платформенный подъёмник слишком громоздкий, дорогой и малоэффективный в небольшом гараже, потому что занимает море места.

Кстати, о месте. Подготовка гаража

Если уже мы решили собирать подъёмник самостоятельно, надо убедиться в том, что гараж соответствует определенным требованиям. В противном случае, мы просто не сможем пользоваться устройством физически — места не будет хватать. Да и высоту подъёма автомобиля будет ограничивать высота гаража, поэтому за серьёзную конструкцию не стоит и браться, если высота гаража не превышает высоту автомобиля как минимум на 1,5-2,5 м.

Кроме этого, по периметру от подъёмника должно оставаться хотя бы по 1,5-2,5 метра для обслуживания автомобиля. Это что касается места. Если подъёмник будем строить с электрическим приводом, тогда электрооборудование в гараже должно быть трехфазным, поскольку большинство мощных электродвигателей подключают именно к трехфазной сети. В принципе, подготовка места во многом зависит от конструкции подъёмника, размеров и веса автомобиля.

Собираем подъёмник для двигателя

Одна из разновидностей гаражного подъёмника — подъёмник для двигателя. Он позволит вынимать отвязанный мотор из-под капота даже в одиночку. Существуют и электрические лебёдки с пультом управления, но моторы мы снимаем не каждый день, поэтому тратить сотню тысяч на профессиональный тельфер нет никакого смысла. Для сборки подъёмника, который показан на чертеже, нам понадобится:

Редуктор червячный (7).
Два уголка 45х45 (4).
Закольцованная цепь (10).
Подъёмная цепь (9).
Зубчатые шестерни для цепи (6,8).
Металлическая плита толщиной 8-10 мм (5).

Принцип работы подъёмника понятен — редуктор устанавливается под потолком на металлической плите, которая опирается на вмонтированный в стены уголок. При этом плита не фиксируется к уголку жёстко, она может передвигаться для корректировки положения крюка на подъёмной цепи 9. На входной вал червячного редуктора надевается цепная шестерня большого диаметра на 48-62 зуба. Подбирается и закольцовывается цепь необходимой длины. Проворачивая входной вал редуктора, мы проворачиваем выходной вал, на который надета шестерня под цепь с количеством зубьев 24-28, на которую также навешивают цепь, но с крюком. При этом, располагая подъёмник, надо учитывать высоту его крепления так, чтобы двигатель полностью вынимался из моторного отсека, а автомобиль можно было бы свободно выкатить из-под него.

Собираем подъёмник-опрокидыватель

Самая простая конструкция подъёмника — опрокидыватель. Несколько конструкций самодельных опрокидывателей мы привели на фото, собственно его конструкция настолько проста, что не требует никаких комментариев. Остаётся только определиться с размерами профилей и их длиной. Как правило, для такого подъёмника используют квадратный профиль 20х20, а при весе автомобиля более 1800 кг — 40х40 мм.

Конструкция опрокидывателя базируется на жёсткости треугольной конструкции. Наша задача — изменять длину стороны треугольника, поднимая при этом автомобиль на необходимый угол. Для подъёма может применяться как грубая мужская сила, так и домкрат или лебёдка, как на фото. Регулируемая рейка размечена и просверлена так, чтобы можно было фиксировать машину под определенным углом. Такой подъёмник конструируется с учётом габарита и веса конкретного автомобиля. Удачной и комфортной всем работы и обслуживания автомобиля!

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Зачем он нужен

Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.

Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Требования к оборудованию

В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост. Второе и, пожалуй, самое важное требование к нему — обеспечение полной безопасности людей и целостности автомобиля. Не станем наводить печальные примеры, но, к сожалению, они есть.

Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.

Привод и подъёмник

Привод всех подъёмников может быть как гидромеханическим, так и электромеханическим. В первом случае для подъёма эстакады или стола используется электрический двигатель с помпой и система гидравлических цилиндров. Принцип работы его довольно прост и он понятен по схемам и приведённым чертежам. Как правило, для работы гидростанции подъемника используется трехфазный электродвигатель на 380 Вольт, а гидравлическая арматура должна быть строго выверена по параметрам в зависимости от ожидаемой нагрузки.

Бюджетные гидростанции работают и от 24-вольтового электродвигателя, но их грузоподъемность сильно ограничена, а надежность, исходя из страны изготовления, невероятно низка. Именно поэтому гораздо рациональнее и дешевле будет собрать самому, чем покупать китайский металлолом, хотя производитель производителю рознь.

Видеоурок

Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления. Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля.

Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!

Источник

Автоподъемник своими руками

Гидравлический подъемный кран своими руками! Теперь снять и поставить двигатель в авто можно самому!

Гидравлический подкатной домкрат своими руками

автомобильный подъемник

Устройство автомобильного подъемника для ремонта машин

Обзор на самодельный гидравлический подъемный кран!Снятие и установка двигателя в авто в две руки!!!

Подъемник своими руками / Homemade Car Lift Jacks

ПОДЪЕМНИК ДЛЯ АВТОМОБИЛЯ.(СВОИМИ РУКАМИ)

НА ШПИЛЬКИ СВОИМИ РУКАМИ-МОНТАЖ(установка) двух стоечного гидравлического авто подъемника

Гидравлический подъёмник в простонародье (Гусак)

Источник

Сам себе автомеханик: подъёмник для авто своими руками

Не все владельцы личных авто загоняют свои машины на обслуживание в сервис. Многие предпочитают делать это своими руками. А в хорошем гараже для качественной работы надо создать все условия, наиглавнейшим из которых является набор инструментов и оборудования. А на первом месте будет подъёмник для авто, который, при должных знаниях, можно сделать своими руками.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Чертёж

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника
ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом
ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Самодельный подъёмник ножничного типа с приводом от домкрата
ФОТО: youtube.com

Чертежи

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Технология выполнения основных слесарных и сварочных операций мало зависит от конструкции. В основном они идентичны.

подбираются материалы и инструменты;
нарезаются детали в соответствии чертежами;
свариваются верхние платформы;
собираются на шплинтах «ножницы»;
устанавливается домкрат;
проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Сначала нужно договориться, что считать «гидравлическим» подъёмником. В соответствии с Большим энциклопедическим словарём, гидравлический подъёмник (гидроподъёмник) – это механизм циклического действия с гидравлическим приводом, обычно в виде цилиндра с поршнем. Применяется для перемещения грузов по вертикали или под углом.

Самодельный гидроподъёмник сделать трудно, да и нецелесообразно. Потребуется прецизионная стыковка поршня с цилиндром, уплотнение всех соединений гидравлического тракта. Проще взять фирменный гидравлический домкрат и использовать его в своей конструкции в качестве силового привода. В устройстве использован гидравлический домкрат с ходом поршня 200 мм для подъёма стрелы.

Чертёж

Устройство подъёмного крана и способ установки гидравлического домкрата хорошо видны из фотографий, а размеры определяются конкретными требованиями.

Инструкция по изготовлению

При изготовлении нужно проследить за обеспечением устойчивости крана. Это достигается выбором правильных размеров и геометрией основания. Под основанием крана смонтированы колёса для удобства перемещения по рабочему пространству. В таблице приведена пошаговая инструкция по изготовлению и сборке подъёмника.

Квадратные трубы для постройки подъёмного крана
ФОТО: youtube.com

Колёса для постройки подъёмного крана
ФОТО: youtube.com

Гидравлический домкрат для подъёмника
ФОТО: youtube.com

Основание подъёмника
ФОТО: youtube.com

Узел сочленения основной стойки и стрелы
ФОТО: youtube.com

Сборка телескопической стрелы
ФОТО: youtube.com

Установка гидравлического домкрата на стойку
ФОТО: youtube.com

Общий вид крана с гидравлическим приводом
ФОТО: youtube.com

Винтовой подъёмник своими руками

Винтовой подъёмник может быть выполнен в двух вариантах:

винт вращается сквозь неподвижную гайку и перемещается вверх или вниз, на нём установлена платформа для груза;
вращается винт, а по нему вверх или вниз движется гайка с платформой.

Винт в любом случае располагается в стойке. А для подъёмника их необходимо две.

Для самостоятельного изготовления такие подъёмники не рекомендуются. Чем выше требуется подъём, тем больше потребуется диаметр винта и гайки. А изготовить их можно только на серьёзных станках. Вращение винтов должно происходить синхронно, иначе будет перекос платформы и груз упадёт. Синхронизация обеспечивается либо сложной кинематической схемой, либо профессиональным электронным оборудованием. Подобные решения используются на прокатных станах для управления положением верхнего валка. Эта работа не для самодельщика.

Чертёж

Винтовой двухстоечный подъёмник
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Изготавливать самостоятельно не рекомендуется в виду сложности расчётов и технологии.

Подъёмник для двигателя своими руками

Кран с гидравлическим приводом очень удобен для изъятия двигателя из автомобиля. Стрела располагается над моторным отсеком, опущенный крюк цепляется за заранее протянутые стропы, домкратом поднимается стрела вместе с двигателем. Кран легко передвинуть на колёсах в нужное для работы место. Достаточно использовать домкрат грузоподъёмностью не более 2000 кг, лишь бы хватало высоты подъёма рабочего штока.

Чертёж

Чертежи делаются под конкретные размеры изделия. За основу следует взять описание работ, приведённое выше.

Инструкция по изготовлению

На строительство такого крана идут квадратные трубы сечением 80×60×3 мм, 70×50×3 мм, труба диаметром 100 мм. При изготовлении используются стандартные технологии обработки и сварки металла. Технология изготовления и сборки приведена выше.

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Виды подъемников

По типу привода

гидравлический домкрат;
устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Для грузовой машины

Как сделать надежный автоподъемник своими руками

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Необходимые компоненты и инструменты

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

Заключение

Подъемник своими руками

Какие типы подъемников бывают

цепные механизмы;
винтовые;
гидравлические системы.

Виды подъемников для ремонта автомобилей

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Подъемник в гараж своими руками

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Подъемник цепной своими руками

Особенности эксплуатации такого подъемника

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

Если автомобиль слишком большой

Автоподъемник для больших автомобилей

Изготовление опрокидывателя своими руками

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Трудности при изготовлении подъемника

Автомобильный подъемник для гаража своими руками

Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально.

Материалы для работы
Выбираем конструкцию
Простой подъёмник
Модель с башмаком на 2 опоры
Механизм с башмаком на 3 опоры
Приспособление с П-образной задней балкой
Устройство с Г-образной задней опорой
Если машина большая
Использование подъёмника

Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.

Материалы для работы

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

пару металлических уголков 7,5×7,5×0,8 см;
плиту из стали шириной 1 см;
редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
болты;
цепь, 2 шт.;
шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
крюк.

Выбираем конструкцию

Итак, вы приняли решение положиться на собственные умелые руки и сделать самодельный подъёмник в автогараж, а не приобретать его в торговом центре спецтехники. Это понятное стремление: стоимость подобного оснащения может быть не намного меньше цены вашего автомобиля, при этом применяться оно будет крайне редко (только если вы не намереваетесь открывать СТО в автогараже).

Идея и стремление появились, теперь пришло время подобрать систему создаваемого устройства. Для этого нужно сосредоточить внимание на подъёмниках промышленного изготовления, продемонстрированных на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то такое.

Скорее всего, первым вам повстречается двухстоечный подъёмник, который можно отыскать почти в любой автомастерской. Этот вид приборов может быть оборудован электромеханическим или электрогидравлическим приводом.

В первом случае внутри любой стойки находится резьбовой вал, вращаемый электродвигателем с редуктором. В резьбовом валу находится несущая гайка, что передвигается вдоль него и, соответственно, поднимает-опускает «лапы», на которых придерживается авто.

В двухстоечном электрогидравлическом подъёмнике ось заменяют приводом, давление в котором формируется электродвигателем. Существуют другие виды похожей системы, но с одной, тремя либо 4 стойками.

Ещё один вид подъёмника — ножничный, где платформа имеет систему рычагов (которые именуются «ножницами»), поднимается и опускается с поддержкой гидравлических приводов, приводимых в работу электрическими двигателями.

Создавая аналогичные системы, можно встретиться с большим количеством проблем и трудностей, требующих решения. Прежде всего это безопасность работы — ни один человек не хочет в один не очень удачный момент получить тяжёлую травму либо повреждение из-за сломавшегося подъёмника.

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом. Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать. Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

И основная проблема, с которой встречаются желающие совершить двухстоечный либо ножничный подъёмник собственными руками — сложность производства и дороговизна элементов. В домашних условиях резьбовый вал сформировать почти нереально, подбор цилиндров и гидравлических рукавов — дело непростое и дешевизной не отличается.

Но имеется более простой и адаптированный для производства в гаражных условиях вид автоподъёмника, переворачивающий авто набок под углом 45°-60° и именуемый опрокидывателем. Давайте детальнее остановимся на нем и взглянем, с чего и как его можно сделать.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы. Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.

Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь. Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором. Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки. Опоры для приспособления формируются в последнюю очередь. Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором.

Механизм с башмаком на 3 опоры

Собрать устройство с башмаком на три опоры своими руками просто. В этой ситуации основу заготавливают П-образную. Уже после этого возникнет возможность закрепить подхват. С этой целью многочисленные эксперты советуют пользоваться струбциной. Напрямую гидравлический механизм можно определять на винтах. При этом опоры он закрывать не должен.

Далее, чтобы сделать подъёмник для автомобиля собственными руками, необходимо фиксировать регулятор. Для этого с железного листа вырезается небольшая пластинка. Приваривать её следует у верхней балки. Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления. В это время 2 прочие опоры должны размещаться у переднего края модели.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления. Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Если машина большая

Иногда требуется производить ремонт двигателей не только легковых машин. В таком случае вам понадобится как минимум 2 ассистента — они будут оттягивать мотор, висящий на тросах, к столику, который вы предварительно должны придвинуть к бамперу автомобиля. Вы же при этом с помощью цепи станете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции. Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик. Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

Обязательно убрать болты, скрепляющие мотор и раму машины.
Подвести под мотор петли стального каната и набросить окончания на крюк.
Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении.

Как сконструировать ножничный подъемник своими руками, подбор привода, материалов, порядок сборки

Благодаря применению специального оборудования и техники, существенно облегчается строительство, ремонтные работы и производство различной продукции.

В области ремонта автомобильного транспорта зачастую используют разное подъемное оборудование. Многие интересуются, можно ли собрать ножничный подъемник своими руками, и что для этого требуется.

Сделать ножничный подъемник своими руками или купить подержанный – что выгоднее?

Те, кто желает своими руками сконструировать такой подъемник, сталкиваются с одной проблемой – высокой стоимостью комплектующих деталей.

Цена новых деталей достаточно высокая, поэтому многие решают, что дешевле купить бывший в употреблении механизм.

За несколько тысяч рублей продают гидроцилиндры, обладающие хорошей грузоподъемностью и имеющие достаточные габариты. Также требуется специальный металл для изготовления надежного подъемника, такая сталь стоит недешево.

В итоге, если сконструировать даже простой подъемный механизм ножничного типа, конструкция обойдется около 30-50 тыс. руб. или дороже. Гораздо дешевле стоят бывшие в употреблении ножничные подъемники.

Посмотрим видео о ножничном подъемнике, изготовленном своими руками:

Чертежи для изготовления ножничного подъемника своими руками

Если заранее приготовить подробный чертеж подъемного механизма, сборка ножничного подъемника значительно ускорится. Следовательно, первым делом важно тщательно обдумать, какие габариты будет иметь оборудование.

Анализируя различные модели как самодельных, так и заводских подъемников, обдумываются все нюансы, тонкости и размеры устройства, учитывая преимущества имеющихся моделей, из которых исключаются всевозможные недостатки.

Важно чтобы чертеж ножничного устройства разрабатывался для конкретного подъемника, в противном случае не получится сделать абсолютную его копию, так как размеры каждого оборудования индивидуальные.

Однако, обдумывая конструктивные особенности имеющихся моделей и изучая чертежи, можно сконструировать подъемный механизм ножничного типа самостоятельно достаточно быстро, конструкция будет иметь надежность и высокое качество.

Чтобы собрать подъемное устройство строго по чертежам, требуются инженерные знания и специальные навыки, это сможет сделать настоящий специалист.

Кроме того, не любой мастер самостоятельно создаст чертеж индивидуальной модели подъемника.

Чаще всего, если требуется начертить подъемный стол, приходится обращаться к профессиональным инженерам.

Базовые требования к изготовлению ножничного подъемного механизма

Важно во время изготовления подъемного механизма следить, чтобы конструкция соответствовала основным требованиям.

Если проигнорировать основные нормы, то работать устройство будет некорректно, и механизм может представлять угрозу для того человека, кто им пользуется.

Первым делом, важно определить, до какой высоты оборудование сможет поднимать грузы.

Бывают ножничные столы, которые поднимаются на высоту до одного метра, а некоторые устройства могут поднимать до высоты двух-трех метров.

Учитывая данный показатель, важно соблюдать определенные требования и правила безопасности.

Анализируя будущую конструкцию, необходимо правильно, в соответствии с нормами:

выбрать электрический или гидравлический привод;
разработать схему подъемника;
подобрать систему регулирования и управления устройством;
продумать крепежи оборудования к полу.

Изготавливают как самоходные, так и стационарные подъемные механизмы.

Стационарное устройство надежно закрепляется к бетонному полу, а самоходные подъемные столы при необходимости перемещают куда требуется.

Стационарные устройства гораздо безопаснее для человека и имущества, чем передвижные приспособления.

Как подобрать привод

Приводы для подъемников разделяют на электрические и гидромеханические. Электрические модели обладают небольшой грузоподъемностью и довольно часто ломаются.

Учитывая расходы на починку устройства, такие приводы выбирают реже, их стоимость не окупается. Гидравлические приводы включают в себя цилиндр, помпу и двигатель.

Это оборудование имеет большую грузоподъемность, такие конструкции гораздо надежнее, чем электрические устройства.

Подбирая привод, важно продумать следующие нюансы:

какое сечение будут иметь металлические крепежи и балки;
рассчитывают цилиндрические оси;
в зависимости от требующейся производительности, выбирают цилиндр по штоковой длине;
какую мощность будет иметь гидронасос;
организовать пульт управления устройством.

Разделив процесс изготовления оборудования на несколько этапов, удастся минимизировать недочеты, сделать механизм надежным и выносливым.

Где раздобыть материалы

Все материалы и инструменты приобретают либо в магазине, либо выбирают техническую базу и расходные материалы, бывшие в употреблении.

Их находят, например, на предприятиях, которые владеют старой техникой, или в пунктах приема металла.

сварочный аппарат;
угловую шлифмашину;
дрель;
напильник.

В качестве металла используют швеллеры или листовую сталь, толщина которой – 1 сантиметр. Кроме того, приобретают толстостенные металлические трубы и ролики для подъемного механизма.

Порядок выполнения работы

После выполнения всех расчетов приступают к сборке подъемного устройства. Подготавливают один или два гидроцилиндра, втулки подходящего диаметра, насос и распределитель.

Изготовление ножничного подъемника своими руками:

Платформа подъемника, а также его основание изготавливают из П-образных швеллеров. Ножницы производят из металлических квадратов, двутавровых балок или пластин, толщиной не менее 10 мм.

Для подъемного устройства подготавливают станцию с электродвигателем мощностью 2-5 КвТ.

К данной станции подключают гидроцилиндры, которые будут двигать рычаги ножничной конструкции, эти цилиндры будут поднимать платформу.

Обязательно предусматривается страховочная система, чтобы оборудование не смогло самопроизвольно сложиться.

Итак, обладая знаниями и навыками, можно самостоятельно собрать ножничный подъемник.

Если нет опыта в сфере электротехнических работ, лучше приобрести подъемник, бывший в употреблении.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Изготовление автомобильного подъёмника для гаража своими руками

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

одностоечными и двустоечными;
гидравлическими;
реечными;
пневматическими;
винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Лучшая конструкция устройства

Ваш будущий самодельный домкрат для автомобиля должен иметь определённую конструкцию. Двустоечный механизм (есть варианты с электромеханическим или электрогидравлическим приводом) используется повсюду. Первый состоит из резьбового вала с несущей гайкой. Вал вращается посредством электрического двигателя с редуктором.

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаги. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

Вы должны быть готовы к тому, что создание полезной системы (самодельного подъёмника в гараж) будет сопряжено с существенными финансовыми расходами и сложностями в изготовлении. Но главное — необходимость строгого соблюдения правил безопасности. Среди них:

исключение риска травмы во время работ по изготовлению устройства;
обеспечение запаса несущей способности оборудования;
создание стопорных механизмов.

Особого внимания заслуживает последний пункт, ведь подобные приспособления защитят от последствий нештатных ситуаций. Лучше их предвидеть и регулярно проверять состояние вала и гайки при электромеханическом приводе, а для электрогидравлического оборудования важна проверка наличий повреждений цилиндров и шлангов.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Начинать изготовление домкрата стоит с основания — башмака. Он обязательно производится из стали и в полном соответствии чертежу. Важно добиться свободного движения башмака по передней стойке в вертикальной плоскости. Стойка являет собой два квадрата, которые свариваются из уголков 32 длиной минимум 1500 мм. Они объединяются посредством отрезков уголков, а расстояние между ними не должно препятствовать свободному перемещению верхней балки. После нужно просверлить отверстия, предназначенные для опорной трубы и пальцев — металлических фиксаторов верхней балки и башмака.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка, а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Источник

Подъёмник для автомобиляФОТО: finkbeiner-france.fr

Виды самодельных подъёмных механизмов для гаража

Блок для подъёма грузовФОТО: youtube.com

ТельферФОТО: youtube.com

Как сделать подъёмник для авто

Ручной подъёмник для авто

Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы.

При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается.

Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Чертёж

Кинематическая схема самодельного подъёмникаФОТО: Леонид Шальман

Самодельный подъёмник с винтовым приводомФОТО: youtube.com

Инструкция по изготовлению

Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия.

Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Самодельный подъёмник ножничного типа с приводом от домкратаФОТО: youtube.com

Чертежи

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж.

Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно.

Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратомФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Последовательность действий:

подбираются материалы и инструменты;
нарезаются детали в соответствии чертежами;
свариваются верхние платформы;
собираются на шплинтах «ножницы»;
устанавливается домкрат;
проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Чертёж

Инструкция по изготовлению

Винтовой подъёмник своими руками

Винтовой подъёмник может быть выполнен в двух вариантах:

винт вращается сквозь неподвижную гайку и перемещается вверх или вниз, на нём установлена платформа для груза;
вращается винт, а по нему вверх или вниз движется гайка с платформой.

Винт в любом случае располагается в стойке. А для подъёмника их необходимо две.

Вращение винтов должно происходить синхронно, иначе будет перекос платформы и груз упадёт. Синхронизация обеспечивается либо сложной кинематической схемой, либо профессиональным электронным оборудованием.

Подобные решения используются на прокатных станах для управления положением верхнего валка. Эта работа не для самодельщика.

Чертёж

Винтовой двухстоечный подъёмникФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Изготавливать самостоятельно не рекомендуется в виду сложности расчётов и технологии.

Подъёмник для двигателя своими руками

Кран с гидравлическим приводом очень удобен для изъятия двигателя из автомобиля.

Стрела располагается над моторным отсеком, опущенный крюк цепляется за заранее протянутые стропы, домкратом поднимается стрела вместе с двигателем.

Кран легко передвинуть на колёсах в нужное для работы место. Достаточно использовать домкрат грузоподъёмностью не более 2000 кг, лишь бы хватало высоты подъёма рабочего штока.

Чертёж

Чертежи делаются под конкретные размеры изделия. За основу следует взять описание работ, приведённое выше.

Инструкция по изготовлению

Сколько стоит подъёмник для авто – обзор цен

Стационарные подъёмники имеют цену в зависимости от мощности и грузоподъёмности.

Электрогидравлический двухстоечный подъёмник AE&T T4B стоит 129484 рублей. Его характеристики:

напряжение питания: 220 В;
тип: двухстоечный;
высота подъёма: 1800 мм;
вес: 600 кг;
грузоподъёмность: 4000 кг;
мощность (кВт): 2,2;
габариты: 2844×3420 мм.

А подъёмник FZ41.EM/3S CE стоит 214100 рублей. Имеет цепной привод, автоматическое устройство блокировки с автоматическим отключением заземления. Низковольтное управление 24V. Грузоподъёмность 2700 кг (5952 фунтов).

Высота столба 2600 мм. Максимальная высота подъёма автомобиля 1950 мм. Минимальная высота подъёма 85 мм. Зазор между стойками 2500 мм. Общая ширина 3260 мм. Время подъёма 33 секунды (регулируется).

Время опускания: 33 секунды (регулируемое).

Подъёмник для гаражаФОТО: vseinstrumenti.ru

Цены на подъёмники других фирм доходят до 300000 рублей, а для большегрузных автомобилей они ещё выше.

Стационарный автоподъёмникФОТО: fasep.com.ru

Заключение

Для человека, который любит и умеет работать своими руками, нет невыполнимых задач. Он всегда сумеет из чего угодно сделать всё, что угодно. И в своём гараже для любимой машины он изготовит любой нужное приспособление, даже автоподъёмник.

ПредыдущаяСледующая

Источник: https://homius.ru/podjomnik-dlja-avto-svoimi-rukami.html

Автомобильный подъемник для гаража собственными руками: инструкция по изготовлению, виды

Материалы для работы

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

пару металлических уголков 7,5×7,5×0,8 см;
плиту из стали шириной 1 см;
редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
болты;
цепь, 2 шт.;
шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
крюк.

Выбираем конструкцию

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом.

Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать.

Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

Инструкция:

1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления.

В это время 2 прочие опоры должны размещаться у переднего края модели.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа.

В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки.

Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм.

Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления.

Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Если машина большая

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции.

Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик.

Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Использование подъёмника

Принцип эксплуатации не отличается особенной сложностью:

Обязательно убрать болты, скрепляющие мотор и раму машины.
Подвести под мотор петли стального каната и набросить окончания на крюк.
Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Источник: https://tokar.guru/samodelkin/avtomobilnyy-podemnik-dlya-garazha-svoimi-rukami.html

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Виды подъемников

По типу привода

гидравлический домкрат;
устройства с ручными механическими приводами.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Для грузовой машины

Как сделать надежный автоподъемник своими руками

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Необходимые компоненты и инструменты

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

Заключение

Источник: https://garazhyk.ru/obustrojstvo/avtopodemnik-svoimi-rukami

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе.

Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

Сборка подъёмного устройства

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Это интересно: Новый Subaru XV с фото

удалить крепления, фиксирующие раму и двигатель автомобиля;
подвести трос под мотор, набросить петли на крюк;
перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками.

Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки.

Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°.

Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем.

Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Это интересно: Как поменять цвет авто в ПТС по закону

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа.

Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии.

Сделать подъёмник своими руками можно по специально разработанной технологии.

Источник: https://auto-gl.ru/kak-sdelat-avtomobil-nyy-pod-emnik-dlya-garazha-svoimi-rukami-2-prostyh-dlya-ispolneniya-ustroystva/

Как сделать самодельный подъемник для личного гаража? Конструкции, инструкции по изготовлению своими руками

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Скрыть содержание

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства. Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное.

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.
Существуют иные варианты схожей конструкции, но с одной, тремя или четырьмя стойками.
Еще один тип подъемника – ножничный, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом.
Стоит также озаботиться изготовлением стопорных механизмов, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.
А чтобы не допускать последние – необходимо регулярно их осматривать: для электромеханического привода нужна проверка износа резьбового вала и несущей гайки, для электрогидравлического требуется проверять целостность шлангов и цилиндров.

И основная проблема, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата. Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке.

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров.

Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки.

На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг – изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Их следует соединить между собой с помощью стержня квадратного сечения, вставляемого вовнутрь профилей, и с помощью заклепок.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.

Последняя делается из сваренных в квадратный профиль металлических уголков и после крепится к задней балке и передней стойке. Остается лишь изготовить пальцы-стопоры, установить домкрат и все – самодельный автомобильный подъемник-опрокидыватель готов.

Обязательно ли делать все самостоятельно?

А что делать, если желание получить гаражный подъемник для автомобиля есть, но времени на его изготовление не хватает? Или есть время, но нет нужных инструментов и навыков, либо вы опасаетесь, что ваша конструкция не выдержит нагрузки.

В таком случае имеет смысл обратиться к опытным специалистам, которые смогут сделать опрокидыватель специально под ваш автомобиль и гараж.

К вашему вниманию видео про подъемник автомобильный для гаража своими руками.
Еще одно видео про подъемник для гаража своими руками.

Источник: https://ru-house.net/postrojki/garazh/obustrojstvo/podemnik-svoimi-rukami.html

Источник

Сам себе автомеханик: подъёмник для авто своими руками

Подъёмник для автомобиля
ФОТО: finkbeiner-france.fr

Виды самодельных подъёмных механизмов для гаража

Блок для подъёма грузов
ФОТО: youtube.com

Как сделать подъёмник для авто

Ручной подъёмник для авто

Чертёж

Кинематическая схема самодельного подъёмника
ФОТО: Леонид Шальман

Самодельный подъёмник с винтовым приводом
ФОТО: youtube.com

Инструкция по изготовлению

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Самодельный подъёмник ножничного типа с приводом от домкрата
ФОТО: youtube.com

Чертежи

Чертёж самодельного автоподъёмника с домкратом
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

подбираются материалы и инструменты;
нарезаются детали в соответствии чертежами;
свариваются верхние платформы;
собираются на шплинтах «ножницы»;
устанавливается домкрат;
проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Чертёж

Инструкция по изготовлению

Подъемник своими руками

Какие типы подъемников бывают

цепные механизмы;
винтовые;
гидравлические системы.

Виды подъемников для ремонта автомобилей

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Подъемник в гараж своими руками

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Подъемник цепной своими руками

Особенности эксплуатации такого подъемника

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

Если автомобиль слишком большой

Автоподъемник для больших автомобилей

Изготовление опрокидывателя своими руками

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Трудности при изготовлении подъемника

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Виды подъемников

По типу привода

гидравлический домкрат;
устройства с ручными механическими приводами.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Для грузовой машины

Как сделать надежный автоподъемник своими руками

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Необходимые компоненты и инструменты

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

Заключение

Автомобильный подъемник своими руками

Автомобильный подъемник можно сделать своими руками, чтобы самостоятельно выполнять обслуживание и ремонт своего автомобиля, если нет смотровой ямы. Яму можно оборудовать не в каждом боксе, поэтому многие автовладельцы думают о самостоятельном изготовлении подъемника.

Несмотря на надежность и прочность автомобиля, многие его элементы подвержены сильному износу. Бывает так, что машина не заводится и необходимо выяснить, в чем причина. Чтобы поднять машину без внешней помощи самостоятельно, без подъемника не обойтись. Но стоимость автоподъемников высокая, и не все водители могут позволить приобрести его. Также многие водители применяют домкрат пару раз за год. Поэтому, для предотвращения лишних затрат, автоподъемник лучше сделать самому.

Здесь мы расскажем, как сделать автоподъемник самостоятельно, и что для этого нужно.

Виды автомобильных подъемников

Имеются три типа подъемных агрегатов для ремонта транспортных средств:

Винтовые подъемники.
Цепные механизмы.
Гидравлические устройства.

По методу поднятия машины подъемники делятся:

Вилочные устройства.
Платформенные механизмы.
Ножничные подъемники.

Наиболее распространенным видом подъемника автомобилей являются вилочные винтовые устройства. Их базой является вал, изготовленный из инструментальной стали, выдерживающий усилие в несколько тонн. Но изготовить такое устройство в домашних условиях практически невозможно ввиду сложности конструкции вилок. Поэтому для самостоятельного изготовления лучше применять винтовые устройства платформ.

Они изготовлены в виде двух швеллеров, расположенных параллельно друг к другу, и находящиеся ребрами вниз, закрепленных к винтовым устройствам привода, обеспечивающих подъем всей конструкции. В таких агрегатах требования к валам не слишком строгие, так как подъем обеспечивают четыре вала вместо двух. Их значительным недостатком является необходимость применения домкрата для выполнения ремонта подвески, так как колеса автомобиля не подвешены, а находятся на швеллерах.

Часто платформенные и в виде вилки подъемники для транспорта производят с приводом цепью. По своим параметрам они не хуже винтовых, но в изготовлении они гораздо сложнее, требуется совместная синхронная работа электрических приводов и тормозных устройств. Чтобы изготовить подъемные устройства ножничного вида, обычно применяют гидравлический привод, но некоторые умельцы проводят эксперименты с винтовым и цепным приводом.

Самодельный или фабричный

Главной проблемой, с которой встречаются желающие самостоятельно изготовить подъемник для транспортного средства – высокая цена деталей. Поэтому дешевле будет приобрести подержанный механизм. Гидроцилиндры необходимой грузоподъемности и достаточной длины стоят несколько тысяч рублей. Червяки, произведенные на заказ из специальной стали, будут стоить примерно такую же сумму. В результате расходы на постройку даже примитивного подъемника ножничного вида обойдется в 100 тысяч рублей, в то время как цена новых устройств из Китая разных видов значительно меньше.

Безопасность и надежность

Кроме цены имеются еще факторы, ставящие под сомнение самостоятельное изготовление автомобильного подъемника – безопасность и надежность. Даже не слишком большой автомобиль может весить больше тонны. Если подъемник не выдержит, автомобиль упадет на человека, находящегося внизу. Таких случаев много.

Подъемник может не выдержать по причинам:

Опоры конструкции плохо закреплены.
Стопорное устройство сломалось, так как имело неправильную конструкцию.
Масса автомобиля оказалась больше допустимой, в результате приводной механизм не выдержал.

Для самостоятельного изготовления подъемника обычно берут готовую разработку, надеясь, что ее разработчик правильно сделал расчет деталей на прочность, либо производят эти расчеты сами. Такой проект может выполнить только квалифицированный инженер, а простой водитель не способен это сделать. Также, нужно рассчитать, какая нагрузка может прилагаться к приводу и механизму тормоза.

Если эти расчеты выполнены неправильно, то такой подъемник становится смертельным устройством. Также важно правильно рассчитать и основание этой конструкции. Здесь нужно не только залить необходимый слой бетона, но и сделать крепления в заданных местах.

Варианты моделей автомобильных подъемников

При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:

На предприятиях, где есть старая техника.
В магазинах, реализующих различные детали для техники.
На предприятиях, производящих обновление оборудование.
В пунктах приема металлолома.

Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.

Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.

Вариант №1

Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.

Необходимые элементы:

Три стальных уголка 7,5 х 7,5 см.
Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
Болты и гайки.
Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
Мощный крюк.
Стальной трос диаметром 5 мм.
Звездочки 2 штуки различных диаметров.

Порядок сборки

Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
Самостоятельно установить «червячный» редуктор.
Закрепить звездочки большего размера на вале привода редуктора.
На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
Установить звездочку меньшего диаметра на валу выхода редуктора.
В плите выполнить два отверстия для второй цепи.
Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
Сборка закончена.

Пользование подъемником:

Отсоединить двигатель от кузова автомобиля.
Подвести под мотор петли троса и закрепить на крюке.
Поднятие двигателя нужно выполнять осторожно и медленно.
Подняв мотор таким подъемником, следует застопорить механизм.
Откатить автомобиль и установить на это место стол для ремонта, который сможет выдержать вес мотора.

Вариант №2

По своему устройству подъемники отличаются. Во-первых, они разделяются по числу стоек. Сегодня в продаже имеется много моделей подъемников с двумя стойками, а также с четырьмя стойками. При этом подъемные механизмы у них механические или гидравлические.

Среди владельцев автомобилей наиболее популярными считаются автоподъемники в виде параллелограмма. Их по-другому называют ножничными. Бывает плунжерный вид устройств. Чтобы самому изготовить подъемник в гаражных условиях, нужно подробнее изучить конструктивные особенности широко известных моделей.

Подъемник на две опоры с башмаком

Чтобы изготовить такой ножничный автоподъемник самостоятельно, нужно сначала сделать нижнюю балку. Для этого многие мастера советуют заготовить заблаговременно струбцину, с помощью которой можно удержать средний штырь. Но сначала важно закрепить раму. Для этого нужно применять сварочный аппарат.

Затем, чтобы выполнить сборку подъемника самостоятельно, важно выбрать качественный гидравлический механизм для поднятия балки. Затем устанавливается рукоятка. Редуктор можно использовать одноканальный. Для автоподъемника стойку лучше изготовить из алюминиевой пластины. Опорные элементы для устройства монтируются в последний момент. Важно заблаговременно провести проверку струбцины на надежность. Опоры привариваются с помощью сварочного аппарата.

Подъемник на три опоры

Ножничный вид автомобильного подъемника собирается самостоятельно без особых затруднений. При этом также следует приготовить П-образную основу. Затем можно закреплять подхват. Для этого многие мастера советуют пользоваться струбциной. Гидравлический механизм следует монтировать непосредственно на винтах, опоры при этом он не должен закрывать.

Затем, чтобы дальше производить сборку подъемника необходимо зафиксировать редуктор. Из стального листа нужно вырезать маленькую пластину, и приварить ее возле верхней балки. От края отступ должен быть 22 мм. Затем фиксируется сам башмак. У гидравлического механизма устанавливается первая опора. При этом другие две опоры должны находиться возле передней части устройства.

Подъемник с Г-образной задней балкой

Чтобы выполнить качественную сборку такого вида подъемника, следует приготовить сначала основу. Она обычно изготавливается из стальных пластин с наименьшей толщиной 22 мм. Затем, чтобы выполнить сборку подъемника, нужно закрепить боковые опоры, что делается без помощи струбцины.

Следующим этапом приваривается балка. Для этого понадобится три одинаковых металлических листа. Их длина должна быть равной 1,2 метра. После их сваривания крепится верхняя балка. Гидроцилиндр в этом случае лучше применять малогабаритный, что позволит поместить редуктор вблизи него.

Простой подъемник для двигателя в гараж

Если подъемник будет применяться в гараже для одного автомобиля, то не следует изготавливать сложное устройство. Для этого подходит и простой вариант, изображенный на рисунке. Оно состоит из немногих частей: прочной балки, металлического лома и монтировки, которая играет роль оси. Чтобы закрепить устройство, понадобится забить монтировку в грунт. Затем зафиксировать трубы на этой оси, которые выступают в роли барабана. В результате получается простая конструкция подъемника для машины.

Понадобится также зафиксировать на трубе трос и рычаг вставить в него. Другая его часть закрепляется прямо на машине. Так можно ее поднимать. При этом он имеет достаточную надежность и прочность.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Подъёмник для автомобиля ФОТО: finkbeiner-france.fr

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

винтовыми;
гидравлическими;
цепными.

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Винтовой автоподъемник — принцип работы

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Цепной автоподъемник — схема

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Видеоурок

Инструкция по выполнению сборки подъемника своими руками

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

несколько мощных стальных уголков;
червячный редуктор. Минимальная грузоподъемность – 0,3 т;
металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
болты;
две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
крюк;
стальной трос толщиной 5 мм;
две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Инструкция по сборке подъемника

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
На поверхности плиты закрепляют червячный редуктор.
Шпонку надевают на приводной вал и фиксируют.
В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

Создание опрокидывающего подъемника своими руками

Чтобы изготовить подъемник своими руками, можно использовать совсем другую конструктивную схему. Она позволяет создать устройство опрокидывающего типа. Такой аппарат состоит из нескольких основных частей – башмака, площадки, стойки, системы балок и различных соединительных деталей.

Чтобы сделать подъемник, необходимо придерживаться простой инструкции:

Башмак делают из стального листа, тщательно придерживаясь размеров, указанных в чертеже.
Стойка для опрокидывателя формируется из уголков 32, имеющих длину 1,5 м. Из них собирают квадраты и сваривают между собой.
В нижней части проделывают несколько отверстий для фиксации опорной трубы.
Из стального листа формируют площадку в виде коробки. Боковые стороны приваривают или загибают.
Внутрь коробки монтируют кусок дерева, который фиксируют при помощи крепежей, предварительно вставленных в отверстия ее торцов.
На дерево устанавливается кусок резины.
В нижней части коробки крепится сваркой проушина.
Верхняя балка формируется из двух 1,5 м уголков, сваренных по форме П-образного профиля.
Посередине балки приваривают металлическую вставку для лучшей фиксации домкрата.
К полученному П-профилю балки приваривают прямоугольную пластину такой же длины для получения квадратной трубы.
К одному концу балки приваривается пластина (крепится втулка для соединения с задней балкой), с другой стороны – направляющие домкрата.
Изготавливают заднюю балку из четырех уголков 1,5 м. Делают из них два квадратных профиля.
Посередине задней балки приваривают узел для соединения всех балок между собой.
Нижнюю балку делают сами по такому же принципу, как предыдущие.
Устанавливают домкрат и стопоры.

Автоподъемник своими руками — чертеж

Автомобильный подъёмник-опрокидыватель

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
Выполняют перебор цепи.
Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Насколько надежны и безопасны подъемники, изготовленные своими руками?

Чтобы изготовить подъемник своими руками, необходимо хорошо поработать. Но будет ли безопасным такое оборудование? Некоторые специалисты сильно сомневаются в этом. В среднем вес автомобиля превышает одну тонну. Если подъемник будет иметь небольшую мощность или некачественное оснащение, существует вероятность падения транспортного средства. Это чревато серьезными травмами или даже летальным исходом для автослесаря.

Причинами развития подобной аварийной ситуации называют:

большой вес автомобиля, на который не рассчитан приводной или исполнительный узел;
неправильная конструкция стопорного агрегата, выполненного своими руками;
разрушение стопорного механизма под действием большой нагрузки;
неправильное закрепление опорных деталей автомобильного подъемника.

Если необходимо изготовить данное оборудование, приходится использовать чужой чертеж или все рассчитывать самому. В каждом случае существует вероятность наличия серьезных ошибок, которые могут привести к непоправимым последствиям.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Для грузовой машины

Источники:

http://homius.ru/podjomnik-dlja-avto-svoimi-rukami.html
http://stankiexpert.ru/tehnologicheskaya-osnastka/prisposobleniya/podemnik-svoimi-rukami.html
http://garazhyk.ru/obustrojstvo/avtopodemnik-svoimi-rukami
http://mirmotor.ru/article/read/avtomobilnyj-podemnik-svoimi-rukami
http://automanya.ru/sovety/ustrojstvo-dlya-podnyatiya-mashiny.html

Источник

Квадратные трубы для постройки подъёмного крана
ФОТО: youtube.com

Колёса для постройки подъёмного крана
ФОТО: youtube.com

Гидравлический домкрат для подъёмника
ФОТО: youtube.com

Основание подъёмника
ФОТО: youtube.com

Узел сочленения основной стойки и стрелы
ФОТО: youtube.com

Сборка телескопической стрелы
ФОТО: youtube.com

Установка гидравлического домкрата на стойку
ФОТО: youtube.com

Общий вид крана с гидравлическим приводом
ФОТО: youtube.com

Винтовой двухстоечный подъёмник
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Изготавливать самостоятельно не рекомендуется в виду сложности расчётов и технологии.

Подъёмник для двигателя своими руками

Чертёж

Чертежи делаются под конкретные размеры изделия. За основу следует взять описание работ, приведённое выше.

Инструкция по изготовлению

Гидравлический домкрат своими руками: подкатной и ямный (схема и видео-инструкция)

Крепкое, монолитное устройство, сочетающее в себе непоколебимость грубой силы с высоким контролем оказываемого на требуемый объект давления. Гидравлический домкрат способен неспешно и размеренно оторвать от земли грузы запредельной для человека массы, требуя от последнего минимальных физических усилий. В данной статье, мы рассмотрим, каким образом можно применить способности этого удивительного инструмента, сделав на его основе подкатной и ямный подъемник, или мощный хозяйственный пресс.

Как работает гидравлический домкрат

Без четкого понимания принципа работы инструмента, сделать из него другое устройство очень сложно, а успешно доработать – практически, как выиграть джек-пот. Прежде чем переходить к конкретике инструкций с размерами и материалами, освежим в памяти – из каких компонентов состоит сия конструкция, и как они между собой взаимодействуют. Разбирать принцип работы будем на примере классического бутылочного подъемника, являющегося оригиналом в категории инструментов этого типа.

В любом жидкостном подъемнике, можно выделить 2 главных элемента – выдвижной поршень (упор) и корпус с цилиндром, направляющий этот упор. Гидравлическое масло, перетекающее в системе инструмента подобно крови, выполняет важнейшую функцию, создавая высокое давление и выдвигая шток из цилиндра. Нагнетание давления происходит с помощью ручного насоса, перекачивающего жидкость из масляного резервуара в цилиндр. Контроль движения жидкости осуществляют специальные клапаны, позволяющие ей перемещаться только в одном направлении, чтобы при упоре в груз она не перетекала обратно. Основные компоненты, помимо перечисленных, наглядно представлены на следующей схеме.

Опытный глаз сразу подметит, что устройство жидкостного домкрата достаточно просто и перебрать такой инструмент большого труда не составит. Однако, если пытаться изготовить подъемник гидравлический своими руками из металлических пластин, труб, швеллеров и прочего подручного добра, даже матерый мастер наткнется на колоссальный ворох технических тонкостей. В производстве подобных устройств используется специальное оборудование, которого нет даже в самом богатом гаражном арсенале.

Подобное устройство бутылочного типа лучше приобрести в новом виде или на досках объявлений и металлобазах, где их отдают за копейки. Отремонтировать советский домкрат не составит труда, а его уже можно использовать как основу для создания новых устройств.

Подкатной домкрат своими руками

Далеко не каждый подкатной домкрат может похвастаться хорошими показателями прочности. Модели из бюджетного сегмента, и вовсе, порой напоминают поделки из консервных банок, которыми категорически не стоит пользоваться без страховочных упоров. Когда оригинальный бутылочный подъемник не подходит по высоте или ограниченному функционалу, его всегда можно модернизировать, превратив в надежный подкатной домкрат. Работа не простая, и помимо мощных материалов, требует серьезных инструментов, однако, при наличии базовых навыков и желания, задача эта выполнимая.

Выше перечислены главные, необходимые инструменты, без которых сделать надежный гидравлический домкрат не представляется возможным. Помимо основного набора, в работе могут помочь и более обыденные устройства, имеющиеся в арсенале у каждого, кто принял решение сборки такого серьезного оборудования.

Основа для крепления передних колес делается по желанию из подручных материалов. Автор сварил из уголка 50х50х5, шириной 180 мм. Вылет сделан из обычных пластин, вырезанных из того-же уголка. В качестве колес можно использовать подшипники, ролики от стиральной машины, холодильника и любые другие предметы, подходящие по размерам. Задние колеса должны быть более прочными, поэтому лучше отдать предпочтение металлу.

При выборе бутылочного домкрата для своей конструкции, обратите внимание на его грузоподъемность. Этот показатель должен быть с запасом, поскольку инструмент будет поднимать груз не вертикально по движению поршня, а за счет рычага, который увеличит оказываемое давление в 2-3 раза. То-есть, если домкрат на 6 тонн, то в подкатном устройстве, им можно будет поднять 3 – 2 тонны. Для кого-то этого будет достаточно, но если устройству предстоит работать с более тяжелыми грузами, понадобится основа с большей грузоподъемностью.

Для обеспечения большей безопасности и удобства в работе с грузами, подъемник можно оснастить откидным упором. Выполняется такая доработка подкатного гидравлического домкрата своими руками из металлического прутка диаметром от 12 мм. Свариваем на нем Т-образный наконечник из того-же прута и усиливаем место шва небольшими металлическими пластинами. В качестве петель для этого наконечника, можно использовать трубу или гайки. К основанию приварить стопорные ограничители из уголков или арматуры.

Детальный обзор собранных подъемников по представленной выше инструкции, наглядно продемонстрирован в следующих видеозаписях.

Ямный гидравлический домкрат своими руками

Любительский и профессиональный ремонт автомобилей, требует специализированного оборудования, к которому однозначно относится траверса. Этот узкоспециализированный ямный домкрат, оказывает колоссальную помощь механикам на СТО и в мастерских.

В бытовом сегменте, это оборудование распространено гораздо меньше, и встретить его можно в гаражах разве что истинных автолюбителей. Профессиональная направленность и стоимость в десятки тысяч рублей, делают такой подъемник не самым рентабельным приобретением, однако при желании можно сделать домкрат ямный гидравлический своими руками, из обрезков металлопроката.

Измерительные приборы, напильник, тиски и прочие вспомогательные инструменты, без которых не обойдется процесс такого размаха, перечислять не будем. Если решили взяться за столь серьезный проект, значит подобные полезные мелочи у вас имеются.

Требуемые материалы:
Уголок 63х63х5
Для опорной площадки (2 шт / 900 мм, свариваются в квадрат сплошным швом)
Для верхней части каретки (2 шт / 674 мм)
Для основы под ролики (2 шт / 350 мм)

Профильная труба 40х40х4
Доп. усиление опорной площадки (630 мм)
Направляющие (2 шт / 300 мм)
Профильная труба 50х50х4 – для направляющих (2 шт / 120 мм)

Швеллер 10П
Для боковин каретки подъемника (2 шт / 350 мм)
Для основания каретки (674 мм)

Натяжные ролики ГРМ – для перемещения конструкции вдоль ямы (4 шт)

В качестве подъемного устройства, в данной конструкции можно использовать любой бутылочный домкрат подходящей грузоподъемности.

Все материалы и размеры представлены в качестве примера и не претендуют на абсолютную истину. Каждый конструирует по мере своих возможностей, из того что имеет, и как считает нужным. Данный пример показывает, что для такой ширины ямы можно сделать так и из таких элементов. Основываясь на этом, можно сделать под себя, упростить или модернизировать. Все зависит от навыков и поставленных целей.

Для повышения удобства и увеличения функциональности можно оснастить свой самодельный гидравлический домкрат регулируемыми лапами, выдвигающимися из опорной площадки. Поскольку лапы примут на себя всю нагрузку, выполнены они должны быть из толстостенного профиля, от 5 мм, и заходить в опорную площадку без видимых люфтов. По желанию, можно выполнить удобные пазы для мягких подушек упора, из толстостенной трубы или иной подходящей металлической части.

Увидеть вышеописанную ямную траверсу своими глазами, в разборе, со всех ракурсов и с полезными комментариями автора, вы можете в следующем видеоролике.

Финальный обзор ямного домкрата на своем рабочем месте с захватом дополнительных нюансов организации образцового рабочего пространства. Не менее полезная информация для любителей данной темы.

Пресс из домкрата бутылочного типа

Многоцелевое применение точного прессовального оборудования, делает его актуальным не только для производственных сфер, но и для решения бытовых задач в домах и гаражах хозяйственных людей. Запрессовка подшипников, сжатие всевозможных отходов, контролируемая деформация металлических элементов, штамповка, ковка, выжимание сока и множество других разнообразных возможностей открывает этот зверь толковому владельцу.

Самые бюджетные модели стоят десятки тысяч рублей, изготавливаются из хлипких материалов с посредственным качеством сборки. Конструкция же данных аппаратов предельно проста, и может быть легко воссоздана в бытовых условиях из доступных комплектующих. Представленный ниже пресс выполнен с использованием массивных болтово-гаечных соединений, диаметром в 22 мм, и съемных упоров для площадки на 30 мм. Просверлить дрелью такие отверстия не получится, поэтому, стоит либо обратится в цех металлообработки, либо полностью заменить их сваркой.

Требуемые инструменты:

Болгарка (УШМ)
Сварочный аппарат
Гаечный ключ

Требуемые материалы:
Верхняя балка
Швеллер П16 (800 мм / 2 шт – сваренные в квадратный профиль)
Болты, гайки, шайбы – М22 (8 комплектов)

Стойка
Уголок 100x100x10 (1780 / 2 шт – распущенные на пластины)
Штырь из арматуры (130 мм / 6 шт – приваренные по длине стойки для жесткости конструкции)
Стальные штыри Ø 29 мм (2 шт – для упора прижимной части)

Подножка
Уголок 65x65x5 (800 мм / 2 шт – для ножек)
Уголок 32x32x5 (800 мм / 2 шт – распорка между стойками)

Плунжер
Швеллер П6 (600 мм / 2 шт)
Пружины (2 шт – соединенные с верхней балкой)
Рым-болты (4 шт – для крепления пружин)

Нижняя прижимная часть
Швеллер П16 (800 мм / 2 шт)
Шпильки М22 (2 шт – для соединения швеллеров)
Гайки, шайбы (8 шт, для затяжки шпилек)

Перечисленные выше материалы представлены в качестве образца, что из такого набора компонентов был изготовлен такой пресс. В своем проекте далеко не обязательно досконально придерживаться изложенного списка, выискивая металл, который можно заменить другим. Главное подходите к работе с фантазией и головой, стараясь не уменьшать прочность рамы.

В представленном выше прессе используется домкрат бутылочного типа на 16 тонн. Расположен он в вертикальном, рабочем положении. Если вы хотите эксплуатировать этот инструмент в перевернутом виде, его очень просто модернизировать. Просто откручиваем внешний корпус, который является масляным резервуаром, находим отверстие подачи масла на насос и плотно вставляем в него трубочку (из металла, пластика и т.п.), чтобы её верхний конец практически упирался в верхнюю часть резервуара (оставьте 2-3 мм). Таким образом, в перевернутом виде, масло будет всасываться по этой трубке в насос.

Если ручной насос на плунжере перед лицом кажется вам неудобным или не эстетичным, всегда можно соорудить гидроцилиндр из домкрата своими руками и производить накачку из любого удобного места. Нюансов данная затея имеет немало, да и требует дополнительного оборудования, но реализовать вполне реально.

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Виды подъемников

По типу привода

гидравлический домкрат;
устройства с ручными механическими приводами.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Для грузовой машины

Как сделать надежный автоподъемник своими руками

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Необходимые компоненты и инструменты

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

Заключение

Автомобильный подъемник своими руками

Здесь мы расскажем, как сделать автоподъемник самостоятельно, и что для этого нужно.

Виды автомобильных подъемников

Имеются три типа подъемных агрегатов для ремонта транспортных средств:

Винтовые подъемники.
Цепные механизмы.
Гидравлические устройства.

По методу поднятия машины подъемники делятся:

Вилочные устройства.
Платформенные механизмы.
Ножничные подъемники.

Самодельный или фабричный

Безопасность и надежность

Подъемник может не выдержать по причинам:

Опоры конструкции плохо закреплены.
Стопорное устройство сломалось, так как имело неправильную конструкцию.
Масса автомобиля оказалась больше допустимой, в результате приводной механизм не выдержал.

Варианты моделей автомобильных подъемников

На предприятиях, где есть старая техника.
В магазинах, реализующих различные детали для техники.
На предприятиях, производящих обновление оборудование.
В пунктах приема металлолома.

Вариант №1

Необходимые элементы:

Три стальных уголка 7,5 х 7,5 см.
Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
Болты и гайки.
Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
Мощный крюк.
Стальной трос диаметром 5 мм.
Звездочки 2 штуки различных диаметров.

Порядок сборки

Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
Самостоятельно установить «червячный» редуктор.
Закрепить звездочки большего размера на вале привода редуктора.
На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
Установить звездочку меньшего диаметра на валу выхода редуктора.
В плите выполнить два отверстия для второй цепи.
Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
Сборка закончена.

Пользование подъемником:

Отсоединить двигатель от кузова автомобиля.
Подвести под мотор петли троса и закрепить на крюке.
Поднятие двигателя нужно выполнять осторожно и медленно.
Подняв мотор таким подъемником, следует застопорить механизм.
Откатить автомобиль и установить на это место стол для ремонта, который сможет выдержать вес мотора.

Вариант №2

Подъемник на две опоры с башмаком

Подъемник на три опоры

Подъемник с Г-образной задней балкой

Простой подъемник для двигателя в гараж

Стоимость сборки

Подъемник своими руками

Какие типы подъемников бывают

цепные механизмы;
винтовые;
гидравлические системы.

Виды подъемников для ремонта автомобилей

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Подъемник в гараж своими руками

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Подъемник цепной своими руками

Особенности эксплуатации такого подъемника

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

Если автомобиль слишком большой

Автоподъемник для больших автомобилей

Изготовление опрокидывателя своими руками

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Трудности при изготовлении подъемника

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Оценка статьи:

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд (пока оценок нет)

Загрузка…

Adblock
detector

Источник

Как сделать автоподъёмник своими руками: пошаговая инструкция

Как сделать автоподъёмник своими руками: пошаговая инструкция
Принцип работы
Типы автоподъёмников
Подъёмник для гаража своими руками
Материалы для работы
Пошаговая инструкция
Установка
Правильная эксплуатация
Схема автоподъемника

Для осмотра или ремонта низа автомобиля иногда необходим подъёмник. Конечно, можно обратиться на станцию техобслуживания, но умельцы, которые сами ремонтируют свою машину, могут сделать себе в гараж подъёмный механизм. Узнаем принципы работы подъёмников и их конструктивные особенности, а также как самостоятельно изготовить подъёмник и правильно его эксплуатировать.

Принцип работы

Автоподъёмник — это специальное техоборудование, которое используют для проведения ремонтных работ и техобслуживания автотранспорта путём поднятия и удержания на определенной высоте.

Типы автоподъёмников

В зависимости от способа установки подъёмники бывают:

стационарными;
передвижными (мобильными);
переносными.

По типу привода:

ручные;
электрические;
работающие от двигателя автомобиля.

Рассмотрим основные типы автомобильных подъёмников:

Одностоечный. Основой для него служит 1 несущая стойка. Главный положительный фактор от использования такого устройства — относительно маленькая площадь, которую оно занимает. Может быть закреплён стационарно или быть передвижным. Стационарные обладают способностью поднять груз до 2,5 тонн, а передвижные — до 0,25 тонн. Транспортное средство поднимается за счёт 2 кронштейнов, расположенных с одной стороны.
Двухстоечный. Бывает только стационарным и крепится к полу при помощи анкерных болтов. Служит для поднятия авто на необходимый уровень по высоте для ремонта и техобслуживания. Состоит из 2 стоек с кронштейнами, позволяющими брать для подъёма груз до 5 тонн и выше.
Четырёхстоечный. Содержит 4 стойки, к которым крепят платформу. Работа происходит за счёт гидравлики. Платформы могут быть разными — с дополнительными микроподьёмниками, гладкими, с передвижными пластинами для колёс сзади. Грузоподъёмность такого подъемника — до 20 тонн. Отлично подходит для тяжёлого транспорта.
Ножничные, или параллелограммные. Такая техника позволяет экономить площадь в нерабочем состоянии, когда устанавливается с заглублёнными трапами. Она оснащена гидравлическими приводами, что делает работу бесшумной и более надёжной. Синхронизация сторон ножничного подъёмника происходит за счёт электродвигателя или гидравлики.
Плунжерный. Имеет наиболее простую конструкцию. На установленных по вертикали плунжерах гидравлических цилиндров крепят кронштейны. Такой подъёмник может быть 2 видов, в зависимости от установки гидравлических приводов, — наземного или с заглублением ниже уровня пола. Второй вариант хорошо экономит пространство. Данное подъёмное оборудование обеспечивает доступ к машине с любых сторон.

Подъёмник для гаража своими руками

Для своего гаража можно самим сделать ямный подъёмник, которым будет удобно пользоваться. Такой подъёмник имеет безопасную конструкцию, что немаловажно для самоделок, а также прост в эксплуатации.

Высота нашей самодельной конструкции будет зависеть от используемого гидравлического домкрата, который будет поднимать верхнюю часть, а длина — от ширины ямы в гараже. Каретка подъёмника будет высотой 35 см и шириной 80 см для ямы соответствующих размеров.

Она будет оборудована роликами, которые располагаются по ширине ямы и будут передвигать всю эту конструкцию по длине ямы. При изготовлении и установке подъёмника следует учитывать, что края ямы гаража должны быть отделаны уголками, по которым будут ходить ролики.

Поэтому выбранные ролики должны выдерживать большой вес и свободно передвигаться по уголкам, установленным по длине ямы.

Материалы для работы

Для того чтобы изготовить конструкцию для подъёма машины, следует запастись такими материалами:

швеллер 100 мм — 1,5 м;
уголок 63 мм — 2,5 м;
уголок 50 мм — 2,5 м;
труба стальная квадратная 40 мм — 0,6 м;
труба стальная квадратная 50 мм — 0,5 м;

Пошаговая инструкция

Для изготовления подъёмника следует выполнить следующие шаги:

Вырезать из швеллера 100 мм основу конструкции (80 см низа и 2 куска по 35 см для боков). Сначала их прихватить, а затем сварить. При этом важно следить за устойчивостью конструкции и плотно подгонять детали одна под другую.
Из уголка 63 мм вырезать по ширине 35 см 2 боковые детали для каретки подъёмника. Также прихватить и сварить по бокам вверху полученной основы конструкции из швеллера. В месте вылета направляющих в уголке вырезать квадрат со стороной чуть менее 50 мм.
К бокам каретки из швеллера 100 мм к вырезанному квадрату приварить направляющие из квадрата 50 мм, в которые будет вставляться выдвижная верхняя часть своими двумя направляющими из квадрата 40 мм.
Вырезать из профиля 50 мм (по длине 80 см) 2 куска и приварить в верхней части каретки к боковым уголкам, оставляя между ними место для верхней части, выдвигаемой домкратом.
Установить ролики к боковым верхним уголкам 63 мм. На каждом боку установить по 2 ролика, расстояние между которыми — примерно 28 см. Ролики должны чётко попасть в уголки по сторонам ямы.
Сделать верхнюю выдвижную часть подъёмника. Для этого надо отрезать и сварить вместе 2 одинаковых уголка 63 мм длиной по 90 см, сделав из них полую квадратную трубу. Затем приварить к сваренным вместе уголкам, не доходя до их концов, 2 направляющие из квадрата 40 мм длиной 30 см. Направляющие вместе с промежутком с ними должны занять чуть менее 80 см. Приварить к сваренным уголкам между направляющими усилитель из квадрата 40 мм. Верхняя выдвижная часть должна плотно входить и выходить из направляющих основы.

Видео: изготовление автоподъёмника своими руками

Установка

Если вы учли все важные моменты соотношений ширины ямы, высоты домкрата и размеров самой конструкции, то нижняя часть швеллера должна свободно опуститься в яму, а ролики на верхней части — расположиться по ширине ямы и передвигаться по уголкам, установленным по её длине.

На нижнюю часть из швеллера посередине устанавливается гидравлический домкрат, который в случае необходимости запускается в действие и поднимает верхнюю выдвижную часть, поднимающую автомобиль. Там же можно хранить специальные насадки на лапы, используемые как удлинители.

Правильная эксплуатация

При использовании подъёмника обычно делают следующее:

Направляющие следует смазать, например, солидолом для лучшего выдвижения из подъёмника. За состоянием смазки всегда нужно следить и подновлять её по необходимости.
Лапу выдвинуть на нужное расстояние и в неё вставить выточенную лапу с нужными удлинителями.
Поднимаемый автомобиль должен быть зафиксирован на ручной тормоз — убедитесь в этом.
Домкрат нужно закрутить и сделать подъём на нужную высоту.
Заходить под автомобиль допустимо только после остановки работы подъёмника.
Запрещено совать голову или конечности между боковинами подъёмника.
Нельзя класть руки или пальцы возле роликов.

Схема автоподъемника

Перед тем как начать работу, лучше всего набросать схему будущего изделия. Первым делом следует нарисовать чертежи основы из швеллера, длина которой равна ширине ямы (можно минус несколько см).

Высота конструкции из швеллера и её бока должны быть не ниже используемого домкрата. Остальные детали нужно планировать и чертить исходя из этих главных параметров.

Важно, чтобы ролики, крепящиеся к боковым уголкам, точно попадали в уголки ямы. Другим важным моментом будет точное вхождение квадратных труб 40 мм в направляющие из квадрата 50 мм, приваренные к боковым швеллерам.

Если есть опыт сварки и изготовления металлоконструкций, то вам вполне будет под силу самостоятельно изготовить удобный ямный подъёмник себе в гараж. Это поможет сэкономить бюджет и сделать изделие точно под параметры вашей смотровой ямы в гараже.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как сделать самому и установить автомобильный подъемник для гаража

Подъемник автомобильный — это оборудование, которое используется для проведения работ по техническому обслуживанию и ремонту транспорта.

Какой выбрать

На рынке представлено несколько разновидностей гаражного подъемника. Выбирать оборудование необходимо с учетом размеров помещения, нужно учитывать высоту гаража, его ширину и длину.

Ножничный подъемник для авто оснащен гидравлическим приводом. Он подходит для проведения шиномонтажных работ, а также для регулировки развал-схождения. Такое оборудование помогает получить доступ к транспортному средству со всех сторон. Наибольшая грузоподъемность такого механизма составляет около 3000-5000 кг. Его рекомендуется использовать для проведения ремонтных работ кузова.

Небольшие подъемники плунжерного типа имеют простую конструкцию, которая включает в себя лапы, закрепленные на гидравлических цилиндрах (плунжерах). Такие цилиндрические элементы монтируются в пол гаража. Устройство может состоять как из одной, так и из двух лап. С помощью этого аппарата можно проводить техническое обслуживание любого транспортного средства (легкового или грузового). Конструкция отличается высоким уровнем надежности и долгим сроком эксплуатации.

Мини-подъемник для гаража используется для поднятия транспорта, вес которого не превышает 4 000 кг. Время подъема такого оборудования может составлять от 45 до 60 секунд, а опускания — от 50 до 60 секунд. Высота грузовой платформы не превышает 1700 мм. На рынке представлены как самоходные, так и стационарные агрегаты. Питание таких подъемных устройств происходит за счет аккумуляторных батарей, мощность которых не превышает 2,2 кВт.

Электрогидравлический двухстоечный подъемник — это оборудование, представленное в виде платформы, которая поднимается и опускается при помощи специальных рукояток. Сам агрегат не занимает много места и оборудован бесшумной гидравлической системой, в которой мощный топливный привод отвечает за надежность конструкции и долгий срок эксплуатации. Для исправной работы оборудования необходима масляная жидкость, которая активизирует топливные насосы.

Пневматическое автомобильное подъемное устройство используется для проведения технического освидетельствования. Все механизмы конструкции прикреплены к опорной раме, выполненной из стали. Подъемник состоит из двух грузовых платформ, консолей выдвижного типа, электрического силового агрегата, насосного элемента, станции, гидравлической системы.

Как сделать самому

Для изготовления подъемника автомобильного для гаража своими руками понадобятся следующие инструменты и материалы:

металлические уголки размером 75*75*8 мм;
стальная плита, ширина которой составляет 10 мм;
редуктор с коэффициентом 60 и грузоподъемностью от 350 кг;
крепежные болты;
2 цепных элемента;
шпонка;
крюк.

Перед тем как начать делать самодельный подъемник для автомобиля, необходимо определиться с конструкцией оборудования. Это может быть электромеханический или гидравлический двухстоечный подъемник.

Для того чтобы сделать электромеханический подъемник в гараж своими руками, нужно установить внутри стойки вал резьбового типа, который будет вращаться вместе с силовым агрегатом и редуктором.

В таком валу расположена несущая гайка, которая перемещается вдоль него и контролирует подъем и опускание лапы, на которой держится транспортное средство.

Для того чтобы сделать двухстоечный подъемник для авто своими руками, необходимо осевой механизм заменить на гидравлический привод, уровень давления в котором будет регулироваться при помощи электрического двигателя. Количество стоек может быть равно одному, трем или четырем.

Инструкция, как сделать подъемник своими руками:

Необходимо подготовить основу. Для этого нужно замуровать в боковые стенки гаража металлические уголки так, чтобы капот транспортного средства находился под ними. Затем установить на полки уголков подготовленную плиту и зафиксировать ее положение при помощи восьми крепежных элементов. Плиту не рекомендуется соединять с металлическими уголками.
На поверхности зафиксировать червячное регулирующее устройство.
Затем надеть шпонку на электроприводной вал и зафиксировать ее при помощи болтов.
В плите нужно сделать отверстие диаметром 2 см для цепного механизма.
Пропустить цепь и сомкнуть ее в кольцо.
Надеть на вал выходящего типа шпонку меньшего диаметра и объединить механизмы.
Сделать в плите еще 2 отверстия диаметром 30 мм, пропустить вторую цепь и накинуть ее на шпонку.
В конце необходимо установить на цепь крюк, который сможет удержать вес мотора.

Как установить

Для того чтобы установить подъемник в гараже, необходимо выполнить следующие действия:

Подготовить поверхность для установки оборудования. Толщина бетонной площадки должна быть не менее 10 см. Не рекомендуется устанавливать аппарат на свежезалитый бетонный пол, должно пройти не менее 25 дней с момента заливки.
Запрещено устанавливать подъемник рядом с местом хранения легковоспламеняющихся материалов и веществ, а также рядом с местом покраски и мойки.
Пространство вокруг оборудования должно быть достаточно освещенным.
Перед установкой необходимо предусмотреть направление заезда транспортного средства, а также правильно рассчитать высоту механизма, чтобы он не упирался в потолок.
Выставить по уровню высоты оборудования каркас и зафиксировать его крепежными элементами.
Вставить монтажные болты в отверстия стояков и затянуть гайки. Длина болтов должна быть не менее 22 см.
Прикрепить стойки к опорной раме подъемного устройства.
Перед установкой винтового подъемника нужно выровнять стойки по высоте.
Перед монтажом гидравлического оборудования необходимо протянуть специальный трос, надеть все цепи и проверить их натяжение.
После установки каркаса подключить электрическое оборудование и установить аварийные выключатели. Для этого нужно залить масляную жидкость до требуемой отметки и протестировать автоподъемное устройство.
Несколько раз поднять и опустить грузовую платформу. При этом необходимо проверить, нет ли утечки рабочей жидкости.
Для того чтобы подключить гидравлическую систему, следует приподнять грузовую площадку на половину от максимальной высоты, открыть переднюю часть панели управления, проложить шланги гидравлической системы и подключить их к финтам. Все элементы должны быть хорошо зафиксированы и затянуты.
Пневматическая система подсоединяется при помощи специальных шлангов. Их нужно прикрепить к воздушному клапану, который находится в блоке управления системой, подключить механизм сжатого воздуха и проверить работоспособность всех деталей.
В самом конце рекомендуется сделать несколько тестовых подъемов платформы.

Отзывы и цены

Стоимость аренды и покупки:

покупка подъемника для машины — от 75 000 руб.;
аренда — от 2 500 в сутки.

Александр, 48 лет, Липецк: «Покупал для работы в гараже ножничный автоподъемник по цене 95 000 руб. Оборудование хорошее, надежное. Покупал модель от производителя Pikanisska. За 3 года эксплуатации несколько раз пришлось ремонтировать агрегат. Были проблемы с лифтом и подъемным механизмом. Монтировал агрегат самостоятельно, т.к. установка стоит от 15 000 руб. Такой аппарат легко поднимает средний по весу легковой автомобиль».

Леонид, 52 года, Екатеринбург: «Полгода назад решил поменять свой самодельный подъемник (грузоподъемность 2 500 кг) на оборудование от производителя Storm. Из преимуществ могу отметить только стоимость, в остальном техника показала себя плохо. За год эксплуатации 4 раза выходила из строя гидравлическая система. Время подъема грузовой платформы составляет более одной минуты, тогда как аналогичные модели справляются за 40-50 секунд».

Евгений, 38 лет, Воронеж: «Попробовал поработать на подъемнике китайского производства. Из преимуществ могу отметить низкую стоимость по сравнению с европейскими и российскими брендами, высокий уровень надежности конструкции, простоту устройства. Среди моделей рекомендую выбирать те, у которых установлены стопора механического, а не электрического типа, они работают надежней. Гидравлическая система функционирует без сбоев, но нужно постоянно следить за уровнем масляной жидкости».

Виталий, 41 год, Ижевск: «4 года пользовался оборудованием китайского производства П-97МК. У него низкая стоимость для подъемника такого уровня, но есть много недостатков. Например, посторонний шум во время работы, даже если каждую неделю смазывать все механизмы, через полгода с момента начала эксплуатации вышли из строя направляющие ролики. Кроме цены из плюсов могу отметить высокий уровень грузоподъемности и устойчивость к низким температурам».

Игорь, 36 лет, Рязань: «В 2003 году решил сам сделать автомобильное подъемное устройство. Делал аппарат с гидравлической системой. Техника проработала без сбоев около трех лет. После этого решил приобрести модель от Storm. Это хороший подъемник, но дорогой. За агрегат с грузоподъемностью в 2 700 кг пришлось заплатить около 85 000 руб. За 10 лет эксплуатации подъемник ломался только 2 раза: один раз была утечка в пневматической системе, а во второй раз — вышел из строя червячный редуктор».

Самодельный ножничный подъемник для авто своими руками

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
Механизм фиксации работает неправильно.
Опорное устройство не выдерживает оказываемые нагрузки.
Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Домкрат домашней сборки

Более подробную информацию о том, как сделать домкрат своими руками, вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ромбический автомобильный винтовой домкрат? Читайте об этом в статье нашего специалиста.

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

Рекомендуем также прочитать статью нашего специалиста, в которой рассказывается о том, как сделать лебедку из стартера своими руками.

Также советуем прочитать статью нашего эксперта, посвящённую тому, как выбрать ручную лебедку для автомобиля.

Сборка подъёмного устройства

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Вывод

Источник
