Гидравлика на уаз 469 своими руками

Принцип работы

Действует вся конструкция так: при надобности подъема кузова, водитель переводит кран в положение, которое обеспечивает пропуск масла только в одну сторону и включает питание привода насоса. Насос берет масло из бака и под давлением подает его в гидроцилиндр. Когда кузов будет полностью поднят, питание привода насоса отключается. Кран же не даст опуститься кузову под своим весом, поскольку масло обратно он не пропускает. Опускается кузов путем перевода крана в положение обратного движения масла, давление гидроцилиндре падает и масло стекает обратно в бак, а кузов под своим весом опускается вниз. На видео самосвал УАЗ-3303 изготовленный своими руками:

Видео «Особенности установки усилителя на Буханку»

Какие моменты следует учесть при проведении работ по установке — смотрите на видео ниже (автор — Andrey 68).

Добрый день. Недавно приобрел Буханку собираюсь ее немного доработать под себя. Первое о чем призадумался после поездки в 600 км так это возможность установки ГУРа или электро усилителя. Какие есть бюджетные варианты?

Comments 22

Гур газ 66. Полет нормальный. Насос тоже от шишиги только шкив увеличеный www.drive2.ru/l/8667980/

У меня рулевой редуктор от Соболь-Газель, насос YB ( ZF ) брал комплектом, но можно и самому собрать. Вариантов здесь накидали, выбери что можешь подешевле найти.

www.drive2.ru/l/6928499/, это заключительная в предыдущих двух и цена и сайт с заказом, самый бюджетный вариант. макс в 5 т.р.

джапанкар в гугле забей. Выдает сайт запчасти из японии. там и карбонус и вся остальня хня. Погляди как у меня сделано, атласа рекомендую.

Тема как порваный баян сотни вариантов…

Буханок много, и у каждого ГУР- свой. :))) www.drive2.ru/l/5989750/

Ты мне написал. Он твоего сообщения не увидит. :)))

да. я понимаю, но в чат же зайдет ) если человек интересуется — не только по уведомлениям смотреть будет)

В драйвовском поиске забей . Себе заказывал во Владике, редуктор на дроме нашел за 2,5 плюс доставка, рулевая колонка тойотовская — нашел в гараже бесплатно, насос гур уазовский ZF юбей крепления стандартные -около 5 т.р, шланг высокого давления — от буханки евро 4 вроде 1,5 т.р, бачок, шланги, хомуты -500р, ну и работа сварщика . Комплект собирал за зиму не спеша, колонку нужно брать с карданчиками — шлицы ниссан- тойота одинаковые, ну и в систему сразу декстрон полусинтетику залил . Правда я редуктор немного не тот взял, но возможно позже поменяю . Можешь у меня на странице глянуть .

Классика — уазовская «буханка»

Уже не раз приводились примеры, когда с выполнением самых сложных задач в российских регионах справлялись исключительно автомобили типа УАЗ 452. Не каждый день можно воспользоваться большегрузным УРАЛом или дорогим внедорожником иностранного производства. Но для УАЗа актуален вопрос модернизации существующей конструкции. Потому что, несмотря на отличную проходимость, удобство управления для водителя не всегда находится на нужном уровне.

Одним из элементов, который значительно облегчает управление этим внедорожным фургоном, является гидроусилитель рулевого механизма (ГУР). Использовать гидроусилитель на УАЗ «буханке» стали относительно недавно. Но прежде чем приступать к тюнингу, необходимо вспомнить устройство стандартной заводской конструкции рулевого управления.

Проверка

На прогретом заведенном двигателе крутим рулевое колесо из стороны в сторону. В первые секунды из бачка должен выйти лишний воздух. Если он начал пенится, значит, система негерметична и нужно искать пробой. После тщательной герметизации всех шлангов заводим мотор и проверяем работу усилителя заново. ГУР, на УАЗ «Буханка» от иномарки установленный, должен действовать плавно и беззвучно. Ремень не свистит, нет потеков рабочей жидкости.

Вы сразу почувствуете работу данного усилителя. Руль крутится гораздо легче, чем ранее. При эксплуатации регулярно следите за остатком жидкости в пластиковом бачке. Ее при необходимости нужно доливать. Работа гидравлического усилителя при недостаточном уровне жидкости грозит поломкой насоса. Руль станет намного тяжелее.

Установка ГУР на УАЗ-469 своими руками

В последнее время почти каждый производитель оснащает свои автомобили усилителем рулевого управления. Он может быть как гидравлическим, так и электрическим. Последний тип активно применяется на отечественных «Калинах» первого и второго поколений. На автомобилях Ульяновского автозавода, а именно на «Патриоте», используют классический усилитель с гидроприводом. Но многие задаются вопросом: почему не установить ГУР на УАЗ других моделей? И действительно, есть множество машин, которые до сих пор не оснащаются такой опцией. Это «Буханка» и 469-й УАЗ, в народе именуемый «Козликом». В сегодняшней статье мы рассмотрим, как это сделать своими руками.

Шумоизоляция и утепления салона

Для шумоизоляции и утепления салона понадобится примерно 5м2, то есть 11 листов самоклеющейся вибры – 50*100см с тонким алюминием, можно сказать, это имитация под фольгу. Для экономии лучше взять на рынке, чем в автомагазине. Она необходима для заглушки посторонних звуков в машине, главное ни в коем случае не клеить на ржавчину, тогда весь труд пойдет насмарку.

Перед этим места для поклейки обезжирить ацетоном, листы целиком не поклеить из-за ее жесткости, а частями.

Снимаем защитную пленку, плотно прижимаем. Для теплоизоляции пола можно положить битум – рифленая фольга, битумная основа и защитная пленка.

Также снимаем пленку и с помощью фена в 2 кВт нагреваем сам лист и маленькими частями прикладываем, отлично ложится на неровные поверхности. На участке с большими переходами, уклонами и ребрами берем для этого два листа.

Разрезаем, нагреваем посильнее, чтобы битум выступил, прикладываем половинками и придавливаем. Самая сложная – передняя часть под водительским сиденьем, здесь должен быть на хлест со всех сторон. Также раскладываем, начинаем со стороны руля, снимаем защитную пленку, под низ подтягиваем и кусочками нагреваем, также придавливаем и снимаем бумажку полностью.

Продавливаем кредь, в местах отверстий, здесь лист загибаем, надавливаем, смотрим на другой стороне, как легла, отмечаем для выреза и сквозной отверткой протыкаем эти отметки, и на обратной стороне их хорошо видно, стелим на место отверстия отвертку и пробиваем молотком, так они не закрыты герметичной пленкой.

Ремонт и замена шкворневого узла

Смазывание шкворня УАЗ

Ремонт таких машин, как УАЗ, лучше всего осуществлять в автосалонах. Опытные профессионалы без особых проблем настроят все составляющие шкворня, устранят неисправности других деталей. Но некоторые автолюбители отлично могут починить автомобиль и без посторонней помощи.

Ремонт или замена шкворней на УАЗ Патриот проходит в несколько этапов:

• подготовить инструмент, необходимый для снятия втулки;
• автомобиль поставить на ручник, сзади рекомендуется опереть машину и поднять ее с помощью домкрата, с передней части снять колесо;
• демонтировать кулак с поворота;
• выкрутить шайбу соответствующим ключом, снять мешающие детали;
• убрать втулки зажима;
• снять шкворни;
• убрать опоры из шаров, применив нужный инструмент;
• вернуть все на место;
• нанести специальный гель.

Выполнив эти действия, вы сможете сделать ремонт самостоятельно. Обычные шкворни УАЗ 469 способны работать, не ломаясь, очень долгое время, если автолюбитель будет соблюдать необходимые требования по эксплуатации, рекомендации по самостоятельной разборке необходимых элементов и ремонту.

Замена осуществляется в такой последовательности:

• слить масло, повесить мост, поставить ступор под колеса;
• выкрутить суппорт, отвечающий за тормоз;
• тормозной щит убрать;
• снять наконечники руля;
• удалить сверху и снизу шкворни и клапаны гелей;
• отмыть шкворень, который только что сняли;
• промыть все снятые узлы, осмотреть их;
• втулки смазать, спрессовать;
• убрать стружку из канала спирали;
• сменить сальники полуосевой, если в этом есть необходимость;
• удостовериться в том, что шкворень рабочий;
• вернуть на свои места масленки и шкворневые крышки;
• установить шнуры;
• после ремонта поставить все обратно.

Описание ГУР

Назначение и конструкция

1. Гидроцилиндр. Данный элемент используется для облегчения поворота колес при вращении руля, это осуществляется в результате воздействия давления расходного материала.
2. Насосное устройство. С помощью этого компонента поддерживается оптимальный параметр давления в усилителе. Кроме того, насос позволяет осуществить циркуляцию масла по шлангам.
3. Распределительный механизм. Как можно понять из названия, компонент используется для распределения потоков жидкости по соответствующим полостям.
4. Шланги и патрубки. По патрубкам системы происходит передача рабочей жидкости из бачка к насосу, а также между основными элементами узла.
5. Сам резервуар, где содержится вещество. Следует отметить, что резервуар может иметь фильтр, а также щуп, который позволит контролировать уровень масла в резервуаре.

Принцип действия

Что касается принципа действия, то он заключается в перемещении золотника во время вращения руля. Этот элемент перемещается по системе, что способствует открытию сливных трубок. Когда патрубок открывается, вещество под давлением переходит в те или иные полости, при этом воздействуя на поршневой элемент, который, в свою очередь, облегчает поворот колес (автор видео — канал Demian0805).

ГУР на АУЗ 469

Гидравлические усилители функционируют от давления жидкости на приводные узлы. Давление создается посредством насоса, осуществляющим свою работу через ременную передачу от шкива коленчатого вала двигателя. Под гидравлический усилитель руля необходим удлиненный ремень и доработка шкива. Поэтому старый приводной ремень, крыльчатку вентилятора, шкив коленчатого вала необходимо демонтировать.

Откручивается жидкостная помпа, крыльчатка радиатора закрепляется на ступице колеса. Для дальнейших операций необходимы удлиненные болты под ГУР и проставка, которая прикладывается в комплекте. Длинный ремень натягивается на новый шкив. Демонтируется кронштейн топливного фильтра. Здесь будет установлен насос ГУР на УАЗ 469. Цена УАЗовского гидроусилителя в Москве находится в пределах от 15 до 40 тысяч рублей.

В комплекте для ГУР имеется скоба. Ее необходимо установить на место шпильки помпы. Кронштейн и планку насоса закрепить на контргайку. Установив ремень, следует отрегулировать правильное натяжение. Для его поддержания существует специальный натяжной ролик, использующийся в конструкции многих автомобилей.

Правильная регулировка приводного ремня ГУР осуществляется так. От нажима пальцем его прогиб должен составлять 10-15 мм. Ремень должен вращаться под углом 90° относительно плоскости шкива. Топливный фильтр ставится на свое штатное место, в квадратном отверстии.

Для установки масляного бачка необходимо в левом брызговике двигателя просверлить два отверстия с помощью дрели.

Подготовленные заранее гайки, болты, хомут используем для установки резервуара с маслом. Полимерным шлангом бачок соединяется с насосом. В систему заливается трансмиссионное масло. Еще раз следует проверить правильность установки всех деталей и можно заводить автомобиль.

Что нам понадобится купить?

Для этого нам необходимо приобрести рулевую колонку под усилитель, а также насос. Последний будет создавать и поддерживать необходимое давление в системе управления. Работа элемента осуществляется приводным ремнем. Также нам понадобятся бачок для хранения жидкости и соединительные шланги. Последние делятся на два типа – низкого и высокого давления. Первый будет гнать «обратку» в бачок, а второй служит для циркуляции жидкости в самой системе. Что касается количества жидкости, которое задействуется в системе, ее не слишком много. Для УАЗа достаточно 1,2 литра специального масла. Оно отличается от моторного по вязкости и консистенции.

Трактор на базе УАЗ 469 – порядок сборки

Важную роль в процессе собственноручной сборки самодельного трактора из имеющегося внедорожника УАЗ играет правильная последовательность действий изготовителя.

Алгоритм работ должен выглядеть следующим образом:

1. Сначала нужно собрать прямоугольную устойчивую к вибрации металлическую раму. Для этого подойдут металлические трубы диаметром по 57 мм каждая. Они будут играть роль лонжеронов и траверса. Крепить детали нужно при помощи сварки;
2. Далее нужно установить используемую рулевую колонку, которую также заранее можно взять от УАЗа. Лучше всего крепить ее с правой стороны – в этом случае установить рулевой механизм в сборе с приводом изготовителю будет намного проще. Для монтажа механизма нужно предварительно снять рычаг и насадить его на шлицы. Для сборки металлической тяги изготовителю потребуется исправная газоэлектросварка;
3. Далее нужно оборудовать самодельный трактор ходовой УАЗ 469. Сначала потребуется правильно установить штатный задний мост. Для этого на имеющейся длинной полуоси нужно вырезать фланец и аккуратно просверлить в самом его центре отверстие. Полученный отрезок потребуется обработать и вставить в отверстие. Наружную часть заготовки нужно обварить и отрезать образовавшиеся лишние части. После этого потребуется укоротить используемый длинный чулок. Для этого можно воспользоваться двумя короткими полуосями. В области среза штатного чулка нужно аккуратно снять фаску, а полученное соединение сварить. В месте образовавшейся сварки потребуется установить суппорт, который надежно защитит заводской хвостовик от удара. Далее собранную раму можно оборудовать готовыми мостами УАЗ, предварительно используя для этого подготовленную V-образную конструкцию. При этом она должна плотно расположиться на штатных подушках, встроенных в задний мост;
4. Затем самодельный трактор из внедорожника УАЗ потребуется укомплектовать тормозной системой. Для этого сельхозмашину нужно оборудовать имеющимся главным тормозным цилиндром от российского внедорожника. Кроме него на самоделку можно установить рулевой редуктор, штатную тягу и заводскую колонку. Для более надежной фиксации редуктора нужно заранее подготовить прочную перекладину, предварительно вваренную в самодельную конструкцию;
5. После этого изготовитель может приступить к сборке трансмиссии трактора. После монтажа мотора нужно установить коробку передач и корзину сцепления. Крепить движущиеся детали механизма требуется таким образом, чтобы во время работы они не мешали движению друг друга;
6. Затем можно демонтировать старое сиденье от внедорожника УАЗ и установить его на раму при помощи рессора;
7. В конце трактор из УАЗа потребуется покрасить. Для этого металлические детали нужно обработать шпаклевкой. После ее высыхания на раму и кузов трактора потребуется поочередно нанести 2 слоя краски – это защитит самоделку от коррозии. Более детально о собственноручной сборке самодельного трактора из внедорожника УАЗ расскажет видео.

После того, как последний слой краски высохнет, трактор из УАЗа потребуется испытать. Сначала нужно протестировать ходовую часть сельхозмашины. Для этого на агрегате нужно проехаться по ровной дороге, а потом – по пересеченной местности. Если при этом из ходовой части не доносятся скрипы и другие посторонние звуки, значит можно переходить к испытанию самоделки в огороде. Готовый трактор из УАЗа можно оборудовать разными навесными орудиями. Для этого можно использовать плуг, фрезы, окучники, картофелекопалки и прицеп. Главное, чтобы вес оборудования не превышал тяговые характеристики двигателя. В противном случае мотор будет постоянно перегреваться и поддаваться повышенному износу.

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть рулевой системы автомобиля и работает на гидравлической жидкости, которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Первое – это комфортность управления, ведь больше не нужно так сильно крутить «баранку», как ранее. Второе – надежность. Гидравлический усилитель практически не выходит из строя. Третье преимущество – простота обслуживания. При эксплуатации такого автомобиля у вас не возникнет трудностей. Даже если усилитель сломается, починить его можно собственными руками. Причем доехать с такой поломкой до гаража вполне под силу. Единственное, что будет – ухудшится легкость управления. Руль станет «тяжелым». Кстати, впервые такой усилитель устанавливался на горьковскую «Чайку». ГАЗ-13 был первым авто с ГУРом.

УАЗ 3303 Уральский проходимец › Бортжурнал › Гидравлика

Всем привет!Свершилось все таки — собрал я полноценную гидравлику на головастик. Все по классическому исполнению: бачок, насос, гидрораспределитель, целиндр. Все работает на ура! Распишу все по подробней.

1. Насос. Установил на место нш-10 правого вращения www.drive2.ru/l/4517398/. (забегу вперед — насос нужно менять, т.к. на горячее масло груженый не хочет выгружать). Стоит удобно, шланги прикручиваю без проблем. Ничему не мешает. Больше всего переживал, что будет ремень пробуксовывать, все таки шкив на приводе под Б профиль. Но пока все ок. В принципе, можно поставить короткий ремень коленвал-насос, тогда площадь соприкосновения ремня будет в пол шкива, скорее всего так и сделаю.

2. Гидрораспределитель. В заначке имелся тракторный гидрораспределитель р-80 с ЮМЗ-6л.

У него три секции. Одна на самосвал, остальными двумя запитаю переднюю и заднюю гидролебедки (правда их еще нет, придумаем). Изначально распред хотел установить в кабине, на туннеле между ручек переключения передач. Но предположил, что в случае чего, в кабине будет гадюшник в виде разбрызганного масла. А у меня потолок белый…). Тогда установил гидрораспределитель в туннеле на лонжероне кабины. Для чего приварил на лонжерон два отрезка квадратной трубы 20/20 и закрепил расперд.

После сделал пропил сверху кабины и изготовил ручку включения из какой-то тяги.

3. Бачок. С местом крепления бачка определился за ранее — на кабине, сзади. После не долгих поисков в пункте приема металлолома был найден круглый бачок на 12л. С какого агрегата он, я не в курсе. Но внутри него была соляра. Не много помыл его. Врезал шаровый кран и приварил штуцер для обратки.

4. Цилиндр подъема. На подъем кузова изначально искал двухстороний цилиндр. Очень хотел принудительное опускание кузова. Для сего был найден (в том же пункте приема) рабочий цилиндра отвала ДТ-75, причем в месте с крепежом, что облегчило мне его установку. Ход цилиндра один метр.

После нескольких примерок (раз15 так) изготовил крепления в надрамнике и в основании кузова из 100 швеллера. Цилиндр стоит под наклоном в 30 градусов.

Источник

Гидравлика на УАЗ

Понимаю, что плодить темы — дурной тон, но хочется узнать мнение спецов по гидравлике, применительно к нашей теме (бурение).

«. Выяснил: 1. КОМ (коробка отбора мощности)предназначена для установки на САМОСВАЛ(. ) УАЗ в паре с гидронасосом НШ-10(. ) с максимальным давлением 25 атм. и производительностью 22.5 л/м; 2. расчетная снимаемая мощность 1.33 л. с.; 3. включается посредством установки раздатки в нейтраль и КП в положение задней передачи; 4. максимальное время работы под нагрузкой — 30 сек. Этот самый КОМ сработан так, что работает только в положении раздатки «нейтраль». Подшипники же там обыкновеные, без заложенной смазки. Может, оно проживет и дольше, но изготовитель гарантирует 30 сек. «

— Это с сайта УАЗистов. Похоже, завод и его инженеры заняты чем-то НУ ОЧЕНЬ важным, но совсем не тем что нужно людям, которые на этих УАЗах ездят. Есть самоделки, и даже с фото (прилагаю), правда, без комментариев авторов. Но дело в том, что больше лебёдки УАЗистам ничего не нужно. А хочется ИНОГДА использовать двигатель шасси УАЗа для бурения шнеками. со всеми вытекающими последствиями.

Если у кого-то есть соображения и опыт на эту тему, может поделитесь?

Соображение простое . Ремень со шкива коленвала на насос. НШ10 со всем кронштейном и насосом для рулевого стоит на старом МАЗе , на новом МАЗе уже НШ 32 с двухручьевым шкивом. Найти и поставить. Ремень профиля Б кажется до 10 лошадок передаёт. Где-то выкладывал данные. Ну или если позволяет радиатор (на УАЗе должен ) , переточить шкив , к нему в торец кардан и от него насос . У меня на буровой было так сделано , правда я ещё и редуктор с отключаемой муфтой для насоса ставил.

У меня на Унимог е штатно стоит гидронасос для гидросистемы тоже с приводом ремнём , насос уже сразу с подшипником разгрузочным внутри и шкивы большого диаметра , одноручьевой. Для рулевого ещё один.

Никогда не говори «никогда»

Довелось поработать три месяца автослесарем в УАЗ центре, за это время два раза менял подшипники на раздатке, клинил подшипник на хвостовике привода заднего моста. Причина бональна, длительная езда с отключенными трещотками на переднем мосту, кто знает как устроена раздатка на УАЗе поймет. Раздатка стоит под углом, вал привода переднего моста находиться в самом низу, уровень масла в раздатке скрывает только вал переднего моста, то-есть если шестерня привода переднего моста не крутится, масло не разбрызгивается и раздатка не смазывается. Точно так и при работе КОМ, раздатка не смазывается.

Ещё замечено при езде с отключенными трещотками, сильно изнашивается шлицевая на переднем кардане.

Хочешь круто изменить свою жизнь? Просто не заплати за интернет!

голос

Рейтинг статьи

Популярные варианты изготовления

Грузовой автомобиль УАЗ –3303 имеет двухместную цельнолитую металлическую кабину с двумя боковыми одностворчатыми дверцами. В передней части конструкции, под съемной крышкой капота, расположен мотор. За кабиной находится грузовая платформа с откидными бортами. В зависимости от модели, она сделана из дерева или металла. В кузове можно транспортировать груз весом до 1200 кг.

Размеры УАЗ –3303

Технические характеристики автомобиля рассчитаны на эксплуатацию в разных условиях, в том числе и в сельской местности. Многие люди, работающие в агропромышленной сфере, отмечают, что при всех достоинствах грузовика, в нем нет оборудования для выгрузки материалов самосвальным способом. Однако решить такую проблему возможно, если сконструировать самосвал из УАЗа своими руками.

Переоборудование автомобиля с помощью подъемного механизма повысит его функциональные возможности и позволит экономить время на выгрузку кузова. При этом грузоподъемность транспортного средства остается на прежнем уровне.

Существует два варианта, как сделать из УАЗа-3303 удобный для работы самосвал.

Вариант №1

Самый простой способ – уложить квадратный брус под передний борт кузова и закрепить к нему длинный трос, проложенный по всей длине платформы. В этом случае разгрузка грузовика будет осуществляться следующим образом:

• При открытии борта машины трос вытягивают и прикрепляют к какой-нибудь устойчивой опоре, например, к дереву или столбу.
• Во время движения автомобиля вперед брус перемещается по кузову и стягивает груз.

Такой метод хоть и простой, но далек от совершенства, поскольку груз может оказаться в неустойчивом положении.

Приспособление для установки рессор — чертеж

Вариант №2

При самостоятельном конструировании самосвала более надежным способом является установка гидравлической системы на каркас платформы. Несмотря на то, что некоторые компании предлагают готовые комплекты для подъема кузова, сделать такое устройство можно самостоятельно.

Коротко о конструкции узла на автомобиле

На Патриоте установлено однодисковое сухое сцепление с гидравлическим приводом. Принцип работы узла основан на передаче крутящего момента от маховика двигателя первичному валу коробки передач, за счет силы трения.

Механизм сцепления состоит из следующих элементов:

• ведомого диска;
• нажимной корзины;
• выжимного подшипника;
• вилки выключения;
• элементов привода;
• педали сцепления.

Узел размещается в кожухе, который закреплен на маховике. В рабочем положении сцепление включено. Это значит, что при отпущенной педали диски прижаты друг к другу и маховик передает вращение через элементы трансмиссии ведущим колесам.

Для разъединения двигателя и МКПП нужно, чтобы усилие от ноги водителя воздействовало на выжимной подшипник, который нажмет лепестки диафрагменной пружины и разъединит диски.

Для этого служит система привода, которая состоит из:

• педали;
• главного цилиндра сцепления (ГЦС);
• рабочего цилиндра сцепления (РЦС);
• вилки выжимного подшипника;
• шлангов и трубок.

При нажатии на педаль усилие передается поршню ГЦС, который вытесняет гидравлику из полости и по трубке направляет в РЦС. Поршень последнего перемещается и своим штоком воздействует на вилку выключения, которая передвигает выжимной подшипник и выключает сцепление.

Из-за выработки фрикционного материала диски могут неплотно прилегать друг к другу, и при больших оборотах двигателя будет возникать неприятный запах.

Усилитель руля на УАЗ 469 употребляется для облегчения работы водителя с рулем. Благодаря гидроусилителю руля нагрузка на руль существенно понижается. Удар становится мягче, вибрация от колес. Усилие руля на руках водителя становится наименьшим. Автомобиль приобретает дополнительные динамические свойства на пересеченной местности. Усилитель руля на УАЗ 469 дает возможность избежать утраты маневренности автомобиля при повреждении шин, обеспечивая комфортабельные условия движения.

Установка гидроусилителя руля на УАЗ 469

Усилитель руля на УАЗ 469 может быть гидравлическим и электронным. Гидравлика в главном употребляется для этой модели. Но многие автовладельцы и мастера оборудуют свое оборудование электронными усилителями разных забугорных и российских марок. К примеру, агрегаты от автомобилей Мерседес и Volga отлично подходят.

Установка гидроусилителя руля на УАЗ 469 своими руками начинается с покупки неких девайсов и запчастей. Под избранным усилителем следует приобрести управляющую колонку и насос, который делает и поддерживает нужное давление в управляющий системе. Вся система будет работать от приводного ремня.

В набор должны заходить: емкость для заправки и хранения масла, соединительные шланги. Маслопроводы под давлением делятся на два типа. низкого и высочайшего давления. 1-ый тип приводит в движение «возврат» в бак. Шланг второго типа позволяет маслу циркулировать снутри самой системы.

Объем заливаемого масла составляет 1,2 л. В данном случае употребляется особое трансмиссионное масло типа Dexron II, Dexron IID, Dexron III. Масло течет просто и отличается от моторного масла собственной смесью и вязкостью.

Для самостоятельной установки гидроусилителя на УАЗ 469 нужно демонтировать колесо при помощи специального съемника.

Сходу после разборки управляющего колеса нужно снять управляющую колонку, снять шарнир вала и гайку управляющий тяги. Открутите 3 гайки, крепящие управляющий элемент. Установите новый набор сошек с усилителем управляющего управления на вал колонны. Они подключены к управляющему звену, закреплены штифтами.

Подготовительная установка колонки предутверждает установку новейшей колонки под гидроусилителем руля. Потому его необходимо резать при помощи мясорубки. Последующим шагом является установка пластмассовой защитной крышки на динамик. Вы сможете использовать старенькые крепежные винты. Наденьте на корпус резиновое кольцо, шайбу, налитую гайку и закрепите ее ступенями.

Маленькой приводной вал установлен меж колонкой и управляющим механизмом. Он накрепко соединяет два блока, отлично передавая энергию меж ними. Легкий молоток дует в обширное отверстие, чтоб заблокировать клин. На его резьбе закреплены две шайбы. Какой-то из них. весна, другой. обычный.

После окончания всех манипуляций общая длина петли составляет 300 мм. Зубчатая гайка затянута, зафиксирована при помощи штифта. Управляющее колесо установлено в обычное положение. Установка гидроусилителя руля на УАЗ 469 завершена. Осталось захватить оставшиеся элементы.

Усилитель руля на 469 АУЗ

Гидроусилители работают от давления воды до приводных агрегатов. Давление создается насосом, который делает свою работу через ременную передачу со шкива коленчатого вала мотора. Удлиненный ремень и регулировка шкива требуются под гидроусилителем руля. Потому старенькый приводной ремень, рабочее колесо вентилятора, шкив коленчатого вала нужно снять.

Насос для воды отвинчивается, рабочее колесо радиатора закреплено на ступице колеса. Для последующих операций для вас пригодятся удлиненные болты для гидроусилителя руля и проставка, которая употребляется в комплекте. Длиннющий ремень натянут до нового шкива. Кронштейн топливного фильтра снят. УАЗ 469 будет обустроен гидроусилителем руля, а гидравлический УАЗ. от 15 до 40 тыщ рублей.

Набор гидроусилителя руля поставляется с кронштейном. Он должен быть установлен заместо штифтов насоса. Прикрепите кронштейн насоса и шток к винту. После установки ремня отрегулируйте правильное натяжение. Для его поддержки существует особый натяжной ролик, который употребляется в конструкции многих автомобилей.

Верная регулировка ремня гидроусилителя заключается в последующем. От давления пальца его отклонение должно составлять 10-15 мм. Ремень должен крутиться под углом 90 ° к плоскости шкива. Топливный фильтр расположен на собственном обыкновенном месте, в квадратном отверстии.

Для установки масляного бака нужно просверлить два отверстия в левом брызговике мотора при помощи дрели.

Мы используем за ранее приготовленные гайки, болты и зажимы для установки масляного бака. Резервуар соединен с насосом полимерным шлангом. Трансмиссионное масло заливается в систему. Снова удостоверьтесь, что все детали установлены верно и что вы сможете запустить машину.

Усилитель руля от Волги до УАЗ 469

Чтоб установить гидроусилитель руля от Волги до УАЗ 469, для вас нужно подобрать открыватель УАЗ с номером 452-2304100-10. Стоимость 800 руб. Снимите старенькую сошку, открутите шпильки и привинтите заднюю часть моста. Тут снимите крышку коробки, закрепите ее на месте при помощи сошки, которая снимается. Установите новый ножик, где крышка была.

Приварить пластинку на место к раме. Толщина железной пластинки и ленты составляет 10 мм. Снять лемех с гидроусилителя руля от автомобиля «Волга» и переместить его в положение, нужное для УАЗ 469. Конструкция вала позволяет установить лемех в 4 различных исполнениях.

Как и печка, усилитель руля от Волги также установлен локально. Время от времени нужно прикрепить два штифта, чтоб прикрепить пластинку к раме. Наконечники должны быть различными. один от Волги, другой от УАЗ 469. Поперечина может быть сделана ​​из УАЗа, укорачивая его. Длина гидроусилителя руля от Волги до УАЗа должна составлять 140 мм.

Торопитесь быть первым, новым на заказ ремонтом гидроусилителя руля УАЗ. предлагаем к нам в гости. Желаете научиться чинить автомобиль своими руками? Тогда поглядите бесплатный урок. Как отремонтировать автомобиль своими руками в домашних критериях. Мы поможем без помощи других в ремонте и ремонте автомобилей. Мы знаем, как вернуть автомобиль с наименьшими вложениями. Я прилагаю видео аннотации.

Категория: Сделай сам

Хохот: самый близкий друг кот. Он никогда не произнесет: «Почему ты ешь ночкой? «Он будет есть с тобой!

Видео: Установка Гур На Уаз 469 Своими Руками

Ремонт ГУР ШНКФ 453461130 для УАЗ 469

Неувязка: коробка ГУРа протекла, поначалу капала, а позже начала протекать как ведро, купила набор для ремонта манжеты и решила починить.

Он открутил все болты всех соединений и вот он на земле

Пациент. На операционном столе поглядите, что указывает вскрытие

Для начала пришлось снять сошки сошки, необходимо было сделать импровизированный съемник.

Разборка ординарна: я открутил два болта с зажимами, которые укрепляют крышки, снял стопорные кольца крышек и начал сбивать крышки молотком по валу. Будьте аккуратны, когда они выходят, выпадет куча роликов, принципиально их не утратить. это подшипники вала.

Вот снятые заглушки, мы лицезреем снутри уплотнения три манжеты: две пластмассовые, черно-белые и меж ними резиновые кольца

Тут они разобраны

Снят вал и крышка уплотнения

Я поменял манжеты и поглядел на крышки, увидел, что у их нет отверстий в центре, и сообразил, что прокрутка их свободного хода в червячной коробке регулируется.

Дальше я разобрал крышку приводного вала (вал на руле). Там я поменял манжету и резиновые кольца в крышке. Главное не отвинчивать вал от поршня, по другому у вас будут препядствия на час. Снутри шара, который потом устанавливается на место, проблематично.

Крышка управляющего вала с маслом

Во время анализа я сообразил, почему началась утечка, так как крышка не защищена, а попадание грязищи и воды привело к коррозии и риску на валу, короче говоря, я не знаю, посодействуют ли новые манжеты.

Не длительно думая я собрался сделать защитный колпачок от грязищи, и даже если мне повезет от утечки масла, если это будет с течением времени. Для этого я просверлил два отверстия, порезал резьбу под винты

Вот сама обложка

Он собрал все, поправил все пробелы и, разумеется, поставил на место. Там нет утечки еще. Вскрытие фактически не воздействовало на работу гидроусилителя руля. Просто на слух, как стало меньше гудеть, но так и будет на слух. Операция покажет.

Установка комплекта GDS ADS-Yubei за УАЗ 469

Содержимое коробки, только сейчас насос запамятовал положить его в раму.

Шкив и крепление, но где его настолько не мало, неясно. Пойдет на сток

2) Насос из ЗМЗ-409 Е-2 с прокладкой «ОБЪЯВЛЕНИЯ» ; 1400 р.

3) двойной шкив из 514-го бензинового двигателя (шахта), текстолит; 330 руб
4) ремень инжектора генератора 2108; 220 руб.

Маленькой корпус нужно уладить с полнотой гидроусилителя руля. Я заказал обвес для мотора ЗМЗ-409, но с редуктором для рессорной подвески. Поставщик разлюбезно согласился на этот набор, и после недели ожидания набор уже находился в гараже. На последующий денек началась установка.

Начнем с того, что появился вопрос «Должен ли я поменять насос?» Я кое-где читал, что 2-болтовый винт также прикручен к насосу 406, но это не очень накрепко, так как, если вы все-же отломите проушину кронштейна, вы не только лишь останетесь без гидроусилителя руля, но для вас придется брать новый дорогой набор. Проверил свободный ход родного насоса и решил поменять на 409

Выбор в нашем городке был маленький. Либо «ЗМЗ» за 1900 («не бюджет»), либо «ОБЪЯВЛЕНИЯ» за 1400р (приемлемо). Выбор пал на ADS. В гараже, естественно, был практически новый насос от Патриота, но от мотора Е-3 и форсунки до термостата узкая, потому пришлось поменять корпус термостата, что тоже не очень бюджетно и не может быть найден. Отрезаем теплоноситель, снимаем ремень, шкив, форсунки, насос и ставим новый кронштейн насоса гидроусилителя руля.

Снятие старенького насоса.

. и установить новый с кронштейном (измененный)

Я впереди: кронштейн был пересмотрен, а конкретно, была обрезана нить под натяжением ремня, так как у нас будет необычный привод. На кронштейн ставим насос (кстати, 2 болта крепления из комплекта были с большенными резьбами, а на насос небольшой. и куда не смотрятся пакеры) с натяжителем, шкив 514 под 2 ремня на насосе, надеваем приводной ремень насоса, потом 08 приводной ремень на усилитель управляющего насоса, все натягиваем и подтягиваем.

Вот таковой привод насоса (читайте на одном из форумов

Заходим под левое крыло и демонтируем управляющий механизм при помощи управляющего вала. Ставим редуктор из обвеса, лемех, управляющую тягу и все затягиваем

Коробка на месте

Сейчас управляющий вал. Новый был с одной стороны под прорезью, с другой. под клином. Так вышло, что сейчас нам нужен клин с обеих сторон. Снимите наконечник со старенького под клином и прижмите его к месту наконечника под пазом. Сейчас вы сможете поставить его на место. Сейчас настало время надеть шланги. А позже была засада. Шланг высочайшего давления имел наконечники 14 мм, а для 14 мм требовалось 16 мм.

и проверить. Удовлетворенность прошла через крышу, от гидроусилителя руля, руль легкий, без свободного хода, но без зевков и диверсий.

Усилитель руля от ГАЗ-3309 до УАЗ 469

Я изучал данную тему в течение долгого времени, но в главном они помещают конус GUR на буханка и головастиков, но на 469 эта конструкция намного пореже. Потому я решил добавить свои 5 центов точно в уточнении к 469. В принципе, схема такая же. катушка, цилиндр и, конечно, насос, но главное отличие в том, что 469 просит катушку от ГАЗ 3309-08. , его отличие от тяги 66 в расположении шпули. На тяговом газе 66 наматывается на самый конец тяги и у нас он пробуждается от пружины, но с 3309 года он безупречен для нас. Ну, тогда все дело в разработках либо кого это тревожит. Вот фото моей версии

Упрямая катушка 3309 часть управляющий тяги из газа 52 (я купил поперечную дроссельную заслонку 52, порезал по размеру, порезал резьбу и ввел газ в скользящую часть 3309) и отлично, лемехы уже были развернуты под конусом кончик газели.

Гидроцилиндр газ-3309 ака газ-66

Насос Бмв 130bar

Прикрепив гидроцилиндр к мосту, отверстие для гидроцилиндра было просверлено при помощи сверла 18, нагрето и пробито конусом, поперечник пластинки 20 мм.

Ну, установка насоса Гуру, он стоит на нашем заводском месте генератора

Ну вот и все устройство ГУРа, осталось подключить и все поставить. Уже пытаясь испытать, он должен получить мощнейший дизайн.

Набор управляющих устройств Бмв ZF был куплен в кузове 28, для его реализации потребовалось:
— кронштейн для крепления насоса ГУР УАЗ (на мой взор от 3160);
— изготовка переходной пластинки для управляющего механизма;
— крестовина управляющего вала;
— увеличенные шайбы и подмена крепежных болтов радиатора (требуется подъем 15-20 мм);
— пустышка от волги не была найдена, потому я сделал ее 2 раза сварной (фот к огорчению);
— коленвал двужильный;
— 1250 мм ремень.
Процедура установки уже была засосана не раз, потому я скажу только о подводных камнях:
1) мои поперечникы фланцев на управляющем валу отличались на 1 мм (уже бэгов), потому пришлось его аккуратненько сверлить,
2) кронштейн насоса необходимо было сделать мало короче, обрезав из него полосу 10 мм.
3) шкив с 2-мя кордами нужно было двинуть на 10 мм вперед, по другому ремни не подымутся через сопла;
4) в конце концов мне пришлось согнуть сошки ввысь, по другому это будет самая низкая точка моста, другими словами хоть какое суровое препятствие может просто потянуть его сразу.
В целом результатом доволен. парковаться в городке намного проще.

https://www.drive2.ru/l/5531934/, https://www.drive2.ru/l/4391810/, https://www.drive2.ru/l/4034945/, https: // www.drive2.ru / л / 1167359 /

Управление по управлению «Газель» на УАЗ 469

Я поставил новые насадки на рулевое ADS, но места под ними были уже с солидными плодами

Гидроусилитель. это гидравлическая система управляющего механизма автомобиля, созданная для увеличения маневренности, безопасности и плавности хода.

Гидроусилитель состоит из насоса, масляного бака и трубок.

Автомобили без гидроусилителя руля имеют следующие недостатки:

• Водителю приходится прилагать значимые усилия для маневрирования и поддержания направления движения автомобиля.
• Наличие огромного свободного хода руля, что плохо сказывается на маневренности и безопасности.
• Нередкие поломки управляющего механизма из-за завышенных нагрузок.
• Рывки колеса при движении по пересеченной местности.

Опыт водителей показал это Использование гидроусилителя руля решает эти проблемы. Автомобиль становится более комфортабельным за рулем, а срок службы управляющего механизма возрастает.

Стоит отметить, что «буханка» доступен с или без гидроусилителя.

Но даже если для вас посчастливится стать обладателем УАЗ с гидравлическим усилением, конструкция управляющего механизма вашего автомобиля может быть усовершенствована.

Усилительное устройство на таковой машине не защищено, не подвержено коррозии и повреждению труб.

Многие автовладельцы предпочитают устанавливать на свои «батоны» гидроусилитель руля от других моделей и марок автомобилей, в том числе иномарок.

Наиболее распространенным вариантом является усилитель от ГАЗ-66.

Вы сможете испытать установить гидроусилитель руля, но помните, что в какой-то момент для вас придется пройти технический осмотр. Без помощи других установленное оборудование может вызвать вопросы.

Поэтому лучшим вариантом будет обратиться к специалистам.

Усилитель руля находится в ценовом спектре 20. 40 тысяч рублей. Вы можете приобрести устройство вручную, но мы рекомендуем приобрести гидроусилитель в том же месте, где вы планируете его установить.

Гидроусилитель руля (ГУР) на УАЗ 469

Гидроусилитель руля в автомобиле УАЗ 469 служит для облегчения работы водителя с рулевым колесом. Благодаря ГУР, существенно снижается нагрузка на руль. Становятся мягче удары, вибрации от колес. Усилие от рулевого управления на руки водителя становится минимальным. Авто получает дополнительные динамические характеристики на сложных участках бездорожья. Гидроусилитель руля на УАЗ 469 позволяет избежать потери управляемости машиной при повреждении покрышек, обеспечивая комфортные условия движения.

Установка гидроусилителя руля на УАЗ 469 своими руками

ГУР на УАЗ 469 может быть гидравлическим и электрическим. В основном для данной модели используется гидравлика. Однако многие автомобилисты, народные умельцы, комплектуют свою технику электрическими усилителями от различных зарубежных и отечественных брендов. Например, хорошо подходят агрегаты от машин «Мерседес» и «Волга».

Установка ГУР на УАЗ 469 своими руками начинается с закупки некоторых узлов и деталей. Под выбранный усилитель следует приобрести рулевую колонку и насос, создающий и поддерживающий в системе рулевого управления необходимое давление. Функционирование всей системы будет осуществляться от приводного ремня.

В комплект должны входить: бачок для заливки и хранения масла, соединительные шланги. Напорные масляные магистрали делятся на два типа – низкого и высокого давления. Первый тип гонит «обратку» в бачок. Второй тип шлангов позволяет циркулировать масляной субстанции внутри самой системы.

Объем заливаемого масла 1,2 литра. При этом используется специальное трансмиссионное масло типа Dexron II, Dexron IID, Dexron III. Масло легко текучее и отличается от моторного масла своей консистенцией и вязкостью.

Чтобы самостоятельно установить гидроусилитель на УАЗ 469, необходимо специальным съемником демонтировать рулевое колесо.

Сразу же после демонтажа рулевого колеса необходимо снять рулевую колонку, извлечь шарнир карданного вала и гайку крепления сошки рулевой тяги. Открутить 3 гайки крепления элемента руля. На вал колонки с гидравлическим усилителем рулевого управления установить новый комплект сошек. Они соединяются с рулевой тягой, фиксируются шплинтами.

Прежнее крепление колонки препятствует установке новой колонки под ГУР. Поэтому его необходимо срезать болгаркой. Следующий этап – монтаж пластикового защитного кожуха на колонку. Можно при этом использовать старые крепежные винты. Надеть на кожух кольцо из резины, шайбу, корончатую гайку, которою следует закрепить стремянками.

Карданный вал небольших размеров устанавливается между колонкой и рулевым механизмом. Он надежно соединяет оба агрегата, эффективно передавая усилие между ними. Легкими ударами молотка в широкое отверстие забивается клин. На его резьбе закрепляются две шайбы. Одна из них пружинная, вторая обыкновенная.

После завершения всех манипуляций общая длина шарнира составляет 300 мм. Затягивается корончатая гайка, фиксируется шплинтом. Рулевое колесо устанавливается в штатное положение. Установка ГУР на УАЗ 469 завершена. Остается закрепить остальные элементы.

ГУР на АУЗ 469

Гидравлические усилители функционируют от давления жидкости на приводные узлы. Давление создается посредством насоса, осуществляющим свою работу через ременную передачу от шкива коленчатого вала двигателя. Под гидравлический усилитель руля необходим удлиненный ремень и доработка шкива. Поэтому старый приводной ремень, крыльчатку вентилятора, шкив коленчатого вала необходимо демонтировать.

Откручивается жидкостная помпа, крыльчатка радиатора закрепляется на ступице колеса. Для дальнейших операций необходимы удлиненные болты под ГУР и проставка, которая прикладывается в комплекте. Длинный ремень натягивается на новый шкив. Демонтируется кронштейн топливного фильтра. Здесь будет установлен насос ГУР на УАЗ 469. Цена УАЗовского гидроусилителя в Москве находится в пределах от 15 до 40 тысяч рублей.

В комплекте для ГУР имеется скоба. Ее необходимо установить на место шпильки помпы. Кронштейн и планку насоса закрепить на контргайку. Установив ремень, следует отрегулировать правильное натяжение. Для его поддержания существует специальный натяжной ролик, использующийся в конструкции многих автомобилей.

Правильная регулировка приводного ремня ГУР осуществляется так. От нажима пальцем его прогиб должен составлять 10-15 мм. Ремень должен вращаться под углом 90° относительно плоскости шкива. Топливный фильтр ставится на свое штатное место, в квадратном отверстии.

Для установки масляного бачка необходимо в левом брызговике двигателя просверлить два отверстия с помощью дрели.

Подготовленные заранее гайки, болты, хомут используем для установки резервуара с маслом. Полимерным шлангом бачок соединяется с насосом. В систему заливается трансмиссионное масло. Еще раз следует проверить правильность установки всех деталей и можно заводить автомобиль.

ГУР от Волги на УАЗ 469

Чтобы установить ГУР от Волги на УАЗ 469, необходимо подобрать УАЗовскую сошку с номером 452-2304100-10. Цена 800 рублей. Снять старую сошку, выкрутить шпильки и закрутить на обратную сторону моста. Здесь же снять крышку шкворня, прикрутить на место сошки, которая демонтирована. Там, где стояла крышка, установить новую сошку.

Пластину приварить по месту к раме. Толщина металла пластины и укосины 10 мм. С гидроусилителя от автомобиля Волга снять сошку и переставить в положение, которое необходимо для УАЗ 469. Конструкция вала позволяет установить сошку в 4-х различных вариантах.

Как и пластина, ГУР от Волги устанавливается также по месту. Иногда необходимо приваривать две шпильки крепления пластины к раме. Наконечники должны быть разными – один от Волги, другой – от УАЗ 469. Поперечину можно изготовить из УАЗовской, укоротив её. Длина ГУРу от Волги на УАЗ должна быть 140 мм.

Регулировка рулевого механизма

Для выполнения регулировки рулевого механизма его нужно снять с автомобиля. Для этого:

1. Отсоедините нагнетательный и сливной шланги от рулевого механизма и закрепите шланги таким образом, чтобы предотвратить полное вытекание масла из гидросистемы.
2. Отверните гайку и выньте клиновой винт из вилки шарнира, снимите вилку шарнира с механизма.
3. Отсоедините тягу сошки от сошки.
4. Отверните болты крепления и снимите рулевой механизм.

Регулировку рулевого механизма выполняйте в следующей последовательности:

1. Закрепите рулевой механизм в тисках так, чтобы нагнетательное и сливное отверстия были внизу. Поворачивая вручную входной вал рулевого механизма, слейте масло из механизма.
2. Слегка нажимая рукой на входной вал вдоль его оси, покачайте сошку. Если при этом ощущается осевое перемещение входного вала, выполните регулировку натяга подшипников винта. Для этого:
   • с помощью бород ка и молотка осторожно, не применяя чрезмерно сильных ударов, выправьте буртик стакана 3 (рис. 219), закрепленного в пазы стенки картера 9;

Рис. 219. Рулевой механизм с гидроусилителем:
1-гайка; 2,5,6,19,21,22,35,39-уплотнительные кольца; 3-стакан; 4,10-упорные подшипники; 7-поршень-рейка; 8-винт; 9-картер; 11-штуцер нагнетательного шланга; 12-штуцер сливного шланга; 13-гильза; 14-манжета; 15-торсион; 16,38-штифты; 17-шариковод; 18-шарики; 20-канал в картере; 23-сошка; 24-гайка сошки; 25-крышка защитная нижняя; 26-стопорные кольца; 27-регулировочные шайбы; 28-опоры вала сошки; 29-ролики; 30-вал сошки; 31-крышка защитная верхняя; 32-ротор; 33-защитный колпак; 34-корпус распределителя; 36-канал в корпусе распределителя; 37-болты крепления корпуса распределителя к картеру

поворачивая стакан 3 по часовой стрелке, устраните люфт;

проверьте момент проворачивания входного вала, который должен быть не более 3 Н*м (0,3 кгс*м). Момент замерять на протяжении не более одного оборота входного вала от любого крайнего положения;

закерните край стакана в пазы стенки картера.

Если осевое перемещение ротора не ощущается или устранено, а в среднем положении вала сошки при покачивании за сошку ощущается зазор, выполните регулировку зубчатого зацепления. Для этого:

• отверните гайку 24 и снимите сошку 23;
• снимите верхнюю 31 и нижнюю 25 защитные крышки;
• снимите стопорные кольца 26 и регулировочные шайбы 27;
• выпрямите регулировочные шайбы;
• поворачивая одновременно опоры 28 вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку производите в положении вала сошки, соответствующем среднему положению зубчатого сектора;
• проверьте момент проворачивания вала сошки, который должен быть в пределах 35-45 Н*м (3,5-4,5 кгс*м) при переходе вала сошки через среднее положение. Если после регулировки натяга подшипников и зазора в зубчатом зацеплении люфт устранить не удается, значит люфт вызван износом шарико-винтовой передачи. В этом случае рулевой механизм подлежит ремонту;
• установите регулировочные шайбы, загните один из усов в обеих регулировочных шайбах в паз опоры вала сошки и установите стопорные кольца.

Установите рулевой механизм на автомобиль, установите сошку и заверните от руки гайку сошки.

Присоедините вилку карданного вала, нагнетательный и сливной шланги, не допуская их скручивания и резких перегибов, залейте масло в гидросистему.

Присоедините тягу сошки, затяните и зашплинтуйте гайку шарового пальца, затяните гайку сошки.

Гидроусилители: монтируем на УАЗ «буханка»

Классика — уазовская «буханка»

Уже не раз приводились примеры, когда с выполнением самых сложных задач в российских регионах справлялись исключительно автомобили типа УАЗ 452. Не каждый день можно воспользоваться большегрузным УРАЛом или дорогим внедорожником иностранного производства. Но для УАЗа актуален вопрос модернизации существующей конструкции. Потому что, несмотря на отличную проходимость, удобство управления для водителя не всегда находится на нужном уровне.

Одним из элементов, который значительно облегчает управление этим внедорожным фургоном, является гидроусилитель рулевого механизма (ГУР). Использовать гидроусилитель на УАЗ «буханке» стали относительно недавно. Но прежде чем приступать к тюнингу, необходимо вспомнить устройство стандартной заводской конструкции рулевого управления.

Конструктивные особенности рулевого механизма

С момента выхода первого автомобиля УАЗ 452 его рулевой механизм не претерпел существенных конструктивных изменений. Основной элемент рулевого управления — червячный редуктор, вращение к которому передается при помощи травмобезопасной рулевой колонки. Это особенно актуально, учитывая бескапотную компоновочную схему автомобиля.

Вал, на котором закреплено рулевое колесо, соединен с валом червяка через промежуточный вал при помощи шарниров карданного типа. Крепление сделано так, что в случае столкновения автомобиля вал рулевого колеса имеет возможность сложиться, и это уводит руль в сторону от центра кабины. В результате не происходит травмирующего воздействия руля на грудную клетку водителя.

Комплект ГУР для «буханки»

Однако за время длительной эксплуатации автомобилей УАЗ используемая конструкция не смогла себя зарекомендовать как достаточно надежная и безотказная. Более того, управление передними колесами требует от водителя приложения достаточных усилий, что особенно заметно при маневрировании на ограниченной территории.

При частой эксплуатации машины в труднопроходимых условиях рулевой механизм не выдерживает серьезных нагрузок и выходит из строя. К тому же одной из неисправностей, которая постоянно преследует подобные машины, является большой люфт на рулевом колесе, что затрудняет управление автомобилем и напрямую влияет на безопасность.

Таким образом, вопрос оснащения рулевого управления ГУР встает вполне обоснованно. Установка гидроусилителя руля на УАЗ «буханка» своими руками обеспечивает определенные преимущества в сравнении с базовой конструкцией:

• снижение прикладываемого усилия для поворота управляемых колес;
• долговечность механизма и простота обслуживания — по отдельным моделям отмечают работу до 400 тыс. км пробега до наступления отказа;
• комфортность при управлении автомобилем и достаточная информативность при работе.

Называя эти преимущества, необходимо отметить, что все они были подтверждены водителями, модернизировавшими свои авто. Чтобы добиться подобных результатов, сначала нужно будет установить соответствующее оборудование.

Необходимое оборудование

Электроусилитель для авто

Для переоборудования автомобиля под систему с гидравлическим усилителем выпускаются различные механизмы.

Так, универсальный модуль ШНКФ 453461.130 представляет собой агрегат, где к рулевому механизму добавлен распределитель жидкости, находящейся под давлением, и силовой цилиндр, который и управляет рычагами. В данном случае цепочка, управляющая колесами, выглядит так:

• ведущий винт — шариковая гайка;
• шариковая гайка — зубчатая рейка;
• зубчатая рейка — трезубый сектор;
• ведомый сектор — рулевая колонка.

Конструктивное исполнение такого ГУР имеет хорошие технические характеристики:

• передаточное число механизма — 17,3 к 1;
• установленная масса — 12 кг;
• максимальный крутящий момент — 100 кгс/м;
• максимально развиваемое давление — 12 МПа;
• угол поворота выходного вала — до 80°.

Следует обратить внимание на то, что прежнее передаточное отношение составляло 16,4.

В линейке продукции УАЗ присутствует автомобиль с гидравлическим усилителем руля. Правда, и там требуются доработки. Блок усилителя на заводе никак не защищали, что может привести к повреждению трубок высокого давления и к коррозии. На сегодняшний день стоимость версии фургона, где в комплектацию входит гидроусилитель руля, составляет от 500 тыс. рублей.

Среди возможных вариантов использования ГУР на УАЗ от других моделей и марок автомобилей наиболее популярным является установка устройства от ГАЗ-66. Метод монтажа такого узла широко описан, хотя в данном случае требуется немало самостоятельных подгонок, что вряд ли можно рассматривать как допустимый тюнинг. Не следует забывать, что автомобиль должен проходить периодический технический осмотр.

Независимо от того, агрегат какого производителя был выбран для использования, установку устройства целесообразно доверить специалистам. Иначе впоследствии могут возникнуть определенные трудности при прохождении техосмотра. Стоит отметить,что официальные представители завода в качестве дополнительного переоборудования автомобиля предлагают и установку более современного рулевого управления.

Итак, как установка ГУР изменит ваш автомобиль?

Поведение на дороге

Усовершенствованное авто более маневренное на дороге

1. Работа ГУР никак не будет связана с загруженностью автомобиля, скоростью движения. Можно спокойно маневрировать на шоссе, в городских условиях, а также на бездорожье или во дворе.
2. Будет обеспечена нормальная обратная связь на руле. Если при работе механического узла наличие такой связи понятно, то, например, электрический усилитель практически полностью устраняет чувствительную связь между рулем и управляемыми колесами. Гидроусилитель не только облегчает поворот колес, но и обеспечивает необходимую чувствительность руля.
3. Благодаря отсутствию жесткой связи руля с приводным механизмом после установки современного оборудования пропадают и толчки, передаваемые на руль от неровностей дорожного покрытия. Машина лучше держит траекторию и более послушна в руках водителя.
4. Улучшится не только общее поведение автомобиля на дороге, но и многие другие показатели. Например, скорость прохождения поворотов увеличится, возрастет возвращение рулевого колеса в «нулевую» точку после окончания криволинейной траектории. Можно заметить и улучшение маневрирования в потоке, поскольку будет легче перестраиваться.

Несмотря на указанные достоинства, существуют и некоторые моменты, которые нельзя оценить однозначно.

1. С учетом короткой базы УАЗ 452, после установки ГУР можно отметить некоторое рыскание автомобиля по дороге, особенно на скорости выше среднего, но как только водитель привыкнет к использованию нового механизма, проблема уйдет.
2. Более чувствительное рулевое управление требует исправности всех узлов подвески. Поэтому нужно проверить на наличие неполадок рулевые тяги и опоры подвески. Качественная резина также повлияет на устойчивость авто.
3. Использование более сложного типа рулевого управления делает более дорогим обслуживание. То есть кроме затрат на покупку и установку нового механизма дополнительно придется нести расходы на устранение неисправностей, которые могут возникать при эксплуатации машины.

Вернуться к оглавлению

Эксплуатация авто с ГУР

Несмотря на надежность всех конструкций, применяемых для переоборудования УАЗ «буханка», определенные проблемы могут возникать даже при исправном устройстве.

Например, владельцы отмечают некоторую шумность насоса при работе механизма. Известно, что шум слегка увеличивается при нахождении колес в крайних положениях. Другой причиной становится низкий уровень масла в системе. Однако при небольших углах поворота такая особенность может быть связана с низким качеством масла, залитого в механизм. Поэтому следует уточнить качество смазки и ее уровень и при необходимости заменить либо долить оксоль.

Наиболее подходящим видом специальной жидкости инженеры называют масло типа «Декстрон 3» или смазку марки P. Они не только понижают общую шумность, но и имеют необходимые присадки, снижающие пенистость жидкости при работе механизма.

Замену проводят одновременно со сливом смазки, находившейся в работе. После появления при сливе жидкости, соответствующей типу «Декстрон 3», долив прекращают.

Масло необходимо менять каждые 100 000 км. При замене нужно учитывать, что емкость системы составляет около 1,1 л, поэтому рекомендуется приобретать две бутылки по 1 л.

Машиной с новым ГУР надо уметь управлять

При эксплуатации рулевого механизма нужно знать, какие действия могут повредить установленный агрегат:

• нахождение колес в крайнем положении более 5 секунд приводит к перегреву жидкости в усилителе и возможному отказу в работе;
• в случае неисправности авто при неработающем двигателе возможно лишь кратковременное руление — например, для заезда на эвакуатор;
• использование машины без масла в механизме приводит к скорому выходу гидроусилителя из строя.

Предложения различных заводов-изготовителей для переоборудования УАЗ «буханки» позволяют модернизировать авто, заплатив за это от 20 тыс. рублей в зависимости от установленного двигателя. При обращении в сервисную станцию еще около 5 тыс. потребуется отдать за работу мастера.

В результате переоснащения можно получить комфортный в работе и долговечный механизм, который значительно облегчит управление автомобилем.

Особенности установки ГУР на автомобили УАЗ Буханка

Для более комфортного управления машиной в многих современных машинах реализована функция ГУР. Эта функция обеспечивает более легкое вращение руля, соответственно, многие автовладельцы решают самостоятельно установить этот узел на авто. Подробнее о том, как установить ГУР на УАЗ Буханка и из каких компонентов состоит системы, вы сможете узнать из этого материала.

Гидроусилитель или электроусилитель руля на Буханку: что лучше?

Одним из основных преимуществ гидроусилителя руля перед ЭУР считается более дешевая стоимость системы. Кроме того, в отличие от ЭУР, ГУРы обладают повышенным запасом мощности.

Минусы таких усилителей следующие:

1. В системах ГУР нужно регулярно проводить проверку уровня масла в расширительном бачке. Как и любой другой расходный материал, эта жидкость со временем теряет свои характеристики, а из-за ее низкого уровня в работе системы могут возникнуть неполадки.
2. ГУР требует правильной эксплуатации, соблюдения определенных правил.
3. Работа гидроусилителя зависит от работоспособности двигателя. Если мотор отключен, то повернуть руль будет очень тяжело.
4. ГУР состоит из многих элементов, среди которых шланги и ремни, за которыми нужно постоянно следить. При наличии повреждений и трещин ремешки подлежат замене, а повреждения патрубков могут привести к утечке масла из системы (автор видео — Роман Петров).

Что касается ЭУР, то такие системы имеют больше преимуществ. Из-за простой конструкции системы автовладелец может сэкономить место в подкапотном пространстве при установке. В отличие от гидроусилителей, при использовании ЭУР водителю не придется регулярно проверять состояние ремней, патрубков и уровень масла в бачке. Кроме того, автовладелец машины с ЭУР может самостоятельно настроить усилие поворота руля, то есть подстроить систему под свои нужды.

Из недостатков электроусилителя следует выделить:

1. По сравнению с гидроусилителем — более высокая стоимость системы, по этой причине многие автовладельцы ставят ан буханку именно ГУР.
2. Невысокий запаса мощности.
3. Более дорогой ремонт узла в случае его выхода из строя.

Описание ГУР

Назначение и конструкция

Основные составляющие системы:

1. Гидроцилиндр. Данный элемент используется для облегчения поворота колес при вращении руля, это осуществляется в результате воздействия давления расходного материала.
2. Насосное устройство. С помощью этого компонента поддерживается оптимальный параметр давления в усилителе. Кроме того, насос позволяет осуществить циркуляцию масла по шлангам.
3. Распределительный механизм. Как можно понять из названия, компонент используется для распределения потоков жидкости по соответствующим полостям.
4. Шланги и патрубки. По патрубкам системы происходит передача рабочей жидкости из бачка к насосу, а также между основными элементами узла.
5. Сам резервуар, где содержится вещество. Следует отметить, что резервуар может иметь фильтр, а также щуп, который позволит контролировать уровень масла в резервуаре.

Принцип действия

Что касается принципа действия, то он заключается в перемещении золотника во время вращения руля. Этот элемент перемещается по системе, что способствует открытию сливных трубок. Когда патрубок открывается, вещество под давлением переходит в те или иные полости, при этом воздействуя на поршневой элемент, который, в свою очередь, облегчает поворот колес (автор видео — канал Demian0805).

Инструкция по установке гидроусилителя своими руками

Перед установкой подготовьте комплект для монтажа, процедура описана вкратце:

1. Сначала нужно демонтировать рулевую сошку, после чего загнуть ее. Чтобы сделать это, сошку необходимо нагреть, для предотвращения деформации конус вместе со шлицевой нужно установить вставками внутрь.
2. Затем делается кронштейн для поперечной тяги, его можно сделать из отпиленного хвостовика от автомобиля ГАЗ 66, наиболее оптимальный вариант, поскольку совпадает внутренний диаметр. Приваривать кронштейн полностью не следует, шов лучше всего сделать вдоль самой тяги, это позволит увеличить прочность.
3. На следующем этапе производится монтаж цилиндра гидроусилителя. Для монтажа вам потребуется специальный кронштейн, его можно приобрести либо сделать самостоятельно.
4. Сам кронштейн нужно будет приварить, можно целиком.
5. Дальнейшая установка цилиндра на кронштейн осуществляется в одной плоскости с мостом.
6. Шток гидроцилиндра следует установить в среднее положение, когда колеса автомобиля будут прямыми. Сделав это, вы сможете определить место установки фиксатора поперечной тяги. Затем этот элемент также надо приварить.
7. Производится сборка узла. Устанавливается резервуар для рабочей жидкости, осуществляется подключение всех необходимых для нормальной работы шлангов. Бачок нужно установить в удобном месте, но при этом помните, что шланги в любом случае не должны перегибаться. После сборки системы в резервуар нужно налить масло.
8. Затем передняя часть авто поддомкрачивается, рулем нужно покрутить в разные стороны, задерживая рулевые колеса в крайних положениях. Запускается двигатель, процедура повторяется — так вы сможете прокачать жидкость по патрубкам.

Фотогалерея «Помощь в установке»

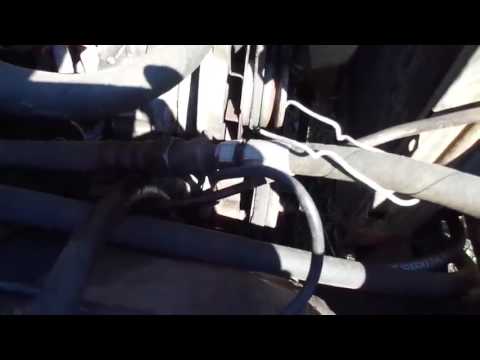

Видео «Особенности установки усилителя на Буханку»

Какие моменты следует учесть при проведении работ по установке — смотрите на видео ниже (автор — Andrey 68).

Гидроусилитель руля (ГУР) на УАЗ 469

Гидроусилитель руля в автомобиле УАЗ 469 служит для облегчения работы водителя с рулевым колесом. Благодаря ГУР, существенно снижается нагрузка на руль. Становятся мягче удары, вибрации от колес. Усилие от рулевого управления на руки водителя становится минимальным. Авто получает дополнительные динамические характеристики на сложных участках бездорожья. Гидроусилитель руля на УАЗ 469 позволяет избежать потери управляемости машиной при повреждении покрышек, обеспечивая комфортные условия движения.

Установка гидроусилителя руля на УАЗ 469 своими руками

ГУР на УАЗ 469 может быть гидравлическим и электрическим. В основном для данной модели используется гидравлика. Однако многие автомобилисты, народные умельцы, комплектуют свою технику электрическими усилителями от различных зарубежных и отечественных брендов. Например, хорошо подходят агрегаты от машин «Мерседес» и «Волга».

Установка ГУР на УАЗ 469 своими руками начинается с закупки некоторых узлов и деталей. Под выбранный усилитель следует приобрести рулевую колонку и насос, создающий и поддерживающий в системе рулевого управления необходимое давление. Функционирование всей системы будет осуществляться от приводного ремня.

В комплект должны входить: бачок для заливки и хранения масла, соединительные шланги. Напорные масляные магистрали делятся на два типа – низкого и высокого давления. Первый тип гонит «обратку» в бачок. Второй тип шлангов позволяет циркулировать масляной субстанции внутри самой системы.

Объем заливаемого масла 1,2 литра. При этом используется специальное трансмиссионное масло типа Dexron II, Dexron IID, Dexron III. Масло легко текучее и отличается от моторного масла своей консистенцией и вязкостью.

Чтобы самостоятельно установить гидроусилитель на УАЗ 469, необходимо специальным съемником демонтировать рулевое колесо.

Сразу же после демонтажа рулевого колеса необходимо снять рулевую колонку, извлечь шарнир карданного вала и гайку крепления сошки рулевой тяги. Открутить 3 гайки крепления элемента руля. На вал колонки с гидравлическим усилителем рулевого управления установить новый комплект сошек. Они соединяются с рулевой тягой, фиксируются шплинтами.

Прежнее крепление колонки препятствует установке новой колонки под ГУР. Поэтому его необходимо срезать болгаркой. Следующий этап – монтаж пластикового защитного кожуха на колонку. Можно при этом использовать старые крепежные винты. Надеть на кожух кольцо из резины, шайбу, корончатую гайку, которою следует закрепить стремянками.

Карданный вал небольших размеров устанавливается между колонкой и рулевым механизмом. Он надежно соединяет оба агрегата, эффективно передавая усилие между ними. Легкими ударами молотка в широкое отверстие забивается клин. На его резьбе закрепляются две шайбы. Одна из них пружинная, вторая обыкновенная.

После завершения всех манипуляций общая длина шарнира составляет 300 мм. Затягивается корончатая гайка, фиксируется шплинтом. Рулевое колесо устанавливается в штатное положение. Установка ГУР на УАЗ 469 завершена. Остается закрепить остальные элементы.

ГУР на АУЗ 469

Гидравлические усилители функционируют от давления жидкости на приводные узлы. Давление создается посредством насоса, осуществляющим свою работу через ременную передачу от шкива коленчатого вала двигателя. Под гидравлический усилитель руля необходим удлиненный ремень и доработка шкива. Поэтому старый приводной ремень, крыльчатку вентилятора, шкив коленчатого вала необходимо демонтировать.

Откручивается жидкостная помпа, крыльчатка радиатора закрепляется на ступице колеса. Для дальнейших операций необходимы удлиненные болты под ГУР и проставка, которая прикладывается в комплекте. Длинный ремень натягивается на новый шкив. Демонтируется кронштейн топливного фильтра. Здесь будет установлен насос ГУР на УАЗ 469. Цена УАЗовского гидроусилителя в Москве находится в пределах от 15 до 40 тысяч рублей.

В комплекте для ГУР имеется скоба. Ее необходимо установить на место шпильки помпы. Кронштейн и планку насоса закрепить на контргайку. Установив ремень, следует отрегулировать правильное натяжение. Для его поддержания существует специальный натяжной ролик, использующийся в конструкции многих автомобилей.

Правильная регулировка приводного ремня ГУР осуществляется так. От нажима пальцем его прогиб должен составлять 10-15 мм. Ремень должен вращаться под углом 90° относительно плоскости шкива. Топливный фильтр ставится на свое штатное место, в квадратном отверстии.

Для установки масляного бачка необходимо в левом брызговике двигателя просверлить два отверстия с помощью дрели.

Подготовленные заранее гайки, болты, хомут используем для установки резервуара с маслом. Полимерным шлангом бачок соединяется с насосом. В систему заливается трансмиссионное масло. Еще раз следует проверить правильность установки всех деталей и можно заводить автомобиль.

ГУР от Волги на УАЗ 469

Чтобы установить ГУР от Волги на УАЗ 469, необходимо подобрать УАЗовскую сошку с номером 452-2304100-10. Цена 800 рублей. Снять старую сошку, выкрутить шпильки и закрутить на обратную сторону моста. Здесь же снять крышку шкворня, прикрутить на место сошки, которая демонтирована. Там, где стояла крышка, установить новую сошку.

Пластину приварить по месту к раме. Толщина металла пластины и укосины 10 мм. С гидроусилителя от автомобиля Волга снять сошку и переставить в положение, которое необходимо для УАЗ 469. Конструкция вала позволяет установить сошку в 4-х различных вариантах.

Как и пластина, ГУР от Волги устанавливается также по месту. Иногда необходимо приваривать две шпильки крепления пластины к раме. Наконечники должны быть разными – один от Волги, другой – от УАЗ 469. Поперечину можно изготовить из УАЗовской, укоротив её. Длина ГУРу от Волги на УАЗ должна быть 140 мм.

Установка ГУР на УАЗ-469 своими руками

В последнее время почти каждый производитель оснащает свои автомобили усилителем рулевого управления. Он может быть как гидравлическим, так и электрическим. Последний тип активно применяется на отечественных «Калинах» первого и второго поколений. На автомобилях Ульяновского автозавода, а именно на «Патриоте», используют классический усилитель с гидроприводом. Но многие задаются вопросом: почему не установить ГУР на УАЗ других моделей? И действительно, есть множество машин, которые до сих пор не оснащаются такой опцией. Это «Буханка» и 469-й УАЗ, в народе именуемый «Козликом». В сегодняшней статье мы рассмотрим, как это сделать своими руками.

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть рулевой системы автомобиля и работает на гидравлической жидкости, которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Минусы доработки

Среди недостатков установки ГУР на УАЗ-469 своими руками стоит отметить плохую информативность руля на скорости более 60 километров в час. Если без усилителя он становится жестче, то с ГУРом он так же легко крутится, как и при 10 км/ч.

Что нам понадобится купить?

Для этого нам необходимо приобрести рулевую колонку под усилитель, а также насос. Последний будет создавать и поддерживать необходимое давление в системе управления. Работа элемента осуществляется приводным ремнем. Также нам понадобятся бачок для хранения жидкости и соединительные шланги. Последние делятся на два типа – низкого и высокого давления. Первый будет гнать «обратку» в бачок, а второй служит для циркуляции жидкости в самой системе. Что касается количества жидкости, которое задействуется в системе, ее не слишком много. Для УАЗа достаточно 1,2 литра специального масла. Оно отличается от моторного по вязкости и консистенции.

Как установить?

Для этого вам нужно снять руль. Здесь понадобится не просто набор ключей, а съемник. Просто так руль не демонтировать. Выглядит этот съемник так:

Установка насоса и бачка

Любой гидравлический усилитель приводится в действие давлением жидкости. Чтобы его создать, существует насос. Но работает он через ременную передачу – от шкива коленчатого вала. Стоит отметить, что существуют разные ремни – под ГУР на УАЗ и для машин без него. Нам понадобится более длинный элемент – под гидравлический усилитель руля. Итак, снимаем приводной ремень, крыльчатку вентилятора и шкив коленчатого вала.

Проверка

На прогретом заведенном двигателе крутим рулевое колесо из стороны в сторону. В первые секунды из бачка должен выйти лишний воздух. Если он начал пенится, значит, система негерметична и нужно искать пробой. После тщательной герметизации всех шлангов заводим мотор и проверяем работу усилителя заново. ГУР, на УАЗ «Буханка» от иномарки установленный, должен действовать плавно и беззвучно. Ремень не свистит, нет потеков рабочей жидкости.

Проблемы эксплуатации

Часто автовладельцы приобретают готовые комплекты усилителей от Ульяновского завода. Стоимость их относительно мала, да и в установке они не проблемны. Готовые комплекты можно приобрести по цене от 20 до 37 тысяч рублей. Но при частой эксплуатации, особенно без должного уровня масла, усилитель начинает гудеть. Это значит, что был поврежден насос или приводной ремень. Реже ломается сама рулевая рейка (она может течь в местах уплотнения). Ездить с такой поломкой не рекомендуется.

ГУР от «БМВ»

Часто поднимается вопрос о том, чтобы установить ГУР (УАЗ) от иномарки, а именно БМВ седьмой серии. Казалось бы, это два совершенно разных автомобиля. Но немецкий ГУР вполне адекватно работает на ульяновском «Козлике». Для этого вам понадобятся насос на 130 и более Бар и плоский шкив.

Заключение

Итак, мы выяснили, как своими руками поставить гидравлический усилитель на УАЗ. После такой доработки управление автомобилем станет более комфортным, а усталость водителя снизится в разы. Это очень полезный тюнинг для такого внедорожника. А если учесть, что на машину устанавливают большие колеса, ГУР становится просто необходим.

Оснащение УАЗ-3303 самосвальным оборудованием

Продукция Ульяновского автозавода всегда славилась своей проходимостью и широкой функциональностью. Модель данного завода – УАЗ-452, выпущенная в далеком 1965 году дала начало целому семейству малых многофункциональных авто повышенной проходимости, среди которых и модель УАЗ-3303.

Самосвал УАЗ-3303 своими руками

УАЗ-3303 – малый грузовой автомобиль, обладающий хорошими вседорожными качествами из-за наличия полного привода. Имеет он рамную конструкцию, с установленной на ней кабиной, под которой размещен двигатель, и две коробки – раздаточная и коробка передач. За кабиной располагается грузовая боровая платформа, позволяющая перевозить до 1200 кг полезного груза.

Данный автомобиль получил неплохое распространение в сельском хозяйстве, однако владельцы его нарекаю на отсутствие оборудования для самосвальной выгрузки, поскольку производитель данного авто его таким оборудованием не оснащает. Владельцы же часто с таким решением завода не согласны и переделывают УАЗ-3303 собственноручно, создавая на его базе самосвал.

Те же владельцы, что переоборудовали авто, указывают на значительное повышение функциональности и снижение времени на разгрузку кузова от грузов. При этом сама грузоподъемность авто не снижается, поскольку она и так не очень высокая. Зато установленное подъемное оборудование облегчает водителю участь, особенно если авто используется для перевозки рабочих грузов.

Вариантов того, как сделать из УАЗ-3303 самосвала несколько. Простейшее решение – это укладка квадратного бруса под передний борт, закрепление к нему длинного троса, который прокладывается по всей длине кузова. Разгрузка производится очень просто: борт авто открывается, трос вытягивается и крепиться к чему-либо надежному (дерево, столб и т.д.). Далее авто заводится и начинает двигаться вперед, брус же двигаясь по кузову стягивает груз. Но в этот метод не всегда практичен.

Более кардинальным решением является установка гидравлического оборудования. Причем некоторые частные фирмы сейчас предлагают комплект составляющих для переоборудования УАЗ-3303 под самосвал. Мы же рассмотрим самодельную переработку авто.
Фото переоборудованного автомобиля УАЗ-3303 в самосвал

Пошаговая инструкция

Гидравлический подъемный механизм, которым будет оборудоваться УАЗ, состоит и нескольких составных частей: полурамы, подрамника, гидравлического насоса с электроприводом, гидравлического крана, масляного бака, гидроцилиндра и масляных магистралей высокого давления.

Полурама, подрамник, гидроцилиндр

Начнем с полурамы, нужна она для установки кузова. Именно она обеспечивает возможность опрокидывания кузова.

Состоит полурама из двух частей. Одна часть жестко закрепляется на раме УАЗ. Посредством штифтовых шарниров с одной стороны она соединена с второй частью, на которую закреплена грузовая платформа.

Продольные балки обеих полурам лучше изготавливать из тавров и двутавров, и располагать их так, чтобы верхняя часть своими балками в сложенном состоянии на балках нижней части полурамы.

Нижняя часть полурамы укрепляется поперечинами. Верхняя же, помимо поперечин должна еще и иметь по бокам поперечные выступы, которые будут обеспечивать поддержку грузовой платформы по всей ее ширине.

На конце, где будут располагаться штифтовые шарниры, к частям полурам прикрепляются проушины, которые своими отверстиями должны совпадать. В эти отверстия и нужно будет устанавливать штифты, причем нужно будет обеспечить их фиксацию в отверстиях, чтобы исключить их выпадение.

Для соединения конструкции полурамы можно использовать сварные соединения, но нижнюю часть полурамы лучше к раме авто закреплять при помощи болтовых соединений.

Вторая же шаровая опора – нижняя, закрепляется на подрамнике. Этот подрамник должен иметь форму скобы. Делается такая форма для того, чтобы гидроцилиндр в сложенном состоянии не мешал полному опусканию кузова и посадке верхней части полурамы на нижнюю часть. Размеры и способ крепления подрамника гидроцилиндра подбираются экспериментальным путем. После этого гидроцилиндр устанавливается на место.

Гидравлический насос, его привод и кран управления

Далее переходим к гидравлическому насосу и его приводу. Чаще всего в качестве насоса выступает НШ-10, от МТЗ-80. Производительности его вполне достаточно для работы гидроцилиндра.

Приводов насоса несколько, поэтому опишем самый простой, а именно от стартера. Для этого берется стартер от МТЗ-80 и несколько переделывается под возможность работы длительное время. Далее нужно соединить вал стартера с валом насоса. Для этого можно воспользоваться шарниром от рулевого управления любого легкового авто. Далее стартер и насос закрепляются на платформе, чтобы исключить перемещение их относительно друг друга.

Закрепляется насос и приводом на поперечине рамы авто, так, чтобы исключить их повреждение. Затем кидается проводка от АКБ авто к стартеру, обязательно включив в цепь выключатель.

К раме авто также прикрепляется и масляный бак, объема в 10 литров будет достаточно. Затем подключаются магистрали от масляного бака к насосу, а от него – гидроцилиндру.

Принцип работы

Действует вся конструкция так: при надобности подъема кузова, водитель переводит кран в положение, которое обеспечивает пропуск масла только в одну сторону и включает питание привода насоса. Насос берет масло из бака и под давлением подает его в гидроцилиндр. Когда кузов будет полностью поднят, питание привода насоса отключается. Кран же не даст опуститься кузову под своим весом, поскольку масло обратно он не пропускает. Опускается кузов путем перевода крана в положение обратного движения масла, давление гидроцилиндре падает и масло стекает обратно в бак, а кузов под своим весом опускается вниз.
На видео самосвал УАЗ-3303 изготовленный своими руками:

Гидравлика на УАЗ

Понимаю, что плодить темы — дурной тон, но хочется узнать мнение спецов по гидравлике, применительно к нашей теме (бурение).

«. Выяснил:
1. КОМ (коробка отбора мощности)предназначена для установки на САМОСВАЛ(. ) УАЗ в паре с гидронасосом НШ-10(. ) с максимальным давлением 25 атм. и производительностью 22.5 л/м; 2. расчетная снимаемая мощность 1.33 л. с.;
3. включается посредством установки раздатки в нейтраль и КП в положение задней передачи;
4. максимальное время работы под нагрузкой — 30 сек. Этот самый КОМ сработан так, что работает только в положении раздатки «нейтраль». Подшипники же там обыкновеные, без заложенной смазки. Может, оно проживет и дольше, но изготовитель гарантирует 30 сек. «

— Это с сайта УАЗистов. Похоже, завод и его инженеры заняты чем-то НУ ОЧЕНЬ важным, но совсем не тем что нужно людям, которые на этих УАЗах ездят.
Есть самоделки, и даже с фото (прилагаю), правда, без комментариев авторов. Но дело в том, что больше лебёдки УАЗистам ничего не нужно. А хочется ИНОГДА использовать двигатель шасси УАЗа для бурения шнеками. со всеми вытекающими последствиями.

Если у кого-то есть соображения и опыт на эту тему, может поделитесь?

7 (и более) лет назадСообщения: 1,055 Модератор

10 (и более) лет назадСообщения: 1,143

Соображение простое .
Ремень со шкива коленвала на насос. НШ10 со всем кронштейном и насосом для рулевого стоит на старом МАЗе , на новом МАЗе уже НШ 32 с двухручьевым шкивом. Найти и поставить. Ремень профиля Б кажется до 10 лошадок передаёт. Где-то выкладывал данные.
Ну или если позволяет радиатор (на УАЗе должен ) , переточить шкив , к нему в торец кардан и от него насос . У меня на буровой было так сделано , правда я ещё и редуктор с отключаемой муфтой для насоса ставил.

У меня на Унимог е штатно стоит гидронасос для гидросистемы тоже с приводом ремнём , насос уже сразу с подшипником разгрузочным внутри и шкивы большого диаметра , одноручьевой. Для рулевого ещё один.

Никогда не говори «никогда»

Модератор

11 (и более) лет назадСообщения: 3,880

Довелось поработать три месяца автослесарем в УАЗ центре, за это время два раза менял подшипники на раздатке, клинил подшипник на хвостовике привода заднего моста. Причина бональна, длительная езда с отключенными трещотками на переднем мосту, кто знает как устроена раздатка на УАЗе поймет. Раздатка стоит под углом, вал привода переднего моста находиться в самом низу, уровень масла в раздатке скрывает только вал переднего моста, то-есть если шестерня привода переднего моста не крутится, масло не разбрызгивается и раздатка не смазывается. Точно так и при работе КОМ, раздатка не смазывается.

Ещё замечено при езде с отключенными трещотками, сильно изнашивается шлицевая на переднем кардане.

Хочешь круто изменить свою жизнь? Просто не заплати за интернет!

9 (и более) лет назадСообщения: 1,185

9 (и более) лет назадСообщения: 479

Муфты отключения передних колёс, которые стоят на передних ступицах.

Хочешь круто изменить свою жизнь? Просто не заплати за интернет!

Гидроусилитель руля (ГУР) на УАЗ 31512 31514 469

Итак, решился я на установку ГУРа. Куплен установочный комплект компании Автодетальсервис (АДС). На первый взгляд в нем кое-чего не хватает, ну ничего докупим.

УАЗка в гараже, единственное что останавливает от работы это отрицательные температуры в гараже.Параллельно в планах установка в гараже печки дровяной, что бы не зависеть от электричества.

Вот и наступили выходные.

Итак что имеем? Авто и комплект ГУР.
Снимаем руль, подрулевые переключатели, старую рулевую колонку, отсоединяем рулевую тягу. Откручиваем и сбиваем рулевую сошку, откручиваем и вынимаем рулевой редуктор.
Ура, место для установки нового комплекта готово.

Примеряю рулевой редуктор на место, а он не лезет. Почему?
Читаем мануалы…
Выясняется наборы-то оказывается бывают разные. В голове проскочило — «Твою машину! А зачем они разные рулевые редуктора-то делают?» При более детальном изучении данной темы, было установлено что мой комплект № 004–40 для установки на 409 двигатель.
Пришлось потратить выходные на установку рулевой колонки нового образца и нового руля люксового газелевского, подсоединения подрулевых переключателей. Оставшееся время убил на чтение сайта УАЗбука.

Ну что-ж не подходит этот — будем искать другой. В магазинах «Всё на УАЗ» и «Планета Желязяка» их почему-то не оказалось.

Пришлось заказать в интерне магазине 4x4uaz.

Забрал комплект №004-20. Все в коробке собранной из фанеры. При осмотре было установлено следующее:
продавец ИП Пьянов (сайт — autogur73).
При детальном осмотре установлены положительные и отрицательные моменты:
Положительные:
— есть рулевой редуктор;
— есть сошка рулевого редуктора;
— есть карданчик для установки рулевой колонки нового образца (С одной стороны вставляется клин);
— есть кронштейн крепления насоса ГУР к двигателю;
— есть регулировочная Г образная пластинка;
— есть насос ГУР;
— есть шкив насоса ГУР;
— есть бачок с крепежом на подкрылок;
— есть все болтики и винтики;
— есть штуцера для подсоединения шланга высокого давления;
— есть медные колечки;
— есть простака на помпу под вентилятор;
— есть ремень, шланг высокого давления и шланг низкого давления;
— есть нормальные хомутики на шланги;
— есть шкив для второго ремня;
— есть клин для закрепления карданчика к рулевому редуктору;

Отрицательные:
— нет кронштейна крепления насоса ГУР! (а без него никак не поставишь насос на кронштейн крепления его к двигателю);
— нет рулевой тяги;
— с одним медным колечком по размеру промахнулись;
— клин для закрепления карданчика к рулевому редуктору не подходит (видать взяли из велосипедного отдела).

Пишу письмо на сайт, дословно:
Сегодня забрал заказ. Приехал в гараж, пересмотрел комплект ГУР. Понял что не хватает:
— короткой рулевой тяги;
— кронштейна к насосу ГУР
Ответ тоже дословно:
Здравствуйте, это сейчас не идет в комплект, зато идет много другого чего
нет на картинке, но что у вас лежит в коробке, там есть инструкция по
установке, устанавливайте по ней и все у вас получится

Ну что делать, хорошо что есть где позаимствовать (старый комплект, который не подошёл, еще не продал).

Снова выходные и опять в гараж.
На повестке дня установка комплекта ГУР 004-20 старый модельный ряд, пружинная или рессорная подвеска.

Учитывая опыт предыдущих выходных, попробовал ставить сразу рулевой редуктор. Итак, малость помудрив, было установлено, что он встает на штатное место. Однако выяснилась небольшая засада на первоначальном этапе, а именно маленькое расстояние от болта нагнетательного шланга до крышки шестеренок двигателя.

На второй день было всё демонтировано. Далее опять на профильный форум — УАЗбука. Было выяснено, что решается это с помощью напильника, болгарки и такой-то матери. Ну или переносом места крепления редуктора.

Всё было в очередной раз перенесено на следующие выходные.

Установка ГУР комплект 004-20.

Шаг 1. Установка второго шкива

Берем шкив для установки второго ремня.

Крутим вертим, смотрим. Есть особенность, сразу абы-как он не встанет, одно из отверстий смещено. Поэтому по месту прикидываем или берем штангенциркуль и мерим расстояния.

Выяснив как совмещать, ставим, затягиваем болты (родные не подойдут, нужны подлинее). Шкив напрессовывается на родной шкив коленвала.

Шаг 2. Установка кронштейна на двигатель.

Вот такой продаваемый в магазине не подходит!

Берем кронштейн крепления насоса ГУР из комплекта.
Вот он.

и ставим на место крепления заводского бензинового фильтра. Затягиваем гайки.

Итак у нас осталось место для третьего крепления. Но увы отверстия в голове с резьбой нет. Будем сами сверлить. Керном намечаем серединку. Снимаем кронштейн. Снимаем клапанную крышку.

Затыкаем отверстия куда может попасть стружка. Берем дрель или шуроповёрт, сверло и сверлим отверстие, метчиком нарезаем резьбу.
У меня в ГБЦ есть технологический прилив, с внутренней стороны, поэтому отверстие получилось не сквозное.

Ставим обратно крышку клапанов и устанавливаем кронштейн через шайбы к ГБЦ (чтобы кронштейн не прижимал клапанную крышку).
Берем насос ГУР, крепим на него шкив, кронштейн и прикрепляем к кронштейну, который мы прикрутили к ГБЦ. Не забываем поставить » Г » образную пластину для регулировки натяжения ремня.

Подтягиваем его с помощью » Г » образной пластины.

Часть 3. Рулевой редуктор (РР) и болгарка-напильник.

Начитавшись УАЗбуки. Решил подточить РР и шляпку штуцера нагнетательного шланга.

Итак, зажав аккуратненько в тисках РР, взял штангенциркуль и примерно очертил предполагаемый участок для снятия. Снимать будем со стороны плоскости, которая прикладывается к раме.

Берем болгарку (маленькую) точим, крупным напильником выравниваем участки. Металлическая пыль столбом, поэтому лучше предусмотреть респиратор.

Вот фото промежуточной работы, для видимости сколько сточил положил сверху напильник. Видно, что справа сточено около 2-4 мм. Так спиливаем всю площадку.

С помощью подручных средств так же стачиваем голову у штуцера. Рядом положил болт для наглядности, была такой же толщины шляпка.

Шаг 4. Установка РР на раму.

Закрашиваем открытые участки краской или ещё чем-нибудь. Предварительно, прикрепляем шланг высокого давления (незабываем ставить медные шайбочки, на болт, потом шланг и опять шайбу и только потом в тело РР. Далее заводим РР с низу — со стороны радиатора и крепим болтами от старой РР.

Вот что получилось.

Для сравнения как было не обточенным

Шаг 5. Установка бачка, шлангов, прокачивание системы.

Итак в удобном месте устанавливаем бачок, с учетом чтобы шланги не перегибались, а верхний уровень масла в нем был выше насоса ГУР.

Подсоединяем шланги, заливаем масло, прокачиваем на вывешенных передних колесах. Проверяем на течь.

Гидроусилитель руля (ГУР) на УАЗ 469

Гидроусилитель руля в автомобиле УАЗ 469 служит для облегчения работы водителя с рулевым колесом. Благодаря ГУР, существенно снижается нагрузка на руль. Становятся мягче удары, вибрации от колес. Усилие от рулевого управления на руки водителя становится минимальным. Авто получает дополнительные динамические характеристики на сложных участках бездорожья. Гидроусилитель руля на УАЗ 469 позволяет избежать потери управляемости машиной при повреждении покрышек, обеспечивая комфортные условия движения.

Установка гидроусилителя руля на УАЗ 469 своими руками

ГУР на УАЗ 469 может быть гидравлическим и электрическим. В основном для данной модели используется гидравлика. Однако многие автомобилисты, народные умельцы, комплектуют свою технику электрическими усилителями от различных зарубежных и отечественных брендов. Например, хорошо подходят агрегаты от машин «Мерседес» и «Волга».

Установка ГУР на УАЗ 469 своими руками начинается с закупки некоторых узлов и деталей. Под выбранный усилитель следует приобрести рулевую колонку и насос, создающий и поддерживающий в системе рулевого управления необходимое давление. Функционирование всей системы будет осуществляться от приводного ремня.

В комплект должны входить: бачок для заливки и хранения масла, соединительные шланги. Напорные масляные магистрали делятся на два типа – низкого и высокого давления. Первый тип гонит «обратку» в бачок. Второй тип шлангов позволяет циркулировать масляной субстанции внутри самой системы.

Объем заливаемого масла 1,2 литра. При этом используется специальное трансмиссионное масло типа Dexron II, Dexron IID, Dexron III. Масло легко текучее и отличается от моторного масла своей консистенцией и вязкостью.

Чтобы самостоятельно установить гидроусилитель на УАЗ 469, необходимо специальным съемником демонтировать рулевое колесо.

Сразу же после демонтажа рулевого колеса необходимо снять рулевую колонку, извлечь шарнир карданного вала и гайку крепления сошки рулевой тяги. Открутить 3 гайки крепления элемента руля. На вал колонки с гидравлическим усилителем рулевого управления установить новый комплект сошек. Они соединяются с рулевой тягой, фиксируются шплинтами.

Прежнее крепление колонки препятствует установке новой колонки под ГУР. Поэтому его необходимо срезать болгаркой. Следующий этап – монтаж пластикового защитного кожуха на колонку. Можно при этом использовать старые крепежные винты. Надеть на кожух кольцо из резины, шайбу, корончатую гайку, которою следует закрепить стремянками.

Карданный вал небольших размеров устанавливается между колонкой и рулевым механизмом. Он надежно соединяет оба агрегата, эффективно передавая усилие между ними. Легкими ударами молотка в широкое отверстие забивается клин. На его резьбе закрепляются две шайбы. Одна из них пружинная, вторая обыкновенная.

После завершения всех манипуляций общая длина шарнира составляет 300 мм. Затягивается корончатая гайка, фиксируется шплинтом. Рулевое колесо устанавливается в штатное положение. Установка ГУР на УАЗ 469 завершена. Остается закрепить остальные элементы.

ГУР на АУЗ 469

Гидравлические усилители функционируют от давления жидкости на приводные узлы. Давление создается посредством насоса, осуществляющим свою работу через ременную передачу от шкива коленчатого вала двигателя. Под гидравлический усилитель руля необходим удлиненный ремень и доработка шкива. Поэтому старый приводной ремень, крыльчатку вентилятора, шкив коленчатого вала необходимо демонтировать.

Откручивается жидкостная помпа, крыльчатка радиатора закрепляется на ступице колеса. Для дальнейших операций необходимы удлиненные болты под ГУР и проставка, которая прикладывается в комплекте. Длинный ремень натягивается на новый шкив. Демонтируется кронштейн топливного фильтра. Здесь будет установлен насос ГУР на УАЗ 469. Цена УАЗовского гидроусилителя в Москве находится в пределах от 15 до 40 тысяч рублей.

В комплекте для ГУР имеется скоба. Ее необходимо установить на место шпильки помпы. Кронштейн и планку насоса закрепить на контргайку. Установив ремень, следует отрегулировать правильное натяжение. Для его поддержания существует специальный натяжной ролик, использующийся в конструкции многих автомобилей.

Правильная регулировка приводного ремня ГУР осуществляется так. От нажима пальцем его прогиб должен составлять 10-15 мм. Ремень должен вращаться под углом 90° относительно плоскости шкива. Топливный фильтр ставится на свое штатное место, в квадратном отверстии.

Для установки масляного бачка необходимо в левом брызговике двигателя просверлить два отверстия с помощью дрели.

Подготовленные заранее гайки, болты, хомут используем для установки резервуара с маслом. Полимерным шлангом бачок соединяется с насосом. В систему заливается трансмиссионное масло. Еще раз следует проверить правильность установки всех деталей и можно заводить автомобиль.

ГУР от Волги на УАЗ 469

Чтобы установить ГУР от Волги на УАЗ 469, необходимо подобрать УАЗовскую сошку с номером 452-2304100-10. Цена 800 рублей. Снять старую сошку, выкрутить шпильки и закрутить на обратную сторону моста. Здесь же снять крышку шкворня, прикрутить на место сошки, которая демонтирована. Там, где стояла крышка, установить новую сошку.

Пластину приварить по месту к раме. Толщина металла пластины и укосины 10 мм. С гидроусилителя от автомобиля Волга снять сошку и переставить в положение, которое необходимо для УАЗ 469. Конструкция вала позволяет установить сошку в 4-х различных вариантах.

Как и пластина, ГУР от Волги устанавливается также по месту. Иногда необходимо приваривать две шпильки крепления пластины к раме. Наконечники должны быть разными – один от Волги, другой – от УАЗ 469. Поперечину можно изготовить из УАЗовской, укоротив её. Длина ГУРу от Волги на УАЗ должна быть 140 мм.

Как сделать гидравлику на уаз 469

Только лучшии ответы. Ниже смотрите видео про как сделать гидравлику на уаз 469 и выскажите свое мнение об этом в отзывах к статье.

Качество видео: 4K

Видео загружено админу от пользователя Адонирам: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос Как сделать гидравлику на уаз 469 нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Нынешние пенсионеры не выгодны нынешней власти даже не тем, что на них приходится тратить деньги пенсионного бюджета.Который явно не для этих целей предназначен.Дело в другом.Нынешние пенсионеры еще отлично помнят, как и откуда появилась нынешняя власть.

По теме: как сделать гидравлику на уаз 469

лопата на уаз! установка гидравлики!

Советы автомобилистам про Uncategorized

© Ремонт авто своими руками смотреть видео Самые новые публикации ремонта и инструкция по ремонту автомобилей разных марок. Ремонт автомобиля своими руками становится интереснее и проще. Наш блог доступно покажет видео по ремонту автомобиля и расскажет как быстро сделать ремонт авто. Желаем приятного просмотра!

В последнее время почти каждый производитель оснащает свои автомобили усилителем рулевого управления. Он может быть как гидравлическим, так и электрическим. Последний тип активно применяется на отечественных «Калинах» первого и второго поколений. На автомобилях Ульяновского автозавода, а именно на «Патриоте», используют классический усилитель с гидроприводом. Но многие задаются вопросом: почему не установить ГУР на УАЗ других моделей? И действительно, есть множество машин, которые до сих пор не оснащаются такой опцией. Это «Буханка» и 469-й УАЗ, в народе именуемый «Козликом». В сегодняшней статье мы рассмотрим, как это сделать своими руками.

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть рулевой системы автомобиля и работает на гидравлической жидкости, которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Минусы доработки

Среди недостатков установки ГУР на УАЗ-469 своими руками стоит отметить плохую информативность руля на скорости более 60 километров в час. Если без усилителя он становится жестче, то с ГУРом он так же легко крутится, как и при 10 км/ч.

Что нам понадобится купить?

Для этого нам необходимо приобрести рулевую колонку под усилитель, а также насос. Последний будет создавать и поддерживать необходимое давление в системе управления. Работа элемента осуществляется приводным ремнем. Также нам понадобятся бачок для хранения жидкости и соединительные шланги. Последние делятся на два типа – низкого и высокого давления. Первый будет гнать «обратку» в бачок, а второй служит для циркуляции жидкости в самой системе. Что касается количества жидкости, которое задействуется в системе, ее не слишком много. Для УАЗа достаточно 1,2 литра специального масла. Оно отличается от моторного по вязкости и консистенции.

Как установить?

Для этого вам нужно снять руль. Здесь понадобится не просто набор ключей, а съемник. Просто так руль не демонтировать. Выглядит этот съемник так:

Установка насоса и бачка

Любой гидравлический усилитель приводится в действие давлением жидкости. Чтобы его создать, существует насос. Но работает он через ременную передачу – от шкива коленчатого вала. Стоит отметить, что существуют разные ремни – под ГУР на УАЗ и для машин без него. Нам понадобится более длинный элемент – под гидравлический усилитель руля. Итак, снимаем приводной ремень, крыльчатку вентилятора и шкив коленчатого вала.

Проверка

На прогретом заведенном двигателе крутим рулевое колесо из стороны в сторону. В первые секунды из бачка должен выйти лишний воздух. Если он начал пенится, значит, система негерметична и нужно искать пробой. После тщательной герметизации всех шлангов заводим мотор и проверяем работу усилителя заново. ГУР, на УАЗ «Буханка» от иномарки установленный, должен действовать плавно и беззвучно. Ремень не свистит, нет потеков рабочей жидкости.

Проблемы эксплуатации

Часто автовладельцы приобретают готовые комплекты усилителей от Ульяновского завода. Стоимость их относительно мала, да и в установке они не проблемны. Готовые комплекты можно приобрести по цене от 20 до 37 тысяч рублей. Но при частой эксплуатации, особенно без должного уровня масла, усилитель начинает гудеть. Это значит, что был поврежден насос или приводной ремень. Реже ломается сама рулевая рейка (она может течь в местах уплотнения). Ездить с такой поломкой не рекомендуется.

ГУР от «БМВ»

Часто поднимается вопрос о том, чтобы установить ГУР (УАЗ) от иномарки, а именно БМВ седьмой серии. Казалось бы, это два совершенно разных автомобиля. Но немецкий ГУР вполне адекватно работает на ульяновском «Козлике». Для этого вам понадобятся насос на 130 и более Бар и плоский шкив.

Заключение

Итак, мы выяснили, как своими руками поставить гидравлический усилитель на УАЗ. После такой доработки управление автомобилем станет более комфортным, а усталость водителя снизится в разы. Это очень полезный тюнинг для такого внедорожника. А если учесть, что на машину устанавливают большие колеса, ГУР становится просто необходим.

Всем привет!
Свершилось все таки — собрал я полноценную гидравлику на головастик. Все по классическому исполнению: бачок, насос, гидрораспределитель, целиндр. Все работает на ура! Распишу все по подробней.

1. Насос. Установил на место нш-10 правого вращения www.drive2.ru/l/4517398/. (забегу вперед — насос нужно менять, т.к. на горячее масло груженый не хочет выгружать). Стоит удобно, шланги прикручиваю без проблем. Ничему не мешает. Больше всего переживал, что будет ремень пробуксовывать, все таки шкив на приводе под Б профиль. Но пока все ок. В принципе, можно поставить короткий ремень коленвал-насос, тогда площадь соприкосновения ремня будет в пол шкива, скорее всего так и сделаю.

2. Гидрораспределитель. В заначке имелся тракторный гидрораспределитель р-80 с ЮМЗ-6л.

У него три секции. Одна на самосвал, остальными двумя запитаю переднюю и заднюю гидролебедки (правда их еще нет, придумаем). Изначально распред хотел установить в кабине, на туннеле между ручек переключения передач. Но предположил, что в случае чего, в кабине будет гадюшник в виде разбрызганного масла. А у меня потолок белый…). Тогда установил гидрораспределитель в туннеле на лонжероне кабины. Для чего приварил на лонжерон два отрезка квадратной трубы 20/20 и закрепил расперд.

Модернизация грузового УАЗа

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Всем Здравствуйте! Занимался ли кто модернизацией уаза? Хочу сделать самосвал, но не могу придумать как сделать гидросистему (не шарю в этом). Если насос НШ-10 переделать под ремень по можно чтоб он постоянно работал?

привет а как насчет механизма вообще?есть какие-нибудь мысли?нагрузка на лонжероны рамы,вес самой конструкции,нагрузка на кузов,момент опрокидывания и т.д очень давно попадалась инфа что кто сделал привод на насос по принципу «стартер наоборот» т е в кожухе сцепл резали отверстие и каким-то образом через приделаный бендикс от стартера на насос. если что найдешь-делись

как то видел уаз самосвал, но тогда было не интересно и я даже не расспросил как там устроено. по поводу кузова пока не думал. но наверно варить из металпрофиля надо решить только какого размера.
главное разобраться с гидросистемой.

Всем Здравствуйте! Занимался ли кто модернизацией уаза? Хочу сделать самосвал, но не могу придумать как сделать гидросистему (не шарю в этом). Если насос НШ-10 переделать под ремень по можно чтоб он постоянно работал?

Берем
Насос уаз от ГУра с кронштейном и шкивом кв == 5к.руб
гидроцилиндр от телеги 1птс или 2птс==10к.руб
раму под кузов новую
клапан на управление хоть механику хоть электромагнитный
в чем проблема то

а насос гура потянет? данную схему лично пробовали?

Здраствуйте!Я бы предложил модернизировать шкив коленвала(увеличить число ручьев) и через клиноременную передачу привести НШ.НШ установить на отключаемый привод(от Т-40 например),заменив шестерню шкивом.Только(имхо) УАЗик проще без гемора выгрузить лопатой!Кстати в этой машине есть много чего изменить с пользой!Например:отопитель,кузов,подрессорники и т.п.

так же можно спереди отвал для снега.поднимающийся и опускающийся с помощью гидроцилиндра.

а насос гура потянет? данную схему лично пробовали?

Насосы 70 — 90 атм взависимости от модификации
100 атм поднимает 1птс4 с 4 тоннами (проверено)
уаз берет 1.5 — 2 тонны максимум , опрокинет не напрягаясь
плюс гур замутить можно и как уже написали навеску под лопату
распределитель тогда проще на 2секции типа р75 или р80

так же можно спереди отвал для снега.поднимающийся и опускающийся с помощью гидроцилиндра.

Не выдумывайте! Эта машина сможет чистить только очень тонкий слой снега!

Я видел УАЗ самосвал заводского изготовления еще в 1996 году. На нем так же был установлен тент с дугами. По гидравлике могу пояснить, что у него стоял НШ- 10 сверху раздаточной коробки, Цилиндр не помню какой. Мне кажется что проще посмотреть по сайтам как крепится НШ по заводскому. Насос ГУР мне кажется что будет слабоват.
Максимка! тебе и карты в руки ты же с УЛЬЯНОВСКА

поройтесь на Уазбуке, там много чего про уазы есть, в т.ч. и про самосвалы. Удачи

Сходил по ссылке,посмотрел.У нас на Украине говорят про такое:»дурный пип(поп),дурна його молытва». УАЗ-автомобиль а не трактор! Чем дурковать с изготовлением универсального хрен-знает-что давайте предлагать что-то реально полезное.Например:я в своих УАЗах вместо родных рабочих тормозных цилиндров установил от ГАЗ-24.Отпала необходимость в регулировке зазоров между колодками и барабанами,а работа тормозов стала надежной.Цилиндры стали на места без переделок(правда,в цилиндрах от ГАЗ-2410 и 3110 другая резьба под трубку).

Сходил по ссылке,посмотрел.У нас на Украине говорят про такое:»дурный пип(поп),дурна його молытва». УАЗ-автомобиль а не трактор! Чем дурковать с изготовлением универсального хрен-знает-что давайте предлагать что-то реально полезное.Например:я в своих УАЗах вместо родных рабочих тормозных цилиндров установил от ГАЗ-24.Отпала необходимость в регулировке зазоров между колодками и барабанами,а работа тормозов стала надежной.Цилиндры стали на места без переделок(правда,в цилиндрах от ГАЗ-2410 и 3110 другая резьба под трубку).

У нас ( УАЗ 3303 )
Небольшое улучшение
В цилиндры от ГАЗ-2410 и 3110 продается переходная муфта под уаз, установлены лет 10 назад
Гур в том году поставлен
Рессоры 16 листов
Хабы
Сиденья человеческие
В кузове за место деревянного пола стальной лист
Шумоизоляция кабины
Карб 21073
и тд

Сходил по ссылке,посмотрел.У нас на Украине говорят про такое:»дурный пип(поп),дурна його молытва». УАЗ-автомобиль а не трактор! Чем дурковать с изготовлением универсального хрен-знает-что давайте предлагать что-то реально полезное.Например:я в своих УАЗах вместо родных рабочих тормозных цилиндров установил от ГАЗ-24.Отпала необходимость в регулировке зазоров между колодками и барабанами,а работа тормозов стала надежной.Цилиндры стали на места без переделок(правда,в цилиндрах от ГАЗ-2410 и 3110 другая резьба под трубку).

У нас ( УАЗ 3303 )
Небольшое улучшение
В цилиндры от ГАЗ-2410 и 3110 продается переходная муфта под уаз, установлены лет 10 назад
Гур в том году поставлен
Рессоры 16 листов
Хабы
Сиденья человеческие
В кузове за место деревянного пола стальной лист
Шумоизоляция кабины
Карб 21073
и тд

О!вот это дело!Я гур не ставил,рулевое легкое(для меня):)). А вот с рессорами поступил по-другому.Перед не добавлял,а сзади поставил подрессорники,представляющие собой пакеты по 5 листов.Для этого пришлось изготовить другие стремянки—длинее на высоту подрессорника+проставка между рессорой и подрессорником.Материал-сталь 40Х,термообработка «на пружинку»,Диаметр-16мм,резьба-М16х1,25.Кузов у меня от «Газели»,на лонжероны кузова(у меня они из металла) приварил «площадки»,в которые подрессорники упираются.В итоге модернизации нормальная(подтверждена 4-х летней постоянной эксплуатацией) грузоподъемность составила1,6-1,8т,кратковременную перегрузку до 2,5т(по асфальту,дистанция 65 км) машина также неоднократно «пережила»-полет нормальный!При этом автомобиль очень мягкий т.к. порожняком работают стандартные рессоры.

Установка ГУР на УАЗ-469 своими руками

В последнее время почти каждый производитель оснащает свои автомобили усилителем рулевого управления. Он может быть как гидравлическим, так и электрическим. Последний тип активно применяется на отечественных «Калинах» первого и второго поколений. На автомобилях Ульяновского автозавода, а именно на «Патриоте», используют классический усилитель с гидроприводом. Но многие задаются вопросом: почему не установить ГУР на УАЗ других моделей? И действительно, есть множество машин, которые до сих пор не оснащаются такой опцией. Это «Буханка» и 469-й УАЗ, в народе именуемый «Козликом». В сегодняшней статье мы рассмотрим, как это сделать своими руками.

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть рулевой системы автомобиля и работает на гидравлической жидкости, которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Минусы доработки

Среди недостатков установки ГУР на УАЗ-469 своими руками стоит отметить плохую информативность руля на скорости более 60 километров в час. Если без усилителя он становится жестче, то с ГУРом он так же легко крутится, как и при 10 км/ч.

Что нам понадобится купить?

Для этого нам необходимо приобрести рулевую колонку под усилитель, а также насос. Последний будет создавать и поддерживать необходимое давление в системе управления. Работа элемента осуществляется приводным ремнем. Также нам понадобятся бачок для хранения жидкости и соединительные шланги. Последние делятся на два типа – низкого и высокого давления. Первый будет гнать «обратку» в бачок, а второй служит для циркуляции жидкости в самой системе. Что касается количества жидкости, которое задействуется в системе, ее не слишком много. Для УАЗа достаточно 1,2 литра специального масла. Оно отличается от моторного по вязкости и консистенции.

Как установить?

Для этого вам нужно снять руль. Здесь понадобится не просто набор ключей, а съемник. Просто так руль не демонтировать. Выглядит этот съемник так:

Установка насоса и бачка

Любой гидравлический усилитель приводится в действие давлением жидкости. Чтобы его создать, существует насос. Но работает он через ременную передачу – от шкива коленчатого вала. Стоит отметить, что существуют разные ремни – под ГУР на УАЗ и для машин без него. Нам понадобится более длинный элемент – под гидравлический усилитель руля. Итак, снимаем приводной ремень, крыльчатку вентилятора и шкив коленчатого вала.

Проверка

На прогретом заведенном двигателе крутим рулевое колесо из стороны в сторону. В первые секунды из бачка должен выйти лишний воздух. Если он начал пенится, значит, система негерметична и нужно искать пробой. После тщательной герметизации всех шлангов заводим мотор и проверяем работу усилителя заново. ГУР, на УАЗ «Буханка» от иномарки установленный, должен действовать плавно и беззвучно. Ремень не свистит, нет потеков рабочей жидкости.

Проблемы эксплуатации

Часто автовладельцы приобретают готовые комплекты усилителей от Ульяновского завода. Стоимость их относительно мала, да и в установке они не проблемны. Готовые комплекты можно приобрести по цене от 20 до 37 тысяч рублей. Но при частой эксплуатации, особенно без должного уровня масла, усилитель начинает гудеть. Это значит, что был поврежден насос или приводной ремень. Реже ломается сама рулевая рейка (она может течь в местах уплотнения). Ездить с такой поломкой не рекомендуется.

ГУР от «БМВ»

Часто поднимается вопрос о том, чтобы установить ГУР (УАЗ) от иномарки, а именно БМВ седьмой серии. Казалось бы, это два совершенно разных автомобиля. Но немецкий ГУР вполне адекватно работает на ульяновском «Козлике». Для этого вам понадобятся насос на 130 и более Бар и плоский шкив.

Заключение

Итак, мы выяснили, как своими руками поставить гидравлический усилитель на УАЗ. После такой доработки управление автомобилем станет более комфортным, а усталость водителя снизится в разы. Это очень полезный тюнинг для такого внедорожника. А если учесть, что на машину устанавливают большие колеса, ГУР становится просто необходим.

Оснащение УАЗ-3303 самосвальным оборудованием

Продукция Ульяновского автозавода всегда славилась своей проходимостью и широкой функциональностью. Модель данного завода – УАЗ-452, выпущенная в далеком 1965 году дала начало целому семейству малых многофункциональных авто повышенной проходимости, среди которых и модель УАЗ-3303.

Самосвал УАЗ-3303 своими руками

УАЗ-3303 – малый грузовой автомобиль, обладающий хорошими вседорожными качествами из-за наличия полного привода. Имеет он рамную конструкцию, с установленной на ней кабиной, под которой размещен двигатель, и две коробки – раздаточная и коробка передач. За кабиной располагается грузовая боровая платформа, позволяющая перевозить до 1200 кг полезного груза.

Данный автомобиль получил неплохое распространение в сельском хозяйстве, однако владельцы его нарекаю на отсутствие оборудования для самосвальной выгрузки, поскольку производитель данного авто его таким оборудованием не оснащает. Владельцы же часто с таким решением завода не согласны и переделывают УАЗ-3303 собственноручно, создавая на его базе самосвал.

Те же владельцы, что переоборудовали авто, указывают на значительное повышение функциональности и снижение времени на разгрузку кузова от грузов. При этом сама грузоподъемность авто не снижается, поскольку она и так не очень высокая. Зато установленное подъемное оборудование облегчает водителю участь, особенно если авто используется для перевозки рабочих грузов.

Вариантов того, как сделать из УАЗ-3303 самосвала несколько. Простейшее решение – это укладка квадратного бруса под передний борт, закрепление к нему длинного троса, который прокладывается по всей длине кузова. Разгрузка производится очень просто: борт авто открывается, трос вытягивается и крепиться к чему-либо надежному (дерево, столб и т.д.). Далее авто заводится и начинает двигаться вперед, брус же двигаясь по кузову стягивает груз. Но в этот метод не всегда практичен.

Более кардинальным решением является установка гидравлического оборудования. Причем некоторые частные фирмы сейчас предлагают комплект составляющих для переоборудования УАЗ-3303 под самосвал. Мы же рассмотрим самодельную переработку авто.
Фото переоборудованного автомобиля УАЗ-3303 в самосвал

Пошаговая инструкция

Гидравлический подъемный механизм, которым будет оборудоваться УАЗ, состоит и нескольких составных частей: полурамы, подрамника, гидравлического насоса с электроприводом, гидравлического крана, масляного бака, гидроцилиндра и масляных магистралей высокого давления.

Полурама, подрамник, гидроцилиндр

Начнем с полурамы, нужна она для установки кузова. Именно она обеспечивает возможность опрокидывания кузова.

Состоит полурама из двух частей. Одна часть жестко закрепляется на раме УАЗ. Посредством штифтовых шарниров с одной стороны она соединена с второй частью, на которую закреплена грузовая платформа.

Продольные балки обеих полурам лучше изготавливать из тавров и двутавров, и располагать их так, чтобы верхняя часть своими балками в сложенном состоянии на балках нижней части полурамы.

Нижняя часть полурамы укрепляется поперечинами. Верхняя же, помимо поперечин должна еще и иметь по бокам поперечные выступы, которые будут обеспечивать поддержку грузовой платформы по всей ее ширине.

На конце, где будут располагаться штифтовые шарниры, к частям полурам прикрепляются проушины, которые своими отверстиями должны совпадать. В эти отверстия и нужно будет устанавливать штифты, причем нужно будет обеспечить их фиксацию в отверстиях, чтобы исключить их выпадение.

Для соединения конструкции полурамы можно использовать сварные соединения, но нижнюю часть полурамы лучше к раме авто закреплять при помощи болтовых соединений.

Вторая же шаровая опора – нижняя, закрепляется на подрамнике. Этот подрамник должен иметь форму скобы. Делается такая форма для того, чтобы гидроцилиндр в сложенном состоянии не мешал полному опусканию кузова и посадке верхней части полурамы на нижнюю часть. Размеры и способ крепления подрамника гидроцилиндра подбираются экспериментальным путем. После этого гидроцилиндр устанавливается на место.

Гидравлический насос, его привод и кран управления

Далее переходим к гидравлическому насосу и его приводу. Чаще всего в качестве насоса выступает НШ-10, от МТЗ-80. Производительности его вполне достаточно для работы гидроцилиндра.

Приводов насоса несколько, поэтому опишем самый простой, а именно от стартера. Для этого берется стартер от МТЗ-80 и несколько переделывается под возможность работы длительное время. Далее нужно соединить вал стартера с валом насоса. Для этого можно воспользоваться шарниром от рулевого управления любого легкового авто. Далее стартер и насос закрепляются на платформе, чтобы исключить перемещение их относительно друг друга.

Закрепляется насос и приводом на поперечине рамы авто, так, чтобы исключить их повреждение. Затем кидается проводка от АКБ авто к стартеру, обязательно включив в цепь выключатель.

К раме авто также прикрепляется и масляный бак, объема в 10 литров будет достаточно. Затем подключаются магистрали от масляного бака к насосу, а от него – гидроцилиндру.

Принцип работы

Действует вся конструкция так: при надобности подъема кузова, водитель переводит кран в положение, которое обеспечивает пропуск масла только в одну сторону и включает питание привода насоса. Насос берет масло из бака и под давлением подает его в гидроцилиндр. Когда кузов будет полностью поднят, питание привода насоса отключается. Кран же не даст опуститься кузову под своим весом, поскольку масло обратно он не пропускает. Опускается кузов путем перевода крана в положение обратного движения масла, давление гидроцилиндре падает и масло стекает обратно в бак, а кузов под своим весом опускается вниз.
На видео самосвал УАЗ-3303 изготовленный своими руками:

Лебедка на УАЗ 469: Правильно выбираем и ставим своими руками

На нашем сайте вышел новый, очень подробный материал о лебедке на УАЗ 469. Спешим поделиться с вами!

Среди автолюбителей укоренилось стойкое мнение, что установка лебедки в сервисном центре – самый надежный, проверенный вариант. При наличии финансов многие предпочитают доверить комплектацию своего внедорожника профессионалам. Однако, внушительная доля хозяев УАЗов любит собственноручно повозиться со своей техникой. Если разобраться с конструкцией, уделить достаточно времени изучению этой темы, то можно самостоятельно установить лебедку на свой УАЗ 469.

Как выбрать хорошую лебедку для УАЗ 469

В своей статье мы рассмотрим критерии, по которым лучше всего выбирать данный механизм. Выясним, что такое грузоподъёмность и совместимость этого элемента. Укажем стоимость продукции, её плюсы и минусы. Рассмотрим несколько моделей электрического тягового оборудования. Дадим рекомендации по установке и эксплуатации, укажем алгоритм действий, как поставить лебедку на УАЗ 469 своими руками. Традиционно, в конце статьи, подведём итоги, сделаем выводы.

Лебедки стали неотъемлемой атрибутикой УАЗ 469 при их эксплуатации в сельской местности и бездорожье. Большим подспорьем лебедка становится при попадании машины в непроходимое болото, топь, грязь, рытвины, канавы. Иногда вытянуть застрявшее авто может только собственный тяговый механизм, поскольку помощи ждать больше неоткуда.

Все лебедки для данного типа транспортных средств разделяются на четыре категории:

• Ручные;
• Механические;
• Гидравлические;
• Электрические.

У современных автомобилистов максимальную популярность получили тельферы с электрическим приводом. Этому весьма способствует их высокая универсальность и необычайная легкость монтажа. При эксплуатации транспортного средства в условиях бездорожья специалисты и аналитики рекомендуют для пользования выбирать невысокую грузоподъёмностью в 6000 ibs.

Но лучше перестраховаться, при бездорожье и на пересеченной местности ситуации бывают разными и порой непредсказуемыми. Для авто УАЗ 469 лучше всего приобретать рабочую лебедку со средним тяговым усилием и индексом грузоподъёмности от 7000 ibs и более. Если внедорожник будет использоваться в спортивных целях, лучше выбрать мощную модель, обратить внимание на вес. На соревнованиях дорога каждая секунда и массивный узел в 9000 ibs поможет оперативно вытащить машину, вывести спортсмена в лидеры.

Обратите внимание! Чем выше индекс грузоподъемности, тем тяжелей силовая установка. Расход средств на ее приобретение и эксплуатацию пропорционально увеличивается.

По поводу соотношения веса внедорожника и мощности конструкции. Необходимо учитывать и моделировать различные ситуации. Ведь излишний вес на передке авто предполагает нежелательную нагрузку передней оси транспортного средства. Занимаясь хозяйственной деятельностью, поездками на рыбалку, охоту достаточно купить и установить лебедку на УАЗ 469, с индексом грузоподъёмности от 5000 ibs.

Грузоподъемность лебедки для УАЗ

Среди автолюбителей много таких, которые отдают предпочтение агрегатам с электрическим принципом действия. Выбирая тот или иной тип оборудования, важно учитывать возможность его максимально эффективной эксплуатации в различных дорожных условиях.

Определяющим фактором здесь является грузоподъёмность. Индекс подъёма груза – это показатель максимального веса, который механизм может вытащить без ущерба своих технических характеристик. Он обозначается в фунтах, lb. 1 фунт равен 0,45 кг. Например, 9000 lb равняются 4080 кг. Большая часть внедорожников, оснащается агрегатами с индексом грузоподъёмности 8000-12000 единиц, что приравнивается к 3,5-5,5 тонн.

Для хозяйственных целей достаточно 5000, а для того, чтобы вытащить автомобиль, застрявший в грязи, необходим вариант с индексом 7000. Если внедорожник эксплуатируется за городом, любителям активного отдыха, охотникам, рыболовам рекомендуется устанавливать узел с нагрузкой от 3 тонн. Такая лебедка на будет создавать большую дополнительную нагрузку на переднюю ость авто.

Совместимость лебедки и УАЗ 469

Все легковые автомобили подразделяются на следующие весовые категории:

• Лёгкий вариант – все авто класса ВАЗ.
• Средний вариант – УАЗ, Нива.
• Тяжёлый вариант – Газель, Бычок, Лэнд Крузер.

Самостоятельно взвешивать технику нет смысла. Лучше обратиться за помощью к специалистам. Они точно определят вес авто. При взвешивании следует брать в расчёт массу дополнительного оборудования:

• Лебедки.
• Кенгурятника.
• Прицепного устройства.
• Порогов.
• Нестандартных автомобильных колёс.
• Дополнительного электронного оборудования, в том числе кондиционера.
• Походного снаряжения: канистр с топливом, палаток, сэнд-траков, автомобильных запчастей, хай-джеков, запасного колеса, оффоуд аксессуаров.

Также следует учитывать вес водителя с пассажирами. Это необходимо для правильного определения мощности установки. Для малого класса – 6000 ibs. Для средней весовой категории – в 7000-8000 ibs. Для тяжеловесов – 9000 ibs. Отдельно стоят любители экстремальных условий, для которых рекомендуется наличие лебедки в 12000 ibs и более.

Какие цены на лебедки для УАЗ

Стоимость тягового оборудования варьируется в широком диапазоне. Цена лебедки на УАЗ 469 может колебаться от 14 до 45 тыс. руб. Так, например американское электрическое оснащение WARN и RAMSEY в среднем стоит на российском рынке 40-90 тыс. рублей и больше.

Средняя стоимость COME UP для автолюбителей России составит 30-35 тыс. рублей.

Самый бюджетный вариант ELECTRIC WINCH можно купить за 15 тыс. руб. Цена б/у лебедки на УАЗ 469 может быть ниже новой ориентировочно на 50%. Всё зависит от технических характеристик продукции, года выпуска и состояния товара.

Съемная лебедка плюсы и минусы

Положительные характеристики переносных конструкций лебедок:

• Оборудование не сложно постоянно возить в автомобиле.
• Она не занимает много места в багажном отсеке.
• При регулярном обслуживании, надлежащих условиях хранения лебедка служит долго и эффективно.
• Не требуется дополнительной подготовки для проведения экстремальных операций.
• Одну и ту же лебедку можно эксплуатировать спереди либо сзади автомобиля. А также использовать для другого транспортного средства.

К недостаткам можно отнести:

• Возникают затруднения при развёртывании и свёртывании пружинистого троса. При опускании барабана он часто спутывается.
• Трудно пользоваться «чемоданной» версией без блока. Но когда используется блок, остаётся всего 4,5 метра троса – это очень мало.
• Часто происходит перекос барабана, при котором трос закусывает. Очевидно, что съёмная конструкция не доведена до совершенства.
• Механизм и промасленный трос загрязняют рабочий процесс.
• Совершение манипуляций требует от водителя много сил и энергии.

Марки электрических лебедок

Наиболее распространёнными в РФ считаются лебедки производства США:

К этому списку можно добавить российскую модификацию «Лебедя». Далее предлагаем рассмотреть более детально технические возможности каждой конструкции.

Warn и Ramsey

Эксперты и пользователи отмечают их высокие мощностные характеристики, надёжность, выносливость, долговечность. Тяговое оборудование проверено временем и условиями русского бездорожья. Чаще всего такой вариант можно встретить на автомобилях, которые участвуют в соревнованиях.

Производителем тягового оборудования является компания WARN, США. Производственные площадки концерна расположены в Орегоне и Мичигане. Продукция сертифицирована в системах ISO 9001:2000, ISO/TS 16949. Экологический сертификат ISO 14001.

Штаб-квартира второго мирового производителя автомобильных лебедок – Ramsey Industries, США, расположена в г. Tulsa, штат Оклахома. Специалисты предприятия уделяют максимум внимания качеству выпускаемой продукции.

• Несложная установка.
• Высокая степень универсальности.
• Способность работать независимо от автомобильного двигателя.

• Высокая цена.
• Необходимость наличия дополнительного аккумулятора.
• Большая вероятность перегрева при длительной эксплуатации.
• Неэффективные затраты электрической энергии.

Стоимость лебедки Warn на московских интернет порталах колеблется от 50 до 200 тысяч рублей.

Лебедка Ramsey продается в аналогичной ценовой категории.

Come up

Компания COMEUP Industries Inc, США, работает на мировом рынке с 1975 года. Штаб-квартира корпорации размещается в штате Орегон. Качественная техника, о которой положительно отзываются пользователи. Российских автолюбителей привлекает относительно разумная цена продукта.

• Два двигателя по 7000 л. с. каждый с двумя герметичными контакторами.
• Наличие температурных датчиков и предохранителей.
• Выключение сцепления под нагрузкой.
• Пневматическая размотка троса.
• Рычаг никогда не заклинит от коррозии.
• В комплекте – ДУ с 5-метровым проводом.

Неудобная конструкция включения редуктора – рычаг необходимо поднять вверх и повернуть.

Цена лебедки Come up на рынках России составляет около 85 000 рублей.

Electric Winch

Оптимальным вариантом для данного класса можно считать лебедку Electric Winch 6000 lbs на 12 Вольт с автоматической тормозной системой, которая может выдержать максимальную нагрузку до 2722 кг. Ее масса составляет 29 килограммов. Длина буксирного троса 25 метров. Управление осуществляется проводным пультом на расстоянии до 3,7 метра. Вариант идеально подходит для отечественного автомобиля УАЗ 469.

Производителем оборудования является Китай. В Поднебесной их выпускают два завода: Ningbo Lift Winch Manufacture Co., Ltd и Ningbo Yinzhou Shengfa Engine Manufacture Co., Ltd.

• Герметичный двигатель и мини-переключатель.
• Высокое качество, надежность, долговечность.
• Оцинкованные крепежные элементы.

• Непрезентабельная упаковка.
• Тонкие стенки барабана.
• Силуминовые детали пружинного тормоза.
• Отсутствие запасных частей.

Цена такой лебедки на УАЗ 469 составляет от 10 до 30 тысяч рублей.

Комплектации «Лебедя»

Элементы электрической лебедки:

• Тушка;
• Трос, намотанный на барабан;
• Крюк;
• Джойстик;
• Блок управления;
• Рычаг, отвечающий за переключение хода;
• Блок соленоидов;
• Губки – это ролики для трассовой укладки;

В дополнительную комплектацию «Лебедя» также входят: крепёжные болты, инструкция пользования устройством, дополнительные аксессуары.

Рекомендации по установке и эксплуатации

Поставить лебёдку на УАЗ 469 можно в специализированном автомобильном центре или самостоятельно. Важным моментом является знакомство с инструкцией монтажа. Установка лебёдки УАЗ 469 должна проходить в строгом соответствии с рекомендациями производителя.

Площадка для установки лебедки

Первым делом производится монтаж площадки под ее установку. Сначала необходимо обозначить место установки тягового оборудования – на передней или задней части автомобиля. При самостоятельных работах выбирается кусок швеллера. Он должен идеально разместиться на раме внедорожника.

Проводятся монтажные работы: площадка под лебедку на УАЗ 469 крепится болтами. Их необходимо установить по краям швеллера. Это предотвратит перекос при затягивании крепёжных элементов.

Обратите внимание! Главное – ровно установить площадку. Это непременное условие дальнейшей правильной эксплуатации тягового механизма.

Ещё одно условие успешного монтажа – предварительно подготовленная чертежно-техническая документация. По ней изготавливается площадка под лебёдку УАЗ 469. Чертеж можно изготовить самостоятельно или найти в интернете. Они часто встречаются на автомобильных форумах, или можно воспользоваться выложенными ссылками.

Как установить лебедку

Лебедка, собранная и установленная собственноручно, будет служить каждому автолюбителю верой и правдой. С ее помощью у водителя появляется возможность перемещать силовой агрегат, вытаскивать тяжёлую технику из грязи. Это незаменимый инструмент в любой дорожной ситуации.

Все разновидности лебедок функционируют по одинаковому простому и понятному принципу. Стальной трос в них накручивается на барабан, который монтируется на внедорожник. После установки площадки, в штатные отверстия помещается сама лебедка. Бампер утапливается в кронштейн и устанавливается на лонжероны рамы.

В зазор между полкой бампера и уголком кронштейна помещается по месту отверстия комплектная шайба. На кронштейне ставятся крюки для буксировки, крепятся 6 болтами к лонжерону рамы. В нижней части используют 2 болта. Момент затяжки гаек: 40-60 Нм. На последней стадии работ необходимо подсоединить силовой кабель к плюсовой клемме АКБ. Минус ставится на массу.

Заключение

В статье рассмотрены виды лебедок, которые можно использовать на отечественном внедорожнике УАЗ 469. Определены модели электрических подъемников. Разобраны плюсы и минусы популярных моделей мирового производства. Мы разобрались в алгоритме действий по монтажу площадки и установке лебедки на собственный автомобиль. Надеемся, что предоставленная информация станет интересной и полезной для всех автолюбителей. Желаем всем хороших дорог и надежных лебедок!

Видео об установке и тесте лебедок на УАЗ 469 доступно на странице нашего сайта !

Источники:

http://litezona.ru/kak-sdelat-gidravliku-na-uaz-469/
http://fermer.ru/forum/samodelnaya-selskokhozyaistvennaya-tekhnika/132283
http://fb.ru/article/286009/ustanovka-gur-na-uaz—svoimi-rukami
http://allspectech.com/gruzovaya-tehnika/samosvaly/avtosamosvaly/uaz-3303-svoimi-rukami.html
http://zen.yandex.ru/media/id/5cc2c1a9c53c2900afb2c630/5d412077ec575b252e8656c3

Гидравлика на УАЗ

Понимаю, что плодить темы – дурной тон, но хочется узнать мнение спецов по гидравлике, применительно к нашей теме (бурение).

“. Выяснил:
1. КОМ (коробка отбора мощности)предназначена для установки на САМОСВАЛ(. ) УАЗ в паре с гидронасосом НШ-10(. ) с максимальным давлением 25 атм. и производительностью 22.5 л/м; 2. расчетная снимаемая мощность 1.33 л. с.;
3. включается посредством установки раздатки в нейтраль и КП в положение задней передачи;
4. максимальное время работы под нагрузкой – 30 сек. Этот самый КОМ сработан так, что работает только в положении раздатки “нейтраль”. Подшипники же там обыкновеные, без заложенной смазки. Может, оно проживет и дольше, но изготовитель гарантирует 30 сек. “

– Это с сайта УАЗистов. Похоже, завод и его инженеры заняты чем-то НУ ОЧЕНЬ важным, но совсем не тем что нужно людям, которые на этих УАЗах ездят.
Есть самоделки, и даже с фото (прилагаю), правда, без комментариев авторов. Но дело в том, что больше лебёдки УАЗистам ничего не нужно. А хочется ИНОГДА использовать двигатель шасси УАЗа для бурения шнеками. со всеми вытекающими последствиями.

Если у кого-то есть соображения и опыт на эту тему, может поделитесь?

8 (и более) лет назад

Сообщения: 1,055 Модератор

10 (и более) лет назад

Сообщения: 1,143

Соображение простое .
Ремень со шкива коленвала на насос. НШ10 со всем кронштейном и насосом для рулевого стоит на старом МАЗе , на новом МАЗе уже НШ 32 с двухручьевым шкивом. Найти и поставить. Ремень профиля Б кажется до 10 лошадок передаёт. Где-то выкладывал данные.
Ну или если позволяет радиатор (на УАЗе должен ) , переточить шкив , к нему в торец кардан и от него насос . У меня на буровой было так сделано , правда я ещё и редуктор с отключаемой муфтой для насоса ставил.

У меня на Унимог е штатно стоит гидронасос для гидросистемы тоже с приводом ремнём , насос уже сразу с подшипником разгрузочным внутри и шкивы большого диаметра , одноручьевой. Для рулевого ещё один.

Никогда не говори “никогда”

Модератор

11 (и более) лет назад

Сообщения: 3,880

Довелось поработать три месяца автослесарем в УАЗ центре, за это время два раза менял подшипники на раздатке, клинил подшипник на хвостовике привода заднего моста. Причина бональна, длительная езда с отключенными трещотками на переднем мосту, кто знает как устроена раздатка на УАЗе поймет. Раздатка стоит под углом, вал привода переднего моста находиться в самом низу, уровень масла в раздатке скрывает только вал переднего моста, то-есть если шестерня привода переднего моста не крутится, масло не разбрызгивается и раздатка не смазывается. Точно так и при работе КОМ, раздатка не смазывается.

Ещё замечено при езде с отключенными трещотками, сильно изнашивается шлицевая на переднем кардане.

Хочешь круто изменить свою жизнь? Просто не заплати за интернет!

9 (и более) лет назад

Сообщения: 1,185

9 (и более) лет назад

Сообщения: 479

Муфты отключения передних колёс, которые стоят на передних ступицах.

Хочешь круто изменить свою жизнь? Просто не заплати за интернет!

Установка ГУР на УАЗ-469 своими руками

В последнее время почти каждый производитель оснащает свои автомобили усилителем рулевого управления. Он может быть как гидравлическим, так и электрическим. Последний тип активно применяется на отечественных «Калинах» первого и второго поколений. На автомобилях Ульяновского автозавода, а именно на «Патриоте», используют классический усилитель с гидроприводом. Но многие задаются вопросом: почему не установить ГУР на УАЗ других моделей? И действительно, есть множество машин, которые до сих пор не оснащаются такой опцией. Это «Буханка» и 469-й УАЗ, в народе именуемый «Козликом». В сегодняшней статье мы рассмотрим, как это сделать своими руками.

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть рулевой системы автомобиля и работает на гидравлической жидкости, которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Минусы доработки

Среди недостатков установки ГУР на УАЗ-469 своими руками стоит отметить плохую информативность руля на скорости более 60 километров в час. Если без усилителя он становится жестче, то с ГУРом он так же легко крутится, как и при 10 км/ч.

Что нам понадобится купить?

Для этого нам необходимо приобрести рулевую колонку под усилитель, а также насос. Последний будет создавать и поддерживать необходимое давление в системе управления. Работа элемента осуществляется приводным ремнем. Также нам понадобятся бачок для хранения жидкости и соединительные шланги. Последние делятся на два типа – низкого и высокого давления. Первый будет гнать «обратку» в бачок, а второй служит для циркуляции жидкости в самой системе. Что касается количества жидкости, которое задействуется в системе, ее не слишком много. Для УАЗа достаточно 1,2 литра специального масла. Оно отличается от моторного по вязкости и консистенции.

Как установить?

Для этого вам нужно снять руль. Здесь понадобится не просто набор ключей, а съемник. Просто так руль не демонтировать. Выглядит этот съемник так:

Установка насоса и бачка

Любой гидравлический усилитель приводится в действие давлением жидкости. Чтобы его создать, существует насос. Но работает он через ременную передачу – от шкива коленчатого вала. Стоит отметить, что существуют разные ремни – под ГУР на УАЗ и для машин без него. Нам понадобится более длинный элемент – под гидравлический усилитель руля. Итак, снимаем приводной ремень, крыльчатку вентилятора и шкив коленчатого вала.

Проверка

На прогретом заведенном двигателе крутим рулевое колесо из стороны в сторону. В первые секунды из бачка должен выйти лишний воздух. Если он начал пенится, значит, система негерметична и нужно искать пробой. После тщательной герметизации всех шлангов заводим мотор и проверяем работу усилителя заново. ГУР, на УАЗ «Буханка» от иномарки установленный, должен действовать плавно и беззвучно. Ремень не свистит, нет потеков рабочей жидкости.

Проблемы эксплуатации

Часто автовладельцы приобретают готовые комплекты усилителей от Ульяновского завода. Стоимость их относительно мала, да и в установке они не проблемны. Готовые комплекты можно приобрести по цене от 20 до 37 тысяч рублей. Но при частой эксплуатации, особенно без должного уровня масла, усилитель начинает гудеть. Это значит, что был поврежден насос или приводной ремень. Реже ломается сама рулевая рейка (она может течь в местах уплотнения). Ездить с такой поломкой не рекомендуется.

ГУР от “БМВ”

Часто поднимается вопрос о том, чтобы установить ГУР (УАЗ) от иномарки, а именно БМВ седьмой серии. Казалось бы, это два совершенно разных автомобиля. Но немецкий ГУР вполне адекватно работает на ульяновском «Козлике». Для этого вам понадобятся насос на 130 и более Бар и плоский шкив.

Заключение

Итак, мы выяснили, как своими руками поставить гидравлический усилитель на УАЗ. После такой доработки управление автомобилем станет более комфортным, а усталость водителя снизится в разы. Это очень полезный тюнинг для такого внедорожника. А если учесть, что на машину устанавливают большие колеса, ГУР становится просто необходим.

Модернизация грузового УАЗа

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Всем Здравствуйте! Занимался ли кто модернизацией уаза? Хочу сделать самосвал, но не могу придумать как сделать гидросистему (не шарю в этом). Если насос НШ-10 переделать под ремень по можно чтоб он постоянно работал?

привет а как насчет механизма вообще?есть какие-нибудь мысли?нагрузка на лонжероны рамы,вес самой конструкции,нагрузка на кузов,момент опрокидывания и т.д очень давно попадалась инфа что кто сделал привод на насос по принципу “стартер наоборот” т е в кожухе сцепл резали отверстие и каким-то образом через приделаный бендикс от стартера на насос. если что найдешь-делись

как то видел уаз самосвал, но тогда было не интересно и я даже не расспросил как там устроено. по поводу кузова пока не думал. но наверно варить из металпрофиля надо решить только какого размера.
главное разобраться с гидросистемой.

Всем Здравствуйте! Занимался ли кто модернизацией уаза? Хочу сделать самосвал, но не могу придумать как сделать гидросистему (не шарю в этом). Если насос НШ-10 переделать под ремень по можно чтоб он постоянно работал?

Берем
Насос уаз от ГУра с кронштейном и шкивом кв == 5к.руб
гидроцилиндр от телеги 1птс или 2птс==10к.руб
раму под кузов новую
клапан на управление хоть механику хоть электромагнитный
в чем проблема то

а насос гура потянет? данную схему лично пробовали?

Здраствуйте!Я бы предложил модернизировать шкив коленвала(увеличить число ручьев) и через клиноременную передачу привести НШ.НШ установить на отключаемый привод(от Т-40 например),заменив шестерню шкивом.Только(имхо) УАЗик проще без гемора выгрузить лопатой!Кстати в этой машине есть много чего изменить с пользой!Например:отопитель,кузов,подрессорники и т.п.

так же можно спереди отвал для снега.поднимающийся и опускающийся с помощью гидроцилиндра.

а насос гура потянет? данную схему лично пробовали?

Насосы 70 – 90 атм взависимости от модификации
100 атм поднимает 1птс4 с 4 тоннами (проверено)
уаз берет 1.5 – 2 тонны максимум , опрокинет не напрягаясь
плюс гур замутить можно и как уже написали навеску под лопату
распределитель тогда проще на 2секции типа р75 или р80

так же можно спереди отвал для снега.поднимающийся и опускающийся с помощью гидроцилиндра.

Не выдумывайте! Эта машина сможет чистить только очень тонкий слой снега!

Я видел УАЗ самосвал заводского изготовления еще в 1996 году. На нем так же был установлен тент с дугами. По гидравлике могу пояснить, что у него стоял НШ- 10 сверху раздаточной коробки, Цилиндр не помню какой. Мне кажется что проще посмотреть по сайтам как крепится НШ по заводскому. Насос ГУР мне кажется что будет слабоват.
Максимка! тебе и карты в руки ты же с УЛЬЯНОВСКА

поройтесь на Уазбуке, там много чего про уазы есть, в т.ч. и про самосвалы. Удачи

Сходил по ссылке,посмотрел.У нас на Украине говорят про такое:”дурный пип(поп),дурна його молытва”. УАЗ-автомобиль а не трактор! Чем дурковать с изготовлением универсального хрен-знает-что давайте предлагать что-то реально полезное.Например:я в своих УАЗах вместо родных рабочих тормозных цилиндров установил от ГАЗ-24.Отпала необходимость в регулировке зазоров между колодками и барабанами,а работа тормозов стала надежной.Цилиндры стали на места без переделок(правда,в цилиндрах от ГАЗ-2410 и 3110 другая резьба под трубку).

Сходил по ссылке,посмотрел.У нас на Украине говорят про такое:”дурный пип(поп),дурна його молытва”. УАЗ-автомобиль а не трактор! Чем дурковать с изготовлением универсального хрен-знает-что давайте предлагать что-то реально полезное.Например:я в своих УАЗах вместо родных рабочих тормозных цилиндров установил от ГАЗ-24.Отпала необходимость в регулировке зазоров между колодками и барабанами,а работа тормозов стала надежной.Цилиндры стали на места без переделок(правда,в цилиндрах от ГАЗ-2410 и 3110 другая резьба под трубку).

У нас ( УАЗ 3303 )
Небольшое улучшение
В цилиндры от ГАЗ-2410 и 3110 продается переходная муфта под уаз, установлены лет 10 назад
Гур в том году поставлен
Рессоры 16 листов
Хабы
Сиденья человеческие
В кузове за место деревянного пола стальной лист
Шумоизоляция кабины
Карб 21073
и тд

Сходил по ссылке,посмотрел.У нас на Украине говорят про такое:”дурный пип(поп),дурна його молытва”. УАЗ-автомобиль а не трактор! Чем дурковать с изготовлением универсального хрен-знает-что давайте предлагать что-то реально полезное.Например:я в своих УАЗах вместо родных рабочих тормозных цилиндров установил от ГАЗ-24.Отпала необходимость в регулировке зазоров между колодками и барабанами,а работа тормозов стала надежной.Цилиндры стали на места без переделок(правда,в цилиндрах от ГАЗ-2410 и 3110 другая резьба под трубку).

У нас ( УАЗ 3303 )
Небольшое улучшение
В цилиндры от ГАЗ-2410 и 3110 продается переходная муфта под уаз, установлены лет 10 назад
Гур в том году поставлен
Рессоры 16 листов
Хабы
Сиденья человеческие
В кузове за место деревянного пола стальной лист
Шумоизоляция кабины
Карб 21073
и тд

О!вот это дело!Я гур не ставил,рулевое легкое(для меня):)). А вот с рессорами поступил по-другому.Перед не добавлял,а сзади поставил подрессорники,представляющие собой пакеты по 5 листов.Для этого пришлось изготовить другие стремянки–длинее на высоту подрессорника+проставка между рессорой и подрессорником.Материал-сталь 40Х,термообработка “на пружинку”,Диаметр-16мм,резьба-М16х1,25.Кузов у меня от “Газели”,на лонжероны кузова(у меня они из металла) приварил “площадки”,в которые подрессорники упираются.В итоге модернизации нормальная(подтверждена 4-х летней постоянной эксплуатацией) грузоподъемность составила1,6-1,8т,кратковременную перегрузку до 2,5т(по асфальту,дистанция 65 км) машина также неоднократно “пережила”-полет нормальный!При этом автомобиль очень мягкий т.к. порожняком работают стандартные рессоры.

Гидроусилитель руля (ГУР) на УАЗ 469

Гидроусилитель руля в автомобиле УАЗ 469 служит для облегчения работы водителя с рулевым колесом. Благодаря ГУР, существенно снижается нагрузка на руль. Становятся мягче удары, вибрации от колес. Усилие от рулевого управления на руки водителя становится минимальным. Авто получает дополнительные динамические характеристики на сложных участках бездорожья. Гидроусилитель руля на УАЗ 469 позволяет избежать потери управляемости машиной при повреждении покрышек, обеспечивая комфортные условия движения.

Установка гидроусилителя руля на УАЗ 469 своими руками

ГУР на УАЗ 469 может быть гидравлическим и электрическим. В основном для данной модели используется гидравлика. Однако многие автомобилисты, народные умельцы, комплектуют свою технику электрическими усилителями от различных зарубежных и отечественных брендов. Например, хорошо подходят агрегаты от машин «Мерседес» и «Волга».

Установка ГУР на УАЗ 469 своими руками начинается с закупки некоторых узлов и деталей. Под выбранный усилитель следует приобрести рулевую колонку и насос, создающий и поддерживающий в системе рулевого управления необходимое давление. Функционирование всей системы будет осуществляться от приводного ремня.

В комплект должны входить: бачок для заливки и хранения масла, соединительные шланги. Напорные масляные магистрали делятся на два типа – низкого и высокого давления. Первый тип гонит «обратку» в бачок. Второй тип шлангов позволяет циркулировать масляной субстанции внутри самой системы.

Объем заливаемого масла 1,2 литра. При этом используется специальное трансмиссионное масло типа Dexron II, Dexron IID, Dexron III. Масло легко текучее и отличается от моторного масла своей консистенцией и вязкостью.

Чтобы самостоятельно установить гидроусилитель на УАЗ 469, необходимо специальным съемником демонтировать рулевое колесо.

Сразу же после демонтажа рулевого колеса необходимо снять рулевую колонку, извлечь шарнир карданного вала и гайку крепления сошки рулевой тяги. Открутить 3 гайки крепления элемента руля. На вал колонки с гидравлическим усилителем рулевого управления установить новый комплект сошек. Они соединяются с рулевой тягой, фиксируются шплинтами.

Прежнее крепление колонки препятствует установке новой колонки под ГУР. Поэтому его необходимо срезать болгаркой. Следующий этап – монтаж пластикового защитного кожуха на колонку. Можно при этом использовать старые крепежные винты. Надеть на кожух кольцо из резины, шайбу, корончатую гайку, которою следует закрепить стремянками.

Карданный вал небольших размеров устанавливается между колонкой и рулевым механизмом. Он надежно соединяет оба агрегата, эффективно передавая усилие между ними. Легкими ударами молотка в широкое отверстие забивается клин. На его резьбе закрепляются две шайбы. Одна из них пружинная, вторая обыкновенная.

После завершения всех манипуляций общая длина шарнира составляет 300 мм. Затягивается корончатая гайка, фиксируется шплинтом. Рулевое колесо устанавливается в штатное положение. Установка ГУР на УАЗ 469 завершена. Остается закрепить остальные элементы.

ГУР на АУЗ 469

Гидравлические усилители функционируют от давления жидкости на приводные узлы. Давление создается посредством насоса, осуществляющим свою работу через ременную передачу от шкива коленчатого вала двигателя. Под гидравлический усилитель руля необходим удлиненный ремень и доработка шкива. Поэтому старый приводной ремень, крыльчатку вентилятора, шкив коленчатого вала необходимо демонтировать.

Откручивается жидкостная помпа, крыльчатка радиатора закрепляется на ступице колеса. Для дальнейших операций необходимы удлиненные болты под ГУР и проставка, которая прикладывается в комплекте. Длинный ремень натягивается на новый шкив. Демонтируется кронштейн топливного фильтра. Здесь будет установлен насос ГУР на УАЗ 469. Цена УАЗовского гидроусилителя в Москве находится в пределах от 15 до 40 тысяч рублей.

В комплекте для ГУР имеется скоба. Ее необходимо установить на место шпильки помпы. Кронштейн и планку насоса закрепить на контргайку. Установив ремень, следует отрегулировать правильное натяжение. Для его поддержания существует специальный натяжной ролик, использующийся в конструкции многих автомобилей.

Правильная регулировка приводного ремня ГУР осуществляется так. От нажима пальцем его прогиб должен составлять 10-15 мм. Ремень должен вращаться под углом 90° относительно плоскости шкива. Топливный фильтр ставится на свое штатное место, в квадратном отверстии.

Для установки масляного бачка необходимо в левом брызговике двигателя просверлить два отверстия с помощью дрели.

Подготовленные заранее гайки, болты, хомут используем для установки резервуара с маслом. Полимерным шлангом бачок соединяется с насосом. В систему заливается трансмиссионное масло. Еще раз следует проверить правильность установки всех деталей и можно заводить автомобиль.

ГУР от Волги на УАЗ 469

Чтобы установить ГУР от Волги на УАЗ 469, необходимо подобрать УАЗовскую сошку с номером 452-2304100-10. Цена 800 рублей. Снять старую сошку, выкрутить шпильки и закрутить на обратную сторону моста. Здесь же снять крышку шкворня, прикрутить на место сошки, которая демонтирована. Там, где стояла крышка, установить новую сошку.

Пластину приварить по месту к раме. Толщина металла пластины и укосины 10 мм. С гидроусилителя от автомобиля Волга снять сошку и переставить в положение, которое необходимо для УАЗ 469. Конструкция вала позволяет установить сошку в 4-х различных вариантах.

Как и пластина, ГУР от Волги устанавливается также по месту. Иногда необходимо приваривать две шпильки крепления пластины к раме. Наконечники должны быть разными – один от Волги, другой – от УАЗ 469. Поперечину можно изготовить из УАЗовской, укоротив её. Длина ГУРу от Волги на УАЗ должна быть 140 мм.

Оснащение УАЗ-3303 самосвальным оборудованием

Продукция Ульяновского автозавода всегда славилась своей проходимостью и широкой функциональностью. Модель данного завода – УАЗ-452, выпущенная в далеком 1965 году дала начало целому семейству малых многофункциональных авто повышенной проходимости, среди которых и модель УАЗ-3303.

Самосвал УАЗ-3303 своими руками

УАЗ-3303 – малый грузовой автомобиль, обладающий хорошими вседорожными качествами из-за наличия полного привода. Имеет он рамную конструкцию, с установленной на ней кабиной, под которой размещен двигатель, и две коробки – раздаточная и коробка передач. За кабиной располагается грузовая боровая платформа, позволяющая перевозить до 1200 кг полезного груза.

Данный автомобиль получил неплохое распространение в сельском хозяйстве, однако владельцы его нарекаю на отсутствие оборудования для самосвальной выгрузки, поскольку производитель данного авто его таким оборудованием не оснащает. Владельцы же часто с таким решением завода не согласны и переделывают УАЗ-3303 собственноручно, создавая на его базе самосвал.

Те же владельцы, что переоборудовали авто, указывают на значительное повышение функциональности и снижение времени на разгрузку кузова от грузов. При этом сама грузоподъемность авто не снижается, поскольку она и так не очень высокая. Зато установленное подъемное оборудование облегчает водителю участь, особенно если авто используется для перевозки рабочих грузов.

Вариантов того, как сделать из УАЗ-3303 самосвала несколько. Простейшее решение – это укладка квадратного бруса под передний борт, закрепление к нему длинного троса, который прокладывается по всей длине кузова. Разгрузка производится очень просто: борт авто открывается, трос вытягивается и крепиться к чему-либо надежному (дерево, столб и т.д.). Далее авто заводится и начинает двигаться вперед, брус же двигаясь по кузову стягивает груз. Но в этот метод не всегда практичен.

Более кардинальным решением является установка гидравлического оборудования. Причем некоторые частные фирмы сейчас предлагают комплект составляющих для переоборудования УАЗ-3303 под самосвал. Мы же рассмотрим самодельную переработку авто.
Фото переоборудованного автомобиля УАЗ-3303 в самосвал

Пошаговая инструкция

Гидравлический подъемный механизм, которым будет оборудоваться УАЗ, состоит и нескольких составных частей: полурамы, подрамника, гидравлического насоса с электроприводом, гидравлического крана, масляного бака, гидроцилиндра и масляных магистралей высокого давления.

Полурама, подрамник, гидроцилиндр

Начнем с полурамы, нужна она для установки кузова. Именно она обеспечивает возможность опрокидывания кузова.

Состоит полурама из двух частей. Одна часть жестко закрепляется на раме УАЗ. Посредством штифтовых шарниров с одной стороны она соединена с второй частью, на которую закреплена грузовая платформа.

Продольные балки обеих полурам лучше изготавливать из тавров и двутавров, и располагать их так, чтобы верхняя часть своими балками в сложенном состоянии на балках нижней части полурамы.

Нижняя часть полурамы укрепляется поперечинами. Верхняя же, помимо поперечин должна еще и иметь по бокам поперечные выступы, которые будут обеспечивать поддержку грузовой платформы по всей ее ширине.

На конце, где будут располагаться штифтовые шарниры, к частям полурам прикрепляются проушины, которые своими отверстиями должны совпадать. В эти отверстия и нужно будет устанавливать штифты, причем нужно будет обеспечить их фиксацию в отверстиях, чтобы исключить их выпадение.

Для соединения конструкции полурамы можно использовать сварные соединения, но нижнюю часть полурамы лучше к раме авто закреплять при помощи болтовых соединений.

Вторая же шаровая опора – нижняя, закрепляется на подрамнике. Этот подрамник должен иметь форму скобы. Делается такая форма для того, чтобы гидроцилиндр в сложенном состоянии не мешал полному опусканию кузова и посадке верхней части полурамы на нижнюю часть. Размеры и способ крепления подрамника гидроцилиндра подбираются экспериментальным путем. После этого гидроцилиндр устанавливается на место.

Гидравлический насос, его привод и кран управления

Далее переходим к гидравлическому насосу и его приводу. Чаще всего в качестве насоса выступает НШ-10, от МТЗ-80. Производительности его вполне достаточно для работы гидроцилиндра.

Приводов насоса несколько, поэтому опишем самый простой, а именно от стартера. Для этого берется стартер от МТЗ-80 и несколько переделывается под возможность работы длительное время. Далее нужно соединить вал стартера с валом насоса. Для этого можно воспользоваться шарниром от рулевого управления любого легкового авто. Далее стартер и насос закрепляются на платформе, чтобы исключить перемещение их относительно друг друга.

Закрепляется насос и приводом на поперечине рамы авто, так, чтобы исключить их повреждение. Затем кидается проводка от АКБ авто к стартеру, обязательно включив в цепь выключатель.

К раме авто также прикрепляется и масляный бак, объема в 10 литров будет достаточно. Затем подключаются магистрали от масляного бака к насосу, а от него – гидроцилиндру.

Принцип работы

Действует вся конструкция так: при надобности подъема кузова, водитель переводит кран в положение, которое обеспечивает пропуск масла только в одну сторону и включает питание привода насоса. Насос берет масло из бака и под давлением подает его в гидроцилиндр. Когда кузов будет полностью поднят, питание привода насоса отключается. Кран же не даст опуститься кузову под своим весом, поскольку масло обратно он не пропускает. Опускается кузов путем перевода крана в положение обратного движения масла, давление гидроцилиндре падает и масло стекает обратно в бак, а кузов под своим весом опускается вниз.
На видео самосвал УАЗ-3303 изготовленный своими руками:

Гидроусилитель руля (ГУР) на УАЗ 31512 31514 469

Итак, решился я на установку ГУРа. Куплен установочный комплект компании Автодетальсервис (АДС). На первый взгляд в нем кое-чего не хватает, ну ничего докупим.

УАЗка в гараже, единственное что останавливает от работы это отрицательные температуры в гараже.Параллельно в планах установка в гараже печки дровяной, что бы не зависеть от электричества.

Вот и наступили выходные.

Итак что имеем? Авто и комплект ГУР.
Снимаем руль, подрулевые переключатели, старую рулевую колонку, отсоединяем рулевую тягу. Откручиваем и сбиваем рулевую сошку, откручиваем и вынимаем рулевой редуктор.
Ура, место для установки нового комплекта готово.

Примеряю рулевой редуктор на место, а он не лезет. Почему?
Читаем мануалы…
Выясняется наборы-то оказывается бывают разные. В голове проскочило — «Твою машину! А зачем они разные рулевые редуктора-то делают?» При более детальном изучении данной темы, было установлено что мой комплект № 004–40 для установки на 409 двигатель.
Пришлось потратить выходные на установку рулевой колонки нового образца и нового руля люксового газелевского, подсоединения подрулевых переключателей. Оставшееся время убил на чтение сайта УАЗбука.

Ну что-ж не подходит этот — будем искать другой. В магазинах «Всё на УАЗ» и «Планета Желязяка» их почему-то не оказалось.

Пришлось заказать в интерне магазине 4x4uaz.

Забрал комплект №004-20. Все в коробке собранной из фанеры. При осмотре было установлено следующее:
продавец ИП Пьянов (сайт — autogur73).
При детальном осмотре установлены положительные и отрицательные моменты:
Положительные:
— есть рулевой редуктор;
— есть сошка рулевого редуктора;
— есть карданчик для установки рулевой колонки нового образца (С одной стороны вставляется клин);
— есть кронштейн крепления насоса ГУР к двигателю;
— есть регулировочная Г образная пластинка;
— есть насос ГУР;
— есть шкив насоса ГУР;
— есть бачок с крепежом на подкрылок;
— есть все болтики и винтики;
— есть штуцера для подсоединения шланга высокого давления;
— есть медные колечки;
— есть простака на помпу под вентилятор;
— есть ремень, шланг высокого давления и шланг низкого давления;
— есть нормальные хомутики на шланги;
— есть шкив для второго ремня;
— есть клин для закрепления карданчика к рулевому редуктору;

Отрицательные:
— нет кронштейна крепления насоса ГУР! (а без него никак не поставишь насос на кронштейн крепления его к двигателю);
— нет рулевой тяги;
— с одним медным колечком по размеру промахнулись;
— клин для закрепления карданчика к рулевому редуктору не подходит (видать взяли из велосипедного отдела).

Пишу письмо на сайт, дословно:
Сегодня забрал заказ. Приехал в гараж, пересмотрел комплект ГУР. Понял что не хватает:
— короткой рулевой тяги;
— кронштейна к насосу ГУР
Ответ тоже дословно:
Здравствуйте, это сейчас не идет в комплект, зато идет много другого чего
нет на картинке, но что у вас лежит в коробке, там есть инструкция по
установке, устанавливайте по ней и все у вас получится

Ну что делать, хорошо что есть где позаимствовать (старый комплект, который не подошёл, еще не продал).

Снова выходные и опять в гараж.
На повестке дня установка комплекта ГУР 004-20 старый модельный ряд, пружинная или рессорная подвеска.

Учитывая опыт предыдущих выходных, попробовал ставить сразу рулевой редуктор. Итак, малость помудрив, было установлено, что он встает на штатное место. Однако выяснилась небольшая засада на первоначальном этапе, а именно маленькое расстояние от болта нагнетательного шланга до крышки шестеренок двигателя.

На второй день было всё демонтировано. Далее опять на профильный форум — УАЗбука. Было выяснено, что решается это с помощью напильника, болгарки и такой-то матери. Ну или переносом места крепления редуктора.

Всё было в очередной раз перенесено на следующие выходные.

Установка ГУР комплект 004-20.

Шаг 1. Установка второго шкива

Берем шкив для установки второго ремня.

Крутим вертим, смотрим. Есть особенность, сразу абы-как он не встанет, одно из отверстий смещено. Поэтому по месту прикидываем или берем штангенциркуль и мерим расстояния.

Выяснив как совмещать, ставим, затягиваем болты (родные не подойдут, нужны подлинее). Шкив напрессовывается на родной шкив коленвала.

Шаг 2. Установка кронштейна на двигатель.

Вот такой продаваемый в магазине не подходит!

Берем кронштейн крепления насоса ГУР из комплекта.
Вот он.

и ставим на место крепления заводского бензинового фильтра. Затягиваем гайки.

Итак у нас осталось место для третьего крепления. Но увы отверстия в голове с резьбой нет. Будем сами сверлить. Керном намечаем серединку. Снимаем кронштейн. Снимаем клапанную крышку.

Затыкаем отверстия куда может попасть стружка. Берем дрель или шуроповёрт, сверло и сверлим отверстие, метчиком нарезаем резьбу.
У меня в ГБЦ есть технологический прилив, с внутренней стороны, поэтому отверстие получилось не сквозное.

Ставим обратно крышку клапанов и устанавливаем кронштейн через шайбы к ГБЦ (чтобы кронштейн не прижимал клапанную крышку).
Берем насос ГУР, крепим на него шкив, кронштейн и прикрепляем к кронштейну, который мы прикрутили к ГБЦ. Не забываем поставить ” Г ” образную пластину для регулировки натяжения ремня.

Подтягиваем его с помощью ” Г ” образной пластины.

Часть 3. Рулевой редуктор (РР) и болгарка-напильник.

Начитавшись УАЗбуки. Решил подточить РР и шляпку штуцера нагнетательного шланга.

Итак, зажав аккуратненько в тисках РР, взял штангенциркуль и примерно очертил предполагаемый участок для снятия. Снимать будем со стороны плоскости, которая прикладывается к раме.

Берем болгарку (маленькую) точим, крупным напильником выравниваем участки. Металлическая пыль столбом, поэтому лучше предусмотреть респиратор.

Вот фото промежуточной работы, для видимости сколько сточил положил сверху напильник. Видно, что справа сточено около 2-4 мм. Так спиливаем всю площадку.

С помощью подручных средств так же стачиваем голову у штуцера. Рядом положил болт для наглядности, была такой же толщины шляпка.

Шаг 4. Установка РР на раму.

Закрашиваем открытые участки краской или ещё чем-нибудь. Предварительно, прикрепляем шланг высокого давления (незабываем ставить медные шайбочки, на болт, потом шланг и опять шайбу и только потом в тело РР. Далее заводим РР с низу — со стороны радиатора и крепим болтами от старой РР.

Вот что получилось.

Для сравнения как было не обточенным

Шаг 5. Установка бачка, шлангов, прокачивание системы.

Итак в удобном месте устанавливаем бачок, с учетом чтобы шланги не перегибались, а верхний уровень масла в нем был выше насоса ГУР.

Подсоединяем шланги, заливаем масло, прокачиваем на вывешенных передних колесах. Проверяем на течь.
