Гидро колун для дров своими руками самодельный с размерами

Гидравлический дровокол своими руками: чертежи, фото, инструкция

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

• Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
• Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
• Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
• Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
• Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

Какой двигатель нужен для привода, можно рассчитать путем задания исходных данных. Нужно ориентироваться на оборудование, которое можно приобрести в торговой сети или заказать в интернет-магазинах.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

1. Двутавр № 16, он будет использован для изготовления станины и опор.
2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

• углошлифовальная машинка с отрезными дисками и лепестковым кругом;
• сварочный аппарат;
• измерительный инструмент;
• электродрель с набором сверл.

Процесс изготовления дровокола

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

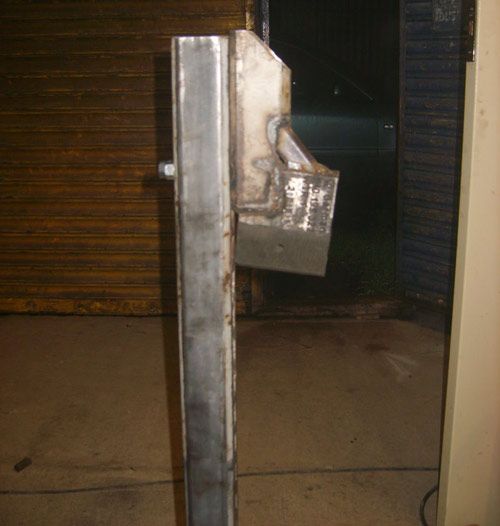

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

Производится примерка домкрата по месту его будущего расположения.

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

Сначала изделие покрывают грунтовкой.

В дальнейшем окрашивается черной краской.

Производится сборка дровокола.

Затем выполняется его монтаж на стену.

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

metmastanki.ru

Дровокол гидравлический своими руками: от трактора до 220В

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Сегодняшняя тема будет посвящена дровам, а точнее их колке. Каждого, кто имеет дачу с камином, сауной или отдаленный загородный дом, волнует вопрос заготовки дров. Я расскажу Вам как сэкономить драгоценное время с помощью дровокола, а также как сделать дровокол гидравлический своими руками.

Чтобы колоть дрова вручную необходимо обладать хорошими физическими данными и прилагать множество усилий. Я сам в детстве, пока жил в деревне с родителями, не раз колымил раскалывая дрова соседским бабушкам и дедушкам, колол дрова домой.

Занятие может быть приятным если дров не много, вы отдохнувший и хотите что то поделать, но если дров машина или две то колка превращается в настоящее испытание как для вас, так и для вашей спины.

Сорванные спины это совсем не редкость и поэтому я делюсь своим опытом в создании дровокола. Да и каждый человек ищет пути облегчения столь обременённой работы, для этого то и были придуманы различные приспособления и в том числе дровокол.

Виды и особенности колунов

Дровоколом принято считать станок для заготовки дров в малом и большом количестве, зависимо от потребностей пользователя. Такое современное приспособление часто называют дровокольным станком или колуном. На нем можно не только выполнять раскол поленьев, он отлично подойдет и для торцовки.

Удобное приспособление выполняет работу намного быстрее, чем колоть дрова вручную. Всего за три-четыре часа справится с недельной нормой. Кроме того, дровокол намного безопасней, в отличии от простого топора.

Такой колун подойдет для небольших объемов, к примеру расколоть 2-3 куба дров для бани на зиму…

Применяется в основном на дачах, загородных домах, очень распространен на промышленных предприятиях, заводах деревообработки (более сложные и мощные модели).

Принцип работы и отличия

По принципу работы дровоколы делятся на:

• Механический;
• Гидравлический;
• Дровокол-шуруп.

Давайте рассмотрим отличия каждого.

Механические

Механические дровоколы очень просты в использовании и предназначены для чурок, длиной до 50 см. Основным элементом устройства является колун закрепленный на станине. Колун через пружину установленную на станине можно опускать на чурку и поднимать одной рукой.

Принцип работы

Устройство становится на ровную, твердую поверхность. После установления, рукоятку ступора приподнять и переместить в упор. После этого резко опустить на установленную чурку, которая расколется на поленья.

Шурупы или механический дровокол с винтом

Дровокол-шуруп менее известная модель, но по простоте конструкции и пользования быстро набирает популярности. Устройство состоит из двигателя, закрепленного на станине. Рабочий конус закреплен на вале, который при работе вращается с помощью редуктора.

Иногда мастера закрепляют шуруп сразу на мотор, но для такой конструкции нужен понижающий редуктор, да и с работой такая модель справляется сравнительно плохо.

Гидравлические

Гидравлические дровоколы, пожалуй, самые мощные конструкции и справляются с любыми породами древесины, разной влажности. Основное предназначение устройства — заготовить как можно больше дров, любой толщины.

Справляется с колкой дров, не только быстро, но и качественно.

Их очень часто применяют в различных целях (бытовых и промышленных). Конструкция гидравлического колуна несложная и его просто сделать самому. В основу входит гидравлический цилиндр, который в процессе работы подталкивает ножи или бревно, зависимо от модели. Сжатая жидкая энергия поможет с легкостью обрабатывать дрова.

Виды колунов

Устройства можно разделить на бытовые и промышленные:

1. Битовые предназначены для обработки небольшого объема дров по стандартной схеме и время от времени нуждаются в перерыве. Применяются для быстрой заготовки дров в печи или камины;
2. Для заготовки огромного количества дров используют промышленные колуны, которые могут справится с различными объемами. Имеют довольно сложную конструкцию и рассчитаны на долгое время беспрерывной работы. Отличается очень высокой ценой, в отличии от бытовых.

По способу закладки колуны делятся на;

• Горизонтальные, когда идет горизонтальная закладка бревна на рельсы. Достаточно удобный и практичный способ, считается самым распространённым. При работе бревно движется в направлении до ножа или нож в направлении бревна;
• Вертикальный отличается от предыдущего только механизмом укладки. Здесь нож движется сверху и давит на бревно. Очень удобная конструкция, так как она занимает немного места. Зачастую ее используют в промышленности;
• Смешанная одновременно совмещает в себе два типа закладки. Такие модели считаются профессиональными, их применяют для обработки большого потока дров на различных деревообрабатывающих предприятиях.

Дровоколы отличаются еще и двигателями. Для работы колуна используются разные, по принципу потребления, двигатели. Среди них есть электрические и бензиновые дровоколы.

Электрические 220В подходят для бытовых целей и обязательным моментом при их использовании является наличие электричества. Если имеется напряжение 380В, то можно поставить промышленный двигатель мощностью около 2 КВт.

В промышленности также применяют мощные бензиновые колуны.

Существуют дровоколы на тракторной тяге, используются для больших предприятий и промышленных комплексов. Для работы устройство подключается к гидросистеме трактора. Очень редко используются модели с комбинированной системой двигателя или различные двигатели от бытовых приборов, например, стиральной машины.

По способу передвижения устройства можно делить на стационарные и передвижные.

Гидравлическая установка своими руками

Модель очень простого дровокола состоит из вертикальной рамы на платформе и обычного автомобильного домкрата, внизу конструкции. Верхняя рама должна быть разъемной для колки дров разной длины.

Хороший мастер, который умеет обходится с чертежами и владеет технологией обработки метала, сможет сделать гидравлический колун всего за несколько дней.

Вместо ножа в конструкции используется конусный клин, который вплотную подводится к полену с помощью центрального винта. Когда чурка полностью зафиксирована, можно начинать работать домкратом. Пятка давит на бревно снизу, клин входит в нее, раскалывая по всей длине.

Недостатком такой модели является низкая производительность. Ведь при работе нужно сделать несколько движений рукоятью домкрата. Для большого объема установка не подойдет.

Более производительными являются колуны с двигателями. Для установки понадобится электродвигатель, бачок для масла, насос, гидроцилиндр с толкателем и блок управления.

Такой станок работает гораздо быстрее чем механизм с домкратом, ведь весь цикл, а также обратный ход поршня не требуют особых усилий. С помощью кнопки управления дается команда специальному распределительному механизму на закачку жидкости в полость цилиндра. Как результат, упорная пятка должна перемещаться в нужном для раскола направлении. На раскалывание полена затрачивается примерно 12–15 секунд, а примерное потребление электроэнергии составляет от 3000 до 4000 Вт и может варьировать в зависимости от используемого двигателя.

При проектировании рамы под самодельный станок необходимо предусмотреть его установку. Установить можно на колесики или на рельсы, это позволит удобно перемещать устройство.

Четкой схемы для создания конструкции нет, все зависит от исходных механизмов. Перед началом строительства нужно оценить его экономическую выгоду, если Вам нужно большое количество дров, то такая конструкция превзойдет свои ожидания.

Сравнив гидравлические дровоколы с другими, можно прийти к приятным выводам: «от гидравлическогодровокола меньше всего щепок!». Почему? А подумайте сами!

Теперь и Вы знаете как сделать колун и что для этого нужно. Запасайтесь терпением и вперед!

Видео в тему

Удачи и до новых встреч, с Вами был Андрей Ноак!

andreynoak.ru

Гидравлический колун для дров своими руками — конструкции, фото и видео.

С видами гидравлических колунов промышленного изготовления мы ознакомили вас в статье «Гидравлический колун для дров – разновидности и особенности работы». Но покупка гидравлического колуна – мероприятие недешёвое. Поэтому домашние умельцы при наличии навыков чтения чертежей и умения работать с металлом могут изготовить этот агрегат самостоятельно.

Конструкция простейшего гидроколуна

Самым простым гидравлическим дровоколом является конструкция, состоящая из вертикальной рамы на платформе, внизу которой находится автомобильный домкрат.

Совет! Для создания возможности колки брёвен различных размеров верхняя перекладина рамы изготавливается разъёмной.

Альтернативой плоскому ножу в самодельном колуне служит клин конусной формы. Клин перемещают к чурбану с помощью центрального винта и вводят в действие домкрат, пятак которого надавливает снизу. Клин сверху входит в чурбан и раскалывает его.

Усложнённая конструкция самодельного колуна

Более сложные варианты самодельных дровоколов представляют собой гидравлический домкрат, который монтируют на стационарную или мобильную станину. В середине станка находится ложе для поленьев, на противоположном от домкрата конце – нож-клин,  положение которого можно менять в зависимости от требуемой длины получаемых поленьев.

Совет! Для изготовления рамы можно использовать стальной фасонный прокат – уголок, швеллер, двутавр, или трубу прямоугольного профиля. Целесообразно раму установить на колёса или готовое шасси.

Порядок работы самодельного колуна:

• Ручкой домкрата совершают возвратно-поступательные движения, вследствие которых шток упорной пяткой оказывает давление на чурбан.
• Чурбан раскалывается на клиновидном ноже.
• Рукояткой сбрасывают давление масла в гидроцилиндре.
• Шток возвращается в исходное положение с помощью двух пружин.

Внимание! Описанные выше агрегаты имеют общий недостаток – малую производительность заготовки дров. Для совершения одного цикла требуется примерно десяток движений рукоятью домкрата.

Способы повышения производительности гидравлического колуна

Рассмотрим варианты ускорения процесса колки дров:

• Если изготовить нож-клин крестообразной формы, то он будет раскалывать бревно сразу на четыре части. Такие агрегаты значительно облегчают работу с толстыми поленьями и древесиной с переплетёнными волокнами.
• Модернизировать самодельный гидравлический колун, собранный своими руками (видео), можно с помощью оснащения агрегата электродвигателем, гидроцилиндром с толкателем, бачком для масла, блоком управления, насосом. При работе на таком станке для совершения рабочего цикла и обратного хода поршня ручной труд не требуется. Процессом руководят с помощью кнопки на управляющем блоке. Рабочий цикл на этом агрегате занимает менее 15 секунд.

Перед изготовлением самодельного гидравлического колуна для дров своими руками следует проанализировать экономическую выгоду этого мероприятия.

kotel-otoplenija.ru

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

• длина заготовки;
• диаметр полена;
• форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

• Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
• Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

• Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
• Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
• За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
• Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

• Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

• Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

• Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
• Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

• наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
• собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
• способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

• консоль;
• опорный стол;
• стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

• станина, сваренная из строительного металлического профиля и листового железа;
• силовая установка в виде мотора на электротяге или жидком топливе;
• привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
• вал с винтовым конусом, закрепленный в подшипниках качения;
• упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

• категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
• монтаж электрического блока должен проводиться в соответствии с основами безопасности;
• для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;
• оптимальной является скорость вращения рабочей части около 250 об/мин;
• опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

www.portaltepla.ru

как сделать гидравлический или ручной винтовой (конусный) колун

Садовый инструмент

Дровокол – это полезное приспособление, помогающее быстро наколоть древесину для обогрева жилого дома или других хозяйственных целей. На современном рынке можно найти большое количество различных по своей конструкции моделей колунов, однако многие мастера-любители предпочитают самостоятельно по чертежам изготавливать разные виды такого оборудования, тем более что сделать это гораздо проще, чем может показаться на первый взгляд.

1

Как подобрать дровенщик для бытового применения?

Непосредственно перед тем, как выбрать приспособление для раскола древесины, необходимо учесть один важный нюанс – махнуть им во время работы придется не менее 100 раз. Отсюда вывод – ручной инструмент должен быть максимально простым и удобным в применении.

Второй важный фактор – это вес инструмента. В продаже встречаются модели массой от 2 до 5 кг. Небольшой и легкий вариант поможет расколоть небольшие поленья, но разделить им крупную твердую колоду будет практически нереально. Учитывая это, выбранная дроваколка должна соответствовать размеру имеющейся в хозяйстве древесины.

Большое значение имеет материал, из которого изготовлена рукоятка дровокола. Она должна быть сделана из вязкой древесины – вяза, березы или клена. Топорища из других, более хрупких пород дерева, довольно быстро потрескаются и придут в негодность. При выборе дровенщика обращайте внимание на длину его рукоятки – очень короткий или слишком длинный держатель сделает применение приспособления крайне неудобным.

За последние несколько лет отечественный рынок заполнили всевозможные модели иностранного производства. По своей форме они напоминают типичный топор, однако вместо деревянной рукоятки оснащены длинным стальным или пластиковым держателем. Импортные дровенщики достаточно дорогие, а вот пользы от них крайне мало. На практике такой инструмент не способен расколоть сырые колоды толщиной более 20 см – его колющий элемент просто вязнет в древесине.

Лучше всего иметь в хозяйстве два дровенщика – обычный конусный инструмент и топор с длинной рукояткой. Первый подойдет для раскалывания сырых поленьев, а второй – для сухих колод. Не следует забывать, что различные виды древесины по-разному поддаются рубке, поэтому наличие двух приспособлений поможет быстро расколоть ту или иную породу дерева.

2

Выбор дровокола для самостоятельного изготовления

Прежде чем начать конструирование инструмента, следует определиться с типом механического оборудования. Чаще всего для самостоятельного изготовления мастера-самоучки выбирают гидравлический или винтовой дровенщик, более известный как морковка. Второй вариант считается наиболее популярным. За его основу взят прочный металлический корпус, на котором нанесена крупная резьба. За непрерывное вращение корпуса отвечает электрический мотор.

Принцип действия винтового приспособления очень прост – колющий элемент конструкции следует установить в горизонтальном положении и запустить двигатель. Колун начнет вращаться, после чего к конусу нужно пододвинуть полено. Постепенно все бревна будут раскалываться на несколько ровных частей.

Самоделка второго типа обладает более высокой производительностью, но сделать такое приспособление немного сложнее. Принцип действия этого станка полностью аналогичный, а исполнительным механизмом выступает привод, который работает от электро- или бензинового мотора.

Использовать для заготовки дров конусный агрегат будет более удобно, чем работать с топором. Такое устройство не сложно сконструировать своими руками, а в продаже нередко можно встретить уже готовые наборы для сборки инструмента. Единственный минус – это необходимость каждый раз устанавливать тяжелые колоды на столешницу, после чего поочередно подвигать поленья к конусу, чтобы в итоге получить чурки подходящего размера.

Совсем по-другому обстоят дела с гидравлическим станком. Его пружинный механизм позволит делить на одинаковые поленья сразу всю колоду. Физические силы в таком случае будут уходить лишь на то, чтобы уложить бревно на столешницу и собрать уже расколотую древесину.

3

Винтовая самоделка – о сборке простым языком

Для того чтобы сконструировать механический дровенщик, следует подобрать детальные чертежи. В схеме должны быть указаны габариты колющего конуса и приводного механизма.

Чтобы сделать дровокол своими руками, потребуется подготовить следующие материалы и оборудование:

• электромотор – мощность двигателя должна превышать 2000 Ватт;
• шкивы и приводной ремень;
• вал и подшипники;
• конус, на котором предварительно должна быть нанесена резьба;
• стальной лист толщиной не менее 3 мм;
• плита – основа для крепления мотора;
• профильные трубки или стальные уголки.

Чтобы упростить самостоятельную сборку станка, потребуется найти электрический двигатель, работающий на низких оборотах. В таком случае самодельный агрегат можно не оборудовать ременной передачи, колющий элемент устанавливается прямо на вал мотора. Порядок действий при конструировании дровенщика выглядит следующим образом:

1. 1. Сначала необходимо рассчитать ременные шкивы – в результате скорость вращения вала мотора не должна превышать 500 об./мин.
2. 2. Для изготовления конуса используют углеродистую сталь марки Ст45. На резьбе должны находиться два захода с расстоянием 7 и высотой витков 2 мм. Для вытачивания шкивов берут обычную сталь марки Ст3. Габариты канавок подбираются в зависимости от ширины ремня.
3. 3. Для сборки станка потребуется сварить надежную станину. Под ней монтируется плита, на которой, используя шуруп, следует неподвижно зафиксировать мотор. На самой столешнице устанавливается вал с подходящими подшипниками. На нем должны быть зафиксированы шкив и конус, а также надет приводной ремень.

Готовый станок нужно подключить к электропитанию и приступить к тестированию. Начать работу необходимо с раскалывания небольших поленьев толщиной до 20 см. Спустя 15 минут работы потребуется перевести оборудование на заготовку более крупных бревен. При работе крайне важно убедиться в том, что внутри древесины отсутствуют гвозди, болты или другие твердые металлические предметы.

4

Гидравлическое оборудование – под силу каждому

Этот станок отличается от предыдущего своей рабочей частью, колющей древесину, и приводом. Станину для оборудования достаточно просто самому сварить из тех же материалов, однако она должна обладать другой формой. Такой дровенщик будет работать за счет давления, создаваемого насосом в гидравлическом цилиндре. Насос следует закрепить на валу электрического мотора. Последний может устанавливаться отдельно от станины и соединяться с цилиндром посредством шлангов.

Как и в первом случае перед сборкой дровенщика нужно разобраться в его чертежах. В них обязательно должны быть указаны параметры всех необходимых для сборки деталей и механизмов.

После покупки или изготовления всех необходимых материалов нужно определиться с формой ножа. Лучше всего сварить его из металла, взяв за основу крестообразную форму. Размеры рабочей части должны соответствовать габаритам заготавливаемой на зиму древесины. Крайне важно, чтобы у предусмотренного двигателя хватило мощности для раскалывания дров.

Рабочую часть потребуется закрепить на поверхности станины, чтобы ее ось в поперечном направлении точно совпадала с предусмотренным в гидравлическом цилиндре валом. Цилиндр нужно установить и неподвижно закрепить вдоль рамы, а его патрубки подключить к насосу. Если есть необходимость, то можно сконструировать передвижной дровенщик, соединив его с рамой при помощи небольших колес. Это даст возможность колоть любые бревна, независимо от их толщины и длины.

vusadebke.com

Дровокол своими руками: чертежи, фото, инструкции

Заготовка дров в ходе подготовки к отопительному сезону в деревне — это особый ритуал, но в последнее время горожане, которые «понаехали», стремятся свести к минимуму долю физического труда. Стало появляться достаточно много заготовительных станков для дров в заводском исполнении и, конечно, воспользоваться ими соблазн достаточно велик. Единственное, что останавливает к механизации колки дров — высокая цена на фирменные дровоколы. Попробуем пойти другим путём и сделать станок для заготовки дров самостоятельно.

Содержание:

1. Дрова для печи. Какие они должны быть
2. Виды дровоколов, чертежи и фото
3. Конструкции и особенности самодельных дровоколов
4. Как построить винтовой дровокол

Дрова для печи. Какие они должны быть

С другой стороны, если есть возможность построить дровокол своими руками чертежи фото инструкции тоже всегда найдутся, почему бы хотя бы не попробовать облегчить себе жизнь. Перед тем как рассматривать существующие варианты дровоколов, стоит знать, какие именно дрова должны использоваться для топки печи или бани.

Дело в том, что процесс горения и температура печи сильно зависит не только от породы дерева или степени его просушки, но и от формы, длины, толщины каждого полена. Если чурбак достаточно тонкий, его можно просто расколоть пополам на две плахи. Более крупные раскалывают на четыре, шесть или восемь частей. Основное правило — полено не должно быть слишком толстым, иначе оно при горении не даст температуры и может даже не догореть до конца. Собственно, вся теория. Теперь перейдём к практике и выясним, какой дровокол для постройки своими руками подойдёт лучше всего.

Виды дровоколов, чертежи и фото

Видов дровоколов не так много. Основным параметром самодельного устройства можно считать расположение полена, а оно может быть только вертикальным или горизонтальным. При горизонтальном расположении полена оно укладывается на специальное основание и фиксируется, а нож движется навстречу ему. Некоторые конструкции предполагают противоположный принцип действия — стационарный нож и подвижная станина. При вертикальном расположении бревна нож опускается сверху, при этом бревно либо фиксируется, либо придерживается вручную.

По типу привода дровокол может быть бензиновым, электрическим или механическим, ручным. Первый тип дровоколов самый распространённый, а причиной этому — его полная автономность и высокая производительность. Элекро-дровоколы более надёжны и менее капризны в обслуживании, но по производительности уступают бензиновым. Механический — самый простой вариант с самой небольшой производительностью.

Конструкции и особенности самодельных дровоколов

Кроме этого дровоколы делят по типу рабочего органа и по принципу его перемещения:

1. Винтовой (конусный). Устройство представляет собой прочную станину, на которой установлен вал. На валу плотно посажен конусный винт, который редко можно встретить в продаже, но выточить на токарном станке — запросто. Его чертежи представлены на страничке. Принцип его действия прост — бревно устанавливается на станину, после чего винт вкручивается в него, и за счёт конуса раскалывает на две части.
2. Балансирный. Старая, но надёжная конструкция. На станине закреплён маховик большого диаметра, который вращается электродвигателем с помощью цепи или клиноременной передачи. На определённом расстоянии от центра маховика шарнирно закреплён шатун, получается своего рода кривошип. Шатун приводит в возвратно-поступательное движение балансир, на конце его закреплён нож. Этим ножом и раскалывается полено, установленное на вертикально на подставке.
3. Реечный дровокол. Не сильно производительный, но простой и надёжный станок, основанный на работе пары винт/гайка. На станине закрепляется полено с помощью упора, а нож соединён с гайкой. Винт приводится во вращение электродвигателем и медленно, но упорно движется навстречу бревну. Работает такая система не за счёт инерции, а за счёт огромного усилия, которое может создавать пара вращающийся винт-гайка.
4. Гидравлические дровоколы. Эти устройства работают за счёт огромного давления в гидравлической системе, состоящей из насоса, гидравлической арматуры и гидроцилиндра. Даже небольшой гидроцилиндр с диаметром штока около 80-100 мм может создавать усилие в несколько тонн, чего вполне хватает для колки дров. Самая безопасная конструкция и более надёжна, чем реечная, поскольку в случае заклинивания ножа в чурке, срабатывает перепускной клапан от переизбытка давления.

Как построить винтовой дровокол

Одна из самых простых и надёжных конструкций. Для постройки такого дровокола необходима прочная станина, сваренная из металлопрофиля, электродвигатель мощностью 2-2,5 кВт и понижающая клиноременная пара.

Вместо неё можно использовать понижающий шестерёнчатый редуктор. Конус просто напрессовывается на выходной вал редуктора и вкручивается во время работы в тело полена. Для полена устанавливают подвижный упор, с помощью которого оператор двигает полено по направлению к винту.

Собрать такое устройство просто и недорого. Если в хозяйстве есть двухкиловаттный мотор, то останется заказать у токаря винтовой конус и найти подходящий редуктор или клиноременную передачу.

Важно знать, что если будут использоваться шкивы, то они в обязательном порядке должны иметь защитный кожух. А при выборе редуктора надо учитывать, что количество оборотов на выходном валу не должно быть ниже 300-350 в минуту.

Мы представили ещё несколько схем, в том числе и промышленного гидравлического дровокола, но его постройка может занять кучу времени и стоить дорого, поэтому оптимальным вариантом для изготовления дровокола своими руками все же считается винтовой конусный. Приятной всем работы!

nashprorab.com

Гидравлический дровокол. Быстрая заготовка дров

Не за горами осень. И, если ваша дача отапливается твёрдотопливным котлом, самое время подумать о заготовке дров. При большом объёме отапливаемых помещений механизированная заготовка явно предпочтительнее по производительности, чем обычный топор. Гидравлический дровокол (или, иначе, гидравлический колун) – хорошее решение проблемы.

Разновидности и принцип работы гидравлического дровокола

Сразу стоит отметить, что механизировать процесс получения дров можно и иначе – например, применением винтового колуна с электрическим или даже ручным приводом. Однако гидравлический привод позволяет осуществить предварительный прижим полена, что обезопасит работу с дровоколом и гарантирует более качественное расщепление. Запитку насосной установки обычно производят от электродвигателя мощностью 3…6 кВт, либо от бензинового двигателя.

Привод гидравлического дровокола может иметь два исполнения – горизонтальное и вертикальное. Применимы оба, всё определяется наличием свободной площади на участке хозяйственных помещений, и – в случае изготовления гидравлического колуна своими руками — доступностью имеющейся насосной установки, которую предполагается задействовать.

Отметим, что вертикальный агрегат снабжён рамой с колёсами, что позволяет перемещать его по участку. Представленную конструкцию можно усовершенствовать, используя вместо обычного плоского ножа инструмент с Х-подобным лезвием, что позволило бы делить баклан не на два, а на четыре фрагмента.

С управлением гидродровокола вертикального типа легко справляется один человек, хотя высота исходного полена здесь ограничивается габаритами рамы. Считается, что продольная устойчивость привода при такой компоновке снижается, поэтому по мощности модели гидравлических дровоколов вертикального типа уступают своим горизонтальным «коллегам». Для привода устройства можно использовать гидросистему любого колёсного трактора, а принципиальная схема мало чем будет отличаться от той, что приведена на рисунке.

Как выбрать дровокол?

Исходными пунктами выбора подходящей модели промышленного исполнения являются:

1. Давление, создаваемое на торец расщепляемого полена. В зависимости от модели агрегата это давление варьируется в пределах 100…200 бар, что в пересчёте на усилие даёт примерно 60…80 кН. Специалисты полагают, что таких расчётных параметров вполне достаточно для того, чтобы колоть поленья из обычной древесины диаметром 45…50 мм (дуб, секвойя, граб и т. п. экзотика, понятно, исключаются).
2. Рабочий ход поршня. Обычно производители предусматривают рабочее перемещение поршня (к штоку которого присоединяется клин) в пределах 200…400 мм, при двухскоростном приводе: на прямой ход 30…80 мм/с, на возвратный 100…150 мм/с.
3. Тип привода. Зависит от конкретных условий пользователя. При нестабильности подачи электроэнергии лучше ориентироваться на бензиновые или даже дизельные двигатели. Потребляемая мощность, в зависимости от типа насосной установки, составляет 2…4 кВт.
4. Дополнительные опции, важнейшими из которых считаются мобильность установки, настройка высоты раскалываемой заготовки, наличие гидрораспределителя (позволяет снизить затраты электроэнергии при возвратном перемещении штока), а также принцип управления (вариант с двумя рычагами безопаснее, поскольку руки оператора находятся вне рабочей зоны).

Важным компонентом выбора является и цена гидравлического дровокола. Рынок предложений обширен, начиная от агрегатов отечественного производства, цена на которые стартует от 100000…140000 руб, до гидравлических колунов импортного производства (котируются изделия от торговых марок Sple, Lancman), стоимость которых достигает 280000 руб. Об особо навороченных моделях здесь не упоминается, поскольку они ориентированы на промышленного пользователя.

Гидродровокол своими руками

Прежде всего, стоит определиться с функциональностью и схемой устройства. Для собственных нужд более подходят гидравлические дровокол вертикального типа. Хотя они и менее производительны, зато значительно компактнее, и вполне доступны для изготовления своими руками.

Следующей позицией является выбор типа привода. Применение бензинового мотора придаст агрегату повышенную мобильность, вплоть до его применения непосредственно на участке рубки. Электропривод значительно экологичнее, а также проще в агрегатировании с насосом и последующем управлении, зато привязан к ближайшей электрической розетке. Рассчитывать следует только на питание 220 В.

Наконец, используя обычный автодомкрат, можно изготовить самодельное устройство, которое вовсе не потребует внешнего привода. В этом случае полено, перемещаясь вверх под усилием домкрата, будет раскалываться клином или ножом, которые закрепляются на верхней поперечине прямоугольной рамы. Домкрат устанавливается на Т-образной поперечине, которая составляет нижнюю часть рамы.

Рабочий инструмент может быть изготовлен в следующих исполнениях:

• Обычный клин (как показано на рисунке), который включает в себя центровочное приспособление для направления полена точно вертикально оси предполагаемого скола. С этой целью по оси полена необходимо центровое отверстие, попав в которое, клин далее будет входить в полено строго перпендикулярно его нижнему торцу. Это повысит качество разделки;
• Нож, который сразу будет расщеплять полено на две части. Нагрузка при этом увеличится, поскольку площадь соприкосновения инструмента с заготовкой возрастёт. Одновременно и возрастёт качество поверхности среза, что позволит избавиться от проблем с загрузкой твёрдотопливного котла;
• Х-образный нож, который при внедрении в древесину выполнит её расщепление одновременно на четыре части. Это также облегчит загрузку котла, кроме того, стойкость такого ножа будет наибольшей.

Домкрат можно приспособить и для изготовления горизонтального гидродровокола. Приспособление в этом случае стоит спроектировать на колёсную раму.

Гидравлический самодельный колун работает так. При качательных перемещениях рукоятки домкрата его шток соприкасается с торцом полена, и начинает воздействовать на него. Противоположный торец заготовки вонзается в древесину, и раскалывает её. При сбросе давления в гидросистеме домкрата установленные слева и справа от него возвратные пружины возвращают шток в исходное положение.

При замене плоского ножа на Х-образный производительность колки дров возрастёт вдвое. Если и в этом случае темпы заготовки дров не устроят пользователя. Придётся оснащать дровокол насосной установкой. Тут не обойтись без приобретения в магазине подходящего типа гидроцилиндра (параметры его выбора описаны ранее), масляного бака, насоса типа НШ-32 или НШ-50, а также гидрораспределителя.

Для изготовления рамы стоит использовать швеллер, а саму установку монтировать на передвижной тележке.

Гидродровокол горизонтального типа: а – общий вид, б – схема устройства:

1 – Опорная балка; 2 – Плита под полено; 3 – Фиксирующий крепёж; 5 – Ручка для установки сменного инструмента; 6 – Клин; 7 – Полено: 8 – Упорная плита под шток домкрата: 9 – Возвратная пружина; 10 – Домкрат; 11 – Вентиль сброса давления масла; 12 – Рукоятка; 13 – Задний упор; 14 – Передний упор; 15 – Силовой элемент скалывающего инструмента; 16 – Хомут для присоединения домкрата к опорной балке

Дровокол гидравлический своими руками.

В современном мире мест, где ручной труд уступает место механизированным средствам, становится все больше и больше. Самое интересное, что это происходит не только в сфере промышленного производства, но и в домашнем хозяйстве. Ничего удивительного в этом нет — человек всю свою сознательную историю пытается облегчить себе жизнь.

Сегодняшним примером, где использование человеческой физической силы, очень хорошо заменяется специальным механизмом, будет колка дров. Данная работа, наверняка, знакома многим, особенно тем, кто когда-либо проживал в частном доме с печным отоплением. С одной стороны, колоть дрова — хорошее занятие в плане физической культуры, но с другой стороны, это потраченные силы и время, которые можно приложить в другом месте. Хорошей альтернативой в колке дров являются механические дровоколы, которые можно приобрести либо изготовить самостоятельно. Правда, если собираетесь приобрести такого помощника, то готовитесь расстаться с кругленькой суммой денег, где-то от 30 000 рублей.

Для того чтобы изготовить самодельный дровокол потребуются тоже значительные средства, хотя и в меньшем количестве, читаем дровокол своими руками. Но помимо этого еще необходимы хорошие знания в механике. Если вы все же решились изготовить дровокол, то рекомендую вам рассмотреть для себя вариант изготовления дровокола гидравлического. Своими руками его изготовление, конечно, потребует больше сил и средств, чем изготовление электрических вариантов, но ведь пользоваться последними гораздо сложнее и опаснее.

1. Что такое гидравлический дровокол?
2. Как сделать гидравлический дровокол своими руками — практические рекомендации.
3. Видео.

Что такое гидравлический дровокол?

Итак, гидравлический дровокол представляет собой механизм, размещенный на раме, где колка дров происходит при сжатии гидравлическим цилиндром нарезанных поленьев в сторону закрепленного на раме колуна.

Схема гидравлического дровокола с горизонтальной компоновкой.

Схема гидравлического дровокола с вертикальной компоновкой.

Как сделать гидравлический дровокол своими руками — практические рекомендации.

Самым сложным узлом, который необходимо будет для него изготовить, является как раз гидравлическая часть. Она состоит из гидравлического цилиндра с толкателем, насоса, узла управления потоками гидравлической жидкости, масляного бака и приводящего во вращении насос двигателя. Все эти части можно приобрести где-то отдельно либо применить детали гидравлики из уже вышедшей из строя тракторной техники.

Рама дровокола изготавливается из металла. Использовать для нее можно уголки, швеллер, двутавр или профильную трубу. При проектировании будущей рамы под ваш дровокол, не забудьте предусмотреть его размещение на колесах либо на готовом шасси. В будущем это поможет его перемещению, а также его перевозке в область заготовки леса (если будет использоваться двигатель внутреннего сгорания).

Конкретных схем изготовления дровокола гидравлического своими руками вы нигде не найдете, так как при его изготовлении возможно много нюансов, все зависит от выбранных вами исходных узлов. В качестве примера, можно лишь ориентироваться на промышленные модели таких устройств или уже готовых штучных образцов, фотографии которых можно легко обнаружить в глобальной сети. Представленные картинки весьма показательны, и устройство работы изображенных дровоколов понятно при первом взгляде.

Самое главное, прежде чем вы начнете изготавливать такое устройство, оцените экономическую выгоду такого аппарата. Ведь может сложиться так, что средства, потраченные на изготовление гидравлического дровокола, можно было потратить на приобретении готовых дров на несколько лет. Вдвойне задумайтесь, если в вашей местности в ближайшие годы планируется подведение природного газа, в этом случае деньги лучше отложить на будущую покупку газового котла и других деталей системы отопления. Хотя с другой стороны всегда можно использовать дровокол для производства готовых дров на продажу и организовать небольшой собственный бизнес. Удачи вам!

Видео.

Изготовление гидравлического дровокола своими руками

Большинство отопительных систем для загородных построек функционирует на натуральном топливе. Применение дров даёт возможность не только отопить целое здание, но и сэкономить при этом деньги, ведь в сельской местности достать дрова несложно. Чтобы придать им нужные параметры и размеры, используется созданный своими руками дровокол. Смастерить такое приспособление не составит труда.

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

1. По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
2. Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
3. Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Играет роль и масса агрегата: чем она больше, тем тяжелее будет перемещать конструкцию или проводить технический осмотр в процессе эксплуатации. Создать станок для колки дров своими руками несложно. Главное, найти правильный чертёж дровокола и применить его на практике.

Виды механизмов

Мастера советуют перед тем, как начинать создавать дровокол своими руками, ознакомиться с особенностями схем, инструкций и посмотреть обучающие видео на специализированных порталах. Это поможет сориентироваться в плане выбора и отдать предпочтение действительно качественной конструкции. Также следует ориентироваться в видах дровоколов. Различают:

1. По типу привода простой вариант на бензиновом или дизельном топливе. Он не будет зависеть от электричества и обладает высокой производительностью.
2. Вариант механического типа подходит для небольших объёмов работ.
3. Стационарные конструкции функционируют на электричестве. Также можно купить мощный агрегат для большого количества сырья или более экономный в плане энергозатрат небольшой дровокол.
4. Кроме варианта с вертикальным расположением материала по конструктивным особенностям выделяют также реечный тип подачи сырья, винтовой (обладает высокой мощностью и скоростью распиливания) и гидравлический.

Для бытового применения чаще всего покупаются винтовые и гидравлические варианты. Их стоимость высокая, но это цена за качество и долговечность. Применяя чертёж дровокола, можно изготовить самодельный агрегат механического или бензинового типа и сэкономить деньги.

Винтовые модели

Применение колуна в виде конуса даёт возможность раскалывать ​ствол за счёт механического давления и вращающегося перемещения наконечника элемента. При этом усилия на процесс затрачиваются небольшие, расход топлива минимальный. Высокая эффективность работы делает агрегат востребованным и популярным среди других типов дровоколов.

Устройство небольшое по размерам, его удобно монтировать, можно переносить из одного места в другое. Агрегат состоит из нескольких частей. Сюда входят:

1. Мотор с приблизительным числом оборотов до 400 и средним напряжением до 380.
2. Станина в виде горизонтальной поверхности, на которую складываются готовые части.
3. Редуктор. Благодаря этому элементу происходит контроль количества оборотов и при желании увеличивается или уменьшается скорость процесса.

Создать электродровокол своими руками несложно, но надо следить за инструкцией и схемой, чтобы не упустить в процессе важную деталь. Можно найти подробные видеоуроки или мастер-классы, в которых не только пошагово расписывается процесс сборки, но и показывается готовый результат на практике.

Купить составляющие для дроворуба можно в строительных магазинах. При выборе нужно обращать внимание на качество винта. Он должен быть металлическим, тяжёлым и без неровностей на поверхности, чтобы в процессе вращения спирали могли свободно проникать в древесину, распиливать её плотную однородную текстуру.

Гидравлический вариант

Это экономный тип обработки сырья, поскольку сроки для больших объёмов требуются минимальные. Процесс осуществляется за счёт наличия двигателя высокой мощности и специального гидравлического насосного оборудования. Для того чтобы в домашних условиях собрать такую модель, надо учесть особенности расположения брёвен, желаемые параметры конструкции и место её размещения. Также стоит подсчитать параметры цилиндра и мощность мотора.

Создать дровокол гидравлического типа тяжелее, нежели винтовой вариант, но за счёт высокой производительности модель пользуется популярностью и востребованностью на рынке техники. Изготовление происходит из готовых элементов, некоторые составляющие можно заменить на самодельные части, но они должны подходить по параметрам и габаритам к основному инструменту.

Если есть доступ к электроэнергии то можно собрать электрический дровокол

Реечный тип

Конструкция относится к сложному виду, поскольку здесь кроме колуна, выполняющего основную функцию, используется рейка, по которой брёвна приближаются к инструменту. Перемещение рейки происходит за счёт зубчатой передачи. Бревно надо зафиксировать между упорным устройством и колуном.

При надавливании на специальную ручку совершается раскол бревна, между шестернями происходит сцепление, сама рейка передвигается вперёд к колуну. Обратное перемещение используется для того, чтобы вернуть рейку на место и сдвинуть колун в исходное положение.

Расколотое полено в процессе убирается, на его место устанавливается новое, и действие продолжается. Для начала работы аппарата необходимо электричество. Можно найти устройства, работающие на бензине или дизельном топливе, но вариант с электричеством наиболее экономный и оптимальный.

В реечном дровоколе важными считаются такие параметры:

1. Необходимая длина полотна для раскола брёвен.
2. Разновидности колуна. От этого зависит скорость раскалывания и возможность быстрой установки новой колоды. Если элемент массивный, то это упрощает процесс и делает его практически моментальным. Длинный и тонкий колун используется для раскалывания мелких брёвен с неровной поверхностью.
3. Сила, применяемая к заготовке.

Специалисты советуют подбирать брёвна, которые свободно будут размещаться на полотне и не станут создавать препятствий в процессе работы. Этот инструмент лучше покупать в заводской сборке, поскольку винтовые элементы тяжело найти в свободном доступе на рынке. Кроме того, завод всегда даёт гарантию на выпускаемую продукцию, что уменьшает риски приобретения некачественного товара.

Сборка в домашних условиях

Чтобы сделать гидравлический дровокол своими руками, чертежи обязательны, ведь от точности в процессе и использования нужных компонентов зависит итог. Найти поэтапность сборки в подробностях можно в инструкции. В процессе изготовления устройства к каждой модели выдаётся необходимая документация, которая предоставляет возможность в домашних условиях воссоздать ручной дровокол своими руками.

Сначала необходимо выбрать чертёж в зависимости от типа будущей конструкции. После этого начинается этап подбора нужных материалов и инструментов, которые будут задействованы в процессе. Следующий шаг включает в себя установку и сборку станины, где основным элементом является рама. Специалисты советуют использовать в процессе создания швеллер или профильную трубу. Это обеспечит выносливость и долговечность.

Далее следует основная часть работы — монтаж конструктивных деталей. Также выполняется установка толкательного элемента. Для увеличения защиты можно добавить дополнительные части, чтобы элементы бревна в процессе не откалывались и не могли травмировать работающего за станком. Полезными станут защитная муфта и тепловое реле. Последнее предохранит прибор от перегревания и сможет отключить механизм в момент наибольшей статической нагрузки.

Монтаж гидравлического устройства

Сборка механизма отличается сложностью. Для создания дровокола потребуются специальный цилиндр, масляный бак и узел управления потоками жидкости. Сначала делается рама, для большей удобности её можно смонтировать на колёса или специальное шасси. Это позволит перемещать устройство из одной точки в другую, сделав его мобильным.

На раму будет крепиться главная гидравлическая часть. Можно смастерить под основу прокладку из шумопоглощающего материала. Она поможет немного снизить уровень шума в процессе, убрать лишнее трение между рамой и гидравлической установкой. В центре устанавливается винт, который будет перемещаться к бревну.

Наличие электродвигателя в приборе позволяет ускорить процесс и заметно упростить поэтапность выполнения. Такое устройство будет работать намного быстрее, чем механизм с обычным домкратом. При отделке древесины будет задействована меньшая ручная сила, нежели при использовании механизма с мотором.

Если говорить о различиях заводской модели и агрегата, сделанного своими руками, то большой разницы у них не будет. Исключение составляют только ценовые показатели. Модели с завода стоят в несколько раз выше, чем те, что сделаны самостоятельно, но и мощность первых будет более высокой. Каждый сам выбирает для себя удобные варианты, но если имеется возможность создать конструкцию самостоятельно, то это поможет существенно сэкономить семейный бюджет.

Дача своими руками

Дача, что связано с дачей и загородными домами. Сайт о дачном строительстве.

• Home »
• Гидроколун своими руками: полное описание с чертежами »

Гидроколун своими руками: полное описание с чертежами

Приветствую всех на нашем дачном блоге Dacha-svoimi-rukami.com и сегодня мы продолжим серию статей посвященную дровоколам, их изготовлению будем рассматривать особенности конструкций и возможности доработки моделей.

Итак, сегодня рассмотрим гидравлический дровокол с подробными схемами и чертежами, который любезно предоставил нам украинский изобретатель и Святослав, который уже много лет занимается разработкой таких устройств как для личного пользования, так и на продажу. Для начала посмотрите видео работы этого устройства:

Колун гидравлический для дров своими руками, видео:

Обзор гидравлического дровокола

Дровоколы серии GT-5 предназначены, в первую очередь, для заготовки дров в небольших объемах, а именно: для домохозяйств, небольших предприятий, учреждений, садов, школ и тому подобное. Производительность этих машин позволяет колоть до 20-30 м3 / день.

Дровоколы гидравлические этой серии есть в двух исполнениях:

• GT-5E — с электроприводом,
• GT-5D — с приводом от дизельного двигателя.

Модель колунов с гидравлическим механизмом колки GT-5E целесообразно применять в случаях когда нет необходимости перемещать колун на большие расстояния, то есть когда он используется в пределах одной территории (двор) и есть возможность подключения к электросети в нескольких точках этой территории или наличие удлинителя. Дровокол гидравлический GT-5E в электрическом исполнении требует подключения к трех-фазной сети. Именно трех-фазные двигатели позволяют, при небольшой мощности, получить высокую скорость перемещения толкающего поршня при значительном усилии покалывания, что в свою очередь обеспечивает высокие показатели производительности.

Модель гидроколуна GT-5D специально сконструирована для работы в местах, где нет возможности подключиться к электрической сети. Именно для этого дровокол создан в виде прицепа к легковому автомобилю. Торсионная колесная ось и сцепное приспособление с опорным колесом, позволяют с легкостью доставить и разместить Ваш дровокол в любом месте, где Вы планируете заготовку дров. Надежный дизельный двигатель с мощностью 12 л.с. обеспечивает высокую производительность при незначительном потреблении дизельного топлива. Также, с такой машиной с легкостью можно предоставлять услуги по заготовке дров.

При конструировании дровокола серии GT-5 особое внимание уделялось аспектам максимальной надежности и минимизации обслуживания. Мы понимаем, что наши гидроколуны основном эксплуатируются в частном секторе, где возможность квалифицированного обслуживания или ремонта практически отсутствует. Очень простая конструкция гидравлических колунов и в то же время использование качественных материалов и совершенной технологии сварки, сводит к минимуму возможность поломок.

Внешний вид уже готового гидроколуна

Полное описание процесса изготовления колуна своими руками:

• Раму колуна изготавливают из круглой трубы Ø102х6.

Она обладает достаточной прочностью чтобы выдерживать нагрузки от гидроцилиндра и достаточную жесткость во избежание деформаций во время работы. Рама состоит из двух частей.

Горизонтальная, длинная, труба является основной частью. К ней крепятся направляющие толкающего поршня, нож, двигатель и опорная стойка. Также в задней части трубы вварено заборный фланец насоса.

Вертикальная, короткая, трубка выполняет роль кронштейна гидроцилиндра, заливной горловины и монтажного окна, через которое крепится гидравлический насос.

Обе части сварены между собой герметичным швом, ведь наша рама выполняет одновременно и роль гидравлического бака емкостью примерно 10 л. Это дает нам возможность сэкономить на изготовлении специальной отдельной емкости для масла и обеспечить хорошее его охлаждения, поскольку работающий двигатель направляет поток воздуха от собственного охлаждения вдоль нашей трубы-бака. Очень важно обеспечить внутреннюю чистоту бака, поскольку в системе не используется гидравлический фильтр. Для слива масла, в раму снизу вварено приварной адаптер для сливного рукава. Высота опорной стойки рассчитана таким образом, чтобы оператор не наклонялся во время работы и соответственно меньше уставал.

• Толкающий поршень изготовлен из листовой стали толщиной 10 мм.

На тыльной стороне рабочей плиты приварены две пластины с отверстиями для крепления штока гидроцилиндра. В его нижней части есть два кармана, внутренние поверхности которых покрыты антифрикционным пластиком. Благодаря использованию пластика для направляющих толкающего поршня, мы значительно повышаем срок службы направляющих и уменьшаем негативное силу трения.

• Нож для гидравлического дровокола — это главный рабочий орган дровокола, который играет основную роль в процессе покалывание и воспринимает наибольшие нагрузки.

Силы, которые на него действуют, пытаются его согнуть, стереть, затупить, одним словом сломать. Поэтому — это та деталь гидроколуна, которая требует наибольшего внимания при проектировании.

От формы ножа зависит как качество расколотых дров, так и нагрузка на все рабочие органы машины. Ведь ножи гидравлического дровокола, по своему назначению, должны колоть полено вдоль волокон, а не резать эти волокна под углом или даже поперек. Правильной формы нож, врезавшись между волокнами буквально на несколько миллиметров, приводит к раскалыванию древесины. Дальнейшее перемещение поленья толкающим поршнем через лезвия ножа должно происходить практически без сопротивления. Если же форма ножа не совершенна, то это приводит к тому, что при прохождении через лезвия ножа полено меняет направление движения, в результате мы получаем много стружки (отходы в виде многочисленных щепок и мусора), а также значительные нагрузки на сам нож для гидравлического дровокола и другие элементы механизма . Даже если ножи имеют идеальную форму, далеко не каждое полено, которое мы собираемся расколоть, имеет идеальное для колки направление волокон. В основном это поленья с сучками или дефектами, которые так или иначе приведут к упомянутым выше потерям усилия на резку волокон под углом, большого количества щепы, нежелательных нагрузок на детали гидродровокола и так далее.

Но не все так плохо, как выглядит! Трески, образующиеся при покалывание поленьев с сучками — это замечательный материал для розжига. Все элементы гидродровокола, как уже упомянуто выше, приспособленные к большим нагрузкам. Он способен идеально расколоть полено без сучков, и так же безупречно выдержать экстремальные нагрузки, возникающие при колке поленьев с тяжелыми сучками, при этом обеспечив качественную форму полученных дров.

Это все становится возможным благодаря использованию для изготовления ножа, стали с чрезвычайными возможностями. Износостойкая сталь Hardox 450 позволяет изготовить нож для гидроколуна, на который можно дать пожизненную гарантию. Ножи для дровоколов из стали Hardox 450 НЕ согнутся, не сломается, а не сотрутся и не притупятся. Не требуя никакой специальной подготовки или термообработки, эта сталь прекрасно сваривается и подвергается механической обработке.

Несколько слов об основных покупных комплектующих:

• электро двигатель 3-х фазный, 4 кВт / 1500 об / мин. (Беларусь)
• шестиренчастий гидронасос GP-2K10L (Украина)
• гидроцилиндр: поршень Ø63, шток Ø40, ход 400 мм (Украина)
• гидравлический распределитель Р40 (Италия)
• рукава высокого давления: давление DN8, слив DN12 (Польша)
• масло 10W40
• автомат защиты двигателя 25 А (Германия)
• колеса 200х50, грузоподъемность 200 кг

При желании, для изготовления гидравлического колуна, Вы можете найти аналоги эти комплектующим.

• производительность до 30 м3 / день
• потребление эл.энергии 1,2 ÷ 1,5 кВт ∙ ч
• оптимальный диаметр полена 250 мм *
• оптимальная длина полена 330 мм (макс. 390 мм)
• время цикла (рабочий ход + возврат) 8 сек
• усилия покалывание 9 тонн
• вес 135 кг

Как сделать дровокол своими руками: чертежи, фото, инструкции

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Колоть дрова с помощью топора – очень тяжелый труд, поэтому многие владельцы загородных домов, которые топят печь дровами, стараются купить или самостоятельно сделать дровокол. Эти устройства позволяют избежать утомительного махания колуном, благодаря чему вы за один день сможете поколоть гораздо больше дров, ведь вам не придется то и дело отдыхать. Из статьи вы узнаете, как сделать дровокол своими руками: чертежи, фото, инструкции помогут вам в его изготовлении.

Как работает дровокол

Виды дровоколов

Существуют три основных вида дровоколов, которые отличаются по источнику энергии для воздействия на полено:

• гидравлические;
• электрические;
• кинетические (ручные).

Электрический реечный дровокол

Устройство гидравлического типа

Гидравлические дровоколы

Это устройство работает по принципу гидравлического пресса. Гидроцилиндр толкает полено на острозаточенный клин, который и раскалывает дрова. Такие дровоколы приводятся в действие масляным насосом, работающим от бензинового или дизельного двигателя. Их основной недостаток – дороговизна качественных гидроцилиндров, управляющих блоков и насосов.

Электрический дровокол

Электрические (реечные) дровоколы работают по тому же принципу, что и гидравлические. Их основа реечный редуктор, который толкает полено на острый клин. Их преимущество в доступности деталей и их невысокой цене. Такие редукторы устанавливают на откатные ворота и другую аналогичную технику. Электрические (конусные) дровоколы работают по принципу самореза. На стальном конусе нарезана резьба, поэтому он вкручивается в полено и разрывает его.

Ручной (инерционный) дровокол

Основа этого дровокола – металлическая труба (журавль), с помощью шарнира закрепленная на металлической опоре. На трубе установлено лезвие дровокола, а также различные стальные усиливающие элементы. Иногда ставят противовес, чтобы облегчить поднятие трубы. Чтобы расколоть полено, трубу резко опускают. Лезвие под действием инерции трубы и усиливающих элементов раскалывает полено. Преимущество такого устройства в том, что его можно изготовить из любых стальных труб, которые за несколько сотен рублей продаст работник ближайшего пункта приема черного металла. Недостаток этого дровокола в том, что для его работы используется мускульная сила, поэтому человек быстро устает.

Видео: дровокол с двигателем стиральной машины

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

• различные металлические обрезки;
• болгарка;
• сварочный инвертор;
• умение варить;
• умение составлять и просчитывать схемы;
• творческая смекалка.

Полезный совет! Схему каждого дровокола необходимо разрабатывать индивидуально, под имеющиеся детали.

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

• электрический или бензиновый мотор мощностью свыше 2 кВт;
• масляный насос;
• масляный бак;
• гидравлические шланги высокого давления;
• управляющий блок;
• гидроцилиндр;
• двутавровая или п-образная металлическая балка;
• металлический уголок с размером полки 30–40 мм;
• листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Вид собранного устройства

Полезный совет! Изменение длины до ножа позволит раскалывать длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскалывание толстых бревен. Поэтому выбирайте, что вам важней.

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

• насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
• просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
• сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
• отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

Как сделать дровокол мобильным

Дровокол на колесах

Бывают такие ситуации, что дровокол необходимо доставить в другое место. Но вес конструкции нередко превышает 100 килограмм, поэтому нести ее очень тяжело. Чтобы повысить мобильность устройства, прикрепите к нему колеса. Для этого можно использовать колеса от садовой или строительной тачки. Желательно предусмотреть какую-нибудь систему блокировки колес, чтобы дровокол не катался во время работы мотора. Но можно обойтись и кирпичами, подпирая ими колеса во время работы устройства.

Видео: гидравлический дровокол своими руками

Экономьте время: отборные статьи каждую неделю по почте

Как сделать гидравлический дровокол самому

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Сегодняшняя тема будет посвящена дровам, а точнее их колке. Каждого, кто имеет дачу с камином, сауной или отдаленный загородный дом, волнует вопрос заготовки дров. Я расскажу Вам как сэкономить драгоценное время с помощью дровокола, а также как сделать дровокол гидравлический своими руками.

Чтобы колоть дрова вручную необходимо обладать хорошими физическими данными и прилагать множество усилий. Я сам в детстве, пока жил в деревне с родителями, не раз колымил раскалывая дрова соседским бабушкам и дедушкам, колол дрова домой.

Занятие может быть приятным если дров не много, вы отдохнувший и хотите что то поделать, но если дров машина или две то колка превращается в настоящее испытание как для вас, так и для вашей спины.

Сорванные спины это совсем не редкость и поэтому я делюсь своим опытом в создании дровокола. Да и каждый человек ищет пути облегчения столь обременённой работы, для этого то и были придуманы различные приспособления и в том числе дровокол.

Виды и особенности колунов

Дровоколом принято считать станок для заготовки дров в малом и большом количестве, зависимо от потребностей пользователя. Такое современное приспособление часто называют дровокольным станком или колуном. На нем можно не только выполнять раскол поленьев, он отлично подойдет и для торцовки.

Удобное приспособление выполняет работу намного быстрее, чем колоть дрова вручную. Всего за три-четыре часа справится с недельной нормой. Кроме того, дровокол намного безопасней, в отличии от простого топора.

Такой колун подойдет для небольших объемов, к примеру расколоть 2-3 куба дров для бани на зиму.

Применяется в основном на дачах, загородных домах, очень распространен на промышленных предприятиях, заводах деревообработки (более сложные и мощные модели).

Принцип работы и отличия

По принципу работы дровоколы делятся на:

• Механический;
• Гидравлический;
• Дровокол-шуруп.

Давайте рассмотрим отличия каждого.

Механические

Механические дровоколы очень просты в использовании и предназначены для чурок, длиной до 50 см. Основным элементом устройства является колун закрепленный на станине. Колун через пружину установленную на станине можно опускать на чурку и поднимать одной рукой.

Принцип работы

Устройство становится на ровную, твердую поверхность. После установления, рукоятку ступора приподнять и переместить в упор. После этого резко опустить на установленную чурку, которая расколется на поленья.

Шурупы или механический дровокол с винтом

Дровокол-шуруп менее известная модель, но по простоте конструкции и пользования быстро набирает популярности. Устройство состоит из двигателя, закрепленного на станине. Рабочий конус закреплен на вале, который при работе вращается с помощью редуктора.

Иногда мастера закрепляют шуруп сразу на мотор, но для такой конструкции нужен понижающий редуктор, да и с работой такая модель справляется сравнительно плохо.

Гидравлические

Гидравлические дровоколы, пожалуй, самые мощные конструкции и справляются с любыми породами древесины, разной влажности. Основное предназначение устройства — заготовить как можно больше дров, любой толщины.

Справляется с колкой дров, не только быстро, но и качественно.

Их очень часто применяют в различных целях (бытовых и промышленных). Конструкция гидравлического колуна несложная и его просто сделать самому. В основу входит гидравлический цилиндр, который в процессе работы подталкивает ножи или бревно, зависимо от модели. Сжатая жидкая энергия поможет с легкостью обрабатывать дрова.

Виды колунов

Устройства можно разделить на бытовые и промышленные:

1. Битовые предназначены для обработки небольшого объема дров по стандартной схеме и время от времени нуждаются в перерыве. Применяются для быстрой заготовки дров в печи или камины;
2. Для заготовки огромного количества дров используют промышленные колуны, которые могут справится с различными объемами. Имеют довольно сложную конструкцию и рассчитаны на долгое время беспрерывной работы. Отличается очень высокой ценой, в отличии от бытовых.

По способу закладки колуны делятся на;

• Горизонтальные, когда идет горизонтальная закладка бревна на рельсы. Достаточно удобный и практичный способ, считается самым распространённым. При работе бревно движется в направлении до ножа или нож в направлении бревна;
• Вертикальный отличается от предыдущего только механизмом укладки. Здесь нож движется сверху и давит на бревно. Очень удобная конструкция, так как она занимает немного места. Зачастую ее используют в промышленности;
• Смешанная одновременно совмещает в себе два типа закладки. Такие модели считаются профессиональными, их применяют для обработки большого потока дров на различных деревообрабатывающих предприятиях.

Дровоколы отличаются еще и двигателями. Для работы колуна используются разные, по принципу потребления, двигатели. Среди них есть электрические и бензиновые дровоколы.

Электрические 220В подходят для бытовых целей и обязательным моментом при их использовании является наличие электричества. Если имеется напряжение 380В, то можно поставить промышленный двигатель мощностью около 2 КВт.

В промышленности также применяют мощные бензиновые колуны.

Существуют дровоколы на тракторной тяге, используются для больших предприятий и промышленных комплексов. Для работы устройство подключается к гидросистеме трактора. Очень редко используются модели с комбинированной системой двигателя или различные двигатели от бытовых приборов, например, стиральной машины.

По способу передвижения устройства можно делить на стационарные и передвижные.

Гидравлическая установка своими руками

Модель очень простого дровокола состоит из вертикальной рамы на платформе и обычного автомобильного домкрата, внизу конструкции. Верхняя рама должна быть разъемной для колки дров разной длины.

Хороший мастер, который умеет обходится с чертежами и владеет технологией обработки метала, сможет сделать гидравлический колун всего за несколько дней.

Вместо ножа в конструкции используется конусный клин, который вплотную подводится к полену с помощью центрального винта. Когда чурка полностью зафиксирована, можно начинать работать домкратом. Пятка давит на бревно снизу, клин входит в нее, раскалывая по всей длине.

Недостатком такой модели является низкая производительность. Ведь при работе нужно сделать несколько движений рукоятью домкрата. Для большого объема установка не подойдет.

Более производительными являются колуны с двигателями. Для установки понадобится электродвигатель, бачок для масла, насос, гидроцилиндр с толкателем и блок управления.

Такой станок работает гораздо быстрее чем механизм с домкратом, ведь весь цикл, а также обратный ход поршня не требуют особых усилий. С помощью кнопки управления дается команда специальному распределительному механизму на закачку жидкости в полость цилиндра. Как результат, упорная пятка должна перемещаться в нужном для раскола направлении. На раскалывание полена затрачивается примерно 12–15 секунд, а примерное потребление электроэнергии составляет от 3000 до 4000 Вт и может варьировать в зависимости от используемого двигателя.

При проектировании рамы под самодельный станок необходимо предусмотреть его установку. Установить можно на колесики или на рельсы, это позволит удобно перемещать устройство.

Четкой схемы для создания конструкции нет, все зависит от исходных механизмов. Перед началом строительства нужно оценить его экономическую выгоду, если Вам нужно большое количество дров, то такая конструкция превзойдет свои ожидания.

Сравнив гидравлические дровоколы с другими, можно прийти к приятным выводам: «от гидравлическогодровокола меньше всего щепок!». Почему? А подумайте сами!

Теперь и Вы знаете как сделать колун и что для этого нужно. Запасайтесь терпением и вперед!

Видео в тему

Удачи и до новых встреч, с Вами был Андрей Ноак!

Как бы ни называли устройство: дровокольный станок или дровокол гидравлический, суть у него одна. Основным элементом определяющий мощность и производительность является двигатель. В быту многим хватает усилие устройства равное 3–5 тонн. Дровоколы мощнее уже закупаются для промышленных целей, они способны работать с более длинными и толстыми бревнами.

Величина хода в среднем ограничивается до 52 см.

Те колуны, которые работают от электромотора, могут подключаться к сети в 220 или 280В.

Из чего состоит дровокол?

Гидравлический дровокол своими руками имеет в своем составе такие части, как:

• станина;

• упор;
• цилиндр;
• клиновое лезвие;
• насос;
• распределитель давления на подачу и возврат жидкости;
• бак для заливки масла;
• электромотор, приводящий в движение насос.

Схема гидравлического дровокола является единой, как для вертикального варианта, так и для горизонтального. Только в вертикальном варианте, вместо пятки ставится режущее устройство. А улучшения к ней могут быть любые, на что хватит фантазии.

Принцип работы устройства

Обычные дровоколы часто ломаются, потому что даже при небольшом диаметре цилиндра в 9–10 см создается напряжение в нем до 10 тонн, при этом электромотор продолжает работать и вращать устройство, даже если полено не хочет раскалываться. В гидравлическом дровоколе происходит плавное, постепенное нарастание силы, при ее нехватке цилиндр просто перестанет вращаться, и даже при дальнейшем вращении масляного насоса поломки не случится.

Гидравлический колун «Горыныч»

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

1. Один цикл занимает 2,5 секунды.
2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
3. Нож из закаленного железа. Затупить его крайне сложно.
4. Все детали ремонтопригодны.
5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

• За 3 мин расколото 25 чурок.
• За 1 час – 500 чурок.
• Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

Цены

Учитывая множество положительных факторов и отзывов, цены на Горыныч не очень высокие. Собрать самодельный дровокол выйдет не сильно дешевле. Изучите смету, которая представлена ниже.

Стоимость указана средняя и может варьироваться в зависимости от магазина и региона.

Цены начинаются от 100 000 рублей.
Какие-то мало известные и маломощные агрегаты можно найти и дешевле. Максимальная цена равна 250 000 руб. Но для бытовых нужд пойдут модели до 150 000 рублей, к ним относятся Горыныч 6Т и Горыныч 220. Последняя модель электрическая.

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

• гидронасос;
• привод гидронасоса (двигатель);
• гидрораспределитель;
• гидробак;
• гидроцилиндр;
• рукава;
• соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов. Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать.

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Также можно воспользоваться калькулятором расчета гидросистемы: http://gik43.ru/articles/raschet_gidrotsilindra.html

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.

Чтобы было меньше шума, можно поставить глушитель с мопеда.

Также можно вывести рычаг оборотов двигателя и установить прибор контроля давления.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Привариваем направляющую к платформе. Следите за качеством швов, они должны быть высокого качества и надежные. На обратную сторону навариваем косынку.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php

Фото гидравлических дровоколов

Как сделать нож для гидроколуна

Как описывалось выше, чтобы изготовить нож для дровокола своими руками берется металл не менее 3 мм. Также подойдет двутавровая балка. Некоторые умельцы даже делают из металла толщиной от 12 до 20 мм. Главное заточить хорошо.

Видео о том, как выглядит колка на 8 частей.

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

1. Двигатель Лифан 13 л. с. — 14 300;
2. Гидроцилиндр 100/40/61 — 10 420;
3. Гидрораспределитель — 3 510;
4. НШ32 — 1 610;
5. Привод НШ от МАЗа — 3 960;
6. Ступицы с колесами от ВАЗ — 1 500;
7. Шкив на двигатель — 1 000;
8. Ремни клиновидные — 830;
9. Масло гидравлическое 40л. — 2 600;
10. РВД + муфты — 2 500;
11. Фланцы к НШ — 440;
12. Металл для ножей — 1 000;
13. Металл для всего остального — 4 000;
14. Болты, гайки, шайбы и т. п. — 640;
15. Масло в движок — 380;
16. Шланг резиновый + хомутки -300;
17. Краска — 630;
18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Дровокол на трактор

В основном это больше подходит для бизнеса. Так как производительность у такой системы значительно выше бытовых нужд.

Существует два вида.

1. Подвешиваются на трактор
2. Стационарные, подсоединяются к гидравлической системе.

Для тех кто разбирается, схемы выше помог сделать подобное устройство самостоятельно.

Стоит учитывать, что мощность трактор необходима от 20 л. с.

А вот как работает дровокол сделанный на базе МТЗ-82.

А вот еще один вариант: вертикальный гидравлический дровокол Дракон:

В настоящее время решением правительства Российской Федерации ежегодно дорожает свет, газ и другие коммунальные услуги. Это вызвано объективными причинами, в том числе и повышением цен на рынке энергоносителей. Мы, обычные жители, никак на это повлиять не можем. А жить как-то, причем хорошо, в современных условиях хочется. Если у вас загородный дом или дача, естественно, нет никакого желания оплачивать постоянно повышающиеся счета за пользование электрическим либо газовым котлом.

В нынешней экономической ситуации значительно выгоднее пользоваться дровяной печкой или котлом на дровах, пеллетах и угле. Для этого устройства вам обязательно нужно топливо. Но ведь приобрести и привезти дрова – это только ведь только половина дела. Материал необходимо измельчить, чтобы было удобно засовывать его в печку или котел. В данном случае дрова нужно порубить топором или пилой. Вопрос в том, что далеко не у всех есть желание, да и здоровье, чтобы зан иматься таким тяжелым физическим трудом.

Особенности дровоколов

Мы рекомендуем использование дровокола. Существуют различные конструкции – электрические, бензиновые, но кроме топлива, которое они используют при работе, есть финансовый момент. Эти механизмы довольно недешевы, в среднем от 30 тысяч рублей. Если их покупать, то смысл тогда в дровяном котле в качестве экономии нивелируется.

Поэтому самым оптимальным вариантом будет изготовление гидравлического дровокола. Как и любой механизм такого типа, он работает за счет особой конструкции:

• два цилиндра;
• два поршня с разными площадями, объединенных общим дном.

Силы, приложенные к поршням, прямо пропорциональны площадям поршней. Энергия передается с помощью несжимаемой жидкости, минерального или машинного масла. В результате небольшим усилием вы можете в данном случае расколоть массивный ствол многолетнего дерева. Дровокол в подобной ситуации является простейшей гидравлической машиной. Как видите, вещь удобная и выгодная. Лучше всего изготовить самостоятельно.

Разновидности дровоколов

Эти механизмы бывают как для использования в быту, так и на деревоперерабатывающих заводах и фабриках. Вторые отличаются дополнительными функциями, необходимыми в промышленном производстве. Кусок ствола дерева может подаваться в разных плоскостях в таких машинах. От направления подачи бывают такие дровоколы:

• вертикальный;
• горизонтальный;
• смешанный

Последний тип применяются в производстве. В горизонтальном дровоколе кусок дерева лежит, а гидравлика управляет режущим механизмом либо нож зафиксирован, а движется дерево.

В вертикальном же действие похоже на рубку вручную. Ствол стоит, а нож его разбивает сверху. Это более привычная конструкция, но имеется очень существенный минус – использование устройства чревато порезами, ушибами и другими повреждениями. Ведь вам приходится следить за положением бревна, при необходимости его удерживать в нужном положении.

Существенной частью дровокола является мотор, который позволяет функционировать гидравлической машине. Бензиновый, дизельный, электрический, можно использовать двигатель трактора. Если вы будете делать дровокол самостоятельно, то реально создать конструкцию любой вариации согласно вашим желаниям и возможностям.

Вам потребуется металлическая рама П-образной формы, внизу ставите обычный домкрат, который используете при ремонте вашего авто. Для того чтобы кусок дерева был закреплен вертикально, применяете клин, похожий на штопор, которым вы открываете винные бутылки.

Верх рамки должен быть составным, чтобы рубить стволы разной высоты. Принцип работы такой: клин идет встык к куску дерева, который постепенно поднимают домкратом, что приводит к растрескиванию дерева, ровно посередине и до конца. Как видите, такой дровокол предельно прост и требует минимум оборудования, его очень легко изготовить.

Если хотите, можно попробовать выполнить подобный механизм с горизонтальной подачей. Для его изготовления берете тот же гидравлический домкрат, ножик, станину (статическую или на колесах). На последней закрепляете перечисленные детали, а также те, что указаны на схеме. На таком устройстве раскол дерева происходит также за счет энергии домкрата.

Вертикальный и горизонтальный самодельные устройства очень просты, но их производительность довольно низкая, что не совсем удобно. Да и без конца дергать ручкой домкрата тоже не вызывает особого энтузиазма. Доработать конструкцию можно, если нож использовать крестообразный. Скорость колки дров увеличится в разы.

Можно сделать гидродровокол с использованием таких элементов:

• электромотор;
• емкость для масла;
• устройство регулирования;
• нагнетающее устройство;
• гидравлическая машина;
• станина;

Работы по колке дров значительно ускоряются, ведь ваша задача состоит в том, что надо установить полено и нажать кнопку. Кусок ствола раскалывается в течение нескольких секунд.

Если у вас дома дровяная печь, то стоит все-таки позаботиться о таком необходимом механизме. Ну а какой именно сделать, это уже зависит от вас. Особых материалов для изготовления гидравлического дровокола не требуется. Это простое, экономное устройство, очень нужное в хозяйстве.

Нет записей по теме.

Для колки дров известны разные механические приспособления. Гидравлический дровокол, работающий по принципу нагнетания давления на полено за счет пресса – одно из них. Жидкость под прессом и за счет нагнетания давления начинает сжиматься, подается на рабочий стол и давит на поступающую древесину. Вот и весь принцип работы гидроколуна. Теперь рассмотрим какие виды бывают и как сделать дровокол

1 Виды гидравлического дровокола

2 Основные технические характеристики

3 Из чего состоит дровокол?

4 Принцип работы устройства

5 Гидравлический колун «Горыныч»

7 Гидроколун своими руками

8 Пример изготовления

9 Пример ножного гидроколуна

• 9.1 Процесс изготовления

10 Фото гидравлических дровоколов

11 Как сделать нож для гидроколуна

12 Примерные затраты на самостоятельное изготовление

13 Дровокол на трактор

Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть: бытовым, в функции которого входит только раскол древесины; профессиональным, способным раскалывать не только дрова, но и подавать, торцевать, выгружать их. Бытовое приспособление оснащено простейшим электрическим мотором, обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный. Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства. Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо. Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

Колуны также различаются по способу закладки дров.

Существует 3 вида:

• Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
• Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
• Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

Вертикальный и горизонтальный дровокол
Основные технические характеристики

Как бы ни называли устройство: дровокольный станок или дровокол гидравлический, суть у него одна. Основным элементом определяющий мощность и производительность является двигатель. В быту многим хватает усилие устройства равное 3–5 тонн. Дровоколы мощнее уже закупаются для промышленных целей, они способны работать с более длинными и толстыми бревнами.

Величина хода в среднем ограничивается до 52 см.

Те колуны, которые работают от электромотора, могут подключаться к сети в 220 или 280В.

Из чего состоит дровокол?

Гидравлический дровокол своими руками имеет в своем составе такие части, как:

• станина;
• упор;
• цилиндр;
• клиновое лезвие;
• насос;
• распределитель давления на подачу и возврат жидкости;
• бак для заливки масла;
• электромотор, приводящий в движение насос.

Схема устройства гидравлического дровокола

Схема гидравлического дровокола является единой, как для вертикального варианта, так и для горизонтального. Только в вертикальном варианте, вместо пятки ставится режущее устройство. А улучшения к ней могут быть любые, на что хватит фантазии.

Чертеж гидравлического дровокола

Принцип работы устройства

Обычные дровоколы часто ломаются, потому что даже при небольшом диаметре цилиндра в 9–10 см создается напряжение в нем до 10 тонн, при этом электромотор продолжает работать и вращать устройство, даже если полено не хочет раскалываться. В гидравлическом дровоколе происходит плавное, постепенное нарастание силы, при ее нехватке цилиндр просто перестанет вращаться, и даже при дальнейшем вращении масляного насоса поломки не случится.

Гидравлический колун «Горыныч»

Гидравлический дровокол Горыныч

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

• Один цикл занимает 2,5 секунды.
• Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
• Нож из закаленного железа. Затупить его крайне сложно.
• Все детали ремонтопригодны.
• Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

• За 3 мин расколото 25 чурок.
• За 1 час – 500 чурок.
• Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

Цены Учитывая множество положительных факторов и отзывов, цены на Горыныч не очень высокие. Собрать самодельный дровокол выйдет не сильно дешевле. Стоимость может варьироваться в зависимости от комплектации самой сборки, магазина и региона. Вы можете узнать актуальную цену связавшись с нашими менеджерами.

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

гидронасос;

привод гидронасоса (двигатель);

гидрораспределитель;

гидробак; гидроцилиндр;

соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов. Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать.

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы. Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.

Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему

Пример изготовления

Примеры изготовления гидравлического дровокола своими руками с бензиновым двигателем. Был поставлен НШ-14.

Самодельный гидравлический колун

Чтобы было меньше шума, можно поставить глушитель с мопеда.

Также можно вывести рычаг оборотов двигателя и установить прибор контроля давления.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки; стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму. Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Привариваем направляющую к платформе. Следите за качеством швов, они должны быть высокого качества и надежные. На обратную сторону навариваем косынку.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож. Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров
На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже.

Фото гидравлических дровоколов

Как сделать нож для гидроколуна?

Как описывалось выше, чтобы изготовить нож для дровокола своими руками берется металл не менее 3 мм. Также подойдет двутавровая балка. Некоторые умельцы даже делают из металла толщиной от 12 до 20 мм. Главное заточить хорошо.

Балку обрезаем болгаркой под нужный размер.

Центральный нож затачивается с обоих сторон. Остальные лезвия только с одно края. Но их тоже можно точить с двух сторон.

Вот как выглядит нож для дровокола, который режет сразу на 8 частей:

Его преимущество в том, что если опустить максимально вниз, то нижние лезвия скрываются и он начинает колоть на 6 частей. А вот как выглядит нож для колки на 4 части. При опускании колит только на 2 части.

Видео о том, как выглядит колка на 8 частей.

Самодельный дровокол видео

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Дровокол на трактор

В основном это больше подходит для бизнеса. Так как производительность у такой системы значительно выше бытовых нужд.

Существует два вида.

1. Подвешиваются на трактор
2. Стационарные, подсоединяются к гидравлической системе.

Для тех кто разбирается, схемы выше помог сделать подобное устройство самостоятельно. Стоит учитывать, что мощность трактор необходима от 20 л. с. А вот как работает дровокол сделанный на базе МТЗ-82.

А вот еще один вариант: вертикальный гидравлический дровокол Дракон:

Если вы хотите купить гидравлический дровокол, Вы можете связаться с нашими менеджерами любым удобным для вас способом. Написав нам на почту или на сайте в форме обратной связи.

Наш почтовый ящик [email protected]

Контактные телефоны.

38 067 571 00 37 Главный инженер
+38 050 371 37 00 Заместитель главного инженера
+38 067 552 28 77
+38 050 344 99 77

Хоть мы и имеем на сегодняшний день развитую энергетическую отрасль, дрова и теперь пользуются огромной популярностью среди владельцев и коренных жителей деревень. Можно осознать, почему так выходит на жизненной практике. Для строительства газопровода требуются довольно-таки большие денежные средства. Поэтому в тех местах, где имеется большое количество лесных ресурсов, рекомендуется использовать обычные и привычные нам дрова. А не думать о ненужной газификации.

Если вы будете дальше продолжать использовать древесное топливо, то необходимо вовремя задуматься, каким образом сделать легче процесс непосредственной заготовки. Дрова нужно уметь аккуратно колоть, и все это требует физической выносливости и активности. Не так проблематично привезти дрова, в том случае, если в наличии у вас имеется специальный гидравлический дровокол
, который считается прочным и довольно — таки производительным . Он очень прост в работе, так как при раскалывании дров активно применяется энергетика сжатой жидкости.

Необходимый и итоговый результат — расколотое полено, можно с легкостью получить в результате помещения его между ножом и поршнями гидроцилиндра. При сильном усилии гидравлики раскалывается чурбан абсолютно любой плотности. При таком раскладе заготовка дров может превратиться в приятное занятие, а не мучения.

Для понимания механизма работы необходимо изучить устройство подобного механизма. Только с помощью этого вы выберете для работы наиболее оптимальный способ.

В случае номер один можно расколоть исключительно дрова, а вторые оснащены специальными механизмами для подачи, выгрузки и торцовки.

Профессиональные дровоколы гидравлическийе

Горизонтальные гидравлические дровоколы
. Полена помещаются на специальную горизонтальную поверхность. Работа осуществляется по двум разработанным схемам. Первый вариант-фиксация ножа на станине, при этом толкающий элемент подвигает к нему часть бревна.

В иных случаях полено упорно стоит в неподвижном виде, а уже гидропровод подает нож.

Быстрый гидравлический колун, горизонтального типа

При вертикальном типе дровоколов
полено устанавливается вертикально, а тем самым нож подается сверху и раскалывает бревно.

• Положительной характеристикой разбираемых устройств считается большая производительность и удобство в установке.
• Но минус заключается в том, что бревно требуется обязательно аккуратно поддерживать руками, из-за чего можно получить нежелательную травму. Также существуют механизмы смешанного типа, которые работают в этих рассмотренных режимах. Чаще всего их применяют в развитой на данный период времени деревообрабатывающей промышленности.

Еще один существенный элемент дровоколов — специальный двигатель. В бытовом гидравлическом колуне
имеется электромотор, который способен основательно вращать гидронасос. Такой тип привода характеризуется отличной надежностью, экологичностью и легкостью в обслуживании. Один недостаток — постоянная привязанность к электроснабжению.

В профессиональных дровоколах
используются бензиновые или дизельные моторы. Их используют при лесозаготовке. Лесные хозяйства и разнообразные предприятия работают с качественными дровоколами, которые работают как правило с помощью гидравлической системы. Также пользуется востребованностью уникальный колун, который может работать как от электродвигателей так и тракторных приводов.

Также они могут функционировать от бензиновых моторов и тракторных гидравлик.
Стоимость бытовых гидравлических дровоколов варьируется от десяти до тридцати тысяч российских рублей. Здесь учитывается фирма, мощность и конструкция. Более мощная модель может стоить около ста тысяч рублей.

Если вы хорошо разбираетесь в технике, владеете чтением чертежей и владеете методикой обработки металлических изделий, то можете соорудить качественный дровокол самостоятельно, своими руками за три календарных дня. Базовые колуны гидравлического типа — это наличие особых вертикальных рам, размещенных на специальных платформах. На самом нижнем уровне устанавливаются домкраты автомобильного типа. На высоких перекладинах рамы разъемные, благодаря чему можно обрабатывать дерево абсолютно различного размера. Заменяют плоские ножи конусными клинами.

Колун из домкрата своими руками

Они подводятся к дереву с применением центральных винтов, поэтому уже можно начать процесс работы, используя домкрат. Более тяжелой конструкцией считается гидравлический домкрат, встроенный в стационарные и передвижные станины. На другой станине встраивается нож-клин, имеющий три базисных положения для того случая, чтобы колоть дрова любого размера. В средних частях ставится ложе, чтобы укладывать полено.

Благодаря поступательным движениям домкрата шток придавливает полено, которому в процессе свойственно раскалываться на ноже. Возвращают шток в привычную позицию пару пружин.

Минус состоит в маленькой скорости колки. Для работы требуется сделать как минимум пятнадцать движений домкратом. Рабочий процесс, на самостоятельно выполненном станке, потребует много усилий. Но вы можете облегчить себе работу, если сделаете нож крестообразной формы. В данной ситуации раскалывается на несколько частей.

Гидроколун своими руками: полное описание с чертежами

Приветствую всех на нашем дачном блоге Dacha-svoimi-rukami.com и сегодня мы продолжим серию статей посвященную дровоколам, их изготовлению будем рассматривать особенности конструкций и возможности доработки моделей.

Итак, сегодня рассмотрим гидравлический дровокол с подробными схемами и чертежами, который любезно предоставил нам украинский изобретатель и Святослав, который уже много лет занимается разработкой таких устройств как для личного пользования, так и на продажу. Для начала посмотрите видео работы этого устройства:

Колун гидравлический для дров своими руками, видео:

Обзор гидравлического дровокола

Дровоколы серии GT-5 предназначены, в первую очередь, для заготовки дров в небольших объемах, а именно: для домохозяйств, небольших предприятий, учреждений, садов, школ и тому подобное. Производительность этих машин позволяет колоть до 20-30 м3 / день.

Дровоколы гидравлические этой серии есть в двух исполнениях:

• GT-5E — с электроприводом,
• GT-5D — с приводом от дизельного двигателя.

Модель колунов с гидравлическим механизмом колки GT-5E целесообразно применять в случаях когда нет необходимости перемещать колун на большие расстояния, то есть когда он используется в пределах одной территории (двор) и есть возможность подключения к электросети в нескольких точках этой территории или наличие удлинителя. Дровокол гидравлический GT-5E в электрическом исполнении требует подключения к трех-фазной сети. Именно трех-фазные двигатели позволяют, при небольшой мощности, получить высокую скорость перемещения толкающего поршня при значительном усилии покалывания, что в свою очередь обеспечивает высокие показатели производительности.

Модель гидроколуна GT-5D специально сконструирована для работы в местах, где нет возможности подключиться к электрической сети. Именно для этого дровокол создан в виде прицепа к легковому автомобилю. Торсионная колесная ось и сцепное приспособление с опорным колесом, позволяют с легкостью доставить и разместить Ваш дровокол в любом месте, где Вы планируете заготовку дров. Надежный дизельный двигатель с мощностью 12 л.с. обеспечивает высокую производительность при незначительном потреблении дизельного топлива. Также, с такой машиной с легкостью можно предоставлять услуги по заготовке дров.

При конструировании дровокола серии GT-5 особое внимание уделялось аспектам максимальной надежности и минимизации обслуживания. Мы понимаем, что наши гидроколуны основном эксплуатируются в частном секторе, где возможность квалифицированного обслуживания или ремонта практически отсутствует. Очень простая конструкция гидравлических колунов и в то же время использование качественных материалов и совершенной технологии сварки, сводит к минимуму возможность поломок.

Внешний вид уже готового гидроколуна

Полное описание процесса изготовления колуна своими руками:

• Раму колуна изготавливают из круглой трубы Ø102х6.

Она обладает достаточной прочностью чтобы выдерживать нагрузки от гидроцилиндра и достаточную жесткость во избежание деформаций во время работы. Рама состоит из двух частей.

Горизонтальная, длинная, труба является основной частью. К ней крепятся направляющие толкающего поршня, нож, двигатель и опорная стойка. Также в задней части трубы вварено заборный фланец насоса.

Вертикальная, короткая, трубка выполняет роль кронштейна гидроцилиндра, заливной горловины и монтажного окна, через которое крепится гидравлический насос.

Обе части сварены между собой герметичным швом, ведь наша рама выполняет одновременно и роль гидравлического бака емкостью примерно 10 л. Это дает нам возможность сэкономить на изготовлении специальной отдельной емкости для масла и обеспечить хорошее его охлаждения, поскольку работающий двигатель направляет поток воздуха от собственного охлаждения вдоль нашей трубы-бака. Очень важно обеспечить внутреннюю чистоту бака, поскольку в системе не используется гидравлический фильтр. Для слива масла, в раму снизу вварено приварной адаптер для сливного рукава. Высота опорной стойки рассчитана таким образом, чтобы оператор не наклонялся во время работы и соответственно меньше уставал.

• Толкающий поршень изготовлен из листовой стали толщиной 10 мм.

На тыльной стороне рабочей плиты приварены две пластины с отверстиями для крепления штока гидроцилиндра. В его нижней части есть два кармана, внутренние поверхности которых покрыты антифрикционным пластиком. Благодаря использованию пластика для направляющих толкающего поршня, мы значительно повышаем срок службы направляющих и уменьшаем негативное силу трения.

• Нож для гидравлического дровокола — это главный рабочий орган дровокола, который играет основную роль в процессе покалывание и воспринимает наибольшие нагрузки.

Силы, которые на него действуют, пытаются его согнуть, стереть, затупить, одним словом сломать. Поэтому — это та деталь гидроколуна, которая требует наибольшего внимания при проектировании.

От формы ножа зависит как качество расколотых дров, так и нагрузка на все рабочие органы машины. Ведь ножи гидравлического дровокола, по своему назначению, должны колоть полено вдоль волокон, а не резать эти волокна под углом или даже поперек. Правильной формы нож, врезавшись между волокнами буквально на несколько миллиметров, приводит к раскалыванию древесины. Дальнейшее перемещение поленья толкающим поршнем через лезвия ножа должно происходить практически без сопротивления. Если же форма ножа не совершенна, то это приводит к тому, что при прохождении через лезвия ножа полено меняет направление движения, в результате мы получаем много стружки (отходы в виде многочисленных щепок и мусора), а также значительные нагрузки на сам нож для гидравлического дровокола и другие элементы механизма . Даже если ножи имеют идеальную форму, далеко не каждое полено, которое мы собираемся расколоть, имеет идеальное для колки направление волокон. В основном это поленья с сучками или дефектами, которые так или иначе приведут к упомянутым выше потерям усилия на резку волокон под углом, большого количества щепы, нежелательных нагрузок на детали гидродровокола и так далее.

Но не все так плохо, как выглядит! Трески, образующиеся при покалывание поленьев с сучками — это замечательный материал для розжига. Все элементы гидродровокола, как уже упомянуто выше, приспособленные к большим нагрузкам. Он способен идеально расколоть полено без сучков, и так же безупречно выдержать экстремальные нагрузки, возникающие при колке поленьев с тяжелыми сучками, при этом обеспечив качественную форму полученных дров.

Это все становится возможным благодаря использованию для изготовления ножа, стали с чрезвычайными возможностями. Износостойкая сталь Hardox 450 позволяет изготовить нож для гидроколуна, на который можно дать пожизненную гарантию. Ножи для дровоколов из стали Hardox 450 НЕ согнутся, не сломается, а не сотрутся и не притупятся. Не требуя никакой специальной подготовки или термообработки, эта сталь прекрасно сваривается и подвергается механической обработке.

Несколько слов об основных покупных комплектующих:

• электро двигатель 3-х фазный, 4 кВт / 1500 об / мин. (Беларусь)
• шестиренчастий гидронасос GP-2K10L (Украина)
• гидроцилиндр: поршень Ø63, шток Ø40, ход 400 мм (Украина)
• гидравлический распределитель Р40 (Италия)
• рукава высокого давления: давление DN8, слив DN12 (Польша)
• масло 10W40
• автомат защиты двигателя 25 А (Германия)
• колеса 200х50, грузоподъемность 200 кг

При желании, для изготовления гидравлического колуна, Вы можете найти аналоги эти комплектующим.

• производительность до 30 м3 / день
• потребление эл.энергии 1,2 ÷ 1,5 кВт ∙ ч
• оптимальный диаметр полена 250 мм *
• оптимальная длина полена 330 мм (макс. 390 мм)
• время цикла (рабочий ход + возврат) 8 сек
• усилия покалывание 9 тонн
• вес 135 кг

Гидравлический дровокол. Быстрая заготовка дров

Не за горами осень. И, если ваша дача отапливается твёрдотопливным котлом, самое время подумать о заготовке дров. При большом объёме отапливаемых помещений механизированная заготовка явно предпочтительнее по производительности, чем обычный топор. Гидравлический дровокол (или, иначе, гидравлический колун) – хорошее решение проблемы.

Разновидности и принцип работы гидравлического дровокола

Сразу стоит отметить, что механизировать процесс получения дров можно и иначе – например, применением винтового колуна с электрическим или даже ручным приводом. Однако гидравлический привод позволяет осуществить предварительный прижим полена, что обезопасит работу с дровоколом и гарантирует более качественное расщепление. Запитку насосной установки обычно производят от электродвигателя мощностью 3…6 кВт, либо от бензинового двигателя.

Привод гидравлического дровокола может иметь два исполнения – горизонтальное и вертикальное. Применимы оба, всё определяется наличием свободной площади на участке хозяйственных помещений, и – в случае изготовления гидравлического колуна своими руками — доступностью имеющейся насосной установки, которую предполагается задействовать.

Отметим, что вертикальный агрегат снабжён рамой с колёсами, что позволяет перемещать его по участку. Представленную конструкцию можно усовершенствовать, используя вместо обычного плоского ножа инструмент с Х-подобным лезвием, что позволило бы делить баклан не на два, а на четыре фрагмента.

С управлением гидродровокола вертикального типа легко справляется один человек, хотя высота исходного полена здесь ограничивается габаритами рамы. Считается, что продольная устойчивость привода при такой компоновке снижается, поэтому по мощности модели гидравлических дровоколов вертикального типа уступают своим горизонтальным «коллегам». Для привода устройства можно использовать гидросистему любого колёсного трактора, а принципиальная схема мало чем будет отличаться от той, что приведена на рисунке.

Как выбрать дровокол?

Исходными пунктами выбора подходящей модели промышленного исполнения являются:

1. Давление, создаваемое на торец расщепляемого полена. В зависимости от модели агрегата это давление варьируется в пределах 100…200 бар, что в пересчёте на усилие даёт примерно 60…80 кН. Специалисты полагают, что таких расчётных параметров вполне достаточно для того, чтобы колоть поленья из обычной древесины диаметром 45…50 мм (дуб, секвойя, граб и т. п. экзотика, понятно, исключаются).
2. Рабочий ход поршня. Обычно производители предусматривают рабочее перемещение поршня (к штоку которого присоединяется клин) в пределах 200…400 мм, при двухскоростном приводе: на прямой ход 30…80 мм/с, на возвратный 100…150 мм/с.
3. Тип привода. Зависит от конкретных условий пользователя. При нестабильности подачи электроэнергии лучше ориентироваться на бензиновые или даже дизельные двигатели. Потребляемая мощность, в зависимости от типа насосной установки, составляет 2…4 кВт.
4. Дополнительные опции, важнейшими из которых считаются мобильность установки, настройка высоты раскалываемой заготовки, наличие гидрораспределителя (позволяет снизить затраты электроэнергии при возвратном перемещении штока), а также принцип управления (вариант с двумя рычагами безопаснее, поскольку руки оператора находятся вне рабочей зоны).

Важным компонентом выбора является и цена гидравлического дровокола. Рынок предложений обширен, начиная от агрегатов отечественного производства, цена на которые стартует от 100000…140000 руб, до гидравлических колунов импортного производства (котируются изделия от торговых марок Sple, Lancman), стоимость которых достигает 280000 руб. Об особо навороченных моделях здесь не упоминается, поскольку они ориентированы на промышленного пользователя.

Гидродровокол своими руками

Прежде всего, стоит определиться с функциональностью и схемой устройства. Для собственных нужд более подходят гидравлические дровокол вертикального типа. Хотя они и менее производительны, зато значительно компактнее, и вполне доступны для изготовления своими руками.

Следующей позицией является выбор типа привода. Применение бензинового мотора придаст агрегату повышенную мобильность, вплоть до его применения непосредственно на участке рубки. Электропривод значительно экологичнее, а также проще в агрегатировании с насосом и последующем управлении, зато привязан к ближайшей электрической розетке. Рассчитывать следует только на питание 220 В.

Наконец, используя обычный автодомкрат, можно изготовить самодельное устройство, которое вовсе не потребует внешнего привода. В этом случае полено, перемещаясь вверх под усилием домкрата, будет раскалываться клином или ножом, которые закрепляются на верхней поперечине прямоугольной рамы. Домкрат устанавливается на Т-образной поперечине, которая составляет нижнюю часть рамы.

Рабочий инструмент может быть изготовлен в следующих исполнениях:

• Обычный клин (как показано на рисунке), который включает в себя центровочное приспособление для направления полена точно вертикально оси предполагаемого скола. С этой целью по оси полена необходимо центровое отверстие, попав в которое, клин далее будет входить в полено строго перпендикулярно его нижнему торцу. Это повысит качество разделки;
• Нож, который сразу будет расщеплять полено на две части. Нагрузка при этом увеличится, поскольку площадь соприкосновения инструмента с заготовкой возрастёт. Одновременно и возрастёт качество поверхности среза, что позволит избавиться от проблем с загрузкой твёрдотопливного котла;
• Х-образный нож, который при внедрении в древесину выполнит её расщепление одновременно на четыре части. Это также облегчит загрузку котла, кроме того, стойкость такого ножа будет наибольшей.

Домкрат можно приспособить и для изготовления горизонтального гидродровокола. Приспособление в этом случае стоит спроектировать на колёсную раму.

Гидравлический самодельный колун работает так. При качательных перемещениях рукоятки домкрата его шток соприкасается с торцом полена, и начинает воздействовать на него. Противоположный торец заготовки вонзается в древесину, и раскалывает её. При сбросе давления в гидросистеме домкрата установленные слева и справа от него возвратные пружины возвращают шток в исходное положение.

При замене плоского ножа на Х-образный производительность колки дров возрастёт вдвое. Если и в этом случае темпы заготовки дров не устроят пользователя. Придётся оснащать дровокол насосной установкой. Тут не обойтись без приобретения в магазине подходящего типа гидроцилиндра (параметры его выбора описаны ранее), масляного бака, насоса типа НШ-32 или НШ-50, а также гидрораспределителя.

Для изготовления рамы стоит использовать швеллер, а саму установку монтировать на передвижной тележке.

Гидродровокол горизонтального типа: а – общий вид, б – схема устройства:

1 – Опорная балка; 2 – Плита под полено; 3 – Фиксирующий крепёж; 5 – Ручка для установки сменного инструмента; 6 – Клин; 7 – Полено: 8 – Упорная плита под шток домкрата: 9 – Возвратная пружина; 10 – Домкрат; 11 – Вентиль сброса давления масла; 12 – Рукоятка; 13 – Задний упор; 14 – Передний упор; 15 – Силовой элемент скалывающего инструмента; 16 – Хомут для присоединения домкрата к опорной балке

Гидравлический колун для дров своими руками

Конструкция простейшего гидроколуна

Самым простым гидравлическим дровоколом является конструкция, состоящая из вертикальной рамы на платформе, внизу которой находится автомобильный домкрат.

Совет! Для создания возможности колки брёвен различных размеров верхняя перекладина рамы изготавливается разъёмной.

Альтернативой плоскому ножу в самодельном колуне служит клин конусной формы. Клин перемещают к чурбану с помощью центрального винта и вводят в действие домкрат, пятак которого надавливает снизу. Клин сверху входит в чурбан и раскалывает его.

Усложнённая конструкция самодельного колуна

Более сложные варианты самодельных дровоколов представляют собой гидравлический домкрат, который монтируют на стационарную или мобильную станину. В середине станка находится ложе для поленьев, на противоположном от домкрата конце – нож-клин, положение которого можно менять в зависимости от требуемой длины получаемых поленьев.

Совет! Для изготовления рамы можно использовать стальной фасонный прокат – уголок, швеллер, двутавр, или трубу прямоугольного профиля. Целесообразно раму установить на колёса или готовое шасси.

Порядок работы самодельного колуна:

• Ручкой домкрата совершают возвратно-поступательные движения, вследствие которых шток упорной пяткой оказывает давление на чурбан.
• Чурбан раскалывается на клиновидном ноже.
• Рукояткой сбрасывают давление масла в гидроцилиндре.
• Шток возвращается в исходное положение с помощью двух пружин.

Внимание! Описанные выше агрегаты имеют общий недостаток – малую производительность заготовки дров. Для совершения одного цикла требуется примерно десяток движений рукоятью домкрата.

Способы повышения производительности гидравлического колуна

Рассмотрим варианты ускорения процесса колки дров:

• Если изготовить нож-клин крестообразной формы, то он будет раскалывать бревно сразу на четыре части. Такие агрегаты значительно облегчают работу с толстыми поленьями и древесиной с переплетёнными волокнами.
• Модернизировать самодельный гидравлический колун, собранный своими руками (видео), можно с помощью оснащения агрегата электродвигателем, гидроцилиндром с толкателем, бачком для масла, блоком управления, насосом. При работе на таком станке для совершения рабочего цикла и обратного хода поршня ручной труд не требуется. Процессом руководят с помощью кнопки на управляющем блоке. Рабочий цикл на этом агрегате занимает менее 15 секунд.

Перед изготовлением самодельного гидравлического колуна для дров своими руками следует проанализировать экономическую выгоду этого мероприятия.

Гидравлический дровокол из домкрата

Всем привет, в этой инструкции мы рассмотрим, как своими руками сделать простой и мощный гидравлический дровокол. В качестве основного рабочего узла автор использовал гидравлический домкрат , который в действие приводится вручную, силой человека. Ввиду особенностей конструкции дровокол работает довольно медленно, но полезность от такой самоделки все же имеется. С помощью такого дровокола вы сможете легко раскалывать даже самые проблемные чурки, которые имеют множество сучков.

Также вы при желании можете модернизировать конструкцию, установив на нее электродвигатель, который будет приводить в действие гидравлический домкрат. В итоге система сможет работать от нажатия на кнопку. Итак, рассмотрим более детально, как же можно сделать такой дровокол.

Материалы и инструменты, которые использовал автор:

Список материалов:
– гидравлический домкрат ;
– толстая листовая сталь;
– двутавр или швеллер (для рамы);
– две пружины;
– болты с гайками;
– краска и грунтовка.

Список инструментов:
– болгарка;
– сварочный аппарат;
– дрель;
– рулетка.

Процесс изготовления дровокола:

Шаг первый. Собираем раму
Рама дровокола является его самым главным органом, сюда приходятся огромные нагрузки. Для изготовления рамы нам понадобится швеллер или двутавр. Для начала делаем все необходимые замеры и нарезаем заготовки. Нам понадобятся еще куски листовой стали, чтобы изготовить крепежные пластины и укрепить всю конструкцию.

Наибольшее внимание следует уделить стойкам, сюда будет приходиться максимальная нагрузка. Для их изготовления автор обварил двутавр листовой сталью, в итоге получились прямоугольные детали. Когда все комплектующие будут готовы, всю конструкцию нужно будет хорошенько сварить. Металл хорошо зачищаем, чтобы потом изделие можно было покрасить.

Шаг четвертый. Изготовление возвратного устройства
После того, как чурка будет расколота, нам нужно вернуть домкрат в исходное положение. Для таких целей его понадобится оснастить пружинами. Помимо всего прочего, нам нужно сделать упорную платформу, на которую мы будем устанавливать чурку. Опорная площадка сваривается из листовой стали, к ней привариваются уши для крепления пружин. А чтобы опорная площадка была надежно закреплена на домкрате, к ней по центру привариваем кусок круглой трубы и устанавливаем в нее носовую часть домкрата.

На раме нам нужно также приварить два уха для крепления пружин. В отверстия устанавливаем крюки и устанавливаем пружины. После натяжки пружин, лишние концы резьбовых стрежней автор обрезает.

Уже после этого конструкцию можно испытать на деле.

Шаг шестой. Установка и тестирование
Автор устанавливает дровокол возле стены, а чтобы он не упал, устройство прикручиваем к стене. Машинка занимает мало места и красиво смотрится. Теперь приступаем к расколке дров. На виде видно, с какой легкостью дровокол справляется с чурками, имеющими сучки. Колоть такие чурки вручную было бы долго и затруднительно.

На это все, проект окончен, надеюсь, он вам понравился, и вы нашли для себя полезную информацию. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками и идеями с нами!
