Гидрострелка для теплого пола своими руками

Гидрострелка для отопления своими руками: разбираем конструкцию и назначение детали

Гидрострелка выполняет роль предохранителя для котельных теплообменников (радиатора отопления или теплого пола), так как она защищает их от возникновения возможных тепловых ударов. В большинстве случаев значительная часть системы делается из чугуна.

Чаще всего проблемные ситуации возникают во время запуска оборудования котельной, а также когда проводятся различные технически работы, где отсоединяют насос. Также использование гидроразделителя помогает избежать повреждений отопительной системы, когда отключается автоматическая подача горячей воды.

Назначение приспособления

Целесообразность использования гидроразделителя обоснована в крупных домах, где есть 2 и более отопительных контура.

Описываемая здесь гидрострелка необходима для балансировки уровня давления во всей котельной системе, когда изменяются показатели в главном контуре. Такое устройство без проблем регулирует трехконтурный вариант системы, в которой включены сразу и нагреватель воды, и радиатор отопления, и даже теплой пол.

Когда соблюдаются все правила гидродинамики, обеспечивается стабильная работа в нормальном режиме.

Также гидроразделитель — это своеобразного рода отстойник, в котором изымаются из теплоносителя различного рода образования, будь то накипь или коррозия. Но происходит это опять же, если соблюдены все гидромеханические нормы.

Стоит отметить, что такая функция гидрострелки, сделанной как из нержавейки, так и из других материалов, увеличивает срок службы многих деталей в отопительной системе. Такое устройство также отводит образующийся в теплоносителе воздух, что снижает в металлических частях окислительный процесс.

О том, как выбрать газовый котел, Вы можете прочитать в этой статье.

Также Вам может пригодиться статья о том, как сделать котел на отработанном масле своими руками.

В классическом варианте конструкции, которая предусматривает наличие только одного контура, если происходит отключение нескольких веток, то уменьшается расходование тепла в системе. Поэтому температура теплоносителя после прохождения всего пути снижается незначительно. Гидрострелка же позволяет поддерживать стабильный уровень расхода тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Делаем своими руками

Схема гидрогорелки своими руками (нажмите для увеличения) Смысл гидрострелки заключается в разделении всех отопительных контуров для стабильной работы каждого вне зависимости от состояния остальных.

Процесс изготовления такого устройства непрост и для этого понадобиться наличие умения работать со сварочным аппаратом. Но стоит понимать, что провести монтаж такой системы будет стоить немалых денег, а также нужно заранее составить чертеж.

Чтобы провести такую работу понадобятся различные инструменты:

• сварочный аппарат, а также электроды (3 мм);
• молоток;
• болгарка;
• манометры.

Также будут необходимо подготовить и сами рабочие материалы:

• краны;
• трубы, имеющие прямоугольную форму;
• сгоны.

1. Сначала берется коллектор, в котором согласно разметке прожигаются электродом отверстия.
2. Далее на сгонах делается фаска примерно в 1 мм, используя сварку. Она проводится по кругу так, чтобы показатель катета находился в районе от 3 до 4 мм.
3. После этого проводиться разметка коллекторных труб. Такая схема отопления, оборудованная гидрострелкой, будет предусматривать наличие в ней сразу трех контуров.
4. Теперь на так называемой холодной стороне трубы необходимо сделать несколько отверстий по краям, а также три, которые должны находиться под соединяющими сгонами (два из них направлены в одну сторону, еще один в противоположную). А вот на «горячей» стороне нужно прожечь посередине только одно отверстие, но при этом еще три для соединяющих сгонов.

Что касается «горячей» трубы, то здесь сквозные и выпускающие отверстия должны находиться на одной оси. Непосредственно в два из них должны будут ввариваться выпускные патрубки, а вот в третьем будет сам выпускной сгон.

Что касается холодной стороны, то здесь будут находиться два соединяющих сгона, а также один патрубок, проходящий через середину горячей трубы.

После предварительной сборки можно приступать к созданию отверстий под манометры.

Последним шагом по самостоятельному изготовлению гидрострелки будет её испытание под рабочим давлением в 2 атмосферы. Для этого необходимо контролировать давление, после начала подачи воды в систему через штуцер сливного крана.

Деталь из полипропилена

Варианты изделий, сделанных из полипропилена, рассчитаны на работу при температуре до 175˚C, поэтому не стоит переживать, что они расплавятся.

Сейчас вполне реально осуществить монтаж гидрострелки сделанной из полипропилена. Она позволяет обеспечить дополнительные преимущества в системе:

1. Засчет низкой шероховатости материала уменьшается сопротивление теплоносителю во время его движения. А когда в системе находится котел с небольшой мощностью – то такой гидроразделитель позволяет снизить потерю тепла, в сравнении с металлическими приборами.
2. Можно окрасить с внешней стороны в любой цвет.
3. Имеет значительно меньшую стоимость в сравнении с аналогами.
4. Изделие из полипропилена не гниет и на нем не образуется коррозии.
5. Может работать с котлами, мощностью до 35 кВт.

При этом у таких гидрострелок есть и свои недостатки:

1. Нельзя использовать в системе с твердотопливным котлом.
2. Чем выше мощность котла – тем меньше срок службы такого изделия. Это происходит из-за более быстрого износа при большом давлении и температуре.
3. Для монтажа будет необходимо дополнительное оборудование для работы с полипропиленовыми изделиями.

О том, как выбрать твердотопливный котел длительного горения, Вы можете прочитать в этой статье.

Стоит отметить, что от качества подключения любого типа гидроразделителя, будет напрямую зависеть насколько качественно будет работать вся система в дальнейшем.

Зачем нужна гидрострелка и как рассчитать ее параметры, смотрите в следующем видео:

Что такое гидрострелка (гидравлический разделитель) в системе отопления

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

• Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
• Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
• В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

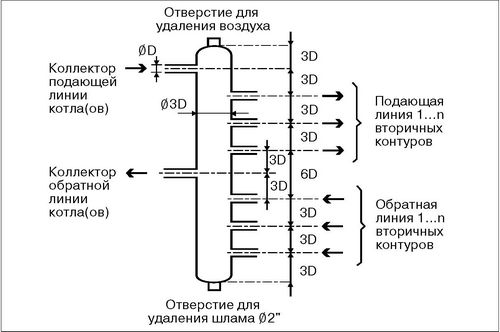

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Гидрострелка для отопления: изготовление и применение в системе

Гидрострелка пригодится в сложной системе отопления с насосами в контурах. Без нее они будут оказывать влияние друг на друга, и давление в точках подключения к главной магистрали окажется не постоянным, система станет малопригодной для жильцов. Чтобы нормализовать работу сложной системы применяется гидрострелка. Как ее сделать самостоятельно и как установить – вот основное, что нужно при создании отопления в доме.

Как работает гидрострелка

Гидрострелка представляет из себя отрезок трубы большого диаметра с подключениями для трубопроводов. Это простое решение по выравниванию давления для всех потребителей от котла. К гидроразделителю можно подключить множество контуров для всех их давление в точке подключения окажется приблизительно одинаковым и заметное взаимное влияние исчезнет. Развязка всей системы достигается всего лишь применением куска полой трубы, к которой с одной стороны подключен котел (подача и обратка), а на противоположные патрубки, которых может быть много – контура системы отопления со своими насосами.

Нужен ли в системе отопления гидроразделитель

Но далеко не во всех домах нужен подобный монтаж. Если система минималистично – классическая, в ней присутствует радиаторная ветвь, с подключением параллельно теплых полов со своим насосом, и бойлера ГВС, то гидрострелка не нужна вовсе. Но включение одновременно в работу еще одного контура со своим насосом, например, вспомогательного котла, оранжереи, гаража, подогрева бассейна, (как подогреть бассейн на улице) уже потребует выравнивания давления для всех потребителей от котла — потребуется гидроразделитель.

Наглядный пример эксплуатации

Жидкость в самой гидрострелке всегда будет двигаться в каком то направлении или сверху вниз или наоборот. Это зависит от того где больше расход (производительность насоса) – в контуре котла или в других контурах.

• Ситуация которой не бывает на практике – жидкость в гидрострелке не движется – подача из котла вся разбирается потребителями. Обратка от потребителей – вся в котел.

• Требуемый режим работы гидрострелки – насос котла сильнее, его подача частично уходит на обратку.

• Недопустимый режим – потребители захватывают свою обратку (жидкость движется вверх), система остывает, котел перегревается.

• Аварийный режим – котел работает сам на себя через гидрострелку.

Как узнать диаметр и другие размеры гидрострелки

Никаких секретов с расчетом гидрострелки нет, все просто, жидкость в ней не должна двигаться слишком быстро. Это, достигается не только примерным равенством расходов в контуре котла и потребителей, но и увеличением диаметра самой гидрострелки. Чтобы узнать диаметр трубы гидроразделителя можно «побарахтаться» с формулами s = W / 3600 ʋ, где: s – площадь сечения трубы, м2; W – расход теплоносителя, м3/ч; ʋ — скорость движения жидкости, принимается 0.1 м/с. Тогда диаметр трубы будет равен d = √ 4s/π.

Но проще — взглянуть на фирменный образец в магазине под определенную мощность котла, и скопировать его в домашних условиях.

Оказывается, что конструкции примерно одинаковые, и если диаметр подключаемых трубопроводов 1 дюйм, то рекомендуемый диаметр самой гидрострелки – около 3 дюймов (не менее 3 диаметров подключений) – 70 – 90 мм. А рекомендуемое размещение патрубков и конструкция гидрострелки показана на рисунке. При этом запас по мощности — до 75 кВт.

Примеры размеров для изготовления

Диаметр и высота гидрострелка на 50 кВт из круглой трубы — диаметр и высота.

Гидроразделитель из квадратной трубы для систем мощностью до 75 кВт, приведены размеры

Размеры для изготовления гидрострелки в мощные системы до 100 кВт

Дополнительные полезные функции

Гидрострелка выступает к тому же неплохим сепаратором, вверху у нее будет скапливаться выделяемый при резком замедлении движения жидкости (росте давления) воздух, а внизу будет оседать шлам. Поэтому вверху оборудуется автоматический воздухоотводчик, внизу – промывной краник.

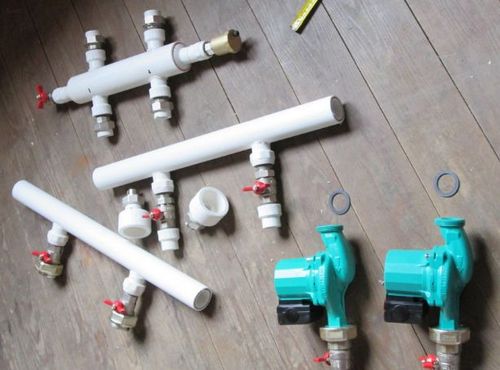

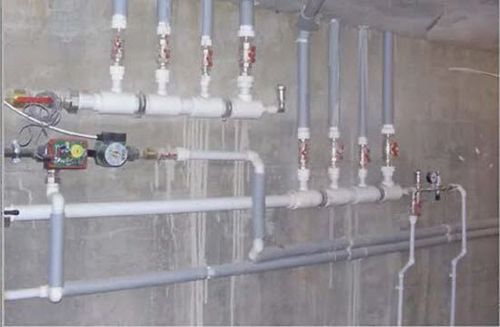

Как изготовить в домашних условиях из полипропилена

Сейчас на рынке предлагаются относительно дешевые гидрострелки из полипропилена. Почему бы подобное не сделать самостоятельно, ведь полипропилен легко сварить дешевым паяльником. Правда понадобится насадка под трубу диаметром 75 мм (внутренний диаметр 61,2) или 90 мм и сама труба из полипропилена и тройники к ней.

Тройники свариваются между собой через короткие отрезки трубы, согласно рекомендаций выше. Во все отводы вваривются переходники на 1 дюйм или ¾ по необходимости и все — гидрострелка для домашнего отопления готова.

Все хорошо, но подобное не сочетается с выкидывающим раскаленный пар твердотопливным котлом – желательно делать из металла. Как сделать гидрострелку из стальной трубы – можно увидеть в фильме

Гидрострелка — принцип работы, назначение и расчеты

С помощью специальных дополнительных устройств можно модернизировать старую систему отопления и внести своевременно корректировки в новый проект. Если знать, как устроена гидрострелка, принцип работы, назначение и расчеты, будет проще решить соответствующие задачи на практике. Эти сведения пригодятся также при выборе готового изделия фабричного производства в торговой сети.

С помощью этого узла улучшают базовые параметры системы теплоснабжения

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Устройство гидрострелки

Гидроразделитель представляет собой пустой вертикальный цилиндр-трубу круглой или прямоугольной формы. На концах он закрыт выпуклыми заглушками в форме эллипсов. Из трубы выходят 4 патрубка (по 2 с каждой стороны), которые соединяются с системой терморегуляции при помощи фланцев или резьбы. В её верхней точке обычно размещён воздуховод, а в нижней — кран для удаления осадка со дна.

Размеры гидрострелки могут быть разными и зависят от мощности котла, а также общей длины тепловых труб. Монтаж анулоида проводится за водонагревателем, если есть коллектор — перед ним. Тяжёлые и массивные устройства устанавливают на опорные стойки, в то время как более маленькие крепятся к стене или располагаются на кронштейнах. Изготавливают гидравлические разделители из стали (высокоуглеродистой или нержавейки) и меди, для маломощных (13—35 кВт) газовых котлов — из полипропилена. У многих присутствует дополнительная теплоизоляция и антикоррозийное покрытие.

Хотя некоторые правила соблюдаются всегда, не все конструкции гидрострелок одинаковы. Самые распространённые чертежи устройств:

• Классический. Вертикальная труба с четырьмя патрубками, две пары которых расположены на основе параллельно друг другу. Расстояние верхних патрубков от вершины и нижних от конца гидрострелки одинаково и равняется внутреннему диаметру цилиндра — D.
• С чередованием патрубок. Похож на классический вариант, но все патрубки располагаются на разной высоте, образуя «лесенку». «Ступеньки» расположены на расстоянии 3 d, 5 d, 8 d и 10 d от вершины цилиндра, где d — внутренний диаметр патрубка. Те из них, что подключены к отопительному контуру котла, находятся выше. Считается, что такое расположение улучшает фильтрацию гидроразделителем газов и твёрдых примесей в воде для отопления.
• Горизонтальный цилиндр с вертикальными патрубками. Встречаются разные варианты их расположения на корпусе, в том числе по концам изделия.
• Гидрострелка-решётка. Импровизированный вариант, он почти не используется из-за очень плохой теплоизоляции.

Помимо основной конструкции, обеспечивающей разделение потоков по отопительной системе, в гидроразделитель могут входить дополнительные механизмы. Чаще всего среди них встречаются:

• клапаны-терморегуляторы, которые мешают холодной воде попасть в котёл;
• краны с различными функциями;
• теплоизолирующие элементы;
• термометр и прибор для измерения давления в трубах;
• дополнительные отделители воздуха и газоотводящие системы;
• шламоуловитель, сетки и прочие элементы фильтрации.

Часто встречаются конструкции, в которых гидрострелка сразу же совмещена с распределительным коллектором. Такое небольшое устройство очень удобно в небольших котельнях, где пространство для установки оборудования ограничено.

Изготовление гидрострелки отопления своими руками

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

В процессе эксплуатации индивидуальной системы отопления возникают проблемы, связанные с несоответствием объема потребления и производительностью котла. В некоторых режимах не исключено получение сигналов от датчиков температуры, которые повысят мощность до максимальных значений. При одновременном недостаточном потреблении носителя вторичным контуром чрезмерно возрастут тепловые нагрузки. Подобные ситуации повышают вероятность аварий.

При поломках понадобится помощь специалистов

Для описания другой ситуации необходимо предположить, что установленная техническим паспортом производительность котла составляет 50 л/мин. при том, что необходимо подключить радиаторы отопления с потреблением в два раза больше. Увеличить так сильно мощность без чрезмерных нагрузок на оборудование не получится.

Следующая проблема – это взаимное влияние разных видов потребителей (теплых полов, внешнего бойлера, нескольких групп радиаторов). Для их нормального функционирования нужны разные объемы и температуры теплоносителя.

Решать подобные задачи с применением дополнительных датчиков и настроек можно. Но это приведет к значительному усложнению конструкции и снижению общего уровня надежности. На практике опытные специалисты рекомендуют применять элегантное инженерное решение, которое подробно рассмотрено в данной статье.

Принципы работы гидрострелок в системах отопления и основные функции

Основным назначением этого устройства является ограничение, а в идеальном варианте – исключение гидродинамического влияния разных контуров в системе отопления друг на друга. Для этого используют специальные емкости, которые вставляют в разрыв между двумя контурами.

Типичные гидрострелки в форме цилиндра и куба в разрезе

На этой картинке изображен схематически набор оборудования с двумя насосами и подключенными радиаторами.

Система с двумя контурами

Здесь Q1 и Q2 – это расходы воды в каждом контуре. При равенстве этих величин происходит перемещение жидкости по общему полному контуру, как показано на рисунке ниже.

Стандартное перемещение по общему контуру

Далее показано, как изменяется прохождение жидкости при нарушении равновесия в потреблении:

Расход в обратке больше, чем в подаче

Расход в подаче, больше чем в обратке

Чтобы получилась качественно выполняющая свои функции гидрострелка, принцип работы, назначение и расчеты согласуют особым образом. Необходимо создать последний вариант с медленным перемещением воды внутри устройства по направлению сверху вниз. Скорость этого процесса специалисты рекомендуют ограничить уровнем 0,09-0,12 м/ сек. Это поможет решить следующие задачи:

• В таких условиях механические загрязнения будут постепенно оседать на дне емкости. При оснащении ее специальным устройством, сборником, можно будет очищать систему при проведении регламентных работ.
• Медленная скорость позволит использовать гидрострелку для отбора жидкости в другие контуры с разными температурными градиентами.
• Она же пригодится для накопления в верней части корпуса пузырьков газа. Там можно установить автоматической устройство для удаления воздуха.

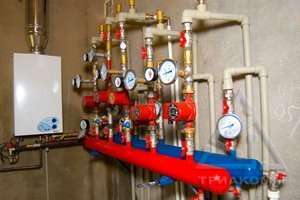

Схема применения гидрострелки в сложной системе отопления

Устройство гидрострелки отопления

На следующем снимке – стандартное изделие этой категории.

Установленный внизу вентиль предназначен для слива жидкости вместе с механическими примесями. Обратите внимание на специальное сужение в нижней части. В нем скапливаются загрязнения, не выносятся потоком жидкости далее в систему. Сверху вмонтирован автоматический клапан, выпускающий воздух.

Гидрострелки при необходимости оснащают манометрами, вентилями и другими устройствами

Схемное решение по сдвигу патрубков

Классический вариант гидравлического разделителя предполагает создание патрубков симметрично расположенных относительно один другого. Однако практикуется также схемный вариант несколько иной конфигурации, где патрубки располагаются несимметрично. Что это даёт?

Схема изготовления гидравлического разделителя, в котором патрубки вторичного контура несколько смещены относительно патрубков первичного контура. По мнению изобретателей (и доказано практикой), этот вариант видится более продуктивным по фильтрации частиц и отделению воздуха

Как показывает практическое применение несимметричных схем, в этом случае происходит более эффективное отделение воздуха, а также достигается лучшая фильтрация (отстой) взвешенных частиц, присутствующих в теплоносителе.

Производители и цены

Гидрострелку для отопления купить будет проще после ознакомления с данными из следующей таблицы. Актуальные ценовые предложения можно уточнить непосредственно перед приобретением товара. Но эта информация пригодится для сравнительного анализа с учетом разных характеристик изделий.

Таблица 1. Характеристики и средняя стоимость гидрострелок

Гидрострелка для отопления

Гидроуселитель или гидрострелка – это прибор, выполняющий роль балансировки и защиты системы отопления. Она также помогает выровнять давление и предотвратить деформацию отопительных приборов в многоконтурных системах.

Описание

Этот прибор представляет собой емкость с патрубками и внутренними элементами. Количество патрубков и их расположение зависит от числа контуров в отопительной системе и от расчетов. Патрубки бывают с двумя видами соединений: резьбовый, фланцевый. Внутренние элементы емкости отвечают за фильтрацию, обработку воды магнитом и отвод воздуха из отопительной системы.

Принцип работы

Стрелка является так называемым посредником между контуром котла или печи и системой отопления. Работа осуществляется в следующем порядке:

• В гидрострелку поступает теплоноситель, при этом меняется скорость и направление потока. Это нужно для создания естественного движения, при котором горячий поток движется вверх, а холодный вниз. Это дает возможность создания температурного разделения внутри прибора для подключенных контуров. Например, для бойлера характерна более высокая температура, для котла средняя, а для системы теплых полов – самая низкая.
• При попадании в гидрострелку теплового носителя большой температуры, происходит замедление распределения тепла. В результате этого процесса выделяется воздух, который выводится при помощи клапана. Он находится вверху прибора и бывает двух видов: автоматический и механический. В качестве последнего используют кран Маевского, который нужно открывать вручную. В некоторых моделях в нижней части расположен кран для удаления различных остатков, образовавшихся в системе отопления. Он используется в основном для сложных систем отопления.

Область применения

Гидрострелку устанавливают для системы отопления домов с общей площадью более 200 кв. м и несколькими контурами. Это может быть – система отопления, подогрев полов, бойлер. Применение этого прибора становится необходимым для обеспечения стабильной системы отопления и позволит распространяться горячей воде в контурах в необходимых пропорциях. Здесь гидроуселитель помогает выровнять разницу в температурных режимах при входе и выходе, что позволит увеличить процент КПД.

Установка гидроуселителя производится для котлов, в которых теплообменник выполнен из чугуна, так как этот материал хрупкий и подвержен деформациям при значительных колебаниях температур. Чаще всего тепловые удары происходят при проведении технических работ и первом запуске оборудования в случае автоматического отключения контуров горячего водоснабжения.

При установке нового оборудования, когда нужно получить гарантийные документы, установка гидрострелки необходима.

Преимущества и недостатки

Основные плюсы:

• возможность подключения нескольких систем отопления к одному котлу;
• получение различной температуры для разных контуров;
• возможность отвода лишнего воздуха через специальный клапан;
• вывод остатков металла, и другого мусора, который оседает в системе отопления;
• отсутствие прибора в сложных системах может привести к поломкам.

Недостатки:

• большая стоимость;
• необходимость расчета.

Виды

Есть два вида гидрострелок, они отличаются по расположению:

• горизонтальный;
• вертикальный.

Чаще всего они бывают круглого сечения, но есть и квадратные виды. По расположению патрубков бывают два вида:

• параллельные;
• чередующиеся, то есть располагающиеся с небольшим допуском по высоте.

Приборы бывают различных объемов:

• малые до 20 литров;
• средние до 150 литров;
• большие – 200 – 300 литров.

Как определить размер

Основным параметром выбора является диаметр, высота гидроразделителя особого значения не имеет и зависит от расположения труб. Чем больше объем прибора, тем лучше выравниваются температурные перепады в системе отопления. Это очень актуально для котлов, работающих на твердом топливе – дрова, уголь, паллеты.

В отопительных приборах, работающих на электричестве или газу контролировать температуру намного легче. Определить диаметр можно по формуле, указанной ниже.

Как выбрать

При выборе модели нужно учитывать количество контуров в доме. Также нужно выполнить гидротехнический расчет для получения показателя мощности контуров и объема теплового носителя.

Расчет

Для расчета диаметра гидрострелки нужно знать расходы контуров. Можно использовать следующую формулу:



Небольшая вертикальная скорость нужна по нескольким причинам:

• чтобы на дне гидроразделителя оседал мусор, засоряющий отопительные приборы;
• для создания естественного движения теплой воды в приборе.

Как сделать своими руками

Можно выполнить гидрострелку в домашних условиях из металлической трубы или емкости. Это может быть намного дешевле, если есть возможность выполнить сварку своими руками (полуавтоматом) или при помощи квалифицированного специалиста. Прибор, сделанный своими руками, необходимо утеплить.

Необходимо:

• сварочный аппарат для аргонной сварки;
• широкая профилированная труба нужного диаметра;
• заглушка для выпуска воздуха;
• заглушка для вывода наслоений;
• патрубки для подключения ( минимально 4 штуки).

Пошаговое руководство

Выполняют из труб расчетного диаметра или металлического бака и при помощи аргонной сварки приваривают патрубки и верхнее и нижнее дно. Качество сварки должно быть высокое, поэтому нужно заранее обратить внимание на профессионализм сварщика. Также необходимо подготовить чертеж – он может быть схематический, выполненный от руки, но с необходимыми размерами.

Емкость для гидроразделителя должна делиться на несколько частей:

• расстояние от низа до нижних патрубков от 10 до 20 см для сбора металлического мусора;
• расстояние от верхнего патрубка до верха прибора должно составлять около 10 см.

Верхние патрубки на входе и выходе находятся на расстоянии, которое регламентируется температурным градиентом. Верхние выводы могут располагаться на одной оси или быть со сдвижкой. Чем выше патрубок на выходе, тем выше температура, поступающая в него.

Если он расположен ниже патрубка на входе, то горячий поток попадает только когда прогреется весь объем. В этом случае получается плавная система отопления. При расположении верхних патрубков на одной оси будет образовываться прямой поток, а отделение воздуха в приборе будет слабым. Это может привести к образованию воздушных пробок в системе.

Верхний патрубок на входе не должен располагаться в самой верхней точке, так как не будет происходить движения горячего потока в приборе. В этом случае горячая и холодная вода не будут смешиваться, а именно в этом заключается принцип работы гидрострелки.

После окончания сварочных работ прибор нужно проверить. Для этого герметично закрываются все отверстия, кроме одного и гидрострелка наполняется водой. Далее нужно закрыть последнее отверстие и дать полежать прибору около суток. Это поможет избежать протечек.

Как подключить

После установки гидрострелки нужно запитать систему водой и запустить котел. Вначале, пока вода не прогрелась до нужной температуры, жидкость движется только по меньшему контуру, то есть до гидрострелки. Это происходит, потому что насосы при малой температуре в большом контуре (за гидрострелкой) не подключаются. После набора необходимой температуры насосы включаются во вторичном (большом) контуре.

Схема отопления с гидрострелкой

Гидрострелка устанавливается строго вертикально, чтобы отделялись пузырьки воздуха и примеси. От котла идут две трубы – одна с горячей водой, другая – обратка, с холодной водой. На трубе с горячей водой до гидрострелки и после устанавливают циркуляционные насосы.

Они способствуют более быстрому прохождению теплоносителя и уменьшают образование конденсата на металлических частях котла.

Для подключения котла, работающего на твердом топливе, применяют термостатические клапаны трехходовые. Их устанавливают на концах партубков, расположенных на выходе.

Цена

Стоимость изделия зависит от фирмы изготовителя. Некоторые производители изготавливают модели по индивидуальному заказу с учетом необходимых параметров.

От чего зависит + примеры расценки

Стоимость зависит от мощности, объема, количества подключаемых контуров.

Средняя стоимость за изделие составляет:

• гидравлический разделитель СЕВЕР-60, мощностью до 50 кВт, страна производитель Россия – 2400 рублей;
• гидравлический разделитель Gidruss GR-150-40, мощность до 150 кВт, производства России – 6500 рублей;
• гидравлический разделитель СЕВЕР-220, мощностью до 500 кВт, производства России – 19 600 рублей.

Гидрострелка для отопления своими руками: разбираем конструкцию и назначение детали

Гидрострелка выполняет роль предохранителя для котельных теплообменников (радиатора отопления или теплого пола), так как она защищает их от возникновения возможных тепловых ударов. В большинстве случаев значительная часть системы делается из чугуна.

Чаще всего проблемные ситуации возникают во время запуска оборудования котельной, а также когда проводятся различные технически работы, где отсоединяют насос. Также использование гидроразделителя помогает избежать повреждений отопительной системы, когда отключается автоматическая подача горячей воды.

Назначение приспособления

Целесообразность использования гидроразделителя обоснована в крупных домах, где есть 2 и более отопительных контура.

Описываемая здесь гидрострелка необходима для балансировки уровня давления во всей котельной системе, когда изменяются показатели в главном контуре. Такое устройство без проблем регулирует трехконтурный вариант системы, в которой включены сразу и нагреватель воды, и радиатор отопления, и даже теплой пол.

Когда соблюдаются все правила гидродинамики, обеспечивается стабильная работа в нормальном режиме.

Стоит знать: устанавливается большинство гидрострелок строго в вертикальном положении, чтобы отвод воздуха из системы осуществлялся полностью автоматически.

Также гидроразделитель — это своеобразного рода отстойник, в котором изымаются из теплоносителя различного рода образования, будь то накипь или коррозия. Но происходит это опять же, если соблюдены все гидромеханические нормы.

Стоит отметить, что такая функция гидрострелки, сделанной как из нержавейки, так и из других материалов, увеличивает срок службы многих деталей в отопительной системе. Такое устройство также отводит образующийся в теплоносителе воздух, что снижает в металлических частях окислительный процесс.

Возможно, Вас заинтересует статья о конденсационном газовом котле.

О том, как выбрать газовый котел, Вы можете прочитать в этой статье .

Также Вам может пригодиться статья о том, как сделать котел на отработанном масле своими руками .

В классическом варианте конструкции, которая предусматривает наличие только одного контура, если происходит отключение нескольких веток, то уменьшается расходование тепла в системе. Поэтому температура теплоносителя после прохождения всего пути снижается незначительно. Гидрострелка же позволяет поддерживать стабильный уровень расхода тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Делаем своими руками

Схема гидрогорелки своими руками (нажмите для увеличения) Смысл гидрострелки заключается в разделении всех отопительных контуров для стабильной работы каждого вне зависимости от состояния остальных.

Процесс изготовления такого устройства непрост и для этого понадобиться наличие умения работать со сварочным аппаратом. Но стоит понимать, что провести монтаж такой системы будет стоить немалых денег, а также нужно заранее составить чертеж.

Чтобы провести такую работу понадобятся различные инструменты:

• сварочный аппарат, а также электроды (3 мм);
• молоток;
• болгарка;
• манометры.

Также будут необходимо подготовить и сами рабочие материалы:

• краны;
• трубы, имеющие прямоугольную форму;
• сгоны.

1. Сначала берется коллектор, в котором согласно разметке прожигаются электродом отверстия.
2. Далее на сгонах делается фаска примерно в 1 мм, используя сварку. Она проводится по кругу так, чтобы показатель катета находился в районе от 3 до 4 мм.
3. После этого проводиться разметка коллекторных труб. Такая схема отопления, оборудованная гидрострелкой, будет предусматривать наличие в ней сразу трех контуров.
4. Теперь на так называемой холодной стороне трубы необходимо сделать несколько отверстий по краям, а также три, которые должны находиться под соединяющими сгонами (два из них направлены в одну сторону, еще один в противоположную). А вот на «горячей» стороне нужно прожечь посередине только одно отверстие, но при этом еще три для соединяющих сгонов.

Что касается «горячей» трубы, то здесь сквозные и выпускающие отверстия должны находиться на одной оси. Непосредственно в два из них должны будут ввариваться выпускные патрубки, а вот в третьем будет сам выпускной сгон.

Обратите внимание: согласно формуле расчета гидроразделителя, скорость течения воды в нем должна быть очень маленькой, чтобы обеспечивалась зона пониженного давления. В случаях увеличения скорости, растет и давление.

Что касается холодной стороны, то здесь будут находиться два соединяющих сгона, а также один патрубок, проходящий через середину горячей трубы.

После предварительной сборки можно приступать к созданию отверстий под манометры.

Последним шагом по самостоятельному изготовлению гидрострелки будет её испытание под рабочим давлением в 2 атмосферы. Для этого необходимо контролировать давление, после начала подачи воды в систему через штуцер сливного крана.

Деталь из полипропилена

Варианты изделий, сделанных из полипропилена, рассчитаны на работу при температуре до 175˚C, поэтому не стоит переживать, что они расплавятся.

Сейчас вполне реально осуществить монтаж гидрострелки сделанной из полипропилена. Она позволяет обеспечить дополнительные преимущества в системе:

1. Засчет низкой шероховатости материала уменьшается сопротивление теплоносителю во время его движения. А когда в системе находится котел с небольшой мощностью – то такой гидроразделитель позволяет снизить потерю тепла, в сравнении с металлическими приборами.
2. Можно окрасить с внешней стороны в любой цвет.
3. Имеет значительно меньшую стоимость в сравнении с аналогами.
4. Изделие из полипропилена не гниет и на нем не образуется коррозии.
5. Может работать с котлами, мощностью до 35 кВт.

При этом у таких гидрострелок есть и свои недостатки:

1. Нельзя использовать в системе с твердотопливным котлом.
2. Чем выше мощность котла – тем меньше срок службы такого изделия. Это происходит из-за более быстрого износа при большом давлении и температуре.
3. Для монтажа будет необходимо дополнительное оборудование для работы с полипропиленовыми изделиями.

Возможно, Вас заинтересует статья о том, как изготовить котел для бани.

О том, как выбрать твердотопливный котел длительного горения, Вы можете прочитать в этой статье .

Стоит отметить, что от качества подключения любого типа гидроразделителя, будет напрямую зависеть насколько качественно будет работать вся система в дальнейшем.

Зачем нужна гидрострелка и как рассчитать ее параметры, смотрите в следующем видео:

Варианты отопления частного дома своими руками

Гидрострелка для отопления: устройство и назначение узла, специфика расчета

Предохранительный клапан в системе отопления: назначение и разновидности

Гидрострелка: принцип работы, назначение и расчеты

Итак, что же называется гидрострелкой в отопительной системе частного дома? Температурный и гидравлический буфер, который обеспечивает процессы корреляции температур обратки и подачи, упорядоченный максимальный проток теплоносителя, называется гидрострелкой. Для чего же нужна гидравлическая стрелка?

Очень просто можно объяснить, для чего нужна в отопительной системе гидрострелка? Владельцы частных домов хорошо знают, что такое разбалансировка теплоснабжения. Современные котлы имеют меньший по объему контур. В то же время расход потребителя при циркуляции – меньше. С помощью гидрострелки можно отделить ее работу от теплогенератора вторичной цепи, увеличить надежность и качество работы системы.

Гидроразделитель в системе отопления

Чтобы понять, для чего нужна в системе отопления гидрострелка, нужно назвать ряд преимуществ систем отопления с гидравлическим терморазделителем. Прежде всего, разделитель является обязательным условием производителей оборудования для гарантии технического обслуживания на котел мощностью до 50 киловатт и больше. С помощью вспомогательного узла обеспечивается максимальный проток с ламинарным течением теплоносителя. Постоянно поддерживается температурный и гидравлический баланс в отопительной системе. Гидрострелка и контур отопления подключается параллельно. Это создает минимальные потери давления, производительности и тепла. Патрубки подачи и обратки расположены по коленному принципу. Это обеспечивает температурный градиент вторичных контуров. Если подобрать оптимально гидрострелку для отопления, то можно защитить котел от разницы температур подачи и обратки.

Предохраняется оборудование от теплового удара. Гидравлическая стрелка увеличивает коэффициент полезного действия котла. Кроме того, обеспечивается вторичная циркуляция части теплоносителя в котловом контуре. Топливо и электроэнергия экономится. Сохраняется постоянный объем котловой воды. При необходимости можно с помощью разделителя компенсировать дефицит расхода во второстепенном контуре. Если насосы имеют высокую мощность, то их влияние можно с помощью полого разделителя снизить. Нагрузка подается на вторичный контур и котел.

Гидродинамические процессы в системе стабилизируются принципом работы гидрострелки. Для того чтобы продлить срок эксплуатации насоса, нужно своевременно удалять механические примеси из теплоносителя. Кроме того, продлевается эксплуатационный срок датчиков, счетчиков, вентилей. При делении потоков (независимый контур потребителя и контур теплогенератора) гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Видео: Что такое гидрострелка (гидравлическая стрелка)

Гидравлическая стрелка для систем отопления, схема и как устроена

Гидравлический разделитель – это полый вертикальный сосуд, который состоит из труб большого диаметра (квадратного профиля) с заглушками эллиптического типа с торцов. Размеры разделителя обуславливаются мощностью котла, зависят от количества и объемов контура.

Гидравлическая стрелка имеет массивный металлический корпус. Его устанавливают на опоры, чтобы на трубопроводе не было линейного напряжения. Компактные устройства крепятся к стене с помощью кронштейна. Отопительный трубопровод и патрубок гидрострелки соединяется с помощью фланцев или же резьбы.

Устройство гидравлического разделителя

В верхней точке корпуса устанавливается автоматический клапан воздухоотводчика. Через специальный клапан или вентиль можно удалять осадок. Он врезан снизу. Как правило, гидравлическую стрелку изготавливают из низкоуглеродистой стали или из нержавейки, меди, а также из полипропилена. Корпус будет обработан антикоррозийным составом и покрыт утеплителем.

Важно! Полимерные гидрострелки используются в системах, которые работают от котла мощностью 13-35 киловатт. Для теплогенераторов, которые работают на твердом топливе, НЕ используются полипропиленовые гидрострелки.

Дополнительные параметры оборудования системы отопления

Современные модели, как правило, совмещают с функцией разделителя, регулятора температуры и сепаратора. Терморегулятор-клапан обеспечивает температурный градиент на вторичном контуре. Выделение растворенного кислорода из теплоносителя позволяет снизить риск эрозии внутренних поверхностей оборудования. Продлить срок работы колеса и подшипников циркуляционных насосов поможет удаление из потока взвешенных частиц.

Перфорированные горизонтальные перегородки разделяют внутренний объем пополам. Потоки обратки подачи соединяются в зоне нулевой точки, скользят в разные стороны, при этом не создается дополнительное сопротивление.

Подключение гидроразделителя и принцип работы

В высокотемпературной зоне находятся пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель находятся в нижней части корпуса.

Гидрострелка обладает некоторыми конструктивными особенностями. Итак, она имеет температурный датчик, манометр, терморегулятор и клапан, а также линию по запитке системы при включении. Для сложного оборудования нужна наладка, частые осмотры, техобслуживание.
Работа гидравлической стрелки в системе отопления

В теплоносителе поток проходит со скоростью 0,2 метра в секунду. Котловой насос разгоняет кипяток до 0.9 метров в секунду. По рекомендованному скоростному режиму можно понять, для чего предназначена гидравлическая стрелка.

За счет изменения направления движения потока гасится скорость водяных потоков при минимальной потере тепла в системе. Ламинарный поток приводит к тому, что гидравлическое сопротивление в корпусе почти отсутствует. Буферная зона делит котел на цепь потребителя. Обеспечивается автономная работа насоса на каждом отопительном контуре. Гидравлический баланс не нарушается.

Расчетным параметрам системы соответствует нейтральный режим работы гидроразделителя, при котором соответствуют такие параметры, как напор, температура и расход. Насосное оборудование имеет достаточную суммарную мощность. Взвешенные частицы осаживаются в гидрострелке по средствам ламинарного движения потока.

Гидравлический разделитель: принцип работы в отоплении частного дома

Принцип работы гидрострелки отражается схемой отопления дачи. Котел при этом не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Термодатчики срабатывают при разнице температур подачи-обратки. При дефиците расхода подмешивается холодная вода (теплоноситель). Автоматическое оборудование выводит теплогенератор на максимальный режим горения. Но потребитель не получает достаточного количества тепла. При разбалансировке системы отопления появляется угроза теплового удара.

Гидравлическая стрелка для систем отопления, схема работы

На первичном контуре объемный поток больше, чем расход теплоносителя зависимой цепи. Если котел работает в оптимальном режиме, то при розжиге агрегата или при параллельном выключении насосов вторичных контуров, теплоноситель циркулирует через гидравлическую стрелку по первичному контуру. Температура обратки, поступающая в котел, выравнивается доливанием теплоносителя из подачи. Потребитель получает достаточное количество теплоносителя.

Обязательным считается условие, при котором производитель, обладающий циркуляционным насосом первичного контура, на 10 процентов больше, чем суммарный напор насосов во второстепенном контуре.

Как рассчитать параметры гидравлической стрелки в системе отопления дома

Итак, как же самостоятельно рассчитать гидравлическую стрелку системы отопления частного дома? Можно вычислить нужные размеры по формулам или выбрать диаметр на основании «3D».

Примечательно! Формулы расчета гидрострелки для отопления получаются эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

Например, если определять параметры гидравлической стрелки практическим методом, то ориентировочный размер для малых разделителей нужно выбирать по диаметру выпускных патрубков. Расстояние между врезками составляет не меньше 10 диаметров штуцера. Высота корпуса будет намного больше диаметра труб.

Коленчатая схема гидравлической стрелки для отопления используется в подборе установки больших размеров. Согласно правилу 3D, диаметр корпуса будет составлять три диаметра патрубка. Расстояние 3Д определяется пропорции конструкции.

Если в системе нет распределительного коллектора, то количество врезок в разделитель будет больше. Трубопровод, который соединяет первый контур с гидравлической стрелкой, распределяются по высоте. Данный метод дает возможность регулировать температурный градиент в динамике. Условие должно выполняться для качественного отбора теплоносителя вторичными контурами. Для обогревания небольших домов нужен котел. В него встраивают насос. Вторичные контуры присоединяются к котлу по средствам гидравлической стрелки. Независимые контуры в жилых домах с большой площадью подключаются через гребенку. В таком случае гидравлический разделитель будет большим. Распределительный коллектор устанавливается после гидравлической стрелки. Устройство состоит из двух независимых частей. Они объединяются перемычками. По количеству вторичных контуров врезают попарно расположенные патрубки.

Внешний вид гидроразделителя

• За счет распределительной гребенки облегчается эксплуатация и ремонт техники. Регулирующая и запорная арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора создает равномерный расход между разными контурами.
• Компланарная распределительная гребенка и разделитель создают в комплексе гидравлический модуль. Компактный узел удобен для котельных, которые не имеют большой площади.
• Монтажные выпуски создаются для обвязки звездочкой. Контур низкого напора теплого пола подключается снизу. Высоконапорный контур радиаторов включается в систему сверху.
• Теплообменник устанавливается сбоку, на противоположной стороне от гидравлической стрелки.

С помощью регулирующей арматуры обеспечивается максимальный проток, а также напор на дальних от гидравлической стрелки контурах. Посредством балансировки уменьшаются процессы неправильного дросселированного потока. Это дает возможность получить расчетную подачу теплоносителя.

Важно! Автономная отопительная система – это контур, который работает с высокой температурой среды под давлением.

Для того чтобы сделать гидравлическую стрелку в отопительной системе частного дома, нужно обладать специальными навыками. Кроме того, нужно обладать определенными знаниями в теплотехнике. Сегодня существует множество сайтов, на которых представлены пошаговые инструкции по созданию своими руками гидравлической стрелки для системы отопления.

При наличии теоретических знаний можно самому составить схемы и чертежи гидравлической стрелки отопления. Кроме того, можно создать индивидуальный заказ оборудования в специализированной компании. Работы подрядчика можно проконтролировать, опираясь на полученные знания.

Обязательно посмотрите видео: нужна ли гидрострелка в системе отопления?

Не рекомендуется доверять работу не профессионалам, так как это опасно для жизни. Нужно помнить о том, что испорченное оборудование по вине владельца не подлежит гарантийному обслуживанию и возврату.

Рекомендуем почитать:

Гидрострелка для отопления — преимущества и принцип работы

Владельцы небольших частных домов с простой однотрубной системой, возможно, никогда даже не слышали о существовании такого устройства, как гидравлический разделитель, или гидрострелка для отопления.

Он им попросту никогда не пригождался. Необходимость в гидроразделителе появилась с приходом сложных систем с несколькими контурами, при установке бойлеров, водяных тёплых полов, бассейнов, в 2-х и 3-х этажных коттеджах.

Какие функции выполняет гидрострелка, нужна ли она вашей системе и как устроена, сколько стоит и можно ли сделать своими руками. Обо всё об этом читайте ниже.

Назначение

Итак, для чего же нужна гидрострелка в системе отопления?

Цель установки гидрораспределителя в систему отопления – разделение потоков теплоносителя, а также защита котельного оборудования.

Рассмотрим основные конкретные ситуации, в которых может пригодиться данное устройство в отопительной системе:

1. Когда требуется создание двух и более контуров отопительной цепи с различным расходом теплоносителя. Например, пристыкованный контур требует большего расхода, чем основной от котла. В этом случае, есть два способа решения проблемы: увеличить мощность и циркуляцию основного контура, что будет не оправдано экономически и приведёт к быстрой выработке ресурса оборудования. Другой способ – установка гидрострелки, которая отрегулирует поток.
2. В отопительных схемах, включающих бойлеры, тёплые полы и несколько контуров, гидроразделитель поможет избежать негативного влияния этих систем друг на друга. При включении и выключении любого из элементов, не нарушится общий баланс системы.
3. Если есть несколько контуров (от одного котла), в каждом из которых имеется свой циркуляционный насос. Гидрострелка не допускает противодействие их друг другу. Приборы работают мягко, теплоноситель распределяется равномерно и в достаточном количестве во всех контурах.
4. Есть несколько котлов, которые объединены в единую отопительную цепь. Без установки гидрострелки тут не обойтись.
5. Ремонтопригодность – ещё один плюс, который появляется при установке гидрораспределителя. Прибор даёт возможность сохранять работоспособность всех контуров, кроме того, который требуется отключить.
6. В некоторых ситуациях оборудование может подвергаться перепадам температуры. Резкая подача холодной жидкости на разогретый элемент системы может привести к появлению трещин и выходу из строя. Особенно чувствительны к таким перепадам чугунные теплообменники, радиаторы и т.д. Происходит подобное при запуске отопления, во время ремонтных работ, аварийном отключении и т.д.

Это основные функции, которые выполняет гидрострелка. В процессе эксплуатации прибора, в его нижней части происходит накопление осадка из примесей, содержащихся в теплоносителе (окалина, ржавчина, песок, и прочая грязь).

Для удаления осадка здесь установлен специальный кран и многие относят это к дополнительным преимуществам, которые даёт гидрораспределитель.

Ведь очистка жидкости от примесей благоприятно сказывается на каждом элементе системы и продлевает срок их службы.

Кроме того, устройство оснащено возможностью стравливания растворённого в воде воздуха. Если он накапливается в радиаторах, то приводит к снижению эффективности нагрева. Так что гидроразделитель является ещё и воздухоотводчиком.

В гарантийном талоне к некоторым видам оборудования можно прочесть, что производитель несёт ответственность и готов принимать неисправное оборудование только при наличии в системе гидроразделителя.

Устройство

Итак, что такое гидрострелка в системе отопления. Гидрострелка – это полая труба (сечение может быть и круглым и квадратным), из которой выходят патрубки. Обычно они располагаются парами на противоположных сторонах, но есть варианты (см. «Виды гидроразделителей»).

Материалы, из которых выполняют прибор:

• Сталь (нержавейка или низкоуглеродистая).
• Медь.
• Полипропилен.

Пластиковые модели подходят для систем от 13 до 35 кВт. Их не применяют в сочетании с теплогенераторами, работающими на твёрдом топливе, а температура в системе не должна превышать 70 °C.

Отопительная система с гидрострелкой

В верхней точке устанавливается автоматический воздухоотводчик. К отверстию, направленному вниз, обычно подсоединяется сливной кран для удаления грязи. Но есть возможность подключать к этому патрубку и расширительный бак.

Принцип работы гидрострелки

Разберем принцип работы гидравлического разделителя. Поскольку внутри трубы прибора ничего нет, ясно, что регулирование работы теплоносителя осуществляется за счёт физических законов. Как это работает:

Когда оборудование только запускается, температура теплоносителя ещё не достаточна, чтобы хоть как-то обогреть помещение, а циркуляционные насосы уже разгоняют его по батареям. Вода, достигая гидрострелки, направляется вниз и происходит вращение по малому кругу и котёл работает на себя, быстрее повышая температуру теплоносителя.

Гидравлические процессы, протекающие в гидрострелке

После того, как восстанавливается баланс в температуре подачи и обратки, потоки практически не смешиваются, а гидрострелка выполняет только функции сбора примесей и воздуха из жидкости. Но на практике, такое равновесие практически не достижимо и кратковременно, поэтому наличие гидрострелки всегда будет оправдано.

Если по каким-то причинам увеличивается расход системы, а протоки в котле меньшего диаметра и просто не могут обеспечить больший расход. Тогда вода в гидрострелке смешивается (происходит добавление нужного объема жидкости из обратки к подаче) и каждый элемент системы получает столько, сколько ей требуется – котёл меньше, ветки трубопровода больше.

Отопительные котлы длительного горения особенно остро нуждаются в установке гидрострелки, поскольку имеют несколько режимов топки (от розжига до затухания) и на каждом этапе работы требуется создать стабильные условия давления и температуры.

Преимущества

Если подвести краткий итог всех преимуществ, которые даёт установка простого разборного устройства, получим:

• баланс давления в системе;
• распределение температуры в разных контурах;
• защита от гидроударов;
• возможность отключения отдельной системы без потери работоспособности остальных;
• повышение КПД котла, экономия ресурсов и энергии;
• воздухоотводчик;
• защиту труб, арматуры и котла от повреждения примесями в теплоносителе.

Виды гидроразделителей

Можно выделить конструкции гидрораспределителей, в зависимости от количества патрубков:

1. Гидрострелка обеспечивает 2 контура (имеет 4 патрубка);
2. Гидрострелка серии KV имеет на одной стороне 2 патрубка, а на противоположной по 8 или 10 выходных отверстий;
3. Коллекторная гидрострелка (имеет на обеих сторонах множество патрубков), даёт возможность создать от каждого патрубка отдельную ветку отопления, подключить к каждой ветке свой циркуляционный насос.

Коллектор нержавеющий кольцевой на три контура

Также расположение патрубков относительно друг друга может быть:

1. На одной оси.
2. Со сдвигом, когда выход находится ниже входа (вид чередующихся патрубков).

Во втором случае, у теплоносителя немного снижается скорость движения, что даёт лучшую очистку от примесей и воздуха. В первом же варианте поток разгоняется сильнее, но частицы могут проскакивать во второй контур.

Различают приборы по мощности и объёму. Подобрать нужный для себя не составит труда, если есть данные о характеристиках котла.

Чаще всего твердотопливные котлы устанавливают вынужденно, если отсутствует газ. Котел на твердом топливе с водяным контуром — наилучший вариант обогрева помещения при отсутствии централизованного отопления.

Как работает термостат для котла отопления и сколько стоит такой прибор, читайте тут .

Если ваш дом отапливается электрозависимыми приборами, нужно предусмотреть нюанс с возможным отключением света. Чтобы в одночасье не лишиться тепла, желательно приобрести бесперебойник для насоса отопления. Здесь http://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/besperebojnik-dlya-nasosa-otopleniya.html вы узнаете все об особенностях выбора прибора.

Определение размеров и подбор гидрострелки

Мощность прибора должна равняться суммарной мощности отопительных котлов, составляющих данную систему отопления. Допускается превышение мощности гидрострелки, но вот меньшей она не должна быть. Например, гидрострелка мощностью 75 кВт подойдёт для системы в 50, 60, или 70 кВт. Но если мощность котлов 80 кВт, нужно подбирать другой прибор.

Второй показатель, который нужно знать – общий объём теплоносителя, который прибору предстоит прокачивать.

Гидрострелка для отопления своими руками

Поскольку строение устройства простейшее, у многих возникает желание сделать его самостоятельно.

Расчёты размеров гидрострелки для отопления начинаются с диаметра трубы, которая подойдёт для конкретной системы.

Для расчётов понадобятся данные:

• Мощность котла (кВт) — W.
• Разница между температурой подачи и обратки – ΔT.

Подставив данные, по формуле можно высчитать минимальный внутренний диаметр (D) в мм.

Между патрубками должно «помещаться» 2-3 внутренних диаметра прибора.

Но не всё так просто, как кажется. Чтобы сделать стрелку самостоятельно, нужны навыки сварщика. Услуги наёмного специалиста будут стоить не мало. Не всегда легко найти качественные патрубки с ровной резьбой, тогда придётся прибегнуть к услугам токаря. В результате, суммарная стоимость материалов, работы и времени может даже превосходить затраты на покупку готового заводского устройства.

Есть и ещё один момент, в котором самоделки уступают фабричным аналогам. Поскольку они не имеют термозащитного кожуха, разделитель излучает тепло там, где не запланировано хозяином.

Подключение и монтаж

В отопительной схеме гидрораспределитель помещается за котлом, но перед коллектором, который подаёт теплоноситель на разные контуры.

Подключение патрубков осуществляется при помощи резьбы или фланца.

Если требуется подключить к разделителю несколько контуров, на одной грани подсоединяют их выходы в порядке: 1,2,3. А затем на входе в противоположном порядке: 3,2,1. Хотя это не закон, расположение труб может меняться, в зависимости от конкретных условий. Как, впрочем, и ориентация распределителя.

Система отопления с гидрострелкой из полипропилена

Вертикальное расположение, конечно, оптимально. Так наиболее эффективно работают функции очистки воды от взвесей. Однако, если условия диктуют свои правила, стрелку можно разместить и горизонтально.

Небольшие гидрострелки крепят на стену кронштейнами. Более крупные и тяжёлые устройства ставят на пол или на опоры, чтобы не создавать нагрузку на трубопровод.

Где купить?

Среди отечественных предприятий, занимающихся выпуском готовых гидрострелок, является новосибирская компания ТМК Гольфстрим.

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

• итальянская фирма Immergas;
• Аристон;
• Meibes и другие.

Заключение

Гидрораспределитель в мощной или «ветвистой» отопительной системе – вещь необходимая. Попытки запускать такие системы без гидрострелки, приводили к тому, что тёплый пол в межсезонье перегревался, радиаторам порой не хватало мощности, а циркуляционный насос испытывал перегрузки и быстро выходил из строя. Поэтому экономия здесь не уместна. Тем более, что отечественное оборудование хорошего качества можно приобрести за очень скромную цену.

Даже если вы доверили установку отопительной системы специалистам, в основных тонкостях ее обустройства желательно разобраться. А если вы решили выполнить монтаж систем отопления своими руками, тем более следует заняться подробно изучением данного вопроса. В статье представлена информация об основных этапах установки системы.

Схему простейшей конструкции терморегулятора для инкубатора смотрите в этой теме .

Видео на тему

Источники: http://teplo.guru/elementy/ustroistva/gidrostrelka-svoimi-rukami.html, http://www.dacha-svoimi-rukami.com/gidrostrelka-princip-rabory-naznachenie.html, http://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/gidrostrelka.html
