Гидрозатвор для душевой кабины своими руками

Выбрать сифон для душевой кабины, оказывается, не так просто. Возникает ряд вопросов: в чем заключается его функция, какие разновидности есть в продаже, чем отличается их конструкция и на какие параметры стоит обращать внимание при покупке?

Постараемся помочь вам разобраться со всеми этими вопросами – в нашей статье вы найдете информацию по разновидностям сифонов, их конструкционным особенностям, плюсам и минусам каждого типа. А также рекомендации по выбору подходящего варианта для своей душевой и подробную пошаговую инструкцию по монтажу.

Не только поддон для душа, но и все остальные сантехнические приборы обязательно подключаются к стоку через сифон. Задача этого элемента водосливной арматуры – обеспечить беспрепятственный слив воды из душевой кабины в канализацию.

Производители разрабатывают новые, усовершенствованные модели, которые не просто спускают воду, а способствуют ее быстрому отводу за считанные секунды.

Запах из канализации – это не просто неприятно. Газы могут быть токсичными и опасными для здоровья при вдыхании

При этом создается водяная пробка, которая не пропускает канализационные запахи из трубы в помещение. Более подробная информация о гидрозатворе для канализации .

Гидрозатвор – это особая конструкция сифона. Если долго не пользоваться душевой кабинкой, водная пробка может высохнуть. Если это произойдет, ванная наполнится неприятным запахом.

Исправить положение очень просто – включить воду. Образуется новый гидравлический затвор, и проблема исчезает.

Галерея изображений

Классификация сифонов по конструкции

По конструктивным особенностям выделяют несколько разновидностей сифонов:

• бутылочного типа;
• трубные;
• гофрированные;
• сухие.

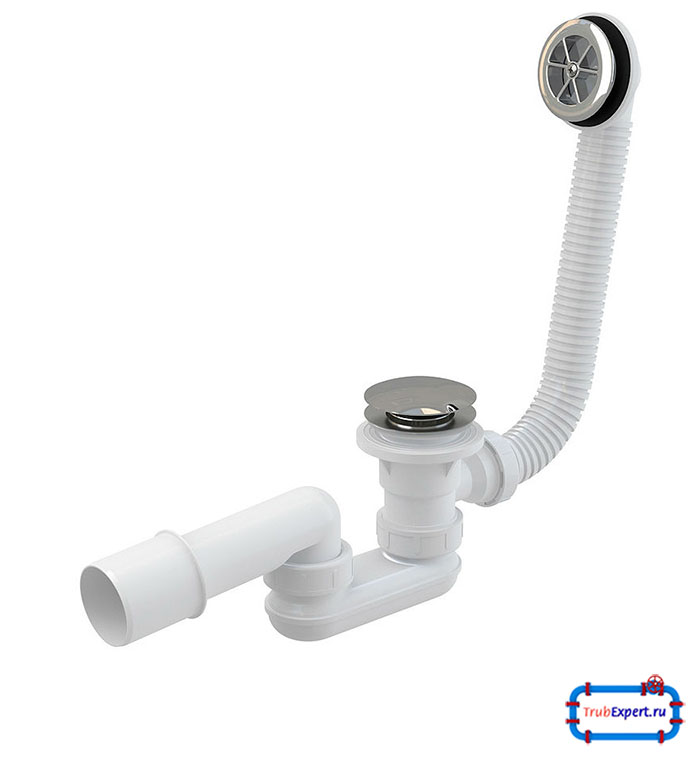

Отдельно следует выделить наличие или отсутствие в конструкции перелива. Все они могут применяться при подключении поддона душевой кабины. При выборе конкретной разновидности нужно учитывать наличие переливного отверстия в конструкции поддона.

Если поддон для кабинки оснащен переливом, обязательно нужен соответствующий сифон, потому что при переполнении поддона вода через отверстие просто потечет на пол.

Такая арматура может быть любой из вышеперечисленных разновидностей. Отличительная черта – наличие дополнительной трубы, соединяющей конструкцию сифона и перелив.

Виды сифонов по способу управления сливом

Сифон для поддона – часть конструкции слива. Часто возникает необходимость оставить немного воды в поддоне. Для этого перекрывают выпуск сифона.

Существует несколько вариантов, как это можно сделать:

• при помощи пробки;
• при помощи рычага;
• нажав на кнопку.

Рассмотрим все методы управления сливом, чтобы понимать, как они устроены.

Пробка в качестве механизма управления

Самый примитивный элементарный вариант – конструкция с пробкой. Такой выпуск не оборудован никакими клапанами, вода просто уходит из поддона через отверстие и попадает прямиком в сифон. Чтобы набрать воды, отверстие слива перекрывается вручную при помощи пробки.

Никакой сложности эта конструкция собой не представляет. Эта методика знакома каждому, ведь она используется в обыкновенных ванных и раковинах. В современных душевых кабинках обычные сливы используют все реже.

Низкие поддоны, как правило, устанавливают без какого-либо основания, непосредственно на пол, да еще и проклеивают монтажной пеной намертво, не задумываясь о последствиях. Сифон для такой кабинки нужно выбирать со всей ответственностью, ведь его замена потребует немалых усилий

По стандартам диаметр сливного отверстия может быть:

• 52 мм;
• 62 мм;
• 90 мм.

Здесь выбор очевиден – диаметр входной решетки сливной арматуры должен совпадать с отверстием в поддоне. При покупке оцените качество сборки и самих деталей.

Пластиковый корпус не должен иметь видимых повреждений: трещин, царапин, сколов, вмятин. Любые следы деформации изделия несомненно скажутся на герметичности арматуры и дадут знать о себе скорой протечкой.

Технические параметры и особенности работы

Пропускная способность сифона показывает, сколько литров воды в секунду уходит в канализацию. Этот показатель важен для душевых кабинок, ведь глубина поддона, как правило, невысокая, а воды расходуется много.

Чтобы поддон не заливался и вода успевала уходить, водосливная арматура должна выбираться в комплексе со смесителем и его производительностью.

Минимальная пропускная способность нормируется ГОСТом 23289-94. Для невысоких душевых поддонов с выпуском она должна составлять не менее 15 л/мин, а для глубоких поддонов и сифонов с переливом – не менее 21 л/мин

Пропускная способность вычисляется в соответствии с высотой самого поддона и диаметром отверстия выпуска сифона. Диаметр выпуска 5,2 и 6,2 см дает возможность набирать до 12 см воды в поддоне, диаметр 9 см – до 15 см.

Эксплуатационные характеристики и сложность монтажа

Монтаж пластиковых моделей сифонов осуществляется с применением минимума инструментов. Главное – соблюдать герметичность всех соединений.

Согласно нормативной документации, сливная арматура должна легко разбираться вручную, что очень важно в экстренных ситуациях, когда слив засорился или сломался.

Хорошее дополнение – улавливателей для волос и крупного мусора. Такие сетки делают уход за сифоном простым и быстрым

Основная сложность в эксплуатации сифонов для поддона – чистка. Выбирая сифон, проанализируйте, насколько просто к нему добраться и возможно ли это без демонтажа всей кабины.

Некоторые варианты арматуры с диаметром выпуска 90 мм могут чиститься непосредственно через сливное отверстие. Его размер позволяет разобрать и вынуть все нужные элементы, а затем установить их в обратной последовательности. Существуют также самопромывающиеся модели.

Инструкция по монтажу сифона

Установка сифона для душевой кабинки с поддоном может осуществляться без привлечения профессионального сантехника. Сделать это можно своими руками, поскольку каких-либо специальных инструментов или особых навыков не требуется.

Из инструментов вам понадобятся разводной ключ и пистолет для герметика в тубусе. При выборе герметика обратите внимание на его состав – для душевой кабины лучше брать силиконовый

Процесс установки можно описать так:

1. Устанавливают поддон на основание. Рекомендуем посмотреть пошаговую инструкцию по .
2. Производят замеры. Высота сливного отверстия душевой кабинки должна быть больше высоты входного отверстия в канализационную трубу на несколько сантиметров. Нужно соблюдать уклон 2-3 градуса.
3. Если поддон установлен правильно, приступают к монтажу сифона. Для начала его следует разобрать в соответствии с инструкцией.
4. Все соединения следует покрыть герметиком во избежание протечек.
5. В сливное отверстие устанавливают решетку и прокладку.
6. Если имеется перелив, устанавливают на гофрированную трубку надевают прокладку конусовидной формы и гайку. Соединяют один конец гофры с отверстием перелива, а другой – с сифоном.
7. Прикручивают собранный сифон к выпуску и переливу. На гибкую трубу надевают резиновую прокладку и накидную гайку. Плотно закручивают.
8. В канализационную трубу врезают элемент с патрубком. Подробнее о процессе подключения душевой к коммуникациям мы рассмотрели .
9. Соединяют арматуру с канализацией.

После установки осуществляют пробный запуск. Если имеется автоматический донный клапан, проверяют его работу. Набирают полный поддон и сливают воду. Как правило, если имеет место разгерметизация, при сливе большого количества воды (под давлением собственного веса) протечку легко выявить.

На стыке могут появляться капли – это плохой признак. В данном случае придется все начинать заново и уделить больше времени изоляции.

Еще один важный совет: не переусердствуйте с закручиванием гаек. Перетянутое соединение может стать причиной деформации прокладки. В таком состоянии она не способна полноценно выполнять свою функцию, что и становится частой причиной мокрого пола под сифоном.

Вкратце процесс установки и подключения сифона для душевой продемонстрирует следующая подборка фото:

Галерея изображений

Перед установкой и подключением сифона производится сборка устройства, установка крепежных шпилек, с помощью которых корпус сифона крепится к поддону

По кромке сифона, которая будет прилегать к поддону снизу, ставим резиновую прокладку

Патрубок, который всегда продается с некоторым запасом на подрезку, подрезаем до необходимой длины. По линии подключения патрубка к сифону ставим уплотнитель

Уход и эксплуатация после установки

Эксплуатация сифона сводится к контролю и чистке при необходимости.

Чтобы арматура выходила из строя как можно реже, рекомендуется делать профилактическую промывку раз в полгода. Делается это с использованием специальных химикатов, которые подходят для пластиковых труб.

Если возник засор, лучше не ковырять слив металлическим ершом или другим острым предметом, можно еще больше усугубить ситуацию. В хрупкой гофрированной трубе очень просто пробить дыру. В этом случае неизбежны полный демонтаж и разборка всей конструкции

Еще один недопустимый метод прочистки – продувка сжатым воздухом под большим давлением. Сифон для душевого поддона состоит из нескольких составных частей. Его слабое место – соединения.

Высокое давление почти наверняка станет причиной разгерметизации и выхода из строя всей системы.

Своевременный уход за сантехникой, арматурой и канализационными трубами позволит избежать многих неприятностей в будущем. В противном случае можно столкнуться с засором канализации.

У нас на сайте есть ряд полезных статей по выбору лучшего средства и методам устранения засоров. Рекомендуем вам ознакомиться с ними:

Водосливной сифон для поддона – обязательная часть душевой кабинки. Ознакомившись с его назначением, разновидностями и особенностями конструкции, вы легко сможете сделать правильный выбор при покупке и самостоятельно произвести монтаж.

Вы самостоятельно устанавливали сифон в поддон своей душкабинки? Расскажите, какой тип сифона вы выбрали и возникли ли у вас сложности при монтаже?

Довольны ли вы своим сифоном или может хотите его заменить новым с другим типом конструкции – поделитесь своим опытом в комментариях под нашей статьей.

Устройство слива душевой кабины имеет важное значение для обеспечения комфортного помывочного процесса и исключения вытекания воды на пол. Душевые кабины заслужено приобрели широкую популярность, но для того, чтобы они не стали источником постоянных проблем, их подключение должно производиться правильно, с учетом всех нюансов эксплуатации. Существует несколько вариантов обеспечения стока, и задачей становится выбор оптимальной конструкции, способной надежно прослужить много лет.

Сущность проблемы

Слив для душевой кабины представляет собой стандартное сантехническое устройство, предназначенное для быстрого и полного удаления воды из внутреннего пространства кабинки,
что просто необходимо для нормального помывочного процесса. Кто захочет мыться под душем, когда ноги постоянно находятся в мыльной, загрязненной воде?

Душевая кабина, как правило, в напольной своей части завершается поддоном, который предназначен для сбора падающей воды и исключения ее протекания на пол помещения. Данный элемент может окантовываться низким или высоким бортиком, который является барьером.

Чем он выше, тем больше вероятность сбора всей воды. Однако излишне высокий бортик затрудняет переступание через него, особенно для детей и пожилых людей. Это обязывает выбирать оптимальную высоту для душевого поддона с учетом удобства всех членов семьи.

Слив в душевой кабине происходит через соответствующее отверстие в поддоне, а для направления в него воды его поверхность выполняется с необходимым уклоном. В принципе, сливное отверстие может располагаться на разных участках — в центре, по углам или на краю поддона.

Когда обустраивается любая система слива отработанной воды, возникают определенные требования: быстрое направление всего стока в канализацию, без застоя внутри поддона; исключение возврата сточной воды в поддон; устранение неприятных запахов из канализации. Кроме того, должна обеспечиваться возможность простого обслуживания, в т.ч. при появлении засоров.

В некоторых случаях (чаще в собственных домах) в душевой отсутствует поддон. Тогда слив делается непосредственно в напольном покрытии, а человек, принимающий душ, располагается на решетке, через которую вода, не накапливаясь, легко попадает в сливное отверстие. Принцип действия системы аналогичен поддонному варианту.

Конструктивные элементы

В общем случае сливная система для поддона душевой кабины или душа без поддона состоит из таких элементов: устройство для приема воды, магистрали для отвода ее в канализацию и необходимых соединительных элементов.

Устройство для приема сточной жидкости монтируется непосредственно на сливном отверстии и должно обеспечить выполнение таких требований: герметизация стыка, предотвращение возврата воды и исключение запаха.
Такая роль возлагается на сифоны с разной конструкцией гидрозатворов.

Для того чтобы решить, какой вариант выбрать, надо понять, какие вообще можно использовать устройства. Выделяются следующие основные типы сифонов:

Для отвода воды от приемного устройства прокладывается канал. В стандартных системах он чаще всего специальный который оборудуют вдоль стены ванной комнаты или сбоку душевой с одной из сторон. Кабины могут комплектоваться готовыми каналами длиной 1-1,5 м, причем прокладывают прямые и угловые магистрали. В комплект канала входят: отводящий лоток, решетка и сливное устройство.

Разновидности поддонов

Основным элементом сливной системы является поддон душевой кабины. Именно он обеспечивает сбор всей сточной воды и через свое сливное отверстие направляет ее в канализацию. От выбора этого элемента во многом зависит комфортность всей помывочной процедуры.

Душевые поддоны могут выполняться из стали, нержавейки, чугуна, пластика, керамики и искусственного камня. Готовые изделия имеют требуемую конструкцию и обеспечивают нужный уклон в сторону сливного отверстия.

В настоящее время наиболее популярными являются акриловые поддоны — практичные и достаточно прочные. Недостатком считается высокий риск появления царапин. Для повышения надежности пластик упрочняется стекловолокном или металлической армировкой.

Самодельные поддоны выполняются в виде бетонной стяжки с надежной гидроизоляцией. Бортики формируются путем заливки бетоном, укладки кирпича или каменных элементов. В процессе изготовления следует сразу смонтировать систему отвода стока, обеспечивая необходимый уклон.

Необходимые инструменты

При установке и подключении к канализации душевой кабины потребуются определенный инструмент и расходный материал. Основание изготавливается путем заливки бетонной стяжки, а значит, следует подготовить инструмент для приготовления раствора, проведения бетонных работ и наложения гидроизоляции:

• строительный миксер;
• лопата;
• мерная емкость;
• мастерок;
• терка;
• полутерок;
• шпатель;
• ножницы.

Подключение кабины проводится с использованием:

• болгарки;
• электродрели;
• перфоратора;
• шуруповерта;
• шлифовальной машины;
• ножовки по металлу;
• приспособление для изгибания труб;
• отвертки;
• плоскогубцев;
• тисков;
• ключей гаечных, торцевых, сантехнических, разводных;
• стамески;
• долота;
• молотка;
• киянки;
• кисти малярной;
• шпателя.

Из расходных материалов потребуются:

• монтажная пена;
• силиконовый герметик;
• ФУМ-лента;
• манжеты;
• шпильки.

Контроль качества и необходимые измерения обеспечиваются строительным уровнем, рулеткой, металлической линейкой, уголком.

Этапы монтажа

От правильности присоединения душевой кабины к канализации зависит в последующем ее беспроблемная эксплуатация. Если своими руками производится монтаж покупной, полностью укомплектованной модели, то надо строго следовать рекомендациям инструкции. Все стыки необходимо тщательно герметизировать с использованием специальных герметизирующих составов на силиконовой основе.

На первом этапе готовится основание для поддона и обеспечивается ввод в канализационный стояк. Лучше всего использовать уже готовый канализационный ввод от ванны, который имеет соответствующий уклон для обеспечения самотока.

Если душевая кабина устанавливается на совершенно не подготовленном месте, то работы начинаются с установки тройника в канализационный сток с отводом на душ, причем уровень установки его должен быть ниже поверхности пола.

При прокладке должен обеспечиваться соответствующий уклон для самотока жидкости. Для сифона формируется углубление в бетонной стяжке основания нужного размера. Важно правильно рассчитать высоту сифона с учетом возможной регулировки высоты ножек поддона.

Непосредственно присоединение душевой кабины к канализационной системе осуществляется в таком порядке:

1. Собирается сифон согласно инструкции.
2. Душевой поддон переворачивается, на сливном отверстии закрепляется сифон в собранном состоянии. На месте стыка укладывается резиновая прокладка.
3. С помощью регулировки высоты ножек выравнивается поддон. Он должен располагаться строго горизонтально.
4. Сливной гибкий шланг, отходящий от сифона, соединяется с отводящей системой (каналом или трубой). Стык надежно герметизируется с использованием силиконового герметика.

Душевая кабина приобретает все большую популярность, а потому многим людям хочется иметь ее в своей квартире. Установку можно полностью осуществить своими руками, соблюдая требования инструкции и рекомендации специалистов.
Правильный и качественный монтаж сливной системы — это гарантия длительной и комфортной эксплуатации душа.

Видео инструкция

Душевые кабинки, устанавливаемые вместо ванны, бывают двух типов: с низким поддоном (высота не более 20 см) и с высоким. Конструктивные особенности душевого поддона влияют на выбор устройства, необходимого для подключения к канализационной сети. Сифон для низкого поддона отличается небольшими размерами при достаточно высокой пропускной способности. Как подобрать и установить устройство без помощи профессионалов, читайте далее.

Выбор сифонов

Все сифоны можно подразделить по двум основным признакам:

• по виду конструкции;
• по способу управления.

Конструкции сифонов

Сифон для низкой душевой кабины может быть одним из следующих видов:

• трубный. Такие устройства изготавливаются из жестких труб и могут иметь любую форму, например, в виде буквы S или U. Устройства отличаются невысокой стоимостью, отличной пропускной способностью и надежностью, однако для установки на низкие душевые кабины подходят крайне редко, так как имеют значительные размеры;

• гофрированный. В основе конструкции сифона располагаются не жесткие, а мягкие гофрированные трубы, позволяющие поместить конструкцию в малых пространствах. Основным отрицательным качеством устройства является небольшой срок службы, так как внутренняя поверхность гофрированного шланга не ровная и способствует быстрому загрязнению устройства.

• колбовый (бутылочный). Широкую популярность колбовые сифоны получили благодаря простоте конструкции и возможности периодического очищения. Для подключения душевых кабин подходят только специальные модели небольшой высоты.

Для душевых кабин с низкими поддонами преимущественно применяются колбовые сифоны, способные легко располагаться в ограниченном пространстве.

От использования гофрированных лучше воздержаться, так как они подвержены повреждению в местах изгиба. Их применение является целесообразным только при условии редкой эксплуатации душа или при крайне ограниченном бюджете. Так, бутылочный сифон стоит около 1500-2000 рублей, а то время как стакан для душевой с гофрой можно приобрести за 150 рублей.

Способы управления сифона

По способу работы различают:

• устройства с ручным открывание. Обычные сифоны, дополнительно оснащенные крышкой. Если крышку закрыть, то вода в поддоне будет скапливаться. При открытой крышке вода будет сразу поступать в ;

• автоматическое оборудование. Сифоны-автоматы могут быть оснащены специальной ручкой, приводящей в действие крышку сливного отверстия или системой Click-Clack (крышка сливного отверстия открывается и закрывается от нажатия).

Сифоны-автоматы значительно удобнее в использовании, чем ручные устройства, однако стоимость такого оборудования выше.

Критерии подбора сифона

Сифон для душевой кабины с низким поддоном подбирается исходя из следующих факторов:

• диаметр сливного патрубка сифона должен соответствовать диаметру сливного отверстия. Только в этом случае при установке оборудования можно достигнуть полной . Размеры сливного отверстия можно узнать из технической документации к поддону или замерить самостоятельно. Стандартные устройства выпускаются с диаметром слива 52 мм или 62 мм. Сливы большего диаметра (90 мм) обычно устанавливают на поддоны с высоким бортиком;
• диаметр сливного патрубка влияет на пропускную способность сифона. Если диаметр менее 62 мм, то максимальная высота набранной в поддон воды должна быть менее 12 см. Для более широких сифонов показатель уровня воды может увеличиваться до 15 см. Если пропускная способность сифона не соответствует техническим характеристикам, то вода будет уходить слишком медленно, что не исключает переполнение поддона и затопление;
• низкие поддоны не оснащаются функцией перелива, поэтому следует выбирать оборудование с одним сливом;
• способы прочистки сифона. В продаже можно найти устройства, обладающие функцией самоочистки. Такое оборудование прослужит более длительный срок. Если сифон не может очищаться самостоятельно, то сливное отверстие рекомендуется защитить металлической решеткой, препятствующей засорению устройства;
• материал, применяемый для изготовления фиксирующего болта. Винт, соединяющий верхнюю и нижнюю части сифона, может изготавливаться из нержавейки и никелированной (хромированной) стали. Срок службы нержавейки значительно больше, чем стали. Данный фактор влияет на период эксплуатации самого устройства.

Сифон для низкого душевого поддона устанавливается в несколько этапов:

• сборка сифона;
• установка устройства на поддон;
• подключение оборудования к канализации.

Сборка

Для сборки сифона следует ознакомиться со схемой, приложенной к устройству при покупке.

Чтобы собрать оборудование для дальнейшей установки, надо:

1. на корпус сифона надеть гайку и прокладку для подключения к поддону;
2. труба, соединяющая корпус устройства и шланг, ведущий в канализацию, также оснащается гайками и уплотнительными кольцами;
3. с одной стороны труба соединяется с корпусом сифона;
4. с другой стороны подсоединяется сливной шланг.

Соединительные гайки должны быть затянуты прочно, но без особого усердия. Чрезмерная затяжка способна деформировать пластиковый корпус сифона.

Процесс сборки сифона представлен на видео.

Установка на поддон

Монтаж сифона на поддон осуществляется при помощи отвертки и герметика.

Крепление производится по следующей схеме:

1. в сливное отверстие вставляется резинка, являющаяся уплотнительным кольцом;
2. сверху и снизу резинка и поддон обрабатываются силиконовым герметиком, придающим стыку дополнительную прочность;
3. сифон и кольцо, обрамляющее сливное отверстие, соединяются фиксирующими болтами;
4. при необходимости устанавливается дополнительная защитная решетка.

После установки сифона рекомендуется проверить прилегание декоративного кольца к дну поддона. Если при монтаже образовался хотя бы небольшой зазор, то в этом месте будет постоянно скапливаться вода. Для устранения неисправности используются прокладки меньшего размера.

Подключение сифона к канализации производится без применения герметика по схеме:

1. для соединения сливного шланга и канализационной трубы применяется резиновое уплотнительное кольцо. Если диаметр шланга и диаметр трубы совпадают, то достаточно кольца, имеющегося в комплекте. При несовпадении диаметров используется резиновый переходник, который требуется приобрести дополнительно;
2. кольцо или переходник устанавливаются на трубу канализации;
3. с другой стороны в кольцо вставляется сливной шланг.

Сливной шланг должен входить в канализационную трубу под уклоном, составляющим приблизительно 1-2 см на 1 м длины шланга.

При выборе и установке сифона для поддона душевой кабинки необходимо соблюдать все описанные требования. Только правильно подобранный и установленный сифон способен прослужить длительное время.

Важность выбора слива для душевой кабины нельзя недооценивать, так как использование даже самой современной сантехники не доставит вам никакого удовольствия, если соединения начнут протекать, вода из поддона перестанет сливаться, а в саму кабину начнут проникать неприятные канализационные запахи. Поэтому нужно совершенно ясно представлять, что лишь на первый взгляд все сливы для душа выглядят одинаково, в действительности же имеется сразу несколько их видов с собственными нюансами установки и использования.

Виды сливов для душевых кабин

Выбор слива поддона душевой кабины сводится к выбору определённого типа сифона с гидрозатвором. Вариантов в данном случае не так много, и определяются они, с одной стороны, глубиной поддона, его конструкцией, наличием перелива, заглушки, высотой монтажного проёма.

Различают следующие виды сифонов для организации слива поддона душевой кабины:

На что следует обращать внимание при выборе слива для поддона

Если в комплект с или поддоном не входит сифон, то перед его приобретением замерьте диаметр сливного отверстия. Европейские нормы предусматривают всего три стандартных диаметра: 52, 62 и 90 мм. Соответственно, под них в основном и производятся сифоны для поддонов. Следует учитывать, что для сифонов под сливные отверстия 52 и 62 мм следует организовывать проёмы с возможностью беспрепятственного доступа к данному сантехническому оборудованию для его чистки. Напротив, 90-миллиметровые сифоны можно монтировать в пол, так как при необходимости их очистка проводится через сливное отверстие.

Также внимание следует обратить и на особенности конструкции сифонов, а точнее, на количество стыковых соединений, которые необходимо будет выполнить при монтаже. Чем их меньше, тем лучше — меньше шансов на то, что одно из соединений по каким-либо причинам со временем потечёт.

Ещё один важный элемент конструкции слива душевого поддона — сливной клапан
. Он необходим для глубоких поддонов, в которые обычно при использовании набирают воду. По сути, клапана в конструкции может быть и не предусмотрено — слив в этом случае перекрывается обычной заглушкой, но это, мягко говоря, несовременно.

В современных душевых кабинах зачастую предусматривается установка полуавтоматических сифонов, сливные клапаны которых можно открывать и закрывать простым поворотом ручки. Понятно, что никаких заглушек в данном случае не требуется.

Однако наиболее прогрессивные модели полуавтоматических сифонов оснащаются клапанами типа click-clakc, которые открываются и закрываются простым нажатием ноги на клапан. Соответственно, чтобы набрать или спустить воду в поддоне, не нужно даже нагибаться.

Особенности монтажа слива душевых поддонов

К монтажу слива приступают после завершения работ . После проверки сифона на прочность резьбы и отсутствие мусора, наличие всех прокладок, можно приступать к монтажу слива, который производится следующим образом:

Плоские же поддоны, зачастую устанавливаемые на монтажную пену или цементную стяжку, оборудуются душевым трапом – специальным сифоном, не имеющим заглушки и сливного клапана, вместо которого устанавливается обычная решётка. Сливной трап монтируется в специально обустраиваемый проём и соединяется с канализацией под углом примерно в 3 градуса. Для его обслуживания и прочистки достаточно просто снять решётку сифона.

Подробную инструкцию к канализации читайте в следующей статье.

Устройство отдельной душевой кабинки в доме – не роскошь, а вполне обоснованный шаг ведь иногда вместо ванны удобнее быстро освежиться в душе. При установке душевой кабины отдельное внимание нужно уделять организации слива, многие незаслуженно этот этап обделяют своим вниманием результатом чего могут быть проблемы со сливом либо с неприятным запахом из канализации. Например, неправильно подобранный слив для душевой кабины с низким поддоном потребует замены довольно скоро.

Об организации слива из душевой кабинки

Для начала рассмотрим способы отвода воды из душевой кабинки.

В зависимости от используемой конструкции они могут существенно отличаться:

• слив из душевой кабины с поддоном любой высоты организовать очень просто. Сам поддон приподнят на некоторое расстояние над полом, в этом пространстве размещается сифон (устройство, предотвращающее попадание неприятных запахов в помещение) и канализационные трубы;

Обратите внимание! В случае установки сверхнизких поддонов нужно обращать внимание на пропускную способность сифона, да и проблем с засорением может быть больше, чем в случае с обычными поддонами.

• если же поддон не используется, то для отвода воды используются душевые трапы и каналы – состав работ в этом случае несколько отличается.

Трап под плитку представляет собой простое устройство с гидрозатвором, основная часть которого прячется непосредственно в стяжке. За счет этого пол душа не возвышается над полом ванной комнаты, это особенно удобно если в семье есть люди, которым тяжело перешагивать высокий край душевого поддона.

Основное отличие трапа от канала заключается в форме. Канал – узкий и вытянутый, а трап имеет квадратную либо круглую сливную решетку. Если же сравнить трудоемкость устройства слива в душе своими руками с поддоном и без него, то, конечно, гораздо легче подключить к канализации именно душ с поддоном – достаточно просто установить сам поддон на подставку и закрыть щель декоративными накладками.

Выбор подходящего слива

Слив для поддона душевой кабины должен подбираться как с учетом расхода воды, так и с учетом удобства эксплуатации. В среднем для душа нормальной пропускной способностью можно считать примерно 50 л/мин, это позволяет принимать душ без ограничений мощности потока.

Также нелишним будет разобраться и в конструкции слива, в частности внимание стоит обратить на то, какой именно затвор используется.

Подобные устройства все без исключения выпускаются с затвором, но вот способ предотвращения попадания в душ может сильно отличаться в зависимости от модели:

• гидрозатвор – простейший вариант, в этом случае преградой на пути попадания воздуха из канализации в помещение становится водяная пробка в сифоне, для ее образования трубе придается S-образный изгиб. Можно выделить и бутылочный гидрозатвор, но он чаще используется на кухнях, где важно иметь возможность в любой момент снять нижнюю крышку и почистить его;

• сухой затвор, устройство слива душевой кабины с использованием такой конструкции имеет смысл в том случае, когда душем пользуются нечасто и есть риск того, что водяная пробка просто пересохнет;

Обратите внимание! Если используется система «теплый пол», то гидрозатвор порекомендовать к установке нельзя. Дело в том, что водяная перемычка будет постоянно испаряться.

• популярность в последнее время набирают устройства с заглушкой на сливном отверстии, которая может наглухо перекрывать трубу, часто подобные конструкции называются «click-clack».

Цена слива с заглушкой невелика и колеблется около 1000 рублей (хотя можно найти вариант и попроще). Для того, чтобы слив закрыть достаточно просто нажать на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие. В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение.

Также еще перед установкой слива нужно подумать о необходимости устройства перелива. Это может быть просто необходимым если планируется устройство душевой кабинки с высоким поддоном. В поддон может набираться вода и перелив будет использоваться как страховка от переполнение его и выплескивания воды на пол.

Перелив не сильно усложняет конструкцию слива. Внешне он выглядит как дополнительное отверстие поближе к верхнему бортику поддона, через него излишки воды будут направляться в канализацию. Это полезно, если человек оставил поддон набираться и забыл об этом.

Установка и уход за сливом

В принципе, установка поддона и подключение его к канализации особой сложностью не отличается. Нужно решить 2 задачи – обеспечить горизонтальность самого поддона и соблюдение минимальных зазоров и уклонов при его .

Руководство по установке

Монтаж слива душевой кабины начинается с его примерки и разметки на полу проектного положения.

• сифон будет соединяться с канализацией с помощью канализационной гофры
  (хотя можно использовать и обычные пластиковые трубы), поэтому, зная примерное расположение сливного отверстия, можно прикинуть, какая длина гофры понадобится;
• для удобства сборки на дне поддона с изнаночной стороны собирается каркас из металлического профиля;


Обратите внимание! Высота слива для душевой кабины должна быть такой, чтобы после установки сифона расстояние от него до пола составляло как минимум 5-7 см. Это необходимо для создания требуемого уклона и беспрепятственно стока воды в канализацию.

• к канализации нужно подключить гофру и сифон
  . Для соединения сифона и гофры используется пластиковая накидная гайка, дополнительно стык можно промазать герметиком для большей надежности;
• затем поддон переворачивается на бок, в сливное отверстие вставляется металлическая сеточка (задерживает крупный мусор), кольцо;

• с изнанки подключается сифон
  – сперва на ту часть, которая будет контактировать с поддоном, наносится герметик, затем на него накладывается резиновое кольцо и только после этого он соединяется с частью, установленной с лицевой стороны поддона.

Обратите внимание! Если используется слив перелив для душевой кабины, то основное отличие заключается в том, что к сифону подключаются 2 трубы – одна от сливного отверстия, друга – от перелива.

После этого поддон переворачивается и устанавливается на место. Ножки, как правило, выполняются с регулировкой высоты, так что можно без труда добиться горизонтальности поддона душа. Перекос проверяется обычным строительным уровнем.

Инструкция по установке допускает дополнительное укрепление конструкции. Если фабричный каркас недостаточно жесткий и дно все равно сильно прогибается, то на основании можно уложить простой кирпич или сделать возвышение из цементно-песчаного раствора с тем, чтобы поддон опирался на него.

Уход за сливом

Как бы тщательно установка не проводилась, все равно часто приходится выполнять ремонт слива душевой кабины. Причина этого простая – засор и невозможность отвода воды, отсюда и застой воды в поддоне, и неприятный запах в кабинке.

Основные проблемы, с которыми сталкиваются люди – неприятный запах и проблемы со стоком, все это – следствие одной и той же проблемы. Что касается ремонта, а вернее прочистки труб, то выполнить ее можно несколькими способами, причем в вопросе, как почистить слив у душевой кабины, многое зависит от способа подключения поддона к канализации.

В случае если использовалась не гофра, а обычные пластиковые трубы, то можно выделить такие варианты очистки как:

• механический – обычный вантуз или сантехнический тросик могут справиться с засором практически любой сложности;

• различные чистящие средства также могут справиться с засором. Если хотите знать, как прочистить слив душевой кабины с их помощью, остерегайтесь слишком агрессивных веществ, которые могут просто разъесть пластик. Отдать предпочтение лучше гелевым средствам, а не порошкам;
• можно попробовать и народные средства, например, со слабыми засорами неплохо справляется смесь из соды, уксуса и соли, ее нужно просто оставить в трубе на пару часов.

Для того, чтобы устранить запах в душевой кабине – слив должен работать идеально. Но в случае с подключением слива через гофру справится с засором может быть непросто, тросик просто порвет трубу, вантуз также небезопасен, а агрессивные гели могут просто прожечь стенку гофры. Иногда доходит до того, что проще просто отсоединить сифон и почистить его отдельно.

В завершение

Установка душевой кабинки в доме – несложная задача. Особое внимание стоит уделить подключению поддона к канализации, коммуникации будут скрыты, поэтому лучше сразу все сделать верно, чем потом исправлять мелкие недочеты. Предложенный материал позволит правильно подключить поддон к канализации.

На видео в этой статье показан сбор душевой кабины с подключением ее к канализации.

Душевая кабина очень удобна, поэтому многие устанавливают это оборудование, как дополнение или замену ванны. Производителя предлагают разнообразные модели душевых кабин, от самых простых, до многофункциональных, оснащенных многочисленными опциями. Но какая бы модель не была выбрана, в любом случае потребуется организовать отведение воды в канализацию, а значит, потребуется сифон для душевого поддона. Рассмотрим, какие разновидности этого оборудования бывают, и как их нужно выбирать и устанавливать.

Неотъемлемой частью любой модели душевой кабины является сифон для душевого поддона. Это устройство необходимо для создания гидравлического затвора, то есть водяной пробки, которая не пропускает в помещение газы, присутствующие в системе канализации.

Принцип работы сифона прост. Это устройство представляет собой изогнутый канал, в нижней части которого постоянно присутствует вода. Устанавливается сифон на каждое сантехническое приспособление, которое подключается к системе канализации, в том числе и на душевой подог.

Виды сифонов для установки в душевых поддонах

Современный рынок предлагает разнообразные модели душевых кабин, естественно, что и поддоны у них различаются по форме и размерам. То есть сливные отверстия поддонов могут располагаться в разных местах, поэтому и сифоны для душевых поддонов должны обладать необходимыми конструкционными особенностями.

Классификация сифонов по принципу работы

Для выполнения обвязки используются те же виды сифонов, которые устанавливаются под ваннами и раковинами. Это:

• Бутылочные (колбовые) сифоны. Данное устройство носит такое название, благодаря форме основной части, которая напоминает обычную бутылку. Такая конструкция очень распространена, так как достаточно функциональна и удобна.

• Трубные сифоны. Имеют еще более простую конструкцию, так как представляют собой изогнутую трубу. Такие сифоны могут быть жесткими, изготовленными их металлических или пластиковых труб, или пластичными. В последнем случае, для изготовления сифона применяется гофрированная труба, которая легко растягивается.

Классификация сифонов по способу управления

Сегодня производители предлагают несколько разновидностей сифонов:

• Обычный сифон. Принцип работы этого устройства знаком всем, для регулировки набора воды в поддон используется пробка, которая устанавливается и извлекается вручную.
• Сифон-автомат. Основное отличие модели – наличие специальной ручки, при помощи которой можно управлять пробкой слива. Удобство модели в том, что для того чтобы перекрыть или, наоборот, открыть слив не нужно будет наклоняться.
• Сифон с механизмом «Click-Clack». Это более совершенная модель автоматического сифона. Установленный в сливном отверстии механизм позволяет открывать заглушку слива и закрывать ее путем нажатия на нее ногой.

Как выбирать сифон для душевого поддона?

Подбирая сифон для поддона душевой кабины, нужно учитывать характеристики модели. Вот несколько советов, которые помогут сделать правильный выбор:

• Если поддон невысокий, следует выбрать простейшую модель сифона без перелива и заглушки. Диаметр сифона выбирается с учетом размера сливного отверстия поддона, это обеспечит герметичность соединения.
• Весьма важным параметром, определяющим выбор сифона, является монтажная высота трапа. Как правило, эта величина составляет от 8 до 20 см, она оказывает прямое влияние на высоту, на которой будет устанавливаться поддон. При этом нужно помнить, что труба, ведущая к раструбу канализации, должна быть уложена с уклоном. То есть, при выборе высоты установки душевого поддона нужно будет учесть три фактора. Это высота точки входа в канализационную трубу, расстояние от точки слива до точки входа в канализацию, то есть перепад уровня расположения трубы, монтажная высота трапа.

• Если приобретена простая душевая кабина, не оснащенная функциями типа «тропический дождь» или «водопад», то можно выбирать сифон с невысокой пропускной способностью.
• Если душевой поддон оснащен отверстием перелива, то следует выбрать модель с дополнительным отводом.

Совет! Не смотря на то, что пропускная способность модели сифона зависит от диаметра труб, оборудование нельзя подбирать, ориентируясь только на этот показатель. Так, сифон для душевого поддона 90 мм в диаметре может обеспечить отвод, как 50 литров в минуту, так и только 30. Поэтому показатель пропускной способности нужно обязательно уточнить (он указывается в инструкции), а затем сравнить с требованиями, которые устанавливаются при использовании устанавливаемого в кабине оборудования.

• При устройстве душевых уголков поддон используется не во всех случаях. Но это обстоятельство не освобождает от необходимости установки сифона. При таком типе устройства слива, производится поднятие уровня пола не меньше, чем на 10 см. Отделка пола производится керамической или мозаичной плиткой, при этом, пол должен иметь уклон к месту расположения слива. Слив воды в канализацию в этом случае производится через душевые трапы или трапы-лотки, которые сверху укрываются декоративной решеткой.

Совет! Правильно подобранный сифон для душевого поддона обеспечит ее комфортное использование. Так как даже самые современные опции не принесут удовольствия, если вода будет плохо уходить, грозя перелиться через край.

Устройство простого пластикового сифона

Сифоны, предназначенные для установки под душевые поддоны, могут иметь разную конструкцию. Чаще всего, модели выполняются из пластика, так как это наиболее практичный вариант. В комплектацию простого сифона может входить:

• Решетка, устанавливаемая на сливное отверстие поддона.
• Прокладка резиновая под решетку. Как правило, эта прокладка выполняется из резины белого цвета, чтобы не выделяться на фоне поверхности поддона.
• Отводной выпуск. Эта деталь снабжена специальным бортиком для установки прокладки.
• Прокладки для установки под выводной патрубок. Эта деталь выполняется из резины и имеет толщину 3-5 мм.

Совет! Таким образом, прокладки устанавливаются с обеих сторон сливного отверстия поддона, эти обеспечивается лучшая герметичность соединения.

• Винт соединительный. Этот крепежный элемент вкручивается в гайку патрубка через отверстие в декоративной решетке.

Совет! Крайне важно, чтобы соединительный винт был устойчив к коррозии, то есть для его изготовления была использована нержавеющая сталь. Следует знать, что в недорогих моделях сифона вместо винта из нержавейки может быть использован соединительный элемент из простого металла с тонким покрытием никеля или хрома. Такой винт прослужит недолго, и придется менять весь сифон, предварительно разобрав кабину. Чтобы убедиться в том, что винт действительно изготовлен из нержавейки, к нему достаточно приложить обычный магнит. Нержавеющая сталь к магниту не притягивается.

• Центральная часть сифона, как правило, представляет собой колено, в котором постоянно находится вода.
• Для подключения сифона к выводу канализации удобно использовать гофрированный шланг или проложенную под уклоном трубу.

Как подключить сифон?

Перед подключением сифона следует внимательно ознакомиться с инструкцией и действовать в соответствии с указаниями по сборке и монтажу. Вот несколько рекомендаций, которые будут полезны новичкам:

• Основное требование заключается в том, что поддон должен располагаться выше, чем вход в канализационную трубу.
• При подключении к канализации удобно использовать гибкие трубы, так как они легко регулируются по длине.
• Чтобы сток проходил нормально, труба должна быть проложена с уклоном в 1-1,5 см на метр длины.
• В том случае, если планируется поставить кабину на удалении от места входа в канализацию, то рекомендуется дополнительно использовать насос для отведения стоков. Следует приобрести насос, оснащенный магнитными клапанами, это предотвратит обратный ток воды.

Обслуживание сифона

Обслуживание сифона заключается в его прочистке по мере необходимости. В соответствии с требованиями стандарта в тех душевых поддонах, в которых диаметр сливного отверстия составляет 52 или 62 мм, предусматривается доступ к сифону, а также к трубам канализации для проведения прочистки.

Если сливное отверстие имеет диаметр 90 мм, прочистка может производиться через приемный патрубок сифона. Как правило, сифоны для душа оборудуются специальными сетчатыми стаканами, которые играют роль фильтров, задерживая крупный мусор. Чтобы отчистить фильтр, нужно снять декоративную решетку, извлечь стакан и промыть его водой.

Итак, крайне важно правильно подобрать сифон для душевого поддона. Только в этом случае, пользоваться кабиной будет комфортно, так как вода не будет задерживаться в поддоне, создавая угрозу затопления. Выбор сифона производят в зависимости от типа поддона и количества функций, которыми оснащается кабина.

Душевые кабины сегодня применяют при обустройстве как малогабаритных помещений, так и просторных ванных комнат. Одним из условий безупречной работы сантехнического оборудования является не только грамотный выбор модели, но и качество ее монтажа.

Правильно подключенный сифон для душевой кабины с низким поддоном является гарантией надежного функционирования сливной системы.

• Предназначение сифонов


• • Трубные модели

  • Бутылочные сифоны


  • Сливные трапы

• Монтаж сифона своими руками



Предназначение сифонов

Основная функция сливной системы – принимать сточную воду из отверстия в поддоне, а затем направлять ее в непосредственно в канализационную трубу. Ключевым элементом сливной системы выступает сифон, именуемый также как трап.

Сифон для поддона душевой кабины являет собой изогнутую трубу, заполненную жидкостью, верхний сегмент которой формирует водяной замок

Сифон выполнят две задачи: обеспечивает беспрепятственный слив грязной воды и препятствует распространению неприятного запаха из канализационной трубы.

Принцип гидравлического затвора, применяемый в сифонах традиционного исполнения, препятствует проникновению воздуха, насыщенного большим количеством вредных газов, в обратном направлении.

Сифоны используют повсеместно при подключении бытовых сантехнических устройств за исключением лишь тех конструкций, у которых водяной замок уже выступает их неотъемлемой частью.

Виды и варианты исполнения сливных устройств

Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.

Сливы бывают нескольких видов:

• Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
• Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
• Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном — открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.

Современные продвинутые системы с функцией «click clack» удобны тем, что позволяют не нагибаться, дабы слить или набрать воду в поддоне

Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.

Трубные модели

Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.

Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.

Гофрированный сифон является разновидностью типа сливных устройств, где роль гидравлического затвора выполняет изгиб трубы, выполненной из полипропилена

Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.

Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.

Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.

Бутылочные сифоны

Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.

Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».

Сифоны бутылочного исполнения отличаются большими габаритами и при монтаже занимают много свободного места, поэтому их применяют для подключения душевых кабин с высокими поддонами

Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.

Сливные трапы

Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.

При использовании сливного трапа сточная вода сквозь решетку поступает в расположенную под днищем конструкции трубу и оттуда направляется в канализацию

Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.

Ключевые моменты грамотного выбора

Рынок душевых кабин, а следовательно, и поддонов к ним более чем разнообразен. Они могут иметь разную высоту, форму и объем. Да и отверстия слива в этих конструкциях могут располагаться в разных местах. Поэтому сифоны для их подключения должны иметь определенные конструктивные особенности.

Сифоны для подключения к канализации зачастую идут в комплекте с душевой кабиной. Если предлагаемый производителем тип устройства вас полностью утраивает, смело используйте его.

В случае приобретения новой модели, учитывайте, что выбирать сифон для душа следует, ориентируясь на глубину трапа, поскольку конструкция монтируется непосредственно под днищем. Обычно высота сифонов варьируется в пределах 15-20 см. Чтобы упростить процесс монтажа, предпочтение стоит отдавать низким моделям.

Конструкторы душевых кабин разрабатывают новые модели сифонов, стараясь уменьшить высоту устройств. Благодаря этому можно снизить высоту дна поддона относительно уровня пола, облегчив тем самым людям захождение в кабину.

Выбирая компактные низкие модели сифонов, вы сможете свой поддон для душа располагать на минимальной высоте от уровня пола

При выборе сифона следует учитывать ряд нюансов:

• Диаметр сливного отверстия. Согласно европейским нормам диаметр сливных отверстий для поддонов может составлять 52 мм, 62 мм либо же 90 мм. Размер конструктивных элементов сифона должен соответствовать этим параметрам.
• Угол сгиба сливной трубы. В среднем он варьируется в пределах 130-140°. Но в продаже встречаются модели, где угол разворота составляет 360°.
• Пропускная способность сифона. Этот показатель определяется из расчета водяного слоя, собираемом над сливным отверстием. Для отверстий диаметром в 52 мм и 62 мм толщина водяного слоя не должна превышать 12 см, а для слива D90 мм – до 15 см. Скорость слива должна быть не менее 20 л/мин. Есть устройства с высокой скоростью слива, достигающей 30 л/мин. Они имеют пометку «турбослив».
• Функция самоочищения системы или возможность прочистки элементов без полного разбора сливной конструкции.

Приобретая сифон, старайтесь выбирать качественные системы. В противном случае вы столкнетесь с необходимостью частой прочистки сливной конструкции и даже замены быстро вышедшей из строя системы.

Для поддонов с небольшим сливным отверстием необходимо предусмотреть доступ к канализационным отводам. Он потребуется для того, чтобы проводить ревизию и прочищать систему в случае загрязнения.

Независимо от типа выбранной конструкции при прочистке сливной системы недопустимо использовать сжатый воздух. Последствиями таких действия может стать разгерметизация соединений и возникновение протечек.

Монтаж сифона своими руками

От грамотной установки слива напрямую зависит скорость стока отработанной воды и, в принципе, возможность эксплуатировать сантехническое оборудование. Монтажные работы можно выполнить и самому. Необходимо лишь следовать инструкции и выполнять все операции качественно.

Перед установкой душевой кабины важно продумать организацию стока воды. Для этого необходимо определить два момента:

• На каком расстоянии от канализационного отверстия будет установлен поддон.
• Каким способом подключить конструкцию для слива воды.

Протяженность трубы от выпуска до канализационного выхода должна быть минимальной, а ее уклон составлять 1-1,5 см на каждый метр длины

Установка слива душевой кабины проводится после подготовки основания для монтажа поддона.

Процедура включает ряд основных этапов:

• Определение и выставление угла для слива от выходного отверстия в поддоне до входа в канализацию. Для этого конструкцию сначала укладывают вверх дном. В комплекте к каждой кабине прилагаются шпильки. Их необходимо вкрутить в нужные отверстия. На этом этапе подготавливают силовые механизмы, устанавливая их на ограничители и фиксаторы. Сверху на них надевают заранее выставленные шпильки.
• Сборка и монтаж сифона. К конструкции обычно прилагается схема. При состыковке элементов все прокладки следует размещать в строгом соответствии с прилагаемой схемой, зажимая места соединений до упора.
• Регулировка силового каркаса. Эту процедуру выполняют, ориентируясь по строительному уровню. Каркас монтируют, располагая на 2-3 см выше, чем будет установлена нижняя часть сифона.
• Закрепление силовой конструкции. С помощью гаек соответствующего размера затягивают соединительные элементы и фиксируют конструкцию.
• Установка поддона в нужное положение. Поддон размещают таким образом, чтобы верхняя часть сифона находилась выше канализационного тройника на 5-6°. Общая высота поддона должна быть в пределах 200-210 мм. Минимальная высота трапа может составлять 8 см.
• Подключение слива кабинки. В отверстие слива монтируют сетку, обработанную для надежности соединения специальным герметиком. Вставив чашку слива в отверстие поддона, посредством винтового соединения подключают тройник.
• Монтаж отвода в канализационную трубу. Установку колена сифона выполняют в направлении входа в канализацию. Соединительные элементы фиксируют муфтой и покрывают слоем герметизирующего состава.
• Проверка работоспособности системы. После пробного пуска воды проверяют все соединительные узлы. Нигде не должно быть даже минимальной протечки.

В случае выявления плохого стока или образования капель на полу, систему придется разобрать и устранить неполадку.

Процесс сборки сифона наглядно представлен в видео:

Сантехническая обвязка с переливом для душевой кабины монтируется по такому же принципу, что и обычная система слива. Разница лишь в том, что сначала посредством винтового соединения закрепляют выпуск. А затем переливную трубу соединяют с тройником слива, используя при этом конический утеплитель.

Соединительный узел переливного отверстия поддона с тройником сифона следует тщательно уплотнить и промазать герметиком.

Результатом усилий грамотно проведенного монтажа и правильно выбранного угла наклона станет отлично функционирующая душевая кабинка

Для предотвращения нарушений в сливной системе, соблюдайте простые правила ухода за системой. Не выливайте в поддон воду с остатками мусора и земли!

Регулярно промывайте систему средствами, предотвращающими оседание на внутренних стенках грязевых отложений!

Для того чтобы любая сантехника прослужила максимально долгое время, внимание нужно уделять не только выбору модели и ее качеству, но и способу монтажа. Даже самая новомодная модель душевой кабины не принесет вам радости, если вода не будет вовремя сливаться или начнет капать в области соединения. Именно поэтому при покупке оборудования нужно внимательно подойти к выбору слива для душевой кабины.

Сливной сифон представляет собой трубу, загнутую под определенным углом так, чтобы в нем постоянно оставалась часть воды, что исключает проникновение неприятных запахов в помещении из канализации. Также в обязанности этой части душевой кабины входит беспрепятственный слив воды.

Наличие водяного замка является важным условием для нормального функционирования сифона. За счет особого устройства, вода из оборудования попадает в трубу и далее в общую систему слива. Наличие изгиба дает возможность задерживать некоторое количество воды в колене. В результате этого воздух, который находится в канализационных трубах и содержащий большое количество вредных газов, не может проникнуть через водяной замок и остается внутри.

С помощью сифона должны подключаться все сантехнические устройства. Но, в то же время, следует помнить, что в некоторых из них имеется встроенная система водяного замка, что позволяет отказаться от сифона и подключить оборудование напрямую к канализации.

Если вы хотите, чтобы слив для душевой кабины функционировал исправно, нужно запомнить, что это только на первый взгляд сифоны все одинаковые и выполняют одну и ту же роль. На самом деле, существует большое количество разновидностей этого устройства, каждое из которых имеет свои особенности и нюансы использования.

Начнем с трубных и коленных сифонов. Это не что иное, как изогнутый кусок трубы в виде буквы S или U. За счет этого в верхнем сегменте постоянно задерживается вода, выполняющая роль водяного замка. Для прочистки такого сифона требуется снимать его, но в то же время, существуют модели, у которых в нижней части может быть отверстие, через которое вы сможете удалять все засоры, не разбирая конструкции.

Самой простой конструкцией такого сифона является гофрированная труба. Благодаря хомутам вы сами решаете, под каким углом и каким образом будет проходить изгиб. За счет такого преимущества устанавливать сифон можно в любом месте, меняя его форму нужным образом. Особенно часто используется гофрированная труба для создания качественного слива воды с душевой кабины. Здесь уже не имеет значения место расположения поддона и дальность расстояния слива от канализационной трубы. Благодаря эластичному сливу вы сможете создать внешне привлекательную систему оттока воды.

Существуют и другие преимущества подобной системы. Она имеет всего одно соединительное место, что значительно снижает вероятность возникновения протечек. Но все же существуют и минусы. За счет формы гофрированной трубы в ней достаточно быстро скапливаются загрязнения. Кроме того, такие трубы чувствительны к резким перепадам температуры.

Существуют еще так называемые бутылочные конструкции, потому что внешне они напоминают бутылку. Тело сифона с торцевых сторон закрыто. В верхней части вставляется труба, соединяющая сливное отверстие душевой кабины и сифон. Отверстие или труба для соединения с канализацией находятся сбоку. За счет того, что оно находится немного выше нижнего края, вода не полностью уходит в канализацию, что и создает водяной затвор.

Монтаж такого сифона значительно проще, чем коленного. Единственное, что следует учесть, это то, что владельцы душевых кабин с глубоким поддоном предпочитают оставлять некоторое количество воды, чтобы ноги находились в тепле. С этой целью нужно будет приобрети и установить сливной клапан для душевой кабины. Еще одни преимуществом является то, что он легко разбирается с целью чистки и меньше загрязняется за счет гладкости поверхностей. Именно поэтому такие сифоны устанавливается значительно чаще.

Отдельно нужно отметить, что выбор слива напрямую зависит от устройства кабины. Здесь значение имеет глубина, как уже было сказано, а также желания владельца.

Помимо причисленных конструкций, могут быть установлены трапы для слива. Данная система невероятно простая и применяется для беспрепятственного слива воды из поддона. Следовательно, как и в предыдущем случае, может возникнуть необходимость в дополнительной установке сливного клапана для душевой кабины.

Как устанавливать слив?

В первую очередь подготавливается основание для поддона. Только после этого можно приступать к его установке и монтажу слива. Далее необходимо определиться с углом слива, то есть правильно согнуть нашу трубу. Переворачиваем поддон, закрепляем стыки сифона и сливного отверстия, монтируем силовую конструкцию и закрепляем все это гайками. Обратите внимание на то, чтобы корпус силового каркаса находился на 3 сантиметра выше нижнего края сифона.

Далее можно перевернуть поддон и установить его на место. С помощью специального устройства регулируете высоту ножек. В результате этого у вас должна получиться разница между высотой сливного отверстия в сифоне и канализацией не менее 5 градусов.

После этого можно подключать слив. Для этого требуется вставить сетку и защитить от протечек с помощью герметика. Монтируем тройник, соединяем сифон с отводом, при этом не забываем о том, что нужно применять прокладки. При необходимости устанавливаем сливной клапан..

Для того чтобы вода не переливалась через края, может быть установлена система слив-перелив. Монтаж в этом случае мало чем отличается от вышеописанного. Нужно только дополнительно соединить отверстие перелива с канализацией и промазать все стыки герметиком.

При грамотно проведенном монтаже слив для душевой кабины будет функционировать не только исправно, но и долго. Вашей задачей остается лишь соблюдение всех правил и периодическая чистка сифона.

С конструкционной точки зрения сифон для душевого поддона представлен несколькими составными частями, благодаря чему, четко выполняет функцию промежуточного элемента объединяющего душевой поддон со стояком канализации.

Такое сантехническое устройство отвечает за слив сточной воды и препятствует проникновению неприятного запаха в душевую.

Для установки в производятся специальные виды сифонов, отличающиеся некоторыми конструкционными особенностями и материалами, используемыми в процессе изготовления. Модели сифонов могут быть стандартными, автоматическими и типа «Клик-клак».

Основные виды сифонов для монтажа в душевой кабинке:

• трубные, или коленные пластиковые модели
  , представленные несколькими трубками, которые имеют определенную U или S-образную изогнутость. Чаще всего конструкция является жесткой, нуждающейся в тщательном подгоне всех элементов в процессе установки и предназначающейся для глубоких поддонов. Достоинства вида представлены повышенной надежностью;
• бутылочные модели
  оптимально подходят для установки в любых типах поддонов, что обусловлено особой формой и легкостью подсоединения к канализационной системе. Сточные воды отводятся посредством боковой трубы. Конструкцию удобно эксплуатировать и достаточно легко обслуживать, но монтаж должен выполнятся при наличии некоторых навыков, а кроме того, внушительные размеры потребуют выделения значительного свободного пространства;
• гофрированные модели
  относятся к категории не слишком надежных сантехнических устройств, но простых в самостоятельной установке. Основные недостатки представлены риском появления трещин на участках сгибов в процессе эксплуатации, быстрым загрязнением и необходимостью использовать при монтаже специальные хомуты.

Особой популярностью сегодня пользуются простые по конструкции трап-сливы, высота которых начинается от 80 мм. Модели лишены вводов перелива и заглушек, поэтому предназначены для установки в низких поддонах.

Современные сифонные устройства могут иметь систему перелива, извлекаемую защитную корзину и донный клапан, а также декоративную решетку.

С низким поддоном

Несмотря на визуальную простоту, правильно выбрать сифон для установки в сантехнические устройства с низким может быть достаточно проблемно, что объясняется большим количеством типоразмеров и многообразием форм. При выборе следует ориентироваться на такой ограничивающий фактор, как небольшая монтажная высота модели.

Сифон для низкого поддона

Также очень важно помнить, что при установке сверхнизких душевых поддонов, необходимо обратить повышенное внимание на показатели пропускной способности сифона, что обусловлено высоким риском появления засоров внутри системы.

Замена сифона в душевой кабинке с низким поддоном, осуществляется посредством полного демонтажа сантехнического устройства, что является, к сожалению, конкретным недостатком таких моделей.

С высоким поддоном

Самые основные проблемы выбора сифона для высокого душевого поддона представлены необходимостью правильно определиться с техническими характеристиками, включая диаметр горловины, а также с пропускной способностью устройства.

Второй параметр очень важен, так как управляет скоростью спуска сточной воды и минимизирует риск засорения сливной системы или канализационного стояка.

Разобранный сифон

Для обустройства душевых кабинок, имеющих высокий поддон, специалисты рекомендуют отдавать предпочтение сифонам диаметром 9,0 см.

Более маленькие по размерам элементы способствуют сохранению во внутренней части ненужного запаса воды, негативно влияющего на прочностные характеристики сифона. Также внимания требует наличие в конструкции функции самоочищения или простой сетки, предупреждающей образование засоров.

С гидрозатвором

Сифоном образуется гидрозатвор, препятствующий распространению в помещении гнилостных канализационных запахов. Классический вариант гидрозатвора применяется в большинстве устройств. Широкое признание сегодня получили традиционные самопромывные сифоны, что обусловлено минимализмом и особенностями принципа работы. В таких устройствах, давление воды позволяет промывать всю трубную часть сифона, удаляя засорения в канализационный стояк.

Сифон для душевого поддона Velplex QYD-01 с гидрозатвором D 90 мм

Конструкция гидрозатвора представлена изогнутым участком трубы с водяной пробкой, эффективно блокирующей неприятные запахи в канализационной трубе, но если система долгое время не эксплуатируется, происходит застой воды со всеми вытекающими неприятными последствиями, поэтому в некоторых случаях такие модели становятся малоэффективными.

Сухой сифон мембранного или поплавочного типа для душевого поддона обладает каналом, запираемым посредством подпружиненного клапана или всплывающего поплавка.

Производители

Наиболее популярные и востребованные металлопластиковые модели душевых сифонов от отечественных и зарубежных производителей:

• мультипозиционная модель WIRQUIN ВОND JАМЕS черного цвета от французского производителя Wirquin. Выделяется наличием самоцентрующейся прокладки и компактного вынимаемого фильтра;
• модель WIRQUIN Тоurbillоn серого цвета от французского производителя Wirquin. Характеризуется ABS-хромированной решеткой и наличием легко прочищаемого вынимаемого стаканчика;
• отечественная модель UNIСОRN для глубоких поддонов с хромированным переливом, гибким отводом в канализационную систему и чашкой, выполненной из нержавеющей стали;
• модель Теmрорlех Рlus от немецкого производителя Viеgа, имеющая удобный горизонтальный отвод, хромированную накладку и высокую пропускную способность;
• модель Rаindrаin от немецкого производителя Наnsgrоhе, отличающаяся высокой производительностью (51 л/мин), для уровня воды 150 мм и присутствием внешней стальной панели;
• немецкая модель Idеаl Stаndаrd, характеризующаяся диаметром отверстия слива на уровне 9,0 см и хорошей пропускной способностью;
• модель Uniflех от швейцарского производителя Gеbеrit, обладающая возможностью демонтажа погружной трубы и ее фиксатора, монтажной высотой 8,0 см, а также подвижностью выпускного патрубка в пределах 15°.

Сифон для душевой кабины IDO SHOWERAMA

Производителями выпускаются душевые сифоны горизонтального и вертикального типа.
Первый вариант применяется при незначительной высоте или полном отсутствии душевого поддона. В этом случае поток сточных вод направляется в бок, что минимизирует размеры устройства.

Для вертикальных или прямоточных сифонов характерен слив воды по направлению вниз, благодаря чему увеличивается пропускная способность системы.

Стоимость

Средняя стоимость моделей с оптимальным соотношением цены и качества вполне доступна рядовому потребителю:

• WIRQUIN ВОND JАМЕS — 900-950 руб.;
• WIRQUIN Тоurbillоn — 430-440 руб.;
• UNIСОRN — 700-990 руб.;
• Теmрорlех Рlus — 3300-3400 руб.;
• Rаindrаin — 1300-4800 руб.;
• Idеаl Stаndаrd — 2300 руб.;
• Uniflех — 2400 руб.

Стоимость в большинстве случаев варьирует в зависимости от конструкционных особенностей сифона, а также используемого в изготовлении материала, известности бренда и ценовой политики производителя.

При выборе учитываются не только технические характеристики сифона, но также его диаметр, влияющий на герметичность выполняемого подсоединения
.

Сифоны отличаются цветовым решением декоративной крышки, которая может быть золотого, бронзового и белого тонов, а также хромированного типа.

Конструкторами душевых кабинок регулярно разрабатываются более новые сифонные модели с уменьшенной высотой, благодаря чему удается сделать устанавливаемую донную часть поддона удобной для эксплуатации не только детьми и пожилыми людьми, но и лицами с ограниченными возможностями.

Делаете ремонт в санузле и хотите подключить душевую кабину собственноручно? Согласитесь, комфортность принятия водных процедур, и защищенность от случайного затопления ванной комнаты во многом зависят от качества установки и исправности сливного оборудования.

Разберемся, как правильно выбрать слив для душевой кабины, на какие параметры ориентироваться при покупке устройства. А также приведем пошаговую технологию обустройства сливной системы душа.

Инструкция сборки и монтажа оборудования сопровождается наглядными фотографиями для лучшего понимания процесса. Статья дополнена видеороликами о нюансах монтажа душевых сливов.

В сантехнических магазинах представлены преимущественно с классической схемой водоотведения через отверстие в поддоне. Такое устройство слива является простым в монтаже, надежным и не требует предварительной подготовки пола.

В душевых комнатах саун, общественных бань используют более удобные варианты водоотвода . Вода там уходит в специальные отверстия (трапы) или каналы, утопленные в пол на этапе укладки плитки.

Галерея изображений

Распространенные варианты сливов и условия их монтажа будут рассмотрены ниже.

Канальная система сбора воды

Сифоны душевых кабинок с поддоном

Производители кабинок часто используют на поддонах эксклюзивные инженерные решения, которые трудно отнести к каким-либо распространенным категориям сифонов.

Большинство моделей можно разделить по двум принципам:

• по механизму действия;
• по типу конструкции.

В особенностях их устройства следует разобраться более подробно.

Галерея изображений

Классификация сифонов по механизму действия

Различия в принципах механизма работы разделяют существующие на 3 основные группы.

Первая группа
– простые сифоны. Они включены в комплектацию большинства дешевых душевых кабин на отечественном рынке. Принцип работы этих сифонов прост: сверху сливное отверстие закупоривается пробкой, после чего в поддоне начинает собираться вода. При извлечении пробки вода уходит в слив.

Главным преимуществом простого душевого сифона является низкая цена, а комфорт пользователя душевой кабины отходит на второе место

Элементарная конструкция обеспечивает дешевизну этих устройств. Опасность представляет их эксплуатация, потому что при открытии/закрытии отверстия можно поскользнуться и нанести себе травму.

Вторая группа
– сифоны с ручным управлением. В данной конструкции на стену выводится ручка управления, при повороте которой происходит регулирование сливного отверстия.

Такой механизм действия особо удобен для людей с ограниченными возможностями, которым трудно нагибаться для ручного закрытия отверстия пробкой.

Третья группа
– система click-clack. В таких сифонах пробка стационарно находится над сливным отверстием и одновременно является переключателем положений «открыто»/«закрыто».

Автоматическое открытие сливного отверстия в устройстве Click-Clack часто происходит случайно при нажатии ногой, поэтому топтаться в душевой кабинке необходимо аккуратно

При первом нажатии ногой на пробку она слегка поднимается, и отверстие слива открывается, а при повторном нажатии – пробка фиксируется в закрытом положении и не дает воде стекать.

Конструкционная классификация сифонов

В зависимости от инженерных особенностей устройства гидрозатворного механизма сифоны делятся на 3 вида.

Первый вид
– бутылочные сифоны. В квартирах они повсеместно установлены на раковинах в кухне. Название этот вид сифонов получил из-за продолговатого внешнего вида. Осаждение мусора происходит на «дне» бутылки, которое легко открутить и почистить от грязи.

Гидрозатвор обеспечивается внутренним обустройством сифона, которое также предупреждает попадание в боковой гофрированный водоотвод крупных предметов.

Бутылочная конструкция получила популярность из-за простоты очищения внутренности от загрязнения и легкости замены сифона в случае поломки

Недостатком такого сифона является громоздкость и длина, поэтому для его установки на душевую кабину требуется большой зазор между полом и поддоном.

Второй вид
– классические трубные сифоны. Среди систем слива воды из душевых кабинок наиболее распространены сифоны в виде букв U и S. Формирование гидравлического затвора происходит непосредственно в трубном изгибе.

Такие сифоны характеризуются надежностью и прочностью, а их компактные модификации используются в большинстве бюджетных душевых кабинок.

Недостатком этого вида сифона является неудобство демонтажа и очистки, особенно в условиях ограниченного пространства под душевым поддоном.

Третий вид
– гофрированные сифоны. Этот вид сифонных сливов представляет собой пустую трубку в виде уголка, один конец которого крепится к отверстию поддона, а второй переходит в гофрированный шланг.

Сифон можно устанавливать под любым углом к горизонтальной плоскости, что делает его удобным для нестандартных вариантов размещения слива. Такую модель часто используют в душевых кабинах с .

Гофрированный сифон требует хорошей фиксации, а после первого спуска большого количества воды необходимо удостовериться, что гофра не отклонилась

Гидрозатвор в гофрированных сифонах формируется в удаленном от слива месте вручную. Для этого шланг изгибается в виде буквы U и фиксируется в данном положении ниже уровня отверстия поддона.

Существуют и эксклюзивные варианты сифонов, объединяющие черты сразу нескольких конструкционных вариантов.

Обустройство слива для душевой кабины

Устанавливая душевую кабинку особое внимание стоит уделить сооружению слива. Ведь то того, насколько правильно он будет сделан, зависит срок службы кабины и ее комфортная эксплуатация. Так, неправильно подключенный слив может быстро дать течь или стать причиной неприятных запахов в ванной комнате.

Давайте рассмотрим более детально этапы обустройства слива для ванной.

Этап #1. Монтаж душевого канала

Монтаж канального водоотвода в ванной происходит непосредственно в пол, с фиксацией со всех сторон цементным раствором. Перед установкой канала необходимо обклеить решётку клейкой лентой для защиты полированной поверхности от повреждения.

Для закрытия поверхности решетки подойдет и стрейч-пленка. Главное, чтобы защитное покрытие было тонким и защищало полированную поверхность от повреждений

Если наружная поверхность канала полированная, то необходимо придать ей шероховатости наждачкой, чтобы цементный раствор лучше адгезировался. После обработки необходимо обработать поверхность обезжиривающим раствором.

Фиксация канального стока к полу должна быть жесткой, потому что на лоток будет переноситься масса тела человека

Выровнять лоток строго по горизонтальному уровню с помощью боковых регуляторов.

Закручивать гайки необходимо сильно, потому что регулировочный механизм будет залит цементом и подзатянуть крепление позже не удастся

Присоединить один край соединительного шланга к патрубку канала, а второй – к канализационной трубе. Убедится, что шланг вставлен до упора и плотно фиксируется.

При подозрении на возможность протечки воды нужно предварительно обработать патрубок тонким слоем силикона.

Для отвода воды лучше использовать пластиковую трубу, а не гофрированный шланг, потому что в углублениях гофры накапливаются жировые отложения

Следующим действием нужно заполнить пространство по бокам канала цементом с учетом толщины плиток, которые лягут сверху.

Затем положить на цемент плитку, верх которой должен быть на 1 мм выше уровня канала, чтобы вода не накапливалась у решетки. Плитку в ванной необходимо укладывать от сливного лотка, чтобы гарантировать со всех сторон ровный стык и отсутствие острых краев.

Для стока воды должен быть наклон плитки от сторон душевой зоны к сливу из расчета 1-1,5 см высоты на 1 м длины пола.

После укладки плитки необходимо очистить место её стыка с краем решетки канала и заполнить плиточным клеем или герметиком. После его высыхания необходимо окончательно зачистить пространство по краям канального слива и снять защитную пленку с решетки. Слив готов!

При монтаже канального слива необходимо учитывать следующие нюансы:

1. Пропускная способность канала не должна быть меньше расхода воды в душе. Классическая гидромассажная кабинка использует 10 литров виды в минуту.
2. Расстояние от патрубка водоотводящего лотка до вертикальной канализационной трубы должно быть минимальным.
3. При сомнениях в пропускной способности сливной системы, можно её проверить. Для этого требуется закрепить лоток к полу, присоединить его к канализационной трубе и подать в лоток напор воды.
4. Диаметр шланга, идущего от патрубка, не должен быть меньше 40 мм, а его уклон – менее 30 мм на 1 м.
5. При установке канального слива в дверях ванной рекомендуется выбирать секционную решетку для облегчения доступа к сифону.

Следование инструкциям позволит осуществить монтаж канального стока в душевой кабинке быстро и качественно. Бояться засора во встроенном в пол водоотводящем лотке не стоит, потому что его конструкция предусматривает чистку системы снаружи без необходимости демонтажа плитки.

Этап #2. Установка водоотводящего трапа

Монтаж душевого трапа осуществляется аналогично схеме установки канального слива, описанной выше. Дешевые водоотводящие трапы продаются без фиксирующих устройств, поэтому при их монтаже следует знать один нюанс.

Если внешне сливное устройство имеет вид простого корпуса с внутренним механизмом и отводящим шлангом, то сначала необходимо жестко зафиксировать его в нужном положении.

Для фиксации по высоте можно подложить под корпус кирпич, нескольких плиток или другой подручный материал.

Нельзя фиксировать трап с помощью монтажной пены, потому что впоследствии при нажатии ногой на решетку трапа он может провалиться

С регулированием горизонтальной устойчивости ситуация сложнее. При отсутствии крепежных элементов контролировать правильное расположение корпуса трапа необходимо будет после укладки цементной стяжки в процессе её высыхания.

Общая схема слоев душевого пола при выглядит следующим образом.

На схеме представлен квадратный водосливной трап с фиксирующими элементами. Прочистка засоров в сливе производится после снятия решетки и извлечения внутренних элементов.

Корпус трапа фактически представляет собой полую колбу с патрубком, поэтому после его разборки можно даже прочистить сливной шланг с помощью троса.

Этап #3. Установка сифона душ-кабины на поддон

Процесс установки сифона настолько разнообразен, что пошаговые подсказки по монтажу конкретного устройства слива душевой кабины можно найти только в его инструкции по установке.

Ниже будет рассмотрен монтаж одного из простых видов сифона для понимания принципиальных этапов этого процесса. Общая схема устройства отражена на рисунке.

Представленная схема S-образного сифона является базовой. К конструкции могут добавляться вспомогательные механизмы, патрубки и отверстия для очистки

Первым делом необходимо заняться присоединением к гидрозатвору горловины патрубка слива. Нужно взять патрубок слива и одеть на него коническую резинку.

При соединении патрубка с гидрозатвором не нужно предварительно глубоко утапливать прокладку: она самостоятельно прижмется при закручивании гайки

Положить в заглушку резиновую прокладку и прикрутить ее к боковому выходу гидрозатвора. Такой заглушкой оснащаются не все сифоны, но такая конструкция является приоритетной при выборе сливного механизма.

Заглушка гидрозатвора облегчает очистку забившегося сифона от мусора. При её отсутствии требуется отсоединение сифона от поддона для удаления грязи

Положить на второе выходное отверстие гидрозатвора резиновую прокладку, приставить к ней горловину и закрутить фиксирующую гайку.

Смазывать силиконом край горловины не обязательно. Главное без перекоса установить его на уплотнитель, чтобы исключить протекание воды

Получается готовый сифон, который необходимо прикрепить с одной стороны к поддону, а второй – к сливному гофрированному шлангу.

В собранном виде проверить сифон на наличие протеканий можно, подставив горловину под струю воды в кухонной раковине

Далее следует подготовить горловину к креплению на поддон. Для герметизации соединения необходимо положить на верхнюю часть горловины специальную широкую резиновую прокладку. На внутренней стороне поддона также размещается резинка.

Прокладки поддона сверху и снизу сливного отверстия необходимо смазать водостойким герметиком. Это предотвратит протекания и исключит повреждение акрилового покрытия

Затем горловина приставляется к поддону снизу, а верхняя часть сифона со сливным отверстием и фиксирующим болтом – сверху. Болт закручивается отверткой, и на этом крепление сифона к душевой кабинке заканчивается.

Крепежный болт должен быть из нержавейки или латуни, иначе через 1-2 года он сгниет и потребуется демонтаж сифона

Следующим этапом к выходному патрубку сифона и переливному отверстию (при его наличии) присоединяется гофрированный шланг. Получается готовый к эксплуатации сифон.

Переливным отверстием комплектуются только высокие поддоны, поэтому при отсутствии перелива покупать сифон с соответствующим отверстием не нужно

Все вышеописанные процедуры желательно проводить на перевернутом поддоне до установки душевой кабинки на пол. А потом присоединённый сифон нужно будет лишь подключить к канализационной трубе.

Секреты выбора и монтажа сифонов

Перед покупкой и установкой нового душа желательно ознакомится с советами экспертов, чтобы не пришлось обменивать товар, изменять самостоятельно конструкцию или докупать подходящие детали.

1. Перед покупкой сифона необходимо замерить расстояние между выходным отверстием поддона и полом, чтобы корпус сифона помещался под душ. Чаще всего встречаются сливные механизмы размером 80-200 мм.
2. Размер сливного отверстия поддона должен соответствовать ширине горловины сифона. Их стандартные размеры 52, 62 и 90 мм.
3. Нижний уровень исходящего патрубка сифона должен быть выше уровня канализационного отверстия.
4. Для сохранения проходимости воды в низкоуровневых поддонах с компактными водоотводами следует уделять первоочередное внимание фильтрации мусора на входе сливного отверстия.

Устройство и ремонт сифона для душевого поддона:

Рассмотрев нюансы выбора сифонов и их монтажа, можно смело идти в магазин покупать душевую кабинку. Теперь понятно, какое оборудование подойдет для вашего санузла и как эксплуатировать его долго и без поломок.

У вас есть практические навыки в установке душевых кабин и подключении слива? Делитесь накопленными знаниями или задавайте вопросы по обустройству сливной системы душа в комментариях ниже.

Правильный слив для душевой кабины

Сейчас душевая кабина в квартире уже не является роскошью, а считается необходимым элементом. Во время ее установки свое внимание обязательно необходимо будет уделять организации слива для душевой кабины. Слив для душевой кабины может иметь широкий ассортимент и поэтому сначала необходимо определиться со своим выбором.

Стандартный слив для душевой кабины

Если вы не уделите особого внимания подобному элементу, тогда у вас могут возникнуть проблемы со сливом или неприятным запахом. Например, если будет неправильно подобранный слив для душевой кабины с низким поддоном, тогда уже в скором времени может потребоваться его замена.

Организация слива из душевой кабинки

На данный момент существует несколько способов отвода воды из душевой. В зависимости от использованной конструкции они могут существенно отличаться:

• Если душевая поднятая от пола, тогда в этом случае организация слива не составляет никакого труда. В пространстве между полом и душевой будет располагаться сифон и канализационные трубы.

Трубы спрятаны в пространстве под поддоном

Важно знать! Если вы планируете выполнить установку сверхнизкого поддона, тогда обратите внимание на пропускную способность сифона. Проблемы с засорением в этом случае также могут быть больше.

• Если поддон для воды не будет использоваться, тогда для отвода могут потребоваться специальные трапы и каналы. Состав работ в этом случае может значительно отличаться.

Теперь вы знаете, какие существуют сливы для душевых кабин. Если рассмотреть трап под плитку, тогда можно понять, что это простое устройство с гидрозатвором. Основная его часть будет прятаться в стяжке. Благодаря этому поверхность вашего душа не будет возвышаться над полом.

Основным отличием трапа от канала считается его форма. Канал будет вытянутым и длинным, а трап будет иметь квадратную или круглую форму сливную решетку. Если вы планируете организовать слив под душевую кабину, тогда наиболее простым вариантом считается установка сифона под поддоном.

Отвод воды в душевой с помощью трапа

Выбор подходящего слива

Слив для поддона душевой кабины в обязательном порядке должен подбираться в зависимости от расхода воды. Благодаря этому можно получить удобство во время эксплуатации. Нормальной пропускной способностью считается 50 литров в минуту. Это позволяет принимать душ без ограничения мощности потока воды. Также перед установкой вам потребуется разобрать устройство слива душевых кабин.

Все подобные устройства выпускаться с затвором, но способы предотвращения запахов из канализации могут сильно отличаться, и все зависит от модели:

1. Гидрозатвор – это простейший вариант. Воздух из канализации в этом случае не будет попадать в ваше помещение благодаря водяной пробке, которая образуется внутри. Также можно выделить и бутылочный гидрозатвор. Чаще всего подобные изделия используются на кухне, где необходимо иметь возможность в любой момент снять крышку и почистить его.

Для открытия слива достаточно просто нажать кнопку

Цена слива с заглушкой является достаточно низкой. В среднем она составляет 1200 рублей. Чтобы закрыть слив, вам потребуется просто нажать на кнопку. Для открытия слива потребуется выполнить поворотное движение. Также перед установкой вам потребуется подумать о необходимости устройства перелива. Если в поддон наберется много воды, тогда подобная система отведет лишнюю воду в канализацию.

Устройство с переливом

Перелив не сможет сильно усложнить конструкцию. Внешне он будет выглядеть, как дополнительное отверстие, которое будет располагаться ближе к верхнему бортику поддона. Все излишки воды в этом случае будут направляться в канализацию. Эта функция будет полезной, если вы забыли выключить воду, и она набирается в поддон. При установке душевой своими руками не забывайте про монтаж дверей в душевую.

Установка и уход за сливом

Установка поддона и подключение его к канализации не составляет никакого труда. Единственной особенностью считается то, что вам потребуется обеспечить горизонтальность поддона и соблюдать два минимальных зазора во время подключения канализации.

Руководство по установке

Теперь пришло время узнать, как сделать слив для душевой кабины. Монтаж слива начинается с его примерки и разметки на полу. В дальнейшем вам потребуется соблюдать следующие действия:

• Сифон будет соединяться с канализацией с помощью специальной канализационной гофры. Конечно, при необходимости также можно использовать и пластиковые трубы.
• Для удобства сборки на дне поддона с изнаночной стороны потребуется выполнить металлический каркас.

Монтаж каркаса на дне поддона

Важно знать! Высота слива для душевой кабины должна быть такой, чтобы после установки сифона расстояние до пола составляло 5-7 см. Это необходимо для того, чтобы обеспечить уклон для слива воды.

• Теперь можете подключить гофру и сифон к канализации. Для соединения необходимо использовать пластиковую накидную гайку. Для надежности все стыки можно промазать герметиком.
• Переверните поддон боком и в сливное отверстие вставьте специальную сеточку. Она обеспечит безопасность от попадания мусора в сифон.

• С изнанки необходимо подключить сифон. Сначала на часть, которая будет контактировать с поддоном необходимо нанести герметик. Затем на него можно накладывать резиновое кольцо и после этого его можно соединить с частью, установленной с лицевой стороны поддона.

Перечень материалов для подключения слива

После этого поддон можно перевернуть и установить его на место. Ножки лучше всего выполнить с регулировочной высотой. Если будет перекос, тогда его можно обнаружить с помощью уровня.

Подключение сифона выполнено правильно

Инструкция по установке сифона также может допускать дополнительное укрепление. Это необходимо для того, если каркас поддона будет прогибаться. Здесь вы можете увидеть, как выглядит интерьер с душевой кабиной.

Уход за сливом

Неважно, как качественно вы выполнили установку. Со временем, вам все равно потребуется выполнять ремонт слива душевой кабины. Основной причиной поломки считается засор. Именно из-за него образуется невозможность отвода воды, застой воды в поддоне, а также неприятный запах в кабинке.

Столкнуться с подобной проблемой может каждый

Прочистить трубы в этом случае можно несколькими способами. Если вы не знаете, как почистить слив у душевой кабины, тогда помните, что многое будет зависеть от способа ее подключения. Если вы используете не гофру, а обычные пластиковые трубы, тогда можно выделить следующие варианты чистки:

1. Механический. Для этого можно использовать обычный вантуз или сантехнический тросик.

Эти инструменты помогут избавиться от забитых труб

1. Разнообразные чистящие средства. Чтобы прочистить слив с их помощью не следует использовать агрессивные вещества, так как они могут просто разъесть пластик. Лучше всего свое предпочтение отдать гелиевым средствам.
2. При необходимости можно попробовать использовать народные средства. Для изготовления смеси необходимо взять соду, уксус и соль.

Ингредиенты для народного чистящего средства

Чтобы устранить неприятный запах в душевой кабине – слив должен работать идеально. В случае с подключением слива через гофру, справиться с засором будет сложнее. Иногда необходимо просто отсоединить сифон и прочистить его отдельно.

Выводы

Как видите, установка душевой не составляет труда, но особое внимание необходимо уделить организации слива. Чтобы защитить свою дешевую кабину от видимых коммуникаций вам потребуется организовать слив в полу. Перед выбором системы слива, вам потребуется ответственно подходить к ее выбору. Надеемся, что эта информация была полезной и интересной.

Гидрозатворы для душевой кабины в Санкт-Петербурге

данные Яндекс Маркета от 06.02.2019 14:59

Сифон для душевого поддона белый Слим 90 мм, выход 40

Предназначен для организации слива воды из душевого поддона диаметром 90 мм. Инновация. Высота сифона всего 4 см. Скорость слива 33,6 л/мин. Легкость в чистке: доступность чистки сверху, через крышку. Состав: полистирол, ABS хромированный. Расшифровка маркировки: диаметр выпуска 90 мм, выход в канализацию ? 40/43 мм. Вес брутто: 0,37 кг.

сифон длядушевого поддона анипласт 50 мм слив 40 мм

Сифон для установки в душевой поддон (душевую кабины) предназначен для отведения воды в систему канализации. Сифон препятствует проникновению в помещение неприятного запаха, а также звуков льющейся воды в канализационном стояке. Конструкция сифона обеспечивает быстрый слив воды и позволяет легко и удобно проводить очистку сифона через горловину без применения каких-либо инструментов. Специальная фильтрующая сеточки в горловине улавливает частицы, которые могут привести к засору.

Сифон для поддона RGW Velplex QYD-06 хром 60 мм, с сухим затвором

Габариты (дв): 9,5×10; 5; Материал: пластик; Назначение: для поддонов; Выпуск: боковое; Без гидрозатвора

Санкт-Петербург, м. Электросила, ул. Благодатная, д. 67Д

Трап для душевой Viega 583217

Тип: трап, Ширина: 100, Длина: 100, Монтаж: пристенный, Тип затвора: сухой, Материал: нерж.сталь, Форма: квадратная

Гидрозатвор Alcaplast для пластикового водоотводящего желоба P065

Гидрозатвор Alcaplast для пластикового водоотводящего желоба P065

Санкт-Петербург, пр. Славы, д. 16

сифон длядушевого поддона анипласт 90 мм слив 40 мм

Сифон для установки в душевой поддон (душевую кабины) предназначен для отведения воды в систему канализации. Он препятствует проникновению в помещение неприятного запаха, а также звуков льющейся воды в канализационном стояке. Конструкция сифона обеспечивает быстрый слив воды и позволяет легко и удобно проводить обслуживание сифона через горловину без применения каких-либо инструментов. Специальная фильтрующая сеточки в горловине улавливает частицы, которые могут привести к засору.

Сифон для душевого поддона 1.1/2″*70 S-373 12208 JIMTEN

Санкт-Петербург, ул. Коли Томчака, д. 32, стр. б

Сифон для душевого поддона регулируемый 1/2″х40 с выпуском

Предназначен для организации слива воды из душевого поддона диаметром 50 мм Состав: полипропилен, нержавеющая сталь. Расшифровка маркировки: 1.1/2″ -диаметр присоединения выпуска сифона в дюймах, 40 мм – диаметр присоединительного патрубка сифона для соединения с трубой в мм. Вес брутто: 0,350 кг.

Санкт-Петербург, Железноводская, д. 15

сифон длядушевого поддона анипласт 50 мм слив 40 мм клик-клак

Сифон для установки в душевой поддон (душевую кабины) предназначен для отведения воды в систему канализации. Сифон препятствует проникновению в помещение неприятного запаха, а также звуков льющейся воды в канализационном стояке. Конструкция сифона обеспечивает быстрый слив воды и позволяет легко и удобно проводить очистку сифона через горловину без применения каких-либо инструментов. Специальная фильтрующая сеточки в горловине улавливает частицы, которые могут привести к засору.

Сифон для душевой кабины на 40 Jimten S-134/115 012108

Сифон для душевой кабины на 40 Jimten S-134/115 012108

Санкт-Петербург, Димитрова, д. 15, корп. 1

Сифон для душевого поддона АНИ 1 1/2 50/60 клик клак хром E410CL

Сифон для душевого поддона АНИ 1 1/2 50/60 клик клак хром E410CL

Санкт-Петербург, Димитрова, д. 15, корп. 1

Сифон для душевых поддонов Geberit d90, высота гидрозатвора 50 мм, воронка из ПНД: d=50мм, Соединительный патрубок=ПНД 150.550.00.1

cифон АНИ д/душ. поддона 1 1/2″ *50/60 клик-клак, с гибк. трубой 40*50, хром E415CL 88997

Санкт-Петербург, пр. Народного Ополчения, д. 22

Сифон для поддона Triton

Габариты (дв): 13,4×9; 5; Материал: пластик; Назначение: для поддонов; Выпуск: боковое; С гидрозатвором; Доп.информация: для душевых углов и кабин Triton Доп.информация: для душевых углов и кабин Triton

Санкт-Петербург, м. Электросила, ул. Благодатная, д. 67Д

Сифон для душевых поддонов с 4 ножками, к душевому поддону Geberit Setaplano, высота гидрозатвора 50 мм: d=50мм 154.010.00.1

Санкт-Петербург, Варшавская, д. 61

Сифон для поддона Cezares CZR-02-90 с гидрозатвором

Габариты (дв): 22,8×10,1; 43; Материал: пластик; Назначение: для поддонов; Выпуск: прямое; С гидрозатвором

Санкт-Петербург, м. Электросила, ул. Благодатная, д. 67Д

Сифон для душевого поддона 90 мм выход 40 мм TOURBILLON

Предназначен для организации слива воды из душевого поддона диаметром 90 мм . Скоростной слив 30 л/мин при h воды 120 мм. Легко прочищается. Вынимаемый стаканчик, компактный. Гидрозатвор 50 мм Состав: полистирол, ABS хромированный. Расшифровка маркировки: диаметр выпуска 90 мм, выход в канализацию 40 мм. Вес брутто: 0,138 кг.

Санкт-Петербург, Железноводская, д. 15

Сифон для душевого поддона АНИ 1.1/2 50 хром E410C

Сифон для душевого поддона АНИ 1.1/2 50 хром E410C

Санкт-Петербург, Димитрова, д. 15, корп. 1

Трап для душевых и ванных комнат VIEGA Advantix Vario с решеткой 300-1200 мм хром глянцевый

Предназначен для быстрого водоотведения (0,5 литров в секунду) и утилизации сточных вод с поверхности душевой кабины безбарьерного типа. Комплектация: канал из ABS-пластика без фланца; сифон из ABS-пластика поворотный с горизонтальным выпуском DN40, решётка из нержавеющей стали — дизайн «Волна», мусоросборник, герметик, крючок для снятия решётки Технические характеристики: Монтаж: около стены в полу Вид затвора: мокрый затвор Материал решетки: нержавеющая сталь Длина: 300–1200 Ширина: 40/50 Номинальный

Санкт-Петербург, Железноводская, д. 15

3 вида сифонов — слив для душевой кабины

Компактная душевая кабинка на сегодняшний день не является диковинкой в квартирах и частных домах. Душевые давно стали отличной заменой ванне, к тому же они более экономичны в использовании.

Как выбрать слив для душевой кабины с низким поддоном

Бывают случаи, когда в комплекте с душевой кабинкой отсутствует сифон, поэтому возникает необходимость приобрести его отдельно. Прежде всего, нужно знать диаметр сливного отверстия – по стандартам их бывает три вида. Сливные сифоны с размером 52 и 62 мм нужно монтировать так, чтобы к ним всегда был доступ и в случае засора или протекания всегда удобно было устранить проблему. Сифон с диаметром 90 мм можно зашивать в пол, его удобно чистить изнутри кабинки.

При выборе сифона обязательным условием является высота кабинки. Стандартные значения глубины сифона – 80-200 мм, но можно встретить практически ровные модели.

При монтаже сифона немаловажную роль играет количество стыков, чем их меньше, тем ниже вероятность подтекания конструкции.

По механизму действия сифоны бывают:

• Стандартные. Данный вид сифон считается устаревшим и самым дешевым из всех. При необходимости закрываются пробкой-заглушкой, которая идет в комплекте, ее также можно приобрести в любом хозяйственном магазине.
• Автоматические. Сифон управляется специальной ручкой, которая при повороте закрывает сливное отверстие.
• Click-clack. Новейшая модель управляется простым нажатием ноги на клапан на сливном отверстии.

Для низкого поддона перелив не понадобится, но в душевых кабинках с глубокой емкостью боковой перелив нужно установить, чтобы вода, набранная в поддон, не выливалась наружу.

Устройство сифона для душевой кабины: виды сливных труб

Внешне сантехнический сифон выглядит, как труба, загнутая под определенным углом. Этот загиб необходим, чтобы в нем оставалась часть воды, которая будет препятствовать попаданию неприятных канализационных запахов в помещение.

Сифон подключается под все сантехнические объекты – унитаз, мойка, ванная, душевая кабинка.

Конструкция сифонов очень проста, они состоят непосредственно из сливной трубы и клапана. Существует несколько конфигураций сливных сифонов, которые отличаются между собой конструкцией и тонкостями по использованию.

Виды сифонов:

• Коленные (трубные) сифоны. Постоянное наличие воды в трубе обеспечивается изогнутым обрезком трубы в форме латинской буквы S или U. Разновидностью коленных сифонов выступают гофрированные – их можно установить под душевую кабинку, приподняв ее на определенную высоту.
• Бутылочные сифоны. Конструкция в форме цилиндра, к которой крепится труба, ведущая в канализацию. В цилиндре образуется водяной затвор, который задерживает неприятные запахи. В «бутылке» чаще всего скапливается мусор, прежде чем поступить в канализацию. Устанавливается в основном под мойками.
• Трап-слив. Данный слив идеальной подходит для душевых кабинок, так как устанавливается непосредственно в поддон или зашивается в пол. Максимальная высота сифона – 20 см.

Устанавливать сифон рекомендуется после полной сборки и установки кабинки на основание. Душевой поддон можно водрузить на деревянный короб или на специальные блоки и только определившись с расстоянием для слива, приступать к монтажу сифона.

Как установить слив для поддона душевой кабины

Подключить кабинку к канализации можно своими руками, это не займет много времени и усилий. Помимо сифона нужно приобрести сантехнические трубы, которые будут подсоединяться к сифону и вести в канализацию.

При желании трубы, ведущие в канализацию, можно зашить в специальный короб, который легко можно разобрать, если возникнет необходимость поменять резиновый уплотнитель на стыках или прочистить трубы.

Распакованный сифон нужно проверить на наличие всех его составляющих и резиновых прослоек для лучшей герметизации. Все элементы должны быть чистыми и без малейших повреждений, которые могут привести к нарушениям работы сливной системы.

Монтаж сифона под душевой поддон:

1. Выкрутить втулку из корпуса сифона, достать крышку и прорезиненные прокладки.
2. На канавку слива нанести герметик, уложить не нее прокладку и промазать герметиком сверху.
3. Крышку от сифона разместить в сливном отверстии так, чтобы резьба на ней совпала с нижней частью сифона.
4. Отверткой закрепить сливную часть. Подобным образом установить перелив.
5. По направлению к канализации монтировать колено сифона. Гофрированной трубой соединить сифон и отверстие в канализации, предварительно промазав стыки герметиком.

После установки сливного сифона рекомендуется проверить его не герметичность. Затем нужно выставить кабинку по уровню, подключить водоснабжение и наслаждаться душем. Правильный монтаж сливного сифона влияет на скорость стока воды и долговечность эксплуатации оборудования. После выхода сифона из строя снять и заменить его не составит особого труда.

Гидрозатвор для душевой кабины: уход за сифоном после установки

Довольно часто владельцы сталкиваются с появлением неприятного запаха, ищущего из слива душевой кабинки. Причиной этого может стать банальный засор или застой воды в колене. В зависимости от вида сифона и способу подключения его к канализации, можно выбрать метод чистки душевого слива.

Обычный пластиковый сифон можно избавить от засора с помощью вантуза или металлического троса.

Гофрированный сифон нельзя чистить тросом или применять вакуум – можно повредить шланг.

Современные чистящие средства в виде порошков или геля с легкостью справятся даже с сильными засорами. При этом не рекомендуется использовать сильные химические вещества, которые могут навредить пластику.

С небольшими засорами справится смесь из соли, уксуса и соды, которые нужно заливать в слив, а через определенное время промыть его хорошим напором воды.

Устройство слива для душевой кабины (видео)

К установке душевой кабинки нужно подходить со всей серьезностью – особое внимание следует уделить выбору и монтажу сифона, который отводит использованную воду в канализацию. От его правильной установки зависит целостность всей конструкции душа.

Виды сифонов для поддона душевой кабины

Сифон для поддона душевой кабины предназначен для создания гидравлического затвора при сливе жидкости. Специалисты выделяют несколько видов сифонов, с учетом которых осуществляется их выбор. При этом рекомендуется учитывать принцип монтажа и условия эксплуатации.

Предназначение агрегатов

Сифон для душевой кабины с низким поддоном предназначен для принятия стоков и их направления в канализацию. Cифон или трап представлен в виде трубы изогнутой формы с жидкостью и водяным замком, сформированным вверху сегмента.

Конструкция выполняет следующие задачи:

• обеспечение постоянного слива загрязненных стоков;
• препятствие плохого запаха из канализации.

Сифоны для душа поддона состоят из 2 элементов:

Не все конструкции укомплектованы последним элементом. Чаще перелив устанавливается в глубоком поддоне. Специалисты различают обычные, автоматические и трапы click clack.

Обычные конструкции оснащены заглушками. Если их закрыть, вода будет набираться в поддоне. С помощью сливных отверстий стоки направляются в трубу, укомплектованную коленом.

В автоматической системе есть ручка для перекрытия слива, но в ней отсутствуют пробка и гидравлический затвор. С помощью ручки легко контролируется работа заглушки.

Душевую кабину можно укомплектовать системой click clack, которая перекрывает слив с помощью кнопки. Если нажать на нее первый раз — слив закроется, а при повторном нажатии — открывается. Заглушка в этой системе находится в самом сливном отверстии, которое размещается по краям либо по центру дна.

Типы моделей

Сифон для душевого поддона классифицируется на следующие виды:

Первая модель представлена в виде отрезка U-образной либо S-образной формы. Вверху конструкции есть гидрозатвор, а внизу — отверстие, с помощью которого устраняется засор. К нему прикручивается входная часть конструкции, а к канализационной трубе — другой конец трапа.

Функции гидравлического затвора выполняет изгиб полипропиленовой трубы, которая легко гнется. Ее можно зафиксировать в любом положении при помощи хомута.

Если ограничено место для установки душевой кабины, тогда используется гофрированный сифон. К его плюсам относят наличие соединительного узла, расположенного у выпуска поддона. За счет такой конструкции минимизируется вероятность протечек.

Минус гофрированного трапа — быстрый засор складок, деформация под температурным воздействием. Но если сравнивать с другими моделями, он менее долговечен и надежен.

Бутылочный сифон для душевого поддона укомплектован вверху трубой, конец которой фиксируется к сливу. Из-за особого расположения отверстия в полости конструкции образуется затвор.

Бутылочный сифон имеет большие габариты, а при монтаже занимает значительное пространство. Такие системы чаще применяют для высокого поддона. Но бутылочная модель легко монтируется.

Специалисты советуют укомплектовывать душевые кабины сливными трапами. Их монтируют в штатное отверстие либо в бетонное основание, которое выполняет его функции. Если применяется сливной трап, стоки через решетку поступают в трубу, зафиксированную с канализационной системой.

Аналогичные сифоны используются для обустройства полноценного отвода стоков из кабины, у которых нет традиционных поддонов. При этом сифон монтируется под стяжку, соблюдается высота до 200 мм.

Выбор сантехнической конструкции

Сифоны, предназначенные для подключения разных душевых кабин, имеют некоторые конструктивные особенности. Трапы чаще идут в комплектации с самой кабиной. Если устройство, предложенное производителем, не подходит, его заменяют другой моделью.

При ее выборе учитывается глубина трапа, так как он монтируется под днищем. Чаще высота сифонов колеблется в пределах 15-20 см. Для быстрого монтажа рекомендуется использовать низкие модели. В процессе выбора трапа учитываются следующие нюансы:

1. Диаметр сливного отверстия. Значение этого показателя равняется 52, 62 и 90 мм. Размер покупаемого сифона должен равняться таким параметрам.
2. Угол разворота — его значение колеблется в пределах 130-140º. При необходимости можно приобрести модель с углом разворота в 360º.
3. Пропускная способность трапа. Значение показателя определяется с учетом водяного слоя, который собирается над отверстием слива. Если его диаметр 52 либо 62 мм, тогда толщина слоя -12 см. Вода сливается со скоростью 20 л/мин. У турбослива скорость слива — 30 л/мин.
4. Самоочистка либо прочистка элементов без полного демонтажа сифона.

Чтобы продлить эксплуатационный срок трапа, рекомендуется его укомплектовать дополнительными накладными сеточками. Если в поддоне маленькое сливное отверстие, обеспечивается доступ к канализационному трубопроводу.

Это необходимо для проведения быстрой ревизии и очистки системы, если она загрязнилась. Для прочистки не используется сжатый воздух. В противном случае разгерметизируются соединения, возникнет протечка.

Монтажные работы

Скорость, с которой будут стекать стоки, зависит от грамотного монтажа трапа и самой кабины. Перед установкой продумывается организация стока. Для этого определяют:

• расстояние между канализационным отверстием и поддоном;
• способ подключения трапа.

Длина трубы от выпуска до выхода канализационной системы должна быть незначительной, а ее уклон — 1,5 см на 1 м длины. Прежде чем установить слив, подготавливается основание для монтажа сантехнического оборудования.

Необходимо определить и выставить угол для слива, который находится между выходным отверстием в поддоне и входом в канализационную систему. Поэтому конструкция устанавливается вверх дном.

Шпильки, входящие в комплект, вкручивают в соответствующие отверстия. Затем подготавливаются механизмы, монтировать их нужно на ограничители и фиксаторы. Сверху монтируют шпильки.

Следующий этап — сборка и установка трапа. К оборудованию прилагается монтажная схема. Чтобы состыковать элементы, рекомендуется установить прокладки в строгом соответствии с данной схемой. Все зажимы соединяют до упора.

Чтобы отрегулировать силовой каркас, рекомендуется использовать строительный уровень. Каркас устанавливается на 3 см выше от нижней части трапа. Для фиксации каркаса используют гайки. Поддон монтируется так, чтобы верхний корпус трапа был выше тройника канализационной системы на 5 градусов.

Как произвести подключение трапа

На следующем этапе работ подключается слив кабинки. В сливное отверстие устанавливается сетка, предварительно обработанная герметиком. Затем подключается тройник. Отвод монтируется в канализацию. Колено устанавливается в направлении входа в систему. Для фиксации соединительных элементов используется муфта, укладывается герметик.

Следующий этап — проверка функциональности системы, ее соединительных узлов. Если при проверке появились капли на полу, система демонтируется, устраняется неполадка. Для монтажа сантехнической обвязки с переливом понадобится зафиксировать выпуск. Затем труба соединяется с тройником. Дополнительно устанавливается конический утеплитель.

Чтобы собранная система работала хорошо, рекомендуется соблюдать все правила ухода, не выливая в поддон воду с мусором и землей. Регулярно нужно промывать систему средствами, которые предотвращают оседание на стенках грязи.

Чтобы выбрать сифон для поддона, учитывают следующие показатели:

• диаметр отверстия — для этого измеряется сливное отверстие самого поддона, при неправильно выбранном размере нарушается герметизации;
• пропускная способность сифона определяется с учетом толщины слоя воды в поддоне, при нормальной работоспособности трапа этот показатель равен 12 см.

Чтобы обеспечить хороший слив, лейка выбирается с учетом глубины поддона и диаметра сливного отверстия. Для исключения необходимости демонтажа кабины обращают внимание непосредственно на конструкцию трапа.

Некоторые модели очищаются самостоятельно, а другие — требуют монтажа специальной сетки, обеспечивающей вылавливание волос и мусора. С учетом европейских стандартов для душевого поддона с отверстиями 52 мм и 62 мм предусматривается доступ к трапу и канализационной системе.

Для прочистки сифона в поддоне с диаметром слива в 90 мм используется сквозное отверстие. Нельзя очищать трубопровод и трап за счет сжатого воздуха. Это может привести к протечке системы.

Если правильно выбрать сифон для душевой кабины, тогда сантехническое оборудование будет служить долго. Если выявленная поломка не устраняется самостоятельно, требуется помощь опытных сантехников.

При покупке трапа учитывается площадь ванной комнаты и параметры кабины. Если самостоятельно провести расчет сложно, можно проконсультироваться со специалистами. При необходимости монтажные работы также выполняют специалисты. Особое внимание уделяется процессу обустройства стяжки.

Видео обзор

3 вида сифонов — слив для душевой кабины

Компактная душевая кабинка на сегодняшний день не является диковинкой в квартирах и частных домах. Душевые давно стали отличной заменой ванне, к тому же они более экономичны в использовании.

Как выбрать слив для душевой кабины с низким поддоном

Бывают случаи, когда в комплекте с душевой кабинкой отсутствует сифон, поэтому возникает необходимость приобрести его отдельно. Прежде всего, нужно знать диаметр сливного отверстия – по стандартам их бывает три вида. Сливные сифоны с размером 52 и 62 мм нужно монтировать так, чтобы к ним всегда был доступ и в случае засора или протекания всегда удобно было устранить проблему. Сифон с диаметром 90 мм можно зашивать в пол, его удобно чистить изнутри кабинки.

При выборе сифона обязательным условием является высота кабинки. Стандартные значения глубины сифона – 80-200 мм, но можно встретить практически ровные модели.

При монтаже сифона немаловажную роль играет количество стыков, чем их меньше, тем ниже вероятность подтекания конструкции.

По механизму действия сифоны бывают:

• Стандартные. Данный вид сифон считается устаревшим и самым дешевым из всех. При необходимости закрываются пробкой-заглушкой, которая идет в комплекте, ее также можно приобрести в любом хозяйственном магазине.
• Автоматические. Сифон управляется специальной ручкой, которая при повороте закрывает сливное отверстие.
• Click-clack. Новейшая модель управляется простым нажатием ноги на клапан на сливном отверстии.

Для низкого поддона перелив не понадобится, но в душевых кабинках с глубокой емкостью боковой перелив нужно установить, чтобы вода, набранная в поддон, не выливалась наружу.

Устройство сифона для душевой кабины: виды сливных труб

Внешне сантехнический сифон выглядит, как труба, загнутая под определенным углом. Этот загиб необходим, чтобы в нем оставалась часть воды, которая будет препятствовать попаданию неприятных канализационных запахов в помещение.

Сифон подключается под все сантехнические объекты – унитаз, мойка, ванная, душевая кабинка.

Конструкция сифонов очень проста, они состоят непосредственно из сливной трубы и клапана. Существует несколько конфигураций сливных сифонов, которые отличаются между собой конструкцией и тонкостями по использованию.

Виды сифонов:

• Коленные (трубные) сифоны. Постоянное наличие воды в трубе обеспечивается изогнутым обрезком трубы в форме латинской буквы S или U. Разновидностью коленных сифонов выступают гофрированные – их можно установить под душевую кабинку, приподняв ее на определенную высоту.
• Бутылочные сифоны. Конструкция в форме цилиндра, к которой крепится труба, ведущая в канализацию. В цилиндре образуется водяной затвор, который задерживает неприятные запахи. В «бутылке» чаще всего скапливается мусор, прежде чем поступить в канализацию. Устанавливается в основном под мойками.
• Трап-слив. Данный слив идеальной подходит для душевых кабинок, так как устанавливается непосредственно в поддон или зашивается в пол. Максимальная высота сифона – 20 см.

Устанавливать сифон рекомендуется после полной сборки и установки кабинки на основание. Душевой поддон можно водрузить на деревянный короб или на специальные блоки и только определившись с расстоянием для слива, приступать к монтажу сифона.

Как установить слив для поддона душевой кабины

Подключить кабинку к канализации можно своими руками, это не займет много времени и усилий. Помимо сифона нужно приобрести сантехнические трубы, которые будут подсоединяться к сифону и вести в канализацию.

При желании трубы, ведущие в канализацию, можно зашить в специальный короб, который легко можно разобрать, если возникнет необходимость поменять резиновый уплотнитель на стыках или прочистить трубы.

Распакованный сифон нужно проверить на наличие всех его составляющих и резиновых прослоек для лучшей герметизации. Все элементы должны быть чистыми и без малейших повреждений, которые могут привести к нарушениям работы сливной системы.

Монтаж сифона под душевой поддон:

1. Выкрутить втулку из корпуса сифона, достать крышку и прорезиненные прокладки.
2. На канавку слива нанести герметик, уложить не нее прокладку и промазать герметиком сверху.
3. Крышку от сифона разместить в сливном отверстии так, чтобы резьба на ней совпала с нижней частью сифона.
4. Отверткой закрепить сливную часть. Подобным образом установить перелив.
5. По направлению к канализации монтировать колено сифона. Гофрированной трубой соединить сифон и отверстие в канализации, предварительно промазав стыки герметиком.

После установки сливного сифона рекомендуется проверить его не герметичность. Затем нужно выставить кабинку по уровню, подключить водоснабжение и наслаждаться душем. Правильный монтаж сливного сифона влияет на скорость стока воды и долговечность эксплуатации оборудования. После выхода сифона из строя снять и заменить его не составит особого труда.

Гидрозатвор для душевой кабины: уход за сифоном после установки

Довольно часто владельцы сталкиваются с появлением неприятного запаха, ищущего из слива душевой кабинки. Причиной этого может стать банальный засор или застой воды в колене. В зависимости от вида сифона и способу подключения его к канализации, можно выбрать метод чистки душевого слива.

Обычный пластиковый сифон можно избавить от засора с помощью вантуза или металлического троса.

Гофрированный сифон нельзя чистить тросом или применять вакуум – можно повредить шланг.

Современные чистящие средства в виде порошков или геля с легкостью справятся даже с сильными засорами. При этом не рекомендуется использовать сильные химические вещества, которые могут навредить пластику.

С небольшими засорами справится смесь из соли, уксуса и соды, которые нужно заливать в слив, а через определенное время промыть его хорошим напором воды.

Устройство слива для душевой кабины (видео)

К установке душевой кабинки нужно подходить со всей серьезностью – особое внимание следует уделить выбору и монтажу сифона, который отводит использованную воду в канализацию. От его правильной установки зависит целостность всей конструкции душа.

Сифон для душевой кабины с низким поддоном своими руками

Душевые кабины сегодня применяют при обустройстве как малогабаритных помещений, так и просторных ванных комнат. Одним из условий безупречной работы сантехнического оборудования является не только грамотный выбор модели, но и качество ее монтажа.

Правильно подключенный сифон для душевой кабины с низким поддоном является гарантией надежного функционирования сливной системы.

Предназначение сифонов

Основная функция сливной системы – принимать сточную воду из отверстия в поддоне, а затем направлять ее в непосредственно в канализационную трубу. Ключевым элементом сливной системы выступает сифон, именуемый также как трап.

Сифон выполнят две задачи: обеспечивает беспрепятственный слив грязной воды и препятствует распространению неприятного запаха из канализационной трубы.

Принцип гидравлического затвора, применяемый в сифонах традиционного исполнения, препятствует проникновению воздуха, насыщенного большим количеством вредных газов, в обратном направлении.

Сифоны используют повсеместно при подключении бытовых сантехнических устройств за исключением лишь тех конструкций, у которых водяной замок уже выступает их неотъемлемой частью.

Виды и варианты исполнения сливных устройств

Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.

Сливы бывают нескольких видов:

• Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
• Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
• Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном – открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.

Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.

Трубные модели

Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.

Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.

Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.

Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.

Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.

Бутылочные сифоны

Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.

Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».

Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.

Сливные трапы

Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.

Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.

Ключевые моменты грамотного выбора

Рынок душевых кабин, а следовательно, и поддонов к ним более чем разнообразен. Они могут иметь разную высоту, форму и объем. Да и отверстия слива в этих конструкциях могут располагаться в разных местах. Поэтому сифоны для их подключения должны иметь определенные конструктивные особенности.

Сифоны для подключения к канализации зачастую идут в комплекте с душевой кабиной. Если предлагаемый производителем тип устройства вас полностью утраивает, смело используйте его.

В случае приобретения новой модели, учитывайте, что выбирать сифон для душа следует, ориентируясь на глубину трапа, поскольку конструкция монтируется непосредственно под днищем. Обычно высота сифонов варьируется в пределах 15-20 см. Чтобы упростить процесс монтажа, предпочтение стоит отдавать низким моделям.

Конструкторы душевых кабин разрабатывают новые модели сифонов, стараясь уменьшить высоту устройств. Благодаря этому можно снизить высоту дна поддона относительно уровня пола, облегчив тем самым людям захождение в кабину.

При выборе сифона следует учитывать ряд нюансов:

• Диаметр сливного отверстия. Согласно европейским нормам диаметр сливных отверстий для поддонов может составлять 52 мм, 62 мм либо же 90 мм. Размер конструктивных элементов сифона должен соответствовать этим параметрам.
• Угол сгиба сливной трубы. В среднем он варьируется в пределах 130-140°. Но в продаже встречаются модели, где угол разворота составляет 360°.
• Пропускная способность сифона. Этот показатель определяется из расчета водяного слоя, собираемом над сливным отверстием. Для отверстий диаметром в 52 мм и 62 мм толщина водяного слоя не должна превышать 12 см, а для слива D90 мм – до 15 см. Скорость слива должна быть не менее 20 л/мин. Есть устройства с высокой скоростью слива, достигающей 30 л/мин. Они имеют пометку «турбослив».
• Функция самоочищения системы или возможность прочистки элементов без полного разбора сливной конструкции.

Приобретая сифон, старайтесь выбирать качественные системы. В противном случае вы столкнетесь с необходимостью частой прочистки сливной конструкции и даже замены быстро вышедшей из строя системы.

Для поддонов с небольшим сливным отверстием необходимо предусмотреть доступ к канализационным отводам. Он потребуется для того, чтобы проводить ревизию и прочищать систему в случае загрязнения.

Независимо от типа выбранной конструкции при прочистке сливной системы недопустимо использовать сжатый воздух. Последствиями таких действия может стать разгерметизация соединений и возникновение протечек.

Монтаж сифона своими руками

От грамотной установки слива напрямую зависит скорость стока отработанной воды и, в принципе, возможность эксплуатировать сантехническое оборудование. Монтажные работы можно выполнить и самому. Необходимо лишь следовать инструкции и выполнять все операции качественно.

Перед установкой душевой кабины важно продумать организацию стока воды. Для этого необходимо определить два момента:

• На каком расстоянии от канализационного отверстия будет установлен поддон.
• Каким способом подключить конструкцию для слива воды.

Установка слива душевой кабины проводится после подготовки основания для монтажа поддона.

Процедура включает ряд основных этапов:

• Определение и выставление угла для слива от выходного отверстия в поддоне до входа в канализацию. Для этого конструкцию сначала укладывают вверх дном. В комплекте к каждой кабине прилагаются шпильки. Их необходимо вкрутить в нужные отверстия. На этом этапе подготавливают силовые механизмы, устанавливая их на ограничители и фиксаторы. Сверху на них надевают заранее выставленные шпильки.
• Сборка и монтаж сифона. К конструкции обычно прилагается схема. При состыковке элементов все прокладки следует размещать в строгом соответствии с прилагаемой схемой, зажимая места соединений до упора.
• Регулировка силового каркаса. Эту процедуру выполняют, ориентируясь по строительному уровню. Каркас монтируют, располагая на 2-3 см выше, чем будет установлена нижняя часть сифона.
• Закрепление силовой конструкции. С помощью гаек соответствующего размера затягивают соединительные элементы и фиксируют конструкцию.
• Установка поддона в нужное положение. Поддон размещают таким образом, чтобы верхняя часть сифона находилась выше канализационного тройника на 5-6°. Общая высота поддона должна быть в пределах 200-210 мм. Минимальная высота трапа может составлять 8 см.
• Подключение слива кабинки. В отверстие слива монтируют сетку, обработанную для надежности соединения специальным герметиком. Вставив чашку слива в отверстие поддона, посредством винтового соединения подключают тройник.
• Монтаж отвода в канализационную трубу. Установку колена сифона выполняют в направлении входа в канализацию. Соединительные элементы фиксируют муфтой и покрывают слоем герметизирующего состава.
• Проверка работоспособности системы. После пробного пуска воды проверяют все соединительные узлы. Нигде не должно быть даже минимальной протечки.

В случае выявления плохого стока или образования капель на полу, систему придется разобрать и устранить неполадку.

Процесс сборки сифона наглядно представлен в видео:

Сантехническая обвязка с переливом для душевой кабины монтируется по такому же принципу, что и обычная система слива. Разница лишь в том, что сначала посредством винтового соединения закрепляют выпуск. А затем переливную трубу соединяют с тройником слива, используя при этом конический утеплитель.

Соединительный узел переливного отверстия поддона с тройником сифона следует тщательно уплотнить и промазать герметиком.

Для предотвращения нарушений в сливной системе, соблюдайте простые правила ухода за системой. Не выливайте в поддон воду с остатками мусора и земли!

Регулярно промывайте систему средствами, предотвращающими оседание на внутренних стенках грязевых отложений!

Сифон для душевой кабины с низким поддоном

Сифон выполняет функции своего рода промежуточного звена между душевым поддоном и канализационной системой. Силами этого компонента также обеспечивается гидравлический затвор (не во всех моделях), за счет чего исключается вероятность проникновения неприятных канализационных запахов в пространство помещения с установленной душевой кабиной.

Сифон для душевой кабины с низким поддоном

Конструкция стандартного сифона включает две главные части: слив и перелив (в некоторых моделях может отсутствовать). На современном рынке представлен достаточно большой выбор сифонов, различающихся, прежде всего, по особенностям конструкционного исполнения, механизму действия и габаритным размерам.

В ходе рассмотрения нижеизложенной информации вы узнаете, какими бывают сифоны, как выбрать подходящую модель для использования в комплексе с душевой кабиной, оснащенной низким поддоном (в эту группу обычно включаются изделия высотой до 20 см), а также получите сведения, позволяющие выполнить подключение данного сантехнического изделия собственными силами, отказавшись от платных услуг сторонних исполнителей.

Обзор существующих разновидностей сифонов

В соответствии с механизмом действия, существующие разновидности сифонов классифицируются на 3 основные группы. С ключевой информацией о каждой из них вы можете ознакомиться в следующей таблице.

Таблица. Классификация сифонов по механизму действия

Сифоны типа «click-clack»

Полезный совет! При выборе типа конструкции и подходящих размеров сифона, ориентируйтесь на высоту поддона вашей душевой кабины, т.к. установка рассматриваемого сантехнического прибора осуществляется в пространстве под поддоном. Ввиду этого, для использования в комплексе с низким поддоном выбирается низкий же сифон. В продаже доступны модели, возвышающиеся над поверхностью пола на минимально возможные значения. Наиболее же часто встречающимися являются изделия высотой 80-200 мм.

Помимо классификации в соответствии с механизмом действия, сифоны делятся на 3 основные категории с учетом особенностей их конструкционного исполнения. Информация в отношении этих моментов приведена в следующей таблице.

Таблица. Классификация сифонов по типу конструкции

Классические трубные сифоны

Таким образом, для использования в комплексе с душевой кабиной, укомплектованной низким поддоном, можно приспособить гофрированный сифон. Также подходящим вариантом является специальный сливной трап. На следующем примере показан прекрасный пример грамотно организованного подключения рассматриваемого сантехнического элемента.

Схема подключения сливного трапа

Сливной трап устанавливается в отверстие поддона душевой кабины либо же выполняющего его функции облицованного плиткой бетонного основания и соединяется с канализационной трубой. Вода поступает в «трап», и оттуда отводится в канализацию. Высота сливов этой категории колеблется в среднем в пределах 80-200 мм. При этом, чем ниже трап, тем более эффективно и качественно он работает. Также с помощью трапа можно обустроить полноценное отведение воды из кабины без традиционного поддона – сантехнический элемент в данном случае будет залит в стяжку. Пример подобного рода конструкции показан на следующем изображении.

Схема отведения воды

Цены на сифон для душевой кабины с низким поддоном

На что еще обратить внимание, выбирая сифон?

Механизм действия и конструкция – не единственные критерии, которые необходимо принимать во внимание в процессе выбора сифона. Чтобы сантехническое изделие максимально качественно и долго справлялось с возлагаемыми на него задачами, ознакомьтесь с информацией, приведенной в следующей таблице, и обязательно пользуйтесь полученными рекомендациями, выбирая сифон для своей душевой кабины.

Таблица. Критерии выбора сифона для душевой кабины

Порядок подключения сифона душевой кабины

Вы ознакомились с различными конструкциями душевых сифонов, различающихся по механизму действия и ряду других показателей. Вне зависимости от модели, подключение любого сифона выполняется в аналогичном порядке. Различия возникают разве что на стадии установки дополнительных элементов (ручка в автоматических сифонах, кнопка в сифонах типа « click – clack » и т.п.). Порядок их монтажа уточняйте в инструкции производителя – в зависимости от модели и конкретного бренда установка может иметь некоторые отличия.

Установка сифона «с нуля»

Инструкция по первому подключению сифона к новой душевой кабине приведена в следующей таблице.

Полезный совет! Самостоятельное подключение сифона удобнее всего осуществлять после того, как поддон будет установлен на каркас.

Таблица. Подключение сифона

Начало разборки сифона

Продолжение разборки сифона

Установка крышки слива

Подключение колена к канализации

Дальнейшая сборка душевой кабины определяется особенностями конкретной конструкции.

Файл для скачивания. Инструкция по установке душевой кабины

Замена старого сифона

Замена старого сифона

Даже самый дорогостоящий и качественный сифон имеет ограниченный срок службы, который в большинстве случаев гораздо более скромный по сравнению с долговечностью душевого поддона. Если ваш сифон вышел из строя, замените его, следуя нижеприведенным рекомендациям.

Прежде всего, вам нужно снять декоративную панель душевого поддона. В большинстве моделей этот элемент крепится посредством защелок/клипс. Никаких проблем с демонтажем обычно не возникает: достаточно надавить на экран с некоторым усилием и клипсы расщелкнутся.

Далее необходимо демонтировать старый сифон. Предварительно перекройте воду. Чтобы снять сифон, выполните действия в последовательнос ти, обратной его установке, т.е.:

отсоедините колено от канализации;

Подробная информация в отношении каждого этапа действий с сопутствующими иллюстрациями приводилась в инструкции по установке сифона «с нуля», дублировать ее не имеет смысла. С порядком установки нового сифона вы также знакомы из предыдущего руководства. Следуйте полученным рекомендациям, и все обязательно получится.

Использование сливного трапа

Ранее упоминалось чудо современного сантехнического рынка, известное как слив-трап. Данное устройство прекрасно подходит для использования в комплексе с душевыми поддонами самой разнообразной высоты. Важно понимать, что трап имеет определенные габариты, и между поверхностью пола и нижней стороной верхней грани душевого поддона должно быть достаточное количество места для установки сантехнического изделия.

Если душевой поддон устанавливается на регулируемые ножки или опорный каркас, никаких проблем не возникнет – выставляется требуемая высота поддона, устанавливается сливной трап (руководство по его сборке/разборке и правильному размещению будет приведено далее), выполняется соединение слива с канализацией, после чего пространство между полом и поддоном закрывается декоративным экраном или маскируется другим подходящим способом.

Иное дело, если владелец купил практически полностью плоский поддон. В данном случае придется идти на хитрость, используя один из вариантов, рассмотренных в следующей таблице.

Таблица. Варианты установки плоского поддона для подключения сифона

Выбор и монтаж слива для душевого поддона своими руками

Правильно установленный слив для душевой кабины обеспечивает быстрое отведение воды, предотвращает возникновение аварийных ситуаций. При выборе и монтаже сифона нужно соблюдать некоторые правила. Важную роль играет покупка качественных материалов и комплектующих.

Организация слива из душевой кабинки

Существуют 2 типа душевых кабин. Первые имеют поддон с отверстием, используемый для сбора и отведения стоков в канализационную трубу. Установка сливной системы в этом случае проводится без подготовки. Кабины без поддона требуют монтажа более сложного оборудования: вода попадает в канализацию через канал, встраиваемый в пол. Такие кабины сооружаются в общественных заведениях.

Душевой трап с точечным сбором воды

Трап для точечного сбора воды представляет собой устанавливаемое под полом устройство. Конструкции этого типа имеют надежно фиксируемые компоненты и гладкие внутренние поверхности. Обязательным является монтаж фильтрующих элементов.

Надежная конструкция для слива.

При обустройстве трапа применяют такие комплектующие:

• мусоросборник;
• резиновые уплотнители, обеспечивающие герметичность;
• гидрозатвор, препятствующий проникновению газов в помещение;
• защитная сетчатая накладка;
• корпус.

Трапы производят из полимеров или металла.

На основании конструктивных особенностей выделяют следующие типы сливных систем:

1. Горизонтальные. Устройства небольших размеров снабжаются боковыми отводами. Горизонтальные трапы применяют при отделке ванных комнат жилых домов и квартир.
2. Вертикальные. Сливные приборы отличаются большой пропускной способностью. Их часто устанавливают в бассейны. Засорение канализационного отвода случается редко, однако поломка трапа приводит к необходимости снятия облицовочного материала и разрушения цементной подложки.

Решетчатые накладки бывают круглыми, прямоугольными или квадратными. Высота корпуса зависит от типа трапа.

При приобретении сантехнической арматуры учитывают такие характеристики:

• устойчивость решетки к нагрузкам (этот элемент не должен деформироваться под воздействием веса человека);
• диаметр отвода (нужно приобретать изделия с патрубком сечением не менее 5 см);
• пропускная способность (должна превышать количество отводимых стоков);
• наличие мусоросборника и гидрозатвора.

Канальная система

Обустройство канальной системы требует подготовки пола. Если слив располагается рядом со стеной, постамент должен иметь уклон в одну сторону.

Канальная система слива.

Детали системы водоотведения устанавливают до облицовки пола. Сантехнический прибор состоит из трубы и емкости для сбора воды. Сливное отверстие накрывают решеткой. Каналы изготавливают из металла, керамики или пластика.

Устройство продается в готовом к монтажу виде. В комплект входит сифон, препятствующий проникновению газов в душевую комнату. Он соединяется с общей трубой гибким шлангом. Окружающие сливное отверстие участки заделывают плиткой.

Разновидности сифонов для душевых кабинок с поддоном

Душевые кабины с поддонами снабжают сливными системами, отличающимися от используемых при обустройстве стационарных сооружений. При выборе сантехнической арматуры учитывают конструкцию и принцип действия.

Классификация по механизму действия

По механизму функционирования сифоны бывают:

1. Простые. Включаются в комплект бюджетных кабин. Сливное отверстие накрывается резиновой пробкой, препятствующей отведению воды. После извлечения этой детали жидкость начинает стекать в канализационную трубу. Главные достоинства такой системы — простота в установке, приемлемая цена. Недостатком можно считать неудобство удаления заглушки.
2. Click-clack. Сифоны такого типа снабжены рычагом, нажатие на который способствует открытию отверстия. Прибор состоит из нескольких труб, соединенных одним гидрозатвором.
3. Автоматические. Клапан постоянно располагается над сливом. Система снабжена переключателем, при нажатии на который заглушка сдвигается. Первое применение кнопки снимает пробку, второе возвращает ее на место. Пользоваться таким устройством нужно с осторожностью.

Отличный выбор клапан Click-clack поддона душевой кабины.

Конструкционная классификация

По конструкции различают три вида сифонов.

Сифоны могут иметь такие конструкции:

1. Трубчатая. Сливная трубка имеет коленчатое строение, что предотвращает исчезновение гидрозатвора. Установка такой системы препятствует появлению неприятного запаха в помещении. Сифон для душевой кабины с низким поддоном имеет недостаток: изогнутые части гофрированного шланга накапливают загрязнения, которые нужно удалять химическими составами. Неудобства появляются и при разборке системы, установленной в ограниченном пространстве.
2. Бутылочный. Конструкция сифона включает колбу, напоминающую банку. На дне отстойника скапливаются частицы загрязнений. По мере засорения колбу демонтируют и промывают. Жидкость, постоянно присутствующая на дне банки, предотвращает выход зловонных газов из сливного отверстия. При поломке любая деталь сантехнического прибора легко заменяется. Главным недостатком считают большие габариты, не позволяющие устанавливать сифон под низкий поддон.
3. Гофрированный. Отвод представляет собой гибкую трубку, одна сторона которой вводится в канализационную трубу, а другая соединяется с отверстием поддона. Прибор можно располагать под любым углом. Это позволяет устанавливать его на низкие поддоны. При сливе большого объема стоков гофрированная трубка смещается, ее нужно возвращать в прежнее положение. Гидрозатвор располагается отдельно от сливного канала.

Выбор подходящего слива

При выборе сливных конструкций для душевых кабин соблюдают следующие правила:

1. Корпус сантехнической арматуры не должен сдавливаться деталями кабины. Нужно заранее определить расстояние от пола до дна поддона. В такое пространство входят сифоны высотой не более 20 см.
2. Диаметр горловины должен совпадать с размерами водоотводящего отверстия.
3. Канализационная труба должна пролегать ниже уровня сливного патрубка.
4. Фильтрующий компонент обеспечивает быстрое отведение жидкости из низкого поддона.

Монтаж слива для душевой кабины своими руками: пошаговая инструкция

Порядок установки зависит от типа выбранной сливной конструкции, однако имеются общие рекомендации, повышающие качество выполняемых работ. При неправильном монтаже сифона или трапа увеличивается риск затопления или проникновения канализационных газов в помещение.

Монтаж душевого канала

Эта система прокладывается под полом. Перед началом монтажа решетку оклеивают малярным скотчем.

Порядок работ включает следующие шаги:

1. Подготовка наружных поверхностей канала. Обработка наждачной бумагой улучшает сцепление пластика с цементным раствором. После придания шероховатости поверхность протирают обезжиривающим средством.
2. Закрепление канала. На этом этапе используют кронштейн. Лоток для сбора воды заземляют. Сточная труба требует жесткой фиксации, т.к. она будет испытывать нагрузку при нахождении человека в душевом помещении. Один конец гофрированной трубки соединяют с канализационной линией, другой — с патрубком канала. Шланг вводят в отверстия до упора. Перед установкой поверхности трубки обрабатывают герметиком.
3. Подключение лотка для отведения воды. Для этого используют трубу, имеющую ровные внутренние поверхности.
4. Устранение щелей между каналом и постаментом. Толщина цементного слоя выбирается с учетом типа укладываемой плитки.
5. Облицовка пола. Высота плитки должна перекрывать края канала. Материал укладывают, начиная от сливного отверстия. Формируют уклон в 1 см/м. Стыки плитки и декоративной решетки очищают от цемента, замазывают герметиком. После высыхания состава кабина становится готовой к использованию.

При прокладке канальной системы учитывают такие моменты:

1. Расстояние между сливным отводом и канализационной линией должно быть минимальным.
2. Перед монтажом определяют пропускную способность слива. Лоток устанавливают на полу, после чего подают воду под напором.
3. Для соединения элементов конструкции используют шланги сечением не менее 40 мм.
4. Канальную систему, расположенную близко к двери, снабжают секционной решеткой.

Установка трапа водоотведения воды

Соблюдаем все правила при установке трапа.

Этот сантехнический прибор устанавливается так же, как канальное устройство. Дешевые трапы не имеют фиксаторов. Для удержания корпуса в нормальном положении используют подручные материалы — плитку, кирпич.

Фиксировать трап монтажной пеной нельзя, т.к. под воздействием нагрузки он проваливается.

Цементная стяжка придает конструкции горизонтальную устойчивость. Формирование пола выполняется поэтапно. Просмотр соответствующего видео поможет правильно завершить этот этап работ.

Установка сифона на поддон

Правильно собранный сифон для слива душевой кабинки.

Процесс установки сифона на кабину с низким или высоким поддоном включает следующие шаги:

1. Подключение сливного отвода к гидрозатвору. Патрубок снабжают коническим резиновым уплотнителем. Узкую часть оставляют на горловине. Наружные поверхности прокладки покрывают герметиком. Один конец патрубка до упора вводят в колбу или коленчатую трубку. Фиксацию обеспечивают затягиванием гайки.
2. Монтаж заглушки. На патрубок гидрозатвора накладывают уплотнитель. Накручивают заглушку. Если такая деталь не предусмотрена конструкцией сифона, этот шаг пропускают.
3. Подсоединение горловины. Между патрубком и этой деталью устанавливают прокладку. Гайку затягивают до упора. На этом этапе следят, чтобы уплотнитель не смещался. Если это произошло, нужно открутить гайку, вернуть прокладку в прежнее положение.
4. Установка сифона на поддон. Горловину совмещают с отверстием, сливной шланг подключают к канализационной линии. Верхнюю часть сантехнического прибора закрепляют винтом. Под горловину предварительно подкладывают уплотнитель.
5. Обустройство системы слива-перелива. Этот этап выполняется при монтаже высокого поддона. Отверстие в стенке емкости совмещают с гибкой трубкой, соединяемой с гидрозатвором.

Уход за сливом

Независимо от качества установки сливной системы душа, периодически возникают засоры. Они приводят к застою воды в кабине, появлению неприятного запаха в ванной комнате.

Если вода плохо сливается,
то необходимо проверить сифон.

Очистить слив можно такими способами:

1. Механический. В этом случае применяется металлический трос или вантуз.
2. Химический. Для прочистки труб используют специальные составы. Агрессивные вещества повреждают пластик. Предпочтение отдают гелеобразным средствам. Можно использовать народные способы, например чистку канализационной системы уксусом и содой.

При подключении кабины к канализации через гофрированную трубку устранять засоры сложнее. Нужно снять шланг и промыть его мощной струей воды. В некоторых случаях приходится заменять сифон.

Похожие статьи

Подпишитесь на нас, пожалуйста!

Мы не будем спамить, честно!

Спасибо, большое, Вы сделали нас счастливее!

Устройство отдельной душевой кабинки в доме – не роскошь, а вполне обоснованный шаг ведь иногда вместо ванны удобнее быстро освежиться в душе. При установке душевой кабины отдельное внимание нужно уделять организации слива, многие незаслуженно этот этап обделяют своим вниманием результатом чего могут быть проблемы со сливом либо с неприятным запахом из канализации. Например, неправильно подобранный слив для душевой кабины с низким поддоном потребует замены довольно скоро.

Об организации слива из душевой кабинки

Для начала рассмотрим способы отвода воды из душевой кабинки.

В зависимости от используемой конструкции они могут существенно отличаться:

• слив из душевой кабины с поддоном любой высоты организовать очень просто. Сам поддон приподнят на некоторое расстояние над полом, в этом пространстве размещается сифон (устройство, предотвращающее попадание неприятных запахов в помещение) и канализационные трубы;

Обратите внимание! В случае установки сверхнизких поддонов нужно обращать внимание на пропускную способность сифона, да и проблем с засорением может быть больше, чем в случае с обычными поддонами.

• если же поддон не используется, то для отвода воды используются душевые трапы и каналы – состав работ в этом случае несколько отличается.

Трап под плитку представляет собой простое устройство с гидрозатвором, основная часть которого прячется непосредственно в стяжке. За счет этого пол душа не возвышается над полом ванной комнаты, это особенно удобно если в семье есть люди, которым тяжело перешагивать высокий край душевого поддона.

Основное отличие трапа от канала заключается в форме. Канал – узкий и вытянутый, а трап имеет квадратную либо круглую сливную решетку. Если же сравнить трудоемкость устройства слива в душе своими руками с поддоном и без него, то, конечно, гораздо легче подключить к канализации именно душ с поддоном – достаточно просто установить сам поддон на подставку и закрыть щель декоративными накладками.

Выбор подходящего слива

Слив для поддона душевой кабины должен подбираться как с учетом расхода воды, так и с учетом удобства эксплуатации. В среднем для душа нормальной пропускной способностью можно считать примерно 50 л/мин, это позволяет принимать душ без ограничений мощности потока.

Также нелишним будет разобраться и в конструкции слива, в частности внимание стоит обратить на то, какой именно затвор используется.

Подобные устройства все без исключения выпускаются с затвором, но вот способ предотвращения попадания запахов из канализации в душ может сильно отличаться в зависимости от модели:

• гидрозатвор – простейший вариант, в этом случае преградой на пути попадания воздуха из канализации в помещение становится водяная пробка в сифоне, для ее образования трубе придается S-образный изгиб. Можно выделить и бутылочный гидрозатвор, но он чаще используется на кухнях, где важно иметь возможность в любой момент снять нижнюю крышку и почистить его;

• сухой затвор, устройство слива душевой кабины с использованием такой конструкции имеет смысл в том случае, когда душем пользуются нечасто и есть риск того, что водяная пробка просто пересохнет;

Обратите внимание! Если используется система «теплый пол», то гидрозатвор порекомендовать к установке нельзя. Дело в том, что водяная перемычка будет постоянно испаряться.

• популярность в последнее время набирают устройства с заглушкой на сливном отверстии, которая может наглухо перекрывать трубу, часто подобные конструкции называются «click-clack».

Цена слива с заглушкой невелика и колеблется около 1000 рублей (хотя можно найти вариант и попроще). Для того, чтобы слив закрыть достаточно просто нажать на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие. В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение.

Также еще перед установкой слива нужно подумать о необходимости устройства перелива. Это может быть просто необходимым если планируется устройство душевой кабинки с высоким поддоном. В поддон может набираться вода и перелив будет использоваться как страховка от переполнение его и выплескивания воды на пол.

Перелив не сильно усложняет конструкцию слива. Внешне он выглядит как дополнительное отверстие поближе к верхнему бортику поддона, через него излишки воды будут направляться в канализацию. Это полезно, если человек оставил поддон набираться и забыл об этом.

Установка и уход за сливом

В принципе, установка поддона и подключение его к канализации особой сложностью не отличается. Нужно решить 2 задачи – обеспечить горизонтальность самого поддона и соблюдение минимальных зазоров и уклонов при его подключении к канализации.

Руководство по установке

Монтаж слива душевой кабины начинается с его примерки и разметки на полу проектного положения.

В дальнейшем рекомендуется придерживаться такого порядка действий:

• сифон будет соединяться с канализацией с помощью канализационной гофры (хотя можно использовать и обычные пластиковые трубы), поэтому, зная примерное расположение сливного отверстия, можно прикинуть, какая длина гофры понадобится;
• для удобства сборки на дне поддона с изнаночной стороны собирается каркас из металлического профиля;

Обратите внимание! Высота слива для душевой кабины должна быть такой, чтобы после установки сифона расстояние от него до пола составляло как минимум 5-7 см. Это необходимо для создания требуемого уклона и беспрепятственно стока воды в канализацию.

• к канализации нужно подключить гофру и сифон. Для соединения сифона и гофры используется пластиковая накидная гайка, дополнительно стык можно промазать герметиком для большей надежности;
• затем поддон переворачивается на бок, в сливное отверстие вставляется металлическая сеточка (задерживает крупный мусор), кольцо;

• с изнанки подключается сифон – сперва на ту часть, которая будет контактировать с поддоном, наносится герметик, затем на него накладывается резиновое кольцо и только после этого он соединяется с частью, установленной с лицевой стороны поддона.

Обратите внимание! Если используется слив перелив для душевой кабины, то основное отличие заключается в том, что к сифону подключаются 2 трубы – одна от сливного отверстия, друга – от перелива.

После этого поддон переворачивается и устанавливается на место. Ножки, как правило, выполняются с регулировкой высоты, так что можно без труда добиться горизонтальности поддона душа. Перекос проверяется обычным строительным уровнем.

Инструкция по установке допускает дополнительное укрепление конструкции. Если фабричный каркас недостаточно жесткий и дно все равно сильно прогибается, то на основании можно уложить простой кирпич или сделать возвышение из цементно-песчаного раствора с тем, чтобы поддон опирался на него.

Уход за сливом

Как бы тщательно установка не проводилась, все равно часто приходится выполнять ремонт слива душевой кабины. Причина этого простая – засор и невозможность отвода воды, отсюда и застой воды в поддоне, и неприятный запах в кабинке.

Основные проблемы, с которыми сталкиваются люди – неприятный запах и проблемы со стоком, все это – следствие одной и той же проблемы. Что касается ремонта, а вернее прочистки труб, то выполнить ее можно несколькими способами, причем в вопросе, как почистить слив у душевой кабины, многое зависит от способа подключения поддона к канализации.

В случае если использовалась не гофра, а обычные пластиковые трубы, то можно выделить такие варианты очистки как:

• механический – обычный вантуз или сантехнический тросик могут справиться с засором практически любой сложности;

• различные чистящие средства также могут справиться с засором. Если хотите знать, как прочистить слив душевой кабины с их помощью, остерегайтесь слишком агрессивных веществ, которые могут просто разъесть пластик. Отдать предпочтение лучше гелевым средствам, а не порошкам;
• можно попробовать и народные средства, например, со слабыми засорами неплохо справляется смесь из соды, уксуса и соли, ее нужно просто оставить в трубе на пару часов.

Для того, чтобы устранить запах в душевой кабине – слив должен работать идеально. Но в случае с подключением слива через гофру справится с засором может быть непросто, тросик просто порвет трубу, вантуз также небезопасен, а агрессивные гели могут просто прожечь стенку гофры. Иногда доходит до того, что проще просто отсоединить сифон и почистить его отдельно.

В завершение

Установка душевой кабинки в доме – несложная задача. Особое внимание стоит уделить подключению поддона к канализации, коммуникации будут скрыты, поэтому лучше сразу все сделать верно, чем потом исправлять мелкие недочеты. Предложенный материал позволит правильно подключить поддон к канализации.

На видео в этой статье показан сбор душевой кабины с подключением ее к канализации.

Источник: gidroguru.com

Обзор существующих разновидностей сифонов

В соответствии с механизмом действия, существующие разновидности сифонов классифицируются на 3 основные группы. С ключевой информацией о каждой из них вы можете ознакомиться в следующей таблице.

Таблица. Классификация сифонов по механизму действия

Полезный совет! При выборе типа конструкции и подходящих размеров сифона, ориентируйтесь на высоту поддона вашей душевой кабины, т.к. установка рассматриваемого сантехнического прибора осуществляется в пространстве под поддоном. Ввиду этого, для использования в комплексе с низким поддоном выбирается низкий же сифон. В продаже доступны модели, возвышающиеся над поверхностью пола на минимально возможные значения. Наиболее же часто встречающимися являются изделия высотой 80-200 мм.

Помимо классификации в соответствии с механизмом действия, сифоны делятся на 3 основные категории с учетом особенностей их конструкционного исполнения. Информация в отношении этих моментов приведена в следующей таблице.

Таблица. Классификация сифонов по типу конструкции

Таким образом, для использования в комплексе с душевой кабиной, укомплектованной низким поддоном, можно приспособить гофрированный сифон. Также подходящим вариантом является специальный сливной трап. На следующем примере показан прекрасный пример грамотно организованного подключения рассматриваемого сантехнического элемента.

Сливной трап устанавливается в отверстие поддона душевой кабины либо же выполняющего его функции облицованного плиткой бетонного основания и соединяется с канализационной трубой. Вода поступает в «трап», и оттуда отводится в канализацию. Высота сливов этой категории колеблется в среднем в пределах 80-200 мм. При этом, чем ниже трап, тем более эффективно и качественно он работает. Также с помощью трапа можно обустроить полноценное отведение воды из кабины без традиционного поддона – сантехнический элемент в данном случае будет залит в стяжку. Пример подобного рода конструкции показан на следующем изображении.

На что еще обратить внимание, выбирая сифон?

Механизм действия и конструкция – не единственные критерии, которые необходимо принимать во внимание в процессе выбора сифона. Чтобы сантехническое изделие максимально качественно и долго справлялось с возлагаемыми на него задачами, ознакомьтесь с информацией, приведенной в следующей таблице, и обязательно пользуйтесь полученными рекомендациями, выбирая сифон для своей душевой кабины.

Таблица. Критерии выбора сифона для душевой кабины

Порядок подключения сифона душевой кабины

Вы ознакомились с различными конструкциями душевых сифонов, различающихся по механизму действия и ряду других показателей. Вне зависимости от модели, подключение любого сифона выполняется в аналогичном порядке. Различия возникают разве что на стадии установки дополнительных элементов (ручка в автоматических сифонах, кнопка в сифонах типа «click—clack» и т.п.). Порядок их монтажа уточняйте в инструкции производителя – в зависимости от модели и конкретного бренда установка может иметь некоторые отличия.

Установка сифона «с нуля»

Инструкция по первому подключению сифона к новой душевой кабине приведена в следующей таблице.

Полезный совет! Самостоятельное подключение сифона удобнее всего осуществлять после того, как поддон будет установлен на каркас.

Таблица. Подключение сифона

Дальнейшая сборка душевой кабины определяется особенностями конкретной конструкции.

Файл для скачивания. Инструкция по установке душевой кабины

Инструкция по установке душевой кабины

Замена старого сифона

Даже самый дорогостоящий и качественный сифон имеет ограниченный срок службы, который в большинстве случаев гораздо более скромный по сравнению с долговечностью душевого поддона. Если ваш сифон вышел из строя, замените его, следуя нижеприведенным рекомендациям.

Прежде всего, вам нужно снять декоративную панель душевого поддона. В большинстве моделей этот элемент крепится посредством защелок/клипс. Никаких проблем с демонтажем обычно не возникает: достаточно надавить на экран с некоторым усилием и клипсы расщелкнутся.

Далее необходимо демонтировать старый сифон. Предварительно перекройте воду. Чтобы снять сифон, выполните действия в последовательности, обратной его установке, т.е.:

• отсоедините колено от канализации;
• отсоедините колено от душевого поддона, используя соответствующий инструмент (обычно для откручивания применяется разводной ключ либо же шайба с некоторым усилием свинчивается вручную, в остальном ориентируйтесь на особенности крепления колена конкретно вашего сифона);
• демонтируйте перелив (если он есть и подлежит замене);
• демонтируйте все составные элементы слива.

Подробная информация в отношении каждого этапа действий с сопутствующими иллюстрациями приводилась в инструкции по установке сифона «с нуля», дублировать ее не имеет смысла. С порядком установки нового сифона вы также знакомы из предыдущего руководства. Следуйте полученным рекомендациям, и все обязательно получится.

Использование сливного трапа

Ранее упоминалось чудо современного сантехнического рынка, известное как слив-трап. Данное устройство прекрасно подходит для использования в комплексе с душевыми поддонами самой разнообразной высоты. Важно понимать, что трап имеет определенные габариты, и между поверхностью пола и нижней стороной верхней грани душевого поддона должно быть достаточное количество места для установки сантехнического изделия.

Если душевой поддон устанавливается на регулируемые ножки или опорный каркас, никаких проблем не возникнет – выставляется требуемая высота поддона, устанавливается сливной трап (руководство по его сборке/разборке и правильному размещению будет приведено далее), выполняется соединение слива с канализацией, после чего пространство между полом и поддоном закрывается декоративным экраном или маскируется другим подходящим способом.

Иное дело, если владелец купил практически полностью плоский поддон. В данном случае придется идти на хитрость, используя один из вариантов, рассмотренных в следующей таблице.

Таблица. Варианты установки плоского поддона для подключения сифона

Отдельного рассмотрения заслуживает порядок установки душевого поддона на основание из блоков (подходят пенобетонные и им подобные, при желании и удовлетворяющих габаритных размерах это может быть даже кирпич или шлакоблок). Инструкция приведена в таблице.

Важно! В этом же руководстве будет показан порядок установки, подключения и последующих действий с трапом. Помимо обустройства опорной конструкции, этапы работы остаются идентичными.

Таблица. Установка поддона на основание из блоков

Видео – Установка душевого поддона на блочное основание

В приведенном выше руководстве был показан порядок подключения компактного сифона (трапа) для низкого душевого поддона. В целом последовательность действий остается одинаковой для всех существующих моделей упомянутых сантехнических изделий, однако, чтобы установка прошла быстро и просто, необходимо иметь полное представление о конструкции трапа и, что главное, о процессе его самостоятельной разборки/сборки.

Конструкция трапа показана в следующей таблице.

Таблица. Конструкция сливного трапа

Видео – Конструкция сливного трапа

С порядком самостоятельной разборки трапа для его последующей установки вы можете ознакомиться в следующей таблице.

Таблица. Порядок разборки сливного трапа

Видео – Разборка сливного трапа

Сифон – незаметный на первый взгляд сантехнический элемент – выполняет очень важные функции в рассмотренной системе. Чтобы конструкция служила максимально долго и эффективно, постарайтесь изначально приобрести качественное сантехническое изделие, а еще лучше – используйте включенный в комплектацию душевой кабины агрегат, если таковой присутствует.

Купив же крайне бюджетный сифон от малоизвестного производителя, вы рискуете столкнуться с множеством проблем в будущем, связанных с необходимостью очень частой прочистки системы или даже ее скорейшего ремонта.

Чтобы сифон меньше засорялся, укомплектуйте слив специальной накладной сеточкой, даже если выбранная вами конструкция имеет встроенную сетку или даже оснащена самоочищающимся элементом. Стоят такие дополнения крайне недорого, зато их наличие исключает риск засорения сифона волосами и различным мелким мусором.

Удачной работы!

Источник: banya-expert.com

Предназначение сифонов

Основная функция сливной системы – принимать сточную воду из отверстия в поддоне, а затем направлять ее в непосредственно в канализационную трубу. Ключевым элементом сливной системы выступает сифон, именуемый также как трап.

Сифон выполнят две задачи: обеспечивает беспрепятственный слив грязной воды и препятствует распространению неприятного запаха из канализационной трубы.

Принцип гидравлического затвора, применяемый в сифонах традиционного исполнения, препятствует проникновению воздуха, насыщенного большим количеством вредных газов, в обратном направлении.

Сифоны используют повсеместно при подключении бытовых сантехнических устройств за исключением лишь тех конструкций, у которых водяной замок уже выступает их неотъемлемой частью.

Виды и варианты исполнения сливных устройств

Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.

Сливы бывают нескольких видов:

• Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
• Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
• Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном – открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.

Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.

Трубные модели

Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.

Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.

Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.

Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.

Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.

Бутылочные сифоны

Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.

Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».

Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.

Сливные трапы

Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.

Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.

Ключевые моменты грамотного выбора

Рынок душевых кабин, а следовательно, и поддонов к ним более чем разнообразен. Они могут иметь разную высоту, форму и объем. Да и отверстия слива в этих конструкциях могут располагаться в разных местах. Поэтому сифоны для их подключения должны иметь определенные конструктивные особенности.

Сифоны для подключения к канализации зачастую идут в комплекте с душевой кабиной. Если предлагаемый производителем тип устройства вас полностью утраивает, смело используйте его.

В случае приобретения новой модели, учитывайте, что выбирать сифон для душа следует, ориентируясь на глубину трапа, поскольку конструкция монтируется непосредственно под днищем. Обычно высота сифонов варьируется в пределах 15-20 см. Чтобы упростить процесс монтажа, предпочтение стоит отдавать низким моделям.

Конструкторы душевых кабин разрабатывают новые модели сифонов, стараясь уменьшить высоту устройств. Благодаря этому можно снизить высоту дна поддона относительно уровня пола, облегчив тем самым людям захождение в кабину.

При выборе сифона следует учитывать ряд нюансов:

• Диаметр сливного отверстия. Согласно европейским нормам диаметр сливных отверстий для поддонов может составлять 52 мм, 62 мм либо же 90 мм. Размер конструктивных элементов сифона должен соответствовать этим параметрам.
• Угол сгиба сливной трубы. В среднем он варьируется в пределах 130-140°. Но в продаже встречаются модели, где угол разворота составляет 360°.
• Пропускная способность сифона. Этот показатель определяется из расчета водяного слоя, собираемом над сливным отверстием. Для отверстий диаметром в 52 мм и 62 мм толщина водяного слоя не должна превышать 12 см, а для слива D90 мм – до 15 см. Скорость слива должна быть не менее 20 л/мин. Есть устройства с высокой скоростью слива, достигающей 30 л/мин. Они имеют пометку «турбослив».
• Функция самоочищения системы или возможность прочистки элементов без полного разбора сливной конструкции.

Приобретая сифон, старайтесь выбирать качественные системы. В противном случае вы столкнетесь с необходимостью частой прочистки сливной конструкции и даже замены быстро вышедшей из строя системы.

Для поддонов с небольшим сливным отверстием необходимо предусмотреть доступ к канализационным отводам. Он потребуется для того, чтобы проводить ревизию и прочищать систему в случае загрязнения.

Независимо от типа выбранной конструкции при прочистке сливной системы недопустимо использовать сжатый воздух. Последствиями таких действия может стать разгерметизация соединений и возникновение протечек.

Монтаж сифона своими руками

От грамотной установки слива напрямую зависит скорость стока отработанной воды и, в принципе, возможность эксплуатировать сантехническое оборудование. Монтажные работы можно выполнить и самому. Необходимо лишь следовать инструкции и выполнять все операции качественно.

Перед установкой душевой кабины важно продумать организацию стока воды. Для этого необходимо определить два момента:

• На каком расстоянии от канализационного отверстия будет установлен поддон.
• Каким способом подключить конструкцию для слива воды.

Установка слива душевой кабины проводится после подготовки основания для монтажа поддона.

Процедура включает ряд основных этапов:

• Определение и выставление угла для слива от выходного отверстия в поддоне до входа в канализацию. Для этого конструкцию сначала укладывают вверх дном. В комплекте к каждой кабине прилагаются шпильки. Их необходимо вкрутить в нужные отверстия. На этом этапе подготавливают силовые механизмы, устанавливая их на ограничители и фиксаторы. Сверху на них надевают заранее выставленные шпильки.
• Сборка и монтаж сифона. К конструкции обычно прилагается схема. При состыковке элементов все прокладки следует размещать в строгом соответствии с прилагаемой схемой, зажимая места соединений до упора.
• Регулировка силового каркаса. Эту процедуру выполняют, ориентируясь по строительному уровню. Каркас монтируют, располагая на 2-3 см выше, чем будет установлена нижняя часть сифона.
• Закрепление силовой конструкции. С помощью гаек соответствующего размера затягивают соединительные элементы и фиксируют конструкцию.
• Установка поддона в нужное положение. Поддон размещают таким образом, чтобы верхняя часть сифона находилась выше канализационного тройника на 5-6°. Общая высота поддона должна быть в пределах 200-210 мм. Минимальная высота трапа может составлять 8 см.
• Подключение слива кабинки. В отверстие слива монтируют сетку, обработанную для надежности соединения специальным герметиком. Вставив чашку слива в отверстие поддона, посредством винтового соединения подключают тройник.
• Монтаж отвода в канализационную трубу. Установку колена сифона выполняют в направлении входа в канализацию. Соединительные элементы фиксируют муфтой и покрывают слоем герметизирующего состава.
• Проверка работоспособности системы. После пробного пуска воды проверяют все соединительные узлы. Нигде не должно быть даже минимальной протечки.

В случае выявления плохого стока или образования капель на полу, систему придется разобрать и устранить неполадку.

Процесс сборки сифона наглядно представлен в видео:

Сантехническая обвязка с переливом для душевой кабины монтируется по такому же принципу, что и обычная система слива. Разница лишь в том, что сначала посредством винтового соединения закрепляют выпуск. А затем переливную трубу соединяют с тройником слива, используя при этом конический утеплитель.

Соединительный узел переливного отверстия поддона с тройником сифона следует тщательно уплотнить и промазать герметиком.

Для предотвращения нарушений в сливной системе, соблюдайте простые правила ухода за системой. Не выливайте в поддон воду с остатками мусора и земли!

Регулярно промывайте систему средствами, предотвращающими оседание на внутренних стенках грязевых отложений!

Источник: vannapedia.ru

Как установить сифон для душевой кабины?

Прежде чем купить любое сантехническое оборудование, мы проходим долгую процедуру выбора. Это касается и покупки сифона. После чего надеемся, что оно прослужит нам очень долго, а при эксплуатации не создаст проблем.

Но на поверку оказывается, что продолжительность срока службы не всегда зависит от качества и стоимости сооружения. Одной из причин преждевременного выхода из строя является неграмотный монтаж. Правильная установка сифона душевой кабины гарантирует, что ваш агрегат будет долго и хорошо функционировать, не доставляя лишних хлопот.

Сифон для душевой кабины: выбор конструкции оборудования

Слив-сифон в системе сантехнического оборудования — важный узел. Сифон для душевой кабины призван отвечать за беспрепятственный слив грязной воды и блокировку неприятных запахов из канализации. Конструктивно — это изогнутая труба, изгиб которой задерживает часть воды, выходящую в канализацию из поддона. Таким образом, в изогнутом сегменте сифона образуется некий водный замок, благодаря которому запахи не могут проникнуть внутрь помещения.

Фото 1. Слив-сифон для душевой кабины.

Сифон для душевого бокса подключается к канализации. Исключением является унитаз, так как водный замок является неотъемлемой его частью.

Выбирая сифон под душевую кабину обращаем внимание на то, что их в продаже представлено несколько видов:

• трубно-коленные;
• бутылочные.

Трубный слив сифон для душевых кабин

Конструкция состоит из изогнутой трубы с U или S-образным изгибом. За счет такой формы в верхней части системы постоянно находится вода, которая и работает как гидрозатвор. В моделях предусмотрена в нижней точки конструкции заглушка, закрывающая отверстие для удаления скопившейся грязи и удаления засоров. Чтобы почистить систему, не обязательно разбирать ее всю, достаточно открыть крышку и освободить сифон от скопившегося в нем хлама.

Одной из разновидностей трубного слива является гофрированный сифон. Главное его преимущество — это возможность закрепить трубу в нужной конфигурации с помощью обычного хомута. Вы можете отрегулировать высоту изгиба и организовать качественный слив, независимо от места расположения канализационных труб. Такая модель не содержит стыковых элементов, поэтому при ее использовании протечки исключены. Из недостатков стоит отметить быстрое засорение складок и некоторую чувствительность к перепадам температур.

Фото 2. Гофрированный сифон.

Бутылочный сифон для душевой кабины

По форме модели напоминают бутылку, они имеют негибкую, жесткую форму и состоят из цилиндра с крышкой с торца, трубы для стока воды и трубы, прикрепленной к выпуску душевой кабины. За счет того что отверстие стока выставляется выше нижнего конца вертикальной трубы, в колбе цилиндра образуется водяная пробка-затвор. В отличие от коленного сифона монтаж слива душевой кабины бутылочного типа более прост. Его также легко можно при необходимости разобрать и почистить от скопившейся в колбе грязи.

В различных моделях душевых кабин могут устанавливаться разные виды сифонов. Все зависит от того, какой глубины установлен в санприборе поддон, и монтаж какого оборудования для вас проще.

Фото 3. Присоединение слива-сифона к душевому боксу принципиально не отличается от присоединения к ванне.

Функциональный трап-слив для душевой кабины

Такие системы предназначены для установки в пол или непосредственно в отверстие поддонной чаши. Вода из трапа поступает сразу в канализацию. Их высота колеблется в пределах 8 — 20 сантиметров. Но если хотите дома пользоваться наиболее эффективным устройством, отдавайте предпочтении более низким моделям.

Как установить сифон для душевого бокса

К монтажу слива можно приступать только поле подготовки основания для установки поддона. Затем:

1. Определяем угол установки поддона, так чтобы слив воды двигался прямиком к канализационному тройнику. Для этого нужно:

• перевернуть корыто вверх дном;
• ввернуть в нужных местах прилагаемые к комплекту шпильки;
• закрепить на шпильках силовые элементы, закрутив на них предварительно ограничители;
• зафиксировать в отверстии поддона сифон со шлангом;
• перевернуть поддон;
• отрегулировать полученную конструкцию с помощью строительного уровня с учетом того, что уровень силового каркаса должен быть выше нижней точки слива на пару сантиметров.

При условии правильного выполнения нижняя часть стока емкости окажется под углом 4-5 градусов по отношению к месту входа в канализационный сток. Чего вполне достаточно для беспрепятственного оттока жидкости.

Фото 4. Перед выбором сифона важно учитывать положение ванной и труб.

1. Присоединяем слив воды. Для этого вам нужно:

• установить сетку в отверстии слива, предварительно смазав ее герметиком;
• положить прокладку и соединить винтом тройник;
• соединить сифон с отводной трубой;
• вставить отвод в канализационный вход;
• уплотнить место соединения, промазать его герметиком и хорошо закрепить с помощью муфты.

Как установить сифон под душевую кабину: контроль протечек

Фото 5. Правильно установленный слив прослужит долго.

Вы собрали сифон, присоединили его душевой кабине и канализации? На этом процедура подключения функции гидрозатвора еще не закончена. На последнем этапе вам необходимо проверить, насколько герметичной получилась система.

Закройте крышкой слив поддона и наберите в него воду примерно до половины. Затем откройте крышку и проследите ход утекания воды, проконтролировав процесс на предмет протечек. Если все хорошо, значит, ваша система установлена качественно и надежно.

А качественно выполненная работа — это всегда отличный результат в виде долговременного и беспроблемного функционирования сантехнического прибора.

Видео: Замена сифона в душевой кабине

Выбираем сифон для душевой кабины: простой способ

Сифон устанавливается под мойками, раковинами и ваннами неспроста. Он устанавливается в обязательном порядке и нужен, чтобы не выпускать из канализации вредные и неприятные запахи, которые там скапливаются. С научной точки зрения слив правильно называть гидравлическим замком и по факту им и является. В стоке сифона скапливается вода, которая перекрывает трубу, получается, что там вода присутствует постоянно, за счет этого создается вакуум. Единственное условие, при котором запах выйдет наружу – вода в отстойнике высохнет. Но такое бывает редко и только если кабина или раковина не используется.

• Предлагаемы типы сифонного оборудования
• Нюансы выбора и установки
• Сетка для задержки мелких элементов

В этой статье мы рассмотрим, что такое сифон для душевой кабины, чем он отличается от такого же под раковиной или мойкой. Разберемся в нюансах монтажа этой конструкции к поддону душевой кабины.

Предлагаемы типы сифонного оборудования

Слив для душевой кабины на рынке сантехники предлагается в различных типах, и модификация под каждую модель душевой кабины, что продаются на рынке и в магазинах. Определяющим при покупке является поддон, то есть место в котором находиться сливное отверстие. Из-за того, что каждой модели душевой кабина слив в разном месте сделать универсальный сифон не получается – конструкция не позволяет. При этом сифон для поддона состоит из двух частей: слива и перелива, который технически выглядят как две гофрированные гибкие трубки, которые сжимаются и разжимаются по желанию человека.

• Классические;
• Автоматические;
• Управляемые механически.

Каждый человек в жизни встречал классический слив душевой кабины, в котором при нажатии на кнопку вода перестает вытекать и накапливается в поддоне, либо наоборот начинает течь и поддон пустеет. Но такой сливной клапан успел морально устареть и заменился на конструкции сложнее, с автоматическим управлением. Да, по факту они также контролируются человеком, но для этого есть удобная ручка, которая управляет гидравлическим запором. Получается, что душевая кабина становиться удобнее в управлении. Но и это не конец, сейчас уже встречается водяной замок с непосредственным управлением – нажимаете ногой на клапан и душевая закрывается. Такой механизм компактен, умещается в корпус и управляется там же. Управляется тоже просто – нажимаете первый раз, и труба закрывается, второй – жидкость утекает в канализацию. Не обязательно нагибаться и делать это вручную, установите такой клапан и станет удобнее.

Когда нужна замена сифона душевой кабины, то в первую очередь учитывайте высоту поддона и расположение сливного отверстия, через которое вода утекает. Так что лучше выбирайте такой сифон для низкого душевого поддона, чтобы он занимал внизу мало места и устанавливался компактно. Размер классических сифонов для душевых кабин начинается от 7 сантиметров и оканчивается 20.

Выделяют и гидрозатвор для душевой кабины и по другой классификации:

1. Бутылочные. Такого типа устройства так называются потому, что выглядят похоже на пластиковую бутылку. К тому же такие сифоны ставятся в большинстве случаев, они дешевые и легко монтируются. Похожа на бутылку конструкция накапливает внутри воду, что не дает газам и парам выходить наружу и мешать людям жить;
2. Сифон с гидрозатвором трубной формы изготавливается изогнутым, не отличается больше ничем кроме этого. Исходя из формы поддона и того, где находится отверстие подбирается подходящая модель;
3. Сифон из гофры. Подобные конструкции используются в тех случаях, когда ограниченность пространства не оставляет вариантов. Складчатая труба располагается под каждым углом, который удобен мастеру, занимающемуся монтажом;

Сифон для душевого поддона

• Виды сифонов для поддона
• Устройство сифонов
• Сифоны для низких и высоких душевых поддонов
• Подключение сифона
• Советы по выбору сифона
• Обслуживание и уход за сифоном

Душевые кабинки пользуются большой популярностью в квартирах и частных домах. Особенно они хороши в небольших помещениях, где сложно поставить ванную. Какой бы ни была кабинка, необходимо организовать сток воды с поддона в канализации, для чего нужен специальный сифон.

Работает данное устройство довольно просто. Оно состоит из изогнутой трубы, внизу которой всегда есть вода. Сифон монтируется не только для душа, но и для всех других сантехнических устройств, работающих с водой.

Виды сифонов для поддона

Рынок сантехнической продукции предлагает самые разные сифоны по материалу производства, комплектации, качеству и цене. Его выбор также зависит от самого душевого поддона, а именно от сливного отверстия. Существует несколько вариантов классификации таких устройств:

По принципу работы:

• бутылочные. Сифон получил данное название, так как он имеет форму простой бутылки. Но это не мешает ему быть максимально удобным в пользовании и функциональным;
• трубные. Такие сифоны по своему устройству еще проще, чем предыдущие. Они сделаны в виде изогнутой трубы, выполняются из пластика, металла, поэтому имеют разные свойства и область применения. Но самый распространенный вид — это гофра, которую можно просто растянуть.

По методам управления:

• обычные. Управление обычным сифоном производиться с помощью простой пробки. Когда она вытягивается, воды поступает в трубу, а с нее — в канализацию;
• автоматические. Слив открывается автоматически, человеку необходимо лишь нажать на специальный рычаг. Это очень удобно, ведь не нужно нагибаться;
• устройство Click-Clack. Особенная конструкция пробки слива позволяет нажимать на нее ногой, после чего она автоматически открывается. Это самая сложная система, поэтому наиболее дорогостоящая.

Устройство сифонов

Как уже говорилось, на рынке довольно много разных видов сифонов для душевой кабинки. Но самый популярный вид — это пластиковые сифоны, которые имеют лучшее сочетание цены и качества. Такое устройство имеет следующую комплектацию:

• решетка, которая закрывает слив и предупреждает попадание крупных частиц в трубы;
• уплотнитель для решетки. Чтобы решетка максимально плотно прилегала к поддону и не пропускала воду, между ними укладывают резиновый уплотнитель;
• отводной выпуск. Он имеет бортик, к которому крепиться уплотнитель;
• уплотнитель для патрубка, выполненный из резины;
• винт, вкручиваемый в гайку патрубка;
• главная деталь сифона, или чаша, в ней всегда пребывает вода;
• гофра или труба, соединяющая чашу с канализацией.

Данные элементы обязательно должны иметься в комплекте каждого сифона. К примеру, резиновые уплотнители и прокладки предупреждают течь воды. Они должны быть с наружной и внутренней части слива душевого поддона. Все винты делаются из нержавеющего металла, что обеспечит долговечность всей конструкции сифона и его крепления.

Сифоны для низких и высоких душевых поддонов

Низкие душевые поддоны накладывают некоторое ограничение на использование различных сантехнических устройств для их обслуживания, в том числе и сифонов. Для организации слива воды с такого поддона не подойдет стандартный бутылочный сифон. Конечно, поддон можно установить на небольшой постамент, чтобы под ним получилось больше свободного места. Но это сводит на нет все преимущества такого душа. Чтобы решить проблему слива, специалисты рекомендуют использовать:

• Гофрированный сифон. Благодаря своей гибкой конструкции, такой сифон можно разместить в ограниченном пространстве, организовав необходимый наклон для слива воды. Но минусом гофры является ее низкая прочность, а также на ее внутренней поверхности быстро накапливается грязь. Вполне возможно, что вскоре такой сифон придется менять. Благо, его стоимость невысокая.
• Трубный сифон. Он имеет форму S-образной трубы с водяной пробкой. Занимает немного места и обеспечивает надежный слив. Трубу намного проще прочистить, чем гофру.

А для высоких душевых поддонов можно использовать абсолютно все виды сифонов. Благодаря такой конструкции, устанавливать и заменять трубы и другие элементы намного проще.

Подключение сифона

Установить новый или заменить уже существующий сифон довольно просто, для этого не нужно специальных знаний и особых инструментов. Сначала необходимо прочитать инструкцию, убедиться в наличии всех комплектующих. Чтобы подключения сифона прошло успешно с первого раза, следует придерживаться таких советов:

1. Для обеспечения надежного слива, поддон обязательно должен находиться выше, чем канализационный вход.
2. Специалисты рекомендуют использовать гибкие пластиковые трубы, ведь их намного проще регулировать.
3. Наклон трубы — примерно 1-2 сантиметра на 1 метр длины.
4. Если между душем и канализационным входом расстояние несколько метров или больше, то необходимо установить специальный насос, который будет откачивать воду с поддона.

Сам сифон устанавливается довольно просто. Сначала в слив вставляется решетка с прокладкой, отводной выпуск. К ним подсоединяется внизу чаша сифона, к ней — труба, идущая к канализации. На отвод канализации надевается патрубок, к нему крепиться труба сифона. При этом нужно использовать резиновые прокладки и уплотнители, чтобы сделать невозможной протечку. Система тестируется примерно 10-15 минут. Если при большом напоре воды протечек не обнаружено, то можно безопасно пользоваться душем.

Советы по выбору сифона

Чтобы выбрать подходящий сифон для своего душа, следует придерживаться таких советов:

1. Один из главных критериев при выборе — диаметр слива поддона. Большинство моделей имеют диаметр 52, 62 и 90 мм. Данные о размере должны быть в инструкции душа, но можно вымерять его самостоятельно. Конечно, можно взять сифон меньшего диаметра, но это сделает невозможной надежную герметизацию.
2. Имеет значение и пропускная мощность сифона. Она рассчитывается в зависимости от высоты поддона, в котором может находиться тот или иной объем воды. К примеру, если диаметр сифона — 52 или 62 мм, то для нормального слива максимальный уровень воды в поддоне не должен быть больше 12 см, а для более крупных сифонов — 15 см.
3. Чтобы в будущем можно было чистить сифон без демонтажа всего душа, лучше покупать самоочищающиеся устройства. Обязательно нужно устанавливать на слив мелкую решетку, через которую не будут попадать волосы и другие мелкие частицы.

Обслуживание и уход за сифоном

Обслуживание устройства заключается в его регулярной очистке, в зависимости от частоты пользования душем. Если используются сифоны диаметром 52 или 62 мм, то нужно обеспечить доступ к ним для очистки, ведь они довольно быстро загрязняются. Сифоны диаметром 90 мм можно чистить через приемный патрубок. В большинстве моделей есть специальные чаши, в которых задерживается весь мусор. Он просто откручивается от сифона и чиститься.

Использовать химические средства для очистки можно и даже нужно, но для этого необходимо ознакомиться с инструкцией. Однако, пластиковые или гофрированные сифоны могут деформироваться некоторыми веществами, поэтому стоит быть осторожным при выборе чистящих средств.

Таким образом, в выборе и установке сифона своими руками нет ничего сложного. Главное – придерживаться всех рекомендаций и советов, изложенных в статье.

Сифоны для душевой кабины

Для того, чтобы безошибочно определить необходимый сифон, требуется знать диаметр отверстия в поддоне при снятом сифоне. Понятно, что не каждый сможет снять сифон только для того, чтобы сделать замер, учитывая то, что новый сифон для замены ещё не приобретён. В таком случае можно замерить диаметр верхней видимой части и сообщить нам. Мы постараемся подобрать по этим параметрам. Рекомендуем воспользоваться мессенджером WhatsApp. По присланным фотографиям нам намного легче определить, в отличии от описания словами по телефону. О том, как отправить фотографии, подробно описано на странице сайта Как подобрать товар. Вы можете так же руководствоваться нашими картинками изделия с указанными на них размерами.

Диаметр отверстия в поддоне указывается в самом названии сифона.

• Названию
• Названию
• Цене
• Цене
• Рейтингу
• Рейтингу

Сортировать по:

Особенности

• антикоррозийность и влагостойкость;
• износостойкость жёстких деталей;
• отсутствие деформаций резиновых прокладок;
• высокие гигиенические характеристики;
• эстетичный внешний вид хромированной или пластиковой горловины;
• продолжительный срок службы во влажной среде

Наиболее популярными считаются приборы с гидрозатвором, препятствующие проникновению в ванную комнату неприятных запахов, способных поступать из канализационного стояка. Полуавтоматические варианты, позволяющие закрывать и открывать слив с помощью поворотной ручки, также пользуются высоким спросом. Устройства для слива «клик-клак» — самая интересная модификация, работающая от нажатия ступни. Сифон с переливом устанавливается только в том случае, если данная модель подходит для вашего поддона.

Из душевой кабины пахнет канализацией, что делать и почему воняет в душе?

Нередко возникает неприятная проблема — из душевой кабины пахнет канализацией, что делать в подобных случаях? Пользоваться душем, в котором воняет нечистотами, невозможно.

Вся процедура, при которой используются ароматные шампуни и другие средства, бывает испорчена. Мало того, запах постепенно распространяется по всей квартире. Рассмотрим, почему из душевой кабины пахнет канализацией, и как это прекратить.

1. Откуда берется запах
2. Сифон, гидрозатвор
3. Почему гидрозатвор иногда не работает
4. Как бороться с неприятным запахом
5. Видеообзор:

Откуда берется запах

Для того, чтобы понять, почему пахнет из душевой кабины канализацией, надо разобраться в общем строении канализационной системы. Это система трубопроводов, по которым жидкость перемещается самотеком. Стоки не под давлением, поэтому большую часть времени трубопроводы стоят пустые. Это позволяет свободно распространяться канализационным газам, которые вырабатывает органика и другие компоненты жидкостей.

Любое изменение давления газов в системе способствует их выбросу в атмосферу. Когда воняет канализацией из душевой кабины, это означает, что газ проходит сквозь сливное отверстие — трап. Это единственно возможный вариант, поскольку кабина больше нигде с канализацией не соединяется. Пытаться найти причину в других узлах или элементах бессмысленно.

Сифон, гидрозатвор

Запах канализации из трапа свидетельствует о сообщении полости трубопроводов и атмосферы дома. Этого нельзя допускать, так как газы не просто лишают жителей квартиры комфорта, они оказывают вредное влияние на самочувствие людей. Для отсечки полости системы и атмосферы дома используется сифон. Это изгиб выпускной трубы, в котором постоянно находится вода. Она образует гидрозатвор — своеобразную пробку, не пропускающую воздух из канализации в квартиру (и наоборот).

Запах канализации из душевой кабины свидетельствует о наличии одной из двух причин:

• неправильная работа гидрозатвора;
• отсутствие сифона (и, соответственно, гидрозатвора).

Многие владельцы квартир или нерадивые сантехники не устанавливают на выпускное отверстие сифон. Душевая кабина пока не слишком распространенный элемент, поэтому грамотно ее установить могут не все. Тем более, если устройство подключает приглашенный специалист. Задумываться, почему в душе пахнет канализацией, ему не придется. Часто высота кабины просто не позволяет установить неправильно подобранный трап (выпускной элемент), поэтому его конструкцию изменяют. При этом, делать гидрозатвор многие считают необязательным пунктом. К сливному отверстию подключают обычную гофру, которую присоединяют к канализации. на этом вопрос считается решенным. Правда, через некоторое время возникают вопросы — почему в новой душевой пахнет канализацией и как это устранить.

Почему гидрозатвор иногда не работает

Неправильная работа гидрозатвора может быть вызвана двумя причинами:

• слишком маленький перепад высот в сифоне. Водяная пробка имеет слишком маленький размер, поэтому даже небольшое давление в канализации способно ее выдавить;
• значительные нагрузки на гидрозатвор, вызванные большими перепадами давления в канализационных трубах.

Первый вариант чаще всего встречается на импортных душевых кабинах. Они рассчитаны на использование в частном доме, где канализационный стояк не имеет большой длины. При использовании системы значительного давления возникнуть не может.

Второй вариант типичен для многоквартирных домов. При одновременном смывании нескольких унитазов или сливе воды из ванн в стояке возникает сильное отрицательное давление. Оно тянет гидрозатвор внутрь трубы и часто срывает его. Отсюда и запах канализации в душ кабине.

Есть и другой вариант попадания газа из системы. Когда в трубах давление увеличивается, он может пробулькивать сквозь гидрозатвор. При этом, водяную пробку не обязательно сорвет, просто пузырьки газа пройдут через сифон и попадут в квартиру.

Основная причина подобных проблем — плохая работа фановой трубы. Ее иногда забивает мусором или инеем, отчего внутренняя полость теряет соединение с атмосферой. Иногда жители верхних этажей, не понимая его назначения, попросту отрезают ненужный кусок трубы. В результате любой слив воды изменяет давление в стояке. После этого начнет пахнуть канализацией из того прибора, у которого самый маленький и слабый гидрозатвор. Обычно, это ванна или душевая кабина.

Как бороться с неприятным запахом

Рассмотрим, как устранить запах канализации в душевой кабине. Существуют три варианта решения вопроса:

• установка более глубокого сифона с увеличенным гидрозатвором;
• установка канализационного клапана;
• восстановление фановой трубы.

В первую очередь, надо точно выяснить, почему из душа пахнет канализацией, что делать для устранения проблемы. Надо проверить состояние всех компонентов системы:

• обследовать сифон душевой кабины. Если он слишком мал (или вообще отсутствует), надо приобрести новый, более эффективный. При этом, надо измерить расстояние от выпуска до пола, чтобы не купить слишком большой элемент;
• канализационный клапан можно установить на действующую систему прямо в квартире. Для этого надо вставить в разрыв трубы отвод, к которому подключается клапан. Необходимо иметь в виду, что он сможет решить вопрос только при низком давлении в системе. Если оно избыточное, газ из канализации все равно будет поступать в квартиру;
• восстановить состояние фановой трубы. Здесь вопрос можно решить только с помощью работников управляющей компании. Стояк — это общедомовое имущество, самовольное вмешательство в его работу не допускается.

Монтаж нового сифона или канализационного клапана не представляют значительной сложности и могут быть выполнены своими руками. Кроме того, полезно периодически проводить профилактику сливной гарнитуры. Надо очищать ее от остатков жира, волос и прочих наслоений. Они разлагаются и тоже издают неприятный запах. Для очистки используют различные составы, которые продаются в хозяйственных магазинах.

Видеообзор:

Выбираем в душ трап: виды и особенности

•

На сегодняшний день душевая кабина по сравнению с ванной пользуется большей популярностью. Это отличная возможность быстро принять душ между делами для занятого человека. В последнее время в моду входят более усовершенствованные модели душевых кабин: лучшие производители выпускают все больше вариантов без бортиков, которые смотрятся невероятно стильно. Главным атрибутом такой душевой является трап для отвода и сбора воды, который устанавливается непосредственно в полу.

Трап для душа – это сливное отверстие, которое монтируется в полу ванной комнаты под плиткой. Он используется в сборных стационарных душевых кабинах, которые не имеют поддона.

Конструкция напоминает воронку, которая собирает воду и отводит ее в канализационную трубу. С одной стороны сантехнический трап имеет фиксирующий адаптер, а с другой – муфту для соединения с трубопроводом. Внутри корпуса находится фильтрующая решетка, которая выполняет функцию затвора. Но установка такого сантехнического устройства требует водонепроницаемого покрытия на полу.

Для чего нужен трап:

• осуществляет отвод отработанной воды в главный сливной канал;
• не пропускает в сливной стояк загрязняющие частицы и тем самым предотвращает засоры;
• герметично соединяется со стыковочной зоной;
• защищает от неприятных запахов канализации;
• оставляет доступ сливной системе для очистки труб от засора;
• является дополнительным аварийным сливом, что может быть особенно актуально при затоплении ванной комнаты соседями сверху.

Основные причины, почему владельцы как больших, так и маленьких ванных комнат выбирают душевые кабины без поддона:

• большой выбор размеров и конфигураций – душевая кабина может иметь любой размер;
• визуально расширяет пространство в ванной комнате;
• возможность установить душевую в нестандартном месте;
• современный и уникальный дизайн;
• упрощает уборку душевой;
• отсутствие порога особенно удобно как для пожилых людей, так и для детей.

Современные производители предлагают широкий ассортимент душевых трапов. Такие сантехнические устройства отличаются по типу конструкции, внешнему виду, формам и размерам.

По типу конструкции:

1. Линейный – больше похож на прямоугольный лоток, его еще называют душевой лоток, водоотводящий желоб. Имеет подвид щелевой трап. Линейный сливной трап монтируется проще по сравнению с другими типами: уклон пола делается только в одну сторону (к трапу), так как трап устанавливается по сторонам, в углу вдоль стены или на выходе. Трапы линейного типа могут использоваться в большом помещении, оснащенном душем типа «тропический ливень».
2. Точечный – имеет самые компактные размеры и может располагаться в любой точке. Чаще размещаются в центральной части, но при этом очень важно, чтобы со всех сторон был равномерный уклон пола. Точечные трапы устанавливают не только под душем, но и дополнительно в центре ванной комнаты, чтобы обеспечить слив воды на случай аварии водопроводной системы и не затопления соседей снизу.
3. Пристенный(угловой) – располагается возле стены и считается самым незаметным. Декоративная решетка скрывает стык между стеной и полом. Для установки данной модели потребуется возведение фальш-стены.

Линейные и пристенные трапы имеют повышенную пропускную способность, они реже засоряются.

1. Прямоугольная – характерна для линейного типа трапов, душевых лотков;
2. Круглая – точечные трапы;
3. Квадратная – точечные трапы;
4. Треугольная – точечные трапы.
5. Овальная – встречается редко и пользуется меньшей популярностью.

Квадратные и прямоугольные модели пользуются большей популярностью, это связано с тем, что такие простые формы легко вписываются в облицовку напольного покрытия.

Каждый трап имеет различные затворы, функцией которых является защита от проникновения неприятных запахов из канализации.

По типу затвора:

1. Гидрозатвор (мокрый затвор, водяной, водный) – самый доступный и практичный вариант, при котором барьером для неприятного запаха выступает вода. Но в случае, если душем не пользоваться продолжительное время, водная пробка пересыхает, и неприятные запахи могут просочиться.
2. Сухой затвор (сухой душевой трап) – в отличие от трапа с гидрозатвором, конструкция осложнена дополнительным клапаном, который перекрывает отверстие при отсутствии воды. Поэтому чтобы повысить надежность душевой кабины, которая редко используется, специалисты рекомендуют выбирать сифон с сухим затвором. Такие заслонки открываются потоком воды, а затем закрываются и не пропускают канализационные газы. Как правильно выбрать трап для душа в полу под плитку с сухим затвором? Обращайте внимание на условия эксплуатации, место установки и надежность конструкции.
3. Комбинированный затвор – сочетает в себе и гидрозатвор, и сухой. Душевой трап с гидрозатвором и сухим затвором – это универсальный вариант, который считается наиболее надежным в любых условиях. Сифоны такой конструкции отличает двухуровневая защита: водяная пробка не пропускает запахи при постоянной эксплуатации, а воздушная прослойка является дополнительной преградой. Не знаете, какой трап для душа лучше выбрать: с мокрым или сухим затвором? Остановите свой выбор на комбинированном варианте – не ошибетесь!

Решетки или дизайн-вставки, которые закрывают трап, выполняют как декоративную, так и фильтрующую функцию. Они могут быть выполнены в любом цвете и иметь уникальный рельефный рисунок.

Материал решеток и дизайн-вставок:

1. Нержавеющая сталь – бывает в полированном или матовом исполнении;
2. Закаленное стекло – по сроку службы не уступает элементам из нержавейки, но имеет более привлекательный и современный внешний вид;
3. Пластмасса – самая доступная по цене, но имеет небольшой срок эксплуатации.

Основные советы и рекомендации, которые помогут не ошибиться при выборе трапа:

1. Выбирая трап, обращайте внимание в первую очередь на материал, из которого он изготовлен. Изделие должно быть износостойким, прочным и обеспечивать надежное герметичное соединение с напольным покрытием.
2. Немаловажную роль играет направление выхода в канализацию. Вертикальное присоединение патрубка больше подходит для канализаций в частных домах. А горизонтальное считается наиболее универсальным вариантом и присоединяется к водосточной трубе боком. Такой вариант больше подходит для многоквартирных домов.
3. Обратите внимание на размеры муфты, которая соединяется с трубопроводом, диаметр должен идеально подходить для входных отверстий. В основном российская канализация имеет диаметр 50мм.
4. Ни одна деталь конструкции не должна иметь сколов и царапин.
5. Трап может иметь сборную конструкцию – такой вариант считается наиболее выигрышным. В данном случае можно снять верхние детали и произвести очистку трубопровода во время засора.
6. Если вы устанавливаете трапик в ванной комнате на летней даче, то обратите внимание на изделия, дополненные механическим затвором. Они не боятся холодов и не замерзают.
7. При выборе трапа в магазине необходимо учитывать его высоту. Именно от этого зависит, на сколько сантиметров необходимо будет поднимать уровень пола и корректировать наклон. И чем выше конструкция, тем больше воды за одну минуту пропускает трап. Конструкции с регулируемым по высоте корпусом считаются самым практичным вариантом.
8. И последним шагом, но не менее важным, считается выбор по внешнему виду. В данном случае выбирается декоративная сливная решетка. Лучший трап для душевой кабины будет гармонично сочетаться с интерьером ванной комнаты и идеально подходить по цвету и размеру к напольному покрытию.

Каким должен быть правильный слив для душевой кабины

Устройство отдельной душевой кабинки в доме – не роскошь, а вполне обоснованный шаг ведь иногда вместо ванны удобнее быстро освежиться в душе. При установке душевой кабины отдельное внимание нужно уделять организации слива, многие незаслуженно этот этап обделяют своим вниманием результатом чего могут быть проблемы со сливом либо с неприятным запахом из канализации. Например, неправильно подобранный слив для душевой кабины с низким поддоном потребует замены довольно скоро.

Об организации слива из душевой кабинки

Для начала рассмотрим способы отвода воды из душевой кабинки.

В зависимости от используемой конструкции они могут существенно отличаться:

• слив из душевой кабины с поддоном любой высоты организовать очень просто. Сам поддон приподнят на некоторое расстояние над полом, в этом пространстве размещается сифон (устройство, предотвращающее попадание неприятных запахов в помещение) и канализационные трубы;

Трубы спрятаны в пространстве под поддоном

Обратите внимание! В случае установки сверхнизких поддонов нужно обращать внимание на пропускную способность сифона, да и проблем с засорением может быть больше, чем в случае с обычными поддонами.

• если же поддон не используется, то для отвода воды используются душевые трапы и каналы – состав работ в этом случае несколько отличается.

Трап под плитку представляет собой простое устройство с гидрозатвором, основная часть которого прячется непосредственно в стяжке. За счет этого пол душа не возвышается над полом ванной комнаты, это особенно удобно если в семье есть люди, которым тяжело перешагивать высокий край душевого поддона.

Основное отличие трапа от канала заключается в форме. Канал – узкий и вытянутый, а трап имеет квадратную либо круглую сливную решетку. Если же сравнить трудоемкость устройства слива в душе своими руками с поддоном и без него, то, конечно, гораздо легче подключить к канализации именно душ с поддоном – достаточно просто установить сам поддон на подставку и закрыть щель декоративными накладками.

Отвод воды с использованием трапа

Выбор подходящего слива

Слив для поддона душевой кабины должен подбираться как с учетом расхода воды, так и с учетом удобства эксплуатации. В среднем для душа нормальной пропускной способностью можно считать примерно 50 л/мин, это позволяет принимать душ без ограничений мощности потока.

Также нелишним будет разобраться и в конструкции слива, в частности внимание стоит обратить на то, какой именно затвор используется.

Подобные устройства все без исключения выпускаются с затвором, но вот способ предотвращения попадания запахов из канализации в душ может сильно отличаться в зависимости от модели:

• гидрозатвор – простейший вариант, в этом случае преградой на пути попадания воздуха из канализации в помещение становится водяная пробка в сифоне, для ее образования трубе придается S-образный изгиб. Можно выделить и бутылочный гидрозатвор, но он чаще используется на кухнях, где важно иметь возможность в любой момент снять нижнюю крышку и почистить его;

На фото – гидрозатвор

• сухой затвор, устройство слива душевой кабины с использованием такой конструкции имеет смысл в том случае, когда душем пользуются нечасто и есть риск того, что водяная пробка просто пересохнет;

Обратите внимание! Если используется система «теплый пол», то гидрозатвор порекомендовать к установке нельзя. Дело в том, что водяная перемычка будет постоянно испаряться.

• популярность в последнее время набирают устройства с заглушкой на сливном отверстии, которая может наглухо перекрывать трубу, часто подобные конструкции называются «click-clack».

Для того, чтобы слив открылся достаточно просто нажать на кнопку

Цена слива с заглушкой невелика и колеблется около 1000 рублей (хотя можно найти вариант и попроще). Для того, чтобы слив закрыть достаточно просто нажать на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие. В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение.

Также еще перед установкой слива нужно подумать о необходимости устройства перелива. Это может быть просто необходимым если планируется устройство душевой кабинки с высоким поддоном. В поддон может набираться вода и перелив будет использоваться как страховка от переполнение его и выплескивания воды на пол.

Сифон с переливом

Перелив не сильно усложняет конструкцию слива. Внешне он выглядит как дополнительное отверстие поближе к верхнему бортику поддона, через него излишки воды будут направляться в канализацию. Это полезно, если человек оставил поддон набираться и забыл об этом.

Установка и уход за сливом

В принципе, установка поддона и подключение его к канализации особой сложностью не отличается. Нужно решить 2 задачи – обеспечить горизонтальность самого поддона и соблюдение минимальных зазоров и уклонов при его подключении к канализации.

Руководство по установке

Монтаж слива душевой кабины начинается с его примерки и разметки на полу проектного положения.

В дальнейшем рекомендуется придерживаться такого порядка действий:

• сифон будет соединяться с канализацией с помощью канализационной гофры (хотя можно использовать и обычные пластиковые трубы), поэтому, зная примерное расположение сливного отверстия, можно прикинуть, какая длина гофры понадобится;
• для удобства сборки на дне поддона с изнаночной стороны собирается каркас из металлического профиля;

Поддон будет опираться на каркас

Обратите внимание! Высота слива для душевой кабины должна быть такой, чтобы после установки сифона расстояние от него до пола составляло как минимум 5-7 см. Это необходимо для создания требуемого уклона и беспрепятственно стока воды в канализацию.

• к канализации нужно подключить гофру и сифон. Для соединения сифона и гофры используется пластиковая накидная гайка, дополнительно стык можно промазать герметиком для большей надежности;
• затем поддон переворачивается на бок, в сливное отверстие вставляется металлическая сеточка (задерживает крупный мусор), кольцо;

Все, что понадобится для подключения

• с изнанки подключается сифон – сперва на ту часть, которая будет контактировать с поддоном, наносится герметик, затем на него накладывается резиновое кольцо и только после этого он соединяется с частью, установленной с лицевой стороны поддона.

Обратите внимание! Если используется слив перелив для душевой кабины, то основное отличие заключается в том, что к сифону подключаются 2 трубы – одна от сливного отверстия, друга – от перелива.

После этого поддон переворачивается и устанавливается на место. Ножки, как правило, выполняются с регулировкой высоты, так что можно без труда добиться горизонтальности поддона душа. Перекос проверяется обычным строительным уровнем.

Подключение выполнено правильно

Инструкция по установке допускает дополнительное укрепление конструкции. Если фабричный каркас недостаточно жесткий и дно все равно сильно прогибается, то на основании можно уложить простой кирпич или сделать возвышение из цементно-песчаного раствора с тем, чтобы поддон опирался на него.

Уход за сливом

Как бы тщательно установка не проводилась, все равно часто приходится выполнять ремонт слива душевой кабины. Причина этого простая – засор и невозможность отвода воды, отсюда и застой воды в поддоне, и неприятный запах в кабинке.

С такой картиной столкнуться может каждый

Основные проблемы, с которыми сталкиваются люди – неприятный запах и проблемы со стоком, все это – следствие одной и той же проблемы. Что касается ремонта, а вернее прочистки труб, то выполнить ее можно несколькими способами, причем в вопросе, как почистить слив у душевой кабины, многое зависит от способа подключения поддона к канализации.

В случае если использовалась не гофра, а обычные пластиковые трубы, то можно выделить такие варианты очистки как:

• механический – обычный вантуз или сантехнический тросик могут справиться с засором практически любой сложности;

Набор инструментов для прочистки засора

• различные чистящие средства также могут справиться с засором. Если хотите знать, как прочистить слив душевой кабины с их помощью, остерегайтесь слишком агрессивных веществ, которые могут просто разъесть пластик. Отдать предпочтение лучше гелевым средствам, а не порошкам;
• можно попробовать и народные средства, например, со слабыми засорами неплохо справляется смесь из соды, уксуса и соли, ее нужно просто оставить в трубе на пару часов.

Ингредиенты для народного чистящего средства

Для того, чтобы устранить запах в душевой кабине – слив должен работать идеально. Но в случае с подключением слива через гофру справится с засором может быть непросто, тросик просто порвет трубу, вантуз также небезопасен, а агрессивные гели могут просто прожечь стенку гофры. Иногда доходит до того, что проще просто отсоединить сифон и почистить его отдельно.

В завершение

Установка душевой кабинки в доме – несложная задача. Особое внимание стоит уделить подключению поддона к канализации, коммуникации будут скрыты, поэтому лучше сразу все сделать верно, чем потом исправлять мелкие недочеты. Предложенный материал позволит правильно подключить поддон к канализации.

На видео в этой статье показан сбор душевой кабины с подключением ее к канализации.

Выбор и установка сифона для душевого поддона

Выбрать качественный сифон для душевого поддона – непростая задача. Душевые кабинки, представленные на рынке сантехники, различаются диаметром слива и высотой поддона.

Далеко не каждый сифон подойдёт для конкретной модели. Если неправильно подобрать устройство, вода не сможет полностью уходить в канализацию, на полу будут появляться подтёки, в ванной комнате появится специфический запах. Чтобы избежать перечисленных проблем, нужно знать, какие сифоны для душевых кабин предлагают производители, понимать особенности каждой конструкции.

Предназначение

Некоторым людям проще сделать прямой слив, который на время водных процедур можно закрывать заглушкой. В старых моделях душевых кабин устанавливаются подобные конструкции: простенький сифон с герметичной заглушкой, однако от использования таких изделий отказались почти все производители сантехнического оборудования. Причина – низкая эффективность.

Современные сифоны представляют собой более практичные изделия, выполняющие две основные функции:

1. Обеспечивают беспрепятственный слив воды.
2. Предотвращают проникновение в квартиру неприятных ароматов из канализации.

В большинстве случаев модели работают в двух режимах: слив и перелив. Последняя функция не всегда предусматривается схемой изделия. В душевых кабинках с высоким поддоном отверстие перелива устанавливается непосредственно в корпусе сантехнического оборудования.

По принципу действия устройства подразделяются на простые и автоматические. В первом случае сливное отверстие закрывается специальной заглушкой, во втором – управление сливом осуществляется при помощи ручки.

Важно! На рынке сантехники можно встретить сливы, оборудованные системой ClickClack. Управление сливом выполняется специальной клавишей, расположенной на уровне стопы. Работает устройство просто: одно нажатие перекрывает сток, два – открывают.

Сифоны для душевых кабинок различаются не только принципом действия. Производители выпускают продукцию разных форм и типоразмеров:

• бутылочные. Традиционный вариант исполнения слива, который используется для душевых кабинок, ванн и раковин. Модели напоминают по форме лабораторную колбу, подключаются к сливному отверстию поддона и канализационному сливу. В колбе скапливается различный мусор, что предотвращает засорение труб. Изделия удобны в эксплуатации и при желании легко устанавливаются своими руками. Единственный недостаток: сифон нужно периодически очищать от загрязнений,
• трубные. Простая и надёжная конструкция, представляющая собой гладкостенную полую трубу, выполненную в форме латинских букв S либо U. Изделия этой серии обладают высоким уровнем жёсткости, что делает их надёжными и долговечными. Гладкие внутренние стенки не позволяют грязи скапливаться в сифоне, поэтому устройство не нуждается в периодической чистке,
• гофрированные. Если речь идёт об установке сифона на ограниченном пространстве – это самый практичный вариант. Благодаря пластичной поверхности модель легко принимает любую форму, однако эта особенность является и существенным недостатком: гофрированные сифоны недолговечны и часто нуждаются в замене. В складках трубы скапливается грязь, и, если её своевременно не чистить, в помещении появляется ощутимый запах гнили,
• сухие. В отличие от предыдущих моделей, в таких сифонах отсутствует гидрозатвор. Его заменяет силиконовая мембрана. Благодаря конструктивному решению сухие сифоны могут устанавливаться в душевых кабинках, где расстояние от пола до днища поддона минимально. Безусловным преимуществом изделий является устойчивость к значительным температурным перепадам, однако из перечисленных разновидностей это самая дорогостоящая модель.

Если говорить о размерах, то сифоны различаются диаметром сливного отверстия. Вне зависимости от страны производители придерживаются международных стандартов и требований ГОСТа. Все изделия унифицированы и подходят к любым душевым кабинкам. Покупателям предлагается три типовых диаметра: 52, 62 и 90 мм.

Часть сифона, расположенная под поддоном кабинки, не подвержена нагрузкам, поэтому ее часто изготавливают из пластика. К решёткам слива предъявляются более жёсткие требования. Чтобы избежать преждевременного выхода устройства из строя, лучше приобретать изделия с решёткой из хрома. Сплав намного превосходит пластиковые и никелированные элементы по прочности, нейтрален к влажной среде.

Выбор модели для кабины с низким поддоном

Душевые кабинки имеют низкую посадку, зачастую почти соприкасаются с полом. Эту особенность нужно обязательно учитывать: любой сифон периодически нуждается в замене и профилактической чистке.

Чтобы обустроить слив для душевой кабины с низким поддоном, опытные сантехники рекомендуют обращать внимание на следующие модели:

• трубный сифон с гидрозатвором для душевой кабины,
• сухой,
• гофрированный.

Устройства нуждаются в минимальном установочном пространстве, удобны в применении и техническом обслуживании.

Важно! Вне зависимости от выбранной модели сифона заменить его можно только после полного демонтажа поддона. Это довольно существенный недостаток таких душевых кабин.

Для кабинок с высоким поддоном

Строгие рекомендации по выбору сифона отсутствуют. Расстояние между полом и днищем поддона позволяет устанавливать модели любого типоразмера, поэтому при выборе нужно обращать внимание на общие технические характеристики и пропускную способность.

Пропускной способностью называют интенсивность прохождения воды через сливной трап при условии незатопленной воронки. В среднем пропускной способности 20 л/сек вполне достаточно для принятия душа взрослому человеку. Это значение берётся за исходную величину, и к нему добавляется 30%-ный запас на случай непредвиденных обстоятельств. При выборе модели нужно ориентироваться на пропускную способность 30 л/сек.

Важно! На рынке часто встречаются устройства с большей пропускной способностью, но они предназначены для душевых с дополнительными встроенными функциями, подразумевающими повышенный расход воды (гидромассаж).

Устройства с гидрозатвором

Гидрозатвором называют участок трубы, изогнутый таким образом, чтобы там создавалась водяная пробка. Благодаря этому решению при сливе вода беспрепятственно уходит в канализацию, а образовавшаяся пробка предотвращает проникновение в помещения неприятных запахов.

Гидрозатвором оборудуется почти 90% сифонов, представленных на рынке, однако система имеет один, но очень существенный недостаток. Если душевая кабинка не используется длительное время, вода, создающая пробку, застаивается и появляется специфический аромат. В этом плане сухие сифоны с мембранным клапаном выглядят более надёжными.

Установка

Монтаж сифона при установке душевой кабинки не является технически сложной операцией и обычно выполняется своими руками, без привлечения сторонних специалистов.

1. Изделие проверяется на комплектность, обязательно осматриваются участки резьбовых соединений.
2. Поддон переворачивают вверх ногами, прикручивают сифон к сливному отверстию.
3. Переворачивают конструкцию в рабочее положение, выравнивают ножки, чтобы добиться строго горизонтального положения поддона.
4. Подключают шланги к сифону и трубе канализационного слива, участки соединения обязательно промазывают герметиком.

Длина шланга, соединяющего сифон с канализацией, обязательно должна превышать 5 см. От соблюдения этого параметра напрямую зависит интенсивность ухода воды. При установке выравнивается только поддон: оптимальный угол слива предусматривается конструкцией сифона изначально, поэтому изделие не нуждается в дополнительной регулировке.

Техническое обслуживание

В сифонах скапливается грязь, которую необходимо периодически удалять. В большинстве случаев эта процедура выполняется химическим способом: в сливное отверстие заливается специальная жидкость, предназначенная для устранения засора в трубах.

Если грязи слишком много и бытовая химия оказывается бессильна, сифон прочищается вручную: снимается решётка, проводится ревизия гидрозатвора, и удаляются накопившиеся отложения.

Замена

У душевых кабинок с высоким поддоном для замены сифона откручивается сливная и переливная горловина. Модели с низким поддоном придётся демонтировать полностью, иначе выполнить замену будет невозможно. Отсрочить эту трудоёмкую процедуру поможет установка самоочищающихся сифонов, которые более удобны в плане технического обслуживания.

Проверенные производители

При выборе сифона в первую очередь нужно обратить внимание на модели следующих производителей:

1. TECE (Германия) – пластиковый сифон с пропускной способностью 42 л/сек.
2. AlcaPlast (Чехия) – изготавливается из пластика, предусматривает прямой или боковой слив, однако не все модели производителя предусматривают гидрозатвор.
3. Triton (Россия) – изготавливается из пластика с хромированной решёткой, идеально подходит для душевых кабинок с низким поддоном.
4. Radaway (Польша) – конкурентным преимуществом сифона является функция самоочищения, что упрощает обслуживание в процессе эксплуатации.
5. Cezares (Италия) – модель разработана для кабинок с низким поддоном, пропускная способность 33 л/сек.

Стоимость изделий варьируется в пределах 450–2700 рублей. На рынке сантехники очень много продукции, сделанной в Китае. Такие модели привлекают внимание низкой ценой, но нуждаются в замене в два раза чаще, чем европейские и российские аналоги.

Гидрозатвором принято называть специальную пробку, которая не дает посторонним запахам проникать в воздух или в помещение. В зависимости от назначения, существует большое разнообразие гидрозатворов. Они различаются по размерам, по материалам, из которых изготавливаются.

Практически любой гидрозатвор можно сделать своими руками из простых материалов.

Поэтому рассмотрим доступные способы самостоятельного изготовления гидрозатворов.

Водяной затвор для канализации

Понадобится часть трубы малого диаметра (лучше пластиковой). Эту трубу нужно U-образно выгнуть и приварить к воронке сточной трубы. Если приваривать не очень удобно, можно скрутить трубы посредством специальных муфт. Только муфты необходимо будет заранее подобрать подходящего диаметра. Желательно, чтобы высота соединительных муфт была около 6 см.

Желательно сразу предусмотреть монтаж такого гидрозатвора после укладки фундамента (в случае с собственным домом) или во время настила полов в квартире. Просто так будет работать намного легче. Но допускается и установка после окончательной укладки покрытия полов, только в этом случае придется повозиться с временным прекращением подачи воды и освобождением сточного конца трубы. В этом случае нужно будет разобрать пол, открыть доступ к трубе и при помощи болгарки подогнать трубу под муфты или произвести сварку. После чего снова все заделать и обратно сложить пол в разобранном месте.

Работает такой самодельный гидрозатвор довольно просто. Прежде всего, в приваренную трубку необходимо влить воду. Как раз она и будет играть здесь главную роль. Вода в трубке будет выполнять функцию отстойника и будет всячески препятствовать попаданию неприятных запахов из канализации в помещение. И если даже в холодное время года вода в трубке замерзнет, труба не разорвется, а затвор не потеряет своей полезности. Единственная проблема – испарение.

В случае полного высыхания воды в гидрозатворе все неприятные запахи очень легко пойдут из канализации по всему дому. А чтобы такого не случилось, нужно просто пользоваться канализацией. Ведь только длительное застаивание воды при условии, что вы не пользуетесь канализацией около месяца, может спровоцировать такое испарение.

Изготовление сухого гидрозатвора

Второй способ изготовления – так называемый «сухой» гидрозатвор. Его также можно применять в качестве устранителя неприятных запахов из канализации. Только принцип устройства и работы немного отличается от первого. В нем просто используется вместо воды сухой материал, а уже в зависимости от вида материала такие затворы бывают разных видов.

Простейший сухой затвор совершенно нетрудно сделать собственными руками. Вам понадобится обычный пластиковый шарик (его диаметр немного больше диаметра сточной трубки), который необходимо положить прямо в отверстие канализационного стока. После этого шарик необходимо зафиксировать по краям так, чтобы он не выпадал в сторону. Можно это сделать, предварительно надев на трубу специальную прокладку. Стенки ее как раз будут удерживать шарик в трубке. Высота стенки над уровнем сточной трубы должна быть не менее 5 см.

Принцип работы такой установки очень прост. При наличии в трубе воды шарик будет всплывать и препятствовать проникновению газов из трубы в воздух, тем самым высвобождая сток. А когда в трубе будет сухо, шарик будет просто лежать на ней и тоже перекрывать выход воздуха из канализационной трубки. В случае примерзания шарика к стоку в холодное время суток волноваться не стоит. Во-первых, это маловероятно. А если даже такое случится, это никаким образом не спровоцирует разрыва трубы. В крайнем случае, можно просто полить слегка шарик теплой водой – и лед растает.

Рассмотренные выше два вида гидрозатворов можно спокойно использовать дома, в банях и саунах. Они хоть и просты, но очень эффективны и необходимы. Нет необходимости делать такой затвор лишь в случае наличия сифона, который работает по схожему принципу. Чаще всего такие сифоны уже идут в комплекте к мойке в кухне и ванной комнате.

Гидрозатворы для хозяйственных нужд

Следующие два вида гидрозатворов, которые будут здесь рассмотрены, можно использовать совершенно для разных целей. Это так называемые «самоделки». Они пригодятся и для закупорки вина в бутыли, и для ферментации зерновых культур, и для производства пива, – в общем, они могут найти применение в разных целях для хозяйства.

Затвор из шприца медицинского

Основой изготовления данного гидрозатвора будет служить обыкновенный медицинский шприц. Именно он будет действовать как пробка. Причем шприца должно быть два: один больше, другой меньше в два раза по объему. Помимо шприцов понадобятся:

• силикатный клей;
• изоляционная ленточка;
• острый нож;
• большая цыганская игла (можно заменить шилом или спицей);
• стержень от обыкновенной шариковой ручки.

Итак, следует взять шприцы и у каждого закрыть носики, куда вставляют иглу, при помощи силикатного клея. Затем в большем по объему шприце при помощи цыганской иголки или спицы нужно сделать небольшое отверстие рядом с запаянным носиком, в которое нужно вставить стержень от ручки. Необходимо учесть, что стержень должен быть чистым (без чернил) и максимально длинным. После из меньшего по объему шприца нужно аккуратно вынуть так называемый пластмассовый поршень для проталкивания лекарства. Теперь здесь же отрезать ножом оставшуюся небольшую часть с «ушками». Много отрезать не нужно.

После всего этого из большого шприца достается поршень и меньший шприц вдевается в него так, чтобы в обрезанную его сторону входил чернильный стержень. Если окажется, что стержень очень длинный, нужно вынуть шприц, обрезать нужное расстояние на стержне и вдеть шприц снова. Теперь надо в один тонкий слой обмотать изоленту вокруг стержня и поверх нее в два или три слоя снова нанести силикатный клей. После сделать четыре небольших отверстия внизу поршня большего шприца и вставить его в шприц. Это даст возможность попадать в конструкцию воздуху и доливать воду при необходимости.

Затвор из трубочек и крышки

Способ второй. Основа данного гидрозатвора – стеклоомывательная трубка, которая недорого продается в магазине автозапчастей. Она напоминает пластиковый тройник, короткую трубочку которого необходимо аккуратно удалить. Теперь нужно взять острый нож и аккуратно наполовину обрезать боковую трубочку. Оставшуюся часть трубки разрезать вдоль.

В результате получится два штуцера. Теперь надо взять обыкновенную крышку от банки (обязательно пластиковую, а не железную!) и проделать в ней небольшое, около 0,5 см, отверстие. С внешней стороны вдеть в него обыкновенную прозрачную трубочку для сока, которые продаются на каждом углу, а изнутри все это надежно закрепить штуцером. При этом штуцер необходимо как можно плотнее засунуть в трубочку. Так называемая пробка готова.

Такой вид затвора очень удобно использовать для брожения пива и вина в банках.
