Гитарный усилитель для наушников своими руками

Сделать усилитель для наушников своими руками просто, ведь схема моно состоит всего из пяти деталей. Основана она на микросхеме TDA7050, которая стоит 30–80 рублей. Но, думаю, что в ваших запасах радиодеталей, которые всегда имеются у любого увлечённого этим делом, такая микросхема найдётся. Она часто использовалась в кассетных плеерах и других простых устройствах воспроизводящих звук.

На этой же микросхеме можно сделать и стереофонический усилитель для наушников своими руками. Для этого придётся добавить два полярных конденсатора на выход (можно один общий), а входной регулятор громкости можно сделать из сдвоенного переменного резистора.

Сама микросхема представляет собой усилитель мощности в корпусе нормального размера (DIP8). Рабочее напряжение питания от 1,6 до 6 вольт. Потребляет не много энергии. Мощность выходного сигнала зависит от напряжения питания. В варианте стерео при нагрузке в 32 Ом и напряжении в три вольта вы получите на выходе около 130 милливатт на каждом канале. При подключении по мостовой схеме в варианте моно мощность увеличивается в два раза. Выход микросхемы имеет защиту от короткого замыкания.

Принципиальная схема дана на рисунке 1. Входной сигнал подаётся на выводы 1 и 3, а наушники в 32 Ом подключены к выводам 7 и 8. По техническим условиям в мостовом режиме нагрузка не должна быть менее 32 Ом. Для сглаживания напряжения к шине питания подключены конденсаторы С1 и С2, 100 и 0,1 мкФ соответственно. Сопротивление резистора R1 – 22 кОм. Ну вот, пожалуй, и всё описание нашей первой модели.

Вторая схема с рисунка 3 часто применяется в малогабаритных устройствах заводского изготовления. Сделать её ненамного труднее. В схеме отображены все необходимые детали. На рисунке 2 – та же схема для подключения динамиков. Как видите, разница небольшая. В схеме для динамиков применяются полярные конденсаторы в каждом выходном канале, а для наушников — стоит общий конденсатор в месте подключения к ним корпуса схемы.

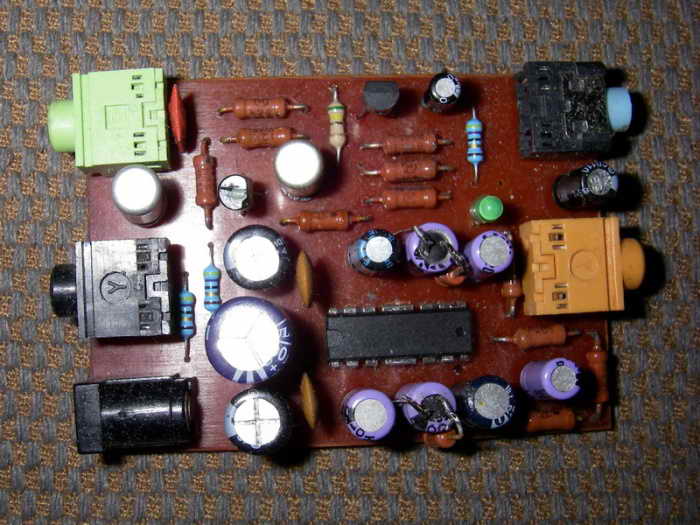

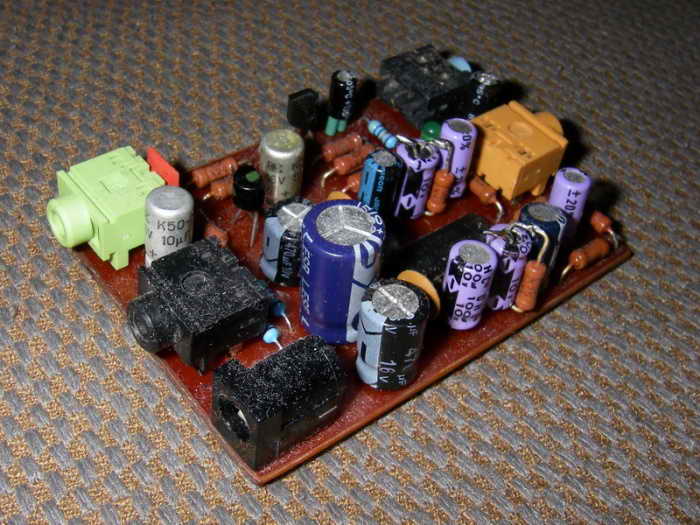

Небольшой гитарный усилитель на основе JFET-транзисторов и микросхемы LM386 в усилителе мощности на 1 ватт, можно собрать по приведённой далее схеме и инструкции. Входные каскады предусилителя на двух транзисторах J201 обеспечивают почти ламповый звук, регулируемый темброблок имеет большой диапазон, а мощный ОУ LM386 с выходным каскадом может раскачивать небольшой динамик или любые наушники. Этот проект идеально подходит как небольшой самодельный усилитель для электрогитары, со всеми основными функциями фирменных аппаратов:

• Тон/громкость/усиление регулируются.
• Динамик/наушники на выходе.
• Входы для гитары/mp3.
• 9 В DC питание — стандартный входной разъем.

Схема электрическая гитарного усилителя

Рисунок печатной платы (файла нет)

Схема может быть условно разбита на 5 блоков: входной каскад на JFET транзисторах, регулятор тембра, предусилитель, усилителя мощности на LM386 и блок питания. Входной каскад изолирует усилитель от гитары, сохраняя при этом качество сигнала. Затем регулятор тембра формирует желаемую форму АЧХ, добавляя при необходимости больше басов/высоких частот.

На JFET транзисторах предварительный усилитель будет увеличивать сигнал после регулятора тембра и готовить его к усилителю мощности, в итоге получая до 1 Вт. Дополнительный вход AUX/MP3 позволяет подключать метроном, МР3-плеер, поддержку внешних аудиотреков.

Блок питания УНЧ

БП выдаёт 9 вольт на всех элементы схемы, также тут имеется защита от обратной полярности подключения и дополнительно установлен фильтр, чтобы удалить малейший шум.

Разъем CONN4 может принять любой тип адаптера на 9 В (отрицательной полярности), он автоматически отключит аккумулятор от схемы, когда внешний сетевой адаптер 9В будет в него подключен.

Стерео Jack входного сигнала гитары используется как выключатель, подключая клемму (-) батареи на массу, когда электрогитара подключена.

Диод D1 — защита усилителя от случайного обратного соединения питания. Светодиод D2 загорается, когда батарея 9 В или адаптер + гитара подключены. Ставьте резистор R14 сопротивлением побольше, чтобы минимизировать ток.

Громкость на входе AUX регулируется с внешнего устройства, это сделано для простоты схемопостроения и чтобы уменьшить уровень возможных помех.

Выходной аттенюатор LM386

Выходная мощность у LM386 слишком высока для наушников для этого сигнал можно ослабить. Частотная характеристика выходного аттенюатора:

Как видите, выходной аттенюатор изменяет АЧХ, уменьшая количество ненужных басов в наушниках. Без аттенюатора (фиолетовый участок): фильтр низких частот, образованный С7 (220uF) и динамиком (будем рассматривать его как 8 Ом), частота среза 90 Гц (рассчитывается как FC=1/(2nRC)), и гармоники ниже 90 Гц будут ослаблены.

Настройка

На этой электросхеме показаны нужные напряжения в контрольных точках схемы, которые должны быть при безошибочной сборке.

   Форум по УНЧ

   Форум по обсуждению материала ГИТАРНЫЙ УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ

---

Наверно многие из вас сталкивались с такой проблемой, когда подключив свои наушники к MP3 плееру или телефону, громкость была недостаточной, иными словами мощности плеера или телефона не хватало для того чтобы обеспечить громкий, чистый звук. И как же быть в этом случае?

Для этого можно собрать усилитель для наушников своими руками. Его схема довольна проста и любой радиолюбитель, неважно, начинающий или опытный сможет сделать его, проявив аккуратность и внимательность.

При создании этого усилителя мне хотелось сделать его необычным, хотелось уйти в сторону от классического пластикового корпуса. Вспомнив что любители моддинга компьютеров часто делают прозрачные корпуса для своих ПК я тоже решил сделать корпус своего усилителя прозрачным. А в качестве изюминки — отказаться от печатной платы и сделать все навесным монтажом.

Разработка схемы велась в программе Eagle. Это классический усилитель на сдвоенном операционнике OPA2107.

• Ниже приведена схема усилителя для наушников своими руками:
•
• Список необходимых деталей для блока питания усилителя:

• Разъем питания;
• Светодиод 5 мм (любого цвета);
• R1LED — резистор номиналом от 1К до 10К (1 Вт);
• CP1, CP2 — электролиты 470 мкФ (на напряжение 35 или 50 Вольт);
• RP1, RP2 — 4,7К (1 Вт);

Список деталей для усилителя:

• IC1 — сдвоенный операционный усилитель OPA2107;
  (примечание — на принципиальной схеме операционный усилитель обозначен как OPA2132, дело в том что вначале я планировал использовать его);
• C1L, C1R — 0.68 мкФ 63 В (для входного аудио сигнала);
• C2, C3 — 0,1 мкФ (пленочные, для стабилизации операционного усилителя);
• R2L, R2R — 100К (0,5 Вт);
• R3L, R3R — 1К (0,5 Вт);
• R4L, R4R — 10К (0,5 Вт);
• R5L, R5R — перемычка (не обязательно);
• Стерео джек — 2 шт;

Принципиальная схема в формате PDF (16 Кб).

Так как я решил сделать все навесным монтажом, то я приступил к изготовлению каркаса. Здесь вам понадобятся аккуратность и внимательность, т.к. корпус будет прозрачным и любые недочеты сразу же будут видны.

Для шины питания я использовал одножильный медный провод, 1 мм толщиной, взятый из обрезков кабеля которые использовались для домашней электропроводки.

В качестве блока питания отлично подойдет любой трансформаторный блок питания с напряжением 12 Вольт и выходным током от 300 мА. Желательно использовать трансформаторный БП, так как использование импульсных может привести к наводкам (будет слышен постоянный гул в наушниках).

Для разъема питания я использовал вот такой разъем: (центральный контакт это плюс питания).

Для того чтобы формировать одинаковые выводы резисторов и проводов я использовал обычную отвертку. Вы можете использовать разные диаметры для больших или меньших радиусов.

Немного ниже вы можете увидеть разводку блока питания. На входе у блока питания 12 Вольт, которые затем с помощью делителя напряжения (резисторов RP1 и RP2, по 4.7 кОм) превращаются в +6 Вольт и −6 Вольт.

Дело в том, что для операционного усилителя необходимо двухполярное питание.

Провод в центре — это так называемая «виртуальная земля», которая ни в коем случае не должна соединятся с настоящей землей (на разъеме питания).

Два больших конденсатора на 470 мкФ 50 Вольт в паре с конденсаторами по 0,1 мкФ необходимы для того, чтобы уменьшить наводки на ОУ и повысить стабильность его работы. Для этого нужно постараться расположить их как можно ближе к выводам ОУ.

1.
2. Вот еще несколько фотографий с разных ракурсов, на которых видно как я выполнил монтаж.

После того, как вы закончили пайку можно приступить к проверке усилителя. Небольшой совет, для проверки не нужно использовать свои самые классные наушники, достаточно каких-то простых. Дело в том, что если Вы где-то запутались и припаяли детали не по схеме, то вполне возможен такой вариант при котором вы испортите свои наушники. Но надеюсь что при проверке у вас все будет хорошо.

Так как усилитель в дальнейшем будет заливаться эпоксидной смолой, то я решил немного приподнять его, чтобы при заливке он оказался точно по центру корпуса. Для этого я припаял небольшие выводы снизу.

Я подумал что было бы неплохо еще чуть-чуть облагородить дизайн усилителя и поэтому решил распечатать наклейки на аудио разъемы. Я подготовил их в Adobe Photoshop, затем распечатал на тонкой фотобумаге и приклеил к разъемам на двусторонний скотч.

В течении некоторого времени я размышлял над дизайном корпуса и материалом из которого будет сделана форма для заливки. Я остановил свой выбор на 1,5 мм пластике, он отлично режется обычным канцелярским ножом, оставляя при этом очень ровный край.

Затем я разработал форму для заливки, используя все тот-же Eagle. Вырезав все части я приступил к сборке. Для того чтобы облегчить эту процедуру я сначала прихватил все углы с помощью суперклея, затем 2 раза проклеил каждый шов, что обеспечило полную герметичность.

Чертеж формы для заливки (PDF, 10 Кб);

Самый простой способ узнать объем эпоксидной смолы для заливки это залить форму водой, а затем вылить содержимое в чашку и узнать получившийся объем и вес. Конечно, можно измерить объем с помощью линейки — но способ с водой показался мне проще.

Для заливки я использовал прозрачную эпоксидную смолу. Конкретно для этой смолы соотношение отвердителя и смолы должно быть 1 : 50. Было довольно сложно отмерить такое малое количество отвердителя, для этого пригодились ювелирные весы. А вообще же, для разных марок эпоксидных смол соотношение отвердителя и смолы различается, смотрите инструкцию.

Смешанную смолу необходимо медленно вливать по стенке формы, для того чтобы избежать появления пузырьков. На картинке ниже видно что при заливке смолы я налил немного больше чем требуется, смола при этом не выливается благодаря поверхностному натяжению. Это нужно потому что эпоксидная смола при затвердевании немного уменьшается в размерах.

При затвердевании эпоксидной смолы происходит обильное выделение тепла (в моем случае температура была 62 градуса). Затем форма накрывается, для того чтобы предотвратить попадание пыли и мусора на поверхность.

Я оставил затвердевать эпоксидную смолу на сутки. По прошествии этого времени она высохла и я приступил к снятию формы. Для этого я использовал ленточную шлифмашину.

• Затем с помощью фрезера я сточил фаски и все острые углы.
• Для полировки корпуса я сначала использовал наждачную бумагу с зернистостью 600, а окончательную полировку проводил «на мокрую» 1200-й мелкозернистой наждачкой.
• Ну и напоследок вот еще несколько фотографий готового усилителя для наушников своими руками:
• Теперь вы знаете, как сделать усилитель для наушников своими руками.

Источник: https://top-samodelki.ru/article/usilitel-dlya-naushnikov-svoimi-rukami-20131201/

Усилитель для наушников своими руками: простой и высококачественный

В общем случае усилитель для наушников (иначе – головных телефонов) — это малогабаритный электронный прибор, способный обеспечить такое звучание динамиков, которое будет сравнимо с воспроизведением высококачественных стационарных стереосистем, в том числе и собранных на лампах.

Если по какой-то причине нет возможности приобрести это устройство, его можно изготовить собственноручно, но только обладая соответствующими радиотехническими знаниями и навыками тонких работ. Практические советы по изготовлению усилителя для наушников своими руками – в материале далее.

Вопрос о том, нужно ли усиливать звук в головных телефонах, волнует многих пользователей наушников. Ведь практически в каждом устройстве, воспроизводящем аудиосигналы (плеер, магнитола, персональный компьютер, смартфон и пр.) имеется встроенный усилитель, оснащенный отдельным выходом для подключения наушников.

Мало того, измерение параметров встроенных усилителей, проведенные без подключения нагрузки (на холостом ходу), показывает, что все они отвечают требованиям, необходимым для качественного звучания головных телефонов. Однако все дело в том, что при подключении к воспроизводящему устройству ситуация кардинально меняется, причем не в лучшую сторону.

И проблема заключается именно в согласовании этих устройств между собой.

Совет! Поэтому специалисты советуют при подключении головных телефонов к источнику звука обращать особое внимание на рекомендованную изготовителем последнего величину сопротивления нагрузки. Иначе при прослушивании фонограмм возникнут искажения, способные существенно ухудшить качество звучания.

При несоответствии выходного сопротивления звуковоспроизводящего устройства импедансу головных телефонов возможны следующие последствия:

• высокая чувствительность низкоомных наушников способствует появлению фонового шума;
• при подключении высокоомных головных телефонов к низкоомному входу источника звука громкость звучания фонограммы может значительно снизиться и т. д.

Избежать означенных проблем можно, если подключать наушники к источнику звука через внешнее усилительное устройство с достаточно большим (свыше 20 кОм) входным сопротивлением.

Такой прибор прекрасно взаимодействует с любым встроенным усилителем, поскольку функционирование последнего на высокоомную нагрузку мало чем отличается от его работы на холостом ходу.

О сопротивлении наушников подробнее можно узнать из нашей статьи.

На заметку! Встроенный усилитель без труда обеспечивает максимально возможные характеристики воспроизводящего устройства, а вот полностью раскрыть потенциал подключенных головных телефонов — это задача усилителя для наушников.

Простые конструкции усилителей для наушников

Для радиолюбителей отечественная промышленность производит радиоконструктор «Гамма», купив который пользователь без особого труда сможет изготовить неплохой внешний усилитель для наушников своими руками (см. фото и схему на рис.).

Рис.1. Схема усилителя «Гамма»

Рис.2. Усилитель «Гамма» в собранном виде

Он подходит как для низкоомных, так и для высокоомных головных телефонов, собирается на одной микросхеме типа NME5532 или OPA2134 (в зависимости от исполнения), отличается ультралинейной амплитудно-частотной характеристикой (АЧХ) и обеспечивает получение таких технических параметров: диапазона частот (-1 дБ) – 8-400000 Гц, нелинейных искажений — 0,001-0,002 процентов. В комплект поставки входит красочно иллюстрированная пошаговая инструкция, пользуясь которой собрать и настроить усилитель сможет не только опытный, но и начинающий радиолюбитель.

Хороший результат можно получить, собрав аналогичный усилитель для наушников на базе радиоконструктора «Двухканальный усилитель Shareconn Hi-Fi 47» китайского производства. С процессом его сборки можно ознакомиться, посмотрев видеоролик

Простейшие усилители для наушников

Простой усилитель для головных телефонов можно за полчаса собрать на микросхеме TDA2822 или его модификациях. Кроме микросхемы понадобятся также:

• электролитические конденсаторы 100мкфх16 В — 4 шт.;
• разъем для подключения наушников;
• миниатюрный выключатель.

Сборку такого усилителя можно осуществить как с помощью навесного монтажа (см. рисунок), так и на печатной плате, которую придется сделать самостоятельно. Разводка проводников и внешний вид собранной печатной платы показаны на фото. После сборки и проверки работоспособности усилителя его желательно поместить в корпус.

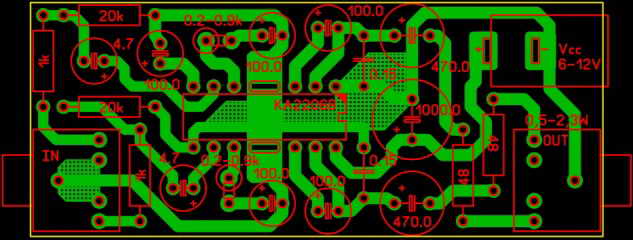

Рис.3. Разводка проводников

Рис.4. Внешний вид платы, сделанной самостоятельно

На такой же микросхеме можно собрать и более сложное устройство (электрическую схему см. на фото), для которого понадобятся такие радиоэлементы, как:

• микросхема ТДА2822 или ТДА2003;
• переменные резисторы номиналом 4,7 кОм (2 шт.) и 10 кОм (1 шт.);
• электролитические и неполярные (пленочные) конденсаторы;
• разъемы для подключения элементов электропитания и наушников.

Рис.5. Электросхема усилителя на микросхеме TDA2003

Собирают все элементы на печатной плате, которую затем помещают в подходящий по размерам корпус.

Важно! Наличие печатной платы — основное условие для того, чтобы получить высококачественный усилитель.

Аналогичный результат можно получить, собрав типовой двухкаскадный усилитель мощности на 2 транзисторах типа КТ315. Однако для его стабильной работы понадобится:

• точный подбор напряжений, отдельно подаваемых на базу, коллектор и эмиттер транзисторов;
• наличие положительного и отрицательного напряжений, подводимых по отдельным линиям;
• наличие питающего напряжения номинальным значением не менее 5 В, для чего придется специально подбирать резисторы.

Как правило, все самодельные усилители для наушников требуют применения источника питания напряжением порядка 12 В и выше. Однако, если приобрести готовую сборку MAX4410 (см. фото), работающую от источника питания напряжением 1,5-5 В, то можно собрать карманный усилитель, способный работать на батарейках (пальчиковые или литиевые). Максимальная выходная мощность этого устройства  — 80 мВт.

Рис.6. MAX4410

Высококачественный усилитель для наушников

Для искушенных радиолюбителей не составит большого труда самостоятельно изготовить усилители, позволяющие получить в головных телефонах звук достаточно высокого качества. Например, используя микросхему ОРА2134Р можно собрать клон профессионального усилителя Lehmann Black Cube Linear.

Схема его, приведенная на рисунке, представляет собой усилитель класса А, выходные каскады которого не охвачены отрицательной обратной связью (ООС).  ООС охвачен только предусилитель. Конструктивно она размещается в корпусе от CD-ROM с самостоятельно изготовленной передней панелью (см. фото).

Рис.7. Схема

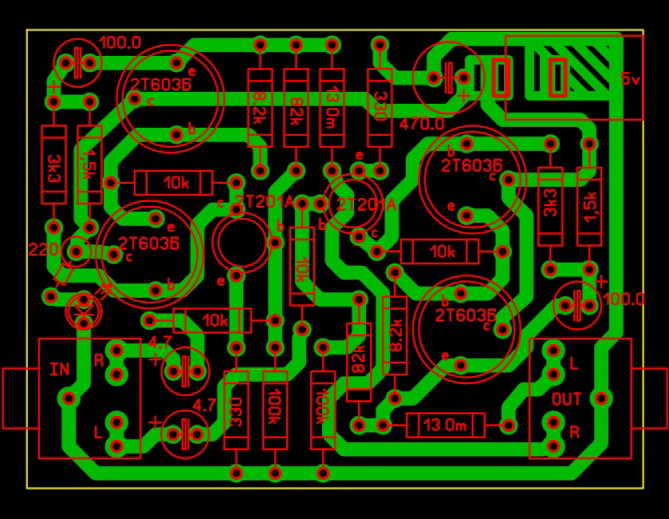

Рис.8. Конструктивное размещение

Разводка проводников на двусторонней печатной плате выполнена методом ЛУТ (лазерно-утюжная технология).

Изготовление платы методом лазерно-утюжной технологии

ЛУТ — это процесс переноса нарисованной разводки проводников печатной платы на фольгированный материал. Заключается данная процедура в следующем:

• используя одну из существующих программ для создания печатных плат, осуществляют на экране компьютера разводку будущего элемента;
• при помощи лазерного принтера распечатывают полученный рисунок на листе глянцевой бумаги;
• прикладывают лист бумаги с изображением печатной платы к предварительно нагретому фольгированному материалу;
• горячим утюгом проглаживают бумагу с изображением печатной платы, перенося таким образом рисунок на поверхность фольги;
• по окончании проглаживания фольгированный материал помещают в ванночку с теплой водой и осторожно, чтобы не повредить нанесенный на него тонер, снимают бумагу.

Внимание! Изображение печатной платы на фольгированном материале будет зеркальным отображением рисунка, полученного на экране компьютера.

Травление платы осуществляется в ванночке с раствором хлорного железа. По окончании этой процедуры полученную плату тщательно промывают. Затем в ней сверлят все необходимые отверстия. А потом, используя флюс с небольшим количеством оловянного припоя, лудят сторону, где будет производиться пайка радиоэлементов.

Далее на печатную плату устанавливают все радиоэлементы, начиная с цепей электропитания. Учитывая, что электрическая схема усилителя потребляет порядка 150 мА на каждое плечо электропитания, выходные транзисторы нужно установить на радиатор, используя для этого слюдяные прокладки и теплопроводную пасту.

Совет! Для получения высокого качества звучания важно подобрать транзисторы с одинаковым коэффициентом передачи, следить, чтобы разброс номинальных величин всех резисторов не превышал 1% и приобрести качественный регулятор громкости.

Нужно знать, что усилители для головных телефонов с достаточно высокими техническими характеристиками можно собрать на базе широко распространенных микросхем LM358N, TDA7050, К157УД1 или их аналогов. Все они обладают минимальным коэффициентом нелинейных искажений и низким уровнем собственных шумов.

Усилители головных телефонов заводского изготовления

В качестве внешнего усилителя для наушников можно купить и использовать специально выпускаемые устройства. Они бывают нескольких видов.

1. Переносные усилители Lehmann Black Cube Linear весом порядка 1,5 кг предназначены для головных телефонов Hi-End класса. Эти устройства класса А обеспечивают звуковоспроизведение самого высокого качества, сопоставимого со звучанием ламповых усилителей звука, которые выпускает компания Audio Valve. Однако стоимость таких приборов на отечественном рынке может достигать 1000$, что ограничивает их широкое распространение.
2. Гитарные мини-усилители. Подключив такое портативное устройство к выходу мобильного телефона (смартфона), плеера или электрогитары, можно передавать аудиосигнал улучшенного качества непосредственно на наушники. Кроме функций, которые необходимы музыкантам (эмуляция звука классических кабинетов для электрогитар, эффекты перегруза, реверберации и пр.) гитарные усилители можно использовать в качестве тюнера и/или эквалайзера. Также с их помощью можно переключать каналы и регулировать громкость звука.
3. Усилители для наушников S.M.S.L SAP-7 размером с кредитную карту обеспечивают неплохие технические характеристики. Они оснащаются миниатюрным аккумулятором емкостью 320 мА, одной зарядки которого хватает на 10 часов непрерывной работы.
4. USB-ЦАП M-Audio Micro DAC предназначен специально для компьютеров и гарантирует великолепную чистоту звука при подключении к нему головных телефонов. По габаритам устройство соизмеримо с флэш-накопителем.

Резюмируя вышесказанное, нужно отметить, что собственноручное изготовление усилителя для наушников – это занятие кропотливое, длительное, требующее углубленных знаний в электротехнике и усидчивости.

Если одного из указанных качеств не хватает, стоит подумать над покупкой промышленного варианта устройства.

А если читатель обладает необходимыми навыками и познаниями, ему может быть интересно, как самостоятельно сделать беспроводные наушники или микрофон к головным телефонам.

Самые надежные наушники 2019 года

• Наушники JBL T500BT на Яндекс Маркете
• Наушники Pioneer SE-MS5T на Яндекс Маркете
• Наушники Audio-Technica ATH-S200BT на Яндекс Маркете
• Наушники JBL Live 500BT на Яндекс Маркете
• Наушники Pioneer HDJ-X10 на Яндекс Маркете

Источник: https://hitech-online.ru/audio-video-foto/naushniki/usilitel-svoimi-rukami.html

Простенький усилитель для наушников своими руками

Если у вас есть крутые мониторные уши и старая мобилка с мп3 плеером, которая не способна «раскачать» наушники, то эта статья для вас!

Собственно что необходимо для сбора усилителя :

Минимальный набор :

1. Сама микра TDA 2822 (также можно модификации 2822 М/S или  ее аналог КА 2209)
2. 4  электролитицеских конденсатора  16в – 100 мф (ну вобше кондеры как масло в каше – больше лучше но для наушников 100 мф отличное соотношение размер/качество)
3. проводки легче разноцветными 20-25 см достаточно с головой.
4. Паяльник и все для пайки
5. прямые руки и трезвая голова приветствуется ????

Расширенный набор (необязательно) :

• гнездо для наушников (можно выдрать с китайского радио)
• маленький выключатель (с того же радио)
• ферритовые кольца (выдрать можно с усилителей от антенн «сеток»)
• Текстолит и все для его травления
• Старый утюг
• Дрель с тонким сверлом

лазерный принтер , текстолит и все для его травления (если есть желание для сборки на плате)

Перейдем к сборке: Для тех кто не хочет заморачиваться печатными платами  можно собрать усилитель  навесным монтажом т.е на весу без платы, но конструкция будет хрупкая и ее либо придется прятать в коробок либо все таки собирать на  плате.

• Навесным монтажом собираем по схеме
•
• Для сбора на плате  потребуется  текстолит  его предварительно зачищаем спиртом или любой другой обезжиривающий  жидкостью и ставим сушиться.

Далее переходим к рисованию платы (вам этого не надо для вас все готово). Рисовал я программу в Sprint – layout 4.0 (уже есть и версия 5.0).

1. нарисовав просто копируем нашу схему несколько раз .
2. Делаю я для того чтоб после  перевода на текстолит выбрать самую удачную версию и травить , чтобы не печатать заново.
3. Далее печатаем все это дело на глянцевой бумаге (можно фото бумаге) лазерным принтером.  Я печатал на обложке игрового диска )))(под рукой больше ничего не было)
4. Обрезаем края чтоб они нам не мешали.
5.
6. Сторону где есть печать желательно не трогать.

Далее берем высохший текстолит ВНИМАНИЕ  зачищенную область Текстолита руками не трогать!!! иначе  тонер не переведётся на плату и все придется проделывать сначала.

далее прикладываем напечатанную сторону бумаги к очищенной стороне текстолита и придавливаем это все нагретым утюгом (утюг ставить на макс) 20 – 25 сек . Не думайте что от долгого держания тонер лучше переведется , напротив он станет хрупким и будет крошиться.

Через пару минут все остынет , далее берем текстолит и мочим  холодной водой (в теплой тонер размывается). По мере намокания бумаги легенькими круговыми движениями своеобразными шариками удаляем бумагу.

Далее разводим раствор хлорного железа (продается на радио рынках) .  Сори но в этот  момент на моем теле умерла зарядка ….. и мне было лень ждать его заряда когда раствор ХЖ уже остывал …
Бросаем нашу плату в раствор.

1. Время травления   зависит от температуры жидкости и ее насыщенности ХЖ.
2. Тем не менее плата после травления выглядит так :
3. Смываем тонер с дорожек  и лудим (для тех кто в танке покрываем слоем олова) его .

Перед лужением я покрываю плату
спирто -канифолиевым  раствором  после этого плата прекрасно лудиться .

На фото отчетливо видна как ужасно выглядит моя плата все из за того что когда смывал после травления тонер протёр пару раз  наждачкой что аж дорожки некоторые порвало местами  и чтоб не было разрыва в цепи оставил толстый слой олова (но когда тоньше все же выглядит красивее ). Далее  пробиваем дырочки и собираем.

Думаю дальше не возникнет проблем.

На фото видно что микросхема установлена со стороны дорожек , это не совсем правильно , я делал это по тому что у нас на рынке много не рабочих микрух попадалось и выпаивать их с другой стороны было не очень удобно (то дорожку порвеш то еше что) пришлось извращаться. Этот усилитель я использую для компьютерных ушей , его невидно по этому не оч старался делать его красивым.

(Источник)

Источник: http://mozgochiny.ru/electronics-2/prostenkiy-usilitel-dlya-naushnikov-svoimi-rukami/

Прецизионный усилитель для наушников

Если вы являетесь счастливым обладателем лампового усилителя, то, скорее всего, при желании послушать любимые композиции единолично, через наушники, вы сталкиваетесь с неудобством, вызванным отсутствием выхода на головные телефоны.

Да и обладателям дорогих или не очень смартфонов и планшетов тоже приходится несладко — эти аппараты чаще всего не в состоянии раскачать качественные высокоомные наушники. Поэтому любимые композиции звучат совсем не так, как на профессиональной аппаратуре.

Конечно, если вы истинный меломан и музыка для вас дороже денег, то вас ни что не остановит от покупки предварительного усилителя за 6000 $, усилителя для наушников за 5000$ и самих наушников за 2000$.

И погрузиться в нирвану… Однако, если ситуация с деньгами не такая радужная, или вы любите всё делать своими руками, то, оказывается, можно собрать высококачественный усилитель для наушников всего за…

30$.

А зачем он вам???

А нужен ли вам прецизионный усилитель? Это зависит от ваших музыкальных пристрастий и привычек.

Если вы привыкли слушать музыку «на бегу», то есть с портативных устройств на прогулке, пробежке, в тренажерном зале и других подобных местах, то описываемый ниже проект не для вас.

Просто постарайтесь подобрать к своему аппарату максимально подходящие по характеристикам и звучанию наушники.

Точно также следует поступить, если вы любите музыкальные стили, где присутствуют сильные искажения сигнала, типа рока, хеви-металла и подобные.

Тем не менее, если вы предпочитаете слушать музыку в тихой уютной обстановке у себя дома или в офисе, и ваши вкусы тяготеют к живой и натуральной музыке типа классической, джазовой, или чистому вокалу, вот тогда вы сможете по достоинству оценить качество звучания и точность связки прецизионный усилитель плюс высококачественные наушники.

Варианты

Допустим, вы решили, что усилитель для наушников вам необходим. Каков следующий шаг? В Интернете можно найти массу проектов с использованием вездесущего LM386.

Микросхема стала популярной благодаря высокой надёжности, низкой стоимости, возможности работать с однополярным питанием и малому количеством внешних элементов.

Такие усилители обычно хорошо справляются с недорогими наушниками, но все эти достоинства меркнут, если сравнить уровень шумов и искажений LM386 и хорошо спроектированного усилителя на дискретных элементах или на специализированных микросхемах.

Если у вас найдётся около 30$ и не пугает работа с элементами для поверхностного монтажа (SMD-элементы), то представленный здесь проект именно то, что нужно.

Идеи и схема

При проектировании данной схемы брались в расчёт следующие моменты:

• Усилитель должен работать с относительного высокоомным выходом лампового предусилителя или усилителя электрогитары. Другими словами, входное сопротивление должно быть легкоперестраиваимое для источников с разным выходным импедансом.
• малое количество компонентов. Поэтому были выбраны микросхемы вместо транзисторов.
• небольшие усиление и мощность. Требуется раскачать чувствительные динамические наушники, а не акустическую систему.
• усилитель должен справляться с высокоомными наушниками. Автор использует Sennheiser HD 600 (сопротивление 300 Ом).
• получить максимально низкие шумы и искажения.

Принципиальная схема прецизионного усилителя для наушников представлена на рисунке:

Увеличение по клику

При разработке этой конструкции рассматривались микросхемы таких производителей как National Semiconductor, Texas Instruments и другие. Масса полезной информации была найдена на ресурсах Headwize и форумах DiyAudio.

В результате, выбор пал на прецизионный драйвер для наушников от Texas Instruments TPA6120A2 и операционные усилители AD8610 отAnalog Devices  для входного буфера.

Схема получилась относительно простой, с двухполярным питанием. Если вы уверены в отсутствии постоянной составляющей на выходе вашего источника сигнала, то разделительные конденсаторы (С24 и С30) могут быть исключены из тракта с помощью перемычек Н1 и Н2.

Блок питания обеспечивает на выходе напряжения ±12В при нагрузке до 1А. Его схема представлена на рисунке:

Увеличение по клику

Часто в аудиофильских конструкциях стоимость блока питания в несколько раз превышает стоимость самой усилительной части.

Здесь получилось немного лучше — стоимость элементов для блока питания составляет примерно 50$ и самые дорогие элементы здесь трансформатор и электролитические конденсаторы.

Можно немного сэкономить, если заменить тороидальные трансформатор на обычный Ш-образный, отказаться от светодиодов и предохранителей на выходе блока.

Была опробована версия с отдельными стабилизаторами для каждого канала TPA6120A2 (микросхема имеет отдельные выводы питания для каждого канала). Разницу ни услышать, ни измерить не удалось, что позволило существенно упростить блок питания.

Так как все, используемые в усилителе микросхемы, имеют низкую чувствительность к шумам и помехам по цепям питания, а также высокий уровень подавления синфазных помех, то применение в блоке питания типовых интегральных стабилизаторов оказалось достаточным для получения высоких характеристик.

Настоятельно рекомендуется избегать в этой конструкции применения импульсных блоков питания, которые генерируют высокие уровни шумов и помех в звуковом диапазоне.

TPA6120A2

Микросхема TPA6120A2 от Texas Instruments представляет собой высококачественный усилитель для наушников высокой верности. В ней используется архитектура усилителя с дифференциальным входом, несимметричным выходом и обратной связью по току. Именно благодаря в большей мере последней получаются низкие искажения и шум, широкая полоса частот, высокое быстродействие.

Микросхема содержит два независимых канала с отдельными выводами питания. Каждый канал имеет характеристики:

• выходная мощность 80 мВт на нагрузке 600 Ом при питании ± 12В при уровне искажений+шум  0,00014%
• динамический диапазон более 120 дБ
• уровень сигнал/шум  120 дБ
• диапазон напряжения питания: ± 5В до ± 15В
• скорость нарастания выходного напряжения 1300В/мкс
• защиту от короткого замыкания и перегрева

Для сравнения уровень искажения+шум у «народной» микросхемы LM386 составляет 0,2%. Хотя, конечно, высокие параметры ещё не гарантируют качественно звучания. Для получения максимального результата надо учесть рекомендации производителя по выбору внешних элементов и топологии печатной платы. Всё это можно найти в технической документации на данную микросхему.

AD8610

Микросхема AD8610 от Analog Devices  представляет собой операционный усилитель с полевыми транзисторами на входе, что даёт низкое напряжение смещения и дрейфа, низкий уровень шумов, малые входные токи. По уровню шума и скорости нарастания выходного напряжения эти операционные усилители отлично гармонируют с TPA6120A2.

Однако, не поленитесь и попробуйте их заменить другими ОУ. По расположению выводов AD8610 совместимы с другими аудиофильскими микросхемами. Тем более, что многие меломаны утверждают, будто слышат разницу в звучании ОУ!

Пассивные компоненты

Не все резисторы одинаковые! И если вам позволяет бюджет, используйте в данной конструкции металлоплёночные резисторы, которые несколько дороже, но имеют ниже шумы и выше стабильность. При желании сэкономить металлоплёночные резисторы следует поставить хотя бы во входных цепях (у AD8610), где чувствительность к шумам самая высокая.

Конденсаторы на пути сигнала С23, С24, С29, С30 лучше поставить плёночные. Конденсаторы по цепям питания микросхем производитель рекомендует керамические.

Основное требование к сигнальным разъёмам — надёжный контакт. В своей конструкции автор использовал обычный «джек» для подключения наушников и позолоченные RCA-разъёмы с тефлоновой изоляцией для подключения сигнального кабеля.

На принципиальной схеме показан вариант усилителя для работы от лампового предварительного усилителя, в котором осуществляется регулировка громкости.

Если конструкцию предполагается сделать более гибкой и универсально, то, конечно, на входе желательно предусмотреть свой регулятор громкости.

Для достижения максимального качества и чтобы не ухудшить характеристики усилителя здесь следует применить качественный потенциометр.

Бюджетной версией может быть изделия фирмы Alpha или RadioShack стоимостью около $3. За 40$ можно приобрести уже изделие аудиофильского класса от ALPS. Наилучшим решением будет использование галетного аттенюатора от DACT или GoldPoint. Их стоимость составляет примерно 170$.

Кстати, на  eBay можно найти подобные аттенюаторы китайского производства всего за 30$. Номинал потенциометра может быть в пределах 25-50кОм.

Использование шагового аттенюатора кроме удобства регулировки громкости дополнительно гарантирует идентичность регулировки в обоих стереоканалов, что в усилителе для наушников особенно важно.

Конструкция

Все элементы конструкции (кроме силового трансформатора) размещаются на одной печатной плате. Если вы решите использовать внешний блок питания или собрать его по другой схеме, около 70% печатной платы останутся свободными.

Схема расположения элементов представлена на рисунке:

Увеличение по клику

• На рисунке представлен чертёж печатной платы со стороны деталей:

Увеличение по клику

1. На рисунке представлен чертёж нижней стороны печатной платы:

Увеличение по клику

Чертежи печатных плат в народном формате SLayout можно забрать здесь.

Главная особенность монтажа: на корпусе с нижней стороны TPA6120A2 есть контактная площадка примерно 3×4мм. Она должна быть припаяна к площадке на печатной плате под микросхемой, которая служит теплоотводом.

Фотография готовой конструкции:

При первом включении следует вынуть два предохранителя на выходе источника питания и убедиться в его работоспособности. Если выходные напряжения в норме, верните предохранители на место. Сам усилитель в наладке не нуждается.

Разместить плату можно в корпусе подходящих размеров, желательно металлическом для экранирования от внешних помех.

Заключение

Субъективно усилитель звучит на одном уровне с профессиональным студийным оборудованием. При сравнении с LM386 эта конструкция показала более ровное, чистое и детальное звучание.

Схема получилась довольно гибкой и легко настраиваемой под различные нужды. Так, например, сам автор собрал два экземпляра усилителя. Один по приведённой схеме для эксплуатации совместно с ламповым предусилителем.

Второй экземпляр был рассчитан на работу со смартфоном и гитарным усилителем, потому был дополнен на входе фильтром высокочастотных помех и регулятором громкости.

Кроме того, для повышения усиления (смартфон выдавал недостаточный уровень сигнала) были изменены номиналы резисторов R6 и R14 на 2кОм.

Изменяя номиналы этих резисторов, вы можете менять коэффициент усиления в широких пределах.

Вариант печатной платы усилителя от наших «друзей-марсиан», рассчитанный на установку элементов в «стандартных» корпусах (используемых в конструкции микросхем в DIP-корпусах не существует):

• в формате SLayout
• в формате DipTrace
• в формате Gerber

• Анимированная демонстрация платы во всех ракурсах здесь (gif-файл 14Mb).
• Брайан Бергерон
  Вольный перевод: Главный редактор «РадиоГазеты».
• Удачного творчества!

Источник: https://radiopages.ru/super-headphone-amplifier.html

USB усилитель звука для наушников своими руками ⋆ diodov.net

Рассмотрим, как сделать USB усилитель звука для наушников своими руками из самых доступных радиоэлементов. Наибольшую популярность среди усилителей звука для наушников получила микросхема TDA7050 компании Philips.

Микросхема TDA7050 была разработана для портативных мини радио, плееров и т. п. Имеет две схемы включения: мостовая и стерео. При мостовой схеме включения происходит усиление одного канала на одно «ухо».

Поэтому для наушников необходимо применять две микросхемы, включенные по мостовой схеме.

При этом мощность каждого канала будет очень значительной для наушников и составляет 140 мВт при сопротивлении наушника 32 Ом и питающем напряжении 3 В.

Однако практика показывает, что такая мощность в преобладающем большинстве случаев не потребуется. Поэтому применяется стерео схема USB усилителя звука для наушников. Здесь потребуется лишь одна микросхема TDA7050. Если питать микросхему от 3 В, на пример от двух батареек, то выходная мощность каждого канала равна 35 мВт, а при 4,5 В – 75 мВт.

Схема USB усилителя звука для наушников

Схема USB усилителя для наушников довольно проста и имеет минимальное количество радиоэлементов в обвязке. Напряжение питания микросхемы TDA7050 находится в диапазоне 1,6 В…6 В. Поэтому ее можно питать непосредственно от USB порта, имеющего стандартное напряжение 5 В.

Для регулировки величины входного сигнала и соответственно громкости звука в наушниках применяется сдвоенный переменный резистор с логарифмической характеристикой сопротивлением 20 кОм.

Однако, на мой взгляд, лучшим решение будет установить стабилизатор напряжения с минимальным падением напряжения. Таким интегральным стабилизатор напряжения может послужить микросхема MCP1702. Она имеет достаточно низкое падение напряжения по сравнению с аналогами и составляет 0,65 В. На выходе ее 3,3 В. Поэтому для стабильной работы MCP1702 достаточно подать на ее вход 4 В.

Для сглаживания различного рода пульсаций тока на входе и выходе MCP1702 установлены конденсаторы. Максимум на стабилизатор можно подавать 13,2 В. Таким образом, применяя стабилизатор напряжения, USB усилитель звука для наушников можно питать в широком диапазоне напряжения: от 4 В до 13,2 В. Или даже от одной батарейки, если подключиться к TDA7050 после стабилизатора.

Источник: https://diodov.net/usb-usilitel-zvuka-dlya-naushnikov-svoimi-rukami/

>

Приветствую, радиолюбители-гитаристы-самоделкины!

Электрогитара, как музыкальный инструмент, была изобретена относительно недавно, в первой половине прошлого века. Несмотря на свою “молодость”, этот инструмент уже стал обладать огромной популярностью – и не просто так, ведь она обусловлена большим разнообразием звуков, которые можно извлечь из электрогитары, а также достаточно простым процессом обучения, в отличие от более специфичных инструментов. Диапазон звучания электрогитары по-настоящему велит благодаря тому, что вместо с самой гитарой в звуковом тракте используются различные примочки – электронные устройства, позволяющие в режиме реального времени обрабатывать звук, придавая ему злое роковое звучание, либо “воздушное” для классических произведений, а также множество других. Многие фирмы сейчас выпускают электрогитары, в том числе и такие известные, как Гибсон, Фендер, имена которых уже стали нарицательными. Поэтому пойти в магазин и купить электрогитару – не проблема, но здесь нужно учитывать, что без подключения в усилитель электрогитара не будет звучать почти никак, и это неудивительно, ведь её корпус, в отличие от полого корпуса акустической гитары, представляет собой лишь сплошной массив дерева, который сам по себе не усиливает акустические колебания струн. Но зато на каждой электрогитаре имеются звукосниматели – специальные катушки, намотанные проволокой с большим количеством витков, их задачей является улавливание колебаний струн а затем преобразование их в электрический сигнал переменной величины. Не с проста на каждой гитаре имеется разъём jack-6,3, именно через этот разъём электрический сигнал выводится со звукоснимателей, а ручки-регуляторы рядом с разъёмом на гитаре позволяют регулировать соотношение высоких-низких частот и громкость сигнала. Для того, чтобы услышать звук гитары необходимо усилить электрический сигнал со звукоснимателей и воспроизвести с помощью специального устройства – гитарного кабинета, который представляет собой, по-сути, деревянный ящик со специальным гитарным динамиком. Для усиления сигнала и дальнейшего его воспроизведения производители гитар также выпускают множество аппаратуры – и отдельные усилители с кабинетами, и комбики – в которых усилитель встроен внутрь кабинета. Такие вещи необходимы для качественного воспроизведения звука гитары. Но порой возникает проблема, ведь сами гитары стоят прилично, и порой мысль о том, что после покупки гитары придётся потратить ещё столько же на покупку комбика очень пугает. В этом случае есть выход – собрать усилитель самому, а звук гитары слушать через наушники. Такой вариант наименее затратный по финансам, и вполне может обеспечить неплохой звук, особенно если используются хорошие наушники. Для осуществления такого варианта потребуется собрать схему усилителя, на вход которой будет подаваться сигнал с гитары, а к выходу которой будут подключаться наушники.
Как можно увидеть, схема довольно проста и состоит всего из трёх транзисторов NPN структуры. Она обеспечивает мощность на выходе около 0,5Вт при использовании с наушниками 32 Ома, позволяется подключать также и наушники на 16 Ом, в этом случае мощность, а соответственно и громкость, увеличится ещё вдвое. Рассмотрим более подробно каждую часть схемы. Слева виден разъём, к которому будет подключаться гитара, он имеет два контакта – один идёт к минусу схемы, это земля, и сигнальный контакт. Подключаться схема к гитаре должна с помощью экранированного кабеля, иначе вместо звука гитары будет слышен лишь один шум. Экранированный кабель представляет собой металлическую оплётку, находящуюся в изоляции, под которой спрятана жила в виде обычного проводка, оплётка полностью окружает провод, тем самым защищая его от влияния наводок. Оплётка подключается к минусу, а центральная жила – к сигнальному контакта для передачи аудио-сигнала. Удобнее всего использовать разъёмы, как для подключения кабеля к гитаре, так и кабеля к усилителю, в гитарных делах всегда используются разъёмы jack6,3, в отличие от бытовых jack3,5 они крупнее и надёжнее.
Далее по схеме сигнал по падает на переменный резистор R1, который служит для регулировки уровня громкости. По сути, данный переменный резистор будет полностью дублировать ручку громкости на гитаре, а потому его можно не устанавливать, если не требуется регулировка громкости на самом усилителе. При установке R1 стоит обратить внимание на его качество – советские переменный резисторы, которым более нескольких десятков лет не подойдут, так как они почти неизбежно будут шуршать, тем самым внося помехи в звуковой сигнал. Стоит отдать предпочтение импортным потенциометрам, например, Alps, который использует автор. Номинал потенциометра может варьироваться в пределах 47-100 кОм, указанный на схеме номинал в 1 кОм больше подходит для гитар с активными звукоснимателями, для универсальности стоит взять сопротивление больше.

Средний вывод потенциометра подключается дальше к схеме, с него снимается сигнал, величина которого уже будет зависеть от положения переменного резистора. Далее сигнал проходит через разделительный конденсатор С1, задача которого состоит в отделении постоянной составляющей сигнала, если она вдруг появится на входе усилителя. Здесь можно использовать практически любой электролитический конденсатор на 1 мкФ, напряжением 16В или больше, без проблем также подойдут и плёночные либо керамические ёмкостью 470 нФ – 1 мкФ. Далее через резистор R1 сигнал поступает на базу первого транзистора, который и усиливает его до определённого уровня. На втором и третьем транзисторах собран выходной каскад, который как раз обеспечивает нужную мощность на выходе в 0,5 – 1Вт. Транзисторы на схеме обозначены как КТ315 – это очень дешёвые маломощные отечественные транзисторы, которые можно найти в любом магазине радиодеталей или вытащить из ненужной отечественной аппаратуры. Можно использовать КТ315 с любым буквенным индексом на конце, в корпусе любого цвета. Вместо них можно применить практически любые маломощные, либо средней мощность транзисторы NPN структуры, например, 2N5551, BC547, КТ3102 – этого хватит для работы с наушниками, транзисторы даже не будут особо нагреваться, если не выкручивать громкость на самый максимум.
Напряжение питания схемы может варьироваться в пределах 5-12В, а потому её можно запитать от множество разнообразных источников питания, даже от USB выхода телефонной зарядки либо Power-Bank’а. Чем больше будет напряжение питания схемы, тем выше и будет отдаваемая в нагрузку мощность, соответственно и громкость гитары в наушниках. Схема потребляет небольшой ток, около 50-70 мА, а потому питать её можно даже от кроны, которая как раз имеет напряжение 9В, её хватит на несколько часов беспрерывной работы усилителя. Ещё один вариант автономного питания – использовать литий-ионный аккумулятор в связке с повышающим преобразователем, настроенным на выход в 10-12В, в этом случае, если кончится зарядка, аккумулятор всего можно подзарядить. На схеме имеет конденсатор на 3300 мкФ и 16В – он стоит параллельно питанию для гашения помех. Использовать такую большую фильтрующую ёмкость с маломощным усилителем не очень рационально, а потому его номинал можно снизить до 470-100 мкФ. Зато не лишним будет поставить параллельно с ним небольшой керамический конденсатор на 100 нФ, например, такой, как на фото ниже. Такой же конденсатор можно использовать в качестве С1, но чуть большей ёмкости.

Усилитель собирается на печатной плате, которая имеет весьма миниатюрные размеры, так как схема состоит всего из трёх транзисторов. Выполнить плату можно методом ЛУТ, для которого в интернете присутствует бесчисленное количество инструкций. Вкратце, весь процесс состоит из следующих шагов: рисунок платы нужно напечатать с компьютера на лазерном принтере, либо нарисовать сразу на текстолите так, чтобы все токопроводящие дорожки и пятачки оказались покрыты тонером принтера либо маркером. При этом нужно учитывать, что детали будут устанавливаться на обратную сторону платы, а значит будут располагаться в зеркальном отображении относительно дорожек. После этого плату нужно вытравить, то есть удалить лишнюю медь, оставив только дорожки, смыть тонер/маркер, просверлить отверстия и залудить. Готовая плата будет выглядеть вот так:

Теперь осталось лишь запаять на плату все детали в соответствии со схемой и усилитель готов. После сборки нужно вытереть спиртом с плату остатки флюса, подпаять провода для подключения к гитаре, наушникам (для этого можно использовать разъём jack 3,5), питание и наслаждаться звуком собранного своими руками усилителя. Удачной сборки! Все вопросы и дополнения пишите в комментариях.
