Глушилка фм радио своими руками на много станций сразу

Содержание

1. Что такое FM-глушилка
2. Схема прибора
   • Описание к схеме
3. Готовые варианты устройств
   • FM Killer 2
   • FM Killer 3

В век современных технологий на улице все чаще встречаются люди, которые слушают музыку по телефону, радио, магнитофону или включают телевизор слишком громко. Эти звуки отвлекают и не дают сосредоточиться на более важных делах. Какие меры можно предпринять в этом случае, как создать тихое место и при этом не конфликтуя с людьми? Ответ прост — сделать ФМ глушилку, о создании которой подробно будет рассказано в этой статье.

Что такое FM-глушилка

Другое название — подавитель FM-сигнала, который работает во всем диапазоне вещания ФМ. Частота работы варьируется от 87,5 до 108 МГц. Используют дома, на даче или в любом другом месте, где можно встретить приемники. Помогает предотвратить громкое прослушивание музыки путем отключения от частоты приема. Наиболее эффективный радиус подавления составляет от 10 до 50 м.

Дальность работы аппарата зависит от качества электромагнитного поля в месте использования, близости расположения радиовещательных датчиков, вида приемного устройства и плотности застройки (чем меньше поблизости зданий, тем лучше). Подобные схемы использовались в бывшем СССР для глушения разных передатчиков, которые транслировали запрещенную музыку или программы.

Схема прибора

В схему глушилки входят следующие обязательные составляющие — биполярный транзистор, подстроечный конденсатор, конденсаторы, резисторы, катушка индуктивности и антенна. На схеме изображен стандартный приемник средней мощности. В его схему включены:

• VT1 — биполярный транзистор;
• С1 — подстроечный конденсатор (10 пФ);
• C2 — конденсатор (18-30 пФ);
• C3 — конденсатор (16 пФ);
• C4 — конденсатор (10 пФ);
• C5 — конденсатор (10 пФ);
• R1 — резистор (5 Ом);
• R2 — резистор (10 Ом);
• R3 — резистор (100 Ом);
• L1 — катушка индуктивности;
• антенна — расположена между конденсаторами C3, C5 и C2.

Описание к схеме

Выше представлена наиболее простая для самостоятельной сборки схема глушителя. Устройство работает не только для подавления FM, но и телевизионных сигналов. Устройство способно глушить практически любой телеканал на расстоянии до 15 м от телевизора (не работает для спутниковых приставок).

Для использования подходят любые виды ВЧ и СВЧ транзисторов, например, КТ 368, 325 или 399. Если использовать СВЧ транзисторы, то максимальная дальность работы достигает до 50 м.

Контур содержит 5-6 витков диаметром от 0,5 до 0,7 мм, намотан на оправу диаметром 4 мм. Передающий контур был заменен для генерирования помех на АМ и ФМ диапазонах, поскольку именно на них работают большинство ТВ- и радиоканалов.

В качестве антенны использован небольшой кусочек медного провода 15 см. При вращении переменного конденсатора устройство настраивается на подавление каналов, которые расположены в ближайших диапазонах. Мощности устройства достаточно для подавления 2-3 теле- или радиоканалов одновременно.

Питание — от 4 до 12 Вт напряжения. Для этого подойдет крона, корунд или другие источники, способные обеспечить постоянное напряжение. Конденсаторы в схеме нельзя отклонять в разные стороны даже на 1 пикофарад, потому что устройство может не сработать или совсем перестанет работать.

Рекомендуемое токопотребление варьируется от 5 до 7 Ма от кроны. С применением мощных полевых транзисторов можно подавить и GPS диапазон, и мобильную связь.

Готовые варианты устройств

Схема глушилки, приведенная выше, в собранном виде выглядит следующим образом:

Устройство, собранное вручную, должно полностью соответствовать заводскому типу сборки. Она представляет собой компактный каскад, в который включены диоды и транзисторы. Также важно правильно настроить подавитель. Для этого изменяется количество витков, размещенных в сердечнике.

FM Killer 2

FM Killer 2 — устройство предназначено для подавления радиочастот от радиостанций и от приема телевизионных каналов. Диапазон действия варьируется от 87,5 до 108 МГц. Питание 9-10 В, также используется элемент Крона, блок питания 9 В.

Радиус подавления:

• 25-30 м — если в качестве основного типа питания использовать батарею;
• 40-50 м — дальность увеличивается в зависимости от мощности блока питания.

Плюсы:

• предусмотрен режим полного подавления всего предусмотренного диапазона частот;
• устройство работает без перебоев.

Минусы:

• работа от батарейки ограничена 2 часами;
• устройство не поместится в карман джинс.

FM Killer 3

FM Killer 3 — последняя версия устройства с расширенными возможностями. Наиболее мощное среди представителей своего класса, предусмотрено 3 режима блокировки сигналов. Среди них:

• работает с подавлением на конкретно выбранной частоте;
• режим широкополосного подавления (полного);
• работает на излучение на выбранной частоте и транслирует модулируемый сигнал.

Плюсы:

• питание 5 В;
• способен работать при температурах от -4 до +35 °С;
• комплектация — блокиратор, блок питания, антенна, аудио кабель, инструкция;
• предусмотрен широкополосный режим.

Минусы:

• вес 350 г;
• потребление тока 350 мА;
• размеры, из-за которых устройство с трудом поместится в карман куртки.

FM глушилки — это оптимальный вариант избавления от надоедливых передач, которые слушают соседи. Устройство можно сделать самостоятельно или купить в специализированных магазинах. Но помните, что подобные гаджеты запрещены на территории РФ. Для использования приборов необходимо получить специальное разрешение.

Здравствуйте. Конечно у многих радиолюбителей возникали проблемы с помехами и ненужными радиосигналами, которые навязчиво мешали выполнять работу со звуковой аппаратурой.

Так вот, мы вам предоставим вариант как от этого избавиться.

Как сделать глушитель радиосигналов:

1. Нам нужен транзистор КТ368 (на рисунке он предоставлен в двух вариантах)

или можно любой ВЧ.

2. Конденсаторы нам потребуются следующих типов: 1n, 0.1mk, 10pf, 25pf

3. Резисторы здесь подойдут 22 Ом и 12 Ком

4. Проволока медная, диаметр должен быть 0.5 мм

5. Питающее устройство 9В

А вот собственно и сама схема:

6. Катушка должна быть сделана из 6 витков, с отводом от середины. Оправка нам нужна 5 см, как говорилось ранее провод должен быть 0.5 мм

7. Антенна телескопическая, желательно 25 см длинной.

Настраивается с помощью подстроечного конденсатора, ёмкость которого — 1n

Лучше использовать блок питания, потому что во-первых, так будет более надёжно и стабильно работать ваш глушитель, а во-вторых, с помощью блока питания значительно повышается радиус действия вашего глушителя. При использовании батарейки радиус действия составляет около 40 метров, а при использовании блока питания — около 70 метров. Как видите разница значительная. Это конечно уже решать вам.

На этом всё. Желаем удачи.

Летом 2006 года мы организовали Летний арт-лагерь для медиахудожников в Айзпуте, Латвия. Вот видео того времени — артгруппа «Куда бегут собаки» из Екатеринбурга демонстрирует в действии только что собранный девайс «Антишансон», или карманную глушилку для FM-диапазона. Незаменима в такси, кафе и прочих публичных российских местах.

«Антишансон» — индивидуальное мобильное устройство для защиты и активного противодействия вмешательству нежелательной информации из радио-эфира (ПМРГ- персональная мобильная радио-глушилка). Позволяет незаметно глушить выбранную радиочастоту, путем создания гармонической радиопомехи в заданном диапазоне. Устройство имеет кнопку включения радиопомехи «ВЫКЛ FM» и ручку подстройки частоты. Себестоимость устройства — 10 долларов.

Место видеозаписи — творческая дача для медиахудожников, лето 2006 г., Латвия.

Тактико-технические характеристики:

Диапазон частот: 88-108МГц (FM)
Радиус действия: 5-10м
Напряжение питания: 9V
Время непрерывной работы: 15 часов.
Габаритные размеры: 35х50х25

NEW! Инструкция как собрать «Антишансон» непосредственно от авторов!

И еще отзывы прессы:

«Rolling Stone», №30

Группа екатеринбургских художников «Куда бегут собаки»
создала портативный подавитель радиосигналов под названием «Антишансон».
Корреспондент RS первым испытал это устройство.

Создатели прибора заявляют: «Он станет постоянным спутником
пассажиров такси и общественного транспорта, позволяя незаметно глушить
сигнал нелюбимой радиостанции путем создания радиопомех на необходимой
частоте». «Антишансон» напоминает карманный радиоприемник с круглой
ручкой подстройки частоты, кнопкой включения помех и проводком-антенной и
работает от обычной батарейки типа «Крона».

Закрепив антенну под свитером, я кладу устройство в карман — со
стороны ничего не заметно. Ловлю такси. В подъехавшей «шестерке» вовсю
играет «Авторадио», звучит песня Успенской. Сажусь в машину и на ощупь
начинаю подкручивать ручку настройки «Антишансона», стараясь поймать
частоту «Авторадио». Спустя несколько секунд Успенская тонет в потоке
белого шума и становится ясно — прибор заработал. Нажимаю кнопку
включения помех, и наступает полная тишина.

Водитель-кавказец переключает приемник на «Милицейскую волну». Я
проворачиваю ту же операцию. «Да в чем же дэло, черт тэбэ дэри! Что у
них, забастовка там?!» — водитель возмущенно стучит ладонью по панели
радиоприемника. Сидя на соседнем сиденье, я сочувствую ему и высказываю
предположения относительно причин поломки. Кавказец начинает нервничать,
бормочет вполголоса «Еп твой мат» и отчаянно тычет во все кнопки
подряд, но безо всякого результата. В итоге, возмущенный и расстроенный,
он выключает радио.

Следующей жертвой «Антишансона» становится небольшая шашлычная возле
Никитских Ворот. Устройство моментально глушит поющую по «Радио Ретро»
Глорию Гейнор. Бармен в недоумении крутит ручку тюнера, но через минуту
вставляет в магнитофон кассету со сборником студии «Союз».

Выйдя на улицу, я снова ловлю такси. В новенькой «Калине» сидит
крайне интеллигентного вида водитель. Приглушенно играет «Радио Джаз».
Мы беседуем на тему мастерства пианиста Херби Хэнкока. «Понимаете,
состояние души Хэнкока в момент кульминации соло…» — увлеченно
рассказывает водитель, когда радио начинает шипеть и умолкает. «Бл**ь!» —
неожиданно громко и отчетливо выдает интеллигент и переключает
проигрыватель в CD-режим.

В заключение «Антишансон» проходит проверку в общественном
транспорте. Из кабины водителя троллейбуса №42 доносятся звуки «Русского
радио». Как я и предполагаю, «Антишансон» без труда с ними справляется.

По словам членов арт-группы «Куда бегут собаки», прибор был создан
вручную в рамках концептуальной акции «Антишансон», но на данный момент
уже нашлось столько желающих его приобрести, что авторы подумывают о
налаживании серийного производства. Себестоимость устройства — всего
триста рублей. А пока «Антишансон» существует лишь в нескольких
экземплярах.

С появлением мобильных телефонов общение между людьми стало гораздо проще. Мобильные телефоны позволяют экономить огромное количество времени, оперативно решать важные вопросы и просто поддерживать приятное общение с близким человеком, который находится на расстоянии. Впрочем, благодаря различным шпионским устройствам, личный мобильный телефон может превратиться из верного помощника в источник постоянной утечки личной информации, что может привести к появлению серьёзных проблем.

В наше время для того, чтобы стать обладателем устройства которое прослушивает мобильные телефоны совсем необязательно быть спец агентом или разведчиком. Любой желающий
как в интернете, так и в специализированных магазинах может купить жучки и установить их в любом месте.

К счастью, защитить свою личную информацию и телефон
от незаконного вторжения достаточно просто. Для этого необходимо иметь глушилки сотовой связи и глушилки сигналов GSM и ГЛОНАСС. К счастью, дабы обезопасить себя покупать такие устройства необязательно. Опытным радиолюбителям вполне под силу собрать устройства подавляющие сотовые сигналы своими руками. О том, как работают глушилки телефонных сигналов, что они могут и как сделать их самостоятельно, мы поговорим в данной статье.

Глушилки GPS И GSM связи работают по довольно простому принципу. Когда телефонные сигналы попадают зону действия подавителя частот, то возникают помехи, которые блокируют возможность принимать и отправлять вызовы с мобильных устройств.

Глушилки GSM и ГЛОНАСС
сигналов, в свою очередь, работают по иному принципу. Они сканируют частоты в поиске определённого сигнала, и как только он появляется, устройство начинает создавать помехи и блокировать сигнал.

Различие глушилок сотовой связи

Работа GPS и GSM глушилок в первую очередь различают по радиусу действия. Самые простые подавители сигналов работают в радиусе 10 метров и эффективно проявят себя разве что в автомобиле. Более сложные устройства рассчитаны на радиус действия в 50 метров. Этого вполне достаточно дабы обезопасить себя от «жучков» в больших помещениях. Существуют также приборы
, позволяющие глушить сигналы в радиусе нескольких километров, но такая аппаратура применяется исключительно спецслужбами.

Монтаж и применение глушилки

Схема установки подавителя сигналов очень проста. Необходимо вкрутить антенну в разъём прибора и включить его. После включения в течение 10 секунд прибор заглушит все обнаруженные сигналы. Блокировщик сигналов способен работать от сети и в автономном режиме. Он также без труда заряжается от автомобильного прикуривателя.

Порой возникает ситуация, когда при включении подавитель телефонного, GSM и GPS сигналов плохо работает, не находит нужные частоты или что-то подобное. Так, происходит в случае, когда операторы мобильной связи используют другие частоты. Для того, чтобы прибор улавливал все частоты необходимо выполнить следующие действия:

• Убрать переключатель;
• Выкрутить антенну;
• Снять крышку прибора;
• Извлечь микросхему прибора;

· Для регулировки чистоты с помощью отвёртки на микросхеме подкрутить подстроечный резистор.

Законность применения подавителей связи

Согласно закону «О связи»
, который действует в нашей стране, любые устройства подавляющие сигналы мобильных телефонов или других устройств в обязательном порядке подлежат сертификации и регистрации. И если сертификат можно получить у продавцов при покупке, то регистрировать прибор нужно самостоятельно. В случае несоблюдения правил действующего закона нарушителям грозит штраф, а применение устройства считается незаконным. Хотя стоит отметить, что за незаконное использование таких устройств к ответственности привлекают очень редко, да и когда речь идёт о сохранении личной информации, то таких условиях риск оправдан.

Кто может вас прослушивать

Установить жучки и прослушивать ваши телефоны
могут даже школьники. Приобрести подслушивающие устройства в интернете очень легко. Но в основном к использованию «прослушки» прибегают обычно сотрудники правоохранительных органов, желая добыть компромат на преступников, влиятельные бизнесмены желающие устранить конкурентов, ревнивы мужья, подозревающие жён в измене и так далее. Поэтому, чтобы не стать жертвой
необходимо обезопасить себя от утечки информации с помощью подавителей сигналов.

Как сделать телефонную глушилку своими руками

В интернете можно найти достаточно различных схем, с помощью которых эффективный подавитель GPS и GSM сигналов можно сконструировать самостоятельно. Наиболее часто подавитель телефонного сигнала работает на частоте 800 МГц. Поскольку большинство мобильных телефонов настроены именно на эту частоту. Несмотря на простоту принципа работы прибора, для его самостоятельной сборки требуется наличие определённых навыков.

Для того, чтобы сделать самому домашний подавитель GSM и GPS сигналов необходимо взять генератор синхронных сигналов с частотой 45 МГц, на который реагирует порт гетеродина. В результате этого и появляются помехи. Далее, на генераторе настраивается антенна на частоту 800
МГЦ. После этого к усилителю подключается РЧ-выход, за счёт чего мощность устройства возрастает до 16 дБм. Далее, уже усиленный сигнал подаётся на антенну прибора. Финишным этапом самостоятельной сборки прибора считается собственноручно изготовленный корпус, в который устанавливается батарейка, а также создаётся переключатель. В целом готовый подавитель сигналов будет состоять главным образом из:

• Генератора управляемого напряжением (ГУН);
• Усилительного каскада;
• Источника помех;
• Надстроечной схемы;
• Антенны.

Схема одного из таких приборов представлен ниже:

Заключение

Из вышеизложенного становится ясно, что глушилка сотовой связи в современном высокотехнологическом мире является очень полезным прибором, который поможет сберечь личностную информацию и уберечь вас от возникновения огромного количества неприятных ситуаций. Приобрести такой прибор сегодня очень просто
, а если вы ещё и опытный радиолюбитель, то без труда сможете собрать такое устройство самостоятельно.

С каждым днем нас окружает все больше техники, которая работает с использованием беспроводных сетей: мобильные телефоны, гаджеты для «умного» дома, автомобильные сигнализации, беспилотные летательные аппараты.

К сожалению, такие устройства легко вывести из строя. Простой прибор за несколько тысяч рублей может нейтрализовать охранную сигнализацию или вырубить сотовую связь в целом офисе.

Если вы живёте в Москве, то встречаетесь с этим регулярно в центре города.

В этой статье вы узнаете какие бывают бытовые подавители радиочастот и для каких целей они используются.

Предупреждение

«Глушилки» можно легко купить в интернете, но использовать их стоит только с разрешения Роскомнадзора. Подробнее процессе регистрации подавителей радиочастот можно прочитать в документе Регистрация РЭС и ВЧУ .

Ответственность за нарушение правил регистрации РЭС и ВЧУ прописана в Статье 13.4. КоАП РФ. Нарушение правил проектирования, строительства, установки, регистрации или эксплуатации радиоэлектронных средств и (или)высокочастотных устройств . Физическим лицам грозит штраф до 500 рублей и конфискация устройства
.

Как работают подавители радиочастот?

Общий принцип работы всех глушилок очень прост: они излучают сигнал в том же диапазоне частот, что и устройство, которое требуется подавить. Вокруг глушилки создается поле «белого шума», в котором теряются сигналы от других источников.

Типы глушилок по форм-фактору

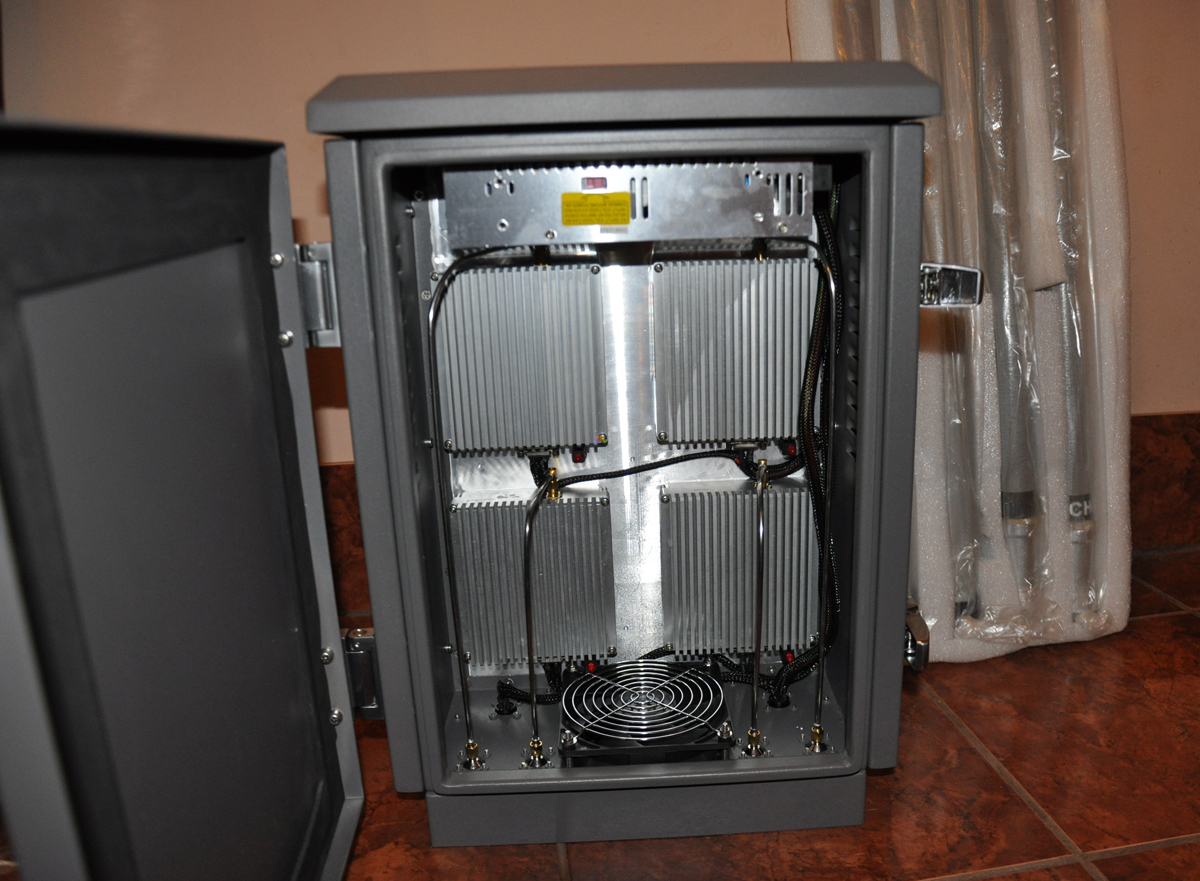

Стационарные глушилки.
Такие устройства предназначены для постоянного использования на одном месте и для работы им необходимо подключение к сети. Они весят несколько килограмм и могут одновременно генерировать «белый шум» на десяти и более диапазонах радиочастот.

Портативные глушилки.
Такие устройства можно носить в кармане и незаметно включать по мере необходимости, не привлекая внимание окружающих. Время автономной работы такого устройства 1-3 часа.

Весят портативные глушилки, в среднем, 300-700 грамм и объединяют в себя 3-6 антенн для подавления разных диапазонов радиочастот.

Чехлы-блокираторы.
С 90-х годов ходит множество легенд про встроенный в каждый GSM-телефон «полицейский режим», который позволяет оператору сотовой связи следить за перемещениями и прослушивать разговоры любого абонента.

Обычно в таких чехлах есть два отсека. Первый отсек предназначен для полной блокировки сигналов, а второй для защиты от вредного излучения.

Во многих странах мира высокопоставленные чиновники и работники спецслужб используют мобильные телефоны специальной сборки. В России для сотрудников секретных ведомств выпускаются криптотелефоны
SMP-АТЛАС/2 и М-549М.

А теперь подробнее остановимся на том, для чего применяется на практике подавление сигналов на разных диапазонах частот.

Сотовая связь

В большинстве случаев глушилки сотовой связи приобретаются для защиты помещений от прослушки с помощью GSM-жучков. Подавителем мобильной связи можно создать тишину в зале на массовом мероприятии благодаря блокировки входящих звонков.

Возможно, скоро в нашей стране примут закон, согласно которому глушилки сотовой связи будут устанавливать в тюрьмы, в школы на время проведения ЕГЭ, в аудитории университетов, театры и другие общественные места.

Диапазоны частот:

GSM900: 925-960 МГц
GSM1800: 1805-1880 МГц
3G: 2110-2170 МГц
4G WIMAX: 2570-2690 МГц
4G LTE: 791-820 МГц
CDMA800: 850-894 МГц (не
используется российскими сотовыми операторами с 2010 года)
PHS: 1900-1930 МГц (устаревший стандарт, ранее использовался в Китае и Японии)

Wi-Fi/Bluetooth

Такие глушилки часто объединены в одном устройстве с подавителями сотовой связи. Они предназначены для блокировки каналов передачи данных беспроводных камер. Это дает дополнительную защиту от утечек информации.

Если в помещении активна такая глушилка, то помимо камер скрытого наблюдения не работают роутеры, беспроводные клавиатуры и мыши.

Диапазон частот:

Wi-Fi/Bluetooth: 2400 – 2500 МГц

GPS/Глонасс

Служебные автомобили дальнобойщиков и курьеров бывают оборудованы GPS-маячками, которые позволяют работодателю контролировать местоположение сотрудника. Но от такой слежки можно защититься с помощью антитрекера.

GPS-антитрекер — это небольшое устройство, которое устанавливается в прикуриватель автомобиля и блокирует сигналы спутников GPS и ГЛОНАСС. Некоторые антитрекеры включают в себя также GSM-глушилку.

Подавители GPS и Глонасс также используют угонщики для защиты от слежки за украденным автомобилем.

Диапазоны частот:

GPS L1: 1570-1620 МГц
GPS и ГЛОНАСС L2: 1200-1310МГц
GPS и ГЛОНАСС L3: 1380-1410МГц

Радио

В интернет-магазинах их продают под жизненным названием «Антишансон». Такие глушилки пригодятся в маршрутках, такси, магазинах и прочих местах обитания слушателей «Радио Дача» и «Ретро FM».

Диапазон частот:

FM: 88-108МГц

Также для противодействия шансону и троллинга водителей используются MP3-плееры с FM-трансмиттерами. C их помощью можно не просто заглушить радио, а заставить всю маршрутку слушать свои любимые треки.

Аудиозапись

Генераторы помех для микрофонов входят в комплект комплексной защиты от прослушки вместе с подавителями сотовой связи и Wi-Fi/Bluetooth. Есть два способа предотвращения аудиозаписи:

Ультразвуковое подавление.
Устройство генерируют ультразвук, который не воспринимается человеческим слухом, но создает помехи, которые блокируют запись со смартфонов и карманных диктофонов.

Акустическое подавление.
Устройство генерирует слышимую человеком помеху «хор голосов».

«Глушилка микрофонов» обычно весит несколько килограммов, выглядит как обычная колонка и органично смотрится в интерьере. Управление ей происходит с помощью пульта дистанционного управления, который можно спрятать в карман.

Как маскируют глушилки?

Для незаметного окружающим подавления радио-сигналов в интернет-магазинах продаются глушилки, закамуфлированные под разные предметы. Портативные глушилки радиусом действия до 15 метров маскируют под барсетки или пачки сигарет, а более мощные универсальные подавители под портфели, дипломаты или детали интерьера.

Представляю вашему суду конструкцию глушителя частоты. Достаточно простая и 100% рабочая схема предназначена для подавления теле и радио сигналов. Устройство сможет глушить практически любой телеканал (кроме спутника конечно) на дистанции до 15 метров от телевизора. Само устройство из себя представляет поставщика помех, передатчик которого выполнен всего на одном транзисторе.

Можно использовать буквально любые ВЧ или СВЧ транзисторы. Отлично подходят КТ 368 (из серии вч) или кт 325 , кт 399 (из серии свч). При использовании свч транзисторов дальнобойность возрастает до 50 метров. Контур содержит 5 – 6 витков провода с диаметром 0,5 – 0,7 мм, намотан на оправе с диаметром 4 мм. Сама схема достаточно проста и была взята из схемы радиожучка. Был заменен передающий контур, схема изменена так, чтобы генерировала помехи на ам – фм диапазоны, ведь именно на этих диапазонах работают многие теле и радиоканалы. Антенной служит кусочек медного провода с длиной 20 – 15 см, последний можно исключить, но тогда спадает дистанция. Вращением переменного конденсатора устройство можно настроить на направленное подавление каналов, которые находятся в близких диапазонах. Мощность устройства хватает для целенаправленное подавление 2 – 3 теле или радиоканалов.

Питать глушилку можно от 4 – х до 12 вольт напряжения. Для этой цели отлично подойдет крона или корунд или любые источники постоянного напряжения у которых указанный номинал отдачи. Ткое устройство можно реализовать и с использованием свч полевых транзисторов. Номиналы используемых радиодеталей можно отклонить в ту или иную сторону, речь о резисторах, поскольку конденсаторы в схеме критичны и при отклонении даже в 1 пикофарад схема может вообще не работать или же работать с > — малая дальность, большое потребление тока, нестабильная работа и т.п.

Токопотребление глушилки должно быть где – то 5 – 7 ма от кроны. В целях снижения мощности, можно повысить номинал эмиттерного резистора 100 ом. Благодаря этому можно добиться мощности в пару ватт. С использованием мощных полевых транзисторов можно подавить (глушить) GPS диапазон, следовательно и мобильную связь, о подобной конструкции мы поговорим в следующий раз.

Продаю глушилки, генераторы шума, подавители или блокировщики сигнала.
— FM-Глушилки
— Глушилки ФМ диапазона
— ТВ-глушилки
— Подавители автосигнализаций
— GPS-глушилки
— GSM-глушилки
— UMTS(3G)-
— глушилки и многое другое
По вопросам консультационного характера и по вопросам приобретения
Обращаться [email protected]

Если Вы что-то хотите приобрести — приобретайте!
Гарантия — репутация!
Если нет доверия и сомневаетесь — тогда Вам в «магазин».
Никого не хотел обидеть.
По всем возникшим вопросам — милости просим!

Глушилка ФМ-радио. FM-Killer 2, модернизированный, с применением ГКЧ. Обзор на видео.
Предназначен для подавления рдиовещательных станций в ФМ диапазоне 87,5-108 МГц.
Питание 9-10В,можно использовать как элемент питания типа «Крона», так и блок питания 9В ток не менее 150мА.
Эффективный радиус подавления изделия (при среднестатистической электромагнитной обстановке):
— 25-30м. при использовании батареи/АКБ
— 40-50 при использовании от блока питания.
При удалении вещательных передатчиков доходит до 100м(!).
Плюсы и минусы, по сравнению с предыдущей версией:
Плюсы:
1. Режим полного подавления всего диапазона
2. Расширена полоса в режиме настройки на частоту до 3 МГц
3. Хорошая стабильность техпараметров
Минусы:
1. Непрерывная работа изделия от батарейки не более 2 часов
2. В карман куртки/пиджака помещается, в более мелкие нет.

ТВ-глушилка (подавитель).

Технология 4G является усовершенствованным, перспективным поколением мобильной связи, к характерным чертам которого можно отнести следующее: высокая скорость передачи данных, а также повышенное качество голосовой связи. Стоит также заметить, что 4G формат функционирует на неизвестных прежде частотах. Фактически из-за этого устройства, контролирующие диапазон 3G сигналов, шаг за шагом выдвигают вперед своих более «усовершенствованных» напарников. На этом основании, наш интернет-магазин предлагает Вашему вниманию одну из самых популярных новинок в области информационной безопасности – .

В данное время технология 4G находится на пике своего развития, вследствие этого, приобретая глушилку радиосигнала
и всевозможные подавители радиосигналов нового поколения, Вы с необузданной силой приближаетесь к будущему без вмешательства в личную жизнь. Помните, стандартные глушилки сотовой связи не принесут Вам абсолютно никакой пользы в борьбе с 4G связью и другими новейшими стандартами связи. Не стоит напоминать, что при появлении какого-то передового устройства, протокола или формата связи – непременно найдутся правонарушители, которые обязательно воспользуются всеми преимуществами устройства для преследования своих порой грязных целей, которые несут непоправимый ущерб другим невинным людям.

подробнее

Как это ни странно, но и 4G технология здесь не является исключением. Уже сейчас представляется возможность для покупки этих мощных, усовершенствованных технических устройств, способных похитить информацию, представляющую для Вас большую ценность и следить за Вашим местоположением. Без паники — подавители радиосигналов
именно то, что Вам нужно! Кто как не они обезопасят Вашу жизнь от назойливых следопытов, которые пытаются навредить Вам.

Но ни в коем случае не стоит снимать со счетов классические стандарты радиосвязи, поскольку они практически всегда рядом. Кроме того, частоты прежнего поколения все еще широко применяются для работы всевозможных типов устройств. Данный раздел предлагает последние новинки в области наведения высокочастотных помех. Возможно, сперва Вы не придадите этому никакого значения, но задумайтесь на мгновение: прослушивающие устройства, рации, 2-диапазонные радиостанции и даже LoJack устройства — все это функционирует на высоких частотах. Подумайте только, какой удивительный арсенал предлагает в данной ситуации Вам только один подавитель УКВ и ДМВ частот !

Все модели глушилок видеокамер и раций
, представленных в нашем интернет-магазине обладают великолепными техническими характеристиками. К примеру, все переносные глушилки радиосигналов являются в достаточной степени мобильными и весят не так уж много, что позволяет брать их с собой куда угодно. Помимо этого, они функционируют в большом диапазоне влажности и температур. Одним из их преимуществ является так же то, что они подходят для работы в автомобиле. Все что необходимо сделать — просто подсоединить подавитель через переходник к электросети автомобиля. Стоит также упомянуть, что блокиратор УКВ/ДМВ сигналов, другими словами глушитель радиосигналов на этих частотах, может прекратить работу следящих LoJack устройств, потому как диапазон частот, на которых они действуют, составляет 140 — 180MHz ДМВ частот.

Как Вы уже успели заметить, это раздел представляет Вашему вниманию подавители (они же блокираторы и глушилки), действующие одновременно с двумя различными поколениями связи. Мнение, что один из них функционирует лучше, в то время как другой – хуже, является ошибочным. Вероятно, сочетание новейшего поколения 4G служит дополнением уже имеющимся радиоприборам, которые применяют УКВ и ДМВ частоты.

Надоело, что все вокруг постоянно смотрят в экраны смартфонов или, что ещё хуже, разговаривают, не замолкая, прямо на соседнем сиденье маршрутрки?! Глушилка сотового сигнала решит проблему – никаких разговоров, никакого интернета. Книги, шахматы, кроссворд.

Но не посадят ли за это? И можно ли вообще обнаружить такое устройство? Разбираемся, как работают глушилки и насколько они законны.

Кто придумал глушилки и зачем?

Распространением глушилок мы отчасти обязаны королю Иордании Абдалле II. Звонки мобильных телефонов в храме отвлекали его от молитвы и дико раздражали.

В 2001 году Абдулла обратился в компанию Image Sensing Systems за особым устройством, которое бы блокировало мобильную связь. Инженеры подумали и вскоре представили небольшой гаджет с нужными функциями.

До этого подобные приборы использовали военные и сотрудники стратегических объектов. Первые – чтобы подавить связь противника и защититься от прослушки, вторые во избежание помех для самолётов.

Где сегодня используются глушилки – и как?

Сегодня их в основном покупают крупные компании, чтобы обеспечить конфиденциальность информации. Устанавливают глушилки в правительственных зданиях, объектах МВД и ФСБ, в тюрьмах.

В больницах глушат сигнал, чтобы правильно работала чувствительная электроника. По той же причине закупают гаджеты для исследовательских лабораторий и сервисных центров.

Нередко глушилки ставятся в кино и в театрах. Есть они даже в школах и университетах – чтобы никто не списывал с интернета на экзаменах.

Глушат они не только сигнал мобильных телефонов, но и «жучков», которые также работают через сотовые сети. Впрочем, от записи разговоров глушилки не оберегают (спойлер: но и такие приборы есть, читайте дальше).

Вы наверняка видели глушилки и в метро. Они установлены для борьбы с терроризмом. Даже если бомбу заложат, террорист не сможет подорвать её дистанционно. Не пройдёт сигнал.

Курьеры и дальнобойщики используют глушилки, чтобы не дать работодателю проследить за ними. По той же причине глушилки покупают и автоворы.

Другой вариант – использовать глушилку для вывода из строя сигнализации на авто или на здании. Или систему «умный дом», в которой устройства обмениваются данными по Wi-Fi.

Ещё есть глушилки – «антишансон»
. Это подавители радиоволн. Бесит музыка в такси? Включил незаметно в кармане, и наслаждаешься тишиной.

Кстати, если использовать плеер с FM-трансмиттером вместе с глушилкой, то можно заставить всю маршрутку слушать правильную музыку.

Как работает глушилка сигнала?

Устройство не ослабляет сигнал, а создаёт помехи на выбранной частоте – интенсивный белый шум. В результате устройства, оказавшиеся в радиусе действия, перестают принимать и передавать данные.

В любой модели можно выделить генератор, который управляется напряжением, источник помех, настроечную схему, блок усиления и передающую антенну. Размер такого устройства – от спичечного коробка до ящика от бананов, в зависимости от мощности, радиуса действия, функциональности и цены.

Какой сигнал глушить, зависит от типа прибора и поддерживаемых частот. Современные гаджеты обычно работают с GSM, Wi-Fi, Bluetooth, GPS, ГЛОНАСС и FM.

Законно ли использовать глушилку сигнала?

Формально в РФ нет закона, который полностью запрещал бы использовать подавители сотовой связи и GPS. Но зарегистрировать устройство в государственной комиссии по радиочастотам (ГКРЧ) необходимо.

Если пользоваться незарегистрированной глушилкой, можно угодить под суд по ст. 13.4 КоАП РФ. Правда, штраф для физлиц гуманный – до 500 рублей. Но и устройство конфискуют.

Юрлица могут «влететь» на сумму до 10 тыс. Тоже с конфискацией глушилки.

Как зарегистрировать глушилку?

Проще всего зайти на портал госуслуг и подать заявку в электронном виде . Однако за получением разрешения на глушилку всё равно придётся идти ногами – приглашение придёт в личный кабинет на сайте.

В заявлении указывается:

• ФИО, ИНН, место жительства, данные документа, удостоверяющего личность гражданина РФ;
• тип, наименование и номер регистрируемого устройства;
• номер и дата разрешения на использование радиочастот (радиочастотных каналов) для радиоэлектронных средств, выданных на имя заявителя (если такое предусмотрено для вашей глушилки законодательством РФ);
• номера и дата свидетельства об образовании позывного сигнала (если такое предусмотрено для вашей глушилки законодательством РФ).

Разрешения выдают специалисты Федеральной службы по надзору в сфере связи, информационных технологий и массовых коммуникаций. Им придётся предъявить длинный список документов:

• сведения о технических характеристиках и параметрах излучения регистрируемых радиоэлектронных средств и высокочастотных устройств;
• решение ГКРЧ о выделении полос радиочастот для высокочастотных устройств в случае, если рабочая полоса радиочастот высокочастотного устройства не соответствует перечню радиочастот, предназначенных для использования в промышленных, научных, медицинских и бытовых высокочастотных устройствах ();
• решение ГКРЧ о выделении полос радиочастот для радиоэлектронных средств в случае, если таким решением предусмотрена возможность использования радиочастот или радиочастотных каналов без получения разрешения на использование радиочастот или радиочастотных каналов (для большинства устройств это решение ГКРЧ № 05-10-03-001 «О выделении полосы радиочастот 0,1-1000 МГц…»);
• разрешение на использование радиочастот или радиочастотных каналов;
• свидетельство об образовании позывных сигналов опознавания.

Сотрудник службы примет у вас эти документы и отправит на рассмотрение. Если всё хорошо, то в течение 10 дней в ваш личный кабинет на сайте госуслуг придёт ещё одно приглашение – уже за свидетельством о регистрации. Услуга бесплатная.

Практика показывает, что получить разрешение физлицо может лишь чудом. Простым смертным часто отказывают в регистрации без объяснения причин. Да и госучреждениям или коммерческим структурам приходится сражаться с бюрократией, доказывая необходимость использования глушилки. Но за деньги и не такое возможно.

Какие виды глушилок существуют?

Стационарная глушилка.

Глушилки бывают стационарными
и портативными
.

Стационарные глушилки
– комплексы серьёзной мощности, которые заказывают для круглосуточного использования. Они способны работать на десятке разных частот, соответственно, имеют не менее 10 антенн и внушительные габариты.

Портативная глушилка.

Портативные глушилки
– карманные варианты, которые несколько часов работают от батареи. Такую глушилку легко спрятать в сумке и принести с собой на переговоры.

Гибридная глушилка.

Гибридные глушилки
– например, небольшие глушилки для автомобилей, которые подключаются к прикуривателю.

Чехлы-глушители сигнала.

Чехлы-глушилки
– чехлы, блокирующие сигнал. И это единственный вариант, который не требует регистрации. Если, конечно, вы используете его с согласия владельца гаджета, который кладёте в чехол.

Кстати, портативные глушилки в целях маскировки выпускают в самых разных форм-факторах. К примеру, гаджет может выглядеть как банка колы
или пачка сигарет.

Устройства побольше помещают в сумку или чемодан. Главное, чтобы открыть никто не заставил.

А что насчёт записи разговоров?

Глушилки сотового сигнала здесь не помогут, но решение есть – ультразвуковой подавитель
. Устройство генерирует безопасные звуковые волны на ультравысоких частотах. Эти помехи не дают записывать звук на диктофон или смартфон.

Другой вариант – устройства акустического подавления
. Они создают особый шум, своеобразный «хор голосов». В результате если говорить на близком расстоянии и не слишком громко, запись будет испорчена.

Как понять, что сигнал глушат

Если связь отключилась у всех одновременно на небольшой площади, то это практически наверняка глушилка. Недорогие портативные модели эффективны в радиусе 5-10 метров, промышленные – до 300 метров.

Сложнее, если глушат из машины, маршрутки и т.п. Но логика та же. Как только вы выйдете, сигнал, скорее всего, вернётся.

Так что если в офисе резко отключился Wi-Fi и стали глючить беспроводные наушники, мыши и клавиатуры, кто-то рядом точно включил глушилку. А если навигатор отправил вас в Куала-Лумпур
или Домодедово
, правительственный кортеж едет неподалёку.

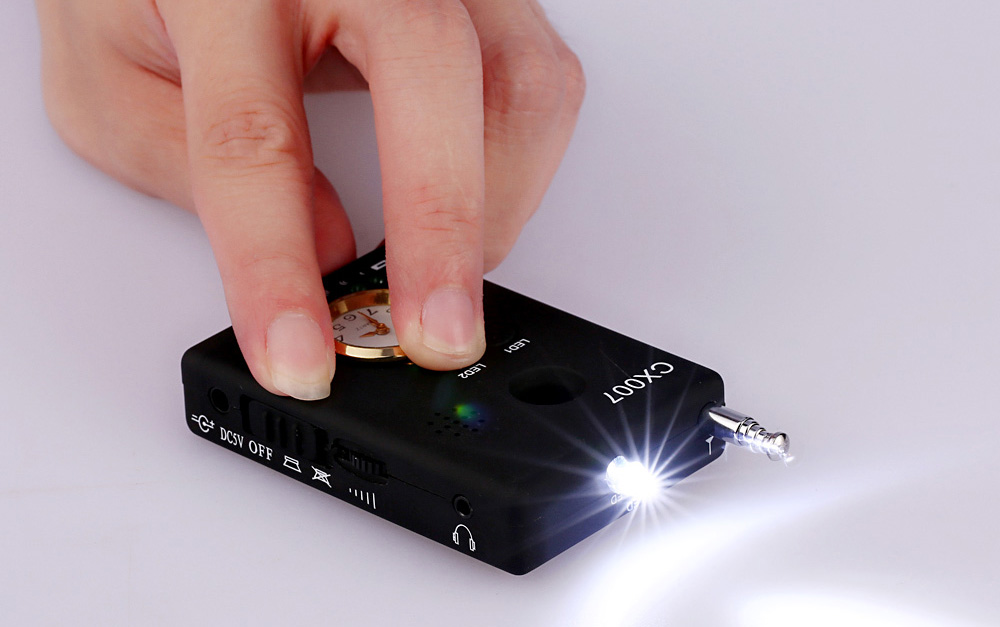

Надежный способ определить, работает ли глушилка прямо сейчас – детектор радиосигналов
, он же индикатор поля или детектор жучков. Такое устройство за 5-10 тыс. рублей позволит просканировать помещение и найти источник помех.

Так можно ли покупать глушилку себе?

Глушилки можно продавать и покупать, закон это не запрещает.

Но! Пользоваться глушилкой можно только после регистрации (бесплатной!).

Непосредственно за использование не посадят, даже если глушилку у вас найдут. Однако её конфискуют и оштрафуют вас на 500 рублей.

Както недавно я начал понимать, что я не высыпаюсь, а все по тому что кое кто по соседству любит смотреть телевизор всю ночь, и думает что наушники придумали не для него. Через пару дней мое терпение лопнуло, и я взялся за паяльник. В итоге была собрана глушилка, которая способна заглушить как телевизор или фм приемник, так и сотовую связь с близкого расстояния. Дальнейшая проверка выявила, что таксист который подъехал ко мне под дом, не смог связаться с диспетчером))) что меня безусловно порадовало, так как и рации схема глушит довольно стабильно…

Вот собственно схема устройства…

как видим она очень проста и собрана всего на 4-х. транзисторах КТ610, я правда поставил 2Т610А которые были выпаяны с некого блока радиосвязи…
Все это дело я собрал на 2-х. сторонней печатной плате, одна сторона которой используется как экран.

Транзисторы необходимо установить на радиаторы, я прикрутил их к алюминиевой платине.

Во все отверстия в печатной плате, нужно вставить медную проволочку и пропаять с двух сторон, дабы надежно соединить нижний слой фольги с проводниками которые должны сидеть на минусе.
Особое внимание стоит уделить резистору номиналом 10 Ом. я его собрал из 5 включенных параллельно резисторов, по 51 Ому 2 Вт. каждый. Мощность получилась 10 Вт но они греются примерно градусов до 70.

Небольшое видео с проверкой глушилки на телевизоре за качество простите как смог так снял.

В качестве антенн у меня 2 куска провода примерно сантиметров по 50, питал от гелиевого аккумулятора 12 вольт, потребляет 640 мА. на телеке только один канал кое как показывал и был звук, все остальные не показывали полностью, также проверенно на Т2 телевизоре там не работает ничего вообще. Мобильный телефон теряет сеть примерно в радиусе 2х метров, влияние на WI-FI не проверял но думаю работать тоже не будет, в общем я доволен, для моих задач в самый раз))))
Если применить нормальные телескопические антенны, сантиметров по 70 в длину, результат будет еще лучше.
Скачать файл печатной платы и схему для изготовления глушилки своими руками. (cкачиваний: 2278)

Любому действию всегда находится достойное противодействие. Это касается
и любой радиосвязи. Если она есть, то ее запросто можно заглушить.

Принцип, с помощью которого можно нарушить абсолютно любой радиосигнал прост.
Достаточно лишь того, чтобы в антенну приемника каким-то образом попал сигнал
помехи. Уровень помехи должен быть как минимум сопоставим с нашим полезным
сигналом.

Для того, чтобы прервать прием, например, радиостанции, нужно рядом с
приемником включить очень слабый передатчик шума. Здесь прослеживается линейная
зависимость: чем дальше от приемника находится источник помех, тем большую
мощность ему необходимо иметь для удачного подавления полезного сигнала.

Используя подобную схему, можно заглушить абсолютно все, что использует для
передачи радиосигнал: радиостанции, мобильную связь, беспроводные компьютерные
сети.

СССР и дружественные ему страны находились в окружении нескольких десятков
вражеских радиостанций, работающих посредством сотен передатчиков.

Поэтому сеть устройств глушения радиосигнала в СССР поражала своим охватом.
Нельзя было допустить антисоветской пропаганды. По своих размахам эта сеть
покрывала большую площадь страны, чем сегодня ее покрывает сеть Internet.

Можно и сегодня глушить радиостанции. Но в этом нет особой необходимости.
Значительно проще получить заветную подпись, чтобы закрыть радиостанцию, чем
отправлять мегаватты шума. Акцент глушилок сместился в сторону сотовой связи.
Она глушится достаточно часто, просто не все это знают. Обычный пользователь
подумает, что это очередные “глюки” связи.

А связь могут элементарно заглушать в специальных учреждениях, на территории
предприятий, при переговорах, в больницах, учебных заведениях. И вполне возможно
такое, когда вы ругаетесь на плохую связь и не подозреваете, что виноват в этом
человек, сидящий рядом с вами в общественном транспорте. Но как это возможно?
Очень просто: сегодня на рынке появилось большое множество миниатюрных глушилок,
так называемых, джаммеров.

Но зачем они простым людям? Многим не понаслышке знакома довольно низкая
культура общения граждан по
телефону . Каждый может
вспомнить случай из жизни, когда некто очень громко общался по телефону в
общественном месте, не чуждаясь использовать ненормативную лексику. И иногда
использование подобных чудес техники может позволить избежать конфликтов с
подобными людьми.

Получается, что любой желающий запросто может оставить вас без связи лишь
потому, что ему не понравился рисунок на вашей футболке? Конечно же, нет. На
самом деле это незаконно. Это не дает глушилкам из Поднебесной попасть на
прилавок магазинов сотовых телефонов. Федеральный закон “О связи” обязует к
регистрации любые радиопередающие устройства.

Исключение составляют лишь некоторые радиостанции и радиоуправляемые
устройства. Вот, поэтому использование подобных подавителей радиосигнала будет
являться административным правонарушением. Но и официально зарегистрировать
подобное устройство не получится. Применение таких устройств нарушает права
человека на получение доступа к информации или оплаченным услугам.

Отчего же купить подобный прибор не составляет труда? Это особенности
русского менталитета: отдельно закон, отдельно его исполнение. Да, и в обычной
жизни очень трудно проконтролировать использование глушилок.

Конечно, разрешение на использование радиоподавляющей аппаратуры может
получить почти любая организация. Но лишь после того, как будет доказана
необходимость применения подобных устройств в рамках работы организации.
Например, больница сможет без труда это доказать, а, вот, какой-нибудь ресторан
– вряд ли.

Последнее редактирование: 2010-09-21 12:21:02

Метки материала:
,

Если вдруг Вам попался маршрутчик, который очень любит шансон и считает, что все его пассажиры тоже разделяют его предпочтение в музыке и не желает убавлять громкость его любимой радиостанции, даже если кто-то попросит. Или же Ваш сосед включил громко радиостанцию среди ночи и мешает другим спать. Собственно для этого в продаже уже есть устройства которые могут глушить FM станции, Вы можете и сами собрать такую глушилку под названием «Антишансон» своими руками, эта самоделка очень простая но очень эффективная.

Детали для ФМ глушилки:

• Транзисторы 2SC3355, купить – http://alii.pub/5nmmzd;
• Резисторы 56 кОм – 2 шт.;
• Резистор 100 Ом;
• Конденсаторы 15 пФ – 3 шт.;
• Ферритовый сердечник от подстроечной катушки индуктивности;
• Медная проволока в лаковой изоляции ПЭВ, ПЭЛ, 0,7 – 0,8 мм.

Как сделать глушилку FM станций, инструкция:

Схема FM глушилки:

«Антишансон» собран на высокочастотных транзисторах 2SC3355. Катушки L1, L2 одинаковые и содержат по 7 витков, намотанных на оправке 4 мм проводом ПЭВ, ПЭЛ диаметром 0,7 – 0,8 мм. К катушке L1 подпаивается кусок провода длиной 14 см, это антенна А1 а к катушке L2 подпаиваем отрезок длиной 45 см, это вторая антенна — А2.

Для настройки устройства на определённую станцию, которую хотите заглушить используется небольшой ферритовый сердечник взятый от подстроечных катушек индуктивности приёмников. Он вставляется в катушку L2, которая находится рядом с антенной A2 и когда плавно вводить сердечник в какой-то момент настроенная в радиоприёмнике станция исчезает и в эфире вместо неё появляется помеха.

Радиус действия нашей самоделки глушилки FM станций «Антишансон» в пределах 20 метров в жилом доме, если в прямой видимости то дальность повысится, она зависит также от напряжения питания. Используйте это устройство только для ознакомления и когда это действительно необходимо, а не просто для забавы.

Источник: bestdiy.ru
