Сегодня общаться друг с другом стало намного проще, благодаря появлению и повсеместному распространению мобильных телефонов. Но, с другой стороны, такое развитие влечет за собой и много неприятных моментов. И для того, чтобы избежать разного рода сюрпризов, придумали специальные устройства, которые в настоящее время стали доступны не только разведчикам, но и обычным людям. Это так называемые подавители или глушилки. С их помощью можно не бояться скрытых видеокамер, прослушки, «жучков» и подобных «штучек», которые доступны сегодня всем и каждому.
Подавители можно приобрести, например, через Интернет. А радиолюбители изготавливают их и сами. Как работают эти устройства, на что они способны и как сделать GSM-глушилку своими руками, поговорим в следующей статье.
Как действуют подавители на телефоны
Одни из них представляют собой устройства такого типа, что когда приборы попадают в зону их действия, все вокруг телефоны ловят лишь помехи, а разговаривать по ним люди не могут.
Другие глушилки GSM направлены на сканирование частот и ищут определенный сигнал. В тот момент, когда он появляется, они начинают генерировать помехи. Таким образом, существенно экономится электрическая энергия.
Устройства могут иметь различный радиус действия. Одни из них не распространяются более десяти метров. Они отлично подойдут для небольшого кабинета или автомобиля.
Более серьезные модели имеют радиус действия около пятидесяти метров. Они могут быть использованы, к примеру, в конференц-залах или переговорных.
Но есть и прибор с огромным радиусом действия. Он может распространять помехи на целые площади. Разумеется, лишь спецслужбам доступна такая глушилка GSM.
Схема, представленная ниже, поможет вам сконструировать устройство своими руками.
Подавители и закон
Тем не менее надо иметь в виду, что, согласно российскому федеральному закону «О связи», все блокираторы связи подлежат обязательной регистрации и сертификации. Сертификат выдают сами производители устройств при покупке, а вот за процедуру регистрации несут ответственность владельцы устройств. Если она не пройдена, то эксплуатация прибора является противозаконным действием, за которое придется нести ответственность.
Но благодаря таким устройствам, можно защититься от различных подглядывающих приспособлений, которые имеют цель вторгаться в вашу личную жизнь. Обнаружить их порой нереально из-за миниатюрных размеров, но глушилки GSM вполне могут справиться с поставленной задачей.
Установка и эксплуатация подавителя
Монтаж прибора совершенно прост. Антенну прикручивают в разъем, и глушилка подавит сигналы уже через десять секунд после включения. Блокиратор способен работать как в так и через сеть. Также при необходимости можно воспользоваться и прикуривателем автомобиля.
Но не следует забывать, что незаконное использование прибора является нарушением закона.
Тонкая настройка
Бывает, что после того, как глушилки GSM зарядили, включив устройства, обнаруживают слабую работу, распространение действия лишь на определенного оператора связи или что-либо еще подобное. Такое случается, если операторы используют немного другие частоты.
Но для того, чтобы прибор заработал и с ними, необходимо произвести следующие действия:
- извлечь переключатель;
- открутить антенну;
- снять крышку;
- вытянуть микросхему;
- повернуть на ней отверткой для повышения или понижения частоты подстроечный резистор.
Кому нужно вторгаться в чужую жизнь
Аналогичные действия предпринимают и для настройки на WiFi.
Наверное, все знают сегодня, что такое «жучки». Различные средства для прослушки в настоящее время используются не только спецслужбами. Их может установить студент и даже школьник.
Однако чаще всего в таких устройствах заинтересованы ревнивцы, конкуренты по бизнесу и прочие. Шпионская техника способна нанести вред любому человеку. Поэтому информационной защитой сегодня интересуются многие. И подавитель-глушилка GSM выступает именно тем прибором, который борется с такими явлениями.
Ну, а о сотовых телефонах GSM 900-1800 многие давно знают, что без глушилки они легко превращаются в средство утечки информации.

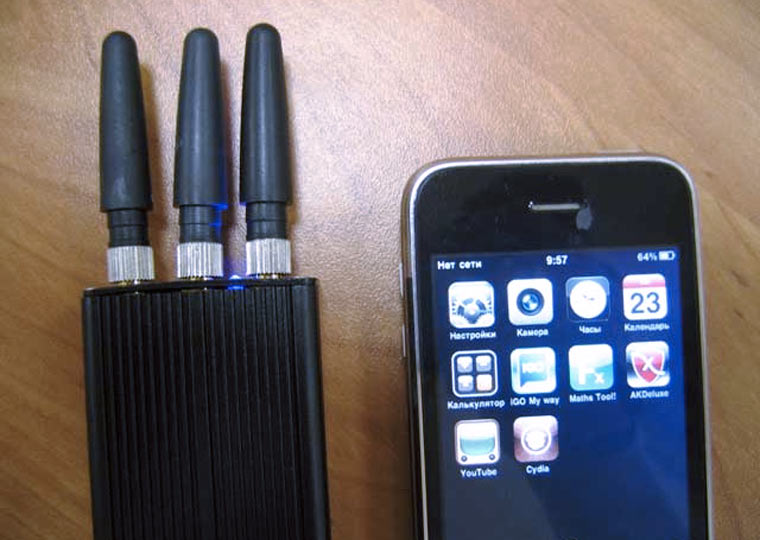

Глушилка Bluetooth, 3G, Wi-Fi
Такое устройство обычно незаметно и действует на определенных частотах. При этом на сотовом телефоне при работе прибора обычно высвечивается что-то наподобие «сеть не найдена», «нет сигнала» и прочее. А если она и установилась с каким-то приспособлением, то через несколько секунд прерывается. Тогда никакие шпионские средства не смогут подслушивать и ловить сигналы.
Глушилки GSM телефонов или Wi-Fi не излучают мощного шума, радиосигнала. Поэтому бытовые устройства как работали, так и продолжают работать.
Высокочувствительная шпионская техника может устанавливаться где угодно: в офисах, автомобилях, квартирах, саунах и так далее. Связь происходит на определенных частотах. Обычные детекторы часто не справляются с задачей и не способны «вычислить» современную шпионскую технику. А вот глушилки, разработанные с учетом возросших условий и требований, могут «обезвредить» пространство.

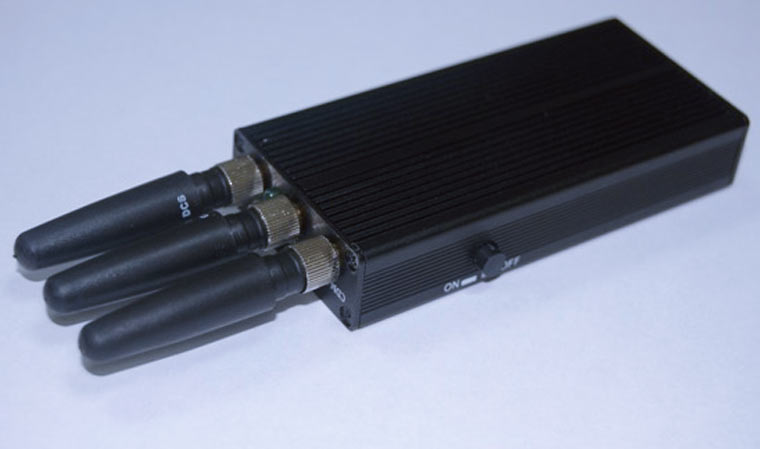

Подавитель и анти-трекер GPS
В последние годы стал широко распространенным еще один вид шпионской техники — GPS-трекеры. Они предназначены далеко не только для контроля за грузоперевозками, как часто заявляют производители. Их часто используют и силовые структуры, и частные детективы, и те же завистливые конкуренты, вплоть до криминальных структур.
Это совершенно миниатюрные приборы, спрятать которые легко и просто. А в итоге определенный человек будет находиться под такой автоматизированной слежкой. Вот почему стала разрабатываться и глушилка GSM-сигнала, своего рода анти-трекер.
Это такие определенный модули, которые не дают просчитать координаты нахождения человека или транспортного средства. Тот, кто следит, используя трекер, при этом увидит лишь «no data», либо данные не поступят к нему вообще.
Благодаря подавителям транспортному средству обеспечивается анонимность, и не допускается сбор личных сведений через каналы GPS.
Устройства способны успешно бороться со всякого рода шпионской техникой, которая может повредить любому человеку и в личной жизни, и в деловой сфере, а также целой организации. Поэтому в наших реалиях такими вещами пренебрегать нельзя, и необходимо стараться обезопасить себя, своих близких и сотрудников от шпионских гаджетов.
Глушилка GSM-сигнала своими руками
В можно встретить инструкции по самостоятельной сборке устройств.
Одна из них приводится ниже.
Подавитель способен противостоять сигналу на частоте 800 мегагерц — большинство мобильных устройств настроены именно на нее. Генератором управления здесь выступает генератор качающейся волны. Работает прибор отлично, но для его сборки, безусловно, необходимы определенные навыки.
Берется сигналов на сорок пять мегагерц. На него реагирует порт гетеродина. В итоге получаются помехи. Сопротивление и в порте гетеродина, и в генераторе равняют путем направления сигнала от генератора электроколебаний приемника.
У порта последнего генератора настроена антенна на 800 мегагерц. РЧ-выход подключают к усилителю, увеличивая мощность приспособления до шестнадцати дБм. После этого увеличенный сигнал попадает на антенну.
GSM-глушилка своими руками внутри делается из:
- настроечной схемы;
- антенны;
- усилительного каскада;
- источника помех.
Глушилки работают на разных частотах в зависимости от необходимости создания помех тех или иных устройств связи.
ГУН можно считать «сердцем» всего приспособления. Он производит РЧ-сигнал. Блок усиления РЧ понадобится для расширения зоны действия устройства. Настроечная схема бывает с обратной связью и разомкнутой. продаются самой разной мощности. Но следует понимать, что при большей мощности время работы будет снижаться. сигналы, генерирующиеся подавителем. Источник питания поддерживает жизнь прибора. В качестве него можно применять ионно-литиевую батарею. Но если будет применяться обычный источник питания, то обязательно приобретите сетевой адаптер.
Вот такими средствами приходится сегодня бороться с побочными явлениями тех изобретений, которые, возможно, предназначались для совсем иных, добрых и полезных целей.
Варианты использования подавителей сотовой связи
Глушилки сотовых телефонов используются для подавления каналов беспроводной связи стандартов 3G, 4G, Bt, Wi-fi, глонасс/gps в местах, где использование этих каналов запрещено или не желательно.
Также подавители сотовой связи могут использоваться как средство защиты переговоров от прослушивания, как отдельно, так и в системах комплексной защиты переговоров в кабинетах.
Известно, что микрофон сотового телефона можно дистанционно активировать при помощи специального оборудования и слушать все разговоры, проходящие в помещении, где находится сотовый телефон. Поэтому ваш телефон – это современное устройство съема информации («жучок»), который надо защищать от прослушивания, если вам важна конфиденциальность ваших переговоров.
Как выбрать глушилку сотовых телефонов?
Выбираем по дальности действия
Дальность действия различных моделей приборов для подавления сотовой связи может быть от 2х до 50 метров. Радиус действия зависит от мощности прибора, а также от близости расположения базовой станции операторов сотовой связи к месту работы глушилки телефона. То есть дальность подавления сотовой связи для различных операторов связи будет разной.
Один и тот же подавитель, расположенный в разных частях здания, будет давать различный результат подавления по разным операторам сотовой связи, по причине того, что уровень сигнала от базовой станции оператора сотовой связи будет отличаться в разных точках здания.
Чем мощнее глушилка, тем она дороже по стоимости . Чтобы понять, как реально будет работать блокиратор связи на вашей территории, необходимо его тестировать на месте, так как при разных условиях он будет показывать различную дальность действия.
По принципу действия
Глушилки сотовой связи и мобильных телефонов могут быть кругового и направленного действия, то есть работать, как по диаметру вокруг прибора, так и по радиусу в определенном сегменте. Поэтому необходимо учитывать радиус и направление работы прибора при его выборе.
По исполнению
Для того чтобы учесть все возможности использования подавителей их создают портативными, стационарными и уличными.

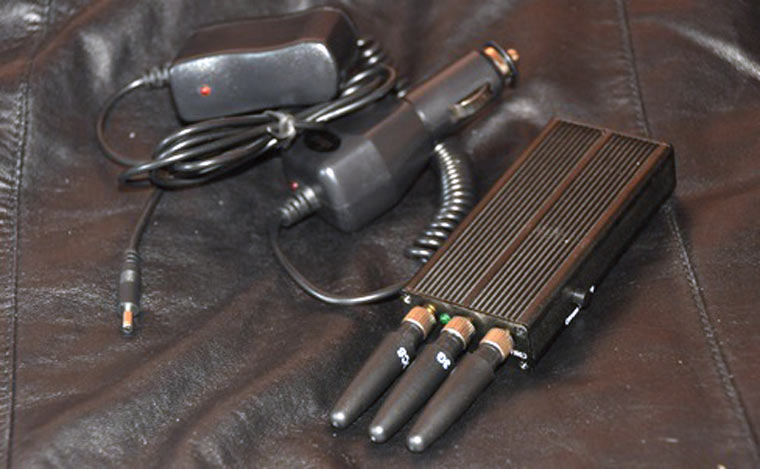

Портативные миниатюрные глушилки телефонов
Можно взять с собой на встречу.
Модель Беркут-12 — новый портативный подавитель сотовой связи, который подавляет системы слежения глонасс/gps.
Стационарные глушилки сотовых телефонов и связи
Устанавливаются в помещениях — в точках охватывающих, радиусом действия прибора, всю нужную для глушения зону.
Уличные блокираторы сотовой связи
Чаще всего используются УФСИН для установки снаружи и подавления сотовой связи внутри помещений. Самая распространенная модель — Барьер 4+
Наша компания предоставляет в Москве услугу тестирования глушилок каналов беспроводной связи
. Для всех других регионов России предусмотрен возврат прибора в течение 2х недель в случае недостаточной мощности.
Популярные модели глушилок телефонов
Наиболее востребованными из российских глушилок сотовой связи являются устройства Мозаика , Кедр , Квартет , ЛГШ и Бархан.
Основное отличие этих приборов в количестве подавляемых диапазонов и стандартов систем связи, выходной мощности на каждый канал подавления, возможности регулировки радиуса действия, типе антенной системы.
- Глушилки сотовых телефонов Кедр и Бархан
используют встроенные антенны и выглядят компактными аккуратными блоками, в отличие от ЛГШ и Мозаики. Но Бархан, в отличие от Кедра, может быть укомплектован каналом подавления wi-fi 5ГГЦ. - Глушилка ЛГШ-719
антенная система внешняя, но присутствует возможность отключения любого из каналов сотовой связи. Однако, в ЛГШ отсутствует канал блокировки wi-fi 5ГГц (как и у Мозаики). - Подавитель Квартет часто пользуются спросом из-за низкой стоимости, особенно в учебных заведениях. Но, к сожалению, по ним также и очень много возвратов
из-за низкой выходной мощности и, соответственно, низкой эффективности.
Нестандартные модели подавителей телефонов
В отличие от стандартных глушилок телефонов, интеллектуальный подавитель автоматически создает сигнал для конкретного места его использования. Это позволяет уменьшить общую энергетику, излучаемую прибором и при этом создать уровень сигнала, необходимый для блокировки сотовой связи даже в самых сложных условиях, где стандартные блокираторы не подходят. Цена данных приборов начинается от 1 млн. рублей.
Уже давно люди, увлекающиеся радиоэлектроникой, ищут различные схемы и инструкции, чтобы собрать какой-нибудь навороченный прибор для личного пользования. Среди этих людей также нахожусь и я. Бороздя просторы интернета, я нашел статью компании Джаммер, которая называется Инструкция: Как Сделать Собственную Глушилку Сотовой Связи . Почитав её и посмотрев на схемы, я загорелся желанием сделать нечто подобное и себе.
Поскольку в их инструкции была вся необходимая мне информация, включая схемы и технические данные. Некоторые детали я додумал сам, и в итоге сделал свой подавитель мобилок. Ниже я описал весь процесс.
Этот блокиратор мобильных сигналов работает на частоте 800МГц потому, что многие мобильные телефоны работают именно на этой частоте. Поэтому я использовал генератор качающейся частоты в качестве ГУН. Работает он просто отлично, но если Вы новичок в радиоэлектронике, собрать такую деталь без хороших инструментов Вам будет довольно сложно.
Генератор синхросигналов на 45МГц, который я использовал в качестве генератора помех, возбуждает размещенный на микросхеме порт местного гетеродина приемника. Чтобы уравнять сопротивления порта гетеродина и генератора синхросигналов, сигнал местного гетеродина приемника проходит через сеть согласования сопротивлений.
Порт гетеродина, являющийся РЧ входом, подсоединяется к антенне на 800МГц, а РЧ выход сначала отправляется на специальный усилитель сигнала, который повышает выходную мощность устройства на 15-16дБм. После этого усиленный сигнал подается на выходную антенну.
Частоты получаемого и отправляемого сигнала всех мобильных телефонов, работающих на частоте 800МГц, всегда различаются между собой ровно на 45МГц. Поэтому когда Ваш блокиратор сотовой связи включен, любой громко говорящий по телефону человек будет слышать лишь свой голос в телефоне, потому что ему или ей будет возвращаться собственный сигнал.
Вам также следует помнить, что эта глушилка мобильной связи блокирует сигналы следящих устройств, которые используют GPS навигацию Вашего автомобиля для слежения и сотовую частоту для записи полученных данных, другими словами у вас также получиться собрать GPS глушилку . А ещё это подавляющее устройство может быть использовано для предотвращения взрывов самодельных бомб, которые детонируют с помощью сигнала обычной мобилки.
В данном приборе я использовал преобразователь частот на 600МГц, предварительно его усовершенствовав.
От использования усилителя РЧ никуда не деться, несмотря на увеличение потребления энергии.
Я взял старую алюминиевую упаковку и сделал из нее корпус, а для ввода и вывода использовал старые УКВ разъемы от телефона Моторола.
Припаял УКВ разъемы к используемой микросхеме.
Я использовал регулятор напряжения и батарейку 9В для питания этого подавителя мобильных сигналов. Батарейку отделил пенопластом от остальных деталей устройства.
На корпусе я установил переключатель вкл./выкл., а антенны прикрутил к УКВ разъемам (они, кстати, с той же Моторолы).
Всё, Ваш блокиратор сотовой связи готов!
В последнее время интернет-сообщество стало уделять всё больше и больше внимания глушилкам сотовой связи, особенно тому, как самому сделать одну из них. Компания Джаммер и команда наших специалистов не смогли остаться в стороне и решили составить свою собственную инструкцию для Вас. Но не стоит забывать, что создание такого сложного устройства – дело довольно непростое и требует определенных навыков и опыта в сфере электроники.
3 Способа Подавления
Прежде всего, Вы должны знать, что существует три способа подавления мобильных сигналов:
- Спуфинг
(на мобильное устройство подается ложный сигнал и его работа нарушается) - ДоС атака
(отказ в обслуживании, когда сигнал перекрывается радиопомехами и не может нормально быть принят или отправлен) - Электромагнитная экранировка

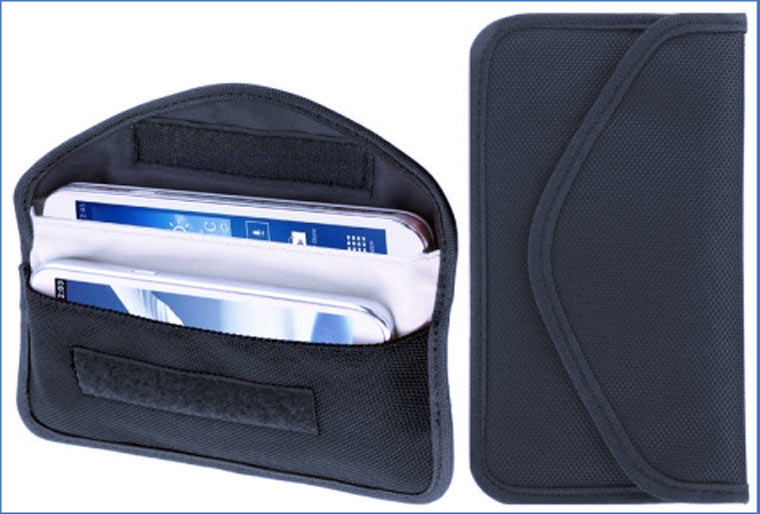

(объект заключается в защитный экран, который не пропускает ни входящие, ни исходящие сигналы)
Наши специалисты используют второй способ, и вот почему: спуфинг является хорошим методом, но требует точной регулировки и контроля, и неопытному пользователю будет довольно сложно управлять таким устройством. Электромагнитная экранировка классно работает, но она привязана к одному местоположению, т.е. о портативных устройствах можно забыть.
Поэтому ДоС остается лучшим выбором в силу возможности глушить все мобильные устройства выбранных частот в радиусе подавления используемой глушилки связи.
Собираем Части
Чтобы сделать глушилку сотовой связи, Вам понадобится объединить некоторые детали в одно целое. Вот их список:
- Генератор, Управляемый Напряжением (ГУН)
- Настроечная Схема (для выбора желаемой частоты для подавления)
- Источник Помех (как правило, встроен в Настроечную Схему)
- Блок Усиления РЧ (так называемый “усилительный каскад”)
- Передающая Антенна
ГУН
является самой важной частью. Он словно сердце Вашей глушилки. ГУН производит РЧ сигнал, который будет взаимодействовать с блокируемым устройством. Прежде всего, Вы должны выбрать частоты, которые будут использоваться Вашим подавителем. Вот список основных стандартов связи:
- AMPS (800МГц)
- PCS (800МГц, 1800МГц и 1900МГц)
- GSM (850МГц и 1900МГц в Америке, 900МГц и 1800МГц в Европе)
- GPS (основные гражданские частоты 1227МГц и 1575МГц)
- Wi-Fi/Bluetooth (2400МГц — 2500МГц)
- RFID (также известна как UHF/VHF, 14МГц — 400МГц, 800МГц и 2450МГц)
Также Вам необходимо подумать о размере будущего подавителя, так как Вы можете создать портативную глушилку сотовой связи либо настольный блокиратор мобильных телефонов .
Настроечная Схема
может быть двух видов: разомкнутая схема и с обратной связью. Разомкнутая схема довольно проста и требует всего лишь несколько составляющих и дополнительные пассивные компоненты. Генератор пилообразных колебаний заставляет ГУН ходить от нижней к верхней частоте. Схема с обратной связью использует ФАПЧ чтобы настроить и удерживать частоту ГУН на одном уровне. Для этой цели Вам нужно использовать микроконтроллер. Он программируется один раз и подключается к ГУН, поэтому он не настраиваемый.
Блок Усиления РЧ
– это то, что Вам нужно, если Вы желаете расширить зону покрытия Вашей глушилки вместе с мощностью сигнала. Чем больше мощности у Вашего подавителя сигналов, тем шире радиус его подавления . Ценой этому является, как Вы уже, наверное, догадались, время работы устройства. Больше мощности равняется меньшему времени, на которое хватит батареи.
На рынке электронных компонентов имеется достаточно широкий выбор усилительных каскадов (7дБм, 17дБм, и даже 20+дБм). Однако следует учитывать, что чем больше мощность, тем меньше время работы устройства.
Передающая Антенна
– это устройство, передающее сигналы, которые генерирует Ваш подавитель. Основной характеристикой антенны является КСВН (Коэффициент Стоячей Волны Напряжения). Если КСВН Вашей антенны равняется трем или ниже, тогда это то, что надо, потому что обратные потери этой антенны минимальны.
Специалисты компании Джаммер используют SMA антенны, так как их очень легко убирать или заменять. Также следует упомянуть то, что всенаправленные антенны являются предпочтительными, если Вы не хотите постоянно направлять свою глушилку на объект подавления, как пульт от телевизора.
Источник Питания
поддерживает жизненную силу Вашего творения. Обычно для работы подавители мобильных телефонов используют 5В постоянного тока. Поэтому Вы можете использовать ионно-литиевую батарею в качестве источника питания. В случае использования обычного источника питания Вам понадобится сетевой адаптер. Сетевой адаптер может быть двух типов: удвоитель напряжения управляемого конденсатора или индукторный импульсный повышающий стабилизатор.
Первый простой и эффективный, но его нельзя регулировать, так что Вам понадобится регулятор МПН для корректировки напряжения. Второй является регулируемым, но он более дорогой, более сложный и требует точного подбора всех компонентов для стабильной работы.
Наша производственная команда использует импульсные стабилизаторы для своих творений. Это отнимает больше времени и труда, но результат стоит того . Адаптеры переменного/постоянного тока производятся почти для всех типов глушилок мобильной связи.
Дополнительные Заметки
- Сигналы более старых моделей мобильных устройств легче подавляются из-за более низкой рабочей мощности. Соответственно они будут глушиться на большем расстоянии, чем более новые мобильные телефоны.
- На более мощные глушилки сигналов, как правило, устанавливают охладительные системы для предотвращения неполадок.
- Если у Вас достаточно навыков, сноровки и опыта (а также необходимого оборудования), Вы можете использовать программируемую систему ФАПЧ с микроконтроллером, чтобы сделать Ваш подавитель сотовой связи регулируемым .
И Напоследок
Ну что, Вам понравилось? Теперь Вы имеете представление о том, какой
труд проделывается нашими уважаемыми исследовательскими и производственными специалистами, чтобы изобрести, разработать, создать и произвести всё это разнообразие надежных глушилок сотовой связи для Вашего пользования.
Мир электронных гаджетов – это огромное и интересное место! Ему есть что показать и чем удивить. Он может помочь нам радоваться современным, полезным, да и просто прикольным штукам.
И он будет рад Вам
как его новой части!
Как известно, каждое действие имеет противодействие. Итак, с тех пор, как появилась первая система связи, появились и всевозможные способы, дающие возможность эффективно ее прерывать.
Совершенно не имеет значения, будет это разговор по мобильному телефону или банальное беспроводное подключение — абсолютно любая радиосвязь может быть заглушена.
Окунемся в теорию
Сам по себе принцип заглушки радиосвязи не является сложным. Для этого нужно всего лишь, чтобы работа приемной антенны была нарушена помехой, которая будет сопоставима с сигналом по уровню. Используя такую банальную и простую схему, можно с легкостью заглушить любой сигнал, будь то радиовещание или мобильная связь.
Ум и сердце — непрекращающаяся борьба
Окунемся немного в историю и вспомним, как во времена СССР все дружеские страны окружали десятки радиостанций вражеского типа, вещали которые отовсюду. Советское радиоподавление в то время было направлено, прежде всего, на «Радио Свободная Европа». Антисоветские передачи, которые в прямом смысле разрушали человеческий мозг, велись из каждого уголка мира.
Военная радиосвязь — нет ничего невозможного!
Абсолютно каждая страна в свое время использовала специальные глушилки для того, чтобы подавить сигнал связи противника. Понятно, что СССР, поскольку являлся основателем радиосвязи, в данной сфере достиг немалых высот.
Нужно понимать, что в то время сеть радиоглушилок была распространена по СССР лучше, чем интернет сегодня по России.
Абонент не может принять ваш звонок…
Понятно, что заглушить радио сегодня не составит никакого труда, если брать во внимание те технологии, которыми может похвастаться современный мир. Но, поскольку, надоедающие СМИ «успокоить» намного проще методом приказа, чем шума, в 21 веке появилась новая жертва глушения — мобильная связь.
Глушат мобильную связь достаточно часто, хотя мы об этом порой и не догадываемся вовсе. Среднестатистический человек может придумать все, что угодно:
- «глюк»;
- плохое покрытие;
- не обратить внимание вовсе на пропадание сети, чем поверить в то, что она была заглушена.
Это не означает, что вам глушат связь потому, что от вас чего-то хотят. Глушилки могут срабатывать в тех местах, где производятся специальные операции либо неподалеку от правительственных трасс. Можно обнаружить глушение сети и в:
- больницах и кафе;
- переговорных комнатах;
- конференц- залах;
- коммерческих структурах и т.д.
И удивительного в этом нет сегодня абсолютно ничего, ведь в общественном транспорте с вами может стоять или сидеть человек, у которого в сумке будет находиться джаммер, который активирован на подавление мобильной сети.
Зачем обычному человеку подавлять мобильную связь?
Вы спросите, зачем это делается, ведь кафе и общественный автобус — это не место для деловых переговоров. Зачем включать глушилку ? Ответ на этот вопрос банально прост: для своего же спокойствия. Только представьте, что в переполненном людьми автобусе рядом с вами будет стоять, скажем, мужчина «подшафе», который решит «развестись» со своей женой по телефону. Не станете же вы его умолять разговаривать тише потому, что это вас раздражает, или ругаться с ним? Правильно, намного эффективнее будет, если вы легким движением нажмете всего одну кнопку и у человека пропадет мобильная связь.
Заглушим еще что-нибудь?
В начале этой статьи мы уже говорили о том, что заглушить можно все, что угодно, где будет использоваться радиоканал.Если вы обычный человек, то от хулиганства соседа можете незначительно пострадать, заметив, что привычные вам вещи перестали работать.
Автосигнализация — заглушить легко
Помимо мобильной связи с легкостью сегодня можно заглушить и сигнализацию автомобиля. Для реализации подобной цели можно использовать как самодельные, так и специальные аппараты. Обратите внимание, если вы пытаетесь закрыть машину, брелок сигнализации мигает, но при этом ничего не происходит, значит поблизости кто-то пытается заглушить вашу сигнализацию.
Опять таки, здесь сложно говорить о плохих целях. Конечно, автосигнализация может глушиться с целью угона машины, а может потому, что под окном всю ночь «кричит» сирена и не дает маленькому ребенку спать.
Купить — проще простого!
Какую бы цель вы не преследовали, если вам понадобилась глушилка связи, вы всегда можете приобрести ее в специализированном магазине или на интернет-портале. Главное, нужно изначально определиться, для каких целей вы будете ее использовать, что вы будете глушить:
- интернет;
- блютуз;
- сигнализацию;
- мобильную связь.
В зависимости от представленных целей, нужно будет подбирать модель устройства, которое подойдет по необходимым параметрам: возможно вам будет достаточно слабенькой глушилки, которая подавит сигнал радиопередатчика, либо же понадобится более мощный вариант. Важно помнить, что использовать такие устройства рекомендуют исключительно в благих целях, дабы не оказалось так, что в итоге вы навредили себе самому.
В последнее время интернет-сообщество стало уделять всё больше и больше внимания глушилкам сотовой связи, особенно тому, как самому сделать одну из них. Компания Джаммер и команда наших специалистов не смогли остаться в стороне и решили составить свою собственную инструкцию для Вас. Но не стоит забывать, что создание такого сложного устройства – дело довольно непростое и требует определенных навыков и опыта в сфере электроники.
3 Способа Подавления
Прежде всего, Вы должны знать, что существует три способа подавления мобильных сигналов:
- Спуфинг
(на мобильное устройство подается ложный сигнал и его работа нарушается) - ДоС атака
(отказ в обслуживании, когда сигнал перекрывается радиопомехами и не может нормально быть принят или отправлен) - Электромагнитная экранировка
(объект заключается в защитный экран, который не пропускает ни входящие, ни исходящие сигналы)
Наши специалисты используют второй способ, и вот почему: спуфинг является хорошим методом, но требует точной регулировки и контроля, и неопытному пользователю будет довольно сложно управлять таким устройством. Электромагнитная экранировка классно работает, но она привязана к одному местоположению, т.е. о портативных устройствах можно забыть.
Поэтому ДоС остается лучшим выбором в силу возможности глушить все мобильные устройства выбранных частот в радиусе подавления используемой глушилки связи.
Собираем Части
Чтобы сделать глушилку сотовой связи, Вам понадобится объединить некоторые детали в одно целое. Вот их список:
- Генератор, Управляемый Напряжением (ГУН)
- Настроечная Схема (для выбора желаемой частоты для подавления)
- Источник Помех (как правило, встроен в Настроечную Схему)
- Блок Усиления РЧ (так называемый “усилительный каскад”)
- Передающая Антенна
ГУН
является самой важной частью. Он словно сердце Вашей глушилки. ГУН производит РЧ сигнал, который будет взаимодействовать с блокируемым устройством. Прежде всего, Вы должны выбрать частоты, которые будут использоваться Вашим подавителем. Вот список основных стандартов связи:
- AMPS (800МГц)
- PCS (800МГц, 1800МГц и 1900МГц)
- GSM (850МГц и 1900МГц в Америке, 900МГц и 1800МГц в Европе)
- GPS (основные гражданские частоты 1227МГц и 1575МГц)
- Wi-Fi/Bluetooth (2400МГц — 2500МГц)
- RFID (также известна как UHF/VHF, 14МГц — 400МГц, 800МГц и 2450МГц)
Также Вам необходимо подумать о размере будущего подавителя, так как Вы можете создать портативную глушилку сотовой связи либо настольный блокиратор мобильных телефонов .
Настроечная Схема
может быть двух видов: разомкнутая схема и с обратной связью. Разомкнутая схема довольно проста и требует всего лишь несколько составляющих и дополнительные пассивные компоненты. Генератор пилообразных колебаний заставляет ГУН ходить от нижней к верхней частоте. Схема с обратной связью использует ФАПЧ чтобы настроить и удерживать частоту ГУН на одном уровне. Для этой цели Вам нужно использовать микроконтроллер. Он программируется один раз и подключается к ГУН, поэтому он не настраиваемый.
Блок Усиления РЧ
– это то, что Вам нужно, если Вы желаете расширить зону покрытия Вашей глушилки вместе с мощностью сигнала. Чем больше мощности у Вашего подавителя сигналов, тем шире радиус его подавления . Ценой этому является, как Вы уже, наверное, догадались, время работы устройства. Больше мощности равняется меньшему времени, на которое хватит батареи.
На рынке электронных компонентов имеется достаточно широкий выбор усилительных каскадов (7дБм, 17дБм, и даже 20+дБм). Однако следует учитывать, что чем больше мощность, тем меньше время работы устройства.
Передающая Антенна
– это устройство, передающее сигналы, которые генерирует Ваш подавитель. Основной характеристикой антенны является КСВН (Коэффициент Стоячей Волны Напряжения). Если КСВН Вашей антенны равняется трем или ниже, тогда это то, что надо, потому что обратные потери этой антенны минимальны.
Специалисты компании Джаммер используют SMA антенны, так как их очень легко убирать или заменять. Также следует упомянуть то, что всенаправленные антенны являются предпочтительными, если Вы не хотите постоянно направлять свою глушилку на объект подавления, как пульт от телевизора.
Источник Питания
поддерживает жизненную силу Вашего творения. Обычно для работы подавители мобильных телефонов используют 5В постоянного тока. Поэтому Вы можете использовать ионно-литиевую батарею в качестве источника питания. В случае использования обычного источника питания Вам понадобится сетевой адаптер. Сетевой адаптер может быть двух типов: удвоитель напряжения управляемого конденсатора или индукторный импульсный повышающий стабилизатор.
Первый простой и эффективный, но его нельзя регулировать, так что Вам понадобится регулятор МПН для корректировки напряжения. Второй является регулируемым, но он более дорогой, более сложный и требует точного подбора всех компонентов для стабильной работы.
Наша производственная команда использует импульсные стабилизаторы для своих творений. Это отнимает больше времени и труда, но результат стоит того . Адаптеры переменного/постоянного тока производятся почти для всех типов глушилок мобильной связи.
Дополнительные Заметки
- Сигналы более старых моделей мобильных устройств легче подавляются из-за более низкой рабочей мощности. Соответственно они будут глушиться на большем расстоянии, чем более новые мобильные телефоны.
- На более мощные глушилки сигналов, как правило, устанавливают охладительные системы для предотвращения неполадок.
- Если у Вас достаточно навыков, сноровки и опыта (а также необходимого оборудования), Вы можете использовать программируемую систему ФАПЧ с микроконтроллером, чтобы сделать Ваш подавитель сотовой связи регулируемым .
И Напоследок
Ну что, Вам понравилось? Теперь Вы имеете представление о том, какой
труд проделывается нашими уважаемыми исследовательскими и производственными специалистами, чтобы изобрести, разработать, создать и произвести всё это разнообразие надежных глушилок сотовой связи для Вашего пользования.
Мир электронных гаджетов – это огромное и интересное место! Ему есть что показать и чем удивить. Он может помочь нам радоваться современным, полезным, да и просто прикольным штукам.
И он будет рад Вам
как его новой части!
Для устранения проблемы, связанной со слежением, потребуется устройство подавителя связи, подавляющее навигатор, а также вносящее определённые помехи в процессе его функционирования. Подобные глушилки продаются в магазине электроники, либо создаются собственноручно при наличии определённых знаний в области радиотехники.
Из чего состоит глушилка?
Глушилка, как на фото состоит из определённых элементов:
- Генератор для регулирования напряжения, посредством которого убирается перенапряжение всей системы и предотвращения сгорания. Также он усиливает поток тока, при этом сохраняет работоспособность в целом системы при любом напряжении.
- Антенна. В данном приборе применяются разнообразные типы передающихся элементов, однако более подходящий SMA, который даёт максимальную территорию покрытия, а также функционирует в нужном частотном режиме.
- Усилитель. Определённая деталь схемы, которая несёт ответственность за подачу мощнейшего сигнала.
- Схема. В данный элемент входит генератор, а также катушка. Первый производит колебания, постепенно передающиеся на катушку.
Для бесперебойного функционирования гаджета и исключения глушения связи понадобится намотать требуемое число витков. От правильности выбора сердечника напрямую зависит продолжительность работы прибора и коэффициент усиления.
Конструкцией предусмотрены и другие детали, благодаря которым она функционирует в разных режимах:
- помехи в функционирование приборов слежения, что даёт возможность устранить с экранов радаров телефон, либо машину;
- изменение сигнала таким образом, чтобы он передавал искажённые сведения.
Фото глушилок своими руками
Достаточно часто к нам обращаются люди с подобными утверждениями. На самом деле никакого влияния обнаружено не было.
Даже если допустить, от ЛЭП идет некий радио-шум, то все современные системы связи являются помехозащитными и потому беспокоится не стоит.
Во всех подобных случаях вопрос решался установкой антенны.
«У нас рядом «особенные» соседи. Они глушат связь» (воинская часть, спецслужбы и т.д.)
Этот миф, даже самый распространённый. Во-первых, зачем кому то Вас «глушить»?
Во-вторых, у нас в стране есть ГКРЧ (Государственный Комитет по Радио Частотам). Он распределяет всем частоты, например, телевидение работает на своих частотах 50-800 МГц, FM радио на 100 МГц, сотовые операторы — 900, 1800, 2100, 2600 МГц, WiFi — на 2.4 ГГц и т.д. То каждая система и каждая структура работают на своих частотах, чтоб не было взаимных помех.
Опять же из практики каждая такая ситуация оказывалась банальным низким уровнем сигнала от базовой станции сотового оператора. И решалось всё усилением сотового сигнала .
Опыт
Также были случаи, когда связь реально «глушилась», а именно:
1. Дешевый усилитель сотовой связи, купленный за 5 тысяч рублей способен ухудшить связь вокруг себя. При этом такой усилитель поставил сосед, а связь ухудшилась именно у Вас и других соседей. Как правило, заканчивается приездом сотрудника ГКРЧ и вручением административного правонарушения. Если вопрос не решается, то второй приезд уже с достаточно большим штрафом, а для юридических лиц с предписанием о закрытии деятельности на 90 дней.
2. Беспроводная WiFi камера. Был случай — обратился клиент. На кухне необходимо было поставить видеокамеру, ремонт сделан, кабель не проложить. Поставил беспроводную. Итог — связь от камеры не работала радиусом метров 7-8.
С каждым днем нас окружает все больше техники, которая работает с использованием беспроводных сетей: мобильные телефоны, гаджеты для «умного» дома, автомобильные сигнализации, беспилотные летательные аппараты.
К сожалению, такие устройства легко вывести из строя. Простой прибор за несколько тысяч рублей может нейтрализовать охранную сигнализацию или вырубить сотовую связь в целом офисе.
Если вы живёте в Москве, то встречаетесь с этим регулярно в центре города.
В этой статье вы узнаете какие бывают бытовые подавители радиочастот и для каких целей они используются.
Предупреждение
«Глушилки» можно легко купить в интернете, но использовать их стоит только с разрешения Роскомнадзора. Подробнее процессе регистрации подавителей радиочастот можно прочитать в документе Регистрация РЭС и ВЧУ .
Ответственность за нарушение правил регистрации РЭС и ВЧУ прописана в Статье 13.4. КоАП РФ. Нарушение правил проектирования, строительства, установки, регистрации или эксплуатации радиоэлектронных средств и (или)высокочастотных устройств . Физическим лицам грозит штраф до 500 рублей и конфискация устройства
.
Как работают подавители радиочастот?
Общий принцип работы всех глушилок очень прост: они излучают сигнал в том же диапазоне частот, что и устройство, которое требуется подавить. Вокруг глушилки создается поле «белого шума», в котором теряются сигналы от других источников.
Типы глушилок по форм-фактору
Стационарные глушилки.
Такие устройства предназначены для постоянного использования на одном месте и для работы им необходимо подключение к сети. Они весят несколько килограмм и могут одновременно генерировать «белый шум» на десяти и более диапазонах радиочастот.
Портативные глушилки.
Такие устройства можно носить в кармане и незаметно включать по мере необходимости, не привлекая внимание окружающих. Время автономной работы такого устройства 1-3 часа.
Весят портативные глушилки, в среднем, 300-700 грамм и объединяют в себя 3-6 антенн для подавления разных диапазонов радиочастот.
Чехлы-блокираторы.
С 90-х годов ходит множество легенд про встроенный в каждый GSM-телефон «полицейский режим», который позволяет оператору сотовой связи следить за перемещениями и прослушивать разговоры любого абонента.
Обычно в таких чехлах есть два отсека. Первый отсек предназначен для полной блокировки сигналов, а второй для защиты от вредного излучения.
Во многих странах мира высокопоставленные чиновники и работники спецслужб используют мобильные телефоны специальной сборки. В России для сотрудников секретных ведомств выпускаются криптотелефоны
SMP-АТЛАС/2 и М-549М.
А теперь подробнее остановимся на том, для чего применяется на практике подавление сигналов на разных диапазонах частот.
Сотовая связь
В большинстве случаев глушилки сотовой связи приобретаются для защиты помещений от прослушки с помощью GSM-жучков. Подавителем мобильной связи можно создать тишину в зале на массовом мероприятии благодаря блокировки входящих звонков.
Возможно, скоро в нашей стране примут закон, согласно которому глушилки сотовой связи будут устанавливать в тюрьмы, в школы на время проведения ЕГЭ, в аудитории университетов, театры и другие общественные места.
Диапазоны частот:
GSM900: 925-960 МГц
GSM1800: 1805-1880 МГц
3G: 2110-2170 МГц
4G WIMAX: 2570-2690 МГц
4G LTE: 791-820 МГц
CDMA800: 850-894 МГц (не
используется российскими сотовыми операторами с 2010 года)
PHS: 1900-1930 МГц (устаревший стандарт, ранее использовался в Китае и Японии)
Wi-Fi/Bluetooth
Такие глушилки часто объединены в одном устройстве с подавителями сотовой связи. Они предназначены для блокировки каналов передачи данных беспроводных камер. Это дает дополнительную защиту от утечек информации.
Если в помещении активна такая глушилка, то помимо камер скрытого наблюдения не работают роутеры, беспроводные клавиатуры и мыши.
Диапазон частот:
Wi-Fi/Bluetooth: 2400 – 2500 МГц
GPS/Глонасс
Служебные автомобили дальнобойщиков и курьеров бывают оборудованы GPS-маячками, которые позволяют работодателю контролировать местоположение сотрудника. Но от такой слежки можно защититься с помощью антитрекера.
GPS-антитрекер — это небольшое устройство, которое устанавливается в прикуриватель автомобиля и блокирует сигналы спутников GPS и ГЛОНАСС. Некоторые антитрекеры включают в себя также GSM-глушилку.
Подавители GPS и Глонасс также используют угонщики для защиты от слежки за украденным автомобилем.
Диапазоны частот:
GPS L1: 1570-1620 МГц
GPS и ГЛОНАСС L2: 1200-1310МГц
GPS и ГЛОНАСС L3: 1380-1410МГц
Радио
В интернет-магазинах их продают под жизненным названием «Антишансон». Такие глушилки пригодятся в маршрутках, такси, магазинах и прочих местах обитания слушателей «Радио Дача» и «Ретро FM».
Диапазон частот:
FM: 88-108МГц
Также для противодействия шансону и троллинга водителей используются MP3-плееры с FM-трансмиттерами. C их помощью можно не просто заглушить радио, а заставить всю маршрутку слушать свои любимые треки.
Аудиозапись
Генераторы помех для микрофонов входят в комплект комплексной защиты от прослушки вместе с подавителями сотовой связи и Wi-Fi/Bluetooth. Есть два способа предотвращения аудиозаписи:
Ультразвуковое подавление.
Устройство генерируют ультразвук, который не воспринимается человеческим слухом, но создает помехи, которые блокируют запись со смартфонов и карманных диктофонов.
Акустическое подавление.
Устройство генерирует слышимую человеком помеху «хор голосов».

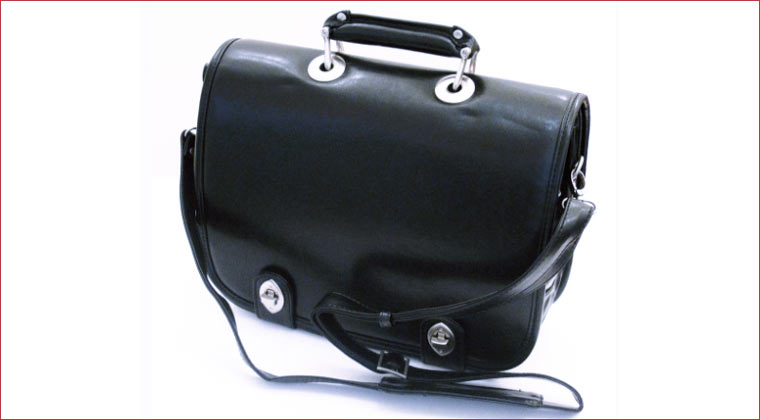

«Глушилка микрофонов» обычно весит несколько килограммов, выглядит как обычная колонка и органично смотрится в интерьере. Управление ей происходит с помощью пульта дистанционного управления, который можно спрятать в карман.
Как маскируют глушилки?
Для незаметного окружающим подавления радио-сигналов в интернет-магазинах продаются глушилки, закамуфлированные под разные предметы. Портативные глушилки радиусом действия до 15 метров маскируют под барсетки или пачки сигарет, а более мощные универсальные подавители под портфели, дипломаты или детали интерьера.
Имея мобильный телефон, люди могут выходить друг с другом на связь в любое время суток. Безусловно, появление сотовой связи во многом облегчило жизнь людей, но часто использование мобильных устройств, особенно в общественных местах, просто нежелательно. Ни для кого не секрет, что существуют глушилки
сотовой связи, которые с каждым днём приобретают популярность и очень актуальны в наши дни.
Заглушить сотовую связь реально, только необходимо знать принцип работы подавляющих устройств и как правильно ими пользоваться. Многие задают вопрос: как заглушить сотовую связь? Ответ простой: всё, что нужно, – это приобрести специальные подавители связи и не отвлекаться на посторонние раздражающие звуки сотового телефона.
Виды глушительных устройств и их особенности
Глушилки для мобильных телефонов – это компактные устройства, которые блокируют связь и обеспечивают защиту от прослушивания. Такие устройства имеют радиус действия совершенно различный, они способны подавлять только определённые частоты связи. Подавители связи
делятся на два вида:
- Стационарные;
- карманные.
Особенностью глушилок сотовых телефон является наличие встроенного аккумулятора, продолжительность работы которого составляет до 5 часов. Карманные глушилки наиболее популярны, потому что они имеют небольшую стоимость и действуют на малом расстоянии. Данное устройство облегчает проведение разнообразных конференций, исключает прослушивание.
В отличии от карманного подавителя связи, стационарный имеет большой радиус действия – до 50 м. Применяется данное устройство на таможнях, в исправительных учреждениях, тюрьмах, библиотеках и школах.
Принцип работы глушилок сотовых телефонов
На сегодняшний день большое количество людей не знают, что любой мобильный телефон с лёгкостью возможно заглушить. Купить такое устройство можно в специальных лавках, которые продают радиотовары, или просто заказать через Интернет. Глушилки сотовых телефонов блокируют доступ волн и ликвидируют связь на определённой дистанции.
Существуют разные типы оборудования, которое работает на довольно разнообразной дистанции. Если говорить о дорогих и мощных приборах, то они блокируют связь на сотни километров. Так как эти устройства не портативные, их эксплуатируют в заведениях, в которых неприемлемо использование связи. Данные устройства можно применять в больницах и кинотеатрах, чтобы мобильные звонки не мешали людям.
Портативные дешёвые приборы блокируют связь на 5-15 метров, обычно покупаются для индивидуального использования. Такой вид устройства легко можно переносить в кармане и включать только тогда, когда возникнет необходимость. Очень хорошо с помощью такого устройства предотвращать прослушки.
Глушилка сегодня может помочь в различных ситуациях и точно не помешает.
Подавляющие устройства, применяемые в офисах
Существует достаточное количество компаний, которые используют подавляющие устройства связи. Фирмы таким образом обеспечивают безопасность информации, и она не выходит за пределы организации. Ещё одной причиной использования данного устройства является то, что во время собрания мобильные телефоны не мешают переговорам.
Определённое количество бизнесменов используют глушилки сотовой связи в своих офисах, чтобы сотрудники во время работы не тратили время на ненужные разговоры по мобильному телефону.
Выбор глушителя сотовой связи зависит от места, где он будет применяться.
Вконтакте
Одноклассники
Google+
Как известно, каждое действие имеет противодействие. Итак, с тех пор, как появилась первая система связи, появились и всевозможные способы, дающие возможность эффективно ее прерывать.
Совершенно не имеет значения, будет это разговор по мобильному телефону или банальное беспроводное подключение — абсолютно любая радиосвязь может быть заглушена.
Окунемся в теорию
Сам по себе принцип заглушки радиосвязи не является сложным. Для этого нужно всего лишь, чтобы работа приемной антенны была нарушена помехой, которая будет сопоставима с сигналом по уровню. Используя такую банальную и простую схему, можно с легкостью заглушить любой сигнал, будь то радиовещание или мобильная связь.
Ум и сердце — непрекращающаяся борьба
Окунемся немного в историю и вспомним, как во времена СССР все дружеские страны окружали десятки радиостанций вражеского типа, вещали которые отовсюду. Советское радиоподавление в то время было направлено, прежде всего, на «Радио Свободная Европа». Антисоветские передачи, которые в прямом смысле разрушали человеческий мозг, велись из каждого уголка мира.
Военная радиосвязь — нет ничего невозможного!
Абсолютно каждая страна в свое время использовала специальные глушилки для того, чтобы подавить сигнал связи противника. Понятно, что СССР, поскольку являлся основателем радиосвязи, в данной сфере достиг немалых высот.
Нужно понимать, что в то время сеть радиоглушилок была распространена по СССР лучше, чем интернет сегодня по России.
Абонент не может принять ваш звонок…
Понятно, что заглушить радио сегодня не составит никакого труда, если брать во внимание те технологии, которыми может похвастаться современный мир. Но, поскольку, надоедающие СМИ «успокоить» намного проще методом приказа, чем шума, в 21 веке появилась новая жертва глушения — мобильная связь.
Глушат мобильную связь достаточно часто, хотя мы об этом порой и не догадываемся вовсе. Среднестатистический человек может придумать все, что угодно:
- «глюк»;
- плохое покрытие;
- не обратить внимание вовсе на пропадание сети, чем поверить в то, что она была заглушена.
Это не означает, что вам глушат связь потому, что от вас чего-то хотят. Глушилки могут срабатывать в тех местах, где производятся специальные операции либо неподалеку от правительственных трасс. Можно обнаружить глушение сети и в:
- больницах и кафе;
- переговорных комнатах;
- конференц- залах;
- коммерческих структурах и т.д.
И удивительного в этом нет сегодня абсолютно ничего, ведь в общественном транспорте с вами может стоять или сидеть человек, у которого в сумке будет находиться джаммер, который активирован на подавление мобильной сети.
Зачем обычному человеку подавлять мобильную связь?
Вы спросите, зачем это делается, ведь кафе и общественный автобус — это не место для деловых переговоров. Зачем включать глушилку ? Ответ на этот вопрос банально прост: для своего же спокойствия. Только представьте, что в переполненном людьми автобусе рядом с вами будет стоять, скажем, мужчина «подшафе», который решит «развестись» со своей женой по телефону. Не станете же вы его умолять разговаривать тише потому, что это вас раздражает, или ругаться с ним? Правильно, намного эффективнее будет, если вы легким движением нажмете всего одну кнопку и у человека пропадет мобильная связь.
Заглушим еще что-нибудь?
В начале этой статьи мы уже говорили о том, что заглушить можно все, что угодно, где будет использоваться радиоканал.Если вы обычный человек, то от хулиганства соседа можете незначительно пострадать, заметив, что привычные вам вещи перестали работать.
Автосигнализация — заглушить легко
Помимо мобильной связи с легкостью сегодня можно заглушить и сигнализацию автомобиля. Для реализации подобной цели можно использовать как самодельные, так и специальные аппараты. Обратите внимание, если вы пытаетесь закрыть машину, брелок сигнализации мигает, но при этом ничего не происходит, значит поблизости кто-то пытается заглушить вашу сигнализацию.
Опять таки, здесь сложно говорить о плохих целях. Конечно, автосигнализация может глушиться с целью угона машины, а может потому, что под окном всю ночь «кричит» сирена и не дает маленькому ребенку спать.
Купить — проще простого!
Какую бы цель вы не преследовали, если вам понадобилась глушилка связи, вы всегда можете приобрести ее в специализированном магазине или на интернет-портале. Главное, нужно изначально определиться, для каких целей вы будете ее использовать, что вы будете глушить:
- интернет;
- блютуз;
- сигнализацию;
- мобильную связь.
В зависимости от представленных целей, нужно будет подбирать модель устройства, которое подойдет по необходимым параметрам: возможно вам будет достаточно слабенькой глушилки, которая подавит сигнал радиопередатчика, либо же понадобится более мощный вариант. Важно помнить, что использовать такие устройства рекомендуют исключительно в благих целях, дабы не оказалось так, что в итоге вы навредили себе самому.
В последнее время интернет-сообщество стало уделять всё больше и больше внимания глушилкам сотовой связи, особенно тому, как самому сделать одну из них. Компания Джаммер и команда наших специалистов не смогли остаться в стороне и решили составить свою собственную инструкцию для Вас. Но не стоит забывать, что создание такого сложного устройства – дело довольно непростое и требует определенных навыков и опыта в сфере электроники.
3 Способа Подавления
Прежде всего, Вы должны знать, что существует три способа подавления мобильных сигналов:
- Спуфинг
(на мобильное устройство подается ложный сигнал и его работа нарушается) - ДоС атака
(отказ в обслуживании, когда сигнал перекрывается радиопомехами и не может нормально быть принят или отправлен) - Электромагнитная экранировка
(объект заключается в защитный экран, который не пропускает ни входящие, ни исходящие сигналы)
Наши специалисты используют второй способ, и вот почему: спуфинг является хорошим методом, но требует точной регулировки и контроля, и неопытному пользователю будет довольно сложно управлять таким устройством. Электромагнитная экранировка классно работает, но она привязана к одному местоположению, т.е. о портативных устройствах можно забыть.
Поэтому ДоС остается лучшим выбором в силу возможности глушить все мобильные устройства выбранных частот в радиусе подавления используемой глушилки связи.
Собираем Части
Чтобы сделать глушилку сотовой связи, Вам понадобится объединить некоторые детали в одно целое. Вот их список:
- Генератор, Управляемый Напряжением (ГУН)
- Настроечная Схема (для выбора желаемой частоты для подавления)
- Источник Помех (как правило, встроен в Настроечную Схему)
- Блок Усиления РЧ (так называемый “усилительный каскад”)
- Передающая Антенна
ГУН
является самой важной частью. Он словно сердце Вашей глушилки. ГУН производит РЧ сигнал, который будет взаимодействовать с блокируемым устройством. Прежде всего, Вы должны выбрать частоты, которые будут использоваться Вашим подавителем. Вот список основных стандартов связи:
- AMPS (800МГц)
- PCS (800МГц, 1800МГц и 1900МГц)
- GSM (850МГц и 1900МГц в Америке, 900МГц и 1800МГц в Европе)
- GPS (основные гражданские частоты 1227МГц и 1575МГц)
- Wi-Fi/Bluetooth (2400МГц — 2500МГц)
- RFID (также известна как UHF/VHF, 14МГц — 400МГц, 800МГц и 2450МГц)
Также Вам необходимо подумать о размере будущего подавителя, так как Вы можете создать портативную глушилку сотовой связи либо настольный блокиратор мобильных телефонов .
Настроечная Схема
может быть двух видов: разомкнутая схема и с обратной связью. Разомкнутая схема довольно проста и требует всего лишь несколько составляющих и дополнительные пассивные компоненты. Генератор пилообразных колебаний заставляет ГУН ходить от нижней к верхней частоте. Схема с обратной связью использует ФАПЧ чтобы настроить и удерживать частоту ГУН на одном уровне. Для этой цели Вам нужно использовать микроконтроллер. Он программируется один раз и подключается к ГУН, поэтому он не настраиваемый.
Блок Усиления РЧ
– это то, что Вам нужно, если Вы желаете расширить зону покрытия Вашей глушилки вместе с мощностью сигнала. Чем больше мощности у Вашего подавителя сигналов, тем шире радиус его подавления . Ценой этому является, как Вы уже, наверное, догадались, время работы устройства. Больше мощности равняется меньшему времени, на которое хватит батареи.
На рынке электронных компонентов имеется достаточно широкий выбор усилительных каскадов (7дБм, 17дБм, и даже 20+дБм). Однако следует учитывать, что чем больше мощность, тем меньше время работы устройства.
Передающая Антенна
– это устройство, передающее сигналы, которые генерирует Ваш подавитель. Основной характеристикой антенны является КСВН (Коэффициент Стоячей Волны Напряжения). Если КСВН Вашей антенны равняется трем или ниже, тогда это то, что надо, потому что обратные потери этой антенны минимальны.
Специалисты компании Джаммер используют SMA антенны, так как их очень легко убирать или заменять. Также следует упомянуть то, что всенаправленные антенны являются предпочтительными, если Вы не хотите постоянно направлять свою глушилку на объект подавления, как пульт от телевизора.
Источник Питания
поддерживает жизненную силу Вашего творения. Обычно для работы подавители мобильных телефонов используют 5В постоянного тока. Поэтому Вы можете использовать ионно-литиевую батарею в качестве источника питания. В случае использования обычного источника питания Вам понадобится сетевой адаптер. Сетевой адаптер может быть двух типов: удвоитель напряжения управляемого конденсатора или индукторный импульсный повышающий стабилизатор.
Первый простой и эффективный, но его нельзя регулировать, так что Вам понадобится регулятор МПН для корректировки напряжения. Второй является регулируемым, но он более дорогой, более сложный и требует точного подбора всех компонентов для стабильной работы.
Наша производственная команда использует импульсные стабилизаторы для своих творений. Это отнимает больше времени и труда, но результат стоит того . Адаптеры переменного/постоянного тока производятся почти для всех типов глушилок мобильной связи.
Дополнительные Заметки
- Сигналы более старых моделей мобильных устройств легче подавляются из-за более низкой рабочей мощности. Соответственно они будут глушиться на большем расстоянии, чем более новые мобильные телефоны.
- На более мощные глушилки сигналов, как правило, устанавливают охладительные системы для предотвращения неполадок.
- Если у Вас достаточно навыков, сноровки и опыта (а также необходимого оборудования), Вы можете использовать программируемую систему ФАПЧ с микроконтроллером, чтобы сделать Ваш подавитель сотовой связи регулируемым .
И Напоследок
Ну что, Вам понравилось? Теперь Вы имеете представление о том, какой
труд проделывается нашими уважаемыми исследовательскими и производственными специалистами, чтобы изобрести, разработать, создать и произвести всё это разнообразие надежных глушилок сотовой связи для Вашего пользования.
Мир электронных гаджетов – это огромное и интересное место! Ему есть что показать и чем удивить. Он может помочь нам радоваться современным, полезным, да и просто прикольным штукам.
И он будет рад Вам
как его новой части!
Глушилка сотовой связи представляет собой устройство, позволяющее заглушить сигнал мобильного телефона. Девайсы могут использоваться и для подавления других импульсов.
[ Скрыть
]
Принцип работы
Принцип действия GPS блокираторов простой. Устройство работает, излучая специальный импульс в пределах определенной частоты, как и девайс, который необходимо заглушить. Вокруг подавляющего блокиратора образуется специальное поле, в нем теряются импульсы, издающиеся другими устройствами.
Типы глушилок по форм-фактору
Рассмотрим разновидности подавляющих устройств по форм-фактору.
Стационарные глушилки
Эти девайсы разработаны для постоянной эксплуатации в конкретном месте. С целью обеспечения рабочего состояния устройство должно быть подключено к бытовой сети. Вес такого девайса составляет до 5 килограмм. Отличительной чертой систем является возможность одновременного генерирования подавляющего поля в нескольких диапазонах частот. Их количество составит от 10 и больше.
Пользователь ul sound рассказал о работе стационарного глушителя связи, сделанного самостоятельно.
Портативные глушилки
Портативные девайсы менее мощные, однако они характеризуются небольшими размерами, благодаря этому их можно носить в кармане и активировать при надобности. Вес глушилки составляет около 300-700 грамм. В портативных устройствах могут использоваться от трех до шести антенн, которые предназначены для подавления различных диапазонов частот. Среднее время функционирования телефонного глушителя такого типа составляет от одного до трех часов.
Чехлы-блокираторы
В продаже можно встретить специальные блокираторы, изготовляющиеся в виде чехлов. Они изначально разрабатывались для того, чтобы операторы мобильной связи не могли отследить местоположение абонента. В таких чехлах, как правило, используется несколько отсеков. Один из них необходим для блокировки импульсов, а другой используется для защиты человеческого организма от вредоносного излучения.
Сфера применения и диапазоны подавителей
Подробно рассмотрим предназначение и сферу применения устройств.
Сотовая связь
Устройства для глушения радиосвязи могут использоваться на деловых переговорах, в театрах и любых других местах, где требуется соблюдение тишины. В крупных городах администрации культурных заведений часто применяют простые блокираторы. Если человек забыл отключить мобильник на важном мероприятии, то телефонный подавитель GSM связи не даст ему воспользоваться устройством.
Устройства, позволяющие глушить сигнал, также используются для предотвращения прослушки, которая осуществляется посредством GSM-жучков.
Диапазоны, в которых работает глушилка сотовой связи:
- от 925 до 960 МГц в GSM 900;
- от 1805 до 1880 МГц в диапазоне GSM 1800;
- от 2110 до 2170 МГц в диапазоне 3G;
- от 2570 до 2690 МГц при работе в диапазоне 4G WIMAX;
- от 791 до 820 МГц в диапазоне 4G Lite;
- от 850 до 894 МГц в диапазоне CDMA, однако с 2010 года этот диапазон отечественными операторами не используется;
- устройство работает в диапазоне от 1900 до 1930 МГц, данный стандарт в России не используется.
Канал How-todo показал, как выглядит самодельный глушитель сотовой связи.
Wi-Fi/Bluetooth
Устройства такого плана обычно объединяются в одном девайсе с гаджетами, предназначенными для подавления мобильной связи. Используются для блокирования каналов передачи информации по беспроводным камерам. Это позволяет обеспечить надежную защиту от утечки данных. Если в здании применяется такой блокиратор, то кроме камер, неработоспособными окажутся роутеры и другие беспроводные устройства, к примеру, мышки и клавиатуры. Также пользователи не смогут передавать данные по Bluetooth каналу. Рабочий диапазон частот таких устройств составляет от 2400 до 2500 МГц.
GPS/Глонасс
Часто ставятся на рабочие машины курьерских компаний, а также фирм, занимающихся грузоперевозками. Их использование позволяет осуществлять контроль над местоположением транспортного средства. Для подавления сигнала таких маячков используются антитрекеры. Это устройство небольших размеров, предназначенное для подключения к прикуривателю машины и блокирования импульсов систем ГЛОНАСС и GPS. Отдельные модели устройств могут комплектоваться заглушкой GSM. Такие девайсы применяются угонщиками, чтобы предотвратить возможность слежки за похищенной машиной.
Рабочие диапазоны:
- от 1570 до 1620 МГц для GPS L1;
- от 1200 до 1310 МГц в диапазоне ГЛОНАСС L2 либо GPS;
- от 1380 до 1410 МГц в диапазоне ГЛОНАСС L3 или GPS.
Радио
В продаже можно встретить устройства, предназначенные для заглушения радиосигналов. В магазинах они называются «Антишансон». Подходят для блокирования работы соответствующих радиостанций. Могут использоваться в маршрутных такси, автобусах, а также заведениях, где слушают шансон. Рабочий диапазон составляет от 88 до 108 МГц.
Пользователь Иван Кузнецов в ролике рассказал об особенностях сборки, а также показал принцип действия глушилки радиосвязи.
Аудиозапись
В продаже имеются устройства, предназначенные для генерирования помех микрофонов.
Есть несколько вариантов блокировки записи:
- Ультразвуковой. Гаджет создает ультразвук, который не услышит человек, но сможет сделать помехи. Он блокирует запись голоса, осуществляемую с помощью диктофона либо смартфона.
- Акустический. Такой девайс создает помеху, которую человеческое ухо воспринимает как хор голосов.
Звуковые блокираторы обычно продаются в корпусе динамиков, их легко встроить в интерьер. Вес устройства в среднем варьируется в районе нескольких кг. Управлять девайсом надо посредством специального пульта.
Для сигнализации
Глушилка может использоваться для подавления сигналов, передающихся от брелка ДУ на блок управления автосигнализации. Это позволит предотвратить вероятность включения или отключения противоугонной системы на определенной частоте. При необходимости можно использовать устройство, которое не только не позволит передавать сигнал, но и выведет из строя оборудование.
Диапазон рабочих частот составляет 315-433 МГц. На этой частоте работают многие бытовые приборы. Поэтому при активации блокиратора в нерабочем состоянии могут оказаться другие устройства. Радиус действия зависит от производителя, но в среднем он составляет до 100 метров.
Законно ли применение?
Законность использования определяется конкретным государством. Российское законодательство более лояльно, поэтому на территории нашей страны использовать глушители сотовой связи не запрещено.
В США за применение таких устройств человеку грозит серьезный штраф, вплоть до 50 тысяч долларов.
Установка и эксплуатация подавителя
Для использования девайса необходимо установить антенный адаптер в соответствующий разъем. Процесс блокировки сигналов начнется уже спустя 10 секунд после активации оборудования. В зависимости от типа устройств, радиус действия и принцип включения будет разным. Девайс может работать как автономно, так и от бытовой сети. Если устройство автомобильное, то его надо установить в прикуриватель. Автономные девайсы могут работать от аккумуляторов, поэтому время от времени батарею придется заряжать.
Некоторые блокираторы после активации работают слабо и не могут выполнять основную функцию. Или блокируют сигналы, но действие распространяется на конкретного провайдера. Это значит, что оператором мобильной связи используются другие частоты.
Об особенностях использования заглушек можно узнать из ролика, предоставленного каналом Груз 300.
Для обеспечения полноценного рабочего состояния надо сделать следующее:
- Произвести демонтаж переключателя.
- Выкрутить антенный адаптер и извлечь его из посадочного места.
- Демонтировать крышку блокиратора. Для снятия на корпусе имеются специальные крепления или болты, которые выкручиваются отверткой.
- Извлечь плату из устройства.
- На схеме есть подстроечный резистор, он используется для работы в условиях определенной частоты. Резисторный элемент надо подкрутить отверткой.
Как сделать своими руками?
Чтобы сделать глушитель, потребуется генераторное устройство качающихся частот. Также необходим генераторный девайс для создания помех, устройство должно работать для выделения импульсов на 45 МГц. Этот генератор включает порты приемника, которые находятся на плате. Чтобы обеспечить стабилизацию сопротивления, импульс, который идет от гетеродина, проходит через специальную сеть согласования. К антенному адаптеру подсоединяется порт устройства, он используется в качестве радиочастотного входа. А выход импульса направляется к усилителю. Впоследствии усиленный сигнал поступает на антенну.
Процедура сборки выполняется так:
- Подготовьте корпус. Для этого подойдет алюминиевый блок.
- В качестве вывода и ввода в нашем примере используются разъемы от старого телефона Motorolla.
- Штекеры припаиваются к выходам на микросхеме, которая применяется в качестве основы.
- В корпус устройства монтируется регулятор напряжения. Также производится установка аккумуляторной батареи, она должна работать от 9 Вольт. От других компонентов на плате АКБ надо отделить, это позволит не допустить замыкания.
- Производится монтаж антенного адаптера к входам. Выключатель устройства подсоединяется к цепи питания.
С появлением мобильных телефонов общение между людьми стало гораздо проще. Мобильные телефоны позволяют экономить огромное количество времени, оперативно решать важные вопросы и просто поддерживать приятное общение с близким человеком, который находится на расстоянии. Впрочем, благодаря различным шпионским устройствам, личный мобильный телефон может превратиться из верного помощника в источник постоянной утечки личной информации, что может привести к появлению серьёзных проблем.
В наше время для того, чтобы стать обладателем устройства которое прослушивает мобильные телефоны совсем необязательно быть спец агентом или разведчиком. Любой желающий
как в интернете, так и в специализированных магазинах может купить жучки и установить их в любом месте.
К счастью, защитить свою личную информацию и телефон
от незаконного вторжения достаточно просто. Для этого необходимо иметь глушилки сотовой связи и глушилки сигналов GSM и ГЛОНАСС. К счастью, дабы обезопасить себя покупать такие устройства необязательно. Опытным радиолюбителям вполне под силу собрать устройства подавляющие сотовые сигналы своими руками. О том, как работают глушилки телефонных сигналов, что они могут и как сделать их самостоятельно, мы поговорим в данной статье.
Глушилки GPS И GSM связи работают по довольно простому принципу. Когда телефонные сигналы попадают зону действия подавителя частот, то возникают помехи, которые блокируют возможность принимать и отправлять вызовы с мобильных устройств.
Глушилки GSM и ГЛОНАСС
сигналов, в свою очередь, работают по иному принципу. Они сканируют частоты в поиске определённого сигнала, и как только он появляется, устройство начинает создавать помехи и блокировать сигнал.
Различие глушилок сотовой связи
Работа GPS и GSM глушилок в первую очередь различают по радиусу действия. Самые простые подавители сигналов работают в радиусе 10 метров и эффективно проявят себя разве что в автомобиле. Более сложные устройства рассчитаны на радиус действия в 50 метров. Этого вполне достаточно дабы обезопасить себя от «жучков» в больших помещениях. Существуют также приборы
, позволяющие глушить сигналы в радиусе нескольких километров, но такая аппаратура применяется исключительно спецслужбами.
Монтаж и применение глушилки
Схема установки подавителя сигналов очень проста. Необходимо вкрутить антенну в разъём прибора и включить его. После включения в течение 10 секунд прибор заглушит все обнаруженные сигналы. Блокировщик сигналов способен работать от сети и в автономном режиме. Он также без труда заряжается от автомобильного прикуривателя.
Порой возникает ситуация, когда при включении подавитель телефонного, GSM и GPS сигналов плохо работает, не находит нужные частоты или что-то подобное. Так, происходит в случае, когда операторы мобильной связи используют другие частоты. Для того, чтобы прибор улавливал все частоты необходимо выполнить следующие действия:
- Убрать переключатель;
- Выкрутить антенну;
- Снять крышку прибора;
- Извлечь микросхему прибора;
· Для регулировки чистоты с помощью отвёртки на микросхеме подкрутить подстроечный резистор.
Законность применения подавителей связи
Согласно закону «О связи»
, который действует в нашей стране, любые устройства подавляющие сигналы мобильных телефонов или других устройств в обязательном порядке подлежат сертификации и регистрации. И если сертификат можно получить у продавцов при покупке, то регистрировать прибор нужно самостоятельно. В случае несоблюдения правил действующего закона нарушителям грозит штраф, а применение устройства считается незаконным. Хотя стоит отметить, что за незаконное использование таких устройств к ответственности привлекают очень редко, да и когда речь идёт о сохранении личной информации, то таких условиях риск оправдан.
Кто может вас прослушивать
Установить жучки и прослушивать ваши телефоны
могут даже школьники. Приобрести подслушивающие устройства в интернете очень легко. Но в основном к использованию «прослушки» прибегают обычно сотрудники правоохранительных органов, желая добыть компромат на преступников, влиятельные бизнесмены желающие устранить конкурентов, ревнивы мужья, подозревающие жён в измене и так далее. Поэтому, чтобы не стать жертвой
необходимо обезопасить себя от утечки информации с помощью подавителей сигналов.
Как сделать телефонную глушилку своими руками
В интернете можно найти достаточно различных схем, с помощью которых эффективный подавитель GPS и GSM сигналов можно сконструировать самостоятельно. Наиболее часто подавитель телефонного сигнала работает на частоте 800 МГц. Поскольку большинство мобильных телефонов настроены именно на эту частоту. Несмотря на простоту принципа работы прибора, для его самостоятельной сборки требуется наличие определённых навыков.
Для того, чтобы сделать самому домашний подавитель GSM и GPS сигналов необходимо взять генератор синхронных сигналов с частотой 45 МГц, на который реагирует порт гетеродина. В результате этого и появляются помехи. Далее, на генераторе настраивается антенна на частоту 800
МГЦ. После этого к усилителю подключается РЧ-выход, за счёт чего мощность устройства возрастает до 16 дБм. Далее, уже усиленный сигнал подаётся на антенну прибора. Финишным этапом самостоятельной сборки прибора считается собственноручно изготовленный корпус, в который устанавливается батарейка, а также создаётся переключатель. В целом готовый подавитель сигналов будет состоять главным образом из:
- Генератора управляемого напряжением (ГУН);
- Усилительного каскада;
- Источника помех;
- Надстроечной схемы;
- Антенны.
Схема одного из таких приборов представлен ниже:
Заключение
Из вышеизложенного становится ясно, что глушилка сотовой связи в современном высокотехнологическом мире является очень полезным прибором, который поможет сберечь личностную информацию и уберечь вас от возникновения огромного количества неприятных ситуаций. Приобрести такой прибор сегодня очень просто
, а если вы ещё и опытный радиолюбитель, то без труда сможете собрать такое устройство самостоятельно.
Глушилка для телефона — компактный и надежный спутник в бизнес-центрах, конференц-залах, культурных заведениях, медицинских учреждениях и даже в частных домах. Если вы не желаете, чтобы в конкретное время в конкретном месте был доступен какой-либо способ связи, активируйте глушилку сотовых телефонов, Wi-Fi, 3G. В зависимости от модели устройства вы можете выбрать подавление одного или нескольких каналов связи в определенном радиусе.
В каталоге TechYou представлена техника в широком ценовом диапазоне с различной функциональностью: системы защиты переговоров, глушители сотовой связи, средства глушения микрофонов, генераторы шума, глушители сигналов сети Интернет беспроводного типа, подавитель диктофонов и многое другое.
Глушители сигналов стационарного или компактного типа эффективно работают внутри или снаружи помещений. Они позволяют подавлять до четырех частотных диапазонов одновременно или выборочно. В зависимости от расположения базовой станции радиус действия таких устройства может составлять до 300 м.
Если вы ищете мощное средство глушения, рекомендуем купить глушилку сотовых телефонов, подавитель сигналов беспроводной сети современных форматов 3G, Wi-Fi, а также GSM 900 и GSM 1800. Оборудование может работать в непосредственной близости от базовых станций, среди большого количества железобетонных конструкций.
Мощные глушители незаменимы в следующих ситуациях:
- для обеспечения конфиденциальности и защиты от утечки информации — на оборонных предприятиях, в переговорных залах, НИИ особо важного профиля;
- для обеспечения тишины — в театрах, библиотеках, на научных конференциях;
- для предотвращения негативного влияния сетей на работу оборудования — в медицинских учреждениях, испытательных центрах, лабораториях.
Также стоит отметить, что глушилка мобильных — это ваш персональный охранник. Если вы планируете приватную встречу, важные переговоры — воспользуйтесь этим устройством, чтобы сохранить конфиденциальность разговора.
TechYou — на страже вашей безопасности
Вопрос безопасности сегодня волнует многих. Утечки информации — одна из главных проблем как частных лиц, так и целых компаний. И если физическую защиту гарантирует охрана, то несанкционированное получение данных не всегда можно заметить. Но его можно предотвратить, и TechYou поможет вам в этом.
Простая глушилка диктофонов и других записывающих устройств должна быть в вашем арсенале при ведении переговоров. Если вы доверяете своим партнерам, это вовсе не означает, что в помещении не обнаружится подслушивающий прибор. Ваш разговор может быть интересен большому кругу посторонних людей, поверьте!
Стационарные средства глушения сигналов — отличное решение для крупных компаний. Как часто при проведении важных встреч, переговоров, совещаний с топ-менеджерами вы хотите оставить какую-либо информацию в тайне? И помогут вам в этом глушилки жучков. С нашей техникой вы можете не беспокоиться об утечках данных. Вас просто не смогут подслушать, если вы воспользуетесь глушителями сигналов.
С устройствами из магазина TechYou невозможно наладить беспроводную связь в зоне их действия, а также прослушать или передать по каналам связи ваш приватный разговор.
Уважаемые покупатели, покупая и используя подавитель, убедитесь, что он не мешает окружающим и работает только в пределах обеспечивающих вашу личную безопасность и не создает проблем другим гражданам в получении услуг связи. В том случае, если действие прибора выходит за пределы вашего помещения, мы поменяем Вам прибор на менее мощный. Также Вы можете уменьшить дальность работы прибора, экранировав его… Помните, что используя данный прибор в целях самозащиты (защита от прослушивания и так далее), Вы ничего не нарушаете, но если Вы лишаете 3-х лиц возможности получать связь, Вы нарушаете закон
. Прибор предназначен ТОЛЬКО для работы в закрытом помещении, при этом он не должен давить телефоны за пределами этого помещения. Используя данный прибор, убедитесь в том, что все лица, находящиеся в помещении, согласны с отсутствием сотовой связи.
Как уменьшить дальность работы прибора, экранировав его?
Для уменьшения дальности работы gsm глушилок его необходимо экранировать. Ни в коем случае не экранируйте отдельные части прибора (антенны и так далее), это выведет его из строя (проверено). Для полного экранирования возьмите картонную коробку, размером несколько больше подавителя (на 20-30%), что бы он там свободно помещался и полностью оберните ее фольгой. Фольгу можно взять обычную пищевую. Чем больше раз Вы обернете коробку, тем больший экран Вы создадите, поэтому количество оборотов Вам необходимо подобрать экспериментально исходя из размеров вашего помещения. Подавление сигнала должно происходить только в вашем помещении и не должно выходить за его пределы. Любая стена так же является экраном и гасит действие подавителя. Поскольку прибор дает круговое излучение, то для равномерного распределения излучения наиболее правильно поставить его в центре комнаты, к сожалению это не всегда возможно, поэтому мы рекомендуем размещать подавитель под потолком в центре комнаты. Если Вы поместили прибор на стене помещения, то для защиты помещения за стеной мы рекомендуем Вам на место размещения подавителя поместить металлический лист толщиной 1-2 мм или наклеить на стену 10-15 слоев фольги размером 100 х 100 см. Это в разы снизит вероятность проникновения излучения в соседнюю комнату. Так же мы НЕ РЕКОМЕДУЕМ постоянное использование подавителя — это очень вредно для приборов, включайте их пожалуйста только в нужный момент, когда у Вас происходит переговоры, экзамены или идет служба (церковь) Использование подавителей связи регламентировано: «ПРАВИЛА РЕГИСТРАЦИИ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ И ВЫСОКОЧАСТОТНЫХ УСТРОЙСТВ
«. При покупке ознакомьтесь, пожалуйста с этими правилами.
Не так давно, в мире радиотехники были выпущены специальные радиоприборы, которые в простонародье получили название «глушилки GPS». Основная их задача состоит в том, чтобы «скрыть» местонахождение преследуемого объекта. Глушилка GPS глушит основной сигнал системы спутниковой навигации в диапазоне 1500-1600 МГц.
Как работает глушилка и зачем нужна?
Глушилка GPS делает невозможным слежение за транспортными средствами через спутник через GPS-навигаторов, жучков и трекеров. Самое интересное, что такое устройство не блокирует свободную работу телефонов и других устройств. Обычный радиус глушения движения колеблется от пяти до десяти метров. Этого хватает для любого транспортного средства, потому что трекер помещают непосредственно в кабине транспортного средства.
Если подключить глушилку через подкуриватель транспортного средства, она производит помехи в радиусе до пятнадцати метров. При этом все объект слежение пропадает из поля видимости всех устройств слежения.
Глушилка GPS и глонасс работают по принципу создания радиопомех на частотах передатчика:
- для GPS это 1575.42 МГц ;
- для глонасс 1602МГц.
Радиопомехи генерируются за счет увеличения пустых сигналов, не несущих никакой нужной информации. Благодаря этому, сигналы поступающие со спутника, попросту теряются. Чем больше таких сигналов создается, тем мощнее прибор и тем лучше подавляется сигнал. От мощности напрямую зависит радиус, который подвергается подавлению.
Когда включена глушилки навигации, объект слежения исчезает со всех фиксирующих устройств месторасположение объекта.
Глушилки GPS и в самом деле помогают скрыть транспортное средство от слежения.
Из чего состоит глушилка GPS?
Обычно глушилка GPS состоит из четырех основных составляющих:
- Генератор. Функция генератора – защитная. Он бережет систему от перенапряжения, а схему от сгорания. Дополнительные функции генератора – сохранить работу систему при слабом поступлении питания.
- Антенна служит для передачи различных частот, в основном SMA либо OMNI. Это обеспечивает наибольшее покрытие и дает возможность работать устройству в гражданском диапазоне частот.
- Усилитель отвечает за подачу более сильного и ясного сигнала.
- Настроенная схема состоит из генератора и катушки с сердечником. Генератор производит колебания и передает их на катушку. Для корректной работы устройства, необходимо правильное количество витков. Оно должно быть равно частоте. Для того, чтобы устройство дольше прослужило, надо правильно выбрать сердечник.
Из чего состоит глушилка
В составе фабричных глушилок GPS есть дополнительные элементы, необходимые для:
- создания помех в устройства слежения, благодаря чему можно скрыть автомобиль или телефон с экранов радаров;
- искажения текущего сигнала, для того, чтобы высвечивалась неправильная информация. К примеру, искажение улицы расположения объекта.
В домашних условиях такие приспособления вмонтировать сложно, необходим специальный процессор.
Схема глушилки
Сделать GPS глушилку можно дома самостоятельно, если есть знания о радиотехнологии, если есть навыки читать схемы и паять платы. Для этого нужен: генератор колебаний, генератор напряжения, усилитель, антенна и катушка. Это основные элементы. Кроме того, нужны еще конденсаторы, чтобы устройство не перегрелось и не испортилось, диоды, транзисторы.Обращаем внимание на то, что чем сильнее маячок, тем более сильнее будет глушилка.
Схема глушилки GPS
Если же никогда не приходилось собирать электронные устройства по схеме, то не стоит тратить драгоценное время, а лучше купить готовый подавитель сигнала.
Почему лучше готовый вариант?
Благодаря просторам Интернет, сегодня можно самому сделать хорошую глушилку GPS. Сделать это не так просто, не обладая определенными элементарными навыками. И, это одна из основных причин, по которой, люди предпочитают купить уже готовое устройство. В данном случае – это здорово сэкономит время.
Второй причиной может быть какая-то ошибка в схеме, выложенной в интернете, что в итоге приведет к тому, что устройство, сделанное вами, не будет правильно работать.
Не стоит тратить свое время и нервы, а также рисковать. Рекомендуем обратиться к профессионалам в специализированные магазины или интернет магазины. Здесь можно получить бесплатно квалифицированную консультацию, после чего приобрести необходимый продукт с гарантией качества. По крайней мере, такой продукт вас, вряд ли подведет.
ВНИМАНИЕ! Законы РФ не запрещают применение глушителей спутниковой связи, но для регистрации самостоятельно сделанных устройств, нужно разрешение. Если не получить разрешение – это чревато штрафом в размере пятисот рублей для физических лиц и десять тысяч рублей для юридических. Кроме того, само устройство будет конфисковано. То есть, теряется еще и его стоимость. Зарегистрировать подобное разрешение можно в Государственной комиссии по радиочастотам на портале государственных услуг. После регистрации на портале, можно подать заявку, а за самим разрешением придется ехать в Федеральную службу по надзору в сфере связи.
Рейтинг: 4,9 из 5 (Оценок: 322)
Ваша оценка учтена
Как Сделать Свой Собственный Подавитель Мобильных Телефонов
В этой статье я нашел всю необходимую информацию, схемы и фотографии, так что попытаться стоило. Попытка была удачной, и ее результат представлен дальше.
Этот подавитель мобильных телефонов работает на частоте GSM800, так как большинство мобильных телефонов также использует эту частоту. Так что выбранный ГУН – это генератор качающейся частоты, который очень эффективен, но его может быть тяжело сделать самому, если вы новичок и не имеете хорошего оборудования.
Как источник помех я использовал генератор синхросигналов на 45МГц, который возбуждает порт местного гетеродина приемника, размещенный на микросхеме. Там также есть сеть согласования сопротивлений для того, чтобы сигнал местного гетеродина приемника проходил через нее. Это делается для того, чтобы уравнять сопротивления генератора синхросигналов и порта гетеродина.
РЧ вход (тот самый порт гетеродина) подсоединяется к 800МГц антенне, а РЧ выход отправляется на усилитель сигнала. Этот усилитель повышает выходную мощность на 15-16дБм. Потом усиленный сигнал отправляется на вторую антенну.
У всех мобильных телефонов, работающих на частоте GSM800, частоты отправляемого и принимаемого сигналов всегда различаются на 45МГц. Поэтому когда сотовый телефон пытается куда-то дозвониться, его собственный сигнал возвращается и блокирует его! Когда кто-нибудь болтун с мобилкой достает Вас – включите свой подавитель и этот человек будет слышать лишь собственный голос в своем сотовом.
Кстати, Вы можете также использовать свою глушилку сотовых телефонов для блокировки любых следящих систем, основанных на сотовой связи, которые используют GPS для отслеживания и мобильную связь для записи полученных данных. И вполне возможно (слава Богу, проверить пока не довелось) для подавления СВУ (Самодельных Взрывных Устройств), которые детонируют мобильными телефонами.
Я использовал преобразователь частоты, рассчитанный до 600МГц, но с небольшими изменениями он подошел.
Усилитель РЧ идеально делает свою работу, но (как это было подмечено в статье на блоге) использует больше питания.
В качестве корпуса я использовал старую алюминиевую упаковку, а также старые УКВ разъемы с телефона Моторола для ввода и вывода.
Нужно припаять УКВ разъемы к микросхеме.
Для питания всех компонентов были использованы батарейка на девять вольт и регулятор напряжения. Батарейка была отделена от остальных частей пенопластом.
Сверху на корпусе расположен переключатель вкл./выкл. Входная и выходная антенны (с той же самой старой Моторолы) подсоединяются к УКВ разъемам.
Ваш подавитель мобильных телефонов готов. Наслаждайтесь! Пока не проверял его в нашей аудитории, однако в моей квартире он давит телефон на расстоянии примерно 10 метров.
Источник
? Самодельный подавитель мобильной связи
Не совсем автомобильная тема, но очень полезная. Забирай на стену ?
Познания в сфере микросхем и радиоэлектроники дают возможность создавать своими руками полезные приборы и устройства из подручных средств. И я, как страстный поклонник радиоэлектроники, не могу не поделиться своей новой самоделкой. На днях мне повезло найти в Интернете инструкцию некой компании «Джаммер» «Как самому собрать устройство для заглушки сотового радиосигнала». После внимательного прочтения материала я решил, что эта задача мне вполне под силу.
Так как все необходимые советы и указания, включая фото и рисунки микросхем, были приложены к статье, я не стал медлить. В процессе работы кое-что я доработал на свой лад, и результат превзошел все ожидания. Далее описан ход моих действий.
Устройство для подавления сигналов сотовой сети (то есть, GSM-глушилка) функционирует на частоте 800 МГц, поскольку все сотовые телефоны настроены на эту же частоту. Для контроля напряжения я применил генератор качающейся волны. Единственным его «минусом» является сложность сборки – здесь начинающим радиолюбителям не обойтись без помощи специалиста.
Синхросигналы частотой 45 МГц, которые выступают в роли помех, выдает специальный генератор. Он взаимодействует с местным гетеродином приемника микросхемы. Для уравнения сопротивления между генератором и гетеродином пришлось сигнал с местного гетеродина провести по сети согласования сопротивлений.
РЧ-входом послужил порт гетеродина, который я соединил с антенной, настроенной на 800 МГц, а РЧ-выход соединил с резонирующим усилителем, в результате чего на выходе мощность прибора возросла на 15–16 дБм. Усиленный сигнал затем поступает на отправную антенну.
У всех сотовых телефонов, работающих на 800 МГц, разница частоты между входящим и исходящим сигналом всегда постоянна – 45 МГц. Теперь при включенном глушителе сотового сигнала телефон будет посылать сигнал в сеть и сразу же принимать его обратно. Если разговаривать по телефону, то получится услышать отражение своего голоса.
Источник
Защита личной жизни: глушилка сотовой связи своими руками
Сегодня невозможно себе представить жизнь без сотового телефона или GPS. Такие устройства облегчают нам жизнь, давая возможность общаться в любое время с нужными людьми. Однако это «палка о двух концах». Вторая «сторона медали» — это возможность прослушки путём вживления специальной аппаратуры в сотовый телефон, которой боятся очень многие. Рациональное зерно здесь есть, а значит, стоит разобраться, как можно собрать своими руками глушилку не только для сотовой связи, но и иных сигналов, вроде GPS, ГЛОНАСС, Wi-Fi или блютуз.
Глушилка сотовой связи, и каков принцип её работы
Принцип работы глушилки сигнала сотовой связи довольно прост. Специальный подавитель создаёт определённые помехи на частотах, в которых работают GSM- и GPS-сети. В результате при попадании сотового телефона в область действия прибора возникают шумы и искажения волн. Сотовый телефон становится бесполезной игрушкой, не способной принять или отправить вызовы и сообщения.
Более сложные глушилки мобильной связи, или ГЛОНАСС, действуют по иному. Они постоянно находятся в состоянии сканирования пространства вокруг в определённом радиусе. Едва в зону действия попадает активный приёмник-передатчик, как прибор начинает генерировать «белый шум». Это позволяет продлить срок службы глушилки GSM-сигнала на одном заряде АКБ.
Статья по теме:
Как выбрать усилитель сигнала сотовой связи: особенности технологии, устройства и характеристики, область применения, устройство и принцип работы, разновидности усилителей и их характеристики, обзор производителей и обзор нескольких популярных моделей, особенности выбора.
Устройство подавителя сотовой связи: из чего состоит прибор
Если говорить о готовом приборе, то его основными деталями можно назвать:
На первый взгляд всё просто – есть детали, и их требуется собрать воедино. Однако, как и в любой другой работе, здесь есть несколько нюансов, которые нельзя игнорировать.
ФОТО: handmade32.ru Вот такая маленькая плата полностью исключает возможность связи по сотовому телефону
Схемы для сборки глушилок сотовых телефонов своими руками
В сети можно найти множество различных схем для сборки глушилок сотовой связи своими руками. Они могут отличаться по степени сложности. Следует понимать, что чем проще схема, тем меньшими возможностями будет обладать собранный подавитель.
ФОТО: qrz.ru Схема глушилки GSM-сигнала может выглядеть так
Если начинающий радиолюбитель хочет попрактиковаться, то лучше всего выбрать наиболее простые варианты. К тому же не стоит забывать и о законодательстве нашей страны, согласно которому подобное оборудование подлежит регистрации. Это значит, что, собрав сложную схему и «погасив» связь во всём подъезде или доме, можно запросто нарваться на серьёзные неприятности.
ФОТО: mssglonass.ru А это уже схема подавителя сигнала ГЛОНАСС, которую можно назвать более сложной
Некоторые параметры глушителей сигналов сотовой связи
Говоря о глушителях мобильной связи, мы подразумеваем подавитель, который следует настроить на определённую частоту. При этом можно выполнить настройки так, что будут глушиться и иные приборы. К примеру, можно сделать своими руками глушилку интернет-сигнала или частот Wi-Fi.
ФОТО: poisk-podbor.ru Одно движение, и роутер становится не более чем бесполезной пластиковой коробочкой
По сути, все представленные в интернете схемы подавителей предназначены для радиолюбителей, которым интересно заниматься подобными темами. Для остальных будет проще приобрести настраиваемые глушилки связи или мобильного интернета. Рассмотрим, на каких волнах должны создаваться помехи для различных сетей.
ФОТО: mehack.org Мощные подавители способны отключить все сигналы, включая телевидение и радио
Рабочие частоты глушилок для телефона
Для того чтобы заглушить GSM-сигнал, необходимо настроить рабочую частоту подавителя на 800 МГц. Именно на ней работают все сотовые телефоны в нашей стране. А вот для подавления других сетей придётся перенастраивать оборудование.
ФОТО: aredi.ru Частота усилителя 3G/4G ─ также 800 МГц, а значит, глушилка подавит и его
Настройка глушилки Вай-Фай своими руками
Подобные приборы часто объединяются блокиратором, способным блокировать каналы всех беспроводных гаджетов, включая и те, которые работают по Bluetooth. Своими руками такую глушилку собрать несложно, особенно если у мастера есть опыт в радиоделе.
Здесь стоит учитывать, что подобный подавитель забьёт частоты не только камер, но и беспроводной клавиатуры, мыши и любых других устройств, передающих сигнал через Вай-Фай или блютуз. Для обеспечения подавления необходимо настроить глушилку на частоты 2400—2500 МГц.
ФОТО: ozon.ru Включённый подавитель не даст пользователю общаться с помощью беспроводной гарнитуры
GPS/ГЛОНАСС: для чего глушить эти частоты
Для законопослушного гражданина подавление частот ГЛОНАСС совершенно ни к чему. Но это если речь идёт не о России. На сегодняшний день ГЛОНАСС устанавливается повсеместно на рабочие курьерские, грузовые автомобили. А вот по данным часто могут возникать нестыковки.
Известны случаи увольнения работников по причине того, что пройденный автомобилем километраж был на порядок больше, чем по данным ГЛОНАСС. А это означало одно – накрутку одометра с целью хищения топлива.
Если собрать глушилку ГЛОНАСС своими руками или приобрести подобное устройство через интернет, можно попросту перекрыть частоты, на которых работает система. Впоследствии окажется, что ГЛОНАСС попросту вышел из строя на определённый период.
ФОТО: barnaul.avtonavix.ru Так выглядит обычный ГЛОНАСС-трекер
Рабочие диапазоны частот такого подавителя:
Радиоглушилки и рациональность их изготовления своими руками
Как и глушитель сотовой связи, радиоглушилку можно собрать своими руками. Вопрос в том, стоит ли потраченное время полученного результата. Ведь намного проще приобрести подобное устройство, стоимость его невысока.
К примеру, сейчас стали популярными подавители радиосигнала на частотах станции «Шансон». Любому, кому надоело слушать «блатную лирику» в маршрутном такси или кафе, достаточно просто нажать кнопку на приборе, и волна полностью пропадёт, оставив лишь «белый шум». Владельцу радио не останется другого выбора, как переключить на что-то иное. Частоты работы такого подавителя варьируются в диапазоне 88-108 МГц.
ФОТО: youtube.com Эта музыка уже многим набила оскомину
Ещё несколько слов о GSM-глушилках
Используя глушилки связи, интернета для сотовых или радиочастот, не стоит забывать об ответственности, которую можно за это понести. Поэтому прежде чем забавляться с подобным оборудованием, не помешает изучить российское законодательство и его мнение на данный счёт.
Обход глушилки сотовой связи: как это сделать
Этот вопрос интересует многих. Здесь не всё однозначно. К примеру, если глушилка Вай-Фай, блютуз или сотовой связи собрана своими руками одним из умельцев, то можно попробовать вычислить наиболее удалённое от неё расстояние, на котором эффективность заметно снизится.
Также, если мастер изготовил простейшую глушилку блютуз своими руками, она не будет подавлять сотовый сигнал, равно как и интернет. Это тоже следует учитывать. Что же касается качественных устройств, приобретаемых в специализированных магазинах, то методов обхода подобного оборудования на сегодняшний день не существует.
ФОТО: radioskot.ru Простейшая глушилка сотовой связи, собранная «на коленке»
Обзор карманной глушилки из Китая
Попробуем рассмотреть на фотопримерах, как работает подобный подавитель. Для того чтобы эта статья не была воспринята как реклама, марку и модель называть не будем.
| Иллюстрация | Описание |
|
| Комплектация глушилки GSM (кстати, схема в коробке отсутствует). В коробке сама глушилка, 3 съёмных антенны и два адаптера – для работы от сетей 220 В и 12 В. |
|
| Предварительно был проверен сигнал сотовой связи. Он оказался устойчивым на трёх проверяемых телефонах. К сожалению, подавление иных частот подобной недорогой глушилкой не проверялось, но можно быть уверенным, что и с ними всё без сюрпризов. |
|
| Перед включением подавителя необходимо установить антенны на все три штекера. Каждая антенна отвечает за свой диапазон частот. Именно поэтому важно, чтобы были установлены все. |
|
| Остаётся передвинуть тумблер на подавители в положение «включено». На приборе загорается зелёная лампочка, а сотовая связь полностью пропадает. Теперь дозвониться точно не получится. |
|
| И последняя проверка – отключение подавителя. Одно движение тумблера ─ и как «по мановению волшебной палочки» сотовая связь восстановлена, телефоны функционируют. |
Подробнее видеообзор можно увидеть в этом видео.
Дополнительные функции глушилок сотовой связи
Устройства, которые работают в режиме поиска, можно использовать и как детекторы жучков или иных устройств, посягающих на личную жизнь и работающих по радиосигналу. Настроив такой подавитель на меньшую чувствительность, следует пройтись с ним по помещению. В том месте, где обнаружится сигнал, устройство войдёт в режим работы, подавляя его, о чём пользователя известит светодиод на корпусе.
ФОТО: volyn.com.ua Для поиска «жучков» нет необходимости покупать дорогостоящее оборудование
Кстати, существуют и ультразвуковые подавители, которые никак не влияют на работу сотовых сетей, однако не дают кому-либо записать разговор. Такие устройства могут выглядеть как обычный динамик колонки. При включении с пульта ДУ они начинают издавать ультразвук, не доступный человеческому слуху. Однако если включить запись, то на ней ничего, кроме «белого шума», услышать не удастся.
Предлагаем посмотреть, как могут выглядеть глушилки сотовой связи и ГЛОНАСС заводского производства.
Подведём итоги
Бывают ситуации, когда глушилка сотовой связи просто необходима. То же самое касается и иных гаджетов, работающих по блютуз, Вай-Фай или радиосигналу. Главное, чтобы при использовании подавителя не были ущемлены права других людей. Всё, что делается, должно оставаться в рамках закона.
Что же касается вопроса, изготовить глушилку сотовой связи своими руками или приобрести в магазине, то здесь уже решать каждому самостоятельно. Ну а мнение редакции Homius таково: изготовление подавителя оправданно только в случае, если мастеру самому интересна подобная работа, хочется узнать и сделать что-то новое. Во всех остальных случаях лучше приобрести подобный гаджет. К тому же все глушилки, приобретённые в магазинах, уже прошли сертификацию, а значит, исключается риск нарушения закона хотя бы в этом смысле.
ФОТО: culture.ru Всегда стоит помнить о законах России, чтобы не попасть в неприятную ситуацию
Очень надеемся, что изложенная информация пригодится нашему уважаемому читателю. В случае возникновения вопросов по теме, излагайте их в обсуждениях ниже. Редакция Homius обязательно ответит на каждый из них в максимально сжатые сроки. Там же вы можете оставить свои замечания, выразить общее мнение от прочитанного или оставить комментарий к статье. Это поможет нашим авторам в дальнейшей работе.
Если вам понравилась статья, не забудьте её оценить – нам важно ваше мнение. А напоследок, как уже повелось, предлагаем к просмотру короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.
Источник
Глушитель сотовой связи: что это такое и как сделать своими руками
Глушилка сотовой связи представляет собой устройство, позволяющее заглушить сигнал мобильного телефона. Девайсы могут использоваться и для подавления других импульсов.
Принцип действия GPS блокираторов простой. Устройство работает, излучая специальный импульс в пределах определенной частоты, как и девайс, который необходимо заглушить. Вокруг подавляющего блокиратора образуется специальное поле, в нем теряются импульсы, издающиеся другими устройствами.
Рассмотрим разновидности подавляющих устройств по форм-фактору.
Стационарные глушилки
Эти девайсы разработаны для постоянной эксплуатации в конкретном месте. С целью обеспечения рабочего состояния устройство должно быть подключено к бытовой сети. Вес такого девайса составляет до 5 килограмм. Отличительной чертой систем является возможность одновременного генерирования подавляющего поля в нескольких диапазонах частот. Их количество составит от 10 и больше.
Портативные девайсы менее мощные, однако они характеризуются небольшими размерами, благодаря этому их можно носить в кармане и активировать при надобности. Вес глушилки составляет около 300-700 грамм. В портативных устройствах могут использоваться от трех до шести антенн, которые предназначены для подавления различных диапазонов частот. Среднее время функционирования телефонного глушителя такого типа составляет от одного до трех часов.
В продаже можно встретить специальные блокираторы, изготовляющиеся в виде чехлов. Они изначально разрабатывались для того, чтобы операторы мобильной связи не могли отследить местоположение абонента. В таких чехлах, как правило, используется несколько отсеков. Один из них необходим для блокировки импульсов, а другой используется для защиты человеческого организма от вредоносного излучения.
Сфера применения и диапазоны подавителей
Подробно рассмотрим предназначение и сферу применения устройств.
Устройства для глушения радиосвязи могут использоваться на деловых переговорах, в театрах и любых других местах, где требуется соблюдение тишины. В крупных городах администрации культурных заведений часто применяют простые блокираторы. Если человек забыл отключить мобильник на важном мероприятии, то телефонный подавитель GSM связи не даст ему воспользоваться устройством.
Устройства, позволяющие глушить сигнал, также используются для предотвращения прослушки, которая осуществляется посредством GSM-жучков.
Диапазоны, в которых работает глушилка сотовой связи:
— от 925 до 960 МГц в GSM 900;
— от 1805 до 1880 МГц в диапазоне GSM 1800;
— от 2110 до 2170 МГц в диапазоне 3G;
— от 2570 до 2690 МГц при работе в диапазоне 4G WIMAX;
— от 791 до 820 МГц в диапазоне 4G Lite;
— от 850 до 894 МГц в диапазоне CDMA, однако с 2010 года этот диапазон отечественными операторами не используется;
— устройство работает в диапазоне от 1900 до 1930 МГц, данный стандарт в России не используется.
Устройства такого плана обычно объединяются в одном девайсе с гаджетами, предназначенными для подавления мобильной связи. Используются для блокирования каналов передачи информации по беспроводным камерам. Это позволяет обеспечить надежную защиту от утечки данных. Если в здании применяется такой блокиратор, то кроме камер, неработоспособными окажутся роутеры и другие беспроводные устройства, к примеру, мышки и клавиатуры. Также пользователи не смогут передавать данные по Bluetooth каналу. Рабочий диапазон частот таких устройств составляет от 2400 до 2500 МГц.
GPS маячки часто ставятся на рабочие машины курьерских компаний, а также фирм, занимающихся грузоперевозками. Их использование позволяет осуществлять контроль над местоположением транспортного средства. Для подавления сигнала таких маячков используются антитрекеры. Это устройство небольших размеров, предназначенное для подключения к прикуривателю машины и блокирования импульсов систем ГЛОНАСС и GPS. Отдельные модели устройств могут комплектоваться заглушкой GSM. Такие девайсы применяются угонщиками, чтобы предотвратить возможность слежки за похищенной машиной.
Рабочие диапазоны:
от 1570 до 1620 МГц для GPS L1;
от 1200 до 1310 МГц в диапазоне ГЛОНАСС L2 либо GPS;
от 1380 до 1410 МГц в диапазоне ГЛОНАСС L3 или GPS.
В продаже можно встретить устройства, предназначенные для заглушения радиосигналов. В магазинах они называются «Антишансон». Подходят для блокирования работы соответствующих радиостанций. Могут использоваться в маршрутных такси, автобусах, а также заведениях, где слушают шансон. Рабочий диапазон составляет от 88 до 108 МГц.
В продаже имеются устройства, предназначенные для генерирования помех микрофонов.
Есть несколько вариантов блокировки записи:
— Ультразвуковой. Гаджет создает ультразвук, который не услышит человек, но сможет сделать помехи. Он блокирует запись голоса, осуществляемую с помощью диктофона либо смартфона.
— Акустический. Такой девайс создает помеху, которую человеческое ухо воспринимает как хор голосов.
Звуковые блокираторы обычно продаются в корпусе динамиков, их легко встроить в интерьер. Вес устройства в среднем варьируется в районе нескольких кг. Управлять девайсом надо посредством специального пульта.
Глушилка может использоваться для подавления сигналов, передающихся от брелка ДУ на блок управления автосигнализации. Это позволит предотвратить вероятность включения или отключения противоугонной системы на определенной частоте. При необходимости можно использовать устройство, которое не только не позволит передавать сигнал, но и выведет из строя оборудование.
Диапазон рабочих частот составляет 315-433 МГц. На этой частоте работают многие бытовые приборы. Поэтому при активации блокиратора в нерабочем состоянии могут оказаться другие устройства. Радиус действия зависит от производителя, но в среднем он составляет до 100 метров.
Законно ли применение?
Законность использования определяется конкретным государством. Российское законодательство более лояльно, поэтому на территории нашей страны использовать глушители сотовой связи не запрещено.
В США за применение таких устройств человеку грозит серьезный штраф, вплоть до 50 тысяч долларов.
Установка и эксплуатация подавителя
Для использования девайса необходимо установить антенный адаптер в соответствующий разъем. Процесс блокировки сигналов начнется уже спустя 10 секунд после активации оборудования. В зависимости от типа устройств, радиус действия и принцип включения будет разным. Девайс может работать как автономно, так и от бытовой сети. Если устройство автомобильное, то его надо установить в прикуриватель. Автономные девайсы могут работать от аккумуляторов, поэтому время от времени батарею придется заряжать.
Некоторые блокираторы после активации работают слабо и не могут выполнять основную функцию. Или блокируют сигналы, но действие распространяется на конкретного провайдера. Это значит, что оператором мобильной связи используются другие частоты.
Для обеспечения полноценного рабочего состояния надо сделать следующее:
— Произвести демонтаж переключателя.
— Выкрутить антенный адаптер и извлечь его из посадочного места
— Демонтировать крышку блокиратора. Для снятия на корпусе имеются специальные крепления или болты, которые выкручиваются отверткой.
— Извлечь плату из устройства.
— На схеме есть подстроечный резистор, он используется для работы в условиях определенной частоты. Резисторный элемент надо подкрутить отверткой.
Как сделать своими руками?
Чтобы сделать глушитель, потребуется генераторное устройство качающихся частот. Также необходим генераторный девайс для создания помех, устройство должно работать для выделения импульсов на 45 МГц. Этот генератор включает порты приемника, которые находятся на плате. Чтобы обеспечить стабилизацию сопротивления, импульс, который идет от гетеродина, проходит через специальную сеть согласования. К антенному адаптеру подсоединяется порт устройства, он используется в качестве радиочастотного входа. А выход импульса направляется к усилителю. Впоследствии усиленный сигнал поступает на антенну.
Процедура сборки выполняется так:
— Подготовьте корпус. Для этого подойдет алюминиевый блок.
— Штекеры припаиваются к выходам на микросхеме, которая применяется в качестве основы
.- В корпус устройства монтируется регулятор напряжения. Также производится установка аккумуляторной батареи, она должна работать от 9 Вольт. От других компонентов на плате АКБ надо отделить, это позволит не допустить замыкания.
— Производится монтаж антенного адаптера к входам. Выключатель устройства подсоединяется к цепи питания.
Как маскируют и как обнаружить глушилки?Небольшие заглушки с радиусом работы до 15 метров могут быть замаскированы под:
— предметы интерьера;
— кошельки либо барсетки.
Мощные устройства маскируются под:
Чтобы обнаружить глушилку сотовой связи или любую другую, воспользуйтесь специальным детектором. Девайс покупается в специализированном магазине. Для обнаружения надо включить детектор и пройти с ним по помещению, которое надо проверить. Если устройство зафиксировало сбои связи, следует заняться поиском заглушки.
Источник
Источник
