Квадрокоптер — это не только весело и интересно. Такое устройство можно использовать для аэрофотографии, доставки небольших грузов, выполнения задач патрулирования, участия в соревнованиях. Именно для последней цели множество профессионалов предпочитает покупать не готовые модели, а собирать квадрокоптер своими руками. Сделать это можно и в домашних условиях. Главное — правильно подобрать комплектующие.

Первое, что стоит уяснить начинающему, который решил сделать квадрокоптер своими руками: обойтись без покупки специальных комплектующих не получится.
Летающая четырехвинтовая машина представляет собой достаточно сложную компьютеризированную систему. Поэтому приобретение специальной управляющей платы, сигналы с которой будут стабилизировать и направлять мультикоптер — является обязательным.

Несколько советов помогут собрать дрон с высокими шансами на положительный результат.

1. Не стоит делать самодельный квадрокоптер большим. Разумно начать с надежной, устойчивой и прочной модели.
2. Двигатели для дрона нужно выбирать с запасом
   . Во-первых, этим достигается большая свобода при сборке рамы. Мощные двигатели компенсируют ошибки, связанные с недостаточной грузоподъемностью. Во-вторых, характеристики большинства моторов китайского производства завышены.
3. Минимальное количество проводки и соединений позволит как уменьшить массу, которую будет иметь самодельный дрон, так и минимизировать наводки и потери на сопротивление.

И главное — не стоит сразу пытаться делать квадрокоптер с камерой. Это устройство (если хочется получать качественное изображение) не только громоздкое и довольно тяжелое, но и неизбежно разбалансирует дрон.

Готовые комплекты

Профессиональные спортсмены, использующие гоночные дроны, предпочитают покупать готовые наборы для сборки. Это так называемые комплекты ARF
. В них входит минимальный набор компонентов, чтобы сделать дрон своими руками с предсказуемыми характеристиками. При этом владельцу предлагается некоторая свобода в модификации параметров изделия путем замены лопастей, батарей и других комплектующих.

Наборы ARF обычно включают:

• детали рамы;
• основная печатная плата;
• двигатели;
• лопасти;
• батареи;
• соединительные шлейфы;
• крепежные элементы.

После того, как самодельный квадрокоптер собран, на него устанавливают систему управления.
Ее можно купить отдельно.

Еще одно достоинство комплектов ARF — широкие возможности модификации летных характеристик дрона
. Можно собрать квадрокоптер с большим радиусом действия, подключая его к соответствующей системе управления. Или обеспечить хорошие характеристики маневренности, используя специальные пульты.

Сборка в домашних условиях

Квадрокоптер можно собрать самому, в домашних условиях. Без покупки сложных электронных компонентов обойтись не получится. А вот силовую раму с ногами двигателей можно сделать из подручных материалов. Есть несколько вариантов сборки. Раму можно сделать из пластиковых труб водопроводной сети или собрать конструкцию из тонкого алюминиевого профиля квадратного сечения.

Самый простой способ — выполнить раму из фанеры
. Для этого потребуется квадрат, размеры которого подбираются под габариты будущего коптера. К основанию рамы из фанеры будут крепиться ноги двигателей. Это может быть как готовое изделие промышленного производства, так и вручную изготовленные детали. Пошаговая сборка силовой рамы выглядит следующим образом.

1. Делается чертеж конструкции, вид сверху. Соблюдается угол 90 градусов между ногами, равное расстояние между двигателями по диагонали.
2. Определяется габарит центральной части из фанеры или профиля, путем разметки необходимых мест крепления ног.
3. Если ноги двигателей сделаны из подручных материалов, например, низкого профиля — необходимо предусмотреть надежное место для крепления двигателей.

Сделать всю работу самостоятельно получится только у людей с высоким уровнем навыка моделирования и использования ручных инструментов. Требуется максимальная точность и минимальное количество материала.

Двигатели

Рекомендуется приобретать для сборки коптера в домашних условиях готовый комплект двигателей с системой управления
. Это избавит от возможных отклонений в оборотах и других сложностях балансировки. Если же хочется все собрать самому, включая систему подъемных двигателей, следует ориентироваться на:

• диаметр пропеллеров, который вычисляется по размерам рамы;
• габариты посадочного пространства для двигателя (площадь и высота боковой опоры-стенки).

Далее делается выбор двигателя по его маркировке. Производитель всегда указывает диаметр статора и высоту двигателя. К каждому изделию приводится тип и размер лопастей, рекомендуемых к применению. После этого, основываясь на массе беспилотника и оборотах двигателя при зависании (указывается в паспорте) — подбирается конкретная марка пропеллера.

Выбор лопастей

Лопасти — одна из простых деталей, которым мало уделяют внимания начинающие. От конструкции данного элемента зависят летные характеристики дрона в целом.
Рекомендации по выбору лопастей следующие.

1. Если собирается квадрокоптер с камерой, нужно добиться минимальных вибраций при движении. Это позволяют сделать двухлопастные пропеллеры.

2. Трехлопастные пропеллеры
   дают больше тяги, но для приведения их в действие требуется большая мощность двигателя.

Второй главный фактор выбора лопастей — материал, из которого они изготовлены. Для начинающих, при сборке первых моделей, можно купить пластиковые пропеллеры
. Но стоит помнить, что они не отличаются прочностью. Пластик деформируется, высыхает (меняет жесткость). Кроме этого, в ходе эксплуатации лопасти повреждаются пылью и другими взвесями в воздухе, из-за чего растет их аэродинамическое сопротивление.

Металлические пропеллеры
— оптимальный выбор, если хочется получить долговечный дрон со стабильными характеристиками. Стоят такие изделия дороже пластика, но служат гораздо дольше, показывая стабильные характеристики. Стоит помнить, что металлические пропеллеры неизбежно потребуют двигатели большей мощности для своего вращения.

Третий тип материалов, используемых для изготовления лопастей — композитные полимеры,
многослойная конструкция. Такие пропеллеры легкие и прочные. Их цена высока, однако в области спортивных дронов композитные материалы лопастей не имеют конкурентов.

Важно! Если сборка квадрокоптера в домашних условиях планируется впервые, то при покупке лопастей не стоит экономить. Нужно внимательно изучать приводимую производителем разницу в массах отдельных пропеллеров в комплекте. На практике, покупая набор лопастных блоков дороже всего на 10% от средней цены, можно избавиться от работ по балансировке системы.

Система управления

Система управления, рекомендованная к покупке для начинающих, состоит из пульта и приемника, устанавливаемого на коптере
. Сегодня на рынке представлено великое множество комплектов, предлагающих разный функционал. Например, может быть реализована:

От класса решения напрямую зависит стоимость системы управления. Поэтому рекомендуется тщательно проанализировать сферу применения и задачи коптера перед выбором того или иного комплекта его электроники.

Алгоритм сборки

Сборка квадрокоптера не представляет большой сложности.

1. Делается рама, сборкой готового комплекта или создания конструкции из подручных материалов.
2. На центральную пластину рамы крепится электроника управления. Это плата, регулирующая обороты двигателей и обрабатывающая сигналы с пульта.
3. К плате управления присоединяется приемник радиосигнала. Его можно закрепить на раме термоклеем.
4. Строго на равных расстояниях от центра рамы до оси привода, на ногах сверлятся отверстия для крепления двигателей.
5. Прокладываются провода, силовая сеть управления двигателями. Если покупался комплект оборудования, в нем есть все нужные проводники и инструкция. В случае, когда работа делается своими руками, стоит помнить: проводка соединяется в соответствии с типом управляющей платы, схема подачи питания параллельная.


Завершается сборка тщательным изолированием мест соединения проводов термоусадкой
. При необходимости защиты плат управления от влаги, они накрываются кожухами. После этого можно присоединять аккумулятор и тестировать коптер в работе.

В качестве заключения

Если не экономить на покупке комплектующих, собрать самодельный дрон не составит труда. Достаточно действовать аккуратно, в соответствии с инструкциями производителя тех или иных компонентов. Как правило, после первой удачно собранной модели у начинающих появляются амбиции и желание собрать дрон с улучшенным функционалом. Чтобы минимизировать траты, следует предусмотреть такой вариант заранее. Например, купить плату управления, поддерживающую прямое подключение камеры или передачу сигнала на смартфон по протоколу Wi-Fi.

Самые популярные квадрокоптеры

Квадрокоптер DJI Mavic Air
на Яндекс Маркете

Квадрокоптер DJI Mavic Air Fly More Combo
на Яндекс Маркете

Квадрокоптер DJI Mavic 2 Pro
на Яндекс Маркете

Квадрокоптер DJI Mavic 2 Zoom
на Яндекс Маркете

Квадрокоптер DJI Spark Fly More Combo
на Яндекс Маркете

$(«h1»).addClass(«shares_block»);
$(document).ready(function(){
if($(«a.rss»).length)
$(«a.rss»).after($(«.share.top»));
else
$(«h1»).before($(«.share.top»));
})

Главная причина того, что люди интересуются сборкой квадрокоптеров является желание сэкономить на покупке оригинального устройства. Однако это не единственная причина. Многие интересуются этим вопросом, поскольку хобби управления БПЛА перерастает в нечто большее, например, в участие в гонках квадрокоптеров, а выиграть в них возможно только максимально часто практикуясь, и дорабатывая конструкцию своего летающего дрона.

Сборка готового комплекта

Больше всего шансов собрать своими руками квадрокоптер у тех, кто действительно этого желает. Чтобы эту задачу упростить до элементарной сборки необходимо обзавестись соответствующим комплектом деталей. Их стоимость в разы ниже, чем у квадрокоптеров в стиле RTF. Причина этому то, что на плечи пользователя возлагается не только сборка конструкции, но и прошивка, калибровка и точная настройка устройства. Главным преимуществом таких комплектов является то, что подбирать мощность моторов, чипов и веса корпуса не приходится.

Также нет смысла беспокоиться о сбалансированности конструкции, что непосредственно влияет на поведение устройства в воздухе. При этом квадрокоптер будет обладать всеми запланированными характеристиками, включая скорость и время полета. Выбирая комплект, можно выбрать, будет квадрокоптер монолитным или разборным, т.е. модульным. Последний вариант больше заинтересует тех, кто хочет иметь достаточно габаритную, но в то же время легко переносимую модель. Стоит отметить, что подобные модели зачастую имеют весьма агрессивный и малопривлекательный дизайн.

Все потому, что в состав комплекта не входит внешний корпус, который выполняет и защитную и декоративную функции. Последовательность сборки подобных конструкций указывается в инструкциях, прилагаемых к комплектам деталей. Обычно сборка таких квадрокоптеров начинается с установки на экзоскелет, выполненный из пластика, металла или карбона, комплектных моторов. Вслед за ними устанавливаются PIN-кабели, выполняющие роль регуляторов мощности для установленных моторов. Далее на корпусе закрепляется приемник сигнала и главный мозговой центр – управляющий модуль.

В завершении сборки устанавливается аккумулятор, фиксаторы, светодиоды и прочие модули, отличающие модель от прочих. На этом пошаговая сборка заканчивается, и начинается все самое интересное, а именно процесс прошивки устройства, его калибровка и тонкая настройка, которая в зависимости от производителя комплектующих может составлять от получаса до трех часов. Важно, чтобы на момент прошивки аккумулятор был полностью заряжен. В противном случае этот процесс может завершиться неудачей.

Сборка из подручных материалов

Как ни прискорбно, но все же собрать полностью из подручных материалов полноценный квадрокоптер не получится. В любом случае придется закупать комплект из деталей. Но их можно покупать и не целым комплектом, а взять лишь самые необходимые. К ним относятся моторы, винты, управляющая плата с приемником и аккумулятор.

Это все что необходимо для того чтобы просто поднять квадрокоптер в воздух и управлять им с помощью аппаратуры. Для того чтобы в воздухе этот набор комплектующих элементов не развалился на куски, требуется закрепить их на прочном, но легком корпусе. Сделать его можно из подручных материалов. В ход может пойти все что угодно, начиная от палочек для мороженого до пластиковых крышек и бутылок.

Что касается дополнительных покупок, то понадобится также приобрести аппаратуру, поскольку без нее управлять собранным устройством будет чрезвычайно сложно. Схему квадрокоптера можно найти в сети, либо придумать самостоятельно. При создании корпуса, стоит помнить о полетных качествах, равновесии, устойчивости и легкости конструкции.

В противном случае устройство может превратиться не в БПЛА, а в ползающий мини вентилятор с дистанционным управлением. Дорабатывать созданную конструкцию можно будет бесконечно, поэтому при первой сборке можно особо не стараться, чтобы в процессе работы не потерять интерес.

Чтобы техническая часть была максимально сбалансированной без применения сложных расчетов, можно воспользоваться небольшой хитростью. Можно выбрать конкретную распространенную модель и заказать под нее комплектующие материалы из базового списка. При заказе важно правильно указать детали. Так, в списке заказа должны присутствовать по 2 мотора правого вращения, и левого вращения.

В пару к ним должны быть соответствующие винты – правосторонние и левосторонние. В противном случае устройство не будет функционировать. Всегда существует вероятность того, что при сборке деталей могут попасться бракованные заготовки, поэтому некоторые можно заказать даже в двойном экземпляре на случай замены. В отличие от заводских kit-наборов, описанных выше, из обычных деталей голыми руками и отверткой собрать такое устройство не получится. Придется поработать с паяльником, клеевым пистолетом, изолентой и двусторонним скотчем.

Только таким способом удастся получить желанный квадрокоптер. После того, как будет получена рабочая модель, ее можно будет модернизировать по своему усмотрению. Добавить антенны, светодиоды, биперы (пищалки) и прочие детали, увеличивающие функциональность домашнего кварокоптера.

Пошаговая сборка квадрокоптера своими руками: главный совет

Прежде, чем с головой кидаться в сборку собственного квадрокоптера, оцените, не отрываясь от реальности, свои силы. Учитывайте не только умение работать со столь опасным инструментом, как паяльник, но и финансовые возможности, т. е. какую сумму на комплектующие к квадрокоптеру вы сможете потратить без ущерба для личного бюджета. И только после этого приступайте к активной деятельности.

Купить отличные квадрокоптеры вы можете в — бесплатная доставка по России и СНГ, хорошие цены!

Полезные видео о том, как собрать квадрокоптер своими руками

Причины, по которым коптероводы-любители задумываются о том, как собрать квадрокоптер своими руками, бывают разными. Например, кого-то не устраивают цены, кто-то хочет установить свою камеру, которая не устанавливается ни на один подвес, другие хотят получить конфигурацию только для гонок. Да мало ли что еще!

Современные пользователи предпочитают получить исчерпывающий ответ на вышеозвученный вопрос в виде пошаговых рекомендаций. А еще лучше, если им дадут возможность это лицезреть в видеоформате. Потому что схемы и инструкции во многих случаях не полностью раскрывают всех важных деталей при сборке.

Для того чтобы понять, как сделать квадрокоптер собственными руками, давайте взглянем на общую картину, чтобы на каждом этапе сборки мы имели понимание того, сколько нам удалось уже сделать и какой объем работы нам еще предстоит. Так будет легче продолжить и закончить процесс, потому как зачастую непонимание того, сколько еще осталось работы, заставляет начинающего конструктора бросать все на полпути.

Итак, давайте сначала вспомним все ключевые компоненты летательного аппарата, которые обязательно должны быть в комплекте для сборки квадрокоптера своими руками. Первое, что приходит на ум — это конечно же, корпус дрона, на который будет надеваться вся остальная аппаратура и электроника.

Собрать с нуля корпус совсем несложно. Например, если мы посмотрим, из чего делается корпус обычных квадрокоптеров, то увидим, что производители используют в качестве материала пластик. Пластик является самым универсальным и подходящим материалом для сборки корпуса и лучей любого беспилотника.

Он легкий, что позволяет сохранять на более длительный срок заряд аккумулятора. Нельзя, конечно, сказать, что пластик — это самое надежное средство для того, чтобы уберечь мультикоптер от поломки при аварийном падении. Но если подумать в целом, даже большие самолеты, сделанные из более прочного материала, рассыпаются на обломки. Поэтому не будем такими уж требовательными к легкому пластику, основной задачей которого является, прежде всего, прочная фиксация электроники и аксессуаров внутри корпуса во время полета.

Если у вас нет возможности сделать лучи и элементы корпуса из этого материала, а также нет запасных труб или лучей от других беспилотных аппаратов, то рекомендуем обратить внимание на обычную фанеру. Не стоит, конечно, подбирать цельные листы ДВП, потому что ни одни моторы и двигатели не смогут поднять такую тяжелую конструкцию. Ищите более легкий вариант для своего корпуса.

Фанера хороша еще и тем, что в ней можно будет просверлить любое количество отверстий для улучшения аэродинамических характеристик коптера, а также для врезки в нее различных блоков коптера. Ими могут быть те же блоки для моторов и винтов, крепления для проводов и посадочных шасси, отсеки для электронных плат, батареи и видеокамеры.

После этого вам следует подумать об установке электронных и печатных плат на готовый корпус. Это позволит вам двигаться в сборке аппарата как бы от его середины. Как любят говорить в таких случаях — танцевать от печи. То есть от самого главного, что есть в квадрокоптере.

На каждом из лучей требуется сделать специальную разметку, чтобы провода и моторы установились идеально. От этого зависит то, насколько ровно и сбалансированно будет летать ваш собранный аппарат. Погрешность в пару миллиметров может привести к сильному крену или запрокидыванию дрона во время полета. Делайте точные замеры и перепроверяйте их несколько раз, прежде чем устанавливать двигатели.

В самом конце вам останется лишь установить связь между всеми составляющими дрона — провести между ними связь в виде прокладки проводки. Общие рекомендации по установке соединения читайте далее. Здесь же остается добавить, что на этом предварительная сборка дрона заканчивается. Останется проделать множество тестов на земле и в воздухе, чтобы убедиться, что вы все сделали верно и в случае ошибок, а они, поверьте, точно будут — произвести корректировку.

Далее мы расскажем вам о том, какие важные составляющие должны находиться на борту вашего коптера, чтобы вы знали, с чего, собственно, надо начинать строить свой воздушный «дом» и какие важные детали пригодятся. После этого у вас точно отпадут все вопросы наподобие «как собрать квадрокоптер самому и в домашних условиях». Как выясняется, это не так уж и сложно. Самое главное — знать структуру дрона и принципы его полета.

Что собой представляет квадролет

Для тех, кто пока еще не в теме — это конструкция, платформа, сооружение, летательный аппарат, кому как удобнее, которая (если мы говорим о платформе) управляется передатчиком. Имеет 4 двигателя с тем же количеством винтов. В сборке таких летательных аппаратов непременно присутствует летающая многомоторная платформа.

Когда беспилотник взлетает, он занимает горизонтальное положение. Как и вертолет, он способен зависать над поверхностью земли на разной высоте. Летает в разные стороны. Раньше коптеры умели летать только в сторону своего носа. В последние годы стали делать модели типа Headless, когда дрон во время полета мог резко полететь в любую из четырех сторон, не поворачиваясь в эту самую сторону своей носовой частью.

Коптер способен подниматься и опускаться, при этом он всегда остается в горизонтальном положении относительно земли. Если же на нем установлено специальное оборудование, то в некоторых случаях он может летать даже в режиме автопилота. Большинство авиалюбителей используют такие возможности, прежде всего, чтобы сосредоточиться в этот момент на аэросъемке, а не являть миру свое пилотажное мастерство.

Общий принцип работы беспилотника

Как мы говорили ранее, система является мультироторной. Эти самые роторы создают мощное диагональное вращение в противоположных направлениях. У роторов имеется так называемый управленец, собирающий информацию с трех или с шести гироскопов (количество последних зависит от конфигурации коптера) и передает ее роторам.

Гироскопы были созданы для того, чтобы автоматически определять положение аппарата во время полета и затем фиксировать его во всех трех плоскостях. При этом акселерометр делает так, чтобы коптер занял идеальное положение по горизонтали. Чтобы закрепить квадрокоптер на определенной высоте, полетная система оборудуется бародатчиком.

За счет этого происходит движение коптера, если все четыре винта крутятся одинаково. Результатом смены скорости вращения той или иной пары моторов становится наклон коптера (как его еще называют — «крен») в сторону наиболее слабо крутящихся винтов — дрон летит по горизонтали.

В большинстве случаев роторов строго четыре, но периодически вы можете встретить коптеры с шестью и даже восемью винтами. Поэтому их называют мультикоптерами, а слово «квадрокоптер» уже не будет актуальным к последним двум представителям мультироторных дронов.

Инструкция по сборке простого беспилотника

Первое, что приходит на ум при сборке собственного квадрика, конечно же, его рама. Ничего сложного с этим элементом нет. Для ее основы сойдет обычная фанера размером 15 квадратных сантиметров. Лучи приспособляются с помощью винтов по диагональной разметке вашей рамы. Луч должен быть 30 сантиметровой длины, начиная от центра коптера. Балки — 25 см. Дырки для самих двигателей отложим на конец создания корпуса, предварительно сделав разметку по движкам.

А вот и то, что пригодится для самой сборки:

• Техника Turnigy 9;
• Плата управляющая;
• Аккумуляторы для Turnigy;
• Силовой аккумулятор;
• Лопасти;
• Различные зарядные устройства для аккумуляторов.

Приступаем к сборке

В первую очередь устанавливаем управляющую плату. При этом разместите ее как можно ближе к центру вашей платформы. С самого начала сделайте необходимые, и самое главное, точные замеры. В этом случае аппарат не будет заносить из стороны в сторону во время полета. Используйте саморезы достаточной длины, для того чтобы прикрутить лучи к плате. Ленточка из алюминия подойдет для посадочных лыж и держания аккумулятора.

Установите приемник вплотную к плате. Чтобы установить приемник, можно использовать какой-нибудь мощный суперклей. Упрощенный вариант соединения двумя трехжильными шлейфами возможен в том случае, когда приемочные каналы по своему назначению такие же, как и каналы управляющей платы. Имейте это в виду.

Установка двигателя

Прежде чем его вставлять необходимо сделать точную разметку лучей и проделать отверстия под сам движок. Сделайте все возможное, чтобы расстояние от краев до оси вращения были эквивалентны. По крайней мере, насколько это только возможно. При установке двигателя из его дна будет торчать валовый хвост, поэтому для него нужно сделать специальное отверстие.

При проделывании отверстий для крепления сверлите на всю ширину квадрата и насквозь. Тогда вы сможете сразу увидеть, будет ли цеплять вал за края этого квадрата.

Проводка

С помощью переходников сделайте параллельное соединение 4-х проводов питания. В том месте, где батарея будет подключаться ко всем четырем проводам, нужно будет воспользоваться разъемными соединениями. В остальных местах необходима будет спайка. Затем затяните все детали в термоусадку, чтобы во время сильной вибрации (когда коптер будет летать) что-нибудь не выскочило и не отсоединилось.

Теперь займемся управляющей платой и подключим провода драйверов. В принципе, после этой операции можно сделать небольшую проверку и устранить проблемы, которые выявятся при тестировании.

Второй способ сборки квадрокоптера собственноручно

Неважно, каким способом вы будете собирать свой первый летательный аппарат, одно вам надо запомнить — не жалейте денег на детали, из которых будете собирать дрон. Только в этом случае, с большей долей вероятности, получится качественной и незначительные неточности и погрешности вам будут прощены.

При сборке квадрокоптера вторым способом мы рассмотрим пошаговый вариант сборки с использованием Arduino Mega, прошивки Мега-Пират.

Что потребуется для сборки? 5 моторов, включая 1 запасной. Приобретите также два комплекта лопастей — один рабочий, второй для запаса. Напоминаем вам, что там должно быть два обычных винта и два с обратным вращением. Регуляторы скорости. Их должно быть не менее четырех штук и, опять же, как минимум столько же запасных.

Батарею для такого дрона лучше взять меньшего размера, чтобы она не утяжеляла коптер.

Советуем использовать несколько легких и маленьких. Да, дрон будет меньше летать в течение одного жизненного цикла такого мини-аккмулятора, но при этом полет у вас будет более стабильным. Тем более, что процесс замены аккумулятора не займет много времени.

Рама для вашего квадрокоптера должна быть легкой и одновременно с этим прочной. Вспомните то, какую раму мы описали в первом случае самостоятельной сборки. Так вот, такая рама вполне подойдет и для этого варианта. Из электронной начинки необходимы будут: плата «все в одном», акселерометр, батареи, микроконтроллер, гироскоп, а также множество болтиков, винтов, проводков и различного вида стяжек. Не забудьте также про паяльник и дрель.

Когда вы убедитесь в том, что все необходимое у вас имеется в наличии, можно смело приступать к сборке. Процесс сборки можно повторить, пользуясь первым методом, который был описан выше. Самое главное, чтобы от каждого конца луча и до центра рамы расстояние было одинаковым. Проследите за тем, чтобы пропеллеры не касались друг друга и, что важно, центральной части рамы, потому что именно там будут размещаться электронные мозги вашего дрона, плюс видеокамера, которую, кстати, можно установить по желанию.

Если вы вмонтируете ваши датчики в резину или, скажем, в силиконовую массу, то этим самым сила вибрации во время работы пропеллеров будет погашена. В качестве шасси можно сделать и закрепить пенопласт на самых концах лучей. Для более мягкой посадки их можно прорезинить или прикрепить поролон.

Если вы не хотите собирать плату самостоятельно, то мы рекомендуем купить готовую. На ней уже установлено 4 датчика, гироскоп, который будет замерять угловое ускорение, акселерометр, измеряющий ускорение, барометр, отвечающий за выборы нужной высоты и удерживающий квадрокоптер именно на ней, а так же магнитометр, отвечающий за то, куда будет лететь дрон.

Как собрать дешевый квадрокоптер Arduino Uno своими руками

Если вы последуете кратким инструкциям по сборке Ардуино Уно, изложенными ниже, то на выходе вы получите беспилотный четырехлучевой аппарат с 30 минутным полетным временем, размерами 60 сантиметров (152 дюйма) от мотора до мотора. Он будет весить чуть больше одного килограмма.

Для рамы нужно использовать тонкие лучи, выпиленные из обычных деревянных досок. Приблизительная толщина одного такого луча должна составлять 1-1.5 сантиметра сверху и около 3-4 сантиметров, если смотреть на луч сбоку. Сделайте две одинаковые заготовки длиной 60 сантиметров каждая и при помощи вырезки отверстия в центре одной из них прочно закрепите оба луча между собой. Можно запаять их, склеить и так далее.

После этого, для своего удобства, вы можете покрасить лучи двумя различными цветами. Например, желтым покрасьте передние два луча, а красным или черным те лучи, которые после сборки окажутся тыльной стороной беспилотника.

Силовую плату необходимо будет установить на перекрестке вашей рамы. Она должна быть закреплена по центру, в нижней части креста. С помощью пластиковых ремешков, длину которых можно регулировать, прикрепите эту плату к корпусу с двух сторон. Этого будет достаточно, чтобы плата не слетела и стабильно выполняла свое основное предназначение. Пусть вас не смущает, что она может двигаться и смещаться со своего места на пару миллиметров или даже на 1 сантиметр.

После этого вам необходимо будет установить 4 электронных контроллера скорости от HobbyKing — вес каждого составляет всего лишь 16 грамм. Надежно прикрепите их возле края каждого из лучей. Для этого цели вполне подойдет тот же пластиковый регулируемый ремешок, с помощью которого вы закрепили силовую плату. В большинстве случаев достаточно лишь одного ремешка на каждый контроллер. Но если вы сомневаетесь в нем, то можете добавить еще один или даже два ремешка для надежности.

На конце каждого из лучей следует прикрепить специальную крышечку с отверстием, в которую вы установите двигатели и пропеллеры. В качестве фиксирующего материала снова же используйте ремешки. Закрепите крышку на совесть, чтобы не слетела при первом же запуске моторов. Кстати, электронный контроллер скорости лучше установить на верхней части луча. Так он будет лучше взаимодействовать с пропеллером и вам будет проще установить между ними соединение.

Контрольная панель, собранная из нескольких важных электронных элементов (схему сборки смотрите на иллюстрации) прикрепляется к верху при помощи пластиковых ремешков. У вашей платы должно быть по два отверстия с каждой из четырех сторон, для того чтобы надежно прикрепить ее к каждому лучу.

В конечном итоге, в центральной части вашего самодельного квадролета окажутся две платы. Одна силовая, установлена внизу крепления, вторая — контрольная панель, закрепленная в верхней части пересеченных лучей вашего коптера.

Чтобы смягчить и подавить вибрацию моторов, которые будут оказывать не совсем хорошее влияние на вашу электронику, необходимо сделать антивибрационные демпферы. Для этих целей можно использовать обычные силиконовые затычки-беруши. Они продаются в любой аптеке. Вам понадобится набор из четырех таких беруш, чтобы установить их под каждое крепление контрольной печатной платы.

Сделать это лучше следующим образом. Перед тем как вы начнете затягивать укрепляющие ремешки на каждой из четырех сторон своей платы, подложите силиконовую затычку так, чтобы она оказалась под самой платой и при этом лежала на луче. В этом случае она выполнит роль своеобразной прокладки между этими двумя жесткими элементами и сможет поглощать вибрацию.

Чтобы закрепить берушу между платой и крестовиной мультикоптера, просуньте в отверстия платы пластиковый ремешок, выровняйте берушу и затяните ремешок таким образом, чтобы он смог закрепить не только печатную плату на крестовине, но еще и прижал с двух сторон саму затычку.

Теперь приступим к установке батарей. Можно использовать два аккумулятора Zippy Compact. Емкость каждой из них составляет 3700 миллиампер часов. Если же использовать их обе, то она возрастет вдвое. В итоге мы получим 7400 мАч и почти 30 минут полного полета. Однако стоит помнить, что именно эти две батареи и станут главным грузом дрона. Их вес в совокупности будет равен 517 граммам.

Для закрепления батарей потребуется скотч и длинный пластиковый ремешок (всего один, но зато более широкий, чем те, которыми вы закрепляли детали до этого). Аккумуляторы следует прикрепить таким образом, чтобы они заняли диагональную позицию, то есть крепились не к какому-либо лучу, а сразу к обоим.

Понятно, что лучшим местом для этого будет та же крестовина в центре. Так как между контрольной печатной схемой и самой крестовиной останется свободное пространство, полученное благодаря высоте затычек-беруш, в эту щель вам как раз и надо будет просунуть ремешок, для того чтобы прикрепить аккумуляторы к конструкции.

До этого вам нужно будет положить один аккумулятор на другой, а сверху добавить обычную мягкую губку, которая используется для перевозки бьющихся деталей, провести под ними пластиковый ремешок, а сверху него наклеить прочный скотч. Это позволит закрепить ремешок на одном месте, чтобы батареи не соскользнули с него, и приклеить батареи друг к дружке. Для надежности вы можете использовать еще скотч, чтобы приклеить батареи друг к другу по краям, но это уже опционально.

Далее мы прикладываем батареи плотно ко дну корпуса, просовываем ремешок в отверстие под платой сверху. Туго его затягиваем. Если нужно, еще раз проверяем конструкцию на прочность. Губка будет также выполнять роль подавления вибрации, которая может возникнуть между лучами квадролета, аккумуляторами и силовой платой на дне конструкции.

В специальные крышки на концах лучей теперь можно установить 25-миллиметровые двигатели и надеть на них пропеллеры. Ваша рама уже покрашена в два разных цвета, для того чтобы лучше ориентироваться, где у аппарата перед, а где зад. Но для более точной ориентации можно использовать оранжевый или белый шарик для игры в настольный теннис.

Для этого от одного переднего луча до другого нужно провести обыкновенную проволоку и закрепить каждый ее конец приблизительно под контроллерами скорости. В центре проволоки уже должен находиться крепко нанизанный на нее шарик.

Все, ваш Ардуино готов к полету. Как говорилось выше, его полетный вес составил 1054 грамма. Время полета при таком весе — 30 минут и несколько секунд.

При конструкции квадрокоптера не учли наличие посадочных шасси. В принципе, они не нужны, потому что у дрона не установлена камера к его брюху, а защищать батареи и заморачиваться ради них приделыванием ног не стоит. Все, что нужно вам будет сделать, это точно рассчитать, когда истекут 30 минут полета, и вовремя мягко посадить систему на землю. Так вы убережете аппарат от случайного падения с большой высоты, ведь у вас нигде не будет датчиков, информирующих вас о состоянии уровня заряда ваших батарей.

Настраиваем прошивку

Сегодня достаточно легко найти необходимую прошивку, скачать и установить. После ее загрузки в Arduino, закачайте программу для настройки. Запустив программу, вы попадете в меню «Опции», там войдите в СОМ-порт Ардуино и в меню Экшн — АС2 Setup. Чтобы настройка квадролета получилась верной, старайтесь безукоризненно выполнять инструкции (подсказки) во время процесса установки и работы программы.

Например, в одном диалоговом окне вам предложат двигать рычаги на передатчике до самых больших и малых значений, а в другом попросят, чтобы вы проконтролировали положение коптера. Он должен стоять ровно, для точной калибровки датчиков.

Когда калибровка завершится, вам надо будет разомкнуть А5 с GND. В меню, в пункте АС2 Сенсор найдите вкладку Raw Sensor, чтобы проверить, верно ли работают датчики. При этом нужно ориентироваться на стрелку. Во время поворота нашей платы стрелка должна доходить до нужного значения. Если этого не происходит или она наоборот зашкаливает, то у вас проблемы с датчиками или коэффициентами в коде.

Передатчик проверяется следующим образом. Если уровни передвигаются как положено, то при нажатии на рычаг газа в течение пары секунд вправо и вниз у вас будет мигать красный диод. Если же двигать стик вверх, то показатели должны быть идентичными, то есть светодиод снова должен гореть красным цветом.

Взлет

Настало время взлетать. Перед этим установите мультикоптер на расстоянии примерно 10-12 метров от себя. Наклоните рычаг газа вниз и вправо. Коптер должен будет взлететь. Если же вместо этого он стоит на месте, пропеллеры работают, а он трясется, то необходимо будет настроить конфигурацию PID в соответствующем меню.

Вы, как начинающий пилот, решили разобраться в том, как сделать радиоуправляемый квадрокоптер на пульте управления (мини или с камерой) своими руками в домашних условиях. Задача, на первый взгляд, простая, но есть уйма нюансов, на которые следует обратить внимание — об этом в нашей подробной инструкции.

Миф о полной дешевизне

Если вы новичок в авиамоделировании, то следует смириться, что это не дешёвая затея.

Сейчас «полетят тапки», что гуляет видео в сети, где небольшой дрон собрали из подручных материалов и средств всего за 50 рублей, потратив всего 2 часа времени.

Приглядитесь — это прикол. Очень жаль, если вы поверили, что саморезы, пластиковая посуда и алюминиевые уголки смогут в сборе стать полноценным коптером.

Разочаровала информация? Тогда лучше уж купить готовый квадрик RTF (готов к полету, ready to fly) и не морочить голову.

Что потребуется в самом начале

Если всё-таки есть желание , то для начала следует иметь руки из правильного места, а именно, из плеч. Также хотя бы поверхностные познания в электронике и немного — в программировании, решительность и отсутствие лени и, конечно же, детали по списку.

Ах да, ещё следует определиться с основной функцией дрона. В самом начале лучше делать квадрокоптер без камеры. Нужно набить руку в управлении, чтобы одно из дорогостоящих оборудований не разбилось или утонуло.

Немаловажная деталь для начинающих — место, где вы будете выпускать для полётов свой первый дрон. Городская местность отпадает сразу, так как дома, деревья и провода будут мешать пробным полётам. Парк также не подходит. Одно неправильное движение — пострадать может отдыхающий и ваше новоиспечённое детище. Лучше выйти в чистое поле и рулить квадриком в своё удовольствие.

Список основных запчастей:

• рама;
• моторы с контроллерами для них;
• винты;
• аккумулятор для квадрокоптера и пульта управления;
• полётный контроллер;
• пульт управления с приёмом и передачей сигнала;
• зарядное устройство;
• соединительные провода, болтики и прочее;
• инструменты для работы.


  Для того, чтобы в будущем осталась возможность модифицировать беспилотник для работы с видео- и фотосъёмкой, следует основание между лучами коптера сделать пошире, чтобы потом вместить остальные девайсы.


Выбор формы квадрокоптера

В первую очередь следует определиться с количеством лучей и винтов на коптере. Есть большое разнообразие в модификациях и внешних видах летающих дронов, исходя из количества лучей, выходящих из центра рамы, бывают три-, квадро-, гекса- и октокоптеры.
Количество пропеллеров может быть больше, чем лучей. Но название не меняется. Например, у квадрокоптера на каждом луче по два двигателя с пропеллерами — это не делает его октокоптером.

Из названия статьи понятно, что речь пойдёт о дронах, у которых четыре оси (и стандартно четыре мотора).
Форма расположения лучей на квадролёте тоже бывает разная (+, Х или Н — образные).

Наиболее популярной моделью среди коптероводов остаётся quatrocopter с расположением лучей в форме Х (его можно увидеть на схеме). Во-первых, сразу два мотора тянут вперёд всю конструкцию, а во-вторых, прицепленная видеокамера не будет видеть перед собой винты.

Что стоит учесть при подборе всех запчастей

Исходя из предполагаемого веса полной конструкции уже FPV- , следует собрать коптер с мощными моторами. Отсюда вытекает приобретение дополнительных аккумуляторов или установка сразу более ёмких.

Для облегчения конструкции раму можно сделать самостоятельно. Варианты есть: начиная от простых деревянных линеек, заканчивая алюминиевым профилем или трубками. На этом можно сэкономить. Главное, чтобы материал был прочный, так как при падении первое, что страдает — лучи коптера.

Конечно, есть уже готовые рамы, но следует остерегаться подделок, иначе после первого же краш-теста отлетит минимум одна «нога». На время навыка управления выигрышнее подручные материалы.

Лучи для квадрокоптера имеют оптимальный параметр — 30-60 см в длину от мотора до мотора.

Чтобы не пораниться и не косить листву ближайших деревьев, а также для тестирования коптера в домашних условиях на пропеллеры можно поставить специальную защиту.

К чему будет крепиться контроллер полёта и все остальные примочки? Здесь тоже можно включить фантазию. Конечно, картонка не подойдёт, но квадрат фанеры, пластиковое основание из-под бокса для CD-дисков — оптимально. Не тяжёлое и выдержит всё то, что требуется нацепить.

Если в перспективе использование экшн-камеры, следует оставить место для приёмника и передатчика сигнала камеры на планшет и место для ее крепежа.

Моторы — их нужно сразу четыре. Для пропеллеров в основном подбираются по диаметру и мощности. Диаметр берётся от параметров рамы (если та самодельная, то на своё усмотрение).

Контроллеры управления двигателями нужны для регулировки скорости вращения лопастями. Мощность двигателей напрямую зависит от веса дрона в сборе.

Аккумуляторы для моторов могут быть разными по ёмкости. Лучше предоставить возможность менять аккомы на большие мощности и, конечно же, использовать не один, а сразу несколько.

Сами винты можно взять 9-12 см. Пара обыкновенных и 2 с обратным вращением. Желательно, чтобы к ним в комплекте шли крепежи сразу на несколько видов моторов.

Самое главное и самое затратное в quatrocopter — это его «мозги», а именно, контроллер полёта — на нём нельзя экономить. Здесь следует учитывать будущие возможности беспилотника. Микроконтроллер лучше брать программируемый (например, Arduino Mega). Датчики к нему можно взять «всё в одном» All In One (гироскоп, акселерометр, барометр, магнитометр), или по минимуму — гироскоп и акселерометр.

Дополнительные функции:

• GPS — программирование маршрута полёта;
• «мягкая посадка» — fail safe (если радиосвязь с пультом потеряется, то коптер плавно сядет, а не рухнет на землю);
• FPV (first person view) — вид от первого лица, а наблюдение из планшета.

Передатчик на управляющую плату стоит подбирать по карману. Главное, чтобы было не менее четырёх каналов и частота 2,4 ГГц. Его можно купить для левши или правши.

С проводами, конечно, придётся повозиться, но в умелых руках это время пройдёт быстро.

На ножки коптера или на сами лучи на раме лучше прикрепить специальную мягкую подкладку, чтобы на твёрдых поверхностях посадка была легче.

Легко не будет, но будет интересно и занимательно!

Еще несколько идей для дронов

Но умельцы не ограничиваются только стандартными материалами для создания радиоуправляемых квадрокоптеров — они используют и детали конструкторов лего, и бумагу, и бутылки, и кулеры, самостоятельно создавая чертежи и поэтапно создавая свое устройство.

Квадрокоптер из бумаги

Представьте себе, бывают и бумажные летательные аппараты! Конечно, они не предусматривают серьезных нагрузок, так что создают их просто ради развлечения.

В качестве креплений для бумажных моделей используют клеящий пистолет и стяжки из пластика. Также обязательным элементом становятся маленькие деревянные брусочки — это необходимо для того, чтобы бумага не порвалась стяжками при нагрузках.

Дрон из кулеров

Если у Вас в руках оказались старые кулеры от компьютера — не спешите их выбрасывать! Из них получится прекрасный (хоть и не самый сильный) коптер. Для создания вам понадобятся четыре компьютерных вентилятора и тот же набор материалов и инструментов, что и для обычного дрона — но без моторчиков.

Для того чтобы собрать квадрокоптер с камерой своими руками, нужно разделить сборку на два этапа. Первый этап это сборка самого квадрокоптера. Второй – подключение к нему камеры.

Итак, первый этап.

Рецепт сборки квадрокоптера своими руками

Для сборки квадрокоптера нам понадобятся следующее:

• четыре двигателя для квадрокоптера;

• четыре регулятора оборотов;

• четыре воздушных винта (пропеллера), можно с запасом;

• силовой разветвитель 3,5 мм;

• настраиваемая плата через usb для управления квадрокоптером;

• четыре аккумулятора или более, чтобы получить максимум удовольствия от полета;

• зарядное устройство для подзарядки аккумуляторов;

• устройство радиоуправления квадрокоптером (продается вместе с приемником и передатчиком);

• дополнительные платы для соединения приемника с “мозгами” квадрокоптера;

• провода в силиконовой оболочке для моторов, по две штуки красного и черного;


Это все что касается механизмов и управления.

Рама для квадрокоптера своими руками

Чтобы наш квадрокоптер чувствовал себя уверенно в полете, его нужно снабдить неким скелетом, на котором будут держаться все механизмы управления. Существует два подхода к решению этой задачи:

• готовая рама для квадрокоптера;

• рама собранная своими руками;


Чтобы выбрать наиболее подходящий вариант для Вас, нужно понимать некоторые нюансы. Если приобрести готовую раму, то как правило на нее уже можно все прикрутить и можно запускать в полет. Но если, какая-нибудь деталь будет повреждена при падении или неаккуратном использовании, ожидание этой детали займет некоторое время, пока она будет доставлена курьерскими службами на ваш адрес.

Что касается сборной рамы своими руками из подручных средств, то в этом случае нужно будет повозиться, чтобы все ровно вырезать и прикрепить. В случае каких-либо казусов, поломанную деталь можно будет легко заменить.

Самым распространенным вариантом для изготовления рамы из подручных средств, являются пластиковые трубы, которые применяют при строительстве для проводки проводов. Их свойства идеально подходят для крепления всех необходимых элементов управления, двигателей. Чтобы их прикрутить (двигатели), можно использовать крепления, те что используют для крепления труб к стенам при проводке проводов.

С помощью таких труб получается довольно-таки хорошая конструкция, на которой надежно можно закрепить все детали квадрокоптера и и камеру. Итак, у нас почти готов квадрокоптер с камерой своими руками, осталось все это правильно собрать и отправиться на испытательные полеты.

Квадрокоптер с камерой своими руками: видео процесса сборки

Весь процесс по сборке квадрокоптера своими руками представлен в этом видео. Смотрим.

Ниже представлены фото, которые я нашел в интернете. На них представлены квадрокоптеры с камерой, которые были собраны своими руками из подручных средств.

Как подключить электронику всего квадрокоптера

Русифицированную инструкцию мне найти не удалось, спасибо моему другу который перевел с английского на русский эту инструкцию для вас.

При подключении моторов, придется продлить провода, методом наращивания. Можно использовать любые подходящие провода, но желательно “силиконовые”. Это позволит им не трескаться при низкой температуре, если вы вдруг захотите запечатлеть на видео новогодний салют зимой.

Настроить и “обучить” квадрокоптер с помощью ПО

Итак мы собрали квадрокоптер с камерой своими руками, осталось обучить нашу машину правильно вести себя в полете. Для этого нужно ее “обучить”. Как это делается? Очень просто! Нужно загрузить прошивку на плату через usb. Найти эту прошивку можно на специализированном форуме или на нашем сайте. Когда выйдет статья с прошивкой, тут появится кликабельная ссылка на прошивку.

Если вы еще не умеете летать на квадрокоптере и хотите научиться, то специально для вас я напишу статью на эту тему. Ссылка появится здесь. Там я расскажу об особенностях управления квадрокоптером и на каком быстрее всего научиться летать как профессионал.

Что же касается второго этапа, то тут все просто нужно прикрепить камеру, которую вы сочтете подходящей для себя по цене и по качеству. В видео обзорах вы найдете подходящую камеру, если нет, то пишите в чат, что располагается в левом нижнем углу, другие пользователи вам подскажут.

В завершение этой статьи предлагаю вам посмотреть еще одно видео по сборке квадрокоптера с камерой своими руками.

Рейтинг: 4,7 из 5 (Оценок: 698)

Ваша оценка учтена

Цифровая революция проникает во все сферы нашей жизни. Беспилотные летательные аппараты (дроны и квадрокоптеры) завоевывают популярность и становятся более автономными. Защититься от несанкционированного вторжения в частную жизнь становится все труднее. Например, очень сложно защититься от несанкционированных съемок с воздуха, которые могут вестись с помощью «беспилотников».

Сперва для целей управления беспилотными летательными аппаратами использовалась связь стандарта WiFi 2,4-5,8 Ггц. Теперь нередко используются радиочастоты различных диапазонов и даже спутниковая связь. На дроне устанавливается оборудование для видеосъемки, и он способен передавать «на базу» все, что попадает в объектив камеры. Как вам понравится, если неизвестно кому принадлежащий дрон или квадрокоптер будет кружить над вашей лужайкой? Или некто с помощью этих устройств будет снимать принадлежащий вам производственный объект, с местами нахождения скрытых постов охраны и систем видеонаблюдения? Вы готовы делиться своими производственными секретами?

Дроны в руках злоумышленников способны нанести вам реальный ущерб. Уже никто не может гарантировать вам неприкосновенность личной жизни. Однако есть одно средство. Устройства, создающее помехи для передачи аудио- и видеосигналов – глушилки «беспилотников». По мере усовершенствования дронов эти приборы также становятся все более технически сложными и достаточно мощными для выполнения соответствующих задач.

Ниже мы дадим вам некоторые рекомендации по выбору такой «глушилки». Главный показатель эффективности работы подобного устройства – спектр блокируемых частот. Используемые дронами частоты для передачи сигналов на пункт управления можно классифицировать следующим образом:

• диапазон частот для передачи видеосигнала: 2.4G WIFI 2400-2500 МГц 20 Вт;
• диапазон частот, используемых для дистанционной передачи команд управления: 2.4G WIFI 2400-2500 МГц 20 Вт;
• диапазон частот для передачи видеосигнала и дистанционной передачи радиокоманд управления: 5.8G 5.5-5.9 МГц 2 Вт;
• диапазон частот дистанционной передачи радиокоманд управления (868-912 МГц, 860-920 МГц 25 Вт, 433-434 МГц 20 Вт);
• дополнительные частоты GPS L1 1575 МГц 40 Вт.

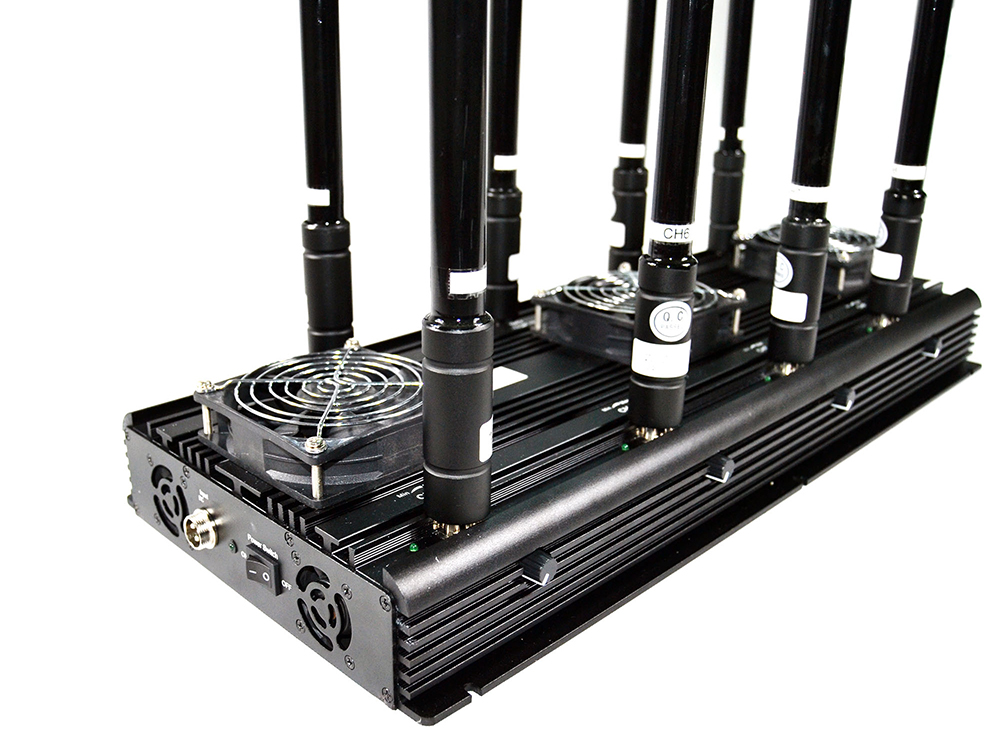

На выходе такая «глушилка» способна выдавать мощность до 127 Ватт. Шесть штыревых антенн из стекловолокна длиной 0,5 метра обеспечивают зону эффективного охвата 360 градусов.

Эффективная дальность действия «глушилки» составляет 200-800 метров. Мощность воздействия варьируется в зависимости от силы сигнала и удаленности беспилотника от «базы». Надежная система охлаждения (встроенные чиллеры: 5 небольших внутреннего исполнения и 3 штуки побольше — снаружи вверху) обеспечивает бесшумную и надежную работу устройства. Периферийное сетевое устройство (в исполнении от 50 до 60 Hz, от 100 до 240 V AC (AC100-240 V-DC24-27 V) сможет обеспечить эффективную работу вашего подавителя «беспилотников» в круглосуточном режиме.
