В этой статье, которая продолжает наш цикл простых разнообразных поделок дома, мы расскажем как самостоятельно сделать дома простой, но при этом адекватно работающий проектор. Самодельное устройство, которое легко можно сделать дома даже без особых навыков, сможет заменить небольшой домашний кинотеатр для просмотра кинофильмов или семейных фотографий.

Безусловно, что в качестве заводская сборка выигрывает, но в вопросах уюта и атмосферности самодельный проектор будет гораздо лучше. Тем более, что его можно сделать вместе с ребёнком — это очень серьёзный плюс к вашим отношениям.

Никаких трудностей при сборе проектора из обыкновенной коробки картонной и банальной лупы не возникнет даже у самого ребёнка, если им будет принято решение о работе над устройством без помощи взрослых. По времени это займёт максимум минут 15.

Расскажем сейчас пошагово, как лучше сделать такой проектор с минимальными затратами времени и сил. Есть простые и сложные схемы, мы разберём такую, которая является максимально лёгкой в практическом исполнении.

Подготовка к созданию проектора

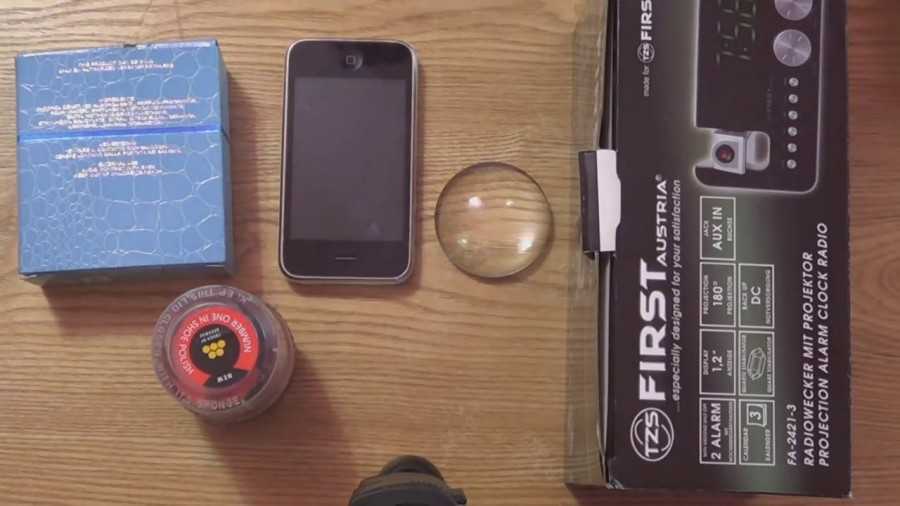

Для начала соберём перед собой все те материалы и компоненты, из которых можно будет сделать сам наш чудо-проектор.

Нам обязательно понадобятся обыкновенная обувная коробка среднего размера, линза 10Х кратности, канцелярский острый нож, обыкновенный карандаш для разметки, чёрная изолента, канцелярская скрепка и, естественно, смартфон. Самодельный проектор для просмотра фото и видео совсем скоро будет готов.

Аккуратно на одной из боковых стенок коробки вырезаем ровно по центру отверстие, в котором будет размещена линза. Очень важно, чтобы она располагалась строго по центру — тут нам и пригодится карандаш, которым мы начертим диагонали на стороне, где будем прорезать отверстие. Именно по центру пересечения диагоналей и будет размещаться линза.

Закрепляем линзу с помощью заранее припасённой изоленты. Впрочем, подойдут и другие варианты для фиксации, например строительный клей или силикон.

Внутри коробки делаем подставку для размещения смартфона (если есть специальный чехол, который позволит поставить смартфон за линзой — то никакой подставки просто не понадобится).

Гасим свет, завешиваем шторы и начинаем тестировать проектор. Нужно будет просто, двигая смартфон, подобрать оптимальное расположение его относительно линзы. Нужно добиться максимально качественного изображения — здесь всё просто и зависит только от положения устройства и коробки.

На ваш телефон обязательно должно быть скачано и установлено нормально работающее приложение по перевороту изображений. Дело в том, что при прохождении через линзу, видео или фотография автоматически перевернутся на 180 градусов.

Оптимальным вариантом для ОС Android будет Ultimate Rotation Control, а владельцы «яблочных» девайсов смогут использовать Video Rotate & Flip или другой вариант.

Желательно сделать удобный вход для провода MicroUSB — телефоны достаточно быстро разряжаются при воспроизведении видео или просмотре фотографий.

Как видите в изготовлении простого домашнего проектора ничего сложного. Тем более приятным моментом станет то, что затратить придётся минимальное количество средств — ведь всё, что надо для него можно найти практически в любой квартире.

Какие моменты стоит учитывать при работе?

Если вы решили сделать действительно хороший проектор, то стоит увеличить все габаритные размеры. Соответственно, вместо телефона используйте планшет или ноутбук, а коробка соответственно также будет больше. Механика изготовления совершенно такая же, как и в маленьком формате.

ВАЖНО: Если изображение никак не становится лучше, как бы вы ни двигали устройство, то скорее всего дело в качестве линзы, которую вы установили. Оптимально будет, если вы найдёте старую советскую лупу — качество у них просто потрясающее.

Настройки яркости на смартфоне или планшете должны быть выставлены максимально возможные. Покраска стенок коробки внутри в чёрный цвет также хорошо улучшит качество проецируемого изображения. Стена также подойдёт не любая — лучше всего будет, если проекция будет идти на ватман размещённый на стене ровно и под прямым углом.

Обязательно организовывайте просмотр только в тёмное время суток и при минимальном внешнем освещении — только в таких условиях качество картинки будет более-менее нормальным.

Не забывайте, что это самоделка, а не профессиональная техника — не стоит ожидать от неё слишком многого. Самодельные проекторы с линзой, без лупы, также могут нормально работать.

Уверены, что наши идеи и подробные инструкции по созданию домашнего проектора стали для вас полезными. Работа вместе с ребёнком над таким устройством поможет вам наладить с ним дополнительный контакт, а уютные семейные вечера станут прекрасными мероприятиями для отдыха после сложного рабочего дня. Делайте проектор и уверены, что всё у вас получится.

Фото проекторов своими руками

Проекционный аппарат (в обиходе — проектор) — это оптико-механический прибор, с помощью которого на экран проецируется изображение с плоских освещенных объектов. Его устройство зависит от целей, для которых аппарат предназначен (просмотр обычных слайдов либо видео-контента в высоком разрешении), и используемой технологии проецирования изображения. Однако конструкция простейших образцов не отличается повышенной сложностью. Поэтому, чтобы получить своеобразный домашний кинотеатр, вполне реально собрать проектор своими руками. А как это сделать – описано в материале ниже.

Принцип действия мультимедийных проекторов

Еще совсем недавно на отечественном рынке можно было встретить проекторы, использующие для проецирования свет:

  • проходящий сквозь прозрачный объект (слайды, пленки) — диапроекторы (диаскопы);
  • отраженный от непрозрачного объекта (страница книги и пр.) — эпипроекторы (эпископы);
  • проходящий сквозь постоянно движущиеся кадры на прозрачной кинопленке — кинопроекторы.

Существовали и универсальные модели, с помощью которых можно было проецировать на экран изображение как с непрозрачных, так и с прозрачных объектов. Их называют эпидиапроекторами (эпидиаскопами). Однако с развитием цифровых технологий на смену этим проекторам пришли мультимедийные проекционные аппараты, успешно конкурирующие на рынке с современными телевизорами Smart TV в сегменте домашних кинотеатров.

Современный мультимедийный проектор представляет собой небольшую приставку, с помощью которой можно воспроизвести на большом экране изображение, полученное от различных цифровых устройств (видеокамера, DVD-проигрыватель, USB-носитель и др)
. Сегодня различают два вида мультимедийных проекторов, работа которых базируется на использовании разных цифровых технологий. Изображение в них получается посредством светового потока:

  • отражающегося через цветофильтры от матрицы из управляемых микроскопических зеркал — DLP (DMD)-технология;
  • проходящего сквозь прозрачную матрицу из жидкокристаллических элементов — LCD-технология.

Конструктивно мультимедийные проекторы представляют собой достаточно сложные приборы, в которых синхронно функционируют оптические, электронные и механические узлы
, обладающие высокоточными техническими параметрами.

На заметку! Проекторы, работающие с использованием технологии DLP (DMD) обеспечивают высококонтастное изображение с оптимальной цветопередачей, а LCD — отличаются высокой яркостью изображения и насыщенностью цветов.

Как самостоятельно собрать проектор

Соорудить высококачественный мультимедийный проекционный аппарат в домашних условиях практически невозможно. При этом собрать своими руками проектор простейшей конструкции вполне по силам человеку, обладающему базовыми знаниями в области электроники и навыками проведения электромонтажных работ.

Прежде, чем приступить к сборке домашнего проектора, необходимо определиться, как именно он будет использоваться
. Например, если:

  • с помощью проектора будут демонстрироваться мультики для ребенка, то можно изготовить простейший мини-проектор даже из телефона;
  • необходимо получить цветовые эффекты при прослушивании музыкальных треков (цветомузыка), то понадобится самодельный лазерный проектор;
  • возникнет желание удивить близких чем-то необычным, то можно самому сделать простой голографический проектор.

Простейший проектор

Самый простой видеопроектор можно сделать, из смартфона и линзы, способной обеспечить 10-кратное увеличение. Для этого дополнительно следует подготовить коробку из твердого картона, а из инструментов понадобятся:

  • нож канцелярский;
  • карандаш типа «Конструктор» твердостью 2М;
  • изолента, силиконовый клей или клеевой пистолет;
  • большая скрепка.

Важно! При прохождении светового потока через линзу изображение переворачивается на 180°. Поэтому в мобильное устройство необходимо загрузить специальное приложение, которое позволяет переворачивать изображение на его экране. Например, для сотовых телефонов, работающих с использованием ОС Android, чаще всего устанавливают приложение Ultimate Rotation Control.

Изготовление деталей и сборку проектора из коробки и лупы осуществляют в следующем порядке.

Совет! Желательно сделать на задней стенке коробки отверстие для подключения кабелей от зарядного устройства и USB-переходника, с помощью которого можно будет подсоединить к смартфону флеш-память.

Простое 3D-проекционное устройство можно изготовить из мобильного телефона и усеченной пластмассовой пирамиды с габаритными размерами:

  • основание, мм — 60х60;
  • малый (усеченный) квадрат, мм — 10х10;
  • высота, мм — 45.

ЗD-проектор базируется на конструкции, изготовление которой описывалось выше. Теперь, если закачать в память мобильного устройства специальные голографические видеотреки, установить в центр его дисплея перевернутую пирамиду
 и включить воспроизведение записанных видеороликов, то полученным изображением можно будет удивить зрителей. Особенно это касается людей старшего поколения.

Проекционный аппарат на базе устройства для слайдов

Качественное изображение можно получить и без лупы. В этом случае для создания самодельного устройства понадобится диапроектор для слайдов, которые проецируются с листа белой бумаги размером 210х297 мм (формат А4). Преимущество этого проектора заключается в том, что все оптические узлы собраны и отрегулированы в заводских условиях, и пользователю остается озаботиться только поиском источника изображения
.

Лучше всего с трансляцией фото- или видео-контента справится матрица из планшета 10.1 (217х136 мм). Правда, для этого ее необходимо будет аккуратно демонтировать из корпуса, не нарушив при этом работоспособности гаджета. Установив матрицу в проектор, ее подключают к планшету, который в данном случае выступает в качестве источника изображения, и включают диапроектор. Наилучшее изображение получается, если использовать диапроектор, просвечивающий слайд
 (в нашем случае матрицу). Если диапроектор для проецирования изображения использует отраженный пучок света, то качество картинки будет заметно хуже.

Можно сделать аналогичный проекционный аппарат на основе диапроектора для просмотра слайдов меньшего размера. Для этого понадобятся матрица из телефона или МР-видеоплеера, которые помещаются в окошко для слайдов.

Гобо-проекция

Для получения оригинальных движущихся картинок диапроектор вместо матрицы оснащают наборами специальных гобо-линз
, которые легко изготовить своими руками. В качестве источника света в этом случае можно использовать проектор из фильмоскопа. Такой вариант (гобо-проекция) чаще всего используется при проведении различного рода презентаций.

Примечание: гобо-линза — проекционный фильтр (трафарет, кадр), который устанавливается перед источником света.

Проектор для домашнего кинотеатра

Достаточно часто любителей кино отпугивают высокие цены на комплект оборудования, который необходим для организации домашнего кинотеатра. В этом случае можно попробовать изготовить достаточно хороший проектор самостоятельно, взяв за основу мощный светодиод и ЖК-матрицу от компьютерного монитора или из ноутбука
. Дело это далеко не простое и требует инженерных знаний в области оптического приборостроения. Придется дома разрабатывать чертежи необходимых деталей, проводить регулировку оптических блоков и т. д.

Кроме того, понадобится ряд комплектующих изделий, среди которых:

  • линза Френеля с фокусным расстоянием 220 мм;
  • линза Френеля с фокусным расстоянием 317 мм;
  • объектив 80мм/1:4/ФР=320;
  • промежуточные линзы (конденсор);
  • 2 вентилятора с блоками питания и управления;
  • светодиод мощностью не меньше 100 Вт с радиатором и драйвером;
  • ЖК-матрица размером не менее 15″ и разрешением не хуже 1024х768;
  • дистанционный пульт управления монитором (через Wi-Fi).

Чертежи корпусных деталей к такому проектору придется разрабатывать самостоятельно и заказывать их изготовление на стороне либо также, применяя собственные способности и умения. Установка комплектующих в собранный корпус должна осуществляться в соответствии с приведенной схемой таким образом, чтобы свет по экрану распределялся равномерно.

Внимание! Все расстояния между оптическими элементами проектора определяются опытным путем.

Для людей, которые обладают достаточными навыками, подкрепленными знаниями, и собираются самостоятельно изготовить проектор в домашних условиях, есть ряд рекомендаций от мастеров, которые имеют опыт в подобном производстве.

На многочисленных сайтах Интернет-сообщества приведено большое количество самых разнообразных конструкций, изготовленных из подручных материалов (которые без труда можно найти в любом жилище) с инструкциями и отзывами людей, воспользовавшихся советами. Ну а целесообразность и экономическую обоснованность подобных поделок каждый определяет самостоятельно, исходя из собственных возможностей и умений.

В завершении следует обратить внимание, что аккуратно собранный и правильно отрегулированный проектор позволит получить достаточно качественное изображение на экране, расположенном на расстоянии 4-х метров от аппарата. При этом диагональ кадра на выходе составит 100″. Это вполне приемлемое решение если не для просмотра видео в максимальном разрешении, то, как минимум, для совместного семейного времяпровождения за интересным фильмом.

Популярные проекторы 2018 года

Проектор Epson EB-X41
на Яндекс Маркете

Проектор Epson EH-TW5400
на Яндекс Маркете

Проектор Acer X118
на Яндекс Маркете

Проектор XGIMI H2
на Яндекс Маркете

Проектор BenQ TH534
на Яндекс Маркете

Практически каждый человек мечтает, чтобы у него дома находился большой экран, на котором в любое время можно было просматривать фильмы. Но, к сожалению, покупка проектора или телевизора, оказывается, по карману далеко не всем и именно тогда, люди начинают задумываться о том, как сделать проектор своими руками.

Теория

Прежде чем задаваться вопросом, как сделать проектор в домашних условиях, нужно ознакомиться с элементами, присутствующими в магазинном проекторе. Естественно, создать такое оборудование, как в магазинах мало кто сможет, поскольку здесь необходимо приобретение нескольких высокоточных оптических элементов:

  • линзы;
  • объектив.

Именно эти элементы отвечают за то, насколько равномерно распределяется свет на экране.

Источником картинки в таких устройствах является матрица, функционирующая на жидких кристаллах, работа которых осуществляется на просвет.

При этом каждый пиксель на экране представляется в увеличенном размере. Именно поэтому нужно контролировать, чтобы изначальная картинка была максимально чёткой.

За максимальный размер экрана отвечает проекционная лампа. Это всё, что изначально важно знать для изготовления проектора своими руками.

Прибор на основе телефона

В этом случае, единственное, что нужно для изготовления проектора – это коробка из картона и лупа. Эти элементы недорогие и их вполне можно купить в любом магазине по продаже вещей для быта. Если имеется такая возможность, то вместо увеличительного стекла, рекомендуется использовать линзу Френеля.

Далее, нужно поместить линзу перед телефоном (выступает в роли источника картинки), который предварительно настраивается на максимально возможную яркость. После этого, оба элемента прикрепляются к коробке и проектор можно считать готовым. Картинка переносится на экран (в роли экрана может выступать простынь, закреплённая на стенке).

Этот способ изготовления проектора является идеальным для детей или подростков, которые только начинают разбираться в правилах оптики, поскольку итоговая картинка будет довольно низкого качества.

Проектор на основе ноутбука

Для изготовления описанного прибора таким способом, потребуется ноутбук, картонная коробка, линза Френеля, изготовленная из жесткого пластика и скотч.

Коробку нужно подбирать так, чтобы её длина составляла около 50 сантиметров, при этом площадь торцовой части коробки должна быть больше размеров экрана ноутбука.

Линзу разрешено подбирать различных размеров, но идеальным вариантом будет размер 20 на 25 сантиметров. Линзы таких размеров применяются для чтения книг. Цена одной линзы варьируется от 7 до 8 долларов.

Подготовив все эти компоненты для создания проектора нужно следовать такой пошаговой инструкции:

На передней стенке коробки вырезается выемка в форме прямоугольника, её размеры должны быть меньше размеров линзы. Для точности нужно в качестве образца приложить линзу к картонной коробке, обвести её, а затем с каждой из сторон сделать отступ по одному сантиметру во внутрь и начертить прямоугольник меньших размеров. Нарисованный прямоугольник вырезается.

Используя скотч, следует прикрепить линзу к внутренней части поперечной грани коробки. Обязательно нужно проконтролировать тот момент, чтобы линза прикреплялась рифленой частью.

Нужно поместить ноутбук экраном вниз и положить клавиатурой на верхнюю часть коробки. Такое положение даст возможность сразу добиться прямого и высококачественного изображения. Но нужно учесть тот факт, что размеры изготовленного прибора окажутся довольно внушительными.

Чтобы придать проектору внешнюю привлекательность, нужно отделить коробку от ноутбука и покрасить её с помощью баллончика в любой понравившийся цвет.

Следует учесть тот факт, что линза Френеля способствует небольшому искажению картинки: её края будут чуть-чуть размытыми, а цент сфокусирован. В этой ситуации для увеличения чёткости и яркости необходимо максимально увеличить яркость ноутбука и как можно больше затемнить помещение.

Но стоит отметить ещё и то, что яркость изображения зависит ещё и от расстояния между изготовленным оборудованием и экраном. Чем ближе представленное оборудование к экрану, тем лучше качество картинки.

Проектор для слайдов

Ещё одной идеей самодельного проектора является применение фонарика или лампы в комбинации с лупой для чтения, предпочтительнее всего, чтобы она была не очень выпуклой.

Изначально нужно создать экран для просмотра изображения, для этого на стенку нужно повесить простынку, после чего, на расстоянии в 2-3 метра от экрана, ставится стул. На стул помещают осветительный прибор. Перед источником света следует установить слайды, для этого рекомендуется изготовить специальную подставку или же можно просто удерживать слайды рукой.

Чтобы увеличить картинку нужно использовать лупу. В результате слайды должны быть размещены между увеличительным стеклом и фонариком. Размеры и чёткость изображения, как и в прошлом варианте, регулируются за счёт изменения расстояния между самодельным оборудованием и экраном.

Подобный вариант изготовления проектора является идеальным вариантом для того, чтобы весело провести время с детьми.

Ниже можно ознакомиться с фото различных самодельных проекторов.

Фото проекторов своими руками

Если мы хотим проецировать не 8 а к примеру 2 гобо?

Да это возможно, вы просто устанавливаете в меню прибора значения только для двух гобо, остальные не используемые гобо будут пропускаться при чем смену гобо вы не будите видеть так как в момент перелистывания слайда специальная заслонка закрывает объектив.

Сколько изображений мы можем проецировать?

Наш проектор может проецировать до 8 гобо, для сравнения аналогичные модели проекторов Итальянского бренда помещает всего 6 гобо.

У нас морозы до -40 градусов что надо докупить что бы проектор мог работать?

В отличие от Итальянских, Немецких проекторов, которые требуют дополнительную защиту от внешних осадков таких как дождь и снег, наш проектор не нуждается в подобных защитах, конструкция прибора разработана для работы в экстремальных условиях России до -40 градусов.

Можем ли мы получить качественную проекцию на стеленном фасаде с черным мрамором?

На сколько хватает лампы и сколько она стоит?

Газоразрядные лампы не отличаться долгой жизнью средние время работы для ламп 1500 Ватт составляет 1000 ч. Это около трех месяцев работы в ночное время. Стоимость такой лампы 170 Евро (,) Китайские аналоги стоят в двое дешевле, но не продаться в России, вы можете заказать их сами через интернет магазины.

Какой максимальный размер картинки мы можем получить и какая нужна дистанция?

Проектор 575-1500 использует лампу мощностью 1500 Ватт, для такой лампы мы рекомендуем максимальный размер проекции 15 на 10 метров. При этом проектор должен быть установлен на расстояние 50-70 метров. (в приборе есть функция оптического масштабирования что позволяет устанавливать прибор на разные расстояния при этом сохраняя размер картинки)

Что такое ГОБО, сколько оно стоит, как долго его делать, можем ли мы сами делать гобо?

ГОБО это стеклянный трафарет, изготовленный из высокотемпературного боросиликатного стекла с нанесенным на него серебряным напылением и антибликовым покрытием. Изображение наноситься химическим способом в нашей лаборатории. (процесс нанесения является коммерческой тайной) гобо бывает двух видов, черно-белое и полноцветное. На черно белом гобо возможно отобразить любую информацию в диапазоне от 0 до 100% черного с разрешением 3600 . Полноцветное гобо состоит из четырех слоев, разложенных по системе цвета (голубой, марганцовка, желтый и черный.) Каждый цвет наноситься отдельно затем все четыре слоя склеиваться в месте образуя полноцветное изображение.
Стоимость изготовления одного черно белого гобо составит 3000 руб. а полноцветного 9000 руб.
Производство гобо занимает в среднем один день, затем мы отправляем его адресату транспортной компанией.
Вы можете сами производить гобо в своем городе. Мы можем продать оборудование для его производства. Приблизительная цена установки 3000000 руб. так же вам придётся закупать у нас материал для производства гобо.

Просмотр кинофильмов дома на большом экране – это весьма распространенное желание. Но его реализация для большинства мечтателей ощутимо дорога. Иначе они просто купили бы либо проектор, либо телевизор. Но тем, кто разбирается в устройстве электроприборов, вполне по силам самостоятельно изготовить проекционное устройство для домашнего кинотеатра. Об этом и пойдет речь далее.

Немного теории

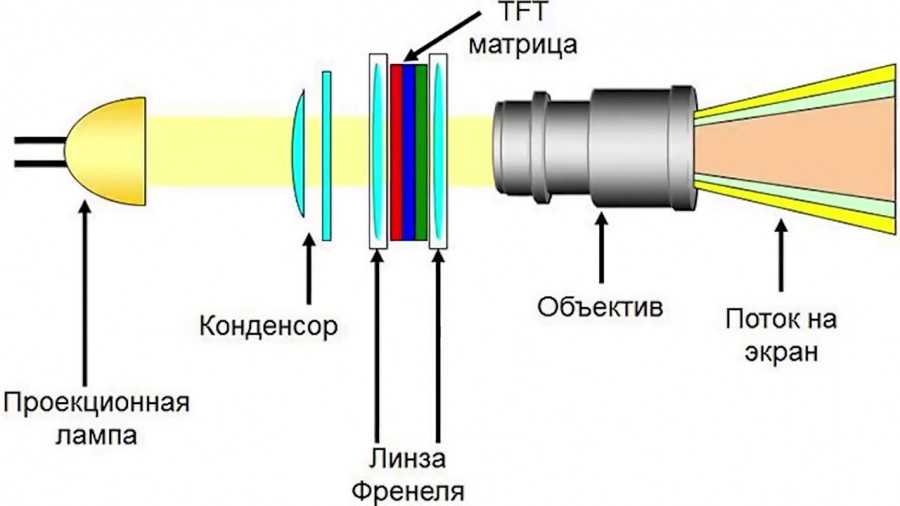

Для начала посмотрим на схему правильного проектора. Очевидно, что сделать такое устройство сможет не каждый. Хотя бы потому, что потребуется несколько точных и качественных оптических деталей заводского изготовления:

  • объектив;
  • линзы.

От них будет зависеть равномерность распределения света на экране. В объектив свет должен входить под правильным углом. При незнании оптических характеристик объектива и линз все расстояния можно определить опытным путем.

Источником изображения в проекционном устройстве служит матрица на жидких кристаллах. Они работают на просвет. Причем каждый пиксель на экране проецируется с увеличением размеров. Поэтому исходное изображение должно быть максимально четким. Чем больше пикселей, тем лучше. Так называемое FULL HD – это 1920×1080 пикселей. От яркости проекционной лампы будет зависеть максимальный размер экрана, на котором можно смотреть фильмы с приемлемой яркостью и контрастом.

Простейший проектор

Если читатель является обладателем смартфона или планшета с ярким экраном и разрешением, близким к FULL HD, а также мечтает о просмотре фильмов на большом экране, он может попробовать сделать простейший аппарат из коробки, линзы и своего гаджета. Коробка-корпус должна быть в любом поперечном сечении больше гаджета, а линза по диаметру соизмерима с размерами его экрана. Но от ее фокусного расстояния будет зависеть расстояние до экрана. Идея проста:

  • в коробке вырезается отверстие под линзу;
  • внутрь помещается гаджет, который можно приблизить или отдалить от линзы.

Гаджет устанавливается в оправку, которую удобно перемещать в коробке. Для оправки вполне подходящей заготовкой может служить другая коробка с меньшими размерами. Отражение света от стенок коробок должно быть минимальным. Для этого лучше всего обклеить поверхности черной бархатной бумагой для аппликаций. Либо покрасить черной матовой краской. Вместо краски можно применить густой черный обувной крем. Лучше всего проложить между стенками коробок направляющие, особенно при использовании бархатной бумаги. Они предохранят покрашенные поверхности от протирания.

Вот и весь проектор. Детали его смотрим на изображениях ниже.

Окрашенная коробка-корпус

Линза прикладывается к корпусу и обводится карандашом.
По линии от карандаша острым ножом вырезается отверстие.
В отверстие вставляется линза, которая приклеивается по контуру

Помещаем каретку внутрь коробки-корпуса и пользуемся проектором

Результат, который мы видим на экране, сильно зависит от размеров изображения на нем. Если размер уменьшить, яркость и четкость кадра улучшатся. Качество изображения в этом простейшем проекционном устройстве на уровне «это лучше, чем ничего». Но причина этого очевидна – необходима более высокая яркость источника изображения и дополнительная оптика.

Качественный самодельный проектор

Далее расскажем, как сделать проектор своими руками, соблюдая все требования. Начинать надо с разборки гаджета. Он разбирается с сохранением своей работоспособности так, чтобы жидкокристаллическая матрица экрана была доступна для просвечивания посторонним источником света. Если вы не можете этого сделать, значит, сборка такого проектора не для вас.

Используемые детали:

  1. плата источника питания светодиода;
  2. светодиод 100 Вт (преимущество имеет источник света с минимальными размерами);
  3. плата источника питания вентиляторов;
  4. плата управления вентиляторами;
  5. промежуточная линза;
  6. выходной объектив;
  7. пульт управления гаджетом через Wi-Fi;
  8. две промежуточные линзы Френеля;
  9. жидкокристаллическая матрица от гаджета.

Светодиод, смонтированный на радиаторе

Демонстрация эффективности линзы Френеля.
Промежуточная линза размещается между светодиодом и линзой Френеля для того, чтобы уменьшить потери света

Устранение искажений проекции подвеской матрицы с линзами с отклонением по горизонтали и вертикали

И вот результат проделанной работы. Расстояние до экрана 4 метра, диагональ кадра на экране 100 дюймов. Все хорошо видно.

На основе проектора для слайдов

Но существует и более простой путь для создания проектора. Для этого можно использовать проектор для слайдов, которые проецируются с листа бумаги формата А4 (оверхед-проектор). Поскольку вся оптика уже есть в наличии, остается приложить к ней только источник изображения. Им может стать матрица монитора. Его придется разобрать с сохранением работоспособности. Поскольку после установки матрицы в проектор монитор, как обычно, подключается к компьютеру. Лучше всего использовать проектор, который просвечивает слайд, а не использует отраженный свет.

Что получается в результате такой гибридизации монитора с проектором, показано на изображениях ниже.

Вот и все, что надо сделать. Если, конечно, у вас есть такой проектор. Какая видимость в результате получается на экране, демонстрирует изображение ниже.

Размеры и качество кадра на экране получаются очень хорошими. Причем существуют проекторы для проецирования небольших слайдов, которые соизмеримы с экраном смартфона. Они дешевле. Поэтому можно купить смартфон с битым экраном и неисправный проектор для его матрицы. А что должно получиться в результате, уже показано выше.
