Горелка для мапп газа своими руками

Самодельная газовая горелка – это устройство, которое имеет целый ряд преимуществ по сравнению с остальными ее аналогами, работающими на бензине и иных видах топлива. Основные преимущества газовых горелок заключаются в следующем: они просты в применении, не издают вредных и неприятных запахов во время использования и не коптят, как, например, бензиновые. К тому же газовая горелка очень компактна, а значит, использовать ее можно практически в любых отраслях хозяйства. В чем же ее особенности и как ее сделать своими руками?

Устройство газовой горелки

Конструкция данного инструмента предполагает наличие следующих основных деталей:

1. Редуктора.
2. Форсунки.
3. Регулятора подачи топлива (в данном случае газа).
4. Головки.
5. Узла, куда закрепляется газовый баллон.

На чем она работает?

Что касается топлива, то газовая горелка зачастую работает на пропане (либо смеси «пропан-бутан»). Им заполняется отдельная емкость (баллон), который, как мы уже отметили выше, крепится на специальный узел.

Сложно ли сделать ее своими руками?

Стоит отметить, что в своей конструкции данный аппарат не имеет каких-либо сложных элементов и деталей. Поэтому делается инфракрасная газовая горелка своими руками очень быстро (как показывает практика, на работу уходит не более 30-40 минут времени), и разобраться в ее конструкции сможет даже начинающий мастер. В случае с бензиновыми устройствами дела будут обстоять не так позитивно.

Область применения и элементы конструкции

Используется она в основном для нагрева и просушки материалов, для резки металлических изделий, в том числе труб, и обжига старой краски. В конструкцию горелки включаются металлический корпус (в него входит также специальный стакан, который не дает ветру задуть пламя), форсунка (для розжига топлива), рукоятка, которая крепится к корпусу (кстати, ее длина должна быть не более 100 сантиметров), держатель (устанавливается на рукоятку и изготавливается из дерева либо жаропрочного пластика), а также газовый шланг. Кроме этого, здесь присутствует редуктор и подводящая трубка с вентилем. Последний регулирует уровень подачи газа и, соответственно, длину пламени тоже.

Как делается мини-газовая горелка своими руками?

Начать можно с самого простого – с рукоятки. Ее можно сделать из дерева, а лучше всего взять готовую от какого-либо перегоревшего паяльника. Подводящую трубку следует изготовить из стали. Особе внимание обращайте на размеры. Оптимальный диаметр трубки должен быть примерно 1 сантиметр. При этом толщина не более 2-2.5 миллиметров. Данную трубку необходимо вставить в ручку и зафиксировать. Сделать это можно при помощи обычного клея.

Корпус

Его мы делаем тоже из стали, а именно из латунного прутка шириной в 2 сантиметра. Из него также можно изготовить и рассекатель. Далее необходимо проделать несколько отверстий. Это нужно для того, чтобы обеспечить нормальную подачу кислорода. В противном случае при малейшем сквозняке пламя горелки потухнет или газ с форсунки попросту не зажжется. Сколько нужно делать отверстий? Их в общем количестве 4, каждое из которых имеет диаметр в 1 миллиметр. Эти отверстия нужно сделать в стержне рассекателя. Кроме этого, просверлите 2 радикальные дыры по 5 миллиметров непосредственно в корпусе. Все это будет способствовать нормальному горению топлива в устройстве, что положительно скажется на скорости и качестве выполняемых работ.

Как дальше делается самодельная газовая горелка? Далее вам необходимо будет запрессовать рассекатель в корпус. При этом внутренний фланец следует устанавливать с небольшим зазором (не менее 0.6 миллиметра). Эта щель будет служить для торможения потока газа, подводящегося к отверстию запальника.

Как сделать форсунку?

Она будет вытачиваться из металлического прутка. Для того чтобы сделать отверстие в форсунке, вам нужно будет применить 2-милиметровое сверло и проделать им глухое отверстие. При этом расстояние до выхода должно составлять не менее полутора миллиметров. Для перемычки примеряем сверло диаметром в 4 мм. Проделанное отверстие зачеканивается молотком, затем подтачивается торец устройства наждачной бумагой. Обрабатывать его нужно до того момента, когда на резьбовой наконечник трубки можно будет навернуть форсунку.

Теперь на конец трубки надевается шланг (он идет от редуктора газового баллона), выполненный из специального резино-тканевого материала. Закрепляется он обычным хомутом при помощи крестовой или минусовой отвертки. Когда выставится рабочее давление, произведите подачу газа и внесите форсунку в пламя газовой конфорки. Делать это нужно только после того, как вещество полностью вытеснило воздух из шланга. Верхнюю часть детали следует подвергнуть шлифовке. Обрабатывать ее нужно до тех пор, пока длина факела горелки не будет составлять порядка 50 миллиметров.

Как собрать все эти элементы воедино?

Корпус вместе с рассекателем следует навернуть на наружную резьбу форсунки. При этом газовая горелка, своими руками изготовленная с учетом всех рекомендаций, должна подавать ровное пламя. Важно следить за тем, чтобы во время сгорания топливо не издавало копоти.

Что делать, если горелка дымит и подает неровное пламя? В таком случае нужно постепенно поворачивать корпус на резьбе форсунки. Делать это необходимо до тех пор, пока газ не будет давать такой характерный дым. Если резьбовое соединение очень свободное, уплотните его лентой ФУМ. Все, на данном этапе газовая горелка своими руками успешно сконструирована. Теперь можно смело пользоваться ею в хозяйстве.

Несколько слов о порядке работы с инструментом

Чтобы газовая горелка, своими руками сделанная, была безопасной в использовании, перед первым запуском обязательно проверьте ее детали на герметичность, а именно паяльные соединения, места совмещения разъемов и рукавов. После этого откройте вентиль на пол-оборота и подождите, пока устройство не подаст пламя. Здесь процесс розжига происходит автоматически, поэтому дополнительно никаких действий предпринимать не следует. Теперь отрегулируйте уровень и длину подаваемого пламени (делается это при помощи редуктора или того же вентиля) и приступайте к работе.

Итак, мы выяснили, как изготавливается газовая горелка своими руками, узнали ее конструкцию и правила пользования этим устройством.

Составляющие элементы кремневых «патронов»

Первые «гильзы» представляли собой трубочки из дерева или камыша (реже полностью серебряные), высота которых составляла около 10 см. Конечно, внутри они были полыми. После «загрузки» меры пороха, отверстия затыкали либо тряпочкой, либо шерстью. Верхушки газырей отделывали колпачками, которые как раз и «торчали» из кармашков черкески, украшая одежду.

Вот эти-то колпачки и сделали «гильзы» популярными. И пусть сегодня газырь представляет собой всего лишь деревянную палочку – имитацию старинного патрона, но украшение ее – колпачок – заслуживает отдельного разговора.

Колпачок-наперсток

В зависимости от материального положения владельца черкески, колпачки, которые крепятся на газыри выполняют из:

1. Кости моржовой или слоновой.

2. Рогов буйвола или тура.

3. Металла – железа, меди или серебра.

Но даже недорогой материал подвергают дополнительной обработке, гравировке, придавая этому особое значение. Казалось бы, небольшой элемент, высотой всего 2,5 – 3см в диаметре около 1,5 см, тем не менее, играет главную роль в отделке одежды.

Взгляните на настоящего горца – его черкеску украшает порядка 20 газырей. Колпачки у них выполнены в одном стиле и обязательно сочетаются с другими элементами «обмундирования». Чудо-инкрустация охватывает практически всю грудь мужчины и даже сегодня служит прикрытием от ударов холодным оружием, в этом их функция схоже с казачьей папахой. Теперь понятно, насколько универсальны газыри, их предназначение и ныне не ограничивается декорированием.

Как изготовить газыри в домашних условиях

Как изготовить газыри своими руками? Казалось бы, выполнить имитацию «древнего» газыря по силам любителю мастерить что-то своими руками. Найди ровные цилиндрические палочки, отшлифуй их, и покрась кончики контрастной краской. Кстати, именно так и делали некоторые горцы, причем концы одной палочки красили разным цветом, к примеру, черным и белым. Таким образом, один и тот же «патрон» носили на разных черкесках — черную одежду украшали белыми, а белую – черными наконечниками. И все же, как изготовить газыри по всем правилам, знают только настоящие мастера. Посмотрите на предметы ручной работы лучших профессионалов, и вы убедитесь, что эта отделка достойна уважения.

Самый простой способ сделать металлические газыри в домашних условиях, это чеканка. Для работы нужно будет приобрести чеканы – специальные инструменты, с помощью которых выдавливаются различные узоры на металле. Овладеть основами данного ремесла можно буквально за несколько дней, но чтобы превратить его в искусство уйдет немало времени.

Начинают процесс с создания самого «наперстка» — его делают самостоятельно из тонкого листового металла или заказывают колпачки мастеру, а сами затем уже занимаются их отделкой.

Собственно чеканка включает несколько этапов работы:

1. Переводите узор с бумаги на металл. Покрываете его гуашью с мылом, а затем через копировку аккуратно наносите узор, чтобы на всех колпачках он был одинаковым.

2. Надеваете заготовку на заранее изготовленную подставку и хорошо нагреваете, чтобы металл стал более податливым. Надо греть именно металлическую подставку, чтобы она передавала тепло заготовке.

3. Выбираете нужные чеканы и по контурам рисунка наносите узор.

4. Правите изделие деревянным чеканом.

5. Шлифуете готовый газырь.

6. Повторяете процесс со всеми заготовками.

Так как колпачки газырей имеют небольшие размеры, инструменты для нее тоже нужны соответствующие. Работа с ними будет достаточно тонкой, кропотливой, требующей хорошего зрения и твердой руки. Кроме чеканки можно покрывать газыри гравировкой, чернением, наносить узоры красками и цветным лаком. Причем разные способы отделки вполне можно и комбинировать, что часто кавказские ювелиры и делают.

Когда колпачки готовы, делают сам «патрон», а так как сейчас он выполняет чисто декоративные функции и полым ему быть не обязательно, вырежьте его просто из дерева. Единственное, что требуется – качественная и красивая древесина без сучков, которую можно покрыть лаком или просто отполировать, чтобы дерево стало гладким, приятным на ощупь и показало свою структуру во всей красе.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

В устройство газовой горелки включаются такие элементы:

• корпус из металла;
• форсунка;
• редуктор;
• регулятор подачи топлива;
• узел для закрепления баллона;
• головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

На практике человек, который никогда не занимался изготовлением похожих конструкций, уже через полчаса или час понимает, как изготовить самостоятельно горелку, и делает это.

Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.

Самостоятельная сборка изделия

Сборка газовой горелки своими руками на пропане — самый интересный и увлекательный этап работы. Для начинающих и неопытных мастеров необходимо изучить его максимально точно для получения качественного изделия. Требуется учитывать все нюансы и советы.

Для начала следует задуматься о самом интересном — рукоятке изделия. Для её создания можно использовать любой материал. Как вариант отлично подойдёт ручка от старого паяльника или другого аппарата. Трубка для подвода должна изготавливаться только из стали. Другие материалы никак не подойдут.

Очень важно на первоначальных этапах обращать внимание на размеры всех элементов конструкции. К примеру, диаметр трубки для подвода не должен быть больше 1 сантиметра, а толщина стали — 2−3 миллиметров. Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей.

Корпус горелки

Основа горелки — это её корпус. Он изготавливается также из стали, как ни странно. Для таких целей лучше использовать прут из латуни диаметром 2 сантиметра. Для изготовления рассекателя также может понадобиться подобный материал. После этого следует проделать несколько отверстий, для того чтобы внутри изделия свободно циркулировал воздух. Делается это по всем известной причине — огонь не может гореть без кислорода. Как правило, таких дырочек требуется пять или шесть, а их диаметр должен составлять один миллиметр. Они проделываются в самом рассекателе конструкции.

Дальше нужно вмонтировать (пропихнуть) рассекатель в корпус горелки. Для этого понадобится довольно большая сила. На противовес рассекателю, внутренний фланец должен быть установлен с небольшим зазором приблизительно полсантиметра, тем самым будет тормозиться в будущем огромный поток газа, который поступает в запальник.

Форсунка устройства

Для самодельной лампы на пропановом газу также нужно изготовить жиклёр. С помощью такой детали обеспечивается подача топлива. Топливом выступает пропан, который находится в баллоне. Для изготовления следует использовать металлический прут. В нём необходимо сделать глухую дырку. Для этого требуется иметь сверло на 2 миллиметра. Перемычку делать нужно уже 4-миллиметровым сверлом. Такие отверстия необходимо обстукать молотком и пройтись наждачной бумагой.

Дальше на конец трубки монтируется шланг с редуктора. Он должен быть изготовлен из специальной резиновой и тканевой смеси. Закрепление происходит за счёт фиксации шланга хомутом. После надёжного закрепления шланга необходимо правильно выставить давление в баллоне и подать газ в него. С помощью подобных действий воздух из системы полностью выгоняется. Если всё правильно сделать, то длина огня должна быть не менее 40−50 миллиметров.

Самодельная конструкция является очень хорошим инструментом и уникальным средством, которое всегда поможет в хозяйстве молодому мастеру в любых бытовых ситуациях. А поскольку самостоятельно её произвести очень легко, то и популярность такого инструмента растёт с каждым днём.

Какой газ выбрать

Газовая горелка для пайки своими руками изготавливается исключительно на таком топливе, как:

• природный газ;
• пропан;
• бутан;
• пропанобутановые смеси.

Другими словами, на углеводородных смесях с атмосферным воздухом. Если пользоваться топливом, состоящим на 100 процентов из изобутана, то можно получить температуру горения 2000 градусов Цельсия.

Ацетилен — вещество, позволяющее получить температуру до 3000 градусов. Но подобный аппарат на данный момент не является популярным по нескольким причинам: необходимость в постоянном кислороде, высокий уровень опасности, потребность использовать дорогостоящий карбид кальция для работы и другие причины.

Получить водород в домашних условиях более чем реально, а такой аппарат способен давать температуру в 2500 градусов. Но исходные материалы для получения этого вещества тоже очень дорогие (основной смесью для получения является синильная кислота). К тому же они небезопасны. Также минус водорода в том, что он ощутим на запах.

Такое вещество, как метан, не используется в горелках для дома по общепонятным причинам. К тому же газ очень ядовит. Если говорить о выпарах метана, то они при сжигании не дают большого пламени, а средняя температура конструкции составляет 1100 градусов.

Как добиться безопасности

Тем, кто интересуется вопросом, как сделать горелку в домашних условиях, нужно сперва понять все меры безопасности. Для того чтобы самодельная конструкция вышла эффективной в работе, необходимо постоянно следовать чертежам прототипа и вносить туда свои изменения не нужно.

Очень часто возникает ситуация, когда пламя неровно горит и сильно дымится. Для избавления от подобного эффекта следует повернуть корпус на резьбе форсунки на себя. Делать такое нужно до того времени, когда газ будет давать хороший и желаемый оттенок, а также струю огня. Если резьба форсунка очень свободно ходит, её необходимо уплотнить лентой.

Чтобы маленькая газовая мини-горелка или другая конструкция, сделанная своими руками, была безопасной в использовании, её требуется перед первым запуском и в последующем время от времени проверять на герметичность. Особенное внимание нужно обратить на паяльные соединения, места совмещения разъёмов, рукавов и другие важные моменты. После этого необходимо подождать, немного открыв вентель. Ждать следует до того времени, когда пойдёт пламя. Все этапы происходят на автомате, поэтому дополнительных действий предпринимать не нужно. После этого только требуется отрегулировать уровень пламени и можно начинать работу.

Таким образом, горелка — это необходимый инструмент в доме для начинающих и опытных мастеров.

>Бензиновые горелки для пайки и всё, что с ними связано

Бензиновая горелка для пайки своими руками

Приобретение готовой газовой горелки не всегда возможно (по различным причинам). В таком случае полезно будет знать, что изготовить бензиновую горелку для пайки можно самостоятельно. Отметим, что самодельные бензиновые аппараты ничуть не хуже покупных. Аппарат, выполненный своими руками, такой же результативный.

Если к носику бензиновой горелки поднести спичку в зажженном состоянии, вы сможете увидеть моментально вспыхнувший огонь. Устойчивое сгорание бензина будет продолжать в течение пяти минут (+/-2 минуты). Температура пламени на его кончике будет достигать более 1000° С.

Отметим, что подобной горелкой можно без особого труда плавить твердые припои, производить термическую обработку мелкого инструмента, плавить различные металлы, припои, и даже размягчать стекло.

Многие детали газовой самодельной горелки изготавливать не придется, так как их можно позаимствовать из других вещей. Например, такие самодельные детали, как резиновая груша, можно выполнить из пульверизатора.

Устройство самодельной горелки содержит:

• Корпус;
• Втулка с крючком;
• Трубка;
• Упор;
• Ручка;
• Резиновое кольцо;
• Воздушный шарик;
• Ручка;
• Резиновая груша;
• Наполнитель.

Изготовление:

1. Корпус горелки можно выточить на токарном станке. В качестве материала для изготовления этой важной детали может быть использована сталь любой марки. Стоит обратить внимание на то, что корпус детали составной (один торец открыт, а другой – закрыт пробкой). В пробке есть отверстие, диаметр которого составляет на 0,1 миллиметра больше наружного диаметра трубки. При помощи этого качества корпус может перемещаться по трубке достаточно туго, при этом сохраняя герметичность.
2. Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты.
3. Далее необходимо изготовить втулку с крючком и упор. Для этого можно использовать стальной лист.
4. Ручка горелки, без которой не обходится бензиновый аппарат, вырезается из бука или дуба.
5. Отверстия под трубки (2 шт.) высверливаются очень аккуратно. Таким образом, оси отверстий должны выйти строго параллельными. Готовая ручка обрабатывается наждачной бумагой, после чего покрывается несколькими слоями бесцветного лака.
6. Далее необходимо, чтобы конец трубки, который пропущен внутрь корпуса, образовал форсунку. Если есть твердый припой ПМЦ-54 (отлично схватывается со сталью), постарайтесь запаять им конец трубки, после чего просверлить по оси трубки отверстие 0,2 миллиметра (диаметр). Припой можно изготовить самостоятельно. Нужно сказать, что припой состоит из меди и цинка. Для того чтобы получить цинк, можно воспользоваться стаканчиками от старой электрической батарейки. Надо освободить стаканчик от содержимого, после чего прокалить его на огне. Далее нужно опустить его в холодную воду, а затем – в слабый раствор соляной кислоты. Чистый стаканчик разрезается ножницами на кусочки. Таким образом, получаем цинк. Теперь дело за медью. Для этого выполните следующее: возьмите медну проволоку; отожгите ее на огне; мелко нарежьте проволоку при помощи ножниц. Теперь можно засыпать кусочки меди и цинка в тигель, придерживаясь равных пропорций, после чего необходимо посыпать бурой. Сплавить металлы можно на горелке. После этого понадобится охладить полученный брусочек, закрепить его в тисках. Затем драчевым напильником опилить его со всех сторон. Полученные опилки необходимо смешать с бурой.

Подобные самодельные бензиновые горелки будут отлично работать, если всё сделать правильно. Обратите внимание: если вы не имеете достаточно опыта в работе с горючими материалами, желательно воспользоваться покупными бензиновыми горелками.

Лучшие туристические газовые горелки

В путешествии с палатками или в походе, на сплаве приготовление еды – это особенный ритуал, к которому готовятся еще на этапе подготовки к отдыху, в частности продумывают способ подогрева воды и продуктов. Костёр удобен не всегда, да и разрешено разводить огонь далеко не везде. Этих недостатков лишена портативная газовая туристическая горелка.

Kovea Alpine Pot Wide KB-0703W

Открывает рейтинг газовая горелка для туристов южнокорейской сборки Kovea KB-0703W Alpine Pot Wide, созданная в качестве альтернативы знаменитой системе Jetboil PCS, включающей само устройство вывода пламени и литровую кастрюлю. Главная фишка Kovea – наличие теплообменника у основания кастрюли, передающий тепловую энергию пламени в максимальном размере, благодаря ему литр воды достигает кипения не более, чем за 3 минуты, экономя газ до двух раз по сравнению с обычными аналогичными приспособлениями. Невысокая мощность при наличии теплообменного блока благоприятствует эффективной работе устройства в холода и дожди, кроме того, газ не расходуется впустую благодаря нахождению внутри конструкции, и даже сильный ветер ему не угрожает.

Управление туристической горелкой осуществляется вынесенным блоком, переключение мощности пламени и перекрытие газа удобно осуществлять даже при брызжущем кипятке. Кроме того, эффективная изоляция теплового контура неопреновым чехлом позволяет держать устройство во время его работы, а для удобства переливания жидкости на корпусе кастрюльки расположена ручка, за которую, кстати, Kovea Alpine Pot Wide можно подвесить на любой вертикальной поверхности, в том числе в палатке и машине – устройство горелки с присоединённым баллоном надёжно зафиксированы у основания кастрюли. Некоторые туристы используют такое устройство для приготовления еды и напитков даже без остановки на привал или в лодке на рыбалке.

Хранить устройство удобно: за ненадобностью компоненты газовой горелки укладываются в кастрюльку. Система Kovea Alpine Pot Wide совместима с баллонами KFG-230, KGF-450, KGF-110, а также с цанговыми баллонами с адаптером-шлангом Cobra.

Стоимость газовой горелки начинается от 9 800 рублей.

Достоинства

• Универсальное устройство для эксплуатации в палатке, на открытом воздухе или в машине;

• Удобно складывается;

• Малый расход газа 75 г/ч;

• Не обживает руки при закипании при использовании чехла;

• Возможность использования круглый год в любую погоду;

• Богатая комплектация (кастрюля с крышкой, горелка, кружка, чехол, конфорка, заглушка теплообменника);

Недостатки

• Высокая цена, но конкурентоспособная по сравнению с прототипом Jetboil PCS;

• Кастрюля подходит преимущественно для кипячения воды и разогрева жидких продуктов, сварить или пожарить в ней что-либо не получится.

Fire-Maple Family FMS-108

Второе место занимает классическая газовая горелка для туризма Fire-Maple Family из нержавеющей стали с самой большой в группе конфоркой, поддерживающей равномерное широкое пламя – и чайник удобно вскипятить, и кастрюлю поставить. Размер посуды может быть любым – у устройства раскладываются держатели в рабочую плоскость диаметром до 285 мм, а опоры весьма устойчивы для удержания веса наполненной кастрюли.

Газовая горелка Fire-Maple Family оснащена пьезоподжигом и удобным контролером пламени, а защитить поток от ветра помогает экран по периметру. Чтобы газ не утекал при неточном присоединении и отключении баллончика, конструкцией предусмотрен защитный ниппель. В качестве источника газа могут быть использованы любые картриджи резьбового типа и баллоны с адаптером FMS- 701.

Транспортировать и хранить Fire-Maple Family удобно – её опоры складываются, и устройство принимает плоскую форму, удобно размещаемую в туристическом рюкзаке.

Интенсивность пламени позволяет вскипятить литр жидкости быстро – чуть более трёх минут, при этом расход газа по сравнению с горелкой-лидером рейтинга несколько выше – около 220 гр. за один час (в разной степени зависит от типа картриджа).

Приобрести Fire-Maple Family FMS-108 можно от 5 500 рублей.

• Подходит для посуды с диаметром дна до 30 см;

• Защита от протечки газа.

• Удобно использовать при сильном ветре;

• Есть пьезоподжиг;

• Устойчивость;

• Сравнительно высокий расход газа;

• Расположение баллончика нижнее, неудобно ставить с крупным картриджем без шланга.

Следопыт «Говорящий огонь»

Третье место заняла горелка с вынесенным баллончиком Следопыт «Говорящий огонь», оснащённая пьезоподжигом. Её можно использовать с любой посудой диаметром до 250 мм, но нужно соблюдать осторожность при балансировке – у конфорки всего 3 луча. Для удобной установки прибора на гладких и скольких поверхностях на ножках предусмотрено резиновое покрытие. Хранить устройство удобно в специальном комплектном чехле.

По сравнению с ранее рассмотренными горелками, у Следопыта нет ветрозащиты, чтобы использовать в ветреную погоду без снижения эффективности пламени, приспособление придётся сделать из подручных средств или приобрести отдельно.

Для работы туристической горелки понадобится баллон с резьбовым клапаном PF-FG-230 (230 г) и PF-FG-450 (450 г) или нажимным с цанговым патроном PF-FG-220 (220 г) с переходниками PF-GSA-01 или PF-GSA-03, которые также придётся приобрести дополнительно. Расход газа оптимальный – около 140 г/ч.

Стоимость газовой горелки Следопыт «Говорящий огонь» – около 2 000 рублей.

• Компактная модель;

• Невысокая цена;

• Подходит для посуды до 250 мм в диаметре;

• Небольшой расход газа;

• Есть пьезоподжиг;

• Пьезоподжиг часто барахлит (лучше иметь с собой спички);

• Отсутствует ветрозащита.

Kovea Backpackers Stove TKB-9209

Замыкает рейтинг в категории туристических горелок незамысловатое устройство Kovea Backpackers Stove TKB-9209, снабжённая регулятором пламени. Устройство представляет собой насадку на баллон или картридж с газом, образующее мощное ветроустойчивое пламя, но пьезоподжиг отсутствует и придётся воспользоваться зажигалкой или спичками. За ненадобностью лапки складываются на бок, горелка принимает плоское положение и удобно транспортируется, хранится в приложенном производителем мешочке. Может использоваться с любыми баллонами стандартного резьбового типа или адаптера Cobra.

Расход газа туристической горелкой южнокорейской сборки Kovea Backpackers Stove TKB-9209 составляет примерно 145-150 г/ч, а стоимость самого устройства – около 1 600 рублей.

• Компактное устройство;

• Низкая цена;

• Мощное пламя, устойчивое к ветру;

• Нерегулируемая конфорка;

• Неустойчивая конструкция.

Лучшая горелка для пайки с пьезоподжигом

Для пайки малогабаритных деталей используется мини-сварка в виде газовой горелки, основной рабочий компонент которой – направленная струя пламени высокой температуры. Практически все устройства оснащены пьезоподжигом. Используются подобные аппараты в электромеханике, электронике, в ювелирном и медицинском деле – везде, где необходима работа с тонкими деталями и платами.

Virax MAPP PRO

Первая среди горелок для пайки Virax MAPP PRO – устройство французской сборки с температурой плавления 24000С. Горелка представляет собой небольшой продолговатый баллончик с загнутым металлическим наконечником, в основании которого установлен пьезоподжиг. Небольшой вес и удобная форма позволяют работать с пайкой в любом положении, навесу или на поверхности, в любых условиях окружающей среды. Объём баллончика составляет 788 мл, этого хватает на 2,5 часа беспрерывной работы. Правда, вес устройства 1,18 кг – тяжеловато для пальцев с непривычки.

Газовая горелкой Virax MAPP PRO можно делать пайку твёрдым припоем до 18 мм в диаметре, мягким – до 54 мм. Стоимость прибора – свыше 10 000 рублей.

• Возможность работы в любых температурных и погодных условиях;

• Оптимальные возможные диаметры пайки;

• Высокая температура пламени;

• Длительная работа от одного баллончика;

• Сравнительно большой объём для ручной горелки;

• Есть баллон в комплекте;

• Высокая цена.

KEMPER 1064 E

Паяльная горелка KEMPER 1064 E универсального применения – это насадка на газовый баллончик для пайки медных, бронзовых и латунных труб разного диаметра. Удобная рукоятка с пьезо кнопкой с фиксацией и регуляцией пламени позволяет пользоваться устройством как обычной ручкой, работая в любой плоскости направленной струёй температурой 24000С с расходом всего 205 гр./час, что меньше, чем у лидера рейтинга категории (315 гр./час).

Газовая горелка KEMPER 1064 E комплектуется сменными насадками, одна из которых создаёт вихревое пламя, другая – тонкую струю для выполнения тонких работ. Газового баллончика в комплекте нет, необходимо приобрести любой с резьбовым соединением EU(7/16).

Стоимость насадки-горелки KEMPER 1064 E около 5 800 рублей.

• Есть предварительный нагрев пламени для поддержания его стабильности при любом положении работы;

• Небольшой расход газа;

• 2 насадки для пламени в комплекте;

• Есть пьезоподжиг и регулятор пламени;

• Нет баллона с газом в комплекте.

ROFIRE Piezo 1950°C

На третьем месте рейтинга расположилась газовая горелка для пайки меньшей температурой пламени – до 1950 градусов. Этого достаточно для работы с мягким припоем в электронике и ювелирном деле.

За регуляцию струи отвечает вентиль в задней части ручки – не самый удобный, зато не сбивается в процессе работы. Для комфорта на головке горелки отвечает опорная скобка. ROFIRE Piezo 1950°C используется не только для мягкой пайки до 22 мм и твёрдой до 15 мм, но и опаливания красок, огневой зачистки.

Баллончик в комплект поставки не входит, необходимо приобрести пропан-бутановую или другую смесь в баллоне с резьбовым соединением EU(7/16).

Стоимость газовой горелки не самая высокая – около 5 300 рублей.

• Удобная ручка горелки;

• Подходит для опаливания, зачистки, пайки мягких припоев;

• Точный регулятор пламени и опорная скобка;

• Нет баллона в комплекте;

• Регулировать силу струи неудобно.

FOXWELD MT-55

Газовая горелка классического типа FOXWELD MT-55 создана для пайки и нагрева металлически деталей, её активно используют для разогрева замёрзших труб, для плавления мягких и твердоплавких металлов в бытовых, ювелирных и производственных работах. Она полезна в отсутствии возможности подключения сварочного аппарата к электрической сети, но необходимо учитывать сравнительно большой объём потребления газа, например, для оттаивания труб. Также встречается на кухнях ресторанов, где используется для опаливания крем-брюле, оттаивания мяса.

Устройство FOXWELD MT-55 работает вместе с газовым баллончиком с цанговым зажимом, заряженным пропан-бутаном, изобутаном). Конструкция устройства разборная из прочного пластика с тугоплавким мундштуком.

Стоимость приспособления FOXWELD MT-55 начинается от 336 рублей.

• Универсальное использование;

• Соединяется со всеми баллонами с цанговым зажимом;

• Есть пьезо и регулятор мощности пламени;

• Подходит для тугоплавких и мягкоплавких металлов;

• Не самая крепкая конструкция;

• Отсутствует баллон в комплекте;

• Повреждается корпус;

STAYER 55584 MASTER

Замыкает рейтинг горелок для пайки устройство STAYER 55584 MASTER с минимальной из представленных температурой пламени 1300 градусов Цельсия. Это насадка на баллон с прямым соплом, оснащённая пьезоэлементом и регулятором пламени в виде винтовой ручки. Горелка работает с баллонами на цанговом соединении и применяется преимущественно для мягкоплавких материалов, нередко используется в поварском искусстве, подходит для лужения и подогрева, также выручает на сплавах – кипятит воду. Согласно отзывам продукт STAYER исправно выполняет свои функции и практически не выходит из строя.

Стоимость STAYER 55584 MASTER самая доступная среди представленных горелок – около 305 рублей.

• Универсальное применение в электронике, механике и кулинарии;

• Простота использования;

• Компактные габариты и вес;

• Совместимость с любыми баллонами с цанговым соединением;

• Минимальная температура.

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Что такое газовая горелка? Многих интересует точный ответ на данный вопрос. Если вкратце, то это самодельное пропановое устройство, которое имеет огромное количество преимуществ перед своими аналогами. В данной статье мы попытаемся в точности разобраться во всём, что касается самодельной газовой горелки, а также ответим на вопрос «Как сделать газовую горелку своими руками?»

Во-первых, хочется отметить основные особенности данной конструкции. К ним можно отнести:

• предельно просты в применении;
• никаких неприятных и вредных запахов, следов копоти и тому подобного;
• компактность, позволяющая использовать газовую горелку практически везде.

Конструкция самодельной газовой горелки

В устройство самодельной газовой горелки включаются:

• металлический корпус;
• редуктор;
• форсунка;
• регулятор подачи топлива;
• головка;
• узел для закрепления газового баллона.

Металлический корпус включает в себя специальный стакан, с помощью которого механизм избавляется от возможности задувания пламени. Сюда также входит металлическая или другая рукоятка, которая не превышает 100 сантиметров. Поверх рукоятки устанавливается деревянный держатель и газовый шланг. С помощью редуктора и трубки с вентилем регулируется уровень подачи газа, а также его длина соответственно. Форсунка служит для розжига топлива, в данном случае последним является пропан.

Вид топлива, на котором работает горелка

Как говорилось ранее, газовая горелка также называется пропановой. Отсюда несложно сделать вывод, что, как правило, в виде топлива используется именно пропан либо смесь пропана и бутана.

Данным топливом заполняется специальный баллон, который крепится к горелке.

Производство газовой горелки своими руками

Как вы могли понять из списка элементов всей конструкции приспособления, она является предельно простой и не имеет каких-либо сложных деталей, на которые нужно тратить большое время.

Для того чтобы сделать агрегат своими руками, потребуется немного времени и сил. И если правильно изучить материал, представленный в данной статье, а также со всей серьезностью и аккуратностью подойти к процессу (поскольку работа ведется с огнеопасными веществами), то он обязательно будет выполнен.

Как показывает практика и множество живых примеров, в среднем человек, который никогда не занимался созданием самодельных газовых горелок, через 40-45 минут после прочтения инструкции уже смог похвастаться горелкой, сделанной своими руками.

Как сделать газовую горелку своими руками

Вот мы и подошли к самому интересному процессу. К изготовлению горелки. Ниже будет подробно описан весь процесс создания данного агрегата, с учетом всех нюансов и советов.

Итак, начать следует с самого простого, но не менее интересного. С изготовления рукоятки горелки. В принципе, материал можно использовать любой. Кстати, более разумным будет просто использовать готовую рукоятку от какого-нибудь старого и ненужного паяльника. Подводящая трубка изготавливается исключительно из стали.

Не забывайте обращать огромное внимание на размеры всех деталей. Например, диаметр подводящей трубки горелки не должен превышать одного сантиметра, а его толщина должна колебаться в районе 2 — 2.5 мм. Эта трубка вставляется в ручку и фиксируется с помощью клея или другого качественного материала, подходящего для выполнения данной цели.

Корпус

Корпус горелки, как ни странно, изготавливается также из стали. Лучше всего использовать латунный прут, ширина которого должна составлять примерно 2 сантиметра. Рассекатель можно изготовить также из него.

Далее проделывается несколько отверстий для того, чтобы создать циркуляцию кислорода в агрегате. Ведь, как известно любому: огонь не может существовать без кислорода. В общем количестве таких дырок должно быть четыре: каждая диаметром порядка 1 миллиметра. Делаются они в самом стержне рассекателя горелки.

Следующим шагом необходимо силой запрессовать рассекатель, с которым производились работы немного ранее, в корпус газового приспособления. Внутренний фланец должен быть установлен с некоторым зазором порядка половины сантиметра. С помощью этой щели в будущем будет тормозиться огромный поток газа, подходящий к запальнику.

Форсунка

Как говорилось ранее, с помощью форсунки обеспечивается подача топлива, а именно, пропана, из его баллона наружу. Для ее изготовления следует использовать специальный металлический прут. Здесь понадобится 2-миллиметровое сверло для того, чтобы проделать глухое отверстие в форсунке. Для перемычки нам понадобится 4-миллиметровое сверло. Проделанные отверстия зачеканиваются молотком, а после подтачиваются с помощью всеми любимой наждачной бумаги.

После этого на конец трубки монтируется шланг от редуктора, который должен быть выполнен из специального резинового и тканевого материала. Закрепление происходит обычным хомутом с помощью рядовой отвертки.

После того как механизм, по вашему мнению, верно закреплен, необходимо выставить оптимальное давление в баллоне и подать газ из него. Воздух из шланга после этого должен быть полностью вытесненным. Длина огня при правильном расположении и работе всех деталей должна составлять порядка 40-50 мм.

В общем, как и говорилось ранее, самодельная газовая горелка является довольно уникальным средством, которое придет на помощь любому хозяину в любых неприятных бытовых ситуациях. А максимальная лёгкость её изготовления может только еще сильнее привлекать все приоритеты к себе.

Многие домашние мастера знают, что такое газовая горелка. Благодаря ей, можно выполнять сварку, наплавку и другие виды обработки изделий из металла, нагревать их и соединять. Принцип работы такого прибора в смешивании горючего газа и кислорода. В результате можно получить стабильное пламя, имеющее огромную температуру, которое тяжело потушить. Такие горелки могут быть универсальными или предназначенными для определенных работ. Тот факт, что пламя устойчивое, позволяет применять этот агрегат на воздухе даже в ветреных условиях. Ее можно как купить, так и сделать в домашних условиях. Если вы не из тех, кто ищет легких путей, предлагаем вам разобраться, как правильно сделать газовую горелку для пайки своими руками.

Материалы и инструменты для работы

Инструменты для работы

Чтобы сделать обычную горелку, вам понадобятся следующие детали и инструменты:

• дрель;
• болгарка;
• молоток;
• наждачная бумага;
• латунные заготовки для форсунки и рассекателя;
• тонкая трубка из латуни Ø15 мм;
• бруски из дерева;
• тиски;
• ФУМ-лента или уплотнитель из силикона;
• соединительные шланги;
• регулировочный вентиль.

Изготовление ручки и форсунки

Ручки для горелки

Возьмите латунную трубку и приделайте к ней ручку. Если у вас есть ручка от старой горелки, можно использовать ее – это будет гораздо удобнее. Если таковой нет, можно взять деревянный брусок. Чтобы рукоять удобно лежала в руке, ее можно обработать. В нем нужно просверлить отверстие под латунную трубку. Их диаметр должен совпадать. После чего трубка засовывается в брус и закрепляется там при помощи силикона или эпоксидной смолы.

Для удобства выполнения работ латунную трубку нужно изогнуть выше ручки под углом 45˚.

Если форсунка сделана правильно, то пламя ровное

Следующий этап – изготовление форсунки. Это трудоемкий и долгий процесс. К нему нужно подходить с большей ответственностью. Желательный размер отверстия форсунки составляет 0,1 мм. Понятно, что самостоятельно без специального оборудования достичь такого размера будет очень трудно, поэтому нужно просверлить отверстие немного шире, и подогнать края до нужного размера. Все нужно делать аккуратно, чтобы отверстие было ровное и не направляло пламя в разные стороны. Сделав отверстие, зафиксируйте заготовку в тисках. Затем аккуратно молотком наносите удары по будущей форсунке. Делать это нужно вертикально, с «оттяжкой» к центру заготовки. Постепенно деталь нужно прокручивать, обеспечивая идеальное отверстие без уклона.

Выполнив чеканку детали, головку форсунки нужно зашкурить ее наждачной бумаги с мелкой зернистостью. На заднюю часть детали следует нанести резьбу, чтобы соединить ее с трубкой. Более простой метод соединения – пайка форсунки к трубе. Но следует отметить, что в таком случае ремонт каких-либо деталей выполнить будет очень сложно.

В принципе это всё, теперь вы можете подсоединить к трубке баллон с газом, поджечь его и агрегат готов к работе. Но, теперь возникают некие трудности, которые препятствуют нормальной работе и приносят неудобства. Получается, что регулировать газовый поток можно только открывая и закрывая кран на газовом баллоне. В таком случае добиться требуемой силы пламени будет очень тяжело. Что же делать?

Работы по улучшению регулировки пламени

Горелки с регулировкой силы пламени

Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

1. Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
2. Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
3. Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
4. Теперь можно подогнуть все к центру и приварить к трубке горелки.

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Изготовление мини-горелки

Миниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

1. Обычная капельница – 2 шт.
2. Игла для накачивания мячей.
3. Игла для медицинского шприца.
4. Паяльник.
5. Напильник.
6. Медная проволока.
7. Плоскогубцы.
8. Шлифовальный камень.
9. Флюс для пайки.
10. Термопистолет.

Устройство самодельной мини-горелки

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

1. Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
2. Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
3. Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.
4. Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
5. Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.
6. Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.
7. Достаньте капельницы и подсоедините их к основаниям двух игл.
8. Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
9. Соедините их между собой термопистолетом.
10. Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

Видео

Посмотрите видео о том, как сделать горелку из подручных материалов:

Видео об изготовлении миниатюрной газовой горелки:

Помогла ли вам статья?

Сегодня мы расскажем, как своими руками сделать простую, надёжную и удобную инжекционную газовую горелку для ковки и литья.

Здравствуйте, читатели и подписчики сайта samodelka.info !

По профессии я сварщик и у меня своя маленькая мастерская. Но я не привык стоять на месте и постоянно ищу что-то новое для себя. И сейчас я вполне серьезно настроен освоить ковку! «Ковка с нуля» — так называется серия коротких и простых видео, где я сам постигаю тонкости и основы ковки от изготовления горелки, печи до инструмента и непосредственно самих изделий! Изучаю сам и хочу поделиться с вами своими успехами! Я так же разделил выпуски на сезоны. Сейчас идет первый сезон и в нем все процессы будут очень бюджетные и доступны всем рукастым ребятам. Я не претендую на профессионализм и суперкрутость будущих работ. Я новичок, но с неким опытом в работе с металлом и пониманием принципов работы. Пишите в комментариях вопросы и ваши замечания. Мы все обсудим! Приятного чтения и просмотра!

Материалы необходимые для изготовления самодельной инжекционной газовой горелки:

• *кровельная газовая горелка;
• два отрезка черной трубы 40х3мм (длина: 40мм, 50мм);
• один отрезок черной трубы 25х3 (длина: 155мм).

*- очень много людей заморачиваются и делают горелку из кучи сантехнических фитингов и сварочных наконечников, краников. Зачем? Все это продается в магазине в виде кровельной горелке (берите средний размер сопла для нормальной производительности). И нам останется лишь переделать сопло!

Кстати, говоря о сопле. Если вы задаетесь сейчас вопросом, зачем что-то переделывать, когда есть готовые горелки. Как раз которую я и буду переделывать. Так вот ответ прост. И наглядно его я продемонстрировал в видео. При коротком сопле, горелка в закрытом пространстве гореть не будет! Не получится инжекционного процесса подсоса воздуха и пламя потухнет.

Инструмент необходимый для изготовления инжекционной газовой горелки:

• сварочный аппарат;
• болгарка.

Все размеры я указал на чертеже и обозначил их в видео**

**- Так же на картинке отобразил АНАЛОГ! Его можно собрать из переходных чугунных сантехнических муфт и трубы. Она так же будет неплохо работать. Для меня ключевую роль сыграла цена! Я купил куски трубы на металлобазе и обошлись они мне в чуть больше чем 50р + расходы на сварку и тп. Цена сопла встала в 50р! муфты же стоят значительно дороже (помните, у меня супербюджетный набор для начинающего!).
Ну вот я и рассказал вам о том, что я использовал и почему я использовал это, а не другое. А наглядное изготовление вы увидите в видео!

p.s. Пламя горелки горит стабильно и очень эффективно. Горение происходит в наружней ее части. Горелка хорошо охлаждается потоком воздуха и остается холодной на все время работы. Нагревается лишь кончик, что только способствует сгоранию газа.
Спасибо за просмотр!

Автор статьи “Самодельная инжекционная газовая горелка”   Bonn Factory

Смотрите так же:

• газовый горн своими руками
• горелка из телескопической антенны своими руками
• мангал из металла своими руками
• Ваша статья будет здесь если Вы ее нам пришлете 🙂  samodelkainfo@yandex.ru

В поисках теплоты

«1200 градусов по Цельсию? Разве этого мало? Стекло начинает плавиться примерно при шестистах градусах!» — скажут самые отважные и знающие, и будут правы. Но в деле лэмпворка важна не только температура, но и характеристики самого пламени: его обьем или так называемый туннель, распределение температур в факеле и газовый состав факела, который определяет окислительное пламя или восстановительное.

Стекло течет лениво и медленно, если его не греть как следует. Кроме того, греть его нужно равномерно, иначе бусина может получиться неровной или не глянцевой. Впрочем, медлительности течения стекла есть оправдание — создание бусины дело неспешное. А вот равномерный прогрев в достаточном обьеме пламени нужной температуры и правильный, с точки зрения относительного обьема окислительной и восстановительной зоны, состав факела — условия обязательные. Поэтому, ищем горелки с высокой температурой горения, выше 1200 градусов и с длинным и обьемным факелом, продукты горения в котором разогреты сильно, вследствии чего пламя имеет большую горячую область окислительного пламени.

В воздухе содержится не слишком много кислорода, который и поддерживает горение, всего 20 процентов по обьему. Все остальное — азот,аргон, углекислота, и прочие газы. Так вот именно они столь инертны, что не вступая в процесс горения не дают разогреться пламени сильнее, попросту пролетая мимо и отбирая тепло. Поэтому атмосферные горелки не столь уж и горячи. И, при прочих равных, более горячей будет горелка, в которой происходит наиболее полное сгорание топлива, что достигается стехиометрическим (оптимальным), или близким к нему соотношением газ/воздух (атмосферный кислород).

Соотношение газ/атмосферный кислород зависит преимущественно от конструкции горелки, ну и немного от того, насколько сильно открыт кран подачи газа (Не забываем про эффект Вентури из первой части статьи). Проблему несовершенства конструкции решить можно, сделав все качественней и точнее, но кардинально поднять температуру горения можно лишь используя другое топливо, не просто пропан.

Практическое решение вопроса — использовать горелки на МАПП газе.

МАПП — это смесь жидких газов, метилацетилена, пропадиена и пропана. МАПП имеет большую удельную теплоту сгорания (Дж/кг) в сравнении с пропаном и большую температуру горения, которая может достигать 2927 градусов по Цельсию.

Давление газа в баллонах МАПП существенно выше, в сравнении с туристическими баллончиками пропана, порядка 9-10 атмосфер против 3 атмосфер пропана. Соответственно, при низких температурах, когда пропановый баллончик уже перестанет давать сколь-нибудь внятное давление, баллон МАПП газа будет работать.

Масса газа в полностью заправленном баллоне 400-450 граммов, в зависимости от производителя.

Баллон МАПП газа, общий вид. К дну баллона приварен ударопоглощающий деформирующийся колпак-основание.

Баллон МАПП газа, вид сверху.

1. Резбовое крепление, фитинг типа CGA600.
2. Полиэтиленовая направляющая, резиновое уплотнительное кольцо и клапан Шреддера для выхода газа.
3. Предохранительный клапан, для аварийного сброса давления (на всякий случай)

Направляющая и уплотнительное кольцо.

Клапан Шреддера

Моделей атмосферных горелок под МАПП газ имеется много. Среди них есть горелки общего назначения, которые имеют длительное время непрерывной работы и горелки специального назначения, предназначенные для пайки меди и латуни твердыми припоями с высокими температурами плавления (760-950 градусов Цельсия), у которых время непрерывной работы ограничено 15-20 минутами. У них нет пассивного охлаждения сопла и их конструкция имеет существенный недостаток — сопло разогревается очень сильно, так как горение частично происходит внутри него. Пламя горелок общего назначения гораздо более спокойное, равномерное и имеет относительно большие зоны ламинарного (безвихревого) течения, в то время как специальные паяльные горелки обладают турбулентным (вихревым) пламенем. За счет вихревого движения газовоздушной смеси происходит засасывание воздуха в большем обьеме, что приводит к более полному сгоранию газа, и соответственно, к большему тепловыделению. Но туннель, то есть область спокойного обьемного пламени отсутствует, горелка греет как бы точечно.

Горелки с вихревым пламенем не подходят для лэмпворк абсолютно — и слишком мало время непрерывной работы, и пламя короткое.

Вихревая горелка фирмы Bernzomatic. Обратите внимание на длинное и узкое сопло, в котором установлены элементы, вызывающие вихревое течение газовоздушной струи.

Я использую горелку общего назначения фирмы Bernzomatic , о которой и пойдет далее речь.

Горелка Bernzomatic для МАПП газа.

1. Рассекатель пламени с воздушным радиатором.
2. Трубка -эжектор (см. 1 часть статьи).
3. Основа горелки, в ней жиклер, регулировочный кран, сокет CGA600 для крепления на баллон.
4. Игла и шток регулировочного крана с рукояткой(маховиком).
5. Уплотнительная прокладка в сокет.
6. Самое интересное в горелке — редукционный дроселирующий клапан для поддержания постоянного давления газа в горелке, он вкручивается внутрь сокета. Когда горелка привинчена к баллону, этот клапан, нажимая на шток клапана Шреддера в баллоне, открывает газ.

Жиклер горелки крупным планом. Диаметр отверстия менее 0,1 мм.

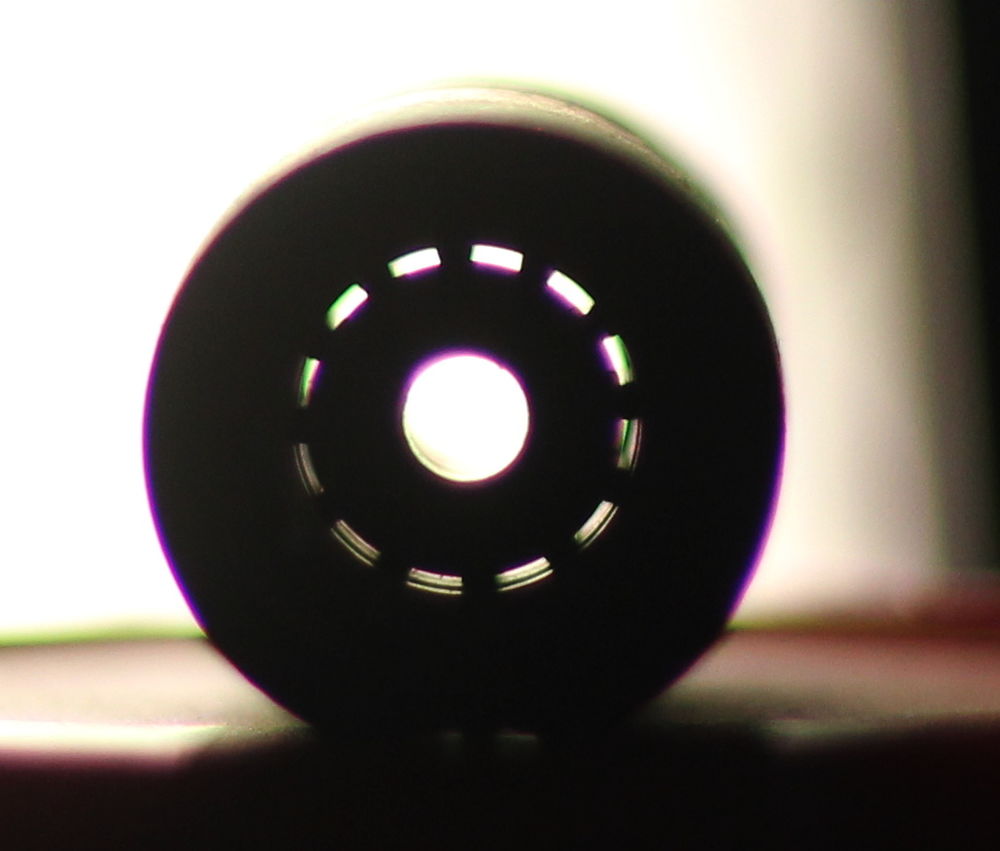

Каналы внутри рассекателя пламени.

Рассекатель пламени, вид изнутри.

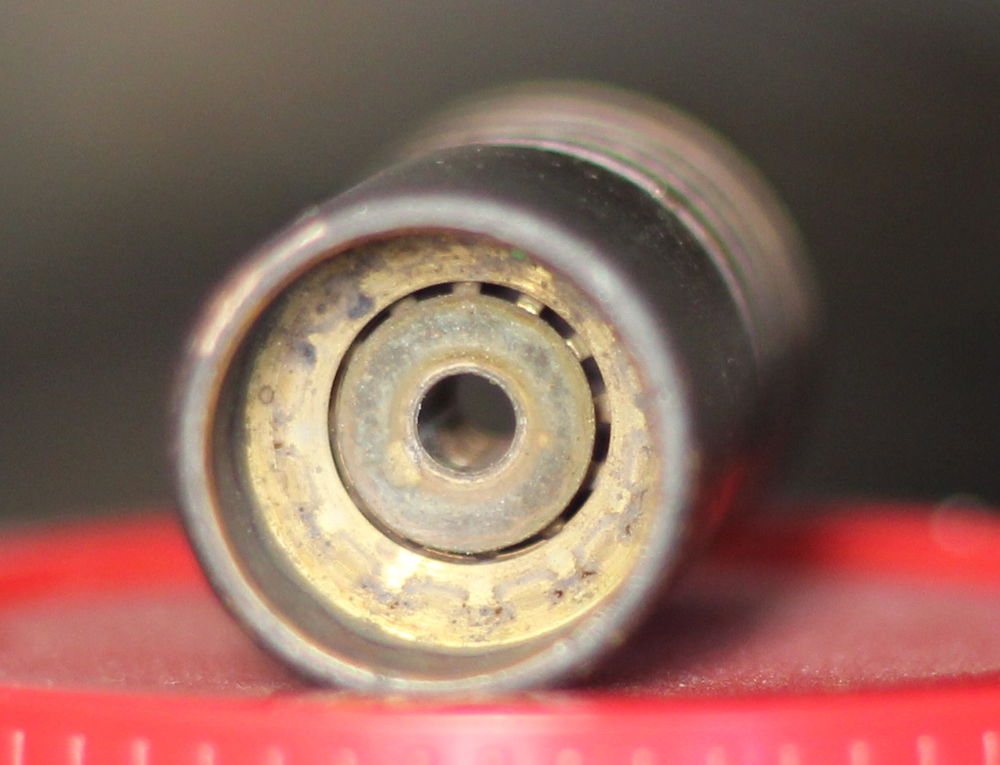

Рассекатель пламени, вид спереди.

Редукционный клапан.

Медный фильтр внутри клапана.

Входное отверстие клапана.

Горелка прикручивается к баллону, открывается кран, зажигается пламя.

Пламя горелки Bernzomatic. Работа рассекателя пламени.

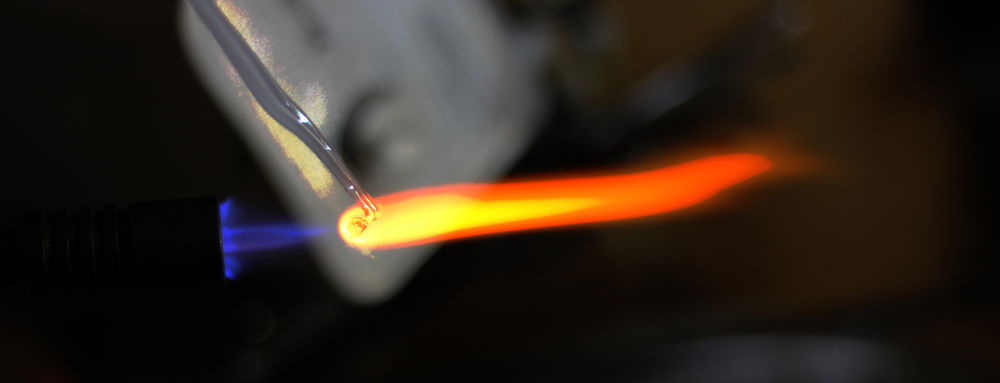

Пламя горелки Bernzomatic, окрашенное ионами натрия при плавке стекла. Обратите внимание на длину и равномерность температурных зон. Полная длина факела 13-14 см.

Навивка бусины в пламени горелки Bernzomatic.

Результат

Эти горелки применяются некоторыми лэмпворкерами при работе вне мастерской (при проведении выездных мастер-классов).

Длительность работы на одном, изначально полном, баллоне от 6 до 2 часов, в зависимости от расхода газа.

Использовать такую горелку для работы уже вполне возможно. Температуру она даёт высокую, до 2000 градусов по Цельсию и, вследствие определенных конструктивных особенностей, формирует пламя с достаточно широким и длинным туннелем.

Достоинства горелки:

1. На ней уже можно получить вполне приличный результат.
2. Невысокая стоимость (2500-1500 рублей, в зависимости от магазина) вкупе с очень высоким качеством изготовления.
3. Простота использования, мобильность.

Недостатки:

1. Относительно недешёвый газ. Один баллон стоит от 450 до 750 рублей. Китайские, как на фото сверху как раз 450-500 рублей.
2. Вполне реальная возможность все-таки пожечь некоторые капризные стекла до разводов восстановленного пигмента.
3. И, все же, еще недостаточная для натриевых стекол (типа бутылочных и оконных), температура.

Продолжение следует…

Газовая горелка — практичное и функциональное устройство, успешно применяемое в различных сферах деятельности – в быту, на отдыхе, в ремонтных работах, в промышленности. Главные её характеристики – универсальность, простота и компактность. Всё, что нужно – это лишь газовый картридж и насадка.

Газовые горелки – аппараты, различающиеся конструктивно и по направлениям применимости, но общее у них одно – функционируют они от газа.

Газовые горелки на баллончик, с пьезоподжигом – компактные изделия, обеспечивающие регулировку формы, мощности и температуры пламени.

Эти портативные, заправляемые конструкции, работающие от тубы небольшого объёма, наполненной газовым составом, не стоит путать с более крупными, промышленными сварочными аппаратами, функционирующими от объёмных баллонов с природным газом.

Используя небольшую горелку, можно оперативно зажечь мангал, нагреть на холоде элементы металлоконструкции, расплавить детали из пластика.

Температуры огня (до +1300°С) вполне хватит для пайки металлоконструкций.

Пламя горелки зачастую требуется и в быту, и во время походов, и для производства лёгких монтажных операций. В этом контексте особенно популярна туристическая сфера их применения, например, для разжигания костра, разогрева консервов.

Горелки устроены так, что они не засоряются, не нуждаются в прогреве, не накапливают запахов. Обладая обширным функционалом, они имеют весьма широкий спектр применения.

Конструктивно эти устройства различны – от элементарных изделий до сложных механизмов, оснащаемых особыми воздуховодами и пьезоэлементами. Различают несколько их видов:

• портативные плиты;
• настольные плиты;
• горелки.

Первые – аппараты, включающие картридж с газовым составом, особую насадку, закрепляемую прямо на газовой емкости или с помощью шлангов-переходников.

Особенность верха устройства состоит в том, что на него можно устанавливать ёмкости определенных размеров.

Вторые – агрегаты с просторной, горизонтально расположенной варочной частью. Баллончик устанавливается в корпусе, где и крепится цанговым захватом. Такие изделия предусматривают подключение и к обычным баллонам посредством специальных адаптеров и переходников.

Третий вид изделий производится в виде насадок, надеваемых на баллончик, или же минигорелок со встроенными небольшими газовыми ёмкостями.

Простейшая конструкция может быть описана так – рассекатель газовой струи с регулятором мощности крепится к газовому баллончику, выступающему и в качестве подставки. При этом устройство компактно, имеет небольшой вес и стоит недорого.

Существуют и усложнённые изделия, предусматривающие складывающиеся опоры и шланги с вентилями. По габаритам и весу они больше, но более устойчивы.

Большая часть производимых моделей оснащается пьезоподжигом, обеспечивающим автоподжег топлива. Функция удобная и практичная, но в определённой мере достаточно уязвимая, требующая правильной эксплуатации устройства.

Поэтому функцию зажигания следует дублировать.

Большинство бытовых изделий принадлежат к категории инжекционных устройств, в которых для поддержания огня воздух подсасывается в горелку натуральным образом.

Внутри устройства, в особой его камере, топливо перемешивается с воздухом, а после появления искры смесь воспламеняется. Такие инжекторы способствуют повышению продуктивности и снижению расхода горючего.

Насадки могут быть кольцевыми, щелевыми или трубчатыми.

К плюсам горелок относят:

• надежность и конструктивную простоту;
• экономичность;
• удобство переноски;
• длительный срок эксплуатации;
• экологичность;
• возможность готовки пищи там, где запрещается разведение костров.

Недостатки:

• сложности с утилизацией баллонов;
• ненадёжная работа в зимний период.

Горелки различают по предназначению, конструкции, видам используемого топлива. Целевое назначение горелок во многом определяет многообразие их видов и условий, в которых они используются. Так, выделяют:

• минигорелки (маленькие);
• ручные;
• портативные туристические;
• бытовые;
• «карандаши»;
• для пайки;
• с газ-контролем;
• инфракрасные;
• спиртовые.

Например, портативные агрегаты применяются для:

• обработки изделий из дерева;
• устройства с направленным пламенем «пистолетного» типа нередко используют в монтажных видах работ;
• обработки стальных деталей, с привлечением припоев;
• для разведения костров;
• для накаливания и резки фрагментов из металла;
• для оттаивания застывших трубопроводов.

Горелки – полезный инструмент в автомастерских, при возведении теплиц и иных хозсооружений. Делятся они и по способам крепления баллонов. Таких видов известно несколько:

• на резьбе;
• цанговые – надевают и немного проворачивают;
• клапанные – на фиксаторах;
• прокалываемые – соединение мягким нажатием.

Чаще в ходу соединения на резьбе – они надёжны. Прокалываемые – не отключают, пока газ в картридже не иссякнет.

Недостатком цанговых соединений является скорое разбалтывание фиксатора, приводящее к утечкам газа. Более надежны клапанные виды.

Производители применяют различные виды горючих веществ для накачки картриджей. Окончательный подбор горючего вещества основан на целевом применении изделий, требуемой температуры огня, мощности. Для улучшения параметров состава нередко смешивается несколько видов горючего. Чаще иных используются комбинированные составы:

• пропановобутановый (70: 30) – главным образом для применения летом;
• пропана, бутана и изобутана в разных комбинациях;
• MAPP – метилацетилен-пропадиен (для сварки).

Нередко производят и картриджи, наполняемые каким-либо однородным веществом. Подбор топлива особенно актуален, когда планируются работы в экстремальных погодных условиях.

Из ныне выпускаемых моделей в топ рейтинга входят следующие изделия.

Универсальная насадка, предназначенная для пайки, подогрева и расплавления металлических структур, производства ремонта.

Вполне подойдет и при розжиге костра, поскольку держит уверенное пламя даже при сильных порывах ветра.

Даёт вихревое пламя мощностью 1,8 кВт. Весит 157 г.

Достоинства:

• подходят разные типы баллонного газа;
• совместима с типовыми газовыми картриджами;
• наличие пьезоэлемента;
• регулировка мощности огня;
• надёжность соединения горелки с картриджем, исключает подтекание топлива;
• безопасное использование под любыми углами наклона;
• расход 86 г/ч.

Недостатки:

• в комплекте нет запасного баллончика;
• пусковая клавиша розжига иногда люфтит и западает.

Изделие совместимо с бюджетными бутановыми цанговыми картриджами. Применяют для разогрева и плавки деталей при сварке. Подача газа регулируется специальным винтом. Вариант бюджетный.

Достоинства:

• обеспечивает скорый разогрев крупных деталей;
• газовый регулятор надёжен;
• пьезоподжиг;
• компактные габариты.

Недостатки:

• повышенный расход газа;
• отсутствует регулятор подачи воздуха;
• не совсем надежен пьезоэлемент;
• затруднён поджог с помощью спичек и зажигалки.

Лёгкое и компактное итальянское устройство, рассчитанное на картриджи с резьбой.

Даёт тонкое пламя для ремонтных работ, требующих аккуратности. Имеется функция преднагрева газа.

Достоинства:

• отменное качество сборки;
• надёжный регулятор подачи газа;
• расход топлива – 110 г/ч.

Недостатки:

• в комплекте отсутствует переходник для цанговых баллонов;
• перегрев кольца регулировки подачи воздуха.

Изделие выполнено из жароупорного прочного чугуна, форсунки алюминиевые. Работает с природным газом. Устойчиво к ржавчине и неприхотливо в уходе.

Достоинства:

• умеренный уровень потребления газа;
• надёжная работа при минимальном давлении газа;
• обладает тонкой регулировкой интенсивности пламени;
• малый уровень продуктов сгорания;
• КПД на высоком уровне;
• доступность цены.

Недостатки:

• нет автоматического розжига;
• одноступенчатость системы.

Устройство с нешироким соплом, средней мощности. Отменный вариант для работ, требующих мощного огня.

Достоинства:

• высокий уровень мощности;
• бюджетный ценник.

Недостатки:

• отсутствует регулирование подачи воздуха;
• не совсем точен регулятор подачи газа.

Компактная баллонная насадка – пожалуй, лучшее предложение для туристов. Весит всего 45 г.

В раскрытом положении превращается в упор, куда вполне можно поместить литровую кружку. Для кипячения указанного объема хватит 5 минут.

Достоинства:

• компактность;
• высокий уровень мощности – 2,6 кВт;
• голубой цвет пламени характеризует высокую эффективность и полное сгорание газа;
• некоторые элементы исполнены из титана;
• наличие чехла, идущего в комплекте.

Недостатки:

• расход газа великоват – 190 г/ч;
• несовместимость с крупной посудой.

Универсальное устройство от мирового бренда. Работает на бензине, дизеле, керосине, авиационном топливе, даже при отрицательных температурах. Мощность – 2700 Вт. Способно выдерживать экстремальные условия эксплуатации.

Изготавливается из нержавейки. Баллон объёмом 230 грамм способен поддерживать непрерывное пламя в течение более 60 минут. Складные ножки из металла устойчиво фиксируют горелку.

Идёт в комплекте с насосом, ветрозащитой и сервисным набором.

Достоинства:

• работает бесшумно;
• складывающийся вариант;
• высокий уровень прочности;
• низкий уровень потребления газа;
• один литр воды закипает за 4 минуты;
• идёт в комплекте с удобным нейлоновым мешком;
• на каждой форсунке указан вид применяемого топлива.

Недостатки:

Плита от отечественного производителя. Резьбовое соединение баллончиков с газом. Отменное решение для рыбаков и экстремалов.

Достоинства:

• наличие пьезоэлемента;
• ветрозащита;
• повышенная прочность и надежность;
• вес – 270 г;
• можно применять посуду диаметром до 20 см;
• наибольшая нагрузка – 5 л воды.

Недостатки:

• дороговизна;
• отсутствует переходник для цанговых баллонов.

В заключение раздела отметим корейские бюджетные горелки от бренда Kovea. Фирма основана в 1992 году и является лидером в изготовлении различных видов топливных изделий.

При высокой влажности, повышенных температурах, на горных перевалах и при иных экстремальных нагрузках указанные модели показали себя отменно.

Выбор горелок и насадок чрезвычайно широк. Поэтому определиться с типом изделия и его функционалом не так уж и просто. Выбирая конкретное устройство, рекомендуем ориентироваться на ряд критериев.

Один из главных критериев, который важно учитывать в процессе выбора. В нашем случае это тип технического газа, применяемый в горелке.

Следует знать, что широко применяется изобутановая смесь, она имеет высокую степень теплоотдачи и даёт чистое пламя без примесей.

А вот пропан в процессе горения может выделять вредные примеси. Бутан обладает не таким чистым горением, как пропан, а в холодное время пламя не совсем стабильно.

Сжиженный газ имеет свойство распространяться в разных емкостях. В компактных и портативных горелках, использующихся в домах и на туристических маршрутах, применяются портативные цанговые баллоны. Некоторые модели оборудованы особыми отсеками под них.

Классический 2-конфорный вариант оснащен пятилитровым баллоном, присоединяемым к изделию через редуктор. Этот вид горелки применяется при приготовлении пищи и обогреве.

Устройство подключается к баллону через шланг или напрямую. В первом случае покупатель получит компактную, но не совсем устойчивую конструкцию с высокой вероятностью опрокидывания.

Второй вариант станет более надёжным и устойчивым.

Этот критерий существенно влияет на эффективность изделия. Для индивидуальных походов на природу вполне достаточно купить горелку мощностью до 2000 Вт.

Это идеальное решение для 1-2 человек, когда оптимальный объём посуды составляет не больше 1 л. Основной плюс заключается в компактности изделия.

Если в группе туристов более 2-х человек, то берут с собой изделие мощностью от 2000 Вт, позволяющее готовить для 3-5 человек.

Бюджетные горелки, как правило, лишены таких систем. Для того чтобы зажечь такое устройство, открывают вентиль и пользуются спичками.

Пьезоэлементы ныне устанавливаются на подавляющем большинстве горелок. При нажатии на клавишу появляется искра, поджигающая газовоздушную смесь.

Эта система требует регулярного обслуживания и тщательного ухода. Любителям горных походов следует знать, что наибольшая высота, на которой надёжно работает пьезорозжиг, – 4 км.

Вихревое – когда поток пламени охватывает значительную площадь. Точечное – генерирует тонкий факел. Это подходящий вариант для тонких и точных операций для сварки, пайки и плавки.

Кроме того, качественная горелка должна удовлетворять определенным требованиям:

• при горении выделять минимум вредных веществ;
• иметь максимальную теплоотдачу;
• располагать регулировками мощности пламени;
• быть безопасной и практичной в эксплуатации;
• иметь ветрозащиту;
• соответствовать эстетическим запросам.

Обзор газовых горелок смотрите далее.

Горелка на баллончик: выбор, эксплуатация, безопасность

Существует достаточно много технологий строительно-монтажных и ремонтных работ связанных с использованием направленного факела.

Популярная бытовая горелка на баллончик – небольшое устройство, наполненное пропан-бутаном или иным газом регулирующая направление, мощность и температурный режим открытого огня.

С их помощью быстро разжигают мангал, соединяют функциональные узлы, плавят пластиковые детали, выполняют термоусадочные работы.

Особенности конструкции и принцип работы

Горелки данного класса имеют разные конструкции — от простейших сопловых аппаратов до более сложных с организованной воздухоподачей и пьезорозжигом. Существуют приборы с инжектором, такая конструкция способствует повышению производительности работ, а наличие обратного клапана снижает расход газа на выполнение работ.

Большинство портативных приборов, используемых в быту, принадлежат к инжекционным горелкам, в которых воздух процесса горения захватывается внутрь факела естественным путем из-за разряжения у его основания. Образование воздухотопливной смеси происходит в особой камере, а образовавшаяся газовоздушная смесь поджигается от искры.

Горелка газовая на баллончик

Работа газовой горелки на баллончик делиться на три этапа:

1. Подготовительная часть. На данном этапе воздуху и топливу придаются рабочие характеристики: направление движения, скоростной и температурный режим.
2. Смешение. Образование горючей газовоздушной среды в необходимом соотношении.
3. Горение. После попадания искры начинается реакция окисления химических элементов под воздействием кислорода с образованием факела в конечной точке сопла.

Современные горелки на баллончик с пьезоподжигом имеют дополнения, обеспечивающие автоматизацию и безопасность, когда устройство отключается при обнаружении неисправностей.

Несмотря на простую конструкцию минигорелок, при любых неисправностях пользователям запрещено проводить самостоятельные ремонтные работы, приборы должны быть утилизированы или переданы для ремонта специализированным организациям.

Разновидности портативного оборудования

Источник открытого пламени может быть востребован не только при строительстве и монтаже, но и для повседневных бытовых нужд и на отдыхе.

В походе этот прибор стал просто незаменим, им разжигают костер и приготавливают пищу. Главным рабочим элементом минигорелок является картридж с расходным веществом.

Как только газ в аппарате заканчивается, старый баллон отсоединяют и устанавливают новый.

Существует несколько видов установки запасного элемента:

• Резьбовые, когда картридж накручивается на конструкцию обычным способом;
• цанговое соединение, при котором баллон сначала надевается и затем прокручивается в одну из сторон;
• клапанные, когда соединение закрепляется фиксатором;
• прокалываемые, соединение с баллоном, начинается после нажатия.

Резьбовые варианты самые распространённые и надежные, поскольку образуют прочное соединение двух рабочих узлов, которые впоследствии легко разъединяются. Прокалываемые конструкции запрещено разъединять, до полного расходования газа в картридже.

Приборы с цанговой фиксацией отличаются быстрой установкой. Для закрепления на баллоне, их надевают и поворачивают на 25-30 градусов в сторону. Недостатком конструкции является разбалтывание фиксатора, из-за чего возможен несанкционированный выход газа.

По типу топлива

Различают 3 категории топливной классификации:

1. Газовые, простые и надежные в применении, не требующие сложного обслуживания и работающие на 2-х видах топлива: пропан и изобутан.
2. Жидкотопливные с многоразовыми газовыми контейнерами. Большинство функционирует на чистом бензине, но могут использовать печное топливо соляру или керосин. Они предпочтительны для районов, где отсутствует централизованная поставка топлива, а также прекрасно применяются в высокогорных районах с низким содержанием кислорода и идеальны для путешествия по горам.
3. Мультитопливные заполняются и газом, и бензином. Несмотря на то, что цена их намного выше остальных типов, они универсальные, для любых вариантов применения. Твердотопливные особые устройства, использующие таблетированное топливо.

Производители используют разное топливо для картриджей. Выбор зависит от назначения устройств, рабочей Т пламени, тепловой мощности. Для повышения рабочих, выходных характеристик горючих смесей иногда применяют несколько разновидностей исходного топлива.

Наиболее распространение смеси топлив на баллончик:

• пропан и бутан в соотношении 70 к 30, летний вариант, но при наличии обогрева, возможно использование в осенне-зимний период;
• комбинационное соединение пропана, бутана и изобутана в разных соотношениях;
• высокотемпературная смесь 1600-2500С метилацетилен-пропадиен-пропан, применяется для сварочных работ;
• моногазовые баллоны с одним наполнителем бутаном.

По техническим характеристикам

Тепловая мощность минигорелки — основной показатель, учитываемый при выборе, поскольку он влияет на количество выполненных операций, например при приготовлении пищи, исходят из простого соотношения – 1.0 кВт на 1.0 л готовой продукции, что достаточно порции одному человеку. От показателя зависят габариты горелки, мощная обладает большими размерами.

Для турпоходов рекомендуют выбирать газовую горелку на баллончик с меньшей мощностью, а крупногабаритные используют для базовых постоянных стоянок. Для нагревателей показатель мощности на втором месте, на первом уровень освещенности. Показатель мощности имеет ярко выраженную сезонность, более низкий летом или более высокий зимой.

Время закипания, определяется продолжительностью нагрева до 100 C 1 л воды. Показатель применяют для сравнения эффективности работы устройств, особенно, когда мощность его неизвестна. В мультитопливных агрегатах этот показатель фиксируется производителем для разных видов топлива. Яркость лампы в люксах — максимальное освещение устройства, чем выше, тем большая площадь освещения.

Расход газа — количество топлива, потребляемое прибором при стандартном режиме в гр/час.  Время постоянной работы – период функционирования горелки с рабочими параметрами без замены картриджа или подзаправки. Величина зависит от объема бака. В мультитопливных устройствах этот показатель указывается для каждого вида топлива.

По сфере применения

Современная минигазовая горелка очень востребована в быту, поэтому специалисты работают над усовершенствованием моделей с расширением перечня ее функциональных возможностей. В торговой сети можно приобрести следующие типы горелок:

• туристическая;
• резак;
• паяльник;
• лампа.

Возможности газового оборудования:

• придание новой формы пластиковым узлам с помощью размягчения;
• сборка системы из ПВХ труб, выполнение сгибов;
• подготовка сварных швов через глубокое прогревание;
• закаливания заготовок;
• соединение схем элементами из разных материалов;
• отогревание замёрзших трубопроводных систем;
• дезинсекционная обработка конструкций из дерева;
• розжиг печи;
• обработка туш животных.

Критерии выбора

Для того чтобы не разочароваться от покупки минигорелки, перед тем как выбрать нужно знать отдельные нюансы работы. Для турпоходов подойдут недорогие обычные горелки без наддува. С этим справятся самые дешевые китайские устройства, которые поломать или потерять не жалко, их достаточно в торговой сети в Москве и других городах России.

Для домашнего ремонта не рекомендуется покупать приборы из дешевой серии. Полупрофессиональные агрегаты хоть и более дорогостоящие, но обладают более совершенной конструкцией и не имеют недостатков дешевых моделей в виде, оплавления пластикового наконечника или плохо функционирующего пьезорозжига.

Еще один недостаток дешевых горелок — отсутствие клапана регулировки факела, без которого тонкие виды работ выполнить не возможно. Для тонкой задачи нужно эргономическое устройство с балансировочными возможностями, поскольку горелка часто включается и выключается, что должно выполняться свободной рукой.

Газовую горелку выбирают по мощности конструкции, толщине и материалам обработки. Устройство до 700 Вт справится с обжигом крашеного покрытия или соединения кабелей. Элементы из цветных металлов и стали до 5.0 мм лучше нагреваются пламенем от 1100 Вт. Устройства в 4 кВт применяют для работы со стальными элементами до 15.0 мм.

Кровельная газовая горелка

Функциональные виды газовых горелок и их характеристики

Минигорелки с цанговым соединением относятся к специальной группе пожаробезопасных инструментов при выполнении сложных строительных работ и дорогостоящего оборудования, где риск повреждения должен быть сведен к минимуму.

Основными параметрами этого типа горелок есть температура рабочей зоны и геометрические размеры пламени. У дешевых приборов температура равна низкому порогу — 800−1000С.

Поскольку воздух поступает благодаря естественному подсосу, его всегда не достаточно для полного горения.

Поэтому более дорогие аппараты имеют совершенную систему воздухоподачи с использованием особых каналов, увеличивающих объем воздуха, и, соответственно, рост температур до 1200C.

Эжекторные горелки со всасыванием воздуха, благодаря разрежению, развивают пламя с большей Т до 1400−1600 С, а объем воздуха пропорционален давлению газа. Благодаря этому принципу построена система регулировки Т и размеров факела с помощью регулировочного вентиля.

Максимальная пороговая температура сварки — 2000−2400С, достигается путем концентрации воздуха в горящей зоне, а также применения газа МАПП с образованием газовоздушного высокотемпературного конуса, по своим параметрам сопоставимого со стационарным газовым сварочным постом.

Паяльная горелка на баллончик

Паяльные лампы с наддувом

Эти лампы со специальным устройством, что делает их основным инструментом у специалистов, работающих с цветными металлами. Высокотемпературный режим с регулировкой параметров факела подходят для качественной пайки или иной термической обработки, с режимами высокой точности по температурам и геометрии факела.

Специфика агрегата влияет на размер конструкции и сопел. Небольшие применяются для ювелирных работ. Приборы среднего класса с толщиной конуса от 4.0 до 9.0 мм, используют для электропайки кабельных линий электросетей, медных труб в системах тепло и водоснабжения.

Мощные крупные горелки используются при художественной ковке, точных работ по гибке и штамповке. Они являются основой системы самодельных печей и горнов.

Туристическая горелка с баллончиком

Туристические горелки

Эти модификации относятся к классу низкотемпературных, широкого спектра целей и применяются как для жилищной сферы, так и для монтажно-строительных работ. Обычно они заменяют электрофены на площадках, где отсутствует электроэнергия.

Главный минус этих приборов, отсутствие инжекторов и, как следствие, низкое качество пламени, что проявляется при наклонах выполнения работ из-за естественного плескания наполненного топлива. Данный эффект не проявляется в приборах дорогого класса, оборудованных редуктором и системой подогрева.

Из-за своих недостатков такие горелки не применяются для пайки. Область их применения — розжиг твердого топлива или прогрев материалов, с использованием открытого факела. Незаменимость такого инструмента продемонстрирована в работах по оттаиванию трубопроводных систем, подогрева двигателей в авто, снятие краски и иных подготовительных работ.

Горелка резак

Высокотемпературные модели

Этот тип горелок вместо пропан-бутана заполняется MAPP-газ с Т конусного горения до 2400 С. Конус в таких устройствах имеет четко выраженную границу. Устройства дорогие и применяются для высокоточных работ для ковки и гибки больших деталей из высокоуглеродистых сталей.

Положительной возможностью MAPP-газа является возможность обработки узлов из нержавейки, при этом даже самые изящные узлы не деформируются. Еще одно важное преимущество модели — низкая Т кипения газового наполнителя, поэтому его возможно применять для работ при Т -20 С, в том числе и в приборах не оборудованных контура подогрева.

Эксплуатация и техника безопасности

Работы с использованием газа и открытого огня связаны с риском возникновения пожароопасной ситуации, поэтому при работе с ними выполняют правила техники безопасности.

Основные требования правил:

1. Перед началом работ пользователь должен внимательно изучить техническую документацию на горелку, представленную заводом изготовителем.
2. Не допускается перегревать баллон, из-за близкого расстояния к термическим источникам или оставлять устройство под солнцем. Он может разорваться и травмировать окружающих острыми краями.
3. Баллоны заправляются не более 80.0% от полного объема, с целью обеспечения буфера при сжатии, чтобы исключить гидроудары.
4. Объем заправки контролируют путем взвешивания, по условиям завода-изготовителя.
5. Не рекомендуется хранить пустые сосуды более 30 дней. Их конструкция рассчитана на работу под давлением, при отсутствии его конструкция седла нарушается, и после наполнения газом, будут проходить утечки. В этом случае нельзя опустошать баллон полностью, надо всегда оставлять небольшое количество газа.
6. Не рекомендуется выбрасывать пластиковые заглушки при покупке, после работы с прибором, ее нужно ставить на место, иначе песок или другой мусор быстро забьет клапан. Если она все же потеряна, горловину баллона закрывают кусочком резины.
7. Не допускается стравливать баллон гвоздем. Необходимо обрабатывать ржавчину на корпусе баллона, даже лаком для ногтей. Корпус прибора изготавливается из тонкого металлического листа до 0.4мм. Нарушение целостности покрытия приводит к развитию коррозионных процессов, которые быстро выводят из строя сосуд. Особенно в районе днища и завальцовки, поскольку они находятся в зоне критической нагрузки порядка 16кгс/см2

Газовая мини горелка удачное изобретение современности, способное создавать контролируемое ровное высокотемпературное пламя для разных режимов термической обработки, что делает их незаменимыми помощниками, практически в любом доме

Самодельный газовый паяльник. Газовый паяльник своими руками

Паяльник — Как сделать газовый паяльник своими руками ?

Паяльник — это несложный инструмент, который есть почти у каждого хозяина. Ремонт телевизора, сотовых телефонов, радиоаппаратуры, соединение проводов, антенн, кабелей выполняют с помощью пайки. Можно использовать сварку, но в домашних условиях ее непросто применить.

Если в доме нет нужного инструмента, можно сделать паяльник своими руками.

Конструктивные части и применяемый газ

Газовый паяльник конструктивно состоит из резервуара с газом и горелки, на которую может устанавливаться паяльная насадка или жало. Газовая пайка может осуществляться как посредством нагретого воздуха, когда используется только горелка, так и при использовании насадки.

• Резервуар с газом бывает сменный и соединяющейся с горелкой при помощи шланга, а бывает портативный, выполненный в одной конструкции с горелкой и заправляющейся из баллона, какие часто используются для заправки зажигалок.
• Чаще встречается и предпочтительнее в использовании для бытовых нужд последняя конструкция из-за ее компактности и высокой мобильности.
• Но в производственных цехах, и особенно в мастерских по ремонту автомобилей, можно увидеть и большие газовые паяльники, работающие на пропане, поступающем из 50-тилитровых баллонов.

Для работы применяют различные газы: пропан, бутан или смесь газов – мапп-газ. Последний содержит в своем составе в определенной пропорции метилацетилен, пропадиен и пропан.

Мапп-газ очень эффективен из-за того, что температура горения его достигает почти 3000 ℃. Но главное преимущество в том, что при одинаковой производительности газового паяльника его потребуется в восемь-десять раз меньше по объему, чем ацетилена.

Требуемые физические характеристики для самодельного паяльника

Широкий выбор паяльников, которые представлены сегодня на рынке, упрощает выбор устройства для решения конкретных задач. Однако многие стараются иметь самодельный паяльник. Для этого следует рассмотреть требуемые физические характеристики самодельного паяльника.

Эти характеристики подразделяются по следующим величинам:

• напряжению, подаваемому к нагревательному элементу (для электрических паяльников);
• мощности нагревательного элемента;
• наличию регулятора мощности;
• размеру и форме жала;
• способу нагрева припоя;
• конфигурации ручки;
• стоимости.

По первому параметру на электропаяльник подаётся или стандартное переменное напряжение 220В, или постоянное 12В, 24В. Величина напряжения определяет мощность таких паяльников. Она имеет дискретные значения с интервалом в 20 Вт. То есть 40 Вт, 60 Вт, 80 Вт и так далее. Более совершенные устройства имеют специальный регулятор мощности для паяльника.

Самодельный паяльник на аккумуляторах

Размер и форма жала паяльника имеет достаточно широкий диапазон конструктивных решений. Часто для работы со сложными радиоэлектронными устройствами применяют специальные насадки (например, для выпаивания микросхем, в зависимости от её конструкции).

В современных паяльниках применяют следующие способы нагревания припоя:

1. С помощью электрического тока, подаваемого на нагревательный элемент. В этом случае применяется: нихромовая проволока, керамический стержень, индукционная катушка, импульсный преобразователь.
2. Газовые аппараты. Нагрев припоя происходит за счёт горения газовой струи. Можно его назвать мини сварочный аппарат. Такие устройства относятся к профессиональному оборудованию.
3. Инфракрасные станции. Нагрев припоя происходит при помощи инфракрасного излучения. Он создаёт зону нагрева от 10 миллиметров до 60 миллиметров. Размеры и форма зоны разогрева могу варьироваться в зависимости от устройства окна инфракрасного излучения.

Конструкция газового паяльника

Наиболее применяемыми считаются аппараты, реализующие нагрев жала с помощью электрического тока. Небольшое количество элементов и простота конструкции, позволяет утверждать, что паяльник можно сделать своими руками.

Правильный выбор инструмента

Приспособление к паяльнику для пайки мелких деталей.

Выбор зависит от ваших приоритетов в работе, ведь можно паять различные детали, но в домашних условиях чаще занимаются такими проблемами, как удлинение проводов, пайка разъемов, антенн, электрооборудования.

Для работ на даче или дома хорошо подойдет электрический паяльник, который имеет приемлемую цену. Удобно, что работать им можно продолжительное время. Его недостатки:

• не регулируется температура;
• перегревается жало;
• наличие статического электричества, которое может повредить элементы пайки;
• небольшой срок службы;
• плохая изоляция жала паяльника.

Удобным и функциональным устройством является газовый паяльник, главное достоинство которого в том, что можно работать в любом месте, независимо от наличия розетки. Такой инструмент имеет достаточно высокую цену, но им можно спаять все, что нужно.

Газовый паяльник удобно носить с собой или возить в автомобиле.

Можно произвести ремонт электрооборудования в дороге при поломке машины или исправить антенну на крыше дома.

Газовые инструменты мобильны, они работают от баллончика, заправленного газом. Можно использовать их как газовую горелку. Цена инструмента может быть различной. Она зависит от производителя, типа пламени, степени защищенности, температуры нагрева.

Виды паяльников и правила пайки

Пайка — это процесс получения неразъемного соединения, который получают с помощью специального инструмента — паяльника.

Паяльники могут быть электрическими, индукционными, импульсными, газовыми. Самый простой вариант сделать пайку — это использовать отвертку, нагретую на газу, но он не очень эффективный, ведь отвертка быстро остывает.

Еще один вариант инструмента — это медный брусок, который имеет заострение с одной стороны, а с другой насажен на стержень с ручкой. Инструмент нагревают на газовой плите или паяльной лампой.

В зависимости от того, что вы будете паять, применяют различные виды паяльников. Если объем работ большой, то лучше использовать электрический паяльник, а газовый инструмент отлично подойдет для пайки в сложных условиях, где нет электричества или оно отключено.

Перед началом работ ознакомьтесь с простыми правилами для получения хорошего результата:

• поверхности должны быть хорошо зачищенными;
• они должны иметь плотное соединение;
• во время работ соединяемые элементы нужно прогреть до нужной температуры.

Для изоляции места пайки применяют изоленту или специальную трубку, которую слегка нагревают и фиксируют.
