Горелка на отработанном масле для булерьяна своими руками

1. Переделка печей булерьян (бренеран) на отработанное масло, чертежи, что получилось.

remix59
Почетный участник форума

Регистрация:

4 апр 2009

Сообщения:

1.167

Симпатии:

945

Адрес:

Пермь

Re: Изготовление горелки на отработанном масле для печи Булерьян.Вот бренеран 400.http://www.termoportal.ru/single/4968-post14.html

63KOT77
Почетный участник форума

Регистрация:

1 окт 2008

Сообщения:

164

Симпатии:

80

Адрес:

Самара

Re: Изготовление горелки на отработанном масле для печи Булерьян.

Схема испарительной горелки (надо иногда чистить) и горелки бабингтона, обе подходят для булерьяна.

Вложения:

J.E.M.P. и Alexander нравится это.

Re: Изготовление горелки на отработанном масле для печи Булерьян.Спасибо Вам Огромное, 63KOT77!!!Я снимаю пред вами шляпу!!!!!!!!!!! Вот что получилось благодаря вашим советам. Сгорает масло полностью!Расход масла 1,25 литра в час !За 8часов непрерывной работы —сгорает 10 литров масла

Ivanyonok и remix59 нравится это.

Re: Изготовление горелки на отработанном масле для печи Булерьян.Класс!!! Хочу тоже.

Николай СВ
Новичок

Регистрация:

16 фев 2010

Сообщения:

2

Симпатии:

0

Re: Изготовление горелки на отработанном масле для печи Булерьян.

Покажите поподробнее, саму головку. Из чего сделана, пропорции, куда и как, дозация? Нет ли нагара?

Жеткерген
Новичок

Регистрация:

28 фев 2011

Сообщения:

1

Симпатии:

0

Адрес:

Ясный

Re: Изготовление горелки на отработанном масле для печи Булерьян.

Расскажите, как работает автомат компрессора? Наверное воздух должен подаваться в опред. объеме, как сделали и главный вопрос сама головка. Ждем с нетерпением!!

SergeiS
Новичок

Регистрация:

15 авг 2013

Сообщения:

7

Симпатии:

2

Re: Изготовление горелки на отработанном масле для печи Булерьян.

Здравствуйте! Посмотрел ваши фотографии и очень заинтересовался проектом. У меня в доме Аква-бреннеран на 600 куб.м Хочу попробовать сделать такую горелку. Хотел спросить, как работает всё это время, не было ли прогаров в печи? Достаточно ли для обогрева? Может какие нюансы возникли в текущей эксплуатации? Заранее спасибо!

Denis43
Профессионал

Регистрация:

15 ноя 2011

Сообщения:

154

Симпатии:

4

Адрес:

Киров

Re: Изготовление горелки на отработанном масле для печи Булерьян.

эта тема походу мертвая

SergeiS
Новичок

Регистрация:

15 авг 2013

Сообщения:

7

Симпатии:

2

Re: Изготовление горелки на отработанном масле для печи Булерьян.Вот что у меня получилось с Божьей помощью! Всем большое спасибо за фотографии и информацию!

Ivanyonok и Melinda нравится это.

Denis43
Профессионал

Регистрация:

15 ноя 2011

Сообщения:

154

Симпатии:

4

Адрес:

Киров

Re: Изготовление горелки на отработанном масле для печи Булерьян.головку покажи или опиши

grits
Новичок

Регистрация:

31 дек 2012

Сообщения:

1

Симпатии:

0

Re: Изготовление горелки на отработанном масле для печи Булерьян.

У меня такой же булерьян, вы можете дать подробные чертежи вашей переделки?

SergeiS
Новичок

Регистрация:

15 авг 2013

Сообщения:

7

Симпатии:

2

Re: Изготовление горелки на отработанном масле для печи Булерьян.

Шар металлический с резьбой, диаметр 45 мм. Выточил у токаря на заказ.

SergeiS
Новичок

Регистрация:

15 авг 2013

Сообщения:

7

Симпатии:

2

Re: Изготовление горелки на отработанном масле для печи Булерьян.Чертежей нету. Печь не переделывал, за исключением того, что сварил навесную дверцу из металла 5мм и приварил петлю с для того чтобы навесить эту дверцу (на фотографиях оранжевого цвета). Внутри просто поставил квадратный лист на стойках для заслона от прямого пламени. Сначала затопил без заслона, задняя стенка погнулась. Теперь всё в порядке, топится второй сезон.

SergeiS
Новичок

Регистрация:

15 авг 2013

Сообщения:

7

Симпатии:

2

Re: Изготовление горелки на отработанном масле для печи Булерьян.

http://www.termoportal.ru/album.php?albumid=199&pictureid=2201

Уже несколько десятилетий назад, на дачах и в подсобных помещениях можно было встретить горелки, работающие на отработанном масле.

Понятны причины популярности агрегатов – они работали не просто на «бросовом» топливе, а даже помогали с утилизацией скапливавшихся отходов.

Её конструкцию мастера разработали на основе керогаза. И в наше время прибор не утратил актуальности. Разберемся, как делается горелка на отработке своими руками.

Достоинства и недостатки

Достоинства:

• Относительно дешевое или даже бесплатное топливо.
• Возможность изготовить самостоятельно.
• Конструкция получается недорогая.
• «Переваривает» даже самое некачественное масло.

Недостатки:

• Любого вида горелку нельзя использовать в жилом помещении (от неё обязательно будет угар и запах масла).
• Процесс изготовления горелки не так уж прост.

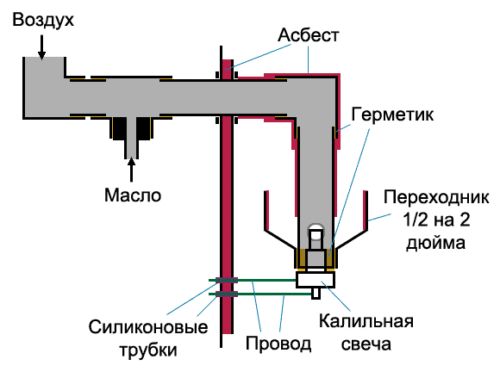

Схема устройства и чертежи

Ниже представлена горелка на отработке, которую можно сделать своими руками, имеющая простейшее устройство. Она может быть использована для изучения принципа сжигания масла и создания более сложной конструкции.

В целом агрегат состоит из:

• горелки;
• топливного бака;
• заслонки для регулировки подачи воздуха;
• крана для регулировки подачи масла;
• вентилятора или пылесоса.

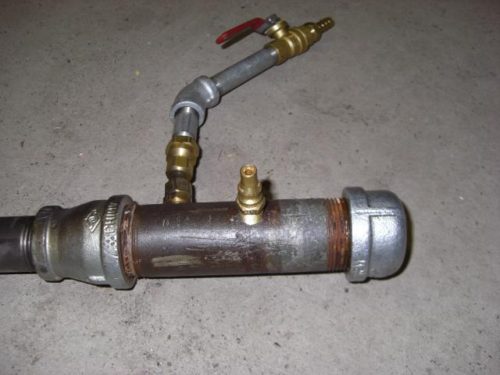

Горелка на отработанном масле своими руками — особенности изготовления

Самый простой способ сделать горелку с использованием маленького газового баллона или паяльной лампы. Для работы нужно приготовить:

• вышеуказанную ёмкость;
• сварочный аппарат;
• болгарку;
• отрезок 1,5-дюймовой трубы;
• круглую пластину равную внутреннему диаметру трубы;
• кусок проволоки 6 – 8 мм;
• болт со сквозным внутренним отверстием для форсунки подачи масла;
• толстую круглую болванку для крышки.

Начало работы

1. В баллоне по касательной сверлятся два отверстия: снизу (для входа смеси из воздуха и масла), а сверху для выхода пламени. Ввариваются трубки диаметром 1,5 дюйма. Одна является продолжением другой, только немного выше; для того чтобы огонь закручивался внутри, а не сразу вылетал на улицу.
2. Сверху делается лючок для розжига и снабжается тяжелой крышкой, чтобы при работе не открывалась напором поступающего воздуха.

Регулирование потока воздуха

Напор и количество поступающего для горения воздуха регулируется самодельной заслонкой (она делается по принципу дроссельной, как в карбюраторе).

Заслонка устанавливается в подающей трубе до топливной форсунки следующим образом:

• Сверлится отверстие для поворотной оси строго по диаметру имеющейся заготовки.
• По внутреннему диаметру трубы вырезается круглая пластина, которая в закрытом положении может полностью перекрывать отверстие.
• Изготавливается поворотная ось в виде буквы «Г» и на нее небольшими болтиками монтируется заслонка.
• Перед заслонкой в подающей трубе сверлится отверстие или прорезается щель для отвода «лишнего» воздуха (на случай, если для горелки его будет много).

Принцип подачи отработки в саму горелку

Для подачи масла устраивается диффузор во впускной трубе сразу за заслонкой. Диффузор представляет собой точеную кольцевую вставку, немного сужающую проходное сечение. Благодаря ему создается разряжение и масло (или другое жидкое топливо) через форсунку поступает и смешивается с воздухом.

Для подающего трубопровода предпочтительнее использовать металлические трубы. Для топливной емкости хорошо подойдет бак из-под фреона, а игольчатый клапан позволит точно регулировать подачу масла.

Принцип работы

Топливо самотеком подается на форсунку и засасывается воздухом, проходящим через диффузор. Получившаяся смесь загорается внутри баллона, и факел выдувается на улицу. Таким образом, источником тепла является сама горелка (нагревается до малинового свечения) и факел.

Пламя можно даже использовать для плавки некоторых металлов, например, меди, алюминия и других, имеющих более низкую температуру плавления.

Горелка Бабингтона своими руками

Еще один вид факельных горелок, доступных для изготовления в домашних условиях – сферическая горелка Бабингтона.

В ее устройство входят:

• тройник диаметром два дюйма;
• металлическая трубка для подачи топлива;
• сгон по размеру резьбы используемого тройника;
• полый стальной шар;
• воздушный компрессор;
• металлические уголки;
• толстая проволока.

Схема конструкции

Тройник – это основа прибора.

1. В него по резьбе вворачивается сгон с просверленным сбоку отверстием 15 – 20 мм (для розжига) — получаем горелку с соплом.
2. Сверху буквы «Т», образуемой тройником, сверлится отверстие для подключения трубки, подающей жидкое топливо. Она навивается в виде спирали вокруг нагреваемого пламенем сопла. Это нужно для достижения необходимой температуры и вязкости масла.
3. А под выходом питающей трубки, внутри тройника, закрепляется шар или полусфера, с калиброванным отверстием 0,27 мм ± 0,02 мм, сориентированным строго по центру сопла. Можно для упрощения задачи использовать жиклёр указанного размера.
4. Воздух подается от компрессора патрубком, подсоединенным с обратной стороны шара.
5. Через нижнее ответвление тройника сливаются излишки масла.
6. Масляная питающая емкость закрепляется подальше от горелки (и выше нее) для обеспечения необходимого давления.
7. Весь аппарат устанавливается на ножки, которые можно сделать из толстой проволоки. Он должен быть очень устойчивым!

Прибор работает так. На сферическую поверхность подается самотеком или с помощью насоса, масло. Изнутри шара, обтекаемого маслом, выходит под давлением воздух, накачиваемый компрессором.

Он распыляет масло и образует факел, направляемый в сопло. Эта конструкция монтируется внутри тройника. Лишнее масло и примеси собираются в отстойник, расположенный ниже. Чтобы избежать возгорания его нужно расположить как можно дальше от факела.

Заключение

Обычную твердотопливную печь можно модернизировать, добавив в её конструкцию факельную горелку.

Для этого в топочной дверце вырезается отверстие строго по размеру сопла.

Горелка вставляется соплом внутрь, и её пламя заменяет огонь от обычного топлива. Когда отверстие прикрывается поворачивающейся «шторочкой», печь можно использовать как обычно.

Подобный вид отопления можно устраивать только в кочегарках и подсобных помещениях. Особенно это касается первой описанной конструкции (она больше коптит при розжиге).

Видео на тему

Технологические особенности горелки. Горелка на отработанном масле своими руками – капельная горелка. Эксплуатация изделий и техника безопасности при постройке горелки.

Требования к самодельным горелкам

Самодельные горелки используются в самых различных целях, зачастую их вставляют в печи, использующие жидкое топливо или универсальные котлы.

Главное, изготовить форсунку, которая будет способна дать мощную струю пламени.

Условия горения

Чтобы самодельная горелка на отработке работала, нужно обеспечить соблюдение нескольких требований. В частности, масло лучше всего будет сгорать в разогретом и распыленном состоянии. Выполнить эти условия несложно, в статье приведено несколько вариантов горелок, у которых мощный факел огня, а главное – выделяется большое количество тепловой энергии.

Нужно отметить, что допускается выполнять хотя бы одно условие – обеспечить нагрев или распыление. Правда, эффективность при этом окажется несколько меньшей.

Горелка на отработанном масле по принципу Бабингтона

Многие мастера в своей практике сталкиваются с потребностью в новых приспособлениях, таких как горелка на отработанном масле. Владельцам автомастерских и гаражей это заменит печь для отопления помещения, особенно если имеются приличные запасы отработанного масла и другого топлива. Горелки, если разобраться в принципе их работы, можно приспособить и под смешанное топливо.

С помощью горелки на отработке масле можно отапливать технические помещения.

Особенности изготовления горелки

Своими руками сделанная, должна иметь незначительный размер, а внешне она станет напоминать газовый баллон. К корпусу сверху и снизу фиксируются отрезки трубы, которые выполнены из металла. Укрепить их необходимо посредством сварки, а расположить — противоположно по отношению друг к другу. Нижний отрезок нужен для того, чтобы подавать масляно-кислородную взвесь в отделение, где осуществляется горение. Верхний отрезок используется в роли раструба горелки. Из него извергается факел пламени со значительной температурой. Для того чтобы обеспечить поток воздуха в конструкцию для образования пламени, применяется бытовой пылесос, использовать необходимо тот, что обладает значительной мощностью.

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

Манипуляции с баллоном

При изготовлении печи на отработке своими руками чертежи (из газового баллона) вам позволят произвести работы правильно. Так, первоначально баллон предстоит подготовить, только после можно приступать к срезанию с него верха и нижней части. Для того чтобы установить печь и сделать ее устойчивой, к ее нижней части необходимо приварить ножки, которые подготавливаются из отрезанных частей. Далее можно приступать к изготовлению камеры сгорания, которая должна получиться разборной. В этом отсеке проделывается отверстие, в которое устанавливается трубка, посредством нее и будет производиться регулирование подачи топлива и кислорода.

Подготовка отработки для сжигания в котле

Отработанное жидкое топливо не только загрязненное, но и довольно клейкое. Это вызвано тем, что в первоначальный состав вносятся специальные присадки, обеспечивающие плотное прилипание тонкого слоя на трущихся плоскостях. Поэтому данные горелочные устройства должны функционировать с обязательным подогревом отработки, для увеличения текучести. Поскольку тягучее топливо не способно качественно перемешиваться с воздухом и не сможет пройти через форсуночное сопло.

Следующий элемент, который должен быть в конструкции горелочного устройства — надежная система зажигания газовоздушной среды. На практике, поджечь такой энергоноситель способна только электрическая искра или газовый факел.

И последнее важное конструктивное решение — наличие систем предварительной грубой и тонкой очистки отработанного масла. До того, как поступить в горелочное устройство, отработка должна пройти фильтрацию, сначала грубой очистки, где из нее удаляется крупный мусор, а затем тонкой, после которой устраняются мелкодисперсные взвешенные вещества, например, песок и глина.

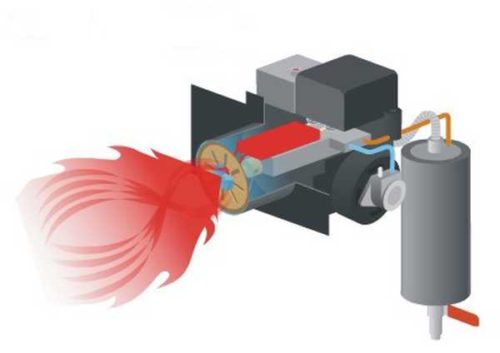

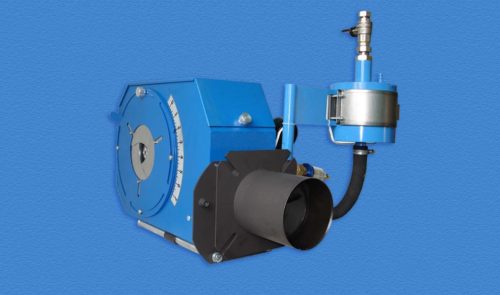

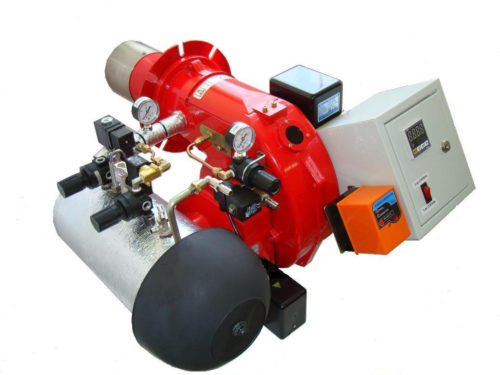

Устройство готовой горелки, функционирующей на отработанном масле

При покупке газовых горелок и подобного им оборудования нередко люди интересуются тем или иным элементом и его предназначением в общей конструкции. Например, они хотят знать, откуда и куда должно перетекать масло, каким способом оно воспламеняется и прочее. Когда задумываются о том, как сделать горелку в домашних условиях, подыскивая образец для сооружения самодельного аналога, вопросов возникает еще больше. Чаще всего интересуются заменой форсунок и емкости для масла на что-либо подходящее из подручных средств.

Имея в своем распоряжении фото, схемы и чертежи горелки на отработанном масле, не каждый мастер сразу возьмется за дело. Основная причина – большое количество специфических деталей.

 На заметку! Неважно, из чего соорудили устройство, – принцип работы всех горелок приблизительно одинаковый: отфильтрованное и разогретое масло подается из основной емкости и сжигается в камере сгорания.

Многокомпонентный процесс состоит из нескольких этапов, и от качества составляющих деталей капельной горелки на отработанном масле своими руками будет зависеть успех ее эксплуатации:

Принцип работы горелки, функционирующей на отработанном масле.

• забор и фильтрация отработки;
• перекачка и подогрев очищенного масла;
• процесс сжигания с получением тепла.

Схема устройства и чертежи

Ниже представлена горелка на отработке, которую можно сделать своими руками, имеющая простейшее устройство. Она может быть использована для изучения принципа сжигания масла и создания более сложной конструкции.

В целом агрегат состоит из:

• горелки;
• топливного бака;
• заслонки для регулировки подачи воздуха;
• крана для регулировки подачи масла;
• вентилятора или пылесоса.

Особенности горелок

Для того чтобы эффективно сжечь масло, его потребуется сначала прогреть, а затем распылить. Для этого устанавливается электрический нагревательный элемент ТЭН. Но расход электроэнергии при этом будет достаточно большой. А вам главное при изготовлении – это добиться минимальных потерь при использовании устройства. Горелка должна быть источником очень дешевого тепла, чего не реализовать при использовании ТЭНов.

Раз не получается сначала прогреть масло, нужно попытаться его распылить. Простейшие горелки, изготовленные по схеме Бабингтона, могут успешно применяться в котлах. Конструкция предельно простая – топливо стекает по сферической поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух. Получается так, что масло сдувается со сферы, образуются маленькие капли, которые и можно воспламенить.

Что понадобится?

Вот и все нужные материалы для создания горелки своими руками. В этом есть большой плюс: аппарат, который вы сделаете, обойдется гораздо дешевле промышленных аналогов, будет отвечать вашим потребностям и стоить, в сравнении с промышленными моделями, сущие гроши.

Изготовление

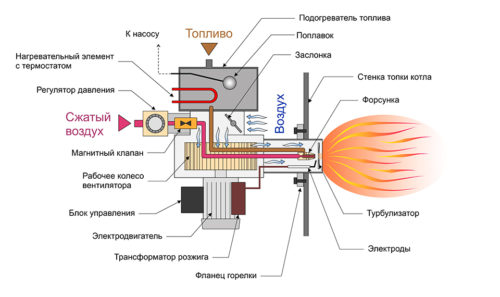

Инжекционная горелка с поддувом

Горелка перерабатывает топливо целиком, выбрасывая минимум побочных продуктов. Температура сгорания здесь выше 1200 градусов, с небольшим расходом отработки.

Мощность устройства – 1,5-100 кВт. Регулируется во всем рабочем диапазоне. Основная сфера применения – обогрев технологических помещений.

Турбулизатор потока воздуха, иначе называемый завихрителем

Наддув обеспечивается с помощью вентилятора-улитки, посредством редуктора, пневматической системы или компрессора (бытового или промышленного типа). От использования различных методов наддува изменяются конструктивные особенности завихрителя. Компрессорное устройство, мощный вентилятор-улитка или пневматическая система приведут к очень сильной и быстрой струе воздуха.

В такой ситуации завихритель выглядит как кольцевая диафрагма вокруг сопла и имеет широкие слабоизогнутые наружу лопасти-пластины.

Розжиг факела

Автоматика

Оборудование на отработке, рабочий график которого регулируется с помощью дистанционного управления, по стоимости выходит недешевым. Но без автоматических микросхем создавать аппарат на отработке бессмысленно: при фиксации потенциала и заливке отработкой из одной и той же емкости для создания стабильно работающего факела нужно сделать одновременно нагрев масла и наддув струи воздуха.

Распылительно-инжекторная горелка

Этот тип горелки совсем безразличен к тому, насколько загрязнено масло, если в нем имеется процентов 30-40 чего-либо сгорающего. В плане технологического исполнения горелку Бабингтона легко можно смастерить самостоятельно из имеющихся бросовых материалов, особенно при наличии сверлильного станка.

Масштаб тепловой мощности составляет примерно 3-20 кВт. Модуляция устройства составляет примерно 30% мощности на максимуме.

Возможна работа без электрического подогрева масла: так энергопотребление горелки составит до 300 ватт.

Действие аппарата действительно нехитрое: отработанное масло капельно попадает на форсунку-сферу. Выдутое потоком кислорода из сопла в распылителе масло преобразуется во взвесь, которая затем загорается.

Топливо непрерывно попадает на сопло из-за своей текучести. Лишнее масло утекает в сборную емкость, из которой, предварительно подогрев топливо, питательным насосом перегоняется снова в бак-расходник. Мощность, получаемая от использования единственного сопла, лимитирована предельным числом текучести топлива. Потому, если от устройства необходима мощность в пределах 5-7 кВт, то можно заменить сложную полносферическую головку частью поверхности сферы.

Полносферическая головка идеальна тем, что позволяет экономнее расходовать отработку, а с частично сферической головкой значительная часть пригорает и ее невозможно становится использовать. Воздуха для распыла нужно совсем немного, но он должен быть под значительным давлением. Оптимальным решением станет установка компрессора от нерабочего холодильника, но до него необходимо установить воздушный фильтр от автомобиля, в противном варианте вакуумный насос перестанет работать. Также необходим ресивер, потому что поток эфира от данного компрессора пойдет с сильной пульсацией.

Топливно-воздушная или испарительная горелка

Аппарат легко делается из имеющихся под рукой материалов и не требует применения технологического оборудования. Мощность составляет примерно 5-15 кВт. Отработка без перенастройки идет любая: не только вторичное, но и любые масла растительного или минерального происхождения, мазут.

В чашу аппарата впрыскивается топливно-воздушная смесь. Для этого нужен небольшой наддув, можно использовать вентилятор на 20 Вт.

Чаша перед этим прогревается пламенем от газа или капельным маслом, зажигаемым от калильной свечи. Последний метод проще, но в начальные 3-5 минут выброса нагара в атмосферную среду будет довольно много.

Меры безопасности

• Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
• полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
• запас топлива хранят на безопасном расстоянии;
• потеки масла необходимо своевременно удалять;
• электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
• горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

Совет мастера

Важно помнить о том, что отверстия должны располагаться строго в центральной части, тогда как ось должна быть направлена параллельно по отношению к стенкам корпуса, а точнее тройнику. В последнем и будет монтироваться сфера. Отклонение может быть самым минимальным, в противном случае факел будет направлен в сторону, что негативно отразится на стабильном функционировании и чрезмерном расходе топлива. Опытные мастера достаточно часто сталкиваются со сложностью, которая связана с тем, что маленькое отверстие проделать весьма нелегко. Тонкие сверла будут ломаться.

Что представляет собой известное изобретение Бабингтона

У каждого изобретения есть свой автор, даже если его имя незаслуженно забыто потомками. Так, например, британский изобретатель Роберт Бабингтон в 1969 г. получил патент на печь, работающую на дизельном топливе, которая напоминала осветительный керогаз, функционирующий на парах керосина. Конструкция Роберта Бабингтона первоначально была рассчитана на керосин, затем ее приспособили под солярку. Когда количество автомобилей несоизмеримо возросло, отработанное масло нужно было как-то утилизировать. Поэтому рационализаторы искали подходящие для этих целей устройства.

Сначала на основе запатентованного изобретения Р. Бабингтона появилась дизельная горелка своими руками, затем ее приспособили для сжигания масла и других видов топлива. Аппарат, функционирующий на отработке, появился намного позже дизельной конструкции, но по популярности и безопасности он превзошел своего предшественника.

Через некоторое время подобное устройство предлагали заново, поскольку истек срок действия первого патента, а печь на жидком топливе не утратила актуальности. Похожие аппараты повторялись в разных вариантах, при этом горелку Бабингтона своими руками пытались собирать не только мастера-самоучки, но и конструкторские бюро солидных предприятий.

Горелка по конструктивному решению относится к несложным приспособлениям, поэтому с успехом изготавливается в домашних условиях. Она отличается достаточно высокой эффективностью в плане получения тепла, необходимого для обогрева:

Схема горелки по принципу Бабингтона, где 1 – датчик нагрева; 2 – кожух; 3 – теплообменник; 4 – распылитель топлива; 5 – свеча накаливания; 6 – нагнетатель; 7 – топливный насос; 8 – фрикционная муфта; 9 – электродвигатель; 10 – рычажок переключения режимов работы; 11 – вентилятор; 12 – остов; 13 – топливная трубка; 14 – камера сгорания.

• технологических установок;
• небольших мастерских;
• цехов;
• гаражей;
• складских и подсобных помещений.

На заметку! Не стоит приспосабливать самодельную горелку своими руками для отопления жилья, поскольку перегоревшее масло имеет специфический запах.

Блиц-советы

1. Если правильно отрегулировать подачу топлива, то горелка Бабингтона является очень экономичной и потребляет всего 0,5–1 литра отработки в час. А потребление воздуха составит всего несколько литров в час.
2. Если дополнительно в схему добавить дымоход, камеру сгорания с водяной рубашкой, то такую горелку можно использовать в качестве полноценного котла для отопления частного дома.
3. В качестве аппарата нагнетающего воздух можно использовать компрессор от старого холодильника.
4. Такая система стабильно работает даже на смеси из различных отработанных масел с содержанием бензина, дизельного топлива, различных присадок  и даже антифриза, что, несомненно, дает ей преимущество перед заводскими аналогами.
5. Жар от такой горелки очень сильный, а мощность, в зависимости от конфигурации, составляет более 10 кВт.

Рекомендации

Как сделать горелку на отработанном масле своими руками смотрите далее.

Горелка на отработке своими руками: принцип работы

Если просмотреть фото, рисунки и чертежи, становится очевидно, что вторичное масло на криволинейной поверхности образует тонкую пленку. Через паз под небольшим давлением газ или воздух подается в емкость. Масло после прогревания распыляется этим воздушным потоком, обеспечивая качественное воспламенение.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками.

• твердого топлива и брикетов для самодельной пеллетной горелки;
• бензина и солярки;
• электроэнергии;
• природного газа;
• керосина;
• мазута.

На заметку! Хотя отработка остается самой дешевой основой для выделения тепла при утилизации посредством сжигания, засоренное примесями масло все же рекомендуется подготовить ‒ добиться отстаивания воды и отфильтровать от тяжелой взвеси.

Первые аппараты на керосине, дизтопливе и масле сильно коптили, выделяли неприятный запах. Позже предложили бензиновую горелку своими руками и аппараты на другом горючем сырье, но велись активные поиски бюджетного топлива. Масло оказалось подходящим источником тепла, но копоть и запах сводили на нет все достоинства. Поэтому все усилия изобретателей ушли на устранение указанных недостатков горелки для котлов на отработанном масле. Этому должны были способствовать полноценное сжигание, прогревание и фильтрация загрязненного топлива.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону.

• резервуар с отработанным маслом;
• поддон для отработки;
• трубка для подведения топлива;
• небольшой топливный насос для подачи порций масла;
• полусфера для распыления с небольшим отверстием;
• камера для подогрева с нагревательным элементом (может отсутствовать).

На заметку! Форсунка на отработке для организации процесса ровного горения не является обязательным элементом. Ее с успехом заменит сопло – небольшое отверстие для подачи воздушной струи и топлива. Чтобы оно не засорялось, за его исправностью надо следить.

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств.

На заметку! Если взять за основу какой-то один вариант, например, горелку Гном, используя готовые чертежи и рекомендации мастеров, сложно ошибиться в размерах и функциональности деталей.

Делаем котел своими руками

Узнать полную информацию по выбору, эксплуатации и обслуживанию газовых котлов всех фирм производителей, вы сможете, если перейдете .

Потребуется сделать горелку на отработке, потому что прибор работает, за счет сгорания масла, подаваемого на разогретую чашу сгорания.

Для работы понадобится:

Инструменты

Кстати! Знаете ли вы, что котел отопления от любого производителя может в любую минуту взорваться — » «.

Для самостоятельного изготовления котла из кислородного (или газового) баллона, оптимально выбирать баллон, емкостью 50 литров.

Понадобятся инструменты:

• Сварочный аппарат
• УШМ (болгарка)
• Газовый резак

Вначале следует обрезать баллон в верхней части, из которой впоследствии можно сделать крышку. Затем вверху баллона нужно проделать отверстие, к которому потом будет подсоединен дымоход.

Согласно схеме, сбоку вырезаем дверцу для загрузки топлива. Дымоход может быть разных размеров, главное, чтобы он обеспечивал наилучшую тягу. Тогда можно получить стабильный пиролизный процесс на протяжении дня. Это удобно потому, что топить придется лишь один раз в сутки, что имеет существенное значение в отопительный сезон.

Схема котла из кислородного баллона

Такой самодельный котел на отработке, имея небольшие габариты и вес всего около 10 кг, выдает 5-6 кВт тепла, при расходе масла около 0.5 литра в час. Можно растопить его и сильнее, но не стоит, поскольку он может взорваться.

Можно усовершенствовать данную конструкцию и сварить конуса, как указано на рисунке. Для их изготовления следует брать конструкционную сталь толще 4 мм. В трубе будет перемешиваться топливно-воздушная смесь, что повысит эффективность работы. Можно установить масляную горелку, еще более усовершенствовав аппарат.

Длину дымохода не следует брать больше 3,5 метра, поскольку из-за существенно увеличившейся тяги, топливо будет уходить в трубу. В результате снизится теплоотдача и повысится расход топлива.

Оптимальные размеры и принцип работы

На правом рисунке расположен водогрейный вариант устройства из баллона. Суть его в том, что из стальной трубки делают несколько витков, располагая их в верхней части зоны, где находится устройство дожигателя котла. В деталях, можно экспериментировать на месте, исходя из пожеланий.

Для сохранения температуры, змеевик снаружи лучше закрыть защитным кожухом. Снизу в него подается холодная вода, которая нагревается по мере прохождения по спирали, и уходит в водяную систему отопления.

Предлагаемая схема котла на отработке из кислородного баллона настолько хороша, что ее давно используют в промышленном производстве, например, выпускается котел, под названием «Рицца», полностью повторяющий чертежи, по которым делают такие котлы самостоятельно.

Схема котла типа «Рицца «

Достоинства и недостатки горелки Бабингтона

У каждого технического приспособления есть ряд полезных качеств и недоработок. Очевидно, что в этом устройстве больше плюсов, чем минусов. Основное достоинство – утилизация бросового сырья с наибольшей пользой. Другие преимущества оборудования для утилизации масел и жидкого топлива:

• сжигание отработки способствует сохранению экологии;
• простота эксплуатации и высокая энергоэффективность;
• изготовление прибора доступно в обычных бытовых условиях;
• получение тепла при минимальной стоимости сырья;
• простая схема изготовления конструкции, понятные чертежи;
• самодельный аппарат можно сделать из подручных средств;
• применение в цехах и на предприятиях, где скапливается много переработанного сырья, требующего утилизации;
• небольшие габариты горелки позволяют в случае необходимости ее перемещать;
• в топку идут отработка и наиболее низкосортное масло;
• функциональность устройства;
• относительная пожаробезопасность;
• повторное использование отслужившего масла.

Главный плюс горелки – это утилизация использованного масла с пользой.

Недостатки:

• не рекомендуется применять для дач и жилых помещений из-за гари и запаха;
• необходимость оборудования помещения огнетушителем;
• обязательно нужно соблюдать все рекомендации по изготовлению горелки;
• сопло или форсунку следует периодически проверять (не засорились ли отверстия твердыми частицами);
• чувствительность форсунки или сопла к загрязнениям;
• дополнительное питание составляющих аппарата (насоса, компрессора).

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло. Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

1. Компрессор.
2. Масляный насос.
3. Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе – отработанное масло стоит копейки.

Данный вид горелки был разработан в 1960-ых годах и обрёл свою популярность как печь среди владельцев дач и подсобных помещений, которые требовалось отапливать.

Так как горелка работает на жидком отработанном масле, её использование получается достаточно дешёвым, если сравнивать с газовым обогревом котла, электричеством или твёрдым топливом. Это более экономный вариант, чем газовая горелка.

Отработанное масло – это своеобразная удешевлённая альтернатива всех видов топлива. Помимо того, что с помощью горелки на отработанном масле получалось обогревать помещения, она способна помогать с утилизацией отработанного и уже не нужного масла. Подойдёт как дизельная, так и масляная отработка.

Принцип работы

Работает данный прибор так же, как происходит дыхание у кита. Масло поступает по кривой и за счёт поверхностного натяжения создаёт тоненькую плёнку.

Когда струя воздуха под давлением из небольших отверстий пронзает топливную пелену, горючая смесь продуктивно распыляется, а определённое количество воздуха подхватывает распылённое топливо, которое заканчивает весь процесс сжигания. Поэтому, для эффективного горения не нужно какого-либо дополнительного потока воздуха.

Главным преимуществом в горелках Бабингтона является отсутствие каких-либо форсунок, которые часто засоряются, потому как горючее сразу же идёт сверху маленьких отверстий для воздуха.

Примите к сведению:
так как насос может работать на топливе с разными примесями, металлической стружкой, грязью, то к горелке потребуется примонтировать отстойник топлива в качестве фильтра, и расположить его чуть ниже форсунки.

Что требуется для изготовления

Собрать горелку совсем не трудно, однако есть определённые компоненты, которые должны все вкупе правильно функционировать, дабы обеспечивать бесперебойную работу.

Горелка состоит из следующих частей:

1. Форсунки Бабингтона, в качестве которой может использоваться ручка от двери. Обычно размещается в горелке.
2. Баллон от пропана на 20 фунтов (9 литров), который будет выполнять роль источника сжатого воздуха.
3. Насос для жидкого топлива, как правило, это шестеренчатый насос для масла. Подсоединяется через медную трубу.
4. В качестве направляющего патрубка горелки может подойти обрезанный баллон от пропана ёмкостью 100 фунтов (45,36 литров). Монтируется на требуемой высоте. Также можно обойтись паяльной лампой.
5. Отстойник для сбора примесей, которые не сгорели. Подойдёт обрезанный ненужный баллон.
6. Брызгоулавливатель, так как без него всюду будут брызги. Для этого используется кусок балки.

Это важно:
перед изготовлением горелки рекомендуется подготовить огнетушитель, потому как данный тип топлива способен представлять опасность.

Общий вид готовой конструкции

Расположенный на выходе блок из шлакобетона будет способствовать поддержанию пламени.

Когда работа горелки настроена правильно, никакого дыма быть не должно. На выходе будет лишь горячий волнистый воздух.

Под горелкой находится масляный насос. Его задача всасывать масло из резервуара, где отстаивается масло, которое два раза проходит вокруг баллона из пропана (одновременно нагреваясь), выходит на ручку от двери и в результате распыляется.

Обратите внимание:
в данной установке нет регулирования подачи пропана, так как контролировать её одной только рукоятью баллона достаточно неудобно, однако на всё может быть установлена автоматика.

Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник. Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант.

Преимущества данного типа горелки:

• достаточно просто изготавливается без чьей-либо помощи.
• дешевый способ получения тепла.
• Эффективное и функциональное устройство, имеет небольшой вес, что даёт мобильность конструкции.

Начинаем самостоятельное изготовление

Перечислим главные инструменты, которые понадобятся в работе:

• сварочный аппарат;
• болгарка;
• токарный станок.

С виду горелка похожа на маленький опустошенный баллон газа, с верхней и нижней сторон которой приварены противоположно направленные стальные отрезки труб. Размер изнутри горелки составляет всего 1 дюйм (2,54 см), а её стены довольно большие.

Отрезок трубы внизу требуется, чтобы подавать масло и воздух в ту часть, где образуется горение. Короткая труба сверху используется в качестве раструба горелки, из которого будет извергаться пламя.

Совет мастера:
чтобы задать поток воздуха, поступающего в печь, может использоваться обычный бытовой пылесос высокой мощности.

Изготовление установки

Со стороны прибор больше похож на пустой баллон газа. Для начала нужно найти опустошенный баллон от газа нужного объема.

Отверстия под трубы высверливаются по внутренней части обозначенного круга. Чтобы высверлить, потребуется сверло в виде спирали. С помощью зубила и болгарки нужно убрать между просверленными дырами перемычки. Для придания правильной формы, используют круглый напильник или фрезу.

В сделанные проймы вставляются трубы и привариваются. Трубы заблаговременно отмериваются и отпиливаются болгаркой. На нижней части трубы делается отверстие, куда будет приварена гайка м16. Требуется это для закрепления форсунки для масла.

Как подаётся масло в горелку

Самодельную масляную форсунку делают с использованием токарного станка. Для основы необходим стержень с гладким хвостовиком.

Он требуется для закрепления шланга к подводу масла. Когда предусмотрен гибкий подвод для масла, нарезаем в этом месте резьбу.

Более половины длины стержня займёт метрическая резьба. Труба имеет диаметр 16 мм. По всей длине форсунки высверливается отверстие, которое будет соприкасаться с поперечной деталью, что установлена снизу и имеет диаметр 3 мм. Данная деталь заказывается у профессионалов дела, либо если есть навык работы с токарным станком, делается своими руками.

Принцип работы форсунки состоит в том, что вязкая отработка стекает из отверстия, которое было сделано в поперечной детали, и захватывается воздушным наддувом.
Топливо расходится на мелкие капли, за счёт чего их розжиг происходит значительно легче.

Как осуществляется регулировка воздуха

Сила огня будет зависеть от расчёта силы потока воздуха.

Основа системы заключается в регулировании стальной чашки или шара, которые имеют отверстия нужного диаметра и дно в виде полукруга.

Это так же делается с помощью токарного станка. Чтобы создать правильную полусферу применяют резцы. Крепится она к Г-образной оси на винт м4.

Примите во внимание:
чтобы крепко подсоединить выходной патрубок для шланга и обеспечить правильную работу воздушной задвижки, применяют переходник, имеющий прорез вдоль всей своей длины.

Когда происходит поджигание, доступ в камеру обработки обеспечивается тяжелой крышкой. Устанавливается она на приваренные навесы к горловине корпуса. Когда вес будет не тяжелый, то может случиться непроизвольное открытие. Если все части сборки сделаны верно, то при работе выдаётся фиолетовое пламя ровным фоном, появляющееся от сгорания воздушно-масляной смеси внутри прибора.

Замечание специалиста:
следует по правилам безопасности защитить место стыковки форсунки со шлангом, сделать это можно с помощью стального экрана. Это защитит топливо на отработке от воспламенения при не герметичном стыковании.

Данная горелка достаточно легка в изготовлении, однако следует внимательно отнестись к правилам безопасности во время работы и дальнейшего использования. Важно знать, что особенно внимательно стоит подойти к выбору баллона для создания корпуса прибора. Баллон требуется обязательно пустой, в противном случае, когда делаются отверстия, он может нанести сильные увечья.

Смотрите видео, в котором специалист подробно разъясняет, как сделать горелку Бабингтона своими руками:

Горелка на отработке своими руками может быть необходима при наступлении холодов. Можно, конечно, для обогрева своего жилья использовать другие разновидности оборудования такого рода, но одним из самых недорогих и простых в изготовлении выступает горелка на отработанном масле. С ее помощью можно довольно просто обогреть дачный домик или подсобное помещение. В качестве достоинства можно выделить не только дешевизну изготовления, но и доступность топлива, которое расходуется очень экономично. Если вы работаете в транспортной компании, или у вас есть возможность достать масло, то будет возможность не только использовать топливо бесплатно, но и без проблем утилизировать его.

Особенности изготовления горелки

Своими руками сделанная, должна иметь незначительный размер, а внешне она станет напоминать газовый баллон. К корпусу сверху и снизу фиксируются отрезки трубы, которые выполнены из металла. Укрепить их необходимо посредством сварки, а расположить — противоположно по отношению друг к другу. Нижний отрезок нужен для того, чтобы подавать масляно-кислородную взвесь в отделение, где осуществляется горение. Верхний отрезок используется в роли раструба горелки. Из него извергается факел пламени со значительной температурой. Для того чтобы обеспечить поток воздуха в конструкцию для образования пламени, применяется бытовой пылесос, использовать необходимо тот, что обладает значительной мощностью.

Подготовка перед началом работ

Горелка на отработке своими руками не может быть выполнена без использования некоторого набора инструментов, среди них аппарат для сварки, который позволит правильно соединить элементы. Понадобится и болгарка, а также токарный станок.

Процесс изготовления следует начинать с корпуса, для чего предстоит подыскать пустой газовый баллон, габариты которого подходят.

Манипуляции с баллоном

Если вы задумались над тем, как сделать горелку на отработанном масле Бабингтона своими руками, то предварительно должны избавиться от заливного отверстия баллона. Далее посредством заранее подготовленного шаблона необходимо произвести разметку, которая понадобится для правильного проведения монтажа труб. Затем в дело вступает если такая есть в вашем наборе инструментов. С ее помощью предстоит подготовить отверстия, расположив их по внутренней части контура. В процессе этого будет необходимо использовать сверло в виде спирали. От перемычек, которые образовались между отверстиями, предстоит избавиться, использовать при этом нужно зубило или болгарку, но действовать при этом необходимо очень аккуратно.

Горелка на отработке своими руками должна быть выполнена с учетом образования правильных отверстий для монтажа труб, для этого следует использовать круглый напильник, который позволит расточить окружности, действовать при этом нужно вручную, что усложнит процесс и сделает его более длительным. Если есть желание, взамен этого инструмента можно использовать фрезу, которая предварительно помещается в электрическую дрель. Не следует забывать о том, что при работе с металлом мастер обязательно должен соблюдать правила техники безопасности.

Работа над монтажом труб

В отверстия необходимого диаметра следует установить трубы, которые крепятся посредством сварки. Трубы заблаговременно нужно разметить, а после отрезать от них нужную часть при помощи болгарки. В нижней части этого элемента стоит сделать отверстие, а после приварить гайку М16. Данное отверстие пригодится для монтажа форсунки для масла.

Изготовление форсунки

Горелка на отработанном масле своими руками, инструкция по изготовлению которой представлена в статье, может быть выполнена на токарном станке, который пригодится на этапе выполнения масляной форсунки. В качестве основания стоит применить стержень, который обладает гладким хвостовиком. Он будет необходим при фиксации шланга для подвода топлива. Если будет в горелке то нужно на этой части подготовить резьбу. На значительной части длины стержня следует нарезать метрическую резьбу. Труба должна иметь диаметр, равный 16 мм. Почти во всю длину форсунки нужно просверлить отверстие. Оно может иметь поперечную деталь, которая находится внизу, тогда как ее диаметр равен 3 мм. Если мастер может работать на токарном станке, то данная деталь может быть легко выполнена самостоятельно. Но если у вас нет в наличии такого оборудования, то изготовление детали можно заказать у специалиста.

Принцип действия описываемой части горелки основывается на стекании масла, которое обладает вязкой консистенцией, из отверстия, сделанного в поперечной детали. После отработка захватывается потоком кислорода. При этом топливо разбивается на капельки. Это приводит к тому, что возгорание происходит проще.

Изготовление горелки на отработке

Горелка на отработке своими руками, рабочая модель которой представлена в статье, будет работать настолько эффективно, насколько окажется интенсивным поток кислорода. В основе системы корректировки этого параметра лежит чашка, выполненная из металла. Она обладает полукруглым днищем, помимо прочего, в ней есть отверстие, которое имеет заданный диаметр. Данная достаточно простая деталь тоже может быть выполнена на токарном станке. Выполнить дно в виде полусферы можно с использованием резцов, а заняться работой должен профессиональный токарь. Корректировать поток воздуха необходимо шторкой, которая обладает круглой формой. Ее крепление следует произвести на оси Г-образной формы, используя для этого винт М4, только так удастся получить прочное сопряжение, которым станет обладать выполненная горелка своими руками, отработанное масло в ней может стать опасным. Но избежать проблем, которые могут привести к пожару, можно, если соблюдать правила пожарной безопасности.

Для того чтобы обеспечить надежное соединение выходного патрубка, на который крепится шланг, следует применить переходник. На последнем по всей его длине обязательно должна быть прорезь. Переходник, ко всему прочему, обеспечит нормальную работу задвижки для воздуха.

Изготовление крышки горелки

Во время розжига доступ в отсек отработки обеспечивает элемент, который выполняется в виде крышки. Эта деталь должна обладать достаточно значительным весом. Ее монтируют на заблаговременно приваренных навесах, которые должны быть монтированы на горловине корпуса конструкции. Если элемент будет выполнен в менее внушительном весе, то появится вероятность самопроизвольного открытия приспособления при функционировании горелки. Проверить правильность работы горелки можно оценив пламя, которое должно быть ровным и обладать фиолетовым оттенком, оно будет появляться при сгорании масляно-кислородной смеси в корпусе конструкции.

Правила пожарной безопасности

Самодельная горелка на отработанном масле должна быть не только эффективной, но и безопасной. Для того чтобы обеспечить соблюдение правил безопасности, необходимо защитить место фиксации форсунки и шланга, по последнему из которых поступает масло в жидком виде. Защита должна быть произведена посредством использования экрана из металла. Он необходим для того, чтобы предотвратить от возгорания отработку, если возникнет нарушение герметичности.

В заключение

Своими руками выполняется достаточно просто, хоть на некоторых этапах и есть необходимость использовать токарный станок. Если у вас есть такой в наличии, то необходимо соблюдать правила техники безопасности. Это же касается и проведения слесарных работ. Помимо прочего, в работе может возникнуть необходимость использовать и другие электроинструменты, которые предполагают необходимость соблюдать требования пожарной безопасности. Мастер обязательно должен пользоваться предметами индивидуальной защиты.

Когда изготавливается горелка Бабингтона своими руками, необходимо соблюдать внимательность при выборе баллона, который ляжет в основу корпуса горелки. Обязательно необходимо освободить его от остатков газа, в противном случае может возникнуть непредвиденная ситуация, чреватая опасными для жизни травмами.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Утилизация отработанного моторного масла (отработки) достаточно серьезная проблема во всем мире. Вместе с тем энергетический потенциал отработки высок; сжигая ее, можно получить много тепла, несравненно более дешевого, чем от любого другого энергоносителя. Вопросом, как делается горелка на отработке своими руками, интересуются не только профессионально связанные с автохозяйством – запас отработки поможет сэкономить значительную сумму и на отоплении подсобных помещений в частном домовладении. Для отопления жилых помещений отработка совершенно непригодна из-за содержащихся в ней изначальных присадок в моторное масло и попавших в него в процессе эксплуатации примесей. Однако отработка – весьма специфичное горючее, и любая иная горелка для жидкого топлива на нем не заработает. В этой статье рассматривается, горелки каких типов «едят» отработку и что нужно учесть при их изготовлении.

Особенности топлива

Отработка топливо не только грязное, но и очень липкое. Одна из задач присадок в моторное масло – обеспечить облипание им тонким слоем трущихся поверхностей, работающих в тяжелых условиях. Поэтому горелки на отработке работают почти исключительно с подогревом топлива, увеличивающим его текучесть: слишком вязкое горючее не смешается как следует с воздухом, не пройдет через сопло форсунки, или не облечет ровным слоем распылительную головку (см. далее).

Поджечь отработку тоже не так-то просто: чтобы это было за моторное масло, горящее в сильно нагретом двигателе? Фактически для быстрого и надежного поджига отработки пригодны только электрическая искра и газовый факел. Есть, правда, одно исключение, см. далее.

И третье – отработка загрязнена не только твердыми частицами, но также водой и/или антифризом, попавшими в нее из системы охлаждения ДВС. Фильтрация топлива – достаточно сложный процесс. Организовывать его имеет смысл, только если отработка на топливо постоянно есть в наличии, напр., в достаточно крупной и загруженной работой автомастерской, а горелка на отработке для нерегулярного использования должна быть нечувствительна не только к твердым загрязениям, но и к обводненности топлива.

Электричество для горелки

Отсюда следует неблагоприятный вывод: энергонезависимых горелок на отработке не бывает.
Есть способы сжигания отработки без наддува и подогрева, но такие устройства (см. далее) дают приемлемые технические и экологические показатели только в составе разработанных заодно с ними теплогенерирующих приборов и горелками как таковыми не являются. Поэтому, если у вас электроснабжение ненадежно, а отработки довольно, лучше будет или котел.

Какую делать?

Исходя из перечисленных особенностей, самодельная горелка на отработанном масле может быть выполнена по одной из след. систем:

• Эжекционной с наддувом.
• Распылительной инжекторной (горелка Бабингтона).
• Топливо-воздушной свободного объемного горения (чашечная испарительная горелка).

Сравнительные достоинства и недостатки

Эжекционная

Эжекционная горелка обеспечивает полное сгорание топлива и минимально возможное количество побочных продуктов в отходящих газах. Пламя горячее, свыше 1200 градусов, расход топлива минимален для данного класса устройств (см. также в конце). Мощность домодельных – 1,5-100 кВт. Регулировка мощности (модуляция) горелки возможна во всем указанном диапазоне. Без ограничений применима в технологических целях, а в исключительных случаях применима для временного отопления жилых помещений, если топочная дверца штатной отопительной печи или котла выходит в нежилое помещение – в прихожую, чулан, топочную и т.п.

Примечание:
кухня и баня считаются жилыми помещениями.

Недостатки эжекционной горелки на отработке также существенны:

1. Технически сложна: используются точные металлические детали, требующие для изготовления станочного парка;
2. На неочищенной отработке сразу выходит из строя, поэтому делать эжекционную горелку на отработке, не обзаведясь фильтровальной топливной станцией, бессмысленно;
3. Наиболее энергозависима – собственное удельное электропотребление составляет ок. 20 Вт на 1 кВт тепловой мощности в диапазоне последней 5-40 кВт. Ниже и выше этих значений собственное удельное электропотребление увеличивается.
4. Требует снабжения управляющей автоматикой, т.к. весьма чувствительна к свойствам и качеству топлива, которые и у очищенной отработки нестабильны;
5. Более других типов горелок на отработке склонна к устранимым отказам в работе.

Используются эжекционные горелки для сжигания отработки преимущественно для отопления больших помещений или обеспечения технологических процессов в условиях, когда топливо для них постоянно имеется в наличии.

Инжекторная

Инжекторная горелка совершенно нечувствительна к степени загрязненности топлива, лишь бы в нем осталось 30-40% чего-то горючего. Технически проще предыдущей – горелку Бабингтона можно сделать дома из подручных материалов (см. далее), если есть настольный сверлильный станок. Диапазон мощностей в любительском исполнении – прим. 3-20 кВт. Модуляция горелки возможна начиная прим. от 30% максимальной мощности. Можно добиться модуляции от 10% максимума, то техническая сложность изготовления возрастает при этом в разы, а склонность к отказам увеличивается. Может работать без электроподогрева топлива; в таком случае собственное энергопотребление до 300 Вт независимо от тепловой мощности; в подавляющем большинстве случаев – до 100 Вт. Если же топливо греется ТЭНом в накопительном баке, то собственное энергопотребление как в пред. случае. Без управляющей автоматики склонна к отказам при смене партии топлива без перенастройки горелки.

Для самодельщиков важное преимущество горелки Бабингтона в том, что ее наддув способен обеспечить компрессов от старого поломанного холодильника, см. далее. Однако и недостатков у горелки Бабингтона хватает:

• Топливо не сгорает полностью. КПД по топливу простейшей горелки Бабингтона (см. далее) ок. 80% Довести степень сжигания топлива до 95-97% возможно, но тогда ее техническая сложность возрастает до сравнимой с эжекционной. Правда, токарно-фрезерных станков для изготовления все равно не потребуется, а собственное энергопотребление горелки не увеличивается;
• Как следствие из пред. п., горелка Бабингтона источает в воздух много паров топлива, что делает ее абсолютно непригодной для жилых помещений и ограниченно пригодной для помещений с временно находящимися там людьми и/или предметами, чувствительными к замасливанию. Однако гнать пламя горелки Бабингтона в трубу (см. далее) можно, что значительно уменьшает указанные недостатки;
• Пламя тоже грязное и не очень горячее, до 900-1000 градусов. Поэтому инжекционая горелка на отработке ограниченно применима для термических технологических процессов с черными металлами, а цветные и тем более драгоценные испортит.

Самодельные горелки Бабингтона чаще всего и применяются для временного отопления подсобных помещений или в простых технологических процессах, напр., для разогрева обычной конструкционной стали под гнутье.

Испарительная

Топливо-воздушная горелка на отработке может быть изготовлена из подручного хлама без использования сложных технологических операций. Мощность – ок. 5-15 кВт. Топливо без перенастройки жрет любое тяжелое: помимо отработки другое минеральное и растительное масло, мазут, нефтешлам. Отказывает только при неправильном пользовании. Побочных продуктов сгорания топлива источает больше предыдущей, поэтому применима либо для временного запуска отопительных приборов с хорошим дымоходом в нежилых помещениях, либо на открытом воздухе. В технологических целях применима весьма ограниченно, т.к. дает столб горячих газов с температурой менее 600 градусов. Наиболее доступный для изготовления начинающими умельцами тип горелки на отработке.

Схемы и конструкции

Эжекционная

Еще одна особенность отработки как топлива заключается в том, что подать весь необходимый для ее сжигания воздух под наддувом очень сложно, его требуется много. Поэтому наддувом в горелках такого типа преимущественно вытягивают топливо из сопла эжектора и распыляют его, а воздух для дожигания подсасывается непосредственно в факел пламени. Такая схема дает возможность обойтись для наддува электрической мощностью до 100 Вт, а остальное расходуется на подогрев топлива ТЭНом. В общем идея такова: часть электрической мощности (с существенной прибавкой, кстати), необходимой для наддува с топливом более текучим, используем на подогрев отработки, и обычная в общем эжекционная горелка на ней работает.

Хорошо известная схема устройства эжекционной горелки на отработке и чертежи ее сердца – форсунки на прим. 3-30 кВт даны на рис. Устанавливается такая горелка на глухом фланце в топочный проем печи/котла, а вторичный воздух в факел подсасывается через поддувало. Однако, кроме форсунки, в данной конструкции имеются еще тонкие моменты.

Турбулизатор

Первый из них – турбулизатор воздушного потока (завихритель в схеме на рис. выше). Наддув эжекторной горелки на отработке может быть обеспечен встроенным вентилятором-улиткой либо, через редуктор, пневмосистемой предприятия или промышленным (возможно, бытовым аналогичной конструкции) поршневым компрессором. На мощность горелки где-то 3-15 кВт возможен также наддув от холодильного компрессора от 250 Вт электрических.

В зависимости от способа наддува меняется конструкция турбулизатора. Компрессор или разводка сжатого воздуха для привода пневмоинструмента дают, при необходимых для эжекции топлива условиях в воздушной рубашке горелки, слишком мощный и быстрый поток воздуха. То же возможно со слишком мощной улиткой, напр., взятой из старого хлама. В таком случае турбулизатор должен являться кольцевой диафрагмой вокруг сопла с широкими слабо изогнутыми наружными лопастями, поз. 1 и 2 на рис. Псевдо-ламинарная струя воздуха из диафрагмы вытянет топливо из форсунки и обеспечит его стабильный поджиг (см. ниже), а в 3-5 см от диафрагмы горящий масляный туман будет подхвачен мощным вихрем, распылен до испарения и полностью сожжен.

Если же воздушный поток оптимален (встроенная улитка по расчету) или слабоват (компрессор от холодильника), то турбулизатор из многих узких более изогнутых внутренних лопастей совмещается с диафрагмой, а по краю турбулизатора оставляют кольцевой зазор в 0,5-1,5 см. Диафрагма-завихритель оказывает меньшее сопротивление воздушному потоку, слабый, но сразу хорошо закрученный вихрь эффективно высасывает и распыляет топливо, а кольцевой поток из зазора не дает вихрю расползаться в стороны, пока топливо не испарится в факеле.

Примечание:
целесообразность того или другого турбулизатора для конкретной горелки определяется опытом – поджиг топлива должен быть стабилен, а срывов пламени не должно быть во всем диапазоне регулировки мощность горелки. Начинать нужно с диафрагмы с внешними лопастями, подгибая их больше и больше. Не выходит – надо переходить на диафрагму-турбулизатор с внутренними лопастями.

Зажигание

Вторая тонкость – поджиг факела. Автосвеча с удаленной «лапкой» (корпусной ламелью) мало подходит, т.к. рассчитана на поджиг паров легкого топлива короткой искрой, а не тумана тяжелого длинной.

Зажигать факел горелки на отработке нужно электродами для зажигания котлов на жидком топливе, см. рис. Расстояние между разрядниками (носиками, остриями) электродов требуется 3-8 мм (для горелок на 3-30 кВт), а расстояние от оголенных металлических частей электродов до ближайших металлических деталей конструкции должно быть как минимум втрое больше. Включая форсунку: в момент зажигания разрядники должны находиться в извергаемом соплом масляном тумане и поджигать его искрой между собой. Зажигание искрой от разрядника на форсунку даст слабый нестабильный факел, который легко сорвется от колебаний наддува или подачи топлива.

Для зажигания двумя разрядниками необходим специальный трансформатор зажигания с изолированной вторичной обмоткой на 6-8 кВ. Ее выводы соединяются с электродами зажигания проводами в толстой, от 2 мм, термостойкой изоляции из силикона или тефлона (фторопласта). Лучше – в последней: при нагреве до 150 градусов пробивная стойкость фторопласта-4 остается ок. 80 кВ на 1 мм, а силикона будет не выше 20 кВ/мм. Такой огромный запас электрической прочности необходим ввиду сильного загрязнения проводов в процессе эксплуатации.

Спецтрансформатор зажигания стоит дорого, т.к. выпускаются такие для котлов от 20 кВт. Если мощность горелки до 15 кВт (и для описываемой далее горелки Бабингтона), можно применить однопроводную схему поджига от автомобильной катушки зажигания искрой от электрода на форсунку; имеется в виду наличие только одного высоковольтного провода. Условие – ручной вывод на режим: горелку зажигают на минимальной мощности и вручную выводят на штатную, следя, чтобы факел не забился в судорогах и не сорвался.

Для зажигания горелки на отработке по однопроводной схеме корпусную клемму трансформатора соединяют с корпусом горелки и форсункой разными обратными проводами. Искра не постоянный ток, а импульсный разряд, и электрическая цепь становится чувствительной к наличию в ней реактивности. Электрическая реактивность массивного корпуса горелки больше, чем форсунки, что уже облегчает искре выбор в пользу сопла. Если же дополнительно включить в корпусный обратный провод небольшую индуктивность (см. рис.), то и однопроводное зажигание станет вполне стабильным.

Об автоматике

Горелки на отработке, режим работы которых задается с пульта (напр., известные NORTEC) стоят очень дорого, но без автоматики городить самодельную эжекционную горелку на отработке нет смысла: даже при фиксированной мощности и заправке топливом из одной партии нужно для получения стабильного пламени регулировать одновременно подогрев топлива и подачу воздуха. Поэтому самодельные эжекционные горелки на отработке (исключая образцы, лишь бы повозиться с ними) делаются полуавтоматическими с установкой мощности вручную и применением относительно недорогой автоматики от котлов отопления, см. напр. видео

Видео: горелка на отработке с автоматикой

Горелка Бабингтона

Сам Роберт Бабингтон, запатентовавший свою горелку в 1979 г., признавался, что, отчаявшись придумать форсунку, не засоряющуюся от отработки, вспомнил об одном из законов Мэрфи, гласящем: «Если железина ну вот все равно никак не хочет работать, попробуй сделать в ней все наоборот». Бабингтон попробовал продувать воздух сквозь тонкий слой масла – получилось. Пошел туман, а уж как его сжечь, дело известное.

Такое техническое решение оказалось возможным благодаря тому, что масло реологическая жидкость. Попросту – сверхтекучая. Сверхтекуч не только экзотический гелий II. Реологических жидкостей хватает и вокруг нас. Кто забывал на столе открытую банку с подсолнечным маслом, сразу поймет.

Конструкция горелки Бабингтона показана слева на рис., а справа – устройство камеры сгорания (дожигателя) для нее. Здесь уже виден недостаток данной горелки: чтобы сжечь отработку более чем на 95%, требуется 3-х ступенчатая подача воздуха (кроме как для распыления), причем частично с подогревом. Хотя наддува все равно не требуется.

Действует горелка Бабингтона довольно просто: топливо капает на распылительную головку со сферической поверхностью, что обеспечивает равномерное его растекание. Капает с избытком, чтобы воздуху всегда было что сдуть. Выброшенное воздушной струей из сопла в головке масло образует туман, который поджигается. Топливная пленка постоянно наползает на сопло благодаря реологическим свойствам масла. Избыток топлива стекает в сборник, откуда питательным насосом подается через подогреватель обратно в расходный бак (питатель). Часто вместо поплавка, включающего насос, питатель снабжается стоком избытка в баке прямо в сборник; питательный насос в таком случае работает непрерывно. Однако и в горелке Бабингтона достаточно конструктивных нюансов.

Нужна ли полная сфера?

Мощность, снимаемая с одного сопла горелки Бабингтона, ограничена конечной величиной текучести масла. Поэтому головки мощных горелок Бабингтона буквально истыканы порами. Если от горелки требуется не более 5-7 кВт, вместо технологически сложной полносферической головки возможно применить часть сферической поверхности.

Устройство горелки Бабингтона с частично сферической распылительной головкой показано на рис; (ак такую сделать, во всех подробностях и с фото описано здесь: diyworkplace.ru/14-diy-oil-burner.html
). Помимо доступности материалов, на этой горелке хорошо учиться настраивать подачу топлива: чуть больше дал, масло затекает за лепесток головки, воняет, подгорает, забивает распылительную камеру.

Сфера все же лучше

Сферическая головка в горелке Бабингтона лучше еще и тем, что экономит топливо: в горелке с частично сферической головкой добрая доля обратки пригорает до невозможности использования. В конце концов оказывается, что в баке еще четверть и более, а горелка не запускается.

Как сделать распылительную головку горелки Бабингтона из недорогих материалов совсем иного назначения, имеющихся в широкой продаже, показано на рис.:

Заглушка от карниза штор хороша тем, что ее срезанная поверхность плоская и ровная. Просверлить в такой заготовке головки отверстие сопла не составит труда на обычном сверлильном станке. Если оно уйдет от полюса сферы в пределах 1-2 мм, это ничего. Главное – оси сопла и сферы будут параллельны и факел будет бить ровно. Можно даже увеличить мощность горелки, просверлив вокруг полюса сферы 3-4 отверстия не ближе 6 мм друг от друга треугольником или квадратом. Осталось решить – как сверлить?

Как сверлом 0,6 проделать отверстие 0,25

Допустимые пределы диаметра сопла горелки Бабингтона 0,1-0,5 мм. С узкого сопла снимается меньшая максимальная мощность, но расширяется диапазон ее регулировки, которая осуществляется изменением давления воздуха на распыление. Последнее для сопла 0,1 мм может меняться в пределах 0,5-5 атм, для сопла 0,25 мм – 1-3 атм, а давление перед соплом 0,5 мм нужно держать в пределах 2(+/-)0,2 атм, иначе пламя или срывается, или гаснет. Величину диаметра сопла 0,25 мм еще Бабингтон признал оптимальной; более узкие сопла забиваются пылью из воздуха, что требует как минимум 2-ступенной его очистки.

Но как просверлить отверстие диаметром 0,25 мм? Сверла такие далеко не везде купишь, а станок нужен повышенной точности, иначе сверло сразу ломается.

Выход из положения – сделать сопло из части иглы от медицинского шприца. Диаметры канала игл шприцов на 0,2-1 куб. см. находятся как раз в оптимальных пределах, а их наружный диаметр 0,4-0,6 мм. Сверла такие есть в широкой продаже, а заправлять их можно в обычную настольную сверлилку. Изготовление сопла горелки Бабингтона из медицинской иглы производится след. образом:

• Вырезаем из иглы кусок длиной на 2-3 мм больше толщины стенки головки.
• Прочищаем тонкой жесткой проволокой от опилок и заусенцев.
• Сверлом чуть больше наружного диаметра иглы сверлим в головке пионерный канал. Если сверлом 0,6 засверлить канал под иглу 0,4 по наружи, ничего страшного.
• Сверлом диаметром на 0,15-0,2 мм больше пионерного зенкуем отверстие с обеих сторон. Фаску нужно снять крошечную, поэтому зенкуем вручную, обмотав хвостовик сверла изолентой и поворачивая его пальцами.
• Вставляем отрезок иглы в пионерное отверстие.
• Двумя острыми шильями или, лучше, слесарными чертилками, разворачиваем концы отрезка иглы. Разворачивать из нужно одновременно, слегка надавливая и проворачивая инструменты в противоположные стороны.
• Раструб внутри оставляем как есть, он ничему не мешает.
• Наружный излишек снимаем наждачным камнем не грубее №360.
• Еще раз прочищаем канал сопла, продуваем – головка готова.

А если головка уже готова?

Очень даже возможный вариант. Если на головку взять готовую форсунку для дизтоплива; подойдет дефектная из хлама или по дешевке. Любителей смущает, что выпускаются они на мощность от 20 кВт, но в данном случае бояться нечего, т.к. в форсунку пойдет не соляра, а воздух. Зато ее рабочая поверхность точно полусферическая, зеркально гладкая, с воротником, не дающим маслу затекать куда не надо и пригорать. Сопло, правда, будет от 0,7 мм, но его можно сузить, как описано выше. Как из дизельной форсунки сделать головку горелки Бабингтона, пригодной для долговременного интенсивного использования, да еще и с автоматикой от водогрейного котла, см. сюжет

Видео: горелка Бабингтона с автоматикой

Компрессор для распыления

Воздуха на распыление в горелке Бабингтона нужно немного, но под приличным давлением. Лучше всего для этой цели подойдет компрессор от старого холодильника, только перед ним надо поставить автомобильный воздухофильтр, иначе вакуумный насос быстро выйдет из строя. Нужен также ресивер, т.к. струю такой компрессор даст сильно пульсирующую.

Как приспособить компрессор от холодильника для воздушного питания горелки Бабингтона на отработке

Большое достоинство такой системы – возможность автоматизации зажигания горелки без электроники. Используем для этого предохранительный клапан (см. рис.), т.к. холодильный компрессор нагоняет давление больше 5 атм. Клапан возьмем самый плохой, тарельчатый с плоским седлом (тарелку и седло нужно будет притереть друг к другу с абразивом №600 или тоньше и промыть спиртом). У таких клапанов большой гистерезис (отношение давлений открывания и закрывания), но в данном случае нам того и нужно. Мы еще и усилим гистерезис клапана, надев на его шток грузик. Когда компрессор накачает ресивер до давления первоначального срабатывания, клапан резко «пшикнет», подпрыгнет вверх и на 1-2 с замкнет микровыключатель, подающий питание на трансформатор зажигания. Пойдет расход масла на горение, увеличится расход воздуха (холодную масляную пленку продуть труднее), и клапан станет подрабатывать, не доставая до микрика. Регулировочной гайкой удобно менять давление воздуха для изменения мощности горелки.

Смазка компрессора

В холодильнике компрессор смазывается хладоагентом, т.к. выкачивает из испарителя не чистый пар, а фреоновый туман. Вдруго компрессор зачавкал, это значит, что хладоагента слишком много и в системе он циркулирует в капельно-жидком состоянии. Если заставить холодильный компрессор качать воздух, он без смазки скоро испортится.

Смазывать компрессор от холодильника можно веретенкой или другим машинным маслом для точной механики. Сначала нужно сделать дозатор смазки, из бачка на 50-100 мл, иглы от обычного шприца на 2-10 кубиков, трубки от аппарата для переливания крови и пары зажимов от него же. Верхним перекрывают подачу смазки, а нижним регулируют ее величину.

Настройку дозатора производят в свободном пространстве. Нужно добиться, чтобы капля смазочного масла накапливалась на острие иглы, направленной точно вниз, в течение 2-4 мин, и еще столько же висела, пока не оторвется. Тогда иглу перпендикулярно вводят в подающий воздуховод компрессора так, чтобы ее скос находился посередине просвета и был ориентирован по потоку. Если иглу повернуть скосом вбок или против воздуха, масло не пойдет.

Система готова к использованию, но в процессе работы нужно будет еще за ней последить. Вдруг спустя некоторое время после запуска горелки характер горения изменится, это значит, что масла в компрессор идет много и он гонит его излишек с воздухом. Если до этого проходит не менее 10 мин, а пламя остается, только начинает пульсировать или коптить, поправить дело можно, немного повернув иглу, не более чем на 45 градусов. Не помогает или симптомы появляются раньше – нужно перенастраивать дозатор смазки на большее время накопления капли.

Пламя – в трубу!

С горелкой на отработке можно проделать любопытный опыт, результаты которого видны на след. рис.:

Пропустив пламя горелки сквозь всего 1 м широкой трубы, увидим его уже не таким бешеным и сильно остывшим (поз. 1), а от трубы вверх заметен будет мощный поток нагретого воздуха. Если взять трубу диаметром от 200 мм и длиной от 3 м (поз. 2), то температура газов на ее выходе упадет менее чем до 100 градусов. Выставим устье трубы наружу – масляная вонь в помещении перестанет ощущаться, хотя газоанализатор и покажет превышение примесями жилищной нормы. Осталось герметически присоединить устье трубы к дымоходу, и получим систему отопления с КПД более 80%.

Испарительные

Отработку можно сжечь вовсе без наддува и подогрева, пуская по каплям в раскаленную чашу. Но такие устройства, как сказано выше, более-менее прилично работают только в составе котла или печи на отработке, так что горелками в собственном смысле не являются и рассматриваются в других публикациях.

В чашу испарительной горелки на отработке подается топливо-воздушная смесь, т.е. необходим небольшой наддув (вентилятор от 20 Вт). Чаша предварительно нагревается или газовым факелом (поз. 1 на рис.), или подаваемым по каплям (пока без наддува) штатным топливом, поджигаемым калильной свечой (поз. 2). Последнее проще, но первые 3-5 мин копоти будет много. Когда пламя от очередной капли очистится и начнет взвиваться с шумом, свечу выключают и пускают воздух. В чаше появятся синие язычки (поз. 3 и 4), свидетельствующие о полном сгорании масла, но примеси к нему перейдут при этом в химически более агрессивную форму и уйдут в воздух, поэтому пользоваться испарительными горелками на отработке нужно осторожно, см. выше. К размерам деталей испарительная горелка не критична; основа – водопроводные трубы 1/2″ и 2”.

Примечание:
для временного запуска на отработке, напр., гаражной буржуйки, удобнее будет испарительная горелка, действующая по тому же принципу, но в которую топливо-воздушная смесь подается сбоку по касательной, см. видео ниже:

Видео: испарительная горелка на отработке для печи

Подведем итоги

Итак, горелка на отработке устройство достаточно сложное, дома на столе такую не сделаешь. Тем не менее, решая, быть или не быть горелке на отработке из ваших рук, учтите еще одно существенное обстоятельство. А именно, удельный расход топлива на обогрев отработкой наименьший: ок. 100 мл на 1 кВт тепловой мощности в час. Лучшие дизельные и мазутные горелки расходуют от 130 мл*кВт/час, а керосиновые и бензиновые от 160 мл*кВт/час. Стоимость отопления от тех, других и третьих сравнивать не приходится, т.к. отработка уже отработала свою цену в моторе.

В одной из статей мы рассказывали про , которая позволяет сжигать отработку. Сегодня мы предоставим вам инструкцию по изготовлению горелки на отработанном масле своими руками. Также рассмотрим конструкцию, производителей и цены заводских изделий, которые можно купить на отечественном рынке отопительных приборов.

Бывают модели без компрессора и фиспакета.

Даже взглянув на горелку, можно понять, что это достаточно сложный прибор. Конструкция заводской горелки на отработанном масле предусматривает одновременное взаимодействие многих процессов. При этом комплектация может немного отличаться. Основные элементы:

• бак с ТЭНом для подогрева топлива;
• система подачи вторичного воздуха;
• система подачи первичного воздуха, где сердцем является компрессор;
• пьеза;
• система подачи топлива или фиспакет – насос, топливозаборник и фильтры.

Есть модели, которые продаются без фиспакета и компрессора. В такой комплектации прибор работать не может, все равно нужно подключать эти элементы отдельно. Такие приборы покупают тогда, когда у человека есть компрессор и топливный насос с фильтрами.

Наличие топливозаборника позволяет втягивать топливо в бак горелки для отработанного масла из резервуара, находящегося на удалении. Это расстояние для каждой модели индивидуальное. При выборе нужно обращать внимание на мощность горелки, потребление топлива в час, энергопотребление.

Мощность горелки на отработанном масле подбирается таким образом, чтобы она была равной или превышала тепловую .

Также важным параметром является потребление воздуха в м. куб/час и необходимое давление. Эти показатели влияют на то, как часто нужно будет включаться компрессору и на его производительность. Все аппараты оснащены системой электронного управления. Вы можете выбирать необходимую температуру теплоносителя, установив на контур выносной термодатчик.

Принцип работы заводской горелки на отработке

Горелка на масле устанавливается в топку котла – пламя должно нагревать теплообменник. В самом начале, когда вы включаете горелку (первое включение), топливный насос через топливозаборник и систему фильтров втягивает отработку из расположенной на некотором удалении емкости в специальный бак. Там установлены электрические ТЭНы, которые нагревают топливо до температуры 50-60 градусов.

В баке для отработки стоят ТЭНы.

После этого компрессор подает давление воздуха. Воздушный поток выдавливает топливо через специальное сопло, распыляя его факелом. При этом смесь дополнительно обогащается кислородом посредством специального вентилятора, установленного в корпусе горелки. За соплом стоит пьеза, она работает беспрерывно. То есть между контактами всегда есть разряд, как маленькая молния, ее видно визуально. Теплое масло, обогащённое кислородом, воспламеняется. В качестве топлива нельзя использовать:

• бензин, растворитель или солярку в чистом виде (нужно смешивать с маслом);
• синтетическое моторное и трансмиссионное масло;
• новое моторное масло.

Горелка работает громко, даже очень. Чем сильнее давление воздуха, тем сильнее звук и, соответственно, больше пламя. Чтобы как-то упорядочить факел пламени на конце горелке предусмотрен рассекатель. Команды на включение и выключение аппарата дает электронный блок, оперируя информацией от выносных термодатчиков.

Горелки бывают одноступенчатые и двухступенчатые. Одноступенчатые при запуске сразу начинают работать на полную мощность (ту, которую вы выставили). Двухступенчатые приборы включаются в два этапа. На первом они сначала выдают 25% мощности и постепенно повышают до 50% или 70% в зависимости от модели. На втором этапе горелка выходит на полную мощность. Обратите внимание на то, что первая ступень у разных моделей горелок на отработке может отличаться, то есть мощность повышается по своей индивидуальной схеме.

Производители и цены грелок на отработанном масле

На российском рынке представлены как отечественные модели горелок, так и зарубежные. В основном это китайские изделия, или изготовленные при участии Китая. Но это не означает, что их качество ненадлежащего уровня. В Китае тоже умеют делать качественные вещи, просто чаще всего наши коммерсанты везут на российский рынок дешевый низкопробный хлам. В сертифицированных магазинах все совсем иначе – качество на высоте, гарантии, сервисное обслуживание.

Среди популярных производителей можно отметить:

• Master – совместное производство Польши и Китая;
• Euronord – Китай;
• Kroll – Германия;
• Nortec – Китай;
• Caeq – Канада;
• Олимпия – Россия, изготавливается на базе горелки OLB из Южной Кореи.

Цена горелки на отработанном масле зависит от комплектации и мощности. Из дешевых Nortec WB40 мощностью от 15 до 40 кВт с расходом 1,5-3,9 кг отработки в час. Цена 92200 рублей. Для сравнения представим одну из самых дорогих моделей горелок Kroll KG/UB – мощность до 1276 кВт, расход на максимуме 110 кг отработанного масла в час, цена 1837 тыс. рублей (почти 2 млн.). При этом выпускается без фиспакета, его нужно приобретать отдельно.

Самодельная горелка на отработке

Конечно, аналог заводской горелки сделать в домашних условиях не получится. Зато можно изготовить простую конструкцию, которая позволит сжигать отработку для . Мощность ее будет небольшой, но для маленького помещения хватит вполне. Чтобы такая самодельная горелка на отработанном масле могла работать к ней нужно будет подключить компрессор.

Корпус горелки пустотелый.

Для изготовления нам понадобится:

• тройник на ½ дюйма;
• заглушка на ½ дюйма;
• полудюймовый уголок;
• муфта;
• два жиклера – для воздуха и отработки.

В заглушке нужно сделать отверстие, через которое будет выдувать отработка. На кончике жиклера для воздуха делаем две боковые прорези по 1 мм, через них будет втягиваться масло. В самом жиклере отверстие для воздуха 0,8 мм.

Для установки в котел на собранную горелку надевается рассекатель из круглой трубы. Патрубок для подачи масла опускается в емкость с топливом. Предварительно отработку нужно подогреть, чтобы повысить ее текучесть и горючесть. В патрубок для воздуха подключается компрессор. Когда нагнетается давление, то воздух сам втягивает масло из резервуара. Поджигать пламя нужно вручную. Подробнее о том, как сделать горелку на отработанном масле своими руками смотрите на видео.

Отработанное масло, в процессе сгорания, выделяет столько же тепла, как и солярка, при этом стоит, в 2-3 раза дешевле.

Горелка для котла на отработанном масле, имеет уникальную конструкцию, обеспечивающую максимально полное сжигание топлива и минимальное количество негорючего остатка, выпадающего в виде сажи. От эффективной работы горелочного устройства, зависит теплоотдача котельного оборудования и его экономичность.

Как устроена горелка на отработанном масле

Конструкция горелки состоит из нескольких узлов, каждый из которых, имеет свое функциональное предназначение:

Жидкотопливные горелки для котлов отопления на отработанном масле, как правило, универсальные и могут работать на любых других типах топлива.

Какие типы отработанных масел подходят

Существует несколько видов отработанных масел, которые можно сжигать в жидкотопливных котлах. Для работы теплогенератора, подходят:

• Трансформаторное масло
  – оптимальный вид топлива, по причине небольшой вязкости и высокой чистоте состава. Для обогрева, используется редко, так как после использования в трансформаторе, его перерабатывают в другие продукты.
• Моторное масло
  – чаще других видов отработки, применяется для работы котлов. Дополнительно, используется масло из трансмиссии. Вязкость топлива средняя. Для нормальной работы котла, требуется качественная система фильтрации. В отработке содержится большой процент примесей и мелких металлических фракций.
• Индустриальное масло
  – отработка, сливаемая из станков, насосов, текстильных машин. Топливо имеет небольшую вязкость и практически не содержит примесей.

Горелка для сжигания отработанных масел, кроме перечисленных выше видов отработки, способна работать на керосине, сырой нефти. Для обогрева, подойдут пережаренные растительные масла.

Не рекомендуется применять компрессорную отработку. Масла заливают в холодильные и турбокомпрессорные машины. Отработку отличают низкие показатели вязкости и большой процент примесей, что приводит к усиленному саже образованию, частой замене фильтров на топливопроводе и форсунке.

Принцип работы горелки на отработке

Устройство и принцип работы горелки на отработке, связан с принудительным подогревом и частичным испарением топлива. После подачи топлива на горелочное устройство, оно направляется в камеру предварительной подготовки, где нагревается до необходимой температуры и окисляется.

Сжигание топливовоздушной смеси, происходит в факеле пламени. За воспламенение топливовоздушной смеси, отвечают электроды, расположенные непосредственно перед распылителем – форсункой.

Для поддержания интенсивности горения, используются завихрения воздушных потоков, создаваемые лопастями вентиляторов. Принцип работы горелки идентичный устройствам, работающим на солярке или сжиженном газе.

Существует определенная классификация горелочных устройств по типу регулирования мощности. Потребителю предлагают горелки следующего вида:

• Одноступенчатые горелки
  – имеют простую конструкцию и принцип работы. Нагрев теплоносителя, осуществляется в режиме мощности 100%. При достижении необходимой температуры, горелка попросту выключается до тех пор, пока теплоноситель не остынет до установленных значений. После этого, возобновляется горение.
  Принцип работы, применяемый в одноступенчатом горелочном устройстве, малоэффективен и приводит к существенному перерасходу топлива.
• Двухступенчатые горелки
  – модули, работающие в постоянном режиме без отключения. Принцип нагрева заключается в следующем. Горелка работает на 100% до тех пор, пока теплоноситель, не достигнет необходимой температуры. После этого, происходит переключение на пониженную мощность в 30 или 40%. Горелка полностью не выключается.
  Подобный принцип работы, имеют плавно-двухступенчатые и модуляционные горелочные блоки.

Стоимость двухступенчатых и модуляционных горелок, достаточно высокая, но затраты полностью окупаются за счет экономии на сжигании топлива, достигающей 15-20% по сравнению с одноступенчатыми аналогами.

Подготовка отработки для сжигания в котле

Само по себе, масло плохо горит, при сжигании в обычных условиях, выделяет большой процент сажи и копоти. В отработке содержится мусор, металлические вкрапления. Для нормализации работы, в горелке предусмотрено два важных узла:

• Система фильтрации
  – осуществляется очистка отработанных масел перед сжиганием. Фильтр установлен на подающем топливопроводе и перед подачей на форсунку. Система фильтрации малоэффективна, если сжигается сильно загрязненное вязкое масло. Фильтры быстро забиваются, что приводит к остановке котла.
• Камера предварительного подогрева
  – отработку, перед подачей на форсунку, требуется подогреть. Доведенное до определенной температуры масло, легче воспламеняется и сгорает с минимальным несгораемым остатком, в виде сажи.

Организация подачи масла в горелку

Автоматические горелки, работающие на отработанном масле, используют принцип принудительной подачи топлива. Такое устройство более эффективно, чем капельный метод, применяемый в самодельных котлах.

За подачу топлива, в автоматических горелках отвечает насос. В топливопроводе создается давление, под которым, нагретая отработка подается на форсунку и распыляется. Одновременно с этим, работает вентилятор, создающий лопастями завихрение воздушных потоков. Мелкодисперсная пыль, впрыскиваемая в камеру сгорания, закручивается в спираль и воспламеняется, образуя факел пламени.

Избыток масла, отводится обратно в топливохранилище. Слаженность работы всех узлов, обеспечивает автоматика котла, одновременно контролирующая насос, форсунку, систему рециркуляции.

Система розжига и поддержания огня

Опытным путем, было доказано, что оптимальная температура горения пламени отработанного масла, примерно 180оС. При такой интенсивности горения, отработка сгорает полностью, практически без дымовых остатков и сажи.

В котле присутствует несколько систем, позволяющих добиться того, чтобы температура горения достигала заданных параметров:

• Блок предварительной подготовки
  – в камере, машинное масло разогревается до 80-90оС.
• Турбина
  – интенсивность горения, достигается за счет постоянного нагнетания воздуха в камеру сгорания.
• Розжиг
  – осуществляется электророзжиг. Сразу за форсункой, располагаются два электрода, поджигающие топливовоздушную смесь в автоматическом режиме.

Увеличенное образование копоти, указывает на неисправность одного из блоков системы розжига или поддержания огня.

Как подобрать горелку под отработанное масло

При подборе горелочного модуля, потребуется правильно рассчитать его мощность и выбрать марку производителя. Специалисты, рекомендуют обращать внимание еще на несколько деталей:

• Наличие блока предварительного подогрева
  – этот узел, несколько увеличивает потребность теплогенератора в электроэнергии, но улучшает теплоотдачу и КПД горелочного устройства. Блок подогрева, работает подобно ТЭНовому обогревателю.
• Конструкция форсунки
  – модуль, отвечающий за образование мелкодисперсной топливовоздушной смеси. По принципу подачи топлива, форсунки делятся на гидравлические, механические и электронные. Последние, отличает высокая теплоэффективность.

Расчет правильной мощности горелки

Фактически, расчет мощности горелки, осуществляется по котлу, в котором планируют установить модуль. Увеличение или уменьшение производительности, недопустимо. Запрещается устанавливать горелку на 25 кВт в 10 кВт котёл. Самым простым решением, будет покупка горелочного устройства под мощность котла.

Расчет мощности теплогенератора, выполняют по формуле 1 кВт = 10 м2. Для удобства, производители указывают общие показатели теплоотдачи горелки, включая среднюю и максимальную отапливаемую площадь.

Марки горелок под отработку

В странах ЕС и Америке, уже давно разрабатывают системы утилизации отработанных масел. Горелки европейских или американских компаний, считаются наиболее экономичными, соответствуют нормам и условиям эксплуатации в РФ. Корейские горелочные устройства, также неплохо зарекомендовали себя в отечественных условиях эксплуатации.

Популярностью пользуются горелочные устройства на отработке, следующих производителей:

• США и Канада:
  • EnergyLogic,
  • CAEQ.
• Германия:
  • Euronord EcoLogic,
  • Giersch.
• Италия:
  • Ecoflam,
  • Master MB.
• Корея: Olympia AL.
• Австрия: Kroll.
• Китай:
  • Smart Burner,
  • NORTEC WB.
• Польша: Hiton.

Что касается горелок на отработке, качество американской и канадской продукции, вне конкуренции. Немецкие и австрийские модули, традиционно отличаются высоким качеством и надежностью. Корейские горелки, выбираю по причине многофункциональности и доступной стоимости.

Китайские и польские горелки, выпускаются в приблизительно одинаковом качестве и являются неплохим вариантом для обогрева небольших помещений.

Горелка на отработанном масле – экономичное и эффективное устройство, позволяющее получить дешевое тепло, фактически из «мусора».

Представляю вашему вниманию статью о такой полезной вещи как горелка на отработке. Вы узнаете о видах, конструкции, принципе её действия и многое другое. Для тех, кто имеет свою мастерскую, гараж или рабочее помещение она станет незаменимой вещью, к тому она работает на отработанном топливе. Также горелка может устанавливаться в котлы, печи и водонагреватели.

Если решили сделать горелку своими руками, в этой статье найдется полезная информация и для вас.

Горелка на отработанном масле

Горелки на отработанном масле устанавливают в котлы и печи, водонагреватели, теплогенераторы.

Утилизация отработанного моторного масла (отработки) достаточно серьезная проблема во всем мире.

Вместе с тем энергетический потенциал отработки высок; сжигая ее, можно получить много тепла, несравненно более дешевого, чем от любого другого энергоносителя.

Вопросом, как делается горелка на отработке своими руками, интересуются не только профессионально связанные с автохозяйством – запас отработки поможет сэкономить значительную сумму и на отоплении подсобных помещений в частном домовладении.

Для отопления жилых помещений отработка совершенно непригодна из-за содержащихся в ней изначальных присадок в моторное масло и попавших в него в процессе эксплуатации примесей.

Однако отработка – весьма специфичное горючее, и любая иная горелка для жидкого топлива на нем не заработает.

Она является комбинированной и успешно применяет в качестве топлива отработанные масла, дизельное топливо и масла растительного происхождения, что очень удобно с точки зрения эксплуатации и позволяет сократить затраты на содержание нескольких типов горелок.

Благодаря широкому ряду мощностей (от 24 кВт до 595 кВт) полностью удовлетворяют любые запросы потребителей.

По производительности, горелки, функционируют на отработанном масле, регулируются в различных пределах.

Топливо для горелок может быть дизельным, также возможно применение растительных масел и различных видов переработанных масел, вязкостью до 90 единиц.

Помимо прочего, горелки очень удобны в использовании, так как не требуют настройки при переходе с одного вида топлива на другой.

Разновидности горелок и сфера их применения

Горелки — это уникальная, полностью укомплектованная система, подходящая для паровых и водогрейный котлов, парогенераторов большинства производителей.

Горелки можно подразделить на несколько видов:

• Осветительные.
• Сварочные.
• Нагревательные.

По используемому топливу они могут быть:

• Газовые.
• Жидкотопливные.
• Комбинированные.

Горелки классифицируются по регулированию в работе с котлом:

• Модулируемые горелки.
• Одноступенчатые горелки.
• Двухступенчатые горелки.

Горелки применяются:

• для нагрева воды в бойлерах;
• для водяного отопления СТО;
• для водяного отопления складов;
• для водяного отопления дома;
• для водяного отопления дачи;
• для обогрева теплиц;
• для нагрева воздуха в бане;
• для нагрева воздуха в сушке;
• для получения пара;
• для сушки песка;
• для сушки глинозема;
• для обжига керамических изделий;
• для обжига кирпича;
• для плавления алюминия;
• для сушки титановой губки;
• и еще во многих узлах.

Конструкция горелок на отработанном масле

Ее конструкция состоит из нескольких элементов:

• топливный бак;
• топливный насос;
• топливный фильтр;
• горелка (форсунка);
• компрессор;
• соединительные трубопроводы.

Горелки могут работать со следующими видами топлива:

• Дизельное топливо.
• Керосин.
• Отработанные машинные и технические масла.
• Легкое печное топливо.
• Пережаренные растительные масла.
• Жидкие животные жиры.
• Сырая нефть.
• Синтетическое (пиролизное) топливо.

Принцип действия горелок на отработанном масле

Жидкотопливные горелки еще называют форсунками. Их работа основана на принципе инжекции. То есть, создается сильный поток воздуха через форсунку и в трубопроводе подачи топлива образуется разрежение, за счет которого осуществляется поступление масла в камеру сгорания и смешивание его с воздухом.

1. Подготовка топлива.

   Перед тем, как попасть в горелку, топливо проходит фильтрацию в топливном фильтре и предварительный подогрев в специальной камере. Это необходимо для уменьшения вязкости масла.

   Для сжигания отработки предварительный нагрев составляет 80-900С. Контроль температуры предварительного нагрева топлива осуществляется в автоматическом режиме.

2. Подача топлива.

   Топливо из бака откачивается топливным насосом. Его забор осуществляется с поверхности зеркала горючей жидкости. Это связано с тем, что отработка может иметь механические примеси или воду, которые оседают на дне бака.

3. Процесс горения.

   Для поддержания процесса горения необходимо наличие определенного количества кислорода в камере сгорания. Тот воздух, который применяется для разрежения и подачи топлива, называется первичным, и он поддерживает процесс горения, но этого недостаточно.

   Дополнительным вентилятором осуществляется подача вторичного воздуха. Интенсивность работы вентилятора регулируется с помощью заслонки и участвует в работе системы автоматики.

4. Розжиг топлива.

   Для осуществления автоматического розжига жидкотопливного котла применяется трансформатор розжига и электроды. Топливо смешивается со струей воздуха и распыляется на мелкие капельки. После чего подается в камеру сгорания и под действием высокой температуры воспламеняется.

Достоинства и недостатки горелки на жидком топливе

Это оборудование имеет массу достоинств, основными из которых являются:

• Простота изготовления своими руками и эксплуатации.
• Широкое распространение чертежей для изготовления приспособления.
• Дешевизна отработанного масла, применяемого в качестве топлива.
• Данные приборы отлично подходят транспортным организациям и компаниям, где отработки очень много. Таким образом можно утилизировать отработку и произвести отопление помещений.
• Эффективность и функциональность устройств.
• Мобильность приспособления.

Горелка своими руками

Для тех, кто держит свою автомастерскую или просто имеет большие запасы отработанного масла, незаменимой вещью станет создание горелки.

Описанная ниже горелка может работать на отработанном масле, причем масло может быть смешанным с водой или даже с опилками. Это позволит без проблем отапливать гараж или другое помещение отработанным маслом.

Принцип работы устройства очень прост.

Масло протекает по сферической поверхности, образуя на ней тонкую пленку. В этой поверхности имеется отверстие, через которое под давлением подается горючий газ или обычный воздух. При этом поток воздуха будет распылять масло, и оно будет воспламеняться в печи.

Чтобы эффективнее распылить масло в холодное время года, предусмотрена простая система подогрева.

Самодельная горелка на отработанном масле может быть выполнена по одной из следующих систем:

1. Эжекционной с наддувом.

   Эжекционная горелка обеспечивает полное сгорание топлива и минимально возможное количество побочных продуктов в отходящих газах. Пламя горячее, свыше 1200 градусов, расход топлива минимален для данного класса устройств (см. также в конце). Мощность домодельных – 1,5-100 кВт.

   Регулировка мощности (модуляция) горелки возможна во всем указанном диапазоне. Без ограничений применима в технологических целях, а в исключительных случаях применима для временного отопления жилых помещений, если топочная дверца штатной отопительной печи или котла выходит в нежилое помещение – в прихожую, чулан, топочную и т.п.

2. Распылительной инжекторной (горелка Бабингтона).

   Горелка Бабингтона уникальное изобретение, предназначенное для сжигания отработанного масла без его предварительной очистки.

   Основной частью обычной горелки для сжигания жидкого топлива является форсунка, через отверстие которой масло распыляется, смешиваясь при этом с воздухом для горения. При наличии загрязнений в жидком топливе форсунка может засориться. Поэтому к качеству дизельного топлива предъявляются высокие требования.

   Что уж тут говорить об отработке, в которой количество грязи просто зашкаливает? Сжечь ее с помощью форсунки для жидкого топлива без предварительной очистки невозможно.

   Именно по этой причине идея горелки Бабингтона, с помощью которой можно сжечь любую отработку, не беспокоясь о ее качестве, вызвала огромный интерес практически на всей территории нашей страны.

   Учитывая тот факт, что отработанное масло ничего не стоит, а за его утилизацию, напротив, нужно платить, можно предположить, что в ближайшее время горелки Бабингтона появятся в каждом гараже нашей необъятной страны.

3. Топливо-воздушной свободного объемного горения (чашечная испарительная горелка).

   Отработку можно сжечь вовсе без наддува и подогрева, пуская по каплям в раскаленную чашу. Но такие устройства, более-менее прилично работают только в составе котла или печи на отработке, так что горелками в собственном смысле не являются.

Самый простой способ сделать горелку с использованием маленького газового баллона или паяльной лампы.

Для работы нужно приготовить:

• ёмкость;
• сварочный аппарат;
• болгарку;
• отрезок 1,5-дюймовой трубы;
• круглую пластину равную внутреннему диаметру трубы;
• кусок проволоки 6 – 8 мм;
• болт со сквозным внутренним отверстием для форсунки подачи масла;
• толстую круглую болванку для крышки.

Конструкция такой горелки довольно проста. В корпус самодельной горелки на отработанном масле необходимо подвести воздухоподающую трубку с наконечником в виде полусферы, а также трубку подачи отработанного масла и магистраль отвода несгоревшего топлива.

Порядок монтажных работ:

1. Для удобства работы вначале лучше составить примерный чертеж горелки на отработанном масле. Это существенно облегчит процесс подбора и изготовления деталей, а также сборки всей конструкции.
2. Первым делом необходимо в центре заглушки проделать отверстие диаметром равному диаметру трубы.
3. Далее на конец трубы подачи воздуха наваривается полусфера. Перед этим в ней строго по центру проделывается отверстие. С этим могут возникнуть проблемы, так как вряд ли в домашних инструментах найдется подходящий инструмент. Решением проблемы может стать установка жиклера советующего внутреннего диаметра.
4. После того как полусфера приварена к трубке, последняя приваривается к заглушке. Сделать это нужно максимально аккуратно, чтобы трубка подачи воздуха стояла строго по центру корпуса горелки. В противном случае поток воздуха будет попадать не по центру сопла, а на его стенки, что сделает работу горелки неэффективной.
5. Затем заглушка вкручивается в тройник. И при помощи штангенциркуля замеряется положение полусферы. Именно в том месте, где она будет находиться, в корпусе сверлится отверстие для подачи топлива. Оно должно точно попадать на верхнюю дугу, чтобы стекать по всей полусфере.
6. В отверстии при помощи метчика нарезается резьба для закрепления штуцера. Затем в выход тройника вкручивается сгон, тем самым устанавливается сопло. Трубка подачи масла в горелку обкручивается на 2-3 витка вокруг сопла и подключается к системе подачи отработки.
7. Трубка подачи воздуха присоединяется к нагнетающему компрессору. В корпусе горелки необходимо сделать отверстие для поджига смеси. Снизу в тройник вкручивается патрубок отвода несгоревшего масла.
8. Теперь горелку на отработанном масле можно испытать. Для начала ее закрепляют на специальном кронштейне.
9. Чтобы испытания не стали причиной пожара, проводить их желательно на открытой местности. Для начала на горелку подается сжатый воздух, а затем отработанное масло, после чего смесь поджигается. По мере прогрева горелки ее работа должна быть гораздо стабильнее.

Подводя итоги изготовления горелки следует отметить, что:

• Расход воздуха очень мал, всего несколько литров в час.
• Работает горелка на отработанном масле любой степени загрязнённости стружкой или чем угодно.
• Расход масла тоже очень небольшой.
• Греет намного сильнее, чем можно представить.
• Решает проблему утилизации отработанного масла.
• При правильном подходе к автоматизации можно получить «Умный дом» с авторегулировкой температуры (выгодно для дачных домов или гаражей).
• Горит совершенно без копоти, очень горячо: мощность не меньше 10 кВт.
• Давление воздуха на форсунке 2 кг/см.кв, если меньше — не горит, если больше — пламя срывается.

Промышленные горелки на отработанном масле

Промышленная горелка универсальная представляет собой укомплектованную систему, которая устанавливается в теплогенератор или котел, может работать с оборудованием различных производителей.

На рынке имеется большой выбор продукции, горелки в зависимости от мощности способны обогревать как небольшие помещения, так и частные дома, даже целые предприятия. На рынке существуют отопительные приборы различных брендов.

Купить горелку на отработанном масле можно по разной цене, стоимость зависит:

• от мощности установки;
• бренда;
• сложности изготовления;
• оснащенности.

Меры безопасности

Использование может быть опасным, если ее установка выполнена не правильно или она неправильно используется.

Для того чтобы обезопасить себя от пожара необходимо соблюдать такие правила:

• В помещение, где будет установлена горелка, необходимо обделать стены и пол металлом или асбестом;
• Запас топлива необходимо держать на безопасном расстоянии от горелки;
• Протечки масла нужно убирать вовремя;
• Электрическую составляющею часть горелки, необходимо качественно изолировать, нужно это для того чтобы искры не попадали в зону распыления масла;
• Расположение горелки не должно подвергаться попаданию воздуха и сквозняков;
• Горелка на отработке с открытым соплом ни в коем случае не должна находиться без присмотра.

Самодельная горелка на отработке своими руками, фото, описание,  а также видео испытаний прилагаются.

Всем привет! Решил сделать отопление для своего гаража. Отапливать собираюсь отработанным маслом, для этого сделал самодельную горелку Бабингтона или проще говоря, горелку на отработке.

Принцип работы горелки вкратце опишу.
Подогретое топливо, поступающее на шар, образует тончайшую пленку за счет поверхностного натяжения.

Когда данная топливная пленка пронзается струей сжатого воздуха из крошечного отверстия (как правило 0,2 мм-0,3 мм), топливо не только эффективно распыляется, но также определенное количество воздуха подхватывается распыленным топливом, завершая процесс сжигания.

Основное преимущество горелки Бабингтон, — это отсутствие каких-либо форсунок, которые постоянно засоряются: топливо подается поверх маленького воздушного отверстия. Пока насос будет осуществлять подачу топлива вместе с разнообразными примесями (будь то грязь либо металлическая стружка) горелка будет функционировать в постоянном режиме.

Масляный насос подающий отработку из бака. Насос от ВАЗ классики, привод насоса от ГАЗ-53 (мотор-редуктор дворников).

В бак встроил водяной тэн для подогрева перед пуском горелки, грею отработку примерно до 60 — 80 градусов. После пуска подогрев отключаю.

• Насос стоит на высоте 15 мм от дна бака под тэном.

Этим щитком включаю-выключаю: тэн, привод насоса. Присутствуют две скорости в приводе насоса. Вентилятор охлаждает диод, который уменьшает мощность водяного тэна. Пришлось поставить диод, чтобы тэн не сгорел раньше времени, диод стоит последовательно с тэном.

1. Регулируемые ножки.
2. Сделал сетку фильтр для отработки.

Вот готовый вариант самодельной горелки на отработке. Чтобы использовать горелку для отопления, достаточно вставить её сопло в печь буржуйку или как вариант изготовить теплообменник из баллона с дымоходом.

В этом видео, показана горелка на отработке уже в работе.

Автор самоделки: Souzi. г. Барановичи. Беларусь.

(1

Источник: http://sam-stroitel.com/gorelka-na-otrabotke-svoimi-rukami.html

Горелка на отработке из паяльной лампы: видео инструкция по изготовлению своими руками

Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно.

Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя.

Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

Как изготовить горелку на отработке самостоятельно

Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом.

Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию.
Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла.

Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих.

Горелка Бабингтона — альтернатива паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизельном топливе.

Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел.

Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

• В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.
• Эффект распыления наглядно представлен в видео:
•

Горелка Бабингтона состоит из нескольких функциональных блоков:
• Топливный — резервуар, насос и трубы для подачи топлива.
• Воздушный, он состоит из компрессора и воздушной трубки.
• Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
• Сопло, направляющее факел пламени в нужном направлении.

Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

Достоинства горелки Бабингтона, сделанной своими руками:

• широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
• наличие примесей в топливе;
• простота конструкции — ее можно сделать своими руками.

Недостатки:

• сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
• запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
• использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.

В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель!

Горелка Бабингтона своими руками

Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

• • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

• Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
• Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
• Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
• Топливный отстойник и трубу для слива излишков масла обратно в бак.
• Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
• Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
• Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
• Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
• Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
• Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

Подготовка узлов горелки к сборке

1. 1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

1. 1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
   2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

• Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.

Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

• Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.

• Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
• Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
• Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.

Видео — схема сборки горелки:

Подготовка топлива для горелки

В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка.

Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки.

При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

Меры безопасности

Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
• полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
• запас топлива хранят на безопасном расстоянии;
• потеки масла необходимо своевременно удалять;
• электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
• горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

Источник: https://gidpopechkam.ru/pechki/gorelka-na-otrabotke-iz-payalnoj-lampy.html

Горелка на отработке своими руками: пошаговая инструкция с фото :

В этой статье мы рассмотрим, как сделать своими руками горелку на отработке для котлов из подручных материалов. У каждого автомобилиста часто возникает вопрос о том, куда девать отработанное масло.

Ведь выливать на землю его нельзя – вредит почве, зато можно сделать горелку, которая будет заправляться отработкой.

Ведь этот материал является прекрасным топливом, главное – обеспечить все условия для качественного его сгорания.

Условия горения

Чтобы самодельная горелка на отработке работала, нужно обеспечить соблюдение нескольких требований. В частности, масло лучше всего будет сгорать в разогретом и распыленном состоянии. Выполнить эти условия несложно, в статье приведено несколько вариантов горелок, у которых мощный факел огня, а главное – выделяется большое количество тепловой энергии.

Нужно отметить, что допускается выполнять хотя бы одно условие – обеспечить нагрев или распыление. Правда, эффективность при этом окажется несколько меньшей.

Самодельные горелки: требования

Самодельные устройства можно использовать для любых целей. Очень часто их устанавливают в жидкотопливные печи или универсальные котлы. При изготовлении важно сделать форсунку, способную выдать мощное пламя. Требования к горелке, которые необходимо предъявлять в первую очередь:

1. Малый расход электрической энергии.
2. Легкость в монтаже и простота использования.
3. У горелки должна быть высокая эффективность работы.
4. Самоделка должна хорошо работать даже при использовании низкокачественного и загрязненного топлива.

Особенности горелок

Для того чтобы эффективно сжечь масло, его потребуется сначала прогреть, а затем распылить. Для этого устанавливается электрический нагревательный элемент ТЭН.

Но расход электроэнергии при этом будет достаточно большой. А вам главное при изготовлении – это добиться минимальных потерь при использовании устройства.

Горелка должна быть источником очень дешевого тепла, чего не реализовать при использовании ТЭНов.

Раз не получается сначала прогреть масло, нужно попытаться его распылить. Простейшие горелки, изготовленные по схеме Бабингтона, могут успешно применяться в котлах.

Конструкция предельно простая – топливо стекает по сферической поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух.

Получается так, что масло сдувается со сферы, образуются маленькие капли, которые и можно воспламенить.

Работа горелки

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей.

Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно.

Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух.

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

Преимущества горелки Бабингтона

У такой конструкции довольно много преимуществ. Самое главное – нет необходимости предварительно очищать отработанное масло. Ведь вы понимаете, что в отработке может содержаться очень большое количество примесей.

Собственно, поэтому у масла такой специфический черный цвет. Также нельзя обойти стороной и второе преимущество – простоту изготовления.

И если вы умеете работать с инструментами, то без труда сделаете эффективный и простой источник тепла на дешевом топливе.

Испарительные горелки на отработанном масле нуждаются в дополнительном источнике тепла. Поэтому приходится ставить ТЭНы, которые потребляют большое количество электроэнергии.

Либо же можно усложнить конструкцию, чтобы масло подогревалось и образовывались легковоспламеняющиеся фракции.

Что касается схемы Бабингтона, то она очень простая – без испарения обойтись еще можно, вот только компрессор обязательно использовать. Это вариант конструкции с облегченным распылением топлива.

Переделка промышленных горелок

Стоит заметить, что сделать горелку на масле-отработке с нуля намного проще, нежели переделывать промышленные образцы. Ведь все равно потребуется вкладывать средства.

Например, при переделке горелки на дизтопливе придется затратить довольно много денег. В итоге и конструкция оказывается весьма сложной и требуется подогревать масло.

Намного дешевле купить готовую масляную горелку или сделать ее самостоятельно.

Некоторые пытаются сделать горелку из паяльной лампы. Но это не очень хороший вариант, так как принцип работы у нее сильно отличается от того, какой необходим. В паяльной лампе форсунка прогревается, а масло вытесняется за счет давления из форсунки.

Бензин – это очищенное топливо, чего не скажешь об отработанном масле. В нем есть и примеси металлов, и продукты сгорания солярки или бензина, а также иные виды загрязнений. В итоге форсунка засоряется очень быстро. Можно, конечно, модернизировать ее, но овчинка выделки не стоит – слишком дорого и трудозатратно.

Поэтому рекомендуется отдать предпочтение горелке Бабингтона.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

1. Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
2. Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
3. Медная трубка, чтобы подавать воздух к сфере горелки.
4. Трубка для слива отработки.
5. Насос для перекачки излишков в основной бачок.
6. Металлическая труба диаметром 2 дюйма для сопла.
7. Тройник для двухдюймовой трубы.
8. Материалы для сферической форсунки.

Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

Форсунка

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки.

Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки.

Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента.

Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла.

В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Сборка горелки

А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе.

А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух.

Второй конец трубки соединяется с компрессором.

Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем.

В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок.

Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло.

Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос.

Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

1. Компрессор.
2. Масляный насос.
3. Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

Источник: https://www.syl.ru/article/378200/gorelka-na-otrabotke-svoimi-rukami-poshagovaya-instruktsiya-s-foto

Горелка на отработке

При эксплуатации автомобильного и тракторного транспорта образуется значительное количество отработанного масла.

Согласно экологическому законодательству, это масло нельзя выливать на землю или в канализацию, а необходимо утилизировать на специальных предприятиях, неся при этом ощутимые для бюджета издержки.

Изобретение Роберта Бабингтона позволяет решить эту проблему, используя отработку для отопления помещений или для нагрева технологических установок. Его горелка, будучи несложной по конструкции и доступной для изготовления домашнему мастеру, отличается надежностью и высокой энергоэффективностью.

Горелка на отработке

Что представляет собой горелка Баббингтона

Конструкция горелки Баббингтона на жидком топливе достаточно проста для того, чтобы ее можно было своими руками изготовить в домашней мастерской. Горелка на отработке имеет следующие основные узлы и детали:

• емкость с отработкой;
• топливопровод;
• топливный насос; включенный в разрыв топливопровода;
• полусфера с отверстием малого диаметра;
• воздушная форсунка, выходящая в это отверстие;
• поддон для стекающего топлива.

Схема устройства горелки

Топливопровод оканчивается на некоторой высоте над полусферой, отработка стекает по ней и испаряется, пары вовлекаются в воздушную струю, образуя топливную смесь. Не успевшее испариться топливо попадает в поддон, а из него по системе труб — обратно в топливную емкость.

Несмотря на кажущуюся простоту устройства, для его эффективной и, главное, безопасной работы требуется точно изготовить основные детали и правильно расположить их друг относительно друга. Поэтому лучше скачать готовые чертежи горелки Бабингтона и следовать указанным в них размерам.

Принцип работы

В большинстве известных масляных горелок масляно-воздушную смесь подается через жиклер под давлением. В отличие от них, в системе Бабингтона масло подается насосом малого давления и свободно стекает по поверхности, имеющей форму сферы или близкой к ней.

Топливо образует тонкую пленку и испаряется, увлекаемое потоком воздуха, подаваемым под давлением в небольшое (до 0,3 миллиметра) отверстие в центре сферы. Пары масла и воздух перемешиваются, образуя факел топливной смеси.

Этот факел поджигается и нагревает то, что следует нагревать — стенки печи или жидкостный теплообменник бойлера.

Принцип действия

Часть масла не успевает испариться и сгореть и стекает ниже отверстия, попадая в поддон для сбора топлива. Далее отработка перетекает из поддона в топливный бак и используется повторно.

Для повышения текучести и испаряемости отработки ее подогревают. Подогретая отработка распыляется на капельки меньшего объема, что также повышает качество топливной смеси и общую эффективность устройства.

Как сделать горелку на отработке

Для того чтобы сделать горелку на отработанном масле своими руками, потребуется:

• крестовина для водопроводных труб с внутренней резьбой, диаметром 2 дюйма;
• кусок двухдюймовой трубы с нарезанной внешней резьбой, длиной 15-20 см;
• медная трубка диаметром 10 миллиметров для подачи топлива;
• металлическая трубка для подачи воздуха;
• компрессор 2-4 бар;
• масляный насос;
• фитинги для присоединения топливопровода;
• вентиль для топливной магистрали для регулировки поступления топлива;
• полусфера — латунная мебельная ручка или сферическая гайка.

Детали для сборки горелки на отработке

Насос подойдет от любого легкового автомобиля или мотоцикла, его приводной вал надо будет соединить с электродвигателем. Компрессор лучше всего взять от хододильника- они приспособлены к продолжительной работе.

Трубка вкручивается в одно из отверстий крестовины, в противоположное ввинчивается заглушка с закрепленной на ней полусферой таким образом, чтобы она находилась в центре крестовины. Сзади через заглушку к полусфере подводится трубка подачи воздуха.

В верхнее отверстие крестовины крепят топливопровод, из которого отработка будет капать на полусферу. Нижнее отверстие выводят в поддон для сбора несгоревшего масла. Все основные узлы горелки на отработанном масле, собранной своими руками:

• крестовину в сборе;
• компрессор;
• топливный бак;
• насос;
• блок питания и управления;

закрепляют на раме, сваренной из стального уголка.

Горелка на отработке своими руками

Форсунка — самый ответственный элемент конструкции горелки для отработки, собранной своими руками. Точность ее изготовления определяет топливную эффективность и безопасность системы. Чем больше отверстие форсунки-тем мощнее получится горелка.

Кроме того, очень важно, чтобы канал поступления воздуха был ровным и гладким — тогда форма факела будет оптимальной. Наилучшим вариантом будет использование готового жиклера с отверстием нужного диаметра, например, от газовой плиты или карбюратора.

Но можно и просверлить отверстие на сверлильном станке. Использование ручной дрели не рекомендуется из-за трудности обеспечения соосности отверстия.

Форсунка

Полусферу можно сделать из мебельной ручки подходящего диаметра или из полусферической гайки. Форсунку надо смонтировать заподлицо с поверхностью полусферы. В самом крайнем случае используют просто выгнутую на правиле полоску металла с приваренным к ней жиклером.

Мощность получившейся горелки можно с известной погрешностью оценить заранее. Горелка с одним отверстием 0,3 мм сможет выдать примерно 16 квт тепловой мощности.

Если требуется большая мощность, то лучше не увеличивать диаметр отверстия, а сделать их несколько, на расстоянии не менее 8 мм друг от друга.

Практика показала, что из отверстия больше 0,3 мм воздушный поток становится турбулентным, хуже захватывает пары отработки, и тепловая эффективность устройства падает.

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке.

По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами.

Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

• Простота конструкции, отсутствие подвижных частей.
• Доступность для изготовления в домашних условиях.
• Доступность в Сети хорошо просчитанных и точных чертежей.
• Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
• Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
• Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
• Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

• Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
• Необходимость электропитания для работы топливного насоса и воздушного компрессора.
• Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

Источник: https://stankiexpert.ru/tehnologii/gorelka-na-otrabotke.html

Горелка на отработанном масле

Сложность изготовления: ★★★★★

Время изготовления: Пару дней

Подручные материалы: ██████░░░░ 60%

Предисловие

Работаю в автомастерской, столкнулся с проблемой утилизации отработки.

Недавно нашёл в Интернете интересную схему, и решил сделать горелку на отработке своими руками, причём она может работать на неочищенном масле, смешанном с водой или даже со стружкой!Основная идея такова: масло течёт по сферической поверхности и растекается по ней тонкой плёнкой. Если подавать воздух или горючий газ через маленькое отверстие в поверхности (прямо под слоем масла), струя будет мелко распылять масло. Если поджечь — получим отличный масляный факел.

Материалы

• Ведро
• Листовое железо
• Автомобильный маслонасос
• Двигатель для маслонасоса с регулятором оборотов
• Болт М10
• Медная трубка
• Датчики тепла и света
• Электромагнитный воздушный клапан

Инструменты

• Дрель
• Болгарка или ножовка
• Сварочный аппарат
• Ключи, плоскогубцы
• Паяльник

Как сделать горелку на отработке

• Схема работыВ честь своего создателя, горелка называется горелкой Бабингтона. Вот оригинальная схема
• Как работаетМасло течёт снаружи форсунки, поэтому и его чистота не влияет на работу. Расход воздуха очень мал, всего несколько литров в час. Можно использовать самодельные компрессоры из холодильников, или компрессоры от аквариумов.Также масло, стекающее со сферы, нужно подавать обратно в бак, а это значит, что нужен масляный насос.
• Шаг 1Горелку я решил сделать в виде насадки на ведро с маслом. Автомобильный маслонасос приделан к листу железа вместе с мотором и редуктором и регулятором оборотов для регулировки подачи масла.

Делаем форсунку горелки на отработке

• Шаг 2Металлическую сферу найти не удалось, поэтому я приварил полоску нержавейки к болту М10 и на наждаке придал ей сферическую форму.
• Шаг 3В центре болта сделал отверстие диаметром 5 мм, и запрессовал в это отверстие заглушку из алюминия, и в ней сделал отверстие диаметром 0,3 мм, Сверла тоньше у меня не было, но рекомендуют всё-таки делать 0.25 мм отверстие.
• Шаг 4Форсунку вставил в чугунный тройник на 1,5″, изготовил к тройнику основание с гидрозатвором для безопасности.
• Схема
• Шаг 5Сворачиваем медную трубку в спираль диаметром чуть больше выходного диаметра тройникаЧтобы не нарушить структуру трубки, перед изгибанием засыпьте в неё песок
• Шаг 6Крепим трубку к тройнику. Горелка Бабингтона в сборе. Масло подаётся по медной трубке. Трубка согнута в спираль, чтобы обеспечить подогрев масла. Нагретое масло становится более жидким и лучше распыляется
• ФорсункаВид спереди, можно видеть форсунку в центреВот горелка на отработке в работе. Можно видеть, насколько тонко распыляется масло

Автоматизация горелки на отработке

• Шаг 7Я пошл дальше и решил сделать горелку Бабингтона полностью автоматической, чтобы можно было сделать из неё систему отопления. Добыл пару электромагнитных воздушных клапанов
• План действийДля старта самодельной горелки на отработке попробую использовать покупную пропановую горелку. Если вместо воздуха на форсунке использовать пропан, то можно обойтись без поджигающей горелки.Автоматика будет работать примерно так: контроллер открывает кран с газом и подаёт искру. Когда датчик пламени (термопара например) регистрирует наличие пламени, отключается зажигание и через некоторое время включается подача масла и воздуха, после чего наличие пламени на горелке контролируется оптическим датчиком. Как только пламя начнёт устойчиво мерцать, газ на поджигающую горелку перекрывается. Также будет установлен датчик температуры, и после перегрева выше критической температуры горелка Бабингтона будет выключаться, остывать, и включаться снова.Форсунку пришлось заменить на меньшую, горит немного слабее (а то подойти невозможно было). Можно реализовать ступенчатую регулировку мощности, для этого делаем два сопла с разным диаметром, одно больше чем другое. Подключаем их к двум разным воздушным клапанам, и получаем три степени мощности, одно сопло, второе, либо оба сразу.
• Шаг 8Сделал поджигающую горелку, подглядев устройство у китайской горелки
• Шаг 9Горелка Бабингтона работает на пропане под давлением 0,2-1 кг/см. К горелке приварена трубка с автомобильной свечой для крепления поджигающей горелки и трубку для датчика наличия пламени.
• Промежуточные итогиЗапускается замечательно, с одной искры, горит очень устойчиво, пламя не сдувается. Давление пропана поставлено низким для возможности горелки Бабингтона работать в холод, когда давление в баллоне опускается до 0,5-1 кг/см.
• Шаг 10Для автоматизации нужны датчики. Первым делом вытащил термопару из выброшенного котла.
• Шаг 11Также нашёл инфракрасный фототранзистор для датчика
• Шаг 12Разработал простенькую схему. Микросхема LM339n взята из компьютерного БП
• Шаг 13Собираем автоматику
• • Видео с демонстрацией работы датчиков
  • Для полной автоматизации можно использовать Arduino.

• Шаг 14

  Полностью собрал свою горелку Бабингтона, добавил стальных экранов для защиты от жара.

• Финал

  romka10.06

ВидеоВидео работы самодельной горелки на отработанном масле

Итоги работы и советы

• Расход воздуха очень мал, всего несколько литров в час.
• Работает горелка на отработанном масле любой степени загрязнённости стружкой или чем угодно.
• Расход масла тоже очень небольшой
• Греет намного сильнее, чем можно представить
• Решает проблему утилизации отработанного масла
• При правильном подходе к автоматизации можно получить «Умный дом» с авторегулировкой температуры (выгодно для дачных домов или гаражей)
• Горит совершенно без копоти, очень горячо: мощность не меньше 10 кВт.
• Давление воздуха на форсунке 2 кг/см.кв, если меньше — не горит, если больше — пламя срывается.
• Таким образом видно, что своими руками можно собрать очень мощную горелку на отработке, которая отлично себя показывает: экономична, высокий КПД, относительно несложно изготавливается и адски круто греет.

Смотреть все проекты по тегу: горелка

Источник: http://diyworkplace.ru/14-diy-oil-burner.html
