Горн из шамотного кирпича своими руками

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

«Горн» слово германского происхождения horn, изначально – «рог», потом horn получило множество других значений, лишь бы предмет как-то на рог походил или от него происходил; одна из высочайших вершин Альп называется Matterhorn. Древний плавильный горн, в котором получали кричное железо, с виду похож на сигнальную трубу из рога, поставленную раструбом вниз, так он и стал горном, а от него и кузнечный горн, хотя на рог он уже никак не похож.

В кузнице горн применяется для разогрева металла перед ковкой, цементирования и других операций термообработки. Горн – вещь очень нужная всем, кто работает с металлом: он позволяет получить в кустарных условиях температуру до 1100 и даже 1200 градусов
, может быть как большим стационарным, так и маленьким настольным, а сделать горн своими руками не представляет большого труда и сложностей.

Чтобы пользоваться кузнечным горном традиционной конструкции, нужно быть достаточно сведущим и умелым мастером, особенно по части выбора топлива, о чем ниже будет сказано подробнее. Немалого опыта требует и основа очага горна – фурма – и устройство наддува. Использование для нагрева природного газа хотя и не позволяет выковать в домашней кузне дамасский клинок или индийский булат вуц, как классический угольный горн, но существенно упрощает конструкцию: газовый горн можно собрать за полчаса-час из 6 шамотных кирпичей и нескольких обрезков стали
, а температура и качество нагрева будут достаточны для столь популярной сейчас мелкой художественной ковки или плавки цветных металлов и сплавов под литье.

Устройство горна

Классический производственный горн устроен следующим образом, см. рис справа:

1. стол горна из огнеупорного материала;
2. топливник (очаг) с колосниковой решеткой;
3. воздушная камера;
4. воздушный дренаж;
5. подающий воздуховод;
6. воздушный вентиль;
7. камера (шатер) горна;
8. окно для подачи длинномерных заготовок;
9. зонт горна;
10. дымоход (газоотвод);
11. съемное горнило;
12. закалочная ванна (бадья, лохань);
13. газовоздушная камера.

Принцип действия горна

Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал
. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.

Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.

В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.

Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.

На другом топливе

Так работает стародавний угольный горн. Первоначально его топили древесным углем, потом – коксом. То и другое – почти чистый углерод. В принципе горн можно топить и дровами, дав им предварительно прогореть до углей
, т.е. до древесного угля; как – посмотрим далее.

Устройство горна много упрощается, если на топливо взять очищенный моногаз, пропан или бутан. Они состоят из углерода и водорода, который тоже отличный восстановитель и, соединяясь с кислородом, дает еще больше тепла. Причем газ можно смешивать с кислородом воздуха заранее, еще в горелке. Как устроены газовые горелки для горна, мы тоже далее разберемся, а пока констатируем факт: газовый горн из кирпича можно собрать на скорую руку, лишь бы горелка была, см. рис. (Как сделать самому газовый горн, также можно посмотреть на видео в конце раздела).

Однако это касается только чистых моногазов промышленного назначения. Бытовой природный газ, во-первых, состоит из смеси насыщенных и ненасыщенных углеводородов, имеющих для полного сгорания разную потребность в кислороде и разное тепловыделение. Т.е., настроить тут оптимальную подачу воздуха для нагрева металла под качественную закалку или цементирование принципиально невозможно.

Во-вторых, в составе природного газа в ничтожных количествах есть сера, кремний, фосфор. Хотя бы в виде искусственно вводимой в бытовой газ для немедленного обнаружения утечки «отдушки» – меркаптана. Если фосфор и кремний при точной дозировке еще могут быть полезны (первый – для поверхностного фосфатирования; второй – для улучшения магнитных свойств), то сера – злейший враг стали, начисто убивающий ее эксплуатационную ценность, причем необратимо, для восстановления нужна полная переплавка.

Поэтому бытовой газ как топливо для горна можно использовать, во-первых, только после очистки от серосодержащих соединений
. Простейший, но отнюдь не бесплатный ее способ – пропустить газ из баллона, прежде чем подавать в горелку, через емкость с нафталином. Он до серы охоч не менее, чем углерод до кислорода. Во-вторых, нагревать в газовом горне только не ответственные и не нагружаемые в дальнейшем детали
; скажем, декоративные элементы художественных металлоизделий.

Примечание:

в древесине серы тоже хватает с избытком для отравления стали. Но ее и другие, т. наз. легирующие яды, можно выжечь заранее, см. далее.

Видео: газовый горн своими руками

Назначение частей горна

Теперь вернемся к списку в начале и посмотрим, что в горне для чего. А тогда уже возьмемся за изготовление горна по образцам, рассмотренным далее или самостоятельно, исходя из имеющихся в наличии материалов и возможностей.

В промышленности на футеровку стола идет преимущественно кварцевый огнеупорный кирпич, он при интенсивной рабочей нагрузке служит десятилетия. Самодельный горн обычно футеруют печным шамотным кирпичом
, более дешевым и доступным. При нерегулярном пользовании его тоже хватит на годы.

Топливник с колосниковой решеткой, воздушной камерой с дренажом и подающим патрубком с вентилем образуют сердце горна – фурму. В промышленных образцах применяют сменные фурмы под разные способы нагрева и нагреваемые заготовки. Любителю или мастеру-индивидуалу чаще всего достаточно одной наглухо вмонтированной в стол с цельной перфорированной круглыми отверстиями колосниковой решеткой.

Воздушный дренаж необходим, чтобы точно и оперативно, не отрывая взгляда от заготовки, регулировать дутье
. Недогретую деталь проковать не удастся и закалку она не примет; перегретая и пересушенная пойдет рваться под молотом, а в закалочной ванне ее поведет как минимум, а то и треснет. И уж во всяком случае окажется недопустимо хрупкой. Как по виду раскаленной заготовки определить ее готовность для ковки или закалки – разговор особый. Но опытные кузнецы знают, что перепустить лишний воздух в атмосферу нужно успеть за секунды.

Назначение камеры, или шатра, горна совместно с его зонтом и дымоходом – удалить дымовые газы из рабочей зоны
. Их при подготовке угольной массы (см. ниже) выделяется предостаточно, и ни один для здоровья не полезен. Тяга в дымоходе нужна хорошая, т.к. переднее (рабочее) окно шатра и проемы для длинномера (трубы, металлопрофили) открыты постоянно.

Что касается закалочной ванны и газовоздушной камеры, то они могут быть, а могут и не быть, это уж по вашему усмотрению. Закалочная ванна обязательно нужна, если вы собираетесь ковать т. наз. дамаск, изделия из булатной стали. Им нужна термоударная закалка, т.е. из горна – мгновенно в ванну.

Примечание:

о нравах прошлого. Когда-то лучшими считались булатные клинки, закаленные в живом теле пленного сильного врага или, в крайнем случае, мускулистого раба.

Газовоздушная камера в промышленности используется:

• Для дополнительной сушки и подогрева воздуха.
• Для очистки дутьевого воздуха от примесей и конденсата.
• Для введения в воздух газообразных легирующих присадок.

В домашних условиях супер-супер спецспавы не получают; проблема конденсата на производстве возникает при дутье от общей сети сжатого воздуха. В маломощном горне воздух достаточно нагревается, проходя через отверстия колосника фурмы, а очистить бытовой газ от серы можно, пропуская его сквозь слой нафталина, как сказано выше. В общем, делайте газовоздушник, не делайте, дело ваше.

Наконец, горнило. Это жаростойкий колпак, расширяющий зону предельно высокой температуры
. Его ставят, если в горне плавят в тигле цветные или драгоценные металлы и сплавы (температура плавления золота 1060 градусов, серебра 960, меди 1080, латуни и бронзы 900), цементируют детали в муфеле и т.п. Искать дорогое готовое горнило нет смысла, в домашней кузне его вполне заменит десяток шамотных кирпичей, выкладываемых на сухую по детали. В такой комплектации самодельный горн заменит и дорогостоящую .

Как топят горн?

Чтобы взяться наконец-то за свой собственный горн, осталось выяснить, а как же его топить? Тогда и в конструкциях разобраться будет проще.

Лучшее топливо для горна – мелкий кокс
. Кузнецы его называют коксиком, название переняли и торговцы. Если в продаже кокс, а есть и коксик в мелкой упаковке. Стоит коксик, смотря до региону, раза в 3 дороже каменного угля, но уходит его на 1 ковку при умелом обращении раз в 4-5 меньше.

Кокс – практически чистый аморфный углерод, карбон. Действительно чистый: коксовый газ – ценное химическое сырье, так что металлурги не халтурят. Воспламеняется при 450-600 градусах, поэтому растопка нужна двойная: дровами разжигают уголь, а уж на него накладывают слой в 150-170 м кокса и включают дутье на максимум. Когда уголь прогорит (это видно по пламени), массу кокса разгребают, оставив на колоснике слой в 1/3-1/4 от высоты всей кучи, вводят в очаг заготовку и загребают горящим топливом. Дутье сбавляют до нормы для данной операции и ждут, пока деталь дозреет.

Для работы с дамаском нужен древесный уголь
, он загорается при меньшей температуре и сгорает быстрее, т.к. сохраняет микропористую структуру древесины. А также, как активированный уголь в противогазе, дополнительно поглощает легирующие яды. Дело в том, что булат проковывают из пучка проволок или прутков разной твердости. Собственно изделие получается их взаимной диффузией при ковке. Процесс очень тонкий, и регулировка дутья нужна ювелирная, а легкий пористый древесный уголь на манипуляции воздушным дренажом отзывается мгновенно.

Если топить каменным углем, ему нужно дать прогореть до карбона
, т.е. летучие составляющие, тот самый коксовый газ, должны выгореть. Это опять-таки видно по цвету пламени. Но столь полного извлечения летучих, как в коксовой батарее, прямо в горне не добиться, так что на угле можно ковать декоративные или среднего качества обиходные изделия. Как правило, одной загрузки угля не хватает и его приходится дожигать. Догрузку на дожигание подкладывают к очагу сбоку на стол и по мере прогорания подгребают образующийся карбон на заготовку.

Дровами топят в общем так же, как углем, но только лиственными
. Просто кучей дрова скорее прогорят до золы, чем полностью выпустят летучие и образуют уголь. Кроме того, допускать попадания непрогоревших щепок на деталь никак нельзя, уж больно много в древесине вредных для стали примесей. Поэтому дрова на карбон в горне выжигают в обечайке, см. рис. Догрузку выжигают подложив вплотную к ней и по мере прогорания угли переносят в обечайку шипцами.

Беремся за горн

Начинающему кузнецу для приобретения опыта и чутья лучше всего быстренько сделать мини-горн из 6 шамотных кирпичей, см. рис. Лезвие топора, чтобы побриться можно было, или охотничий нож в нем не раскалишь под закалку, но можно греть мелочь для художественной ковки, концы длинномера под ковку или гнутье или плавить в тигельке драгцвет.

Полки колосниковой решетки из обрезков стальных труб, а самые колосники – из стальной полосы 4-6 мм толщиной. Колосники нужно закрутить на угол винтом, чтобы захватывали дутьевой поток, как показано на рис. Топливо – кокс или уголь. Розжиг и дутье – паяльной лампой, газовой или бензовоздушной горелкой. Если используется паяльная лампа, между ней и горном нужно поставить асбестовую перегородку с окном под сопло: горн интенсивно излучает тепло и резервуар лампы может взорваться. Пользуются этим горном только на открытом воздухе, т.к. зонта с дымоходом нет.

Примечание:

еще интересный вариант – небольшой горн на скорую руку минимальной стоимости, см. видео:

Переносной

Следующая конструкция – переносной горн из… гусятницы. Конструкция ясна из рис. Футеровка – шамотный мергель в смеси с шамотным песком (молотым боем шамотных кирпичей, есть в продаже). Обжиг футеровки после сушки – по ходу работы.

Наддув не обязательно вентилятором от ручной сирены, как на рис. Можно использовать любой подходящий, см. далее, присоединив его металлогофром. Это, кстати говоря, сделает работу с длинномером удобнее. В таком случае на глухом конце воздуховода необходим воздушный дренаж вроде того, как для передвижного горна, о котором еще будет сказано.

Возможности горна из гусятницы пошире, чем у 6-кирпичного, т.к. рабочее пространство больше и открыто сверху. Но появляются и существенные недостатки:

1. Неразборная конструкция: при прочистке фурмы (см. далее о стационарном горне) нагар падает вниз и засоряет перфорацию воздуховода, даже если ее отверстия ориентированы вбок или вниз. Для чистки приходится ломать футеровку.
2. Работает только на коксе или древесном угле, т.к. стола с пространством для выжигания нет.
3. Дорогая эксплуатация: расход карбона сравним с таковым угля в настоящих горнах.
4. Невысокая рабочая температура, до 900 градусов, т.к. не обожженная толком футеровка при большей трескается.

О кавалерии и швейных машинах

Когда-то каждый эскадрон кавалерии всех армий мира имел на хозяйстве переносной горн с ножным приводом от кривошипно-шатунного механизма для ковки подков и подковных гвоздей. Его так и называли кавалерийским, см. рис. Если говорить об энергонезависимых горнах, то это куда удобнее, чем вентилятор от сирены: обе руки свободны. Да еще смекалистые конники приучали лошадей давить на педаль копытом.

Ныне кавалерийский горн можно увидеть разве что в музее РККА. Но – проявим и мы смекалку – старые швейные машинки с ножным приводом еще эксплуатируются и продаются. А это – тот же кривошип с ведущим шкивом подходящего диаметра и прочная станина для стола. Плюс колесики, на которых горн катать можно.

Какой нужен вентилятор?

Ниже мы перейдем к конструкциям уже вполне функциональным, для которых требуется полноценное дутье. И электричество для вентилятора найдется везде. Но какой нужен вентилятор для горна? Когда-то горны поддували мехами; кому любопытно, как кузнечные мехи устроены, см. рис. справа.

Примечание:

именно по остаткам кузнечных мехов глубокой древности археологи установили, что металлургия у первобытных народов имела мистически-сексуальный смысл – от Скандинавии до Южной Африки глиняный штуцер горна выполнялся в виде мужских гениталий, а гнездо под него в горне – женских.

Что касается производительности, то для стационарного горна на коксе вполне хватит 200-250 л/мин. Т.е., мощность мотора вентилятора достаточна от 80-100 Вт.

Существенно важнее то, что нам нужно протолкнуть воздух сквозь довольно плотную массу спекшегося топлива. Поэтому при выборе вентилятора прежде всего нужно обратить внимание на создаваемое им давление при нулевой производительности
, т. наз. предельное давление. Смысл этого параметра прост: предельное давление вентилятор создаст, нагоняя воздух в замкнутую полость.

Для горна нужно предельное давление от 220-230 мм. рт. ст., что соответствует примерно 0,3 ати. Осевые вентиляторы (крыльчатки) такое создают только промышленные, типа ВН-2 или его аналогов. Бытовые вытяжные и промышленные охлаждающие по предельному давлению вообще не нормируются и, как правило, нужного не создают.

Кроме того, нагоняют они воздух до предельного давления медленно, за минуты, а при тонких ковочно-кузнечных работах дутье нужно менять за секунды. Ставить ресивер бесполезно: при открывании вентиля воздух в нем расширится по адиабате, что при 0,3 ати даст только пшик.

Итого вывод:

для наддува горна нужен центробежный вентилятор-улитка
. Спецификацию можно и не смотреть, нужное предельное давление даст любой центробежный вентилятор по самому принципу своего действия. Лучше всего брать улитки от систем радиационной защиты военной техники, у них и производительность высокая. Правда, питание – 12, 24 или 27 В постоянного тока, так что понадобятся трансформатор и выпрямитель соответствующей мощности.

Отлично подойдет любой старый бытовой пылесос, но тут нужно учесть, что его мощность почти всегда будет избыточна. Уменьшать ее ЛАТРом или тиристорным регулятором не следует: мотор будет работать в тяжелом режиме чрезмерного скольжения ротора и ресурс и так подызношенного старика окажется невелик. Лучше всего в фурме сделать широкий воздушный дренаж, как в далее описанном стационарном горне.

Передвижной

Здесь на рис. – чертежи заслуженно популярной конструкции: уже полнофункционального передвижного горна, предназначенного для использования на открытом воздухе. Именно такого рода устройство имелось в виду при размышлении о кавалерии и швейных машинах.

Обратите внимание на узел, обозначенный цифрой 1. Это дренаж тонкой регулировки дутья. Дренажная трубка выдвигается-задвигается, а внизу в ней насверлен продольный ряд мелких, 1-2 мм диаметром, отверстий. Перепуская воздух в дренаж, можно очень точно регулировать наддув.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Примечание:

в романе А. Н. Толстого «Петр Первый» красочно описан случай, как молодой еще царь-мастеровой получил порядочную выволочку от подневольного кузнеца за неловкость при наварке лапы якоря. Только огромная физическая сила Петра предотвратила тогда производственное ЧП.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

• Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
• Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
• Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
• Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
• Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Примечание:

делать стол круглым не нужно, т.к. детали клещами брать придется разные. А прямоугольным – можно, если работать будете вдвоем с подручным.

Конструкция

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Обратите также внимание на цельный колосник, поз. 2. Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, см. рис. справа, такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Наддувать воздушный душ пылесосом нельзя, топливо выдует. Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

Газовые горелки

И под конец дадим чертежи нескольких горелок для газовых горнов. Для художественной ковки они вполне подойдут, а, что ни говори, из кузнечных работ она самая востребованная. Все эти горелки – инжекционные прямоточные. Куда более эффективные и универсальные вихревые слишком сложны для самостоятельного изготовления.

Первая, на рис., самая сложная. Чтобы ее сделать, нужно быть токарем-фрезеровщиком не ниже 5 реального разряда. Зато работает на любом газе (кроме ацетилена, см. ниже!), бензовоздушной смеси и дает очень мощный наддув: может продуть и большой стационарный горн, описанный выше.

Следующая (см. рис.) попроще и содержит меньше деталей, хотя и здесь нужно точно точить пологие конусы. Дует тоже отлично, но работает только на пропане. Под бутан сопло требуется совсем узкое, да бутан и применяется мало.

Обтачивать вчистую внешнюю поверхность инжектора Д1 и сверлить сопло нужно в один установ. Сопло сверлится твердосплавным сверлом и проходится вчистую разверткой. Это и есть главный недостаток конструкции: требуется мелкий точный инструмент, не везде и не всегда доступный.

Ниже на рис. две горелки попроще. Слева – точеная универсальная под бытовой газ или пропан. Продуть может максимум небольшой передвижной горн, но выточить детали под силу токарю-середняку. Нужно только владеть технологией посадки деталей в горячий натяг. Которая, впрочем, не сложна.

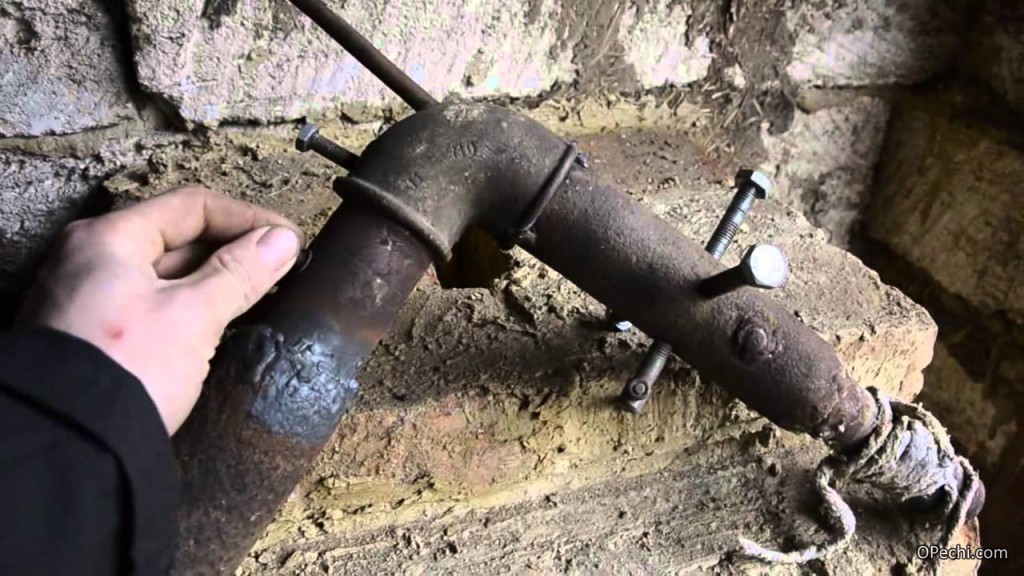

Справа – горелка-самоделка. Большинство деталей, включая ниппель – от велосипеда. Из токарки требуется только обточить в размер самую малую звездочку от велосипедной КПП. Эта горелка всеядна: пропан, бутан, бытовой газовый коктейль, бензовоздух. Но греть ею можно только малые кирпичные замкнутые горны, показанные в начале.

Примечание:

ни в коем случае не запитывайте эти горелки ацетиленом! Металл в горне сожжете и до взрыва недолго!

В заключение

Что ж, как сделать горн, мы теперь знаем. А что в нем делать с металлом – отдельная большая тема. Кузнечное дело с горна только начинается.

Кузнечный горн является незаменимым в мастерских и кузницах для создания стальных изделий путём ковки горячего металла при температурах до +1200°С. Существует множество различных моделей с простой конструкцией и под разные виды топлива, обладающие различными характеристиками. Как не ошибиться в их выборе и грамотно возвести?

Конструктивно горн состоит из следующих элементов:

• основания, выполненного из негорючего материала и обладающего высокой прочностью;
• огнеупорного стола;
• топливной камеры с колосниковой решёткой;
• воздушной камеры и дренажа;
• входного воздуховода;
• воздушного вентиля для регулировки подачи воздуха;
• камеры шатровой формы;
• проёма для подачи длинных заготовок;
• зонта горна;
• газовоздушной камеры;
• ванны для закалки заготовок;
• дымохода для отвода продуктов сгорания;
• съёмного горнила.

Принцип работы

Принцип работы горна основан на химической реакции горения углерода, который при реакции с кислородом образует углекислый газ с выделением тепла. Кроме того, происходит восстановление металлов, что является весьма важным аспектом для формирования однородных высокопрочных деталей.

Для поддержания оптимального уровня горения и температуры внутри топливной камеры устанавливаются воздуховоды и воздушные камеры, которые принудительно нагнетают чистый кислород. За счёт этого удаётся получать температуры выше +1000°С, которые недостижимы при обычном сгорании твёрдого топлива (угля или древесины).

При этом по технологии надува объём воздуха подбирается таким, чтобы кислорода постоянно немного не хватало для протекания реакции окисления. Иными словами, необходимо подобрать такой режим работы, чтобы предотвратить сгорание металла.

Время нахождения выплавляемой детали в горне также следует ограничивать, так как в атмосфере углекислого газа металл станет с ним реагировать и образовывать высокопрочный сплав с повышенной хрупкостью. Этих негативных последствий можно избежать, вводя дополнительно в камеру кислород в таком количестве, чтобы успевал полностью прореагировать углекислый газ.

Назначение и варианты использования

Кузнечный горн своими руками изготавливается в зависимости от его основного применения и может быть сконфигурирован соответствующим образом под конкретные задачи. Поэтому важно понять, для чего предназначены каждая их его конструктивных частей:

• топливник с колосниковой решеткой, воздушной камерой, вентилем и патрубком служат для сжигания топлива и подогрева металлической заготовки, в зависимости от требований к температуре могут иметь открытую или закрытую конструкцию, а также не быть оборудованными воздушным наддувом;
• воздушный дренаж применяется для регулировки подачи кислорода и предотвращения охрупчивания металла, позволяет создавать оптимальные условия при нагреве и плавлении заготовки;
• шатёр или зонт с дымоходом используются для отвода угарного газа и других продуктов сгорания, которые могут нанести вред здоровью человека;
• закалочная ванна необходима для быстрого остывания металла и приобретения им оптимальных пластических и прочностных свойств;
• жаростойкий колпак или горнило, применяется для расширения зоны однородного нагрева, что позволяет эффективно плавить в тигле металл (обычно цветные драгметаллы);
• газовоздушная камера, используется для осушения воздуха, очистки его от примесей, а также для введения легирующих элементов, предназначена для получения качественных изделий с заданными характеристиками в соответствии с конкретной справочной диаграммой состояний и фаз;
• стол служит для размещения на нём всех элементов горна, а также для частичного охлаждения заготовок, является обязательной частью конструкции.

Горн применяется для следующих целей:

• разогрева металла для последующей ковки или других видов обработки;
• плавления в специальных формах;
• термообработки с целью повышения определённых свойств.

Классификация горнов

Перед тем как сделать кузнечный горн, необходимо ознакомиться с их классификацией, чтобы подобрать наиболее подходящий вариант конструкции. Классификация осуществляется по следующим критериям:

• по виду применяемого топлива;
• по типу конструкции;
• по размеру пода.

Виды горнов по типу применяемого топлива

По типу используемого топлива горны подразделяются на следующие виды:

• газовые;
• твердотопливные;
• на жидком топливе.

Кузнечный горн твердотопливный

Газовые горны имеют наиболее простую конструкцию, дешевы в ремонте и обслуживании. Они отличаются минимальным весом, что позволяет их изготавливать переносными или компактными.

Твердотопливные горны отличаются возможностью получения максимально высоких температур нагрева, относительно невысокой стоимостью стройматериалов для возведения и неприхотливостью в эксплуатации. Для их растопки допустимо использование следующих видов топлива:

• карбон или кокс, отличающийся высокой стоимостью и повышенной эффективностью (до 5 раз расход меньше, чем угля), в нём нет посторонних примесей, воспламеняется при температуре выше +450°С;
• каменный уголь, наиболее распространённое и эффективное топливо, при горении выделяет коксовый газ, поэтому при растопке необходимо ждать пока он весь выветрится, подходит для ковки различных декоративных элементов или деталей среднего качества;
• древесный уголь, имеет минимальную температуру возгорания, по сравнению с другими видами топлива, но быстро выгорает, отличается повышенным расходом, поэтому его эффективно использовать для растопки.

В качестве жидкого топлива допустимо использовать солярку, мазут или отработанное масло. При этом важно его предварительно очищать, так как наличие примесей станет причиной нестабильного пламени и выбросами в атмосферу вредных соединений.

Это также является причиной сложности обслуживания оборудования по причине его частых засоров.

Классификация по конструктивным особенностям

Самодельный кузнечный горн по конструктивным особенностям может быть классифицирован следующим образом:

• по способу установки: переносной или стационарный;
• по конструкции топочной камеры: закрытого или открытого типа;
• по размещению наддува: с боковым или центральным соплом.

Виды горнов по размерам пода

По размерам пода горны бывают: малые, средние и крупные. Они определяются эффективностью работы установки и полностью зависят от интенсивности расхода топлива и режимов эксплуатации топливной камеры. Оптимальная эффективность скорости расхода топлива составляет от 1 до 1,5 м/с.

Производительность горна прямо пропорциональна величине напряжённости и площади пода. При этом минимальная напряжённость считается в пределах от 100 до 150 кг/м 2 ·ч. Значения вне этого диапазона являются экономически невыгодными.

Как сделать кузнечный горн?

Перед тем как сделать кузнечный горн своими руками, необходимо подготовить необходимые материалы и инструменты. Это позволит минимизировать временные затраты

Инструкция по созданию твердотопливного передвижного горна

Перед началом работ необходимо собрать следующие инструменты:

• сварочный аппарат;
• дрель;
• напильник;
• набор гаечных ключей;
• шпатель;
• рулетку;
• уровень;
• струбцину;
• маркер;
• болгарку.

Подготовив чертеж кузнечного горна, нужно закупить материалы для его конструирования:

• листовую сталь толщиной 2-3 мм (рекомендуется 09Г2С);
• колёса поворотные 4 шт.;
• профильные трубы квадратного сечения с толщиной стенок не менее 2 мм;
• огнеупорный цемент;
• воздушная улитка;
• крепёжные элементы: болты и гайки;
• труба из нержавейки по диаметру выходного отверстия улитки;
• переходник.

Мобильный угольный кузнечный горн открытого типа пошагово изготавливается так:

1. Берём стальной лист и размечаем маркером по размерам рабочего стола.
2. Болгаркой вырезаем столешницу, кромки зачищаем напильником.
3. Размечаем на вырезанном листе отверстие прямоугольной формы под жерло горна и болгаркой его прорезаем.
4. Берём второй стальной лист и размечаем элементы деталей под трапецеидальное жерло горна.
5. Вырезаем элементы жерла, а затем свариваем их в единую конструкцию.
6. Привариваем жерло к рабочей поверхности стола в месте прорезанного отверстия.
7. Переворачиваем конструкцию жерлом книзу, размечаем места под расположение стенок для расположения углей.
8. Из стали вырезаем борта для рабочей поверхности стола.
9. Выполняем приварку бортов так, чтобы не было по швам зазоров, а сам шов был прочным и сплошным, элементы конструкции точно центрируем.
10. Для нижней части жерла вырезаем из стали стенки для подвода воздуховодов, а затем их привариваем.
11. Изготавливаем для жерла съёмное дно, предназначенное для удаления золы.
12. Прикрепляем к нему педаль при помощи рычагов.
13. На стенке для подвода трубы с воздухом проделываем отверстие по диаметру трубы.
14. Из стальных профильных труб вырезаем элементы и свариваем каркас под крепление рабочей поверхности.
15. В нижней части каркаса привариваем планку для крепления улитки, а затем закрепляем её на болты.
16. Подготавливаем трубу для воздуховода.
17. Прикрепляем воздуховод к улитке и жерлу, при необходимости для усиления конструкции предусматриваем дополнительное крепление.
18. К нижней части каркаса прикрепляем на болты поворотные колёса.
19. Стыковочные швы промазываем огнеупорной шпаклёвкой.
20. Формируем на рабочей поверхности горна огнеупорный слой на основе огнеупорного цементного раствора.

Кузнечный горн на угле необходимо испытать путём его прогрева до рабочей температур, но только после полного застывания цементного слоя.

Пошаговая инструкция изготовления газового горна

Чтобы изготовить газовый кузнечный горн, необходимо заранее подготовить следующие материалы:

• огнеупорный кирпич;
• листы из жаростойкой стали толщиной не менее 5 мм;
• тонкие нержавеющие листы (толщина до 2 мм) для наружной облицовки;
• стальные профильные трубы;
• дымоходные трубы из нержавеющей стали;
• огнеупорную шпатлёвку;
• стандартные горелки, используемые в газовых котлах отопления;
• вентилятор для нагнетания воздуха.

Также понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка;
• дрель;
• напильник;
• рулетка;
• маркер.

Кузнечный горн на газе изготавливается в следующей последовательности:

1. Берём огнеупорные кирпичи и складываем из них корпус горна. При необходимости торцы обрабатываем болгаркой со специальной насадкой по бетону, чтобы обеспечить плотную стыковку.
2. В передней части конструкции создаём небольшую ступеньку из огнеупорного кирпича, предназначенную для поддержания оптимальной температуры.
3. В задней части проделываем прямоугольное отверстие для вентиляции.
4. Из толстого листа стали изготавливаем основание по размеру кирпичного корпуса горна.
5. В торцевых частях листа привариваем профильные трубы так, чтобы кирпичи внутри них были неподвижными.
6. В боковой части топочной прорезаем отверстие для подвода газовой трубы с установленной горелкой.
7. Из толстолистовой стали вырезаем верхнюю часть для горна.
8. Привариваем по углам корпуса внизу и вверху уголки.
9. Высверливаем в уголках по одному отверстию и стягиваем нижнюю и верхнюю часть горна при помощи шпилек.
10. Вырезаем из профильных труб стойку для горна, а затем все детали свариваем в соответствии с чертежом.
11. Устанавливаем горн на стойку.
12. Приделываем к камере трубу для отвода продуктов сгорания.
13. Располагаем внутри камеры газовую горелку и закрепляем к месту ввода в камеру.
14. Снаружи корпус обшиваем тонколистовой сталью, предварительно вырезав из листов части с нужными размерами. Все швы свариваем сплошным швом.

Самостоятельное изготовление горна является не только недорогим и относительно несложным процессом, а и позволяющим получить установку под конкретные нужды.

Инструменты,
использованные автором.
— , отрезной диск
—
— , перьевые сверла по дереву
— Молот, наковальня, клещи
— Отвертка, ведро, миксер.

Процесс изготовления.

Первым делом мастер собирает короб для горна из обычных сосновых досок. Для соединения их между собой используются мебельные уголки и саморезы по дереву.

Затем он замешивает глину, используя перфоратор с насадкой-миксером. Он насобирал ее на берегу реки.

Для армирования раствора мастер добавляет измельченную пеньковую веревку, хотя можно использовать и обрезки стекловолоконной сетки.

Теперь выкладывает раствор внутрь короба, и формирует чашу горна. Ее размеры он подобрал под небольшие клинки и заготовки.

Вокруг чаши автор насыпает речной песок. В боковой стенке высверливается перьевым сверлом отверстие для трубки, через которую будет нагнетаться воздух.

К одному концу трубки он приваривает вот такой раструб. Второй конец срезается под углом, это позволит избежать забивания трубки золой.

Для того, чтобы зафиксировать трубку на корпусе, автор приварил к ней пару гаек, и прикрутил ее к корпусу.

С креплением фена к трубке он не стал ничего выдумывать, и примотал его к раструбу малярной лентой. Фен он приобрел на рынке, самый дешевый. Подойдет также и фен со сломанным нагревателем. От него требуется только нагнетание холодного воздуха. В случае с использованием нового дешевого фена, важным моментом является именно режим подачи холодного воздуха, в противном случае фен придется разобрать, и отключить спираль.

При помощи болгарки автор сделал три прорези в верхней части трубки. Затем надел на них обрезок резинового шланга. Так можно будет регулировать количество воздуха, подаваемого в горн.

Все готово, можно загружать уголь, и разжигать горн. Так он разогревает первую заготовку для клинка.

Температура для работы с ней более чем достаточная.

После ковки мастер снижает подачу воздуха, и закаливает клинок в машинном масле.

Следующим испытуемым будет вот такой бутерброд из двух обрезков стальной полосы и куска напильника.

После ковки этот будетрброд выглядит вот так.

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла. Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

Нам понадобится:

• стальной лист толщиной пять миллиметров около 100х100 см;
• листовая сталь толщиной 2 мм;
• уголок 30х30;
• шесть шамотных кирпичей ШБ-8;
• УШМ, называемая в народе «болгарка»;
• зачистной круг;
• отрезные круги для резки стали и камня;
• сварочный аппарат и электроды;
• два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

Схема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20-25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Обращаем внимание на проем. Через него пройдет воздуховод.

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ.

Можно подключать пылесос и попробовать разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Именно для вас. В этой инструкции я вам расскажу, как можно сделать мощную мобильную печь для кузнечных работ. С помощью этой печи вы запросто сможете выполнять ковку металла, температуры тут более чем достаточно. Ну и, конечно же, теперь не будет проблемы с закалкой стали. А при желании, если придумать горн, с помощью этой приспособы можно вполне расплавить алюминий и другие металлы с не очень высокой температурой плавления.

Питается печь углем, а чтобы его раскочегарить до нужной температуры, понадобится принудительная подача воздуха. Для этих целей автор использовал небольшой электрический компрессор. Питать можно от аккумулятора, так что розетка нам не понадобится. Непосредственно место горения выполнено из металлической бочки, подойдет также газовый баллон. А рама, в которой установлен компрессор и аккумулятор, сделана из досок, это просто и практично. Итак, рассмотрим по порядку, как же сделать кузнечную печь.

Материалы и инструменты, которые использовал

Список материалов:

— ;
— медные или другие металлические трубы, а также уголки;
— кран;
— доски;
— пластиковые кронштейны для труб;
— саморезы, болты с гайками;
— стальная бочка или газовый баллон;
— стальной уголок;
— алюминиевый уголок;
— фольга;
— клей (чтобы приклеить фольгу);
— жаростойкий герметик;
— жаростойкая краска.

Список инструментов:

— дрель;
— сверлильный станок;
— болгарка;
— тиски;
— газовая горелка;
— шуруповерт;
— сварка;
— ножовка по дереву или отрезной станок.

Процесс изготовления кузнечной печи:

Шаг первый. Сборка рамы

Чтобы собрать раму, нам понадобятся доски. Режем их на нужные куски, а затем собираем раму при помощи саморезов. При желании на стыкуемые поверхности можно нанести клей, герметик и так далее. Сразу отмечу, что первоначальная конструкция была переделана, так как были проблемы из-за высокой температуры. Рама делается только для оборудования, а сама печь в будущем была изготовлена из металла.
Для упрочнения конструкции автор стянул ее длинными болтами с гайками. Они же будут служить в качестве опоры для поддонов.

Шаг второй. Крепежная деталь для

Чтобы установить компрессор, сделаем под него переходник, в который будет вставляться носовая часть. Для его изготовления нам понадобится доска, а также дрель со специальными насадками. В итоге нам нужно просто вырезать «шайбу» из дерева.
Изготовленную шайбу крепим в нужном месте рамы при помощи саморезов.

Шаг третий. Собираем трубы

Для транспортирования воздуха к точке назначения автор решил использовать медные трубы. Это не очень хороший вариант, так как медь отлично переносит тепло, поэтому длина труб должна быть максимальной. В противном случае тепло может дойти до компрессора и расплавить пластик. Трубы можно использовать металлические, причем можно их просто согнуть в нужной длины змеевик. Автор собирает нужную конструкцию, для соединения деталей используется пайка.

Шаг четвертый. Делаем хомут для батареи

Питать мы систему будем от аккумулятора, поэтому для его установки нужно изготовить хомут. Для этих целей нам будет нужна пластина из алюминия. С помощью тисков и специальной насадки автор формирует ее в виде буквы «П». Впрочем, это можно сделать и при помощи обычных тисков или даже плоскогубцев, если у вас хорошо наметан глаз. Просверлите отверстия для крепления хомута винтами к основе.
В основе сверлим отверстия, с другой стороны автор устанавливает гайки. Вот и все, теперь хомут будет очень удобно затянуть, используя винты.

Шаг пятый. Отделываем раму фольгой

Изначально автор планировал установить на деревянный корпус несколько поддонов, на которых и будут гореть угли. А чтобы дополнительно защитить древесину, он ее обклеил фольгой. Теперь даже если уголек и упадет из поддона, древесина не должна загореться, да и фольга сама по себе работает как экран тепла.

Шаг шестой. Устанавливаем начинку

Первым делом устанавливаем трубы, для их крепления были использованы пластиковые держатели. Это не очень надежный вариант, если трубы будут сильно нагреваться. Также устанавливаем компрессор, для его крепления автор использовал уголок из алюминия.
В завершении крепим аккумулятор, ранее мы для него изготовили хомут из алюминиевой пластины.

Шаг седьмой. Завершающий этап сборки и испытания (попытка первая)

Теперь установим поддоны, в которые будем засыпать угли, у автора их два штуки. В поддонах сверлим отверстие и вставляем трубу из стали, которая будет подавать воздух в печь. Поддоны находятся в висячем состоянии, они упираются на два болта, установленных поперек рамы.

Вот и все, теперь печь можно протестировать! Засыпаем угли и разжигаем горелкой или жидкостью для розжига. Печь заработала отлично, однако при этом обнаружились проблемы. Поддоны нагреваются настолько сильно, что сожгли под собой фольгу, а также высокая температура начала жечь дерево. В итоге эта конструкция потерпела крах, и было принято решение ее переделать.

Шаг восьмой. Изготовление печи из баллона

Автор срезал ту часть рамы, на которой располагались поддоны. Было принято решение сделать печь более надежной. В итоге в качестве исходного материала была взята металлическая бочка, подойдет также газовый баллон. Если будете использовать баллон, не забудьте его хорошо очистить от содержимого, в интернете для этого есть масса инструкций и рекомендаций, в противном случае может все завершиться взрывом и серьезными травмами.

Первым делом очищаем баллон от краски, для этого автор использует болгарку с подходящей насадкой. Далее отрезаем от баллона донышко на подходящей высоте. В завершении прорезаем в заготовке «окно», через которое вы будете пользоваться печью.

Шаг девятый. Изготовление крепежных кронштейнов

Чтобы прикрепить печь к деревянной конструкции с компрессором, понадобится два уголка. Режем уголок до нужной длины, загибаем края под нужным углом. Также для упрочения соединения понадобится две стальные пластины.

Просверлите в уголках и пластинах отверстия для крепления деталей с помощью саморезов. Помимо этого автор приварил к уголкам куски труб, в итоге получились отличные ножки.

Шаг десятый. Изготавливаем «поддон» для печи и устанавливаем

Поддон нужен для того, чтобы на нем горели угли, к которым снизу поступает воздух, это своего рода колосники. Для этих целей нам понадобится листовая сталь, и она должна быть как можно толще, так как тонкая быстро прогорит от высокой температуры. Из стали нужно вырезать круг такого диаметра, чтобы он мог максимально плотно зайти внутрь печи.

Кованые изделия, при желании можно делать и своими руками в домашних условиях, но для этого необходимо приобрести или самому изготовить необходимое оборудование для нагрева металла — кузнечный горн. Существуют различные конструкции горнов, они отличаются в основном лишь видом используемого топлива.

Наибольшее предпочтение, несмотря на его дороговизну, кузнецы отдают коксу, при работе его требуется в разы меньше, чем простого угля. Кроме того кокс обеспечивает высокую температуру, выделяется меньше отходов. Для экономии времени мастера используют «коксик» — мелкий кокс, ведь его не надо колоть. Печи на газе и жидком топливе, применяются в основном на больших предприятиях.

Итак, Вы решили освоить художественную ковку, и у Вас, что естественно сразу появляется главный вопрос — как сделать кузнечный горн? Изготовление горна, конечно можно заказать на производстве, но если есть способности и желание Вы можете изготовить горн сами.

Вначале необходимо решить какой тип горна Вас устраивает, закрытый или открытый.

Открытый и закрытый тип

В горне закрытого типа имеется специальная камера, в ней заготовку разогревают. По затратам энергоносителей этот тип горна наиболее экономичный, но размеры обрабатываемых заготовок ограничены размерами камеры разогрева. Идеальный вариант горна закрытого типа,горн с использованием газа как топлива.

При использовании горна открытого, традиционного типа, топливо засыпается на решетку сверху, а воздух подается снизу. В таком горне заготовка укладывается непосредственно на топливо. Данный тип горна позволяет обрабатывать крупногабаритные заготовки.

Изготовление кузнечного горна

Стол это основа горна, его рабочая поверхность, где размещается очаг с топливом, на котором разогреваются металлические заготовки. Крышка стола обычно изготавливается из огнеупорного кирпича на глине, но такая конструкция весьма тяжелая. Можно изготовить металлическую крышку из 4 мм стального листа, или сделать металлическую раму с применением огнеупорного кирпича. Колосниковая решётка обычно из чугуна размещена в центре.

Решетку Вы можете изготовить из чугунной сковородки и из стальной 8 мм пластины, просверлив в них отверстия диаметром до 10 мм, можно использовать и колесный диск.

Изготовленную решётку необходимо вставить в отверстие стола, с плотным подгоном, чтобы подгон был, действительно плотным, кирпич аккуратно выпиливают. Предварительно замоченный в воде кирпич легче поддается обработке. Высота стола делается произвольной, все зависит от роста кузнеца, обычно на уровне пояса мастера. Поверхность стола тоже делается произвольной, на Ваше усмотрение.

Варианты использования горна и их влияние на конструкцию

Поддув воздуха, может быть механический (ножной), но лучше, конечно же, использовать вентилятор. Под вентилятор можно приспособить пылесос и т.д., главное, чтоб был регулятор оборотов, и он не производил много шума, можно установить задвижку регулирующую подачу воздуха.

Ковка начинается с засыпки на колосник топлива. Большинство кузнецов размещают заготовки непосредственно на углях, а сверху насыпают дополнительно еще один слой. Внутри угля образуется небольшой свод и создается чрезвычайно высокая температур, достаточная для того, чтобы плавить металл.

Предпочитаемым топливом, как мы говорили, является кокс, но можно пользоваться даже древесными отходами.

пример самодельного горна, сделанного за 1 час

Для этого сверху на горн устанавливается стальное кольцо, высотой 150 мм и диаметром 200 мм. Для расположения заготовок внутри кольца, и контроля за процессом горения, на стенке кольца сделан вертикальный вырез, а на противоположной стороне еще один — он делается на случай, если размеры заготовки достаточно велики.

При сгорании древесные отходы опускаются вниз. В нижней части применяемого кольца, под слоем древесного угля создается высокая температура достаточная для работы с металлом.

При обработке больших заготовок есть смысл увеличить площадь стола, для этого изготавливают съемный столик из уголков и металлических пластин произвольного размера.

Необходимым приспособлением, устанавливаемым над горном, является вытяжной короб, его можно приобрести — как вытяжку, либо изготовить самому из тонкостенного металла.

Кузнечный горн своими руками сделан, теперь Вы можете приступать к работе.

Устройство промышленных горнов

Для лучшего понимания процесса функционирования горна можно изучить на примере устройства промышленного изделия.

На рисунке справа обозначены:

1. сопло (фурма) — через него подается воздух в камеру;
2. огнеупорные кирпичи, удерживающие температуру в горниле;
3. колосники или подовая доска, удерживающие топливо над воздушной камерой;
4. горновое гнездо, в которое загружается твердое топливо;
5. формирующие каркас кирпичи;
6. вентилятор для подачи воздуха в горнило;
7. удерживающий каркас из металла;
8. воздушная камера;
9. зольник;
10. воздуховод;
11. кожух.

Ручная ковка становится всё более популярной – и для удовлетворения собственных потребностей, и для производства различной продукции на заказ. Нагрев металла, с целью повышения его пластических характеристик, необходимо выполнять в специальных нагревательных устройствах, простейшим из которых является кузнечный горн. Главная задача горна – обеспечить стабильное повышение температуры металла до температур ковки, т.е., не менее чем до 1200 °С. Как сделать самодельный кузнечный горн, и возможно ли это в принципе, рассмотрено далее.

Классификация видов кузнечных горнов

Она может быть произведена по следующим основным показателям:

1. По виду применяемого топлива. Различают газовые горны, а также устройства, работающие на твёрдом (угле) или жидком (мазуте) топливе.
2. По конструктивным особенностям строятся открытые и закрытые горны.
3. По размерам пода (эффективной поверхности) – малые, средние и крупные.

Твёрдотопливные горны, для которых необходимо применять коксующийся уголь – эффектное для видеосъёмки, но устаревшее техническое решение. При этом потребуется не только обеспечить непрерывную поставку высококачественного древесного угля, но и смириться с технологическими недостатками, среди которых:

• неравномерность нагревания;
• невозможность управлять процессом;
• повышенное содержание серы, что увеличит хрупкость в процессе ковки;
• увеличенный расход топлива, он может составлять до 120 — 150% от веса;
• низкий КПД устройства, сопровождающийся значительным угаром.

Тем не менее, такие конструкции в условиях единичного выпуска изделий могут находить применение в домашних условиях, особенно, если это мини-горны, работающие на дешёвом мазуте.

Конструкция кузнечного горна

Для создания более благоприятных условий работы кузнеца целесообразнее строить закрытые горны. Они, хотя и несколько сложнее в изготовлении, зато отличаются более высокой эффективностью, и обеспечивают равномерный нагрев заготовок, в частности, круглого или прямоугольного поперечного сечения. Открытые горны остаются для кузниц художественной ковки незначительной по своим размерам продукции.

Кузнечный горн закрытого типа состоит из следующих элементов:

1. стальной опорной рамы со стойками;
2. пода;
3. футеровки;
4. шиберной заслонки;
5. вентилятора;
6. дымоотводных труб.

Если при ковке необходимо нагреть металл не полностью, то в заслонке выполняются технологические отверстия. Они снабжаются закрывающимися глазками, необходимыми для того, чтобы снизить потери топлива, и ускорить процесс нагрева.

При обустройстве мастерской экономично оборудовать кузнечный горн простейшим рекуператором – узлом, повышающим температуру отводимых печных газов. Горны с рекуператорами имеют более высокий КПД, а выделяющееся тепло может быть использовано, например, для печи, производящей последующую обработку кованых изделий – их кузнечную сварку, воронение и пр.

Этапы изготовления самодельного горна

Как сделать кузнечный горн, и с чего начать? Для изготовления закрытого горна предварительно потребуется определить размеры его пода. Они определяется желаемой производительностью, и зависят от расхода топлива и интенсивности действия кузнечного горна. Для газового варианта оптимальной можно принять скорость подачи топлива 1 — 1,5 м/с: в этом случае процессы теплопередачи в закрытом пространстве будут протекать достаточно эффективно.

Напряжённость пода Н связана с производительностью горна N простым соотношением:

где F – площадь пода.

Учитывая площадь, отводимую под кузницу, а также ожидаемую производительность ковки (например, в кг изделий), можно установить фактическую минимальную напряжённость пода (она не должна быть менее 100 — 150 кг/м 2 ∙ч, иначе обустройство даже мини-варианта нагревательной установки оказывается невыгодным).

Для того, чтобы изготовить горн своими руками, потребуются следующие материалы:

1. толстолистовая жаропрочная сталь;
2. огнеупорный кирпич (шамот или динас);
3. стальной профильный металлопрокат (уголки, швеллеры) для монтажа рамы горна, изготовления заслонки и опорных стоек;
4. стальные дымоходы для отведения газов, образующихся в процессе нагревания продукции;
5. огнеупорная обмазка для заделки щелей;
6. листовая или широкополосная сталь для внешней футеровки.

Конструкция открытого горна значительно проще – там необходимо обустроить лишь систему колосников, и обеспечить подачу воздуха, интенсифицирующего процесс нагрева. Для отвода продуктов сгорания в этом случае достаточно обычного вентиляционного зонта из жаропрочной стали.

Кроме того, при строительстве есть смысл воспользоваться стандартными узлами. Здесь следует упомянуть вентилятор для горна, в качестве которого можно принять агрегаты, выпускаемые для двухконтурных котлов большой мощности. Также пригодны вентиляционные трубы и стальные дымоходы, предназначенные для дымоотвода газов при 300 — 400 °С. Обустроить горн своими руками можно, используя горелки от мощных двухконтурных котлов.

Изготовление опорной рамы

Поскольку кузнечный горн – агрегат стационарный, то следует чётко определиться с его местонахождением. В домашних условиях далеко не вся часть мастерской может быть использована под кузницу. Но, безусловно, горн должен примыкать к одной из её стен, желательно к той, которая не сообщается со смежными строениями, поскольку в этом случае гораздо сложнее обустроить дымоходы, и установить вентилятор для горна.

По условиям пожарной безопасности конструкция должно отстоять от капитальной стены мастерской не менее, чем на 1 м, при этом исключается любое применение материалов с пониженной огнестойкостью (в том числе и гипсокартон марки ГКЛО).

При изготовлении опорной рамы целесообразно пользоваться готовыми чертежами, которые можно купить, либо скачать в Интернете. Размеры горна/мини-горна при этом согласовываются с собственными возможностями. Хорошо, если к чертежам прилагаются также фото и/или видео работающего горна.

Опорные стойки и раму изготавливают сварными, для чего обычно применяют низколегированную сталь 09Г2С. Она обладает достаточной прочностью, легко и надёжно сваривается, стойка от высокотемпературной коррозии. Шаг пластинчатых ячеек опорной рамы определяется размерами огнеупора. В готовой раме предусматриваются отверстия под последующее крепление элементов внешней футеровки.

Изготовление пода и свода

При выборе огнеупоров для обустройства верхней части руководствуются соображениями долговечности, видом нагреваемых изделий, а также интенсивности использования кузнечного горна. Чаще других используются шамот и динас.

Шамот изготавливается согласно техническим условиям ГОСТ 390-79. Купить несертифицированную продукцию весьма опасно, поскольку по цвету иногда бывает трудно отличить шамотный кирпич, от обычного, который плавится уже при 1200 ° С. Пригодный для кладки шамотный кирпич должен быть кремового цвета, и обладать низкой пористостью. В этом случае его вес составляет не менее 5 кг. В Интернете достаточно роликов демонстрационного видео, с помощью которого можно отличить качественную продукцию. Для строительства горна подходят марки ШПД, ША и ШБ.

Скачать ГОСТ 390-79 «Изделия огнеупорные шамотные и полукислые общего назначения»

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла . Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

Нам понадобится:

• стальной лист толщиной пять миллиметров около 100х100 см;
• листовая сталь толщиной 2 мм;
• уголок 30х30;
• шесть шамотных кирпичей ШБ-8;
• УШМ, называемая в народе «болгарка»;
• зачистной круг;
• отрезные круги для резки стали и камня;
• сварочный аппарат и электроды;
• два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

Схема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20-25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Обращаем внимание на проем. Через него пройдет воздуховод.

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ .

Можно подключать пылесос и попробовать разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Вот и все. Ваш горн готов. Куйте на здоровье, куйте как мы, куйте лучше нас!

«Горн» слово германского происхождения horn, изначально – «рог», потом horn получило множество других значений, лишь бы предмет как-то на рог походил или от него происходил; одна из высочайших вершин Альп называется Matterhorn. Древний плавильный горн, в котором получали кричное железо, с виду похож на сигнальную трубу из рога, поставленную раструбом вниз, так он и стал горном, а от него и кузнечный горн, хотя на рог он уже никак не похож.

В кузнице горн применяется для разогрева металла перед ковкой, цементирования и других операций термообработки. Горн – вещь очень нужная всем, кто работает с металлом: он позволяет получить в кустарных условиях температуру до 1100 и даже 1200 градусов
, может быть как большим стационарным, так и маленьким настольным, а сделать горн своими руками не представляет большого труда и сложностей.

Чтобы пользоваться кузнечным горном традиционной конструкции, нужно быть достаточно сведущим и умелым мастером, особенно по части выбора топлива, о чем ниже будет сказано подробнее. Немалого опыта требует и основа очага горна – фурма – и устройство наддува. Использование для нагрева природного газа хотя и не позволяет выковать в домашней кузне дамасский клинок или индийский булат вуц, как классический угольный горн, но существенно упрощает конструкцию: газовый горн можно собрать за полчаса-час из 6 шамотных кирпичей и нескольких обрезков стали
, а температура и качество нагрева будут достаточны для столь популярной сейчас мелкой художественной ковки или плавки цветных металлов и сплавов под литье.

Устройство горна

Классический производственный горн устроен следующим образом, см. рис справа:

1. стол горна из огнеупорного материала;
2. топливник (очаг) с колосниковой решеткой;
3. воздушная камера;
4. воздушный дренаж;
5. подающий воздуховод;
6. воздушный вентиль;
7. камера (шатер) горна;
8. окно для подачи длинномерных заготовок;
9. зонт горна;
10. дымоход (газоотвод);
11. съемное горнило;
12. закалочная ванна (бадья, лохань);
13. газовоздушная камера.

Принцип действия горна

Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал
. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.

Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.

В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.

Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.

На другом топливе

Так работает стародавний угольный горн. Первоначально его топили древесным углем, потом – коксом. То и другое – почти чистый углерод. В принципе горн можно топить и дровами, дав им предварительно прогореть до углей
, т.е. до древесного угля; как – посмотрим далее.

Устройство горна много упрощается, если на топливо взять очищенный моногаз, пропан или бутан. Они состоят из углерода и водорода, который тоже отличный восстановитель и, соединяясь с кислородом, дает еще больше тепла. Причем газ можно смешивать с кислородом воздуха заранее, еще в горелке. Как устроены газовые горелки для горна, мы тоже далее разберемся, а пока констатируем факт: газовый горн из кирпича можно собрать на скорую руку, лишь бы горелка была, см. рис. (Как сделать самому газовый горн, также можно посмотреть на видео в конце раздела).

Однако это касается только чистых моногазов промышленного назначения. Бытовой природный газ, во-первых, состоит из смеси насыщенных и ненасыщенных углеводородов, имеющих для полного сгорания разную потребность в кислороде и разное тепловыделение. Т.е., настроить тут оптимальную подачу воздуха для нагрева металла под качественную закалку или цементирование принципиально невозможно.

Во-вторых, в составе природного газа в ничтожных количествах есть сера, кремний, фосфор. Хотя бы в виде искусственно вводимой в бытовой газ для немедленного обнаружения утечки «отдушки» – меркаптана. Если фосфор и кремний при точной дозировке еще могут быть полезны (первый – для поверхностного фосфатирования; второй – для улучшения магнитных свойств), то сера – злейший враг стали, начисто убивающий ее эксплуатационную ценность, причем необратимо, для восстановления нужна полная переплавка.

Поэтому бытовой газ как топливо для горна можно использовать, во-первых, только после очистки от серосодержащих соединений
. Простейший, но отнюдь не бесплатный ее способ – пропустить газ из баллона, прежде чем подавать в горелку, через емкость с нафталином. Он до серы охоч не менее, чем углерод до кислорода. Во-вторых, нагревать в газовом горне только не ответственные и не нагружаемые в дальнейшем детали
; скажем, декоративные элементы художественных металлоизделий.

Примечание:

в древесине серы тоже хватает с избытком для отравления стали. Но ее и другие, т. наз. легирующие яды, можно выжечь заранее, см. далее.

Видео: газовый горн своими руками

Назначение частей горна

Теперь вернемся к списку в начале и посмотрим, что в горне для чего. А тогда уже возьмемся за изготовление горна по образцам, рассмотренным далее или самостоятельно, исходя из имеющихся в наличии материалов и возможностей.

В промышленности на футеровку стола идет преимущественно кварцевый огнеупорный кирпич, он при интенсивной рабочей нагрузке служит десятилетия. Самодельный горн обычно футеруют печным шамотным кирпичом
, более дешевым и доступным. При нерегулярном пользовании его тоже хватит на годы.

Топливник с колосниковой решеткой, воздушной камерой с дренажом и подающим патрубком с вентилем образуют сердце горна – фурму. В промышленных образцах применяют сменные фурмы под разные способы нагрева и нагреваемые заготовки. Любителю или мастеру-индивидуалу чаще всего достаточно одной наглухо вмонтированной в стол с цельной перфорированной круглыми отверстиями колосниковой решеткой.

Воздушный дренаж необходим, чтобы точно и оперативно, не отрывая взгляда от заготовки, регулировать дутье
. Недогретую деталь проковать не удастся и закалку она не примет; перегретая и пересушенная пойдет рваться под молотом, а в закалочной ванне ее поведет как минимум, а то и треснет. И уж во всяком случае окажется недопустимо хрупкой. Как по виду раскаленной заготовки определить ее готовность для ковки или закалки – разговор особый. Но опытные кузнецы знают, что перепустить лишний воздух в атмосферу нужно успеть за секунды.

Назначение камеры, или шатра, горна совместно с его зонтом и дымоходом – удалить дымовые газы из рабочей зоны
. Их при подготовке угольной массы (см. ниже) выделяется предостаточно, и ни один для здоровья не полезен. Тяга в дымоходе нужна хорошая, т.к. переднее (рабочее) окно шатра и проемы для длинномера (трубы, металлопрофили) открыты постоянно.

Что касается закалочной ванны и газовоздушной камеры, то они могут быть, а могут и не быть, это уж по вашему усмотрению. Закалочная ванна обязательно нужна, если вы собираетесь ковать т. наз. дамаск, изделия из булатной стали. Им нужна термоударная закалка, т.е. из горна – мгновенно в ванну.

Примечание:

о нравах прошлого. Когда-то лучшими считались булатные клинки, закаленные в живом теле пленного сильного врага или, в крайнем случае, мускулистого раба.

Газовоздушная камера в промышленности используется:

• Для дополнительной сушки и подогрева воздуха.
• Для очистки дутьевого воздуха от примесей и конденсата.
• Для введения в воздух газообразных легирующих присадок.

В домашних условиях супер-супер спецспавы не получают; проблема конденсата на производстве возникает при дутье от общей сети сжатого воздуха. В маломощном горне воздух достаточно нагревается, проходя через отверстия колосника фурмы, а очистить бытовой газ от серы можно, пропуская его сквозь слой нафталина, как сказано выше. В общем, делайте газовоздушник, не делайте, дело ваше.

Наконец, горнило. Это жаростойкий колпак, расширяющий зону предельно высокой температуры
. Его ставят, если в горне плавят в тигле цветные или драгоценные металлы и сплавы (температура плавления золота 1060 градусов, серебра 960, меди 1080, латуни и бронзы 900), цементируют детали в муфеле и т.п. Искать дорогое готовое горнило нет смысла, в домашней кузне его вполне заменит десяток шамотных кирпичей, выкладываемых на сухую по детали. В такой комплектации самодельный горн заменит и дорогостоящую .

Как топят горн?

Чтобы взяться наконец-то за свой собственный горн, осталось выяснить, а как же его топить? Тогда и в конструкциях разобраться будет проще.

Лучшее топливо для горна – мелкий кокс
. Кузнецы его называют коксиком, название переняли и торговцы. Если в продаже кокс, а есть и коксик в мелкой упаковке. Стоит коксик, смотря до региону, раза в 3 дороже каменного угля, но уходит его на 1 ковку при умелом обращении раз в 4-5 меньше.

Кокс – практически чистый аморфный углерод, карбон. Действительно чистый: коксовый газ – ценное химическое сырье, так что металлурги не халтурят. Воспламеняется при 450-600 градусах, поэтому растопка нужна двойная: дровами разжигают уголь, а уж на него накладывают слой в 150-170 м кокса и включают дутье на максимум. Когда уголь прогорит (это видно по пламени), массу кокса разгребают, оставив на колоснике слой в 1/3-1/4 от высоты всей кучи, вводят в очаг заготовку и загребают горящим топливом. Дутье сбавляют до нормы для данной операции и ждут, пока деталь дозреет.

Для работы с дамаском нужен древесный уголь
, он загорается при меньшей температуре и сгорает быстрее, т.к. сохраняет микропористую структуру древесины. А также, как активированный уголь в противогазе, дополнительно поглощает легирующие яды. Дело в том, что булат проковывают из пучка проволок или прутков разной твердости. Собственно изделие получается их взаимной диффузией при ковке. Процесс очень тонкий, и регулировка дутья нужна ювелирная, а легкий пористый древесный уголь на манипуляции воздушным дренажом отзывается мгновенно.

Если топить каменным углем, ему нужно дать прогореть до карбона
, т.е. летучие составляющие, тот самый коксовый газ, должны выгореть. Это опять-таки видно по цвету пламени. Но столь полного извлечения летучих, как в коксовой батарее, прямо в горне не добиться, так что на угле можно ковать декоративные или среднего качества обиходные изделия. Как правило, одной загрузки угля не хватает и его приходится дожигать. Догрузку на дожигание подкладывают к очагу сбоку на стол и по мере прогорания подгребают образующийся карбон на заготовку.

Дровами топят в общем так же, как углем, но только лиственными
. Просто кучей дрова скорее прогорят до золы, чем полностью выпустят летучие и образуют уголь. Кроме того, допускать попадания непрогоревших щепок на деталь никак нельзя, уж больно много в древесине вредных для стали примесей. Поэтому дрова на карбон в горне выжигают в обечайке, см. рис. Догрузку выжигают подложив вплотную к ней и по мере прогорания угли переносят в обечайку шипцами.

Беремся за горн

Начинающему кузнецу для приобретения опыта и чутья лучше всего быстренько сделать мини-горн из 6 шамотных кирпичей, см. рис. Лезвие топора, чтобы побриться можно было, или охотничий нож в нем не раскалишь под закалку, но можно греть мелочь для художественной ковки, концы длинномера под ковку или гнутье или плавить в тигельке драгцвет.

Полки колосниковой решетки из обрезков стальных труб, а самые колосники – из стальной полосы 4-6 мм толщиной. Колосники нужно закрутить на угол винтом, чтобы захватывали дутьевой поток, как показано на рис. Топливо – кокс или уголь. Розжиг и дутье – паяльной лампой, газовой или бензовоздушной горелкой. Если используется паяльная лампа, между ней и горном нужно поставить асбестовую перегородку с окном под сопло: горн интенсивно излучает тепло и резервуар лампы может взорваться. Пользуются этим горном только на открытом воздухе, т.к. зонта с дымоходом нет.

Примечание:

еще интересный вариант – небольшой горн на скорую руку минимальной стоимости, см. видео:

Переносной

Следующая конструкция – переносной горн из… гусятницы. Конструкция ясна из рис. Футеровка – шамотный мергель в смеси с шамотным песком (молотым боем шамотных кирпичей, есть в продаже). Обжиг футеровки после сушки – по ходу работы.

Наддув не обязательно вентилятором от ручной сирены, как на рис. Можно использовать любой подходящий, см. далее, присоединив его металлогофром. Это, кстати говоря, сделает работу с длинномером удобнее. В таком случае на глухом конце воздуховода необходим воздушный дренаж вроде того, как для передвижного горна, о котором еще будет сказано.

Возможности горна из гусятницы пошире, чем у 6-кирпичного, т.к. рабочее пространство больше и открыто сверху. Но появляются и существенные недостатки:

1. Неразборная конструкция: при прочистке фурмы (см. далее о стационарном горне) нагар падает вниз и засоряет перфорацию воздуховода, даже если ее отверстия ориентированы вбок или вниз. Для чистки приходится ломать футеровку.
2. Работает только на коксе или древесном угле, т.к. стола с пространством для выжигания нет.
3. Дорогая эксплуатация: расход карбона сравним с таковым угля в настоящих горнах.
4. Невысокая рабочая температура, до 900 градусов, т.к. не обожженная толком футеровка при большей трескается.

О кавалерии и швейных машинах

Когда-то каждый эскадрон кавалерии всех армий мира имел на хозяйстве переносной горн с ножным приводом от кривошипно-шатунного механизма для ковки подков и подковных гвоздей. Его так и называли кавалерийским, см. рис. Если говорить об энергонезависимых горнах, то это куда удобнее, чем вентилятор от сирены: обе руки свободны. Да еще смекалистые конники приучали лошадей давить на педаль копытом.

Ныне кавалерийский горн можно увидеть разве что в музее РККА. Но – проявим и мы смекалку – старые швейные машинки с ножным приводом еще эксплуатируются и продаются. А это – тот же кривошип с ведущим шкивом подходящего диаметра и прочная станина для стола. Плюс колесики, на которых горн катать можно.

Какой нужен вентилятор?

Ниже мы перейдем к конструкциям уже вполне функциональным, для которых требуется полноценное дутье. И электричество для вентилятора найдется везде. Но какой нужен вентилятор для горна? Когда-то горны поддували мехами; кому любопытно, как кузнечные мехи устроены, см. рис. справа.

Примечание:

именно по остаткам кузнечных мехов глубокой древности археологи установили, что металлургия у первобытных народов имела мистически-сексуальный смысл – от Скандинавии до Южной Африки глиняный штуцер горна выполнялся в виде мужских гениталий, а гнездо под него в горне – женских.

Что касается производительности, то для стационарного горна на коксе вполне хватит 200-250 л/мин. Т.е., мощность мотора вентилятора достаточна от 80-100 Вт.

Существенно важнее то, что нам нужно протолкнуть воздух сквозь довольно плотную массу спекшегося топлива. Поэтому при выборе вентилятора прежде всего нужно обратить внимание на создаваемое им давление при нулевой производительности
, т. наз. предельное давление. Смысл этого параметра прост: предельное давление вентилятор создаст, нагоняя воздух в замкнутую полость.

Для горна нужно предельное давление от 220-230 мм. рт. ст., что соответствует примерно 0,3 ати. Осевые вентиляторы (крыльчатки) такое создают только промышленные, типа ВН-2 или его аналогов. Бытовые вытяжные и промышленные охлаждающие по предельному давлению вообще не нормируются и, как правило, нужного не создают.

Кроме того, нагоняют они воздух до предельного давления медленно, за минуты, а при тонких ковочно-кузнечных работах дутье нужно менять за секунды. Ставить ресивер бесполезно: при открывании вентиля воздух в нем расширится по адиабате, что при 0,3 ати даст только пшик.

Итого вывод:

для наддува горна нужен центробежный вентилятор-улитка
. Спецификацию можно и не смотреть, нужное предельное давление даст любой центробежный вентилятор по самому принципу своего действия. Лучше всего брать улитки от систем радиационной защиты военной техники, у них и производительность высокая. Правда, питание – 12, 24 или 27 В постоянного тока, так что понадобятся трансформатор и выпрямитель соответствующей мощности.

Отлично подойдет любой старый бытовой пылесос, но тут нужно учесть, что его мощность почти всегда будет избыточна. Уменьшать ее ЛАТРом или тиристорным регулятором не следует: мотор будет работать в тяжелом режиме чрезмерного скольжения ротора и ресурс и так подызношенного старика окажется невелик. Лучше всего в фурме сделать широкий воздушный дренаж, как в далее описанном стационарном горне.

Передвижной

Здесь на рис. – чертежи заслуженно популярной конструкции: уже полнофункционального передвижного горна, предназначенного для использования на открытом воздухе. Именно такого рода устройство имелось в виду при размышлении о кавалерии и швейных машинах.

Обратите внимание на узел, обозначенный цифрой 1. Это дренаж тонкой регулировки дутья. Дренажная трубка выдвигается-задвигается, а внизу в ней насверлен продольный ряд мелких, 1-2 мм диаметром, отверстий. Перепуская воздух в дренаж, можно очень точно регулировать наддув.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Примечание:

в романе А. Н. Толстого «Петр Первый» красочно описан случай, как молодой еще царь-мастеровой получил порядочную выволочку от подневольного кузнеца за неловкость при наварке лапы якоря. Только огромная физическая сила Петра предотвратила тогда производственное ЧП.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

• Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
• Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
• Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
• Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
• Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Примечание:

делать стол круглым не нужно, т.к. детали клещами брать придется разные. А прямоугольным – можно, если работать будете вдвоем с подручным.

Конструкция

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Обратите также внимание на цельный колосник, поз. 2. Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, см. рис. справа, такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Наддувать воздушный душ пылесосом нельзя, топливо выдует. Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

Газовые горелки

И под конец дадим чертежи нескольких горелок для газовых горнов. Для художественной ковки они вполне подойдут, а, что ни говори, из кузнечных работ она самая востребованная. Все эти горелки – инжекционные прямоточные. Куда более эффективные и универсальные вихревые слишком сложны для самостоятельного изготовления.

Первая, на рис., самая сложная. Чтобы ее сделать, нужно быть токарем-фрезеровщиком не ниже 5 реального разряда. Зато работает на любом газе (кроме ацетилена, см. ниже!), бензовоздушной смеси и дает очень мощный наддув: может продуть и большой стационарный горн, описанный выше.

Следующая (см. рис.) попроще и содержит меньше деталей, хотя и здесь нужно точно точить пологие конусы. Дует тоже отлично, но работает только на пропане. Под бутан сопло требуется совсем узкое, да бутан и применяется мало.

Обтачивать вчистую внешнюю поверхность инжектора Д1 и сверлить сопло нужно в один установ. Сопло сверлится твердосплавным сверлом и проходится вчистую разверткой. Это и есть главный недостаток конструкции: требуется мелкий точный инструмент, не везде и не всегда доступный.

Ниже на рис. две горелки попроще. Слева – точеная универсальная под бытовой газ или пропан. Продуть может максимум небольшой передвижной горн, но выточить детали под силу токарю-середняку. Нужно только владеть технологией посадки деталей в горячий натяг. Которая, впрочем, не сложна.

Справа – горелка-самоделка. Большинство деталей, включая ниппель – от велосипеда. Из токарки требуется только обточить в размер самую малую звездочку от велосипедной КПП. Эта горелка всеядна: пропан, бутан, бытовой газовый коктейль, бензовоздух. Но греть ею можно только малые кирпичные замкнутые горны, показанные в начале.

Примечание:

ни в коем случае не запитывайте эти горелки ацетиленом! Металл в горне сожжете и до взрыва недолго!

В заключение

Что ж, как сделать горн, мы теперь знаем. А что в нем делать с металлом – отдельная большая тема. Кузнечное дело с горна только начинается.

Кузнечный горн в кустарных условиях способен дать температуру до 1200 градусов, чего вполне достаточно для ковки стали. Однако, насколько сложно его изготовить и что нужно знать о требованиях к очагу? Как сделать простейший кузнечный горн своими руками и какие типы печей можно собрать в своей мастерской? Об этом далее в материале нашей статьи.

Еще 100-120 лет назад основным видом топлива был каменный уголь, на нем работало все основное производственное оборудование, в том числе и кузнечные горны. Сегодня разнообразие топлива позволяет сделать различные виды печей, вплоть чуть не «карманного» формата, но вполне эффективные и работоспособные.

К примеру, в представленном видеоматериале самодельный горн для ковки, сделанный из консервной банки и небольшой газовой горелки.

В зависимости от типа используемого топлива и особенностей конструкции выделяют следующие типы кузнечных очагов.

• Газовые, жидко- и твердотопливные.
• С открытым и закрытым очагом.
• Переносные и стационарные.

Какой из этих видов выбрать и сделать, будет зависеть от планируемых работ и размеров обрабатываемых заготовок.

Как сделать газовый горн

Несмотря на проверенные временем твердотопливные типы очагов, газовые аналоги имеют намного больше преимуществ.

Главные положительные моменты — экономичный расход топлива, равномерный нагрев заготовки, на разогреваемом металле не скапливается сера, более высокое полезное действие.

Как сделать газовый кузнечный горн своими руками и что для этого нужно?

Обычно любое устройство самодельной кузнечной печи каждый мастер делает под себя и свои личные предпочтения. Но основная концепция конструкции одна. Устройство кузнечного горна на газовом топливе состоит из двух частей: печи и газовой горелки.

Неплохое устройство можно собрать, руководствуясь этим видео:

• Для такой конструкции потребуется металлическая емкость: бочонок, ведро или что-то подобное.
• Сбоку коронкой нужно сделать отверстие под систему подачи газа в очаг.
• Саму горелку можно собрать из элементов труб и муфт.
• Для ножек, на которых будет стоять такой горн, нужно просверлить отверстия в нижней части емкости и использовать крепления из длинных болтов и гаек.
• Футеровка очага изготавливается засыпкой алебастра с добавлением воды и песка. При этом нужно сформировать внутренние стенки. Как кожух можно использовать керамическую трубу (как на видео) или сформировать очаг, используя подходящую по размеру бутылку.
• Когда футеровка будет готова, нужно просверлить отверстие под подачу газа.

Преимущество такой конструкции в ее компактности, мобильности, а, главное — можно регулировать температуру нагрева заготовки (различные стали имеют разную ковочную температуру).

Также газовый тип горна можно собрать из кирпича. Для этого нужно приобрести огнеупорный вид этого стенового материала. Для его скрепления между собой лучше применять глину.

Для подачи газа в кирпичной конструкции высверливают отверстие под имеющуюся горелку.

Важно! При использовании газового горна в мастерской должна быть мощная принудительная вентиляция для удаления продуктов горения!

Как топливо можно использовать обычный бытовой газ, который продается в баллонах и стоит относительно дешево. И главное, его запас можно пополнять на любой станции заправки!

Такой самодельный кузнечный горн, работающий на пропане, позволяет нагревать многие марки стали до требуемой температуры.

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

• Изначально заливается бетонное основание, желательно с армированием.
• На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
• Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
• По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
• Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
• В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
• Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Жидкостные устройства

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Решая, какой из типов горна собрать своими руками, нужно руководствоваться потребностями и планируемыми видами работ. Кованые ножи не требуют больших размеров очага и, если будут создаваться такие небольшие поковки, не стоит собирать большую стационарную конструкцию. Намного проще сделать небольшой переносной тип печи, желательно на газу.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Горн из кирпича своими руками

Предназначение оборудования

горн из кирпича

В любой кузничной мастерской горн применяется для ряда важных операций — разогреть металл непосредственно перед ковкой, цементировать его или же заняться другими операциями по термообработке. Даже вне производственного цеха он позволяет получить температуру, доходящую до 1200 градусов. Удивительнее всего, что такое оборудование можно сделать самим — в упрощенном своем исполнении его можно собрать примерно за тридцать минут, используя при этом всего шесть шамотных кирпичей и несколько кусочков стали. При этом и температурные, и качественные показатели самого процесса нагрева будут соответствовать требованиям для мелкой художественной ковки и даже плавки.

Горны делятся на открытые и закрытые . В первом варианте исходник разогревается в специальном пространстве-камере.

открытый горн из кирпича

Для второго типа топливо будет засыпаться непосредственно на саму решетку, а воздух поддаваться снизу (на нем удобно работать с большими заготовками).

Как будет работать самодельное оборудование? В основе работы любого (и промышленного, и домашнего) подобного оборудования лежит принцип химической реакции, которую дает горение углерода. Этот элемент способен в буквальном смысле слова «жадно» хотеть воссоединяться с кислородом (что и взяли на заметку в металлургии). Руды железа и других металлов представляют собой окислы и их соединения. Кислород при нагреве идет к углероду, а металл начинает выделяться в свободном виде.

Однако нужно следить за тем, чтобы сам металл не сгорел — передержанный, он станет просто пересушенным (это, к примеру, чугун).

Именно поэтому важно регулировать поступление воздуха в горн. А это невозможно сделать без правильно построенной конструкции.

Как устроен горн

Промышленный аппарат имеет несколько отличное от самодельного устройство. Прежде чем приступать к самостоятельному изготовлению такого изделия, нужно изучить его основу:

1. Через сопло (по-другому называется фурма) воздух попадает в пространство камеры.
2. Огнеупорные кирпичи будут сохранять необходимую температурную мощь.
3. Колосники удержат используемое топливо над воздушной камерой.
4. В горновое гнездо загрузится источник топлива.
5. Еще одни кирпичи сформируют каркас устройства.
6. В горнило подает воздух вентилятор.
7. Общий каркас обычно делают из металла.
8. Камера воздушная.
9. Зольник.
10. Труба воздуховода.
11. Кожух.

Конечно, чтобы соблюсти все вышеперечисленное, обычному человеку не хватит знаний и средств. Но более упрощенный вариант вполне реально установит собственными силами.

Горн из кирпичей: простой закрытый вариант

горн из кирпича закрытый

Временная кузница легко возводится из имеющихся подручных средств. Для этого пригодятся:

• шесть кирпичей огнеупорных;
• лампа паяльная;
• самодельная решетка (колосниковая), сделанная из стальных полос толщиной не менее 3 мм.

Все работы должны вестись в заранее продуманном пожаробезопасном месте. Правильной последовательностью этапов можно считать следующую:

1. Укладывается нижний «слой» кирпичей (две штуки).
2. Затем на них укладываются две обрезанные водосточные трубы, на которые кладется решетка таким образом, чтобы между ней и кирпичами снизу еще виднелся зазор.
3. На решетке нужно немного отогнуть поперечные рейки — это поможет им захватывать пламя разогретой паяльной лампы и уже направлять его строго вверх.
4. Укладываются два боковых кирпича (это будут стенки).
5. На них аналогично нижним расположатся пара оставшихся верхних.
6. На решетку насыпается кокс (каменный уголь) и перед самим горном ставится паяльная лампа (уже разогретая). От её пламени разгораются угли и поддерживается дальнейшее горение. Теперь остается только найти то оптимальное направление у пламени, чтобы на выходе была очень высокая температура.
7. По соображениям безопасности лучше отгородить паяльную лампу от горячего горна каким-нибудь экраном, сделанным из негорючего материала.

Изготовление деталей

>
Рабочей поверхностью будет являться стол — то есть основа горна, где будет размещать очаг с топливом. Именно на нем разогреваются заготовки из металла. Такая конструкция обычно оказывается очень тяжелой. Сделать её просто: например, можно изготовить металлическую крышку в 4 мм листа стали.
Как изготавливается решетка? Можно «приспособить» для этого старую чугунную сковородку (только перед этим нужно просверлить несколько отверстий 10-миллиметровым диаметром). Как вариант, подойдет и колесный диск.
После завершения работ с решеткой подгоняем её, вставляя в отверстие стола. Чтобы лучше «подошло», кирпич можно будет даже слегка подпилить (предварительно замочив его в воде). Высоту такого стола можно выбирать произвольной, но лучше делать это на уровне пояса мастера.

Газовые варианты

простые газовые горны

Можно ли заменить уголь (чаще кокс) и паяльную лампу какими-то другими аналогами? Например, это может быть газовая горелка. В промышленности — да, легко по той простой причине, что используемые там моногазы специально предназначены для таких целей (они состоят из специально подобранной смеси). А вот бытовой газ не даст в использовании оптимального разогрева воздуха, который сможет нагреть металл. К тому же в бытовой горелке есть примесь серы, которая способна просто «убить» все эксплуатационные свойства металла (для обратного процесса все придется переплавлять заново). Также «отравляет» сталь и сера с древесины.
Конечно, с подобным можно бороться. Только способы несколько «экзотичные»:

1. Пропустить газ из баллона через емкость с нафталином перед подачей в горелку.
2. Нагревать подобным газом не слишком ответственные и подвергаемые нагрузке детали (это могут быть какие-либо декоративные художественные элементы ковки).

Как использовать «самоделку»

самодельный горн из кирпич

Дополнительное поступление поддува воздуха можно обеспечить при помощи ножного привода (чаще механического). Его можно заменить и вентилятором, и пылесосом. Насчет последнего можно сказать, что здесь важно, чтобы присутствовал регулятор оборотов и он мало шумел.
Горн из кирпича практически готов. Теперь важно научиться им правильно пользоваться:

1. Сама ковка будет начинаться с засыпания топлива на область колосника. Хотя многие кузнецы действуют по такому признаку: заготовки размещаются на самих углях, а сверху досыпают еще один слой (это позволяет внутри угля образовываться своду и создать необходимую огромную температуру).
2. Древесным топливом все-таки разрешается пользоваться, но для того придется установить одно кольцо на горн (высота 15см и диаметр 20 см). Внутри кольца делается вертикальный вырез и такой же — на другой стороне.
3. Так по мере сгорания древесные отходы будут падать вниз, а в самой нижней части будет установлена оптимальная температура для работы с металлическим изделием.Если планируется работать с заготовками большого размера, то лучше увеличить рабочую поверхность — для этого достаточно изготовить из уголков специальный съемный столик необходимого размера.
4. Над кузнечной мини-мастерской нужно будет установить также вытяжку — такой короб можно как приобрести, так и изготовить самостоятельно.
5. Выбранную для ковки заготовку нужно зарыть в уже раскаленный уголь, где она выдерживается примерно до светло-оранжевого цвета (это показатель того, что и температура подошло к отметке примерно тысячи градусов). Слишком долго держать заготовки нельзя — это только ухудшит их механические свойства, и сделает металл слишком хрупким.
6. Для ковки используют молоток массой до одного килограмма. Работать нужно в специальных защитных очках — это предотвратит попадание горячей окалины в глаза.
7. В качестве наковальни можно использовать любую массивную металлическую вещь — кувалду или даже обломок рельса.

Самодельный горн поможет даже сделать сварку — только в этом случае детали нужно нагреть до белого каления (а это уже температура не менее 1300 градусов) и соединить их внахлест. Но для такого лучше использовать низкоуглеродные стальные материалы.
На подобном оборудовании можно даже паять. Для такого детали предварительно связываются проволокой и покрываются бурой (или флюсом) и затем отправляются в горн нагреваться до температуры 900° — это будет видно по оранжевому цвету металла. Осталось только внести в места пайки куски латуни и дождаться, пока они растекутся по шву.
При помощи такого самодельного оборудования можно изготовить решетки, щипцы для камина, декоративные дверные и воротные петли и даже подсвечник. Ассортимент будет зависеть только от желания стоящего за горном мастера.
Для более подробного раскрытия темы рекомендуем к просмотру видео по изготовлению простого кузнечного горна:

Как сделать кузнечный горн на газу своими руками: советы + чертежи в помощь домашним умельцам

Оборудование для термической обработки металлов – дорогостоящее удовольствие. Не каждый начинающий мастер готов выложить солидную сумму на его приобретение. Зато есть технологии, согласно которым кузнечный горн на газу своими руками соорудить можно без особых затруднений и трат.

В представленной нами статье вы найдете детальное описание сборки главного атрибута кузнечного промысла. Мы расскажем о том, как работает горн и о его конструктивных компонентах. Подскажем, каким образом добиваются необходимой для плавки и ковки заготовок температуры.

Самостоятельным домашним умельцам мы предлагаем ознакомиться с проверенными кузнечной практикой самоделками. Вы узнаете, какие материалы, готовые устройства и инструменты потребуются в изготовлении горна. Получите представление о непростом процессе и ценные советы.

Принцип работы и специфика конструкции

Кузнечный горн необходим для проведения ряда операций по подготовке металла к последующей обработке. Разогретой в нем заготовке придают запроектированную форму. С его помощью изготавливают популярные нынче кованые украшения, нужные в быту детали, утварь, предметы обстановки и т.д.

Горном пользуются во всех областях термообработки. Он может быть совсем миниатюрным, устанавливаемым буквально на стол, и стационарным, напоминающим традиционную кирпичную печку. Независимо от габаритов все модели действуют по единому принципу.

Как работает кузнечный горн?

Для подготовки металла к последующей ковке его нужно разогреть и в буквальном смысле «размягчить» в температурных условиях до 1100-1200ºС. Условия достигаются благодаря специфическим особенностям конструкции, обеспечивающей поставку в зону горения топлива и кислорода в нужных для процесса пропорциях.

Внутри газового или твердотопливного кузнечного горна проистекает характерная химическая реакция: перерабатывается углеводород. Углерод, получаемый при горении как газообразных, так и твердых углеводородов, вылавливает и присваивает себе из разогреваемого металла кислород. В итоге получается сталь без окисляющих примесей.

Особенности кузнечного горна позволяют пользоваться восстановительным потенциалом углерода частично. Весь кислород не выжигается из разогреваемой заготовки. Благодаря частичному восстановлению металл не пережигается полностью и не становится хрупким, как это бывает с чугуном.

Кстати, чугунные изделия в промышленности после термообработки насыщают кислородом, чтобы избавиться от указанного недостатка или хотя бы минимизировать его.

В выпущенный промышленностью горн, оснащенный системой управления, нужный для горения воздух нагнетают так, чтобы его слегка не хватало. Самоделку таким устройством сложно снабдить, если не установить на нее, конечно, готовую газовую горелку с автоматикой.

Из-за невозможности регулируемой подачи воздуха, точнее содержащегося в нем кислорода, рукотворные кованые изделия нередко бывают пережжены. Так случается на первых этапах. Однако с опытом приходит и способность мастера чувствовать, когда надо перестать нагревать, а также знания, что нужно делать, чтобы избежать полной потери кислорода.

Устройство и рабочие составляющие

Вариантов изготовления самодельных моделей, проверенных кузнецами на практике, великое множество. Мы приведем только малую часть из них. Перед тем как решить, какой газовый горн лучше сделать своими руками, разберемся с типичными особенностями устройства.

По технической сути любой кузнечный горн – это своеобразная печь с характерными принадлежностями: топливником, колосниковой решеткой, воздушной камерой, именуемой в русских отопительных агрегатах поддувалом. В отличие от обычной печки воздушную камеру оборудуют дренажем для регулировки подачи воздуха и патрубком с вентилем.

Колосник усиливают так, чтобы он был способен сопротивляться немалому термомеханическому воздействию. Обычная решетка из металлических прутьев или обрезков уголка не подойдет. Нужно усиленное устройство. В идеале лучше, чтобы это было вмонтированная в рабочий стол панель из толстого металла с равномерно высверленными отверстиями.

Совокупность перечисленных составляющих называется фурмой. В комплектации горнов промышленного производства их несколько, чтобы можно было менять в зависимости от требующихся условий для выполнения определенной операции и от размера разогреваемой заготовки.

Фурму чаще всего устанавливают не в закрытый корпус, а монтируют на стол. Ему нужно быть достаточно устойчивым и защищенным от термического воздействия, для чего используется футеровка. В ряде конструкций в стол вмонтирована колосниковая решетка или вместо нее установлена металлическая перфорированная панель.

В футеровке стола для стационарного горна, который собираются активно эксплуатировать, используют огнеупорный кварцевый кирпич. Самоделки для разовых работ футеруют шамотным кирпичом. Найти его в продаже проще, да и цена пониже.

Для полноценного сбора и отвода дымовых газов над столом с перфорированной панелью или над фурмой располагают шатер или зонт. Их соединяют с дымовым каналом, который сооружается по принципу дымохода для газового котла. Он должен безупречно работать, т.к. выделяемые при нагреве металла газы чрезвычайно токсичны.

Кроме основных конструктивных составляющих есть еще дополнительные приспособления. Обычно рядом с горном кузнецы ставят закалочную ванну, чтобы готовое изделие сразу окунать в охлаждающую и закаляющую его среду. Это в случае, если требуется термоударная закалка.

Еще ремесленники в производственных масштабах пользуются газовоздушной камерой. В ней продукцию сушат от конденсата, вводят в состав присадки, которые можно добавить только в газообразном состоянии. Там же сушат воздух для получения определенных технологических условий.

Чтобы увеличить область предельно высокой температуры применяют горнило – расширяющийся к основанию колпак. Он нужен в основном при работах с цветными и драгоценными металлами. Кустарям зачастую ничего из дополнений не требуется, разве что ванна, под которую можно приспособить любую металлическую емкость достаточного объема.

Выбор голубого топлива для работы

Считается, что для работы кузнечного горна подойдет как магистральный, так и баллонный сжиженный газ. Разочаруем: пользоваться неочищенным природным вариантом нецелесообразно.

У отказа от природного топлива есть две весомые причины:

• Из трубы к нам поступает голубое топливо, представляющее собой некую смесь газообразных углеводородов. Их способности по теплотворности и удерживанию кислорода различаются. Потому настроиться на оптимальную поставку воздуха фактически невозможно.
• В газовой смеси для бытового использования всегда имеется пусть и незначительное, но влияющее на результат содержание примесей. Наличие фосфора с кремнием можно и не замечать, а вот сера точно приведет результат трудовых усилий в непригодность. Спасти сможет только переплавка.

Вдобавок бытовой газ одорируют – придают ему характерный запах, чтобы сразу же можно было обнаружить утечку. Эти вещества также негативно отразятся на качестве.

Отлично подошли бы промышленные сжиженные газы: поставляемые в баллонах пропан или бутан. Но только в случае, если это будут моногазы без сопутствующих примесей вообще.

Если купить очищенное голубое топливо не представляется возможным, провести очистку можно самостоятельно. Избавиться от серосодержащих соединений поможет емкость с нафталином, через которую надо пропустить газ перед подачей в горелку.

Кстати, если использовать горелку заводского изготовления, процесс сооружения горна будет проведен гораздо быстрее. Да и за результат можно не переживать работать все будет безупречно и безопасно. К тому же в горелке воздух с газом можно заранее смешать в нужных для работы пропорциях.

Технология сооружения кузнечного горна

Сразу оговоримся, что самодельный газовый горн, с чертежами и методами сборки которого мы вас познакомим, не пригоден для производственных целей. Однако уникальные украшения, интересные интерьерные вещицы, оригинальные металлические изделия с его помощью изготовить очень даже запросто можно.

Начнем с простейших вариантов, не требующих от исполнителя навыков в сварке и прочих строительных областях.

Элементарная конструкция с газовой горелкой

Простейший кузнечный горн для формирования красивых наконечников у металлического прутка, из которого планируется сварить симпатичный забор на даче, или для ковки украшений можно сделать из шести шамотных кирпичей.

Колосниковую решетку в этой модели варят на основе двух обрезков стальной трубы ВГП произвольного диаметра, но не слишком большого. К ним поперек приваривают закрученные по типу винта обрезки профильной трубы, уголка или полосы. Так нужно для захвата дутьевого потока.

Из шамотных кирпичей складывают «топливник», у которого есть только основание, верхнее перекрытие, да по бокам две стенки. Устанавливают этот горн только на улице, так как система дымоудаления не предусмотрена. Со стороны наддува в земле выкапывают небольшой шурф для корпуса газовой горелки или паяльной лампы.

Для того чтобы во время работы этого горна из газовой горелки не произошел взрыв, перед входом в топливник лучше поставить перегородку из асбестового картона. Ведь исходящее из открытой топки тепло может вернуться и нагреть резервуар с газом.

Вообще, в этом устройстве разогрев производится на углях или коксике (мелком коксе, выпускаемом целенаправленно для кузнецов). Газовую горелку или паяльную лампу применяют лишь для активизации процесса. Они разожгут и создадут дутьевую струю.

Мобильный вариант из гусятницы

Для устройства этой модели нужна отслужившая гусятница. В ее торцах прорезают отверстия для ввода самодельной или купленной газовой горелки. Над отверстиями вырезают два углубления. Эту модель так же как предыдущий тип можно эксплуатировать исключительно на свежем воздухе.

Футеровка самодельного горна производится смесью шамотного песка с кирпичным шамотным же боем. Приобрести для этого можно прямо готовую смесь. После нанесения ничего запекать специально не нужно. Отвердевание футеровочного состава произойдет во время использования приспособления.

Для наддува устанавливается подходящий по виду и мощности вентилятор, к примеру, от ручной сирены. Идеально подойдет дутьевая газовая горелка, которую можно снять с отслужившего турбированного котла, если она, конечно, в рабочем техническом состоянии.

В этом решении есть существенный недостаток – работать с ним можно только на улице, а если использовать дутьевую горелку, то потребуется электропитание. Т.е. придется запастись либо хорошим удлинителем достаточной мощности, либо рисковать, расположив устройство недалеко от дома.

Есть еще вариант – кузнечные меха, которыми пользовались кузнецы несколько столетий. Однако заметим, нагнетать воздух в топливник горна вручную вовсе не безопасно. Да и с производительностью будет все проблематично и неоднозначно.

Стационарное оборудование для мастерской

Модели, устанавливаемые в мастерских для постоянной работы, должны быть не только функциональны, но и эргономичны. Важно продумать и удобство работы, и безопасность, ведь раскаленная металлическая болванка представляет собой потенциальную угрозу. А получение тяжелых травм не входит в планы ни одного нормального мастера.

Размеры оборудования в этом случае не стоит брать стандартные, ведь все мы сложены и устроены индивидуально. Кузнечный горн должен быть удобен именно вам и тем, кто будет пользоваться вашей мастерской, если она взята в совместную аренду. Особенное значение имеет высота рабочего стола и его габариты.

Для определения размеров будущего горна поступим следующим образом:

• Выберем место в мастерской, позволяющее расположить все основное и дополнительное оборудование в местах, удобных для проведения всего спектра работы по разогреву, ковке и закалке.
• Определим свое место. Встанем, распределив ступни на ширине плеч. Рабочую (правую/левую) руку согнем в локте.
• Замеряем расстояние от локтя согнутой руки до плоскости пола. Это удобнее сделать напарнику. Потом так же получаем второй результат, если ковать будете не только вы. К среднему арифметическому от двух расстояний прибавляем 5-7 см – получаем высоту рабочего стола.
• Берем самые большие по габаритам клещи, чтобы замерить расстояние от живота до их самой крайней точки. К измеренному расстоянию прибавляем 10-12 см – получаем половину диагонали рабочего стола.
• Вычисляем длину стороны квадратного рабочего стола, учитывая полученную ранее половину диагонали.

Кузнечный стол обычно не делают круглым, т.к. он неудобен в работе, особенно, если работать предстоит с подручным.

Кузнечный газовый горн своими руками

Если вы в мастерской «работаете с металлом» и занимаетесь не только холодной ковкой, то вам без кузнечного горна никак не обойтись. Его, конечно, можно и купить, но — отпугивают цены. И, сама по себе, возникает мысль: а нельзя ли построить кузнечный газовый горн своими руками?

Мы вам дадим ответ: «Можно!» Причём, довольно просто. Для знакомства с кузнечным газовым горном и, следовательно, правильного понимания дальнейшего рассказа, рекомендуем прочитать, касающиеся этой темы, следующие статьи:

Если вы — только начинающий кузнец, то эти статьи дадут вам начальное представление об устройстве и принципе действия кузнечного горна. А если вы — опытный мастер, то в них, наверняка, найдёте ответы на многие интересующие вас вопросы. Если на какие-либо из них вы ответы не получили, то можете их задать в разделе «Комментарии». Кроме того, на полях сайта можно поделиться своим опытом и спросить мнение коллег. Рекомендуем, также, воспользоваться опцией «Поиск по сайту».

Сегодня мы расскажем, как построить кузнечный газовый горн своими руками.

Виды и типы самодельных кузнечных газовых горнов

Моделей самодельных кузнечных горнов великое множество. Все зависит от фантазии «мастера–самоделкина» и его возможностей. По большому счёту, все конструкции кузнечных самодельных горнов делятся на два типа:

Отличий между ними много. Но принципиальным — является наличие или отсутствие сверху печки зонта с принудительной вытяжкой. Причём, однозначно утверждать, какой из этих типов лучше, просто невозможно. Это вы в дальнейшем поймёте и сами.

Открытые горны

Открытый кузнечный газовый горн представляет собой вертикальные стойки с двух сторон от металлической ёмкости, которая устанавливается на пожароустойчивом основании. Роль основания могут выполнять:

• бетонированный пол (площадка),
• несколько огнеупорных уложенных в ряд кирпичей и т. п.

На стойки устанавливается газовая горелка, направленная соплом вниз. В большинстве случаев горны устанавливаются на металлическую подставку, у которой в нижней части имеется поддон для размещения подлежащих обработке заготовок.

Закрытые горны

Конструкции закрытых кузнечных газовых горнов отличаются, как мы уже говорили, в первую очередь видом тяги. Она осуществляется принудительно через установленный над горном зонт при помощи вентилятора. В качестве вентилятора используются любые подходящие конструкции: от узлов автомобильных «печек» до старых бытовых пылесосов. На последние, правда, приходится ещё устанавливать заслонку для регулировки интенсивности воздушного потока. Кстати, этот вариант, по мнению некоторых специалистов, предпочтительнее, так как обеспечивает более качественное проветривание помещения.

Предлагаем вашему вниманию несколько вариантов конструкций газовых кузнечных горнов, которые можно построить своими руками.

Газовый кузнечный горн открытого типа

Схема газового кузнечного горна открытого типа, который можно изготовить своими руками, представлена на рисунке.

Открытая конструкция газового горна.

Горн имеет огнеупорное основание, имеющее форму ровной площадки или стола с углублением. Дно конструкции (основание) выложено огнеупорным кирпичом, по бокам имеются стойки (из стали или того же огнеупорного кирпича). На этих боковинах будет крепиться газовая горелка. Ее устанавливают так, чтобы ось сопла была сориентирована в центр огнеупорного поддона (направление – вниз).

Конструкция очень простая, но с высокой эффективностью. Объясняется это тем, что форма горна — открытая, длина заготовок не ограничивается габаритами камеры печки и на поддоне можно разогревать заготовки разной длины. Ограничением может служить, только, пространство между боковыми стойками. Эта особенность конструкции очень привлекает многих мастеров. Однако следует учесть, что у этого типа кузнечного оборудования отсутствует вытяжной зонт и дымоход. Поэтому, пользоваться горном такой конструкции возможно только на открытом воздухе или в хорошо проветриваемом помещении. То есть там, где нет риска возникновения задымления.

Газовый кузнечный горн из кирпичей

Предлагаем вашему вниманию пошаговую фотоинструкцию по строительству своими руками газового кузнечного горна из кирпичей. Выбрана такая форма ознакомления с технологией в связи с тем, что её лучше показывать, чем описывать.

Изготовление газового горна из кирпичей проще понять из серии поэтапных фотоснимков этого строительства.

Как сделать кузнечный горн своими руками

Кузнечный горн используется, чтобы разогревать металл перед ковкой, цементировать его и выполнять иные процедуры, связанные с термической обработкой. Он дает возможность устанавливать температуру в 1100-1200 градусов. Для использования стандартного кузнечного горна необходимо располагать специальными навыками и знаниями, уметь выбирать горючее. Горн газовый, хоть и не может быть использован для ковки, к примеру, дамасских мечей, однако конструктивно он устроен достаточно просто. Его возможно сделать за тридцать минут из шести шамотных кирпичей и стальных обрезков.

Конструкция

Приведем конструктивные части, наличие которых предполагает устройство горна:

• стол из материала, стойкого к огню,
• очаг с колосниками,
• воздушная камера,
• воздушный дренаж,
• воздуховод подачи,
• шатер,
• отверстие, через которое подаются длинные детали,
• зонт,
• дымоход,
• горнило (можно снимать),
• емкость для закалки,
• газовоздушная камера.

Горн на угле

Как сделать кузнечный горн? В первую очередь этого нужно понять принцип его действия. Угольный горн функционирует благодаря прогоранию углерода. Сгорая, углерод выделяет большое количество энергии, которая и используется для нагрева.

Так как углерод представляет собою сильнейший восстановитель, он давно применяется в металлургической сфере, чтобы выплавлять железо, иные металлы. Углерод забирает из металлической руды весь кислород в результате после выплавки остается чистый металл.

Углерод не дает заготовке, обрабатываемой посредством горна, слишком быстро окисляться. Благодаря этому деталь не сгорает. Дутье осуществляют так, чтобы горючему недоставало воздуха. Если слишком долго держать изделие в горне, оно пересушится, станет хрупче.

Газовый горн

Конструкция устройства становится намного проще, если в качестве горючего применить моногаз, прошедший очистку (пропан, бутан). Данные газы заключают в себе углеродные и водородные молекулы (водород хороший восстановитель, взаимодействуя с воздухом, он выделяет много энергии). Газ возможно смешивать с кислородом в горелке. Самодельный газовый горн делается достаточно быстро. Главное – установить горелку.

Иначе дело обстоит, если использовать природный газ. Он представляет собой соединение ненасыщенных/насыщенных углеводородов, которым для полного прогорания требуется различное количество воздуха. Оптимально отрегулировать подачу кислорода не получится.

Кроме того, в природном газе присутствуют серные, кремниевые и фосфорные молекулы. Сера является «злейшим врагом» стальных деталей. Она делает их непригодными к эксплуатации. Чтобы восстановить заготовки, понадобится полностью их переплавлять.

Ввиду этого природный газ возможно применять в качестве горючего лишь после очищения от серы. Проще всего перед подачей топлива в горелку пропускать его через нафталин, который вберет в себя все серные молекулы. Самодельный кузнечный горн, работающий на бытовом газе, предназначается, прежде всего, для обрабатывания заготовок, которые не будут сильно нагружаться в будущем.

Предназначение конструктивных элементов

В производстве стол обычно футеруют кварцевым кирпичом, который стоек к огню. Он способен прослужить десятки лет даже в жестких условиях. Самодельный горн для ковки футеруется шамотным печным кирпичом. Он дешевле, доступнее. При нечастом применении он также прослужит долгое время.

Топливник с колосниками, воздушной камерой и патрубком подачи формируют основную часть устройства – фурму. Дренаж предназначается для точного и быстрого регулирования дутья. Слабо нагретое изделие не получится выковать, оно попросту сломается.

Шатер, зонт, дымоход предназначаются для удаления дыма, который вреден для человеческого организма, из горна. Его образуется достаточно много.

Емкость для закалки и газовоздушная камера представляют собой необязательные элементы. Закалочная емкость пригодится, если вы будете ковать детали из булатной стали. они нуждаются в термоударной закалке.

Газовоздушная камера применяется, чтобы:

• дополнительно сушить и подогревать кислород,
• очищать кислород от посторонних частиц и конденсата,
• вводить в воздух специальные присадочные вещества для легирования.

Горнило – устойчивый к жару колпак, который увеличивает максимально допустимую температуру. Его устанавливают, когда устройство для ковки своими руками применяется для плавления драгметаллов, цветных сплавов.

Создание горна

Легче всего сделать кузнечный горн своими руками из шамотных кирпичей. Полки колосников делаются из обрезанных металлических труб, а сами колосники – из стальной полоски толщиной четыре – шесть миллиметров. Их необходимо закрутить на угол винтом (для захвата потока дутья). Горючим будет служить уголь, кокс. Разжечь горн можно посредством паяльной лампы. Не забудьте установить перегородку из асбеста промеж лампы и горна. Использовать подобный горн в домашних условиях возможно лишь вне помещения, потому как зонт и дымоход не предусмотрены.

Также можно изготовить стационарный кузнечный горн своими руками. Для этого необходимо установить габариты стола, на котором он будет стоять.

1. Встаньте прямо, ноги на ширине плеч. Опустите правую руку, согните ее в локтевом суставе.
2. Пусть напарник замерит расстояние от локтя до земной поверхности. Прибавьте пять – семь сантиметров. Это и будет высота стола.
3. Возьмите в правую руку клещи (желательно большого размера). Напарник должен замерить расстояние от живота до концов губок инструмента.
4. Прибавьте 10 – 12 сантиметров. Это будет одна вторая длины диагонали стола.
5. Длина стороны стола должна равняться 0,7 от диагонали.

Воздушник фурмы с пылесосным наддувом желательно расположить внизу. Заслонка дренажа должна быть способна выдвигаться в переднюю сторону.

Рекомендуется устанавливать цельный колосник, располагающий канавками, которые перекрещиваются и разделяют плиту на квадраты. В них накапливаются нагарные отложения. Если просверлить отверстия, то после каждой ковки их нужно будет чистить прутиком из стали.

Почему не стоит делать своими руками горн, используя колосник из планок? Обусловлено это тем, что горючее прогорает неодинаково. В щелях между планками полок кислород будет поступать туда, где ему проще выходить. В том участке температура повысится, вся деталь пересушится, ее хрупкость увеличится.

Как сделать горн, если нет специального колосника? Хороший вариант – фурма, в которой отверстия располагаются концентрически, имеют радиус 4-5 миллиметров. Подобная конструкция медленно загрязняется, обеспечивает равномерность дутья.

Горелки на газу

Газовый кузнечный горн оптимально подходит для художественной ковки. Есть модели, которые создать, не имея разряда, практически невозможно. Плюсом подобных устройств считается то, что они функционируют на любом газе, имеют мощный наддув.

Велосипедные запчасти возможно использовать, чтобы изготовить газовый горн своими руками. Из токарных работ нужно будет лишь выполнить обточку звездочки от коробки переключения передач велосипеда. Данное устройство может работать на пропане, бутане. Однако нагревать ею можно лишь небольшие горны из кирпича, которые замкнуты. Ни при каких обстоятельствах не топите горелку ацетиленом. Деталь попросту сгорит, устройство взорвется.

Способы изготовления кузнечного горна для ковки своими руками

В кузнечном деле горн используется для прогрева и разогрева заготовок из металла перед термической обработкой. Рабочая температура в этом устройстве поднимается до 1200 градусов. По конструкции приспособление может быть стационарным и мобильным (то есть размещаться непосредственно в специально оборудованной кузне или переноситься в удобное для работы место). Для промышленности оборудование комплектуется разными приспособлениями, для бытового применения горн производится в самом простом варианте.

Особенности бытового кузнечного горна

Из-за высокой стоимости плавильных установок не каждый пользователь может купить подобное оборудование специального назначения. Для бытовых нужд собрать газовый кузнечный горн своими руками несложно при условии правильного определения формы, мощности и устройства системы наддува. Бытовую простейшую кузню для художественной ковки или литья из цветного металла можно собрать из нескольких шамотных кирпичей и листовой стали.

Сделать горн в домашних условиях для работы с черным металлом не представляет сложности. Изготовить простейшую конструкцию можно из металлической емкости, в боковой части которой необходимо сделать отверстие под газовую горелку. Систему подачи топлива можно собрать из отрезка трубы и муфты, для опорной конструкции под емкость подойдут длинные болты. Футеровка газового очага выполняется методом засыпки раствора из алебастра или гипса, песка и воды.

Горн необходимо оснащать защитным кожухом, керамической трубкой или подходящей по размеру бутылкой. После выполнения футеровки и сверления отверстия для подачи газа, приспособление устанавливается в удобном месте, но на расстоянии от легковоспламеняющихся материалов. К преимуществам конструкции относится возможность перемещать печь, регулировать степень нагрева заготовки, что особенно удобно в процессе работы с разным ковочным материалом.

Принцип работы установки

Перед тем как приступить к сборке термической установки, нужно понимать принципы работы самодельного горна для ковки металла, чтобы упростить конструкцию печи для домашнего пользования. В основе работы прибора лежит энергетический выход при сжигании смеси углерода и кислорода, процент выделения металла в расплавленном виде. В процессе плавки углерод купирует реакцию окисления металла, постоянный поддув газа в топливо быстро повышает температуру в горне.

Процесс разогрева металла требует определенных навыков и специфических знаний. Недостаточно собрать мини-горн своими руками, необходимо научиться контролировать подачу кислорода в топливо, объем которого должен составлять не более 95%. Если заготовка перегревается, происходит науглероживание металла, сталь становится хрупкой, превращаясь в чугун.

Разрабатывая чертеж будущего кузнечного приспособления, особое внимание следует уделить типу энергетического вещества, влияющего на конструкцию очага. По виду топливо для горна бывает:

• газовым (бутан, пропан),
• жидким (солярка, мазут),
• твердым (древесный уголь, кокс),
• смешанным (газово-жидким).

В зависимости от планируемой работы и размера заготовки термическая печь может быть с открытой или закрытой зоной очага. Домашнему мастеру следует помнить, что бытовой газ можно использовать в горне только после предварительной очистки от серы методом «прогонки» через жидкий нафталин. Изделия из прогретого газовой горелкой металла не могут использоваться в качестве нагружаемых деталей.

Основным требованием к обеспечению безопасности мастера является установка мощной принудительной вентиляционной системы, даже если для устройства кузнечного горна используется бытовой паяльный аппарат, работающий на баллонном газе. Прибор позволит заниматься изготовлением декоративных элементов интерьера и экстерьера в собственном гараже.

Изготовление печи из паяльной лампы

Изготавливая горн для ковки своими руками, паяльную лампу нужно установить в углубление, по периметру которого уложить шамотный кирпич с колосниковой решеткой. При выкладке огнеупорных кирпичей необходимо соблюдать расстояние между ограждающими элементами с целью обеспечения поступления воздушных масс в камеру сгорания. Угол расположения относительно друг друга блоков строительного материала определяется мастером.

В углубление, оборудованное из кирпичей на решетке, засыпается древесный уголь или кокс, на паяльную лампу надевается патрубок, который подводится под колосники. Заготовка для поковки закладывается в щель между кирпичной кладкой, угольный концентрат поджигается снизу. Для удаления дыма над колосниками устанавливается зонд, шатер или дымоход.

Твердотопливное устройство для кузни

Самой простой моделью твердотопливного устройства для частной кузни является уличная открытая печь, для оснащения которой не требуется установки вентиляционной системы. Сооружение конструкции предусматривает заливку армированного бетонного основания, в основе сооружения необходимо уложить стеновой кирпич. Стол устанавливается на удобной высоте, в одной стене оставляется отверстие для поддувала.

Горный под выкладывается из шамотного кирпича с опорой на стальные уголки, в средней части сооружения оставляется полость для колосника. Обеспечить достаточную тягу в очаге поможет дымоход или зонд, система подачи воздуха монтируются на завершающей стадии строительных работ. Усилить тягу поможет установка в дымоходе электрического вентилятора или монтаж кузнечных мехов.

В домашней кузнице емкость для закалки деталей и газовоздушная камера не являются обязательными элементами. Они могут пригодиться в том случае, когда в процессе работы с булатной сталью требуется проводить термическую или противоударную закалку. В газовоздушной камере проводится:

• сушка и подогрев кислорода,
• фильтрация кислорода от конденсата и посторонних примесей,
• смешивание воздуха с присадочными веществами для легирования стали.

Для плавки драгоценных металлов и создания сплава цветных металлов необходимо изготовление горнила из термостойкого материала. Выполненное в виде колпака устройство позволяет увеличить рабочую температуру в печи без риска перегрева заготовки и образования нагара.

Домашняя кузница на газу

Для изготовления простой домашней кузни на газу можно использовать запчасти от старого велосипеда. Если на токарном станке произвести обточку «звездочки» от коробки передач, приспособление может функционировать на бутане или пропане, нагревать замкнутые горны небольшого объема. Важным условием пользования переносной конструкцией является запрет на работу горелки с ацетиленом, так как высокая температура пламени может сжечь бывшую «звездочку», а печь попросту взорвется.

Собрать такое устройство несложно, при этом самодельный горн для ковки мало чем уступает промышленным, но обходится намного дешевле. Главное, соблюдать при изготовлении и использовании правила безопасности.

Устройство самодельного кузнечного горна

Кузнечный горн в кустарных условиях способен дать температуру до 1200 градусов, чего вполне достаточно для ковки стали. Однако, насколько сложно его изготовить и что нужно знать о требованиях к очагу? Как сделать простейший кузнечный горн своими руками и какие типы печей можно собрать в своей мастерской? Об этом далее в материале нашей статьи.

Типы кузнечных горнов

Еще 100-120 лет назад основным видом топлива был каменный уголь, на нем работало все основное производственное оборудование, в том числе и кузнечные горны. Сегодня разнообразие топлива позволяет сделать различные виды печей, вплоть чуть не «карманного» формата, но вполне эффективные и работоспособные.

В зависимости от типа используемого топлива и особенностей конструкции выделяют следующие типы кузнечных очагов.

• Газовые, жидко- и твердотопливные.
• С открытым и закрытым очагом.
• Переносные и стационарные.

Какой из этих видов выбрать и сделать, будет зависеть от планируемых работ и размеров обрабатываемых заготовок.

Как сделать газовый горн

Несмотря на проверенные временем твердотопливные типы очагов, газовые аналоги имеют намного больше преимуществ.

Главные положительные моменты — экономичный расход топлива, равномерный нагрев заготовки, на разогреваемом металле не скапливается сера, более высокое полезное действие.

Как сделать газовый кузнечный горн своими руками и что для этого нужно?

Обычно любое устройство самодельной кузнечной печи каждый мастер делает под себя и свои личные предпочтения. Но основная концепция конструкции одна. Устройство кузнечного горна на газовом топливе состоит из двух частей: печи и газовой горелки.

Преимущество такой конструкции в ее компактности, мобильности, а, главное — можно регулировать температуру нагрева заготовки (различные стали имеют разную ковочную температуру).

Также газовый тип горна можно собрать из кирпича. Для этого нужно приобрести огнеупорный вид этого стенового материала. Для его скрепления между собой лучше применять глину.

Для подачи газа в кирпичной конструкции высверливают отверстие под имеющуюся горелку.

Важно! При использовании газового горна в мастерской должна быть мощная принудительная вентиляция для удаления продуктов горения!

Как топливо можно использовать обычный бытовой газ, который продается в баллонах и стоит относительно дешево. И главное, его запас можно пополнять на любой станции заправки!

Такой самодельный кузнечный горн, работающий на пропане, позволяет нагревать многие марки стали до требуемой температуры.

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

• Изначально заливается бетонное основание, желательно с армированием.
• На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
• Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
• По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
• Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
• В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
• Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Жидкостные устройства

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Решая, какой из типов горна собрать своими руками, нужно руководствоваться потребностями и планируемыми видами работ. Кованые ножи не требуют больших размеров очага и, если будут создаваться такие небольшие поковки, не стоит собирать большую стационарную конструкцию. Намного проще сделать небольшой переносной тип печи, желательно на газу.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Создаем кузнечный горн своими руками

Ну до чего у нас любят дикие заумные определения: специальные нагревательные устройства с целью повышения пластических характеристик металла. Давайте попробуем перевести все это безобразие на человеческий язык.

Кузнечный горн по своей сути – печка. Понятно, что со своим особенностями, разновидностями и технологическими нюансами, но все равно – это печка. Она нужна для разогрева металлических деталей до температуры, чтобы их можно было ковать, то есть подвергать деформации.

Это главный и общий факт для всевозможных видов кузнечных горнов – от примитивных дачных поделок на кирпичах до промышленных печей со множеством технологических особенностей применения и назначения.

Нагрев заготовки в кузнечном горне

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Твердотопливные горны

Они работают на угле. Их использование становится все реже, так как уголь – топливо, не дающее стабильного и ровного огня, что является самым важным требованием к кузнечному горну. Мало этого, для таких печек нужен не просто уголь, а высококачественный древесный коксующийся или такого же качества каменный уголь.

Любители такой экзотики есть, так что ниже мы остановимся на паре-тройке советов по обустройству такой печки.

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

• рама на стойках для опоры, все должно быть сделано из стали,
• под – дно или нижняя часть стенки горна,
• заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива,
• вентилятор,
• труба для отвода дыма
• футеровки – тепловая защита печки в виде шамотных кирпичей,
• рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Строим твердотопливный горн

Главным недостатком твердотопливных горнов является то, что уголь сам по себе не может выдать нужную температуру свыше 1000°С. Поэтому в таких печках всегда нужна подача воздушной струи. Раньше это были меха, теперь чаще воздух подается через трубу с заваренным торцом, также сделанную из стали.

Пластина для стола должна быть сделана из заготовки с толщиной не меньше 5-ти мм. Если горн открытой конструкции установить на улице, не нужно будет специально заниматься вентиляцией.

Вот главные этапы по сооружению самодельного горна, работающего на угле:

• Соорудить площадку для основания с бетоном и армированными прутьями.
• Сложить кирпичи в виде прямоугольного основания, поверхность стола может быть любой высоты.
• В любой стенке основания проделать отверстие для поддувала.
• Собрать под из специального огнеупорного кирпича на основание.
• Установить колосник с отверстиями, который нужно делать также из огнеупорного материала, для чего отлично подойдет чугунная дверца от старой печки.
• После установки колосника доложить стенки из того же огнеупорного кирпича.
• Не забыть оставить отверстие в одной стенке для подачи воздуха, лучше это сделать сразу при кладке кирпича.
• В трубу для подачи воздуха вмонтировать вентилятор.
• Если вы делаете закрытую конструкцию, обязательно соорудите дымоход, который абсолютно необходим для тяги.

Такой горн можно сделать мобильным – все зависит от вас. Отличным каркасом для твердотопливного горна может послужить старая газовая плита.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить парамтры пода – его площади.

Для этого существует хитрая формула:

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот,
• пластины толщиной не меньше 5-ти мм из жаростойкой стали,
• стальной профиль для стоек, рамы и заслонки горна,
• труба для дымохода и вентиляционного канала из стали,
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами,
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны,
• горелки от двухконтурных котлов большой мощности,
• вентилятор,

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке. Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Как сделать горелку для газового горна

Помимо общих инструкций как сделать кузнечный горн, существуют правила по установке газовой горелки. Горелка газового горна может быть приобретена в магазине, а может быть сделана самостоятельно.

Горелку газового горна своими руками нужно делать с обязательным учетом требований к ней:

• поджиг газа должен быть вполне безопасным,
• горение должно быть устойчивым,
• стойкость к влажности внутри горна,
• безопасность при изменении тяги и риске взрыва горючего вещества.

Газ подается на горелку от баллона или сети под контролем регуляторов. Пробный пуск газа проводят для проверки регуляторов и напора, следят за запахом.
