Горн кузнечный своими руками на дровах

Кузнечный горн — это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

Для того чтобы понять, как сделать горн своими руками, нужно разобраться в его конструкции. В основе физических процессов лежит соединение углерода с кислородом. Иными словами, идет процесс горения углерода с высвобождением тепла.

Чтобы не произошло полного сгорания металла, количество кислорода подается не в полном количестве. Это регулируется дутьем воздуха. Передерживать заготовку в горне тоже не следует. Металл пересушится и станет твердым, но хрупким. Классический пример — чугун.

Самодельный горн для ковки состоит из деталей:

1. Стол, изготовленный из огнеупоров.
2. Топливник или очаг, имеющий колосниковую решетку.
3. Камера воздушная.
4. Дренаж воздушный.
5. Воздуховод подающий.
6. Вентиль воздушный.
7. Камера.
8. Окно, через которые подаются заготовки.
9. Зонт.
10. Дымоход.
11. Горнило.
12. Ванна для закалки.
13. Газовоздушная камера.

Рисунок 1: Чертеж кузнечного горна

Для футеровки стола своими руками используется огнеупорный кирпич. Основу горна составляет форма, которая включает в себя топливник, колосники и воздушную камеру.
При помощи воздушного дренажа идет регулировка дутья. Дымоход предназначен для отвода скопившихся газов.
Не всегда необходима закалочная камера. Она требуется в случае ковки булатной стали, чтобы изделие прошло необходимую термическую обработку.
Горнило — место, где выдерживается максимальная температура. В домашних условиях сложено оно из шамотных кирпичей.

Топливо

В качестве топлива может использоваться:

• Мелкий кокс. Предварительно растопку ведут дровами, на которые накладывается уголь. Температура воспламенения кокса до 600 градусов, поэтому он укладывается в последнюю очередь.
• Древесный уголь горит лучше, потому что имеет микропористую структуру.
• Каменный уголь. При горении он должен дойти до стадии карбона. Горит хуже, чем кокс, поэтому используется при ковке менее ответственные изделия.
• Дровами. Их сжигают в обечайке, чтобы вредные примеси не попадали на металл.
• Работа на отработанном масле.

Твердотопливные горны

Чтобы разобраться, как сделать кузнечный горн, работающий на твердом топливе, нужно изучить инструкцию и определиться с видом. Кузнечная печь закрытого типа лучше приспособлена для работы на угле или дровах. Изготовление ее проходит в домашних условиях из подручных материалов. Горн на древесном угле не требует специального оборудования.

Необходимые материалы:

• Наличие огнеупорного кирпича.
• Горелка инжекционная.
• Вытяжка.

Порядок изготовление:

• На подготовительном этапе разрабатываются чертежи для горна.
• Из кирпича идет изготовление куба. Внутри остается полость с отверстием.
• Используя арматуру, каркас закрепляется.
• В одном из боковых кирпичей устанавливается горелка.
• Сверху располагается вытяжка, которая создает условия безопасности работы.

Рисунок 2: Чертеж горна на твердом топливе

Изготовление кузнечного горна для разогрева металла своими руками, дает возможность подстроить его под необходимые условия. Применяемый материал должен быть только качественным, чтобы соблюдалась противопожарная безопасность.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

• Ведется подготовка огнеупорного кирпича.
• Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
• При помощи ножовки идет обработка поверхностей.
• Все элементы плотно подгоняются. Наличие щелей не допускается.
• В передней части устанавливается порог.
• Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
• Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
• Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

• Печь конструктивно проще, чем угольный горн.
• Простая подача топлива и несложная регулировка температуры.
• Небольшой вес.
• Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

Рисунок 3: Чертеж горелки для газового горна

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

• Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
• Свод выполняется в виде арки, для удержания температуры.
• Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
• Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Для сокращения времени розжига, в горн на отработке ставится ТЕН. Время на разжигание может занять до 30 мин. Зато горячая смесь горит хорошо. Теперь нужно следить, чтобы не произошло расплавления шамота.

Схема печи на отработке:

Плавка алюминия

Алюминий, обладающий высокой степенью пластичности, является легкоплавким цветным металлом. Горн для плавки алюминия легко изготовить своими руками. Существует множество конструкций, в которых применяется печная выплавка. Они не имеют между собой принципиальных отличий.

Пошаговая инструкция создания горна для плавки алюминия:

• Корпус изготавливается из кирпича. Материал подбирается без трещин, чтобы не происходило потерь тепла.
• Подбирая обрезки стальных труб, изготавливают из них полки для колосников. Легкоплавкий материал здесь применять нельзя.
• Подбираются стальные полосы толщиной до 6 мм и используют их в качестве колосников.
• Прикручиваются колосники винтами.

• В качестве топлива может применяться как кокс, так и уголь.
• При помощи паяльной лампы или газовой горелки проводится розжиг.

Такой самодельный кузнечный горн можно использовать только на открытом пространстве, ввиду отсутствия дымохода. В процессе работы выделяется много газов, которые не должны скапливаться в замкнутом пространстве.

Мини-горн

Небольшой, переносной горн, часто бывает, полезен в хозяйстве. Использовать его можно не только в кузнице, но и в гараже или на даче.

Чтобы изготовить мини-горн своими руками, нужно иметь в наличие 2 огнеупорных кирпича, ножовку, сверло диаметра 8 см и длиной 15 см. Желательно чтобы на конце был победитовый наконечник. Для скрепления конструкции готовятся 2 шпильки, диаметром 8 см и длинно 21 см. В процессе работы понадобятся 2 кольцевые пилы, 63 и 26 мм в диаметре.

Порядок работы следующий:

• 2 кирпича, длиной 250 мм распиливаются пополам.
• Две половинки одного кирпича укладываются друг на друга и с помощью кольцевой пилы сверлятся 2 сквозных отверстия диаметром 63 мм.
• Подкладывая под них третью половинку, в двух углах, по диагонали, сверлятся сквозные отверстия под шпильки.
• При помощи шпилек собирается и стягивается блок из трех кирпичей. Предварительно, на концы шпилек надеваются шайбы и накручиваются гайки.
• Между первыми двумя кирпичами кольцевым сверлом на 26 мм сверлится отверстие для горелки. Оно соединяется с основным проходом, но вторую стенку не задевает.

В это отверстия вставляется горелка и зажигается. В основной проход подается любой металл, который попадает под пламя и нагревается за несколько секунд.

Изготовление горна из буржуйки

По сути, эта та же буржуйка, только без колосников. Внешний вид кузнецы может быть в виде куба, параллелепипеда и цилиндра. После уборки колосников, воздух не поступает из пространства снизу, а вдувается через боковой канал, который поддается регулировке. Как результат, печь лучше прогревается. В ней дольше задерживаются газы, что тоже увеличивает жар.

Порядок изготовления следующий:

• Из трубы диаметром до 300 мм, отрезается кольцо, шириной 100 мм. Эта деталь называется воротник.
• Берется лист толщиной 4 мм и из него вырезается круг равный диаметру воротника. Это будет дверца.
• Отрезается кусок трубы для подачи воздуха. Он может быть от 76, до 102 мм.
• В него вставляется заслонка, при помощи ручки, пружины и гайки.
• Из листа 3 мм вырезается полоска шириной 30 мм и длиной равной периметру дверцы.
• Полоска облегает дверцу и обваривается.
• Сбоку, в дверце сверлится отверстие и туда приваривается труба для подачи воздуха.
• При помощи запорного устройства, дверца крепится к воротнику.
• Это узел устанавливает на топку с отступом от дна на 100 мм.
• В задней части, вверху, прорезается отверстие и устанавливается дымоход.

К недостаткам такой печи относится отсутствие зольника. Однако более продолжительное горение приводит к улучшенному сгоранию твердых отходов. Уборку золы можно проводить реже.

Изготовление горна из ведра

Горн из ведра также предназначен для плавки алюминия. Для этого необходимо ведро, емкостью от 10 до 20 литров. Кроме того, гипс и песок. Такая смесь укладывается на дно ведра.

Пошаговая инструкция горна, сделанного из ведра своими руками:

• Выбранное ведро должно быть не оцинкованным. Связанно это с тем, что цинк, нагреваясь, выделяет вредные газы. Емкость берется изготовленная из обычного металла.
• На дно укладывается смесь, гипса с песком, толщиной 5 см. Соотношение 1:2. Сначала формируется такая смесь на дне. После просыхания ею же обрабатываются внутренние стенки ведра. Продолжительность высыхания составляет 15–20 мин.
• Снизу устанавливается водопроводный сгон, через который феном подается воздух.
• В ведро вставляется тигель.
• Начинается процесс розжига.
• Алюминий закладывается в тигель и под нагревом плавится.

Таким путем можно отливать мелкие изделия.

Кузнечный горн, изготовленный своими руками, нужное в хозяйстве приспособление. Однако предварительно, нужно ознакомиться с инструкцией по его эксплуатации. Приобрести необходимые чертежи. Должен быть полностью исключен риск пожара. Выбрано под него правильное место. Работа с раскаленным металлом принесет не только удовольствие, но и пользу.

Ну до чего у нас любят дикие заумные определения: специальные нагревательные устройства с целью повышения пластических характеристик металла. Давайте попробуем перевести все это безобразие на человеческий язык.

Кузнечный горн по своей сути – печка. Понятно, что со своим особенностями, разновидностями и технологическими нюансами, но все равно – это печка. Она нужна для разогрева металлических деталей до температуры, чтобы их можно было ковать, то есть подвергать деформации.

Это главный и общий факт для всевозможных видов кузнечных горнов – от примитивных дачных поделок на кирпичах до промышленных печей со множеством технологических особенностей применения и назначения.

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

Все металлы отвечают на нагревание изменением цвета от темно-красного до пронзительно-белого. Так вот оранжевый цвет – это сигнал, что можно начинать настоящую кузнечную работу по металлу.

Чертеж кузнечного горна.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Твердотопливные горны

Они работают на угле. Их использование становится все реже, так как уголь – топливо, не дающее стабильного и ровного огня, что является самым важным требованием к кузнечному горну. Мало этого, для таких печек нужен не просто уголь, а высококачественный древесный коксующийся или такого же качества каменный уголь.

Любители такой экзотики есть, так что ниже мы остановимся на паре-тройке советов по обустройству такой печки.

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

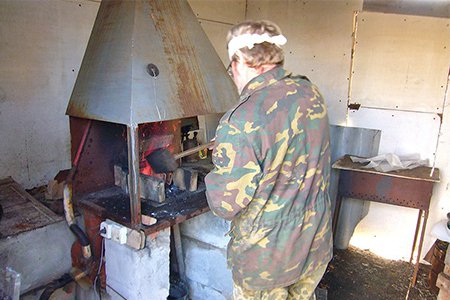

Угольный кузнечный горн.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

• рама на стойках для опоры, все должно быть сделано из стали;
• под – дно или нижняя часть стенки горна;
• заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
• вентилятор;
• труба для отвода дыма
• футеровки – тепловая защита печки в виде шамотных кирпичей;
• рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Строим твердотопливный горн

Главным недостатком твердотопливных горнов является то, что уголь сам по себе не может выдать нужную температуру свыше 1000°С. Поэтому в таких печках всегда нужна подача воздушной струи. Раньше это были меха, теперь чаще воздух подается через трубу с заваренным торцом, также сделанную из стали.

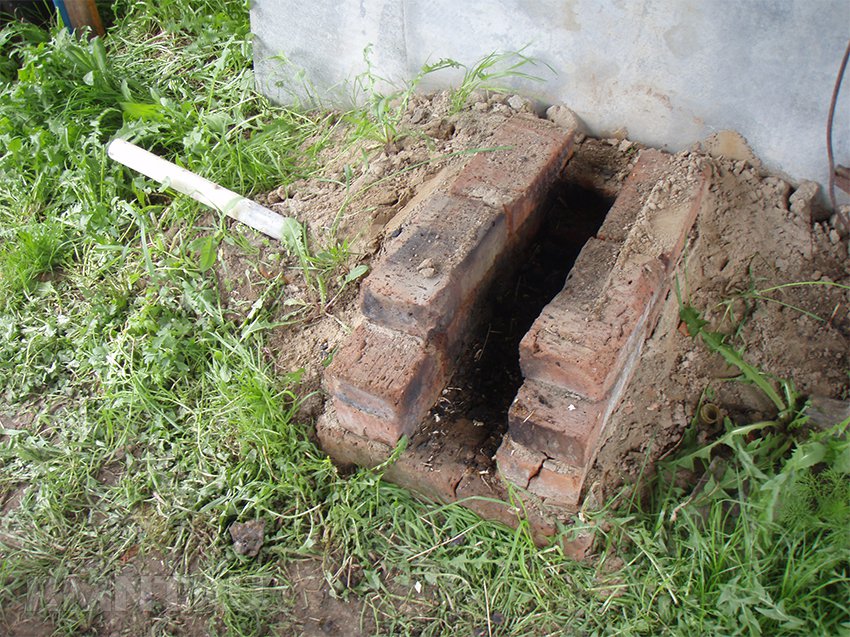

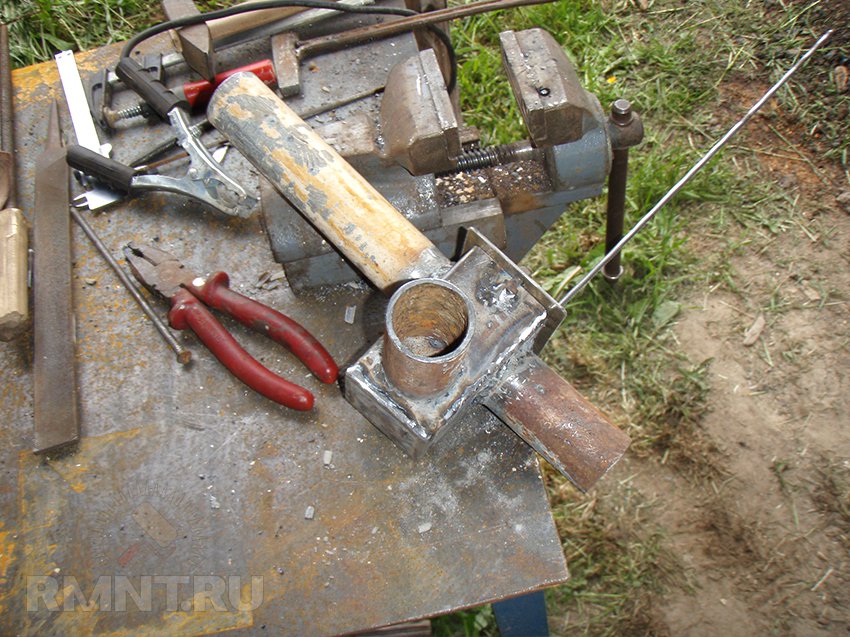

Проще всего такую печку выкопать прямо в земле – достаточно ямку обложить огнеупорными кирпичами. Самодельный кузнечный горн можно сделать по-другому: из стальной пластины с приличной толщиной соорудить стол с решеткой из чугуна или стали.

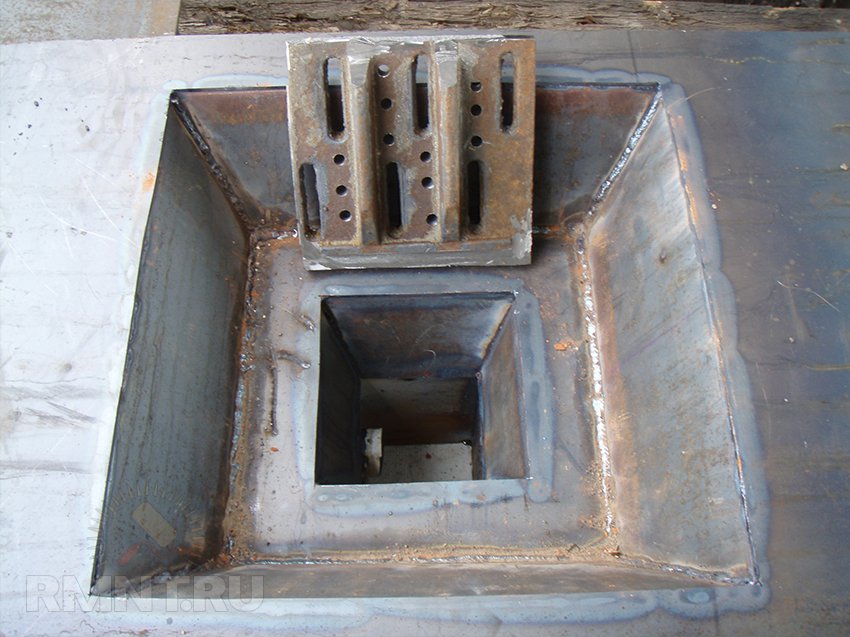

Колосниковая решетка для горна.

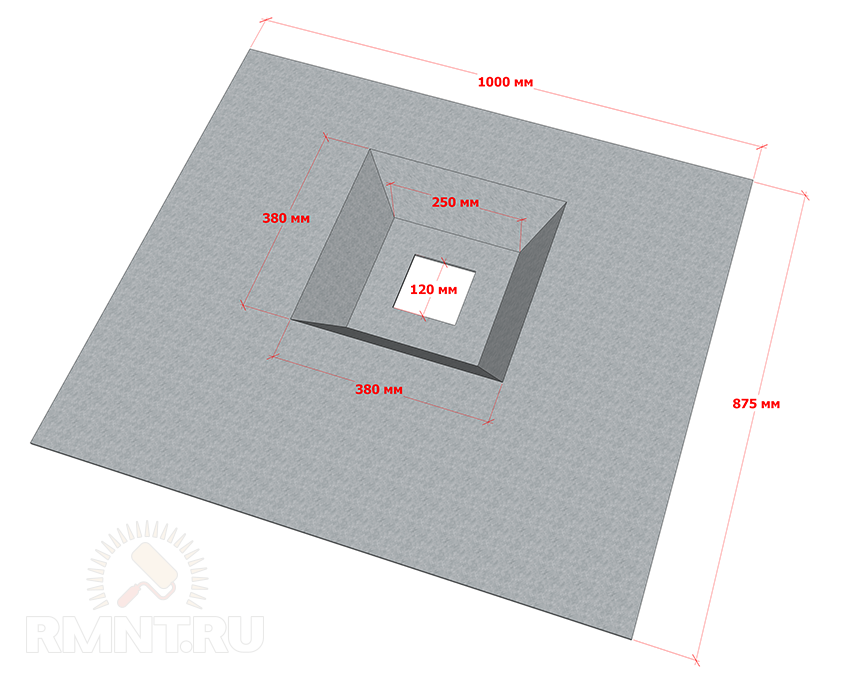

Пластина для стола должна быть сделана из заготовки с толщиной не меньше 5-ти мм. Если горн открытой конструкции установить на улице, не нужно будет специально заниматься вентиляцией.

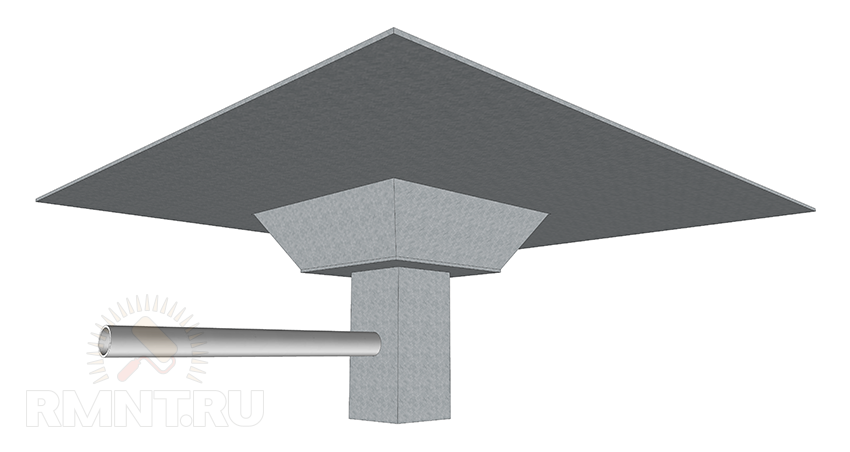

Вот главные этапы по сооружению самодельного горна, работающего на угле:

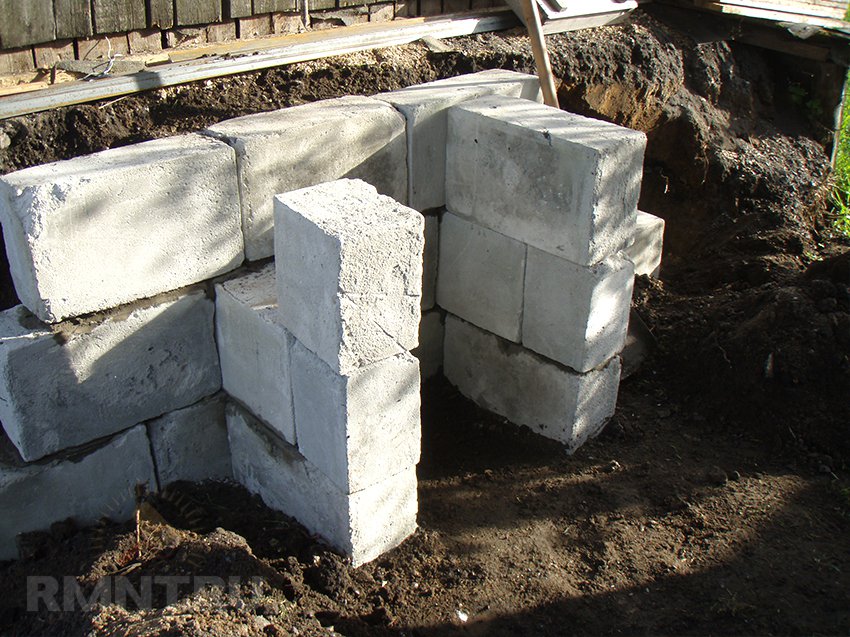

• Соорудить площадку для основания с бетоном и армированными прутьями.
• Сложить кирпичи в виде прямоугольного основания, поверхность стола может быть любой высоты.
• В любой стенке основания проделать отверстие для поддувала.
• Собрать под из специального огнеупорного кирпича на основание.
• Установить колосник с отверстиями, который нужно делать также из огнеупорного материала, для чего отлично подойдет чугунная дверца от старой печки.
• После установки колосника доложить стенки из того же огнеупорного кирпича.
• Не забыть оставить отверстие в одной стенке для подачи воздуха, лучше это сделать сразу при кладке кирпича.

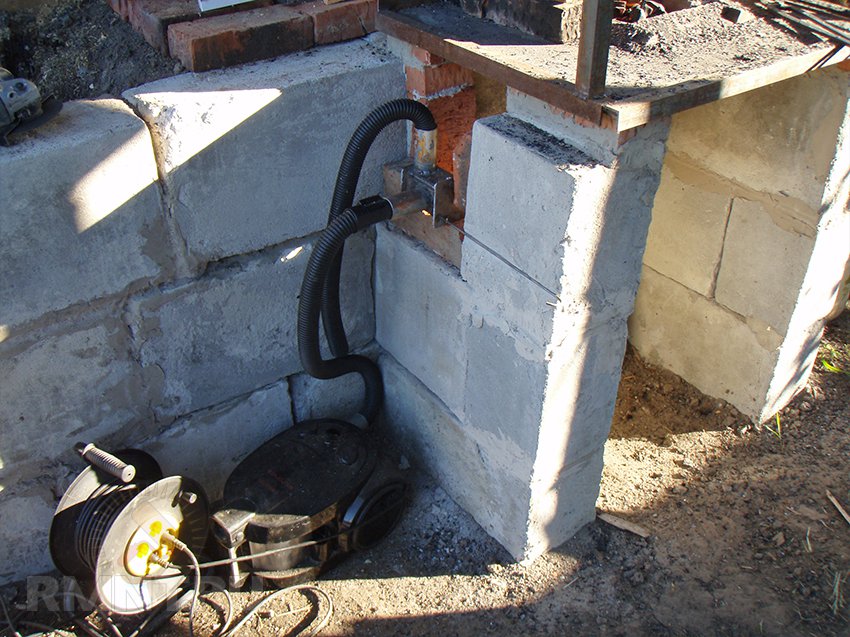

• В трубу для подачи воздуха вмонтировать вентилятор.
• Если вы делаете закрытую конструкцию, обязательно соорудите дымоход, который абсолютно необходим для тяги.

Такой горн можно сделать мобильным – все зависит от вас. Отличным каркасом для твердотопливного горна может послужить старая газовая плита.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской. С большой осторожностью относимся к разного рода гипсокартонным конструкциям.

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке. Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С.

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Как сделать горелку для газового горна

Помимо общих инструкций как сделать кузнечный горн, существуют правила по установке газовой горелки. Горелка газового горна может быть приобретена в магазине, а может быть сделана самостоятельно.

Горелку газового горна своими руками нужно делать с обязательным учетом требований к ней:

• поджиг газа должен быть вполне безопасным;
• горение должно быть устойчивым;
• стойкость к влажности внутри горна;
• безопасность при изменении тяги и риске взрыва горючего вещества.

Установка горелки производится через заранее подготовленное футеровочное отверстие. Устье горелки прикрепляется к конфузору, которое протягивают через стальную прокладку. Затем устанавливаются трубы для подачи газа и воздуха.

Газ подается на горелку от баллона или сети под контролем регуляторов. Пробный пуск газа проводят для проверки регуляторов и напора, следят за запахом.

Комментариев:

Сейчас очень многие мужчины воспылали страстью к кузнечному делу. Красота раскаленного металла, преображающегося на глазах в красивое кованое изделие, завораживает. Многих из желающих приобщиться к этому ремеслу пугает техническая сторона вопроса: где взять или изготовить кузнечный горн, какие нужны инструменты, как оборудовать кузницу, чтобы не случился пожар и т.д. Здесь мы рассмотрим лишь вопрос, как сделать кузнечный горн в домашних условиях. Все остальные вопросы при наличии сильного желания также можно легко разрешить.

Кузнечное ремесло предполагает наличие горна и его не так трудно создать даже в домашних условиях.

Разновидности кузнечного горна

Кузнечный горн — это специальное устройство для нагрева металла.

Он может быть самой разной конструкции и использовать различные виды топлива. Кузнецы-одиночки предпочитают использовать горн, работающий на коксе. Этот вид топлива отличается довольно высокой ценой, но при этом удобство его использования, а также высокая температура горения и небольшое количество отходов компенсирует любые затраты. Одна из разновидностей мелкого кокса называют «коксик», большинство мастеров предпочитают использовать его, так как нет необходимости колоть уголь самостоятельно. В качестве топлива можно использовать и другие виды каменного угля, а также древесный, но зачем брать худшее, если требуется сделать все хорошо? Нефтепродукты или природный газ обычно используются на больших предприятиях.

Вторым признаком, по которому можно разделить кузнечный горн на разновидности, — это такая его конструктивная особенность, как открытость, то есть существуют открытые и закрытые виды горна.

Схема устройства передвижного горна открытого типа.

Закрытый горн делать немного сложнее открытого. Его особенность в том, что в устройстве есть специальная камера, в которой и происходит нагрев металла. Такой вид горна гораздо экономичнее, но он накладывает ограничение на размер заготовки пределами своей камеры.

Наиболее распространенный простой тип горна — открытый. Он крайне просто устроен, так как состоит из некоей емкости. Сверху устанавливают решетку, на которой будут гореть угли, а снизу подается воздух. У такого горна нет ограничений на размер заготовки, она укладывается для нагрева непосредственно на раскаленные угли.

Вернуться к оглавлению

Создание кузнечного горна своими руками

В общем, на этом создание кузнечного горна и завершается. Теперь остается только насыпать на колосники углей, поджечь их, включить подачу воздуха и уложить заготовку на раскаленные угли. Для лучшего прогрева можно насыпать сверху еще немного углей. Второй слой создает своего рода купол, под которым происходит еще более интенсивный нагрев, достаточный для плавки любых заготовок.

Обновлено:

2016-09-12

Изготовить кузнечный горн своими руками — далеко не самая сложная задача. При этом вы получите возможность в домашних условиях создавать шедевры из металла. Конечно, делать горн своими руками есть смысл только в том случае, если вы собираетесь работать с металлом, ковать некие изделия.

Фото кузнечного горна

Кованые элементы активно используются в промышленности и обычном быту. Это могут быть как огромные сложные конструкции, так и простейшие маленькие поделки.

Чтобы иметь возможность ковать металл, необходимо наличие кузницы и устройства, которое будет разогревать металл до необходимой температуры в 1000-1300 градусов. Как этого добиться в домашних условиях? Правильно, нужно соорудить горн своими руками.

Устройство кузнечного горна как раз предназначено для нагрева металлических заготовок до высоких температур.

Горны имеют одинаковый принцип работы, а отличаются устройства только по типу используемого топлива. Это влияет на тип конструкции.

Современные кузнецы, предпочитающие работать в домашних условиях, используют кокс как топливо. Это обусловлено тем, что кокс обеспечивает высокую температуру при небольшом расходе, выделяет минимум отходов.

Нюансы самостоятельного изготовления

Как можно изготовить самодельный кузнечный горн? Для этого вам потребуются чертежи подходящей вам модели греющего устройства и помещение, где оборудование будет располагаться.

Горны отличаются по типам камер разогрева.

1. Закрытые камеры разогрева. Они наиболее эффективные, поскольку минимизируют затраты топлива, обеспечивая отличный нагрев заготовок. Но сами заготовки ограничены по своим размерам, поскольку зависят от габаритов камеры.
2. Открытые камеры разогрева. Такая конструкция предусматривает, что топлива насыпают на колосниковую решетку, а снизу обеспечивается подача воздуха. Заготовка из металла укладывается на горючее. Хотя расход топлива несколько больше, зато заготовки могут использоваться более крупные.

Как сделать кузнечный горн, дабы получить возможность ковать железо в домашних условиях? Рассмотрим каждый этап строительства конструкции.

Фото кузнечного горна сделанного своими руками

1. Стол. Стол является основой самодельного горна. Чертежи показывают, что соорудить этот элемент достаточно просто. Обычно высота стола до 80 сантиметров, а для крышки используют металл толщиной 5 миллиметров. Рабочая поверхность стало может иметь различные размеры. Все зависит от того, с какими металлическими заготовками вы собираетесь работать. Другой вариант строительства стола — использовать уголки для создания рамы. Внутрь нее укладывается кирпич и колосниковая решетка. Решетку следует расположить по центру.
2. Решетка монтируется в отверстие, выполненное в столе. Затем со всех сторон закрывается огнеупорный кирпич. Высоту стола подбирайте непосредственно под свой рост, чтобы конструкция находилась на уровне пояса.
3. Поддув. Чтобы устройство горна работало эффективно, ему требуется качественный поддув воздуха. За счет кислорода повышается температура, металл начинает плавиться. В традиционных конструкциях горна использовали поддув с ножным приводом. Но сейчас у всех есть возможность использовать электричество, потому оптимальное решение — электровентилятор или старый пылесос. Пылесос подает воздух нужной силы. При наличии регулятора частоты оборотов вы получите шикарный самодельный горн.
4. Теперь все элементы конструкции собираются в единую систему — самодельный металлообрабатывающий горн.
5. На колосниковую решетку засыпьте необходимое количество топлива. Сначала воспользуйтесь щепками и средними дровами, после чего наступает черед кокса. Включите поддув, разместите над топливом вашу заготовку. Сверху на железо допускается подсыпка кокса в небольшом количестве. Если кокса нет или есть большие запасы отводов от древесины, вполне можете использовать их.

Это модель простейшего кузнечного горна. Если есть желание или возможность, вы можете существенно усовершенствовать собственное оборудование для кузнечного дела, приблизив его к особенностям промышленного горна.

Что имеет промышленный горн

Профессиональные кузнецы используют промышленные горны, которые отличаются повышенной эффективностью и высокой надежностью. Изготовить самостоятельно промышленный кузнечный горн практически невозможно. Но как-то приблизить самодельную модель к идеалу вполне реально.

Чем отличается промышленный горн, и какие компоненты входят в состав его конструкции?

• Сопло подачи воздуха. Самодельные горны вместо сопла используют шланг старого пылесоса, подающего воздух;
• Огнеупорный кирпич. Тут полная аналогия домашнего и промышленного устройства;
• Колосниковая решетка. Большинство самодельных горнов предусматривают использование колосниковой решетки. Многие делают ее из старых сковородок с толстыми стенками;
• Гнездо для твердого топлива. Это гнездо позволяет удобно загружать необходимо количество твердого топлива. Оснастить подобным элементом самодельный горн проблем не составит;
• Кирпичи каркаса. Это уже стационарные устройства, которые закладываются кирпичами. Для простого горна подобные элементы являются уже лишними;
• Вентилятор подачи воздуха. Мы рассмотрели пример с обычным пылесосом, который неплохо справляется с задачей по нагнетанию воздуха. Если хотите, можете воспользоваться вентиляторами или другими подобными устройствами;
• Металлический каркас. На его основе удерживается стол;
• Воздушная камера. В самодельных кузнечных горнах его нет, но если вам нужно профессиональное оборудование, оснастить устройство камерой будет не лишним;
• Зольник. Если вы собираетесь регулярно использовать в домашних условиях ваш горн, советуем оснастить его зольником. Так будет проще ухаживать за устройством;
• Кожух горна.

Чем именно дополнять свое кузнечное устройство — решайте сами. При этом советуем придерживаться нескольких рекомендаций, чтобы повысить эффективность работы устройства.

1. Топливом может выступать уголь, дрова и кокс. Хотя кокс дороже, но расходуется он в 5 раз меньше угля, выделяет меньшее количество копоти и отходов. Мелкий кокс — самый эффективный вид топлива для горна.
2. Альтернативный вид топлива для горна — газ. Причем из баллонов или магистрали. Применяя газ, колосник вам не потребуется. Плюс газа в возможности контролировать температуру нагрева и его доступности.
3. Над горном следует установить зонт вытяжки, состоящий из металла толщиной 4-5 миллиметров.
4. Если горн работает на газе, по бокам нужно выполнить отверстия для горелки.
5. Кузнечные устройства нуждаются в системах удаления дыма. Это труба высотой 5 миллиметров, сечение которой составляет 30 на 30 сантиметров.
6. Хорошая замена пылесосу — это вентилятор от печки, который устанавливается на автомобили.
7. Если сделать в задней стенке отверстие, вентиляция окажется намного эффективнее.

Посмотрев на фото горнов и изучив видео руководства по их самостоятельному изготовлению, можно сделать вывод — ничего сложного в строительстве подобных агрегатов нет. Другой вопрос — нужен ли он вам?

Комментариев:

Сегодня очень популярно увлечение мужчин и даже некоторых девушек кузнечным делом. Работа с раскаленным металлом несет в себе огромный творческий потенциал.

Кузнечный горн — это инструмент настоящего творца, когда из его раскаленного лона рождаются уникальные вещи, выкованные собственными руками.

Однако далеко не у каждого есть возможность приобщиться к этому ремеслу, и во многом из-за отсутствия доступа к кузнечному горну. Но это не беда, вы сможете сделать самодельный кузнечный горн своими руками, и это вовсе не так сложно, как может показаться.

Итак, если у вас нет средств приобрести необходимое кузнечное оборудование, можно попробовать самому сделать кузнечный горн, и он будет ничуть не хуже того, на котором работают профессиональные кузнецы, по крайней мере, по своим рабочим качествам. Самодельные кузнечные горны могут быть самых разных видов, но в статье рассмотрим только два из них.

Кузнечный горн из огнеупорных кирпичей и стальной рамы

Схема горна закрытого типа: 1. Трубки дополнительной подачи воздуха для дожига отходящих газов. 2 Дымоход. 3 Окно для загрузки заготовок. 4 Топочная камера. 5 Колосниковая решетка. 6 Металлический короб (зольная камера). 7 Труба для подачи воздуха. 8 Люк для загрузки топлива.

Для изготовления этой разновидности горна вам понадобится сварочный аппарат. Присмотритесь к рисунку, для лучшего понимания устройства нашего изделия. Общая схема понятна любому домашнему мастеру, имевшему опыт работы с металлом.

Вам необходимо сварить из металлических труб или уголков раму или стол. На рабочей поверхности нужно будет укрепить поднос, сделанный из прочной стали толщиной не меньше чем 1,5 см. На его дно укладывают огнеупорные полнотелые кирпичи, в которых заранее надо будет вырезать специальные углубления. Углубления предназначены для установки колосниковой решетки. Ее можно как купить, так и сделать самому, для этого многие используют старые чугунные сковородки, в которых прорезают отверстия, хотя можно использовать и стальной лист толщиной порядка 1 см.

Посредине подноса вырезается специальное отверстие, к нижней части которого приваривается труба диаметром 80 мм, снизу к ней монтируется съемная крышка. Это устройство предназначается для сбора и удаления скопившейся в процессе работы золы.

Примерно в средней части трубы делается ответвление, которое будет исполнять роль воздуховода для подачи в горн необходимого кислорода. Вторым концом воздуховод крепится к цилиндру с электродвигателем. Параметры цилиндра составляют 15 см диаметр и 10 см длина, делается он из 8-мм стального листа. Внутри этого цилиндра устанавливается простой электродвигатель, снятый с каких-либо устаревших агрегатов. На вал электродвигателя насаживается вентилятор, совпадающий с диаметром установленного цилиндра. В качестве регулятора напора можно использовать самодельный реостат, его схему можете посмотреть на рисунке. Добавить к схеме можно только описание материалов, из которого сделан реостат: асбестоцементное основание, нихромовая спираль для сопротивления и латунный ползунок.

Последнее, что необходимо будет сделать, — это вытяжной короб, который нужно установить над горном для создания тяги и удаления продуктов горения. Сделать его можно самому из жести или тонкого листа стали, но при наличии средств и возможности короб можно просто купить.

Вернуться к оглавлению

Самодельный горн из металлической банки или бочки

Технология изготовления этой разновидности горна еще проще. Он будет небольшого размера, и не каждая заготовка в него поместится, но его рабочие качества будут на должном уровне. В качестве основы берется ведро, банка из-под краски или металлическая бочка, если вам требуется размер побольше. У ведра вырезается дно, а затем в боках металлической посудины, примерно на середине высоты, вырезаются насечки в виде трех треугольников и сгибаются внутрь. Это будущая опора для нашего вырезанного дна, которое мы на них устанавливаем.

Затем необходимо найти стальную трубу диаметром 15 мм и метровой длины. Под нее необходимо вырезать отверстие в стенке нашего горна и установить трубу так, чтобы ее конец приходился на середину емкости. После этого нужно вымазать огнеупорным раствором глины стены будущего горна (посмотрите рисунок). На другом конце вставленной трубы необходимо установить подходящий вентилятор.

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла. Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

Нам понадобится:

• стальной лист толщиной пять миллиметров около 100х100 см;
• листовая сталь толщиной 2 мм;
• уголок 30х30;
• шесть шамотных кирпичей ШБ-8;
• УШМ, называемая в народе «болгарка»;
• зачистной круг;
• отрезные круги для резки стали и камня;
• сварочный аппарат и электроды;
• два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

Схема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20–25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

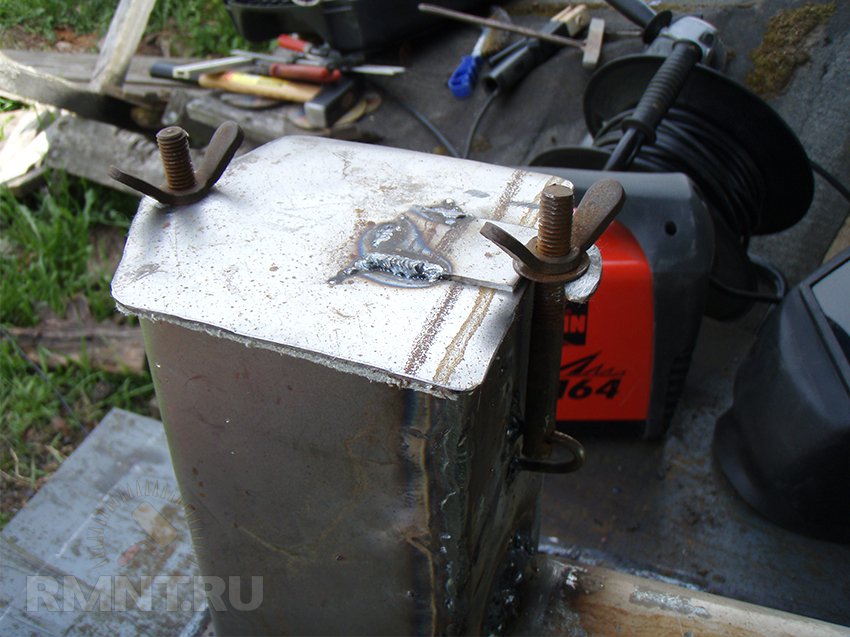

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Обращаем внимание на проем. Через него пройдет воздуховод.

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ.

Можно подключать пылесос и попробовать разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

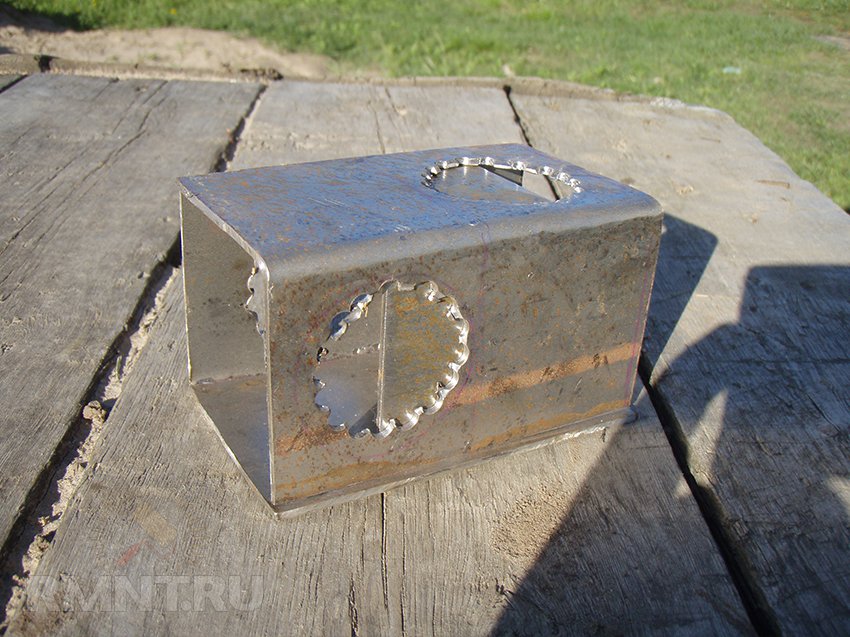

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

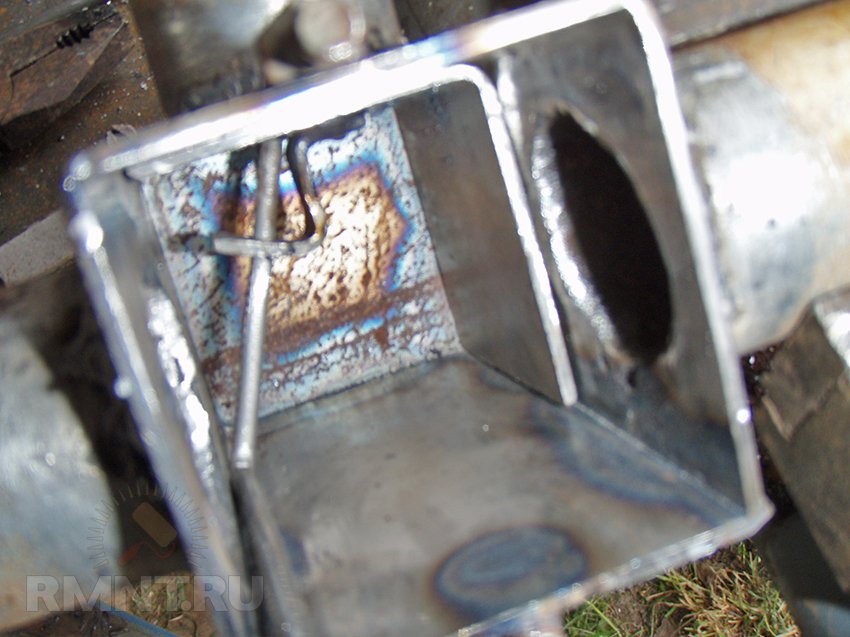

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Вот и все. Ваш горн готов. Куйте на здоровье, куйте как мы, куйте лучше нас!

Кузнечные шедевры всегда пользовались особой любовью и популярностью. И если есть силы, желание и возможности, то всегда можно заняться этим прибыльным ремеслом в пределах территории своего частного дома. Тем более что самодельный горн из кирпича оказывается очень простым в самостоятельном исполнении.

Предназначение оборудования

В любой кузничной мастерской горн применяется для ряда важных операций — разогреть металл непосредственно перед ковкой, цементировать его или же заняться другими операциями по термообработке. Даже вне производственного цеха он позволяет получить температуру, доходящую до 1200 градусов. Удивительнее всего, что такое оборудование можно сделать самим — в упрощенном своем исполнении его можно собрать примерно за тридцать минут, используя при этом всего шесть шамотных кирпичей и несколько кусочков стали. При этом и температурные, и качественные показатели самого процесса нагрева будут соответствовать требованиям для мелкой художественной ковки и даже плавки.

Горны делятся на открытые и закрытые
. В первом варианте исходник разогревается в специальном пространстве-камере.

Для второго типа топливо будет засыпаться непосредственно на саму решетку, а воздух поддаваться снизу (на нем удобно работать с большими заготовками).

Как будет работать самодельное оборудование?
В основе работы любого (и промышленного, и домашнего) подобного оборудования лежит принцип химической реакции, которую дает горение углерода. Этот элемент способен в буквальном смысле слова «жадно» хотеть воссоединяться с кислородом (что и взяли на заметку в металлургии). Руды железа и других металлов представляют собой окислы и их соединения. Кислород при нагреве идет к углероду, а металл начинает выделяться в свободном виде.

Однако нужно следить за тем, чтобы сам металл не сгорел — передержанный, он станет просто пересушенным (это, к примеру, чугун).

Именно поэтому важно регулировать поступление воздуха в горн. А это невозможно сделать без правильно построенной конструкции.

Как устроен горн

Промышленный аппарат имеет несколько отличное от самодельного устройство. Прежде чем приступать к самостоятельному изготовлению такого изделия, нужно изучить его основу:

1. Через сопло (по-другому называется фурма) воздух попадает в пространство камеры.
2. Огнеупорные кирпичи будут сохранять необходимую температурную мощь.
3. Колосники удержат используемое топливо над воздушной камерой.
4. В горновое гнездо загрузится источник топлива.
5. Еще одни кирпичи сформируют каркас устройства.
6. В горнило подает воздух вентилятор.
7. Общий каркас обычно делают из металла.
8. Камера воздушная.
9. Зольник.
10. Труба воздуховода.
11. Кожух.

Конечно, чтобы соблюсти все вышеперечисленное, обычному человеку не хватит знаний и средств. Но более упрощенный вариант вполне реально установит собственными силами.

Горн из кирпичей: простой закрытый вариант

Временная кузница легко возводится из имеющихся подручных средств. Для этого пригодятся:

• шесть кирпичей огнеупорных;
• лампа паяльная;
• самодельная решетка (колосниковая), сделанная из стальных полос толщиной не менее 3 мм.

Все работы должны вестись в заранее продуманном пожаробезопасном месте. Правильной последовательностью этапов можно считать следующую:

1. Укладывается нижний «слой» кирпичей (две штуки).
2. Затем на них укладываются две обрезанные водосточные трубы, на которые кладется решетка таким образом, чтобы между ней и кирпичами снизу еще виднелся зазор.
3. На решетке нужно немного отогнуть поперечные рейки — это поможет им захватывать пламя разогретой паяльной лампы и уже направлять его строго вверх.
4. Укладываются два боковых кирпича (это будут стенки).
5. На них аналогично нижним расположатся пара оставшихся верхних.
6. На решетку насыпается кокс (каменный уголь) и перед самим горном ставится паяльная лампа (уже разогретая). От её пламени разгораются угли и поддерживается дальнейшее горение. Теперь остается только найти то оптимальное направление у пламени, чтобы на выходе была очень высокая температура.
7. По соображениям безопасности лучше отгородить паяльную лампу от горячего горна каким-нибудь экраном, сделанным из негорючего материала.

Изготовление деталей

>
Рабочей поверхностью будет являться стол — то есть основа горна, где будет размещать очаг с топливом. Именно на нем разогреваются заготовки из металла. Такая конструкция обычно оказывается очень тяжелой. Сделать её просто: например, можно изготовить металлическую крышку в 4 мм листа стали.
Как изготавливается решетка? Можно «приспособить» для этого старую чугунную сковородку (только перед этим нужно просверлить несколько отверстий 10-миллиметровым диаметром). Как вариант, подойдет и колесный диск.
После завершения работ с решеткой подгоняем её, вставляя в отверстие стола. Чтобы лучше «подошло», кирпич можно будет даже слегка подпилить (предварительно замочив его в воде). Высоту такого стола можно выбирать произвольной, но лучше делать это на уровне пояса мастера.

Газовые варианты

Можно ли заменить уголь (чаще кокс) и паяльную лампу какими-то другими аналогами? Например, это может быть газовая горелка. В промышленности — да, легко по той простой причине, что используемые там моногазы специально предназначены для таких целей (они состоят из специально подобранной смеси). А вот бытовой газ не даст в использовании оптимального разогрева воздуха, который сможет нагреть металл. К тому же в бытовой горелке есть примесь серы, которая способна просто «убить» все эксплуатационные свойства металла (для обратного процесса все придется переплавлять заново). Также «отравляет» сталь и сера с древесины.
Конечно, с подобным можно бороться. Только способы несколько «экзотичные»:

1. Пропустить газ из баллона через емкость с нафталином перед подачей в горелку.
2. Нагревать подобным газом не слишком ответственные и подвергаемые нагрузке детали (это могут быть какие-либо декоративные художественные элементы ковки).

Как использовать «самоделку»

самодельный горн из кирпич

Дополнительное поступление поддува воздуха можно обеспечить при помощи ножного привода (чаще механического). Его можно заменить и вентилятором, и пылесосом. Насчет последнего можно сказать, что здесь важно, чтобы присутствовал регулятор оборотов и он мало шумел.
Горн из кирпича практически готов
. Теперь важно научиться им правильно пользоваться:

1. Сама ковка будет начинаться с засыпания топлива на область колосника. Хотя многие кузнецы действуют по такому признаку: заготовки размещаются на самих углях, а сверху досыпают еще один слой (это позволяет внутри угля образовываться своду и создать необходимую огромную температуру).
2. Древесным топливом все-таки разрешается пользоваться, но для того придется установить одно кольцо на горн (высота 15см и диаметр 20 см). Внутри кольца делается вертикальный вырез и такой же — на другой стороне.
3. Так по мере сгорания древесные отходы будут падать вниз, а в самой нижней части будет установлена оптимальная температура для работы с металлическим изделием.Если планируется работать с заготовками большого размера, то лучше увеличить рабочую поверхность — для этого достаточно изготовить из уголков специальный съемный столик необходимого размера.
4. Над кузнечной мини-мастерской нужно будет установить также вытяжку — такой короб можно как приобрести, так и изготовить самостоятельно.
5. Выбранную для ковки заготовку нужно зарыть в уже раскаленный уголь, где она выдерживается примерно до светло-оранжевого цвета (это показатель того, что и температура подошло к отметке примерно тысячи градусов). Слишком долго держать заготовки нельзя — это только ухудшит их механические свойства, и сделает металл слишком хрупким.
6. Для ковки используют молоток массой до одного килограмма. Работать нужно в специальных защитных очках — это предотвратит попадание горячей окалины в глаза.
7. В качестве наковальни можно использовать любую массивную металлическую вещь — кувалду или даже обломок рельса.

Самодельный горн поможет даже сделать сварку
— только в этом случае детали нужно нагреть до белого каления (а это уже температура не менее 1300 градусов) и соединить их внахлест. Но для такого лучше использовать низкоуглеродные стальные материалы.
На подобном оборудовании можно даже паять. Для такого детали предварительно связываются проволокой и покрываются бурой (или флюсом) и затем отправляются в горн нагреваться до температуры 900° — это будет видно по оранжевому цвету металла. Осталось только внести в места пайки куски латуни и дождаться, пока они растекутся по шву.
При помощи такого самодельного оборудования можно изготовить решетки, щипцы для камина, декоративные дверные и воротные петли и даже подсвечник. Ассортимент будет зависеть только от желания стоящего за горном мастера.
Для более подробного раскрытия темы рекомендуем к просмотру видео по изготовлению простого кузнечного горна:

Кованые изделия давно применяются в промышленности и в быту. Из них сооружают красивые заборы, оформляют комнатные камины, козырьки над входной дверью. Кованые подставки для цветов находят свое место в комнатах дома. Все эти вещи можно изготовить в домашней мастерской, имея некоторое оборудование.

Кузнечный горн способен нагреваться до высокой температуры, поэтому основное его предназначение — ковка декоративных изделий из металла.

Для ковки металла главное — разогреть его до необходимой температуры. Делается это с помощью кузнечного горна. Если на дачном участке имеется сарай, в котором можно обустроить домашнюю мастерскую с кузницей, то рекомендуется сделать кузнечный горн своими руками. Разные его конструкции отличаются только видом используемого топлива. Остальные отличия не имеют принципиального значения.

Кузнецы чаще используют топливо в виде кокса, он дает высокую температуру, выделяет мало отходов.

Как сделать кузнечный горн для разогрева металла перед ковкой?

Прежде чем сделать кузнечный горн, нужно выбрать тип горна. Горн закрытого типа имеет камеру для разогрева заготовки. Такая конструкция является наиболее экономичной по затратам топлива. Но размер заготовок имеет ограничения, связанные с размерами камеры для разогрева.

В горн кузнечный открытого типа топливо засыпается сверху на колосниковую решетку, снизу подается поток воздуха. Разогреваемая заготовка кладется на топливо. Это позволяет нагревать заготовки крупных размеров.

В решетке из стальной пластины сверлятся отверстия, после чего она вставляется в центр столаё

Последовательность действий при изготовлении горна может быть такой:

1. Основа горна — это его стол. С него и начинается изготовление конструкции. Его крышку делают из металла толщиной 4-5 мм. Высота стола составляет 700-800 мм. Поверхность его чаще всего делается размерами в пределах от 80х80 до 100х150 см. Можно сварить из уголка раму, в которую уложить огнеупорный кирпич и колосниковую решетку. Решетка обычно укладывается в центре стола. Можно ее сделать из чугунной сковороды или из стальной пластины толщиной 8-10 мм, в которой просверливаются отверстия диаметром 10 мм.
2. Решетку вставляют в отверстие стола и обкладывают огнеупорным кирпичом. Высота стола делается удобной для домашнего мастера, обычно до уровня его пояса.
3. Монтируется механизм поддува воздуха. Он может быть с ножным приводом, но лучше использовать электрический вентилятор. Для этой цели часто используют старый пылесос. Его мощности вполне достаточно для получения струи воздуха нужной силы. Хорошо, если есть регулятор оборотов. Если его нет, можно установить дополнительную задвижку для регулировки подачи воздуха. Вместо пылесоса некоторые умельцы используют привод ручной сирены.
4. Вся конструкция собирается воедино. Можно приступать к испытаниям.
5. На колосниковую решетку насыпается топливо. Сначала кладутся древесные щепки и дрова покрупнее, затем добавляется кокс. Включается поддув, заготовка кладется на кокс. Сверху на разогреваемое железо можно еще подсыпать немного кокса. Тогда в толще его образуется небольшой свод с огромной температурой внутри него. Вместо кокса вполне допустимо использование древесных отходов.

Самодельный кузнечный горн можно дополнять различными приспособлениями, присущими промышленным установкам. Иногда эти приспособления практически ничего не стоят, но добавляют удобств в работе.

Вернуться к оглавлению

Сравним промышленный горн с самодельным устройством

Изображение 1. Схема промышленного горна.

Промышленные горны включают в свой состав (Изображение 1):

1. Сопло для подачи воздуха. В нашем случае его функции выполняет шланг от пылесоса.
2. Огнеупорные кирпичи, которые аккумулируют и удерживают температуру. В самодельном горне они тоже могут присутствовать на рабочем столе.
3. Колосники, на которых держится топливо. В самодельном варианте они обычно тоже присутствуют.
4. Гнездо для загрузки твердого топлива. Этим устройством можно оснастить самодельный горн, если он часто используется в работе домашнего мастера.
5. Кирпичи, из которых состоит каркас. В самодельном устройстве их нет.
6. Вентилятор, подающий воздух в горнило. В самодельном варианте его роль выполняет старый пылесос. Но можно приспособить и отдельный вентилятор.
7. Каркас из металла, удерживающий рабочий стол. Он в самодельном варианте есть.
8. Воздушная камера. Ее со временем можно сделать для домашнего горна.
9. Зольник. Полезное добавление к самодельному горну для домашнего использования, если горн используется часто.
10. Воздуховод. Для начала его функции в самодельном горне может успешно выполнять шланг пылесоса.
11. Кожух.

Кузнечный горн используется, чтобы разогревать металл перед ковкой, цементировать его и выполнять иные процедуры, связанные с термической обработкой. Он дает возможность устанавливать температуру в 1100-1200 градусов. Для использования стандартного кузнечного горна необходимо располагать специальными навыками и знаниями, уметь выбирать горючее. Горн газовый, хоть и не может быть использован для ковки, к примеру, дамасских мечей, однако конструктивно он устроен достаточно просто. Его возможно сделать за тридцать минут из шести шамотных кирпичей и стальных обрезков.

Конструкция

Приведем конструктивные части, наличие которых предполагает устройство горна:

• стол из материала, стойкого к огню;
• очаг с колосниками;
• воздушная камера;
• воздушный дренаж;
• воздуховод подачи;
• шатер;
• отверстие, через которое подаются длинные детали;
• зонт;
• дымоход;
• горнило (можно снимать);
• емкость для закалки;
• газовоздушная камера.

Горн на угле

Как сделать кузнечный горн? В первую очередь этого нужно понять принцип его действия. Угольный горн функционирует благодаря прогоранию углерода. Сгорая, углерод выделяет большое количество энергии, которая и используется для нагрева.

Так как углерод представляет собою сильнейший восстановитель, он давно применяется в металлургической сфере, чтобы выплавлять железо, иные металлы. Углерод забирает из металлической руды весь кислород в результате после выплавки остается чистый металл.

Углерод не дает заготовке, обрабатываемой посредством горна, слишком быстро окисляться. Благодаря этому деталь не сгорает. Дутье осуществляют так, чтобы горючему недоставало воздуха. Если слишком долго держать изделие в горне, оно пересушится, станет хрупче.

Газовый горн

Конструкция устройства становится намного проще, если в качестве горючего применить моногаз, прошедший очистку (пропан, бутан). Данные газы заключают в себе углеродные и водородные молекулы (водород хороший восстановитель, взаимодействуя с воздухом, он выделяет много энергии). Газ возможно смешивать с кислородом в горелке. Самодельный газовый горн делается достаточно быстро. Главное – установить горелку.

Иначе дело обстоит, если использовать природный газ. Он представляет собой соединение ненасыщенных/насыщенных углеводородов, которым для полного прогорания требуется различное количество воздуха. Оптимально отрегулировать подачу кислорода не получится.

Кроме того, в природном газе присутствуют серные, кремниевые и фосфорные молекулы. Сера является «злейшим врагом» стальных деталей. Она делает их непригодными к эксплуатации. Чтобы восстановить заготовки, понадобится полностью их переплавлять.

Ввиду этого природный газ возможно применять в качестве горючего лишь после очищения от серы. Проще всего перед подачей топлива в горелку пропускать его через нафталин, который вберет в себя все серные молекулы. Самодельный кузнечный горн, работающий на бытовом газе, предназначается, прежде всего, для обрабатывания заготовок, которые не будут сильно нагружаться в будущем.

Предназначение конструктивных элементов

В производстве стол обычно футеруют кварцевым кирпичом, который стоек к огню. Он способен прослужить десятки лет даже в жестких условиях. Самодельный горн для ковки футеруется шамотным печным кирпичом. Он дешевле, доступнее. При нечастом применении он также прослужит долгое время.

Топливник с колосниками, воздушной камерой и патрубком подачи формируют основную часть устройства – фурму. Дренаж предназначается для точного и быстрого регулирования дутья. Слабо нагретое изделие не получится выковать, оно попросту сломается.

Шатер, зонт, дымоход предназначаются для удаления дыма, который вреден для человеческого организма, из горна. Его образуется достаточно много.

Емкость для закалки и газовоздушная камера представляют собой необязательные элементы. Закалочная емкость пригодится, если вы будете ковать детали из булатной стали. они нуждаются в термоударной закалке.

Газовоздушная камера применяется, чтобы:

• дополнительно сушить и подогревать кислород;
• очищать кислород от посторонних частиц и конденсата;
• вводить в воздух специальные присадочные вещества для легирования.

Горнило – устойчивый к жару колпак, который увеличивает максимально допустимую температуру. Его устанавливают, когда устройство для ковки своими руками применяется для плавления драгметаллов, цветных сплавов.

Создание горна

Легче всего сделать кузнечный горн своими руками из шамотных кирпичей. Полки колосников делаются из обрезанных металлических труб, а сами колосники – из стальной полоски толщиной четыре – шесть миллиметров. Их необходимо закрутить на угол винтом (для захвата потока дутья). Горючим будет служить уголь, кокс. Разжечь горн можно посредством паяльной лампы. Не забудьте установить перегородку из асбеста промеж лампы и горна. Использовать подобный горн в домашних условиях возможно лишь вне помещения, потому как зонт и дымоход не предусмотрены.

Также можно изготовить стационарный кузнечный горн своими руками. Для этого необходимо установить габариты стола, на котором он будет стоять.

1. Встаньте прямо, ноги на ширине плеч. Опустите правую руку, согните ее в локтевом суставе.
2. Пусть напарник замерит расстояние от локтя до земной поверхности. Прибавьте пять – семь сантиметров. Это и будет высота стола.
3. Возьмите в правую руку клещи (желательно большого размера). Напарник должен замерить расстояние от живота до концов губок инструмента.
4. Прибавьте 10 – 12 сантиметров. Это будет одна вторая длины диагонали стола.
5. Длина стороны стола должна равняться 0,7 от диагонали.

Воздушник фурмы с пылесосным наддувом желательно расположить внизу. Заслонка дренажа должна быть способна выдвигаться в переднюю сторону.

Рекомендуется устанавливать цельный колосник, располагающий канавками, которые перекрещиваются и разделяют плиту на квадраты. В них накапливаются нагарные отложения. Если просверлить отверстия, то после каждой ковки их нужно будет чистить прутиком из стали.

Почему не стоит делать своими руками горн, используя колосник из планок? Обусловлено это тем, что горючее прогорает неодинаково. В щелях между планками полок кислород будет поступать туда, где ему проще выходить. В том участке температура повысится, вся деталь пересушится, ее хрупкость увеличится.

Как сделать горн, если нет специального колосника? Хороший вариант – фурма, в которой отверстия располагаются концентрически, имеют радиус 4-5 миллиметров. Подобная конструкция медленно загрязняется, обеспечивает равномерность дутья.

Горелки на газу

Газовый кузнечный горн оптимально подходит для художественной ковки. Есть модели, которые создать, не имея разряда, практически невозможно. Плюсом подобных устройств считается то, что они функционируют на любом газе, имеют мощный наддув.

Велосипедные запчасти возможно использовать, чтобы изготовить газовый горн своими руками. Из токарных работ нужно будет лишь выполнить обточку звездочки от коробки переключения передач велосипеда. Данное устройство может работать на пропане, бутане. Однако нагревать ею можно лишь небольшие горны из кирпича, которые замкнуты. Ни при каких обстоятельствах не топите горелку ацетиленом. Деталь попросту сгорит, устройство взорвется.

Понять, как сделать газовый горн, намного проще, чем разобраться, к примеру, в электрической схеме. Для его изготовления используйте соответствующие чертежи, фото. Посмотрите видео горн своими руками, и вы сможете создать устройство, отлично подходящее для домашнего применения.

В кузнечном деле горн используется для прогрева и разогрева заготовок из металла перед термической обработкой. Рабочая температура в этом устройстве поднимается до 1200 градусов. По конструкции приспособление может быть стационарным и мобильным (то есть размещаться непосредственно в специально оборудованной кузне или переноситься в удобное для работы место). Для промышленности оборудование комплектуется разными приспособлениями, для бытового применения горн производится в самом простом варианте.

Особенности бытового кузнечного горна

Из-за высокой стоимости плавильных установок не каждый пользователь может купить подобное оборудование специального назначения. Для бытовых нужд собрать газовый кузнечный горн своими руками несложно
при условии правильного определения формы, мощности и устройства системы наддува. Бытовую простейшую кузню для художественной ковки или литья из цветного металла можно собрать из нескольких шамотных кирпичей и листовой стали.

Сделать горн в домашних условиях для работы с черным металлом не представляет сложности. Изготовить простейшую конструкцию можно из металлической емкости, в боковой части которой необходимо сделать отверстие под газовую горелку. Систему подачи топлива можно собрать из отрезка трубы и муфты, для опорной конструкции под емкость подойдут длинные болты. Футеровка газового очага выполняется методом засыпки раствора из алебастра или гипса, песка и воды.

Горн необходимо оснащать защитным кожухом, керамической трубкой или подходящей по размеру бутылкой. После выполнения футеровки и сверления отверстия для подачи газа, приспособление устанавливается в удобном месте, но на расстоянии от легковоспламеняющихся материалов. К преимуществам конструкции относится возможность перемещать печь, регулировать степень нагрева заготовки, что особенно удобно в процессе работы с разным ковочным материалом.

Принцип работы установки

Перед тем как приступить к сборке термической установки, нужно понимать принципы работы самодельного горна для ковки металла
, чтобы упростить конструкцию печи для домашнего пользования. В основе работы прибора лежит энергетический выход при сжигании смеси углерода и кислорода, процент выделения металла в расплавленном виде. В процессе плавки углерод купирует реакцию окисления металла, постоянный поддув газа в топливо быстро повышает температуру в горне.

Процесс разогрева металла требует определенных навыков и специфических знаний. Недостаточно собрать мини-горн своими руками, необходимо научиться контролировать подачу кислорода в топливо, объем которого должен составлять не более 95%. Если заготовка перегревается, происходит науглероживание металла, сталь становится хрупкой, превращаясь в чугун.

Разрабатывая чертеж будущего кузнечного приспособления, особое внимание следует уделить типу энергетического вещества, влияющего на конструкцию очага. По виду топливо для горна бывает:

• газовым (бутан, пропан);
• жидким (солярка, мазут);
• твердым (древесный уголь, кокс);
• смешанным (газово-жидким).

В зависимости от планируемой работы и размера заготовки термическая печь может быть с открытой или закрытой зоной очага. Домашнему мастеру следует помнить, что бытовой газ можно использовать в горне только после предварительной очистки от серы методом «прогонки» через жидкий нафталин. Изделия из прогретого газовой горелкой металла не могут использоваться в качестве нагружаемых деталей.

Основным требованием к обеспечению безопасности мастера является установка мощной принудительной вентиляционной системы, даже если для устройства кузнечного горна используется бытовой паяльный аппарат, работающий на баллонном газе. Прибор позволит заниматься изготовлением декоративных элементов интерьера и экстерьера в собственном гараже.

Изготовление печи из паяльной лампы

Изготавливая горн для ковки своими руками, паяльную лампу нужно установить в углубление, по периметру которого уложить шамотный кирпич с колосниковой решеткой. При выкладке огнеупорных кирпичей необходимо соблюдать расстояние между ограждающими элементами с целью обеспечения поступления воздушных масс в камеру сгорания. Угол расположения относительно друг друга блоков строительного материала определяется мастером.

В углубление, оборудованное из кирпичей на решетке, засыпается древесный уголь или кокс, на паяльную лампу надевается патрубок, который подводится под колосники. Заготовка для поковки закладывается в щель между кирпичной кладкой, угольный концентрат поджигается снизу. Для удаления дыма над колосниками устанавливается зонд, шатер или дымоход.

Твердотопливное устройство для кузни

Самой простой моделью твердотопливного устройства для частной кузни является уличная открытая печь, для оснащения которой не требуется установки вентиляционной системы. Сооружение конструкции предусматривает заливку армированного бетонного основания, в основе сооружения необходимо уложить стеновой кирпич. Стол устанавливается на удобной высоте
, в одной стене оставляется отверстие для поддувала.

Горный под выкладывается из шамотного кирпича с опорой на стальные уголки, в средней части сооружения оставляется полость для колосника. Обеспечить достаточную тягу в очаге поможет дымоход или зонд, система подачи воздуха монтируются на завершающей стадии строительных работ. Усилить тягу поможет установка в дымоходе электрического вентилятора или монтаж кузнечных мехов.

В домашней кузнице емкость для закалки деталей и газовоздушная камера не являются обязательными элементами. Они могут пригодиться в том случае, когда в процессе работы с булатной сталью требуется проводить термическую или противоударную закалку. В газовоздушной камере проводится:

• сушка и подогрев кислорода;
• фильтрация кислорода от конденсата и посторонних примесей;
• смешивание воздуха с присадочными веществами для легирования стали.

Для плавки драгоценных металлов и создания сплава цветных металлов необходимо изготовление горнила из термостойкого материала. Выполненное в виде колпака устройство позволяет увеличить рабочую температуру в печи без риска перегрева заготовки и образования нагара.

Домашняя кузница на газу

Для изготовления простой домашней кузни на газу можно использовать запчасти от старого велосипеда. Если на токарном станке произвести обточку «звездочки» от коробки передач, приспособление может функционировать на бутане или пропане, нагревать замкнутые горны небольшого объема. Важным условием пользования переносной конструкцией является запрет на работу горелки с ацетиленом, так как высокая температура пламени может сжечь бывшую «звездочку», а печь попросту взорвется.

Собрать такое устройство несложно, при этом самодельный горн для ковки мало чем уступает промышленным, но обходится намного дешевле. Главное, соблюдать при изготовлении и использовании правила безопасности.

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла . Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

Нам понадобится:

• стальной лист толщиной пять миллиметров около 100х100 см;
• листовая сталь толщиной 2 мм;
• уголок 30х30;
• шесть шамотных кирпичей ШБ-8;
• УШМ, называемая в народе «болгарка»;
• зачистной круг;
• отрезные круги для резки стали и камня;
• сварочный аппарат и электроды;
• два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

Схема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20-25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Обращаем внимание на проем. Через него пройдет воздуховод.

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ .

Можно подключать пылесос и попробовать разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Вот и все. Ваш горн готов. Куйте на здоровье, куйте как мы, куйте лучше нас!

Как сделать кузнечный горн на газу своими руками: советы + чертежи в помощь домашним умельцам

Оборудование для термической обработки металлов – дорогостоящее удовольствие. Не каждый начинающий мастер готов выложить солидную сумму на его приобретение. Зато есть технологии, согласно которым кузнечный горн на газу своими руками соорудить можно без особых затруднений и трат.

В представленной нами статье вы найдете детальное описание сборки главного атрибута кузнечного промысла. Мы расскажем о том, как работает горн и о его конструктивных компонентах. Подскажем, каким образом добиваются необходимой для плавки и ковки заготовок температуры.

Самостоятельным домашним умельцам мы предлагаем ознакомиться с проверенными кузнечной практикой самоделками. Вы узнаете, какие материалы, готовые устройства и инструменты потребуются в изготовлении горна. Получите представление о непростом процессе и ценные советы.

Принцип работы и специфика конструкции

Кузнечный горн необходим для проведения ряда операций по подготовке металла к последующей обработке. Разогретой в нем заготовке придают запроектированную форму. С его помощью изготавливают популярные нынче кованые украшения, нужные в быту детали, утварь, предметы обстановки и т.д.

Горном пользуются во всех областях термообработки. Он может быть совсем миниатюрным, устанавливаемым буквально на стол, и стационарным, напоминающим традиционную кирпичную печку. Независимо от габаритов все модели действуют по единому принципу.

Как работает кузнечный горн?

Для подготовки металла к последующей ковке его нужно разогреть и в буквальном смысле «размягчить» в температурных условиях до 1100-1200ºС. Условия достигаются благодаря специфическим особенностям конструкции, обеспечивающей поставку в зону горения топлива и кислорода в нужных для процесса пропорциях.

Внутри газового или твердотопливного кузнечного горна проистекает характерная химическая реакция: перерабатывается углеводород. Углерод, получаемый при горении как газообразных, так и твердых углеводородов, вылавливает и присваивает себе из разогреваемого металла кислород. В итоге получается сталь без окисляющих примесей.

Особенности кузнечного горна позволяют пользоваться восстановительным потенциалом углерода частично. Весь кислород не выжигается из разогреваемой заготовки. Благодаря частичному восстановлению металл не пережигается полностью и не становится хрупким, как это бывает с чугуном.

Кстати, чугунные изделия в промышленности после термообработки насыщают кислородом, чтобы избавиться от указанного недостатка или хотя бы минимизировать его.

В выпущенный промышленностью горн, оснащенный системой управления, нужный для горения воздух нагнетают так, чтобы его слегка не хватало. Самоделку таким устройством сложно снабдить, если не установить на нее, конечно, готовую газовую горелку с автоматикой.

Из-за невозможности регулируемой подачи воздуха, точнее содержащегося в нем кислорода, рукотворные кованые изделия нередко бывают пережжены. Так случается на первых этапах. Однако с опытом приходит и способность мастера чувствовать, когда надо перестать нагревать, а также знания, что нужно делать, чтобы избежать полной потери кислорода.

Устройство и рабочие составляющие

Вариантов изготовления самодельных моделей, проверенных кузнецами на практике, великое множество. Мы приведем только малую часть из них. Перед тем как решить, какой газовый горн лучше сделать своими руками, разберемся с типичными особенностями устройства.

По технической сути любой кузнечный горн – это своеобразная печь с характерными принадлежностями: топливником, колосниковой решеткой, воздушной камерой, именуемой в русских отопительных агрегатах поддувалом. В отличие от обычной печки воздушную камеру оборудуют дренажем для регулировки подачи воздуха и патрубком с вентилем.

Колосник усиливают так, чтобы он был способен сопротивляться немалому термомеханическому воздействию. Обычная решетка из металлических прутьев или обрезков уголка не подойдет. Нужно усиленное устройство. В идеале лучше, чтобы это было вмонтированная в рабочий стол панель из толстого металла с равномерно высверленными отверстиями.

Совокупность перечисленных составляющих называется фурмой. В комплектации горнов промышленного производства их несколько, чтобы можно было менять в зависимости от требующихся условий для выполнения определенной операции и от размера разогреваемой заготовки.

Фурму чаще всего устанавливают не в закрытый корпус, а монтируют на стол. Ему нужно быть достаточно устойчивым и защищенным от термического воздействия, для чего используется футеровка. В ряде конструкций в стол вмонтирована колосниковая решетка или вместо нее установлена металлическая перфорированная панель.

В футеровке стола для стационарного горна, который собираются активно эксплуатировать, используют огнеупорный кварцевый кирпич. Самоделки для разовых работ футеруют шамотным кирпичом. Найти его в продаже проще, да и цена пониже.

Для полноценного сбора и отвода дымовых газов над столом с перфорированной панелью или над фурмой располагают шатер или зонт. Их соединяют с дымовым каналом, который сооружается по принципу дымохода для газового котла. Он должен безупречно работать, т.к. выделяемые при нагреве металла газы чрезвычайно токсичны.

Кроме основных конструктивных составляющих есть еще дополнительные приспособления. Обычно рядом с горном кузнецы ставят закалочную ванну, чтобы готовое изделие сразу окунать в охлаждающую и закаляющую его среду. Это в случае, если требуется термоударная закалка.

Еще ремесленники в производственных масштабах пользуются газовоздушной камерой. В ней продукцию сушат от конденсата, вводят в состав присадки, которые можно добавить только в газообразном состоянии. Там же сушат воздух для получения определенных технологических условий.

Чтобы увеличить область предельно высокой температуры применяют горнило – расширяющийся к основанию колпак. Он нужен в основном при работах с цветными и драгоценными металлами. Кустарям зачастую ничего из дополнений не требуется, разве что ванна, под которую можно приспособить любую металлическую емкость достаточного объема.

Выбор голубого топлива для работы

Считается, что для работы кузнечного горна подойдет как магистральный, так и баллонный сжиженный газ. Разочаруем: пользоваться неочищенным природным вариантом нецелесообразно.

У отказа от природного топлива есть две весомые причины:

• Из трубы к нам поступает голубое топливо, представляющее собой некую смесь газообразных углеводородов. Их способности по теплотворности и удерживанию кислорода различаются. Потому настроиться на оптимальную поставку воздуха фактически невозможно.
• В газовой смеси для бытового использования всегда имеется пусть и незначительное, но влияющее на результат содержание примесей. Наличие фосфора с кремнием можно и не замечать, а вот сера точно приведет результат трудовых усилий в непригодность. Спасти сможет только переплавка.

Вдобавок бытовой газ одорируют – придают ему характерный запах, чтобы сразу же можно было обнаружить утечку. Эти вещества также негативно отразятся на качестве.

Отлично подошли бы промышленные сжиженные газы: поставляемые в баллонах пропан или бутан. Но только в случае, если это будут моногазы без сопутствующих примесей вообще.

Если купить очищенное голубое топливо не представляется возможным, провести очистку можно самостоятельно. Избавиться от серосодержащих соединений поможет емкость с нафталином, через которую надо пропустить газ перед подачей в горелку.

Кстати, если использовать горелку заводского изготовления, процесс сооружения горна будет проведен гораздо быстрее. Да и за результат можно не переживать работать все будет безупречно и безопасно. К тому же в горелке воздух с газом можно заранее смешать в нужных для работы пропорциях.

Технология сооружения кузнечного горна

Сразу оговоримся, что самодельный газовый горн, с чертежами и методами сборки которого мы вас познакомим, не пригоден для производственных целей. Однако уникальные украшения, интересные интерьерные вещицы, оригинальные металлические изделия с его помощью изготовить очень даже запросто можно.

Начнем с простейших вариантов, не требующих от исполнителя навыков в сварке и прочих строительных областях.

Элементарная конструкция с газовой горелкой

Простейший кузнечный горн для формирования красивых наконечников у металлического прутка, из которого планируется сварить симпатичный забор на даче, или для ковки украшений можно сделать из шести шамотных кирпичей.

Колосниковую решетку в этой модели варят на основе двух обрезков стальной трубы ВГП произвольного диаметра, но не слишком большого. К ним поперек приваривают закрученные по типу винта обрезки профильной трубы, уголка или полосы. Так нужно для захвата дутьевого потока.

Из шамотных кирпичей складывают «топливник», у которого есть только основание, верхнее перекрытие, да по бокам две стенки. Устанавливают этот горн только на улице, так как система дымоудаления не предусмотрена. Со стороны наддува в земле выкапывают небольшой шурф для корпуса газовой горелки или паяльной лампы.

Для того чтобы во время работы этого горна из газовой горелки не произошел взрыв, перед входом в топливник лучше поставить перегородку из асбестового картона. Ведь исходящее из открытой топки тепло может вернуться и нагреть резервуар с газом.

Вообще, в этом устройстве разогрев производится на углях или коксике (мелком коксе, выпускаемом целенаправленно для кузнецов). Газовую горелку или паяльную лампу применяют лишь для активизации процесса. Они разожгут и создадут дутьевую струю.

Мобильный вариант из гусятницы

Для устройства этой модели нужна отслужившая гусятница. В ее торцах прорезают отверстия для ввода самодельной или купленной газовой горелки. Над отверстиями вырезают два углубления. Эту модель так же как предыдущий тип можно эксплуатировать исключительно на свежем воздухе.

Футеровка самодельного горна производится смесью шамотного песка с кирпичным шамотным же боем. Приобрести для этого можно прямо готовую смесь. После нанесения ничего запекать специально не нужно. Отвердевание футеровочного состава произойдет во время использования приспособления.

Для наддува устанавливается подходящий по виду и мощности вентилятор, к примеру, от ручной сирены. Идеально подойдет дутьевая газовая горелка, которую можно снять с отслужившего турбированного котла, если она, конечно, в рабочем техническом состоянии.

В этом решении есть существенный недостаток – работать с ним можно только на улице, а если использовать дутьевую горелку, то потребуется электропитание. Т.е. придется запастись либо хорошим удлинителем достаточной мощности, либо рисковать, расположив устройство недалеко от дома.

Есть еще вариант – кузнечные меха, которыми пользовались кузнецы несколько столетий. Однако заметим, нагнетать воздух в топливник горна вручную вовсе не безопасно. Да и с производительностью будет все проблематично и неоднозначно.

Стационарное оборудование для мастерской

Модели, устанавливаемые в мастерских для постоянной работы, должны быть не только функциональны, но и эргономичны. Важно продумать и удобство работы, и безопасность, ведь раскаленная металлическая болванка представляет собой потенциальную угрозу. А получение тяжелых травм не входит в планы ни одного нормального мастера.

Размеры оборудования в этом случае не стоит брать стандартные, ведь все мы сложены и устроены индивидуально. Кузнечный горн должен быть удобен именно вам и тем, кто будет пользоваться вашей мастерской, если она взята в совместную аренду. Особенное значение имеет высота рабочего стола и его габариты.

Для определения размеров будущего горна поступим следующим образом:

• Выберем место в мастерской, позволяющее расположить все основное и дополнительное оборудование в местах, удобных для проведения всего спектра работы по разогреву, ковке и закалке.
• Определим свое место. Встанем, распределив ступни на ширине плеч. Рабочую (правую/левую) руку согнем в локте.
• Замеряем расстояние от локтя согнутой руки до плоскости пола. Это удобнее сделать напарнику. Потом так же получаем второй результат, если ковать будете не только вы. К среднему арифметическому от двух расстояний прибавляем 5-7 см – получаем высоту рабочего стола.
• Берем самые большие по габаритам клещи, чтобы замерить расстояние от живота до их самой крайней точки. К измеренному расстоянию прибавляем 10-12 см – получаем половину диагонали рабочего стола.
• Вычисляем длину стороны квадратного рабочего стола, учитывая полученную ранее половину диагонали.

Кузнечный стол обычно не делают круглым, т.к. он неудобен в работе, особенно, если работать предстоит с подручным.

Кузнечный горн своими руками

Изготовление горна для собственной кузницы

Ручная ковка становится всё более популярной – и для удовлетворения собственных потребностей, и для производства различной продукции на заказ. Нагрев металла, с целью повышения его пластических характеристик, необходимо выполнять в специальных нагревательных устройствах, простейшим из которых является кузнечный горн. Главная задача горна – обеспечить стабильное повышение температуры металла до температур ковки, т.е., не менее чем до 1200 °С. Как сделать самодельный кузнечный горн, и возможно ли это в принципе, рассмотрено далее.

Классификация видов кузнечных горнов

Она может быть произведена по следующим основным показателям:

1. По виду применяемого топлива. Различают газовые горны, а также устройства, работающие на твёрдом (угле) или жидком (мазуте) топливе.
2. По конструктивным особенностям строятся открытые и закрытые горны.
3. По размерам пода (эффективной поверхности) – малые, средние и крупные.

Твёрдотопливные горны, для которых необходимо применять коксующийся уголь – эффектное для видеосъёмки, но устаревшее техническое решение. При этом потребуется не только обеспечить непрерывную поставку высококачественного древесного угля, но и смириться с технологическими недостатками, среди которых:

• неравномерность нагревания;
• невозможность управлять процессом;
• повышенное содержание серы, что увеличит хрупкость в процессе ковки;
• увеличенный расход топлива, он может составлять до 120 — 150% от веса;
• низкий КПД устройства, сопровождающийся значительным угаром.

Тем не менее, такие конструкции в условиях единичного выпуска изделий могут находить применение в домашних условиях, особенно, если это мини-горны, работающие на дешёвом мазуте.

Конструкция кузнечного горна

Для создания более благоприятных условий работы кузнеца целесообразнее строить закрытые горны. Они, хотя и несколько сложнее в изготовлении, зато отличаются более высокой эффективностью, и обеспечивают равномерный нагрев заготовок, в частности, круглого или прямоугольного поперечного сечения. Открытые горны остаются для кузниц художественной ковки незначительной по своим размерам продукции.

Кузнечный горн закрытого типа состоит из следующих элементов:

1. стальной опорной рамы со стойками;
2. пода;
3. футеровки;
4. шиберной заслонки;
5. вентилятора;
6. дымоотводных труб.

Если при ковке необходимо нагреть металл не полностью, то в заслонке выполняются технологические отверстия. Они снабжаются закрывающимися глазками, необходимыми для того, чтобы снизить потери топлива, и ускорить процесс нагрева.

При обустройстве мастерской экономично оборудовать кузнечный горн простейшим рекуператором – узлом, повышающим температуру отводимых печных газов. Горны с рекуператорами имеют более высокий КПД, а выделяющееся тепло может быть использовано, например, для печи, производящей последующую обработку кованых изделий – их кузнечную сварку, воронение и пр.

Этапы изготовления самодельного горна

Как сделать кузнечный горн, и с чего начать? Для изготовления закрытого горна предварительно потребуется определить размеры его пода. Они определяется желаемой производительностью, и зависят от расхода топлива и интенсивности действия кузнечного горна. Для газового варианта оптимальной можно принять скорость подачи топлива 1 — 1,5 м/с: в этом случае процессы теплопередачи в закрытом пространстве будут протекать достаточно эффективно.

Кузнечный горн закрытого типа

Напряжённость пода Н связана с производительностью горна N простым соотношением:

где F – площадь пода.

Учитывая площадь, отводимую под кузницу, а также ожидаемую производительность ковки (например, в кг изделий), можно установить фактическую минимальную напряжённость пода (она не должна быть менее 100 — 150 кг/м 2 ∙ч, иначе обустройство даже мини-варианта нагревательной установки оказывается невыгодным).

Для того, чтобы изготовить горн своими руками, потребуются следующие материалы:

1. толстолистовая жаропрочная сталь;
2. огнеупорный кирпич (шамот или динас);
3. стальной профильный металлопрокат (уголки, швеллеры) для монтажа рамы горна, изготовления заслонки и опорных стоек;
4. стальные дымоходы для отведения газов, образующихся в процессе нагревания продукции;
5. огнеупорная обмазка для заделки щелей;
6. листовая или широкополосная сталь для внешней футеровки.

Конструкция открытого горна значительно проще – там необходимо обустроить лишь систему колосников, и обеспечить подачу воздуха, интенсифицирующего процесс нагрева. Для отвода продуктов сгорания в этом случае достаточно обычного вентиляционного зонта из жаропрочной стали.

Кроме того, при строительстве есть смысл воспользоваться стандартными узлами. Здесь следует упомянуть вентилятор для горна, в качестве которого можно принять агрегаты, выпускаемые для двухконтурных котлов большой мощности. Также пригодны вентиляционные трубы и стальные дымоходы, предназначенные для дымоотвода газов при 300 — 400 °С. Обустроить горн своими руками можно, используя горелки от мощных двухконтурных котлов.

Изготовление опорной рамы

Поскольку кузнечный горн – агрегат стационарный, то следует чётко определиться с его местонахождением. В домашних условиях далеко не вся часть мастерской может быть использована под кузницу. Но, безусловно, горн должен примыкать к одной из её стен, желательно к той, которая не сообщается со смежными строениями, поскольку в этом случае гораздо сложнее обустроить дымоходы, и установить вентилятор для горна.

По условиям пожарной безопасности конструкция должно отстоять от капитальной стены мастерской не менее, чем на 1 м, при этом исключается любое применение материалов с пониженной огнестойкостью (в том числе и гипсокартон марки ГКЛО).

При изготовлении опорной рамы целесообразно пользоваться готовыми чертежами, которые можно купить, либо скачать в Интернете. Размеры горна/мини-горна при этом согласовываются с собственными возможностями. Хорошо, если к чертежам прилагаются также фото и/или видео работающего горна.

Опорные стойки и раму изготавливают сварными, для чего обычно применяют низколегированную сталь 09Г2С. Она обладает достаточной прочностью, легко и надёжно сваривается, стойка от высокотемпературной коррозии. Шаг пластинчатых ячеек опорной рамы определяется размерами огнеупора. В готовой раме предусматриваются отверстия под последующее крепление элементов внешней футеровки.

Изготовление пода и свода

При выборе огнеупоров для обустройства верхней части руководствуются соображениями долговечности, видом нагреваемых изделий, а также интенсивности использования кузнечного горна. Чаще других используются шамот и динас.

Шамот изготавливается согласно техническим условиям ГОСТ 390-79. Купить несертифицированную продукцию весьма опасно, поскольку по цвету иногда бывает трудно отличить шамотный кирпич, от обычного, который плавится уже при 1200 ° С. Пригодный для кладки шамотный кирпич должен быть кремового цвета, и обладать низкой пористостью. В этом случае его вес составляет не менее 5 кг. В Интернете достаточно роликов демонстрационного видео, с помощью которого можно отличить качественную продукцию. Для строительства горна подходят марки ШПД, ША и ШБ.

Скачать ГОСТ 390-79 «Изделия огнеупорные шамотные и полукислые общего назначения»

Динас – огнеупор со значительно более высокими огнеупорными характеристиками: до 1800 0 С, однако он более дорог. Материал по цвету светлее шамота, поскольку имеет повышенный процент кремнезёма. Он лучше выдерживает интенсивные теплосмены, поэтому горны, выложенные из динасового кирпича, долговечнее.

При кладке стоит напомнить, что в кладочном растворе обязательно должна присутствовать огнеупорная глина и измельчённый шамот/динас, в пропорции 60/40. Каналы под вентилятор и дымоходы отделываются по периметру стальными полосами или уголками.

Изготовление заслонки и футеровки производится по той же технологии, что и описанная выше. Для футеровки стоит принимать полосы или листы, имеющие рёбра жёсткости: это снизит теплоотдачу в окружающее пространство, а также поможет увеличить производительность нагрева.

После окончания работ конструкцию тщательно просушивают, после чего испытывают вентилятор для горна, и только затем производят пробный пуск. Длительность нахождения изделий в готовом горне можно сопоставить со значениями, приведенными в следующей таблице:

Кузнечный горн своими руками для ковки

Специальное устройство, предназначенное для разогрева рабочих заготовок до температуры ковки во время металлообработки, известно как кузнечный горн. Существует несколько видов горна, каждый из которых имеет свои особенности.

Не исключена возможность того, что кузнечный горн своими руками можно сделать несколькими простыми способами.

Конструкция и предназначение устройства

Первый кузнечный горн своими руками был изобретен еще древними халибами. В наше время существует несколько вариантов конструкций этого устройства. При их классификации ориентируются на такие факторы горнов:

1. Топливо, которое используется для розжига (уголь, газ, кокс, мазут).
2. Конструкция горна.
3. Размеры устройства.
4. Цель, с которой предполагается его использование (нагрев под ковку, термообработка заготовки).

В качестве топлива может использоваться мазут, газ или уголь. Как правило, чаще всего применяется уголь. Этот вариант топлива отличается безопасностью и невысокой стоимостью. Что касается мазута или кокса, эти виды топлива относятся к дорогостоящим, а также загрязняющим окружающую среду.

Использование газа обеспечивает высокий уровень коэффициента полезного действия, но в то же время требует более тщательного обслуживания установки.

Горны на угле

Горны, которые в качестве топлива используют уголь, отличаются простым устройством и практичностью использования. Конструкция устройства этого вида состоит из таких рабочих частей:

1. Крыша и стенки. Для их возведения применяют кирпич, обладающий огнеустойчивыми свойствами. Это может быть шамот или динас.
2. Гнездо. Именно в нем и происходит нагревание рабочих заготовок.
3. Зонт. Состоит из шторок, откидного типа. Его основное предназначение заключается в улучшении естественной тяги рабочего пространства.
4. Задняя стенка. В ней проделываются специальные отверстия, через которые обеспечивается подача исходящего потока воздуха.
5. Воздушный кран. Посредством его использования выполняется подача воздуха в гнездо горна.
6. Короб. Для его выполнения используется жаропрочная сталь. С его помощью происходит соединение входного отверстия и гнезда.
7. Закаленная емкость. Она может быть выполнена как из кирпича, так и из стали. Основное ее предназначение заключается в понижении температуры рабочих заготовок после их термической обработки. Благодаря этому можно исключить процесс образования на них термотрещин.
8. Дымоход. Через него выводятся продукты сгорания топлива.

Если говорить о недостатках твердотопливного горна, следует отметить сложность процесса его розжига. Усложняется розжиг особенно в том случае, когда горн на протяжении длительного времени стоял неиспользованным. Для этого кузнецу необходимо обладать определенными навыками.

Подготовку горна к использованию нужно проводить в такой последовательности:

• очистить гнездо от остатков золы и сгоревших углей;
• продуть дымоход и каналы, по которым проходит воздух посредством использования сжатого воздуха. Для этого можно использовать обычный пылесос;
• насыпать на дно гнезда горна немного угля. При этом следует обратить внимание на то, что отверстие, расположенное на дне короба, должно остаться открытым;
• для облегчения процесса розжига рекомендуется на поверхность угля положить немного ветоши, смоченной жидкостью для розжига костров. Вместо ветоши можно использовать древесные опилки;
• когда уголь хорошо разгорится, можно понемногу подсыпать уголь небольшими порциями;
• теперь необходимо открыть кран подачи воздуха и установить его посредине положения;
• как только уголь станет прогорать, можно повысить интенсивность подачи потока воздуха;
• при образовании на поверхности угля корки можно приступать к прогреву рабочей заготовки и подготовки ее для работы.

Так как температура под коркой выше, чем на ее поверхности, заготовка помещается непосредственно под корку. Если толщина корки достигает больше 5−10 мм, ее рекомендуется разрушить. В противном случае уровень теплопроводности становится меньшей.

Для того чтобы заготовка прогрелась равномерно по всей площади, ее необходимо периодически переворачивать. Стоит также обратить внимание на цвет огня. Он должен быть равномерный, а также иметь одинаковый цвет.

Ни в коем случае нельзя допустить перегрева металла. При этом он будет намного сложнее поддаваться обработке.

Устройства, работающие на газе

Отличительной чертой данного вида горнов является то, что подготовить их к работе намного проще, чем кузнечные горны, работающие на твердом топливе.

Если говорить о конструкции горнов газового типа, она состоит из таких элементов:

1. Камера. Для ее изготовления используется материал, обладающий огнеупорными свойствами. С внешней стороны камера обкладывается сталью с жаростойкими свойствами.
2. Заслонка передняя. Ее открывание обеспечивается посредством использования противовеса или шарниров. Для того чтобы имеет возможность наблюдать за тем, что происходит внутри камеры, в одной из ее стен монтируется небольшое смотровое окно.
3. Под. Для его изготовления используется шамотный кирпич, обладающий жаростойкими свойствами.
4. Горелка. Возможно использование горелок нескольких типов. При определении типа горелки главным фактором является разновидность газа, который используется. Например, если в качестве топлива применяется смесь пропан-бутана, используется горелка диффузного типа. Горелки этого типа гарантируют равномерность нагрева рабочей заготовки, а также образование минимального количества угара.
5. Редуктор смесительный. Воздух входит в газовую смесь, которая находится в баллоне.
6. Сопло. Его форма имеет непосредственную зависимость от формы заготовок, которые будут использоваться в процессе работы.
7. Решетка колосников. Ее предназначение заключается в повышении показателя тяги, а также в обеспечении сбора окалин.
8. Вентилятор. С его помощью воздух нагнетается к горелке.

Для обеспечения работы газовых кузнечных горнов необходимо обязательное присутствие источника энергии. В связи с этим горны этого вида применяются для нагрева до температуры ковки заготовок большой длины. В таких горнах процесс их нагрева происходит намного быстрее.

Использование газовых горнов возможно при соблюдении таких правил безопасности:

• помещение кузнецы необходимо периодически проветривать, дабы предотвратить скопление газа;
• возле горна не допускается располагать устройства, в которых находится кислород или смеси, содержащие его;
• посредством использования газоанализатора необходимо проверить окончательное сжигание газа перед новым запуском горна.

Только при условии соблюдения правил использования и безопасности горна газового типа его применение будет оправдано.

Самостоятельное изготовление

Перед тем как сделать горн, необходимо определиться с типов устройства. Самодельные горны могут быть двух видов:

1. Закрытый. Его конструкция оборудована специальной камерой, в которой заготовка разогревается до необходимой температуры. Следует обратить внимание, что в горнах закрытого типа можно работать с заготовками, размер которых не превышает размеров самой камеры.
2. Открытый. Засыпание топлива на колосники в нем проводится с ее верхней части. С нижней части происходит подача воздуха. Рабочая заготовка для ее нагрева помещается непосредственно на поверхность топлива. Благодаря этому можно использовать заготовки довольно больших размеров.

Для начала необходимо взять пластину из стали и просверлить в ней отверстия. После этого ее можно вставить в центральную часть стола, который выступает в качестве основы горна.

Для того чтобы изготовить стол, рекомендуется взять металлическую пластину, толщина которой колеблется в пределах 3−5 мм. Следует учитывать габариты стола: 700 мм — высота стола. Столешница имеет размеры 80 Х 100 см.

Не исключена возможность того, что из уголка варится рама, в которую помещаются решетка колосника и огнеупорный кирпич. Для изготовления решетки можно использовать обычную старую сковороду из чугуна, в днище которой просверливаются отверстия. Следует учесть то, что при определении высоты стола необходимо ориентироваться на рост кузнеца.

Теперь можно приступить к монтажу механизма подачи воздуха. Есть возможность создания такого механизма, работающего от ножного привода.

Оптимальным вариантом создания механизма является использование электровентилятора из ненужного пылесоса. Его мощности хватит для того, чтобы подать поток воздуха необходимой силы. Нелишним будет оборудовать конструкция регулятором мощности.

Не исключена возможность использовать вместо пылесоса привод от ручной сирены.

После этого все части конструкции собираются в одно целое устройство. Теперь можно приступить к проведению первого испытательного запуска. Самодельный горн для ковки можно дополнять разного вида дополнительными приспособлениями, которые повышают показатель удобства работы с ним.

Особенности работы с горном

После изготовления кузнечного горна необходимо научиться им пользоваться. Для этого рекомендуется придерживаться таких правил:

1. Началом работы с устройством заключается в загрузке топлива на колосниковую решетку. Некоторые кузнецы рекомендуют на разогретый слой угля положить рабочую заготовку, а сверху на нее насыпать еще один слой угля. Таким образом удается добиться максимально высокой температуры в камере.
2. Если в качестве топлива используется древесина, на колосниковую решетку необходимо положить дополнительное кольцо (диаметром 21 см).
3. Для обеспечения хорошей тяги над самодельным горном необходимо смонтировать специальную вытяжку. Ее также можно выполнить самостоятельно.
4. Для того чтобы разогреть заготовку до необходимой для ковки температуры, ее нужно держать в средине раскаленного угля. При этом важно не передержать заготовку. Это может ухудшить свойства металла, что осложнит процесс работы с заготовкой или сделает металл очень хрупким.
5. Для проведения ковки рекомендуется использовать специальный молоток, вес которого не больше 1 кг. В процессе работы глаза необходимо защитить очками. Это поможет предотвратить попадание в глаза раскаленного металла.
6. Большая металлическая вещь может быть использована в качестве наковальни. Это может быть рельса или кувалда.

Самодельный кузнечный горн имеет существенные преимущества перед приобретенным. Он намного дешевле, проще в использовании и обслуживании.

Создаем кузнечный горн своими руками

Ну до чего у нас любят дикие заумные определения: специальные нагревательные устройства с целью повышения пластических характеристик металла. Давайте попробуем перевести все это безобразие на человеческий язык.

Кузнечный горн по своей сути – печка. Понятно, что со своим особенностями, разновидностями и технологическими нюансами, но все равно – это печка. Она нужна для разогрева металлических деталей до температуры, чтобы их можно было ковать, то есть подвергать деформации.

Это главный и общий факт для всевозможных видов кузнечных горнов – от примитивных дачных поделок на кирпичах до промышленных печей со множеством технологических особенностей применения и назначения.

Нагрев заготовки в кузнечном горне

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Твердотопливные горны

Они работают на угле. Их использование становится все реже, так как уголь – топливо, не дающее стабильного и ровного огня, что является самым важным требованием к кузнечному горну. Мало этого, для таких печек нужен не просто уголь, а высококачественный древесный коксующийся или такого же качества каменный уголь.

Любители такой экзотики есть, так что ниже мы остановимся на паре-тройке советов по обустройству такой печки.

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

• рама на стойках для опоры, все должно быть сделано из стали;
• под – дно или нижняя часть стенки горна;
• заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
• вентилятор;
• труба для отвода дыма
• футеровки – тепловая защита печки в виде шамотных кирпичей;
• рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Строим твердотопливный горн

Главным недостатком твердотопливных горнов является то, что уголь сам по себе не может выдать нужную температуру свыше 1000°С. Поэтому в таких печках всегда нужна подача воздушной струи. Раньше это были меха, теперь чаще воздух подается через трубу с заваренным торцом, также сделанную из стали.

Пластина для стола должна быть сделана из заготовки с толщиной не меньше 5-ти мм. Если горн открытой конструкции установить на улице, не нужно будет специально заниматься вентиляцией.

Вот главные этапы по сооружению самодельного горна, работающего на угле:

• Соорудить площадку для основания с бетоном и армированными прутьями.
• Сложить кирпичи в виде прямоугольного основания, поверхность стола может быть любой высоты.
• В любой стенке основания проделать отверстие для поддувала.
• Собрать под из специального огнеупорного кирпича на основание.
• Установить колосник с отверстиями, который нужно делать также из огнеупорного материала, для чего отлично подойдет чугунная дверца от старой печки.
• После установки колосника доложить стенки из того же огнеупорного кирпича.
• Не забыть оставить отверстие в одной стенке для подачи воздуха, лучше это сделать сразу при кладке кирпича.
• В трубу для подачи воздуха вмонтировать вентилятор.
• Если вы делаете закрытую конструкцию, обязательно соорудите дымоход, который абсолютно необходим для тяги.

Такой горн можно сделать мобильным – все зависит от вас. Отличным каркасом для твердотопливного горна может послужить старая газовая плита.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке. Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Как сделать горелку для газового горна

Помимо общих инструкций как сделать кузнечный горн, существуют правила по установке газовой горелки. Горелка газового горна может быть приобретена в магазине, а может быть сделана самостоятельно.

Горелку газового горна своими руками нужно делать с обязательным учетом требований к ней:

• поджиг газа должен быть вполне безопасным;
• горение должно быть устойчивым;
• стойкость к влажности внутри горна;
• безопасность при изменении тяги и риске взрыва горючего вещества.

Газ подается на горелку от баллона или сети под контролем регуляторов. Пробный пуск газа проводят для проверки регуляторов и напора, следят за запахом.

Кузнечный горн своими руками

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла. Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

• стальной лист толщиной пять миллиметров около 100х100 см;
• листовая сталь толщиной 2 мм;
• уголок 30х30;
• шесть шамотных кирпичей ШБ-8;
• УШМ, называемая в народе «болгарка»;
• зачистной круг;
• отрезные круги для резки стали и камня;
• сварочный аппарат и электроды;
• два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

Схема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20–25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Обращаем внимание на проем. Через него пройдет воздуховод.

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ.

Можно подключать пылесос и попробовать разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Вот и все. Ваш горн готов. Куйте на здоровье, куйте как мы, куйте лучше нас!

Мини-кузница своими руками: бюджетный вариант

Иногда в жизни людей, живущих «на земле», случаются моменты, когда хочется что-то сделать своими руками, не откладывая дело в долгий ящик. Кто-то задумывается о столярке, кто-то занимается изготовлением декоративных изделий, а кто-то буквально загорается ковкой. Причём, настоящей, т.е. — «горячей».

Итак, в этой статье:

• Какой минимальный набор инструмента и оборудования нужен для ковки.
• Как сделать наковальню из старого рельса.
• Из чего можно сконструировать переносной кузнечный горн.

Начальный набор инструментов, необходимых для ковки металла

Способ приданию металлу пластичных свойств за счёт нагрева известен человечеству с незапамятных времён. В отличие от т.н. «холодной ковки», при которой металл не подвергается нагреву, при ковке «горячей» (и, как считается, «настоящей») металл разогревают в горне.

За счёт пластичности разогретому металлу можно придать самые разнообразные формы, чем и пользуются мастера художественной ковки.

Помимо опыта, который нарабатывается годами, для ковки требуется соответствующий инструмент. Это могут быть специальные клещи, оправки, шаблоны для гнутья и т.д., но самыми главными «помощниками» кузнеца на протяжении многих веков остаются молот и наковальня.

Любой человек, который задумался о том, чтобы заняться кузнечным делом, сталкивается с необходимостью приобретения соответствующих инструментов. Качественная и тяжелая наковальня весом под 100 кг – удовольствие не из дешёвых.

Я свою наковальню купил на вес на вторчермете. По опыту работы могу сказать: что я не смог расплющить на рельсе, удалось на настоящей наковальне.

Вторчермет хоть и «золотое дно», но многое зависит от везения. У нас цена б/у наковальни приближается к стоимости новой. Хотя мне удалось таким образом обзавестись мощными тисками и наковальней весом около 30 кг. «Лицо» у неё, правда, помято, но это поправимо.

Итак, как быть, если ковать хочется, а семейный бюджет не позволяет таких трат? Тем более, если неизвестно, придётся ли дело по душе, или через несколько месяцев все дорогостояще оборудование станет пылиться в гараже.

В этом случае следует воспользоваться опытом участников FORUMHOUSE и обзавестись мини-кузницей, сделанной из материалов, что оказались под рукой. Тем более, что даже на таком – «дачном», варианте можно сделать массу разнообразных вещей, нужных в хозяйстве, и которых не купишь в магазине или на строительном рынке.

Хороших кузнецов мало и, как правило, они загружены заказами, а в хозяйстве часто нужны специфичные изделия, например, кованый гвоздь или какая-то «хитрая» заклёпка. Чтобы не ломать голову с поиском мастера и заказом, а также сэкономить, проще всё сделать самому. Ведь такие гвозди, как на фото ниже, просто так не купишь.

Как сделать наковальню из старого рельса

Интересен опыт пользователя портала с ником ДИМДИМ. Он рассказывает, чего можно добиться при изготовлении самоделок, если приложить к делу смекалку.

Я решил заняться ковкой. Пересмотрел в сети множество видеороликов и пришел к выводу, что смогу сделать весь инструмент самостоятельно. В первую очередь мне нужна наковальня, горн, а также разнообразные приспособления. Чтобы сэкономить, буду всё делать из того, что есть в «закромах», т.е. из подручных материалов.

Из интернета пользователь узнал, что чаще всего самодельную наковальню делают из железнодорожного рельса.

Т.к. в «закромах» рельса не оказалось, ДИМДИМ для поисков «донора» задействовал всех друзей, родственников и знакомых. Вскоре поиски увенчались успехом, и пользователь стал обладателем старого, но крепкого рельса.

Осталось отсечь от заготовки всё лишнее и придать ей нужную форму. Расчехлив отрезную машинку по металлу, пользователь приступил к работе.

В старину кузнечное ремесло было в почете. Не каждый мог осилить его, не у каждого была возможность приобрести необходимый инструмент и обустроить мастерскую. Сейчас изготовить кузнечный горн своими руками можно и без привлечения серьезных средств. Даже простая конструкция даст возможность разогреть металл до необходимой температуры и попробовать свои силы в ковке.

Люди с творческими наклонностями, занимающиеся оформительскими работами, нередко сталкиваются с желанием использовать декоративные металлические элементы ручной работы. Сделать такие вещи можно с помощью ковки.

Тонкий листовой металл можно пытаться штамповать, гнуть или чеканить и без нагрева. Толстую заготовку без этого обработать не получится. Изготовить инструмент из углеродистой стали тем более не стоит пытаться.

Если оборудовать кузнечную мастерскую очагом и массивной наковальней, можно не обращать особого внимания на толщину рабочей заготовки. В раскаленном виде она будет в состоянии коваться, гнуться и плющится. Главное в этом процессе – правильно обустроенный кузнечный горн.

Своими руками его, возможно, сделает не каждый желающий, но для настоящего ценителя ремесла, знакомого с устройством, особенностями и принципом работы приспособления, это будет по силам. Как уверяют бывалые мастера, простую кузницу можно обустроить даже из шести кирпичей.

Назначение горна

Стальная заготовка перед ковкой должна разогреться до светло-оранжевого цвета. Это будет примерно соответствовать температуре 1000-1100° C. В таком состоянии металл может подвергаться деформации ударным инструментом.

Остывая, заготовка становится менее пластичной, ее сложнее ковать. А если применить более тяжелый инструмент, металл становится хрупким и подверженным растрескиванию. Единственный вариант – это постоянное поддержание температуры ковки. Однако показателя свыше 1000°C в обычной печи не добиться. Для этого необходим очаг с принудительной подачей воздуха.

Кузнечный горн, своими руками изготовленный, можно применять для разогрева металла до температуры ковки. Кроме того, его можно будет также использовать и для других работ. Он подойдет для плавки металла и последующей его заливки в форму, для закалки инструмента, для пайки с использованием латуни и меди.

Разновидности конструкций

Вначале нужно определиться, каким видом топлива будет разогреваться металл. Традиционно в кузницах для этих целей применялся древесный или каменный уголь (кокс). Кроме твердого топлива можно использовать природный магистральный и сжиженный газ, а также нефтепродукты (бензин, мазут, уайт-спирит и пр.).

В зависимости от вида топлива конструкция рабочей зоны горна будет отличаться. Также она будет зависеть от способа и места расположения очага. Если это стационарная конструкция, то основание есть смысл делать массивным и добротным, с использованием кирпича и каналом для отвода продуктов горения.

Для передвижного горна лучше подойдет облегченный, разборный вариант очага. Он удобен тем, что зимой можно работать в помещении, а летом при необходимости мастерская выносится на свежий воздух. Такую конструкцию легко разобрать и перевезти в необходимое место.

Еще одна особенность – открытая или закрытая камера горения. Если самодельный кузнечный горн будет иметь свод или круглую форму, то металл в нем разогреется быстрее, так как потери тепла заметно снижаются. С другой стороны, работать с длинными или массивными заготовками в очаге закрытого типа будет невозможно, и это нужно сразу учитывать.

Устройство кузнечного горна

Начать следует с выбора типа основания. Для стационарного горна подойдет кирпич, для передвижного очага – металлические конструкции. Основание должно располагаться на оптимальной высоте для удобства работы. Очаг для твердого топлива предполагает наличие рабочей зоны горения. Она может быть выложена огнеупорным кирпичом, быть футерованной или выполненной из стальной пластины.

Другой важный элемент – колосниковая решетка, удерживающая угли в зоне горения и дающая доступ воздушному потоку, который снизу раздувает жар. Нагнетание обычно производится по трубопроводу с регулятором потока. Источник наддува – пылесос с обратной подачей воздуха, фен, «улитка» с двигателем от автомобильной печки. Встречаются чертежи кузнечного горна, где применяется турбина от ручной сирены или меха, как это делалось в старину. Очаг может иметь боковые стенки и свод с каналом для отвода продуктов горения.

Конструкции горнов, работающих на жидком или газообразном топливе, отличаются отсутствием колосниковой решетки. Подача горючей смеси и воздуха осуществляется через отверстие в корпусе. Для этих целей нередко приспосабливают отрезок толстостенной трубы или отслуживший свое резервуар от бытового компрессора, облицованных огнеупорным материалом. Очаги также выкладываются в форме куба из термостойкого кирпича.

Принцип работы

Кузнечный горн своими руками собрать из шести кирпичей сможет даже человек, не имеющий кузнечного опыта. Работать устройство может от наддува бензиновой горелки. Два кирпича плашмя кладут на землю – это будет днище. Еще два ставят на них ребром – это стенки. Причем заднюю часть кирпичей сводят, чтобы ограничить потери тепла. Их расположением также можно до некоторой степени регулировать температуру внутри рабочей зоны. Последние два кирпича кладут сверху – это будет свод.

Колосники можно изготовить из полосы стали в 4 мм. Два отрезка полудюймовой трубы располагают вдоль стенок. На них кладут колосники. Причем их нужно в центральной части завернуть «пропеллером», чтобы поток воздуха захватывался плоскостями и направлялся вверх, где располагают каменный уголь.

Бензиновая горелка разжигается и направляется в топку. Ее сразу можно заглубить в землю и отгородить листом асбеста от жара рабочей зоны. Для этого проделывается отверстие и через него направляется поток паров горящего бензина для разжигания угля. Температура поддерживается краном регулировки горелки.

Твердотопливный горн

Для разовых или нечастых кузнечных работ можно обустроить очаг просто на земле, выкопав углубление необходимого размера и выложив его огнеупорным кирпичом. Он для разогрева металла с помощью твердого топлива наиболее подходит. Другой вариант материала для стола – толстая (не менее 5 мм) стальная пластина. Также нужно будет установить колосниковую решетку из стальной полосы или чугуна. Ее может заменить и стальная труба подачи воздуха. Торец ее заваривается. В зоне горения болгаркой прорезаются щелевые пазы, через которые выходящий воздух будет разгонять жар.

Как сделать кузнечный горн простым и мобильным? Можно сварить каркас из подручных материалов и на них установить стальную столешницу. Интересна, удобна и практична конструкция основания из отслужившей свое старой газовой плиты. Сверху устанавливается столешница с зоной горения. Духовка служит для расположения пылесоса или другого источника наддува. Снизу еще имеется отсек для инструмента и приспособлений.

Горн кузнечный газовый

Народные умельцы считают такой вариант очага наиболее экономичным и эффективным. Газ – топливо недорогое и доступное. Конструкция очага для него более проста, так как отсутствует необходимость колосниковой решетки. Регулировка подачи газа краном удобна, значит, добиться требуемой температуры в рабочей зоне будет легче. Конструкция горна может состоять из минимального набора элементов. Достаточно приспособить под него подходящее основание.

Однако тут также есть свои особенности. Газ – вещество взрывоопасное, поэтому работать нужно еще более осторожно. Регулировка подачи горючей смеси также требует опыта и практики. В остальном все не так сложно. Куб из кирпича складывают по размерам планируемых заготовок. Задняя стенка – глухая. Спереди отверстие прикрывают кирпичами или обустраивают дверцу. Сверху оборудуют место для входа трубы, по которой подводится горючая смесь. Длина ее в разных схемах отличается. Есть мастера, которые делают ее до 1,5 м длиной, и говорят, что так лучше идет смешивание горючей смеси.

Природный или сжиженный газ после редуктора подается в эту трубу через сопло. Туда же нагнетается воздух. Интенсивность горения регулируется подачей газа и скоростью наддува. Сверху над горном при работе в помещении необходимо обустраивать вытяжку. В остальном конструкции могут либо усложняться (футеровка, термопары, принудительный отвод продуктов горения, дополнительные заслонки) или, наоборот, упрощаться.

Для домашнего умельца нет стандартов. Главное — знать принцип работы, подобрать материалы, выдержать технологию, получить необходимую температуру и при этом соблюдать технику безопасности.

Источник: www.syl.ru

Изготовление кузнечного горна для ковки и плавки металла

Кузнечный горн — это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

Устройство и принцип действия

Для того чтобы понять, как сделать горн своими руками, нужно разобраться в его конструкции. В основе физических процессов лежит соединение углерода с кислородом. Иными словами, идет процесс горения углерода с высвобождением тепла.

Чтобы не произошло полного сгорания металла, количество кислорода подается не в полном количестве. Это регулируется дутьем воздуха. Передерживать заготовку в горне тоже не следует. Металл пересушится и станет твердым, но хрупким. Классический пример — чугун.

Самодельный горн для ковки состоит из деталей:

1. Стол, изготовленный из огнеупоров.
2. Топливник или очаг, имеющий колосниковую решетку.
3. Камера воздушная.
4. Дренаж воздушный.
5. Воздуховод подающий.
6. Вентиль воздушный.
7. Камера.
8. Окно, через которые подаются заготовки.
9. Зонт.
10. Дымоход.
11. Горнило.
12. Ванна для закалки.
13. Газовоздушная камера.

Рисунок 1: Чертеж кузнечного горна

Для футеровки стола своими руками используется огнеупорный кирпич. Основу горна составляет форма, которая включает в себя топливник, колосники и воздушную камеру.
При помощи воздушного дренажа идет регулировка дутья. Дымоход предназначен для отвода скопившихся газов.
Не всегда необходима закалочная камера. Она требуется в случае ковки булатной стали, чтобы изделие прошло необходимую термическую обработку.
Горнило — место, где выдерживается максимальная температура. В домашних условиях сложено оно из шамотных кирпичей.

В качестве топлива может использоваться:

• Мелкий кокс. Предварительно растопку ведут дровами, на которые накладывается уголь. Температура воспламенения кокса до 600 градусов, поэтому он укладывается в последнюю очередь.
• Древесный уголь горит лучше, потому что имеет микропористую структуру.
• Каменный уголь. При горении он должен дойти до стадии карбона. Горит хуже, чем кокс, поэтому используется при ковке менее ответственные изделия.
• Дровами. Их сжигают в обечайке, чтобы вредные примеси не попадали на металл.
• Работа на отработанном масле.

Твердотопливные горны

Чтобы разобраться, как сделать кузнечный горн, работающий на твердом топливе, нужно изучить инструкцию и определиться с видом. Кузнечная печь закрытого типа лучше приспособлена для работы на угле или дровах. Изготовление ее проходит в домашних условиях из подручных материалов. Горн на древесном угле не требует специального оборудования.

• Наличие огнеупорного кирпича.
• Горелка инжекционная.
• Вытяжка.

• На подготовительном этапе разрабатываются чертежи для горна.
• Из кирпича идет изготовление куба. Внутри остается полость с отверстием.
• Используя арматуру, каркас закрепляется.
• В одном из боковых кирпичей устанавливается горелка.
• Сверху располагается вытяжка, которая создает условия безопасности работы.

Рисунок 2: Чертеж горна на твердом топливе

Изготовление кузнечного горна для разогрева металла своими руками, дает возможность подстроить его под необходимые условия. Применяемый материал должен быть только качественным, чтобы соблюдалась противопожарная безопасность.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

• Ведется подготовка огнеупорного кирпича.
• Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
• При помощи ножовки идет обработка поверхностей.
• Все элементы плотно подгоняются. Наличие щелей не допускается.
• В передней части устанавливается порог.
• Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
• Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
• Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

• Печь конструктивно проще, чем угольный горн.
• Простая подача топлива и несложная регулировка температуры.
• Небольшой вес.
• Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

Рисунок 3: Чертеж горелки для газового горна

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

• Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
• Свод выполняется в виде арки, для удержания температуры.
• Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
• Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Для сокращения времени розжига, в горн на отработке ставится ТЕН. Время на разжигание может занять до 30 мин. Зато горячая смесь горит хорошо. Теперь нужно следить, чтобы не произошло расплавления шамота.

Схема печи на отработке:

Плавка алюминия

Алюминий, обладающий высокой степенью пластичности, является легкоплавким цветным металлом. Горн для плавки алюминия легко изготовить своими руками. Существует множество конструкций, в которых применяется печная выплавка. Они не имеют между собой принципиальных отличий.

Пошаговая инструкция создания горна для плавки алюминия:

• Корпус изготавливается из кирпича. Материал подбирается без трещин, чтобы не происходило потерь тепла.
• Подбирая обрезки стальных труб, изготавливают из них полки для колосников. Легкоплавкий материал здесь применять нельзя.
• Подбираются стальные полосы толщиной до 6 мм и используют их в качестве колосников.
• Прикручиваются колосники винтами.

• В качестве топлива может применяться как кокс, так и уголь.
• При помощи паяльной лампы или газовой горелки проводится розжиг.

Такой самодельный кузнечный горн можно использовать только на открытом пространстве, ввиду отсутствия дымохода. В процессе работы выделяется много газов, которые не должны скапливаться в замкнутом пространстве.

Небольшой, переносной горн, часто бывает, полезен в хозяйстве. Использовать его можно не только в кузнице, но и в гараже или на даче.

Чтобы изготовить мини-горн своими руками, нужно иметь в наличие 2 огнеупорных кирпича, ножовку, сверло диаметра 8 см и длиной 15 см. Желательно чтобы на конце был победитовый наконечник. Для скрепления конструкции готовятся 2 шпильки, диаметром 8 см и длинно 21 см. В процессе работы понадобятся 2 кольцевые пилы, 63 и 26 мм в диаметре.

Порядок работы следующий:

• 2 кирпича, длиной 250 мм распиливаются пополам.
• Две половинки одного кирпича укладываются друг на друга и с помощью кольцевой пилы сверлятся 2 сквозных отверстия диаметром 63 мм.
• Подкладывая под них третью половинку, в двух углах, по диагонали, сверлятся сквозные отверстия под шпильки.
• При помощи шпилек собирается и стягивается блок из трех кирпичей. Предварительно, на концы шпилек надеваются шайбы и накручиваются гайки.
• Между первыми двумя кирпичами кольцевым сверлом на 26 мм сверлится отверстие для горелки. Оно соединяется с основным проходом, но вторую стенку не задевает.

В это отверстия вставляется горелка и зажигается. В основной проход подается любой металл, который попадает под пламя и нагревается за несколько секунд.

Изготовление горна из буржуйки

По сути, эта та же буржуйка, только без колосников. Внешний вид кузнецы может быть в виде куба, параллелепипеда и цилиндра. После уборки колосников, воздух не поступает из пространства снизу, а вдувается через боковой канал, который поддается регулировке. Как результат, печь лучше прогревается. В ней дольше задерживаются газы, что тоже увеличивает жар.

Порядок изготовления следующий:

• Из трубы диаметром до 300 мм, отрезается кольцо, шириной 100 мм. Эта деталь называется воротник.
• Берется лист толщиной 4 мм и из него вырезается круг равный диаметру воротника. Это будет дверца.
• Отрезается кусок трубы для подачи воздуха. Он может быть от 76, до 102 мм.
• В него вставляется заслонка, при помощи ручки, пружины и гайки.
• Из листа 3 мм вырезается полоска шириной 30 мм и длиной равной периметру дверцы.
• Полоска облегает дверцу и обваривается.
• Сбоку, в дверце сверлится отверстие и туда приваривается труба для подачи воздуха.
• При помощи запорного устройства, дверца крепится к воротнику.
• Это узел устанавливает на топку с отступом от дна на 100 мм.
• В задней части, вверху, прорезается отверстие и устанавливается дымоход.

К недостаткам такой печи относится отсутствие зольника. Однако более продолжительное горение приводит к улучшенному сгоранию твердых отходов. Уборку золы можно проводить реже.

Изготовление горна из ведра

Горн из ведра также предназначен для плавки алюминия. Для этого необходимо ведро, емкостью от 10 до 20 литров. Кроме того, гипс и песок. Такая смесь укладывается на дно ведра.

Пошаговая инструкция горна, сделанного из ведра своими руками:

• Выбранное ведро должно быть не оцинкованным. Связанно это с тем, что цинк, нагреваясь, выделяет вредные газы. Емкость берется изготовленная из обычного металла.
• На дно укладывается смесь, гипса с песком, толщиной 5 см. Соотношение 1:2. Сначала формируется такая смесь на дне. После просыхания ею же обрабатываются внутренние стенки ведра. Продолжительность высыхания составляет 15–20 мин.
• Снизу устанавливается водопроводный сгон, через который феном подается воздух.
• В ведро вставляется тигель.
• Начинается процесс розжига.
• Алюминий закладывается в тигель и под нагревом плавится.

Таким путем можно отливать мелкие изделия.

Кузнечный горн, изготовленный своими руками, нужное в хозяйстве приспособление. Однако предварительно, нужно ознакомиться с инструкцией по его эксплуатации. Приобрести необходимые чертежи. Должен быть полностью исключен риск пожара. Выбрано под него правильное место. Работа с раскаленным металлом принесет не только удовольствие, но и пользу.

Источник: kladempech.ru

Создаем кузнечный горн своими руками

Ну до чего у нас любят дикие заумные определения: специальные нагревательные устройства с целью повышения пластических характеристик металла. Давайте попробуем перевести все это безобразие на человеческий язык.

Кузнечный горн по своей сути – печка. Понятно, что со своим особенностями, разновидностями и технологическими нюансами, но все равно – это печка. Она нужна для разогрева металлических деталей до температуры, чтобы их можно было ковать, то есть подвергать деформации.

Это главный и общий факт для всевозможных видов кузнечных горнов – от примитивных дачных поделок на кирпичах до промышленных печей со множеством технологических особенностей применения и назначения.

Нагрев заготовки в кузнечном горне

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Твердотопливные горны

Они работают на угле. Их использование становится все реже, так как уголь – топливо, не дающее стабильного и ровного огня, что является самым важным требованием к кузнечному горну. Мало этого, для таких печек нужен не просто уголь, а высококачественный древесный коксующийся или такого же качества каменный уголь.

Любители такой экзотики есть, так что ниже мы остановимся на паре-тройке советов по обустройству такой печки.

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

• рама на стойках для опоры, все должно быть сделано из стали;
• под – дно или нижняя часть стенки горна;
• заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
• вентилятор;
• труба для отвода дыма
• футеровки – тепловая защита печки в виде шамотных кирпичей;
• рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Пластина для стола должна быть сделана из заготовки с толщиной не меньше 5-ти мм. Если горн открытой конструкции установить на улице, не нужно будет специально заниматься вентиляцией.

Вот главные этапы по сооружению самодельного горна, работающего на угле:

• Соорудить площадку для основания с бетоном и армированными прутьями.
• Сложить кирпичи в виде прямоугольного основания, поверхность стола может быть любой высоты.
• В любой стенке основания проделать отверстие для поддувала.
• Собрать под из специального огнеупорного кирпича на основание.
• Установить колосник с отверстиями, который нужно делать также из огнеупорного материала, для чего отлично подойдет чугунная дверца от старой печки.
• После установки колосника доложить стенки из того же огнеупорного кирпича.
• Не забыть оставить отверстие в одной стенке для подачи воздуха, лучше это сделать сразу при кладке кирпича.
• В трубу для подачи воздуха вмонтировать вентилятор.
• Если вы делаете закрытую конструкцию, обязательно соорудите дымоход, который абсолютно необходим для тяги.

Такой горн можно сделать мобильным – все зависит от вас. Отличным каркасом для твердотопливного горна может послужить старая газовая плита.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке. Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Как сделать горелку для газового горна

Помимо общих инструкций как сделать кузнечный горн, существуют правила по установке газовой горелки. Горелка газового горна может быть приобретена в магазине, а может быть сделана самостоятельно.

Горелку газового горна своими руками нужно делать с обязательным учетом требований к ней:

• поджиг газа должен быть вполне безопасным;
• горение должно быть устойчивым;
• стойкость к влажности внутри горна;
• безопасность при изменении тяги и риске взрыва горючего вещества.

Газ подается на горелку от баллона или сети под контролем регуляторов. Пробный пуск газа проводят для проверки регуляторов и напора, следят за запахом.

Источник: tutsvarka.ru

Выбор конструкции и самостоятельное изготовление кузнечного горна

Кузнечный горн является незаменимым в мастерских и кузницах для создания стальных изделий путём ковки горячего металла при температурах до +1200°С. Существует множество различных моделей с простой конструкцией и под разные виды топлива, обладающие различными характеристиками. Как не ошибиться в их выборе и грамотно возвести?

Устройство горна

Конструктивно горн состоит из следующих элементов:

• основания, выполненного из негорючего материала и обладающего высокой прочностью;
• огнеупорного стола;
• топливной камеры с колосниковой решёткой;
• воздушной камеры и дренажа;
• входного воздуховода;
• воздушного вентиля для регулировки подачи воздуха;
• камеры шатровой формы;
• проёма для подачи длинных заготовок;
• зонта горна;
• газовоздушной камеры;
• ванны для закалки заготовок;
• дымохода для отвода продуктов сгорания;
• съёмного горнила.

Принцип работы

Принцип работы горна основан на химической реакции горения углерода, который при реакции с кислородом образует углекислый газ с выделением тепла. Кроме того, происходит восстановление металлов, что является весьма важным аспектом для формирования однородных высокопрочных деталей.

Для поддержания оптимального уровня горения и температуры внутри топливной камеры устанавливаются воздуховоды и воздушные камеры, которые принудительно нагнетают чистый кислород. За счёт этого удаётся получать температуры выше +1000°С, которые недостижимы при обычном сгорании твёрдого топлива (угля или древесины).

Как выглядит газовый кузнечный горн сделаный своими руками

При этом по технологии надува объём воздуха подбирается таким, чтобы кислорода постоянно немного не хватало для протекания реакции окисления. Иными словами, необходимо подобрать такой режим работы, чтобы предотвратить сгорание металла.

Время нахождения выплавляемой детали в горне также следует ограничивать, так как в атмосфере углекислого газа металл станет с ним реагировать и образовывать высокопрочный сплав с повышенной хрупкостью. Этих негативных последствий можно избежать, вводя дополнительно в камеру кислород в таком количестве, чтобы успевал полностью прореагировать углекислый газ.

Назначение и варианты использования

Кузнечный горн своими руками изготавливается в зависимости от его основного применения и может быть сконфигурирован соответствующим образом под конкретные задачи. Поэтому важно понять, для чего предназначены каждая их его конструктивных частей:

• топливник с колосниковой решеткой, воздушной камерой, вентилем и патрубком служат для сжигания топлива и подогрева металлической заготовки, в зависимости от требований к температуре могут иметь открытую или закрытую конструкцию, а также не быть оборудованными воздушным наддувом;
• воздушный дренаж применяется для регулировки подачи кислорода и предотвращения охрупчивания металла, позволяет создавать оптимальные условия при нагреве и плавлении заготовки;
• шатёр или зонт с дымоходом используются для отвода угарного газа и других продуктов сгорания, которые могут нанести вред здоровью человека;
• закалочная ванна необходима для быстрого остывания металла и приобретения им оптимальных пластических и прочностных свойств;
• жаростойкий колпак или горнило, применяется для расширения зоны однородного нагрева, что позволяет эффективно плавить в тигле металл (обычно цветные драгметаллы);
• газовоздушная камера, используется для осушения воздуха, очистки его от примесей, а также для введения легирующих элементов, предназначена для получения качественных изделий с заданными характеристиками в соответствии с конкретной справочной диаграммой состояний и фаз;
• стол служит для размещения на нём всех элементов горна, а также для частичного охлаждения заготовок, является обязательной частью конструкции.

Горн применяется для следующих целей:

• разогрева металла для последующей ковки или других видов обработки;
• плавления в специальных формах;
• термообработки с целью повышения определённых свойств.

Классификация горнов

Перед тем как сделать кузнечный горн, необходимо ознакомиться с их классификацией, чтобы подобрать наиболее подходящий вариант конструкции. Классификация осуществляется по следующим критериям:

• по виду применяемого топлива;
• по типу конструкции;
• по размеру пода.

Виды горнов по типу применяемого топлива

По типу используемого топлива горны подразделяются на следующие виды:

• газовые;
• твердотопливные;
• на жидком топливе.

Кузнечный горн твердотопливный

Газовые горны имеют наиболее простую конструкцию, дешевы в ремонте и обслуживании. Они отличаются минимальным весом, что позволяет их изготавливать переносными или компактными.

Твердотопливные горны отличаются возможностью получения максимально высоких температур нагрева, относительно невысокой стоимостью стройматериалов для возведения и неприхотливостью в эксплуатации. Для их растопки допустимо использование следующих видов топлива:

• карбон или кокс, отличающийся высокой стоимостью и повышенной эффективностью (до 5 раз расход меньше, чем угля), в нём нет посторонних примесей, воспламеняется при температуре выше +450°С;
• каменный уголь, наиболее распространённое и эффективное топливо, при горении выделяет коксовый газ, поэтому при растопке необходимо ждать пока он весь выветрится, подходит для ковки различных декоративных элементов или деталей среднего качества;
• древесный уголь, имеет минимальную температуру возгорания, по сравнению с другими видами топлива, но быстро выгорает, отличается повышенным расходом, поэтому его эффективно использовать для растопки.

Это также является причиной сложности обслуживания оборудования по причине его частых засоров.

Классификация по конструктивным особенностям

Самодельный кузнечный горн по конструктивным особенностям может быть классифицирован следующим образом:

• по способу установки: переносной или стационарный;
• по конструкции топочной камеры: закрытого или открытого типа;
• по размещению наддува: с боковым или центральным соплом.

Виды горнов по размерам пода

По размерам пода горны бывают: малые, средние и крупные. Они определяются эффективностью работы установки и полностью зависят от интенсивности расхода топлива и режимов эксплуатации топливной камеры. Оптимальная эффективность скорости расхода топлива составляет от 1 до 1,5 м/с.

Производительность горна прямо пропорциональна величине напряжённости и площади пода. При этом минимальная напряжённость считается в пределах от 100 до 150 кг/м 2 ·ч. Значения вне этого диапазона являются экономически невыгодными.

Как сделать кузнечный горн?

Перед тем как сделать кузнечный горн своими руками, необходимо подготовить необходимые материалы и инструменты. Это позволит минимизировать временные затраты

Инструкция по созданию твердотопливного передвижного горна

Перед началом работ необходимо собрать следующие инструменты:

• сварочный аппарат;
• дрель;
• напильник;
• набор гаечных ключей;
• шпатель;
• рулетку;
• уровень;
• струбцину;
• маркер;
• болгарку.

Для изготовления кузнечного горна понадобится сварочный аппарат

Подготовив чертеж кузнечного горна, нужно закупить материалы для его конструирования:

• листовую сталь толщиной 2-3 мм (рекомендуется 09Г2С);
• колёса поворотные 4 шт.;
• профильные трубы квадратного сечения с толщиной стенок не менее 2 мм;
• огнеупорный цемент;
• воздушная улитка;
• крепёжные элементы: болты и гайки;
• труба из нержавейки по диаметру выходного отверстия улитки;
• переходник.

Мобильный угольный кузнечный горн открытого типа пошагово изготавливается так:

1. Берём стальной лист и размечаем маркером по размерам рабочего стола.
2. Болгаркой вырезаем столешницу, кромки зачищаем напильником.
3. Размечаем на вырезанном листе отверстие прямоугольной формы под жерло горна и болгаркой его прорезаем.
4. Берём второй стальной лист и размечаем элементы деталей под трапецеидальное жерло горна.
5. Вырезаем элементы жерла, а затем свариваем их в единую конструкцию.
6. Привариваем жерло к рабочей поверхности стола в месте прорезанного отверстия.
7. Переворачиваем конструкцию жерлом книзу, размечаем места под расположение стенок для расположения углей.
8. Из стали вырезаем борта для рабочей поверхности стола.
9. Выполняем приварку бортов так, чтобы не было по швам зазоров, а сам шов был прочным и сплошным, элементы конструкции точно центрируем.
10. Для нижней части жерла вырезаем из стали стенки для подвода воздуховодов, а затем их привариваем.
11. Изготавливаем для жерла съёмное дно, предназначенное для удаления золы.
12. Прикрепляем к нему педаль при помощи рычагов.
13. На стенке для подвода трубы с воздухом проделываем отверстие по диаметру трубы.
14. Из стальных профильных труб вырезаем элементы и свариваем каркас под крепление рабочей поверхности.
15. В нижней части каркаса привариваем планку для крепления улитки, а затем закрепляем её на болты.
16. Подготавливаем трубу для воздуховода.
17. Прикрепляем воздуховод к улитке и жерлу, при необходимости для усиления конструкции предусматриваем дополнительное крепление.
18. К нижней части каркаса прикрепляем на болты поворотные колёса.
19. Стыковочные швы промазываем огнеупорной шпаклёвкой.
20. Формируем на рабочей поверхности горна огнеупорный слой на основе огнеупорного цементного раствора.

Кузнечный горн на угле необходимо испытать путём его прогрева до рабочей температур, но только после полного застывания цементного слоя.

Пошаговая инструкция изготовления газового горна

Чтобы изготовить газовый кузнечный горн, необходимо заранее подготовить следующие материалы:

• огнеупорный кирпич;
• листы из жаростойкой стали толщиной не менее 5 мм;
• тонкие нержавеющие листы (толщина до 2 мм) для наружной облицовки;
• стальные профильные трубы;
• дымоходные трубы из нержавеющей стали;
• огнеупорную шпатлёвку;
• стандартные горелки, используемые в газовых котлах отопления;
• вентилятор для нагнетания воздуха.

Также понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка;
• дрель;
• напильник;
• рулетка;
• маркер.

Чертеж газового кузнечного горна

Кузнечный горн на газе изготавливается в следующей последовательности:

1. Берём огнеупорные кирпичи и складываем из них корпус горна. При необходимости торцы обрабатываем болгаркой со специальной насадкой по бетону, чтобы обеспечить плотную стыковку.
2. В передней части конструкции создаём небольшую ступеньку из огнеупорного кирпича, предназначенную для поддержания оптимальной температуры.
3. В задней части проделываем прямоугольное отверстие для вентиляции.
4. Из толстого листа стали изготавливаем основание по размеру кирпичного корпуса горна.
5. В торцевых частях листа привариваем профильные трубы так, чтобы кирпичи внутри них были неподвижными.
6. В боковой части топочной прорезаем отверстие для подвода газовой трубы с установленной горелкой.
7. Из толстолистовой стали вырезаем верхнюю часть для горна.
8. Привариваем по углам корпуса внизу и вверху уголки.
9. Высверливаем в уголках по одному отверстию и стягиваем нижнюю и верхнюю часть горна при помощи шпилек.
10. Вырезаем из профильных труб стойку для горна, а затем все детали свариваем в соответствии с чертежом.
11. Устанавливаем горн на стойку.
12. Приделываем к камере трубу для отвода продуктов сгорания.
13. Располагаем внутри камеры газовую горелку и закрепляем к месту ввода в камеру.
14. Снаружи корпус обшиваем тонколистовой сталью, предварительно вырезав из листов части с нужными размерами. Все швы свариваем сплошным швом.

Самостоятельное изготовление горна является не только недорогим и относительно несложным процессом, а и позволяющим получить установку под конкретные нужды.

Источник: pechiexpert.ru

САМОДЕЛКИН ДРУГ

Самодельный и мобильный угольный кузнечный горн

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать мобильный кузнечный угольный горн своими руками.. Кузнечный горн предназначен для нагрева металла, чтобы он принял пластичное податливое для последующей ковки состояние. В данном случае представлен горн угольного типа, тоесть главным видом топлива является древесный либо каменный уголь. В качестве основания сварена станина из профиля квадратного сечения, ножки имеют поворотные колесики с тормозами, что позволяет перемещать кузнечный горн по мастерской или же гаражу непосредственно во время его работы. Рабочая зона под очаг с углем сделана в форме трапеции, так же установлен колосник, поддувало и зольник с удобной педалькой сброса золы (см фото ниже) Рабочая зона зацементирована огнеупорным цементом, сделано это во избежание перегрева листового металла из которого сделан сам горн.

Нагнетание воздуха жерло горна осуществляется при помощи системы соединенных между собой нержавеющих труб и улитки с электродвигателем, который собственно и нагнетает воздух вращением лопастей крыльчатки установленной в алюминиевой улитке. Раздобыть такую штуку довольно просто, автомобили оснащаются аналогичными, на крайний случай можно просто подсоединить обычный фен для волос.

И так, давайте рассмотрим, как устроен мобильный кузнечный горн.

Материалы

1. листовой металл 2-3 мм
2. профиль квадратного сечения
3. огнеупорный цемент
4. улитка (для нагнетания воздуха)
5. болты, гайки
6. поворотные колеса 4 шт
7. труба под диаметр сопла улитки
8. переходник

Инструменты

1. сварочный инвертор
2. УШМ
3. дрель
4. напильник
5. шпатель
6. гаечные ключи
7. измерительный инструмент
8. струбцины

Пошаговая инструкция по изготовлению мобильного угольного кузнечного горна своими руками. Для начала понадобиться лист стали толщиной не менее 2-3 мм Улитка для нагнетания воздуха в жерло горна. Металлический профиль. Поворотные колеса 4 шт. Огнеупорный цемент. Инструменты и приспособления. Разметка. Металл резать можно как УШМ, так и лобзиком с полотном по металлу. Предварительно место спила смазать машинным маслом. Изготовление трапеции жерла горна. Подсоединения воздуховодной системы. Установка поворотных колес. Огнеупорная шпаклевка. Излишки после застывания убираются при помощи УШМ. Дополнительно изготавливается окно для удаления золы. Педаль. Педальку привариваем к люку. Вот так она выглядит. в открытом положении. Устанавливается улитка. Далее происходит цементирование рабочей зоны горна огнеупорным цементом. Вот такой мобильный кузнечный горн получился.

Источник: www.samodelkindrug.ru

В этом разделе собраны материалы по самодельным кузнечным горнам, больше материалов по горнам вообще смотрите в разделе “Горн кузнечный“.

Материалы по самодельным горнам смотрите ниже.

Ковка и сварка металла обычно производится при высоких температурах (кроме «холодной ковки») в кузнице. Кузнечное дело невозможно без использования такого инструмента, как горн.

Как сделать кузнечный горн своими руками

• Можно сделать кузнечный горн своими руками или заказать на производстве.
• Основой горна является стол, на верхней крышке которого, размешается очаг и заготовки.
• Высота стола зависит от роста кузнеца и колеблется в пределах 700-800 мм.
• Поверхность может быть любого размера, но обычно 80х80 см или 100х150 см.
• По центру размещено горновое гнездо, состоящее из фурмы или колосниковой решетки для подачи воздуха.

Обычно крышка стола делается из огнеупорного кирпича на глине, но это делает конструкцию тяжелой. Я использую металлический горн с крышкой из 4 мм листа, чугунная колосниковая решётка размещена в центре. Решетку сделал из чугунной толстостенной сковородки, высверлив в дне отверстия диаметром 8-10 мм. Затем плотно вставил ее в фурму. Кожаные меха сейчас заменил вентилятор. Конструкции вентилятора могут быть самыми разными – от пылесоса до воздуходувки от ручной сирены. Главное, чтобы он имел регулятор оборотов и не очень гудел. Прислано.

Если вы испытываете затруднения с изготовлением горна, задайте вопрос, поможем, чем сможем.

Страница 1 из 212»
