  Как сделать тигель или плавильную печь своими руками

  Как сделать тигель или плавильную печь своими руками

  Практически каждый предмет имеет несколько видов и назначений. Эта истина относится и к печам.

  Есть печи для обогрева помещений, для приготовления еды, а есть специальные устройства для плавления металлов или для их хранения уже в расплавленном виде.

  Такие устройства называют тигельными плавильными печами. Они имеют специфическое предназначение и поэтому список предприятий, где они нашли свое применение, совсем невелик. В основном это заводы и лаборатории. Но что же делать, если нужно для каких-либо целей дома переплавить металл? Покупать такое оборудование очень дорого, но его вполне реально изготовить своими руками. Для этого необходимы минимальные знания в этой области, желание и время.
  Тигельная печь – это емкость, выполненная из огнеупорного материала в которой, нагревая до определенной температуры, плавят металл. Основные материалы, из которых изготавливаются тигли:
  — керамика;
  — графит;
  — чугун.
  Используются тигельные печи как на заводах, где изготавливаются больше металлические изделия, так и на малых предприятиях, например, для изготовления ювелирных изделий.
  Керамические печи – это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения. Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы из кобальта, хрома или палладия.
  Графитовые тигли. Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.
  Чугунные тигли, пожалуй, худшие из трех перечисленных. У них высокая реактивность, быстрое окисление и взаимодействие с другими металлами, а также чугун плохо сопротивляется высокой температуре. По этим причинам чугунные тигли очень редко встречаются, но они недорогие и вполне доступные.
  В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.

  Тигельные печи. Сборка индуктора
  Нагревательным элементом тигельной плечи в домашних условиях обычно является индуктор. Он имеет цилиндрическую форму с полостью внутри. В эту полость и помещается самодельный тигель с металлической стружкой. Индуктор изготавливается из огнеупорного материала, внутри него обмотка из проволоки, чаще всего используется медная проволока. При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле. Они и плавят стружку. Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.
  Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров. Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски, между которыми должно быть расстояние равное размерам тигля. Вся эта конструкция помещается в корпус печи.
  Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.

  Сборка чугунного тигля
  Берется металлический кожух и в него помещается стакан, сделанный из чугуна. Между ними засыпается смесь из песка и глины. Сбоку к нему крепится ручка. После одного-двух нагреваний смесь расплавится и закаменеет. Тигель готов. В него засыпают стружку и помещают в индуктор.

  Изготовление тигля из глины
  Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.
  Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.
  Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.
  Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.
  Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы. Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность. Для этого достаточно смочить глину водой.
  После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

  Графитовый тигель
  Графит — это материал, у которого есть множество уникальных свойств. Положительные качества графита:
  — устойчивость к воздействию расплавленными металлами;
  — увеличение прочности с повышением температуры;
  — высокие термостойкость и теплопроводность;
  — небольшой удельный вес.
  Для изготовления тигля из этого материала понадобятся:
  — графитовый порошок;
  — цельный графит;
  — фетр;
  — графитовая трубка;
  — шамотный мертель;
  — магнезит.
  Некоторые из этих материалов можно использовать как самостоятельные единицы. Например, графитовая трубка по сути уже является тиглем, достаточно лишь сделать в ней дно.
  Принцип изготовления из всех материалов одинаков. Рассмотрим на примере мертеля. Делается две формы. Можно скрутить из плотной бумаги, чтобы проще потом было удалить. Внешняя форма имеет конфигурацию полого цилиндра, а внутренняя просто цилиндр. Вставляется малый цилиндр в более широкий. Между ними будет заливаться смесь. Форма ставится в пластиковый стаканчик и в нее засыпается порошок мертеля. Засыпать нужно с горкой, так как он сядет, когда нужно будет утрамбовывать. В этот порошок при помощи шприца заливается 15 кубиков жидкого стекла. Все перемешивается и получается консистенция песочного теста. Небольшими порциями набивается в форму.
  В итоге получается что-то вроде перевёрнутого вверх дном стаканчика. Чтобы форма не прилипла к столу лучше всего делать всю процедуру на целлофане. Затем форма переворачивается дном вниз и извлекается внутренний цилиндр. Его тоже лучше всего проклеить изначально целлофаном или скотчем. Тогда при извлечении форма тигля не пострадает.
  После того как тигель подсох его нужно поместить в индуктор и прогреть. Это нужно делать при небольших температурах, так как должна выпариться вся вода, несмотря на то, что внешне кажется, как будто ее там совсем нет. Если тигель предварительно не прогреть и сразу начать в нем плавить, то он, скорее всего, лопнет. После прогревания при постукивании по тиглю, он издаст звонкий звук. Это говорит о том, что тигель сделан хорошо.
  Следуя представленным инструкциям, можно довольно просто обзавестись самодельной плавильной печью, которая прослужит ничуть не меньше, чем покупная. Главное, не торопиться, соблюдать аккуратность в работе и не нарушать технологий изготовления.

  Тигель: назначение, принципы плавки, изготовление, варианты, схемы



  Тигель – сосуд для плавки металла. В тиглях плавят, как правило, передельный металл, т.е. уже доведенный до нужной степени качества для отливки в форму или аффинажа (глубокой очистки от примесей). Генеральная линия развития большой металлургии – уменьшение количества переделов, вплоть до выпуска кондиционного металла сразу из плавильной печи, но в промышленности тигельная плавка до сих пор сохраняет существенное значение, а в кустарном мастерстве и ювелирном деле доминирует.

  Тигель не просто достаточно жаростойкая посудина. Его химический состав и конструкция должны соответствовать виду переплавляемого металла и режиму плавки. В этой статье описывается, как сделать тигель своими руками и каким условиям он должен удовлетворять для пользования дома или в малой мастерской. В расчете на начинающих металлургов придется сперва коснуться самого процесса плавки металла, т.к. требования к тиглю определяются в основном его условиями.

  Плавка металла в тигле в домашних условиях

  Немного о плавке

  В глубоком вакууме переплавляемый металл высокой чистоты можно нагреть точно до температуры плавления или чуть выше, и выдержать при ней некоторое время, чтобы расплавились крошечные, буквально в несколько атомов, остатки кристаллитов. Затем металлу возможно дать остыть чуть ниже температуры плавления – он останется жидким, как перенасыщенный раствор без кристаллика-затравки. Если теперь металл вылить, также в вакууме, в форму из химически абсолютно инертного материала, в которую помещен затравочный кристаллик того же металла, то, соблюдая все тонкости данной технологии, получим монокристаллическую отливку, обладающую уникальными свойствами.

  В любительских условиях вакуумная плавка, увы, неосуществима. Чтобы правильно самому изготовить тигель для плавки металла, нужно учесть ряд особенностей плавки в не инертной химически газовой среде. Переплавляемый металл, во-первых, взаимодействует с воздухом, отчего часть его теряется на образование окисла, что особенно важно при переплавке лома драгметаллов: при своей температуре плавления (1060 градусов Цельсия) даже золото заметно окисляется. Чтобы до некоторой степени компенсировать окисление, тигель должен создавать для расплава восстановительную среду или быть химически инертным, если металл плавится чистым открытым пламенем, см. далее.

  Во-вторых, чтобы металл в тигле не застыл, пока его донесут до литейной формы, чтобы остатки исходных кристаллитов не испортили отливку, и расплав приобрел достаточную текучесть, металл в тигле перегревают. Напр., температура плавления цинка – 440 градусов, а его же литейная – 600. Алюминия, соотв., 660 и 800. Поскольку перегрев металла после расплавления требует некоторого времени, заодно происходит и дегазация расплава, это в-третьих.

  Восстановление

  В металлургии в качестве восстановителей используют преимущественно атомарный углерод C, моноксид углерода CO (угарный газ) и водород H. Последний чаще всего случайный гость, т.к. для данной цели слишком активен и поглощается металлами, не образуя с ними химических соединений, в больших количествах, что портит литейный материал. Напр., твердая платина при комнатной температуре способна поглотить до 800 объемов водорода. Платиновая болванка в водородной атмосфере буквально на глазах вспухает, трескается и распадается на куски. Если их вынуть их водородной камеры и нагреть, водород выделится обратно.

  Примечание: сходным образом, но в меньших количествах, металлы поглощают/выделяют и другие газы, напр. азот. Именно поэтому требуется дегазация расплава, см. также ниже.

  Заметную долю водородное восстановление имеет место при нагреве открытым пламенем газовой горелки, при его контакте с менее нагретой поверхностью. До порчи металла дело не доходит – поглощенный водород далее в процессе плавки выделяется и сгорает. Но, если к газопоглощению склонен и материал тигля, он во время плавки может треснуть и лопнуть, это нужно обязательно иметь в виду.

  Восстановление CO заметно, если металл в тигле плавится открытым пламенем жидкостной (бензиновой, керосиновой, дизельной) горелки, по тем же причинам. Жидкое топливо сгорает много медленнее газа, и зона его догорания тянется на несколько см от сопла горелки. Восстановление угарным газом – самое, с точки зрения металла, чистое: оно не портит металл и не дает побочных продуктов при сильном избытке восстановителя. Поэтому восстановление CO широко используется в металлургии при выплавке металла из руды, но как сделать тигельную печь (см. далее), в которой компенсация окисления полностью обеспечивалась бы CO, пока никто не придумал.

  Атомарный углерод восстановитель достаточно энергичный для того, чтобы компенсировать окисление. Создать с помощью C восстановительную среду в тигле также несложно: достаточно ввести свободный углерод в той или иной аллотропической модификации в состав его материала или весь тигель выполнить из жаростойкого и механически достаточно прочного аллотропа C; таковым является графит. При восстановлении C существует опасность науглероживания расплава, но графит выделяет при нагреве совсем немного атомарного углерода. Если греть металл в графитовом тигле газовым пламенем, то избыточный C тут же найдет себе более «вкусный» для него H и опасность науглероживания сведется к нулю. А для прочих способов нагрева (см. далее) можно подобрать размеры, конфигурацию тигля и присадку графита к его материалу так, что лишнего C просто не будет при любом мыслимом режиме плавки. Это очень ценное свойство графита, тоже имейте в виду.

  Примечание: коэффициент температурного расширения графита ТКР отрицательный, что существенно компенсирует термическое расширение тигля, повышает его стойкость и увеличивает ресурс. Тоже ценное качество.

  Выдержка

  Итак, почему расплав в тигле нужно перегревать и выдерживать, понятно. Хотя литье из металла совсем другая тема, здесь все же нужно упомянуть, что время выдержки расплава следует соблюдать достаточно точно. Химически чистые металлы на практике почти не применяются, напр. золото 9999 очень быстро истирается; исключение электротехническая медь и цинк для оцинкови, они чем чище, тем лучше. Чаще всего используют т. наз. эвтектические сплавы; напр. сталь это эвтектика железа с углеродом, а дюраль – сложная эвтектика из нескольких компонент. Если дать расплаву перестояться, структура эвтектики в отливке изменится и готовое изделие выйдет порченым. Особенно критично время выдержки для бронзы и латуни: лить их нужно немедленно, как только игра расплава в тигле видимо изменится, станет спокойнее. Помните, как инженер Телегин в «Хождении по мукам» А. Н. Толстого беспокоился, как бы бронза не перестоялась?

  Читать также: Расчёт сечения провода по потребляемой мощности таблица

  Применительно к изготовлению самодельного тигля дегазация расплава при выдержке значима тем, что в это время он (тигель) испытывает значительные динамические нагрузки от пузырьков выделяющихся газов и/или игры самого расплава. Т.е., сделать тигель выдерживающим большое количество термических деформаций и, если требуется восстановительным, мало. Его материал должен быть и достаточно вязким, чтобы выдерживать ударные волны от лопающихся пузырьков и толчки от струй расплава. Именно этим обстоятельством объясняется низкая стойкость и надежность самодельных графитовых тиглей, (см. далее).



  Классификация тигельных печей

  В зависимости от того, где идёт процесс плавки, различают печи:

  • открытые (работа на воздухе)
  • вакуумные (работа в вакууме)
  • компрессорные (работа под избыточным давлением).



  По организации процесса времени:

  • периодического действия
  • на половину непрерывного действия
  • непрерывного действия

  Также различают печи в зависимости от конструкции плавильного тигля:

  Как сделать маленький тигель

  Выбор материала

  Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:

  1. Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.
  2. Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.
  3. Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.
  4. Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).



  Разновидности самодельных тигелей

  В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.

  Из чего делать

  Плавильные тигли изготавливаются (см. рис. ниже):



  Тигли для плавки металла из различных материалов

  Их сравнительные характеристики таковы:

  Примечание: графитовые, чугунные и стальные тигли для использования в индукционных печах (см. далее) совершенно непригодны, т.к. полностью поглощают энергию ЭМП.

  О графитовых тиглях

  Графитовые тигли делают или точеными из массивного природного графита (дорогие), или спеченными при высокой температуре из графитового порошка (подешевле, но все равно не очень-то дешевые). Любители часто пытаются делать «графитовые» тигли из молотого графита на связующем из каолина и т.п., но это получаются не графитовые, а чрезмерно графитированные керамические тигли – хрупкие, выдерживающие не более 10 плавок и портящие металл вследствие избыточного выделения атомарного углерода мелкодисперсным графитом. Более-менее рациональный способ использования молотого графита в любительской тигельной плавке – сделать из него настольную мини тигельную печку для керамических нейтральных тиглей, см. рис.



  Графитовая мини-печь для нагрева ювелирного тигля

  Холодную сварку для сборки данной печи следует использовать на температуру не ниже 800 градусов – хорошо проводящие электричество щеки за время одной плавки не греются выше 400. Не намного более нагреется без тигля и графитовый порошок, но, когда тигелек в него вдавлен, он окажется в горячем пятне свыше 1000 градусов вследствие уплотнения порошка под тиглем.

  Если плавится золото, то после окончания плавки и остывания печи графитовый порошок высыпают и перетряхивают, т.к. он спекается. Для плавки серебра и мельхиора порошок удаляют и перетряхивают через 3-5 плавок, так печь быстрее нагревается. В любом случае, чтобы держать восстановительную среду, печь во время плавки накрывают слюдяной крышкой.

  Общие этапы изготовления

  Для начала подготавливается сырьё, и тут всё зависит от модели грядущего резервуара. Брать компоненты лучше с запасом, ведь первая вещь вряд ли получиться. Также, в целях безопасности, следует заниматься производством в дали от открытого огня, и выбирать хорошо проветриваемое помещение.

  Безопаснее производить работу в гараже или специальной пристройке.

  Вторым этапом идёт смешивание материалов и придание отливке необходимых параметров. Для этих целей применяют гипсовые формочки. Создать очертания не составит труда, и такую информацию легко найти в интернете. Затем однородной материей обклеивают наружную часть макета, формируя будущий самодельный огнеупорный тигель. Ещё ему важно придать требуемую глубину и толщину.



  Глиняный тигель в процессе сушки

  И последним действием идёт процесс сушки: заготовка ложится в картонную коробку и накрывается крышкой. Это позволит отливке просохнуть, и удалит из неё лишнюю воду. Иногда может потребоваться термическая обработка, однако, ответственный пункт – контроль температуры отжига, и защита кожи рук и лица. Если будет слишком сильный жар, то предмет лопнет, и есть шанс получения сильных ожогов. Подробную инструкцию о том, как сделать тигель самому и в домашних условиях будет рассказано в следующих главах.



  Изготовление глиняного тигля

  Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

  • 7 единиц глины;
  • 3 единицы шамота;
  • 10 ложек жидкого стекла.



  Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

  Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.

  Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

  После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

  Делаем тигли

  Теперь пришло время сделать своими руками плавильный тигель. Из вышесказанного ясно, что своими руками имеет смысл делать тигли:

  О стальных тиглях особо говорить нечего – это просто посудина из стали в приваренной ручкой. Используются стальные тигли для переплавки легкоплавких металлов; иногда – цинка на горячую оцинковку с качеством до 3+. Стальные тигли для свинца, олова и цинка пригодны только для плавки одного конкретного металла, т.к. после 1-2 плавок сами покрываются им изнутри.

  Как сделать графитовый тигель

  Ёмкость этой категории имеет множество достоинств:

  • низкая общая масса;
  • сопротивляемость горячим сплавам;
  • хорошие показатели теплопроводности;
  • с ростом температуры увеличивается прочность.

  Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.



  Графитовые тигели различных размеров

  Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.

  В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.

  Литейная форма

  Если требуется только отлить чистый алюминий для припоя, то литейная форма не нужна. Достаточно использовать стальной лист, на котором расплавленный металл остынет. Но если нужно отлить хотя бы простенькую деталь, то понадобится литейная форма.



  Литейную форму можно сделать из скульптурного гипса, именно гипса, а не алебастра. Жидкий гипс заливается в смазанную маслом форму, ему дают немного застыть, периодически встряхивая, чтобы вышли пузырьки воздуха, вставляют в него модель и накрывают второй емкостью с гипсом. В удобном месте нужно в гипс вставить цилиндрический предмет, чтобы в итоге в форме появилось отверстие, так называемый канал, в который будет заливаться расплавленный алюминий. Когда гипс окончательно застынет, две части формы разъединяются, вынимается модель, и форма с готовым слепком соединяется опять.

  Изготовить литейную форму можно и из смеси 75 % формовочного песка, 20 % глины и 5 % каменноугольного песка, которая засыпается в специальный ящик из досок и трамбуется. В утрамбованную землю отжимается модель, получившийся отпечаток присыпается тальком и графитом (угольной пылью), чтобы остывшую алюминиевую деталь можно было легко отделить от формы.

  Читать также: Нож из рапидной пилы своими руками

  Сборка чугунного тигля

  Этот тип является самым худшим, но иногда и он приносит хорошую пользу. Всё что требуется – поместить в металлическую чашу чугунный стакан меньшего диаметра, а свободное пространство засыпать песком с глиной.



  Чугунный тигель своими руками

  Далее всё нагревается в печи, пока смесь не расплавиться и не примет однотипную субстанцию. После чашка закаменеет, и в ней можно проводить расплавку железа. Это основная информация о том, как сделать тигель в домашних условиях и с минимальными затратами.

  Тигель: назначение, принципы плавки, изготовление, варианты, схемы

  Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик*

  © При использовании материалов сайта (цитат, изображений) указание источника обязательно.

  Тигель – сосуд для плавки металла. В тиглях плавят, как правило, передельный металл, т.е. уже доведенный до нужной степени качества для отливки в форму или аффинажа (глубокой очистки от примесей). Генеральная линия развития большой металлургии – уменьшение количества переделов, вплоть до выпуска кондиционного металла сразу из плавильной печи, но в промышленности тигельная плавка до сих пор сохраняет существенное значение, а в кустарном мастерстве и ювелирном деле доминирует.

  Тигель не просто достаточно жаростойкая посудина. Его химический состав и конструкция должны соответствовать виду переплавляемого металла и режиму плавки. В этой статье описывается, как сделать тигель своими руками и каким условиям он должен удовлетворять для пользования дома или в малой мастерской. В расчете на начинающих металлургов придется сперва коснуться самого процесса плавки металла, т.к. требования к тиглю определяются в основном его условиями.

  Как изготовить тигель?

  На самом деле это не так и сложно. Сейчас у меня на изготовление одного тигля уходит минут 30-40. Но в своё время достаточно много времени пришлось потратить на технологию производства. До нормальной статьи я так и не созрел, может быть в будущем, а пока перекинул материал из альбома в ЖЖ, ибо приходит много вопросов и в основном одних и тех же.

  Внимание. картинки пока можно посмотреть тут Смотреть
  Приступим:

  И так, для изготовления тигля, понадобится: кусок пластиковой водопроводной трубы насколько я помню диаметр примерно 105 мм.(наружная часть формы), два деревянных диска (дно формы е её крышка) сделанные точно под размер внутреннего диаметра пластиковой трубы (можно взять фанеру но толщину рекомендую не менее 20 мм), внутренняя часть формы она делается на конус а низ полностью закругляется (по диаметру её надо сделать не идеально круглой, а слегка овальной, всего на 1-2 мм, позже объясню почему), три хомута соответствующие наружному диаметру пластиковой трубы, три самореза средней длины (в зависимости от толщены деревянного круга (будущей крышки формы), два длинных самореза (они будут нужны для того, чтобы вытащить внутреннюю форму).

  Ещё потребуется шамотная глина, шамотная крошка, приготовленная из шамотного кирпича (на один тигель с крышкой у меня уходит примерно половика кирпича

  Трубу необходимо распилить по всей длине (это облегчит изымание готового тигля)

  Со стороны будущего дна формы делаем пропилы как на рисунке всего примерно 6-10 на глубину примерно 20-25 мм. (они помогут жестко закрепить дно формы

  Устанавливаем дно, и закрепляем его хомутом.

  Устанавливаем средний хомут, но зажимаем его не полностью, только так, чтобы в дальнейшем стенки формы не расползались, оставляем щель примерно в 1 мм.

  Теперь надо вырезать 4 бумажных круга под внутренний размер формы они не дадут прилипать смеси к дну формы и к её крышке)

  Кладем один из кругов на дно формы.

  Теперь займемся смесью её надо перемешивать очень тщательно. Я использую состав состоящий примерно на 60% из шамотной крошки, на 30% из шамотной глины и на 10% из древесного угля. Перемешиваю его сначала в сухом виде потом уже с водой, воды надо не много, чтобы состав только держал форму как на рисунке.

  Далее в целях сбережения нервной системы при последующих попытках вытащить тигель из наружной формы, рекомендую проложить межу стенками формы и смесью лист бумаги. (Первый опыт по вытаскиванию готового тигля из наружной формы занял у меня часа 2-3 и кончился естественно ничем, так что на счет листа бумаги настоятельно рекомендую)

  Прежде чем формировать дно тигля необходимо замерить расстояние от дна формы до её верхних краев. По мере трамбовки смеси эти замеры надо будет повторять пока не будет достигнута требуемая толщина дна. (Забегая вперед скажу, что пробовал схему и наоборот, когда дно тигля трамбуется в последнюю очередь, а сначала делаются края. В принципе это роли не играет, и в том и в другом случае результат зависит от того, насколько хорошо вы утрамбовали смесь, и нету ли в ней пустот)

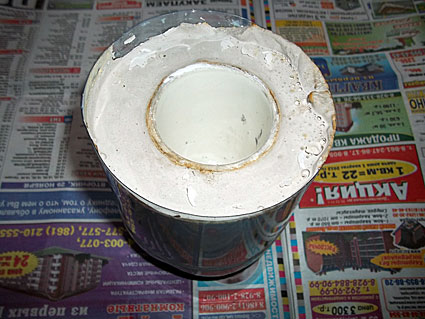

  После того, как дно готово, устанавливаем по центру внутреннюю часть формы, и начинаем трамбовать будущие стенки тигля.

  Трамбовать надо очень тщательно, это залог, того, что весь предыдущий и будущий труд не будет напрасным. Смесь лучше докладывать маленькими порциями.

  Утрамбовали. Дальше кладем сверху ещё один вырезанный бумажный круг.

  Закрываем верхней крышкой формы. В ней как и во внутренней части должно быть три отверстия, через них саморезы соединят крышку формы с ей внутренней, центральной частью.

  Заворачиваем саморезы, Почему именно три самореза? Тот, что в середине — центрует крышку, два боковых – основные на них ляжет вся нагрузка.

  Теперь ещё два больших самореза.

  Далее самое сложное, закрепив горизонтально форму и вставив между большими саморезами любой длинный предмет (как показано на рисунке) начинаем постепенно вращать внутреннюю часть формы (для этого её и необходимо было сделать овальной формы) Таким образом расширяется внутренняя часть тигля, что потом позволит без проблем вытащить внутреннюю форму.

  Когда она начнет свободно вращаться, её можно вытащить. Обычно внутренние стенки тигля после этого достаточно гладкие.

  Снимаем все хомуты.

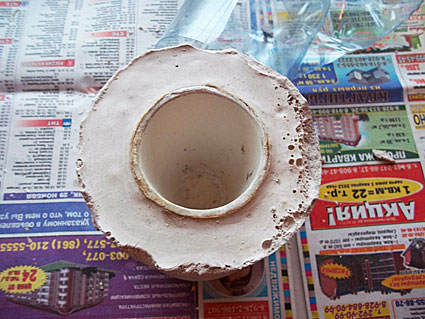

  Вытаскиваем тигель из формы, обычно проблем с этим не бывает.

  Внутренняя поверхность с ещё не зашпаклеванными изъянами на стыке дна и стенок.

  Что касается крышки тигля, то тут всё просто, в той же форме закрепляем хомутом дно, опять кладем круг из бумаги, трамбуем смесь и закрываем крышкой, предварительно, положив ещё один бумажный лист сверху. Дальше прессуем либо струбциной, либо молотком. Получается такой вот блин, а когда он высохнет, то по центру сверлим дрелью отверстие примерно 6-8 мм.

  Получается вот такой тигель.

  Загрузив содержимое, замазываем тигель снаружи шамотной глиной.

  Ну и собственно всё, осталось только поставить тигель в печь.

  Теперь что касается самых распространенных вопросов:
  Что можно плавить в этом тигле?
  Я делал этот тигель для плавки булата, температура плавки железа 1535 градусов , чистое железо я не плавил, обычно гвозди и электроды тоесть примерно 1400-1500 градусов он держит. Насколько долго не скажу,но полчаса, час — точно. Естественно все металлы и сплавы с более низкой температурой плавления в тигле плавить можно.
  Пробуйте.
  Если что-то пойдет не так поэкспериментируйте с составом смеси.
  Больше 1500 греть не пробовал, не позволяет печь.

  Можно ли плавить медь, латунь, бронзу и т.д.?
  Ответил в предыдущем вопросе.

  Чем можно греть тигель? В каких печах?
  У меня самодельная печь на каменном угле, провел не одну плавку, проблем с тигелем пока не было ни разу. Опять же повторюсь трамбуйте смесь как следует, от этого многое зависит.
  Горелку на пропане, печь на мазуте тоже использовать можно (но сам не пробовал) , многое будет зависеть от толщены стенок тигля, чем толще — тем надежней, но и сложнее прогреть содержимое, больше затраты энергии. Только не забудьте нагревать надо постепенно, если нагреть тигель только с одной стороны то треснет любой даже графитовый.

Тигельная печь своими руками

На сегодняшний день существует огромное количество разных печей. Одни печи служат для отопления ваших помещений, другие для приготовления вкусной еды, а есть и такие печи, в которых проводят плавку различных металлов, сплавов, а также хранят уже расплавившийся материал. По-другому их еще называют плавильные тигельные печи. Особой популярностью эти печи пользуются среди больших предприятий, заводов, и лабораторий. Но мы то с вами понимаем, плавкой в каких размерах, там занимаются, и это не значит, что если вам дома потребуется расплавить несколько килограмм алюминия, то вы будете вынуждены купить дорогие импортные аппараты. Вы совершенно спокойно можете сделать тигельную печь своими руками. Для этого вам необходимо три важные вещи:

Первое, минимальные технические навыки и знания, хотя я думаю, что если вы взялись за это дело, то имеете понятие, о том, что вам придется делать. Второе, определенный набор материалов, которые я приведу чуть позже. И третье, трудолюбие и желание что-то сделать своими руками. (См. также: Как самому сделать тепловую пушку)

Разновидности тиглей

Что же такое тигли? Тигли — это ёмкости из огнеупорного материала, в которых посредством нагрева до определенной температуры производится плавка металлов. Для изготовления тиглей принято использовать следующие материалы: чугун, керамика и графит.

Керамические тигли считают самым оптимальным вариантом для производства различных сплавов, в особенности на основе палладия, так как при использовании этих материалов не происходят каких-либо изменения в составе самого вещества. Только в керамических тиглях, вы можете уверенно расплавлять различных неблагородные металлы и сплавы на основе кобальта, хрома и молибдена.

Графитовые тигли в свою очередь имеют более высокую стойкость к окислению и более долгий срок службы. Этот вид тиглей является универсальными для плавки любых металлов, но особенно они хороши для цинковых сплавов и латуни, а также напрямую для использования в индукционных печах. Графитовые тигли безупречно справляются с плавлением и тепловой выдержкой алюминия в электропечах при температуре до 800°С.

Графитовые тигли наиболее часто используют для литья золота, и прочих драгоценных металлов.

Тиглями из чугуна в производстве пользуются не так часто, они имеют достаточно узкую специальность и имеют целый ряд недостатков: недостаточно высокая температура плавленья, высокая реактивность, способность к окислению, и взаимодействию с другими элементами, короткий срок службы. Но с другой стороны, чугун имеет один весомый плюс: он дешевый и доступный. Вот почему при монтаже нашей самодельной тигельной печи мы будем использовать именно этот материал.

Материал для тигельной печи

Теперь давайте займемся поиском материалов, да-да, именно поиском, так как все необходимое вы сможете найти на своей даче, в гараже или сарае, то, что еще вчера было мусором и захламляло ваш двор, или же какие-нибудь другие места, теперь станет элементами вашей будущей самодельной тигельной печи.

Для того, что бы произвести монтаж тигельной печи своими руками, вам понадобятся следующие материалы:

обрезок чугунной трубы (его размеры вы определяете сами) главное, что бы толщина стенок была 4-5 мм,

небольшой лист металла (для носика),

Если вы нашли или купили все необходимые материалы, можем начать монтаж тигельной печи своими руками. Обычно тигель принято делать в форме конуса или же цилиндра.

Делаем тигельную печь

Самый несложный простой способ изготовления тигля – это просто сварить его из обрезка трубы наиболее подходящего диаметра. Выбирая сам обрезок вам необходимо учесть несколько важных факторов.

Первое, ширина стенок должна быть, как минимум, пол сантиметра. Второе, ваш обрезок должен быть изготовлен из металла, который плавится при большей температуре, чем те сплавы, которые вы планируете плавить. Для этого вам идеально подойдет чугун. После этого трубу необходимо зачистить, или же все лишние просто обжечь в печи. Теперь ваша самодельная тигельная печь, ни чем не уступит любой другой.

Что бы безопасно извлекать расплавленный металл из тигля, приделайте к нему небольшой носик. Для этого немножко сточите сверху болгаркой и пройдитесь напильником. Для изготовления используйте спиленный под углом кусочек металла.

Так же к вашей самодельной тигельной печи можно приделать ручку, используйте гайку, в нее вворачиваете ручку, которая поможет более безопасно погружать и вынимать тигель из печи. Вам будет достаточно всего пару оборотов ручки, и ваш тигель будет держаться мертвой хваткой, таким образом, вы исключите случайное опрокидывание или пролив расплавленного алюминия на себе или людей, которые в этот момент могут оказаться рядом. Все названные выше меры безопасности будут очень даже кстати во время плавки цветных металлов на дому. Как вы теперь видите, установка тигельной печи своими руками довольно простое задание. Надеюсь, вы теперь больше никогда не зададитесь вопросом: как сделать тигельную печь?

Тигельная печь индукционного типа: преимущества и недостатки

Тигельная индукционная печь – это особенная установка для плавления металлов и сплавов путём высокочастотного электромагнитного воздействия на них.

Самым важным рабочим органом тигельной печи индукционного типа является индуктор – другими словами проводник, навитый без сердечника – внутрь которого помещают плавильный тигель, обычно имеющий форму цилиндра. Как правило, его изготавливают из огнеупорного материала.

Если сравнить тигельные индукционные печи с оборудованием подобного назначения других типов, то они обладают такими преимуществами:

действие на обрабатываемый материал происходит напрямую, без каких-либо промежуточных нагревательных элементов, что дает возможность избежать ненужных потерь энергии

возможность создавать в тигле атмосферы заданного типа при требуемом значении самого давления

равномерный прогрев всего объёма материала, а также высокая интенсивность циркуляции расплава

возможность полного слива расплава, что является необходимым при периодических работах, таким образом, дает лёгкость перехода от работ с одними сплавами к другим

экологический процесс плавки, за счёт отсутствия выбросов вредных продуктов сгорания в атмосферу

особенности работы установки приводят к возможности полной автоматизации всего процесса плавки;

легкость управления процессами, простота и удобство обслуживания;

К недостаткам индукционных тигельных печей относятся:

Шлак в индукционных тигельных печах разогревается напрямую от металла, из-за чего его температура будет всегда меньше.

Сравнительно с другими, низкая стойкость футеровки при очень высоких температурах расплава, а также наличие резких колебаний температуры футеровки при полном сливе металла.

Но все же преимущества индукционных тигельных печей перед другими плавильными агрегатами значительно выше, благодаря чему им удалось найти себе достаточно широкое применение в самых разнообразных отраслях промышленности.

Классификация тигельных печей

В зависимости от того, где идёт процесс плавки, различают печи:

открытые (работа на воздухе)

вакуумные (работа в вакууме)

компрессорные (работа под избыточным давлением).

По организации процесса времени:

на половину непрерывного действия

Также различают печи в зависимости от конструкции плавильного тигля:

с керамическим тиглем

с проводящим металлическим тиглем

с проводящим графитовым тиглем

с водоохлаждаемым металлическим тиглем.

Кому подойдет тигельная печь?

Тигельная печь является удобной в тех случаях, когда требуется переплавить небольшие объемы материала, где не целесообразно и экономично невыгодно покупать мощную плавильную установку с серьезным потреблением электроэнергии, и которая в итоге займет значительную часть вашего рабочего пространства. Именно, в таком случае, большинство предприятий начинают искать более выгодную альтернативу. И находят ее в тигельных печах, которые способны полностью удовлетворить запросы потребителей в плане температуры нагрева, небольшого потребления энергии, экономии рабочего пространства, а современная удобная конструкция и простота в использовании способны обеспечить наиболее оптимальные условия труда.

LiveInternetLiveInternet

–Рубрики

• Печи для обжига керамики (2)
• Керамические тигли и ступки (8)
• Абразивные бруски и пилки (2)
• Галтовочный наполнитель из керамики (3)
• Наше производство (6)

–Поиск по дневнику

–Подписка по e-mail

–Статистика

Тигель для плавки металла – почему не стоит делать его своими руками?

Суббота, 18 Февраля 2017 г. 23:52 + в цитатник

Многие умельцы делают тигли для плавки металлов своими руками, отработали свои технологии, и качество таких изделий бывает довольно неплохое. Если для Вас изготовление тигля своими руками – дело новое, то этот обзор поможет определиться по какому пути дальше двигаться: делать тигель самому или купить его у непосредственного производителя без посредников.

Начнем с того, что материалом для изготовления тигля своими руками могут служить куски труб из нержавеющей стали, чугуна, глина, шамотная крошка, древесный уголь, графит и др. Казалось бы, дешевые материалы, себестоимость самодельного тигля тоже должна быть невелика. Однако на практике, при изготовлении качественного и дешевого тигля в домашних условиях умельцы сталкиваются с целым рядом проблем. В данном обзоре мы не будем останавливаться на графитовых тиглях и их проблемах выгорания при плавке металлов. Здесь мы подробнее остановимся на проблемах изготовления керамических тиглей своими руками. Опишу наиболее распространенные из них:

1. Основная проблема – неоднородный состав глиняных масс. Разные месторождения глин характеризуются разным составом, при этом для получения качественных керамических изделий требуются глины определенного качественного и количественного состава.
2. Глины, используемые для изготовления керамических тиглей, дают усадку, разные глины – разная усадка. Если Вы готовите тигли крупными партиями и закупаете глину одного типа в большом количестве, то это не проблема. Усадка глины заранее высчитывается, и готовое изделие получается заданной формы и разбег габаритных размеров крайне мал. Но если керамические тигли изготавливаются от случая к случаю, используются разные партии глины, то выдержать нужные размеры оказывается проблематично, повышается процент брака.
3. Самодельные керамические тигли выдерживают небольшое количество плавок, при использовании тетрабората натрия (буры) самодельные керамические тигли довольно быстро покрываются микротрещинами и становятся непригодными для дальнейшей плавки металла.
4. Самодельные тигли зачастую недостаточно просушены, из-за чего, при плавлении металла в теле тигля появляются дополнительные напряжения и тигель лопается.
5. Самодельные керамические тигли получаются толстостенные и требуют большего времени на нагрев, увеличиваются энергозатраты при плавлении металла.

Оптимальным вариантом для плавки большинства металлов является керамический тигель, но не всякий керамический тигель подойдет для плавления металла. Рассмотрим этот вопрос подробнее. Начнем с того, что керамические тигли, которые наиболее часто встречаются на российском рынке, делятся на фарфоровые, корундовые и тигли из кварцевой керамики. Фарфоровые тигли не подходят для плавки многих металлов из-за своей относительно небольшой огнестойкости. Корундовые тигли огнестойки и прочны, но при плавлении металла есть одно очень важное ограничение: корундовый тигель нельзя резко нагревать и охлаждать, скорость охлаждения корундового тигля 2-3 ° С/минуту. Для плавления металла в режиме смены температур подойдет тигель из спеченной кварцевой керамики.

Тигель из кварцевой керамики инертен по отношению к металлам, огнеупорен, химически стоек, выдерживает резкие перепады температур. Для неискушенного человека для изготовления качественного тигля из спеченной кварцевой керамики потребуются неоправданно большие затраты времени, материала и энергии на экспериментальную работу. Таким образом, для новичка гораздо выгоднее не делать тигель для плавки металлов своими руками, а купить его непосредственно у производителя тиглей. Цены на тигли из кварцевой керамики можно посмотреть здесь (прайс-лист).

Тигель своими руками

Для плавления металлов используют специальные термостойкие чаши, называющиеся тиглями. Они пользуются большой популярностью в ювелирных мастерских, лабораториях и металлургической отрасли. Но для полноценного процесса недостаточно обзавестись простым предметом с термоустойчивой поверхностью, ведь для разного железа требуется своё изделие, которое обязано соответствовать химическому составу и подходить под конкретный температурный режим. Также в этих объектах производят готовый сплав, которому осталось придать правильную форму.

Иногда случается, что подобные приспособления могут понадобиться в частном деле, но их покупка – дорогое удовольствие. Поэтому тигель своими руками сделать выгоднее — можно сэкономив значительную долю бюджета.Да, процедура потребует определённых навыков и терпения, но в итоге получиться сосуд, не уступающий заводским аналогам. Ещё важно определиться с типами переплавляемых объектов, чтобы изготовить подходящую чашу. Если планируется работать с различными металлами, рекомендуется создавать несколько изделий.

Выбор материала

Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:

1. Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.
2. Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.
3. Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.
4. Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).

Разновидности самодельных тигелей

В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.

Общие этапы изготовления

Для начала подготавливается сырьё, и тут всё зависит от модели грядущего резервуара. Брать компоненты лучше с запасом, ведь первая вещь вряд ли получиться. Также, в целях безопасности, следует заниматься производством в дали от открытого огня, и выбирать хорошо проветриваемое помещение.

Безопаснее производить работу в гараже или специальной пристройке.

Вторым этапом идёт смешивание материалов и придание отливке необходимых параметров. Для этих целей применяют гипсовые формочки. Создать очертания не составит труда, и такую информацию легко найти в интернете. Затем однородной материей обклеивают наружную часть макета, формируя будущий самодельный огнеупорный тигель. Ещё ему важно придать требуемую глубину и толщину.

Глиняный тигель в процессе сушки

И последним действием идёт процесс сушки: заготовка ложится в картонную коробку и накрывается крышкой. Это позволит отливке просохнуть, и удалит из неё лишнюю воду. Иногда может потребоваться термическая обработка, однако, ответственный пункт – контроль температуры отжига, и защита кожи рук и лица. Если будет слишком сильный жар, то предмет лопнет, и есть шанс получения сильных ожогов. Подробную инструкцию о том, как сделать тигель самому и в домашних условиях будет рассказано в следующих главах.

Изготовление глиняного тигля

Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

• 7 единиц глины;
• 3 единицы шамота;
• 10 ложек жидкого стекла.

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.

Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

Как сделать графитовый тигель

Ёмкость этой категории имеет множество достоинств:

• низкая общая масса;
• сопротивляемость горячим сплавам;
• хорошие показатели теплопроводности;
• с ростом температуры увеличивается прочность.

Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Графитовые тигели различных размеров

Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.

В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.

Сборка чугунного тигля

Этот тип является самым худшим, но иногда и он приносит хорошую пользу. Всё что требуется – поместить в металлическую чашу чугунный стакан меньшего диаметра, а свободное пространство засыпать песком с глиной.

Чугунный тигель своими руками

Далее всё нагревается в печи, пока смесь не расплавиться и не примет однотипную субстанцию. После чашка закаменеет, и в ней можно проводить расплавку железа. Это основная информация о том, как сделать тигель в домашних условиях и с минимальными затратами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать тигель для плавки свинца своими руками?

Многие из нас в детстве занимались сдиранием со старых аккумуляторов свинца с целью его дальнейшей переплавки в колечки или кулончики. Тогда правила переплавки никого не интересовали, а потому в качестве сосуда для этого действия служили консервные банки, удерживаемые «обручем» из только что сорванных веточек.

Сейчас же многие люди, желающие переплавить какой-либо материал, подходят к этому более серьезно. И у них часто возникает вопрос: как сделать это так, чтобы не испортить ничего вокруг и не оставить себе пару памятных ожогов?

Из данного материала вы узнаете о том, как смастерить тигель для плавки свинца своими руками. А чертежи примерного результата можно увидеть выше.

Но для начала — определение.

Что такое тигель?

Несложно догадаться, что это самый обычный сосуд, в котором переплавляют различные металлы. Точнее, не совсем обычный. Так как его задача заключается в том, чтобы выдержать не только температуру плавления материала, но также и собственную температуру нагрева на момент обработки.

Разновидности сосуда

Разделение типов этого инструмента происходит по категории сырья, которое необходимо обработать. На данный момент существуют следующие виды тигеля для плавки свинца:

• керамические нейтрального типа;
• керамические графитированного типа;
• графитовые;
• чугунные;
• стальные.

Внимание! Последние три типа абсолютно не подходят для использования в индукционной печи. Это объясняется полным поглощением ими энергии ЭМП.

Теперь можно переходить к непосредственной инструкции по созданию тигеля для плавки свинца своими руками.

Что понадобится для его создания?

В данном материале будет приведен пример сборки керамического тигеля нейтрального типа. Этот тип один из наиболее простых. К тому же стальной сосуд достаточно непрактичен. Что же понадобится для изготовления тигеля для плавки свинца своими руками:

• шамотная глина — 7 частей;
• мелкомолотый шамот — 1 часть;
• 10 столовых ложек силикатного канцелярского клея.

Где найти ингредиенты?

Чтобы получить молотый шамот, можно растолочь шамотный кирпич в фаянсовой ступе. Ее несложно найти в хозяйственном магазине, специализированных торговых токах, занимающихся продажей медицинского оборудования, или же в аптеке.

Также стоит позаботиться о наличии мельницы для размола шамота. Ее несложно соорудить самостоятельно.

Как сделать смесь для керамического тигеля нейтрального типа?

Для начала необходимо подготовить форму самодельного тигеля для плавки свинца. Делается это по следующему алгоритму:

• Сухая глина смешивается с молотым шамотом, до получения однородной консистенции. Рекомендуется сделать 20 оборотов в мельнице для шамота.

• Как только необходимое состояние будет достигнуто, можно выгрузить массу и начать перемешивать вручную, добавляя понемногу воду. Смесь в правильном состоянии будет лепиться в комок, не прилипать к коже и не просачиваться через пальцы.
• Теперь необходимо добавить силикатный канцелярский клей.
• Всю массу тщательно перемешать. Стоит отметить, что это самый тяжелый и трудоемкий этап. Обработку продолжать до тех пор, пока не будет получена однородная консистенция.
• Следующим этапом создания тигеля для плавки свинца собственными руками будет устранение воздуха из готовой смеси. Необходимо проследить за тем, чтобы в ней не осталось ни одного пузырька. В противном случае тигель лопнет при сильном нагреве. Чтобы этого избежать, воздух нужно выбить.
• Расстелить на твердом полу пленку (ни в коем случае не использовать газеты!).

• Теперь начинается самое приятное. Чтобы устранить весь воздух из заготовки, необходимо с максимальной силой бросать ее на пленку. Делать так до того момента, пока из массы не перестанут выходить пузырьки. После этого бросить еще 10 раз (можно больше).
• После того как была окончена процедура по удалению из смеси воздуха, можно помещать ее на хранение. Чтобы она пролежала как можно дольше, стоит использовать стеклянную посуду, имеющую герметично закрывающуюся крышку.

Внимание! Не стоит хранить заготовку в пластиковой таре, а также обернутой в несколько слоев пленки. Она высохнет за пару недель и будет непригодна к использованию!

Лепка тигеля для плавки свинца своими руками

Чтобы придать заготовленной массе необходимую форму, можно выбрать один из представленных далее вариантов. Выглядят они так:

• использовать разборную или разрушаемую форму из гипса;
• слепить самостоятельно.

Какой из вариантов выбрать, дело ваше. Последний этап создания тигеля должен быть выполнен строго по указанному алгоритму:

• После того как сосуд был сформирован, его необходимо высушить.
• Как только высохнет — поместить заготовку в муфельную печь. Настроить температуру на 800 градусов и обжигать в течение одного или двух часов. Такая температура необходима для того, чтобы клей мог расплавиться и крепко связать между собой все остальные компоненты. Если температура будет ниже, тигель развалится при первой же работе в печи от температуры содержимого. Если же температура будет выше — он развалится до конца обжига.

Полученная форма способна выдерживать жар в 1600 градусов. Если материалы были качественно обработаны и промолоты — он прослужит до 30 переплавок.

|
СТАТЬИ

Изготовление тиглей из шамотной глины

Фарфоровые тигли даже при не слишком высокой температуре часто трескаются и лопаются. Использовать тигли из других более дорогих материалов (графитовые, алундовые и т.п.) экономически невыгодно. Впрочем, цены на лабораторный фарфор тоже не радуют.

Как вполне экономичный и практичный вариант – изготавливать тигли (и не только их) самостоятельно из шамотной глины. Это не очень сложно. Освоить описанную далее технологию можно даже с «нуля», что позволит делать для себя тигли любого нужного объема. Для этого необходимы следующие материалы:

Шамотная глина — используется при кладке печей ее можно купить в строительном магазине.

Надпись на упаковке: шамотная глина молотая, термостойкость до +1600 °C, состав: массовая доля окись алюминия не менее 23%, окись железа не более 5%, минералы. Сайт производителя www.pva.ru

Мешка глины хватит надолго. Так же понадобится жидкое стекло (канцелярский — силикатный клей как заменитель использовать нельзя) продается в строительных магазинах и молотый шамот. Последний можно достать, сделать самостоятельно из шамотного кирпича или купить. Это основные ингредиенты. Состав смеси подбирается опытным путем. Использую следующий: глина – 7 частей, шамот – 3 части, жидкое стекло из расчета на литр сухой смеси шамота и глины – 10 столовых ложек. Процесс:

Отмерив, нужное количество глины и шамота смесь тщательно перемешивается до однородного состояния, и только после этого добавляется небольшими частями вода. Все перемешивается. Смесь лучше разделить на несколько частей и если воды добавлено больше чем надо, то можно просто досыпать сухой смеси. Глина месится руками. Важно — готовая глина не должна липнуть к рукам, если липнет, значит, воды слишком много. Если воды мало (при хранении глина может подсохнуть) достаточно комок глины обмакнуть в чашку с водой и перемять. Когда глина смята в ком, частями добавляется жидкое стекло. Глина тщательно вымешивается. Способов много – самый простой скатать кусок глины в жгут, сложить его пополам несколько раз и снова раскатать. Повторять процесс до тех пор, пока глина не будет при сминании трескаться. Хранить готовую глину до использования нужно завернутой в несколько целлофановых пакетов. Все это и многое другое подробно описано на сайтах керамистов.
Далее как пример самый простой, доступный и дешевый способ лепки тигля по гипсовой форме.

Для работы использован фарфоровый тигель (в качестве модели), алебастр (строительный гипс) и пластиковая бутылка из-под минералки. Бутылка обрезается с таким расчетом: высота тигля плюс 40-50 мм. Это будет форма. В нее засыпается алебастр и доливается вода. Консистенция должна получится, как у жидкой сметаны. В смесь утапливается (примерно по центру) фарфоровый тигель до самого края. В тигель нужно положить что-то тяжелое, с таким расчетом, что бы он и не утонул и «не всплывал». После того как алебастр застыл нужно извлечь тигель из гипса и форму из обрезка пластиковой бутылки. Пластик надрезается ножницами и легко рвется вдоль линии разреза, а вот извлечь тигель из алебастра несколько сложнее.

На фото показано как это сделать:

Гипсовая форма кладется на две дощечки с таким расчетом, что бы фарфоровый тигель оказался между ними. Затем сильным ударом деревянной доской (киянкой и т.п.) тигель выбивается из формы. Для того, что бы форма не разрушилась ее дно специально сделано толщиной 40-50 мм.

Форма практически готова. Если на ее внутренней поверхности остались дефекты – трещины, пузыри и т.п. они замазываются жидким алебастром. После высыхания все неровности зачищаются.

Изготовить тигель из глины по форме можно несколькими способами. Один из них т.н. шликерное литье. У этого способа есть как плюсы, так и минусы. Более рационально на начальном этапе просто вылепить тигель в форме, а не возится с жидкой глиной.

Подготовленная глина перед лепкой «отбивается» что бы удалить из нее воздух. Для этого комок глины нужно отбить об твердую поверхность (застелить пол газетой и с силой бросить на нее ком глины). И так пять-семь раз. Когда глина готова берется небольшой комок и с силой вминается на дно формы. Затем берутся небольшие кусочки глины и из них формуются стенки тигля. Толщина стенок контролируется по краю формы. Самое важное тщательно проминать глину к форме. Загладить неровности и сделать внутреннюю часть будущего тигля гладкой можно смочив глину водой. Но это в последнюю очередь. Следующий очень важный этап работы – сушка. Форма ставится в картонную коробку, которая накрывается крышкой. По мере испарения воды глина дает усадку. Через 6-8 часов тигель уменьшится в объеме, и извлечь его из формы не составит особого труда – достаточно перевернуть ее вверх дном – сам выпадет:

После этого тигель досушивается в картонной коробке уже без формы. По мере сушки все появившиеся дефекты устраняются. Если образовались трещины, они замазываются жидкой глиной.

После того как тигли высохли как на фото семь тиглей серого цвета, два более темного – они еще не досохли. Первые семь уже можно обжечь. Для этого целесообразно использовать муфельную печь:

Температура обжига – восемьсот градусов. Для тигля вполне достаточно. При обжиге следует учитывать что глина содержит в себе органику которая будет выгорать и воду в связанном состоянии которая будет испарятся. Соответственно нужно побеспокоится о выходе газов из печи. В лабораторной муфельной печи для этого предусмотрено отверстие в дверце. Если нет возможности использовать такую печь можно обжигать и в маленькой по одному:

Для изготовления тиглей так же можно использовать пресформы.

На сегодняшний день существует огромное количество разных печей. Одни печи служат для отопления ваших помещений, другие для приготовления вкусной еды, а есть и такие печи, в которых проводят плавку различных металлов, сплавов, а также хранят уже расплавившийся материал. По-другому их еще называют плавильные тигельные печи. Особой популярностью эти печи пользуются среди больших предприятий, заводов, и лабораторий. Но мы то с вами понимаем, плавкой в каких размерах, там занимаются, и это не значит, что если вам дома потребуется расплавить несколько килограмм алюминия, то вы будете вынуждены купить дорогие импортные аппараты. Вы совершенно спокойно можете сделать тигельную печь своими руками. Для этого вам необходимо три важные вещи:

Разновидности тиглей

Что же такое тигли? Тигли — это ёмкости из огнеупорного материала, в которых посредством нагрева до определенной температуры производится плавка металлов. Для изготовления тиглей принято использовать следующие материалы: чугун, керамика и графит.

Керамические тигли считают самым оптимальным вариантом для производства различных сплавов, в особенности на основе палладия, так как при использовании этих материалов не происходят каких-либо изменения в составе самого вещества. Только в керамических тиглях, вы можете уверенно расплавлять различных неблагородные металлы и сплавы на основе кобальта, хрома и молибдена.

Графитовые тигли в свою очередь имеют более высокую стойкость к окислению и более долгий срок службы. Этот вид тиглей является универсальными для плавки любых металлов, но особенно они хороши для цинковых сплавов и латуни, а также напрямую для использования в индукционных печах. Графитовые тигли безупречно справляются с плавлением и тепловой выдержкой алюминия в электропечах при температуре до 800°С.

Графитовые тигли наиболее часто используют для литья золота, и прочих драгоценных металлов.

Тиглями из чугуна в производстве пользуются не так часто, они имеют достаточно узкую специальность и имеют целый ряд недостатков: недостаточно высокая температура плавленья, высокая реактивность, способность к окислению, и взаимодействию с другими элементами, короткий срок службы. Но с другой стороны, чугун имеет один весомый плюс: он дешевый и доступный. Вот почему при монтаже нашей самодельной тигельной печи мы будем использовать именно этот материал.

Материал для тигельной печи

Теперь давайте займемся поиском материалов, да-да, именно поиском, так как все необходимое вы сможете найти на своей даче, в гараже или сарае, то, что еще вчера было мусором и захламляло ваш двор, или же какие-нибудь другие места, теперь станет элементами вашей будущей самодельной тигельной печи.

Для того, что бы произвести монтаж тигельной печи своими руками, вам понадобятся следующие материалы:

1. обрезок чугунной трубы (его размеры вы определяете сами) главное, что бы толщина стенок была 4-5 мм,
2. небольшой лист металла (для носика),
3. кусок арматуры,
4. 1 гайка,
5. 1 шуруп.

Если вы нашли или купили все необходимые материалы, можем начать монтаж тигельной печи своими руками. Обычно тигель принято делать в форме конуса или же цилиндра.

Делаем тигельную печь

Самый несложный простой способ изготовления тигля — это просто сварить его из обрезка трубы наиболее подходящего диаметра. Выбирая сам обрезок вам необходимо учесть несколько важных факторов.

Первое, ширина стенок должна быть, как минимум, пол сантиметра. Второе, ваш обрезок должен быть изготовлен из металла, который плавится при большей температуре, чем те сплавы, которые вы планируете плавить. Для этого вам идеально подойдет чугун. После этого трубу необходимо зачистить, или же все лишние просто обжечь в печи. Теперь ваша самодельная тигельная печь, ни чем не уступит любой другой.

Что бы безопасно извлекать расплавленный металл из тигля, приделайте к нему небольшой носик. Для этого немножко сточите сверху болгаркой и пройдитесь напильником. Для изготовления используйте спиленный под углом кусочек металла.

Так же к вашей самодельной тигельной печи можно приделать ручку, используйте гайку, в нее вворачиваете ручку, которая поможет более безопасно погружать и вынимать тигель из печи. Вам будет достаточно всего пару оборотов ручки, и ваш тигель будет держаться мертвой хваткой, таким образом, вы исключите случайное опрокидывание или пролив расплавленного алюминия на себе или людей, которые в этот момент могут оказаться рядом. Все названные выше меры безопасности будут очень даже кстати во время плавки цветных металлов на дому. Как вы теперь видите, установка тигельной печи своими руками довольно простое задание. Надеюсь, вы теперь больше никогда не зададитесь вопросом: как сделать тигельную печь?

Тигельная печь индукционного типа: преимущества и недостатки

Тигельная индукционная печь — это особенная установка для плавления металлов и сплавов путём высокочастотного электромагнитного воздействия на них.

Самым важным рабочим органом тигельной печи индукционного типа является индуктор — другими словами проводник, навитый без сердечника — внутрь которого помещают плавильный тигель, обычно имеющий форму цилиндра. Как правило, его изготавливают из огнеупорного материала.

Если сравнить тигельные индукционные печи с оборудованием подобного назначения других типов, то они обладают такими преимуществами:

• действие на обрабатываемый материал происходит напрямую, без каких-либо промежуточных нагревательных элементов, что дает возможность избежать ненужных потерь энергии
• возможность создавать в тигле атмосферы заданного типа при требуемом значении самого давления
• равномерный прогрев всего объёма материала, а также высокая интенсивность циркуляции расплава
• возможность полного слива расплава, что является необходимым при периодических работах, таким образом, дает лёгкость перехода от работ с одними сплавами к другим
• экологический процесс плавки, за счёт отсутствия выбросов вредных продуктов сгорания в атмосферу
• особенности работы установки приводят к возможности полной автоматизации всего процесса плавки;
• легкость управления процессами, простота и удобство обслуживания;

К недостаткам индукционных тигельных печей относятся:

Шлак в индукционных тигельных печах разогревается напрямую от металла, из-за чего его температура будет всегда меньше.

Сравнительно с другими, низкая стойкость футеровки при очень высоких температурах расплава, а также наличие резких колебаний температуры футеровки при полном сливе металла.

Но все же преимущества индукционных тигельных печей перед другими плавильными агрегатами значительно выше, благодаря чему им удалось найти себе достаточно широкое применение в самых разнообразных отраслях промышленности.

Классификация тигельных печей

В зависимости от того, где идёт процесс плавки, различают печи:

• открытые (работа на воздухе)
• вакуумные (работа в вакууме)
• компрессорные (работа под избыточным давлением).

По организации процесса времени:

• периодического действия
• на половину непрерывного действия
• непрерывного действия

Также различают печи в зависимости от конструкции плавильного тигля:

• с керамическим тиглем
• с проводящим металлическим тиглем
• с проводящим графитовым тиглем
• с водоохлаждаемым металлическим тиглем.

Кому подойдет тигельная печь?

Тигельная печь является удобной в тех случаях, когда требуется переплавить небольшие объемы материала, где не целесообразно и экономично невыгодно покупать мощную плавильную установку с серьезным потреблением электроэнергии, и которая в итоге займет значительную часть вашего рабочего пространства. Именно, в таком случае, большинство предприятий начинают искать более выгодную альтернативу. И находят ее в тигельных печах, которые способны полностью удовлетворить запросы потребителей в плане температуры нагрева, небольшого потребления энергии, экономии рабочего пространства, а современная удобная конструкция и простота в использовании способны обеспечить наиболее оптимальные условия труда.

Многие из нас в детстве занимались сдиранием со старых аккумуляторов свинца с целью его дальнейшей переплавки в колечки или кулончики. Тогда правила переплавки никого не интересовали, а потому в качестве сосуда для этого действия служили консервные банки, удерживаемые «обручем» из только что сорванных веточек.

Сейчас же многие люди, желающие переплавить какой-либо материал, подходят к этому более серьезно. И у них часто возникает вопрос: как сделать это так, чтобы не испортить ничего вокруг и не оставить себе пару памятных ожогов?

Из данного материала вы узнаете о том, как смастерить тигель для плавки свинца своими руками. А чертежи примерного результата можно увидеть выше.

Но для начала — определение.

Что такое тигель?

Несложно догадаться, что это самый обычный сосуд, в котором переплавляют различные металлы. Точнее, не совсем обычный. Так как его задача заключается в том, чтобы выдержать не только температуру плавления материала, но также и собственную температуру нагрева на момент обработки.

Разновидности сосуда

Разделение типов этого инструмента происходит по категории сырья, которое необходимо обработать. На данный момент существуют следующие виды тигеля для плавки свинца:

• керамические нейтрального типа;
• керамические графитированного типа;
• графитовые;
• чугунные;
• стальные.

Внимание! Последние три типа абсолютно не подходят для использования в индукционной печи. Это объясняется полным поглощением ими энергии ЭМП.

Теперь можно переходить к непосредственной инструкции по созданию тигеля для плавки свинца своими руками.

Что понадобится для его создания?

В данном материале будет приведен пример сборки керамического тигеля нейтрального типа. Этот тип один из наиболее простых. К тому же стальной сосуд достаточно непрактичен. Что же понадобится для изготовления тигеля для плавки свинца своими руками:

• шамотная глина — 7 частей;
• мелкомолотый шамот — 1 часть;
• 10 столовых ложек силикатного канцелярского клея.

Где найти ингредиенты?

Чтобы получить молотый шамот, можно растолочь шамотный кирпич в фаянсовой ступе. Ее несложно найти в хозяйственном магазине, специализированных торговых токах, занимающихся продажей медицинского оборудования, или же в аптеке.

Также стоит позаботиться о наличии мельницы для размола шамота. Ее несложно соорудить самостоятельно.

Как сделать смесь для керамического тигеля нейтрального типа?

Для начала необходимо подготовить форму самодельного тигеля для плавки свинца. Делается это по следующему алгоритму:

• Сухая глина смешивается с молотым шамотом, до получения однородной консистенции. Рекомендуется сделать 20 оборотов в мельнице для шамота.

• Как только необходимое состояние будет достигнуто, можно выгрузить массу и начать перемешивать вручную, добавляя понемногу воду. Смесь в правильном состоянии будет лепиться в комок, не прилипать к коже и не просачиваться через пальцы.
• Теперь необходимо добавить силикатный канцелярский клей.
• Всю массу тщательно перемешать. Стоит отметить, что это самый тяжелый и трудоемкий этап. Обработку продолжать до тех пор, пока не будет получена однородная консистенция.
• Следующим этапом создания тигеля для плавки свинца собственными руками будет устранение воздуха из готовой смеси. Необходимо проследить за тем, чтобы в ней не осталось ни одного пузырька. В противном случае тигель лопнет при сильном нагреве. Чтобы этого избежать, воздух нужно выбить.
• Расстелить на твердом полу пленку (ни в коем случае не использовать газеты!).

• Теперь начинается самое приятное. Чтобы устранить весь воздух из заготовки, необходимо с максимальной силой бросать ее на пленку. Делать так до того момента, пока из массы не перестанут выходить пузырьки. После этого бросить еще 10 раз (можно больше).
• После того как была окончена процедура по удалению из смеси воздуха, можно помещать ее на хранение. Чтобы она пролежала как можно дольше, стоит использовать стеклянную посуду, имеющую герметично закрывающуюся крышку.

Внимание! Не стоит хранить заготовку в пластиковой таре, а также обернутой в несколько слоев пленки. Она высохнет за пару недель и будет непригодна к использованию!

Лепка тигеля для плавки свинца своими руками

Чтобы придать заготовленной массе необходимую форму, можно выбрать один из представленных далее вариантов. Выглядят они так:

• использовать разборную или разрушаемую форму из гипса;
• слепить самостоятельно.

Какой из вариантов выбрать, дело ваше. Последний этап создания тигеля должен быть выполнен строго по указанному алгоритму:

• После того как сосуд был сформирован, его необходимо высушить.
• Как только высохнет — поместить заготовку в муфельную печь. Настроить температуру на 800 градусов и обжигать в течение одного или двух часов. Такая температура необходима для того, чтобы клей мог расплавиться и крепко связать между собой все остальные компоненты. Если температура будет ниже, тигель развалится при первой же работе в печи от температуры содержимого. Если же температура будет выше — он развалится до конца обжига.

Полученная форма способна выдерживать жар в 1600 градусов. Если материалы были качественно обработаны и промолоты — он прослужит до 30 переплавок.

» Новости

Делаем мини-плавильню для плавки алюминия | We make a mini smelter for melting aluminum

Для плавления металлов используют специальные термостойкие чаши, называющиеся тиглями.

Они пользуются большой популярностью в ювелирных мастерских, лабораториях и металлургической отрасли.

Но для полноценного процесса недостаточно обзавестись простым предметом с термоустойчивой поверхностью, ведь для разного железа требуется своё изделие, которое обязано соответствовать химическому составу и подходить под конкретный температурный режим. Также в этих объектах производят готовый сплав, которому осталось придать правильную форму.

Тигель своими руками

Иногда случается, что подобные приспособления могут понадобиться в частном деле, но их покупка – дорогое удовольствие.

Поэтому тигель своими руками сделать выгоднее — можно сэкономив значительную долю бюджета.

Да, процедура потребует определённых навыков и терпения, но в итоге получиться сосуд, не уступающий заводским аналогам.

Ещё важно определиться с типами переплавляемых объектов, чтобы изготовить подходящую чашу. Если планируется работать с различными металлами, рекомендуется создавать несколько изделий.
Плавильня, тигль, сделай сам

Выбор материала

Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:

Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).

Разновидности самодельных тигелей
Тигель для свинца Своими руками

В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.

Общие этапы изготовления

Для начала подготавливается сырьё, и тут всё зависит от модели грядущего резервуара.

Брать компоненты лучше с запасом, ведь первая вещь вряд ли получиться.

Также, в целях безопасности, следует заниматься производством в дали от открытого огня, и выбирать хорошо проветриваемое помещение.

Безопаснее производить работу в гараже или специальной пристройке.

Вторым этапом идёт смешивание материалов и придание отливке необходимых параметров. Для этих целей применяют гипсовые формочки.

Создать очертания не составит труда, и такую информацию легко найти в интернете.

Затем однородной материей обклеивают наружную часть макета, формируя будущий самодельный огнеупорный тигель. Ещё ему важно придать требуемую глубину и толщину.

Глиняный тигель в процессе сушки

И последним действием идёт процесс сушки: заготовка ложиться в картонную коробку и накрывается крышкой. Это позволит отливке просохнуть, и удалит из неё лишнюю воду.

Иногда может потребоваться термическая обработка, однако, ответственный пункт – контроль температуры отжига, и защита кожи рук и лица.

Если будет слишком сильный жар, то предмет лопнет, и есть шанс получения сильных ожогов.

Подробную инструкцию о том, как сделать тигель самому и в домашних условиях будет рассказано в следующих главах.

Изготовление глиняного тигля

Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов.

Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича.

Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

7 единиц глины;3 единицы шамота;10 ложек жидкого стекла.

Глиняные тигели

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода.

Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается.

Тут главное довести объект до состояния, когда плоскость перестанет трескаться.

Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.

Смешанный материал наносится внутрь макета, формируются его глубина и толщина.

Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек.

Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги.

Также изделие немного осядет, и его будет просто изъять из формочки.

Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С.

И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками.

Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

Как сделать графитовый тигель

низкая общая масса;сопротивляемость горячим сплавам;хорошие показатели теплопроводности;с ростом температуры увеличивается прочность.

Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Графитовые тигели различных размеров

Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры.

Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.

) и всё тщательно перемешивается.

В итоге выйдет сосуд, которому даётся время на высыхание.

В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости.

Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.

Сборка чугунного тигля

Этот тип является самым худшим, но иногда и он приносит хорошую пользу. Всё что требуется – поместить в металлическую чашу чугунный стакан меньшего диаметра, а свободное пространство засыпать песком с глиной.

После чашка закаменеет, и в ней можно проводить расплавку железа.

Это основная информация о том, как сделать тигель в домашних условиях и с минимальными затратами.

Пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://promts.net/view/2011546598-tigel-svoimi-rukami/

Плавильные печи: виды и устройство тиглей, изготовление тигля своими руками из графита, глины или чугуна

Практически каждый предмет имеет несколько видов и назначений, так и печи.

Есть печи для обогрева помещений, для приготовления еды, а есть специальные устройства для плавления металлов или для их хранения уже в расплавленном виде. Такие устройства называют тигельными плавильными печами.

Они имеют специфическое предназначение и поэтому список предприятий, где они нашли свое применение, совсем невелик. В основном это заводы и лаборатории.

Но что же делать, если нужно для каких-либо целей дома переплавить металл? Покупать такое оборудование очень дорого, но его вполне реально изготовить своими руками. Для этого необходимы минимальные знания в этой области, желание и время.

Тигельная печь – это емкость, выполненная из огнеупорного материала в которой, нагревая до определенной температуры, плавят металл. Основные материалы, из которых изготавливаются тигли:

Используются тигельные печи как на заводах, где изготавливаются больше металлические изделия, так и на малых предприятиях, например, для изготовления ювелирных изделий.

Керамические печи – это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения.

Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы
из кобальта, хрома или палладия.

Графитовые тигли.

Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.

Чугунные тигли, пожалуй, худшие из трех перечисленных.

У них высокая реактивность, быстрое окисление и взаимодействие с другими металлами, а также чугун плохо сопротивляется высокой температуре.

По этим причинам чугунные тигли очень редко встречаются
, но они недорогие и вполне доступные.

В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.

Тигельные печи

Нагревательным элементом тигельной плечи в домашних условиях обычно является индуктор. Он имеет цилиндрическую форму с полостью внутри. В эту полость и помещается самодельный тигель с металлической стружкой.

Индуктор изготавливается из огнеупорного материала
, внутри него обмотка из проволоки, чаще всего используется медная проволока.

При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле. Они и плавят стружку.

Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.

Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки.

Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров.

Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин.

Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски
, между которыми должно быть расстояние равное размерам тигля. Вся эта конструкция помещается в корпус печи.

Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски.

Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось.

Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам.

Такую глину используют при кладке печей
и ее можно купить в любом строительном магазине.

Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния.

После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать
, а в случае большого количества воды — добавить сухого порошка.

Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло.

При добавлении стекла нужно тщательно все вымешивать
до состояния, когда глина перестанет трескаться.

Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться.

Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно.

Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы.

Очень важно тщательно приминать глину к форме
, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность.

Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой.

Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно.

После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки.

Графит — это материал, у которого есть множество уникальных свойств. Положительные качества графита:

• устойчивость к воздействию расплавленными металлами;
• увеличение прочности с повышением температуры;
• высокие термостойкость и теплопроводность;
• небольшой удельный вес.

Для изготовления тигля из этого материала понадобятся:

• графитовый порошок;
• цельный графит;
• фетр;
• графитовая трубка;
• шамотный мертель;
• магнезит.

Некоторые из этих материалов можно использовать как самостоятельные единицы. Например, графитовая трубка по сути уже является тиглем, достаточно лишь сделать в ней дно.

Принцип изготовления из всех материалов одинаков. Рассмотрим на примере мертеля. Делается две формы. Можно скрутить из плотной бумаги, чтобы проще потом было удалить.

Внешняя форма имеет конфигурацию полого цилиндра
, а внутренняя просто цилиндр. Вставляется малый цилиндр в более широкий. Между ними будет заливаться смесь.

Форма ставится в пластиковый стаканчик и в нее засыпается порошок мертеля. Засыпать нужно с горкой, так как он сядет, когда нужно будет утрамбовывать. В этот порошок при помощи шприца заливается 15 кубиков жидкого стекла.

Все перемешивается и получается консистенция песочного теста. Небольшими порциями набивается в форму.

В итоге получается что-то вроде перевёрнутого вверх дном стаканчика. Чтобы форма не прилипла к столу лучше всего делать всю процедуру на целлофане.

Затем форма переворачивается дном вниз и извлекается внутренний цилиндр. Его тоже лучше всего проклеить изначально целлофаном или скотчем.

Тогда при извлечении форма тигля не пострадает.

После того как тигель подсох его нужно поместить в индуктор и прогреть.

Это нужно делать при небольших температурах
, так как должна выпариться вся вода, несмотря на то, что внешне кажется, как будто ее там совсем нет.

Если тигель предварительно не прогреть и сразу начать в нем плавить, то он, скорее всего, лопнет. После прогревания при постукивании по тиглю, он издаст звонкий звук. Это говорит о том, что тигель сделан хорошо.

Следуя представленным инструкциям, можно довольно просто обзавестись самодельной плавильной печью, которая прослужит ничуть не меньше, чем покупная. Главное, не торопиться, соблюдать аккуратность в работе и не нарушать технологий изготовления.

Для плавления металлов используют специальные термостойкие чаши, называющиеся тиглями. Они пользуются большой популярностью в ювелирных мастерских, лабораториях и металлургической отрасли. Но для полноценного процесса недостаточно обзавестись простым предметом с термоустойчивой поверхностью, ведь для разного железа требуется своё изделие, которое обязано соответствовать химическому составу и подходить под конкретный температурный режим. Также в этих объектах производят готовый сплав, которому осталось придать правильную форму.

Иногда случается, что подобные приспособления могут понадобиться в частном деле, но их покупка – дорогое удовольствие. Поэтому тигель своими руками сделать выгоднее — можно сэкономив значительную долю бюджета.Да, процедура потребует определённых навыков и терпения, но в итоге получиться сосуд, не уступающий заводским аналогам. Ещё важно определиться с типами переплавляемых объектов, чтобы изготовить подходящую чашу. Если планируется работать с различными металлами, рекомендуется создавать несколько изделий.

В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.

Общие этапы изготовления

Для начала подготавливается сырьё, и тут всё зависит от модели грядущего резервуара. Брать компоненты лучше с запасом, ведь первая вещь вряд ли получиться. Также, в целях безопасности, следует заниматься производством в дали от открытого огня, и выбирать хорошо проветриваемое помещение.

Безопаснее производить работу в гараже или специальной пристройке.

Вторым этапом идёт смешивание материалов и придание отливке необходимых параметров. Для этих целей применяют гипсовые формочки. Создать очертания не составит труда, и такую информацию легко найти в интернете. Затем однородной материей обклеивают наружную часть макета, формируя будущий самодельный огнеупорный тигель. Ещё ему важно придать требуемую глубину и толщину.

И последним действием идёт процесс сушки: заготовка ложится в картонную коробку и накрывается крышкой. Это позволит отливке просохнуть, и удалит из неё лишнюю воду. Иногда может потребоваться термическая обработка, однако, ответственный пункт – контроль температуры отжига, и защита кожи рук и лица. Если будет слишком сильный жар, то предмет лопнет, и есть шанс получения сильных ожогов. Подробную инструкцию о том, как сделать тигель самому и в домашних условиях будет рассказано в следующих главах.

Изготовление глиняного тигля

Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

• 7 единиц глины;
• 3 единицы шамота;
• 10 ложек жидкого стекла.

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.

Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

Как сделать графитовый тигель

• низкая общая масса;
• сопротивляемость горячим сплавам;
• хорошие показатели теплопроводности;
• с ростом температуры увеличивается прочность.

Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.

В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.

Сборка чугунного тигля

Этот тип является самым худшим, но иногда и он приносит хорошую пользу. Всё что требуется – поместить в металлическую чашу чугунный стакан меньшего диаметра, а свободное пространство засыпать песком с глиной.

Далее всё нагревается в печи, пока смесь не расплавиться и не примет однотипную субстанцию. После чашка закаменеет, и в ней можно проводить расплавку железа. Это основная информация о том, как сделать тигель в домашних условиях и с минимальными затратами.

Тигель своими руками

Для плавления металлов используют специальные термостойкие чаши, называющиеся тиглями. Они пользуются большой популярностью в ювелирных мастерских, лабораториях и металлургической отрасли.

Но для полноценного процесса недостаточно обзавестись простым предметом с термоустойчивой поверхностью, ведь для разного железа требуется своё изделие, которое обязано соответствовать химическому составу и подходить под конкретный температурный режим.

Также в этих объектах производят готовый сплав, которому осталось придать правильную форму.

Тигель своими руками

Иногда случается, что подобные приспособления могут понадобиться в частном деле, но их покупка – дорогое удовольствие. Поэтому тигель своими руками сделать выгоднее — можно сэкономив значительную долю бюджета.

Да, процедура потребует определённых навыков и терпения, но в итоге получиться сосуд, не уступающий заводским аналогам. Ещё важно определиться с типами переплавляемых объектов, чтобы изготовить подходящую чашу.

Если планируется работать с различными металлами, рекомендуется создавать несколько изделий.

Стальной тигельТигель для свинца своими руками

Выбор материала

Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:

1. Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.
2. Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.
3. Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.
4. Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).

Разновидности самодельных тигелей

В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.

Общие этапы изготовления

Для начала подготавливается сырьё, и тут всё зависит от модели грядущего резервуара. Брать компоненты лучше с запасом, ведь первая вещь вряд ли получиться. Также, в целях безопасности, следует заниматься производством в дали от открытого огня, и выбирать хорошо проветриваемое помещение.

Безопаснее производить работу в гараже или специальной пристройке.

Вторым этапом идёт смешивание материалов и придание отливке необходимых параметров. Для этих целей применяют гипсовые формочки. Создать очертания не составит труда, и такую информацию легко найти в интернете. Затем однородной материей обклеивают наружную часть макета, формируя будущий самодельный огнеупорный тигель. Ещё ему важно придать требуемую глубину и толщину.

Глиняный тигель в процессе сушки

И последним действием идёт процесс сушки: заготовка ложится в картонную коробку и накрывается крышкой. Это позволит отливке просохнуть, и удалит из неё лишнюю воду.

Иногда может потребоваться термическая обработка, однако, ответственный пункт – контроль температуры отжига, и защита кожи рук и лица. Если будет слишком сильный жар, то предмет лопнет, и есть шанс получения сильных ожогов.

Подробную инструкцию о том, как сделать тигель самому и в домашних условиях будет рассказано в следующих главах.

Изготовление глиняного тигля

Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов.

Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича.

Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

• 7 единиц глины;
• 3 единицы шамота;
• 10 ложек жидкого стекла.

Глиняные тигели

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам.

Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться.

Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.

Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки.

Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению.

Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли.

И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

Как сделать графитовый тигель

Ёмкость этой категории имеет множество достоинств:

• низкая общая масса;
• сопротивляемость горячим сплавам;
• хорошие показатели теплопроводности;
• с ростом температуры увеличивается прочность.

Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Графитовые тигели различных размеров

Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует.

Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается.

Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.

В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.

Сборка чугунного тигля

Этот тип является самым худшим, но иногда и он приносит хорошую пользу. Всё что требуется – поместить в металлическую чашу чугунный стакан меньшего диаметра, а свободное пространство засыпать песком с глиной.

Чугунный тигель своими руками

Далее всё нагревается в печи, пока смесь не расплавиться и не примет однотипную субстанцию. После чашка закаменеет, и в ней можно проводить расплавку железа. Это основная информация о том, как сделать тигель в домашних условиях и с минимальными затратами.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Тигель для плавки металла своими руками (для свинца, алюминия, серебра и т.п.)

Колесников Юрий Фёдорович, инженер-теплотехник

Тигель – сосуд для плавки металла. В тиглях плавят, как правило, передельный металл, т.е. уже доведенный до нужной степени качества для отливки в форму или аффинажа (глубокой очистки от примесей).

Генеральная линия развития большой металлургии – уменьшение количества переделов, вплоть до выпуска кондиционного металла сразу из плавильной печи, но в промышленности тигельная плавка до сих пор сохраняет существенное значение, а в кустарном мастерстве и ювелирном деле доминирует.

Тигель не просто достаточно жаростойкая посудина. Его химический состав и конструкция должны соответствовать виду переплавляемого металла и режиму плавки.

В этой статье описывается, как сделать тигель своими руками и каким условиям он должен удовлетворять для пользования дома или в малой мастерской.

В расчете на начинающих металлургов придется сперва коснуться самого процесса плавки металла, т.к. требования к тиглю определяются в основном его условиями.

Плавка металла в тигле в домашних условиях

Немного о плавке

В глубоком вакууме переплавляемый металл высокой чистоты можно нагреть точно до температуры плавления или чуть выше, и выдержать при ней некоторое время, чтобы расплавились крошечные, буквально в несколько атомов, остатки кристаллитов.

Затем металлу возможно дать остыть чуть ниже температуры плавления – он останется жидким, как перенасыщенный раствор без кристаллика-затравки.

Если теперь металл вылить, также в вакууме, в форму из химически абсолютно инертного материала, в которую помещен затравочный кристаллик того же металла, то, соблюдая все тонкости данной технологии, получим монокристаллическую отливку, обладающую уникальными свойствами.

В любительских условиях вакуумная плавка, увы, неосуществима. Чтобы правильно самому изготовить тигель для плавки металла, нужно учесть ряд особенностей плавки в не инертной химически газовой среде.

Переплавляемый металл, во-первых, взаимодействует с воздухом, отчего часть его теряется на образование окисла, что особенно важно при переплавке лома драгметаллов: при своей температуре плавления (1060 градусов Цельсия) даже золото заметно окисляется.

Чтобы до некоторой степени компенсировать окисление, тигель должен создавать для расплава восстановительную среду или быть химически инертным, если металл плавится чистым открытым пламенем, см. далее.

Во-вторых, чтобы металл в тигле не застыл, пока его донесут до литейной формы, чтобы остатки исходных кристаллитов не испортили отливку, и расплав приобрел достаточную текучесть, металл в тигле перегревают. Напр.

, температура плавления цинка – 440 градусов, а его же литейная – 600. Алюминия, соотв., 660 и 800.

Поскольку перегрев металла после расплавления требует некоторого времени, заодно происходит и дегазация расплава, это в-третьих.

Восстановление

В металлургии в качестве восстановителей используют преимущественно атомарный углерод C, моноксид углерода CO (угарный газ) и водород H. Последний чаще всего случайный гость, т.к.

для данной цели слишком активен и поглощается металлами, не образуя с ними химических соединений, в больших количествах, что портит литейный материал. Напр., твердая платина при комнатной температуре способна поглотить до 800 объемов водорода.

Платиновая болванка в водородной атмосфере буквально на глазах вспухает, трескается и распадается на куски. Если их вынуть их водородной камеры и нагреть, водород выделится обратно.

Примечание: сходным образом, но в меньших количествах, металлы поглощают/выделяют и другие газы, напр. азот. Именно поэтому требуется дегазация расплава, см. также ниже.

Заметную долю водородное восстановление имеет место при нагреве открытым пламенем газовой горелки, при его контакте с менее нагретой поверхностью. До порчи металла дело не доходит – поглощенный водород далее в процессе плавки выделяется и сгорает. Но, если к газопоглощению склонен и материал тигля, он во время плавки может треснуть и лопнуть, это нужно обязательно иметь в виду.

Восстановление CO заметно, если металл в тигле плавится открытым пламенем жидкостной (бензиновой, керосиновой, дизельной) горелки, по тем же причинам. Жидкое топливо сгорает много медленнее газа, и зона его догорания тянется на несколько см от сопла горелки.

Восстановление угарным газом – самое, с точки зрения металла, чистое: оно не портит металл и не дает побочных продуктов при сильном избытке восстановителя. Поэтому восстановление CO широко используется в металлургии при выплавке металла из руды, но как сделать тигельную печь (см.

далее), в которой компенсация окисления полностью обеспечивалась бы CO, пока никто не придумал.

Атомарный углерод восстановитель достаточно энергичный для того, чтобы компенсировать окисление.

Создать с помощью C восстановительную среду в тигле также несложно: достаточно ввести свободный углерод в той или иной аллотропической модификации в состав его материала или весь тигель выполнить из жаростойкого и механически достаточно прочного аллотропа C; таковым является графит.

При восстановлении C существует опасность науглероживания расплава, но графит выделяет при нагреве совсем немного атомарного углерода. Если греть металл в графитовом тигле газовым пламенем, то избыточный C тут же найдет себе более «вкусный» для него H и опасность науглероживания сведется к нулю.

А для прочих способов нагрева (см. далее) можно подобрать размеры, конфигурацию тигля и присадку графита к его материалу так, что лишнего C просто не будет при любом мыслимом режиме плавки. Это очень ценное свойство графита, тоже имейте в виду.

Примечание: коэффициент температурного расширения графита ТКР отрицательный, что существенно компенсирует термическое расширение тигля, повышает его стойкость и увеличивает ресурс. Тоже ценное качество.

Выдержка

Итак, почему расплав в тигле нужно перегревать и выдерживать, понятно. Хотя литье из металла совсем другая тема, здесь все же нужно упомянуть, что время выдержки расплава следует соблюдать достаточно точно. Химически чистые металлы на практике почти не применяются, напр.

золото 9999 очень быстро истирается; исключение электротехническая медь и цинк для оцинкови, они чем чище, тем лучше. Чаще всего используют т. наз. эвтектические сплавы; напр. сталь это эвтектика железа с углеродом, а дюраль – сложная эвтектика из нескольких компонент.

Если дать расплаву перестояться, структура эвтектики в отливке изменится и готовое изделие выйдет порченым. Особенно критично время выдержки для бронзы и латуни: лить их нужно немедленно, как только игра расплава в тигле видимо изменится, станет спокойнее.

Помните, как инженер Телегин в «Хождении по мукам» А. Н. Толстого беспокоился, как бы бронза не перестоялась?

Читать также: Расчёт сечения провода по потребляемой мощности таблица

Применительно к изготовлению самодельного тигля дегазация расплава при выдержке значима тем, что в это время он (тигель) испытывает значительные динамические нагрузки от пузырьков выделяющихся газов и/или игры самого расплава. Т.е.

, сделать тигель выдерживающим большое количество термических деформаций и, если требуется восстановительным, мало. Его материал должен быть и достаточно вязким, чтобы выдерживать ударные волны от лопающихся пузырьков и толчки от струй расплава.

Именно этим обстоятельством объясняется низкая стойкость и надежность самодельных графитовых тиглей, (см. далее).

Классификация тигельных печей

В зависимости от того, где идёт процесс плавки, различают печи:

• открытые (работа на воздухе)
• вакуумные (работа в вакууме)
• компрессорные (работа под избыточным давлением).

По организации процесса времени:

• периодического действия
• на половину непрерывного действия
• непрерывного действия

Также различают печи в зависимости от конструкции плавильного тигля:

Как сделать тигель для плавки свинца своими руками?

Многие из нас в детстве занимались сдиранием со старых аккумуляторов свинца с целью его дальнейшей переплавки в колечки или кулончики. Тогда правила переплавки никого не интересовали, а потому в качестве сосуда для этого действия служили консервные банки, удерживаемые «обручем» из только что сорванных веточек.

Сейчас же многие люди, желающие переплавить какой-либо материал, подходят к этому более серьезно. И у них часто возникает вопрос: как сделать это так, чтобы не испортить ничего вокруг и не оставить себе пару памятных ожогов?

Из данного материала вы узнаете о том, как смастерить тигель для плавки свинца своими руками. А чертежи примерного результата можно увидеть выше.

Но для начала — определение.

Что такое тигель?

Несложно догадаться, что это самый обычный сосуд, в котором переплавляют различные металлы. Точнее, не совсем обычный. Так как его задача заключается в том, чтобы выдержать не только температуру плавления материала, но также и собственную температуру нагрева на момент обработки.

Разновидности сосуда

Разделение типов этого инструмента происходит по категории сырья, которое необходимо обработать. На данный момент существуют следующие виды тигеля для плавки свинца:

• керамические нейтрального типа;
• керамические графитированного типа;
• графитовые;
• чугунные;
• стальные.

Внимание! Последние три типа абсолютно не подходят для использования в индукционной печи. Это объясняется полным поглощением ими энергии ЭМП.

Теперь можно переходить к непосредственной инструкции по созданию тигеля для плавки свинца своими руками.

Что понадобится для его создания?

В данном материале будет приведен пример сборки керамического тигеля нейтрального типа. Этот тип один из наиболее простых. К тому же стальной сосуд достаточно непрактичен. Что же понадобится для изготовления тигеля для плавки свинца своими руками:

• шамотная глина — 7 частей;
• мелкомолотый шамот — 1 часть;
• 10 столовых ложек силикатного канцелярского клея.

Где найти ингредиенты?

Чтобы получить молотый шамот, можно растолочь шамотный кирпич в фаянсовой ступе. Ее несложно найти в хозяйственном магазине, специализированных торговых токах, занимающихся продажей медицинского оборудования, или же в аптеке.

Также стоит позаботиться о наличии мельницы для размола шамота. Ее несложно соорудить самостоятельно.

Как сделать смесь для керамического тигеля нейтрального типа?

Для начала необходимо подготовить форму самодельного тигеля для плавки свинца. Делается это по следующему алгоритму:

• Сухая глина смешивается с молотым шамотом, до получения однородной консистенции. Рекомендуется сделать 20 оборотов в мельнице для шамота.

• Как только необходимое состояние будет достигнуто, можно выгрузить массу и начать перемешивать вручную, добавляя понемногу воду. Смесь в правильном состоянии будет лепиться в комок, не прилипать к коже и не просачиваться через пальцы.
• Теперь необходимо добавить силикатный канцелярский клей.
• Всю массу тщательно перемешать. Стоит отметить, что это самый тяжелый и трудоемкий этап. Обработку продолжать до тех пор, пока не будет получена однородная консистенция.
• Следующим этапом создания тигеля для плавки свинца собственными руками будет устранение воздуха из готовой смеси. Необходимо проследить за тем, чтобы в ней не осталось ни одного пузырька. В противном случае тигель лопнет при сильном нагреве. Чтобы этого избежать, воздух нужно выбить.
• Расстелить на твердом полу пленку (ни в коем случае не использовать газеты!).

• Теперь начинается самое приятное. Чтобы устранить весь воздух из заготовки, необходимо с максимальной силой бросать ее на пленку. Делать так до того момента, пока из массы не перестанут выходить пузырьки. После этого бросить еще 10 раз (можно больше).
• После того как была окончена процедура по удалению из смеси воздуха, можно помещать ее на хранение. Чтобы она пролежала как можно дольше, стоит использовать стеклянную посуду, имеющую герметично закрывающуюся крышку.

Внимание! Не стоит хранить заготовку в пластиковой таре, а также обернутой в несколько слоев пленки. Она высохнет за пару недель и будет непригодна к использованию!

Лепка тигеля для плавки свинца своими руками

Чтобы придать заготовленной массе необходимую форму, можно выбрать один из представленных далее вариантов. Выглядят они так:

• использовать разборную или разрушаемую форму из гипса;
• слепить самостоятельно.

Какой из вариантов выбрать, дело ваше. Последний этап создания тигеля должен быть выполнен строго по указанному алгоритму:

• После того как сосуд был сформирован, его необходимо высушить.
• Как только высохнет — поместить заготовку в муфельную печь. Настроить температуру на 800 градусов и обжигать в течение одного или двух часов. Такая температура необходима для того, чтобы клей мог расплавиться и крепко связать между собой все остальные компоненты. Если температура будет ниже, тигель развалится при первой же работе в печи от температуры содержимого. Если же температура будет выше — он развалится до конца обжига.

Полученная форма способна выдерживать жар в 1600 градусов. Если материалы были качественно обработаны и промолоты — он прослужит до 30 переплавок.

Плавильные печи: виды и устройство тиглей, изготовление тигля своими руками из графита, глины или чугуна

Практически каждый предмет имеет несколько видов и назначений, так и печи. Есть печи для обогрева помещений, для приготовления еды, а есть специальные устройства для плавления металлов или для их хранения уже в расплавленном виде. Такие устройства называют тигельными плавильными печами.

Они имеют специфическое предназначение и поэтому список предприятий, где они нашли свое применение, совсем невелик. В основном это заводы и лаборатории. Но что же делать, если нужно для каких-либо целей дома переплавить металл? Покупать такое оборудование очень дорого, но его вполне реально изготовить своими руками.

Для этого необходимы минимальные знания в этой области, желание и время.

Тигельная печь – это емкость, выполненная из огнеупорного материала в которой, нагревая до определенной температуры, плавят металл. Основные материалы, из которых изготавливаются тигли:

Используются тигельные печи как на заводах, где изготавливаются больше металлические изделия, так и на малых предприятиях, например, для изготовления ювелирных изделий.

Керамические печи – это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения. Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы из кобальта, хрома или палладия.

Графитовые тигли. Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.

Чугунные тигли, пожалуй, худшие из трех перечисленных. У них высокая реактивность, быстрое окисление и взаимодействие с другими металлами, а также чугун плохо сопротивляется высокой температуре. По этим причинам чугунные тигли очень редко встречаются, но они недорогие и вполне доступные.

В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.

Тигельные печи

Нагревательным элементом тигельной плечи в домашних условиях обычно является индуктор. Он имеет цилиндрическую форму с полостью внутри. В эту полость и помещается самодельный тигель с металлической стружкой.

Индуктор изготавливается из огнеупорного материала, внутри него обмотка из проволоки, чаще всего используется медная проволока. При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле.

Они и плавят стружку. Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.

Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров.

Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски, между которыми должно быть расстояние равное размерам тигля.

Вся эта конструкция помещается в корпус печи.

Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния.

После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка.

Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться.

Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов.

До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно.

Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы. Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек.

После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность. Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно.

После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной.

Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

Графит — это материал, у которого есть множество уникальных свойств. Положительные качества графита:

• устойчивость к воздействию расплавленными металлами;
• увеличение прочности с повышением температуры;
• высокие термостойкость и теплопроводность;
• небольшой удельный вес.

Для изготовления тигля из этого материала понадобятся:

• графитовый порошок;
• цельный графит;
• фетр;
• графитовая трубка;
• шамотный мертель;
• магнезит.

Некоторые из этих материалов можно использовать как самостоятельные единицы. Например, графитовая трубка по сути уже является тиглем, достаточно лишь сделать в ней дно.

Принцип изготовления из всех материалов одинаков. Рассмотрим на примере мертеля. Делается две формы. Можно скрутить из плотной бумаги, чтобы проще потом было удалить. Внешняя форма имеет конфигурацию полого цилиндра, а внутренняя просто цилиндр. Вставляется малый цилиндр в более широкий.

Между ними будет заливаться смесь. Форма ставится в пластиковый стаканчик и в нее засыпается порошок мертеля. Засыпать нужно с горкой, так как он сядет, когда нужно будет утрамбовывать. В этот порошок при помощи шприца заливается 15 кубиков жидкого стекла. Все перемешивается и получается консистенция песочного теста.

Небольшими порциями набивается в форму.

В итоге получается что-то вроде перевёрнутого вверх дном стаканчика. Чтобы форма не прилипла к столу лучше всего делать всю процедуру на целлофане. Затем форма переворачивается дном вниз и извлекается внутренний цилиндр. Его тоже лучше всего проклеить изначально целлофаном или скотчем. Тогда при извлечении форма тигля не пострадает.

После того как тигель подсох его нужно поместить в индуктор и прогреть.

Это нужно делать при небольших температурах, так как должна выпариться вся вода, несмотря на то, что внешне кажется, как будто ее там совсем нет.

Если тигель предварительно не прогреть и сразу начать в нем плавить, то он, скорее всего, лопнет. После прогревания при постукивании по тиглю, он издаст звонкий звук. Это говорит о том, что тигель сделан хорошо.

Следуя представленным инструкциям, можно довольно просто обзавестись самодельной плавильной печью, которая прослужит ничуть не меньше, чем покупная. Главное, не торопиться, соблюдать аккуратность в работе и не нарушать технологий изготовления.

Тигельная печь своими руками

На сегодняшний день существует огромное количество разных печей. Одни  печи служат для отопления ваших помещений, другие для приготовления  вкусной еды, а есть и такие печи, в которых проводят плавку различных металлов, сплавов, а также хранят уже расплавившийся материал. По-другому их еще называют плавильные тигельные печи.

Особой популярностью эти печи пользуются среди больших предприятий, заводов, и лабораторий. Но мы то с вами понимаем, плавкой в  каких размерах, там занимаются, и это не значит, что если вам дома потребуется расплавить несколько килограмм алюминия, то вы будете вынуждены купить дорогие  импортные аппараты. Вы совершенно спокойно можете сделать тигельную печь своими руками.

Для этого вам необходимо три важные вещи:

Первое, минимальные технические навыки и знания, хотя я думаю, что если вы взялись за это дело, то имеете понятие, о том, что вам придется делать. Второе, определенный набор  материалов, которые я приведу чуть позже. И третье, трудолюбие и желание что-то сделать своими руками. (См. также: Как самому сделать тепловую пушку)

Разновидности тиглей

Что же такое тигли? Тигли — это ёмкости из огнеупорного материала, в которых посредством нагрева до определенной температуры производится плавка металлов. Для изготовления тиглей принято использовать следующие материалы: чугун, керамика и графит.

Керамические тигли  считают самым оптимальным вариантом для производства различных сплавов, в особенности на основе палладия, так как при использовании этих материалов не происходят каких-либо изменения в составе самого вещества. Только в керамических тиглях, вы можете уверенно  расплавлять  различных неблагородные металлы и сплавы на основе кобальта, хрома и молибдена.

Графитовые тигли  в свою очередь  имеют более высокую стойкость к окислению и более долгий срок службы.

Этот вид тиглей является универсальными для плавки любых металлов, но особенно они хороши для цинковых сплавов и латуни, а также  напрямую для использования в индукционных печах.

Графитовые тигли  безупречно справляются с плавлением и тепловой выдержкой алюминия в электропечах при температуре до 800°С.

Графитовые тигли наиболее часто используют для литья золота, и прочих драгоценных металлов.

Тиглями из чугуна в производстве пользуются не так часто, они имеют достаточно узкую специальность и имеют целый ряд недостатков: недостаточно высокая температура плавленья, высокая реактивность, способность к окислению, и взаимодействию с другими элементами, короткий срок службы. Но с другой стороны, чугун имеет один весомый плюс: он дешевый и доступный. Вот почему при монтаже нашей самодельной тигельной  печи мы будем использовать именно этот материал.

Материал для тигельной печи

Теперь давайте займемся поиском материалов, да-да, именно поиском, так как все необходимое вы сможете найти на своей даче, в гараже или сарае, то, что еще вчера было мусором и захламляло ваш двор, или же какие-нибудь другие места, теперь станет элементами вашей будущей самодельной тигельной печи.

Для того, что бы произвести монтаж тигельной печи своими руками, вам понадобятся следующие материалы:

1. обрезок чугунной трубы (его размеры вы определяете сами) главное, что бы толщина стенок была 4-5 мм,
2. небольшой лист металла (для носика),
3. кусок арматуры,
4. 1 гайка,
5. 1 шуруп.

Если вы нашли или купили все необходимые материалы, можем начать монтаж тигельной печи своими руками. Обычно тигель принято делать в форме  конуса  или  же цилиндра.

Делаем тигельную печь

Самый несложный простой способ изготовления тигля – это  просто сварить его из обрезка трубы наиболее подходящего диаметра. Выбирая сам обрезок  вам необходимо учесть несколько важных факторов.

Первое, ширина стенок  должна быть, как минимум, пол сантиметра.

Второе, ваш обрезок должен быть изготовлен из металла, который плавится при большей температуре, чем те сплавы, которые вы планируете плавить. Для этого вам идеально подойдет чугун.

После этого трубу необходимо зачистить, или же все лишние просто обжечь в печи. Теперь ваша самодельная тигельная печь, ни чем не уступит любой другой.

Что бы безопасно извлекать расплавленный металл  из тигля, приделайте к нему небольшой носик. Для этого немножко сточите сверху болгаркой и пройдитесь напильником. Для изготовления  используйте спиленный под углом кусочек металла.

Так же к вашей самодельной тигельной печи можно приделать ручку, используйте гайку, в нее вворачиваете ручку, которая поможет более безопасно погружать и вынимать тигель из печи.

Вам будет достаточно всего пару оборотов ручки, и ваш тигель будет держаться мертвой хваткой, таким образом, вы исключите случайное опрокидывание или пролив расплавленного алюминия на себе или людей, которые в этот момент могут оказаться рядом. Все названные выше меры безопасности будут очень даже кстати во время плавки цветных металлов на дому.

Как вы теперь видите, установка тигельной печи своими руками довольно простое задание. Надеюсь, вы теперь больше никогда не зададитесь вопросом: как сделать тигельную печь?

Тигельная печь индукционного типа: преимущества и недостатки

Тигельная индукционная печь – это особенная установка для плавления металлов и сплавов путём высокочастотного электромагнитного воздействия на них.

Самым важным рабочим органом тигельной печи индукционного типа является индуктор – другими словами проводник, навитый без сердечника – внутрь которого помещают плавильный тигель, обычно имеющий форму цилиндра. Как правило, его изготавливают из огнеупорного материала.

Если сравнить тигельные индукционные печи с оборудованием подобного назначения других типов, то они обладают такими преимуществами:

• действие на обрабатываемый материал происходит напрямую, без каких-либо промежуточных нагревательных элементов, что дает возможность избежать ненужных потерь энергии
• возможность создавать в тигле атмосферы заданного типа при требуемом значении самого давления
• равномерный прогрев всего объёма материала, а также высокая интенсивность циркуляции расплава
• возможность полного слива расплава, что является необходимым при периодических работах, таким образом, дает лёгкость перехода от работ с одними сплавами к другим
• экологический процесс плавки, за счёт отсутствия выбросов вредных продуктов сгорания в атмосферу
• особенности работы установки приводят к возможности полной автоматизации всего процесса плавки;
• легкость управления процессами, простота и удобство обслуживания;

К недостаткам  индукционных тигельных печей относятся:

Шлак в индукционных тигельных печах разогревается напрямую от металла, из-за чего его температура будет всегда меньше.

Сравнительно  с другими, низкая стойкость футеровки при очень высоких температурах расплава, а также наличие резких колебаний температуры футеровки при полном сливе металла.

Но все же преимущества индукционных тигельных печей перед другими плавильными агрегатами значительно выше, благодаря чему им удалось найти себе достаточно широкое применение в самых разнообразных отраслях промышленности.

Кому подойдет тигельная печь?

Тигельная печь является удобной в тех случаях, когда требуется переплавить небольшие объемы материала, где не целесообразно и экономично невыгодно покупать мощную плавильную установку с серьезным потреблением электроэнергии, и которая в итоге займет значительную часть вашего рабочего пространства.

Именно, в таком случае, большинство предприятий начинают искать более выгодную альтернативу.

И находят ее в тигельных печах, которые способны полностью удовлетворить запросы потребителей в плане температуры нагрева, небольшого потребления энергии, экономии рабочего пространства, а современная удобная конструкция и простота в использовании способны обеспечить наиболее оптимальные условия труда.

Графитовый тигель своими руками — Металлы, оборудование, инструкции

Практически каждый предмет имеет несколько видов и назначений, так и печи. Есть печи для обогрева помещений, для приготовления еды, а есть специальные устройства для плавления металлов или для их хранения уже в расплавленном виде. Такие устройства называют тигельными плавильными печами.

Они имеют специфическое предназначение и поэтому список предприятий, где они нашли свое применение, совсем невелик. В основном это заводы и лаборатории. Но что же делать, если нужно для каких-либо целей дома переплавить металл? Покупать такое оборудование очень дорого, но его вполне реально изготовить своими руками.

Для этого необходимы минимальные знания в этой области, желание и время.

Виды тиглей

Тигельная печь – это емкость, выполненная из огнеупорного материала в которой, нагревая до определенной температуры, плавят металл. Основные материалы, из которых изготавливаются тигли:

Используются тигельные печи как на заводах, где изготавливаются больше металлические изделия, так и на малых предприятиях, например, для изготовления ювелирных изделий.

Керамические печи – это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения. Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы из кобальта, хрома или палладия.

Графитовые тигли. Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.

Чугунные тигли, пожалуй, худшие из трех перечисленных. У них высокая реактивность, быстрое окисление и взаимодействие с другими металлами, а также чугун плохо сопротивляется высокой температуре. По этим причинам чугунные тигли очень редко встречаются, но они недорогие и вполне доступные.

В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.

Сборка индуктора

Нагревательным элементом тигельной плечи в домашних условиях обычно является индуктор. Он имеет цилиндрическую форму с полостью внутри. В эту полость и помещается самодельный тигель с металлической стружкой.

Индуктор изготавливается из огнеупорного материала, внутри него обмотка из проволоки, чаще всего используется медная проволока. При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле.

Они и плавят стружку. Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.

Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров.
Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски, между которыми должно быть расстояние равное размерам тигля.

Вся эта конструкция помещается в корпус печи.

Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.

Тигель — это огнеупорная емкость, предназначенная для плавления металлов. В тигелях, в составе которых присутствует графит, производят плавку сталей или меди и сплавов на ее основе. Получение расплава металла производят в тигельных печах.

Данный способ плавления ограничен объемом получения расплава. Графитовый тигель используется в лабораториях, на заводах для получения редких сплавов или для получения отливок из меди, драгоценных металлов, а также в домашних мастерских.

Особенности графитового тигеля

Графитовые тигели для плавки цветных металлов имеют достаточно длительный эксплуатационный период. Хорошо противостоят окислению, термическому и механическому воздействию расплава. Используются в основном тигели в паре с индукционными нагревательными печами.

Графиту, как у материалу, присущи такие свойства как:

• термостойкость;
• огнеупорность;
• большая теплопроводность;
• повышение прочностных характеристик при нагревании;
• малый удельный вес;
• малая пористость;
• предупреждение окисления;
• стойкость к:
  • разъеданию;
  • прилипанию;
  • пригару.

Графитовые тигели изготавливаются не из чистого графита. Для формирования смеси в графит добавляют огнеупорную глину (шамотную, глинозем), кварцевый песок. Часть глины может быть заменена на каолин. Качественно изготовленные емкости легко переносят значительное число плавок.

Для плавки сталей состав шихтовой смеси подбирается под требования чистоты и характеристик стали.

Для плавки меди и чугуна Блейнингер предложил следующие пропорции тигельных шихт.

Важным производственным показателем является себестоимость готовой продукции при заданных характеристиках. Поэтому для изготовления тигелей используется различные виды графита.

Зернистый графит не используется. Применяется пластинчатый или измельченный в мелкую фракцию. Крупнопластинчатый графит обладает огнеупорностью, термостойкостью и имеет высокую плотность. Мелкопластинчатый графит (аморфный) менее стоек и количество плавок в нем значительно меньше. Прочностные характеристики тигелей зависит от зольности графита.

Тигели для сталей изготавливаются из высоко концентрированного графита, содержание которого достигает 90%. Но наличие окислов железа должно быть сведено к минимуму. При плавке меди графит частично заменяют ретортным графитом или коксом.

В последнее время широкое применение находят следующие марки графитов:

• ЭГ2 – электрографит;
• ГМ – графит мелкозернистый;
• МПГ – графит изостатический.

Электрографит ЭГ2 отличается от графита, из которого изготавливаются электроды, меньшей пористостью. Данная марка рекомендована при повторной плавке или для расплава с удалением шлака.

Мелкозернистый графит ГМ рекомендован для плавки чистых металлов. Устойчив к обгоранию.

Изостатические графиты МПГ имеют самые наилучшие характеристики, а потому высокую стоимость.

Изготовление тигеля своими руками

Изготовление тигеля не трудоемкое занятие. Чтобы его изготовить своими руками на основе мартеля потребуется:

• измельченный графит;
• целый графит;
• трубка графитовая;
• мартель шамотный;
• магнезит;
• фетр.

Технологическая последовательность:

• Взять плотную бумагу. Из нее свернуть два цилиндра разного диаметра. Внешний цилиндр полый и большего диаметра, а внутренний закрытый с обоих сторон и меньше по размеру.
• Мартель и остальные компоненты перемешать в отдельной емкости. Далее смешать с жидким стеклом до получения однородной массы, консистенция которой сопоставима с песочным тестом.
• Часть полученной массы распределяется на ровной и гладкой поверхности. Затем на нее установить бумажные цилиндры один в другой для получения формы тигеля. Расстояние между бумажными цилиндрами – толщина стенок тигеля.
• Оставшейся массой заполняется приготовленная форма.
• После формирования удаляются бумажные элементы формы и заготовку необходимо немного просушить при комнатной температуре.
• Затем тигель помещается в индукционную печь для того, чтобы из смеси выгнать оставшуюся влагу. Прогревать следует при невысоких температурах, чтобы форма не лопнула. Процесс занимает значительное время.
• После сушки тигель обжигается при температуре не более 600 °С.
• Качество тигеля проверяется простукиванием, как хрустальный бокал.

Другие виды тигелей

Тигели изготавливаются не только на основе графита, но и из чугуна и керамики. Чугунные емкости используются достаточно редко из-за: быстрого окисления железа, вступления его в химическую реакцию с расплавом, большой реактивности, низкой термостойкости и огнеупорности. Из-за чего чугунные модели имеют невысокую стоимость.

В тигелях из керамики не происходит никаких реакций и изменений. Поэтому их используют для плавки хромовых, кобальтовых сплавов и неблагородных металлов.

Как вариант изготавливаются вставки в тигель из кварца. Их применяют, когда требуется исключить взаимодействие расплава с графитом или чугуном.
